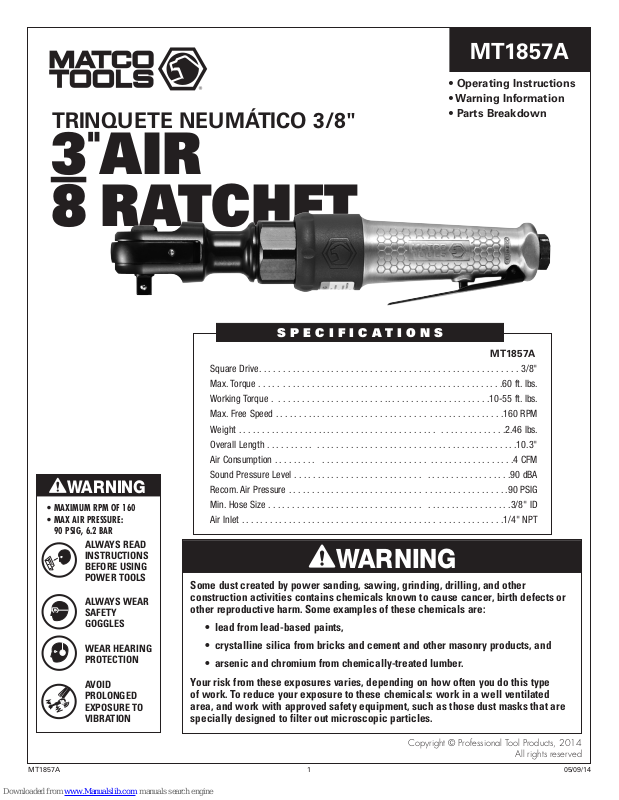

Matco Tools MT1857A Instruction Manual

WARNING

WARNING

TRINQUETE NEUMÁTICO 3/8"

"

3

AIR

MT1857A

• Operating Instructions

• Warning Information

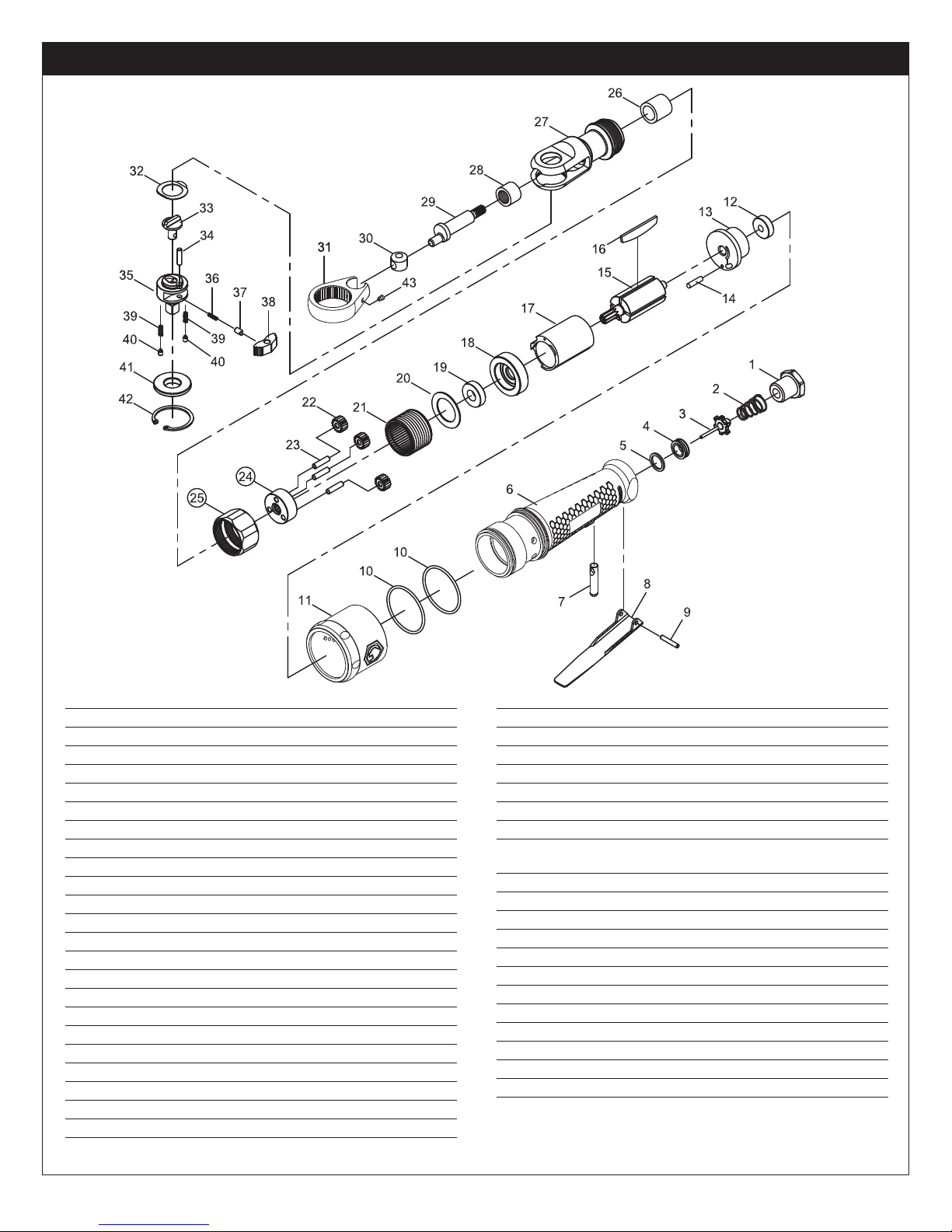

• Parts Breakdown

8

•

MAXIMUMRPMOF160

•

MAXAIRPRESSURE:

 90PSIG,6.2BAR

RATCHET

ALWAYS READ
INSTRUCTIONS
BEFORE USING
POWER TOOLS

ALWAYS WEAR
SAFETY
GOGGLES

SPECIFICATIONS

MT1857A

Square Drive ......................................................3/8"

Max. Torque . . . . . ....................... . . . . . . . . . . . . . . . . . . . . . . .60 ft. lbs.

Working Torque . ........................ . . . . . . . . . . . . . . . . . . . . .10-55 ft. lbs.

Max. Free Speed . . . . . . . . . ....................... . . . . . . . . . . . . . . . .160 RPM

Weight . . . . . . . . . . . . . . . . . . . ....................... . . . . . . . . . . . . . .2.46 lbs.

Overall Length . . . . . . . . . . ........................ . . . . . . . . . . . . . . . . . .10.3"

Air Consumption . . . . . . . . . ...................... . . . . . . . . . . . . . . . . . .4 CFM

Sound Pressure Level . . . . . . ..................... . . . . . . . . . . . . . . . . . .90 dBA

Recom. Air Pressure . . . . . . ...................... . . . . . . . . . . . . . . . . . .90 PSIG

Min. Hose Size . . . . . . .......................... . . . . . . . . . . . . . . . . . .3/8" ID

Air Inlet . . . . . . . . . . . . . . . . . ........................ . . . . . . . . . . . . . .1/4" NPT

Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to cause cancer, birth defects or
other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

WEAR HEARING
PROTECTION

AVOID
PROLONGED
EXPOSURE TO
VIBRATION

MT1857A 1 05/09/14

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type
of work. To reduce your exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such as those dust masks that are
specially designed to filter out microscopic particles.

Copyright © Professional Tool Products, 2014

All rights reserved

MT1857A 3/8" Air Ratchet

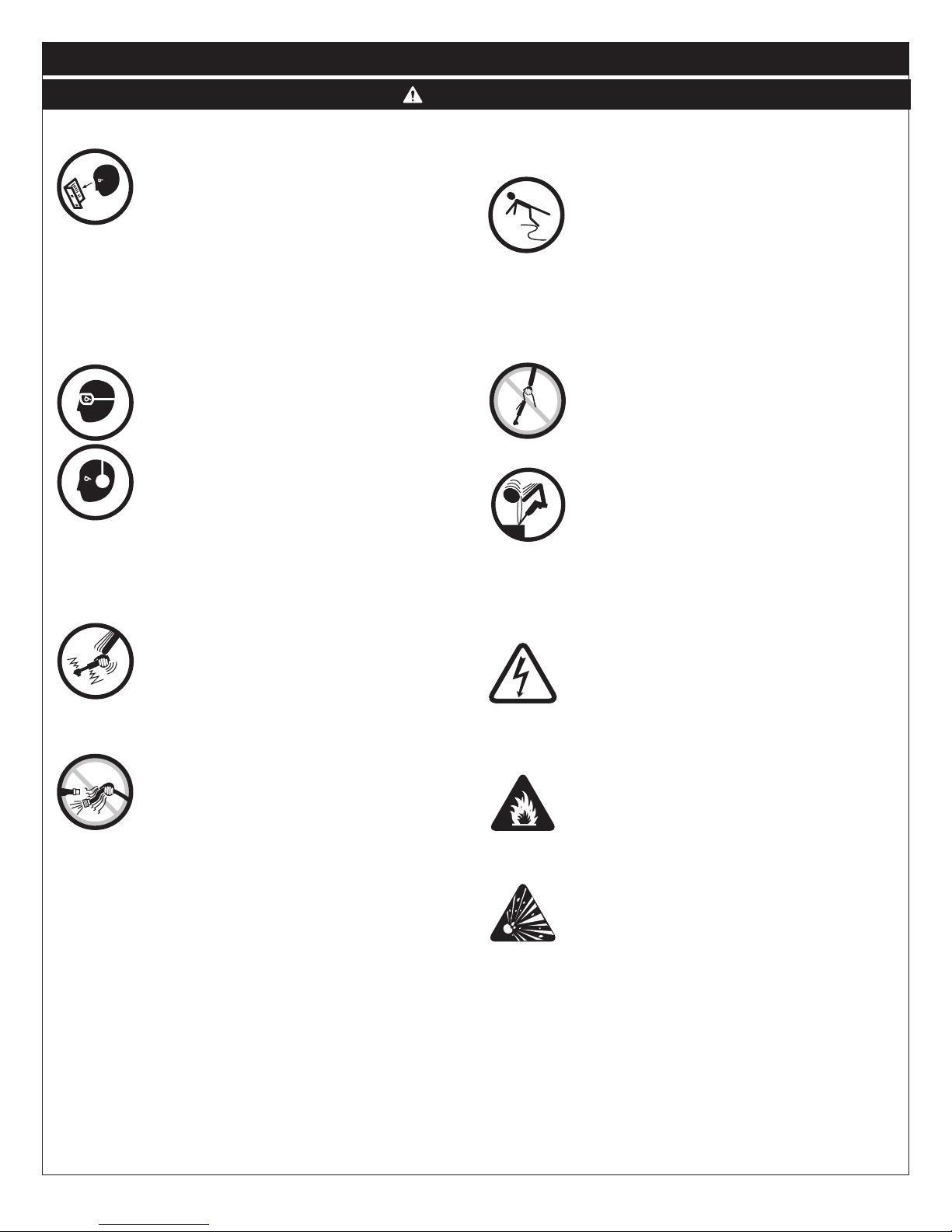

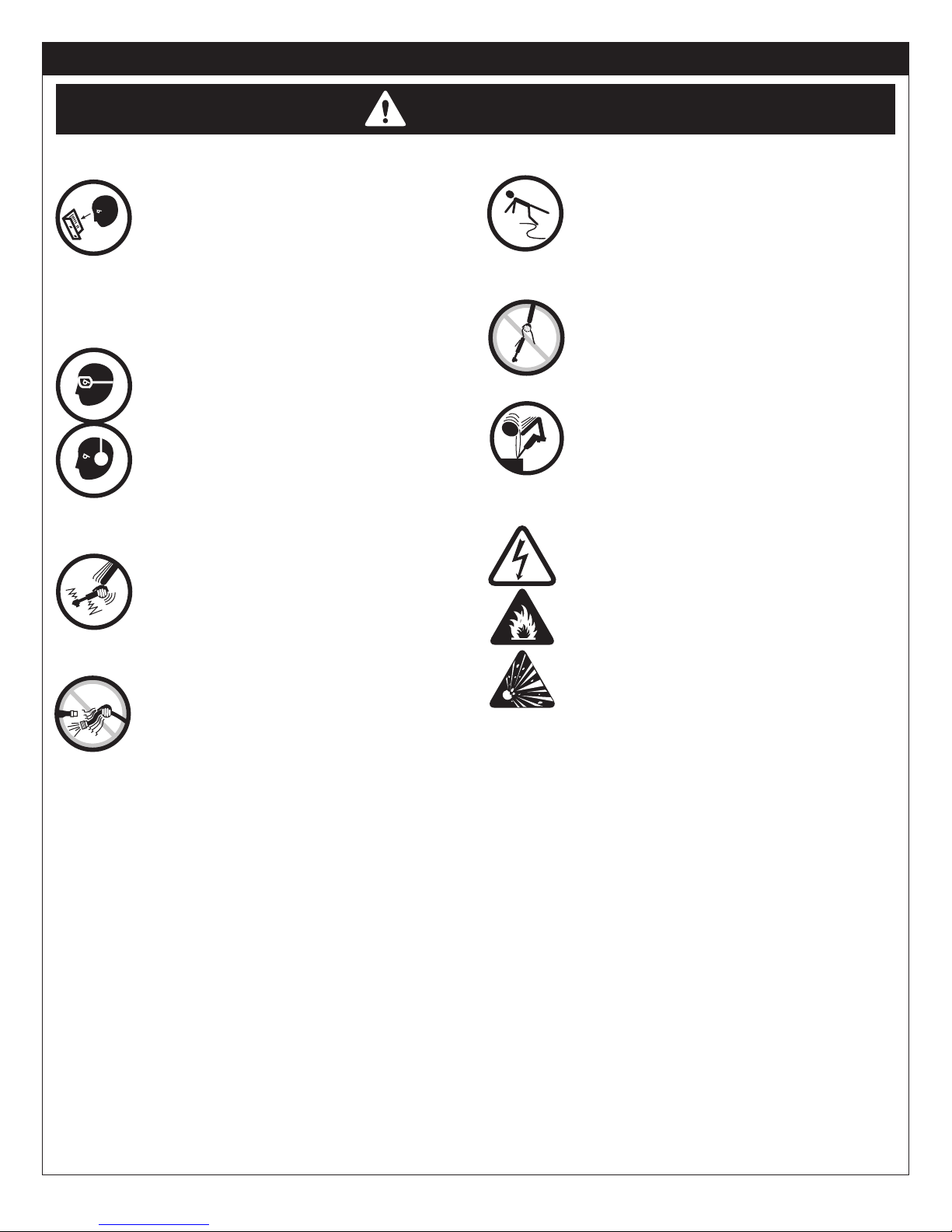

WARNING

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

THIS INSTRUCTION MANUAL CONTAINS
IMPORTANT SAFETY INFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY
AND UNDERSTAND ALL INFORMATION BEFORE
OPERATING THIS TOOL.

• It is the responsibility of the owner to make sure all
personnel read this manual prior to using this product. \
It is also the responsibility of the tool owner to keep this
manual intact and in a convenient location for all to
see and read. If the manual or product labels are lost
or not legible, contact Matco Tools for replacements.
If the operator is not fluent in English, the product and
safety instructions shall be read to and discussed with
the operator in the operator's native language by the
purchaser/owner or his designee, making sure that the
operator comprehends its contents.

• Always operate, inspect and maintain this tool in
accordance with American National Standards Institute
Safety Code of Portable Air Tools (ANSI B186.1) and any
other applicable safety codes and regulations.

• For safety, top performance and maximum durability of
parts, operate this tool at 90 psig; 6.2 bar max air
pressure with 3/8" diameter air supply hose.

• Always wear impact-resistant eye and face protection
when operating or performing maintenance on this tool,
users and bystanders.

• Always wear hearing protection when using this tool,
users and bystanders. High sound levels can cause
permanent hearing loss. Use hearing protection as
recommended by your employer or OSHA regulation.

• Keep the tool in efficient operating condition.

• Keep out of reach of children.

• Operators and maintenance personnel must be
physically able to handle the bulk, weight and power of
this tool.

• Air powered tools can vibrate in use. Vibration, repetitive
motions or uncomfortable positions over extended
periods of time may be harmful to your hands and arms.
Discontinue use of tool if discomfort, tingling feeling or
pain occurs. Seek medical advice before resuming use.

• Air under pressure can cause severe injury. Never direct
air at yourself or others. Always turn off the air supply,
drain hose of air pressure and detach tool from air supply
before installing, removing or adjusting any accessory
on this tool, or before performing any maintenance on
this tool. Failure to do so could result in injury. Whip
hoses can cause serious injury. Always check for
damaged, frayed or loose hoses and fittings, and replace
immediately. Do not operate a damaged or worn
tool. Do not use quick detach couplings at tool.

See instructions for correct set-up.

• Place the tool on the work before starting the tool.

• Slipping, tripping and/or falling while operating air
tools can be a major cause of serious injury or
death. Be aware of excess hose left on the walking
or work surface.

• Keep body working stance balanced and firm. Do
not overreach when operating the tool.

• Anticipate and be alert for sudden changes in motion
during start up and operation of any power tool.

• Do not carry tool by the hose. Protect the hose from
sharp objects and heat.

• Note direction of rotation BEFORE operating this tool.

• Tool shaft may continue to rotate briefly after throttle is
released. Avoid direct contact with accessories during and
after use. Gloves will reduce the risk of cuts or burns

• Keep away from rotating end of tool. Do not wear
jewelry or loose clothing. Secure long hair. Scalping
can occur if hair is not kept away from tool and
accessories. Choking can occur if neckwear is not
kept away from tool and accessories.

• This tool is not insulated against electric shock.

• Use replacement parts and accessories recommended
by Matco Tools.

• Use only impact wrench sockets and accessories on

this tool. Do not use hand sockets and accessories.

• Do not lubricate tools with flammable or volatile liquids
such as kerosene, diesel or jet fuel.

• This tool must not be used in explosive atmospheres.

• Do not force tool beyond its rated capacity.

• Do not remove any labels. Replace damaged labels.

• Servicing and repairs should only be made by an
authorized service center.

• Do not use (or modify) the tool for any other purpose than
that for which it was designed without consulting the
manufacturer's authorized representative.

• This product may contain one or more chemicals known
to the State of California to cause cancer and birth
defects or other reproductive harm. Wash hands

thoroughly after handling.

MT1857A 2 05/09/14

MT1857A 3/8" Air Ratchet

FEATURES

• High powered motor delivers up to 60 Ft. Lbs. of maximum torque

• Rotating center handle exhaust keeps exhaust air away from the user

• Stepless variable speed throttle for total user versatility

• Matco patented grease fitting in the yoke, provides easier maintenance to the head, and added durability

• Chrome molly ratchet yoke for added durability

OPERATION

The 3/8" ratchet is designed to fasten and unfasten threaded fasteners
while operating under recommended conditions. Note the directional
setting of the reversing lever before depressing the throttle. Ensure
body stance to be in excellent balance and have full control of the tool
before use. Be fully alert as sudden reaction torques and directional
changes may unexpectedly occur. Be aware that air ratchets are not
torque wrenches or pry bars. Joints and fasteners requiring a specific
torque must be checked with a torque wrench as the final step. Using
the air ratchet while the power is in the "off" position, to tighten or
break-free fasteners, can irreversibly damage its internal mechanism
and will void any remaining warranty.

Always turn off the air supply, drain hose of air pressure and detach tool from
air supply before installing, removing or adjusting any part or accessory on
this tool, or before performing any maintenance on this tool.

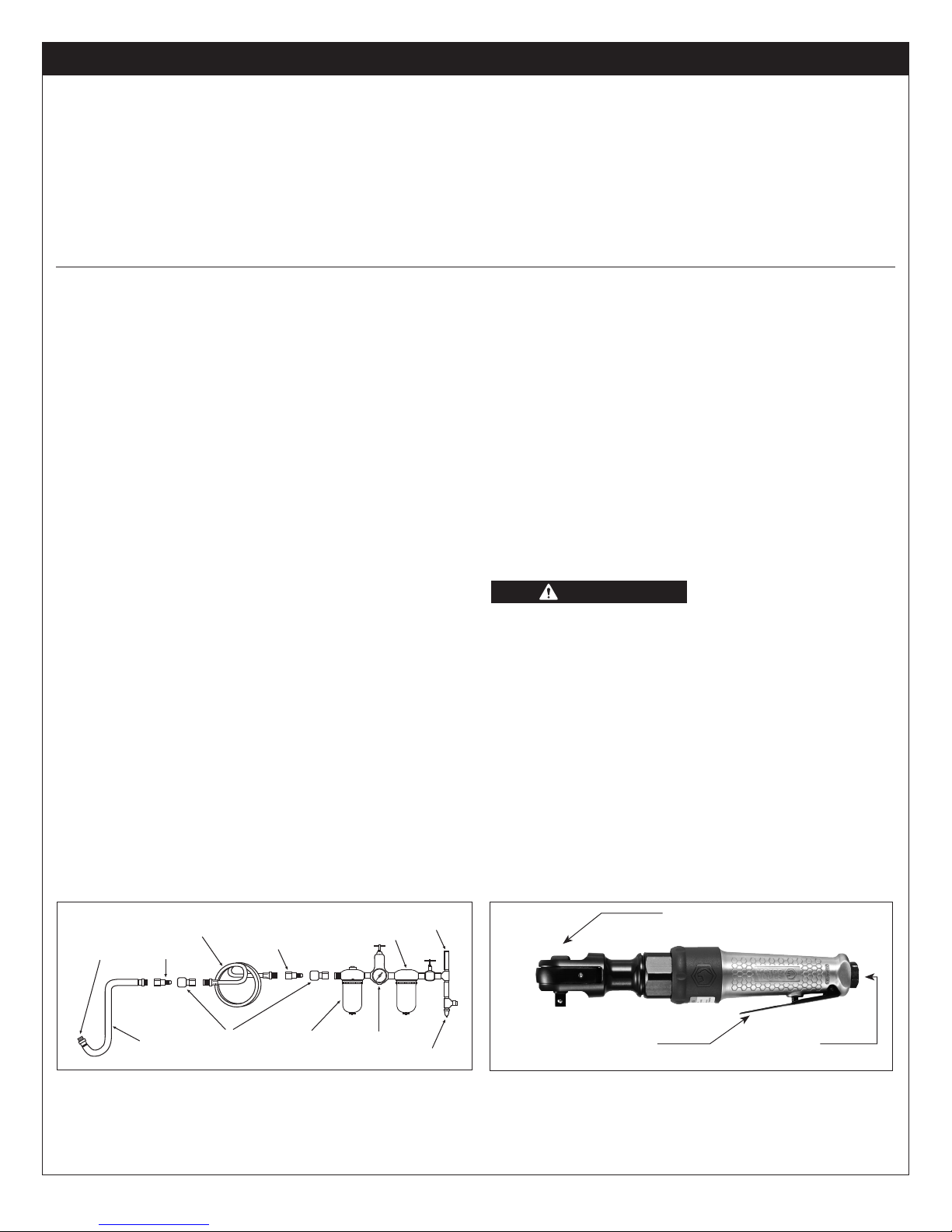

AIR SUPPLY

Tools of this class operate on a wide range of air pressures. It is
recommended that air pressure of these tools measures 90
PSIG at the tool with the trigger fully depressed and no load
applied to the tool. Higher pressure and unclean air will shorten
tool life and may create a hazardous condition.

Water in the air line will cause damage to the tool. Drain water
from air lines and compressor prior to running tool. Clean the air
inlet filter screen weekly. The recommended hook-up procedure
can be viewed in Figure 1.

The air inlet (Figure 2), used for connecting air supply, has
standard 1/4" NPT American Thread.

Line pressure should be increased to compensate for unusually
long air hoses (over 25 feet). Minimum hose diameter should be
3/8" I.D. and fittings should have the same inside dimensions.

Ensure an accessible emergency shut off valve has been installed
in the air supply line and make others aware of its location.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic
action. Reduced compressor output, excessive drain on the air line,
moisture or restrictions in air pipes or the use of hose connections
of improper size or poor conditions may reduce air supply. If
outside conditions are in order, and the tool still performs
erratically, disconnect tool from hose and take tool to your
nearest Matco authorized service center.

LUBRICATION & MAINTENANCE

Lubricate the tool daily with a high quality grade of air tool oil. If no
air line oiler is used, run 1/2 ounce of oil through the tool. The oil
can be squirted into the tool air inlet Figure 2, or into the hose at
the nearest connection to the air supply, then run the tool. A rust
inhibitive oil is acceptable for air tools. Grease fitting on
yoke occasionally to ensure proper lubrication of the ratchet
mechanism.

WARNING

After an air tool has been lubricated, oil will discharge through
the exhaust port during the rst few seconds of operation. The
exhaust port must be covered with a towel before applying air
pressure to prevent serious injury.

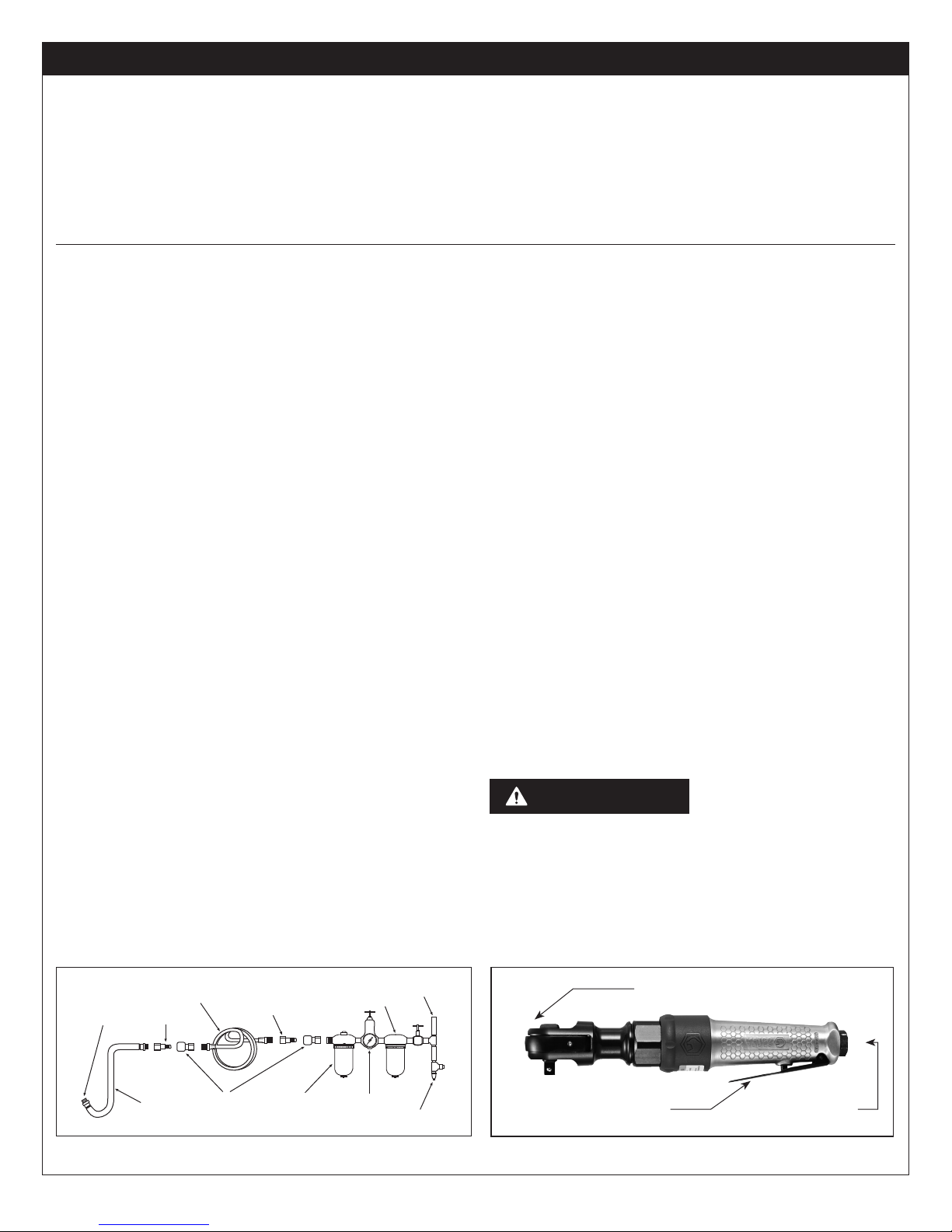

Whip Hose

Do Not Install

Quick Coupling

Here

MT1857A 3 05/09/14

Nipple

Hose

Nipple

Filter

Regulator Oiler Quick Coupler Leader

Air Supply

Drain Daily

FORWARD/REVERSE

AIR INLETTRIGGER

FIG. 1

FIG. 2

MT1857A 3/8" Air Ratchet

WARRANTY

Matco warrants this air tool for a period of 1 year to the consumer.
We will repair any MT Series air tool covered under this warranty
which proves to be defective in material or workmanship during
the warranty period. In order to have your tool repaired, return
the tool to any of the Matco Authorized Warranty Centers listed,
freight prepaid. Please include a copy of your proof of purchase
and a brief description of the problem. The tool will be inspected
and if any part or parts are found to be defective in material
or workmanship, the tool will be repaired free of charge and
returned to you freight prepaid.

This warranty gives you specific rights. You may also have other
rights which vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any
implied warranty and under no circumstances shall Matco be
liable for any incidental or consequential damages.

Note: Some states do not allow the exclusion or limitation of
incidental or consequential damages so the above limitation or
exclusion may not apply to you.

NATIONAL MACHINE GROUP
AIR TOOL REPAIR CENTER

1330 Commerce Dr.
Stow, OH 44224
[phone]

Discount Tool Repair

3433 Losee Rd. #1
North Las Vegas, NV 89030
[phone]

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8
Toronto, ON M9w 6R2
[phone]

MT1857A 4 05/09/14

MT1857A 3/8" Air Ratchet

REF. NO. PART NO. DESCRIPTION QTY.

1 RS185707 Air Inlet Bushing 1
2 RS185703 Throttle Valve Spring 1
3 RS185704 Throttle Valve 1
4 RS185706 Throttle Valve Seat 1
5 RS328825 Spacer 1
6 RS185710 Handle with logo 1
7 RS185705 Valve Stem 1
8 RS185708 Throttle Lever 1
9 RS185709 Spring Pin 1
10 RS1857101 Exhaust Delfector Seal 2
11 RS638241 Exhaust Delfector 1
12 RS21114 Ball Bearing 1
13 RS63813 Rear End Plate (including #14) 1
14 Spring Pin (included with #13) 1
15 RS63814 Rotor 1
16 RS61015P Rotor Blade-(Pack of 4) 1
17 RS63816 Cylinder 1
18 RS63817 Front End Plate 1
19 RS30524 Ball Bearing 1
20 RS63819 Washer 1
21 RS63820 Internal Gear 1
22 RS63821 Planet Gear 3
23 Gear Pivot (included with #24) 3

REF. NO. PART NO. DESCRIPTION QTY.
24 RS63823 Gear Plate (including #23) 1
25 RS61025 Clamp Nut 1
26 RS63824 Bushing 1
27 RS185726 Ratchet Housing 1
28 RS63827 Needle Bearing 1
29 RS63828 Crank Shaft 1
30 RS63829 Drive Bushing 1
31 RS185730K Ratchet Yoke Assembly

(including #43) 1
32 * Washer 1
33 * Reverse Button 1
34 * Pawl Pivot 1
35 * Ratchet Anvil 3/8" Dr. 1
36 * Spring 1
37 * Spring Cap 1
38 * Ratchet Pawl 1
39 * Friction Spring 2
40 * Steel Post 2
41 * Thrust Washer 1
42 * Retaining Ring 1
43 Grease Fitting (included with 31) 1

* Available only as a head kit, RSMT1857RHK

US patent #6,305,246

MT1857A 5 05/09/14

MT1857A

• Instrucciones de Operación

• Inforación de Advertencia

• Revisión de Refacciones

TRINQUETE NEUMÁTICO 3/8"

ESPECIFICACIONES

MT1857A

Encaje cuadrado. . . . . . . .................... . . . . . . . . . . . . . . . . . . .3/8"

Máx. torsión. . . . . ............... . . . . . . . . . . . . . . . . . . . . . . .60 libras-pie

Torsión de trabajo. .............. . . . . . . . . . . . . . . . . . . . . .10-55 libras-pie

Velocidad libre máx.. . . . . . . . . ............... . . . . . . . . . . . . . . . .160 RPM

Peso . . . . . . . . . . . . . . . . . . . ................... . . . . . . . . . . . . . .2.46 lbs.

Longitud global . . . . . . . . . . .................. . . . . . . . . . . . . . . . . . .10.3"

Consumo de aire . . . . . . . . . ................. . . . . . . . . . . . . . . . . . .4 CFM

Nivel de presión sonoro. . . . . ................ . . . . . . . . . . . . . . . . . .90 dBA

ADVERTENCIA

•MÁXIMARPMDE160

•PRESIÓNMÁXIMADEAIRE:
 90PSIG,6.2BAR

LEER SIEMPRE LAS
INSTRUCCIONES
ANTES DE
USAR LAS
HERRAMIENTAS
NUEMÁTICAS

USAR SIEMPRE
ANTEOJOS
PROTECTORES

USAR
PROTECCIÓN
PARA LOS OÍDOS

EVITAR
EXPOSICIÓN
PROLONGADA A
LAS VIBRACIONES

Presión recomendada de aire. . . . . . .......... . . . . . . . . . . . . . . . . . .90 PSIG

Tamaño mín. de manguera. . . . . . ............ . . . . . . . . . . . . . . . . . .3/8" ID

Entrada de aire . . . . . . . . . . . . . . . . . ............. . . . . . . . . . . . . . .1/4" NPT

ADVERTENCIA

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y
otras actividades de construcción contiene químicos conocidos como causantes de
cáncer, defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de
dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted
realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en
una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

Copyright © Professional Tool Products, 2014

Todos los derechos reservados

MT1857A 6 05/09/14

MT1857A Trinquete neumático 3/8"

ADVERTENCIA

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

ESTE MANUAL DE INSTRUCCIONES
CONTIENE INFORMACIÓN IMPORTANTE DE
SEGURIDAD. LEA CUIDADOSAMENTE ESTE
MANUAL INSTRUCTIVO Y COMPRENDA TODA
INFORMACIÓN ANTES DE OPERAR ESTA
HERRAMIENTA.

Lea y comprenda todas las instrucciones. Hacer caso omiso
al seguir todas las instrucciones alistadas a continuación
podría ocasionar el choque eléctrico, incendio, explosiones
y/o lesiones personales serias. Es las responsabilidad
del propietario asegurarse que todo el personal lea este
manual previo al uso de este dispositivo. También es la
responsabilidad del propietario del dispositivo mantener
intacto este manual y en un lugar conveniente para que
todos lo lean y vean. Si el manual o las etiquetas se hayan
perdido o no sean legibles, comuníquese con Matco Tools
por algunos repuestos. Si el operador no domina el idioma
inglés, las instrucciones del producto y de seguridad le
serán leídas y discutidas con el operador en el idioma
materno del operador por parte del comprador/propietario
o su designado, asegurándose que el operador comprenda
el contenido.

• Opere, inspeccione y mantenga siempre esta herramienta
de acuerdo con el Código de Seguridad del Instituto
Americano de Estándares Nacionales para las
Herramientas Portátiles Neumáticas (ANSI B186.1) y
cualquier otro código o regulación aplicables.

• Por seguridad, desempeño superior y durabilidad máxima
de las refacciones, opere esta herramienta a la máxima
presión de aire al 90 psig; 6.2 barg. con una manguera de
alimentación de aire de 3/8" en diámetro.

• Al operar o al realizar el mantenimiento de esta
herramienta, lleve siempre la protección de ojos y cara
resistentes al impacto.

• Al usar esta herramienta, lleve siempre protección para
los oídos. Los altos niveles de ruido pueden ocasionar
la pérdida permanente del oído. Use protección para
los oídos según lo recomendado por su empleador o
regulación OSHA.

• Mantenga esta herramienta en condición eficiente de
operación.

• Mantenga fuera del alcance de los niños.

• Los operadores y personal de mantenimiento deben
poder físicamente manejar el volumen, peso y potencia
de esta herramienta.

• Las herramientas neumáticas pueden vibrar con
su uso. Las vibraciones, movimientos repetitivos
o posiciones incómodas durante períodos
extendidos de tiempo pueden ser dañinos para sus
manos y brazos. Suspenda el uso de la herramienta si
experimente molestias, estremecimiento o dolor. Antes
de continuar usándola, solicite el consejo médico.

• El aire bajo presión puede ocasionar alguna herida
severa. Nunca dirija el aire hacia usted ni a otros.
Apague siempre la alimentación de aire, vacíe la
manguera de toda presión de aire y separe la herramienta
de la alimentación de aire antes de instalar, quitar o
ajustar cualquier accesorio de esta herramienta, o antes
de realizar cualquier mantenimiento de esta herramienta.
La falla en hacerlo podría resultar en alguna lesión.
Las mangueras de látigo pueden ocasionar alguna herida
seria. Revise siempre las mangueras y herrajes por daños,
deshilachas o solturas, y repóngalos inmediatamente.
No use en la herramienta los acoplamientos de rápida

MT1857A 7 05/09/14

separación. Vea las instrucciones por la instalación
correcta. No opere ninguna herramienta dañada o
desgastada. No use acoplamientos de sujeción rápida
en la herramienta.

• Resbalarse, tropezarse y/o caerse durante la operación de
herramientas neumáticas puede ser una causa mayor de
lesión seria o la muerte. Sea consciente de la manguera
excedente, dejada por la superficie para caminar
o trabajar.

• Mantenga balanceada y firme la postura corporal de
trabajo. No se extra limite al operar esta herramienta.

• Anticipe y sea alerto por cambios repentinos de
movimiento durante el arranque inicial y operación de
cualquier herramienta neumática.

• No lleve la herramienta por la manguera. Proteja la
manguera de objetos afilados y del calor.

• El eje de la herramienta puede seguir rotando brevemente
después de que se libere la válvula reguladora. Evite el
contacto directo con los accesorios durante y después del
uso. Los guantes reducirán el riesgo de alguna cortada
o quemadura.

• Manténgase lejos del extremo rotador de la herramienta.
No lleve puesto ni joyería ni ropa suelta. Fije el pelo
largo. Se puede arrancar el cabello si no se lo mantenga
a distancia de la herramienta y accesorios. Mantenga
a distancia de la herramienta y de los accesorios los
accesorios del cuello para evitar el ahogamiento.

• Las brocas del taladro pueden atarse repentinamente y
causar la rotación de la pieza de trabajo o de la herramienta,
así ocasionando lesiones en los brazos y/o en los
hombros. Se genera suficiente torsión para ocasionar
caídas. Siempre use brocas afiladas. Use menos presión

al momento de alcanzar la penetración completa de
la pieza.

• Esta herramienta no está aislada contra el choque
eléctrico.

• Use los accesorios recomendados por Matco Tools.

•

Use sólo con los casquillos de llave de impacto y
accesorios designados para dicha herramienta. No
use los casquillos de mano ni accesorios, ya que estos

pueden ser dañados u ocasionar daño al equipo o al
operador.

• No lubrique las herramientas con soluciones inflamables
ni volátiles, tales como el queroseno, el gasóleo ni el
combustible para aviones.

• No fuerce las herramientas más allá de su capacidad
nominal.

• No quite ninguna etiqueta. Reponga las etiquetas
dañadas.

• Esta herramienta no debe usarse en ambientes
explosivos.

• El mantenimiento y las reparaciones deben realizarse
sólo por parte de un centro de servicio autorizado.

• No use (no modifique) la herramienta para ningún otro
propósito que no sea él para el cual fue diseñado, sin
consultar a algún representante autorizado del
fabricante.

•

Este producto contiene sustancias químicas consideradas
por el Estado de California como causantes de cáncer,
de malformaciones congénitas u otros daños en el
sistema reproductivo. Lávese bien las manos después de

manipular el producto.

MT1857A Trinquete neumático 3/8"

CARACTERÍSTICAS

• Motor de alta potencia proporciona de hasta 60 libras-pie de máxima torsión

• Mango central giratorio del escape mantiene el aire de escape lejos del usuario

• Válvula estranguladora de velocidad variable sin pasos para una versatilidad total del usuario

• Grasera en el yugo, patentada por Matco, facilita el mantenimiento de la cabeza y proporciona durabilidad adicional

• Yugo de matraca cromado en molibdeno para una durabilidad adicional

OPERACIÓN

El trinquete 3/8" está diseñado para sujetar y de-sujetar los sujetadores
roscados durante la operación bajo condiciones recomendadas.
Anótese el ajuste de sentido de la palanca de reversa antes de
presionar la válvula reguladora. Previo al uso, asegúrese de contar
con un excelente equilibrio de su postura corporal y un control pleno
de la herramienta. Esté completamente alerto y al pendiente ya
que las reacciones repentinas de torsión y los cambios de sentido
podrían darse de forma inesperada. Tenga la plena consciencia de
que los trinquetes neumáticos no son torquímetros ni palancas.
Como paso final, las juntas y los sujetadores, los que requieren una
torsión específica, deben revisarse con un torquímetro. Al usar un
trinquete neumático cuando no éste no está prendido (cuando está en
la posición de “apagado”) o para apretar o librar los sujetadores, se
podría dañar de forma irreversible al mecanismo interno y se anulará
la garantía restante.

Siempre apague el suministro de aire, vacíe la manguera de su
presión de aire y desconecte la herramienta del suministro de aire
antes de instalar, extraer o ajustar cualquier parte of accesorio en esta
herramienta o antes de realizar cualquier servicio a esta herramienta.

ALIMENTACIÓN DE AIRE

Las herramientas de esta categoría operan dentro de un rango
amplio de presión de aire. Al trabajar libremente, se recomienda
que la presión de aire de estas herramientas mida a un 90 PSI en
la herramienta. La presión alta y el aire sucio disminuirán la vida
de la herramienta debido al desgaste más rápido, y pueden crear
condiciones peligrosas.

Cualquier agua en la línea de aire dañará la herramienta. Drene
diariamente el tanque de aire. Limpie al menos semanalmente
la malla de filtración de la ventila de admisión de aire. El
procedimiento recomendado de conexión se puede revisar en la
Figura 1.

La ventila de admisión de aire (Figura 2), empleada para la
conexión de abastecimiento de aire, cuenta con la Rosca
Estándar Americana NPT 1/4".

La presión de línea debe ser aumentada para compensar por
mangueras excepcionalmente largas (más de 25 pies). El diámetro
mínimo de manguera debe ser de 3/8" Diám. Int. y los herrajes
deben tener la misma dimensión interior.

Asegúrese que se haya instalado una válvula accesible de
apagado por emergencia en la línea de suministro de aire e
informe a otros de su ubicación.

DIAGNÓSTICO DE AVERÍAS

Otros factores independientes de la herramienta pueden
ocasionar la pérdida de potencia o alguna acción errática. Las
emisiones reducidas de la salida del compresor, el drenaje
excesivo en la línea de aire, la humedad o las restricciones
en las pipas de aire o el uso de conexiones de manguera de
tamaño inadecuado, o pobres condiciones, pueden disminuir el
suministro de aire. Si las condiciones exteriores son adecuadas
y la herramienta aún funciona de forma errática, desconecte la
herramienta de la manguera y lleve la herramienta al centro de
servicio autorizado Matco más cercano a usted.

LUBRICACIÓN & MANTENIMIENTO

Lubrique diariamente la herramienta con algún aceite de buena
calificación para herramientas neumáticas. Si no se usa ningún
engrasador de línea de aire, deje caer 1/2 oz. de aceite por
la herramienta. Se puede lanzar un chorro de aceite por la
ventila de admisión de aire de la herramienta, Figura 2, o por la
manguera en la conexión más cercana al abastecimiento de aire,
luego marche la herramienta. Un aceite para la inhibición de la
oxidación es adecuado para las herramientas neumáticas.

ADVERTENCIA

Siempre apague el suministro de aire, vacíe la manguera de su
presión de aire y desconecte la herramienta del suministro de aire
antes de instalar, extraer o ajustar cualquier parte of accesorio
en esta herramienta o antes de realizar cualquier servicio a esta
herramienta.

Manguera

No instale aquí el

acoplamiento de

conexión rápida

MT1857A 8 05/09/14

Conexión

macho

Primera

Manguera

que azota

conexión rápida

Conexión

macho

ReguladorCaja de aceiteAcoplamiento de

Abastecimiento

Filtro

diariamente

de aire

Drane

ADELANTE/REVERSA

DISPARADOR DE

VELOCIDAD VARIABLE

FIG. 1

VENTILA DE

ADMISIÓN DE AIRE

FIG. 2

MT1857A Trinquete neumático 3/8"

GARANTÍA

Matco garantiza esta herramienta neumática por un periodo
de un año para el consumidor. Reparemos cualquier herramienta

neumática de la Serie MT, cubierta bajo esta garantía, la cual demuestra
ser defectuosa en cuestión material o mano de obra durante el período
de dicha garantía. Para que se repare su herramienta, devuelva la
herramienta a cualquiera de los Centros de Garantía Autorizados de
Matco alistados a continuación, con el flete prepagado. Incluye
por favor una copia de su comprobación de compra y una breve
descripción del problema. Se inspeccionará la herramienta y si
cualquier pieza o piezas se encuentre(n) con algún defecto material o
de mano de obra, se reparará la herramienta, libre de cargos, y ésta
será devuelta a usted con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener
también otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco
bajo esta o cualquier garantía implicada y Matco no será, bajo
ninguna circunstancia, responsable por los daños incidentales ni
consecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted
también podría contar con otros derechos los cuales varían de estado
a estado.

NATIONAL MACHINE GROUP
AIR TOOL REPAIR CENTER

1330 Commerce Dr.
Stow, OH 44224
[phone]

Discount Tool Repair

3433 Losee Rd. #1
North Las Vegas, NV 89030
[phone]

HT PNEUMATIC REBUIILDERS

22 Goodmark Place Unit #8
Toronto, ON M9w 6R2
[phone]

MT1857A 9 05/09/14
