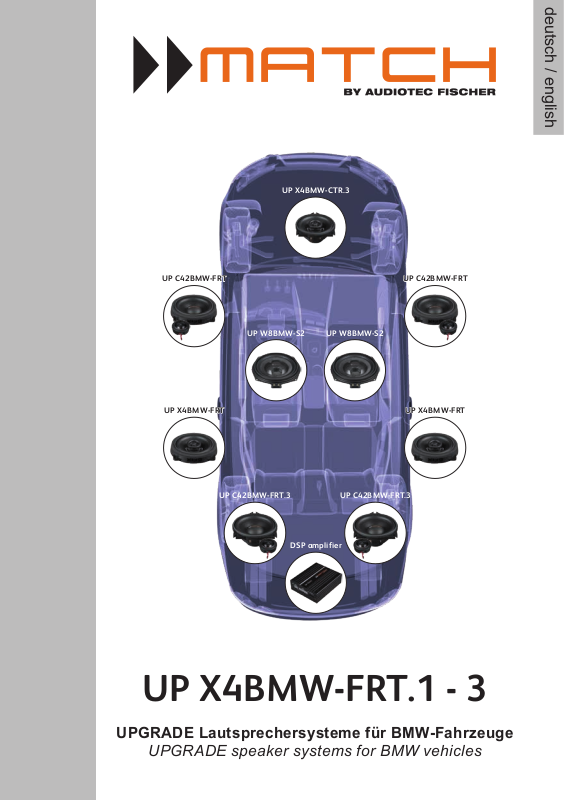

Page 1
UP X4BMW-CTR.3
UP W8BMW-S2 UP W8BMW-S2
deutsch / english
UP C42BMW-FRT.3
DSP amplifier
UP C42BMW-FRT.3
UP X4BMW-FRT.1 - 3
UPGRADE Lautsprechersysteme für BMW-Fahrzeuge
UPGRADE speaker systems for BMW vehicles
Page 2
Herzlichen Glückwunsch!
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Lautsprechersystems.
Die Lautsprecher wurden nach neuesten technischen Erkenntnissen entwickelt und zeichnen
sich durch hervorragende Verarbeitung und überzeugenden Klang aus.
Allgemeine Hinweise
Allgemeine Hinweise zu den MATCH UPGRADE
Lautsprechersystemen für BMW-Fahrzeuge
Die MATCH UPGRADE Mittel-Hochton Lautsprechersysteme (UP X4BMW-FRT.1 bis .3) für BMWFahrzeuge sind 2-Wege Koaxialsysteme, welche in
die Original-Einbaupositionen montiert werden.
Um die maximale Klangqualität zu erreichen, wird
die Verwendung eines DSP-Verstärkers empfohlen.
In diesem Fall sollte im DSP-Verstärker ein Hochpass mit 120 Hz Trennfrequenz / 24 dB Flankensteilheit eingestellt werden.
Dabei protieren Sie als Kunde direkt von unserer
mehr als 30-jährigen Erfahrung in der Forschung
und Entwicklung von Audio-Komponenten.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeine Hinweise zum Anschluss von
MATCH Lautsprechersystemen
Die Qualität und Sorgfalt der Installation hat entscheidenden Einuss auf den Klang des Lautsprechers. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.
Wir empfehlen Ihnen einen kurzen Funktionstest
des kompletten Systems bei geringer Lautstärke
durchzuführen um sicherzustellen, dass alle Komponenten vor ihrer endgültigen Montage auch korrekt arbeiten.
Allgemeines zum Einbau von MATCH Komponenten
Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen
einwandfreien Zustand überprüft wurde. Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.
2
Vergewissern Sie sich, dass alle Kabel geschützt
und sicher verlegt sind und nicht durch scharfe
Kanten beschädigt werden können. Dies kann zu
Kurzschlüssen führen, die unweigerlich eine Beschädigung Ihres Steuergeräts, Ihres Verstärkers
und / oder der Lautsprecher verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne
Spannung und in ausreichender Länge am Lautsprecher befestigt sind.
Wichtig: Achten Sie darauf, dass alle Lautsprecher
phasenrichtig angeschlossen sind, d.h. Plus zu
Plus und Minus zu Minus.
Wenn alle Komponenten richtig angeschlossen
sind und den Funktionstest bestanden haben, können Sie die Lautsprecher in ihrer endgültigen Position befestigen.
Detailliertere Einbauanleitungen nden Sie unter
www.audiotec-scher.com
Page 3
Abmessungen
UP X4BMW-FRT.1: UP X4BMW-FRT.2:
UP X4BMW-FRT.3:
*Alle Abmessungen in mm
3
Page 4
Installation
Türverkleidung / hintere Seitenverkleidung
entfernen
Zur Montage der Lautsprecher in die Original-Einbaupositionen muss die Türverkleidung / hintere
Seitenverkleidung entfernt werden.
Sollten Sie sich nicht sicher sein, wie Sie die
Verkleidung entfernen, fragen Sie ihren Car Hi
oder Autofachhändler. Befolgen Sie in jedem Fall
die Hinweise des Fahrzeugherstellers.
Beachten Sie hierbei die folgenden Hinweise:
1. Die Verkleidungen sind an bestimmten Stellen
mit verdeckten Schrauben am Karosserieblech
befestigt. Vergewissern Sie sich, dass Sie alle
Schrauben gelöst haben, bevor Sie die Verkleidung abnehmen.
2. Zusätzlich ist die Verkleidung meist mit Halteclips
befestigt. Achten Sie beim Lösen der Verkleidung
darauf, dass Sie diese vorsichtig entfernen und
dabei nicht zerstören. Die Umgebungstemperatur beim Entfernen der Clips sollte mindestens
10° C betragen.
Montage des UP X4BMW-FRT.1, .2 & .3
Nachdem Sie die Verkleidung demontiert haben,
können Sie den Original-Mitteltöner entfernen. Anschließend können Sie den MATCH UP X4BMWFRT.1 / .2 / .3 mit dem Original-Lautsprecherkabel
verbinden und in die Original-Einbauposition einsetzen.
Installation des UP X4BMW-FRT.1:
Installation des UP X4BMW-FRT.2:
Wird der Lautsprecher direkt vom Autoradio angesteuert, muss zusätzlich die beiliegende KabelFrequenzweiche installiert werden. Diese wird
zwischen den Lautsprecher und das Original-Lautsprecherkabel gesteckt.
Zum Lautsprecher Zum Original-
Laustprecherkabel
4
Page 5
Installation des UP X4BMW-FRT.3:
Wichtig: Achten Sie darauf, dass der Lautsprecher
vollständig und plan auiegt.
Technische Daten
UP X4BMW-FRT.1 UP X4BMW-FRT.2 UP X4BMW-FRT.3
Leistung RMS / Max. 60 / 120 Watt 60 / 120 Watt 60 / 120 Watt
Frequenzbereich 100 Hz - 25.000 Hz 100 Hz - 25.000 Hz 100 Hz - 25.000 Hz
Impedanz 4 Ω 4 Ω 4 Ω
Wirkungsgrad 1 W / 1 m 90 dB 90 dB 90 dB
Durchmesser TT / HT 100 mm / 13 mm 100 mm / 13 mm 100 m / 13 mm
Membranmaterial HT: Beschichtete Sei-
denkalotte
TT: Beschichtete Papier-
membran
Frequenzweiche HT: Integriert, 6 dB
Flankensteilheit
TT: Separat, 6 dB
Flankensteilheit
HT: Beschichtete Sei-
denkalotte
TT: Beschichtete Papier-
membran
HT: Integriert, 6 dB
Flankensteilheit
TT: Separat, 6 dB
Flankensteilheit
HT: Beschichtete Sei-
denkalotte
TT: Beschichtete Papier-
membran
HT: Integriert, 6 dB
Flankensteilheit
TT: Separat, 6 dB
Flankensteilheit
5
Page 6
Technische Daten
BMW Fahrzeugkompatibilität (Status November 2020):
Serie Typ Modell Modelljahr Fronttür Fondtür Seitenverkl. hinten Heckablage oder
E81 3-türer 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
1er
E82 Coupe 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
E87 5-türer 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
E88 Cabrio 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
F20 5-türer Ab 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
F21 3-türer Ab 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
F40 5-türer Ab 2019 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F22 Coupe Ab 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
2er
F23 Cabrio Ab 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F44 Grand
Coupe
F45 Active
Tourer
F46 Gran Tourer Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F87 M2 Coupe Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.3
3er
E90 Limousine 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
E91 Touring 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
E92 Coupe 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
E93 Cabrio 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
F30 Limousine Ab 2012 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F31 Touring Ab 2012 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F34 Gran
Turismo
F80 M3 2014 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2
G20 Limousine Ab 2019 UP X4BMW-FRT.2 UP X4BMW-FRT.2
G21 Touring Ab 2019 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F32 Coupe Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
4er
F33 Cabrio Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F36 Gran Coupe Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F82 M4 Coupe Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F83 M4 Cabrio Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
E60 Limousine 2003 - 2010 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
5er
E61 Touring 2003 - 2010 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F07 Gran
Turismo
F10 Limousine Ab 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1 UP X4BMW-FRT.3
F11 Touring Ab 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1 UP X4BMW-FRT.3
G30 Limousine Ab 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
G31 Touring Ab 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
E63 Coupe 2003 - 2010 UP X4BMW-FRT.1 UP X4BMW-FRT.1
6er
E64 Cabrio 2003 - 2010 UP X4BMW-FRT.1 UP X4BMW-FRT.1
F06 Gran Coupe 2011 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
Ab 2020 UP X4BMW-FRT.2 UP X4BMW-FRT.2
Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
Ab 2013 UP X4BMW-FRT.2 UP X4BMW-FRT.2
2009 - 2017 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
6
Dachhimmel / Säule
(Dachh. / Säule)
(Dachh. / Säule)
(Dachh. / Säule)
(Dachh. / Säule)
Page 7
BMW Fahrzeugkompatibilität (Status November 2020):
Serie Typ Modell Modelljahr Fronttür Fondtür Seitenverkl. hinten Heckablage oder
F12 Cabrio 2011 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.1
F13 Cabrio 2011 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.1 UP X4BMW-FRT.3
G32 Gran
Turismo
E65 Limousine 2001 - 2008 UP X4BMW-FRT.3 UP X4BMW-FRT.3
7er
E66 Limousine
L-Version
F01 Limousine 2008 - 2015 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F02 Limousine
L-Version
G11 Limousine Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
G12 Limousine
L-Version
L15 Roadstar Ab 2013 UP X4BMW-FRT.2 UP X4BMW-FRT.3
i8
E84 SUV 2009 - 2012 UP X4BMW-FRT.1 UP X4BMW-FRT.3
X1
F48 SUV Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F49 SUV
L-Version
F39 SUV Ab 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X2
E83 SUV 2003 - 2010 UP X4BMW-FRT.3 UP X4BMW-FRT.3
X3
F25 SUV 2010 - 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
G01 SUV Ab 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F26 SUV 2014 - 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X4
G02 SUV Ab 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2
E70 SUV 2006 - 2013 UP X4BMW-FRT.3 UP X4BMW-FRT.3
X5
F15 SUV 2013 - 2018 UP X4BMW-FRT.3
F85 SUV 2014 - 2018 UP X4BMW-FRT.3
G05 SUV Ab 2018
E71 SUV 2008 - 2014 UP X4BMW-FRT.3 UP X4BMW-FRT.3
X6
F16 SUV 2014 - 2019 UP X4BMW-FRT.3
E89 Roadstar 2009 - 2016 UP X4BMW-FRT.3 UP X4BMW-FRT.3
Z4
R60 Countryman 2010 - 2017 UP X4BMW-FRT.3 UP X4BMW-FRT.3
MINI
R61 Paceman 2013 - 2016 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F54 Clubman
2. Gen.
F55 5-türer Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F56 3-türer Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F57 Cabrio Ab 2016 UP X4BMW-FRT.2 UP X4BMW-FRT.2
Ab 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2
2002 - 2008 UP X4BMW-FRT.3 UP X4BMW-FRT.3
2008 - 2015 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
Dachhimmel / Säule
(Dachh. / Säule)
(Dachh. / Säule)
(Dachh. / Säule)
(Dachh. / Säule)
(Dachh. / Säule)
Lautsprechertyp:
FRT.1 FRT.3FRT.2
7
Page 8
Rechtlicher Hinweis
• MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der
Bayerische Motoren Werke (BMW) AG oder einer ihrer Tochtergesellschaften oder Partnerunternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber
• Die Kompatibilität mit den angegebenen Fahrzeugtypen entspricht dem Informationsstand von
November 2020.
• Technische Änderungen und Irrtum vorbehalten.
Garantiehinweis
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlossen
sind Defekte und Schäden, die durch Überlastung
oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer
detaillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte,
hervorgerufen durch Bedienungsfehler des
Gerätes, können wir keine Haftung übernehmen.
Alle MATCH Lautsprecher sind mit einer
CE-Kennzeichnung versehen. Damit sind die
Geräte für den Betrieb in Fahrzeugen innerhalb der
Europäischen Union (EU) zertiziert.
8
Page 9
Congratulations!
Dear Customer,
Congratulations on your purchase of this highquality MATCH speaker system.
This system highlights best quality, excellent manufacturing and state-of-the-art technology.
Thanks to more than 30 years of experiences in
research and development of audio products this
speaker system generation sets new standards.
General instructions
General instructions for MATCH UPGRADE
speaker systems for BMW vehicles
The MATCH UPGRADE mid-high speaker systems
(UP X4BMW-FRT.1 to .3) for BMW are 2-way coaxial speaker systems which will be mounted in the
original speaker locations.
To reach the maximum sound quality, we recom-
mend to use a separate DSP amplier. In this case
it is mandatory to set a highpass lter with 120 Hz
crossover frequency / 24 dB slope inside the used
DSP amplier.
General installation instructions for MATCH
components
To prevent damage to the speakers and possible injury, read this manual carefully and follow all installation instructions. This product has been checked
for proper function prior to shipping and is guaranteed against manufacturing defects.
For a proper performance and to ensure full warranty coverage, we strongly recommend to get this
product installed by an authorized MATCH dealer.
We wish you many hours of enjoyment with your
new MATCH speakers.
Yours
AUDIOTEC FISCHER Team
General instruction for installing MATCH
speaker systems
The method of installation chosen and level of ex-
ecution will eect the overall performance of the
speaker system. Treat each installation step with a
high degree of attention.
We strongly recommend that you operate the complete audio system at low volume before nal installation. This will allow a trial listening test before
securing the loudspeakers into their mounting locations.
Install the cabling in a manner which precludes any
danger of the leads being exposed to shear, crushing or rupture forces. If there are sharp edges in the
vicinity (e.g. holes in the bodywork) all cables must
be cushioned and protected to prevent fraying.
Make sure that all speaker wires easily reach the
speaker terminals without stress on the wire or connectors.
Attention: Ensure that the loudspeakers are correctly connected (phase), i.e. plus to plus and minus
to minus.
Once you have tested the complete speaker
system and have conrmed correct operation, turn
the audio system o and prepare the loudspeaker
for nal mounting.
Further installation guides at
www.audiotec-scher.com
9
Page 10
Dimensions
UP X4BMW-FRT.1: UP X4BMW-FRT.2:
UP X4BMW-FRT.3:
10
*All dimensions are noted in mm
Page 11
Installation
Removal of the door panel / rear side panel
In order to install the MATCH speakers in the original mounting positions it is mandatory to remove
the door panels / rear side panels.
If you are uncertain how to remove the panels,
please either ask your local BMW dealer or an experienced car audio dealer for assistance. In any
case follow the instructions of the car manufacturer.
Please pay attention to the following notes:
1. The cover is fastened with several hidden screws
to the metal sheet of the car. Make sure that you
have loosened all screws before you try to remove the cover.
2. Additionally the cover is xed by numerous plas-
tic clips, which may be damaged during the disassembly when the ambient temperature is below 10°C. Always pull the cover horizontally to
loosen the clips – never apply any vertical force.
Note that broken plastic clips have to be replaced
before reinstalling the cover in order to avoid undesired rattle and noise.
Installation of the UP X4BMW-FRT.1, .2 & .3
After you have dismantled the cover, you can remove the original midrange speaker. Then connect the UP X4BMW-FRT.1 / .2 / .3 to the original
speaker cable harness and insert it into the original
mounting position.
Installation of the UP X4BMW-FRT.1:
Installation of the UP X4BMW-FRT.2:
If the loudspeaker is directly driven by the car radio,
the enclosed inline crossover must be plugged between the speaker and the original speaker cable
harness.
To speaker To original speaker
cable harness
11
Page 12
Installation
Installation of the UP X4BMW-FRT.3:
Attention: Take care that the speaker is installed
properly.
Technical Data
UP X4BMW-FRT.1 UP X4BMW-FRT.2 UP X4BMW-FRT.3
Power RMS / max. 60 / 120 Watts 60 / 120 Watts 60 / 120 Watts
Frequency response 100 Hz - 25,000 Hz 100 Hz - 25,000 Hz 100 Hz - 25,000 Hz
Impedance 4 Ω 4 Ω 4 Ω
Eciency 1 W / 1 m 90 dB 90 dB 90 dB
Diameter W / TW 100 mm / 13 mm;
4” / 0.52”
Cone material TW: Coated silk dome
W: Coated paper
Crossover TW: Integrated, 6 dB
slope
W: Separate, 6 dB slope
12
100 mm / 13 mm;
4” / 0.52”
TW: Coated silk dome
W: Coated paper
TW: Integrated, 6 dB
slope
W: Separate, 6 dB slope
100 mm / 13 mm;
4” / 0.52”
TW: Coated silk dome
W: Coated paper
TW: Integrated, 6 dB
slope
W: Separate, 6 dB slope
Page 13
BMW vehicle compatibility (Status November 2020):
Series Type Model Model year Front door Rear door Sidepanel rear Back shelf or
1-series
E81 3-door 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
E82 Coupe 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
E87 5-door 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
E88 Convertible 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
F20 5-door From 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
F21 3-door From 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
F40 5-door From 2019 UP X4BMW-FRT.2 UP X4BMW-FRT.2
2-series
F22 Coupe From 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
F23 Convertible From 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F44 Grand
Coupe
F45 Active
Tourer
F46 Gran Tourer From 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F87 M2 Coupe From 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.3
3-series
E90 Sedan 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
E91 Touring 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
E92 Coupe 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
E93 Convertible 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
F30 Sedan From 2012 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F31 Touring From 2012 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F34 Gran
Turismo
F80 M3 2014 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2
G20 Sedan From 2019 UP X4BMW-FRT.2 UP X4BMW-FRT.2
G21 Touring From 2019 UP X4BMW-FRT.2 UP X4BMW-FRT.2
4-series
F32 Coupe From 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F33 Convertible From 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F36 Gran Coupe From 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F82 M4 Coupe From 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F83 M4
Convertible
5-series
E60 Sedan 2003 - 2010 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
From 2020 UP X4BMW-FRT.2 UP X4BMW-FRT.2
From 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
From 2013 UP X4BMW-FRT.2 UP X4BMW-FRT.2
From 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
Headliner / Pillar
E61 Touring 2003 - 2010 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F07 Gran
Turismo
F10 Sedan From 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1 UP X4BMW-FRT.3
F11 Touring From 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1 UP X4BMW-FRT.3
G30 Sedan From 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
G31 Touring From 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
6-series
E63 Coupe 2003 - 2010 UP X4BMW-FRT.1 UP X4BMW-FRT.1
E64 Convertible 2003 - 2010 UP X4BMW-FRT.1 UP X4BMW-FRT.1
2009 - 2017 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
(Headliner / Pillar)
(Headliner / Pillar)
(Headliner / Pillar)
(Headliner / Pillar)
13
Page 14
Technical Data
BMW vehicle compatibility (Status November 2020):
Series Type Model Model year Front door Rear door Sidepanel rear Back shelf or
F06 Gran Coupe 2011 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
F12 Convertible 2011 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.1
F13 Convertible 2011 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.1 UP X4BMW-FRT.3
G32 Gran
Turismo
7-series
E65 Sedan 2001 - 2008 UP X4BMW-FRT.3 UP X4BMW-FRT.3
E66 Sedan
L. Version
F01 Sedan 2008 - 2015 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F02 Sedan
L. Version
G11 Sedan From 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
G12 Sedan
L. Version
i8
L15 Roadstar From 2013 UP X4BMW-FRT.2 UP X4BMW-FRT.3
X1
E84 SUV 2009 - 2012 UP X4BMW-FRT.1 UP X4BMW-FRT.3
F48 SUV From 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F49 SUV
L. Version
X2
F39 SUV From 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X3
E83 SUV 2003 - 2010 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F25 SUV 2010 - 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
G01 SUV From 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X4
F26 SUV 2014 - 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.2
G02 SUV From 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X5
E70 SUV 2006 - 2013 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F15 SUV 2013 - 2018 UP X4BMW-FRT.3
F85 SUV 2014 - 2018 UP X4BMW-FRT.3
G05 SUV From 2018
X6
E71 SUV 2008 - 2014 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F16 SUV 2014 - 2019 UP X4BMW-FRT.3
Z4
E89 Roadstar 2009 - 2016 UP X4BMW-FRT.3 UP X4BMW-FRT.3
MINI
R60 Countryman 2010 - 2017 UP X4BMW-FRT.3 UP X4BMW-FRT.3
R61 Paceman 2013 - 2016 UP X4BMW-FRT.3 UP X4BMW-FRT.3
F54 Clubman
2. gen.
F55 5-door From 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F56 3-door From 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
F57 Convertible From 2016 UP X4BMW-FRT.2 UP X4BMW-FRT.2
From 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2
2002 - 2008 UP X4BMW-FRT.3 UP X4BMW-FRT.3
2008 - 2015 UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3
From 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2 UP X4BMW-FRT.3
From 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
From 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
Headliner / Pillar
(Headliner / Pillar)
(Headliner / Pillar)
(Headliner / Pillar)
(Headliner / Pillar)
(Headliner / Pillar)
Speaker type:
FRT.1 FRT.3FRT.2
14
Page 15
Legal note
• MATCH by Audiotec Fischer or Audiotec Fischer GmbH are in no way aliated with the Bayerische
Motoren Werke AG or any of its subsidiaries or aliated companies connected to, or is acting on its
behalf or with its authorization.
• All registered product names, trade marks and brands are the property of their respective owners.
• The compatibility with the specied types of vehicles reects the information available on November
2020.
• Technical changes and errors reserved.
Warranty Disclaimer
The limited warranty comply with legal regulations.
Failures or damages caused by overload or
improper use are not covered by the warranty.
Please return the defective product only
with a valid proof of purchase and a
detailed malfunction description. Technical
specications are subject to change!
Errors are reserved!
For damages on the vehicle and the device, caused
by handling errors of the device, we can’t assume
liability.
All MATCH speakers are tagged with a CE-
Certication mark. Thereby these devices are
certied for the use in vehicles within the European
Community (EC).
15
Page 16
Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
Loading...
