UP S4MB-CTR
deutsch / english
UP S4MB-SUR UP S4MB-SUR
DSP amplifier
UP W8MB-S4
UP W8MB-S4.2
UP W8MB-S4.3
UPGRADE Subwoofer für Mercedes-Fahrzeuge
UPGRADE subwoofers for Mercedes vehicles
Page 2
Herzlichen Glückwunsch!
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Lautsprechersystems.
Die Lautsprecher wurden nach neuesten technischen Erkenntnissen entwickelt und zeichnen
sich durch hervorragende Verarbeitung und überzeugenden Klang aus.
Allgemeine Hinweise
Allgemeine Hinweise zu den MATCH UPGRADE
Lautsprechersystemen für Mercedes-Fahrzeuge
Die MATCH UPGRADE Lautsprechersysteme für
Mercedes-Fahrzeuge sind teilaktive Lautsprechersysteme. Deshalb ist es zwingend erforderlich einen Verstärker (bspw. MATCH UP 8DSP) zu verwenden.
Für die Basslautsprecher empfehlen wir einen Tief-
passlter von 150 Hz / 12 dB.
Allgemeines zum Einbau von MATCH Komponenten
Dabei protieren Sie als Kunde direkt von unserer
mehr als 30-jährigen Erfahrung in der Forschung
und Entwicklung von Audio-Komponenten.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeine Hinweise zum Anschluss von
MATCH Lautsprechersystemen
Die Qualität und Sorgfalt der Installation hat entscheidenden Einuss auf den Klang des Lautsprechers. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.
Wir empfehlen Ihnen einen kurzen Funktionstest
des kompletten Systems bei geringer Lautstärke
durchzuführen um sicherzustellen, dass alle Komponenten vor ihrer endgültigen Montage auch korrekt arbeiten.
Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen
einwandfreien Zustand überprüft wurde. Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.
2
Vergewissern Sie sich, dass alle Kabel geschützt
und sicher verlegt sind und nicht durch scharfe
Kanten beschädigt werden können. Dies kann zu
Kurzschlüssen führen, die unweigerlich eine Beschädigung Ihres Steuergeräts, Ihres Verstärkers
und / oder der Lautsprecher verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne
Spannung und in ausreichender Länge am Lautsprecher befestigt sind.
Wichtig: Achten Sie darauf, dass alle Lautsprecher
phasenrichtig angeschlossen sind, d.h. Plus zu
Plus und Minus zu Minus.
Wenn alle Komponenten richtig angeschlossen
sind und den Funktionstest bestanden haben, können Sie die Lautsprecher in ihrer endgültigen Position befestigen.
Page 3

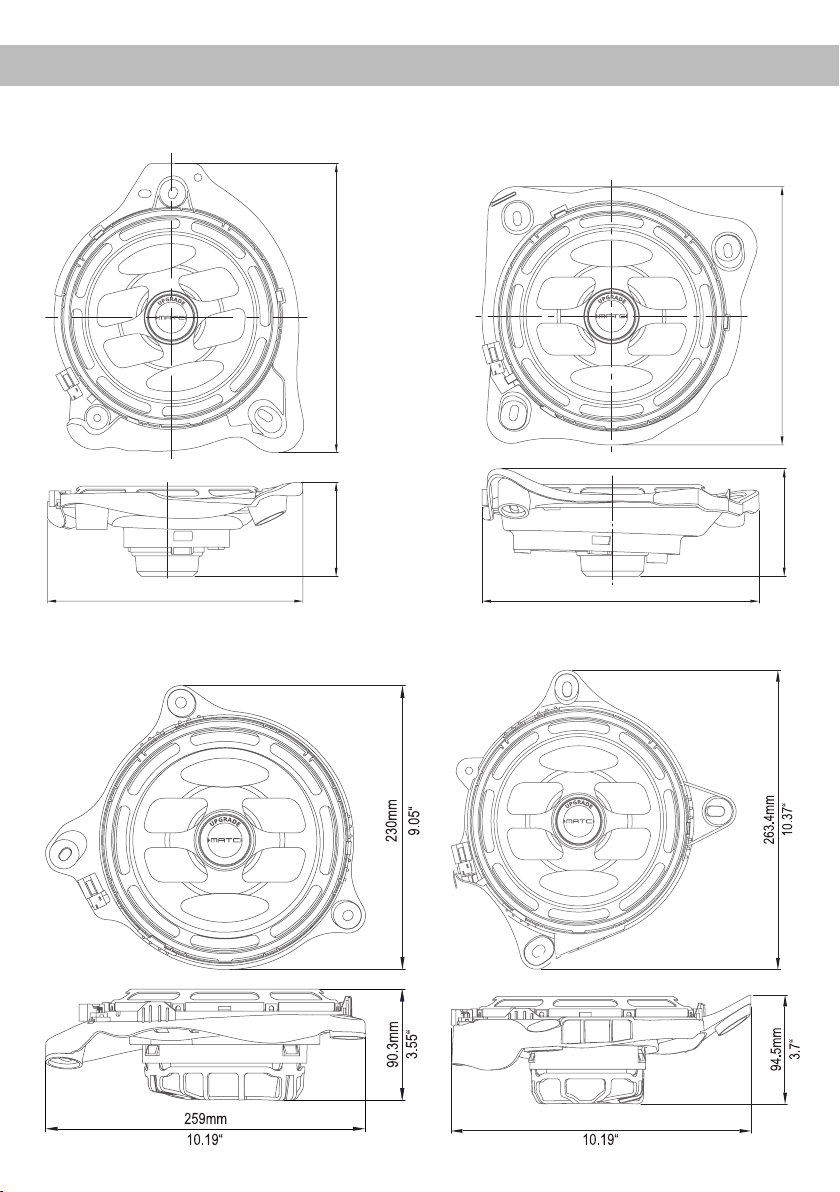

Abmessungen
8.89
UP W8MB-S4:
Links Rechts
10.23“
U
4
P
S
-
W
B
8
M
260mm
“
U
4
P
S
-
W
B
8
M
225.6mm
3.27“
83mm
224.5mm
8.83“
UP W8MB-S4.2:
Links Rechts
U
2
.
P
4
S
W
-
B
8
M
3.67“
93.3mm
240mm
9.44“
U
2
.
P
4
S
W
-
B
8
M
259mm
3
Page 4
Abmessungen

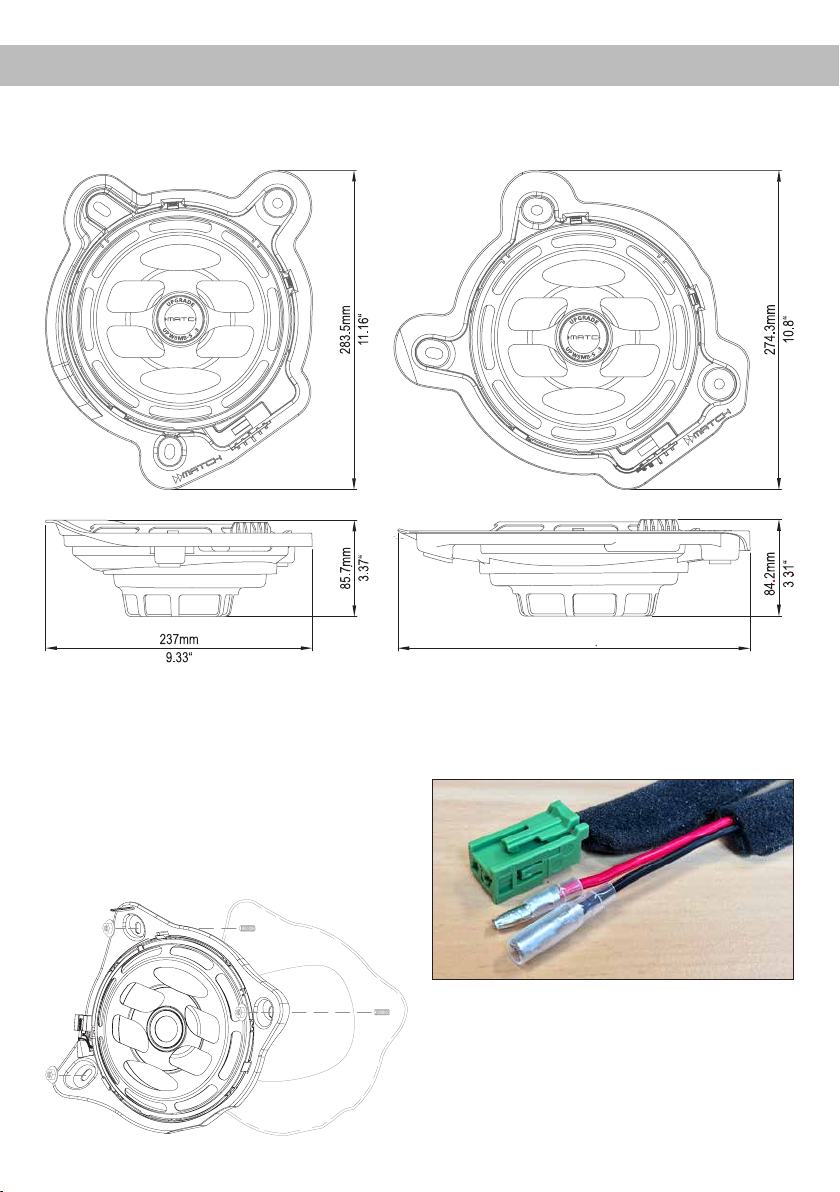

UP W8MB-S4.3:
Links Rechts
4
Montage des UP W8MB-S4
Zur Montage der Front-Subwoofer müssen Sie die
Verkleidung der Spritzschutzwand im vorderen
Fußraum des Fahrzeugs demontieren. Anschließend können Sie den MATCH UP W8MB-S4 Subwoofer mit dem Original-Lautsprecherkabel verbinden, in die Original-Aufnahme einsetzen und
verschrauben.
Installation des UP W8MB-S4:
4
306.7mm
12.07“
Die Beiliegenden Universal-Anschlusskabel mit
50 cm und 1,5 m Länge. Können beispielsweise zum Anschluss eines optionalen Verstärkers
genutzt werden.
4
*Alle Abmessungen in mm
Page 5
Technische Daten
UP W8MB-S4 UP W8MB-S4.2 UP W8MB-S4.3
Leistung RMS / Max. 100 / 200 Watt 100 / 200 Watt 100 / 200 Watt
Frequenzbereich 25 Hz - 250 Hz 25 Hz - 250 Hz 25 Hz - 250 Hz
Impedanz 4 Ω 4 Ω 4 Ω
Wirkungsgrad 91 dB @ 2,83V / 1m
88 dB @ 1W / 1m
Membranmaterial Beschichtete
Papiermembran
Fahrzeugkompatibilität (Stand September 2022):
UP W8MB-S4
Modell Modellart Baureihe Baujahr
C Cabrio A205 ab 2016
Coupe C205 ab 2015
Limousine W205 ab 2014
T-Modell S205 ab 2014
E Cabrio A238 ab 2017
Coupe C238 ab 2017
Limousine W213 ab 2016
T-Modell S213 ab 2016
GLC SUV X253 ab 2015
SUV Coupe C253 ab 2015
S Limousine W222 ab 2013
UP W8MB-S4.2
Modell Modellart Baureihe Baujahr
GLE
GLS
UP W8MB-S4.3
Modell Modellart Baureihe Baujahr
C Cabrio A206 ab 2016
91 dB @ 2,83V / 1m
88 dB @ 1W / 1m
Beschichtete
Papiermembran
SUV V167 ab 2018
Coupe C167 ab 2019
Coupe C206 ab 2015
Limousine W206 ab 2014
T-Modell S206 ab 2014
91 dB @ 2,83V / 1m
88 dB @ 1W / 1m
Beschichtete
Papiermembran
5
Page 6
Rechtlicher Hinweis
• MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der Daimler
AG oder einer ihrer Tochtergesellschaften oder Partnerunternehmen verbunden, oder handeln in
deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber
• Die Kompatibilität mit den angegebenen Fahrzeugtypen entspricht dem Informationsstand von
September 2022.
• Technische Änderungen und Irrtum vorbehalten.
Garantiehinweis
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlossen
sind Defekte und Schäden, die durch Überlastung
oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer
detaillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen Druckfehler und
Irrtümer vorbehalten! Für Schäden am Fahrzeug
oder Gerätedefekte, hervorgerufen durch
Bedienungsfehler des Gerätes, können wir keine
Haftung übernehmen. Alle MATCH Lautsprecher
sind sowohl mit einer CE-Kennzeichnung versehen.
Damit sind die Geräte für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertiziert.
6
Page 7
Congratulations!
Dear Customer,
Congratulations on your purchase of this highquality MATCH speaker system.
This system highlights best quality, excellent manufacturing and state-of-the-art technology.
Thanks to more than 30 years of experiences in
research and development of audio products this
speaker system generation sets new standards.
General instructions
General instructions for MATCH UPGRADE
speaker systems for Mercedes vehicles
The MATCH UPGRADE speaker systems for
Mercedes vehicles are semi-active speaker sys-
tems. Therefore it is mandatory to use an amplier
to drive these speakers (e.g. MATCH UP 8DSP).
For the subwoofers we recommend to set a low-
pass lter of 150 Hz / 12 dB.
General installation instructions for MATCH
components
To prevent damage to the speakers and possible injury, read this manual carefully and follow all installation instructions. This product has been checked
for proper function prior to shipping and is guaranteed against manufacturing defects.
For a proper performance and to ensure full warranty coverage, we strongly recommend to get this
product installed by an authorized MATCH dealer.
We wish you many hours of enjoyment with your
new MATCH speakers.
Yours
AUDIOTEC FISCHER Team
General instruction for installing MATCH
speaker systems
The method of installation chosen and level of ex-
ecution will eect the overall performance of the
speaker system. Treat each installation step with a
high degree of attention.
We strongly recommend that you operate the complete audio system at low volume before nal installation. This will allow a trial listening test before
securing the loudspeakers into their mounting locations.
Install the cabling in a manner which precludes any
danger of the leads being exposed to shear, crushing or rupture forces. If there are sharp edges in the
vicinity (e.g. holes in the bodywork) all cables must
be cushioned and protected to prevent fraying.
Make sure that all speaker wires easily reach the
speaker terminals without stress on the wire or connectors.
Once you have tested the complete speaker
system and have conrmed correct operation, turn
the audio system o and prepare the loudspeaker
for nal mounting.
7
Page 8
Dimensions
8.89
UP W8MB-S4:
Left Right
10.23“
U
4
P
S
-
W
B
8
M
260mm
“
U
4
P
S
-
W
B
8
M
225.6mm
3.27“
83mm
224.5mm
8.83“
UP W8MB-S4.2:
Left Right
U
2
.
P
4
S
W
-
B
8
M
3.67“
93.3mm
240mm
9.44“
U
2
.
P
4
S
W
-
B
8
M
259mm
8
Page 9

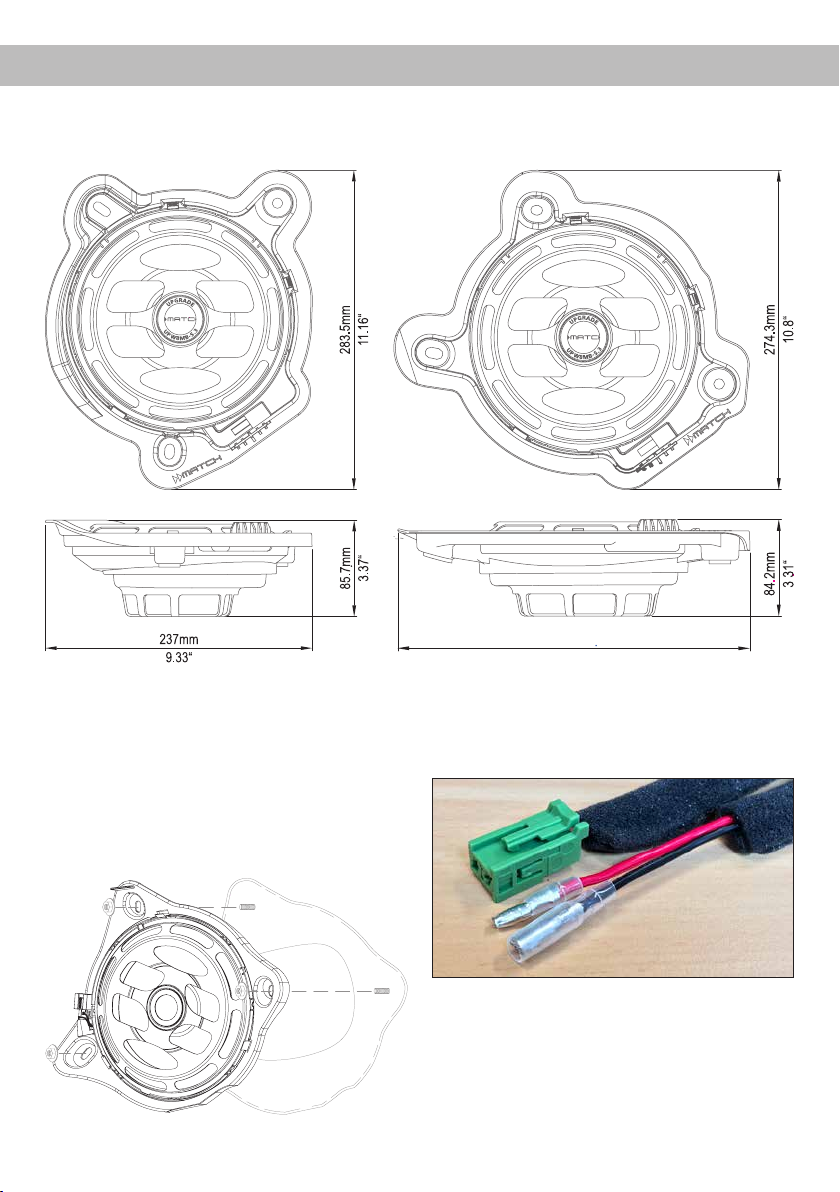

UP W8MB-S4.3:
Left Right
306.7mm
12.07“
Installation of the UP W8MB-S4
For the installation of the front subwoofers you have
to remove the splashback cover in the front footwell.
Then connect the MATCH UP W8MB-S4 subwoofer
to the original speaker cable harness, insert it into
the original mounting position and x it with the
screw nuts.
Installation of the UP W8MB-S4:
The enclosed universal connection cables with
50 cm / 1.64´ and 1.5 m / 4.92´ length can be used
e.g. for connecting an optional amplier.
9
Page 10
Technical data
UP W8MB-S4 UP W8MB-S4.2 UP W8MB-S4.3
Power RMS / max. 100 / 200 Watts 100 / 200 Watts 100 / 200 Watts
Frequency response 25 Hz - 250 Hz 25 Hz - 250 Hz 25 Hz - 250 Hz
Impedance 4 Ω 4 Ω 4 Ω
Sensitivity 91 dB @ 2.83V / 1m
88 dB @ 1W / 1m
Cone material Coated paper Coated paper Coated paper
Vehicle compatibility (Status September 2022):
UP W8MB-S4
Model Type Series Year
C Convertible A205 from 2016
Coupe C205 from 2015
Sedan W205 from 2014
T-model S205 from 2014
E Convertible A238 from 2017
Coupe C238 from 2017
Sedan W213 from 2016
T-model S213 from2016
GLC SUV X253 from 2015
SUV Coupe C253 from 2015
S Sedan W222 from 2013
UP W8MB-S4.2
Model Type Series Year
GLE
GLS
UP W8MB-S4.3
Model Type Series Year
C Convertible A206 from 2016
91 dB @ 2.83V / 1m
88 dB @ 1W / 1m
SUV V165 from 2018
Coupe C167 from 2019
Coupe C206 from 2015
Sedan W206 from 2014
T-model S206 from 2014
91 dB @ 2.83V / 1m
88 dB @ 1W / 1m
10
Page 11
Legal note
• MATCH by Audiotec Fischer or Audiotec Fischer GmbH are in no way aliated with the Daimler AG
or any of its subsidiaries or aliated companies connected to, or is acting on its behalf or with its
authorization.
• All registered product names, trade marks and brands are the property of their respective owners.
• The compatibility with the specied types of vehicles reects the information available on September
2022.
• Technical changes and errors reserved
Warranty disclaimer
The warranty service is based on the statutory
regulations. Defects and damage caused by
overload or improper handling are excluded from
the warranty service. Any return can only take
place following prior consultation, in the original
packaging together with a detailed description of
the error and a valid proof of purchase. Technical
modications, misprints and errors excepted!
For damages on the vehicle and the device, caused
by handling errors of the device, we can’t assume
liability. All MATCH speakers are tagged with a
CE-Certication mark. Thereby these devices are
certied for the use in vehicles within the European
Community (EC).
11
Page 12
Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
