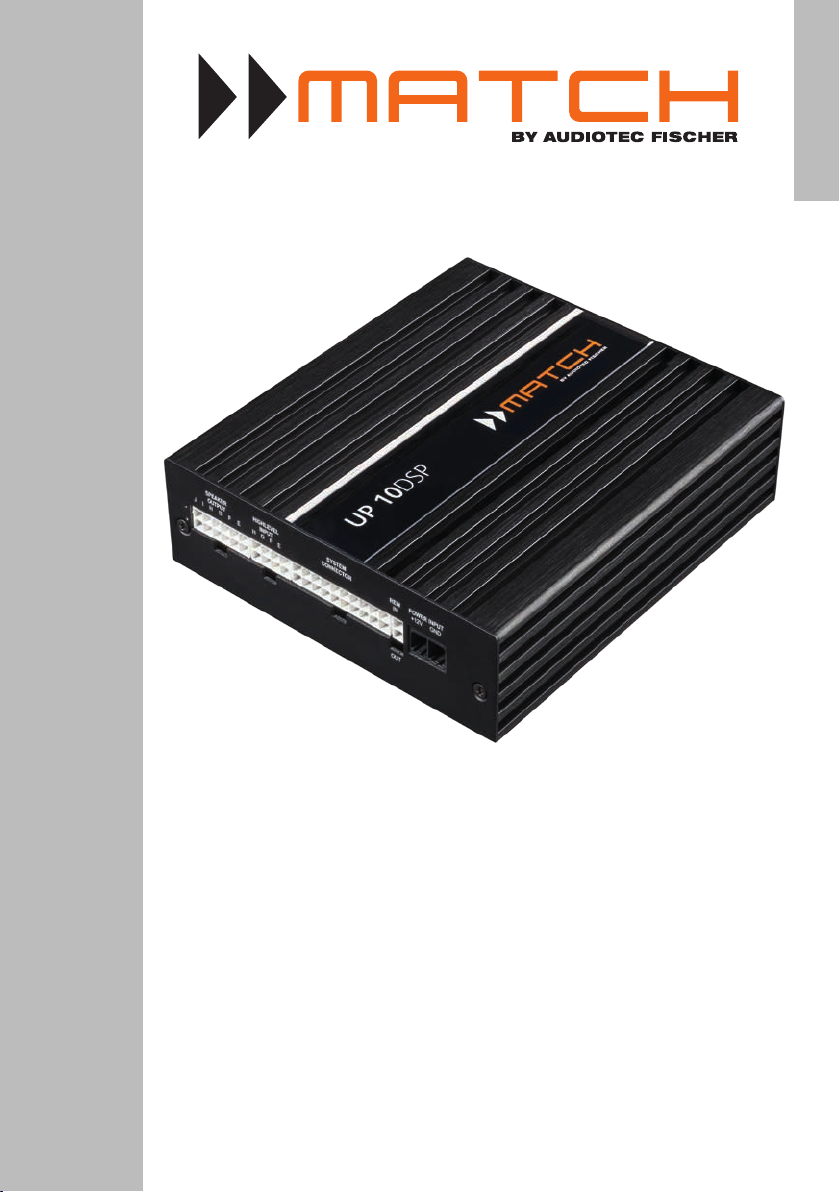

Match UP 10DSP User guide

deutsch / english

UP 10DSP

UPGRADE

10-Kanal Upgrade-Verstärker mit integriertem

11-Kanal 64 Bit DSP für universelle Anwendungen

10-channel upgrade amplier with integrated

11-channel 64 Bit DSP for universal applications

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers mit integriertem DSP.

MATCH setzt mit dem UP 10DSP neue Maßstäbe im

Bereich der Verstärkertechnik. Dabei protieren Sie

als Kunde direkt von unserer mehr als 30-jährigen
Erfahrung in der Forschung und Entwicklung von
Audiokomponenten.

Allgemeine Hinweise

Allgemeines zum Einbau von MATCH-Kompo­nenten

Um alle Möglichkeiten des Produktes optimal aus­schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie­ren, dass jedes Gerät vor Versand auf seinen ein­wandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.

Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An­schlusses des Gerätes Voraussetzung für die Ga­rantieleistungen sind.

Dieser Upgrade-Verstärker wurde von uns nach
neuesten technischen Erkenntnissen entwickelt und
zeichnet sich durch hervorragende Verarbeitung
und eine überzeugende Anwendung ausgereifter
Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das
Team von

AUDIOTEC FISCHER

den. Achten Sie bitte darauf, dass sich solche Teile
auch in der doppelten Wandverkleidung verbergen
können.

Allgemeines zum Anschluss des UP 10DSP Ver­stärkers

Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12 V-Minuspol an Masse haben.
Bei anderen Systemen können der MATCH Verstär­ker und die elektrische Anlage des Kfz beschädigt
werden. Die Plusleitung für die gesamte Anlage
sollte in einem Abstand von max. 30 cm von der
Batterie mit einer Hauptsicherung abgesichert wer­den. Der Wert der Sicherung errechnet sich aus der

maximalen Stromaufnahme der Car-Hi Anlage.

Installieren Sie Ihren Verstärker an einer trockenen
Stelle im Auto und vergewissern Sie sich, dass
der Verstärker am Montageort genügend Kühlung
erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation oder
in der Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstär­ker professionell befestigt werden. Verwenden
Sie hierzu die zwei im Lieferumfang enthaltenen
Montagebleche. Diese werden mit jeweils zwei
kurzen Schrauben (im Lieferumfang enthalten) an
der Unterseite des Verstärkers befestigt. Wenn Sie
den Verstärker mittels Schrauben an der Karosse­rie befestigen, so vergewissern Sie sich, dass die

Montageäche genügend Halt bietet und keine

elektrischen Kabel und Komponenten, hydraulische
Bremsleitungen, der Benzintank etc. dahinter ver­borgen sind. Diese könnten sonst beschädigt wer-

2

Verwenden Sie zur Verbindung des MATCH
UP 10DSP Verstärkers ausschließlich die beilie­genden Anschlusskabel oder einen optional er­hältlichen MATCH-Kabelbaum! Die Verwendung
anderer Kabel kann zu Schäden an ihrer Anlage
führen. Die Sicherungen im Verstärker dürfen
nur mit den gleichen Werten (2 x 25 A) ersetzt
werden, um eine Beschädigung des Gerätes zu
verhindern. Höhere Werte können zu gefährli­chen Folgeschäden führen!

Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be­steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols­tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter­motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.

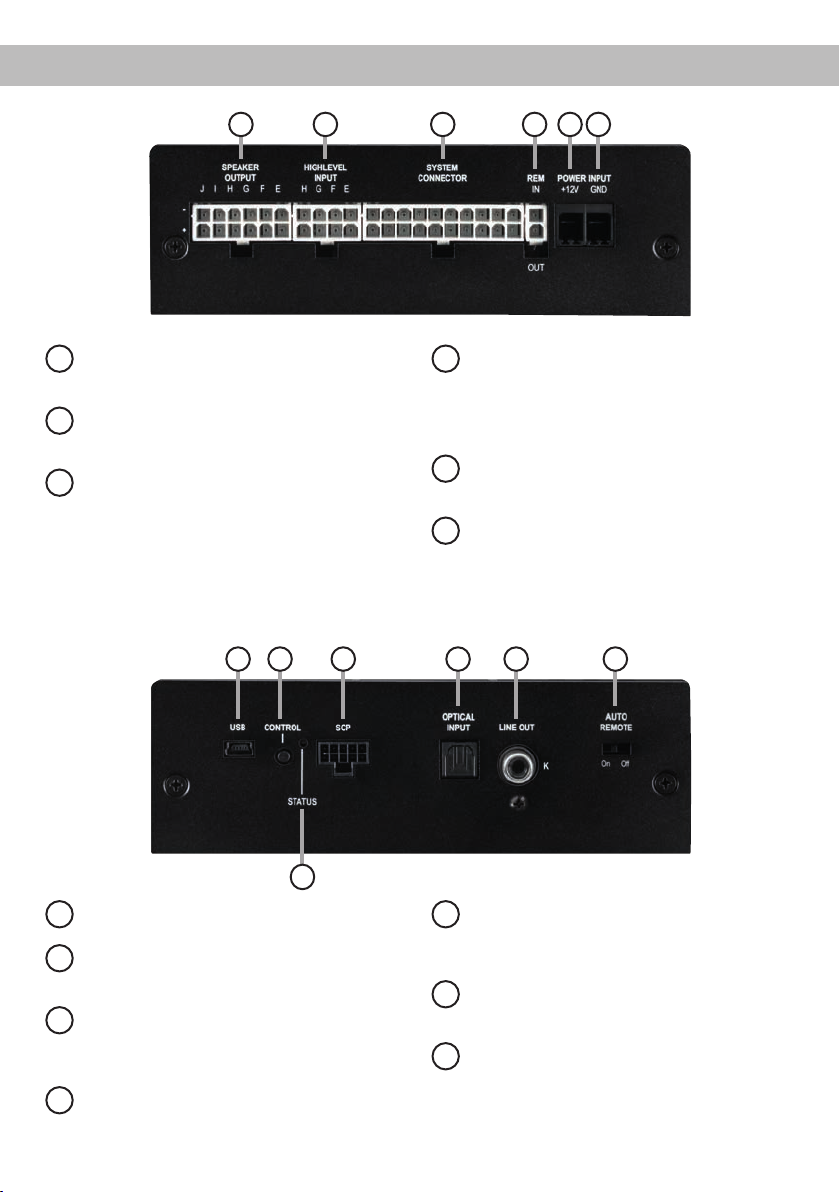

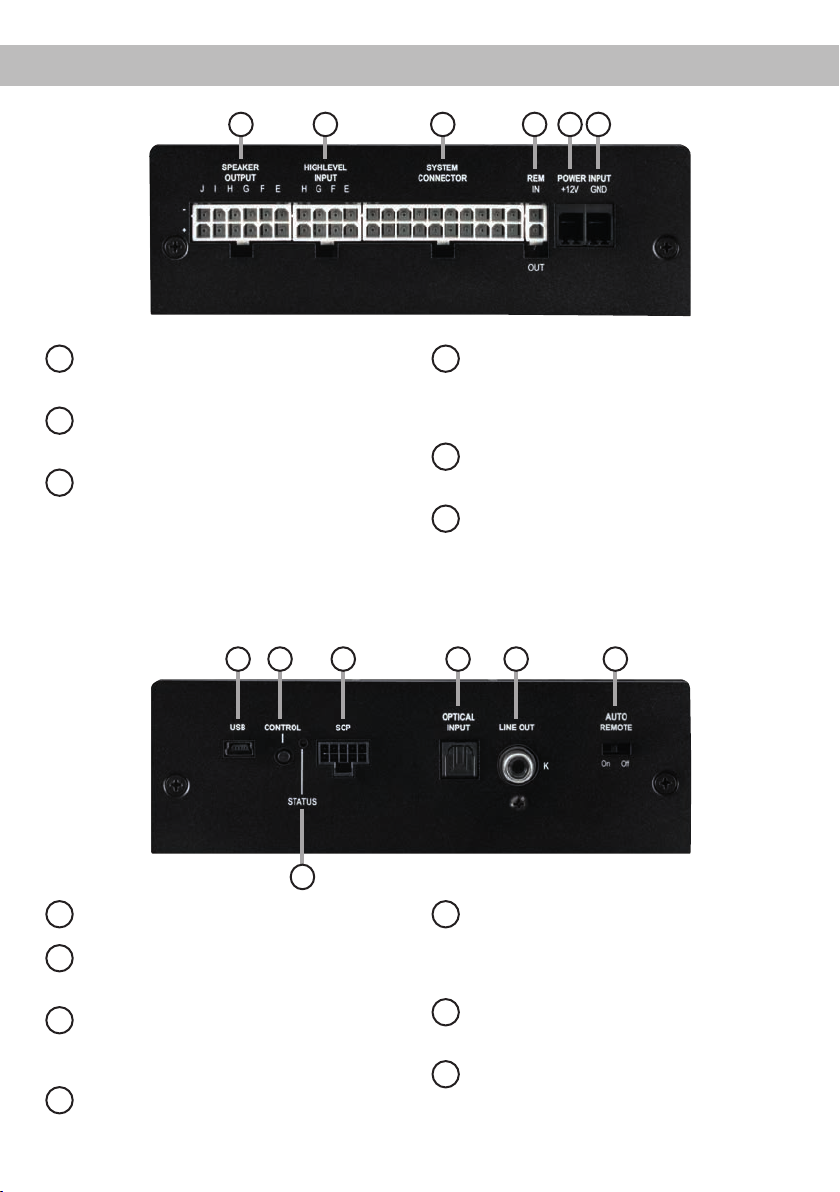

Anschluss- und Bedienelemente

1 2 3 4 5 6

Speaker Output E - J

1

Lautsprecherausgänge der Kanäle E - J zum

Anschluss von Lautsprechersystemen.

Highlevel Input E - H

2

Hochpegel-Lautsprechereingang für die

Kanäle E - H.

System Connector

3

Anschluss für den MATCH Kabelbaum. Ver-

wenden Sie ausschließlich ein MATCH Ori­ginal-Anschlusskabel, um den Verstärker mit
dem Autoradio zu verbinden.

7 8 9 10 11 12

13

USB Eingang

7

Dient zum Anschluss an den Computer.

Control Taster

8

Dient zum Umschalten der Sound Setups

oder zum Resetten des Gerätes.

SCP (Smart Control Port)

9

Multifunktionsanschluss – dient zum An-

schluss einer Fernbedienung und weiterem
MATCH Zubehör.

Optical Input

10

Optischer Eingang im SPDIF-Format für digi-

tale Stereosignale.

REM IN / OUT

4

Anschluss für den Remote-Ein- und Aus-

gang. Der Remote-Ausgang muss in jedem
Fall zur Einschaltung weiterer Verstärker ge­nutzt werden.

+12 V

5

Anschluss für das Versorgungsspannungs-

kabel +12 V der Batterie.

GND

6

Anschluss des Massekabels (Minuspol der

Batterie oder Fahrzeugchassis).

Line Out

11

Mono-Vorverstärkerausgang zum Anschluss

weiterer Verstärker. Zum Einschalten dieser
Verstärker muss der Remote-Ausgang ver­wendet werden.

Auto Remote

12

Dient zum Aktivieren bzw. Deaktivieren der

automatischen Einschaltung des Verstärkers.

Status LED

13

Die Status LED zeigt den Betriebszustand

des Verstärkers und dessen DSP-Speichers
an.

3

Inbetriebnahme und Funktionen

Speaker Output E - J

1

Diese Anschlüsse dienen als Lautsprecherausgän­ge. Die Impedanz der Lautsprecher darf 4 Ohm für
die Ausgänge E - H und 2 Ohm für die Ausgänge I
& J nicht unterschreiten.
Achtung: Es wird dringend empfohlen, vor der er­sten Inbetriebnahme mit der DSP PC-Tool Software
die grundlegenden Einstellungen im Verstärker vor­zunehmen. Eine Missachtung kann zur Zerstörung
der angeschlossenen Lautsprecher führen. Dies
gilt insbesondere für die Inbetriebnahme von voll­aktiven Lautsprechersystemen.

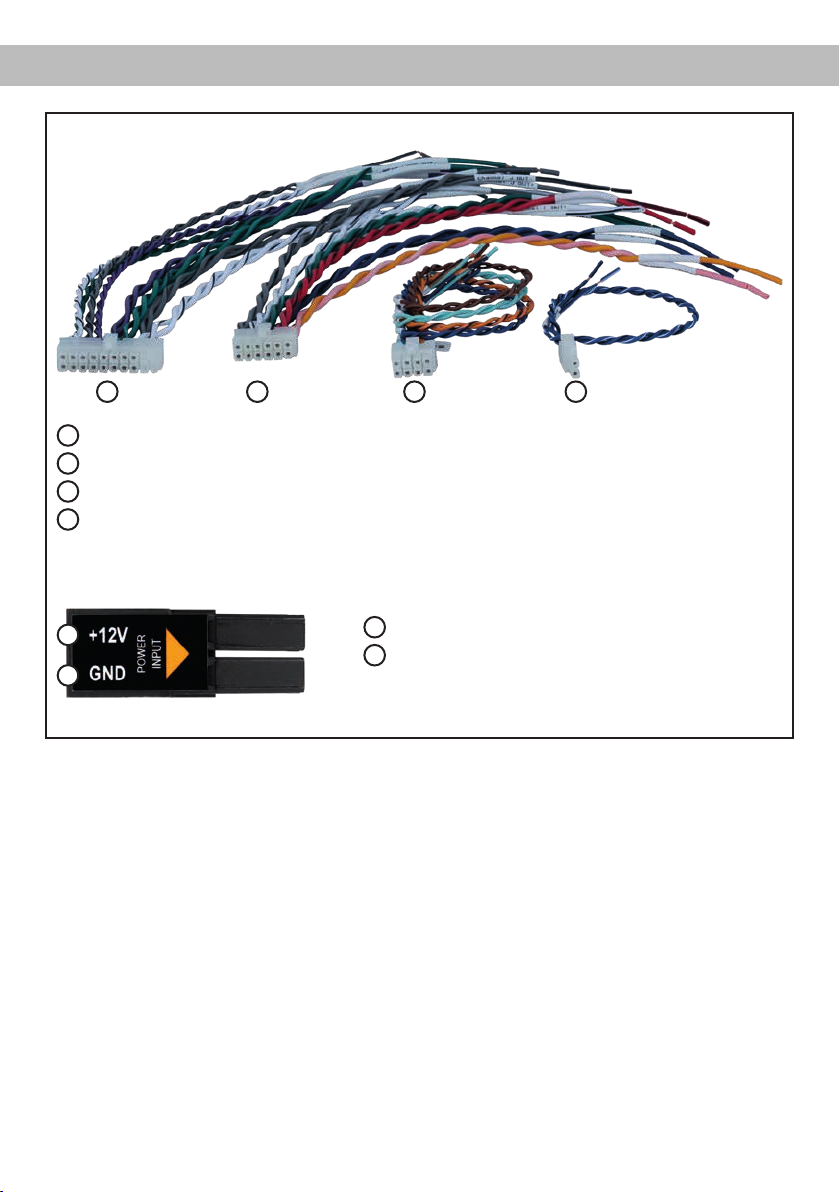

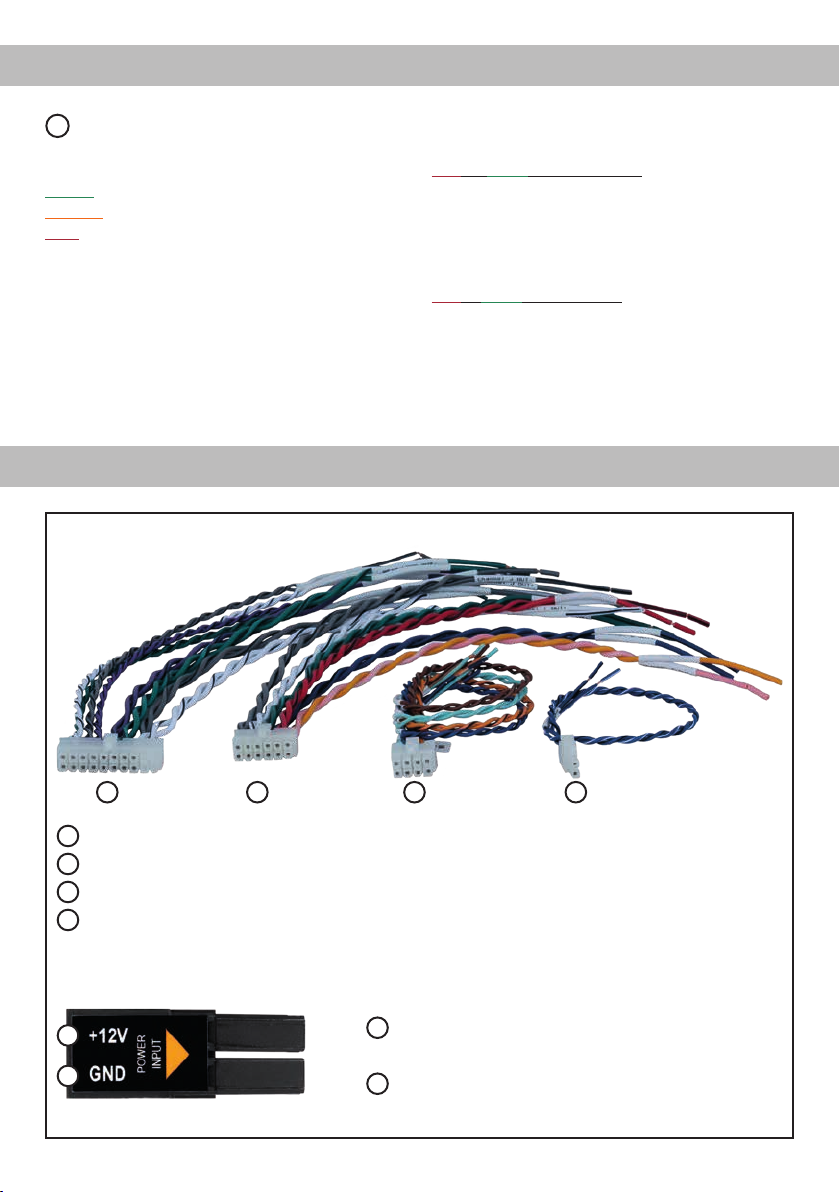

Achtung: Verwenden Sie zum Anschluss aus­schließlich das mitgelieferte Anschlusskabel mit

dem 12-poligen Stecker und den o󰀨enen Kabel

enden oder einen passenden Kabelbaum aus dem
MATCH Zubehörprogramm.

Highlevel Input E - H

2

4-Kanal Hochpegel-Lautsprechereingang. Mit
Hilfe dieses Eingangs kann der Signalprozessor
direkt an die Lautsprecherausgänge eines Werks-/
Nachrüstradios oder eines Werksverstärkers ange-

schlossen werden. Die Eingangsempndlichkeit ist

für alle Kanäle ab Werk auf 11 Volt eingestellt.

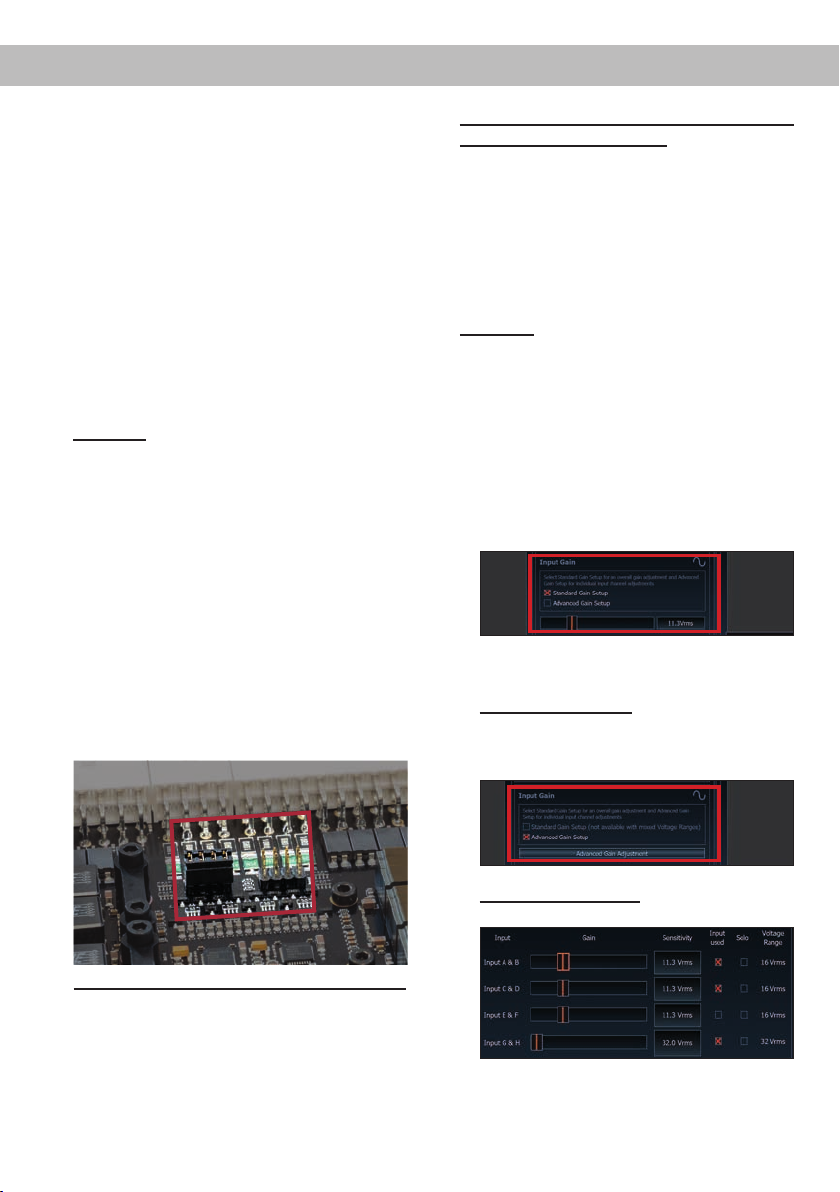

Es ist jedoch möglich, die Eingangsempndlichkeit

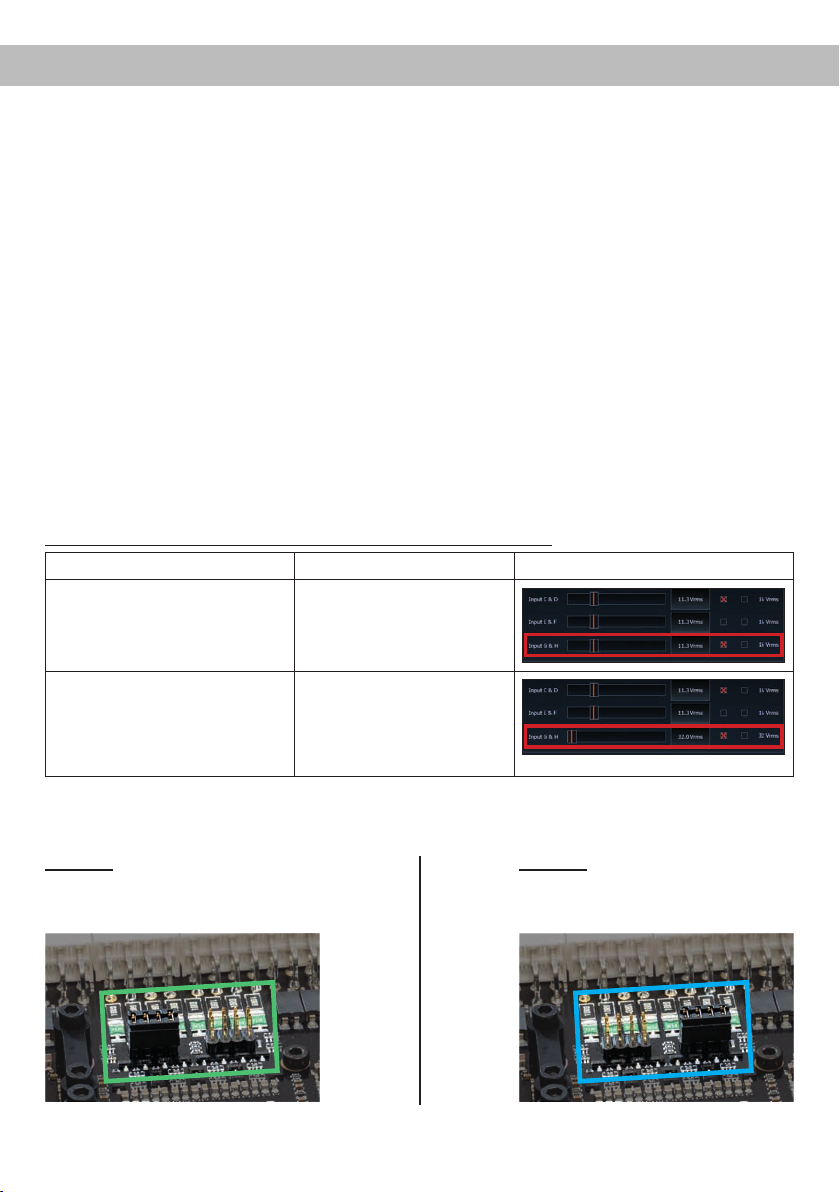

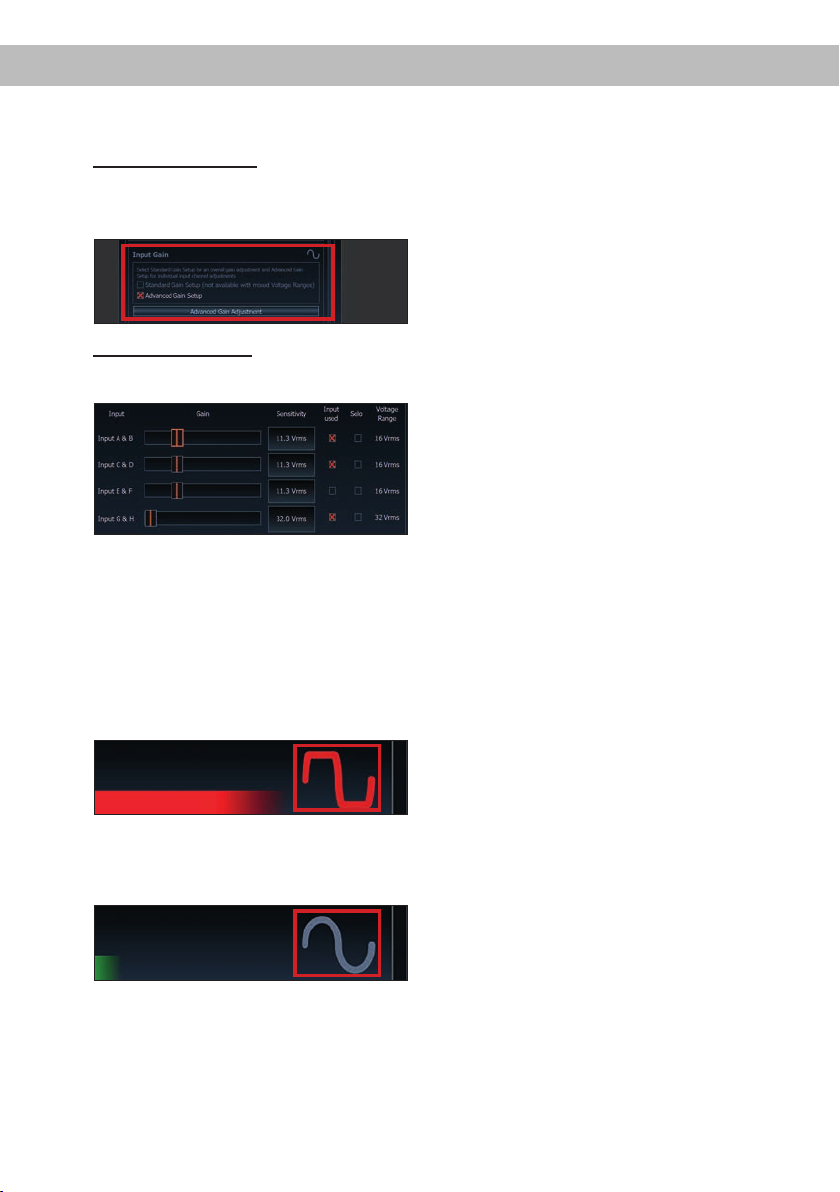

mit Hilfe der DSP PC-Tool Software (DCM-Menü →

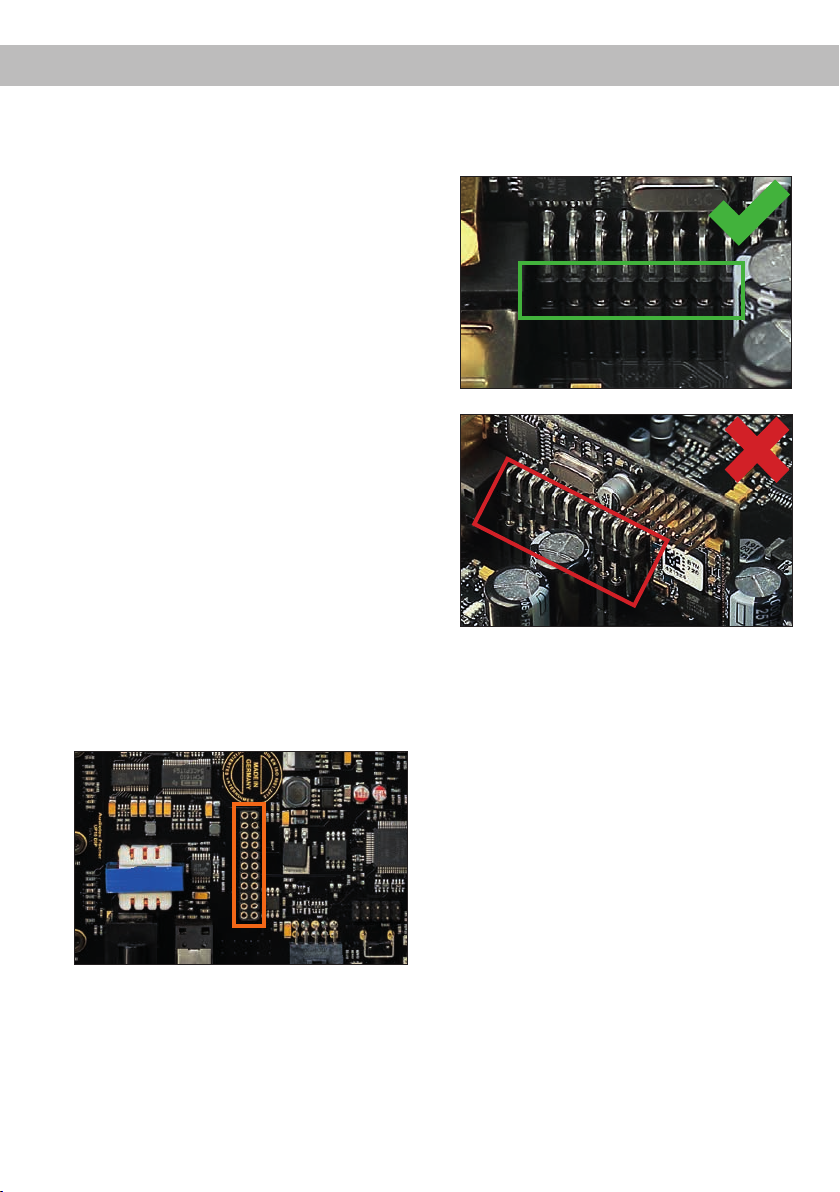

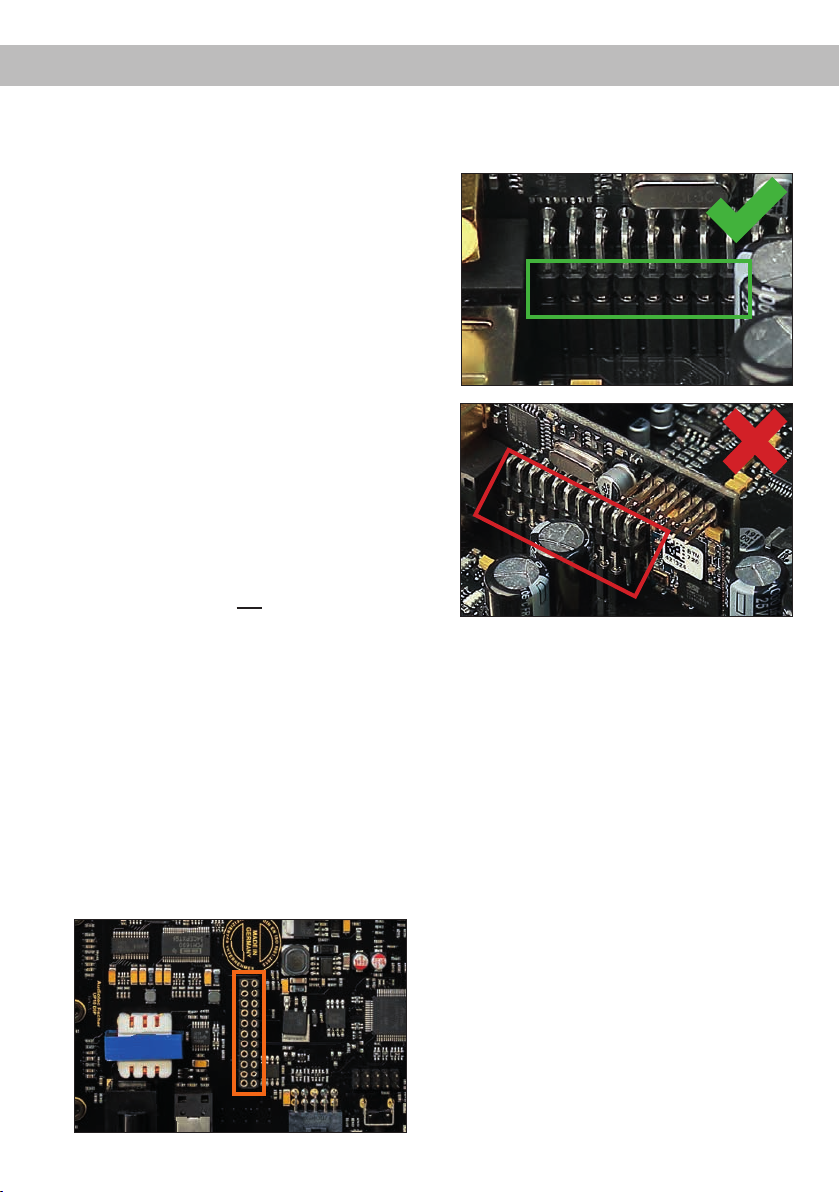

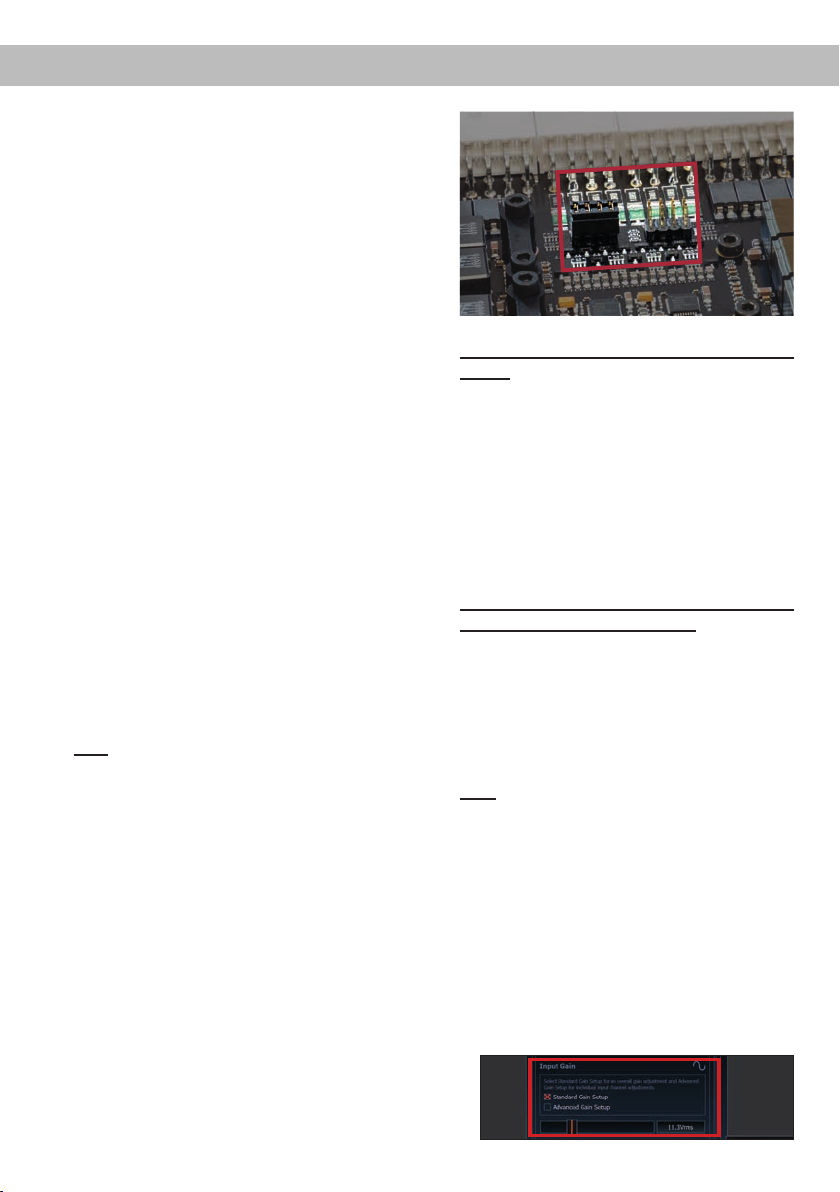

Signalverwaltung) und durch das Umstecken ei­ner Steckbrücke im Geräteinneren optimal an die
Signalquelle anzupassen (siehe Seite 10, Punkt 4;

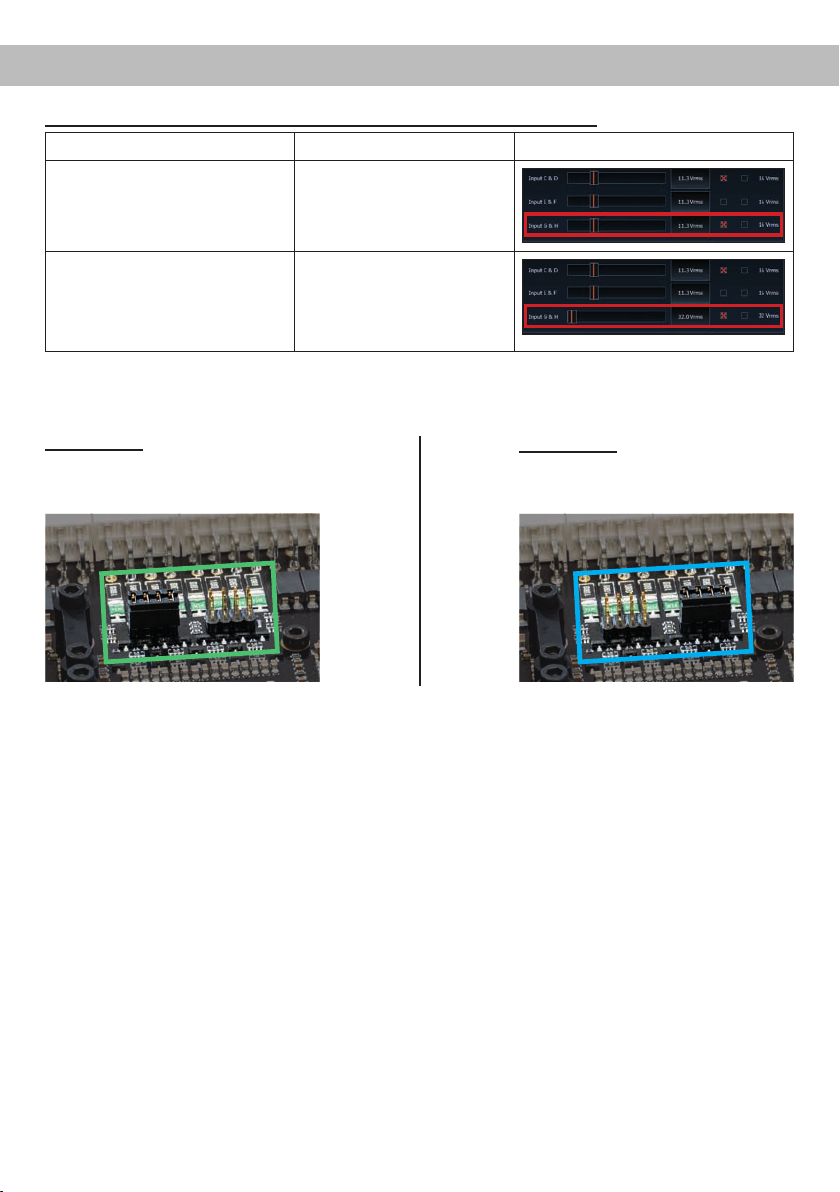

Einstellung der Eingangsempndlichkeit).

Wichtig: Es ist zwingend notwendig, die Ein­gangsempndlichkeit des Geräts vor der ersten
Inbetriebnahme an die Signalquelle anzupas­sen. Eine Missachtung kann zu Schäden am
Verstärker führen.
Achtung: Verwenden Sie zum Anschluss aus-

schließlich das mitgelieferte Anschlusskabel mit
dem 8-poligen Stecker und den o󰀨enen Kabel en­den oder einen passenden Kabelbaum aus dem
MATCH Zubehörprogramm.

System Connector

3

Diese Buchse dient als Signaleingang zum An­schluss des Werksradios oder Werksverstärkers
und als Signalausgang der Verstärkerkanäle A - D
zum Anschluss der Lautsprecher. Die Impedanz der
Lautsprecher darf 4 Ohm nicht unterschreiten. Die

Eingangsempndlichkeit ist für alle Kanäle ab Werk

4

auf 11 Volt eingestellt. Es ist jedoch möglich, die

Eingangsempndlichkeit mit Hilfe der DSP PC-Tool
Software (DCM-Menü → Signalverwaltung) optimal

an die Signalquelle anzupassen (siehe Seite 10,

Punkt 4; Einstellung der Eingangsempndlichkeit).

Achtung: Verwenden Sie zur Verbindung der
MATCH UP 10DSP mit dem Originalradio aus­schließlich den mitgelieferten Kabelbaum oder eine
Alternative aus dem MATCH Zubehörprogramm.
Die Verwendung anderer oder ähnlicher Kabelbäu­me kann zur Zerstörung des Verstärkers, des Au­toradios oder der angeschlossenen Lautsprecher
führen. In jedem Fall führt dies zum Erlöschen der
Garantie.

REM IN / OUT

4

Diese Buchse dient zum Anschluss des Remote­Ein- und Ausgangs.
IN: Der Remote-Eingang dient zum Einschalten der
UP 10DSP, sofern die am System Connector oder
Highlevel Input E - H angeschlossene Signalquelle
die automatische Einschaltung (Auto Remote) nicht
aktiviert oder der Verstärker bewusst nur über ein
Remote-Signal des REM ein- und ausgeschaltet
werden soll.
Die Remoteleitung wird mit dem Remote-Ausgang /
Antennenanschluss des Steuergerätes (Radio) ver­bunden. Dieser ist nur aktiviert, wenn das Steuerge­rät eingeschaltet ist. Somit wird der Verstärker mit
dem Steuergerät ein- und ausgeschaltet.
Hinweis: Dieser Eingang muss nicht belegt wer­den, wenn der System Connector oder der Highle-
vel Input E - H benutzt wird.
OUT: Der Remote-Ausgang dient zum prozes­sorgesteuerten Einschalten der am Line Output
angeschlossenen Verstärker. Schließen Sie den
Remote-Ausgang an die Remote-Eingänge Ihrer
Verstärker an. Um Störgeräusche beim Ein- und
Ausschalten zu vermeiden, sollte der Remote-Aus­gang in jedem Fall belegt werden. Dieser Ausgang
aktiviert sich automatisch, sobald der Bootvorgang
des DSP abgeschlossen ist. Zudem wird dieser
Ausgang bei aktiviertem „Power Save Mode“ und
bei Betriebssoftware-Updates abgeschaltet.
Achtung: Verwenden Sie zum Anschluss aus­schließlich den mitgelieferten Stecker mit integrier­ten Schraubklemmen.
Wichtig: Verwenden Sie niemals ein anderes
Signal als den Remote-Ausgang, um angeschlos-

sene Verstärker einzuschalten!

+12 V

5

Anschluss für das +12 V Versorgungskabel. Das
Kabel ist am Pluspol der Batterie anzuschließen
und sollte einen empfohlenen Querschnitt von min­destens 6 mm² aufweisen.

GND

6

Das Kabel sollte am zentralen Massepunkt (dieser

bendet sich dort wo der Minuspol der Batterie zum

Metallchassis des Kfz geerdet ist) oder an einer
blanken, von Lackresten befreiten Stelle des Kfz­Chassis angeschlossen werden. Der empfohlene
Querschnitt beträgt mindestens 6 mm².

USB Eingang

7

Mit Hilfe dieses Eingangs wird die UP 10DSP über
das beiliegende Kabel mit dem Computer verbun­den und kann anschließend über das DSP PC-Tool

konguriert werden.

Hinweis: Es können keine USB Speichermedien
angeschlossen werden.

Control Taster

8

Die UP 10DSP bietet 10 interne Speicherplätze für
Sound Setups. Mit Hilfe des Control Tasters lässt
sich zwischen zwei Speicherplätzen umschalten.
Diese können im DSP PC-Tool festgelegt werden.

1. Setup-Wechsel: Taster 1 Sek. drücken. Werksei­tig sind die Speicherbereiche eins und zwei einge­stellt. Der Umschaltvorgang wird durch einmaliges
rotes Blinken der Status LED angezeigt. Alternativ
kann zur Umschaltung die optionale Fernbedienung
URC.3 verwendet werden. Um zwischen allen in­ternen Speicherplätzen umschalten zu können, ist
optionales Zubehör, wie z.B. die Fernbedienungen
DIRECTOR und CONDUCTOR oder die WIFI
CONTROL notwendig.

2. Geräte-Reset: Taster länger als 5 Sek. gedrückt
halten. Durch ein Geräte-Reset wird der interne
Speicher auf die Werkseinstellung zurückgesetzt!
Dies wird durch ein durchgehendes rotes Leuchten
und grünes schnelles Dauerblinken der Status-LED
angezeigt.
Achtung: Nach dem Resetten des Gerätes kann
die UP 10DSP keine Audiosignale mehr wieder­geben, bis das Gerät mit Hilfe des DSP PC-Tools
geupdated wurde.

SCP (Smart Control Port)

9

Dieser Multifunktionseingang dient zum Anschluss
von MATCH Zubehörprodukten, wie beispielsweise
einer Fernbedienung, mit deren Hilfe diverse Funk­tionen des Verstärkers gesteuert werden können.
Die Funktionalität muss je nach Typ der Fernbe-

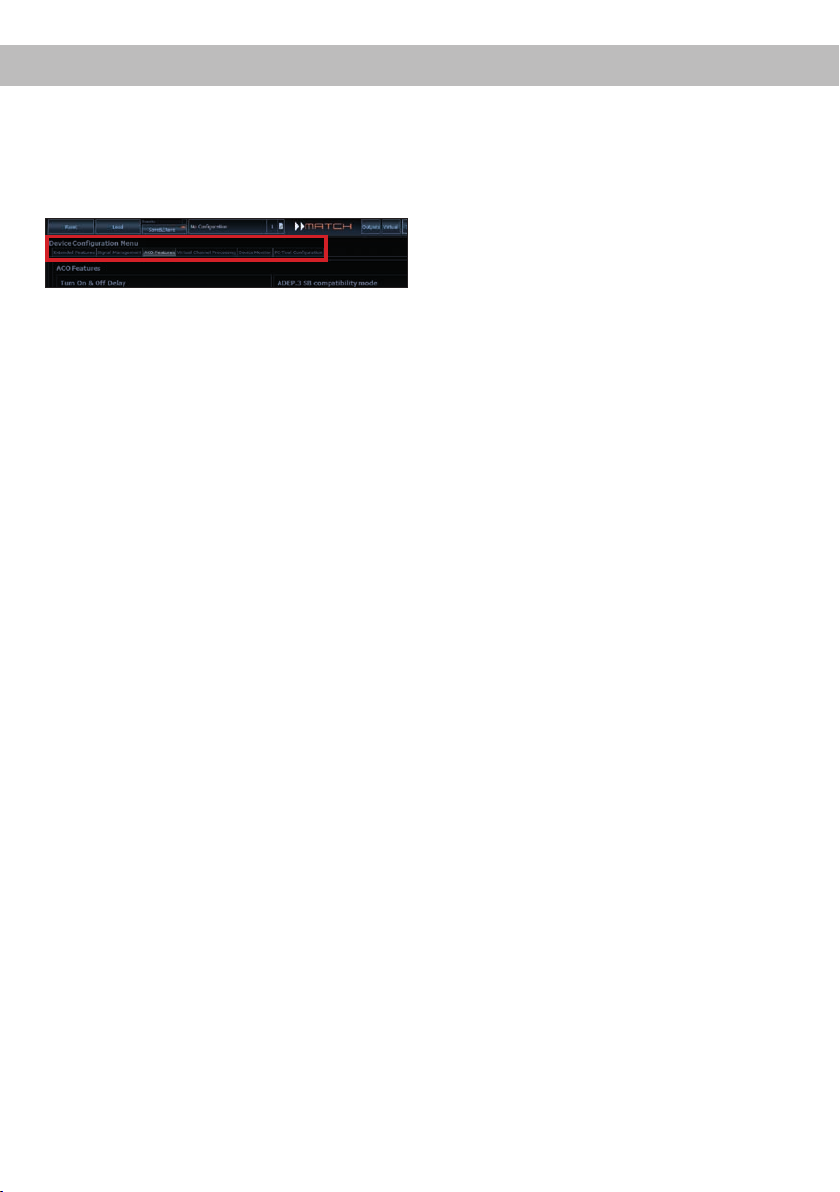

dienung zuerst im „Device Conguration Menu“ der

DSP PC-Tool Software oder an der Fernbedienung

selbst konguriert werden.

Achtung: Sofern das Zubehörprodukt keinen
NanoFit Stecker besitzt, verwenden Sie zum An­schluss ausschließlich den mitgelieferten NanoFit
Adapter.

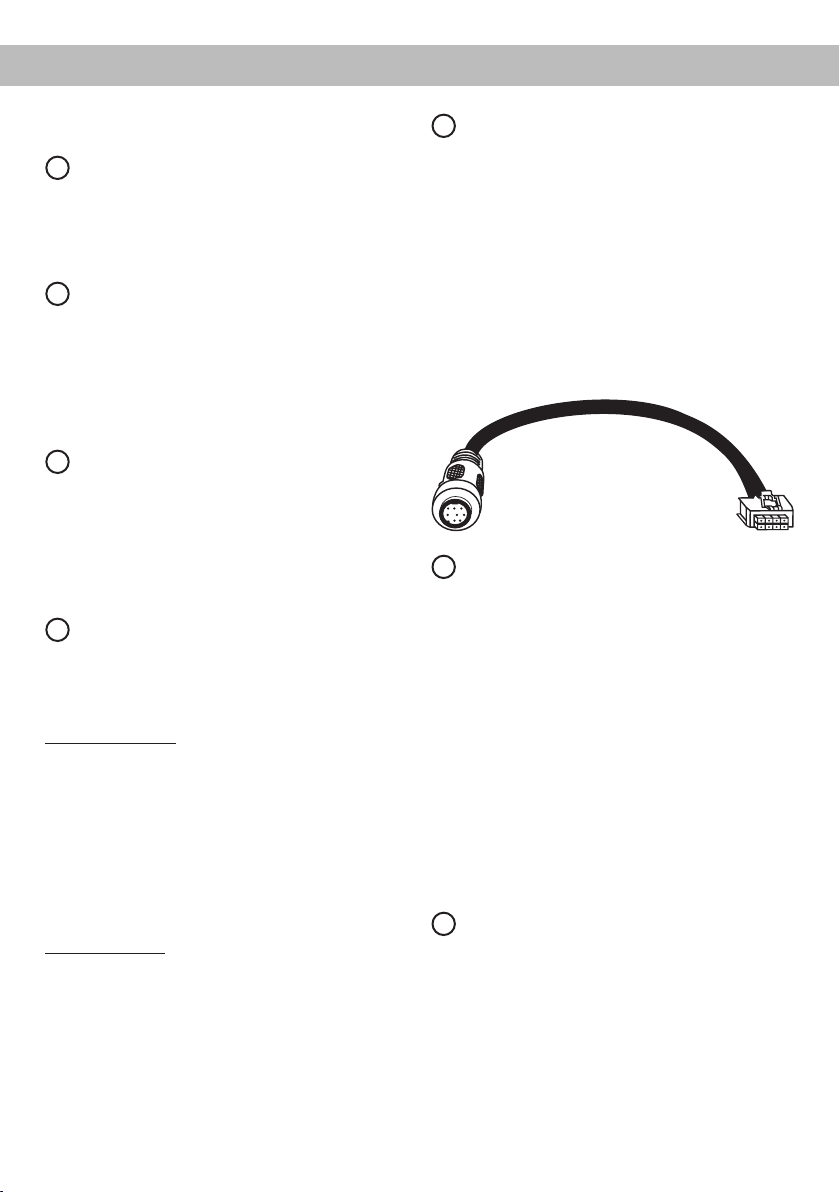

NanoFit Adapter

10

Optical Input

Optischer Eingang im SPDIF-Format für den An­schluss an Signalquellen mit digitalem Ausgang.
Die „Sampling Rate“ dieses Eingangs muss zwi­schen 12 - 96 kHz liegen. Das Eingangssignal wird
automatisch an die interne Abtastrate angepasst.
Um diesen Eingang zu aktivieren und in der Laut­stärke regeln zu können, wird eine optional er­hältliche Fernbedienung oder die WIFI CONTROL
empfohlen.
Hinweis: Es können ausschließlich Stereosignale
und keine Dolby-codierten Daten verarbeitet wer­den!
Hinweis: Werkseitig ist die manuelle Einschaltung
des Eingangs über eine optionale Fernbedienung

konguriert.

11

Line Out

Der Line Out ist ein Mono-Vorverstärker-Signalaus­gang zum Anschluss von zusätzlichen Verstärkern,
der durch den „Balanced Audio Transformer“ von
der Eingangsmasse getrennt ist. Dadurch können
keine Störgeräusche aufgrund von Masseverschlei­fungen auftreten.
Dieser Ausgang liefert eine maximale Ausgangs­spannung von 3 Volt RMS. Wenn Sie diesen Aus­gang verwenden, ist es zwingend erforderlich, den
Remote-Ausgang (REM OUT) zum Einschalten

5

Inbetriebnahme und Funktionen

des / der angeschlossenen Verstärker/s zu ver­wenden, da ansonsten Störgeräusche auftreten
können.
Der Remote-Ausgang schaltet sich automatisch
während des Power Save Modus sowie bei einem
Software-Update ab. Das Audiosignal kann mit Hilfe
der DSP PC-Tool Software unabhängig von den an-

deren Verstärkerkanälen konguriert werden.

12

Auto Remote

Die Einschaltung des UP 10DSP Verstärkers er­folgt automatisch bei Ansteuerung über die High­level-Eingänge des System Connectors, den High-
level Input E - H oder sobald ein Remote-Signal
am Remote-Eingang (REM IN) anliegt.
Mit Hilfe des Auto Remote Schalters kann die auto­matische Einschaltung über die Highlevel-Eingänge
des System Connector aktiviert bzw. deaktiviert
werden.
Die Deaktivierung sollte vorgenommen werden,
wenn es beispielsweise zu Störgeräuschen beim
Ein- und Ausschalten des Verstärkers kommt.
Hinweis: Werkseitig ist die automatische Ein­schaltung über die Highlevel-Eingänge aktiviert
(Auto Remote = On).
Hinweis: Wird die automatische Einschaltung des
Verstärkers deaktiviert, muss der Remote-Eingang
belegt werden. Eine automatische Einschaltung
über die Highlevel-Eingänge ist dann nicht mehr
möglich.

13

Status LED

Die Status LED zeigt den Betriebszustand des
Verstärkers und dessen DSP-Speichers an.

Grün: Verstärker eingeschaltet und betriebsbereit.

Orange: Power Save Modus aktiv.

Rot: Protection Mode aktiv. Dieser kann unterschied

liche Ursachen haben. Der Verstärker ist mit Schutz­schaltungen gegen Über- und Unterspannung sowie
Überhitzung ausgestattet. Prüfen Sie in diesem Fall
alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse
oder fehlerhafte Verbindungen. Ist die Sicherheits
schaltung der Temperaturüberwachung aktiv, wird
der Remote-Ausgang sowie die Signalausgabe ab
geschaltet, bis ein sicherer Betrieb wieder gewähr­leistet werden kann.

Rot / grün langsam blinkend: Keine Betriebssoftware

auf dem DSP installiert. Verbinden Sie den Verstär
ker mit der DSP PC-Tool Software und bestätigen
das automatische Update der Betriebssoftware. Die

aktuellste Version des DSP PC-Tools nden Sie auf
www.audiotec-scher.com.

Rot / grün schnell blinkend: Aktuell ausgewählter

Sound Setup-Speicherplatz ist leer. Ein neues DSP
Setup muss über die DSP PC-Tool Software einge
spielt werden oder schalten Sie auf einen Speicher­platz mit vorhandenem Sound Setup um.

-

-

-

-

-

6

Einbau und Installation

Abb. 1: Übersicht Anschlusskabel

1 2 3

1

System Connector Anschlusskabel

2

Speaker Output E - J Anschlusskabel

3

Highlevel Input E - H Anschlusskabel

4

Remote (REM IN / OUT) Anschlusskabel

Abb. 2: Belegung Power Input Stecker

A

B

Steckeroberseite

4

A

+12 V – Zum Anschluss des +12 V Versorgungskabels.

B

GND – Zum Anschluss des Massekabels.

7

Einbau und Installation

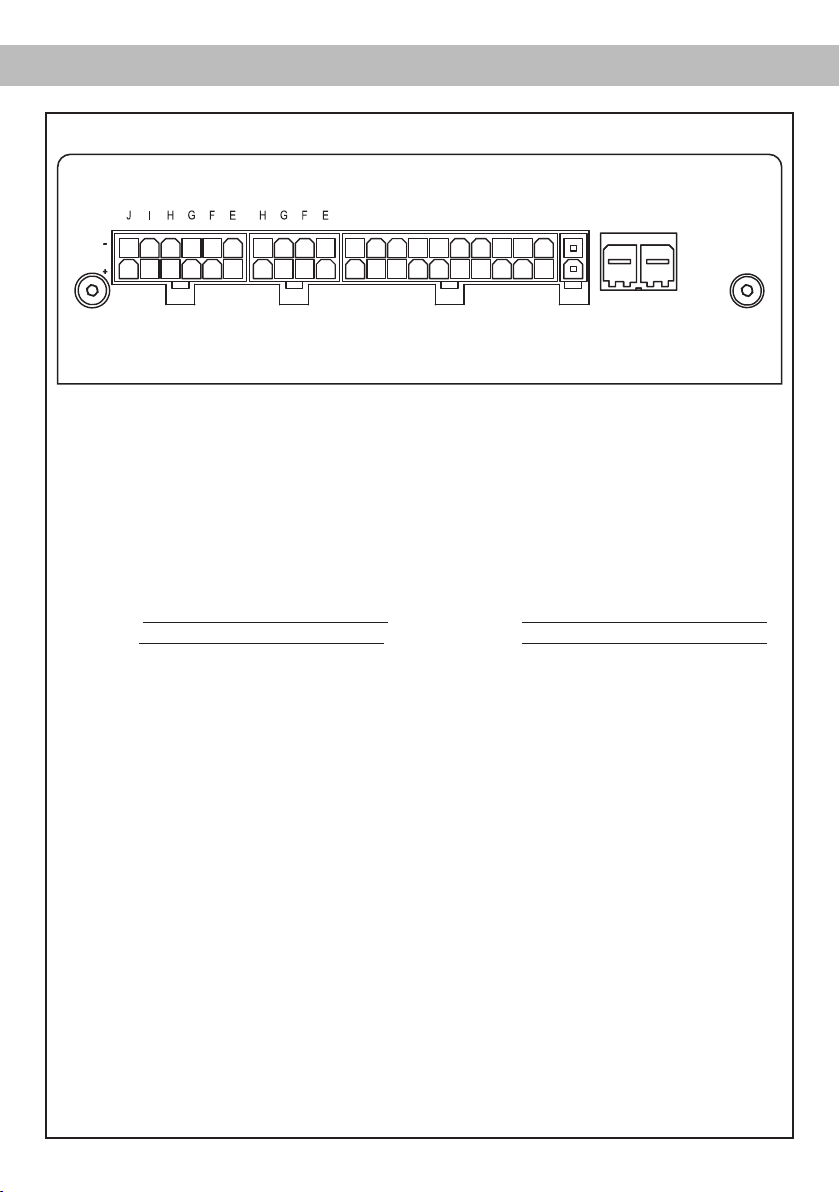

Abb. 3: Pinbelegung UP 10DSP

SPEAKER

OUTPUT

System Connector

HIGHLEVEL

INPUT

343332313029 24232221 10987654321

403938373635 28272625 20191817161514131211

1. Highlevel-Lautsprechereingang hinten links (-) / C

2. Highlevel-Lautsprechereingang vorne links (-) / A

3. Highlevel-Lautsprechereingang vorne rechts (-) / B

4. Highlevel-Lautsprechereingang hinten rechts (-) / D

5. Lautsprecherausgang hinten rechts (-) / D

6. Lautsprecherausgang hinten links (-) / C

7. Lautsprecherausgang vorne rechts (-) / B

8. Lautsprecherausgang vorne links (-) / A

9. Masse* / Wichtig: Pin darf nicht belegt werden!

10. Masse*/ Wichtig: Pin darf nicht belegt werden!

Highlevel Input E - H

21. Highlevel-Lautsprechereingang Kanal H (-)

22. Highlevel-Lautsprechereingang Kanal G (-)

23. Highlevel-Lautsprechereingang Kanal F (-)

24. Highlevel-Lautsprechereingang Kanal E (-)

SYSTEM

CONNECTOR

REM

OUT

POWER INPUT

+12V GNDIN

11. Highlevel-Lautsprechereingang hinten links (+) / C

12. Highlevel-Lautsprechereingang vorne links (+) / A

13. Highlevel-Lautsprechereingang vorne rechts (+) / B

14. Highlevel-Lautsprechereingang hinten rechts (+) / D

15. Lautsprecherausgang hinten rechts (+) / D

16. Lautsprecherausgang hinten links (+) / C

17. Lautsprecherausgang vorne rechts (+) / B

18. Lautsprecherausgang vorne links (+) / A

19. +12 Volt* / Wichtig: Pin darf nicht belegt werden!

20. +12 Volt* / Wichtig: Pin darf nicht belegt werden!

25. Highlevel-Lautsprechereingang Kanal H (+)

26. Highlevel-Lautsprechereingang Kanal G (+)

27. Highlevel-Lautsprechereingang Kanal F (+)

28. Highlevel-Lautsprechereingang Kanal E (+)

Speaker Output E - J

29. Subwooferausgang 2 (-) / J

30. Subwooferausgang 1 (-) / I

31. Lautsprecherausgang H (-)

32. Lautsprecherausgang G (-)

33. Lautsprecherausgang F (-)

34. Lautsprecherausgang E (-)

35. Subwooferausgang 2 (+) / J

36. Subwooferausgang 1 (+) / I

37. Lautsprecherausgang H (+)

38. Lautsprecherausgang G (+)

39. Lautsprecherausgang F (+)

40. Lautsprecherausgang E (+)

* Nicht belegt beim beiliegenden System Connector Anschlusskabel.

8

Der MATCH UP 10DSP Verstärker wird wie nach­folgend beschrieben montiert und angeschlos­sen.

Achtung: Für die Durchführung der nachfolgenden

Schritte werden Spezialwerkzeuge und Fachwis­sen benötigt. Um Anschlussfehler und Beschädi­gungen zu vermeiden, fragen Sie im Zweifelsfall
Ihren Fachhändler und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).

1. Anschluss des System Connector

1. Anschluss der Highlevel-Lautsprecherein­gänge A - D: Die Highlevel-Lautsprecherein­gänge (siehe Seite 8, Abb. 3, Nr. 1 - 4 und
Nr. 1 - 14) können mit Hilfe des beiliegenden
MATCH Anschlusskabels direkt mit den Laut­sprecherausgängen des Werks- bzw. Nach­rüstradios oder Werksverstärkers verbunden
werden. Dabei müssen nicht zwingend alle
Eingänge belegt werden. Es ist ausreichend,
zwei der vier Highlevel-Lautsprechereingän­ge zu belegen. Mit Hilfe der DSP PC-Tool
Software können die Eingangssignale auf
die 11 Ausgangskanäle des Verstärkers indi­viduell aufgeteilt werden.
Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse
verpolen, kann dadurch die Funktion des
Verstärkers beeinträchtigt werden. Bei Ver­wendung dieses Eingangs muss der Remo­te-Eingang (REM IN) nicht belegt werden, da
sich der Verstärker automatisch einschaltet,
sobald ein Lautsprechersignal anliegt.

2. Anschluss der Lautsprecherausgänge A - D:
Die Lautsprecherausgänge (siehe Seite 8,
Abb. 3 Nr. 5 - 8 und Nr. 15 - 18) können mit
Hilfe des beiliegenden MATCH Anschluss­kabels direkt mit den Lautsprecherleitungen
verbunden werden. Verbinden Sie niemals
die Lautsprecherleitungen mit der Kfz-Mas­se (Fahrzeugkarosserie). Dieses kann Ihren
Verstärker zerstören. Achten Sie darauf,
dass alle Lautsprechersysteme phasenrich­tig angeschlossen sind, d.h. Plus zu Plus
und Minus zu Minus. Vertauschen von Plus
und Minus hat einen Totalverlust der Bass­wiedergabe zur Folge. Der Pluspol ist bei

den meisten Lautsprechern gekennzeichnet.
Die Impedanz pro Kanal darf 4 Ohm nicht
unterschreiten, da sonst die Schutzschal­tung des Verstärkers aktiviert wird.
Achtung: Verwenden Sie zum Anschluss
ausschließlich das mitgelieferte System
Connector Anschlusskabel oder einen pas­senden Kabelbaum aus dem MATCH Zube­hörprogramm.

2. Anschluss der Highlevel-Lautsprecherein­gänge E - H (optional)

Die Hochpegel-Lautsprechereingänge E - H
können direkt mit den Lautsprecherausgän­gen des Werks- bzw. Nachrüstradios oder des
Werksverstärkers mit Hilfe des beiliegenden
Anschlusskabels verbunden werden (siehe
Seite 8, Abb. 3, Nr. 21 - 28). Achten Sie bitte
auf eine korrekte Polung! Wenn Sie einen oder
mehrere Anschlüsse verpolen, kann dadurch
die Funktion des Verstärkers beeinträchtigt
werden. Bei Verwendung dieses Eingangs
muss der Remote-Eingang (REM IN) nicht be­legt werden, da sich der Verstärker automatisch
einschaltet, sobald ein Lautsprechersignal an­liegt.
Achtung: Verwenden Sie zum Anschluss aus­schließlich das mitgelieferte Anschlusskabel mit

dem 8-poligen Stecker und den o󰀨enen Kabel-

enden oder einen passenden Kabelbaum aus
dem MATCH Zubehörprogramm.

3. Anschluss einer digitalen Signalquelle

Sofern Sie über eine Signalquelle mit op­tischem Digitalausgang verfügen, kann diese
an den Verstärker angeschlossen werden.
Werkseitig ist die manuelle Einschaltung des
Eingangs über eine optionale Fernbedienung
konguriert. Möchten Sie den Eingang automa­tisch bei Anliegen eines Audiosignals aktivie­ren, können Sie dies in der DSP PC-Tool Soft­ware unter dem Menüpunkt Signalmanagement

im DCM kongurieren.

Die Einschaltautomatik des Verstärkers funk­tioniert bei Verwendung des Digitaleingangs
nicht, so dass der Remote-Eingang (REM IN)
zwingend belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quelle
ist üblicherweise nicht lautstärkegeregelt. Das

9

Einbau und Installation

bedeutet, dass an sämtlichen Ausgängen der
UP 10DSP der volle Pegel anliegt. Dies kann im
Extremfall die angeschlossenen Lautsprecher
zerstören. Wir raten deshalb dringend dazu,
eine optionale Fernbedienung zur Einstellung
der Lautstärke der digitalen Signaleingänge zu
verwenden!
Hinweis: Die UP 10DSP kann nur unkompri­mierte, digitale Stereo PCM-Signale mit einer
Abtastrate zwischen 12 kHz und 96 kHz ver­arbeiten. Es können keine MP3- oder Dolby­codierten Daten verarbeitet werden, sondern
ausschließlich Stereosignale.

4. Einstellung der Eingangsempndlichkeit

Achtung: Es ist zwingend notwendig, die

Eingangsempndlichkeit der UP 10DSP an

die Signalquelle anzupassen, um Schäden
am Verstärker zu vermeiden.

Die Einstellung der Eingangsempndlichkeit

kann mit Hilfe der DSP PC-Tool Software und
durch das Umstecken einer Steckbrücke im Ge
räteinneren vorgenommen werden.

Die Einstellung erfolgt dabei in zwei Schritten:

1. Voreinstellung der Eingangsempndlichkeit

mit Hilfe des Jumpers im Inneren des Geräts.

2. Feineinstellung mit Hilfe der DSP PC-Tool
Software.

Zu 1: Der werkseitig für alle Kanäle voreingestell

te Wertebereich der Eingangsempndlichkeit ist

optimal für viele handelsübliche Radios (11 Volt).
Sofern Ihre Signalquelle jedoch mit bis zu zwei
Leistungskanälen ausgestattet ist, welche eine
Ausgangsspannung zwischen 11 und 32 Volt
liefern, – beispielsweise wenn ein werkseitig ver
bauter Verstärker als Signalquelle dient – müs­sen für diese die Eingangskanäle G und H ver­wendet werden. Des Weiteren muss ein Jumper
im Inneren des Geräts vor der ersten Inbetrieb
nahme zwingend auf den „High Voltage Range“
Bereich (8 - 32 Volt) gesteckt werden. Um die
Jumperposition zu ändern, muss das Gerät ge

ö󰀨net werden. Dazu entfernen Sie zunächst die

drei Kreuzschlitzschrauben des Seitenblechs mit
dem USB-Eingang und nehmen dieses ab. Zie
hen Sie nun das Bodenblech zur Seite heraus.

Anschließend haben Sie Zugri󰀨 auf den Jumper

10

J 1

Übersicht Jumper-Steckpositionen Kanäle
G & H:

Der gewünschte Wertebereich wird durch Ein-

stecken des Jumpers deniert.

J 1: Low Voltage Range / 4 - 16 Volt

(werkseitig)

J 2: High Voltage Range / 8 - 32 Volt

Um die Position des Jumpers zu ändern, ziehen

-

Sie diesen einfach nach oben hin ab und ste­cken ihn auf die gewünschte Position.
Achten Sie darauf, dass der Jumper vollständig
und nicht versetzt eingesteckt ist.
Sollten Sie sich bzgl. der Ausgangsspannung
Ihrer Signalquelle nicht sicher sein, kontaktie­ren Sie Ihren MATCH Fachhändler.
Nachdem der Jumper auf die gewünschte
Steckposition platziert wurde, können Sie den

-

Verstärker wieder zusammensetzen.

Zu 2: Nun kann mit Hilfe der DSP PC-Tool Soft-

ware die Eingangsempndlichkeit optimal an

die Signalquelle angepasst werden.
Hinweis: Muten Sie während dieser Prozedur

-

die Signalausgänge des DSPs.

Zur Anpassung der Eingangsempndlichkeit

führen Sie bitte die folgenden Schritte durch:

-

1. Schalten Sie den Verstärker ein und starten
anschließend die Software. Die Funktion n-

-

-

.

den Sie im Tab „ Signalverwaltung“ des DCM-

Menüs unter dem Punkt „Main Input → Input

Gain“.

J 2

2. Wählen Sie das Setupverfahren zur Einstel-

lung der Eingangsempndlichkeit aus.

Standard Gain Setup: Hier kann die Ein-

gangsempndlichkeit global für alle Kanäle

eingestellt werden (nur bei „Low Voltage
Range“ Jumper-Steckposition – siehe links).

Advanced Gain Setup: Bei diesem Verfahren

ist eine individuelle Einstellung für die einzel­nen Kanalpaare möglich.

5. Anschluss der Stromversorgung
Vor dem Anschluss des +12 V Versorgungs­kabels an das Bordnetz muss die Autobatte­rie abgeklemmt werden.

Das +12 V Stromkabel ist am Pluspol der Bat­terie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Batte­rie mit einer Hauptsicherung (50 A) abgesichert
werden. Verwenden Sie bei kurzen Leitungen
(< 1 m) einen Querschnitt von mindestens
6 mm². Bei längeren Leitungen empfehlen wir
einen Querschnitt von 10 mm² bis 16 mm².
Das Massekabel (gleicher Querschnitt wie das
+12 V Kabel) muss an einem blanken, von
Lackresten befreiten Massepunkt des Kfz­Chassis oder direkt an dem Minuspol der Auto
batterie angeschlossen werden.
Achtung: Verwenden Sie zum Anschluss aus­schließlich den mitgelieferten Power Input Ste­cker (siehe Seite 7, Abb. 2).

3. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie
ein geeignetes Testsignal, z.B. Rosa Rau­schen, (Vollaussteuerung 0 dB) ab.

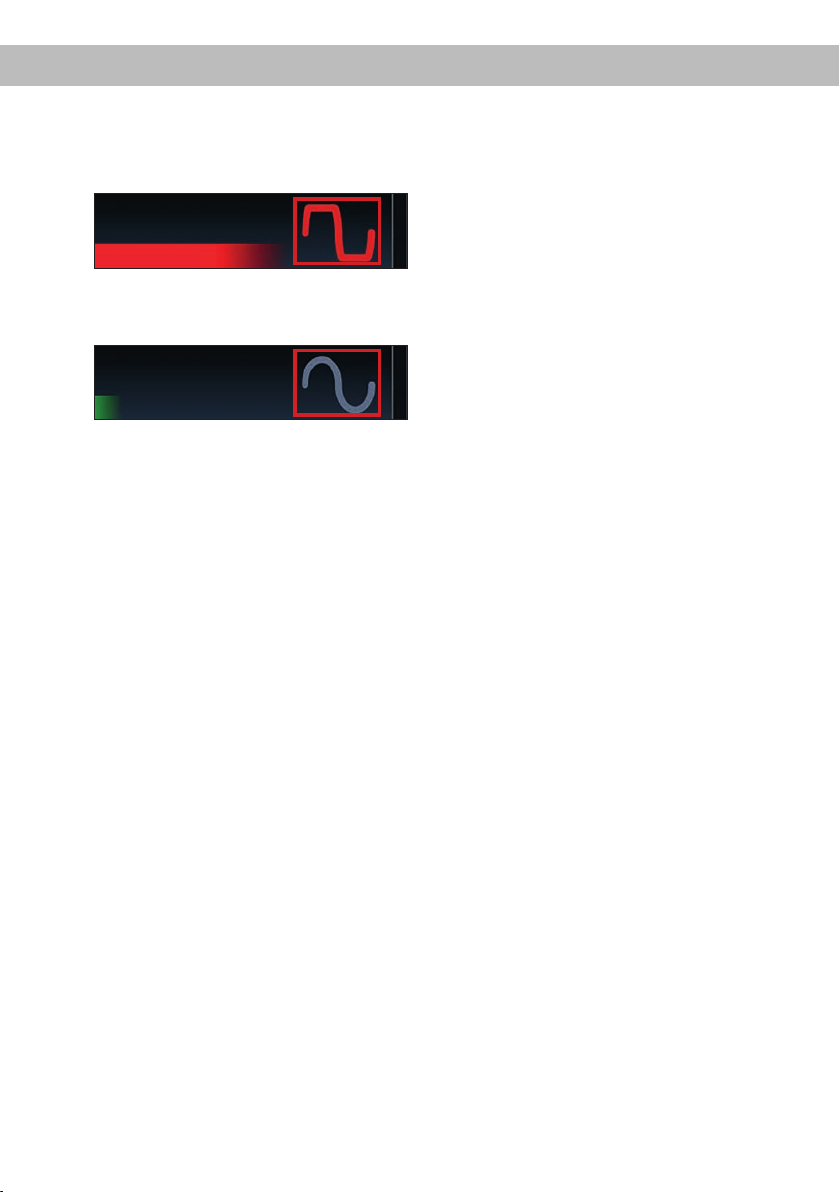

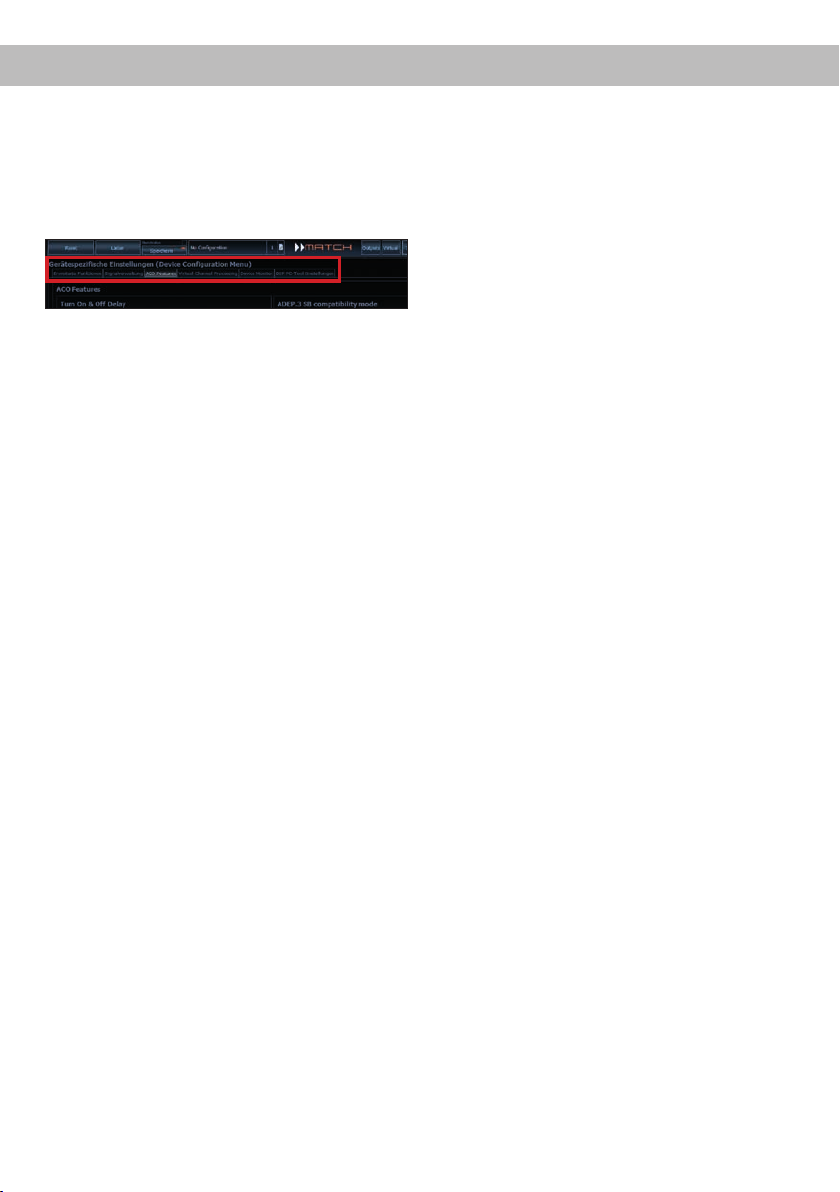

4. Sollte die Clipping Anzeige im DSP PC-Tool
bereits leuchten (siehe Markierung im fol­genden Bild), verringern Sie mit Hilfe des

Schiebereglers die Eingangsempndlichkeit,

bis die Clipping Anzeige erlischt.

5. Erhöhen Sie die Eingangsempndlichkeit bis
die Clipping Anzeige aueuchtet. Schieben

Sie nun den Regler zurück bis die Clipping
Anzeige wieder erlischt.

Verschiedene Einstellungsbeispiele für die Ein-

gangsempndlichkeit sind in der Tabelle auf

Seite 13 aufgeführt. Für weitere Anwendungs­fälle kontaktieren Sie bitte Ihren MATCH Fach­händler.

6. Anschluss des Remote-Eingangs

Der Remote-Eingang (REM IN) muss mit
dem Remote-Ausgang des Radios verbunden
sein, sofern ausschließlich der Digitaleingang
des Verstärkers als Signaleingang genutzt
wird. Es wird dringend davon abgeraten, den
Remote-Eingang des Verstärkers über das
Zündungsplus des Fahrzeugs zu steuern, um
Störgeräusche beim Ein- und Ausschalten zu
vermeiden. Bei Verwendung einer der Highle­vel-Eingänge A - H muss der Remote-Eingang
nicht belegt werden, sofern das angeschlos­sene Radio über BTL-Ausgangsstufen verfügt.

7. Konguration des Remote-Eingangs

Die Einschaltung der MATCH UP 10DSP er­folgt automatisch bei Ansteuerung über die
Hochpegel-Lautsprechereingänge oder sobald
ein Remote-Signal am Remote-Eingang (REM
IN) anliegt. Mit Hilfe des Auto Remote Schal-
ters (Seite 6, Punkt 12) kann die automatische
Einschaltung über die Hochpegel-Lautspreche­reingänge deaktiviert werden. Dies sollte vor­genommen werden, wenn es beispielsweise zu
Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-

11

Einbau und Installation

Eingang belegt werden. Um die automatische
Einschaltung zu deaktivieren, stellen Sie den
Auto Remote Schalter auf die Schalterstellung

„O󰀨“.

8. Konguration des internen DSPs

Es wird dringend empfohlen, vor der ersten
Inbetriebnahme die grundlegenden Einstel­lungen im Verstärker mit Hilfe der DSP PC­Tool Software vorzunehmen.

Eine Missachtung kann zur Zerstörung der an­geschlossenen Lautsprecher / Verstärker füh­ren. Speziell bei Verwendung der UP 10DSP
in vollaktiven Systemen besteht sonst Zerstö­rungsgefahr für die Hochtöner. Informationen
zum Anschluss des Verstärkers an einen PC

nden Sie auf Seite 16.

9. Anschluss der Lautsprecherausgänge E - J

An die Lautsprecherausgänge können mit Hil­fe des beiliegenden MATCH Anschlusskabels
Lautsprechersysteme sowie an die zwei Leis­tungs-Kanäle I & J Subwoofer angeschlossen
werden (siehe Seite 8, Abb. 3, Nr. 29 - 40). Ver­binden Sie niemals die Lautsprecherleitungen

mit der Kfz-Masse (Fahrzeugkarosserie). Die­ses kann Ihren Verstärker zerstören. Achten Sie
darauf, dass alle Lautsprechersysteme phasen­richtig angeschlossen sind, d.h. Plus zu Plus
und Minus zu Minus. Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiederga­be zur Folge. Der Pluspol ist bei den meisten
Lautsprechern gekennzeichnet. Die Impedanz
pro Kanal darf 4 Ohm für die Kanäle E - H und
2 Ohm für die Kanäle I und J nicht unterschrei­ten, da sonst die Schutzschaltung des Verstär­kers aktiviert wird.
Achtung: Verwenden Sie zum Anschluss aus­schließlich das mitgelieferte Anschlusskabel

mit dem 12-poligen Stecker und den o󰀨enen

Kabel enden oder einen passenden Kabelbaum
aus dem MATCH Zubehörprogramm.

10. Anschluss des Remote-Ausgangs

Dieser Ausgang (REM OUT) dient dazu, einen
am Line Out angeschlossenen Zusatzverstär­ker mit einem Remote-Signal zu versorgen. Bit­te verwenden Sie ausschließlich dieses Signal
zur Einschaltung externer Verstärker, um Ein­und Ausschaltgeräusche zu vermeiden.

12

Einstellungsbeispiele für die Eingangsempndlichkeit der Kanäle G & H:

Quelle Jumper position

OEM-Radio

Bis 25 Watt Sinusleistung pro Kanal
an 4 Ohm bzw. bis 50 Watt Sinuslei­stung pro Kanal an 2 Ohm

Low Voltage Range (J 1) –
Werkseitige Jumperposition
(siehe Abb. 1)

Input Gain im DSP PC-Tool

OEM-Radio mit Zusatzverstärker

Größer 25 Watt bis 200 Watt Sinus­leistung pro Kanal an 4 Ohm bzw.
bis 100 Watt Sinusleistung pro Kanal
an 8 Ohm

Abbildung 1:

Wertebereich 4 - 16 Volt

High Voltage Range (J 2)
(siehe Abb. 2)

Abbildung 2:

Wertebereich 8 - 32 Volt

J 1

Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren MATCH-Fachhändler.

J 2

13

Kongurationsbeispiele

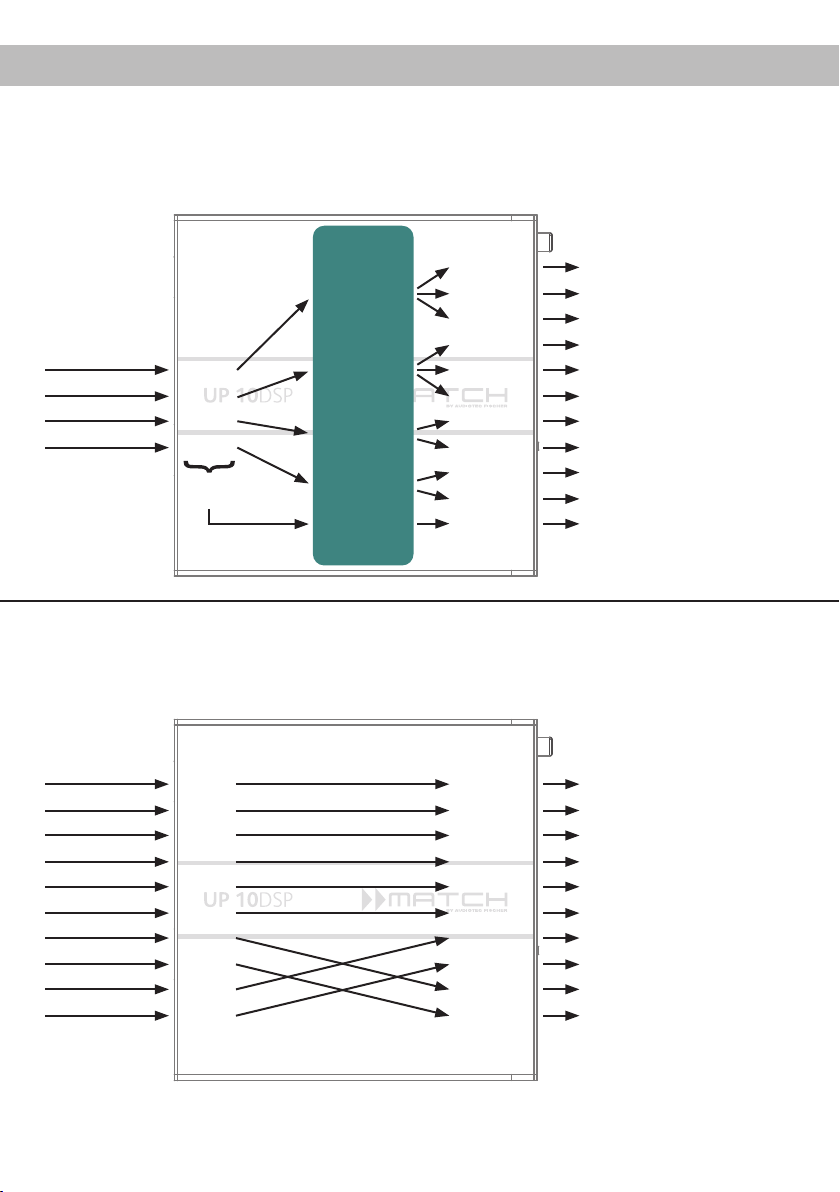

Beispiel 1: Kanalrouting mit Virtual Channel Processing

4-Kanal Headunit > Vorne: 3-Wege vollaktiv; Hinten: 2-Wege vollaktiv + Line Out für externen Subwoofer

Vom Autoradio Eingänge Ausgänge Zu den LautsprechernVirtuelle Kanäle

Front L High – Hochtöner VL

Front L Mid – Mitteltöner VL

Front L Low – Tieftöner VL

Front R High – Hochtöner VR

Front R Mid – Mitteltöner VR

Front R Low – Tieftöner VR

Rear L High – Hochtöner HL

Rear L Low – Tieftöner HL

Rear R High – Hochtöner HR

Rear R Low – Tieftöner HR

Subwoofer 1 – Subwoofer

Front L Full

Front R Full

Rear L Full

Rear R Full

Input A

Input B

Input C

Input D

Summen-

signal A bis D

Front L Full (A)

SFX -

Front Processing

Front R Full (B)

SFX -

Front Processing

Rear L Full (C)

Rear R Full (D)

Subwoofer 1 (K)

SFX -

Augmented Bass

Processing

Amp Out A

Amp Out C

Amp Out I

Amp Out B

Amp Out D

Amp Out J

Amp Out E

Amp Out G

Amp Out F

Amp Out H

Line Out K

Beispiel 2: 10-Kanal 1 zu 1 Kanalrouting (IOR) z.B.: Vorne 2-Wege vollaktiv / Hinten 2-Wege passiv /
Center 2-Wege vollaktiv / Subwoofer mit Doppelschwingspule – Nur in Verbindung mit dem optio­nalen MEC ANALOG IN Modul

Vom Werks­verstärker

Front L High

Front R High

Front L Low

Front R Low

Rear L Full

Rear R Full

Subwoofer L

Subwoofer R

Front Center High

Front Center Low

Eingänge Ausgänge Zu den Lautsprechern

Input A

Input B

Input C

Input D

Input E

Input F

Input G*

Input H*

Input I

Input J

Amp Out A

Amp Out B

Amp Out C

Amp Out D

Amp Out E

Amp Out F

Amp Out G

Amp Out H

Amp Out I*

Amp Out J*

Front L High – Hochtöner VL

Front R High – Hochtöner VR

Front L Low – Tiefmitteltöner VL

Front R Low – Tiefmitteltöner VR

Rear L Full – 2-Wege Passiv

Rear R Full – 2-Wege Passiv

Front Center High – Hochton Center

Front Center Low – Mittelton Center

Subwoofer 1 – Subwoofer L

Subwoofer 2 – Subwoofer R

* Die hochbelastbaren Signaleingänge G & H (siehe Seite 10,

Punkt 4) werden auf die Subwoofer-Leistungskanäle I & J geroutet.

Ein Basic DSP-Setup nden Sie auf www.audiotec-scher.de unter Tools → Sound Setups.

14

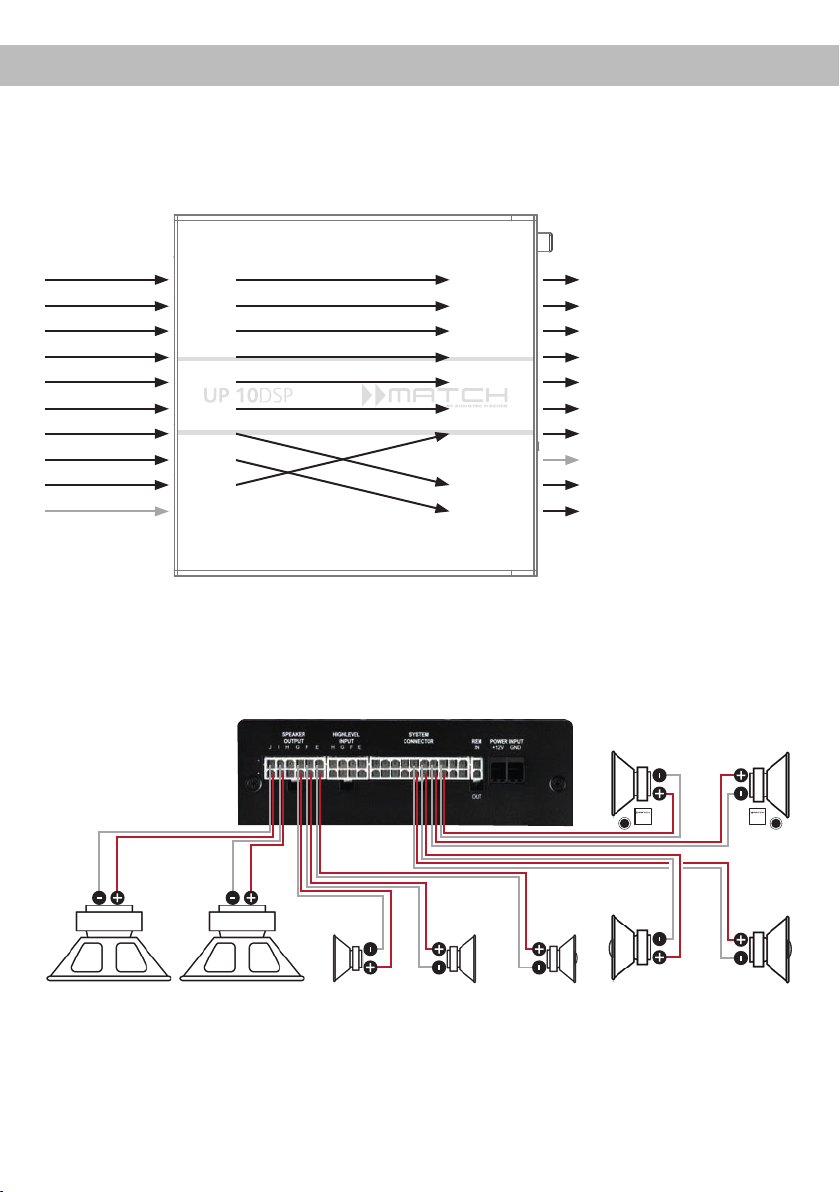

Beispiel 3:

9-Kanal 1 zu 1 Kanalrouting (IOR) z.B. bei Mercedes Burmester oder BMW Harman Kardon
mit den optionalen MATCH UPGRADE Kabelbäumen – Nur in Verbindung mit dem optionalen MEC
ANALOG IN Modul

Vom Werks­verstärker

Front L Full

Front R Full

Rear L Full

Rear R Full

Surround L Full

Surround R Full

Subwoofer L

Subwoofer R

Front Center Full

Not assigned

Eingänge Ausgänge Zu den Lautsprechern

Input A

Input B

Input C

Input D

Input E

Input F

Input G*

Input H*

Input I

Input J

* Die hochbelastbaren Signaleingänge G & H (siehe Seite 10,

Punkt 4) werden auf die Subwoofer-Leistungskanäle I & J geroutet.

Amp Out A

Amp Out B

Amp Out C

Amp Out D

Amp Out E

Amp Out F

Amp Out G

Amp Out H

Amp Out I*

Amp Out J*

Front L Full – 2-Wege Passiv VL

Front R Full – 2-Wege Passiv VR

Rear L Full – 2-Wege Passiv HL

Rear R Full – 2-Wege Passiv HR

Surround L Full – Breitbänder L

Surround R Full – Breitbänder R

Front Center Full – Koaxial Center

Not assigned

Subwoofer 1 – Subwoofer L

Subwoofer 2 – Subwoofer R

Links Rechts

Vorne

Subwoofer L Center

Links Rechts

SurroundSubwoofer R

Links Rechts

Ein Basic DSP-Setup nden Sie auf www.audiotec-scher.de unter Tools → Sound Setups.

Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren MATCH-Fachhändler.

Hinten

15

Anschluss an den Computer

Die MATCH UP 10DSP kann mit Hilfe der

DSP PC-Tool Software frei konguriert werden. Die

Software stellt alle Funktionen übersichtlich und
bedienerfreundlich zur Verfügung, so dass Sie die­se individuell einstellen können. Dabei können alle
11 DSP Kanäle separat eingestellt werden.

Bevor Sie den Verstärker das erste Mal an einen
Computer anschließen, gehen Sie auf unsere
Homepage und laden die aktuellste Software Ver-
sion des DSP PC-Tools herunter. Es ist ratsam, re­gelmäßig nach Updates der Software zu schauen,
damit das Gerät immer auf dem aktuellsten Stand
ist.

Die Software sowie eine umfangreiche Knowledge
Base nden Sie auf www.audiotec-scher.com.
Es wird dringend empfohlen, die DSP PC-Tool
Knowledge Base vor der ersten Benutzung durch­zulesen, um Komplikationen und Fehler zu vermei­den.

Wichtig: Stellen Sie sicher, dass der MATCH
UP 10DSP Verstärker bei der ersten Installation der
Software noch nicht am PC angeschlossen ist. Ver­binden Sie diesen erst, wenn die Software samt der
USB-Treiber vollständig installiert ist.

Im folgenden Abschnitt lesen Sie die wichtigsten
Schritte zum Anschluss und der ersten Inbetrieb­nahme:

1. Laden Sie die DSP PC-Tool Software unter

www.audiotec-scher.com herunter und in­stallieren diese auf ihrem Computer.

2. Schließen Sie danach die UP 10DSP mit dem

beiliegenden USB-Kabel an den Computer an.
Wenn Sie längere Distanzen zu überbrücken
haben, verwenden Sie bitte eine aktive USB­Verlängerung mit integriertem Repeater oder
das optional erhältliche WIFI CONTROL Inter­face.

3. Schalten Sie erst den Verstärker ein und star-

ten Sie anschließend die Software. Sofern die
Betriebssoftware des Verstärkers nicht mehr
aktuell ist, wird diese automatisch aktualisiert.

4. Nun können Sie die UP 10DSP mithilfe der

DSP PC-Tool Software frei kongurieren. Nütz­liche Hinweise zur korrekten Einstellung ent­nehmen Sie unserer Knowledge Base, welche
auf unserer Webseite bereit steht.

Achtung: Es wird dringend empfohlen, vor der er­sten Inbetriebnahme die Lautstärke am Radio auf
Minimum zu drehen und am Line Out des Verstär­kers noch nichts anzuschließen, bis die grundle­genden Einstellungen im Verstärker vorgenommen
wurden. Speziell bei Verwendung der UP 10DSP in
vollaktiven Systemen besteht sonst Zerstörungsge­fahr für die Lautsprecher.

16

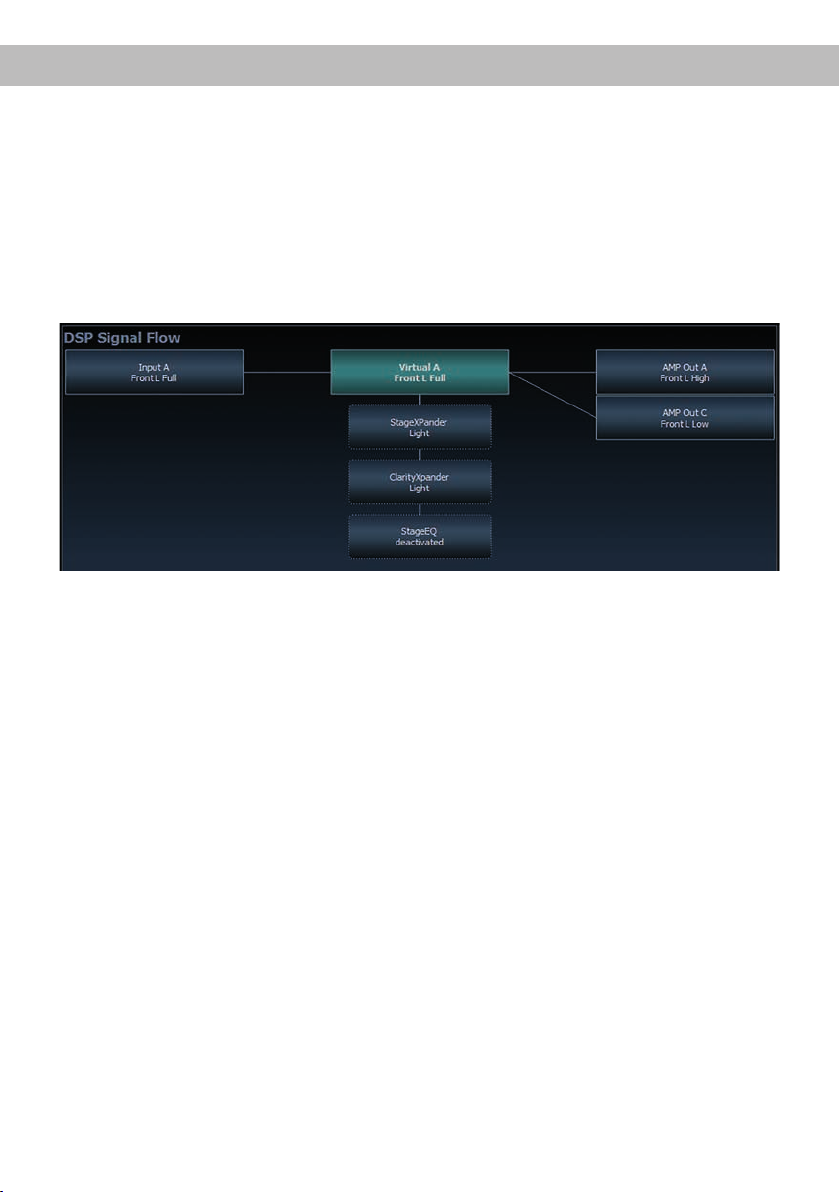

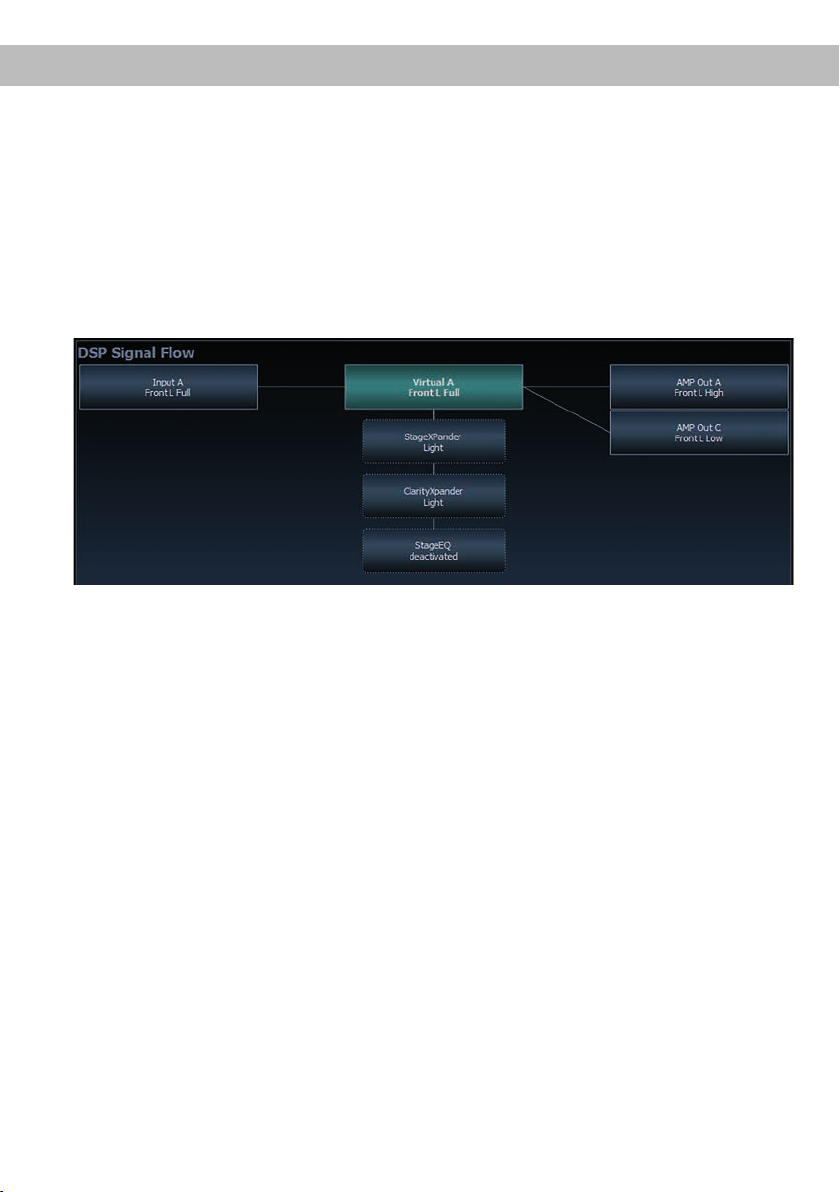

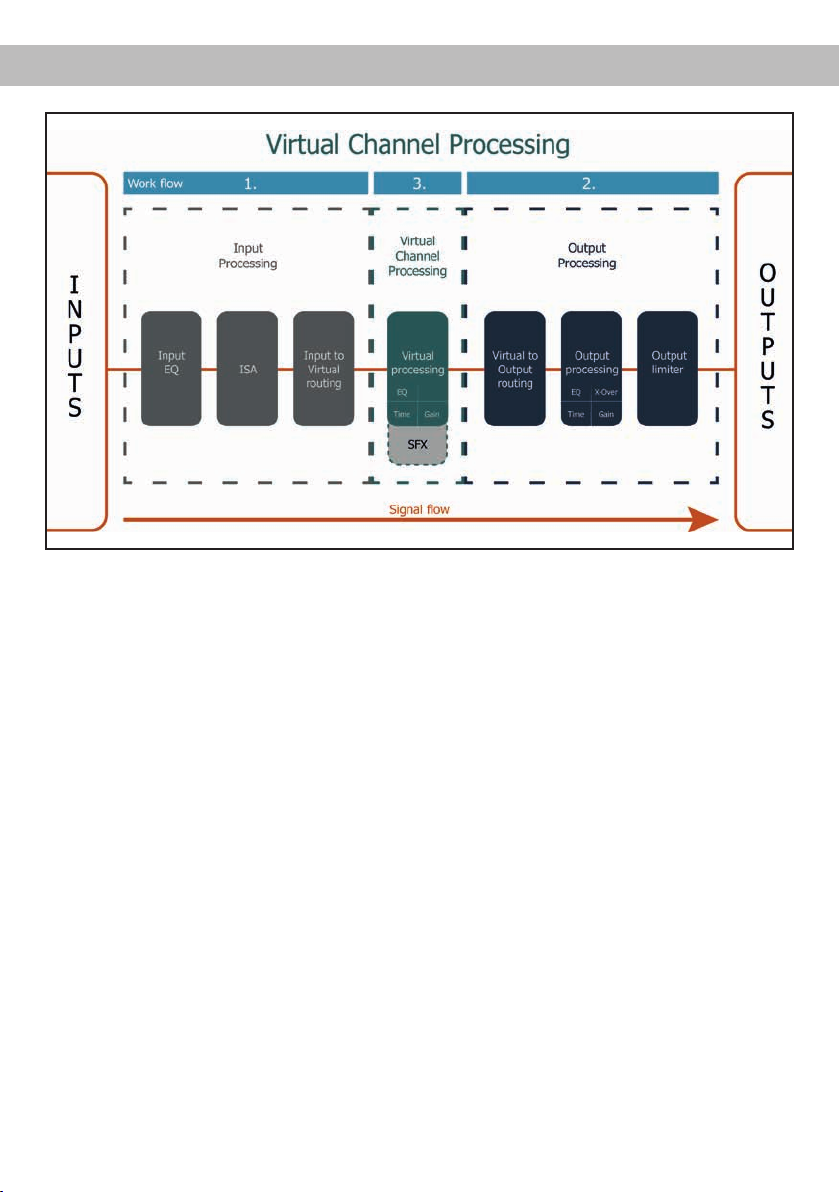

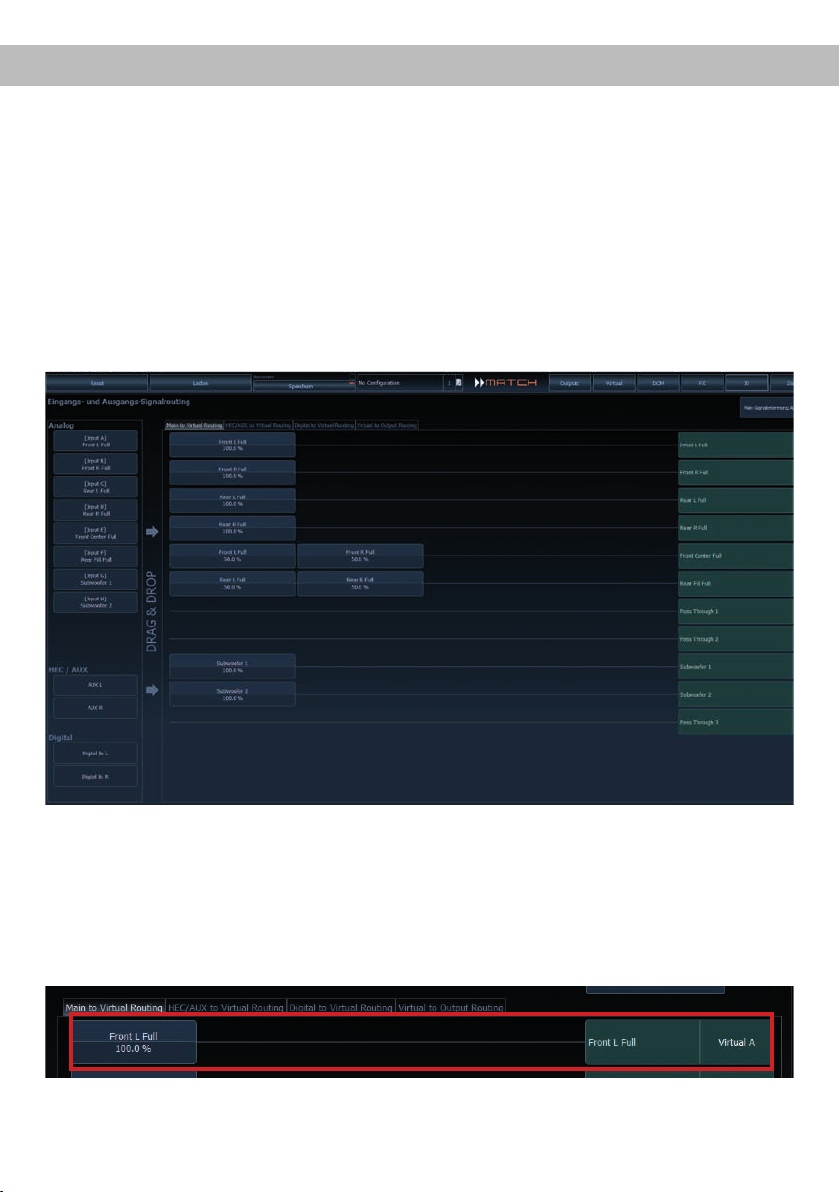

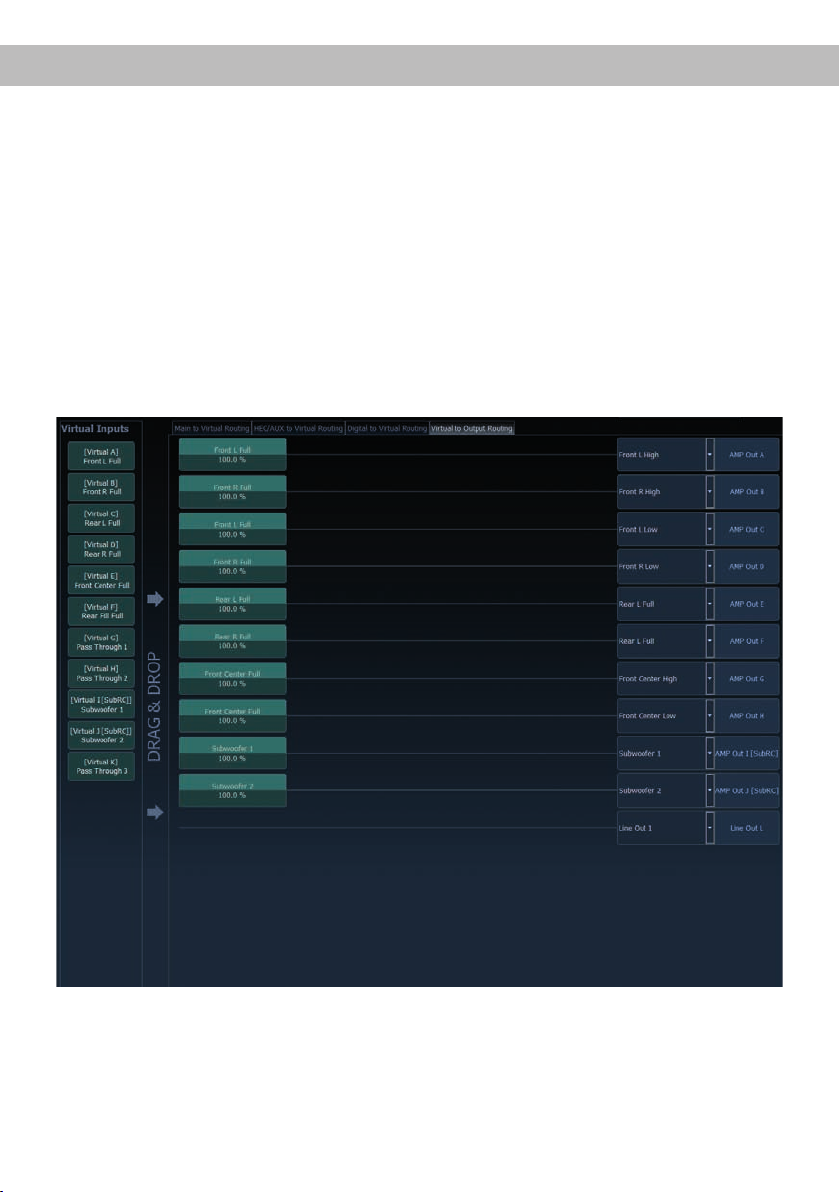

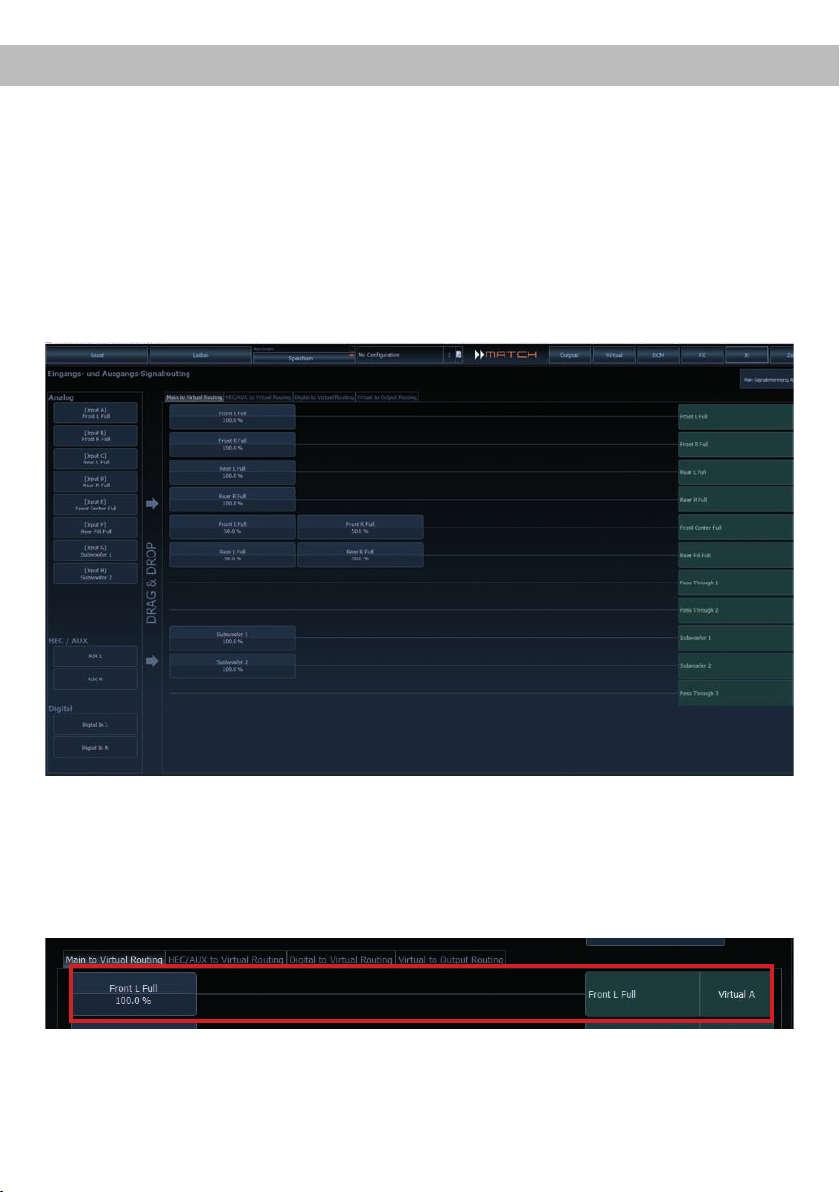

Virtual Channel Processing (VCP)

Das Bedienkonzept des VCP

Im Gegensatz zu bisherigen Methoden ist das Virtual Channel Processing (VCP) ein mehrstuges
Signalverarbeitungs-Konzept, welches die perfekte Konguration komplexer Soundsysteme ermöglicht
und somit ganz neue Möglichkeiten des Klangtunings erö󰀨net.

Die Funktion erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen,

welche sich zwischen den Ein- und Ausgängen bendet.

Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und elf prozessierte Ausgangskanäle zur
Verfügung.

Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.

Die Hauptvorteile dieses Konzeptes sind folgende:

- Ausgangskanalübergreifender Gruppen-Equalizer

- Mehrwege-Konguration der DSP-Sounde󰀨ekte (SFX)

- Zusätzliche Funktionen wie Rear Attenuation

17

Virtual Channel Processing (VCP)

– Kanalübergreifender Gruppen-Equalizer

Beispielanwendung: Aktives Mehrwege- System

Wird ein Eingangssignal (bspw. Vorne links) erst auf einen virtuellen Kanal geroutet (Front L Full)
und dieses Signal anschließend auf ein aktives Mehrwege-System geroutet (bspw. Vorne links –
Hochtöner, Mitteltöner und Tieftöner), so ist es möglich, mit Hilfe des Equalizers des virtuellen Kanals

alle nachgeschalteten einzelnen Kanäle gleichzeitig in ihrer Tonalität zu beeinussen. Der Vorteil dieses
Konzeptes ist, dass sich vor allem die Frequenz- und Phaseneinüsse auf alle nachgeschalteten
Kanäle gleich auswirken, so dass gerade in aktiven Mehrwege-Kongurationen die Abstimmung der
Lautsprecher untereinander nicht negativ beeinusst wird.

– Mehrwege-Konguration der DSP-Sounde󰀨ekte (SFX)
Beispielanwendung: 2- oder gar 3-Wege Centerlautsprecher

Nach Aktivierung des „Virtual Channel Processing“ sind auch die DSP-Sounde󰀨ekte wie das

RealCenter-Management oder das Augmented Bass Processing aktiviert. Diese sind nicht mehr fest
mit den Ausgängen verknüpft, sondern an bestimmte „virtuelle Kanäle“ gebunden:

Front Processing: virtuelle Kanäle Front L Full (A) und Front R Full (B)
Center Processing: virtueller Kanal Center Full (E)
Augmented Bass Processing: virtuelle Kanäle Subwoofer 1 (I) und Subwoofer 2 (J). An diese ist auch

die Subwoofer-Lautstärkeregelung gebunden.

Dadurch ist es möglich, die DSP-Sounde󰀨ekte auf beliebig viele Ausgänge zu routen, um beispiels­weise 2- oder gar 3-Wege Centerlautsprecher-Kongurationen zu realisieren. Der Flexibilität sind hier

somit kaum noch Grenzen gesetzt.

– Zusätzliche Funktionen

Darüber hinaus ermöglicht das VCP die Realisierung weiterer neuer Funktionen. Eine dieser Funk­tionen ist beispielsweise die „Rear Attenuation“. Bei dieser kann mit Hilfe einer Fernbedienung die
Lautstärke der virtuellen Kanäle „Rear L Full“ und „Rear R Full“ separat geregelt werden. So ist es auch
ohne Umschalten des Sound Setups möglich, die hinteren Lautsprecher (oder auch jeden anderen
Kanal, welcher durch diese Kanäle geroutet wird) in ihrer Lautstärke zu regeln.

18

Konguration des Virtual Channel Processing (VCP)

Um das VCP zu kongurieren, muss zuerst das „Virtual Channel Processing“ im DCM-Menü der DSP PC-

Tool Software eingeschaltet werden. Gehen Sie dazu in den „Virtual Channel Processing“-Tab und klicken

auf die rechte Box mit der VCP-Grak. Anschließend erfolgt die Konguration in drei Schritten – hier am
Beispiel einer 3-Wege Konguration mit einem 2-Wege Eingangssignal erläutert.

Workow-Schritt 1 – Eingangsrouting

Zuerst müssen die Eingangssignale in den verschiedenen Eingangs-Signalmatrizen („Main to Virtual Rou­ting“, „HEC/AUX to Virtual Routing“, „Digital to Virtual Routing“) auf die jeweiligen virtuellen Kanäle geroutet
werden. Dies verhält sich genauso wie im normalen Modus, d.h. die Eingangssignale auf der linken Sei­te werden per Drag & Drop auf die jeweilige Summierungsmatrix gelegt. Der Unterschied zum normalen
Modus ist, dass die Namen und Signaleigenschaften der virtuellen Kanäle an dieser Stelle festgelegt sind
(Front L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).

a. Zunächst müssen alle Eingangssignale auf die entsprechenden festgelegten Signaltypen der virtu-

ellen Kanäle gelegt werden, d.h. der Eingang, an welchem das Signal vorne links anliegt, muss auf
den virtuellen Kanal „Front L Full“ geroutet werden.

b. Bei OEM-Adaptionen von aktiven Mehrwege-Systemen müssen die Signale an dieser Stelle auf den

virtuellen Kanal „Front L Full“ summiert werden, d.h. mehrere Eingangssignale werden auf einen vir­tuellen Kanal summiert (der Input–EQ bleibt wie gewohnt in den Eingängen wirksam).

19

Konguration des Virtual Channel Processing (VCP)

Workow-Schritt 2 – Ausgangsrouting

Nachdem alle genutzten Eingangssignale in den jeweiligen Signal-Routing-Matrizen konguriert wurden,

müssen die virtuellen Kanäle nun den physischen Ausgangskanälen zugeordnet werden. Hierbei kann ein
virtuelles Signal (bspw. Front L Full) mehreren Ausgängen zugewiesen werden, wie beispielsweise dem

vorderen linken Hochtöner, Mitteltöner und Tieftöner. Die Konguration dieser lautsprecherspezischen

Ausgangskanäle erfolgt nach wie vor im „Outputs“-Menü (im normalen Modus „Main“ genannt) des DSP

PC-Tools. Hier können weiterhin die kanalspezischen Equalizer, Hoch- und Tiefpasslter, Laufzeitkorrek­tur, Ausgangspegel und Phaseneinstellungen konguriert werden.

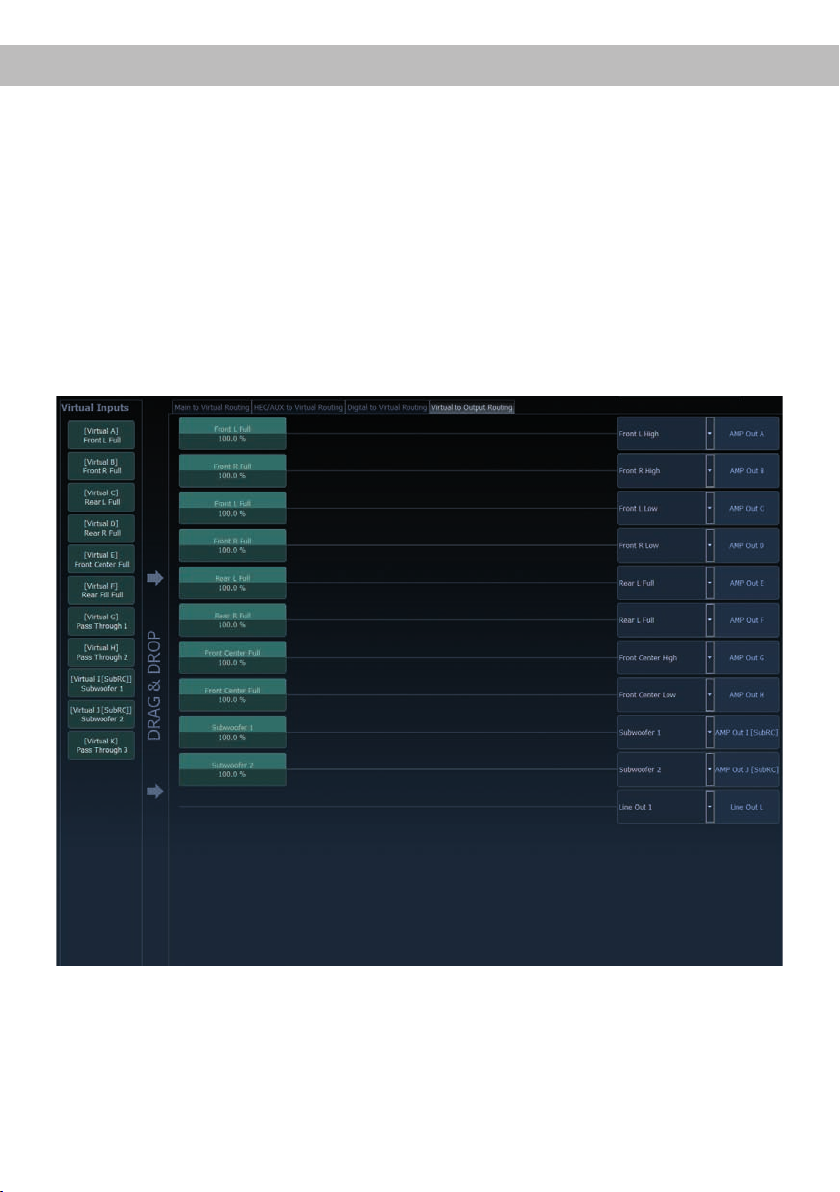

a. Um die virtuellen Kanäle den jeweiligen Ausgangskanälen zuzuweisen, werden im Ausgangsrouting

(Virtual to Output Routing) die jeweiligen virtuellen Signale per Drag & Drop auf die Ausgangskanäle
gezogen. An dieser Stelle müssen die Signale in der Regel nicht mehr summiert werden, so dass je­dem Ausgangs signal nur ein virtuelles Signal zugeordnet wird; beispielsweise wird dem vorderen linken
Hochtöner das Signal „Front L Full“ zugeordnet, genauso wie dem vorderen linken Tieftöner.

b. An dieser Stelle kann auch ein virtueller Kanal, in welchem ein DSP-Sounde󰀨ekt aktiviert wurde, auf

mehrere Ausgangskanäle geroutet werden. So kann beispielsweise das Signal „Front Center Full“ meh­reren Ausgangskanälen zugewiesen werden, um einen aktiven Mehrwege-Center zu realisieren. Die

entsprechenden Hoch- und Tiefpasslter werden anschließend in den Ausgangskanälen konguriert.

20

Workow-Schritt 3 – Konguration der virtuellen Kanäle und Hinweise zur Anwendung der
DSP-Sounde󰀨ekte (SFX)

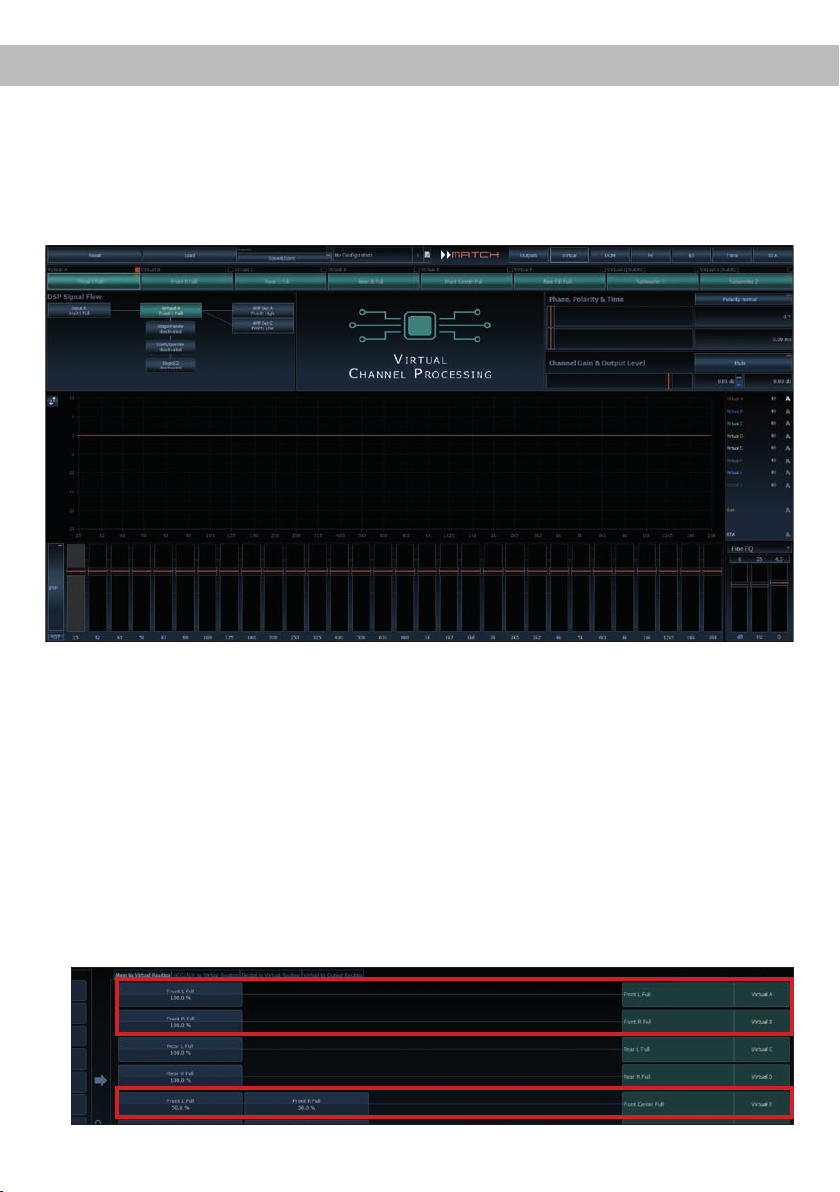

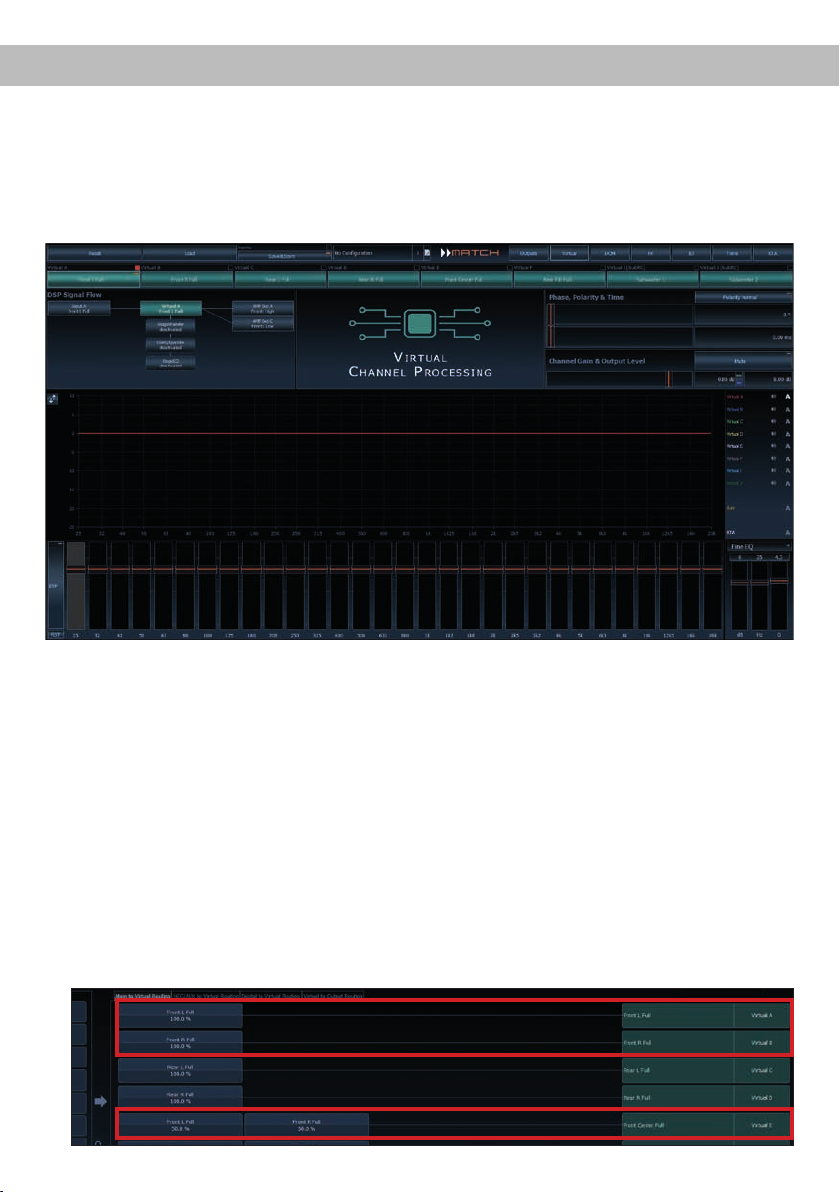

Wechseln Sie nun in das „Virtual“-Menü des DSP PC-Tools. Hier bekommen Sie eine Übersicht über den
Signaluss der einzelnen Kanäle sowie der aktivierten Sounde󰀨ekte. Zusätzlich ist es möglich beispiels­weise mit Hilfe des Equalizers, Polarität und weiteren Funktionen alle nachgeschalteten Ausgangskanäle

eines virtuellen Kanals gleichzeitig in ihrer Tonalität zu beeinussen.

Kongurationshinweise für die DSP-Sounde󰀨ekte (SFX)

Die MATCH UP 10DSP bietet bei aktiviertem Virtual Channel Processing einzigartige DSP-Sound e󰀨ekte

wie das „Augmented Bass Processing“, den „RealCenter“ und mehr.

Um in den Genuss der DSP-Sounde󰀨ekte zu kommen, müssen bei der Hard- und Softwarekonguration

bestimmte Einstellungen vorgenommen werden.
Hinweis: Die DSP-Sounde󰀨ekte stehen bei der UP 10DSP nur im Virtual Channel Processing zur Verfü-
gung. Dieses kann im DCM-Menü der DSP PC-Tool Software aktiviert werden.

Hinweise für das Center Processing mit seiner RealCenter- und ClarityXpander-Funktion

Um die RealCenter- und ClarityXpander-Funktion für einen Center-Lautsprecher nutzen zu können, müs­sen folgende Schritte durchgeführt werden:
1a. Die virtuellen Kanäle „Front L Full“ und „Front R Full“ müssen mit einem Eingangssignal belegt sein

(siehe Workow-Schritt 1).

1b. Der virtuelle Kanal „Front Center Full“ muss im Eingangsrouting entweder mit einem Summensignal

(Front Links + Front Rechts) oder einem vorhandenen Center-Signal belegt sein.

21

Konguration des Virtual Channel Processing (VCP)

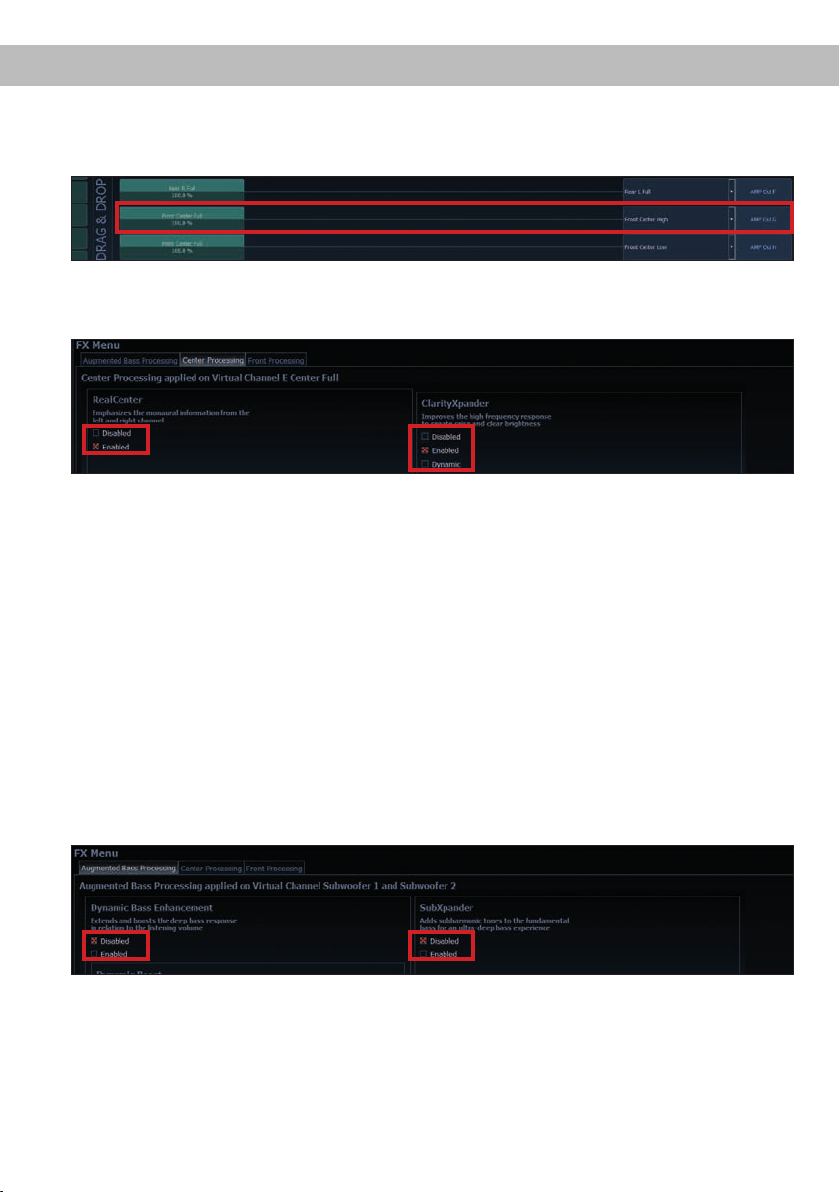

2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal „Virtual E – Front Center

Full“ auf den oder die gewünschten Ausgangskanäle (wie im Workow-Schritt 2 beschrieben), auf wel­che das Center Processing angewendet werden soll.

Hinweise zum Eingangsrouting siehe Workow-Schritt 1

3. Wechseln Sie nun in das FX-Menü und aktivieren im Reiter „Center Processing“ den gewünschten

Sounde󰀨ekt durch Setzen eines Hakens.

Hinweise zum Ausgangsrouting siehe Workow-Schritt 2

Hinweise für das Front Processing mit seiner StageXpander- und ClarityXpander-Funktion

Die Einstellungen des StageXpanders und Front ClarityXpanders wirken immer auf die virtuellen Kanäle
„Front L Full“ und „Front R Full“.

Hinweise für das Augmented Bass Processing mit seiner Dynamic Bass Enhancement- und

SubXpander-Funktion

Für das Augmented Bass Processing müssen bestimmte Einstellungen vorgenommen werden, um dessen

Sounde󰀨ekte anwenden zu können.

1. Mindestens einer der virtuellen Subwoofer Kanäle („Subwoofer 1“ oder „Subwoofer 2“) muss mit einem

Eingangssignal belegt sein (siehe Workow-Schritt 1).

2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal / die Kanäle „Virtual I –

Subwoofer 1“ und / oder „Virtual J – Subwoofer 2“ auf den oder die gewünschten Ausgangskanäle (wie

im Workow-Schritt 2 beschrieben), auf welche das Subwoofersignal geleitet und das Augmented Bass

Processing angewendet werden soll.

3. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Sounde󰀨ekt.

Hinweis: Das Bass Processing wird für die Kanäle Subwoofer 1 und Subwoofer 2 gemeinsam ein- und ausgeschaltet,
die beiden Kanäle bleiben dabei für Stereoanwendungen voneinander getrennt.

22

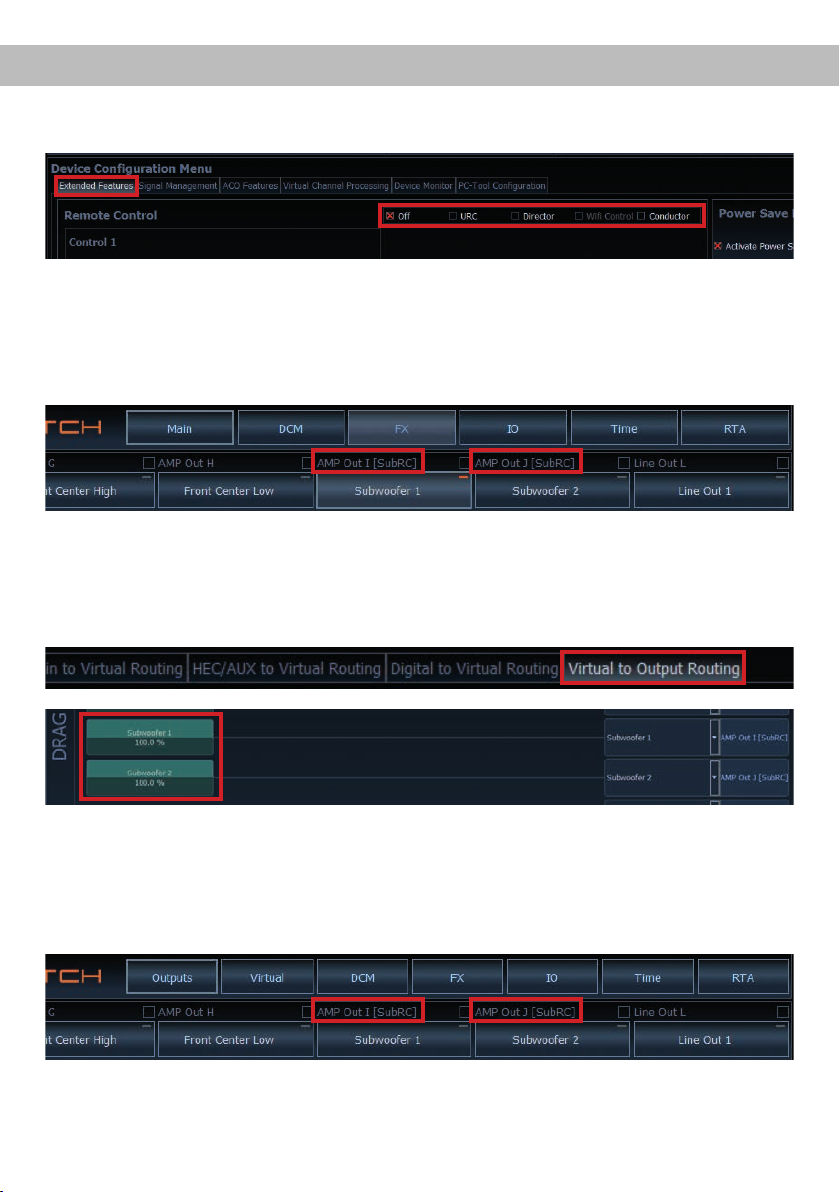

Konguration einer Subwoofer-FernbedienungKonguration einer Subwoofer-Fernbedienung

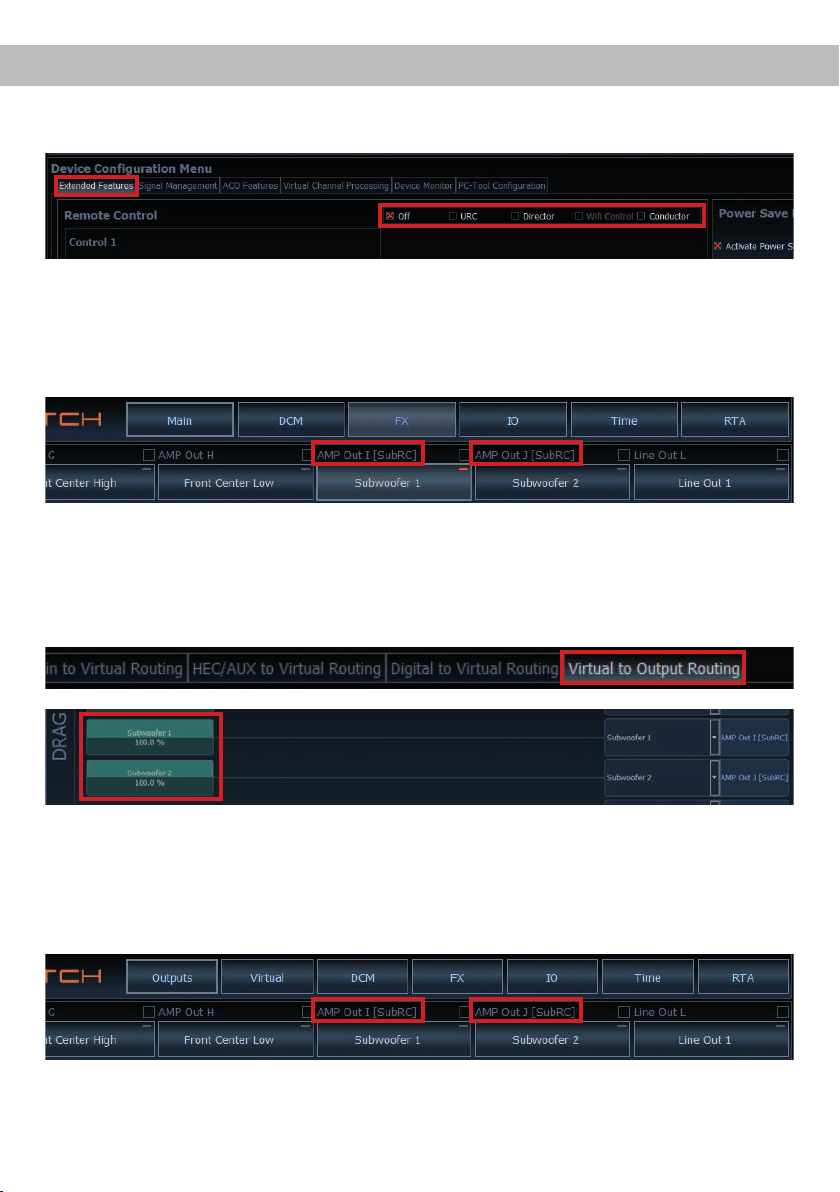

Zunächst muss die entsprechende Fernbedienung im Tab „Erweiterte Einstellungen“ im DCM Menü der

DSP PC-Tool Software aktiviert und je nach Modell konguriert werden.

Bei nicht aktiviertem VCP ist die Subwoofer-Fernbedienung bei der UP 10DSP fest den Ausgangskanälen
I und J zugeordnet. In diesem Fall ist es nicht entscheidend, welcher Ausgang in der IO-Routingmatrix mit
„Subwoofer“ benannt wurde.
Im Main Menü wird angezeigt, auf welche Ausgänge die SubRC (Subwoofer-Fernbedienung) wirkt:

Bei aktiviertem VCP hingegen wird die Subwoofer-Fernbedienung den Ausgangskanälen zugeordnet,
welche im „Virtual to Output Routing“ mit einem der beiden virtuellen Subwoofer-Signalen versorgt werden
(„Subwoofer 1“ oder „Subwoofer 2“). Dies kann jede beliebige Kombination an Ausgangskanälen sein.

Im nachfolgenden Beispiel sind es die Ausgänge / Amp Outs I und J:

Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder
„Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.

Anschließend wird die Subwoofer-Regelung auch im Main Menü hinter der Kanalbezeichnung als [SubRC]
angezeigt:

23

ACO Plattform-Features

Neben den einzigartigen DSP-Sound e󰀨ekten bietet

die ACO-Plattform der UP 10DSP zusätzlich eine
Vielzahl an System-Features.
Im DCM Menü der DSP PC-Tool Software können
für einige dieser System-Features individuelle Ein­stellungen vorgenommen werden.

Turn On & O󰀨 Delay

Hier kann die Verzögerungzeit, mit welcher der
Verstärker ein- und ausgeschaltet werden soll, fest­gelegt werden. Werkseitig sind 0,2 Sekunden ein­gestellt. Eine Änderung der Verzögerungszeit sollte
nur vorgenommen werden, wenn es beispielsweise
zu Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.

URC Setup Switch Conguration

Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbe
dienung, oder des Control Tasters lässt sich zwi-
schen zwei der zehn Sound-Setup Speicherplätze
umschalten. Diese zwei Speicherplätze können in

der „URC Setup Switch Conguration“ festgelegt

werden. Werkseitig sind die Speicherbereiche eins
und zwei ausgewählt.
Speicherplätzen umschalten zu können, werden die
optional erhältlichen Fernbedienungen DIRECTOR
und CONDUCTOR oder die HELIX WIFI CONTROL
empfohlen.

Um zwischen allen internen

-

Remote Output Conguration

An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen End­stufen ein- bzw. ausschaltet, während eines Sound­Setup-Wechselvorgangs kurzzeitig deaktiviert wer­den soll. Standardmäßig ist dieses Feature aktiviert
(ON).

ADEP.3 Conguration

Bei Ansteuerung des Verstärkers über die High­level-Eingänge kann es in Verbindung mit manchen
Werksradios notwendig sein, den ADEP.3-Schalt­kreis an den Diagnosemodus des Steuergeräts
anzupassen. Eine Anpassung sollte vorgenommen
werden, wenn es bspw. zu Fehlfunktionen kommt
(Stummschalten des Radios). Standardmäßig ist
der Kompatibilitätsmodus eingeschaltet (Enabled).

24

Spezielle Features der UP 10DSP

Class GD Technologie

Audiotec Fischers einzigartiges Class GD Konzept
vereint die Vorteile der Class G-Technologie mit
dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wir­kungsgrad, der herkömmliche Class D-Verstärker

nochmals übertri󰀨t. Die Vorteile spielt das Class

GD-Konzept bei kleiner und mittlerer Aussteuerung
aus, indem die interne Versorgungsspannung der
Leistungsstufen in Abhängigkeit von der Amplitude
des Eingangssignals stufenweise variiert. Damit
wird die mittlere, vom Verstärker erzeugte Verlust­leistung drastisch reduziert.

ACO – Advanced 32 Bit CoProcessor

Der MATCH UP 10DSP Verstärker verwendet für
alle internen wie auch externen Steuerungs- und
Kommunikationsaufgaben einen besonders lei­stungsstarken 32 Bit CoProcessor der neuesten
Generation. Im Gegensatz zum bisher verwende­ten 8 Bit Prozessor ergeben sich daraus deutliche
Geschwindigkeitsvorteile nicht nur bei der Um­schaltung zwischen verschiedenen Sound Setups
sondern vor allem auch in der Datenkommunika­tion mit unserer DSP PC-Tool Software. Ein wei­terer wesentlicher Vorteil ist der integrierte, native
Bootloader des CoProcessors. Dieser ermöglicht
Software-Upgrades aller Komponenten des DSPs,
um beispielsweise den Mikrocontroller-gesteuerten
ADEP.3-Schaltkreis auch zukünftig auf Änderungen
bei Diagnosesystemen von Werksradios anpassen
zu können oder das Gerät um weitere Schnittstel­len zu erweitern. Darüber hinaus bietet der ACO
dank des neuen Flashspeichers Platz für 10 Sound
Setups anstelle der üblichen zwei.

Start-Stopfähigkeit

Das Netzteil im UP 10DSP Verstärker stellt die in­terne Spannungsversorgung auch bei kurzfristigen
Einbrüchen bis hinab zu 6 Volt sicher. Damit ist ge­währleistet, dass der Verstärker auch beim Motor­start voll funktionsfähig bleibt. Wenn die Bordspan­nung für länger als 5 Sekunden unter 10,5 Volt fällt,
geht der Verstärker in den „Protect Mode“ (Status
LED leuchtet dauerhaft rot), um eine weitere Entla­dung der Batterie zu verhindern.

Automatic Digital Signal Detection

Die UP 10DSP erlaubt eine signalgesteuerte Um­schaltung zwischen den analogen und dem Digi­taleingang. Sobald ein Audiosignal am Optical Input
detektiert wird, schaltet der Verstärker auf diesen
Eingang um. In der DSP PC-Tool Software kann
diese Funktion aktiviert oder alternativ eine manu­elle Steuerung über eine optional erhältliche Fern­bedienung gewählt werden.

Power Save Modus

Der Power Save Modus erlaubt es, die Leistungs­aufnahme der UP 10DSP (und ggf. zusätzlich an­geschlossener Verstärker) drastisch zu reduzieren,
wenn für länger als 60 Sek. kein Eingangssignal an­liegt. Sobald der „Power Save Mode“ aktiv ist, wer­den die internen Verstärkerstufen der UP 10DSP
sowie der Remote-Ausgang abgeschaltet und
damit die Stromaufnahme deutlich reduziert. Der
Verstärker geht innerhalb von 2 Sek. wieder in den
normalen Betriebszustand über, sobald ein Musik­signal an seinem Eingang anliegt. Über die DSP
PC-Tool Software kann die Abschaltverzögerung
variiert bzw. komplett deaktiviert werden.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden
bezüglich der Diagnose der angeschlossenen Laut­sprecher immer intelligenter. Speziell die neueste
Generation ist mit zusätzlichen Überwachungsfunk­tionen ausgestattet, sodass bei Anschluss eines
zusätzlichen Verstärkers Fehlermeldungen oder
gar Fehlfunktionen auftreten können. Der neue
ADEP.3-Schaltkreis (Advanced Diagnostics Error
Protection Generation 3) verhindert diese Probleme
ohne die Lautsprecherausgänge des Radios bei ho­hen Pegeln unnötig zu belasten.

25

Einbau einer MATCH Extension Card

Der MATCH UP 10DSP Verstärker kann durch die
Montage einer MATCH Extension Card (MEC) um
weitere Schnittstellen wie beispielsweise einem

Bluetooth

®

Audio Streaming Modul, einer High Re­solution Audio USB Soundkarte etc. erweitert wer­den.
Zur Montage einer MEC muss das Seitenblech der
UP 10DSP demontiert und gegen das der MEC bei­liegende Seitenblech ausgetauscht werden.

Achtung: Installieren Sie ausschließlich für den
UP 10DSP Verstärker vorgesehene MEC Modu­le an der dafür vorgesehenen Position. Die Be-

nutzung eines nicht für das Gerät spezizierten

MEC Moduls oder eine Installation an einer nicht
dafür vorgesehenen Position im Gerät kann zu
Schäden am MEC Modul, dem Verstärker, des
Radios oder anderen angeschlossenen Geräten
führen.

Im folgenden Abschnitt nun die wichtigsten Schritte
zum Einbau und der ersten Inbetriebnahme eines
MEC Moduls:

1. Ziehen Sie zunächst alle Steckverbindungen

vom Gerät ab.

2. Lösen Sie die zwei Schrauben des Seiten-

blechs der Geräteseite mit dem USB Eingang
mit einem Kreuzschlitzschraubendreher und
entfernen dieses.

3. Ziehen Sie nun das Bodenblech zur Seite he-

raus.

4. Bereiten Sie das Modul für den Einbau in das

Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des jeweiligen
MEC Moduls.

5. Stecken Sie das MEC Modul in den im Gerät

vorgesehenen Sockel (siehe Markierung im
nachfolgenden Bild).

6. Achten Sie auf den richtigen Sitz des MEC Mo-

duls und darauf, dass alle Kontaktstifte vollstän­dig im Sockel stecken.

7. Schieben Sie das Bodenblech wieder seitlich

in das Gehäuse des Verstärkers. Anschließend
befestigen Sie das neue, dem MEC Modul
beiliegende Seitenblech mit den Kreuzschlitz­schrauben.

8. Verschrauben Sie das MEC Modul mit dem

Seitenblech. Genaue Informationen zur Befes­tigung entnehmen Sie bitte der Bedienungsan­leitung des jeweiligen Moduls.

9. Schließen Sie alle Steckverbindungen wieder

an das Gerät an.

10. Schalten Sie den Verstärker ein. Das installierte

MEC Modul wird nun automatisch vom Gerät
erkannt und die Status LED des MEC Moduls
leuchtet grün.

11. Das Modul kann nun in der DSP PC-Tool Soft-

ware konguriert werden.

26

Technische Daten

Leistung RMS

- Kanal A - H .....................................................................8 x 65 @ 4 Ohm

- Sub Out I - J ................................................................... 2 x 90 Watt @ 4 Ohm

2 x 160 Watt @ 2 Ohm

Verstärkertechnologie .......................................................Class GD

Eingänge .......................................................................... 8 x Hochpegel-Lautsprechereingang

1 x Optisch SPDIF (12 - 96 kHz)

1 x Remote In

Eingangsempndlichkeit ................................................... Kanäle A - F: 4 - 16 Volt

Kanäle G - H: 4 - 16 Volt oder 8 - 32 Volt

Eingangsimpedanz ........................................................... 9 - 33 Ohm mit ADEP.3

Ausgänge ......................................................................... 10 x Lautsprecherausgang

1 x Cinch

1 x Remote Out

Ausgangsspannung Cinch................................................3 Volt

Frequenzbereich...............................................................20 Hz - 22.000 Hz

DSP Leistung .................................................................... 64 Bit / 295 MHz

Abtastrate ......................................................................... 48 kHz

DSP Typ ...........................................................................Audio Signalprozessor

Signalwandler ................................................................... A/D: BurrBrown

D/A: BurrBrown

Signal- / Rauschabstand (A-bewertet) ............................. Digitaleingang: 105 dB

Analogeingang: 103 dB

Klirrfaktor (THD) ...............................................................< 0,03 %

Dämpfungsfaktor .............................................................. > 100

Betriebsspannung.............................................................10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Leistungsaufnahme .......................................................... DC 12 V 60 A max.

Leerlaufstromaufnahme....................................................500 mA

Max. Remote-Ausgangsstrom .......................................... 500 mA

Sicherung .........................................................................2 x 25 A LP-Mini-Stecksicherung

Zusätzliche Features ........................................................ Class GD-Technologie mit dynamisch gere-

geltem Netzteil, 32 Bit CoProcessor, ADEP.3-

Schaltkreis, Start-Stop-Fähigkeit, Smart Control

Port, USB, MEC Slot, Auto Remote-Schalter,

galvanisch getrennter Line Out

Abmessungen (H x B x T) ................................................46 x 145 x 163 mm

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos­sen sind Defekte und Schäden, die durch Überla­stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de­taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.

Hinweis:

„Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken
durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.“

Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, her­vorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen. Dieses
Produkt ist mit einer CE-Kennzeichnung versehen.
Damit ist das Gerät für den Betrieb in Fahrzeugen

innerhalb der Europäischen Union (EU) zertiziert.

27

Congratulations!

Dear Customer,

Congratulations on your purchase of this innovative
and high-qual ity MATCH product.

Thanks to more than 30 years of experience in
research and development of audio products this

amplier sets new standards in the range of digital
ampliers.

General instructions

General installation instructions for MATCH
components

To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.

Before starting your installation, disconnect the
battery’s negative terminal to prevent damage

to the unit, re and / or risk of injury. For a proper
performance and to ensure full warranty coverage,
we strongly recommend to get this product installed
by an authorized MATCH dealer.

Install your UP 10DSP in a dry location with su󰀩­cient air circulation for proper cooling of the equip­ment.
For safety reasons, the UP 10DSP must be profes­sionally installed. Therefore, use the two mounting
plates which are included in delivery. These are at-

tached to the bottom of the amplier with two short

screws which are included in delivery, too.

When screwing the amplier to the vehicle chassis,

carefully examine the area around and behind the
proposed installation location to ensure that there
are no electrical cables or components, hydraulic
brake lines or any part of the fuel tank located be­hind the mounting surface. Failure to do so may re­sult in unpredictable damage to these components
and possible costly repairs to the vehicle.

We wish you many hours of enjoyment with your
new MATCH UP 10DSP.

Yours,
AUDIOTEC FISCHER

General instruction for connecting the

UP 10DSP amplier

The UP 10DSP amplier may only be installed in

motor vehicles which have a 12 Volts negative ter­minal connected to the chassis ground. Any other

system could cause damage to the amplier and

the electrical system of the vehicle.
The positive cable from the battery for the entire
sound system should be provided with a main fuse
at a distance of max. 30 cm from the battery. The
value of the fuse is calculated from the maximum
total current draw of the car audio system.

Use only the included MATCH cable or an op­tionally available MATCH cable harness for
connection of the UP 10DSP. The use of other
cables can result in damage of the ampli-

er, the head unit / car radio or the connected
loudspeakers! The fuses of the amplier may

only be replaced by identically rated fuses

(2 x 25 A) to avoid damage of the amplier.

Prior to installation, plan the wire routing to avoid
any possible damage to the wire harness. All
cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.

28

Connectors and control units

1 2 3 4 5 6

Speaker Output E - J

1

Speaker outputs of the channels E - J for

connecting speaker systems.

Highlevel Input E - H

2

Highlevel speaker inputs of the channels

E - H.

System Connector

3

Connector for the MATCH cable harness.

Make sure that you only use a MATCH origi-

nal connection cable to connect the amplier

to the car radio.

7 8 9 10 11 12

13

USB Input

7

Connects the UP 10DSP to your PC.

Control pushbutton

8

Use this button to either switch between the

setups or initiate a reset of the device.

SCP (Smart Control Port)

9

Multifunction interface for e.g. an optional

remote control or other MATCH UP 10DSP
accessory.

Optical Input

10

Optical input for digital stereo signals (SPDIF

format).

REM IN / OUT

4

The remote input can be used to switch on

the UP 10DSP. The remote output has to be

used to switch on external ampliers that are

connected to the Line Out of the amplier.

+12 V

5

Connector for the +12 V power cable to the

positive terminal of the battery.

GND

6

Connector for the ground cable (negative

terminal of the battery or metal body of the
vehicle).

Line Out

11

Mono line output for connecting external am-

pliers. Make sure that the remote output is

used to turn on these devices.

Auto Remote

12

This switch allows to activate / deactivate the

automatic turn-on feature of the amplier.

Status LED

13

The Status LED indicates the operating

mode of the amplier and its DSP memory.

29

Initial start-up and functions

Speaker Output E - J

1

These outputs are used for connecting speaker
systems. The impedance must not be lower than
4 Ohms for channels E - H and 2 Ohms for channel
I & J.
Important: We highly recommend to make the gen­eral settings in the DSP PC-Tool software before

the rst start-up. Especially if the UP 10DSP will be

used to drive fully active speaker systems, a wrong
setup can destroy your tweeters right away.
Attention: Solely use the connection cable with the
12-pole connector and ying leads which is includ­ed in delivery or an optional available cable harness
from the MATCH accessory assortment!

Highlevel Input E - H

2

4-channel highlevel loudspeaker input of the chan­nels E - H to connect the amplier directly to loud­speaker outputs of OEM / aftermarket radios or

OEM ampliers that do not have any pre-amplier

outputs. Input sensitivity is factory-set to 11 Volts.
It is possible to optimally adapt the input sensitivity
to the signal source using the DSP PC-Tool soft-

ware (DCM menu → Signal Management). The

control range of the highlevel inputs is 4 - 16 Volts
for channels A - F and 4 - 16 Volts or 8 - 32 Volts for
channels G & H (see page 35, point 4).
Attention: Solely use the connection cable with the

8-pole connector and ying leads which is included

in delivery or an optional available cable harness
from the MATCH accessory assortment!

System Connector

3

This connector is used as signal input from the OE

radio or factory installed amplier and as signal
output of the amplier channels A to D for connect-

ing the loudspeakers. The impedance per channel
must not be lower than 4 Ohms. Input sensitivity
is factory-set to 11 Volts. It is possible to optimally
adapt the input sensitivity to the signal source using

the DSP PC-Tool software (DCM menu → Signal

Management). The control range of the Highlevel
Input is 4 - 16 Volts (see page 35, point 4).

Solely use this terminal in combination with the
connection cable that is included in delivery of the

amplier or an appropriate cable harness from the

MATCH accessories program.
Caution: The use of other harnesses may cause

severe harm to the amplier, your head unit / car

30

radio and your loudspeakers. In any case the war­ranty will be void!

REM IN / OUT

4

This input is used for connecting the remote in- and
output.
IN: The remote input has to be used to turn on / o󰀨

the amplier if the signal source which is connected

to the System Connector or Highlevel Input E - H is
not activating the “automatic turn-on” function (Auto

Remote) or if the amplier shall only be activated /

deactivated by a remote signal applied to the re­mote input.
The remote lead should be connected to the remote
output / automatic antenna (aerial positive) output
of the head unit / car radio. This is only activated
if the head unit / car radio is switched on. Thus the

amplier is switched on and o󰀨 together with the

head unit / car radio.

Note: This input needn´t to be assigned if the Sys­tem Connector or the Highlevel Input E - H are used.

OUT: We strongly recommend to use this output for
turning on / o󰀨 additional ampliers that are con­nected to the Line Out of the MATCH UP 10DSP.
This is essential to avoid any interfering signals.
This output is activated automatically as soon as
the boot process of the DSP is completed. Addition-

ally this output will be turned o󰀨 during the “Power

Save Mode” or a software update process.

+12 V

5

Connect the +12 V power cable to the positive ter­minal of the battery. Recommended cross section:
min. 6 mm² / AWG 10.

GND

6

The ground cable should be connected to a common
ground reference point (this is located where the
negative terminal of the battery is grounded to the
metal body of the vehicle) or to a prepared metal lo­cation on the vehicle chassis i.e. an area which has
been cleaned of all paint residues. Recommended
cross section: min. 6 mm² / AWG 10.

USB Input

7

Connect your personal computer to the UP 10DSP
using the provided USB cable. The required

PC software to congure this amplier can be

downloaded from the Audiotec Fischer website

www.audiotec-scher.com.
Please note: It is not possible to connect any USB
storage devices.

Control pushbutton

8

The UP 10DSP provides 10 internal memory lo­cations for sound setups. The Control pushbutton
allows the user to switch between two memory po-

sitions. These can be dened in the DSP PC-Tool.

1. Setup switch: Press Control pushbutton for 1 sec-

ond. The memory locations one and two are dened

ex works. Switching is indicated by a single red
ash of the Status LED. Alternatively, the optional
URC.3 remote control can be used for switching.
To switch between all internal memory locations,
optional accessories like the DIRECTOR display
remote control, CONDUCTOR or WIFI CONTROL
are required.

2. Device reset: Press pushbutton for ve seconds.
This completely erases the internal memory and is
indicated by a continuous red glowing and constant
green ashing of the Status LED.
Attention: After erasing the setups from memory
the UP 10DSP will not reproduce any audio output
until the device is updated via the DSP PC-Tool
software.

SCP (Smart Control Port)

9

This multi-functional connector is designed for
MATCH accessory products like a remote control
which allows to adjust several features of the am-

plier. Depending on the type of remote control, the
functionality at rst has to be dened in the “Device
Conguration Menu” of the DSP PC-Tool software

or on the remote control itself.
Attention: If the accessory product does not have
a NanoFit connector solely use the NanoFit adaptor
which is included in delivery for connection.

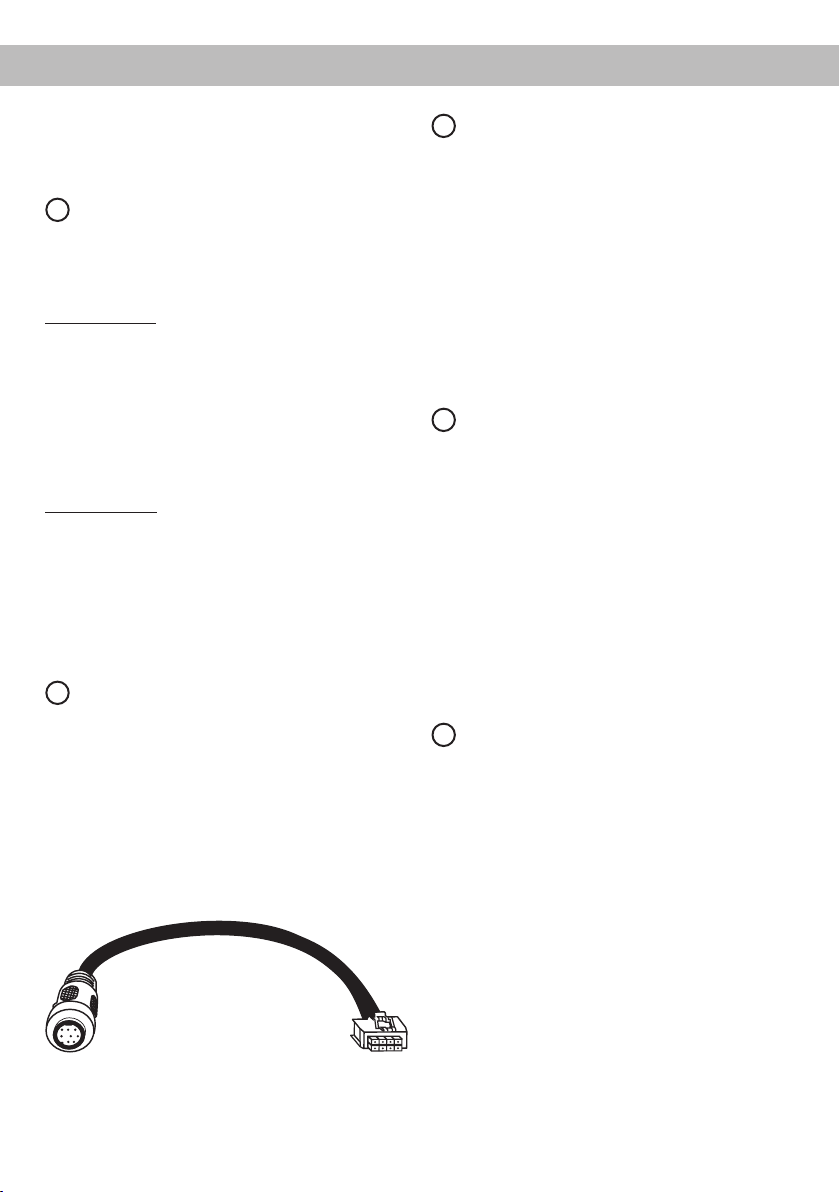

NanoFit adaptor

10

Optical Input

Optical input in SPDIF format for connecting signal
sources with a digital audio output. The sampling
rate of this input must be between 12 and 96 kHz.
The input signal is automatically adapted to the in­ternal sample rate. In order to control the volume of
this input, we recommend to use an optional remote
control or the WIFI CONTROL.

Note: This amplier can only handle stereo input

signals and no MP3- or Dolby-coded digital audio
stream!
Note: The manual activation of the Optical Input via

an optional remote control is congured ex works.

11

Line Out

The Line Out is a mono oating-ground low level
output (max. 3 Vrms) for connecting additional pow-

er ampliers. A specially designed “Balanced Audio

Transformer” avoids any ground-loops that may
cause undesired alternator noise. Please make

sure that you always turn on / o󰀨 external ampli­ers using the remote output (REM OUT) of the
UP 10DSP. Additionally this output will be turned o󰀨
when the “Power Save Mode” of the amplier is ac-

tive as well as during software updates.

The output can be congured independently of the
other amplier channels with the DSP PC-Tool soft-

ware.

12

Auto Remote

The UP 10DSP will be turned on automatically if
the highlevel inputs of the System Connector or the
Highlevel Input E - H are / is used or if a signal is
applied to the remote input (REM IN) terminal.
The Auto Remote switch allows to activate / deac­tivate the automatic turn-on feature of the high level
inputs. The feature should be deactivated (Auto Re-

mote = o󰀨) if there are e.g. disturbing noises while
switching on / o󰀨 the amplier.

Note: The automatic turn-on feature is activated ex
works (Auto Remote = on). If the automatic turn-on
function is deactivated it is mandatory to use the re­mote input (REM IN) to power up the amplier! The
highlevel signal will be ignored in this case.

31

Initial start-up and functions

13

Status LED

The Status LED indicates the operating mode of the

amplier and of the DSP memory.

Green: Amplier is ready for operation.

Orange: Power Save Mode is active.

Red: Protection Mode is active. This may have dif-

ferent root causes. The amplier is equipped with

protection circuits against over- and undervoltage
as well as overheating. Please check for connecting
failures such as short-circuits or other wrong con­nections.

If the amplier is overheated the internal tempera­ture protection switches o󰀨 the remote and signal

Installation

Fig. 1: Overview connection cables

output until it reaches a safe temperature level
again.

Red / green slow ashing: No operating soft-

ware installed. Connect the amplier to the DSP
PC-Tool software and conrm the automatic up­date of the operating system. You will nd the

latest version of the DSP PC-Tool software at

www.audiotec-scher.com.

Red / green fast ashing: The currently selected

sound setup memory is empty. A new setup has to
be loaded via the DSP PC-Tool software or switch
to a memory position with existing sound setup.

1 2 3

1

System Connector connection cable

2

Speaker Output E - J connection cable

3

Highlevel Input E - H connection cable

4

Remote (REM IN / OUT) connection cable

Fig. 2: Pin assignment Power Input plug

A

B

Plug top side

32

4

A

+12 V – for connecting the UP 10DSP to the positive

terminal of the car´s battery.

B

GND – for connecting the ground cable.

Fig. 3: Pin conguration UP 10DSP

SPEAKER

OUTPUT

HIGHLEVEL

INPUT

343332313029 24232221 10987654321

403938373635 28272625 20191817161514131211

System Connector

1. Highlevel loudspeaker input rear left (-) / C

2. Highlevel loudspeaker input front left (-) / A

3. Highlevel loudspeaker input front right (-) / B

4. Highlevel loudspeaker input rear right (-) / D

5. Loudspeaker output rear right (-) / D

6. Loudspeaker output rear left (-) / C

7. Loudspeaker output front right (-) / B

8. Loudspeaker output front left (-) / A

9. Ground* / Warning: Do not use this pin!

10. Ground* / Warning: Do not use this pin!

Highlevel Input E - H

21. Highlevel loudspeaker input channel H (-)

22. Highlevel loudspeaker input channel G (-)

23. Highlevel loudspeaker input channel F (-)

24. Highlevel loudspeaker input channel E (-)

SYSTEM

CONNECTOR

REM

OUT

POWER INPUT

+12V GNDIN

11. Highlevel loudspeaker input rear left (+) / C

12. Highlevel loudspeaker input front left (+) / A

13. Highlevel loudspeaker input front right (+) / B

14. Highlevel loudspeaker input rear right (+) / D

15. Loudspeaker output rear right (+) / D

16. Loudspeaker output rear left (+) / C

17. Loudspeaker output front right (+) / B

18. Loudspeaker output front left (+) / A

19. +12 Volts* / Warning: Do not use this pin!

20. +12 Volts* / Warning: Do not use this pin!

25. Highlevel loudspeaker input channel H (+)

26. Highlevel loudspeaker input channel G (+)

27. Highlevel loudspeaker input channel F (+)

28. Highlevel loudspeaker input channel E (+)

Speaker Output E - J

29. Subwoofer output 2 (-) / J

30. Subwoofer output 1 (-) / I

31. Loudspeaker output H (-)

32. Loudspeaker output G (-)

33. Loudspeaker output F (-)

34. Loudspeaker output E (-)

35. Subwoofer output 2 (+) / J

36. Subwoofer output 1 (+) / I

37. Loudspeaker output H (+)

38. Loudspeaker output G (+)

39. Loudspeaker output F (+)

40. Loudspeaker output E (+)

* Not used on the enclosed System Connector connection cable.

33

Installation

The MATCH UP 10DSP must be installed and
connected as follows:

Caution: Carrying out the following steps will re-

quire special tools and technical knowledge. In
order to avoid connection mistakes and / or dam­age, ask your dealer for assistance if you have any
questions and follow all instructions in this manual
(see page 28).

1. Connecting the System Connector

1. Connecting the highlevel speaker inputs A ­D: The highlevel loudspeaker inputs (see

page 33, g. 3, no. 1 - 4 and 11 - 14) can

be connected directly to the loudspeaker
outputs of an OEM radio, aftermarket radio

or factory installed amplier by using the

enclosed MATCH connection cable. It is
not mandatory to use all highlevel speaker

inputs. It is su󰀩cient if two of four highlevel

loudspeaker inputs are connected. With the
DSP PC-Tool software it is possible to route
the input signals to the 11 output channels
individually.
Make sure that the polarity is correct. If one
or more connections have reversed polarity

it may a󰀨ect the performance of the amplier.

If this input is used the remote input (REM
IN) does not need to be connected as the

amplier will automatically turn on once a

loudspeaker signal is received.

2. Connecting the loudspeaker outputs A - D:
The loudspeaker outputs (see page 33,
g. 3, no. 5 - 8 and 15 - 18) can be connect­ed directly to the wires of the loudspeakers
by using the enclosed MATCH connection
cable. Never connect any of the loudspeak­er cables to the chassis ground as this will

damage your amplier and your speakers.

Ensure that the loudspeakers are correctly
connected (phase), i.e. plus to plus and mi­nus to minus. Exchanging plus and minus
causes a total loss of bass reproduction. The
plus pole is indicated on most speakers. The
impedance per channel must not be lower
than 4 Ohms, otherwise the amplier protec­tion will be activated.
Attention: Solely use the System Connector
connection cable which is included in deliv-

34

ery or an appropriate cable harness from the
MATCH accessories program for connection!

2. Connecting the highlevel speaker inputs E ­H (optionally)

The highlevel loudspeaker inputs E - H can be
connected directly to the loudspeaker outputs
of an OEM radio, aftermarket radio or factory

installed amplier using the enclosed MATCH

connection cable. Make sure that the polari­ty is correct. If one or more connections have

reversed polarity it may a󰀨ect the performance
of the amplier. If this input is used the remote

input (REM IN) does not need to be connected

as the amplier will automatically turn on once

a loudspeaker signal is received.
Attention: Solely use the connection cable with

the 8-pole connector and ying leads which is

included in delivery or an appropriate cable har­ness from the MATCH accessories program!

3. Connecting a digital signal source

If you have a signal source with an optical digi-

tal output you can connect it to the amplier

using the appropriate input. In standard con-

guration the manual activation via an optional
remote control is congured. Alternatively you

can activate the automatic turn-on feature in the
DCM menu of the DSP PC-Tool software.
The feature activates the digital input as soon
as a digital audio signal is detected. The auto­matic turn-on circuit does not work when a dig­ital input is used. Therefore it is mandatory to
connect the remote input (REM IN).
Important: The signal of a digital audio source
normally does not contain any information
about the volume level.
Keep in mind that this will lead to full level on
the outputs of the UP 10DSP and your connect-

ed ampliers. This may cause severe damage

to your speakers. We strongly recommend to
use an optional remote control for adjusting the
volume level of the digital signal input!
Information: The MATCH UP 10DSP can only
handle uncompressed digital stereo signals in
PCM format with a sample rate between 12 kHz
and 96 kHz and no Dolby-coded digital audio
stream!

4. Adjustment of the input sensitivity

Attention: It is mandatory to properly adapt
the input sensitivity of the UP 10DSP to the
signal source in order to avoid damage to

the amplier.

The input sensitivity can be adjusted via the
DSP PC-Tool software and by changing the po­sition of a jumper inside the device.

The setting will be undertaken in two steps:

1. Pre-adjustment of the value range using the
jumper inside the device.

2. Exact adjustment of the input sensitivity by
using the DSP PC-Tool software.

To point 1: The factory setting of the input sensi-

tivity (11 Volts) is appropriate for the most com­mon radios. If the connected signal source is
equipped with up to two high power channels
that supply an output voltage between 11 and
32 Volts – for example, if a factory-installed am­plier serves as signal source – the input chan­nels G and H must be used. Furthermore, it is
mandatory to set a jumper inside the device to
the high voltage range (8 - 32 Volts) before the

rst start-up. To get access to the jumpers the

device has to be opened. Therefore dismantle
the side panel where the USB input is located
by removing the three Phillips screws and pull
out the bottom plate sideways.
Now you have access to the jumper.

Make sure that the jumper is reinserted properly

and all pins are fully inserted.

If you are not sure regarding the signal source

output voltage, please contact your MATCH
specialist dealer.

After setting the jumper to the desired plug-in

position, you can reassemble the amplier.

To point 2: Now you can optimally adapt the in­put sensitivity to the connected signal source by
using the DSP PC-Tool software.
Note: Mute all signal outputs of the UP 10DSP
during this setup.

Therefore follow the subsequent steps:

1. Turn on the amplier and then start the

software. The function can be found in the
“Signal Management” tab of the DCM menu

under the item “Main Input → Input Gain”.

2. Select the setup method to adjust the input
sensitivity.

Standard Gain Setup: This method allows go

globally set the input sensitivity for all input
channels (only with “Low Voltage Range”
jumper plug-in position – see left).

J 1

Overview plug-in positions channels G & H:

The desired value range is dened by the plug-

in position of the jumper.
J 1: Low voltage range / 4 - 16 Volts
(ex factory)
J 2: High voltage range / 8 - 32 Volts

For repositioning the jumper simply pull it up-

wards and plug it to the desired plug position.

J 2

Advanced Gain Setup: This method allows

an individual setting for each channel pair.

3. Adjust the volume of your radio to approx.
90 % of the max. volume and playback an
appropriate test tone, e.g. pink noise (0 dB).

35

Installation

4. If the clipping indicator in the DSP PC-Tool
already lights up (see picture below), you
have to reduce the input sensitivity using the

scroll bar until the indicator turns o󰀨.

5. Increase the input sensitivity until the clip­ping indicator lights up. Now turn the control

back until the indicator turns o󰀨 again.

Various adjustment examples of the input

sensitivity can be found on page 37. For
further applications please contact your
MATCH specialist dealer.

5. Connection to power supply
Make sure to disconnect the battery before
installing the MATCH UP 10DSP!

Connect the +12 V power cable to the positive
terminal of the battery. The positive wire from

the battery to the amplier power terminals

needs to have an inline fuse (50 A) at a distance
of less than 12 inches (30 cm) from the battery.
If your power wires are short (less than 1 m /
40”) then a wire gauge of 6 mm² / AWG 10 will
be su󰀩cient. In all other cases we strongly rec­ommend gauges of 10 - 16 mm² / AWG 8 – 6!
The ground cable (same gauge as the +12 V
wire) should be connected to a common ground
reference point (this is located where the neg­ative terminal of the battery is grounded to the
metal body of the vehicle) or to a prepared met­al location on the vehicle chassis, i.e. an area
which has been cleaned of all paint residues.
Attention: Solely use the Power Input plug
which is included in delivery for connection (see

page 31, g. 2).

6. Connecting the remote input

The remote input (REM IN) has to be connect-

ed to the radio remote output if the ampliers

Optical Input is solely used as signal input. We
do not recommend controlling the remote input

36

via the ignition switch to avoid pop noise during

turn on / o󰀨.

If one of the highlevel inputs A - H is used this
input does not need to be connected as long as
the car radio has BTL output stages.

7. Conguration of the remote input

The UP 10DSP will be turned on automatically
if the highlevel inputs are used or if a remote
signal is applied to the remote input terminal
(REM IN). The Auto Remote switch (page 31,
point 12) allows to deactivate the automat­ic turn-on feature of the highlevel inputs. The
feature should be deactivated if there are e.g.

disturbing noises while switching on / o󰀨 the
amplier.

Note: If the automatic turn-on function is deac­tivated it is mandatory to use the remote input

terminal to power up the amplier! The highlevel

signal will be ignored in this case.
To deactivate the automatic turn-on feature you
have to change the position of the Auto Remote

switch to “O󰀨”.

8. Conguration of the internal DSP
The general amplier settings should be

conducted with the DSP PC-Tool software

before using the amplier for the rst time.

Ignoring this advice may result in damaging the

connected speakers / ampliers. Especially if

the UP 10DSP will be used to drive fully active
speaker systems, a wrong setup can destroy
your tweeters right away.
Information on connecting the UP 10DSP to a
computer can be found on page 40.

9. Connecting the speaker outputs E - J

The loudspeaker outputs allow to connect
speaker systems using the included connection
cable as well as subwoofers to the two power

channels I & J (see page 33, g. 3, no. 29 - 40).

Never connect any of the loudspeaker cables
with the chassis ground as this will damage

your amplier and your speakers. Ensure that

the loudspeakers are correctly connected (in
phase), i.e. plus to plus and minus to minus. Ex­changing plus and minus causes a total loss of
bass reproduction. The plus pole is indicated on
most speakers. The impedance of the speak-

ers must not be lower than 4 Ohms for channel
E - H and 2 Ohms for channel I and J, other­wise the amplier protection will be activated.
Attention: Solely use the connection cable with

the 12-pole connector and ying leads which is

included in delivery for connecting further loud­speakers or an appropriate cable harness from

10. Connecting the remote output

This output (REM OUT) is used to supply re-

mote signals to additional ampliers that are

connected to the Line Out of the UP 10DSP.
Always use this remote output signal to turn on

the ampliers in order to avoid on / o󰀨 switching

noises.

the MATCH accessories program!

Examples for adjusting the input sensitivity of the channels G & H:

Source Jumper position

OEM-Radio

Up to 25 Watts RMS power per
channel at 4 Ohms or up to 50 Watts
RMS power at 2 Ohms

Low voltage range (J 1) –
Ex factory jumper position

(see g. 1)

Input Gain in DSP PC-Tool

OEM-Radio with additional

amplier

>25 Watts and up to 200 Watts RMS
power at 4 Ohms or up to 100 Watts
RMS power per channel at 8 Ohms

High voltage range (J 2)

(see g. 2)

Figure 1:

Voltage range 4 - 16 Volts

J 1

For further applications please contact your MATCH specialist dealer.

Figure 2:

Voltage range 8 - 32 Volts

J 2

37

Conguration examples

Example 1: Channel routing with Virtual Channel Processing

4-channel head unit > Front: 3-way fully active; Rear: 2-way fully active + Line Out for external subwoofer

From car radio

Front L Full

Front R Full

Rear L Full

Rear R Full

Inputs Outputs To speakersVirtual channels

Front L Full (A)

SFX -

Front Processing

Input A

Input B

Input C

Input D

Summen-

signal A bis D

Front R Full (B)

SFX -

Front Processing

Rear L Full (C)

Rear R Full (D)

Subwoofer 1 (K)

SFX -

Augmented Bass

Processing

Amp Out A

Amp Out C

Amp Out I

Amp Out B

Amp Out D

Amp Out J

Amp Out E

Amp Out G

Amp Out F

Amp Out H

Line Out K

Front L High – tweeter FL

Front L Mid – midrange FL

Front L Low – mid-woofer FL

Front R High – tweeter FR

Front R Mid – midrange FR

Front R Low – mid-woofer FR

Rear L High – tweeter RL

Rear L Low – mid-woofer RL

Rear R High – tweeter RR

Rear R Low – mid-woofer RR

Subwoofer 1 – subwoofer

Example 2: 10-channel 1 to 1 channel routing (IOR) e.g.: Front 2-way fully active / Rear 2-way pas­sive / Center 2-way fully active / Subwoofer with dual voice coil – only in combination with the
optional MEC ANALOG IN module

From factory

amplier

Front L High

Front R High

Front L Low

Front R Low

Rear L Full

Rear R Full

Subwoofer L

Subwoofer R

Front Center High

Front Center Low

Inputs Outputs To speakersVirtual channels

Input A

Input B

Input C

Input D

Input E

Input F

Input G*

Input H*

Input I

Input J

Amp Out A

Amp Out B

Amp Out C

Amp Out D

Amp Out E

Amp Out F

Amp Out G

Amp Out H

Amp Out I*

Amp Out J*

Front L High – tweeter FL

Front R High – tweeter FR

Front L Low – mid-woofer FL

Front R Low – mid-woofer FR

Rear L Full – 2-way passive

Rear R Full – 2-way passive

Front Center High –

Front Center Low –

tweeter center

midrange center

Subwoofer 1 – subwoofer L

Subwoofer 2 – subwoofer R

* The high power signal inputs G & H (see page 35, point 4) are

routed to the high power subwoofer channels I & J.

A basic DSP setup can be found at www.audiotec-scher.de under Tools → Sound Setups.

38

Example 3: 9-channel 1 to 1 channel routing (IOR) e.g. Mercedes Burmester or BMW Harman Kar­don with the optional MATCH UPGRADE harnesses – only in combination with the optional MEC
ANALOG IN module

From factory

amplier

Front L Full

Front R Full

Rear L Full

Rear R Full

Surround L Full

Surround R Full

Subwoofer L

Subwoofer R

Front Center Full

Not assigned

Eingänge Ausgänge Zu den Lautsprechern

Input A

Input B

Input C

Input D

Input E

Input F

Input G*

Input H*

Input I

Input J

* The high power signal inputs G & H (see page 35, point 4) are

routed to the high power subwoofer channels I & J.

Amp Out A

Amp Out B

Amp Out C

Amp Out D

Amp Out E

Amp Out F

Amp Out G

Amp Out H

Amp Out I*

Amp Out J*

Front L Full – 2-way passive FL

Front R Full – 2-way passive FR

Rear L Full – 2-way passive RL

Rear R Full – 2-way passive RR

Surround L Full – fullrange L

Surround R Full – fullrange R

Front Center Full – coaxial center

Not assigned

Subwoofer 1 – subwoofer L

Subwoofer 2 – subwoofer R

Left Right

Front

Subwoofer L Center

Left Right

SurroundSubwoofer R

Left Right

A basic DSP setup can be found at www.audiotec-scher.de under Tools → Sound Setups.

For further applications please contact your MATCH specialist dealer.

Rear

39

Connection to a PC

It is possible to freely congure the UP 10DSP with

our DSP PC-Tool software.
The user interface is designed for easy handling
of all functions and allows an individual adjustment
of each of the 11 DSP channels. Prior to connect-

ing the amplier to your PC visit our website and

download the latest version of the DSP PC-Tool
software.

Check from time to time for software updates. You

will nd the software and a huge knowledge base at

www.audiotec-scher.com.
We strongly recommend to carefully read the DSP
PC-Tool knowledge base before using the software

for the rst time in order to avoid any complications

and failures.
Important: Make sure that the amplier is not con-
nected to your computer before the software and
USB driver are installed!

In the following the most important steps how to

connect and the rst start-up are described:

1. Download the latest version of the DSP

PC-Tool software (available on our website
www.audiotec-scher.com) and install it on
your computer.

2. Connect the amplier to your computer us-
ing the USB cable that is included in delivery.
If you have to bridge longer distances please
use an active USB extension cable with in­tegrated repeater or the optionally available
WIFI CONTROL interface.

3. First turn on the amplier and then start the

software. The operating software will be updat­ed automatically to the latest version if it is not
up-to-date.

4. Now you are able to congure your UP 10DSP

with our intuitive DSP PC-Tool software.
Nevertheless, interesting and useful hints
can be found in our knowledge base at

www.audiotec-scher.com.

Caution: We highly recommend to set the volume

of your car radio to minimum position during rst

start-up. Additionally no device should be connect­ed to the Line Out until general settings in the DSP
PC-Tool software have been made. Especially if the
UP 10DSP will be used in fully active applications, a
wrong setup can destroy your speakers right away.

40

Virtual Channel Processing (VCP)

Operating concept of the VCP

In opposite to previous methods the Virtual Channel Processing (VCP) is a multi-stage signal processing

concept that enables the perfect conguration of complex sound systems, opening up completely new

possibilities for sound tuning.

The function extends the previous scope of the device by an additional layer of processed channels, which
is located between the inputs and outputs. A total of eight additional processed virtual channels and eleven
processed output channels are available.

This virtual channel layer o󰀨ers several advantages, especially in complex system congurations.

The main advantages of this concept are:

- Cross-channel group equalizers that a󰀨ect several output channels simultaneously

- Multi-way speaker conguration of DSP sound e󰀨ects (SFX)

- Additional features such as Rear Attenuation

41

Virtual Channel Processing (VCP)

– Cross-channel group equalizer

Example application: Active multi-way speaker conguration

If an input signal (e.g. front left) is rst routed to a virtual channel (Front L Full) and this signal is then

routed to an active multi-way system (e.g. front left – tweeter, midrange and woofer), the group equalizer

of the virtual channel will inuence all assigned output channels in their tonality. The advantage of this

concept is that any amplitude and phase shift of the group equalizer is applied to all channels of the

multi-way conguration simultaneously, thus avoiding any negative impact on the interaction of the

individual speaker channels.

– Multi-way conguration of the DSP sound e󰀨ects (SFX)
Example application: 2- or even 3-way center speaker

After activating “Virtual Channel Processing”, the DSP sound e󰀨ects, such as RealCenter management

or Augmented Bass Processing, are also available. These are no longer linked to the outputs but tied

to specic “virtual channels”.

Front Processing: virtual channels Front L Full (A) and Front R Full (B)
Center Processing: virtual channel Center Full (E)
Augmented Bass Processing: virtual channels Subwoofer 1 (I) and Subwoofer 2 (J). The subwoofer

volume is also tied to these channels.

This makes it possible to route the DSP sound e󰀨ects to any number of outputs, for example to realize
2- or even 3-way center speaker congurations. There are hardly any limits to exibility here.

– Additional features

In addition, the VCP enables the implementation of further new functions. One of these is, for example,
the “Rear Attenuation”. With the help of a remote control, the volume of the virtual channels “Rear L
Full” and “Rear R Full” can be controlled separately. So it is possible even without switching the sound
setup, to adjust the volume of the rear speakers (or any other channel, which is routed through these
channels).

42

Conguration of the Virtual Channel Processing (VCP)

To congure the VCP, you rst have to enable “Virtual Channel Processing” in the DCM menu of the DSP

PC-Tool software. Therefore, go to the “Virtual Channel Processing” tab in the DCM menu and click on the

right box with the VCP graphic. Then the conguration will be carried out in two steps. Here’s an example
of a 3-way conguration with a 2-way input signal.

Workow step 1 – Input routing

First, the input signals in the various input matrices (“Main to Virtual Routing”, “HEC / AUX to Virtual Rout­ing”, “Digital to Virtual Routing”) need to be routed to the respective virtual channels. This is the same as
in normal mode, means that the input signals on the left side are dragged and dropped onto the respective

summation matrix. The di󰀨erence to normal mode is that the names and signal properties of the virtual
channels are dened here (Front L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).

a. First, all input signals must be applied to the respective designated signal types of the virtual channels,

means the input with the signal “front left” must be routed to the virtual channel “Front L Full” and so
forth.

b. In the case of an adaptation of an OEM active multi-way system, all “front left” signals in this example

have to be summed up on the virtual channel “Front L Full” (the input EQ remains e󰀨ective in the

inputs as usual).

43

Conguration of the Virtual Channel Processing (VCP)

Workow step 2 – Output routing

After all the input signals used in the respective signal routing matrix have been congured, the virtual

channels must now be assigned to the physical output channels. Here, a virtual signal (e.g. Front L Full)

can be assigned to multiple outputs, such as “front left” tweeter, midrange and woofer. The conguration of
these speaker-specic output channels is done in the “Outputs” menu (called “Main” in normal mode) of the
DSP PC-Tool. Here you can also congure the channel-specic equalizers, high- and lowpass lters, time

alignment, output level and phase settings.

a. In order to assign the virtual channels to the respective output channels the individual virtual signals in

the output routing matrix (“Virtual to Output Routing”) are dragged and dropped onto the output chan-

nels. At this point, the signals typically needn’t to be summed, means that each output of this matrix only

receives one virtual signal. For example, the output “Front L High” is linked to the virtual signal “Front L
Full”; the same is done for the Front L Low”.

b. At this point, even a virtual channel in which a DSP sound e󰀨ect has been activated can be routed to

multiple output channels. For example, the “Front Center Full” signal can be assigned to multiple output

channels to create an active multi-way center speaker. The corresponding high- and lowpass lters are
then congured in the output channels of the “Main” menu.

44

Workow step 3 – Conguration of the virtual channels and notes on the application of the DSP
sound e󰀨ects (SFX)

Now switch to the “Virtual” menu of the DSP PC-Tool. Here you get an overview of the signal ow of the
individual channels and the activated sound e󰀨ects. In addition, it is possible to inuence the tonality of all

subsequent output channels of a virtual channel at the same time, for example with the help of the equal­izer, polarity and other functions.

Notes on the conguration of the DSP sound e󰀨ects (SFX)

The MATCH UP 10DSP provides unique DSP sound e󰀨ects such as Augmented Bass Processing,

RealCenter, and more when “Virtual Channel Processing” is enabled. In order to enjoy the DSP sound

e󰀨ects, certain settings must be made in the hardware and software conguration.
Note: The DSP sound e󰀨ects are only available in the UP 10DSP when “Virtual Channel Processing” is

enabled. “VCP” can be activated in the DCM menu of the DSP PC-Tool software.

Notes for center processing with its features “RealCenter” and “ClarityXpander”

To be able to use the RealCenter and ClarityXpander function for a center speaker, the following steps must
be carried out:
1a. It is necessary to assign an input signal to the virtual channels “Front L Full” and “Front R Full” (see

workow step 1).

1b. In the input routing you have to assign either a sum signal (front left + front right) or an existing center

signal to the virtual channel “Front Center Full”.

45

Conguration of the Virtual Channel Processing (VCP)

2. Change to the “Virtual to Output Routing” matrix and route the “Virtual E – Front Center Full” channel to

the desired output channels (as described in workow step 2) to which the center processing shall be

applied.

For information about input routing see workow step 1

3. Now switch to the FX menu and activate the desired sound e󰀨ect in the “Center Processing” tab by

setting the appropriate check mark. Sounde󰀨ekt durch Setzen eines Hakens.

For information about output routing see workow step 2

Notes for front processing with its StageXpander and ClarityXpander features

The StageXpander and Front ClarityXpander settings always a󰀨ect the virtual channels “Front L Full” and

“Front R Full”.

Hints for “Augmented Bass Processing” with its “Dynamic Bass Enhancement” and “SubXpander”

function

For Augmented Bass Processing certain settings have to be made in order to use it.

1. An input signal has to be assigned to at least one of the virtual subwoofer channels (“Subwoofer 1” or

“Subwoofer 2”) (see workow step 1).

2. Change to the “Virtual to Output Routing” matrix and route the channel (s) “Virtual I – Subwoofer 1” and /

or “Virtual J – Subwoofer 2” to the desired output channel or channels (as described in workow step 2)

to which the subwoofer signal and its Augmented Bass Processing shall be applied to.

3. Now switch to the FX menu and activate the desired sound e󰀨ect.

Note: the bass processing is switched on and o together for both “Subwoofer 1” and “Subwoofer 2” channels,

nevertheless the two channels still remain separately processed for stereo applications.

46

Conguration of a subwoofer remote control

First, the appropriate remote control must be activated in the “Extended Features” tab in the DCM menu of

the DSP PC-Tool software and congured, depending on the model.

If the VCP is not activated, the subwoofer remote control of the UP 10DSP is permanently assigned to
the output channels I and J. In this case it does not matter which output is named “Subwoofer” in the IO
routing matrix.
In the main menu you can also see to which outputs the SubRC (subwoofer remote control) is tied:

When VCP is activated, the subwoofer remote control is tied to the output channels that are supplied with
one of the two virtual subwoofer signals (“Subwoofer 1” or “Subwoofer 2”) in the “Virtual to Output Routing”
matrix. This can be any combination of output channels.

In the following example these are the amplier outputs I and J:

Note: Please note that an input signal must be assigned to the two virtual subwoofer signals “Subwoofer 1”
and / or “Subwoofer 2” in the other routing matrices.

Afterwards, the subwoofer control is also displayed in the Main menu next to the name of the channel
[SubRC]:

47

ACO platform features

Beside the unique DSP sound e󰀨ects the UP 10DSP

provides a bunch of new system features.
In the DCM menu of the DSP PC-Tool software in­dividual settings can be made for several of these
system features.

Turn On & O󰀨 Delay

This function allows to determine the delay time
with which the integrated DSP is switched on and

o󰀨. The factory setting is 0.2 seconds. The delay
time should only be modied if there are e.g. noises
while switching on / o󰀨 the amplier.

URC Setup Switch Conguration

The ACO provides ten internal memory locations for
sound setups instead of the common two.
By using an optional URC remote control or the Con
trol pushbutton it is possible to toggle between two
of the ten memory locations. These two memory lo
cations can be determined in the “URC Setup Switch

Conguration”. The memory locations one and two

are preassigned ex works. To switch between all
internal memory locations, the optionally available
remote controls DIRECTOR and CONDUCTOR or
the HELIX WIFI CONTROL are / is recommended.

-

-

Remote Output Conguration

This function controls if the remote output (which

switches on and o󰀨 the connected ampliers) will

be temporarily deactivated during a sound setup
switch. This function is activated (ON) ex works.

ADEP.3 Conguration

If the UP 10DSP is connected to an OEM radio via
the highlevel inputs it may happen that the ADEP.3
circuit has to be adapted to the diagnostic mode of
the radio if the latter is equipped with a so-called
“class SB” output stage.
The ADEP.3 circuit should be adjusted if there are
e.g. distortions in the upper volume range.
The compatibility mode is disabled ex works.

48

Unique Features of the UP 10DSP

Class GD technology

Audiotec Fischer´s proprietary Class GD concept

takes the e󰀩ciency of conventional Class D amps

to the next level. By varying the internal supply volt-

age in several steps depending on the amplier’s
input signals, idle losses are signicantly reduced
and overall e󰀩ciency is close to maximum at any

time. So heat dissipation is almost negligible, thus
allowing smallest heat sinks and most compact
form factors.

ACO – Advanced 32 Bit CoProcessor

The MATCH UP 10DSP amplier incorporates an

extraordinary powerful 32 Bit CoProcessor of the
latest generation for all monitoring and communi­cation tasks, both internally and externally. In oppo­site to the 8 Bit predecessor generation this MCU
achieves way higher speeds with respect to setup
switching and data communication with our DSP

PC-Tool software. A further signicant advantage

is the integrated, native boot loader of the CoPro­cessor. It allows software upgrades of all compo­nents of the DSP in order to adjust the microcontrol­ler-controlled ADEP.3 circuit for example at future

modications / changes in the diagnostic system of

factory radios or if the device will be extended with
additional interfaces. In addition, thanks to the new

ash memory, the ACO o󰀨ers 10 memory locations

for sound setups instead of the common two.

Smart highlevel input ADEP.3

Modern, factory-installed car radios incorporate so­phisticated possibilities of diagnosing the connect­ed speakers. In particular the latest generation of
car radios are equipped with additional monitoring
functions so that failure messages and loss of spe-

cic features (e.g. fader function) quite often appear
if a common amplier will be hooked up - but not

with the UP 10DSP.
The new ADEP.3 circuit (Advanced Diagnostics
Error Protection, 3rd Generation) avoids all these
problems without loading the speaker outputs of the
OE radio during high volumes unnecessarily.

Start-Stop capability

The switched power supply of the MATCH
UP 10DSP assures a constant internal supply volt-

age even if the battery’s voltage drops to 6 Volts

during engine crank. If the supply voltage drops be-

low 10.5 Volts for more than ve seconds the am­plier goes to “Protect mode” (Status LED lights up

red) in order to avoid any further discharge of the

car’s battery.

Automatic Digital Signal Detection

The UP 10DSP allows signal-controlled switching
between the analog inputs and the digital input. As
son as an input signal is detected on the Optical

Input, the amplier automatically switches to this

input. This feature can be deactivated in the DSP
PC-Tool software. Alternatively you can use an op­tional remote control for manual switching between
analog and digital inputs.

Power Save Mode

The Power Save Mode is incorporated in the ba­sic setup. It allows to signicantly reduce the pow­er consumption of the UP 10DSP and potentially

connected ampliers once there’s no input signal

present for more than 60 seconds. Please note that
in many up-to-date cars with “CAN” or any other in­ternal bus structures it may happen that the radio
remains “invisibly” turned on for up to 45 min. even
after locking and leaving the car! Once the “Power
Save Mode“ is active the remote output and there-

fore the connected ampliers will be turned o󰀨. The

MATCH UP 10DSP will reactivate the remote output
within a second if a music signal is applied. It is pos-

sible to either modify the turn-o󰀨 time of 60 sec. or

completely deactivate the “Power Save Mode” via
the DSP PC-Tool software.

49

Installation of a MATCH Extension Card

It is possible to extend the functionality of the
MATCH UP 10DSP amplier by adding further in­terfaces like a Bluetooth

®

Audio Streaming module,

a High Resolution Audio USB soundcard etc.
To install a MATCH Extension Card it is necessary
to remove the side panel of the UP 10DSP and re­place it by the new side panel that comes with the
MEC module.

Attention: Install the MEC module only in the

designated device and its specic slot. Using

the MEC module in other devices or slots can
result in damage of the MEC module, the ampli-

er, the head unit / car radio or other connected

devices!

Read in the following the steps how to install a MEC
module:

1. First disconnect all cables from the device.

2. Dismantle the side panel where the USB input

is located by removing the Phillips screws.

3. Pull out the bottom plate.

4. Prepare the module for installing it into the de-

vice. Any further mounting information will be
found in the instruction manual of the respective
MEC module.

5. Insert the MEC module into the specic slot of

the device which is marked in the following pic­ture.

6. Make sure that the MEC module is installed
properly and all pins are fully inserted into the
socket.

7. Reinsert the bottom plate and x the new side

panel which is delivered with the MEC module
with the Phillips screws.

8. Bolt the MEC module to the side panel. Pre­cise mounting information will be found in
the instruction manual of the respective MEC
module.

9. Reconnect all cables to the device.

10. Turn on the amplier. The MEC module is auto-

matically detected by the device and the Status
LED of the MEC module lights up green.

11. Now you are able to congure the MEC module

in the DSP PC-Tool software.

50

Technical Data

Output power RMS

- Channel A - H .................................................................... 8 x 65 Watts @ 4 Ohms

- Sub Out I - J ...................................................................... 2 x 90 Watts @ 4 Ohms

2 x 160 Watts @ 2 Ohms

Amplier technology ............................................................ Class GD

Inputs ................................................................................... 8 x Highlevel speaker input

1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In

Input sensitivity .................................................................... Channels A - F: 4 - 16 Volts

Channels G - H: 4 - 16 Volts or 8 - 32 Volts

Input impedance .................................................................. 9 - 33 Ohms with ADEP.3

Outputs ................................................................................ 10 x Speaker output

1 x RCA / Cinch
1 x Remote Out

Output voltage RCA / Cinch.................................................3 Volts

Frequency response ............................................................ 20 Hz - 22,000 Hz

DSP power ..........................................................................64 Bit / 295 MHz

Sampling rate ...................................................................... 48 kHz

DSP type .............................................................................Audio signal processor

Signal converters ................................................................. A/D: BurrBrown

D/A: BurrBrown

Signal-to-noise ratio (A-weighted) ....................................... Digital input: 105 dB

Analog input: 103 dB

Distortion (THD) ................................................................... < 0.03 %

Damping factor .................................................................... > 100

Operating voltage ................................................................ 10.5 - 17 Volts (max. 5 sec. down to 6 Volts)

Power rating ........................................................................ DC 12 V

Current draw ........................................................................ 500 mA

Max. remote output current ................................................. 500 mA

Fuse..................................................................................... 2 x 25 A LP-Mini-fuse (APS)

Additional features ............................................................... Class GD technology with dynamically

controlled power supply, 32 Bit CoProcessor,
ADEP.3 circuit, Start-Stop capability, Smart
Control Port, USB, MEC slot, Auto Remote
switch, galvanically isolated Line Out

Dimensions (H x W x D) ...................................................... 46 x 145 x 163 mm / 1.81 x 5.71 x 6.42”

60 A max.

Warranty Disclaimer

The warranty service is based on the statutory reg­ulations. Defects and damage caused by overload
or improper handling are excluded from the warran­ty service. Any return can only take place following
prior consultation, in the original packaging together
with a detailed description of the error and a valid
proof of purchase.

Note:

“The Bluetooth
Audiotec Fischer GmbH is under license. Other trademarks and trade names are those of their respective owners.”

®

word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by

Technical modications and errors excepted! We

accept no liability for damage to the vehicle or
device defects caused by the incorrect operation
of the device. This product has been issued a CE

marking. This means that the device is certied for

use in vehicles within the European Union (EU).

51

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
