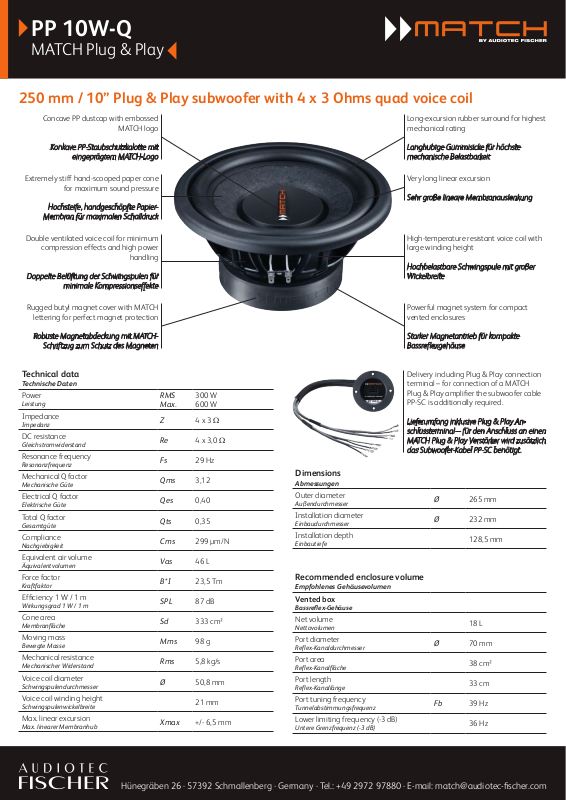

Match PP 10W-Q User guide

PP 10W-Q

MATCH Plug & Play

250 mm / 10” Plug & Play subwoofer with 4 x 3 Ohms quad voice coil

Concave PP dustcap with embossed

MATCH logo

Konkave PP-Staubschutzkalotte mit

eingeprägtem MATCH-Logo

Extremely stiff hand-scooped paper cone

for maximum sound pressure

Hochsteife, handgeschöpfte Papier-

Membran für maximalen Schalldruck

Double ventilated voice coil for minimum

compression effects and high power

handling

Doppelte Belüftung der Schwingspulen für

minimale Kompressionseffekte

Rugged butyl magnet cover with MATCH

lettering for perfect magnet protection

Robuste Magnetabdeckung mit MATCH-

Schriftzug zum Schutz des Magneten

Technical data

Technische Daten

Power

Leistung

Impedance

Impedanz

DC resistance

Gleichstromwiderstand

Resonance frequency

Resonanzfrequenz

Mechanical Q factor

Mechanische Güte

Electrical Q factor

Elektrische Güte

Total Q factor

Gesamtgüte

Compliance

Nachgiebigkeit

Equivalent air volume

Äquivalentvolumen

Force factor

Kraftfaktor

Efciency1W/1m

Wirkungsgrad 1 W / 1 m

Cone area

Membranäche

Moving mass

Bewegte Masse

Mechanical resistance

Mechanischer Widerstand

Voice coil diameter

Schwingspulendurchmesser

Voice coil winding height

Schwingspulenwickelbreite

Max. linear excursion

Max. linearer Membranhub

RMS
Max.

300 W
600 W

Z 4 x 3 Ω

Re 4 x 3,0 Ω

Fs 29 Hz

Qms 3,12

Qes 0,40

Qts 0,35

Cms 299 µm/N

Vas 46 L

B*I 23,5 Tm

SPL 87 dB

Sd 333 cm²

Mms 98 g

Rms 5,8 kg/s

Ø 50,8 mm

21 mm

Xmax +/- 6,5 mm

Long-excursion rubber surround for highest
mechanical rating

Langhubige Gummisicke für höchste
mechanische Belastbarkeit

Very long linear excursion

Sehr große lineare Membranauslenkung

High-temperature resistant voice coil with
large winding height

Hochbelastbare Schwingspule mit großer
Wickelbreite

Powerful magnet system for compact
vented enclosures

Starker Magnetantrieb für kompakte
Bassreflexgehäuse

Delivery including Plug & Play connection
terminal – for connection of a MATCH

Plug&Playamplierthesubwoofercable

PP-SC is additionally required.

Lieferumfang inklusive Plug&Play An­schlussterminal – für den Anschluss an einen
MATCH Plug & Play Verstärker wird zusätzlich
das Subwoofer-Kabel PP-SC benötigt.

Dimensions

Abmessungen

Outer diameter

Außendurchmesser

Installation diameter

Einbaudurchmesser

Installation depth

Einbautiefe

Recommended enclosure volume

Empfohlenes Gehäusevolumen

Vented box

Bassreex-Gehäuse

Net volume

Nettovolumen

Port diameter

Reex-Kanaldurchmesser

Port area

Reex-Kanaläche

Port length

Reex-Kanallänge

Port tuning frequency

Tunnelabstimmungsfrequenz

Lower limiting frequency

Untere Grenzfrequenz (-3 dB)

(-3 dB)

Ø 265 mm

Ø 232 mm

128,5 mm

18 L

Ø 70 mm

38 cm²

33 cm

Fb 39 Hz

36 Hz

Hünegräben 26 · 57392 Schmallenberg · Germany · Tel.: [phone] · E-mail: match@audiotec-scher.com
