Page 1

deutsch / english

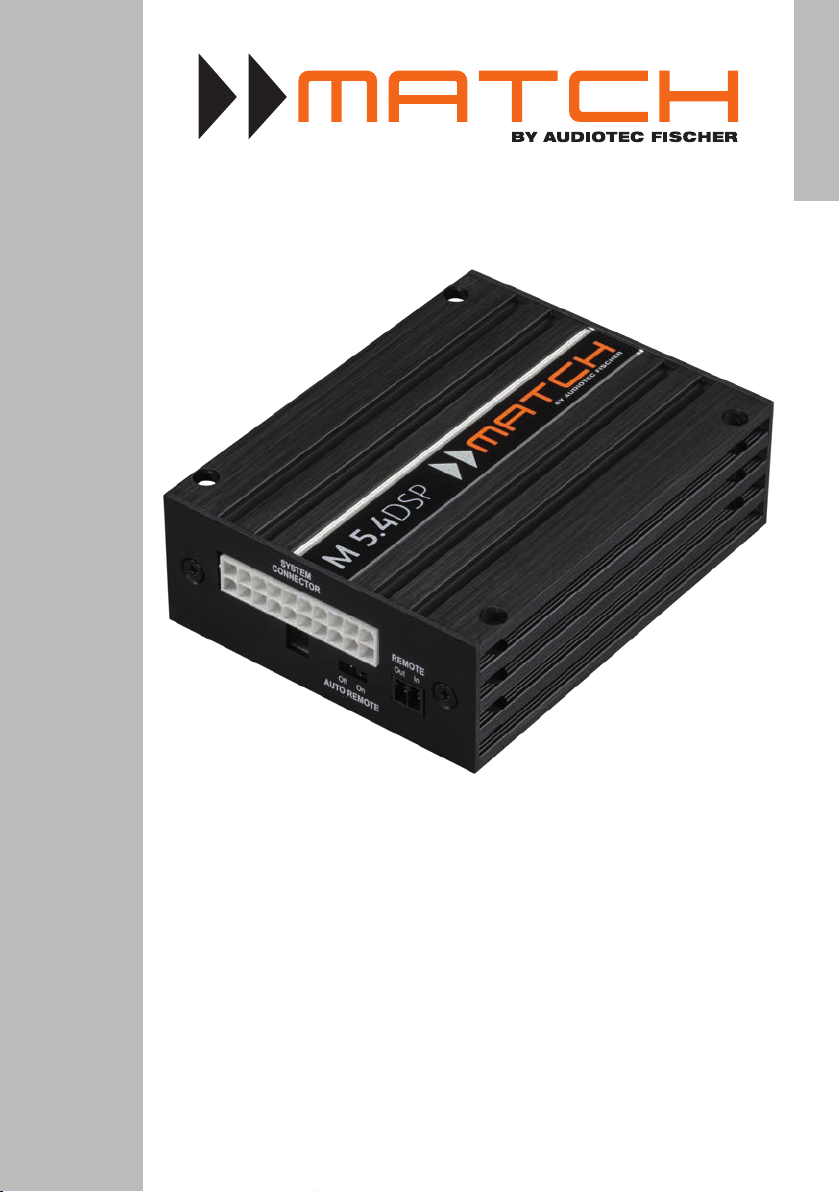

M 5.4DSP

micro

5-Kanal Miniatur-Verstärker mit 9-Kanal DSP

5-Channel miniature amplier with 9-channel DSP

Page 2

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen MATCH Verstärkers mit integriertem DSP.

MATCH setzt mit dem M 5.4DSP neue Maßstäbe

im Bereich der Verstärkertechnik. Dabei protieren

Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Allgemeine Hinweise

Allgemeines zum Einbau von MATCH-Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie. Wir emp-

fehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen sind.

Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto und vergewissern Sie sich, dass dieser am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges.

Im Sinne der Unfallsicherheit muss der Verstärker professionell befestigt werden. Dieses geschieht über Schrauben, die in eine Montageäche eingeschraubt werden, die wiederum genügend Halt bieten muss. Bevor Sie die Schrauben im Montagefeld befestigen, vergewissern Sie sich, dass keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen, der Benzintank etc. dahinter verborgen sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile

Dieser Verstärker wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des M 5.4DSP Verstärkers

Der M 5.4DSP Verstärker darf nur in Kraftfahrzeuge eingebaut werden, die den 12V-Minuspol an Masse haben. Bei anderen Systemen kann der MATCH Verstärker und die elektrische Anlage des Kfz beschädigt werden.

Verwenden Sie zur Verbindung der MATCH M 5.4DSP mit dem Autoradio ausschließlich das beiliegende Anschlusskabel oder einen optional erhältlichen MATCH-Kabelbaum! ACHTUNG: Im „HighPower“-Modus muss der Verstärker zwingend mit einer separaten Stromversorgung betrieben werden, insbesondere bei Verwendung eines optionalen Kabelbaums aus dem MATCH Zubehörprogramm. Andernfalls kann es zu Schäden an ihrer Anlage führen. Die Sicherung am Anschlusskabel darf nur mit dem gleichen Wert (30 A) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen.

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner darf das Versorgungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen etc.) verlegt werden.

Page 3

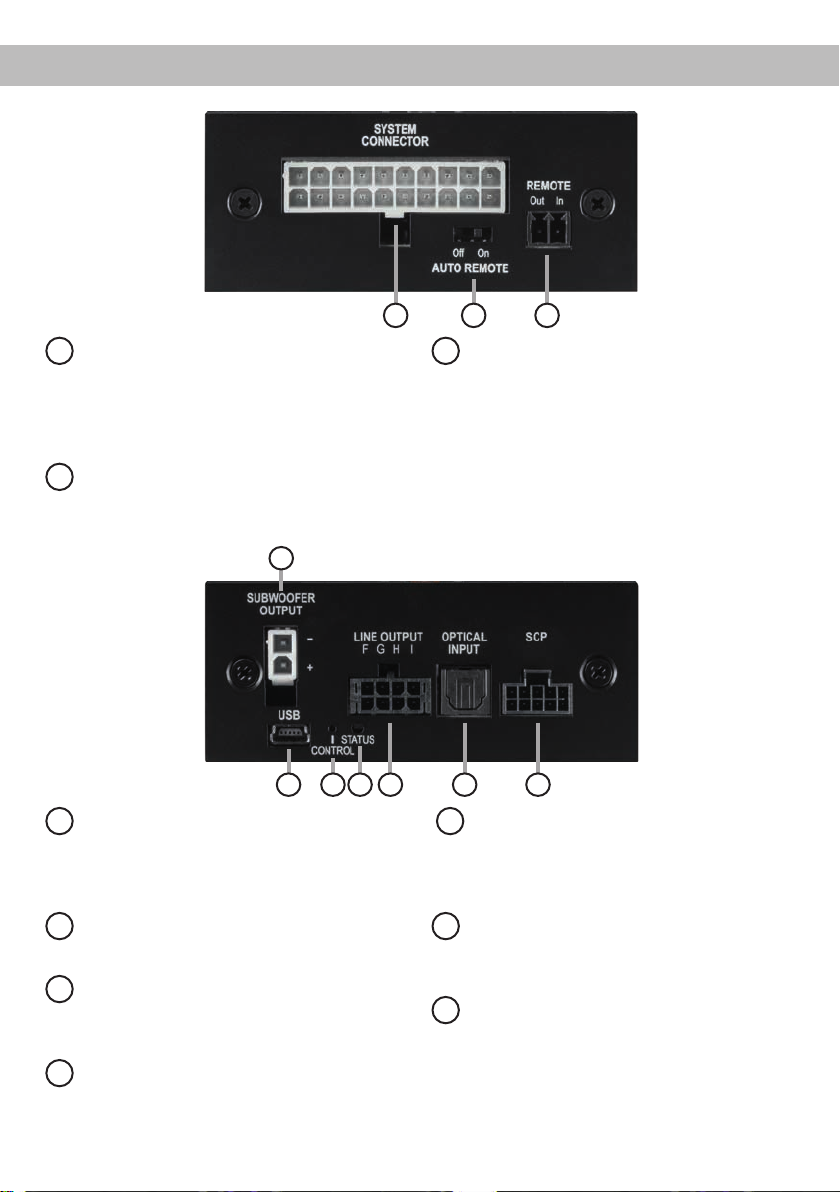

Anschluss- und Bedienelemente

1 2 3

System Connector

Anschluss für den MATCH Kabelbaum.

Verwenden Sie ausschließlich ein MATCH Original-Anschlusskabel, um den Verstärker mit dem Autoradio zu verbinden.

Auto Remote

Dient zum Aktivieren bzw. Deaktivieren der

automatischen Einschaltung des Verstärkers.

765

Subwoofer Output

Anschluss für einen passiven Subwoofer

oder Lautsprecher. Verwenden Sie dazu ausschließlich das beiliegende Kabel.

USB Eingang

Dient zum Anschluss an den Computer.

Control Taster

Dient zum Umschalten der Sound Setups

oder zum Resetten des Gerätes.

Status LED

Die Status LED zeigt den Betriebszustand

des Verstärkers und dessen DSP-Speichers an.

Remote In / Out

Der Remote-Eingang dient zum Einschalten

der M 5.4DSP. Der Remote-Ausgang dient zum Einschalten weiterer Verstärker bei Verwendung des Line Output F - I.

Line Output F - I

Vorverstärkerausgänge zum Anschluss

Optical Input

Optischer Eingang im SPDIF-Format für digi-

SCP (Smart Control Port)

Multifunktionsanschluss – dient zum An-

weiterer Verstärker. Zur Einschaltung weiterer Verstärker muss der Remote-Ausgang ( Remote Out) verwendet werden.

tale Stereosignale.

schluss einer Fernbedienung und weiterem MATCH Zubehör.

Page 4

Inbetriebnahme und Funktionen

System Connector

Diese Buchse dient als Signaleingang zum Anschluss des Werksradios, als Signalausgang der Verstärkerkanäle A - D zum Anschluss der Laut sprecher sowie als Anschluss an die Bordnetzspannung. Die Impedanz der Lautsprecher darf 4 Ohm

nicht unterschreiten. Die Eingangsempndlichkeit

ist für alle Kanäle ab Werk auf 11 Volt eingestellt.

Es ist jedoch möglich, die Eingangsempndlichkeit mit Hilfe der DSP PC-Tool Software (DCM-Menü →

Signalverwaltung) optimal an die Signalquelle anzu passen (siehe Seite 8, Punkt 3; Einstellung der Ein-

gangsempndlichkeit).

Verwenden Sie zur Verbindung des MATCH M 5.4DSP mit dem Originalradio ausschließlich den mitgelieferten Kabelbaum oder eine Alternative aus dem MATCH Zubehörprogramm. Hinweis: Bei Verwendung von Kabelbäumen aus dem MATCH Zubehörprogramm muss die M 5.4DSP im HighPower-Modus mit einem ausreichend dimen sionierten Kabel an die Stromversorgung des Fahrzeugs angeschlossen werden. Eine ausführliche

Beschreibung des „HighPower“-Modus nden Sie

auf Seite 6. Achtung: Die Verwendung anderer oder ähnlicher Kabelbäume kann zur Zerstörung des Verstärkers, des Autoradios oder der angeschlossenen Lautspre cher führen. In jedem Fall führt dies zum Erlöschen der Garantie.

Auto Remote

Die Einschaltung des M 5.4DSP Verstärkers erfolgt automatisch bei Ansteuerung über die Highlevel-Eingänge oder sobald ein Remote-Signal am Remote-Eingang (Remote In / Out) anliegt. Mit Hilfe des Auto Remote-Schalters kann die automatische Einschaltung über die Highlevel-Eingänge des Sys tem Connectors aktiviert bzw. deaktiviert werden. Die Deaktivierung sollte vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Verstärkers kommt. Hinweis: Werkseitig ist die automatische Einschal tung über die Highlevel-Eingänge aktiviert (Auto Remote = On). Hinweis: Wird die automatische Einschaltung des Verstärkers deaktiviert, muss der Remote-Eingang belegt werden. Eine automatische Einschaltung über den Lautsprechereingang des System Connector ist dann nicht mehr möglich.

Remote In / Out

Remote In: Der Remote-Eingang dient zum Einschalten der M 5.4DSP, sofern die am System Connec-

tor angeschlossene Signalquelle die automatische Einschaltung (Auto Remote) nicht aktiviert oder der Verstärker bewusst nur über ein Remote-Signal des Remote In / Out ein- und ausgeschaltet werden soll. Remote Out: Der Remote-Ausgang dient dazu, weitere Verstärker einzuschalten. Verwenden Sie in jedem Fall diesen Ausgang, wenn Sie weitere Verstärker an den Line Output F - I der M 5.4DSP

anschließen, da es ansonsten zu Störgeräuschen kommen kann. Dieser Ausgang aktiviert sich au tomatisch, sobald der Bootvorgang des DSP abgeschlossen ist. Zudem wird dieser Ausgang bei aktiviertem „Power Save Mode“ und bei Betriebs software-Updates abgeschaltet.

Subwoofer Output

Diese Buchse dient zum Anschluss eines passiven MATCH Plug & Play Subwoofers, wie beispiels weise dem MATCH PP 7E-D oder PP 7S-D, eines herkömmlichen Subwoofers oder Lautsprechers. Verwenden Sie zum Anschluss ausschließlich das beiliegende Kabel. Wie die verschiedenen Laut sprecher angeschlossen werden, ist auf Seite 10, Punkt 7, „Anschluss eines Lautsprechers an den

Subwooferausgang“ nachzulesen. Bei Verwendung eines Subwoofers empfehlen wir die Spannungsver sorgung der M 5.4DSP direkt an der Batterie anzuschließen (siehe Seite 9, Punkt 3, „Anschluss der Stromversorgung“).

USB Eingang

Mit Hilfe dieses Eingangs wird die M 5.4DSP über das beiliegende Kabel mit dem Computer verbunden und kann anschließend über das DSP PC-Tool kon

guriert werden.

Hinweis: Es können keine USB Speichermedien an den Verstärker angeschlossen werden.

Control Taster

Die M 5.4DSP bietet 10 interne Speicherplätze für Sound Setups. Mit Hilfe des Control Tasters lässt sich zwischen zwei Speicherplätzen umschalten. Diese können im DSP PC-Tool festgelegt werden.

1. Setup-Wechsel: Taster 1 Sek. drücken. Werksei tig sind die Speicherbereiche eins und zwei eingestellt. Der Umschaltvorgang wird durch einmaliges

Page 5

rotes Blinken der Status LED angezeigt. Alternativ kann zur Umschaltung die optionale Fernbedienung URC.3 verwendet werden. Um zwischen allen in ternen Speicherplätzen umschalten zu können, ist optionales Zubehör, wie z.B. die Fernbedienungen DIRECTOR und CONDUCTOR oder die WIFI CONTROL notwendig.

2. Geräte-Reset: Taster länger als 5 Sek. gedrückt halten. Durch ein Geräte-Reset wird der interne Speicher auf die Werkseinstellung zurückgesetzt! Dies wird durch ein durchgehendes rotes Leuchten und grünes schnelles Dauerblinken der Status-LED angezeigt. Achtung: Nach dem Resetten des Gerätes kann die M 5.4DSP keine Audiosignale mehr wiedergeben, bis das Gerät mit Hilfe des DSP PC-Tools geupdated wurde.

Status LED

Die Status LED zeigt den Betriebszustand des Verstärkers und dessen DSP-Speichers an.

Grün: Verstärker eingeschaltet und betriebsbereit.

Orange: Power Save Modus aktiv.

Rot: Protection Mode aktiv. Dieser kann unterschied

liche Ursachen haben. Der Verstärker ist mit Schutzschaltungen gegen Über- und Unterspannung sowie Überhitzung ausgestattet. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse oder fehlerhafte Verbindungen. Ist die Sicherheits schaltung der Temperaturüberwachung aktiv, wird der Remote-Ausgang sowie die Signalausgabe ab geschaltet, bis ein sicherer Betrieb wieder gewährleistet werden kann.

Rot / grün langsam blinkend: Keine Betriebssoftware

auf dem DSP installiert. Verbinden Sie den Verstär ker mit der DSP PC-Tool Software und bestätigen das automatische Update der Betriebssoftware. Die

aktuellste Version des DSP PC-Tools nden Sie auf www.audiotec-scher.com.

Rot / grün schnell blinkend: Aktuell ausgewählter

Sound Setup-Speicherplatz ist leer. Ein neues DSP Setup muss über die DSP PC-Tool Software einge spielt werden oder schalten Sie auf einen Speicherplatz mit vorhandenem Sound Setup um.

Line Output F - I

Prozessierter 4-Kanal Vorverstärkerausgang zum Anschluss von zusätzlichen Verstärkern. Die maximale Ausgangsspannung beträgt 3 Volt. Wenn

Sie diesen Ausgang verwenden, ist es zwingend erforderlich, den Remote-Ausgang (Remote Out) zum Einschalten des / der an den Line Output F - I angeschlossenen Verstärker zu verwenden, da an sonsten Störgeräusche auftreten können. Der Remote-Ausgang schaltet sich automatisch während des „Power Save Modus“ sowie bei einem SoftwareUpdate ab. Die Ausgänge können in der DSP PCTool Software den Eingängen beliebig zugeordnet werden. Achtung: Verwenden Sie zum Anschluss aus schließlich das mitgelieferte Anschlusskabel (siehe Seite 7, Abb. 3).

Optical Input

Optischer Eingang im SPDIF-Format für den Anschluss an Signalquellen mit digitalem Ausgang. Die „Sampling Rate“ dieses Eingangs muss zwischen 12 - 96 kHz liegen. Das Eingangssignal wird auto matisch an die interne Abtastrate angepasst. Um diesen Eingang zu aktivieren und in der Lautstär ke regeln zu können, wird eine optional erhältliche Fernbedienung oder die WIFI CONTROL empfohlen. Hinweis: Es können ausschließlich Stereosignale und keine Dolby-codierten Daten verarbeitet werden! Hinweis: Werkseitig ist die manuelle Einschaltung des Eingangs über eine optionale Fernbedienung

konguriert.

SCP (Smart Control Port)

Dieser Multifunktionsanschluss dient zum Anschluss von MATCH Zubehörprodukten, wie beispielsweise einer Fernbedienung mit deren Hilfe diverse Funk tionen des DSP-Verstärkers gesteuert werden können. Die Funktionalität muss je nach Typ der Fernbe-

dienung zuerst im „Device Conguration Menu“ der

DSP PC-Tool Software oder an der Fernbedienung

selbst konguriert werden.

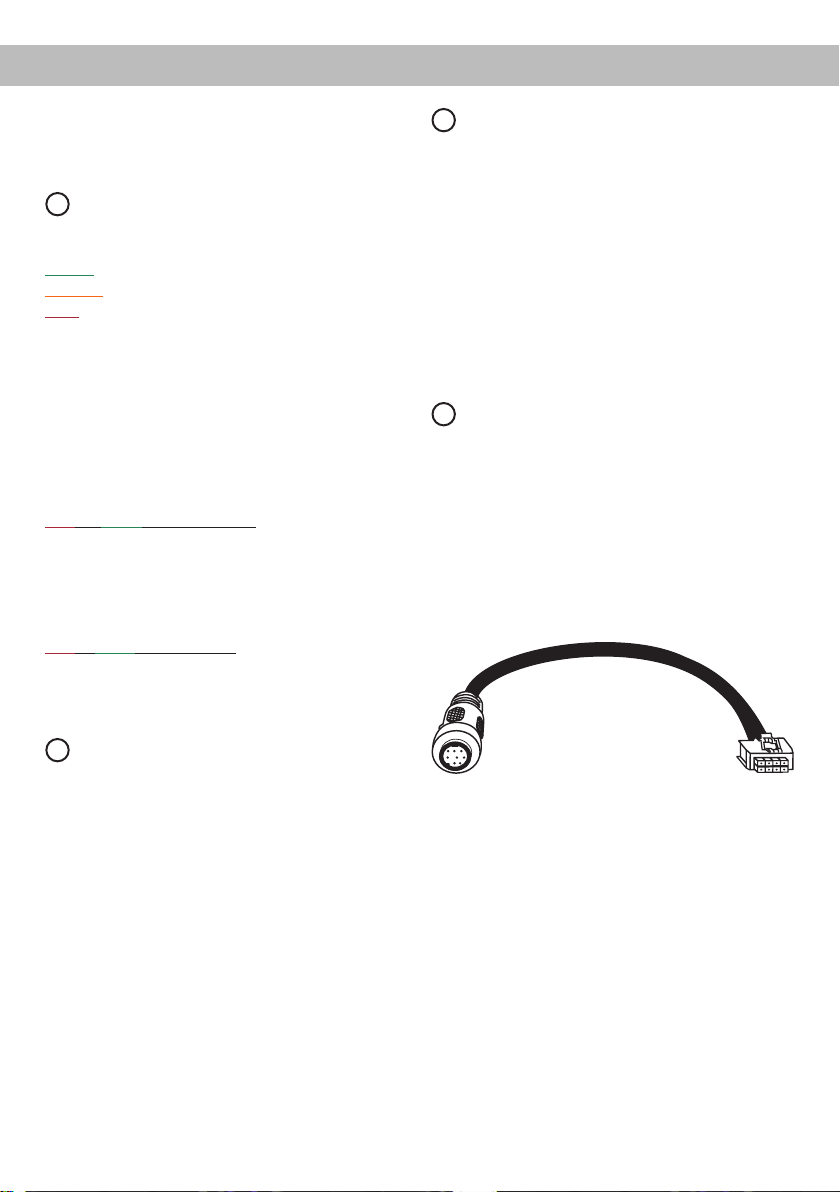

Achtung: Sofern das Zubehörprodukt keinen Nano Fit Stecker besitzt, verwenden Sie zum Anschluss ausschließlich den mitgelieferten NanoFit Adapter.

NanoFit Adapter

Page 6

Umschaltung der Leistungsmodi

HighPower- / MidPower-Modus

Die M 5.4DSP verfügt über zwei Leistungsmodi, den „HighPower“-Modus für maximale Performance und den “MidPower”-Modus mit reduzierter Ausgangsleistung und geringerer Stromaufnahme für Plug & Play Anwendungen.

Hinweis: Ab Werk ist der „MidPower“-Modus aktiv.

Dieser reduziert die Leistung der Front- und Rearkanäle auf 35 Watt pro Kanal. Die daraus resultierende geringere maximale Stromaufnahme der M 5.4DSP ermöglicht so einen einfachen Anschluss mit einem optional erhältlichen MATCH-Kabelbaum (z.B. PP-ISO Kabel) an den Original-Kabelbaum des Fahrzeugs, siehe Seite 11.

Hinweis: Der „MidPower“-Modus ist keine Garantie für eine einwandfreie Funktion in Verbindung mit dem Original-Kabelbaum des Fahrzeugs. Je nach Fahrzeugmarke und -modell kann es dennoch erforderlich sein, die Spannungsversorgung der M 5.4DSP über ein direktes Anschlusskabel zur Batterie herzustellen!

Wenn Sie bei der M 5.4DSP den „HighPower“Modus und damit die volle Ausgangsleistung aktivieren wollen, muss dies über eine entsprechende

Einstellung im „Device Conguration Menu“ der

DSP PC-Tool Software erfolgen.

Hinweis: Der ausgewählte Betriebsmodus wird auch in den „afpx“-Kongurationsdateien abgespeichert. Beim Laden einer afpx-Datei kann diese Einstellung über die „Import ACO Features“ Schalt-

äche wieder hergestellt werden.

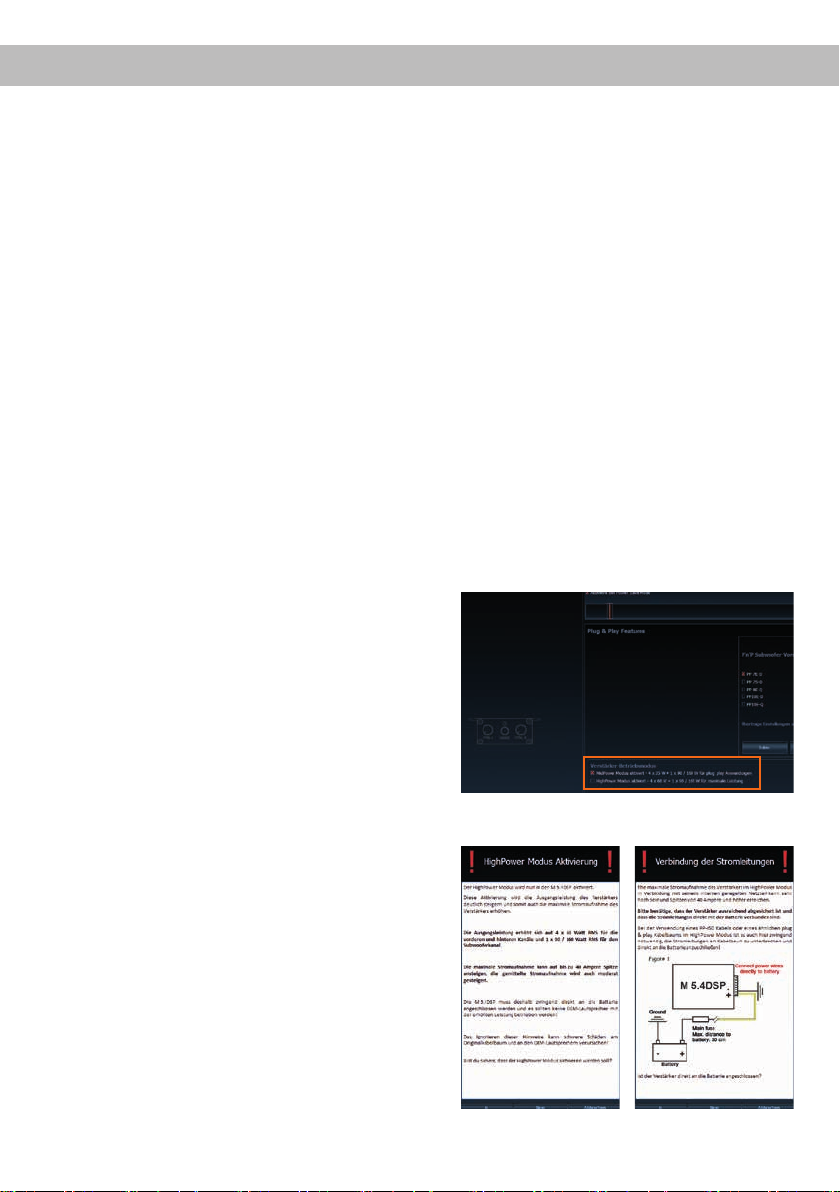

Im folgenden Abschnitt nun die wichtigsten Schritte zur Aktivierung des „HighPower“-Modus:

1. Schließen Sie den Verstärker mit dem bei-

liegenden USB-Kabel an den Computer an. Wenn Sie längere Distanzen zu überbrücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater und kein passives USB-Kabel. Optional kann die Verbindung auch mit der WIFI CONTROL per WLAN hergestellt werden.

2. Schalten Sie erst den Verstärker ein und starten

Sie anschließend die DSP PC-Tool Software.

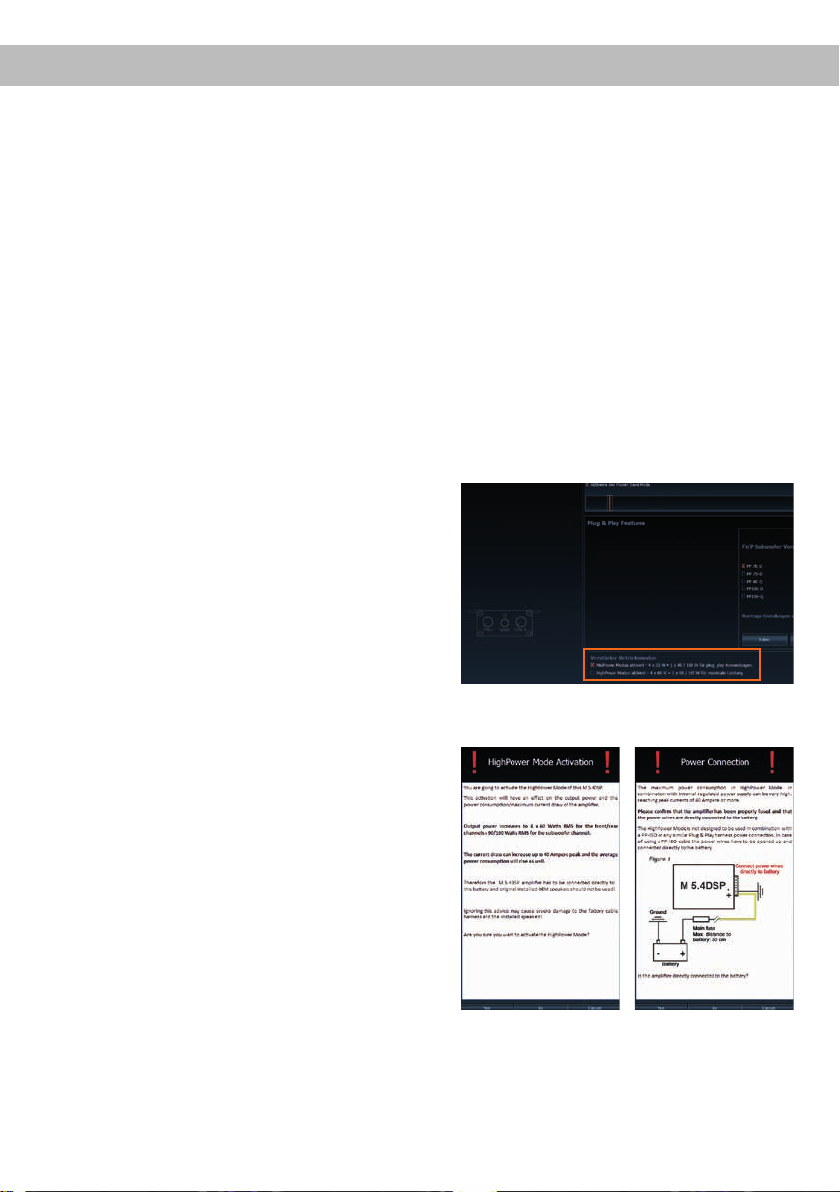

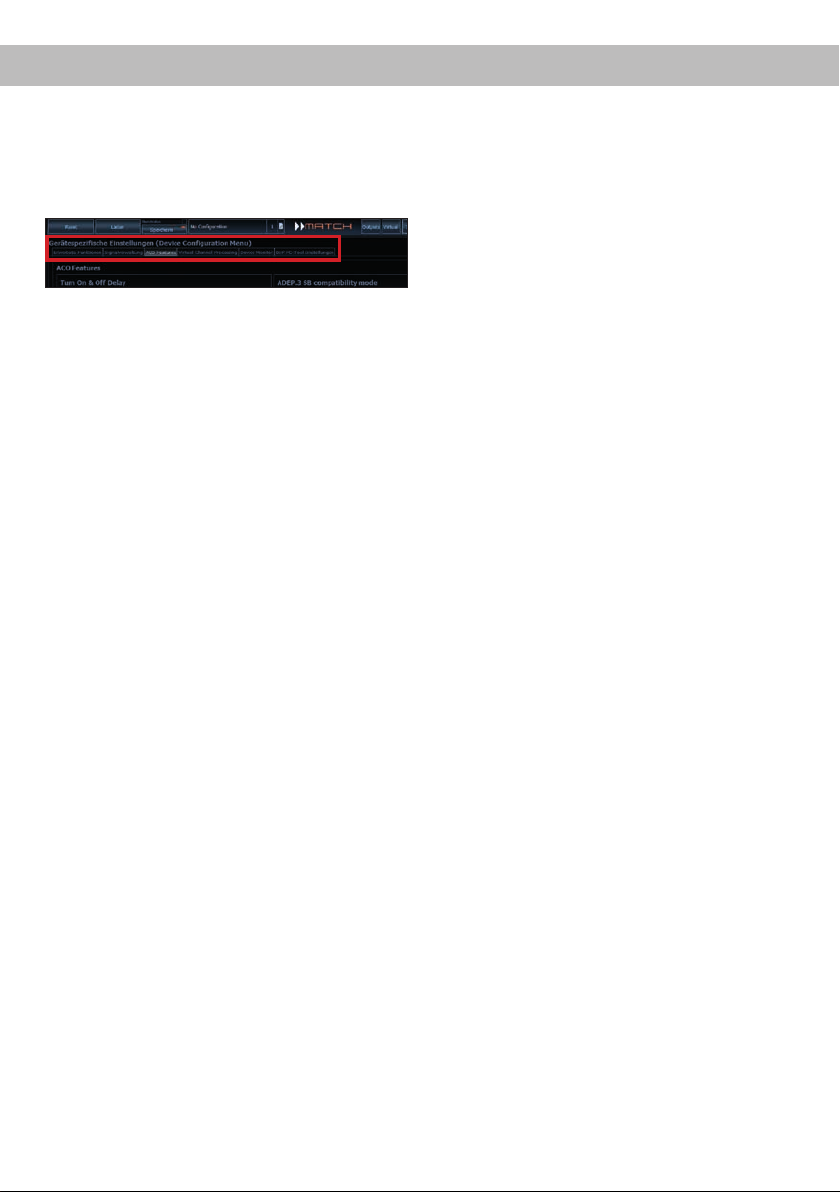

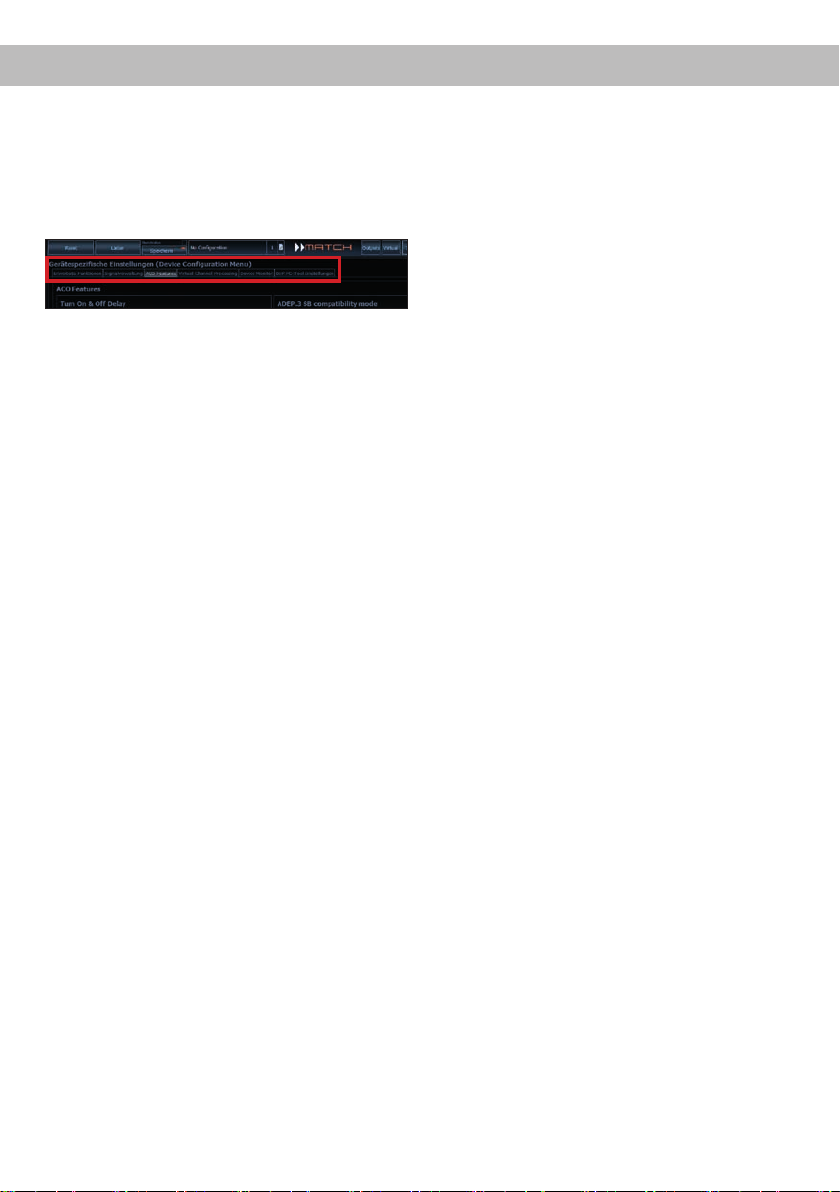

3. Ö󰀨nen Sie das „Device Conguration Menu“

(DCM) im DSP PC-Tool. Im Reiter „Extended Features“ können Sie nun den „High-Power“Modus aktivieren bzw. deaktivieren (siehe Markierung im nachfolgenden Bild).

Diese Einstellung darf nur angewählt werden, wenn die Spannungsversorgung der M 5.4DSP über ein separates, ausreichend dimensioniertes Kabel direkt von der Batterie sichergestellt ist! Bedenken Sie, dass die M 5.4DSP im

„HighPower“-Modus Ströme bis zu 40 A ziehen kann und damit den Original-Kabelbaum jedes Fahrzeugs überlasten würde (Brandgefahr)!

Hinweis: Die Auswahl des „HighPower“-Modus wird Speicherplatz-übergreifend für alle Sound Setups eingestellt. Die Einstellung kann jederzeit über das DSP PC-Tool wieder zurückgesetzt werden. Nach einem vollständigen Reset des Verstärkers über den Control Taster wird diese Einstellung ebenfalls wieder zurückgesetzt.

4. Um den Vorgang abzuschließen, bestätigen Sie

die folgenden Warnhinweise.

5. Die Aktivierung ist nun abgeschlossen.

Page 7

Einbau und Installation

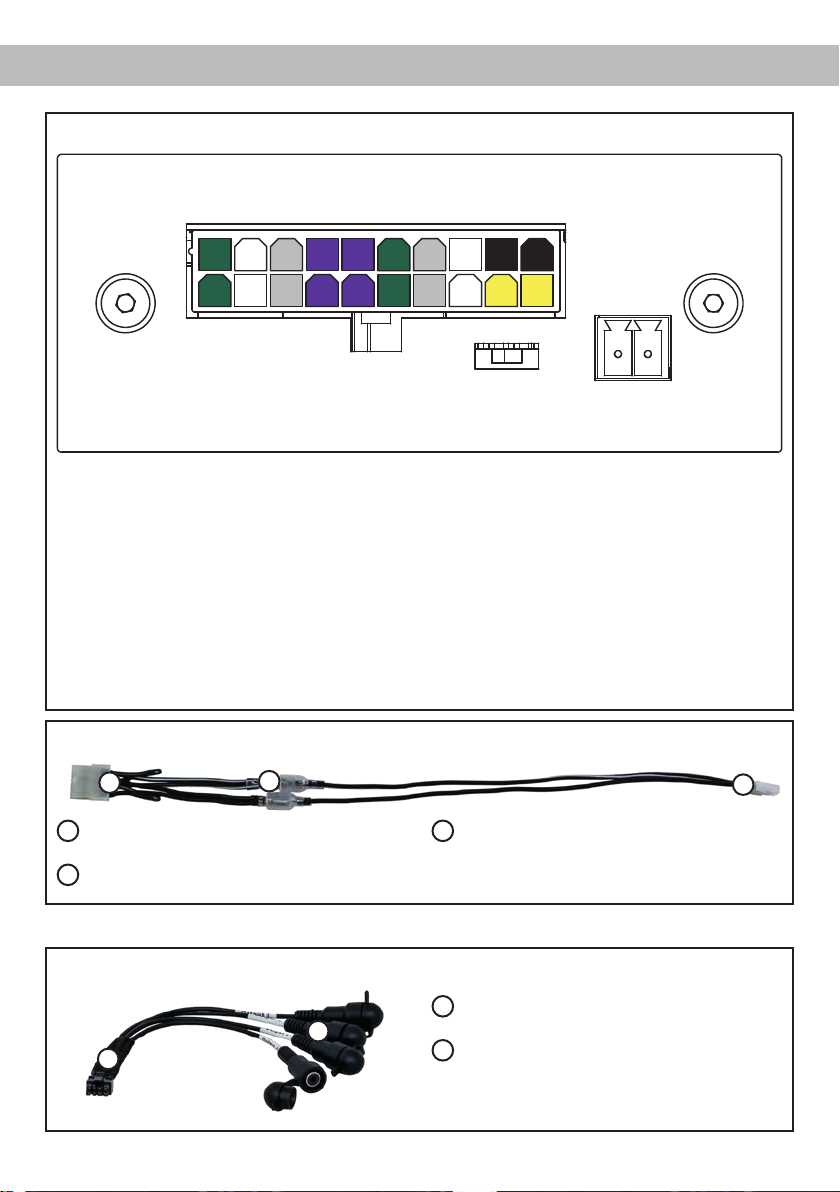

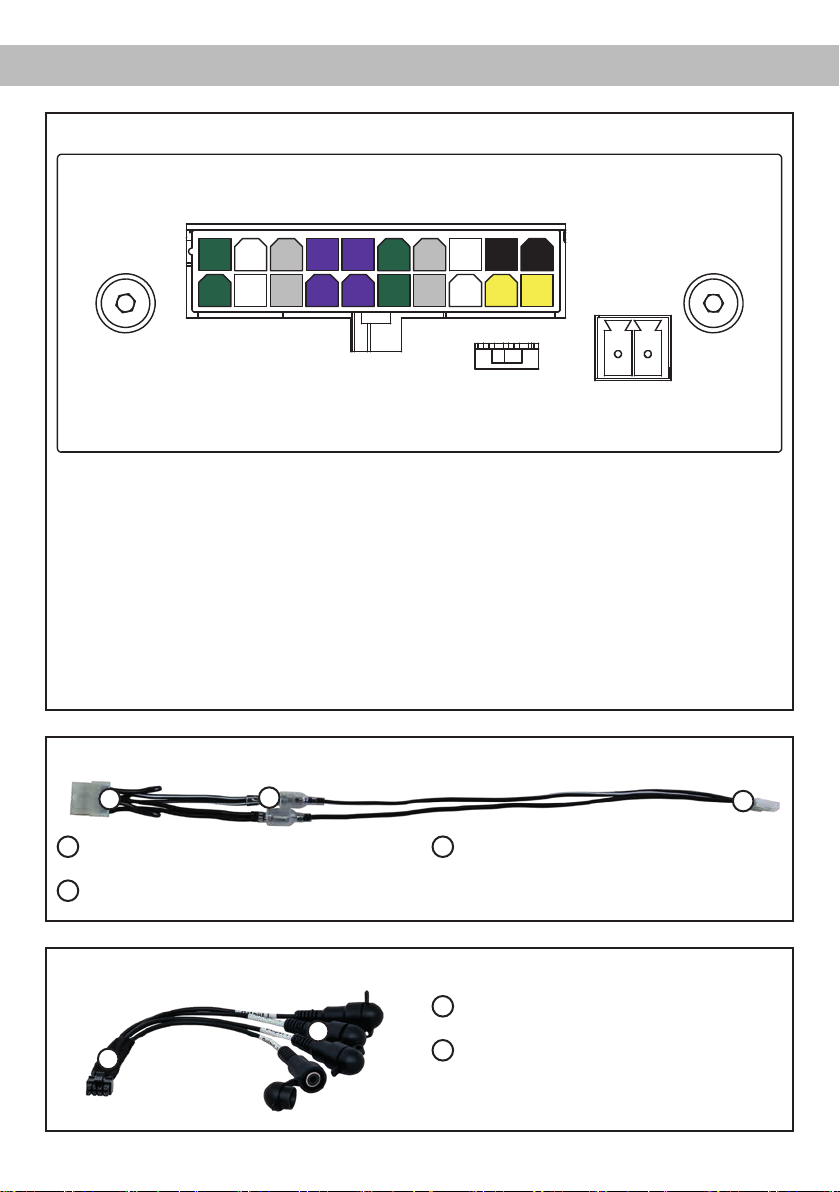

Abb. 1: Pinbelegung System Connector

SYSTEM

CONNECTOR

O󰀨 On

AUTO REMOTE

REMOTE

InOut

1. Highlevel-Lautsprechereingang hinten links (-) / C

2. Highlevel-Lautsprechereingang vorne links (-) / A

3. Highlevel-Lautsprechereingang vorne rechts (-) / B

4. Highlevel-Lautsprechereingang hinten rechts (-) / D

5. Lautsprecherausgang hinten rechts (-) / D

6. Lautsprecherausgang hinten links (-) / C

7. Lautsprecherausgang vorne rechts (-) / B

8. Lautsprecherausgang vorne links (-) / A

9. Masse

10. Masse

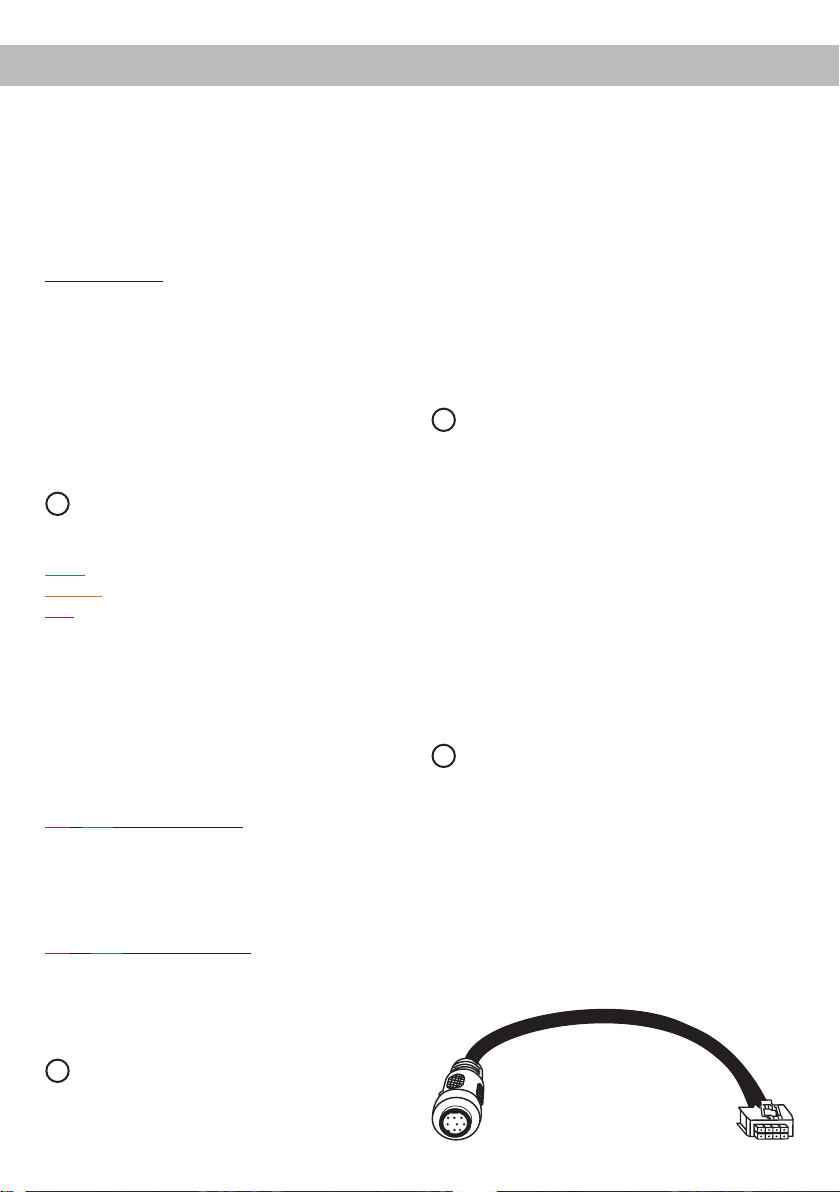

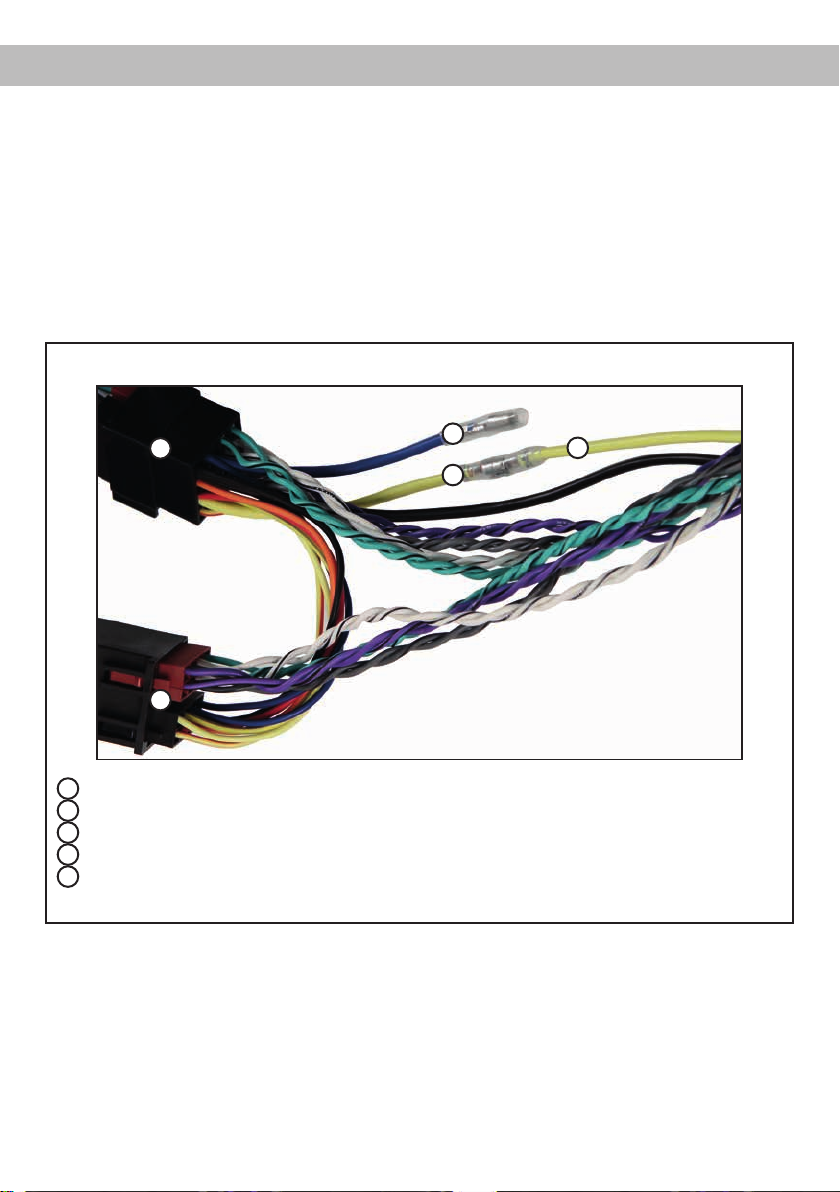

Abb. 2: Subwoofer Anschlusskabel

8-poliger Molex Stecker – zum Anschluss

eines MATCH Plug & Play Subwoofers

ASIA-Steckverbindung

Abb. 3: Line Output-to-RCA / Cinch Kabel

11. Highlevel-Lautsprechereingang hinten links (+) / C

12. Highlevel-Lautsprechereingang vorne links (+) / A

13. Highlevel-Lautsprechereingang vorne rechts (+) / B

14. Highlevel-Lautsprechereingang hinten rechts (+) / D

15. Lautsprecherausgang hinten rechts (+) / D

16. Lautsprecherausgang hinten links (+) / C

17. Lautsprecherausgang vorne rechts (+) / B

18. Lautsprecherausgang vorne links (+) / A

19. +12 Volt

20. +12 Volt

2-poliger Molex Stecker – zum Anschluss an den Subwoofer Output der M 5.4DSP

MicroFit Stecker – zum Anschluss an den Line Output F - I der M 5.4DSP

Cinch-Stecker zum Anschluss zusätzlicher Verstärker

Page 8

Einbau und Installation

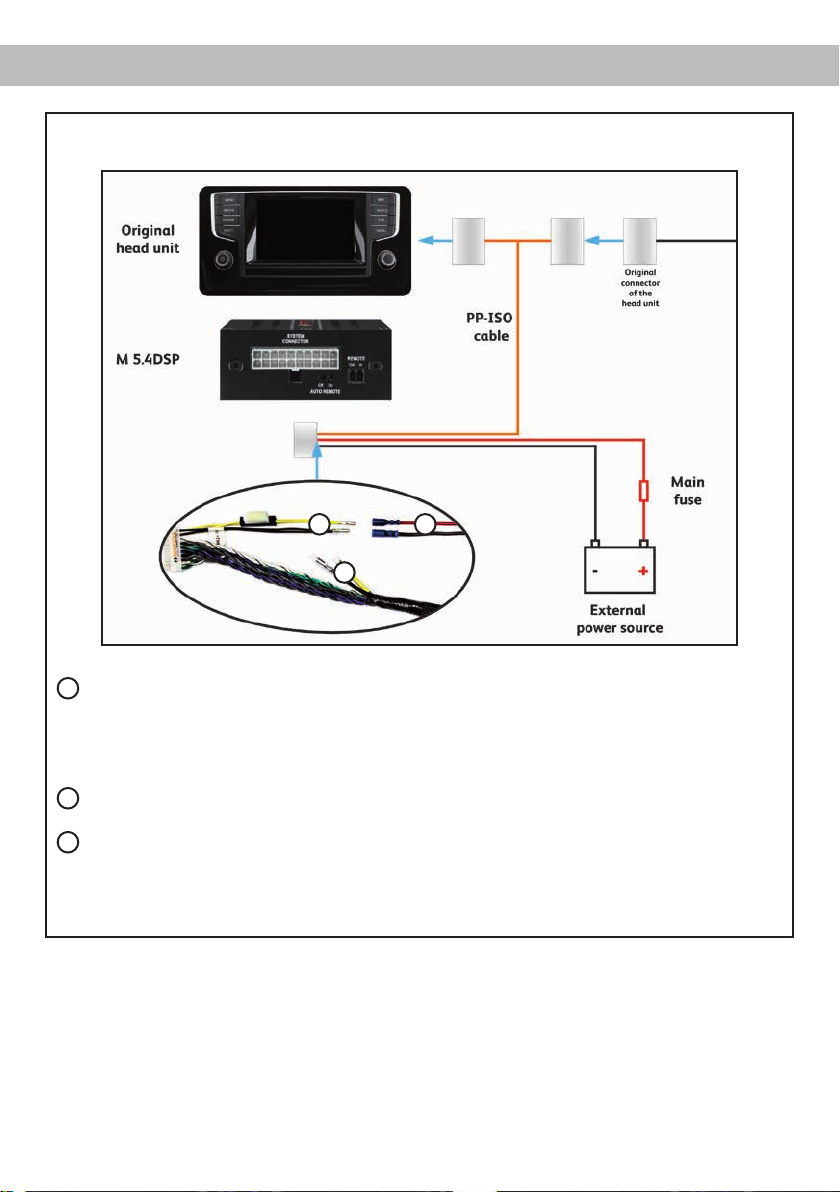

Der MATCH M 5.4DSP Verstärker wird wie nachfolgend beschrieben an das Autoradio angeschlossen. Achtung: Für die Durchführung der nachfolgenden

Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädigungen zu vermeiden, fragen Sie im Zweifelsfall Ihren Fachhändler und beachten Sie zwingend die allgemeinen Anschluss- und Einbauhinweise (siehe Seite 2).

1. Anschluss des System Connector

1. Anschluss der Highlevel-Lautsprechereingänge A - D: Die Highlevel-Lautsprechereingänge (siehe Seite 7, Abb. 1, Nr. 1 - 4 und Nr. 11 - 14) können mit Hilfe des beiliegenden MATCH Anschlusskabels direkt mit den Lautsprecherausgängen des Werksbzw. Nachrüstradios verbunden werden. Dabei müssen nicht zwingend alle Eingänge belegt werden. Es ist ausreichend zwei der vier Highlevel-Lautsprechereingänge zu belegen. Mit Hilfe der DSP PC-Tool Software können die Eingangssignale auf die neun Ausgangskanäle des Verstärkers individuell aufgeteilt werden. Achten Sie bitte auf eine korrekte Polung! Wenn Sie einen oder mehrere Anschlüsse verpolen, kann dadurch die Funktion des Verstärkers beeinträchtigt werden. Bei Verwendung dieses Eingangs muss der Remote-Eingang (Remote In) nicht belegt werden, da sich der Verstärker automatisch einschaltet, sobald ein Lautsprechersignal anliegt.

2. Anschluss der Lautsprecherausgänge A - D: Die Lautsprecherausgänge (siehe Seite 7, Abb. 1, Nr. 5 - 8 und Nr. 15 - 18) können mit Hilfe des beiliegenden MATCH Anschlusskabels direkt mit den Lautsprecherleitungen verbunden werden. Verbinden Sie niemals die Lautsprecherleitungen mit der Kfz-Masse (Fahrzeugkarosserie). Dieses kann Ihren Verstärker zerstören. Achten Sie darauf, dass alle Lautsprechersysteme phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet.

Die Impedanz pro Kanal darf 4 Ohm nicht unterschreiten, da sonst die Schutzschaltung des Verstärkers aktiviert wird. Achtung: Verwenden Sie zum Anschluss ausschließlich das mitgelieferte System Connector Anschlusskabel oder einen passenden Kabelbaum aus dem MATCH Zubehörprogramm.

2. Anschluss einer digitalen Signalquelle

Sofern Sie über eine Signalquelle mit optischem Digitalausgang verfügen, kann diese an den Optical Input des Verstärkers angeschlossen werden. Werkseitig ist die manuelle Einschaltung des Eingangs über eine optionale Fernbe-

dienung konguriert. Möchten Sie den Eingang

automatisch bei Anliegen eines Audiosignals aktivieren, können Sie dies in der DSP PC-Tool Software unter dem Menüpunkt Signalmanage-

ment im DCM kongurieren.

Die Einschaltautomatik des Verstärkers funktioniert bei Verwendung des Digitaleingangs nicht, sodass der Remote-Eingang (Remote In) zwingend belegt werden muss. Eine gleichzeitige Nutzung des Digitaleingangs sowie der Highlevel-Eingänge ist möglich. Wichtig: Das digitale Audiosignal einer Quelle ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an sämtlichen Ausgängen der M 5.4DSP der volle Pegel anliegt. Dies kann im Extremfall die angeschlossenen Lautsprecher zerstören. Wir raten deshalb dringend dazu, eine optionale Fernbedienung zur Einstellung der Lautstärke der digitalen Signaleingänge zu verwenden! Hinweis: Die M 5.4DSP kann nur unkomprimierte, digitale Stereo PCM-Signale mit einer Abtastrate zwischen 12 kHz und 96 kHz verarbeiten. Es können keine MP3- oder Dolbycodierten Daten verarbeitet werden, sondern ausschließlich Stereosignale.

3. Einstellung der Eingangsempndlichkeit

Achtung: Es ist zwingend notwendig die

Eingangsempndlichkeit der M 5.4DSP an

die Signalquelle anzupassen, um Schäden am Verstärker zu vermeiden.

Die Einstellung der Eingangsempndlichkeit

kann mit Hilfe der DSP PC-Tool Software vor-

Page 9

genommen werden.

Werkseitig ist die Eingangsempndlichkeit auf

11 Volt voreingestellt. Dies ist in nahezu allen Fällen bereits die optimale Einstellung. Nur wenn die Signalquelle einen zu kleinen Maximalpegel liefert, sollte die Eingangsempndlichkeit vorsichtig angehoben werden.

Zur Anpassung der Eingangsempndlichkeit

führen Sie bitte die folgenden Schritte durch:

1. Schließen Sie während dieser Prozedur

keine Lautsprecher an die Ausgänge des Verstärkers an und schalten Sie ggf. angeschlossene Verstärker ab.

2. Schalten Sie den Verstärker ein und starten

anschließend die Software. Die Funktion

nden Sie im Tab „ Signalverwaltung“ des

DCM-Menüs unter dem Punkt „Main Input

→ Input Gain“.

3. Drehen Sie die Lautstärke Ihres Radios auf

90 % der Gesamtlautstärke und spielen Sie ein geeignetes Testsignal, z.B. Rosa Rauschen, (Vollaussteuerung 0 dB) ab.

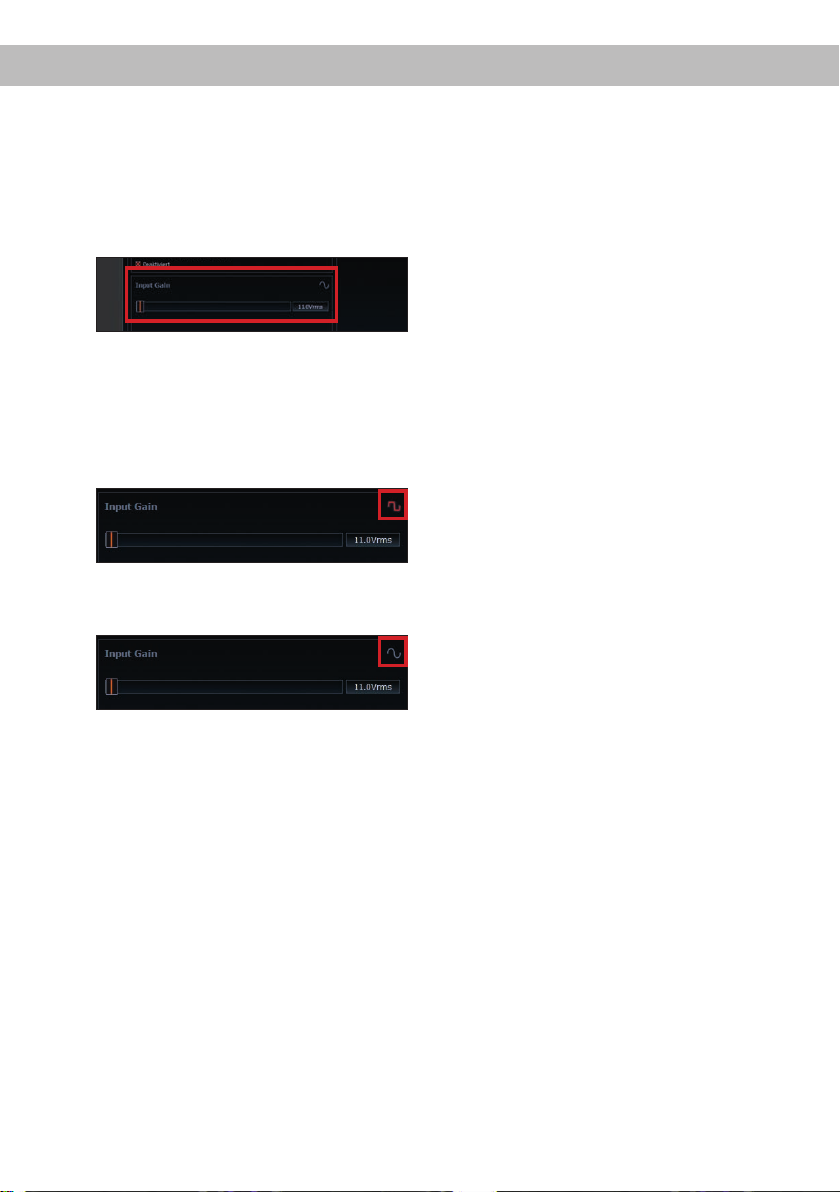

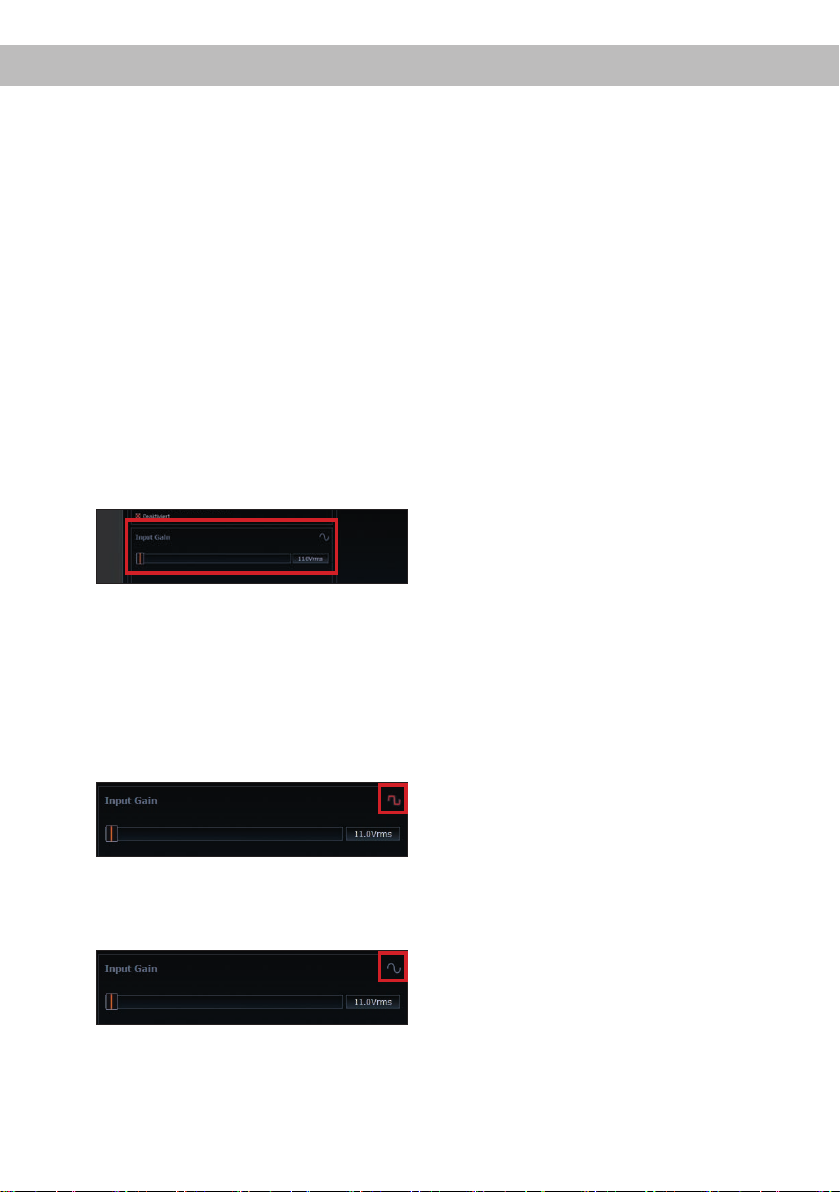

4. Sollte die Clipping Anzeige im DSP PC-Tool

bereits rot leuchten (siehe Markierung im folgenden Bild), verringern Sie mit Hilfe des Schiebereglers die Eingangsempndlichkeit, bis die Clipping Anzeige erlischt.

5. Erhöhen Sie die Eingangsempndlichkeit

bis die Clipping Anzeige aueuchtet. Schie-

ben Sie nun den Regler zurück bis die Clipping Anzeige wieder erlischt.

3. Anschluss der Stromversorgung Vor dem Anschluss des +12 V Versorgungs-

kabels an das Bordnetz muss die Autobatterie abgeklemmt werden.

Das +12 V Stromkabel (gelb) ist am Pluspol der

Batterie anzuschließen. Die Plusleitung sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der gesamten Car-Hi Anlage. Verwenden Sie bei kurzen Leitungen (< 1 m) einen Querschnitt von mindestens 4 mm². Bei längeren Leitungen empfehlen wir einen Querschnitt von min. 6 mm². Das Massekabel (schwarz / gleicher Querschnitt wie das +12 V Kabel) muss an einem blanken, von Lackresten befreiten Massepunkt des Kfz-Chassis oder direkt an dem Minuspol der Autobatterie angeschlossen werden.

4. Anschluss des Remote-Eingangs

Der Remote-Eingang (Remote In) muss mit

dem Remote-Ausgang des Radios verbunden sein, sofern ausschließlich der Digitaleingang des Verstärkers als Signaleingang genutzt wird. Es wird dringend davon abgeraten, den Remote-Eingang des Verstärkers über das Zündungsplus des Fahrzeugs zu steuern, um Störgeräusche beim Ein- und Ausschalten zu vermeiden. Bei Verwendung der Highlevel-Eingänge des System Connector muss der Remote-Eingang nicht belegt werden, sofern das angeschlossene Radio über BTL-Ausgangsstufen verfügt.

5. Konguration des Remote-Eingangs

Die Einschaltung der MATCH M 5.4DSP erfolgt automatisch bei Ansteuerung über die Hochpegel-Lautsprechereingänge oder sobald ein Remote-Signal am Remote-Eingang (Remote In) anliegt. Mit Hilfe des Auto Remote Schal- ters (Seite 4, Punkt 2) kann die automatische Einschaltung über die Hochpegel-Lautsprechereingänge deaktiviert werden. Dies sollte vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Verstärkers kommt. Hinweis: Wird die automatische Einschaltung des Verstärkers deaktiviert, muss der RemoteEingang belegt werden. Um die automatische Einschaltung zu deaktivieren, stellen Sie den Auto Remote Schalter auf die Schalterstellung

„O󰀨“.

Page 10

Einbau und Installation

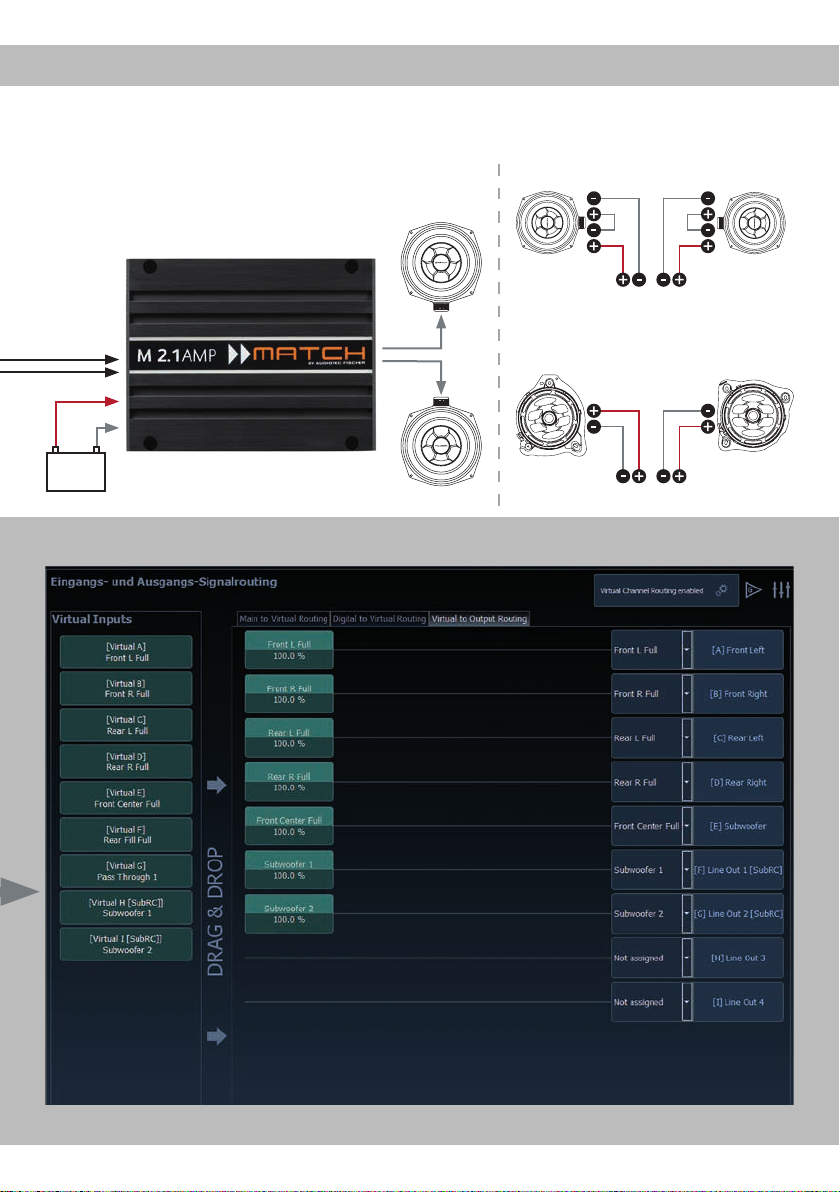

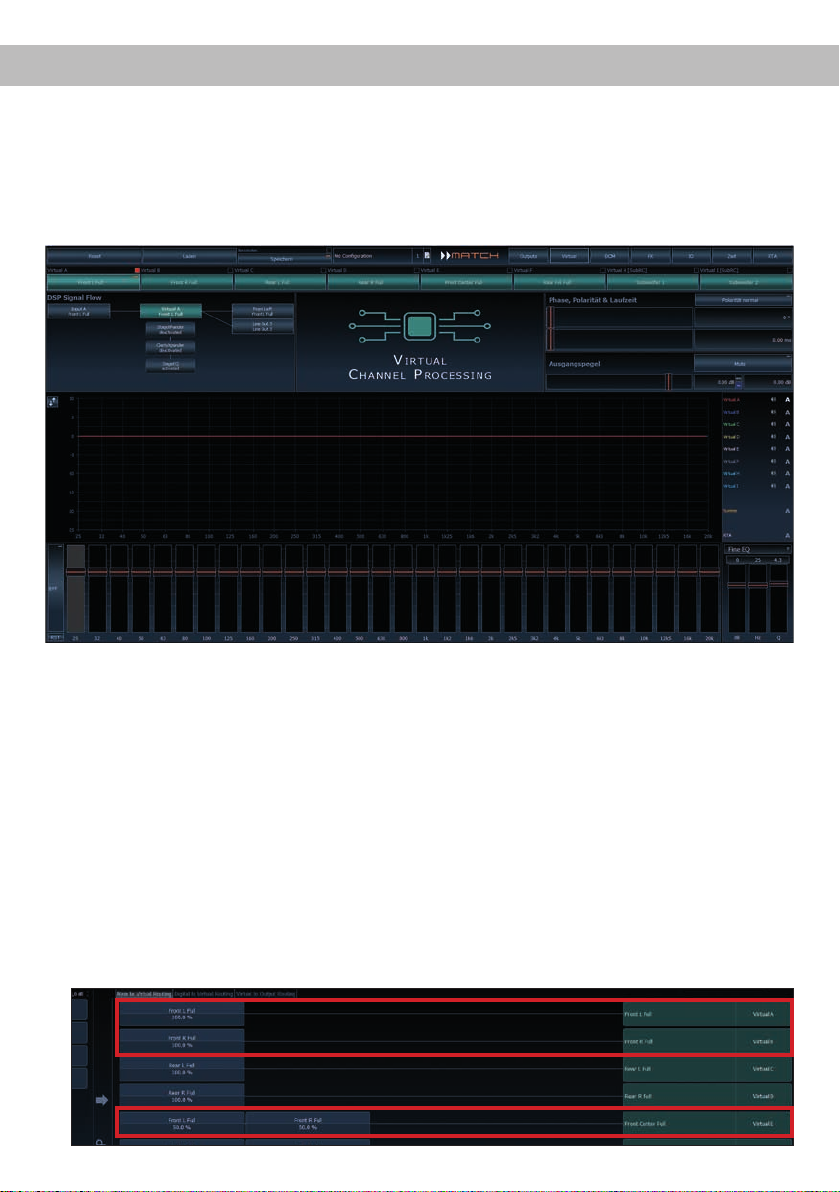

6. Konguration des internen DSPs

Es wird dringend empfohlen, vor der ersten Inbetriebnahme die grundlegenden Einstellungen im Verstärker mit Hilfe der DSP PC-Tool Software vorzunehmen.

Eine Missachtung kann zur Zerstörung der angeschlossenen Verstärker / Lautsprecher führen. Speziell bei Verwendung der M 5.4DSP in vollaktiven Systemen besteht sonst Zerstörungsgefahr für die Hochtöner. Informationen zum Anschluss des Verstärkers an einen PC

nden Sie auf Seite 18.

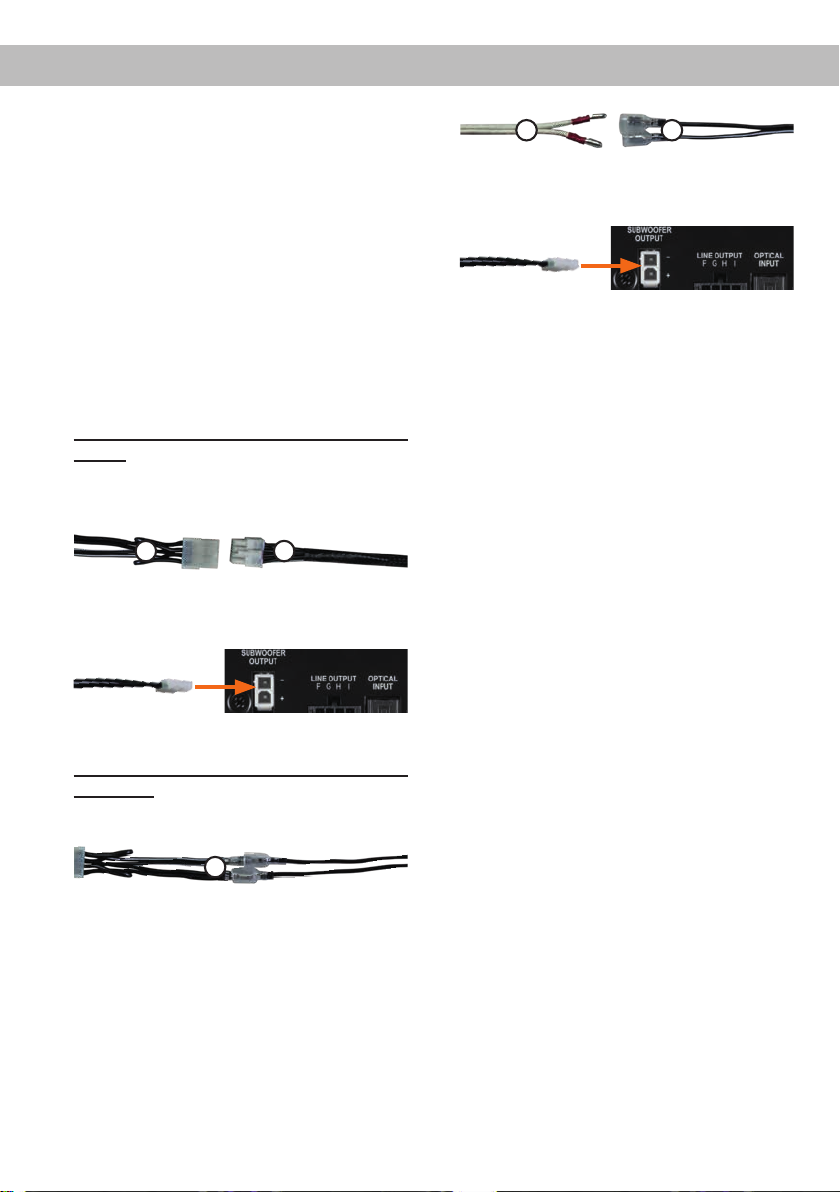

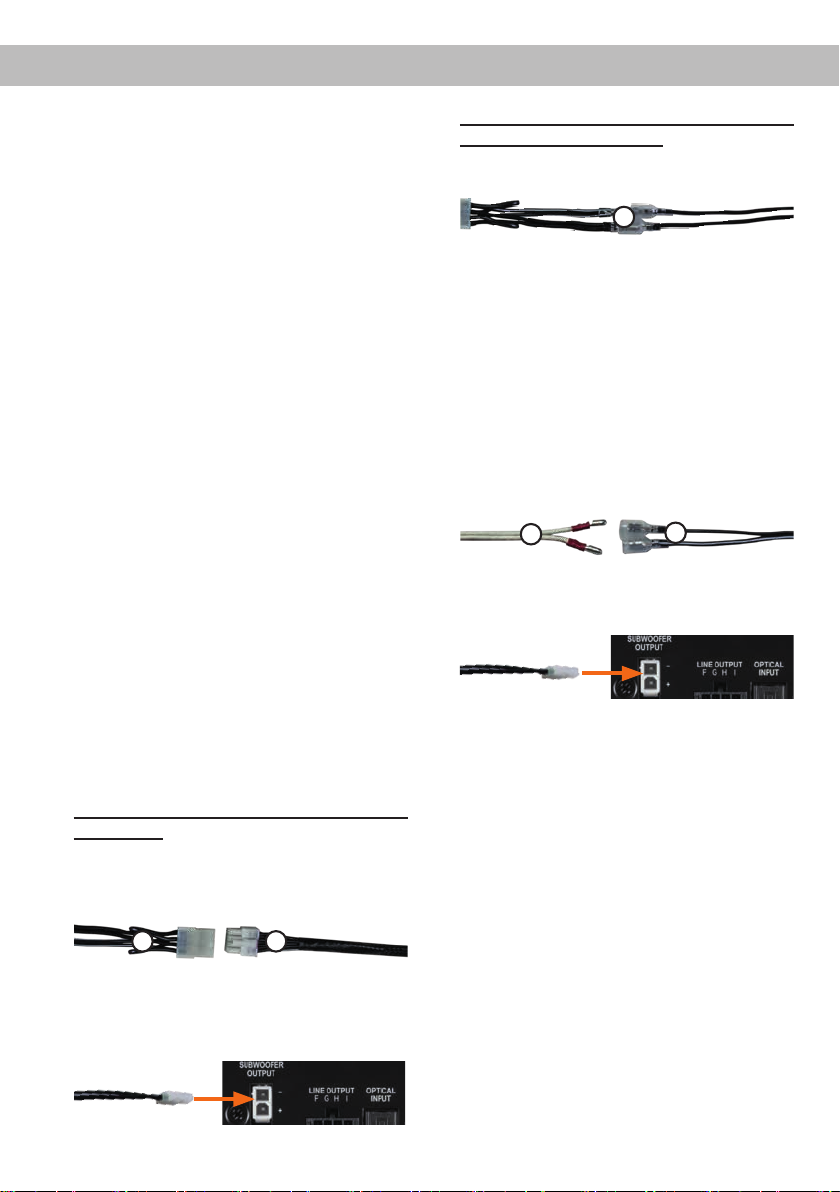

7. Anschluss eines Lautsprechers an den Subwooferausgang

An den Subwooferausgang (Subwoofer Output) kann ein passiver MATCH Plug & Play

Subwoofer, wie beispielsweise ein MATCH PP 7E-D oder PP 7S-D, ein handelsüblicher passiver Subwoofer oder ein Lautsprecher angeschlossen werden. Hinweis: Das Augmented Bass Processing kann für diesen Ausgang auch im Standard Signalprocessing-Konzept der DSP PC-Tool Software aktiviert werden.

Verwenden Sie zur Verbindung des MATCH M 5.4DSP mit einem Lautsprecher ausschließlich das beiliegende MATCH-Anschlusskabel (Seite 7, Abb. 2)! Die Verwendung eines anderen Kabels kann zu Schäden am Verstärker und / oder dem Lautsprecher führen.

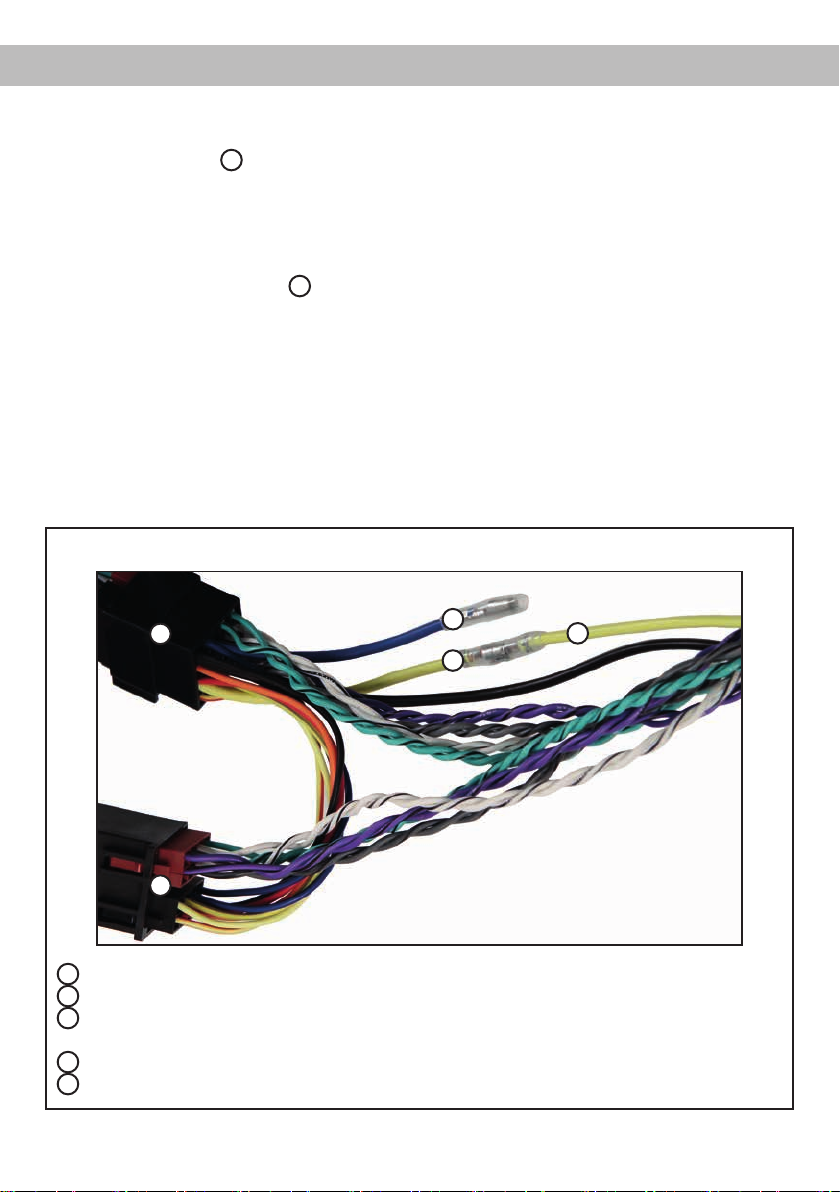

Anschluss eines passiven MATCH Plug & Play Subwoofers:

1. Verbinden Sie den 8-poligen Molex Stecker des Subwooferkabels (A) mit dem Anschlusskabel des MATCH Plug & Play Subwoofers (B).

Anschluss eines herkömmlichen passiven Subwoofers oder Lautsprechers:

1. Trennen Sie die ASIA Steckverbindung des Subwooferkabels (C).

2. Verbinden Sie das Lautsprecherkabel des Lautsprechers (D) mit den ASIA Rundsteckern des Subwooferkabels (E). Achten Sie darauf, dass alle Lautsprechersysteme phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet. Die Impedanz des angeschlossenen Lautsprechers darf 2 Ohm nicht unterschreiten, da sonst die Schutzschaltung des Verstärkers aktiviert wird.

3. Verbinden Sie den 2-poligen Molex Stecker des Subwooferkabels mit dem Subwoofer Out- put des Verstärkers.

8. Anschluss der Vorverstärkerausgänge F - I

An die Vorverstärkerausgänge können Sie Zusatzverstärker anschließen. Achtung: Verwenden Sie zum Anschluss zusätzlicher Verstärker ausschließlich das mitgelieferte Line Output-to-RCA / Cinch Kabel (siehe Seite 7, Abb. 3). Hinweis: Das Augmented Bass Processing kann für den Ausgangskanal Line Out 1 (F) auch im Standard Signalprocessing-Konzept der DSP PC-Tool Software aktiviert werden.

2. Anschließend verbinden Sie den 2-poligen Molex Stecker des Subwooferkabels mit dem Subwoofer Output des Verstärkers.

9. Anschluss des Remote-Ausgangs

Dieser Ausgang (Remote Out) dient dazu die an den Line Output F - I angeschlossenen Zusatzverstärker mit einem Remote-Signal zu versorgen. Bitte verwenden Sie ausschließlich dieses Signal zur Einschaltung externer Verstärker, um Ein- und Ausschaltgeräusche zu vermeiden.

Page 11

Anschluss mit Hilfe eines MATCH Plug & Play Kabels

Um die Installation der M 5.4DSP an ein Werksoder Nachrüstradio deutlich zu vereinfachen, kann der Verstärker auch mit Hilfe von optional erhältlichen MATCH Plug & Play Kabelsätzen angeschlossen werden. Über diese Kabel kann der Verstärker sowohl mit Strom als auch mit den Lautsprechersignalen des Radios versorgt werden. Zudem muss bei dieser Installation kein Kabel des Werkssoundsystems durchtrennt werden.

ACHTUNG: Der Verstärker darf nur im „MidPower“-Modus über den Kabelbaum des Fahrzeugs mit Strom versorgt werden! Im „HighPower“-Modus muss die M 5.4DSP direkt an die Stromversorgung angeschlossen werden. Eine Missachtung kann zu Schäden an ihrer Anlage führen.

Im Folgenden wird der Anschluss an das Werksradio am Beispiel des PP-ISO Kabelsatzes beschrieben:

1. Nachdem das Radio mit Hilfe der entsprechenden Werkzeuge ausgebaut ist, trennen Sie den Fahrzeugkabelbaum vom Autoradio. Verbinden Sie den Fahrzeugkabelbaum anschließend mit der Kupplung des PP-ISO Kabels, siehe Seite 12, Abb. 4

. Je nach Fahrzeugtyp

benötigen Sie hierfür gegebenenfalls einen fahr-

zeugspezischen ISO-Adapter. Eine Liste aller

Fahrzeuge und der eventuell benötigten Adapter nden Sie auf www.audiotec-scher.com.

2. Verbinden Sie die ISO-Stecker des PP-ISO Kabels siehe Abb. 4

mit dem Autoradio.

3. Anschließend verbinden Sie den 20-poligen

Stecker des PP-ISO Kabels mit dem Verstärker.

4. In Bezug auf die Stromversorgung der M 5.4DSP gibt es zwei Alternativen, die nachfolgend unter Punkt 4a und 4b beschrieben sind.

ACHTUNG: Im HighPower Modus ist Alternative 4b zu verwenden.

Auch beim Anschluss eines Subwoofers an die M 5.4DSP empfehlen wir Alternative 4b. Dies ist vor allem der Fall, wenn der Verstärker sehr schnell sehr heiß wird oder bei hohen Pegeln kurzzeitig abschaltet.

4a. Stromversorgung über den Kabelbaum des

Fahrzeugs: Die Stromversorgung des Verstärkers wird über den PP-ISO Kabelbaum direkt vom Original-

kabelbaum abgegri󰀨en. Die Plusleitung des

Original-Kabelbaums ist in der Regel mit max. 20 A abgesichert. Je nach Fahrzeugtyp können die Anschlüsse für Zünd- und Dauerplus vertauscht sein. Die M 5.4DSP darf ihre Stromversorgung jedoch nicht über die Zündleitung beziehen, da sonst die Kfz-Elektronik beschädigt werden kann. Aus diesem Grund muss vor der endgültigen Inbetriebnahme die Zuordnung von Zündplus und Dauerplus an den Leitungen (gelb) und

(blau) mit einem Voltmeter über-

prüft werden. Dauerplus ist die Leitung, an der auch bei ausgeschalteter Zündung eine Spannung von ca. 12 Volt messbar ist. Verbinden Sie nach erfolgter Messung das Kabel

mit dem Dauerplus (siehe Abb. 4). Hinweis: Im Auslieferungszustand ist das gelbe Kabel vom ISO-Stecker bis zur M 5.4DSP schon verbunden, da diese Variante in den mei-

sten Fällen zutri󰀨t. Sollten Sie sich bezüglich der Zuordnung nicht sicher sein, fragen Sie Ihren Fachhändler.

4b. Direkte Stromversorgung über Batterie:

Diese Art der Stromversorgung ist im „HighPower“-Modus zwingend anzuwenden. Außerdem kann sie notwendig sein, wenn

ein Subwoofer an die M 5.4DSP angeschlossen wird, da der Fahrzeugkabelbaum nur eine Stromaufnahme bis maximal 20 Ampere abdecken kann. Der Anschluss an die Autobatterie ist jedoch auch hier relativ einfach: Trennen Sie die Kabelverbindungen (schwarz, Masse) und (gelb, +12 V) des PP-ISO Kabelbaums (siehe Seite 13, Abb. 5

). Die bei-

den o󰀨enen Kabel, die nun zum Verstärker

gehen, müssen mit der Autobatterie verbunden werden, siehe Abb. 5 bel (schwarz, Abb. 5

. Das Masseka-

) muss mit Hilfe eines Stromkabels (min. 4 mm²) an einem blanken, von Lackresten befreiten Massepunkt des KfzChassis oder direkt an dem Massepol der Autobatterie angeschlossen werden.

Vor dem Anschluss des +12 V Versorgungs-

Page 12

Anschluss mit Hilfe eines MATCH Plug & Play Kabels

kabels an das Bordnetz muss die Autobatterie abgeklemmt werden. Das +12 V Strom-

kabel (gelb, Abb. 5

/ min. 4 mm²) ist am Pluspol der Batterie anzuschließen. Die Plusleitung sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung (min. 30 A) abgesichert werden. Die nun freien Leitungen des PP-ISO Kabelbaums sind einzeln zu isolieren, siehe Abb. 5

. Die Autobatterie ist wieder anzuschließen. Bei Verwendung einer Kabelverlängerung (PP-EC 11, PP-EC 25 oder PP-EC 40) muss die separate Stromversorgung an die Verlängerung angeschlossen werden.

Abb. 4: Umsteckmöglichkeit Zündplus und Dauerplus

Hinweis: MOST-Bus

Bei einigen Fahrzeugen kann es notwendig sein, die Lichtleiterverbindung aus dem Original-Radioanschlussstecker auszulösen und stattdessen in den Radio-Stecker eines ISO-Adapters einzustecken. Hierfür ist extra eine Aussparung im ISO-Adapter vorhanden. Dies ist zwingend bei allen Fahrzeugen notwendig, die einen Lichtleiteranschluss im Originalradiokabelbaum haben.

ISO-Kupplung des PP-ISO Kabelbaums.

ISO-Stecker des PP-ISO Kabelbaums.

Gelbe Leitung: Im Auslieferungszustand als Dauerplus mit der Spannungsversorgung des Verstärkers verbunden.

Blaue Leitung: Im Auslieferungszustand als Zündplus o󰀨en und isoliert.

+12 Volt Spannungsversorgung des Verstärkers – muss immer an Dauerplus angeschlossen sein.

Page 13

Abb. 5: Direkte Stromversorgung – Voraussetzung für Betrieb im „HighPower“-Modus

Diese Seite des Kabelbaums wird direkt an die Batterie angeschlossen. Dafür werden die dafür

vorgesehenen Steckverbinder des Kabelbaums getrennt. Gelbe Leitung: +12 Volt Leitung zum Anschluss an den Pluspol der Autobatterie. Schwarze Leitung: Masse-Leitung zum Anschluss an den Minuspol der Autobatterie oder zum An-

schluss an einen Massepunkt des Kfz-Chassis.

Die o󰀨enen Enden dieser Seite des Kabelbaums müssen einzeln isoliert werden nachdem die

Kabelverbindungen getrennt wurden.

Stromversorgung zur Batterie. Die +12 Volt Versorgungsleitung und die Masseleitung müssen

mit den jeweiligen Steckverbindern des PP-ISO Kabelbaums verbunden oder verlötet werden.

Anschließend ist es wichtig, beide Leitungen einzeln zu isolieren.

Page 14

Kongurationsbeispiele

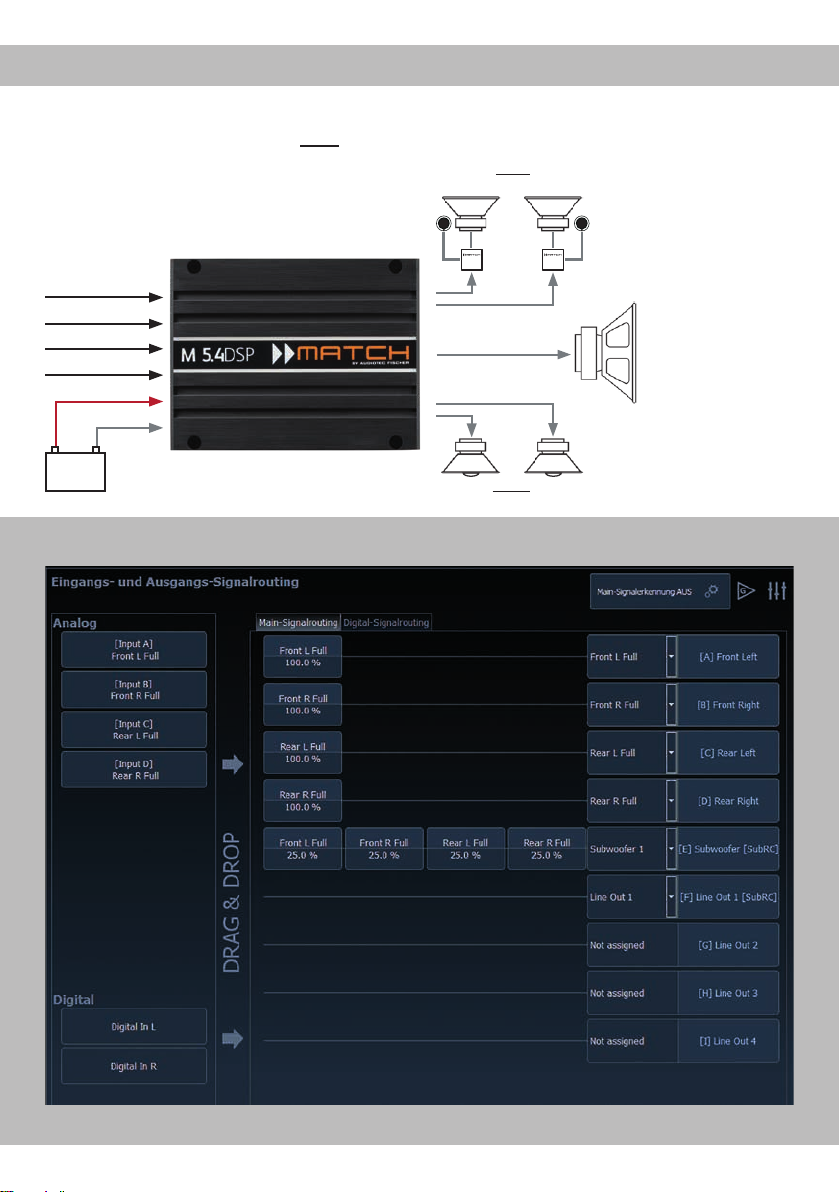

Beispiel 1: MidPower-Modus 5-Kanal Anwendung mit fullrange Frontsystem, fullrange Rearsystem und Plug & Play Subwoofer ohne Virtual Channel Processing (VCP)

Vorne

Passives Frontsystem

Plug & Play

Kabelbaum vom

Autoradio

Front L Full

Front R Full

Rear L Full

Rear R Full

+ 12 V

GND

Kanalrouting ohne Virtual Channel Processing im DSP PC-Tool für das Kongurationsbeispiel 1

A B

C D

Hinten

Koax- oder Passivsystem

MATCH Plug & Play

Subwoofer wie z.B.

PP 7S-D

(Anschluss mit beilie-

gendem Adapterkabel,

siehe Seite 10)

Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren MATCH-Fachhändler.

Page 15

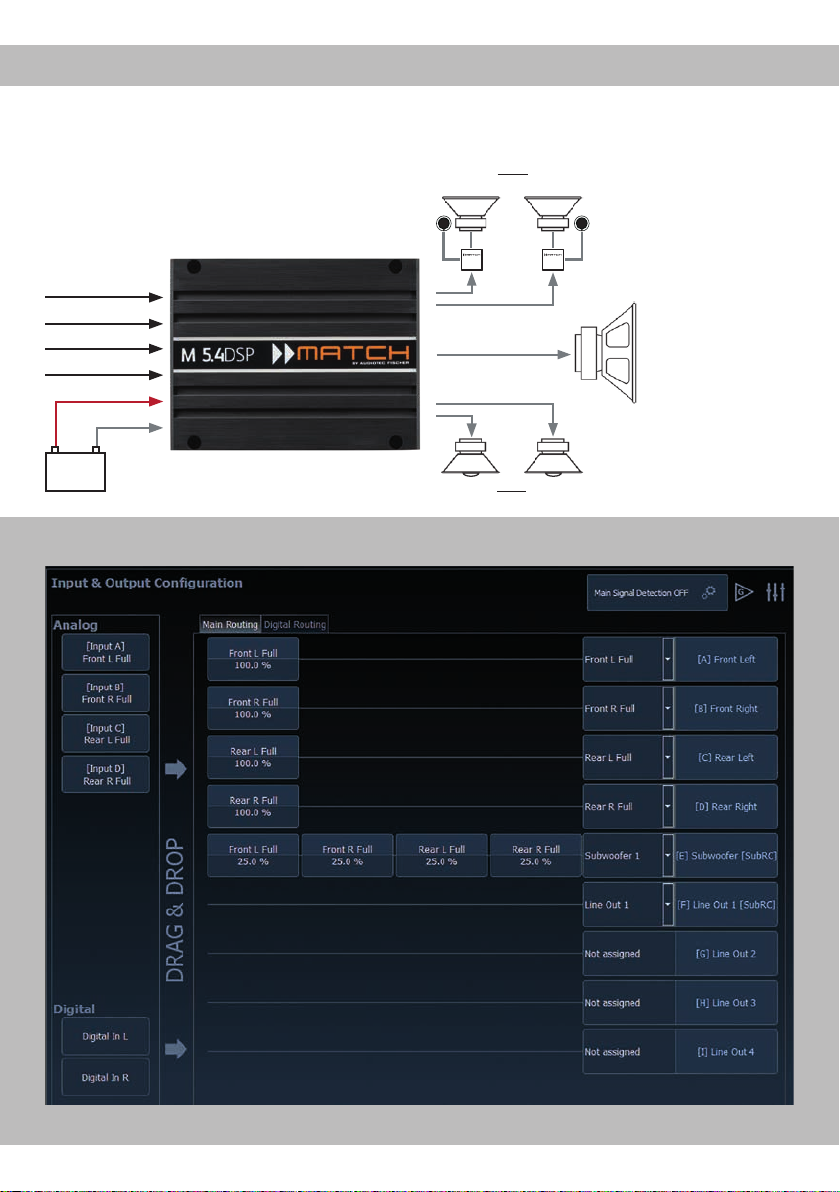

Beispiel 2: HighPower-Modus 5-Kanal Anwendung mit fullrange Frontsystem, fullrange Rearsystem und Plug & Play Subwoofer ohne Virtual Channel Processing (VCP)

Vorne

Passives Frontsystem

Front L Full

Front R Full

Rear L Full

Rear R Full

+ 12 V

GND

12 V Batterie Spannungs-

- +

versorgung (siehe Seite 13)

A B

C D

Hinten

Koax- oder Passivsystem

MATCH Plug & Play

Subwoofer wie z.B.

PP 7S-D

(Anschluss mit beilie-

gendem Adapterkabel,

siehe Seite 10)

Kanalrouting ohne Virtual Channel Processing im DSP PC-Tool für das Kongurationsbeispiel 2

Page 16

Kongurationsbeispiele

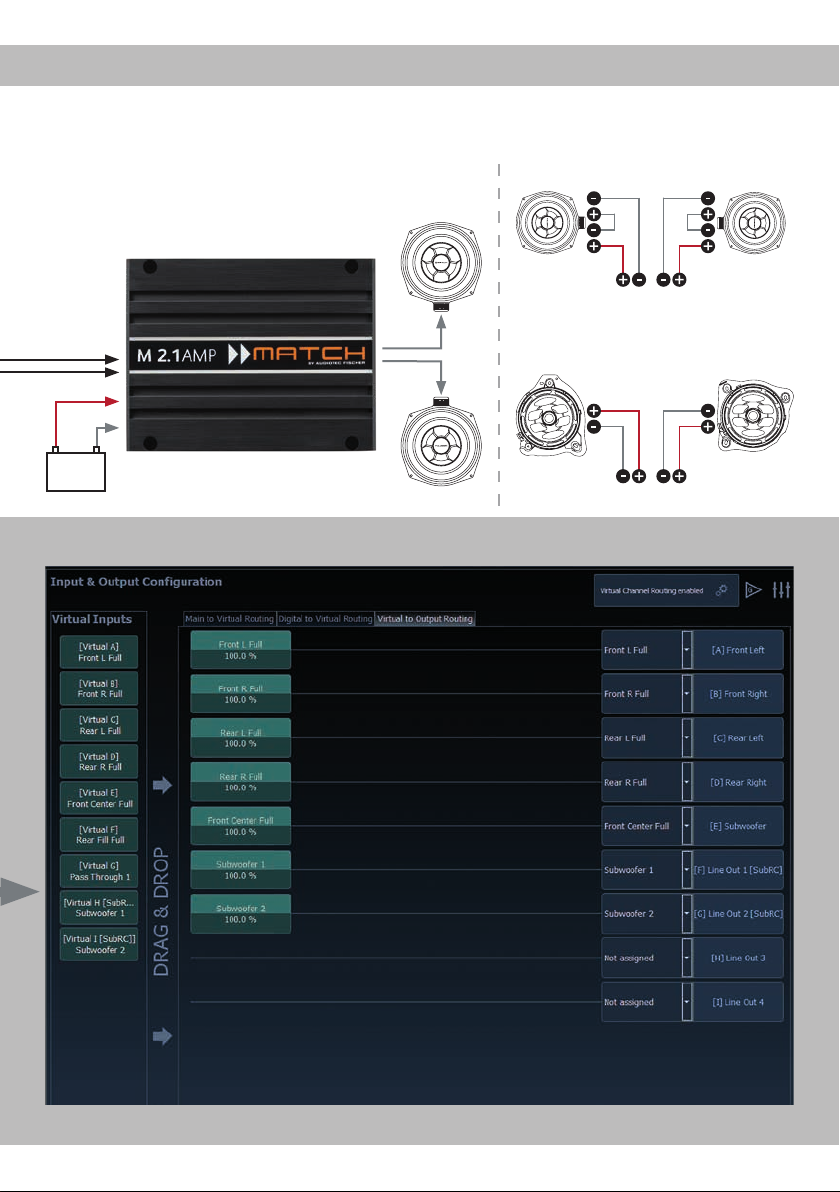

Beispiel 3: HighPower-Modus 7-Kanal Anwendung mit zusätzlichem 2-Kanal Verstärker und Virtual Channel Processing:

Anwendungsbeispiel mit MATCH M 2.1AMP für BMW und Mercedes Soundsysteme: Fullrange Frontsystem, Rearsystem, Center und zwei 4 Ohm Subwoofer

Vorne

Passives Frontsystem

4-Kanal Anschluss

vom Autoradio

Front L Full

Front R Full

Rear L Full

Rear R Full

+ 12 V

GND

12 V Batterie Spannungs-

- +

versorgung (siehe Seite 13)

A B E*

F G

C D

Speaker Output

Hinten

Koax- oder Passivsystem

Center

2 ch Line Output

Kanalrouting mit Virtual Channel Processing im DSP PC-Tool für das Kongurationsbeispiel 3

* Der Subwoofer-Kanal E kann mit aktiviertem VCP auch mit anderen Lautsprechern verwendet werden.

Page 17

+ 12 V

GND

12 V Batterie Spannungs-

- +

versorgung

BMW Untersitz-Subwoofer MW 8BMW-D

A B

Vom Verstärker

Mercedes Front-Subwoofer UP W8MB-S4

A B

Vom Verstärker

Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren MATCH-Fachhändler.

Page 18

Anschluss an den Computer

Die MATCH M 5.4DSP kann mit Hilfe der

DSP PC-Tool Software frei konguriert werden. Die

Software stellt alle Funktionen übersichtlich und bedienerfreundlich zur Verfügung, so dass Sie diese individuell einstellen können. Dabei können alle neun DSP Kanäle separat eingestellt werden. Bevor Sie die MATCH M 5.4DSP das erste Mal an einen Computer anschließen, gehen Sie auf unsere Homepage und laden die aktuellste Software Ver- sion des DSP PC-Tools herunter. Es ist ratsam, regelmäßig nach Updates der Software zu schauen, damit das Gerät immer auf dem aktuellsten Stand ist.

Die Software sowie eine umfangreiche Knowledge Base nden Sie auf www.audiotec-scher.com. Es wird dringend empfohlen, die DSP PC-Tool Knowledge Base vor der ersten Benutzung durchzulesen, um Komplikationen und Fehler zu vermeiden.

Wichtig: Stellen Sie sicher, dass die MATCH M 5.4DSP bei der ersten Installation der Software noch nicht an den PC angeschlossen ist. Verbinden Sie diese erst, wenn die Software samt der USBTreiber vollständig installiert ist!

Im folgenden Abschnitt lesen Sie die wichtigsten Schritte zum Anschluss und der ersten Inbetriebnahme:

1. Laden Sie die DSP PC-Tool Software unter www.audiotec-scher.com herunter und installieren diese auf ihrem Computer.

2. Schließen Sie danach die M 5.4DSP mit dem beiliegenden USB-Kabel an den Computer an. Wenn Sie längere Distanzen zu überbrücken haben, verwenden Sie bitte eine aktive USBVerlängerung mit integriertem Repeater oder das optional erhältliche WIFI CONTROL Interface.

3. Schalten Sie erst den Verstärker ein und starten Sie anschließend die Software. Sofern die Betriebssoftware des DSPs nicht mehr aktuell ist, wird diese automatisch aktualisiert.

4. Nun können Sie die MATCH M 5.4DSP mithilfe

der DSP PC-Tool Software frei kongurieren.

Nützliche Hinweise zur korrekten Einstellung entnehmen Sie unserer Knowledge Base, welche auf unserer Webseite bereit steht.

Achtung: Es wird dringend empfohlen, vor der ersten Inbetriebnahme die Lautstärke am Radio auf Minimum zu drehen und an die Vorverstärkerausgänge der M 5.4DSP nichts anzuschließen, bis die grundlegenden Einstellungen im Signalprozessor vorgenommen wurden. Speziell bei Verwendung in vollaktiven Systemen besteht sonst Zerstörungsgefahr für die Lautsprecher.

Page 19

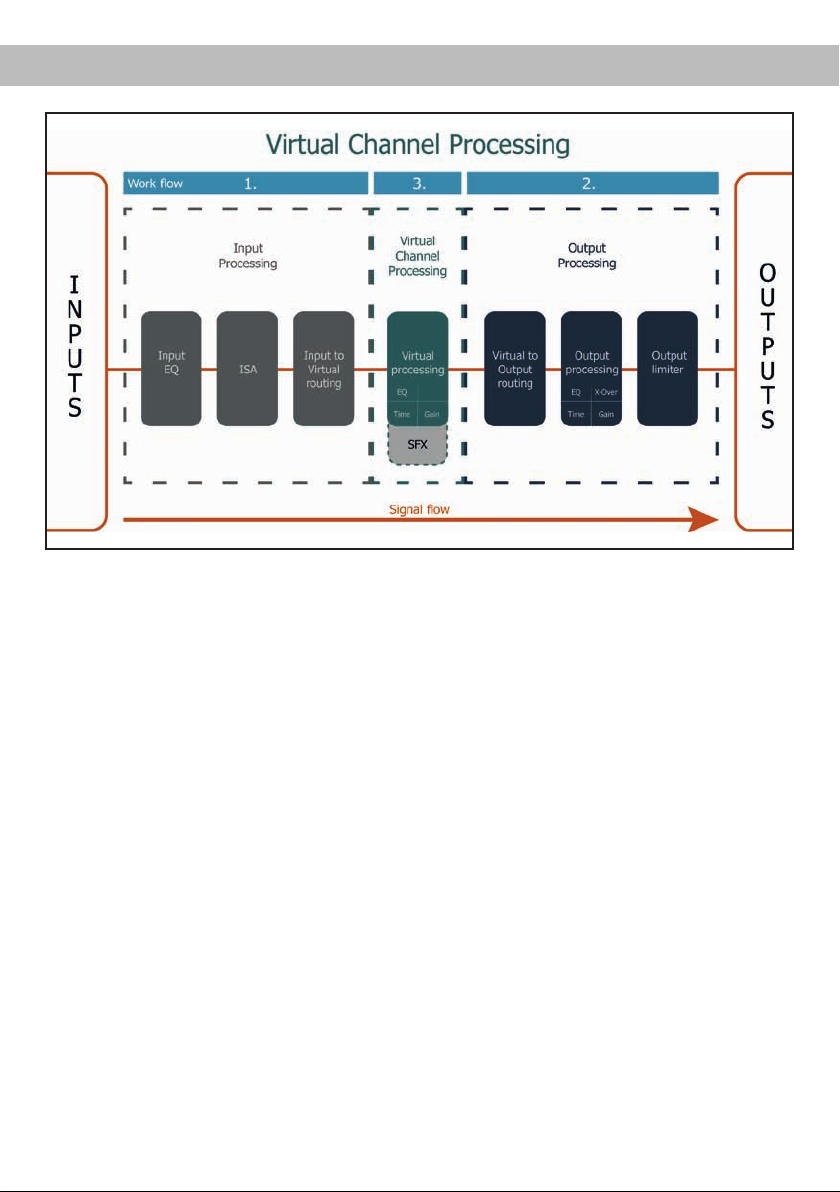

Virtual Channel Processing (VCP)

Das Bedienkonzept des VCP

Im Gegensatz zu bisherigen Methoden ist das Virtual Channel Processing (VCP) ein mehrstuges Signalverarbeitungs-Konzept, welches die perfekte Konguration komplexer Soundsysteme ermöglicht und somit ganz neue Möglichkeiten des Klangtunings erö󰀨net.

Die Funktion erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen,

welche sich zwischen den Ein- und Ausgängen bendet.

Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und neun prozessierte Ausgangskanäle zur Verfügung.

Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.

Die Hauptvorteile dieses Konzeptes sind folgende:

- Ausgangskanalübergreifender Gruppen-Equalizer

- Mehrwege-Konguration der DSP-Sounde󰀨ekte (SFX)

- Zusätzliche Funktionen wie Rear Attenuation

Page 20

Virtual Channel Processing (VCP)

– Kanalübergreifender Gruppen-Equalizer

Beispielanwendung: Aktives Mehrwege- System

Wird ein Eingangssignal (bspw. Vorne links) erst auf einen virtuellen Kanal geroutet (Front L Full) und dieses Signal anschließend auf ein aktives Mehrwege-System geroutet (bspw. Vorne links – Hochtöner, Mitteltöner und Tieftöner), so ist es möglich, mit Hilfe des Equalizers des virtuellen Kanals

alle nachgeschalteten einzelnen Kanäle gleichzeitig in ihrer Tonalität zu beeinussen. Der Vorteil dieses Konzeptes ist, dass sich vor allem die Frequenz- und Phaseneinüsse auf alle nachgeschalteten Kanäle gleich auswirken, so dass gerade in aktiven Mehrwege-Kongurationen die Abstimmung der Lautsprecher untereinander nicht negativ beeinusst wird.

– Mehrwege-Konguration der DSP-Sounde󰀨ekte (SFX) Beispielanwendung: 2- oder gar 3-Wege Centerlautsprecher

Nach Aktivierung des „Virtual Channel Processing“ sind auch die DSP-Sounde󰀨ekte wie das

RealCenter-Management oder das Augmented Bass Processing aktiviert. Diese sind nicht mehr fest mit den Ausgängen verknüpft, sondern an bestimmte „virtuelle Kanäle“ gebunden:

Front Processing: virtuelle Kanäle Front L Full (A) und Front R Full (B) Center Processing: virtueller Kanal Center Full (E) Augmented Bass Processing: virtuelle Kanäle Subwoofer 1 (H) und Subwoofer 2 (I). An diese ist auch

die Subwoofer-Lautstärkeregelung gebunden.

Dadurch ist es möglich, die DSP-Sounde󰀨ekte auf beliebig viele Ausgänge zu routen, um beispielsweise 2- oder gar 3-Wege Centerlautsprecher-Kongurationen zu realisieren. Der Flexibilität sind hier

somit kaum noch Grenzen gesetzt.

– Zusätzliche Funktionen

Darüber hinaus ermöglicht das VCP die Realisierung weiterer neuer Funktionen. Eine dieser Funktionen ist beispielsweise die „Rear Attenuation“. Bei dieser kann mit Hilfe einer Fernbedienung die Lautstärke der virtuellen Kanäle „Rear L Full“ und „Rear R Full“ separat geregelt werden. So ist es auch ohne Umschalten des Sound Setups möglich, die hinteren Lautsprecher (oder auch jeden anderen Kanal, welcher durch diese Kanäle geroutet wird) in ihrer Lautstärke zu regeln.

Page 21

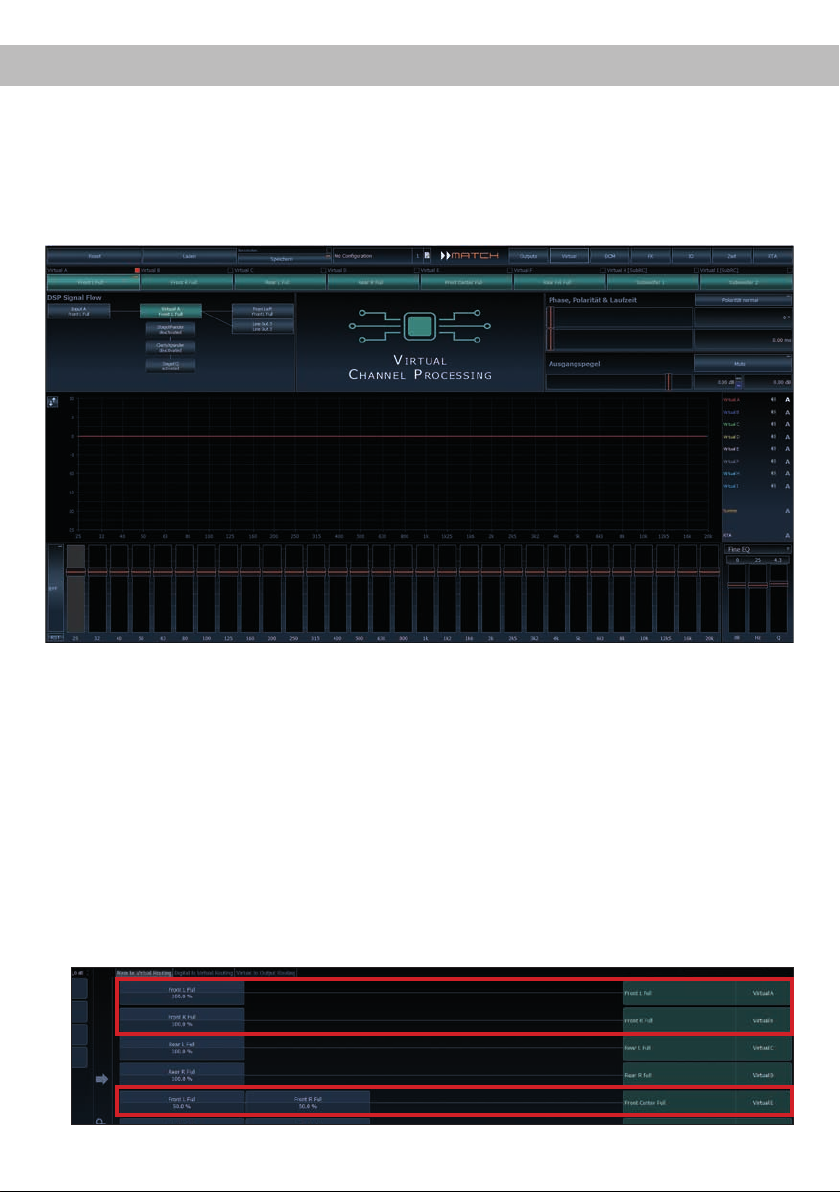

Konguration des Virtual Channel Processing (VCP)

Um das VCP zu kongurieren, muss zuerst das „Virtual Channel Processing“ im DCM-Menü der DSP PC-

Tool Software eingeschaltet werden. Gehen Sie dazu in den „Virtual Channel Processing“-Tab und klicken

auf die rechte Box mit der VCP-Grak. Anschließend erfolgt die Konguration in drei Schritten – hier am Beispiel einer 3-Wege Konguration mit einem 2-Wege Eingangssignal erläutert.

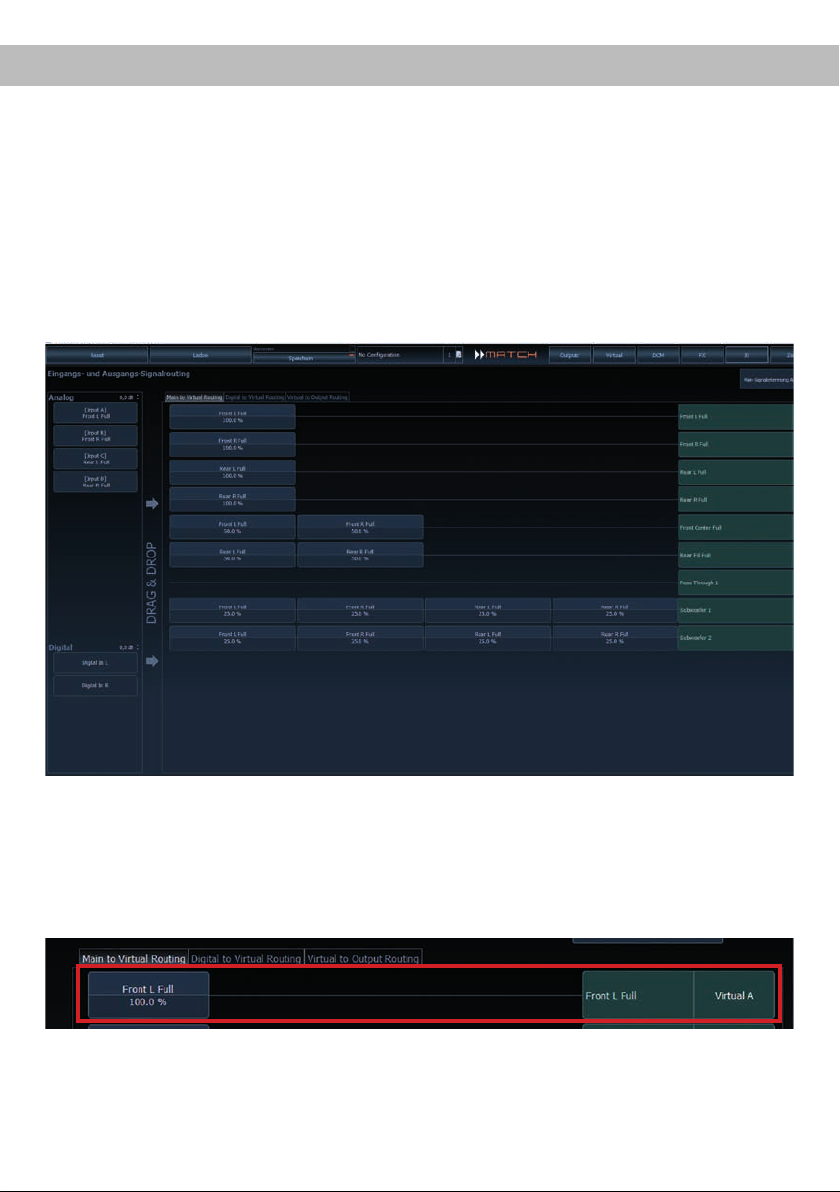

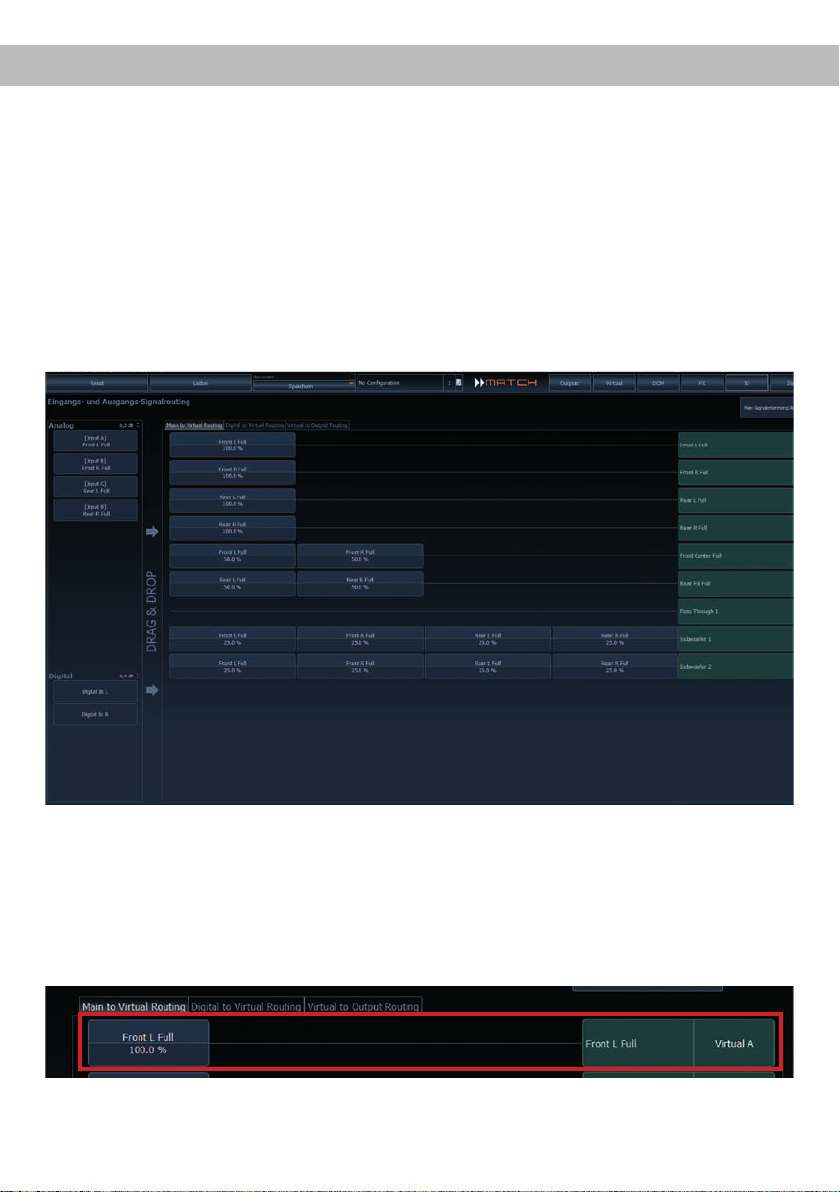

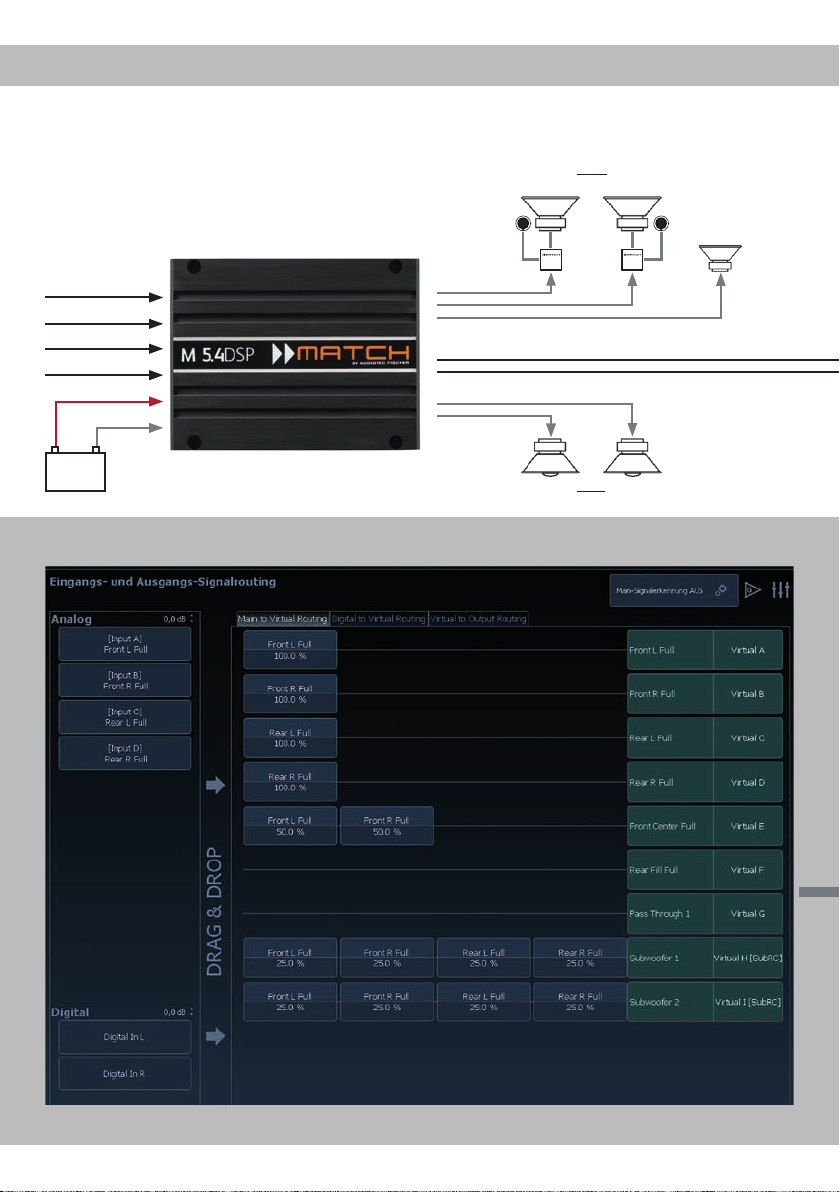

Workow-Schritt 1 – Eingangsrouting

Zuerst müssen die Eingangssignale in den verschiedenen Eingangs-Signalmatrizen („Main to Virtual Routing“, „Digital to Virtual Routing“) auf die jeweiligen virtuellen Kanäle geroutet werden. Dies verhält sich genauso wie im normalen Modus, d.h. die Eingangssignale auf der linken Seite werden per Drag & Drop auf die jeweilige Summierungsmatrix gelegt. Der Unterschied zum normalen Modus ist, dass die Namen und Signaleigenschaften der virtuellen Kanäle an dieser Stelle festgelegt sind (Front L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).

a. Zunächst müssen alle Eingangssignale auf die entsprechenden festgelegten Signaltypen der virtu-

ellen Kanäle gelegt werden, d.h. der Eingang, an welchem das Signal vorne links anliegt, muss auf den virtuellen Kanal „Front L Full“ geroutet werden.

b. Bei OEM-Adaptionen von aktiven Mehrwege-Systemen müssen die Signale an dieser Stelle auf den

virtuellen Kanal „Front L Full“ summiert werden, d.h. mehrere Eingangssignale werden auf einen virtuellen Kanal summiert (der Input–EQ bleibt wie gewohnt in den Eingängen wirksam).

Page 22

Konguration des Virtual Channel Processing (VCP)

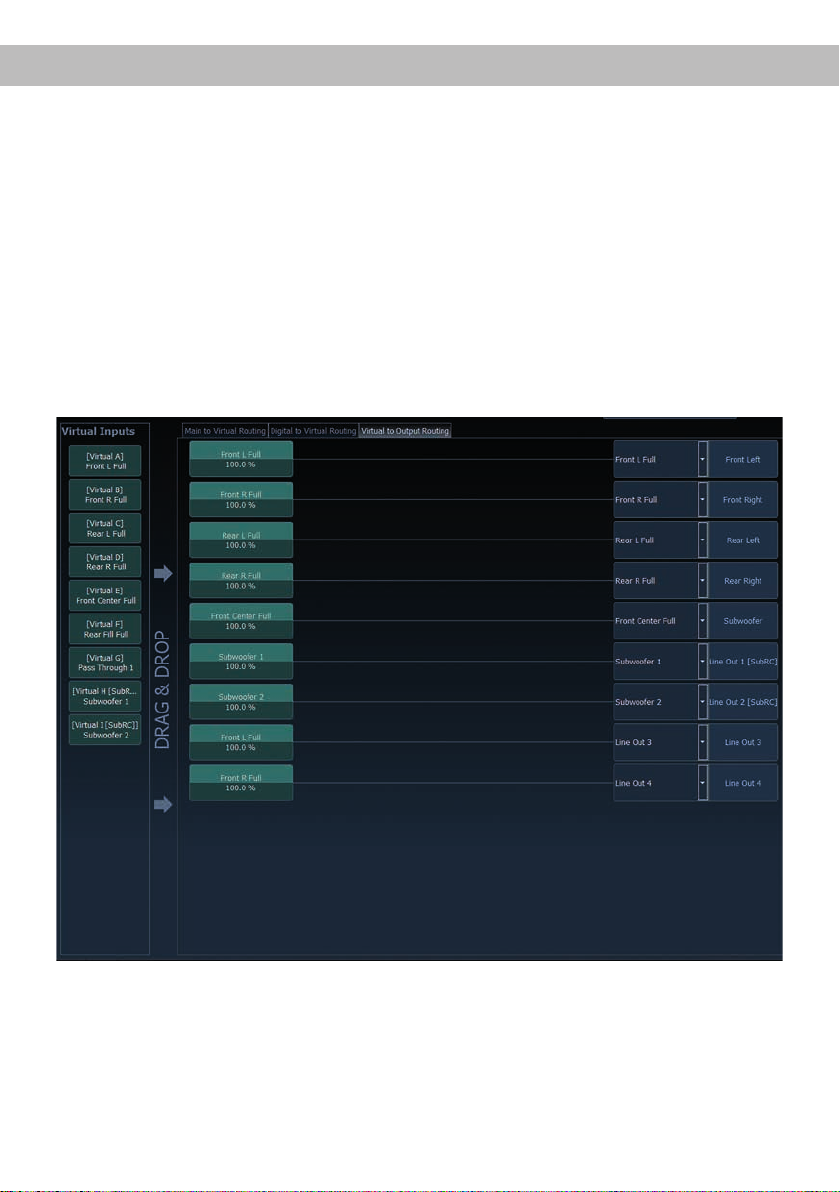

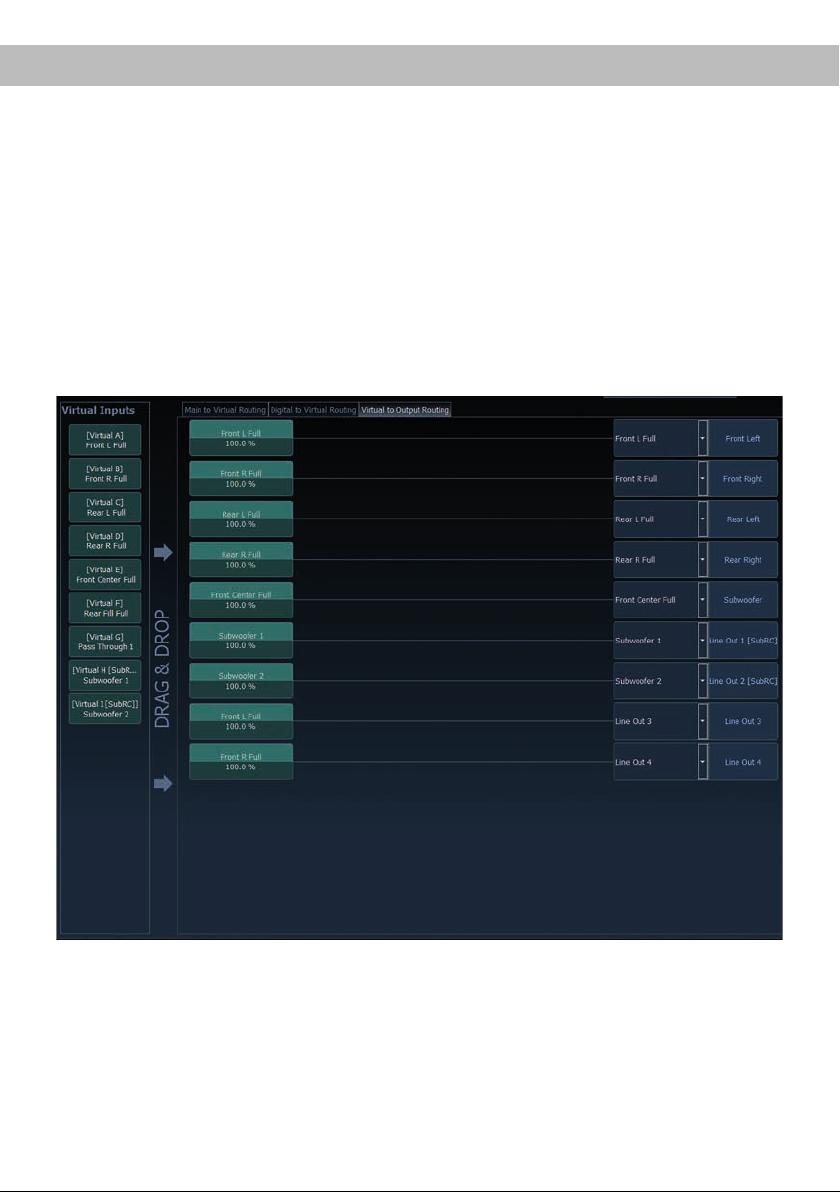

Workow-Schritt 2 – Ausgangsrouting

Nachdem alle genutzten Eingangssignale in den jeweiligen Signal-Routing-Matrizen konguriert wurden,

müssen die virtuellen Kanäle nun den physischen Ausgangskanälen zugeordnet werden. Hierbei kann ein virtuelles Signal (bspw. Front L Full) mehreren Ausgängen zugewiesen werden, wie beispielsweise dem

vorderen linken Hochtöner, Mitteltöner und Tieftöner. Die Konguration dieser lautsprecherspezischen

Ausgangskanäle erfolgt nach wie vor im „Outputs“-Menü (im normalen Modus „Main“ genannt) des DSP

PC-Tools. Hier können weiterhin die kanalspezischen Equalizer, Hoch- und Tiefpasslter, Laufzeitkorrektur, Ausgangspegel und Phaseneinstellungen konguriert werden.

a. Um die virtuellen Kanäle den jeweiligen Ausgangskanälen zuzuweisen, werden im Ausgangsrouting

(Virtual to Output Routing) die jeweiligen virtuellen Signale per Drag & Drop auf die Ausgangskanäle gezogen. An dieser Stelle müssen die Signale in der Regel nicht mehr summiert werden, so dass jedem Ausgangs signal nur ein virtuelles Signal zugeordnet wird; beispielsweise wird dem vorderen linken Hochtöner das Signal „Front L Full“ zugeordnet, genauso wie dem vorderen linken Tieftöner.

b. An dieser Stelle kann auch ein virtueller Kanal, in welchem ein DSP-Sounde󰀨ekt aktiviert wurde, auf

mehrere Ausgangskanäle geroutet werden. So kann beispielsweise das Signal „Front Center Full“ mehreren Ausgangskanälen zugewiesen werden, um einen aktiven Mehrwege-Center zu realisieren. Die

entsprechenden Hoch- und Tiefpasslter werden anschließend in den Ausgangskanälen konguriert.

Page 23

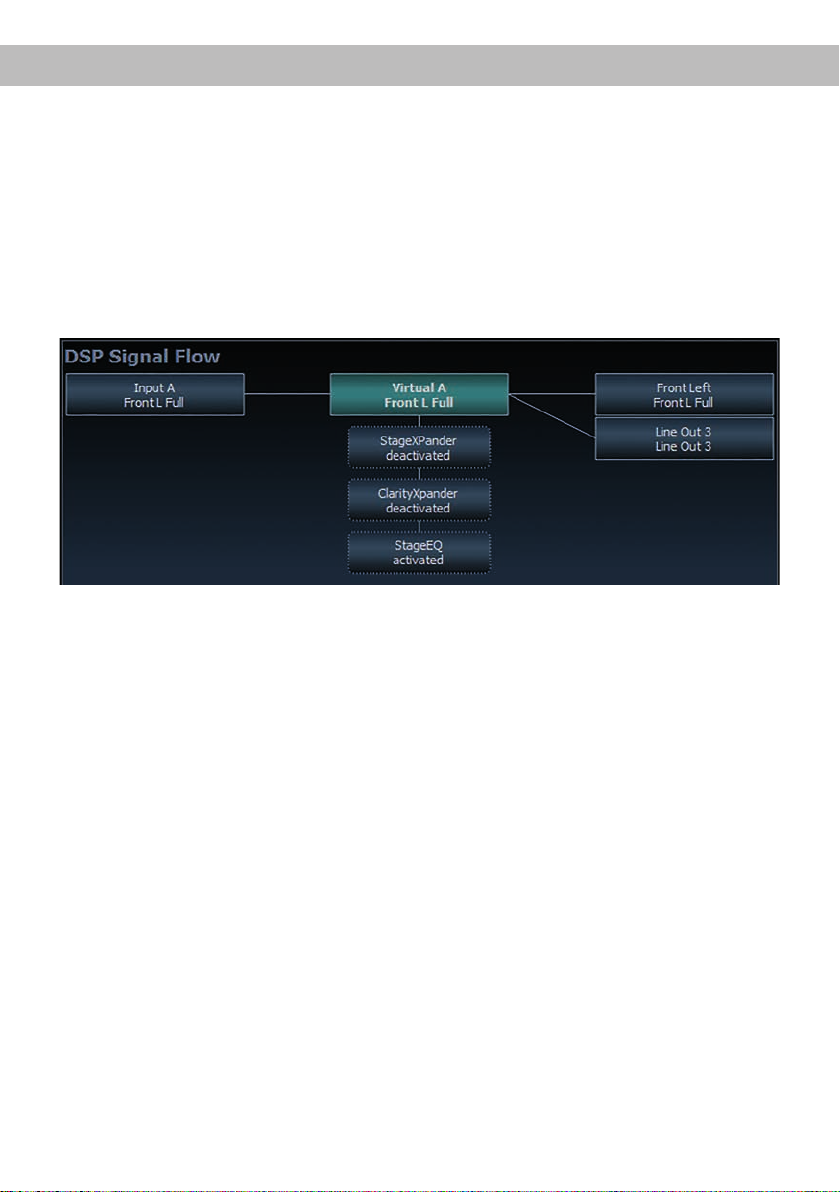

Workow-Schritt 3 – Konguration der virtuellen Kanäle und Hinweise zur Anwendung der DSP-Sounde󰀨ekte (SFX)

Wechseln Sie nun in das „Virtual“-Menü des DSP PC-Tools. Hier bekommen Sie eine Übersicht über den Signaluss der einzelnen Kanäle sowie der aktivierten Sounde󰀨ekte. Zusätzlich ist es möglich beispielsweise mit Hilfe des Equalizers, Polarität und weiteren Funktionen alle nachgeschalteten Ausgangskanäle

eines virtuellen Kanals gleichzeitig in ihrer Tonalität zu beeinussen.

Kongurationshinweise für die DSP-Sounde󰀨ekte (SFX)

Die MATCH M 5.4DSP bietet bei aktiviertem Virtual Channel Processing einzigartige DSP-Sound e󰀨ekte

wie das „Augmented Bass Processing“, den „RealCenter“ und mehr.

Um in den Genuss der DSP-Sounde󰀨ekte zu kommen, müssen bei der Hard- und Softwarekonguration

bestimmte Einstellungen vorgenommen werden. Hinweis: Die DSP-Sounde󰀨ekte stehen bei der M 5.4DSP nur im Virtual Channel Processing zur Verfü- gung. Dieses kann im DCM-Menü der DSP PC-Tool Software aktiviert werden.

Hinweise für das Center Processing mit seiner RealCenter- und ClarityXpander-Funktion

Um die RealCenter- und ClarityXpander-Funktion für einen Center-Lautsprecher nutzen zu können, müssen folgende Schritte durchgeführt werden: 1a. Die virtuellen Kanäle „Front L Full“ und „Front R Full“ müssen mit einem Eingangssignal belegt sein

(siehe Workow-Schritt 1).

1b. Der virtuelle Kanal „Front Center Full“ muss im Eingangsrouting entweder mit einem Summensignal

(Front Links + Front Rechts) oder einem vorhandenen Center-Signal belegt sein.

Page 24

Konguration des Virtual Channel Processing (VCP)

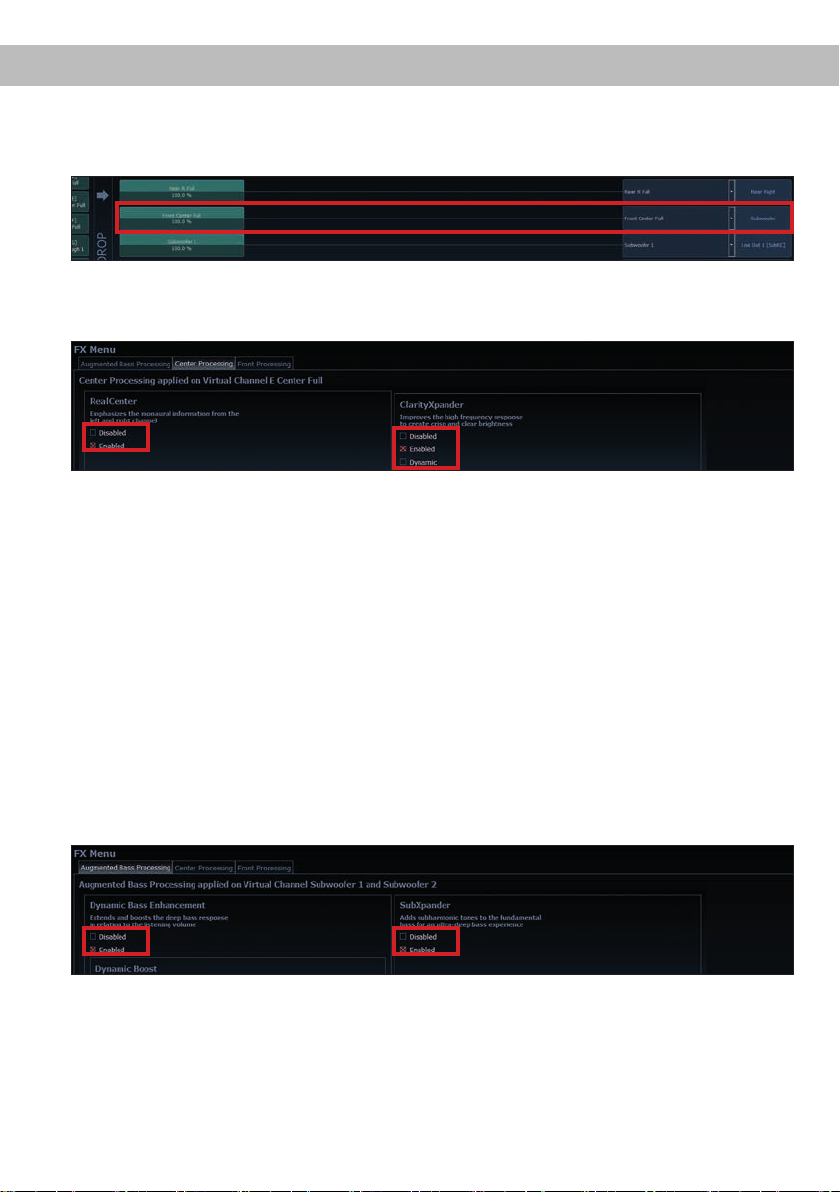

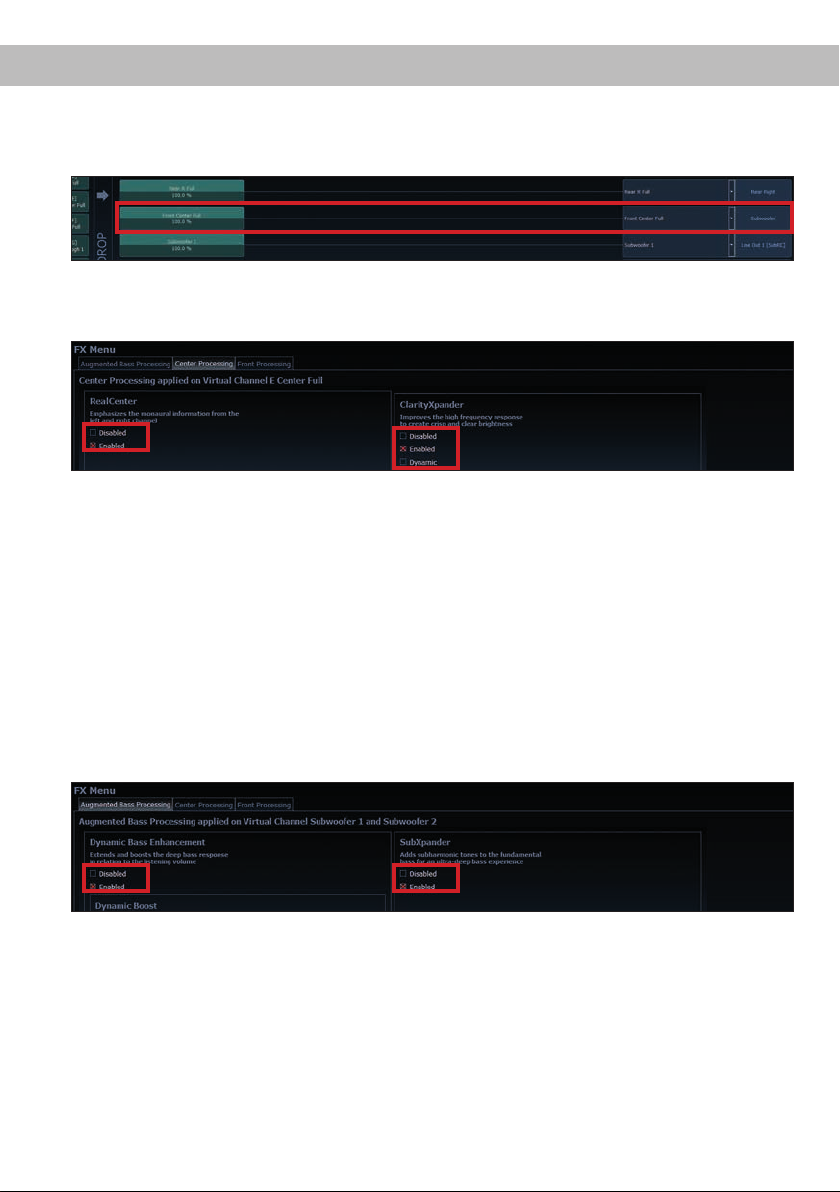

2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal „Virtual E – Front Center

Full“ auf den oder die gewünschten Ausgangskanäle (wie im Workow-Schritt 2 beschrieben), auf welche das Center Processing angewendet werden soll.

Hinweise zum Eingangsrouting siehe Workow-Schritt 1

3. Wechseln Sie nun in das FX-Menü und aktivieren im Reiter „Center Processing“ den gewünschten Sounde󰀨ekt durch Setzen eines Hakens.

Hinweise zum Ausgangsrouting siehe Workow-Schritt 2

Hinweise für das Front Processing mit seiner StageXpander- und ClarityXpander-Funktion

Die Einstellungen des StageXpanders und Front ClarityXpanders wirken immer auf die virtuellen Kanäle

„Front L Full“ und „Front R Full“.

Hinweise für das Augmented Bass Processing mit seiner Dynamic Bass Enhancement- und

SubXpander-Funktion

Für das Augmented Bass Processing müssen bestimmte Einstellungen vorgenommen werden, um dessen

Sounde󰀨ekte anwenden zu können.

1. Der virtuelle Subwoofer Kanal („Subwoofer 1“) muss mit einem Eingangssignal belegt sein (siehe Work-

ow-Schritt 1).

2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal / die Kanäle „Virtual H – Subwoofer 1“ und / oder „Virtual I – Subwoofer 2“ auf den oder die gewünschten Ausgangskanäle (wie

im Workow-Schritt 2 beschrieben), auf welche das Subwoofersignal geleitet und das Augmented Bass

Processing angewendet werden soll.

3. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Sounde󰀨ekt.

Hinweis: Das Bass Processing wird für die Kanäle Subwoofer 1 und Subwoofer 2 gemeinsam ein- und ausgeschaltet, die beiden Kanäle bleiben dabei für Stereoanwendungen voneinander getrennt.

Page 25

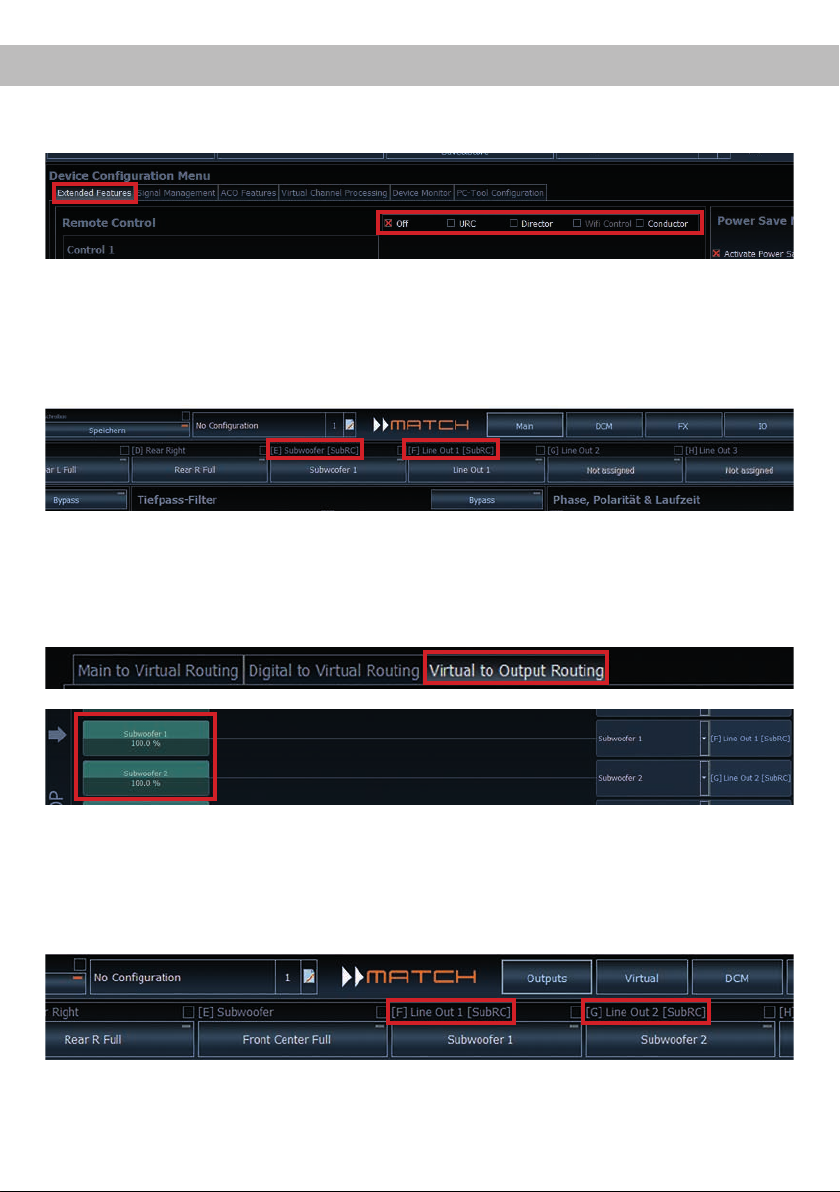

Konguration einer Subwoofer-FernbedienungKonguration einer Subwoofer-Fernbedienung

Zunächst muss die entsprechende Fernbedienung im Tab „Erweiterte Einstellungen“ im DCM Menü der

DSP PC-Tool Software aktiviert und je nach Modell konguriert werden.

Bei nicht aktiviertem VCP ist die Subwoofer-Fernbedienung bei der M 5.4DSP fest den Ausgangskanälen E und F zugeordnet. In diesem Fall ist es nicht entscheidend, welcher Ausgang in der IO-Routingmatrix mit „Subwoofer“ benannt wurde. Im Main Menü wird angezeigt, auf welche Ausgänge die SubRC (Subwoofer-Fernbedienung) wirkt:

Bei aktiviertem VCP hingegen wird die Subwoofer-Fernbedienung den Ausgangskanälen zugeordnet, welche im „Virtual to Output Routing“ mit einem der beiden virtuellen Subwoofer-Signalen versorgt werden („Subwoofer 1“ oder „Subwoofer 2“). Dies kann jede beliebige Kombination an Ausgangskanälen sein.

Im nachfolgenden Beispiel sind es die Vorverstärker-Ausgänge / Line Outs F und G:

Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder „Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.

Anschließend wird die Subwoofer-Regelung auch im Main Menü hinter der Kanalbezeichnung als [SubRC] angezeigt:

Page 26

ACO Plattform-Features

Neben den einzigartigen DSP-Sound e󰀨ekten bietet

die ACO-Plattform der M 5.4DSP zusätzlich eine Vielzahl an System-Features. Im DCM Menü der DSP PC-Tool Software können für einige dieser System-Features individuelle Einstellungen vorgenommen werden.

Turn On & O󰀨 Delay

Hier kann die Verzögerungzeit, mit welcher der Verstärker ein- und ausgeschaltet werden soll, festgelegt werden. Werkseitig sind 0,2 Sekunden eingestellt. Eine Änderung der Verzögerungszeit sollte nur vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Verstärkers kommt.

URC Setup Switch Conguration

Der ACO bietet Speicherplatz für zehn anstelle der üblichen zwei Sound Setups. Mit Hilfe einer optional erhältlichen URC Fernbe dienung oder des Control Tasters lässt sich zwi- schen zwei der zehn Sound-Setup Speicherplätze umschalten. Diese zwei Speicherplätze können in

der „URC Setup Switch Conguration“ festgelegt

werden. Werkseitig sind die Speicherbereiche eins und zwei ausgewählt. Speicherplätzen umschalten zu können, werden die optional erhältlichen Fernbedienungen DIRECTOR

und CONDUCTOR oder die HELIX WIFI CONTROL

empfohlen.

Um zwischen allen internen

Remote Output Conguration

An dieser Stelle kann festgelegt werden, ob der Remote-Ausgang, der die angeschlossenen Endstufen ein- bzw. ausschaltet, während eines Sound-Setup-Wechselvorgangs kurzzeitig deaktiviert werden soll. Standardmäßig ist dieses Feature aktiviert (ON).

ADEP.3 Conguration

Bei Ansteuerung des Verstärkers über die Highlevel-Eingänge kann es in Verbindung mit manchen Werksradios notwendig sein, den ADEP.3-Schaltkreis an den Diagnosemodus des Steuergeräts anzupassen. Eine Anpassung sollte vorgenommen werden, wenn es bspw. zu Fehlfunktionen kommt (Stummschalten des Radios). Standardmäßig ist der Kompatibilitätsmodus eingeschaltet (Enabled).

Page 27

Spezielle Features der M 5.4DSP

Class GD Technologie

Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers. Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker

nochmals übertri󰀨t. Die Vorteile spielt das Class

GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.

ACO – Advanced 32 Bit CoProcessor

Der MATCH M 5.4DSP Verstärker verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.

Zwei Leistungsoptionen

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im MATCH M 5.4DSP stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der MATCH M 5.4DSP auch beim Motorstart voll funktionsfähig bleibt.

Page 28

Technische Daten

Leistung RMS

- Kanal A - D ..................................................................... 4 x 60 Watt @ 4 Ohm (HighPower)

4 x 35 Watt @ 4 Ohm (MidPower)

- Sub Out .......................................................................... 1 x 90 Watt @ 4 Ohm (High- & MidPower)

1 x 160 Watt @ 2 Ohm (High- & MidPower)

Verstärkertechnologie .......................................................Class GD

Eingänge .......................................................................... 4 x Hochpegel-Lautsprechereingang

1 x Optisch SPDIF (12 - 96 kHz)

1 x Remote In

Eingangsempndlichkeit ................................................... 5 - 11 Volt

Eingangsimpedanz ........................................................... 9 - 33 Ohm mit ADEP.3

Ausgänge ......................................................................... 5 x Lautsprecherausgang

4 x Cinch

1 x Remote Out

Ausgangsspannung Cinch................................................3 Volt

Frequenzbereich...............................................................20 Hz - 20.000 Hz

DSP Leistung .................................................................... 64 Bit / 295 MHz

Abtastrate ......................................................................... 48 kHz

DSP Typ ...........................................................................Audio Signalprozessor

Signalwandler ................................................................... A/D: BurrBrown

D/A: BurrBrown

Signal- / Rauschabstand (A-bewertet) ............................. Digitaleingang: > 105 dB

Analogeingang: > 99 dB

Klirrfaktor (THD) ...............................................................< 0,03 %

Dämpfungsfaktor .............................................................. > 50

Betriebsspannung.............................................................10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Leistungsaufnahme .......................................................... DC 12 V 40 A max.

Leerlaufstromaufnahme....................................................280 mA

Max. Remote-Ausgangsstrom .......................................... 500 mA

Sicherung .........................................................................1 x 30 A Maxi-Stecksicherung (FK3)

Zusätzliche Features ........................................................ 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto

Remote-Schalter, Smart Control Port, Start-

Stop-Fähigkeit, USB

Abmessungen (H x B x T) ................................................35 x 85 x 110 mm

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen

innerhalb der Europäischen Union (EU) zertiziert.

Page 29

Congratulations!

Dear Customer,

Congratulations on your purchase of this innovative and high-qual ity MATCH product.

Thanks to more than 30 years of experience in research and development of audio products this

amplier sets new standards in the range of digital ampliers.

General instructions

General installation instructions for MATCH components

To prevent damage to the unit and possible injury, read this manual carefully and follow all installation instructions. This product has been checked for proper function prior to shipping and is guaranteed against manufacturing defects.

Before starting your installation, disconnect the battery’s negative terminal to prevent damage

to the unit, re and / or risk of injury. For a proper performance and to ensure full warranty coverage, we strongly recommend to get this product installed by an authorized MATCH dealer.

Install your M 5.4DSP in a dry location with suf-

cient air circulation for proper cooling of the equipment. The amplier should be secured to

a solid mounting surface using proper mounting hardware. Before mounting, carefully examine the area around and behind the proposed installation location to ensure that there are no electrical cables or components, hydraulic brake lines or any part of the fuel tank located behind the mounting surface. Failure to do so may result in unpredictable damage to these components and possible costly repairs to the vehicle.

We wish you many hours of enjoyment with your new MATCH M 5.4DSP.

Yours, AUDIOTEC FISCHER

General instructions for connecting the

M 5.4DSP amplier

The M 5.4DSP amplier may only be installed in

motor vehicles which have a 12 Volts negative terminal connected to the chassis ground. Any other

system could cause damage to the amplier and

the electrical system of the vehicle.

Use only the enclosed cable harness or an optionally available MATCH cable harness for connection of the M 5.4DSP. ATTENTION: In “HighPower” mode it is mandatory to connect the M 5.4DSP directly to the car´s battery, even when using a cable harnesses out of the MATCH accessories program. Otherwise, it may cause damage to the equipment / wiring of your vehicle!

Prior to installation, plan the wire routing to avoid any possible damage to the wire harness. All cabling should be protected against possible crushing or pinching hazards. Also avoid routing cables close to potential noise sources such as electric motors, high power accessories and other vehicle harnesses.

The fuse may only be replaced by an identically rated fuse (30 A) to avoid damage of

the amplier.

Page 30

Connectors and control units

1 2 3

System Connector

Connector for the MATCH cable harness.

Make sure that you only use a MATCH origi-

nal connection cable to connect the amplier

to the car radio.

Auto Remote

This switch allows to activate / deactivate the

automatic turn-on feature of the amplier.

Remote In / Out

The remote input can be used to switch on

the M 5.4DSP. The remote output has to be

used to switch on external ampliers that

are connected to the Line Output F - I of the

amplier.

765

Subwoofer Output

Connector for a passive subwoofer or speak-

er. Use only the enclosed subwoofer cable for connection.

USB Input

Connects the M 5.4DSP to your PC.

Control pushbutton

Use this button to either switch between the

setups or initiate a reset of the device.

Status LED

The Status LED indicates the operating

mode of the amplier and its DSP memory.

Line Output F - I

Line outputs for connecting external ampli-

Optical Input

Optical input for digital stereo signals (SPDIF

SCP (Smart Control Port)

Multifunction interface for e.g. an optional

ers. Make sure that the remote output (Re- mote Out) is used to turn on these devices.

format).

remote control or other MATCH M 5.4DSP accessory.

Page 31

Initial start-up and functions

System Connector

This connector is used as signal input from the OE

radio, as signal output of the amplier channels A to

D for connecting the loudspeakers and as connection for the power supply. The impedance per channel must not be lower than 4 Ohms. Input sensitivity is factory-set to 11 Volts. It is possible to optimally adapt the input sensitivity to the signal source using

the DSP PC-Tool software (DCM menu → Signal

Management) (see page 35, item 3). Solely use this terminal only in combination with the connection ca-

ble that is included in delivery of the amplier or an

appropriate cable harness from the MATCH accessories program. Note: In HighPower mode the M 5.4DSP must also be connected directly to the car´s battery by using a separate cable with su󰀩cient cable cross-section, even when using a cable harnesses out of the MATCH accessories program. A detailed description of the “HighPower” mode can be found on page

33. Caution: The use of other harnesses may cause

severe harm to the amplier, your car radio / head

unit and your loudspeakers. In any case the warranty will be void!

Auto Remote

The M 5.4DSP will be turned on automatically if the highlevel inputs are used or if a signal is applied to the Remote In / Out terminal. The Auto Remote switch allows to activate / deactivate the automatic turn-on feature of the System Connectors highlevel inputs. The feature should be deactivated (Auto Re-

mote = o󰀨) if there are e.g. disturbing noises while switching on / o󰀨 the amplier.

Note: If the automatic turn-on function is deactivated it is mandatory to use the Remote In / Out termi-

nal to power up the amplier! The highlevel signal

will be ignored in this case.

Remote In / Out

Remote In: The remote input has to be used to turn

on / o󰀨 the M 5.4DSP if the signal source which is

connected to the highlevel inputs of the System Connector is not activating the “automatic turn-on”

function or if the amplier shall only be activated / deactivated by a remote signal applied to the Remote In / Out input.

Remote Out: We strongly recommend to use the re-

mote output for turning on / o󰀨 additional ampliers

that are connected to the Line Output F - I of the M 5.4DSP. This is essential to avoid any undesired pop noises during DSP boot or software update

process. Additionally this output will be turned o󰀨

during the “Power Save Mode” or a software update process.

Subwoofer Output

This output provides for the connection of a passive MATCH Plug & Play subwoofer (like the MATCH PP 7E-D or PP 7S-D), a conventional subwoofer or speaker. Use only the enclosed subwoofer cable for connecting a speaker. How to connect the diffrent speakers see page 37, item 7. When using a subwoofer, we strongly recommend to connect the M 5.4DSP directly to a 12 Volt source. Refer to connection instructions on page 36, section 3.

USB Input

Connect your personal computer to the M 5.4DSP using the provided USB cable. The required

PC software to congure this amplier can be

downloaded from the Audiotec Fischer website www.audiotec-scher.com. Please note: It is not possible to connect any USB storage devices.

Control pushbutton

The M 5.4DSP provides 10 internal memory locations for sound setups. The Control pushbutton allows the user to switch between two memory po-

sitions. These can be dened in the DSP PC-Tool.

1. Setup switch: Press Control pushbutton for 1 sec-

ond. The memory locations one and two are dened

ex works. Switching is indicated by a single red ash of the Status LED. Alternatively, the optional URC.3 remote control can be used for switching. To switch between all internal memory locations, optional accessories like the DIRECTOR display remote control, CONDUCTOR or WIFI CONTROL are required.

2. Device reset: Press pushbutton for ve seconds. This completely erases the internal memory and is indicated by a continuous red glowing and constant green ashing of the Status LED. Attention: After erasing the setups from memory

Page 32

Initial start-up and functions

the M 5.4DSP will not reproduce any audio output until the device is updated via the DSP PC-Tool software.

Status LED

The Status LED indicates the operating mode of the

amplier and of the DSP memory.

Green: Amplier is ready for operation.

Orange: Power Save Mode is active.

Red: Protection Mode is active. This may have dif-

ferent root causes. The amplier is equipped with

protection circuits against over- and undervoltage as well as overheating. Please check for connecting failures such as short-circuits or other wrong connections.

If the amplier is overheated the internal temperature protection switches o󰀨 the remote and signal

output until it reaches a safe temperature level again.

Red / green slow ashing: No operating soft-

ware installed. Connect the amplier to the DSP PC-Tool software and conrm the automatic update of the operating system. You will nd the

latest version of the DSP PC-Tool software at

www.audiotec-scher.com.

Red / green fast ashing: The currently selected

sound setup memory is empty. A new setup has to be loaded via the DSP PC-Tool software or switch to a memory position with existing sound setup.

Optical Input

Optical input in SPDIF format for connecting signal sources with a digital audio output. The sampling rate of this input must be between 12 and 96 kHz. The input signal is automatically adapted to the internal sample rate. In order to control the volume of this input, we recommend to use an optional remote control or the WIFI CONTROL.

Note: This amplier can only handle stereo input

signals and no MP3- or Dolby-coded digital audio stream! Note: The manual activation of the Optical Input via

an optional remote control is congured ex works.

SCP (Smart Control Port)

This multi-functional connector is designed for MATCH accessory products like a remote control which allows to adjust several features of the am-

plier. Depending on the type of remote control, the functionality at rst has to be dened in the “Device Conguration Menu” of the DSP PC-Tool software

or on the remote control itself. Attention: If the accessory product does not have a NanoFit connector solely use the NanoFit adaptor which is included in delivery for connection.

Line Output F - I

Processed 4-channel pre-amplier output with a

maximum output voltage of 3 Volts for connecting

additional power ampliers. Please make sure that you always turn on / o󰀨 external ampliers using

the remote output (Remote Out) of the M 5.4DSP. Never directly control the external amps by a signal from the ignition switch of your car! Additionally

this output will be turned o󰀨 when the “Power Save Mode” of the amplier is active. The outputs can be

assigned to any of the inputs as desired using the DSP PC-Tool software. Attention: Solely use the connection cable which is included in delivery for the connection of additional

ampliers (see page 34, g. 3)!

NanoFit adaptor

Page 33

Switching between the two power modes

HighPower / MidPower mode

The M 5.4DSP has two power modes – the “HighPower” mode for maximum perfomance and “MidPower” mode with reduced output power and lower power consumption for Plug & Play applications.

Note: The “MidPower” mode is always activated ex works.

This mode reduces the output power of the front and rear channels to 35 Watts per channel. The result is a lower maximum current consumption of the M 5.4DSP and thus allows an easy Plug & Play connection to OE sound systems with an optionally available MATCH cable harnesses, e.g. PP-ISO (see page 38).

Note: The “MidPower” mode is not a guarantee for a proper function in combination with the OEM harness. Depending on your car it may be necessary to connect the M 5.4DSP directly to a +12 V source.

In order to use the M 5.4DSP in “HighPower” mode for maximum performance this has to be acti-

vated in the “Device Conguration Menu” of the

DSP PC-Tool software.

This setting may only be chosen if the power supply of the M 5.4DSP is directly connected to the car´s battery by using a separate cable with

su󰀩cient cable cross-section.

Note: The M 5.4DSP can draw currents up to 40 A in “HighPower” mode. This may lead to an overload of the OEM harness (Fire hazard!).

In the following the most important steps how to activate the “HighPower” mode are described:

1. Connect the amplier to your computer using

the USB cable that is included in delivery. If you have to bridge longer distances please use an active USB extension cable with integrated repeater and no passive extension. Optionally the connection can also be made by WIFI CONTROL via WiFi.

2. Turn on the amplier and then start the soft- ware.

3. Go to the “Device Conguration Menu” (DCM)

in the DSP PC-Tool software. In the “extended features” tab you can activate and deactivate the “HighPower” mode (see marking in the following image).

4. Conrm the following warning messages to n- ish the activation process.

Note: The activation of the “HighPower” mode is set across all memory locations for all sound setups. The setting can be reset at any time via the DSP PC-Tool. After a complete reset of the amplier via the Control pushbutton, the “High- Power” mode will also be reset.

Note: The selected operating mode is also saved in

the “afpx” conguration les. When loading an afpx le, this setting can be restored via the “Import ACO

Features” button.

5. Activation is nished.

Page 34

Installation

Fig. 1: Pin conguration of the system connector

SYSTEM

CONNECTOR

REMOTE

InOut

O󰀨 On

AUTO REMOTE

1. Highlevel loudspeaker input rear left (-) / C

2. Highlevel loudspeaker input front left (-) / A

3. Highlevel loudspeaker input front right (-) / B

4. Highlevel loudspeaker input rear right (-) / D

5. Loudspeaker output rear right (-) / D

6. Loudspeaker output rear left (-) / C

7. Loudspeaker output front right (-) / B

8. Loudspeaker output front left (-) / A

9. Ground

10. Ground

Fig. 2: Subwoofer connection cable

8-pole Molex connector for connecting a

MATCH Plug & Play subwoofer

ASIA-connector

Fig. 3: Line Output-to-RCA / Cinch cable

11. Highlevel loudspeaker input rear left (+) / C

12. Highlevel loudspeaker input front left (+) / A

13. Highlevel loudspeaker input front right (+) / B

14. Highlevel loudspeaker input rear right (+) / D

15. Loudspeaker output rear right (+) / D

16. Loudspeaker output rear left (+) / C

17. Loudspeaker output front right (+) / B

18. Loudspeaker output front left (+) / A

19. +12 Volts

20. +12 Volts

2-pole Molex connector for connection to the Subwoofer Output of the M 5.4DSP

MicroFit connector for connection to the Line Output F - I of the M 5.4DSP

RCA / Cinch connector for connecting addi-

tional ampliers

Page 35

The MATCH M 5.4DSP must be connected to the head unit (car radio) as follows: Caution: Carrying out the following steps will re-

quire special tools and technical knowledge. In order to avoid connection mistakes and / or damage, ask your dealer for assistance if you have any questions and follow all instructions in this manual (see page 17).

1. Connecting the highlevel loudspeaker inputs

1. Connecting the highlevel speaker inputs A -

D: The highlevel loudspeaker inputs (see

page 34, g. 1, no. 1 - 4 and 11 - 14) can

be connected directly to the loudspeaker outputs of an OEM radio or aftermarket radio by using the enclosed MATCH connection cable. It is not mandatory to use all highlevel

speaker inputs. It is su󰀩cient if two of four

highlevel loudspeaker inputs are connected. With the DSP PC-Tool software it is possible to route the input signals to the nine output channels individually. Make sure that the polarity is correct. If one or more connections have reversed polarity it may a󰀨ect the performance of the amplier. If this input is used the remote input (Re- mote In) does not need to be connected as

the amplier will automatically turn on once

a loudspeaker signal is received.

2. Connecting the loudspeaker outputs A - D:

The loudspeaker outputs (see page 34, g. 1, no. 5 - 8 and 15 - 18) can be connected directly to the wires of the loudspeakers by using the enclosed MATCH connection cable. Never connect any of the loudspeaker cables to the chassis ground as this will

damage your amplier and your speakers.

Ensure that the loudspeakers are correctly connected (phase), i.e. plus to plus and minus to minus. Exchanging plus and minus causes a total loss of bass reproduction. The plus pole is indicated on most speakers. The impedance per channel must not be lower than 4 Ohms, otherwise the amplier protection will be activated. Attention: For connection, solely use only the enclosed System Connector connection cable or an appropriate cable harness from

the MATCH accessories program!

2. Connecting a digital signal source If you have a signal source with an optical digi-

tal output you can connect it to the amplier

using the appropriate input. In standard con-

guration the manual activation via an optional remote control is congured.

Alternatively you can activate the automatic turn-on feature in the DCM menu of the DSP PC-Tool software. The feature activates the digital input as soon as a digital audio signal is detected. The automatic turn-on function does not work when a digital input is used. Therefore it is mandatory to connect the remote input (Re- mote In). A simultaneous use of the digital input and the highlevel inputs is possible. Important: The signal of a digital audio source normally does not contain any information about the volume level. Keep in mind that this will lead to full level on the outputs of the

M 5.4DSP and your connected ampliers. This

may cause severe damage to your speakers. We strongly recommend to use an optional remote control for adjusting the volume level of the digital signal input! Information: The MATCH M 5.4DSP can only handle uncompressed digital stereo signals in PCM format with a sample rate between 12 kHz and 96 kHz and no Dolby-coded digital audio stream!

3. Adjustment of the input sensitivity Attention: It is mandatory to properly adapt the input sensitivity of the M 5.4DSP to the signal source in order to avoid damage to

the amplier. The input sensitivity can be optimally adapted to the signal source using the DSP PC-Tool software. Input sensitivity is factory-set to 11 Volts. This is

denitely the best setting for most applications.

Only if the head unit / car radio doesn´t deliver enough output level, the input sensitivity should be increased.

Follow the subsequent steps to perfectly adapt

the ampliers input sensitivity to your signal

source:

Page 36

Installation

1. Don‘t connect any ampliers or loudspeakers to the outputs of the M 5.4DSP during this setup.

2. First turn on the amplier and then start the

software. The function can be found in the “Signal Management” tab of the DCM menu

under the item “Main Input → Input Gain“.

3. Adjust the volume of your radio to approx. 90 % of the max. volume and playback an appropriate test tone, e.g. pink noise (0 dB).

4. If the clipping indicator in the DSP PC-Tool already lights up (see picture below), you have to reduce the input sensitivity using the

scroll bar until the indicator turns o󰀨.

5. Increase the input sensitivity until the clipping indicator lights up. Now turn the control

back until the indicator turns o󰀨 again.

3. Connection to power supply

Make sure to disconnect the battery before installing the MATCH M 5.4DSP!

Connect the +12 V power cable (yellow) to the positive terminal of the battery. The positive wire

from the battery to the amplier power terminals

needs to have an inline fuse at a distance of no more than 12 inches (30 cm) from the battery. The value of the fuse is calculated from the maximum total current input of the whole car audio system. If your power wires are short (less than 1m / 40”) then a wire gauge of 4 mm² / AWG 12 will be su󰀩cient. In all other cases we strongly recommend gauges of min. 6 mm² / AWG 10! The ground cable (black / same gauge as the +12 V wire) should be connected to a common ground reference point (this is located where the negative terminal of the battery is grounded

to the metal body of the vehicle), or to a prepared metal location on the vehicle chassis, i.e. an area which has been cleaned of all paint residues.

4. Connecting the remote input The remote input (Remote In) has to be connected to the remote output of the signal source if the signal source which is connected to the highlevel inputs is not activating the “automatic

turn-on” function or if the amplier shall only be

activated / deactivated by a remote signal applied to the remote input. We do not recommend controlling the remote input via the ignition switch to avoid pop noise

during turn on / o󰀨.

If one of the highlevel inputs of the System Connector is used this input does not need to

be connected as long as the car radio has BTL output stages.

5. Conguration of the remote input

The M 5.4DSP will be turned on automatically if the highlevel inputs are used or if a remote signal is applied to the remote input terminal (Re- mote In). The Auto Remote switch (page 31, item 2) allows to deactivate the automatic turnon feature of the highlevel inputs. The feature should be deactivated if there are e.g. disturb-

ing noises while switching on / o󰀨 the amplier.

Note: If the automatic turn-on function is deactivated it is mandatory to use the remote input

terminal to power up the amplier! The highlevel

signal will be ignored in this case. To deactivate the automatic turn-on feature you have to change the position of the Auto Remote

switch to “O󰀨”.

6. Conguration of the internal DSP The general amplier settings should be

conducted with the DSP PC-Tool software

before using the amplier for the rst time.

Ignoring this advice may result in damaging the

connected speakers / ampliers. Especially if

the M 5.4DSP will be used to drive fully active speaker systems, a wrong setup can destroy your tweeters right away. Information on connecting the M 5.4DSP to a computer can be found on page 41.

Page 37

7. Connecting a speaker to the subwoofer out-

put

The Subwoofer Output of the M 5.4DSP allows to connect a passive MATCH Plug & Play subwoofer (like the MATCH PP 7E-D or PP 7S-D), a conventional subwoofer or speaker. Note: The Augmented Bass Processing can also be activated for this output in the standard signal processing concept of the DSP PC-Tool software.

Use only the enclosed subwoofer cable for

connecting a speaker (page 34, g. 2)! The

use of other cables may cause severe harm

to the amplier and or speaker.

Connecting a passive MATCH Plug & Play subwoofer:

1. Connect the 8-pole Molex connector of the subwoofer cable (A) to the connection cable of the MATCH Plug & Play subwoofer. (B).

2. Next, connect the 2-pole Molex connector of the subwoofer cable to the Subwoofer Output

of the amplier.

D E

3. Connect the 2-pole Molex connector of the subwoofer cable to the Subwoofer Output of the

amplier.

8. Connecting the line outputs F - I

The pre-amplier outputs has to be used for connecting additional ampliers.

Attention: Use only the enclosed Line Outputto-RCA / Cinch cable for connecting addition-

al ampliers (page 34, g. 3). The Augmented

Bass Processing can also be activated for the output channel Line Out 1 (F) in the standard signal processing concept of the DSP PC-Tool software.

9. Connecting the remote output This output (Remote Out) is used to supply re-

mote signals to additional amplier/s that are

connected to the Line Out of the M 5.4DSP. Always use this remote output signal to turn on

the ampliers in order to avoid on / o󰀨 switching

noises.

Connecting a conventional passive subwoofer or speaker:

1. Disconnect the ASIA plug connection of the subwoofer cable (C).

2. Afterwards connect the loudspeaker cable of the speaker (D) to the ASIA round plugs of the subwoofer cable (E). Ensure that the loudspeaker systems are correctly connected (phase), i.e. plus to plus and minus to minus. Exchanging plus and minus can cause a loss of bass reproduction. The plus pole is indicated on most speakers. The impedance of the connected speaker must not be less than 2 Ohms, oth-

erwise the amplier protection will be activated.

Page 38

Installation with a MATCH Plug & Play cable harness

To simplify installation to an OEM or aftermarket radio the M 5.4DSP can also be connected using optional Plug & Play cables from the MATCH accessory programm. The cables allow to supply the

amplier with both power and loudspeaker signals

of the radio. No factory wires or plugs need to be cut by using this connection method.

ATTENTION: In “HighPower” mode the power supply of the M 5.4DSP must be connected directly to the car´s battery by using a separate cable with su󰀩cient cable cross-section. Disregarding this note may result in damage of the car audio system!

Connection to an OEM radio is detailed below using the PP-ISO cable harness as an example:

1. After removing the car radio from the dash using appropriate tools, disconnect the vehicle harness from the car radio. Next, connect the vehicle harness to the female connector of the

PP-ISO cable, g. 4

. Depending on your car an additional car-specific adaptor may be required. A list of all cars and the respective adaptors can be found on www.audiotec-scher.com.

2. Connect the male connector of the PP-ISO ca-

ble (g. 4

) to the car radio.

3. Subsequently connect the 20-pole connector of

the PP-ISO cable to the amplier.

4. There are two alternatives to connect the M 5.4DSP to power described in section 4a and 4b.

ATTENTION: In “HighPower” mode alternative 4b must be used.

When connecting a subwoofer to the M 5.4DSP, we also recommend to use alternative 4b. Short interrupts in music reproduction at high listen-

ing levels are an indicator for signicant voltage drops on the power supply due to insu󰀩cient

vehicle cable harness dimension.

4a. Power supply via vehicle cable harness:

In this case the M 5.4DSP will be directly powered from the vehicle´s car radio harness. Care-

fully check its wire gauge and fuse rating rst. If

fuse rating is lower than 20 A then we strongly recommend option 4b. Note: Depending on the vehicle type the connections for switched (ACC+) positive terminal and constant positive terminal can be interchanged. The M 5.4DSP must not be powered using the switched positive terminal as this might result in damage to the vehicle‘s elec-

tronic circuits. Verication of the right terminal

must be made prior to activation of the unit at connections

(yellow) and G (blue) with a

voltmeter. The constant positive wire is identi-

ed by a reading of 12 V even when the vehicle is turned o󰀨. After measuring connect cable

to the permanent positive terminal (see g. 4). Note: The yellow wires are connected ex factory.

If you are unable to identify the appropriate wires please ask your dealer for help.

4b. Direct power supply via the battery:

This wiring option has to be used if “ HighPower” mode is activated! It may also

be necessary if a subwoofer is connected to the

M 5.4DSP and the power supply of the amplier

cannot provided via the vehicle cable harness (max. 20 A). To do so disconnect joints (black, ground) and (yellow, +12 V) of the PP-ISO cable harness (see page 40, g. 5

ble (black, g. 5

). Next, the ground ca-

) should be connected to a common ground reference point (this is located where the negative terminal of the battery is grounded to the metal body of the vehicle) or to a prepared metal location on the vehicle chassis i.e. an area which has been cleaned of all paint residues by using a power wire with a wire gauge of min. 4 mm² / AWG 12. Always dis-

connect the car battery’s negative terminal before you execute the following steps. Con-

nect the +12 V power cable (yellow, g. 5

min. 4 mm² / AWG 12) to the positive terminal of the battery. The positive wire from the battery to the M 5.4DSP harness connection needs to have a main fuse (min. 30 A) at a distance of no more than 12 inches (30 cm) from the battery. Insulate the now unused connections of th PP-

ISO cable harness (see g. 5

) with tape or

other appropriate material.

Page 39

You can now reconnect the car battery. If one of the cable extensions PP-EC 11, PP-EC 25 or PP-EC 40 will be used, the separate power

the original car radio connector and insert it into the car radio connector of the MATCH cable harness which has a dedicated recess for this.

supply has to be connected to the extension cable.

Note – Cars equipped with MOST bus: In cars equipped with MOST bus structure it is

mandatory to unplug the ber-optic cable from

Fig. 4: Switching of permanent plus and switched plus terminal

ISO female connector of the PP-ISO cable harness.

ISO male connector of the PP-ISO cable harness.

Yellow wire - ex works connected to the power supply cable of the amplier.

Blue wire - ex works left open.

+12 Volts power wire of the amplier – make sure that this is connected to constant plus terminal of

your car.

Page 40

Installation with a MATCH Plug & Play cable harness

Fig. 5: Direct power supply – requirement for operating in “HighPower” mode

This side of the cable harness will be directly connected to the car´s battery. Therefore you have to

separate intended cable joints of the harness. Yellow wire: +12 Volts wire for connecting the M 5.4DSP to the positive terminal of the car´s battery. Black wire: ground wire for connecting the M 5.4DSP to the negative terminal of the battery or

directly to the car´s chassis.

After separating the cable joints the unused open wire ends (4) have to be properly insulated with

tape or other appropriate material.

Power supply to the car´s battery. The +12 Volts wire and the ground wire have to be connected

or soldered up to the respective joints of the PP-ISO cable harness. Afterwards it is important to

insulate the two wires separately.

Page 41

Connection to a PC

It is possible to freely congure the M 5.4DSP with

our DSP PC-Tool software. The user interface is designed for easy handling of all functions and allows an individual adjustment of each of the 9 DSP channels. Prior to connecting the

amplier to your PC visit our website and download

the latest version of the DSP PC-Tool software. Check from time to time for software updates. You

will nd the software and a huge knowledge base at

www.audiotec-scher.com. We strongly recommend to carefully read the DSP PC-Tool knowledge base before using the software

for the rst time in order to avoid any complications

and failures. Important: Make sure that the amplier is not con- nected to your computer before the software and USB driver are installed!

In the following the most important steps how to

connect and the rst start-up are described:

1. Download the latest version of the DSP PC-Tool software (available on our website www.audiotec-scher.com) and install it on your computer.

2. Connect the amplier to your computer us- ing the USB cable that is included in delivery. If you have to bridge longer distances please use an active USB extension cable with integrated repeater or the optionally available WIFI CONTROL interface.

3. First turn on the amplier and then start the

software. The operating software will be updated automatically to the latest version if it is not up-to-date.

4. Now you are able to congure your M 5.4DSP

with our intuitive DSP PC-Tool software. Nevertheless, interesting and useful hints can be found in our knowledge base at

www.audiotec-scher.com.

Caution: We highly recommend to set the volume

of your car radio to minimum position during rst

start-up. Additionally no device should be connected to the Line Out until general settings in the DSP PC-Tool software have been made. Especially if the M 5.4DSP will be used in fully active applications, a wrong setup can destroy your speakers right away.

Page 42

Conguration examples

Example 1: MidPower mode 5-channel application with fullrange front system, fullrange rear system and plug & play subwoofer without Virtual Channel Processing (VCP)

Front

Passive system

Plug & Play cable

harness from

car radio

Front L Full

Front R Full

Rear L Full

Rear R Full

+ 12 V

GND

A B

C D

MATCH Plug & Play

subwoofer like e.g.

PP 7S-D

(Connection with

enclosed adapter cable,

see page 37)

Coaxial or passive system

Rear

Channel routing without Virtual Channel Processing in the DSP PC-Tool for conguration example 1

Page 43

Example 2: HighPower mode 5-channel application with fullrange front system, fullrange rear system and plug & play subwoofer without Virtual Channel Processing (VCP)

Front

Passive system

Front L Full

Front R Full

Rear L Full

Rear R Full

+ 12 V

GND

12 V battery power supply

- +

(see page 40)

A B

C D

Coaxial or passive system

Rear

MATCH Plug & Play

subwoofer like e.g.

PP 7S-D

(Connection with

enclosed adapter cable,

see page 37)

Channel routing without Virtual Channel Processing in the DSP PC-Tool for conguration example 2

For further applications please contact your MATCH specialist dealer.

Page 44

Conguration examples

Example 3: HighPower mode 7-channel application with additional 2-channel amplier and virtual channel processing:

Application example with MATCH M 2.1AMP for BMW and Mercedes sound systems: Fullrange front system, rear system, center and two 4 Ohm subwoofers

Front

Passive system

4-channel connection from car radio

Front L Full

Front R Full

Rear L Full

Rear R Full

+ 12 V

GND

12 V battery power supply

- +

(see page 40)

A B E*

F G

C D

Speaker Output

Coaxial or passive system

Rear

Center

2 ch Line Output

Channel routing with Virtual Channel Processing in the DSP PC-Tool for conguration example 3

* With activated VCP, subwoofer channel E can also be used with other speakers.

Page 45

+ 12 V

GND

12 V battery

- +

power supply

BMW under-seat subwoofers MW 8BMW-D

A B

From amplier

Mercedes front subwoofers UP W8MB-S4

A B

From amplier

For further applications please contact your MATCH specialist dealer.

Page 46

Virtual Channel Processing (VCP)

Operating concept of the VCP

In opposite to previous methods the Virtual Channel Processing (VCP) is a multi-stage signal processing

concept that enables the perfect conguration of complex sound systems, opening up completely new

possibilities for sound tuning.

The function extends the previous scope of the device by an additional layer of processed channels, which is located between the inputs and outputs. A total of eight additional processed virtual channels and nine processed output channels are available.

This virtual channel layer o󰀨ers several advantages, especially in complex system congurations.

The main advantages of this concept are:

- Cross-channel group equalizers that a󰀨ect several output channels simultaneously

- Multi-way speaker conguration of DSP sound e󰀨ects (SFX)

- Additional features such as Rear Attenuation

Page 47

Virtual Channel Processing (VCP)

– Cross-channel group equalizer

Example application: Active multi-way speaker conguration

If an input signal (e.g. front left) is rst routed to a virtual channel (Front L Full) and this signal is then

routed to an active multi-way system (e.g. front left – tweeter, midrange and woofer), the group equalizer

of the virtual channel will inuence all assigned output channels in their tonality. The advantage of this

concept is that any amplitude and phase shift of the group equalizer is applied to all channels of the

multi-way conguration simultaneously, thus avoiding any negative impact on the interaction of the

individual speaker channels.

– Multi-way conguration of the DSP sound e󰀨ects (SFX) Example application: 2- or even 3-way center speaker

After activating “Virtual Channel Processing”, the DSP sound e󰀨ects, such as RealCenter management

or Augmented Bass Processing, are also available. These are no longer linked to the outputs but tied

to specic “virtual channels”.

Front Processing: virtual channels Front L Full (A) and Front R Full (B) Center Processing: virtual channel Center Full (E) Augmented Bass Processing: virtual channels Subwoofer 1 (H) and Subwoofer 2 (I). The subwoofer

volume is also tied to these channels.

This makes it possible to route the DSP sound e󰀨ects to any number of outputs, for example to realize 2- or even 3-way center speaker congurations. There are hardly any limits to exibility here.

– Additional features

In addition, the VCP enables the implementation of further new functions. One of these is, for example, the “Rear Attenuation”. With the help of a remote control, the volume of the virtual channels “Rear L Full” and “Rear R Full” can be controlled separately. So it is possible even without switching the sound setup, to adjust the volume of the rear speakers (or any other channel, which is routed through these channels).

Page 48

Conguration of the Virtual Channel Processing (VCP)

To congure the VCP, you rst have to enable “Virtual Channel Processing” in the DCM menu of the DSP

PC-Tool software. Therefore, go to the “Virtual Channel Processing” tab in the DCM menu and click on the

right box with the VCP graphic. Then the conguration will be carried out in two steps. Here’s an example of a 3-way conguration with a 2-way input signal.

Workow step 1 – Input routing

First, the input signals in the various input matrices (“Main to Virtual Routing”, “Digital to Virtual Routing”) need to be routed to the respective virtual channels. This is the same as in normal mode, means that the

input signals on the left side are dragged and dropped onto the respective summation matrix. The di󰀨erence to normal mode is that the names and signal properties of the virtual channels are dened here (Front

L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).

a. First, all input signals must be applied to the respective designated signal types of the virtual channels,

means the input with the signal “front left” must be routed to the virtual channel “Front L Full” and so forth.

b. In the case of an adaptation of an OEM active multi-way system, all “front left” signals in this example

have to be summed up on the virtual channel “Front L Full” (the input EQ remains e󰀨ective in the

inputs as usual).

Page 49

Workow step 2 – Output routing

After all the input signals used in the respective signal routing matrix have been congured, the virtual

channels must now be assigned to the physical output channels. Here, a virtual signal (e.g. Front L Full)

can be assigned to multiple outputs, such as “front left” tweeter, midrange and woofer. The conguration of these speaker-specic output channels is done in the “Outputs” menu (called “Main” in normal mode) of the DSP PC-Tool. Here you can also congure the channel-specic equalizers, high- and lowpass lters, time

alignment, output level and phase settings.

a. In order to assign the virtual channels to the respective output channels the individual virtual signals in

the output routing matrix (“Virtual to Output Routing”) are dragged and dropped onto the output chan-

nels. At this point, the signals typically needn’t to be summed, means that each output of this matrix only

receives one virtual signal. For example, the output “Front L High” is linked to the virtual signal “Front L Full”; the same is done for the Front L Low”.

b. At this point, even a virtual channel in which a DSP sound e󰀨ect has been activated can be routed to

multiple output channels. For example, the “Front Center Full” signal can be assigned to multiple output

channels to create an active multi-way center speaker. The corresponding high- and lowpass lters are then congured in the output channels of the “Main” menu.

Page 50

Conguration of the Virtual Channel Processing (VCP)

Workow step 3 – Conguration of the virtual channels and notes on the application of the DSP sound e󰀨ects (SFX)

Now switch to the “Virtual” menu of the DSP PC-Tool. Here you get an overview of the signal ow of the individual channels and the activated sound e󰀨ects. In addition, it is possible to inuence the tonality of all

subsequent output channels of a virtual channel at the same time, for example with the help of the equalizer, polarity and other functions.

Notes on the conguration of the DSP sound e󰀨ects (SFX)

The MATCH M 5.4DSP provides unique DSP sound e󰀨ects such as Augmented Bass Processing,

RealCenter, and more when “Virtual Channel Processing” is enabled. In order to enjoy the DSP sound

e󰀨ects, certain settings must be made in the hardware and software conguration. Note: The DSP sound e󰀨ects are only available in the M 5.4DSP when “Virtual Channel Processing” is

enabled. “VCP” can be activated in the DCM menu of the DSP PC-Tool software.

Notes for center processing with its features “RealCenter” and “ClarityXpander”

To be able to use the RealCenter and ClarityXpander function for a center speaker, the following steps must

be carried out: 1a. It is necessary to assign an input signal to the virtual channels “Front L Full” and “Front R Full” (see

workow step 1).

1b. In the input routing you have to assign either a sum signal (front left + front right) or an existing center

signal to the virtual channel “Front Center Full”.

Page 51

2. Change to the “Virtual to Output Routing” matrix and route the “Virtual E – Front Center Full” channel to

the desired output channels (as described in workow step 2) to which the center processing shall be

applied.

For information about input routing see workow step 1

3. Now switch to the FX menu and activate the desired sound e󰀨ect in the “Center Processing” tab by setting the appropriate check mark. Sounde󰀨ekt durch Setzen eines Hakens.

For information about output routing see workow step 2

Notes for front processing with its StageXpander and ClarityXpander features

The StageXpander and Front ClarityXpander settings always a󰀨ect the virtual channels “Front L Full” and

“Front R Full”.

Hints for “Augmented Bass Processing” with its “Dynamic Bass Enhancement” and “SubXpander”

function

For Augmented Bass Processing certain settings have to be made in order to use it.

1. An input signal has to be assigned to at least one of the virtual subwoofer channels (“Subwoofer 1” or

“Subwoofer 2”) (see workow step 1).

2. Change to the “Virtual to Output Routing” matrix and route the channel (s) “Virtual H – Subwoofer 1”

and / or “Virtual I – Subwoofer 2” to the desired output channel or channels (as described in workow

step 2) to which the subwoofer signal and its Augmented Bass Processing shall be applied to.

Note: the bass processing is switched on and o together for both “Subwoofer 1” and “Subwoofer 2” channels,

nevertheless the two channels still remain separately processed for stereo applications.

Page 52

Conguration of a subwoofer remote control

First, the appropriate remote control must be activated in the “Extended Features” tab in the DCM menu of

the DSP PC-Tool software and congured, depending on the model.

If the VCP is not activated, the subwoofer remote control of the M 5.4DSP is permanently assigned to the output channels E and F of the Line Outputs. In this case it does not matter which output is named “Subwoofer” in the IO routing matrix. In the main menu you can also see to which outputs the SubRC (subwoofer remote control) is tied:

When VCP is activated, the subwoofer remote control is tied to the output channels that are supplied with one of the two virtual subwoofer signals (“Subwoofer 1” or “Subwoofer 2”) in the “Virtual to Output Routing” matrix. This can be any combination of output channels.

In the following example these are the pre-amplier outputs / Line Outputs F and G:

Note: Please note that an input signal must be assigned to the two virtual subwoofer signals “Subwoofer 1” and / or “Subwoofer 2” in the other routing matrices.

Afterwards, the subwoofer control is also displayed in the Main menu next to the name of the channel [SubRC]:

Page 53

ACO platform features

Beside the unique DSP sound e󰀨ects the M 5.4DSP

provides a bunch of new system features. In the DCM menu of the DSP PC-Tool software individual settings can be made for several of these system features.

Turn On & O󰀨 Delay

This function allows to determine the delay time with which the integrated DSP is switched on and

o󰀨. The factory setting is 0.2 seconds. The delay time should only be modied if there are e.g. noises while switching on / o󰀨 the amplier.

URC Setup Switch Conguration

The ACO provides ten internal memory locations for sound setups instead of the common two. By using an optional URC remote control or the Con trol pushbutton it is possible to toggle between two of the ten memory locations. These two memory lo cations can be determined in the “URC Setup Switch

Conguration”. The memory locations one and two

are preassigned ex works. To switch between all internal memory locations, the optionally available remote controls DIRECTOR and CONDUCTOR or

the HELIX WIFI CONTROL are / is recommended.

Remote Output Conguration

This function controls if the remote output (which

switches on and o󰀨 the connected ampliers) will

be temporarily deactivated during a sound setup switch. This function is activated (ON) ex works.

ADEP.3 Conguration

If the M 5.4DSP is connected to an OEM radio via the highlevel inputs it may happen that the ADEP.3 circuit has to be adapted to the diagnostic mode of the radio if the latter is equipped with a so-called “class SB” output stage. The ADEP.3 circuit should be adjusted if there are e.g. distortions in the upper volume range. The compatibility mode is disabled ex works.

Page 54

Unique Features of the M 5.4DSP

Class GD technology

Audiotec Fischer´s proprietary Class GD concept

takes the e󰀩ciency of conventional Class D amps

to the next level. By varying the internal supply volt-

age in several steps depending on the amplier’s input signals, idle losses are signicantly reduced and overall e󰀩ciency is close to maximum at any

time. So heat dissipation is almost negligible, thus allowing smallest heat sinks and most compact form factors.

ACO – Advanced 32 Bit CoProcessor

The MATCH M 5.4DSP amplier incorporates an

extraordinary powerful 32 Bit CoProcessor of the latest generation for all monitoring and communication tasks, both internally and externally. In opposite to the 8 Bit predecessor generation this MCU achieves way higher speeds with respect to setup switching and data communication with our DSP

PC-Tool software. A further signicant advantage

is the integrated, native boot loader of the CoProcessor. It allows software upgrades of all components of the DSP in order to adjust the microcontroller-controlled ADEP.3 circuit for example at future

modications / changes in the diagnostic system of

factory radios or if the device will be extended with additional interfaces. In addition, thanks to the new

ash memory, the ACO o󰀨ers 10 memory locations

for sound setups instead of the common two.

Two power options

The M 5.4DSP has two power modes – the “HighPower” mode for maximum performance and “MidPower” mode with reduced output power and lower power consumption for Plug & Play applications.

Smart highlevel input ADEP.3

Modern, factory-installed car radios incorporate sophisticated possibilities of diagnosing the connected speakers. In particular the latest generation of car radios is equipped with additional monitoring functions so that failure messages and loss of spe-

cic features (e.g. fader function) quite often appear if a common amplier will be hooked up – but not

with the M 5.4DSP. The new ADEP.3 circuit (Advanced Diagnostics Error Protection, 3rd Generation) avoids all these problems without loading the speaker outputs of the OE radio during high volumes unnecessarily.

Start-Stop capability

The switched power supply of the MATCH M 5.4DSP assures a constant internal supply volt-

age even if the battery’s voltage drops to 6 Volts

during engine crank.

Page 55

Technical Data

Output power RMS

- Channels A - D .......................................................... 4 x 60 Watts @ 4 Ohms (HighPower mode)

4 x 35 Watts @ 4 Ohms (MidPower mode)

- Sub Out ..................................................................... 1 x 90 Watts @ 4 Ohms (High- & MidPower mode)

1 x 160 Watts @ 2 Ohms (High- & MidPower mode)

Amplier technology .................................................... Class GD

Inputs ........................................................................... 4 x Highlevel speaker input

1 x Optical SPDIF (12 - 96 kHz)

1 x Remote In

Input sensitivity ............................................................ 5 - 11 Volts

Input impedance highlevel ........................................... 9 - 33 Ohms with ADEP.3

Outputs ........................................................................ 5 x Speaker output

4 x RCA / Cinch

1 x Remote Out

Output voltage RCA / Cinch......................................... 3 Volts

Frequency response .................................................... 20 Hz - 20,000 Hz

DSP power .................................................................. 64 Bit / 295 MHz

Sampling rate .............................................................. 48 kHz

DSP type ..................................................................... Audio signal processor

Signal converters ......................................................... A/D: BurrBrown

D/A: BurrBrown

Signal-to-noise ratio (A-weighted) ............................... Digital input: > 105 dB

Analog input: > 99 dB

Distortion (THD) ........................................................... < 0.03 %

Damping factor ............................................................ > 50

Operating voltage ........................................................ 10.5 - 17 Volts (max. 5 sec. down to 6 Volts)

Power rating ................................................................ DC 12 V

Current draw ................................................................ 280 mA

Max. remote output current ......................................... 500 mA

Fuse............................................................................. 1 x 30 A Maxi-fuse (APX)

Additional features ....................................................... 32 Bit CoProcessor, ADEP.3 circuit, Auto Remote

switch, Smart Control Port, Start-Stop capability,

USB

Dimensions (H x W x D) .............................................. 35 x 85 x 110 mm / 1.34 x 3.35 x 4.33”

40 A max.

Warranty Disclaimer

The warranty service is based on the statutory regulations. Defects and damage caused by overload or improper handling are excluded from the warranty service. Any return can only take place following prior consultation, in the original packaging together with a detailed description of the error and a valid proof of purchase.

Technical modications and errors excepted! We

accept no liability for damage to the vehicle or device defects caused by the incorrect operation of the device. This product has been issued a CE

marking. This means that the device is certied for

use in vehicles within the European Union (EU).

Page 56

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88

E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
