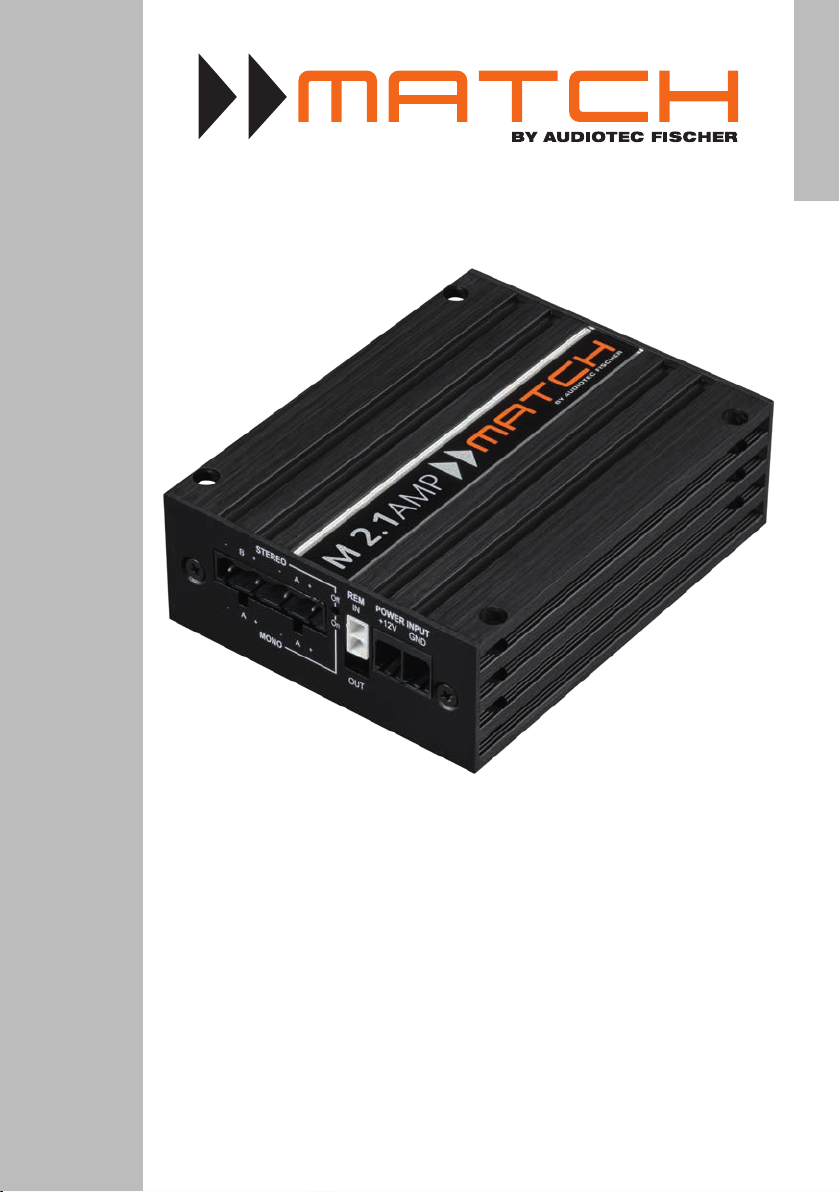

Match M 2.1AMP User guide

deutsch / english

M 2.1AMP

micro

1-Kanal / 2-Kanal Miniatur-Verstärker

1 ch / 2 ch Micro Amplier

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers.

MATCH setzt mit der MATCH M 2.1AMP neue Maß­stäbe im Bereich der Verstärkertechnik. Dabei pro-

tieren Sie als Kunde direkt von unserer nahezu 30

jährigen Erfahrung in der Forschung und Entwick-

lung von Audiokomponenten.

Allgemeine Hinweise

Allgemeines zum Einbau von MATCH-Kompo­nenten

Um alle Möglichkeiten des Produktes optimal aus­schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie­ren, dass jedes Gerät vor Versand auf seinen ein­wandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie. Wir emp-

fehlen Ihnen, die Installation von einem Einbauspe­zialisten vornehmen zu lassen, da der Nachweis

eines fachgerechten Einbaus und Anschlusses des
Gerätes Voraussetzung für die Garantieleistungen
sind.

Installieren Sie Ihren M 2.1AMP Verstärker an einer

trockenen Stelle im Auto und vergewissern Sie sich,

dass der Verstärker am Montageort genügend Küh­lung erhält. Montieren Sie das Gerät nicht in zu klei­ne, abgeschlossene Gehäuse ohne Luftzirkulation

oder in der Nähe von wärmeabstrahlenden Teilen

oder elektronischen Steuerungen des Fahrzeuges.

Dieser Verstärker wurde von uns nach neuesten

technischen Erkenntnissen entwickelt und zeichnet

sich durch hervorragende Verarbeitung und eine

überzeugende Anwendung ausgereifter Technolo­gien aus.

Viel Freude an diesem Produkt wünscht Ihnen das

Team von

AUDIOTEC FISCHER

auch in der doppelten Wandverkleidung verbergen

können.

Allgemeines zum Anschluss des M 2.1AMP Ver­stärkers

Der M 2.1AMP Verstärker darf nur in Kraftfahrzeuge
eingebaut werden, die den 12V-Minuspol an Masse
haben. Bei anderen Systemen kann die M 2.1AMP
und die elektrische Anlage des Kfz beschädigt wer­den. Die Plusleitung für die gesamte Anlage sollte

in einem Abstand von max. 30 cm von der Batterie

mit einer Hauptsicherung abgesichert werden. Der

Wert der Sicherung errechnet sich aus der maxima­len Stromaufnahme der Car-Hi Anlage.

Verwenden Sie zum Anschluss des Verstärkers
an die Stromversorgung des Fahrzeugs aus­schließlich geeignete Kabel mit ausreichendem
Kabelquerschnitt. Die Sicherung im Verstärker
darf nur mit dem gleichen Wert (30 A) ersetzt
werden, um eine Beschädigung des Gerätes
zu verhindern. Höhere Werte können zu gefähr­lichen Folgeschäden führen!

Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein­geschraubt werden, die wiederum genügend Halt

bieten muss. Bevor Sie die Schrauben im Montage­feld befestigen, vergewissern Sie sich, dass keine

elektrischen Kabel und Komponenten, hydraulische
Bremsleitungen, der Benzintank etc. dahinter ver­borgen sind. Diese könnten sonst beschädigt wer­den. Achten Sie bitte darauf, dass sich solche Teile

2

Die Kabelverbindungen müssen so verlegt sein,

dass keine Klemm-, Quetsch- oder Bruchgefahr
besteht. Bei scharfen Kanten (Blechdurchfüh­rungen) müssen alle Kabel gegen Durchscheuern
gepolstert sein. Ferner darf das Versorgungskabel
niemals mit Zuleitungen zu Vorrichtungen des Kfz
(Lüftermotoren, Brandkontrollmodulen, Benzinlei-

tungen etc.) verlegt werden.

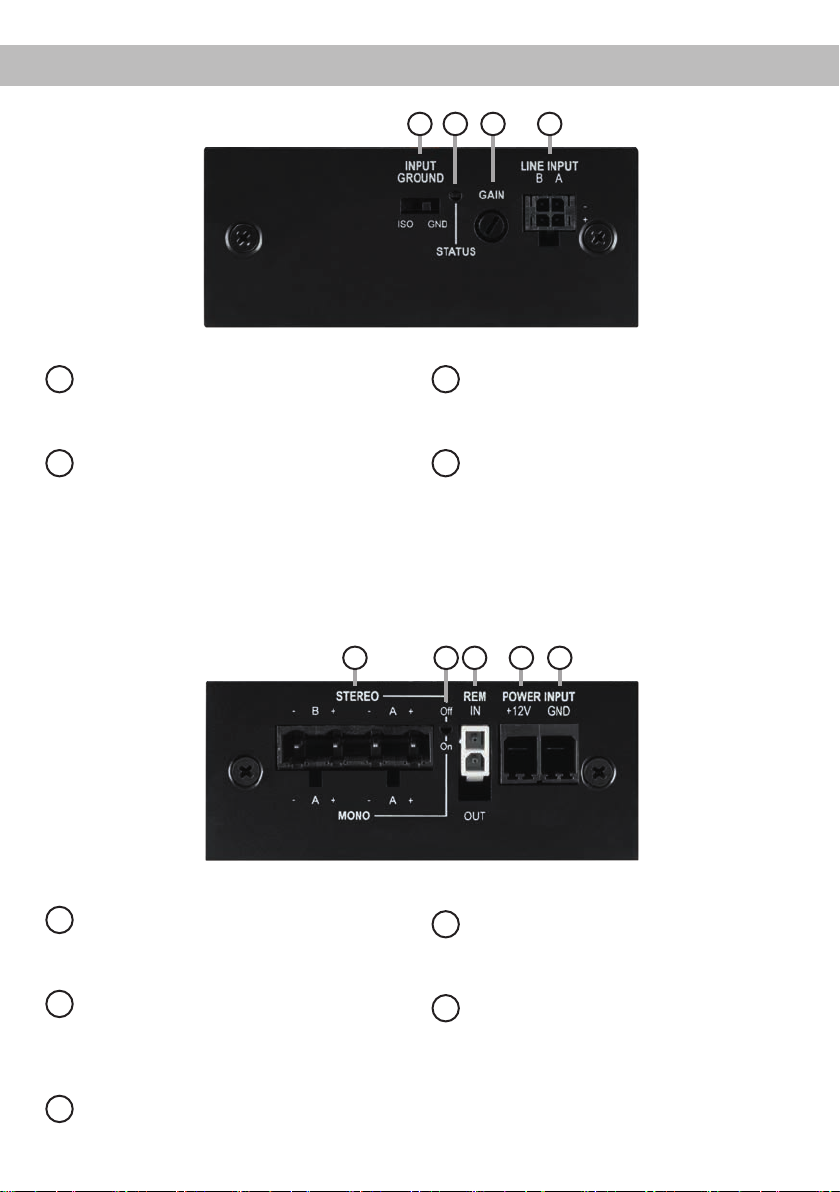

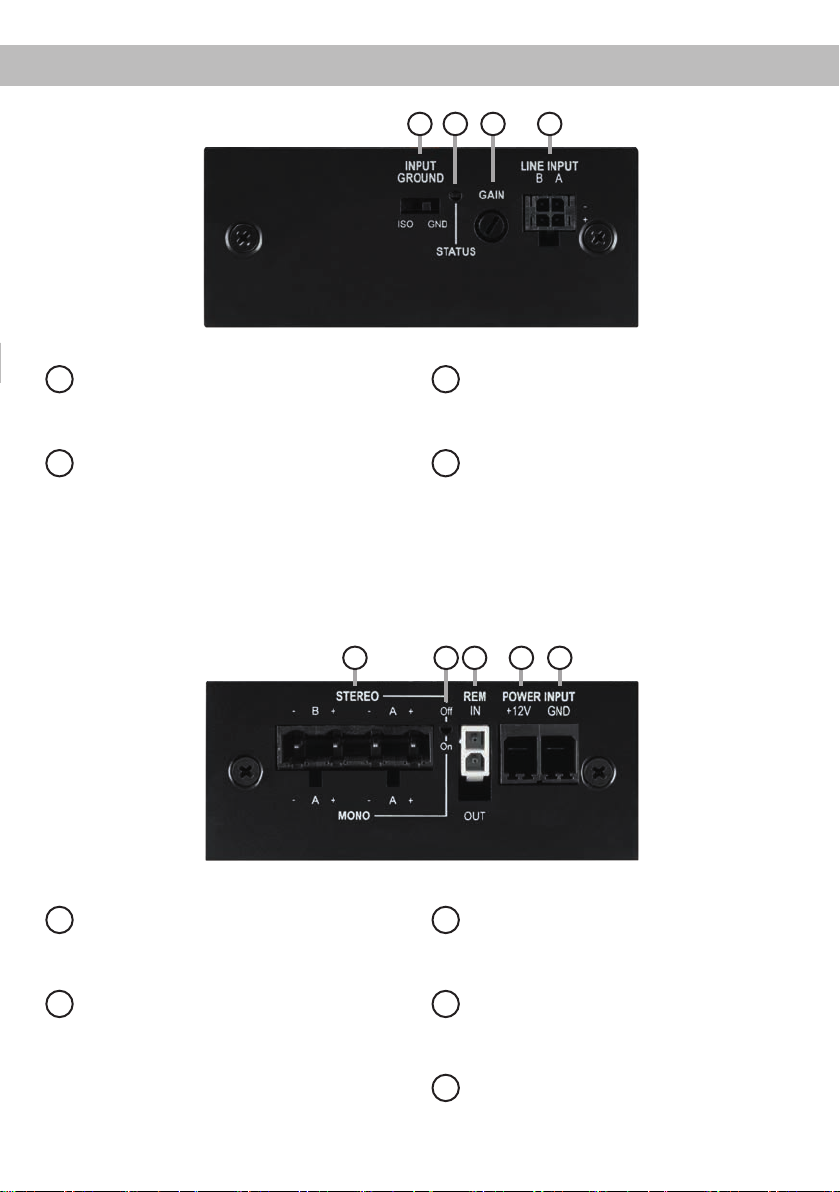

Anschluss- und Bedienelemente

Input Ground-Schalter

1

Deniert die Verbindung zwischen Bordnetz-

masse und Signalmasse des Eingangs.

Status LED

2

Die Status LED zeigt den Betriebszustand

des Verstärkers an.

1 2

3 4

Gain

3

Regler zum Einstellen der Eingangsempnd-

lichkeit des Line Input.

Line Input

4

Cinch-Eingänge zum Anschluss eines

Vorverstärkersignals.

65 7 8

9

Speaker Output

5

Lautsprecherausgänge für den Anschluss

von Lautsprechersystemen.

Mono / Stereo Mode (MSM) LED

6

Die LED zeigt den Betriebsmodus des Laut-

sprecherausgangs an (Werkseitig: 1-Kanal
Modus, LED an).

REM IN / OUT

7

Anschluss für den Remote-Ein- und Aus-

gang.

+12 V

8

Anschluss für das Versorgungsspannungs-

kabel +12 V der Batterie.

GND

9

Anschluss des Massekabels (Minuspol der

Batterie oder Fahrzeugchassis).

3

Inbetriebnahme und Funktionen

Input Ground Schalter

1

Beim M 2.1AMP ist die Signalmasse des Eingangs
durch einen Di󰀨erenzverstärker von der Bordnetz­masse getrennt (Schalterstellung ISO). Dies ist
in den meisten Fahrzeugen die beste Option, um

Störgeräusche wie z.B. von der Lichtmaschine zu

unterbinden. Allerdings gibt es auch Fälle, wo der
Eingang direkt auf Bordnetzmasse bezogen wer­den muss, sofern Störgeräusche auftreten (Schal-

terstellung GND).

Status LED

2

Die Status LED zeigt den Betriebszustand des Ver­stärkers an.

Grün: Verstärker eingeschaltet und betriebsbereit.

Orange:

Senken Sie die Eingangsempndlichkeit mit Hilfe

des Gain-Reglers ab, bis die LED grün leuchtet.

Orange blinkend:

räts ist zerstört worden.
Hinweis: Die Sicherung im Verstärker darf nur mit

dem gleichen Wert (30 A) ersetzt werden, um eine
Beschädigung des Gerätes zu verhindern. Höhere

Werte können zu gefährlichen Folgeschäden füh­ren!

Rot blinkend: Es

stärkers. Diese Fehlfunktion kann unterschiedliche
Ursachen haben, da die M 2.1AMP mit verschie­denen elektronischen Schutzschaltungen ausge­stattet ist. Diese schalten den Verstärker bei Über­hitzung, Über- und Unterspannung, Kurzschluss
am Lautsprecherausgang und Fehlanschluss
ab. Prüfen Sie in diesem Fall alle Anschlüsse auf
Fehler, wie z.B. Kurzschlüsse, fehlerhafte Verbin­dungen oder Falscheinstellungen und Übertempe­ratur. Sollte sich der Verstärker nach Beseitigung
der Fehlerquelle nicht wieder einschalten lassen,

liegt ein Defekt vor.

Mit Hilfe dieses Reglers kann die Eingangsempnd-

lichkeit an die Ausgangsspannung des angeschlos­senen Steuergerätes angepasst werden.
Dieser Regler ist kein Lautstärkeregler, sondern
dient nur der Anpassung. Der Regelbereich des
Cinch-Eingangs (Line Input) liegt zwischen 1 - 6 Volt
(Linksanschlag = 6 Volt, Rechtsanschlag = 1 Volt).

4

Ein Kanal des Line Input wird übersteuert.

Die Sicherung im Inneren des Ge-

besteht eine Fehlfunktion des Ver-

Gain

3

Line Input

4

2-Kanal Vorverstärkereingang zum Anschluss von

Signalquellen wie z.B. Signalprozessoren oder
DSP-Verstärkern.
Achtung: Verwenden Sie zum Anschluss aus­schließlich das mitgelieferte Line Input-Anschluss­kabel (siehe Seite 5, Abb. 1).

Speaker Output

5

Diese Anschlüsse dienen als Lautsprecherausgän­ge. Die M 2.1AMP ist mit einem Mono / Stereo­Modus ausgestattet. Dieser ermöglicht es, den Ver­stärker je nach Anwendungsfall als 1- oder 2-Kanal

Verstärker zu kongurieren. Werkseitig ist der Mo­no-Modus aktiviert. Durch Entfernen einer Steck-

brücke im Inneren des Geräts kann der Stereo-Mo-

dus aktiviert werden ( siehe Seite 6, Punkt 1).

Mono: Im Mono-Modus wird das Eingangssignal

von Kanal A an beiden Lautsprecherausgängen

ausgegeben. Die Gesamtimpedanz der Lautspre­cher darf 2 Ohm nicht unterschreiten.
Stereo: Im Stereo-Modus wird jeder der Laut­sprecherausgänge mit dem dazugehörigem Ein-

gangssignal versorgt. In diesem Modus darf die

Gesamtimpedanz der Lautsprecher 4 Ohm nicht
unterschreiten.

Der aktuell aktivierte Modus wird durch die Mono /
Stereo Mode LED angezeigt (siehe nachfolgender

Punkt 6) .
Achtung: Verwenden Sie zum Anschluss aus­schließlich den mitgelieferten Stecker mit integrier­ten Schraubklemmen.

Mono / Stereo Mode (MSM) LED

6

Die LED zeigt den aktuell aktivierten Betriebsmo­dus des Lautsprecherausgangs (Speaker Output)
an. Werkseitig ist der Mono-Modus (1-Kanal) der

M 2.1AMP aktiviert (LED = On). Durch Entfernen

einer Steckbrücke im Inneren des Geräts kann der
Verstärker auf den Stereo-Modus (2-Kanal) umge-

stellt werden (LED = O󰀨).
Wie Sie den Modus aktivieren, ist auf Seite 6 unter

Punkt 1 nachzulesen.

REM IN / OUT

7

Diese Buchse dient zum Anschluss des Remote­Ein- und Ausgangs.
IN: Der Remote-Eingang dient zum Einschalten der
M 2.1AMP. Die Remoteleitung wird mit dem Remo-

te-Ausgang der Signalquelle verbunden. Somit wird

der Verstärker mit dem Steuergerät ein- und aus­geschaltet.
OUT: Das Signal, welches am Remote-Eingang
anliegt, wird auf den Remote-Ausgang durchge­schleift, um ggf. weitere Verstärker damit einschal­ten zu können.
Achtung: Verwenden Sie zum Anschluss aus­schließlich den mitgelieferten Stecker mit integrier­ten Schraubklemmen.

+12 V

8

Das +12 V Versorgungskabel ist am Pluspol der
Batterie anzuschließen. Der empfohlene Quer­schnitt beträgt mindestens 6 mm².
Achtung: Verwenden Sie zum Anschluss aus­schließlich den mitgelieferten Power Input Stecker
mit integrierten Schraubklemmen (siehe unten).

Einbau und Installation

GND

9

Das Massekabel sollte am zentralen Massepunkt
(dieser bendet sich dort, wo der Minuspol der Bat­terie zum Metallchassis des Kfz geerdet ist) oder an

einer blanken, von Lackresten befreiten Stelle des

Kfz-Chassis angeschlossen werden. Der empfohle­ne Querschnitt beträgt mindestens 6 mm².
Achtung: Verwenden Sie zum Anschluss aus­schließlich den mitgelieferten Power Input Stecker
mit integrierten Schraubklemmen (siehe unten).

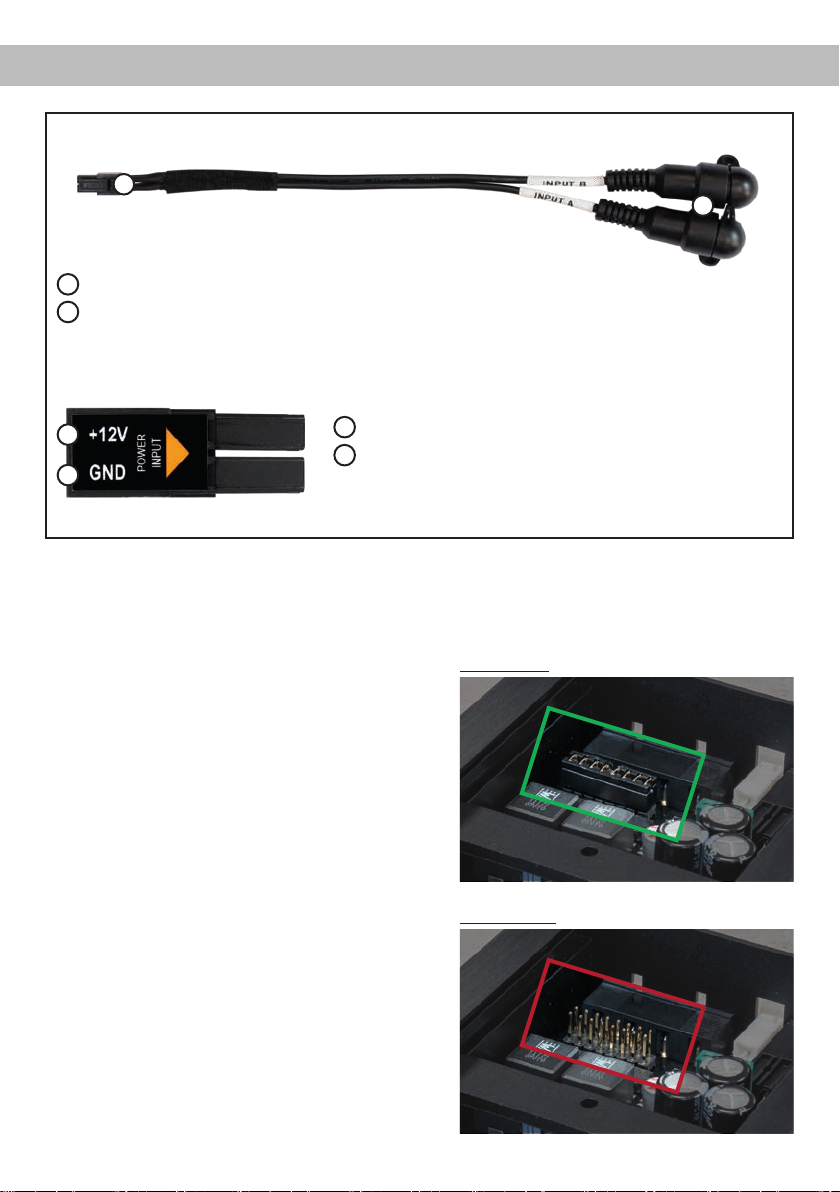

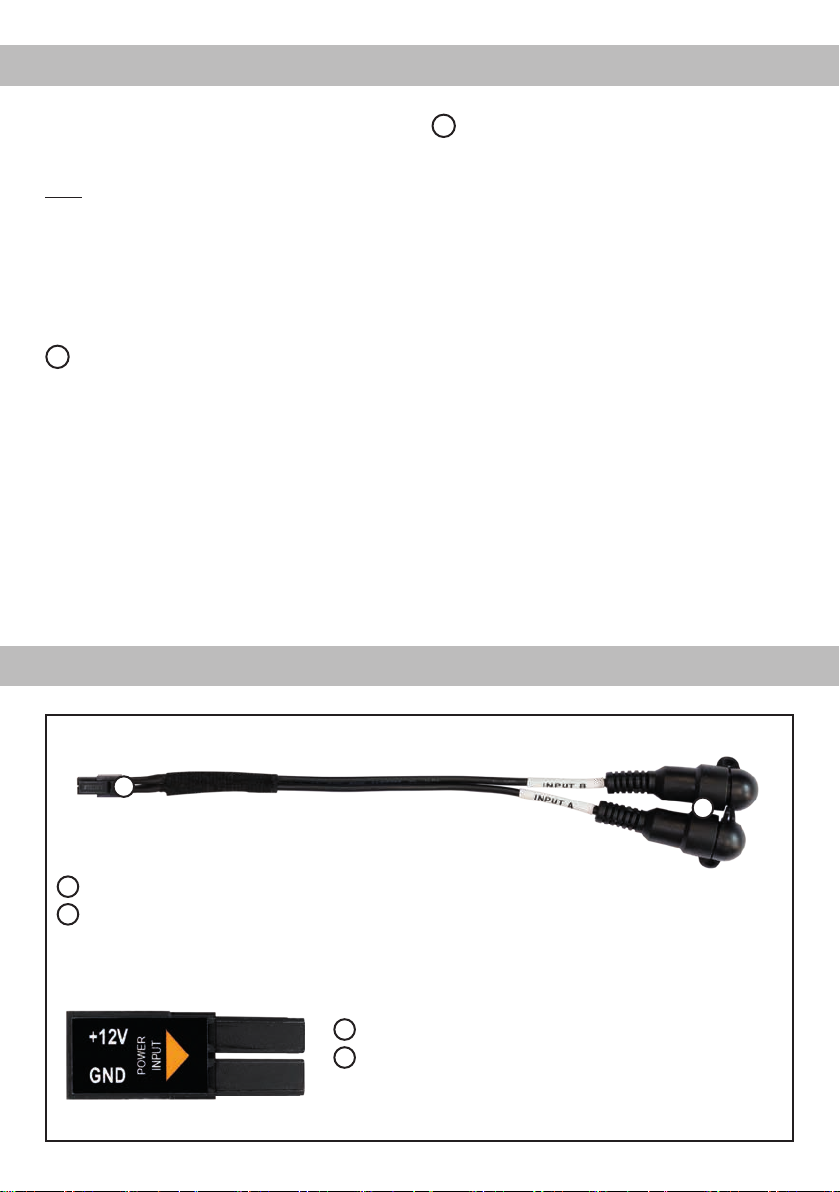

Abb. 1: Line Input-Anschlusskabel

1

1

MicroFit-Stecker – Dieser wird in den Line Input der M 2.1AMP eingesteckt.

2

Cinch-Buchsen – Diese werden mit den Vorverstärker- / Lowlevel- / Cinch-Ausgängen eines vorge-
schalteten DSPs / DSP-Verstärkers verbunden.

Abb. 2: Power Input-Stecker

3

+12 V – Zum Anschluss des +12 V Versorgungskabels.

4

GND – Zum Anschluss des Massekabels.

Steckeroberseite

2

5

Einbau und Installation

Der MATCH M 2.1AMP Verstärker wird wie nach­folgend beschrieben an die Signalquelle ange­schlossen.
Achtung: Für die Durchführung der nachfolgenden

Schritte werden Spezialwerkzeuge und Fachwis­sen benötigt. Um Anschlussfehler und Beschädi-

gungen zu vermeiden, fragen Sie im Zweifelsfall

Ihren Fachhändler und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).

1. Mono-oderStereo-Betriebkongurieren

Die M 2.1AMP kann sowohl als 1-Kanal (Mono
Mode) wie auch 2-Kanal (Stereo Mode) Ver­stärker betrieben werden. Werkseitig ist der

Mono-Modus aktiv. Um den Stereo-Modus zu
aktivieren muss das Gerät geö󰀨net und ein

Jumper entfernt werden. Dazu entfernen Sie
zunächst die zwei Kreuzschlitzschrauben des
Seitenblechs mit dem Line Input und nehmen
dieses ab. Ziehen Sie nun das Bodenblech zur

Seite heraus. Anschließend haben Sie Zugri󰀨

auf den Jumper.

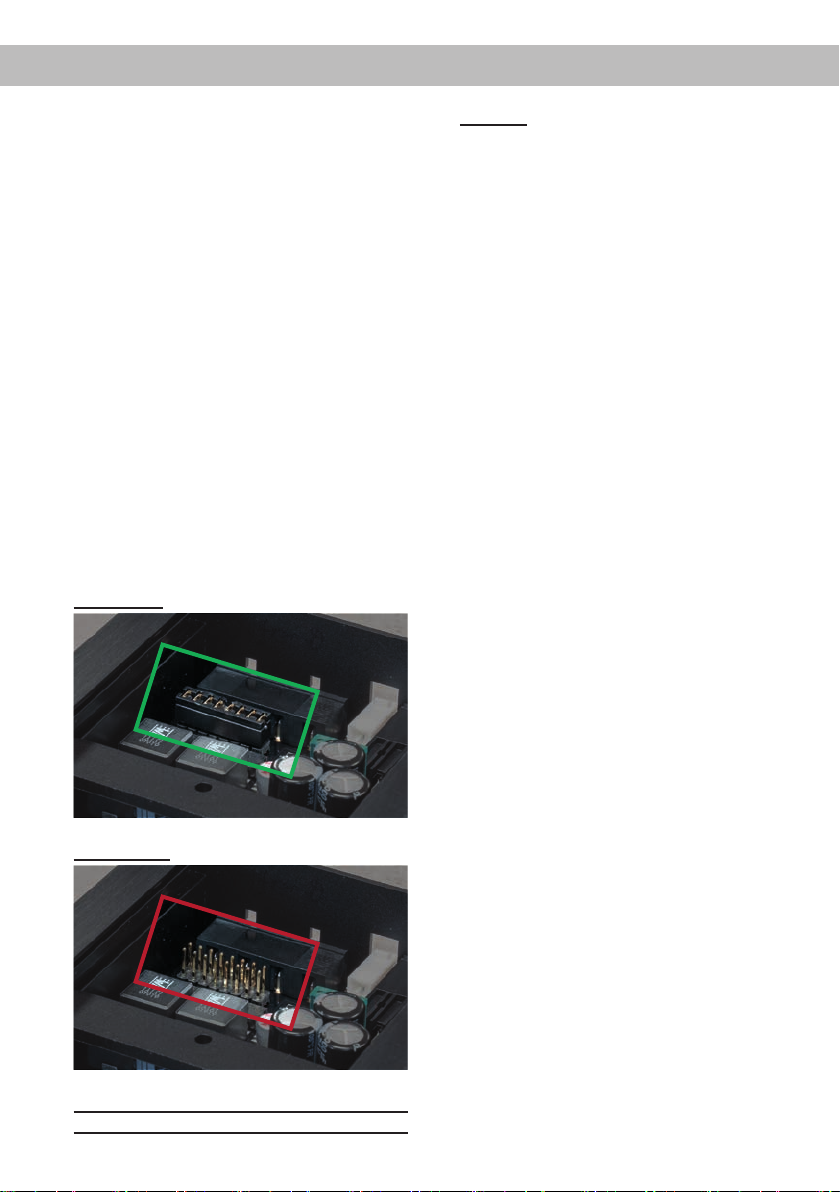

Mono Mode: Jumper gesteckt

Stereo Mode: Jumper entfernt

Achten Sie im Mono Mode darauf, dass der
Jumper vollständig und nicht versetzt einge-

6

steckt ist.
Nun können Sie den Verstärker wieder zusam­mensetzen.

2. Anschluss der Vorverstärker eingänge

Dieser Eingang (Line Input) kann mit dem bei­liegenden Kabel (siehe Seite 5, Abb. 1) an die

Vorverstärker- / Lowlevel- / Cinch-Ausgänge
eines vorgeschalteten DSPs oder DSP-Verstär-

kers angeschlossen werden. Im Mono-Modus
(siehe Seite 6, Punkt 1) muss dabei nur der
Kanal A belegt werden. In diesem wird das Ein­gangssignal von Kanal A an beiden Lautspre­cherausgängen ausgegeben. Im Stereo-Modus
wird jeder der Lautsprecherausgänge mit dem

dazugehörigem Eingangssignal versorgt. Der
aktuell aktivierte Modus wird durch die Mono /

Stereo Mode LED angezeigt (siehe Seite 4,
Punkt 6) .

3. EinstellungderEingangsempndlichkeit

Achtung: Es ist zwingend notwendig, die

Eingangsempndlichkeit der M2.1AMP an

die Signalquelle anzupassen, um Schäden
am Verstärker zu vermeiden.

Um die Eingangsempndlichkeit zu verändern,
verwenden Sie den Gain-Drehregler (siehe Sei-
te 4, Punkt 3). Die Einstellung dieses Reglers
beeinusst nur den Line Input!
Um die Eingangsempndlichkeit mit Hilfe des

Drehreglers optimal an Ihre Signalquelle anzu­passen, führen Sie bitte die folgenden Schritte
durch:

1. Schließen Sie während dieser Prozedur kei­ne Lautsprecher an die Ausgänge des Ver­stärkers an.

2. Schalten Sie den Verstärker ein.

3. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie

ein geeignetes Testsignal, z.B. Rosa Rau-

schen, (Vollaussteuerung 0 dB) ab.

4. Sollte die Status LED bereits orange leuch-

ten, verringern Sie mit Hilfe des Gain-Reg-
lers (siehe Seite 4, Punkt 3) die Eingangs­empndlichkeit, bis die Status LED wieder

grün leuchtet.

5. Erhöhen Sie die Eingangsempndlichkeit

durch Rechtsdrehung, bis die Status LED

orange aueuchtet. Drehen Sie nun den

Drehregler gegen den Uhrzeigersinn, bis die
Status LED wieder auf grün schaltet.

4. Anschluss der Lautsprecherausgänge

Die Lautsprecherausgänge können mit Hilfe
des beiliegenden Steckers direkt mit den Laut­sprecherleitungen verbunden werden. Verbin­den Sie niemals die Lautsprecherleitungen mit
der Kfz-Masse (Fahrzeugkaros serie). Dieses
kann Ihren Verstärker und Ihre Lautsprecher
zerstören.
Achten Sie darauf, dass beide Lautsprecher­systeme phasenrichtig angeschlossen sind,
d.h. Plus zu Plus und Minus zu Minus. Vertau­schen von Plus und Minus hat einen Totalver­lust der Basswiedergabe zur Folge.
Der Pluspol ist bei den meisten Lautsprechern
gekennzeichnet.
Im Stereo-Modus darf die Impedanz pro Laut­sprecher 4 Ohm und im Mono-Modus die Ge­samtimpedanz der angeschlossenen Lautspre­cher 2 Ohm nicht unterschreiten.

Beispiele für den Lautsprecheranschluss nden

Sie auf Seite 8 f.
Achtung: Verwenden Sie zum Anschluss aus­schließlich den mitgelieferten Stecker mit integ­rierten Schraubklemmen.

schließlich den mitgelieferten Stecker mit integ­rierten Schraubklemmen (siehe Seite 5, Abb.2;
„Power Input“-Stecker).

6. Anschluss des Remote-Eingangs

Der Remote-Eingang (REM IN) muss mit dem

Remote-Ausgang der Signalquelle verbunden
werden. Es wird dringend davon abgeraten,

den Remote-Eingang des Verstärkers über das
Zündungsplus des Fahrzeugs zu steuern, um
Störgeräusche beim Ein- und Ausschalten zu

vermeiden.

5. Anschluss der Stromversorgung
Vor dem Anschluss des +12 V Versorgungs­kabels an das Bordnetz muss die Autobatte­rie abgeklemmt werden.

Das +12 V Stromkabel ist am Pluspol der Bat­terie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Batte­rie mit einer Hauptsicherung abgesichert wer­den. Der Wert der Sicherung errechnet sich aus

der maximalen Stromaufnahme der gesamten
Car-Hi Anlage (M 2.1AMP = max. 40 A RMS

bei 12 V Bordnetz). Verwenden Sie bei kurzen
Leitungen (< 1 m) einen Querschnitt von minde­stens 4 mm². Bei längeren Leitungen empfeh-

len wir einen Querschnitt von min. 6 mm².

Das Massekabel (gleicher Querschnitt wie

das +12 V Kabel) muss an einem blanken,

von Lackresten befreiten Massepunkt des

Kfz-Chassis oder direkt an dem Minuspol der
Autobatterie angeschlossen werden.
Achtung: Verwenden Sie zum Anschluss aus-

7

KongurationsbeispieleMonoMode

KongurationshinweiseMonoMode:

Min. Gesamt-

Verstärker-

Modus

Mono Mode
(1-Kanal)

Eingang MSM-Jumper

A

Gesteckt An (On) 2 Ω

MSM-LED

Wichtig: Die Übernahmefrequenzen für den Hoch- bzw. Tiefpass müssen im vorgeschalteten DSP /

DSP-Verstärker eingestellt werden.

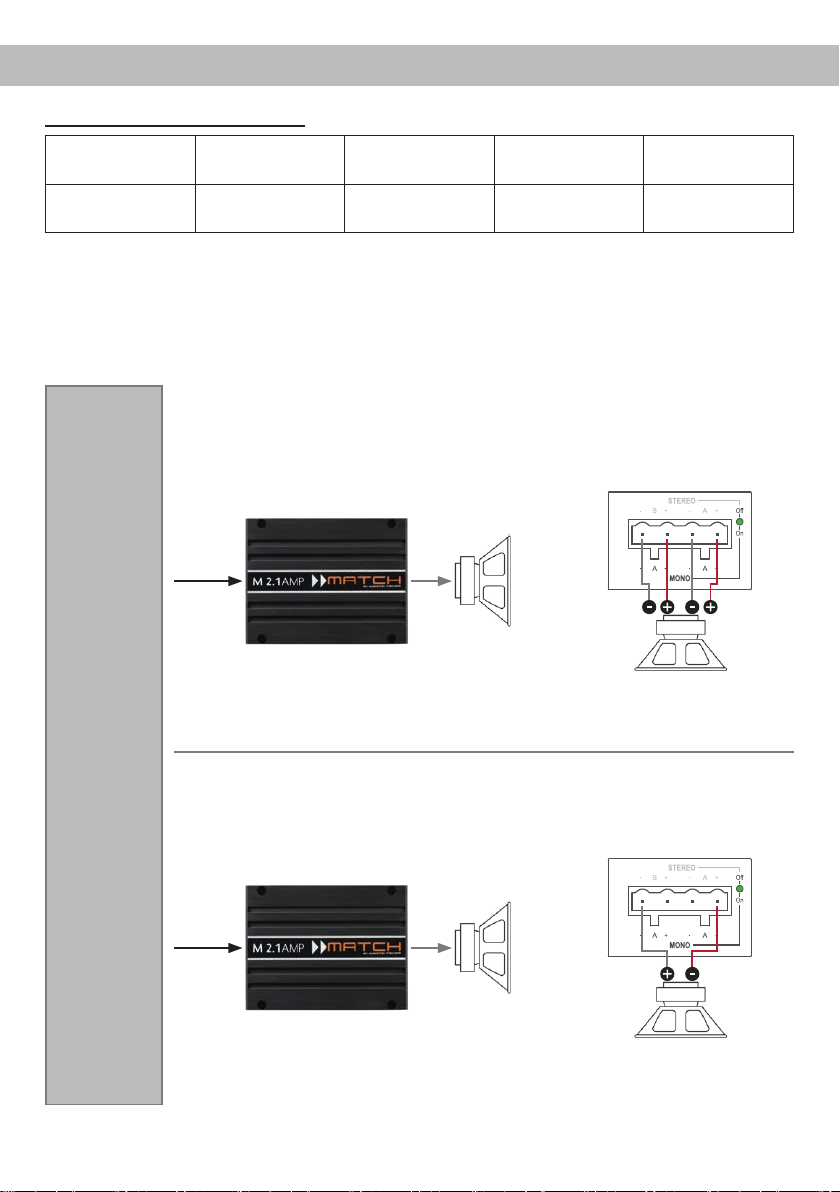

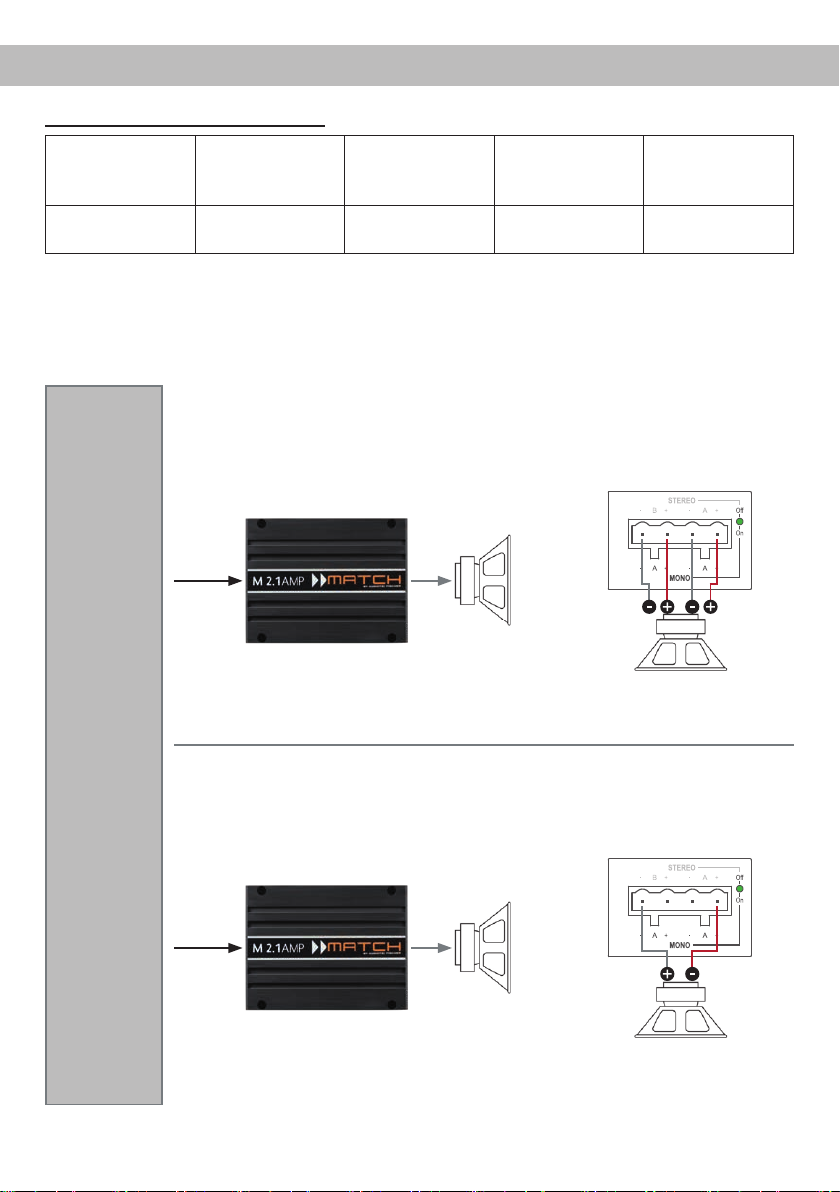

Beispiel 1: 1-Kanal Subwoofer-Anwendung

Subwoofer mit Doppelschwingspule

impedanz

Lautsprecher

DSP

oder

DSP-Verstärker

A

A

Subwoofer

Beispiel 2: 1-Kanal Subwoofer-Anwendung

Subwoofer mit einer Schwingspule

A

A

Subwoofer

SW 2 SW 1

SW = Schwingspule

! Min. Impedanz 2 x 4 Ω !

Daraus ergibt sich eine min.

Gesamtimpedanz von 2 Ω

! Min. Gesamtimpedanz 2 Ω !

8

KongurationsbeispieleStereoMode

KongurationshinweiseStereoMode:

Modus

Stereo Mode
(2-Kanal)

Verstärker-

Eingang MSM-Jumper

A & B

Entfernt Aus (O󰀨) 4 Ω

MSM-LED

Min. Impedanz

pro Lautsprecher

Wichtig: Die Übernahmefrequenzen für den Hoch- bzw. Tiefpass müssen im vorgeschalteten DSP /

DSP-Verstärker eingestellt werden.

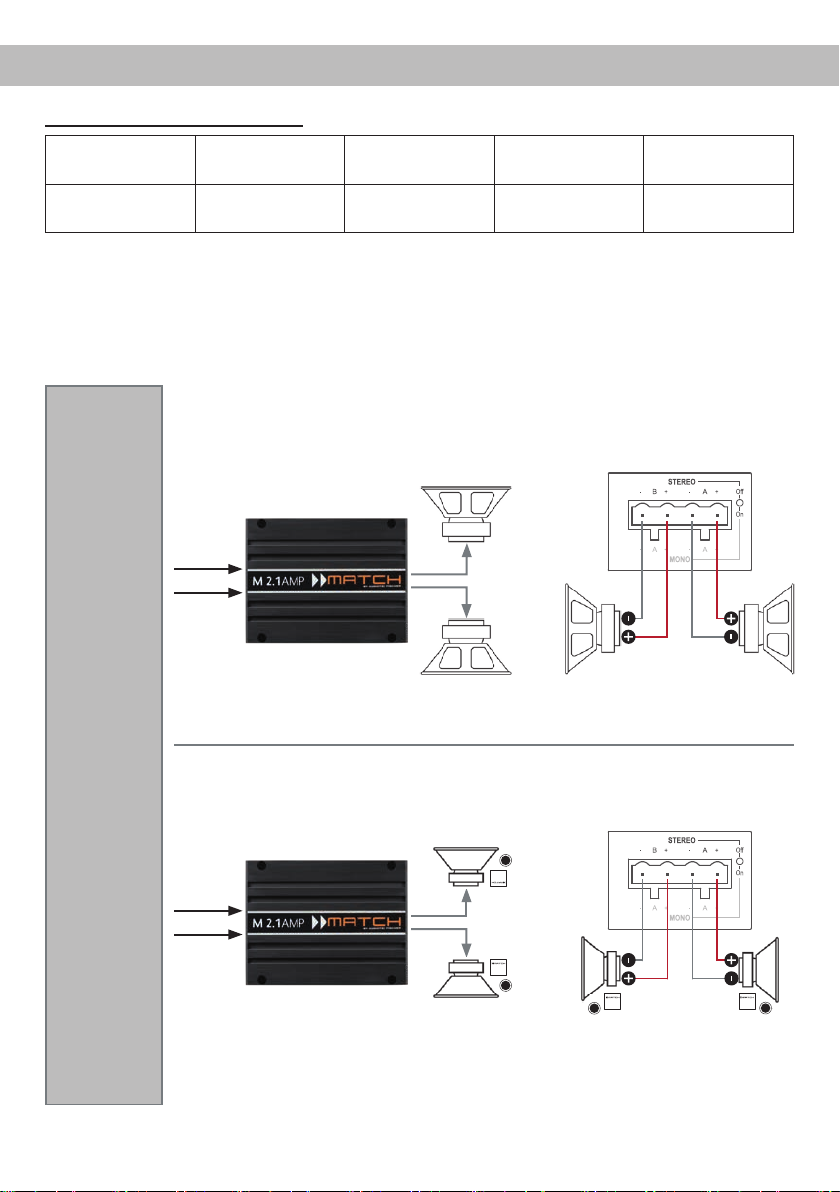

Beispiel 3: 2-Kanal Tiefton-Anwendung

Zwei Subwoofer mit einer Schwingspule oder zwei Tiefmitteltonlautsprecher

Subwoofer L

A

B

DSP
oder

DSP-Verstärker

A

B

Subwoofer R

Subwoofer LSubwoofer R

! Min. Impedanz pro Lautsprecher 4 Ω !

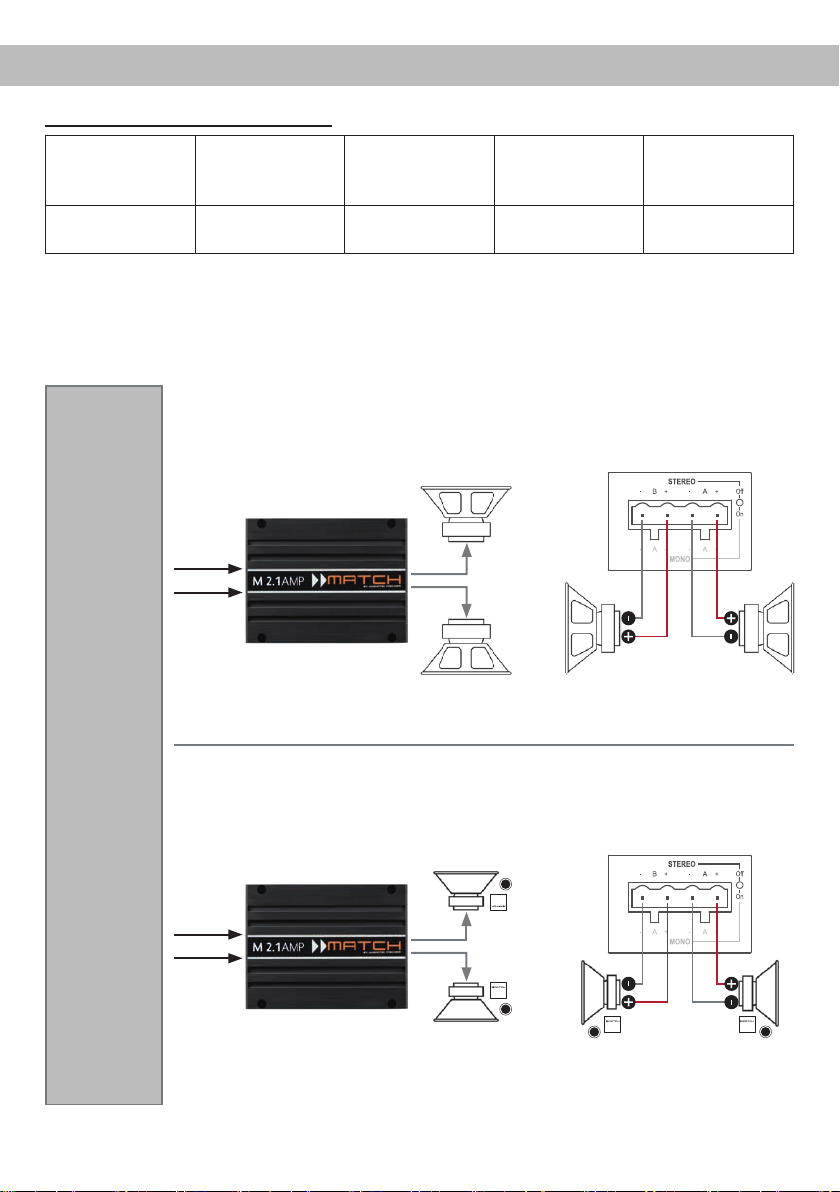

Beispiel 4: 2-Kanal Fullrange-Anwendung

Passives Komponenten- oder Koaxialsystem

Links

A

B

A

B

Rechts

Rechts Links

! Min. Impedanz pro Lautsprecher 4 Ω !

9

Technische Daten

Leistung RMS Mono Mode Stereo Mode

- @ 4 Ohm ............................................................................ 1 x 210 Watt 2 x 170 Watt

- @ 2 Ohm ............................................................................ 1 x 350 Watt –

Max. Leistung (Mono Mode) ................................................. Bis zu 430 Watt RMS @ 2 Ohm

Verstärkertechnologie ...........................................................Class HD

Eingänge .............................................................................. 2 x Cinch

1 x Remote In

Eingangsempndlichkeit ....................................................... 1 - 6 Volt

Eingangsimpedanz ............................................................... 10 kOhm

Ausgänge ............................................................................. 2 x Lautsprecherausgang

1 x Remote Out

Frequenzbereich...................................................................10 Hz - 40.000 Hz

Signal- / Rauschabstand (A-bewertet) ................................. 108 dB

Klirrfaktor (THD) ...................................................................< 0,02 %

Dämpfungsfaktor .................................................................. 100

Betriebsspannung.................................................................10,5 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Leistungsaufnahme .............................................................. DC 12 V 40 A max.

Leerlaufstromaufnahme........................................................500 mA

Sicherung .............................................................................1 x 30 A LP-Mini-Stecksicherung

Zusätzliche Features ............................................................ Variable Eingangsempndlichkeit, geregeltes

Netzteil, Start-Stopfähigkeit, Masseschalter,

Mono / Stereo Modus

Abmessungen (H x B x T) ....................................................35 x 85 x 110 mm

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos­sen sind Defekte und Schäden, die durch Überla­stung oder unsachgemäße Behandlung entstanden

sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-

taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.

10

Technische Änderungen und Irrtümer vorbehalten!

Für Schäden am Fahrzeug oder Gerätedefekte, her-

vorgerufen durch Bedienungsfehler des Gerätes,

können wir keine Haftung übernehmen. Dieses

Produkt ist mit einer CE-Kennzeichnung versehen.

Damit ist das Gerät für den Betrieb in Fahrzeugen

innerhalb der Europäischen Union (EU) zertiziert.

Congratulations!

Dear Customer,

Congratulations on your purchase of this innovative

and high-qual ity MATCH product.

The MATCH M 2.1AMP highlights best quality,

excellent manufacturing and state-of-the-art

technology.

Thanks to more than 30 years of experience in
research and development of audio products this
amplier generation sets new standards.

General instructions

General installation instructions for MATCH
components

To prevent damage to the unit and possible injury,

read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.

Before starting your installation, disconnect the
battery’s negative terminal to prevent damage

totheunit,reand/orriskofinjury. For a proper

performance and to ensure full warranty coverage,

we strongly recommend to get this product installed
by an authorized MATCH dealer.

Install your M 2.1AMP in a dry location with su󰀩cient

air circulation for proper cooling of the equipment.

The amplier should be secured to a solid mounting

surface using proper mounting hardware. Before

mounting, carefully examine the area around and

behind the proposed installation location to ensure
that there are no electrical cables or components,
hydraulic brake lines or any part of the fuel tank lo­cated behind the mounting surface. Failure to do so
may result in unpredictable damage to these com-

ponents and possible costly repairs to the vehicle.

We wish you many hours of enjoyment with your

new MATCH amplier.

Yours,
AUDIOTEC FISCHER Team

General instruction for connecting the MATCH

M2.1AMPamplier

The MATCH M 2.1AMP amplier may only be in­stalled in vehicles which have a 12 Volts negative

terminal connected to the chassis ground. Any oth-

er system could cause damage to the amplier and
the electrical system of the vehicle.
The positive cable from the battery for the complete
system should be provided with a main fuse at a
distance of max. 30 cm from the battery. The val­ue of the fuse is calculated from the maximum total

current input of the car audio system.

Use only suitable cables with su󰀩cient cable

cross-section for the connection of the MATCH
M 2.1AMP. The fuse may only be replaced by an
identically rated fuse (30 A) to avoid damage of

theamplier.

Prior to installation, plan the wire routing to avoid

any possible damage to the wire harness. All
cabling should be protected against possible crush-

ing or pinching hazards. Also avoid routing cables

close to potential noise sources such as electric

motors, high power accessories and other vehicle

harnesses.

11

Connectors and control units

Input Ground switch

1

Denes the connection between the vehicle

ground and the signal ground of the input.

Status LED

2

This LED indicates the operating mode of the

amplier.

1 2

3 4

Gain

3

Control for adjusting the input sensitivity of

the Line Input.

Line Input

4

RCA/Cinch inputs for connecting pre-amplier

signals.

65 7 8

9

Speaker Output

5

Speaker outputs for connecting speaker

systems.

Mono / Stereo Mode (MSM) LED

6

This LED indicates the operating mode of the

Speaker Output (Default setting: 1-channel

mode, LED o󰀨).

REM IN / OUT

7

Connector for the remote in- and output.

12

+12 V

8

Connector for the +12 V power cable of the

positive terminal of the battery.

GND

9

Connector for the ground cable (negative

terminal of the battery or metal body of the

vehicle).

Initial start-up and functions

Input Ground Schalter

1

The signal ground of the M 2.1AMP signal inputs is

separated from the vehicle ground by a di󰀨erential
amplier (switch position = ISO). This is the best op­tion in most vehicles to prevent interference noise,

e.g. from the alternator.

Nevertheless, there are use cases where it will be

necessary to tie both grounds together (switch po-

sition = GND).

Status LED

2

The Status LED indicates the operating mode of the

amplier.

Green: Amplier is ready for operation.

Orange:

en. Reduce the input sensitivity via the Gain control
until the LED turns green.

Orange ashing:

Note: The fuse may only be replaced by an identi-

cally rated fuse (30 A) to avoid damage of the am­plier.

Red ashing:

function may have di󰀨erent causes as the MATCH
M 2.1AMP is equipped with di󰀨erent protection
circuits. These protections shut o󰀨 the amplier
in case of overheating, over- and undervoltage,

short-circuit on loudspeakers and false connection.
Please check for connecting failures such as
short-circuits, wrong connections, wrong adjust-

ments and over temperature.
If the amplier does not turn on it is defective and

has to be send to your local authorized dealer for
repair service. A detailed description of the malfunc­tion and the purchase receipt has to be attached.

This control is used to adapt the input sensitivity to
the output voltage of the connected signal source.
This is not a volume control, it´s only for adjusting
the amplier gain. The control range of the RCA /
Line Input is 1 - 6 Volts (max. CCW = 6 Volts, max.

CW = 1 Volt).

2-channel pre-amplier input to connect signal
sourc es such as DSPs / DSP ampliers.

Attention: Solely use the Line Input connection

cable (see page 15, g. 1) which is included in
delivery.

One channel of the Line Input is overdriv-

The internal fuse is destroyed.

A malfunction has occurred. A mal-

Gain

3

Line Input

4

Speaker Output

5

Speaker outputs to connect speaker systems.
The M 2.1AMP is equipped with a Mono / Stereo

Mode. This allows to operate the amplier as 1- or
2-channel amplier. The Mono Mode is activated
by default. By removing a jumper inside the device
the Stereo Mode can be activated ( see page 15,

point 1).
Mono: In Mono Mode, both speaker outputs are
supplied with the input signal from channel A. The­total impedance of the speakers must not be lower
than 2 Ohms.
Stereo: In Stereo Mode, each of the speaker out­puts is supplied with the corresponding input signal.
In this mode, the impedance of the speakers must
not be lower than 4 Ohms.

The currently activated mode is indicated by the

Mono / Stereo Mode LED (see the following point 6).

Achtung: Solely use the pluggable screw-terminal
for the speaker output connector which is included

in delivery.

Mono / Stereo Mode (MSM) LED

6

This LED indicates the currently activated operat­ing mode of the Speaker Output. The Mono Mode

(1-channel) of the M 2.1AMP is activated by de­fault (LED = On). By removing a jumper inside the
unit, the amplier can be switched to Stereo Mode
(2-channel / LED = O󰀨). How to activate the mode

can be found on page 15 under point 1.

REM IN / OUT

7

This connector is used to connect the remote in­and output.
IN: The remote lead should be connected to the
remote output of the signal source. Thus the ampli-

er is switched on and o󰀨 together with the signal

source.
OUT: The signal of the remote input is looped
through to the remote output. This allows to switch

on further ampliers.

Attention: Solely use the pluggable screw-terminal

which is included in delivery.

+12 V

8

Connect the +12 V power cable to the positive ter­minal of the battery. Recommended cross section:

min. 6 mm² / AWG 10.

13

Initial start-up and functions

GND

9

The ground cable should be connected to a com­mon ground reference point (this is located where

the negative terminal of the battery is grounded
to the metal body of the vehicle) or to a prepared
metal location on the vehicle chassis i.e. an area

which has been cleaned of all paint residues. Rec-

ommended cross section: min. 6 mm² / AWG 10.

14

Installation

Fig. 1: Line Input connection cable

1

1

MicroFit connector – this will be connected to the Line Input of M 2.1AMP.

2

RCA / Cinch connectors – these will be connected to the pre-amp / lowlevel- / RCA / Cinch outputs
of a DSP / DSP amplier.

Fig. 2: Power Input plug

3

+12 V – For connecting the +12 V power supply cable.

3

4

Plug top side

4

GND – For connecting the ground cable.

2

Connection of the MATCH M 2.1AMP to the
signal source:

Caution: Carrying out the following steps will re-

quire special tools and technical knowledge.

In order to avoid connection mistakes and / or dam­age, ask your dealer for assistance if you have any

ques tions and follow all instructions in this manual
(see page 11).
It is recommended that this unit will be installed by
an authorized MATCH dealer.

1. Conguringthemonoorstereooperation

The M 2.1AMP can be operated as 1-channel
(Mono Mode) or 2-channel (Stereo Mode) am-

plier. The Mono Mode is activated by default.
To activate the Stereo Mode the device has to
be opened and a jumper must be removed.

Therefore dismantle the side panel where the
Line Input is located by removing the two Phil-
lips screws and pull out the bottom plate side-

ways. Now you have access to the jumper.

Mono Mode: Jumper plugged

Stereo Mode: Jumper removed

15

Installation

Make sure that in Mono Mode the jumper is
plugged properly and all pins are fully inserted.

Afterwards you can reassemble the amplier.

2. Connectingthepre-amplierinputs

Use the included cable (see page 15, g. 1)
to connect the M 2.1AMP to the pre-amplier /
low level / cinch outputs of your signal source.
It is not mandatory to use both pre-amplier in-

put channels. In Mono Mode only input channel
A has to be used (see page 15, point 1). In this
case the input signal of channel A is supplied
to both output channels. In Stereo Mode both
speaker outputs are supplied with the corre-

sponding input signal. The currently activated

mode is indicated by the Mono / Stereo Mode
LED (see page 13, point 6).

3. Adjustmentoftheinputsensitivity

Attention: It is mandatory to properly adapt
the input sensitivity of the M 2.1AMP to the
signal source in order to avoid damage to

theamplier.

If you want to change the input sensitivity use
the Gain control (see page 13, point 3). The
setting of the control only a󰀨ects the Line Input!

Follow the subsequent steps if you like to per-

fectly adapt the ampliers input sensitivity to

your audio source by using the Gain control:

1. Don‘t connect any loudspeakers to the out-

puts of the M 2.1AMP during this setup.

2. Turn on the amplier.

3. Adjust the volume of your radio to approx.

90 % of the max. volume and playback an
appropriate test tone, e.g. pink noise (0 dB).

4. If the Status LED already lights up orange,

you have to reduce the input sensitivity via
Gain control (see page 18, point 3) until the

LED turns green again.

5. Increase the input sensitivity by turning the

control clockwise until the LED lights up
orange. Now turn the control counterclock­wise until the Status LED turns green again.

4. Connecting the loudspeaker outputs

The loudspeaker outputs can be connected
to the wires of the loudspeakers by using the
pluggable screw-terminal which is included in

delivery. Never connect any of the loudspeaker

16

cables with the chassis ground as this will dam-

age your amplier and your speakers.

Ensure that the loudspeakers are correctly con­nected (in phase), i.e. plus to plus and minus

to minus. Exchanging plus and minus causes a

total loss of bass reproduction. The plus pole is
indicated on most speakers.
In Stereo Mode the impedance per speaker
must not be lower than 4 Ohms and in Mono
Mode the total impedance must not be lower
than 2 Ohms.

Examples of speaker congurations can be

found on page 17 f.

5. Connection to power supply
Make sure to disconnect the battery before
installing the MATCH M 2.1AMP!

Connect the +12 V power cable to the positive
terminal of the battery. The positive wire from
the battery to the amplier power terminals
needs to have an inline fuse at a distance of
less than 12 inches (30 cm) from the battery.
The value of the fuse is calculated from the
maximum total current draw of the whole car
audio system (M 2.1AMP = max. 40 A RMS

at 12 V power supply). If your power wires are

short (less than 1 m / 40”) then a wire gauge of
4 mm² / AWG 12 will be su󰀩cient.

The ground cable (same gauge as the +12 V
wire) should be connected to a common ground
reference point (this is located where the neg-

ative terminal of the battery is grounded to the
metal body of the vehicle), or to a prepared met­al location on the vehicle chassis, i.e. an area

which has been cleaned of all paint residues.
Attention: For connection to power supply
solely use the pluggable screw-terminal which
is included in delivery (see page 15, g. 2; Pow­er Input plug).

6. Connecting the remote input

The remote input (REM IN) has to be connected
to the remote output of the signal source.
We do not recommend controlling the remote

input via the ignition switch to avoid pop noise
during turn on / o󰀨.

CongurationexamplesMonoMode

CongurationsnotesMonoMode:

-

Mode

Mono Mode
(1-channel)

Amplier

input MSMjumper

A

Plugged On 2 Ω

MSM-LED

Min. total imped

ance speakers

Attention: The crossover frequencies for the high- and lowpass must be set in the preconnected DSP /

DSP amplier.

Example1:1-channelsubwooferapplication

Subwoofer with dual voice coil

DSP

or

DSPamplier

A

A

Subwoofer

Example2:1-channelsubwooferapplication

Subwoofer with single voice coil

A

A

Subwoofer

VC 2 VC 1

VC = voice coil

! Min. impedance 2 x 4 Ω !

This results in a min. total

impedance of 2 Ω

! Min. total impedance 2 Ω !

17

CongurationexamplesStereoMode

CongurationnotesStereoMode:

Amplier

Modus

Stereo Mode
(2-channel)

input MSMjumper

A & B

Removed O󰀨 4 Ω

MSM-LED

Attention: The crossover frequencies for the high- and lowpass must be set in the preconnected DSP /

DSP amplier.

Example3:2-channelsubwooferapplication

Two subwoofers with single voice coil or two mid-woofers

Subwoofer L

Min. impedance

speakers

DSP

or

DSPamplier

A

B

A

B

Subwoofer R

Example4:2-channelfullrangeapplication

Passive component or coaxial system

Left

A

B

A

B

Right

Subwoofer LSubwoofer R

! Min. impedance per speaker 4 Ω !

Right Left

! Min. impedance per speaker 4 Ω !

18

Technical Data

Power RMS Mono Mode Stereo Mode

- @ 4 Ohms .......................................................................... 1 x 210 Watts 2 x 170 Watts

- @ 2 Ohms .......................................................................... 1 x 350 Watts –

Max. output power (Mono Mode)..........................................Up to 430 Watts RMS @ 2 Ohms

Amplier technology ............................................................. Class HD

Inputs .................................................................................... 2 x RCA / Cinch

1 x Remote In

Input sensitivity ..................................................................... 1 - 6 Volts

Input impedance ................................................................... 10 kOhms

Outputs ................................................................................. 2 x Speaker output

1 x Remote Out

Frequency range ..................................................................10 Hz - 40,000 Hz

Signal-to-noise ratio (A-weighted) ....................................... 108 dB

Distortion (THD) ....................................................................< 0.02 %

Damping factor ..................................................................... 100

Operating voltage ................................................................. 10.5 - 17 Volts (max. 5 sec. down to 6 Volts)

Power rating .........................................................................DC 12 V 40 A max.

Idle current............................................................................500 mA

Fuse......................................................................................1 x 30 A LP-Mini-Fuse

Additional features ................................................................ Variable input sensitivity, fully stabilized inter-

nal power supply, Start-Stop capability, ground
switch, Mono / Stereo Mode

Dimensions (H x W x D) ....................................................... 35 x 85 x 110 mm / 1.34 x 3.35 x 4.33”

Warranty Disclaimer

The warranty service is based on the statutory reg­ulations. Defects and damage caused by overload
or improper handling are excluded from the warran­ty service. Any return can only take place following

prior consultation, in the original packaging together

with a detailed description of the error and a valid

proof of purchase.

Technical modications and errors excepted! We
accept no liability for damage to the vehicle or
device defects caused by the incorrect operation
of the device. This product has been issued a CE
marking. This means that the device is certied for
use in vehicles within the European Union (EU).

19

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
