MasterYard MX 8022B User manual

Руководство по эксплуатации

для снегоотбрасывателя

Двигатель Briggs & Stratton SNOW 800 Series

Благодарим Вас за приобретение снегоотбрасывателя.
Оператор техники обязан прочитать, уяснить и следовать инструкциям, указанным в настоящем
руководстве по эксплуатации.

Cодержание

Техника безопасности
Устройство и технические характеристики
Сборка
Эксплуатация
Техническое обслуживание
Хранение
Устранение неисправностей

..............................................................................

...................................................................

..........................................................................

.....................................................

............................................

...........................................

....................

2
4
6
7
8
10
11

Снегоотбрасыватель

MX 8022B

ТЕХНИКА БЕЗОПАСНОСТИ

ВНИМАНИЕ

ОПАСНО

правила техники безопасности. При работе с любым
силовым оборудованием халатность и ошибочные
действия могут привести к серьезной травме.

Данный символ означает, что несоблюдение
правил безопасности может стать причиной
травмы или смерти.

ВНИМАНИЕ

Внимательно прочитайте руководство по эксплуата­ции и уясните инструкции перед запуском двигателя.

ОПАСНО

которая может привести к серьезной травме или
смерти в случае несоблюдения инструкций.

Пример:

Во время работы техники выделя­ются газы и другие вещества,
вредные для здоровья человека.

Во время эксплуатации необходи­мо неукоснительно соблюдать

Данный символ означает
возможную опасную ситуацию,

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ!
Прочитайте, уясните и следуйте инструкциям
руководства перед началом выполнения работ.

ВНИМАНИЕ! ВРАЩАЮЩИЕСЯ НОЖИ!
Держитесь на безопасном расстоянии от входного
и выходного отверстий пока двигатель работает.

ВНИМАНИЕ! ВРАЩАЮЩИЕСЯ НОЖИ!
Держитесь на безопасном расстоянии от входного
и выходного отверстий пока двигатель работает.

ВНИМАНИЕ! ВРАЩАЮЩИЙСЯ ШНЕК!
Не дотрагивайтесь до вращающихся деталей во
избежание ампутации конечностей.

ВНИМАНИЕ! ВЫБРОС ПРЕДМЕТОВ!
Захваченные шнеком посторонние предметы могут
выбрасываться из желоба с большой скоростью.

ВНИМАНИЕ! ОГНЕОПАСНО!
Перед заправкой топливом дождитесь остывания
двигателя.

ВНИМАНИЕ! ОКИСЬ УГЛЕРОДА!
Во избежание отравления угарным газом, запрещается
включать двигатель в закрытом помещении и местах
с плохой вентиляцией.

ВНИМАНИЕ!
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСТВОМ!
Не используйте электростартер во время дождя.

НЕ УСТРАНЯЙТЕ ЗАСОР
ЖЕЛОБА, КОГДА ДВИГАТЕЛЬ
РАБОТАЕТ.
ОТКЛЮЧАЙТЕ ЕГО И
ВЫПОЛНИТЕ ОЧИСТКУ
С ПОМОЩЬЮ ЛОПАТКИ.

ОСТОРОЖНО

Возможная опасная ситуация,
которая, при несоблюдении

инструкций, может привести к серьезной травме.

ВНИМАНИЕ

Возможная опасная ситуация,
которая, при несоблюдении

инструкций, может привести к серьезной травме.

При возникновении каких-либо вопросов обращайтесь к
официальному дилеру.

2

- Внимательно прочитайте настоящее руководство по

эксплуатации. Ознакомьтесь с органами управления и
правилами использования оборудования.

- Не допускайте несовершеннолетних лиц и взрослых, не
ознакомившихся с инструкциями, к управлению техникой.

- Эксплуатировать оборудование в состоянии опьянения
или под воздействием медикаментов, снижающих
реакцию, запрещено.

- Убедитесь, что в районе проведения работ отсутствуют
посторонние лица и животные.

- Будьте внимательны, особенно при движении задним
ходом.

- Осмотрите рабочий участок перед началом эксплуатации
и удалите все посторонние предметы, мешающие работе.

- Перед запуском двигателя поставьте все рычаги в
нейтральное положение и отключите сцепление.

- Работайте в подходящей зимней одежде. Надевайте
обувь с нескользящей подошвой.

- Бензин является легковоспламеняющейся жидкостью.
Не осуществляйте заправку в помещении, пока двигатель
работает или не остыл. Закройте топливный бак крышкой
и удалите следы пролитого топлива перед пуском двига­теля.

- Используйте сетевой шнур с проводом заземления на
всех моделях с приводным электродвигателем или
электростартером.

- Поднимайте корпус шнека на соответствующую высоту
при работе на каменистой поверхности.

- Не пытайтесь выполнять регулировку устройств, когда
работает двигатель, за исключением случаев, рекоменду­емых производителем.

- Подождите несколько минут перед началом уборки
снега. Во избежание повреждения органов зрения наде­вайте защитные очки. Выброс предметов.

Снегоотбрасыватель

MX 8022B

БЕЗОПАСНОСТЬ ПРИ ЭКСПЛУАТАЦИИ

- Держите конечности на безопасном удалении от враща­ющихся деталей и не приближайтесь к желобу выброса.

- Будьте предельно внимательны при пересечении и
работе на тротуарах и дорогах. Не перевозите пассажи­ров.

- При столкновении с твердым объектом остановите
двигатель, отсоедините провод свечи зажигания и выпол­ните осмотр оборудования. Устраните неисправность /
повреждение перед возобновлением работы.

- При возникновении излишней вибрации остановите
двигатель и найдите причину.

- Останавливайте двигатель при покидании снегоотбрасы­вателя, выполнением очистки шнека/крыльчатки и
осуществлением ремонтных или регулировочных работ.

- Перед тем, как оставить снегоотбрасыватель без
присмотра, отключите привод шнека/крыльчатки, поставь­те трансмиссию в нейтральное положение, остановите
двигатель и извлеките ключ из замка зажигания.

- Дождитесь полной остановки всех движущихся деталей
перед выполнением обслуживания техники. Отсоедините
провод свечи зажигания во избежание случайного пуска.
Не держите двигатель включенным в помещении. Опас­ность отравления выхлопными газами.

ОБРАЩЕНИЕ С ТОПЛИВОМ

- Будьте осторожны. Бензин огнеопасен и выделяет
взрывоопасные пары. Избегайте попадания бензина на
одежду или открытые участки тела.

- Используйте только разрешенные емкости для хранения
топлива.

- Избегайте наличия поблизости источников пламени.

- Не осуществляйте заправку топливом в помещении.

Перед заправкой дождитесь остывания двигателя.
Не переполняйте топливный бак. Заливайте бензин до
нижнего края горловины, оставляя пространство для
расширения.

- Закрывайте бак крышкой.

- Не храните оборудование и бензин рядом с источника­ми тепла и огня (водонагреватели, сушилки и т.п.).

- Не заливайте топливо в емкость, расположенную в
транспортном средстве или прицепе.

БЕЗОПАСНОСТЬ ПРИ ХРАНЕНИИ
И ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ

- Периодически проверяйте затяжку срезных болтов и
крепежей двигателя.

- Не осуществляйте уборку снега поперек наклонных
поверхностей. Будьте предельно внимательны при смене
направления на склоне. Не работайте в местах с большим
углом наклона.

- Запрещается эксплуатировать оборудование без
защитных средств.

- Во время выполнения работ вблизи автомобилей,
стеклянных поверхностей и т.п. установите угол выброса
соответствующим образом, чтобы не повредить их.

- Не перегружайте технику, пытаясь выполнить уборку
снега на высокой скорости.

- Не передвигайтесь на большой скорости при работе на
скользкой поверхности. Посмотрите по сторонам перед
началом движения задним ходом.

- Не направляйте выброс снега на людей и не позволяйте
кому-либо находиться перед снегоотбрасывателем.

- Отключайте привод шнека/крыльчатки перед транспорти­ровкой оборудования и когда оно не используется.

- Используйте только дополнительное оборудование и
принадлежности, рекомендованные производителем

(противовесы, кабина и т.д.).

- Не храните технику с бензином в баке в помещениях

рядом с источниками тепла и пламени. Перед хранением
дождитесь остывания двигателя.
См. инструкции по длительному хранению.

- Содержите информационные наклейки в чистоте и
выполняйте их замену в случае повреждения или утери.

- Не выключайте двигатель сразу же после окончания
работ. Подождите несколько минут, чтобы избежать
примерзания шнека/крыльчатки.

- Не выполняйте эксплуатацию техники в условиях плохой
видимости или при отсутствии достаточного освещения.
Держитесь за рукоятки, передвигайтесь медленным шагом.

3

Снегоотбрасыватель

MX 8022B

УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Информация, предоставленная в настоящем руководстве, может отличаться от конкретной модели.

1

4

2

3

9

10 1

6

5

7

8

1

Рис. Общий вид

Двигатель

1

Рычаг привода колес

2

Ручка переключения передач

3

Рычаг привода шнека

4

Кронштейн рычага управления дефлектором

5

Дефлектор выброса снега в сборе

6

Шнек

7

Пневмоколеса

8

Рама

9

Рычаг управления дефлектором

10

2

Рис. Двигатель

Ручной стартер/электростартер

1

Праймер

2

Рычаг воздушной заслонки

3

Выключатель

4

Пробка для слива масла

5

Крышка топливного бака

6

Крышка маслоналивной горловины со щупом

7

Рычаг дросселя

8

4

2

62

3

8

1

7

4

1

5

Снегоотбрасыватель

MX 8022B

3 4

13

8

18

7

3

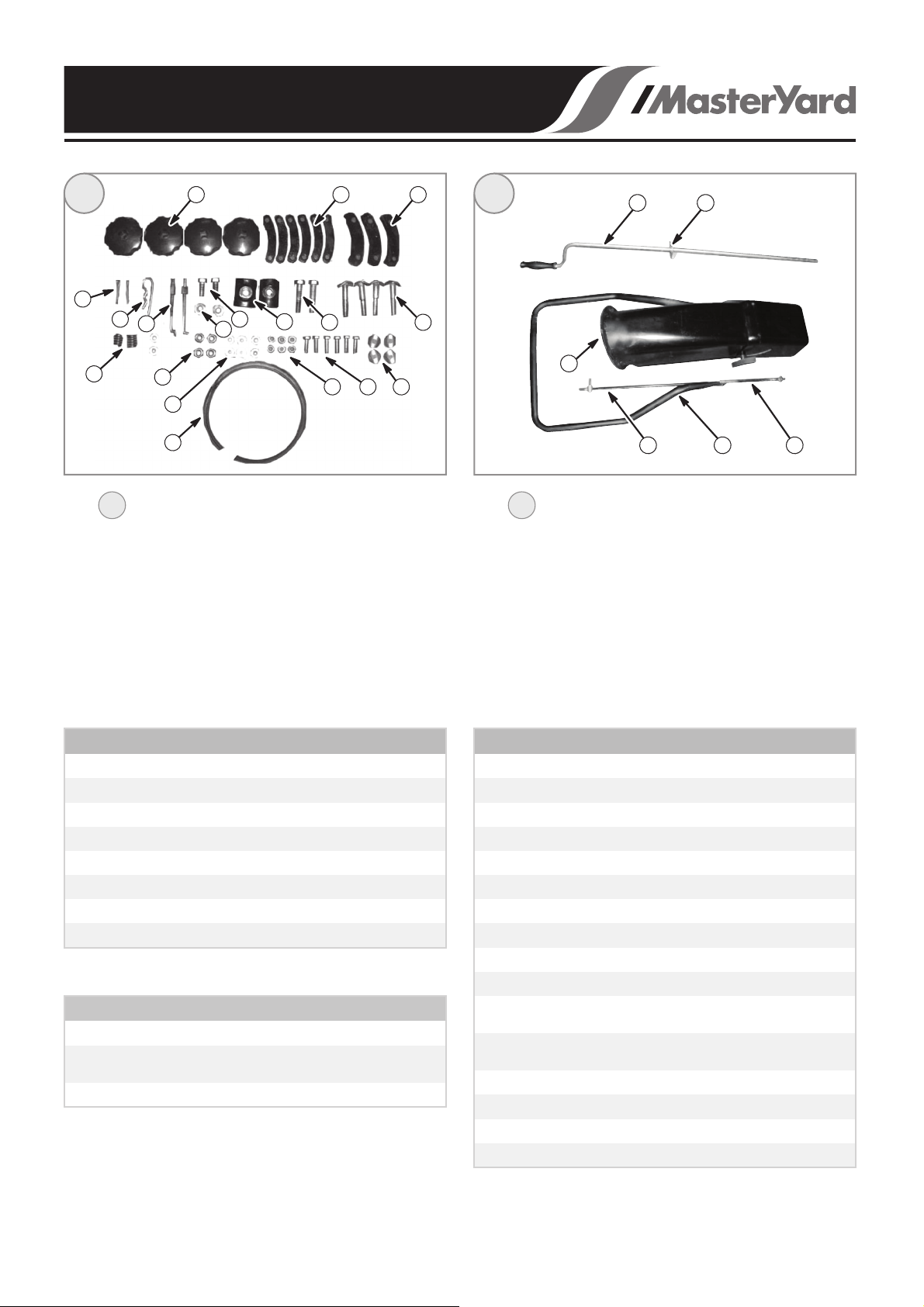

Рис. Сборочные принадлежности

Шайба D6xD12x1

1

Стопорная гайка М6

2

Болт М8х20

3

Болт М8х55

4

Шайба

5

Гайка М8

6

Пружина для рычага

7

Шплинт

8

Прокладка дефлектора

9

12 9 10

3

14

5

6

2

11

Уплотнение дефлектора

10

Уплотнительное кольцо

11

15 4

1

дефлектора
Гайка

12

Шпилька

13

Шайба рукоятки

14

Болт М8х40

15

Болт М6х20

16

Шайба

17

16 17

Технические характеристики снегоотбрасывателя

1 2

6

344

4

Рис. Сборочные принадлежности дефлектора

Рычаг управления наклона дефлектора

1

Кронштейн рычага управления дефлектора

2

Тяга переключения

3

Рукоятка

4

Регулируемая тяга дефлектора

5

Дефлектор

6

Технические характеристики двигателя

MX 8022BМодель

Рабочая ширина (см)

Глубина снега (см)

Максимальная скорость (км/ч)

Дистанция выброса (м)

Угол поворота желоба

Число скоростей (вперед/назад)

Полный вес (кг)

Уровень шума (Дб)

56

51

3,2

1 – 15

190°

6/2

82

100

Параметры регулировки двигателя

ПараметрыНаименование

Зазор свечи зажигания

Клапанный зазор

Другое

Моторное масло: SAE 5W-30 (0,6 л)
Бензин: АИ-95 неэтилированный
Свеча зажигания: RC12YC (зазор: 0,70-0,80 мм)
Карбюратор: Холостые обороты 2800+150 об/мин
Техническое обслуживание:
Каждая эксплуатация - проверка уровня масла
Первые 5 часов - замена масла
Последующее обслуживание - см. раздел «Обслуживание»

Впуск: 0,15+0,02 мм (холодный)

Выпуск: 0,20+0,02 мм (холодный)

0,7-0,8 мм

не требуется

Briggs & Stratton SNOW 800 SeriesМодель

Тип

Рабочий объем (куб. см)

Макс. крутящий момент (Нм/об/мин)

Объем масла (л)

Объем топливного бака (л)

Холостые обороты

Колебание скорости

Диаметр цилиндра/ход поршня (мм)

Степень сжатия

Способ смазки

Способ пуска

Зазоры клапанов

Зазор свечи зажигания

Зажигание

Воздушный фильтр

Вес (кг)

4-тактный, OHV

205

0,8/3060

0,6

3,6

2800+150 об/мин

<10%

68х56

9,2:1

Разбрызгивание

Электростартер (230 В)/

Ручной стартер

Впуск: 0,10~0,15 мм

Выпуск: 0,15~0,20 мм

0,7~0,8 мм

Транзисторное магнето

Отсутствует

17,5

5

Снегоотбрасыватель

СБОРКА

MX 8022B

ШАГ 1 – Рычаги управления

Установите рычаги с помощью двух ½”, двух 1-1/2”
болтов и двух шайб в форме полумесяца.

ШАГ 2 – Шнек

Шнек уже подсоединен к рычагам. Его необходимо
пропустить через кронштейн желоба, шайбу и шпонку в
отверстии вала.

ШАГ 3 – Троссы управления

Тросы проходят через отверстия с внутренней стороны
рычагов управления. Отрегулируйте натяжение троса с
помощью винтовой стяжки.

ШАГ 4 – Рукоятка переключения передач

Вставьте ручку в панель между рычагами управления и
закрепите с помощью 1-1/2” болта и стопорной гайки.

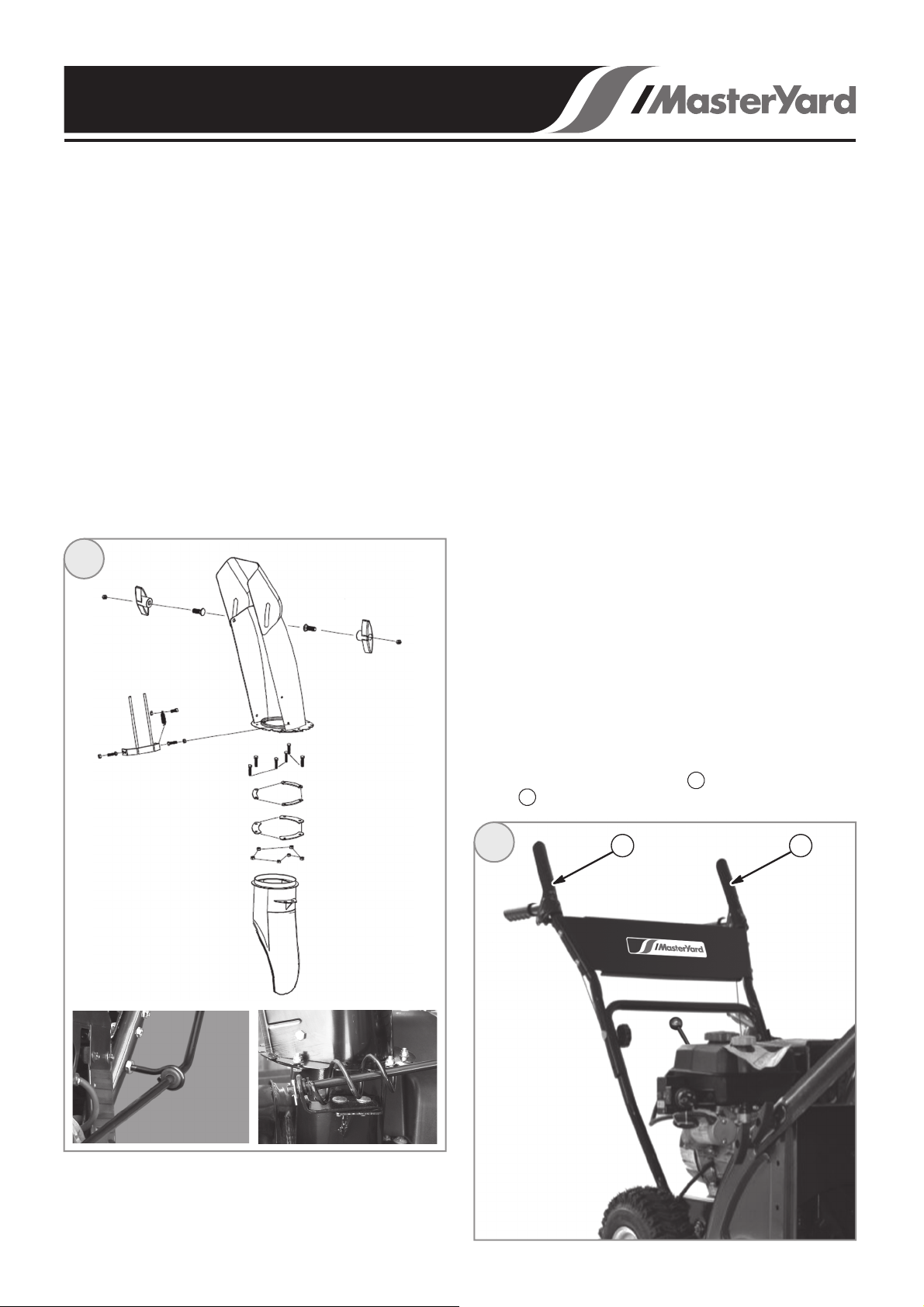

ШАГ 6 – Сборка дефлектора (Рис. 5)

5

Дефлектор

Защита

Болты

Пластиковая
пластина

Металлическая
пластина

Стопорная
гайка

ШАГ 7 – Регулировка

Привод колес

Не включайте привод шнека. Выполните регулировку
натяжения тросов управления. Убедитесь в отсутствии
посторонних лиц рядом с оборудованием. Поставьте
шнек на упор и выполните запуск двигателя. Упор
предотвратит движение снегоотбрасывателя в случае
сильного натяжения тросов. Потяните за рычаг привода
колес. Колеса начнут вращаться. Не включайте привод
шнека. Если колеса не двигаются, подтяните винтовую
стяжку. Убедитесь, что снегоотбрасыватель не двигается
после отпускания рычага.

Шнек

Выполните регулировку натяжения троса управления.
Шнек прекращает свое движение при работающем
двигателе и отпущенном рычаге. Постарайтесь выпол­нить проверочную уборку снега. Если двигатель работа­ет, а шнек останавливается, выполните регулировку
троса. Шнек должен останавливаться при отпускании
рычага.

Маневренность

Маневрирование легче осуществляется с одним подклю­ченным колесом. Маневренность можно изменять с
помощью шпильки, переставляя ее в разные отверстия.
На левой оси расположены два отверстия. Если шпилька
вставлена во внешнее отверстие за пределами ступицы
колеса, машину можно легко поворачивать. Для эксплуа­тации с приводом на оба колеса вставьте шпильку в
ступицу и внутренне отверстие.

Экстренная остановка

Отпустите рычаг привода колес , рычаг привода

6

2

1

шнека и выключите двигатель. Рис. 6

1

2

Кожух
шнека

Шнек должен свободно вращаться. В противном случае
проверьте правильность установки пластиковой распор­ной пластины. Выполните регулировку шнека с помощью
винта.

6

Снегоотбрасыватель

MX 8022B

ЭКСПЛУАТАЦИЯ

Порядок работы с двигателем см. в руководстве
по эксплуатации двигателя.

10

ВАЖНО!

- Долейте мало или топливо при необходимости.

- Убедитесь, что свеча зажигания надежно закреплена.

- Проверьте участок вокруг снегоотбрасывателя.

Снегоотбрасыватель может работать как с одним, так и с
двумя ведущими колесами.

Порядок смены привода колес:

1. Остановите двигатель.

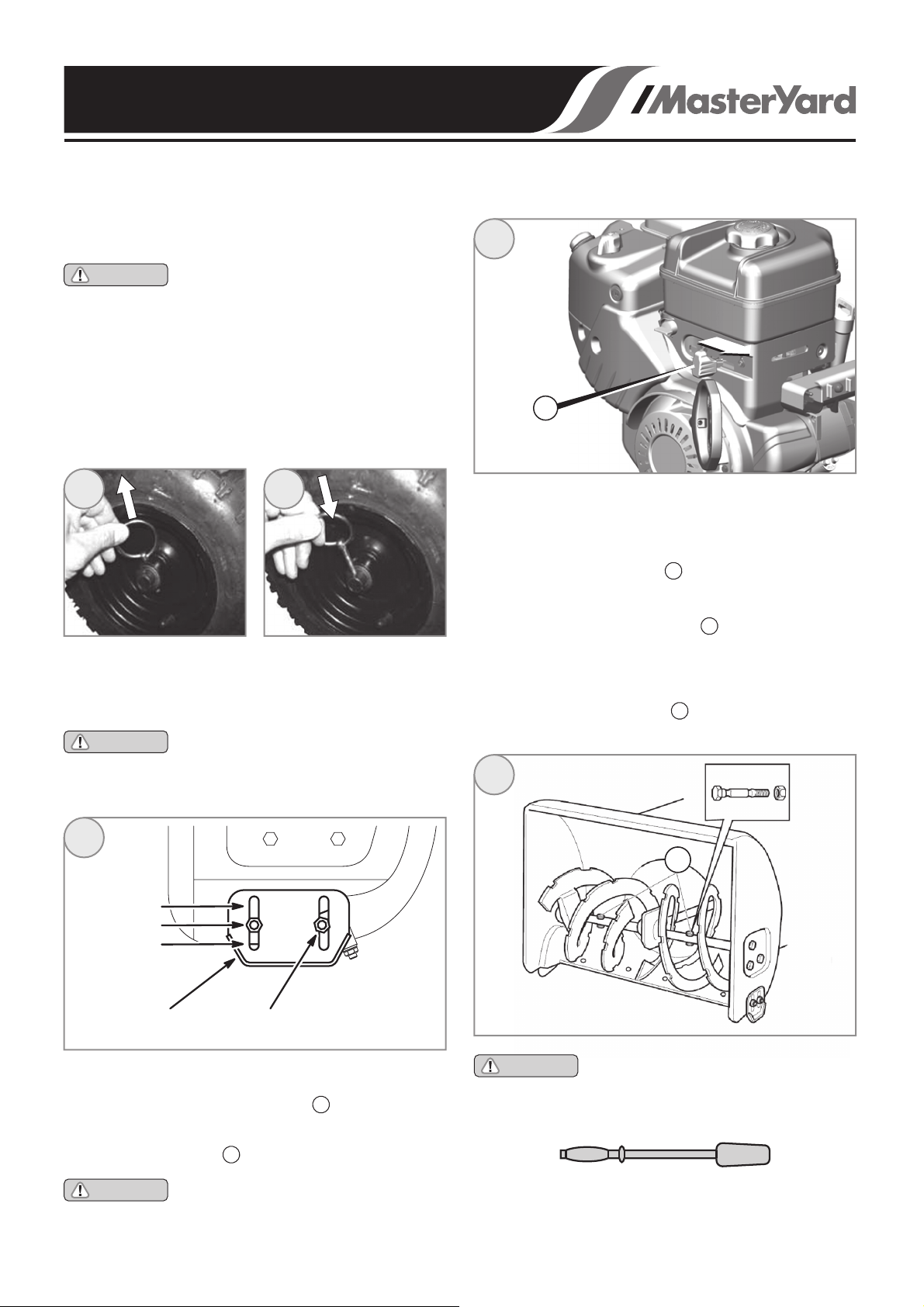

2. Снимите предохранительный шплинт с левого колеса
(рис. 7).

7

3. Вставьте шплинт во внешнее отверстие оси (рис. 8),
чтобы обеспечить свободное вращение колеса.

4. Для переключения на полный привод выполните
вышеуказанные действия в обратном порядке.

ВАЖНО!

чтобы шнек находился на небольшом расстоянии от
поверхности земли.

Проверьте уровень масла и топлива
перед запуском двигателя.

8

Убедитесь, что башмаки (рис. 9)
отрегулированы таким образом,

1

1. Выберите необходимую скорость движения с помощью
ручки переключения передач (1-я передача – медленно;
6-я передача – быстро).

2. Выбирайте малую скорость при мокром тяжелом снеге.

Зажмите левый рычаг (рис.1 на стр. 4) для включения
привода шнека.

Примечание: шнек закреплен на приводном валу с
помощью срезных болтов (рис. 11 ), которые ломаются
при ударе шнека о твердый объект, предохраняя шнек от
повреждения. При замене срезных болтов используйте
только болты с аналогичными характеристиками.

Зажмите правый рычаг (рис.1 на стр. 4), чтобы начать
движение.

4

1

2

11

9

Высокое
положение

Среднее
положение

Низкое
положение

Башмак Контргайки

Работа со снегоотбрасывателем

Переместите рычаг дросселя (рис.10 ) вправо (полный
газ).
Выберите направление выброса (вправо-влево) с
помощью рычага (рис.1 на стр. 4).

ВАЖНО!

вателем и в направлении выброса снега (дальность
выброса может составлять от 10 до 15 метров).

12

Убедитесь в отсутствии посторонних
лиц и животных перед снегоотбрасы-

1

1

ВАЖНО!

остановки вращения шнека. Выполните очистку с
помощью специальной лопатки, закрепленной на
корпусе шнека.

При засоре желоба выброса отклю­чите двигатель и дождитесь полной

7

Снегоотбрасыватель

MX 8022B

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Надлежащее обслуживание обеспечивает надежность и
высокую производительность технического устройства.

ВНИМАНИЕ

неисправности может привести к выходу оборудова­ния из строя. Следуйте инструкциям, приведенным
в настоящем руководстве.

Ниже указаны правила выполнения самостоятельного
технического обслуживания.

Неправильное обслуживание или
несвоевременное устранение

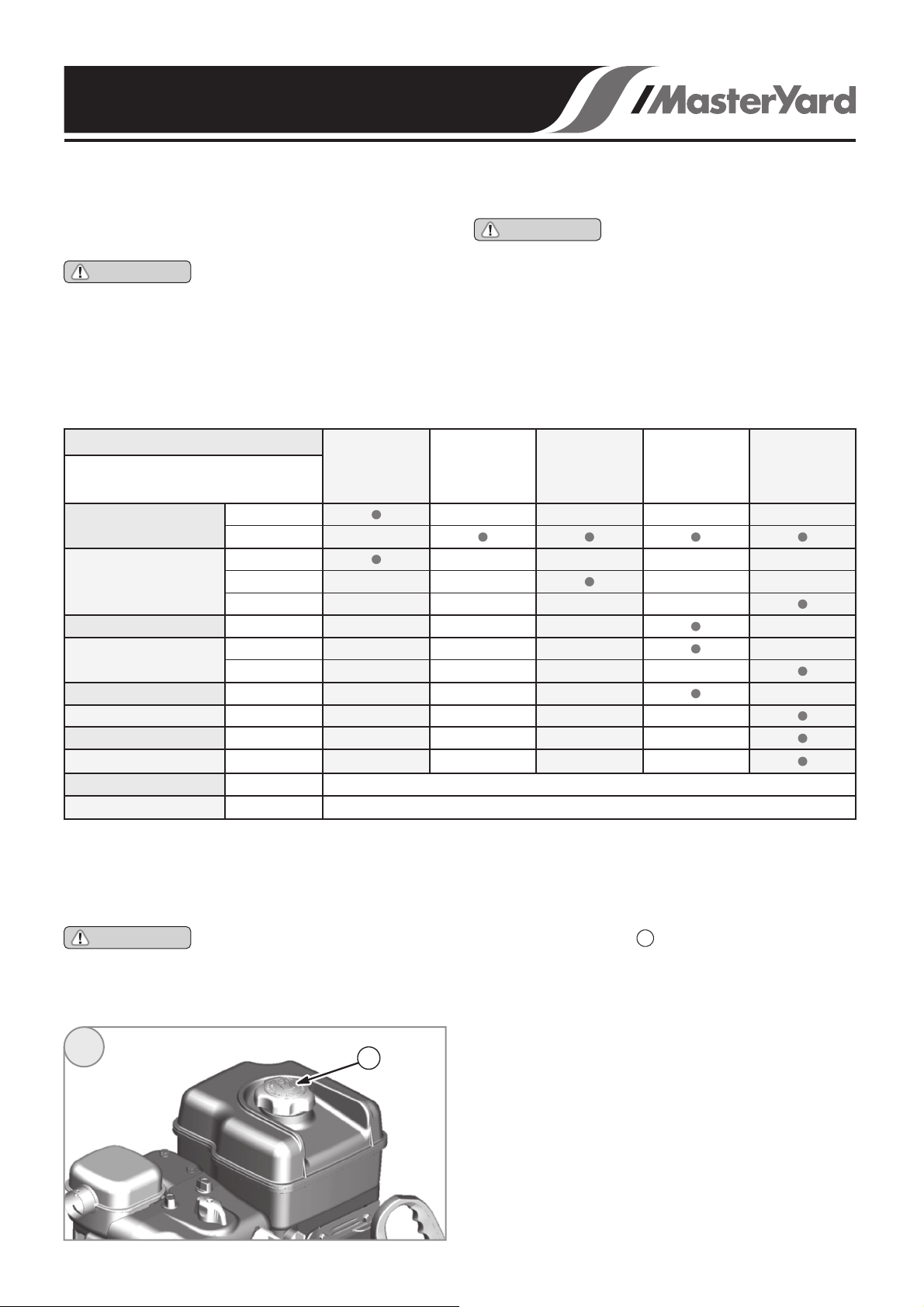

Таблица технического обслуживания

Периодичность

Каждая

Наименование

Моторное масло

Воздушный фильтр

Отстойник

Свеча зажигания

(доп. обор.)

Холостые обороты

Клапанный зазор

Камера сгорания

Топливопровод

Проверка

Замена

Проверка

Очистка

Замена

Очистка

Проверка/

очистка

Замена

ОчисткаИскрогаситель

Проверка/

регулировка

Проверка/

регулировка

ОчисткаБак и топл. фильтр

Очистка Через каждые 300 ч (2)

Проверка Каждые 2 года (заменить при необходимости)

эксплуатация

ВНИМАНИЕ

несчастного случая. Остановите двигатель перед
выполнением обслуживания или ремонта.

Будьте осторожны при обращении с топливом ,чтобы
избежать пожара или взрыва. Для очистки деталей
используйте невоспламеняющиеся вещества. Не курите и
не допускайте наличия рядом источников огня.

Каждые

5 ч

Каждые

3 месяца

или 50 часов

Несоблюдение правил обслужи­вания может стать причиной

Каждые

6 месяцев

или 100 ч

Ежегодно

Заправка топливом

Остановите двигатель, снимите крышку топливного бака
и проверьте уровень топлива.

ВНИМАНИЕ

1. Остановите двигатель.

2. Выполняйте заправку только на открытом воздухе.

3. Немедленно протрите пролитое топливо.

12

8

Бензин - легковоспламеняющееся
и огнеопасное вещество.

1

Выполняйте заправку в хорошо проветриваемом месте с
выключенным двигателем. Дождитесь остывания двига­теля. Избегайте проливания бензина. Откройте крышку
топливного бака (рис.12 ). Не переливайте топливо.
Заверните крышку топливного бака.
Не осуществляйте заправку в закрытом помещении, где
пары бензина могут достичь пламени или искры.

Рекомендация:

Используйте неэтилированный бензин с октановым
числом не ниже 86. Запрещается использовать старое и
грязное топливо или смесь бензина с маслом. Избегайте
попадания в бак грязи и воды.

1

Снегоотбрасыватель

MX 8022B

Проверка уровня моторного масла

Остановите двигатель и поставьте его на ровную
горизонтальную поверхность.

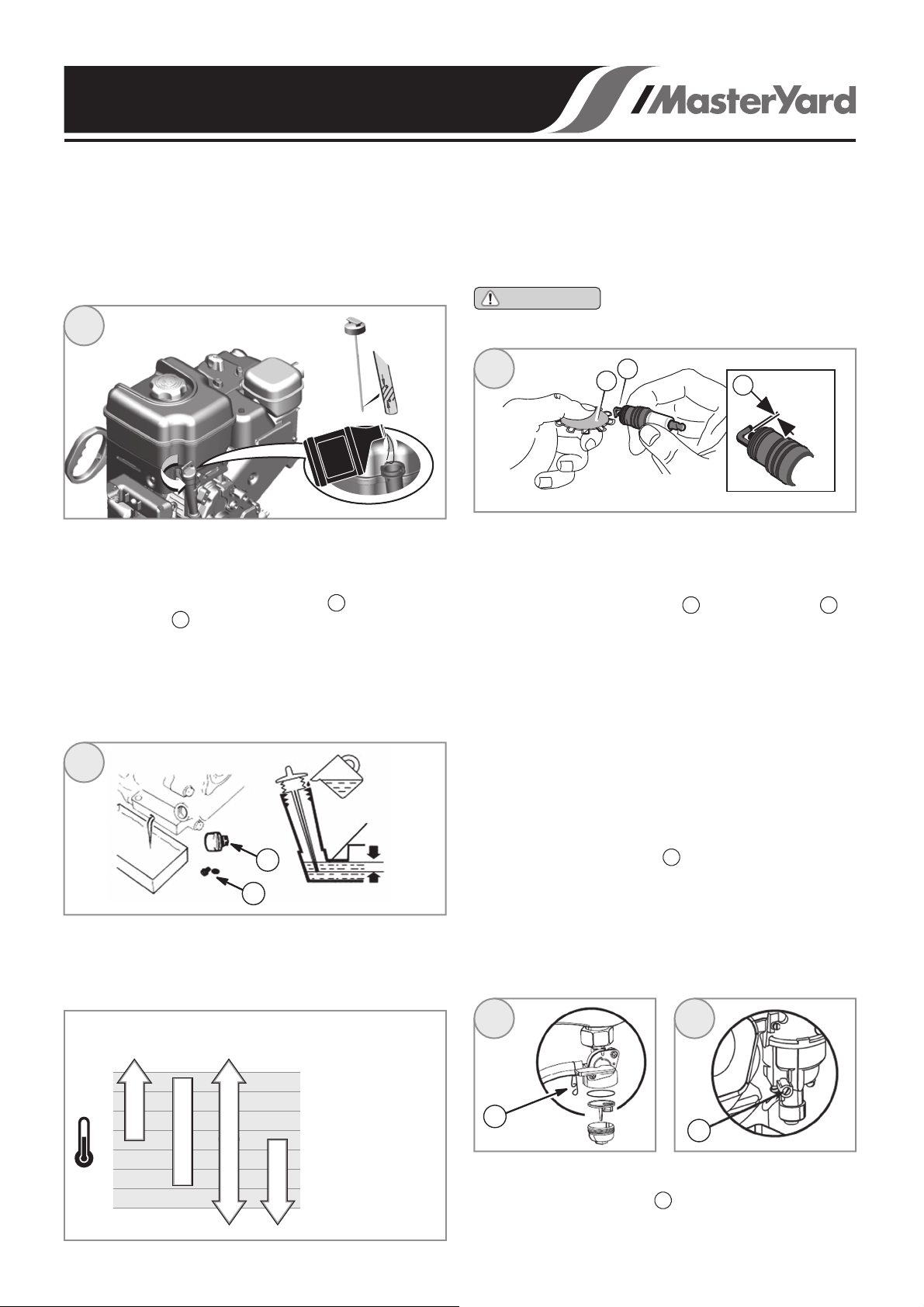

1. Снимите крышку со щупом и протрите ее.

2. Проверьте уровень масла.

3. Залейте необходимое количество масла (рис. 13).

4. Заверните крышку.

13

Замена моторного масла

Слейте моторное масло, пока двигатель не остыл.

1. Поместите под двигатель подходящую емкость, затем

отверните крышку наливной горловины (рис. 14) и
сливную пробку (рис. 14).

2

2. Слейте масло и поставьте на место пробку.

3. Сдайте отработавшее масло в центр утилизации. Не
выбрасывайте его вместе с остальным мусором.

4. Поставьте двигатель на ровной поверхности, залейте
новое масло.

5. Заверните крышку

1

Свеча зажигания

Проверьте свечу зажигания через 10 часов эксплуатации
и при необходимости выполните очистку с помощью
металлической щетки. Впоследствии выполняйте обслу­живание свечи через каждые 50 часов работы. Рекомен­дуется использовать свечи F7RTC или аналоги.

ВНИМАНИЕ

привести к повреждению двигателя.

15

1. Снимите крышку свечи зажигания и удалите грязь.

2. Снимите свечу с помощью ключа.

3. Выполните осмотр. Замените свечу в случае износа
электродов или повреждения изолятора.

4. Замеряйте зазор электродов с помощью щупа .

Зазор должен составлять 0,70 – 0,80 мм. Отрегулируйте
его, осторожно сгибая боковой электрод.

5. Установите свечу и заверните рукой.
Затем затяните свечу с помощью ключа.
При установке использованной свечи затягивайте ее на
1/8-1/4 оборота. При установке новой свечи затяните ее
на ½ оборота.

6. Установите крышку.

Установка свечи зажигания
неподходящего типа может

A

B

A

BA

14

Уровень масла

1

2

Рекомендации

Масло влияет на производительность и срок службы
техники. Используйте автомобильное моющее масло для
четырехтактных двигателей.

Вязкость моторного масла по SAE

°С°F

104

-22

86

68

SAE 30

50

32

4

-4

10W-30

Синтетика 5W-30

5W-30

Вязкость и

40

класс масла

30

указаны на

20

упаковке.

10

Рекомендуется

0

использовать

-10

масло API

-20

категории SE
или SF

-30

Слив топлива из отстойника

Отстойник предназначен для недопущения попадания
воды и грязи из топливного бака в карбюратор. Перед
началом эксплуатации после длительного простоя
отстойник следует очистить.

1. Закройте топливный кран (рис.16).

1

2. Снимите отстойник с помощью 10 мм ключа.

3. Снимите уплотнительное кольцо и фильтр.

4. Промойте детали в растворителе с высокой температу-
рой вспышки.

5. Установите фильтр, кольцо и отстойник. Затяните с
помощью 10 мм ключа.

6. Откройте топливный кран и проверьте на предмет утечки.

16 17

1

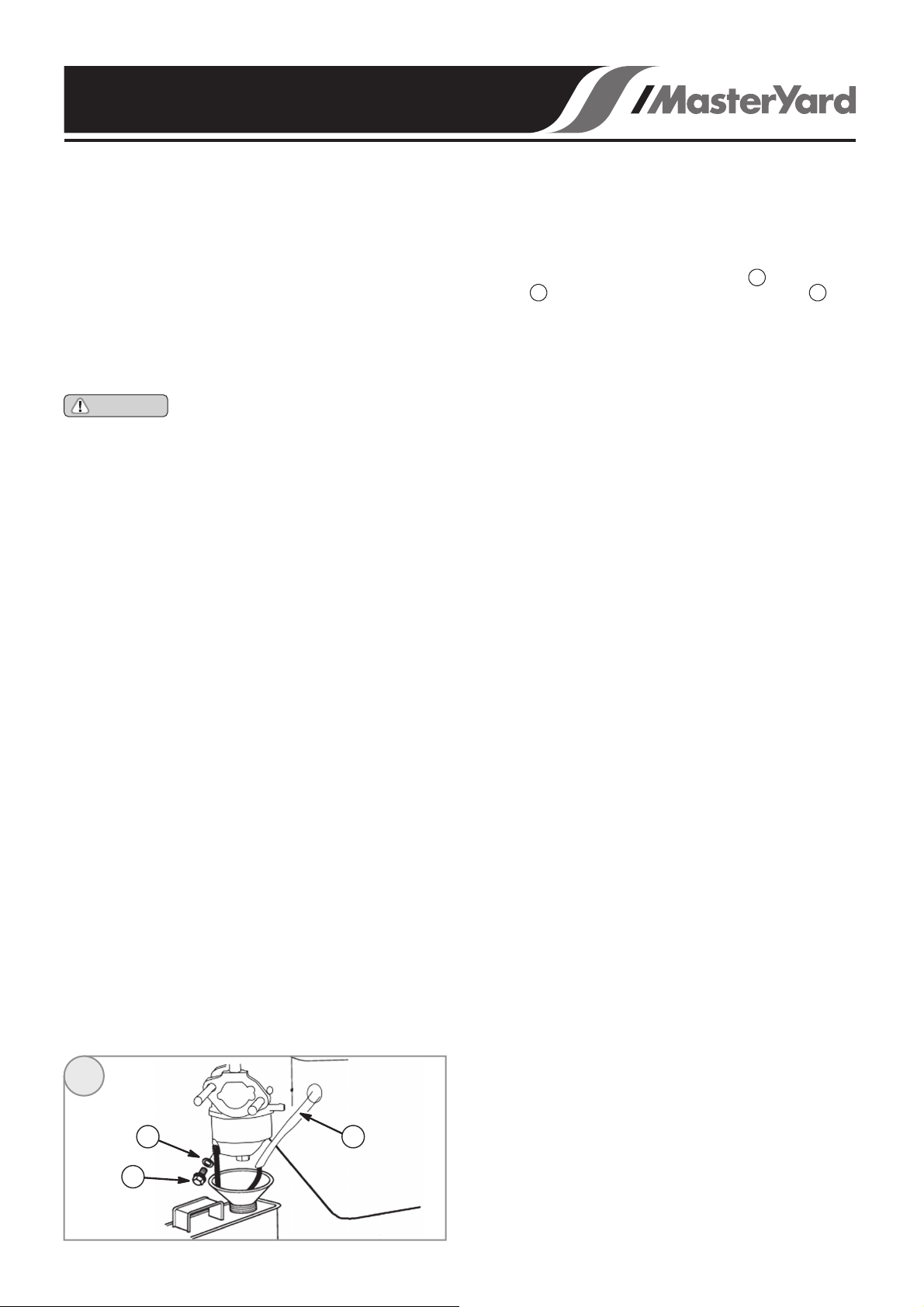

Слив топлива из карбюратора

1. Ослабьте затяжку винта (рис.17) сливного отвер­стия карбюратора.

2. Слейте топливо в емкость и затяните винт.

1

1

9

Снегоотбрасыватель

ХРАНЕНИЕ

MX 8022B

Подготовка к хранению

Для обеспечения нормальной работы в следующий сезон
оборудование следует подготовить соответствующим
образом.

Чистка

Дождитесь остывания двигателя в течение не менее 30
минут. Выполните очистку внешней поверхности,
подкрасьте места с поврежденным покрытием и нанесите
тонкий слой масла на участки, подверженные коррозии.

ВАЖНО!

воздушный фильтр или отверстие глушителя.
Попадание воды на горячую поверхность двигателя
может стать причиной повреждения. Дождитесь
остывания двигателя в течение не менее 30 минут.

При использовании мойки высокого
давления вода может попасть в

Топливо

Во время хранения бензин окисляется и теряет свои
свойства. Использование старого бензина (более трех
месяцев) может стать причиной трудностей при запуске и
закупорки элементов топливной системы. После длитель­ного хранения оборудования с топливом в баке может
возникнуть необходимость замены/ремонта карбюратора
и других деталей топливной системы.
Допустимый срок хранения бензина в баке зависит от
топливной смеси, температуры хранения и степени
наполненности бака. Воздух в частично наполненном
баке, а также высокая температура ускоряют процесс
старения топлива.
Ограниченная гарантия не распространяется на случаи
повреждения топливной системы или снижения произво­дительности двигателя по причине неправильной подго­товки оборудования к хранению.
Для повышения срока службы можно добавить в бензин
топливный стабилизатор или слить бензин из бака и
карбюратора.

Срок хранения топлива в двигателе не должен
превышать 3-х месяцев!!!

Залейте в бак свежее топливо перед добавлением
стабилизатора (см. инструкции на упаковке стабилизато­ра).

1. Включите двигатель на 10 минут (на открытом возду­хе), чтобы подготовленный бензин занял место старого в
карбюраторе.

2. Остановите двигатель и закройте топливный кран.

Слив топлива из бака и карбюратора

18

32

1

10

Для слива топлива из карбюратора выполните следую­щие операции:

1. Поместите под карбюратор подходящую емкость и
поставьте воронку, чтобы избежать проливания бензина.

2. Отверните сливной болт карбюратора (рис. 18) с
шайбой (рис. 18) и вытяните топливную трубку .

3. После слива топлива поставьте болт и трубку на
место. Затяните.

2 3

1

Советы

1. Выполните замену моторного масла.

2. Снимите свечи зажигания.

3. Залейте столовую ложку (5 – 10 см3) чистого масла в
отверстие крепления свечи.

4. Несколько раз потяните за ручку пускового шнура,
чтобы распределить масло по цилиндру.

5. Установите свечи зажигания.

6. Плавно потяните за ручку пускового шнура, пока не

почувствуете сопротивление. Клапаны закроются,
предотвращая попадание влаги в цилиндр. Плавно
верните ручку пускового шнура на место.

При хранении двигателя с топливом в баке очень
важно снизить опасность возгорания паров бензина.
Выберите хорошо проветриваемое место вдали от
источников тепла и пламени.

7. По возможности не ставьте оборудование на хранение
в местах с высокой влажностью, чтобы избежать образо­вания коррозии.

8. Слейте топливо из бака, чтобы не допустить утечки
горючего.

9. Расположите устройство на ровной поверхности.

10. Дождитесь остывания двигателя и накройте его,

чтобы защитить от попадания пыли. Не используйте
непористый материал, который способствует образова­нию влаги.

Снятие с хранения

Выполните проверку двигателя. Залейте свежее топливо,
если Вы сливали его перед хранением. Если цилиндр
двигателя был покрыт слоем масла, во время запуска он
может дымить. Это нормальное явление.

Сроки хранения и подготовительные действия

Менее 1-го месяца:

- Подготовка не требуется.

1 – 2 месяца:

- Залейте свежий бензин и добавьте стабилизатор.

2 месяца – 1 год

- Залейте свежий бензин и добавьте стабилизатор.

- Слейте топливо из карбюратора.

- Выполните очистку отстойника.

Более 1-го года:

- Слейте топливо из бака.

- Слейте топливо из карбюратора.

- Выполните очистку отстойника.

- Снимите свечу зажигания.

- Залейте столовую ложку чистого масла в отверстие

крепления свечи. Несколько раз потяните за ручку
пускового шнура, чтобы распределить масло по цилиндру.

- Установите свечу зажигания.

- Выполните замену моторного масла.

Снегоотбрасыватель

MX 8022B

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

Остановите двигатель и отсоедините провод свечи зажигания перед выполнением осмотра или регулировки.
Не дотрагивайтесь до разогретого двигателя и выхлопной трубы.

Неисправность Возможная причина Устранение

Ослабление затяжки креплений

Излишня вибрация

Двигатель не работает

Неравномерная работа двигателя

1.

Слабое крепление шнека

2.

Неправильное положение рычага

1.

дросселя
Неисправность свечи зажигания

2.

Недостаточное количество

3.

топлива в баке
Закрыт топливный кран

4.

Плохое качество бензина

1.

Загрязнение свечи зажигания

2.

Затяните болты

1.

Проверьте крепление шнека

2.

Проверьте положение рычага

1.

Замените свечу

2.

Залейте топливо

3.

Откройте топливный кран

4.

Слейте старое топливо и залейте

1.

свежее
Выполните очистку

2.

Падение мощности

Двигатель не запускается или
глохнет через небольшой
промежуток времени

Отсутствие выброса снега

Неудовлетворительная уборка
снега

Слишком большой ход муфты

1.

сцепления
Слабое натяжение или

2.

повреждение ремня

Неправильное положение

1.

воздушной заслонки
Загрязнение свечи зажигания

2.

Отсутствует топливо

3.

Засорился дефлектор

1.

Не работает шнек

2.

Повреждение срезных болтов

3.

(рис. 11, стр. 7)

Неправильное положение

1. Выполните регулировку1.

башмаков (рис. 9, стр. 7)

Выполните регулировку

1.

Замените ремень или

2.

обратитесь официальный центр

Проверьте положение заслонки

1.

Очистите или замените свечу

2.

(зазор: 0,6 мм)
Залейте топливо

3.

Выполните очистку дефлектора

1.

Отрегулируйте трос управления

2.

шнеком
Замените срезные болты или

3.

обратитесь в сервисный центр

11

Мы оставляем за собой право на изменение комплектации,
технических характеристик и внешнего вида моделей,
без предварительного уведомления.

McGrp.Ru

Сайт техники и электроники

Наш сайт McGrp.Ru при этом не является просто хранилищем

инструкций по эксплуатации, это живое сообщество людей. Они общаются

на форуме, задают вопросы о способах и особенностях использования техники.
На все вопросы очень быстро находятся ответы от таких же посетителей сайта,
экспертов или администраторов. Вопрос можно задать как на форуме, так и
в специальной форме на странице, где описывается интересующая вас техника.
