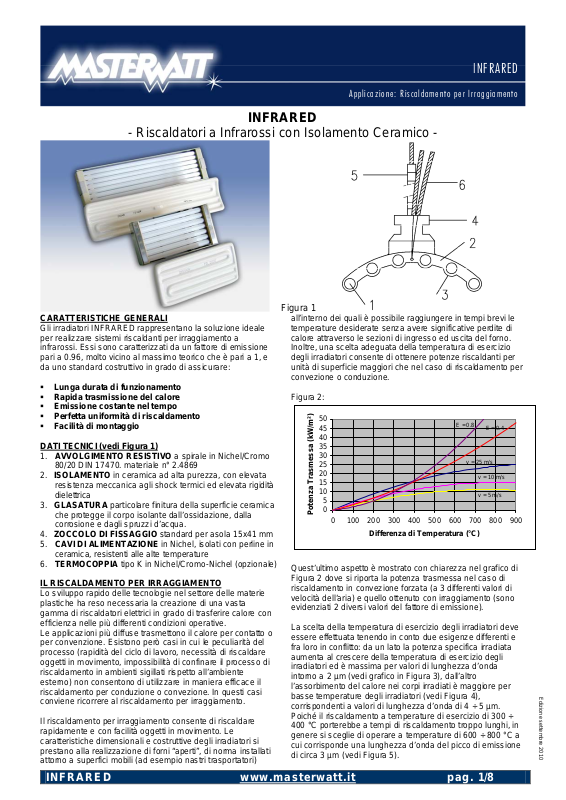

INFRARED

Applicazione: Riscaldamento per Irraggiamento

INFRARED

- Riscaldatori a Infrarossi con Isolamento Ceramico -

CARATTERISTICHE GENERALI

Gli irradiatori INFRARED rappresentano la soluzione ideale
per realizzare sistemi riscaldanti per irraggiamento a
infrarossi. Essi sono caratterizzati da un fattore di emissione
pari a 0.96, molto vicino al massimo teorico che è pari a 1, e
da uno standard costruttivo in grado di assicurare:

 Lunga durata di funzionamento
 Rapida trasmissione del calore
 Emissione costante nel tempo
 Perfetta uniformità di riscaldamento
 Facilità di montaggio

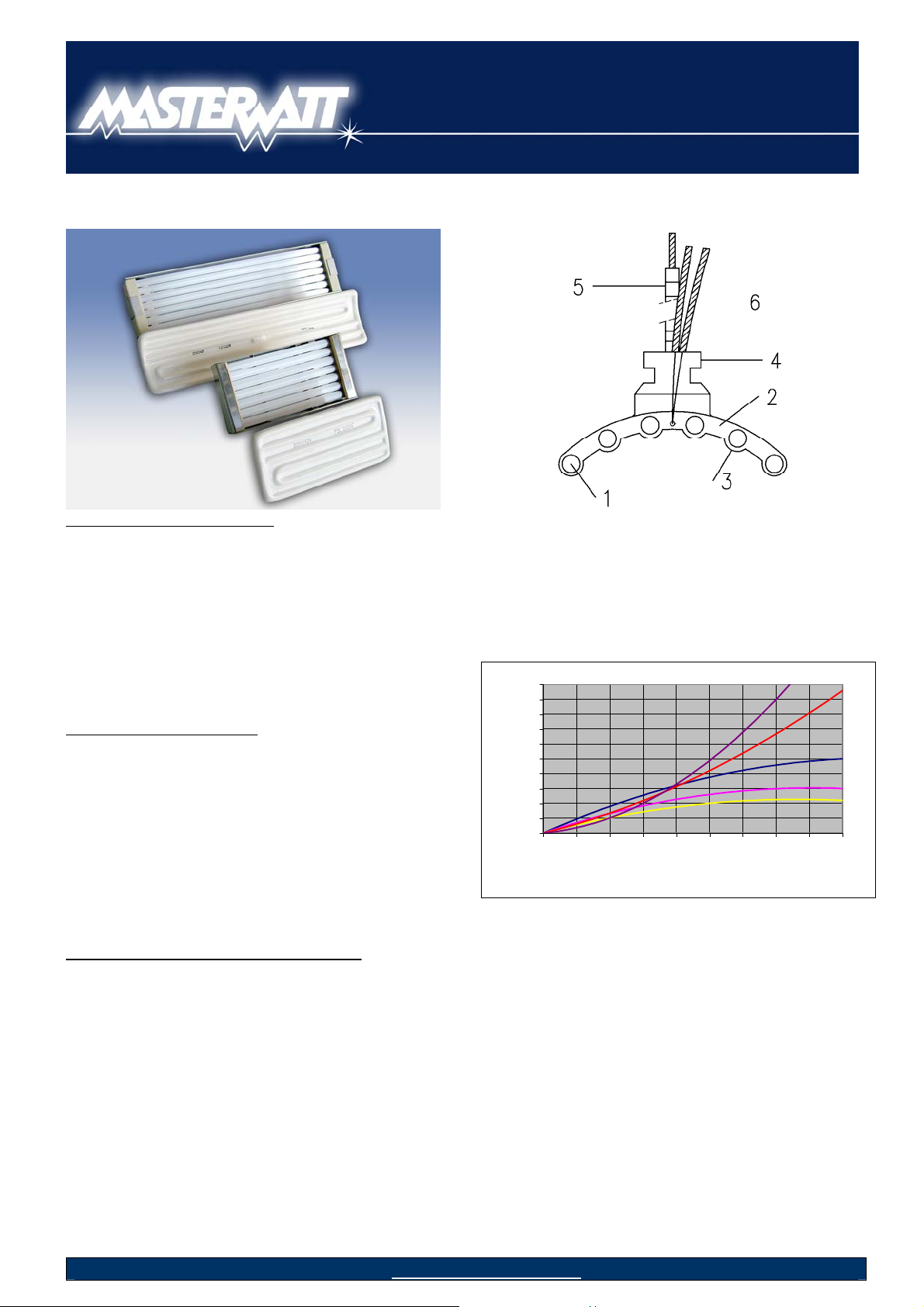

DATI TECNICI (vedi Figura 1)

1. AVVOLGIMENTO RESISTIVO a spirale in Nichel/Cromo
80/20 DIN 17470. materiale n° 2.4869

2. ISOLAMENTO in ceramica ad alta purezza, con elevata
resistenza meccanica agli shock termici ed elevata rigidità
dielettrica

3. GLASATURA particolare finitura della superficie ceramica
che protegge il corpo isolante dall’ossidazione, dalla
corrosione e dagli spruzzi d’acqua.

4. ZOCCOLO DI FISSAGGIO standard per asola 15x41 mm

5. CAVI DI ALIMENTAZIONE in Nichel, isolati con perline in
ceramica, resistenti alle alte temperature

6. TERMOCOPPIA tipo K in Nichel/Cromo-Nichel (opzionale)

IL RISCALDAMENTO PER IRRAGGIAMENTO

Lo sviluppo rapido delle tecnologie nel settore delle materie
plastiche ha reso necessaria la creazione di una vasta
gamma di riscaldatori elettrici in grado di trasferire calore con
efficienza nelle più differenti condizioni operative.
Le applicazioni più diffuse trasmettono il calore per contatto o
per convenzione. Esistono però casi in cui le peculiarità del
processo (rapidità del ciclo di lavoro, necessità di riscaldare
oggetti in movimento, impossibilità di confinare il processo di
riscaldamento in ambienti sigillati rispetto all’ambiente
esterno) non consentono di utilizzare in maniera efficace il
riscaldamento per conduzione o convezione. In questi casi
conviene ricorrere al riscaldamento per irraggiamento.

Il riscaldamento per irraggiamento consente di riscaldare
rapidamente e con facilità oggetti in movimento. Le
caratteristiche dimensionali e costruttive degli irradiatori si
prestano alla realizzazione di forni “aperti”, di norma installati
attorno a superfici mobili (ad esempio nastri trasportatori)

Figura 1

all’interno dei quali è possibile raggiungere in tempi brevi le
temperature desiderate senza avere significative perdite di
calore attraverso le sezioni di ingresso ed uscita del forno.
Inoltre, una scelta adeguata della temperatura di esercizio
degli irradiatori consente di ottenere potenze riscaldanti per
unità di superficie maggiori che nel caso di riscaldamento per
convezione o conduzione.

Figura 2:

50
45
40
35
30
25
20
15
10

5
0

Potenza Trasmessa (kW/m²)

0 100 200 300 400 500 600 700 800 900

Differenza di Temperatura (°C)

Quest’ultimo aspetto è mostrato con chiarezza nel grafico di
Figura 2 dove si riporta la potenza trasmessa nel caso di
riscaldamento in convezione forzata (a 3 differenti valori di
velocità dell’aria) e quello ottenuto con irraggiamento (sono
evidenziati 2 diversi valori del fattore di emissione).

La scelta della temperatura di esercizio degli irradiatori deve
essere effettuata tenendo in conto due esigenze differenti e
fra loro in conflitto: da un lato la potenza specifica irradiata
aumenta al crescere della temperatura di esercizio degli
irradiatori ed è massima per valori di lunghezza d’onda
intorno a 2 µm (vedi grafico in Figura 3), dall’altro
l’assorbimento del calore nei corpi irradiati è maggiore per
basse temperature degli irradiatori (vedi Figura 4),
corrispondenti a valori di lunghezza d’onda di 4 ÷ 5 µm.
Poiché il riscaldamento a temperature di esercizio di 300 ÷
400 °C porterebbe a tempi di riscaldamento troppo lunghi, in
genere si sceglie di operare a temperature di 600 ÷ 800 °C a
cui corrisponde una lunghezza d’onda del picco di emissione
di circa 3 µm (vedi Figura 5).

E = 0.8

v = 25 m/s

E = 0.4

v = 10 m/s

v = 5 m/s

Edizione settembre 2010

INFRARED www.masterwatt.it pag. 1/8

INFRARED

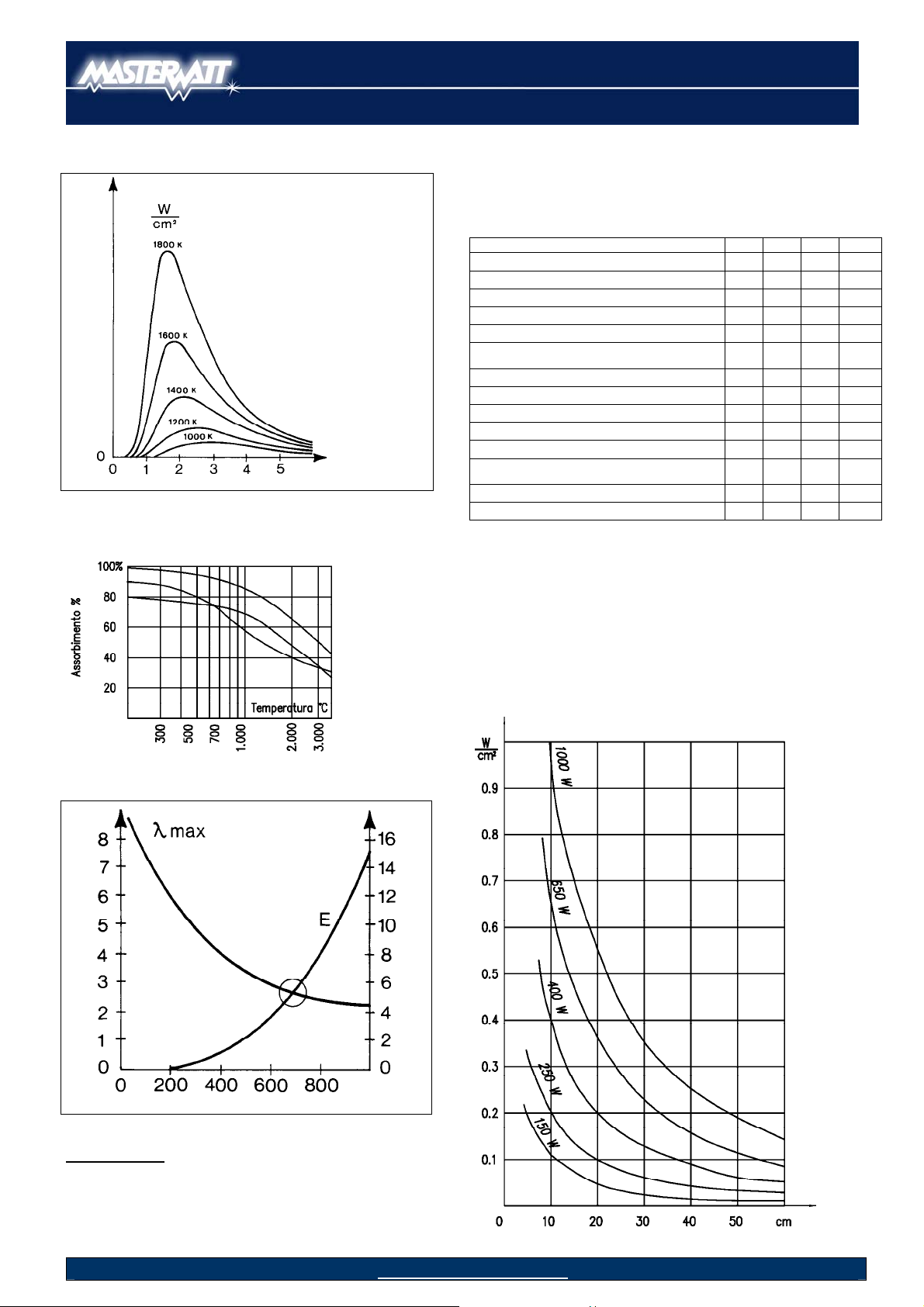

Figura 3: potenza irradiata in funzio ne della temperatura di

esercizio e della lunghezza d’onda

Potenza Irradiata (W/cm²)

Lunghezza d’onda (µm)
Figura 4: assorbimento percentuale dell’energia irradiata per

diversi materiali

Al variare dell’applicazione, varia anche la taglia di potenza
dei singoli irradiatori che è opportuno utilizzare. Al riguardo, la
Tabella 1 fornisce utili indicazioni.

Tabella 1: scelta della taglia di potenza degli irradiatori

APPLICAZIONE

Evaporazione dell’acqua
Essiccazione di spalmati di plastica o PVC, lattice
Essiccazione rapida di superfici incollate
Termoformatura, skin-pack
Essiccazione di adesivi su parti incollate

Riscaldamento ed essiccazione nella fabbricazione
delle scarpe

Essiccazione cuoio e pelli dopo la tintura
Essiccazione parti metalliche verniciate
Essiccazione di tinture su tessuti
Termofissaggio Nylon, Perlon, Tergal
Cottura vernici su lamiera

Riscaldamento ed essiccazione di prodotti
alimentari

Termografia
Riscaldamento di stampi in applicazioni industriali

Per poter scegliere correttamente la taglia degli irradiatori da
utilizzarsi, è anche opportuno rapportare la potenza specifica
che caratterizza ciascun tipo di irradiatore alle caratteristiche
fisiche e chimiche del materiale da riscaldare, alla
temperatura che si desidera raggiungere ed alla durata del
processo di riscaldamento. Il grafico in Figura 6 fornisce, per
le diverse taglie di irradiatori, la potenza specifica irradiata in
funzione della distanza del corpo da riscaldare.

Figura 6: potenza specifica degli irradiatori di diversa taglia

Applicazione: Riscaldamento per Irraggiamento

250 W 400 W 650 W 1000 W

~

~ ~
~ ~

~

~ ~
~
~
~
~

~ ~

~ ~

~ ~

~ ~
~ ~

Figura 5 scelta della temperatura di esercizio degli irradiatori

Lunghezza d’onda massima (µm)

Potenza Irradiata (W/cm²)

Temperatura (°C)

APPLICAZIONI

Gli irradiatori INFRARED sono adatti per tutte le applicazioni
che richiedono riscaldamento all’infrarosso. Essi sono in
particolare indicati nella termo-formatura, nel riscaldamento
degli stampi, nonché nei processi di essiccazione e di
fissaggio termico.

Edizione settembre 2010

INFRARED www.masterwatt.it pag. 2/8

INFRARED

La distribuzione dell’energia termica irradiata non è costante
nello spazio intorno all’irradiatore. Essa è massima nella
direzione perpendicolare all’asse dell’irradiatore e si riduce
man mano che ci si allontana da essa. Anche questo aspetto
deve essere tenuto in conto adeguatamente nella scelta degli
irradiatori e nella definizione della loro disposizione.
In particolare, se l’oggetto da riscaldare ha forma piana e lo si
può disporre parallelamente alla batteria degli irradiatori,
conviene utilizzare irradiatori piatti posti, per quanto possibile,
molto vicini all’oggetto. In questo modo si evitano effetti di
riduzione della potenza irradiata dovuti alla mancanza di
ortogonalità fra gli irradiatori e l’oggetto irradiato e, grazie alla
distanza ridotta, si assicura un trasferimento di energia molto
efficace (vedi anche grafico in Figura 6) nonché una ridotta
dimensione dell’impianto.
Se, per contro, l’oggetto da riscaldare ha superfici in rilievo,
l’unica soluzione per ottenere un riscaldamento uniforme è
quella di utilizzare irradiatori curvi, porli ad una certa distanza
dall’oggetto (in modo da ridurre le disuniformità di
riscaldamento) e installarli in modo che le superfici più vicine
agli irradiatori non si trovino, per quanto possibile, sulla loro
perpendicolare (vedi anche Figura 8).

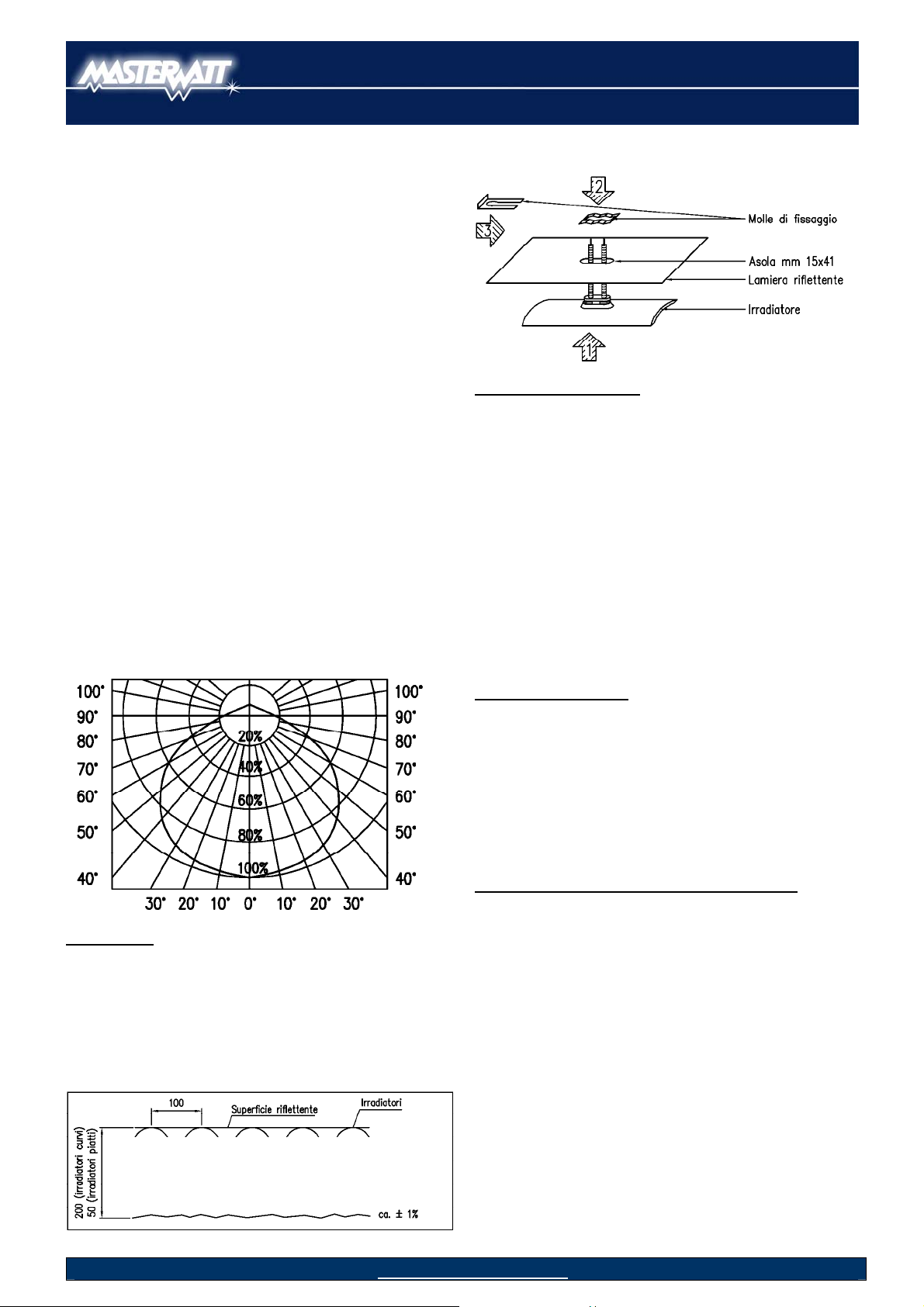

La Figura 7 mostra, in forma di diagramma polare, la
riduzione percentuale della energia irradiata in che si
riscontra in un irradiatore curvo tipo IC spostandosi di un dato
angolo rispetto alla direzione perpendicolare all’asse. Con
l’aiuto di questo grafico è possibile studiare la disposizione
degli irradiatori all’interno del volume riscaldato che meglio si
adatta alle caratteristiche dell’oggetto da riscaldare

Figura 7: diagramma polare di distribuzione dell’energia

irradiata

MONTAGGIO

Gli irradiatori devono essere installati su una superficie
riflettente. Per ottenere una buona uniformità di temperatura
sul materiale (± 1 %) è necessario disporli come mostrato in
Figura 8.
Per il fissaggio alla superficie riflettente, ogni irradiatore è
dotato di due molle da utilizzarsi come mostrato in Figura 9.

Figura 8: corretta disposizione degli irradiatori

Figura 9: schema di montaggio di un irradiatore INFRARED

DIMENSIONI STANDARD

Gli irradiatori INFRARED sono disponibili a magazzino. Ne
esistono due tipologie:

 Irradiatori curvi TIPO IC - realizzati con dimensioni 123 x

60 mm e 245 x 60 mm

 Irradiatori piatti TIPO IP - realizzati con dimensioni 123

x 123 mm

Per la loro installazione, sono state sviluppate tre diverse
tipologie di montaggi a pannelli, disponibili in lunghezza da
250 mm a 1500 mm:

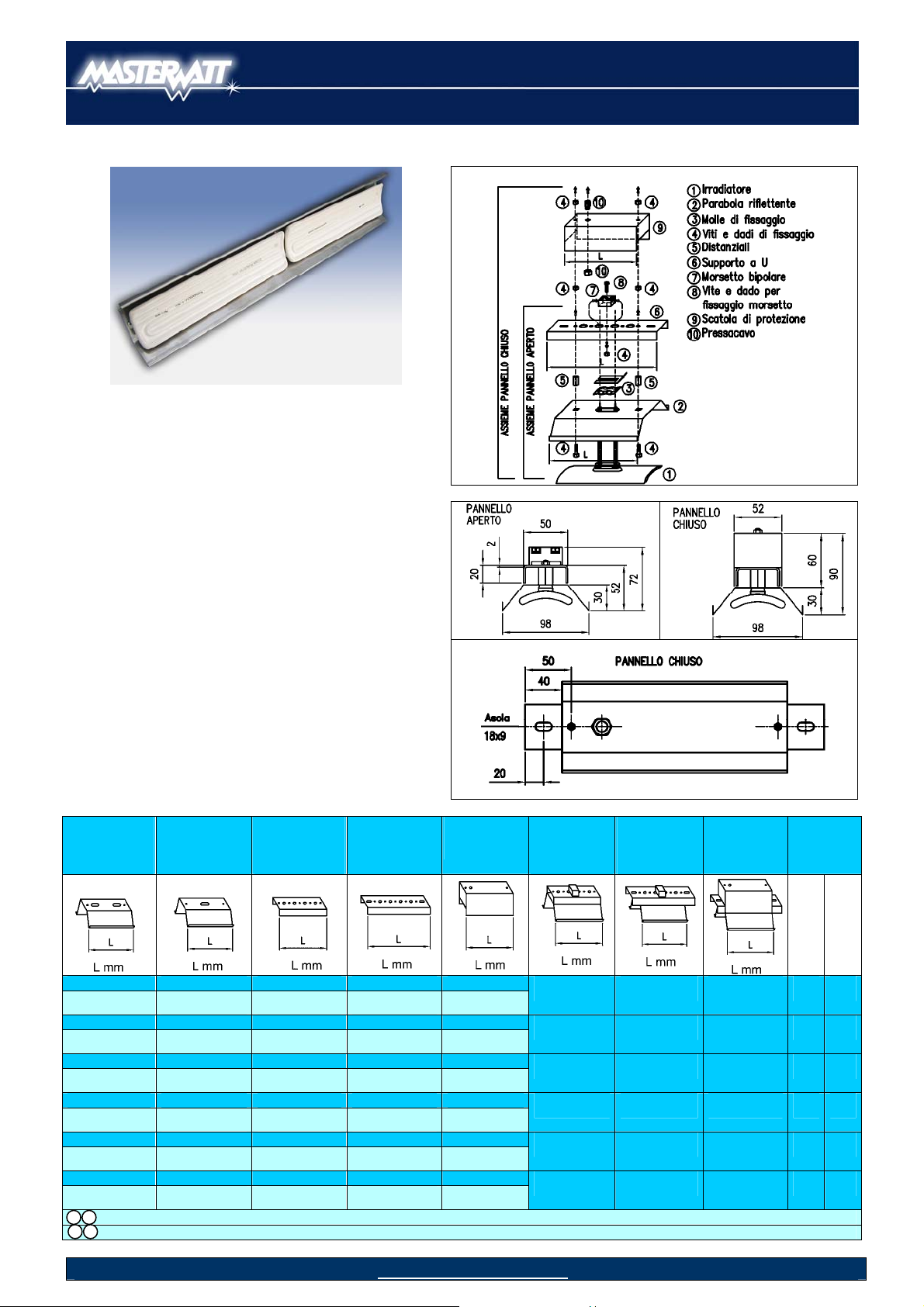

 RAD TIPO IC per INFRARED curvi

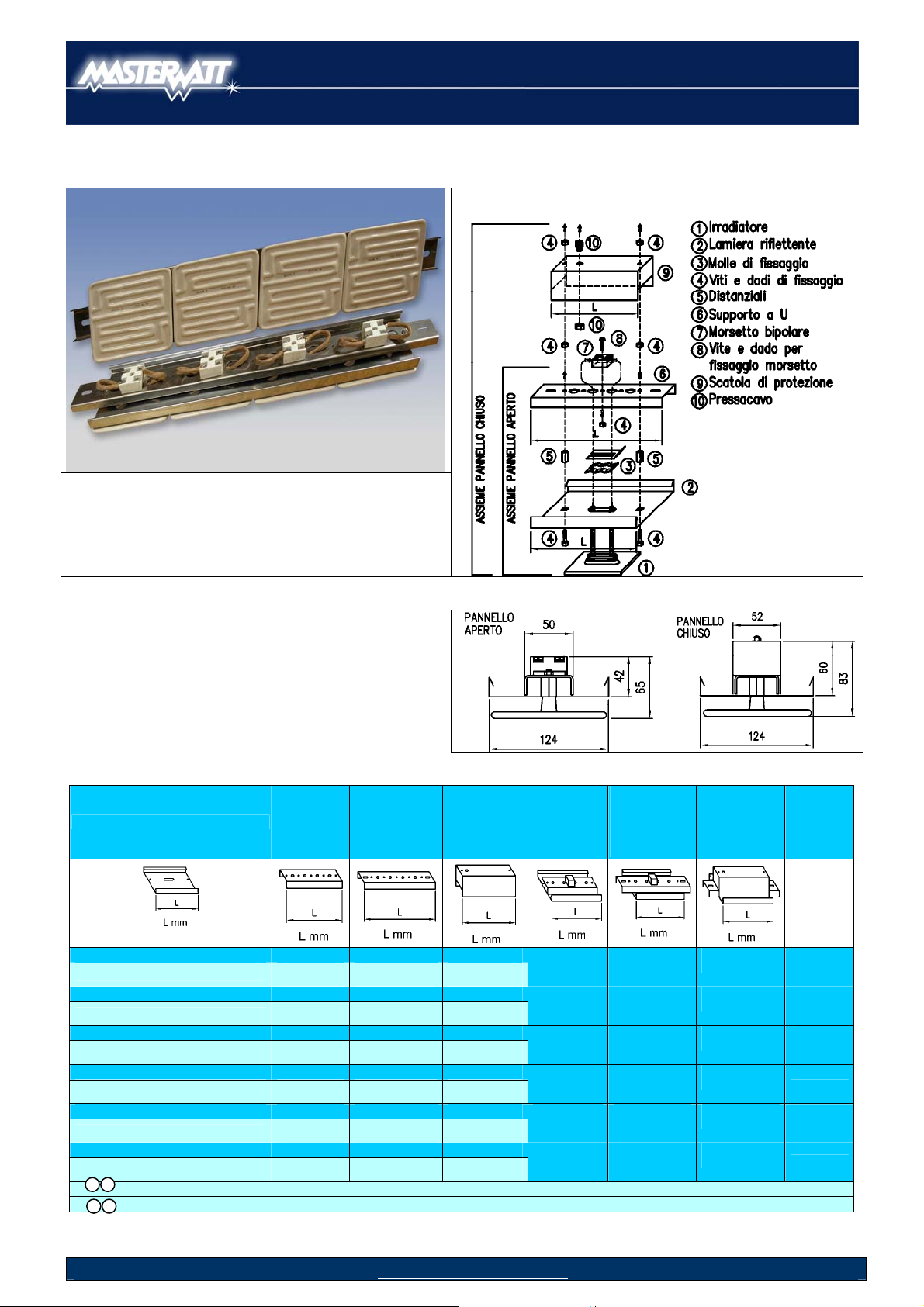

 RAD TIPO IP/123 per INFRARED piatti quadrati

Le caratteristiche elettriche e dimensionali di questi prodotti
sono illustrate nelle pagine che seguono.

ESECUZIONI SPECIALI

A richiesta di realizzano riscaldatori INFRARED con tensione
e potenza diversi dallo standard.

Inoltre è possibile richiedere la realizzazione di pannelli di
montaggio del tipo RAD IC e RAD IP/123 di dimensioni
diverse rispetto allo standard

Infine, sempre a richiesta si forniscono riscaldatori
INFRARED completi di termocoppia tipo K Nichel­Cromo/Nichel (vedi paragrafo successivo)

INFRARED CON TERMOCOPPIA INCORPORATA

Questi irradiatori devono essere utilizzati quando si desidera
controllare le prestazioni del sistema riscaldante. Al variare di
questo parametro, infatti, varia la potenza irradiata e,
conseguentemente, la temperatura raggiunta dal corpo che
deve essere scaldato. Quest’ultima, pertanto, può essere
regolata controllando la temperatura degli irradiatori.
Per effettuare efficacemente il controllo della temperatura è
opportuno prevedere un numero di irradiatori con
termocoppia che sia ragionevolmente proporzionato alle
dimensioni del sistema radiante. Ad esempio, se il sistema è
piuttosto esteso, si raccomanda di controllare separatamente
gli irradiatori posti ai margini della zona calda da quelli posti
al centro. In questo modo, infatti, si riescono a compensare le
maggiori perdite di calore che interessano le zone periferiche
del sistema.

Attenzione! Impostare il sistema di controllo tenendo in
conto che la temperatura misurata dalla termocoppia è circa
del 10 % inferiore alla temperatura media superficiale
dell’irradiatore e realizzare i collegamenti con cavo
compensato tipo KX-CHROME-ALUMEL (vedi catalogo
termocoppie).

Applicazione: Riscaldamento per Irraggiamento

Edizione settembre 2010

INFRARED www.masterwatt.it pag. 3/8

INFRARED

IRRADIATORI INFRAROSSI INFRARED

Applicazione: Riscaldamento per Irraggiamento

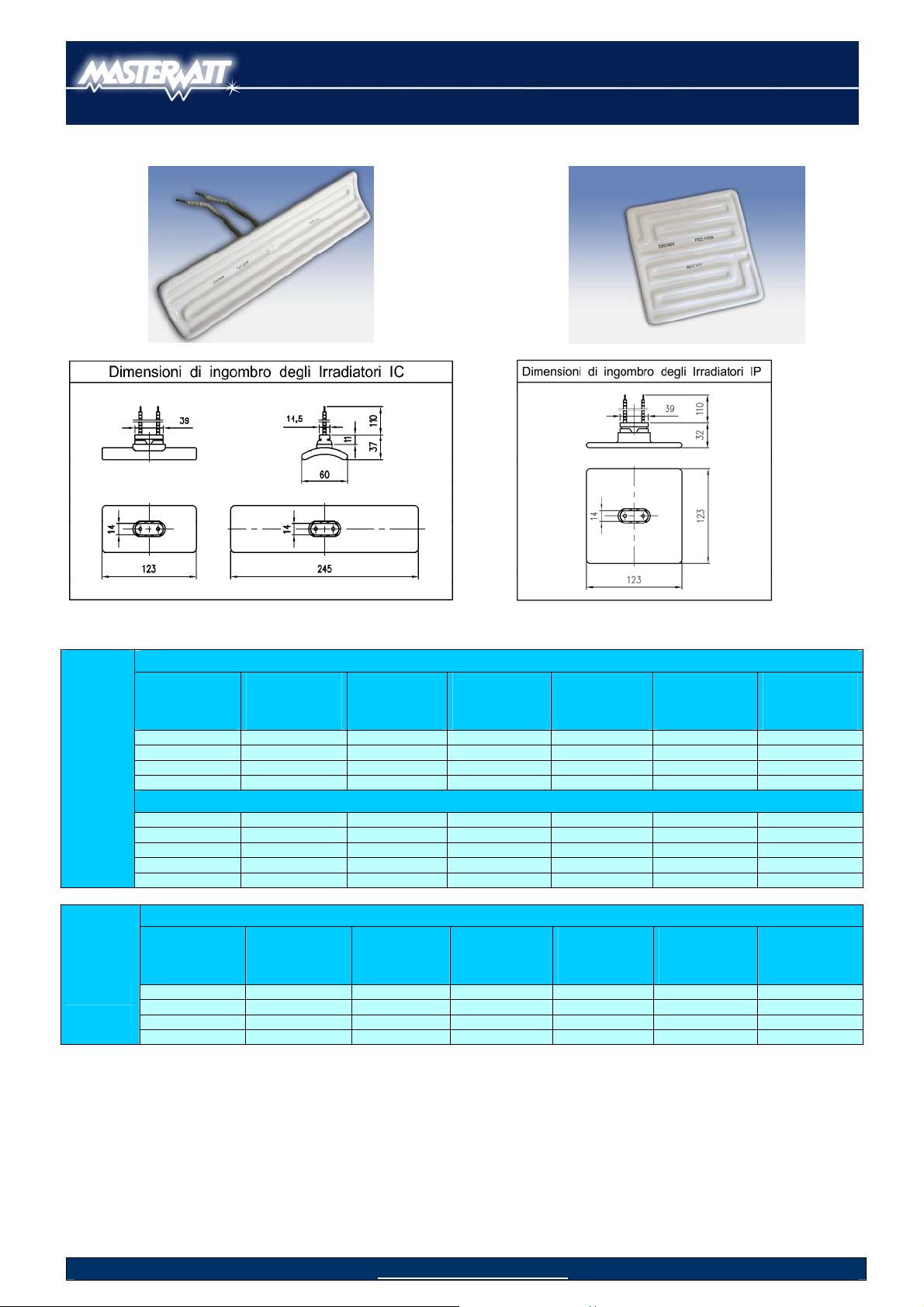

Gli IRRADIATORI TIPO IC e TIPO IP disponibili a magazzino sono elencati nelle tabelle seguenti.

TIPO

IC

Codice

senza

termocoppia

26IC0601230125 27IC0601230125 125 415 4.5 73 7.5
26IC0601230200 27IC0601230200 200 500 3.9 108 9
26IC0601230325 27IC0601230325 325 620 3.2 170 9.8
26IC0601230500 27IC0601230500 500 730 2.8 240 10.2

26IC0602450150 27IC0602450150 150 315 5.3 40 5.4
26IC0602450250 27IC0602450250 250 415 4.5 73 7.5
26IC0602450400 27IC0602450400 400 500 3.9 108 9
26IC0602450650 27IC0602450650 650 620 3.2 170 9.8
26IC0602451000 27IC0602451000 1000 730 2.8 240 10.2

Codice

con

termocoppia

tipo K (NiCr/Ni)

TIPO

IP

Codice

senza

termocoppia

26IP1231230150 27IP1231230150 150 305 5.3 52 4.8
26IP1231230250 27IP1231230250 250 415 4.5 88 6.5
26IP1231230400 27IP1231230400 400 505 3.9 130 7.9
26IP1231230650 27IP1231230650 650 600 3.2 200 8.9

Codice

con

termocoppia

tipo K (NiCr/Ni)

IRRADIATORI CURVI mm 123 x 60

Potenza

a

230 V

(W)

Temperatura

media

superficiale

(°C)

Lunghezza

d’onda

principale

(µm)

IRRADIATORI CURVI mm 245 x 60

IRRADIATORI PIATTI mm 123 x 123

Potenza

a

230 V

(W)

Temperatura

media

superficiale

(°C)

Lunghezza

d’onda

principale

(µm)

Gradiente di

riscaldamento

da 0 a 90 °C

(°C/min)

Gradiente di

riscaldamento

da 0 a 90 °C

(°C/min)

Tempo di

raffreddamento

fino a 100 °C

(min)

Tempo di

raffreddamento

fino a 100 °C

(min)

Edizione settembre 2010

INFRARED www.masterwatt.it pag. 4/8

INFRARED

PANNELLI DI MONTAGGIO RAD TIPO IC

Applicazione: Riscaldamento per Irraggiamento

Figura 10

I pannelli RAD IC sono adatti per accogliere il montaggio degli
irradiatori curvi TIPO IC 123 x 60 e 245 x 60.
Sono costituiti da una parabola riflettente in acciaio inox e da un
supporto portante profilato ad U in acciaio alluminato. Su richiesta è
possibile prevedere una scatola di protezione all’interno della quale
racchiudere tutti i contatti elettrici (vedi soluzioni PANNELLO
APERTO e PANNELLO CHIUSO in Figura 11)

Il profilato ad U è forato opportunamente per consentire il passaggio
dei cavi degli irradiatori ed il fissaggio delle morsettiere. La parabola
riflettente, il supporto ad U (ed, eventualmente, la scatola di
protezione) sono assemblati mediante viti e distanziali come
mostrato nella Figura 10 qui a fianco.

I supporto ad U è prodotto in due gamme di misure per adattarsi a
due differenti sistemi di montaggio.
Nella prima gamma, il supporto ad U è costruito con una lunghezza
maggiorata di 80 mm rispetto alla parabola e con due asole laterali
per consentirne il fissaggio alla macchina indipendentemente dai
sistemi di assemblaggio interno del pannello (“Fissaggio Esterno”).
Nella seconda gamma, il supporto ad U è di lunghezza uguale alla
parabola. In questo caso il fissaggio alla macchina viene eseguito
utilizzando le viti laterali di unione del pannello (“Fissaggio Interno”).

In conclusione, per ciascuna lunghezza di parabola sono disponibili
tre tipi di montaggio:

 PANNELLO APERTO a Fissaggio Esterno o Interno
 PANNELLO CHIUSO a Fissaggio Esterno

PARABOLA

RIFLETTENTE

PER

IC 123 x 60

PARABOLA

RIFLETTENTE

PER

IC 245 x 60

SUPPORTO

a U

a FISSAGGIO

INTERNO

SUPPORTO

a U

a FISSAGGIO

ESTERNO

SCATOLA

DI

PROTEZIONE

Figura 11: Ingombri pannelli RAD IC

PANNELLO

APERTO

a FISSAGGIO

INTERNO

PANNELLO

APERTO

a FISSAGGIO

ESTERNO

PANNELLO

CHIUSO

QUANTITÀ
INFRARED

IC

IC 123 x 60

2 1

4 2

6 3

8 4

IC 245 x 60

Edizione settembre 2010

250

500

750

1000

1250

1500

10 5

12 6

756208908

756208909

756208910

756208911

756208912

756208913

Codice

Codice

Codice

Codice

Codice

Codice

Codice

756208915

Codice

756208916

Codice

756208917

Codice

756208918

Codice

756208919

Codice

756208920

250 250 250 330 250

Codice

756208943

500 500 500 580 500

Codice

756208944

750 750 750 830 750

Codice

756208945

1000 1000 1000 1080 1000

Codice

756208946

1250 1250 1250 1330 1250

Codice

756208947

1500 1500 1500 1580 1500

Codice

756208948

7 8

MORSETTO BIPOLARE CON VITE E DADO (1 Morsetto per ogni irradiatore) CODICE: M538ST021108B

4 5

KIT DI MONTAGGIO COMPOSTO DA DISTANZIALI, VITI E DADI (1 Kit per ogni parabola) CODICE : 4229TP01

Codice

756208901

Codice

756208902

Codice

756208903

Codice

756208904

Codice

756208905

Codice

756208906

756208923

756208924

756208925

756208926

756208927

756208928

Codice

Codice

Codice

Codice

Codice

Codice

250

500

750

1000

1250

1500

250

500

750

1000

1250

1500

INFRARED www.masterwatt.it pag. 5/8

INFRARED

PANNELLI DI MONTAGGIO RAD TIPO IP/123

I pannelli RAD IP/123 sono adatti per accogliere il montaggio degli
irradiatori piatti TIPO IP 123 x 123

Essi sono costituiti da un riflettore piatto in acciaio inossidabile e da
un supporto portante, profilato ad U, in acciaio alluminato.
Lunghezze e sistemi di montaggio sono gli stessi dei pannelli RAD IC

Figura 13: Ingombri pannelli RAD IP/123

Applicazione: Riscaldamento per Irraggiamento

Figura 12

SUPPORTO

a U

RIFLETTORE PIATTO

a

FISSAGGIO

INTERNO

250 250 330 250

Codice 756208937

500 500 580 500

Codice 756208938

750 750 830 750

Codice 756208939

1000 1000 1080 1000

Codice 756208940

1250 1250 1330 1250

Codice 756208941

1500 1500 1580 1500

Codice 756208942

7 8

MORSETTO BIPOLARE CON VITE E DADO (1 Morsetto per ogni irradiatore) CODICE: M538ST021108B

5

KIT DI MONTAGGIO COMPOSTO DA DISTANZIALI, VITI E DADI (1 Kit per ogni parabola) CODICE : 4229TP01

4

Codice

756208923

Codice

756208924

Codice

756208925

Codice

756208926

Codice

756208927

Codice

756208928

SUPPORTO

a U

a

FISSAGGIO

ESTERNO

Codice

756208915

Codice

756208916

Codice

756208917

Codice

756208918

Codice

756208919

Codice

756208920

SCAT OLA

DI

PROTEZIONE

Codice

756208908

Codice

756208909

Codice

756208910

Codice

756208911

Codice

756208912

Codice

756208913

PANNELLO

APERTO

FISSAGGIO

INTERNO

1000

1250

1500

a

250

500

750

PANNELLO

APERTO

a

FISSAGGIO

ESTERNO

250

500

750

1000

1250

1500

PANNELLO

CHIUSO

250

500

750

1000

1250

1500

QUANTITÀ
INFRARED

IP 123 x 123

2

4

6
8

10

12

Edizione settembre 2010

INFRARED www.masterwatt.it pag. 6/8

INFRARED

Applicazione: Riscaldamento per Irraggiamento

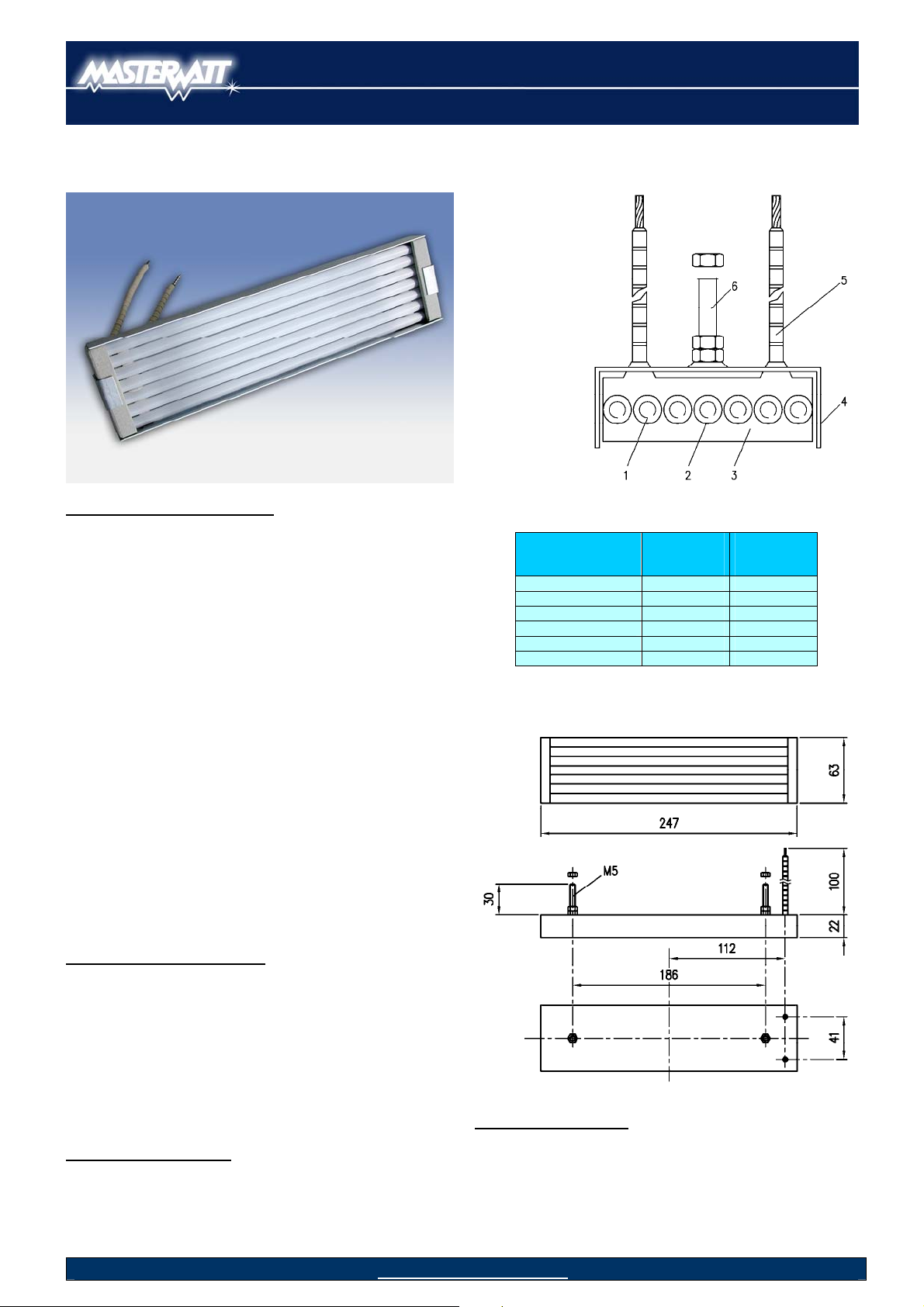

QUARTZRED

- Riscaldatori a Infrarossi con Isolamento in Quarzo Tubolare -

CARATTERISTICHE GENERALI

Gli irradiatori con isolamento in quarzo tubolare differiscono
da quelli con isolamento ceramico per la rapidità di
riscaldamento e di raffreddamento. Essi, pertanto,
rappresentano la soluzione ideale per realizzare sistemi
riscaldanti in cui sia necessario ottenere una rapida
emissione di energia nella fase di ON (sistema alimentato), e
un rapido raffreddamento nella fase OFF (sistema spento o
alimentato parzialmente).

Gli irradiatori con isolamento al quarzo tubolare hanno bassa
inerzia termica: il loro rapido tempo di risposta consente, in
molte lavorazioni a fasi cicliche, di interrompere o ridurre
l’alimentazione nella fase in cui non è richiesto il
riscaldamento per poi riprenderlo in tempi brevi (5-10
secondi) nella fase di riscaldamento. Questo consente
notevoli risparmi di energia, in particolare nelle lavorazioni
che impiegano batterie irradianti di grandi dimensioni.

Gli irradiatori QUARTZRED garantiscono:

 Lunga durata di funzionamento
 Rapido tempo di risposta
 Resistenza alla corrosione
 Perfetta uniformità di riscaldamento
 Facilità di montaggio

DATI TECNICI (vedi Figura 15)

1. AVVOLGIMENTO RESISTIVO a spirale in Nichel/Cromo
80/20 DIN 17470. materiale n° 2.4869

2. ISOLAMENTO in quarzo tubolare (SiO
resistenza agli shock termici ed elevata rigidità dielettrica

3. ISOLATORE DI TESTA in ceramica

4. SCATOLA CONTENITORE in acciaio inox lucido

5. CAVI DI ALIMENTAZIONE in Nichel, isolati con perline in
ceramica, resistenti alle alte temperature

6. VITI DI FISSAGGIO 2 viti Φ M5 x 30 per ogni scatola

DIMENSIONI STANDARD

Gli irradiatori QUARTZRED sono disponibili a magazzino,
hanno dimensioni 247 x 63 mm e potenza come elencato in
Tabella 2.
Per la loro installazione è stata sviluppata una serie di
pannelli, disponibili in lunghezza da 250 mm a 1500 mm.

) con elevata

2

Figura 15

Tabella 2: caratteristiche degli irradiatori QUARTZRED

26IQ0632470250 250 1.8
26IQ0632470300 300 2.1
26IQ0632470400 400 2.75
26IQ0632470500 500 3.35
26IQ0632470600 600 4.1
26IQ0632470750 750 5.05

Figura 16: dimensioni di ingombro degli irradiatori IQ

ESECUZIONI SPECIALI

A richiesta di realizzano riscaldatori QUARTZRED con
tensione e potenza diversi dallo standard.

È anche possibile richiedere pannelli di montaggio di
dimensioni diverse rispetto allo standard.

Codice

Potenza a

230 V

(W)

Potenza

Specifica

(W/cm²)

Edizione settembre 2010

INFRARED www.masterwatt.it pag. 7/8

INFRARED

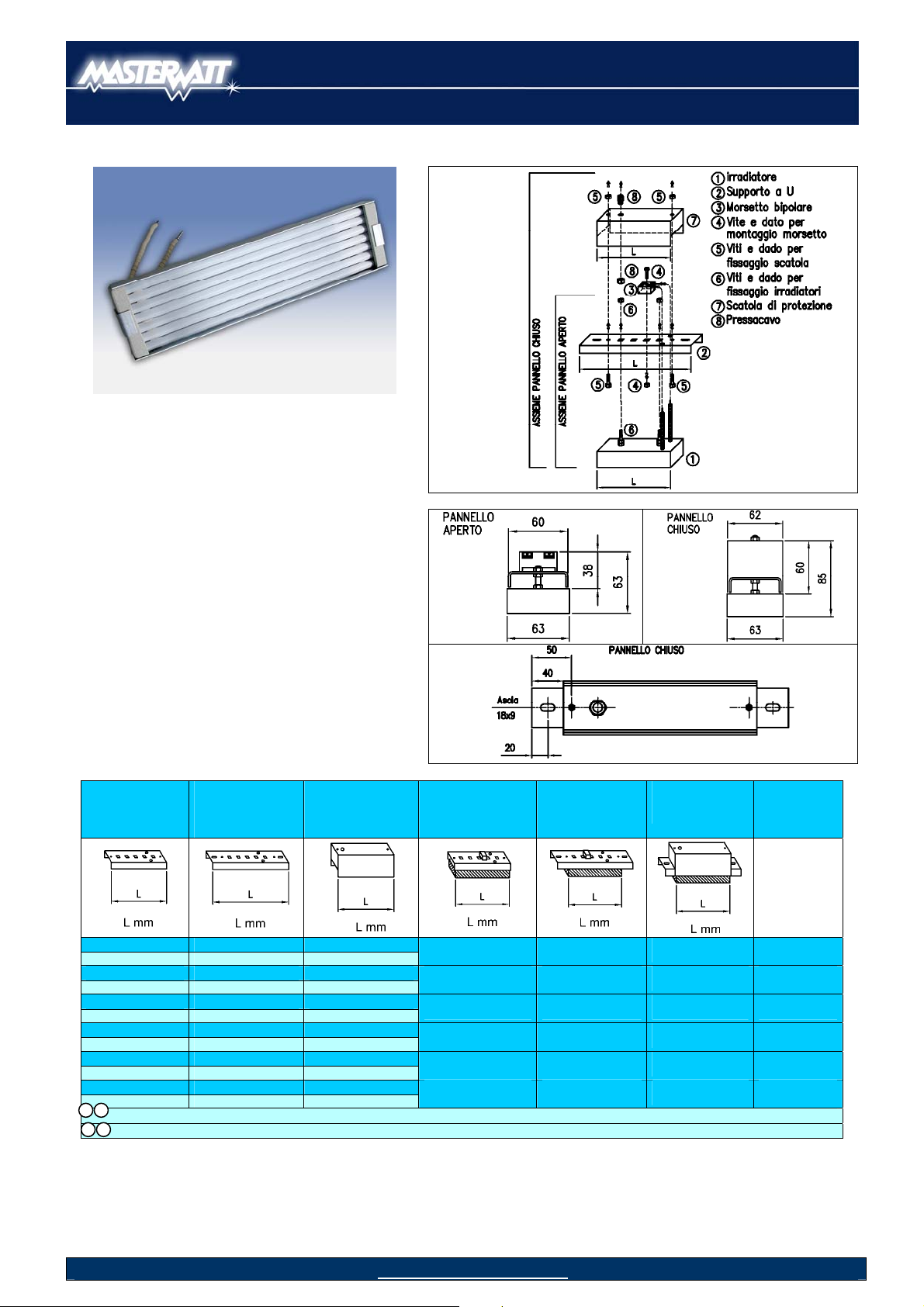

PANNELLI DI MONTAGGIO RAD TIPO IQ

Applicazione: Riscaldamento per Irraggiamento

I pannelli RAD IQ sono adatti per accogliere il
montaggio degli irradiatori QUARTZRED IQ 247 x 63.

Sono costituiti da un supporto portante profilato ad U in
acciaio alluminato. Su richiesta è possibile prevedere
una scatola di protezione all’interno della quale
racchiudere tutti i contatti elettrici (vedi soluzioni
PANNELLO APERTO e PANNELLO CHIUSO in Figura

18)
Il profilato ad U è forato opportunamente per consentire

il passaggio dei cavi degli irradiatori ed il fissaggio delle
morsettiere. Il supporto ad U (ed, eventualmente, la
scatola di protezione) sono assemblati con gli irradiatori
come mostrato nella Figura 17 qui a fianco.

Anche nel caso degli irradiatori QUARTZRED è
possibile richiedere i pannelli con sistema di montaggio
a “Fissaggio Esterno” ed a “Fissaggio Interno” (vedi
descrizione per i pannelli RAD IC).

SUPPORTO

a U

a FISSAGGIO

INTERNO

SUPPORTO

a U

a FISSAGGIO

ESTERNO

SCAT OLA DI

PROTEZIONE

Figura 17

PANNELLO

APERTO

a FISSAGGIO

INTERNO

Figura 18: Ingombri pannelli RAD IQ

PANNELLO

APERTO

a FISSAGGIO

ESTERNO

PANNELLO

CHIUSO

QUANTITÀ

QUARTZRED

IQ 247 x 60

1
2
3
4
5
6

Edizione settembre 2010

250
500
750

250
500

750
1000
1250
1500

250
500

750
1000
1250
1500

250 330 250

Codice 756208970 Codice 756208978 Codice 756208986

500 580 500

Codice 756208971 Codice 756208979 Codice 756208987

750 830 750

Codice 756208972 Codice 756208980 Codice 756208988

1000 1080 1000

Codice 756208973 Codice 756208981 Codice 756208989

1250 1330 1250

Codice 756208974 Codice 756208982 Codice 756208990

1500 1580 1500

Codice 756208975

8

7

MORSETTO BIPOLARE CON VITE E DADO (1 Morsetto per ogni irradiatore) CODICE: M538ST021108B

4 5

KIT DI MONTAGGIO COMPOSTO DA DISTANZIALI, VITI E DADI (1 Kit per ogni parabola) CODICE : 4229TP02

Codice 756208983 Codice 756208991

1000
1250
1500

INFRARED www.masterwatt.it pag. 8/8
