Master Lock DH 55, DH 40, DH 80, DH 25 User Manual

DEHUMIDIFIERS
OWNER’S MANUAL

DÉSHUMIDIFICATEURS
MANUEL D’UTILISATION

LUFTENTFEUCHTER
BEDIENUNGSANLEITUNG

DEUMIDIFICATORI
MANUALE OPERATIVO

DESHUMIDIFICADORES
MANUAL DE INSTRUCCIONES

LUCHTONTVOCHTIGER
GEBRUIKERSHANDLEIDING

MODELS - MODÈLES - MODELLE - MODELLI - MODELOS - MODELLEN :

DH 25, DH 40, DH 55, DH 80

®

GB

FR

DE

IT

ES

NL

2

CONTROL BOARD

TABLEAU DE COMMANDE

KONTROLLTAFEL

QUADRO COMANDI

TABLEO DE MANDOS

BEDIENINGSPANEEL

CONTROL BOARD - TABLEAU DE COMMANDE - KONTROLLTAFEL
QUADRO COMANDI - TABLEO DE MANDOS - BEDIENINGSPANEEL

a

e

d

b

c

a Interruttore principale

Interrupterur marche/arrêt
Ein/aus Schalter
Main switch
Interruptor ON/OFF
Aan/uitschakelaar

b Spia di sicurezza

Lampe témoin securité
Kontrollampe
Control lamp
Testigo de seguridad
Veiligheidscontrolelampje

c Spia di segnalazione della vaschetta piena

(Eccetto DH 80)
Lampe témoin - bac récupérateur plein
(Sauf DH 80)
Kontrollampe - Wasserbehälter “voll”
(Mit Ausnahme von DH 80)
Pilot lamp - water container full
(Except DH 80)
Control depósito lleno
(Excepto DH 80)
Controlelampje – waterreservoir vol
(Niet in DH 80)

d Manopola regolazione dell’umidostato

Commande d’humidistat
Hygrostat Regelknopf
Hygrostat adjusting knob

Regulación humidostato

Hydrostaat regelknop

e Contaore

Compte-heures
Stundenzähler
Hour-counter
Cuentahoras
Urenteller

ON

OFF

20%

UR%

80%

50%

PRODUCER/PRODUCTER/HERSTELLER/PRODUTTORE/PRODUCTOR/PRODUCENT:

DESA Europe BV

3364 DA Sliedrecht

The Netherlands 3364

Tel. [phone]
Fax [phone]

Internet: www.desaeurope.com

e-mail: [e-mail]

portable forced air heaters, models:

appareils de chauffage à air forcé, modèles:

Mobile Hochdruck-Heißluftgeneratoren, Modelle:

riscaldatori mobili ad aria forzata, modelli:

calentadores móviles de aire forzata, modelos:

draagbare hoge druk verwarmingstoestellen, modellen:

DH 25, DH 40, DH 55, DH 80

It is hereby declared that these models conform to the essential safety requirements laid down by Machines Directive 89/392, including
the modifications introduced by Directives 91/368, 93/44, 93/68, 98/37 and by directives 89/336, 92/31, 73/23.
All the models listed conform to these requirements.
Nous déclarons que ces modèles sont conformes aux conditions essentielles de qualité indiquées dans la Directive Machines 89/392, y
compris les variantes introduites par les Directives 91/368, 93/44, 93/68, 98/37 et par les Directives 89/336, 92/31, 73/23.
Nous déclarons que tous les modèles listés sont conformes.
Der Hersteller erklärt, dass die angegebenen Modelle den grundlegenden Sicherheitsanforderungen gemäß EG-Maschinenrichtlinie
89/392, einschließlich der mit den Richtlinien 91/368, 93/44, 93/68, 98/37 und von den Richtlinien 89/336, 92/31, 73/23 eingeführten
Änderungen, genügen.
Wir erklären alle aufgelisteten Modelle für konform.
Si dichiara che questi modelli sono conformi ai requisiti essenziali di sicurezza indicati dalla Direttiva Macchine 89/392 comprese le
varianti introdotte con le Direttive 91/368, 93/44, 93/68, 98/37 e dalle Direttive 89/336, 92/31, 73/23.
Dichiariamo conformi tutti i modeli elencati.
Se declara que estos modelos responden a los requisitos fundamentales de seguridad indicados por la Directiva Máquinas 89/392 inclui­das las variantes introducidas con las Directivas 91/368, 93/44, 93/68, 98/37 y con las Directivas 89/336, 92/31, 73/23.
Se declaran conformes todos los modelos a continuación.
Bij deze wordt verklaard dat deze modellen conform de veiligheidseisen zijn van de Machine Richtlijnen 89/392, inclusief de verande­ringen aangebracht in de Richtlijnen 91/368, 93/44, 93/68, alsook in de Richtlijnen 89/336, 92/31, 73/2.
Alle genoemde modellen zijn conform deze vereisten.

Company DESA Europe B.V.
Name Augusto Millan
Position Technical Manager

Date and place Signature
Sliedrecht, 15-04-2003

CE DECLARATION OF CONFORMITY
DÉCLARATION DE CONFORMITÉ CE
KONFORMITÄTSERKLÄRUNG
DICHIARAZIONE DI CONFORMITÀ CE
DECLARACIÓN DE CONFORMIDAD CE
CE CONFORMITEITSVERKLARING

®

DH dehumidifiers have been designed for use in places which have
to be dried quickly or where an uncontrolled rise in levels of relative
humidity cannot be permitted.
DH dehumidifiers reduce the relative water vapour condensation
level in the air.
As you can see in figure 1, each unit has a refrigeration circuit and
a fan.The air which is drawn in by the fan (3) passes through the fil­ter (5) and strikes the cold walls of the evaporator (6) where it cools
to a temperature which is slightly below condensation point. Some
of the vapour condenses and is collected in the water tank (9).Then
the air passes through the condenser (4) and is heated to a tem­perature which is slightly higher than room temperature.

Fig. 1 How the unit works:1. Air-tight compressor. 2. Control
device 3. Helical fan 4. Condenser 5. Air filter 6. Evaporator 7. Tube
fitting 8. Float 9. Water tank (Except DH 80).

Best results are obtained at relative humidity levels of between 40%
and 100% and at temperatures that range from 3° to 40°.
A humidistat automatically controls the unit, turning it on and off
when the desired level has been attained.The electronic control
device (2) automatically starts and stops the defrosting process in
accordance with the workings of the unit. In case of overheating due
to malfunction or if the unit has been used in a place where the tem­perature exceeds the maximum permitted limit of 40°C, the control
device automatically blocks the unit, the fan and compressor stop
and the control lamp (b) lights up.

The dehumidifier should preferably be placed in the middle of the
space where it will operate so that the intake and expulsion of air will
not be hindered. It should be at least 20-30 cm
from any wall. It should not be placed next to sources of heat such
as radiators, stoves or other heat outlets. It should not be placed
near doors or openings.When the dehumidifier is working all doors
and windows must be shut.

If necessary, the water tank can be removed and the water drained
off directly by attaching a rubber tube to the tube fitting (7).

To turn on the unit proceed as follows:

• Turn the hydrostat adjusting knob clockwise to 20%.

• Turn ON the green switch (a) -position “1”.The fan and compres­sor start and the switch lights up.

• Turn the hydrostat adjusting knob (d) anti-clockwise to the desired
relative humidity level.

Turn OFF the green switch (a)-position “0”.

When the water tank is full the unit stops immediately and the pilot
lamp (c) comes on. The tank must be emptied before the unit can
start working again.

DE

SCRIPTION

4

DESCRIPTION
INSTRUCTIONS FOR USE

GB

WARNING: The mains supply to the heater
(230V, monophase, 50 Hz) must be earthed and
have a magneto-thermal switch with differential.

1

2

3

4

5

6

7
8

9

WARNING: If room temperature is lower than
the minimum permitted value (3°C) the dehu­midifier doesn’t work and the control lamp (b)
flashes.

WARNING: Cloths or coverings of any kind
must not be placed on the dehumidifier when it
is working.

TURNING OFF

WARNING: The dehumidifier must be used,
stocked and, for DH 25, transported in a vertical
position. Should this not be the case, the
machine will not function properly.

WARNING: The dehumidifier is provided with
an automatic security device which starts the
compressor just 1 minute after the switch (a) is
on.

WARNING: If room temperature is lower than
the minimum permitted value (3°C) the dehu­midifier doesn’t work and the control lamp (b)
flashes.

INSTRUCTIONS FOR USE

TURNING ON

THE WATER TANK (EXCEPT DH 80)

To work efficiently the air filter and the internal parts of the humidifi­er must be cleaned periodically. To clean the air filter apply com­pressed air or wash with tepid soapy water.
To gain access to the internal par ts unscrew the external casing
panels. The internal parts must be cleaned with an aspirator. Take
special care when cleaning the condenser’s and ev apor ator’s ribbed
batteries and the fan blades.

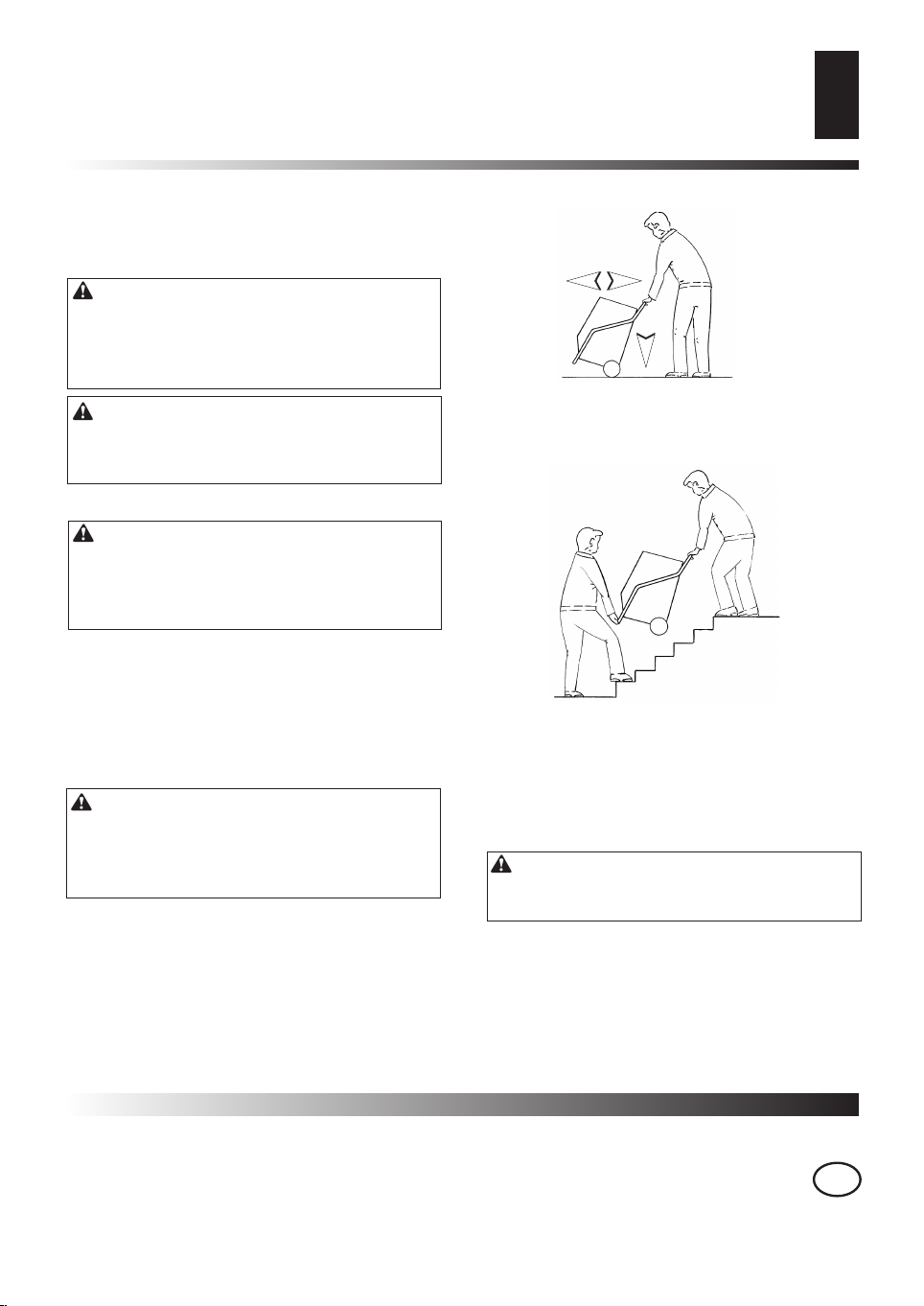

The dehumidifier must not be transported in a horizontal position.
Having wound up the electrical cable, wheel the unit. must be tilted
as illustrated in Fig. 2.

Fig. 2

To move the unit up or down a stairs or steep incline proceed as
illustrated in Fig. 3

Fig. 3

5

MAINTENANCE
TRANSPORT AND MOVEMENT
DISMANTLING AND DISPOSAL

GB

There is a pressurized refrigerant, R407C, in the refrigeration circuit
and oil in the compressor.For this reason, when a unit has come to
the end of its working life, it must not be dumped. It must be dist­mantled and the various parts can be recycled and/or scrapped.
Refrigerants cannot be dumped. In order to extract R407C you
need:

1. A pliers like the one in Fig. 4.

2. Motorcondenser

3. Pressurized vessel

Fig. 4

Proceed as follows:

• Connect the pressurized vessel to the motorcondenser, and the
motorcondenser to the pliers.

• Punch a hole in the compressor’s exit tube and leave the pliers in
position.

• Open both motorcondenser taps, turn it on and empty the refriger­ation circuit.

• Stop the motorcondenser and close both taps.Then close the tap
on the pressurised vessel.

• Remove the pliers.

• If the pressurized vessel is full it should be given to a company that
specializes in the disposal of waste fluids.
The welded joints on the compressor’s entry and exit tubes should
be elimimated and lock bolts removed.Then drill a hole in the under­side of the chassis, and pour the mineral oil into a vessel which
should be delivered to a company that specializes in the recycling
and disposal of oil.
The remaining metal parts which contain copper, aluminium and
steel can be recycled or scrapped.

WARNING:

Before taking out the water tank,

turn OFF the main switch and take out the plug.

DISMANTLING AND DISPOSAL

WARNING:After emptying , put the water tank
very carefully back in its bay so as not to dam­age or interfere with the switch which is con­nected to the float.

WARNING: Before any maintenance opera­tion turn OFF the main switch and take out the
plug.

WARNING: Before moving a unit turn OFF the

main switch and take out the plug.

WARNING:

The following operations must be

carried out by qualified personnel.

MAINTENANCE

TRANSPORT AND MOVEMENT

6

OBSERVED FAULT, POSSIBLE CAUSES AND REMEDIES

GB

OBSERVED FAULT, POSSIBLE CAUSES AND REMEDIES

y

PROBLEM CAUSE REMEDY

1a Check that the the switch is working and that it
is ON

1b Check mains caracteristics (220V, 1 ~, 50 Hz)
2 Set the humidistat at a relative humidity level

which is lower than the room humidity level

1a Check that nothing is blocking intake and
expulsion of air

1b Check that there aren't any deposits or
incrustation on the filter or on the ribbed batteries
of the condenser or of the evaporator

2 Check that the temperature is between 0° and
40° and that relative humidit

1 Remove obstacles to air flow and start unit
again

2 Only use unit when temperature drops below
40°C

The unit won't start

The ventilator and compressor are
working but neither water nor ice form on
the walls of the evaporator

The unit stops and the pilot lamp (c)
comes on

The unit stops and the control lamp (b)
comes on (the condenser's ribbed
battery has over heated)

1 No electricity

2 Humidistat not set correctly

3 Water tank full (pilot light "c"on) 3 Empty the water tank.

1 Air flow not sufficient

2 Room temperature and relative humidity
level too low.

3 Refrigeration circuit not working correctly 3 Call an Authorised Service Technician

1 Water tank full 1 Empty the water tank

1 Air flow obstructed

2 Air temperature above 40 °C

3 Fan motor broken 3 Call an Authorized Service Technician

is between 40%

The unit stops and the control lamp (b)
flashes

4 Refrigeration circuit not working correctly 4 Call an Authorized Service Technician

1 Temperature lower than 3°C

1 Move the dehumidifier in a place where
temperature is 3°C

7

DESCRIPTION

INSTRUCTION POUR L’ INSTALLAZIONE

INSTRUCTION POUR L’ UNTILISATION

FR

Les deshumidificateurs de la série DH sont destinés au traitement
de locaux et milieux qui doivent être rapidement séchés ou qui ne
tolèrent pas une augmentation incontrôlée des valeurs de l’humidité
relative.
Avec les déshumidificateurs de la série DH, constitués par un circuit
frigorifique et d’un ventilateur, on réduit la valeur de l’humidité rela­tive par condensation de la vapeur d’eau contenue dans l’air.
Sur la fig 1 il y a le schéma fonctionnel de la machine. L’air aspiré
par le ventilateur (3) traverse le filtre (5) et rase les froides parois de
l’évaporateur (6) en se refroidissant à une température inférieure au
point de condensation; une par tie de la vapeur se condense et se
dépose dans le réservoir (9).Successivement l’air passe à travers le
condensateur (4) et est réchauffé à une température légèrement
supérieure à celle du milieu.

Fig 1. Schéma fonctionnel: 1. Compresseur hermétique; 2.

Appareillage de contrôle; 3.Ventilateur Hélicoïdal; 4. Condensateur;

5. Filtre de l’air; 6. Evaporateur; 7. Raccord de décharge; 8. Flottant;

9. Réservoir de l’eau (Sauf DH 80).
Les caractéristiques de la construction garantissent un fonctionne-

ment plus efficace et sûr avec des valeurs d’humidité relative de
40% à 100% et des valeurs de température de 3 °C à 40 °C.
Le fonctionnement du déshumidificateur est contrôlé par un humi­distat qui en commande l’allumage et l’extinction au moment où la
valeur de seuil préselectionné est atteinte.L’appareillage même pro­voque le bloc de la machine (ventilateur et compresseur s’arrêtent
alors que la lampe témoin (b) s’allume) quand il y a un surchauffa­ge à cause d’une panne ou à cause d’une utilisation dans des
milieux ayant des températures supérieures aux températures indi­quées (Tmax=40 °C).

Le déshumidificateur doit être installé, si possible, au centre du local
qui doit être déshumidifié et de façon à ne pas interposer d’obsta­cles à l’aspiration et à l’expulsion de l’air (la distance minimum aux
parois doit être d’au moins 20-30 cm). L’appareil ne doit pas être
installé à côté de sources de chaleur (comme, par exemple, radia­teurs, poêles, gâches de chauffage) ou à la proximité de portes ou
ouvertures. Les por tes et fenêtres du local doivent être fermées
durant l’emploi du déshumidificateur.

Si nécessaire, l’eau produite durant la déshumidification peut être
envoyée directement à une décharge, en enlevant le réservoir de
l’eau (9) et en reliant un tuyau en caoutchouc au raccord (7) déjà
prédisposé sur la cuvette ramasse-gouttes.

Pour mettre en marche le déshumidificateur il faut:

• Tourner en sens horaire la commande (d) pour le réglage de l’hu­midistat jusqu’au cran 20%;

• Pousser sur l’interrupteur vert (a) (position I, ON);
le ventilateur et le compresseur se mettent en fonction et la lampe
témoin s’allume.

• Tourner en sens anti-horaire la commande (d) de réglage de l’hu­midistat pour rejoindre la valeur de l’humidité relative désirée.
Pour arrêter le fonctionnement il faut pousser sur l’interrupteur vert
(a) (position O,OFF).
Il faut attendre 5 minutes entre l’arrêt et le démarrage successif.

DESCRIPTION

1

2

3

4

5

6

7
8

9

ATTENTION: Si la température ambiante est
inférieure à la valeur minima consentie (3°C) le
déshumidificateur ne marche pas et la lampe
témoin (b) clignote.

ATTENTION: La ligne électrique d’alimenta­tion du générateur (230V, monophase, 50 hertz)
doit être pourvue d’une mise à terre et d’un inter­rupteur magnéto-thermique avec différentiel.

ATTENTION: Il ne faut pas poser de couver­tures ou de toiles sur le déshumidifiateur
durant son fonctionnement.

INSTRUCTIONS POUR L’UTILISATION

MISE EN FONCTION ET ARRET

INSTRUCTION POUR L’INSTALLATION

ATTENTION: Le deshumidificateur doit être
maintenu en position verticale pendant le fonc­tionnement, le stockage et, pour le DH 25, pen­dant le transport aussi. Dans le cas contraire,
son bon fonctionnement ne serait pas assuré.

ATTENTION: Le déshumidificateur est doué
d’un dispositif de sécurité qui démarre le com­presseur après seulement 1 minute de l’allumage
de l’interrupteur (a).

sans soulever l’appareil, le faire glisser sur les roues;est nécessai­re de l’incliner légèrement (Fig 2)

Fig 2

Enfin le transport le long d’un escalier ou d’un plan incliné est sim­ple si l’appareil est saisi comme sur la Fig 3.

Fig 3

Le déshumidificateur contient du liquide réfrigérant R407C sous
pression dans le circuit frigorifique et de l’huile dans le compres­seur; à la fin de sa vie opérative il ne doit pas être déposé ou aban­donné, mais il doit être démonté et ses parties envoyées à la récu­pération et/ou chez un ferrailleur.

Les fluides réfrigérants ne peuvent pas être dispersés dans l’at­mosphère. Pour la récupération du R407C il est nécessaire de se
procurer:

• Une pince perceuse (Fig 4).

• Un groupe de transvasement (motocondensateur).

• Un récipient sous pression.

8

ENTRETEIN
TRANSPORT ET DEPLACEENT
DEMANTELEMENT ET ELIMINATION

FR

Quand le réservoir de l’eau (9) est plein, le déshumidificateur s’ar­rête immédiatement et la lampe témoin (c) s’allume.Après avoir vidé
le réservoir, le déshumidificateur peut être remis en fonction.

Pour maintenir la meilleure efficacité de fonctionnement il est néces­saire de nettoyer périodiquement le filtre de l’air et les parties inter­nes du déshumidificateur.On peut souffler sur Le filtre avec de l’air
comprimé et le lavé à de l’eau tiède savonnée.Après avoir démon­ter entièrement la carrosserie en enlevant les vis qui relient le pan­neau extérieur à la structure du déshumidificateur, les parties inter­nes du déshumidificateur doivent être nettoyées avec un aspirateur
en insistant sur les batteries ailetées du condensateur et de l’éva­porateur et sur les pales du ventilateur.

Durant le transport le déshumidificateur ne doit pas être couché
horizontalement
Après avoir enroulé le câble, il faut saisir la poignée supérieure et,

RÉSERVOIR DE L’ EAU (SAUF DH 80)

TRANSPORT ET DEPLACEMENT

DEMANTELEMENT ET ELIMINATION

ENTRETIEN

ATTENTION:

Si la température ambiante est
inférieure à la valeur minima consentie (3°C) le
déshumidificateur ne marche pas et la lampe
témoin (b) clignote.

ATTENTION: Avant de déplacer l’appareil il faut
débrancher l’alimentation électrique en appuyant
sur l’interrupteur principal pour arrêter le fonc­tionnement de la machine et enlever la prise élec­trique.

ATTENTION:

Avant d’extraire le réservoir de
l’eau, il est nécessaire d’abort de débrancher l’ali­mentation électrique en appuyant sur l’interrup­teur principal pour arrêter le fonctionnement de la
machine et ensuite d’enlever la prise électrique

.

ATTENTION:

Avant d’effectuer une quelconque
opération d’entretien il faut débrancher l’alimenta­tion électrique en appuyant d’abort sur l’interrup­teur principal pour arrêter le fonctionnement de la
machine et ensuite en enlevant la prise électrique.

ATTENTION: Le réservoir de l’eau doit être
remis à sa place avec soin afin d’éviter l’endom­magement ou le mauvais fonctionnement de l’in­terrupteur relié au flottant.

ATTENTION: T

outes les opérations décrites
dans ce paragraphe doivent être effectuées par du
personnel professionnellement qualifié.

Fig 4

Ensuite il faut procéder de la façon suivante:

• Relier le récipient sous pression au groupe de transvasement et ce
dernier à la pince;

• Pincer, en le perçant, le tube d’envoi du compresseur,

• Ouvrir le robinet du groupe de transvasement, le mettre en marche
et procéder au vidage du circuit frigorifique:

• Arrêter le groupe de transvasement, fermer les robinets d’aspiration

9

ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS

FR

et d’envoi du groupe-même et le robinet du récipient sous pression.

• Extraire la pince;

• Si le récipient contenant R407C est plein restituer-le au consortium
pour la récupération, recyclage et écoulement des fuides utilisés.
Après avoir élimimé les joints soudés des tubes d’envoi et d’aspira­tion du compresseur et en avoir dévissé les boulons de fixage, sou­lever le compresseur, et faire à ce moment un trou dans la partie
inférieure de la carcasse et en le renversant, verser l’huile dans un
récipient ou un bidon qui doit être envoyé au consortium pour la
récupération et l’écoulement des huiles utilisées.
Les parties métalliques restantes contiennent du cuivre, de l’alumi­nium et de l’acier: elles peuvent donc être envoyées à un dépôt pour
ferraille.

ANOMALIES DE FONCTIONNEMENT, CAUSES ET SOLUTIONS

ANOMALIE DE FONCTIONNEMENT CAUSE SOLUTION

1a Vérifier le bon fonctionnement et la position de
l'interrupteur

1b Vérifier les caractéristiques de la ligne
électrique (220 V -50 Hz)

2a Régler l'humidistat à une valeur de l'humidité
inférieure à celle du milieu

3a Vider le réservoir de l'eau
1a Vérifier qu'il n'y ait pas d'obstacles à

l'aspiration et à l'expulsion de l'air
1b Vérifier qu'il n'y ait pas de dépôts ou

d'incrustations sur le filtre ou sur les batteries
ailetées du condensateur ou de l'évaporateur

2a Vérifier que la température soit comprise entre
0 °C et 40 °C et l'humidité entre 40 et 100%

3a S'adresser à un Centre d'Assistance
Technique

1a Eliminer tout obstacle possible et remettre en
fonction l'appareil

2a Utiliser l'appareil seulement quand la
température descendra au-dessous de 40 °C

3a S'adresser à un Centre d'Assistance
Technique

4a S'adresser à un Centre d'Assistance
Technique

1a Déplacer le déshumidificateur dans un milieu
avec une température de 3°C

L'appareil ne se met pas en fonction:

Le ventilateur et le compresseur
fonctionnent mais il n'y a ni formation
d'eau, ni formation de glace sur les parois
de l'évaporateur

L'appareil s'est arrêté et la lampe témoin
(c) s'est allumée

L'appareil s'est arrêté et la lampe témoin
(b) s'est allumée (surchauffe de la batterie
ailetée du condensateur)

L'appareil s'est arrêté et la lampe témoin
(b) clignote

1 L'alimentation électrique est manquante

2 Mauvais réglage de l'humidistat
3 Le réservoir de l'eau est plein (la lampe

témoin (c) s'allume)

1 La portée de l'air est insuffisante

2 Les valeurs de la température et de
l'humidié relative sont trop basses

3 Le circuit frigorifique ne fonctionne pas
régulièrement

1 Le réservoir de l'eau est plein 1a Vider le réservoir de l'eau

1 Il y a des obstacles au passage de l'air
2 Les températures du milieu sont

supérieures à 40 °C
3 Le moteur du ventilateur est cassé
4 Le circuit frigorifique fonctionne

irrégulièrement
1 Température inférieure à 3°C

10

BESCHREIBUNG
ANLIETUNGEN FÜR DIE INSTALLATION
ANLEITUNGEN FÜR DEN EINSATZ GERATES

DE

Die Luftentfeuchter der Serie DH sind für den Einsatz in Räumen
und Örtlichkeiten bestimmt, die rasch trockenzulegen sind und in
solchen, in denen die Werte der relativen Luftfeuchtigkeit nicht
unkontrolliert ansteigen dürfen.
Mit den Luftentfeuchtern der Serie DH, die aus einem Kühlkreislauf
und einem Lüfter bestehen, wird der Wert der relativen
Luftfeuchtigkeit durch Kondensation des in der Luft enthaltenen
Wasserdampfes herabgesetzt.
In Bild 1 ist schematisch die Funktion der Maschine dargestellt. Die
vom Lüfter [3] angesogene Luft strömt durch den Filter [5] und
umspült die kalten Wände des Verdampfers [6] wobei sie auf eine
Temperatur abkühlt, die unter den Kondensationspunkt liegt;ein Teil
des Dampfes kondensiert und wird im Behälter [9] aufgefangen.
Danach strömt die Luft durch den Kondensator [4] und wird auf eine
Temperatur erwärmt, die ein geringes über den Wert der
Raumtemperatur liegt.

Bild 1, Funktionsschema: 1. hermetischer Kompressor; 2.
Kontrollgerät; 3. Schraubenlüfter; 4. Kondensator; 5. Luftfilter; 6.
Verdampfer; 7. Auslaufstelle; 8. Schwimmer ; 9. Wasserbehälter (Mit
Ausnahme von DH 80).

Die Konstruktionsbeschaffenheit ist dergestalt, daß ein effizienter
und sicherer Betrieb gewährleistet wird, wobei die Werte der relati­ven Luftfeuchtigkeit zwischen 40% und 100% liegen und die der
Temperatur zwischen 3 °C und 40 °C.
Der Betrieb des Luftentfeuchters wird durch einen
Feuchtigkeitsmesser überwacht, der automatisch das Einschalten
und ebenso, bei Erreichen des eingeregelten Grenzwertes, das
Ausschalten bewirkt.Die elektronische Vorrichtung [2] schaltet auto­matisch das Auftausystem bei Veränderung der Betriebsparameter
ein und aus. Dieselbe Vorrichtung erwirkt die “Sperre”der Maschine
(Lüfter und Kompressor schalten auf Stillstand, mit gleichzeitigem
Aufleuchten der Signallampe [b]), falls es durch einen Störfall oder
beim Einsatz in Räumen mit einer Temperatur, die über der ange­gebenen liegt (Tmax = 40°C), zu einem Überhitzen kommen sollte.

Der Luftentfeuchter ist möglichst in der Mitte des zu entfeuchtenden
Raumes aufzustellen und zwar so, daß auf der Luftansaugseite und
auf der Luftausblasseite keine Hindernisse vorhanden sind; der
Mindestabstand von den Wänden beträgt mindestens 20-30 cm.
Das Gerät ist nicht in Nähe von Wärmequellen aufzustellen (z.B.
Heizkörper, Öfen, Heizdüsen usw.) oder in Nähe von Türen bzw .Öff­nungen. Türen und Fenster des Raumes sollen übrigens während
des Betriebes des Luftentfeuchters geschlossen bleiben.

Wenn erforderlich, kann das während der Luftentfeuchtung gewon­ne Wasser, nach vorheriger Entfernung des
Wasserauffangbehälters [9], direkt einem Abfluß zugeleitet werden,
wobei ein Gummischlauch an das Verbindungstück [7] der
Auffangwanne angeschlossen wird.

Zum Einschalten des Luftentfeuchters ist Folgendes zu tun:

• Den Regelungsknopf [d] des Feuchtigkeitsmessers in Uhrsinn bis
zur Marke 20% drehen;

• den grünen Schalter [a] (Position I, ON) drücken;der Lüfter und der
Kompressor treten in Betrieb und die Signallampe des Schalters
leuchtet auf;

BESCHREIBUNG

ANLEITUNGEN FÜR DIE INSTALLATION

1

2

3

4

5

6

7
8

9

ACHTUNG:

Liegt die Raumtemperatur unter­halb des zulässigen Mindestwertes (3°C), ist der
Luftentfeuchter betriebsunfähig und die Kontroll­Lampe (b) blinkt auf.

ACHTUNG: Das Stromnetz für die Versorgung
des Gerätes (230 V,einphasig, 50 Hz) soll über eine
Erdung und einen differenzialen magnetisch-ther­mischen Schalter verfügen.

ACHTUNG: Der Luftentfeuchter ist mit einer
automatischen Sicherheitsvorrichtung versehen,
die dazu dient, den Kompressor erst nach 1 Minute
ab der Einschaltung des Schalters (a) in Betrieb zu
setzen.

ACHTUNG: Während des Betriebes des
Luftentfeuchters dürfen keine Lappen oder Tücher
auf das Gerät gelegt werden.

ACHTUNG: Der Luftentfeuchter muss immer
senkrecht (während des Betriebs, der Einlagerung
und, gemäß dem DH 25, ebenfalls während des
Transports) positioniert werden, um dessen ein­wandfreien Betrieb nicht zu beeinträchtigen.

ANLEITUNGEN FÜR DEN EINSATZ GERÄTES

EINSCHALTEN UND AUSSCHALTEN

Während des Transports soll der Luftentfeuchter nicht horizontal
gelagert werden;
Nachdem das Kabel aufgewickelt worden ist, fasse man den oberen
Griff des Gerätes und, ohne es zu heben, verstelle man es indem
man es auf den Rädern laufen lasse; ist das Gerät leicht zu neigen
(Bild 2).

Bild 2

Der Transport längs einer Treppe oder einer stark geneigten Fläche
erfolgt leichter, wenn man das Gerät so wie in Bild 3 gezeigt faßt.

Bild 3

11

INSTANDHALTUNG

TRANSPORT UND VERSTELLEN

DE

• Den Regelungsknopf [d] des Feuchtigkeitsmessers entgegen den
Uhrsinn bis zum Erreichen des Wertes der gewünschten
Luftfeuchtigkeit drehen.
Zum Ausschalten des Gerätes ist der grüne Schalter [a] zu drücken
(Position 0/OFF).

Wenn der Wasserbehälter [9] voll ist, schaltet sich der
Luftentfeuchter unverzüglich aus und die Kontrollampe [c] leuchtet
auf. Nach Entleeren des Behälters kann der Luftentfeuchter wieder
in Betrieb gesetzt werden.

Um einen einwandfreien Betrieb zu gewährleisten, sind der Luftfilter
und die Innenteile des Luftentfeuchters in bestimmten Abständen zu
reinigen. Ersterer kann mit Kompreßluft ausgeblasen oder mit lau­warmem Seifenwasser gewaschen werden; die Innenteile können,
nach kompletter Demontage des Gehäuses, durch Entfernung der
Schrauben, die die Außenbleche mit der Struktur des
Luftentfeuchters verbinden, mit einem Staubsauger gereinigt wer­den, wobei man vorallem die Rippen der Batterie von Kondensator
und Verdampfer und die Lüfterflügel absaugen möge.

WASSERBEHÄLTER (Mit Ausnahme von DH 80)

INSTANDHALTUNG

TRANSPORT UND VERSTELLEN

ACHTUNG: Liegt die Raumtemperatur unter­halb des zulässigen Mindestwertes (3°C), ist der
Luftentfeuchter betriebsunfähig und die Kontroll­Lampe (b) blinkt auf.

ACHTUNG: Bevor der Wasserbehälter entnom­men wird, ist die elektrische Versorgung durch
Drücken des Hauptschalters zu unterbinden,
wodurch das Gerät außer Betrieb gesetzt wird.
Außerdem wird der elektrische Stecker aus der
Steckdose herauszuziehen.

ACHTUNG: Bevor jegliche Instandhaltung­smaßnahme ergriffen wird, ist die elektrische
Versorgung durch Drücken auf den Hauptschalter
zu unterbinden, um so das Gerät außer Betrieb zu
setzen, und der elektrische Stecker ist aus der
Steckdose herauszuziehen.

ACHTUNG: Der Wasserbehälter ist vorsichtig
wieder ins Gerät hineinzuschieben, damit keine
Schäden oder ein Fehlschalten des mit dem
Schwimmer in Verbindung stehenden Schalters zu
verursachen.

ACHTUNG: Bevor das Gerät verstellt wird,
unterbreche man die elektrische Versorgung
durch Drücken auf den Hauptschalter, um so das
Gerät außer Betrieb zu setzen, und man ziehe den
elektrischen Stecker aus der Steckdose heraus.

12

ABRUSTEN UND ENTSORGEN

DE

Der Luftentfeuchter enthält im Kühlkreislauf die Gefrierflüssigkeit
R407C unter Druck und öl im Kompressor; wenn das Gerät ausge­dient hat, kann es nicht abgelagert oder irgendwo einfach stehen­gelassen werden.Es muß auseinandergnommen werden, die ange­schraubten Teile zur Wiederverwertung und/oder der Verschrottung
zugeführt werden.

Die Kühlflüssigkeiten dürfen nicht in die Atmosphäre freigelassen
werden. Zur Wiederverwertung des R407C besorge man sich
Folgendes:

• Lochzange (vgl. Bild 4);

• Umfüllaggregat (Kondensatoraggregat);

• Druckbehälter.

Bild 4

Danach verfahre man wie folgt:

• Den Druckbehälter an das Umfüllaggregat anschließen und
Letzteres an die Zange;

• Mit der Lochzange den Auslaßschlauch des Kompressors lochen;

• Den Hahn am Umfüllaggregat öffnen, es in Betrieb setzen und
somit das Entleeren des Kühlkreislaufes bewerkstelligen;

• Das Umfüllaggregat abstellen, die Ansaug- und Ausblashähne des
Umfüllaggregats schließen, ebenso ist der Hahn des
Druckbehälters zu schließen;

• Die Lochzange herausnehmen;

• Falls der das R407C enthaltende Behälter voll ist, leite man ihn an
die Wiederverwertungsanstalt für gebrauchte Flüssigkeiten weiter.
Nach Entfernung der angeschweißten Verbindungsstellen der
Ausblas-und Ansaugschläuche, nach Abschrauben der
Befestigungsschrauben, hebe man den Kompressor, danach mache
man ein Loch an der Unterseite des Gehäuses und, indem man es
kippt, lasse man das Öl in einen Behälter oder ein Faß laufen, das
an die Wiederverwertungs- bzw.Entsorgungsstelle für wirkungslose
Öle weiterzuleiten ist.
Die verbliebenen Metallteile beinhalten Kupf er, Aluminium und Stahl
und können daher der Verschrottung zugeführt werden.

ABRÜSTEN UND ENTSORGEN

ACHTUNG: Die in diesem Abschnitt beschrie­benen Maßnahmen haben durch fachkundiges
Personal ausgeführt zu werden.

13

BETRIEBSSTÖRUNG, URSACHE, BEHEBUNG

DE

BETRIEBSSTÖRUNG, URSACHE, BEHEBUNG

g

g

[b]

BETRIEBSSTÖRUNG URSACHE BEHEBUNG

1a Funktionstüchtigkeit und Position d.
Schalters überprüfen
1b Kennwerte d. elektr. Leitung überprüfen
(220 V, 1~, 50 Hz)
2a Feuchtigkeitsregler auf einen unter dem
im Raume herrschenden Wert rel.
Luftfeuchti

3a Waserbehälter entleeren
1a Überprüfen ob Hindernisse an der

Ansaug-und Ausblasseite vorhanden sind
1b Überprüfen ob Ablagerungen

Verkrustungen auf dem Filter od. den
Rippen der Batterie von Kondensator oder
Verdampfer vorhanden sind.

2a Temperatur überprüfen: sie hat zwischen
0 u. 40 °C "zu liegen; die rel."
Luftfeuchti
3a Man wende sich an den technischen
Kundendienst

1a Hindernisse entfernen und Gerät
neueinschalten

2a Gerät erst in Betrieb setzen, wenn
Temperatur unter 40 °C sinkt
3a Man wende sich an den technischen
Kunden dienst
4a Man wende sich an den technischen
Kunden dienst
1a Den Luftentfeuchter in einen Raum mit
einer 3°C-Temperatur umstellen

Gerät startet nicht

Lüfter und Kompressor stehen in
Betrieb, aber Wasser- und Eisbildung auf
dem Verdampfer bleiben aus

Gerät hat auf Stillstand geschaltet und
Signallampe [c] leuchtet auf

Gerät hat abgeschaltet und Signallampe
[b] leuchtet auf (Überhitzen der
Rippenbatterie des Kondensator)

Gerät hat abgeschaltet und Signallampe

blinkt auf

1 elektrische Versorung bleibt aus

2 falsche Regelung des
Feuchtigkeitsmessers

3 Wasserbehälter voll (Signallampe [c]
leuchtet auf)

1 unzureichende Luftzufuhr

2 Werte von Temperatur und rel.
Luftfeuchtigkeit zu niedrig

3 unregelmäßige Betriebsweise des
Külkreislaufs

1 Wasserbehälter ist voll 1a Wasserbehälter entleeren

1 Hindernisse im Luftstromweg

2 Raumtemperatur über 40 °C

3 Lüftermotorbruch
4 Unregelmäßiger Betrieb des

Kühlkreislaufs
1 Unterhalb von 3°C liegende Temperatur

keit einregeln

keit zwischen 40 und 100%

Il deumidificatore deve essere disposto possibilmente al centro del
locale da deumidificare e in modo tale da non opporre ostacoli all’a­spirazione e all’espulsione dell’aria; la distanza minima dalle pareti
deve essere di almeno 20-30 cm. L’apparecchio non deve essere
sistemato accanto a fonti di calore (quali, ad es., radiatori, stufe,
bocchette di riscaldamento, etc.) o in prossimità di porte o aperture.
Porte e finestre del locale, infine, devono essere chiuse durante il
funzionamento del deumidificatore.

Se necessario, l’acqua prodotta durante il processo di deumidifica­zione può essere inviata direttamente ad uno scarico togliendo il
serbatoio (9) dell’acqua e collegando un tubo in gomma al raccordo
(7) già predisposto sulla vaschetta raccogligocce.

Per avviare il deumidificatore si deve:

• Ruotare in senso orario la manopola (d) di regolazione dell’umido­stato sino alla tacca 20 %;

• Premere l’interruttore (a) verde (posizione I, ON); il ventilatore e il
compressore si mettono in funzione e la spia dell’interruttore si illu­mina;

• Ruotare in senso antiorario la manopola (d) di regolazione dell’u­midostato sino a raggiungere il valore di umidità relativa desiderato.
Per arrestare il funzionamento si deve premere l’interruttore (a)
verde (posizione O, OFF).

ATTENZIONE: Se la temperatura ambiente é
inferiore al valore minimo consentito (3°C) il deu­midificatore non funziona e la spia (b) lampeggia.

14

DESCRIZIONE
ISTRUZIONE PER L’ ISTALLAZIONE
ISTRUZIONI PER L’ UTILIZZAZIONE

IT

I deumidificatori della serie DH sono destinati al trattamento di loca­li e ambienti che devono essere rapidamente asciugati o nei quali
non sono tollerati aumenti incontrollati dei valori di umidità relativa.
Con i deumidificatori della serie DH, costituiti da un circuito frigori­fero e da un ventilatore, si riduce il valore di umidità relativ a per con­densazione del vapore acqueo contenuto nell’aria.
In Fig 1 é mostrato lo schema funzionale della macchina.L ’aria aspi­rata dal ventilatore (3) attraversa il filtro (5) e lambisce le pareti fred­de dell’evaporatore (6) raffreddandosi ad una temperatura inferiore
al punto di condensazione; parte del vapore condensa e viene rac­colto nel serbatoio (9). Successivamente l’aria passa attraverso il
condensatore (4) ed è riscaldata ad una temperatura lievemente
superiore a quella dell’ambiente.

Fig. 1. Schema funzionale: 1. Compressore ermetico; 2.
Apparecchiatura di controllo; 3. Ventilatore elicoidale; 4.
Condensatore; 5. Filtro dell’aria; 6. Evaporatore; 7. Raccordo di sca­rico; 8. Galleggiante; 9. Serbatoio dell’acqua (Eccetto DH 80).

Le caratteristiche costruttive sono tali da garantire il funzionamento
più efficace e sicuro con valori dell’umidità relativa da 40% a 100%
e della temperatura da 3 °C a 40 °C.
Il funzionamento del deumidificatore è controllato da un umidostato
che ne comanda automaticamente l’accensione e lo spegnimento
al raggiungimento del valore di soglia preselezionato.
L’apparecchiatura elettronica (2) attiva e disattiva automaticamente
il sistema di sbrinamento al mutare di parametri di funzionamento.
La medesima apparecchiatura provoca il “blocco” della macchina
(ventilatore e compressore si arrestano mentre la spia (b) si illumi­na) quando si verificano surriscaldamenti per effetto di un guasto o
in seguito all’uso in ambienti con temperature superiori a quelle indi­cate (Tmax = 40 °C).

DESCRIZIONE

ISTRUZIONI PER L’INSTALLAZIONE

1

2

3

4

5

6

7
8

9

ATTENZIONE: Se la temperatura ambiente é
inferiore al valore minimo consentito (3°C) il deu­midificatore non funziona e la spia (b) lampeggia.

ATTENZIONE:

Non si devono appoggiare panni

o teli sul deumidificatore durante il funzionamento.

ATTENZIONE: La linea elettrica di alimentazio­ne del generatore (230V, monofase, 50 Hz) deve
essere provvista di messa a terra e di interruttore
magneto-termico con differenziale.

ATTENZIONE: Il deumidificatore deve essere
sempre tenuto in posizione verticale, (durante il
funzionamento, l’immagazzinamento e, per il DH
25, durante il trasporto).

ATTENZIONE:

Il deumidificatore é dotato di un
dispositivo automatico di sicurezza che avvia il
compressore solo dopo 1 minuto dall’accensione
dell’interruttore (a).

ISTRUZIONI PER L’UTILIZZAZIONE

AVVIAMENTO E ARRESTO

Fig. 2

Infine il trasporto lungo una scala o un piano fortemente inclinato è
più agevole se l’apparecchio è afferrato come mostrato in Fig. 3.

Fig. 3

Il deumidificatore contiene fluido refrigerante R407C in pressione
nel circuito frigorifero e olio nel compressore; al termine della pro­pria vita operativa non può essere depositato o abbandonato, ma
deve essere smontato e le sue parti avviate al recupero e/o alla rot­tamazione.

I fluidi refrigeranti non possono essere dispersi in atmosfera. Per il
recupero del R407C è necessario procurarsi:

• Pinza foratrice (cfr Fig. 4);

• Gruppo di travaso (motocondensatore),

• Recipiente in pressione.

Quando il serbatoio (9) dell’acqua é pieno il deumidificatore si arre­sta immediatamente e la spia (c) si illumina. Dopo aver svuotato il
serbatoio, il deumidificatore può riprendere a funzionare.

Per mantenere la migliore efficienza di funzionamento, è necessario
pulire periodicamente il filtro dell’aria e le parti interne del deumidi­ficatore. Il primo può essere soffiato con aria compressa o lavato
con acqua tiepida saponata; le seconde, dopo aver smontato com­pletamente la carrozzeria togliendo le viti che collegano i pannelli
esterni alla struttura del deumidificatore, devono essere pulite con
un aspiratore insistendo sulle batterie alettate del condensatore e
dell’evaporatore e sulle pale del ventilatore.

Durante il trasporto il deumidificatore non deve essere disposto oriz­zontalmente;
Dopo aver avvolto il cavo si afferra la maniglia superiore e, senza
sollevarlo si fa scorrere l’apparecchio sulle ruote;è necessario incli­narlo leggermente (Fig. 2).

15

MANUTENZIONE

TRASPORTO E MOVIMENTAZIONE

SMANTELLAMENTO ED ELIMINAZIONE

IT

TRASPORTO E MOVIMENTAZIONE

MANUTENZIONE

ATTENZIONE: Prima di spostare l’apparecchio
si deve disinserire l’alimentazione elettrica pre­mendo l’interruttore principale per arrestare il fun­zionamento della macchina ed estrarre la spina
elettrica dalla presa.

ATTENZIONE: Prima di estrarre il serbatoio
dell’acqua, si deve disinserire l’alimentazione elet­trica premendo l’interruttore principale per arre­stare il funzionamento della macchina ed estrarre
la spina elettrica dalla presa.

ATTENZIONE: Prima di svolgere qualsiasi ope­razione di manutenzione si deve disinserire l’ali­mentazione elettrica premendo l’interruttore prin­cipale per arrestare il funzionamento della mac­china ed estraendo la spina elettrica dalla presa.

ATTENZIONE: Il serbatoio dell’acqua deve es ­sere riposto con cura nel proprio alloggio al fine di
evitare il danneggiamento o il malfunzionamento
dell’interruttore collegato al galleggiante.

SERBATOIO DELL’ ACQUA (Eccetto DH 80)

SMANTELLAMENTO ED ELIMINAZIONE

ATTENZIONE: Le operazioni descritte in que­sto paragrafo devono essere eseguite da persona­le professionalmente qualificato.

Fig. 4

Quindi si procede come di seguito:

• Si collega il recipiente in pressione al gruppo di travaso e quest’ul­timo alla pinza;

• Si pinza, forandolo, il tubo di mandata del compressore;

• Si apre il rubinetto del gruppo di travaso, lo si avvia e si procede
allo svuotamento del circuito frigorifero;

16

INCONVENIENTI DI FUNZIONAMENTO , CAUSA E RIMENDI

IT

• Si arresta il gruppo di travaso, si chiudono i rubinetti di aspirazione
e di mandata del medesimo gruppo e il rubinetto del recipiente in
pressione;

• Si estrae la pinza;

• Se pieno, si restituisce il recipiente contenente R407C usato al
consorzio per il recupero, riciclo e smaltimento di fluidi usati. Dopo
aver eliminato i giunti saldati dei tubi di mandata e di aspirazione del
compressore e averne svitato i bulloni di fissaggio, si solleva il com­pressore, quindi, si esegue un foro nella parte inferiore della car­cassa e, rovesciandolo, si v ersa l’olio in un recipiente o fusto da con­segnare al consorzio per il recupero e lo smaltimento di oli usati.
Le parti metalliche rimanenti contengono rame, alluminio e acciaio
e, quindi, possono essere inviate al deposito di rottamazione.

INCONVENIENTI DI FUNZIONAMENTO, CAUSE E RIMEDI

INCONVENIENTI DI FUNZIONAMENTO CAUSA RIMEDIO

1a Verificare la funzionalità e la posizione
dell'interruttore

1b Verificare le caratteristiche della linea elettrica
(220V, 1 ~, 50 Hz)

2a Regolare l’umidostato ad un valore di umidità
relativa inferiore a quello dell’ambiente

3a Svuotare il serbatoio dell’acqua

1a Controllare che non vi siano ostacoli
all’aspirazione e all’espulsione dell’aria.

1b Controllare che non vi siano depositi o
incrostazioni sul filtro o sulle batterie alettate del
condensatore o dell’evaporatore

2a Controllare che la temperatura sia compresa
fra 0 e 40 °C e l’umidità relativa fra 40 e 100 %.

3a Rivolgersi ad un Centro d’Assistenza Tecnica

1a Eliminare ogni possibile ostacolo e riavviare
l’apparecchio

temperatura scende al di sotto dei 40 °C

4a Rivolgersi ad un Centro d’Assistenza Tecnica
1a Spostare il deumidificatore in un ambiente con

temperatura a 3°C

L'apparecchio non si avvia

Ventilatore e compressore funzionano, ma
non si ha formazione d’acqua né di
ghiaccio sulle pareti dell’evaporatore

L’apparecchio si è arrestato e la spia (c) si
è illuminata

L’apparecchio si è arrestato e la spia (b) si
è illuminata (sovrariscaldamento della
batteria alettata del condensatore)

L’apparecchio si è arrestato e la spia (b)
lampeggia

1 Alimentazione elettrica mancante

2 Regolazione impropria dell’umidostato

3 Serbatoio dell’acqua pieno (la spia (c) è
illuminata)

1 Portata di aria insufficiente

2 Valori di temperatura e umidità relativa
dell’ambiente troppo bassi

3 Funzionamento irregolare del circuito
frigorifero

1 Serbatoio dell’acqua pieno 1a Svuotare il serbatoio dell’acqua

1 Ostacoli al passaggio dell’aria
2 Temperatura dell’ambiente superiore a 40 °C2a Utilizzare l’apparecchio solo quando la

3 Rottura del motore del ventilatore 3a Rivolgersi ad un Centro d’Assistenza Tecnica
4 Funzionameto irregolare del circuito

frigorifero
1 Temperatura inferiore a 3°C

17

DESCRIPTION

INSTRUCCIONES PARA LA INSTALACION

INSTRUCCIONES PARA EL USUARIO

ES

Los deshumidificadores de la serie DH están destinados a tratar
locales que deben ser secados rápidamente o en los cuales no se
pueden tolerar aumentos sin control de los valores de humedad
relativa.
Los deshumidificadores de la serie DH, constituidos por un circuito
de refrigeración y por un
ventilador, pueden reducir el valor de humedad relativa por conden­sación del vapor ácueo contenido en el aire.
En la Fig.1 se encuentra el esquema funcional de la máquina. El
aire aspirado por el ventilador (3) atraviesa el filtro (5) y lame las
paredes frías del evaporador (6) resfriándose a una temperatura
inferior al punto de condensación; una parte del vapor se condensa
y es recogida en el depósito (9). Sucesivamente el aire atraviesa el
condensador (4) donde es calentado y alcanza una temperatura
apenas superior a la del ambiente.

Fig. 1. Esquema funcional: 1. Compresor hermético; 2. Equipo

de control; 3.Ventilador helicoidal; 4. Condensador; 5. Filtro de aire;

6. Evaporador; 7. Racor de descarga; 8. Flotador; 9. Depósito agua
(Excepto DH 80).

Las características de construcción garanticen un funcionamiento efi­caz y seguro con valores de humedad relativa de 40% a 100% y tem­peratura de 3 °C a 40 °C.
El funcionamiento del deshumidificador es controlado por un humi­dóstato que automáticamente lo pone en marcha y lo para al alcan­zar el valor límite preseleccionado.El aparato electrónico (2) activa y
desactiva automáticamente el sistema de descongelación cuando los
parámetros de funcionamiento varían. El mismo aparato provoca el
“bloqueo”de la máquina (ventilador y compresor se paran mientras el
testigo (b) se enciende) cuando se verifican sobrecalentamientos por
efecto de un daño o a causa de una utilización en ambientes con
temperaturas superiores a las indicadas (Tmax = 40 °C).

El deshumidificador tiene que ser situado posiblemente en el centro
del local que tiene que ser secado.No se deben crear obstáculos a
la aspiración y expulsión del aire; la distancia mínima de las pare­des tiene que ser por lo menos 20-30 cm. El aparato non debe ser
colocado cerca de fuentes de calor (como por ex., radiadores, estu­fas, salidas de calor etc.) o en proximidad de puertas o aberturas.
Puertas y ventanas del local tienen que estar cerradas durante el
funcionamiento del deshumidificador.

Si necesario, el agua producida durante el proceso de deshumidifi­cación puede ser enviada directamente una descarga quitando el
depósito (9) de agua y coligando un tubo en goma al racor (7) ya
predispuesto sobre la cubeta de recuperación de las gotas .

Para poner en marcha el deshumidificador se debe:

• Girar en el sentido de las agujas del reloj el tirador (d) de regula­ción del humidóstato hasta el nivel 20 %;

• Apretar el interruptor (a) verde (posición I, ON); el ventilador y el
compresor se ponen en marcha y el testigo del interruptor se
enciende;

• Girar en el sentido contrario de las agujas del reloj el tirador (d) de

INSTRUCCIONES PARA LA INSTALACION

DESCRIPTION

1

2

3

4

5

6

7
8

9

ATENCIÓN: Si la temperatura ambiente es
inferior al valor mínimo consentido (3°C) el des­humidificador no funciona y el testigo (b) relam­paguea

ATENCIÓN: La línea eléctrica de alimentación
del generador (230V, monofase, 50 Hz) debe
estar equipada con puesta a tierra e interruptor
electromagnético con diferencial.

ATENCIÓN: No se deben poner paños o telas

sobre el deshumidificador durante el funcio­namiento.

INSTRUCCIONES PARA EL USUARIO

PUESTA EN MACHA Y PARO

ATENCIÓN: El deshumidificador siempre
debe ser situado en posición vertical, (durante
el funcionamiento, el almacenamiento y por el
DH 25, durante el transporte), para su correcto
funcionamiento.

ATENCIÓN: El deshumidificador está equipa­do con un dispositivo automático de seguridad
que pone en marcha el compresor sólo después
de1 menudo de la puesta en marcha del inte­rruptor (a).

Durante el transporte el deshumidificador no puede ser colocado
horizontalmente;
Tras haber envuelto el cable, asir la manija superior y, sin levantar­lo, hacer deslizar el aparato sobre las ruedas Fig. 2); el necesario
inclinarlo un poco.

Fig. 2

Para desplazar el aparato por una escalera o un plano muy inclina­do asirlo como en la Fig. 3.

Fig. 3

El deshumidificador contiene flúido refrigerante R407C en presión
en el circuito frigorífico y aceite en el compresor; al término de su
vida operativa no puede ser depositado o abandonado, pero tiene
que ser desmontado y sus partes tienen que ser recuperadas y/o
convertidas en chatarra.

Los fluidos refrigerantes no pueden ser dispersados en la atmósfe­ra.Para la recogida del R407C es necesario proporcionarse :

• Pinzas perforadoras (Fig.4);

18

MANTENIEMENTO
TRANSPORTE Y DESPLAZAMIENTO
DESMANTELLAMIENTO Y ELIMINACION

ES

regulación del humidóstato hasta alcanzar el valor de humedad
relativa deseado.
Apretar el interruptor (a) verde (posición ON, OFF) para parar la
máquina.

Cuando el depósito (9) de agua está lleno, el deshumidificador se
para inmediatamente y el testigo (c) se enciende. Tras haber vacia­do el depósito, el deshumidificador puede ponerse de nuevo en
marcha.

Para mantener una eficacia elevada limpiar periódicamente el filtro
del aire y las partes internas del deshumidificador. El primo puede
ser limpiado por medio de aire comprimido o lavado con agua tibia
y jabón; las segundas, tras haber desmontado completamente la
carrocería quitando los tornillos que coligan los paneles externos a
la estructura del deshumidificador, tienen que ser limpiadas con un
aspirador insistiendo sobre las aletas delas baterías del condensa­dor y del evaporador y sobre las aspas del ventilador.

TRANSPORTE Y DESPLAZAMIENTO

DESMANTELLAMIENTO Y ELIMINACION

DEPOSITO AGUA (Excepto DH 80)

MANTENIMIENTO

ATENCIÓN: Antes de desplazar el aparato
desconectar la alimentación eléctrica intervi­niendo sobre el interruptor principal y extraer el
enchufe de la toma de corriente.

ATENCIÓN: Todas las operaciones descritas
en este párrafo deben ser efectuadas exclusiva­mente por personal cualificado.

ATENCIÓN: Si la temperatura ambiente es
inferior al valor mínimo consentido (3°C) el des­humidificador no funciona y el testigo (b) relam­paguea.

ATENCIÓN: Antes de extraer el depósito de
agua desconectar el aparato de la línea eléctri­ca aprietando el interruptor principal y quitar el
enchufe de la toma de corriente.

ATENCIÓN: El depósito de agua debe ser
colocado atentamente en su alojamiento para
evitar daños o mal funcionamiento del interrup­tor conectado al flotador.

ATENCIÓN:

Antes de iniciar cualquier opera­ción de mantenimiento resulta necesario desac­tivar la alimentación eléctrica intervi-niendo
sobre el interruptor principal para parar el apa­rato y quitar el enchufe de la toma de corriente.

19

PROBLEMAS DE DI FUNCIONAMIANTO, CAUSA, SOLUCIÓN

ES

• Abrir el grifo del condensador a motor, ponerlo en marcha y vaciar
el circuito frigorífico;

• Parar el condensador a motor, cerrar los grifos de aspiración y de
salida del mismo condensador y el grifo del recipiente en presión;

• Extraer las pinzas;

• Si está lleno, llegar el recipiente conteniente R407C usado a una
empresa para la recogida, gestión reciclaje y eliminación de fluidos
usados.
Tras haber eliminado las juntas soldadas de las tuberías de salida y
aspiración del compresor y haber destornillado los pernos de fija­ción , levantar el compresor , perfor ar la parte inferior y verter el acei­te en un recipiente o barrica para llegarlo a una empresa para la
recogida y la eliminación de los aceites usados.
Las partes metálicas residual contienen cobre, aluminio y acero y
por eso pueden ser convertidas en chatarra.

• Condensador a motor

• Recipiente en presión.

Fig. 4

Entonces proceder así:

• Conectar el recipiente en presión al condensador a motor y el con­densador a las pinzas;

• Perforar el tubo de salida del compresor;

PROBLEMAS DE DI FUNCIONAMIANTO, CAUSA, SOLUCIÓN

g

PROBLEMAS DE DI

FUNCIONAMIENTO

El aparato no se pone en marcha

El ventilador y el compresor funcionan
pero no hay formación de agua y de hielo
sobre las paredes del evaporador

El aparato se ha parado y el testigo (c) se
enciende

El aparato se ha parado y el testigo(b) se
enciende (sobrecalentamiento de la
batería del condensador)

El aparato se ha parado y el testigo(b)
relampaguea

1 Alimentación eléctrica ausente

2 Regulación impropia del humidóstato
3 Depósito del agua lleno (el testigo (c) se

enciende)

1 Capacidad de aire insuficiente

2 Valores de temperatura y humedad relativa
del ambiente demasiado bajos

3 Funcionamiento irregular del circuito
frigorífico

1 Depósito del agua lleno 1a Vaciar el depósito del agua

1 Obstáculos al paso del aire

2 Temperatura del ambiente superior a 40°C
3 Rotura del motor del ventilador 3a Dirigirse al Centro de Asistencia Técnica

4 Funcionamiento irregular del circuito
fri

orífico

1 Temperatura inferior a 3°C

CAUSA SOLUCIÓN

1a Comprobar la funcionalidad y la posición del
interruptor

1b Comprobar las características de la línea
eléctrica (220V, 1 ~, 50 Hz)

2a Arreglar el humidóostato a un valor de
humedad relativa inferior a él del ambiente

3a Vaciar el depósito del agua
1a Controlar que no hayan obstáculos a la

aspiración y expulsión del aire.
1b Controlar que no hayan depósitos o

incrustaciones sobre el filtro sobre las aletas de
las baterías del condensador o del evaporador

2a Controlar que la temperatura sea comprendida
entre 0 y 40°C y la humedad relativa entre 40 y
100 %.

3a Dirigirse al Centro de Asistencia Técnica

1a Eliminar cualquier posible obstáculo e poner
de nuevo en marcha el aparato

2a Utilizar el aparato sólo cuando la temperatura
baja debajo de 40 °C

4a Dirigirse al Centro de Asistencia Técnica
1a Desplazar el deshumidificador un ambiente

con temperatura a 3°C

20

BESCHRIJVING
GEBRUIKSINSTRUCTIES

NL

DH luchtontvochtigers zijn ontworpen voor ruimtes die snel
drooggemaakt moeten worden, of voor ruimtes waarin een onge­controleerde verhoging van het relatieve vochtigheidsniveau niet
getolereerd kan worden.
DH luchtontvochtigers verlagen het niveau van de relatieve water­dampcondensatie in de lucht.
Zoals uitgebeeld in figuur 1, heeft het apparaat een koelingscircuit
en een ventilator. De lucht die door de ventilator (3) naar binnen
wordt gezogen, gaat door het filter (5) richting de koele wandjes van
de verdamper (6), waar het afgekoeld wordt tot een temperatuur die
iets onder het condensatiepunt ligt. Een deel van de damp con­denseert en wordt opgevangen in een waterbak (9).Vervolgens gaat
de lucht door de condensor (4) en wordt verwarmd tot een temper­atuur die iets hoger is dan kamertemperatuur.

Figuur 1 Hoe het apparaat werkt: 1. Luchtdichtcompressor. 2.

Controleinstrument. 3. Schroefvormige ventilator. 4. Condensor. 5.
Luchtfilter. 6. Verdamper. 7. Slangfitting. 8. Vlotter. 9. Waterbak (niet
in DH 80).

De beste resultaten worden geboekt bij een relatief vochtigheidsniveau
tussen 40% en 100% en bij een temperatuur tussen 3° en 40° C.
Het apparaat wordt automatisch gecontroleerd door een vochtge­haltemeter, die het apparaat aan en uit doet als het gewenste
vochtigheidsniveau is bereikt.Het ontdooiingsproces wordt automa­tisch gestuurd door het electronische controleinstrument (2), al naar
gelang de werking van het apparaat. In het geval van oververhitting
als gevolg van een defect of wanneer het apparaat gebruikt is in
ruimte met een temperatuur hoger dan de toegestane 40° C, zal het
controleinstrument het apparaat automatisch uitschakelen. In dat
geval stoppen ook de ventilator en de compressor en gaat het con­trolelampje (b) aan.

De luchtontvochtiger kan het best in het midden van de ruimte
geplaats worden, zodat de opneming en uitstoting van de lucht niet
verhinderd worden. Het apparaat moet tenminste 20-30cm van de
muur geplaatst worden.Het moet nooit in de buurt van hittebronnen
zoals radiatoren, kachels of andere hitteproducenten geplaatst wor­den. Het moet niet in de buurt van deuren of andere openingen
geplaatst worden. Als de luchtontvochtiger aan staat, moeten
deuren en ramen gesloten blijven.

Indien nodig kan de waterbak verwijderd worden en het water direct
afgevoerd worden door een rubber slang aan de slangfitting (7) te
monteren.

Om het apparaat aan te zetten, ga als volgt te werk:

·Draai de hydrostaat regelknop kloksgewijs tot 20%.

·Zet de groene schakelaar (a) op ON - positie “1“. De ventilator en
de compressor gaan aan en de schakelaar licht op.

·Draai de hydrostaat regelknop (d) tegen de knok in naar het gewen­ste relatieve vochtigheidsniveau.
Zet de groen schakelaar (a) op OFF - positie “0“.

Als de waterbak vol is slaat het apparaat onmiddellijk af en gaat het
controlelampje (c) aan. De bak moet eerst geleegd worden alvorens
het apparaat weer aangezet kan worden.

BESCHRIJVING

WAARSCHUWING: Het lichtnet waarop het
apparaat aangesloten wordt (230V, eenfasig, 50
Hz) moet geaard zijn en over een differentiele
magnetisch-thermische schakelaar beschikken.

1

2

3

4

5

6

7
8

9

WAARSCHUWING: Als de temperatuur in de
ruimte lager is dan 3°C werkt de luchton
tvochiger niet en flikkert het controlelampje.

WAARSCHUWING: Als de luchtontvochtiger
in werking is, mag het niet bedekt zijn met kled­ing of andersoortige bedekkingen.

WAARSCHUWING: De luchtontvochtiger moet
altijd gebruikt, opgeborgen en, in het geval van
de DH 25, vervoerd worden in een horizontale
positie. Als dit niet in acht genomen wordt, func­tioneert het apparaat niet correct.

WAARSCHUWING: De luchtontvochtiger is
uitgerust met een automatisch veiligheidsde­vies dat de compressor 1 minuut nadat de
schakelaar (a) op ON is gezet doet aanslaan.

WAARSCHUWING: Als de temperatuur in de
ruimte lager is dan het minimaal toegestane
temperatuur (3°C) werkt de luchtontvochtiger
niet en flikkert het controlelampje (b).

GEBRUIKSAANWIJZING

AANZETTEN

DE WATERBAK (NIET IN DH 80)

21

ONDERHOUD

VERVOER EN VERPLAATSING

ONTMANTELING EN HET WEGDOEN

NL

Om goed te functioneren moeten het luchtfilter en de interne
onderdelen regelmatig gereinigd worden. Om het luchtfilter te reini­gen, gebruik samengeperste lucht of reinig het met lauw zeepwater.
Om de interne onderdelen te reinigen, schroef het omhulsel los. De
interne onderdelen moeten met een stofzuiger gereinigd worden.
Neem voorzichtigheid in acht bij het schoonmaken van de conden­sor, de verdamper’s geribbelde onderdelen en de bladen van de
ventilator.

De luchtontvochtiger mag nooit in horizontale positie vervoerd wor­den. Nadat het elektriciteitssnoer is opgerold, kan het op zijn wielen
en in gekantelde positie verplaatst worden, zoals geïllustreerd in
Figuur 2.

Fig.2
Om het apparaat naar boven en naar beneden te dragen op een trap
of een steile helling, ga te werk zoals afgebeeld in Figuur 3.

Fig. 3

In het koelingscircuit zit een koelvloeistof die onder druk staat
(R407C) en in de compressor olie. Om deze reden moet het appa­raat nooit zomaar weggegooid worden als het ophoudt te func­tioneren.Het moet ontmanteld worden en de verschillende onderde­len danwel gerecycled, danwel naar de schroothoop gebracht wor­den. Koelvloeistof mag nooit in de atmosfeer terechtkomen. Om
R407C te verwijderen is het volgende nodig:

· Een tang zoals afgebeeld in Figuur 4.

· Een overgietdevies (motorcondensor)

· Drukvat

Fig. 4

Ga als volgt te werk:

·Sluit het drukvat aan op de motorcondensor, en de motorcondesor
aan de tang.

·Maak met de tang een gat in de afvoerslang van de compressor en
laat de tang vastzitten aan de slang.

·Open beide kranen van de motorcondensor. Zet hem aan en laat
het koelingscircuit leeglopen.

·Zet de motorcondensor uit en sluit beide kranen. Sluit vervolgens
ook de kraan van het drukvat.

·Verwijder de tang.

·Als het drukvat vol is moet het naar een bedrijf dat gespecialiseerd
is in het ontdoen van R407C-vloeistof.

·De gelaste verbindstukken van de compressor’s aanvoer- en afvo­erslangen moeten verwijderd worden, alsook de schroeven. Boor
dan een gat in de onderkant van het onderstel en giet de olie in een
vat dat afgeleverd moet worden bij een bedrijf gespecialiseerd in
recycling en het weggooien van olie.

WAARSCHUWING:

Alvorens de waterbak te

verwijderen, zet de hoofdschakelaar op OFF en
trek de stekker uit het stopcontact

ONTMANTELING EN HET WEGDOEN

WAARSCHUWING: Na leging, plaats de
waterbak voorzichtig terug in het compartiment
waarbij opgelet moet worden dat de schakelaar
van de vlotter niet kapotgemaakt of verstoord
wordt

WAARSCHUWING: Zet de hoofdschakelaar
op OFF en trek de stekker uit het stopcontact
voor iedere onderhoudsbeurt.

WAARSCHUWING: Alvorens het apparaat te
verplaatsen, zet de hoofdschakelaar op OFF en
trek de stekker uit het stopcontact.

WAARSCHUWING: De volgende handelingen
moeten uitsluitend door bevoegd personeel uit­gevoerd worden

ONDERHOUD

VERVOER EN VERPLAATSING

22

VOORKOMENDE STORINGEN, MOGELIJKE
OORZAKEN EN VERHELPINGEN

De rest van de metalen onderdelen, die koper, aluminium en staal
bevatten kunnen gerecycled worden of naar de schroot gebracht
worden.

NL

VOORKOMENDE STORINGEN, MOGELIJKE OORZAKEN EN VERHELPINGEN

PROBLEEM OORZAAK VERHELPING

1a Controleer of de schakelaar werkt en dan hij
op ON staat

1b Controleer de netspanning (220V, 1-, 50 Hz)

2a Zet de vochtigheidsmeter op een lagere stand
dan het vochtigheidsniveau in de ruimte

3a Leeg de waterbak

1a Controleer of niets de toevoer en afvoer van
lucht in de weg staat.

1b Controleer of er zich geen aanslag op het
filter, de geribbelde batterijen, de condensor of de
verdamper gevormd heeft

2a Controleer of de temperatuur tussen de 0° en
40° graden is en of het niveau van de relatieve
vochtigheid tussen de 40% en 100% is

3a Bel een geautoriseerde service- en
onderhoudsman

1a Verwijder de obstakels die de luchttoevoer
verhinderen en zet het apparaat opnieuw aan

2a Gebruik het apparaat enkel wanneer de
temperatuur tot onder de 40° graden daalt

3a Bel een geautoriseerde service- en
onderhoudsman

4a Bel een geautoriseerde service- en
onderhoudsman

1a Verplaats de luchtontvochtiger naar een ruimte
met een temperatuur van 3°C en hoger

Het apparaat gaat niet aan

De ventilator en de compressor werken,
maar er wordt noch water noch ijs op de
wanden van de verdamper gevormd

Het apparaat slaat af en het
controlelampje (c) gaat aan

Het apparaat slaat af en het
veiligheidscontrolelampje (b) gaat aan (de
condensator’s geribbelde batterij is
oververhit geraakt)

Het apparaat slaat af en het
veiligheidscontrolelampje (b) flikkert

1 Er is geen stroom

2 De hydrostaat is niet correct afgesteld

3 De waterbak is vol (controlelampje “c” gaat
aan)

1 Onvoldoende luchttoevoer

2 Temperatuur in de ruimte en relatief
vochtigheidsniveau te laag

3 Koelingscircuit werkt niet correct

1 Waterbak vol 1a Leeg de waterbak

1 Luchttoevoer verhinderd

2 Temperatuur hoger dan 40°C

3 Ventilatormotor defect

4 Koelingscircuit werkt niet correct

1 Temperatuur lager dan 3°C

23

24

WIRING DIAGRAM
SCHEMA ELECTRIQUE
SCHALTSCHEMA
SCHEMA ELETTRICO
ESQUAMA ELÉCTRICO
ELEKTRISCH SCHEMA

WIRING DIAGRAM - SCHEMA ELECTRIQUE - SCHALTSCHEMA
SCHEMA ELETTRICO - ESQUAMA ELÉCTRICO - ELEKTRISCH SCHEMA

DH 25; DH 40; DH 55

25

LEGENDA

LEGENDA

MV MOTORE VENTILATORE

MOTEUR DU VENTILATEUR
VENTILATOR MOTOR
FAN MOTOR
MOTOR VENTILADOR
VENTILATORMOTOR

S1 SONDA SBRINAMENTO

SONDE DE DEGIVRAGE
ABTAUEN SONDE
DE – ICING PROBE
SONDA DECONGELACION
ONTDOOIINGSSONDE

S2 SONDA SOVRARISCALDAMENTO

SONDE DE SURCHAUFFE’
ÜBERHITZUNG SONDE
OVETHEA PROBE
SONDA DE SOBRECALENTAMIENTO
OVERVERHITTINGSSONDE

S3 SONDA AMBIENTE

SONDE
AMBIANTEFÜHLER FÜR RAUMTEMPERATUR
AMBIENT PROBE
SONDA AMBIENTE
SONDE VOOR OMGEVINGSTEMPERATUUR

CP COMPRESSORE

COMPRESSEUR
KOMPRESSOR
COMPRESSOR
COMPRESOR
COMPRESSOR

CO CONDENSATORE

CONDENSATEUR
KONDENSATOR
CONDENSER
CONDENSADOR
CONDENSATOR

FU FUSIBILE (500 mA)

FUSIBLE (500 mA)
SICHERUNG (500 mA)
FUSE (500 mA)
FUSIBLE (500 mA)
ZEKERING ( 500 MA)

IA INTERRUTTORE DI RIEMPIMENTO VASCHETTA ACQUA

INTERRUPTEUR DE TROP PLEIN
WASSERBEHÃLTERSCHALTER
FLOAT SWITCH
FLOTADOR
SCHAKELAAR VLOTTER

TI CONTAORE

COMPTE-HEURES
STUNDENZÄHLER
HOUR-COUNTER
CUENTAHORAS
URENTELLER

IG INTERRUTTORE DI ACCENSIONE

INTERRUPTEUR MARSCHE – ARRET
EIN – AUS SCHALTER
ON – OFF SWITCH
INTERRUPTOR ON-OFF
AAN/UITSCHAKELAAR

SA SPIA DI RIEMPIMENTO VASCHETT

LAMPE TEMOIN DE REMPLISSAGE DU BAC AU EAU
ANFÜLLSIGNAL DER WASSERWANNE
WATER TANK FULL LEVEL LIGHT
TESTIGO DE DEPOSITO LLENO
CONTROLELAMPJE WATERBAK VOL

SB SPIA DI BLOCCO

LAMPE TEMOIN ARRET
“AUS” KONTROLLLAMPE
STOP CONTROLL LAMP
TESTIGO DE BLOQUEO
“UIT” CONTROLELAMPJE

UM UMIDOSTATO

HYGROSTAT
HYGROSTAT
HYGROSTAT
HUMIDOSTATO
HYDROSTAAT

ST SPIA TENSIONE

LAMPE TEMOIN DE TENSION
SPANNUNGSKONTROLLAMPE
VOLTAGE LIGHT
TESTIGO DE TENSION
VOLTAGELAMPJE

EV ELETTROVALVOLA

ELECTROVANNE
MAGNETVENTIL
SOLENOID VALVE
ELECTROVALVULA
ELEKTROMAGNEETVENTIEL

AP APPARECCHIATURA DI CONTROLLO

COFFRET DE CONTROLLE
STEÜRGERÄT
CONTROL BOX
APARATO DE CONTROL
CONTROLEAPPARAAT

TC TERMOSTATO COMPRESSORE

THERMOSTAT DE COMPRESSEUR
KOMPRESSOR THERMOSTA T
COMPRESSOR THERMOST AT
TERMOSTATO COMPRESOR
COMPRESSORTHERMOSTAAT

RC RELE’ COMPRESSORE

RALAIS DU COMPRESSEUR
KOMPRESSOR THERMOSTA T

COMPRESSOR THERMOST AT
RELE´ COMPRESOR
COMPRESSORTHERMOSTAAT

26

WIRING DIAGRAM - SCHEMA ELECTRIQUE - SCHALTSCHEMA
SCHEMA ELETTRICO - ESQUAMA ELÉCTRICO - ELEKTRISCH SCHEMA

WIRING DIAGRAM
SCHEMA ELECTRIQUE
SCHALTSCHEMA
SCHEMA ELETTRICO
ESQUAMA ELÉCTRICO

DH 80

27

LEGENDA

LEGENDA

MV MOTORE VENTILATORE

MOTEUR DU VENTILATEUR
VENTILATOR MOTOR
FAN MOTOR
MOTOR VENTILADOR
VENTILATORMOTOR

S1 SONDA SBRINAMENTO

SONDE DE DEGIVRAGE
ABTAUEN SONDE
DE – ICING PROBE
SONDA DECONGELACION
ONTDOOIINGSSONDE

S2 SONDA SOVRARISCALDAMENTO

SONDE DE SURCHAUFFE’
ÜBERHITZUNG SONDE
OVETHEA PROBE
SONDA DE SOBRECALENTAMIENTO
OVERVERHITTINGSSONDE

S3 SONDA AMBIENTE

SONDE
AMBIANTEFÜHLER FÜR RAUMTEMPERATUR
AMBIENT PROBE
SONDA AMBIENTE
SONDE VOOR OMGEVINGSTEMPERATUUR

CP COMPRESSORE

COMPRESSEUR
KOMPRESSOR
COMPRESSOR
COMPRESOR
COMPRESSOR

CO CONDENSATORE

CONDENSATEUR
KONDENSATOR
CONDENSER
CONDENSADOR
CONDENSATOR

FU FUSIBILE (500 mA)

FUSIBLE (500 mA)
SICHERUNG (500 mA)
FUSE (500 mA)
FUSIBLE (500 mA)
ZEKERING ( 500 MA)

TI CONTAORE

COMPTE-HEURES
STUNDENZÄHLER
HOUR-COUNTER
CUENTAHORAS
URENTELLER

IG INTERRUTTORE DI ACCENSIONE

INTERRUPTEUR MARSCHE – ARRET
EIN – AUS SCHALTER
ON – OFF SWITCH
INTERRUPTOR ON-OFF
AAN/UITSCHAKELAAR

SB SPIA DI BLOCCO

LAMPE TEMOIN ARRET
“AUS” KONTROLLLAMPE
STOP CONTROLL LAMP
TESTIGO DE BLOQUEO
“UIT” CONTROLELAMPJE

UM UMIDOSTATO

HYGROSTAT
HYGROSTAT
HYGROSTAT
HUMIDOSTATO
HYDROSTAAT

ST SPIA TENSIONE

LAMPE TEMOIN DE TENSION
SPANNUNGSKONTROLLAMPE
VOLTAGE LIGHT
TESTIGO DE TENSION
VOLTAGELAMPJE

EV ELETTROVALVOLA

ELECTROVANNE
MAGNETVENTIL
SOLENOID VALVE
ELECTROVALVULA
ELEKTROMAGNEETVENTIEL

AP APPARECCHIATURA DI CONTROLLO

COFFRET DE CONTROLLE
STEÜRGERÄT
CONTROL BOX
APARATO DE CONTROL
CONTROLEAPPARAAT

TC TERMOSTATO COMPRESSORE

THERMOSTAT DE COMPRESSEUR
KOMPRESSOR THERMOSTA T
COMPRESSOR THERMOST AT
TERMOSTATO COMPRESOR
COMPRESSORTHERMOSTAAT

28

TECHNICAL SPECIFICATIONS
CARACTERISTIQUES TECHNICAL
TECHNISCHE DATEN
CARATTERISTICHE TECNICHE
CARACTERISTICAS TECNICAS
TECHNISCHE GEGEVENS

TECHNICAL SPECIFICATIONS - CARACTERISTIQUES TECHNICAL - TECHNISCHE DATEN
CARATTERISTICHE TECNICHE - CARACTERISTICAS TECNICAS - TECHNISCHE GEGEVENS

g

g

q

g

p

g

DESA Europe BV

3364 DA Sliedrecht

The Netherlands 3364

Tel. [phone] - Fax [phone]

Internet: www.desaeurope.com - e-mail:[e-mail]

DH 25 DH 40 DH 55 DH 80

1 -

Umidità relativa
Relative humidity

Humidité relative

1 -

Humedad relativa

Relatieve luchtvochtigheid
Temperatura

Temperature
Portata d' aria - Débit d' air - Luftdurchsatz

Air flow - Capacidad aire - Luchtaan- en afvoer

1 -

Température

1 -

Temperatura

Capacità di deumidificazione
Entfeuchtungsleistung2 - Water extraction
Capacidad de deshumidificación2-Ontvochtigingscapaciteit
Tipo di refrigerante - Type de réfrigérant - Kühlmittel

Refrigerant - Tipo de refrigerante - Koelvloeistoftype
Massa di refrigerante - Quantité de réfrigérant

Kühlmittel Menge - Refrigerant quantity
Cantitad de refrigerante - Hoeveelheid koelvloeistof

Alimentazione elettrica
Alimentatione électrique
Netzanscluss
Power supply
Alimentación eléctrica

annin

Nets
Potenza elettrica assorbita
Leistungsaufnahme
absorbida

Livello sonoro, SPL - Niveau sonore, SPL
Geraüschspegel, SPL - Noise level, SPL
Nivel sonoro - Geluidsniveau, SPL

Capacità serbatoio - Capacité réservoir - Tankinhalt
Tank capacity - Capacidad depósito - Capaciteit watertank

Dimensioni, L x P x A - Dimensions, L x P x H
Masse, H x B x T - Dimensions, L x W x H
Dimensiones, L x P x A - Afmeting, B x D x H

Peso - Poids - Gewicht
Weight - Peso - Gewicht

2 -

2

- Energieverbruik2

Power consumption2 - Potencia eléctrica

1 -

Relative Luftfeuchtigkeit

1

1

1 -

Temperatur

1 - T

2 -

Fase - Phase - Phase - Phase
Fase - Fase
Tensione - Tension Spannung
Volta
Frequenza - Fréquence - Frequenz
Fre

2 -

Puissance absorbé

1

1

emperatuur

Capacité de déshumidification

2

e - Tensión - Spannin

uency - Frecuencia - Frequentie

2

1

2

[%]

[°C]

40 - 100

3 - 40

[m3/h] 250 400 650 900

2

[l/24h] 22 40 52 80

R407C

[g] 300 425 525 1600

1

[V]

[Hz]

230

50

[W] 550 800 1000 1350

[dBA] 59 60,8 65,1 63,6

[l] 5 11 11 -

[mm]

540 x 585 x

775

650 x 615 x

958

650 x 615 x

958

[kg] 39 49 52 76

761 x 776 x

1048

1 : Intervallo valori di funzionamento / Plage de fonctionnement / Arbeitsbereich / Working range/Intervalo valores de
funcionamiento / Functionerin

2

: T= 30 °C; UR= 80%.

sbereik
