Master Lock B35CEA, B100CEA, B70CEA, B150CEA User Manual

R

PORTABLE

FORCED

AIR HEATERS

OWNER’S MANUAL

Heater Sizes: 35,000 70,000 100,000 150,000 Btu/Hr

Models: B35CEA, B70CEA, B100CEA, and B150CEA

IMPORTANT: Read and understand this manual before assembling, starting or
servicing heater. Improper use of heater can cause serious injury. Keep this manual
for future reference.

R

PORTABLE FORCED AIR HEATERS

SAFETY
INFORMATION

WARNINGS

IMPORTANT: Read this Owner’s
Manual carefully and completely
before trying to assemble, oper­ate, or service this heater. Im­proper use of this heater can
cause serious injury or death from
burns, fire, explosion, electrical
shock, and carbon monoxide
poisoning.

DANGER: Carbon monoxide

poisoning may lead to death!

Carbon Monoxide Poisoning: Early

signs of carbon monoxide poisoning re­semble the flu, with headaches, dizziness,
and/or nausea. If you have these signs, the
heater may not be working properly. Get
fresh air at once! Have heater serviced.
Some people are more affected by carbon
monoxide than others. These include preg­nant women, persons with heart or lung
disease or anemia, those under the influence
of alcohol, and those at high altitudes.

Make certain you read and understand all
Warnings. Keep this manual for reference.
It is your guide to safe and proper operation
of this heater.

• Use only kerosene or No. 1 fuel oil to
avoid risk of fire or explosion. Never use
gasoline, naphtha, paint thinners, alco­hol, or other highly flammable fuels.

• Fueling
a) Personnel involved with fueling shall

be qualified and thoroughly familiar
with the manufacturer's instructions
and applicable regulations regard­ing the safe fueling of heating units.

b)Only the type of fuel specified on the

heater's data plate shall be used.

c) All flame, including the pilot light, if

any, shall be extinguished and the heater
allowed to cool, prior to fueling.

d)During fueling, all fuel lines and fuel-

line connections shall be inspected for
leaks. Any leaks shall be repaired prior
to returning the heater to service.

e) At no time shall more than one day's

supply of heater fuel be stored inside
a building in the vicinity of the heater.
Bulk fuel storage shall be outside the
structure.

f) All fuel storage shall be located a

minimum of 762cm (25 feet) from
heaters, torches, welding equipment,
and similar sources of ignition (ex­ception: the fuel reservoir integral
with the heater unit).

g)Whenever possible, fuel storage shall

be confined to areas where floor pen­etrations do not permit fuel to drip
onto or be ignited by a fire at lower
elevation.

h)Fuel storage shall be in accordance

with the authority having jurisdiction.

• Never use heater where gasoline, paint
thinner, or other highly flammable va­pors are present.

• Follow all local ordinances and codes
when using heater.

• Heaters used in the vicinity of tarpau­lins, canvas, or similar enclosure ma­terials shall be located a safe distance
from such materials. The recommended
minimum safe distance is 304.8cm (10
feet). It is further recommended that
these enclosure materials be of a fire
retardant nature. These enclosure ma­terials shall be securely fastened to pre­vent them from igniting or from upset­ting the heater due to wind action.

• Use only in well-vented areas. Before
using heater, provide at least a 2800
square cm (three-square-foot) opening
of fresh, outside air for each 100,000
Btu/Hr of rating.

• Use only in places free of flammable
vapors or high dust content.

• Use only the electrical voltage and fre­quency specified on model plate.

• Use only a three-prong, grounded ex­tension cord.

• Minimum heater clearances from com­bustibles:

Outlet: 250 cm (8 Ft.)
Sides, Top, and Rear: 125 cm (4 Ft.)

• Locate heater on a stable and level sur­face if heater is hot or running or a fire
may occur.

• When moving or storing heater, keep
heater in a level position or fuel spill­age may occur.

• Keep children and animals away from
heater.

• Unplug heater when not in use.

• When used with thermostat, heater may
start anytime.

• Never use heater in living or sleeping
areas.

• Never block air inlet (rear) or air outlet
(front) of heater.

• Never move, handle, refuel, or service
a hot, operating, or plugged-in heater.

• Never attach duct work to front or rear
of heater. Using duct work could reduce
the necessary air flow of heater. Heater
would produce excessive carbon mon­oxide.

2

104468

OWNER’S MANUAL

PRODUCT
IDENTIFICATION

Hot Air Outlet

Upper Shell

Lower Shell

Fuel Tank

Side Cover

Flame-Out
Control Reset
Button

Figure 1 - 35/70,000 Btu/Hr Models

Hot Air
Outlet

Power
Cord

Handle

Upper Shell

UNPACKING

1. Remove all packing items applied to
heater for shipment.

2. Remove all items from carton.

3. Check items for any shipping damage.
If heater is damaged, promptly inform
dealer where you bought heater.

Fan Guard

Air Filter
End Cover

Fuel Cap

Lower
Shell

Fuel Cap

Side Cover

Figure 2 - 100/150,000 Btu/Hr Models

Flame-Out
Control Reset Button

Fan Guard

Fuel Tank

Power Cord

104468

3

R

PORTABLE FORCED AIR HEATERS

ASSEMBLY

(FOR 100,000 AND 150,000
BTU/HR MODELS ONLY)

These models are furnished with wheels and
handles. Wheels, handles, and the mounting
hardware are found in the shipping carton.

Tools Needed

• Medium Phillips Screwdriver

• 3/8" Open or Adjustable Wrench

• Hammer

1. Slide axle through wheel support
frame. Install wheels on axle.

IMPORTANT:

wheels, point extended hub of wheels
toward wheel support frame (see Fig­ure 3).

When installing

2. Place cap nuts on axle ends. Gently tap
with hammer to secure.

3. Place heater on wheel support frame.
Make sure air inlet end (rear) of heater
is over wheels. Line up holes on fuel
tank flange with holes on wheel sup­port frame.

4. Place front handle and rear handle on
top of fuel tank flange. Insert screws
through handles, fuel tank flange, and
wheel support frame. Attach nut finger
tight after each screw is inserted.

5. After all screws are inserted, tighten
nuts firmly.

Front Handle

FUELS

WARNING: Use only kerosene
or No. 1 fuel oil to avoid risk of fire
or explosion. Never use gaso­line, naphtha, paint thinners, al­cohol or other highly flammable
fuels.

Do not use heavy fuels such as No. 2 fuel oil
or No. 2 Diesel. Using heavy fuels will
result in:

• clogged fuel filter and nozzle

• carbon build up on spark plug

• use of non-toxic anti-icer in fuel during
very cold weather

IMPORTANT:

container. Be sure storage container is clean.
Foreign matter such as rust, dirt, or water
will cause the flame-out control to shut
down heater. Foreign matter may also re­quire you to clean fuel system often.

Use a KEROSENE ONLY

Hot Air
Outlet

Fuel Tank
Flange

Wheel
Support
Frame

Wheel

Cap Nut

Screw

Nut

Axle

Extended
Hub

Rear
Handle

Air
Inlet

VENTILATION

WARNING: Follow the mini­mum fresh, outside air ventila­tion requirements. If proper fresh,
outside air ventilation is not pro­vided, carbon monoxide poison­ing can occur. Provide proper
fresh, outside air ventilation be­fore running heater.

Provide a fresh air opening of at least 2800
square cm (three square feet) for each
100,000 Btu/Hr rating. Provide extra fresh
air if more heaters are being used.

Example:

quires one of the following:

• a 4.88 m (16 foot) wide two-car garage
door raised 8.59 cm (3.38 inches)

• a 2.75 m (9 foot) wide single-car garage
door raised 15.24 cm (six inches)

• two, 76.2 cm (thirty-inch) windows
raised 30.48 cm (twelve inches)

A 150,000 Btu/Hr heater re-

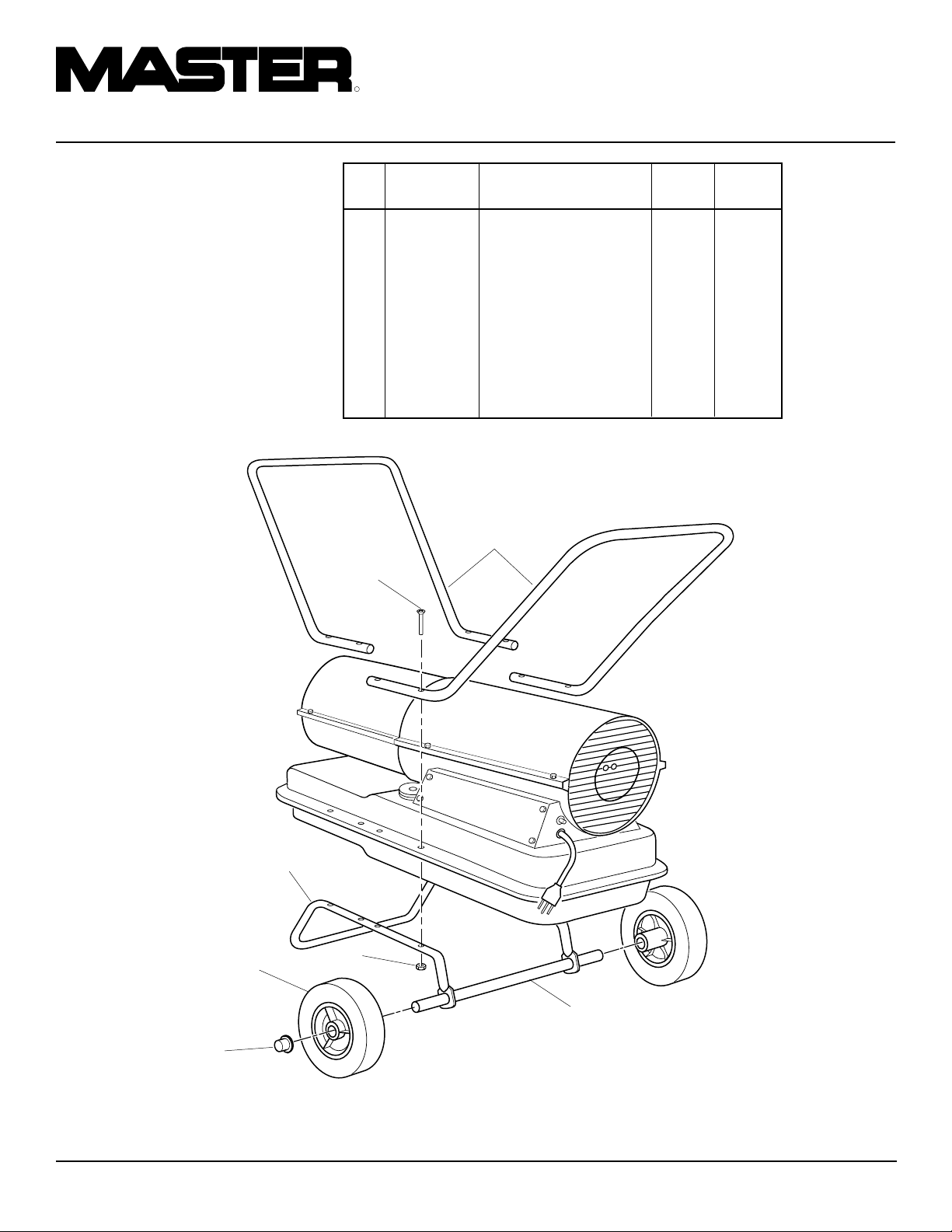

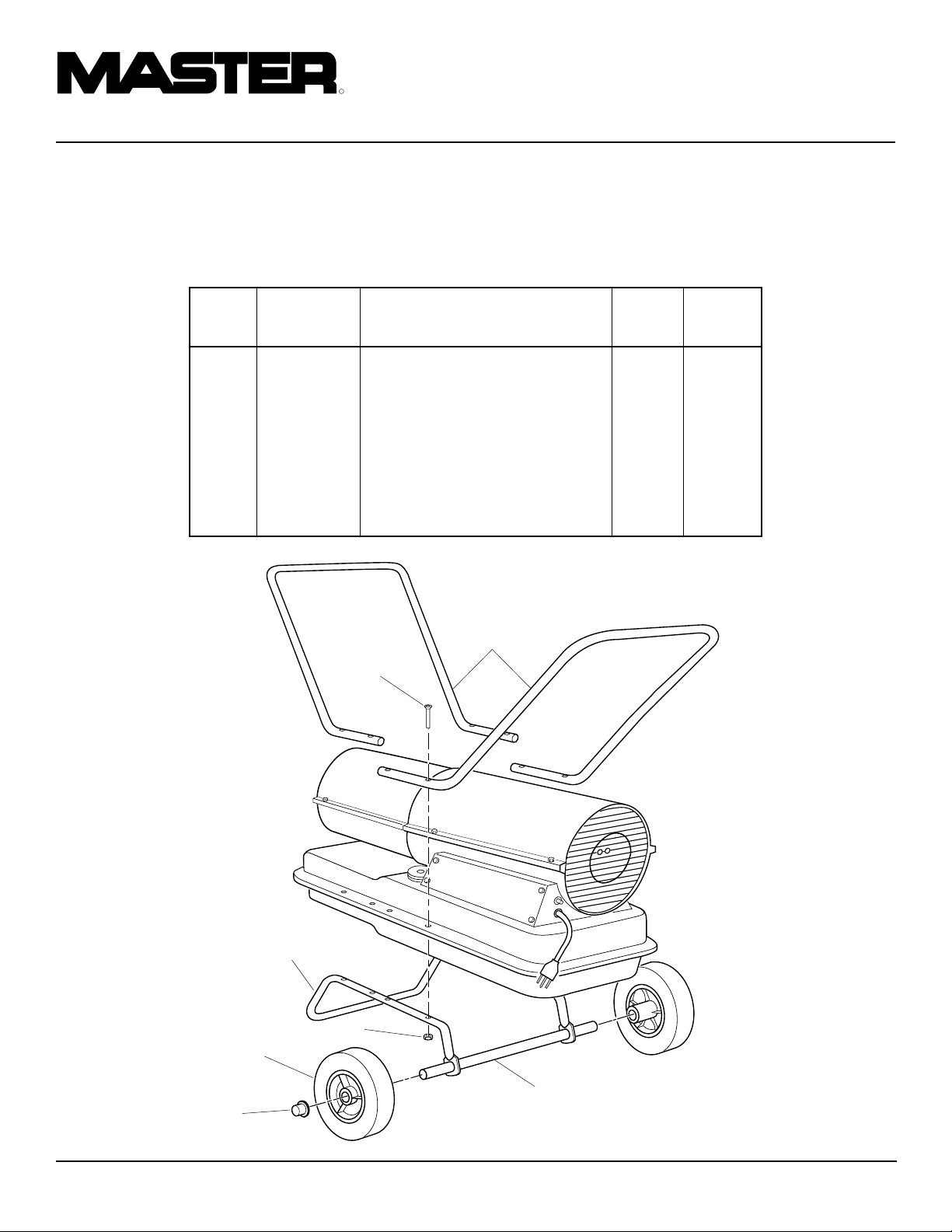

Figure 3 - Wheel and Handle Assembly, 100/150,000 Btu/Hr Models Only

4

104468

OWNER’S MANUAL

THEORY OF
OPERATION

The Fuel System: The air pump forces
air through the air line. The air is then
pushed through the burner head nozzle. This
air causes fuel to lift from the tank. A fine
mist of fuel is sprayed into the combustion
chamber.

The Air System: The motor turns the fan.
The fan pushes air into and around the
combustion chamber. This air is heated and
provides a stream of clean, hot air.

The Ignition System: The electronic
ignitor sends voltage to the spark plug. The
spark plug ignites the fuel and air mixture.

The Flame-Out Control System: This
system causes the heater to shut down if the
flame goes out.

Combustion
Chamber

Spark
Plug

OPERATION

WARNING: Review and un­derstand the warnings in the
Safety Information Section. They
are needed to safely operate this
heater. Follow all local codes
when using this heater.

To Start Heater

1. Follow all ventilation and safety infor­mation.

2. Fill fuel tank with kerosene or No. 1
fuel oil.

3. Attach fuel cap.

4. Plug power cord of heater into standard
230 volt/50 hertz, grounded (earthed)
outlet. Use an extension cord if needed.
Use only a three-prong, grounded
(earthed) extension cord.

Air Pump

Intake
Air
Filter

Burner
Head

Motor

Fan

Extension Cord Wire Size
Requirements

Up to 30.5 meters (100 feet) long, use 1.0

2

mm

(16 AWG) conductor 30.6 to 61 meters
(101 to 200 feet) long, use 1.5 mm2 (14
AWG) conductor

Heater will start when power cord is plugged
into outlet. If not, push in flame-out control
reset button (see Figures 5 and 6).

To Stop Heater

1. Unplug power cord from outlet.

To Restart Heater

1. Wait 2 minutes after stopping heater.

2. Repeat steps under To Start Heater.

Flame-Out Control
Reset Button

Clean
Heated
Air Out

Fuel
Tank

Figure 4 - Cross Section Operational View

Nozzle

Air For Fuel
System

Fuel
Filter

Air line
To Burner

Air For Combustion
And Heating

Cool
Air
In

Output
Air
Filter

Electronic
Ignitor

Fuel

Figure 5 - Flame-Out Control Reset
Button, 35/70,000 Btu/Hr

Flame-Out Control
Reset Button

Figure 6 - Flame-Out Control Reset
Button, 100/150,000 Btu/Hr

104468

5

R

PORTABLE FORCED AIR HEATERS

STORING,
TRANSPORTING,
OR SHIPPING

Note:

If shipping, transport companies re-

quire fuel tanks to be empty.

1. Drain fuel tank.

Note:

Some models have drain plug on

underside of fuel tank. If so, remove
drain plug to drain all fuel. If heater
does not have drain plug, drain fuel
through fuel cap opening. Be sure all
fuel is removed.

2. Replace drain plug if provided.

3. If any debris is noted in old fuel, add 1
or 2 quarts of clean kerosene to tank,
stir, and drain again. This will prevent
excess debris from clogging filters dur­ing future use.

4. Replace fuel cap or drain plug. Prop­erly dispose of old and dirty fuel. Check
with local automotive service stations
that recycle oil.

5. If storing, store heater in dry place.
Make sure storage place is free of dust
and corrosive fumes.

IMPORTANT:

summer months for use during next heating
season. Using old fuel could damage heater.

Do not store kerosene over

PREVENTATIVE
MAINTENANCE
SCHEDULE

Item

Fuel tank

Air output and
lint filters

Air intake filter

Fuel filter

Spark plug

Fan blades

Motor

How Often

Flush every 150-200 hours of op­eration or as needed.

Replace every 500 hours of, op­eration or once a year.

Wash and dry with soap and water
every 500 hours of operation or as
needed.

Clean twice a heating season or as
needed.

Clean and regap every 600 hours
operation or replace as needed.

Clean every season or as needed.

Not required/permanently lubri­cated

WARNING: Never service heater while
it is plugged in, operating, or hot. Severe
burns and electrical shock can occur.

How To

See Storing, Transporting or
Shipping,column 1

See Air Output, Air Intake,
and Lint Filters, page 10.

See Air Output, Air Intake,
and Lint Filters, page 10.

See Fuel Filter, page 8.

See Spark Plug, page 9.

See Fan, page 13.

6

104468

OWNER’S MANUAL

TROUBLESHOOTING

OBSERVED FAULT

Heater ignites, but flame-out control shuts
off heater after a short period of time.

Heater will not ignite, but motor runs for a
short period of time.

WARNING: Never service heater while it is plugged in, operating,

or hot. Severe burns and electrical shock can occur.

POSSIBLE CAUSE

1. Wrong pump pressure

2. Dirty air output, air intake, and lint filters

3. Dirty fuel filter

4. Dirt in nozzle

5. Dirty photocell lens

6. Bad flame-out control

1. Wrong pump pressure

2. Carbon deposits on spark plug and/or
improper gap

3. Dirty fuel filter

4. Dirt in nozzle

5. Water in fuel tank

WARNING: High voltage!

REMEDY

1. See Pump Pressure
Adjustment, page 10.

2. See Air Output, Air Intake and Lint Fil­ters, page 10.

3. See Fuel Filter, page 8.

4. See Nozzle, page 11.

5. Clean photocell lens.

6. Replace flame-out control.

1. See Pump Pressure Adjustment, page 10.

2. See Spark Plug, page 9.

3. See Fuel Filter, page 8.

4. See Nozzle, page 11.

5. Drain and flush fuel tank with clean
kerosene. See Storing, Transporting, or
Shipping, page 6.

Motor does not start when heater is plugged
in, fan rotates slowly or does not turn.

6. Electronic ignitor not grounded (earthed)

7. Bad electronic ignitor

1. Flame-out control not reset

2. Binding pump rotor

6. Make sure electronic ignitor mounting
is tight.

7. Replace electronic ignitor.

1. Reset flame-out control button, see Fig­ures 5 and 6, page 5.

2. If fan is hard to turn, see Pump Rotor,
page 12.

104468

7

R

PORTABLE FORCED AIR HEATERS

SERVICE
PROCEDURES

WARNING: Never service
heater while it is plugged in, op­erating, or hot. Severe burns and
electrical shock can occur.

Upper Shell Removal

1. Remove screws and lock washers along
each side of heater using 5/16" nut­driver. These screws attach upper and
lower shells together.

2. Lift upper shell off.

3. Remove fan guard.

Fuel Filter

(35/70,000 Btu/Hr Models)

1. Remove side cover screws using 5/16"
nut-driver.

2. Remove side cover.

3. Pull rubber fuel line off fuel filter neck.

4. Carefully pry bushing and fuel filter out
of fuel tank.

5. Wash fuel filter with clean fuel and re­place in tank.

6. Attach rubber fuel line to fuel filter
neck.

7. Replace side cover.

Fuel Filter

(100/150,000 Btu/Hr Models)

1. Remove side cover screws using 5/16"
nut-driver.

2. Remove side cover.

3. Pull upper fuel line off fuel filter neck.

4. Carefully pry bushing, lower fuel line,
and fuel filter out of fuel tank.

5. Wash fuel filter with clean fuel and re­place in tank.

6. Attach upper fuel line to fuel filter neck.

7. Replace side cover.

Upper Shell

Fan Guard

Figure 7 - Upper Shell Removal, 35/70,000
Btu/Hr Models

Fuel Filter

Side Cover

Fuel Line

Figure 9 - Fuel Filter Removal, 35/70,000 Btu/Hr Models

Fuel Filter, Bushing, and
Lower Fuel Line

Upper
Shell

Figure 8 - Upper Shell Removal, 100/
150,000 Btu/Hr Models

Fan
Guard

Upper
Fuel
Line

Side Cover

Figure 10 - Fuel Filter Removal, 100/150,000 Btu/Hr Models

8

104468

OWNER’S MANUAL

SERVICE
PROCEDURES

Continued

Spark Plug

(35,000 Btu/Hr Model)

1. Remove upper shell (see page 8).

2. Remove fan (see page 13).

3. Remove fuel and air line

hoses from nozzle assembly.

4. Remove spark plug wire from spark plug.

5. Remove two screws using 5/16" nut­driver and remove burner strap.

6. Place hex-body of spark plug into vise
and tighten.

7. Remove spark plug mounting nut us­ing 11/16" open-end wrench.

8. Remove burner strap from spark plug.

9. Clean and regap spark plug electrodes
to 1.4 mm (.055") gap.

10. Replace burner strap onto spark plug.
Rotate burner strap to position spark
plug electrodes (see Figure 13).

11. Tighten spark plug with spark plug
mounting nut.

12. Release hex-body of spark plug from vise.

13. Replace burner strap onto combustion
chamber.

14. Attach spark plug wire to spark plug.

15. Attach fuel and air line hoses to nozzle
assembly.

16. Replace fan (see page 13).

17. Replace fan guard and upper shell.

Combustion
Chamber

Air Line Hose

Figure 11 - Spark Plug Removal, 35,000
Btu/Hr Model

Figure 12 - Spark Plug Gap, 35,000 Btu/Hr
Model

Burner Strap

Figure 13 - Spark Plug Rotation, 35,000
Btu/Hr Model Only

Spark Plug
Mounting Nut

Burner
Strap

Spark
Plug

Spark
Plug
Wire

Nozzle
Assembly

Fuel Line Hose

Bend Here to
Adjust Gap

1.4 mm
(.055") Gap

Spark Plug

(70/100/150,000 Btu/Hr Models)

1. Remove upper shell (see page 8).

2. Remove fan (see page 13).

3. Remove spark plug wire from spark plug.

4. Remove spark plug from burner head
using 13/16" open-end wrench.

5. Clean and regap spark plug electrodes
as follows:

70/100,000 Btu/Hr Models:

1.9 mm (.075") gap

150,000 Btu/Hr Model:

2.8 mm (.110") gap

6. Install spark plug in burner head.

7. Attach spark plug wire to spark plug.

8. Replace fan (see page 13).

9. Replace fan guard and upper shell.

Burner Head

Spark Plug Wire

Spark
Plug

Figure 14 - Spark Plug Removal, 70/100/
150,000 Btu/Hr Models

Bend Here to
Adjust Gap

Gap

Figure 15 - Spark Plug Gap, 70/100/150,000
Btu/Hr Models

104468

Continued

9

R

PORTABLE FORCED AIR HEATERS

SERVICE
PROCEDURES

Continued

Air Output, Air Intake, and Lint
Filters

1. Remove upper shell (see page 8).

2. Remove filter end cover screws using
5/16" nut-driver.

3. Remove filter end cover.

4. Replace air output and lint filters.

5. Wash or replace air intake filter (see

Preventative Maintenance Schedule,

page 6).

6. Replace filter end cover.

7. Replace fan guard and upper shell.

IMPORTANT:

Pump Pressure Adjustment

1. Remove pressure gauge plug from filter
end cover.

2. Install accessory pressure gauge (part
number HA1180).

3. Start heater (see Operation, page 5).
Allow motor to reach full speed.

4. Adjust pressure. Turn relief valve to
right to increase pressure. Turn relief
valve to left to decrease pressure. See
specifications at right for correct pres­sure for each model.

5. Remove pressure gauge. Replace pres­sure gauge plug in filter end cover.

Do not oil filters

Air Intake Filter

Filter End
Cover

Lint Filter

Air Output
Filter

Figure 16 - Air Output, Air Intake, and Lint Filters, 35/70,000 Btu/Hr Models

Air Intake Filter

Filter End
Cover

Lint Filter

Air Output
Filter

Figure 17 - Air Output, Air Intake, and Lint Filters, 100/150,000 Btu/Hr Models

Fan Guard

Fan Guard

Model Pump Pressure

(PSI/Bar)

Pressure
Gauge
Plug

Relief
Valve

35,000 Btu/Hr 2.9/0.20

70,000 Btu/Hr 3.8/0.26
100,000 Btu/Hr 3.9/0.27
150,000 Btu/Hr 4.8/0.33

Figure 18 - Pressure Gauge Plug Removal

(35/70,000 Btu/Hr Models Shown)

10

Pressure
Gauge

Figure 19 - Adjusting Pump Pressure

104468

OWNER’S MANUAL

SERVICE
PROCEDURES

Continued

Nozzle

(35,000 Btu/Hr Model)

1. Remove upper shell (see page 8).

2. Remove fan (see page 13).

3. Remove fuel and air line hoses from
nozzle assembly.

4. Turn nozzle assembly 1/4 turn to left
and pull toward motor to remove.

5. Place plastic hex-body into vise and
lightly tighten.

6. Carefully remove nozzle from the
nozzle adapter using 5/8" socket
wrench.

7. Blow compressed air thru face of nozzle.
This will free any dirt in nozzle area.

8. Inspect nozzle seal for damage.

9. Replace nozzle into nozzle adapter un­til nozzle seats. Tighten 1/3 turn more
using 5/8" socket wrench (4.5-5.1 n-m/
40-45 inch-pounds).

10. Attach nozzle assembly to burner strap.

11. Attach fuel and airline hoses to nozzle
assembly.

12. Replace fan (see page 13).

13. Replace fan guard and upper shell.

Combustion
Chamber

Nozzle
Assembly

Fuel Line

Air Line Hose

Figure 20 - Removing Air and Fuel Line
Hoses, 35,000 Btu/Hr Model

Hose

Burner
Strap

Nozzle
Assembly

Figure 21 - Removing Nozzle Assembly,
35,000 Btu/Hr Model

Nozzle
Face

Nozzle

Air line Fitting

Figure 22 - Nozzle and Nozzle Adapter,
35,000 Btu/Hr Model

Nozzle Seal

Nozzle
Adapter

Fuel line Fitting

Nozzle

(70/100/150,000 Btu/Hr Models)

1. Remove upper shell (see page 8).

2. Remove fan (see page 13).

3. Remove fuel and air line hoses from
burner head.

4. Remove spark plug wire from spark plug.

5. Remove spark plug from burner head
using 13/16" open-end wrench.

6. Remove three screws using 5/16" nut­driver and remove burner head from
combustion chamber.

7. Place burner head into vise and lightly
tighten.

8. Carefully remove nozzle from burner
head using 5/8" socket wrench (see Fig­ure 24).

9. Blow compressed air thru face of nozzle.
This will free any dirt in nozzle area.

10. Inspect nozzle seal for damage.

11. Replace nozzle into burner head and
tighten firmly (9.1-12.4 n-m/80-110
inch-pounds).

12. Attach burner head to combustion
chamber.

13. Install spark plug in burner head.

14. Attach spark plug wire to spark plug.

15.

Attach fuel and airline hoses to burner head.

16. Replace fan (see page 13).

17. Replace fan guard and upper shell.

Combustion
Chamber

Screw

Air Line Hose

Figure 23 - Removing Burner Head,
70/100/150,000 Btu/Hr Models

Nozzle
Face

Nozzle

Burner
Head

Figure 24 - Removing Nozzle, 70/100/
150,000 Btu/Hr Models

Burner
Head

Fuel Line Hose

Nozzle
Seal

Spark Plug
Wire

Spark
Plug

Air line
Fitting

Fuel line
Fitting

104468

Continued

11

R

PORTABLE FORCED AIR HEATERS

SERVICE
PROCEDURES

Continued

Pump Rotor

(Procedure if rotor is binding)

1. Remove upper shell (see page 8).

2. Remove filter end cover screws using
5/16" nut-driver.

3. Remove filter end cover and air filters.

4. Remove pump plate screws using 5/16"
nut-driver.

5. Remove pump plate.

6. Remove rotor, insert, and blades.

7. Check for debris in pump. If debris is
found, blow out with compressed air.

8. Install insert and rotor.

9. Check gap on rotor. Adjust to .076/.101
mm (.003"/.004") if needed (see Fig­ure 27).

Note:

Rotate rotor one full turn to insure the
gap is .076/.101 mm (.003"/.004") at tight­est position. Adjust if needed.

10. Install blades, pump plate, air filters,

and filter end cover.

11. Replace fan guard and upper shell.

12. Adjust pump pressure (see page 10).

Note:

If rotor is still binding, proceed as
follows.

13. Perform steps 1 through 6 above.

14. Place fine grade sandpaper (600 grit)

on flat surface. Sand rotor lightly in
“figure 8” motion four times (see Fig­ure 28).

15. Reinstall insert and rotor.

16. Perform steps 10 through 12 above.

Blade

Pump
Plate

Insert

Rotor

Air Output
Filter

Figure 25 - Rotor Location, 35/70,000 Btu/Hr Models

Blade

Insert

Rotor

Air Output
Filter

Figure 26 - Rotor Location, 100/150,000 Btu/Hr Models

Gap Adjusting
Screw

Air
Intake
Filter

Filter End
Cover

Pump
Plate

.076/.101 mm (.003"/.004") Gap
Measured With Feeler Gauge

Fan Guard

Air Intake
Filter

Filter End
Cover

Fan Guard

Rotor

Blade

Gap Adjusting
Screw

Figure 27 - Gap Adjusting Screw
Locations

12

Sandpaper

Figure 28 - Sanding Rotor

104468

OWNER’S MANUAL

SERVICE
PROCEDURES

Continued

Fan

IMPORTANT:

shaft before removing motor from heater.
The weight of the motor resting on the fan
could damage the fan pitch.

1. Remove upper shell (see page 8).

2. Use 1/8" allen wrench to loosen set-

screw which holds fan to motor shaft.

3. Slip fan off motor shaft.

4. Clean fan using a soft cloth moistened

with kerosene or solvent.

5. Dry fan thoroughly.

6. Replace fan on motor shaft. Place fan

hub flush with end of motor shaft (see
Figure 30).

7. Place setscrew on flat of shaft. Tighten

setscrew firmly (40-50 inch-pounds/

4.5-5.6 n-m).

8. Replace fan guard and upper shell.

Remove fan from motor

SPECIFICATIONS

Output Rating (Btu/Hr) 35,000 70,000 100,000 150,000

Fuel Use Only Kerosene or No. 1 Fuel Oil

Fuel Tank Capacity

(U.S. Gal./Liters) 3.0/11.4 5.0/18.9 9.0/34 13.5/51.1

Fuel Consumption

(Gal. Per Hr./Liters Per Hr.) .26/1.0 .49/1.85 .70/2.7 1.1/4.1

Electric Requirements 230 V/50 Hz (Same All Models)

Amperage (Normal Run) .8 1.0 1.2 1.2

Hot Air Output (CFM/CMM) 140/4 225/6.4 425/12 500/14.2

RPM 1425 2850 2850 2850

WIRING DIAGRAMS

230V/50Hz

BrownBlue

RFI Filter

Black

White

Black

Green/Yellow

White

B

Setscrew

Motor
Shaft

Fan

Figure 29 - Fan, Motor Shaft, and Setscrew
Location

Fan

Flush

Motor
Shaft

Setscrew

Green/
Yellow

Orange Terminal

Motor

Ignitor

Spark Plug

Red

Board

Red

White

Red

Figure 31 - Wiring Diagram, 35/100/150,000 Btu/Hr Models

230V/50Hz

BrownBlue

RFI Filter

Green/
Yellow

Motor

Orange

Black

Spark Plug

Ignitor

Red

S or 2 M or 5

Motor

Start

Relay

White

Red

L or 1

Black

Terminal

Board

Red

White

Black

Green/Yellow

Red

Blue

Photocell

White

Blue

Photocell

Blue

Blue

Flame-

Out

Control

R

B

Flame-

Out

Control

R

Reset

Button

Reset

Button

Figure 30 - Fan Cross Section

104468

Figure 32 - Wiring Diagram, 70,000 Btu/Hr Model

13

R

PORTABLE FORCED AIR HEATERS

3

ILLUSTRATED
PARTS

1

BREAKDOWN

35,000 BTU/HR

24

33

41

2

4

11-5

5

6

27

13

13

11

17

22

22

39

16

21

43

21

20

15

11-4

25

7

23

8

9

34

11-1

11-2

11-3

18

19

31

18-1

18-2

18-3

18-17

18-16

Motor and Pump Assembly

18-18

18-15

18-4

18-14

18-5

18-6

18-7

18-13

22

37

18-8

14

18-9

18-10

29

30

18-11

18-12

38

28

35

26

42

36

40

14

12

32

10

104468

OWNER’S MANUAL

PARTS LIST

35,000 BTU/HR

KEY PART PART
NO. NUMBER DESCRIPTION QTY.

1 M51104-01 Handle 1
2 098511-54 Upper Shell 1
3 102432-01 Screw/Lockwasher, 1/2" 6
4 098512-43 Combustion Chamber 1
5 M51108-01 Heat Shield 1
6 M11084-29 Screw, #10-16 x 3/4" 2
7 M16660 Photocell Bracket 1
8 M10908-2 Screw, #6-32 x 3/8" 2
9 HA3019 Photocell Assembly 1
10 079673-06 Power Cord 1

11 ** Burner Strap Assembly 1
11-1 097124-01 Bracket 1
11-2 HA3013 Spark Plug 1
11-3 079980-01 Nozzle Adapter 1
11-4 M29824 Nut, 14mm 1

11-5 HA3006 Nozzle 1
12 102801-01 Power Line RFI Filter 1
13 M30865-02 Bushing 2
14 M50400 Strain Relief Bushing 1
15 M30884 Fan 1
16 M50631 Rubber Bumper 2
17 101205-01 Motor Bracket 1
18 ** Motor and Pump Assembly 1

18-1 098642-02 Motor (230V/50Hz) 1

18-2 079975-03 Pump Body 1

18-3 M22009 Insert 1

18-4 M22456-2 Rotor 1

18-5 M29608 End Pump Cover 1

18-6 M29632 Lint Filter 1

18-7 M29633 Intake Filter 1

18-8 M29609 End Filter Cover 1

18-9 M12461-31 Screw, #10-32 x 1" 3

18-10 M8940 Steel Ball (1/4" Dia.) 1

18-11 M10993-1 Pressure Relief Spring 1

18-12 M27694 Adjusting Screw 1

18-13 M22997 Plug 1

18-14 M29612-01 Output Filter 1

18-15 M12461-32 Screw, #10-32 x 1 1/8" 6

This list contains replaceable parts used in your heater. When ordering parts, be sure to
provide the correct model and serial numbers (from the model plate), then the part number
and description of the desired part.

KEY PART PART
NO. NUMBER DESCRIPTION QTY.

18-16 M50016 Elbow, 90˚ (Barb Fitting) 1
18-17 M8643-2 Blade 4

18-18 FHPF3-6C Screw, #10-32 x 3/4" 2
19 M51105-01 Fan Guard 1
20 NTC-4C Hex locknut 2
21 M50104-02 Bushing (wires) 2
22 102431-01 Screw/Lockwasher, 1/2" 10
23 098511-12 Lower Shell 1
24 M11271-8 Clip Nut 6
25 RF3-6B Screw, #10-32 x 3/4" 1
26 M29652-04 Rubber Airline 1
27 M29652-05 Fuel Line 1
28 M16841-57 Wire Assembly (red 8 1/2") 1
29 M10990-3 Rubber Bushing 1
30 M50876-04 Fuel Filter Assembly 1

(Includes bushing)
31 102482-02 Electronic Ignitor 1
32 M11084-29 Screw, #10-16 x 3/4" 2
33 099125-02 Terminal Board 1
34 099157-01 Rivet 1
35 097630-02 Flame-Out Control 1
36 097702-01 Fuel Tank Cap 1
37 098513-73 Fuel Tank 1
38 M50899-03AA Side Cover 1
39 NPF-3B Nut, #10-32 3
40 099177-01 Hex Nut 1
41 078918-01 Terminal Board Tab Cap 1
42 097785-01 Vinyl Foam Gasket 1
43 WLE-3 Lock Washer, #10 2

PARTS AVAILABLE - NOT SHOWN

HA2210 Filler Neck Screen 1
097649-01 Tradename Decal 2
M9900-192 Combustion Chamber

Ground Wire 1

102944-01 Decal Package 1

**Not available as an assembly, order parts separately.

104468

15

R

PORTABLE FORCED AIR HEATERS

3

ILLUSTRATED
PARTS

1

BREAKDOWN

70,000 BTU/HR

Burner Head Assembly

10-1

10-2

10-4

10-3

10-6

18-1

18-2

18-18

18-3

18-17

18-16

Motor and Pump Assembly

18-4

18-15

18-14

10-5

10-7

18-5

18-6

4

24

35

43

40

18-7

18-13

11

39

6

18-8

23

36

16

8

18-9

18-10

7

18-11

18-12

12

12

31

32

29

10

2

5

14

11

25

17

30

41

21

15

38

16

45

28
44

26

20

21

11

22

37

42

18

19

27

33

34

13

9

104468

OWNER’S MANUAL

PARTS LIST

70,000 BTU/HR

KEY PART PART
NO. NUMBER DESCRIPTION QTY.

1 M51104-01 Handle 1
2 098511-54 Upper Shell 1
3 102432-01 Screw/Lockwasher, 1/2" 6
4 098512-44 Combustion Chamber 1
5 M11084-29 Screw, #10-16 x 3/4" 2
6 M16660 Photocell Bracket 1
7 M10908-2 Screw, #6-32 x 3/8" 2
8 HA3019 Photocell Assembly 1
9 079673-06 Power Cord 1
10 ** Burner Head Assembly 1

10-1 HA3008 Nozzle 1
10-2 M10659-1 Nozzle Seal Washer 2
10-3 M10809-1 Nozzle Seal Spring 1
10-4 M8882 Nozzle Seal Sleeve 1
10-5 M51098-02 Burner Head Body 1
10-6 M50820-01 Barb Fitting 2

10-7 HA3012 Spark Plug 1
11 102431-01 Screw/Lockwasher, 1/2" 11
12 M30865-02 Bushing 2
13 M50400 Strain Relief Bushing 1
14 M30884 Fan 1
15 M50631 Rubber Bumper 2
16 M12461-13 Screw, #8-32 x 1/4" 2

(holds relay in position)
17 101205-01 Motor/Relay Bracket 1
18 ** Motor and Pump Assembly 1

18-1 102001-16 Motor (230V/50Hz) 1
18-2 079975-02 Pump Body 1
18-3 M22009 Insert 1
18-4 M22456-1 Rotor 1
18-5 M29608 End Pump Cover 1
18-6 M29632 Lint Filter 1
18-7 M29633 Intake Filter 1
18-8 M29609 End Filter Cover 1
18-9 M12461-31 Screw, #10-32 x 1" 3
18-10 M8940 Steel Ball (1/4" Dia.) 1
18-11 M10993-1 Pressure Relief Spring 1
18-12 M27694 Adjusting Screw 1
18-13 M22997 Plug 1
18-14 M29612-01 Output Filter 1

This list contains replaceable parts used in your heater. When ordering parts, be sure to
provide the correct model and serial numbers (from the model plate), then the part number
and description of the desired part.

KEY PART PART
NO. NUMBER DESCRIPTION QTY.

18-15 M12461-31 Screw, #10-32 x 1" 6
18-16 M50016 Elbow, 90˚ (Barb Fitting) 1
18-17 M8643 Blade 4
18-18 FHPF3-5C Screw, #10-32 x 5/8" 2

19 M51105-01 Fan Guard 1
20 NTC-4C Hex locknut 2

21 M50104-02 Bushing (wires) 2
22 102801-01 Power Line RFI Filter 1
23 098511-12 Lower Shell 1
24 M11271-8 Clip Nut 6
25 098136-05 Relay (motor start) 1
26 M16841-58 Wire Assembly (red 9 1/2") 1
27 RF3-6B Screw, #10-32 x 3/4" 1
28 M29652-04 Rubber Airline 1
29 079973-01 Fuel Line 1
30 M16841-57 Wire Assembly (red 8 1/2") 1
31 M10990-3 Rubber Bushing 1
32 M50876-05 Fuel Filter Assembly 1

(Includes bushing)
33 102482-02 Electronic Ignitor 1
34 M11084-29 Screw, #10-16 x 3/4" 2
35 099125-02 Terminal Board 1
36 099157-01 Rivet 1
37 097702-01 Fuel Tank Cap 1
38 097630-02 Flame-Out Control 1
39 098513-74 Fuel Tank 1
40 M50899-03AA Side Cover 1
41 NPF-3B Nut, #10-32 3
42 099177-01 Hex Nut 1
43 078918-01 Terminal Board Tab Cap 1
44 097785-01 Vinyl Foam Gasket 1
45 WLE-3 Lock Washer, #10 2

PARTS AVAILABLE - NOT SHOWN

HA2210 Filler Neck Screen 1
097649-01 Tradename Decal 2
M9900-192 Combustion Chamber

Ground Wire 1

102944-02 Decal Package 1

**Not available as an assembly, order parts separately.

104468

17

R

PORTABLE FORCED AIR HEATERS

ILLUSTRATED
PARTS
BREAKDOWN

100,000 BTU/HR

8-1

8-2

8-4

8-3

8-5

8-7

2

1

3

4

5

31

30

8

7

9

15

10

26

11

25

17

28

20

12

13

14

21

8-6

Burner Head Assembly

13-1

13-2

13-18

13-17

13-16

13-15

Motor and Pump Assembly

13-3

13-4

13-5

13-14

13-6

13-13

42

27

23

24

36

44

16

9

13-7

13-8

13-9

13-12

37

13-10

13-11

35

33
34

18

19

38

39

6

9

43

40

22

32

29

41

18

104468

OWNER’S MANUAL

PARTS LIST

100,000 BTU/HR

KEY PART PART
NO. NUMBER DESCRIPTION QTY.

1 098511-138 Upper Shell 1
2 102432-01 Screw/Lockwasher, 1/2" 8
3 098512-31 Combustion Chamber 1
4 M16660 Photocell Bracket 1
5 HA3019 Photocell Assembly 1
6 M27417 Drain Plug 1
7 M10908-2 Screw, #6-32 x 3/8" 2
8 ** Burner Head Assembly 1

8-1 100735-15 Nozzle 1
8-2 M10659-1 Nozzle Seal Washer 2
8-3 M10809-1 Nozzle Seal Spring 1
8-4 M8882 Nozzle Seal Sleeve 1
8-5 M50924-03 Burner Head Body 1
8-6 M50820-02 Barb Fitting 2

8-7 HA3012 Spark Plug 1
9 102431-01 Screw/Lockwasher, 1/2" 13
10 M50814-06 Air Line 1
11 M51345-01 Fuel Line 1
12 102042-01 Fan 1
13 ** Motor and Pump Assembly 1

13-1 102001-03 Motor with capacitor

(230V/50Hz) 1
13-2 079975-02 Pump Body 1
13-3 FHPF3-5C Screw, #10-32 x 5/8" 2
13-4 M22009 Insert 1
13-5 M22456-1 Rotor 1
13-6 M50545 End Pump Cover 1
13-7 M12179 Intake Filter 1
13-8 M16545 End Filter Cover 1
13-9 M8940 Steel Ball (1/4" Dia.) 1
13-10 M10993-1 Pressure Relief Spring 1
13-11 M27694 Adjusting Screw 1
13-12 M22997 Plug 1
13-13 M12461-31 Screw, #10-32 x 1" 4
13-14 M12244-1 Output Filter 1
13-15 M12461-31 Screw, #10-32 x 1" 6
13-16 M11637 Lint Filter 1
13-17 M50820-02 Barb Fitting 1
13-18 M8643 Blade 4

14 M51114-01 Fan Guard 1

This list contains replaceable parts used in your heater. When ordering parts, be sure to
provide the correct model and serial numbers (from the model plate), then the part number
and description of the desired part.

KEY PART PART
NO. NUMBER DESCRIPTION QTY.

15 M50631 Rubber Bumper 2
16 097468-01 Edge Liner 1

17 101206-01 Motor and Relay

Bracket Assembly 1
18 WLE-3 Lock Washer, #10 2
19 NPF-3B Nut, #10-32 3

20 NTC-4C Hex locknut 2
21 102482-02 Electronic Ignitor 1
22 M11084-29 Screw, #10-16 x 3/4" 2
23 099125-02 Terminal Board 1
24 099157-01 Rivet 1
25 M50104-03 Bushing 1
26 M50104-03 Bushing 1
27 M50104-01 Bushing 2
28 099213-01 Button Plug 1
29 102801-01 Power Line RFI Filter 1
30 098511-191 Lower Shell 1
31 M11271-8 Clip Nut 8
32 RF3-6B Screw, #10-32 x 3/4" 1
33 M51150-01 Fuel filter 1
34 M10990-3 Rubber Bushing 1
35 M51151-01 Fuel Line 1
36 098513-75 Fuel Tank 1
37 097702-01 Fuel Tank Cap 1
38 M16841-57 Wire Assembly (red 8 1/2") 1
39 097630-02 Flame-Out Control 1
40 M50400 Strain Relief Bushing 1
41 079673-06 Power Cord 1
42 M51077-01AA Side Cover 1
43 099177-01 Hex Nut 1
44 078918-01 Terminal Board Tab Cap 1

PARTS AVAILABLE - NOT SHOWN

HA2210 Filler Neck Screen 1
097650-01 Tradename Decal 2
M9900-192 Combustion Chamber

Ground Wire 1

102944-03 Decal Package 1

**Not available as an assembly, order parts separately.

104468

19

R

PORTABLE FORCED AIR HEATERS

ILLUSTRATED
PARTS
BREAKDOWN

150,000 BTU/HR

8-1

8-2

8-4

8-3

8-5

8-7

2

1

3

4

5

31

30

8

7

9

15

10

26

25

11

17

46

28

12

20

13

14

21

8-6

Burner Head Assembly

13-1

13-2

13-18

13-17

13-16

13-15

Motor and Pump Assembly

13-3

13-14

13-4

13-5

13-6

13-13

42

16

23

43

13-7

44

13-8

13-12

20

24

36

13-9

37

13-10

13-11

35

33
34

38

19

27

9

18

39

45

40

6

22

32

29

41

104468

OWNER’S MANUAL

PARTS LIST

150,000 BTU/HR

KEY PART PART
NO. NUMBER DESCRIPTION QTY.

1 098511-138 Upper Shell 1
2 102432-01 Screw/Lockwasher, 1/2" 8
3 098512-36 Combustion Chamber 1
4 099229-01 Photocell Bracket 1
5 HA3019 Photocell Assembly 1
6 M27417 Drain Plug 1
7 M10908-2 Screw, #6-32 x 3/8" 2
8 ** Burner Head Assembly 1

8-1 100735-11 Nozzle 1
8-2 M10659-1 Nozzle Seal Washer 2
8-3 M10809-1 Nozzle Seal Spring 1
8-4 M8882 Nozzle Seal Sleeve 1
8-5 M50924-08 Burner Head Body 1
8-6 M50820-02 Barb Fitting 2

8-7 HA3012 Spark Plug 1
9 102431-01 Screw/Lockwasher, 1/2" 9
10 M50814-06 Air Line 1
11 M51345-01 Fuel Line 1
12 102042-01 Fan 1
13 ** Motor and Pump Assembly 1

13-1 102001-03 Motor (with capacitor) 1

13-2 079975-03 Pump Body 1

13-3 FHPF3-6C Screw, #10-32 x 3/4" 2

13-4 M22009 Insert 1

13-5 M22456-2 Rotor 1

13-6 M50545 End Pump Cover 1

13-7 M12179 Intake Filter 1

13-8 M16545 End Filter Cover 1

13-9 M8940 Steel Ball (1/4" Dia.) 1

13-10 M10993-1 Pressure Relief Spring 1

13-11 M27694 Adjusting Screw 1

13-12 M22997 Plug 1

13-13 M12461-31 Screw, #10-32 x 1" 4

13-14 M12244-1 Output Filter 1

13-15 M12461-32 Screw, #10-32 x 1 1/8" 6

13-16 M11637 Lint Filter 1

13-17 M50820-02 Barb Fitting 1

13-18 M8643-2 Blade 4
14 M51114-01 Fan Guard 1
15 M50631 Rubber Bumper 2

This list contains replaceable parts used in your heater. When ordering parts, be sure to
provide the correct model and serial numbers (from the model plate), then the part number
and description of the desired part.

KEY PART PART
NO. NUMBER DESCRIPTION QTY.

16 097468-01 Edge Liner 1
17 101206-01 Motor Bracket 1
18 WLE-3 Lock Washer, #10 2
19 NPF-3B Nut, #10-32 3
20 NTC-4C Hex locknut 2
21 102482-02 Electronic Ignitor 1
22 M11084-29 Screw, #10-16 x 3/4" 2
23 099125-02 Terminal Board 1
24 099157-01 Rivet 1
25 M50104-03 Bushing 1
26 M50104-03 Bushing 1
27 M50104-01 Bushing 2
28 099213-01 Button Plug 1
29 102801-01 Power Line RFI Filter 1
30 098511-191 Lower Shell 1
31 M11271-8 Clip Nut 8
32 RF3-6B Screw, #10-32 x 3/4" 1
33 M51150-01 Fuel filter 1
34 M10990-3 Rubber Bushing 1
35 M51151-02 Fuel Line 1
36 098513-76 Fuel Tank 1
37 097702-01 Fuel Tank Cap 1
38 M16841-57 Wire Assembly (red 8 1/2") 1
39 097630-02 Flame-Out Control 1
40 M50400 Strain Relief Bushing 1
41 079673-06 Power Cord 1
42 M51077-01AA Side Cover 1
43 M11084-27 Screw, #10-16 x 1/2" 4
44 078918-01 Terminal Board Tab Cap 1
45 099177-01 Hex Nut 1
46 097785-04 Vinyl Foam Gasket 2

PARTS AVAILABLE - NOT SHOWN

HA2210 Filler Neck Screen 1
097650-01 Tradename Decal 2
M9900-192 Combustion Chamber

Ground Wire 1

102944-04 Decal Package 1

**Not available as an assembly, order parts separately.

104468

21

R

PORTABLE FORCED AIR HEATERS

WHEELS AND
HANDLES

100,000 AND 150,000 BTU/HR
MODELS

KEY PART PART 100,000 150,000
NO. NUMBER DESCRIPTION QTY. QTY.

1 HA2203 Handles 2 —

HA2204 Handles — 2
2 M12345-33 Screw, #10-24 x 1 3/4" 8 8
3 M12342-3 Wheel Support Frame 1 —

M12831-3 Wheel Support Frame — 1
4 NTC-3C Hex Nut, #10-24 8 8
5 097896-03 Wheel 2 2
6 M28526 Cap Nut 2 2
7 M51015-01 Axle 1 —

M16801-2 Axle — 1

1

2

3

5

6

4

7

22

104468

ACCESSORIES

Purchase accessories from your local dealer.

AIR GAUGE KIT - HA1180

For all models. Special tool to check pump
pressure.

OWNER’S MANUAL

STANDARD WHEELS AND
HANDLE KIT - HA1206

Makes heater even more portable and conve­nient. Easy to assemble.

For 35/70,000 Btu/Hr models.

HEAVY DUTY WHEELS AND
HANDLE KIT - HA1202

For heavy duty applications. Makes your heater
even more portable and convenient.

For 35/70,000 Btu/Hr models.

104468

23

WARRANTY AND REPAIR SERVICE

CERTIFICATE OF GENERAL

EQUIPMENT - LIMITED 90 DAY WARRANTY

DESA International warrants new Products sold by it to be
free from defects in material or workmanship for a period of
ninety days after date of delivery to the first user and subject to
the following conditions:

DESA International's obligation and liability under this
Warranty is expressly limited to repairing or replacing at DESA
International's option, any parts which appear to DESA Interna­tional upon inspection to have been defective in material or
workmanship when shipped from the factory. Such parts shall
be provided at no cost to the user, at the business establishment
of any factory authorized service center or the factory during
regular working hours. The Warranty shall not apply to compo­nent parts or accessories of Products not manufactured by
DESA International and which carry the warranty of the manu­facturer thereof, or to normal maintenance (such as pressure
adjustments) or to normal maintenance parts (such as filters
and spark plugs). Replacement or repair parts installed in the
Product covered by this Warranty are warranted only for the
remainder of this Warranty as if such parts were original compo­nents of said Product. DESA INTERNATIONAL MAKES NO
OTHER EXPRESS WARRANTY. TO THE EXTENT PERMIT­TED BY LAW DESA INTERNATIONAL MAKES NO IMPLIED
WARRANTY AND MAKES NO WARRANTY OF MER­CHANTABILITY OR FITNESS FOR ANY PARTICULAR PUR-

POSE. IN ANY EVENT IMPLIED WARRANTIES INCLUDING
THOSE OF MERCHANTABILITY AND FITNESS FOR A PAR­TICULAR PURPOSE ARE LIMITED TO THE DURATION OF
THIS EXPRESS WARRANTY.

Any transportation charges, costs of installation, duty,
taxes or any other charges whatsoever must be borne by the
user. DESA International's obligation under this limited War­ranty shall not include any liability for direct, indirect, incidental,
or consequential damage or delay. If requested by DESA
International, Products or parts for which a warranty claim is
made are to be returned transportation prepaid by user to the
factory. Any improper use, including operation after discovery
of defective or worn parts, operation beyond capacity, substi­tution of parts not approved by DESA International, or any
alteration or repair by others in such manner as in DESA
International's judgement affects the Product materially and
adversely, shall void this Warranty.

NO EMPLOYEE OR REPRESENTATIVE IS AUTHORIZED
TO CHANGE THIS WARRANTY IN ANY WAY OR GRANT
ANY OTHER WARRANTY UNLESS SUCH CHANGE IS
MADE IN WRITING AND SIGNED BY AN OFFICER OF DESA
INTERNATIONAL AT ITS HOME OFFICE.

WARRANTY SERVICE

Always specify model and serial numbers when communicating
with the factory.

We reserve the right to amend these specifications at any time
without notice. The only Warranty applicable is our standard
written Warranty. We make no other Warranty, expressed or
implied.

A Service Manual is available by writing to the Technical Service
Department at:

Corporate Headquarters

2701 Industrial Drive
P.O. Box 90004
Bowling Green, Kentucky 42102-9004
U.S.A.

Printed in U.S.A.

R

CALENTADORES

PORTATILES DE AIRE

FORZADO

MANUAL DEL PROPIETARIO

Tamaños: 10,2 (35.000) 20,5 (70.000) 29,3 (100.000) 44 kW (150.000 Btu/hr)

Modelos: B35CEA, B70CEA, B100CEA, Y B150CEA

IMPORTANTE: Lea y comprenda este manual antes de armar, encender o dar servicio
al calentador. El uso indebido del calentador puede causar lesiones graves. Guarde
este manual para referencia futura.

104468 01

NOT A UPC

104468-01
Rev. A
12/97

R

CALENTADORES PORTATILES DE AIRE FORZADO

INFORMACION DE
SEGURIDAD

ADVERTENCIAS

IMPORTANTE: Lea este manual
del propietario detenida y com­pletamente antes de intentar ar­mar, usar o dar servicio al calen­tador. El uso indebido de este
calentador puede causar lesio­nes graves o la muerte a causa
de las quemaduras, incendios,
explosiones, choques eléctricos
y envenenamiento por monóxido
de carbono.

PELIGRO: El envenenamien­to por monóxido de carbono pue­de causar la muerte.

Envenenamiento por monóxido de
carbono: Los primeros síntomas del enve-

nenamiento por monóxido de carbono son
parecidos a los de la gripe e incluyen dolores
de cabeza, mareos o náuseas. Si se experi­mentan estos síntomas, el calentador podría
estar funcionando mal. ¡Busque aire fresco
de inmediato! Solicite la reparación del
calentador. Algunos individuos se ven más
afectados por el monóxido de carbono que
otros. Estos incluyen las mujeres embaraza­das, individuos con padecimientos del cora­zón o los pulmones o con anemia, indivi­duos bajo los efectos del alcohol e indivi­duos a grandes alturas.

Asegúrese de leer y comprender todas las
advertencias. Guarde este manual para refe­rencia. Es su guía para el uso seguro y
adecuado de este calentador.

• Para evitar el riesgo de incendio o ex­plosión, use sólo keroseno o fueloil No.

1. Nunca use gasolina, nafta, diluyentes
de pintura, alcohol u otros combusti­bles muy inflamables.

• Abastecimiento de combustible
a) El personal involucrado en el abas-

tecimiento del combustible deberá
ser calificado y estar plenamente fa­miliarizado con las instrucciones del
fabricante y los reglamentos aplica­bles en cuanto al abastecimiento se­guro de combustible de las unidades
de calefacción.

b)Sólo se debe utilizar el tipo de com-

bustible especificado en la chapa de
datos del calentador.

c) Se deberá extinguir toda llama, in-

cluyendo la luz piloto en su caso, y
permitir que el calentador se enfríe
antes de abastecerlo de combustible.

d)Durante el abastecimiento de com-

bustible, todas las líneas y conexio­nes de combustible deberán
inspeccionarse en busca de fugas.
Todas las fugas deberán repararse
antes de volver a poner en servicio
el calentador.

e) En ningún momento se deberá alma-

cenar una cantidad de combustible
mayor que la necesaria para un día
de funcionamiento en el interior de
un edificio en las cercanías del ca­lentador. El depósito de abasto de
combustible deberá estar ubicado
fuera de la estructura.

f) Todo el combustible almacenado

deberá ubicarse a un mínimo de 762
cm (25 pies) de los calentadores,
sopletes, equipo de soldadura y otras
fuentes similares de inflamación (ex­cepción: el tanque de combustible
incorporado en el calentador).

g)Siempre que sea posible, el almace-

namiento de combustible deberá con­finarse a zonas donde las aberturas
en el suelo no permitan que el com­bustible gotee sobre una llama o sea
inflamado por una llama ubicada a
una altura más baja.

h)El almacenamiento del combustible

deberá efectuarse según las disposicio­nes de las autoridades competentes.

• Nunca use el calentador en presencia de
vapores de gasolina, de diluyente de pin­tura u otros vapores muy inflamables.

• Respete todos los reglamentos y códi­gos locales al usar el calentador.

• Los calentadores utilizados en las cerca­nías de alquitranado, lonas o materiales
de envoltura similares deberán ubicarse
a una distancia segura de tales materia­les. La distancia mínima recomendada es
304,8 cm (10 pies). Además, se recomien­da que tales materiales tengan propieda­des retardantes a las llamas. Estos mate­riales de envoltura deberán fijarse de
modo seguro para impedir su combus­tión o que volteen el calentador debido a
la acción del viento.

• Utilícelo solamente en lugares con bue­na ventilación. Deje una abertura de por
lo menos 2800 cm2 (3 ft2) para la entra­da de aire fresco exterior por cada 29,3
kW (100.000 Btu/hr) de capacidad.

• Utilícelo solamente en lugares exentos
de vapores inflamables o contenido ele­vado de polvo.

• Use solamente el voltaje eléctrico y la
frecuencia especificados en la chapa del
número de modelo.

• Use solamente un cordón de extensión
de tres clavijas con puesta a tierra.

• Los espacios mínimos entre el calenta­dor y materiales combustibles son:
Salida: 250 cm (8 ft)
Lados, partes superior y trasera: 125 cm
(4 ft)

• Coloque el calentador en una superfi­cie estable y nivelada mientras el ca­lentador está caliente o funcionando, de
lo contrario podría ocurrir un incendio.

•

Para trasladar o guardar el calentador, man­téngalo en posición nivelada, de lo contra­rio podría derramarse el combustible.

• Deje el calentador fuera del alcance de
los niños y animales.

• Desenchufe el calentador cuando no
esté en uso.

• Cuando se usa con termostato, el ca­lentador puede arrancar en cualquier
momento.

• Nunca use el calentador en habitacio­nes o dormitorios.

• Nunca bloquee la entrada de aire (tra­sera) ni la salida de aire (delantera) del
calentador.

• Nunca mueva, manipule, reabastezca
de combustible ni dé servicio a un ca­lentador caliente, en funcionamiento o
enchufado.

• Nunca conecte ductos a la parte delan­tera o trasera del calentador. El uso de
ductos podría reducir el flujo de aire
que el calentador necesita. El calenta­dor entonces produciría monóxido de
carbono en exceso.

2

104468

MANUAL DEL PROPIETARIO

IDENTIFICACION
DEL PRODUCTO

Salida de aire
caliente

Casco
superior

Casco inferior

Tanque de
combustible

Cubierta lateral

Botón de reposición
del control de
extinción de llamas

Figura 1 - Modelos de 10,2/20,5 kW (35.000/70.000 Btu/hr)

Salida
de aire
caliente

Asa

Casco superior

Protector del
ventilador

Cubierta del
extremo del filtro
de aire

Tapa de
combustible

Cordón
eléctrico

DESEMBALAJE

1. Quite todo el material de embalar apli­cado al calentador para el transporte.

2. Saque todos los componentes de la caja.

3. Inspeccione los componentes en busca
de daños ocurridos durante el transpor­te. Si el calentador ha sufrido daños,
informe oportunamente al concesiona­rio donde se compró el calentador.

Casco
inferior

Tapa de
combustible

Cubierta
lateral

Botón de reposición
del control de
extinción de llamas

Figura 2 - Modelos de 29,3/44 kW (100.000/150.000 Btu/hr)

Protector del
ventilador

Tanque de
combustible

Cordón
eléctrico

104468

3

R

CALENTADORES PORTATILES DE AIRE FORZADO

ARMADO

(SÓLO PARA MODELOS DE
29,3 Y 44 KW [100.000 Y

150.000 BTU/HR])

Estos modelos se proveen con ruedas y asas.
Las ruedas, asas y la tornillería de montaje
se encuentran en la caja de embalaje.

Herramientas necesarias

• Destornillador Phillips mediano

• Llave ajustable o de boca de 3/8"

• Martillo

1. Deslice el eje a través del bastidor de
soporte de las ruedas. Instale las rue­das en el eje.

IMPORTANTE:

oriente el cubo extendido de las ruedas
hacia el bastidor de soporte de las rue­das (vea la Figura 3).

Al instalar las ruedas,

2. Coloque las tuercas ciegas en los ex­tremos del eje. Martíllelas suavemente
para fijarlas.

3. Coloque el calentador sobre el basti­dor de soporte de las ruedas. Asegúre­se que el extremo de entrada de aire
(posterior) del calentador esté sobre las
ruedas. Alinee los agujeros de la pesta­ña del tanque de combustible con los
agujeros del bastidor de soporte de las
ruedas.

4. Coloque el asa delantera y el asa trase­ra encima de la pestaña del tanque de
combustible. Inserte los tornillos a tra­vés de las asas, de la pestaña del tan­que de combustible y del bastidor de
soporte de las ruedas. Ponga una tuer­ca apretada a mano en cada tornillo
después de insertarlo.

5. Después de insertar todos los tornillos,
apriete las tuercas firmemente.

Asa delantera

COMBUSTIBLES

ADVERTENCIA: Para evitar el
riesgo de incendio o explosión, use
sólo keroseno o fueloil No. 1. Nun­ca use gasolina, nafta, diluyentes
de pintura, alcohol u otros com­bustibles muy inflamables.

No use combustibles pesados como el fueloil
No. 2 ó diesel No. 2. El uso de estos combus­tibles causará:

• taponamiento del filtro de combustible
y de la boquilla

• depósitos de carbón en la bujía

• necesidad de usar aditivo anticongelador
no tóxico en el combustible durante el
tiempo muy frío

IMPORTANTE:

macenar KEROSENO SOLAMENTE.
Asegúrese que el envase esté bien limpio.
Las materias extrañas tales como óxido, tie­rra o agua harán que el control de extinción de
llamas apague el calentador. Las materias
extrañas también harán necesaria la limpieza
frecuente del sistema de combustible.

Utilice un envase para al-

Salida de
aire caliente

Pestaña del
tanque de
combustible

Bastidor de
soporte de
las ruedas

Rueda

Tuerca
ciega

Figura 3 - Conjunto de ruedas y asas, sólo modelos de 29,3/44 kW
(100.000/150.000 Btu/hr)

Tornillo

Tuerca

Eje

Cubo
extendido

4

Asa trasera

Entrada
de aire

VENTILACION

ADVERTENCIA: Observe los
requisitos mínimos de ventilación
de aire fresco exterior. Si no se
provee la ventilación debida con
aire fresco exterior, podría ocurrir
el envenenamiento por monóxido
de carbono. Antes de hacer fun­cionar el calentador, asegúrese de
proporcionar buena ventilación
con aire fresco exterior.

Deje una abertura de por lo menos 2800 cm
(3 ft2) por cada 29,3 kW (100.000 Btu/hr) de
capacidad para la entrada de aire. Propor­cione aire fresco adicional si se usan más
calentadores.

Ejemplo:

Btu/hr) requiere una de las siguientes aber­turas:

• puerta de garaje para dos carros de 4,88

• puerta de garaje para un carro de 2,75 m

• dos ventanas de 76,20 cm (30 in.) de ancho

Un calentador de 44 kW (150.000

m (16 ft) de ancho levantada por lo me­nos 8,59 cm (3,38 in.)

(9 ft) de ancho levantada por lo menos
15,24 cm (6 in.)

levantadas por lo menos 30,48 cm (12 in.)

104468

2

MANUAL DEL PROPIETARIO

TEORIA DE
FUNCIONAMIENTO

Sistema de combustible: La bomba de
aire fuerza el paso del aire por la línea de
aire. De allí, el aire es empujado a través de
la boquilla del quemador. Este aire hace que
el combustible del tanque suba. Un vapor
fino de combustible es rociado en la cámara
de combustión.

Sistema de aire: El motor hace girar el
ventilador. El ventilador empuja el aire al
interior y alrededor de la cámara de combus­tión. Este aire se calienta y proporciona un
chorro de aire caliente y limpio.

Sistema de encendido: El ignitor elec­trónico envía voltaje a la bujía. La bujía
enciende la mezcla de combustible y aire.

Sistema de control de extinción de
llamas: Este sistema apaga el calentador

en caso de extinguirse la llama.

Cámara de
combustión

Salida
de aire
caliente
y limpio

FUNCIONAMIENTO

ADVERTENCIA: Estudie y
comprenda las advertencias da­das en la sección Información de
seguridad. Son necesarias para
el funcionamiento sin peligro de
este calentador. Respete todos
los códigos locales al usar este
calentador.

Para encender el calentador

1. Observe toda la información sobre ven­tilación y seguridad.

2. Llene el tanque de combustible con
keroseno o fueloil No. 1.

3. Ponga la tapa de combustible.

4. Enchufe el cordón eléctrico del calenta­dor en un tomacorriente estándar de 230
V/50 Hz con puesta a tierra. Utilice un
cordón de extensión si es necesario. Use
solamente un cordón de extensión de tres
clavijas con puesta a tierra.

Bomba de
aire

Bujía

Quemador

Motor

Ventilador

Filtro de
admisión
de aire

Entrada
de aire
frío

Requisitos del calibre del
alambre del cordón de
extensión

Hasta 30,5 m (100 ft) de largo, use conduc­tores de 1,0 mm2 (16 AWG); de 30,6 a 61 m
(101 a 200 ft), use conductores de 1,5 mm
(14 AWG)

El calentador arrancará al enchufar el cor­dón eléctrico en el tomacorriente. De lo
contrario, oprima el botón de reposición del
control de extinción de llamas (vea las Figu­ras 5 y 6).

Para apagar el calentador

1. Desenchufe el cordón eléctrico del
tomacorriente.

Para volver a encender el
calentador

1. Espere 2 minutos después de apagar el
calentador.

2. Repita los pasos bajo Para encender el
calentador.

Botón de
reposición del
control de
extinción de
llamas

2

Tanque de
combustible

Figura 4 - Vista en corte transversal del funcionamiento

104468

Boquilla

Aire para el sistema
de combustible

Filtro de
combustible

Aire para combustión
y calefacción

Línea de aire
al quemador

5

Filtro de
aire de
salida

Ignitor
electrónico

Combustible

Figura 5 - Botón de reposición del control
de extinción de llamas, modelos de 10,2/
20,5 kW (35/70.000 Btu/hr)

Botón de
reposición del
control de
extinción de
llamas

Figura 6 - Botón de reposición del control
de extinción de llamas, modelo de 29,3/
44 kW (100.000/150.000 Btu/hr)

R

CALENTADORES PORTATILES DE AIRE FORZADO

ALMACENAMIENTO,
TRANSPORTE O
EMBARQUE

Nota:

Si se está despachando la unidad para
embarque, las compañías transportistas exi­gen que los tanques de combustible estén
vacíos.

1. Vaciar el tanque de combustible.

Nota:

Algunos modelos tienen el tapón
de vaciado en el lado inferior del tan­que de combustible. De ser así, sacar
el tapón para vaciar todo el combusti­ble. Si el calentador no tiene tapón de
vaciado, vaciar el combustible por la
abertura de la tapa de combustible.
Asegurarse de haber extraído todo el
combustible.

2. Volver a colocar el tapón de vaciado,
si lo tiene.

3. Si se observa la presencia de basura en
el combustible viejo, añadir 1 ó 2 litros
de keroseno al tanque, agitarlo y vol­ver a vaciarlo. Esto ayuda a impedir que
el exceso de basura tapone los filtros
en el futuro.

4. Volver a colocar la tapa del tanque de
combustible o el tapón de vaciado.
Desechar el combustible viejo de ma­nera adecuada. Consultar a una estación
de servicio local que efectúe el reciclaje
de derivados del petróleo.

5. Si se está almacenando la unidad,
almacenarla en un lugar seco. Asegurar­se que el lugar de almacenamiento esté
libre de polvo y vapores corrosivos.

IMPORTANTE:

durante el verano para usarlo en la siguiente
temporada fría. El usar keroseno viejo po­dría dañar el calentador.

No almacenar el keroseno

PROGRAMA DE
MANTENIMIENTO
PREVENTIVO

Item

Tanque de combusti­ble

Filtros de salida de
aire y de pelusa

Filtro de admisión de
aire

Filtro de combustible

Bujía

Paletas del ventilador

Motor

Intervalo

1

Enjuáguelo cada 150-200 horas de
funcionamiento o según sea nece­sario.

Cámbielos cada 500 horas de fun­cionamiento o anualmente.

Lávelo con agua y jabón y séquelo
cada 500 horas de funcionamiento
o según sea necesario.

Límpielo dos veces por temporada
de frío o según sea necesario.

Límpiela y ajuste el espacio entre
electrodos cada 600 horas de fun­cionamiento o según sea necesario.

Límpielas cada temporada o según
sea necesario.

No requerido/lubricado permanen­temente.

ADVERTENCIA: Nunca repare el
calentador mientras está enchufa­do, en funcionamiento o caliente.
Podrían ocurrir graves quemaduras
y electrochoque.

Procedimiento

Vea Almacenamiento,
Transporte o Embarque,
más arriba.

Vea Filtros de salida de aire,
de admisión de aire y de
pelusa, página 10.

Vea Filtros de salida de aire,
de admisión de aire y de
pelusa, página 10.

Vea Filtro de combustible,
página 8.

Vea Bujía, página 9.

Vea Ventilador, página 13.

6

104468

MANUAL DEL PROPIETARIO

LOCALIZACION DE
AVERIAS

AVERIA OBSERVADA

El calentador se enciende, pero el control de
extinción de llamas lo apaga después de un
rato corto.

El calentador no enciende, pero el motor
funciona por un rato corto.

ADVERTENCIA: Nunca repare el calentador mientras está enchufado,
en funcionamiento o caliente. Podrían ocurrir graves quemaduras y
electrochoque.

CAUSA POSIBLE

1. Presión incorrecta de la bomba

2. Filtros de salida de aire, de admisión de
aire y de pelusa sucios

3. Filtro de combustible sucio

4. Tierra en la boquilla

5. Cristal de la fotocélula sucio

6. Control de extinción de llamas defectuoso

1. Presión incorrecta de la bomba

2. Depósitos de carbón en la bujía y/o es­pacio entre electrodos inapropiado

3. Filtro de combustible sucio

4. Tierra en la boquilla

5. Agua en el tanque de combustible

SOLUCION

1. Vea Ajuste de la presión de la bomba,
página 10.

2. Vea Filtros de salida de aire, de admi-
sión de aire y de pelusa, página 10.

3. Vea Filtro de combustible, página 8.

4. Vea Boquilla, página 11.

5. Limpie el cristal de la fotocélula.

6. Sustituya el control de extinción de llamas.

1. Vea Ajuste de la presión de la bomba,
página 10.

2. Vea Bujía, página 9.

3. Vea Filtro de combustible, página 8.

4. Vea Boquilla, página 11.

5. Vacíe y enjuague el tanque de combus­tible con keroseno limpio. Vea Almace-
namiento, Transporte o Embarque, pá­gina 6.

El motor no arranca al enchufar el calenta­dor, el ventilador gira lentamente o no gira.

ADVERTENCIA: ¡Alto voltaje!

6. Ignitor electrónico no conectado a tierra

7. Ignitor electrónico defectuoso

1. El control de extinción de llamas no está
reposicionado

2. Rotor de la bomba atascado

6. Asegúrese que el montaje del ignitor
electrónico esté firmemente apretado.

7. Sustituya el ignitor electrónico.

1. Oprima el botón del control de extinción
de llamas, vea las Figuras 5 y 6 en las
página 5.

2. Si el ventilador gira con dificultad, vea
Rotor de la bomba, página 12.

104468

7

R

CALENTADORES PORTATILES DE AIRE FORZADO

PROCEDIMIENTOS
DE SERVICIO

ADVERTENCIA: Nunca repa­re el calentador mientras está
enchufado, en funcionamiento o
caliente. Podrían ocurrir graves
quemaduras y electrochoque.

Remoción del casco superior

1. Quite los tornillos a lo largo de cada lado
del calentador con una llave de tuercas
de 5/16". Estos tornillos sujetan juntos
los cascos superior e inferior.

2. Levante y quite el casco superior.

3. Quite el protector del ventilador.

Filtro de combustible

(Modelos de 10,2/20,5 kW [35.000/

70.000 Btu/hr])

1. Quite los tornillos de la cubierta lateral
con una llave de tuercas de 5/16".

2. Quite la cubierta lateral.

3. Quite la línea de combustible de caucho
del cuello del filtro de combustible.

4. Palanquee cuidadosamente el buje y el
filtro de combustible para sacarlos del
tanque de combustible.

5. Lave el filtro de combustible con com­bustible limpio y vuelva a colocarlo en
el tanque.

6. Sujete la línea de combustible de cau­cho al cuello del filtro de combustible.

7. Vuelva a colocar la cubierta lateral.

Filtro de combustible

(Modelo de 29,3/44 kW [100.000/

150.000 Btu/hr])

1. Quite los tornillos de la cubierta lateral
con una llave de tuercas de 5/16".

2. Quite la cubierta lateral.

3. Quite la línea de combustible superior
del cuello del filtro de combustible.

4. Palanquee cuidadosamente el buje, la
línea de combustible inferior y el filtro
de combustible para sacarlos del tan­que de combustible.

5. Lave el filtro de combustible con com­bustible limpio y vuelva a colocarlo en
el tanque.

6. Sujete la línea de combustible superior
al cuello del filtro de combustible.

7. Vuelva a colocar la cubierta lateral.

Casco
superior

Casco
superior

Protector
del
ventilador

Protector del
ventilador

Figura 7 - Remoción del casco superior,
modelos de 10,2/20,5 kW (35.000/70.000
Btu/hr)

Filtro de
combustible

Cubierta
lateral

Figura 9 - Remoción del filtro de combustible, modelos de 10,2/20,5 kW (35.000/70.000 Btu/hr)

Filtro de combustible, buje
y línea de combustible
inferior

Cubierta lateral

Figura 10 - Remoción del filtro de combustible, modelo de 29,3/44 kW (100.000/150.000 Btu/hr)

Figura 8 - Remoción del casco superior,
modelo de 29,3/44 kW (100.000/150.000
Btu/hr)

Línea de
combustible

Línea de
combustible
superior

8

104468

MANUAL DEL PROPIETARIO

PROCEDIMIENTOS
DE SERVICIO

Continuación

Bujía

(Modelo de 10,2 kW [35,000 Btu/hr])

1. Quite el casco superior (vea la página 8).

2. Quite el ventilador (vea la página 13).

3. Quite las mangueras de las líneas de
aire y de combustible del conjunto de
la boquilla.

4. Quite el cable de la bujía.

5. Quite los dos tornillos con una llave de
tuercas de 5/16" y quite la banda
fijadora del quemador.

6. Coloque el cuerpo hexagonal de la bu­jía en una prensa y apriétela.

7. Quite la tuerca de montaje de la bujía
con una llave de boca de 11/16".

8. Quite la banda fijadora del quemador
de la bujía.

9. Limpie la bujía y ajuste el espacio en­tre electrodos a 1,4 mm (0.055 in.).

10. Vuelva a colocar la banda fijadora del
quemador en la bujía. Gire la banda
fijadora del quemador para posicionar los
electrodos de la bujía (vea la Figura 13).

11. Apriete la bujía con la tuerca de montaje.

12. Suelte el cuerpo hexagonal de la bujía
de la prensa.

13. Vuelva a colocar la banda fijadora del
quemador en la cámara de combustión.

14. Conecte el cable de la bujía.

15. Sujete las mangueras de las líneas de
aire y de combustible al conjunto de la
boquilla.

16. Vuelva a colocar el ventilador (vea la
página 13).

17. Vuelva a colocar el protector del venti­lador y el casco superior.

Cámara de
combustión

Tuerca de
montaje de
la bujía

Manguera de aire

Figura 11 - Remoción de la bujía, modelo
de 10,2 kW (35.000 Btu/hr)

Figura 12 - Espacio entre electrodos de la
bujía, modelo de 10,2 kW (35.000 Btu/hr)

Banda fijadora
del quemador

Figura 13 - Rotación de la bujía, modelo
de 10,2 kW (35.000 Btu/hr)

Banda fijadora
del quemador

Bujía

Cable de
la bujía

Conjunto
de boquilla

Manguera de
combustible

Doble aquí para
ajustar el espacio

Espacio de 1,4 mm
(0,055 in.)

Bujía

(Modelos de 20,5/29,3/44 kW [70.000/

100.000/150.000 Btu/hr])

1. Quite el casco superior (vea la página 8).

2. Quite el ventilador (vea la página 13).

3. Quite el cable de la bujía.

4. Quite la bujía del quemador con una
llave de boca de 13/16".

5. Limpie la bujía y ajuste el espacio en­tre electrodos:

20,5/29,3 kW (70/100.000 Btu/hr)
Modelos:

1,9 mm (,075 in.) espacio

44 kW (150.000 Btu/hr) Modelo:

2,8 mm (,110 in.) espacio

6. Instale la bujía en el quemador.

7. Conecte el cable de la bujía.

8. Vuelva a colocar el ventilador (vea la
página 13).

9. Vuelva a colocar el protector del venti­lador y el casco superior.

Quemador

Cable de la bujía

Bujía

Figura 14 - Remoción de la bujía, modelos
de 20,5/29,3/26,4/44 kW (70.000/100.000/

150.000 Btu/hr)

Doble aquí para
ajustar el espacio

Espacio

Figura 15 - Espacio entre electrodos de la
bujía, modelos de 20,5/29,3/26,4/44 kW
(70.000/100.000/150.000 Btu/hr)

104468

Continúa

9

R

CALENTADORES PORTATILES DE AIRE FORZADO

PROCEDIMIENTOS
DE SERVICIO

Continuación

Filtros de salida de aire, de
admisión de aire y de pelusa

1. Quite el casco superior (vea la página 8).

2. Quite los tornillos de la cubierta del
extremo del filtro con una llave de
tuercas de 5/16".

3. Quite la cubierta del extremo del filtro.

4. Reemplace los filtros de salida de aire
y de pelusa.

5. Lave o reemplace el filtro de admisión
de aire (vea Programa de mantenimien-
to preventivo, página 6).

6. Vuelva a colocar la cubierta del extre­mo del filtro.

7. Vuelva a colocar el protector del venti­lador y el casco superior.

IMPORTANTE:

Ajuste de la presión de la
bomba

1. Quite el tapón para manómetro de la
cubierta del extremo del filtro.

2. Instale el manómetro accesorio (No. de
pieza HA1180).

3. Encienda el calentador (vea Funciona-
miento, página 5). Permita que el mo­tor alcance su velocidad plena.

4. Ajuste la presión. Gire la válvula de
alivio hacia la derecha para aumentar
la presión. Gire la válvula de alivio
hacia la izquierda para reducir la pre­sión. Vea las especificaciones a la de­recha para obtener la presión correcta
para cada modelo.

5. Quite el manómetro. Vuelva a colocar
el tapón para manómetro en la cubierta
del extremo del filtro.

No aceite los filtros.

Filtro de admisión de aire

Cubierta del
extremo del filtro

Filtro de pelusa

Filtro de salida
de aire

Figura 16 - Filtros de salida de aire, de admisión de aire y de pelusa,
modelos de 10,2/20,5 kW (35.000/70.000 Btu/hr)

Filtro de admisión de aire

Cubierta del
extremo del
filtro

Filtro de pelusa

Filtro de
salida de aire

Figura 17 - Filtros de salida de aire, de admisión de aire y de pelusa, modelos de 29,3/
44 kW (100.000/150.000 Btu/hr)

Válvula de
alivio

Tapón
para
manómetro

Figura 18 - Remoción del tapón para
manómetro

(Se ilustran los modelos de 10,2/20,5 kW
[35.000/70.000 Btu/hr])

Manómetro

Figura 19 - Ajuste de la presión de la
bomba

Protector del
ventilador

Protector del
ventilador

Modelo Presión de la bomba

10,2 kW (35.000 Btu/hr) 20,00 kPa (2,9 psi)
20,5 kW (70.000 Btu/hr) 26,2 kPa (3,8 psi)
29,3 kW (100.000 Btu/hr) 26,89 kPa (3,9 psi)
44 kW (150.000 Btu/hr) 33,10 kPa (4,8 psi)

10

104468

MANUAL DEL PROPIETARIO

PROCEDIMIENTOS
DE SERVICIO

Continuación

Boquilla

(Modelo de 10,2 kW [35.000 Btu/hr])

1. Quite el casco superior (vea la página 8).

2. Quite el ventilador (vea la página 13).

3. Quite las mangueras de las líneas de
aire y de combustible del conjunto de
la boquilla.

4. Gire el conjunto de la boquilla 1/4 de
vuelta a la izquierda y tire hacia el
motor para quitarlo.

5. Coloque el cuerpo hexagonal de plás­tico en una prensa y apretarla ligera­mente.

6. Quite cuidadosamente la boquilla del
adaptador usando una llave de casqui­llo de 5/8".

7. Sople aire comprimido por la cara de
la boquilla. Esto despedirá la tierra de
la zona de la boquilla.

8. Inspeccione el sello de la boquilla en
busca de daños.

9. Vuelva a colocar la boquilla en el adap­tador hasta que quede asentada. Aprié­tela 1/3 de vuelta adicional con una lla­ve de casquillo de 5/8" (4,5-5,1 Nm
[40-45 in.-lb]).

10. Sujete el conjunto de la boquilla a la
banda fijadora del quemador.

11. Sujete las mangueras de las líneas de

aire y de combustible al conjunto de
la boquilla.

12. Vuelva a colocar el ventilador (vea la

página 13).

13. Vuelva a colocar el protector del

ventilador y el casco superior.

Cámara de
combustión

Conjunto
de
boquilla

Manguera de

Manguera de aire

Figura 20 - Remoción de las mangueras
de las líneas de aire y combustible,
modelo de 10,2 kW (35.000 Btu/hr)

104468

combustible

Banda fijadora
del quemador

Conjunto
de
boquilla

Figura 21 - Remoción del conjunto de la
boquilla, modelo de 10,2 kW (35.000 Btu/hr)

Cara de la
boquilla

Sello de la
boquilla

Boquilla

Adaptador de
la boquilla

Adaptador de la
línea de aire

Adaptador de la
línea de combustible

Figura 22 - Boquilla y adaptador, modelo
de 10,2kW (35.000 Btu/hr)

Boquilla

(Modelos de 20,5/29,3/44 kW [70.000/

100.000/150.000 Btu/hr])

1. Quite el casco superior (vea la página 8).

2. Quite el ventilador (vea la página 13).

3. Quite las mangueras de las líneas de
aire y de combustible del quemador.

4. Quite el cable de la bujía.

5. Quite la bujía del quemador con una
llave de boca de 13/16".

6. Quite los tres tornillos con una llave
de tuercas de 5/16" y quite el quema­dor de la cámara de combustión.

7. Coloque el quemador en una prensa y
apretarla ligeramente.

8. Quite cuidadosamente la boquilla del
quemador usando una llave de casqui­llo de 5/8" (vea la Figura 24).

9. Sople aire comprimido por la cara de
la boquilla. Esto despedirá la tierra de
la zona de la boquilla.

11

10. Inspeccione el sello de la boquilla en
busca de daños.

11. Vuelva a colocar la boquilla en el que­mador y apriétela firmemente (9,1-12,4
Nm [80-110 in.-lb]).

12. Sujete el quemador a la cámara de com­bustión.

13. Instale la bujía en el quemador.

14. Conecte el cable de la bujía.

15. Sujete las mangueras de las líneas de
aire y de combustible al quemador.

16. Vuelva a colocar el ventilador (vea la
página 13).

17. Vuelva a colocar el protector del venti­lador y el casco superior.

Cámara de
combustión

Quemador

Cable de la
bujía

Tornillo

Manguera de

Manguera
de aire

Figura 23 - Remoción del quemador,
modelos de 20,5/29,3/44 kW (70.000/

100.000/150.000 Btu/hr)

Cara de la
boquilla

Boquilla

Quemador

Figura 24 - Remoción de la boquilla,
modelos de 20,5/29,3/44 kW (70.000/

100.000/150.000 Btu/hr)

Sello de la
boquilla

Adaptador
de la línea
de aire

combustible

Bujía

Adaptador de
la línea de
combustible

Continúa

R

CALENTADORES PORTATILES DE AIRE FORZADO

PROCEDIMIENTOS
DE SERVICIO

Continuación

Rotor de la bomba

(Procedimiento si el rotor se atasca)

1. Quite el casco superior (vea la página 8).

2. Quite los tornillos de la cubierta del
extremo del filtro con una llave de
tuercas de 5/16".

3. Quite la cubierta del extremo del filtro
y los filtros de aire.

4. Quite los tornillos de la placa de la bom­ba con una llave de tuercas de 5/16".

5. Quite la placa de la bomba.

6. Quite el rotor, el inserto y las paletas.

7. Revise si hay suciedad en la bomba. Si hay
suciedad, quítela con aire comprimido.

8. Instale el inserto y el rotor.

9. Verifique el espacio del rotor. Ajústelo
a 0,076/0,101 mm (0,003/0,004 in.) si
es necesario (vea la Figura 27).

Nota:

Gire el rotor una vuelta completa para

asegurarse que el espacio sea de 0,076/
0,101 mm (0,003/0,004 in.) en la posición
más apretada. Ajústelo si es necesario.

10. Instale las paletas, la placa de la bom­ba, los filtros de aire y la cubierta del
extremo del filtro.

11. Vuelva a colocar el protector del venti­lador y el casco superior.

12. Ajuste la presión de la bomba (vea la
página 10).

Nota:

Si el rotor aún se atasca, continúe de

la siguiente manera.

13. Efectúe los pasos 1 al 6 arriba indicados.

14. Coloque un papel de lija fina (grano

600) en una superficie plana. Lije el
rotor ligeramente siguiendo un movi­miento en forma de “ocho” cuatro ve­ces (vea la Figura 28).

15. Vuelva a instalar el inserto y el rotor.

16. Efectúe los pasos 10 al 12 arriba indi­cados.

Paleta

Placa de
la bomba

Inserto

Figura 25 - Ubicación del rotor, modelos de 10,2/20,5 kW (35.000/70.000 Btu/hr)

Inserto

Rotor

Figura 26 - Ubicación del rotor, modelos de 29,3/44 kW (100.000/150.000 Btu/hr)

Tornillo de ajuste de espacio

Paleta

Rotor

Filtro de
salida de aire

Paleta

Filtro de salida
de aire

Placa de la
bomba

Espacio de 0,076/
0,101 mm (0,003/
0,004 in.) medido con
un calibrador

Rotor

Filtro de admisión
de aire

Cubierta del
extremo del filtro

Protector del
ventilador

Filtro de
admisión de aire

Cubierta del
extremo del filtro

Protector del
ventilador

Papel de lija

Tornillo de ajuste
de espacio

Figura 27 - Ubicaciones de tornillos de
ajuste del espacio del rotor

12

Figura 28 - Lijado del rotor

104468

MANUAL DEL PROPIETARIO

PROCEDIMIENTOS
DE SERVICIO

Continuación

Ventilador

IMPORTANTE:

del motor antes de quitar el motor del calen­tador. Si el peso del motor se apoya sobre el
ventilador, se podría dañar el paso de las
paletas del ventilador.

1. Quite el casco superior (vea la página 8).

2. Utilice una llave hexagonal de 1/8" para
aflojar el tornillo de fijación que sujeta
el ventilador al eje del motor.

3. Quite el ventilador del eje del motor.

4. Limpie el ventilador con un trapo suave
humedecido en keroseno o solvente.

5. Seque el ventilador por completo.

6. Vuelva a colocar el ventilador en el eje
del motor. Coloque el cubo del venti­lador a ras con el extremo del eje del
motor (vea la Figura 30).

7. Coloque el tornillo de fijación en la
parte plana del eje. Apriete el tornillo
de fijación firmemente (4,5-5,6 Nm
[40-50 in.-lb).

8. Vuelva a colocar el protector del venti­lador y el casco superior.

Tornillo de
fijación

Quite el ventilador del eje

Ventilador

ESPECIFICACIONES

Salida nominal (kW) 10,2 20,5 29,3 44

(Btu/hr) 35.000 70.000 100.000 150.000

Combustible Use sólo keroseno o fueloil No. 1.

Capacidad del tanque de
combustible (l/gal) 11,4/3,0 18,9/5,0 34/9,0 51,1/13,5

Consumo de combustible
(litros por hora/gal por hora) 1,0/0,26 1,85/0,49 2,7/0,70 4,1/1,1

Requisitos eléctricos 230 V/50 Hz (Para todos los modelos)

Amperaje (funcionamiento normal) 0,8 1,0 1,2 1,2

Salida de aire caliente

3

(m

/min - ft3/min) 4/140 6,4/225 12/425 14,2/500

Velocidad (rpm) 1425 2850 2850 2850

DIAGRAMAS DE ALAMBRADO

230V/50Hz

MarrónAzul

RFI Filtro

NegroNegro

Verde/amarillo

BlancoBlanco

Motor

Verde/

amarillo

Anaranjado

Ignitor

Bujía

Rojo

Rojo

Tarjeta

de

bornes

Blanco Azul

Fotocélula

Rojo

Figura 31 - Diagrama de alambrado, modelos de 10,2/29,3/44 kW (35.000/100.000/

150.000 Btu/hr)

Azul

B

Control

de

extinción

de

llamas

R

Botón

de

reposición

Eje del
motor

Figura 29 - Ubicación del ventilador, eje
del motor y tornillo de fijación

Ventilador

Eje del

A ras

motor

Tornillo de
fijación

Figura 30 - Corte transversal del
ventilador

104468

230V/50Hz

Marrón

RFI Filtro

Verde/amarillo

Blanco

Rojo

Negro

Blanco

Azul

Azul

Fotocélula

B

Control

de

extinción

de

llamas

R

Verde/

amarillo

Motor

Anaranjado

Negro

Ignitor

Rojo

S ó 2M ó 3

Relé de

arranque

del motor

Blanco

Bujía

Rojo

L ó 1

Negro

Tarjeta

de

bornes

Rojo

Azul

Figura 32 - Diagrama de alambrado, modelos de 20,5kW (70.000 Btu/hr)

13

Botón

de

reposición

R

CALENTADORES PORTATILES DE AIRE FORZADO

3

DESPIECE
ILUSTRADO

1

10,2 KW (35.000 BTU/HR)

24

33

41

2

4

11-5

5

6

13

13

27

11

17

22

22

39

16

21

43

20

21

15

11-4

25

7

23

8

9

34

11-1

11-2

11-3

18

19

31

18-1

18-2

18-18

18-3

18-17

18-16

Conjunto de motor y bomba

18-4

18-15

18-14

18-5

18-6

18-7

18-13

22

37

18-8

14

18-9

18-10

18-11

18-12

29

30

38

28

35

26

42

36

40

14

12

32

10

104468

MANUAL DEL PROPIETARIO

LISTA DE PIEZAS

10,2 KW (35.000 BTU/HR)

CLAVE NO. PIEZA DESCRIPCION CANT.

1 M51104-01 Asa 1
2 098511-54 Casco superior 1
3 102432-01
4 098512-43 Cámara de combustión1
5 M51108-01 Escudo térmico 1
6 M11084-29 Tornillo, #10-16 x 3/4" 2
7 M16660 Soporte de fotocélula 1
8 M10908-2 Tornillo, #6-32 x 3/8" 2
9 HA3019 Conjunto de fotocélula 1
10 079673-06 Cordón eléctrico 1
11 ** Conjunto de banda

11-1 097124-01 Soporte 1
11-2 HA3013 Bujía1
11-3 079980-01 Adaptador de la boquilla 1
11-4 M29824 Tuerca, 14mm 1

11-5 HA3006 Boquilla 1
12 102801-01 RFI Filtro 1
13 M30865-02 Buje 2
14 M50400 Buje de alivio 1
15 M30884 Ventilador 1
16 M50631 Parachoques de caucho 2
17 101205-01 Soporte del motor 1
18 ** Conjunto de motor y bomba 1

18-1 098642-02 Motor (230V/50Hz) 1

18-2 079975-03 Cuerpo de la bomba 1

18-3 M22009 Inserto 1

18-4 M22456-2 Rotor 1

18-5 M29608

18-6 M29632 Filtro de pelusa 1

18-7 M29633 Filtro de admisión1

18-8 M29609 Cubierta de extremo del filtro 1

18-9 M12461-31 Tornillo, #10-32 x 1" 3

18-10 M8940 Bola de acero (diám. 1/4") 1

18-11 M10993-1 Resorte de alivio de presión1

18-12 M27694 Tornillo de ajuste 1

18-13 M22997 Tapón1

18-14 M29612-01 Filtro de salida 1

18-15 M12461-32 Tornillo, #10-32 x 1 1/8" 6

18-16 M50016

18-17 M8643-2 Paleta 4

18-18 FHPF3-6C Tornillo, #10-32 x 3/4" 2

Tornillo arandela de seguridad 1/2"

fijadora del quemador 1

Cubierta de extremo de bomba

Codo de 90° (adaptador de punta)

Esta lista contiene las piezas reemplazables del calentador. Al pedir repuestos, asegúrese de
proporcionar el modelo y número de serie correctos (obtenidos de la chapa del número de
modelo) y el número de pieza y descripción de la pieza deseada.

CLAVE NO. PIEZA DESCRIPCION CANT.

19 M51105-01 Protector del ventilador 1
20 NTC-4C Contratuerca hexagonal 2

6

21 M50104-02 Buje (alambres) 2
22 102431-01

23 098511-12 Casco inferior 1
24 M11271-8 Tuerca de presilla 6
25 RF3-6B Tornillo, #10-32 X 3/4" 1
26 M29652-04 Línea de aire de caucho 1
27 M29652-05 Línea de combustible 1
28 M16841-57
29 M10990-3 Buje de caucho 1
30 M50876-04 Conjunto del filtro de

31 102482-02 Ignitor electrónico 1
32 M11084-29 Tornillo, #10-16 x 3/4" 2
33 099125-02 Tarjeta de bornes 1
34 099157-01 Remache 1
35 097630-02 Control de extinción de llamas 1
36 097702-01
37 098513-73 Tanque de combustible 1
38 M50899-03AA Cubierta lateral 1
39 NPF-3B Tuerca, #10-32 3
40 099177-01 Tuerca hexagonal 1
41 078918-01 Tapa de lengüeta de tarjeta

42 097785-01 Empaquetadura de espuma

43 WLE-3 Arandela, #10 Cerradura 2

1

PIEZAS DISPONIBLES - NO ILUSTRADAS

HA2210 Tamiz del cuello de llenado 1
097649-01 Etiqueta de nombre comercial 2
M9900-192 Alambre de puesta a tierra de

102944-01 Calcomanía paquete 1

1

Tornillo arandela de seguridad 1/2"

Conjunto de alambre (rojo 8-1/2")

combustible

Tapa del tanque de combustible

de bornes 1

de vinilo 1

la cámara de combustión1

(Incluye el buje)

10

1

1

1

**No disponible como conjunto, pida las piezas por separado.

104468

15

R

CALENTADORES PORTATILES DE AIRE FORZADO

3

DESPIECE
ILUSTRADO

1

20,5 KW (70.000 BTU/HR)

Conjunto del quemador

10-1

10-2

10-4

10-3

10-6

10-5

10-7

24

35

43

16

45

28

44

2

14

18

19

26

20

21

11

27

33

22

4

5

12

12

31

32

29

10

11

25

17

30

15

21

41

38

39

7

6

8

23

36

18-1

18-2

18-18

18-4

18-3

18-17

18-16

18-15

18-14

Conjunto del motor y de la bomba

18-5

18-6

40

18-7

18-13

11

18-8

16

37

34

13

9

42

18-9

18-10

18-11

18-12

104468

MANUAL DEL PROPIETARIO

LISTA DE PIEZAS

20,5 KW (70.000 BTU/HR)

CLAVE NO. PIEZA DESCRIPCION CANT.

1 M51104-01 Asa 1
2 098511-54 Casco superior 1
3 102432-01
4 098512-44 Cámara de combustión1
5 M11084-29 Tornillo, #10-16 x 3/4" 2
6 M16660 Soporte de fotocélula 1
7 M10908-2 Tornillo, #6-32 x 3/8" 2
8 HA3019 Conjunto de fotocélula 1
9 079673-06 Cordón eléctrico 1
10 ** Conjunto del quemador 1

10-1 HA3008 Boquilla 1
10-2 M10659-1
10-3 M10809-1
10-4 M8882
10-5 M51098-02 Quemador 1
10-6 M50820-01 Adaptador de punta 2

10-7 HA3012 Bujía1
11 102431-01
12 M30865-02 Buje 2
13 M50400 Buje de alivio 1
14 M30884 Ventilador 1
15 M50631 Parachoques de caucho 2
16 M12461-13 Tornillo, #8-32 x 1/4"

17 101205-01 Soporte del motor y relé 1
18 ** Conjunto de motor y bomba 1

18-1 102001-16 Motor (230V/50Hz) 1

18-2 079975-02 Cuerpo de la bomba 1

18-3 M22009 Inserto 1

18-4 M22456-1 Rotor 1

18-5 M29608

18-6 M29632 Filtro de pelusa 1

18-7 M29633 Filtro de admisión1

18-8 M29609 Cubierta de extremo del filtro 1

18-9 M12461-31 Tornillo, #10-32 x 1" 3

18-10 M8940 Bola de acero (diám. 1/4") 1

18-11 M10993-1 Resorte de alivio de presión1

18-12 M27694 Tornillo de ajuste 1

18-13 M22997 Tapón1

18-14 M29612-01 Filtro de salida 1

18-15 M12461-31 Tornillo, #10-32 x 1" 6

18-16 M50016

18-17 M8643 Paleta 4

18-18 FHPF3-5C Tornillo, #10-32 x 5/8" 2

Tornillo arandela de seguridad 1/2"

Arandela del sello de la boquilla
Resorte del sello de la boquilla
Manguito del sello de la boquilla

Tornillo arandela de seguridad 1/2"

(sujeta el relé en posición) 2

Cubierta de extremo de bomba

Codo de 90° (adaptador de punta)

Esta lista contiene las piezas reemplazables del calentador. Al pedir repuestos, asegúrese de
proporcionar el modelo y número de serie correctos (obtenidos de la chapa del número de
modelo) y el número de pieza y descripción de la pieza deseada.

CLAVE NO. PIEZA DESCRIPCION CANT.

19 M51105-01 Protector del ventilador 1
20 NTC-4C Contratuerca hexagonal 2
21 M50104-02 Buje (alambres) 2

6

22 102801-01 RFI Filtro 1
23 098511-12 Casco inferior 1
24 M11271-8 Tuerca de presilla 6
25 098136-05 Relé (arranque del motor) 1
26 M16841-58
27 RF3-6B Tornillo, #10-32 x 3/4" 1
28 M29652-04 Línea de aire de caucho 1
29 079973-01 Línea de combustible 1
30 M16841-57

2

31 M10990-3 Buje de caucho 1

1

32 M50876-05 Conjunto del filtro de

1

33 102482-02 Ignitor electrónico 1
34 M11084-29 Tornillo, #10-16 x 3/4" 2
35 099125-02 Tarjeta de bornes 1

11

36 099157-01 Remache 1
37 097702-01
38 097630-02 Control de extinción de llamas 1
39 098513-74 Tanque de combustible 1
40 M50899-03AA Cubierta lateral 1
41 NPF-3B Tuerca, #10-32 3
42 099177-01 Tuerca hexagonal 1
43 078918-01 Tapa de lengüeta de tarjeta

44 097785-01 Empaquetadura de espuma

45 WLE-3 Arandela, #10 Cerrandura 2

1

1

PIEZAS DISPONIBLES - NO ILUSTRADAS

HA2210 Tamiz del cuello de llenado 1
097649-01 Etiqueta de nombre comercial 2
M9900-192 Alambre de puesta a tierra de

102944-02 Calcomanía paquete 1

Conjunto de alambre (rojo 9-1/2")

Conjunto de alambre (rojo 8-1/2")

combustible

Tapa del tanque de combustible

de bornes 1

de vinilo 1

la cámara de combustión1

(Incluye el buje)

1

1

1

1

**No disponible como conjunto, pida las piezas por separado.

104468

17

R

CALENTADORES PORTATILES DE AIRE FORZADO

2

DESPIECE
ILUSTRADO

29,3 KW (100.000 BTU/HR)

8-1

8-2

8-4

8-3

8-6

Conjunto del quemador

8-5

8-7

1

3

4

5

23

31

44

30

8

7

9

15

36

24

10

33
34

35

37

26

11

25

17

28

18

19

20

27

12

13

14

21

9

22

32

13-1

13-2

13-18

13-17

13-16

13-15

Conjunto de motor y bomba

13-3

13-14

13-4

13-5

13-6

13-13

42

9

13-7

16

13-8

13-12

18

13-9

13-10

13-11

38

6

39

29

43

41

40

104468

MANUAL DEL PROPIETARIO

LISTA DE PIEZAS

29,3 KW (100.000 BTU/HR)

CLAVE NO. PIEZA DESCRIPCION CANT.

1 098511-138 Casco superior 1
2 102432-01
3 098512-31 Cámara de combustión1
4 M16660 Soporte de fotocélula 1
5 HA3019 Conjunto de fotocélula 1
6 M27417 Tapón de vaciado 1
7 M10908-2 Tornillo, #6-32 x 3/8" 2
8 ** Conjunto del quemador 1

8-1 100735-15 Boquilla 1
8-2 M10659-1
8-3 M10809-1
8-4 M8882
8-5 M50924-03 Cuerpo del quemador 1
8-6 M50820-02 Adaptador de punta 2

8-7 HA3012 Bujía1
9 102431-01
10 M50814-06 Línea de aire 1
11 M51345-01 Línea de combustible 1
12 102042-01 Ventilador 1
13 ** Conjunto de motor y bomba 1

13-1 102001-03 Motor (230V/50Hz) 1

13-2 079975-02 Cuerpo de la bomba 1

13-3 FHPF3-5C Tornillo, #10-32 x 5/8" 2

13-4 M22009 Inserto 1

13-5 M22456-1 Rotor 1

13-6 M50545

13-7 M12179 Filtro de admisión1

13-8 M16545 Cubierta de extremo del filtro 1

13-9 M8940 Bola de acero (diám. 1/4") 1

13-10 M10993-1 Resorte de alivio de presión1

13-11 M27694 Tornillo de ajuste 1

13-12 M22997 Tapón1

13-13 M12461-31 Tornillo, #10-32 x 1" 4

13-14 M12244-1 Filtro de salida 1

13-15 M12461-31 Tornillo, #10-32 x 1" 6

13-16 M11637 Filtro de pelusa 1

13-17 M50820-02 Adaptador de punta 1

13-18 M8643 Paleta 4
14 M51114-01 Protector del ventilador 1

Tornillo arandela de seguridad 1/2"

Arandela del sello de la boquilla
Resorte del sello de la boquilla
Manguito del sello de la boquilla

Tornillo arandela de seguridad 1/2"

Cubierta de extremo de bomba

Esta lista contiene las piezas reemplazables del calentador. Al pedir repuestos, asegúrese de
proporcionar el modelo y número de serie correctos (obtenidos de la chapa del número de
modelo) y el número de pieza y descripción de la pieza deseada.

CLAVE NO. PIEZA DESCRIPCION CANT.

15 M50631 Parachoques de caucho 2
16 097468-01 Forro de borde 1

8

17 101206-01 Soporte del motor y relé 1
18 WLE-3 Arandela #10 cerrandura 2
19 NPF-3B Tuerca, #10-32 3
20 NTC-4C Contratuerca hexagonal 2
21 102482-02 Ignitor electrónico 1
22 M11084-29 Tornillo, #10-16 x 3/4" 2
23 099125-02 Tarjeta de bornes 1

2

24 099157-01 Remache 1

1

25 M50104-03 Buje 1

1

26 M50104-03 Buje 1
27 M50104-01 Buje 2
28 099213-01 Tapón de botón1
29 102801-01 RFI Filtro 1

13

30 098511-191 Casco inferior 1
31 M11271-8 Tuerca de presilla 8
32 RF3-6B Tornillo, #10-32 x 3/4" 1
33 M51150-01 Filtro de combustible 1
34 M10990-3 Buje de caucho 1
35 M51151-01 Línea de combustible 1
36 098513-75 Tanque de combustible 1
37 097702-01
38 M16841-57
39 097630-02

1

40 M50400 Buje de alivio 1
41 079673-06 Cordón eléctrico 1
42 M51077-01AA Cubierta lateral 1
43 099177-01 Tuerca hexagonal 1
44 078918-01 Tapa de lengüeta de

PIEZAS DISPONIBLES - NO ILUSTRADAS

HA2210 Tamiz del cuello de llenado 1
097650-01 Etiqueta de nombre comercial 2
M9900-192 Alambre de puesta a tierra de

102944-03 Calcomanía paquete 1

Tapa del tanque de combustible
Conjunto de alambre (rojo 8-1/2")
Control de extinción de llamas

tarjeta de bornes 1

la cámara de combustión1

1
1
1

**No disponible como conjunto, pida las piezas por separado.

104468

19

R

CALENTADORES PORTATILES DE AIRE FORZADO

DESPIECE
ILUSTRADO

44 KW (150.000 BTU/HR)

8-1

8-2

8-4

8-3

8-5

8-7

2

1

3

4

5

8

12

13

14

7

9

15

10

17

11

30

31

26

25

46

28

20

21

8-6

Conjunto del quemador

13-1

13-2

13-18

13-17

13-16

13-15

Conjunto de motor y bomba

13-3

13-14

13-4

13-5

13-6

13-13

42

16

23

43

13-7

44

13-8

13-12

20

24

36

13-9

37

13-10

13-11

35

33
34

38

19

27

9

22

18

32

29

39

45

41

40

6

104468

MANUAL DEL PROPIETARIO

LISTA DE PIEZAS

44 KW (150.000 BTU/HR)

CLAVE NO. PIEZA DESCRIPCION CANT.

1 098511-138 Casco superior 1
2 102432-01
3 098512-36 Cámara de combustión1
4 099229-01 Soporte de fotocélula 1
5 HA3019 Conjunto de fotocélula 1
6 M27417 Tapón de vaciado 1
7 M10908-2 Tornillo, #6-32 x 3/8" 2
8 ** Conjunto del quemador 1

8-1 100735-11 Boquilla 1
8-2 M10659-1
8-3 M10809-1
8-4 M8882
8-5 M50924-08 Cuerpo del quemador 1
8-6 M50820-02 Adaptador de punta 2

8-7 HA3012 Bujía1
9 102431-01
10 M50814-06 Línea de aire 1
11 M51345-01 Línea de combustible 1
12 102042-01 Ventilador 1
13 ** Conjunto de motor y bomba 1

13-1 102001-03 Motor (230V/50Hz) 1

13-2 079975-03 Cuerpo de la bomba 1

13-3 FHPF3-6C Tornillo, #10-32 x 3/4" 2

13-4 M22009 Inserto 1

13-5 M22456-2 Rotor 1

13-6 M50545

13-7 M12179 Filtro de admisión1

13-8 M16545 Cubierta de extremo del filtro 1

13-9 M8940 Bola de acero (diám. 1/4") 1

13-10 M10993-1 Resorte de alivio de presión1

13-11 M27694 Tornillo de ajuste 1

13-12 M22997 Tapón1

13-13 M12461-31 Tornillo, #10-32 x 1" 4

13-14 M12244-1 Filtro de salida 1

13-15 M12461-32 Tornillo, #10-32 x 1 1/8" 6

13-16 M11637 Filtro de pelusa 1

13-17 M50820-02 Adaptador de punta 1

13-18 M8643-2 Paleta 4
14 M51114-01 Protector del ventilador 1
15 M50631 Parachoques de caucho 2
16 097468-01 Forro de borde 1

Tornillo arandela de seguridad 1/2"

Arandela del sello de la boquilla
Resorte del sello de la boquilla
Manguito del sello de la boquilla

Tornillo arandela de seguridad 1/2"

Cubierta de extremo de bomba

Esta lista contiene las piezas reemplazables del calentador. Al pedir repuestos, asegúrese de
proporcionar el modelo y número de serie correctos (obtenidos de la chapa del número de
modelo) y el número de pieza y descripción de la pieza deseada.

CLAVE NO. PIEZA DESCRIPCION CANT.

17 101206-01 Soporte del motor 1
18 WLE-3 Arandela, #10 Cerrandura 2

8

19 NPF-3B Tuerca, #10-32 3
20 NTC-4C Contratuerca hexagonal 2
21 102482-02 Ignitor electrónico 1
22 M11084-29 Tornillo, #10-16 x 3/4" 2

23 099125-02 Tarjeta de bornes 1
24 099157-01 Remache 1
25 M50104-03 Buje 1

2

26 M50104-03 Buje 1

1

27 M50104-01 Buje 2

1

28 099213-01 Tapón de botón1
29 102801-01 RFI Filtro 1
30 098511-191 Casco inferior 1
31 M11271-8 Tuerca de presilla 8

9

32 RF3-6B Tornillo, #10-32 x 3/4" 1
33 M51150-01 Filtro de combustible 1
34 M10990-3 Buje de caucho 1
35 M51151-02 Línea de combustible 1
36 098513-76 Tanque de combustible 1
37 097702-01
38 M16841-57
39 097630-02
40 M50400 Buje de alivio 1
41 079673-06 Cordón eléctrico - 1

1

42 M51077-01AA Cubierta lateral 1
43 M11084-27 Tornillo, #10-16 x 1/2" 4
44 078918-01 Tapa de lengüeta de

45 099177-01 Tuerca hexagonal 1
46 097785-04 Empaquetadura de espuma

PIEZAS DISPONIBLES - NO ILUSTRADAS

HA2210 Tamiz del cuello de llenado 1
097650-01 Etiqueta de nombre comercial 2
M9900-192 Alambre de puesta a tierra de

102944-04 Calcomanía paquete 1

Tapa del tanque de combustible
Conjunto de alambre (rojo 8-1/2")
Control de extinción de llamas

tarjeta de bornes 1

de vinilo 2

la cámara de combustión1

1
1
1

**No disponible como conjunto, pida las piezas por separado.

104468

21

R

CALENTADORES PORTATILES DE AIRE FORZADO

RUEDAS Y ASAS
PARA MODELOS DE

29,3 Y 44 KW (100.000 Y

150.000 BTU/HR)

CANT. CANT.

29,3 kW 44 kW

CLAVE NO. PIEZA DESCRIPCION (100.000) (150.000)

1 HA2203 Asas 2 —

HA2204 Asas — 2
2 M12345-33 Tornillo, #10-24 x 1 3/4" 8 8
3 M12342-3 Bastidor de soporte de las ruedas 1 —

M12831-3 Bastidor de soporte de las ruedas — 1
4 NTC-3C Tuerca hexagonal, #10-24 8 8
5 097896-03 Rueda 2 2
6 M28526 Tuerca ciega 2 2
7 M51015-01 Eje 1 —

M16801-2 Eje — 1

1

2

3

4

5

7

6

22

104468

ACCESORIOS

Obtenga los accesorios a través del conce­sionario en su localidad.

MANOMETRO DE AIRE ­HA1180

Para todos los modelos. Herramienta espe­cial para comprobar la presión de la bomba.

MANUAL DEL PROPIETARIO

JUEGO DE RUEDAS Y
AGARRADERAS ESTANDAR

- HA1206

JUEGO DE RUEDAS Y ASA
DE SERVICIO SEVERO ­HA1202

Para aplicaciones de servicio severo. Hace
el calentador más portátil y conveniente.
Para los modelos de 10,2/20,5 kW (35.000/

70.000 Btu/hr)

Incrementa la portabilidad y comodidad de
manejo del calentador. Fácil de armar. Para
modelos de 10,2/20,5 kW (35.000 a 70.000
Btu/Hr).

104468

23

GARANTIA Y REPARACIONES

CERTIFICADO DE GARANTIA LIMITADA DE 90 DIAS PARA EQUIPO GENERAL

DESA International garantiza que los productos nuevos que
vende carecen de defectos en el material y fabricación por un
período de noventa días a partir de la fecha de entrega al primer
usuario y sujeto a las condiciones siguientes:

Las obligaciones y responsabilidades de DESA International
bajo esta garantía se limitan expresamente a la reparación o el
reemplazo a discreción de DESA International de los
componentes que a juicio de DESA International y posterior a
la inspección tenían defectos de material o fabricación al ser
despachados de la fábrica. Tales componentes serán
suministrados sin costo al usuario, al establecimiento
comercial o a un centro de servicio autorizado por la fábrica o
fábrica durante horas regulares de trabajo. La garantía no cubre
los componentes o accesorios de productos no fabricados por
DESA International, los cuales se encuentran amparados por
garantías de sus fabricantes respectivos, ni cubre el
mantenimiento normal (tal como los ajustes de presión) ni los
repuestos normales (tales como filtros y bujías). Las piezas de
repuesto o reparación instaladas en el producto amparado bajo
esta garantía se garantizan únicamente por la porción restante
del período de la presente garantía, como si tales fueran
componentes originales de dicho producto. DESA INTER­NATIONAL NO OFRECE NINGUNA GARANTIA
EXPRESA ADICIONAL. HASTA EL PUNTO QUE
ESTABLECE LA LEY, DESA INTERNATIONAL NO
OFRECE GARANTIA IMPLICITA ALGUNA Y NO
GARANTIZA LA IDONEIDAD NI LA

COMERCIABILIDAD DE ESTE PRODUCTO PARA
ALGUN PROPOSITO ESPECIFICO. EN TODO CASO,
LAS GARANTIAS IMPLICITAS, INCLUYENDO LAS DE
COMERCIABILIDAD E IDONEIDAD PARA UN
PROPOSITO ESPECIFICO, SE LIMITAN A LA
DURACION DE LA PRESENTE GARANTIA EXPRESA.

Los costos de transporte, costos de instalación, honorarios,
impuestos u otros recargos correrán por cuenta del usuario. La
obligación de DESA International bajo esta garantía limitada
no incluye responsabilidad por daños o retrasos directos,
indirectos, fortuitos o consecuentes. Si DESA International
así lo solicita, los productos sobre los cuales se efectúe algún
reclamo deberán ser devueltos, a flete pagado por el usuario,
a la fábrica. El uso indebido de este producto, incluyendo su
uso después del descubrimiento de piezas defectuosas o
desgastadas, el uso más allá de la capacidad, la sustitución de
piezas por componentes no aprobados por DESA Interna­tional o cualquier otra alteración o reparación por terceros que
a juicio de DESA International afecte este producto de forma
material y adversa, anulará la presente garantía.

NINGUN EMPLEADO O REPRESENTANTE CUENTA
CON LA AUTORIDAD PARA ALTERAR ESTA
GARANTIA EN MODO ALGUNO NI PARA OTORGAR
GARANTIAS ADICIONALES A MENOS QUE TAL
ALTERACION SE HAGA POR ESCRITO Y SEA
FIRMADA POR UN OFICIAL EN LA CASA MATRIZ DE
DESA INTERNATIONAL.

Printed in U.S.A.

SERVICIO DE GARANTIA

Siempre especifique los números de modelo y de serie al
comunicarse con la fábrica.

Nos reservamos el derecho de enmendar estas
ESPECIFICACIONES en cualquier momento y sin previo
aviso. La única garantía aplicable al producto es nuestra
garantía estándar dada por escrito. No se ofrece ninguna
garantía adicional, ni expresa ni implícita.

Se puede obtener un Manual de servicio solicitándolo por
correspondencia al Departamento de servicios técnicos a
la dirección siguiente:

DESA

INTERNATIONAL

Corporate Headquarters

2701 Industrial Drive
P.O. Box 90004
Bowling Green, Kentucky 42102-9004 EE.UU.
