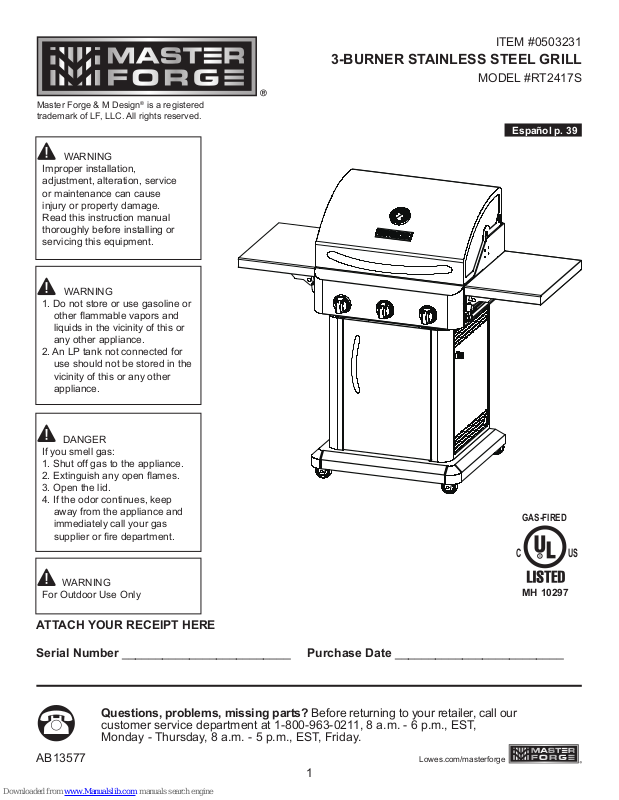

Master Forge Rt2417s Owner's Manual [es, en]

Page 1

WARNING Improper installation, adjustment, alteration, service or maintenance can cause injury or property damage. Read this instruction manual thoroughly before installing or servicing this equipment.

WARNING

1. Do not store or use gasoline or

other ammable vapors and

liquids in the vicinity of this or any other appliance.

2. An LP tank not connected for

use should not be stored in the vicinity of this or any other appliance.

ITEM #0503231

3-BURNER STAINLESS STEEL GRILL

MODEL #RT2417S

Español p. 39

DANGER If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open ames.

3. Open the lid.

4. If the odor continues, keep

away from the appliance and immediately call your gas

supplier or re department.

GAS-FIRED

C US

WARNING

For Outdoor Use Only

MH 10297

ATTACH YOUR RECEIPT HERE

Serial Number _________________________ Purchase Date _________________________

Questions, problems, missing parts? Before returning to your retailer, call our

customer service department at 1-800-963-0211, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.

AB13577

Lowes.com/masterforge

Page 2

TABLE OF CONTENTS

Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Safety Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Hardware Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

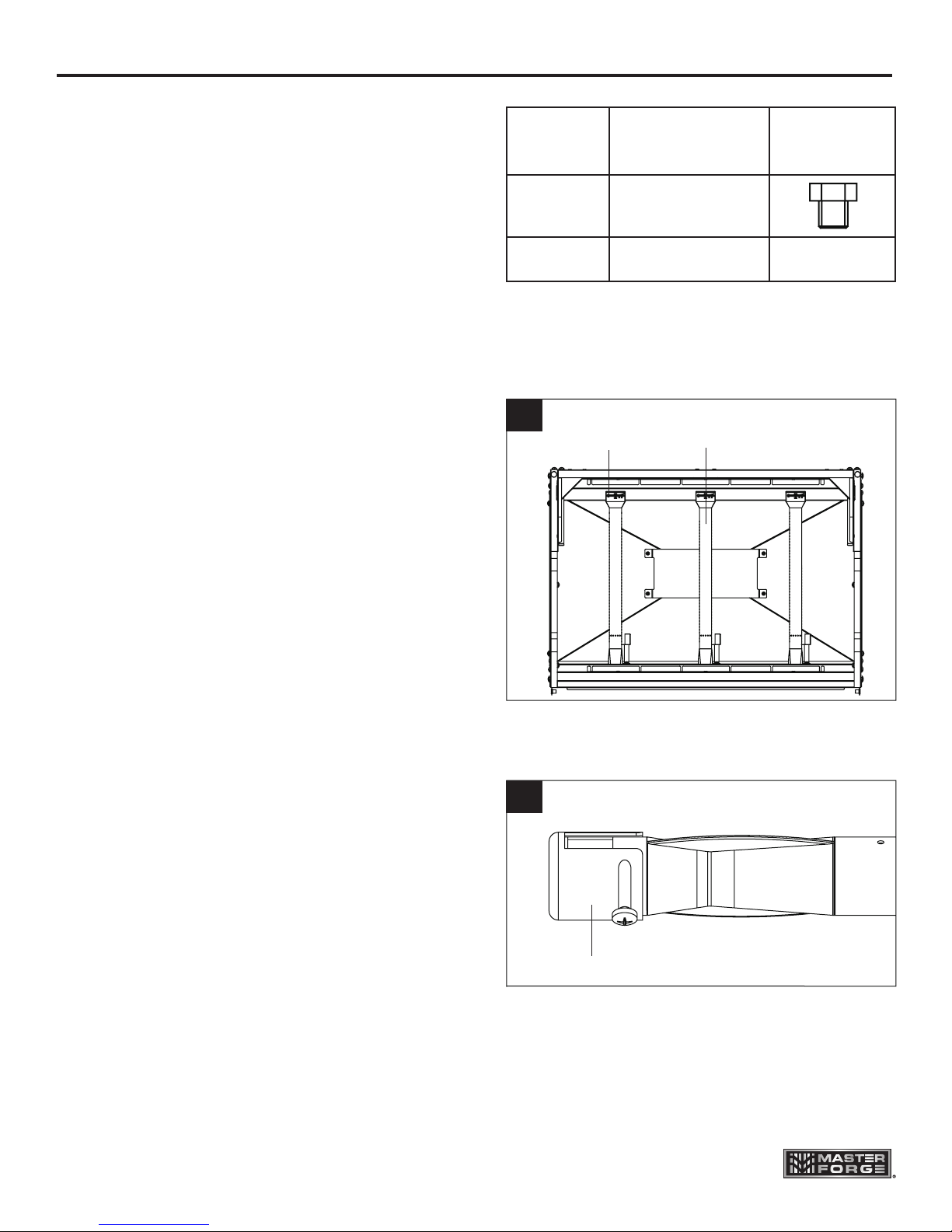

Natural Gas Conversion Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Cooking with Gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Care and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Replacement Parts List. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Lowes.com/masterforge

Page 3

SAFETY INFORMATION

Please read and understand this entire manual before attempting to assemble, operate or install the product. If you have any questions regarding the product, please call customer service at 1-800-963-0211, 8:00 am to 6:00 pm, EST, Monday- Thursday, 8:00 a.m. to 5:00 p.m., EST, Friday.

1. The installation of this appliance must conform with local codes or, in the absence of local codes, with either the National Fuel Gas Code, ANSI Z223.1/NFPA 54, or Natural Gas

and Propane Installation Code, CSA/CGA-B149.1.

2. This grill is intended for use outdoors and should not be used in a building, garage or any other enclosed or covered area.

3. This outdoor grill is not intended for installation in or on recreational vehicles and/or boats.

4. A minimum clearance of 36 in. from combustible constructions to the sides of the grill and 36 in. from the back of the grill to combustible constructions must be maintained. This outdoor cooking gas appliance must not be placed under overhead combustible construction.

5. The use of an electrical source requires that when installed, the grill must be electrically grounded in accordance with local codes or, in the absence of local codes, with ANSI/NFPA 70, or the Canadian Electrical Code, CSA C22.1. Keep electrical supply cords and the fuel supply hose away from heated surfaces.

6. Inspect the hoses before each use for excessive abrasion or wear, or cuts that may affect safe operation of the grill. If there is evidence of excessive abrasion or wear, or the hose is cut, it must be replaced prior to the grill being put into operation. The replacement hose

assembly must be those specied by the manufacturer.

7. Keep your grill in an area clear and free from combustible materials, gasoline and other

ammable vapors and liquids.

8. DO NOT obstruct the ow of combustion and ventilation air to this appliance.

9. Keep the ventilation openings of the tank enclosure free and clear from debris.

10. Check all gas connections for leaks with a soapy water solution and brush. Never use an

open ame to check for leaks.

11. Never use charcoal in the grill.

12. Never use the grill in windy areas.

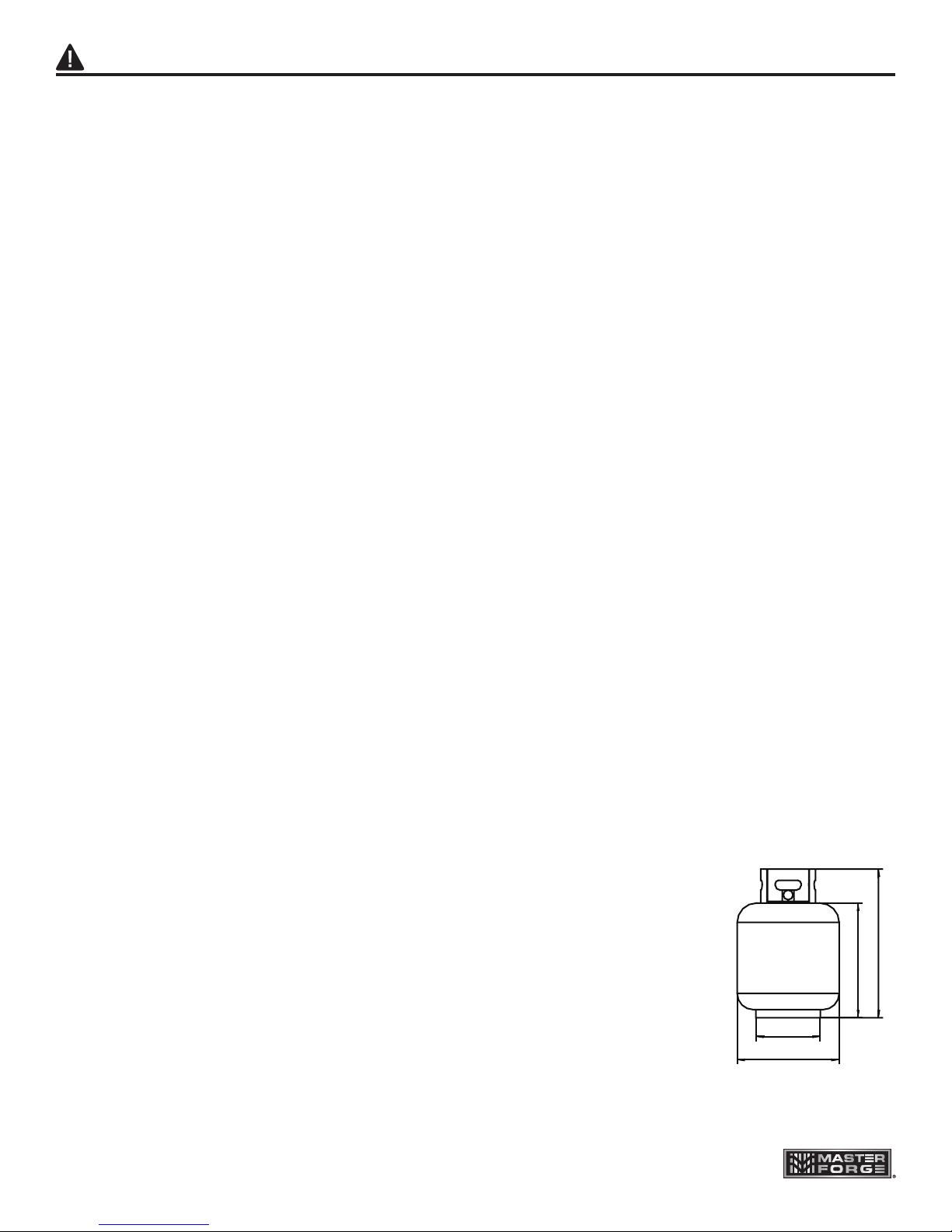

13. Only a 20 lb. LP-gas cylinder is allowed. The cylinder must be

constructed and marked in accordance with the Specications for

LP Gas Cylinders of the U.S. Department of Transportation (D.O.T.) or the National Standard of Canada, CAN/CSA-B339, Cylinders,

8 in

Spheres and Tubes for Transportation of Dangerous Goods; and Commission. A 20 lb LP-Gas cylinder’s dimensions are:

13.9 in

14. Never use the grill without the drip tray installed and pushed completely into the back of the grill. Without the drip tray, hot grease and debris could leak downward and produce a

re hazard.

18 in

12.2 in

Lowes.com/masterforge

Page 4

SAFETY INFORMATION

15. The pressure regulator for LP-gas grill is set for 11-in. water column (WC). Natural gas grill provides a hose assembly which includes a quick-disconnect device, but no pressure regulator. The LP pressure regulator or the natural gas hose assembly must be used.

Replacement pressure regulators and hose assemblies must be those specied in the

parts list.

16. The cylinder used must include a collar to protect the cylinder valve.

17. Do not store a spare LP-gas cylinder under or near this appliance.

18. Never ll the cylinder beyond 80 percent full.

19. If the information in “17” and “18” is not followed exactly, a re

causing death or serious injury may occur.

20. The natural gas grill and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of 0.5 PSI (3.5 kPa).

21. The outdoor cooking gas appliance must be isolated from the gas supply piping system by closing its individual manual shutoff valve during any pressure testing of the gas supply system at test pressures equal to or less than 1/2 PSI (3.5 kPa).

22. CALIFORNIA PROPOSITION 65 WARNING: The burning of gas cooking fuel generates

some byproducts which are on the list of substances known by the state of California to cause cancer, reproductive harm, or other birth defects. To reduce exposure to these substances, always operate this unit according to the use and care manual, ensuring you provide good ventilation when cooking with gas.

IMPORTANT: We urge you to read this manual carefully and follow the recommendations enclosed. This will ensure you receive the most enjoyable and trouble-free operation of your new gas grill. We also advise you retain this manual for future reference.

WARNING: Your grill has been designed to operate using only the gas specied by the

manufacturer on the rating plate. Do not attempt to operate your grill with other gases. Failure

to follow this warning could lead to a re hazard and bodily harm and will void your warranty.

WARNING: Make certain your LP (propane) tank is lled by a reputable propane dealer. An incorrectly lled or an overlled LP tank can be dangerous. The overlled condition combined

with the warming of the LP tank (a hot summer day, tank left in the sun, etc.) can cause LP gas to be released by the pressure relief valve on the tank since the temperature increase

causes the propane to expand. LP gas released from the tank is ammable and can be explosive. Refer to your Owner’s Manual for more information concerning lling your LP tank.

This unit contains one or more patents pending: 61/163,753 61/215,319 11/495,104 11/268,051

Lowes.com/masterforge

Page 5

SAFETY TIPS

● Never pull your grill. Always push it.

● Never move your grill while it is in operation or still hot.

● Always use a protected hand when cleaning the grid surface after the post-heating period an when closing the propane tank valve.

● Use a covered hand during the grilling period.

● Wait until the burner box has completely cooled before reaching under to turn off the gas

● Using an uncovered hand to turn off the LP tank valve without allowing the grill to cool down could result in severe burns.

● Never operate your grill under overhangs, awnings or any covered or enclosed area.

● Never spray liquid on the grid area to control are ups.

● To guard against possible grease res getting out of control, never leave a grill unattended.

● Grease res can be severe and cause grill damage, property damage and bodily harm.

● Always turn off the control knob rst, then the propane gas supply tank.

● Never cover your grill while it is still warm.

● Position your portable grill away from direct wind.

● Do not store or use gasoline or other ammable substances in the vicinity of your gas grill.

● Never store a propane tank (whether full or empty) inside your home or living area.

● Before storing your tank, make sure that it has been turned to the “OFF” position.

● Should you store your grill indoors, be sure to close the tank valve, disconnect the hose from the tank, remove the tank from the grill and store the tank outdoors.

● Make sure the grill hood is completely open before lighting your grill.

● When connecting or replacing any gas ttings, all joints must be sealed with an approved, leak-proof sealing compound.

● Never use an open ame to test for gas leaks.

● When your grill is not in use, it is recommended that for child safety, you remove the control knobs and store them indoors.

● Keep children away from the grill at all times.

● Never drill out any orice or make any eld alterations to your grill without receiving approval from the manufacturer.

● Do not store ammable materials in any of the cabinets beneath the grill burner box or in the vicinity of your grill.

● Be careful while handling any parts during assembly. It is strongly recommended that you protect your hands with a pair of work gloves.

● At high temperatures, some stainless grids may discolor over time. When the grill is cool,

wiping with a towel and vegetable oil may remove and treat some of this effect. Some discoloration is normal.

Lowes.com/masterforge

Page 6

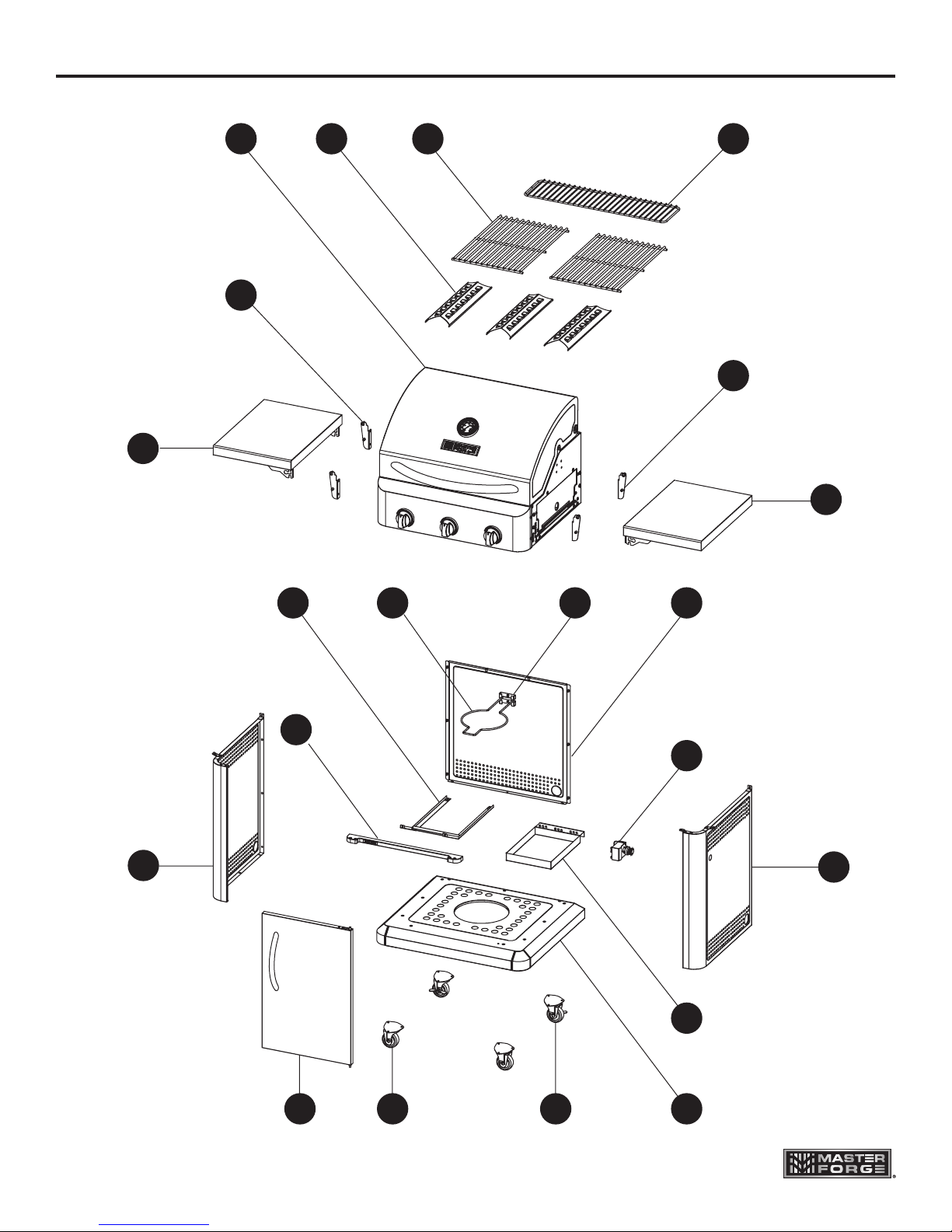

PACKAGE CONTENTS

B C D

I J K L

Lowes.com/masterforge

Page 7

PACKAGE CONTENTS

PART DESCRIPTION QUANTITY

A Burner Box 1 B Heat Tent 3 C Main Grid 2 D Warming Rack 1

Right Side Shelf

Bracket

F Right Side Shelf 1 G Left Side Shelf 1

Left Side Shelf

Bracket

I Drip Tray Support 1

J Safety Tank Ring 1 K Tank Ring Bracket 1

PART DESCRIPTION QUANTITY

L Rear Panel 1 M Igniter 1 N Right Panel 1 O Drip Tray 1

P Bottom Panel 1

Q Locking Caster 2 R Caster 2

S Door 1

T Left Panel 1

U Front Beam 1

Lowes.com/masterforge

Page 8

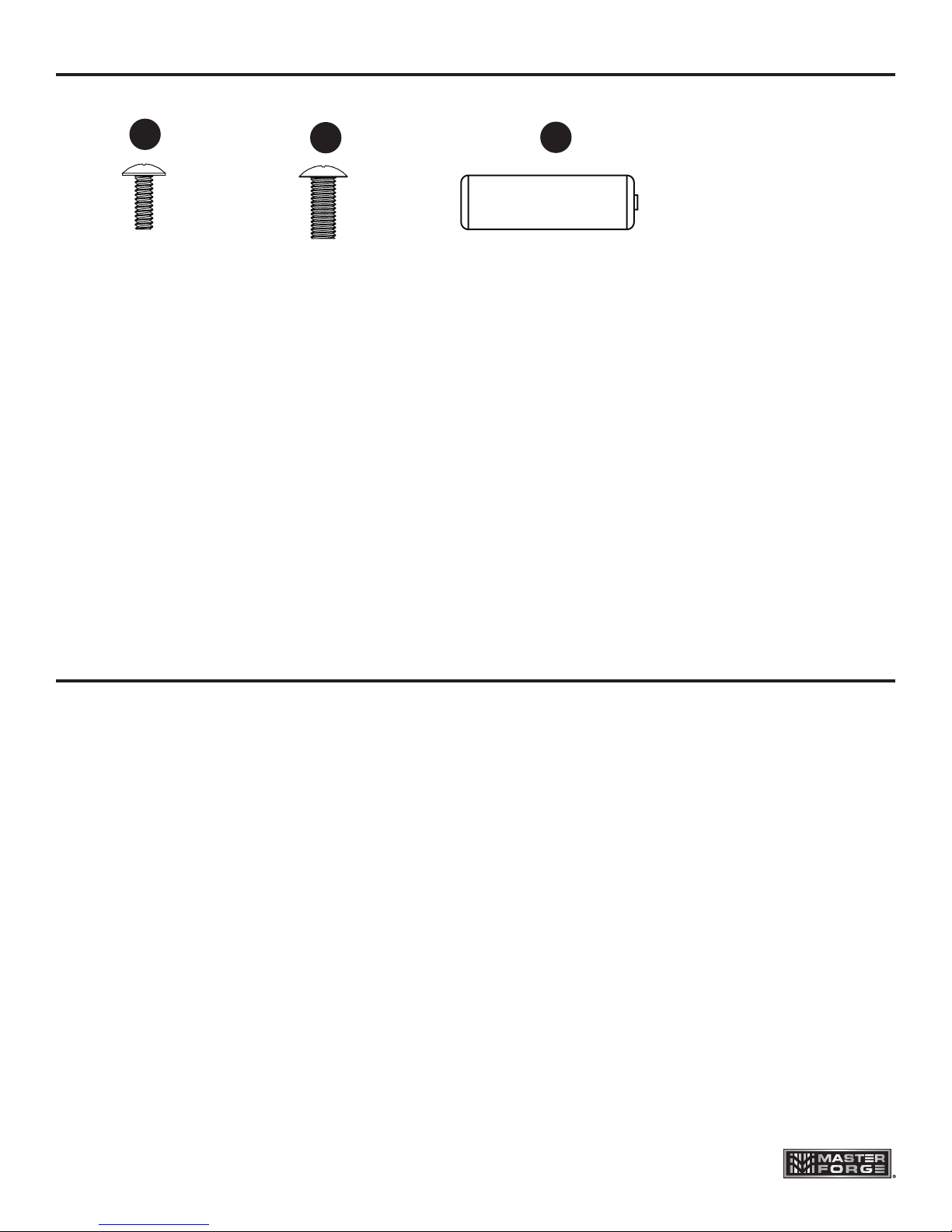

HARDWARE CONTENTS

3/16-24 x 1/2 in. Screw qty. 49

1/4-20 x 5/8 in. Screw qty. 2

AA Battery qty. 1

PREPARATION

Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.

Estimated Assembly Time: 30 minutes by 2 people Tools Required for Assembly: Phillips screwdriver (sold separately)

Lowes.com/masterforge

Page 9

ASSEMBLY INSTRUCTIONS

WARNING: The grill should be assembled and placed on a at, level suface.

Compare the parts and hardware with the list and diagrams. Do not attempt assembly if any part is missing or damaged.

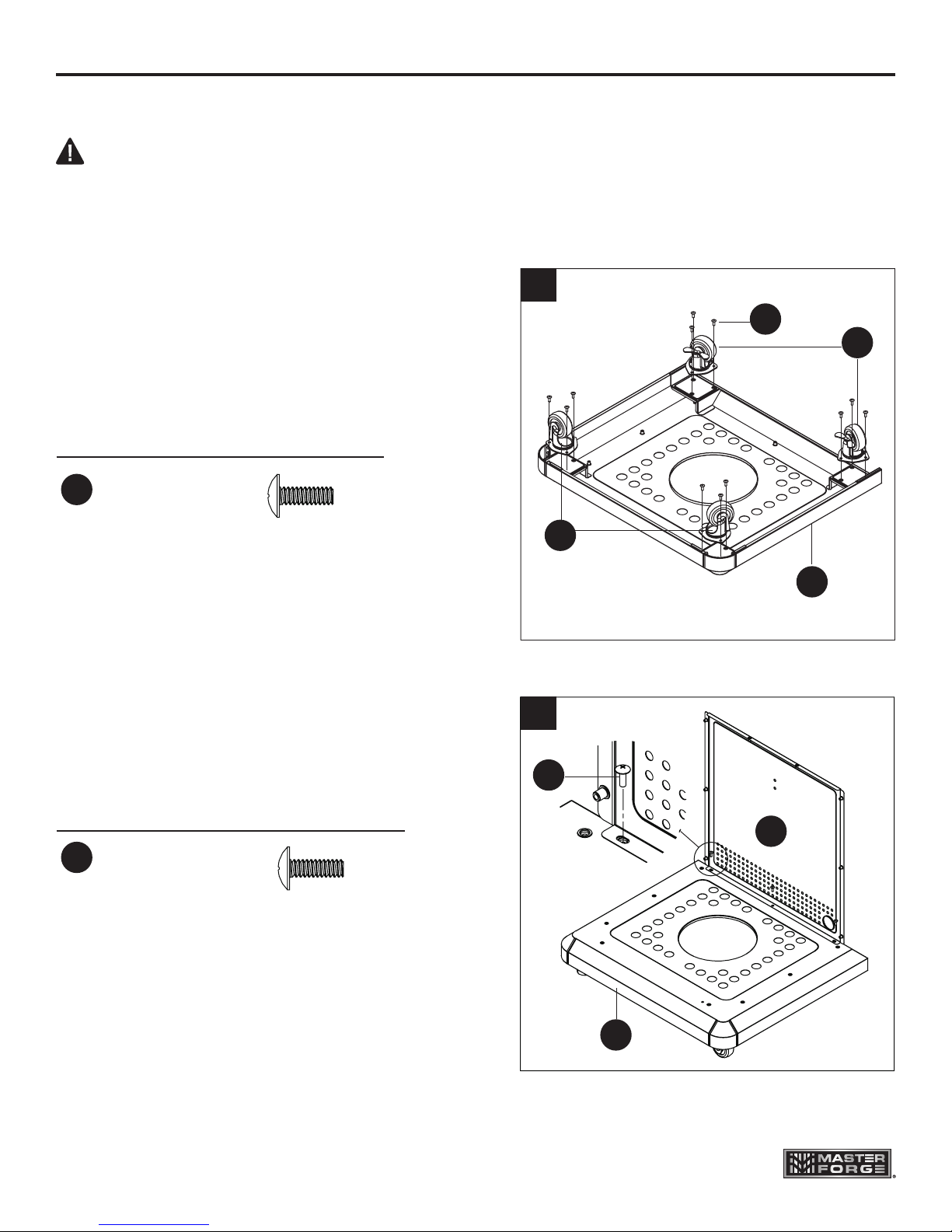

1. Attach the locking casters (Q) and the casters (R) to the bottom panel (P) using 12 screws (AA). When this process is completed, turn the bottom panel over. The two locking casters (Q) should be at the back of the grill.

Hardware Used

3/16-24 x 1/2 in.

Screw

x 12

2. Align the holes in the rear panel (L) with the holes in the bottom panel (P) and insert screws (AA) into the aligned holes.

Hardware Used

3/16-24 x 1/2 in.

Screw

Note: Do not tighten the screws completely. Leave at least one full turn on each. After all the screws have been installed, go back and tighten them fully.

x 3

Lowes.com/masterforge

Page 10

ASSEMBLY INSTRUCTIONS

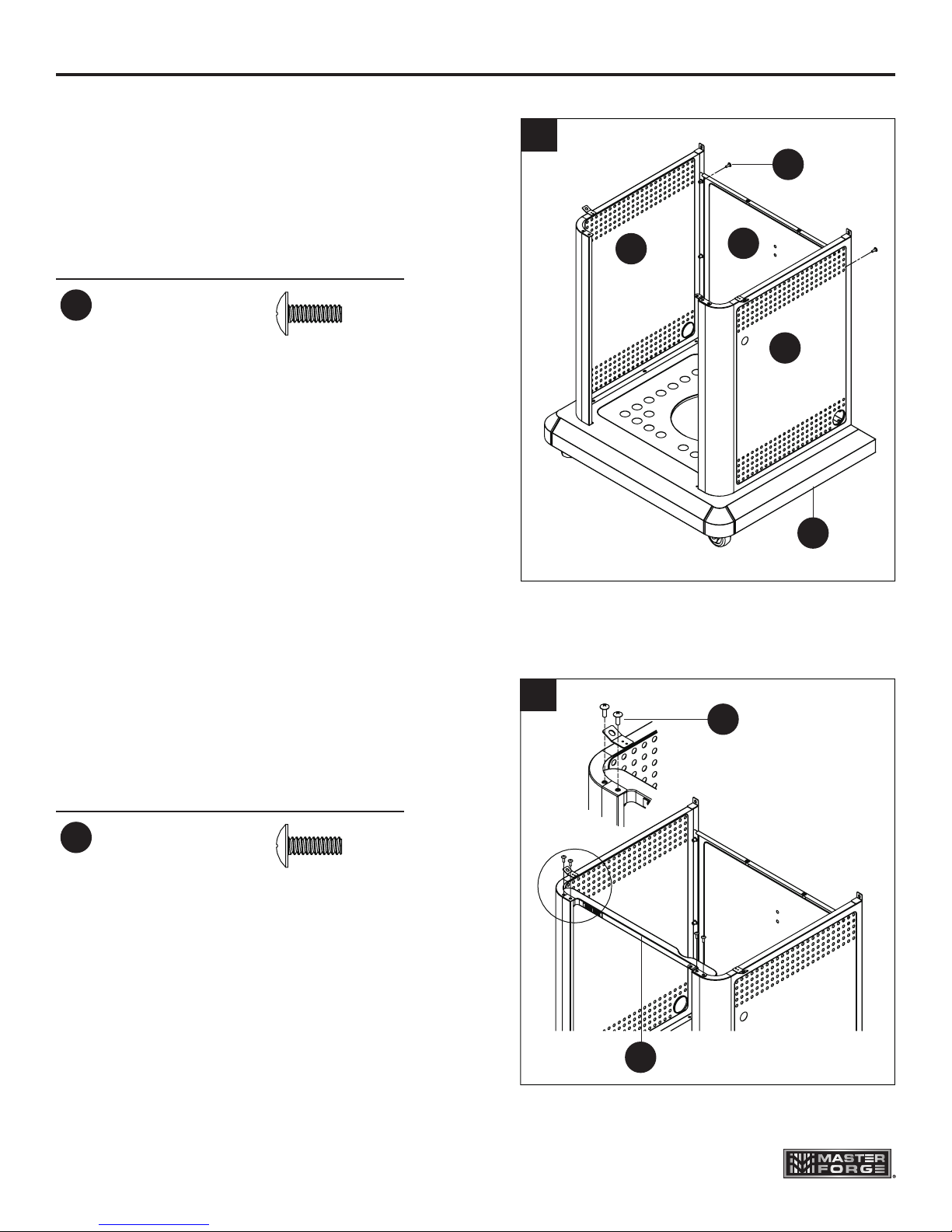

3. Attach the left panel (T) and right panel (N) to the bottom panel (P). For both the left and right panels, there are three screws for the rear panel (L) and four for the bottom panel.

Insert the four bottom panel screws rst.

Hardware Used

3/16-24 x 1/2 in.

Screw

x 14

4. Attach the front beam (U) to the left panel (T) and the right panel (N) with 2 screws (AA) on each side as shown.

Hardware Used

3/16-24 x 1/2 in.

Screw

x 4

Lowes.com/masterforge

Page 11

ASSEMBLY INSTRUCTIONS

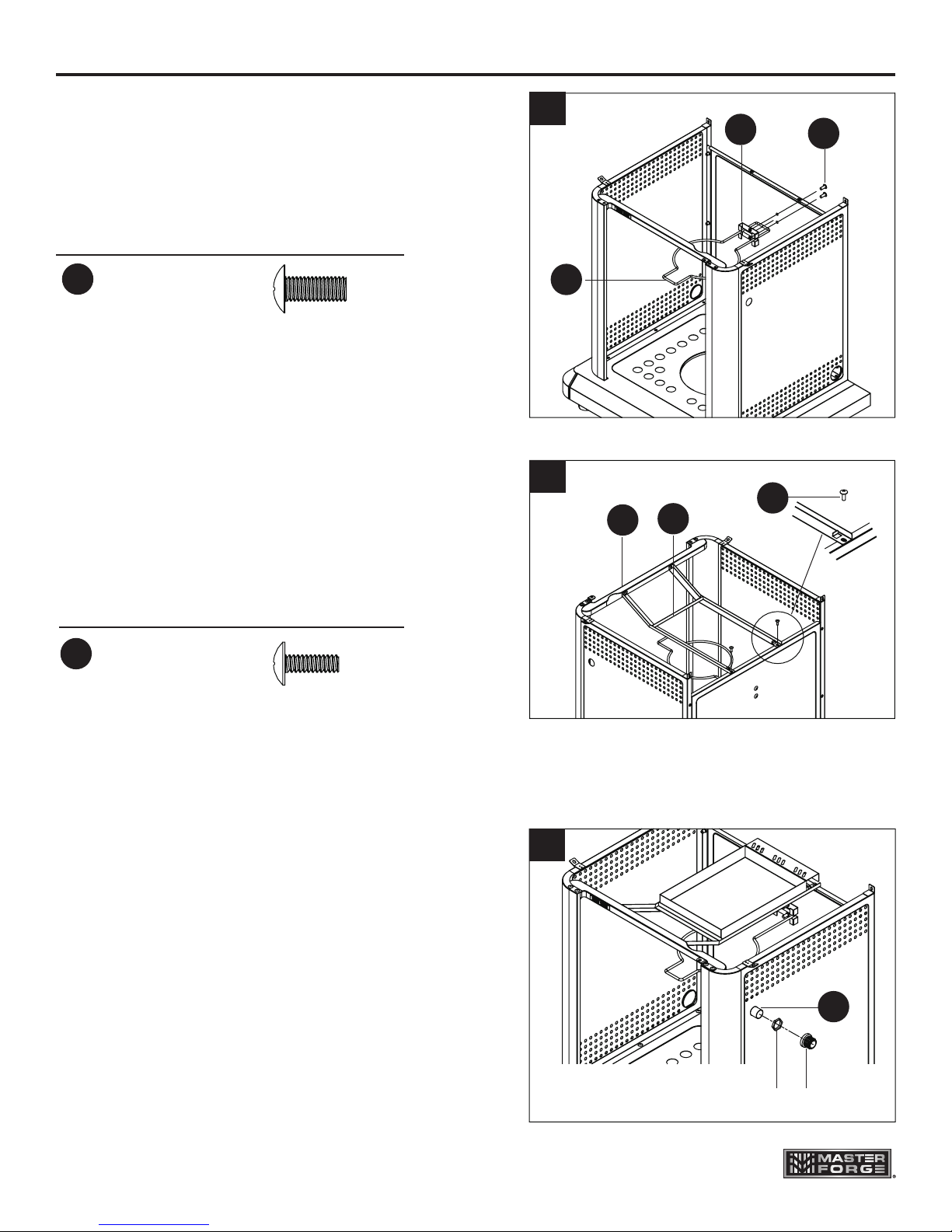

5. Slide the tank ring bracket (K) onto the end of the safety tank ring (J) as shown. Attach the tank ring bracket to the rear panel (L) with 2 screws (BB) as shown.

Hardware Used

1/4 - 20x 5/8 in.

Screw

x 2

6. Attach the drip tray support (I) to the front beam (U) and rear panel (L) with 4 screws (AA) as shown.

Hardware Used

3/16-24 x 1/2 in.

Screw

x 4

7. Remove the cap and the nut from the igniter (M). Secure the igniter to the right panel (N) with the nut. Then, reassemble the cap to the igniter.

Nut Cap

Lowes.com/masterforge

Page 12

ASSEMBLY INSTRUCTIONS

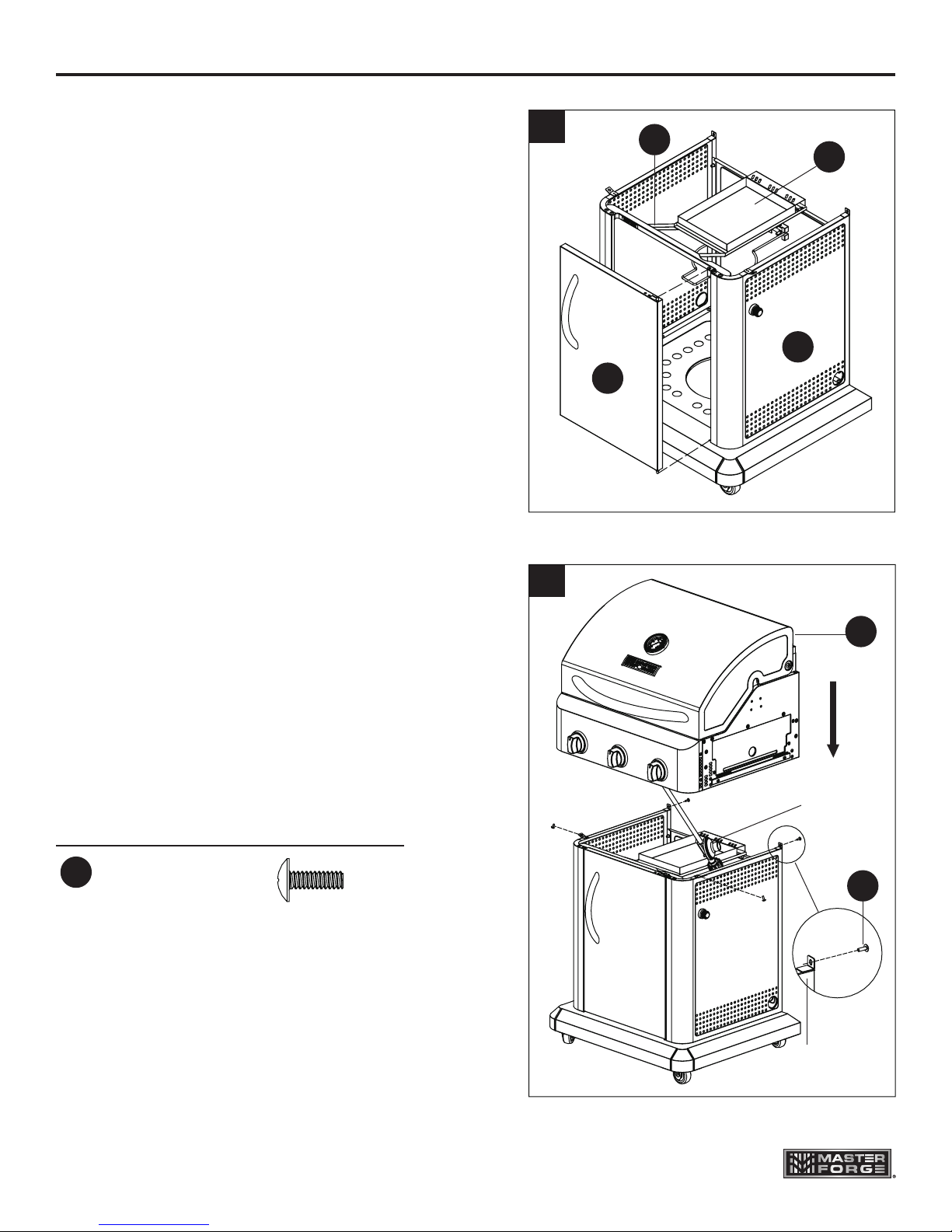

8. For the door (S), insert bottom hinge pin into hole on bottom panel (P). Push top hinge pin in the corner of the door to insert into hole in top corner of the right panel (N). Then, put the drip tray (O) onto the drip tray support (I).

9. Take the pressure regulator out from under the burner box (A). Lift the burner box (A) onto the cabinet, making sure that the gas pressure regulator is in the cabinet, then position burner box on the cabinet by aligning the four tabs on top of the cabinet with the holes in the burner box. Fasten the burner box to the cabinet with 4 screws (AA).

Hardware Used

3/16-24 x 1/2 in.

Screw

x 4

Pressure regulator

Tab

Lowes.com/masterforge

Page 13

ASSEMBLY INSTRUCTIONS

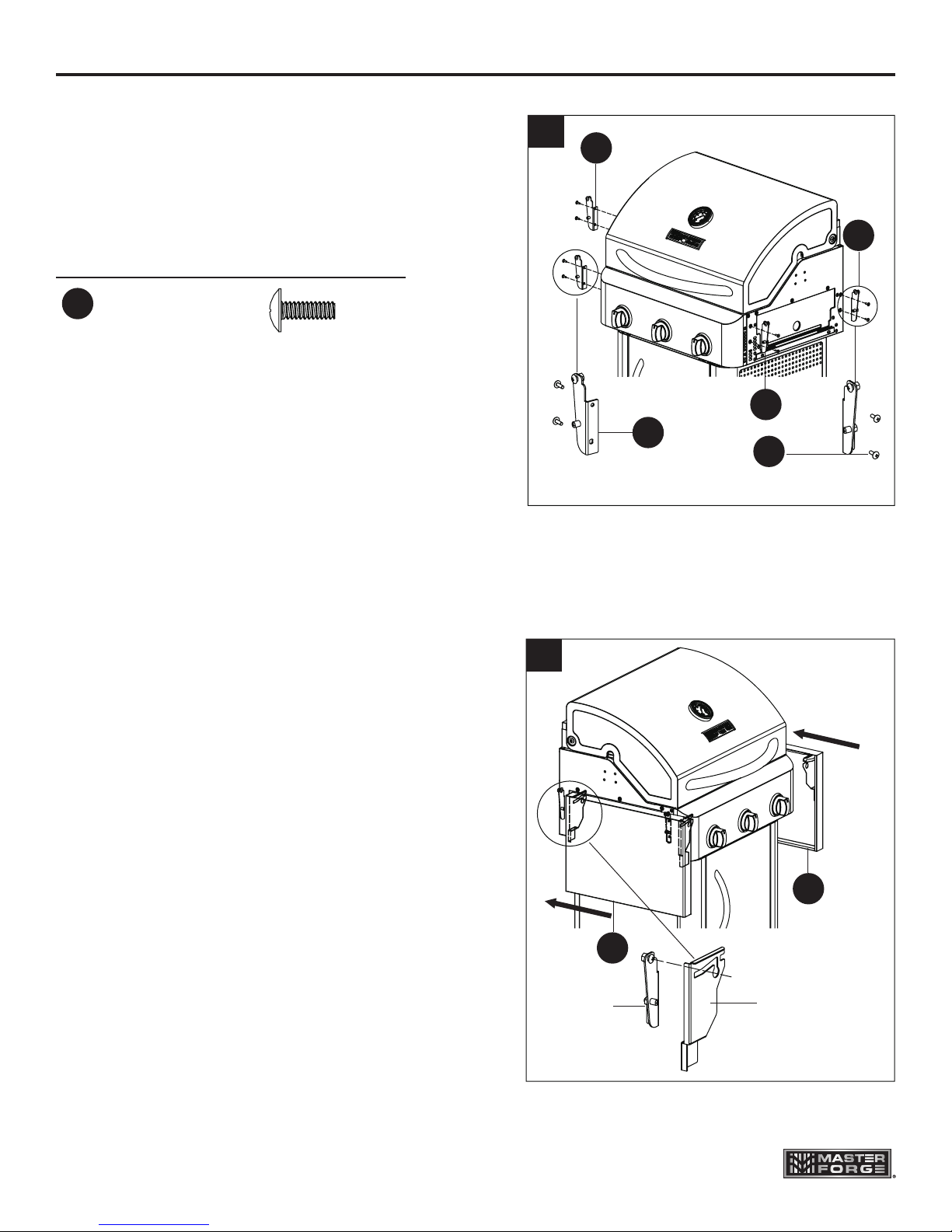

10. Attach the left side shelf bracket (H) to the

left of the burner box (A) and the right side shelf bracket (E) to the right of the burner box with 2 screws (AA) on each bracket.

Hardware Used

3/16-24 x 1/2 in.

Screw

x 8

Complete Steps 11 - 13 to complete assembly of the left side shelf (G) and right side shelf (F).

11. Move the side shelves from front to back,

making sure the screw on the side shelf

brackets t inside the holes on the side

shelves.

Side shelf bracket

Side shelf

Lowes.com/masterforge

Page 14

ASSEMBLY INSTRUCTIONS

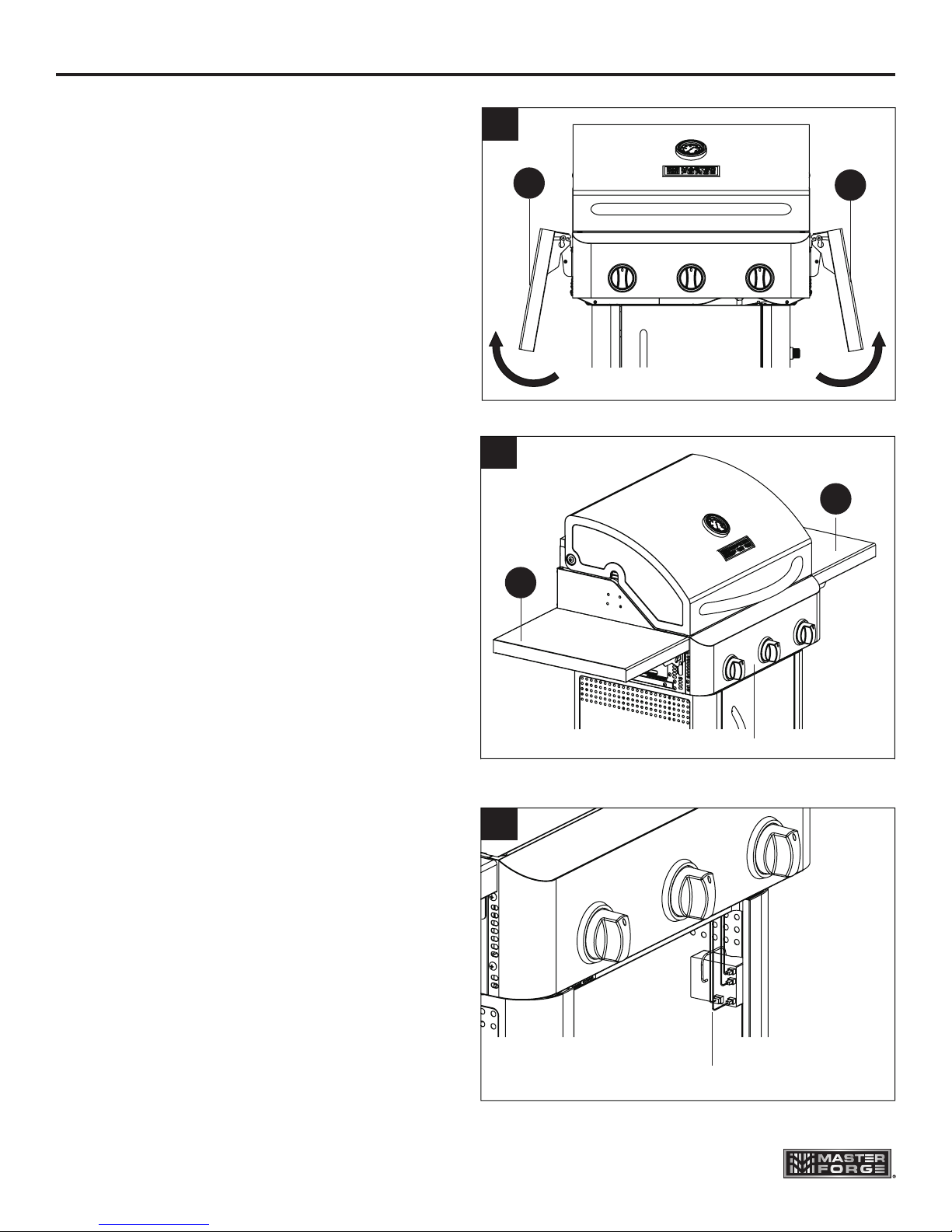

12. Hang the side shelves on the brackets

and slowly rotate the side shelves.

13. Adjust the side shelves until they are

aligned with the control box.

14. Plug the main burner igniter wires into

the sockets in the igniter.

Control box

Igniter wires

Lowes.com/masterforge

Page 15

ASSEMBLY INSTRUCTIONS

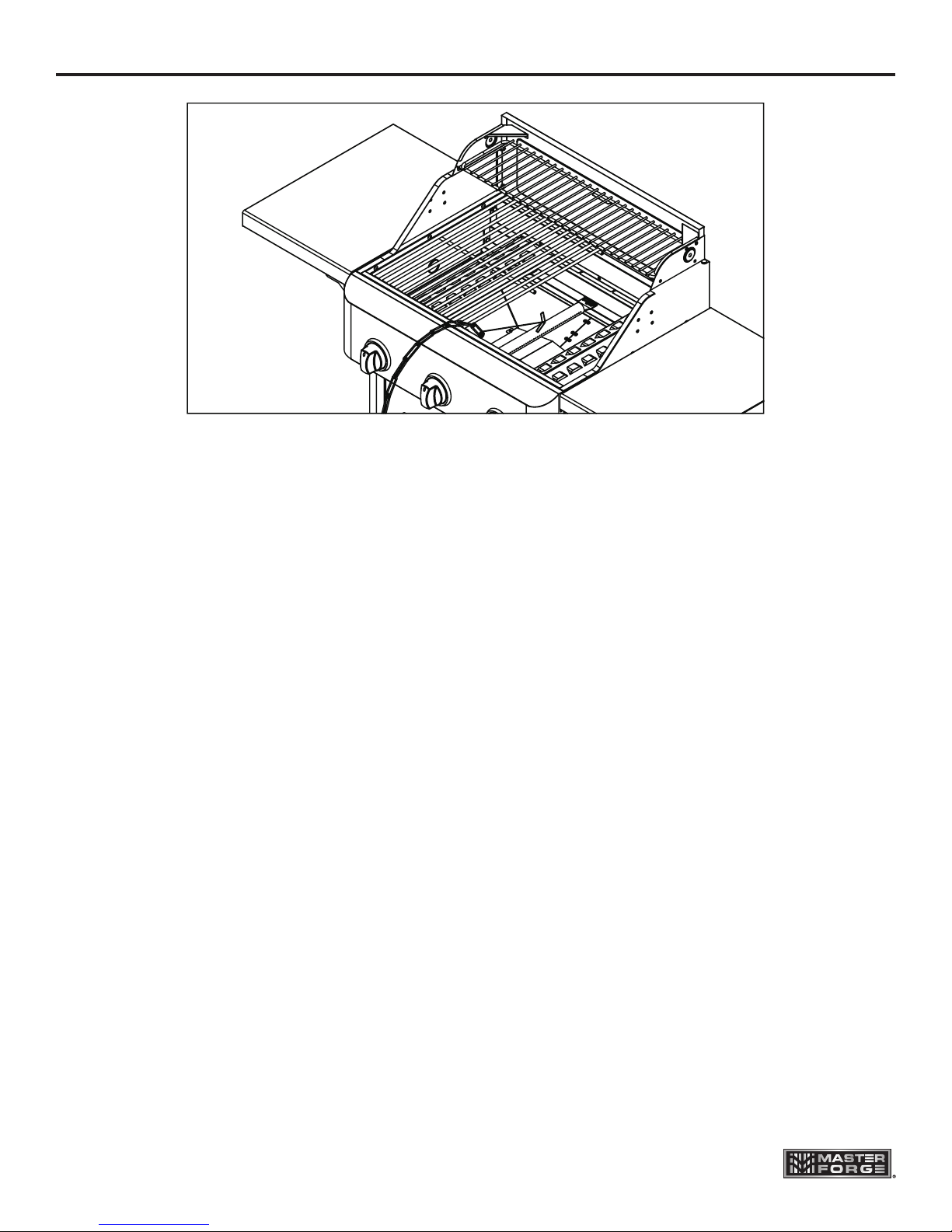

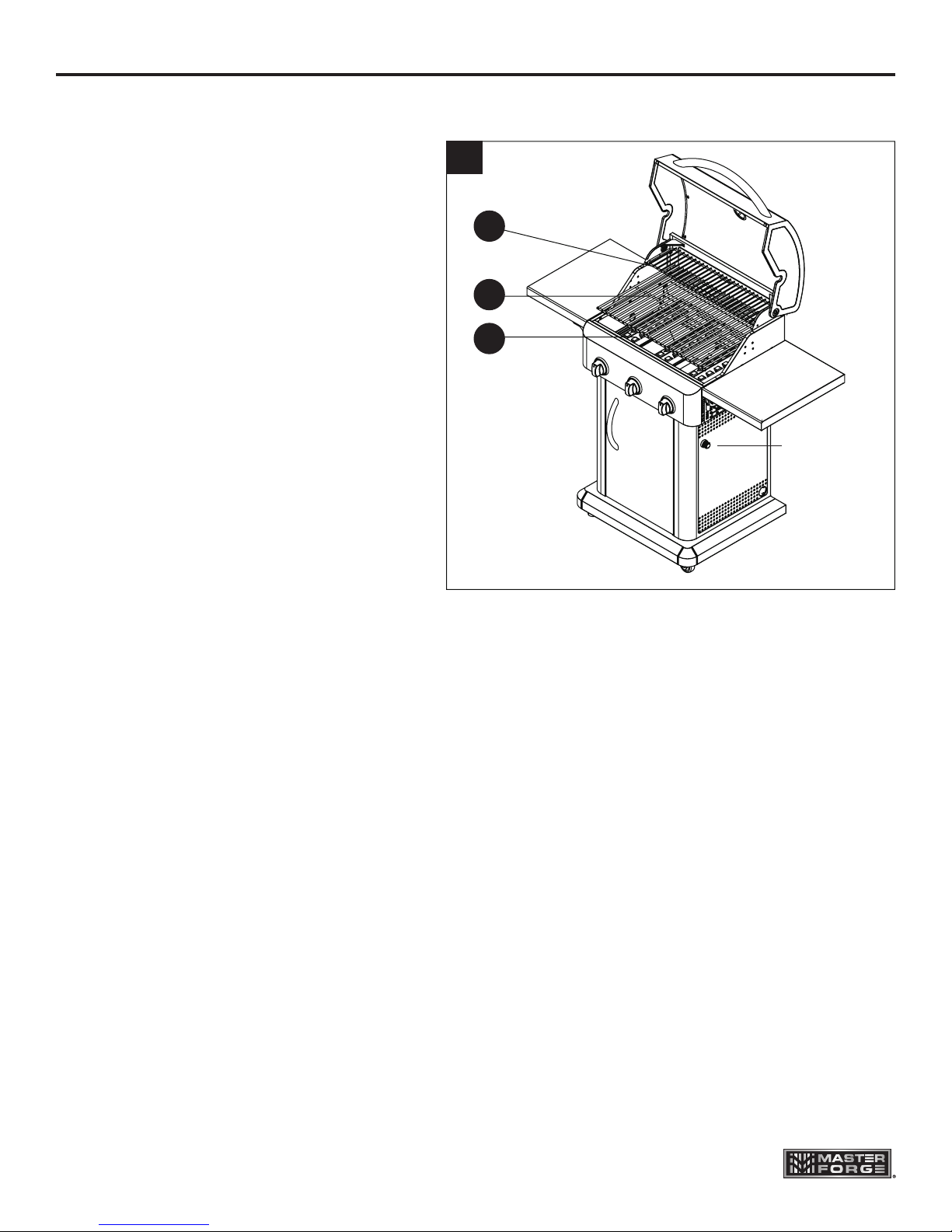

15. Place the heat tents (B), main grids

(C) and warming rack (D) into the burner box (A). Remove the battery cap on the igniter (M) and insert a AA battery (CC) with the positive end facing outward. Replace the cap.

Insert AA battery

Lowes.com/masterforge

Page 16

ASSEMBLY INSTRUCTIONS

IMPORTANT

CHECK SPARKS After you complete your grill assembly, test your ignition system with the GAS OFF. Check for continuous sparks when pushing in the knob ignition system. For the side burner, sparks can be seen directly. For main burners, the ignition system

is positioned next to each burner inside the burner box. A reection of sparks or sparks

can be seen at the front of the inside of the burner box, or you can place a mirror on the left of each main burner and see the sparks and hear the click of the igniters. Be sure the GAS IS OFF when you push in the control knobs. This will help assure a trouble-free ignition when you turn on the gas.

ASSEMBLED GRILL DIMENSION (INCHES): 46 (HEIGHT) x 51.2 (WIDTH) x 22.3 (DEPTH) (SIDE SHELF FOLDED OUT) 46 (HEIGHT) x 32 (WIDTH) x 22.3 (DEPTH) (SIDE SHELF FOLDED DOWN)

WARMING RACK AREA (SQUARE INCHES): 142

THE UL LABEL IS ON THE BACK OF THE DOOR, SHOWN AS PICTURED BELOW.

CERTIFIED UNDER ANS Z21.58a-CSA 1.6a-

2008. OUTDOOR COOKING GAS APPLIANCES. FOR OUTDOOR USE ONLY. IF STORED INDOORS, DETACH AND LEAVE CYLINDER

L G Sourcing Inc. P.O.Box 1535 North Wilkesboro, NC, 28659 USA Model No.: RT2417S Type of Gas:Propane(Convertable to Natural Gas) Input: Main Burner: 3x12,000 BTU/Hr

Manufacturing Date: XX Serial No.: RT000001 (a) Do not store a spare LP-Gas cylinder under or near this appliance.

(b) Never fill the cylinder beyond 80 percent full. (c) If the information in “(a)” and “(b)” is not followed exactly, a fire causing death or serious injury may occur. MADE IN CHINA

L G Sourcing Inc. P.O.Box 1535 North Wilkesboro, NC, 28659 USA Modelo No. RT2417S Tipo de gas: propano (Convertible a Gas Natural) Entrada: Quemador principal: 3x12,000 BTU/h

Date de fabrication : XX N° de série : RT000001 (a) No almacene un tanque de gas propano de reserva debajo o cerca de este aparato.

(b) Nunca llene el tanque a más del 80% de su capacidad.

graves o la muerte. HECHO EN CHINA

OUTDOORS.

Minimum clearance from sides and back of unit to combustible construction, 36 inches from sides and 36 inches from back. Do not use this appliance under overhead combustible surfaces. This outdoor cooking gas appliance is not intended to be installed in or on recreational vehicles and / or boats.

CON CERTIFICACIÓN ANS Z21.58a-CSA 1.6a-

2008. ELECTRODOMÉSTICOS DE COCINA A GAS PARA EXTERIORES. PARA USO EN EXTERIORES SOLAMENTE. SI GUARDA LA UNIDAD EN EL INTERIOR, RETIRE EL TANQUE Y DÉJELO EN EL EXTERIOR.

Debe haber un espacio de separación mínimo de 91,44 cm desde los lados y la parte posterior de la unidad hasta construcciones de material combustible. No use este electrodoméstico debajo de superficies combustibles. Este electrodoméstico de cocina a gas para exteriores no está diseñado para instalarse en vehículos recreativos ni en botes.

GAS-FIRED

C US

31EV

MH10297

GAS-FIRED

C US

31EV

MH10297

Lowes.com/masterforge

Page 17

NATURAL GAS CONVERSION INSTRUCTIONS

Should you decide to convert your gas grill from liquid propane gas to natural gas, use NG Conversion Kit Item #0050772.

The #0050772 kit contains orices for various grill models. Please select the orices as listed and

discard the rest. Follow the conversion instruction provided with the kit.

Main Burner Conversion

16. Pull off the R-pins and take the main

burners out. Adjust main burners’ air shutters by loosening the air shutter screws.

Model Item number Main burner

Φ1.37

RT2417S 0503231 3

R-pin Main burner

17. The settings are: 1/4 in. open for LP gas. 1/16 in. - 1/8 in. open for NG gas. You need to adjust the openings before you

put the burners back in the burner box.

Air shutter

Lowes.com/masterforge

Page 18

NATURAL GAS CONVERSION INSTRUCTIONS

18. Remove the LP orices rst with the orice

removal tool, then install the NG orice. Make sure you are using the correct orice, marked

“1.37”.

When this step completed, install the main

burners back to the rebox and secure to the

bracket with the R-pins.

Make sure the orices are aligned with the

burners and the ignition pins are installed in their original positions. Check the sparks before operating the grill.

Change to 10 ft. NG hose

19. Take the regulator off from the manifold and

replace it with 10-ft. natural gas hose. Please make sure the hose is securely fastened.

1.37

Adjust valve control screw

20. Pull all the knobs off from valve stems. Adjust

the screw in the valve hole using the athead

screwdriver. Turn screws two complete turns counterclockwise.

21. To complete conversion, re-install all knobs,

return heat diffusers to rebox, followed by the

grates and warming rack.

Valve hole

Lowes.com/masterforge

Page 19

COOKING WITH GAS

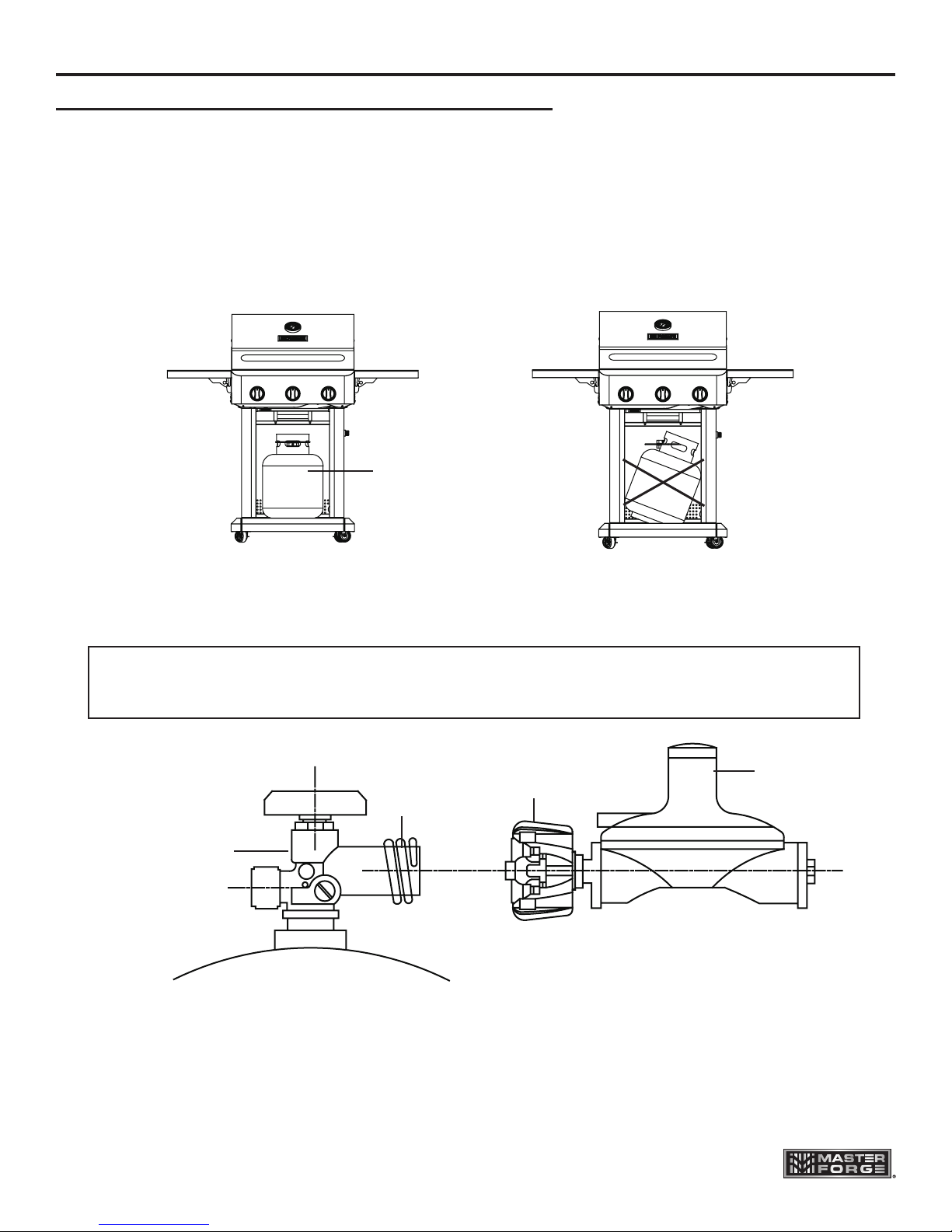

For Portable LP-Gas Connection

The cabinet has an opening in the bottom panel that allows a 20 lb. gas tank bottom ange to

drop into place (tank sold separately). This will help to lock the tank in place. Before installing your gas tank, lift up the safety tank ring (as shown in Fig. 21a). After positioning the tank in the opening, lower the safety tank ring to lock the tank in place. Use only a 20 lb. gas tank (see LP Gas Safety Requirements for Additional Information). As shown in Fig. 21b, it is

unsafe to operate the grill if the gas tank is not vertical.

LP Tank

Fig. 21a Fig. 21b

WARNING: The Type I connective coupling (see Fig. 22) supplied with your grill must not be replaced with a different type of grill/tank connection system. Removal will

result in loss of warranty, gas leakage, re and severe bodily harm.

TYPE I VALVE

HAND WHEEL

EXTERNAL THREAD

THERMALLY SENSITIVE NUT

PROPANE REGULATOR

Fig. 22

The propane tank valve connection supplied with this grill incorporates four important safe guards: Hand Assembly, Hand Disassembly, Excess Flow Control and Temperature-Activated Shut-Off.

Lowes.com/masterforge

Page 20

COOKING WITH GAS

a. Hand Assembly:

1. Make certain the tank valve and all the appliance valves are in the “OFF” position.

2. When connecting the regulator/burner valve assembly to the tank valve, turn the large plastic

nut clockwise until it stops.

3. Gas will not ow unless the plastic nut is completely connected.

4. HAND TIGHTEN ONLY.

b. Hand Disassembly:

1. Make certain the tank valve and all the appliance valves are in the “OFF” position.

2. Turn the large plastic nut counterclockwise until it is disassembled.

3. HAND LOOSEN ONLY.

c. Excess Flow Control and Low Heat:

The propane regulator assembly incorporates an excess ow device designed to supply the grill with sufcient gas ow under normal conditions yet control excess gas ow. Rapid changes in pressure can trigger the excess ow device providing a low ame and low temperature. If the tank valve is turned open to allow gas ow while a burner valve is open,

the surge of pressure will cause the device to activate. The device will remain closed until the

pressure is equalized. This should occur within 5 seconds. To ensure this does not cause difculty in lighting the grill, follow these instructions:

1. Make sure all burner valves are “OFF”.

2. Open the tank valve and wait 5 seconds.

3. Light the burners one at a time following the lighting instructions.

d. Temperature-Activated Shut-Off:

The large plastic nut on the regulator assembly is designed in coordination with a check valve

in the tank valve to shut off the ow of gas when exposed to temperatures between

240-300° F.

In the event of a re or hose break, one of the safeguards will function to control or stop the ow of gas from the propane tank. Never attempt to use damaged equipment.

Important: Before the use of a fresh tank of gas, please check leakage around the connections according to section ‘Checking Gas Leaks’ and make sure there is no leakage or vapor accumulation in the cabinet. Make sure all openings around side walls are not blocked. Important: Place dust cap on cylinder valve outlet whenever the cylinder is not in use. Only install the type of dust cap on the cylinder valve outlet that is provided with the cylinder valve. Other types of caps or plugs may result in leakage of propane.

Lowes.com/masterforge

Page 21

COOKING WITH GAS

For Natural Gas Connection Preparing:

1. Turn off gas supply and then remove cap on gas supply side.

2. Recommended: Install a shut-off valve on gas supply side before installing the socket.

3. Socket should be installed by an authorized technician in accordance with the national fuel gas

code (NFPA 54/ANSI223.1).

4. Before inserting plug, turn on gas supply and leak test all connections including the stem of the

shut-off valve and the opening of the socket. For best results, use an ammonia-free soap and water solution.

Operating Instructions:

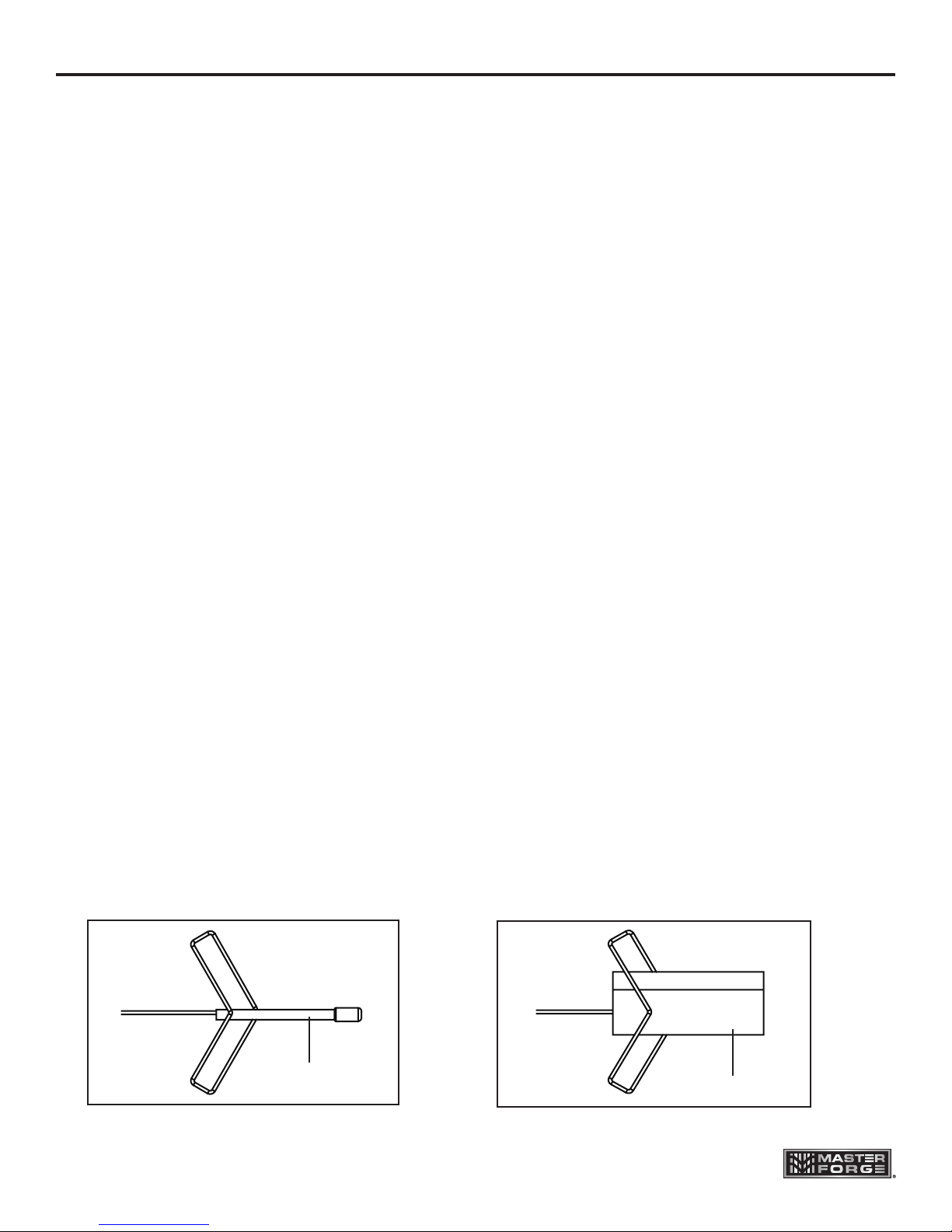

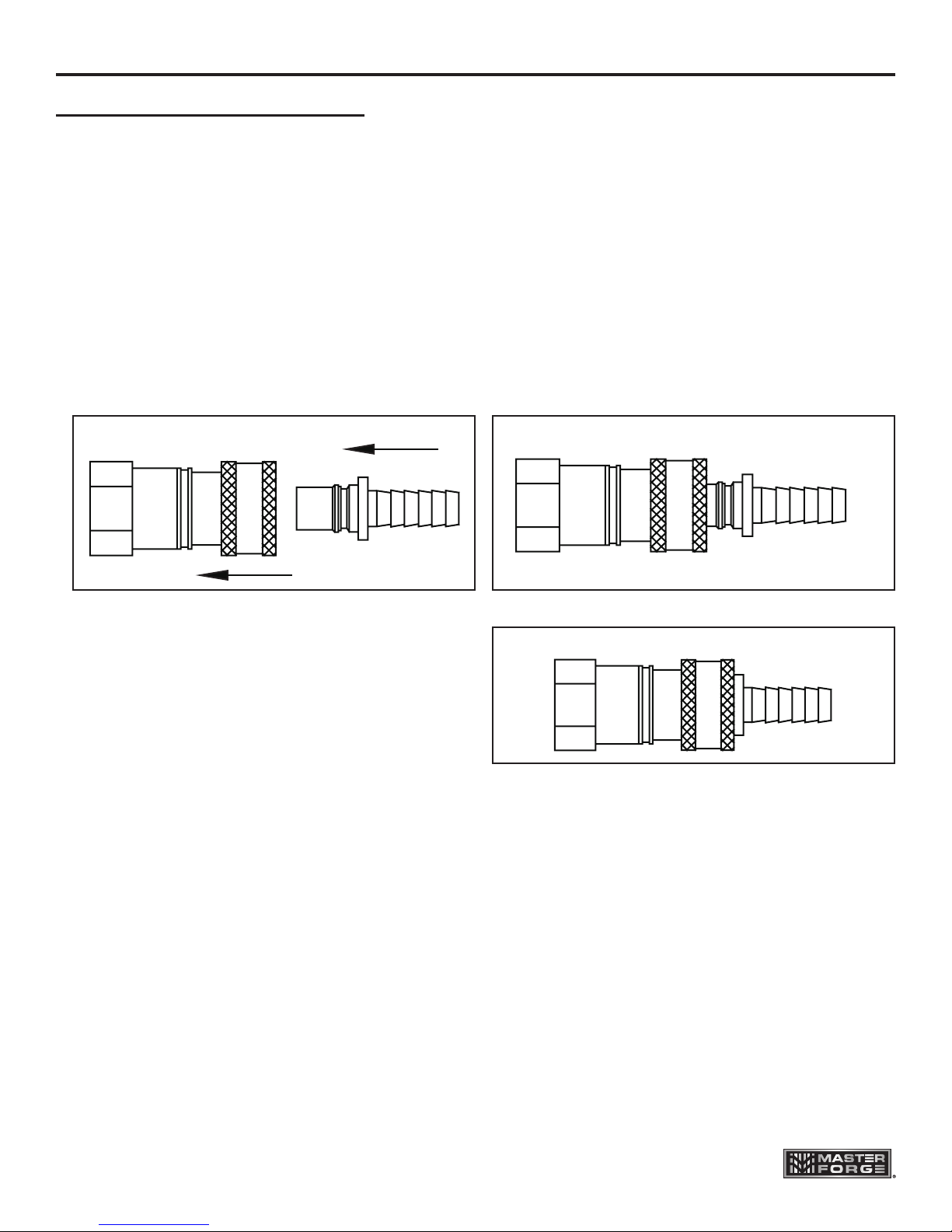

1. To connect, push back socket sleeve (Fig. 23).

Socket

Sleeve

Plug

SleeveSocket

Fig. 23 Fig. 24

2. Insert plug and release sleeve (Fig. 24).

Socket

3. Push plug until sleeve snaps forward (Fig. 25).

(Gas will ow automatically. Failure to connect plug properly to socket will inhibit gas ow to

the appliance.)

4. Test connection with ammonia-free soap and water solution.

To disconnect:

1. Pull sleeve back. Pull plug out of socket. (Gas is automatically shut off.)

2. Close shut-off valve and replace dust caps on socket and plug.

Sleeve

Fig. 25

Gas Requirements:

The RT2417S grill is set and tested at the factory for the type of gas supply to be used. Identify the type of gas, either natural gas or LP gas, and make sure the marking on the rating plate matches the gas supply. The rating plate is located on the inside panel of the door.

Lowes.com/masterforge

Page 22

COOKING WITH GAS

LP Gas

If your grill is for LP gas, the regulator supplied is set for an 11-in. water column (WC) and is for use with LP gas only. The factory-supplied regulator and hose must be used with a 20-lb. LP gas tank.

Natural Gas

Your grill is natural gas convertible. NG kit sold separately (Item #0050772). Please follow the manual to convert your grill to natural gas.

If your grill is for natural gas, it is set for a 7-in. water column (WC) and is for use with natural

gas only. Gas pressure is affected by gas line size and the length of gas line run from the

house gas line. Follow the recommendations in the chart below.

From House to Grill Distance Tubing Size Up to 25 ft. 3/8 in. DIA 26-50 ft. 1/2 in. DIA

51-100 ft.

2/3 in. of run - 3./4 in. 1/3 in. of run - 1/2 in

More than 101 ft. 3/4 in. DIA

LP GAS System Contact your gas supplier for a special regulator for bulk gas that fuels other appliances.

Gas Consumption

Total gas consumption of this grill with the burner(s) on “HIGH”: Table 1 below.

Table 1

Burner Type BTU/HR Main Burners 12,000 x 3

LP Gas Safety Requirement

For LP gas grills, the LP gas supply tank to be used must be:

(a) Constructed and marked in accordance with the Specications for LP Gas Tanks of the

U.S. Department of Transportation (DOT) or the National Standard of Canada, CAN/CSA-B339 Cylinders, Spheres and Tubes for Transportation of Dangerous Goods; and Commission, as applicable.

(b) Provided with a listed Overll Prevention Device (OPD).

Lowes.com/masterforge

Page 23

COOKING WITH GAS

cooking appliances.

The tank should be 12 in. in diameter and 18-1/2 in. tall and be equipped with a Type-1 tting.

The tank supply system must be arranged for vapor withdrawal. The tank used must include a collar to protect the cylinder valve.

Do not operate the gas grill indoors or in any enclosed area. If the gas grill is not in use, the gas must be turned off at the supply tank. If the grill is to be stored indoors, disconnect the gas supply tank and store the tank in an upright position in a cool, well-ventilated outdoor location away from your grill or any other heat source.

When checking for gas leaks, do not use an open ame. Use a soapy water solution and apply it to the pipe joints and ttings with a brush and check for bubbles. Check exible hoses

for cuts and wear that may affect the safe operation of the grill. Only the factory supplied hose

and regulator must be used. Use only replacement regulator and hose assemblies specied

by manufacturer.

Checking Gas Leaks

Before operating your grill, after refueling, check carefully to be certain that all connections are tight and there are no gas leaks.

1. Make 2-3 ounces of leak solution by mixing liquid dishwashing soap with water.

2. Make certain all control knobs are in the “OFF” position.

3. Brush small amounts of the leak solution on all the ttings and turn the gas on.

4. If bubbles appear, there is a leak. Proceed to step 5.

5. Turn the gas off and tighten all connections.

6. Go back to step 1 to retest the ttings.

7. If bubbles continue to appear, turn the gas off. Contact customer service.

WARNING: Never use a match or open ame for leak detection. Use of an open ame could result in a re, explosion and bodily harm.

IMPORTANT: When connecting or replacing any gas pipe or ttings, all joints must be

sealed with approved leak-proof sealing compound or plumber’s tape.

Handling the Liquid Propane Tank Safely

Remember to handle your portable liquid propane tank carefully when you take it to your

dealer for a rell. Avoid dropping it or bumping it against sharp objects. Liquid propane tanks

are sturdily constructed, but a series of hard jolts could damage the container.

Lowes.com/masterforge

Page 24

COOKING WITH GAS

When transporting the tank to your local propane gas dealer, make sure the valve is closed tightly and the protective cover is in place. Position the tank securely in an upright position so it will not roll around your vehicle.

If you plan to make stops for shopping or errands, have your liquid propane tank lled at the last stop before going home. Again, make certain the relled tank is secure and in an upright position. When you return home, remove the relled tank from your vehicle. Never leave a

portable liquid propane tank inside a vehicle that may become overheated by the sun.

Your local liquid propane gas dealer will gladly offer you additional safety tips.

Storing the Liquid Propane Tank Safely

Whether you are between cross-country treks in your recreational vehicle or looking for a place to keep the liquid propane tank to provide fuel for your outdoor grill, keep in mind some basic safety rules about storing portable liquid propane tanks:

Do not store the tanks (whether full or empty) inside your home, the living area of an R.V., a garage, basement or workshop. It is unlikely that liquid propane will leak from the tanks. If it should leak, the fuel could be exposed to sparks from automobiles, power tools or other appliances. When storing or transporting your LP tank, it must remain in an upright position. Never lay your LP tank down on its side whether it is full or empty. Never store a spare tank under or near your grill.

CAUTION: Never transport or move your grill or grill tank without rst closing the

manual valve on your liquid propane gas tank.

The best place to store a liquid propane tank is in a shady or protected spot outdoors, behind your home or garage, or on a screened porch but where it is out of reach of children. Liquid propane will not evaporate. It is in a strong, closed container. It will not lose any of its clean-burning heat content, even if left outside year-round.

WARNING: When not connected to your grill, the LP gas tank must be stored in an upright position in a cool, shady, well-ventilated, outdoor location away from your grill or any other heat source. Failure to follow this warning could lead to tank valve

damage, re hazard and personal injury.

Relling a Propane Tank

It is extremely important that your LP tank be lled properly when you take it to be relled. Be sure to use a reputable LP dealer and observe how the tank is lled and at what capacity. An overlled LP tank can be dangerous.

Lowes.com/masterforge

Page 25

COOKING WITH GAS

The proper way to ll a tank is by weight. The empty tank should be placed on a scale. The

scale weights should be readjusted to a weight that would allow up to 80% of the total weight.

The lling operation must end once the tank is lled to 80% of its total capacity. If the tank is

not completely empty, the scale readjustment must be changed to consider the propane (LP) already in the tank.

WARNING: An LP (propane) tank is overlled if it contains more than 80% of its total

capacity of propane (LP).

An incorrectly lled or an overlled LP (propane) tank can be dangerous. If a tank is overlled

and the weather causes the warming of the LP tank, (a hot day, tank left in sun or stored indoors) internal pressure is created due to expansion of the propane which in turn may cause the LP gas to be released through the pressure relief valve on the tank. The pressure relief valve is a safety device required on 20 lb. propane tanks by the Department of Transportation to prevent a catastrophic tank failure due to excessive pressure. LP gas

released from the tank is ammable and can be explosive.

IMPORTANT: When connecting or replacing gas pipe or ttings, all joints must be

sealed with approved leak-proof sealing compound or plumber’s tape. After making

connections, check all joints for leaks using a soapy water solution and a brush.

WARNING: Never use an open ame to test for gas leaks. Use of an open ame could result in a re, explosion and bodily harm.

Locating the Grill

This gas appliance is designed and certied for outdoor use only. Do not operate the grill

inside a building, garage, recreation vehicle, screened porch or any enclosed area. Keep the grill away from windy areas, but keep the grill in a well-ventilated area. Do not obstruct the

ow of combustion and ventilation air around the grill.

Warning: Do not place the grill under overhead, unprotected combustible surfaces.

Clearance to Combustible Construction

A minimum clearance of 36 in. from the sides of the grill and a minimum clearance of 36 in. from the back of the grill to adjacent vertical combustible constructions must be maintained. However, the manufacturer strongly suggests a 6 ft. clearance of the grill to combustible constructions.

Clearance to Noncombustible Construction

A minimum clearance of 36 in. from the back of the grill above the cooking surface to noncombustible constructions is required to allow the grill hood to open completely. A minimum of 36 in. clearance to the sides of the grill above the cooking surface to noncombustible constructions is recommended. The grill can be installed directly next to noncombustible construction below the cooking surface.

Lowes.com/masterforge

Page 26

COOKING WITH GAS

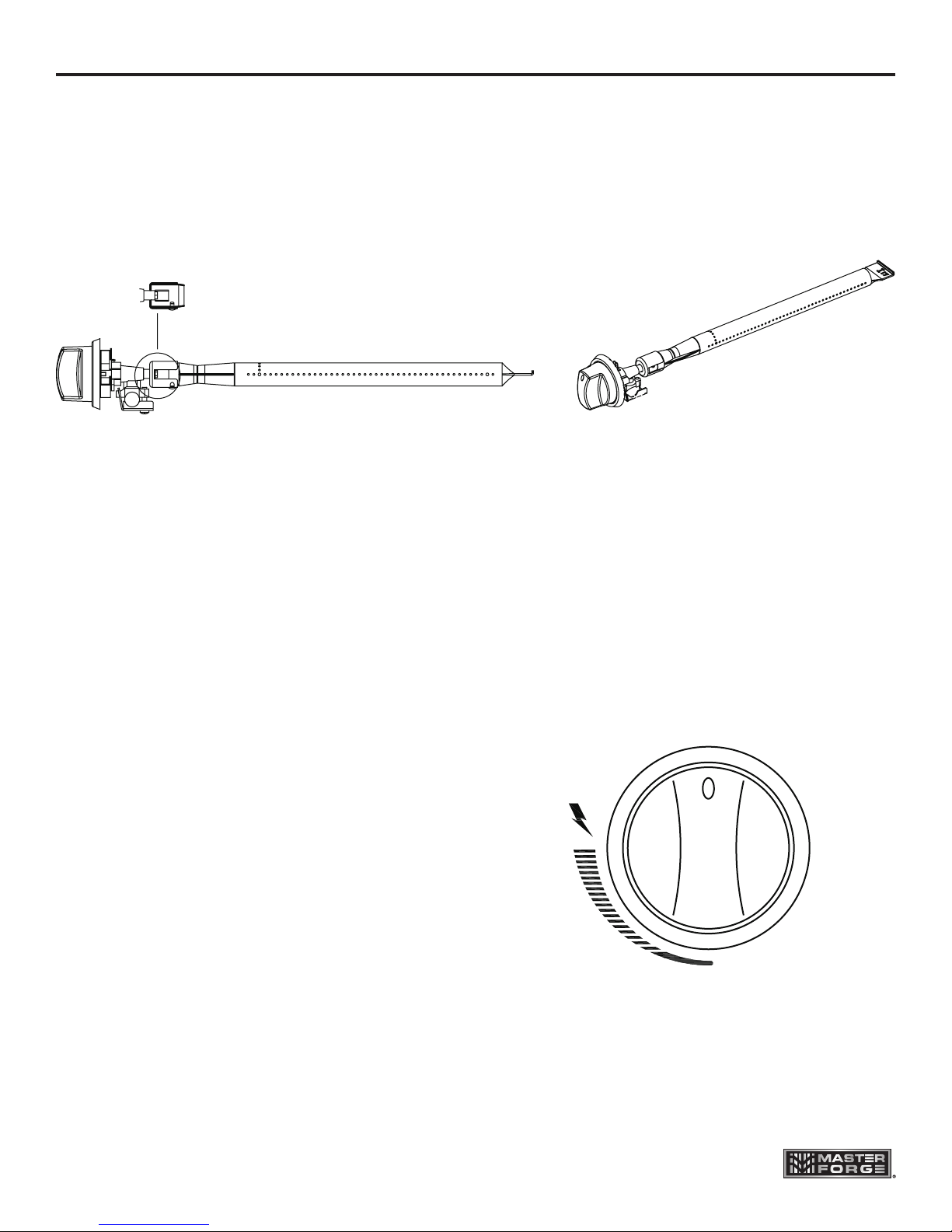

Grill Lighting Instructions

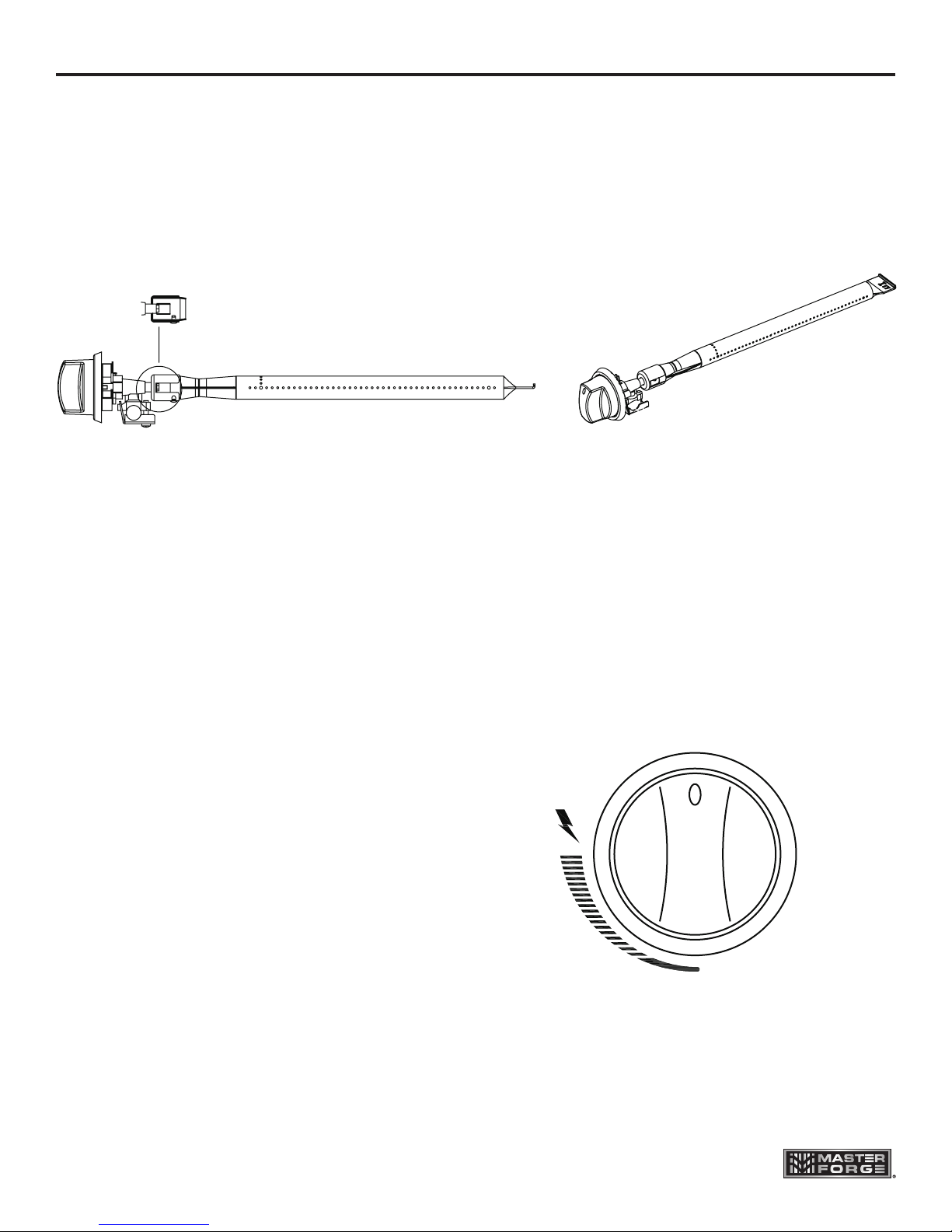

Checking orices’ alignment with burners

Orices may shift during assembly and movement; therefore, check the orices’ alignment

with the burners according to the following illustrations before lighting.

Orice stud inside the air shutter

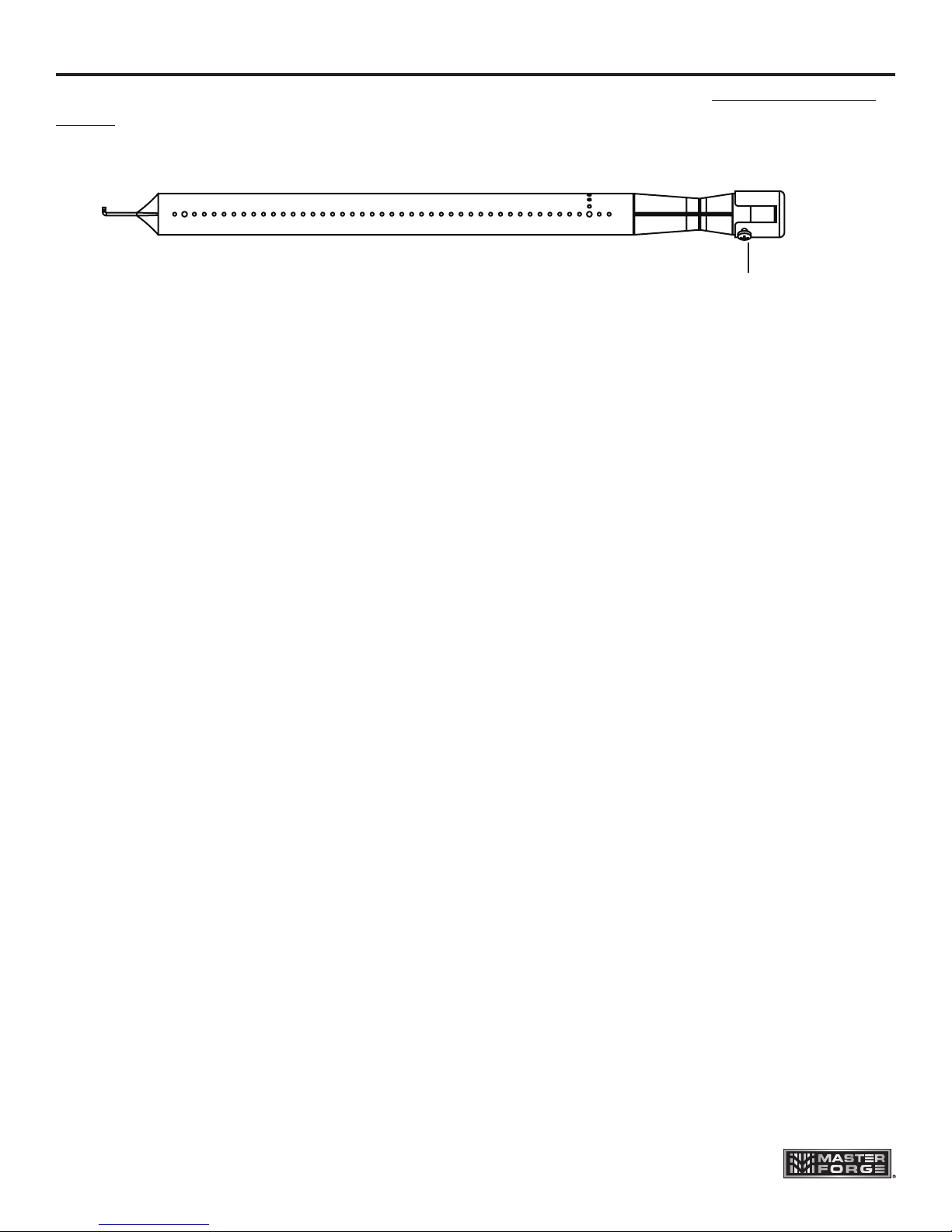

Fig. 26 Main Burner and Orice Relationship

Lighting Instructions

1. Read instructions before lighting your grill.

2. Open lid during lighting.

3. Fully open cylinder valve.

4. Push the control knob in and turn the knob to the left to “HIGH” position. Keep pressing the knob until the burner is lit.

5. If ignition does not occur in 5 seconds, turn the burner control off, wait 5 minutes, and repeat the lighting procedure.

GRILL

OFF

HIGH

LOW

Fig. 27

Lowes.com/masterforge

Page 27

OPPERATING INSTRUCTIONS

WARNING:

1. Make sure the hood is completely open each time you attempt to light the grill. Failure to open the hood could lead to delayed ignition resulting in bodily harm.

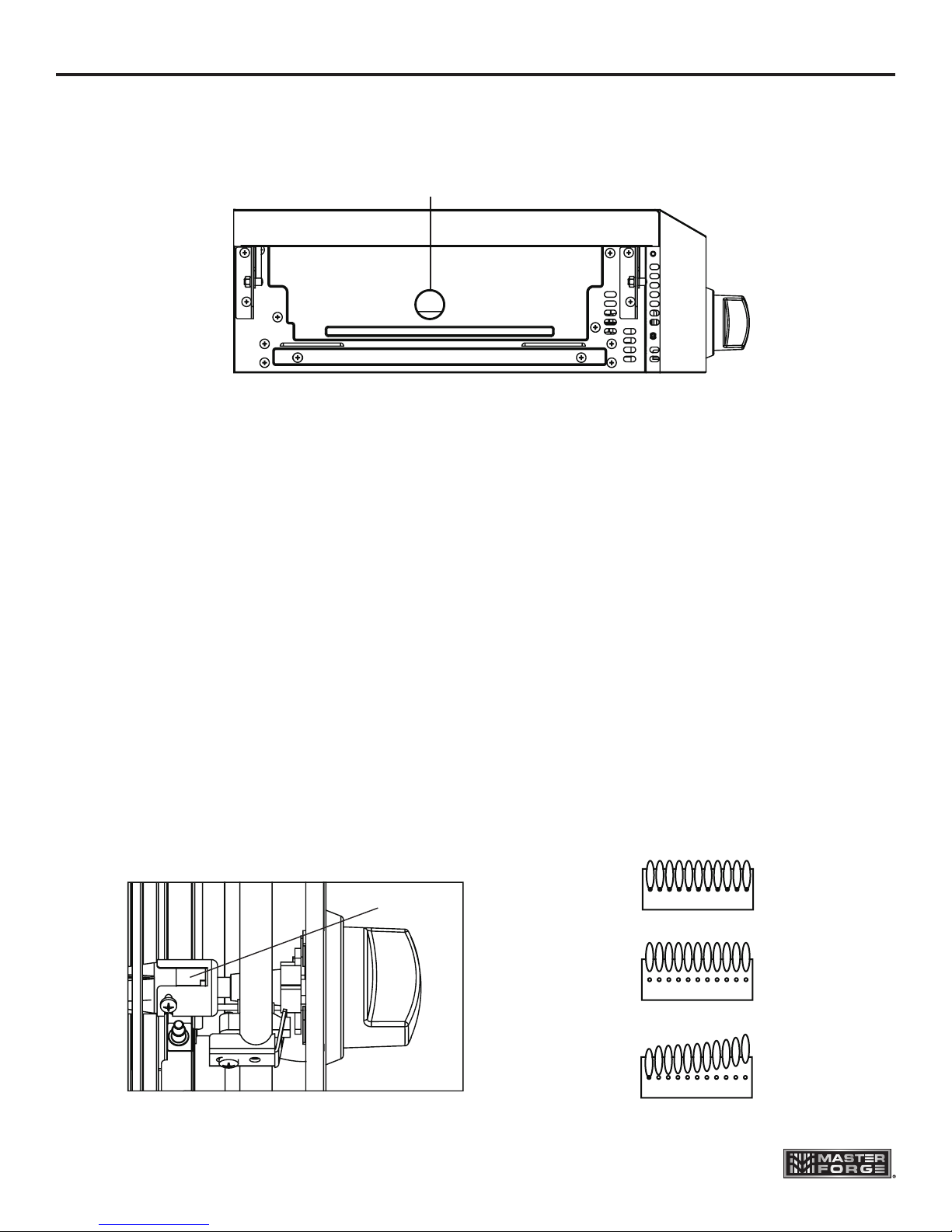

2. This grill is equipped with a ame-observation hole in the side panel. Wear protective mitts before using the ame watch.

CAUTION: It is important to inspect the full length of the gas line hose. If it is evident there is excessive abrasion or wear, or the hose is cut, the hose must be replaced prior to the appliance being used.

If required, check your parts list for the proper replacement hose assembly. It will be necessary to open the bottom door to fully inspect the hose.

Match Lighting Instructions Important: The hood must be open when match lighting any burner.

1. Turn on gas supply.

a. If portable, at the LP cylinder valve. b. If permanent gas supply, at the manual gas shutoff valve.

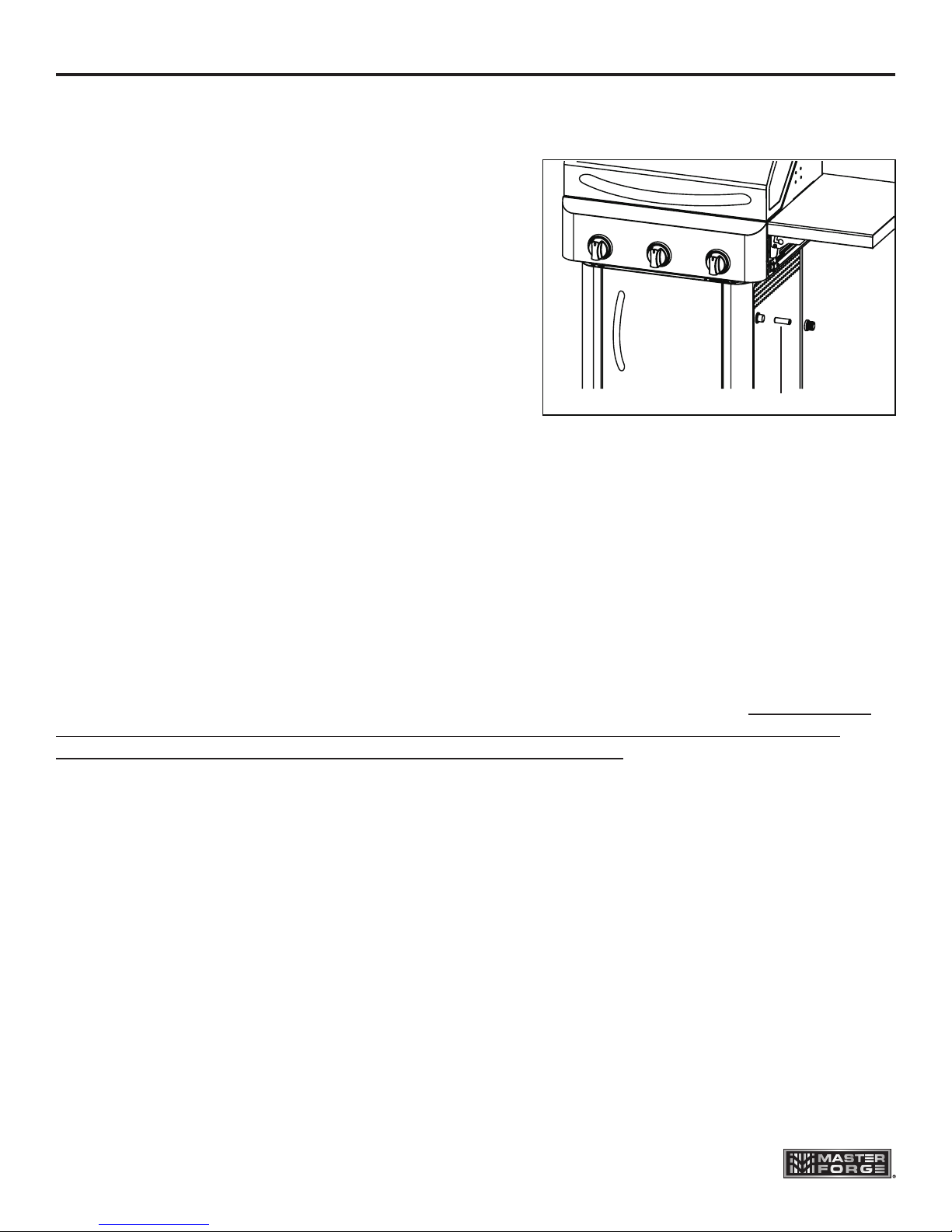

2. Locate the ame observation holes on each side.

3. Open the right door to access the match clip with chain.

4. Attach either the match or paper to the clip shown in Fig. 28, light the match and insert it close to the ports of the burner, push and turn the depressed knob to the left to “HIGH” position.

5. The center burner (if needed) can be lit from center grid by inserting the match clip into

the front side of avor step tent. Light this burner before igniting both outside burners.

6. Depress burner valve for that burner and turn to high.

7. Observe that the burner has ignited. Remove the match and extinguish.

8. Repeat Steps 2-6 for the next burner.

Match

Paper

Lowes.com/masterforge

Page 28

OPPERATING INSTRUCTIONS

Fig. 28 Match/Paper Lighting Illustration

Breaking in Your Grill

When ring your grill for the rst time, it is advisable to run the main burner(s) on “HIGH” for

20 minutes with the hood down and then turn the main burners off. This tempers the grill.

Preheating Grill

It is extremely important that your grill be up to temperature before you begin using it. After lighting, close the hood and preheat the grill on “HIGH” for 15 minutes. This preheating will ensure that the cooking grid and grate are hot enough for proper grilling.

CAUTION: Do not cover the grids during the preheating period.

WARNING: Never leave a grill unattended to guard against possible grease res getting out of control. Grease res can be severe and cause grill damage, property

damage and bodily harm.

Open or closed hood for grilling

Cooking with the lid open or closed is a matter of personal preference. Cooking with the lid closed is recommended if you enjoy cooking at maximum “searing” temperatures. This

method will also produce more “are up”, speed the cooking procedure and will give you a more robust, smoky, outdoor avor. If you prefer cooking slower with less are up, we suggest

the lid-open method.

Lowes.com/masterforge

Page 29

OPPERATING INSTRUCTIONS

We recommend always cooking with the lid CLOSED if you are in a windy area or colder

climate. Your grill has been designed and constructed to give you maximum exibility and

cooking performance. Be creative. Try different cooking methods on your grill to determine which suits your needs best. There is no right or wrong way to cook, just different cooking styles. Get creative and enjoy!

WARNING: Please remember this is an outdoor gas grill. Many areas of the grill generate extreme heat. We have taken every precaution to protect you from the contact areas. However, it is impossible to isolate all high-temperature areas. Therefore, use

good judgment and a certain degree of caution when grilling on this product. We

suggest a covered, protected hand during operation of grill. Do not move your grill when it is in operation or hot to the touch. Wait until your unit is turned off and properly cooled down before moving it. Failure to follow this warning could result in

personal injury.

Post Heating

To keep the grates free of charred food remains, run the grill on “HIGH” for 15 minutes after cooking is complete and food has been removed.

CAUTION: Do not cover the grill during the post heating period.

After post heating your grill, turn the control knobs to the “OFF” position.

Propane Tank Shut-Off

After the burner box cools down, the propane tank valve should also be closed. If you do not want to wait for the burner box to cool, use a covered hand to turn off the propane tank valve.

WARNING: Do not attempt to turn off the LP tank valve without rst covering your hand

with a protective mitt or allowing the grill to cool down. Failure to follow this warning could result in a severe burn.

Lowes.com/masterforge

Page 30

CARE AND MAINTENANCE

Checking the Flame

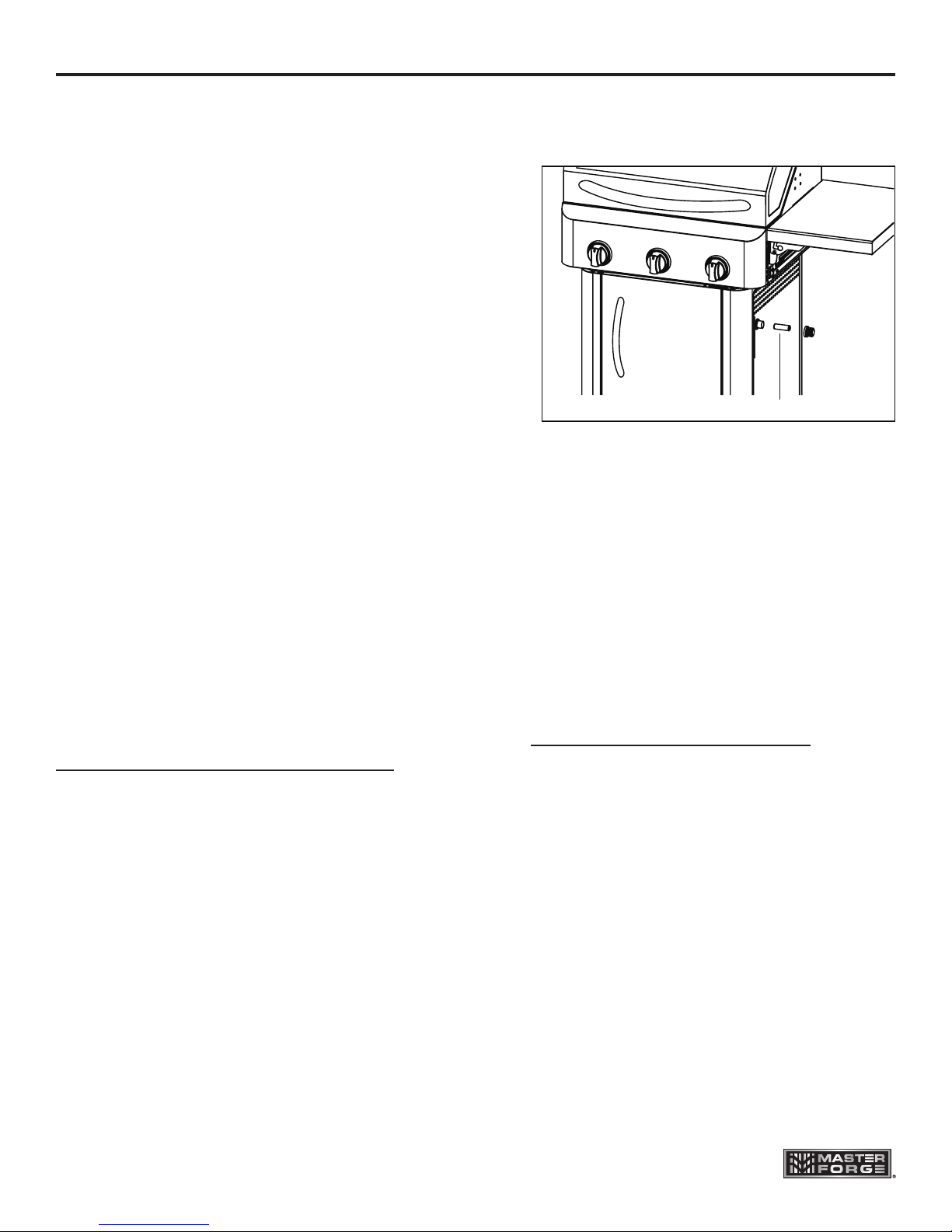

Refer to Fig. 29 below (side view of grill). Check the ame after the grill is lit. Make sure you have a stable, mostly blue ame.

Flame Observation Hole

Fig. 29

Air Shutter Adjustment

The main burner shutters are adjusted at the factory for your convenience. The settings are: (1) Full open for LP gas. (2) Half open for NG gas.

If you desire to ne tune your shutter adjustment (or if your ame is more yellow rather than

blue), please follow this procedure.

WARNING: Do not touch burner after adjustments. The burner is hot. a. Loosen the air shutter. The shutters are located on the end of the gas burners underneath the

control box. See Fig. 30

b. Loosen the air shutter screw. c. Light the burner to be adjusted. d. With a protected gloved hand, ne tune the air shutter until a stable, mostly blue ame is observed

through the ame observation hole and slots on each side of the burner box. Acceptable ames

are shown in Fig. 31

e. Tighten the air shutter locking screw enough to hole the shutter in place. f. Repeat procedure on other burners.

Air Shutter

(a)

(b)

√

Fig. 30 Air Shutter Fig. 31 Acceptable Flame (only a)

(c)

Lowes.com/masterforge

Page 31

CARE AND MAINTENANCE

CAUTION: If the natural gas conversion kit is used, remember to adjust the air shutter

of main burner (for details, please read the NG conversion kit manual).

Replacing the Battery

1. Unscrew the cap on the battery compartment

and remove the old battery.

2. Replace with a new battery and re-install the cap.

Note: The negative (-) side of the battery goes in rst.

Please refer to the mark on the side of the cap.

Stainless Steel

Battery

This grill is mainly made of stainless steel. Stainless steel is non-rusting in certain conditions; therefore, a cover and stainless steel cleaner should be used when the grill is not in use.

Wipe with a stainless steel cleaner on all non-cooking surfaces once a month.

Never clean the stainless steel when it is hot.

After initial grilling, certain areas of the grill (i.e., the vents, hood and burner box) may discolor. This is a normal discoloration caused by the intense heat from the burners.

Specks of grease can gather on the surface of the stainless steel and get baked on. These can usually be removed with warm soapy water or a stainless steel cleaner. As a last resort, a mild abrasive pad could be used with a stainless cleaner. Use light pressure on the pad and always scrub in the direction of the grain.

Do not use steel wool to clean the grill. Do not use abrasive cleaners on the polished surface. Use caution when cleaning. Metal polish or a mild chrome cleaner can be used to bring back luster and highlights. Rust remover can be used to remove rust stains that occur from outside sources. Follow the rust removal instructions carefully.

Fig. 32

To touch up minor scratches in the stainless steel, sand the affected surface lightly with 160 dry grit emery sand paper in the direction of the grain.

Burners

Burners are made of stainless steel and can be soaked in water and cleaned with a brass wire brush or a stiff bristle brush. Check every porthole for clogs. Use a wire pin (smaller than

Lowes.com/masterforge

Page 32

CARE AND MAINTENANCE

the port) to clean clogged ports. Do not enlarge any ports. Make sure the burners are dry before installing them back to the grill. See Fig. 33.

Air Shutter

Fig. 33

Spiders and insects can nest inside the burners of this or any other grill and cause the gas to

ow from the front of the burner. This could cause a re to occur behind the valve panel,

thereby damaging the grill and making it unsafe to operate. Inspect the burners at least once a year or immediately after any of the following conditions occur:

1. The smell of gas in conjunction with the burner ames appearing yellow.

2. The grill does not reach temperature.

3. The grill heats unevenly.

4. The burners make popping noises.

Drip Tray

The drip tray collects excessive grease runoff and fallen food particles. Allow the tray and its contents to cool before cleaning. Slide the tray out and wipe it clean. Make sure the tray is installed before using the grill. It is highly recommended that you check the tray regularly to avoid any possibility of a grease

re; however, most of the drippings will vaporize back into the cooked item, giving you an outdoor grilled avor.

Helpful Care and Maintenance Hints

Before grilling, pre-heat grill for 15 minutes on “HIGH” with hood down. To avoid uncontrolled

are-ups or grease res, grill meats with hood open. Close hood if meats are thick or weather

is cold, or if you are using a rotisserie or indirect cooking.

Always protect your hand with a pot holder or cooking glove when coming into contact with a hot surface.

Hood up when grilling meats, especially chicken. Hood down when indirect or rotisserie cooking.

NEVER leave your grill unattended while cooking.

Lowes.com/masterforge

Page 33

CARE AND MAINTENANCE

After use, close hood and turn burners to HIGH for 15 min. for self-cleaning, grease burn off.

Care and Maintenance Time Table Chart

Grill Item Frequency Based on Normal Use Cleaning Method Painted surface Twice yearly Car wax Stainless surface Twice yearly Stainless cleaner All grates After each use Burn off and wipe Stainless grates 15 days Wire brush/Dishwasher safe Porcelain grates 15 days Scrub pad soapy water

/Dishwasher safe Burner heat tents 30 days Wire brush Burners 90 days Wire brush Burner box interior 120 days Interior grill cleaning products

Gauging amount of LPG fuel

To gauge the amount of propane fuel in your gas tank the grill must be in operation. Place your hand at the top of the tank and slowly move down the side until the tank feels cool to the touch. This will indicate the approximate amount of propane gas in your tank; if 3/4 empty,

rell.

Do not use charcoal briquettes or any ammable material with your grill. Use of such material will void your warranty and may lead to a re, explosion and/or bodily harm.

CAUTION:

If low ames or burner problems are witnessed after converting from LPG to NG, the natural

gas lines may not be large enough. Refer to the “From House to Grill” chart on page 20 for

natural gas supply line specications. Please contact a plumber to assure proper pressure at

7 in. water column.

Lowes.com/masterforge

Page 34

TROUBLESHOOTING

Problem Possible Cause Corrective Action

Grill or side cooker will not light.

1. The ignition wire came off the electrical igniter.

2. The distance between the ignition pin and the burner is greater than 0.1-0.2 inch (side burner).

3. The ignition wire is broken.

4. The battery has died.

5. The battery is in the wrong polarity.

6. The electrode tip does not produce sparks at the burner port.

7. No gas supplied.

8. Air shutter opening is too

big.

Burner ame is

yellow and gas

1. The air shutter opening is not properly set.

odor can be smelled.

2. Spiders or insects block the air shutter.

3. Gas leaks.

Excessive are-up. 1. Grilling fatty meats while

knobs on “HIGH”.

2. Spray water on gas

ames.

3. Hood closed when grilling.

1. Reconnect the ignition wire to the electrical igniter.

2. Loosen the ignition pin and adjust the distance, then fasten it again.

3. Call customer service for a replacement ignition wire.

4. Install a new AA battery.

5. Change the battery polarity.

6. Reinstall the electrode.

7. Turn on the regulator valve.

8. Loosen the air shutter and adjust the

opening to a smaller size.

1. Loosen the air shutter and adjust the

opening to have blue ames.

1/4 in. opening for LPG. 1/8 in. or less opening for NG.

2. Clean blockages.

3. Check for the source of gas leaks.

1. Grill fatty meats when the grids are cold while the knobs are on the “LOW” setting. Move the meats to the

warming rack if are up continues until ame settles down.

2. Never spray water on gas ames.

3. Hood up when grilling.

Burner blows out. 1. LP tank is empty.

2. Burner is not aligned with the control valve.

3. Gas supply is not

sufcient.

1. Rell the LP tank.

2. Install the burner correctly.

3. Check the gas supply hose and make sure there are no leaks and no knots.

Lowes.com/masterforge

Page 35

TROUBLESHOOTING

Problem Possible Cause Corrective Action

Low heat, natural gas.

Low heat, LP gas.

Gas pressure is signicantly

affected by gas line and length of gas line from house gas line.

The propane regulator assembly incorporates an

excess ow device designed

to supply the grill with

sufcient gas ow. Rapid

changes in pressure can

trigger the excess ow

device, providing a low

ame and low temperature.

Check your gas line and make corrections by followong the chart below.

From House to Grill Distance Tubing Size Up to 25 ft. 3/8 in. diameter 26 - 50 ft. 1/2 in. diameter

51 - 100 ft.

1/3 in. of run 1/2 in. 2/3 in. of run 3/4 in.

Please follow these instructions:

1. Make sure all burners are “OFF”.

2. Open the tank valve and wait 5 minutes.

3. Light the burner one at a time following the lighting instructions listed on the door liner.

Low heat generated with knob in “HIGH” position.

Sudden drop in

gas ow or low ame.

1. Low heat is found in natural gas models.

2. Ports are blocked.

3. LP tank has run out.

1. Out of gas.

2. Excess ow valve tripped.

3. Vapor lock at coupling nut/ LP cylinder connection.

1. This model is set for 7 in. natural gas usage. Please check your natural gas supply system to have correct gas pressure. Regulator is

not needed for NG model. Check the orice if you installed NG nozzles.

2. Clear ports of any obstructions.

3. Rell the LP tank.

1. Check for gas in LP cylinder.

2. Turn off knobs, wait 30 seconds and light

grill. If ames are still low, turn off knobs

and LP cylinder valve. Disconnect regulator. Reconnect regulator and leak test. Turn on LP cylinder valve, wait 30 seconds and then light grill.

3. Turn off knobs and LP cylinder valve. Disconnect coupling nut from cylinder. Reconnect and retry.

Lowes.com/masterforge

Page 36

WARRANTY

Proof of purchase is required to access this warranty program, which is in effect from the date of purchase. Customers will be subject to parts, shipping, and handling fees if unable to provide proof of purchase or after the warranty has expired.

Before returning to your retailer, call our customer service department at 1-800-963-0211, 8:00 a.m. to 6:00 p.m., EST, Monday-Thursday, 8:00 a.m. to 5:00 p.m., EST, Friday.

Limited Warranty

5-Year Warranty on stainless steel burners.

1-Year Warranty on all parts affecting the operation of the gas grill due to damage.

Warranty Provisions:

This warranty is non-transferable and does not cover failures due to misuse or improper installation or maintenance. This warranty is for replacement of defective parts only. We are not responsible for incidental or consequential damages or labor costs. This warranty does not cover corrosion or discoloration after the grill is used, or lack of maintenance, hostile environment, accidents, alterations, abuse or neglect. This warranty does not cover damage caused by heat, abrasive and chemical cleaners, or any damage to other components used in the installation or operation of the gas grill.

Some states do not allow the limitation or exclusion of incidental or consequential damages,

so the above limitations or exclusions may not apply to you. This warranty gives you specic

legal rights, and you may also have other rights that vary from state to state.

Lowes.com/masterforge

Page 37

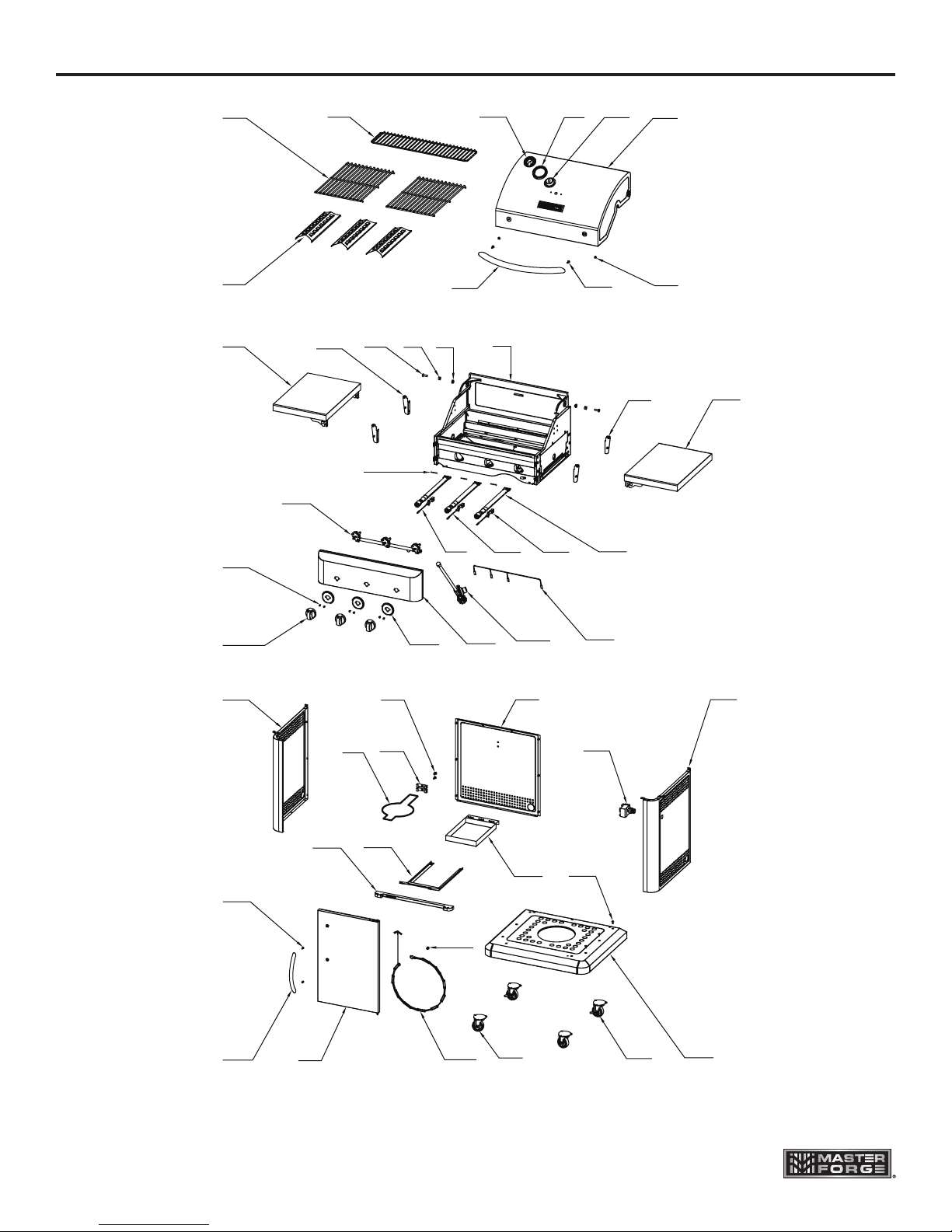

REPLACEMENT PARTS LIST

2324

29 31

40 S5

For replacement parts, call our customer service department at 1-800-963-0211, 8:00 a.m. to 6:00 p.m., EST, Monday- Thursday, 8:00 a.m. to 5:00 p.m., EST, Friday.

Lowes.com/masterforge

Page 38

REPLACEMENT PARTS LIST

Part Description Part #

1 HEAT TENT 2518SL-2003-N 2 COOKING GRID RT2417S-00-2010 3 WARMING RACK RT2417S-00-2020 4 TEMPERATURE GAUGE 2518-3-8012 5 TEMPERATURE GAUGE BEZEL 3218LTN-00-4001 6 TEMPERATURE GAUGE SLEEVE 3218LT-00-4009 7 HOOD RT2417S-00-4000 8 RUBBER PLUG 3219B-8083 9 HOOD HANDLE RT2417S-00-4300 10 SIDE SHELF (LEFT) RT2417S-00-6000 11 SIDE SHELF BRACKET (LEFT) RT2417S-00-2050 12 HOOD SLEEVE 2818-2T-0001 13 BURNER BOX RT2417S-00-2000 14 SIDE SHELF BRACKET (LEFT) RT2417S-00-2040 15 SIDE SHELF (RIGHT) RT2417S-00-5000 16 IGNITION WIRE RT2417S-00-8001 17 LPG REGULATOR L3218-00-8006 18 CONTROL BOX RT2417S-00-3101 19 KNOB BEZEL RT2417S-00-3321 20 KNOB RT2417S-00-3301 21 MAIN BURNER RT2417S-00-8020 22 IGNITION PIN (MAIN BURNER) RT2417S-00-8007 23 IGNITION PIN (MAIN BURNER) RT2417S-00-8008 24 IGNITION PIN (MAIN BURNER) RT2417S-00-8009

Part Description Part #

25 MANIFOLD RT2417S-00-3200 26 LEFT PANEL RT2417S-00-1700 27 SAFETY TANK RING RT2417S-00-1203 28 TANK RING BRACKET 2518SL-1203 29 REAR PANEL RT2417S-00-1200 30 IGNITER RT2417S-00-8004 31 RIGHT PANEL RT2417S-00-1800 32 BOTTOM PANEL RT2417S-00-1100 33 LOCKING CASTER RT2417S-00-8005 34 CASTER RT2417S-00-8006 35 MATCH HOLDER 3019L-1710 36 DOOR RT2417S-00-1600 37 DOOR HANDLE RT2417S-00-1610 38 BEAM RT2417S-00-1500 39 DRIP TRAY SUPPORT RT2417S-00-1900 40 DRIP TRAY RT2417S-00-1002 S1 SCREW 1/4-20 x 5/8" S2 SCREW 5/16-18UNC x 3/4" S3 NUT 5/16-18UNC S4 SCREW M4 × 8 S5 SCREW 3/16-24UNC x 1/2" S6 SCREW 5/32-32UNC x 3/8" S7 R PIN R PIN

Printed in China

Master Forge & M Design

is a registered

Lowes.com/masterforge

Page 39

Master Forge & M Design® is a registered

ADVERTENCIA La instalación, el ajuste, la alteración, el servicio o el mantenimiento inadecuados pueden causar lesiones o daños materiales. Lea este manual de instrucciones detenidamente antes de instalar o dar servicio a este equipo.

ADVERTENCIA

1. No almacene ni use gasolina o

cualquier otro material

gaseoso o líquido inamable

cerca de éste o cualquier otro electrodoméstico.

2. Un tanque de propano líquido

que no esté conectado para ser usado no debe guardarse cerca de éste o de cualquier otro electrodoméstico.

ARTÍCULO #0503231

PARRILLA DE ACERO

INOXIDABLE DE 3 QUEMADORES

MODELO #RT2417S

PELIGRO

Si siente olor a gas:

1. Cierre la válvula de suministro de gas al equipo.

2. Apague las llamas.

3. Abra la tapa.

4. Si el olor continúa, manténgase

alejado del equipo y llame inmediatamente a la compañía de suministro de gas o al departamento de bomberos.

ADVERTENCIA

Para uso en exteriores solamente

GAS-FIRED

C US

MH 10297

ADJUNTE SU RECIBO AQUI

Número de serie _________________________Fecha de compra _______________________

¿Tiene preguntas, problemas, piezas faltantes? Antes de regresar a la tienda, llame

a nuestro departamento de servicio al cliente al 1-800-963-0211, de 8:00 a.m. a 6:00 p.m., hora del este, de lunes a jueves o de 8:00 a.m. a 5:00 p.m., hora del este, los viernes.

Lowes.com/masterforge

Page 40

CONTENIDO

Información de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Consejos de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Contenido del paquete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Aditamentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Instrucciones de ensamblaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

instrucciones de conversión de gas natural . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Cocción con gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Instrucciones de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Cuidado y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Detección de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Lista de piezas de repuesto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Lowes.com/masterforge

Page 41

INFORMACIÓN DE SEGURIDAD

Por favor, lea detenidmente este manual completo antes de tratar de ensamblar, usar o instalar el producto. Si tiene preguntas sobre el producto, llame por favor al servicio al cliente al 1-800-9630211, de 8:00 am a 6:00 pm (hora del este) de lunes a jueves o de 8:00 a.m. a 5:00 p.m. (hora del este) los viernes.

1. La instalación de este electrodoméstico debe cumplir con los códigos locales, o en ausencia de códigos locales, con el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA 54, o el

Código de Instalación de Gas Natural y Propano, CSA/CGA-B149.1.

2. Esta parrilla está diseñada para el uso en exteriores y no se debe usar en ninguna edicación,

garaje o ningún espacio cerrado o cubierto.

3. Esta parrilla para exteriores no está concebida para la instalación en vehículos recreativos ni embarcaciones.

4. Se debe mantener una distancia mínima de 91,45 cm entre las construcciones combustibles y los lados de la parrilla y de 91,45 cm entre las construcciones combustibles y la parte trasera

de la parrilla. Este aparato para coccinar a gas para exteriores no se debe colocar debajo de ninguna construcción combustible.

5. El uso de una fuente eléctrica exige que, al instalarse, la parrilla debe tener una conexión eléctrica a tierra según los códigos locales, o en ausencia de códigos locales, según la ANSI/NFPA 70, o el Código Eléctrico de Canadá, CSA C22.1. Aleje los cables eléctricos y la manguera de suministro de combustible de las fuentes de calor.

6. Inspeccione las mangueras antes de usarla cada vez para detectar el desgaste excesivo

o cortes que pueden afectar el funcionamiento seguro de la parrilla. Si se observa alguna

evidencia de desgaste excesivo o la manguera está cortada, esta debe reemplazarse antes de poner la parrilla en funcionamiento. La manguera de repuesto debe ser la que especica el

fabricante.

7. Mantenga la parrilla en un área despejada y libre de materiales combustibles, gasolina o

cualquier otro líquido o vapor inamable.

8. NO obstruya el ujo de combustión y ventilación de aire de este aparato.

9. Mantenga las aberturas de ventilación del espacio del tanque limpias y despejadas.

10. Revise todas las conexiones de gas para detectar fugas usando una solución de agua jabonosa y una brocha. No use nunca una llama abierta para detectar fugas.

11. No use nunca carbón en esta parrilla.

12. No use la parrilla en áreas de mucho viento.

13. Use solo un cilindro de gas propano líquido de 20 libras. El cilindro

debe estar fabricado y marcado según las especicaciones para

cilindros de gas propano líquido del Departamento de Transporte (D.O.T.) de Estados Unidos o la Norma Nacional de Canadá, CAN/CSA-B339,

30,98cm

Cilindros, Esferas y Tubos para el Transporte de Materiales Peligrosos. Las dimensiones de un cilindro de gas propano líquido de 20 libras son:

14. No use nunca la parrilla sin la bandeja para goteo instalada y empujada

completamente hacia la parte trasera de la parrilla. Sin la bandeja para goteo,

20,32 cm

35,3cm

la grasa y los residuos calientes pudieran caer y crear un peligro de incendio.

45,72cm

Lowes.com/masterforge

Page 42

INFORMACIÓN DE SEGURIDAD

15. El regulador de presión para la parrilla a gas de propano líquido está regulado para una columna de agua de 27,94 cm. La parrilla a gas natural cuenta con una manguera que incluye un dispositivo de desconexión rápida pero no tiene regulador de presión. Se debe usar un regulador de presión de propano líquido o una manguera de gas natural. Los reguladores de

presión y las mangueras de repuesto deben ser los especicados en la lista de piezas.

16. El cilindro empleado debe incluir un collarín para proteger la válvula del cilindro.

17. No guarde el cilindro de gas propano líquido debajo ni cerca de este aparato.

18. No rellene jamás el cilindro a más del 80% de su capacidad.

19. Si la información de las instrucciones “17” y “18” no se sigue exactamente, pudiera producirse

un incendio que puede ocasionar lesiones graves o la muerte.

20. La parrilla a gas natural y su válvula de cierre individual deben desconectarse del sistema

de tuberías de suministro del gas durante las pruebas de presión del sistema con presiones de prueba superiores a 0,5 PSI (3,5 kPa).

21. El aparato para cocinar a gas para exteriores debe quedar aislado del sistema de tuberías de

suministro del gas mediante el cierre de su válvula de cierre manual individual durante cualquier prueba de presión del sistema de suministro del gas con presiones de prueba iguales o inferiores a 1/2 PSI (3,5 kPa).

22. ADVERTENCIA DE LA PROPOSICIÓN 65 DE CALIFORNIA: La combustión del

combustible de gas para cocinar genera algunos subproductos que aparecen en la lista \ de sustancias reconocidas en el estado de California como causantes de cáncer, daños \ reproductivos y otros defectos de nacimiento. Para reducir la exposición a estas sustancias, use siempre esta unidad según lo indicado en el manual de uso y cuidado, asegurándose que haya una ventilación apropiada cuando cocine con gas.

IMPORTANTE: Le instamos a leer este manual detenidamente y a seguir las recomendaciones

mencionadas. Esto garantizará que reciba el funcionamiento más conveniente y libre de problemas

por parte de su nueva parrilla a gas. También le aconsejamos que conserve este manual para su referencia en un futuro.

ADVERTENCIA: Su parrilla a gas está diseñada para funcionar solo con el gas especicado por el fabricante en la placa de calicación. No intente usar su parrilla con otro tipo de gas. El

incumplimiento de esta advertencia podría conducir a un peligro de incendio y lesiones físicas, además anulará la garantía.

ADVERTENCIA: Asegúrese de que su tanque de propano sea llenado por un distribuidor de propano reconocido. Un tanque de propano lleno incorrectamente o excesivamente pueder ser peligroso. La condición de llenado excesivo combinada con el calentamiento del tanque de propano (el calor de un día de verano, la exposición al sol, etc.) pueden hacer que el gas propano sea liberado por la válvula de alivio de presión del tanque ya que el aumento de temperatura hace que el propa-

no se expanda. El gas propano liberado del tanque es inamable y puede ser explosivo. Reérase

al manual de propietario para ver más información sobre el llenado del tanque de propano.

Esta unidad contiene una o más patentes pendientes: 61/163,753 61/215,319 11/495,104 11/268,051

Lowes.com/masterforge

Page 43

CONSEJOS DE SEGURIDAD

● Nunca hale su parrilla para moverla, empújela siempre.

● Nunca mueva su parrilla cuando esté en uso o caliente.

● Use siempre protección para las manos cuando limpie la supercie de la parrilla después de

calentarse y cuando cierre la válvula del tanque de propano.

● Use protección para las manos durante el uso de la parrilla.

● Espere hasta que el quemador se haya enfriado completamente antes de maniobrar debajo del

mismo para cerrar el gas.

● Si no usa protección para las manos para cerrar la válvula del tanque de propano antes de que la

parrilla se enfríe, pudiera sufrir quemaduras graves.

● No use nunca la parrilla debajo de aleros, toldos ni ningún otro espacio cerrado o cubierto.

● No rocíe líquidos sobre el área de la parrilla para controlar una llamarada.

● Para evitar que la grasa se incendie de manera incontrolable, no deje nunca la parrilla desatendida.

Las llamas causadas por la grasa son severas y pueden dañar la parrilla, causar daños a la propiedad y lesiones físicas.

● Apague siempre el botón de control primero y luego el tanque de suministro de gas propano.

● No cubra nunca la parrilla cuando aún esté caliente.

● No coloque su parrilla portátil expuesta al viento directo.

● No guarde ni use gasolina ni otras sustancias inamables cerca de la parrilla a gas.

● Nunca guarde un tanque de propano (ni lleno ni vacío) en el interior de su hogar o ninguna

habitación donde vivan personas.

● Antes de guardar el tanque, asegúrese de que la válvula esté en la posición de apagado (“OFF”).

● Si guardara su parrilla en interiores, asegúrese de que la válvula del tanque esté cerrada,

desconecte la manguera del tanque, retire el tanque de la parrilla y guarde el tanque en exteriores.

● Asegúrese de que la tapa de la parrilla esté totalmente abierta antes de encender la parrilla.

● Cuando conecte o reemplace cualquier conector de gas, todas las uniones deben quedar selladas

con un compuesto a prueba de fugas aprobado.

● Nunca use una llama abierta para detectar fugas de gas.

● Para la seguridad de los niños, se recomienda retirar los botones de control y guardarlos en el

interior cuando la parrilla no esté en uso.

● Mantenga a los niños lejos de la parrilla en todo momento.

● Nunca taladre ningún oricio ni realice ninguna alteración a su parrilla sin recibir la aprobación del

fabricante.

● No guarde materiales inamables en los gabinetes debajo del quemador de la parrilla ni cerca de la

parrilla.

● Tenga cuidado al manipular las piezas durante el ensamblaje. Se recomienda estrictamente que se

proteja las manos con un par de guantes.

● A altas temperaturas, algunas parrillas de acero inoxidable pueden descolorarse con el tiempo. Este

efecto se puede remediar y tratar pasando una toalla con aceite vegetal cuando la parrilla se enfríe. Pero aún así es normal que se descolore un poco.

Lowes.com/masterforge

Page 44

CONTENIDO DEL PAQUETE

B C D

I J K L

Lowes.com/masterforge

Page 45

CONTENIDO DEL PAQUETE

PIEZA DESCRIPCIÓN CANTIDAD

Cámara de

quemadores

B Placa de calor 3 C Parrilla principal 2 D Parrilla para calentar 1

Soporte del estante

lateral derecho

Estante lateral

derecho

Estante lateral

izquierdo

Soporte del estante

lateral izquierdo

Soporte de la bandeja

para goteo

Aro de seguridad del

tanque

Soporte del aro del

tanque

PIEZA DESCRIPCIÓN CANTIDAD

L Panel posterior 1

M Encendedor 1 N Panel derecho 1 O Bandeja para goteo 1

P Panel inferior 1

Q Rueda con cierre 2

R Rueda 2

S Puerta 1

T Panel izquierdo 1

U Barra frontal 1

Lowes.com/masterforge

Page 46

ADITAMENTOS

Tornillo de 3/16-24 x 1/2 pulg. Cant. 49

Tornillo de 1/4-20 x 5/8 pulg. Cant. 2

Batería AA Cant. 1

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de aditamentos. Si hubiera alguna pieza

faltante o dañada, no ensamble el producto.

Tiempo aproximado para el ensamblaje: 30 minutos por 2 personas Herramientas necesarias para el ensamblaje: Destornillador Phillips (se vende por

separado)

Lowes.com/masterforge

Page 47

INSTRUCCIONES DE ENSAMBLAJE

ADVERTENCIA: La parrilla debe ser ensamblada y colocada sobre una supercie plana y nivelada. Compare las piezas y los aditamentos con la lista y los diagramas. No trate de ensamblar la parrilla si hubiera alguna pieza faltante o dañada.

1. Acople las ruedas con cierre (Q) y las ruedas (R) al panel inferior (P) usando 12 tornillos (AA). Cuando complete este proceso, dele vuelta al panel inferior. Las dos ruedas con cierre (Q) deben quedar hacia la parte posterior de la parrilla.

Aditamento

Tornillos de

3/16-24 x 1/2 pulg.

x 12

2. Alinee los oricios del panel posterior

(L) con los oricios del panel inferior (P) e inserte los tornillos (AA) en los oricios

alineados.

Aditamento

Tornillos de

3/16-24 x 1/2 pulg.

Nota: No apriete los tornillos

completamente. Deje por lo menos una

vuelta de rosca en cada uno. Después que todos los tornillos hayan sido colocados, apriételos por completo.

x 3

Lowes.com/masterforge

Page 48

INSTRUCCIONES DE ENSAMBLAJE

3. Acople el panel izquierdo (T) y el panel

derecho (N) al panel inferior (P). Ambos

paneles, el izquierdo y el derecho, llevan tres

tornillos para el panel posterior (L) y cuatro

para el panel inferior. Introduzca los cuatro

tornillos del panel inferior primero.

Aditamento

Tornillos de

3/16-24 x 1/2 pulg.

x 14

4. Acople la barra frontal (U) al panel izquierdo (T)

y al panel derecho (N) con 2 tornillos (AA) a cada lado como se muestra.

Aditamento

Tornillos de

3/16-24 x 1/2 pulg.

x 4

Lowes.com/masterforge

Page 49

INSTRUCCIONES DE ENSAMBLAJE

5. Deslice el soporte del aro del tanque (K) hacia

el nal del aro de seguridad del tanque (J),

como se muestra. Fije el soporte del aro del tanque al panel posterior (L) con 2 tornillos (BB), como se muestra.

Aditamento

Tornillos de 1/4-20

x 5/8 pulg.

x 2

6. Acople el soporte de la bandeja de goteo (I) a la barra frontal (U) y al panel posterior (L) con 4 tornillos (AA) como se muestra.

Aditamento

Tornillos de

3/16-24 X 1/2 pulg.

x 4

7. Retire la tapa y la tuerca del encendedor (M).

Fije el encendedor con la tuerca al panel derecho (N). Luego, vuelva a montar la tapa del encendedor.

Tuerca Tapa

Lowes.com/masterforge

Page 50

INSTRUCCIONES DE ENSAMBLAJE

8. Para montar la puerta (S), introduzca el pasador de la bisagra inferior en el oricio del

panel inferior (P). Empuje el pasador de la bisagra superior en la esquina de la puerta

para introducirlo en el oricio que está en

la esquina superior del panel derecho (N). Después, coloque la bandeja de goteo (O) sobre el soporte para la bandeja (I).

9. Tome el regulador de presión de debajo de la cámara de los quemadores (A). Levante la cámara de los quemadores (A) y móntela sobre el gabinete, asegurándose de que el regulador de presión de gas quede dentro del gabinete, coloque luego la cámara de los quemadores en el gabinete alineando las cuatro lengüetas de la parte superior

del gabinete con los oricios de la cámara

de los quemadores. Fije la cámara de los quemadores al gabinete con 4 tornillos (AA).

Aditamento

Tornillos de

3/16-24 x 1/2 pulg.

x 4

Regulator de presión

Tab

Lowes.com/masterforge

Page 51

INSTRUCCIONES DE ENSAMBLAJE

10. Acople el soporte del estante lateral izquierdo

(H) a la parte izquierda de la cámara de los

quemadores (A) y el soporte del estante lateral derecho (E) a la parte derecha de la cámara de los quemadores con 2 tornillos (AA) en cada soporte.

Aditamento

Tornillos de

3/16-24 x 1/2 pulg.

x 8

Complete los pasos 11 al 13 para terminar de

ensamblar el estante lateral izquierdo (G) y el

estante lateral derecho (F).

11.Monte los estantes laterales del frente hacia la

parte trasera, asegurándose de que los tornillos de los soportes de los estantes

encajen en los oricios de los estantes

laterales.

Soporte del estante lateral

Estante lateral

Lowes.com/masterforge

Page 52

INSTRUCCIONES DE ENSAMBLAJE

12. Cuelgue los estantes laterales en los soportes

y rote lentamente los estantes laterales.

13. Ajuste los estantes laterales hasta que

queden alineados con la caja de control.

14. Enchufe los alambres de encendido del quemador principal en las tomas del encendedor.

Caja de control

Alambres del encendedor

Lowes.com/masterforge

Page 53

INSTRUCCIONES DE ENSAMBLAJE

15. Coloque las placas de calor (B), las parrillas principales (C) y la parrilla para calentar (D) en la cámara de los quemadores (A). Retire la tapa del encendedor (M) e inserte una batería AA (CC) con el polo positivo hacia afuera. Coloque la tapa de nuevo.

Inserte una batería AA

Lowes.com/masterforge

Page 54

INSTRUCCIONES DE ENSAMBLAJE

IMPORTANTE

REVISE LAS CHISPAS

Después de terminar de ensamblar la parrilla, pruebe el sistema de encendido con el GAS

APAGADO. Fíjese si hay chispas continuas cuando presione el botón de encendido. Para el

quemador lateral, las chispas se pueden ver directamente. Para los quemadores principales, el sistema de encendido está colocado al lado de cada quemador en la cámara de los

quemadores. El reejo de chispas o las chispas propiamente se pueden ver en el frente de la parte interior de la cámara de los quemadores, o puede colocar un espejo a la izquierda

de cada quemador principal para ver las chispas y oir el chasquido de los encendedores. Asegúrese de que el GAS ESTÉ APAGADO cuando presione los botones de control. Eso

ayudará a garantizar un encendido sin problemas cuando encienda el gas.

DIMENSIONES DE LA PARRILLA ENSAMBLADA (CM):

116,84 (ALTO) X 129,54 (ANCHO) X 56,64 (PROFUNDIDAD) (CON EL ESTANTE LATERAL EXTENDIDO) 116,84 (ALTO) x 81,28 (ANCHO) x 56,64 (PROFUNDIDAD) (CON EL ESTANTE LATERAL PLEGADO)

ÁREA DE LA PARRILLA PARA CALENTAR (CM CUADRADOS): 916,12

LA ETIQUETA DE UL QUE SE MUESTRA ABAJO ESTÁ EN LA PARTE TRASERA DE LA PUERTA.

CERTIFIED UNDER ANS Z21.58a-CSA 1.6a-

2008. OUTDOOR COOKING GAS APPLIANCES. FOR OUTDOOR USE ONLY. IF STORED INDOORS, DETACH AND LEAVE CYLINDER

L G Sourcing Inc. P.O.Box 1535 North Wilkesboro, NC, 28659 USA Model No.: RT2417S Type of Gas:Propane(Convertable to Natural Gas) Input: Main Burner: 3x12,000 BTU/Hr

Manufacturing Date: XX Serial No.: RT000001 (a) Do not store a spare LP-Gas cylinder under or near this appliance.

(b) Never fill the cylinder beyond 80 percent full. (c) If the information in “(a)” and “(b)” is not followed exactly, a fire causing death or serious injury may occur. MADE IN CHINA

L G Sourcing Inc. P.O.Box 1535 North Wilkesboro, NC, 28659 USA Modelo No. RT2417S Tipo de gas: propano (Convertible a Gas Natural) Entrada: Quemador principal: 3x12,000 BTU/h

Date de fabrication : XX N° de série : RT000001 (a) No almacene un tanque de gas propano de reserva debajo o cerca de este aparato.

(b) Nunca llene el tanque a más del 80% de su capacidad.

graves o la muerte. HECHO EN CHINA

OUTDOORS.

CON CERTIFICACIÓN ANS Z21.58a-CSA 1.6a-

2008. ELECTRODOMÉSTICOS DE COCINA A GAS PARA EXTERIORES. PARA USO EN EXTERIORES SOLAMENTE. SI GUARDA LA UNIDAD EN EL INTERIOR, RETIRE EL TANQUE Y DÉJELO EN EL EXTERIOR.

GAS-FIRED

C US

31EV

MH10297

GAS-FIRED

C US

31EV

MH10297

Lowes.com/masterforge

Page 55

INSTRUCCIONES DE CONVERSIÓN DE GAS NATURAL

Si decide convertir su parrilla a gas de propano líquido a gas natural, use el kit de conversión a GN Artículo # 0050772.

El kit #0050772 contiene oricios para diferentes modelos de parrilla. Por favor, elija los oricios

que se enumeran a continuación e ignore el resto. Siga las instrucciones para la conversión que se incluyen en el kit.

Conversión del quemador principal

16. Jale los pasadores en forma de R para

retirarlos y extraiga los quemadores principales. Ajuste los obturadores de aire del

quemador principal aojando los tornillos del

obturador de aire.

Modelo Número del

artículo

Quemador

principal

Φ1.37

RT2417S 0503231 3

Pasador en forma de R

Quemador

17. Las conguraciones son:

0,64 cm de abertura para gas PL. 0,16 cm a 0,32 cm de abertura para gas

natural. Necesitará ajustar las aberturas antes de volver a colocar los quemadores en la caja del quemador.

Obturador de aire

Lowes.com/masterforge

Page 56

INSTRUCCIONES DE CONVERSIÓN DE GAS NATURAL

18. Quite los oricios de LP primero con la

herramienta de eliminación de oricios, a continuación, instalar el oricio NG. Asegúrese de que está utilizando el oricio correcto,

marcó 1.37.

Cuando este paso, instale los quemadores

principales de nuevo a la cámara de combustión y asegurar al soporte con

las R-PIN. Asegúrese de que los oricios

están alineados con los quemadores y los pasadores de ignición están instalados en sus posiciones originales. Compruebe las chispas antes de usar la parrilla.

Cambie a la manguera para gas natural

19. Retire el regulador del tubo colector y

reemplácelo con la manguera para gas natural de 3,05 m. Please make sure the hose is securely fastened.

1.37

Ajuste el tornillo en cada oricio de la válvula

20. Jale todas las perillas para retirarlas de los

vástagos de las válvulas. Ajuste el tornillo

del oricio de la válvula con el destornillador de cabeza plana. Tornillos de seis vueltas completas hacia la izquierda.

21. Para completar la conversión, volver a instalar

todas las perillas, vuelva difusores de calor a la cámara de combustión, seguida de las rejillas y rejilla para calentar.

Oricio de la válvula

Lowes.com/masterforge

Page 57

COCCIÓN CON GAS

Para la conexión del gas propano en parrillas portátiles

El gabinete tiene una abertura en el panel inferior que permite que el reborde del fondo de un tanque de gas de 20 lb. caiga en su sitio (el tanque se vende por separado). Esto ayuda a asegurar el tanque en su lugar. Antes de instalar el tanque de gas, levante el aro de seguridad del tanque (como se muestra en la Fig. 21a). Después de colocar el tanque en la abertura, baje el aro de seguridad del tanque para trabarlo en su sitio. Use solamente un tanque de gas de 20 lb. (vea la información adicional en la sección de requisitos de seguridad para el gas propano líquido). Como se muestra en la Fig. 21b, es peligroso poner a funcionar la parrilla si el tanque de gas no está en posición vertical.

Tanque de propano líquido

Fig. 21a Fig. 21b

ADVERTENCIA: El acoplador de conexión del Tipo I (vea la Fig. 22) que se incluye con la parrilla

no puede reemplazarse con un sistema de conexión parrilla/tanque de otro tipo. De hacerlo,

puede ocasionar la pérdida de la garantía, una fuga de gas, un incendio y graves lesiones físicas.

VÁLVULA TIPO I

LLAVE MANUAL

ROSCA EXTERNA

TUERCA SENSIBLE AL CALOR

REGULADOR DE PROPANO

Fig. 22

La conexión de la válvula del tanque de propano que viene con esta parrilla incorpora cuatro

importantes dispositivos de seguridad: montaje manual, desmontaje manual, control de ujo

excesivo y apagado activado por la temperatura.

Lowes.com/masterforge

Page 58

COCCIÓN CON GAS

a. Montaje manual:

1. Cerciórese de que la válvula del tanque y todas las demás válvulas del equipo estén en la

posición OFF (apagado).

2. Al conectar la válvula del regulador/quemador a la válvula del tanque, gire la tuerca grande

plástica en la dirección del reloj hasta que se detenga.

3. El gas no va a salir a menos que la tuerca plástica esté totalmente conectada.

4. APRIÉTELA SOLO CON LA MANO.

b. Desmontaje manual.

1. Cerciórese de que la válvula del tanque y todas las válvulas del equipo estén en la posición OFF

(apagado).

2. Gire la tuerca plástica grande en la dirección contraria al reloj hasta que se desacople.

3. AFLÓJELA SOLO CON LA MANO.

c. Control de ujo excesivo y llamas bajas:

El regulador de propano cuenta con un disositivo para regular la salida excesiva de gas diseñado

para suministrar a la parrilla un ujo suciente en condiciones normales y, a la vez, controlar la

salida excesiva de gas. Los cambios rápidos de presión pueden hacer que se dispare el dispositivo

que controla el ujo excesivo produciendo poca llama y baja temperatura. Si se abre la válvula del

tanque para que salga gas mientras la válvula de un quemador está abierta, la subida de presión activará el dispositivo. El dispositivo permanecerá cerrado hasta que la presión se estabilice, lo que debe ocurrir en unos 5 segundos.

Para garantizar que esto no ocasione problemas para encender la parrilla, siga estas instrucciones:

1. Asegúrese de que todas las válvulas de los quemadores estén cerradas.

2. Abra la válvula del tanque y espere 5 segundos.

3. Encienda los quemadores de uno en uno siguiendo las instrucciones para el encendido.

d. Cierre activado por la temperatura:

La tuerca plástica grande del regulador está diseñada en coordinación con una válvula de

vericación en la válvula del tanque para cerrar la salida de gas cuando está expuesta a

temperaturas entre 115ºC y 149ºC. En caso de incendio o rotura en la manguera, uno de los dispositivos de seguridad funcionará para controlar o detener la salida de gas del tanque de propano. Nunca trate de usar un equipo dañado.

Importante: Antes de empezar a usar un nuevo tanque de gas, por favor compruebe que

no haya fugas en las conexiones de acuerdo a la sección “Detección de fugas de gas” y cerciórese de que no haya fugas ni acumulación de vapores dentro del gabinete. Asegúrese de que las aberturas de las paredes laterales no estén bloqueadas. Importante: Coloque la tapa guardapolvo sobre la válvula de salida del cilindro siempre que no lo esté usando. Instale únicamente el tipo de tapa guardapolvo para la válvula de salida del cilindro que se provee con la válvula del cilindro. Otros tipos de tapas o tapones pueden ocasionar fugas de gas.

Lowes.com/masterforge

Page 59

COCCIÓN CON GAS

Para la conexión de gas natural Preparación:

1. Cierre la llave del gas y después quite la tapa del lado de salida del gas.

2. Se recomienda: Instalar una válvula de cierre en el lado de salida del gas antes de instalar el

enchufe.

3. El enchufe debe ser instalado por un técnico autorizado de acuerdo al código nacional de

regulación del gas combustible (NFPA 54/ANSI223.1).

4. Antes de insertar el tapón, cierre la llave del gas y compruebe que no haya escapes de gas en

ninguna de las conexiones, incluyendo el vástago de la válvula de cierre y la abertura del enchufe. Para obtener mejores resultados, use una solución de jabón sin amoniaco y agua.

Instrucciones para el funcionamiento:

1. Para conectar, empuje hacia atrás la funda del enchufe (Fig. 23).

Enchufe

Funda

Tapón

Enchufe

Funda

Fig. 23

2. Introduzca el tapón y suelte la funda (Fig. 24).

FundaEnchufe

3. Hale el tapón hasta que la funda salte hacia

adelante (Fig. 25). (El gas empezará a salir

automáticamente. Si no conecta el tapón correctamente al enchufe, impedirá que el

gas uya hacia el equipo).

4. Pruebe la conexión con una solución de jabón sin amoniaco y agua.

Para desconectar:

1. Hale la funda hacia atrás. Hale el tapón para sacarlo del enchufe. (El gas se apaga

automáticamente).

2. Cierre la válvula y coloque nuevamente la tapa guardapolvo sobre el enchufe y el tapón.

Fig. 24

Fig. 25

Requerimientos de gas

La parrilla RT2417S ha sido ajustada y probada en la fábrica para el tipo de gas para el que está

concebida. Identique el tipo de gas del suministro, ya sea natural o propano, y asegúrese de que coincida con lo indicado en la placa de calicación. La placa de calicación está ubicada en el panel

interior de la puerta.

Lowes.com/masterforge

Page 60

COCCIÓN CON GAS

Gas propano líquido

Si su parrila es de gas propano líquido, el regulador suministrado está ajustado para una columna de agua (WC) de 27,94 cm y es para uso con gas propano líquido solamente. El regulador y la manguera instalados de fábrica se deben usar con un tanque de propano líquido de 20 libras.

Gas Natural

Su parrilla se puede convertir para gas natural. El kit de conversión a gas natural se vende por separado (artículo #0050772). Siga por favor las instrucciones del manual para convertir su parrilla a gas natural.

Si su parrilla es para gas natural, el regulador está ajustado para una columna de agua (WC) de 17,78 cm y es para usar con gas natural solamente. La presión del gas es afectada por el tamaño y el largo de la tubería de gas que parte de la tubería de gas de la casa. Siga las recomendaciones de la tabla que aparece a continuación.

De la casa a la parrilla Distancia Tamaño de tubería hasta 7,62 m 0,95 cm de diámetro de 7,92 m a 15,24 m 1,27 cm de diámetro

de 15,54 m a 30,48 m

2/3 del tramo: 1,90 cm 1/3 del tramo: 1,27 cm

más de 30,78 m 1,90 cm de diámetro

Sistema de gas propano líquido Póngase en contacto con su compañía de gas para solicitar un regulador especial para mayor suministro de gas a otros electrodomésticos.

Consumo de gas

Vea el consumo total de gas para esta parrilla con los quemadores en fuego “ALTO” en la tabla 1 que

aparece abajo.

Tabla 1

Tipo de quemador BTU/HR Quemadores principales 12.000 x 3

Requerimiento de seguridad para gas propano líquido

Para las parrillas a gas propano líquido, el tanque de gas PL debe:

(a) Estar fabricado y marcado de acuerdo a las Especicaciones para Tanques de Gas Propano del

Departamento de Transporte (DOT) de EE.UU. o la Norma Nacional de Canadá, CAN/CSA-B339, Cilindros, Esferas y Tuberías para el Transporte de Materiales Peligrosos, según corresponda.

(b) Tener un dispositivo de prevención contra el llenado excesivo (OPD).

Lowes.com/masterforge

Page 61

COCCIÓN CON GAS

(c) Contar con un dispositivo de conexión del tanque compatible con la conexión para aparatos para cocinar en exteriores. El tanque debe medir 30,48 cm de diámetro y 46,99 cm de alto, y debe estar equipado con un acoplador del tipo 1.

El sistema de suministro del tanque debe ser capaz de eliminar el vapor.

El tanque empleado debe tener un collarín para proteger la válvula del cilindro.

No use la parrilla a gas en interiores ni en áreas cerradas. Cuando la parrilla a gas no está en uso, el gas debe cerrarse en el tanque de suministro. Para guardar la parrilla en interiores, desconecte el tanque de gas y guarde el tanque en posición vertical en un lugar fresco y bien ventilado en exteriores, lejos de la parrilla o cualquier otra fuente de calor.

Cuando revise para detectar fugas de gas, no use una llama abierta. Use una solución de agua

jabonosa y aplíquela a los conectores y uniones de la tubería con una brocha y verique si se producen burbujas. Revise las mangueras exibles para detectar cortes y desgastes que puedan

afectar el funcionamiento seguro de la parrilla. Solo se deben usar la manguera y el regulador que

vienen instalados de fábrica. Use solo mangueras y reguladores de repuesto especicados por el

fabricante.

Detección de fugas de gas

Antes de usar su parrilla, después de rellenar el tanque, revise con cuidado para asegurarse de que todas las conexiones estén apretadas y de que no haya fugas de gas.

1. Prepare 60 - 90 ml de solución para detectar fugas mezclando detergente líquido para platos y

agua.

2. Asegúrese de que todos los botones estén en la posición de apagado “OFF”.

3. Aplique con una brocha un poco de solución en todos los conectores y abra el ujo de gas.

4. Si se producen burbujas, hay una fuga. Proceda al paso 5.

5. Cierre el ujo de gas y apriete todas las conexiones.

6. Regrese al paso 1 para probar nuevamente las conexiones.

7. Si continúan las burbujas, cierre el gas y comuníquese con el servicio al cliente.

ADVERTENCIA: No use nunca una cerilla o llama abierta para detectar fugas. El uso de una llama abierta podría ocasionar un incendio, una explosión y lesiones severas.

IMPORTANTE: Cuando conecte o reemplace cualquier tubería o conector de gas, se deben sellar todas las uniones con un compuesto de sellado contra fugas aprobado o con cinta de sellar para plomeros.

Manipulación segura del propano líquido

Recuerde manipular su tanque portátil de propano líquido con cuidado cuando lo lleve a rellenar

al distribuidor. Evite que se caiga o golpee contra objetos alados. Los tanques de propano líquido

están fabricados para lograr una gran resistencia, pero una serie de golpes duros pudiera dañar el recipiente.

Lowes.com/masterforge

Page 62

COCCIÓN CON GAS

Cuando transporte su tanque al distribuidor de gas, asegúrese de que la válvula esté bien cerrada y que la cubierta protectora esté en su lugar. Coloque el tanque en un lugar seguro en posición vertical para que no ruede en su vehículo. Si va a parar varias veces para hacer compras o gestiones, trate de que llevar el tanque a rellenar sea la última tarea antes de regresar a casa. Nuevamente, asegúrese de que el tanque lleno esté

rme y en posición vertical. Al regresar a casa, retire el tanque de su vehículo. No deje nunca un

tanque de propano líquido en el interior de un vehículo que pudiera sobrecalentarse por el sol.

Su distribuidor local de propano líquido se complacerá en darle consejos adicionales para la seguridad.

Almacenaje seguro del tanque de propano líquido

Ya sea entre un paseo y otro en su casa móvil o buscando un lugar para guardar el tanque de propano líquido para suministrar gas a su parrilla exterior, tenga presente algunas reglas de seguridad básicas en cuanto al almacenaje de los tanques de propano líquido.

No guarde los tanques (ni vacíos ni llenos) en el interior de su hogar ni ninguna otra habitación de una casa móvil, garaje, sótano o taller. Hay pocas posibilidades de que el gas se escape de los tanques, pero si ello sucediera, pudiera quedar expuesto a chispas de automóviles, herramientas eléctricas o otros electrodomésticos. Cuando guarde o transporte su tanque de PL, este debe permanecer en posición vertical. Nunca acueste un tanque de PL, ni vacío ni lleno. Nunca guarde un tanque de repuesto debajo ni cerca de su parrilla.

PRECAUCIÓN: Nunca transporte ni mueva su parrilla o el tanque de la parrilla sin haber cerrado antes la válvula manual del tanque de propano líquido.

El mejor lugar para guardar un tanque de propano líquido es en un lugar exterior protegido o sombreado, detrás de su hogar o garaje, o en un porche con malla pero lejos del alcance de los niños. El propano líquido no se evapora, está en un recipiente fuerte y cerrado, por lo tanto, no perderá ninguna de sus propiedades de combustión limpia ni siquiera si lo deja afuera todo el año.

ADVERTENCIA: Cuando no esté conectado a su parrilla, el tanque de PL debe permanecer

guardado en posición vertical en un lugar exterior fresco, sombreado y bien ventilado, lejos

de la parrilla o cualquier otra fuente de calor. El incumplimiento de esta advertencia pudiera ocasionar daños a la válvula del tanque, un peligro de incendio y lesiones severas.

Relleno del tanque de propano

Es extremadamente importante que su tanque de PL sea rellenado correctamente cuando usted lo lleve a rellenar. Asegúrese de acudir a un distribuir de PL reconocido y observe la manera en que se rellena su tanque y hasta qué capacidad se llena. Un tanque de PL demasiado lleno puede ser muy peligroso.

Lowes.com/masterforge

Page 63

COCCIÓN CON GAS

La manera apropiada de rellenar el tanque es a partir del peso. El tanque vacío se debe colocar en

una balanza y los contrapesos de la balanza se deben reajustar a un peso que solo permita el 80%

del peso total. La operación de llenado debe cesar en cuanto el tanque se llene hasta el 80% de su

capacidad total. Si el tanque no está totalmente vacío, el reajuste de la balanza debe cambiarse para

considerar el propano que hay en el interior del tanque.

ADVERTENCIA: Un tanque de propano está demasiado lleno si contiene más del 80% de su

capacidad total de propano líquido.

Un tanque lleno incorrecta o excesivamente puede resultar peligroso. Si está demasiado lleno y el clima hace que el tanque de PL se caliente (por un día caluroso, el tanque expuesto al sol o guardado en interiores), la presión interna aumenta debido a la expansión del propano, lo que conducirá a que el propano sea liberado a través de la válvula de liberación de presión del tanque. La válvula de liberación de presión es un dispositivo de seguridad obligatorio para tanques de propano

de 20 lbs. según lo exige el Departamento de Transporte para evitar fallos catastrócos del tanque debido al exceso de presión. Lógicamente, el gas propano liberado del tanque es inamable y puede

ser explosivo.

IMPORTANTE: Cuando conecte o reemplace cualquier tubería o conector de gas, se deben sellar todas las uniones con un compuesto de sellado contra fugas aprobado o con cinta de sellar para plomeros. Después de hacer todas las conexiones, revise las uniones con una

solución de agua jabonosa aplicada con una brocha para detectar fugas.

ADVERTENCIA: Nunca use una llama abierta para detectar fugas de gas. El uso de una llama abierta podría ocasionar un incendio, una explosión y lesiones severas.

Ubicación de la parrilla

Esta parrilla a gas está diseñada y certicada para el uso en exteriores solamente. No use la parrilla en el interior de edicaciones, garajes, casas móviles, porches con mallas ni ningún espacio cerrado.

Aleje la parrilla de las áreas con mucho viento, pero manténgala en un lugar bien ventilado. No

obstruya el ujo de combustión y ventilación de aire alrededor de la parrilla.

Advertencia: No coloque la parrilla debajo de aleros ni supercies combustibles sin

protección.

Distancia de las edicaciones combustibles

Se debe mantener una distancia mínima de 91,45 cm entre las construcciones combustibles y los lados de la parrilla y de 91,45 cm entre las construcciones verticales combustibles adyacentes y la parte trasera de la parrilla. Sin embargo, el fabricante recomienda fervientemente una distancia de 1,83 m entre la parrilla y las construcciones combustibles.

Distancia de las construcciones no combustibles

Se debe mantener una distancia mínima de 91,45 cm entre las construcciones no combustibles y

la parte trasera de la parrilla por encima de la supercie de cocción para permitir que la tapa abra

completamente. Se recomienda dejar una distancia mínima de 91,45 cm entre las construcciones no combustibles y los lados de la parrilla. La parrilla se puede instalar directamente al lado de una

construcción no combustible por debajo de la supercie de cocción.

Lowes.com/masterforge

Page 64

COCCIÓN CON GAS

Instrucciones para encender la parrilla

Revisión de la alineación de los oricios con los quemadores

Los oricios pueden haberse movido durante el ensamblaje y el traslado; por lo tanto, revise que los oricios estén alineados con los quemadores siguiendo las ilustraciones siguientes antes de

encender la parrilla.

Vástago con oricio en el obturador de aire

Fig. 26 Relación entre el quemador principal y el oricio

Instrucciones de encendido

1. Lea las instrucciones antes de encender la parrilla.

2. Abra la tapa durante el encendido.

3. Abra totalmente la válvula del cilindro.

4. Empuje en botón de control hacia adentro y

gírelo hacia la izquierda a la posición “HIGH”

(alto). Continúe presionando el botón hasta que se encienda el quemador.

5. Si no se enciende en 5 segundos, apague el control del quemador, espere 5 minutos y repita el procedimiento.

GRILL

OFF

HIGH

LOW

Fig. 27

Lowes.com/masterforge

Page 65

INSTRUCCIONES DE USO

ADVERTENCIA:

1. Asegúrese de abrir completamente la tapa cada vez que vaya a encender la parrilla.

Si no abre la tapa, pudiera producirse un encendido retardado, lo que pudiera ocasionar

lesiones.

2. Esta parrilla cuenta con un oricio en el panel lateral para observar la llama. Use guantes de

protección antes de usar este visor de llama.

PRECAUCIÓN: Es importante inspeccionar toda la manguera de gas. Si se aprecia un

desgaste excesivo o un corte, deberá reemplazar la manguera antes de usar el equipo.

Si fuera necesario, revise su lista de piezas para conocer el tipo apropiado de la manguera de

repuesto. Para inspeccionar toda la manguera es necesario abrir la puerta posterior.

Instrucciones para encenderla con una cerilla Importante: Debe abrir la tapa cuando encienda un quemador con una cerilla.

1. Abra el suministro de gas. a. Si es portátil, abra la válvula del cilindro de PL. b. Si el suministro de gas es permanente, abra la válvula manual de cierre del gas.

2. Busque los oricios para observar las llamas a cada lado.

3. Abra la puerta derecha de acceso a la presilla con cadena para cerillas.

4. Fije la cerilla o el papel a la presilla como se muestra en la Fig. 28, encienda la cerilla e insértela

cerca de los puertos del quemador, presione y gire el botón hacia la izquierda hasta la posición

“HIGH”.

5. El quemador central (si es necesario) se puede encender desde la parrilla central insertando

la presilla para cerillas por el frente de la pieza. Encienda este quemador antes de encender los

quemadores laterales.

6. Presione la válvula del quemador especíco y gire hacia la posición de fuego alto.

7. Verique que el quemador haya encendido. Retire la cerilla y apáguela.

8. Repita los pasos 2-6 para el próximo quemador.

Cerilla

Papel

Lowes.com/masterforge

Page 66

INSTRUCCIONES DE USO

Fig. 28 Ilustración del encendido con cerilla/papel

Primer uso de su parrilla

Cuando encienda su parrilla por primera vez, se recomienda usar los quemadores principales

a fuego alto (HIGH) durante 20 minutos con la tapa cerrada y apagar luego los quemadores principales. Eso tiempla la parrilla.

Precalentamiento de la parrilla

Es tremendamente importante que su parrilla alcance la temperatura deseada antes de comenzar

a usarla. Después de encenderla, cierre la tapa y precaliente la parrilla a fuego alto (HIGH) por 15 minutos. Este precalentamiento asegura que la parrilla y la plancha de cocción se calienten lo

suciente para un asado correcto.

PRECAUCIÓN: No cubra las parrillas durante el período de precalentamiento.

ADVERTENCIA: Nunca deje una parrilla desatendida para no perder el control de las posibles

llamas de grasa. Las llamas de grasa pueden ser intensas y causar daños a la parrilla, daños materiales y lesiones físicas.

Abra y cierre la tapa para asar

Cocinar con la tapa abierta o cerrada es una cuestión de preferencia personal. Se recomienda

cocinar con la tapa cerrada si usted preere cocinar a máximas temperaturas para “chamuscar”.

Este método también producirá más llamaradas, acelerará el proceso de cocción y le dará un sabor

exterior más robusto y ahumado a los alimentos. Si preere cocinar a fuego lento, con una llama más

baja, le sugerimos usar el método de la tapa abierta.

Lowes.com/masterforge

Page 67

INSTRUCCIONES DE USO

Le recomendamos cocinar siempre con la tapa CERRADA si usted está un una zona de mucho

viento o clima más frío. Su parrilla ha sido diseñada y fabricada para brindarle una máxima

exibilidad y rendimiento de cocción. Despliegue su creatividad, pruebe diferentes métodos de

cocción en su parrilla para determinar lo que más le gusta. En realidad, no hay maneras correctas o incorrectas, solo estilos diferentes. ¡Sea creativo y disfrute!

ADVERTENCIA: Por favor, recuerde que esta es una parrilla a gas para exteriores. Muchas áreas de la parrilla generan un calor extremo. Hemos tomado todas las precauciones para protegerle de las áreas de contacto. Sin embargo, es imposible aislar todas las áreas de alta temperatura. Por lo tanto, use el sentido común y un cierto grado de precaución cuando use

este producto. Le sugerimos que cubra y proteja sus manos durante el uso de la parrilla.

No mueva la parrilla cuando esté funcionando o caliente al tacto. Espere a que la unidad esté apagada y se haya enfríado adecuadamente antes de moverla. Si no lo hace, pudieran producirse lesiones físicas.

Poscalentamiento

Para eliminar los residuos de comida quemada, deje la parrilla funcionando por 15 minutos a fuego alto (HIGH) después de terminar de cocinar y retirar los alimentos.

PRECAUCIÓN: No cubra la parrilla durante el poscalentamiento.

Después de poscalentar su parrilla, lleve los botones de control a la posición de apagado (OFF).

Cierre del tanque de propano

Después que la cámara de quemadores se haya enfriado, debe cerrar también la válvula del tanque de propano. Si no desea esperar a que se enfríe la cámara de quemadores, use un guante para cerrar la válvula del tanque de propano.

ADVERTENCIA: No trate de cerrar la válvula del tanque de propano sin cubrirse la mano con un guante o esperar a que e enfríe la parrilla. El incumplimiento de esta advertencia podría ocasionar quemaduras severas.

Lowes.com/masterforge

Page 68

CUIDADO Y MANTENIMIENTO

Revisión de la llama

Reérase a la Fig. 29 que aparece abajo (vista lateral de la parrilla). Revise la llama después de encender la parrilla. Asegúrese de tener una llama estable y mayormente azul.

Oricio para observar la llama

Fig. 29

Ajuste del obturador de aire

Para su mayor conveniencia, los obturadores de aire de los quemadores principales están ajustados de fábrica. Los ajustes son los siguientes: (1) Abierto totalmente para gas propano. (2) Medio abierto para gas natural.

Si usted desea regular el ajuste de sus obturadores (o si la llama es más amarilla que azul), siga por

favor los siguientes pasos.

ADVERTENCIA: No toque el quemador después del ajuste. El quemador está caliente.

a. Aoje el obturador de aire. Los obturadores están ubicados en el extremo de los quemadores,

debajo de la caja de control. Vea la Fig. 30.

b. Aoje el tornillo del obturador.

c. Encienda el quemador que va a ajustar.

d. Usando un guante, regule el obturador hasta que vea una llama estable y mayormente azul a

través del orcio para ver la llama y las ranuras a cada lado de la cámara de quemadores. En la

Fig. 31 se muestran las llamas aceptables.

e. Apriete el tornillo que traba el obturador de aire lo suciente para que no se mueva el obturador.

f. Repita el proceso para los otros quemadores.

Obturador de aire

(a)

(b)

√

Fig. 30 Obturador de aire

(c)

Fig. 31 Llama aceptable (solo la “a”)

Lowes.com/masterforge

Page 69

CUIDADO Y MANTENIMIENTO

PRECAUCIÓN: Si usa el kit de conversión a gas natural, recuerde ajustar el obturador del

quemador principal (para más detalles, vea el manual del kit de conversión a GN).

Reemplazo de la batería

1. Desenrosque la tapa del compartimento de la batería y retire la batería vieja.

2. Reemplácela con una batería nueva y coloque nuevamente la tapa.

Nota: El polo negativo (-) de la batería se inserta

primero. Reérase por favor a la marca en el lado de la

tapa.

Batería

Fig. 32

Acero inoxidable

La parrilla esté hecha principalmente de acero inoxidable. El acero inoxidable es resistente a la corrosión bajo ciertas condiciones; por lo tanto, se debe usar una cubierta y un limpiador para

supercies de acero inoxidable cuando la parrilla no esté en uso.

Pase el limpiador para acero inoxidable una vez al mes en todas las supercies que no se usen para

cocinar.

Nunca limpie el acero inoxidable cuando esté caliente. Después del asado inicial, algunas áreas de la parrilla (por ej. las aberturas de ventilación, la tapa y la cámara de quemadores) se pueden descolorar. Esta descoloración es normal a causa del calor intenso de los quemadores.

Las salpicaduras de grasa que caen en la supercie de acero inoxidable y se queman, se pueden

limpiar generalmente con agua jabonosa tibia o un limpiador para acero inoxidable. Y como última opción, se puede usar un estropajo no muy abrasivo con el limpiador de acero inoxidable para

limpiarla, frotando siempre en la dirección de la veta de la supercie.

No use estropajos de metal para limpiar la parrilla.

No use limpiadores abrasivos sobre la supercie pulida. Tenga cuidado al limpiar. Puede usar un pulimento para metales o un limpiador suave para supercies cromadas para darle brillo a la supercie y resaltar las partes brillantes. Se puede usar un removedor de óxido para quitar manchas

de óxido que puedan surgir debido a causas externas. Siga con cuidado las instrucciones del removedor de óxido.

Para retocar rayaduras pequeñas en el acero inoxidable, lije el área afectada ligeramente con una lija de esmeril seca de grano 160 en la dirección de la veta.

Quemadores

Los quemadores están hechos de acero inoxidable y se pueden sumergir en agua y limpiar

con un cepillo de alambre o un cepillo de cerdas rígidas. Revise todos los oricios para eliminar

obstrucciones.

Lowes.com/masterforge

Page 70

CUIDADO Y MANTENIMIENTO

Use un aller (más pequeño que el oricio) para limpiar los oricios obstruidos. No agrande ningún oricio. Asegúrese de que los quemadores estén secos antes de instalarlos nuevamente en la

parrilla. Vea la Fig. 33.

Obturador de aire

Fig. 33

Las arañas y los insectos pueden anidar adentro de los quemadores de esta o cualquier parrilla y

ocasionar que el gas uya de la parte frontal del quemador. Esto pudiera causar un incendio detrás

del panel de válvulas, dañando así la parrilla y haciendo que su uso sea inseguro. Inspeccione

los quemadores una vez al año o inmediatamente después de que se produzca cualquiera de las

siguientes condiciones:

1. Olor a gas conjuntamente con llamas amarillas.

2. La parrilla no alcanza la temperatura adecuada.

3. La parrilla no calienta uniformemente.

4. Los quemadores hacen ruidos.

Bandeja para goteo

La bandeja para goteo recoge el exceso de grasa que se desprende y las partículas de alimentos que caen. Espere a que se enfríen la bandeja y su contenido antes de limpiarla. Deslice la bandeja hacia afuera y límpiela. Asegúrese de instalarla nuevamente antes de usar la parrilla. Se recomienda fervientemente que revise la parrilla con frecuencia para evitar que la grasa se incendie; sin embargo, la mayoría del goteo se evaporará en los alimentos cocinados, lo que favorece el sabor de la comida asada en exteriores.

Consejos útiles para el cuidado y mantenimento

Antes de asar a la parrilla, precaliéntela por 15 minutos a fuego alto (HIGH) con la tapa cerrada. Para evitar llamaradas o que la grasa se incendie, ase las carnes con la tapa abierta. Cierre la tapa si la

carne es gruesa o si el clima es frío, o si está usando un rostizador o método de cocción indirecta.

Proteja siempre la mano con una agarradera de cocina o guante para cocinar cuando toque una

supercie caliente.

Suba la tapa cuando ase carnes, especialmente el pollo. Baje la tapa cuando cocine indirectamente

o use un rostizador.

NUNCA deje la parrilla desatendida cuando esté cocinando.

Lowes.com/masterforge

Page 71

CUIDADO Y MANTENIMIENTO

Después de cada uso, cierre la tapa y deje los quemadores funcionando por 15 minutos a fuego alto

(HIGH) para la autolimpieza y quemar residuos de grasa.

Calendario de cuidado y mantenimiento

Pieza de la parrilla Frecuencia según el uso normal Método de limpieza Supercie pintada 2 veces al año Cera para carro Supercie inoxidable 2 veces al año Limpiador para acero inoxidable

Todas las parrillas Después de cada uso Dar calor y pasar un trapo Parrillas inoxidables 15 días Cepillo de alambre/apta para

lavaplatos

Parrillas de porcelana 15 días Estropajo con agua jabonosa/apta

para lavaplatos Placas de calor de los quemadores 30 días Cepillo de alambre Quemadores 90 días Cepillo de alambre Interior de la cámara de quemadores 120 días Limpiadores para interiores de

parrillas

Medición de la cantidad de combustible de gas propano líquido

Para medir la cantidad de combustible de propano en el tanque de gas, la parrilla debe estar funcionando. Ponga su mano en la parte superior del tanque y muévala lentamente por el costado hasta que el tanque se sienta frío al tacto. Esto indicará la cantidad aproximada de gas propano en el tanque, si solo queda una tercera parte llena, vuélvalo a llenar.

No use trozos de carbón ni ningún otro material inamable en su parrilla. El uso de ese tipo de

materiales anulará la garantía y puede provocar un incendio, explosión y lesiones corporales.

PRECAUCIÓN:

Si observa llamas bajas o tiene problemas con los quemadores después de la conversión de gas pro-

pano líquido a gas natural, las mangueras de gas natural podrían no ser lo sucientemente grandes. Consulte la sección “De la casa a la parrilla” en la página 56 para las especicaciones de la línea de

suministro de gas natural. Por favor, póngase en contacto con un plomero para asegurar la presión adecuada para una columna de agua de 17,78 cm.

Lowes.com/masterforge

Page 72

DETECCÍON DE PROBLEMAS

Problema Causa Posible Solución

La parrilla o el quemador lateral no enciende.

1. El cable de encendido se desprendió del encendedor eléctrico

1. Vuelva a conectar el cable de encendido al encendedor eléctrico.

La llama del quemador es amarilla y hay olor a gas.

2. La distancia entre el pasador de encendido y el quemador es más de 2,54 - 5,08mm pulg.(quemador lateral).

3. El cable de encendido está roto.

4. La batería murió.

5. La batería está con la polaridad incorrecta.

6. La punta del electrodo no produce chispas en el puerto del quemador.

7. No entra el gas.

8. La abertura del obturador de aire es demasiado grande.

1. La abertura del obturador de aire no está ajustado correctamente.

2. Hay arañas o insectos bloqueando el obturador de aire.

3. Escapes de gas.

2. Aoje el pasador de encendido y ajuste la distancia, luego

apriételo de nuevo.

3. Llame al departamento de servicio al cliente para emcargar un cable de encendido de repuesto.

4. Instale una nueva batería AA.

5. Cambie la polaridad de la batería.

6. Vuelva a instalar el electrodo.

7. Abra la válvula del regulador.

8. Aoje el obturador de aire y ajuste la apertura a un

tamaño menor.

1. Aoje el obturador de aire y ajuste la apertura para tener

llamas azules.

6,35mm de apertura para gas propano líquido. 3,17mm o menos de apertura para gas natural.

2. Limpie bloqueos.

3. Busque fuentes de escapes de gas.

Llamaradas excesivas. 1. Asado de carnes grasas a fuego alto

“HIGH”.

2. Rociado de agua sobre las llamas de gas.

3. Tapa cerrada durante la cocción.

Se apaga el quemador. 1. El tanque de propano líquido está

vacío.

2. El quemador no está alineado con la válvula de control.

3. El suministro de gas no es

suciente.

1. Ase carnes grasientas cuando las parillas estén frías, mientras los botones estén a fuego lento en la posición “LOW”. Mueva las carnes a la rejilla para calentar si las llamaradas continúan y hasta que las llamas se controlen.

2. Nunca rocíe agua sobre las llamas de gas.

3. Abra la pata cuando ase.

1. Vuelva a llenar el tanque de propano líquido.

2. Instale el quemador correctamente.

3. Revise la manguera de suministro de gas y asegúrese de

que no haya escapes ni nudos.

Lowes.com/masterforge

Page 73

DETECCIÓN DE PROBLEMAS

Problema Causa Posible Solución

Poco calor, gas natural. La presión del gas se ve afectada

signicativamente por la línea de gas y

la longitud de la línea de gas desde la línea de gas de la casa.

Revise su línea de gas y haga las correcciones necesarias siguiendo la tabla de abajo.

De la casa a la parrilla Distancia Tamaño de tubería hasta 7,62 m 0,95 cm de diámetro de 7,92 m a 15,24 m 1,27 cm de diámetro

de 15,54 m a 30,48 m

2/3 del tramo: 1,90 cm 1/3 del tramo: 1,27 cm

Poco calor, gas propano líquido.

Poco calor con el botón en la posición “HIGH”.

El regulador de propano tiene un

dispositivo de exceso de ujo diseñado

para suministrarle a la parrilla

suciente ujo de gas. Los rápidos

cambios en la presión pueden disparar

el dispositivo de exceso de ujo

provocando una llama pequeña y baja temperatura.

1. Los modelos de gas natural suelen presentar este problema de poco calor.

2. Los puertos están bloqueados.

3. El tanque de propano líquido está vacío.

Por favor, siga estas instrucciones:

1. Asegúrese de que todos los quemadores estén apagados (“OFF”).

2. Abra la válvula del tanque y espere 5 minutos.

3. Encienda los quemadores, uno a la vez, siguiendo las

instrucciones de encendido que aparecen en el interior de la puerta.

1. Este modelo está regulado para el uso de gas natural de 17,78 cm. Por favor revise su sistema de suministro de gas natural para tener la presión de gas correcta. No se necesita

regulador para el modelo de GN. Revise el oricio si ha

instalado inyectores de gas natural.

2. Limpie los puertos de cualquier obstrucción.

3. Vuelva a llenar el tanque de propano líquido.

Caída repentina del ujo

de gas o poca llama.

1. No hay gas.

2. Se disparó la válvula de ujo

excesivo.

3. Acumulación de vapor en la conexión de la tuerca del acoplador y el cilindro de PL.

1. Compruebe que haya gas en el tanque de propano líquido.

2. Cierre las perillas, espere 30 segundos y encienda la parrilla. Si las llamas siguen bajas, cierre la perilla y la válvula del tanque de propano líquido. Desconecte el regulador. Vuelva a conectar el regulador y pruebe si hay escapes. Abra la válvula del tanque de propano líquido, espere 30 segundos y luego encienda la parrilla.

3. Cierre las perillas y la válvula del tanque de propano líquido. Desconecte la tuerca de unión del tanque. Vuelva a conectar e inténtelo de nuevo.

Lowes.com/masterforge

Page 74

GARANTÍA

Se requiere una prueba de la compra para acceder a este programa de garantía que entra en vigor

a partir de la fecha de compra. Los clientes serán responsables de pagar los costos de las piezas,

el envío y el manejo si no se presenta una prueba de compra, o después del vencimiento de la garantía.

Antes de regresar a la tienda, llame a nuestro departamento de servicio al cliente al 1-800-963-0211, de 8 a.m. a 6 p.m., hora del este, de lunes a jueves, y de 8 a.m. a 5 p.m., hora del este, los viernes.

Garantía limitada

5 años de garantía en los quemadores de acero inoxidable.

1 año de garantía en todas las piezas que afectan la el funcionamiento de la parrilla a gas debido a

daños.

Condiciones de la garantía:

Esta garantía no es transferible y no cubre fallas debido a mal uso o instalación o mantenimiento

incorrectos. Esta garantía cubre la sustitución de piezas defectuosas solamente. No nos hacemos

responsables de los daños incidentales o consecuentes o costos por mano de obra. Esta garantía no cubre la corrosión o decoloración después de usar la parrilla, o la falta de mantenimiento, medio ambiente hostil, accidentes, alteraciones, abuso o negligencia.

Esta garantía no cubre los daños causados por el calor, productos de limpieza abrasivos y químicos, o cualquier daño a otros componentes utilizados en la instalación o funcionamiento de la parrilla a

gas.

Algunos estados no permiten la limitación o exclusión de daños incidentales o consecuentes, de modo que las limitaciones o exclusiones anteriores pueden no aplicarse en su caso. Esta

garantía le otorga derechos legales especícos y usted también puede tener otros derechos

que varían de estado a estado.

Lowes.com/masterforge

Page 75

LISTA DE PIEZAS DE REPUESTO

2324

29 31

40 S5

Para encargar piezas de repuesto, llame al departamento de servicio al cliente al 1-800-963-0211,

de 8:00 a.m. a 6:00 p.m., hora estándar del este, de lunes a jueves, y de 8:00 a.m. a 5:00 p.m., hora estándar del este, los viernes.

Lowes.com/masterforge

Page 76

LISTA DE PIEZAS DE REPUESTO

Pieza Descripción # de pieza

1 PLACA DE CALOR 2518SL-2003-N 2 PARRILLA PARA COCCIÓN RT2417S-00-2010 3 PARRILLA PARA CALENTAR RT2417S-00-2020

4 INDICADOR DE TEMPERATURA 2518-3-8012

5 MOLDURA DEL INDICADOR DE

3218LTN-00-4001

TEMPERATURA

6 FUNDA DEL INDICADOR DE

3218LT-00-4009

TEMPERATURA 7 TAPA RT2417S-00-4000 8 TAPÓN DE GOMA 3219B-8083 9 MANGO DE LA TAPA RT2417S-00-4300 10 ESTANTE LATERAL (IZQUIERDO) RT2417S-00-6000 11 SOPORTE DEL ESTANTE

RT2417S-00-2050

LATERAL (IZQUIERDO) 12 FUNDA DE LA TAPA 2818-2T-0001 13 CA´MARA DE QUEMADORES RT2417S-00-2000 14 SOPORTE DEL ESTANTE

RT2417S-00-2040

LATERAL (DERECHO) 15 ESTANTE LATERAL (DERECHO) RT2417S-00-5000

16 CABLE DE ENCENDIDO RT2417S-00-8001 17 REGULADOR DE GAS PROPANO

L3218-00-8006

LÍQUIDO 18 CAJA DE CONTROL RT2417S-00-3101

Pieza Descripción # de pieza

25 COLECTOR RT2417S-00-3200 26 PANEL IZQUIERDO RT2417S-00-1700 27 ARO DE SEGURIDAD

RT2417S-00-1203

DEL TANQUE

28 SOPORTE DEL ARO

2518SL-1203

DEL TANQUE

29 PANEL TRASERO RT2417S-00-1200

30 ENCENDEDOR RT2417S-00-8004

31 PANEL DERECHO RT2417S-00-1800 32 PANEL INFERIOR RT2417S-00-1100 33 RUEDA CON CIERRE RT2417S-00-8005 34 RUEDA RT2417S-00-8006 35 PORTACERILLAS 3019L-1710

36 PUERTA RT2417S-00-1600 37 MANIJA DE PUERTA RT2417S-00-1610 38 BARRA RT2417S-00-1500

39 SOPORTE DE LA

RT2417S-00-1900

BANDEJA DE GOTEO 40 BANDEJA DE GOTEO RT2417S-00-1002 S1 TORNILLO 1/4-20 x 5/8"

S2 TORNILLO 5/16-18UNC x 3/4"

19 MOLDURA DE LA PERILLA DE

CONTROL 20 PERILLA RT2417S-00-3301 21 QUEMADOR PRINCIPAL RT2417S-00-8020 22 PASADOR DE ENCENDIDO

(QUEMADOR PRINCIPAL) 23 PASADOR DE ENCENDIDO

(QUEMADOR PRINCIPAL) 24 PASADOR DE ENCENDIDO

(QUEMADOR PRINCIPAL)

RT2417S-00-3321

RT2417S-00-8007

RT2417S-00-8008

RT2417S-00-8009

S3 TUERCA 5/16-18UNC

S4 TORNILLO M4 × 8 S5 TORNILLO 3/16-24UNC x 1/2" S6 TORNILLO 5/32-32UNC x 3/8"

S7 PASADOR EN R R PIN

Impreso en China.

Printed in China

Master Forge & M Design

una marca registrada de LF, LLC.

Lowes.com/masterforge

is a registered
