Manuale per l’uso:
®
®
AZIONAMENTI DI POMPA DIGITALI
®
L/S ETHERNET/IP
Modello N.
& I/P® CON
07551-40 07575-50
MASTERFLEX® L/S® 07551-40
07575-60 77420-30 77420-40
(US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com
A-1299-1166
Edizione 04
© 2019 Cole-Parmer Instrument Company LLC. Tutti i diritti riservati.
Masterflex – Reg TM Cole-Parmer Instrument Company.
EtherNet/IP is a registered trademark of ODVA, Inc.
Windows – Reg TM Microsoft Corporation
I marchi di fabbrica contrassegnati dal simbolo ® in questa pubblicazione sono depositati negli Stati Uniti e in altri paesi.
POMPA PER LIQUIDI
ii Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Premessa

Misure cautelative

MISURE
CAUTELATIVE
PERICOLO: sono presenti e accessibili alte tensioni. Procedere con estrema cautela nell’eseguire interventi di manutenzione dei componenti interni.
AVVERTENZE: se un tubo si rompe, fluido può spruzzare dalla pompa. Adottare le misure idonee per proteggere l’operatore e l’apparecchiatura.
Spegnere l’azionamento prima di rimuovere o installare i tubi. Dita o indumenti sciolti possono impigliarsi nel meccanismo dell’azionamento.
AVVERTENZE: non usare l’azionamento della pompa in modo diverso da quanto specificato nella documentazione. L’uso diverso dal previsto dell’azionamento della pompa può essere rischioso e compromettere la protezione di sicurezza incorporata nell’azionamento della pompa. Se l’azionamento della pompa è danneggiato, spegnerlo e non usarlo fino a quando personale qualificato non confermi che può essere usato sicuramente.
Esclusivamente monofase. Non usare con linee a fase ausiliare.
L’interruttore sul pannello posteriore non scollega dalla rete. Per il disinserimento dalla rete, scollegare il cavo di alimentazione dall’accoppiatore dell’apparecchio o dalla presa di rete. Assicurarsi che il cavo di alimentazione sia facilmente accessibile e rimovibile, in caso di un’emergenza che richieda lo scollegamento immediato.
L’operatore dovrebbe controllare le condizioni del cavo di alimentazione rimovibile. Non usare gli apparecchi se il cavo di alimentazione è incrinato o rotto. Danni evidenti dell’involucro (causati da una caduta a terra) dovrebbero essere controllati da personale di assistenza per verificare che non vi siano parti allentate o danneggiate all’interno.
ATTENZIONE: per evitare di danneggiare l’azionamento, scollegare l’alimentazione prima di collegare il cavo del telecomando esterno.
Non contaminare con materiale estraneo il lubrificante nel contenitore, sull’albero o sul sigillo. La mancata osservanza di questa precauzione può causare danni al sigillo e guasto prematuro dello stesso.
Non lasciare che materiale estraneo penetri sotto la guarnizione sul retro della piastra frontale o sotto le teste delle viti. La mancata osservanza di questa precauzione può causare fuoriuscita durante il lavaggio dell’azionamento.
Non bloccare il pannello posteriore dell’azionamento della pompa. L’interruttore deve essere sempre facilmente accessibile. Il cavo di alimentazione deve essere sempre facilmente scollegabile.
Sostituire il cavo di alimentazione solamente con un cavo dello stesso tipo e valore. I valori di potenza minimi sono indicati sul pannello posteriore.
Il set del cavo di alimentazione in dotazione con l’azionamento della pompa è conforme alla normativa del Paese in cui è stato acquistato l’azionamento della pompa. Se si usa l’azionamento della pompa in un altro Paese, occorre usare un set del cavo di alimentazione che soddisfa i requisiti di tale Paese.
Masterflex Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® iii
Premessa
Misure cautelative
MISURE
CAUTELATIVE
(segue)
Spiegazione dei
simboli
ATTENZIONE: Se si usano agenti chimici e biologici dannosi, prendere tutte le misure protettive idonee, ad esempio indossare occhiali di protezione e guanti resistenti alle sostanze utilizzate. Seguire i regolamenti locali e/o nazionali per l’uso sicuro e la manutenzione del sistema.
ATTENZIONE: per evitare scosse elettriche, collegare il conduttore di terra protettivo del cavo di alimentazione alla terra. Non per l’uso in luoghi bagnati come definito dalla norma EN61010-1.
ATTENZIONE: tenere le dita lontano dal rotore quando la pompa è in funzione. Bloccare la pompa prima di installare o rimuovere il tubo.
Per ridurre il rischio che l’unità si inclini, usare la clip di sovrappo­sizione in dotazione con l’unità.f
ATTENZIONE: pericolo. Per la natura del pericolo e relative misure correttive, si rimanda al manuale per l’uso.
ATTENZIONE: rischio di schiacciamento. Tenere le dita lontano dal rotore quando la pompa è in funzione. Bloccare la pompa prima di installare o rimuovere il tubo.
ATTENZIONE: superficie molto calda. Non toccare.
ATTENZIONE: rischio di scossa elettrica. Per la natura del pericolo e relative misure correttive, si rimanda al manuale per l’uso.
AVVERTENZA:
restrizioni sull’uso
del prodotto
Questo prodotto non è stato progettato e non è previsto per l’uso in applicazioni collegate a pazienti; ivi incluso, ma non limitatamente, uso medico e odontoiatrico, e di conseguenza non è stato sottoposto all’approvazione dell’FDA (Food and Drug Administration, agenzia statunitense per la regolamentazione degli alimenti e dei medicinali).
Questo prodotto non è stato progettato e non è previsto per l’uso in aree a ris-chio come definito dalla ATEX o dal NEC (Codice elettrico nazionale); fra cui, a titolo esclusivamente esemplificativo e non limitativo, l’uso con liquidi infiammabili. Rivolgersi alla fabbrica per prodotti idonei a questo tipo di applicazioni.
iv Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex

Indice

Pagina
Sezione 1
Sezione 2
Sezione 3
INTRODUZIONE.................................................... 1-1
Soluzioni applicative ..................................................1-1
Descrizione generale ..................................................1-2
INSTALLAZIONE E MESSA A PUNTO................................. 2-1
Prima di avviare l’azionamento ..........................................2-1
Montaggio della testa pompante.........................................2-2
USO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Accensione dell’azionamento ...........................................3-1
Quadro di comando ...................................................3-2
Adescamento della pompa .............................................3-2
Menu principale......................................................3-3
Taratura dei .........................................................3-4
Menu Impostazione ...................................................3-6
Schermata Modalità continua...........................................3-7
Uso della Modalità continua ............................................3-8
Schermata Modalità Distribuzione tempo .................................3-9
Uso della Modalità Distribuzione tempo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10
Schermata Modalità Distribuzione copia .................................3-12
Uso della Modalità Distribuzione copia ..................................3-13
Schermata Impostazioni COPIA.........................................3-15
Uso delle Impostazioni COPIA ..........................................3-16
Schermata Modalità Distribuzione volume................................3-17
Uso della Modalità Distribuzione volume .................................3-18
Menu Controllo remoto ..............................................3-20
Configurazione DB-25 Pin con Schema di cablaggio ........................3-23
Configurazione 31-Pin con Schema di cablaggio ...........................3-24
Ingressi e uscite del telecomando.......................................3-25
Uscite del collettore aperto............................................3-26
Funzione anti-goccia .................................................3-27
Specifiche di comunicazione ...........................................3-28
Comandi Get .......................................................3-30
Codici di controllo ASCII ..............................................3-34
Comandi Set........................................................3-35
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® vMasterflex
Indice

Indice (segue)

Sezione 3
(segue)
Pagina
Comandi Dispense ...................................................3-38
Sommario dei comandi ...............................................3-41
Sezione 4
Sezione 5
Sezione 6
Sezione 7
Sezione 8
MANUTENZIONE .................................................. 4-1
Parti di ricambio e accessori ...........................................4-1
Sostituzione dei fusibili ................................................4-2
Sostituzione degli ingranaggi ...........................................4-3
Controllo del sigillo dell’albero (Esclusivamente involucri in acciaio inox
e acciaio verniciato a polvere)...........................................4-3
Pulizia..............................................................4-4
DIAGNOSTICA E RISOLUZIONE DEI PROBLEMI........................ 5-1
Tabella della diagnostica e risoluzione dei problemi .........................5-1
Definizione degli errori ................................................5-2
ACCESSORI ....................................................... 6-1
SPECIFICHE TECNICHE ............................................. 7-1
GARANZIA, RESTITUZIONE DEL PRODOTTO, ASSISTENZA TECNICA
........ 8-1
Garanzia ............................................................8-1
Restituzione del prodotto...............................................8-2
Assistenza tecnica ....................................................8-2
vi Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex

Figure

Figure
Pagina
Quadro di comando ...................................................3-2
Schermata Modalità continua...........................................3-7
Uso della Modalità continua ............................................3-8
Schermata Modalità Distribuzione tempo .................................3-9
Uso della Modalità Distribuzione tempo..................................3-10
Schermata Modalità Distribuzione copia .................................3-12
Uso della Modalità Distribuzione copia ..................................3-13
Schermata Impostazioni COPIA.........................................3-15
Uso delle Impostazioni COPIA ..........................................3-16
Schermata Modalità Distribuzione volume................................3-17
Uso della Modalità Distribuzione volume .................................3-18
Schermata Menu Controllo remoto......................................3-20
Configurazione DB-25 Pin con Schema di cablaggio ........................3-23
Configurazione 31-Pin con Schema di cablaggio ...........................3-24
Terminazione delle uscite del collettore aperto a un PLC ....................3-26
Schermata Anti-goccia ...............................................3-27
Schermata Gradi Anti-goccia ..........................................3-27
Sostituzione dei fusibili ................................................4-2
Motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3
Controllo del sigillo dell’albero ..........................................4-3
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® viiMasterflex

Tabelle

Tabelle
Pagina
Uso della Modalità continua ...........................................3-22
Uso della Modalità Distribuzione .......................................3-22
Ingressi e uscite del telecomando ......................................3-25
Codici di controllo ASCII ..............................................3-34
Sommario dei comandi ...............................................3-41
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® ixMasterflex

Soluzioni applicative

Sezione 1 Introduzione

L’azionamento digitale controlla la velocità delle teste pompanti MASTERFLEX® in modo da fornire indici di flusso da 0,001 a 3400 mL/min per gli azionamenti L/S e da 0,01 a 19 L/min per gli azionamenti I/P.
È possibile montare fino a 2 teste pompanti (600 rpm) o 4 teste pompanti (100 rpm) MASTERFLEX e tutte le teste pompanti compatibili con gli azionamenti L/S MASTERFLEX sugli azionamenti L/S e fino a 2 I/P EASY-LOAD ® MASTERFLEX o teste pompanti standard MASTERFLEX o 1 testa pompante High-Performance I/P MASTERFLEX.
Vantaggi delle pompe peristaltiche:
Gestiscono liquami abrasivi e fluidi corrosivi con usura minima. Ideali per applicazioni ausiliari con filtro di biossido di titanio o farina fossile.
Non vi sono sigilli a contatto con il terreno pompato.
Nessuna valvola che possa ostruirsi.
Le superfici interne sono lisce e facili da pulire.
Il fluido entra in contatto solamente con il tubo o il materiale del tubo.
Sollevamento di suzione e adescamento di un massimo di una colonna d’acqua di 8 m sul livello del mare.
Basso taglio per gestire i fluidi più sensibili al taglio come lattice o schiuma antincendio.
In grado di funzionare asciutte e di pompare fluidi con alte quantità di aria intrappolata, come sapone di liquame nero.
L’alta efficienza volumetrica ne consente l’uso in applicazioni di misurazione dosaggio quando è necessario un alto livello di accuratezza.
In grado di pompare fluidi estremamente viscosi.
I tubi e i materiali dei tubi disponibili sono idonei per l’uso nel settore alimentare e farmaceutico.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 1-1Masterflex
Sezione 1
Introduzione

Descrizione generale

L’azionamento digitale delle pompe peristaltiche MASTERFLEX offre capacità per bassi indici di flusso da 0,001 mL/min a 19 L/min usando le teste pompanti Standard, EASY-LOAD® o High-Performance MASTERFLEX. È possibile ottenere indici di flusso anche inferiori con le nostre cartuccia e multicanali testate pompanti. Le caratteristiche includono piccole dimensioni, oltre ad azionamenti non in acciaio inox che possono essere sovrapposti.
La pompa digitale MASTERFLEX fornisce una ripetibilità della velocità del motore dello +/-0.1 percento in modo da aumentare al massimo la produttività nel dosaggio di precisione di liquidi, distribuzione di batch e applicazioni di riempimento. Un turndown ratio (indice di flusso max/indice di flusso min) di un massimo di 6500/1, capacità di flusso bidirezionale e autoadescamento consentono un funzionamento uniforme, senza interruzioni e un range di flussi estremamente ampio con una dimensione di tubo unica.
Oltre ad un’alta accuratezza, precisione, ripetibilità e risoluzione della velocità (o indice di flusso), l’azionamento MASTERFLEX dispone di un’interfaccia uomo/macchina intuitiva, in diverse lingue con un display LCD grafico di quattro righe che consente la visualizzazione diretta della velocità della pompa (rpm), indice di flusso (unità selezionabili dall’utente), numero di distribuzioni, e opzioni di menu.
Il tastierino facile da usare elimina il superamento dei setpoint e consente la facile navigazione fra le opzioni di menu che includono un numero di funzioni di programmazione a video.
Questi azionamenti senza spazzole, che non richiedono manutenzione, dispongono di componenti elettronici per la diagnostica e il controllo incorporati nell’alloggiamento del motore per migliorare l’affidabilità. Grazie a tutto ciò, all’alto turndown, eccezionale accuratezza e interfaccia intuitiva, gli azionamenti MASTERFLEX sono ideali quando è necessario un controllo del flusso estremamente preciso e ripetibile. La pompa può essere usata con svariati volumi di riempimento di prodotto e profili di distribuzione di batch, e il fluido entra in contatto esclusivamente con i tubi, eliminando il rischio di contaminazione del pompaggio.
Le pompe MASTERFLEX eseguono automaticamente l’adescamento, possono funzionare asciutte senza danneggiarsi, sono adatte per la maggior parte delle sostanze chimiche e non contengono valvole o sigilli. Fare riferimento alle Guide per la testa pompante e il tubo all’interno di questa unità flash o sul Web.
1-2 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex

Sezione 2 Installazione e Messa a punto

Prima di avviare
l’azionamento
L’azionamento deve essere montato su una superficie orizzontale piatta, e non devono essere aggiunte più di due (2) teste pompanti per azionamenti da 600 rpm o quattro (4) teste pompanti per azionamenti da 100 rpm.
La temperatura ambiente dell’aria non deve superare 40° C e deve essere disponibile un flusso d’aria adeguato.
ATTENZIONE: non bloccare il pannello posteriore dell’azionamento della pompa. L’interruttore deve essere sempre facilmente accessibile. Il cavo di alimentazione deve essere sempre acilmente scollegabile.
Il tubo deve essere pulito ed instradato in modo che i raggi di curvatura siano almeno il quadruplo del diametro del tubo e il più corti possibile.
AVVERTENZA: spegnere l’azionamento prima di rimuovere o installare i tubi. Dita o indumenti sciolti possono impigliarsi nel meccanismo dell’azionamento.
Usare tubi del diametro idoneo per la portata e la viscosità del flusso richieste.
Per mantenere la migliore accuratezza delle portate, tarare i tubi regolarmente. Fare riferimento alla Sezione Taratura dei tubi di questo manuale.
Fare riferimento alla Guida per la selezione dei tubi all’interno di questa unità flash o sul Web per la selezione e compatibilità dei tubi.
Fare riferimento alla sezione Testata pompante all’interno di questa unità flash o sul Web per informazioni sulle testate pompanti.
Prima di effettuare interventi di pulizia o manutenzione, scollegare l’alimentazione dall’azionamento.
ATTENZIONE: il set del cavo di alimentazione in dotazione con l’azionamento della pompa è conforme alla normativa del Paese in cui è stato acquistato l’azionamento della pompa. Se si usa l’azionamento della pompa in un altro Paese, occorre usare un set del cavo di alimentazione che soddisfa i requisiti di tale Paese.
PERICOLO: sono presenti e accessibili alte tensioni. Procedere con estrema cautela nell’eseguire interventi di manutenzione dei componenti interni.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 2-1Masterflex
Sezione 2
Installazione e Messa a punto
Montaggio della testa
pompante
Montare la testa pompante e installare il tubo (fare riferimento alle informazioni nella Testa pompante all’interno di questa unità flash o sul Web). Assicurarsi che i rulli siano puliti e privi di difetti.
ATTENZIONE: se si usano agenti chimici e biologici dannosi, prendere tutte le misure protettive idonee, ad esempio indossare occhiali di protezione e guanti resistenti alle sostanze utilizzate. Seguire i regolamenti locali e/o nazionali per l’uso sicuro e la manutenzione del sistema.
2-2 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® Masterflex

Sezione 3 Uso

Accensione
dell’azionamento
AVVERTENZA: Non usare l’azionamento della pompa in modo diverso da quanto specificato nella documentazione. L’uso diverso dal previsto dell’azionamento della pompa può essere rischioso e compromettere la protezione di sicurezza incorporata nell’azionamento della pompa. Se l’azionamento della pompa è danneggiato, spegnerlo e non usarlo fino a quando personale qualificato non confermi che può essere usato sicuramente.
1. Inserire il cavo di alimentazione nel connettore IEC, che si trova sul retro dell’azionamento. Inserire l’altro capo del cavo di alimentazione in una presa elettrica.

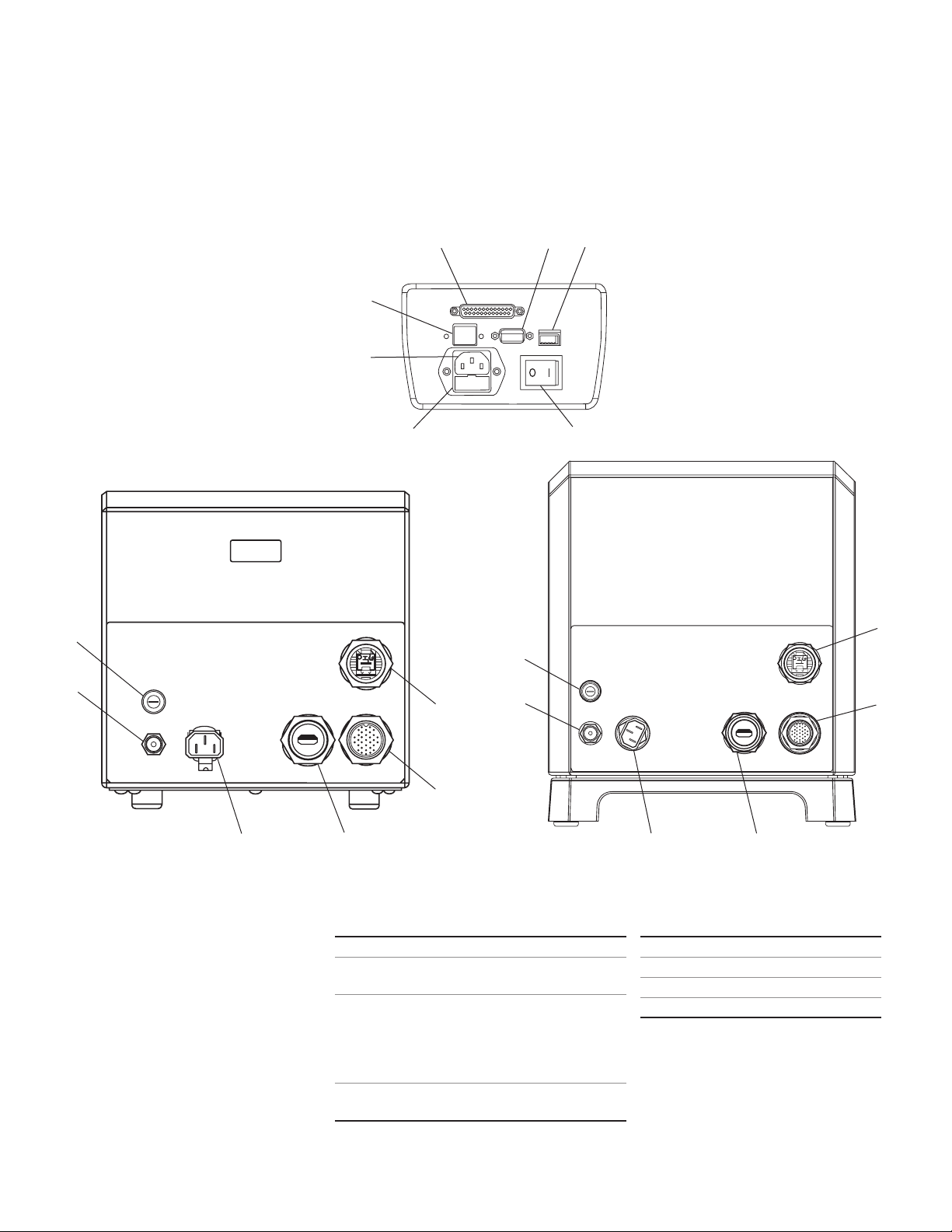

2. Attivare l’interruttore della corrente posto sul retro dell’azionamento.
3. Quando si accende l’azionamento per la prima volta, appare una richiesta di selezione della lingua. La lingua selezionata sarà impostata come lingua predefinita ma può essere modificata in qualsiasi momento selezionando “LINGUA” nel menu principale.
4. Una volta selezionata la lingua, lo schermo LCD visualizza il Menu principale. (NOTA: in seguito, ogni volta che si riavvia il sistema appare la schermata della modalità previamente in uso.)
5. Se si cambia inavvertitamente lingua e si desidera reimpostarla sulla lingua predefinita (Inglese), mantenere premuti i tasti SU/GIÙ (/) all’accensione.
6. Per ripristinare le impostazioni predefinite dell’azionamento, mantenere premuti i tasti SINISTRA/DESTRA (/) all’accensione.
ATTENZIONE: per evitare scosse elettriche, collegare il conduttore di terra protettivo del cavo di alimentazione alla terra. Non per l’uso in luoghi bagnati come definito dalla norma EN61010-1.
ATTENZIONE: per evitare di danneggiare l’azionamento, scollegare l’alimentazione prima di collegare il cavo del telecomando esterno.
AVVERTENZA: se un tubo si rompe, fluido può spruzzare dalla pompa. Adottare le misure idonee per proteggere l’operatore e l’apparecchiatura.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-1Masterflex
Sezione 3
Uso

Quadro di comando

Figura 3-1. Quadro di comando
Per la navigazione in tutti i menu dell’azionamento usare il tastierino
Adescamento della
direzionale
• Il tasto per immettere o selezionare un campo o un’opzione evidenziata. Questo tasto viene spesso chiamato tasto INVIO in questo manuale.
• Il tasto comando viene usato per avviare e mettere in pausa l’azionamento. Questo tasto funziona solamente in una delle quattro modalità seguenti: Continua, Distribuzione tempo, Distribuzione copia o Distribuzione volume. Questo tasto viene spesso chiamato tasto AVVIO/ARRESTO in questo manuale.
Il tasto comando viene usato per accedere alla funzione di adescamento (avanti veloce). Quando viene premuto, questo tasto attiva l’azionamento all’indice di flusso /velocità massimi consentiti e nella direzione indicata nello schermo. Una volta lasciato andare il tasto, l’azionamento ritorna alla velocità o indice di flusso originale.
1. Installare la testa pompante sull’azionamento.
direttamente a destra dello schermo LCD.
(INVIO) posto al centro del tastierino direzionale viene usato
(AVVIO/ARRESTO) posto in alto a destra del quadro di
(ADESCAMENTO) posto in fondo a destra del quadro di
pompa
3-2 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
2. Inserire il tubo appropriato nella testa pompante.
3. Inserire l’ingresso del tubo nel fluido da erogare.
4. Inserire l’uscita del fluido da erogare nel contenitore desiderato.
5. Accendere la pompa usando l’interruttore posto sul retro dell’azionamento.
6. Mantenere premuto il tasto ADESCAMENTO dell’azionamento per effettuare l’adescamento della pompa. L’adescamento s’interrompe quando si lascia andare il tasto.
ATTENZIONE: tenere le dita lontano dal rotore quando la pompa è in funzione. Bloccare la pompa prima di installare o rimuovere il tubo.
sulla console
®
Masterflex
Sezione 3
Uso

Menu principale

MODALITÀ CONTINUA fare riferimento alla sezione Modalità continua in questo manuale.
MODALITÀ DISTRIBUZIONE TEMPO fare riferimento alla sezione Modalità Distribuzione tempo in questo manuale.
MODALITÀ DISTRIBUZIONE COPIA fare riferimento alla sezione Modalità Distribuzione copia in questo manuale.
MODALITÀ DISTRIBUZIONE VOLUME fare riferimento alla sezione
Modalità Distribuzione volume in questo manuale.
MODALITÀ CONTROLLO REMOTO fare riferimento alla sezione Modalità Controllo remoto in questo manuale.
VOLUME ACCUM.: l’azionamento memorizza e visualizza il volume accumulativo in unità basate sulle unità dell’indice di flusso (fare riferimento a MENU IMPOSTAZIONE in questa sezione). Il volume accumulativo può anche essere riazzerato.
NOTA: il volume accumulativo dipende dalle dimensioni dei tubi selezionate. (Fare riferimento a IMPOSTAZIONE MENU in questa sezione.)
SEGNALI ACUSTICI: è possibile abilitare un segnale acustico (bip) ad indicare quando si preme il tastierino, la fine di una distribuzione e/o la fine di un batch.
AVVIO AUTOMATICO: come impostazione predefinita, l’azionamento non si riavvia automaticamente quando si collega l’alimentazione. Per abilitare questa funzione, selezionare AVVIO AUTOMATICO e quindi ON. In questo modo, l’azionamento si riavvia quando viene riapplicata l’alimentazione.
CONTRASTO DISPLAY: questo schermo può essere regolato usando le frecce SU/GIÙ (/) una volta selezionata questa voce di menu.
LINGUA: una volta selezionato questo menu, l’utente può scegliere una delle sette lingue disponibili.
NOTA: se si cambia inavvertitamente lingua e si desidera reimpostarla sulla lingua predefinita (Inglese), mantenere premuti i tasti SU/GIÙ (/) all’accensione.
IMPOSTAZ. STANDARD: quando si seleziona questa voce di menu e si preme il tasto INVIO, vengono ripristinate le impostazioni predefinite. Per ripristinare le impostazioni predefinite dell’azionamento, mantenere premuti i tasti SINISTRA/ DESTRA (/) all’accensione.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-3Masterflex
Sezione 3
Uso

Taratura dei tubi

1. Installare la testa pompante sull’azionamento.
2. Inserire il tubo appropriato nella testa pompante.
3. Inserire l’ingresso del tubo nel fluido da erogare.
4. Inserire l’uscita del fluido nel contenitore desiderato. Il contenitore deve essere graduato o è possibile usare un contenitore posto su una bilancia per ottenere una maggiore accuratezza.
Se si usa una bilancia, una conversione accettabile peso - volume per l’acqua
è 1 grammo = 1 mL.
5. Accendere l’azionamento usando l’interruttore posto sul retro dell’azionamento.
6. Passare al Menu principale o al Menu Impostazione modalità selezionando l’icona IMPOSTAZIONE
e premendo il tasto INVIO. Usare i tasti SU e GIÙ per evidenziare TARATURA TUBI nel Menu principale o Impostazione e premere il tasto INVIO.
7. Impostare l’azionamento sui valori desiderati per direzione di flusso, dimensione dei tubi e indice di flusso. Si noti che queste impostazioni vengono mantenute e trasferite ad altre schermate di modalità quando si passa alla o si esce dalla schermata TARATURA TUBI.
La direzione del flusso viene impostata usando il tastierino direzionale per evidenziare la freccia direzionale. Premendo INVIO si cambia la freccia da senso orario a senso antiorario e viceversa.
Le dimensioni dei tubi sono impostate usando il tastierino direzionale per evidenziare il campo delle dimensioni dei tubi. Premere INVIO e usare i tasti SU/GIÙ per selezionare le dimensioni dei tubi. Premere INVIO per SALVARE la selezione e ritornare alla schermata TARATURA TUBI.
L’indice di flusso stimato viene impostato usando il tastierino direzionale per evidenziare il campo dell’indice di flusso. Premere INVIO e usare i tasti SINISTRA/DESTRA per selezionare il numero da cambiare. Usare i tasti SU/GIÙ per regolare il valore dell’indice di flusso. Premere INVIO per SALVARE l’impostazione e USCIRE dal campo usando i tasti a freccia. L’azionamento regola questo indice di flusso una volta completata la taratura.
Si noti che il volume della taratura è fisso e non può essere modificato.
8. Mantenere premuto il tasto ADESCAMENTO
sulla console dell’azionamento per effettuare l’adescamento della pompa. L’adescamento s’interrompe quando si lascia andare il tasto.
9. Collocare un contenitore di misurazione in corrispondenza dell’uscita della pompa. Evidenziare il campo AVVIO e premere il tasto INVIO. L’azionamento funziona in base al volume predefinito all’indice di flusso stimato selezionato.
3-4 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Taratura dei tubi
(segue)
10. Una volta completata la sequenza di taratura, viene evidenziato il campo VOLUME TAR. Premere il tasto INVIO e regolare il VOLUME TAR sulla quantità misurata. Usare i tasti SINISTRA/DESTRA per selezionare il numero da cambiare, usare i tasti SU/GIÙ per regolare il valore e premere INVIO per SALVARE l’impostazione ed USCIRE dal campo.
Dovrebbe ora essere visualizzata una “c” minuscola quando si seleziona la
dimensione del tubo tarato. Le unità del volume dipendono dalle unità dell’indice di flusso: mL/min generano unità di volume di mL; oz/min generano unità di volume di oz (once).
Note sulla taratura dei tubi
Se l’azionamento viene bloccato durante la taratura, svuotare il contenitore e riavviare la procedura.
Il tempo di taratura all’indice di flusso massimo consentito (indice di flusso max predefinito) è di 5-10 secondi e all’indice di flusso minimo consentito (circa 4% dell’indice di flusso massimo) è di 4 minuti. Selezionare la dimensione di tubo PERS per altre dimensioni di tubo o indici di flusso inferiori.
Gli indici di flusso minimo e massimo cambiano dopo la taratura del tubo in seguito al ricalcolo del vol/giri.
I risultati migliori possono essere ottenuti più facilmente dopo l’uso iniziale del tubo, mantenendo la pompa in funzione per almeno 10 minuti. Si possono ripetere le operazioni ai punti 8-10 come necessario per ottenere la migliore accuratezza della taratura del tubo.
FORMULA DELL’INTERVALLO DELLA SEQUENZA DI TARATURA
60 / (indice di flusso [mL/min] / volume taratura [mL]) = intervallo della
sequenza di taratura (secondi)
ESEMPIO DI INTERVALLO DELLA SEQUENZA DI TARATURA NON VALIDO
dimensione di tubo 13 range indice di flusso 0,006 mL/min – 36,0 mL/min
con un indice di flusso di 1 mL/min, il calcolo dell’intervallo della sequenza di taratura è il seguente: 60 / (1 mL/min / 6 mL) = 360 secondi 360 secondi superano l’intervallo di sequenza massimo di 4 minuti (240 secondi)
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-5Masterflex
Sezione 3
Uso

Menu Impostazione

Tutt’e quattro le schermate delle modalità contengono un’icona IMPOSTAZIONE
nell’angolo in alto a destra che consente il rapido accesso al menu IMPOSTAZIONE. Le esatte opzioni accessibili mediante il menu IMPOSTAZIONE dipendono dalla modalità in uso:
1. Selezione del menu IMPOSTAZIONE: in una qualsiasi delle quattro
modalità, usare il tastierino direzionale e il tasto invio per selezionare l’icona IMPOSTAZIONE dalla schermata di uso della modalità.
2. Navigazione nel menu IMPOSTAZIONE: usare il tastierino direzionale e il
tasto INVIO per selezionare l’impostazione desiderata.
Nel seguito vengono discusse in dettagli le caratteristiche delle impostazioni comuni a tutte le modalità. Altre impostazioni dipendono dalla modalità in uso e sono anch’esse accessibili dalla schermata di uso della modalità.
Unità di flusso: selezionare le unità di flusso che si desidera visualizzare.
Dimensione tubi: Appaiono le dimensioni e l’indice di flusso massimo.
Selezionare le dimensioni dei tubi desiderati.
Indice di flusso: impostare l’indice di flusso nelle unità di flusso elencate nella parte superiore dello schermo. (NOTA: per cambiare le unità di flusso, vedere Unità di flusso più sopra.) Quando tutto il campo dell’indice di flusso è evidenziato, premere INVIO. È possibile navigare fra i numeri individualmente usando le frecce SU/GIÙ; alternare fra numeri usando le frecce SINISTRA/ DESTRA. Una volta selezionato un indice di flusso ottimale, premere INVIO una seconda volta per confermare.
Taratura dei tubi: cfr. Taratura dei tubi.
Direzione pompa: selezionare la direzione del flusso della pompa.
Segnali acustici: selezionare un segnale acustico per il tastierino, il termine delle
distribuzioni e i batch.
Controllo remoto: cfr. Controllo remoto.
Blocco dei tasti: consente di bloccare e sbloccare i tasti.
Volume accum.: visualizza e reimposta il volume accumulativo.
Menu principale: riporta al Menu principale.
Uscita: riporta alla schermata Uso della modalità.
3-6 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
A
B
Uso
Schermata Modalità
continua
Legenda del display: qui sotto è inclusa un’immagine del display per l’azionamento nella Modalità Continua. Segue una spiegazione dei dati visualizzati.
MOD CONTINUA
I
G
H

Figura 3-2. Schermata Modalità continua

A. Modalità: la modalità corrente in cui l’azionamento funzionerà. Premendo il tasto
INVIO quando è evidenziata si passerà da una all’altra delle diverse modalità.
B. Impostazione
schermata Impostazione. La schermata Impostazione contiene quasi tutte le funzioni accessibili dalla schermata della Modalità Continua, fra cui: unità di flusso, dimensione tubi, indice di flusso, direzione pompa, controllo remoto e blocco dei tasti. La schermata Impostazione consente inoltre l’accesso alla taratura dei tubi, segnali acustici, volume accumulativo e Menu principale.
100.00
o
F
: premendo il tasto INVIO su questa icona si passa alla
mL/min
17
C
D
E
C. Direzione flusso: Premendo il tasto INVIO su questa icona si passa dalla
direzione del flusso in senso orario a quella in senso antiorario e viceversa.
D. D. Unità di flusso: premendo il tasto INVIO su questa icona si passa alla
schermata di selezione Unità di flusso. NOTA: % e rpm sono disponibili solamente nella Modalità Continua. Quando si passa alla Modalità Distribuzione copia o Distribuzione Volume le unità % e rpm passano a mL/min con valori dipendenti dalla dimensione dei tubi selezionata.
E. Dimensione dei tubi: premendo il tasto INVIO su questa icona si passa alla
schermata di selezione della dimensione dei tubi.
F. Indice di flusso corrente: i numeri al centro indicano l’indice di flusso
dell’azionamento nelle unità di misura selezionate e mostrate a destra (vedere la posizione D, Figura 3-2).
G. Locale/Remoto
alla schermata di impostazione del Controllo remoto. Questa icona indica se l’azionamento è nella modalità di controllo locale o remoto. Se appare il rettangolo pieno al centro della figura, l’azionamento è impostato per l’uso locale. Se non appare il rettangolo pieno al centro della figura, l’azionamento è impostato per l’uso mediante il controllo remoto.
H. Blocco dei tasti
Blocco dei tasti. Il blocco dei tasti previene la modifica delle impostazioni sull’azionamento. Quando i tasti sono bloccati, l’icona diventa
o : premendo il tasto INVIO su questa icona si passa
: mendo il tasto INVIO su questa icona si passa alla schermata
.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-7Masterflex
Sezione 3
Uso
Uso della Modalità
continua
MOD CONTINUA
100.00

Figura 3-3. Uso della Modalità Continua

1. Per iniziare: dal Menu Principale, usare il tasto INVIO per selezionare la
Modalità Continua ed aprire la schermata d’uso della Modalità continua.
2. Taratura dei tubi: prima di usare la pompa, inserire i tubi desiderati nella
testa pompante. Per maggiori dettagli, fare riferimento a “Taratura dei tubi”.
3. Preparazione degli articoli esterni: inserire l’ingresso del tubo nel fluido da
erogare. Inserire, quindi, l’uscita del tubo nel contenitore desiderato.
4. Avviamento dell’azionamento: da questa schermata, basta premere il tasto
AVVIO/ARRESTO per avviare l’azionamento alla velocità/indice e flusso di direzione visualizzati. Nella Modalità Continua l’azionamento funziona alla velocità/indice e direzione di flusso visualizzati ininterrottamente.
mL/min
17
5. Blocco dell’azionamento: per mettere in pausa o bloccare l’azionamento,
premere il tasto AVVIO/ARRESTO nell’angolo in alto a destra della console.
6. Modifica della velocità/indice di flusso: per cambiare la velocità/indice di
flusso dell’azionamento, usare il tastierino direzionale per evidenziare il campo numerico al centro del display e premere il tasto INVIO. In questo modo è possibile cambiare la velocità/indice di flusso dell’azionamento con l’ultimo numero a destra (decimi, centesimi, millesimi, ecc. a seconda delle unità di flusso). Premendo la freccia SU sul tastierino direzionale si aumenta la velocità/ indice di flusso di un valore, mentre premendo la freccia GIÙ si riduce la velocità/indice di flusso di un valore. Premendo il tasto INVIO una seconda volta si visualizzano tutti i numeri che possono essere manipolati per l’unità di flusso specifica attualmente in uso; usare le frecce SINISTRA/DESTRA sul tastierino direzionale per spostarsi fra numeri e le frecce SU/GIÙ per aumentare o diminuire il valore, rispettivamente. Una volta selezionati la velocità/indice di flusso desiderati, premere il tasto INVIO un’ultima volta per impostare l’azionamento in modo che funzioni a quella velocità/indice di flusso.
7. Modifica delle Unità di flusso: per cambiare le unità di flusso
dell’azionamento, mettere in pausa l’azionamento usando il tasto AVVIO/ARRESTO. Usare, quindi, il tastierino direzionale per selezionare l’icona delle Unità di flusso e premere il tasto INVIO. Usare la freccia SU/GIÙ sul tastierino direzionale per selezionare le unità di flusso desiderate e premere il tasto INVIO per selezionare quelle unità. L’azionamento funzionerà con quelle unità di flusso. Premere il tasto AVVIO/ARRESTO per rimettere in funzione l’azionamento.
3-8 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Schermata Modalità
Distribuzione tempo
Legenda del display: qui sotto è inclusa un’immagine del display per l’azionamento nella Modalità Distribuzione tempo. Segue una spiegazione dei dati visualizzati.
A
MOD DIST TEMPO
I
G
H

Figura 3-4. Schermata Modalità Distribuzione tempo

A. Modalità: modalità corrente.
B. Impostazione
selezionare le unità di flusso, la dimensione dei tubi, l’indice di flusso, la taratura dei tubi, i segnali acustici, il volume accumulativo e il Menu principale. La schermata Impostazione contiene alcune funzioni che sono accessibili dalla schermata d’uso della Modalità Distribuzione tempo, fra cui: direzione pompa, orario on/off, conta del lotto, controllo remoto, e blocco dei tasti.
00:00:00
1000/2000
o
: la schermata di impostazione può essere usata per
B
C
D
ACCESO
E
SPENTO
F
C. Direzione flusso: premendo il tasto INVIO su questa icona si passa dalla
direzione del flusso in senso orario a quella in senso antiorario e viceversa.
D. Orario ON pompa: quando questo campo è evidenziato l’azionamento è ACCES.
NOTA: l’azionamento non visualizza 00:00 quando si passa dall’orario ON all’orario OFF.
E. Ora di arresto pompa: quando questo campo è evidenziato l’azionamento è
SPENTO.
F. Conta del lotto: visualizza il numero dei cicli distribuiti nel lotto.
G. Locale/Remoto
alla schermata di impostazione del Controllo remoto. Questa icona indica se l’azionamento è nella modalità di controllo locale o remoto. Se appare il rettangolo pieno al centro della figura, l’azionamento è impostato per l’uso locale. Se non appare il rettangolo pieno al centro della figura, l’azionamento è impostato per l’uso mediante il controllo remoto.
H. Blocco dei tasti
schermata Blocco dei tasti. Il blocco dei tasti previene la modifica delle impostazioni sull’azionamento. Quando i tasti sono bloccati, l’icona diventa
o : mendo il tasto INVIO su questa icona si passa
: premendo il tasto INVIO su questa icona si passa alla
.
I. Tempo: i numeri al centro indicano il tempo rimanente per l’azionamento
nell’orario ON o OFF evidenziato a destra del display (posizione D o E, Figura 3-4).
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-9Masterflex
Sezione 3
Uso
Uso della Modalità
Distribuzione tempo
MOD DIST TEMPO
00:00:00
1000/2000

Figura 3-5. Uso della Modalità Distribuzione tempo

1. Per iniziare: dal Menu principale, usare il tasto Invio per selezionare la
Modalità Distribuzione tempo ed aprire la schermata d’uso della Modalità Distribuzione tempo.
2. Taratura dei tubi: prima di usare la pompa, inserire i tubi desiderati nella testa
pompante. Per maggiori informazioni, fare riferimento a “Taratura dei tubi”.
3. Selezione delle impostazioni: selezionare le unità di flusso, la dimensione
dei tubi, l’indice di flusso, la direzione pompa ecc. Per maggiori informazioni, fare riferimento a “Menu IMPOSTAZIONE”.
4. Preparazione del tubo: inserire l’ingresso del tubo nel fluido da erogare.
Inserire, quindi, l’uscita del tubo nel contenitore desiderato.
ACCESO
SPENTO
5. Selezione dell’Indice di flusso: usare i tasti direzionali e il tasto INVIO
per selezionare l’icona Impostazione. Usare le frecce SU/GIÙ sul tastierino direzionale per selezionare Indice di flusso. Nella schermata di selezione Indice di flusso, premere il tasto INVIO e usare le frecce SU/GIÙ sul tastierino direzionale per selezionare l’indice di flusso desiderato. Per velocizzare l’immissione, usare le frecce SINISTRA/DESTRA sul tastierino direzionale per spostarsi fra valori e le frecce SU/GIÙ per aumentare o diminuire il valore, rispettivamente. Premere INVIO un’altra volta per confermare l’indice di flusso selezionato. Usare il tastierino direzionale per selezionare USCITA e ritornare alla schermata di Impostazione Modalità distribuzione tempo.
6. Impostazione Orario ON: per impostare l’Orario ON, usare i tasti
direzionali e il tasto INVIO per selezionare il campo ON (posizione D nella Figura 3-4). In questo modo, si evidenzia il timer al centro della schermata (posizione I nella Figura 3-4). Premendo nuovamente INVIO, è possibile impostare il timer usando le frecce SU/GIÙ. Passare da un numero all’altro usando le frecce SINISTRA/DESTRA. Una volta selezionato l’Orario ON ottimale, premere nuovamente INVIO per confermare. L’azionamento rimarrà in funzione per il periodo visualizzato al centro dello schermo.
3-10 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Uso della Modalità
Distribuzione tempo
(segue)
7. Impostazione Ora di arresto: per impostare l’ora di ARRESTO, usare i tasti
direzionali e il tasto INVIO per selezionare il campo Ora di arresto, (posizione E nella Figura 3-4). In questo modo, si evidenzia il timer al centro dello schermo (posizione I nella Figura 3-4). Premendo nuovamente INVIO, è possibile impostare il timer usando le frecce SU/GIÙ. Passare da un numero all’altro usando le frecce SINISTRA/DESTRA. Una volta selezionata l’Ora di arresto ottimale, premere nuovamente INVIO per confermare. L’azionamento rimarrà disattivato per il periodo visualizzato al centro dello schermo. NOTA: se l’Ora di arresto è impostata su 00:00:00, l’azionamento richiede un’immissione AVVIO/ARRESTO mediante il tastierino o il connettore I/O remoto per avviare la distribuzione successiva.
8. Selezione Dimensione lotto: prima di mettere in funzione l’azionamento
agli orari AVVIO/ARRESTO selezionati, selezionare la dimensione del lotto da usare. A questo fine, usare i tasti direzionali e il tasto INVIO per selezionare l’icona BATCH (posizione F nella Figura 3-4). Nella schermata Conta del lotto, premere il tasto INVIO e usare le frecce SU/GIÙ sul tastierino direzionale per selezionare la dimensione del lotto desiderata. Passare da un numero all’altro usando le frecce SINISTRA/DESTRA. Premere nuovamente INVIO per confermare la dimensione del lotto selezionata. Se impostata su zero (0), l’azionamento rimane in funzione per un numero di cicli infinito e visualizza il simbolo direzionale per selezionare USCITA e ritornare alla schermata d’uso della Modalità distribuzione tempo.
`. Usare il tastierino
9. Avviamento dell’azionamento: a questo punto l’azionamento è impostato per l’uso, premere il tasto AVVIO/ARRESTO nell’angolo in alto a destra per avviare l’azionamento. È possibile mettere in pausa l’azionamento in qualsiasi momento durante il lotto per regolare la direzione del flusso, la dimensione dei tubi, le unità di flusso, l’indice di flusso, ecc.
10. Reimpostazione del lotto: per reimpostare un lotto, usare i tasti direzionali e il tasto INVIO per selezionare l’icona BATCH (posizione F nella Figura 3-4). Nella schermata Conta del lotto, usare i tasti direzionali per selezionare REIMPOSTA e premere il tasto INVIO per reimpostare la conta del lotto, selezionare quindi USCITA per ritornare alla schermata d’uso della Modalità Distribuzione tempo principale.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-11Masterflex
Sezione 3
A
B
Uso
Schermata Modalità
Distribuzione copia
Legenda del display: qui sotto è inclusa un’immagine della schermata per l’azionamento nella Modalità Distribuzione copia. Segue una spiegazione dei dati visualizzati.
MOD DIST COPIA
J
I
H

Figura 3-6. Schermata Modalità Distribuzione copia

A. Modalità: Modalità corrente.
B. Impostazione
le unità di flusso, la dimensione dei tubi, l’indice di flusso, la taratura dei tubi, i segnali acustici, il volume accumulativo e il Menu principale. La schermata Impostazione contiene alcune funzioni che sono accessibili dalla schermata d’uso della Modalità Distribuzione tempo, fra cui: direzione pompa, orario on/off, conta del lotto, controllo remoto, e blocco dei tasti.
100.00
53 %
1000/2000
o
G
: la schermata Impostazione può essere usata per selezionare
COPIA
SPENTO
F
C K
D
E
C. Direzione flusso: premendo il tasto INVIO su questa icona si passa dalla
direzione del flusso in senso orario a quella in senso antiorario e viceversa.
D. Schermata Numero copie: fare riferimento alla Figura 3-8 Schermata
Impostazione copia.
E. Ora di arresto pompa: visualizzato quando l’azionamento è SPENTO.
F. Conta del lotto: visualizza il numero dei cicli distribuiti nel lotto.
G. Locale/Remoto
alla schermata di impostazione del Controllo remoto. Questa icona indica se l’azionamento è nella modalità di controllo locale o remoto. Se appare il rettangolo pieno al centro della figura, l’azionamento è impostato per l’uso locale. Se non appare il rettangolo pieno al centro della figura, l’azionamento è impostato per l’uso mediante il controllo remoto.
H. Blocco dei tasti
schermata Blocco dei tasti. Il blocco dei tasti previene la modifica delle impostazioni sull’azionamento. Quando i tasti sono bloccati, l’icona diventa
I. Percentuale completata: Questa icona visualizza la porzione di fluido
distribuita in valore percentuale.
J. Volume copia: visualizza il volume di copia durante la distribuzione o l’Ora
di ARRESTO.
o : mendo il tasto INVIO su questa icona si passa
: mendo il tasto INVIO su questa icona si passa alla
.
Anti-goccia: Un’icona a forma di goccia presente indica che la funzione Anti-goccia
K.
è attivata. Per maggiori informazioni vedere Funzione Anti-goccia a pagina 3-27.
3-12 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Uso della Modalità
Distribuzione copia
MOD DIST COPIA
100.00
53 %
1000/2000

Figura 3-7. Uso della Modalità Distribuzione copia

1. Per iniziare: dal Menu principale, usare il tasto INVIO per selezionare la Modalità Distribuzione copia ed aprire la schermata d’uso della Modalità Distribuzione copia.
2. Taratura dei tubi: prima di usare la pompa, inserire i tubi desiderati nella testa pompante. Per maggiori informazioni, fare riferimento a “Taratura dei tubi”.
3. Selezione delle impostazioni: selezionare le unità di flusso, la dimensione dei tubi, l’indice di flusso, la direzione pompa ecc. Per maggiori informazioni, fare riferimento a “Uso del Menu IMPOSTAZIONE”.
4. Preparazione del tubo: inserire l’ingresso del tubo nel fluido da erogare. Inserire, quindi, l’uscita del tubo nel contenitore desiderato.
COPIA
SPENTO
5. Impostazione del numero di copie: fare riferimento a Uso delle Impostazioni Copia.
6. Impostazione Ora di ARRESTO: usare i tasti direzionali e il tasto INVIO per selezionare ARRESTO sullo schermo ed immettere l’Ora di ARRESTO della pompa. Usare i tasti direzionali e il tasto INVIO per impostare l’Ora di ARRESTO della pompa. Viene evidenziato il timer al centro dello schermo, e usando le frecce SU/GIÙ si aumenta/diminuisce l’ultimo numero a destra dell’intervallo di tempo. Passare da un numero all’altro usando le frecce SINISTRA/DESTRA. Una volta selezionata l’Ora di ARRESTO ottimale, premere nuovamente INVIO per confermare. L’azionamento rimarrà disattivato per il periodo visualizzato al centro dello schermo. NOTA: se l’ora di ARRESTO è impostata su 00:00:00, l’azionamento richiede un’immissione AVVIO/ARRESTO mediante il tastierino o il connettore I/O remoto per avviare la distribuzione successiva.
7. Impostazione della Dimensione lotto: usare i tasti direzionali e il tasto INVIO per selezionare l’icona Conta del lotto dalla schermata d’uso (posizione F nella Figura 3-6). Dalla schermata Conta del lotto, usare le frecce SU/ GIÙ per selezionare la dimensione del lotto. Premere INVIO per confermare la dimensione del lotto. Se impostata su zero (0), l’azionamento rimane in funzione per un numero di cicli infinito e visualizza il simbolo USCITA per ritornare alla schermata Modalità Distribuzione copia.
`. Selezionare
• La conta del lotto può essere reimpostata dalla schermata CONTA DEL
LOTTO selezionando REIMPOSTA.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-13Masterflex
Sezione 3
Uso
Uso della Modalità
Distribuzione copia
(segue)
8. Uso dell’azionamento: premere il tasto AVVIO/ARRESTO per usare
l’azionamento alle impostazioni selezionate e visualizzate. Premere di nuovo per mettere in pausa o bloccare l’azionamento. L’azionamento si blocca automaticamente una volta completato il batch.
9. Reimpostazione della Conta del lotto: usare i tasti direzionali e il tasto
INVIO per selezionare l’icona CONTA DEL LOTTO (posizione F nella Figura 3-6). Nella schermata CONTA DEL LOTTO, selezionare REIMPOSTA e premere il tasto INVIO per riazzerare la conta del lotto. Selezionare USCITA per ritornare alla schermata d’uso della Modalità copia.
10. Distribuzione tempo massima: La specifica per la distribuzione massima
nella Modalità di copia è più di 80 ore a 600 rpm per gli azionamenti L/S o 77 ore a 650 rpm per gli azionamenti I/P. Il volume massimo effettivo dipende dalle dimensioni del tubo e dalle unità di flusso selezionate.
3-14 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
A
B
G
Uso
Schermata
Impostazioni COPIA
Legenda del display: qui sotto è inclusa un’immagine della schermata per l’azionamento nella Modalità Distribuzione copia. Segue una spiegazione dei dati visualizzati.
COPIA
H

Figura 3-8. Schermata Impostazioni COPIA

A. Modalità: Modalità corrente.
B. AVVIO: Questa icona attiva l’azionamento consentendo l’impostazione del
volume di copia.
C. Direzione flusso: Premendo il tasto INVIO su questa icona si passa dalla
direzione del flusso in senso orario a quella in senso antiorario e viceversa.
10000
USCITA
AZZ
F
AVVIO
mL/min
mL
ARRESTO
C
D
E
D. Unità di volume: dipende dall’indice di flusso selezionato.
E. ARRESTO: interrompe la Copia e imposta il volume da distribuire. Viene
visualizzato nella posizione H.
F. AZZERA: azzera il numero visualizzato e consente di selezionare un nuovo
volume di copia.
G. USCITA: riporta alla Modalità Distribuzione copia.
H. Volume: La quantità distribuita durante la copia.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-15Masterflex
Sezione 3
Uso
Uso delle
Impostazioni COPIA
COPIA
10000
USCITA

Figura 3-9. Uso delle Impostazioni COPIA

1. Per iniziare: dalla Schermata MODALITÀ DISTRIBUZIONE COPIA,
selezionare COPIA e INVIO.
2. Azz Volume: usando i tasti direzionali selezionare AZZERA e INVIO.
3. Stabilire il Volume copia: l’utente può avvalersi di 3 metodi.
a. Collocare il contenitore desiderato in corrispondenza dell’uscita del tubo.
Premere il tasto AVVIO/ARRESTO per avviare la distribuzione di fluido. Una volta raggiunto il volume desiderato, premere nuovamente il tasto AVVIO/ARRESTO. Selezionare USCITA e premere INVIO. L’azionamento memorizza il valore della copia e lo usa nella MODALITÀ DISTRIBUZIONE COPIA.
AZZ
AVVIO
mL/min
mL
ARRESTO
b. Collocare il contenitore desiderato in corrispondenza dell’uscita del tubo.
Selezionare il campo AVVIO sullo schermo e premere il tasto INVIO per avviare la distribuzione di fluido. L’azionamento evidenzia il campo ARRESTO sullo schermo. Una volta raggiunto il volume desiderato, premere il tasto INVIO per fermare l’unità. Selezionare USCITA e premere INVIO. L’azionamento memorizza il valore della copia e lo usa nella MODALITÀ DISTRIBUZIONE COPIA.
c. Collocare il contenitore desiderato in corrispondenza dell’uscita del tubo.
Chiudere i contatti sull’ingresso AVVIO/ARRESTO per avviare la distribuzione di fluido. Una volta raggiunto il volume desiderato, chiudere e rilasciare i contatti sull’ingresso AVVIO/ARRESTO. Selezionare USCITA e premere INVIO. L’azionamento memorizza il valore della copia e lo usa nella MODALITÀ DISTRIBUZIONE COPIA.
NOTA: il valore visualizzato come il volume nella schermata IMPOSTAZIONE COPIA e nella schermata Modalità DISTRIBUZIONE COPIA dipende dalle unità di flusso selezionate. RPM, e % non sono valide. Se sono state selezionate queste unità, l’azionamento visualizza un volume in mL, nella MODALITÀ DISTRIBUZIONE COPIA, che dipende dalla dimensione dei tubi selezionata.
Fare riferimento a TARATURA DEI TUBI per migliorare l’accuratezza di questa conversione.
3-16 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
A
B
Uso
Schermata Modalità
Distribuzione volume
Legenda del display: qui sotto è inclusa un’immagine del display per l’azionamento nella Modalità Distribuzione volume. Segue una spiegazione dei dati visualizzati.
MOD DIST VOLUME
I
G
H

Figura 3-10. Schermata Modalità Distribuzione volume

A. Modalità: Modalità corrente.
B. Impostazione
selezionare le unità di flusso, la dimensione dei tubi, l’indice di flusso, la taratura dei tubi, i segnali acustici, il volume accumulativo e il Menu principale. La schermata Impostazione contiene alcune funzioni che sono accessibili dalla schermata d’uso della Modalità Distribuzione tempo, fra cui: direzione pompa, orario on/off, conta del lotto, controllo remoto, e blocco dei tasti.
100.00
1000/2000
o
: la schermata di impostazione può essere usata per
C J D
mL
E
SPENTO
F
C. Direzione flusso: premendo il tasto INVIO su questa icona si passa dalla
direzione del flusso in senso orario a quella in senso antiorario e viceversa.
D. Unità di flusso: selezionare le unità di flusso desiderate.
E. Ora di arresto pompa: visualizzato quando l’azionamento è SPENTO.
F. Conta del lotto: visualizza il numero di distribuzioni completate nel lotto.
G. Locale/Remoto
alla schermata di impostazione del Controllo remoto. Questa icona indica se l’azionamento è nella modalità di controllo locale o remoto. Se appare il rettangolo pieno al centro della figura, l’azionamento è impostato per l’uso locale. Se non appare il rettangolo pieno al centro della figura, l’azionamento è impostato per l’uso mediante il controllo remoto.
H. Blocco dei tasti
schermata Blocco dei tasti. Il blocco dei tasti previene la modifica delle impostazioni sull’azionamento. Quando i tasti sono bloccati, l’icona diventa
I. Volume: visualizza il volume durante la distribuzione o l’Ora di arresto.
o : mendo il tasto INVIO su questa icona si passa
: mendo il tasto INVIO su questa icona si passa alla
.
J. Anti-goccia: Un’icona a forma di goccia presente indica che la funzione
Anti-goccia è attivata. Per maggiori informazioni vedere Funzione Anti-goccia a pagina 3-27.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-17Masterflex
Sezione 3
Uso
Uso della Modalità
Distribuzione volume
MOD DIST VOLUME
100.00
1000/2000

Figura 3-11. Uso della Modalità Distribuzione volume

1.
Per iniziare: dal Menu principale, usare il tasto INVIO per selezionare la Modalità Distribuzione volume ed aprire la schermata d’uso della Modalità Distribuzione volume.
2. Taratura dei tubi: prima di usare la pompa, inserire i tubi desiderati nella testa
pompante. Per maggiori informazioni, fare riferimento a “Taratura dei tubi”.
3. Selezione delle impostazioni: selezionare le unità di flusso, la dimensione
dei tubi, l’indice di flusso, la direzione pompa ecc. Per maggiori informazioni, fare riferimento a “Menu IMPOSTAZIONE”.
4. Preparazione del tubo: inserire l’ingresso del tubo nel fluido da erogare.
Inserire, quindi, l’uscita del tubo nel contenitore desiderato.
mL
SPENTO
5. Impostazione del volume desiderato: usando i tasti direzionali evidenziare il
campo numerico al centro dello schermo e premere il tasto INVIO. In questo modo è possibile cambiare il volume di fluido dell’azionamento nell’ultimo numero a destra (decimi, centesimi, millesimi, ecc. a seconda delle unità di volume). Premendo la freccia SU sul tastierino direzionale si aumenta il volume di un valore, premendo la freccia GIÙ si riduce il volume di un valore. Premendo il tasto INVIO una seconda volta si visualizzano tutti i numeri che possono essere manipolati per l’unità di volume specifica attualmente in uso; usare le frecce SINISTRA/DESTRA sul tastierino direzionale per spostarsi fra numeri e le frecce SU/GIÙ per aumentare o diminuire il valore, rispettivamente. Una volta selezionato il volume desiderato, premere INVIO un’ultima volta per impostare l’azionamento per il funzionamento a tale volume. Premere il tasto AVVIO/ ARRESTO per rimettere in funzione l’azionamento.
6. Impostazione dell’Ora di ARRESTO della pompa: usare i tasti direzionali
e il tasto INVIO per selezionare ARRESTO sullo schermo (posizione E nella Figura 3-10) per immettere l’ORA DI ARRESTO. Usare i tasti direzionali e il tasto INVIO per impostare il tempo di pausa della pompa. Viene evidenziato il timer al centro dello schermo, usare le frecce SU/GIÙ per aumentare/ diminuire l’ultimo numero a destra dell’intervallo di tempo. Se si preme INVIO una seconda volta mentre il timer è evidenziato, è possibile navigare fra i numeri individualmente usando le frecce SU/GIÙ; passare da un numero all’altro, usando le frecce SINISTRA/DESTRA. Dopo aver selezionato un’ora di ARRESTO ottimale, premere nuovamente INVIO per confermare. L’azionamento rimarrà disattivato per il periodo visualizzato al centro dello schermo. NOTA: se il tempo di ARRESTO è impostato su 00:00:00, l’azionamento richiede un’immissione AVVIO/ARRESTO mediante il tastierino o il connettore I/O remoto per avviare la distribuzione successiva.
3-18 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Uso della Modalità
Distribuzione volume
(segue)
7. Impostazione della Dimensione lotto: usare i tasti direzionali e il tasto INVIO per selezionare l’icona Conta del lotto dalla schermata d’uso (posizione F nella Figura 3-10). Dalla schermata Conta del lotto, usare le frecce SU/GIÙ per selezionare la dimensione del lotto. Premere INVIO per confermare la dimensione del lotto. Se impostata su zero (0), l’azionamento rimane in funzione per un numero di cicli infinito e visualizza il simbolo ∞. Selezionare USCITA per ritornare alla schermata d’uso dell’azionamento.
La conta del lotto deve essere riazzerata dalla schermata Conta del lotto,
selezionando REIMPOSTA.
8. Uso dell’azionamento: premere il tasto AVVIO/ARRESTO per usare l’azionamento ininterrottamente alle impostazioni selezionate e visualizzate. Premere di nuovo per mettere in pausa o bloccare l’azionamento. L’azionamento si blocca automaticamente una volta completato il batch.
9. Riazzeramento della Conta del lotto: Usare i tasti direzionali e il tasto INVIO per selezionare l’icona CONTA DEL LOTTO (posizione F nella Figura 3-10). Nella schermata CONTA DEL LOTTO, selezionare REIMPOSTA e premere il tasto INVIO per riazzerare la conta del lotto. Selezionare USCITA per ritornare alla schermata USO DELLA MODALITÀ COPIA.
10. Distribuzione tempo massima: La specifica per il volume di distribuzione massimo nella Modalità Volume è più di 80 ore a 600 rpm per gli azionamenti L/S o 77 ore a 650 rpm per gli azionamenti I/P. Il volume massimo effettivo dipende dalle dimensioni del tubo e dalle unità di flusso selezionate.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-19Masterflex
Sezione 3
Uso
Menu Controllo
remoto
CONTROLLO REMOTO
LOCALE
INGRESSO CORRENTE
USCITA CORRENTE
INGRESSO TENSIONE
USCITA TENSIONE
AVVIO/ARRESTO
USCITA

Figura 3-12. Menu Controllo remoto

NAVIGAZIONE: dal Menu Principale o dal Menu IMPOSTAZIONE, selezionare CONTROLLO REMOTO e INVIO.
LOCALE: una volta selezionato questo controllo, l’azionamento è controllato dal tastierino del pannello frontale, Ingresso Avvio/Arresto, Ingresso direzionale o
Ingresso Adescamento.
INGRESSO CORRENTE: se selezionato, l’azionamento è nel controllo remoto.
Ciò consente all’utente di immettere un segnale di corrente per controllare il flusso. L’utente ha l’opzione di regolare i setpoint minimo, massimo e medio per la corrente e il flusso. Il valore minimo (MIN) predefinito per la corrente è di 4,2 mA e per il flusso è di 0; mentre il valore massimo (MAX) predefinito per la corrente è di 20mA e per il flusso è il massimo. Il valore medio (MED) è calcolato automaticamente per una corrente e flusso che siano a metà fra i valori MIN e MAX. Il valore MED può essere regolato se sono necessari altri profili. Il ridimensionamento può essere invertito, se necessario. Per confermare che è stata selezionata la MODALITÀ INGRESSO CORRENTE, selezionare USCITA dopo essere ritornati nel Menu Controllo remoto, quindi selezionare MODALITÀ POMPA CONTINUA. Per deselezionare la Modalità di Ingresso corrente remoto, selezionare LOCALE e INVIO.
NOTA: se si seleziona l’Ingresso corrente, l’azionamento non si avvia fino a quando non si esce dalla MODALITÀ CONTROLLO REMOTO e si seleziona la MODALITÀ POMPA CONTINUA.
USCITA CORRENTE: consente all’utente di regolare l’uscita di corrente per un dato flusso. L’utente ha l’opzione di regolare i setpoint minimo, massimo e medio per la corrente e il flusso. Il valore predefinito del flusso minimo (MIN) è di 0,00 e quello della corrente è di 4,0 mA. Il valore massimo (MAX) del flusso è il flusso massimo e della corrente è di 20,0 mA. Il valore medio (MED) è calcolato automaticamente per una corrente e flusso che siano a metà fra i valori MIN e MAX. Il valore MED può essere regolato se sono necessari altri profili. Ciò consente la taratura in tre punti dell’uscita di corrente. Il flusso è lineare fra questi punti. Il ridimensionamento può essere invertito, se necessario. NOTA: la selezione di Uscita corrente non porta alla Modalità Controllo remoto. Solamente se si seleziona INGRESSO TENSIONE o INGRESSO CORRENTE si passa alla Modalità Controllo remoto, come indicato dall’icona della casa vuota (posizione G nella Figura 3-2). NOTA: l’Uscita corrente indica la Velocità dei comandi di funzionamento. Usare i contatti del Motore in funzione (normalmente aperti/chiusi) per indicare se la pompa è in funzione.
3-20 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Menu Controllo
remoto (segue)
INGRESSO TENSIONE: se selezionato, l’azionamento è nel controllo remoto. Ciò consente all’utente di immettere un segnale di tensione per controllare il flusso. L’utente ha l’opzione di regolare i setpoint minimo, massimo e medio per tensione e flusso. Il valore predefinito minimo (MIN) della tensione è di 00,1 V CC e quello del flusso è di 00,0. Il valore massimo (MAX) è impostato su 10,0 V CC e il flusso è impostato sul massimo. Il valore medio (MED) è calcolato automaticamente per una tensione e flusso che siano a metà fra i valori MIN e MAX. Il valore MED può essere regolato se sono necessari altri profili. Il ridimensionamento può essere invertito, se necessario. Per confermare che è stata selezionata la MODALITÀ INGRESSO TENSIONE, selezionare USCITA una volta ritornati nel Menu Controllo remoto, quindi selezionare MODALITÀ POMPA CONTINUA. Per deselezionare la Modalità di Ingresso tensione remoto, selezionare LOCALE e INVIO.
NOTA: se si seleziona l’Ingresso tensione, l’azionamento non si avvia fino a quando non si esce dalla MODALITÀ CONTROLLO REMOTO e si seleziona la MODALITÀ POMPA CONTINUA.
USCITA TENSIONE: consente all’utente di regolare l’uscita di tensione per un dato flusso. L’utente ha l’opzione di regolare i setpoint minimo, massimo e medio per la tensione e il flusso. Il valore predefinito minimo (MIN) del flusso è di 00,00 e quello della tensione è di 00,0 V CC. Il valore massimo del flusso (MAX) è il flusso massimo e della tensione è di 10,0 V CC. Il valore medio (MED) è calcolato automaticamente per una tensione e flusso che siano a metà fra i valori MIN e MAX. Il valore MED può essere regolato se sono necessari altri profili. Ciò consente la taratura in tre punti dell’uscita di tensione. Il flusso è lineare fra questi punti. Il ridimensionamento può essere invertito, se necessario. NOTA: la selezione di Uscita tensione non porta alla Modalità Controllo remoto. Solamente selezionando Ingresso tensione o Ingresso corrente si passa alla Modalità Controllo remoto, come indicato dall’icona della casa vuota (posizione G nella Figura 3-2). NOTA: l’Uscita tensione indica la Velocità dei comandi di funzionamento. Usare i contatti del Motore in funzione (normalmente aperti/chiusi) per indicare se la pompa è in funzione.
AVVIO/ARRESTO: l’ingresso AVVIO/ARRESTO può essere configurato su ARRESTO (valore predefinito) o AVVIO per mettere in funzione l’azionamento.
Se è selezionato ARRESTO (valore predefinito), l’uso dell’ingresso AVVIO/ARRESTO è facoltativo. Quando l’ingresso AVVIO/ARRESTO è aperto, l’azionamento può comunque essere avviato usando il tasto AVVIO/ARRESTO, il tasto ADESCAMENTO, o l’ingresso ADESCAMENTO. Nelle modalità remote l’azionamento funziona anche se c’è corrente o tensione sufficiente all’ingresso.
Chiudendo l’ingresso AVVIO/ARRESTO si mette in funzione l’azionamento fino a quando l’ingresso AVVIO/ARRESTO non si apre o non si preme il tasto AVVIO/ARRESTO. Nella modalità Distribuzione tempo, Distribuzione copia e Distribuzione volume, è necessaria solamente una chiusura momentanea di AVVIO/ARRESTO per avviare l’azionamento. Se l’azionamento è già in funzione in una delle modalità di distribuzione, una chiusura momentanea di AVVIO/ ARRESTO disattiva l’azionamento. Nella MODALITÀ IMPOSTA COPIA, l’ingresso AVVIO/ARRESTO funziona come nella MODALITÀ CONTINUA; chiudendolo si mette in funzione l’azionamento fino alla sua apertura.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-21Masterflex
Sezione 3
Uso
Menu Controllo
remoto (segue)
La funzione dell’ingresso AVVIO/ARRESTO, è notevolmente semplificata quando si seleziona ON. L’azionamento non funziona in nessuna condizione, a meno che l’ingresso AVVIO/ARRESTO non sia chiuso.
Tabella 3-1. Uso della Modalità continua
OPZIONI IMPOSTAZIONE
MENU
AVVIO
AUTOMATICO
SPENTO SPENTO APERTO In funzione Non in funzione Non in funzione SPENTO SPENTO APERTO Non in funzione Non in funzione Non in funzione SPENTO SPENTO CHIUSO Funzionamento forzato
SPENTO ACCESO APERTO Forzato non in funzione
SPENTO ACCESO CHIUSO Funzionamento forzato
ACCESO SPENTO APERTO In funzione In funzione In funzione ACCESO SPENTO APERTO Non in funzione Non in funzione In funzione ACCESO SPENTO CHIUSO Funzionamento forzato
ACCESO ACCESO APERTO Forzato non in funzione
ACCESO ACCESO CHIUSO Funzionamento forzato
NOTA: nella Modalità Continua quando si usa l’ingresso AVVIO/ARRESTO l’azionamento si avvia con un
contatto chiuso e si blocca quando i contatti sono aperti.
AVVIO/
ARRESTO
RICHIESTO
INGRESSO
AVVIO/
ARRESTO
MODALITÀ INTERNA MODALITÀ mA o V
Stato quando SPENTO Risposta quando
ACCESO
Non in funzione Non in funzione
perché A/A CHIUSO
Non in funzione Non in funzione
perché A/A APERTO
Non in funzione Non in funzione
perché A/A CHIUSO
In funzione In funzione
perché A/A CHIUSO
Non in funzione Non in funzione
perché A/A APERTO
In funzione In funzione
perché A/A CHIUSO
Azionamento in funzione
(livello sufficiente)
quando SPENTO
Risposta azionamento
quando ACCESO
(livello sufficiente)
Tabella 3-2. Uso della Modalità Distribuzione
OPZIONI IMPOSTAZIONI MENU INGRESSO
AVVIO/
AVVIO
AUTOMATICO
SPENTO SPENTO APERTO In funzione Non in funzione SPENTO SPENTO APERTO Non in funzione Non in funzione SPENTO SPENTO CHIUSO* Funzionamento forzato
SPENTO ACCESO APERTO Forzato non in funzione
SPENTO ACCESO CHIUSO Funzionamento forzato
ACCESO SPENTO APERTO In funzione In funzione ACCESO SPENTO APERTO Non in funzione Non in funzione ACCESO SPENTO CHIUSO* Funzionamento forzato
ACCESO ACCESO APERTO Forzato non in funzione
ACCESO ACCESO CHIUSO Funzionamento forzato
* NOTA: nelle Modalità di Distribuzione e quando l’opzione IMPOSTAZIONE MENU AVVIO/ARRESTO è su
OFF, l’azionamento avvia una distribuzione con una chiusura momentanea dei contatti e si blocca con una chiusura momentanea dei contatti sia durante il periodo di distribuzione sia durante il periodo di intervallo.
AVVIO/ARRESTO
RICHIESTO
ARRESTO
Stato azionamento
quando SPENTO
perché A/A CHIUSO
perché A/A APERTO
perché A/A CHIUSO
perché A/A CHIUSO
perché A/A APERTO
perché A/A CHIUSO
Risposta azionamento
quando ACCESO
Non in funzione
Non in funzione
Non in funzione
In funzione
Non in funzione
In funzione
3-22 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Configurazione DB-25
Pin con Schema di
cablaggio
Disposizione dei contatti
M
L
JI CE
13 112 11 10 98765432
25 24 23 22 21 20 19 18 17 16 15 14
K
A. VIO/ARRESTO B. SENSO ORARIO/ANTIORARIO C. USCITA 0 - 20mA; 4 - 20mA D. INGRESSO 0 - 20mA; 4 - 20mA E. INGRESSO 0 - 10V F. USCITA 0 - 10V G. USCITA TACHEOMETRO
H. ADESCAMENTO I. MOTORE IN FUNZIONE NORMALMENTE APERTO (1A a 24 V) J. MOTORE IN FUNZIONE NORMALMENTE CHIUSO (1A a 24 V) K. 24V (150mA max.) L. Allarme generale M. Indicatore Locale/Remoto
G
HA

Figura 3-13. Configurazione DB-25 Pin con Schema di cablaggio

Pin N. Descrizione DB-25
1 Ingresso tensione controllo velocità (0-10 V) 2 Ingresso corrente controllo velocità (0-20 mA) 3 Ritorno a massa ingresso controllo velocità 4 Uscita corrente segnale velocità (0-20 mA) 5 Riferimento a massa uscita segnale velocità 6 (Valore predefinito Motore in funzione Normalmente aperto) 1A a 24 V (collettore aperto) 7 Motore in marcia terra ritorno 8 (Valore predefinito Motore in funzione Normalmente chiuso) 1A a 24 V (collettore aperto) 14 Uscita tensione segnale velocità (0-10 V) 15 Ingresso Avvio/Arresto remoto 16 Ingresso senso orario/antiorario remoto 17 Avvio/Arresto, senso orario/antiorario, rif. massa adescamento remoto 18 Riferimento a massa tach 19 Uscita tach (collettore aperto) 20 Ingresso adescamento remoto 9 Riservato – non in uso 10 Riservato – non in uso 11 Ingresso ausiliare (solamente azionamenti compatibili con computer) 12 Ritorno ingresso ausiliare (solamente azionamenti compatibili con computer) 21 Uscita ausiliare N. 1 (solamente azionamenti compatibili con computer) 22 Uscita ausiliare N. 2 (solamente azionamenti compatibili con computer) 23 Allarme generale (collettore aperto) 24 Indicatore Locale/Remoto (collettore aperto) 25 Aux 24V+ (150 mA) 13 Aux 24V- (150 mA)
F
D
B
NOTA: i pin 5, 13, 17 e 18 sono a massa, sono tutti idonei per l’uso con AVVIO/ ARRESTO, ADESCAMENTO, Direzione, Tach, LOCALE/REMOTO, Segnali allarme generale e Uscite corrente e tensione.
ATTENZIONE: per evitare di danneggiare l’azionamento, scollegare l’alimentazione prima di collegare il cavo del telecomando esterno.
NOTA: le uscite di collettore aperto nello stato di “bassa impedenza” sono a massa e nello stato di “alta impedenza” sono essenzialmente fluttuanti. Vedere la pagina Collettore aperto nel seguito.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-23Masterflex
Sezione 3
Uso
Configurazione
31-Pin con Schema
di cablaggio
Disposizione dei contatti
14
18
31- #20
8
3
1
2
7
13
19
25
30
31
29
24

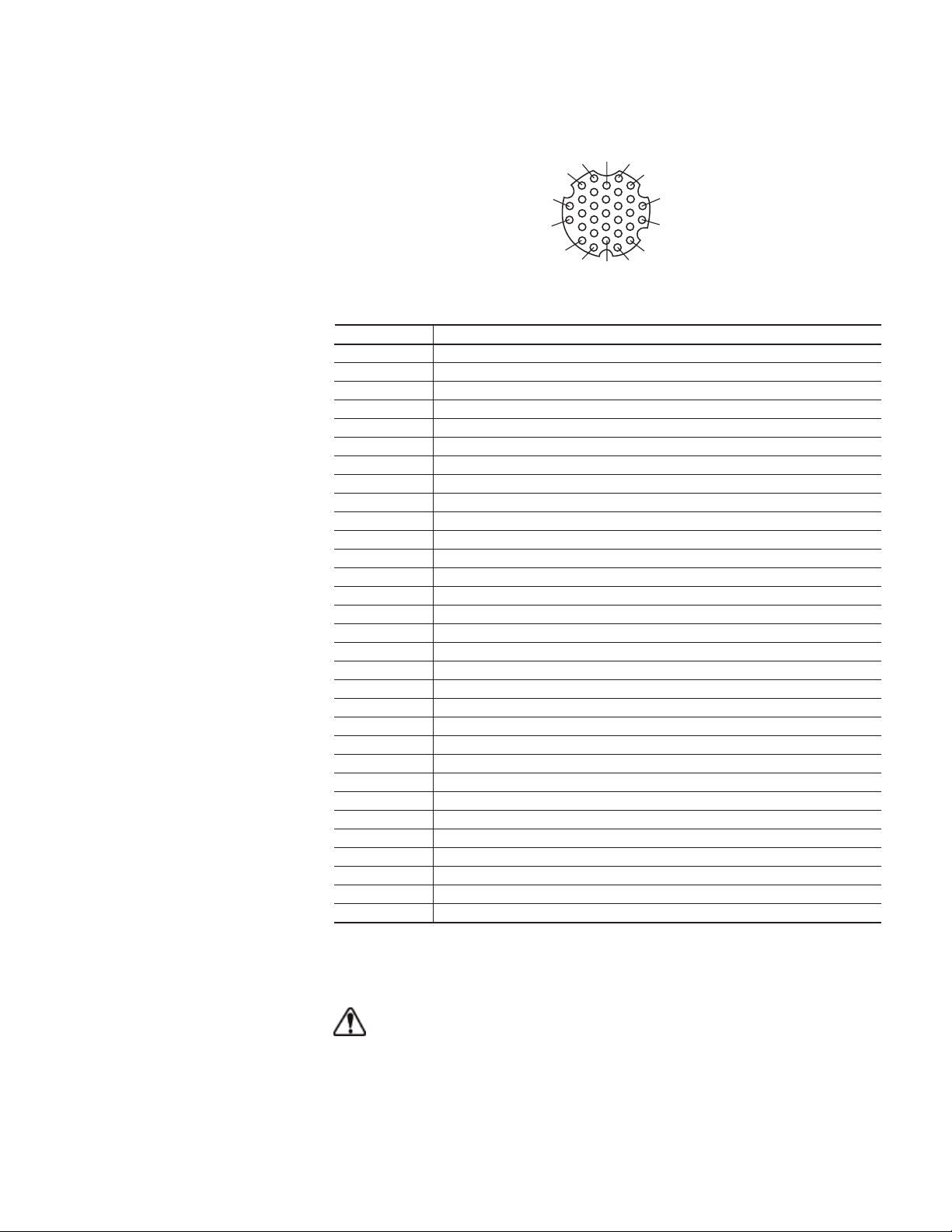

Figura 3-14. Configurazione 31-Pin con Schema di cablaggio

Pin N. Descrizione
1 Ingresso tensione controllo velocità (0-10 V) 2 Uscita tensione segnale velocità (0-10 V) 3 Ingresso corrente controllo velocità (0-20 mA) 4 Ingresso Avvio/Arresto remoto 5 Ritorno a massa ingresso controllo velocità 6 Ingresso senso orario/antiorario remoto 7 Uscita corrente segnale velocità (0-20 mA) 8 Avvio/Arresto, senso orario/antiorario, rif. massa adescamento remoto 9 Riferimento a massa uscita segnale velocità 10 Riferimento a massa tach 11 (Valore predefinito Motore in funzione Normalmente aperto) 1A a 24 V (collettore aperto) 12 Uscita tach (collettore aperto) 13 Motore in marcia terra ritorno 14 Ingresso adescamento remoto 15 (Valore predefinito Motore in funzione Normalmente chiuso) 1A a 24 V (collettore aperto) 16 Riservato – non in uso 17 Riservato – non in uso 18 Riservato – non in uso 19 Riservato – non in uso 20 Allarme generale (collettore aperto) 21 Riservato – non in uso 22 Indicatore Locale/Remoto (collettore aperto) 23 Riservato – non in uso 24 Aux 24V+ (150 mA) 25 Aux 24V- (150 mA) 26 Riservato – non in uso 27 Riservato – non in uso 28 Riservato – non in uso 29 Riservato – non in uso 30 Riservato – non in uso 31 Riservato – non in uso
NOTA: i pin 8, 9, 10 e 25 sono a massa, sono tutti idonei per l’uso con AVVIO/ARRESTO, ADESCAMENTO, Direzione, Tach, LOCALE/ REMOTO, Segnali allarme generale e Uscite corrente e tensione.
ATTENZIONE: per evitare di danneggiare l’azionamento, scollegare l’alimentazione prima di collegare il cavo del telecomando esterno.
NOTA: le uscite di collettore aperto nello stato di “bassa impedenza” sono a massa e nello stato di “alta impedenza” sono essenzialmente fluttuanti. Vedere la pagina Collettore aperto nel seguito.
3-24 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Ingressi e uscite del
telecomando
INGRESSI
Senso orario/antiorario remoto, Avvio/Arresto remoto, Adescamento remoto, e Aux. In:
gli ingressi del telecomando funzionano con le uscite di assorbimento di corrente (uscite transistore NPN collettore aperto senza resistori di carico) o chiusure dei contatti su CC comune (massa). Una bassa attività continua sull’ingresso Avvio/ Arresto remoto mette in funzione l’azionamento, mentre una bassa attività continua sull’ingresso senso orario/antiorario remoto fa funzionare l’azionamento in senso antiorario. Il motore viene portato a un blocco controllato prima di invertire direzione. Una bassa attività continua sull’ingresso di adescamento remoto fa funzionare l’azionamento alla massima velocità nominale.

Tabella 3-3. Ingressi e uscite del telecomando

INGRESSO CORRENTE CHIUSO 1 mA TYP INGRESSO TENSIONE APERTO 3,2 V TYP CORRENTE SOGLIA ATTIVAZIONE 0,5 mA TYP
Ingresso analogico remoto:
Ingresso 4-20 mA: Impedenza ingresso tipica di 250 ohm rif. alla massa del
segnale. 4 mA, Arresto; 20 mA, Velocità massima (Impostazioni standard) Risoluzione 10 bit
Capacità di sovraccarico: 10 V o 40 mA max.
Ingresso 0-10 V: Impedenza ingresso tipica di 10 k rif. alla massa del segnale.
0 V, Arresto; 10 V, Velocità massima (Impostazioni standard) Risoluzione 10 bit
USCITE
Ingresso 4-20 mA Da 0 a 600 ohm max. carico riferito alla massa. 4 mA,
Arresto; 20 mA, Velocità massima (Impostazioni standard) Risoluzione 10 bit
Ingresso 0-10 V: 1,0 K ohm min. carico riferito alla massa.
0 V, Arresto; 10 V, Velocità massima (Impostazioni standard) Risoluzione 10 bit
Uscita tach.: Collettore aperto, 1,0A a 28 V CC
Range di frequenza: L/S: Da 100 a 6000 Hz o da 100 a 1000 Hz, 50% ciclo di
servizio. (10 Hz = 1 rpm pompa)
I/P: Da 100 a 6500 Hz, 50% ciclo di servizio.
(10 Hz = 1 rpm pompa)
Uscite logica: Collettore aperto, 1,0 A a 28 V CC
Motore in funzione: Normalmente aperto e Normalmente chiuso quando
l’azionamento è in funzione.
Uscita Allarme generale: Aperto (Alta impedenza) quando è visualizzato un allarme.
Indicatore Locale/Remoto: Aperto (Alta impedenza) quando nella modalità di controllo
remoto (Ingresso tensione o Ingresso corrente).
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-25Masterflex
Sezione 3
Uso
Uscite del collettore
aperto
Alcune uscite remote su questo azionamento (tachimetro, locale/remoto, motore in funzione e allarme) sono uscite del tipo “collettore aperto” e non possono essere cablate come le uscite di relè. Un’uscita del collettore aperto non è isolata e deve essere configurata diversamente da un’uscita di relè. Quando l’uscita del collettore aperto è attiva, l’uscita è effettivamente commutata sulla massa e se la terminazione non è corretta l’azionamento e/o l’apparecchiatura esterna possono essere danneggiati.
Raccomandazione
Nei collegamenti alle uscite di collettore aperto, l’uscita deve essere collegata a un resistore di limitazione della corrente e quindi a un alimentatore positivo di meno di 28 V CC. In genere quest’ultimo sarebbe collegato a un ingresso PLC (Controllore a logica programmabile) da 24 V (vedere Figura 3-15).
NOTA: quando si usa l’alimentatore da 24 V sul connettore dell’interfaccia, l’assorbimento di corrente deve essere limitato a 150 mA.
NOTA: NON collegare linee di alimentazione a 120 V ad uscite a collettore aperto!
+24V
10k
Uscita
Al PLC
Figura 3-15. Terminazione delle uscite del collettore aperto a un PLC
3-26 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso

Funzione anti-goccia

Lo stesso azionamento dispone di una funziona anti-goccia. La tendenza del fluido di gocciolare dopo una distribuzione dipende da diversi fattori, fra cui la dimensione del tubo, l’orientamento del tubo e la viscosità del fluido. Per ridurre al minimo questa goccia, l’azionamento inverte la direzione dopo una distribuzione per attirare indietro il fluido alla fine del tubo.
Per usare questa funzione, selezionare ANTI-GOCCIA nella modalità Distribuzione copia o Distribuzione volume.
Funzione anti-goccia
AVANTI
SPENTO
USCITA
Figura 3-16. Schermata Anti-Goccia
Se si desidera usare la funzione ANTI-GOCCIA, selezionare ON; appare una seconda schermata che consente all’utente di inserire i gradi di rotazione inversa che l’azionamento deve effettuare. I valori tipici vanno da 5 a 45 gradi. Per uscire senza modificare l’impostazione corrente, selezionare USCITA.
Funzione anti-goccia
45
USCITA
Figura 3-17. Schermata Gradi Anti-Goccia
Con il numero evidenziato, premere il tasto INVIO e usare le frecce SU e GIÙ, e DESTRA e SINISTRA per cambiare i numeri. Premere il tasto INVIO e quindi selezionare USCITA per salvare l’impostazione. L’azionamento invertirà direzione dopo ogni distribuzione.
°
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 3-27Masterflex
Sezione 3
Uso
Specifiche di
Comunicazione
Collegamenti fisici
Gli azionamenti di pompa che sono dotati della caratteristica Advanced Networking & Communication hanno tre diversi collegamenti fisici disponibili – USB, Ethernet e Bluetooth. Ognuno di questi collegamenti consente a un computer host di comunicare con la pompa usando il protocollo di comunicazione definito in questa descrizione.
USB
La porta USB è USB 1.1 Piena velocità, 12 Mbit/s, compatibile. Come
Dispositivo per comunicazione (Communication Device Class, CDC), la pompa sarà visualizzata come porta COM virtuale nel computer host. Le impostazioni della porta COM sono 115.200 baud, 8 data bit, 1 stop bit, nessun bit di parità, nessun controllo di flusso.
Ethernet
La porta Ethernet è una porta 10/100, velocità di trasferimento di
supporto dati di 10 e 100 Mbit/s. Il computer host usa Telnet (porta TCP numero 23) per stabilire il collegamento sulla porta Ethernet. L’applicazione Network Setup MASTERFLEX viene usata per ottenere l’indirizzo IP della pompa. La pompa implementa automaticamente un timeout di 20 secondi del collegamento TCP. Se la pompa non riceve dati durante questo intervallo, chiude automaticamente il collegamento. La durata del timeout TCP può essere modificata o disattivata usando l’applicazione Network Setup MASTERFLEX. Può anche essere usata l’applicazione Network Setup basata sul browser.
Bluetooth
Bluetooth supporta sia l’impostazione Classic (Classica) che Low
Energy (Basso consumo energetico). Un computer host con Bluetooth può comunicare con la pompa su una porta COM virtuale.
Protocollo di comunicazione
Come master, il computer host emette comandi e riceve una risposta dalla pompa per ciascun comando. Vi sono due tipi di comandi, Get e Set. I comandi Get sono usati per ottenere informazioni dalla pompa, mentre i comandi Set sono usati per modificare informazioni sulla pompa o iniziare un’azione. I formati del comando e della risposta e gli esempi sono descritti qui di seguito.
3-28 Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Specifiche di
Comunicazione
(segue)
Impostazione della Configurazione di rete MASTERFLEX
Il metodo di assegnazione del Protocollo Internet (IP) predefinito per la pompa è il Dynamic Host Configuration Protocol (DHCP). Una volta collegata a una rete, la pompa avrà la sua configurazione IP assegnata automaticamente, a condizione che anche il gateway di rete abbia il DHCP abilitato. In questo caso la pompa inizierà automaticamente ad aggiornare il monitoraggio di cloud e l’utente sarà in grado di vedere lo stato della pompa online. Questa opzione non richiede altri interventi.
Oltre a monitorare il cloud, la pompa lavorerà anche su una rete EtherNet/ IP e un collegamento Telnet (porta 23). Un collegamento Telnet è utile anche per eseguire un’applicazione di pompa basata su PC su Ethernet. Per EtherNet/IP e Telnet, l’utente deve conoscere l’indirizzo IP della pompa. Per vedere o modificare l’indirizzo IP o una parte della configurazione di rete, eseguire l’applicazione Network Setup MASTERFLEX.
Network Setup MASTERFLEX
Quest’applicazione consente all’utente di modificare facilmente la configurazione di rete della pompa. Seguire le istruzioni qui di seguito per vedere o modificare la configurazione.
1. Eseguire l’applicazione Network Setup MASTERFLEX.
2. Selezionare il tipo di collegamento dal menu a discesa Connection.
• Ethernet—La pompa e il PC su cui viene eseguita l’applicazione devono essere nella stessa rete.
• Porta COM – La pompa e il PC sono collegati attraverso una porta COM virtuale USB. Selezionare la porta COM a cui è collegata la pompa.
3. Selezionare “Search Pumps” (Cerca pompe).
4. Identificare la pompa appropriata cercando il suo indirizzo MAC
nell’elenco a discesa Pump.
• Per un collegamento con porta COM, viene elencata solo una pompa.
• Per Ethernet, saranno elencate tutte le pompe collegate.
5. Nel caso di diverse pompe incluse nell’elenco a discesa, evidenziare la
pompa desiderata cliccando sulla pompa nell’elenco.
6. A questo punto, l’utente può apportare le modifiche necessarie
direttamente nell’applicazione Network Setup MASTERFLEX. Come alternativa, l’utente può lanciare l’utilità Setup basata su browser (cfr. la descrizione “Impostazione di rete basata su browser” qui di seguito).
Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX® 3-29Masterflex
Sezione 3
Uso

Comandi Get

Questi comandi sono usati per ottenere informazioni specifiche dalla pompa. La risposta della pompa include l’etichetta del comando e una serie di parametri separati da virgole.
Ottieni collegamento attivo
<STX>QXn<CR> n: 1 = Bluetooth, 2 = USB, 3 = Ethernet I tre tipi di collegamenti attivi sono Bluetooth, USB e Ethernet (TCP). Sebbene tutt’e tre possano essere usati allo stesso tempo per monitorare lo stato della pompa, solo uno può essere usato per emettere altri comandi e modificare parametri. Questo comando viene usato per determinare il collegamento attivo. Esempio: [HOST] - <STX>QX<CR> [POMPA] - <STX>QX2<CR> In questo caso, il collegamento attivo è USB.
Ottieni marca
<STX>QB<CR> Richiede la marca della pompa. Esempio: [HOST] - <STX>QB<CR> [POMPA] - <STX>QBCole-Parmer<CR> La marca è “Cole-Parmer”.
Ottieni la prima stringa del modello
<STX>Q1<CR> Sono disponibili due stringhe che descrivono il modello della pompa. Questo è il comando per ottenere la prima stringa. Esempio: [HOST] - <STX>Q1<CR> [POMPA] - <STX>Q16:1 Gear Ratio<CR> “6:1 Gear Ratio” è la prima stringa del modello.
Ottieni la seconda stringa del modello
<STX>Q2<CR> Questo comando ottiene la seconda stringa del modello (cfr. Get Model String 1). Esempio: [HOST] - <STX>Q2<CR> [POMPA] - <STX>Q2Digital<CR> “Digital” è la seconda stringa del modello.
3-30 Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Comandi Get
(segue)
Ottenere il tipo di modello
<STX>QN<CR> Richiedi il tipo di modello. Esempio: [HOST] - <STX>QN<CR> [POMPA] - <STX>QN600 RPM Console<CR> Il tipo di modello è “600 RPM Console”.
Ottieni la versione
<STX>QV<CR> Richiedi la versione del firmware. Esempio: [HOST] - <STX>QV<CR> [POMPA] - <STX>QVv4.1.6<CR> La versione del firmware è “v4.1.6”.
Ottieni le Unità di flusso
<STX>QU<CR> Questo comando richiede le unità di flusso attualmente selezionate. La risposta sarà un numero intero (a partire da 1) che rappresenta le unità di flusso, come mostrato nel seguito. <STX>QUx<CR> x: Da 1 a N (ultime unità di flusso) Esempio: [HOST] - <STX>QU<CR> [POMPA] - <STX>QU14<CR> Le unità di flusso della pompa impostate su 14, che sono “RPM” per una pompa con console a 600 RPM.
Ottieni l’Indice di flusso
<STX>QF<CR> Richiedi l’Indice di flusso. Esempio: [HOST] - <STX>QF<CR> [POMPA] - <STX>QF100.0<CR> La risposta è l’indice di flusso 100.0, con unità di flusso come è stato determinato dal comando Ottieni le Unità di flusso.
Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX® 3-31Masterflex
Sezione 3
Uso
Comandi Get
(segue)
Ottieni la direzione
<STX>QD<CR> Richiedi la direzione della rotazione della pompa. La pompa risponderà con il segno positivo (‘+’) se la direzione è in senso orario o con il segno negativo (‘-’) se la direzione è in senso antiorario. Esempio: [HOST] - <STX>QD<CR> [POMPA] - <STX>QD-<CR> In questo caso, la direzione è in senso antiorario.
Ottieni l’Indice di flusso
<STX>QR<CR> Richiede l’indice di flusso minimo e massimo. Esempio: [HOST] - <STX>QR<CR> [POMPA] - <STX>QR0.1,600.0<CR> La risposta è un range di indice di flusso da 0,1 a 600,0, con unità di flusso come è stato determinato dal comando Ottieni le Unità di flusso.
Ottieni volume cumulativo
<STX>QC<CR> Richiede il volume totale accumulato dall’ultimo riazzeramento del volume. Questa risposta indicherà anche le unità di volume. Esempio: [HOST] - <STX>QC<CR> [POMPA] - <STX>QC37.13,mL<CR> La risposta è un volume cumulativo di 37,13 mL.
Ottieni la velocità in RPM
<STX>QS<CR> Questo comando richiede la velocità in RPM indipendentemente dall’impostazione delle unità di flusso. Esempio: [HOST] - <STX>QS<CR> [POMPA] - <STX>QS100.0<CR> La risposta è 100,0 RPM.
3-32 Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Comandi Get
(segue)
Ottieni lo stato locale
<STX>QL<CR> Con il comando, la pompa risponde con cinque parametri: direzione, indice di flusso, unità di flusso, dimensioni tubo, e stato taratura tubo. Esempio: [HOST] - <STX>QL<CR> [POMPA] - <STX>QL+,21.67,01,02,1<CR> La pompa risponde con la direzione in senso orario, indice di flusso di 21,67, unità di flusso 1, dimensioni tubo 2, e stato taratura tubo ‘1’ (tubo non tarato).
Ottieni il volume dalle rivoluzioni
<STX>QO[riv]<CR> A un dato numero di rivoluzioni, la pompa risponde con il volume corrispondente. Esempio: [HOST] - <STX>QO27.09<CR> [POMPA] - <STX>QO5.9<CR> Al numero di rivoluzioni di 27,09, la pompa risponde con un volume di 5,9.
Ottieni le rivoluzioni dal volume
<STX>QE[volume]<CR> A un dato volume, la pompa risponde con il numero di rivoluzioni corrispondente. Esempio: [HOST] - <STX>QE0.36<CR> [POMPA] - <STX>QE6.00<CR> A un volume dato di 0,36, la pompa risponde con 6 rivoluzioni.
Ottieni le dimensioni del tubo
<STX>QTS<CR> Richiede le dimensioni del tubo selezionato attualmente e il suo stato di taratura. Il primo parametro nella risposta sarà un numero intero (a partire da 1) che rappresenta le dimensioni del tubo e il secondo parametro rappresenta lo stato di taratura del tubo. <STX>QTSxy<CR> x: Da 1 a N (ultime dimensioni di tubo) y: 0 per tarato o 1 per non tarato Esempio: [HOST] - <STX>QTS<CR> [POMPA] - <STX>QTS02,0<CR> Le dimensioni del tubo selezionato attualmente sono 2 e il suo stato di taratura è ‘0’ (tarato).
Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX® 3-33Masterflex
Sezione 3
Sezione 3
Uso
Uso
Comandi Get
(segue)
Ottieni le dimensioni nella tabella del tubo
<STX>QTN<CR> Richiede il numero totale delle dimensioni disponibili. Esempio: [HOST] - <STX>QTN<CR> [POMPA] - <STX>QTN15<CR> La pompa indica 15 dimensioni di tubo separate.
Ottieni etichetta tubo
<STX>QTL[dimensioni tubo]<CR> A un dato numero di dimensioni tubo, la pompa risponde con una stringa che è il nome di quelle dimensioni di tubo. Questo comando, insieme a Get Tube Table Size, può essere usato per formare una tabella che elenca tutti i tubi disponibili. Esempio: [HOST] - <STX>QTL14<CR> [POMPA] - <STX>QTL14,36HPF<CR> Il nome delle dimensioni di tubo 14 è “36HPF”.
Ottieni lo stato della pompa
<STX>PI<CR> Richiede i dati di stato della pompa. La pompa risponde nel seguente modo. <STX>PIabcde<CR> a: 0 = locale, 1 = remoto b: 0 = Output Aux Disattivato, 1 = Output Aux Attivato c: 0 = Input Aux Aperto, 1 = Input Aux Chiuso d: 3 = Pompa in funzione, 4 = Pompa bloccata, 8 = Testa aperta, 9 = Errore Esempio: [HOST] - <STX>PI<CR> [POMPA] - <STX>PI00080<CR> Nella risposta della pompa, ‘8’ indica che la testa pompante è aperta.
Codici di controllo
ASCII
3-34 Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX

Tabella 3-4. Codici di controllo ASCII

Decimale Esadecimale Carattere
2 02 STX Inizio testo (CTRL – B) 6 06 ACK Riconoscimento (CTRL – F) 13 0D CR Ritorno a capo (CTRL – M) 21 15 NAK Riconoscimento negativo (CTRL – U)
®
Masterflex
Sezione 3
Uso

Comandi Set

Questi comandi modificano la pompa cambiando un parametro o iniziando una distribuzione. La risposta della pompa è <ACK> o <NAK>. Un comando ha buon esito solamente se viene inviato su un collegamento attivo (cfr. Ottieni collegamento attivo).
Imposta collegamento attivo
<STX>Xn<CR> n: 1 = Bluetooth, 2 = USB, 3 = Ethernet Questo comando viene usato per impostare il collegamento attivo (cfr. Ottieni collegamento attivo). Esempio: [HOST] - <STX>X1<CR> [POMPA] - <ACK> Il collegamento attivo è impostato su Bluetooth.
Imposta Unità di flusso
<STX>SUx<CR> x: Da 1 a N (ultime unità di flusso) Questo comando seleziona le unità di flusso. Esempio: [HOST] - <STX>SU1<CR> [POMPA] - <ACK> Imposta le unità di flusso della pompa su 1, cioè “mL/min” per una pompa con console a 600 RPM.
Imposta Indice di flusso
<STX>SF[indice di flusso]<CR> Questo comando imposta l’indice di flusso. Esempio: [HOST] - <STX>SF12.90<CR> [POMPA] - <ACK> Imposta l’indice di flusso su 12,90.
Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX® 3-35Masterflex
Sezione 3
Uso
Comandi Set
(segue)
Imposta direzione
<STX>SDx<CR> x: ‘+’ = Senso orario, ‘-’ = Senso antiorario Imposta la direzione di rotazione della pompa. Il parametro del comando è il segno positivo (‘+’) se la direzione è in senso orario o il segno negativo (‘-’) se la direzione è in senso antiorario. Esempio: [HOST] - <STX>SD+<CR> [POMPA] - <ACK> La direzione è impostata in senso orario.
Imposta le dimensioni del tubo
<STX>STSn<CR> n: Da 1 a N (ultime dimensioni di tubo) Il parametro del comando sarà un numero intero (a partire da 1) che rappresenta le dimensioni del tubo. Esempio: [HOST] - <STX>STS2<CR> [POMPA] - <ACK> Imposta le dimensioni del tubo su 2.
Imposta modalità di controllo
<STX>Pn<CR> n: L = Locale, R = Remoto Questo comando imposta la modalità di controllo della pompa, locale o remota. Esempio: [HOST] - <STX>PR<CR> [POMPA] - <ACK> Impostato su remoto.
Pompa in funzionamento continuo
<STX>PG0<CR> Comanda alla pompa di funzionare ininterrottamente. Esempio: [HOST] - <STX>PG0<CR> [PUMP] - <ACK> La pompa risponderà con <NAK> se il comando non ha avuto buon esito.
3-36 Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Comandi Set
(segue)
Stop pompa
<STX>PH<CR> Comanda alla pompa di interrompere la distribuzione. Esempio: [HOST] - <STX>PH<CR> [POMPA] - <ACK> La pompa risponderà con <NAK> se il comando non ha avuto buon esito.
Azzera il contatore delle rivoluzioni totali
<STX>PZ0<CR> Azzera il contatore che tiene traccia delle rivoluzioni totali. Esempio: [HOST] - <STX>PZ0<CR> [POMPA] - <ACK> La pompa risponderà con <NAK> se il comando non ha avuto buon esito.
Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX® 3-37Masterflex
Sezione 3
Uso
Comandi
Dispense
Questi comandi controllano e monitorano le distribuzioni di volume.
Inizia la distribuzione di volume
<STX>DVx,y,n<CR> x: volume in rivoluzioni y: tempo di disattivazione in secondi n: numero di cicli (0 = cicli continui) Questo comando configura la pompa per eseguire una distribuzione di volume. Il primo parametro definisce la quantità di volume in rivoluzioni, il secondo parametro la quantità di tempo di disattivazione della pompa in secondi, e l’ultimo parametro il numero di distribuzioni. Il comando Get Revolutions from Volume dovrebbe essere usato per convertire un volume desiderato in rivoluzioni. Esempio: [HOST] - <STX>DV10,5,100<CR> [PUMP] - <ACK> Configura la pompa per la distribuzione per 10 rivoluzioni, disattivazione per 5 secondi, e ripetizione per un totale di 100 cicli.
Inizia la distribuzione tempo
<STX>DTx,y,n<CR> x: tempo di attivazione in secondi y: tempo di disattivazione in secondi n: numero di cicli (0 = cicli continui) Questo comando configura la pompa per eseguire una distribuzione tempo. Il primo parametro definisce la quantità di tempo di attivazione della pompa in secondi, il secondo parametro la quantità di tempo di disattivazione della pompa in secondi, e l’ultimo parametro il numero di distribuzioni. Esempio: [HOST] - <STX>DT20.5,10.1,0<CR> [POMPA] - <ACK> Configura la pompa per la distribuzione per 20,5 secondi, disattivazione per 5 secondi, e ripetizione continua.
3-38 Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Comandi
Dispense
(segue)
Interrompi distribuzione
<STX>DP<CR> Comanda alla pompa di interrompere una distribuzione. Questo comando non interrompe il comando, vale a dire che la distribuzione ricomincerà dal punto in cui è stata interrotta se la pompa riceve il comando Resume Dispense (Riprendi distribuzione). [HOST] - <STX>DP<CR> [POMPA] - <ACK> La pompa risponderà con <NAK> se il comando non ha avuto buon esito.
Riprendi distribuzione
<STX>DR<CR> Comanda alla pompa di riprendere una distribuzione previamente interrotta. [HOST] - <STX>DR<CR> [POMPA] - <ACK> La pompa risponderà con <NAK> se il comando non ha avuto buon esito.
Stato distribuzione
<STX>DS<CR> Comanda alla pompa di rispondere con lo stato di distribuzione. Il seguente è il formato della risposta quando la pompa è in modalità locale o viene interrotta, o sta funzionando ininterrottamente. <STX>DSan/N<CR> a: S,C,Y,H S = bloccata/interrotta C = distribuzione continua Y = copia (solo in modalità locale) H = bloccata/testa aperta n: numero di batch N: numero massimo di cicli (0 per continuo)
Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX® 3-39Masterflex
Sezione 3
Uso
Comandi
Dispense
(segue)
Stato distribuzione (segue)
Il seguente è il formato della risposta quando la pompa è in modalità remota e la distribuzione volume è in funzione. <STX>DSV,a,b,c,n/N a: P,R P = distribuzione interrotta R = distribuzione in funzione b: 0,1 0 = disattivato parte del ciclo (il parametro successivo indica il tempo di
disattivazione rimanente)
1 = attivato parte del ciclo (il parametro successivo indica il tempo di
attivazione rimanente) c: tempo di disattivazione rimanente o volume rimanente n: numero di batch N: numero massimo di cicli (0 per continuo) Il seguente è il formato della risposta quando la pompa è in modalità remota e la distribuzione tempo è in funzione. <STX>DST,a,b,c,n/N a: P,R P = distribuzione interrotta R = distribuzione in funzione b: 0,1 0 = disattivato parte del ciclo (il parametro successivo indica il tempo di
disattivazione rimanente) 1 = attivato parte del ciclo (il parametro successivo indica il tempo di
attivazione rimanente) c: tempo di disattivazione rimanente o tempo di attivazione rimanente n: numero di batch N: numero massimo di cicli (0 per continuo)
3-40 Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 3
Uso
Sommario dei
comandi

Tabella 3-5. Sommario dei comandi

Descrizione comando Stringa comando
Ottieni collegamento attivo <STX>QX<CR> Ottieni marca <STX>QB<CR> Ottieni la prima stringa del modello <STX>Q1<CR> Ottieni la seconda stringa del modello <STX>Q2<CR> Ottieni tipo modello <STX>QN<CR> Ottieni la versione <STX>QV<CR> Ottieni le Unità di flusso <STX>QU<CR> Ottieni l’Indice di flusso <STX>QF<CR> Ottieni la direzione <STX>QD<CR> Ottieni il range di indice di flusso <STX>QR<CR> Ottieni volume cumulativo <STX>QC<CR> Ottieni la velocità in RPM <STX>QS<CR> Ottieni lo stato locale <STX>QL<CR> Ottieni il volume dalle rivoluzioni <STX>QO[revs]<CR> Ottieni le rivoluzioni dal volume <STX>QE[volume]<CR> Ottieni le dimensioni del tubo <STX>QTS<CR> Ottieni le dimensioni nella tabella del tubo <STX>QTN<CR> Ottieni etichetta tubo <STX>QTL[tube size]<CR> Ottieni lo stato della pompa <STX>PI<CR> Imposta collegamento attivo <STX>Xn<CR> Imposta Unità di flusso <STX>SUx<CR> Imposta Indice di flusso <STX>SF[flow rate]<CR> Imposta direzione (senso orario) <STX>SD+<CR> Imposta direzione (senso antiorario) <STX>SD-<CR> Imposta le dimensioni del tubo <STX>STSn<CR> Imposta modalità di controllo (Locale) <STX>PL<CR> Imposta modalità di controllo (Remota) <STX>PR<CR> Pompa in funzionamento continuo <STX>PG0<CR> Stop pompa <STX>PH<CR> Azzera il contatore delle rivoluzioni totali <STX>PZ0<CR> Inizia la distribuzione tempo <STX>DVx,y,n<CR> Inizia la distribuzione di volume <STX>DTx,y,n<CR> Interrompi distribuzione <STX>DP<CR> Riprendi distribuzione <STX>DR<CR> Stato distribuzione <STX>DS<CR>
Manuale per l'uso dell'azionamento di pompa digitale MASTERFLEX® 3-41Masterflex

Sezione 4 Manutenzione

Parti di ricambio e
accessori
AVVERTENZE: L’interruttore sul pannello posteriore non scollega dalla rete. Per il disinserimento dalla rete, scollegare il cavo di alimentazione dall’accoppiatore dell’apparecchio o dalla presa di rete. Assicurarsi che il cavo di alimentazione sia facilmente accessibile e rimovibile, in caso di un’emergenza che richieda lo scollegamento immediato.
L’operatore dovrebbe controllare le condizioni del cavo di alimentazione rimovibile. Non usare gli apparecchi se il cavo di alimentazione è incrinato o rotto. Danni evidenti dell’involucro (causati da una caduta a terra) dovrebbero essere controllati da personale di assistenza per verificare che non vi siano parti allentate o danneggiate all’interno.
ATTENZIONE: Sostituire il cavo di alimentazione solamente con un cavo dello stesso tipo e valore. I valori di potenza minimi sono indicati sul pannello posteriore.
Il set del cavo di alimentazione in dotazione con l’azionamento della pompa è conforme alla normativa del Paese in cui è stato acquistato l’azionamento della pompa. Se si usa l’azionamento della pompa in un altro Paese, occorre usare un set del cavo di alimentazione che soddisfa i requisiti di tale Paese.
Parti di ricambio L/S Descrizione Codice
Fusibile-T3.15A, 5 × 20 mm 77500-25
Kit di manutenzione ingranaggi (600) 07553-06
Solamente ingranaggi (600 rpm) 07553-09
Kit di manutenzione ingranaggi (100 rpm) 07553-08
Kit sigillo di ricambio (NEMA)* 07575-01
Kit ingranaggi e albero di ricambio (NEMA)* 07575-02
*Azionamenti da lavaggio solamente
Parti di ricambio I/P Descrizione Codice
Fusibile-T6.3A, 5 x 20 mm 77500-24
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 4-1Masterflex
Sezione 4
Manutenzione
Sostituzione dei
fusibili
1. Collocare l’interruttore in posizione di spegnimento.
2. Scollegare il cavo della linea di ingresso dell’alimentazione di rete dalla presa.
3. Rimuovere e controllare il fusibile e sostituirlo se difettoso.
A
E
G
F
Modello “A”
B
C
B
D
C
D
B
G
Modello “B”
C
E
H
D
B
G
E
H

Figura 4-1. Sostituzione dei fusibili

Articolo Description
A Presa I/O DB-25 Pin (Modello A) B Modulo di ingresso alimentazione /
Cavo di alimentazione IEC
C Fusibile-T3.15A, (5 x 20 mm) per le
dimensioni L/S Fusibile-T6.3A, (5 x 20 mm) per le dimensioni I/P Non sostituire
D Interruttore – Tutte le impostazioni
sono memorizzate
Articolo Description
E Ethernet F Nessun collegamento G Porta USB (Modello A) H Presa I/O 31-Pin (Modello B)
4-2 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex

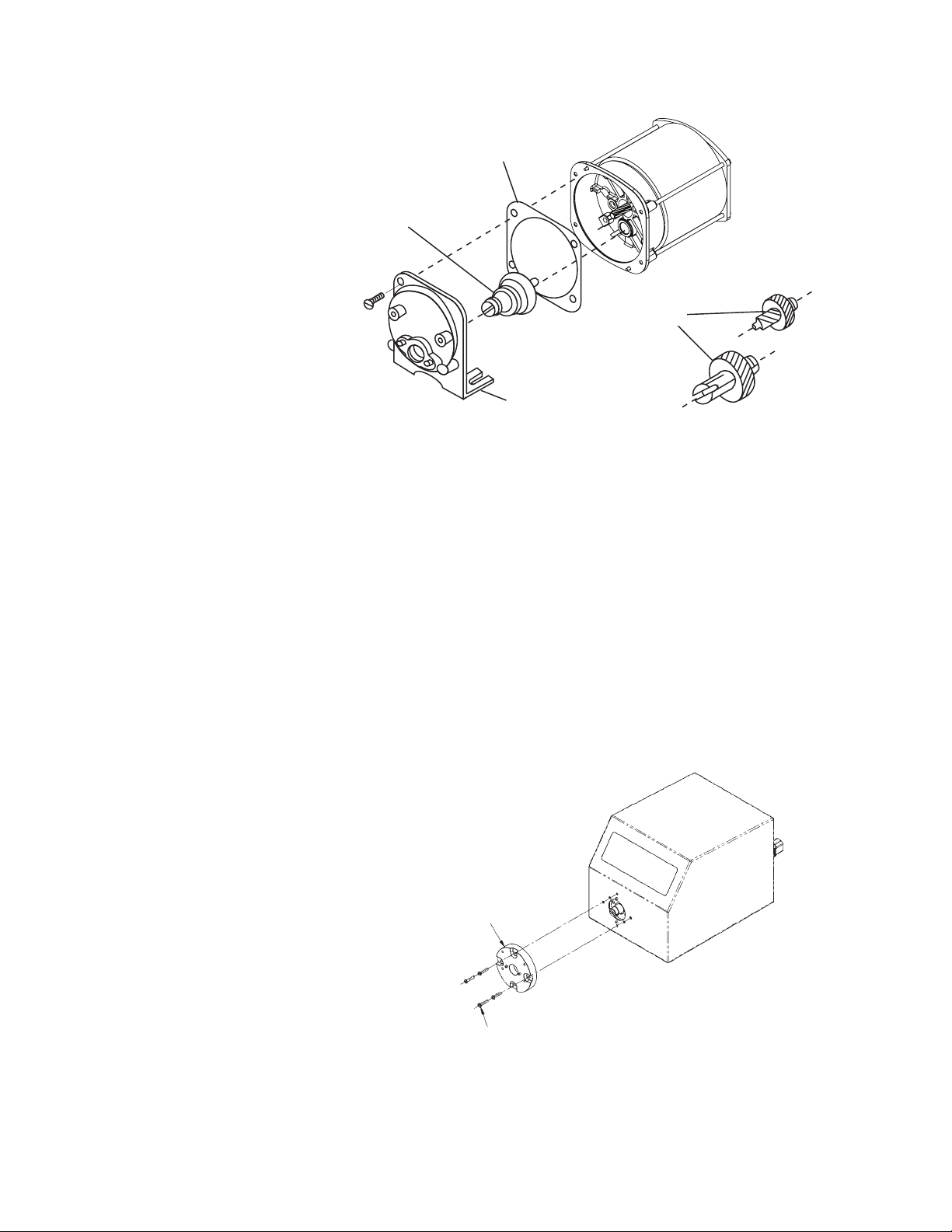

Sostituzione degli
ingranaggi
Sezione 4
Manutenzione
B
A
C
D
A. Gruppo ingranaggi 6-600 rpm (incluso nel kit di manutenzione 07553-06) B. Guarnizione C. Gruppo ingranaggi 1-100 rpm (incluso nel kit di manutenzione 07553-08) D. Gruppo copertura custodia ingranaggi
Controllo del sigillo
dell’albero
(Esclusivamente
involucri in acciaio
inox e acciaio
verniciato a polvere)
Figura 4-2. Motore
1. Rimuovere la o le pompe collegate alla parte frontale dell’azionamento. Eliminare eventuale materiale estraneo dal diametro esterno dell’albero dell’azionamento.
2. Rimuovere le quattro (4) viti (B nella Figura 4-3) che mantengono in posizione il gruppo della piastra frontale (A nella Figura 4-3) sull’azionamento e rimuovere il gruppo della piastra frontale dall’azionamento. Si possono installare #8-32 viti nei fori di montaggio della pompa per fornire impugnature per la rimozione del gruppo della piastra. Conservare le viti B per il passo 8. NON sostituire le viti.
A
A. Gruppo piastra frontale B. Viti del gruppo della piastra frontale (4)
B
Figura 4-3. Controllo del sigillo dell’albero
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 4-3Masterflex
Sezione 4
Manutenzione
Controllo del sigillo
dell’albero (segue)
3. Capovolgere la piastra frontale in modo che il sigillo sia visibile. Pulire i bordi del sigillo elastomerico con un panno pulito eliminando grasso e materiale estraneo.
4. Controllare che i bordi del sigillo elastomerico non presentino lacerazioni o tagli o manchi del materiale. Se esiste una delle condizioni sopra indicate, sostituire il gruppo del sigillo usando il kit di sigillo di ricambio 07575-01.
5. Pulire la parte esposta dell’albero dell’azionamento con un panno pulito. Pulire partendo dall’azionamento in fuori, per rimuovere completamente grasso e materiale estraneo.
6. Controllare la superficie dell’albero, nell’area toccata dal sigillo. Controllare se la finitura è ruvida o vi sono scanalature parallele alla lunghezza dell’albero. Se l’estremità dell’albero è usurata o danneggiata come sopra descritto, sostituire l’ingranaggio e l’albero usando il kit 07575-02. Una scanalatura lucidata, concentrica alla parte esterna dell’albero, non è un difetto, sempre che la scanalatura non sia più profonda di 0,005 mm.
7. Prima di rimontare, lubrificare nuovamente l’albero e il sigillo con il lubrificante per uso alimentare in dotazione con l’unità.
ATTENZIONE: non contaminare con materiale estraneo il lubrifi-cante nel contenitore, sull’albero o sul sigillo. La mancata osservanza di questa precauzione può causare danni al sigillo e guasto prematuro dello stesso.

Pulizia

8. Installare il gruppo della piastra frontale sull’albero e nei piedini di posizionamento, nell’orientamento desiderato. (Sono possibili 4 configurazioni, a distanza di 90 gradi l’una dall’altra.) Reinstallare le quattro (4) viti, estratte al punto 2 (cfr. Figura 4-3).
ATTENZIONE: non lasciare che materiale estraneo penetri sotto la guarnizione sul retro della piastra frontale o sotto le teste delle viti. La mancata osservanza di questa precauzione può causare fuoriuscita durante il lavaggio dell’azionamento.
9. Non è disponibile un sigillo per albero di dimensioni I/P per la sostituzione da parte del cliente.
Mantenere pulito l’involucro dell’azionamento con detergenti leggeri. Non immergere o usare fluido eccessivo per pulire.
4-4 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 5 Diagnostica e risoluzione dei
problemi
Tabella della
diagnostica e
risoluzione dei
problemi
Sintomo Causa Rimedio
Il motore non gira Il display non si illumina.
Il motore non gira. Il display si illumina.
L’azionamento non segue Comandi seriali o USB.
Manca la corrente. 1. Controllare il fusibile e se è
difettoso, sostituirlo.
2. Controllare che l’unità sia collegata a rete e sotto tensione.
3. Controllare che il cavo di alimentazione sia ben inserito.
4. Controllare che il cavo della linea non sia spezzato e se è difettoso, sostituirlo.
5. Restituire l’unità per la riparazione.
Telecomando difettoso o Errore di impostazione.
Modalità AVVIO/ARRESTO “ACCESO” senza un’immissione nel connettore I/O.
Problema hardware o firmware.
1. Portare l’interruttore sulla posizione OFF.
2. Controllare che il connettore del cavo del telecomando sia completamente inserito nella presa.
3. Riapplicare l’alimentazione.
4. Se il motore non gira, selezionare controllo remoto nel Menu Principale o nel Menu Impostazione e verificare le impostazioni.
5. Ritornare alla schermata Modalità e verificare che l’icona mostri Modalità Controllo remoto.
6. Fare riferimento a Modalità Controllo remoto in questo manuale per maggiori dettagli.
1. Fare riferimento a Modalità Controllo remoto in in questo manuale per maggiori dettagli.
2. Selezionare “SPENTO” nel menu AVVIO/ARRESTO per il funzionamento senza un’immissione al cavo del connettore I/O.
1. Verificare che il cavo sia ben inserito nell’azionamento.
2. Errore di selezione porta COM. Cfr. il Software WINLIN. (Iperterminale non incluso).
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 5-1Masterflex
Sezione 5
Diagnostica e risoluzione dei problemi
Definizione degli
errori
Errore #2 Eccessiva velocità del motore
Descrizione: l’azionamento ha superato il valore di velocità comandato.
Condizione/i di errore: il motore ha superato il valore di velocità comandato del 20%.
Azioni: Drive will stop immediately. Verify load is correct and power
cycle drive. If error persists consult factory.
Errore #3: Sovraccarico istantaneo
Descrizione: il motore usa troppa corrente per un breve periodo di tempo.
Condizione/i di errore: la corrente del motore è oltre il massimo di 4,0 A.
Azioni: l’azionamento si blocca immediatamente. Verificare che la
testa pompante non sia inceppata e che il carico non superi il massimo raccomandato. Se l’errore continua, rivolgersi alla fabbrica.
Errore #4: Errore Flash Checksum
Descrizione: il checksum tempo di funzionamento (controllato all’accensione)
contiene un valore checksum errato.
Condizione/i di errore: il checksum viene controllato all’accensione per verificare che il
valore sia valido.
Azioni: spegnere/riaccendere l’azionamento. Se l’errore continua,
rivolgersi alla fabbrica.
Errore #7: Errore EEPROM Checksum (Impostazioni)
Descrizione: EEPROM checksum errato sui valori e le impostazioni dei
parametri, o i suoi dati sono fuori range.
Condizione/i di errore: 1) Il valore Checksum in EEPROM non corrisponde al valore
calcolato.
2) I dati in EEPROM sono fuori gamma.
Azioni: l’errore viene eliminato dopo 10 secondi e i parametri ritornano
ai valori predefiniti. Se l’errore continua, rivolgersi alla fabbrica.
Errore #8: Errore EEPROM Checksum (Tar fabbrica)
Descrizione: errore EEPROM Checksum per tar fabbrica
Condizione/i di errore: 1) Il valore Checksum in EEPROM non corrisponde al valore
calcolato.
2) I dati in EEPROM sono fuori range.
Azioni: l’errore viene eliminato dopo 10 secondi e i parametri ritornano
ai valori predefiniti. Se l’errore continua, rivolgersi alla fabbrica.
5-2 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 5
Diagnostica e risoluzione dei problemi
Definizioni degli
errori (segue)
Errore #9: EEPROM Scrivi errore di verifica
Descrizione: i dati scritti su EEPROM non corrispondono.
Condizione/i di errore: i valori dei dati non corrispondono.
Azioni: l’errore viene eliminato dopo 10 secondi e i parametri
sono reimpostati. Se l’errore continua, rivolgersi alla fabbrica.
Errore #10: Sovratensione Bus
Descrizione: la tensione CA misurata riportata dall’azionamento è troppo
elevata.
Condizione/i di errore: la tensione dell’azionamento supera 260V CA.
Azioni: la pompa si blocca automaticamente, controllare la tensione
della linea di rete. Se l’errore continua, rivolgersi alla fabbrica.
Errore #11: Tensione Bus insufficiente
Descrizione: la tensione CA misurata riportata dall’azionamento è troppo
bassa.
Condizione/i di errore: la tensione dell’azionamento è inferiore a 90V CA.
Azioni: la pompa si blocca automaticamente, controllare la tensione
della linea di rete.
NOTA: questo errore, se visualizzato durante lo spegnimento, viene
considerato normale e appropriato. Se l’errore continua, rivolgersi alla fabbrica.
Errore #12: Motore di stallo / Motore Sotto Velocità
Descrizione: il motore ha ricevuto il comando di mettersi in funzione, ma ha
rallentato notevolmente o si è bloccato.
Condizione/i di errore: la velocità del motore rimane al di sotto del 95% della velocità
desiderata per toppo tempo.
Azioni: il motore riceve il comando di bloccarsi. Verificare che la
pompa giri liberamente senza grippaggio. Se l’errore continua, rivolgersi alla fabbrica.
Errore #14: Ambiente Surriscaldamento
Descrizione: Surriscaldamento del quadro di comando del motore.
Condizione/i di errore: Il valore della temperatura proveniente dal quadro di comando
del motore supera il valore soglia definito.
Azioni: la pompa si blocca automaticamente. Verificare che la
temperatura ambiente sia inferiore a 40° C. Verificare che la pompa giri liberamente e che il flusso d’aria non sia ristretto. Se l’errore continua, rivolgersi alla fabbrica.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 5-3Masterflex
Sezione 5
Diagnostica e risoluzione dei problemi
Definizioni degli
errori (segue)
Errore #15: Errore comunicazione motore
Descrizione: La comunicazione al quadro di comando del motore non è
corretta, non è più presente, o altro errore di comunicazione.
Condizione/i di errore: Nessun dato ritorna sulla porta seriale dal quadro di comando
del motore.
Azioni: l’azionamento tenta di bloccare la pompa. pegnere/riaccendere
l’azionamento. Se l’errore continua, rivolgersi alla fabbrica.
Errore #16: Interruzione o indirizzo non valido
Descrizione: il software salta su un indirizzo non valido, interruzione non valida,
o altro aborto/eccezione (ad esempio, Eccezione aborto dati). Ciò può verificarsi in seguito a riferimenti del puntatore non validi, o corruzione della memoria ram, ecc.
Condizione/i di errore: sono gestite da un Abort Exception/Interrupt nella CPU e
dovrebbero diramarsi alle rispettive funzioni di gestione delle eccezioni.
Azioni: spegnere/riaccendere l’azionamento per riazzerare l’errore. Se
l’errore continua, rivolgersi alla fabbrica.
Errore #18: Errore Watchdog
Descrizione: il programma si è bloccato ma il watchdog non si è aggiornato,
vale a dire Blocco del software.
Condizione/i di errore: l’interruzione è stata attivata in seguito al mancato
aggiornamento del watchdog.
Azioni: spegnere/riaccendere l’azionamento per riazzerare l’errore.
Se l’errore continua, rivolgersi alla fabbrica.
5-4 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex

Sezione 6 Accessori

1. Interruttore a pedale con DB-25 maschio 07523-92
2. Connettore DB-25 maschio 07523-94
3. Gruppo cavo, DB-25 maschio e 25-ft (7,9 m) cavo w / cavo spelato finisce 07523-95
4. Erogatore DB-25 maschio 07523-97
5. Interruttore a pedale (NEMA)* 07575-84
6. Cavo del telecomando (NEMA)* (7,62 m) 07575-80
7. Cavo di interfaccia DB9M/DB9F 22050-54
8. Cavo USB Tipo A/Tipo B M/M 22050-60
*Azionamenti da lavaggio solamente.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
6-1Masterflex

Sezione 7 Specifiche tecniche

Uscita
Velocità:
L/S modelli da 600 rpm 0,1 - 600 rpm
L/S modelli da 100 rpm 0,02 - 100 rpm
I/P modelli da 650 rpm 0,1 - 650 rpm
Uscita coppia, massima:
L/S modelli da 600 rpm 13 kg•cm 540 once-pollice avvio
L/S modelli da 100 rpm 26 kg•cm 1080 once-pollice avvio
I/P modelli da 650 rpm 37.4 kg•cm 1560 once-pollice avvio
Regolazione di velocità:
Tutti i modelli Linea ±0.1% F.S.
Carica ±0.1% F.S.
Deriva ±0.1% F.S.
Display:
Tutti i modelli LCD 128 × 64 con retroilluminazione LED
Uscite remote:
Tutti i modelli Uscita velocità tensione (0–10V DC @ 1 kΩ min)
Tutti i modelli Uscita velocità corrente (0–20 mA @ 0–600Ω)
Alcuni modelli Ethernet, USB, EtherNet/IP
Tutti i modelli AUX OUT (Collettore aperto 1A a 28 V CA/CC)
L/S modelli da 600 rpm Uscita tach
L/S modelli da 100 rpm Uscita tach
I/P
modelli da 650 rpm
Tutti i modelli Uscita motore in funzione (Collettore aperto normalmente aperta e
Uscita tach
(100 - 6000 Hz, ciclo di lavoro utile 50%, 10 Hz/rpm)
(100 - 1000 Hz, ciclo di lavoro utile 50%, 10 Hz/rpm)
100 - 6500 Hz, ciclo di lavoro utile 50%, 10 Hz/rpm)
normalmente chiusa, 1A a 28 V CC)
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 7-1Masterflex
Sezione 7
Specifiche tecniche
Ingresso
Limiti di tensione dell’alimentazione:
Tutti i modelli 90 - 260 Vrms a 50/60 Hz
(Ingresso universale) Esclusivamente monofase
Corrente, max,:
L/S modelli 1,8A a 115 Vrms, o 1,1A a 230 Vrms
I/P modelli 4,5A a 115 Vrms, o 2,6A a 230 Vrms
Ingressi remoti:
Tutti i modelli AVVIO/ARRESTO, SENSO ORARIO/ANTIORARIO,
ADESCAMENTO (Chiusura di contatto)
Tutti i modelli Ingresso tensione (0–10V CC a 10 kΩ), ±50V range modalità comune
Tutti i modelli Ingresso corrente (0–20 mA o 4–20mA a 250 Ω), ±50V range modalità comune
Tutti i modelli AUX IN (Chiusura di contatto)
Costruzione
Dimensioni (Lungh. × Largh. × Alt.):
L/S modelli con involucro 267 × 203 × 203 mm in plastica
L/S modelli con involucri 356 × 229 × 241 mm in acciaio inox o acciaio
verniciato a polvere
I/P modelli con involucri 445 x 280 x 330 mm in acciaio inox o acciaio
verniciato a polvere
Peso:
L/S modelli con involucro 5.9 kg in plastica
L/S modelli con involucri 11.8 kg in acciaio inox o acciaio
verniciato a polvere
I/P modelli con involucri 18 kg in acciaio inox o acciaio verniciato a polvere
Classificazione dell’involucro:
Tutti i modelli con involucro IP 33 a norma IEC 60529 in plastica
Tutti i modelli involucro IP 66 a norma IEC 60529/NEMA 4X – uso al chiuso in plastica inox o acciaio
verniciato a polvere
7-2 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
Sezione 7
Specifiche tecniche
Ambiente
Temperatura, d’esercizio:
Tutti i modelli 0° - 40°C
Temperatura di stoccaggio:
Tutti i modelli –25° - 65°C
Umidità (non condensante):
Modelli con involucro 10% - 90% in plastica
Modelli con involucri 10% - 100%
in acciaio inox o acciaio verniciato a polvere
Altitudine:
Tutti i modelli Meno di 2000 metri
Grado di inquinamento:
Modelli con involucro Grado di inquinamento 2 in plastica (Impieghi interni — laboratorio, ufficio)
Modelli con involucri Grado di inquinamento 3 in acciaio inox o acciaio (Impieghi interni — luoghi riparati) verniciato a polvere
Resistenza a prodotti chimici:
Modelli con involucro Materiali esposti in alluminio, in plastica Plastica ABS e vinile
Modelli con involucri Materiale esposto è 316 custodia in acciaio in acciaio inox o acciaio inossidabile, vinile e in acciaio verniciato a verniciato a polvere polvere
Normativa: Conforme a ANSI/UL Std 61010-1
Omologato CAN/CSA Std C22.2 No. 61010-1 Questo prodotto è stato collaudato secondo i requisiti della norma CAN/CSA-C22.2 No. 61010-1, seconda edizione, incluso l’Emendamento 1, o versione successiva della stessa norma che incorpora lo stesso livello di requisiti di prova. (per il marchio CE): EN61010-1: (Direttiva europea sulla bassa tensione) e EN61326: (Direttiva europea sulla compatibilità elettromagnetica)
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 7-3Masterflex
Sezione 8 Garanzia, Restituzione del
prodotto e Assistenza tecnica

Garanzia

Per garantire le prestazioni ottimali con le pompe MASTERFLEX utilizzare esclusivamente i tubi di precisione MASTERFLEX. L’utilizzo di altri tubi potrebbe rendere nulla la garanzia.
Si garantisce che questo prodotto è esente da difetti di materiale o fabbricazione. Un prodotto difettoso sarà riparato o sostituito gratuitamente, o il prezzo di acquisto sarà rimborsato all’acquirente, a opzione del produttore o distributore, sempre che: (a) la richiesta di intervento in garanzia sia effettuata per iscritto entro i tempi specificati in questa scheda di garanzia, (b) una prova di acquisto sotto forma di atto di vendita o fattura di ricevuta sia fornita insieme alla richiesta e mostri che il prodotto rientra nel periodo di garanzia applicabile, e (c) l’acquirente osservi la prassi per la restituzione definita nei termini e condizioni generali inclusi nel catalogo più recente del produttore o distributore.
Questa garanzia non è applicabile a: (a) difetti o danni che siano causati da: (i) uso improprio del prodotto, (ii) uso del prodotto in modo diverso dal normale e usuale, (iii) incidente o trascuratezza, (iv) collaudo, manutenzione, revisione, riparazione, installazione o stoccaggio impropri, (v) alterazione o modifica non autorizzata, o (b) materiali che abbiano superato la data di scadenza.
QUESTA GARANZIA È L’UNICO RIMEDIO DELL’ACQUIRENTE E IL PRODUTTORE O DISTRIBUTORE NON RICONOSCE QUALSIASI ALTRA GARANZIA, SIA ESPRESSA, IMPLICITA O STATUTARIA, FRA CUI, MA SENZA LIMITAZIONI, GARANZIE DI COMMERCIABILITÀ E IDONEITÀ A USO PARTICOLARE. NESSUN DIPENDENTE, AGENTE, O RAPPRESENTANTE DEL PRODUTTORE O DISTRIBUTORE È AUTORIZZATO A VINCOLARE IL PRODUTTORE O DISTRIBUTORE AD ALTRE GARANZIE. IL PRODUTTORE O DISTRIBUTORE NON SARÀ IN ALCUN CASO RESPONSABILE PER DANNI INCIDENTALI, INDIRETTI, SPECIALI O CONSEGUENTI.
Il periodo di garanzia per questo prodotto è di due (2) anni dalla data di acquisto.
Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX® 8-1Masterflex
Sezione 8
Garanzia, Restituzione del prodotto e Assistenza tecnica
Restituzione del
prodotto

Assistenza tecnica

Al fine di evitare aggravio di costi e ritardi, è necessario contattare il Rivenditore o il Costruttore prima di restituire il prodotto ed ottenerne l’autorizzazione al reso e le istruzioni di spedizione, sia durante che dopo il periodo di garanzia. All’atto della resituzione del prodotto indicarne per iscritto le motivazioni. Si consiglia di imballare accuratamente a assicurare il prodotto contro possibili danni o perdite durante la spedizione. Qualsiasi danno derivante de carenze di imballo resterà sotto la Vostra responsabilità.
Contattare il Costruttore o il Rivenditore Autorizzato per qualsiasi informazione relativa all’uso di questo prodotto.
8-2 Manuale per l’uso dell’azionamento di pompa digitale MASTERFLEX
®
Masterflex
®
®
US & Canada only
Toll Free 1-800-MASTERFLEX | 1-800-637-3739
Outside US & Canada
1-847-549-7600 | 1-847-381-7050
*EN809 manufactured by:
Cole-Parmer Instrument Company 28W092 Commercial Avenue, Barrington, IL 60010 techinfo@masterflex.com | www.masterflex.com
Loading...
