操作手册:
®
®
配有 ETHERNET/IP 装置的
L/S
®
& I/P
®
数字泵控制台
型号
07551-40 07575-50
MASTERFLEX® L/S® 07551-40
07575-60 77420-30 77420-40
(US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com
A-1299-1166
版本 04
© 2019 Cole-Parmer Instrument Company LLC。保留所有权利。
Masterflex - Cole-Parmer Instrument 公司注册商标
EtherNet/IPODVA公司注册商标。
Windows – Microsoft公司注册商标
本次资料发布中带有 ® 符号的商标已在美国以及其它国家注册。
液体泵
ii MASTERFLEX® 数字泵控制台操作手册 Masterflex
前言

安全防范

安全防范
危险:有高压并且可触及。进行内部组件维护时要特别注意。
警告:管道断裂可能会导致液体从泵内喷出。要采取适当措 施以保护操作员和设备。
在移动或安装管道之前应关断控制单元电源。手指或者解开 的衣服可能会被绞进运行中的机械设备。
警告:请勿用相关文档中具体指明方式之外的方法操作泵控 制台。不当使用泵控制台可能导致危险并危及泵控制台内置 的安全保护机制。若泵控制台受损,请将其关闭,并且不要 使用,直到经过维修培训的人员检查其安全性之后。
仅为单相。不要使用分相线。
背板上的电源开关不是主控断开装置。主控断开是通过断开 电器耦合器或主插头上的可拆式电源线来实现的。请确保电 线可轻松接触并拆除,一旦发生紧急情况,可立即断开。
操作人员应当检查可拆式电源线的状况。若电源线裂开或有 破损,则不应当操作此设备。外壳若有明显伤损(因掉落或 倒下所致),应由维修人员进行检查,看看内部是否有松动 或受损的部件。
注意:在连接外部遥控电缆之前必须关断电源,以防止控制 单元损坏。
不要污染容器内、轴上或异物密封件上的润滑剂。疏于防范 可能导致密封件的损坏或过早破坏。
前板背面的垫圈下面或螺钉顶部下面不得有异物。 疏于防范可能会导致清洗驱动装置时内部物质的渗漏。
不要堵住泵控制台的后面板。电源开关必须始终保持易于接 触的状态。电源线必须始终保持易于断开的状态。
更换电线时只能使用同种类型和额定值的产品。最低额定功 率已在后面板上标明。
与您的泵控制台一同供应的电线组满足您购买泵控制台时所 处国家的相关要求。若您要在别国使用泵控制台,您必须使 用满足该国相关要求的电线组。
在使用危险化学品和生物制剂时,请采取所有的恰当防护措 施,例如佩戴防护眼镜和能够耐受所用物质的手套。请遵守 当地和/或相关国家关于安全操作和系统维护的规定。
Masterflex MASTERFLEX® 数字泵控制台操作手册 iii
前言
安全防范
安全防范
(续)

符号说明

注意:为避免电击受伤,电源接地导体必须接地。不适用于
EN610101
注意:泵运行时,手指不得靠近运转中的马达。拆卸管道 之前,先停泵。
为了减少倾翻的可能性,每个单元都用到堆垛夹。
注意:有危险。参见操作规程以了解危险的性质及防范 措施。
注意:有挤伤的可能。泵运行时,手指不得靠近运转中的 马达。拆卸管道之前,先停泵。
注意:高温表面。不可触摸。
注意:有电击危险。参见操作规程以了解危险的性质及 防范措施。
文件所述潮湿场合。
警告:
产品使用限制
本产品并非为医疗应用而设计,也无意在该领域使用;包括 但不限于医疗和牙科应用,因此尚未提交FDA批准。
本产品并非为ATEXNEC(国家电气规范)所定义的危害性 工作区域而设计,也无意在该领域使用;包括但不限于与可 燃性液体配合使用。请联络产品厂家,以确定这些应用类型 是否恰当。
iv MASTERFLEX® 数字泵控制台操作手册
Masterflex
目录
1
2
3
简介.........................................................1-1
应用方案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1
一般说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2
安装和设定..................................................2-1
控制台启动前................................................2-1
安装泵头.....................................................2-2
操作 ........................................................3-1
启动控制台..................................................3-1
控制面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
灌泵.........................................................3-2
主菜单 ......................................................3-3
管路校准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4
设定菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6
连续模式屏幕................................................3-7
连续模式操作................................................3-8
定时输注模式屏幕 ...........................................3-9
定时输注模式操作 ..........................................3-10

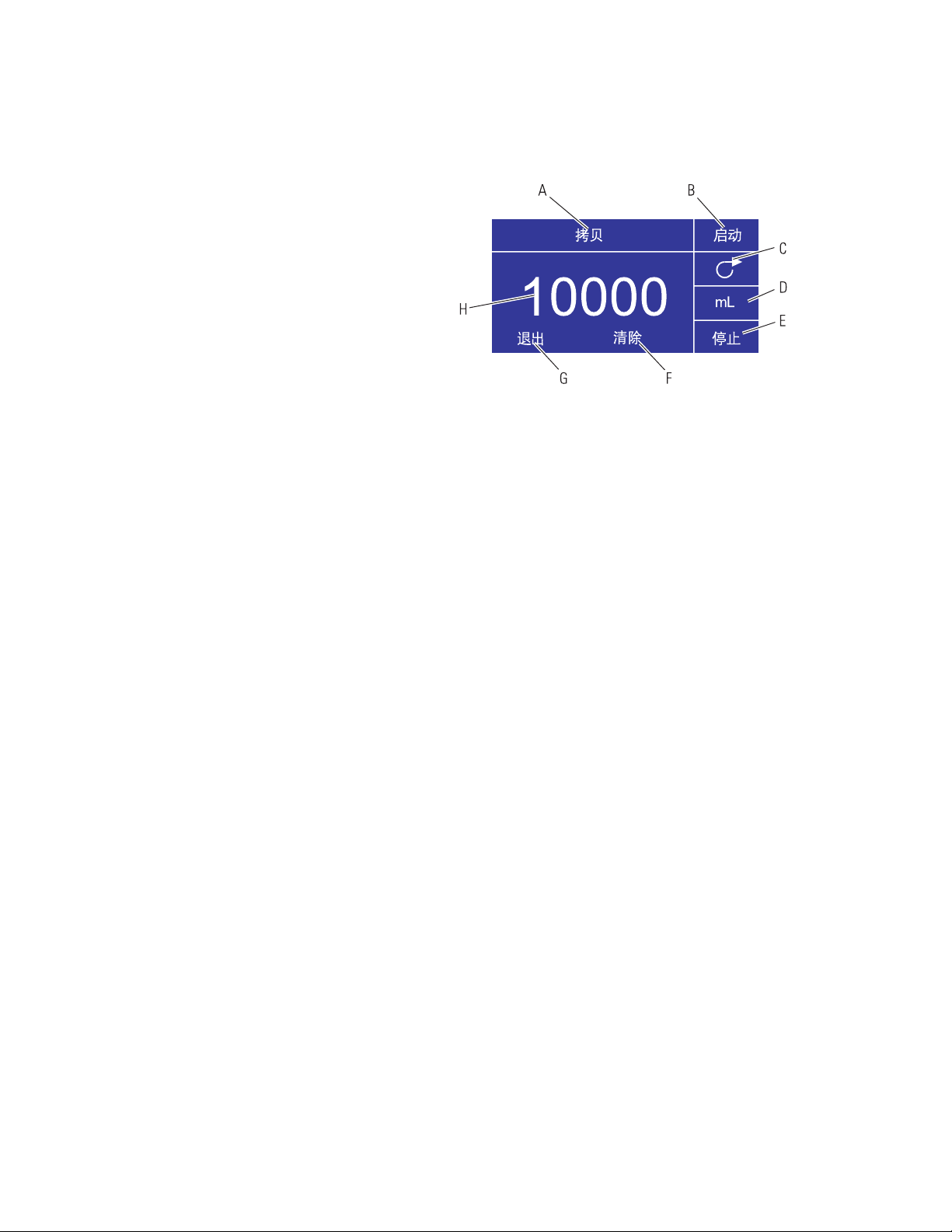

拷贝输注模式屏幕 ..........................................3-12
拷贝输注模式操作 ..........................................3-13
拷贝设置屏幕...............................................3-15
拷贝设置操作...............................................3-16
定量输注模式屏幕 ..........................................3-17
定量输注模式操作 ..........................................3-18
遥控菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-20
DB-25 管脚结构布线图.......................................3-23
31-管脚结构布线图..........................................3-24
遥控输入及输出 ............................................3-25
开集电极输出...............................................3-26
防滴漏功能.................................................3-27
通信技术规格...............................................3-28
获取命令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-30
ASCII 控制代码 ..............................................3-34
设置命令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-35
MASTERFLEX® 数字泵控制台操作手册 vMasterflex
目录

目录(续)

3
(续)
输注命令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-38
命令汇总 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-41
4
5
6
7
8
维护.........................................................4-1
更换备件与附件 .............................................4-1
更换保险丝..................................................4-2
更换齿轮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3
轴封检查(仅适用于不锈钢和粉末涂层钢质机箱) ...........4-3
清洁.........................................................4-4
故障诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-1
故障诊断表..................................................5-1
错误定义 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
附件.........................................................6-1
技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-1
保修、产品退回和技术支持 ..................................8-1
保修.........................................................8-1
产品退回 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2
技术支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2
vi MASTERFLEX® 数字泵控制台操作手册 Masterflex
图目录
图目录
控制面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
连续模式屏幕................................................3-7
连续模式操作................................................3-8
定时输注模式屏幕 ...........................................3-9
定时输注模式操作 ..........................................3-10
拷贝输注模式屏幕 ..........................................3-12
拷贝输注模式操作 ..........................................3-13
拷贝设置屏幕...............................................3-15
拷贝设置操作...............................................3-16
定量输注模式屏幕 ..........................................3-17
定量输注模式操作 ..........................................3-18
遥控菜单屏幕...............................................3-20
DB-25 管脚结构布线图.......................................3-23
31-管脚结构布线图..........................................3-24
终止开集电极输出至 PLC ....................................3-26
防滴漏屏幕.................................................3-27
防滴漏度数屏幕 ............................................3-27
更换保险丝..................................................4-2
马达.........................................................4-3
轴封检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3
MASTERFLEX® 数字泵控制台操作手册 viiMasterflex
表目录
表目录
连续模式操作...............................................3-22
输注模式操作 ..............................................3-22
遥控输入和输出 ............................................3-25
ASCII 控制代码 ..............................................3-34
命令汇总 ...................................................3-41
MASTERFLEX® 数字泵控制台操作手册 ixMasterflex

1 简介

该数字泵控制台可调控 MASTERFLEX® 泵头的速度,可为L/S控制 台提供 0.001 3400 mL/min 范围内的流速,可为I/P控制台提供
0.01 19 L/min 范围内的流速。
L/S控制台增加至2 (600 rpm) 4 (100 rpm) MASTERFLEX L/S 泵头和所有MASTERFLEX L/S-兼容泵头,最多可增加 2 MASTERFLEX I/P EASY-LOAD® MASTERFLEX I/P 标准泵头或 1 MASTERFLEX 高性能 I/P 泵头。

应用方案

蠕动式泵的优点:
用最小磨损量处理磨粉浆以及腐蚀性流体。极为适合二氧化钛 或硅藻土助滤剂应用。
无密封件与泵压介质接触。
无阀门堵塞。
内表面平滑且易于清洁。
流体仅和管路或管体材料接触。
海平面上的吸升高度和灌泵高度达到8米水柱。
低剪切,适合处理多数对剪切敏感的流体,比如乳胶或灭火
泡沫。
能够干转和处理带有较多夹带空气的液体,比如黑色液皂。
较高的容积效率使之能应用于高精确性要求的计量或配给
应用中。
可处理非常粘的流体。
可提供适合食品及药物使用的管路以及管体材料。
MASTERFLEX® 数字泵控制台操作手册 1-1Masterflex
1
简介

一般说明

使用MASTERFLEX 标准、EASY-LOAD® 或高性能泵头的 MASTERFLEX 数字蠕动泵控制台可提供 0.001 mL/min 19 L/min
的流速。使用多通道夹筒和泵头后,甚至可以达到更低的流速。 该产品的特色是占地面积小并且使用可堆叠的非不锈钢驱动装置。
MASTERFLEX数字泵具有+/-0.1%的马达速率重复性,可在精准性 液体配给、批次输注和灌充应用中实现最大生产效率。调低比率 高达6500:1,可双向流动以及自动灌泵,从而能够实现平滑、无缝 的操作,在一定尺寸的管路内提供差异范围极广的液体流速。
除了速度(流速)具有高水平的准确性、正确度、重复性和分辨 率之外,MASTERFLEX 控制台的特性还包括:多语种、直观、 使用四行图形LCD显示屏的人机界面,便于直接读取泵的速度 (rpm),提供流速(用户选定单位)、输注数和菜单选择。
方便使用的键板消除了设定点过多的问题,并且在菜单选择中 安排了许多屏幕编程功能,方便浏览。
这些控制台使用高精度、无需维护的无刷马达,可靠性得到提 高。在配合极高的调低率、超级精准度和直观界面等优点之 后,MASTERFLEX控制台成为超高精准、不断反复的流体控制应 用的理想配备。该泵可处理不同产品灌充容积及批量输注要求的 操作,流体仅与管路接触,泵压过程无污染。
MASTERFLEX 泵可自灌泵,能够干转且不受损坏,适合处理大多 数的化学制品,而且无阀门、无密封件。请参阅此闪存驱动器中 或在网络上
泵头和管路说明
章节的内容。
1-2 MASTERFLEX® 数字泵控制台操作手册 Masterflex

2 安装和设定

控制台启动前

此控制台必须安装在平坦的水平面上,600 rpm 的控制台只能 加装不超过两(2)个泵头,100 rpm 的控制台只能加装不超过 四(4)个泵头.
周围气温不得超过104° F40° C)且必须有足够的空气流动。
注意:不要堵住泵控制台的后面板。电源开关必须始终保持 易于接触的状态。电源线必须始终保持易于断开的状态。
管路必须洁净且按照路线铺设,弯曲半径最小为管道直径的 四倍,管路越短越好。
警告:在移动或安装管道之前应关断控制单元电源。手指 或者解开的衣服可能会被绞进运行中的机械设备。
为达到规定的流速和粘性,请使用恰当直径的管路。
为保持流速的最佳精准度,请定期重新校准管道。参见本
手册
管路校准
章节的内容。
关于管路的选择和兼容性,请参阅此闪存驱动器中或在网络上
管路选择说明
如需了解泵头信息,请参阅此闪存驱动器中或在网络上 章节的信息。
清洁或维护设备时,请断开控制单元的电源。
注意:与您的泵控制台一同供应的电线组满足您购买泵控制 台时所处国家的相关要求。若您要在别国使用泵控制台, 您必须使用满足该国相关要求的电线组。
危险:有高压并且可触及。进行内部组件维护时要特别 注意。
章节的内容。
泵头
MASTERFLEX® 数字泵控制台操作手册 2-1Masterflex
2
安装与设定

安装泵头

安装泵头和接入管路(请参阅此闪存驱动器中或在网络上 章节的信息。)检查并确保滚柱干净,无瑕疵。
注意:在使用危险化学品和生物制剂时,请采取所有的恰当 防护措施,例如佩戴防护眼镜和能够耐受所用物质的手套。 请遵守当地和/或相关国家关于安全操作和系统维护的规定。
泵头
2-2 MASTERFLEX® 数字泵控制台操作手册 Masterflex

3 操作

启动控制台

警告:请勿用相关文档中具体指明方式之外的方法操作泵控 制台。不当使用泵控制台可能导致危险并危及泵控制台内置 的安全保护机制。若泵控制台受损,请将其关闭,并且不要 使用,直到经过维修培训的人员检查其安全性之后。
1. 将电源线插入控制台后部的IEC连接器内。将电源线的另一端 插到电源插座上。
2. 轻按控制台后部的电源开关。
3. 首次启动控制台时,会提示您选择一种语言。选定的语言将作
为默认语言,但任何时间均可通过在主菜单上选择“语言”选 项来更改语言。
4. 选择好语言后,主菜单将出现在LCD屏幕上。(注:初次启动 之后,每次启动时都会回到之前使用的操作模式屏幕。)
5. 如果语言不小心被更改了而使用者想将其恢复到默认语言(英 语),请在接通电源时,长时间按压上/下(/)键。
6. 如需将控制台恢复到出厂默认设置,请在接通电源时,长时间 按压左/右(
注意:为避免电击受伤,电源接地导体必须接地。不适用于
EN61010-1
注意:在连接外部遥控电缆之前必须关断电源,以防止控制 单元损坏。
警告:管道断裂可能会导致液体从泵内喷出。要采取适当措施 以保护操作员和设备。
/)键。
文件所述潮湿场合。
MASTERFLEX® 数字泵控制台操作手册 3-1Masterflex
3
操作

控制面板

3-1 控制面板
灌泵
如需浏览控制台的所有菜单,请使用 正位于LCD屏幕右方。
1. 将泵头安装到控制台上。
输入(ENTER)键位于方向按钮的中心位置,可用于进入 或选定一个加亮的字段或选项。本手册中,此键常被称为输入 键。
启动/停止(START/STOP位于控制面板右上方,可用 于开启和暂停控制台。此键仅在以下四种操作模式中起效:连 续、时间输注、拷贝输注或定量输注。本手册中,此键常被称 为启动/停止(START/STOP
灌泵(PRIME)键位于控制面板右下方,可用于使用灌 泵(快进)功能。按下此键时,控制台会将速度调整到最大许 可速度/流速,并且安装屏幕上显示的方向进行。松开此键时, 控制台会调回原来的速度或流速。
方向按钮,此按钮
2. 将恰当的泵管插入泵头。
3. 将泵管进料口插入供料流体。
4. 将出料口插入指定容器。
5. 使用控制台背面的开关开启泵。
6. 长时间按压控制台上的 灌泵(PRIME
灌注。松开按键时,会停止灌注。
键,让泵完成
注意:泵运行时,手指不得靠近运转中的马达。拆卸管道 之前,先停泵。
3-2 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
主菜单
CONTINUOUS MODE 指本说明书中的
TIME DISPENSE MODE 指本说明书中的
COPY DISPENSE MODE 指本说明书中的
VOLUME DISPENSE MODE 指本说明书中的
REMOTE CONTROL MODE 指本说明书中的
连续模式
定时输注模式
拷贝输注模式
定量输注模式
遥控模式
CUMULATIVE VOLUME(累积容积):控制台储存和显示的累积 容积数值,单位根据流速单位确定(见本章的设置菜单)。累积容 积也可以重设归零。
注:累积容积受所选的管路尺寸影响。(参见本章的
设置菜单
。)
提示音:可启动“哔”音提示功能,以指示键板按压操作、输注结 束和/或一个批次结束。
自动启动:默认情况下,控制台不会在通电时重新启动。要启动该 功能,请选择自动启动,然后选择打开。此时,当重新打开电源 时,控制台将重新启动。
显示器对比度:选择此菜单选项后,可用上/下箭头(/)来调 节显示器。
语言:选择此菜单选项后,用户可以从七种语言中选择一种语言。
注:如果语言不小心被更改了而使用者想将其恢复到默认语言(英 语),请在重新接通电源时,长时间按压上/下(/)键。
默认设置:选择此菜单选项并按输入键可以恢复默认设置。如需将 控制台恢复到默认设置,用户还可在电源重新通电时,长时间按住 左/右键(
/)。
MASTERFLEX® 数字泵控制台操作手册 3-3Masterflex
3
操作

管路校准

1. 将泵头安装到控制台上。
2. 将恰当的泵管插入泵头。
3. 将泵管进料口插入供料流体。
4. 将出料口插入指定容器。为了提高精准度,必须使用带有刻度
或放在台秤上的容器。
如果使用台秤,可用以下比例将水的重量换算成容积:
1 = 1 毫升。
5. 使用控制台后部的电源开关启动控制台。
6. 如需进入主菜单或模式设置菜单,可选中设置
然后按下输
入键。使用上下键选中主菜单或设置菜单内的管路校准
(TUBING CAL) 选项,然后按下输入键。
7. 为控制台设定流动方向、管路尺寸和流速。注意,进入或离开
管路校准屏幕时,这些设定会被保留并传输到其他模式屏幕。
在方向按钮上加亮对应方向箭头可设定流动方向。按压输入 键可在顺时针和逆时针之间进行切换。
使用方向按钮选择相应的管路尺寸字段可设定管路尺寸。按 压输入键并使用上/下键来选择管路尺寸。按压输入键以保 存所做选择并返回管路校准屏幕。
使用方向按钮选中流速字段可设定预期流速。按压输入键并 使用左/右键来选择想要调整的数字。按压上/下键来调整流 速数值。按压输入键以保存所做设置并使用方向键退出此字 段。在校准完成后,控制台将调整流速。
请注意,校准容积是固定的,不能调整。
8. 长时间按压控制台上的灌泵(PRIME
键,让泵完成灌
注。松开按键时,会停止灌注。
9. 在泵的出料口放置一个测量容器。选中启动字段,然后按压输 入键。控制台将根据默认的容积以选定的预期流速进行运作。
3-4 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作

管路校准(续)

10. 校准运行阶段完成时,校准容积 (CAL VOLUME) 字段将会加亮 显示。按压输入键,调整校准容积到测定的数量。使用左/右键 选择要调整的数字,使用上/下键更改数值,然后按压输入键以 保存所做设置并退出此字段。
当校准好的管路尺寸被选中时,屏幕上将会显示一个小写字
母“c”。容积单位将根据流速单位确定。如果流速单位是 mL/min,容积单位将是 mL;如果流速单位是 oz/min,容积 单位将是oz
管路校准注意事项
如果校准过程中控制台停止了,请清空容器,重新开始校准 程序。
最大许可流速(默认最大流速)下的校准时间是5-10秒, 最小许可流速(大约是最大流速的4%)下的校准时间是
4分钟。如使用其他尺寸的管路或更低的流速,请选择定制 (CUSTOM) 管路尺寸。
管路校准后,最小和最大流速会因为容积/转速的重新计算
而发生改变。
最佳结果要等到管路接到泵上运行跑合10分钟以上之后才能 取得。如有需要,可重复第 810步,以优化管路校准的 精准度。
校准运行时间计算公式
60 / (流速 [mL/min] / 校准容积 [mL]) = 校准运行时间 (秒)
无效校准运行时间示例
管路尺寸 13,流速范围为 0.006 mL/min 36.0 mL/min
在流速为 1 mL/min 时,计算校准运行时间如下:
60 / (1 mL/min / 6 mL) = 360 360 秒超过了最大运行时间,即4分钟(240 秒)
MASTERFLEX® 数字泵控制台操作手册 3-5Masterflex
3
操作

设置菜单

所有四种操作模式屏幕的右上方都有一个设置 图标,通过该图 标可以快速进入设置 (SETUP) 菜单。所进入的设置菜单的具体选 项取决于当前正在使用的操作模式:
1. 选中设置菜单:在四种操作模式的任意一种下,均可通过方向 按钮和输入键在模式操作屏幕上选中设置图标。
2. 浏览设置菜单:通过方向按钮和输入键,可选择想要使用的设 置选项。
所有模式下通用的设置选项细目分类见后文说明。其他设置选项跟 当前使用的具体操作模式有关,也可通过模式操作屏幕进行选择。
流速单位:选中想要使用的流速单位,使其显示出来。
管路尺寸:显示尺寸和最大流速。选择想要使用的管道尺寸。
流速:设定以屏幕顶部列示的的流速单位来计量的流速。(注:
需改变流速单位,参见前文
流速单位
部分的内容。)当整个流速 字段以加亮显示时,请按压输入键。使用上/下箭头可逐一浏览数 字,使用左/右箭头可在数字间切换。选择好最佳流速后,请再次 按压输入键进行确认。
管路校准:参见
管路校准
部分的内容。
泵方向:选择泵流的方向。
提示音:为按键输入、输注结束和批次选择蜂鸣声。
遥控:参见
遥控
部分的内容。
键盘锁:进行键盘锁定和解锁操作。
累积容积:查看和重设累积容积。
主菜单:返回到主菜单。
退出:返回到模式操作屏幕。
3-6 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
连续模式
屏幕
显示图例:以下是连续模式下控制台屏幕显示的屏幕截图。屏幕上 的信息说明见后文。

3-2 连续模式屏幕

A. 模式显示:控制台当前运行的操作模式。此图标加亮显示时,
按压输入键可在不同的操作模式间循环切换。
B. 设置
设置屏幕包含可以从连续模式操作屏幕进入的多种功能,包括 流速单位、管路尺寸、流速、泵方向、遥控和键盘锁。从设置 屏幕也可以进入管路校准、提示音、累积容积和主菜单。
光标移动到该图标上时按输入键,可进入设置屏幕。
C. 流动方向:光标移动到该图标上时按输入键, 可在顺时针和逆
时针流动方向间切换。
D. 流速单位:光标移动到该图标上时按输入键,可进入流速单位
选择屏幕。注:仅在连续模式下才会有%rpm的选项。当切换 到拷贝输注或定量输注模式时,%rpm单位会根据所选的管路 尺寸的数值变换成mL/min单位。
E. 管路尺寸:光标移动到该图标上时按输入键,可进入管道尺寸
选择屏幕。
F. 当前流速:中心数字显示控制台的流速,单位是选中的流速单
位且会显示在右侧(参见图3-2中的D位置)。
G. 本地/遥控
控设置屏幕。该图标显示出您的控制台是处于本地操作还是遥 控模式。如果图形中心显示的是实心矩形,表明控制台被设置 成本地操作。如果图形中心未显示实心矩形,表明控制台被设 置成遥控操作。
H. 键盘锁
置屏幕。锁定键盘可以防止有人改变控制台的设置。锁定后, 该图标会变成
光标移动到该图标上时按输入键,可进入遥
光标移动到该图标上时按输入键, 可进入键盘锁设
MASTERFLEX® 数字泵控制台操作手册 3-7Masterflex
3
操作
连续模式
操作

3-3 连续模式操作

1. 启动:在主菜单下,使用输入键选中连续模式,可进入连续模
式操作屏幕。
2. 校准管路:在泵运行前,请先把想要使用的管路插入泵头内。
如需了解更多信息,参见“
3. 准备外部供料:将泵管进料口插入供料流体。接着,将出料口
插入指定容器。
4. 启动控制台:只需从操作屏幕中按压启动/停止,就可启动控
制台,使其按照所示速度/流速和方向开始运行。在连续模式 下,控制台可以按所示速度/流速和方向连续地运行。
管路校准
”部分的内容。
5. 停止控制台:如需暂停或停止控制台,请按压控制台右上角的
启动/停止
6. 调整速度/流速:如需改变控制台的速度/流速,可使用方向按钮
来选中屏幕中心的数字字段,然后按输入键。这将使您进入修 改控制台的速度/速率的操作,您可以在此调整最右侧的数字 (十分位、百分位、千分位等,具体取决于流速单位)。按方 向按钮上的上箭头,可增加速度//流速,一次加1;按下箭头, 可减少速度/流速,一次减1。再次按压输入键,会显示当前使 用的特定流速单位所能调整到的所有可能数字;使用方向按钮 上的左/右箭头可在数字间切换,使用上/下箭头,分别可增加或 减少数值。一旦选好了想要使用的速度/流速,请按压输入键, 将控制台设置成按照该速度/流速运行。
7. 改变流速单位:如需改变控制台的流速单位,可使用启动/停止
来暂停控制台。接下来,请使用方向按钮来选中流速单位的
图标并按下输入键。通过方向按钮上的上/下箭头,选择想要使 用的流速单位并按输入键以选择此单位。现在,控制台将按照 此流速单位运行。按下启动/停止来恢复控制台的运行。
3-8 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
定时输注模式
屏幕
显示图例:以下是定时输注模式下控制台屏幕显示的屏幕截图。 屏幕上的信息说明见后文。

3-4 定时输注模式屏幕

A. 模式显示:当前的操作模式。
B. 设置
速、管路校准、提示音、累积容积和主菜单。设置屏幕中的某 些功能选项也可从定时输注模式操作屏幕进入,包括泵方向、 开/关时间、批次数、遥控和键盘锁。
可以使用设置屏幕来选择流速单位、管路尺寸、流
C. 流动方向:光标移动到该图标上时按输入键,可在顺时针和逆
时针流动方向间切换。
D. 泵打开时间:当此字段加亮显示时,表明控制台已打开。注:
当控制台从打开时间切换到关闭时间时,不会显示 00:00
E. 泵关闭时间:当此字段加亮显示时,表明控制台已关闭。
F. 批次数:显示此批次输注的循环次数。
G. 本地/遥控
控设置屏幕。该图标显示出您的控制台是处于本地操作还是遥 控模式。如果图形中心显示的是实心矩形,表明控制台被设置 成本地操作。如果图形中心未显示实心矩形,表明控制台被设 置成遥控操作。
H. 键盘锁
置屏幕。锁定键盘可以防止有人改变控制台的设置。锁定后, 该图标会变成
光标移动到该图标上时按输入键,可进入遥
光标移动到该图标上时按输入键,可进入键盘锁设
I. 时间显示:中心数字显示控制台的打开或关闭时间的剩余时
间,屏幕右侧会加亮显示是打开时间还是关闭时间(参见图3-4 中的位置DE)。
MASTERFLEX® 数字泵控制台操作手册 3-9Masterflex
3
操作

定时输注 模式操作

3-5 定时输注模式操作
1. 启动:在主菜单下,使用输入键选中定时输注模式,进入定时
输注模式操作屏幕。
2. 校准管路:在泵运行前,请先把想要使用的管路插入泵头内。
如需了解更多信息,参见“
3. 选择设置:选择想要使用的流速单位、管路尺寸、流速,泵方
向等。更多信息参见“
管路校准
设置菜单
”部分的内容。
”部分的内容。
4. 准备管路:把管路进料口插入到供料流体内。接着,将出料口
插入指定容器。
5. 选择流速:使用方向按钮和输入键来选择设置图标。使用方向
按钮上的上/下箭头来选择流速。在流速选择屏幕上,按输入 键,然后通过方向按钮上的上/下箭头选择想要使用的流速。如 需快速输入,请使用方向按钮上的左/右箭头在不同数字间进行 切换;使用向上/向下箭头,分别增加或减少数值。再一次按压 输入键 ,确认所选的流速。使用方向按钮,选择退出选项,返 回到定时输注模式设置屏幕。
6. 设置打开时间:为了设置打开时间,请使用方向按钮和 输入键
来选择“打开 (ON)”这个字段(参见图3-4中的位置D)。这样 做可以使屏幕中心的定时器加亮显示(参见图3-4中的位置I)。 再次按输入键 ,使用上/下箭头来设置定时器。使用左/右箭头 来在数字间进行切换。选择好最佳打开时间后,再次按输入键 进行确认。控制台现在将保持运行一段时间,时间长短由屏幕 中心显示的时间决定。
3-10 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
定时输注模式
操作(续)
7. 设置关闭时间:为了设置关闭时间,请使用方向按钮和输入键 来选择“关闭 (OFF)”这个字段(参见图3-4中的位置E)。这样 做可以使屏幕中心的定时器加亮显示(参见图3-4中的位置I)。 再次按输入键,使用上/下箭头来设置定时器。使用左/右箭头来 在数字间进行切换。选择好最佳关闭时间后,再次按输入键进 行确认。控制台现在将停止运行一段时间,时间长短由屏幕中 心显示的时间决定。注:如果关闭时间被设为00:00:00,控制台 需要根据键盘或远程I/O连接器输入的启动/停止指令开启下一次 输注。
8. 选择批次数量:在控制台根据所选打开/关闭时间运行前,请先 选择需操作的批次数量。要完成此操作,请使用方向按钮和输 入键来选中“批次 (BATCH)”图标(参见图3-4中的位置F)。 在批次数选择屏幕上,按输入键,然后通过方向按钮上的上/下 箭头选择想要使用的批次数量。使用左/右箭头来在数字间进行 切换。再一次按压输入键,确认所选的批次数量。如果数量被 设定为零(0),控制台将会进行无限次循环,` 符号将会显示 出来。使用方向按钮,选择退出选项,返回到定时输注操作 屏幕。
9. 启动控制台:现在,控制台已设好运行状态,按右上角的启动/ 停止,启动控制台。批次运行中的任何时间都可以暂停控制 台,以调整流动方向、管路尺寸、流速单位和流速等。
10. 重设批次:如需重设批次,请使用方向按钮和输入键来选择 “批次”图标(参见图3-4中的位置F)。在批次数屏幕上,使 用方向按钮选中“重设 (RESET)”并按下输入键 ,对批次数进 行重设,然后选择退出选项,返回到定时输注模式操作屏幕。
MASTERFLEX® 数字泵控制台操作手册 3-11Masterflex
3
操作
拷贝输注模式
屏幕
显示图例:以下是拷贝输注模式下控制台屏幕显示的屏幕截图。 屏幕上的信息说明见后文。
A
拷贝输注模式
J
I
H
100.00
53 %
1000/2000
G
B
C K
D
拷贝
E
F

3-6 拷贝输注模式屏幕

A. 模式显示:当前的操作模式。
B. 设置
可以使用设置屏幕来选择流速单位、管路尺寸、流 速、管路校准、提示音、累积容积和主菜单。设置屏幕中的某 些功能选项也可从定时输注模式操作屏幕进入,包括泵方向、 开/关时间、批次数、遥控和键盘锁。
C. 流动方向:光标移动到该图标上时按输入键,可在顺时针和逆
时针流动方向间切换。
D. 拷贝量屏幕:参见
拷贝设置屏幕
部分的内容,如图 3-8
E. 泵关闭时间:控制台处于关闭状态时加亮显示。
F. 批次数:显示此批次输注的循环次数。
G. 本地/遥控
光标移动到该图标上时按输入键,可进入遥 控设置屏幕。该图标显示出您的控制台是处于本地操作还是遥 控模式。如果图形中心显示的是实心矩形,表明控制台被设置 成本地操作。如果图形中心未显示实心矩形,表明控制台被设 置成遥控操作。
H. 键盘锁
光标移动到该图标上时按输入键,可进入键盘锁设
置屏幕。锁定键盘可以防止有人改变控制台的设置。锁定后, 该图标会变成
I. 完成的百分比:该图标显示已输注的流体所占的百分比。
J. 拷贝量:显示输注过程中的拷贝量或关闭时间。
K. 防滴漏:出现水滴图标,表明防滴漏功能开启。如需了解进一
步的信息,参见 3-27 页的防滴漏功能。
3-12 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
拷贝输注模式
操作
拷贝输注模式
100.00
53 %
1000/2000

3-7 拷贝输注模式操作

1. 启动:在主菜单下,使用输入键选中拷贝输注模式,进入拷贝 输注模式操作屏幕。
2. 校准管路:在泵运行前,请先把想要使用的管路插入泵头内。 如需了解更多信息,参见“
3. 选择设置:选择想要使用的流速单位、管路尺寸、流速,泵方 向等。更多信息参见“设置菜单”部分的内容。
4. 准备管路:将泵管进料口插入供料流体。接着,将出料口插入 指定容器。
管路校准
拷贝
”部分的内容。
5. 设置拷贝量:参见
6. 设置关闭时间:使用方向按钮和输入键,选中屏幕上显示的
“关闭”,进入泵关闭时间设置。使用方向按钮和输入键,设 置泵关闭时间。屏幕中心的定时器会加亮显示,使用上/下箭头 来增加/减少最右侧的数字代表的时间间隔。使用左/右箭头来在 数字间进行切换。选择好最佳关闭时间后,请再次按压输入键 进行确认。控制台现在将休息一段时间,时间长短由屏幕中心 显示的时间决定。注:如果关闭时间被设为00:00:00,控制台 需要根据键盘或远程I/O连接器输入的启动/停止指令开启下一 次输注。
7. 设置批次数量:使用方向按钮和输入键,从操作屏幕上选择批 次数图标(参见图 3-6中的位置F)。在批次数屏幕上使用上/下 箭头调整批次数量。按下输入键,确认所设批次数量。如果数 量被设定为零(0),控制台将会进行无限次循环,` 符号将会 显示出来。选择退出选项,返回到拷贝输注模式屏幕。
可以在批次数 (BATCH COUNT) 屏幕上对批次数进行重设
只需选择重设 (RESET) 选项。
拷贝设置操作。
MASTERFLEX® 数字泵控制台操作手册 3-13Masterflex
3
操作
拷贝输注模式
操作(续)
8. 操作控制台:按下启动/停止,让控制台按照选定的设置进行 运作,所选设置会显示在屏幕上。再次按压此键可暂停或停止 控制台。一旦批次完成,控制台会自动停止。
9. 重设批次数:使用方向按钮和输入键来选择“批次数”图标 (参见图3-6中的位置F)。在批次数屏幕中选择重设,按下输 入键重设批次数。选择退出选项,返回到拷贝输注操作屏幕。
10. 最大输注时间:拷贝模式中最大输注规格为L/S控制台600转 数,80小时以上或I/P控制台650转数,77小时。实际体积受所选 择的管路尺寸和所选流量单位的影响。
3-14 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作

拷贝设置屏幕

显示图例:以下是拷贝设置模式下控制台屏幕显示的屏幕截图。 屏幕上的信息说明见后文。
3-8 拷贝设置屏幕
A. 模式显示:当前的操作模式。
B. 启动:利用该图标可以启动控制台,以便设置拷贝量。
C. 流动方向:光标移动到该图标上时按输入键,可在顺时针和逆
时针流动方向间切换。
D. 容积单位:取决于所选的流速。
E. 停止:停止拷贝并设置要输注的容积。显示在图中的H位置。
F. 清除:选择后,可清除显示在屏幕上的数字以便设置新的
拷贝量。
G. 退出:返回到拷贝输注模式。
H. 容积:这是拷贝中要输注的流体量。
MASTERFLEX® 数字泵控制台操作手册 3-15Masterflex
3
操作
拷贝设置
操作

3-9 拷贝设置操作

1. 启动:从拷贝输注模式屏幕选择拷贝,然后按下输入键。
2. 清除容积:使用方向按钮选择清除并按输入键。
3. 设置拷贝容积:用户可采用三种方法设置拷贝容积。
a. 将想要使用的容器放在管路出料口。按压启动/停止,开
始输注流体。达到所需容积时,再按一次启动/停止。选 择退出,并按输入键。控制台将在存储器中保存该拷贝值, 并在拷贝输注模式中使用该拷贝值。
b. 将想要使用的容器放在管路出料口。选中屏幕上的启动字
段,并按输入键,开始输注流体。此时,控制台将在屏幕上 加亮显示停止 (STOP) 字段。达到所需容积时,按输入键停 止输注。选择退出,并按输入键。控制台将在存储器中保存 该拷贝值,并在拷贝输注模式 (COPY DISPENSE MODE) 中 使用该拷贝值。
c. 将想要使用的容器放在管路出料口。闭合启动/停止输入
的触点,开始流体输注。达到所需容积时,闭合并断开启 动/停止输入口的触点。选择退出,并按输入键。控制台将 在存储器中保存该拷贝值,并在拷贝输注模式中使用该 拷贝值。
注:拷贝设置屏幕和拷贝输注模式屏幕显示的容积值取决于所选择 的流速单位。RPM % 单位在此无效。如果选择了这两个单位, 在拷贝输注模式中,控制台将显示以mL表示的容积,具体数值取 决于所选择的管路尺寸。
参见
管路校准
部分的内容,以提高转换的准确度。
3-16 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作

定量输注 模式屏幕

显示图例:以下是连续模式下控制台屏幕显示的屏幕截图。屏幕上 的信息说明见后文。
A
定量输注模式
I
G
H
100.00
1000/2000
B
C J
D
mL
E
F
3-10 定量输注模式屏幕
A. 模式显示:当前的操作模式。
B. 设置
可以使用设置屏幕来选择流速单位、管路尺寸、流 速、管路校准、提示音、累积容积和主菜单。设置屏幕中的某 些功能选项也可从定时输注模式操作屏幕进入,包括泵方向、 开/关时间、批次数、遥控和键盘锁。
C. 流动方向:光标移动到该图标上时按输入键,可在顺时针和逆
时针流动方向间切换。
D. 流速单位:选择想要使用的流速单位。
E. 泵关闭时间:控制台处于关闭状态时加亮显示。
F. 批次数:显示此批次输注循环次数。
G. 本地/遥控
或 光标移动到该图标上时按输入键,可进入
遥控设置屏幕。该图标显示出您的控制台是处于本地操作还是 遥控模式。如果图形中心显示的是实心矩形,表明控制台被设 置成本地操作。如果图形中心未显示实心矩形,表明控制台被 设置成遥控操作。
H. 键盘锁
光标移动到该图标上时按输入键,可进入键盘锁设置
屏幕。锁定键盘可以防止有人改变控制台的设置。锁定后,该 图标会变成
I. 容积:显示输注过程中的容积量或关闭时间。
J. 防滴漏:出现水滴图标,表明防滴漏功能开启。如需了解进一
步的信息,参见 3-27 页的防滴漏功能。
MASTERFLEX® 数字泵控制台操作手册 3-17Masterflex
3
操作

定量输注 模式操作

3-11 定量输注模式操作
1. 启动:在主菜单下,使用输入键选中定量输注模式,进入定量 输注模式操作屏幕。
2. 校准管路:在泵运行前,请先把想要使用的管路插入泵头内。 如需了解更多信息,参见“
3. 选择设置:选择想要使用的流速单位、管路尺寸、流速,泵方 向等。更多信息参见“
管路校准
设置菜单
”部分的内容。
”部分的内容。
4. 准备管路:把管路进料口插入到供料流体内。接着,将出料口 插入指定容器。
5. 设置想要输注的容积:使用方向按钮使屏幕中心显示的数字字 段加亮显示,然后按下输入键。这将使您进入修改控制台的流 体容积量的操作,您可以在此调整最右侧的数字(十分位、百 分位、千分位等,具体取决于流速单位)。按方向按钮上的上 箭头,可增加容积量,一次加1;按下箭头,可减少容积量,一 次减1。再次按压输入键,会显示当前使用的特定容积单位所能 调整到的所有可能数字;使用方向按钮上的左/右箭头可在数字 间切换,使用上/下箭头,分别可增加或减少数值。一旦选好了 想要使用的容积量,请按压输入键最终将控制台设置为按照该 容积量运作。按下启动/停止来恢复控制台的运行。
6. 设置泵关闭时间:用方向按钮和输入键,选中屏幕上显示的 “关闭”选项(参见图3-10中的位置E),以输入关闭时间。使 用方向按钮和输入键,设置泵关闭时间。屏幕中心的定时器会 加亮显示,使用上/下箭头来增加/减少最右侧的数字代表的时间 间隔。如果在定时器处于加亮状态下再次按下输入键,就可以 使用上/下键逐个浏览数值,使用左/右键可在数字间进行切换。 选择好最佳关闭时间后,请再次按压输入键进行确认。控制台 现在将休息一段时间,时间长短由屏幕中心显示的时间决定。 注:如果关闭时间被设为00:00:00,控制台需要根据键盘或远 程I/O连接器输入的启动/停止指令开启下一次输注。
3-18 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
定量输注 模式操作
(续)
7. 设置批次数量:使用方向按钮和输入键,从操作屏幕上选择批 次数图标(参见图 3-10中的位置F)。在批次数屏幕上使用上/ 下箭头调整批次数量。按下输入键,确认所设批次数量。如果 数量被设定为零(0),控制台将会进行无限次循环,` 符号将 会显示出来。选择退出选项,返回到控制台操作屏幕。
可以在批次数屏幕上对批次数进行重设,只需选择重设
选项。
8. 操作控制台:按下启动/停止,让控制台按照选定的设置持续 进行运作,所选设置会显示在屏幕上。再次按压此键可暂停或 停止控制台。一旦批次完成,控制台会自动停止。
9. 重设批次数:使用方向按钮和输入键来选择“批次数”图标 (参见图 3-10中的位置F)。在批次数屏幕中选择重设,按下输 入键重设批次数。选择退出选项,返回到拷贝输注操作屏幕。
10. 最大输注时间:定量模式中最大输注容积规格为L/S控制台600 转数,80小时以上或I/P控制台650转数,77小时。实际体积受所 选择的管路尺寸和流量单位的影响。
MASTERFLEX® 数字泵控制台操作手册 3-19Masterflex
3
操作

遥控菜单

遥控
局部 电流输入 电流输出 电压输入 电压输出
启动/停止
退出
3-12 遥控菜单屏幕
浏览:在主菜单或设置菜单上,选择遥控并按下输入键。
本地:选择后,控制台将由前板按键、启动/停止输入、方向输入 或灌泵(PRIME输入指令来控制。
电压输入:选择电压输入后,控制台将接受远程控制。用户可以通
过输入电流信号来控制流量。用户能够选择调整电流和流量的最 小、最大以及中位设定值。默认的最小数据中,电流是4.2毫安, 流量是0。最大数据中,电流被设为20毫安,流量设为最大。电 流和流量的中位值会自动设为最小值和最大值的中间值。如果需 要使用其他特征线,可调整中位值。如果需要,可以颠倒数值排 列位置。如需确认已选择了电流输入模式(CURRENT INPUT MODE),请选择退出选项,返回到遥控菜单,然后选择泵持续操 作模式(CONTINUOUS PUMP MODE)。如需取消远程电压输入 模式,请选择本地,然后按下输入键。
注:选择电压输入后,要等到退出遥控模式,然后选择泵连续操作 模式之后,控制台才会启动。
电压输出:允许用户针对给定流量调整电压输出。用户能够选择调 整电流和流量的最小、最大以及中位设定值。默认的最小数据中, 流量是0.00,电流是4.0毫安。最大数据中设置的是最大流量,电流 设为20.0毫安。电流和流量的中位值会自动设为最小值和最大值的 中间值。如果需要使用其他特征线,可调整中位值。这样就可对电 流输出进行三点校准。点与点之间的流量是线性的。如果需要,可 以颠倒数值位置。注:选择电流输出不会使用户进入遥控模式。只 有在选择了电压输入或电流输入后,用户才会进入遥控模式,此状 态在屏幕上由一个空屋图标来反映(参见图3-2中的位置G)。注: 电流输出反映运行命令的速度。使用马达运行触点状态(通常是打 开/闭合状态)来反映泵是否在运行。
3-20 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
遥控菜单
(续)
电压输入:选择电压输入后,控制台将接受远程控制。用户可以通 过输入电压信号来控制流量。用户能够选择调整电压和流量的最 小、最大以及中位设定值。默认的最小数据中,电压被设为 00.1 V DC,流量被设为00.0。最大数据中,电压被设为10.0 V DC,流量 设为最大。电压和流量的中位值会自动设为最小值和最大值的中间 值。如果需要使用其他特征线,可调整中位值。如果需要,可以颠 倒数值位置。如需确认已选择了电压输入模式,请选择退出选项, 返回到遥控菜单,然后选择泵持续操作模式。如需取消远程电压输 入模式,请选择本地,然后按下输入键。
注:选择电压输入后,要等到退出遥控模式,然后选择泵连续操作 模式之后,控制台才会启动。
电压输出:允许用户针对给定流量调整电压输出。用户能够选择调 整电压和流量的最小、最大以及中位设定值。默认的最小数据中, 流量是 00.00,电压是 00.0 V DC。最大数据中设置的是最大流量, 电压设为10.0 V DC。电压和流量的中位值会自动设为最小值和最 大值的中间值。如果需要使用其他特征线,可调整中位值。这样就 可对电压输出进行三点校准。点与点之间的流量是线性的。如果需 要,可以颠倒数值位置。注:选择电压输出不会使用户进入遥控模 式。只有在选择了电压输入或电流输入后,用户才会进入遥控模 式,此状态在屏幕上由一个空屋图标来反映(参见图3-2中的位置 G)。注:电压输出反映运行命令的速度。使用马达运行触点状态 (通常是打开/闭合状态)来反映泵是否在运行。
启动/停止:启动/停止输入可以设置成关闭(出厂默认设置)或打 开状态,用来操作控制台。
当选择了关闭状态时(出厂默认设置),启动/停止输入的使用由 用户自行选择。当启动/停止输入处于打开状态时,控制台仍然可 以通过启动/停止、灌泵(PRIME)键或灌泵输入来启动。在远 程模式下,如果输入了足够的电流或电压,控制台仍然可以运行。
关闭启动/停止输入后,控制台会一直运行,直到打开启动/停止 输入或按下启动/停止。在定时输注、拷贝输注和定量输注模式 下,启动/停止输入的瞬间关闭就足以启动控制台。如果控制台已 经在以一种输注模式运行,启动/停止输入的瞬间关闭将使控制台 停止运行。在设置拷贝模式时,启动/停止输入的作用与连续模式 下是一样的;关闭启动/停止输入将使控制台一直运行下去,直到 启动/停止输入被打开。
MASTERFLEX® 数字泵控制台操作手册 3-21Masterflex
3
操作
遥控菜单
(续)
启动/停止输入在其处于打开状态时,功能相当简单。除非闭合启 动/停止输入,否则在任何条件下控制台都不会运行。
3-1 连续模式操作
菜单设置 设置选项
自动 启动
关闭 关闭 打开 运转 不运转 不运转 关闭 关闭 打开 不运转 不运转 不运转 关闭 关闭 闭合
关闭 打开 打开
关闭 打开 闭合
打开 关闭 打开 运转 运转 运转 打开 关闭 打开 不运转 不运转 运转 打开 关闭 闭合
打开 打开 打开
打开 打开 闭合
注:在连续模式中使用启动/停止输入时,控制台会在触点闭合时启动,而当触点断开时,控制台停止
必要的
启动/停止
运转。
启动/停止
输入
电源关闭时
控制台的状态
S/S 闭合而
强制运转
S/S 打开而
强制不运转
S/S 闭合而
强制运转
S/S 闭合而
强制运转
S/S 打开而
强制不运转
S/S 闭合而
强制运转
内部模式
mA V 模式
电源打开时
控制台的响应
不运转 不运转
不运转 不运转
不运转 不运转
运转 运转
不运转 不运转
运转 运转
电源关闭时 控制台运转
(有充足的输入)
电源打开时 控制台响应
(出现充足的输入)
3-2 输注模式操作
菜单设置选项
自动启动 必要的
启动/停止
关闭 关闭 打开 运转 不运转 关闭 关闭 打开 不运转 不运转 关闭 关闭
关闭 打开 打开
关闭 打开 闭合
打开 关闭 打开 运转 运转 打开 关闭 打开 不运转 不运转 打开 关闭
打开 打开 打开
打开 打开 闭合
* 注: 在输注模式中,如果启动/停止菜单设置选项设为关闭,那么在输注期间和间歇期内,当触点
瞬时闭合时,控制台将启动输注,而当触点又一次瞬时闭合时,控制台将停止输注。
启动/停止
输入
*
闭合
*
闭合
3-22 MASTERFLEX® 数字泵控制台操作手册 Masterflex
电源关闭时
控制台的状态
S/S 闭合而
强制运转
S/S 打开而
强制不运转
S/S 闭合而
强制运转
S/S 闭合而
强制运转
S/S 打开而
强制不运转
S/S 闭合而
强制运转
电源打开时
控制台的响应
不运转
不运转
不运转
运转
不运转
运转
3
操作
DB-25 管脚
结构布线图

触点布置

M
L
13 112 11 10 98765432
25 24 23 22 21 20 19 18 17 16 15 14
K
A. 启动/停止 B. 顺时针/逆时针 C. 输出 0-20mA; 4-20mA D. 输入 0-20mA; 4-20mA E. 输入 0-10V F. 输出 0-10V G. 转速输出
3-13 DB-25 管脚结构布线图
管脚编号 说明
DB-25
1 速度控制电压输入 (0-10 V) 2 速度控制电流输入 (0-20 mA) 3 速度控制输入接地反射 4 速度信号电流输出 (0-20 mA) 5 速度信号输出接地参考 6 (马达运行 N.O. 默认设置) 1A @24 V(开集电极) 7 逻辑接地反射 8 (马达运行 N.C. 默认设置) 1A @24 V(开集电极) 14 速度信号电压输出 (0-10 V) 15 远程启动/停止输入 16 远程顺时针/逆时针输入 17 远程启动/停止、顺时针/逆时针、灌泵接地参考 18 转速接地参考 19 转速输出(开集电极) 20 远程灌泵输入 9 保留-未使用 10 保留-未使用 11 辅助输入(仅用于计算机兼容的控制台) 12 辅助输入反射(仅用于计算机兼容的控制台) 21 辅助输出 #1(仅用于计算机兼容的控制台) 22 辅助输出 #2(仅用于计算机兼容的控制台) 23 一般警报(开集电极) 24 本地/远程指示器(开集电极) 25 辅助 24V+ (150mA) 13 辅助 24V- (150mA)
F
JI CE
G
HA
H. 灌泵 I. 马达运行 N.O. (1A @ 24 V) J. 马达运行 N.C. (1A @ 24 V) K. 24V (最大值 150mA) L. 一般警报 M. 本地/遥控指示器
D
B
注:管脚 51317 18 接地,所有均适合用于启动/停止键、 PRIME、方向键、转速计、本地/遥控键、紧急报警信号以及电流
和电压输出。
注意:在连接外部遥控电缆之前必须关断电源,以防止控制 单元损坏。
注:开集电极输出处于“低阻抗”状态时是接地,处于“高阻抗”
状态时基本上是浮动的。参见后续的
MASTERFLEX® 数字泵控制台操作手册 3-23Masterflex
开集电极
页面。
3
操作
31-管脚

结构布线图

触点布置
3-14 31-管脚结构布线图
管脚编号 说明
1 2 3 4 5 6 7 8 9 10 11 12 13 逻辑接地反射 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
速度控制电压输入 速度信号电压输出 速度控制电流输入 远程启动/停止输入 速度控制输入接地 远程顺时针/逆时针输入 速度信号电流输出 远程启动/停止、顺时针/逆时针、灌泵接地参考 速度信号输出接地参考 转速接地参考 (马达运行 N.O. 默认设置) 1A @24 V 转速输出(开集电极)
远程灌泵输入 (马达运行 N.C. 默认设置) 1A @24 V 保留-未使用 保留-未使用 保留-未使用 保留-未使用 紧急警报 保留-未使用 本地/远程指示器 保留-未使用 辅助 辅助 保留-未使用 保留-未使用 保留-未使用 保留-未使用 保留-未使用 保留-未使用
(开集电极)
24V+ (150 mA) 24V- (150 mA)
14
19
25
30
31
29
24
18
31- #20
(0-10 V) (0-10 V) (0-20 mA)
(0-20 mA)
(开集电极)
8
3
1
2
7
13
(开集电极)
(开集电极)
注:管脚 891025接地,所有均适合用于启动/停止键、 PRIME、方向键、转速计、本地/遥控键、紧急报警信号以及电流
和电压输出。
注意:在连接外部遥控电缆之前必须关断电源,以防止控制 单元损坏。
注:开集电极输出处于“低阻抗”状态时是接地,处于“高阻抗”
状态时基本上是浮动的。参见后续的开集电极页面。
3-24 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
遥控输入
和输出
各种输入
远程顺时针/逆时针、远程启动/停止、远程灌泵、辅助:
遥控输入采用电流泄漏输出(不带无源负载电阻的开集电极NPN型 晶体管输出)或触点闭合到直流母线(接地)的方式运作。远程启 动/停止输入的连续低电平激活将使控制台开始运行,而远程顺时 针/逆时针输入的连续低电平激活将使控制台逆时针运行。电机在 改变方向前,会有控制地停止。远程灌泵输入的连续低电平激活将 使控制台以满载额定速度运行。

3-3 遥控输入和输出

电流闭合输入 1 mA TYP 电压打开输入 3.2 V TYP 激活用阈值电流 0.5 mA TYP
遥控模拟输入:
4-20 mA 输入: 250 欧姆标准输入阻抗 (相对信号地线)。
4 mA,停止;20 mA,全速(默认设置) 10 位分辨率
过载能力: 最大为10 V 40 mA
0-10 V 输入: 10 K 欧姆标准输入阻抗(相对信号地线)。
0 V,停止;10 V,全速(默认设置) 10 位分辨率
输出
4-20 mA 输出: 0 600 欧姆最大负载(相对接地)
4 mA,停止;20 mA,全速(默认设置) 10 位分辨率
0-10 V 输出: 1.0 K 欧姆最小负载(相对接地)
0 V,停止;10 V,全速(默认设置) 10 位分辨率
转速输出: 开集电极,1.0A @ 28V 直流电
转速输出: L/S: 100 - 6000 Hz 或 100 - 1000 Hz,
50% 占空比。(10 Hz = 1 次抽吸 RPM)
I/P: 100 - 6500 Hz,
50% 占空比。(10 Hz = 1 次抽吸 RPM)
逻辑输出: 开集电极,1.0A @ 28V 直流电
马达运行输出: 控制台运行时,可正常断开和正常闭合。
紧急报警输出: 显示报警时断开(高阻抗)
本地/远程指示器: 处于遥控模式时(电压输入或电流输入)
断开(高阻抗)。
MASTERFLEX® 数字泵控制台操作手册 3-25Masterflex
3
操作
开集电极
输出
此控制台上的一些远程输出(转速计、本地/遥控、马达运行和报 警)是“开集电极”类型的输出,不能采用与继电器输出相同的接 线。开集电极输出不是绝缘的,必须与继电器输出有不同的配置。 当开集电极输出激活时,该输出会被有效地切换到接地,若终止不 当,可能会导致控制台和/或外部设备损坏。
推荐
在连接开集电极输出时,应将输出连接到限流电阻,然后连接到 低于 28V 直流电供电电源的正极。通常,可将此输出连接到 24V PLC 输入上(参见图 3-15)。
注:在接口连接器上使用 24V 电源时,电流消耗必须限制在 150 mA
注:不要将 120V 电源线连接到继电器接点上!
输出
3-15 终止开集电极输出至 PLC
+24V
10k
PLC
3-26 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作

防滴漏功能

同款控制台提供防滴漏功能。在输注之后,流体的滴漏倾向受到 若干因素的影响,包括管路尺寸、管路走向以及流体的粘度。为将 滴漏降至最低,在输注之后,控制台将会反转,将流体吸回管路 末端。
如需使用此项功能,请选择拷贝输注模式或定量输注模式防滴漏 功能。
防滴漏
开 关
退出
3-16 防滴漏屏幕
如需防滴漏功能,请选择“开”,将会再出现一个屏幕,可让使 用者输入控制台将要完成多少度数的反转。通常量值范围是 5 - 45 度。如需在不改变当前设置的情况下退出,请选择“退出”。
防滴漏
45
退出
3-17 防滴漏度数屏幕
在数字被高亮选中时,请按下 ENTER 键,并使用上、下、左、右 箭头来改变数字。按压 ENTER 键,然后选择“退出”,保存相关 设置。现在,控制台在每次输注后将会反转。
°
MASTERFLEX® 数字泵控制台操作手册 3-27Masterflex
3
操作
通信
技术规格
物理连接
配备有先进网络和通信功能的泵控制台有3个可用的物理连接 – USB、以太网和蓝牙。每个连接都可使一台主机通过使用本说明中
定义的通信协议与泵进行通信。
USB USB端口为USB1.1全速、12兆位/秒兼容型端口。作为通信器
件类(CDC)设备,泵将在主机上以虚拟COM端口的形式呈 现。COM端口设置为115200波特、8数据位、1停止位、无奇偶 校验位、无流量控制。
以太网
以太网端口为10/100端口,支持数据传输速率为10100
/秒。主机使用远程登录协议(TCP端口号23)在以太网端口 上建立连接。 MASTERFLEX 网络设置应用程序用于获取泵的IP 地址。默认情况下,泵执行20TCP连接超时设置。如果泵在这 段时间内没有接收到数据,将会自动关闭连接。TCP超时期间可 以通过使用 MASTERFLEX 网络设置应用程序进行修改或禁用。 也可使用以浏览器为基础的网络设置。
蓝牙
蓝牙功能支持经典模式和低能耗模式。具备蓝牙功能的主机可在
虚拟COM端口上与泵进行通信。
通信协议
主控制计算机对泵发布命令并接受泵对于每个命令的回应。命令有 获取和设置2种类型。获取命令用于从泵获取信息,设置命令用于 改变泵上信息或启动动作。命令和回应格式及其示例如下所述。
3-28 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
通信
技术规格
(续)
设置 MASTERFLEX 网络配置
泵的默认互联网协议(IP)分配方法是动态主机配置协议 (DHCP)。一旦连接至网络且网关启用DHCP,泵就将自动获取 其IP配置。在这种情况下,泵将立即开始更新云监视器,用户将可 以在线观察泵状态并设置泵的电子邮件通知。该选项不需进行其他 操作。
除云监视器,泵还可以在以太网/IP网络及远程连接(端口23)上使 用。远程登录连接对于在以太网上使用PC电脑的泵应用程序来说非 常有用。使用以太网/IP以及远程登录的客户必须知道泵的IP地址。 若需查看或修改泵IP地址或网络配置,请运行MASTERFLEX 网络 设置应用程序。
MASTERFLEX 网络设置
该应用程序允许用户轻松修改泵的网络配置。请按照如下说明查看 或修改配置。
1. 运行 MASTERFLEX 网络设置应用程序。
2. 从连接下拉菜单中选择连接类型。
以太网—泵和运行应用程序的电脑必须在同一网络上。
• COM端口泵和电脑通过USB虚拟COM端口相连接。选择 与泵连接的COM端口。
3. 选择 “搜索泵”。
4. 通过查找在泵下拉菜单中的MAC地址确认相应的泵。
使用COM端口连接,菜单中只显示一个泵。
使用以太网连接,菜单中将显示全部连接的泵。
5. 若下拉菜单中显示有多个泵,通过在菜单中单击所需的泵即可
对其突出显示。
6. 此时,用户可以在 MASTERFLEX 网络设置应用程序中进行必
要的修改。或者,用户可以启动基于浏览器的设置程序(参 见“基于浏览器的网络设置”工具)。
MASTERFLEX® 数字泵控制台操作手册 3-29Masterflex
3
操作

获取命令

这些命令用于从泵获取特定信息。泵的回应包括命令标签和一系列 由逗号分隔的参数。
获取有效连接
<STX>QXn<CR> n: 1 = 蓝牙,2 = USB3 = 以太网
三种可能连接类型为蓝牙、USB和以太网(TCP)。三种连接方式 可同时监控泵状态,但仅可以使用一种连接方式发布其他命令及修 改参数。该命令用于确立有效连接。 例:
[主机] - <STX>QX<CR> [] - <STX>QX2<CR> 该情况下,有效连接为USB
获取品牌
<STX>QB<CR>
获取泵品牌。 例:
[主机] - <STX>QB<CR> [] - <STX>QBCole-Parmer<CR> 品牌为“Cole-Parmer”。
获取型号字符串1
<STX>Q1<CR>
2条字符串用于描述泵的型号。该命令用于获取第一条字符串。 例:
[主机] - <STX>Q1<CR> [] - <STX>Q16:1 Gear Ratio<CR> 6:1 Gear Ratio”为字符串1.
获取型号字符串2
<STX>Q2<CR>
该命令用于获取第二条型号字符串(参见“获取型号字符串1”)。 例:
[主机] - <STX>Q2<CR> [] - <STX>Q2Digital<CR> Digital”为型号字符串2
3-30 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
获取命令
(续)
获取型号类型
<STX>QN<CR>
请求获取型号类型。 例:
[主机] - <STX>QN<CR> [] - <STX>QN600 RPM Console<CR> 型号类型为“600 RPM Console”。
获取版本
<STX>QV<CR>
获取泵固件版本。 例:
[主机] - <STX>QV<CR> [] - <STX>QVv4.1.6<CR> 固件版本为“v4.1.6”。
获取流速单位
<STX>QU<CR>
该命令用于获取当前选定的流速单位。回应将以整数(从1开始) 表示流速单位,如下所示。
<STX>QUx<CR> x: 1 N (最后流速单位)
例:
[主机] - <STX>QU<CR> [] - <STX>QU14<CR> 泵流速单位设置为14,即控制台转速为600RPM)的泵其转数为 14RPM”。
获取流速
<STX>QF<CR>
请求获取流速。 例:
[主机] - <STX>QF<CR> [] - <STX>QF100.0<CR> 返回流速为100.0,由获取流速单位命令确认流速单位值。
MASTERFLEX® 数字泵控制台操作手册 3-31Masterflex
3
操作
获取命令
(续)
获取方向
<STX>QD<CR>
请求获取泵旋转方向。如为顺时针方向,泵将以正号 (‘+’) 回应;如 为逆时针方向,泵将以负号 (‘-’) 回应。 例:
[主机] - <STX>QD<CR> [] - <STX>QD-<CR>
该情况下,方向为逆时针。
获取流速范围
<STX>QR<CR>
请求获取最小和最大流速。 例:
[主机] - <STX>QR<CR> [] - <STX>QR0.1,600.0<CR>
返回流速范围从0.1600.0,由获取流速单位命令确认流速单 位值。
获取累积容积
<STX>QC<CR>
请求获取自上次清除容积后的总累积容积。将以容积单位回应。 例:
[主机] - <STX>QC<CR> [] - <STX>QC37.13,mL<CR> 返回的累积容积为37.13mL
获取转速(RPM
<STX>QS<CR>
该命令用于获取在设置流速单位下的转速(RPM)。 例:
[主机] - <STX>QS<CR> [] - <STX>QS100.0<CR> 返回转速为100.0RPM
3-32 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
获取命令
(续)
获取本地状态
<STX>QL<CR>
该命令要求下,泵将回应5个参数。分别表示方向、流速、流速 单位、管路尺寸和管路校准状态。 例:
[主机] - <STX>QL<CR> [] - <STX>QL+,21.67,01,02,1<CR>
泵回应表示为顺时针方向、流速为21.67、流速单位1、管路尺寸2 以及管路校准状态‘1’(未校准管路)。
依据转数获取容积
<STX>QO[revs]<CR>
给定转数值,泵将回应相应容积。 例:
[主机] - <STX>QO27.09<CR> [] - <STX>QO5.9<CR> 给定总转数为27.09,泵回应容积为5.9
依据容积获取转数
<STX>QE[volume]<CR>
给定容积,泵将回应相应转数值。 例:
[主机] - <STX>QE0.36<CR> [] - <STX>QE6.00<CR> 给定容积为0.36,泵回应转数为6
获取管路尺寸
<STX>QTS<CR>
请求获取当前选择的管路尺寸及其校准状态。回应的第一个参数为 整数(从1开始)代表管路尺寸,第二个参数代表管路校准状态。
<STX>QTSxy<CR> x: 1 N(最后管路尺寸) y: 0 为已校准或 1 为未校准
例:
[主机] - <STX>QTS<CR> [] - <STX>QTS02,0<CR> 当前选择管路尺寸为2并且校准状态为‘0’(已校准)。
MASTERFLEX® 数字泵控制台操作手册 3-33Masterflex
3
操作
获取命令
(续)
获取管路表尺寸
<STX>QTN<CR>
请求获取可用管路尺寸总数量。 例:
[主机] - <STX>QTN<CR> [] - <STX>QTN15<CR> 泵回应显示有15个不同的管路尺寸。
获取管路标签
<STX>QTL[tube size]<CR>
给定管路尺寸,泵将回应一条字符串代表该管路尺寸名称。本命令 与获取管路表尺寸命令结合,可用于列举所有可用的管路表。 例:
[主机] - <STX>QTL14<CR> [] - <STX>QTL14,36HPF<CR> 管路尺寸14名称为“36HPF”。
获取泵状态
<STX>PI<CR>
请求获取泵状态数据。泵将作出如下回应:
<STX>PIabcde<CR> a: 0 = 本地,1 = 遥控 b: 0 = 辅助输出关闭,1 = 辅助输出打开 c: 0 = 辅助输入打开,1 = 辅助输入关闭 d: 3 = 泵运转中,4 = 泵停止运转,8 = 泵头打开,9 = 错误
例:
[主机] - <STX>PI<CR> [] - <STX>PI00080<CR> 泵回应数字“8”表示泵头打开。
3-4. ASCII 控制代码
ASCII 控制
代码
3-34 MASTERFLEX® 数字泵控制台操作手册 Masterflex
十进制 十六进制 字符
2 02 STX 文本开始 (CTRL – B) 6 06 ACK 确认 (CTRL – F) 13 0D CR 回车 (CTRL – M) 21 15 NAK 否定回答 (CTRL – U)
3
操作

设置命令

这些命令通过修改参数或启动输注对泵进行修改。泵回应为 <ACK> <NAK>。为了成功执行命令,必须通过有效连接发送(参见获 取有效连接命令)。
设置有效连接
<STX>Xn<CR> n: 1 = 蓝牙,2 = USB3 = 以太网
该命令用于设置有效连接(参见获取有效连接命令)。 例:
[主机] - <STX>X1<CR> [] - <ACK>
有效连接设为蓝牙。
设置流速单位
<STX>SUx<CR> x: 1 N(最后流速单位)
该命令用于选择流速单位。 例:
[主机] - <STX>SU1<CR> [] - <ACK>
设置泵流速单位为1,表示控制台转数为600RPM)的泵其流速单 位为1(“mL/min”)。
设置流速
<STX>SF[flow rate]<CR>
该命令用于设置流速。 例:
[主机] - <STX>SF12.90<CR> [] - <ACK> 设置流速为12.90
MASTERFLEX® 数字泵控制台操作手册 3-35Masterflex
3
操作
设置命令
(续)
设置方向
<STX>SDx<CR> x: ‘+’ = 顺时针,‘-’ = 逆时针
设置泵旋转方向。如为顺时针方向,命令参数为正号 (‘+’) ;如为 逆时针方向,命令参数为负号 (‘-’) 。 例:
[主机] - <STX>SD+<CR> [] - <ACK>
方向设置为顺时针。
设置管路尺寸
<STX>STSn<CR> n: 1 N(最后管路尺寸)
命令参数为整数(从1开始)代表管路尺寸。 例:
[主机] - <STX>STS2<CR> [] - <ACK> 设置管路尺寸为2
设置控制模式
<STX>Pn<CR> n: L = 本地,R = 遥控
该命令用于设置泵控制模式,本地或遥控。 例:
[主机] - <STX>PR<CR> [] - <ACK>
设置为遥控。
泵持续打开
<STX>PG0<CR>
命令泵持续运行。 例:
[主机] - <STX>PG0<CR> [] - <ACK> 如命令执行不成功,泵将回应<NAK>
3-36 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
设置命令
(续)
泵关闭
<STX>PH<CR>
命令泵停止输注。 例:
[主机] - <STX>PH<CR> [] - <ACK> 如命令执行不成功,泵将回应<NAK>
清除总转数计数
<STX>PZ0<CR>
清除记录总转数的计数。 例:
[主机] - <STX>PZ0<CR> [] - <ACK> 如命令执行不成功,泵将回应<NAK>
MASTERFLEX® 数字泵控制台操作手册 3-37Masterflex
3
操作

输注 命令

这些命令控制并监控输注时间和容积。
开启定量输注
<STX>DVx,y,n<CR> x: 转数对应容积 y: 关闭秒数 n: 循环次数(0 = 持续循环)
该命令配置泵进行定量输注。第一个参数确定转数对应的容积量, 第二个参数为泵关闭秒数,最后一个参数表示输注次数。依据容积 获取转数命令用于将所需容积转换为转数。 例:
[主机] - <STX>DV10,5,100<CR> [] - <ACK> 配置泵输注10转,关闭5秒,共重复循环100次。
开启定时输注
<STX>DTx,y,n<CR> x: 打开秒数 y: 关闭秒数 n: 循环次数(0 = 持续循环)
该命令配置泵进行定时输注。第一个参数代表泵开启秒数,第二个 参数代表泵关闭秒数,最后一个参数表示输注次数。 例:
[主机] - <STX>DT20.5,10.1,0<CR> [] - <ACK> 配置泵输注20.5秒,关闭5秒,重复持续循环。
3-38 MASTERFLEX® 数字泵控制台操作手册 Masterflex
3
操作
输注 命令
(续)
暂停输注
<STX>DP<CR>
命令泵暂停输注。该命令非停止命令,即当泵接收到恢复输注命令 时将恢复执行暂停时的输注。
[主机] - <STX>DP<CR> [] - <ACK> 如命令执行不成功,泵将回应<NAK>
恢复输注
<STX>DR<CR>
命令泵恢复之前已暂停的输注。
[主机] - <STX>DR<CR> [] - <ACK> 如命令执行不成功,泵将回应<NAK>
输注状态
<STX>DS<CR>
命令泵回应输注状态。 当泵处于本地模式、停止或持续运行时回应格式如下。
<STX>DSan/N<CR> a: S,C,Y,H S = 停止/暂停 C = 持续输注 Y = 拷贝(仅在本地模式中) H = 停止/泵头打开 n: 批次数 N: 最大循环次数(0 代表持续循环)
MASTERFLEX® 数字泵控制台操作手册 3-39Masterflex
3
操作
输注 命令
(续)
输注状态(续)
当泵处于遥控模式且运行定量输注时回应格式如下。
<STX>DSV,a,b,c,n/N a: P,R P = 输注暂停 R = 输注运行中 b: 0,1 0 = 循环关闭部分(下一个参数表述剩余关闭时间) 1 = 循环打开部分(下一个参数表示剩余转数) c: 剩余关闭时间或剩余容积 n: 批次数 N: 最大循环次数(0 代表持续循环)
当泵处于遥控模式且运行定时输注时回应格式如下。
<STX>DST,a,b,c,n/N a: P,R P = 输注暂停 R = 输注运行中 b: 0,1 0 = 循环关闭部分(下一个参数表述剩余关闭时间) 1 = 循环打开部分(下一个参数表示剩余打开时间) c: 剩余关闭时间或剩余打开时间 n: 批次数 N: 最大循环次数(0 代表持续循环)
3-40 MASTERFLEX® L/S Digital Pump Drive Operating Manual Masterflex
3
操作

命令 汇总

3-5. 命令汇总
命令描述 命令字符串
获取有效连接 <STX>QX<CR> 获取品牌 <STX>QB<CR> 获取型号字符串1 <STX>Q1<CR> 获取型号字符串2 <STX>Q2<CR> 获取型号类型 <STX>QN<CR> 获取版本 <STX>QV<CR> 获取流速单位 <STX>QU<CR> 获取流速 <STX>QF<CR> 获取方向 <STX>QD<CR> 获取流速范围 <STX>QR<CR> 获取累积容积 <STX>QC<CR> 获取转速 <STX>QS<CR> 获取本地状态 <STX>QL<CR> 依据转数获取容积 <STX>QO[revs]<CR> 依据容积获取转数 <STX>QE[volume]<CR> 获取管路尺寸 <STX>QTS<CR> 获取管路表尺寸 <STX>QTN<CR> 获取管路标签 <STX>QTL[tube size]<CR> 获取泵状态 <STX>PI<CR> 设置有效连接 <STX>Xn<CR> 设置流速单位 <STX>SUx<CR> 设置流速 <STX>SF[flow rate]<CR> 设置方向(顺时针) <STX>SD+<CR> 设置方向(逆时针) <STX>SD-<CR> 设置管路尺寸 <STX>STSn<CR> 设置控制模式(本地) <STX>PL<CR> 设置控制模式(遥控) <STX>PR<CR> 泵持续打开 <STX>PG0<CR> 泵关闭 <STX>PH<CR> 清除总转数计数 <STX>PZ0<CR> 开启定量输注 <STX>DVx,y,n<CR> 开启定时输注 <STX>DTx,y,n<CR> 暂停输注 <STX>DP<CR> 恢复输注 <STX>DR<CR> 输注状态 <STX>DS<CR>
MASTERFLEX® 数字泵控制台操作手册 3-41Masterflex

4 维护

更换备件与附件

警告:背板上的电源开关不是主控断开装置。主控断开是 通过断开电器耦合器或主插头上的可拆式电源线来实现的。 请确保电线可轻松接触并拆除,一旦发生紧急情况,可立即 断开。
操作人员应当检查可拆式电源线的状况。若电源线裂开或有 破损,则不应当操作此设备。外壳若有明显伤损(因掉落或 倒下所致),应由维修人员进行检查,看看内部是否有松动 或受损的部件。
注意:更换电线时只能使用同种类型和额定值的产品。最低 额定功率已在后面板上标明。
与您的泵控制台一同供应的电线组满足您购买泵控制台时所 处国家的相关要求。若您要在别国使用泵控制台,您必须使 用满足该国相关要求的电线组。
L/S 更换部件 说明 部件编号
T3.15A保险丝,5 x 20 mm 77500-25 齿轮维护套件 (600) 07553-06 仅齿轮 (600 rpm) 07553-09 齿轮维护套件 (100 rpm) 07553-08 更换密封套件 (NEMA)* 07575-01 更换齿轮和轴套件 (NEMA)* 07575-02
*仅用于彻底冲洗控制台。
I/P 更换部件 说明 部件编号
T6.3A保险丝,5 x 20 mm 77500-24
MASTERFLEX® 数字泵控制台操作手册 4-1Masterflex
4
维护

更换保险丝

1. 将电源开关置于“关闭”的位置。
2. 断开来自插座的交流电源输入电源线。
3. 取出并检查保险丝,如已损坏则进行更换。
A
E
G
F
A
B
C
B
D
E
H
E
H
B
C
D
B
G
C
D
B
G
4-1 更换保险丝
项目 说明
A I/O 插座 DB-25 管脚(A型) B IEC 电源输入模块/电源线 C L/S尺寸使用T3.15A (5 × 20 mm) 保险
丝,I/P尺寸使用 T6.3A (5 × 20 mm) 保险丝 请勿替换
D 电源开关 – 所有设置都保存在
存储器中
项目 说明
E 以太网 F 无连接 G USB 端口(A型) H I/O 插座 31-管脚(B型)
4-2 MASTERFLEX® 数字泵控制台操作手册 Masterflex

更换齿轮

4
维护
B
A
C
D
A. 6-600 rpm 齿轮组件 (包括在维护套件 07553-06内) B. 垫片 C. 1-100 rpm 齿轮组件 (包括在维护套件07553-08内) D. 齿轮盒盖组件
轴封检查
(仅适用于不锈
钢和粉末涂层
钢质机箱)
4-2 马达
1. 断开与控制台前板连接的任何泵。从控制台轴外径处清除任何 杂物。
2. 取下将前板组件(参见图4-3中的B部件)与控制台连到一起的 四(4)颗螺钉(参见图4-3中的A部件),并从控制台上拔出前 板组件。泵安装孔内可安装 #8-32 螺钉,以便用作将板组件拔 出的把手。保留 B 部件螺钉供步骤 8 之用。请勿替换螺钉。
A
4-3 轴封检查
A. 前板组件
B. 前板组件螺钉(4颗)
B
MASTERFLEX® 数字泵控制台操作手册 4-3Masterflex
4
维护

轴密封检查(续)

3. 翻转前板,以使密封可见。用清洁布擦拭弹性密封唇,清除任何 油脂和杂质。
4. 检查弹性密封唇,查看是否存在磨损、割口或材料缺失。如果 存在上述情况,请用更换密封套件07575-01来更换密封组件。
5. 用清洁布擦拭控制台枢轴的裸露部分。从控制台向外擦拭,以 清除所有油脂和杂质。
6. 检查轴面与密封接触的部分。查看是否有粗糙的加工面或与轴长 平行的凹槽。如果轴端如上文所述磨损或损坏,请用07575-02 套件更换齿轮和轴。与轴外侧同轴的抛光槽,只要深度不超过
0.002英寸,就不算瑕疵。
7. 在重新组装之前,请使用随设备一起供应的食用级润滑油重新
润滑轴和密封。
注意:不要污染容器内、轴上或异物密封件上的润滑剂。 疏于防范可能导致密封件的损坏或过早破坏。
清洁
8. 按所需的方向将前板组件滑回到轴上,并滑到定位销 上。(可选用四种配置之一,每种转开90度。)重新安装步骤 2 中拆下的四(4)颗螺钉(参见图 4-3)。
注意:前板背面的垫圈下面或螺钉顶部下面不得有异物。 疏于防范可能会导致清洗驱动装置时内部物质的渗漏。
9. I/P尺寸可用轴密封装部件可供客户更换。
用温和的清洁剂清洗控制台机箱。清洗时,不要浸入液体内或使用 过多的液体。
4-4 MASTERFLEX® 数字泵控制台操作手册 Masterflex

5 故障诊断

故障诊断表

故障现象 故障原因 修复
马达不转 显示屏不亮。
马达不转, 但显示屏亮。
控制台不遵守 串行或USB命令。
无电源。
遥控故障或 设置错误。
启动/停止模式设为打开 而无I/O连接器输入。
硬件或固件问题。
1. 检查保险丝,如果需要 则进行更换。
2. 检查设备是否接在有效 的电源线上。
3. 检查电源线的连接。
4. 检查电源线是否完好,
如有损坏,请更换。
5. 返修。
1. 把电源开关放在关闭的
位置。
2. 检查遥控缆线连接器是 否已完全插入插座内。
3. 重新接通电源。
4. 如果马达仍然不转,
请在主菜单或设置菜单 中确认各项设置。
5. 返回模式屏幕并确认 图标是否 遥控模式。
6. 参见本手册中 部分的内容以了解更多 详细信息。
1. 参见本手册中 部分的内容。
2. 从菜单中将启动/停止设关闭,在无I/O缆线 输入情况下运行。
1. 检查与控制台连接的 缆线。
2. COM 端口选择错误。 参见 WINLIN 的内容。(不包括超级 终端)。
显示的是
遥控模式
遥控模式
软件
部分
MASTERFLEX® 数字泵控制台操作手册 5-1Masterflex
5
故障诊断

错误定义

错误 #2:马达超速
说明: 控制台超出命令的速度值。 错误情况 马达速度超出命令速度值20%。 纠错措施: 控制台将立即停止。检验负载是否正确并且重新
启动控制台电源。如果错误仍然持续存在, 请咨询厂商。
错误 #3:瞬时过电流。
说明: 马达在较短的持续期间内消耗了太多电流。 错误情况: 马达电流超过 4.0A 的峰值。 纠错措施: 控制台将立即停止。检查泵头是否未接牢,
负载是否超过建议最大值。如果错误仍然持续 存在,请咨询厂商。
错误 #4:闪存校验和错误
说明: 运行时间校验和(通电时检查)包含一个 错误的校验和数值。
错误情况: 电源接通时检查的校验和有一个无效值。 纠错措施: 重新启动控制台电源。如果错误仍然持续存在,
请咨询厂商。
错误 #7EEPROM校验和错误(设置)
说明: EEPROM相关参数值和设置的校验和错误 或其数据超出范围。
错误情况: 1EEPROM内的校验和与计算值不相符。 2)EEPROM中的数据超出范围。 纠错措施: 10秒后错误将被清除,参数将被重新设置
为默认值。如果错误仍然持续存在,请咨询厂商。
错误 #8EEPROM校验和错误(出厂校验)
说明: 出厂校验的EEPROM校验和错误 错误情况: 1EEPROM内的校验和与计算值不相符。 2EEPROM中的数据超出范围。 纠错措施: 10秒后错误将被清除,参数将被重新设置
为默认值。如果错误仍然持续存在,请咨询厂商。
5-2 MASTERFLEX® 数字泵控制台操作手册 Masterflex
5
故障诊断

错误定义(续)

错误 #9EEPROM写入验证错误
说明: 写入至EEPROM的数据不匹配。 错误情况: 数据值不匹配。 纠错措施: 10秒后错误将被清除,参数将被重设。
如果错误仍然持续存在,请咨询厂商。
错误 #10:总线过电压
说明: 控制台报告测得的交流电压过高。 错误情况: 控制台电压超过260V AC。 纠错措施: 泵将立即停止,检查电源线路电压。
如果错误仍然持续存在,请咨询厂商。
错误 #11:总线电压不足
说明: 控制台报告测得的交流电压过低。 错误情况: 控制台电压低于 90V AC。 纠错措施: 泵将立即停止,检查电源线路电压。 注: 在电源关闭期间,显示此错误信息属于正常且正确
的情况。如果错误仍然持续存在,请咨询厂商。
错误 #12:马达失速/马达速度不够
说明: 马达依照命令运行,但速度大大减慢或停止。 错误情况: 马达速度过长时间内低于所需速度的95%。 纠错措施: 命令马达停止。检查泵是否能自由旋转
且未受限制。如果错误仍然持续存在, 请咨询厂商。
错误 #14:环境温度过高。
说明: 马达控制板过热。 错误情况: 马达控制板处的温度值高于给定的阈值。 纠错措施: 泵将立即停止。检查环境温度是否低于 104° F
(40° C)。检查泵是否自由转动且空气流动不受 任何限制。如果错误仍然持续存在,请咨询厂商。
MASTERFLEX® 数字泵控制台操作手册 5-3Masterflex
5
故障诊断

错误定义(续)

错误 #15:马达反馈故障
说明: 与马达控制板的通信不正确、已消失或有其他通信
故障。 错误情况: 没有数据从马达控制板的串行端口传回来。 纠错措施: 控制台将尝试停泵。重新启动控制台电源。
如果错误仍然持续存在,请咨询厂商。
错误 #16:无效中断或无效地址
说明: 软件跳到无效地址、出现无效中断 或其它终止/异常(如数据终止异常)。 这可能是非法指针参考或随机存储器 出错等原因造成的。
错误情况: CPU内进行终止异常/中断处理, 并应扩大到各自的异常处理器功能上。
纠错措施: 重新启动控制台电源,以复位出错的环节。 如果错误仍然持续存在,请咨询厂商。
错误 #18:看门狗错误
说明: 看门狗没有进行更新时,程序停止运行, 即软件被锁住。
错误情况: 看门狗未更新时,引起中断。 纠错措施: 重新启动控制台电源,以复位出错的环节。
如果错误仍然持续存在,请咨询厂商。
5-4 MASTERFLEX® 数字泵控制台操作手册 Masterflex

6 附件

1. 带DB-25 的凸形脚踏开关 07523-92
2. DB-25 凸形连接器 07523-94
3. 缆线组件,DB-25 凸形连接器和 25ft (7.9 m) 带剥去电线末端部的缆线 07523-95
4. DB-25 凸形输注杆 07523-97
5. 脚踏开关 (NEMA)* 07575-84
6. 遥控缆线 (NEMA)*, 25ft (7.62 m) 07575-80
7. 接口缆线 DB9M/DB9F 22050-54
8. USB缆线,A型/B型 M/M 22050-60
*仅用于彻底冲洗控制台。
MASTERFLEX
®
数字泵控制台操作手册 6-1Masterflex

7 技术规格

输出
速度: L/S 600 rpm 型号 0.1 - 600 rpm L/S 100 rpm 型号 0.02 - 100 rpm I/P 650 rpm 型号 0.1 - 650 rpm 最大扭矩输出: L/S 600 rpm 型号 180 oz-in (13 kg•cm) 启动时为 540 oz-in L/S 100 rpm 型号 360 oz-in (26 kg•cm) 启动时为 1080 oz-in I/P 650 rpm 型号 520 oz-in (37.4 kg•cm) 启动时为 1560 oz-in 速度调节: 所有型号 线性 ±0.1% F.S. 负载 ±0.1% F.S. 位移 ±0.1% F.S. 显示: 所有型号 128 x 64 LCD LED 背光 远程输出: 所有型号 电压速度输出
(0–10V DC @ 1 kΩ min) 所有型号 电流速度输出
(0–20 mA @ 0–600Ω) 某些型号 以太网,USB,以太网/IP 所有型号 辅助输出
(开集电极 1A @ 28V AC/DC) L/S 600 rpm 型号 转速输出
(
L/S 100 rpm 型号 转速输出
I/P 650 rpm
所有型号 马达运行输出 (N.O. & N.C. 开集电极 1A @ 28V DC)
型号
100 - 6000 Hz50% 占空比,
(
100 - 1000 Hz50% 占空比,
转速输出
(
100 - 6500 Hz,50% 占空比,
10 Hz/rpm)
10 Hz/rpm)
10 Hz/rpm)
MASTERFLEX® 数字泵控制台操作手册 7-1Masterflex
7
技术规格
输入
供应电压限制: 所有型号 90 to 260 Vrms @ 50/60 Hz (通用输入) 仅为单相。 最大电流: L/S models 1.8A @ 115 Vrms 1.1A @ 230 Vrms I/P models 4.5A @ 115 Vrms 2.6A @ 230 Vrms 远程输入 所有型号 启动/停止、顺时针/逆时针、灌泵
(触点闭合) 所有型号 电压输入 (0–10V DC @ 10 kΩ),
±50V 普通模式范围 所有型号 电流输入
(0–20 mA 或 4–20mA @ 250 Ω),
±
50V 普通模式范围
所有型号 辅助输入(触点闭合)
结构
尺寸(长×宽×高): 带塑料机箱的 L/S 型号 10.5 in × 8 in × 8 in
(267 × 203 × 203 mm) 带不锈钢或粉末涂层 14.0 in x 9 in x 9.5 in
钢质机箱的 L/S 型号 (356 × 229 × 241 mm) 带不锈钢或粉末涂层 17.5 in x 11 in x 13 in
钢质机箱的 I/P 型号 (445 x 280 x 330 mm) 重量: 带塑料机箱的 L/S 型号 13 lb (5.9 kg) 带不锈钢或粉末涂层 26 lb (11.8 kg)
钢质机箱的 L/S 型号 带不锈钢或粉末涂层 40 lb (18 kg)
钢质机箱的 I/P 型号 机箱防护等级: 带塑料机箱的所有型号 IEC 60529 规则中的 IP 33 带不锈钢或粉末涂层 IEC 60529/NEMA 4X 规则中的
钢质机箱的所有型号 IP 66 – 室内使用
7-2 MASTERFLEX® 数字泵控制台操作手册 Masterflex
环境
工作温度: 所有型号 0° - 40°C (32° - 104°F) 贮存温度: 所有型号 –25° - 65°C (–13° - 149°F) 湿度(非冷凝): 带塑料机箱的型号 10% - 90% 带不锈钢或粉末涂层号 10% - 100%
钢质机箱的型号
海拔高度: 所有型号 低于 2000 m 污染等级: 带塑料机箱的型号 污染等级 2
(室内使用 实验室、办公室) 带不锈钢或粉末涂层号 污染等级3
钢质机箱的型号 (室内使用 — 遮蔽场所)
7
技术规格
抗化学腐蚀性: 带塑料机箱的型号 外部材料是铝、
ABS塑料和乙烯树脂 带不锈钢或粉末涂层号 外部材料是316 不锈钢、
钢质机箱的型号 乙烯树脂和粉末涂层钢
符合规范: 符合 ANSI/UL 标准 61010-1
经过 CAN/CSA 标准 C22.2 No. 61010-1 认证 本产品经过测试并满足 CAN/CSA-C22.2 No. 61010-1标准,第二版,包括第一次 修订或包含同等水平测试要求的相同 标准的较新版本的要求。
(对于 CE 标记) EN61010-1:(欧盟低压规程)以及 EN61326:(欧盟 EMC 规程)
MASTERFLEX® 数字泵控制台操作手册 7-3Masterflex
保修

8 保修、产品退回和技术支持

仅以
MASTERFLEX
优异性能。若使用其他管材可能导致保修失效。
本产品对材料或制造工艺缺陷提供保修,根据制造商或分销商的 选择,任何有缺陷的产品均可得到免费维修或更换或将款项退还 买方,只要:(a) 在保修单上规定的时间内以书面形式提交保修请 求;(b) 同时,在提交保修请求时,还提交买卖合同或收讫发票等 购买凭证,并可证明产品仍处于适用的保修期内;及 (c) 买方遵守 制造商或分销商最新目录中所含一般条款中规定的产品退回程序。
本保修不适用于:(a) 缺陷或损坏是因:(i) 产品使用不当;(ii) 以非 正常和非惯用方式使用产品;(iii) 事故或疏忽;(iv) 试验、操作、 维护、维修、服务、安装或贮存不当;(v) 未经授权而改动或改造 设备;或是 (b) 超过保修期。
精密管材与
MASTERFLEX
泵配套使用,以确保
本保修是买方的排除性补救措施,制造商和分销商不承担其它保修 责任,不管是明示、暗示亦或法定的,包括但不限于特定用途的适 销性及适合性。制造商或分销商的任何雇员、代理或代表都无权约 束制造商或分销商承担其它保修责任。在任何情况下,制造商或分 销商对偶然损害、间接损害、特殊损害或附属损害均不承担责任。
本产品的保修期为自购买之日起的两年内。
MASTERFLEX® 数字泵控制台操作手册 8-1Masterflex
8
保修、产品退回和 技术支持

产品退回

技术支持

无论在保修期内,还是在保修期外,在退回产品之前应就授权及发货 规程等事宜与制造商或授权销售联络,以便减少费用和延误。退回产 品时,请说明退回理由。为了维护您的利益,请小心地包装退回产 品,并针对可能发生的损坏和丢失为该产品上保险。任何因不恰当的 包装而引起的损坏将由你方负责。
若对该产品的使用有任何问题,请与制造商或授权经销商联系。
8-2 MASTERFLEX® 数字泵控制台操作手册 Masterflex
®
®
US & Canada only
Toll Free 1-800-MASTERFLEX | 1-800-637-3739
Outside US & Canada
1-847-549-7600 | 1-847-381-7050
*EN809 manufactured by:
Cole-Parmer Instrument Company 28W092 Commercial Avenue, Barrington, IL 60010 techinfo@masterflex.com | www.masterflex.com
Loading...
