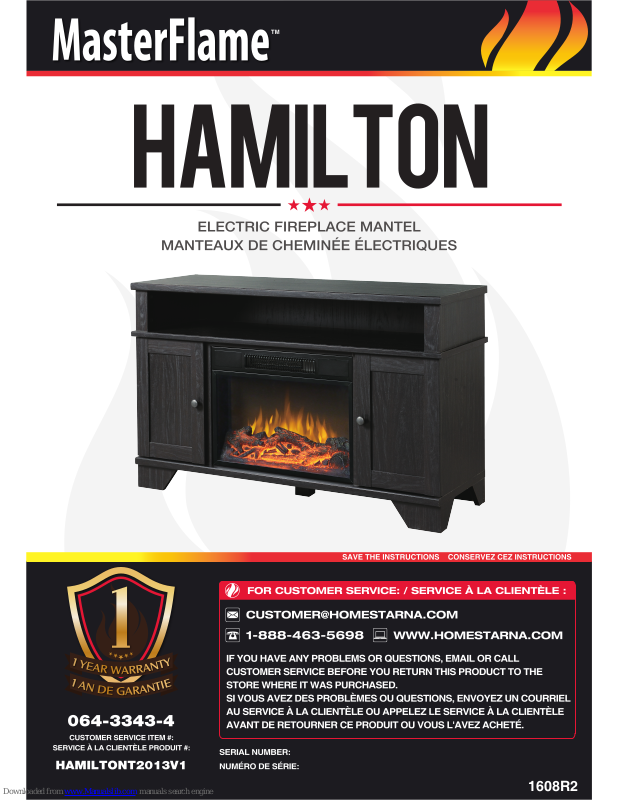

MASTERFLAME HAMILTON, TED20 Instructions Manual

1608R2

φ5.8x30

mm

φ6.5x73mm

φ15x12

mm

φ6x30

mm

φ7.5x36.3mm

φ7.8x50

mm

φ7x25.5

mm

φ13x11

mm

φ7.8x30

mm

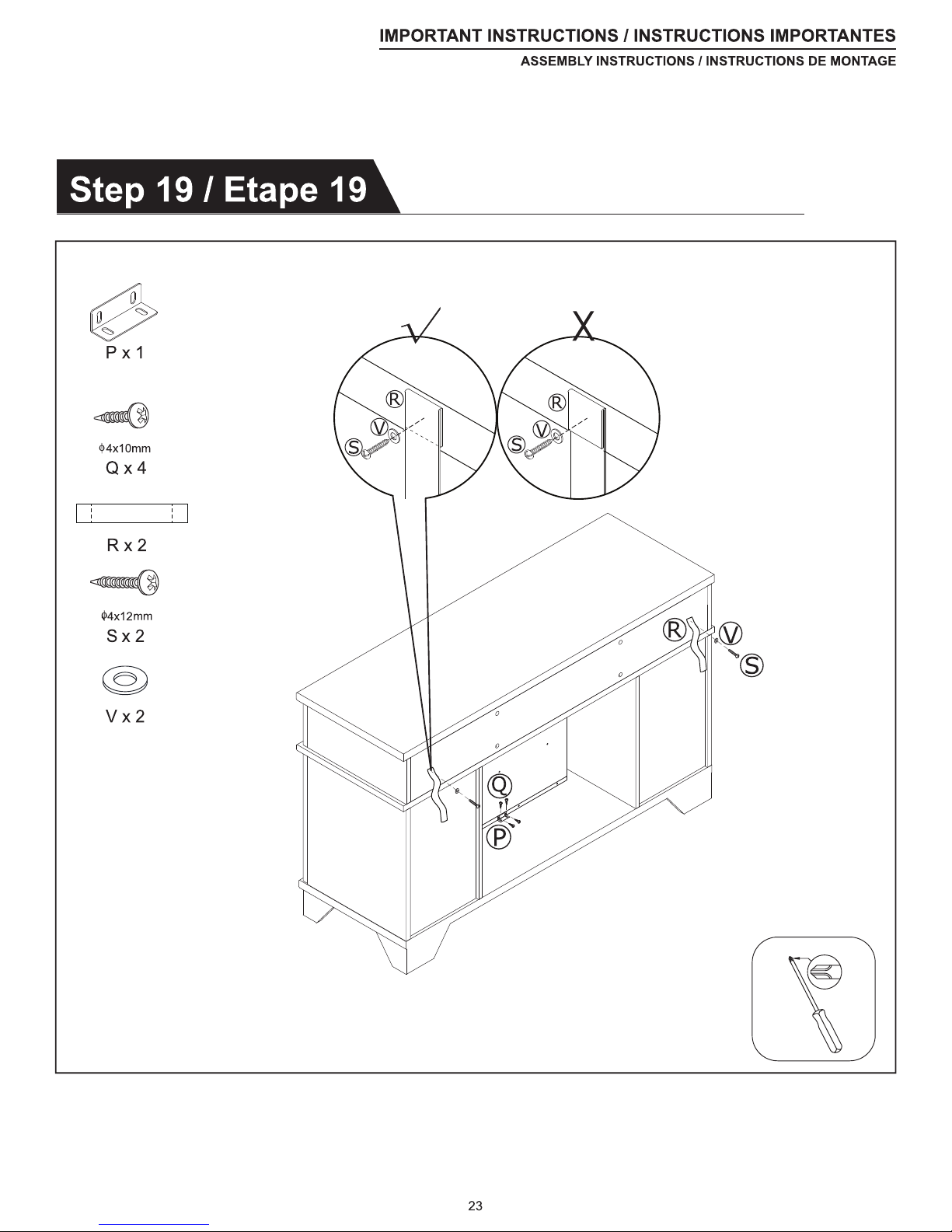

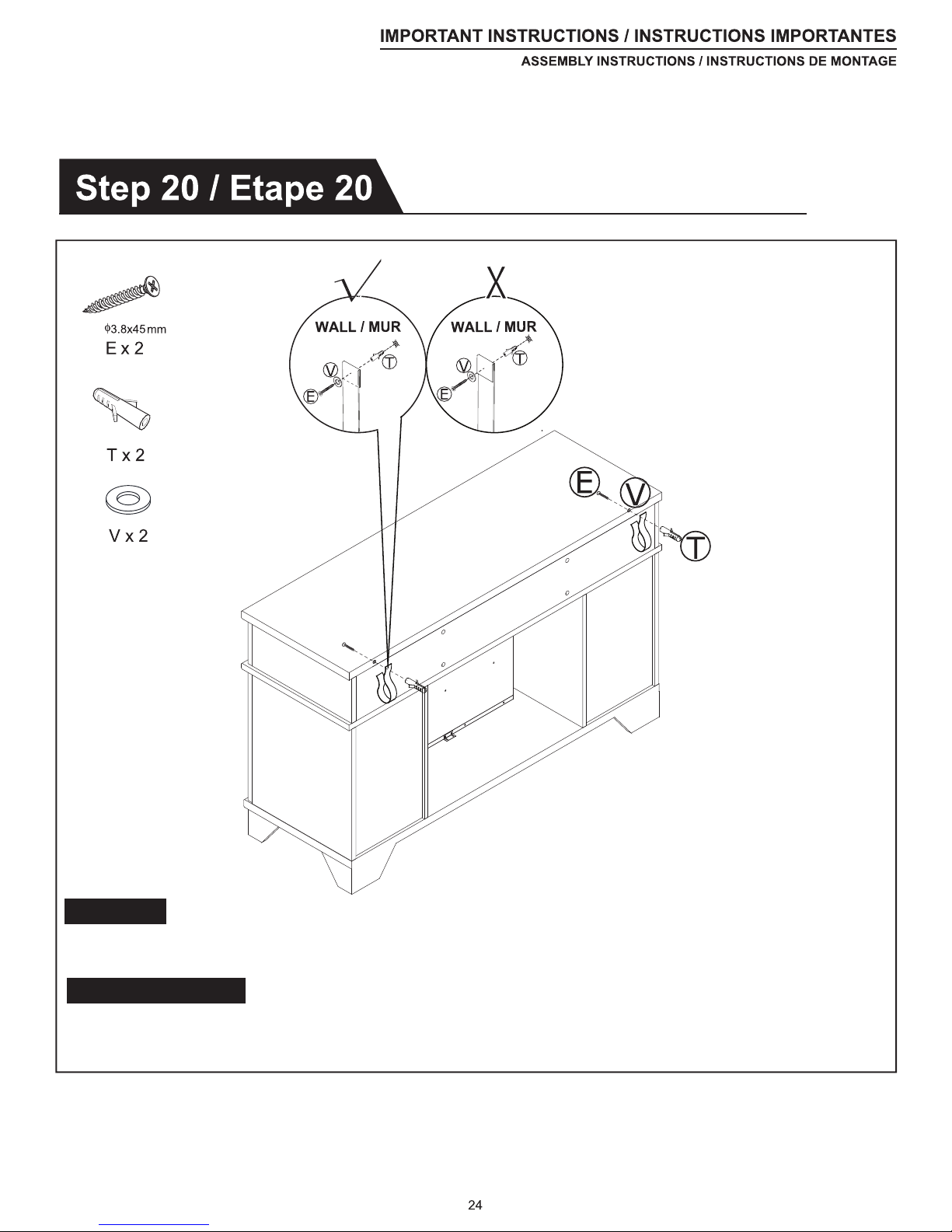

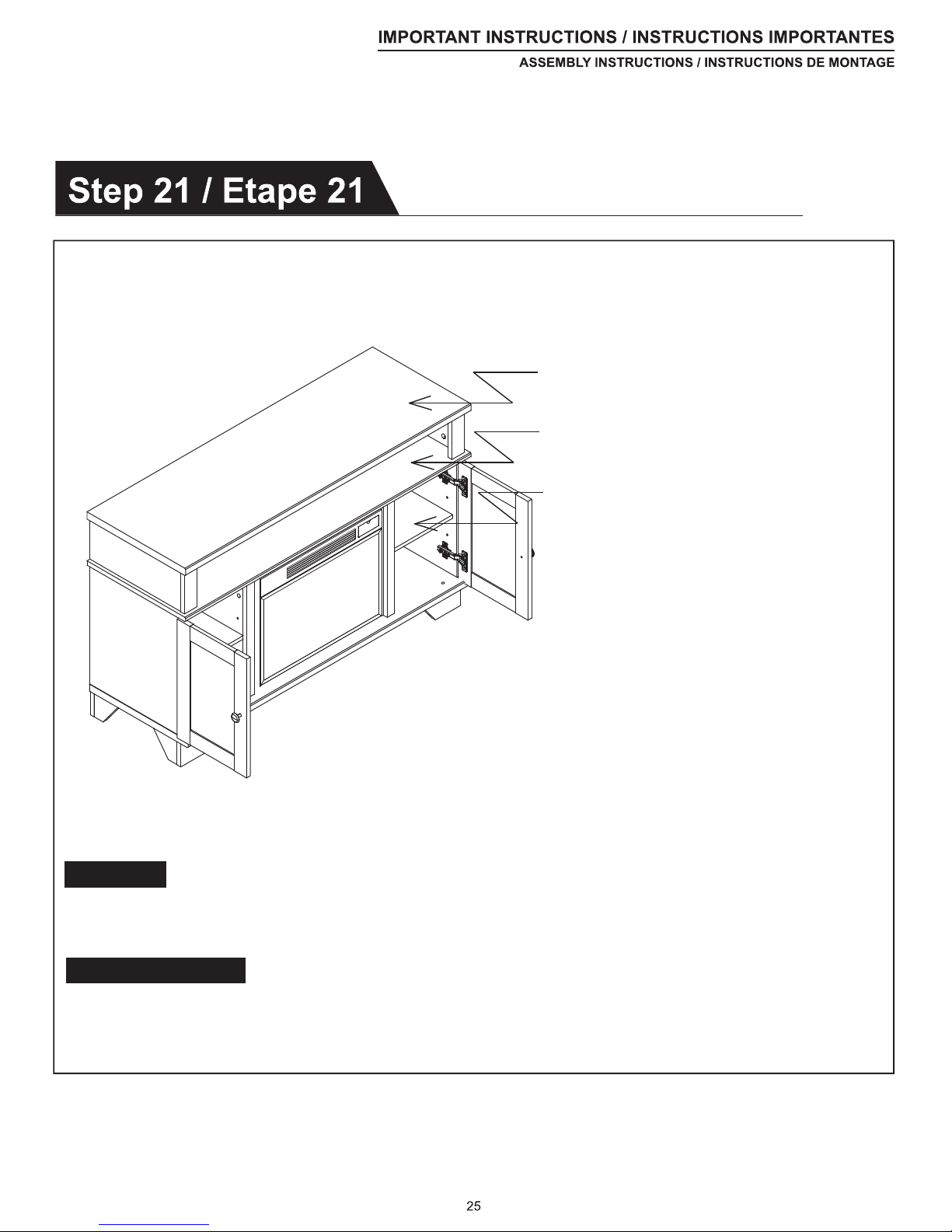

: Young children may be injured by tipping furniture.
recommended. This hardware, when properly installed, could provide protection against the unexpected
tipping of furniture due to improper use.

: Les jeunes enfants peuvent être blessés par des meubles de basculement.
Utilisation d’un de retenue de basculement est fortement recommandée. Ce matériel, lorsqu’il est
correctement installé, pourrait fournir une protection contre le basculement inattendu e meuble en
raison d’une mauvaise utilisation.

WARNING

AVERTISSEMENT

The use of a tipping restraint is highly

W

:For use with most LCD/Plasma televisions weighting 77.2 lbs (35 kg) or less. Use with
televisions or loads heavier than the maximum weights specified may result in instability causing tip over
resulting in death or serious injury.To avoid instability, place flat panel TV in centre or backward of the
centre of the unit.

WARNING

:Destíné à la plupart des téléviseurs à écran LCD / Plasma pesant 77,2 lbs
(35 kg) ou moins. Toute installation en vue de supporter des téléviseurs ou des charges d’un poids
supérieur aux valeurs indiquées peut déboucher sur une instabilité provoquant un basculement pouvant
entrainer la mort ou un accident grave. Pour éviter l'instabilité, placez téléviseur à écran plat dans le
centre ou vers l'arrière du centre de l'unité.

AVERTISSEMENT

MAXIMUM LOAD 77.2 lbs (35 kg)

CHARGE MAXIMALE 77,2 lbs (35 kg)

MAXIMUM LOAD 15.4 lbs (7 kg)

CHARGE MAXIMALE 15,4 lbs (7 kg)

MAXIMUM LOAD 74.1 lbs (33.6 kg)

CHARGE MAXIMALE 74,1 lbs (33,6 kg)

26

The company will, at its’ option, replace free of charge and defective
part, replace free of charge any defective part, which the Purchaser
shall notify their Distributor or the company within the warranty
period. The obligation of the company product under this warranty is
expressly limited to such replacement.

1. Accidents.

2. Unauthorized repairs or alterations.

3. Normal maintenance.

4. Changes made to other units manufactured after this mantel was
manufactured.
5

. Incidental damages caused by failure of the mantel.

6. Improper installation.

1. For 180 days from the date of purchase for exterior finished surfaces.

Due to the properties of natural wood, the company makes no warranty
against mineralization of wood components.

2. Only parts and accessories and other material, available through
the company product are to be used in the performance of warranty
service.

3. Purchasers are responsible for presenting / notifyin

g the company
as soon a problem exists. The warranty repairs should be completed
in a reasonable amount of time from the date of authorization. Not to
exceed 30 days past notification.

The provisions of this limited warranty shall not apply to
the following:

The provisions of this limited warranty shall not apply to
deterioration due to wear and exposure beyond the following
limitation:

1. The company reserves the right to inspect defective parts that
have been replaced under warranty. Dealer is expected to hold
defective parts for 60 days.

This warranty is void unless the following conditions are
adhered to:

For MasterFlame Electric Fireplace Mantel

PRIMA INTERNATIONAL HOLDINGS LIMITED(hereinafter referred to collectively as the “Company”) warrants that
this item is free from manufacturing and material defects for a period of one year from date of purchase.

BASIC WARRANTY :

Contact us at www.homestarna.com or call our customer
service department at 1-888-463-5698, 7:00 a.m. – 5:00 p.m.
CST, Monday – Friday. Make sure you have your warranty,
your sales receipt, location of purchase and the model / serial
number of your product.

FOR CUSTOMER SERVICE

WWW.HOMESTARNA.COM

[e-mail]

1-888-463-5698

MADE IN CHINA
Imported by:
PRIMA INTERNATIONAL HOLDINGS LIMITED
RM A 7/F CHINA OVERSEAS BLDG 139
HENNESSY RD WANCHAI HONG KONG

27

PRIMA INTERNATIONAL HOLDINGS LIMITED (ci-après dénommés collectivement « la société ») garantit cet article
contre tout défaut de matériaux et de fabrication pour une période d’un an à compter de la date d’achat.

À sa discrétion, la société remplacera gratuitement toute pièce
défectueuse si l’acheteur en avise le distributeur ou la société
pendant la période de la garantie. L’obligation de la société en vertu
de cette garantie est expressément limitée à ce remplacement.

1. Accidents

2. Réparations ou modifications non autorisées

3. Entretien normal

4. Modifications apportées à d’autres unités fabriquées après le foyer

en question

5. Dommages indirects causés par la défaillance du foyer

6. Installation inadéquate

1. Pour les 180 jours à compter de la date d’achat pour les surfaces
extérieures finies.

En raison de

s propriétés du bois naturel, la société n’offre aucune

garantie contre la minéralisation des éléments en bois.

2. Seuls les pièces, accessoires et autres matériaux disponibles par
l’entremise de la société doivent être utilisés pour effectuer les
réparations en vertu de la présente garantie.

3. Les acheteurs sont responsables d’aviser la société dès qu’un
problème se présente. Les réparations en vertu de la garantie doivent
être effectuées dans un délai raisonnable suivant la date
d’autorisation. Ce délai ne doit pas excéder 30 jours suivant l’a

vis

d’autorisation.

Les modalités de cette garantie limitée ne s’appliqueront pas
aux situations suivantes :

Les modalités de cette garantie limitée ne s’appliqueront pas à
la détérioration en raison de l’usure ou l’exposition au-delà des
limitations suivantes :

1. La société se réserve le droit d’inspecter les pièces défectueuses
qui ont été remplacées en vertu de la garantie. Le marchand doit
conserver les pièces défectueuses pendant 60 jours.

La garantie sera nulle si les conditions suivantes ne sont pas
respectées :

Pour le foyer électrique avec manteau MasterFlame

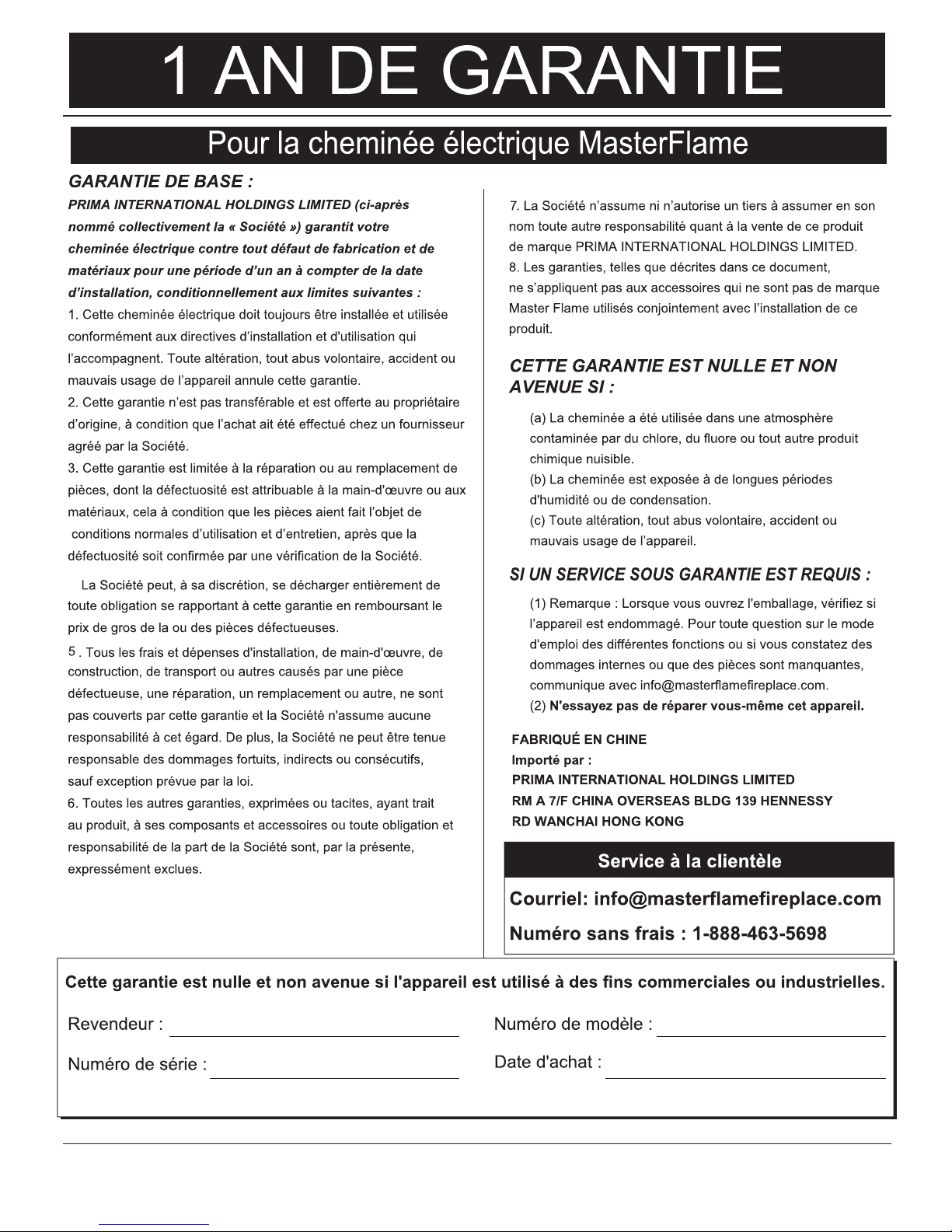

1 AN DE GARANTIE

GARANTIE DE BASE :

SERVICE À LA CLIENTÈLE :

WWW.HOMESTARNA.COM

[e-mail]

1-888-463-5698

FABRIQUÉ EN CHINE
Importé par:
PRIMA INTERNATIONAL HOLDINGS LIMITED
RM A 7/F CHINA OVERSEAS BLDG 139
HENNESSY RD WANCHAI HONG KONG

Contactez-nous au www.homestarna.com ou appellant le
service à la clientèle au 1-888-463-5698, entre 7 h et 17 h,
HNC, du lundi au vendredi. Assurez-vous d'avoir en mains
votre garantie, votre reçu de vente, le lieu d'achat anisi que
les numéro de modèle et de série de votre produit.

1608R2

TED20

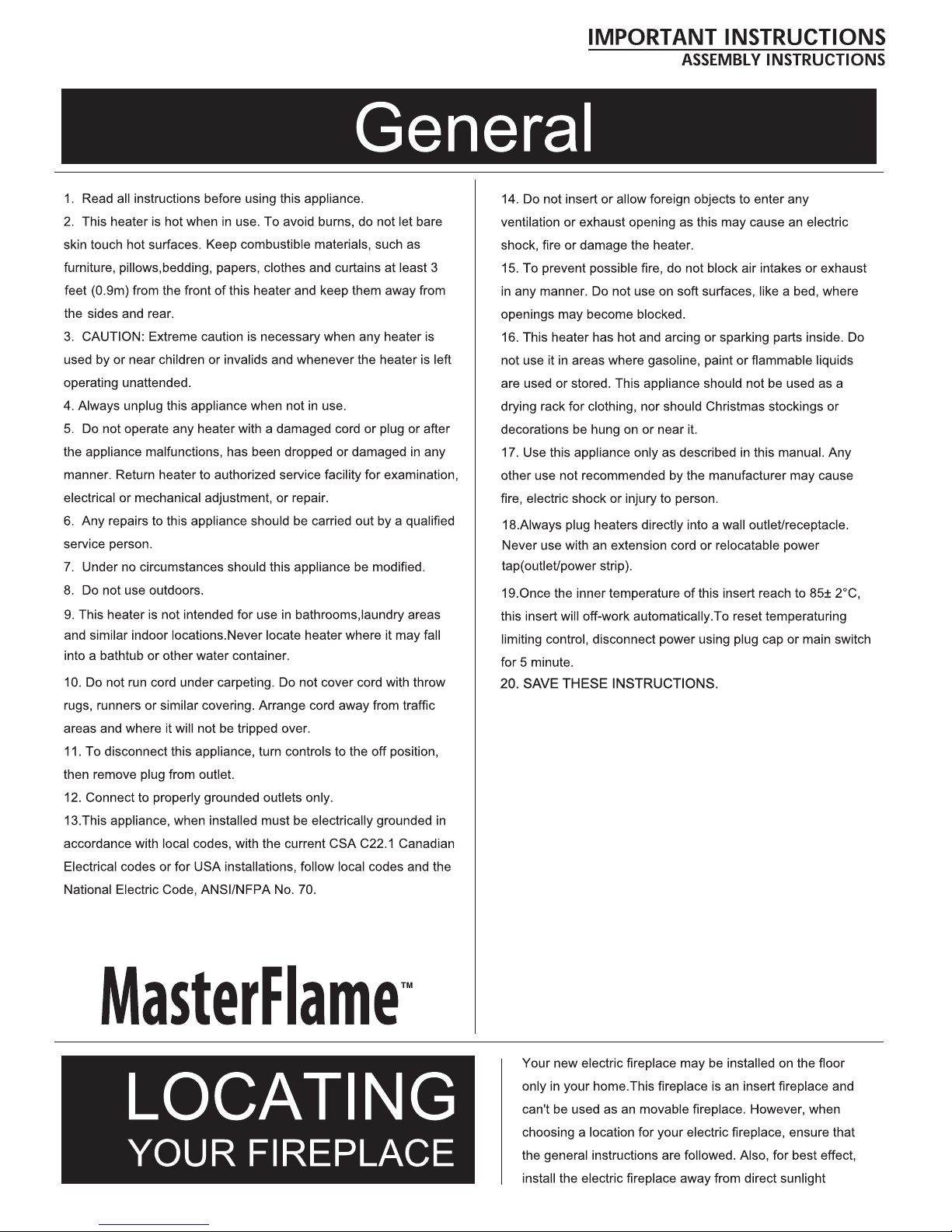

and dust.

E-1

Emberbed

V V

V V

V

V

V

V V

V V

V V

V

V

V

V

V

V

V

V

Heater / Blower Assembly

Main Power Switch-Red Toggle

Heater 1/2 Switch-Red Toggle

Flame Generator Drive Motor

Flame Generator/Spinner

Control Panel Circuit Board

Remote Control-6 Buttons

Front Projection Tempered Glass

E-12 Light Bulb Sockets

Model

Drawing

Kingwood Roman Montana

E-2

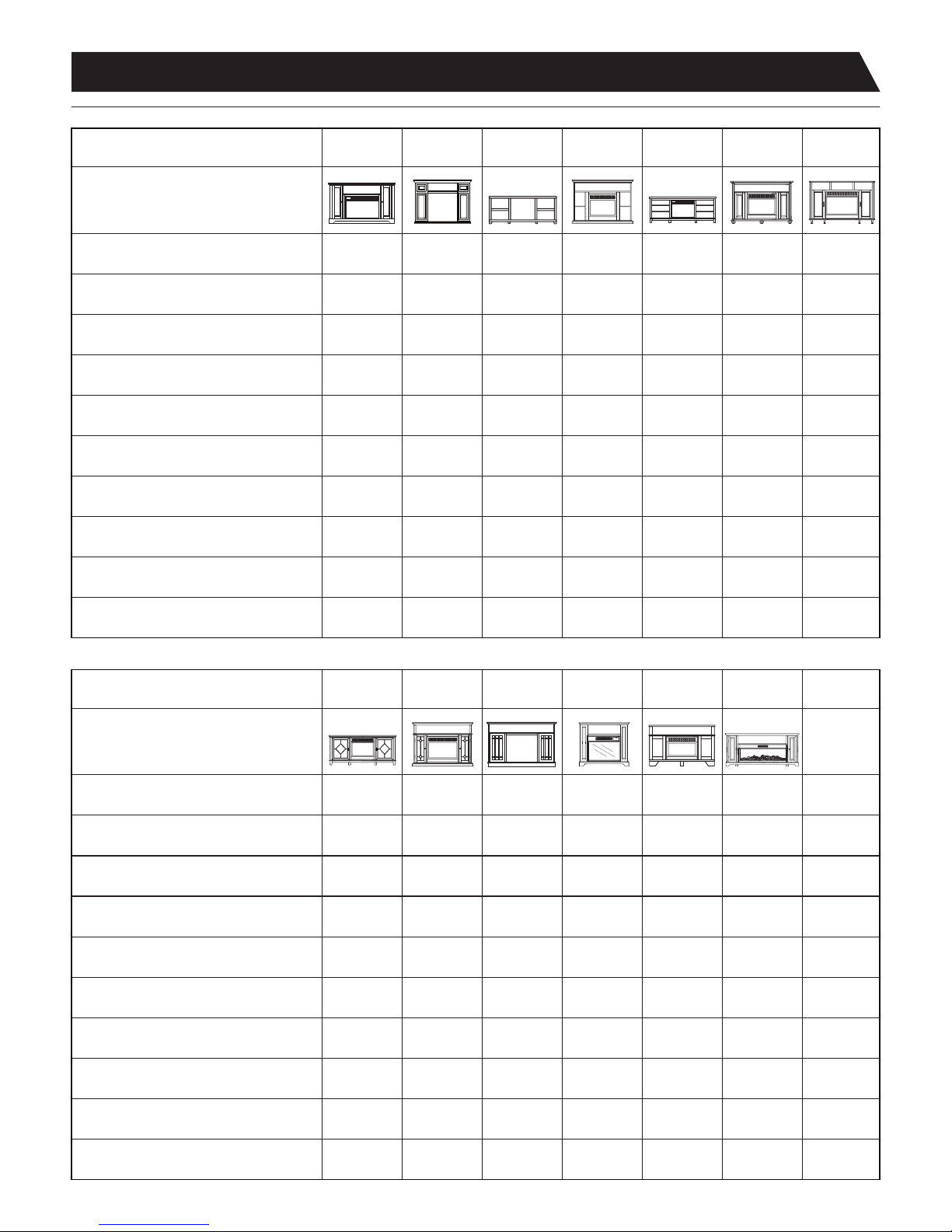

PARTS LIST

V V V V

V V V V

V V V

V V V V

V V V V

V V V V

V V V V

V V V V

Hollywood Monet

Peter­borough

Tallinn

V V V V V

V V V V V

V V

V V

V V

V V V V V

V

V

V

V

V

V V V V

V

V

V V V V V

Orleans Amsterdam Hamilton HorizonCarnation

Emberbed

Heater / Blower Assembly

Main Power Switch-Red Toggle

Heater 1/2 Switch-Red Toggle

Flame Generator Drive Motor

Flame Generator/Spinner

Control Panel Circuit Board

Remote Control-6 Buttons

Front Projection Tempered Glass

E-12 Light Bulb Sockets

Model

Drawing

V

V

V

V

V

V

V

V

Lotus

V

V

2. Power switch/button is in the "ON" position, but
no flame effect.

3. Logs Glow, flame effect does not work.

5.Other reasons that may cause heater not to
operate:
5a.Incorrect operation.
5b.Defective heater switch.
5c.Defective heater assembly.
5d.Loose wiring.
5e.Dirty or clogged vents.

6. Unusual sounds/noise.

7. Flame effect operates, but heater does not blow
warm air.

8. Scratch (es) / paint off.

9. Problems with the assembly work.

1. No power.

1a.Check that unit is plugged into a standard 120V outlet.

2a.Pls refer to replacing light bulbs steps to check if there
has any broken or loose light bulbs. ( 2a. Applied to models with light bulb.)

3a.Open back(applied to model No. REG23/REG23RC/REG28RC/
POLAR42RC) or bottom (applied to model No. TED20/TED23RC/TED28WRC)

of unit, check to see if “spinner” is correctly mounted at the rear of unit.

*Model No. refer to rating label on the back of the unit.

3b.Check to see if spinning motor is functioning. If not, call customer service.

4a.Turn all switches / buttons to the "OFF" position and unplug the unit from
the wall outlet for 5 minutes.

After 5 minutes plug the unit back into wall outlet, and operate as normal.

6a.It is normal when the firebox is working. The noise comes from the fan that
blows the heated air out of the firebox. A slight noise may also come from the
motor that generates the flame. If it is unusual, check that the screws attaching

the flame motor are tightened.

7a.Check that heater switch / button is in “on” position. Switch should light up.

7b. Make certain that thermostat is turned toward the “HI” position.
( 7b. Applied to models with thermostat knob.)

8a.Use touch up sticker/ touch up pen to cover.

9a.Call 1-888-463-5698.

5a.Refer to operating instructions.
5b.Call customer service.
5c.Call customer service.
5d.Call customer service.
5e.Unplug the unit. Clear vent area of dust and debris.
Wait ten minutes, plug the unit in again and turn on the heater.

E-3

TROUBLE SHOOTING GUIDE

4.Heater doesn't work, but Power and Heater
switches / buttons are in the "ON" position and
thermostat (if applicable) is set on"HI".

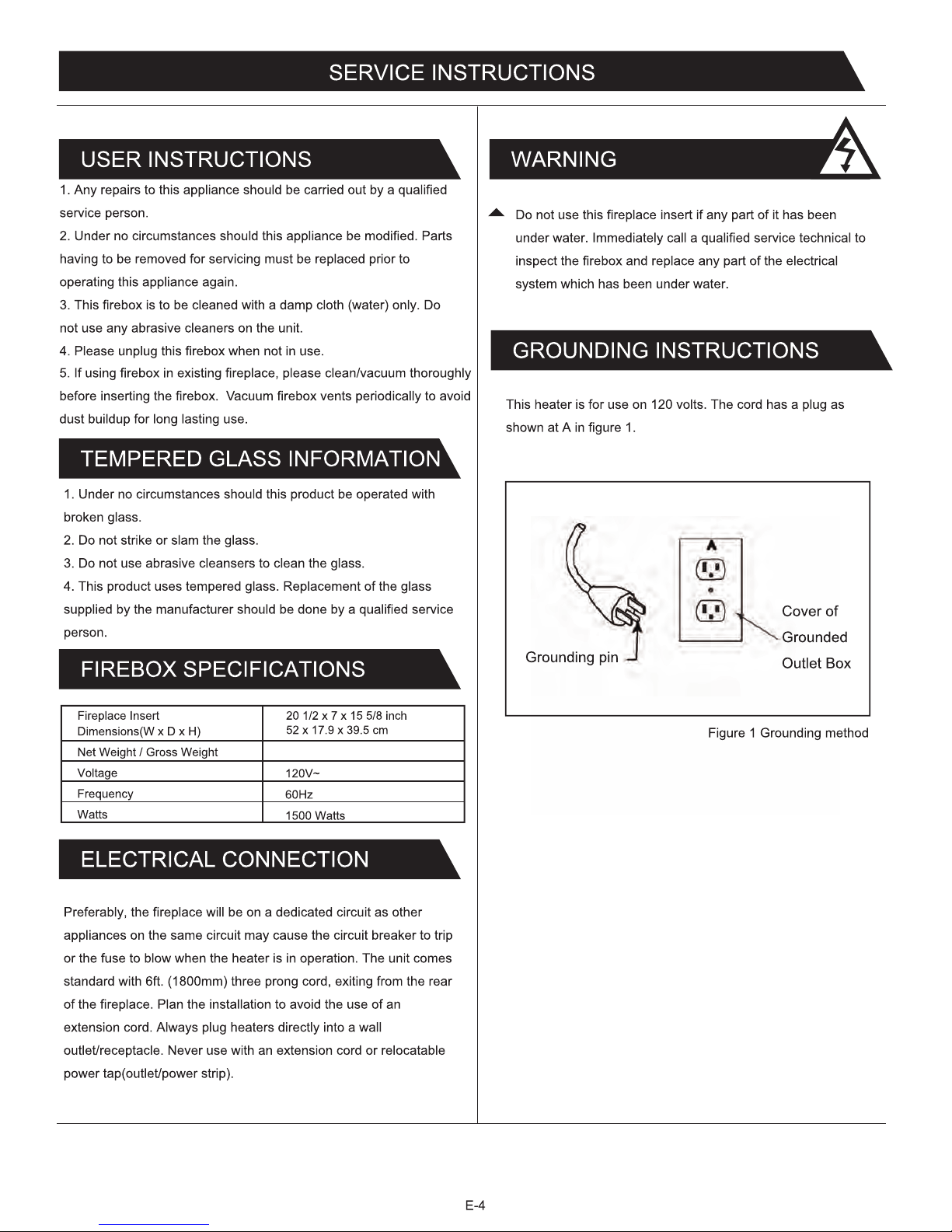

9.4 kg / 10.3 kg

Model # Drawing

Remote

Control

NO

NO

NO

NO

Roman

Montana

E-5

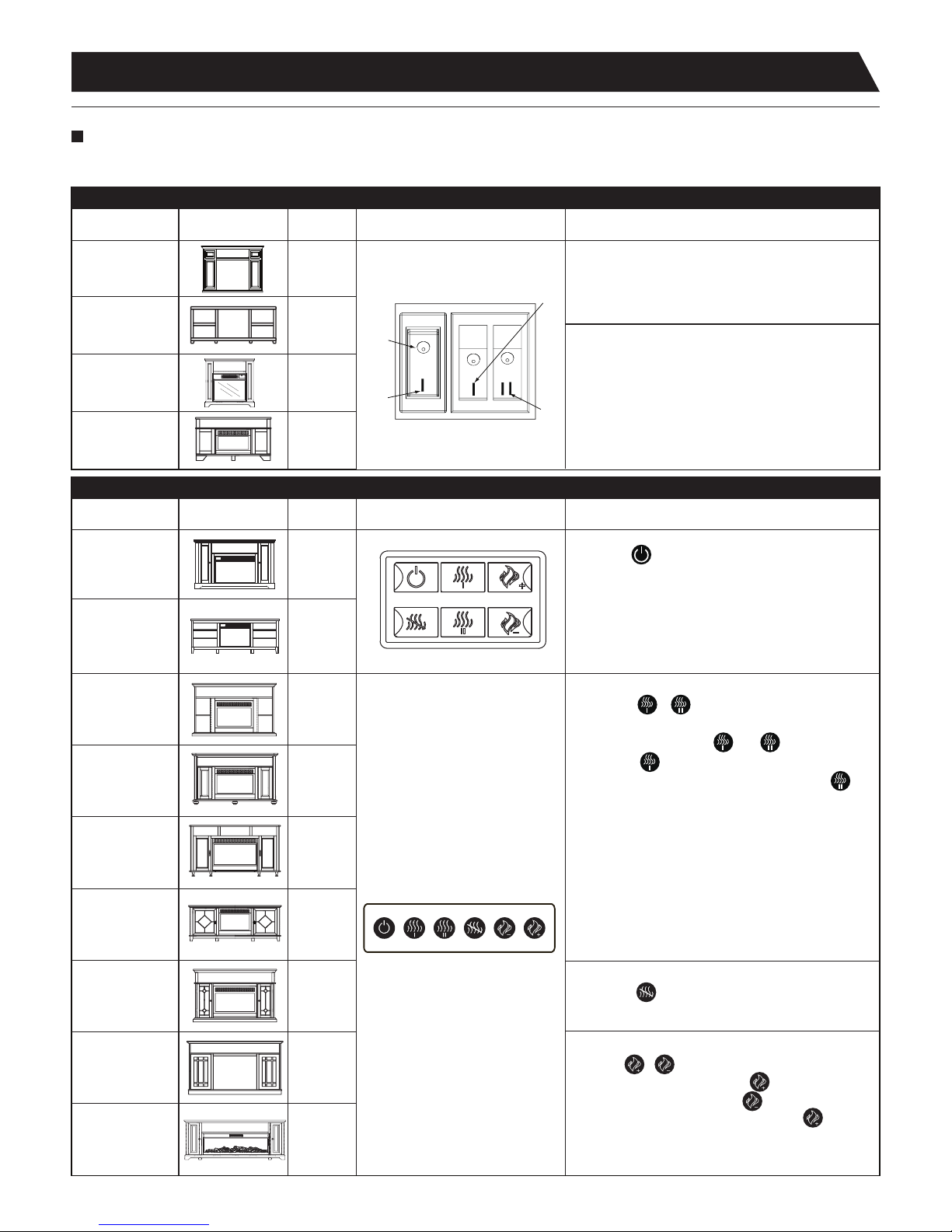

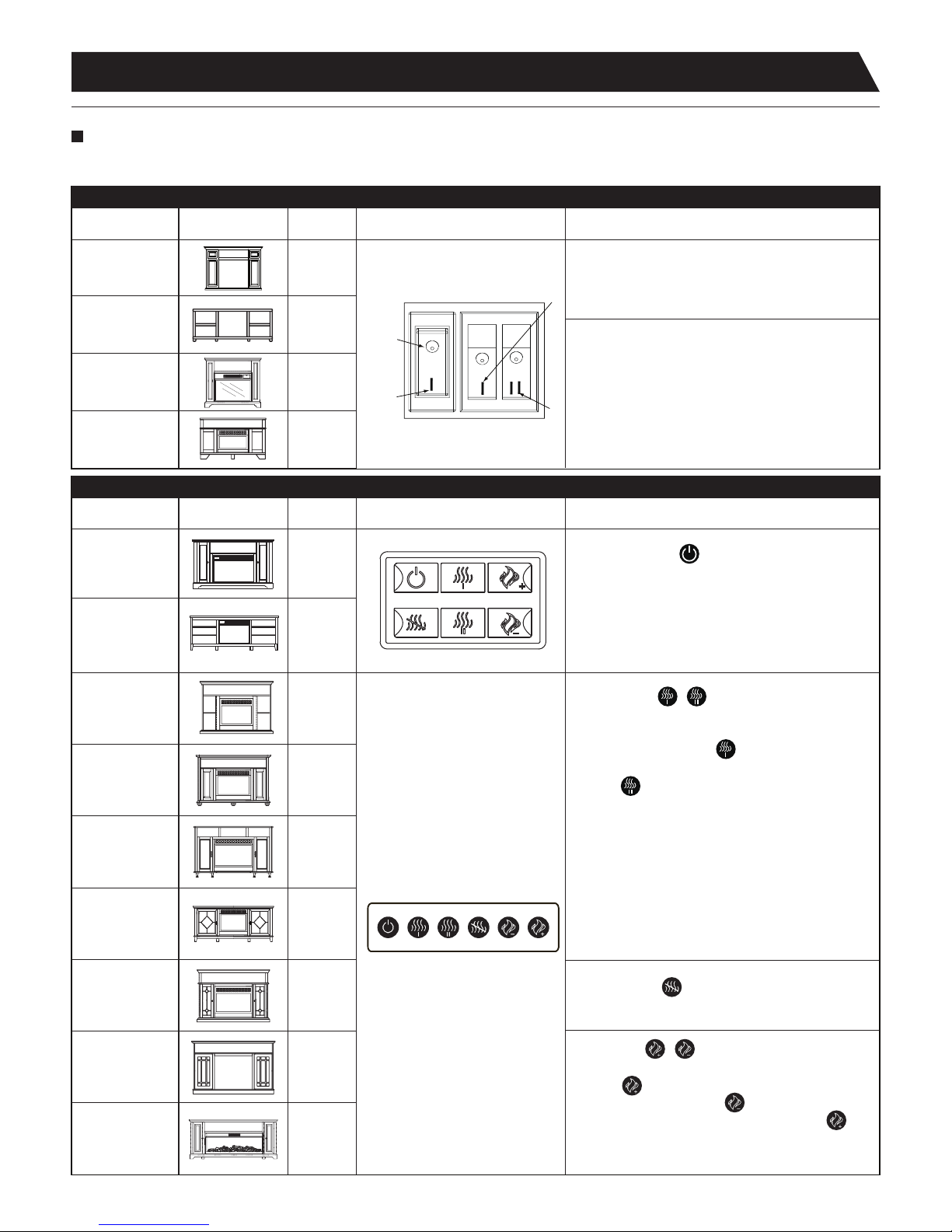

OPERATING INSTRUCTIONS : MANUAL CONTROL FUNCTIONS

Amsterdam

Hamilton

Operating InstructionManual Controls

Manual control panel can be accessed at the lower or up-right corner

of the MasterFlame insert.

TO ACCESS CONTROL PANEL -

Figure 2

POWER - Main power to unit. If you press the
power “ON”, it is not only put the fireplace insert
in a standby mode, but also you can see the flame
effect through the screen.

HEATER - This button will turn on the power to
the heater and blower.The HEATER switch has
two options "1" and "2". If you press the button"1"
only, it can operate the heater on the low setting
(750W). And if you want to operate the heater on
the high setting (1500W), you must press the
button ”1” first and then press the button “2”.

ON

OFF

1

2

Model # Drawing

Remote

Control

Hollywood

YES

YES

YES

YES

YES

YES

YES

YES

Monet

Peterborough

Tallinn

Lotus

Orleans

Carnation

Horizon

Operating InstructionManual Controls

Figure 3

POWER - This button will not only put the
fireplace insert in a standby mode, but also you
can see the flame effect through the screen. This
will turn off all functions at once. By pressing the
button again the unit will turn on at the same
settings.

HEATER / -This button will turn on the
power to the heater and blower. The HEATER
switch has two options and . If you press
the button , it can operate the heater on the low
setting (750W). And If you press the button , it
can operate the heater on the high setting(1500W).

As an important safety feature, the heating element
is designed with a delayed activation sequence.
Therefore, when the heater is turned on it will take
several seconds for the unit to begin blowing hot
air. Subsequently, the fan blower will continue to
run for several seconds after the heater is turn off.

HeatOFF : This button will turn off the heater
and blower.

Kingwood YES

FLAME / : Allows you to adjust the flame to
suit your mood. Press button to increase flame
brightness and press button to decrease flame
brightness. You must press the button several
times to see the full flame effect.

E-6

yourself.

E-7

4

i
t

Aussi, pour de meilleurs

résultats, placer la cheminée électrique loin des rayons directs
du soleil et de la poussière.

F-1

F-2

LISTE DES PIECES

V V

V V

V

V

V

V V

V V

V V

V

V

V

V

V

V

V

V

Kingwood Roman Montana

V V V V

V V V V

V V V

V V V V

V V V V

V V V V

V V V V

V V V V

Hollywood Monet

Peter­borough

Tallinn

Braise

Ensemble Chauffage / Ventilateur

Interrupteur pour alimentation de
courant principale - Bascule Rouge

Interrupteur de chauffage 1/2 - Bascule
Rouge

Moteur de Conduite du Générateur de
Flamme

Générateur de Flamme/Fileur

Planche de Circuit du Panneau de
Contrôle

Télécommande de Contrôle-6 boutons

Verre doux pour Projection avant

Prises pour ampoule de lumière E-12

Modèle

Dessin

V V V V V

V V V V V

V V

V V

V V

V V V V V

V

V

V

V

V

V V V V

V

V

V V V V V

Orleans Amsterdam Hamilton HorizonCarnation

V

V

V

V

V

V

V

V

Lotus

Braise

Ensemble Chauffage / Ventilateur

Interrupteur pour alimentation de
courant principale - Bascule Rouge

Interrupteur de chauffage 1/2 - Bascule
Rouge

Moteur de Conduite du Générateur de
Flamme

Générateur de Flamme/Fileur

Planche de Circuit du Panneau de
Contrôle

Télécommande de Contrôle-6 boutons

Verre doux pour Projection avant

Prises pour ampoule de lumière E-12

Modèle

Dessin

V

V

2. Les interrupteurs sont dans la position "ON", mais
l’effet de flamme ne fonctionne pas.

3. Y a lumière, mais l’effet de flamme ne fonctionne
pas.

4. Le chauffage ne fonctionne pas, mais les
interrupteurs / boutons d’alimentation de courant et
du Chauffage sont sous mode "ON" et le
thermostate (si applicable) est sous mode "HI".

5. D'autres raisons qui peuvent causer la boîte à feu
de pas opérer.
5a.Fonctionnement incorrect.
5b.Interrupteur de radiateur défectueux.
5c.Ensemble de radiateur défectueux.
5d.Câblage desserré.
5e.Évents sale ou bouché.

6. Sons anormaux/bruit.

7. Effet de flamme fonctionne, mais le chauffage ne
fait sortir d’air chaud.

8. Rayure(s) / peinture enlevée.

9. Problèmes avec l’ensemble du travail.

1. Pas de courant. 1a.Vérifiez si l’unité est branchée dans la prise standard de 120V.

2a.Se référez aux étapes sur les ampoules de lumière pour vérifier si elles
sont abîmées ou pas besoin connectées. (2a. Applicable aux modèles avec le

ampoules de lumière.)

3a.Ouvrir l'arrière (appliqué aux modèles REG23/REG23RC/REG28RC/
POLAR42RC) ou panneau en bas (appliqué au modèle TED20/TED23RC/

.étinu'l ed erèirra'l

à étnom tnemetcerroc tse » ruelif « el is reifirév ,étinu'l ed

* Numéro de Modèle- se rapportent à l'étiquette au dos de l'unité.

3b.Vérifiez pour voir si le moteur du fileur fonctionne. Sinon, appelez le service
client.

4a.Tournez tous les interrupteurs / boutons sous mode "OFF" et débranchez
l’unité de la prise murale pour 5 minutes.
Après 5 minutes, rebranchez l’unité à la prise murale,et opérez normalement.

6a. Il est normal quand le foyer fonctionne. Le bruit vient de la fan qui pousse
l'air hors du foyer. Un léger bruit peut également venir du moteur qui produit la
flamme. S'il est peu commun, vérifiez que les vis attachant le moteur de

flamme sont serrées.

L’interrupteur devrait s’allumer.

7b. Assurez-vous que le thermostate est sous mode “HI”. (7b. Applicable aux
modèles avec le poignet du thermostate.)

8a.Utilisez un autocollant de retouche/ un stylo de retouche pour couvrir.

9a.Appelez 1-888-463-5698.

5a.Consultez les directives d'utilisation.
5b.Communiquez avec le service à la clientèle.
5c.Communiquez avec le service à la clientèle.
5d.Communiquez avec le service à la clientèle.
5e.Débranchez l'appareil. Surface de ventilation claire de poussière et de
débris. Attendez dix minutes, branchez l'appareil à nouveau et d'allumer le
chauffage.

F-3

GUIDE DE DEPANNAGE

7a. Vérifiez que l’interrupteur / bouton du chauffage est bien sous mode “on”.

TED28WRC)

9,4 kg / 10,3 kg

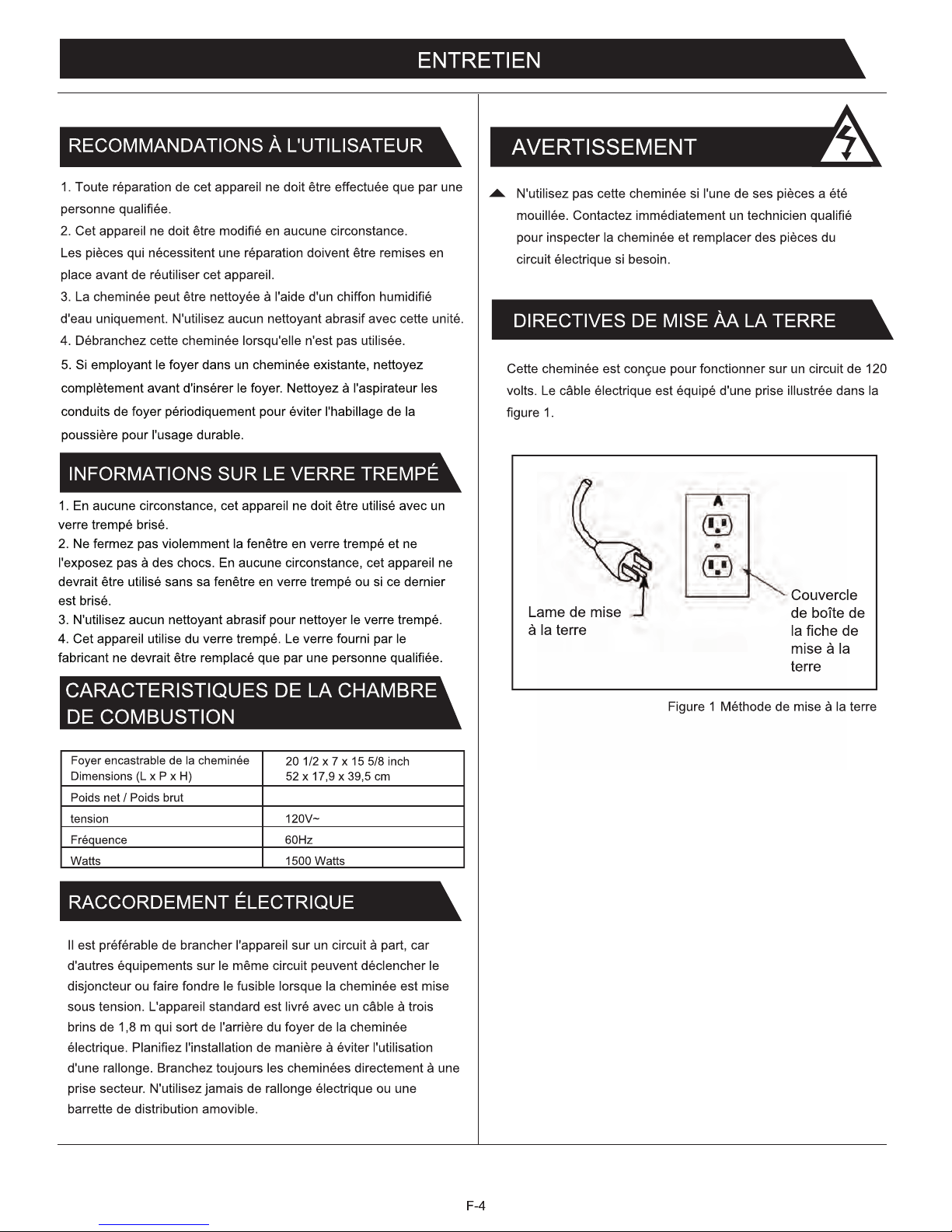

F-5

MODE D'EMPLOI - COMMANDES MANUELLES

Le panneau des commandes manuelles se trouve dans le coin

inférieur droit du foyer MasterFlame.

ACCÈS AU PANNEAU DE COMMANDE -

Modèle Illustration

Télécom-

mande

N

N

N

N

Roman

Montana

Amsterdam

Hamilton

Mode d'emploiCommandes manuelles

Figure 2

ALIMENTATION - Il s'agit de l'alimentation
principale du foyer. En appuyant sur le bouton
« ALLUMER », le foyer se met en mode de veille
et l'effet de flammes est visible.

RADIATEUR - Ce bouton permet de mettre en
fonction le radiateur et le ventilateur. Le
RADIATEUR comporte deux réglages. En
appuyant sur le bouton 1 seulement, le radiateur
fonctionne au réglage inférieur (750 W). Pour
utiliser le radiateur au réglage supérieur (1 500
W), vous devez d'abord appuyer sur le bouton 1,
puis sur le bouton 2.

Modèle Illustration

Télécom-

mande

Hollywood

Monet

Peterborough

Tallinn

Lotus

Orleans

Carnation

Horizon

Mode d'emploiCommandes manuelles

Figure 3

ALIMENTATION - Ce bouton le foyer se met
en mode de veille et l'effet de flammes est
visiblle. II sera désactiver toutes les fonctions du
même coup. En appuyant de nouveau sur ce
bouton, le foyer se remet en fonction selon les
mêmes réglages.

RADIATEUR / - Ces boutons permettent de
mettre en fonction le radiateur et le ventilateur. Le
RADIATEUR comporte deux réglages. En
appuyant sur le bouton , le radiateur fonctionne
au réglage inférieur (750 W). Et en appuyant sur le
bouton , le radiateur fonctionne au réglage
supérieur(1 500 W).

Pour une sécurité accrue, l'élément chauffant est
muni d'un dispositif de retardement. Ainsi, lorsque
le radiateur est mis en fonction, il s'écoule quelques
secondes avant que le ventilateur commence à
souffler de l'air chaud. De même, le ventilateur
continue de fonctionner durant quelques secondes
après la mise hors fonction du radiateur.

Kingwood

Oui

Oui

Oui

Oui

Oui

Oui

Oui

Oui

Oui

FLAMMES / - Ces boutons vous permettent
de régler les flammes à votre goût. Appuyez sur le
bouton pour augmenter l'intensité des flammes
et appuyez sur le bouton pour réduire l'intensité
des flammes. Il faut appuyer sur le bouton à
quelques reprises pour obtenir l'effet de flammes
maximum.

CHAUFFAGE - Ce bouton permet de mettre
hors fonction le radiateur et le ventilateur.

1

2

ÉTEINDRE

ALLUMER

F-6

F-7

4.
