PL INSTRUKCJA UŻYTKOWANIA EN INSTRUCTIONS FOR USE

ZMYWARKA DO NACZYŃ

DISHWASHER

Szanowny Kliencie, Szanowna Klientko,

Dziękujemy za zakup zmywarki

Dołożyliśmy wszelkich starań i wykorzystaliśmy naszą najlepszą wiedzę, aby urządzenie to spełniło wszelkie Państwa wymagania. Połączyliśmy innowacyjność z wydajnością, zapewniając łatwość obsługi urządzenia w każdym momencie.

Gama produktów mikrofalowych, płyt grzejnych, okapów, kuchni, pralek, suszarek, lodówek i zamrażarek pasujących do Państwa nowej zmywarki do naczyń Mastercook.

Na naszej stronie internetowej www.mastercook.pl znajdziecie Państwo pełen asortyment naszych produktów oraz wiele dodatkowych, przydatnych informacji.

Mastercook

obejmuje szeroki wybór piekarników, kuchenek

Mastercook

Z myślą o stałym rozwoju naszych produktów zastrzegamy sobie prawo do modyfikowania ich parametrów technicznych, funkcjonalnych i estetycznych uwarunkowanych postępem technicznym.

Uwaga :

Przed zainstalowaniem i rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję instalacji i obsługi, co umożliwi szybkie zapoznanie się z działaniem tego urządzenia.

www.mastercook.pl

PL4PL

CONTENTSSPIS TREŚCI

1 / INFORMACJE DLA UŻYTKOWNIKA

• Zasady bezpieczeństwa __________________________________ 4

• Ochrona środowiska ____________________________________ 5

• Zmywanie ekonomiczne i ekologiczne ______________________ 5

2 / OPIS URZĄDZENIA

• Ogólna prezentacja zmywarki ____________________________ 6

• Prezentacja panelu sterowania ____________________________ 7

3 / INFORMACJE

• Twardość wody ________________________________________ 8

4 / CZYNNOŚCI PRZED PIERWSZYM UŻYCIEM

• Pomiar twardości wody i dobór detergentu __________________ 9

• Tabela twardości ________________________________________ 9

5 / REGULACJA ZMIĘKCZANIA __________________________________ 10 6 / BEZPIECZEŃSTWO ZMYWARKI ______________________________ 11 7 / WKŁADANIE DETERGENTU __________________________________ 12 8 / UZUPEŁNIANIE SOLI REGENERUJĄCEJ ______________________ 13 9 / UZUPEŁNIANIE ŚRODKA NABŁYSZCZAJĄCEGO ________________ 14 10 / WYPOSAŻENIE ZMYWARKI DO NACZYŃ

• Dolny kosz ____________________________________________ 15

• Górny kosz ____________________________________________ 16

• Koszyk na sztućce ______________________________________ 17

11 / PROGRAMY ZMYWANIA ____________________________________ 18 12 / PROGRAMOWANIE ________________________________________ 20 13 / CZYSZCZENIE ZMYWARKI

• Czyszczenie filtrów na odpadki ____________________________ 22

• Planowany dłuższy okres nieużywania lub przeniesienie ______ 23

14 / GDY ZMYWARKA NIE FUNKCJONUJE PRAWIDŁOWO __________ 24 15 / SERWIS POSPRZEDAŻNY __________________________________ 29 16 / WSKAZANIA DLA LABORATORIÓW POMIARÓW PRÓBNYCH

Patrz koniec broszury (

zobacz strona 30)

1 / INFORMACJE DLA UŻYTKOWNIKA

Ważne :

Niniejszą instrukcję obsługi należy zachować wraz z zakupionym urządzeniem. W przypadku sprzedaży lub przekazania go innej osobie, należy pamiętać o przekazaniu instrukcji nowemu właścicielowi. Przed zainstalowaniem i rozpoczęciem użytkowania urządzenia prosimy dokładnie zapoznać się z niniejszymi instrukcjami. Zostały one opracowane z myślą o Państwa bezpieczeństwie, jak również o bezpieczeństwie innych użytkowników urządzenia.

•

ZASADY BEZPIECZEŃSTWA

• Instalacja

— Po odbiorze urządzenia proszę od razu zdjąć opakowanie. Należy sprawdzić, czy urządzenie nie zostało uszkodzone w czasie transportu. Wszelkie zastrzeżenia należy zgłosić w formie pisemnej na dokumencie odbioru urządzenia i zostawić dla siebie jego kopię. Nigdy nie podłączaj do prądu uszkodzonego urządzenia. Jeżeli urządzenie jest uszkodzone, skontaktuj się ze swoim sprzedawcą.

- Przed przystąpieniem do podłączania urządzenia do sieci elektrycznej zapoznaj się z zaleceniami zawartymi w instrukcji instalacji.

- W trakcie całej instalacji zmywarka musi być odłączona od zasilania.

- Dane dotyczące podłączenia Państwa urządzenia do instalacji elektrycznej znajdujące się na tabliczce znamionowej muszą odpowiadać tym, którymi dysponujecie Państwo w miejscu podłączenia zmywarki.

- Po zainstalowaniu urządzenia należy zapewnić łatwy dostęp do gniazdka.

- Nie wolno zmieniać lub próbować zmieniać parametrów urządzenia. Może to spowodować zagrożenie dla osoby, która to robi.

- Jeżeli Państwa domowa instalacja wymaga zmian, prace związane z instalacją elektryczną i hydrauliką należy powierzyć wykwalifikowanemu elektrykowi lub hydraulikowi.

- Zakupione przez Państwa urządzenie przeznaczone jest do normalnego użytku domowego. Nie należy używać go w celach handlowych lub przemysłowych lub w innych, do których nie zostało przeznaczone.

- Urządzenie jest przeznaczone do stosowania w gospodarstwie domowym i do innych zastosowań o podobnym charakterze, na przykład:

• w aneksach kuchennych na zapleczu sklepów, biur i innych zakładów pracy,

• w gospodarstwach rolnych,

• w pokojach hotelowych i w innych pokojach noclegowych,

• w domkach letniskowych.

- Ścianki zmywarki nie mogą zostać w żadnym wypadku przedziurawione.

• Bezpieczeństwo dzieci

— Urządzenie to nie jest przeznaczone do użytku przez dzieci lub osoby o ograniczonych zdolnościach motorycznych, chyba że użytkowanie urządzenia odbywa się pod ścisłym nadzorem osób odpowiedzialnych za ich bezpieczeństwo.

- Urządzenie to może być używane jedynie przez dorosłych. Upewnij się, że dzieci go nie dotykają i nie traktują jak zabawkę. Upewnij się również, że nie bawią się jego przyciskami.

- Małe dzieci powinny zawsze znajdować się z dala od urządzenia w trakcie jego funkcjonowania.

- Detergenty zawierają substancje o działaniu drażniącym i ściernym. Produkty te mogą wywierać działanie żrące na oczy, jamę ustną bądź gardło. W przypadku ich połknięcia mogą być bardzo niebezpieczne dla zdrowia. Unikaj jakiegokolwiek kontaktu tych środków ze skórą i oczami. Upewnij się, że pojemnik na detergenty jest pusty po skończonym cyklu zmywania.

- Detergenty należy trzymać w miejscu niedostępnym dla dzieci. Nie wkładaj żadnego detergentu do urządzenia na długo przed rozpoczęciem zmywania.

- Woda znajdująca się w urządzeniu nie jest zdatna do picia, dlatego też dzieci nie powinny zbliżać się do urządzenia, kiedy jego drzwi są otwarte.

- Nie pozwalać dzieciom bawić się lub siadać na otwartych drzwiach zmywarki, gdyż urządzenie może się przechylić.

- Po zdjęciu opakowania z urządzenia odłóż je w miejsce niedostępne dla dzieci.

- Zabezpiecz wszystkie materiały opakowaniowe (np. torby plastikowe, styropian, itp.) z dala od zasięgu dzieci, ponieważ mogą one być dla nich niebezpieczne (ryzyko uduszenia).

1 / INFORMACJE DLA UŻYTKOWNIKA

• Użytkowanie

— Urządzenie to nie jest przewidziane do użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, umysłowych lub czuciowych, ani też osoby nie posiadające doświadczenia lub wiedzy, z wyjątkiem osób używających go pod kontrolą lub zgodnie z instrukcjami osób odpowiedzialnych za ich bezpieczeństwo. —

Nie należy otwierać drzwiczek podczas pracy zmywarki, gdyż może do spowodować wydostawanie się na zewnątrz gorącej pary lub rozlanie wody. — Należy używać wyłącznie produktów specjalnie przeznaczonych do stosowania w Państwa zmywarce (zmiękczacz wody, detergent, nabłyszczacz). —

Proszę unikać, jeśli to możliwe, otwierania drzwiczek zmywarki podczas pracy urządzenia, a zwłaszcza w fazie ogrzewania, ponieważ ze zmywarki będzie wydobywać się wrząca para lub gorąca woda, która może spowodować oparzenia. Urządzenie wyposażone jest w system bezpieczeństwa, który natychmiast zablokuje działanie urządzenia w przypadku otwarcia drzwi. —

Nigdy nie używaj rozpuszczalników chemicznych w swojej zmywarce, ponieważ może to spowodować wybuch. —

Zaraz po załadowaniu lub wyjęciu naczyń ze zmywarki należy zamknąć drzwiczki urządzenia.

—

Nie wolno opierać się ani siadać na otwartych drzwiach urządzenia.

—

W przypadku jakiejkolwiek naprawy lub ingerencji technicznej urządzenie należy odłączyć od prądu.

—

Unikaj ustawiania zmywarki tuż obok kuchenki lub innego źródła ciepła w celu uniknięcia ryzyka uszkodzeń spowodowanych przez ciepło. —

Nie wkładaj do zmywarki żadnych przedmiotów, które nie są dopuszczone przez ich producenta do zmywania w zmywarce do naczyń. —

Jeżeli ze zmywarki zostało wyjęte jakiekolwiek naczynie przed zakończeniem cyklu, należy wypłukać je dokładnie w celu usunięcia ewentualnych resztek środków myjących. —

W razie awarii nigdy nie próbuj sam naprawiać urządzenia. Wszelkie naprawy wykonywane przez osoby nie posiadające odpowiednich uprawnień mogą doprowadzić do znacznych uszkodzeń oraz rozregulowania urządzenia. — Urządzenie spełnia stosowne wymogi bezpieczeństwa. Wszelkie naprawy powinny być wykonywane przez wykwalifikowanych techników. Wszelkie samodzielne próby dokonywania napraw lub modyfikacji stwarzają niebezpieczeństwo dla użytkownika. Należy używać wyłącznie oryginalnych części zamiennych.

Jeżeli urządzenie nie funkcjonuje poprawnie z przyczyn innych, niż wymienione w niniejszej instrukcji

— należy odłączyć je od źródła zasilania (wyjąć wtyczkę) lub wyłączyć bezpiecznik i skontaktować się z serwisem posprzedażnym.

OCHRONA ŚRODOWISKA

• Materiały użyte do wykonania opakowania można poddać recyclingowi. Prosimy o umieszczanie ich wyłącznie w kontenerach na odpadki przetwarzalne do tego przeznaczonych, ponieważ w ten sposób pomagacie Państwo je zutylizować i przyczyniacie się do ochrony środowiska naturalnego.

zaleceniami Dyrektywy Europejskiej 2002/96/WE w sprawie postępowania z zużytym sprzętem elektrycznym i elektronicznym. W celu uzyskania informacji na temat najbliżej położonych punktów zbiórki zużytego sprzętu należy skontaktować się z organami administracji w Państwa miejscu zamieszkania lub sklepem AGD, gdzie urządzenie zostało nabyte. Dziękujemy za pomoc w ochronie środowiska naturalnego.

Zakupione przez Państwa urządzenie również zawiera znaczną ilość materiałów przetwarzalnych, w związku z czym zostało oznaczone tym symbolem, który oznacza, że w krajach członkowskich Unii Europejskiej zużytych urządzeń nie można traktować jak zwykłych odpadów gospodarstwa domowego. Dzięki temu urządzenie zostanie poddane recyclingowi w optymalnych warunkach i w stosownym punkcie recyclingu powołanym przez producenta zgodnie z

• ZMYWANIE EKONOMICZNE I EKOLOGICZNE

— Usuń wszelkie resztki jedzenia (kości, pestki, itd.) z naczyń.

- Nie zmywaj naczyń ręcznie przed włożeniem do zmywarki (niepotrzebne zużycie wody).

- W pełni wykorzystaj możliwości swojej zmywarki. Zmywanie będzie wtedy ekonomiczne i ekologiczne.

- Zawsze dobieraj program zmywania dostosowany do typu naczyń i stopnia ich zabrudzenia.

- Unikaj używania nadmiernych ilości detergentu, soli zmiękczającej i nabłyszczacza. Przestrzegaj zaleceń zawartych w niniejszej instrukcji (strony 8-14), jak również wskazań zawartych na opakowaniu produktów do zmywania w zmywarce.

- Upewnij się, że zmiękczacz wody jest dobrze dobrany do tej w Twoim domu (patrz strona 10).

F G

2 / OPIS URZĄDZENIA

• OGÓLNA PREZENTACJA ZMYWARKI

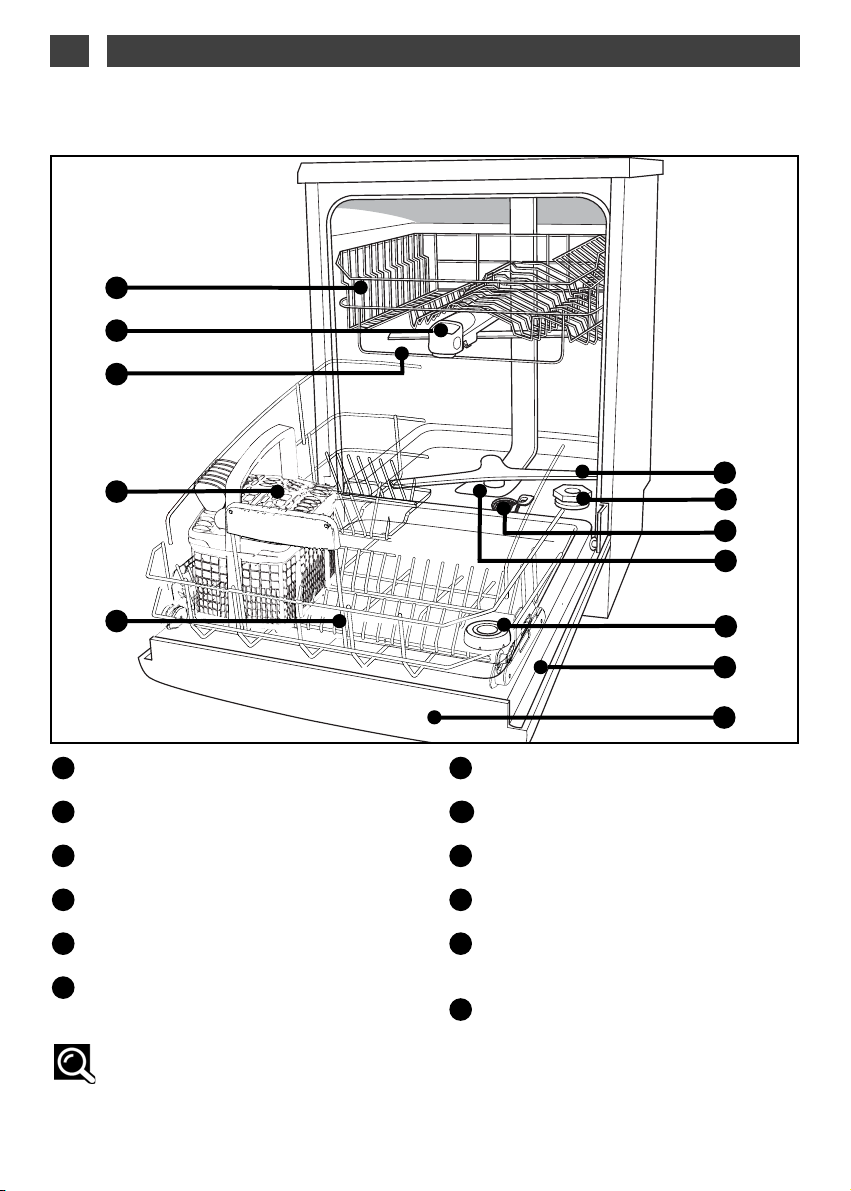

rys. 01

Górny kosz

Dozownik środków myjących

Profil ogranicznika

Koszyk na sztućce

Dolny kosz

Dolne ramię spryskujące

Zbiornik na sól

Filtr na resztki

Filtr główny

Dozownik nabłyszczacza

Tabliczka znamionowa

(dla Serwisu Posprzedażnego)

Panel sterowania

Wskazówka :

Niniejsza instrukcja dla użytkownika ma zastosowanie do różnych modeli zmywarek do naczyń, dlatego między szczegółami i funkcjami posiadanego urządzenia a tymi opisanymi w niniejszej instrukcji mogą występować niewielkie różnice.

”

A D CB

2 / OPIS URZĄDZENIA

• PREZENTACJA PANELU STEROWANIA (Według modelu)

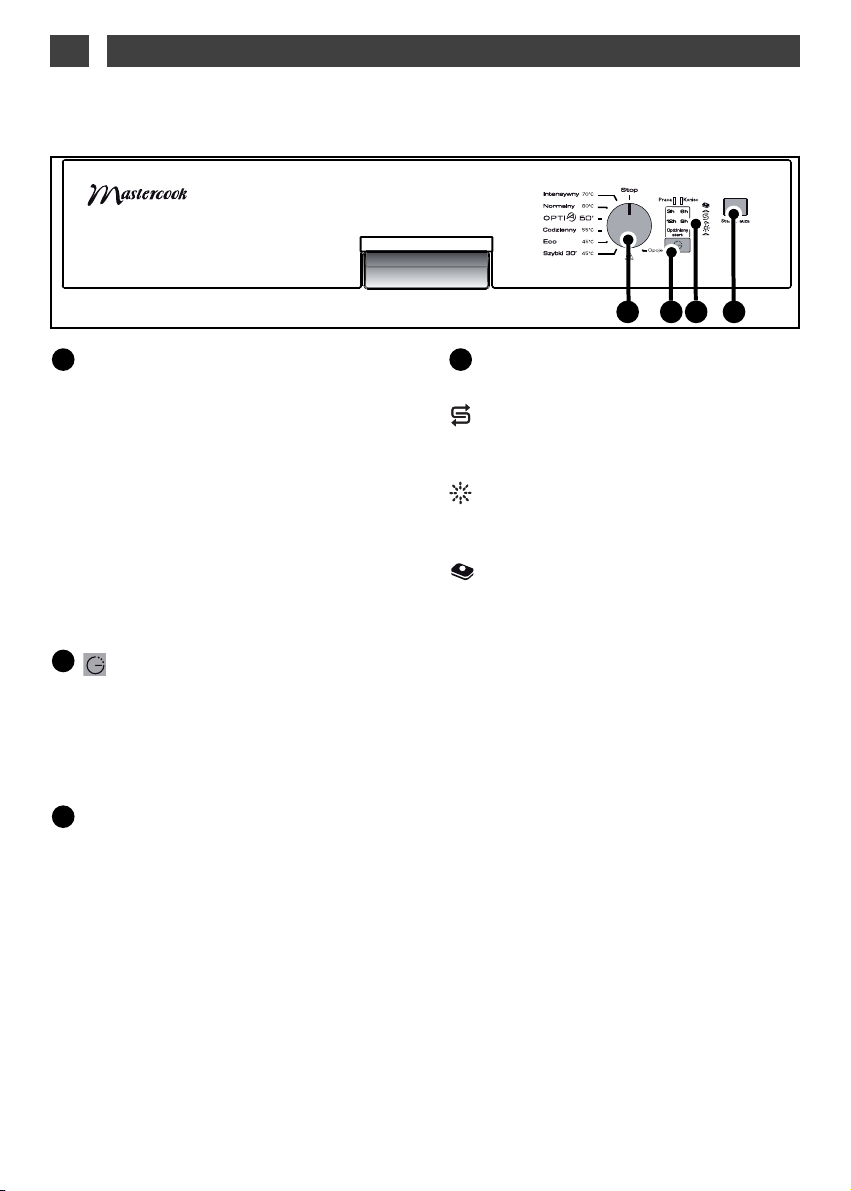

rys. 02a

Pokrętło wyboru programu

(3 funkcje) :

• Wybór programu :

należy posłużyć się pokrętłem wyboru programu.

• Opcje :

aby wejść do menu ustawień zmiękczacza. (Patrz strona 10).

• Stop :

po zakończeniu programu.

Ustaw poziom zmiękczacza wody (Patrz strona 10),

- Wybór opcji zmywania z opóźnionym rozpoczęciem (Patrz strona 20).

Start/Pauza :

Wcisnąć przycisk, aby rozpocząć program. W przypadku błędu, aby anulować wybór lub program w toku, należy przez kilka sekund przytrzymać wciśnięty przycisk.

Ustaw pokrętło w pozycji “Opcje”,

Ustaw pokrętło w pozycji “Stop

Opcje, Opóźniony start :

Aby wybrać program

Kontrolki :

Sól :

Zapalona oznacza, że brakuje soli.

Nabłyszczacz :

Zapalona oznacza, że brakuje nabłyszczacza.

Produkty wielofunkcyjne :

Zapalona oznacza, że funkcja “4/1” jest włączona (Patrz strona 10), a programy zostaną ustawione automatycznie, jeśli do mycia zostaną użyte tabletki wielofunkcyjne.

Praca :

Zapalona oznacza, że urządzenie jest w trakcie działania programu.

Koniec :

Zapalona oznacza, zakończenie działania programu.

①

②

③

3 / INFORMACJE

Ważne:

Aby Państwa zmywarka do naczyń pracowała bez zarzutu, nie pozostawiając smug na naczyniach w wyniku mycia i suszenia, należy ją poprawnie ustawić za pomocą systemu zmiękczania wody, który działa wykorzystując sól.

•

TWARDOŚĆ WODY

•

Osad:

przez warstwę gleby pobiera z niej sole mineralne. Niektóre z tych minerałów, występujące w formie stałej potocznie zwane są osadem wapiennym. Obniża on wydajność mycia przy użyciu detergentów, pokrywa kamieniem wnętrze zmywarki i pozostawia białe ślady na naczyniach.

Woda z dużą zawartością wapienia określana jest jako woda “twarda”.

Używaj produktów najlepiej dostosowanych do stopnia twardości wody w Twoim miejscu zamieszkania.

woda deszczowa przefiltrowana

Ważne:

W żadnym wypadku nie należy używać

płynu do mycia naczyń.

W celu zwiększenia komfortu używania

i wyłącznie w niektórych okolicznościach,

kiedy stopień twardości wody wynosi <25°F, produkty wielofunkcyjne

sprawić, że użycie soli i nabłyszczacza nie będzie konieczne.

• Produkty “dwa w jednym”

detergenty, nabłyszczacz lub czynnik pełniący funkcję soli.

• Produkty “trzy w jednym”

detergenty, nabłyszczacz i czynnik pełniący funkcję soli.

mogą

zawierają

• Produkty “cztery w jednym”

zawierają ponadto dodatki chroniące przed zużywaniem (opalizacją) szkła lub przed korozją, ciemnieniem stali nierdzewnej.

Istnieje kilka rodzajów środków. Jakie wybrać?

Aby uzyskać idealnie czyste naczynia,

najlepiej zastosować kombinację tradycyjnych produktów:

Środek do mycia naczyń,

idealną czystość zmywanych naczyń (w postaci proszku, płynu lub standardowych tabletek).

Sól do zmywarki

zmiękczania wody w Państwa zmywarce działała poprawnie.

Nabłyszczacz

wyeliminować zaschnięte krople wody na naczyniach.

aby ułatwić suszenie i

aby uzyskać

aby funkcja

Ważne:

Przestrzegaj instrukcji dotyczących stosowania produktów wielofunkcyjnych oraz zaleceń umieszczonych na opakowaniu, zawierającym te produkty.

Wskazówka:

W razie jakichkolwiek wątpliwości skontaktuj się z producentem detergentu, jeżeli po zakończeniu programu naczynia w dalszym ciągu są bardzo wilgotne lub jeśli pokryte są wapiennym osadem.

Pasek

Twardość

Woda

Zmiękczenie i

użycie soli

4 / CZYNNOŚCI PRZED PIERWSZYM UŻYCIEM

•

POMIAR TWARDOŚCI WODY I DOBÓR DETERGENTU

TRADYCYJNY

LUB WIELOFUNKCYJNY

W bardzo prosty sposób można sprawdzić poziom zawartości wapienia w wodzie w Państwa miejscu zamieszkania, używając do tego celu paska testowego dołączonego w komplecie do zmywarki bądź też kontaktując się z lokalnym przedsiębiorstwem wodociągowym, gdzie można uzyskać informacje na temat stopnia twardości wody.

- Odkręć kran i pozwól wodzie płynąć przez pewien czas.

- Napełnij szklankę wodą.

- Wyjmij pasek testowy z opakowania i zanurz go w wodzie na ok. 3 sekundy.

- Odczekaj 1 minutę, strzepnij pasek i zobacz, jakie kolory się na nim pojawiły w celu poznania stopnia twardości wody.

• TABELA TWARDOŚCI

0-10°F

0-1mmol/l

0 - 5,6 °dH

Miękka

Fakultatywnie

10-18°F

1-1,8mmol/l

5,6 - 10 °dH

Lekko twarda Lekko twarda

Niezbędny jeśli używamy produktów

tradycyjnych

18-25°F 1,8-2,5mmol/l 10 - 14 °dH

Niezbędny jeśli używamy produktów

tradycyjnych

25-40°F

2,5-4mmol/l

14 - 22,4 °dH

Twa rda Tward a Twa rda

Niezbędny Niezbędny Niezbędny Niezbędny

40-55°F

4-5,5mmol/l

22,4 - 30,8 °dH

30,8 - 39,2 °dH

55-70°F

5,5-7,0mmol/l

> 70°F

7,0mmol/l

> 39,2

Bardzo twarda

°dH

Możliwe użycie

produktów tradycyjnych

➊

lub lub

Lub

➊

Wyłączne użycie

produktów tradycyjnych

lub lub

Środki wielofunkcyjne ➋

➋

➊ Produkty tradycyjne : P : detergent w proszku lub L : w płynie lub pojedyncza tabletka

+ S : sól zmiękczająca + R : nabłyszczacz

➋ Produkty wielofunkcyjne : Tabletki wielofunkcyjne

➊

"Opcje"

3h, 6h, 9h, 12h, “Praca”, “Koniec”,

“ ”

3h, 9h, 12h

"Opcje"

“

Pasek

Twardość

Produkty

tradycyjne

Produkty

wielofunk-

cyjne

12h12h

12h

5 / REGULACJA ZMIĘKCZANIA

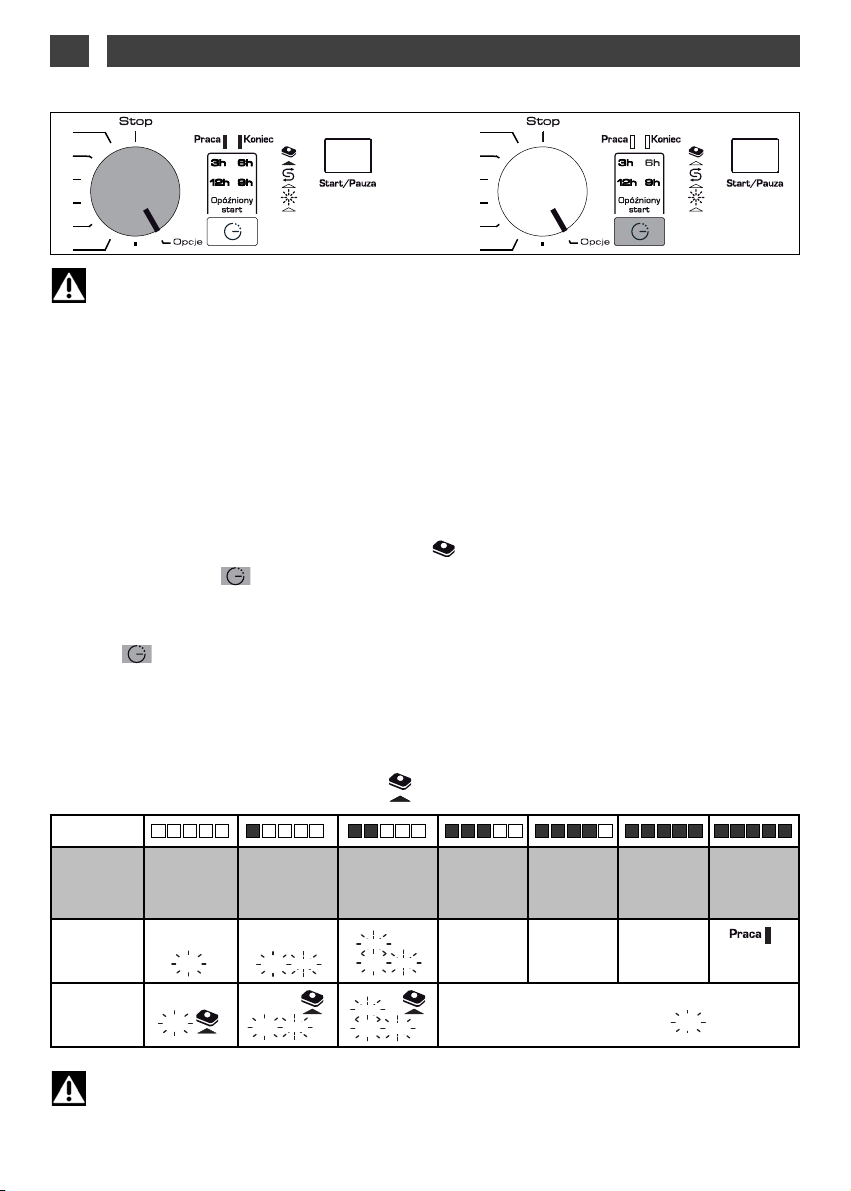

rys. 02b

Ważne :

Należy koniecznie poprawnie uregulować zmiękczanie w zależności od stopnia twardości pobieranej wody.

- W przypadku zbyt niskiego ustawienia mogą pojawiać się ślady kamienia.

- W przypadku zbyt wysokiego ustawienia szkło w zmywarce może opalizować.

W przypadku przeprowadzki należy na nowo ustawić funkcję zmiękczania.

• Przeprowadzić regulację zmiękczania na panelu sterowania w następujący sposób :

oraz

. Migające lub świecące światłem ciągłym

oznaczają odpowiednie ustawienia.

— Przesunąć pokrętło programatora do pozycji symbole

- Przycisnąć przycisk . Światła wyświetla ustawienia (Ustawienia fabryczne : świecą się symbole ).

- W celu modyfikacji ustawienia (w zależności od poziomu twardości wody) przyciskaj kilkakrotnie

przycisk . Na wyświetlaczu będą się pokazywać kolejno wybierane poziomy do menu. Prosimy skorzystać z tabeli poniżej.

- Zatwierdzenie następuje automatycznie po wyjściu z pozycji

w pozycję

Stop”lub wybierając dowolny program.

, np przekręcając pokrętło

— Aby stosować tabletki wielofunkcyjne należy wybrać ustawienie, w zależności od stopnia twardości wody. < 25°F (2,5 mmol/l). dioda włączona.

0-10°F

0-1mmol/l

0 - 5,6 °dH

12h

10-18°F

1-1,8mmol/l

5,6 - 10 °dH

12h

18-25°F

1,8-2,5mmol/l

10 - 14 °dH

12h

25-40°F

2,5-4mmol/l

14 - 22,4 °dH

12h

Lampka włączona : Lampka mrugająca :

40-55°F

4-5,5mmol/l

22,4 - 30,8 °dH

12h

5,5-7,0mmol/l

30,8 - 39,2 °dH

55-70°F

12h

> 70°F

7,0mmol/l

> 39,2

12h

°dH

Ważne :

Ustawienie twardości wody 1-10°F, 0-1 mmo/l, wyłącza kontrolkę alarmu zasobnika soli.

Praca

“Koniec"

6 / BEZPIECZEŃSTWO ZMYWARKI

•

Źle zamknięte drzwi

Lampka kontrolna “

•

Blokada wejścia do programu

Podczas trwania programu dostęp do przycisków jest automatycznie chroniony przed ewentualnym dotykaniem. Odblokowuje się automatycznie po zakończeniu programu lub poprzez anulowanie, przyciskając przez kilka sekund przycisk .

•

Zabezpieczenie przeciw przelaniu się wody

System ten automatycznie aktywuje pompę opróżniania wody, jeżeli woda w komorze zmywarki osiąga zbyt wysoki poziom.

•

Zabezpieczenie antywyciekowe

System przerywa zasilanie zmywarki w wodę, jeżeli zostanie wykryty wyciek wody pod urządzeniem.

•

Kody wyświetlane w przypadku nieprawidłowości

W przypadku problemów lampka drzwiach).

Odnieść się do tabeli str. 24.

” miga, jeśli drzwi zmywarki nie są zamknięte lub są źle zamknięte.

szybko mruga (przy otwartych lub zamkniętych

Wskazówka :

Po rozwiązaniu problemu należy na kilka sekund wcisnąć przycisk ,

aby odblokować dostęp.

7 / WKŁADANIE DETERGENTU

• Wkładanie środka do zmywania. (Rys. 03-04-05)

Aby ułatwić wkładanie środka do zmywania, dystrybutor umiejscowiono z przedniej strony górnego kosza. Jest on kompatybilny z wszystkimi zalecanymi środkami do zmywarek.

• Proszek lub płyn w zasobniku (Rys. 03)

-- Pociągnąć szufladkę zasobnika.

-- Napełnić przynajmniej do poziomu min. w przypadku mało zabrudzonych naczyń, a do poziomu

maxi w przypadku brudnych naczyń. Jeśli naczynia są bardzo zabrudzone oraz w przypadku programów mycia wstępnego (zobacz strona 48 49), zalecamy dodanie 5g środka do zmywania (łyżeczka deserowa) do wnętrza zmywarki.

-- Zamknąć zasobnik.

•Tabletki “wielofunkcyjne” lub klasyczne (Rys. 04 i 05)

-- Włożyć tabletkę do przegródki zewnętrznej (Rys. 04).

lub, aby uzyskać optymalny wynik,

-- Pociągnąć szufladkę zasobnika i włożyć tabletkę do środka (Rys. 05).

-- Zamknąć zasobnik.

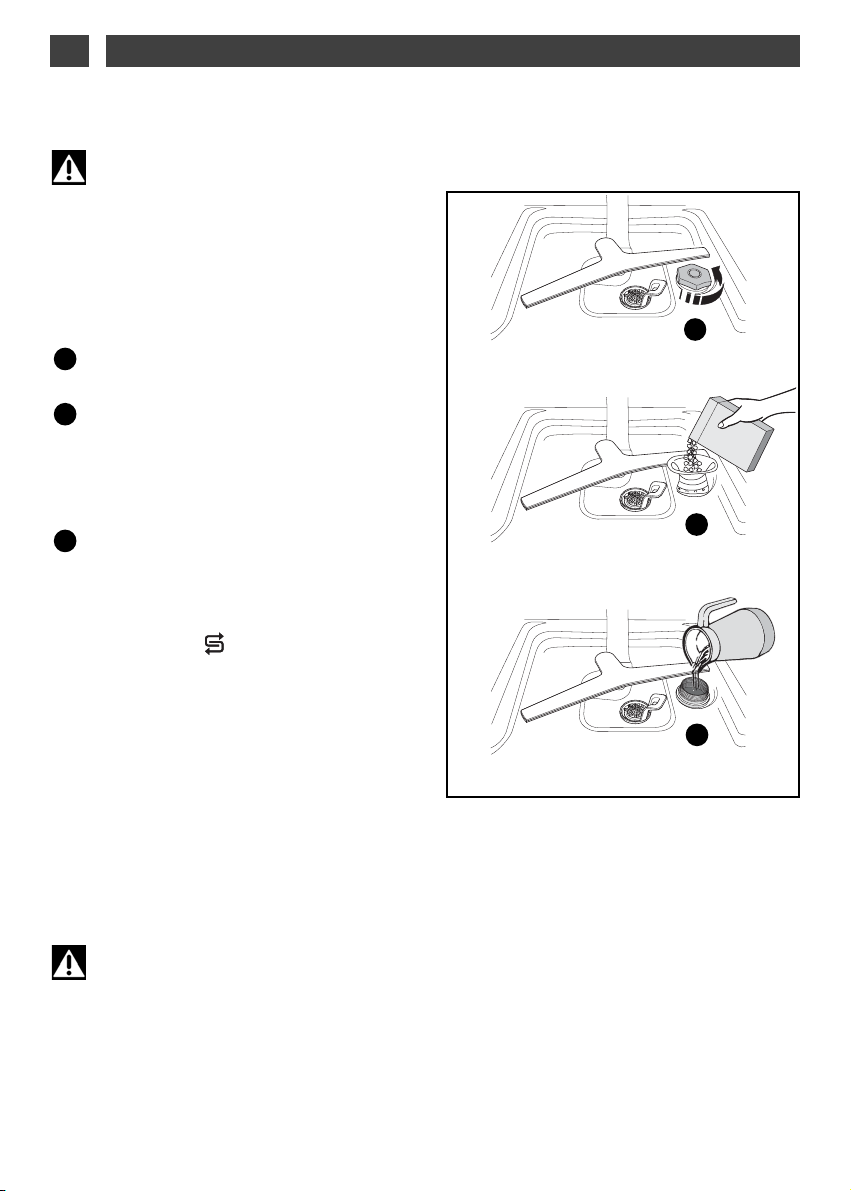

rys. 03 rys. 04 rys. 05

Ważne :

Przechowywać te środki poza zasięgiem dzieci oraz z dala od wilgoci (folia zabezpieczająca tabletki może ulec rozpuszczeniu w wodzie). Stosować wyłącznie środki zaprojektowane specjalnie do zmywarek.

ENPL

solą

regenerującą do zmywarek

uzupełnić wodą

8 / UZUPEŁNIANIE SOLI REGENERUJĄCEJ

•

Uzupełnianie soli regenerującej. (rys. 06)

Ważne :

Używaj wyłącznie soli zmiękczającej przeznaczonej do stosowania w zmywarkach do naczyń. W żadnym wypadku nie należy stosować soli kuchennej ani innych soli spożywczych, ponieważ mogą one uszkodzić zmiękczacz, w który wyposażone jest Państwa urządzenie.

Odkręcić i zdjąć korek zasobnika.

Napełnić zasobnik specjalną

będący w komplecie ze zmywarką. Dobrze zakręcić.

Po raz pierwszy,

sam brzeg zasobnika.

. Stosować lejek

sól

aż po

• Sprawdzanie poziomu soli regenerującej :

Zapala się, gdy należy dosypać soli. Po napełnieniu, lampka może się jeszcze nadal świecić, aż do chwili, gdy sól rozpuści się w wystarczającym stopniu, generalnie po upływie cyklu lub do całkowitego napełnienia. Funkcja ostrzegania o braku soli może zostać wyłączona wg wskazówek zawartych na stronie 10.

rys. 06

woda

Ważne :

Jeśli nasypie się zbyt dużo soli należy zebrać rozsypane kryształki, aby uniknąć oksydowania zbiornika i uruchomić Płukanie lub krótki program (zobacz strona 18-19) bez żadnych naczyń. Dobrze dokręcić korek zasobnika.

9 / UZUPEŁNIANIE ŚRODKA NABŁYSZCZAJĄCEGO

• Uzupełnianie środka nabłyszczającego. (rys. 07)

Ważne :

Używaj wyłącznie nabłyszczacza przeznaczonego do stosowania w zmywarkach. Dzięki temu Twoje naczynia będą suche i błyszczące.

Odkręcić i zdjąć korek zasobnika.

Napełnić zasobnik środkiem nabłyszczającym aż do osiągnięcia wysokiego poziomu napełnienia. Dobrze zakręcić.

Ustawienie początkowe wynosi 2.

W przypadku złego wysuszenia lub pozostawionych śladów (po wykonaniu kilku cykli), można zwiększyć dawkę ustawiając na 3

Wskazówka :

Ustawienie pokrętła w pozycji 1 zmniejsza zużycie środka nabłyszczającego i może okazać się wystarczające dla Państwa celów.

• Sprawdzanie poziomu nabłyszczacza :

Wskaźnik zapala się, kiedy należy uzupełnić nabłyszczacz w zmywarce.

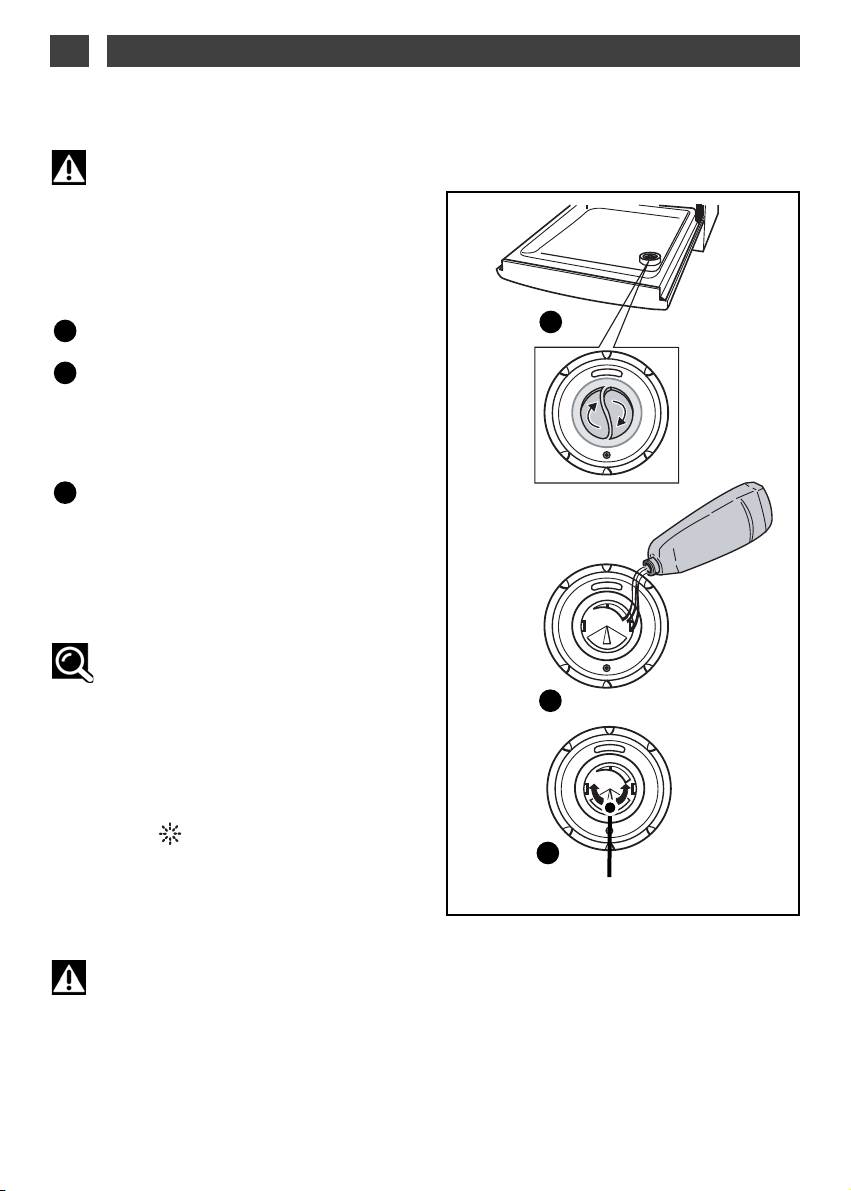

rys. 07

Pokrętło regulujące

Ważne:

W przypadku rozlania nabłyszczacza na drzwiczki w trakcie nalewania do

pojemnika rozlany środek należy usunąć gąbką w celu uniknięcia powstawania piany.

10 / WYPOSAŻENIE ZMYWARKI DO NACZYŃ

Pojemność zmywania : 12 zestawów

Bardzo ważne :

Naczynia nie nadające się do mycia w Państwa zmywarce do naczyń:

- drewniane deski do krojenia

- naczynia ze stali nierdzewnej lub plastikowe naczynia nieodporne na działanie ciepła

- przedmioty z cyny lub miedzi

- naczynia i sztućce klejone

- sztućce z rączkami z drewna, kości lub masy perłowej

- stara porcelana lub porcelana malowana ręcznie Kupując naczynia, szklanki i sztućce upewnij się, że nadają się one do mycia w zmywarkach do naczyń.

• DOLNY KOSZ

Naczynia należy umieścić w sposób zapewniający swobodny obieg wody i ich równomierne spryskiwanie. Naczynia i patelnie o dużej średnicy należy umieścić po bokach kosza. Należy unikać układania koło siebie głębokich i płytkich talerzy (rys. 08). Składane uchwyty ułatwią umieszczenie naczyń o dużych rozmiarach (w zależności od modelu) (rys. 09).

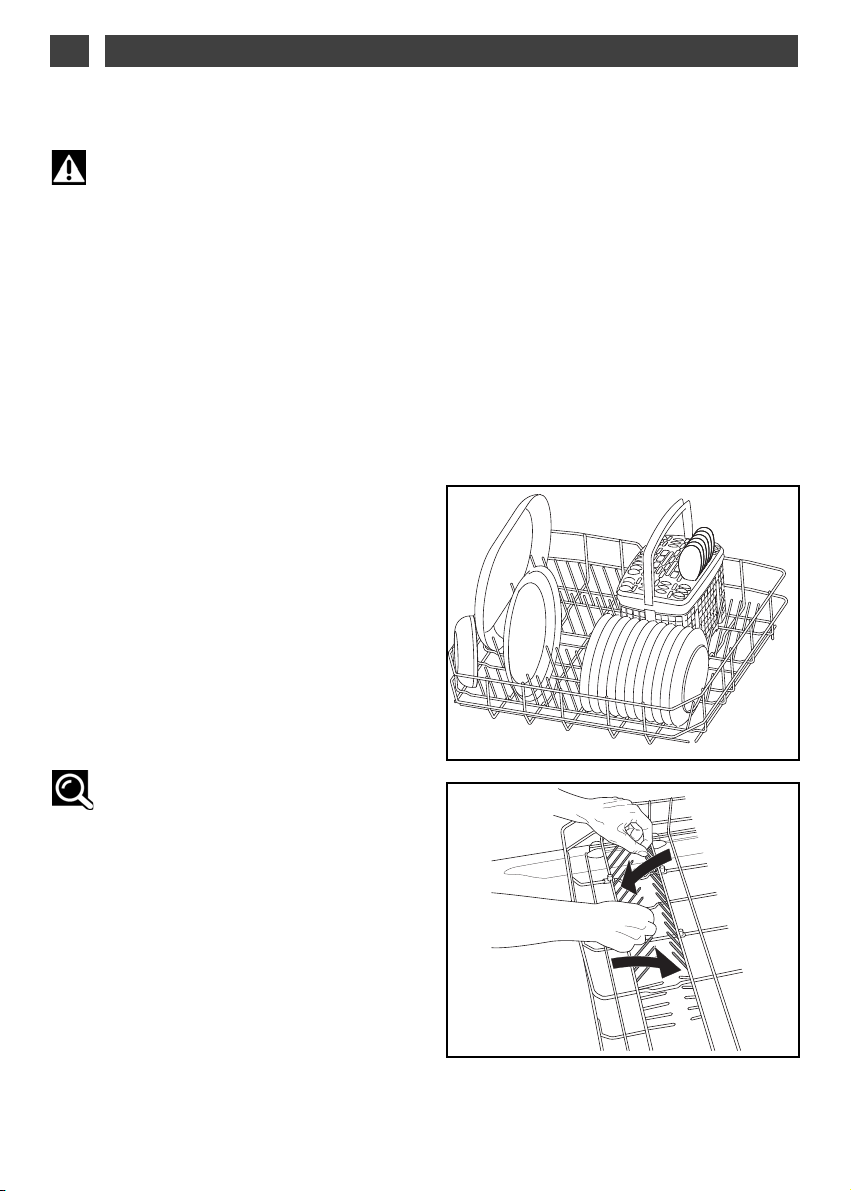

rys. 08

Wskazówka :

Wsuwając z powrotem dolny kosz należy upewnić się, że żaden z przedmiotów nie zahacza o ogranicznik górnego kosza, aby uniknąć zablokowania ramion spryskujących.

Wyładunek naczyń. W pierwszej kolejności należy opróżnić dolny kosz, aby uniknąć kropel wody spadających z górnego kosza na dolny kosz.

rys. 09

①

②

10 / WYPOSAŻENIE ZMYWARKI DO NACZYŃ

• GÓRNY KOSZ

Kosz ten przeznaczony jest w szczególności na szklanki, filiżanki, kokilki, małe salaterki, miseczki, spodki, itp. Należy układać naczynia rzędami (rząd szklanek, filiżanek, miseczek, itp.), aby wygospodarować więcej miejsca (rys. 10). Filiżanki, nabierki, itp. można również układać na opuszczanych podporach.

Wskazówka :

Szklanki, filiżanki i miseczki należy umieszczać do góry dnem.

• Regulowanie wysokości górnego kosza

(w zależności od modelu) Jeśli chcemy umieścić duże naczynia w dolnym koszu, górny kosz należy umieścić na samej górze. Regulacji można dokonać przy całkowicie załadowanym koszu (rys. 11).

Koszyk na sztućce

rys. 10

Ustawienie w GÓRNEJ pozycji :

Powoli podnieś kosz trzymając go po obu stronach, aż zaskoczy we właściwej pozycji.

Ustawienie w DOLNEJ pozycji :

Podnieś kosz maksymalnie trzymając go po obu stronach aż do odblokowania, a następnie delikatnie opuść.

Ważne :

Sprawdź, czy prowadnice znajdują się z obu stron na tej samej wysokości, a kosz znajduje się w pozycji poziomej.

rys. 11

10 / WYPOSAŻENIE ZMYWARKI DO NACZYŃ

• KOSZYK NA SZTUĆCE

Koszyk na sztućce jest przesuwany, co umożliwia jego modułowy załadunek.

Koszyk ten można umieścić w dowolnym miejscu dolnego kosza. Można zatem układać naczynia i sztućce w dowolnej konfiguracji w zależności od ładunku (rys. 12).

Jeżeli sztućce lub naczynia są zbyt duże, należy zmienić wysokość ustawienia górnego kosza (jeżeli jest on regulowany; w zależności od modelu).

Poprawne umieszczenie sztućców ułatwiają zdejmowane kratki

W celu uzyskania optymalnych wyników mycia i suszenia zaleca się używanie tych kratek, ponieważ pozwalają one całkowicie lub częściowo oddzielić od siebie sztućce (rys. 13).

Sztućce należy ustawić rączką do dołu.

Ważne :

Ze względów bezpieczeństwa zalecamy umieszczanie noży o ostrym zakończeniu w koszu na sztućce ostrym końcem skierowanym w dół, aby uniknąć ryzyka wypadku. Noże o długim ostrzu i inne ostre naczynia kuchenne należy umieścić, kładąc je na płasko w górnym koszu.

rys. 12

rys. 13

Należy unikać zmywania sztućców z rączkami z kości w zmywarce. Należy oddzielić sztućce wykonane ze srebra od sztućców wykonanych z innego metalu za pomocą kratki rozdzielającej.

Zwykłe

zabrudzenie

zużyciu

wody

energii

Zmywanie

wstępne

Szybki 30’

Eco

180

0,94

11 / PROGRAMY ZMYWANIA

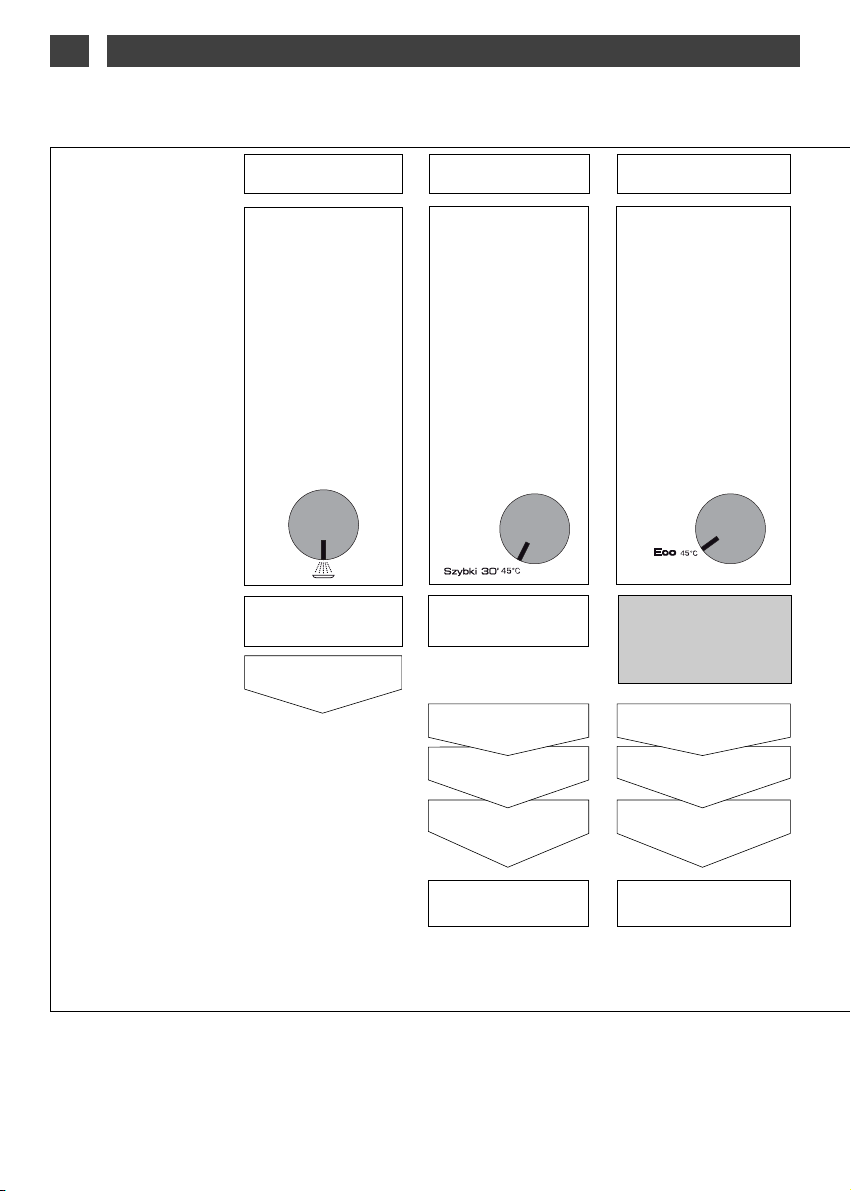

• TABELA PROGRAMÓW ZMYWANIA

Rodzaj

załadunku :

porcelana, rondle,

sztućce,

szklanki itp.

Ilość, rodzaj i stan

resztek żywności.

Programy

Postęp programu

Mieszany

Cykl bardzo krótki

(bez detergentu)

do opłukania i

namoczenia

naczyń

czekających na

zmywanie

nazajutrz

lub za dwa dni.

Mycie wstępne na

zimno

Delikatny

Bardzo krótkie

zmywanie (30 minut)

Program specjalny

do mycia małej

liczby codziennych

naczyń o małej

ilości nietłustych i

niezaschniętych

zabrudzeń.

45°C

Mieszany

Czyli zwykła ilość

przylegających

i tłustych

resztek.

Program

najbardziej

oszczędny w

45°C

Mycie w 45°CMycie w 45°C

Płukanie

Płukanie na gorąco

Orientacyjne

dane :

Czas (min)

Woda (l)

Energia (kWh)

Podane wartości odnoszą się do :

- normalnych warunków użytkowania z oddzielnymi środkami do zmywania (środki myjące sól oraz środek nabłyszczający),

- warunki użycia wyłącznie z produktami wielofunkcyjnymi.

Wartości te mogą się zmienić w zależności od stopnia załadowania zmywarki, temperatury wody, ustawienia zmiękczacza, obecności środka nabłyszczającego oraz napięcia w sieci elektrycznej.

4,5

0,02

Suszenie

30 11

0,8

Płukanie

Płukanie na gorąco

Suszenie

* **

60 minutowy

program

OPTI A

60 ’

No r m al n y

Codzienny

Intensywny

11 / PROGRAMY ZMYWANIA

Mieszany

Zabrudzenia

standardowe, tj.

normalna ilość

lepkich i tłustych

zabrudzeń.

55°C

Mycie w 55°C

doskonały do

codziennego

zmywania normalnie

zabrudzonych

naczyń w zaledwie

60 minut przy

zachowaniu A klasy

mycia i A klasy

Mycie w 60°C

Mieszany

suszenia.

Mieszany

Zabrudzenia

standardowe,

tj. normalna ilość lepkich i tłustych

zabrudzeń.

Program

optymalizuje rezultat

zmywania przy

uwzględnieniu

oszczędności

energii.

60°C

Mycie wstępne

Mycie w 60°C

Odporny

Bardzo zabrudzone

duże naczynia i

rondle z resztkami

przypalonych

zabrudzeń, tłuszczu,

stopionego sera,

sosu itp.

70°C

Mycie wstępne na

gorąco

Mycie w 70°C

Płukanie

Płukanie na gorąco Płukanie na gorącoPłukanie na gorąco Płukanie na gorąco

Suszenie

130 -

150

14,5 -

16,5

1,3 -

1,4

Zalecany program :

“tryb wyłączenia” : “tryb czuwania” :

EN50242 IEC 436/DIN 44990

0,5 W

1 W

Płukanie

Suszenie

14 -

1,3 - 1,4

Płukanie

Suszenie

85 -

115

14 -

1,25 -

1,4

Płukanie

Suszenie

120 -

14,5 -

1,7 -

140 16,5 1,8

“

”

A B CD

12 / PROGRAMOWANIE

rys. 14

Wskazówka :

Przed wyborem odpowiedniego programu należy zapoznać się z tabelą programów znaj-

dującą się na wcześniejszych stronach, wziąć pod uwagę rodzaj naczyń, które chcemy umyć, jak również ich ilość oraz stan zabrudzenia.

•

Natychmiastowy start programu

Prosimy wybrać program poprzez ustawienie w

Praca

będzie

odpowiedniej pozycji pokrętła .

Należy zatwierdzić wybór naciskając przycisk .

Program się rozpocznie.

Zapalona kontrolka informować, że urządzenie jest w trakcie działania programu.

Informacja :

System elektrycznego zabezpieczenia drzwiczek może spowodować zaświecenie się

przez krótki czas kontrolek przy otwieraniu lub zamykaniu drzwiczek. Jest to normalne zjawisko i nie ma ono wpływu na pracę urządzenia.

W razie konieczności, zwłaszcza po ponownym zaprogramowaniu zmiękczacza wody, program może rozpocząć się trzyminutowym cyklem regeneracji żywicy. Operacja ta odbywa się bezgłośnie.

3, 6, 9

“

”

“

”

“Koniec”

“Stop”

“Koniec”

12 / PROGRAMOWANIE

• Opóźniony start programu

Zmywarka ma możliwość opóźnionego startu programu :

Prosimy wybrać program poprzez ustawienie w odpowiedniej pozycji pokrętła .

Wciskając przycisk .wybierz opóźnienie startu programu o

Należy zatwierdzić wybór naciskając przycisk

Kontrolka

•

Kontrolka zakończeniu programu.

Możesz wyjąć naczynia.

Praca

Koniec programu

zaświeci się.

lub 12godzin.

zaświeci się po

•

Anulowanie programu

Aby anulować program należy przytrzymać przez kilka sekund przycisk .

“

Praca

Kontrolka kontrolka zatrzymaniu pracy zmywarki.

Można dokonać ponownego zaprogramowania urządzenia.

•

Wyłączanie urządzenia

Aby wyłączyć zmywarkę po skończonym programie należy przekręcić pokrętło na pozycję

zgaśnie, a zapali się

, informująca o

➀

➁

③

④

⑤

➀

➁ ③ ④

⑤

13 / CZYSZCZENIE ZMYWARKI

• CZYSZCZENIE FILTRÓW NA ODPADKI

System filtracji składa się z trzech elementów :

- filtr resztek żywności

- duży filtr główny

- mikro-filtr

➀

Filtry umieszczone są na środku komory zmywarki i powinny być regularnie czyszczone w celu zapewnienia optymalnego

rezultatu zmywania.

• Czynności :

Przed rozmontowaniem filtrów, za pomocą gąbki usuń resztki pokarmowe, które zebrały się w dużym filtrze głównym uważając, aby nie spadały na ramiona zraszające. Ramiona należy ustawić w sposób przedstawiony na rysunku (rys. 15).

Wyjmij filtr resztek żywności .

Wyjmij filtr główny .

Wyjmij mikro-filtr .

Ostrożnie wymyj filtry

bieżącą wodą z kranu (rys. 16).

Ponowne zamontowanie filtrów :

Postępuj w odwrotnej kolejności, rozpoczynając od założenia następnie

i na końcu .

CBA

i pod

rys. 15

rys. 16

Ważne :

Należy pamiętać o zablokowaniu filtra resztek pożywienia poprzez jego obrócenie o jedna czwartą obrotu do środka.

PLPL

“Intensywny

”

•

Co 3 lub 4 miesiące; zaleca się włączenie programu o najwyższej temperaturze (przy pustej zmywarce), używając specjalnego środka do zmywania w zmywarkach, dostępnego w sklepach.

13 / CZYSZCZENIE ZMYWARKI

Okresowo

70°C

Ważne :

Urządzenie nie jest przeznaczone do zabawy dla dzieci!

• PLANOWANY DłUŻSZY OKRES NIEUŻYWANIA LUB PRZENIESIENIE

Zmywarka powinna zostać odłączona od instalacji elektrycznej i wodnej. Po wykonaniu powyższych czynności zalecamy wyczyścić zmywarkę.

Chronić urządzenie przed zbyt niskimi temperaturami.

Wskazówka :

Do czyszczenia urządzenia nie należy używać środków rysujących powierzchnię,

drucianych zmywaków ani produktów na bazie alkoholu lub rozpuszczalników.

Czyścić przy użyciu ściereczki lub gąbki.

14 / GDY ZMYWARKA NIE FUNKCJONUJE PRAWIDŁOWO

• ZESTAWIENIE MOŻLIWYCH BŁĘDÓW URZĄDZENIA









9h12h



dla modeli bez ekranu : migająca(-e) kontrolka(-i) 

d01: błąd zasilania wody (kran)

d02: błąd opróżniania d08: błąd dystrybucji wody

d03: błąd grzania d11: błąd czujnika ciśnienia

d04: błąd czujnika temperatury

d05: błąd pompy (zbyt słaby

przepływ)

d06: błąd pompy (zbyt silny przepływ)

d07: błąd przelania / Zabezp. przed wyciekiem

d12: błąd poziomu wody (przelewanie przez wąż do odprowadzania wody)

d13: błąd przegrzania

d14:

złe podłączenie węża odprowadzającego wodę lub zbyt słaby przepływ przez kran lub zanieczyszczone filtry



























Wskazówka :

Jeśli wystąpi któryś z wymienionych wyżej błędów oraz w przypadku wzywania fachowca do naprawy należy podać mu kod wyświetlanego błędu (d01, d02 ...), aby ułatwić rozwiązanie problemu.

• PIERWSZE URUCHOMIENIE

Problem Możliwa przyczyna Rozwiązanie problemu

Drzwiczki opadają przy próbie ich otwarcia (modele do zabudowy)

Otwarte drzwi nie znajdują się w pozycji poziomej lub zbyt szybko się podnoszą (modele do zabudowy)

Przy zamykaniu drzwi „haczą” - chybotliwe urządzenie

Nie można ustawić górnego kosza na wyższej pozycji

Mały wyciek z obudowy lub z pod spodu urządzenia (przesunąć urządzenie aby zlokalizować wyciek)

Mały wyciek z drzwi

- sprężyny drzwi są niewystarczająco napięte, aby utrzymać ciężar panelu zabudowy

- sprężyny drzwi za bardzo naciągnięte

- brak drewnianego panelu zabudowy

(niewłaściwie wypoziomowane)

- drzwi źle ustawione w stosunku do komory

- niewłaściwe użytkowanie (zbyt szybkie pociągnięcie kosza do góry)

- wyciek w okolicach kurka

- wyciek pochodzący z urządzenia (proszę sprawdzić tabelę błędów, pozycja 07)

- brak wypoziomowania urządzenia

- drzwi źle ustawione w stosunku do komory

- dokręcić dwa wkręty napinające, które znajdują się w dolnej części ponad przednimi nóżkami

- poluzować dwa wkręty napinające, które znajdują się w dolnej części ponad przednimi nóżkami

- założyć drewniany panel zabudowy (lub płytę wiórową, jeśli będzie to jedynie rozwiązanie tymczasowe) i wyregulować sprężyny

- wyregulować nóżki

- wypoziomować regulując nóżki tylne

- podnosić kosz stopniowo (najpierw jedna strona potem druga) => patrz instrukcja

- sprawdzić stan uszczelki i dokręcić nakrętkę

- zakręcić dopływ wody i wezwać serwisanta

- wyregulować nóżki

- wypoziomować regulując nóżki tylne

9h12h







14 / GDY ZMYWARKA NIE FUNKCJONUJE PRAWIDŁOWO

• KONTROLKI

Problem Możliwa przyczyna Rozwiązanie problemu

Kontrolka sygnalizująca poziom soli nie gaśnie

Wszystkie kontrolki zapalają się kolejno jedna za drugą

Jedna ze świecących kontrolek miga i program nie rozpoczyna się

- brak soli w zbiorniku lub jej niewystarczająca ilość do uruchomienia pływaka

- niewłaściwe programowanie

- niepoprawna pozycja pokrętła wyboru programu (pomiędzy dwoma różnymi pozycjami)

• PROGRAMOWANIE I WYŚWIETLACZ

Problem Możliwa przyczyna Rozwiązanie problemu

- Napełnić zbiornik i poczekać na zakończenie cyklu. W przypadku bardzo miękkiej wody, która nie wymaga użycia soli, dioda pozostanie zapalona

- anulować bieżący program naciskając przycisk Start przez ok. 3 sekundy, a następnie wybrać inny program

- ustawić pokrętło wyboru programu na właściwej pozycji

Zbyt długi czas trwania cyklu - Programy oszczędnościowe

Urządzenie powoduje wyłączanie się bezpieczników

Urządzenie nie włącza się - brak napięcia w gniazdku.

energii elektryczne trwają dłużej, ponieważ kompensują niższą temperaturę zmywania dłuższym myciem i suszeniem

- zastosowany został zbyt niski bezpiecznik, aby zasilić wszystkie pracujące urządzenia jednocześnie

- wewnętrzne uszkodzenie urządzenia

- zamknięty zawór (patrz tabela błędów, pozycja 01)

- zagięty przewód zasilający w wodę

- błąd wyboru programu i blokada programu

- zbyt długo naciskany przycisk Start (powyżej 2 sekundy)

- zadziałanie systemu zabezpieczenia przeciw wyciekowi (patrz tabela błędów, pozycja 07)

- najlepiej używać tych programów w nocy, kiedy czas trwania i czas zakończenia nie są ważne

- sprawdzić parametry zastosowanych zabezpieczeń (min. 10A) oraz wydajność instalacji

- skontaktować się z autoryzowanym serwisem

- sprawdzić gniazdko i bezpieczniki

- sprawdzić czy zawór jest otwarty

- sprawdzić poprawność ułożenia węża

- anulować blokadę, naciskając przycisk Start przez 3 sekundy, a następnie powtórzyć cały proces.

- przycisnąć tylko raz, krótko

przycisk Start

- skontaktować się z autoryzowanym serwisem

14 / GDY ZMYWARKA NIE FUNKCJONUJE PRAWIDŁOWO

Problem Możliwa przyczyna Rozwiązanie problemu

Urządzenie nie uruchamia się - otwarte drzwi w trakcie cyklu

Urządzenie nie wypuszcza wody (patrz tabela błędów pozycja 02)

Urządzenie zostało zablokowane (patrz tabela błędów pozycja 14)

zmywania

- nieusunięta osłona na wężu odpływowym

- zagięty wąż odpływowy

- całkowicie zatkane filtry

- zablokowana pompa

- nie odpowiednia instalacja opróżniania: rura odpływowa umieszczona zbyt nisko lub też rura zbyt głęboko włożona.

- syfon: urządzenie w tym samym czasie opróżnia się co napełnia

- Filt jest zapchany

• ZŁA JAKOŚĆ ZMYWANIA

Problem Możliwa przyczyna Rozwiązanie problemu

Ślady żywności, osad, „ziarenka piasku” na szklankach

Tłuste ślady - zbyt mała ilość środka

- złe ułożenie naczyń (naczynia wzajemnie się przykrywają lub są przykrywane przez naczynia znajdujące się niżej, stykają się itd.)

- górne ramię zraszające, zablokowane przez sztućce, talerze itd.

- filtr źle zamocowany, podnosi się w trakcie zmywania

- zatkane sito mikro-filtra

- jedna lub więcej dysz ramienia zraszającego zatkana

myjącego, środek o złej jakości lub przeterminowany

- niewłaściwy wybór programu (zbyt niska temperatura, zbyt krótki czas trwania)

- odczekać na zakończenie dostosowania się do ponownego rozpoczęcia cyklu (wewnętrzne zarządzanie wykonywane przez urządzenie)

- zdjąć osłonę

- sprawdzić ułożenie węża za urządzeniem

- zdemontować i wyczyścić filtry oraz otwór odpływowy

uruchomić program namaczania. Jeśli problem będzie się powtarzał skontaktować się z autoryzowanym serwisem

- przestrzegać wymiarów instalacyjnych rury odpływowej

- Wyczyść filtr

- ułożyć naczynia właściwie, wykorzystując strefy i wyposażenie najlepiej dostosowane do rodzaju naczyń (patrz instrukcja obsługi)

- zapewnić wolny obrót ramienia (ogranicznik), jeśli jest to konieczne ustawić kosz w górnej pozycji.

- sprawdzić ustawienie i blokadę filtra (przekręcić go w prawo do oporu)

- zdemontować i wyczyścić wszystkie filtry (letnią wodą), łącznie z sitkiem (1 raz w miesiącu)

- rozmontować ramię zraszające obracając dźwignię do tyłu o jedną czwartą obrotu i wyczyścić je pod kurkiem (nie wolno używać żadnego ostrego narzędzia, ponieważ mogłoby ono uszkodzić dysze). Następnie zmontować z powrotem ramię zraszające

- zwiększyć dawkę detergentu, lub użyć innego

- ustawić program z wyższą temperaturą

14 / GDY ZMYWARKA NIE FUNKCJONUJE PRAWIDŁOWO

• ZŁA JAKOŚĆ ZMYWANIA

Problem Możliwa przyczyna Rozwiązanie problemu

Białe ślady (zidentyfikować pochodzenie tych śladów)

- warstwa wapnia (można ją usunąć octem)

- resztki soli (słony posmak na naczyniach)

- sprawdzić czy w zbiorniku jest sól (wyłączona dioda = OK)

- sprawdzić twardość wody w sieci oraz poprawność ustawienia zmiękczacza. Jeśli jest to konieczne podnieść poziom do zmiękczacza do górnej granicy

- woda zbyt twarda do używania detergentu “3 w 1” bez dodatku soli.

- sprawdzić czy zbiornik soli jest poprawnie zamknięty

Białe ślady (zidentyfikować pochodzenie tych śladów)

Ślady kolorowe ( herbata, wino, kawa)

Ślady ściekających kropli lub wysuszone krople na szkle

- opalizacja szklanek spowodowana zbyt niskim poziomem miękkości wody (nie można usunąć śladów)

- naczynia źle ułożone

- mała ilość detergentu lub jego niska skuteczność

- zbyt niska temperatura programu

- jeśli używany jest środek myjący wielofunkcyjny

- brak nabłyszczacza lub jego mała ilość

- nabłyszczacz przeterminowany lub nieskuteczny

- używany jest środek myjący wielofunkcyjny

- sprawdzić twardość wody w sieci i ustawić poprawnie poziom środka zmiękczającego. Niektóre środki myjące w tabletkach są bardziej agresywne wobec szklanek i ozdób (zmienić środek, a jeśli to konieczne zacząć używać produkty zabezpieczające)

- skierować naczynia otworami w kierunku strumienia wody

- zwiększyć ilość środka myjącego lub wymienić go na inny

- wybrać program o wyższej temperaturze

- należy użyć opcji „4 w 1” (według modelu)

- sprawdzić kontrolkę i całkowicie wypełnić zbiornik, jeśli konieczne ustawić dozownik na wyższą pozycję

- zastosować świeży produkt (produkt dobrej jakości łatwo się rozpuszcza i tworzy pianę w zimnej wodzie)

- należy użyć opcji „4 w 1” (według modelu)

Suche ślady na szkle, niewystarczająca czystość

- jeśli używany jest środek myjący wielofunkcyjny

- należy użyć opcji „4 w 1” (według modelu)

14 / GDY ZMYWARKA NIE FUNKCJONUJE PRAWIDŁOWO

• NIEPOPRAWNE DZIAŁANIE

Problem Możliwa przyczyna Rozwiązanie problemu

Urządzenie cały czas napełnia się wodą

Duża ilość resztek żywności na dużym filtrze po zakończeniu cyklu

Ślady rdzy na stali nierdzewnej - jakość stali nierdzewnej (a

- otwór węża odpływowego usytuowany zbyt nisko w stosunku do urządzenia (patrz tabela błędów pozycja 12)

- filtry i otwór odprowadzania zatkane są przez dużą ilość resztek

zwłaszcza noży) niedostosowana do mycia w zmywarce

• ZŁE WYNIKI SUSZENIA

Problem Możliwa przyczyna Rozwiązanie problemu

Duża ilości kropli wody na szklankach

- brak nabłyszczacza lub jego niewystarczająca ilość

- porcja nie została rozprowadzona

- złe rozmieszczenie naczyń

- poprawić wąż odpływowy

- zdjąć i wyczyścić filtry oraz dno otworu odpływowego, oczyścić naczynia z większych resztek żywności przed ich włożeniem do zmywarki

- używać sztućców przystosowanych do mycia w zmywarkach

- sprawdzić czy zatyczka zamykająca zbiornik z solą jest dobrze zamknięta.

- sprawdzić kontrolkę i całkowicie wypełnić zbiornik

- jeśli zbiornik nie jest pusty po około 60 cyklach zmywania, skontaktować się z serwisem

- aby ograniczyć występowanie tego zjawiska, rozmieścić naczynia w sposób uniemożliwiający zatrzymywanie wody. Jeśli jest to możliwe, pozostawić na kilka minut otwarte drzwi.

Krople na naczyniach z plastiku, powierzchniach teflonowych itp.

Suszenie mniej skuteczne przy ustawieniu programów szybkich

Skraplanie na wewnętrznej stronie drzwi lub w komorze

- tego typu elementy izolujące mają niska przewodność cieplną

- w programach szybkich temperatura i czas trwania suszenia są ograniczone w celu maksymalnego skrócenia cyklu zmywania.

- zjawisko to może powstać na ściankach, zwłaszcza po schłodzeniu (izolacja akustyczna potęguje to zjawisko).

- zalecane jest ich optymalne usytuowanie, jeśli jest to możliwe w koszu górnym

- wybrać poprawnie odpowiedni, szybki program lub przez kilka minut pozostawić otwarte drzwi zmywarki.

PLPL

15 / SERWIS POSPRZEDAŻNY

•

KONTROLE I NAPRAWY

Ewentualne kontrole i naprawy Państwa zmywarki muszą być wykonywane przez wykwalifikowanego serwisanta posiadającego uprawnienia do naprawy urządzeń naszej marki. W trakcie rozmowy telefonicznej należy podać kompletne oznaczenie Państwa urządzenia (model, typ, numer seryjny). Informacje te znajdują się na tabliczce znamionowej (patrz rys. 17).

CZĘŚCI ZAMIENNE

W trakcie kontroli lub naprawy wymagaj użycia jedynie oryginalnych, certyfikowanych części zamiennych.

rys. 17

Dear Customer,

You have just acquired a

We have invested all our dedication and know-how in this appliance so that it would

best meet your needs. With innovation and performance, we designed it to be always

easy to use.

In the

microwaves, cooking hobs, ventilation hoods, cookers, washing machines, driers,

fridges and freezers, that you can coordinate with your new

Visit our website

as useful and complementary information.

Mastercook

www.mastercook.pl

Mastercook

product range, you will also find a wide choice of ovens,

dishwasher and we would like to thank you.

Mastercook

where you will find all of our products, as well

dishwasher.

Mastercook

As part of our commitment to constantly improving our products, we reserve the right to make

changes to them based on technical advances to their technical and functional features and

appearance.

Warning :

Before installing and using your appliance, please carefully read this Guide to

Installation and Use, which will allow you to quickly familiarise yourself with its

operation.

www.mastercook.pl

1 / FOR THE USER’S ATTENTION

2 / DESCRIPTION OF YOUR APPLIANCE

3 / INFORMATION

CONTENTSCONTENTS

• Safety instructions ______________________________________ 4

• Environmental protection ________________________________ 5

• Economical, environmentally friendly washing ________________ 5

• General presentation of the dishwasher ____________________ 6

• Control panel __________________________________________ 7

• The water hardness______________________________________ 8

4 / WHAT TO DO BEFORE FIRST USING THE MACHINE

• Measure the water hardness and select the type of detergent __ 9

• Hardness table__________________________________________ 9

5 / WATER SOFTENER ADJUSTMENTS __________________________ 10

6 / YOUR DISHWASHER’S SAFETY SYSTEMS ____________________ 11

7 / LOADING THE DETERGENT PRODUCTS ______________________ 12

8 / LOADING THE REGENERATING SALT ________________________ 13

9 / LOADING THE RINSING PRODUCT____________________________ 14

10 / YOUR DISHWASHER’S EQUIPMENT

• The lower basket ________________________________________ 15

• The upper basket ________________________________________ 16

• The cutlery basket ______________________________________ 17

11 / WASHING PROGRAMMES __________________________________ 18

12 / PROGRAMMING __________________________________________ 20

13 / CLEANING YOUR APPLIANCE

• Cleaning the waste filters ________________________________ 22

• Extended period of non use or house relocation______________ 23

14 / IF OPERATING ABNORMALITIES OCCUR ____________________ 24

15 /

AFTER-SALES SERVICE ____________________________________ 29

16 / INDICATIONS FOR THE TESTING LABORATORIES

See end of booklet (page 30)

1 / FOR THE USER’S ATTENTION

Important :

Keep this user’s manual with your appliance. If the appliance is sold or transferred to someone else, ensure that the manual is with it. Please take note of these instructions before installing and using your appliance. They have been drawn up for your own and other people’s safety.

• SAFETY INSTRUCTIONS

• Installation

— When you receive your appliance, unpack it or have it unpacked immediately. Check that it has not suffered any damage during transport. Express any reservations in writing on the delivery note, of which you keep a copy. Never connect up a damaged machine. If your appliance is damaged, please contact your dealer. — Before proceeding to connect up your machine, please refer to the instructions in your Installation Guide. — Your dishwasher must be kept disconnected from the mains supply throughout the whole of the installation process. — The electrical connection details on your appliance’s description plate must comply with those for the mains supply. — The socket must still be accessible once your appliance has been installed. — Do not alter or attempt to alter the appliance’s characteristics. This could put you at risk. — If your installation has to be altered, only entrust the electrical and plumbing work to a qualified electrician or plumber respectively. — Your appliance is designed for normal domestic use. Do not use it for industrial or commercial purposes or for any other purpose than that for which it has been designed. — Your appliance is designed to be used for household and similar applications such as:

• staff kitchenettes in shops, offices and other professional environments,

• farmhouses,

• use by guests at hotels, motels and other residential-type facilities,

• bed and breakfast type facilities.

— The dishwasher’s walls must not be pierced under any circumstances.

• Children’s safety

— This appliance is not intended for use by young children or infirm persons unless they have been adequately supervised by a responsible person to ensure that they can use the appliance safely. — This appliance must only be used by adults. Ensure that children do not touch it and do not use it as a toy. Ensure that they do not operate the appliance’s controls. — Keep young children away from the appliance when it is operating. — Detergents contain irritant and abrasive substances. These products can have caustic effects on the eyes, the mouth or the throat. They can be extremely dangerous if ingested. Avoid any contact with the skin and the eyes. Ensure that the appliance’s detergent container is empty at the end of the washing cycle. — Place detergents out of children’s reach and do not put any detergent in the machine until just before you start the washing programme. — The water in your dishwasher is not drinking water; this is why children must not go near the appliance when its door is open. — Do not allow children to play with or sit on the door when it is open, as the dishwasher could overturn. — Once you have unpacked your appliance, place the packaging out of children’s reach. — Keep all the packaging materials (e.g. plastic bags, polystyrene, etc.) out of children’s reach because they can be dangerous for children (ie. risk of suffocation).

1 / FOR THE USER’S ATTENTION

• Use

— This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. — When machine is running, do not open door. This may provoke steam leakage or splattering of water. — Only use products specially designed for your dishwasher (water softening salt, detergent and rinsing products). — As far as possible, avoid opening the dishwasher’s door when it is operating, and in particular during the heating phases, because scalding steam may escape or you may be splashed with hot water. The machine is fitted with a safety system that immediately blocks the dishwasher’s operation if the door is opened. — Never use chemical solvents in your appliance because these could cause an explosion. — Always close your appliance’s door after loading or removing your items. — Do not lean or sit on your appliance’s door when it is open. — Unplug your machine before carrying out any technical work on it. — Avoid placing your machine immediately next to a cooking or heating appliance to prevent any risk of heat damage; — Do not place any items in your machine, which are not certified as dishwasher safe. — If you have removed an item before the end of the washing programme, it is important to rinse it carefully to remove any residual washing products. — If your appliance breaks down, never attempt to repair it yourself. Any repairs made by non-qualified personnel can cause significant damage or lack of control. — The machine complies with applicable safety regulations. Any repairs should be carried out by qualified technicians. Repairs or changes that do not conform may be dangerous for the users. In case of replacement, only use original parts. — If the machine malfunctions due to other causes than those mentioned in this booklet, disconnect the machine (remove the plug) or break the circuit concerned and contact after-sales service.

ENVIRONMENTAL PROTECTION

• This appliance’s packaging material is recyclable. Help recycle it and protect the environment by dropping it off in the municipal receptacles provided for this purpose.

closest to your home. We thank you doing your part to protect the environment.

Your appliance also contains a great amount of recyclable material. It is marked with this label to indicate that in countries that are a members of the European Union the used appliances should not be mixed with other waste. This way, the appliance recycling organised by your manufacturer will be done under the best possible conditions, in compliance with European Directive 2002/96/EC on Waste Electrical and Electronic Equipment. Contact your town hall or your retailer for the used appliance collection points

• ECONOMICAL, ENVIRONMENTALLY FRIENDLY WASHING

— Remove any food residue from your crockery (bones, pips, etc.) — Do not pre-wash your items by hand (useless waste of water). — Utilise your dishwasher’s capabilities to the full for an economical, environmentally friendly wash. — Always select a washing programme suitable for the crockery type and how dirty they are. — Avoid overdosing with detergent, regenerating salt and rinsing liquid. Follow the recommendations in this guide (pages 8-14) and the instructions on the product packs. — Ensure that the water softener is correctly set (see page 10).

2 / DESCRIPTION OF YOUR APPLIANCE

• GENERAL PRESENTATION OF THE DISHWASHER

Fig. 01

Upper basket

Wash product dispenser

Anti-block guide wire

Cutlery basket

Lower basket

Lower sprinkler arm

Salt compartment

Waste filter

Main filter

Rinse aid dispenser

Reference plate (Ref. S.A.V.)

Control panel

Advice :

This user’s guide is applicable to several models. There may be some slight differences in

the details and the equipment between your appliance and the descriptions provided here.

”

A D CB

2 / DESCRIPTION OF YOUR APPLIANCE

• CONTROL PANEL (Some models only)

Fig. 02a

Programme selector (3 functions) :

• Choosing a programme :

selector to make your programme choice.

• Opcje :

position to access the softener settings.(see

page 10)

• Stop :

position when the programme has finished.

Changing the settings (see page 10).

Adjusting the time delay (see page 20).

Start/Pauza :

Press this button to start up the programme.

In case of error, hold down this button for a

few seconds to cancel a selection or a

programme that is already running.

Turn the selector to the “Opcje

Turn the selector to the “Stop

Set, Delayed start :

Turn the

Pilot lights :

Salt :

On : indicates the salt compartment is empty

or almost empty.

Rinse aid :

On : indicates the rinse aid compartment is

empty or almost empty.

Multi-function products :

On : this indicates the “4/1” function is

activated (see page 10). The programmes are

automatically adapted to multi-function

products.

Praca :

On : indicates the programme is running.

Koniec :

On : indicates the programme has finished.

①

②

③

3 / INFORMATION

Important :

For your dishwasher to provide

excellent washing and drying results and

leave no marks, you must correctly adjust it

using the water softening system, which

works with dishwasher salt.

•

Scale,

it takes in mineral salts, some of which are

found in solid form and are commonly

referred to as scale. Scale in the water

reduces the detergent’s washing efficiency,

causes deposits to form on the dishwasher

itself and leaves white marks on the dishes.

The more scale there is in the water, the “harder”

the water is.

You should use products suited to the water

hardness in your particular area.

•

There are so many different types

when rainwater filters into the soil,

of product. How can I choose the best one ?

For impeccably clean dishes, you should use a combination of classic products :

Important :

Never use normal washing-up liquid.

For ease of use and in certain water hardness conditions only (< 25°F), multi-purpose products

use of regenerating salt and rinsing liquid

unnecessary.

• “Two-in-one” tablets

detergents and rinsing liquid or an

agent serving the function of the salt.

• “Three-in-one” tablets

detergents and rinsing liquid as well as

an agent serving the function of the salt.

can make the

contain

• “Four-in-one” “Five-in-one” tablets...

prevent “wear” to glasses (i.e. to stop

them clouding), risk of corrosion and

discolouring of stainless steel.

manual and the recommendations on the

multi-purpose detergent’s pack.

also contain additives to

Important :

Follow the instructions in the user’s

Wash product

dishes (powder or liquid detergent or

standard tablets).

Dishwasher salt

functioning of your dishwasher’s water

softener.

Rinse aid

and eliminate drop marks

for perfectly clean

for correct

to help the dishes dry

NB :

If in any doubt, please contact the

detergent’s manufacturer if the items are

very wet at the end of the programme or if

chalky deposits appear.

or or

Test strip

Hardness

Water

Water softe-

ning and use

of salt

Traditional products : P: P

Multi-function products :

4 / WHAT TO DO BEFORE FIRST USING THE MACHINE

• MEASURE THE WATER HARDNESS AND SELECT THE TYPE OF DETERGENT: TRADITIONAL OR MULTI-PURPOSE

In one simple action, you can test the your water’s lime content using the testing strip supplied with

your dishwasher. Alternatively, contact your local water utility to ascertain your water’s hardness.

— Let the water run from the tap for a few moments.

— Fill a glass with water.

— Take the test strip from its holder and immerse it for 3 seconds.

— Wait 1 minute, shake it and look at the colours to ascertain your water’s hardness.

• HARDNESS TABLE

0-10°F

0-1mmol/l

0 - 5,6 °dH

Soft

Optional

10-18°F

1-1,8mmol/l

5,6 - 10 °dH

Slightly hard Slightly hard

Essential if

using traditional

products

18-25°F

1,8-2,5mmol/l

10 - 14 °dH

Essential if

using traditional

products

25-40°F

2,5-4mmol/l

14 - 22,4 °dH

Hard Hard Hard Very hard

Mandatory Mandatory Mandatory Mandatory

40-55°F

4-5,5mmol/l

22,4 - 30,8 °dH

30,8 - 39,2 °dH

55-70°F

5,5-7,0mmol/l

> 70°F

7,0mmol/l

> 39,2

°dH

Possible use of

traditional products

➊

multi-function products ➋

➊

Use only of

traditional products

➊

➋

➊

➋

owder detergent orL: Liquid detergent or single tablet

: Regenerating Salt + R: Rinsing product

Multi-function tablets

"Opcje"

3h, 6h, 9h, 12h,

“Praca”, “Koniec”, “ ”

3h, 9h, 12h

"Opcje"

“

Test strip

Hardness

Traditional

products

Multi-

purpose

products

12h12h

12h

5 / WATER SOFTENER ADJUSMENTS

Fig. 02b

Important :

IIt is essential to correctly adjust the water softener according to the hardness of the water in

your area.

-If the adjustment is too low, scale may be left on the dishes.

-If the adjustment is too high, there is a risk of glasses becoming cloudy.

If you move house, adjust the water softener again.

• Proceed as follows to adjust the water softener to the control table :

— Turn the selector to the

— Press the button, The

position.

lights

displays the setting (Factory setting :

The steady lights show the setting

lights lit).

— To modify this setting (depending on water hardness), proceed by successively pressing the

button . Each press changes the setting. Refer to the table below.

-- The setting is automatically validated when you exit

programme or

Stop”position.

, namely, when the selector is in the

-- To use multi-purpose tablets, you must select setting depending on the water hardness

< à 25°F (2,5 mmol/l) : light constantly lit.

0-10°F

0-1mmol/l

0 - 5,6 °dH

12h

10-18°F

1-1,8mmol/l

5,6 - 10 °dH

12h

18-25°F

1,8-2,5mmol/l

10 - 14 °dH

12h

25-40°F

2,5-4mmol/l

14 - 22,4 °dH

12h

Light steady :

Light unlit or flashing :

40-55°F

4-5,5mmol/l

22,4 - 30,8 °dH

12h

5,5-7,0mmol/l

30,8 - 39,2 °dH

55-70°F

12h

> 70°F

7,0mmol/l

> 39,2

12h

°dH

Important :

The multi-purpose products 1-10°F, 0-1 mmo/l, setting enables you to de-activate the salt

product warning light.

Praca

Koniec

•

The light “

•

While a dishwasher programme is running, the buttons are automatically blocked to prevent them

from being pressed accidentally. The dishwasher will automatically unblock at the end of the

programme or you can cancel by holding down the button for few seconds.

•

This system automatically activates the drain pump if the water level in the tank is exceptionally high.

•

This system cuts off the water supply if any leakage is detected under the appliance.

•

The “

Please refer to the table on page 24.

6 / YOUR DISHWASHER’S SAFETY SYSTEMS

Door not properly closed

” flashes when the door is not closzed or not closed properly.

Programme access block

Anti-overflow safety system

Anti-leak safety system

Error display

” light flashes rapidly.

Observation :

After rectifying the error, hold down the button for few seconds to unblock access..

7 / LOADING THE DETERGENT PRODUCTS

• Loading the detergent products. (Fig. 03-04-05)

To make loading the detergent easier, the distributor is located on the front of the upper basket.

It is compatible with all the products recommended for your dishwasher.

• Powders or liquids (Fig 03)

-- Pull out the dispenser drawer

-- Fill at least up to the minimum mark for slightly dirty crockery and to the maximum mark for dirty

crockery. If the crockery is very dirty and for programmes with a pre-wash we recommend that you

add 5g of detergent (a dessert spoonful) into your dishwasher’s tub in accordance with the

programmes table.

-- Close the distributor.

• “Multi-purpose ” or Traditional tablets (Fig 04 and 05)

-- Place the tablet in the external compartment

or, for optimum operation,

pull out the distributor’s drawer and lay the tablet there. (Fig 05).

-- Close the distributor.

Fig. 03 Fig. 04

(Fig 04),

Fig. 05

Important :

Keep these products out of the reach of children and away from damp (the protective film

on the tablets might be water-soluble).

Only use products specially designed for dishwashers.

EAU

SEL

8 / LOADING THE REGENERATING SALT

•

Loading the regenerating salt

. (Fig. 06)

Important :

Use special salt for dishwashers. Never use

table salt or cooking salt as this could damage

the appliance

Unscrew and remove the compartment

cap.

dishwasher salt. Use the funnel supplied with

the dishwasher.

Firmly screw the cap back on.

Fill the compartment with special

The first time you fill the compartment

with salt, fill it up to the top with water.

• Determining the

regenerating

salt

level :

This pilot light comes on when the salt needs

refilling. After refilling the light may remain on

until the salt has dissolved. This normally

happens after a cycle has been run, or if the

salt fill is not complete. This can be deactivated as indicated in the page 10.

Fig. 06

Important :

If the salt overflows from the dispenser, remove the excess salt crystals to prevent risk of

the tank rusting and run a Soak programme or, failing this, a short programme (see page 18-19)

with no load in the dishwasher.

Firmly screw the compartment cap back on.

•

Loading the rinsing product

9 / LOADING THE RINSING PRODUCT

. (Fig. 07)

Important :

Use a special dishwasher rinse aid product

to improve drying and prevent filming.

Unscrew and remove the compartment

cap.

Before starting up the dishwasher, fill the

compartment with rinse aid up to the

adjustment lever.

Firmly screw the cap back on.

The default adjustment is 2.

If drying is inefficient or marks are leftthe

glasses (after having run several cycles),

you may increase the dosage by setting the

adjustment to 3 ;

Tip :

Setting the adjustment to 1 reduces

rinse aid consumption and may be sufficient

for your needs.

• Determining the rinse aid product level :

This pilot light comes on when rinse aid needs

to be added.

Fig. 07

Adjustment lever

Important :

If the rinse aid overflows onto the door on refilling, sponge off the excess to prevent foam

from forming.

10 / YOUR DISHWASHER’S EQUIPMENT

Washing capacity : 12 standard place settings

Very important :

Items not suitable for washing in a dishwasher

- Wooden cutting boards,

- Stainless steel utensils or plastic utensils that are not heat-resistant,

- Copper or pewter items,

- Glued crockery and cutlery,

- Cutlery with wooden, horn or mother-of-pearl handles,

- Antique or hand-painted porcelain.

When purchasing crockery, glasses or cutlery, ensure that it is dishwasher-safe.

• THE LOWER BASKET

Arrange your items so that the water can

circulate freely and spray over all the utensils.

Place large diameter dishes and pans at

the sides.

Do not intersperse, jam together or

superimpose flat plates and concave dishes

(Fig. 08).

The folding spikes make it easier to arrange

your large dishes (Fig. 09) (depending on

the model).

Fig. 08

Advice :

When you re-insert the lower basket,

ensure that nothing catches on the upper

basket’s gauge wire to avoid blocking the

rotor.

Unloading your items.

First of all empty the lower basket to avoid

drips from the upper basket falling onto the

lower basket.

Fig. 09

①

②

10 / YOUR DISHWASHER’S EQUIPMENT

• THE UPPER BASKET

This basket is particularly designed to take

glasses, cups, ramekins, small salad bowls,

bowls and saucers.

Arrange your items methodically (arranging

glasses, cups or bowls together) to save on

space (Fig. 10).

You can also arrange cups, ladles, etc. on the

folding cup racks.

Advice:

Position the cavities of glasses, cups

or bowls facing downwards.

• Adjusting the height of the upper basket

(some models only)

For large dishes to be loaded in the lower

basket, the upper basket must be set the

to high position. This can be done with

the basket fully loaded (Fig. 11)

Cutlery basket

Fig. 10

Setting in HIGH POSITION :

Gently raise your basket on each side until it

engages.

Setting in LOW POSITION :

Raise your basket completely on both sides to

unlock it and then lower it to the low

position.

Important :

Check that the two slides are set to the

same height and the basket is horizontal.

Fig. 11

10 / YOUR DISHWASHER’S EQUIPMENT

• THE CUTLERY BASKET

The cutlery basket slides along runners for flexible loading.

You can place it in any part of the lower basket you wish, to change the loading arrangement according to the items in the load (Fig 12.).

If the cutlery or dishes are too large and do not fit, adjust the height of the upper basket (if it is adjustable on your model of dishwasher)

Movable grills are available for if you wish

to load your cutlery in an orderly manner

For optimum washing and drying, use these

separation grills partially or totally (Fig. 13).

Point the handles on the cutlery downwards.

Fig. 12

Important :

For safety reasons, we recommend

that you place knives with pointed ends with

the point facing downwards in the cutlery

basket (to avoid the risk of an accident).

Long-bladed knives and other sharp kitchen

utensils must be placed flat in the upper

basket.

Avoid washing cutlery with horn handles in

your dishwasher.

Separate silverware from other metals using

the separation grill.

Fig. 13

Medium dirty

economical

water

energy

Very short

30-minute

Pre-wash

Flash 30’

Eco

45°C

Type of crockery :

porcelain, pans,

cutlery, glasses

etc

...

Amount, type and

state of food

residues.

Programmes

Programme

sequence.

for guidance

Duration (

min)

Water

(l)

Energy (kWh)

180

0,94

11 / WASHING PROGRAMMES

• PROGRAMME CHART

Mixed

Very short cycle

(no detergent)

to rinse and keep

the dishes wet

before washing the

following day or the

day after.

Cold prewash

Delicate

specially designed

for a small amount

of daily items with a

limited amount of

non-greasy residue,

not dried on.

wash

45°C

Mixed

an average amount

of food residue and

grease.

This is the most

programme as

saving.

and

regards

Washing at 45°CWashing at 45°C

Rinse

Hot rinse

Drying

Rinse

Hot rinse

Drying

4,5

0,02

These values refer :

- to normal usage conditions with separated products (detergents, salt, rinsing product).

- only to multifunction product usage conditions

They may vary depending on the load, the water temperature, the softener setting, the presence of rinsing product and the supply voltage.

30 11

0,8

* **

Short 60-minute

Normally dirty,

Very dirty

OPTI A

60 ’

Normal

Intensive

Normal

11 / WASHING PROGRAMMES

Mixed

i.e. a normal

amount of

sticky and greasy

residue.

55°C

Washing at 55°C

Mixed

wash specially

designed for daily

washing with a

limited amount

of slightly

sticky residue.

Washing at 60°C

Mixed

i.e. a normal amount

of sticky and greasy

residue.

Optimises the

results and

prioritises

energy savings.

60°C

Pre-wash

Washing at 60°C

Resistant

large dishes and

pans, with baked on

residue, grease,

cooked cheese,

sauce, etc.

70°C

Hot pre-wash

Washing at 70°C

Rinse

Hot rinse Hot rinse Hot rinse Hot rinse

Drying

130 -

150

14,5 -

16,5

1,3 -

1,4

Recommended programme :

“off-mode” : “left-on mode” :

EN50242 IEC 436/DIN 44990

0,5 W

1 W

Rinse

Drying

14 -

1,3 - 1,4

Rinse

Drying

85 -

14 -

1,25 -

115

1,4

Rinse

Drying

120 -

14,5 -

1,7 -

140 16,5 1,8

“

”

A B CD

12 / PROGRAMMING

Fig. 14

Advice :

Consult the Programmes table on the preceding pages to determine the programme you

need for the type of items, the quantity and the amount of food residue.

•

Immediate programme start

Choose the desired programme by turning the

Praca

light comes on.

selector .

Validate your choice by pressing button .

The programme will start up.

The

Remarks :

The door’s electrical safety system can cause the indicator lights to illuminate briefly when

the door is opened or closed. This phenomenon does not affect your machine’s operation.

If required, and particularly after the water softener has been reset, the programme may start with

three minutes of resin regeneration. This is a silent operation.

3, 6, 9 or 12

“

”

“

”

“Stop”

“Koniec”

12 / PROGRAMMING

• Delayed programme start

You may choose to delay the start of the wash

programme with this dishwasher :

Choose the desired programme by turning the

selector .

Press button once.

Praca

light comes on.

light flashes a few minutes

light goes out.

hours.

Press the button a number of times to delay

the program by

Programme light will come on.

Validate your choice by pressing button .

The

•

End of programme

The

before the end of the programme and then lights

permanents once the programme has finished.

You can then remove your crockery.

•

Cancelling a programme

To cancel a programme or if you have made the

wrong selection, hold down button for a

few seconds : the programme stops and the

“

Praca

You can then programme the dishwasher again.

•

Switching off the appliance

When the program has finished, turn the selector

to the

position.

➀

➁

③

④

⑤

optimum washing results.

➀

➁

③ ④

⑤

13 / CLEANING YOUR APPLIANCE

• CLEANING THE WASTE FILTERS

The filtration system consists of several

elements :

The waste filter.

The large main filter.

The micro filter.

The filters are located in the centre of the tub

and must be washed regularly to obtain

• Procedure :

Before removing the filters, remove the

waste from the large main filter using a

sponge, to prevent this waste from blocking the

sprinkler arms. Position the sprinkler system as

shown in the diagram (Fig. 15)

Turn the waste filter a quarter of a turn

and remove it

Remove the main filte .

Remove the microfilter mesh .

Carefully clean filters

under the tap. (Fig. 16)

and

Re-installation :

Proceed in reverse order, inserting filters

and and then

Important :

Remember to lock the waste filter

in place by pushing it in fully and turning it a

quarter turn.

Fig. 15

Fig. 16

“Intensywny

”

•

Every 3 or 4 months, it is recommended to run the hottest programme,

(with the dishwasher empty), using a special dishwasher cleaning product available in shops .

13 / CLEANING YOUR APPLIANCE

Periodically

Important :

Keep this product out of the reach of children.

• EXTENDED PERIOD OF NON USE OR HOUSE RELOCATION

Unplug it from the mains and cut off the water supply, then thoroughly clean the dishwasher.

Protect the dishwasher from frost.

Tip :

Do not use abrasive powder, metal cleaning pads or alcohol or solvent based products.

Use a cloth or sponge.

70°C

FREN

14 / IF OPERATING ABNORMALITIES OCCUR

• SUMMARY OF THE FAULTS



9h12h

for non-display models : light(s) flashing 

9h12h



















d01: water intake fault (tap).

d02: draining fault. d08: sprinkler distribution fault.

d03: heating fault. d11: sprinkler distribution fault.

d04: temperature sensor fault.

d05: low pump flow fault. d13: overheating fault.



d06: high pump flow fault.



d07: overflow/leak protection fault

d12: water level fault (siphoning

through drain tube)

d14:

bad drain tube connection or

tap flow insufficient or filters dirty.

Tip:

If one of the above faults occurs and you need to call a repair man, remember to tell him

the message displayed (d01, d02..) as this information will help him.

• BEFORE CALLING FOR SERVICE

Problem Possible Causes What to do?

The door falls heavily when opened (integratable model)

The door does not stay horizontal when open or returns too (integratable model)

The door catches when closing - Appliance not stable

The upper basket does not stay in the high position

Small leak around or under the appliance (move the appliance to locate the leak)

Small leak at the door

- Door springs not tensioned enough to compensate for the weight of the panel.

- Door springs tensioned too

quickly

much.

- No wooden panel.

- Door not centred on the tub

- Poor manipulation (the basket is being pulled upwards too quickly)

- Leak from the tap.

- Leak from the appliance.

(Cf. table fault d07).

- Appliance not stable or not level

- Door not centred on the tub.





















- Tighten the two tensioning screws accessible in the bottom section above the front feet.

- Loosen the two tensioning screws accessible in the bottom section above the front feet.

- Fit a temporary wooden panel on the appliance and adjust the springs.

- Adjust the feet.

- Re-centre by adjusting the rear feet.

- Act more progressively (see instructions), one side and then the other.

- Check that a seal is fitted and retighten the nut.

- Close the water tap and call a technician.

- Adjust the feet.

- Re-centre by adjusting the rear feet.

FREN

14 / IF OPERATING ABNORMALITIES OCCUR

• THE INDICATOR LIGHTS

Problem Possible Causes What to do ?

The salt light does not go out - No salt or an insufficient quan-

tity of salt in the tank to trigger the float.

Refill the tank and wait for the cycle to end. If you have soft water that requires no salt, the light is constantly lit.

The lights all light up one after the other

A light flashes and the programme does not start

- Wrong programme.

- On some models, selector wrongly positioned (between two notches)

programme

• RELATING TO PROGRAMMING, DISPLAY

Problem Possible Causes What to do ?

The cycle lasts too long - lThe energy-saving program-

mes last longer because the agitation and drying times are longer to compensate for the lower washing and drying temperatures

The appliance trips the circuit breaker

The appliance does not start - No mains power to the socket.

- Insufficient amperage to supply all the appliances being operated simultaneously.

- Internal fault in the appliance.

- Tap closed.

- Selection error or programme lock.

- Start button pressed too long (>2”).

Appliance in Safety mode (antileak).

(Cf. table fault d01).

(Cf. table fault d07).

- Cancel the current programming by holding down the Start button for 3 seconds and then re-programme.

- Reposition the selector on a programme.

- Use these programmes preferably at night when it is not so important how long the programme lasts or when it ends.

- Check the socket’s amperage (10A minimum) and the meter’s capacity.

- Call a technician.

- Check the socket and the fuse

- Check the tap is open.

- Check the hose line is OK.

- Cancel by holding down Start for 3” and re-programme.

- Just press Start briefly to start the programme.

- Call a technician.

14 / IF OPERATING ABNORMALITIES OCCUR

Problem Possible Causes What to do?

The appliance will not restart - Door opened during a

The appliance does not drain

(Cf. table fault d02).

The appliance will no longer function (see table, fault 14).

washing cycle.

- The cover has not been removed from the sink’s U-bend.

- Drain hose kinked.

- Filters totally blocked.

- Pump blocked.

- installation of non-compliant drai-

nage system: drainage too low down or pipe pushed too far in.

- siphoning: the appliance is emptying as the same time as it is filling up.

- filter system clogged

• POOR WASHING RESULTS

Problem Possible Causes What to do ?

Food traces, deposits, “sand grains” in the glasses

Traces of grease - Detergent dose too low; ineffi-

- Items poorly arranged (masked by another larger item or situated underneath it, items nested or jammed together).

- Upper rotor blocked by cutlery or a dish etc.

- Filter poorly locked and lifting during washing.

- Micro filter screen clogged.

- One or more holes in the rotor blocked.

cient detergent ; stale product.

- Inappropriate programme (temperature too low; duration too short).

- Wait for the time delay to end (controlled internally by the appliance).

- Remove the cover.

- Check the drain hose line behind the machine is OK.

- Remove and clean the filters and the drain.

- Initiate a Soaking programme If the fault persists, call a technician.

- adhere to the drainage tube installation dimensions.

- Cleaning the filters

- Arrange the items properly. Use the most appropriate areas and accessories for each type of item (see instructions).

- Check that the rotor rotates freely (gauge wire). Set the basket in the high position if necessary.

- Check the filter’s facing and that the filter is locked in place (push it in fully, turning it to the right)

- Remove all, the filters and clean them (in warm water), including the micro filter’s screen (once a month).

- Remove the rotor by turning the lever a quarter of a turn and clean it under the tap (do not use any tool that could damage the holes). Re-install the rotor.

Increase the dose ; try another detergent.

- Select a programme with a higher temperature.

14 / IF OPERATING ABNORMALITIES OCCUR

• POOR WASHING RESULTS...

Problem Possible Causes What to do?

White marks (identify what type)

- Chalky film (removable with vinegar).

- Traces of salt (items have a salty taste).

- Check that there is salt in the tank (light unlit = OK).

- Check the water hardness at the tap and that the water softener is set correctly. Adjust it to a higher level if necessary.

- Water too hard for using a “4in-1” detergent without the addition of salt.

- Check that the stopper on the

salt container is closed correctly.

White marks (identify what type)

Coloured marks (tea, wine, coffee)

Streaks or dried droplets on glasses

- Glass cloudy because water too soft (cannot be removed).

- Items poorly arranged

- Detergent dose too low; inefficient detergent

- Programme temperature too low.

- If you use a multifunction product.

- Lack or insufficient amount of

rinsing product.

- Rinsing product out-of-date or inefficient.

- If you use a multifunction product.

- Check the water hardness at the tap and that the water softener is set correctly. Some detergents in pellet form are more aggressive to glasses and decorations (change the product and use a protective product if necessary).

- Turn the cavities in the items towards the jets.

- Increase the dose; try another detergent.

- Select a more suitable programme

with a higher temperature.

- Use the “4-in-1” option (depending on the model).

- Check the indicator light and fill the tank completely. Adjust the dispensing unit to a higher position if necessary.

- Use a recent product (a good product dilutes easily and foams in cold water).

- Use the “4-in-1” option (depending on the model).

Dried-on marks on glasses, dullness.

- If you use a multifunction product.

- Use the “4-in-1” option (depending on the model).

14 / IF OPERATING ABNORMALITIES OCCUR

• POOR OPERATION

Problem Possible Causes What to do ?

Constant filling

- Drain wand fallen on the floor.

- Drain hole situated too low for the appliance (Cf. table fault d12).

- Check the installation of drain

A lot of waste on the large filter at the end of the cycle.

Traces of rust on stainless steel - Quality of the stainless steel

- The filters and drain outlets are blocked with too much residue.

not dishwasher-safe (knives in particular)

• POOR DRYING RESULTS

Problem Possible Causes What to do?

A lot of droplets on the glasses. - Lack or insufficient amount of

rinsing product.

- The dose has not been distributed.

- Positioning of the items.

Droplets on plastic items, Tefal coatings, etc.

- These insulating items have a low calorific mass.

- Remove and clean the filters and the bottom of the drain outlets. Remove large residue from the plates before putting them in the machine.

- Use “special dishwasher-safe” cutlery.

- Check that the stopper on the salt container is closed correctly.

- Check the indicator light and fill the tank completely.

- If the tank is not empty after approximately 60 washings, call a technician.

- To alleviate the phenomenon, arrange the items to restrict water retention as much as possible. Leave the door ajar for a few minutes, if possible

- Arrange them preferably in the upper basket.

Poorer drying on rapid programmes

Condensation on the wall of the inside door or the tub.

On rapid programmes, the drying temperature and drying period are reduced to cut down the duration of the cycle as much as possible.

Condensation may form on the walls, particularly after the appliance has cooled down (sound insulation increases the phenomenon)

- Select a rapid programme carefully or leave the door ajar for a few minutes.

•

INTERVENTION WORK

Any intervention work on your appliance must

be performed by a qualified professional

approved by the manufacturer. When you call,

please mention the full reference for your

appliance (model, type and serial number).

This information is shown on the description

plate (see Fig. 17)

15 / AFTER-SALES SERVICE

ORIGINAL PARTS

When maintenance is being carried out, ask

for only certified original spare parts to be

used.

Fig. 17

FREN

16 / INDICATIONS FOR THE TESTING LABORATORIES

•

Details common to all models

— Washing capacity - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12 standard place settings — Arrangement of the items - - - - - - - - - - - - - - - - - - - - - - - - - - - - — Loading as per the indications on next page, without side shelves — Setting for upper basket - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Low position — Setting for rinsing product distributor - - - - - - - - - - - - - - - - - - - 3 — Adjusting the water softener - - - - - - - - - - - - - - - - - - - - - - - - - - - 1.8 - 2.5 mmol/l (See § 5 for details).

For detailed information on the comparison tests regarding the level of soiling, the types of crockery and cutlery, etc., contact the equipment manufacturer before commencing the tests.

•

Tests to Standard EN 50242

— Recommended programme - - - - - - - - - - - - - - - - - - - - - - - - - - - see Programmes table — Dosage of detergent - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 30 g of detergent B

•

Tests according to the mixed IEC 436/DIN 44990 method

— Recommended programme - - - - - - - - - - - - - - - - - - - - - - - - - - - see Programmes table — Dosage of detergent - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 + 25 g of detergent C

Figs. A-B-C; see next page

NB:

When conducting tests using a multi-function tablet: Setting for hardness < 2.5 mmol/l (See § 5 for details) — Check that the water softener is correctly set for the water hardness — Pull out the detergent distribution drawer and place the tablet in the interior compartment.

•

Built in or full built in model: Measuring the noise level in accordance with

Standard EN60704-2-3

— Align the plinth on the housing unit with the door panel.

FREN

16 / INDICATIONS FOR THE TESTING LABORATORIES

1 2 3 4 5 6 7 8

NOK NOK OK

332

222

444

2 2 2 2 2

3333332

1888

444444

885

1 1

111

444

08/12

DW3M00372_00 - 1/1 -

ZWE-12176x

FagorMastercook S.A. 51-130 WROCŁAW, ul. Żmigrodzka 143

Infolinia 0 703 10 31 31

www.mastercook.pl

Mastercook ZWE-12176 User Manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
