1. Przed zainstalowaniem i użytkowaniem urządzenia należy dokładnie przeczytać instrukcję
obsługi. Urządzenie należy zainstalować zgodnie z obowiązującymi przepisami i użytkować
tylko w odpowiednio wentylowanym pomieszczeniu.
2. Przed zainstalowaniem urządzenia należy upewnić się, czy lokalne warunki dystrybucji (rodzaj i ciśnienie gazu) i nastawy są zgodne. Warunki nastawy urządzenia są podane na tabliczce znamionowej.
3. Podłączenie płyty do wewnętrznej instalacji gazowej lub do butli z gazem płynnym oraz jej
regulację powinien wykonać wyłącznie uprawniony instalator urządzeń gazowych lub technik
autoryzowanego zakładu serwisowego, co winno być potwierdzone na karcie gwarancyjnej
wyrobu. Brak takiego potwierdzenia unieważnia gwarancję.
4. Producent nie ponosi odpowiedzialności za obrażenia lub uszkodzenia spowodowane przez
nieprawidłowe zainstalowanie urządzenia lub jego nieprawidłowe użytkowanie.
5. Płytę powinien naprawiać wyłącznie personel autoryzowanego zakładu serwisowego. Nieprawidłowo przeprowadzone naprawy mogą stanowić źródło znacznych zagrożeń. Uszkodzonej
płyty nie wolno eksploatować dopóki nie zostanie naprawiona.
6. Nie zezwala się na wykonywanie we własnym zakresie jakichkolwiek napraw, pod rygorem
utraty uprawnień gwarancyjnych.
7. Płyta jest wykonana w I klasie ochrony przed porażeniem prądem elektrycznym i wymaga
podłączenia do instalacji ze sprawnym zewnętrznym obwodem ochronnym.
8. Wyrób należy instalować po 8 godzinach sezonowania w pomieszczeniu kuchennym.
9. Urządzenie to nie jest podłączane do przewodów spalinowych. Powinno być ono instalowane
i przyłączane zgodnie z aktualnymi przepisami instalacyjnymi. Szczególną uwagę należy
zwrócić na odpowiednie wymagania dotyczące wentylacji. Należy zadbać, aby kratki wentylacyjne zawsze były otwarte lub zainstalować wymuszony system wentylacyjny (okap nadkuchenny).
10. Kontynuowanie intensywnego użytkowania urządzenia może wymagać dodatkowej wentylacji
np. otwarcia okien lub zwiększenia efektywności wentylacji np. przez przełączenie pozycji
pracy okapu na wyższy poziom, jeśli istnieje.
11. Elementy opakowania prosimy trzymać z dala od dzieci, ponieważ mogą być dla nich niebez-
pieczne.
12. Producent zastrzega sobie możliwość wprowadzania zmian w celu unowocześniania wyrobu i
stałego polepszania jakości, bez uprzedniego powiadomienia użytkowników. Zmiany te jednak nie będą stwarzały trudności przy obsłudze.
Płyty spełniają wymagania następujących dyrektyw:
1. 73/23/EEC – Niskonapięciowe wyroby elektryczne
2. 89/336/EEC – Kompatybilność elektromagnetyczna
3. 90/396/EEC – Zasadnicze wymagania dla urządzeń spalających paliwa gazowe [GAD]
1
SPIS TREŚCI
OPIS OGÓLNY ......................................................................................................... 3
DANE TECHNICZNE ..................................................................................................................................3
1.3
MODELE PŁYT ...........................................................................................................................................3
1.4
ZALECENIA BEZPIECZEŃSTWA ..............................................................................................................4
CZYSZCZENIE PŁYTY I PALNIKÓW .......................................................................................................12
5 ZAKŁÓCENIE W PRACY PŁYTY............................................................................. 13
2
OPIS OGÓLNY
1 OPIS OGÓLNY
1.1 PRZEZNACZENIE WYROBU
Płyta gazowa jest przeznaczona do przyrządzanie potraw, wyłącznie w gospodarstwie domowym. Stosowanie jej do innych celów jest niedozwolone.
1.2DANE TECHNICZNE
Tabela 1
Wymiary
gabarytowe
płyty [mm]
2MI-4GLS X
Wysokość całkowita 90
Szerokość 590
Głębokość 523
2MI-4GLST X
2MID-4GLS X
Znamionowe napięcie zasilania 230V ~ 50Hz
Palnik AUX 0,85 kW
Palnik SR 1,5 kW
Palniki
gazowe
Palnik R 2,3 kW
Palnik GR 3,0 kW
Palnik TC 3,5 kW
Zapalacze do palników
Zabezpieczenie przeciwwypływowe
• • • •
• • • •
• • • •
•
•
• •
• • • •
• • •
1.3 MODELE PŁYT
2MI-4GLS X; 2MID-4GLS X; 2MID-4GLS AR; 2MID-4GL X; 2MID-4GL B
2MID-4GL X
2MID-4GLS AR
2MID-4GL B
3
Rys. 1
OPIS OGÓLNY
2MI-4GLST X
1.4 ZALECENIA BEZPIECZEŃSTWA
Rys. 2
• Podczas użytkowania urządzenia palniki, ruszty i naczynia z potrawami stają się gorące. Zaleca się
zachować ostrożność aby uniknąć oparzenia. Szczególną uwagę prosimy zwrócić na dzieci.
• Jeżeli używają Państwo szuflady umieszczonej pod płytą, nie należy przechowywać w niej przedmio-
tów łatwopalnych lub wrażliwych na działanie podwyższonej temperatury.
• Przewody przyłączeniowe zmechanizowanego sprzętu gospodarstwa domowego, używanego w pobli-
żu włączonej płyty, powinny być z dala od jej gorących palników.
• Do zestawiania potraw z płyty gazowej należy używać rękawic ochronnych.
• Przedmioty łatwopalne przechowywać z dala od palników.
• Na rusztach nie stawiać zdeformowanych lub niestabilnych naczyń, gdyż mogą się przewrócić i zalać
palniki.
• Nie stawiać pustych naczyń nad włączonym palnikiem.
• Przed zdjęciem naczyń z palników należy zmniejszyć płomień lub zgasić go całkowicie.
• Użytkowanie płyty musi być nadzorowane. Nie wolno pozostawiać włączonego urządzenia zwłaszcza
podczas smażenia, gdyż przegrzany tłuszcz może się zapalić.
• Użytkowanie urządzeń do gotowania i pieczenia powoduje wydzielanie się ciepła i wilgoci w pomiesz-
czeniu, w którym jest ono zainstalowane. Upewnić się, czy pomieszczenie jest dobrze wentylowane.
Otwory naturalnej wentylacji powinny być otwarte lub zainstalować urządzenie do wentylacji mechanicznej (okap z mechanicznym odciągiem).
• Urządzenia nie wykorzystywać do ogrzewania pomieszczeń.
• Zabrania się samowolnie dokonywać przeróbek płyty na inny rodzaj gazu, dokonywać zmian w instala-
cji gazowej i elektrycznej urządzenia, oraz przenosić je w inne miejsce.
W przypadku ulatniania się gazu należy:
− natychmiast zamknąć zawór na instalacji gazowej lub na butli z gazem,
− dokładnie przewietrzyć pomieszczenie,
− wezwać pogotowie gazowe.
W tym czasie nie wolno:
− zapalać zapałek, palić papierosów,
− włączać bądź wyłączać odbiorników elektrycznych (radio, dzwonek, włącznik oświetlenia)
lub mechanicznych powodujących iskrzenie.
4
INSTALACJA
W przypadku zapalenia się gazu uchodzącego z nieszczelnego zaworu butli z gazem należy
zarzucić na butlę mokry koc, w celu ostudzenia butli i zakręcić zawór na butli.
ZABRANIA SIĘ UŻYWANIA USZKODZONEJ BUTLI !
Nie wolno użytkować urządzenia, gdy jest uszkodzony przewód zasilający lub wtyczka.
2 INSTALACJA
2.1 UWAGI OGÓLNE
Uwaga !
1. Czynności związane z instalacją i naprawą płyty powinny być wykonane wyłącznie
przez uprawnionego instalatora, zgodnie ze wskazówkami producenta.
2. Przed przystąpieniem do montażu, płyta powinna być odłączona od zasilania.
• Po rozpakowaniu płyty, należy sprawdzić czy nie ma ona widocznych uszkodzeń i czy przewód przyłą-
czeniowy jest w należytym stanie. W przypadku wykrycia uszkodzeń należy skontaktować się z Biurem
Obsługi Klienta.
• Płyta może być zamontowana w blacie kuchennym o grubości min 30mm (rys. 3). Blat powinien być
odporny na działanie wysokiej temperatury.
•Ściana pomieszczenia przylegająca do tylnej części płyty powinna być wykonana z materiałów niepal-
nych.
• Meble lub ściana pomieszczenia usytuowane po obu stronach płyty powinny znajdować się w odległo-
ści co najmniej 100mm.
• W celu ograniczenia ujemnego wpływu przeciągu na pracę palników, płyty nie należy instalować na linii
okno-drzwi.
• Nad urządzeniem powinna być wolna przestrzeń dla odpływu oparów kuchennych. Najlepiej zamonto-
wać okap nadkuchenny, który będzie absorbować lub odprowadzać te opary. Odległość pomiędzy
okapem i płytą gazową powinna wynosić co najmniej 650mm.
• Zabrania się zawieszania szafek kuchennych bezpośrednio nad płytą.
• Jeżeli pod płytą gazową będzie umieszczona pozioma przegroda „A”, odległość pomiędzy płytą i prze-
grodą powinna wynosić co najmniej 150mm (rys. 4).
Rys. 3 Rys. 4
5
INSTALACJA
2.2MONTAŻ PŁYTY GAZOWEJ
1. W blacie kuchennym wyciąć prostokątny otwór o wymiarach 490 x 560 [mm]. Wymiary otworu podano
na rys. 5.
2. Na wyposażeniu płyty znajduje się uszczelka, która stroną klejącą jest zabezpieczona taśmą. Z
uszczelki usunąć taśmę.
3. Następnie płytę obrócić do góry dnem i przykleić uszczelkę wokół zewnętrznej krawędzi płyty (rys. 6).
Rys. 5Rys. 6
4. Po przyklejeniu uszczelki, płytę umieścić centralnie w otworze blatu i tak ją docisnąć, aby uszczelka
dobrze przylegała do blatu.
5. Płytę umocować w blacie przy pomocy czterech uchwytów, które wraz z elementami złącznymi znajdu-
ją się na wyposażeniu (rys. 7 i 8).
6. Po zamocowaniu płyty, pod blatem można umieścić poziomą przegrodę „A” (rys. 4), która zabezpieczy
użytkownika przed przypadkowym dotknięciem nagrzanej płyty od spodu.
Rys. 7Rys. 8
2.3PODŁĄCZENIE PŁYTY DO GAZU ZIEMNEGO
Uwaga !
1. Podłączenie płyty do instalacji gazowej powinno być wykonane zgodnie z obowią-
zującym prawem, przez instalatora posiadającego wymagane uprawnienia.
2. Przed przystąpieniem do czynności podłączania kurek odcinający powinien być
zamknięty.
6
INSTALACJA
Rys. 9
• Płyta jest fabrycznie przystosowana do gazu i ciśnienia podanego na tabliczce znamionowej urządze-
nia. Jest ona zaopatrzona w kolanko z uszczelką (rys. 9).
• Płytę należy podłączyć do wewnętrznej instalacji domowej na sztywno lub przy użyciu metalowego
przewodu elastycznego.
• Podejście rurociągu gazowego jest zakończone kurkiem odcinającym. Po zamontowaniu płyty w blacie
kuchennym, kurek odcinający powinien być łatwo dostępny.
2.4PODŁĄCZENIE PŁYTY DO BUTLI Z GAZEM PŁYNNYM
• Istnieje możliwość przystosowania płyty do gazu płynnego. W tym celu należy w palnikach wymienić
dysze i dokonać regulacji kurków.
•
Jeżeli użytkownik zamierza korzystać z butli z gazem, wówczas płyty nie należy instalować w piwnicy
lub w innym pomieszczeniu, w którym podłoga znajduje się poniżej poziomu terenu, ponieważ gaz
płynny jest cięższy od powietrza i zbiera się na poziomie podłogi.
•
Przy podłączaniu urządzenia do butli z gazem płynnym należy zastosować przewód gumowy, posiadający certyfikat.
•
Po każdorazowym podłączeniu płyty do butli z gazem należy sprawdzić szczelność zaworu na butli i
połączenie reduktora z butlą oraz jego działanie.
UWAGA !
1. Niedopuszczalne jest sprawdzanie szczelności za pomocą otwartego płomienia (np.
zapałką lub świecą). Grozi to wybuchem !
2. Okresowo należy sprawdzać stan węża i szczelność połączenia, zgodnie z obowią-
zującymi przepisami.
2.5 WYMIANA DYSZ
UWAGA !
Przed wymianą dysz i przeprowadzeniem regulacji należy wyjąć wtyczkę z gniazda
sieci zasilającej.
Średnice dysz dla poszczególnych rodzajów gazu podano w tabeli 2.
Tabela 2
Palnik AUX Palnik SR Palnik R Palnik GR Palnik TC
Ls (GZ 350) 13 mbar
Lw (GZ 410) 20 mbar
E (GZ 50) 20 mbar
P-B (G 30) 36 mbar
− zamknąć kurek odcinający instalację gazową lub butlę od płyty,
− zamknąć wszystkie kurki płyty,
− zdjąć nakrywki i korony palników,
− odkręcić dotychczasowe dysze kluczem (rys. 11), który znajduje się na wyposażeniu,
− zamontować nowe dysze, zgodnie z tabelą 2, dysze dokręcić ręcznie do oporu,
− następnie klucz umieścić w dyszy i to położenie klucza zaznaczyć linią narysowaną ołówkiem
na płycie, jak pokazano na rys. 11,
− klucz obrócić zgodnie z kierunkiem ruchu wskazówek zegara o szerokość klucza tzn. tak, aby
klucz znalazł się po drugiej stronie zaznaczonej linii (rys. 12).
Uwaga!
Dalsze przekręcenie klucza może spowodować uszkodzenie wyrobu.
− na płycie ponownie umieścić elementy palników i ruszty.
Rys. 10 Rys. 11 Rys. 12
2.6 REGULACJA KURKÓW
UWAGA !
Podczas regulacji kurków nie należy całkowicie wykręcać śruby regulacyjnej „A”.
Regulacja kurków polega na ustawieniu płomienia minimalnego palników.
kurek
bez zabezpieczenia
z zabezpieczeniem
Rys. 13 Rys. 14
Regulacja kurków:
− pokrętłem otworzyć przepływ gazu i zapalić regulowany palnik;
− pokrętło ustawić na pozycji
– płomień oszczędnościowy, a następnie nie zmieniając tej pozycji –
pokrętło i pierścień uszczelniający zdjąć z trzpienia kurka (rys. 13) i obserwować płomień palnika;
−śrubę regulacyjną „A” (rys. 14) obracać i obserwować płomień palnika; płomień ustawić na taką
wysokość, aby nie zgasł przy lekkim przeciągu oraz przy szybkim przestawieniu kurka z płomienia
pełnego
na oszczędnościowy
i odwrotnie;
− regulację można uznać za prawidłową, gdy jądro płomienia ma kształt stożka koloru zielono-
niebieskiego o wysokości ok. 2 – 4mm;
− jeżeli w instalacji doprowadzającej gaz występują widoczne zmiany ciśnienia gazu (zmiana wielko-
ści płomienia przy pełnym przepływie), płomień oszczędnościowy należy ustawić przy niskim ci-
śnieniu w instalacji tak, aby palnik nie zgasł podczas jego normalnego użytkowania;
− po wyregulowaniu kurków, założyć pokrętło i zgasić płomień.
kurek
8
2.7PODŁĄCZENIE PŁYTY DO SIECI ELEKTRYCZNEJ
Płyta jest wyposażona w przewód zasilający bez wtyczki. Przed podłączeniem płyty do sieci elektrycznej
należy sprawdzić, czy:
− napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej urządzenia,
− sieć elektryczna, do której będzie podłączona płyta ma wystarczającą moc w porównaniu z
UŻYTKOWANIE PŁYTY
Uwaga !
1. Wtyczkę powinien zainstalować wykwalifikowany instalator, posiadający sto-
sowne uprawnienia.
2. Gniazdo sieciowe, do którego będzie podłączona płyta powinno byćłatwo do-
stępne dla użytkownika.
3. Prosimy zwrócić uwagę, aby przewód zasilający nie dotykał gorących elementów
płyty.
Płytę należy podłączyć do gniazda sieciowego wyposażonego w prawidłowo podłączony styk ochronny.
Podłączenie płyty do gniazda bez styku ochronnego grozi porażeniem prądem elektrycznym, w przypadku uszkodzenia instalacji elektrycznej urządzenia.
Jeżeli przewód zasilający jest uszkodzony należy go wymienić u wytwórcy lub za pośrednictwem specjalistycznego zakładu usługowego albo wykwalifikowanej osoby, w celu uniknięcia zagrożenia.
mocą pobieraną przez płytę.
3 UŻYTKOWANIE PŁYTY
3.1 ZASADY EKSPLOATACJI

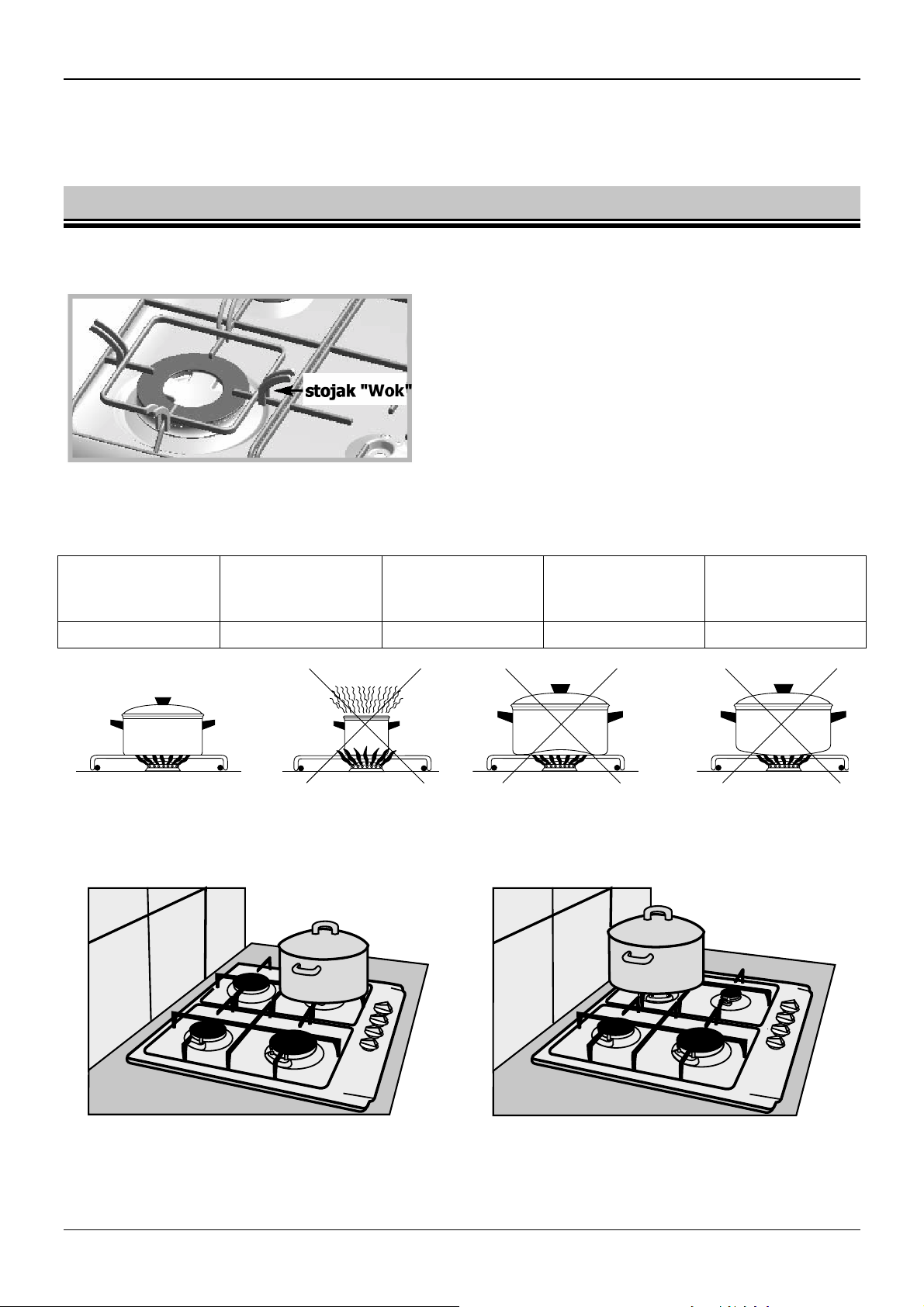

• Nie należy zdejmować rusztów i stawiać naczyń bezpośrednio na palnikach.
• Nie dopuszczać do wykipienia potraw i zalewania palników.
• Ne otwierać zaworu instalacji gazowej lub zaworu butli bez uprzedniego sprawdzenia, czy wszystkie
kurki płyty są zamknięte.
• Zwrócić uwagę, aby palniki, zapalacze i końcówki termopar zawsze były czyste i suche, co zapewni
ich prawidłowe działanie.
• W przypadku płyt z zabezpieczeniem przeciwwypływowym należy pamiętać, aby po zapaleniu
gazu dłużej przytrzymać pokrętło wciśnięte do oporu, celem zadziałania zabezpieczenia.
• Nie należy przeciążać rusztów.
• Nie dotykać palników, rusztów i gorących naczyń.
• Prawidłowe i oszczędne użytkowanie palników uzyskuje się przez:
− ustawienie odpowiedniej wielkości płomienia,
− prawidłowy dobór naczyń.
Palnik bez Palnik
zabezpieczenia z zabezpieczeniem
przeciwwypływowym
Rys. 15
3.2 DOBÓR PŁOMIENIA
• Przepływ gazu w poszczególnych palnikach otwiera się i zamyka pokrętłami kurków gazowych.
• Przed włączeniem palnika należy upewnić się, czy pokrętło, które zamierzamy uruchomić odpowiada
palnikowi, który ma być użytkowany.
• Przyporządkowanie pokręteł do poszczególnych palników pokazano na rys. 16.
9
UŻYTKOWANIE PŁYTY
0 – palnik zgaszony;
(oszczędnościowy)
- płomień duży; - płomień mały
Rys. 16 Rys. 17
•
Wielkość płomienia zależy od ustawienia pokrętła (rys. 17). Płomień należy regulować tylko w zakre-
sie pomiędzy pozycją
•
Płomień nie powinien wychodzić poza dno naczynia, lecz obejmować 2/3 jego powierzchni. Takie
użytkowanie pozwala na oszczędniejsze zużycie gazu i płomień nie brudzi naczyń.
•
Po ustawieniu pokrętła na pozycji uzyskuje się płomień duży. Płomienia tego należy używać do
i.
czasu zagotowania potrawy, a do dalszego gotowania najlepiej korzystać z płomienia małego
(oszczędnościowego).
3.3 ZAPALANIE PALNIKÓW
Płyty są wyposażone w zapalacze wbudowane w pokrętła.
2MID-4GL X; 2MID-4GL B
− pokrętło wybranego palnika nacisnąć do wyczuwalnego oporu, obrócić w kierunku przeciwnym
do ruchu wskazówek zegara i przytrzymać je wciśnięte do czasu zapalenia gazu,
− po zapaleniu gazu zwolnić nacisk na pokrętło,
− ustawić żądaną wielkość płomienia w zakresie pomiędzy pozycjami
i .
2MI-4GLS X; 2MI-4GLST X; 2MID-4GLS X; 2MID-4GLS AR
− pokrętło wybranego palnika nacisnąć do wyczuwalnego oporu, obrócić w kierunku przeciwnym
do ruchu wskazówek zegara i przytrzymać je wciśnięte do czasu zapalenia gazu, po zapaleniu
gazu pokrętło nadal trzymać wciśnięte do oporu jeszcze ok. 10 s, celem zadziałania zabezpieczenia,
− jeżeli płomień zgaśnie, powyższe czynności należy powtórzyć jeszcze raz wydłużając czas trzy-
mania wciśniętego pokrętła o ok. 5s,
− ustawić żądaną wielkość płomienia w zakresie pomiędzy pozycjami
i .
Po zgaszeniu płomienia, kurek używanego palnika ustawić na pozycji zerowej „•”.
W czasie gdy płyta nie jest używana, zawór butli gazowej powinien być zamknięty.
3.4 GASZENIE PALNIKÓW
Pokrętło kurka gazowego obrócić zgodnie z kierunkiem ruchu wskazówek zegara i ustawić je na pozycji
zerowej, oznaczonej „•”.
3.5 OBSŁUGA PŁYTY ZASILANEJ GAZEM PŁYNNYM Z BUTLI
Przed zapaleniem pierwszego palnika, otworzyć zawór na butli gazowej, a następnie palniki zapalić jak
podano powyżej.
10
UŻYTKOWANIE PŁYTY
Przy zamykaniu dopływu gazu przed zgaszeniem ostatniego palnika należy:
− zakręcić zawór na butli gazowej,
− po zgaszeniu płomienia zamknąć kurek tego palnika.
W czasie, gdy płyta nie jest używana zawór butli gazowej powinien być zamknięty.
3.6DOBÓR NACZYŃ
• Naczynia do gotowania na płycie nie powinny być zbyt wysokie, najlepiej gdy ich wysokość odpo-
wiada 2/3 średnicy ich dna.
• Naczynia zawsze powinny być czyste i suche, po-
nieważ wtedy dobrze przewodzą i zatrzymują ciepło.
• W czasie gotowania naczynia powinny być przykryte
pokrywkami, co zapobiegnie gromadzeniu się nadmiernej ilości oparów w pomieszczeniu kuchennym.
• Dla niektórych modeli płyt można zakupić w specja-
listycznych sklepach stojak typu „WOK” (rys. 18),
który można używać na palniku trójkoronowym -TC.
Rys. 18
Zalecane średnice naczyń dla poszczególnych palników:
Ten ruszt umożliwia również używanie naczyń z
wklęsłym dnem. Palnik trójkoronowy lepiej rozkłada
płomień wokół naczynia o dużej średnicy.
Palnik
dwukoronowy
TC
Palnik
duży
GR
Palnik
Szybki
R
Palnik
średni
SR
23 – 30 cm 18 – 28 cm 16 – 26 cm 14 – 22 cm 12 – 16 cm
Naczynie dobrze
dobrane
Naczynie zbyt małe
do wielkości palnika
Dno wklęsłe Dno wypukłe
Rys. 19
Palnik
Mały
AUX
Rys. 20 Rys. 21
Nie stawiać bardzo dużych naczyń z przodu
płyty, ponieważ płomień palnika może zbyt in-
tensywnie nagrzewać pokrętła.
Dużych naczyń nie należy stawiać również w
tylnej części płyty, gdyż płomień może nad-
miernie nagrzewać ścianę.
11
CZYSZCZENIE I KONSERWACJA
4 CZYSZCZENIE I KONSERWACJA
Uwaga !
Przed przystąpieniem do czyszczenia płyty należy wyjąć wtyczkę przewodu zasilają-
cego z gniazda sieciowego i wyłączyć wszystkie palniki.
4.1 ZALECENIA OGÓLNE
Dla zachowania należytego stanu technicznego i estetycznego wyglądu, płytę należy systematycznie
czyścić.
• Do czyszczenia płyty nie należy stosować gruboziarnistych środków rysujących powierzchnie,
ostrych przedmiotów, drucianych gąbek, proszków i agresywnych środków chemicznych.
• Panel sterujący i pokrętła czyścić delikatnymi płynami, nie zawierającymi środków ściernych aby nie
uszkodzić nadruków.
• Prosimy zwrócić uwagę, aby elementy palników i zapalacze zawsze były czyste i suche, co zapewni
prawidłowe ich funkcjonowanie.
• Zanieczyszczone ruszty wymoczyć w ciepłej wodzie z dodatkiem detergentu, a następnie umyć i
wytrzeć do sucha.
4.2CZYSZCZENIE PŁYTY I PALNIKÓW
• Przystępując do czyszczenia płyty należy wyjąć z niej
ruszty, nakładki i korony palników (rys. 22).
• Emaliowaną powierzchnię płyty czyścić miękkąście-
reczką lub gąbką zwilżoną w ciepłej wodzie z delikatnym
detergentem.
• Powierzchnia płyty wokół palników zawsze powinna być
czysta. Jest to istotne, gdyż podczas normalnej eksplo-
Rys. 22
Rys. 23
UWAGA !
Palniki, zapalacze i końcówki termopar należy czyścić po każdorazowym zalaniu potrawą a także okresowo, usuwając z nich naloty i zanieczyszczenia.
• Aby wyczyścić palniki należy zdjąć nakrywki i korony palników (Rys. 10), a następnie wymoczyć je w
ciepłej wodzie z detergentem i każdą część palnika osobno umyć.
• Elementy palników myć gąbką lub szczoteczką, a do przetykania otworów płomieniowych można
użyć stalowego drucika. Po umyciu sprawdzić, czy otwory płomieniowe są drożne.
• Czyste elementy palników dokładnie osuszyć, gdyż zawilgocone mogą nie zapalić gazu lub spowo-
dować jego nieprawidłowe spalanie. Po osuszeniu, elementy palników założyć w odwrotnej kolejności jak przy zdejmowaniu, zwracając przy tym uwagę, aby nie uszkodzić zapalaczy i końcówek ter-
mopar.
atacji urządzenia, zanieczyszczenia gromadzące się w
szczelinie pomiędzy koroną palników i płytą pogarszają
spalanie mieszanki gazowej.
• Przy czyszczeniu płyty należy unikać nadmiaru wody,
aby nie dopuścić do przedostania się wody do kielicha
palnika, co grozi zalaniem dyszy (rys. 23). Jeśli dysza
zostanie zalana, wówczas palnik nie będzie się palić.
• Dysza zawsze powinna być czysta. Zanieczyszczona
dysza może się zatkać, i palnik może się palić słabym
płomieniem lub w ogóle nie będzie się palić. Aby dyszę
wyczyścić należy przetrzeć ją pędzelkiem zwilżonym w
rozpuszczalniku.
12
ZAKŁÓCENIA W PRACY PŁYTY
5 ZAKŁÓCENIE W PRACY PŁYTY
Uwaga !
Przed przystąpieniem do usuwania usterek należy wyjąć wtyczkę z gniazdka sieciowego.
• Podczas użytkowania płyty mogą wystąpić zakłócenia w jej pracy. Niektóre drobne usterki użytkow-
nik może sam usunąć kierując się wskazówkami podanymi w tabeli 3.
• W okresie gwarancji wszelkie naprawy poza niżej wymienionymi powinien wykonać autoryzowany
zakład usługowy.
• W okresie pogwarancyjnym użytkownik powinien zlecać serwisowi dokonywanie okresowej kontroli
urządzenia.
Tabela 3
Objawy Przyczyny Sposób naprawy
− Zamknąć kurki palników,
− Zamknąć kurek odcinający instalację gazową przed płytą,
Niedrożne otwory płomieniowe w palniku.
Palnik nie
zapala gazu
Zatkana (zalana) dysza
palnika
Zapalacz
nie zapala
gazu (brak
iskry)
Przerwa w obwodzie
instalacji elektrycznej
Brudne palniki lub zapalacze
Uwaga !
1. Jeżeli po wykonaniu powyższych czynności urządzenie nadal nie działa, należy
powiadomić najbliższy autoryzowany zakład usługowy.
2. Uszkodzonej płyty nie należy eksploatować, dopóki nie zostanie naprawiona
przez wykwalifikowany personel serwisowy.
3. W przypadku dłuższej przerwy w pracy urządzenia należy je dokładnie wyczyścić,
zamknąć zawór przed płytą i wyciągnąć wtyczkę przewodu zasilającego z
gniazdka sieciowego.
− Przewietrzyć pomieszczenie,
− Wyjąć elementy palnika, wyczyścić je zwracając szczegól-
ną uwagę na drożność otworów płomieniowych,
− Prawidłowo założyć wszystkie elementy palnika i ponowić
próbę zapalenia gazu.
− Wyjąć wszystkie elementy palnika,
− Wyczyścić i osuszyć kielich, w którym znajduje się dysza,
− Dyszę wyczyścić i ewentualnie przetkać ją cienkim mie-
dzianym drutem (zabrania się używania drutu stalowego i
rozwiercania otworu).
