Szanowni Państwo !
Staliście się Państwo użytkownikami płyty gazowej przeznaczonej do
zabudowy w blacie kuchennym.
Płyta gazowa dzięki zastosowaniu nowoczesnych rozwiązań technicznych
i walorów estetycznych doskonale komponuje się z wystrojem każdego
wnętrza, umożliwiając aranżację pomieszczenia kuchennego zależnie od
potrzeb i upodobań użytkownika.
Płyta nie posiada sterowania. Jest ona przystosowana do współpracy z
odpowiednim panelem sterującym lub piekarnikiem naszej firmy.
Płyta jest wyposażona w palniki gazowe i zapalacze włączane pokrętłami
kurków gazowych.
Palniki gwarantują pełną stabilizację płomienia, dzięki czemu płomień nie
gaśnie nawet wtedy, gdy jest mały.
Płyta jest również wyposażona w kurki z zabezpieczeniem przeciwwypływowym, które odcina dopływ gazu do każdego palnika po zaniku
płomienia np. w wyniku przypadkowego zalania lub przeciągu.
Szklana powierzchnia płyty jest bardzo estetyczna i łatwa do utrzymania
w czystości.
Przed przystąpieniem do użytkowania prosimy o dokładne zapoznanie
się z treścią niniejszej instrukcji. Zawiera ona bowiem zalecenia i wskazówki
dotyczące prawidłowego użytkowania urządzenia.
Życzymy Państwu satysfakcji i zadowolenia z zakupu naszego produktu
FagorMastercook S. A.
3
SPIS TREŚ CI
OPIS OGÓLNY .............................................................................. 5
INSTALACJA ................................................................................. 8
UŻYTKOWANIE PALNIKÓW ....................................................... 12
CZYSZCZENIE I KONSERWACJA.............................................. 15
ZAKŁÓCENIA W PRACY PŁYTY ................................................ 18
OCHRONA ŚRODOWISKA ......................................................... 19
Uwaga:
• Przed przystąpieniem do eksploatacji urządzenia prosimy o dokładne zapoznanie się
z treścią niniejszej instrukcji obsługi.
• Wyrób prosimy instalować po 8 godzinach sezonowania w pomieszczeniu kuchennym.
• Płyta gazowa jest wykonana w I klasie ochrony przed porażeniem prądem elektrycznym
i wymaga podłączenia do instalacji ze sprawnym zewnętrznym obwodem ochronnym.
• Podłączenie płyty do instalacji gazowej winien dokonać wyłącznie instalator urządzeń
gazowych, posiadający stosowne uprawnienia, co winno być potwierdzone na karcie
gwarancyjnej wyrobu. Brak takiego potwierdzenia unieważnia gwarancję !
• Przed zainstalowaniem urządzenia należy sprawdzić, czy rodzaj gazu jakim Państwo
dysponują odpowiada temu, do którego płyta została fabrycznie przystosowana.
Informacja o rodzaju gazu znajduje się na tabliczce znamionowej urządzenia.
• Pomieszczenie, w którym będzie zainstalowany wyrób winno mieć sprawną wentylację
nawiewno-wywiewną. Należy zadbać, aby kratki wentylacyjne zawsze były otwarte
lub zainstalować wymuszony system wentylacyjny (okap nadkuchenny).
• Nie zezwala się na wykonywanie we własnym zakresie jakichkolwiek napraw pod
rygorem utraty uprawnień gwarancyjnych.
• W przypadku wystąpienia zakłóceń w pracy urządzenia należy zwrócić się do
autoryzowanego zakładu serwisowego wyznaczonego przez producenta sprzętu.
4
OPIS OGÓLNY
PRZEZNACZENIE WYROBU
Płyty gazowe są przeznaczone do przyrządzania potraw wyłącznie w gospodarstwie
domowym. Stosowanie ich do innych celów jest niedozwolone !
DANE TECHNICZNE
Cechy charakterystyczne
Wymiary
gabarytowe
płyty [mm]
Znamionowe napięcie zasilania 1N ~ 230V 50Hz
Liczba palników
gazowych [szt.]
szerokość 600
głębokość 530
wysokość 115
palnik mały ∅ 45 mm / 0,9 kW 1
palnik średni ∅ 65 mm / 1,6 kW 1
palnik duży ∅ 91 mm / 2,3 kW 2
Typ
2CMP-4GLS
Tabela 1
Elektroiskrowe zapalacze włączane pokrętłami
Zabezpieczenie przeciwwypływowe gazu
Płyta podpalnikowa szklana, czarna
•
•
Płyty są przystosowane do zasilania następującymi paliwami gazowymi:
– gazem ziemnym GZ-35, GZ-50 wg PN-C-04753:2002
Tabela 2 Średnice dysz [mm]
Rodzaj gazu Palnik małyPalnik średni Palnik duży
E (GZ - 50) 0,7 2 0,9 7 1 ,1 5
Płyty gazowe są sterowane z piekarnika i z nim współpracują. Wykaz możliwych połączeń
podano w tabeli 3.
Wszystkie modele piekarników mają na końcu oznaczenia wyrobu dodatkowe symbole,
informujące o wersji kolorystycznej lub rodzaju materiału. Znaczenie symboli przedstawiono
niżej:
B - białe
N - czarne
X - ze stali nierdzewnej
5
OPIS OGÓLNY
Tabela 3
Piekarniki
Płyty
OP8ECRP
OP8TCRP
OP5ER
OP5AC
OP5M
OP4M
MODELE PŁ YT GAZOWYCH
2CMP-4GLS
•
•
•
•
•
•
2CMP-4GLS
(4 palniki gazowe)
Rys. 1
ZALECENIA BEZPIECZEŃ STWA
Urządzenie powinno być obsługiwane wyłącznie przez osoby dorosłe; nie pozwalać
dzieciom na zabawę i manipulowanie przy płycie.
• Urządzenie powinno być zainstalowane wg obowiązujących przepisów i zaleceń
niniejszej instrukcji. Nie należy instalować go w pobliżu przedmiotów palnych np. firanki,
ręczniki itp.
6
OPIS OGÓLNY
• Po wyłączeniu urządzenia - palniki, płytka elektryczna, ruszty i naczynia z potrawami
przez dłuższy czas są jeszcze gorące. Prosimy zwrócić uwagę na dzieci i nie pozwalać
im na zbliżanie się do płyty i dotykanie naczyń na niej stojących.
• Przewody przyłączeniowe zmechanizowanego sprzętu gospodarstwa domowego
używanego podczas pracy urządzenia powinny być z dala od gorących palników i
płytki elektrycznej.
• Do zestawiania potraw z płyty należy używać rękawic ochronnych.
• Na rusztach nie stawiać zdeformowanych lub niestabilnych naczyń, gdyż mogą się
przewrócić i zalać palniki lub płytkę.
• Nie pozostawiać urządzenia z zapalonymi palnikami bez nadzoru, zwłaszcza podczas
smażenia, gdyż przegrzany tłuszcz może się zapalić.
• Przed zdjęciem naczyń z palników należy zmniejszyć płomień lub wyłączyć go
całkowicie.
• Urządzenia nie wykorzystywać do ogrzewania pomieszczeń.
• W przypadku ulatniania się gazu NALEŻY:
– natychmiast zamknąć zawór na instalacji gazowej lub na butli z gazem,
– dokładnie przewietrzyć pomieszczenie,
– wezwać pogotowie gazowe.
• W tym czasie NIE WOLNO!
– zapalać zapałek, palić papierosów,
– włączać bądź wyłączać odbiorników elektrycznych (np. radio, dzwonek, włącznik
oświetlenia) lub mechanicznych powodujących iskrzenie.
• Awarię urządzenia należy zgłosić w autoryzowanym zakładzie serwisowym.
• NIE WOLNO:
– stawiać dużego naczynia na dwóch palnikach,
– użytkować płytę w pomieszczeniu bez sprawnej wentylacji,
– samowolnie dokonywać przeróbek płyty na inny rodzaj gazu, dokonywać zmian
w instalacji gazowej i elektrycznej; wszelkie modyfikacje urządzenia stwarzają
zagrożenie dla użytkownika,
– samodzielnie dokonywać napraw;
– użytkować urządzenie gdy jest uszkodzony przewód lub wtyczka,
– dopuszczać do użytkowania płyty małe dzieci i osoby nie zapoznane z niniejszą
instrukcją obsługi.
Producent nie przyjmuje na siebie żadnej odpowiedzialności za ewentualne obra-
żenia osób lub szkody materialne wynikłe z niewłaściwego obchodzenia się z płytą
gazową, używania jej w sposób niezgodny z przeznaczeniem lub postępowania
niezgodnego z instrukcją obsługi.
7
INSTALACJA
WSKAZÓWKI OGÓLNE
Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania
obowiązujących norm i przepisów oraz podłączenia płyty przez osobę nieuprawnioną.
1. Pomieszczenie kuchenne, w którym będzie zainstalowany wyrób powinien spełniać
wymagania określone przez przepisy Prawa Budowlanego (Dz.U. Nr 89 poz. 484).
Tak więc pomieszczenie to powinno mieć:
– odpowiednią kubaturę, która zapewni, że maksymalne obciążenie cieplne
pochodzące od zainstalowanych urządzeń gazowych nie przekroczy 930 W/m
– minimalną wysokość 2,2 m,
– sprawną wentylację nawiewno-wywiewną (co najmniej 1,5 krotną wymianę
powietrza w ciągu godziny),
– zapewniony dopływ powietrza (jeżeli nie posiada okna) poprzez otwory
wykonane w ścianach zewnętrznych o powierzchni min 0,016 m2,
– zapewnione odprowadzanie spalin, np. poprzez sprawny kanał kominowy o
minimalnym boku 0,14 m.
2. W celu ograniczenia ujemnego wpływu przeciągów na pracę palników, płyty nie należy
instalować na linii okno-drzwi.
3. Urządzenie powinno być zainstalowane w blacie kuchennym na wysokości nie większej
niż 850 mm. Ściana pomieszczenia przylegająca do płyty powinna być wykonana z
materiałów niepalnych (rys. 2).
3
,
Rys. 3Rys. 2

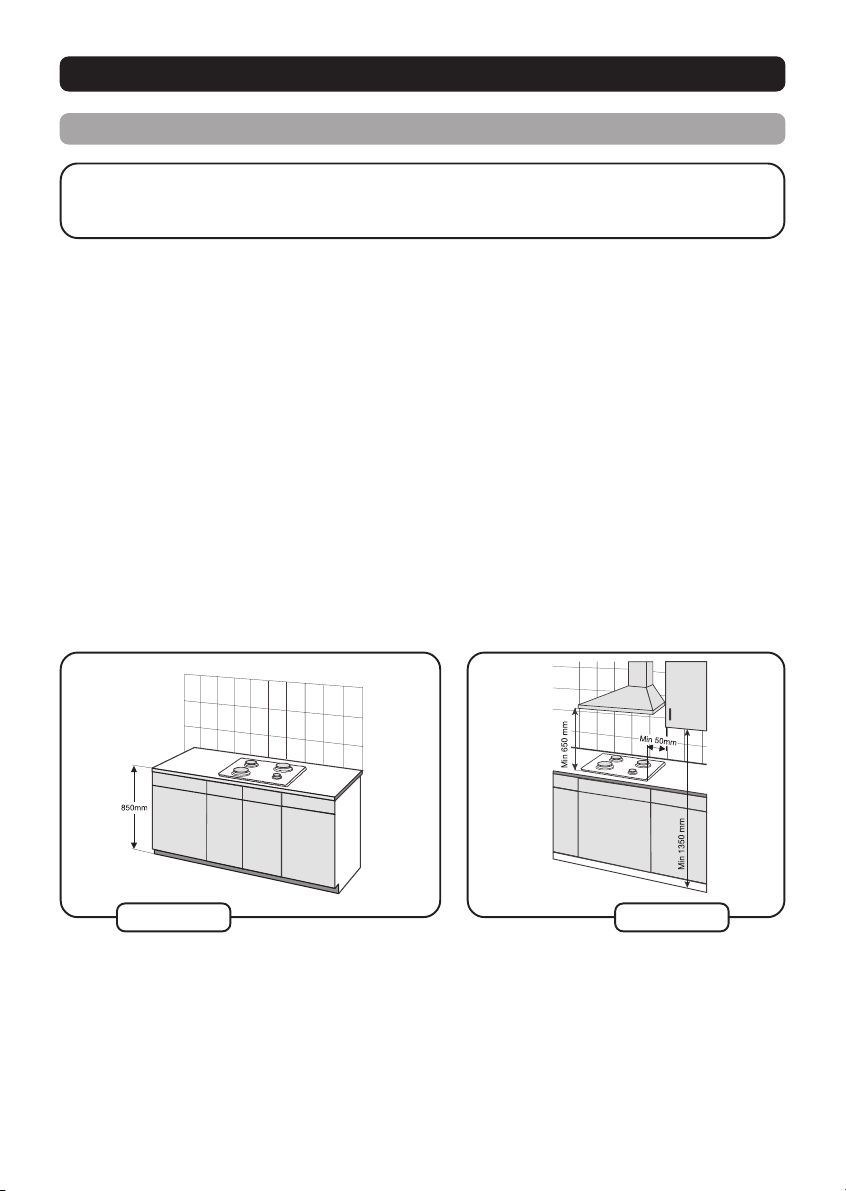

4. Nad urządzeniem powinna być wolna przestrzeń dla odpływu oparów kuchennych;
najlepiej zamontować okap nadkuchenny, który będzie absorbować lub odprowadzać
te opary. Odległość pomiędzy okapem i płytą powinna wynosić co najmniej 650 mm
(rys. 3).
5. Zabrania się zawieszania szafek kuchennych bezpośrednio nad płytą. Minimalna
odległość pomiędzy bocznymi krawędziami płyty i bocznymi krawędziami górnych
szafek powinna wynosić 50 mm (rys. 3).
8
INSTALACJA
MONTAŻ PŁ YTY GAZOWEJ
1. Przed przystąpieniem do montażu należy sprawdzić wymiary płyty. W blacie kuchennym
wykonać otwór o wymiarach 490 x 560 mm (rys. 4), według załączonego szablonu.
2. Z uszczelki znajdującej się na
wyposażeniu usunąć taśmę
zabezpieczającą klej.
3. Płytę odwrócić spodem do góry i na
całym jej obwodzie przykleić tę
uszczelkę (rys. 5a)
4. W przypadku płyty szklanej - najpierw
przykleić paski uszczelki o kształtach
jak na rysunku 5b, a następnie
dopasować do nich paski proste.
Rys. 4
AB
Rys. 5
5. W wyposażeniu dodatkowym znajdują się cztery łączniki zakończone przegubami
cardana oraz wkręty do mocowania. Na trzpienie kurków gazowych płyty wsunąć
przeguby łączników i zabezpieczyć je wkrętami jak pokazano na rys. 6.
6. Płytę postawić obok otworu w blacie, w którym będzie zamontowana i podłączyć ją
do sieci elektrycznej (rys. 7).
Rys. 7Rys. 6
9
INSTALACJA
7. Urządzenie jest fabrycznie wyposażone w przewód zasilający bez wtyczki.
Uwaga:
1. Wtyczkę powinien podłączyć do przewodu zasilającego wyłącznie instalatorelektryk posiadający stosowne uprawnienia.
2. Gniazdo sieciowe powinno być łatwo dostępne dla użytkownika i nie może
znajdować się za piekarnikiem (o ile płyta będzie z nim współpracować).
8. Płyta jest przystosowana do zasilania prądem przemiennym o napięciu 230V, 50Hz i
powinna być podłączona do gniazda sieciowego wyposażonego w prawidłowo
podłączony styk ochronny.
9. Podłączenie płyty do gniazda bez styku ochronnego grozi porażeniem prądem
elektrycznym, w przypadku uszkodzenia instalacji elektrycznej płyty.
10. W zależności od modelu płyty i współpracującego z nią piekarnika lub panelu
sterującego instalacja elektryczna musi posiadać zabezpieczenie jak w tabeli 4.
Tabela 4 (Natężenie [A])
Rodzaj płyty Sterowanie z piekarnika Sterowanie z panelu
4 palniki gazowe 10 1
11. Płytę umieścić w otworze blatu i tak docisnąć, aby uszczelka dobrze przylegała do
blatu (rys. 8).
12. Następnie płytę umocować w blacie od spodu za pomocą zacisków i wkrętów (rys. 9),
które znajdują się w woreczku z wyposażeniem dodatkowym.
Rys. 9Rys. 8
10
INSTALACJA
PODŁĄCZENIE PŁ YTY DO INSTALACJI GAZOWEJ
Po zamontowaniu płyty w meblach, urządzenie należy podłączyć do wewnętrznej instalacji
gazowej lub do butli z gazem płynnym.
Uwaga:
1. Podłączenie płyty do instalacji gazowej powinno być zgodne z obowiązującymi
przepisami.
2. Czynności związane z przyłączeniem płyty do instalacji gazowej, regulacją
kurków i wymianą dysz powinna wykonać wyłącznie osoba posiadająca
stosowne uprawnienia.
3. Przed przystąpieniem do czynności podłączania kurek gazowy powinien być
zamknięty !
4. Złe wykonanie i napinanie instalacji może spowodować wadliwą pracę a nawet
uszkodzenie płyty lub instalacji doprowadzającej gaz.
5. Wytwórca nie ponosi odpowiedzialności za uszkodzenie urządzenia lub
instalacji gazowej w pomieszczeniu, spowodowane wadliwym podłączeniem.
Płyta gazowa jest zaopatrzona w rurowy króciec przyłączeniowy o średnicy 1/2". Do króćca
należy podłączyć gaz z zastosowaniem odpowiedniego osprzętu.
PODŁĄCZENIE DO GAZU ZIEMNEGO
Przy podłączaniu płyty do gazu ziemnego należy zastosować kolanko z uszczelką, a
gwint stożkowy (na wyjściu) uszczelnić taśmą teflonową.
Płytę można podłączyć do wewnętrznej instalacji domowej na sztywno lub przy użyciu
metalowego przewodu elastycznego.

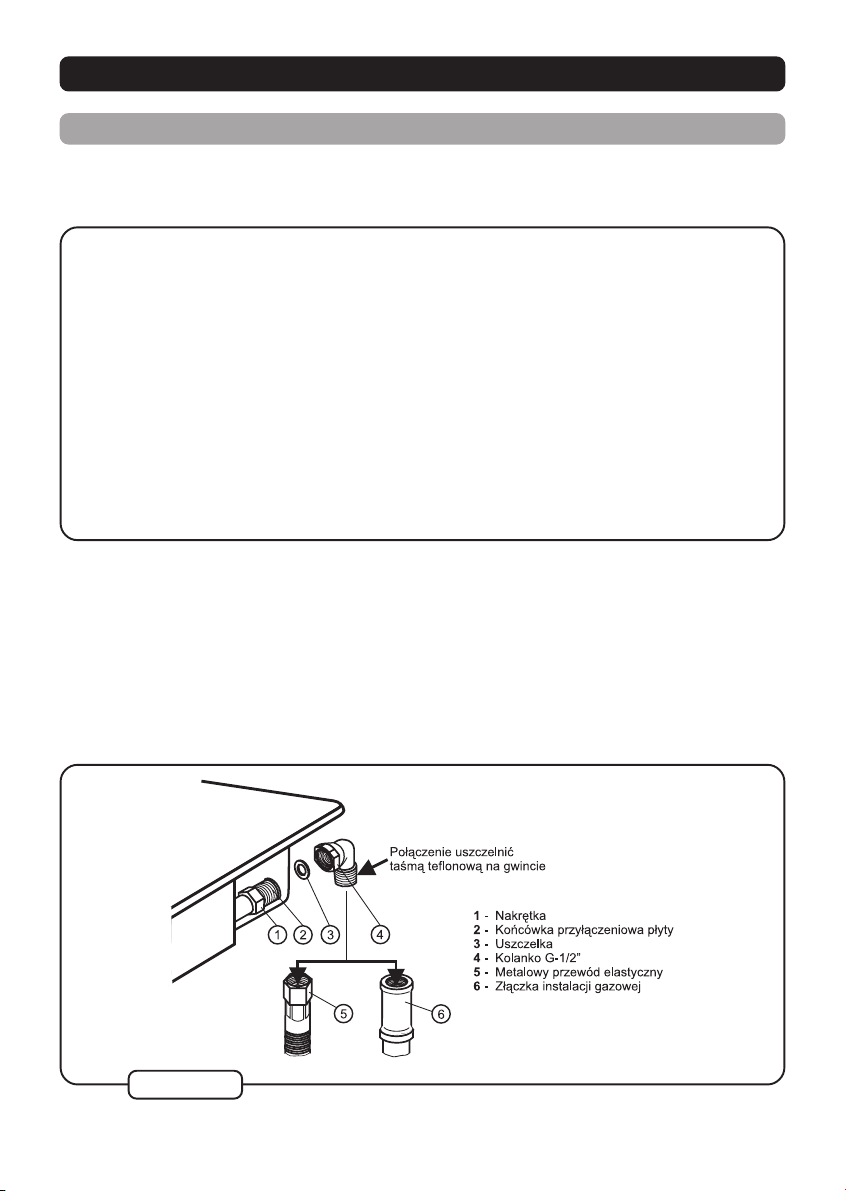

Sposób podłączenia pokazano na rys. 10.
Rys. 10
11
INSTALACJA
Po zainstalowaniu płyty gazowej należy
zamontować odpowiedni piekarnik lub
panel sterujący, przy czym piekarnik lub
panel powinien być zamontowany
bezpośrednio pod płytą. Instalację tych
urządzeń należy przeprowadzić zgodnie z
właściwymi instrukcjami.
Jeśli zdecydujecie się Państwo na
zakup piekarnika, to zwracamy uwagę, że
przewód zasilający płyty gazowej - po jej
zamontowaniu - nie powinien przylegać do
tylnej ściany piekarnika.
Płyta jest przystosowana do zasilania
prądem przemiennym o napięciu 230V,
50Hz i powinna być podłączona do gniazda
sieciowego wyposażonego w prawidłowo
podłączony styk ochronny.
Podłączenie płyty do gniazda bez styku
ochronnego grozi porażeniem prądem
elektrycznym, w przypadku uszkodzenia
instalacji elektrycznej płyty.
Rys. 11
U Ż YTKOWANIE PALNIKÓW
ZASADY EKSPLOATACJI
PALNIKI GAZOWE
•
Nie należy zdejmować rusztów i stawiać naczyń bezpośrednio na palnikach.
• Nie otwierać zaworu instalacji gazowej lub zaworu butli bez uprzedniego sprawdzenia,
czy wszystkie kurki są zamknięte.
• Zwrócić uwagę, aby końcówki zapalaczy i termopar zawsze były czyste i suche, co
zapewni ich prawidłowe działanie.
• Nie dotykać palników, a także gorącej płytki grzejnej, rusztów i stojących na nich
naczyń.
• Nie uderzać w kurki, palniki, płytkę grzejną, zapalacze i końcówki termopar.
• Nie należy dopuszczać do wykipienia potraw i zalewania palników i płytki grzejnej.
• W przypadku płyt z zabezpieczeniem przeciwwypływowym, prosimy pamiętać, aby
po zapaleniu gazu dłużej przytrzymać wciśnięte pokrętło.
• Nie przeciążać rusztów.
12
U Ż YTKOWANIE PALNIKÓW
SZKLANA PŁYTA
•
Prosimy unikać upuszczania na płytę twardych przedmiotów (np. słoiczek z
przyprawami), gdyż jest ona szczególnie wrażliwa na punktowe uderzenia, które mogą
doprowadzić do jej pęknięcia.
• W przypadku postawienia na płycie naczyń nie należy ich przesuwać, lecz delikatnie
przestawiać.
• Nie dopuszczać do zadrapania płyty ostrymi krawędziami naczyń lub innych
przedmiotów.
PALNIKI GAZOWE
A - elektroiskrowy
zapalacz
B - końcówka
termopary
Palnik gazowy
z zapalaczem
i zabezpieczeniem
przeciwwypływowym
Rys. 12
Przepływ gazu w poszczególnych palnikach otwiera się i zamyka pokrętłami kurków
gazowych.
Przed włączeniem palnika należy upewnić się, czy pokrętło, które zamierzamy uruchomić
odpowiada palnikowi (lub płytce grzejnej), który ma być użytkowany.
Przyporządkowanie pokręteł do poszczególnych palników (i płytki grzejnej) podano na
rys. 13.
Płyty gazowe 4-palnikowe
Rys. 13
13
U Ż YTKOWANIE PALNIKÓW
Prawidłowe i energooszczędne użytkowanie palników uzyskuje się przez ustawienie
odpowiedniej wielkości płomienia i prawidłowy dobór naczyń.
DOBÓR PŁOMIENIA
• Przepływ gazu w poszczególnych palnikach otwiera się pokrętłami kurków gazowych.
• Płomień nie powinien wychodzić poza dno naczynia, lecz obejmować 2/3 jego
powierzchni. Takie użytkowanie pozwala na oszczędniejsze zużycie gazu i płomień
nie brudzi naczyń.
• Wielkość płomienia zależy od pozycji pokrętła (rys. 14). Płomienia dużego należy
używać do czasu zagotowania potrawy, a do dalszego gotowania najlepiej korzystać
z płomienia małego (oszczędnościowego). Wielkość płomienia należy regulować tylko
w zakresie pomiędzy pozycją
i .
Pozycja pokrętła:
- palnik zgaszony
- płomień pełny
(duży)
- płomień mały
(oszczędnościowy)
Rys. 14
ZAPALANIE I GASZENIE PALNIKÓW
Zapalanie palników
– pokrętło wybranego palnika nacisnąć do wyczuwalnego oporu, obrócić w kierunku
przeciwnym do ruchu wskazówek zegara, ustawić je na pozycji
wciśnięte do czasu pojawienia się płomienia;
i przytrzymać
– po zapaleniu gazu zwolnić nacisk na pokrętło; palnik powinien się palić,
– po zapaleniu gazu (w modelach z zabezpieczeniem) pokrętło przytrzymać wciśnięte
jeszcze ok. 10s, celem zadziałania zabezpieczenia,
– jeżeli płomień palnika zgaśnie powyższe czynności powtórzyć jeszcze raz wydłużając
czas trzymania wciśniętego pokrętła o ok. 5s
– ustawić żądaną wielkość płomienia.
Gaszenie palników
– palniki gasi się obracając pokrętła kurków gazowych zgodnie z kierunkiem ruchu
wskazówek zegara do pozycji zerowej.
14
DOBÓR NACZYŃ
• Naczynia do gotowania na płycie gazowej nie powinny być zbyt wysokie, najlepiej gdy
ich wysokość odpowiada 2/3 średnicy ich dna.
• Naczynia zawsze powinny być czyste i suche, ponieważ wtedy dobrze przewodzą i
zatrzymują ciepło.

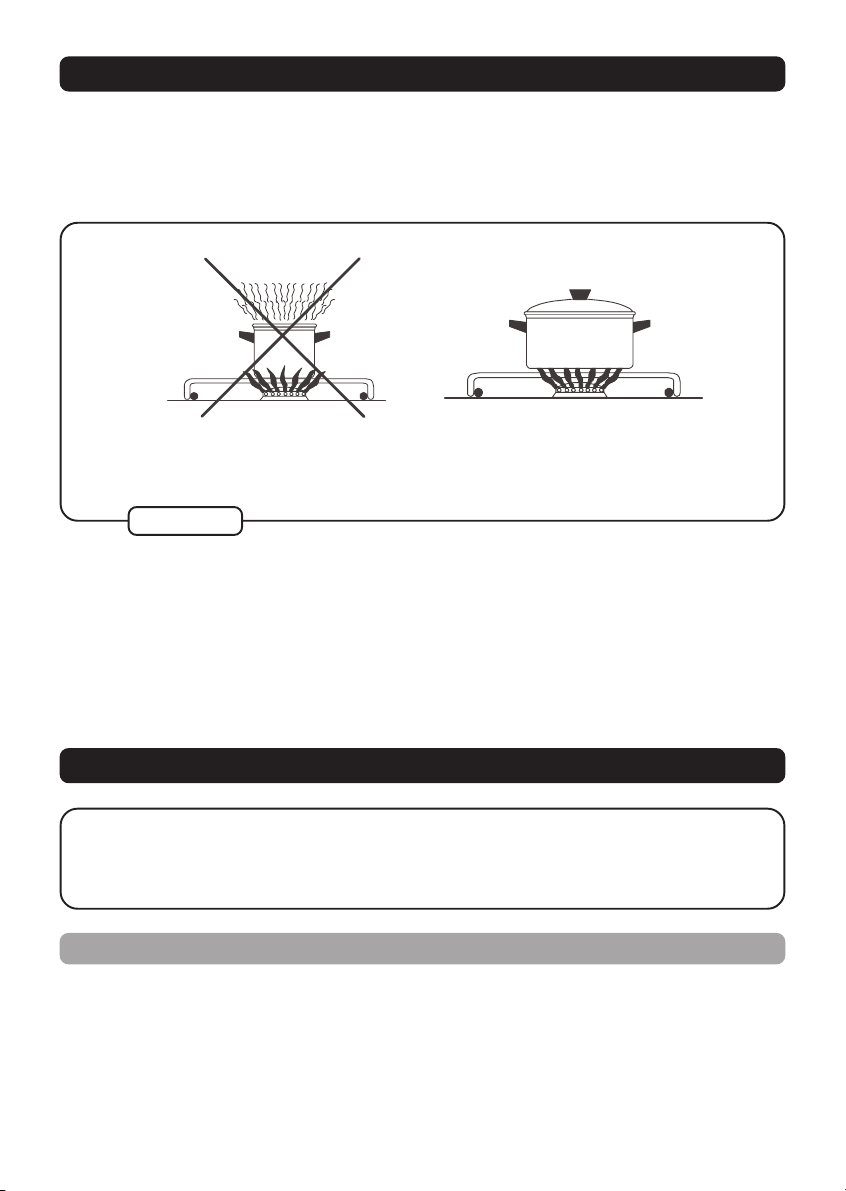

Naczynie zbyt małe do wielkości
palnika i brak pokrywki
Rys. 15
Naczynie dobrze dobrane
• W czasie gotowania powinny być przykryte pokrywkami, co zapobiegnie gromadzeniu
się nadmiernej ilości oparów w pomieszczeniu kuchennym.
• Minimalne średnice naczyń dla poszczególnych palników:
− dla palnika małego ∅ 90 mm
− dla palnika średniego ∅ 120 mm
− dla palnika dużego ∅ 140 mm
CZYSZCZENIE I KONSERWACJA
Uwaga:
Przed przystąpieniem do mycia i czyszczenia urządzenia, wyjąć z gniazdka wtyczkę
przewodu zasilającego.
ZALECENIA OGÓLNE
Dla zachowania należytego stanu technicznego i estetycznego wyglądu, płytę należy
systematycznie czyścić.
• Do czyszczenia płyty i pokręteł nie należy stosować gruboziarnistych środków
rysujących powierzchnie, ostrych przedmiotów, drucianych gąbek, proszków i
agresywnych środków chemicznych.
15
CZYSZCZENIE I KONSERWACJA
• Przystępując do czyszczenia płyty należy zdjąć z niej ruszty i wierzchnie elementy
palników.
• Emaliowaną powierzchnię obudowy palników czyścić ściereczką lub gąbką zwilżoną
w ciepłej wodzie z delikatnym detergentem, unikając nadmiaru wody. Silne zabrudzenia
usuwać specjalnymi środkami do czyszczenia kuchni.
• W czasie czyszczenia nie dopuszczać do przedostania się wody pod płytę. Należy
przy tym zwrócić uwagę, aby powierzchnia płyty, a zwłaszcza obudowa wokół palników
była należycie wyczyszczona. Jest to istotne, gdyż podczas normalnej eksploatacji
urządzenia zanieczyszczenia gromadzące się w szczelinie pomiędzy kołpakami
palników i obudową palników pogarszają spalanie mieszanki gazowej.
• Zanieczyszczone ruszty wymoczyć w ciepłej wodzie z dodatkiem detergentu a
następnie umyć i wytrzeć do sucha.
Czyszczenie płyt szklanych:
–
Do usuwania resztek potraw najlepiej zastosować drewnianą łopatkę lub specjalny
skrobak (rys. 16), zwracając uwagę aby nie zarysować powierzchni płyty.
– Przedmioty mogące ulec stopieniu, takie jak folia aluminiowa czy sztuczne tworzywo
należy trzymać z dala od palników. W przypadku, gdyby jednak przedmioty te uległy
stopieniu należy natychmiast (w stanie gorącym) usunąć je z powierzchni płyty.
Podobnie należy postąpić gdy rozleje się potrawa zawierająca dużo cukru. Na
rozgrzanej powierzchni płyty cukier topi się szybko, skutkiem czego mogą powstać
trwałe plamy. Zmiana zabarwienia płyty nie wpływa na jej prawidłowe funkcjonowanie.
– Po umyciu płyty, można użyć środka konserwującego np. CERA FIX.
Rys. 16
CZYSZCZENIE PALNIKÓW
Palniki gazowe, zapalacze i końcówki termopar należy czyścić po każdorazowym
zalaniu potrawą a także okresowo, usuwając z nich naloty i zanieczyszczenia.
16
CZYSZCZENIE I KONSERWACJA
• Przystępując do czyszczenia palników
należy zdjąć nakrywki
(rys. 17), wymoczyć je w ciepłej wodzie z
detergentem, a następnie każdą część
palnika osobno umyć.
• Nakrywkę myć gąbką lub szczoteczką, a
kołpak - szczoteczką z tworzywa
sztucznego lub miękką szczoteczką
drucianą. Do przetykania otworów
płomieniowych można użyć stalowego
drucika. Po umyciu sprawdzić, czy otwory
płomieniowe są drożne.
• Zwracamy uwagę, aby korpus palnika,
zwłaszcza w pobliżu dysz był utrzymany
w należytej czystości. Zanieczyszczenie
dysz
4 (rys. 17) może spowodować ich
zatykanie się, skutkiem czego palniki
będą palić się słabym płomieniem lub w
ogóle nie będą się palić. Aby wyczyścić
dysze należy przetrzeć je pędzelkiem
zwilżonym w rozpuszczalniku (rys. 18).
1 i kołpaki 2
Rys. 17
• Czyste i suche palniki dokładnie
osuszyć, gdyż zawilgocone mogą nie
zapalić gazu lub spowodować jego
nieprawidłowe spalanie. Po osuszeniu,
elementy palników założyć w odwrotnej
kolejności jak przy zdejmowaniu,
zwracając przy tym uwagę, aby nie
uszkodzić zapalaczy i końcówek
termopar.
Rys. 18
Rys. 19
17
ZAKŁ ÓCENIA W PRACY PŁ YTY
• Podczas użytkowania płyty mogą wystąpić zakłócenia w jej pracy. Niektóre drobne
usterki użytkownik może sam usunąć kierując się wskazówkami podanymi w tablicy 4.
• W okresie gwarancji wszelkie naprawy poza niżej wymienionymi powinien wykonać
upoważniony Zakład Usługowy.
• W okresie pogwarancyjnym użytkownik powinien zlecać serwisowi dokonywanie
okresowej kontroli urządzenia.
Tabela 4
Objawy Przyczyny Sposób naprawy
- Zamknąć kurki palników,
- Zamknąć kurek odcinający instalację przed płytą,
- Przewietrzyć pomieszczenie,
- Wyjąć elementy palnika i oczyścić je, zwracając
szczególną uwagę na drożność otworów p
łomieniowych,
- Prawidłowo założyć wszystkie elementy palnika i
ponowić próbę zapalenia
- Wyjąć wszystkie elementy palnika,
- Dyszę wyczyścić i ewentualnie przetkać cienkim
miedzianym drutem (zabrania się używania drutu stalowego
i rozwiercania otworu)
- Sprawdzić bezpiecznik instalacji domowej,
przepalony wymienić
- Wyczyścić i dokładnie osuszyć palnik i i zap alacze
Palnik nie
zapala
gazu
Zap alacz
nie zapala
gazu (brak
iskry)
Niedrożne otwory
płomieniowe w
palniku
Zatkana (zalana)
dysza palnika
Przerwa w
obwodzie instalacji
elektrycznej
Brudne pa lnik i i/lub
zapalacze
Uwaga:
1. Jeżeli po wykonaniu powyższych czynności urządzenie nadal nie działa, należy
powiadomić najbliższy autoryzowany punkt serwisowy.
2. Uszkodzonej płyty gazowej nie wolno eksploatować, dopóki nie zostanie
naprawiona przez wykwalifikowany personel serwisowy.
3. W przypadku dłuższej przerwy w pracy urządzenia należy je dokładnie
wyczyścić, zamknąć kurek przed płytą i wyciągnąć wtyczkę przewodu
zasilającego z gniazdka sieciowego.
18
OCHRONA Ś RODOWISKA
To urz¹dzenie jest oznaczone zgodnie z Dyrektyw¹ Europejsk¹ 2002/96/EC
symbolem przekreœlonego kontenera na odpady.
Takie oznakowanie informuje, ¿e sprzêt ten, po okresie jego u¿ytkowania
nie mo¿e byæ umieszczany ³¹cznie z innymi odpadami pochodz¹cymi
z gospodarstwa domowego.
U¿ytkownik jest zobowi¹zany do oddania go odpowiednim jednostkom
prowadz¹cym zbiórkê zu¿ytego sprzêtu elektrycznego i elektronicznego.
W³aœciwe postêpowanie ze zu¿ytym sprzêtem elektrycznym i elektronicznym
przyczynia siê do unikniêcia szkodliwych dla zdrowia ludzi i œrodowiska
naturalnego konsekwencji, wynikaj¹cych z niew³aœciwego sk³adowania
i przetwarzania takiego sprzêtu.
C600406I3
Loading...
