Masterbuilt ESQ-3040C5 User Manual
15

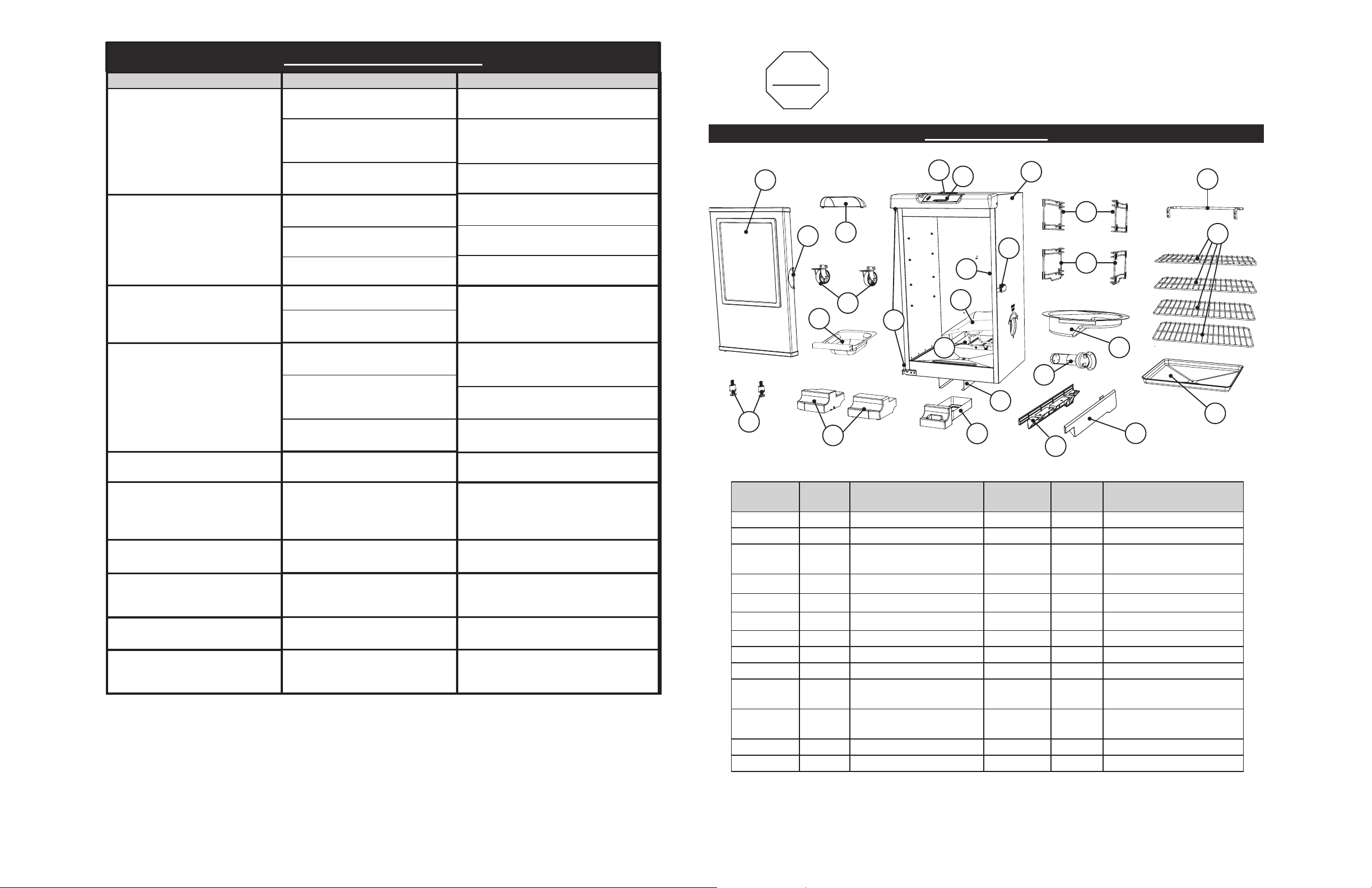

TROUBLESHOOTING GUIDE
SYMPTOM
Power light won’t come on
Unit takes excessive amount of
time to heat up
(longer than 60-70 min)
There is a gap between the door
and the smoker when in use and
door latch has no more
adjustment
Grease is leaking out of smoker
through door and legs
No smoke
Temperature rapidly decreased
or shut down after few hours of
use
Controller displaying error
message
Power light is on, unit isn’t
heating
Controller does not adjust heat
Meat probe temperature does
not show on display
CAUSE
Not plugged into wall
House fuse tripped
Controller malfunctioning
Unit plugged into an extension
cord
Door not closed properly
Controller malfunctioning
Door alignment
Damaged door seal
Drip pan not in place
Excess grease or oil build-up in
unit
Drain tube is not draining
No wood chips
Faulty control unit
Controller malfunctioning
Controller/unit malfunctioning
Controller/unit malfunctioning
Probe malfunctioning
POSSIBLE SOLUTION
Check wall connection
Make sure other appliances are not
operating on the same electrical
circuit. Check household fuses.
Contact Masterbuilt at 1.800.489.1581
Set unit so an extension cord does
not have to be used
Close door and fasten latch securely
Contact Masterbuilt at 1.800.489.1581
Contact Masterbuilt at 1.800.489.1581
Reposition so hole lines up with drain
hole in bottom of unit
Clean unit
Check drain tube
Add wood chips (See Page 12)
Contact Masterbuilt at 1.800.489.1581
Contact Masterbuilt at 1.800.489.1581
Contact Masterbuilt at 1.800.489.1581
Contact Masterbuilt at 1.800.489.1581
Contact Masterbuilt at 1.800.489.1581
4

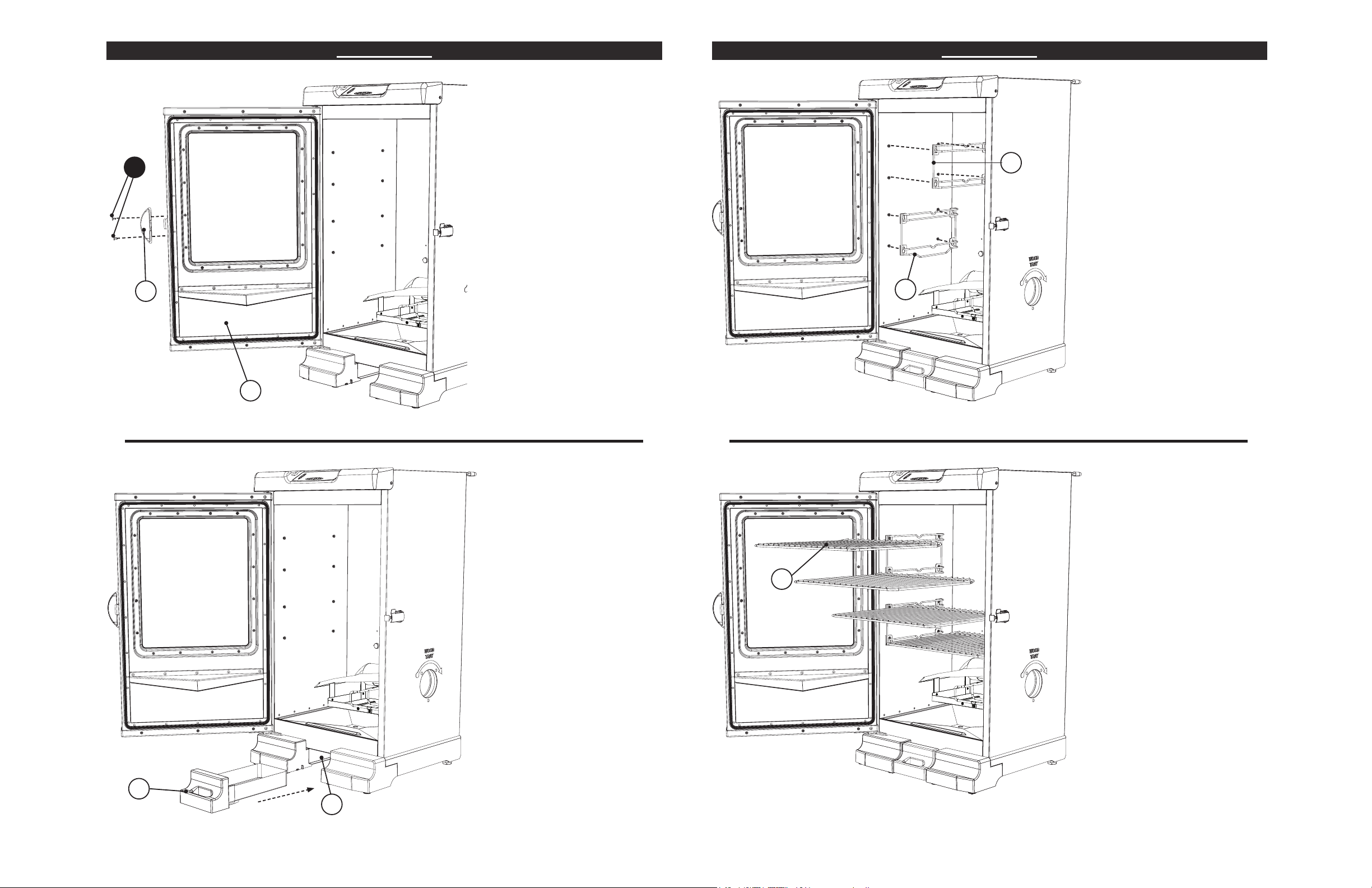

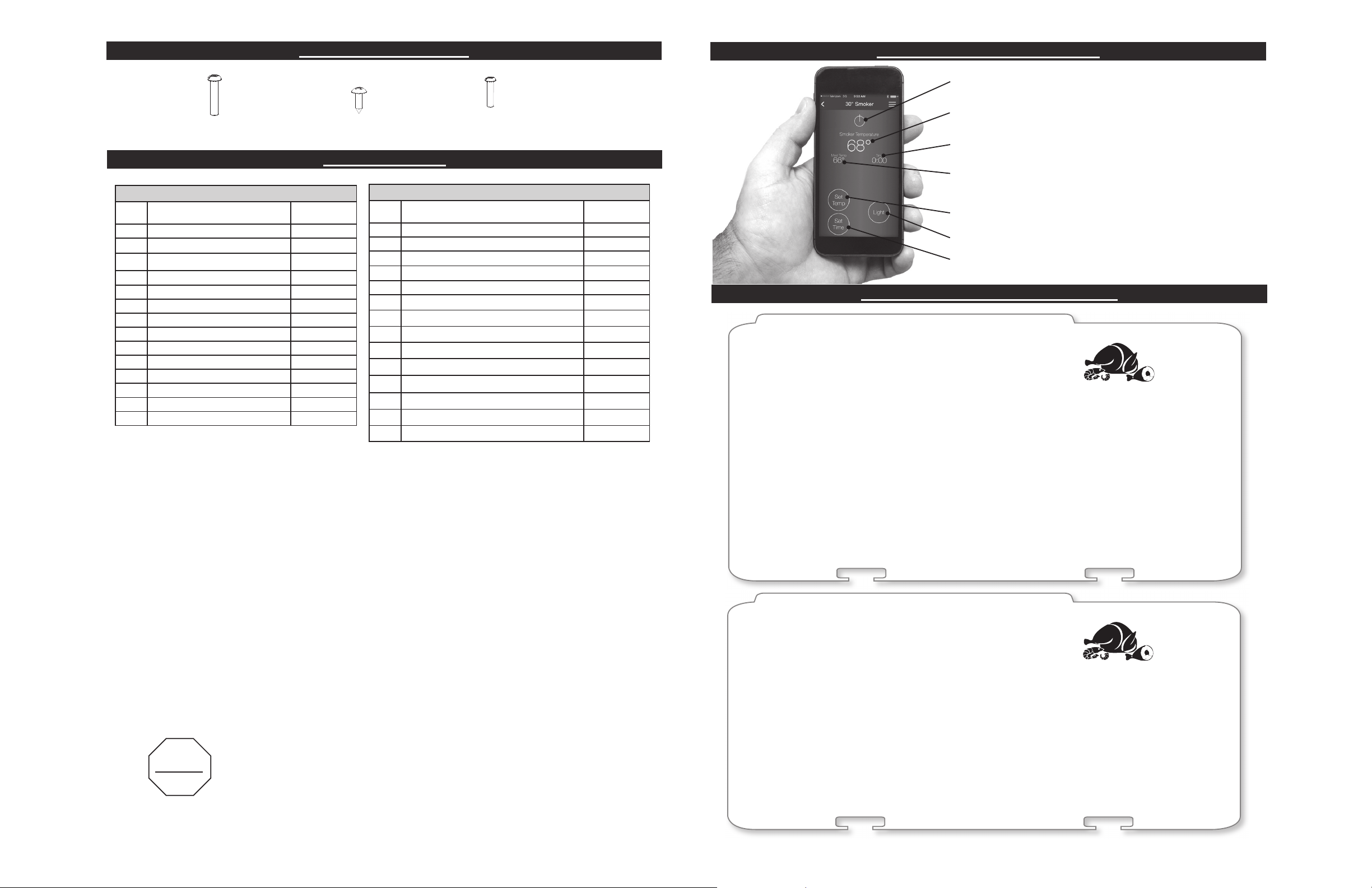

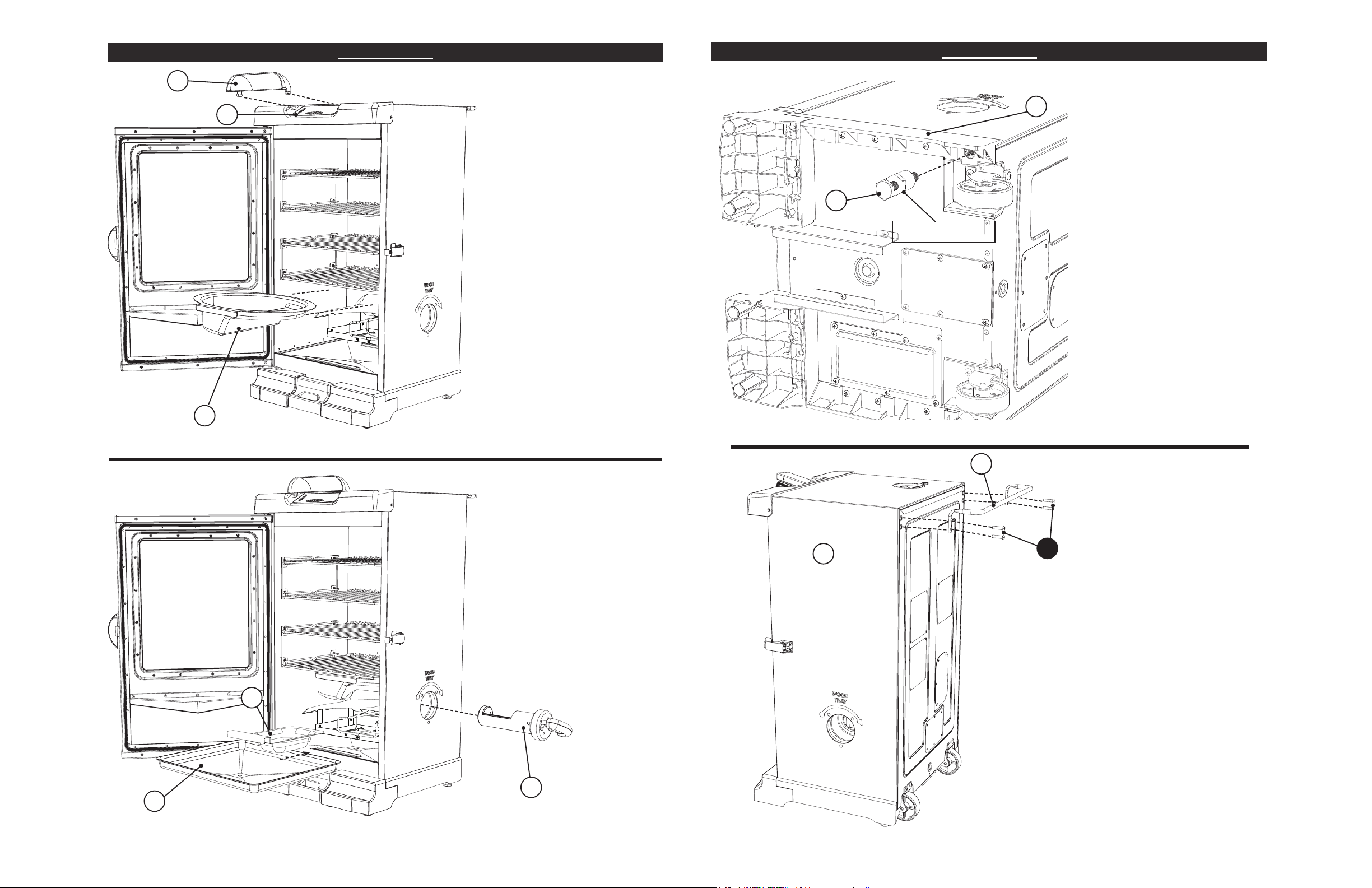

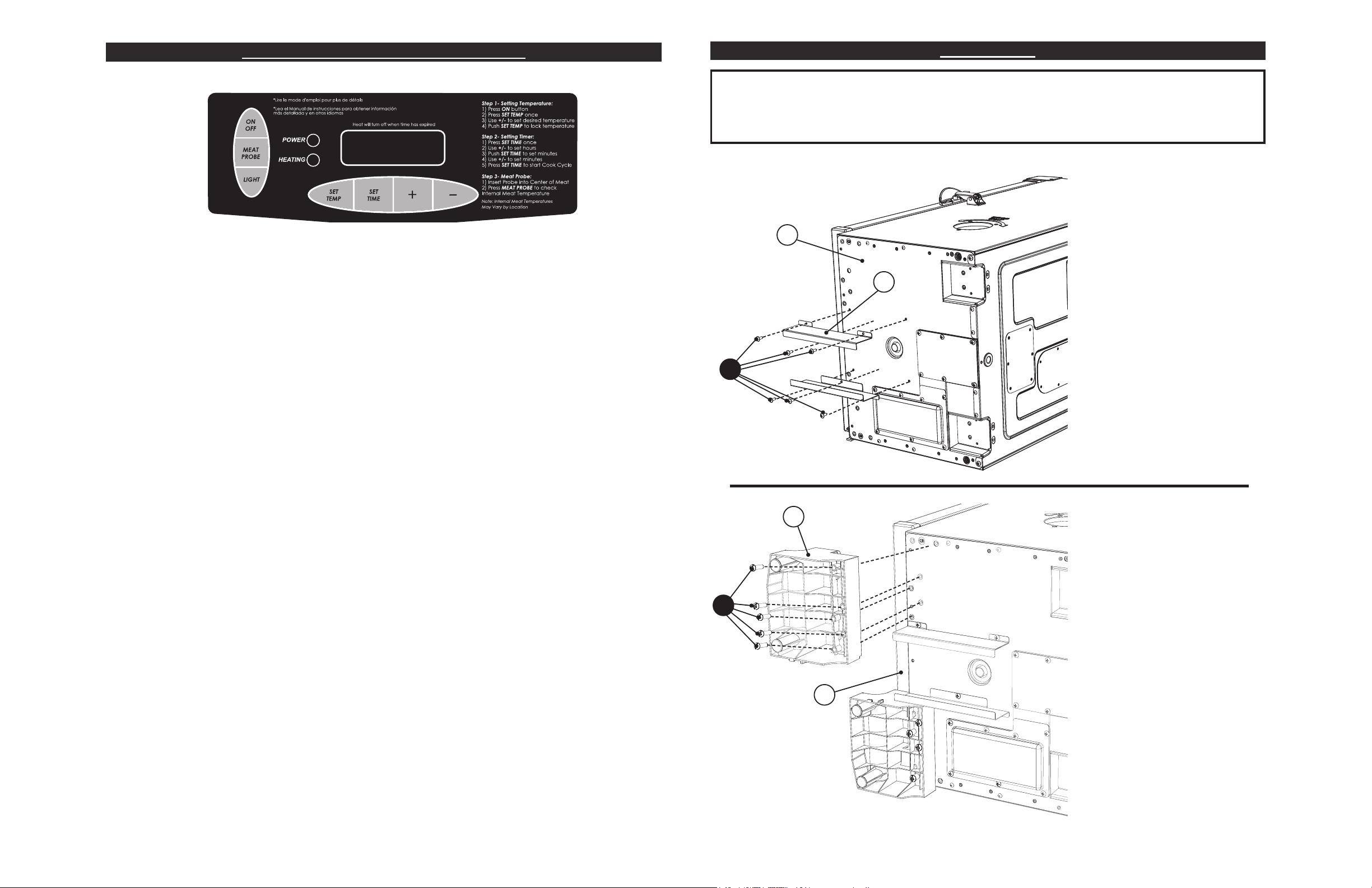

LISTA DE PARTES
4
5
7
8
11
19
13
26
3
16
1
6
21
23
14
12
NO DE
PARTE
CANT DESCRIPCIÓN NO DE
PARTE
CANT DESCRIPCIÓN
1 1 Puerta del ahumador 14 2 Bisagra de la puerta
21
Cuerpo del ahumador
15 1 Elemento
3 1 Regulador de aire 16 1
Carcasa de trozos de madera
41
Panel de control
17 1 Panel lateral derecho
51
Asa posterior
18 1 Panel lateral izquierda
6 1 Asa de la puerta 19 1 Tazón de agua
7 1 Protector solar 20 2
Pata ajustable con tornillos
8 1 Seguro de la puerta 21 2 Patas frontales
9 2 Soportes de la rejilla 22 1 Bandeja de grasa
10 2 Soportes de la rejilla/tazón
de agua
23 2 Abrazadera de la bandeja de
grasa
11 4 Rejilla para ahumar 24 1 Cargador de trozos de madera
12 1 Sonda de carne 25 1 Bandeja de goteo
13 1
Bandeja de trozos de
madera
26 2
Ruedas
24
25
22
17
20
2
9
10
18
15
¡PARE!
NO DEVUELVA AL ESTABLECIMIENTO MINORISTA
para solicitar asistencia en el montaje
de la unidad, o para reclamar partes faltantes o dañadas.
Llame al: Departamento de Servicio al Cliente de MASTERBUILT al:
1-800-489-1581
Tenga a la mano los números de modelo y serie cuando llame.
Estos números se ubican en la etiqueta plateada en la parte posterior de la unidad.
3
¡EMPECEMOS!
ADVERTENCIA
Propuesta 65 de California
1. Los subproductos combustibles producidos a raíz de la utilización de este producto contienen químicos cuyos efectos son reconocidos por el Estado de California por causar
cáncer, defectos de nacimiento y otros daños reproductivos.
2. Este producto contiene químicos, entre los cuales se incluye plomo y compuestos de
plomo, cuyos efectos son reconocidos por el Estado de California por causar cáncer,
defectos de nacimiento u otros daños reproductivos.
Lávese las manos después de manipular este producto.
• Este es un ahumador lento... permita que haya sufi ciente tiempo para la cocción. El ahumador SOLO
DEBE USARSE EN EXTERIORES.
• “Sazone previamente” el ahumador antes de su primer uso. Consulte la página 12.
• Precaliente el ahumador por 30 a 45 minutos en la máxima temperatura antes de cargar los alimentos.
• NO cubra las rejillas con papel de aluminio, ya que esto no permitirá que el calor circule correctamente.
• No sobrecargue el ahumador con alimentos. Las cantidades extra grandes de alimento pueden capturar
el calor, extender el tiempo de cocción y causar una cocción desigual. Deje espacio entre los alimentos en
la rejilla y los lados del ahumador para asegurar una correcta circulación del calor.Si utiliza bandejas de
cocción, coloque las bandejas en la parte central de la rejilla para asegurar una cocción uniforme. Consulte
el manual para mayores detalles.
• Cierre el regulador de aire de la unidad para retener la humedad y el calor. Si cocina alimentos como
pescado o carne seca, abra el regulador de aire para liberar la humedad.
• La lectura de temperatura en el panel de control va a fl uctuar + o - 15 grados a medida que se encienden
y apagan los ciclos del ahumador.
• Almacene el ahumador en un área seca después de su uso.
• Las temperaturas extremadamente frías pueden extender los tiempos de cocción.
• LIMPIE DESPUÉS DE CADA USO. Esto extenderá la vida de su ahumador y evitará la formación de
moho y hongos.
¡DISFRUTE!
• Maximum temperature setting is 275°F (135°C).
• Do NOT move unit across uneven surfaces.
• Rear handle is NOT for lifting.
• Wood chip loader and wood chip tray MUST be in place when using smoker. This minimizes the
chance of wood fl are ups.
• Wood chips must be used in order to produce smoke and create the smoke fl avor.
• Check grease tray often during cooking. Empty grease tray before it gets full. Grease tray may need to
be emptied periodically during cooking.
• Do not open smoker door unless necessary. Opening smoker door causes heat to escape and may
cause wood to fl are up. Closing the door will re-stabilize the temperature and stop fl are up.
• Do not leave old wood ashes in the wood chip tray. Once ashes are cold, empty tray. Tray should be
cleaned out prior to, and after each use to prevent ash buildup.
• Glass in door is tempered and will not break under normal operation.
• This is a smoker. There will be a lot of smoke produced when using wood chips. Smoke will escape
through seams and turn the inside of smoker black. This is normal. To minimize smoke loss around
door, door latch can be adjusted to further tighten door seal against body.
16
IMPORTANT FACTS ABOUT USING SMOKER
For grate supports, smoking racks, water bowl and drip pan use a mild dish detergent. Rinse and dry
thoroughly.
For wood chip tray and wood chip loader, clean frequently to remove ash build up, residue and dust.
Dispose of cold ashes by placing them in aluminum foil, soaking with water and discarding in a
non-combustible container.
For the interior, glass in door, meat probe, and exterior of smoker simply wipe down with a damp cloth. Do
not use a cleaning agent. Make sure to dry thoroughly.
Door seal and inside seam that seal attaches to MUST be cleaned with a damp cloth after each use to
keep seal in proper working condition.
ALWAYS MAKE SURE UNIT IS UNPLUGGED AND COOL
TO THE TOUCH BEFORE CLEANING AND STORING.
HOW TO CLEAN SMOKER

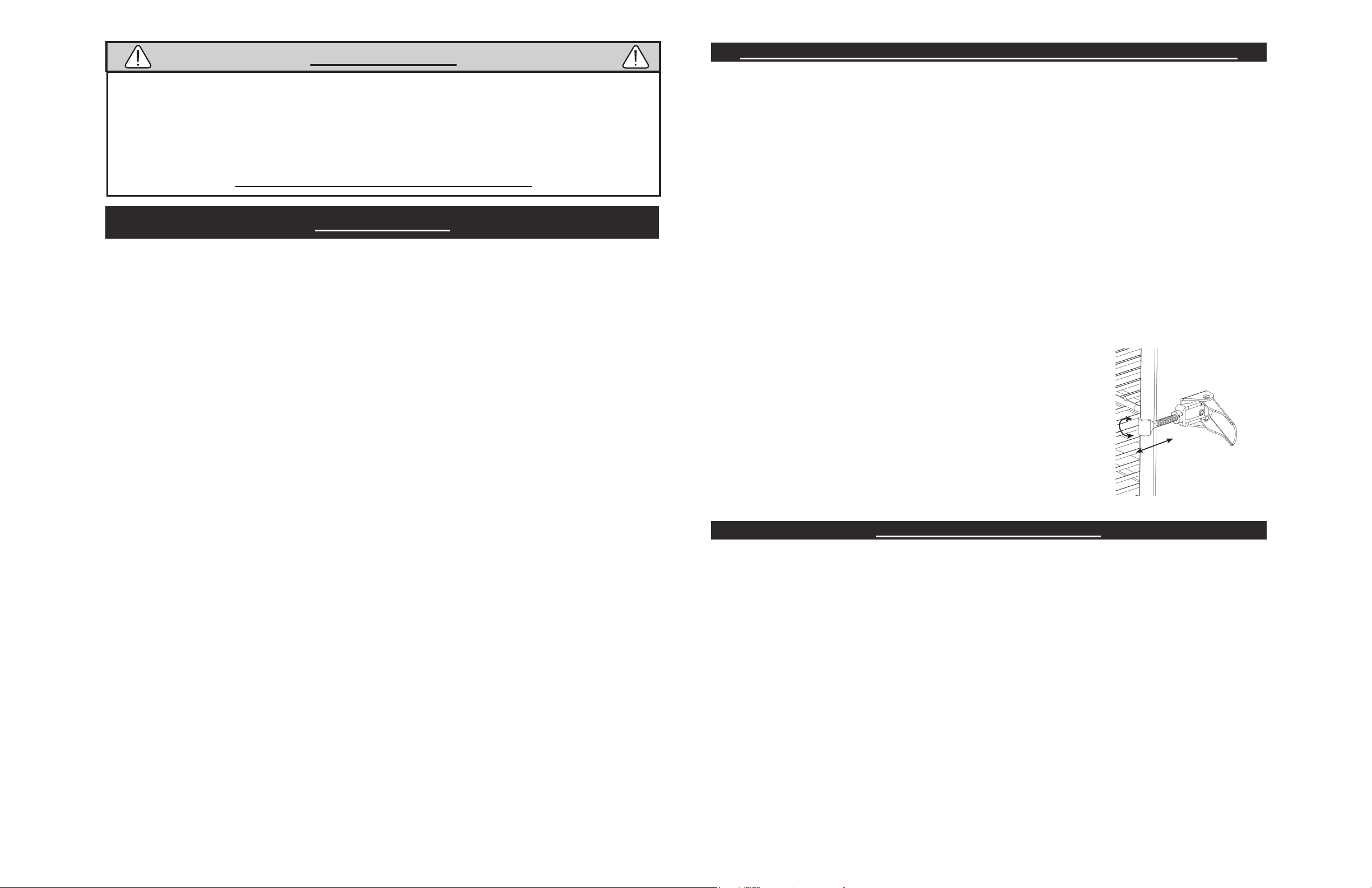

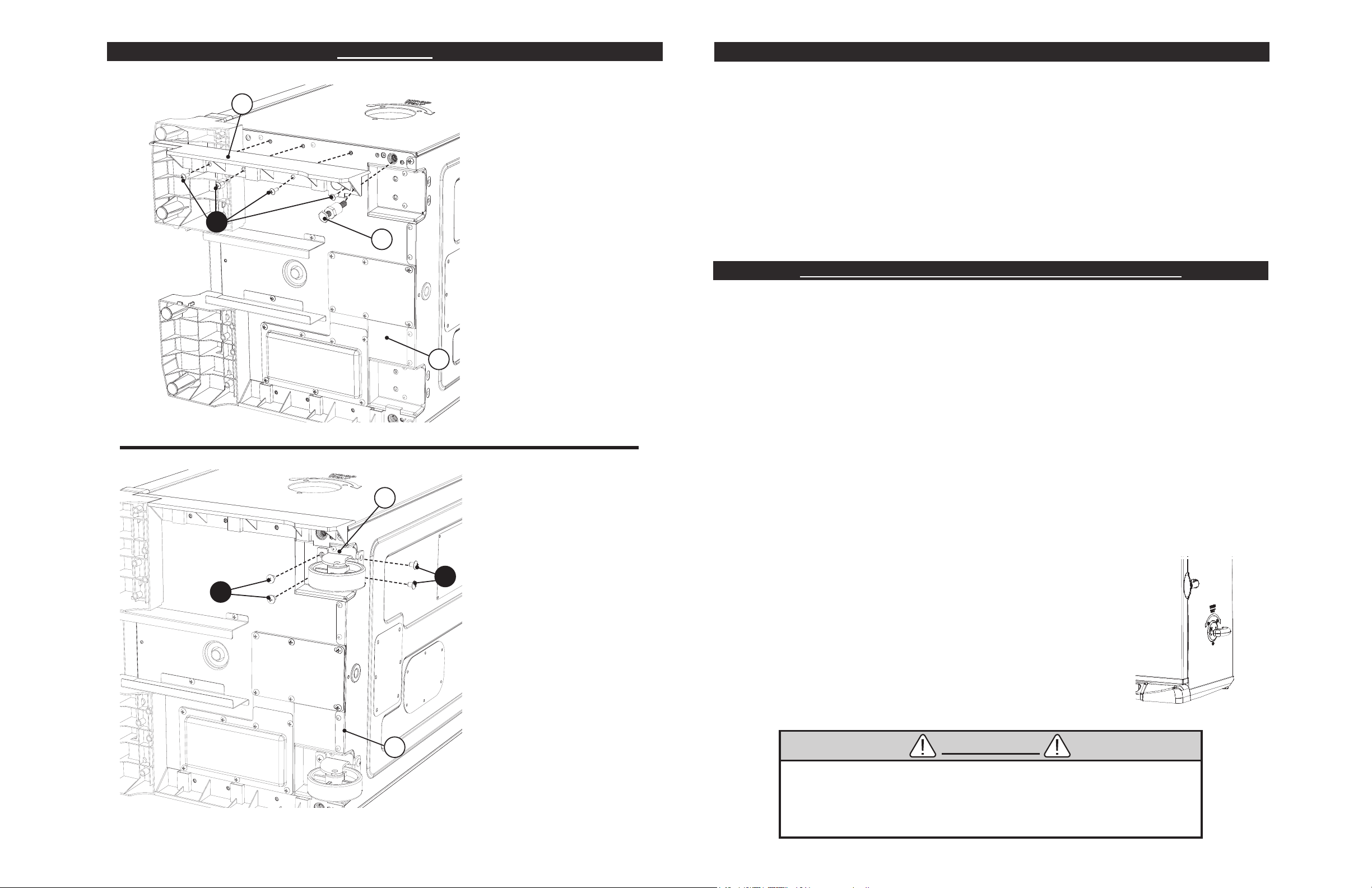

• To adjust door latch, loosen hex nut on door latch. Turn hook
clockwise to tighten as shown. Secure hex nut fi rmly against
door latch. (see diagram)
• Opening smoker door during cooking process may extend cooking
time due to heat loss.
• When outside temperature is cooler than 65°F (18°C) and/or
altitude is above 3,500 feet (1067m), additional cooking time may
be required. To ensure that meat is completely cooked use a
meat thermometer to test internal temperature.
17
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions :
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause
undesired operation.
FCC Warning
Warning: Changes or modifi cations to this unit not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
FCC Statement
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates uses
and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
1. Reorient or relocate the receiving antenna.
2. Increase the separation between the equipment and receiver.
3. Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
4. Consult the dealer or an experienced radio/TV technician for help.
2
INFORMACIÓN DE SEGURIDAD
Y ADVERTENCIAS GENERALES
LEA TODAS LAS INSTRUCCIONES
Cuando use artefactos eléctricos, siempre se deben seguir precauciones de seguridad básicas,
incluyendo lo siguiente:
• Solo para uso en exteriores. No opere en áreas cerradas (por ejemplo, en un porche o garaje).
• La unidad DEBE estar puesta a tierra. No coloque la unidad sobre mesas o mostradores. NO
mueva la unidad a lo largo de superfi cies desiguales.
• No levante la unidad por el asa posterior.
• No enchufe el ahumador eléctrico hasta que esté completamente ensamblado y listo para usarse.
• Use solamente un tomacorriente eléctrico aprobado y puesto a tierra.
• No lo use durante una tormenta eléctrica.
• No exponga el ahumador eléctrico a la lluvia o agua en cualquier momento.
• Para protegerse contra descargas eléctricas no sumerja el cable, enchufe o panel de control en
agua u otro líquido.
• No opere ningún artefacto con un cable o enchufe dañado, o luego que el artefacto se haya
malogrado o dañado de cualquier manera. Contacte al Servicio al cliente de Masterbuilt si desea
asistencia al 1-800-489-1581.
•
Conserve un extintor de incendios accesible en todo momento mientras opere el ahumador eléctrico.
• No permita que el cable toque las superficies calientes.
•
No lo coloque encima o cerca de una hornilla caliente a gas o eléctrica, o dentro de un horno
calentado.
•
Mantenga a los niños
y las mascotas alejados del ahumador eléctrico en todo momento. No
permita que los niños usen el ahumador eléctrico. En el área donde se usará el ahumador
eléctrico es necesaria una supervisión cercana de niños y mascotas.
• El combustible, como ladrillos de carbón o perlas de calor, no se usan en el ahumador eléctrico.
•
Nunca use el ahumador eléctrico como calentador.
(LEA EL PELIGRO DE MONÓXIDO DE CARBONO
EN LA CUBIERTA FRONTAL).
• Use el ahumador eléctrico
solamente en una superficie nivelada y estable para evitar vuelcos.
•
El ahumador eléctrico está CALIENTE mientras está en uso y permanecerá CALIENTE por un cierto
período de tiempo posterior. Tenga cuidado.
• No toque las superfi cies CALIENTES.
•
N
o permita que nadie realice actividades alrededor del
ahumador eléctrico
durante o después de
su uso hasta que la unidad se haya enfriado.
• El uso de alcohol, medicinas con receta o medicinas sin receta pueden dificultar la habilidad del
usuario de ensamblar correctamente u operar con seguridad el
ahumador eléctrico
.
• Evite golpear o impactar el ahumador.
• Nunca mueva el
ahumador eléctrico
cuando esté en uso. Permita que el
ahumador eléctrico
se
enfríe completamente antes de moverlo o guardarlo.
• Tenga cuidado cuando retire los alimentos del
ahumador eléctrico
. Todas las superficies están
CALIENTES y pueden causar quemaduras.
• Use guantes protectores o herramientas de cocción sólidas y largas.
• Evite usar el ahumador en superfi cies de madera o infl amables.
LAS ADVERTENCIAS Y SALVAGUARDAS
IMPORTANTES SIGUEN EN LA PÁGINA 3
1
ADVERTENCIA
PELIGRO DE MONÓXIDO DE CARBONO
Este manual contiene información importante que es necesaria para el ensamblaje correcto
y el uso seguro de la unidad.
Lea y siga todas las advertencias e instrucciones antes de ensamblar y usar el ahumador.
Conserve este manual para referencia en el futuro. Algunas partes pueden tener bordes
puntiaguados así que manipule con cuidado.
Quemar trozos de madera produce monóxido de carbono, el cual no tiene olor y puede causar la
muerte.
NO queme trozos de madera dentro de hogares,
vehículos, tiendas para camping, garajes o cualquier área cerrada.
Use solamente las áreas exteriores donde está bien ventilado.
No seguir estas advertencias e instrucciones de manera adecuada puede resultar en incendio
o explosión, causando daño a la propiedad, lesiones personales o la muerte.
INFORMACIÓN DE SEGURIDAD
Y ADVERTENCIAS GENERALES
• No deje el ahumador desatendido.
• No cubra las rejillas de cocción con papel de aluminio. Esto atrapará el calor y causará daños serios al
ahumador eléctrico.
• La bandeja de goteo es solamente para la parte inferior del
ahumador eléctrico
. No colocar la bandeja
de goteo en la rejilla de cocción podría dañar el
ahumador eléctrico.
• La bandeja de madera está CALIENTE cuando el
ahumador eléctrico
está en uso. Tenga cuidado
cuando agregue madera.
• Para desconectar, apague el panel de control y luego retire el enchufe del tomacorriente.
• Desenchufe del tomacorriente cuando no esté en uso y antes de la limpieza. Permita que la unidad se
enfríe completamente antes de agregar/retirar las rejillas, bandeja o tazón de agua.
• Deseche las cenizas frías colocándolas en papel de aluminio, remojándolas en agua y descartándolas
en un contenedor no combustible.
• No almacene el
ahumador eléctrico
con cenizas CALIENTES dentro de la unidad. Almacene solo
cuando todas las superfi cies estén frías.
• No se recomienda usar aditamentos adicionales no suministrados por Masterbuilt Manufacturing, Inc.,
ya que pueden causar lesiones.
• Nunca use el
ahumador eléctrico para
cualquier otra cosa que para su propósito intencionado. Esta
unidad no es para uso comercial.
• Siempre use el
ahumador eléctrico
en conformidad con todos los códigos contra incendios locales,
estatales y federales aplicables.
• Hay cables de suministro de alimentación desmontables más largos o cables de extensión disponibles
y pueden usarse si se tiene cuidado.
• Si se usa un cable de suministro de alimentación desmontable más largos o un cable de extensión: 1.
La calificación eléctrica marcada del set de cables o del cable de extensión debe ser por lo menos de la
misma calificación eléctrica que el artefacto; y
2. El cable debe acomodarse de tal manera que no cuelgue sobre el mostrador o parte superior de la
mesa donde pueda ser jalado por niños o donde uno se pueda tropezar accidentalmente.
• El cable de extensión debe
ser un cable de 3 hilos y estar conectado a tierra.
•
Los cables de extensión externos deben usarse con productos de uso en exteriores y marcarse con un
sufijo “W” y con la frase: “Adecuado para artefactos de uso en exteriores”.
• PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, mantenga la conexión del cable de
extensión seca y alejada del suelo.
• No limpie este producto con un rociador de agua o similar.
• No use perlas de madera.
CONSERVE ESTAS INSTRUCCIONES
18
LIMITED WARRANTY
Masterbuilt warrants its products to be free from defects in material and workmanship under proper
assembly, normal use and recommended care for 90 days from the date of original retail purchase.
Masterbuilt warranty does not cover paint fi nish as it may burn off during normal use.
Masterbuilt warranty does not cover rust of the unit.
Masterbuilt requires reasonable proof of purchase for warranty claims and suggests that you keep your
receipt. Upon the expiration of such warranty, all such liability shall terminate.
Within the stated warranty period, Masterbuilt, at its discretion, shall repair or replace defective components
free of charge with owner being responsible for shipping. Should Masterbuilt require return of component(s)
in question for inspection Masterbuilt will be responsible for shipping charges to return requested item.
This warranty excludes property damage sustained due to misuse, abuse, accident, damage arising out of
transportation, or damage incurred by commercial use of this product.
This expressed warranty is the sole warranty given by Masterbuilt and is in lieu of all other warranties,
expressed or implied including implied warranty, merchantability, or fi tness for a particular purpose.
Neither Masterbuilt nor the retail establishment selling this product, has authority to make any warranties or
to promise remedies in addition to or inconsistent with those stated above.
Masterbuilt’s maximum liability, in any event, shall not exceed the purchase price of the product paid by
the original consumer/ purchaser. Some states do not allow the exclusion or limitation of incidental or
consequential damages. In such a case, the above limitations or exclusions may not be applicable.
California residents only: Not withstanding this limitation of warranty, the following specifi c restrictions
apply; if service, repair, or replacement of the product is not commercially practical, the retailer selling the
product or Masterbuilt will refund the purchase price paid for the product, less the amount directly
attributable to use by the original buyer prior to the discovery of the nonconformity. Owner may take the
product to the retail establishment selling this product in order to obtain performance under warranty.
This expressed warranty gives you specifi c legal rights, and you may also have other rights which vary from
state to state.
Go Online www.masterbuilt.com
or complete and return to
Attn: Warranty Registration
Masterbuilt Mfg., Inc.
1 Masterbuilt Court - Columbus, GA 31907
Name: __________________________________ Address :___________________________ City:________________
State/Province: ________ Postal Code: ________________Phone Number: (_____) - ____________
E-mail Address:_______________________________________
*Model Number: ____________________ *Serial Number: ____________________
Purchase Date: _____- ______-_______ Place of Purchase: ____________________________________
*Model Number and Serial Number are located on silver label on back of unit.
Masterbuilt Manufacturing, Inc.
1 Masterbuilt Ct.
Columbus, GA 31907
Customer Service 1-800-489-1581
www.masterbuilt.com
www.masterbuilt.com
BE A PART OF OUR “DADGUM GOOD” COMMUNITY ONLINE
AHUMADOR ELÉCTRICO DIGITAL DE 30”
MODELO 20072115
Herramienta necesaria para el ensamblaje: Llave ajustable y destornillador en cruz
Tiempo aproximado de ensamblaje: 25 minutos
MANUAL DE ENSAMBLAJE, CUIDADO Y USO
INFORMACIÓN DE ADVERTENCIAS Y SEGURIDAD
ESTE PRODUCTO ES SOLO PARA USO EN EXTERIORES
Loading...
