Masterbuilt Manufacturing, Inc.

1 Masterbuilt Ct.

Columbus, GA 31907

Servicio de atención al cliente: 1-800-489-1581

www.masterbuilt.com

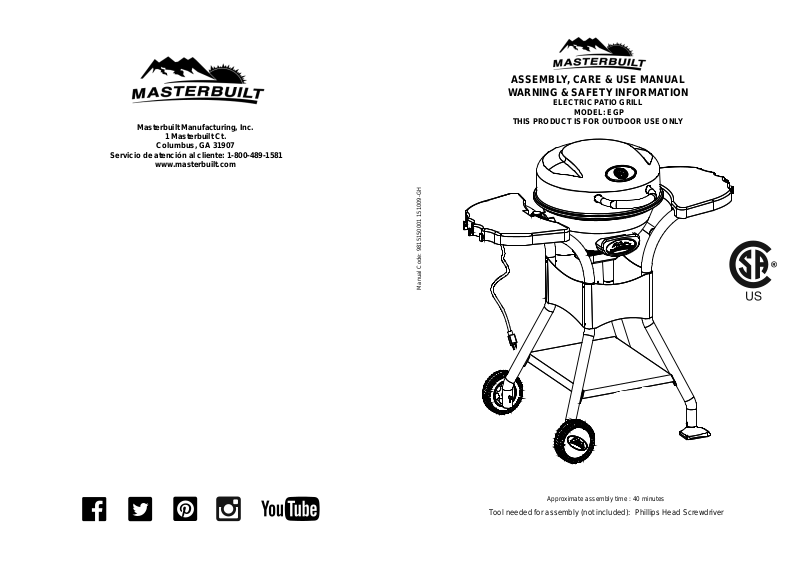

ASSEMBLY, CARE & USE MANUAL

WARNING & SAFETY INFORMATION

THIS PRODUCT IS FOR OUTDOOR USE ONLY

Manual Code: 9815150001 151009-GH

ELECTRIC PATIO GRILL

MODEL:

EGP

Approximate assembly time : 40 minutes

Tool needed for assembly (not included): Phillips Head Screwdriver

GENERAL WARNINGS AND SAFETY INFORMATION

READ ALL INSTRUCTIONS

• Unit is for OUTDOOR USE ONL Y.

• Never use inside enclosed areas such as patios, garages, buildings or tents.

• Never use inside recreational vehicles or on boats.

• Never operate unit under overhead construction such as roof coverings, carports, awnings, or overhangs.

• Never use unit as a heater.

• Minimum distance from side and back of appliance to walls or railing is 24 inches (0.61m).

• Keep a minimum 10ft (3m) clearance of all combustible materials such as wood, dry plants, grass, brush, paper, vinyl, wood siding, or canvas.

• Keep appliance clear and free from combustible materials such as gasoline and other ﬂ ammable vapors and liquids.

• Use unit on a level, non-combustible, stable surface such as dirt, concrete, brick or rock.

• Unit MUST be on the ground. Do not place unit on tables or counters. Do NOT move unit across

uneven surfaces.

• Do not use unit on wooden or ﬂ ammable surfaces.

• Do not leave unit unattended.

• Store appliance indoors when not in use, out of reach of children.

• Never use unit for anything other than its intended use. This unit is NOT for commercial use.

• Keep a ﬁ re extinguisher accessible at all times while operating unit.

• Before each use check all nuts, screws and bolts to make sure they are tight and secure.

• Use of alcohol, prescription or non-prescription drugs may impair user’s ability to properly assemble or safely operate unit.

• Keep children and pets away from unit at all times. Do NOT allow children to use unit. Close supervision

is necessary should children or pets be in area where unit is being used.

• Do NOT allow anyone to conduct activities around unit during or following its use until it has cooled.

• Avoid bumping or impacting unit.

• Never move unit when in use. Allow unit to cool completely (below 1 15°F (45°C)) before moving

or storing.

• The unit is HOT while in use and will remain HOT for a period of time afterwards and during cooling process. Use CAUTION. Wear protective gloves/mitts.

• Do not touch HOT surfaces.

• Keep hands, hair and face away from the element. Be careful of loose hair and clothing during operation as they could catch fire.

• Be sure grease cup is clean before each use.

• Never burn charcoal or wood in this unit.

• Never use glass, plastic or ceramic cookware in unit. Never place empty cookware in unit while in use.

• Accessory attachments not supplied by Masterbuilt Manufacturing, Inc. are NOT recommended

and may cause injury.

• Be careful when removing food from unit. All surfaces are HOT and may cause burns. Use protective

gloves or long, sturdy cooking tools.

• Always use unit in accordance with all applicable local, state and federal ﬁ re codes.

• Fatty foods (hamburgers,etc.) can have excess grease and cause flare ups. When cooking fatty foods,

use a low setting with lid open.

• Clean internal base pan and grease cup before each use. This will cut down on build-up and flare ups.

WARNINGS & IMPORTANT SAFEGUARDS

CONTINUED ON PAGE 2

GARANTÍA LIMITADA

Masterbuilt garantiza que, por un plazo de 90 días contados desde la fecha de la compra original en el establecimiento minorista, sus productos no tendrán defectos de materiales ni de fabricación, siempre que se ensamblen, se usen y se cuiden correctamente y como se indica. La garantía de Masterbuilt no ampara la pintura de acabado, pues ésta se puede deteriorar por el calor con el uso normal. La garantía de Masterbuilt no ampara la oxidación de la unidad. Para hacer reclamos en virtud de la garantía, Masterbuilt exige que se presente una prueba razonable de la compra, de modo que le sugerimos que conserve el comprobante. Toda obligación en virtud de la garantía termina en la fecha de vencimiento de la misma. Durante el período de vigencia de la garantía, Masterbuilt, a su criterio, reparará o cambiará los componentes defectuosos, sin costo alguno, y el pago del envío correrá a cargo del propietario del producto. Si Masterbuilt exige la devolución de los componentes en cuestión para inspeccionarlos, Masterbuilt pagará los gastos de envío por la devolución de los artículos solicitados. Esta garantía no incluye los daños a la propiedad causados por el uso indebido, el maltrato y los accidentes, los daños sufridos durante el transporte, o los daños causados por el uso con ﬁ nes comerciales de este producto.

Esta garantía expresa es la única garantía que ofrece Masterbuilt y reemplaza toda otra garantía, expresa o implícita, incluyendo las garantías implícitas sobre su idoneidad para su comercialización o para algún otro ﬁ n en particular. Ni Masterbuilt ni los establecimientos que venden este producto están autorizados a ofrecer garantías o a prometer recursos adicionales o incongruentes con los antes especiﬁ cados. La responsabilidad máxima de Masterbuilt no excederá, en ningún caso, el precio que pagó el consumidor/ comprador original por la compra del producto. En algunos estados no se permite la exclusión ni la limitación de los daños accesorios o indirectos. En tal caso, es posible que las limitaciones y exclusiones anteriores no correspondan a su caso.

Sólo para los residentes de California: No obstante esta limitación de la garantía, se aplicará la siguiente restricción especíﬁ ca: en el caso en que no sea comercialmente viable dar mantenimiento, reparar o cambiar el producto, el minorista que vende este producto o Masterbuilt le reembolsarán el precio de compra pagado por el mismo, menos la cantidad directamente atribuible al uso dado por el comprador original, antes de haber descubierto la falla. El propietario debe llevar el producto al establecimiento que lo vende, para recibir los servicios en virtud de la garantía. Esta garantía expresa le otorga derechos especíﬁ cos; es posible que usted tenga además otros derechos que pueden variar de un estado a otro.

Visite www.masterbuilt.com

o llénela y devuélvala a

la atención de: Warranty Registration

Masterbuilt Mfg., Inc.

1 Masterbuilt Court - Columbus, GA31907

Nombre: _________________________________Dirección:_________________________Ciudad:________________ Estado/provincia: ________ Código postal: ________________Número de teléfono: (_____) - ____________ Dirección de correo electrónico:_________________________________ *Número de modelo: ____________________ *Número de serie: ____________________ Fecha de compra: ____- _____- _______ Lugar de compra: _________________

*El número de modelo y el número de serie ﬁ guran en la etiqueta plateada ubicada en la parte trasera de la unidad.

ARMADO

A l

GENERAL WARNINGS AND SAFETY INFORMATION

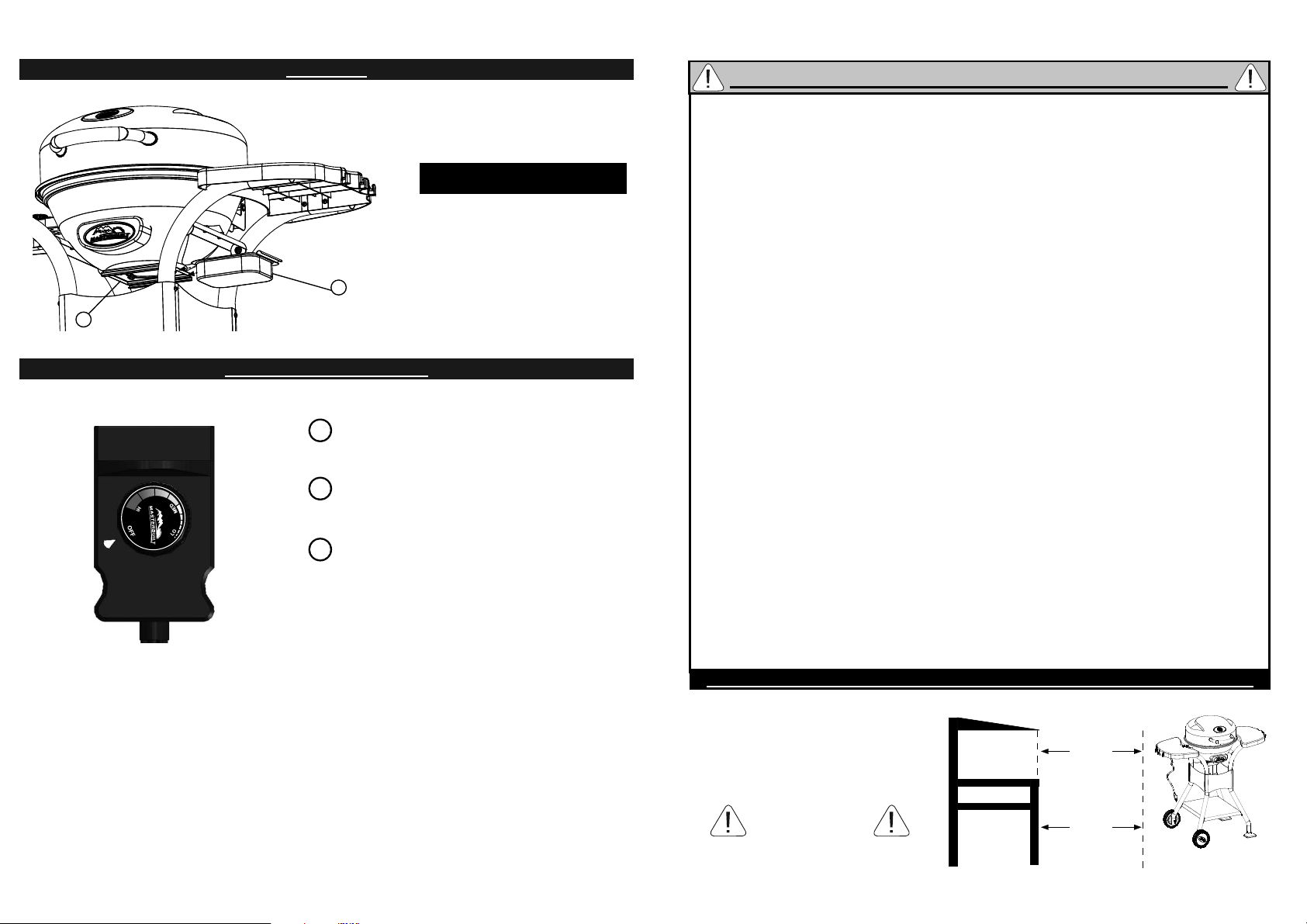

PASO 22

Deslice el recipiente para la grasa (7) en su soporte (8).

WARNINGS & IMPORTANT SAFEGUARDS

CONTINUED FROM PAGE 1

When using electrical appliances, basic safety precautions should always be followed including the following:

• Do not plug in electric grill until fully assembled and ready for use.

• Be sure that handles are assembled and fastened properly.

• Be sure that legs are assembled and fastened properly.

• Use only approved grounded GFI electrical outlet.

• Do not use during an electrical storm.

• Do not expose electric grill to rain or water at anytime.

• To protect against electrical shock do not immerse cord, plug or control panel in water or other liquid.

• Use GFI protected electrical outlet to reduce the risk of electrical shock.

• Do not operate any appliance with a damaged cord or plug, or after appliance malfunctions or has

YA HA TERMINADO EL

ARMADO

been damaged in any manner. Contact Masterbuilt Customer Service for assistance at 1-800-489-1581.

• Use only electric controller and element supplied with unit. These parts must be replaced by the manufacturer of unit.

• Longer detachable power-supply cords or extension cords are available and may be used if care is exercised in their use.

• If a longer detachable power-supply cord or extension cord is used: 1. The marked electrical rating of

INSTRUCCIONES DE FUNCIONAMIENTO

the cord set or extension cord should be at least as great as the electrical rating of the appliance; and

2. The cord should be arranged so that it will not drape over the counter top or tabletop where it can be pulled by children or tripped over unintentionally.

Conecte el controlador a la parrilla.

• The extension cord must be a grounding -type 3-wire cord.

• Outdoor extension cords must be used with outdoor use products and are marked with sufﬁ x “W” and with the statement “Suitable for Use with Outdoor Appliances.”

• Preheating grill is not necessary. If preheating is desired, open lid with caution.

Enchufe el cordón a un tomacorriente (consulte en el manual, la sección “Advertencias y medidas

de protección importantes”).

• CAUTION - To reduce the risk of electric shock, keep extension cord connection dry and off the ground.

• Do not let cord hang or touch hot surfaces.

• Do not place on or near a hot gas or electric burner, or in a heated oven.

• Fuel, such as charcoal briquettes or heat pellets, are not to be used in electric grill.

• To disconnect, turn control panel “OFF” then remove plug from outlet.

• Unplug from outlet when not in use and before cleaning and servicing. Allow unit to cool completely

Gire la perilla de control a la graduación que

desee. La luz indicadora se apagará una vez que

(below 115°F (45°C)) before putting on or taking off parts.

• Do not clean this product with a water sprayer or the like.

se haya alcanzado la temperatura deseada.

SAVE THESE INSTRUCTIONS

Nota: Indicador de temperatura refleja en la

creación controlador y la temperatura se muestra en el interior de la unidad.

STRUCTURAL PROXIMITY AND SAFETY USAGE RECOMMENDATIONS

REMINDER:

NEVER OPERATE THIS GRILL UNDER ANY OVERHEAD CONSTRUCTION. MAINTAIN A MINIMUM DISTANCE OF 10 FEET FROM OVERHEAD CONSTRUCTION, WALLS OR RAILS.

WARNING:

ELECTRIC POWER CORD IS

A TRIP HAZARD

Overhead Construction

10 Feet

Rails

10 Feet

Walls

WARNING

This manual contains important information necessary for the proper assembly and

Read and follow all warnings and instructions before assembling and using the appliance.

Follow all warnings and instructions when using the appliance.

Failure to follow these warnings and instructions properly could result in ﬁ re or explosion,

which could cause property damage, personal injury, or death.

safe use of the appliance.

Keep this manual for future reference.

DANGER

• Do not expose electric grill to rain. Do not use around water or operate on wet surfaces. This could cause an electric shock leading to injury or death.

THIS PRODUCT IS INTENDED FOR OUTDOOR

HOUSEHOLD USE ONLY.

ARMADO

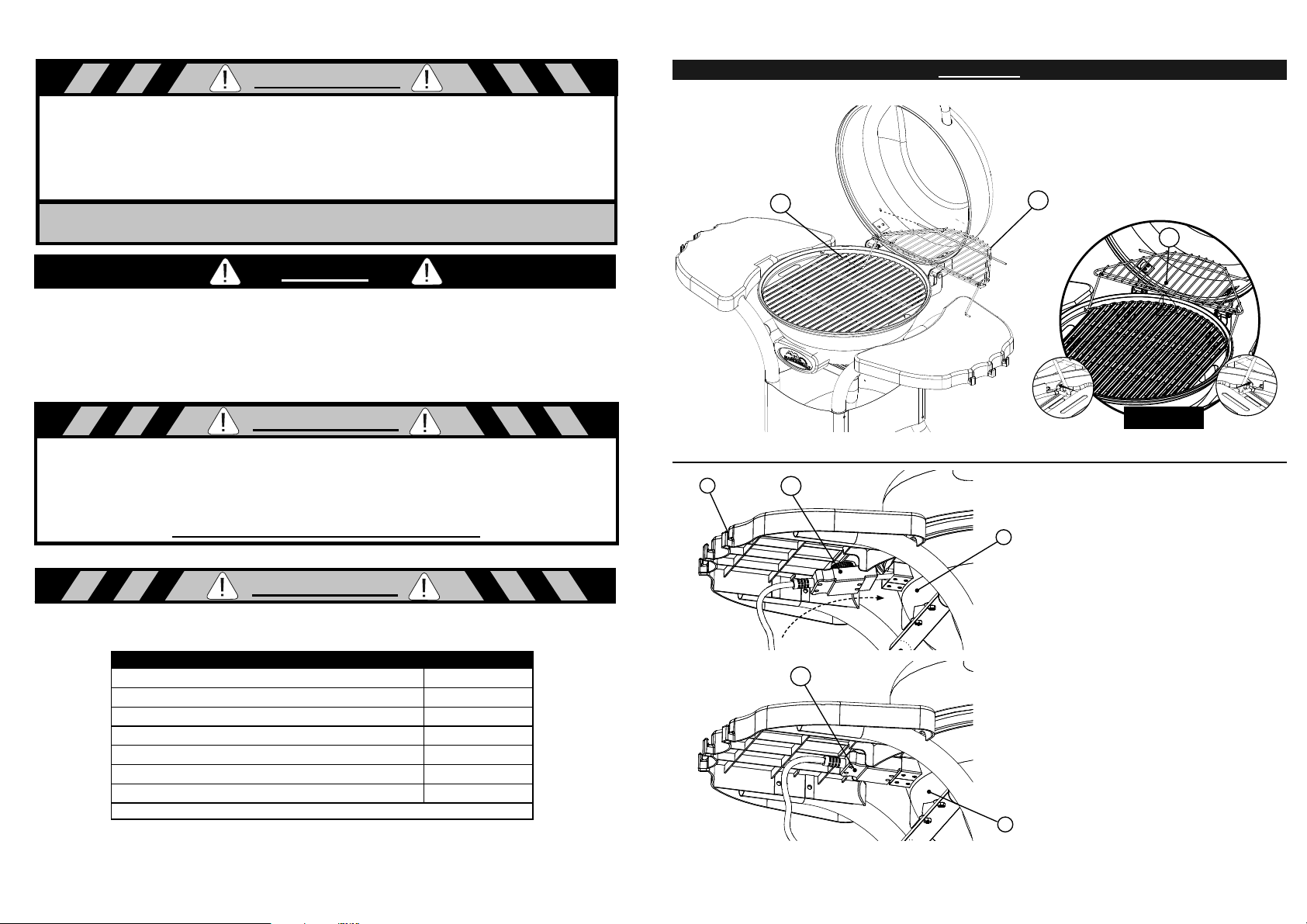

PASO 20

Inserte la rejilla para (21) se muestra en FIGURA 3.

calentamiento

WARNING

CALIFORNIA PROPOSITION 65

1. Combustion by-products produced when using this product contain chemicals known to the State of California to cause cancer, birth defects, and other reproductive harm.

2. This product contains chemicals, including lead and lead compounds, known to the State of California to cause cancer, birth defects or other reproductive harm.

Wash your hands after handling this product.

WARNING

To ensure that it is safe to eat, food must be cooked to the minimum internal

temperatures listed in the table below.

USDA* Safe Minimum Internal Temperatures

Fish 145° F (63° C) Pork 145° F (63° C) Egg Dishes 160° F (71° C) Steaks and Roasts of Beef, Veal or Lamb 145° F (63° C) Ground Beef, Veal or Lamb 160° F (71° C) Whole Poultry (Turkey, Chicken, Duck, etc.) 165° F (74° C) Ground or Pieces Poultry (Chicken Breast, etc.) 165° F (74° C)

* United States Department of Agriculture

FIGURA 3

PASO 21

Enchufe el controlador (10) en el lado de la base de la parrilla (5)

desde abajo del estante lateral (6), llegando a un pequeño ángulo, introduciendo cuidadosamente el enchufe mientras se levanta de manera que la parte superior del controlador se desliza en la muesca del estante (6).

ARMADO

PASO 18

Fije el elemento calentador (4) a la base de la parrilla (5) con tornillos (E) como se muestra.

STOP!

DO NOT RETURN TO RETAILER For Assembly Assistance, Missing or Damaged Parts

Call: MASTERBUILT Customer Service at 1-800-489-1581.

Please have Model Number and Serial Number available when calling.

These numbers are located on silver label on back of unit.

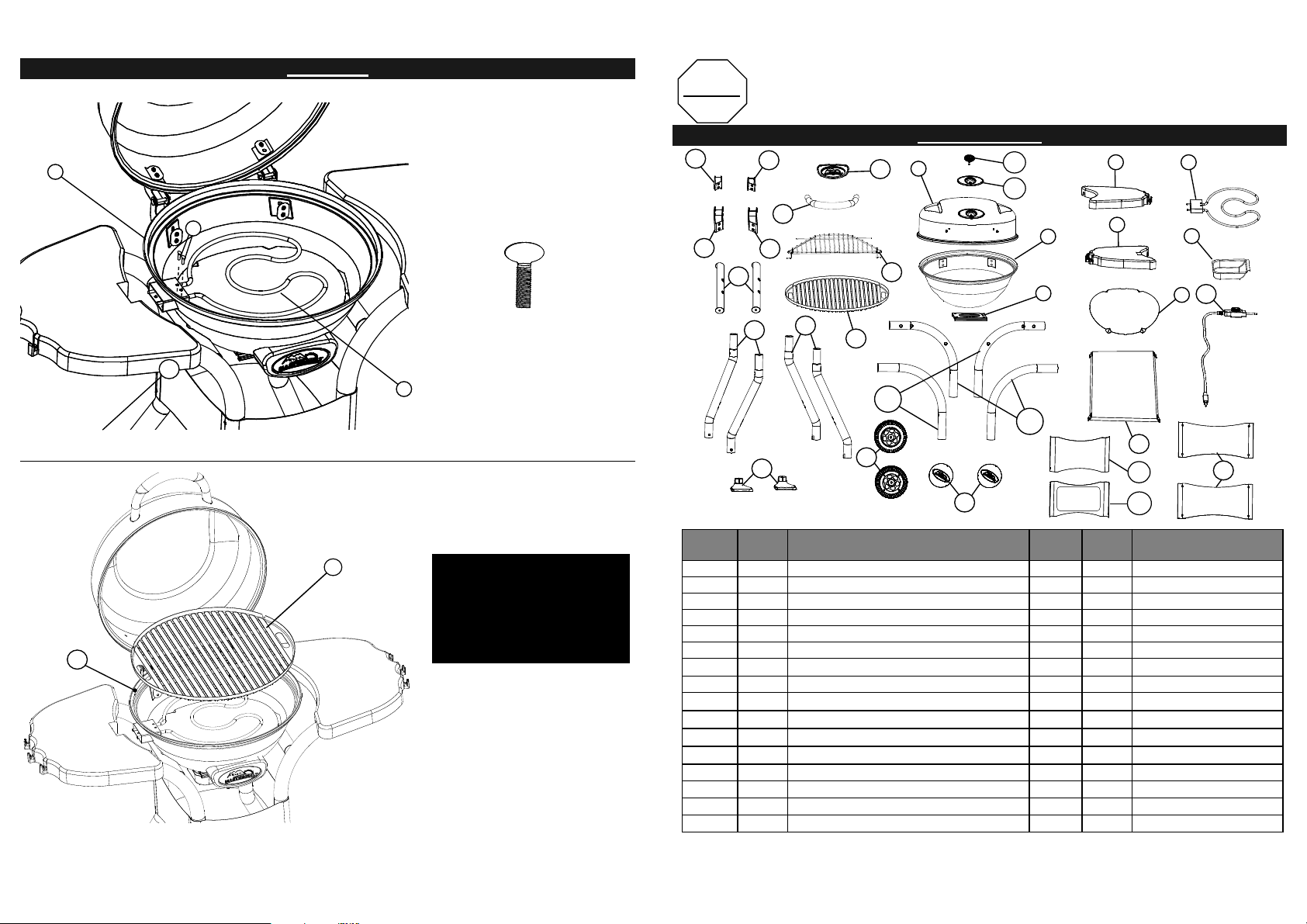

PARTS LIST

14f

14b

(E)

Tornillo de Pulgar

PASO 19

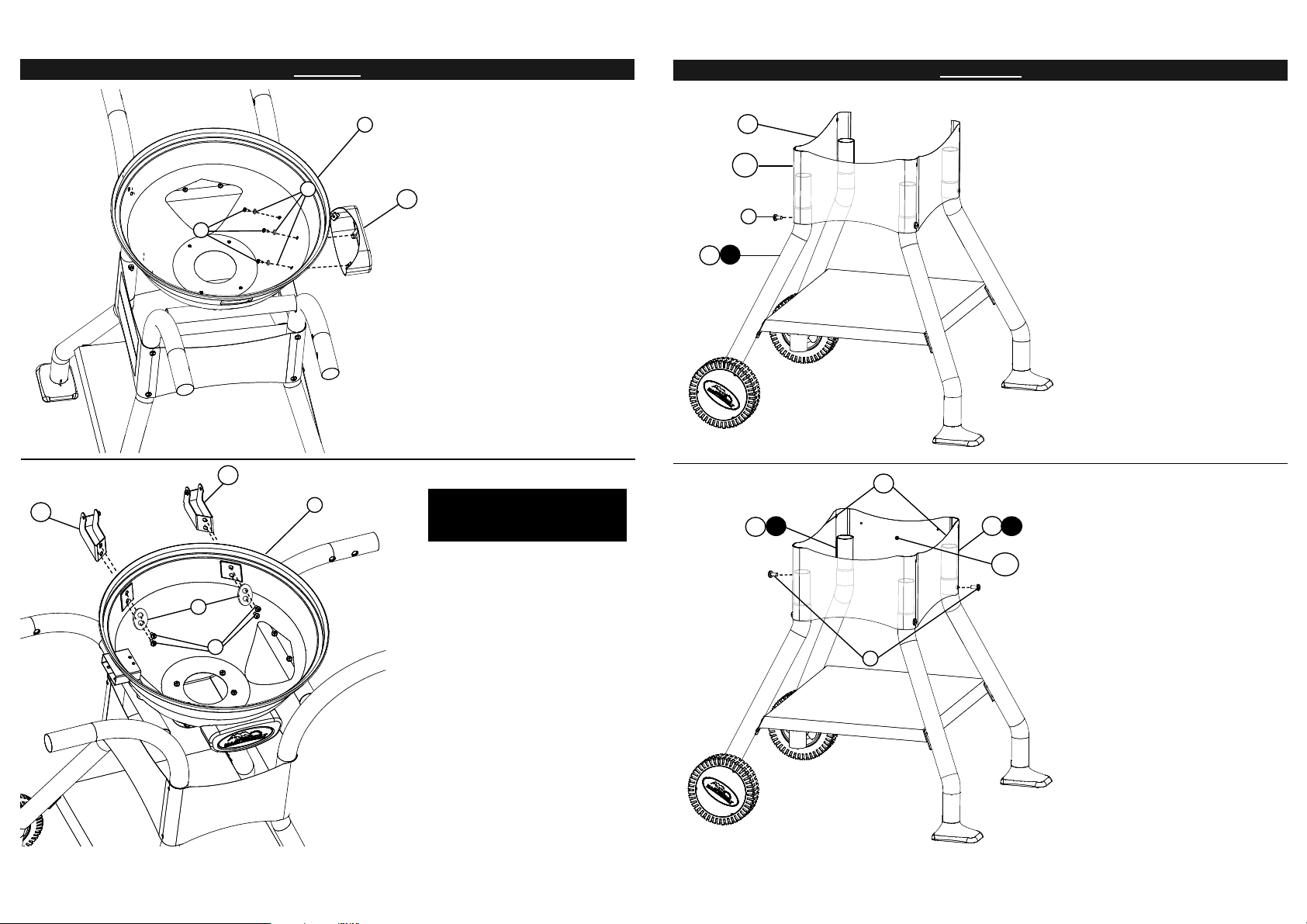

Coloque la rejilla de cocción (20) sobre la base de la parrilla (5)

PART NO QTY DESCRIPTION PART NO QTY DESCRIPTION

Notar: Las 2 barras de soporte en la parrilla de cocción (20) debe abarcar izquierda a derecha, con las rejillas pasando de adelante hacia atrás. Esta alineación

es esencial para el siguiente paso.

1 1 Grill Lid 14b 1 Back Panel 2g 1 Temperature Gauge 15 2 Hub Cap 2b 1 Temperature Gauge Bezel 16 2 Wheel

3 1 Right Side Shelf 17 2 Foot

4 1 Heating Element 18* 2 Leg

5 1 Grill Base 19* 2 Wheel Leg

6 1 Left Side Shelf 20 1 Cooking Grate

7 1 Drip Tray 21 1 Warming Rack

8 1 Drip Tray Bracket 22 2 Cross Brace

91Reﬂ ector Plate 23 1 Right Bottom Hinge 10 1 Controller 24 1 Left Bottom Hinge

11a 2 Front right/Back left Support 25 1 Left Lid Hinge 11b 2 Front left/Back right Support 26 1 Right Lid Hinge

12 1 Bottom Shelf 27 1 Handle 13 2 Side Panel 28 1 Logo Base

14f 1 Front Panel

*Legs are marked with stickers (A-Front Right, B-Front Left, C-Back Right, D-Back Left) to correspond easily with parts 11a and 11b during assembly Steps 3-5.

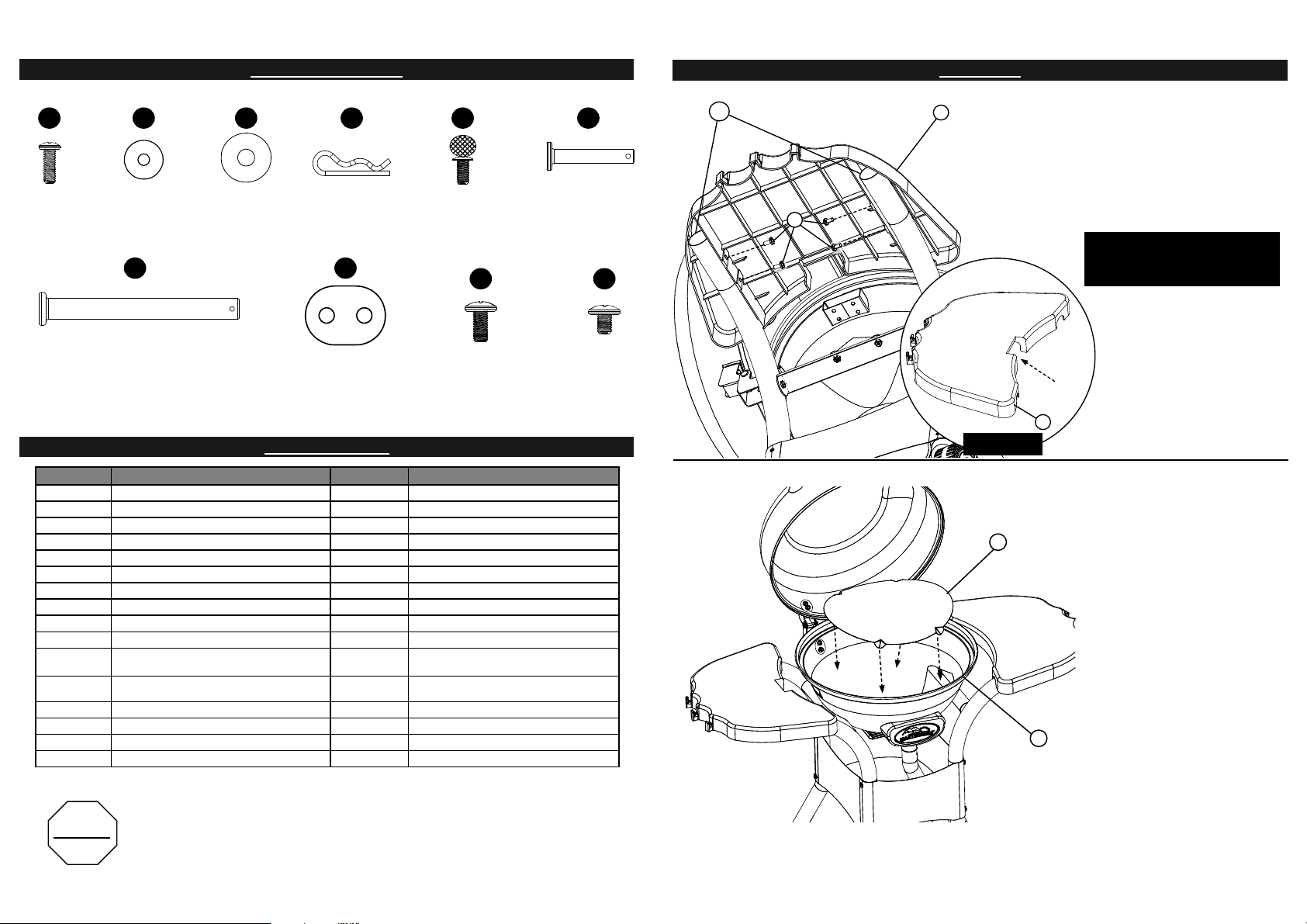

HARDWARE LIST

ARMADO

A B C D E F

M4X12 Screw

Qty. 3

M4 Fiberglass

Washer

Qty. 3

G H

Axle Pin 8.9X85

Qty. 2

M6 Fiberglass

Washer

Qty. 12

Cotter Clip

Qty. 4

34X25

Aluminum Washer

Qty. 4

Thumb Screw

Qty. 2

I J

M6X13 Screw

Qty. 42

PARTS LIST

PART NO REPLACEMENT PART PART NO REPLACEMENT PART

9915120004 Lid Kit - Red 9915110018 Front Panel Kit 9915120005 Base Kit - Red 9915110019 Back Panel Kit

9915120006 Lid Handle Kit 9915110020 Side Panel Kit 9915110005 Hinge Kit 9915110021 Bottom Shelf Kit 9915110006 Right Side Shelf Kit 9915120010 Wheel Kit

9915110007 Left Side Shelf Kit 9015110006 Hub Cap 9915110008 Logo Plate Kit 9915120003 Element Kit 9915130002 Temperature Gauge Kit 9015120047 Foot 9915120007 Drip Tray Kit 9015120053 Warming Rack 9915110011 Grill Cross Brace Kit 9015120048 Cooking Grate 9915110012 Front Left/Back Right Support Kit 9015110005 Reﬂ ector Plate 9915110013 Front Right/Back Left Support Kit 9015120013 Temperature Gauge Bezel 9915110014 Front Left Leg Kit 9007090063 Analog Control w/ Power Cord 9915120008 Front Right Leg Kit 9915150001 Hardware Kit 9915110016 Rear Left Leg Kit 9815150001 Instruction Manual

9915120009 Rear Right Leg Kit

Clevis Pin

Qty. 2

M6X8 Screw

Qty. 4

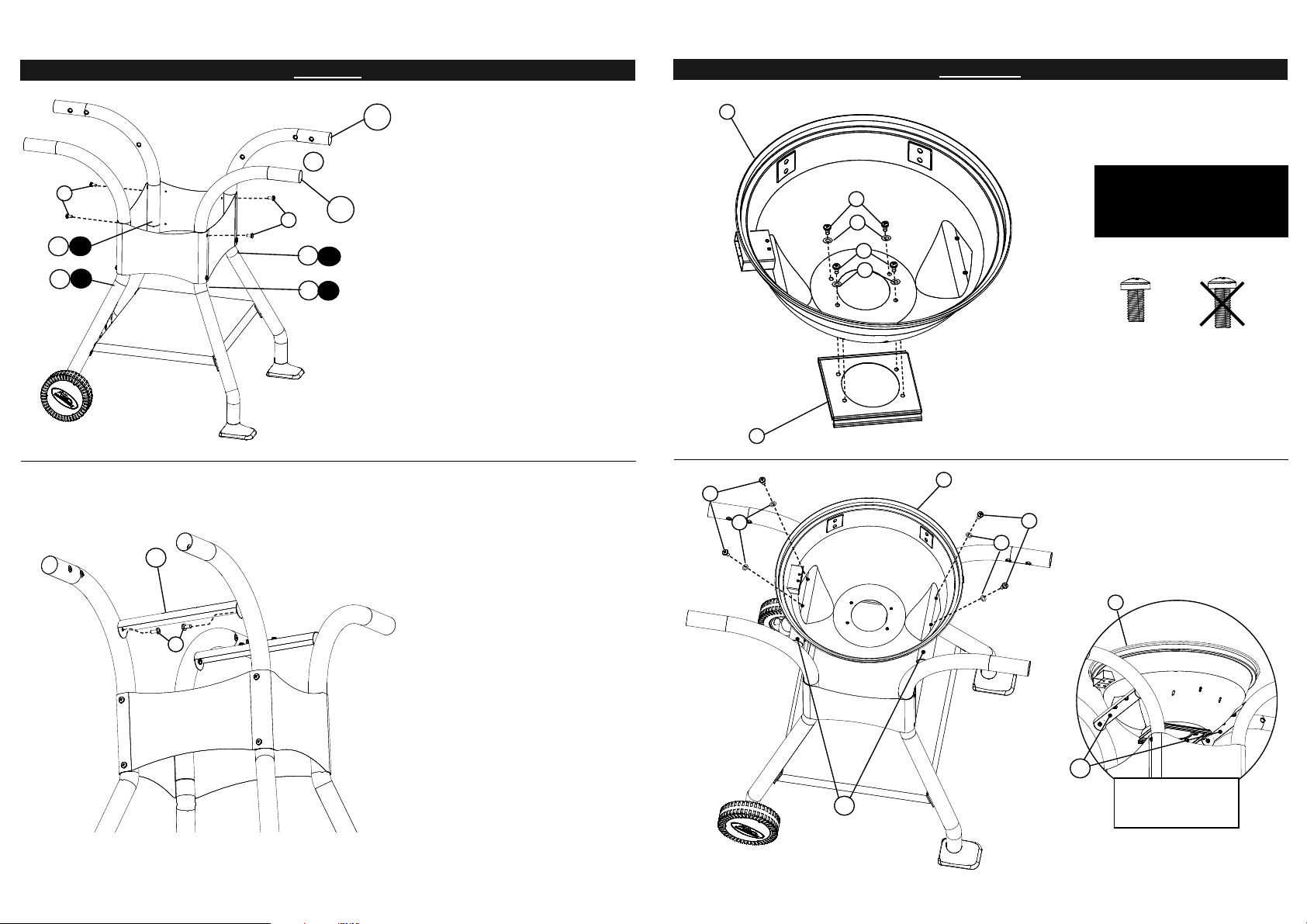

PASO 16

Coloque la repisa lateral izquierdo (6) a los dos soportes (11) con los tornillos (I).

Repita el paso en el lado opuesto con la repisa lateral derecho (3).

VUELVA Y APRIETE TODOS LOS TORNILLOS EN ESTE MOMENTO.

Notar: La repisa lateral izquierda es la repisa con la muesca cuadrada como se muestra en la FIGURA 2.

MUESCA

FIGURA 2

PASO 17

Coloque la placa reﬂ ectora (9) en el fondo de la base de la parilla (5).

DO NOT RETURN TO RETAILER For Assembly Assistance, Missing or Damaged Parts

STOP!

Call: MASTERBUILT Customer Service at 1-800-489-1581.

Please have Model Number and Serial Number available when calling.

These numbers are located on silver label on back of unit.

ARMADO

TUERCA DE MARIPOSA

STEP 14

Nota: La tuerca de mariposa está empacada con el termómetro.

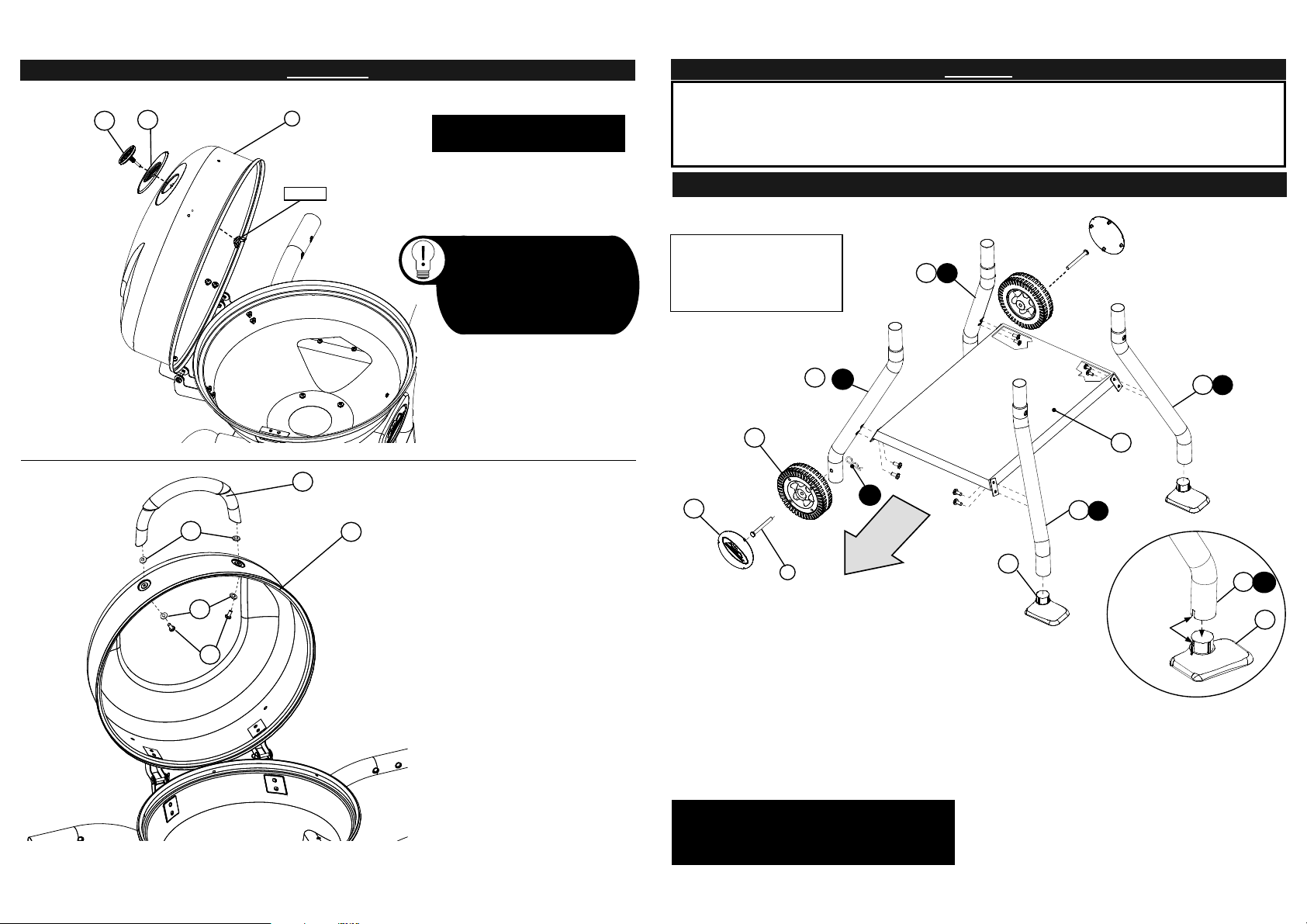

Adjunte el termómetro (2g) con la base del termómetro (2b) a la tapa de la parrilla (1) utilizando la tuerca de mariposa.

Sugerencia:

Asegure que las medidas de temperatura y el logotipo Masterbuilt estén alineados correctamente antes de tar la tuerca de mariposa

apre.

ASSEMBLY

• BEFORE ASSEMBLY READ ALL INSTRUCTIONS CAREFULLY.

• ASSEMBLE UNIT ON A CLEAN, FLAT SURFACE.

• TOOL NEEDED: PHILLIPS HEAD SCREWDRIVER

• UNPACK ALL PARTS AND LAY OUT IN FRONT OF YOU. CHECK TO MAKE SURE ALL PARTS ARE IDENTIFIED AND ACCOUNTED FOR.

*Note that the front of the grill is actually the shortest width of the bottom storage shelf (12).

LABELS

A – Front Right, B – Front Left, C – Back Right, D – Back Left

PASO 15

Adjuntar mango ( 27 )

usando arandelas (C) y los

tornillos (I) como se muestra .

FRONT

SHORT SIDE

ALIGN

NOTCH

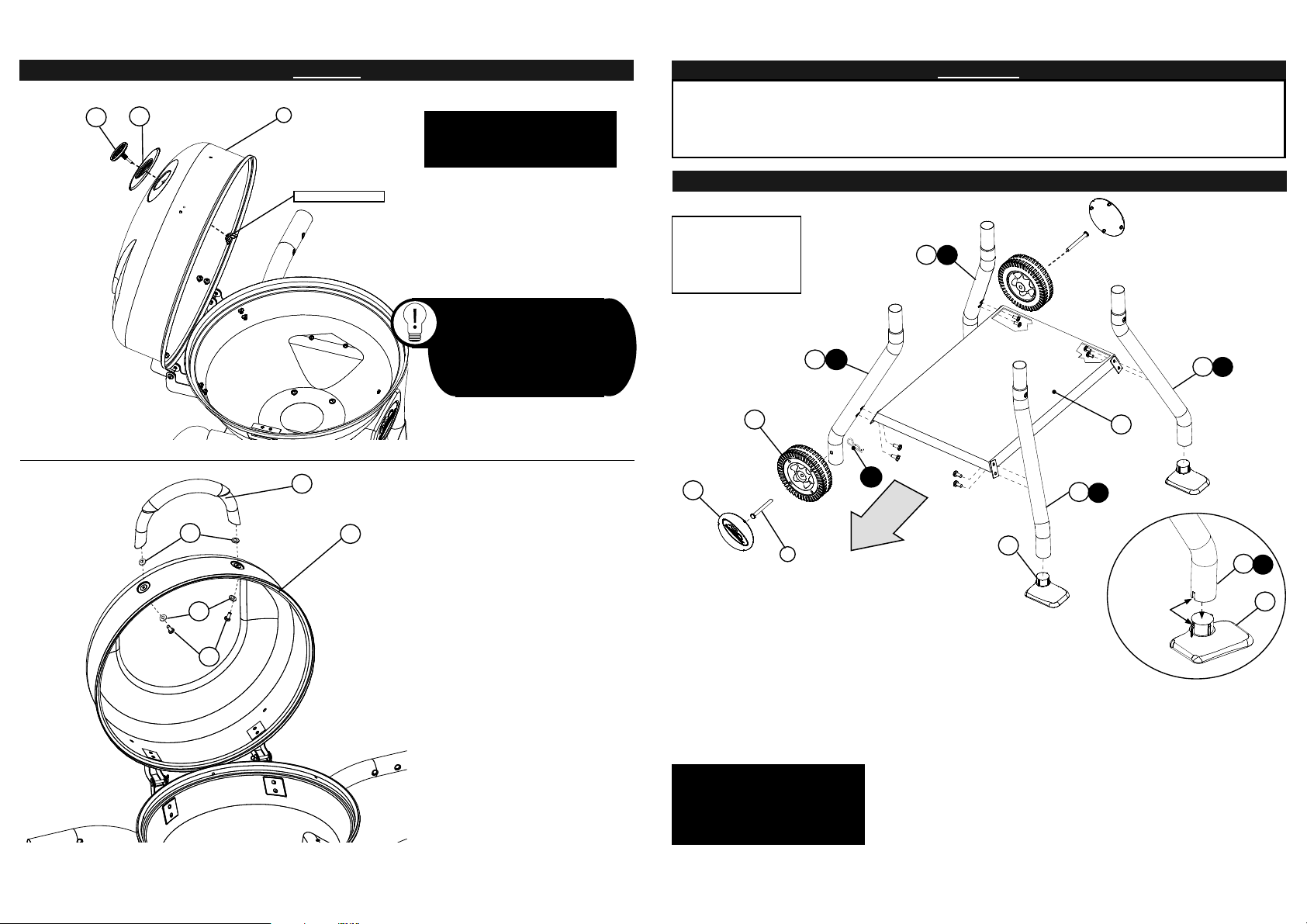

STEP 1

Begin assembly by positioning bottom shelf (12) with the short side of shelf facing you.

This will actually be the front of the grill, making the long sides of shelf the left and right sides.

NOTE: DO NOT FULLY

TIGHTEN ANY SCREWS

UNTIL ALL SCREWS ARE IN

PLACE AND THE GRILL IS

FULL Y ASSEMBLED.

STEP 2

Attach wheel (16) to leg (19, “B”) using cotter clip (D) and axle pin (G) as shown.

Snap hubcap (15) onto wheel. Repeat step for remaining wheel and wheel leg (19 “D”).

STEP 3

Align notch on back of foot (17) with the slot in leg (18,”A”) and insert into leg.

Repeat for remaining leg (18, “C”) and foot (17).

ASSEMBLY

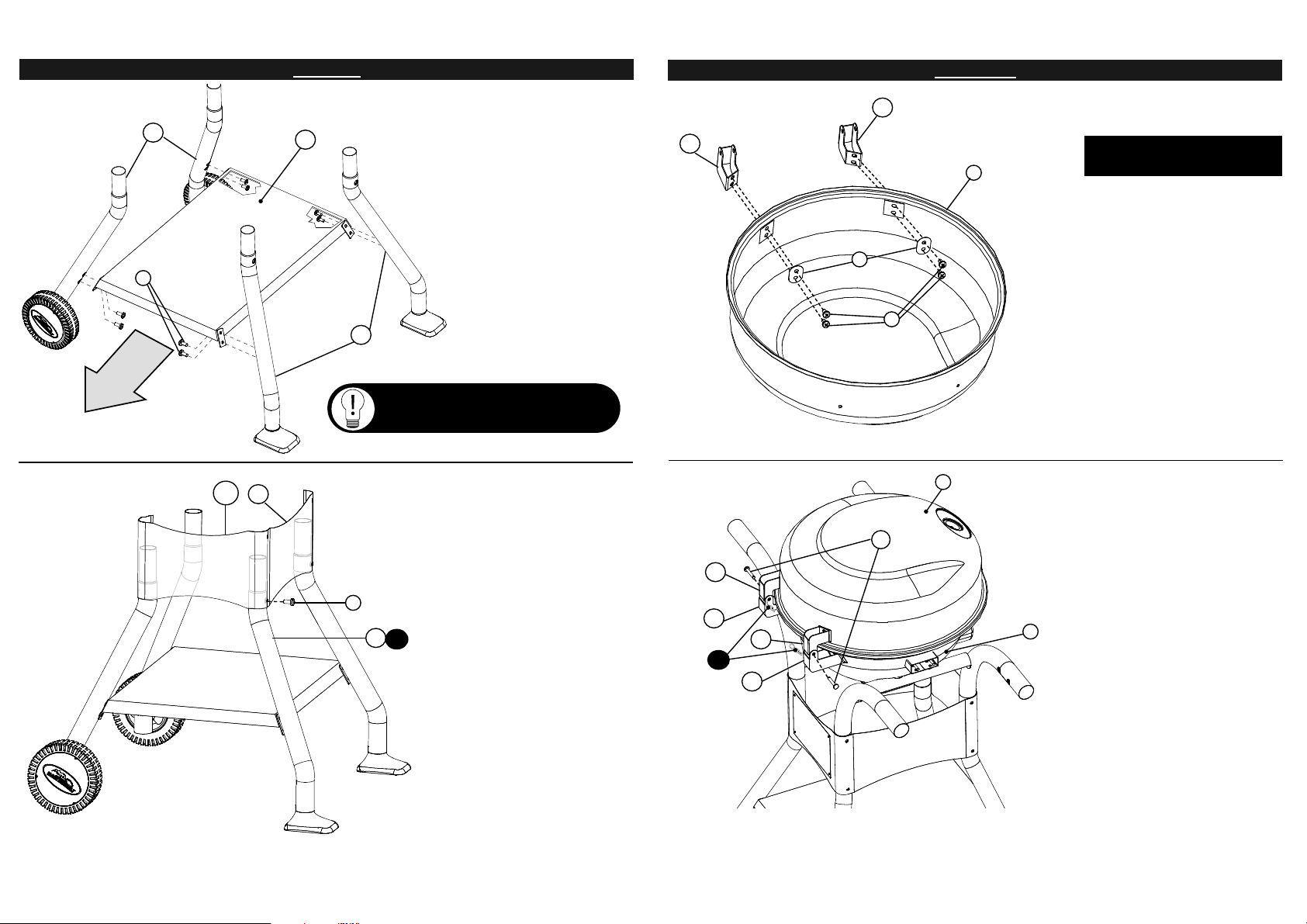

STEP 4

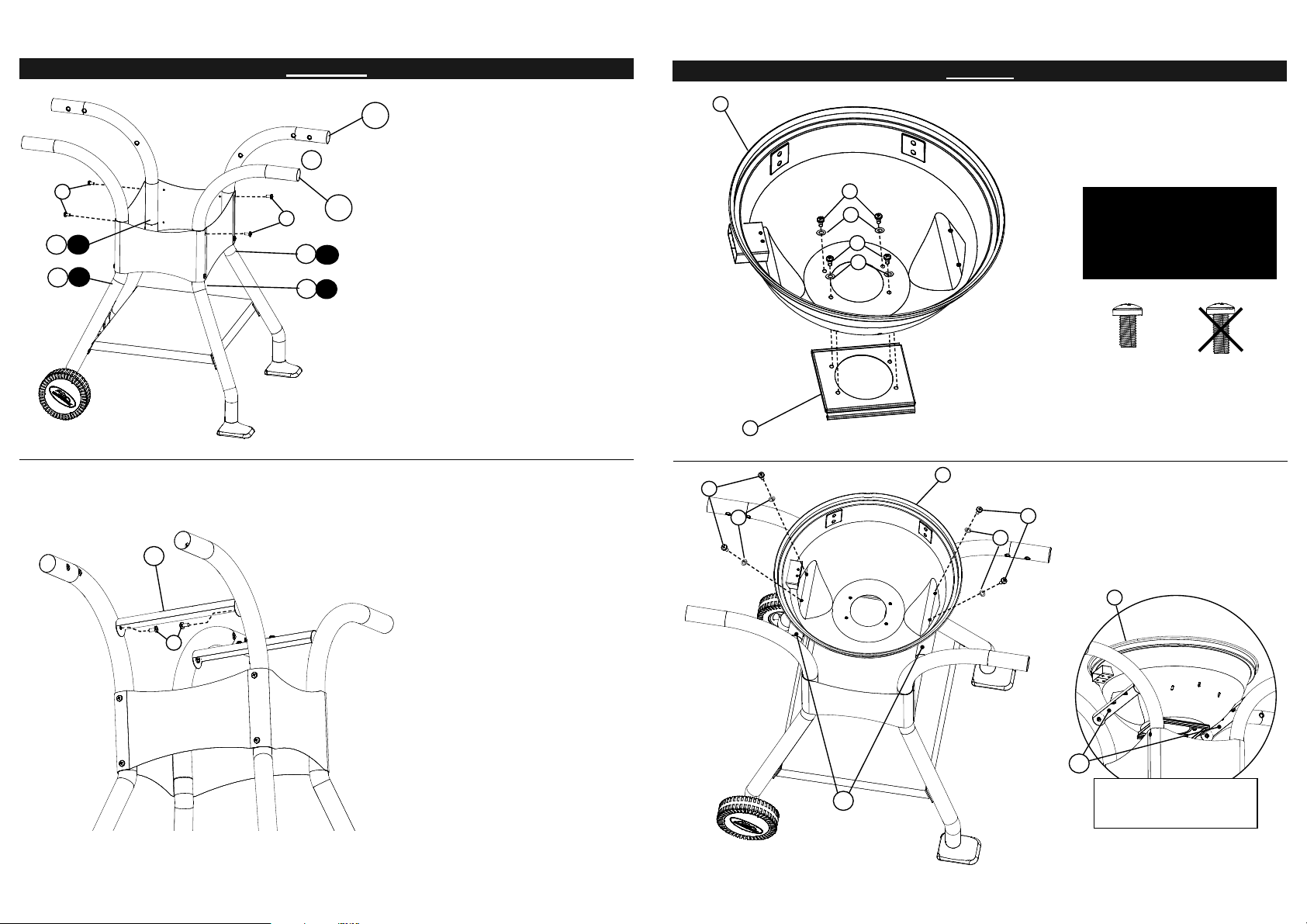

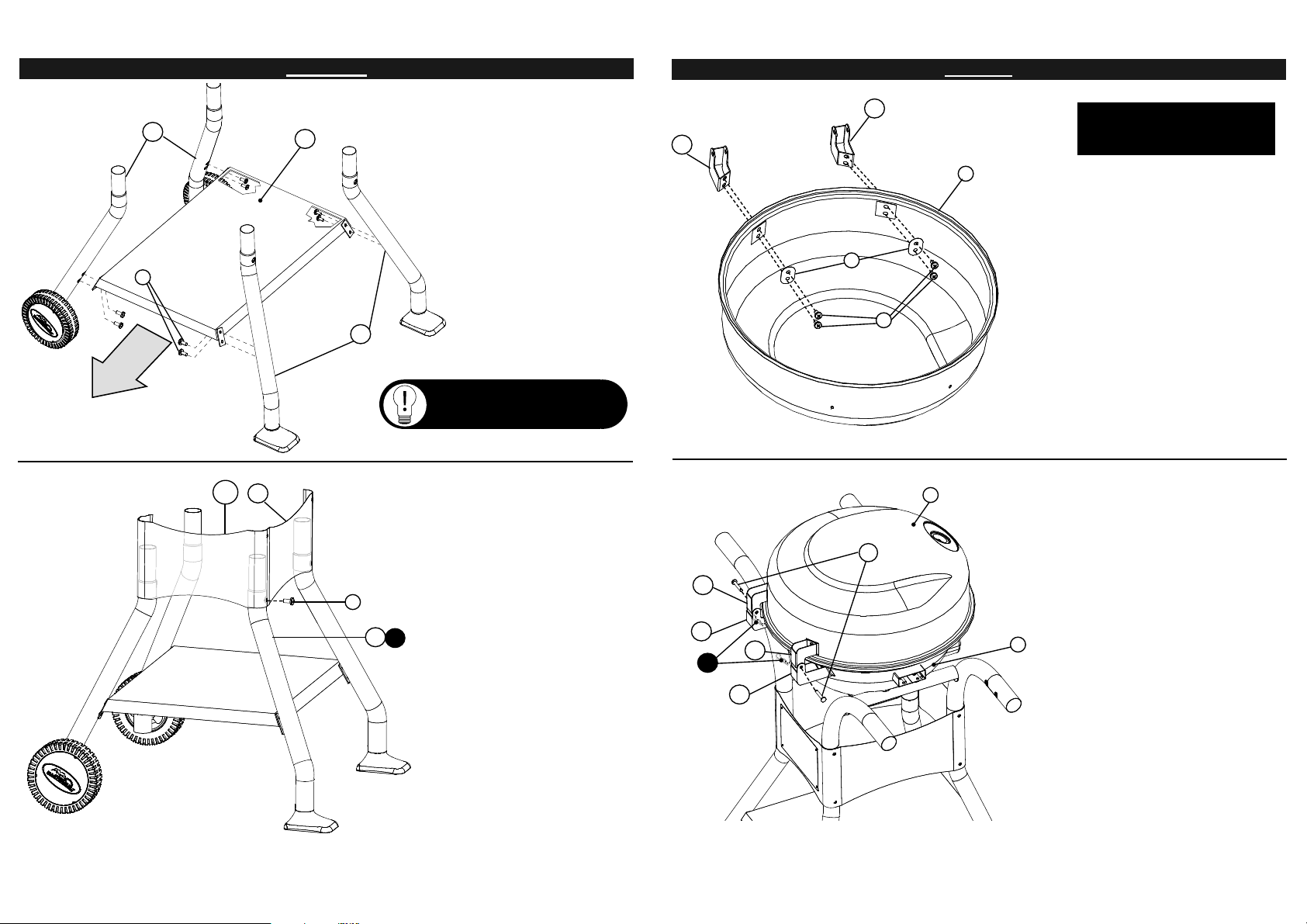

Attach bottom shelf (12) to legs (18) using screws (I) with the feet facing away from right side of the shelf as shown.

Repeat for wheel legs (19) on left side using screws (I).

ARMADO

PASO 12

Notar: Bisagra de la tapa es más pequeña que la bisagra de la base de la parrilla.

Desde el interior de la tapa de la parrilla, alinee los agujeros de la bisagra de la tapa izquierda (25) a los agujeros de la tapa de la parrilla (1).

FRONT

SHORT SIDE

14f

Asegure con tornillo (I) y arandela plana (H). Repita el paso en el lado opuesto con la bisagra de la tapa (26),

arandela plana (I) y tornillo (H).

REMEMBER!

The short side of bottom shelf (12) is the front of grill.

PASO 13

STEP 5a

Locate front panel (14f) [This is the short panel without the serial plate] and one side panel (13) [This is one of the longer panels].

Place panel (14f) over (13) while aligning screw holes. Insert screw (I) through both panels, securing

panels to front right leg (18, “A”).

Posicione la tapa de la parrilla (1) encima de la base de la parrilla (5), insertando las bisagras de la tapa (26)(25) dentro de las bisagras inferiores (23)(24).

Alinee los agujeros y asegure las bisagras usando pasador de horquilla (F) chaveta (D)

ARMADO

PASO 10

Coloque la base del logotipo (28) en la base de la parrilla (5).

ASSEMBLY

STEP 5b

Repeat step 5a for leg (19, “B”).

Fíjela con las arandelas (B) y los tornillos (A).

14f

PASO 11

Notar: La bisagra para la base de la parrilla es más grande que la bisagra de la tapa.

Adjunte bisagra inferior izquierda

D C

14b

STEP 5c

Place panel (14b) [the panel with the serial plate] over panels (13) and insert screw (I); into bottom holes.

(24) a la base de la parrilla (5) usando arandelas (H) y tornillos

(I). Repita el paso en el lado opuesto

con la bisagra inferior derecha (23), arandelas (H) y tornillos (I).

ASSEMBLY

ARMADO

STEP 6

Insert support (11a) into front leg (18, “A”) with holes facing inward.

Insert other (11b) into back leg (18, “C”) with holes facing inward.

PASO 8

Fije el soporte del recipiente para la grasa (8) a la base de la parilla (5) usando las arandelas (J) y los tornillos (C).

Repeat steps for left side. When all supports are in place

screw holes should be facing each other as shown in image.

STEP 7

Attach seat (22) to supports using screws (I)

J C

Notar: Asegúrese de utilizar el tornillo (J) del juego de herrajes y no el tornillo (I) ya que el tornillo (J) es más corto que (I).

(J)

M6x8

Tornillo Phillips

(I)

M6x13

Tornillo Phillips

PASO 9

Coloque la base de la parrilla

(5) en el asiento (22) como se muestra. Fíjela con las arandelas (C) y los tornillos (I).

Repeat step for remaining seat on opposite side.

Vista de la base de la par-

rilla (5) colocado en los asientos (22) desde abajo.

ARMADO

ASSEMBLY

PASO 6

Inserte el soporte (11a) en la pata delantera (18, “A”) con los agu-

jeros hacia adentro. Inserte otra

(11b) en la pierna de atrás (18, “C”) con los agujeros hacia aden-

tro. Repita pasos para el lado izqui-

erdo. Cuando todos los soportes están

colocados, los agujeros de los tornillos deben de estar frente al otro

J C

STEP 8

Attach drip tray bracket (8) to grill base (5) using washers (C) and screws (J).

Note: Make sure to use screw (J) from the blister pack, and not screw (I) as screw (J) is shorter than (I).

como se muestra en la imagen.

(I)

M6x13

Phillips Head

Screw

PASO 7

Adjunte asiento (22) a los soportes usando tornillos (I).

(J)

M6x8

Phillips Head

Screw

STEP 9

Position grill base (5) onto seat (22) as shown. Secure using washers (C) and screws (I).

Repita el paso para el asiento restante del lado opuesto.

View of grill base (5)

positioned on seats (22) from below.

ASSEMBLY

STEP 10

Place logo base (28) onto grill base (5). Secure using washers

ARMADO

PASO 5b

Repita paso 5a para la pata (19, “B”).

(B) and screws (A).

14f

STEP 11

Note: Hinge for grill base is larger than hinge for grill lid.

D C

Attach left bottom hinge (24) to grill base (5) using washers (H)

14b

PASO 5c

Coloque panel (14b) [el panel con la placa de serie] sobre los paneles (13) e inserte tornillo (I) en los agujeros inferiores.

and screws (I).

Repeat step on other side with right bottom hinge (23), washers (H) and screws (I).

ARMADO

ASSEMBLY

LADO CORTO

DELANTERO

14f

PASO 4

Adjunte la repisa inferior (12) a las patas (18) con tornillos (I) con los pies hacia fuera del lado derecho del estante, como se muestra.

Repita para las patas con ruedas (19) en el lado izquierdo usando tornillos (I).

¡RECUERDE!

El lado corto de la repisa inferior (12) es la parte delantera de la parrilla.

PASO 5a

Localice el panel delantero (14f) [Este es el panel corto sin la placa de serie] y un panel lateral (13) [Este es uno de los paneles largos].

Coloque panel (14f) por encima del (13) mientras alinea los aguje-

ros de los tornillos. Inserte tornillo

(I) a través de los dos paneles, asegurando los paneles a la pata delantera derecha (18, “A”).

STEP 12

Note: Hinge for grill lid is smaller

than hinge for grill base.

From inside grill lid, align holes of left lid hinge (25) to grill lid (1) holes. Secure with screws (I) and ﬂ at washer (H).

Repeat step on other side with right lid hinge (26), washer (I) and screw (H).

STEP 13

Position grill lid (1) on top of grill base (5), inserting lid hinges (26)

(25) inside bottom hinges (23) (24).

Align holes and secure hinges using hinge pin (F) and cotter clip (D).

ASSEMBLY

WING NUT

STEP 14

*Note: Wing nut is packaged with temperature gauge.

Attach temperature gauge (2g) and temperature gauge base (2b) to grill lid (1) using wing nut.

Tip:

Make sure the temperature readings and Masterbuilt logo in the gauge are aligned correctly before tightening down the wing nut.

ARMADO

• ANTES DE ARMARLA, LEA DETENIDAMENTE TODAS LAS INSTRUCCIONES.

• ARME LA UNIDAD EN UNA SUPERFICIE LIMPIA Y PLANA.

• HERRAMIENTAS NECESARIAS: DESTORNILLADOR PHILLIPS

• DESEMPAQUETAR TODAS LA PIEZAS Y PONER AL FRENTE DE USTED. VERIFIQUE QUE TODAS LAS PIEZAS Y ESTEN PRESENTES E IDENTIFICADAS.

* Tenga en cuenta que la parte delantera de la parrilla es en realidad el más corto de ancho de la repisa inferior (12).

LABELS

A – Delantera Derecha, B – Delantera Izquierda, C – Trazera Derecha, D – Trazera Izquierda,

STEP 15

Attach handle (27) using washers (C) and screws (I) as shown.

PASO 1

Comience el ensamblaje por colocar la repisa inferior (12) con el

LADO CORTO

DELANTERO

PASO 2

Adjunte rueda (16) a la pata (19, “B”) como se muestra.

ALINEE MUESCA

lado corto mirando hacia usted.

Trabe el tapacubos (15) sobre la Esto va a ser la parte delantera de la parrilla, haciendo que los lados largos del estante sea la izquierda y derecha.

rueda. Repita el paso de la pierna

que queda y la rueda (19 “D”).

PASO 3

Alinee la muesca en la parte posterior del pie (17) con la ranura en la pata (18, A) e inserte en la pata.

NOTAR: NO APRIETE LOS TORNILLOS

HASTA QUE TODOS LOS TORNILLOS

ESTÉN EN SU LUGAR Y LA PARRILLA

HA SIDO TOTALMENTE ENSAMBLADA.

LISTA DE HERRAJES

A B C D E F

M4X12 T ornillo

Cant. 3

M4 Arandela de

Fibra de Vidrio

Cant. 3

G H

Pasador de Eje

8.9X85

Cant.: 2

M6 Arandela de

Fibra de Vidrio

Cant. 12

Chaveta

Cant. 4

34X25

Arandela Aluminio

Cant. 4

M5 T ornillo

de Pulgar

Cant.: 2

I J

M6X13 T ornillo

Cant. 42

LISTA DE PIEZAS

Pasador de

Horquilla

Cant. 2

M6X8 T ornillo

Cant. 4

ASSEMBLY

STEP 16

NOTCH

FIGURE 1

Attach left side shelf (6) to both supports (11) using screws (I).

Repeat step on opposite side with right side shelf (3).

GO BACK AND TIGHTEN ALL SCREWS AT THIS TIME.

Note: The left side shelf is the shelf with a square notch in it as seen in FIGURE 1.

PIEZA No. PIEZA DE REPUESTO PIEZA No. PIEZA DE REPUESTO

9915120004 9915120005 9915120006 9915110005 9915110006 9915110007 9915110008 9915130002 9915120007 9915110011 9915110012

9915110013 9915110014

9915120008 9915110016 9915120009

¡ALTO!

Juego de piezas de la tapa - Rojo Juego de la base - Rojo Juego de piezas del asa de la tapa Juego de bisagra Juego de repisa lateral derecha Juego de repisa lateral izquierda Juego de placa de logotipo Juego de piezas del termómetro Juego de piezas de la bandeja para la grasa Juego de piezas del soporte de la pata Juego de piezas de las patas delantera

izquierda/trasera derecha Juego de piezas de las patas delantera

derecha/trasera izquierda Juego de piezas de pata delantera izquierda Juego de piezas de pata delantera derecha Juego de piezas de pata trasera izquierda Juego de piezas de pata trasera derecha

NO DEVUELVA EL PRODUCTO AL MINORISTA: Si necesita asistencia con el armado, le faltan piezas o

tiene piezas dañadas, llame al Servicio de atención al cliente de MASTERBUILT, al 1-800-489-1581.

Cuando llame, tenga a mano el número de modelo y el número de serie.

Estos números ﬁ guran en una etiqueta plateada ubicada en la parte trasera de la unidad.

9915110018 9915110019 9915110020 9915110021 9015110006 9915120010 9915120003 9015120047 9015120053 9015120048 9015110005

9015120013 9007090063

9915150001 9815150001

Juego de panel delantero Juego de piezas del panel trasero Juego de piezas del panel lateral Juego de repisa inferior Tapacubos Juego de ruedas Juego de piezas del elemento Pie Rejilla para calentar alimentos Rejilla de cocción Placa reﬂ ectora

Medidor de temperatura bisel

Control análogo con cable de corriente Juego de herrajes Manual de instrucciones

STEP 17

Place reﬂ ector plate (9) into bottom of grill base (5).

ASSEMBLY

¡ALTO!

STEP 18

Attach heating element (4) to grill base (5) using screws (E) as shown.

NO DEVUELVA EL PRODUCTO AL MINORISTA: Si necesita asistencia con el armado, le faltan piezas o

tiene piezas dañadas, llame al Servicio de atención al cliente de MASTERBUILT, al 1-800-489-1581.

Cuando llame, tenga a mano el número de modelo y el número de serie.

Estos números ﬁ guran en una etiqueta plateada ubicada en la parte trasera de la unidad.

LISTA DE PIEZAS

STEP 19

(E)

Thumb Screw

14f

14b

Position cooking grate (20) on top of grill base (5).

Note: The 2 support bars on cooking grate (20) should span left to right, with the grates going front to back. This alignment is essential

for the next step.

PIEZA

CANT. DESCRIPCIÓN PIEZA

No.

1 1 Tapa de la parrilla 14b 1 Panel trasero 2g 1 Termómetro 15 2 Tapacubos 2b 1 Base para Termómetro 16 2 Rueda

3 1 Repisa lateral derecha 17 2 Pie

4 1 Elemento térmico 18* 2 Pata

5 1 Base de la parrilla 19* 2 Pata con ruedas

6 1 Repisa lateral izquierda 20 1 Rejilla de cocción

7 1 Recipiente para la grasa 21 1 Rejillade calentamiento

8 1 Soporte del recipiente para la grasa 22 2 Soporte de apoyo

9 1 Placa reﬂ ectora 23 1 Bisagra inferior derecha 10 1 Controlador 24 1 Bisagra inferior izquierda

11a 2 Soporte para delantera derecha/trazera izquierda 25 1 Bisagra de la tapa izquierda 11b 2 Soporte para delantera izquerda/trazera derecha 26 1 Bisagra de la tapa derecha

12 1 Repisa inferior 27 1 Asa 13 2 Panel lateral 28 1 Base del logotipo

14f 1 Panel delantero

CANT. DESCRIPCIÓN

No.

*Las patas están marcadas con etiquetas (A-Frontal Derecha, B-Frontal Izquierda, C-Trasera Derecha, D-Trasera Izquierda) para hacer fácilmente la correspondencia con las partes 11a y 11b durante los Pasos 3-5 del armado.

ADVERTENCIA

Este manual contiene información importante que es necesaria para el ensamblaje correcto y

Lea y siga todas las advertencias e instrucciones antes de ensamblar y usar

Siga todas las advertencias e instrucciones cuando use la unidad.

onserve este manual para referencia en el futuro.

Si no sigue estas advertencias e instrucciones adecuadamente podría producirse un incendio

o explosión, lo que podría causar daños a la propiedad, lesiones personales o la muerte.

• No exponga la parrilla eléctrica a la lluvia. No la use cerca de agua u opere en superficies húmedas. Esto podría causar una descarga eléctrica que resulte en lesiones o la muerte.

el uso seguro de la unidad.

la unidad.

PELIGRO

ESTE PRODUCTO ES SÓLO PARA USO

DOMÉSTICO Y EN INTERIORES.

ASSEMBLY

STEP 20

Insert warming rack (21) shown in FIGURE 3.

ADVERTENCIA

Propuesta 65 de California

1. Los subproductos combustibles producidos a raíz de la utilización de este producto contienen químicos cuyos efectos son reconocidos por el Estado de California por causar cáncer, defectos de nacimiento y otros daños reproductivos.

2. Este producto contiene químicos, entre los cuales se incluye plomo y compuestos de plomo, cuyos efectos son reconocidos por el Estado de California por causar cáncer, defectos de nacimiento u otros daños reproductivos.

Lávese las manos después de manipular este producto.

ADVERTENCIA

Para garantizar que es seguro comer los alimentos, estos deben cocinarse a las temperaturas internas

Pescado 145° F (63° C) Cerdo 145° F (63° C) Platos con huevo 160° F (71° C) Bistés y asados de res, ternera o cordero 145° F (63° C) Carne molida de res, ternera o cordero 160° F (71° C) Aves (pavo, pollo, pato, etc.) 165° F (74° C) Carne de ave molida o troceada (pechuga de pollo, etc.) 165° F (74° C)

mínimas mencionadas en la tabla a continuación.

Temperaturas internas mínimas seguras del USDA*

* Departamento de Agricultura de los Estados Unidos

FIGURE 3

STEP 21

Plug controller (10) into side of grill base (5) from below side shelf

(6), coming in at a slight angle, carefully inserting plug while lifting so that top of controller slips into notch in shelf (6).

ASSEMBLY

A l

INFORMACIÓN DE SEGURIDAD Y ADVERTENCIAS GENERALES

STEP 22

Slide drip tray (7) into drip tray bracket (8) from the right side.

IMPORTANTES QUE VIENEN DE LA PÁGINA 1

ADVERTENCIAS Y SALVAGUARDAS

Cuando use aparatos eléctricos, siempre se deben seguir las precauciones de seguridad básicas,

ASSEMBLY IS COMPLETE

incluyendo lo siguiente:

• No enchufe el parrilla eléctrico hasta que esté completamente ensamblado y listo para usarse.

• Asegúrese que las asas estén ensambladas y ajustadas correctamente.

• Asegúrese que el pedastal es ensambladas y ajustadas correctamente.

• Use solamente un tomacorriente eléctrico aprobado y puesto a tierra.

• No lo use durante una tormenta eléctrica.

• No exponga el parrilla eléctrico a la lluvia o agua en cualquier momento.

• Para protegerse contra descargas eléctricas no sumerja el cable, enchufe o panel de control en agua u otro líquido.

• Use un tomacorriente eléctrico ICFT protegido, para reducir el riesgo de descarga eléctrica.

• No opere ningún artefacto con un cable o enchufe dañado, o luego que el artefacto se haya malogrado o dañado de cualquier manera. Contacte al Servicio al cliente de Masterbuilt si

desea asistencia al 1-800-489-1581.

• Use solamente el controlador eléctrico y el elemento suministrado con la unidad. Estas partes debe reemplazarlas el fabricante de la unidad.

• Existen cables de extensión o cables de suministro de alimentación desmontables más largos

OPERATING INSTRUCTIONS

disponibles y pueden usarse, si se ejerce cuidado en su uso.

• Si se usa un cable de extensión o cable de suministro de alimentación desmontable más largo: 1. La calificación eléctrica marcada del set de cables o del cable de extensión debe ser por lo menos tanto como la calificación eléctrica del aparato; y

Connect controller to grill body.

2. El cable debe acomodarse de tal forma que no cuelgue sobre el mostrador donde los niños podrían tirar de él o trpozarse con él accidentalmente.

• El cable de extensión debe ser un cable puesto a tierra de 3 alambres.

• Los cables de extensión externos deben usarse con productos de uso externo y deben ir marcados con

Plug power cord into an outlet (refer to “Warnings

& Important Safeguards” section of manual).

una “W” y con la frase “Adecuado para uso con aparatos exteriores”

• No es necesario precalentar la parrilla. Si se desea hacerlo, abra la tapa con precaución..

• PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, mantenga la conexión del cable de extensión seca y lejos del suelo.

• No deje que el cable cuelgue y toque las superﬁ cies calientes.

Turn control knob to desired setting.

Indicator light will turn off when set temperature is reached.

• No lo coloque en o cerca a un quemador eléctrico/de gas caliente o en un horno caliente.

• El combustible, como las briquetas de carbón o perlas de calor, no deben usarse en el parrilla eléctrico.

• Para desconectar, apague el panel de control y lugo retire el enchufe del tomacorriente.

• Desenchufe del tomacorriente cuando no esté en uso y antes de limpiarlo. Deje que la unidad se enfríe completamente antes de agregar/sacar las rejillas, la bandeja o el tazón de agua.

• No limpie este producto con un rociador de agua o similar.

Note: Temperature gauge reflects setting on

controller and displays temperature inside unit.

CONSERVE ESTAS INSTRUCCIONES

RECOMENDACIONES SOBRE PROXIMIDAD ESTRUCTURAL Y USO SEGURO

RECORDATORIO:

NUNCA OPERE ESTE AHUMADOR BAJO NINGUNA CONSTRUCCIÓN AÉREA. MANTENGA UNA DISTANCIA DE 10 PIES COMO MÍNIMO DE CONSTRUCCIONES AÉREAS, PAREDES O RIELES.

ADVERTENCIA:

HAY PELIGRO DE

TROPIEZO CON EL CABLE

ELÉCTRICO

Construcción aérea

Rieles

Paredes

10 pies

INFORMACIÓN DE SEGURIDAD Y ADVERTENCIAS GENERALES

• La unidad es SOLAMENTE DE USO EN EXTERIORES.

• Nunca la use dentro de áreas cerradas como patios, garajes, edificios o tiendas de camping.

• Nunca la use dentro de vehículos recreacionales o en botes.

• Nunca opere la unidad bajo construcciones aéreas como por ejemplo, cubiertas de techos, estacionamientos cerrados, toldos o colgantes.

• Nunca use la unidad como estufa.

• Mantenga una distancia mínima de 10 pies (3m) desde construcciones aéreas, paredes, rieles u otras estructuras.

• La distancia mínima desde el costado y la parte posterior de la unidad a las paredes o a las barandas es de 24 pulgadas (0.61m).

• Mantenga la unidad libre de materiales combustibles como gasolina y otros vapores y líquidos inflamables.

• Use la unidad en una superficie nivelada, estable y no combustible, como por ejemplo, tierra, concreto, ladrillo o roca.

• La unidad DEBE estar sobre el suelo. No coloque la unidad sobre mesas o mostradores. NO mueva la unidad a lo largo de superficies desniveladas.

• No utilice la unidad sobre superficies de madera o inflamables.

• No deje la unidad desatendida.

• Guarde la unidad en interiores cuando no esté en uso y fuera del alcance de los niños.

• Nunca use la unidad para otra cosa que no sea su uso intencionado. Esta unidad NO es para uso comercial.

• Mantenga un extintor de incendios accesible en todo momoento mientras opere la unidad.

• Antes de cada uso verifique todas las tuercas, tornillos y pernos para asegurarse que estén ajustados y seguros.

• El uso de alcohol, fármacos recetados o sin receta pueden restringir la capacidad del usuario de ensamblar correctamente la unidad u operarla con seguridad.

• Mantenga a los niños y mascotas alejados de la unidad en todo momento. NO permita que los niños usen la unidad. Se requiere una supervisión cercana si hay niños o mascotas en el área cuando se está usando la unidad.

• NO permita que nadie lleve a cabo actividades cerca a la unidad durante o después de su uso hasta que se haya enfriado.

• Evite chocar o golpear la unidad.

• Nunca mueva la unidad cuando esté en uso. Deje que la unidad se enfríe completamente (por debajo de 115°F (45°C)) antes de moverla o almacenarla.

• La unidad está CALIENTE cuando está en uso y seguirá CALIENTE por un período de tiempo después y durante el proceso de enfriamiento. Tenga CUIDADO. Use guantes/mitones de protección.

• No toque las superficies CALIENTES.

• Mantenga las manos, el cabello y el rostro lejos del elemento. Tenga cuidado del cabello y la ropa

sueltos durante el funcionamiento del mismo, ya que podrían incendiarse..

• Asegúrese que el recolector de grasa esté limpio antes de cada uso.

• Nunca queme carbón o madera en esta unidad.

• Nunca use utensilios de vidrio, plástico o cerámica. Nunca coloque utensilios vacíos en la unidad mientras está en uso.

• NO se recomienda usar accesorios adicionales no suministrados por Masterbuilt Manufacturing, Inc., los cuales podrían causar lesiones.

• Tenga cuidado cuando retire los alimentos de la unidad. Todas las superficies están CALIENTES y pueden causar quemaduras. Use guantes de protección o herramientas de cocina largas y resistentes.

• Siempre use la unidad en conformidad con todos los códigos contra incendios locales, estatales y federales aplicables.

• Los alimentos grasosos (hamburguesas, etc.) pueden tener un exceso de grasa y reavivar el fuego. Cuando cocine alimentos grasosos, use una configuración baja con la tapa abierta.

• Limpie la base interna y el recolector de grasa antes de cada uso. Esto reducirá la acumulación de grasa y las posibilidades de que se reavive el fuego.

LEA TODAS LAS INSTRUCCIONES

LAS ADVERTENCIAS Y SALVAGUARDAS

IMPORTANTES SIGUEN EN LA PÁGINA 2

LIMITED WARRANTY

Masterbuilt warrants its products to be free from defects in material and workmanship under proper assembly, normal use and recommended care for 90 days from the date of original retail purchase. Masterbuilt warranty does not cover paint ﬁ nish as it may burn off during normal use. Masterbuilt warranty does not cover rust of the unit. Masterbuilt requires reasonable proof of purchase for warranty claims and suggests that you keep your receipt. Upon the expiration of such warranty, all such liability shall terminate. Within the stated warranty period, Masterbuilt, at its discretion, shall repair or replace defective components free of charge with owner being responsible for shipping. Should Masterbuilt require return of component(s) in question for inspection Masterbuilt will be responsible for shipping charges to return requested item. This warranty excludes property damage sustained due to misuse, abuse, accident, damage arising out of transportation, or damage incurred by commercial use of this product.

This expressed warranty is the sole warranty given by Masterbuilt and is in lieu of all other warranties, expressed or implied including implied warranty, merchantability, or ﬁ tness for a particular purpose. Neither Masterbuilt nor the retail establishment selling this product, has authority to make any warranties or to promise remedies in addition to or inconsistent with those stated above. Masterbuilt’s maximum liability, in any event, shall not exceed the purchase price of the product paid by the original consumer/ purchaser. Some states do not allow the exclusion or limitation of incidental or consequential damages. In such a case, the above limitations or exclusions may not be applicable.

California residents only: Not withstanding this limitation of warranty, the following speciﬁ c restrictions apply; if service, repair, or replacement of the product is not commercially practical, the retailer selling the product or Masterbuilt will refund the purchase price paid for the product, less the amount directly attributable to use by the original buyer prior to the discovery of the nonconformity. Owner may take the product to the retail establishment selling this product in order to obtain performance under warranty. This expressed warranty gives you speciﬁ c legal rights, and you may also have other rights which vary from state to state.

Go Online www.masterbuilt.com

or complete and return to

Attn: Warranty Registration

Masterbuilt Mfg., Inc.

1 Masterbuilt Court - Columbus, GA 31907

Name: __________________________________ Address :___________________________ City:________________ State/Province: ________ Postal Code: ________________Phone Number: (_____) - ____________ E-mail Address:_______________________________________ *Model Number: ____________________ *Serial Number: ____________________ Purchase Date: _____- ______-_______ Place of Purchase: ____________________________________

*Model Number and Serial Number are located on silver label on back of unit.

Masterbuilt Manufacturing, Inc.

1 Masterbuilt Ct.

Columbus, GA 31907

Customer Service 1-800-489-1581

www.masterbuilt.com

MANUAL DE ARMADO, USO Y MANTENIMIENTO

ADVERTENCIAS E INFORMACIÓN DE SEGURIDAD

PARRILLA ELÉCTRICA PARA PATIO

MODELO:

ESTE PRODUCTO ESTÁ DISEÑADO PARA USARSE ÚNICAMENTE AL AIRE LIBRE

EGP

Tiempo aproximado de armado: 40 minutos

Herramientas necesarias para el armado (no incluido): Destornillador Phillips

Masterbuilt EGP User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
