Manual usuario / User’s manual

Master Audio

PRO Series.Version 1.6 Mar11

ESPAÑOL

Instrucciones de seguridad

Todas las instrucciones de seguridad deben ser leídas antes de utilizar este

aparato.

2. El signo de exclamación dentro de un triángulo indica componentes internos cuyo reemplazo puede afectar la seguridad.

3. El símbolo del rayo con la punta de la flecha indica la presencia de voltajes peligrosos no aislados.

4. Este equipo no debe ser expuesto a la lluvia ni a la humedad. No lo use, por ejemplo, cerca de piscinas, fuentes o cualquier lugar donde pueda ser afectado por líquidos.

5. Limpie el aparato sólo con paños secos.

6. No sitúe el equipo en lugares donde se interfiera la ventilación del aparato.

7. No instale el aparato cerca de ninguna fuente de calor, como radiadores, estufas u

otros aparatos que emitan calor.

8. Este equipo debe ser reparado por personal cualificado del servicio técnico cuando:

A. El cable de red esté dañado, o B. Algún objeto o liquido haya dañado el aparato; o C. El equipo no funcione de una manera normal (correcta); o D. El equipo se haya expuesto a la lluvia; o E. El chasis esté dañado

9. Desconecte el aparato en caso de tormentas eléctricas o cuando no vaya a

emplearlo durante largos períodos de tiempo.

10. No cuelgue el equipo por el asa.

11. Use sólo accesorios recomendados por el fabricante.

CAUTION

RISK OF ELECTRIC SHOCK

DON’T OPEN

To reduce the risk of fire or electric shock do not expose this equipment to rain or moisture

WARNING:

Master Audio

PRO Series.Version 1.6 Mar11

1. INTRODUCCIÓN

1.1. Generalidades Amate Electroacústica, s.l.

le agradece la confianza depositada en nuestros

productos de la

Serie PRO.

La experiencia de más de 30 años en el diseño de cajas acústicas y amplificadores y la utilización de la más alta tecnología y componentes convergen en un producto idóneo para multitud de aplicaciones, tanto en instalaciones fijas como sonorización en directo. ¡La nueva Serie PRO sorprenderá por su ligereza, calidad, potencia y

fiabilidad.

Le sugerimos lea atentamente las indicaciones que a continuación exponemos, confiando en que le serán de gran utilidad.

1.2. Características y presentación P-26A

- Entrada balanceada electrónicamente (XLR).

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de 200 W.

- Altavoces de 6" con cono de Kevlar.

- Amplificador de Clase AB de 30 W.

- Tweeter con diafragma de Titanio de 1".

- Total procesamiento de señal con limitadores de clipping.

P-10A

- Entrada balanceada electrónicamente (XLR).

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador

Clase D de alto rendimiento de 500 W.

- Altavoz de 10" de Neodimio y alto rendimiento.

- Amplificador de Clase AB de 60 W.

- Motor de agudos de Neodimio.

- Total procesamiento de señal con limitadores de clipping.

P-12A

- Entrada balanceada electrónicamente (XLR).

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de alto rendimiento de 500 W.

Master Audio

PRO Series.Version 1.6 Mar11

- Altavoz de 12" de Neodimio y alto rendimiento.

- Amplificador de

Clase AB de 60 W.

- Motor de agudos con diafragma de Titanio de 1" ¾.

- Total procesamiento de señal con limitadores de clipping.

P-15A

- Entrada balanceada electrónicamente (XLR) .

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de alto rendimiento de 500 W.

- Altavoz de 15" de Neodimio y alto rendimiento.

- Amplificador de Clase AB de 60 W.

- Motor de agudos con diafragma de Mylar de 1" ¾.

- Total procesamiento de señal con limitadores de clipping.

P-18SWA

- Entrada balanceada electrónicamente (XLR).

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de alto rendimiento de 1000 W.

- Altavoz de 18" de Neodimio y alto rendimiento.

- Total procesamiento de señal con limitador de clipping.

P-318A

- Entrada balanceada electrónicamente (XLR) .

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de alto rendimiento de 1000 W.

- Altavoz de 18" de Neodimio y alto rendimiento.

- Amplificador Clase D de alto rendimiento de 500 W.

- Altavoz de 12" de Neodimio y alto rendimiento.

- Amplificador de Clase AB de 60 W.

- Motor de agudos con diafragma de Mylar de 1" ¾.

- Total procesamiento de señal con limitadores de clipping.

P-15SMA

- Entrada balanceada electrónicamente (XLR) .

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de alto rendimiento de 500 W.

Master Audio

PRO Series.Version 1.6 Mar11

- Altavoz de 15" de Neodimio y alto rendimiento.

- Amplificador de

Clase AB de 60 W.

- Motor de agudos con diafragma de Titanio de 1" ¾.

- Total procesamiento de señal con limitadores de clipping.

P-12CSW

- Entrada balanceada electrónicamente (XLR).

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de alto rendimiento de 500 W.

- Altavoz de 12" de Neodimio.

- Total procesamiento de señal con limitador de clipping.

P-15CSW

- Entrada balanceada electrónicamente (XLR).

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de alto rendimiento de 500 W.

- Altavoz de 15" de Neodimio.

- Total procesamiento de señal con limitador de clipping.

P-18CSW

- Entrada balanceada electrónicamente (XLR).

- Salida paralela con conector XLR.

- Entrada de Red PowerCon.

- Salida AC Stacking Output con PowerCon.

- Divisor Activo de 24 dB/Oct.

- Amplificador Clase D de alto rendimiento de 1000 W.

- Altavoz de 18" de Neodimio.

- Total procesamiento de señal con limitador de clipping.

Master Audio

PRO Series.Version 1.6 Mar11

2. CONEXIONES P26A / P10A / P12A /P15A

1 6

2 3

4 8

7 Fig.1.

Panel de conexiones

1 - GAIN: Ajusta el nivel de entrada 2 - INPUT: Conector XLR de señal balanceada:

1= Shield 2= Live 3=Return 3 - LINK: Conector XLR para conectar en paralelo varias cajas con la misma señal

de entrada 1= Shield 2= Live 3= Return

4 - FUSE 5 - CONMUTADOR DE MODE :

Full Range / 90Hz Filter 6 - LIMITER: Evita que las salidas del amplificador saturen a los transductores.

Cuando alguno de los LEDS de LIMITER se activa, pasa a color rojo. Los indicadores pueden estar en color rojo ocasionalmente, pero si lo están continuamente, baje el nivel de control hasta que lo estén solamente de una manera ocasional

7 - LINK (MAINS): Base para conexión de red en paralelo por PowerCon 8 - INPUT (MAINS): Base para conexión de red por PowerCon (entrada)

Master Audio

PRO Series.Version 1.6 Mar11

CONEXIONES P18SWA 1 2 1 2 3 4 5 6

7 8 9 Fig.3.

Panel de conexiones

1 - INPUT: Conector XLR de señal balanceada: 1= Shield 2= Live 3=Return 2 - LINK: Conector XLR para conectar en paralelo varias cajas con la misma señal

de entrada. 1= Shield 2= Live 3= Return

3 - Gain: Ajusta el nivel de entrada 4 - Phase : Conmutador de Fase 0º / 180º 5 - LINK (MAINS): Base para conexión de red en paralelo por PowerCon 6 - INPUT (MAINS): Base para conexión de red por PowerCon (entrada) 7 - CONMUTADOR DE FRECUENCIA: LPF 90Hz / LPF 120Hz 8 - POWER ON: Se enciende para indicar que la señal AC es correcta. 9 - LIMITER: Evita que las salidas del amplificador saturen a los transductores.

Cuando el LED de LIMITER se activa, pasa a color rojo. El indicador puede estar en color rojo ocasionalmente, pero si lo está continuamente, baje el nivel de control hasta que lo esté solamente de una manera ocasional.

Master Audio

PRO Series.Version 1.6 Mar11

CONEXIONES P15SMA 1 2 3 4 5 6

Fig.4. Panel de conexiones

1 - Balanced Input: Conector XLR de señal balanceada:

1= Shield 2= Live 3= Return 2 - Link: Conector XLR para conectar en paralelo varias cajas con la misma señal de

entrada 1= Shield 2=Live 3= Return

3 - POWER ON. Limiter Active: Evita que las salidas del amplificador saturen a los transductores. Cuando los limitadores se activan, el color cambia a rojo. El indicador puede cambiar de color ocasionalmente, pero si lo hace frecuentemente o continuamente, baje el nivel de control hasta que lo haga de una manera ocasional.

4 - AC Mains: Base para conexión de red por PowerCon. 5 - FUSE 6 - AC Link: Base para alimentar en paralelo a un segundo recinto por PowerCon

Master Audio

PRO Series.Version 1.6 Mar11

CONEXIONES P318A 1 2 3 4 5 6 7

Fig.5.

Panel de conexiones

1 - Balanced Input: Conector XLR de señal balanceada: 1= Shield 2= Live 3=Return

2 - Link: Conector XLR para conectar en paralelo varias cajas con la misma señal de entrada 1= Shield 2= Live 3= Return

3 - POWER ON: Se enciende para indicar que la señal AC es correcta. 4 - Limiter Active: Evita que las salidas del amplificador saturen a los transductores.

Cuando los LEDS de LIMITER se activan, pasan a color rojo. Los indicadores pueden estar en color rojo ocasionalmente, pero si lo están continuamente, baje el nivel de control hasta que lo estén solamente de una manera ocasional.

5 - AC Mains: Base para conexión de red por PowerCon (entrada) 6 - AC Link: Base para conexión de red en paralelo por PowerCon 7 - Gain: Ajusta el nivel de entrada

Master Audio

PRO Series.Version 1.6 Mar11

CONEXIONES P12CSW / P15CSW / P18CSW 1 2 3 4 5 6 7 8 9

Fig.6.

Panel de conexiones

1 - Balanced Input: Conector XLR de señal balanceada: 1= Shield 2= Live 3=Return

2 - Link: Conector XLR para conectar en paralelo varias cajas con la misma señal de entrada 1= Shield 2= Live 3= Return

3 - Conmutador de frecuencia: LPF 90Hz / LPF 120Hz 4 - POWER ON: Se enciende para indicar que la señal AC es correcta. 5 - Limiter ON: Evita que las salidas del amplificador saturen a los transductores.

6 - AC Mains: Base para conexión de red por PowerCon (entrada) 7 - AC Link: Base para conexión de red en paralelo por PowerCon 8 – Phase: Conmutador de Fase

0º / 180º

9 - Gain: Ajusta el nivel de entrada

Master Audio

PRO Series.Version 1.6 Mar11

2.1. Configuraciones

2.1.1. Conexión "daisy chaining"

Se pueden conectar las unidades requeridas a través de una configuración DaisyChaining. Conecte la señal (salida de mesa de mezclas) a la entrada INPUT de la primera unidad. Usar la salida LINK (primera unidad) para transportar la señal a la entrada INPUT de la segunda unidad y así sucesivamente. Todas las unidades en la cadena tienen que estar encendidas.

Situar el commutador de

MODE de la caja Full Range en la posición FULL RANGE.

Fig.7.

Configuración en “daisy chaining”

2.1.2. Conexión a un subwoofer pasivo

Conectar la señal (salida de mesa de mezclas) a la entrada INPUT de la caja Full Range y usar la salida LINK para transportar la señal al módulo amplificador externo que alimentará el subwoofer pasivo.

Situar el commutador de

MODE de la caja Full Range en la posición 90Hz FILTER.

Fig.8.

Configuración con subwoofer pasivo

Master Audio

PRO Series.Version 1.6 Mar11

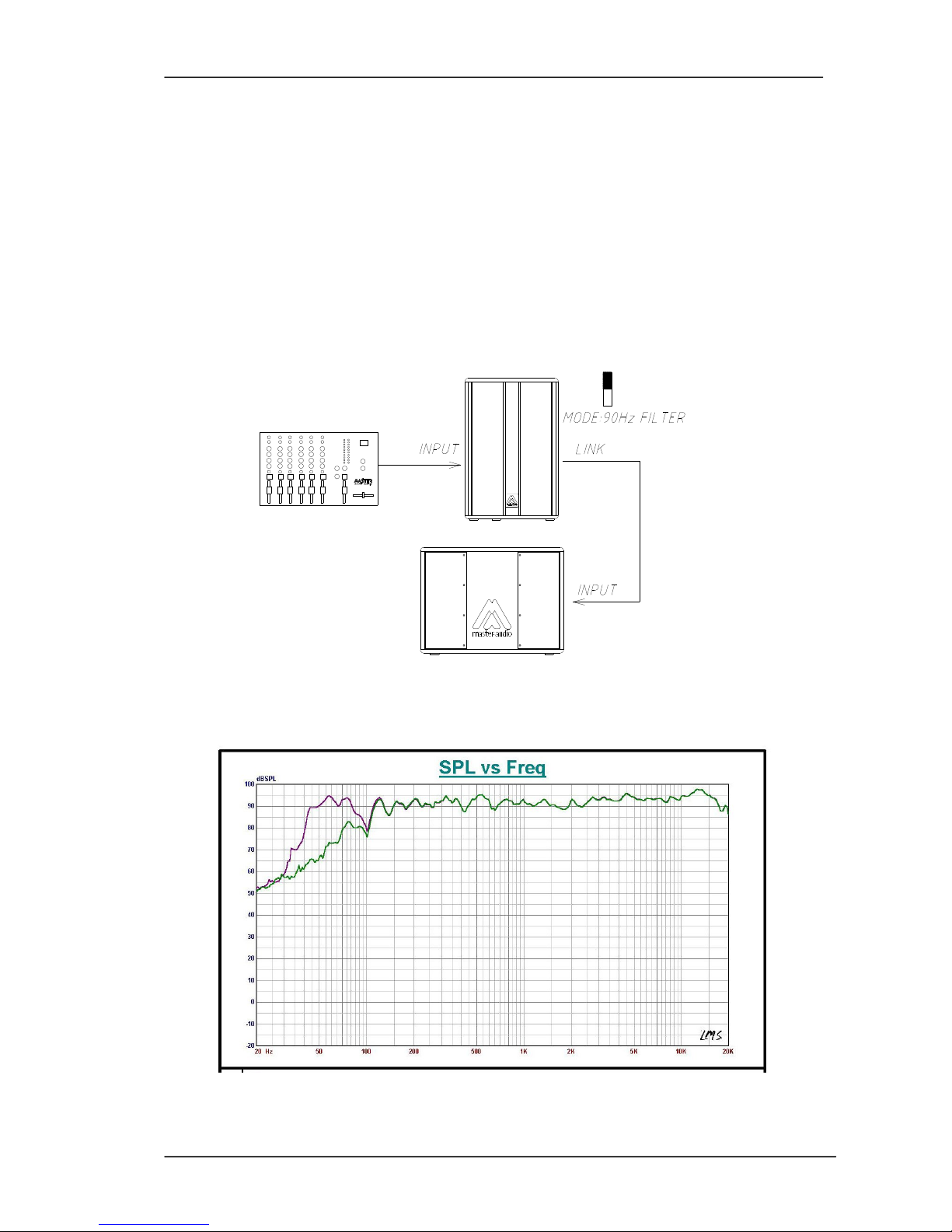

2.1.3. Conexión a un subwoofer activo

Conectar la señal (salida de mesa de mezclas) a la entrada INPUT de la caja Full Range y usar la salida LINK para transportar la señal a la entrada INPUT del subwoofer activo.

Situar el commutador de MODE de la caja Full Range en la posición 90Hz FILTER. De esta manera se corta electrónicamente la energia de graves entregada por la caja Full Range y el solapamiento con la via de graves se realizará de una forma perfecta.

Se pueden ajustar los niveles de la caja Full Range y del subwoofer a través de los potenciómetros de Gain.

Fig.9. Configuración con subwoofer activo

Fig.10. Función FullRange/90Hz

Master Audio

PRO Series.Version 1.6 Mar11

2.1.3.1 Conexión a un subwoofer activo COMPACTO (P12CSW/P15CSW/P18CSW)

Conectar la señal (salida de mesa de mezclas) a la entrada INPUT de la caja Full Range y usar la salida LINK para transportar la señal a la entrada INPUT del subwoofer activo.

En esta posición el subwoofer tiene que ir con la fase INVERTIDA a 180º.

Fig.11. Configuración con subwoofer P12CSW / P15CSW / P18CSW y caja “top” en

posición 90Hz filter. En el caso de usar la caja Full Range con el commutador de MODE en Full Range

el subwoofer tiene que ir con la fase a 0º.

Fig.12. Configuración con subwoofer P12CSW / P15CSW / P18CSW y caja “top” en

posición Full Range.

Se pueden ajustar los niveles de la caja Full Range y del subwoofer a través de los potenciómetros de Gain.

Master Audio

PRO Series.Version 1.6 Mar11

3. MONTAJE E INSTALACIÓN

Para la adecuada instalación de los sistemas de cajas acústicas se recomienda lea atentamente los siguientes consejos.

3.1. Posicionamiento

Coloque las unidades "Full Range" siempre que sea posible en posición elevada (entre dos y tres metros del suelo), ligeramente inclinadas hacia la audiencia. Si las cajas se colocan a una altura cercana al suelo los oyentes de las últimas filas recibirán un sonido de baja calidad.

Fig.13.

Posicionamiento en formato volado

Pueden situarse juntas, dos a dos, en forma de clúster, una al lado de la otra, aprovechando su formato trapezoidal, o bien una encima de la otra procurando siempre esa ligera orientación inclinada que garantice la mejor cobertura horizontal y vertical.

Para posicionar las unidades de graves, es recomendable que éstas sean colocadas en el mismo suelo, ya que así se aprovecha, de forma natural, el llamado "efectosuelo" incrementando notoriamente la respuesta en bajas frecuencias.

Le aconsejamos coloque, siempre que sea posible, las unidades de graves bajo el mismo eje acústico de dónde estén ubicados los satélites.

Si esto no es posible deberían situarse en un punto intermedio entre los canales Izquierdo y Derecho.

3.2. Uso con trípode

Los modelos P-26A / P-10A / P-12A / P-15A / P-15SMA incorporan en su parte inferior un vaso para trípode Standard de 35mm. No utilice el trípode en superficies con pendiente ni coloque las cajas demasiado altas, pues el sistema puede ser totalmente inestable.

3.3. Uso en aplicaciones de Directo (móvil)

Para una aplicación móvil, para Directo o Discoteca, la ubicación clásica sería la de situar las unidades de graves (una ó dos por canal) a cada lado del escenario (sobre éste).

Master Audio

PRO Series.Version 1.6 Mar11

Fig.14. Aplicaciones de directo Para conseguir una reproducción libre de obstáculos, se recomienda coloque las

unidades de Medios-Agudos por encima de las unidades de graves a unos dos metros de altura. Si no se dispone de esta altura es conveniente utilizar el clásico trípode para cada caja y dejar las cajas de graves en el suelo.

3.4. Difusores asimétricos y giratorios

Los modelos P-10A / P-12A / P-15A / P-15SMA incorporan difusor de dispersión asimétrica que permite optimizar la cobertura tanto en posición horizontal como en vertical. Para girar el difusor se debe desmontar primero la reja frontal, destornillar el difusor por sus cuatro puntos de fijación y girarlo 90 grados teniendo cuidado de no desconectar los cables. Volver a atornillarlo y colocar de nuevo la reja.

Fig.15. Rotación de difusor En una sonorización normalmente se intentará establecer un compromiso entre las

zonas a cubrir. Interesará: *cobertura amplia para los oyentes más cercanos (short throw)

*cobertura más estrecha para los oyentes más alejados (long throw) Los difusores con dispersión asimétrica varían su cobertura horizontal, "simulando"

un barrido desde el "short throw" al "long throw" a lo largo del eje vertical (que mantiene la directividad constante). En resumen, las características de directividad de nuestros difusores (50º a 100º(H), 55º(V)), pueden interpretarse de la siguiente

Master Audio

PRO Series.Version 1.6 Mar11

manera: existen dos directividades en el plano horizontal (cobertura de la audiencia) que varían en función de la distancia. Normalmente, a menor distancia consideraremos como óptimo el ángulo más abierto (100º) mientras que para distancias grandes, el ángulo apropiado será el de 50º.

Entenderemos mejor la teoría con unos ejemplos prácticos.

3.4.1. Cajas colgadas verticalmente y enfocando al público.

Nos interesa mantener una cobertura máxima (100º) en campo cercano y una cobertura más estrecha pero direccional (50º) en campo lejano.

Fig.16. Posición vertical

3.4.2. Cajas colgadas horizontalmente y enfocando al público.

Nos interesa mantener una cobertura máxima (100º) en campo cercano y una cobertura más estrecha pero direccional (50º) en campo lejano.

Fig.17. Posición horizontal ATENCIÓN: Los difusores llevan impreso el logotipo "Nearfield" en el lado donde

consideramos ángulo de cobertura horizontal máximo (100º).

Fig.18. Logotipo “Near Field”

100º

50º

LONG THROW

SHORT THROW

50º

Nearfield

100º

50º

100º

Nearfield

50º

100º

SHORT THROW

LONG THROW

Near Field

Master Audio

PRO Series.Version 1.6 Mar11

50º

Nearfield

100º

50º

LONG THROW

SHORT THROW

100º

50º

Nearfield

3.4.3. Utilización como monitor de escenario Caso 1

Nos interesa mantener una cobertura máxima (100º) en el campo cercano del cantante y una cobertura más estrecha pero direccional (50º) a medida que el cantante se aleja.

Fig.19. Posición monitor escenario (caso 1) Caso 2

Nos interesa mantener una cobertura más estrecha (50º) en el campo cercano del cantante y una cobertura más ancha (100º) a medida que el cantante se aleja (escenarios alargados).

Fig.20.

Posición monitor escenario (caso 2)

3.5. Volado

Sólo personal especializado debe realizar el volado de sistemas acústicos. Asegúrese del peso que es capaz de soportar la estructura sobre la cual se va a colgar la caja.

100º

50º

LONG THROW

SHORT THROW

Master Audio

PRO Series.Version 1.6 Mar11

El hardware de volado (cadenas, pasadores, anillas...) debe ser revisado regularmente y, en caso de cualquier duda, debe ser reemplazado por material nuevo.

¡ATENCIÓN!!! ¡NO COLGAR NUNCA LAS CAJAS POR EL ASA!!!!

3.5.1. Volado P-10A

Este modelo incorpora puntos de suspensión M8. Su correcta combinación permite el volado de las cajas tanto en posición horizontal como en vertical.

1 4

Fig.21.

Puntos de volado Volado horizontal Puntos 1 y 2. Utilice el punto 3 para dar la inclinación necesaria. Volado vertical Puntos 1 y 4. Utilice el punto 3 para dar la inclinación necesaria. Como accesorio opcional de volado se suministran anillas Rigging de M8 (ACR M8). La P-26A incorpora en el lateral 2 puntos de rigging M8 para su compatibilidad con

accesorios Standard de soporte

3.5.2. Volado P-12A / P-15A

Este modelo incorpora puntos de suspensión M8. Su correcta combinación permite el volado de las cajas tanto en posición horizontal como en vertical.

Master Audio

PRO Series.Version 1.6 Mar11

Volado vertical Puntos 1 y 2 ó 3 y 4. Utilice el punto 5 ó 7 para dar la inclinación necesaria. Volado horizontal Puntos 1 y 6. Utilice los puntos 5 y 7 para dar la inclinación necesaria. Como accesorio opcional de volado se suministran anillas Rigging de M8 (ACR M8).

5 1 2

6 7

3 4

Fig.22. Puntos de volado

3.5.3. Soporte "U" modelo U-N10 (Opcional) Opcionalmente, puede adquirirse soporte en forma de "U" para los modelos P-

26A/P-10A. El soporte debe ir siempre montado con sus correspondientes roscas y

permite el colgado tanto en posición horizontal como en vertical.

Colgado:

1- Sitúe el soporte cerca de la pared donde vaya a colgar la caja y marque la localización de los puntos de soporte (1).

2- Realice los taladros en la pared y cuelgue el soporte con tornillería adecuada (incluida en el kit).

3- Cambiar el vaso para trípode que incorpora la caja de serie en la parte inferior por la pletina suministrada en el kit (2).

Master Audio

PRO Series.Version 1.6 Mar11

4- Coloque la caja entre el soporte y fíjela con las dos roscas de M8 que incorpora el kit. El orden de colocación de los accesorios es el siguiente:

a) Arandela de goma (3) b) Soporte U-N10

c) Roscas de M8 (4) 5- Ajuste la caja a la posición y ángulo deseado. Es posible añadir cable de acero de 2mm a través del punto (5) para asegurar aún

más el soporte.

1 2 5 3 4 1

Fig.23.

UN-10 bracket

Master Audio

PRO Series.Version 1.6 Mar11

4. ESPECIFICACIONES

4.1. Especificaciones P26A

Entrada de línea

1.5V/10k



Alimentación 230V +/-10% Consumo a máx. potencia 2A Máximo SPL 118dB Respuesta en frecuencia (-10 dB) 65Hz-20kHz Directividad nominal (-6dB) 90º cónico Componentes

LF 2x6" woofer HF 1x tweeter con diafragma de titanio

Recinto

Altura 500mm Anchura 239 mm Profundidad 258 mm Peso (neto) 8,4Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul, Reja frontal de acero pintada epoxy negra Acabado Color negro

4.2. Especificaciones P10A Entrada de línea 1.5V/10k



Alimentación 230V +/-10% Consumo a máx. potencia 2A Máximo SPL 124dB Respuesta en frecuencia (-10 dB) 50Hz-19kHz Directividad nominal (-6dB)

Horizontal 50º a 100º Vertical 55º

Componentes

LF 1x10" woofer neodimio HF 1x motor neodimio

Recinto

Altura 517mm Anchura 364 mm

Master Audio

PRO Series.Version 1.6 Mar11

Profundidad 326 mm Peso (neto) 14,2Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul, Reja frontal de acero pintada epoxy negra Acabado Color negro

4.3. Especificaciones P12A Entrada de línea 1.5V/10k



Alimentación 230V +/-10% Consumo a máx. potencia 2A Máximo SPL 125dB Respuesta en frecuencia (-10 dB) 48Hz-19kHz Directividad nominal (-6dB)

Horizontal 50º a 100º Vertical 55º

Componentes

LF 1x12" woofer neodimio HF 1x motor con diafragma de titanio (bobina 1.7”)

Recinto

Altura 627mm Anchura 412 mm Profundidad 401 mm Peso (neto) 20,3Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul, Reja frontal de acero pintada epoxy negra Acabado Color negro

4.4. Especificaciones P15A Entrada de línea 1.5V/10k



Alimentación 230V +/-10% Consumo a máx. potencia 2A Máximo SPL 127dB Respuesta en frecuencia (-10 dB) 45Hz-19kHz Directividad nominal (-6dB)

Horizontal 50º a 100º Vertical 55º

Master Audio

PRO Series.Version 1.6 Mar11

Componentes

LF 1x15" woofer neodimio HF 1x motor con diafragma de mylar (bobina 1.7”)

Recinto

Altura 692mm Anchura 471 mm Profundidad 410 mm Peso (neto) 26,6Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul, Reja frontal de acero pintada epoxy negra Acabado Color negro

4.5. Especificaciones P318A Entrada de línea 1.5V/10k



Alimentación 230V +/-10% Consumo a máx. potencia 6.3A Máximo SPL 130dB Respuesta en frecuencia (-10 dB) 40Hz-19kHz Directividad nominal (-6dB)

Horizontal 50º a 100º Vertical 55º

Componentes

LF 1x18" woofer neodimio MF 1x12" woofer neodimio HF 1x motor con diafragma de mylar (bobina 1.7”)

Recinto

Altura 1150mm Anchura 580 mm Profundidad 548 mm Peso (neto) 52Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul, Reja frontal de acero pintada epoxy negra Acabado Color negro

4.6. Especificaciones P18SWA Entrada de línea 1.5V/10k



Alimentación 230V +/-10% Consumo a máx. potencia 6.3A

Máximo SPL 131dB

Master Audio

PRO Series.Version 1.6 Mar11

Respuesta en frecuencia (-10 dB) 30Hz-90/120Hz Directividad nominal (-6dB)

Horizontal ominidireccional Vertical ominidireccional

Componentes

LF 1x18" woofer neodimio

Recinto

Altura 550mm Anchura 740 mm Profundidad 670 mm Peso (neto) 48Kg Conectores 4xXLR (2xIN/2xLINK), AC (IN/LINK) Material Tablero abedul, Rejas frontales de acero pintadas epoxy negra Acabado Color negro

4.7. Especificaciones P15SMA Entrada de línea 1V/10k



Alimentación 230V +/-10% Consumo a máx. potencia 2ª Máximo SPL 127dB Respuesta en frecuencia (-10 dB) 46Hz-19kHz Directividad nominal (-6dB)

Horizontal 50º a 100º Vertical 55º

Componentes

LF 1x15" woofer neodimio HF 1x motor con diafragma de titanio (bobina 1.7”)

Recinto

Altura 492mm Anchura 430 mm Profundidad 765 mm Peso (neto) 21,5Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul, Reja frontal de acero pintada epoxy negra Acabado Color negro

4.8. Especificaciones P12CSW Entrada de línea 1V/10k



Alimentación 230V +/-10%

Master Audio

PRO Series.Version 1.6 Mar11

Consumo medio de corriente 0.5A Máximo SPL 120dB Respuesta en frecuencia (-10 dB) 40Hz-90/120Hz Directividad nominal (-6dB)

Horizontal ominidireccional Vertical ominidireccional

Componentes

LF 1x12" woofer neodimio

Recinto

Altura 367mm Anchura 550 mm Profundidad 450 mm Peso (neto) 16.5Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul Acabado Color negro

4.9. Especificaciones P15CSW Entrada de línea 1V/10k



Alimentación 230V +/-10% Consumo medio de corriente 0.5A Máximo SPL 125dB Respuesta en frecuencia (-10 dB) 34Hz-90/120Hz Directividad nominal (-6dB)

Horizontal ominidireccional Vertical ominidireccional

Componentes

LF 1x15" woofer neodimio

Recinto

Altura 450mm Anchura 660 mm Profundidad 490 mm Peso (neto) 24.5Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul Acabado Color negro

Master Audio

PRO Series.Version 1.6 Mar11

4.10. Especificaciones P18CSW Entrada de línea 1V/10k



Alimentación 230V +/-10% Consumo medio de corriente 2A Máximo SPL 131dB Respuesta en frecuencia (-10 dB) 32Hz-90/120Hz Directividad nominal (-6dB)

Horizontal ominidireccional Vertical ominidireccional

Componentes

LF 1x18" woofer neodimio

Recinto

Altura 506mm Anchura 780 mm Profundidad 640 mm Peso (neto) 41,8 Kg Conectores 2 x XLR (IN/LINK), AC (IN/LINK) Material Tablero abedul Acabado Color negro

Master Audio

PRO Series.Version 1.6 Mar11

5. SOLUCIÓN DE PROBLEMAS Sin alimentación

 Asegúrese que el aparato esté conectado a la red.  El Fusible puede estar fundido. Reemplace el fusible situado en el portafusibles

por otro del mismo tipo. Si se vuelve a fundir, lleve su unidad a un centro autorizado de reparación.

Sin sonido

 Compruebe en el indicador de salida del mezclador que la señal está siendo enviada.

 Asegúrese que el potenciómetro de VOLUME está correctamente posicionado.  Compruebe que los cables de señal estén en buenas condiciones y conectados en

ambos extremos.

 El nivel de salida del mezclador no debe estar al mínimo.  Revise que el mezclador no esté en Mute.

Señal de salida distorsionada

 El sistema está siendo sobrecargado con demasiada señal de entrada y ha alcanzado la máxima potencia. Bajar el nivel de salida del mezclador o la ganancia de los canales.

Nivel de graves pobre

 Compruebe la polaridad de las conexiones entre el mezclador y los altavoces. Si las conexiones positivas y negativas están invertidas en un extremo del cable, puede que un altavoz esté fuera de fase.

Ruidos y zumbidos

 Asegúrese que todas las conexiones a las cajas auto-amplificadas están en buenas condiciones.

 Evite que los cables de señal estén liados con los cables de red o cerca de transformadores o aparatos que emitan EMI.

 Compruebe que no hay ningún regulador de intensidad de luz en el mismo circuito AC que la caja. Conecte el circuito de sonido y el de luces a distintas fases.

Master Audio

PRO Series.Version 1.6 Mar11

ENGLISH

1. INTRODUCTION

1.1. General Amate Electroacústica, s.l.

would like to thank you for your confidence in our PRO

Series

A gathered experience of more than 30 years in the design of acoustic cabinets and amplifiers, together with the application of the most advanced analysis devices have allowed the

PRO Series become the optimal and ideal solution for fixed installations

and especially for live events. Its

lightweight, quality, power, and reliability will not

fail to surprise! We suggest you to carefully read the following instructions in order to obtain the best

results in performance.

1.2. Features and presentation P-26A

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

- 200 W Class D Amplifier.

- 6" Woofers (with Kevlar cone).

- 30 W Class AB Amplifier.

- 1" Titanium dome tweeter.

- Full Signal Processing with active clip limiters.

P-10A

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

- 500 W High Efficiency Class D Amplifier.

- 10" High Performance Neodymium Woofer.

- 60 W Class AB Amplifier.

- Neodymium Driver.

- Full Signal Processing with active clip limiters.

P-12A

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

Master Audio

PRO Series.Version 1.6 Mar11

- 24dB/Oct Active Crossover.

500 W High Efficiency Class D Amplifier.

- 12" High Performance Neodymium Woofer.

- 60 W Class AB Amplifier.

- 1" ¾ Titanium diaphragm Driver.

- Full Signal Processing with active clip limiters.

P-15A

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

- 500 W High Efficiency Class D Amplifier.

15" High Performance Neodymium Woofer.

60 W Class AB Amplifier.

- 1" ¾ Mylar diaphragm Driver.

- Full Signal Processing with active clip limiters.

P-18SWA

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

- 1000 W High Efficiency Class D Amplifier.

18" High Performance Neodymium Woofer.

- Full Signal Processing with active clip limiter.

P-318A

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

1000 W High Efficiency Class D Amplifier.

- 18" High Performance Neodymium Woofer.

- 500 W High Efficiency Class D Amplifier.

- 12" High Performance Neodymium Woofer.

- 60 W Class AB Amplifier.

- 1" ¾ Mylar diaphragm Driver.

- Full Signal Processing with active clip limiters.

Master Audio

PRO Series.Version 1.6 Mar11

P-15SMA

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

- 500 W High Efficiency Class D Amplifier.

- 15" High Performance Neodymium Woofer.

- 60 W Class AB Amplifier.

1" ¾ Titanium diaphragm Driver.

- Full Signal Processing with active clip limiters.

P-12CSW

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

500 W High Efficiency Class D Amplifier.

- 12" Neodymium Woofer.

- Full Signal Processing with active clip limiter.

P-15CSW

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

- 500 W High Efficiency Class D Amplifier.

- 15" Neodymium Woofer.

- Full Signal Processing with active clip limiter.

P-18CSW

- Electronically balanced Input (XLR).

- XLR parallel output.

- AC PowerCon Input.

- AC Stacking Output with PowerCon.

- 24dB/Oct Active Crossover.

- 1000 W High Efficiency Class D Amplifier.

- 18" Neodymium Woofer.

- Full Signal Processing with active clip limiter.

Master Audio

PRO Series.Version 1.6 Mar11

2-P26A / P10A / P12A / P15A CONNECTIONS

1 6 2

4 8

7 Fig.1.

Panel

1 - GAIN: Controls the level of the LINE Input 2 - INPUT: Balanced signal XLR:

1= Shield 2= Live 3= Return 3 - LINK: XLR connector used for paralleling several units, which will share the

same input. 1= Shield 2= Live 3= Return

4 - FUSE 5 - MODE SWITCH :

Full Range / 90Hz Filter 6 - LIMITER: Prevents the amplifier outputs from overdriving the transducers. When

the LIMITER indicators are active, they are in red colour. The LIMITER indicators can be in red occasionally, but if they are continuously activated, turn down the level control until the LIMITER indicators are only in red occasionally.

7 - LINK (MAINS) : Output AC PowerCon to feed a secondary cabinet 8 - INPUT(MAINS): Input AC PowerCon connector.

Master Audio

PRO Series.Version 1.6 Mar11

P18SWA CONNECTIONS 1 2 1 2 3 4 5 6

7 8 9 Fig.3.

Panel

1 - INPUT

: Balanced signal XLR: 1= Shield 2= Live 3= Return

2 - LINK: XLR connector used for paralleling several units, which will share the same input: 1= Shield 2= Live 3= Return

3 - Gain: Controls the level of the LINE Input 4 - Phase : Phase switch 0º / 180º 5 - LINK (MAINS): Output AC PowerCon to feed a secondary cabinet 6 - INPUT (MAINS): Input AC PowerCon connector. 7 - FREQUENCY SWITCH: LPF 90Hz / LPF 120Hz 8 - POWER ON: Lights when AC input is correct. 9 - LIMITER: Prevents the amplifier outputs from overdriving the transducers. When

the LIMITER indicator is active, it is in red colour. The LIMITER indicator can be in red occasionally, but if it is continuously activated, turn down the level control until the LIMITER indicator is only in red occasionally.

Master Audio

PRO Series.Version 1.6 Mar11

P15SMA CONNECTIONS 1 2 3 4 5 6

Fig.4. Panel

1 - Balanced Input: XLR connector used for paralleling several units, which will

share the same input. 1= Shield 2= Live 3= Return

2 - Link: Balanced signal XLR: 1= Shield 2= Live 3= Return

3 - Limiter Active: Prevents the amplifier outputs from overdriving the transducers. The LIMITER indicator is in green colour when you switch on the cabinet. When the limiters are activated, it changes to red colour. The LIMITER indicator can blink occasionally, but if it blinks frequently or lights continuously, turn down the level control until the LIMITER indicator only blinks occasionally.

4 - AC Mains: Input AC PowerCon connector. 5 - FUSE 6 - AC Link: Output AC PowerCon to feed a secondary cabinet

Master Audio

PRO Series.Version 1.6 Mar11

P318A CONNECTIONS 1 2 3 4 5 6 7

Fig.5.

Panel

1 - Balanced Input: Balanced signal XLR: 1= Shield 2= Live 3= Return

2 - Link: XLR connector used for paralleling several units, which will share the same input. 1= Shield 2= Live 3= Return

3 - POWER ON: Lights when AC input is correct. 4 - Limiter: Prevents the amplifier outputs from overdriving the transducers. When

5 - AC Mains: Input AC PowerCon connector. 6 - AC Link: Output AC PowerCon to feed a secondary cabinet 7 - Gain: Controls the level of the LINE Input

Master Audio

PRO Series.Version 1.6 Mar11

P12CSW / P15CSW / P18CSW CONNECTIONS 1 2 3 4 5 6 7 8 9

Fig.6.

Panel

1 - INPUT: Balanced signal XLR: 1= Shield 2= Live 3= Return 2 - LINK: XLR connector used for paralleling several units, which will share the

same input: 1= Shield 2= Live 3= Return

3 - FREQUENCY SWITCH: LPF 90Hz / LPF 120Hz 4 - POWER ON: Lights when AC input is correct. 5 - LIMITER: Prevents the amplifier outputs from overdriving the transducers. When

6 – AC MAINS: Input AC PowerCon connector. 7 - LINK (MAINS): Output AC PowerCon to feed a secondary cabinet 8 - Phase: Phase switch 0º / 180º 9 - Gain: Controls the level of the LINE Input

Master Audio

PRO Series.Version 1.6 Mar11

2.1. Configurations

2.1.1. Daisy chaining connection

You may daisy chain as many units as required. Plug into the INPUT of the first unit (from a Mixer's output). Then connect the LINK output (first unit) to the INPUT of the second unit, and so on. All of the units in the chain should be switched on.

Place the MODE switch to the FULL RANGE position.

Fig.7. Daisy chaining configuration

2.1.2. Connection with a passive subwoofer

Plug into the INPUT of the cabinet (from a Mixer's output) and then use the LINK output to carry the signal to the input of an amplifier, which will drive the passive subwoofer.

Place the MODE switch to the 90Hz FILTER position.

Fig.8. Connection with passive subwoofer

Master Audio

PRO Series.Version 1.6 Mar11

2.1.3. Connection with an active subwoofer

Plug into the INPUT of the cabinet (from a Mixer's output) and then use the LINK output to carry the signal to the input of the active subwoofer.

Place the

MODE switch to the 90Hz FILTER position. The low energy from the Full Range cabinet will be cut and the overlap between both cabinets will be done in a perfect way.

The levels of the subwoofer and the Full Range cabinet can be adjusted through the Gain potentiometer.

Fig.9. Connection with active subwoofer

Fig.10. FullRange/90Hz mode

Master Audio

PRO Series.Version 1.6 Mar11

2.1.3.1 Connection with a P12CSW / P15CSW / P18CSW active subwoofer

Plug into the INPUT of the cabinet (from a Mixer's output) and then use the LINK output to carry the signal to the input of the active subwoofer.

Place the

MODE switch to the 90Hz FILTER position. The low energy from the Full Range cabinet will be cut and the overlap between both cabinets will be done in a perfect way.

In this case the subwoofer must have the Phase switch at 180º.

Fig.11. P12CSW / P15CSW / P18CSW subwoofer with “top” cabinet at 90Hz filter.

If you use the Full Range cabinet in

Full Range MODE (switch) the subwoofer

must have the Phase switch at 0º.

Fig.12. P12CSW / P15CSW / P18CSW subwoofer with “top” cabinet at “Full Range”

mode.

The levels of the subwoofer and the Full Range cabinet can be adjusted through the Gain potentiometer.

Master Audio

PRO Series.Version 1.6 Mar11

3. MOUNTING AND PLACEMENT

For a proper installation of the acoustic cabinet systems, it is strongly recommended to carefully read the following advices.

3.1. Placement

The "Full Range" cabinets should be located in a high position (between two or three meters), slightly inclined to the audience. If the loudspeakers are located too low, the listeners at the end of the room will not hear a good sound quality. .

Fig.13. Flying placement They may be located together, in cluster form, one next to the other, taking

advantage of their trapezoidal shape. They may be also located one on top of the other one, always trying to maintain the slight inclined orientation that guarantees the best coverage both in horizontal or vertical.

It is advisable to locate the low units on the floor as they can take advantage of the so-called “floor-effect”, thus increasing the response in the low frequencies.

If possible, place the subwoofers under the same acoustic axis used for the satellites. If the above option can not be carried out, then they should be placed in an

intermediate point between the left and right channels.

3.2. Tripod use

The P-26A / P-10A / P-12A / P-15A / P-15SMA are equipped with a tripod socket for use with Standard 35mm tripods. Do not use the tripod on non-flat floors and be careful not to raise the cabinets too high on the tripod, as they may become unstable.

3.3. Live applications (mobile)

For a mobile application, whether it is an outdoor or indoor installation, the common location is to place the bass units (one or two per channel) on each side of the stage.

Master Audio

PRO Series.Version 1.6 Mar11

Fig.14. Live applications To obtain a clear and free-distortion reproduction, it is advisable to place the mid-high

units on top of the low units keeping between them an approximate height of two meters. If such height cannot be achieved nor maintained, it is advisable to use the classical tripod for each mid-high cabinet and leave the low units on the floor.

3.4. Asymmetrical and rotatable horns

The P-10A / P-12A / P-15A / P-15SMA models incorporate an asymmetrical dispersion horn which will optimise coverage either in horizontal or vertical position. To rotate the horn, unscrewed the frontal grille, and then, unscrewed the four fixing screws of the horn. Rotate it 90 degrees taking care of the wires. Screw the horn again and finally place the frontal grille in its right position.

Fig.15. Rotatable horn Good coverage of audiences often is a conflicting combination of: * wide coverage for the closest audience (short throw)

* narrow coverage for distant areas ( long throw ) The asymmetrical dispersion horn coverage varies from "short throw" to "long throw"

along the vertical axis (keeping a constant vertical directivity). In conclusion, directivity feature of (50º to 100º(H), 55º(V)) can be seen as if the horn itself had "two" horizontal directivities (audience coverage), which depend on the distance. For short distances the horn should be used with its "wide" dispersion (100º). For long distances the horn should be used with its "narrow" dispersion (50º).

We suggest to pay attention to the following examples.

Master Audio

PRO Series.Version 1.6 Mar11

3.4.1. Vertical-Positioned Cabinets (Hung and aiming to the audience)

We need wide coverage (100º) for the closest listeners and narrow coverage for the distant audience.

Fig.16. Vertical position

3.4.2. Horizontal-Positioned Cabinets (Hung and aiming to the audience)

We need wide coverage (100º) for the closest listeners and narrow coverage for the distant audience.

Fig.17. Horizontal position

WARNING: The horns have the "Nearfield" mark printed on the 100º horizontal

coverage side.

Fig.18. Logotipo “Near Field”

100º

50º

LONG THROW

SHORT THROW

50º

Nearfield

100º

50º

100º

Nearfield

50º

100º

SHORT THROW

LONG THROW

Near Field

Master Audio

PRO Series.Version 1.6 Mar11

50º

Nearfield

100º

50º

LONG THROW

SHORT THROW

100º

50º

Nearfield

3.4.3. Stage monitors Case 1

We need wider coverage (100º) when performers are close to the stage monitor than when they move away from it (50º).

Fig.19. Stage monitor position (case 1) Case 2

We need wider coverage (100º) when performers move away from the stage monitor (long stages) than when they are close to it (50º).

Fig.20. Stage monitor position (case 2)

3.5. Flying

Only experienced people should fly speaker cabinets. Extreme care should be taken to assure the load bearing capabilities of the structures where the cabinets will be placed. Hanging hardware (as chains, eyebolt, Lock Pins...) should be regularly inspected and replaced if in doubt.

WARNING!!! DO NOT SUSPEND THE CABINETS FROM THE HANDLES!!!!

100º

50º

LONG THROW

SHORT THROW

Master Audio

PRO Series.Version 1.6 Mar11

3.5.1. P-10A Flying

This model provides M8 flying points. Their correct use will permit the flying in horizontal or vertical position

1 4

Fig.21. Flying points

Horizontal Flying Points 1 and 2. Use point 3 to get the desired inclination. Vertical Flying Points 1 and 4. Use point 3 to get the desired inclination. We offer as optional accessory the forged eyebolt rigging M8 (ACR M8). The P-26A incorporates 2 M8 rigging points to match with some Standard

accessories.

3.5.2. P-12A / P-15A Flying

This model provides several M8 flying points. Its correct use will permit the flying in horizontal or vertical position.

Master Audio

PRO Series.Version 1.6 Mar11

5 1 2

6 7

3 4

Fig.22. Flying points

3.5.3. U-N10 Bracket (Optional)

The P-26A/P-10A can optionally incorporate a "U" bracket which allows the cabinet to be mounted on a wall or ceiling. The bracket may be mounted with either nails or screws, horizontally or vertically.

Mounting:

1- Hold the bracket against the mounting surface, so you can mark the locations of the mounting holes (1).

2- Drill corresponding pilot holes on the wall and attach the bracket with screws (included).

3- Unscrew the top hat (located on the bottom of the cabinet) and place the metal plate (included on the kit) (2).

4- Set the cabinet on the bracket and fix it through the two M8 bracket knobs (included on the kit). The order must be as follows:

a) Rubber washer (3) b) U-N10 Bracket

c) M8 bracket knobs (4) 5- Adjust the cabinet for desired position and angle. It is possible to add a 2mm steel cable through (5) to make the bracket safer.

Master Audio

PRO Series.Version 1.6 Mar11

1 2 5 3 4 1

Fig.23.

UN-10 bracket

4. TECHNICAL FEATURES

4.1. P26 technical features Line input 1.5V/10k



Mains 230V +/-10% Full power consumption 2A Maximum SPL 118dB Frequency response (-10 dB) 65Hz-20kHz Nominal directivity (-6dB) 90º conical Components

LF 2x6" woofer HF 1x neodymium tweeter

Enclosure

Height 500mm Width 239 mm Depth 258 mm Net weight 8.4Kg Connections 2 x XLR (IN/LINK), 2 x AC (IN/LINK) Material Birch plywood, Steel front grille Finish Black

4.2. P10A technical features Line input 1.5V/10k



Mains 230V +/-10% Full power consumption 2A

Master Audio

PRO Series.Version 1.6 Mar11

Maximum SPL 124dB Frequency response (-10 dB) 50Hz-19kHz Nominal directivity (-6dB)

Horizontal 50º to 100º Vertical 55º

Components

LF 1x10" neodymium woofer HF 1x neodymium driver

Enclosure

Height 517mm Width 364 mm Depth 326 mm Net weight 14.2Kg Connections 2 x XLR (IN/LINK), AC INPUT (IN/LINK) Material Birch plywood, Steel front grille Finish Black

4.3. P12A technical features Line input 1.5V/10k



Mains 230V +/-10% Full power consumption 2A Maximum SPL 125dB Frequency response (-10 dB) 48Hz-19kHz Nominal directivity (-6dB)

Horizontal 50º a 100º Vertical 55º

Components

LF 1x12" neodymium woofer HF 1x 1.7” titanium diaphragm driver

Enclosure

Height 627mm Width 412 mm Depth 401 mm Net weight 20.3Kg Connections 2 x XLR (IN/LINK), AC (IN/LINK) Material Birch plywood, Steel front grille Finish Black

Master Audio

PRO Series.Version 1.6 Mar11

4.4. P15A technical features Line input 1.5V/10k



Mains 230V +/-10% Full power consumption 2A Maximum SPL 127dB Frequency response (-10 dB) 46Hz-19kHz Nominal directivity (-6dB)

Horizontal 50º to 100º Vertical 55º

Components

LF 1x15" neodymium woofer HF 1x 1.7” mylar diaphragm driver

Enclosure

Height 692mm Width 471 mm Depth 410 mm Net weight 26.6Kg Connections 2 x XLR (IN/LINK), AC (IN/LINK) Material Birch plywood, Steel front grille Finish Black

4.5. P318A technical features Line input 1.5V/10k



Mains 230V +/-10% Full power consumption 6.3A Maximum SPL 130dB Frequency response (-10 dB) 40Hz-19kHz Nominal directivity (-6dB)

Horizontal 50º to 100º Vertical 55º

Components

LF 1x18" neodymium woofer MF 1x12" neodymium woofer HF 1x 1.7” mylar diaphragm driver

Master Audio

PRO Series.Version 1.6 Mar11

Enclosure

Height 1150mm Width 580 mm Depth 548 mm Net weight 52Kg Connections 2 x XLR (IN/LINK), AC (IN/LINK) Material Birch plywood, Steel front grille Finish Black

4.6. P18SWA technical features

Line input

1.5V/10k



Mains 230V +/-10% Full power consumption 6.3A Maximum SPL 131dB Frequency response (-10 dB) 30Hz-90/120Hz

Nominal directivity (-6dB)

Horizontal omnidirectional Vertical omnidirectional

Components

LF 1x18" neodymium woofer

Enclosure

Height 550mm Width 740 mm Depth 670 mm Net weight 48Kg Connections 4 x XLR (2xIN/2xLINK), AC (IN/LINK) Material Birch plywood, Steel front grilles Finish Black

4.7. P15SMA technical features Line input 1V/10k



Mains 230V +/-10% Full power consumption 2A Maximum SPL 127dB Frequency response (-10 dB) 46Hz-19kHz Nominal directivity (-6dB)

Master Audio

PRO Series.Version 1.6 Mar11

Horizontal 50º to 100º Vertical 55º

Components

LF 1x15" neodymium woofer HF 1x 1.7” titanium diaphragm driver

Enclosure

Height 492m Width 430 mm Depth 765 mm Net weight 21.5Kg Connections 2 x XLR (IN/LINK), AC (IN/LINK) Material Birch plywood, Steel front grille Finish Black

4.8. P12CSW technical features Line input 1V/10k



Mains 230V +/-10% Average current draw 0.5A

Maximum SPL 120dB Frequency response (-10 dB) 40Hz-90/120Hz Nominal directivity (-6dB)

Horizontal omnidirectional Vertical omnidirectional

Components

LF 1x12" neodymium woofer

Enclosure

Height 367mm Width 550 mm Depth 450 mm Net weight 16.5Kg Connections 2 x XLR (IN/LINK), AC (IN/LINK) Material Birch plywood Finish Black

4.9. P15CSW technical features Line input 1V/10k



Mains 230V +/-10% Average current draw 0.5A Maximum SPL 125dB

Master Audio

PRO Series.Version 1.6 Mar11

Frequency response (-10 dB) 34Hz-90/120Hz Nominal directivity (-6dB)

Horizontal omnidirectional Vertical omnidirectional

Components

LF 1x15" neodymium woofer

Enclosure

Height 450mm Width 660 mm Depth 490 mm Net weight 24.5Kg Connections 2 x XLR (IN/LINK), AC (IN/LINK) Material Birch plywood Finish Black

4.10. P18CSW technical features

Line input

1V/10k



Mains 230V +/-10% Average current draw 2A Maximum SPL 131dB Frequency response (-10 dB) 32Hz-90/120Hz Nominal directivity (-6dB)

Horizontal omnidirectional Vertical omnidirectional

Components

LF 1x18" neodymium woofer

Enclosure

Height 506mm Width 780 mm Depth 640 mm Net weight 41,8 Kg Connections 2 x XLR (IN/LINK), AC (IN/LINK) Material Birch plywood Finish Black

Master Audio

PRO Series.Version 1.6 Mar11

5. TROUBLESHOOTING No power

 Make sure that the cabinet is plug in.  The Fuse is blown. Replace the fuse on fuse holder with one of the same type. If it

blows again, take the unit to a service centre.

No sound

 Check that the mixer or sound source is sending signal to the unit.  Make sure that the VOLUME potentiometer is well-positioned.  Check that the cable from the sound source to the units is connected correctly.

Replace the cable if defective.  Make sure the output volume (gain) control on the mixing console is turned up

sufficiently to drive the inputs of the speakers.  Make sure the mixer does not have a Mute on.

Distorted sound

 The system is overloaded and has reached maximum power. Turn down the mixer's output or the channel's gain.

Poor bass performance

 Check the polarity of the connections between the mixer and the cabinets. You may have the positive and negative connections reversed at one end of the cable, causing a loudspeaker to be out-of-phase.

Noise and Hum

 Make sure all connections to the active unit are in good conditions.  Avoid the signal cables to be routed near AC cables, power transformers, or EMI-

inducing devices.  Check if there is any light dimmer on the same AC circuit as the cabinet. Connect

the sound system to a different phase than the lights

Master audio P-26A, P-15A, P-10A, P-318A, P-18SWA User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
