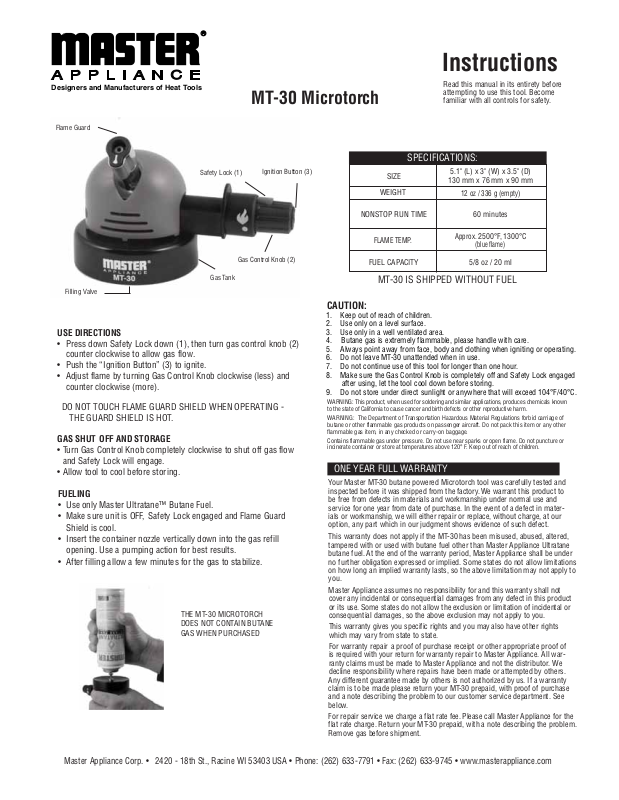

Designers and Manufacturers of Heat Tools
Flame Guard
MT-30 Microtorch
Instructions
Read this manual in its entirety before
attempting to use this tool. Become
familiar with all controls for safety.
Safety Lock (1)
Gas Tank
Filling Valve
Ignition Button (3)
Gas Control Knob (2)
USE DIRECTIONS
• Press down Safety Lock down (1), then turn gas control knob (2)
counter clockwise to allow gas flow.
• Push the “Ignition Button” (3) to ignite.
• Adjust flame by turning Gas Control Knob clockwise (less) and
counter clockwise (more).
DO NOT TOUCH FLAME GUARD SHIELD WHEN OPERATING -
THE GUARD SHIELD IS HOT.
GAS SHUT OFF AND STORAGE
• Turn Gas Control Knob completely clockwise to shut off gas flow
and Safety Lock will engage.
• Allow tool to cool before storing.
FUELING
• Use only Master Ultratane™ Butane Fuel.
• Make sure unit is OFF, Safety Lock engaged and Flame Guard
Shield is cool.
• Insert the container nozzle vertically down into the gas refill
opening. Use a pumping action for best results.
• After filling allow a few minutes for the gas to stabilize.
THE MT-30 MICROTORCH
DOES NOT CONTAIN BUTANE
GAS WHEN PURCHASED
SPECIFICATIONS:
SIZE
WEIGHT
NONSTOP RUN TIME
FLAME TEMP.
FUEL CAPACITY
5.1" (L) x 3" (W) x 3.5" (D)
130 mm x 76 mm x 90 mm
12 oz / 336 g
60 minutes
Approx.
5/8 oz / 20 ml
2500°F, 1300°C
(blue flame)
(empty)
MT-30 IS SHIPPED WITHOUT FUEL
CAUTION:
1. Keep out of reach of children.
2. Use only on a level surface.
3. Use only in a well ventilated area.
4.
Butane gas is extremely flammable, please handle with care.
5. Always point away from face, body and clothing when igniting or operating.
6. Do not leave MT-30 unattended when in use.
7. Do not continue use of this tool for longer than one hour.
8. Make sure the Gas Control Knob is completely off and Safety Lock engaged
after using, let the tool cool down before storing.
9. Do not store under direct sunlight or anywhere that will exceed 104°F/40°C.
WARNING: This product, when used for soldering and similar applications, produces chemicals known
to the state of California to cause cancer and birth defects or other reproductive harm.
WARNING: The Department of Transportation Hazardous Material Regulations forbid carriage of
butane or other flammable gas products on passenger aircraft. Do not pack this item or any other
flammable gas item, in any checked or carry-on baggage.
Contains flammable gas under pressure. Do not use near sparks or open flame. Do not puncture or
incinerate container or store at temperatures above 120° F. Keep out of reach of children.
ONE YEAR FULL WARRANTY
Your Master MT-30 butane powered Microtorch tool was carefully tested and
inspected before it was shipped from the factory. We warrant this product to
be free from defects in materials and workmanship under normal use and
service for one year from date of purchase. In the event of a defect in materials or workmanship, we will either repair or replace, without charge, at our
option, any part which in our judgment shows evidence of such defect.
This warranty does not apply if the MT-30 has been misused, abused, altered,
tampered with or used with butane fuel other than Master Appliance Ultratane
butane fuel. At the end of the warranty period, Master Appliance shall be under
no further obligation expressed or implied. Some states do not allow limitations
on how long an implied warranty lasts, so the above limitation may not apply to
you.
Master Appliance assumes no responsibility for and this warranty shall not
cover any incidental or consequential damages from any defect in this product
or its use. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above exclusion may not apply to you.
This warranty gives you specific rights and you may also have other rights
which may vary from state to state.
For warranty repair a proof of purchase receipt or other appropriate proof of
is required with your return for warranty repair to Master Appliance. All warranty claims must be made to Master Appliance and not the distributor. We
decline responsibility where repairs ha
Any different guarantee made by others is not authorized by us. If a warranty
claim is to be made please return your MT-30 prepaid, with proof of purchase
and a note describing the problem to our customer service department. See
below.
For repair service we charge a flat rate fee. Please call Master Appliance for the
flat rate charge. Return your MT-30 prepaid, with a note describing the problem.
Remove gas before shipment.
ve been made or attempted by others.
Master Appliance Corp. • 2420 - 18th St., Racine WI 53403 USA • Phone: (262) 633-7791 • Fax: (262) 633-9745 • www.masterappliance.com
Instrucciones
Designers and Manufacturers of Heat Tools
Protector
Modelo MT-30
Microsoplete
de la flama
Cierre de
seguridad (1)
Botón de
encendido (2)
Botón de
encendido (3)
Tanque de gas
Válvula de carga
INSTRUCCIONES DE USO
• Presione la traba de seguridad (1), luego, gire la perilla de control de
gas (2) en sentido de las agujas del reloj para permitir el flujo de gas.
• Presione el "botón de encendido" (3) para encender el dispositivo.
• Ajuste la llama girando la perilla de control de gas en sentido de las
agujas del reloj (menos) y en sentido inverso (más).
NO TOQUE LA PROTECCIÓN CONTRA LA LLAMA MIENTRAS EL
DISPOSITIVO ESTÁ EN FUNCIONAMIENTO, YA QUE ESTÁ CALIENTE.
CIERRE DEL GAS Y ALMACENAMIENTO
• Gire la perilla de control del gas completamente en sentido de las
agujas del reloj para cerrar el flujo de gas; esto activará la traba de
seguridad.
• Espere hasta que la herramienta se enfríe antes de almacenarla.
COMBUSTIBLE
• Utilice sólo combustible de butano Master Ultratane™.
butano Master Ultratane™.
• Asegúrese de que la unidad esté en posición de apagado (OFF), de que
la traba de seguridad esté puesta y de que la protección contra la llama
esté fría.
• Inserte la boquilla del contenedor en forma vertical en la abertura de la
en la abertura de la recarga de gas. Bombee para obtener mejores
resultados.
• Después de recargar la unidad, espere unos minutos hasa que se
esabilice el gas.
EL MICROSOPLETE MT-30 NO
CONTIENE GAS BUTANO EN EL
MOMENTO DE ADQUIRIRLO.
Lea completamente este manual antes de tratar
de usar esta herramienta. Para mayor seguridad,
familiarícese con todos los controles.
ESPECIFICACIONES:
DIMENSIONES
PESO
DE FUNCIONAMIENTO CONTINUO
TEMPERATURA DE LA FLAMA
TIEMPO
CAPACIDAD DEL TANQUE
EL MICROSOPLETE MT-30 NO CONTIENE GAS BUTANO EN EL
MOMENTO DE ADQUIRIRLO.
5.1" (L) x 3" (W) x 3.5" (D)
130 mm x 76 mm x 90 mm
12 oz / 336 g
60 minutos
Approx.
2500°F, 1300°C
(flama azul)
5/8 oz / 20 ml
(vacío)
PRECAUCIÓN:
1. Mantenga la unidad alejada del alcance de los niños.
2. Utilícela sólo sobre una superficie plana.
3. Utilícela sólo en un lugar con buena ventilación.
El gas butano es muy inflamable, por lo tanto, tenga mucho cuidado al manipularlo.
4.
5. Nunca lo apunte hacia el rostro, el cuerpo o la ropa al encender la unidad o ponerla
en funcionamiento.
6. No deje de controlar la unidad MT-30 cuando la esté utilizando.
7. No utilice esta herramienta durante más de una hora seguida.
8. Asegúrese de que la perilla de control de gas esté completamente cerrada y de que
la traba de seguridad esté puesta después de utilizar la unidad; deje que la
herramienta se enfríe antes de almacenarla.
9. No la guarde debajo de la luz solar directa o en un lugar que supere los 104 °F/40 °C.
ADVERTENCIA: Este producto, cuando se utiliza para soldar o para aplicaciones similares, produce
químicos que el estado de California ha probado que producen cáncer y defectos congénitos u otro
tipo de daños reproductivos.
ADVERTENCIA: Las Reglamentaciones sobre materiales peligrosos del Departamento de Transporte
prohíben el transporte de gas butano y otros productos con gases inflamables en aeronaves de
pasajeros. No lleve en su equipaje este elemento ni ningún otro elemento con gas inflamable, en
ninguno de los equipajes de mano o que se despachen.
Contiene gas inflamable a presión. No utilice el microsoplete cerca de chispas o llamas abiertas. No
perfore ni prenda fuego al contenedor, ni lo almacene a temperaturas que superen los 120 °F (49 °C).
Manténgalo alejado del alcance de los niños.
GARANTÍA TOTAL DE UN AÑO
Su microsoplete a butano Master MT-30 fue probado e inspeccionado cuidadosamente antes de salir de la fábrica. Garantizamos que este producto está libre de defectos en los materiales y mano de obra bajo condiciones de uso y servicio normales
durante un año a partir de la fecha de compra. En caso de defectos en los materiales
o en la mano de obra, repararemos o reemplazaremos, sin cargo alguno, todo componente que a nuestro juicio evidencie dichos defectos.
Esta garantía perderá validez si el MT-30 ha sido utilizado incorrectamente, si es
sometido a un uso abusivo, alteraciones o
gas butano que no sea gas butano Ultratane de Master Appliance. Al final del período
de garantía, Master Appliance no tendrá ninguna obligación expresa o implícita. Algunas jurisdicciones no permiten las limita
plícita, de manera que la limitación anterior puede que no afecte su caso particular.
Master Appliance no asumirá responsabilidad alguna de, ni tampoco esta garantía
cubrirá, daños accidentales o emergentes que se produzcan por defectos de este
producto o que se deriven de su uso. Algunas jurisdicciones no permiten la exclusión
o limitación de daños accidentales o emergentes, de manera que la exclusión anterior
puede que no afecte su caso particular.
Esta garantía le otorga derechos específicos, y es posible que también tenga
otros derechos que pueden variar de un estado a otro.
Para reparaciones durante la vigencia de la garantía se requiere un recibo de compra
u otro documento debidamente fechado el cual se debe adjuntar a la solicitud de
reparación a Master Appliance
viar a Master Appliance y no al distribuidor. Master Appliance no asumirá responsabilidad alguna en caso de que las reparaciones las hayan efectuado o intentado
efectuar personas no autorizadas. No autorizamos ninguna garantía distinta, hecha
por terceros. Para solicitar una reparación bajo garantía, devuelva a nuestro departamento de servicio al cliente el soplete MT-30 con el porte pagado, incluyendo el comprobante de compra y una nota que describa el problema. Vea a continuación.
Para el servicio de reparación, la empresa cobrará una tarifa fija. Sírvase comunicar con
Master Appliance para informarse sobre
pagado y una nota que describa el problema. Antes de despachar, descargue el gas.
. Todas las reclamaciones bajo garantía se deben en-
uso indebido, o bien si se ha utilizado con
ciones sobre la duración de una garantía im-
dicha tarifa fija. Devuelva el MT-30 con el porte
Master Appliance Corp. • 2420 - 18th St., Racine WI 53403 USA • (262) 633-7791 • Fax: (262) 633-9745 • www.masterappliance.com
Mode d’Emploi
Designers and Manufacturers of Heat Tools
Modèle MT-30
Micro-Chalumeau
Pare-flamme
Loquet de sûreté (1)
Réservoir de gaz
Clapet de remplissage
DIRECTIVES D'UTILISATION
• Appuyez sur le verrou de sécurité (1), puis tournez le bouton de
commande du gaz (2) dans le sens antihoraire pour laisser le gaz s'écouler.
• Poussez le « bouton d'allumage » (3) pour mettre en marche.
• Réglez la flamme en tournant le bouton de command du gaz dans le sens
horaire (moins) et dans le sens antihoraire (plus).
NE TOUCHEZ PAS AU PARE-FLAMME PENDANT LE FONCTIONNEMENT
- LE PARE-FLAMME EST CHAUD
FERMETURE DU GAZ ET ENTREPOSAGE
• Tournez le bouton de commande du gaz complètement dans le sens
horaire pour fermer le débit du gaz et le verrou de sécurité s'enclenchera.
• Laissez l'outil refroidir avant de l'entreposer.
Bouton d’allumage (3)
Bouton d’allumage (2)
Lisez ce manuel entièrement avant de
commencer à utiliser l'outil. Familiarisez-vous
avec tous les contrôles de sécurité.
CARACTÉRISTIQUES TECHNIQUES:
DIMENSIONS
POIDS
FONCTIONNEMENT EN CONTINU
MISE EN GARDE :
1. Garder hors de la portée des enfants.
2. Utiliser seulement sur une surface de niveau.
3. Utiliser seulement dans un endroit bien aéré.
Le gaz butane est extrêmement inflammable; veuillez manipuler avec soin.
4.
5. Toujours pointer loin du visage, du corps et des vêtements lors de l'allumage ou du
fonctionnement.
6. Ne pas laisser le MT-30 sans surveillance lorsqu'il est utilisé.
7. Ne pas utiliser cet outil pendant une période dépassant une heure.
8. S'assurer que le bouton de commande du gaz est complètement fermé et que le verrou
de sécurité est enclenché après l'utilisation; laisser l'outil se refroidir avant de
l'entreposer.
9. Ne pas ranger sous la lumière directe du soleil ou à tout endroit où la température
excèdera 40 °C/104 °F.
AVERTISSEMENT : Ce produit, lorsqu'il est utilisé pour le brasage et des applications similaires, engendre
des produits chimiques connus par l'état de la Californie pour causer le cancer et des anomalies
congénitales ou d'autres troubles pour la reproduction.
AVERTISSEMENT : Les règlements sur les matières dangereuses du Department of Transportation (ministère
du transport) interdit le transport du butane ou d'autres gaz inflammables dans des avions de passagers. Ne
pas ranger cet article ou tout autre article à gaz inflammable dans un bagage enregistré ou à main.
Contient du gaz inflammable sous pression. Ne pas utiliser près d'étincelles ou de flammes nues. Ne
pas percer ou incinérer le contenant ou le ranger à des températures supérieures à 49 °C. Garder hors
de la portée des enfants.
DURÉE DE
TEMPÉRATURE DE LA
FLAMME
CONTENANCE DU
RÉSERVOIR
LE MICRO-CHALUMEAU MT-30 NE CONTIENT PAS DE
GAZ BUTANE AU MOMENT DE L'ACHAT
5.1" (L) x 3" (W) x 3.5" (D)
130 mm x 76 mm x 90 mm
12 oz / 336 g
Approx.
(vide)
60 minutes
2500°F, 1300°C
(flamme bleue)
5/8 oz / 20 ml
L'ACHAT REMPLISSAGE
• Utilisez seulement du gaz butane Master Ultratane™.
• Assurez-vous que l'unité est ÉTEINTE, que le verrou de sécurité est
enclenché et que le pare-flamme est frais.
• Insérez la buse du contenant verticalement dans l'ouverture de remplissage
du gaz. Utilisez un mouvement
de pompage pour obtenir de meilleurs
résultats.
• Après le remplissage, allouez quelques minutes pour permettre au gaz
de se stabiliser.
LE MICRO-CHALUMEAU
MT-30 NE CONTIENT PAS DE
GAZ BUTANE AU MOMENT DE
L'ACHAT
Master Appliance Corp. • 2420 - 18th St., Racine WI 53403 USA • (262) 633-7791 • Fax: (262) 633-9745 • www.masterappliance.com
GARANTIE COMPLÈTE D'UN AN
Votre micro-chalumeau au butane Master MT-30 a été soigneusement testé et inspecté
avant de quitter l'usine. Nous
de matériau ou de main-d'œuvre pendant un an à compter de sa date d'achat, dans la
mesure où il est utilisé et entretenu normalement. En cas de défaut de matériau ou de
main-d'oeuvre
pièce qui, selon nous, s'avère défectueuse.
Cette garantie n'est pas valable si le MT-30 a été mal utilisé, s'il a été victime d'un usage
abusif, s'il a été modifié ou s'il a été utilisé avec du butane autre que le butane Ultratane
de Master Appliance. À l'expiration de la garantie, Master Appliance ne sera plus soumis
à aucune obligation expresse ou implicite. Puisque certains territoires ou provinces
interdisent de limiter la durée des garanties implicites, il est possible que la limitation
précédente ne s'applique pas à vous.
La société Master Appliance n'assume aucune responsabilité pour des dommages
accessoires ou indirects résultant d'un défaut de ce produit ou de son utilisation (ces
situations ne sont d'ailleurs pas couvertes par la garantie). Puisque certains territoires
et provinces interdisent d'exclure ou de limiter les responsabilités en cas de dommages
accessoires ou indirects, il est possible que la limitation précédente ne s'applique pas à
vous.
Cette garantie vous accorde des droits juridiques spécifiques, mais il est également
possible que vous ayez d'autres droits qui varient selon la province et le territoire.
Pour demander une réparation sous garantie, vous devez retourner l'équipement
défectueux à Master Appliance avec une preuve d'achat ou tout autre document daté
équivalent. Toutes les réclamations sous garantie doivent être transmises à la société
Master Appliance et non à un distributeur. Nous déclinons toute responsabilité si
réparation est effectuée ou tentée par d'autres. Toute garantie différente offerte par
d'autres n'est pas autorisée par nous. Si vous désirez faire une réclamation sous
garantie, veuillez envoyer à notre service à la clientèle (voir ci-dessous) votre MT-30
en port payé, accompagné d'une preuve d'achat et d'une note expliquant le problème.
Si vous désirez obtenir une réparation hors garantie, nous vous informons que nous
appliquons une tarif forfaitaire. Pour connaître le tarif uniforme en vigueur, veuillez
appeler Master Appliance. Ensuite, envoyez votre MT30 en port payé avec une note
expliquant le problème. Vider l’appareil de son gaz avant de l’expédier.
nous réparerons ou remplacerons gratuitement, à notre discrétion, toute
garantissons que ce produit ne présentera pas de défaut
une
Loading...
