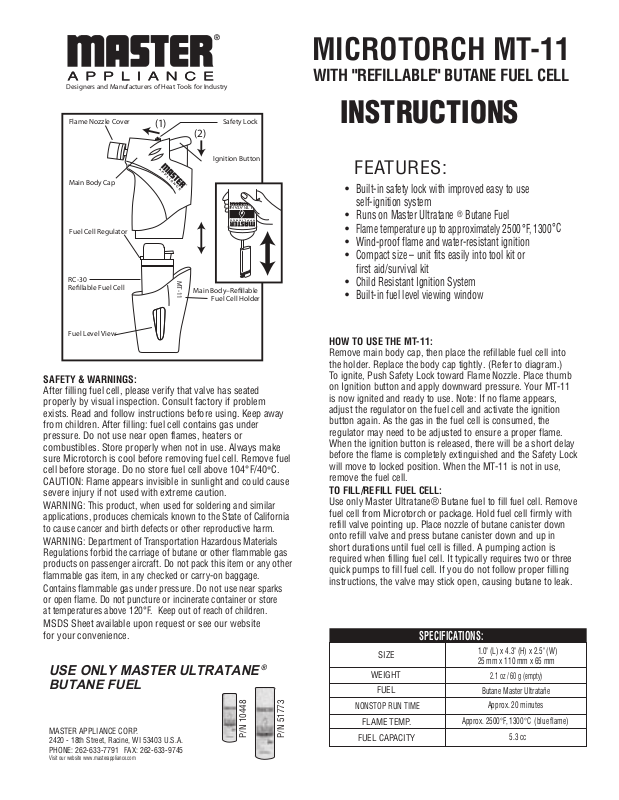

Master Appliance MT-11 User Manual

MICROTORCH MT-11

Designers and Manufacturers of Heat Tools for Industry

Flame Nozzle Cover

(1)

Safety Lock

(2)

Ignition Button

Main Body Cap

Carburant B utane • Gas B utano

B U T A N E F U E L

ULTRATANE

Designers and Manufacturers of Heat Tools for Industry

Fuel Cell Regulator

RC-30
Rellable Fuel Cell

Fuel Level View

MT-11

Main Body–Rellable

Fuel Cell Holder

SAFETY & WARNINGS:

After filling fuel cell, please verify that valve has seated
properly by visual inspection. Consult factory if problem
exists. Read and follow instructions before using. Keep away
from children. After filling: fuel cell contains gas under
pressure. Do not use near open flames, heaters or
combustibles. Store properly when not in use. Always make
sure Microtorch is cool before removing fuel cell. Remove fuel
cell before storage. Do no store fuel cell above 104

°F/40°C.
CAUTION: Flame appears invisible in sunlight and could cause
severe injury if not used with extreme caution.

WARNING: This product, when used for soldering and similar
applications, produces chemicals known to the State of California
to cause cancer and birth defects or other reproductive harm.

WARNING: Department of Transportation Hazardous Materials
Regulations forbid the carriage of butane or other flammable gas
products on passenger aircraft. Do not pack this item or any other
flammable gas item, in any checked or carry-on baggage.

Contains flammable gas under pressure. Do not use near sparks
or open flame. Do not puncture or incinerate container or store
at temperatures above 120° F. Keep out of reach of children.

MSDS Sheet available upon request or see our website
for your convenience.

USE ONLY MASTER ULTRATANE

®

BUTANE FUEL

MASTER APPLIANCE CORP.

2420 - 18th Street, Racine, WI 53403 U.S.A.
PHONE: [phone] FAX: [phone]

Visit our website www.masterappliance.com

P/N 10448

P/N 51773

WITH "REFILLABLE" BUTANE FUEL CELL

INSTRUCTIONS

FEATURES:

•

Built-in safety lock with improved easy to use
self-ignition system

•

Runs on Master Ultratane® Butane Fuel

•

Flame temperature up to approximately 2500°F, 1300

•

Wind-proof flame and water-resistant ignition

•

Compact size – unit fits easily into tool kit or
first aid/survival kit

•

Child Resistant Ignition System

•

Built-in fuel level viewing window

HOW TO USE THE MT-11:

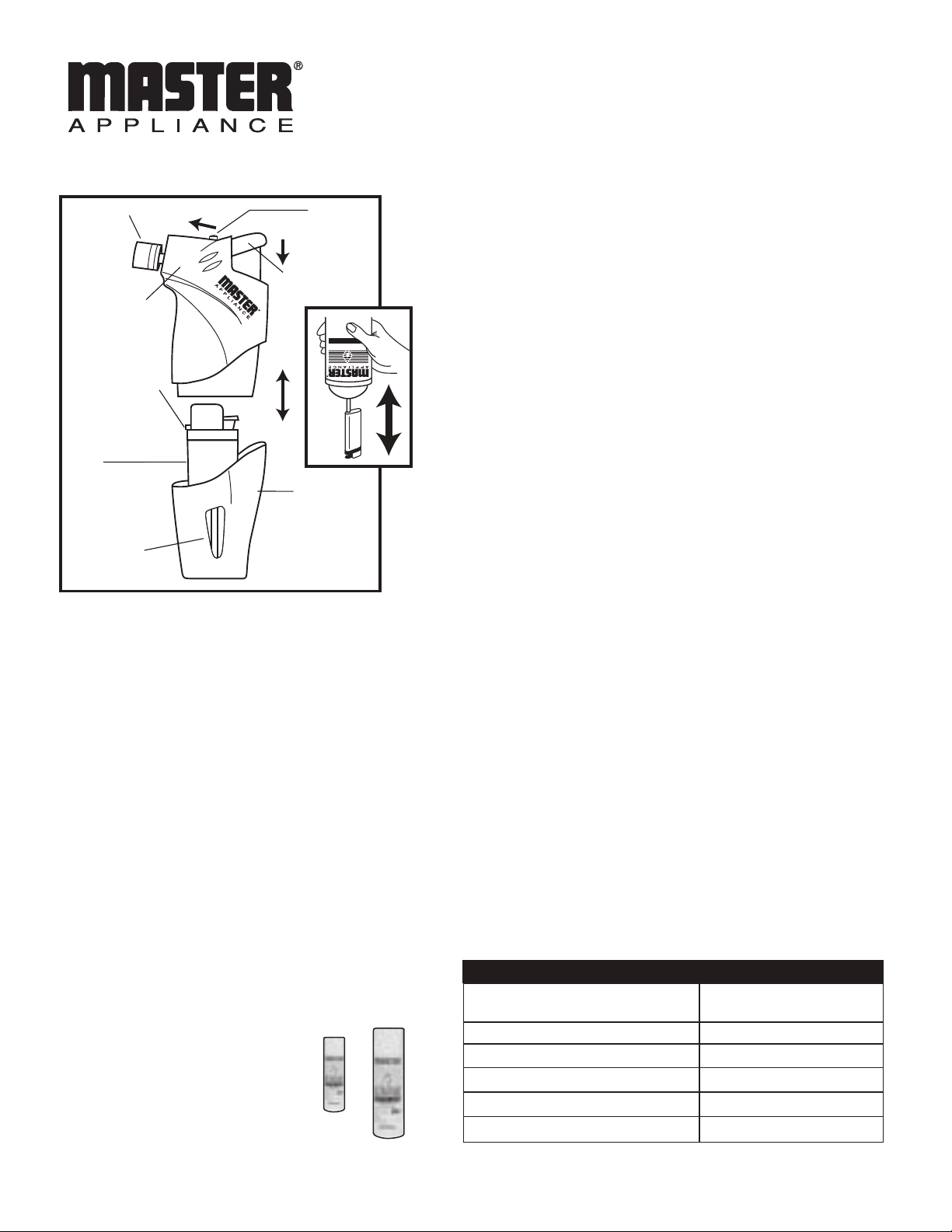

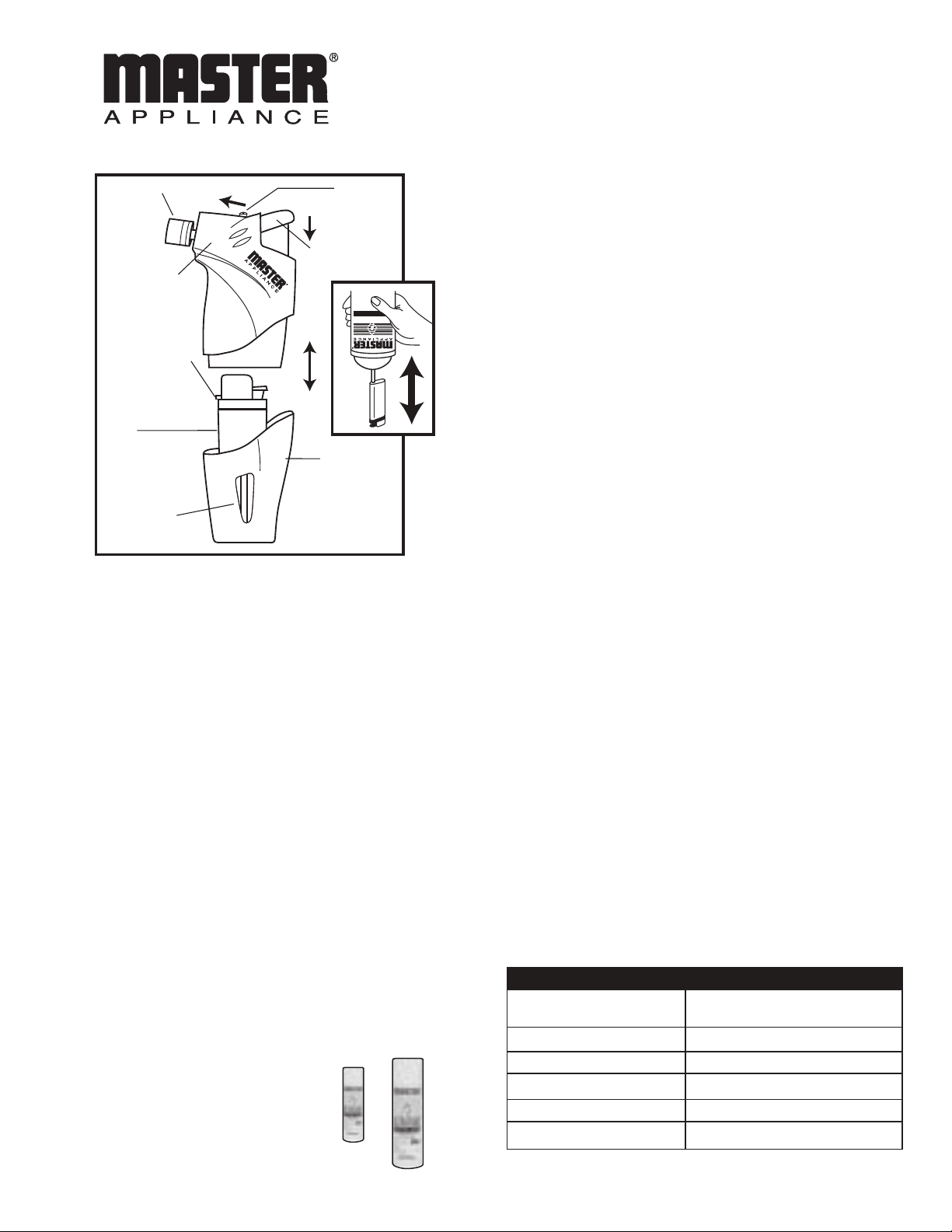

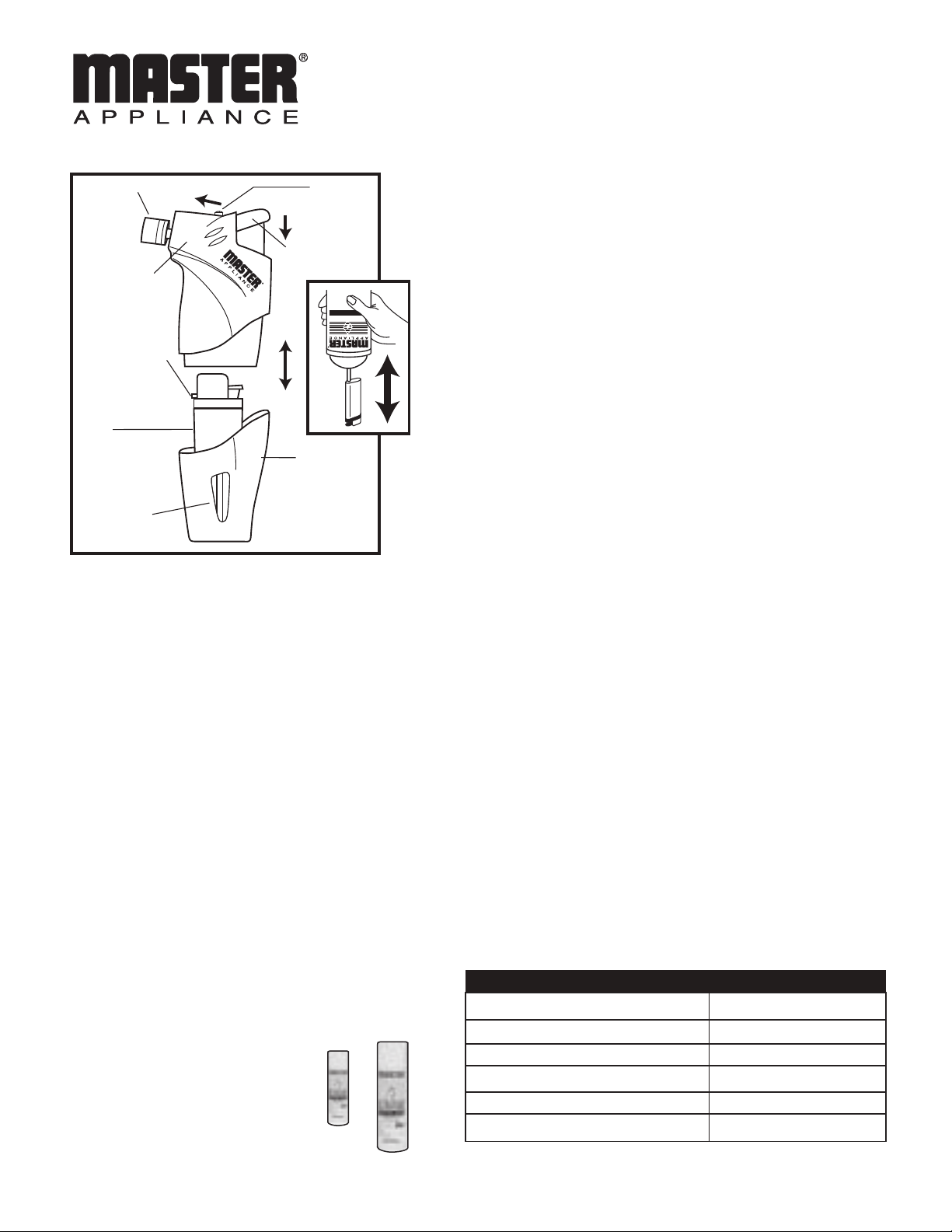

Remove main body cap, then place the refillable fuel cell into
the holder. Replace the body cap tightly. (Refer to diagram.)
To ignite, Push Safety Lock toward Flame Nozzle. Place thumb
on Ignition button and apply downward pressure. Your MT-11
is now ignited and ready to use. Note: If no flame appears,
adjust the regulator on the fuel cell and activate the ignition
button again. As the gas in the fuel cell is consumed, the
regulator may need to be adjusted to ensure a proper flame.
When the ignition button is released, there will be a short delay
before the flame is completely extinguished and the Safety Lock
will move to locked position. When the MT-11 is not in use,
remove the fuel cell.

TO FILL/REFILL FUEL CELL:

Use only Master Ultratane® Butane fuel to fill fuel cell. Remove
fuel cell from Microtorch or package. Hold fuel cell firmly with
refill valve pointing up. Place nozzle of butane canister down
onto refill valve and press butane canister down and up in
short durations until fuel cell is filled. A pumping action is
required when filling fuel cell. It typically requires two or three
quick pumps to fill fuel cell. If you do not follow proper filling
instructions, the valve may stick open, causing butane to leak.

SPECIFICATIONS:

SIZE

WEIGHT

FUEL

NONSTOP RUN TIME

FLAME TEMP.

FUEL CAPACITY

1.0" (L) x 4.3" (H) x 2.5" (W)
25 mm x 110 mm x 65 mm

2.1 oz / 60 g (empty)

Butane Master Ultratane

Approx. 20 minutes

Approx. 2500

°

1300°C (blue flame)

F,

5.3 cc

°C

®

MICROTORCH MT-11

Designers and Manufacturers of Heat Tools for Industry

Couvercle
de la buse
de la amme

Bouchon du
corps principal

Régulateur de la
pile à carburant

Pile à carburant
rechargeable RC-30

Fenêtre de jauge de carburant

(1)

(2)

Bouton d'allumage

MT-11

Corps principal–

Support de la pile à

carburant rechargeable

Loquet
de sûreté

VEC PILE À BUTANE « RECHARGEABLE »

MODE D’EMPLOI

UTILISATION DU CHALUMEAU MT-11:

Enlevez le bouchon du corps principal et placez la
cartouche rechargeable dans le support. Replacez le

Carburant B utane • Gas B utano

B U T A N E F U E L

ULTRATANE

Designers and Manufacturers of Heat Tools for Industry

bouchon en serrant fermement. (Reportez-vous à
l'illustration.) Pour allumer, poussez le loquet de
sûreté vers le bec d'allumage. Placez le pouce sur le
bouton d'allumage et poussez vers le bas.
MT-11 est maintenant

allumé et prêt à fonctionner.

Votre

Remarque : Si aucune flamme n'apparaît, ajustez le
régulateur sur la cartouche de gaz et appuyez de
nouveau sur le bouton d'allumage. Au fur et à
mesure que le gaz est consommé, ajustez le
régulateur de façon à garantir une flamme de taille
appropriée. Lorsque vous relâchez le bouton
d'allumage, la flamme ne s'éteint complètement
qu'après un court instant, le loquet de sûreté revient
alors en position fermée. Enlevez la

cartouche de

gaz du MT-11 quand il n'est pas utilisé.

POUR REMPLIR/RECHARGER LA PILE
À CARBURANT :

N'utilisez que le butane Master Ultratane® pour
remplir la pile. Enlevez la pile à carburant du
Microtorch ou du paquet. Maintenez fermement la
pile avec le clapet de remplissage pointé vers le
haut. Placez la buse du bidon de butane dans le
clapet de remplissage, appuyez sur le bidon et
relâchez jusqu'à ce que la pile soit remplie. Une
action de pompage est requise lors du remplissage
de la pile. Il faut en général deux à trois pompages
rapides pour la remplir. Si vous ne vous conformez
pas aux instructions de remplissage, le clapet risque
de rester ouvert et de laisser fuir le butane.

CARACTÉRISTIQUES :

•

Loquet de sûreté intégré avec système

d'auto-allumage amélioré, facile à utiliser

•

Alimenté par une pile à butane

"rechargeable"

•

Température de la flamme

atteignant approx. 1370 °C

•

Allumage hydrorésistant et flamme

à l’épreuve du vent

•

Taille compacte— l’unité se range

facilement dans une trousse d’outils
ou dans une trousse de secours/survie

•

Fonctionne avec du butane Master

Ultratane®

• Système d'allumage à l'épreuve
des enfants

•

Fenêtre de jauge de carburant intégrée

UTILISER UNIQUEMENT AVEC DU
BUTANE MASTER ULTRATANE

MASTER APPLIANCE CORP.

2420 - 18th Street, Racine, WI 53403 U.S.A.
PHONE: [phone] FAX: [phone]

Visitez notre site web: www.masterappliance.com

®

P/N 10448

SÉCURITÉ ET MISES EN GARDE :

Après avoir rempli la pile, veuillez vérifier que le
clapet est bien scellé en inspectant visuellement la
fermeture. Contactez l'usine en cas de difficulté.
Lisez attentivement les instructions avant toute
utilisation et conformez-vous y. Gardez hors de
portée des enfants. Après le remplissage, la pile
contient du gaz sous pression. N'utilisez pas la pile
près de flammes nues, appareils de chauffage ou
combustibles. Entreposez-la correctement
lorsqu'elle n'est pas utilisée. Veillez toujours à ce
que le Microtorch soit refroidi avant d'enlever la
pile. Enlevez la pile à carburant avant l'entreposage.
N'entreposez pas la pile à carburant dans un endroit
où la température ambiante est supérieure à 40 °C.

ATTENTION :

Les flammes sont invisibles à la lumière
du soleil et peuvent causer de graves blessures si
vous ne faites pas preuve d'une sécurité extrême.

AVERTISSEMENT : Lorsqu'il est utilisé pour le
soudage ou pour un autre usage semblable, cet
appareil dégage des produits chimiques que l'État
de Californie estime capables de causer le cancer et
des malformations congénitales ou d'autres
désordres de reproduction.
AVERTISSEMENT : Les règlements du ministère du
transport concernant les matières dangereuses
interdisent le transport de butane ou autres produits
contenant des gaz inflammables par avion de
passagers. Ne pas mettre le présent objet ou tout
autre objet contenant des gaz inflammables dans un
bagage allant en soute ou en cabine.
Contient gaz inflammable sous pression. Ne pas
utiliser près d'étincelles ou d'une flamme nue. Ne
pas perforer le contenant ni le jeter au feu ni le
conserver à des températures supérieures à
49 °C. Garder hors de la portée des enfants.
La fiche de renseignements sur la sécurité du
produit est disponible sur demande ; vous
pouvez également la trouver sur notre site web.

CARACTÉRISTIQUES TECHNIQUES

DIMENSIONS

POIDS

CARBURANT

DURÉE DE COMBUSTION ININTERROMPUE

P/N 51773

TEMPÉRATURE DE LA FLAMME

CONTENANCE DU RÉSERVOIR

25 mm x 110 mm x 65 mm

2.1 oz / 60 g (vide)

Butane Master Ultratane

Environ 20 minutes

Environ 1300°C (amme bleue)

5.3 cc

®

MICROTORCH MT-11

Designers and Manufacturers of Heat Tools for Industry

Tapa de la

boquilla de
la flama

Tapa del
cuerpo principal

Regulador de la
celda de combustible

Celda de combustible
rellenable RC-30

Ventanilla de nivel
de combustible

(1)

(2)

Botón de encendido

MT-11

Cuerpo de la herramienta

combustible rellenable

Seguro

Portacelda de

Carburant B utane • Gas Butano

B U T A N E F U E L

ULTRATANE

Designers and Manufacturers of Heat Tools for Industry

–

CON CELDA DE GAS BUTANO “RELLENABLE”

INSTRUCCIONES

CÓMO USAR EL SOPLETE MT-11:

Quite la tapa del cuerpo principal y ponga la celda de
combustible rellenable en el portacelda. Vuelva a
colocar la tapa y apriétela firmemente . (Consulte el
diagrama.) Para encender, oprima el seguro hacia la
boquilla de la flama. Ponga el pulgar en el botón de
encendido y aplique presión hacia abajo. Su MT-11 ya
está encendido y listo para usarse. Nota: Si no aparece
la flama, ajuste el regulador situado en la celda de
combustible y active de nuevo el botón de encendido.
Es posible que haya que ajustar periódicamente el
regulador para garantizar una flama adecuada a medida
que se consuma el gas de la célula de combustible. Al
soltar el botón de encendido, habrá una breve demora
antes de que se extinga totalmente la flama y el seguro
se moverá a su posición de cerrado. Quite la célula de
combustible cuando el MT-11 no esté en uso.

PARA LLENAR/RELLENAR LA CELDA DE

COMBUSTIBLE:

Use solamente gas butano Master Ultratane® para
llenar la celda de combustible. Saque la celda de
combustible de la herramienta Microtorch o del
paquete. Sujete la celda firmemente con la válvula de
relleno apuntando hacia arriba. Coloque la boquilla del
recipiente de gas butano hacia abajo dentro de la
válvula de relleno y presione el recipiente de gas butano
hacia abajo y hacia arriba brevemente hasta que la celda
de combustible esté llena. Para llenar la celda de
combustible se requiere un movimiento de bombeo.
Normalmente hacen falta dos o tres movimientos
rápidos para llenar la celda. De no seguir las
instrucciones de llenado adecuadas, la válvula se podría
quedar atascada abierta, causando pérdidas de butano.

SEGURIDAD Y ADVERTENCIAS:

Después de llenar la celda de combustible, verifique

CARACTERÍSTICAS:

•

Seguro integrado con sistema de

encendido mejorado fácil de usar

•

Energizado por una celda de butano

"rellenable"

•

Temperatura de la llama hasta

aproximadamente 1370 °C

•

Encendido resistente al agua y llama a

prueba de vientos

•

Compacto— la unidad se acomoda

fácilmente en una caja de
herramientas o un botiquín de
primeros auxilios

•

Funciona con butano Master

Ultratane®

visualmente que la válvula se haya asentado
correctamente. Si existe algún problema, consulte a la
fábrica. Lea y siga las instrucciones antes del uso.
Mantenga la herramienta fuera del alcance de los niños.
Después de llenarla, la celda de combustible contiene
gas a presión. No la use cerca de llamas abiertas,
calentadores o combustibles. Guarde la herramienta en
lugar apropiado cuando no la use. Siempre cerciórese
de que la herramienta Microtorch esté fría antes de
sacar la celda de combustible. Retire la celda de
combustible antes de guardar la herramienta. No
guarde la celda de combustible en cualquier lugar
donde la temperatura excede los 40 °C.
PRECAUCIÓN: A la luz del sol, la flama parece invisible
y podría causar lesiones graves si no se usa con suma
precaución.

• Sistema de ignición a prueba de niños

•

Ventanilla de nivel de combustible integrada

UTILICE SÓLO GAS BUTANO MASTER

ULTRATANE

MASTER APPLIANCE CORP.

2420 - 18th Street, Racine, WI 53403 U.S.A.
PHONE: [phone] FAX: [phone]

Visite nuestro sitio web: www.masterappliance.com

®

COMO COMBUSTIBLE

P/N 10448

P/N 51773

ADVERTENCIA: El Estado de California tiene
conocimientos de que este producto, cuando se usa en
soldaduras o aplicaciones similares, produce agentes
químicos que pueden provocar cáncer, defectos
congénitos y daños al sistema reproductor.
ADVERTENCIA: Las normas del Departamento de
Transporte sobre materiales peligrosos prohiben llevar
gas butano y demás productos de gases inflamables en
aviones de pasajeros. No se deben transportar estos
artículos ni otros que utilicen gases inflamables, sin
importar si van en el equipaje de mano en la cabina o en
la bodega del avión.
Contiene gas inflamable a presión. No lo use cerca
de chispas o de una flama abierta. No perfore ni
incinere el envase. No lo guarde en lugares con
temperaturas superiores a 49 °C. Mantener fuera del
alcance de los niños.
La MSDS (Hoja de datos de seguridad de
materiales) está a su disposición sobre pedido
o vea nuestro sitio Web para su comodidad.

ESPECIFICACIONES:

DIMENSIONES

PESO

COMBUSTIBLE

TIEMPO DE FUNCIONAMIENTO ININTERRUMPIDO

TEMPERATURA DE LA FLAMA

CAPACIDAD DEL DEPÓSITO

1.0" (L) x 4.3" (H) x 2.5" (W)
25 mm x 110 mm x 65 mm

Butane Master Ultratane® / gas butano

Approx. 2500°F, 1300°C (flama azul)

2.1 oz / 60 g (vacío)

Approx. 20 minutos

5.3 cc
