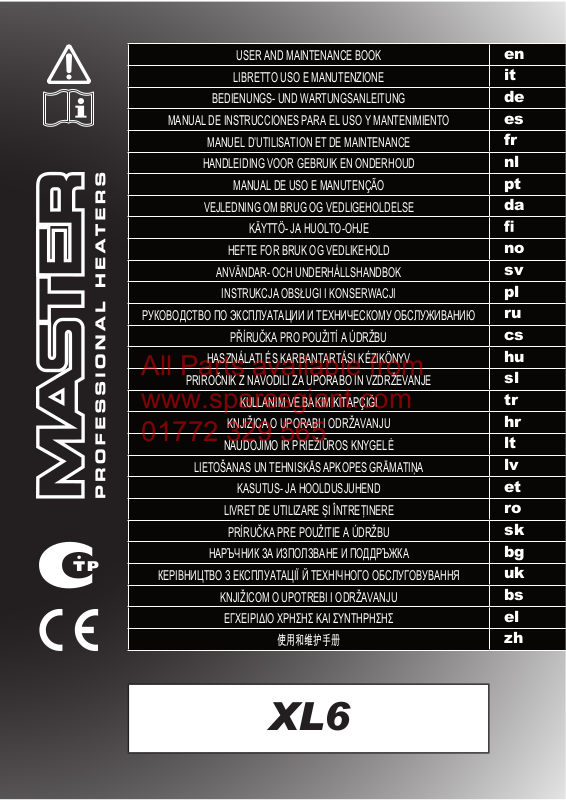

Master XL 6 4200.001 User manual

USER AND MAINTENANCE BOOK

All Parts available from
www.sparesgiant.com
01772 329 565

en

LIBRETTO USO E MANUTENZIONE

BEDIENUNGS- UND WARTUNGSANLEITUNG

MANUAL DE INSTRUCCIONES PARA EL USO Y MANTENIMIENTO

MANUEL D’UTILISATION ET DE MAINTENANCE

HANDLEIDING VOOR GEBRUIK EN ONDERHOUD

MANUAL DE USO E MANUTENÇÃO

VEJLEDNING OM BRUG OG VEDLIGEHOLDELSE

KÄYTTÖ- JA HUOLTO-OHJE

HEFTE FOR BRUK OG VEDLIKEHOLD

ANVÄNDAR- OCH UNDERHÅLLSHANDBOK

INSTRUKCJA OBSŁUGI I KONSERWACJI

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

PŘÍRUČKA PRO POUŽITÍ A ÚDRŽBU

it
de
es
fr
nl
pt
da

no
sv
pl
ru
cs

HASZNÁLATI ÉS KARBANTARTÁSI KÉZIKÖNYV

PRIROČNIK Z NAVODILI ZA UPORABO IN VZDRŽEVANJE

KULLANIM VE BAKIM K

KNJIŽICA O UPORABI I ODRŽAVANJU

NAUDOJIMO IR PRIEŽIŪROS KNYGELĖ

LIETOŠANAS UN TEHNISKĀS APKOPES GRĀMATIŅA

KASUTUS- JA HOOLDUSJUHEND

LIVRET DE UTILIZARE ŞI ÎNTREŢINERE

PRÍRUČKA PRE POUŽITIE A ÚDRŽBU

НАРЪЧНИК ЗА ИЗПОЛЗВАНЕ И ПОДДРЪЖКА

КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ Й ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ

KNJIŽICOM O UPOTREBI I ODRŽAVANJU

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

i

TAPÇIĞI

hu
sl
tr
hr
lt
lv
et
ro
sk
bg
uk
bs
el

使用和维护手册

XL6

zh

NOTE:_____________________________________________________________

All Parts available from
www.sparesgiant.com
01772 329 565

en

____________________________________________________________________

it

____________________________________________________________________

de

____________________________________________________________________
____________________________________________________________________

es

____________________________________________________________________

fr

____________________________________________________________________

nl

____________________________________________________________________
____________________________________________________________________

pt

____________________________________________________________________

da

____________________________________________________________________



____________________________________________________________________

no

____________________________________________________________________
____________________________________________________________________

sv

____________________________________________________________________

pl

____________________________________________________________________

ru

____________________________________________________________________
____________________________________________________________________

cs

____________________________________________________________________

hu

____________________________________________________________________

sl

____________________________________________________________________
____________________________________________________________________

tr

____________________________________________________________________

hr

____________________________________________________________________

lt

____________________________________________________________________

lv

____________________________________________________________________
____________________________________________________________________

et

____________________________________________________________________

ro

____________________________________________________________________

sk

____________________________________________________________________
____________________________________________________________________

bg

____________________________________________________________________

uk

____________________________________________________________________

bs

____________________________________________________________________
____________________________________________________________________

el

____________________________________________________________________

zh

____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________
____________________________________________________________________

TECHNICAL DATA TABLE - TABELLA DATI TECNICI - TECHNISCHE

All Parts available from
www.sparesgiant.com
01772 329 565

DATEN - TABLA DE DATOS TÉCNICOS - TABLEAU DES DONNEES

TECHNIQUES - TABEL TECHNISCHE GEGEVENS - TABELA DE

DADOS TÉCNICOS - TABEL OVER TEKNISKE DATA - TEKNISET

TIEDOT SISÄLTÄVÄ TAULUKKO - TABELL MED TEKNISKE
DATA - TABELL ÖVER TEKNISKA DATA - TABELA DANYCH

TECHNICZNYCH - ТАБЛИЦА ТЕХНИЧЕСКИХ ДАННЫХ -

TABULKA TECHNICKÝCH ÚDAJŮ - MŰSZAKI ADATTÁBLÁZAT -

PREGLEDNICA TEHNIČNIH PODATKOV - TABLICA SA TEHNIČKIM

PODACIMA - TEKNİK VERİLER TABLOSU - TECHNINIŘ DUOMENŘ

LENTELË - TEHNISKO DATU TABULA - TEHNILISTE ANDMETE

TABEL - TABEL DATE TEHNICE - TABUĽKA TECHNICKÝCH ÚDAJOV

- ТАБЛИЦА ТЕХНИЧЕСКИ ДАННИ - ТАБЛИЦЯ ТЕХНІЧНИХ

ДАНИХ - TABELA S TEHNIČKIM PODACIMA - ΠΙΝΑΚΑΣ ΤΕΧΝΙΚΩΝ

ΔΕΔΟΜΕΝΩΝ - 技术参数

en

it

de

es

fr

nl

pt

da



no

sv

MODEL XL6

17 kW

14.600 kcal/h

58.000 Btu/h

1,35 kg/h

DIESEL / KEROSENE

11 l

~ 220-240 V 50 Hz 0,85 A

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

0,40 GpH 80°H LE DANFOSS

18 kg

9,5 bar

950 kPa

1,5

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

FIGURES - FIGURE - ABBILDUNGEN - DIBUJOS - DESSINS - AF-

BEELDINGEN - FIGURAS - BILLEDER - KUVAT - TEGNINGER

it

- BILDER - RYSUNKI - РИСУНКИ - OBRÁZKY - RAJZOK - SLIKE -

de

ŞEKİLLER - CRTEŽI - PAVEIKSLAI - ATTĒLI - JOONISED - DESENE

es

fr

nl

pt

da



no

sv

pl

ru

- OBRÁZKY - СХЕМИ - МАЛЮНКИ - SLIKE - ΕΙΚΟΝΕΣ - 图解

cs

hu

sl

tr

hr

lv

et

ro

sk

bg

uk

bs

1

lt

el

zh

2

FIGURES - FIGURE - ABBILDUNGEN - DIBUJOS - DESSINS - AF-

All Parts available from
www.sparesgiant.com
01772 329 565

BEELDINGEN - FIGURAS - BILLEDER - KUVAT - TEGNINGER

- BILDER - RYSUNKI - РИСУНКИ - OBRÁZKY - RAJZOK - SLIKE -

ŞEKİLLER - CRTEŽI - PAVEIKSLAI - ATTĒLI - JOONISED - DESENE

- OBRÁZKY - СХЕМИ - МАЛЮНКИ - SLIKE - ΕΙΚΟΝΕΣ - 图解

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

3

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

4

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

de

IMPORTANT: READ AND UNDERSTAND THIS OPERATIONAL MANUAL BEFORE

PERFORMING ASSEMBLY, COMMISSIONING OR MAINTENANCE ON THIS

GENERATOR. INCORRECT USE OF THE GENERATOR CAN CAUSES SERIOUS INJURY.

KEEP THIS MANUAL FOR FURTHER REFERENCE.

es

►►1. SAFETY INFORMATION

(WARNINGS)

fr

!

nl

IMPORTANT NOTICE: This device
is not suitable for operation by persons
(including children) with impaired physi-

pt

cal, sensory or mental faculties, as well

da

as inexperienced personnel, unless su­pervised by a safety guardian. Children



are not to be left unattended as to ensure

no

they are not playing with the equipment.

sv

cs

!

WARNING: Carbon monoxide
poisoning can prove to be fatal.

pl

First symptoms of carbon monoxide

ru

poisoning are similar to inuenza with severe
headaches, dizziness and/or nausea. Such
symptoms may be caused by generation fault.

hu

UPON NOTICING THESE SYMPTOMS,
IMMEDIATELY LEAVE THE ROOM AND GO

sl

OUTSIDE, next, notify the technical service
center that the generator needs to be repaired.

tr

1.1. SUPPLY:

hr

►1.1.1. Personnel in charge of supply must

be fully qualied, must be familiar with

lt

the manufacturer’s manual as well as the

lv

effective regulations for safe supply of
generators.

et

►1.1.2. Only the fuel types specically listed

on the generator’s nameplate are to be

ro

used.

sk

►1.1.3. Before refueling, shut down the

bg

generator and wait for it to cool down.

►1.1.4. Fuel cisterns are to be located in a

uk

separate facility.

►1.1.5. All fuel containers are to be located

bs

within safe distance from the generator, as
per the applicable regulations.

el

►1.1.6. Fuel is to be stored in rooms with

zh

insulated oor, so that the fuel cannot
penetrate the oor into the open ame
below causing fuel combustion.

►1.1.7. Fuel storage needs to follow all the

applicable regulations.

1.2. SAFETY CONSIDERATIONS:
►1.2.1. The generator should never be used

in rooms with fuel, paint thinners and other
combustible fumes.

►1.2.2. All applicable local rules and

regulations need be observed while using
the generator.

►1.2.3. Generators in operation near

tarpaulin, screens or other similar materials
need to be located a safe distance away.
The use of inammable covers is highly
encouraged.

►1.2.4. The device is to be used in well

ventilated interiors only. To ensure proper
air circulation, a proper opening is required,
as per the applicable regulations

►1.2.5. For generator power feed observe

closely the voltage and frequency values
given on the nameplate.

►1.2.6. Only use grounded, three-core

extension cords.

►1.2.7. Minimal safety distance between the

generator and combustible materials is:
front = 2,5 m; side, up and back = 1,5 m.

►1.2.8. To avoid re, hot or working generator

is to be placed on a stable and leveled
ooring.

►1.2.9. Animals are to be kept at a safe

distance away from the generator.

►1.2.10. Unplug the generator at all times

during downtime.

►1.2.11. Thermostat control allows the

generator to be turned on at any time.

►1.2.12. The generator must not be used in

frequently visited rooms and in bedrooms.

►1.2.13. Do not obstruct the airow (back

of the device) and air intake (front) of the
generator.

►1.2.14. If the generator is plugged in,

hot, or currently running, it must not be
moved, manipulated, refueled or attempt
maintenance work of any kind.

►1.2.15. Do not channel the air ow at intake

or the generator output.

►1.2.16. Keep the safe distance between

the hot parts of the generator and thermo­sensitive or combustible materials (including
feeder cable).

►1.2.17. In case the feeder cable is damaged,

have it replaced at the technical service
center to avoid danger.

►►2. UNPACKING

All Parts available from
www.sparesgiant.com
01772 329 565

See Fig. 1

►2.1. Remove all the generator wrapping and

packaging materials then dispose of them
as per the applicable local regulations.

►2.2. Remove all the components from the

box.

►2.3. Check for any damage during transport.

If the generator appears damaged in any
way, please inform your vendor promptly.

►►3. FUEL

!

WARNING: The generator only runs

on DIESEL or KEROSENE fuel.

To avoid re or explosion, use only diesel
or kerosene fuel. Do not use gasoline,
naphtha, paint thinners, alcohol or any other
combustible liquids.
For low-temperature operation, use antifreeze
supplements.

►►4. OPERATING PRINCIPLE

See Fig. 2

Airow is necessary to ensure proper
combustion, it is supplied by the internal
burner fan. The air enters the burner funnel
and gets mixed with a high-pressure fuel jet.
The fuel ow is secured by an electrical pump,
which sucks the fuel away from the tank and
moves it to the nozzle under high pressure.

NOTE: IN THE EVENT OF GENERATOR
BEING TURNED OFF DUE TO RUNNING
OUT OF FUEL, TURN THE GENERATOR
OFF, REFUEL AND TURN IT BACK ON
(SEE PARA. 5.1.).

►►5.2. TURNING THE GENERATOR
OFF:

!

WARNING: DO NOT CUT THE POWER
OR DISCONNECT THE FEEDER CABLE
BEFORE THE GENERATOR COOLS
DOWN COMPLETELY (ab. 5 minutes).

►5.2.1. Turn the “ON/OFF” switch “OFF” (0)

(A Fig. 3).

►►6. CLEANING THE FUEL

FILTER

See Fig. 4

DEPENDING ON THE QUALITY OF FUEL
USED, IT MAY BE NECESSARY TO CLEAN
THE FUEL FILTER.

►6.1. Remove the plug on the fuel tank (A

Fig. 4).
►6.2. Remove the lter from the tank.
►6.3. Unscrew the cap (B Fig. 4).
►6.4. Remove the lter (C Fig. 4).
►6.6. Clean the lter using clean fuel, do not

damage the lter.
►6.6. Replace the lter inside the tank.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

►►5. OPERATION

!

WARNING: Read the section
“SAFETY CONSIDERATIONS” carefully
before turning the generator on.

►►5.1. RUNNING THE GENERATOR:

►5.1.1. Observe all safety instructions at all

times.
►5.1.2. Check if fuel is present in the tank.
►5.1.3. Close the fuel tank ller plug.
►5.1.4. Plug the feeder cable into the socket

(CHECK THE VOLTAGE IN ”TECHNICAL

DATA SHEET”).
►5.1.5. Turn the “ON/OFF” switch “ON” (|) (C

Fig. 3). The generator should be online in

a few seconds. If it is not, please refer to

the section “PROBLEM IDENTIFICATION”

(Paragraph 10).
►5.1.6. Check the position of the thermostat

(C Fig. 3).

►►7. MAINTENANCE AND

TRANSPORTATION

TO ENSURE THE BEST MAINTENANCE
AND/OR TRANSPORTATION PROCEDURE,
PLEASE OBSERVE THE FOLLOWING
PROCEDURE:

►7.1. Empty the fuel tank.
►7.2. If remainders are still present, pour in

clean fuel and empty it again.

►7.3. Close the tank ller plug, dispose of the

fuel as per the applicable regulations.

►7.4. To ensure proper generator

maintenance, keep it leveled to prevent fuel
leaks, keep it in a dry place and protect from
getting damaged.

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

►►8. DISPLAY ERRORS

See B Fig. 3

it

ERROR CAUSE SOLUTION

de

es

fr

F0

1. The “ON/OFF” switch is turned
“ON” (|) when the generator is
plugged in

OPERATION ERROR

1. After disconnecting the generator,
see that the switch is in the “OFF” (0)
position, plug the generator in and turn
the switch “ON” (|)

nl

pt

da

F1

1. No fuel

2. Fuel is contaminated

PHOTOCELL ERROR

1. Turn the switch “OFF” (0), rell the fuel
tank

2. Turn the switch “OFF” (0) empty and
rell the fuel tank. Clean the lter using

no

sv

pl



3. Photocell is dirty or damaged

4. Fuel lter is dirty

5. Ignition error

clean fuel, do not damage the lter (SEE
PARA. 6)

3. Contact the technical service center

4. SEE PARA. 6

5. Contact the technical service center

TEMPERATURE CONTROL SENSOR ERROR

ru

cs

F2

1. Interrupted cable

2. Sensor is damaged

1. Contact the technical service center

2. Contact the technical service center

THERMOSTAT ERROR

hu

sl

tr

hr

lt

F3

LO

CH

1. Internal generator overheating

1. Turn the generator off, wait until it is
cooled down

2. Antitilting sensor intervent

2. Place the heater on a level and stable
surface

1. External temperature below 0°C 1. Normal condition

1. Continuous operation 1. Normal condition

►►9. PREVENTIVE MAINTENANCE SCHEDULE

lv

WARNING: BEFOR INITIATING ANY REPAIR OR MAINTENANCE PROCEDURE UNPLUG

et

ro

sk

THE FEEDER CABLE AND MAKE SURE THAT THE GENERATOR IS COOLED DOWN.

COMPONENT MAINTENANCE FREQUENCY MAINTENANCE PROCEDURE

Fuel tank Clean every 150-200 hours of

operation or when necessary

bg

Nozzle Clean or replace once per season or

uk

when necessary

Photocell Clean once per season or when

bs

Fuel lter Clean or replace twice per season or

el

necessary

when necessary

zh

Ignition device Clean or replace every 1.000 hours

of operation, or when necessary

Fan blades Clean when necessary Contact the technical service center

Empty and rinse with fresh fuel

Contact the technical service center

Contact the technical service center

Clean the fuel lter with clean fuel

Contact the technical service center

►►10. PROBLEM IDENTIFICATION

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Generator

doesn’t run

1. Generator blocked

2.The power switch is in the “OFF”

1. Restart the generator

2. Turn the switch “ON” (|)

(0) position

3. No power

3A. Plug the feeder cable properly into

the socket
3B. Check the power supply network
3C. Contact the technical service center

4. Feeder cable unplugged

5. Blocked control card

4. Contact the technical service center
5A. Restart the generator
5B. Identify the display error
5C. Contact the technical service center

6. Wrong thermostat setting

6. Calibrate the thermostat by setting it

higher than ambient temperature

7. Temperature sensor override

7A. Wait at least ten minutes then try to

run ignition again
7B. Contact the technical service center

Motor/pump
runs but the
ame does

not start

8. Fuse damaged

1. No fuel

2. Ignition device is dirty

3. Fuel lter is dirty

4. Nozzle is dirty

5. Photocell is dirty, damaged or

8. Contact the technical service center

1. Turn off the generator, rell the fuel

tank then restart the generator

2. Contact the technical service center

3. Clean the lter using clean fuel

4. Contact the technical service center

5. Contact the technical service center

installed improperly

6. Foreign substances present in
the tank

7. Electrodes are used up or

6. Empty and rell the fuel tank with
clean fuel

7. Contact the technical service center

placed at an improper distance

Fan blocked

1. Engine damaged 1. Contact the technical service center

or spins too

slowly

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

IMPORTANTE: LEGGERE E COMPRENDERE QUESTO MANUALE OPERATIVO PRIMA DI

it

EFFETTUARE L’ASSEMBLAGGIO, LA MESSA IN FUNZIONE O LA MANUTENZIONE DI

QUESTO GENERATORE. L’USO ERRATO DEL GENERATORE PUÒ CAUSARE LESIONI

GRAVI. CONSERVARE QUESTO MANUALE A TITOLO DI FUTURO RIFERIMENTO.

es

►►1. INFORMAZIONI SULLA

SICUREZZA (AVVERTENZE)

fr

!

IMPORTANTE: Questo apparecchio

nl

non è adatto all’uso da parte di persone

(incluse bambini) con capacità siche,

pt

sensoriali e mentali ridotte, o inesperte,
a meno che non vengano supervisionate

da

da una persona reponsabile per la loro si­curezza. I bambini devono essere control-



lati, per assicurarsi che non giochino con

no

l’apparecchio.

sv

cs

hu

sk

bg

uk

bs

zh

!

PERICOLO: L’asssia da ossido di

carbonio può risultare fatale.

pl

I primi sintomi di asssia da ossido di carbonio

ru

assomigliano a quelli dell’inuenza, con cefa­lee, capogiri e/o nausea. Tali sintomi potrebbero
essere causati dal funzionamento difettoso del
generatore. NEL CASO SI PRESENTASSERO
QUESTI SINTOMI, USCIRE IMMEDIATAMEN-

sl

TE ALL’APERTO e far riparare il generatore dal
centro assistenza tecnica.

tr

1.1. RIFORNIMENTO:

hr

►1.1.1. Il personale incaricato del rifornimento,

deve essere qualicato ed avere totale dimes-

lt

tichezza con le istruzioni del fabbricante e con
la normativa vigente in merito al rifornimento

lv

sicuro dei generatori.

►1.1.2. Usare solamente il tipo di combustibi-

et

le espressamente specicato sulla targhetta

ro

identicativa del generatore.

►1.1.3. Prima di effettuare il rifornimento, speg-

nere il generatore, ed attendere che si raff­reddi.

►1.1.4. Le cisterne di magazzinaggio del car-

burante devono trovarsi in una struttura sepa­rata.

►1.1.5. Tutti i serbatoi del combustibile, devono

trovarsi ad una distanza minima di sicurezza

el

dal generatore, secondo norme vigenti.

►1.1.6. Il combustibile va conservato in locali il

cui pavimento non permetta la penetrazione
ed il gocciolio dello stesso su amme sot­tostanti, che possano causarne l’accensione.

►1.1.7. La conservazione del combustibile va

effettuata in conformità alla normativa vigente.

1.2. SICUREZZA:
►1.2.1. Non usare mai il generatore in locali nei

quali siano presenti benzina, solventi per ver­nici o altri vapori altamente inammabili.

►1.2.2. Durante l’uso del generatore, attenersi

a tutte le ordinanze locali ed alla normativa vi­gente.

►1.2.3. I generatori usati in prossimità di teloni,

tende o altri materiali simili di copertura, de­vono essere situati a distanza di sicurezza da
essi. Si consiglia anche di usare materiali di
copertura di tipo ignifugo.

►1.2.4. Usare solamente in aree ben ventilate.

Predisporre un’apertura adeguata secondo
le norme vigenti, allo scopo di immettere aria
fresca dall’esterno.

►1.2.5. Alimentare il generatore solamente con

corrente avente tensione e frequenza speci­cate sulla targhetta identicativa del genera­tore.

►1.2.6. Usare solamente prolunghe a tre li

opportunamente collegate a massa.

►1.2.7. Distanze minime di sicurezza, consigli-

ate, intercorrente tra il generatore e le sostan­ze inammabili sono: uscita anteriore = 2,5 m;
di lato, in alto e sul retro = 1,5 m.

►1.2.8. Porre il generatore caldo, o in funzione,

su una supercie stabile e livellata, in modo
da evitare i rischi di incendio.

►1.2.9. Tenere gli animali a distanza di sicurez-

za dal generatore.

►1.2.10. Scollegare il generatore dalla presa di

rete, quando non lo si usa.

►1.2.11. Quando è controllato da un termosta-

to, il generatore può accendersi in qualsiasi
momento.

►1.2.12. Non usare mai il generatore in stanze

frequentemente abitate né, in camere da letto.

►1.2.13. Non bloccare mai la presa dell’aria

(lato posteriore), né l’uscita dell’aria (lato an­teriore) del generatore.

►1.2.14. Quando il generatore è caldo, o colle-

gato alla rete elettrica, o in funzione non deve
mai essere spostato, maneggiato, rifornito né
soggetto ad alcun intervento di manutenzione.

►1.2.15. Non canalizzare l’aria né in entrata e

nè in uscita del generatore.

►1.2.16. Mantenere una adeguata distanza da

materiali inammabili, o termolabili (compreso
il cavo di alimentezione) dalle parti calde del
generatore.

1.2.17. Se il cavo di alimentazione risulta dan-

►

neggiato, deve essere sostituito dal centro as­sistenza tecnica, in modo da prevenire ogni
rischio.

►►2. DISIMBALLAGGIO

All Parts available from
www.sparesgiant.com
01772 329 565

Vedi Fig. 1

►2.1. Rimuovere tutti i materiali di imballaggio

usati per confezionare e spedire il generatore

e smaltirli secondo le norme vigenti.
►2.2. Estrarre tutti gli articoli dall’imballo.
►2.3. Controllare eventuali danni subiti durante

il trasporto. Se il generatore appare danneg-

giato, informare immediatamente il conces-

sionario presso il quale è stato acquistato.

►►3. COMBUSTIBILE

!

AVVERTENZA: Il generatore funziona

solo con DIESEL o KEROSENE.

Usare solamente diesel o kerosene, per evitare
rischi di incendio o di esplosione. Non fare mai
uso di benzina, nafta, solventi per vernici, alcool
o altri combustibili altamente inammabili.
Usare additivi antigelo non tossici in caso di
temperature molto basse.

►►4. PRINCIPIO DI

FUNZIONAMENTO

Vedi Fig. 2

L’aria necessaria per garantire una corretta
combustione viene prodotta dalla rotazione di
una ventola interna al bruciatore. Il usso d’a­ria esce dal canotto del bruciatore e si miscela
con il combustibile che viene polverizzato da un
ugello ad una elevata pressione. Il combustibile
polverizzato dall’ugello è garantito da una pom­pa elettrica che aspira il combustibile dal serba­toio e lo spinge ad alta pressione all’ugello.

►►5. FUNZIONAMENTO

!

AVVERTENZA: Leggere attentamente
le ”INFORMAZIONI SULLA SICUREZZA”,
prima di accendere il generatore.

►►5.1. ACCENSIONE DEL
GENERATORE:

►5.1.1. Seguire tutte le istruzioni relative alla

sicurezza.

►5.1.2. Controllare la presenza di combustibile

nel serbatoio.
►5.1.3. Chiudere il tappo del serbatoio.
►5.1.4. Collegare la spina di alimentazione

alla rete elettrica (VEDERE TENSIONE IN

“TABELLA DATI TECNICI”).
►5.1.5. Portare l’interruttore “ON/OFF” in

posizione “ON” (|) (A Fig. 3). Il generatore

dovrebbe accendersi entro pochi secondi. Se

il generatore non si avvia consulta il paragrafo

individuazione problema (Parag. 10).

►5.1.6. Vericare la posizione della manopola

termostato ambiente (C Fig. 3).

N.B.: IN CASO DI SPEGNIMENTO DEL
GENERATORE DOVUTO ALL’ESAURIMENTO
DEL COMBUSTIBILE, SPEGNERE
IL GENERATORE, RABBOCCARE IL
SERBATOIO E RIACCENDERLO (VEDI
PARAG. 5.1.).

►►5.2. SPEGNIMENTO DEL
GENERATORE:

!

ATTENZIONE: NON TOGLIERE LA

en

it

de

es

fr

nl

pt

da

TENSIONE O SCOLLEGARE IL CAVO DI
ALIMENTAZIONE FINO AL COMPLETO



RAFFREDAMENTO DEL GENERATORE
(circa 5 min.).

►5.2.1. Portare l’interruttore “ON/OFF” in

posizione “OFF” (0) (A Fig. 3).

►►6. PULIZIA FILTRO

COMBUSTIBILE

Vedi Fig. 4

A SECONDA DELLA QUALITA’ DEL
COMBUSTIBILE CHE VIENE IMPIEGATO,
PUO’ RENDERSI NECESSARIA LA PULIZIA
DEL FILTRO.

►6.1. Rimuovere il tappo posizionato sul

serbatio (A Fig. 4).
►6.2. Estrarre il ltro dal serbatoio.
►6.3. Svitare il dado (B Fig. 4).
►6.4. Slare il ltro (C Fig. 4).
►6.5. Pulire il ltro con combustibile pulito,

facendo attenzione a non danneggiarlo.
►6.6. Rimontare il ltro nel serbatoio.

►►7. CONSERVAZIONE E

TRASPORTO

AL FINE DI CONSERVARE E/O TRASPORTARE
AL MEGLIO IL GENERATORE, SI CONSIGLIA
DI SEGUIRE LA PROCEDURA SEGUENTE:

►7.1. Svuotare il serbatoio dal combustibile.
►7.2. Se si nota la presenza di residui, versare

combustibile pulito nel serbatoio e scaricare

nuovamente.
►7.3. Chiudere il tappo del serbatoio e smaltire

il combustibile in modo appropriato e secondo

le norme vigenti.
►7.4. Al ne di conservare al meglio il

generatore, si consiglia di mantenerlo in

posizione livellata, per evitare la fuoriuscita

del combustibile e di conservalo in un luogo

asciutto, e al riparo da possibili danni esterni.

no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

es

da

no

cs

hu

►►8. ERRORI DISPLAY

Vedi B Fig. 3

it

ERRORE CAUSA SOLUZIONE

ERRORE OPERATIVO

fr

nl

pt

sv

pl

ru

sl

tr

hr

lv

F0

F1



F2

F3

lt

LO

CH

1. L’interuttore “ON/OFF” è in posizione
“ON” (|) quando il generatore viene

collegato alla rete elettrica

ERRORE FOTOCELLULA

1. Mancanza carburante

2. Carburante sporco

3. Fotocellula sporca o diffettosa

4. Filtro carburante sporco

5. Errore accensione

ERRORE SENSORE CONTROLLO TEMPERATURA

1. Terminale interrotto

2. Sensore difettoso

ERRORE TERMOSTATO

1. Generatore in sovratemperatura

interna

2. Intervento sensore antitilting

1. Temperatura esterna inferiore a 0°C 1. Normale condizione

1. Funzionamento in continuo 1. Normale condizione

1. Dopo aver scollegato il generatore dalla
rete elettrica posizionare l’interrutore in
posizione “OFF” (0), ricollegare la spina
alla rete elettrica e portare l’interuttore in
posizione “ON” (|)

1. Posizionare l’interrutore in posizione
“OFF” (0) e riempire il serbatoio di
carburante

2. Posizionare l’interrutore in posizione
“OFF” (0), svuotare e riempire il
serbatoio di carburante. Pulire il ltro con
combustibile pulito, facendo attenzione a
non danneggiarlo (VEDI PARAG. 6)

3. Rivolgersi al centro di assistenza

4. VEDI PARAG. 6

5. Rivolgersi al centro di assistenza

1. Rivolgersi al centro di assistenza

2. Rivolgersi al centro di assistenza

1. Spegnere il generatore, ed attendere il

completo raffreddamento del generatore

2. Posizionare il generatore su una
supercie piana e stabile

►►9. PROGRAMMA DI MANUTENZIONE PREVENTIVA

et

AVVERTENZA: PRIMA SI EFFETTUARE QUALSIASI MANUTENZIONE O RIPARAZIONE,

ro

SCOLLEGARE IL CAVO DI ALIMENTAZIONE DALLA RETE ELETTRICA, ED ASSICURARSI

sk

COMPONENTE FREQUENZA MANUTENZIONE PROCEDURA MANUTEZIONE

bg

Serbatoio del
combustibile

uk

Ugello Pulire o sostituire una volta per

bs

el

Fotocellula Pulire una volta per stagione di lavoro

zh

Filtro del

combustibile

Accenditore Pulire o sostituire ogni 1.000 ore di

Pale della ventola Pulire a seconda delle necessità Rivolgersi al centro di assistenza

Pulire ogni 150-200 ore di lavoro o a
seconda delle necessità

stagione di lavoro o a seconda delle
necessità

o a seconda delle necessità
Pulire o sostituire due volte per

stagione di lavoro o a seconda delle
necessità

lavoro o a seconda delle necessità

CHE IL GENERATORE SIA FREDDO.

Svuotare e risciacquare il serbatoio
con combustibile pulito

Rivolgersi al centro di assistenza

Rivolgersi al centro di assistenza

Pulire il ltro con del combustibile
pulito

Rivolgersi al centro di assistenza

►►10. INDIVIDUAZIONE PROBLEMA

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEMA POSSIBILE CAUSA POSSIBILE SOLUZIONE

Il generatore
non parte

Il motore/

pompa parte

ma la amma

non si innesca

La ventola è

bloccata o gira
lentamente

1. Generatore in blocco

2. Interruttore in posizione “OFF” (0)

3. Mancanza tensione

4. Cavo di alimentazione interrotto

5. Scheda di controllo in blocco

6. Impostazione errata del

termostato ambiente

7. Limite sensore temperatura
intervenuto

8. Fusibile guasto

1. Mancanza combustibile

2. Accenditore sporco

3. Filtro combustibile sporco

4. Ugello sporco

5. Fotocellula sporca, difettosa o non

installata correttamente

6. Presenza di sostanze estranee

nel serbatoio

7. Elettrodi consumati o a distanza

errata

1. Motore guasto 1. Rivolgersi al centro di assistenza

1. Spegnere e riaccendere il generatore

2. Portare l’interruttore in posizione “ON” (|)
3A. Inserire correttamente il cavo di

alimentazione alla presa di rete elettrica
3B. Vericare l’impianto di rete
3C. Rivolgersi al centro di assistenza

4. Rivolgersi al centro di assistenza
5A. Spegnere e riaccendere il generatore
5B. Identicare l’errore su display
5C. Rivolgersi al centro di assistenza

6. Agire sul termostato ambiente,

portandolo ad una temperatura superiore

a quella dell’ambiente di lavoro
7A. Attendere almeno dieci minuti e

riprovare la fase di accensione
7B. Rivolgersi al centro di assistenza

8. Rivolgersi al centro di assistenza

1. Spegnere il generatore, rabbocare il

serbatoio di combustibile e riaccenderlo

2. Rivolgersi al centro di assistenza

3. Pulire il ltro con del combustibile pulito

4. Rivolgersi al centro di assistenza

5. Rivolgersi al centro di assistenza

6. Svuotare e riempire il serbatoio con

carburante pulito

7. Rivolgersi al centro di assistenza

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

WICHTIG: DIESE ANLEITUNG IST VOR DEM BEGINN DER MONTAGE, INBETRIEBNAHME ODER

All Parts available from
www.sparesgiant.com
01772 329 565

en

WARTUNGSARBEITEN AN DEM GENERATOR ZU LESEN. UNSACHMÄSSIGE VERWENDUNG

it

DES GENERATORS KANN ZU SCHWEREN VERLETZUNGEN FÜHREN. DIESE ANLEITUNG IST

de

GRIFFBEREICH AUFZUBEWAHREN.

es

da

no

cs

hu

sk

bg

uk

bs

►►1. SICHERHEITSHINSWEISE

(WARNUNGEN)

fr

!

WICHTIG: Diese Anlage darf nicht von

nl

Personen (einschließlich Kinder) mit einer
körperlichen, sensorischen oder geistigen

pt

Behinderung, sowie von unerfahrenen Per­sonen betrieben werden, es sei denn, dass
sie unter Aufsicht einer für ihre Sicherheit
verantwortlichen Person stehen. Um es si-



cherzustellen, dass die Kinder nicht mit der
Ausrüstung spielen, müssen sie ebenfalls
unter Aufsicht stehen.

sv

!

pl

ru

sl

tr

hr

lt

lv

et

ro

el

zh

GEFAHR: Eine Vergiftung mit Kohlenoxid

kann mit Tod enden.

Die ersten Erscheinungen bei Kohlenoxidvergift­ung sind denen bei Grippeerkrankung ähnlich:
starke Kopfschmerzen, Schwindelgefühl und/
oder Übelkeit. Diese Symptome können durch
fehlerhafte Funktion des Generators verursacht
werden. BEIM AUFTRETEN VON DENARTIGEN
ERSCHEINUNGEN SOFORT DEN RAUM VER­LASSEN, und anschließend den Generator durch
Service-Zentrum reparieren lassen.

1.1. LIEFERUNG:
►1.1.1. Das für die Lieferung verantwortliche

Personal muss entsprechend qualiziert und
mit den Anweisungen des Herstellers sowie mit
den geltenden Vorschriften über sichere Lie­ferung von Generatoren vertraut sein.

►1.1.2. Nur den am Typenschild des Generators

angegebenen Kraftstoff verwenden.

►1.1.3. Vor dem Einfüllen des Kraftstoffes den

Generator abschalten und abwarten, bis er ab­kühlt.

►1.1.4. Die Kraftstofftanks müssen sich in einer

separaten Anlage benden.

►1.1.5. Alle Kraftstofftanks müssen sich, den

geltenden Vorschriften entsprechend, in einer
sicheren Entfernung von dem Generator ben­den.

►1.1.6. Der Kraftstoff ist in einem Raum zu la-

gern, in dem der Boden das Durchdringen des
Kraftstoffes sowie dessen Abtropfen auf die
Flammen und daraus resultierende Entzündung
des Kraftstoffes verhindert.

►1.1.7. Die Lagerung des Kraftstoffes muss den

geltenden Sicherheitsvorschriften entsprechen.

1.2. SICHERHEIT:

►1.2.1. Den Generator auf keinen Fall in den

Räumlichkeiten betreiben, in denen Benzin,
Farbstofösemittel aufbewahrt werden oder
sonstige leicht brennbare Dämpfe auftreten.

►1.2.2. Beim Betrieb des Generators alle örtli-

chen Verordnungen und Gesetze beachten.

►1.2.3. Ein Generator, der in der Nähe von Pla-

nen, Vorhängen oder anderen Stoffen mit der
ähnlichen Beschichtung verwendet werden,
muss in einer sicheren Entfernung aufgestellt
sein. Der Einsatz von Brandschutzabdeckung­en ist ebenfalls zu empfehlen.

►1.2.4. Die Anlage ausschließlich in den ef-

zient belüfteten Räumlichkeiten betreiben. Um
frische Luft zuzuführen, ist eine Öffnung nach
den geltenden Vorschriften vorzusehen

►1.2.5. Den Generator ausschließlich mit der

am Typenschild des Generators angegebenen
Spannung und Frequenz einspeisen.

►1.2.6. Ausschließlich die 3-drähtige, entspre-

chend geerdeten Leitungen verwenden.

►1.2.7. Die Sicherheitsmindestabstände zwi-

schen dem Generator und den leicht entzünd­baren Stoffen sind: Auslauf vorne = 2,5 m; seit­lich, oben und hinten = 1,5 m.

►1.2.8. Um Brandgefahr zu vermeiden, den

heißen oder betriebenen Generator auf einem
stabilen und ebenen Fußboden aufstellen.

►1.2.9. Tiere in einer sicheren Entfernung von

dem Generator halten.

►1.2.10. Beim Stillstand ist der Generator von

der Netzversorgung zu trennen.

►1.2.11. Bei der Thermostat-Steuerung kann der

Generator in jedem Moment gestartet werden.

►1.2.12. Den Generator nicht in den viel besuch-

ten Räumen oder Schlafzimmern benutzen.

►1.2.13. Den Lufteintritt (Rückseite der Anlage)

sowie -austritt (Vorderseite) am Generator nicht
versperren.

►1.2.14. Ist der Generator heiß, an die Netzver-

sorgung angeschlossen oder noch im Betrieb,
darf er nicht verlagert, angesteuert, mit Kraft­stoff versorgt oder sonst gewartet werden.

►1.2.15. Die Luft nicht an der Eintritt- oder Aus-

trittöffnung des Generators kanalisieren.

►1.2.16. Den entsprechenden Abstand zwischen

den heißen Bauteilen des Generators und den
leicht entzündbaren oder temperaturempndli­chen Stoffen (einschließlich der Versorgungs­leitung) einhalten.

►1.2.17. Eine beschädigte Versorgungsleitung

muss in dem Service-Zentrum ersetzt werden,
um sämtliche Gefahren auszuschließen.

►►2. AUSPACKEN

All Parts available from
www.sparesgiant.com
01772 329 565

Siehe Abb. 1

►2.1. Alle zur Verpackung und Lieferung ver-

wendeten Stoffe entfernen und einschließlich

gemäß den geltenden Vorschriften entsorgen.
►2.2. Alle Elemente aus dem Karton entfernen.
►2.3. Alle Bauteile auf eventuelle Trans-

portschäden prüfen. Scheint der Generator be-

schädigt zu sein, sofort den Verkäufer benach-

richtigen.

►►3. KRAFTSTOFF

!

HINWEIS: Für den Generator ist der
DIESEL- oder KEROSENE-Kraftstoff
erforderlich.

Um eine Brand- oder Explosionsgefahr zu vermei­den, ist ausschließlich der Diesel- oder Kerosene­Kraftstoff zu verwenden. Auf keinen Fall Benzin,
Erdöl, Farbstofösemittel, Alkohol oder andere
leicht brennbare Stoffe verwenden.
Bei den extrem niedrigen Temperaturen ungiftige
Gefrierschutzmittel verwenden.

►►4. FUNKTIONSPRINZIP

Siehe Abb. 2

Die für richtige Verbrennung erforderliche Luft
wird durch Drehungen des inneren Rotors zum
Brennen erzeugt. Der Luftstrom tritt aus der Bren­nerhülse aus und wird mit dem Kraftstoff gemischt,
der unter hohem Druck über Düse gesprüht wird.
Der über Düse versprühte Kraftstoff wird durch
eine Strompumpe gesichert, die den Kraftstoff aus
dem Tank absaugt und unter hohem Druck in die
Düse fördert.

►►5. FUNKTION

!

HINWEIS: Vor Einschalten des Generators
sorgfältig ”SICHERHEITSHINWEISE” lesen.

►►5.1. EINSCHALTEN DES
GENERATORS:

►5.1.1. Alle Sicherheitsanweisungen beachten.
►5.1.2. Sicherstellen, dass der Kraftstoff im

Behälter vorhanden ist.

►5.1.3. Den Behälter mit Verschlussstopfen

schließen.

►5.1.4. Stecker an die Netzversorgung

anschließen (SIEHE SPANNUNG IN ”TABELLE
TECHNISCHE DATEN”).

►5.1.5. ”ON/OFF”-Schalter in die ”ON” (I)

Stellung bringen (A Abb. 3). Der Generator
soll innerhalb von wenigen Sekunden starten.
Sollte es nicht der Fall sein, bitte den Abschnitt
”STÖRUNGSSUCHE” lesen (Abschnitt 10).

►5.1.6. Die Position des Drehknopfs am

Thermostat prüfen (C Abb. 3).

HINWEIS: IM FALL, DASS DER GENERATOR
WEGEN KRAFTSTOFFMANGEL ABSCHALTET,
DIE ANLAGE SOFORT AUSSCHALTEN, DEN
KRAFTSTOFFBEHÄLTER AUFFÜLLEN UND
GENERATOR WIEDER EINSCHALTEN (SIEHE
ABSCHNITT 5.1.).

►►5.2. AUSSERBERTRIEBNAHME DES
GENERATORS:

!

HINWEIS: KEINE SPANNUNG
AUSSCHALTEN UND KEINE
VERSORGUNGSLEITUNG TRENNEN; BIS
DER GENERATOR VOLLSTÄNDIG ABKÜHLT
(etwa 5 Min.).

►5.2.1. ”ON/OFF”-Schalter in die ”OFF”

(0)-Position bringen (A Abb. 3).

►►6. KRAFTSTOFFFILTER REINIGEN

Siehe Abb. 4

JE NACH QUALITÄT DES EINGESETZTEN
KRAFTSTOFFES KANN DAS REINIGEN DES
FILTERS NOTWENDIG WERDEN.

►6.1. Den Verschlussstopfen am Behälter

entfernen (A Abb. 4).
►6.2. Filter aus dem Behälter entfernen.
►6.3. Mutter lösen (B Abb. 4).
►6.4. Filtereinsatz entfernen (C Abb. 4).
►6.5. Den Filter mit sauberem Kraftstoff reinigen,

dabei achten, dass der Filter nicht beschädigt

wird.
►6.6. Den Filter wieder in dem Behälter einsetzen.

►►7. WARTUNG UND TRANSPORT

UM WARTUNGSARBEITEN UND/ODER
TRANSPORT MÖGLICHST OPTIMAL
DURCHZUFÜHREN, WIRD DIE FOLGENDE
VORGEHENSWEISE EMPFOHLEN:

►7.1. Den Kraftstoff vom Behälter ablassen.
►7.2. Bei Feststellung von Restmengen den

frischen Kraftstoff einfüllen und den Behälter

wieder entleeren.
►7.3. Verschlussstopfen am Behälter schließen,

den Kraftstoff korrekt und gemäß den geltenden

Vorschriften entfernen.
►7.4. Um die Wartungsarbeiten an dem Generator

richtig durchzuführen, wird es empfohlen, den

Generator in horizontaler Lage zu halten, um

den Kraftstoffauslauf zu verhindern, an einem

trockenen Ort zu lagern und vor möglichen

äußeren Schäden zu schützen.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

es

da

no

cs

hu

►►8. FEHLER DER ANZEIGE

Siehe B Abb. 3

FEHLER URSACHE LÖSUNG

it

BETRIEBSFEHLER

fr

nl

pt

sv

pl

ru

sl

tr

hr

lv

F0

F1



F2

F3

lt

LO

CH

1. “ON/OFF”-Schalter ist in der „ON” (I)­Stellung, wenn der Generator an die
Netzversorgung angeschlossen wird

FEHLER FOTOZELLE

1. Kraftstoffmangel

2. Kraftstoff verunreinigt

3. Fotozelle verunreinigt oder beschädigt

4. Kraftstofflter verunreinigt

5. Zündungsfehler

FEHLER TEMPERATURSENSOR

1. Kabel unterbrochen

2. Sensor defekt

FEHLER THERMOSTAT

1. Innere Überhitzung des Generators

2.

Sensor Umkippsicherung

1. Nach Trennung des Generators von der
Netzversorgung den Schalter in die “OFF”
(0)-Stellung bringen, den Stecker wieder an
Netz anschließen und den Schalter in die
“ON” (I)-Stellung bringen

1. Den Schalter in die “OFF” (0)-Stellung
bringen, den Behälter mit Kraftstoff
auffüllen

2. Den Schalter in die “OFF” (0)-Stellung
bringen, Kraftstoff ablassen und dann den
Behälter wieder auffüllen. Den Filter mit
sauberem Kraftstoff reinigen, dabei achten,
dass der Filter nicht beschädigt wird
(SIEHE ABSCHNITT 6)

3. Service-Zentrum anrufen

4. SIEHE ABSCHNITT 6

5. Service-Zentrum anrufen

1. Service-Zentrum anrufen

2. Service-Zentrum anrufen

1. Generator ausschalten und abwarten, bis
er abkühlt

2.

Den Ofen auf einer ebenen und stabilen

Oberäche positionieren

1. Äußere Temperatur unter 0°C 1. Normale Bedingungen

1. Kontinuierlicher Betrieb 1. Normale Bedingungen

►►9. TERMINPLAN DER VORSORGEWARTUNG

et

ro

sk

bg

uk

bs

el

zh

HINWEIS: VOR DEM BEGINN VON WARTUNGS- ODER INSTANDSETZUNGSTÄTIGKEITEN

DIE VERSORGUNGSLEITUNG VOM NETZ TRENNEN UND SICHERSTELLEN, DASS DER

GENERATOR ABGEKÜHLT IST.

BAUTEIL MÖGLICHE URSACHE MÖGLICHE LÖSUNG

Kraftstoffbehälter Alle 150-200 Betriebsstunden oder bei

Bedarf reinigen

Düse Mindestens einmal pro Betriebssaison

oder bei Bedarf reinigen oder ersetzen

Fotozelle Einmal pro Betriebssaison oder nach

Bedarf reinigen

Kraftstofflter Zweimal pro Betriebssaison oder nach

Bedarf reinigen oder ersetzen

Zündeinrichtung Alle 1.000 Betriebsstunden oder nach

Bedarf reinigen oder ersetzen

Rotorschaufel Nach Bedarf reinigen Service-Zentrum anrufen

Behälter entleeren und mit sauberen
Kraftstoff spülen

Service-Zentrum anrufen

Service-Zentrum anrufen

Kraftstofflter mit sauberen Kraftstoff

reinigen

Service-Zentrum anrufen

►►10. STÖRUNGSSUCHE

All Parts available from
www.sparesgiant.com
01772 329 565

STÖRUNG MÖGLICHE URSACHE MÖGLICHE LÖSUNG

Generator

startet nicht

Motor/Pumpe
startet, aber die
Flamme wird
nicht gezündet

Rotor ist
versperrt
oder rotiert zu

langsam

1. Generator gesperrt

2. Schalter in der “OFF” (0)-Stellung

3. Keine Spannung

4. Versorgungsleitung getrennt

5. Steuerungskarte gesperrt

6. Falsche Thermostat-Einstellung

7. Ansprechen des
Temperatursensors

8. Defekte Sicherung

1. Kraftstoffmangel

2. Zündgerät verunreinigt

3. Kraftstoff verunreinigt

4. Düse verunreinigt

5. Fotozelle verunreinigt, defekt oder
falsch eingesetzt

6. Fremdkörper im Behälter

7. Elektroden verbraucht oder im
falschen Abstand

1. Motor defekt 1. Service-Zentrum anrufen

1. Generator aus- und wieder einschalten

2. Schalter in die “ON” (I)-Stellung bringen
3A. Die Versorgungsleitung korrekt an die

Buchse der Netzversorgung anschließen
3B. Versorgungsnetz prüfen
3C. Service-Zentrum anrufen

4. Service-Zentrum anrufen
5A.Generator aus- und wieder einschalten
5B. Fehler an der Anzeige feststellen
5C. Service-Zentrum anrufen

6. Thermostat justieren und entsprechend

einstellen, die Höchsttemperatur muss

höher als Umgebungstemperatur sein.
7A. Abwarten mindestens 10 Minuten und

dann erneut versuchen in die Zündphase

zu wechseln
7B. Service-Zentrum anrufen

8. Service-Zentrum anrufen

1. Generator ausschalten, Behälter mit

Kraftstoff auffüllen und erneut Generator

einschalten

2. Service-Zentrum anrufen

3. Filter mit sauberem Kraftstoff reinigen

4. Service-Zentrum anrufen

5. Service-Zentrum anrufen

6. Behälter entleeren und mit sauberem

Kraftstoff auffüllen

7. Service-Zentrum anrufen

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

IMPORTANTE: HAY QUE LEER EL PRESENTE MANUAL DE INSTRUCCIONES ANTES DE
EMPEZAR LA INSTALACIÓN, ENCENDIDO O EL MANTENIMIENTO DEL GENERADOR. LA
UTILIZACIÓN INCORRECTA DEL GENERADOR PUEDE CAUSAR IMPORTANTES DAÑOS.

HAY QUE GUARDAR ESTE MANUAL PARA SUS FUTURAS CONSULTAS.

►►1. INFORMACIONES RELATIVAS

A LA SEGURIDAD (PRECAUCIONES)

!

IMPORTANTE: El aparato presente no
está destinado a la utilización por las perso­nas (incluidos los niños) con limitaciones
físicas, sensoriales y psíquicas, o por las
personas sin experiencia en su utilización a
no ser bajo control de su tutor, responsable
por su seguridad. Hay que asegurarse de
que los niños no jueguen con el aparato.

!

PELIGRO: La intoxicación por inhalación
del óxido de carbono puede resultar mortal.

Los primeros síntomas de intoxicación por
inhalación del óxido de carbono se parecen a
los de la gripe, acompañados de dolores fuertes
de cabeza, mareos y/o náuseas. Estos síntomas
pueden ser provocados por un funcionamiento
defectuoso del generador. EN EL CASO DE
OBSERVAR LOS SÍNTOMAS MENCIONADOS
SE DEBE SALIR INMEDIATAMENTE FUERA,
y seguidamente solicitar la ayuda del servicio
técnico.

1.1. SUMINISTRO:
►1.1.1. El personal responsable por el suministro

tiene que estar debidamente calicado y
conocer exactamente las instrucciones del
fabricante y las normas vigentes referentes a la
seguridad en el suministro de los generadores.

►1.1.2. Se debe utilizar únicamente el tipo de

combustible indicado en la placa de nominal
del generador.

►1.1.3. Antes de repostar, apagar el generador

y esperar hasta que se enfríe.

►1.1.4. Los bidones para almacenar el

combustible tienen que ubicarse en otro lugar.

►1.1.5. Todos los depósitos con combustible

deben estar ubicados a una distancia segura
del generador, establecida por las normas
vigentes.

►1.1.6. El combustible debe almacenarse en

los lugares donde el suelo evite su inltración
y el goteo en las fuentes de llama que pueden
provocar que el combustible prenda fuego.

►1.1.7. El almacenamiento del combustible

tiene que ir sujeto a las normas vigentes.

1.2. SEGURIDAD:
►1.2.1. No utilizar nunca el generador en los

lugares donde está almacenada la gasolina,
los disolventes u otros vapores inamables.

►1.2.2. Durante la utilización del generador

hay que respetar todas las normas locales
vigentes.

►1.2.3. Los generadores utilizados en la

proximidad de lonas, cortinas y otros
materiales similares deben estar ubicados a
una distancia segura. Se recomienda también
la utilización de protectores anti fuego.

►1.2.4. El aparato se puede utilizar únicamente

en los lugares bien ventilados. Para ventilar
el lugar hay que asegurarse una apertura
adecuada, conforme con las normas vigentes.

►1.2.5. El generador se puede alimentar

únicamente con la corriente de tensión y
frecuencia establecidos en la placa nominal
del generador.

►1.2.6. Utilizar únicamente los alargadores de 3

cables con tierra.

►1.2.7. Las distancias mínimas de seguridad,

entre el generador y las sustancias ignífugas:
salida delantera = 2,5 m; lateral, superior y
posterior = 1,5 m.

►1.2.8. Para evitar el riesgo de incendio, hay

que ubicar un generador caliente o en marcha
en una supercie plana y estable.

►1.2.9. Hay que mantener los animales a una

distancia segura del generador.

►1.2.10. Cuando el generador deja de utilizarse

durante un tiempo, hay que desenchufarlo.

►1.2.11. Cuando el generador va controlado por

un termóstato, puede encenderse en cualquier
momento.

►1.2.12. No utilizar el generador en los lugares

con mucho tránsito de personas, ni en los
dormitorios.

►1.2.13. No se debe bloquear la entrada de aire

(la parte posterior del aparato) o la salida de
aire (la parte frontal) del generador.

►1.2.14. Cuando el generador está caliente

o conectado a la red eléctrica, o puesto en
marcha, no se debe desplazar, congurar o
repostarlo y tampoco realizar las labores de
mantenimiento.

►1.2.15. No canalizar el aire en la entrada o

salida del generador.

►1.2.16. Mantener una distancia adecuada

entre los elementos calientes del generador y

los materiales ignífugos o térmicos (incluido el
cable alimentador).

►1.2.17. En caso de dañar el cable alimentador

hay que sustituirlo en el servicio técnico para
evitar toda clase de riesgos.

►►2. DESEMBALAJE

All Parts available from
www.sparesgiant.com
01772 329 565

Véase Dib. 1

►2.1. Eliminar todos los materiales utilizados

para embalar y mandar el generador.
Seguidamente deshacerse de ellos respetando

las normas establecidas al respeto.
►2.2. Elimina todos los elementos de la caja.
►2.3. Vericar los posibles daños sufridos

durante el transporte. Si el generador

parece dañado hay que comunicárselo

inmediatamente al punto de venta donde lo

hemos adquirido.

arrancar en cuestión de segundos. Si esto no
ocurre, aplicar el párrafo “IDENTIFICACIÓN
DE PROBLEMA” (Pár. 10).

►5.1.6. Vericar la posición de la ruleta del

termostato de la habitación (C Dib. 3).

P.S.: EN CASO DE QUE SE APAGUE EL
GENERADOR POR AGOTAMIENTO DE
COMBUSTIBLE APAGAR EL APARATO,
LLENAR EL DEPÓSITO Y VOLVER A
ENCENDER EL GENERADOR (VER PÁR. 5.1.).

►►5.2. EL APAGADO DEL GENERADOR:

en

it

de

es

fr

nl

pt

►►3. COMBUSTIBLE

!

ATENCIÓN: El generador gasta
únicamente el combustible DIESEL o
KEROSENE.

Para evitar el peligro de incendio o explosión,
utilizar únicamente el combustible diesel o
kerosene. No utilizar nunca la gasolina, el
petróleo, los disolventes, alcoholes u otros
combustibles ignífugos.
En caso de temperaturas muy bajas, utilizar los
aditivos no tóxicos contra la congelación.

►►4. NORMAS DE FUNCIONAMIENTO

Véase Dib. 2

El aire imprescindible para asegurar la
combustión correcta proviene del movimiento de
un rotor interior hacia el quemador. El ujo de
aire sale del manguito del quemador y se mezcla
con el combustible pulverizado a través de una
tobera, bajo una gran presión. El combustible
pulverizado va asegurado por una bomba
eléctrica que lo saca del depósito y lo empuja
bajo gran presión hacia la tobera.

►►5. FUNCIONAMIENTO

!

ATENCIÓN: Antes de encender el
generador hay que leer atentamente las
”INFORMACIONES SOBRE LA SEGURIDAD”.

►►5.1. PUESTA EN MARCHA DEL
GENERADOR:

►5.1.1. Cumplir con todas las normas de

seguridad indicadas.

►5.1.2. Vericar que hay combustible en el

depósito.
►5.1.3. Cerrar el tapón del depósito.
►5.1.4. Enchufar el aparato a la red eléctrica

(VÉASE LA TENSIÓN EN ”LA FICHA

TÉCNICA EN TABLA”).
►5.1.5. Poner el interruptor “ON/OFF” en la

posición “ON” (|) (A Dib. 3). El generador debería

!

ATENCIÓN: NO CORTE LA TENSIÓN NI
DESCONECTE EL CABLE ALIMENTADOR
HASTA EL ENFRIAMIENTO COMPLETO
DEL GENERADOR (aprox. 5 min.).

►5.2.1. Poner el interruptor “ON/OFF” en la

posición “OFF” (0) (A Dib. 3).

►►6. LIMPIEZA DE FILTRO DE

COMBUSTIBLE

Ver Dib. 4

EN FUNCIÓN DE LA CALIDAD DEL
COMBUSTIBLE UTILIZADO PUEDE
RESULTAR NECESARIA LA LIMPIEZA DEL
FILTRO.

►6.1. Quitar el tapón ubicado encima del

depósito (A Dib. 4).
►6.2. Sacar el ltro del depósito.
►6.3. Desatornillar la tuerca (B Dib. 4).
►6.4. Quitar el ltro (C Dib. 4).
►6.5. Limpiar el ltro con un combustible limpio,

teniendo cuidado para no dañarlo.
►6.6. Volver a instalar el ltro en el depósito.

►►7. CONSERVACIÓN Y

TRANSPORTE

PARA REALIZAR LO MEJOR POSIBLE
LAS LABORES DE CONSERVACIÓN Y/O
TRANSPORTE SE RECOMIENDA ATENERSE
AL SIGUIENTE PROCEDIMIENTO:

►7.1. Vaciar el depósito de combustible.
►7.2. En caso de presencia de algunos restos,

echar el combustible limpio y volver a vaciar

el depósito.
►7.3. Cerrar el tapón del depósito, deshacerse

el combustible de forma adecuada y conforme

con las normas vigentes.
►7.4. Para realizar las labores de limpieza del

generador correctamente, se recomienda:

mantenerlo en la posición horizontal nivelada

para evitar las fugas de combustible,

almacenarlo en un lugar seco y asegurarlo

contra los posibles daños exteriores.

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

es

da

no

cs

hu

►►8. ERRORES DE LA PANTALLA LCD

Véase B Dib. 3

ERROR CAUSA SOLUCIÓN

it

ERROR OPERATIVO

fr

nl

pt

sv

pl

ru

sl

tr

hr

F0

F1



F2

F3

LO

lt

CH

1. El interruptor “ON/OFF” se encuentra
en la posición ”ON” (|) cuando el
generador queda conectado a la red
eléctrica

ERROR DE FOTOCÉLULA

1. Falta de combustible

2. El combustible con suciedad

3. La fotocélula sucia o dañada

4. El ltro de combustible sucio

5. Error del encendido

ERROR DEL SENSOR DE CONTROL DE TEMPERATURA

1. Cable interrumpido

2. El sensor dañado

ERROR DEL TERMOSTATO

1. Sobrecalentación interior del

generador

2. Sensor anti-vuelco

1. Una vez desconectado el generador de
la red eléctrica, colocar el interruptor en la
posición “OFF” (0), enchufar nuevamente a
la red eléctrica y colocar el interruptor en la
posición “ON” (|)

1. Poner el interruptor en la posición “OFF” (0),
llenar el depósito de combustible

2. Poner el interruptor en la posición “OFF”
(0) vaciar y seguidamente volver a llenar el
depósito de combustible. Limpiar el ltro con
un combustible limpio, teniendo cuidado para
no dañarlo (VER PÁR. 6)

3. Contactar con el servicio técnico

4. VER PÁR. 6

5. Contactar con el servicio técnico

1. Contactar con el servicio técnico

2. Contactar con el servicio técnico

1. Desconectar el generador y esperar hasta
que se enfríe totalmente

Coloque la estufa sobre una supercie

2.

llana y estable

1. La temperatura exterior debajo de
0°C

1. La operación continua 1. Condición normal

1. Condición normal

lv

►►9. PROCEDIMIENTO DE MANTENIMIENTO DE PREVENCIÓN

et

ro

sk

bg

uk

bs

el

zh

ATENCIÓN: ANTES DE EMPEZAR CUALQUIER PROCEDIMIENTO DE MANTENIMIENTO O

REPARACIÓN, DESCONECTAR EL CABLE ALIMENTADOR Y ASEGURARSE DE QUE EL

GENERADOR ESTÁ FRÍO.

COMPONENTE FRECUENCIA DE

MANTENIMIENTO

Depósito de
combustible

Tobera Limpiar o cambiar una vez durante

Fotocélula Limpiar una vez por temporada de

Filtro de

combustible

Filtro de

combustible

Palas del rotor Limpiar en función de las necesidades Contactar con el servicio técnico

Limpiar cada 150-200 horas de
funcionamiento o en función de las

necesidades

cada temporada de funcionamiento o
en función de las necesidades

funcionamiento o en función de las

necesidades

Limpiar o cambiar dos veces durante
cada temporada de funcionamiento o
en función de las necesidades

Limpiar o cambiar cada 1.000 horas
de funcionamiento o en función de las

necesidades

PROCEDIMIENTO DE

MANTENIMIENTO

Vaciar y aclarar el depósito utilizando
para ello un combustible limpio

Contactar con el servicio técnico

Contactar con el servicio técnico

Limpiar el ltro de combustible
utilizando para ello un combustible

limpio

Contactar con el servicio técnico

►►10. IDENTIFICACIÓN DEL PROBLEMA

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEMA POSIBLE CAUSA POSIBLE SOLUCIÓN

El generador
no arranca

Motor/bomba

arranca pero
no sale la
llama

El rotor está
bloqueado

o gira
demasiado

rápido

1. El generador bloqueado

2. El interruptor en la posición “OFF”
(0)

3. Falta de tensión

4. El cable alimentador desconectado

5. La tarjeta de control bloqueada

6. La conguración del termóstato de
habitación errónea

7. Intervención del sensor de
temperatura

8. El fusible dañado

1. Falta de combustible

2. El aparato de encendido sucio

3. El ltro de combustible sucio

4. La tobera sucia

5. La fotocélula está sucia, dañada o

instalada de manera incorrecta

6. La presencia de sustancias ajenas
en el depósito

7. Los electrodos gastados u
colocados a una distancia

incorrecta

1. El motor dallado 1. Contactar con el servicio técnico

1. Desconectar y volver a conectar el

generador

2. Poner el interruptor en la posición “ON”
(|)

3A. Introducir correctamente el cable

alimentador en el enchufe de la red
eléctrica

3B. Vericar la instalación de red
3C. Contactar con el servicio técnico

4. Contactar con el servicio técnico

5A. Desconectar y volver a conectar el

generador

5B. Identicar el error en la pantalla
5C. Contactar con el servicio técnico

6. Regular el termostato de habitación,
seleccionando la temperatura superior a

la del ambiente

7A. Esperar por lo menos durante 10

minutos, y seguidamente volver a probar

pasar a la fase de encendido

7B. Contactar con el servicio técnico

8. Contactar con el servicio técnico

1. Apagar el generador, llenar el depósito
de combustible y volver a encender el

generador

2. Contactar con el servicio técnico

3. Limpiar el ltro utilizando el combustible

limpio

4. Contactar con el servicio técnico

5. Contactar con el servicio técnico

6. Vaciar y volver a llenar el depósito con
un combustible limpio

7. Contactar con el servicio técnico

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

IMPORTANT: LA PRESENTE NOTICE D’UTILISATION DOIT ETRE LUE AVANT DE COMMENCER

it

de

LE MONTAGE, LA MISE EN MARCE OU L’ENTRETIEN DU GENERATEUR. L’UTILISATION

INCORRECTE DU GENERATEUR PEUT PROVOQUER DE GRAVES BLESSURES. LA PRESENTE

NOTICE DOIT ETRE CONSERVEE POUR DES CONSULTATIONS ULTERIEURES.

es

da

no

cs

hu

sk

bg

uk

bs

►►1. INFORMATIONS CONCERNANT

LA SECURITE (AVERTISSEMENTS)

fr

!

IMPORTANT: Le présent appareil n’est

nl

pas destiné à être utilisé par des personnes
(y compris des enfants) possédant une plus

pt

faible habilité physique, sensorielle et men­tale ou par des personnes ne possédant pas
d’expérience, sauf si ces personnes sont en­cadrées par une personne responsable de



leur sécurité. An d’être sûr que les enfants

ne jouent pas avec l’appareil, ils doivent se
trouver sous surveillance.

sv

!

pl

ru

sl

tr

hr

lt

lv

et

ro

el

zh

DANGER: L’intoxication au monoxyde

de carbone peut s’avérer mortelle.

Les premiers symptômes de l’intoxication au
monoxyde de carbone rappellent les symptômes
de la grippe avec de fortes douleurs de la
tête, des vertiges et/ou des nausées. Ces
symptômes peuvent être provoqués par un
mauvais fonctionnement du générateur. EN CAS
D’APPARITION DE TELS SYMPTOMES, IL FAUT
IMMEDIATEMENT SORTIR A L’EXTERIEUR et
ensuite faire réparer le générateur par le centre
d’aide technique.

1.1. LIVRAISON:
►1.1.1. Le personnel responsable de la livraison

doit être qualié et doit parfaitement connaître
les instructions du fabricant ainsi que les
prescriptions en vigueur concernant une
livraison en sécurité du générateur.

►1.1.2. Il faut utiliser uniquement le type de

combustible clairement déni sur la plaque
signalétique du générateur.

►1.1.3. Avant de rajouter le combustible, il faut

éteindre le générateur et attendre jusqu’à son
refroidissement.

►1.1.4. Les citernes destinées au stockage

du combustible doivent se trouver dans un
bâtiment à part.

►1.1.5. Tous les réservoirs du combustible doivent

se trouver à une distance sûre du générateur,
dénie par les règles en vigueurs.

►1.1.6. Le combustible doit être conservé dans

des pièces où le sol ne permettra pas une
pénétration du combustible et son dégoulinage
sur les ammes localisées en-dessous
qui peuvent causer une inammation du
combustible.

►1.1.7. Le stockage du combustible doit avoir

lieu selon les règles en vigueur.

1.2. SECURITE:

►1.2.1. Ne jamais utiliser le générateur dans des

pièces où se trouve l’essence, les dissolvants
de peintures ou autres vapeurs inammables.

►1.2.2. Il faut respecter toutes les dispositions et

lois locales pendant l’utilisation du générateur.

►1.2.3. Les générateurs utilisés dans une proche

distance des bâches, rideaux ou autres matières
à couverture semblable doivent se trouver à une
distance de sécurité. Il est également conseillé
d’utiliser des couvertures ignifuges.

►1.2.4. Il faut utiliser l’appareil uniquement dans

des pièces bien ventilées. An de faire enter de
l’air frais il faut assurer une ouverture appropriée
selon les règles en vigueur.

►1.2.5. Le générateur doit être alimenté

uniquement à l’aide d’un courant à tension et
fréquence dénies sur la plaque signalétique du
générateur.

►1.2.6. Il faut utiliser uniquement des rallonges à

trois ls convenablement mis à terre.

►1.2.7. Les distances minimales de sécurité entre

le générateur et les substances inammables
sont les suivantes: sortie avant = 2,5 m; latérale,
en haut et à l’arrière = 1,5 m.

►1.2.8. An d’éviter le risque d’incendie, il faut

placer le générateur en marche ou chaud sur
un sol stabilisé et nivelé.

►1.2.9. Les animaux doivent se trouver à une

distance de sécurité du générateur.

►1.2.10. Durant l’arrêt du générateur, il faut le

débrancher de la prise de contact.

►1.2.11. Le générateur peut être mis en marche

à n’importe quel moment grâce à la commande
à l’aide du thermostat.

►1.2.12. Il ne faut pas utiliser le générateur

dans des pièces très fréquentées ou dans les
chambres à coucher.

►1.2.13. Il ne faut pas bloquer l’entrée de l’air

(partie arrière de l’appareil) ou la sortie de l’air
(devant) du générateur.

►1.2.14. Il ne faut pas bouger, commander,

alimenter en combustible ou faire des travaux
d’entretien du générateur quand il est chaud
ou connecté au réseau électrique ou est en
marche.

►1.2.15. Ne pas canaliser l’air ni à l’entrée ni à la

sortie du générateur.

►1.2.16. Garder une distance appropriée entre

les éléments chauds du générateur et les
matériaux inammables ou thermiques (en
branchant le câble d’alimentation).

►1.2.17. En cas d’endommagement du câble

d’alimentation, an d’éviter tout danger, il faut
le changer dans le centre de support technique.

►►2. DEBALLAGE

All Parts available from
www.sparesgiant.com
01772 329 565

Voir Fig. 1

►2.1. Enlever tous les matériaux utilisés lors de

l’emballage et l’envoi du générateur et ensuite

les enlever selon les règles en vigueur.
►2.2. Enlever tous les éléments de la boîte.
►2.3. Vérier les éventuels endommagements qui

ont eu lieu pendant le transport. Si le générateur

semble être endommagé, il faut immédiatement

prévenir le magasin où il a été acheté.

►►3. COMBUSTIBLE

!

ATTENTION: Le générateur fonctionne
seulement avec un combustible DIESEL ou
KEROSENE.

An d’éviter le risque d’incendie ou d’explosion, il
faut utiliser uniquement le combustible diesel ou
kérosène. Ne jamais utiliser d’essence, de pétrole,
de dissolvants, d’alcools ou autres combustibles
inammables.
En cas de très basses températures, il faut utiliser
des additifs intoxiques contre le gel.

►►4. CONDITIONS DE

FONCTIONNEMENT

Voir Fig. 2

L’air indispensable à l’assurance d’une combustion
correcte est créé grâce à la rotation du rotor
intérieur vers le brûleur. Le ux d’air sort du tube
du brûleur et se mélange avec le combustible
qui est pulvérisé par la tuyère sous une haute
pression. Le combustible pulvérisé par la tuyère
est protégé par une pompe électrique qui aspire
le combustible du réservoir et le pousse sous une
haute pression vers la tuyère.

►►5. FONCTIONNEMENT

!

ATTENTION: Avant de mettre en marche
le générateur il faut lire avec attention
les «INFORMATIONS AU SUHET DE LA
SECURITE».

►►5.1. MISE EN MARCHE DU
GENERATEUR:

►5.1.1. Respecter toutes les instructions

concernant la sécurité.

►5.1.2. Vérier la présence du combustible dans

le réservoir.
►5.1.3. Fermer le bouchon du réservoir.
►5.1.4. Brancher le câble d’alimentation au

réseau électrique (VOIR TENSION DANS LE

”TABLEAU DES DONNEES TECHNIQUES”).
►5.1.5. Mettre l’interrupteur ”ON/OFF” dans

la position ”ON” (I) (A Fig. 3). Le générateur

devrait se mettre en marche durant quelques

secondes. Si cela n’a pas lieu, se référer au
chapitre ”IDENTIFICATION DU PROBLEME”
(Chapitre 10).

►5.1.6. Vérier la position du sélecteur rotatif du

thermostat (C Fig. 3).

P.S.: EN CAS D’INTERRUPTION DU
GENERATEUR PROVOQUE PAR
L’EPUISEMENT DU COMBUSTIBLE, ARRETER
L’APPAREIL, REMPLIR LE RESERVOIR ET
REMETTRE EN MARCHE LE GENERATEUR
(VOIR CHAPITRE 5.1.).

►►5.2. ARRET DU GENERATEUR:

!

ATTENTION: NE PAS COUPER
L’ALIMENTATION ET NE PAS DEBRANCHER
LE CABLE D’ALIMENTATION JUSQU’AU
REFROIDISSEMENT COMPLET DU
GENERATEUR (environ 5 minutes).

►5.2.1. Mettre l’interrupteur “ON/OFF” dans la

position ”OFF” (0) (A Fig. 3).

►►6. NETTOYAGE DU FILTRE DU

COMBUSTIBLE

Voir Fig. 4

SELON LA QUALITE DU COMBUSTIBLE
UTILISE, LE NETTOYAGE DU FILTRE PEUT
S’AVERER NECESSAIRE.

►6.1. Enlever le bouchon se trouvant sur le

réservoir (A Fig. 4).
►6.2. Enlever le ltre du réservoir.
►6.3. Dévisser l’écrou (B Fig. 4).
►6.4. Enlever le ltre (C Fig. 4).
►6.5. Nettoyer le ltre à l’aide d’un combustible

propre en faisant attention de ne pas

l’endommager.
►6.6. Remettre le ltre dans le réservoir.

►►7. ENTRETIEN ET TRANSPORT

AFIN D’EFFECTUER UN ENTRETIEN ET/OU
TRANSPORT DE LA MEILLEURE QUALITE
IL EST CONSEILLE DE RESPECTER LA
PROCEDURE SUIVANTE:

►7.1. Vider le combustible du réservoir.
►7.2. En cas de manque de restes, verser le

combustible propre et à nouveau vider le

réservoir.
►7.3. Fermer le bouchon du réservoir, éliminer le

combustible de manière appropriée et suivant

les règles en vigueur.
►7.4. An d’effectuer un entretien convenable du

générateur, il est conseillé de le maintenir dans

une position nivelée an de protéger contre

l’écoulement du combustible, le stocker dans

un lieu sec et protéger contre des éventuelles

détériorations extérieures.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. ERREURS DE L’AFFICHEUR

All Parts available from
www.sparesgiant.com
01772 329 565

en

Voir B Fig. 3

it

ERREUR CAUSE SOLUTION

de

es

fr

nl

pt

da

no

sv

pl

ru

cs

hu

sl

tr

hr

lv

F0

F1



F2

F3

LO

lt

CH

1. L’interrupteur “ON/OFF” est en
position “ON” (I) quand le générateur
est branché au réseau électrique

1. Manque de combustible

2. Combustible pollué

3. Photocellule encrassée ou
endommagée

4. Filtre du combustible encrassé

5. Erreur de l’inammation

ERREUR DU CAPTEUR DE CONTROLE DE TEMPERATURE

1. Câble interrompu

2. Capteur endommagé

1. Surchauffe intérieure du générateur

2. Capteur anti-basculement

1. Température extérieure en dessous
de 0°C

1. Un fonctionnement continu 1. Condition normale

ERREUR OPERATIONNELLE

1. Mettre l’interrupteur en position “OFF” (0)
après le débranchement du générateur du
réseau électrique et remettre la che de
contact dans le réseau électrique et mettre
l’interrupteur en position “ON” (I)

ERREUR DE LA PHOTOCELLULE

1. Mettre l’interrupteur en position “OFF” (0),
remplir le réservoir de combustible

2. Mettre l’interrupteur en position “OFF” (0) et
remplir à nouveau le réservoir de combustible.
Nettoyer le ltre à l’aide d’un combustible

propre en faisant attention de ne pas

l’endommager (VOIR CHAPITRE 6)

3. Se tourner vers le centre d’aide technique

4. VOIR CHAPITRE 6

5. Se tourner vers le centre d’aide technique

1. Se tourner vers le centre d’aide technique

2. Se tourner vers le centre d’aide technique

ERREUR DU THERMOSTAT

1. Arrêter le générateur et attendre jusqu’à son

refroidissement total

2. Placer le radiateur sur une surface plate et

stable

1. Condition normale

►►9. PLANNING DE L’ENTRETIEN PRESERVATEUR

et

ATTENTION: AVANT DE COMMENCER DES TRAVAUX QUELCONQUES D’ENTRETIEN OU DE

ro

REPARATION, IL FAUT DEBRANCHER LE CABLE D’ALIMENTATION DU R2SEAU ELECTRIQUE

sk

bg

uk

bs

el

zh

ELEMENT FREQUENCE DE L’ENTRETIEN PROCEDURE DE L’ENTRETIEN

Réservoir du
combustible

Tuyère Nettoyer ou changer une fois durant une

Photocellule Nettoyer une fois durant une saison de

Filtre du
combustible

Appareil
d’allumage

Ailettes du rotor Nettoyer selon les besoins Se tourner vers le centre d’aide

ET S’ASSURER QUE LE GENERATEUR EST REFROIDI.

Nettoyer toutes les 150-200 heures de
travail ou selon les besoins

saison de travail ou selon les besoins

travail ou selon les besoins
Nettoyer ou changer deux fois durant

une saison de travail ou selon les

besoins

Nettoyer ou changer toutes les 1.000
heures de travail ou selon les besoins

Vider et rincer le réservoir en utilisant
un combustible propre

Se tourner vers le centre d’aide
technique

Se tourner vers le centre d’aide
technique

Nettoyer le ltre du combustible en
utilisant pour cela un combustible

propre

Se tourner vers le centre d’aide
technique

technique

►►10. IDENTIFICATION DU PROBLEME

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEME CAUSE POSSIBLE SOLUTION POSSIBLE

Le générateur

ne se met pas

en marche

Le moteur/

la pompe se

met en marche
mais la amme
ne s’allume pas

Le rotor est
bloqué ou
tourne trop

lentement

1. Générateur bloqué

2. L’interrupteur se trouve en position
“OFF” (0)

3. Pas de tension

4. Câble d’alimentation débranché

5. Carte de commande bloquée

6. Mauvaise position du thermostat

7. Intervention du capteur de
température

8. Fusible endommagé

1. Manque de combustible

2. L’appareil d’allumage est encrassé

3. Le ltre du combustible est
encrassé

4. La tuyère est encrassée

5. La photocellule est encrassée,
endommagée ou incorrectement
installée

6. Présence d’autres substances dans
le réservoir

7. Electrodes usées ou se trouvant
dans une mauvaise distance

1. Moteur endommagé 1. Se tourner vers le centre d’aide technique

1. Arrêter et mettre à nouveau en marche le
générateur

2. Mettre l’interrupteur en position ”ON” (I)

3A. Bien introduire le câble d’alimentation

dans la prise de contact du réseau
électrique

3B. Vérier l’installation électrique
3C. Se tourner vers le centre d’aide

technique

4. Se tourner vers le centre d’aide technique

5A. Arrêter et mettre à nouveau en marche

le générateur

5B. Identier l’erreur sur l’afcheur
5C. Se tourner vers le centre d’aide

technique

6. Régler le thermostat en en le mettant
sur une température plus haute que la
température de l’environnement de travail

7A. Attendre au moins dix minutes et ensuite

essayer à nouveau de passer à la phase
d’allumage

7B. Se tourner vers le centre d’aide

technique

8. Se tourner vers le centre d’aide technique

1. Eteindre le générateur, remplir le réservoir
de combustible et à nouveau mettre en
marche le générateur

2. Se tourner vers le centre d’aide technique

3. Nettoyer le ltre à l’aide d’un combustible

propre

4. Se tourner vers le centre d’aide technique

5. Se tourner vers le centre d’aide technique

6. Nettoyer et à nouveau remplir le réservoir
de combustible propre

7. Se tourner vers le centre d’aide technique

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

BELANGRIJK: LEES DE INSTRUCTIES IN DEZE HANDLEIDING AANDACHTIG DOOR VOORDAT

All Parts available from
www.sparesgiant.com
01772 329 565

en

U BEGINT MET DE MONTAGE, HET OPSTARTEN OF DE ONDERHOUD VAN DE GENERATOR.

it

ONJUIST GEBRUIK VAN DE GENERATOR KAN LEIDEN TOT ERNSTIG LETSEL. BEWAAR DE

de

►►1. VEILIGHEIDSINFORMATIE

es

(WAARSCHUWINGEN)

fr

!

BELANGRIJK: Dit apparaat is niet

bestemd voor gebruik door personen (in-

nl

clusief kinderen) met een beperkt lichameli­jk, zintuiglijk of geestelijk vermogen of door

pt

personen zonder ervaring, tenzij ze worden
begeleid door iemand die verantwoordelijk

da

is voor hun veiligheid. Let er op dat kinderen



niet met het apparaat spelen.

no

sv

cs

hu

sk

bg

uk

bs

zh

!

GEVAREN: Koolmonoxidevergiftiging is

levensgevaarlijk.

De eerste lichamelijke symptomen van

pl

koolmonoxidevergiftiging lijken op die van griep:
sterke hoofdpijn, duizeligheid en/of misselijkheid.

ru

Dergelijke symptomen kunnen worden
veroorzaakt door een onjuiste werking van de
generator. ZODRA U DERGELIJKE SYMPTOMEN
OPMERKT, DIENT U ONMIDDELLIJK NAAR
BUITEN TE GAAN, en vervolgens de generator

sl

te laten repareren bij een erkende servicedienst.

1.1. LEVERING:

tr

►1.1.1. Het personeel dat verantwoordelijk is

voor de levering van de generator, moet in

hr

het bezit zijn van de gepaste kwalicaties en
de instructies van de producent goed kennen,

lt

alsook goed op de hoogte zijn van de geldende
wettelijke bepalingen m.b.t. het veilig leveren

lv

van generatoren.

et

►1.1.2. Gebruik uitsluitend de soort brandstof die

staat aangegeven op het typeplaatje dat zich op

ro

het apparaat bevindt.

►1.1.3. Wanneer u de brandstoftank bijvult,

schakel de generator eerst uit en wacht totdat
het apparaat is afgekoeld.

►1.1.4. De brandstof opslagtanks dienen in een

aparte ruimte te worden bewaard.

►1.1.5. Alle brandstoftanks moeten zich op een

veilige afstand bevinden van de generator. De
veilige afstand wordt in de geldende wettelijke

el

bepalingen vastgesteld.

►1.1.6. Brandstof dient te worden bewaard in

ruimtes waar de vloeren bestendig zijn tegen
de absorptie van brandstof en geen lekkende

brandstof doorlaten op beneden gelegen

vlammen, wat zou kunnen leiden tot ontsteking
van de brandstof.

►1.1.7. Brandstof dient te worden bewaard in

overeenstemming met de geldende wettelijke
bepalingen.

1.2. VEILIGHEID:

HANDLEIDING GOED VOOR LATERE RAADPLEGING.

►1.2.1. Gebruik de generator nooit in ruimtes met

benzine, oplosmiddelen of andere brandbare
dampen.

►1.2.2. Bij het gebruik van de generator, moet

worden voldaan aan de plaatselijk geldende
regelgeving en voorschriften.

►1.2.3. Generatoren die worden gebruikt in

de buurt van zeilen, gordijnen of andere
vergelijkbare materialen, dan moet de generator
op een veilige afstand van deze materialen
worden geplaatst. Het wordt tevens aangeraden
om brandwerende bekleding te gebruiken.

►1.2.4. Gebruik de generator uitsluitend in

goed geventileerde ruimtes. Om voldoende
toevoer van frisse lucht te garanderen, moet
worden gezorgd voor een juist ventilatiegat, in
overeenstemming met de geldende wettelijke
bepalingen.

►1.2.5. De generator mag alleen worden

aangesloten op een stroomtoevoer met een
spanning en frequentie die overeenkomen met
de gegevens op het typeplaatje dat zich op het
apparaat bevindt.

►1.2.6. Gebruik uitsluitend 3-dradige

verlengsnoeren die goed geaard zijn.

►1.2.7. De minimale veilige afstanden tussen de

generator en brandbare materialen zijn als volgt:
voorkant = 2,5 m; zij-, boven- en achterkant =
1,5 m.

►1.2.8. Om risico op brand te voorkomen, dient

een hete of werkende generator altijd op een
stabiele en vlakke ondergrond te worden
geplaatst.

►1.2.9. Houd dieren op een veilige afstand van

de generator.

►1.2.10. Indien de generator niet wordt gebruikt,

haal dan de stekker uit het stopcontact.

►1.2.11. Bij bediening met een thermostaat,

kan de generator op een willekeurig moment
worden opgestart.

►1.2.12. Gebruik de generator niet in ruimtes

die vaak worden bezocht en ook niet in
slaapkamers.

►1.2.13. Zorg ervoor dat de luchtinlaat (achterkant

van het apparaat) en de luchtuitlaat (voorkant
van het apparaat) niet worden geblokkeerd.

►1.2.14. Wanneer de generator heet is of op

stroom is aangesloten of tijdens de werking van
het apparaat, dient het niet te worden verplaats,
bediend, bijgevuld met brandstof en er dienen
ook geen overige onderhoudswerkzaamheden
te worden verricht.

►1.2.15. Regel de luchtstroom niet bij de inlaat of

bij de uitlaat van de generator.

►1.2.16. Houd voldoende afstand tussen de hete

All Parts available from
www.sparesgiant.com
01772 329 565

elementen van de generator en brandbare of
thermische materialen (inclusief snoer).

►1.2.17. Bij beschadiging van het snoer dient

deze te worden vervangen bij een erkende
servicedienst om gevaarlijke situaties te
vermijden.

►►2. UITPAKKEN

Zie Afb. 1

►2.1. Verwijder alle materialen die deel uitmaken

van de verpakking en transport van de generator
en gooi ze vervolgens weg in vereenstemming

met de geldende wettelijke bepalingen.
►2.2. Haal alle onderdelen uit de doos.
►2.3. Controleer op mogelijk beschadigingen

die tijdens het transport zijn ontstaan. Als

de generator beschadigd blijkt te zijn, meld

dit onmiddellijk bij het verkooppunt waar de

generator is gekocht.

►►3. BRANDSTOF

!

LET OP: De generator werkt uitsluitend

op DIESEL of KEROSINE.

Om brand of explosie te voorkomen, dient
uitsluitend diesel of kerosine te worden gebruikt.
Gebruik nooit benzine, petroleum, oplosmiddelen,
alcohol of andere brandstoffen.
In geval van zeer lage temperaturen kunt u niet­giftige antivries gebruiken.

►►4. WERKING

Zie Afb. 2

De lucht die nodig is voor een goede verbranding
wordt geproduceerd door de rotatie van de interne
rotor naar de brander. De luchtstroom verlaat
de buis van de brander en mengt zich met de
brandstof, die wordt verstoven via een mondstuk
onder hoge druk. De brandstof die via het
mondstuk wordt verstoven, wordt toegevoerd via
een elektrische pomp die de brandstof uit de tank
zuigt en deze onder hoge druk naar het mondstuk
duwt.

►►5. BEDIENING

!

LET OP: Voor dat u de generator
opstart, lees de “VEILIGHEIDSINFORMATIE”
aandachtig door.

►►5.1. DE GENERATOR OPSTARTEN:
►5.1.1. Volg alle veiligheidsinstructies nauwgezet

op.

►5.1.2. Controleer of er voldoende brandstof is

in de tank.
►5.1.3. Sluit de tankdop.
►5.1.4. Steek de stekker in het stopcontact (ZIE

VOLTAGE IN “TABEL MET TECHNISCHE

GEGEVENS”).

►5.1.5. Zet de “ON/OFF” schakelaar in de

positie “ON” (|) (A Afb. 3). De generator zal
binnen enkele seconden opstarten. Indien
dit niet het geval is, raadpleeg dan de sectie
“PROBLEEMOPSPORING” (Sectie 10).

►5.1.6. Controleer de positie van de schakelaar

van de kamerthermostaat (C Afb. 3).

PS.: INDIEN DE GENERATOR UITGAAT
VANWEGE GEBREK AAN BRANDSTOF
DIENT HET APPARAAT TE WORDEN
UITGESCHAKELD, DE TANK BIJGEVULD EN
DE GENERATOR WEER WORDEN OPGESTART
(ZIE SECTIE 5.1.).

►►5.2. DE GENERATOR
UITSCHAKELEN:

!

LET OP: SCHAKEL DE STROOMTOEVOER
NIET UIT EN HAAL DE STEKKER NIET UIT HET
STOPCONTACT TOTDAT DE GENERATOR
VOLLEDIG IS AFGEKOELD (circa 5 min.).

►5.2.1. Zet de “ON/OFF” schakelaar in de positie

“OFF” (0) (A Afb. 3).

6. SCHOONMAKEN VAN HET

BRANDSTOFFILTER

Zie Afb. 4

HET KAN ZIJN DAT HET BRANDSTOFFILTER
MOET WORDEN SCHOONGEMAAKT. DIT IS
ECHTER AFHANKELIJK VAN DE KWALITEIT
VAN DE GEBRUIKTE BRANDSTOF.

►6.1. Verwijder de tankdop (A Afb. 4).
►6.2. Haal het lter uit de tank.
►6.3. Draai de dop los (B Afb. 4).
►6.4. Verwijder het lter (C Afb. 4).
►6.5. Reinig het lter met behulp van schoon

brandstof. Wees voorzichtig om het lter niet te
beschadigen.

►6.6. Plaats het lter terug in de tank.

7. ONDERHOUD EN VERVOER

VOLG DE ONDERSTAANDE PROCEDURE
VOOR HET BEST MOGELIJKE ONDERHOUD
EN/OF VERVOER VAN DE GENERATOR:

►7.1. Tap alle brandstof af uit de tank.
►7.2. Indien er restanten in de tank overblijven,

giet wat schone brandstof in de tank en tap alle
brandstof opnieuw af uit de tank.

►7.3. Sluit de tankdop en gooi de brandstof op de

juiste manier weg - in overeenstemming met de
geldende wettelijke bepalingen.

►7.4. Plaats de generator op een vlakke ondergrond

en zorg ervoor dat deze waterpas staat voordat u
enige onderhoudswerkzaamheden uitvoert om
lekkage van brandstof te voorkomen. Bewaar
de generator op een droge plek en beveilig het
apparaat tegen externe schade.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. FOUTMELDINGEN OP DE DISPLAY

All Parts available from
www.sparesgiant.com
01772 329 565

en

Zie B Afb. 3

it

FOUT OORZAAK OPLOSSING

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

F0

F1

F2

F3

LO

CH

1. De “ON/OFF” schakelaar staat in de
positie “ON” (|) wanneer de generator
wordt aangesloten op het elektriciteitsnet

1. Te weinig brandstof

2. De brandstof is verontreinigd

3. De fotocel is verontreinigd of beschadigd

4. Het brandstoflter is verontreinigd

5. Ontstekingsfout

1. Kabel onderbroken

2. De sensor is beschadigd

1. Interne oververhitting van de generator

2. Sensor anti-tipping

1. De buitentemperatuur is lager dan 0°C 1. Normale conditie

1. Continu bedrijf 1. Normale conditie

OPERATIONELE FOUT

1. Haal de stekker uit het stopcontact, zet
de ON/OFF” schakelaar in de positie
“OFF” (0) en sluit het apparaat opnieuw
aan op het elektriciteitsnet en zet de “ON/
OFF” schakelaar in de positie “ON” (|)

FOTOCEL FOUT

1. Zet de “ON/OFF” schakelaar in de positie
“OFF” (0) en brandstoftank bijvullen

2. Zet de “ON/OFF” schakelaar in de positie
“OFF” (0), de brandstoftank leegmaken
en vervolgens weer bijvullen. Reinig het
lter met behulp van schoon brandstof.
Wees voorzichtig om het lter niet te
beschadigen (ZIE SECTIE 6)

3. Raadpleeg een erkende servicedienst

4. ZIE SECTIE 6

5. Raadpleeg een erkende servicedienst

TEMPERATUURSENSOR FOUT

1. Raadpleeg een erkende servicedienst

2. Raadpleeg een erkende servicedienst

ERREUR DU THERMOSTAT

1. Generator uitschakelen en wachten totdat
het apparaat volledig is afgekoeld

2. Zet de kachel op een vlak en stabiel
oppervlak

lv

►►9. PREVENTIEF ONDERHOUDSSCHEMA

LET OP: VOORDAT ER ENIGE ONDERHOUDS- OF REPARATIEWERKZAAMHEDEN WORDEN

et

UITGEVOERD, DIENT EERST DE STEKKER UIT HET STOPCONTACT TE WORDEN GEHAALD

ro

sk

bg

uk

bs

el

zh

EN GECONTROLEERD TE WORDEN OF DE GENERATOR VOLLEDIG IS AFGEKOELD.

ONDERDEEL FREQUENTIE VAN

ONDERHOUDSWERKZAAMHEDEN

Brandstoftank Reinigen na 150-200 uur werk of

afhankelijk van de behoefte

Mondstuk Reinigen of vervangen eenmaal per

seizoen of afhankelijk van de behoefte

Fotocel Reinigen eenmaal per seizoen of

afhankelijk van de behoefte

Brandstoflter Reinigen of vervangen tweemaal per

seizoen of afhankelijk van de behoefte

Ontstekingsapparaat Reinigen of vervangen na 1.000 uur werk

of afhankelijk van de behoefte

Rotorbladen Reinigen afhankelijk van de behoefte Raadpleeg een erkende

ONDERHOUDS-PROCEDURE

Tap alle brandstof af uit de tank
en spoel de tank met schone

brandstof

Raadpleeg een erkende
servicedienst

Raadpleeg een erkende
servicedienst

Reinig het brandstoflter met
schone brandstof

Raadpleeg een erkende
servicedienst

servicedienst

►►10. PROBLEEMOPSPORING

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEEM MOGELIJKE OORZAAK MOGELIJKE OPLOSSING

De generator

start niet

De motor/pomp
werkt wel, maar
de vlam gaat

niet aan

De rotor is
geblokkeerd of

1. Geblokkeerde generator

2. De schakelaar staat in de positie
“OFF” (0)

3. Geen spanning

4. Het snoer is niet aangesloten op
het elektriciteitsnet

5. Geblokkeerde alarmprint

6. Verkeerde instelling van de
kamerthermostaat

7. Interventie van de
temperatuursensor

8. Beschadigde zekering

1. Te weinig brandstof

2. Het ontstekingsapparaat is
verontreinigd

3. Het brandstoflter is verontreinigd

4. Het mondstuk is verontreinigd

5. De fotocel is verontreinigd,
beschadigd of is onjuist

geïnstalleerd

6. Aanwezigheid van vreemde stoffen
in de tank

7. Versleten elektroden of op onjuiste

afstand geplaatst

1. De motor is beschadigd 1. Raadpleeg een erkende

1. De generator uitschakelen en weer

opstarten

2. Zet de schakelaar in de positie “ON” (|)

3A. Steek de stekker van het snoer goed in

het stopcontact
3B. Controleer de netwerkinstallatie
3C. Raadpleeg een erkende servicedienst

4. Raadpleeg een erkende servicedienst

5A. De generator uitschakelen en weer

opstarten

5B. Identiceer de foutmelding op de display
5C. Raadpleeg een erkende servicedienst

6. Stel de kamerthermostaat goed in -

voer een hogere temperatuur in dan de

werkomgeving
7A. Wacht minstens tien minuten en probeer

vervolgens opnieuw over te gaan tot de

ontstekingsfase
7B. Raadpleeg een erkende servicedienst

8. Raadpleeg een erkende servicedienst

1. Schakel de generator uit, vul de

brandstoftank en start de generator weer

op

2. Raadpleeg een erkende servicedienst

3. Maak het lter schoon met schone

brandstof

4. Raadpleeg een erkende servicedienst

5. Raadpleeg een erkende servicedienst

6. Tap alle brandstof af uit de tank en vul de

tank weer met schone brandstof

7. Raadpleeg een erkende servicedienst

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

IMPORTANTE: LEIA E COMPREENDA ESTE MANUAL OPERATIVO ANTES DE EFETUAR A

MONTAGEM, A COLOCAÇÃO EM FUNÇÃO OU A MANUTENÇÃO DESTE GERADOR. O USO

it

INCORRETO DO GERADOR PODE CAUSAR LESÕES GRAVES. CONSERVE ESTE MANUAL

PARA FUTURAS CONSULTAS.

es

da

no

cs

hu

sk

bg

uk

bs

►►1. INFORMAÇÕES SOBRE A

SEGURANÇA (ADVERTÊNCIAS)

fr

!

IMPORTANTE: Este aparelho não é

nl

adequado para o uso de pessoas (inclusive
crianças) com capacidades físicas, senso-

pt

riais e mentais reduzidas, ou inexperientes,
a menos que sejam supervisionadas por
uma pessoa responsável pela seguran­ça destas mesmas pessoas. As crianças



devem ser controladas para que não brin­quem com o aparelho.

sv

zh

!

PERIGO: A asxia por monóxido de

carbono pode ser fatal.

pl

Os primeiros sintomas de asxia por monóxido

ru

de carbono assemelham-se aos da gripe, com
cefaleias, tonturas e/ou náusea. Tais sintomas
podem ser causados pelo funcionamento
defeituoso do gerador. NA PRESENÇA DESTES
SINTOMAS, SAIA IMEDIATAMENTE AO AR

sl

LIVRE e solicite o conserto do gerador no centro
de assistência técnica.

tr

1.1. ABASTECIMENTO:
►1.1.1. O pessoal encarregado do abastecimento

hr

deve ser qualicado e estar familiarizado com

lt

as instruções do fabricante e com a normativa
em vigor sobre o abastecimento seguro dos

lv

geradores.

►1.1.2. Use somente o tipo de combustível

et

expressamente especicado na placa de
identicação do gerador.

ro

►1.1.3. Antes de efetuar o abastecimento,

desligue o gerador e espere que esteja
arrefecido.

►1.1.4. Os tanques de armazenamento do

combustível devem car em uma estrutura
separada.

►1.1.5. Todos os reservatórios de combustível

devem car a uma distância mínima de

el

segurança do gerador, segundo as normas
vigentes.

►1.1.6. O combustível deve ser conservado em

locais cujo pavimento impeça a penetração
e o gotejamento do mesmo em chamas
adjacentes que, consequentemente, podem
acendê-las.

►1.1.7. A conservação do combustível deve ser

efetuada em conformidade com a normativa
vigente.

1.2. SEGURANÇA:

►1.2.1. Não use jamais o gerador em locais nos

quais haja gasolina, solventes para tintas ou
outros vapores altamente inamáveis.

►1.2.2. Durante o uso do aparelho, seguir todas

as regulamentações locais e a normativa em
vigor.

►1.2.3. Os geradores usados em proximidade de

lonas, toldos ou outros materiais semelhantes
de cobertura, devem estar situados em
distância de segurança. Aconselha-se também
usar materiais de cobertura de tipo ignífugo.

►1.2.4. Use somente em áreas bem ventiladas.

Prepare uma abertura adequada conforme as
normas vigentes, a m de introduzir ar fresco
de fora.

►1.2.5. Alimente o gerador somente com

corrente com valores de tensão e frequência
especicados na placa de identicação do
gerador.

►1.2.6. Utilize somente extensões de três os

adequadamente ligadas à massa.

►1.2.7. As distâncias mínimas de segurança,

aconselhadas e intercorrentes entre o gerador
e as substâncias inamáveis são: saída
anterior = 2,5 m; de lado, acima e atrás = 1,5
m.

►1.2.8. Coloque o gerador quente ou em função

em uma superfície estável e nivelada para
evitar os riscos de incêndio.

►1.2.9. Mantenha os animais à distância de

segurança do gerador.

►1.2.10. Desligue o gerador da cha de rede

quando não estiver em uso.

►1.2.11. Quando for controlado por um

termóstato, o gerador pode acender-se a
qualquer momento.

►1.2.12. Não use jamais o gerador em

compartimentos frequentemente habitados e
nem em quartos de dormir.

►1.2.13. Nunca bloqueie a tomada de ar (lado

posterior) e nem a saída de ar (lado anterior)
do gerador.

►1.2.14. Quando o aparelho estiver ligado à rede

elétrica ou em funcionamento não deve ser
deslocado, manuseado, reabastecido e nem
sujeito a nenhuma operação de manutenção.

►1.2.15. Não canalize o ar nem em entrada e

nem na saída do gerador.

►1.2.16. Mantenha uma adequada distância

de materiais inamáveis, ou termolábeis
(inclusive o cabo de alimentação), de partes
quentes do gerador.

►1.2.17. Se o cabo de alimentação estiver

All Parts available from
www.sparesgiant.com
01772 329 565

danicado, deve ser substituído em um centro
de assistência técnica para prevenir qualquer
tipo de risco.

►►2. DESEMBALAGEM

Veja Fig. 1

►2.1. Remova todos os materiais de embalagem

utilizados para confecionar e envie o gerador
aos centros de eliminação segundo as normas

em vigor.
►2.2. Extraia todos os artigos da embalagem.
►2.3. Controle para vericar se houve danos

ocorridos durante o transporte. Se o gerador

parecer danicado, informe imediatamente o

concessionário junto ao qual foi comprado.

►►3. COMBUSTÍVEL

!

ADVERTÊNCIA: O gerador funciona

somente com DIESEL ou QUEROSENE.

Use somente diesel ou querosene, para evitar
riscos de incêndio ou de explosão. Não faça
uso jamais de gasolina, nafta, solventes para
tintas, álcool ou outros combustíveis altamente
inamáveis.
Use aditivos anticongelantes não tóxicos em
caso de temperaturas muito baixas.

►►4. PRINCÍPIOS DE

FUNCIONAMENTO

Veja Fig. 2

O ar necessário para garantir a correta
combustão é produzido pela rotação de uma
ventoinha interna no queimador. O uxo de ar
sai da manga do queimador e mistura-se com o
combustível que é pulverizado por um bico ejetor
em pressão elevada. O combustível pulverizado
pelo bico ejetor é garantido por uma bomba
elétrica que aspira o combustível do reservatório,
empurrando-o em alta pressão pelo bico ejetor.

►►5. FUNCIONAMENTO

!

ADVERTÊNCIA: Leia atentamente as
”INFORMAÇÕES SOBRE A SEGURANÇA”
antes de ligar o gerador.

►►5.1. ACENDIMENTO DO GERADOR:
►5.1.1. Siga todas as instruções relacionadas à

segurança.

►5.1.2. Controle a presença de combustível no

reservatório.
►5.1.3. Feche a tampa do reservatório.
►5.1.4. Ligue a cha de alimentação à rede

elétrica (VEJA A TENSÃO NA “TABELA

DADOS TÉCNICOS”).

►5.1.5. Coloque o interruptor “ON/OFF” em

posição “ON” (|) (A Fig. 3). O gerador deverá
acender-se dentro de poucos segundos. Se
o gerador não ligar, consulte o parágrafo
“IDENTIFICAÇÃO DO PROBLEMA” (Par. 10).

►5.1.6. Verique a posição do manípulo do

termóstato ambiente (C Fig. 3).

NOTA: EM CASO DE DESLIGAMENTO DO
GERADOR CAUSADO PELO COMBUSTÍVEL
TERMINADO, DESLIGUE O GERADOR,
ABASTEÇA O RESERVATÓRIO E LIGUE
NOVAMENTE O APARELHO (VEJA PAR. 5.1.).

►►5.2. DESLIGAMENTO DO GERADOR:

!

ATENÇÃO: NÃO DESCONECTE A
ENERGIA OU DESCONECTE O CABO DE
ALIMENTAÇÃO ATÉ QUE O GERADOR
ESTEJA COMPLETAMENTE ARREFECIDO
(cerca 5 min.).

►5.2.1. Coloque o interruptor “ON/OFF” em

posição “OFF” (0) (A Fig. 3).

►►6. LIMPEZA DO FILTRO DO

COMBUSTÍVEL
Veja Fig. 4

CONFORME A QUALIDADE DO COMBUSTÍVEL
UTILIZADO, PODE SER NECESSÁRIO
LIMPAR O FILTRO DO RESERVATÓRIO.

►6.1. Remova a tampa posicionada no

reservatório (A Fig. 4).
►6.2. Extraia o ltro do reservatório.
►6.3. Desaparafuse a porca (B Fig. 4).
►6.4. Retire o ltro (C Fig. 4).
►6.5. Limpe o ltro com combustível limpo e

preste atenção para não danicá-lo.
►6.6. Remonte o ltro no reservatório.

►►7. CONSERVAÇÃO E

TRANSPORTE

A FIM DE CONSERVAR E/OU TRANSPORTAR
DA MELHOR FORMA O GERADOR,
ACONSELHA-SE SEGUIR O PROCEDIMENTO
SEGUINTE:

►7.1. Esvazie o reservatório do combustível.
►7.2. Se forem identicados resíduos,

coloque combustível limpo no reservatório e

descarregue novamente.
►7.3. Feche a tampa do combustível e elimine

o combustível de modo adequado e em

conformidade com as normas em vigor.
►7.4. Para conservar o gerador da melhor

forma possível, aconselha-se mantê-lo em

posição nivelada para evitar o vazamento

de combustível e conservá-lo em local seco,

protegido de possíveis danos externos.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

►►8. ERROS DO ECRÃ

B Fig. 3

ERRO CAUSA SOLUÇÃO

ERRO OPERACIONAL

F0

F1

F2

F3

LO
CH

1. O interruptor “ON/OFF” está na
posição “ON” (|) quando o gerador for
conectado à rede elétrica

ERRO FOTOCÉLULA

1. Não há combustível

2. Carburante sujo

3. Fotocélula suja ou avariada

4. Filtro de combustível sujo

5. Erro de acendimento

ERRO SENSOR DE CONTROLO DE TEMPERATURA

1. Cabo interrompido

2. Sensor avariado

ERRO TERMÓSTATO

1. Gerador em sobreaquecimento interno

2. Sensor anti-inversão

1. Temperatura externa inferior a 0°C 1. Condição normal

1. A operação contínua 1. Condição normal

1. Após desconectar o gerador da rede
elétrica, posicione o interruptor no
posicionamento “OFF” (0), reconecte
a cha na rede elétrica e coloque o
interruptor em “ON” (|)

1. Posicione o interruptor na posição “OFF”
(0) e encha o reservatório de carburante

2. Posicione o interruptor na posição “OFF”
(0), esvazie e encha o reservatório de
carburante

3. Dirija-se ao centro de assistência

4. Dirija-se ao centro de assistência

5. Dirija-se ao centro de assistência

1. Dirija-se ao centro de assistência

2. Dirija-se ao centro de assistência

1. Desligue o gerador e aguarde que o
aparelho esteja completamente arrefecido

2. Posicionar a estufa em uma superfície
plana e estável

►►9. PROGRAMA DE MANUTENÇÃO PREVENTIVA

lt

ADVERTÊNCIA: ANTES DE EFETUAR QUALQUER MANUTENÇÃO OU REPARO, DESLIGUE

lv

et

ro

sk

bg

uk

bs

el

zh

O CABO DE ALIMENTAÇÃO DA REDE ELÉTRICA E CERTIFIQUE-SE DE O GERADOR

ESTEJA ARREFECIDO.

COMPONENTE FREQUÊNCIA DE

MANUTENÇÃO

Reservatório de
combustível

Bico ejetor Limpe ou substitua uma vez em cada

Fotocélula Limpe uma vez em cada estação de

Filtro do

combustível

Acendedor Limpe ou substitua a cada 1.000

Pás da ventoinha Limpe de acordo com a necessidade Consulte o centro de assistência

Limpe a cada 150-200 horas de
trabalho ou conforme a necessidade

estação de trabalho ou conforme a

necessidade

trabalho ou conforme a necessidade
Limpe ou substitua duas vezes por

estação de trabalho ou conforme a

necessidade

horas de trabalho ou conforme a

necessidade

PROCEDIMENTO DE

MANUTENÇÃO

Esvazie e enxague o reservatório com
combustível limpo

Consulte o centro de assistência

Consulte o centro de assistência

Limpe o ltro com combustível limpo

Consulte o centro de assistência

►►10. IDENTIFICAÇÃO DE PROBLEMAS

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEMA POSSÍVEL CAUSA POSSÍVEL SOLUÇÃO

O gerador não
se ativa

O motor/
bomba aciona-

se mas a

chama não se

acende

A ventoinha
está bloqueada
ou gira

lentamente

1. Gerador em bloqueio

2. Interruptor em posição “OFF” (0)

3. Ausência de tensão

4. Cabo de alimentação interrompido

5. Placa de controlo em bloqueio

6. Conguração errada do
termóstato ambiente

7. Intervenção do limite do sensor
temperatura

8. Fusível avariado

1. Não há combustível

2. Acendedor sujo

3. Filtro de combustível sujo

4. Bico ejetor sujo

5. Fotocélula suja, defeituosa ou não

instalada corretamente

6. Presença de substâncias
estranhas no reservatório

7. Elétrodos consumidos ou

posicionados em distância
incorreta

1. Motor avariado 1. Dirija-se ao centro de assistência

1. Desligue e ligue novamente o gerador

2. Coloque o interruptor na posição “ON” (|)
3A. Insira corretamente o cabo de

alimentação à cha de rede elétrica
3B. Verique o sistema de rede
3C. Dirija-se ao centro de assistência

4. Dirija-se ao centro de assistência
5A. Desligue e ligue novamente o gerador
5B. Identique o erro no ecrã
5C. Dirija-se ao centro de assistência

6. Atue no termóstato ambiente,

colocando-o em uma temperatura

superior ao do ambiente de trabalho
7A. Aguarde pelo menos dez minutos e

tente ligar novamente
7B. Dirija-se ao centro de assistência

8. Dirija-se ao centro de assistência

1. Desligue o gerador, abasteça o

reservatório de combustível e ligue

novamente o aparelho

2. Dirija-se ao centro de assistência

3. Limpe o ltro com combustível limpo

4. Dirija-se ao centro de assistência

5. Dirija-se ao centro de assistência

6. Esvazie e encha novamente o

reservatório com combustível limpo

7. Dirija-se ao centro de assistência

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

VIGTIGT: DENNE INSTRUKTION SKAL LÆSSES OMHYGGELIGT FØR MONTERING,

it

TÆNDING ELLER VEDLIGEHOLDELSE AF GENERATOREN. FORKERT BRUG AF

GENERATOREN KAN MEDFØRE ALVORLIGE SKADER. DENNE INSTRUKTION SKAL

GEMMES FOR SENERE BRUG OG KONSULTATION.

es

►►1. INFORMATIONER

VEDRØRENDE SIKKERHED

fr

(ADVARSLER)

nl

!

VIGTIGT: Dette apparat er ikke egnet til

pt

brug af personer (herunder børn) med lave­re fysisk og psykisk kondition samt senso-

da

risk og mental, eller personer uden erfaring,
medmindre de bliver overvåget af en person



ansfarlig for deres sikkerhed. Børn skal være
under konstant opsyn for at sikre sig, at de

no

ikke leger med apparatet.

sv

!

pl

ru

FARE: Kulilte forgiftning kan være

dødelig.

Første symtomer på kulilte forgiftining ligner
meget inuenza symptomer med stærke

cs

hovedpiner, svimmelheder og/eller kvalme.
Sådanne symptomer kan være forårsaget af

hu

fejl i generatorens drift. I TILFÆLDE AF HVIS
DISSE SYMTOMER FOREKOMMER, SKAL

sl

MAN OMGÅENDE GÅ UDENFOR, derefter

tr

kontakte service teknisk centret og bestille
reparation af generatoren.

hr

1.1. LEVERING:
►1.1.1. Personale, der har ansvaret for

lt

levering skal være kvaliseret og kende

lv

producentens præcise instruktioner samt
gældende sikkerhedsregler for sikker levering

et

af generatorer.

►1.1.2. Brug kun den type brændstof, der er

ro

klart identiceret på typeskiltet af generatoren.

sk

►1.1.3. Før påfyldning af brændstoffet, sluk

bg

uk

generatoren og vent til den bliver kold.

►1.1.4. Brændstoftanke skal være placeret i et

separat falicitet.

►1.1.5. Alle brændstoftanke skal være placeret

bs

i en sikker afstand fra generatoren, som
deneret af gældende lov.

el

►1.1.6. Brændstoffet skal opbevares i

rum, hvor gulve ikke giver mulighed

zh

for gennemtrængning eller dråbning af
brandstoffet og på den måde kan føre til
antænding.

►1.1.7. Opbevaring af brændstoffet skal være i

overensstemmelse med de gældende regler
og love.

1.2. SIKKERHED:
►1.2.1. Brug aldrig brændstoffet i rum, hvor

der opbevares benzin, opløsningsmidler til
farve eller andre letantændelige dampe.

►1.2.2. Under anvendelse af generatoren, skal

man følge alle lokale regler og bestemmelser.

►1.2.3. Generatorer, der bruges tæt ved

presenninger, gardiner eller andre lignende
materialer,skal være placeret i en sikker
afstand fra apparatet. Det anbefales
anvendelse af brandsikre tøj.

►1.2.4. Apparatet må kun bruges i godt

ventilerede rum. Med henblik på at indføre
frisk luft, skal man sikre en korrekt åbning i
overensstemmelse med de gældende regler.

►1.2.5. Generatoren skal kun forsynes med

strøm med en netspænding og frekvens, som
er angivet på typeskiltet af generatoren.

►1.2.6. Brug kun korrekt jordet

forlængerledninger med 3 stikke.

►1.2.7. Den mindste sikkerhedsafstand

mellem generatoren og brændbare stoffer er
følgende: front afgang = 2,5 m; side afgang,
oppefra og bagved = 1,5 m.

►1.2.8. For at undgå risiko for brand,

generatoren bør placeres på et stabil og

nivelleret gulv.

►1.2.9. Dyr skal holdes på en sikker afstand

fra generatoren.

►1.2.10. Hvis generatoren ikke bruges i

længere periode, så skal den afbrydes fra
stikkontakten.

►1.2.11. Generatoren kan tændes når som

helst ved hjælp af en termostat.

►1.2.12. Generatoren må ikke bruges i rum

med jævnlig overværing samt soveværelser.

►1.2.13. Man må ikke tilstoppe luftindgangen

(den bageste del af apparatet) eller
luftudgangen (i fronten) af generatoren.

►1.2.14. Når generatoren er varm, tilsluttet til

elnettet eller under drift, skal du ikke ytte
den, styre, du må hellere ikke tilføje brænstof

eller udføre vedligeholdelsesarbejde.
►1.2.15. Brug ikke.
►1.2.16. Husk at bevare den rette afstand

mellem generatorens varmeelementer og

brandfarlige eller termiske stoffer (når du

tænder for apparatet).
►1.2.17. Når kablet bliver beskadiget, husk

at kontakte teknisk service for at undgå

eventuelle skader.

►►2. UDPAKNING

All Parts available from
www.sparesgiant.com
01772 329 565

Kig Fig. 1

►2.1. Fjern alle materialer, der anvendes til

emballering og forsendelse af generatoren,
derefter bortskaf dem i overensstemmelse

med de gældende regler.
►2.2. Fjern alle elementer fra emballage.
►2.3.Tjek, om der er eventuelle skader opstået

under transporten. Hvis du har mistanke

om, at generatoren er beskadiget, kontakt

omgående forhandleren.

►►3. BRÆNDSTOF

!

OBS: Bemærk venligst: Generatoren
arbejder kun på DIESEL eller KEROSENE
(petroleum).

For at undgå eventuel eksplosion, anvend
kun diesel eller kerosene, brug aldrig benzin,
olie, opløsningsmidler til farver eller andre
brandfarlige materialer.
I tilfælde af meget lave temperatur, brug ikke
giftige anti-frost tilsætningsstoffer.

►►4. VIRKNINGSBESKRIVELSE

Kig Fig. 2

Luft, som er nødvendig for den korrekte
forbrænding, dannes ved omdrejning af
den interne rotor i retning mod brænderen.
Luftstrømmen kommer ud fra brænderrøret
og blandes med brændstoffet, som er sprøjtet
gennem en dyse ved højt tryk. Brændstoffet,
som er sprøjtet gennem dysen er beskyttet af
en elektrisk pumpe, der suger brændstoffet fra
tanken og skubber det under højt tryk til dysen.

►5.1.6. Tjek placeringen af

rumtermostatknappen (C Fig. 3).

P.S.: HVIS GENERATOREN PLUDSELIG
SLUKKER PÅ GRUND AF MANGEL AF
BRÆNDSTOFFET, SLUK APPARATET,
FYLD TANKEN OG TÆND IGEN FOR
GENERATOREN (KIG STYKKE. 5.1.).

►►5.2. SLUKNING AF
GENERATOREN:

!

OBS: BEMÆRK VENLIGST: DU
MÅ IKKE AFBRYDE GENERATOREN
FRA ELNETTET, KABLET MÅ IKKE
TRÆKKES UD FRA STIKKONTAKTEN
TIL GENERATOREN AFKØLES
FULDSTÆNDIGT (cirka 5 minutter.).

►5.2.1. Indstil “ON/OFF” på “OFF” (0) (A Fig.

3).

►►6. RENGØRING AF

BRÆNDSTOFFILTRET
Kig Fig. 4

AFHÆNGIGT AF KVALITET AF ANVENDT
BRÆNDSTOF, KAN VÆRE NØDVENDIGT AT
RENSE FILTRET.

►6.1. Fjern proppen, der bender sig på tanken

(A Fig. 4).
►6.2. Fjern ltret fra tanken.
►6.3. Skru af møtrikken (B Fig. 4).
►6.4. Fjern ltret (C Fig. 4).
►6.5. Rens ltret med rent brændstof og pas

på ikke at beskadige det.
►6.6. Placer ltret i tanken.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

►►5. VIRKNING

!

OBS: BEMÆRK VENLIGST: husk at
læse omhyggeligt ”INFORMATIONER
VEDRØRENDE SIKKERHED”.

►►5.1. START AF GENERATOREN:
►5.1.1. Overhold alle instruktioner vedrørende

sikkerhed.

►5.1.2. Tjek, om der er tiltrækkelig brændstof

i tanken.
►5.1.3. Luk tankdækslet.
►5.1.4. Tilslut apparatet til el-nettet (KIG

SPÆNDING I ”TEKNISKE DATA TABEL”).
►5.1.5. “ON/OFF” knappen skal sættes på “ON”

(|) (A Fig. 3). Generatoren vil starte i løbet af

få sekunder. Hvis apparatet ikke vil starte,

kig i stykket “PROBLEMFORMULERING”

(STYKKE. 10).

►►7. VEDLIGEHOLDELSE OG

TRANSPORT

FOR AT UDFØRE BEDST MULIG
VEDLIGEHOLDELSE OG/ELLER
TRANSPORT, ANBEFALES OVERHOLDELSE
AF FØLGENDE PROCEDURER:

►7.1. Tøm brændstoftanken.
►7.2. Hvis der er nogle forureninger i tanken,

hæld rent brændstof og tøm igen tanken.

►7.3. Luk proppen og bortskaf brændstoffet i

overenstemmelse med de gældende regler.

►7.4. For at kunne udføre korrekt vedligeholdelse

af generatoren, skal den holdes i en lodret
position for at undgår eventuel udsivning af
brændstoffet. Generatoren skal opbevares
på et tørt sted og beskyttes mod eventuelle
skader udefra.

ro

sk

bg

uk

bs

el

zh

►►8. FEJL PÅ DISPLAYET

All Parts available from
www.sparesgiant.com
01772 329 565

en

Kig B Fig. 3

it

FEJL ÅRSAG LØSNING

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

F0

F1

F2

F3

LO
CH

1. “ON/OFF” knappen er indstillet i
“ON” position (|) når generatoren er
tilsluttet til elnettet

1. Mangel af brændstof

2. Brændstof er forurenet

3. Fotocellen er blevet beskadiget
eller forurenet

4. Brændstofltret er forurenet

5. Fejl i tænderen

1. Kabel afbrudt

2. Sensoren er beskadiget

1. Indvendig overophedning af

generatoren

2. Tiltsensor

1. Udvendig temperatur under 0°C 1. Normal tilstand

1. Kontinuerlig drift 1. Normal tilstand

BETJENINGSFEJL

1. Afbryd generatoren fra elnettet og indstil
knappen i “OFF” position (0), tilslut til
stikkontakten og sæt knappen i “ON” position
(|)

FEJL I FOTOCELLEN

1. Sæt knappen i “OFF” position (0), fyld
tanken med brændstoffet

2. Sæt knappen i “OFF” position (0) tøm
tanken og fyld igen med brændstoffet. Rens
ltret med rent brændstof og pas på ikke at
beskadige det (KIG STYKKE. 6)

3. Kontakt teknisk service

4. KIG STYKKE. 6

5. Kontakt teknisk service

FEJL I KONTROL FOR TEMPERATURSENSOREN

1. Kontakt teknisk service

2. Kontakt teknisk service

FEJL AF TERMOSTATEN

1. Sluk generatoren og vent til den bliver helt
afkølet

2. Placér brændeovnen på en ad og stabil
overade

►►9. FOREBYGGENDE VEDLIGEHOLDELSESSKEMA

lv

et

ro

sk

bg

uk

bs

el

zh

OBS: BEMÆRK VENLIGST: FØR DU STARTER MED VEDLIGEHOLDELSESARBEJDE

ELLER REPARATIONER, AFBRYD KABLET FRA ELNETTET OG TJEK, OM GENERATOREN

ER KOLD.

ELEMENT HYPPIGHED AF

VEDLIGEHOLDELSE

Brændstoftank Skal rengøres efter 150-200 timers

drift afhængigt af forurening

Dyse Skal rengøres eller udskiftes en

gang i løbet af en arbejdssæson
afhængigt af forurening

Fotocelle Skal rengøres en gang i løbet af

arbejdssæsonen, afhængigt af brug

Brændstoflter Skal rengøres en gang i løbet af

arbejdssæsonen, afhængigt af brug

Tændersystem Skal rengøres eller udskiftes

hver 1.000 timers arbejde, eller
afhængigt af brug

Rotorblade Skal rengøres afhængigt af brug Kontakt teknisk service

VEDLIGEHOLDELSESPROCEDUR

Tøm tanken og skyld ved hjælp af rent
brændstof

Kontakt teknisk service

Kontakt teknisk service

Rengør brændstofltret ved hjælp af rent
brændstof

Kontakt teknisk service

►►10. FEJLFINDING

All Parts available from
www.sparesgiant.com
01772 329 565

FEJL MULIG ÅRSAG MULIG LØSNING

Generatoren

ikke starter

Motoren/
pumpen
starter, men
ammen
kommer ikke

frem

Rotoren er
blokeret eller
drejer for

langsomt

1. Generatoren er blokeret

2. Knappen er indstillet i “OFF”
position (0)

3. Mangel af strøm

4. Kablet er afbrudt

5. Betjeningskortet er blokeret

6. Forkert indstilling af
rumtermostaten

7. Aktivering af temperatursensoren

8. Defekt sikring

1. Mangel af brændstof

2. Tændingenheden er forurenet

3. Brændstofltret er forurenet

4. Dysen er forurenet

5. Fotocellen er forurenet,
beskadiget eller forkert monteret

6. Tilstedeværelse af fremmede
stoffer i tanken

7. Slidte elektroder eller indstillet i
en forkert afstand

1. Motoren er beskadiget 1. Kontakt teknisk service

1. Sluk og tænd for generatoren

2. Knappen skal sættes på i “ON” position
(|)

3A. Indfør kablet korrekt i stikkontakten
3B. Tjek elnettet
3C. Kontakt teknisk service

4. Kontakt teknisk service

5A. Sluk og tænd for generatoren
5B. Find fejl på displayet
5C. Kontakt teknisk service

6. Reguler rumtermostaten ved at indstille
den på højere temperatur end den, som
er i rummet

7A. Vent i cirka 10 minutter og derefter

prøv at gå videre til tænding fase

7B. Kontakt teknisk service

8. Kontakt teknisk service

1. Sluk for generatoren, fyld den med
brændstoffet og tænd igen

2. Kontakt teknisk service

3. rens ltret ved hjælp af rent brændstof

4. Kontakt teknisk service

5. Kontakt teknisk service

6. Tøm tanken og fyld igen med
brændstoffet

7. Kontakt teknisk service

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

HUOM: LUE ALLA OLEVAT OHJEET ENNEN GENERAATTORIN ASENNUKSEN,

KÄYTTÖÖNOTON TAI HUOLLON ALOITTAMISTA. GENERAATTORIN VÄÄRINKÄYTTÖ

it

VOI AIHEUTTAA VAKAVAN LOUKKAANTUMISVAARAN. TÄTÄ KÄYTTÖOHJETTA ON

SÄILYTETTÄVÄ TULEVAN KÄYTÖN VARALTA.

es

►►1. YLEISET

TURVALLISUUSEHDOT

fr

(VAROITUKSET)

nl

!

HUOM: Tätä laiteta ei ole tarkoitettu

taittamattomien henkilöiden (mukaanlu-

pt

kien lapset) käyttöön, paitsi jos käyttö ta-

da

pahtuu turvallisuudesta vastaavan hen­kilön valvonnassa. Valvo, etteivät lapset



leiki laitteella.

no

sv

!

VAARALLISUUS:
Hiilimonoksidimyrkytys voi aiheuttaa
kuoleman.

pl

Ensimmäiset hiilimonoksidimyrkytyksen

ru

oireet vastaavat unssan oireita, kuten kovaa
päänsärkyä, huimausta ja/tai oksentelua.

cs

Nämä oireet saattavat johtua generaattorin
viallisesta toiminnasta. TÄLLAISTEN

hu

OIREIDEN ESIINTYESSÄ ON MENTÄVÄ

sl

ULOS VÄLITTÖMÄSTI sekä tilattava
generaattorin korjaus huoltokeskuksesta.

tr

1.1. TOIMITUS:
►1.1.1. Toimituksesta vastaavan henkilön

hr

tulee olla pätevä ja tietoinen valmistajan

lt

antamista ohjeista sekä generaattorien
turvallisiin toimituksiin liittyvistä

lv

voimassaolevista määräyksistä.

►1.1.2. Käytä ainoastaan nimikilvestä

et

selkeästi ilmenevää polttoainetyyppiä.

ro

►1.1.3. Ennen polttoaineen lisäämistä kytke

sk

bg

generaattori pois päältä ja odota kunnes se
jäähtyy.

►1.1.4. Polttoaineen säilytystankkeja on

pidettävä erillisessä rakennuksessa.

uk

►1.1.5. Kaikki polttoainesäiliöt on pidettävä

bs

turvallisella etäisyydellä generaattorista
voimassaolevien määräyksien mukaisesti.

►1.1.6. Polttoainetta on säilytettävä

el

sellaisessa tilassa, jonka lattia ei läpäise

zh

polttoainetta ja estää sen vuotamista alla
oleviin sytytyslähteisiin.

►1.1.7. Polttoainetta tulee säilyttää voimassa

olevien määräyksien mukaisesti.

1.2. TURVALLISUUS:
►1.2.1. Älä koskaan käytä generaattoria,

mikäli samassa tilassa on bensiiniä,
maaliliuottimia tai muuten tulenarkoja
höyryjä.

►1.2.2. Generaattorin käyttöaikana on

noudatettava kaikkia paikallisia asetuksia ja
määräyksiä.

►1.2.3. Generaattoria on käytettävä

turvallisella etäisyydellä suojakankaista,
verhoista tai muista vastaavista aineista.
Suositellaan myös käyttämään palattomia
peittoja.

►1.2.4. Käytä laitetta ainoastaan hyvin

tuuletetuissa tiloissa. Raittiin ilman tilan
sisälle päästämiseksi on ensin tehtävä
voimassaolevien määräyksien mukainen
aukko.

►1.2.5. Generaattoriin voidaan kytkeä

ainoastaan sen nimikilven mukaista
jännitettä ja jännitetaajuutta.

►1.2.6. Käytä ainoastaan 3-johtimisia ja

asianmukaisesti maadoitettuja jatkojohtoja.

►1.2.7. Pienimmät generaattorin turvavälit

tulenaroista aineista ovat seuraavat:
etupuolelta - 2,5m, sivu-, ylä- ja takapuolelta

- 1,5m.

►1.2.8. Tulipalon riskin ehkäisemiseksi

kuuma tai käynnissä oleva generaattori on
sijoitettava stabiilille ja tasoitetulle lattialle.

►1.2.9. Eläimet on pidettävä turvallisella

etäisyydellä generaattorista.

►1.2.10. Generaattorin seisokkiaikana se on

katkaistava pistorasiasta.

►1.2.11. Lämmönsäädinohjauksen avulla

generaattorin käynnistys on vapaasti
asetettavissa.

►1.2.12. Älä käytä generaattoria kovasti

käytetyissä tiloissa tai makuuhuoneissa.

►1.2.13. Ei saa peittää ilman tuloaukkoa

(laitteen takapuolella) tai poistoaukkoa
(etupuolella).

►1.2.14. Generaattorin ollessa kuuma,

kytketty sähköverkkoon tai käynnissä, sitä
ei saa siirtää, ohjata, täyttää polttoaineella
tai huoltaa millään tavalla.

►1.2.15. Ei saa asentaa ilmakanavia

generaattorin tulo- ja poistoaukkoon.

►1.2.16. Pidä turvaväliä generaattorin

kuumien elementtien ja tulenarkojen tai
lämpömateriaalien välissä (mukaanlukien
virtajohto).

►1.2.17. Virtajohdon vaurioituessa kaikkien

vaarojen ehkäisemiseksi on se vaihdettava
huoltopisteessä.

►►2. PAKKAUKSEN AVAAMINEN

All Parts available from
www.sparesgiant.com
01772 329 565

Katso Kuva 1

►2.1. Poista kaikki generaattorin pakkaus-

ja kuljetusmateriaalit sekä hävitä ne

voimassaolevien määräyksien mukaisesti.
►2.2. Poista kaikki osat laatikosta.
►2.3. Tarkista osat mahdollisten

kuljetusvikojen varalta. Mikäli generaattori

vaikuttaa vaurioituneelta, ota välittömästi

yhteyttä vastaavaan myyntiliikkeeseen.

►►3. POLTTOAINE

!

HUOM: Generaattori toimii ainoastaan

DIESEL- tai KEROSIINI-polttoaineella.

Tulipalo- tai räjähdysvaaran estämiseksi käytä
ainoastaan diesel- tai kerosiinipolttoainetta.
Ei saa millään käyttää bensiiniä, petrolia,
maaliliuottimia, alkoholia tai muita polttoaineita.
Kovassa pakkasessa on käytettävä
myrkytöntä pakkasnestettä.

►►4. TOIMINTATAPA

Katso Kuva 2

Polttamiseen tarvittava ilma syötetään
polttimeen pyörivästä sisäroottorista.
Ilmavirta tulee polttimen syöttöputkesta ja
sekoittuu polttoaineen kanssa, jota syötetään
suuttimesta korkean paineen alla. Suuttimen
ruiskuttama polttoainetta siirtämisestä vastaa
sähköpumppu, joka imee sitä tankista ja
työntää korkean paineen alla suuttimeen.

►►5. TOIMINTA

!

HUOM: Ennen generaattorin päälle
kytkemistä lue ”TURVALLISUUSEHDOT”
huolellisesti.

►►5.1. GENERAATTORIN
KÄYNNISTÄMINEN:

►5.1.1. Noudata kaikkia turvallisuusehtoja.
►5.1.2. Tarkista, onko tankissa polttoainetta.
►5.1.3. Sulje tankin korkki.
►5.1.4. Kytke pistoke sähköverkkoon (KATSO

”TEKNISEN ERITTELYN” MUKAINEN
JÄNNITE).

►5.1.5. Aseta “ON/OFF”-pääkytkin “ON”-

asentoon (|) (A Kuva 3). Tällöin generaattorin
tulee käynnistyä pari sekunnin kuluessa.
Muuten katso luku 10 ”VIAN ETSINTÄ”.

►5.1.6. Tarkista huonelämpötilan

lämmönsäätimen asetus (C Kuva 3).

HUOM: MIKÄLI GENERAATTORI SAMMUU

en

POLTTOAINEEN PUUTTEESTA, KYTKE
LAITE POIS PÄÄLTÄ, TÄYTÄ TANKKI JA

it

KYTKE GENERAATTORI UUDELLEEN
PÄÄLLE (KATSO KOHTA 5.1.).

de

es

►►5.2. GENERAATTORIN
SAMMUTTAMINEN:

!

HUOM: ÄLÄ KATKAISE JÄNNITETTÄ
TAI IRROTA VIRTAJOHTOA KUNNES
GENERAATTORI JÄÄHTYY KOKONAAN
(noin 5 min.).

►5.2.1. Aseta “ON/OFF”-pääkytkin “OFF”-

asentoon (0) (A Kuva 3).

►►6. OLTTOAINESUODATTIMEN

fr

nl

pt

da



no

sv

PUHDISTUS
Katso Kuva 4

POLTTOAINELAADUSTA RIIPPUEN

pl

ru

POLTTOAINESUODATTIMEN PUHDISTUS
VOI TULLA TARPEELLISEKSI.

cs

►6.1. Poista tankin korkki (A Kuva 4).
►6.2. Poista suodatin tankista.
►6.3. Kierrä kansi auki (B Kuva 4).

hu

sl

►6.4. Poista suodatin (C Kuva 4).
►6.5. Puhdista suodatin puhtaalla

polttoaineella, kuitenkin välttäen sen
vaurioittamista.

►6.6. Asenna suodatin takaisin tankkiin.

►►7. HUOLTO JA KULJETUS

HUOLLON JA KULJETUKSEN

tr

hr

lt

lv

et

MAHDOLLISIMMAN PARHAALLA TAVALLA
SUORITTAMISEKSI SUOSITTELEMME

ro

KÄYTTÄMÄÄN SEURAAVAA
MENETELMÄÄ:

►7.1. Tyhjennä polttoainetankki.

sk

bg

►7.2. Mikäli tankista löytyy jätteitä, kaada

siihen puhdasta polttoainetta ja tyhjennä se
uudelleen.

►7.3. Sulje tankin korkki sekä hävitä polttoaine

oikealla ja voimassaolevien määräyksien

uk

bs

el

mukaisella tavalla.

►7.4. Generaattorin huollon suorittamiseksi

zh

suositellaan pitämään sitä vaakasuorassa,
jolloin vältytään mahdollisilta
polttoainevuodoilta, sekä säilyttämään
sitä kuivassa paikassa ja suojaamaan sitä
mahdollisilta ulkopuolisilta vaikutuksilta.

►►8. NÄYTÖN VIRHEILMOITUKSET

All Parts available from
www.sparesgiant.com
01772 329 565

en

Katso B Kuva 3

it

VIRHE SYY RATKAISU

de

es

fr

F0

1. “ON/OFF”-pääkytkin oli asetettu
“ON”-asentoon (|) generaattoria
sähköverkkoon kytkettäessä

TOIMINTAVIRHE

1. Generaattorin sähköverkosta
katkaisemisen jälkeen pääkytkin on
asetettava “OFF”-asentoon (0), pistoke
kytkettävä uudelleen sähköverkkoon ja

nl

pt

da

no

VALOKENNON VIRHE

F1

1. Polttoaine puuttuu

2. Saastutettu polttoaine



asetettava pääkytkin “ON”-asentoon (|)

1. Aseta pääkytkin “OFF”-asentoon (0) ja
täytä tankki polttoaineella

2. Aseta pääkytkin “OFF”-asentoon (0),
tyhjennä ja täytä tankki uudelleen
polttoaineella. Puhdista suodatin
puhtaalla polttoaineella, kuitenkin välttäen

sv

pl

3. Saastunut tai vaurioitunut

sen vaurioittamista (KATSO KOHTA 6)

3. Ota yhteyttä huoltokeskukseen

valokenno

ru

cs

hu

sl

tr

hr

lv

4. Saastunut polttoainesuodatin

5. Sytytysvirhe

LÄMPÖTILA-ANTURIN VIRHE

F2

1. Johto katkennut

2. Vaurioitunut anturi

LÄMMÖNSÄÄTIMEN VIRHE

F3

1. Generaattorin sisäinen
ylikuumentuminen

2. Kaatumista estävät anturit

lt

LO

CH

1. Ympäristön lämpötila alle 0°C 1. Normaali ehto

1. Jatkuva käyttö 1. Normaali ehto

4. KATSO KOHTA 6

5. Ota yhteyttä huoltokeskukseen

1. Ota yhteyttä huoltokeskukseen

2. Ota yhteyttä huoltokeskukseen

1. Kytke generaattori pois päältä kunnes se
jäähtyy kokonaan

2. Aseta uuni tasaiselle ja vakaalle tasolle

►►9. ENNAKKOHUOLLON AIKATAULU

et

ro

sk

bg

HUOM: ENNEN MINKÄ TAHANSA HUOLTO- TAI KORJAUSTOIMENPITEIDEN

ALOITTAMISTA IRROTA VIRTAJOHTO SÄHKÖVERKOSTA JA VARMISTA, ETTÄ

GENERAATTORI ON KYLMÄ.

OSA HUOLTOVÄLI HUOLTO-OHJE

Polttoainetankki Puhdista 150-200 käyttötunnin välein

uk

Suutin Puhdista tai vaihda yhden kerran

bs

tai tarpeen mukaan

käyttökauden aikana tai tarpeen

el

Valokenno Puhdista yhden kerran käyttökauden

zh

mukaan

aikana tai tarpeen mukaan

Polttoainesuodatin Puhdista tai vaihda kaksi kertaa

käyttökauden aikana tai tarpeen
mukaan

Sytytin Puhdista tai vaihda 1.000

käyttötunnin välein tai tarpeen
mukaan

Roottorin siivet Puhdista tarpeen mukaan Ota yhteyttä huoltokeskukseen

Tyhjennä ja huuhtele tankki
puhtaalla polttoaineella

Ota yhteyttä huoltokeskukseen

Ota yhteyttä huoltokeskukseen

Puhdista polttoainesuodatin
puhtaalla polttoaineella

Ota yhteyttä huoltokeskukseen

►►10. VIAN ETSINTÄ

All Parts available from
www.sparesgiant.com
01772 329 565

VIKA MAHDOLLINEN SYY RATKAISU

Generaattori

ei käynnisty

1. Generaattori jumiutunut

2. Pääkytkin on “OFF”-asennossa (0)

3. Jännitteen puute

1. Sammuta ja kytke generaattori päälle
uudelleen

2. Aseta pääkytkin “ON”-asentoon (|)

3A. Kytke virtajohto sähköverkon

pistorasiaan

3B. Tarkista sähköasennusta
3C. Ota yhteyttä huoltokeskukseen

4. Virtajohto irrotettu

5. Ohjauskortti jumiutunut

4. Ota yhteyttä huoltokeskukseen

5A. Sammuta ja kytke generaattori

päälle uudelleen

5B. Tunnista näytön ilmoitusvirhe
5C. Ota yhteyttä huoltokeskukseen

6. Huonelämpötilan lämmönsäätimen
väärä asetus

6. Säätele huonelämpötilan
lämmönsäädintä asettamalla se
ympäristön lämpötilaa korkeampaan
arvoon

7. Lämpötila-anturin vaikutus

7A. Odota vähintään kymmenen

minuuttia ja yritä sytyttää laitetta
uudelleen

7B. Ota yhteyttä huoltokeskukseen

Moottori/
pumppu
käynnistyy,
mutta liekkiä

ei syty

8. Sulake vaurioitunut

1. Polttoaine puuttuu

2. Sytytin saastunut

3. Polttoainesuodatin saastunut

8. Ota yhteyttä huoltokeskukseen

1. Sammuta generaattori, täytä tankki
polttoaineella ja kytke generaattori
uudelleen päälle

2. Ota yhteyttä huoltokeskukseen

3. Puhdista suodatin puhtaalla

polttoaineella

4. Suutin saastunut

5. Valokenno on saastunut,

4. Ota yhteyttä huoltokeskukseen

5. Ota yhteyttä huoltokeskukseen

vaurioitunut tai se on asennettu
väärin

6. Epäpuhtauksia tankissa

6. Tyhjennä ja täytä tankki uudelleen
puhtaalla polttoaineella

7. Elektrodit kuluneet tai asetettu

7. Ota yhteyttä huoltokeskukseen

väärin suhteessa toisiinsa

Roottori on

1. Moottori vaurioitunut 1. Ota yhteyttä huoltokeskukseen
jumissa tai
se pyörii
liian hitaasti

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

VIKTIG: DENNE INSTRUKSEN SKAL LESES IGJENNOM FØR MAN FORETAR

it

MONTASJE, IVERKSETTELSE ELLER VEDLIKEHOLD AV GENERATOREN. URIKTIG

BRUK AV GENERATOREN KAN FØRE TIL SERIØSE SKADER. DENNE INSTRUKSEN

SKAL OPPBEVARES SLIKT AT DEN KAN KONSULTERES SENERE.

es

►►1. SIKKERHETSOPPLYSNINGER

(VARSLER)

fr

!

nl

pt

VIKTIG: Dette verktøyet er ikke bereg-

net på bruk av personer (inkludert barn)
med begrensede fysiske, sensoriske el­ler mentale funksjoner eller av personer

da

som ikke ha nødvendig erfaring, med
mindre de er overvåket av en person an-



svarlig for sikkerhet. Man må passe på at

no

barn ikke har tilgang til verktøyet.

sv

pl

!

FARE: Kullosforgiting kan være

dødelig.

Første symptomer av kullosforgifting

ru

ligner inuensasymptomer, med sterke
hodepiner, følelse av svimmelhet og/eller

cs

kvalme. Slike symptomer kan forårsakes

hu

av feil drift av generatoren. HVIS SLIKE
SYMPTOMER FOREKOMMER, MÅ MAN

sl

UMIDDELBART GÅ UT, deretter bør man gi
et reparasjonsoppdrag til senter for teknisk

tr

støtte.

hr

1.1. LEVERING:
►1.1.1. Personell ansvarlig for levering

lt

må være omskolert og ha kjennskap til
produsentens instrukser samt med gjeldelde

lv

forskrifter angående sikker leveranse av

et

generatorer.

►1.1.2. Man kan bruke utelukkende den slags

ro

brennstoff som er angitt på generatorens

sk

produksjonsskilt.

►1.1.3. Før man fyller opp brennstoff, må

bg

man slå av generatoren og vente til den
kjøler seg ned.

uk

►1.1.4. Tanker for brennstofagring må

bs

oppbevares i et separat rom.

►1.1.5. Alle brennstofftanker må benne seg

i en sikker avstand fra generatoren i tråd

el

med gjeldende forskrifter.

zh

►1.1.6. Brennstoff skal oppbevares i rom der

gulv ikke er gjennomtrengbar for brennstoff
og brennstoff kan ikke dryppe på ammer
som benner seg nedenfor og forårsake
brann.

►1.1.7. Lagring brennstoff må følge gjeldende

forskrifter.

1.2. SIKKERHET:
►1.2.1. Aldri bruk generatoren i rom der det

benner seg bensin, løsemidler eller andre
lettantennelige gasser.

►1.2.2. Under drift av generatoren må man

følge alle lokale bestemmelser og forskrifter.

►1.2.3. Man må holde generatoren i en

sikker avstand fra presenninger, gardiner
eller andre lettantennelige objekter. Det
anbefales å anvende spesielle dekker som
beskytter mot brann.

►1.2.4. Utstyret bør brukes i rom med god

ventilasjon. For å sikre god tilgang til frisk
luft bør det lages en åpning i tråd med
gjeldende forskrifter.

►1.2.5. Generatoren må drives bare av strøm

med spenning og frekvens som er angitt på
generatorens produksjonsskilt.

►1.2.6. Man kan bruke bare 3-tråd

skjøteledninger med jording.

►1.2.7. Minimale avstander mellom

generatoren og lettantennelige materialer

er følgende: frontutgang = 2,5 m; utganger
bakfra, ovenfra og fra siden = 1,5 m.

►1.2.8. For å unngå brannrisiko, oppvarmet

eller fungerende generator bør plasseres
på stabil og jevnt gulv.

►1.2.9. Dyr bør holdes i sikker avstand fra

generatoren.

►1.2.10. Når generatoren ikke er i drift, bør

den frakobles fra stikkontakten.

►1.2.11. Ved termostatstyring kan

generatoren startes hvert øyeblikk.

►1.2.12. Generatoren kan ikke brukes i høyt

frekventerte rom eller soverom.

►1.2.13. Luftinnførsel (maskinens bakside)

eller utførsel (frontside) kan ikke blokkeres.

►1.2.14. Hvis generatoren er varm, tilkoblet

elektrisk nett eller er i drift, kan den ikke
beveges, styres eller vedlikeholdes,
brennstoff kan ikke fylles.

►1.2.15. Luft bør kanaliseres verken ved

innførsel eller ved utførsel.

►1.2.16. Man må holde en sikker avstand

mellom generatorens varme elementer
og lettantennelige materialer (inkludert
tilførselskabel).

►1.2.17. Hvis tilførselskabelen er skadd, må

den erstattes ved senteret for teknisk støtte
for å unngå farer.

►►2. UTPAKKING

All Parts available from
www.sparesgiant.com
01772 329 565

Se på Bildet 1

►2.1. Fjern alle materialer som ble brukt til

pakking og forsendelse i tråd med gjeldende

forskrifter.
►2.2. Fjern alle elementer av emballasjen.
►2.3. Sjekk om det ikke har oppstått skader

under transport. Hvis maskinen ser ut å

være skadd, bør man umiddelbart kontakte

butikken der man kjøpte den.

►►3. BRENNSTOFF

!

VARSEL: Generatoren drives bare av

DIESEL eller KEROSEN.

For å unngå risiko av brann eller eksplosjon,
bruk utelukkende diesel eller kerosen
som brennstoff. Ikke bruk bensin, paran,
løsemidler, alkohol eller andre lettantennelige
midler. Ved lave temperaturer bruk atoksiske
additiver som hindrer frysing.

►►4. DRIFT PRINSIPPER

Se på Bildet 2

Luft som er nødvendig til å sikre riktig
forbrenning er levert til brenner gjennom
sentrifugens rotasjon. Luftstrøm kommer ut
av brennerens hylse og blander seg med
brennstoff som er drysset av en dyse ved
høy trykk. Brennstoffet som drysses av dysen
er sikret av en elektrisk pumpe som suger
brennstoffet fra tanken og skyver det mot
dysen.

►►5. FUNGERING

!

VARSEL: Før slåing på generatoren, les

nøye ”SIKKERHETSOPPLYSNIGER”.

►►5.1. GENERATORENS
IVERKSETTELSE:

►5.1.1. Følg alle sikkerhetsinstrukser
►5.1.2. Kontroller om der er brennstoff i

tanken
►5.1.3. Steng tankens deksel
►5.1.4. Koble tilførselskabelen til

stikkontakten (SJEKK SPENNING I

”TABELL AV TEKNISKE DATA”).
►5.1.5. Sett “PÅ/AV”-bryteren i „PÅ”-stilling

(|) (A Bilde 3). Generatoren bør starte innen

noen få sekunder. Hvis det ikke skjer, les

tabellen “PROBLEMIDENTIFISERING”

(Punktet 10).

►5.1.6. Sjekk stilling av termostatens knott

en

(C Bilde 3).

P.S.: HVIS GENERATOREN SLÅR
SEG AV PÅ GRUNN AV MANGELNDE

it

de

BRENNSTOFF, SLÅ AV MASKINEN, FYLL
TANKEN OG SLÅ PÅ GENERATOREN

es

IGJEN (SE PUNKTET 5.1.).

fr

►►5.2. SLÅING AV GENERATOREN:

!

VARSEL: IKKE FRAKOBLE
TILFØRSELSKABELER ELLER SPENNING
INNTIL GENERATOREN KJØLER SEG NED
FULLSTENDIG (omtrent 5 minutter).

►5.2.1. Sett “PÅ/AV”-bryteren i „AV”-stilling

nl

pt

da



no

(0) (A Bilde 3).

sv

►►6. RENSING

BRENNSTOFFSFILTER
Se Bilde 4

pl

ru

RENSING AV BRENNSTOFFSFILTER KAN
VISE SEG NØDVENDING AVHENGIG AV
BRENNSTOFFET SOM ANVENDES.

cs

hu

►6.1. Fjern tankens deksel (A Bilde 4).
►6.2. Trekk ut lteret fra tanken.

sl

►6.3. Skru av mutteren (B Bilde 4).
►6.4. Fjern lteret (C Bilde 4).
►6.5. Rens lteret med ren brennstoff, ved å

tr

hr

passe på å ikke skade den.

►6.6. Monter lteret i tanken igjen.

►►7. VEDLIKEHOLD OG

TRANSPORT

lt

lv

et

FOR Å GJENNOMFØRE BEST MULIG
VEDLIKEHOLD OG/ELLER TRANSPORT,
ANBEFALES DET

ro

sk

Å FØLGE DISSE PROSEDYRENE:

►7.1. Fjern brennstoff fra tanken.

bg

►7.2. Hvis det benner seg solide rester i

tanken, skjenk ren brennstoff og tømme
tanken igjen.

uk

bs

►7.3. Steng tankens deksel, fjern brennstoffet

i tråd med gjeldende forskrifter.

►7.4. For å gjennomføre riktig vedlikehold

anbefales det å holde generatoren jevnt

el

zh

plassert for å unngå brennstoffets lekkasje,
oppbevare den i et tørt sted og sikre den
mot ytre skader.

►►8. FEILVISNING

All Parts available from
www.sparesgiant.com
01772 329 565

en

Se på B Bilde 3

it

de

es

fr

nl

pt

da

no

FEIL ÅRSAK LØSNING

F0

F1

1. “PÅ/AV”-bryteren er i “PÅ”-stilling (|)

1. Manglende brennstoff

2. Forurenset brennstoff



3. Forurenset eller skadd fotocelle

sv

pl

ru

cs

hu

sl

F2

F3

4. Forurenset brennstoffslter

5. Feil av tenningsinnretning

1. Avbrutt kabel

2. Skadd sensor

1. Indre overvarming

2. Vippesensor

tr

hr

LO

CH

lt

1. Temperaturen ute lavere enn 0°C 1. Normalbetingelse

1. Kontinuerlig drift 1. Normalbetingelse

OPERASJONSFEIL

når generatoren er koblet til elektrisk

strøm

FOTOCELLENS FEIL

TEMPERATURSENSORENS FEIL

TERMOSTATENS FEIL

1. Etter frakobling generatoren sett
bryteren i “AV”-stilling (0), koble
støpselet igjen til stikkontakten og sett
bryteren i „PÅ”-stilling (|)

1. Sett bryteren i “AV”-stilling (0) og fyll
tanken

2. Sett bryteren i “AV”-stilling (0), tømme
og fylle tanken igjen. Rens lteret med
ren brennstoff, ved å passe på å ikke
skade den (SE PUNKTET 6)

3. Kontakte senteret for teknisk støtte

4. SE PUNKTET 6

5. Kontakte senteret for teknisk støtte

1. Kontakte senteret for teknisk støtte

2. Kontakte senteret for teknisk støtte

1. Slå av generatoren og vent inntil den
kjøler seg ned

2. Plasser ovnen på en at og stabil
overate

►►9. TIDSPLAN FOR VEDLIKEHOLD

lv

VARSEL: FØR MAN BEGYNNER HVILKE SOM HELST VEDLIKEHOLDSARBEIDER

et

ELLER REPARASJONER, MÅ MAN KOBLE TILFØRSELSKABELEN FRA ELEKTRISITET

ro

sk

bg

uk

ELEMENT HYPPIGHET AV

Tank Rens etter 150-200 arbeidstimer

OG FORSIKRE SEG AT GENERATOREN ER NEDKJØLT.

VEDLIKEHOLD

ellet etter behov

Dyse Rens eller erstatt én gang i

bs

Fotecelle Rens én gang i sesonger eller

el

zh

Brennstoffslter Rens eller erstatt én gang eller

sesongen eller etter behov

etter beho

to ganger i sesongen eller etter

behov

Tenningsinnretning Rens eller erstatt etter 1.000

arbeidstimer eller etter behov

Sentrifugens

Rens etter behov Kontakte senteret for teknisk støtte

skovler

VEDLIKEHOLDSPROSEDYRE

Tømme tanken og spyl den med ren

brennstoff

Kontakte senteret for teknisk støtte

Kontakte senteret for teknisk støtte

Rens lteret ved å bruke ren

brennstoff

Kontakte senteret for teknisk støtte

►►10. PROBLEMIDENTIFISERING

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEM MULIG ÅRSAK MULIG LØSNING

Generator vill
ikke starte

1. Generatoren er blokkert

2. Bryteren er i “AV”-stilling (0)

3. Manglende spenning

1. Slå generatoren av og på

2. Sett bryteren i “PÅ”-stilling (|)
3A. Koble tilførselskabelen til

stikkontakten på en riktig måte
3B. Sjekk nettinstallasjon
3C. Kontakte senteret for teknisk støtte

4. Frakoblet tilførselskabel

5. Blokkert styringskart

4. Kontakte senteret for teknisk støtte
5A. Slå generatoren av og på
5B. Identiser feil på visningen
5C. Kontakte senteret for teknisk støtte

6. Feil stilling av termostat

6. Juster termostaten ved å sette den til

høyere temperatur enn arbeidsmiljø

7. Intervensjon fra
temperatursensoren

7A. Vent minst ti minutter og prøv å slå

på generatoren

7B. Kontakte senteret for teknisk støtte

Motoren/
pumpen slår

seg på men

ammen
oppstår ikke

8. Skadd sikring

1. Manglende brennstoff

2. Forurenset tenningsinnretning

3. Forurenset brennstoffslter

4. Forurenset dyse

5. Fotocellene er forurenset,

8. Kontakte senteret for teknisk støtte

1. Slå av generatoren, fyll tanken med
brennstoff og slå på generatoren igjen

2. Kontakte senteret for teknisk støtte

3. Rens lteret ved bruk av ren

brennstoff

4. Kontakte senteret for teknisk støtte

5. Kontakte senteret for teknisk støtte

skadd eller feilaktig installert

6. Fremmede substanser i tanken

6. Tømme tanken og fyll den igjen med

brennstoff

7. Slitasje av elektroder eller feil

7. Kontakte senteret for teknisk støtte

avstand mellom dem

Sentrifugen er

1. Skadd motor 1. Kontakte senteret for teknisk støtte

blokkert eller

roterer for
langsomt

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

OBSERVERA: LÄS NEDANSTÅENDE BRUKSANVISNING INNAN MONTERING,

it

IDRIFTTAGNING ELLER UNDERHÅLL AV GENERATOR. FELAKTIG ANVÄNDNING

KAN LEDA TILL ALLVARLIGA SKADOR. NEDANSTÅENDE BRUKSANVISNING SKA

BEHÅLLAS FÖR FRAMTIDA BRUK.

es

da

no

►►1. SÄKERHETSANVISNINGAR

(VARNINGAR)

fr

!

nl

pt



sv

pl

OBSERVERA: Nedanstående utrustning
är inte avsedd att användas av personer (in­klusive barn) med nedsatt fysisk, sensorisk
eller mental förmåga eller personer som sak­nar erfarenhet såvida de inte är övervakade
av en person som ska vara ansvarig för de­ras säkerhet. Barn ska övervakas för att sä­kerställa att de inte leker med utrustningen.

!

FARA: Kolmonoxidförgiftning kan vara

dödlig.

De första symtomen på kolmonoxidförgiftning

ru

liknar symtom på inuensa, med kraftig
huvudvärk, yrsel och/ eller illamående. Sådana

cs

symtom kan orsakas av fel på generatorn. OM
SÅDANA SYMTOM INTRÄFFAR, SKA DU

hu

GENAST GÅ UT, och senare få generatorn

sl

reparerad i ett tekniskt supportcenter.

1.1. LEVERANS:

tr

►1.1.1. Den personal som ansvarar för

hr

leveransen måste vara kvalicerad och
veta exakt tillverkarens instruktioner samt

lt

de regler som gäller vid säker leverans av
generatorer.

lv

►1.1.2. Använd endast den typ av bränsle

et

som är tydligt angivet på kännemärkets
skylt.

ro

►1.1.3. Innan du tankar, slå av generatorn

sk

och vänta tills den kyls ner.

►1.1.4. Bränsletankar för förvaring av bränsle

bg

uk

ska nnas i ett separat utrymme.

►1.1.5. Alla bränsletankar ska hållas på

säkert avstånd från generatorn, enligt

bs

denitioner i gällande lag.

►1.1.6. Bränslen ska förvaras i ett sådant

el

utrymme vars golv inte tillåter att bränslet
läcker eller droppar på lådor som nns

zh

nedan och som kan antända bränslet.

►1.1.7. Bränslelagring måste ske i enlighet

med gällande regler.

1.2. SÄKERHET:
►1.2.1. Använd aldrig generatorn i

sådana utrymmen där det nns bensin,
lösningsmedel eller andra brandfarliga
ångor.

►1.2.2. När du använder generatorn, följ alla

lokala förordningar och föreskrifter.

►1.2.3. Generatorer som används i närheten

av presenningar, gardiner eller andra
material med liknande beläggning ska
placeras på ett säkert avstånd från dem.
Användning av brandsäkra beläggningar
rekommenderas.

►1.2.4. Utrustningen ska användas endast i

väl ventilerade utrymmen. För att införa frisk
luft, ska man se till att det nns ett lämpligt
hål, i enlighet med gällande föreskrifter.

►1.2.5. Driv generatorn enbart på

strömförsörjningen med spänning och
frekvens som anges på kännemärkets
skylt..

►1.2.6. Använd endast jordade

förlängningssladdar med 3-tråd.

►1.2.7. Minsta tillåtna avstånd mellan

generatorn och brandfarliga ämnen är:
framsida = 2,5 m; sida, topp och baktill =
1,5 m.

►1.2.8. För att undvika brandrisk placera den

heta generatorn eller den generatorn som
fortfarande är igång på ett stabilt och platt
golv.

►1.2.9. Håll husdjur på säkert avstånd från

generatorn.

►1.2.10. När generatorn inte är igång, koppla

bort den från vägguttaget.

►1.2.11. När generatorn styrs av en termostat,

kan den sättas igång när som helst.

►1.2.12. Använd inte generatorn varken i

sådana utrymmen som besöks ofta eller i
sovrum.

►1.2.13. Blockera inte luftintaget (på

generatorns baksida) eller luftuttaget
(generatorns framsida).

►1.2.14. Om generatorn är het, ansluten till

elnätet eller är i drift, ska den inte föryttas,
styras, förses med bränsle eller utsättas för
annat underhåll.

►1.2.15. Kanalisera inte luft varken i

generatorns intag eller uttag.

►1.2.16. Håll lämpligt avstånd mellan

generatorns heta delar och brandfarliga eller
termiska metarial (inklusive nätsladden).

►1.2.17. Om nätsladden är skadad, bör den

All Parts available from
www.sparesgiant.com
01772 329 565

bytas ut i ett tekniskt supportcenter för att
undvika fara.

►►2. UPPACKNING

Se Bild 1

►2.1. Ta bort alla material som använts till

generatorns förpackning och transport,
senare ta bort dem i enlighet med gällande

föreskrifter.
►2.2. Ta bort alla beståndsdelar ur lådan.
►2.3. Kontrollera alla eventuella skador som

uppstått under transporten. Om generatorn

verkar vara skadad, informera omedelbart

den punkt där du har köpt den.

►►3. BRÄNSLE

!

OBSERVERA: Generatorn fungerar

endast på DIESEL eller KEROSENE.

För att undvika brandrisk eller explosion,
använd endast diesel eller kerosene. Använd
aldrig bensin, fotogen, lösningsmedel eller
andra brännbara bränslen.
Använd giftfria frysskyddsmedel vid mycket
låga temperaturer.

►►4. DRIFTPRINCIPER

Se Bild 2

Luft som behövs för att säkerställa korrekt
förbränning, genereras av inrerotorns
rotation till brännaren. Luftströmmen lämnar
brännarröret och blandas med bränslet, som
sprutas under högt tryck genom munstycket.
Bränslet sprutat genom munstycket skyddas
av en elektrisk pump, som suger bränslet
från tanken och skjuter det under högt tryck
till munstycket.

►►5. DRIFT

!

OBSERVERA: Innan du slår på generatorn,
läs ”SÄKERHETSINFORMATIONER”
noggrant.

►5.1. GENERATORNS
IGÅNGSÄTTNING:

►5.1.1. Följ alla säkerhetsföreskrifter.
►5.1.2. Kontrollera oljemängden i tanken.
►5.1.3. Stäng tanklocket.
►5.1.4. Anslut kontakten till elnätet (SE

SPÄNNING I ”TABELL ÖVER TEKNISKA
DATA”).

►5.1.5. Ställ säkerhetsbrytaren “AV/PÅ” i

läge “PÅ” (|) (A Bild 3). Generatorn bör sätta
igång inom några sekunder. Om den inte
sätter igång, se avsnittet “FELSÖKNING”
(AVSNITT 10).

►5.1.6. Kontrollera läget av

rumstermostatvreden (C Bild 3).

P.S.: OM GENERATORN STÄNGS AV PÅ
GRUND AV BRIST PÅ BRÄNSLET, STÄNG
AV DEN, FYLL BRÄNSLETANKEN OCH
SLÅ PÅ GENERATORN IGEN (SE AVSNITT

5.1.).

►►5.2. GENERATORNS
FRÅNKOPPLING:

!

OBSERVERA: AVBRYT INTE
ELÖVERFÖRINGEN OCH KOPPLA INTE
NÄTSLADDEN IFRÅN TILLS GENERATORN
HAR SVALNAT (ungefär 5 min.).

►5.2.1. Ställ säkerhetsbrytaren “AV/PÅ” i

läge “AV” (0) (A Bild 3).

►►6. RENGÖRING AV

BRÄNSLEFILTER
Se Bild 4

BEROENDE PÅ BRÄNSLEKVALITET, KAN
DET VARA NÖDVÄNDIGT ATT RENGÖRA
FILTRET.

►6.1. Ta bort den propp nns i tanken (A Bild 4).
►6.2. Ta bort ltret ur tanken.
►6.3. Skruva loss muttern (C Bild 4).
►6.4. Ta bort ltret (D Bild 4).
►6.5. Rengör ltret med rent bränsle, var

noga att du inte skadar ltret.

►6.6. Sätt tillbaka ltret i tanken.

►►7. UNDERHÅLL OCH

TRANSPORT

FÖR ATT GENOMFÖRA UNDERHÅLL
OCH/ELLER TRANSPORT PÅ DET BÄSTA
MÖJLIGA SÄTTET, SKA MAN IAKTTA
FÖLJANDE FÖRFARANDET:

►7.1. Töm bränsletanken.
►7.2. Om det nns rester, häll rent bränsle

och töm bränsletanken igen.

►7.3.Stäng tanklocket, ta bort bränslet på rätt

sätt i enlighet med gällande föreskrifter.

►7.4. För att genomföra underhåll av generatorn

på ett korrekt sätt, rekommenderas det den
hålls i platt läge för att hindra bränsleläckage,
förvara generatorn på torr plats och skydda
den mot eventuella yttre skador.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. FEILVISNING

All Parts available from
www.sparesgiant.com
01772 329 565

en

Se på B Bilde 3

it

FEL ORSAK LÖSNING

de

es

fr

nl

pt

da

no

F0

F1



1. Säkerhetsbrytaren “PÅ/AV” är i läge

1. Inget bränsle

2. Smutsigt bränsle

3. Smutsig eller skadad fotocell

sv

pl

ru

cs

hu

sl

F2

F3

4. Smutsigt bränslelter

5. Fel på tändningen

1. Avbruten kabel

2. Skadad sensorn

1. Intern överhettning av generatorn

2. Tippskyddssensor

tr

hr

LO

CH

1. Utomhustemperaturen är under 0°C 1. Normalt skick

1. Kontinuerlig drift 1. Normalt skick

OPERATIVT FEL

“PÅ” (|) när generatorn är ansluten till
elnätet

FEL PÅ FOTOCELLEN

FEL PÅ TEMPERATURSENSORN

FEL PÅ TERMOSTATEN

1. När du kopplar generatorn ifrån elnätet,
ställ säkerhetsbrytaren i läge “AV” (0),
återanslut kontakten till elnätet och ställ
säkerhetsbrytaren i läge “PÅ” (|)

1. Ställ säkerhetsbrytaren i läge “AV” (0),
fyll på bränsletanken

2. Ställ säkerhetsbrytaren i läge “AV” (0)
töm och senare fyll på bränsletanken.
Rengör ltret med rent bränsle, var noga
att du inte skadar ltret (SE AVSNITT 6)

3. Vänd dig till tekniskt supportcenter

4. SE AVSNITT 6

5. Vänd dig till tekniskt supportcenter

1. Vänd dig till tekniskt supportcenter

2. Vänd dig till tekniskt supportcenter

1. Stäng av generatorn och vänta tills den
har svalnat

2. Ställ kaminen på plan och stadig yta

lt

►►9. FÖREBYGGANDE UNDERHÅLLSSCHEMA

lv

OBSERVERA: INNAN UNDERHÅLL ELLER REPARATION, KOPPLA IFRÅN

NÄTSLADDEN UR ELNÄTET OCH SE TILL ATT GENERATORN ÄR KALL.

et

BESTÅNDSDEL FREKVENS AV UNDERHÅLL UNDERHÅLLS-

ro

Bränsletank Rengör var 150-200 arbetstimmar

sk

eller efter behov

bg

Munstycke Rengör eller byt ut en gång under

uk

arbetssäsongen eller efter behov

Fotocell Rengör en gång under

bs

Bränslelter Rengör eller byt ut två gånger

el

arbetssäsongen eller efter behov

Töm och skölj bränsletanken med
rent bränsle

Vänd dig till tekniskt supportcenter

Vänd dig till tekniskt supportcenter

Rengör ltret med rent bränsle

FÖRFARANDE

under arbetssäsongen eller efter

zh

Antändnings-

anordning

behov
Rengör eller byt ut var 1.000

arbetstimmar eller efter behov

Vänd dig till tekniskt supportcenter

Rotorblad Rengör efter behov Vänd dig till tekniskt supportcenter

►►10. FELSÖKNING

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEM MÖJLIG ORSAK MÖJLIG LÖSNING

Generatorn

sätter inte igång

1. Blockerad generatorn

2. Säkerhetsbrytaren i läge “AV”

1. Stäng av och slå på generatorn

2. Ställ säkerhetsbrytaren i läge “PÅ” (|)

(0)

3. Ingen spänning

3A. Anslut nätsladden till vägguttaget på

ett korrekt sätt
3B. Kontrollera nätverksinstallation
3C. Vänd dig till tekniskt supportcenter

4. Frånkopplad nätsladd

5. Blockerat styrkort

4. Vänd dig till tekniskt supportcenter
5A. Stäng av och slå på generatorn
5B. Identiera fel på displayen
5C. Vänd dig till tekniskt supportcenter

6. Felaktig inställning av
rumstermostaten

6. Justera rumstermotsatet, ställ in den
vid en temperatur som överstiger
arbetsmiljötemperatur

7. Signal från temperatursensorn

7A. Vänta minst tio minuter och

sedan försök att återkomma till
tändningsfasen

7B. Vänd dig till tekniskt supportcenter

Motor/pump
sätter igång
men det nns

ingen låda

8. Skadad säkring

1. Inget bränsle

2. Smutsig
antändningsanordning

3. Smutsigt bränslelter

4. Smutsigt munstycke

5. Fotocellen är smutsig, skadad

8. Vänd dig till tekniskt supportcenter

1. Stäng av generatorn, fyll
bränsletanken och slå på generatorn

2. Vänd dig till tekniskt supportcenter

3. Rengör ltret med rent bränsle

4. Vänd dig till tekniskt supportcenter

5. Vänd dig till tekniskt supportcenter

eller felaktigt installerad

6. Förekomsten av främmande
ämnen i tanken

7. Elektroder är slitna eller

6. Töm och fyll bränsletanken med rent
bränsle

7. Vänd dig till tekniskt supportcenter

har placerats på ett felaktigt
avstånd

Rotorn är

1. Skadad motor 1. Vänd dig till tekniskt supportcenter
blockerad eller
roterar för

långsamt

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

WAŻNE: NINIEJSZĄ INSTRUKCJĘ NALEŻY PRZECZYTAĆ PRZED PRZYSTĄPIENIEM

it

DO MONTAŻU, URUCHOMIENIA LUB KONSERWACJI GENERATORA. NIEPRAWIDŁOWE

UŻYTKOWANIE GENERATORA MOŻE SPOWODOWAĆ POWAŻNE OBRAŻENIA. NINIEJSZA

INSTRUKCJA WINNA BYĆ PRZECHOWYWANA W CELU PÓŹNIEJSZYCH KONSULTACJI.

es

da

no

cs

hu

sk

bg

uk

bs

►►1. INFORMACJE DOTYCZĄCE

BEZPIECZEŃSTWA (OSTRZEŻENIA)

fr

!

WAŻNE: Niniejsze urządzenie nie

nl

jest przeznaczone do użytku przez osoby
(włączając dzieci) o mniejszej sprawności

pt

zycznej, sensorycznej i umysłowej, lub pr­zez osoby nie posiadające doświadczenia
chyba, że byłyby nadzorowane przez osobę
odpowiedzialną za ich bezpieczeństwo.



Aby mieć pewność, że dzieci nie bawią się
sprzętem, muszą znajdować się pod opieką.

sv

zh

!

NIEBEZPIECZEŃSTWO: Zatrucie

tlenkiem węgla może okazać się śmiertelne.

pl

Pierwsze objawy zatrucia tlenkiem węgla

ru

przypominają objawy grypy, z silnymi bólami
głowy, zawrotami głowy i/lub nudnościami. Takie
symptomy mogą być spowodowane wadliwym
działaniem generatora. W PRZYPADKU
WYSTĄPIENIA TEGO TYPU OBJAWÓW, NALEŻY
NIEZWŁOCZNIE WYJŚĆ NA ZEWNĄTRZ, a

sl

następnie zlecić naprawę generatora centrum

tr

pomocy technicznej.

1.1. DOSTAWA:

hr

►1.1.1. Personel odpowiedzialny za dostawę,

musi być wykwalikowany oraz musi dokładnie

lt

znać instrukcje producenta oraz obowiązujące
przepisy w zakresie bezpiecznego dostarczania

lv

generatorów.

et

►1.1.2. Należy używać tylko typ paliwa wyraźnie

określony na tabliczce znamionowej generatora.

ro

►1.1.3. Przed uzupełnieniem paliwa, wyłączyć

generator i zaczekać do jego schłodzenia.

►1.1.4. Cysterny do przechowywania paliwa

muszą znajdować się w odrębnym obiekcie.

►1.1.5. Wszystkie zbiorniki paliwa muszą

znajdować się w bezpiecznej odległości od
generatora, określonej przez obowiązujące
przepisy.

►1.1.6. Paliwo powinno być przechowywane

el

w pomieszczeniach, w których podłogi nie
pozwolą na przeniknięcie paliwa i jego kapanie
na zlokalizowane niżej płomienie, które mogą
spowodować zapalenie paliwa.

►1.1.7. Przechowywanie paliwa musi odbywać

się zgodnie z obowiązującymi przepisami.

1.2. BEZPIECZEŃSTWO:
►1.2.1. Nigdy nie używać generatora w

pomieszczeniach, w których znajduje się
benzyna, rozpuszczalniki do farb lub inne
łatwopalne opary.

►1.2.2. Podczas użytkowania generatora,

należy przestrzegać wszystkich lokalnych
rozporządzeń i przepisów.

►1.2.3. Generatory używane w bliskiej odległości

od plandek, zasłon lub innych materiałów o
podobnym pokryciu, muszą być umieszczone
w bezpiecznej od nich odległości. Zaleca się
również stosowanie ognioochronnych pokryć.

►1.2.4. Urządzenie stosować wyłącznie w

dobrze wentylowanych pomieszczeniach.
W celu wprowadzenia świeżego powietrza,
należy zapewnić odpowiedni otwór, zgodnie z
obowiązującymi przepisami

►1.2.5. Generator należy zasilać jedynie prądem

o napięciu i częstotliwości określonych na
tabliczce znamionowej generatora.

►1.2.6. Używać wyłącznie 3 żyłowych

przedłużaczy odpowiednio uziemionych.

►1.2.7. Minimalne odległości bezpieczeństwa,

pomiędzy generatorem a substancjami
łatwopalnymi są następujące: wyjście przednie
= 2,5 m; boczne, u góry i z tyłu = 1,5 m.

►1.2.8. Aby uniknąć ryzyka pożaru, gorący

lub działający generator należy umieścić na
stabilnej i wypoziomowanej podłodze.

►1.2.9. Zwierzęta należy trzymać w bezpiecznej

odległości od generatora.

►1.2.10. Podczas przestoju generatora, należy

go odłączyć od gniazdka sieciowego.

►1.2.11. Przy sterowaniu przez termostat,

generator może być uruchomiony w dowolnym
momencie.

►1.2.12. Nie używać generatora w

pomieszczeniach często uczęszczanych, ani w
sypialniach.

►1.2.13. Nie należy blokować wlotu powietrza

(strona tylna urządzenia) lub wylotu powietrza
(z przodu) generatora.

►1.2.14. Gdy generator jest gorący lub

podłączony do sieci elektrycznej, lub też jest w
trakcie działania, nie należy go przemieszczać,
sterować nim, zaopatrywać w paliwo ani
poddawać jakiejkolwiek innej konserwacji.

►1.2.15. Nie kanalizować powietrza ani we wlocie

ani w wyjściu generatora.

►1.2.16. Zachować odpowiednią odległość

pomiędzy gorącymi elementami generatora
a materiałami łatwopalnymi lub termicznymi
(włączając przewód zasilający).

►1.2.17. W przypadku uszkodzenia przewodu

zasilającego, aby zapobiec wszelkim
zagrożeniom, należy go wymienić w centrum
obsługi technicznej.

►►2. ROZPAKOWYWANIE

All Parts available from
www.sparesgiant.com
01772 329 565

Patrz Rys. 1

►2.1. Usunąć wszystkie zastosowane materiały

do opakowania i przesyłki generatora, a
następnie usunąć je zgodnie z obowiązującymi

przepisami.
►2.2. Usuń wszystkie elementy z pudła..
►2.3. Sprawdzić ewentualne uszkodzenia

powstałe podczas transportu. Jeśli generator

wydaje się uszkodzony, niezwłocznie

poinformować o tym punkt, w którym został

nabyty.

►►3. PALIWO

!

UWAGA: Generator dziala jedynie na

paliwo DIESEL lub KEROSENE.

Aby uniknąć zagrożenia pożarem lub wybuchem,
stosować wyłącznie paliwo diesel lub kerosene,
Nie stować nigdy benzyny, nafty, rozpuszczalników
do farb, alkoholu lub innych łatwopalnych paliw.
W przypadku bardzo niskich temperatur, stosować
nietoksyczne dodatki przeciw zamarzaniu

►►4. ZASADY DZIAŁANIA

Patrz Rys. 2

Powietrze niezbędne do zapewnienia
prawidłowego spalania, wytwarzane jest przez
obrót wewnętrznego wirnika do palnika. Strumień
powietrza wychodzi z tulei palnika i miesza się
z paliwem, które rozpylane jest przez dyszę pod
wysokim ciśnieniem. Paliwo rozpylone przez
dyszę zabezpiecza pompa elektryczna, która
odsysa paliwo ze zbiornika i popycha je pod
wysokim ciśnieniem do dyszy.

►►5. DZIAŁANIE

!

UWAGA: Przed włączeniem generatora,
uważnie przeczytać ”INFORMACJE NA
TEMAT BEZPIECZEŃSTWA”.

►►5.1. URUCHAMIANIE GENERATORA:
►5.1.1. Przestrzegać wszystkich instrukcji

dotyczących bezpieczeństwa.
►5.1.2. Sprawdzić obecność paliwa w zbiorniku.
►5.1.3. Zamknąć korek zbiornika.
►5.1.4. Podłączyć wtyczkę zasilania pod sieć

elektryczną (PATRZ NAPIĘCIE W ”TABELI

DANYCH TECHNICZNYCH”).
►5.1.5. Wyłącznik “ON/OFF” umieścić w pozycji

“ON” (|) (A Rys. 3). Generator powinien

uruchomić się w ciągu kilku sekund. Jeśli

jednak to nie nastąpi, odnieść się do paragrafu

“IDENTYFIKACJA PROBLEMU” (Parag. 10).
►5.1.6. Sprawdzić położenie pokrętła termostatu

pokojowego (C Rys. 3).

P.S.: W PRZYPADKU WYŁĄCZENIA SIĘ

GENERATORA SPOWODOWANEGO

WYCZERPANIEM SIĘ PALIWA, WYŁĄCZYĆ
URZĄDZENIE, NAPEŁNIĆ ZBIORNIK I
PONOWNIE WŁĄCZYĆ GENERATOR (PATRZ

PARAG. 5.1.).

►►5.2. WYŁĄCZANIE GENERATORA:

!

UWAGA: NIE ODCINAĆ NAPIĘCIA ANI
NIE ODŁĄCZAĆ KABLA ZASILAJĄCEGO
AŻ DO CAŁKOWITEGO SCHŁODZENIA
GENERATORA (około 5 min.).

►5.2.1. Wyłącznik “ON/OFF” umieścić w pozycji

“OFF” (0) (A Rys. 3).

►►6. CZYSZCZENIE FILTRA PALIWA

Patrz Rys. 4

W ZALEŻNOŚCI OD JAKOŚCI STOSOWANEGO
PALIWA, MOŻE OKAZAĆ SIĘ KONIECZNE

OCZYSZCZANIE FILTRA.

►6.1. Usunąć korek znajdujący się na zbiorniku

(A Rys. 4).
►6.2. Wyjąć ltr ze zbiornika.
►6.3. Odkręcić nakrętkę (B Rys. 4).
►6.4. Usunąć ltr (C Rys. 4).
►6.5. Wyczyścić ltr czystym paliwem, uważając

aby go nie uszkodzić.
►6.6. Ponownie zamontować ltr w zbiorniku.

►►7. KONSERWACJA i TRANSPORT

W CELU PRZEPROWADZENIA

MOŻLIWIE NAJLEPIEJ KONSERWACJI
I/LUB TRANSPORTU, ZALECA SIĘ
PRZESTRZEGANIE NASTĘPUJĄCEJ

PROCEDURY:

►7.1. Opróżnić zbiornik z paliwa.
►7.2. W przypadku stwierdzenia obecności

resztek, wlać czyste paliwo i ponownie opróżnić

zbiornik.
►7.3. Zamknąć korek zbiornika, zlikwidować

paliwo w sposób prawidłowy i zgodny z

obowiązującymi przepisami.
►7.4. W celu prawidłowego przeprowadzenia

konserwacji generatora, zaleca się utrzymanie go

w pozycji wyzpoziomowanej, aby zabezpieczyć

przed wyciekiem paliwa, przechowywać

go w suchym miejscu i zabezpieczyć przed

ewentualnymi uszkodzeniami zewnętrznymi.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. BŁĘDY WYŚWIETLACZA

All Parts available from
www.sparesgiant.com
01772 329 565

en

Patrz B Rys. 3

BŁĄD PRZYCZYNA ROZWIĄZANIE

it

de

es

fr

nl

pt

da

no

sv

pl

ru

cs

hu

sl

tr

hr

F0

F1



F2

F3

1. Wyłącznik “ON/OFF” jest w pozycji
“ON” (|) kiedy generator zostaje
podłączony do sieci elektrycznej

1. Brak paliwa

2. Paliwo zanieczyszczone

3. Fotokomórka zanieczyszczona lub
uszkodzona

4. Filtr paliwa zanieczyszczony

5. Błąd zapłonu

BŁĄD CZUJNIKA KONTROLI TEMPERATURY

1. Kabel przerwany

2. Uszkodzony czujnik

1. Wewnętrzne przegrzanie generatora

2.

Czujnik zapobiegający

przewróceniu

LO

CH

1. Temperatura zewnętrzna poniżej 0°C 1. Warunek normalny

1. Ciągła praca 1. Warunek normalny

BŁĄD OPERACYJNY

1. Po odłączeniu generatora od sieci elektrycznej
ustawić wyłącznik w pozycji “OFF” (0), ponownie
podłączyć wtyczkę do sieci elektrycznej i
umieścić wyłącznik w pozycji “ON” (|)

BŁĄD FOTOKOMÓRKI

1. Umieścić wyłącznik w pozycji “OFF” (0), napełnić
zbiornik paliwem

2. Umieścić wyłącznik w pozycji “OFF” (0) opróżnić
a następnie ponownie napełnić zbiornik paliwa.
Wyczyścić ltr czystym paliwem, uważając aby
go nie uszkodzić (PATRZ PARAG. 6)

3. Zwrócić się do centrum obsługi technicznej

4. PATRZ PARAG. 6

5. Zwrócić się do centrum obsługi technicznej

1. Zwrócić się do centrum obsługi technicznej

2. Zwrócić się do centrum obsługi technicznej

BŁĄD TERMOSTATU

1. Wyłączyć generator odczekać do jego
całkowitego schłodzenia

Piec należy ustawić na płaskiej i stabilnej

2.

powierzchni

lt

►►9. HARMONOGRAM KONSERWACJI ZAPOBIEGAWCZEJ

UWAGA: PRZED PRZYSTĄPIENIEM DO JAKIEJKOLWIEK CZYNNOŚCI KONERWACYJNEJ LUB

lv

NAPRAWCZEJ, ODŁĄCZYĆ KABEL ZASILAJĄCY OD SIECI ELEKTRYCZNEJ ORAZ UPEWNIĆ

et

ro

sk

bg

uk

bs

el

zh

ELEMENT CZĘSTOTLIWOŚĆ

Zbiornik paliwa Czyścić co 150-200 godzin pracy lub

w zależności od potrzeb

Dysza Wyczyścić lub wymienić jeden raz w

trakcie jednego sezonu pracy lub w
zależności od potrzeby

Fotokomórka Czyścić raz w trakcie sezonu pracy

lub w zależności od potrzeby

Filtr paliwa Czyścić lub wymienić dwa razy w

trakcie jednego sezonu pracy lub w
zależności od potrzeb

Urządzenie
zapłonowe

Łopatki wirnika Czyścić w zależności od potrzeby Zwrócić się do centrum obsługi

Czyścić lub wymieniać co 1.000
godzin pracy, lub w zależności od
potrzeb

SIĘ, ŻE GENERATOR JEST ZIMNY.

KONSERWACJI

PROCEDURA KONSERWACJI

Opróżnić i przepłukać zbiornik używając
w tym celu czystego paliwa

Zwrócić się do centrum obsługi
technicznej

Zwrócić się do centrum obsługi
technicznej

Wyczyścić ltr paliwa używając w tym
celu czystego paliwa

Zwrócić się do centrum obsługi
technicznej

technicznej

►►10. IDENTYFIKACJA PROBLEMU

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEM MOŻLIWA PRZYCZYNA MOŻLIWE ROZWIĄZANIE

Generator nie

uruchamia się

Silnik/pompa
uruchamia się
ale płomień
nie zostaje
wzniecony

Wirnik jest
zablokowany lub
obraca się zbyt
wolno

1. Zablokowany generator

2. Wyłącznik znajduje się w pozycji
“OFF” (0)

3. Brak napięcia

4. Odłączony kabel zasilający

5. Zablokowana karta sterowania

6. Błędne ustawienie termostatu
pokojowego

7. Interwencja czujnika temperatury

8. Uszkodzony bezpiecznik

1. Brak paliwa

2. Urządzenie zapłonowe
zanieczyszczone

3. Zanieczyszczony ltr paliwa

4. Zanieczyszczona dysza

5. Fotokomórka jest
zanieczyszczona, uszkodzona
lub została nieprawidłowo
zainstalowana

6. Obecność obcych substancji w
zbiorniku

7. Zużyte elektrody lub ustawione w
błędnej odległości

1. Uszkodzony silnik 1. Zwrócić się do centrum obsługi

1. Wyłączyć i ponownie włączyć generator

2. Wyłącznik umieścić w pozycji “ON” (|)

3A. Wprowadzić prawidłowo kabel zasilający

do gniazdka sieci elektrycznej
3B. Sprawdzić instalację sieciową
3C. Zwrócić się do centrum obsługi

technicznej

4. Zwrócić się do centrum obsługi

technicznej
5A. Wyłączyć i ponownie włączyć generator
5B. Zidentykować błąd na wyświetlaczu
5C. Zwrócić się do centrum obsługi

technicznej

6. Wyregulować termostat pokojowy,

ustawiając go w temperaturze wyższej od

temperatury środowiska pracy
7A. Odczekać co najmniej dziesięc minut, a

następnie ponownie spróbować przejść do

fazy zapłonu
7B. Zwrócić się do centrum obsługi

technicznej

8. Zwrócić się do centrum obsługi

technicznej

1. Wyłączyć generator, napełnić zbiornik

paliwem i ponownie włączyć generator

2. Zwrócić się do centrum obsługi

technicznej

3. Wyczyścić ltr przy użyciu czystego

paliwa

4. Zwrócić się do centrum obsługi

technicznej

5. Zwrócić się do centrum obsługi

technicznej

6. Opróżnić i ponownie napełnić zbiornik

czystym paliwem

7. Zwrócić się do centrum obsługi

technicznej

technicznej

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

ВАЖНО: НАСТОЯЩЕЕ РУКОВОДСТВО СЛЕДУЕТ СОБЛЮДАТЬ ПЕРЕД ТЕМ, КАК ПРИСТУПИТЬ
К МОНТАЖУ, ЗАПУСКУ ИЛИ ПРОФИЛАКТИКЕ ГЕНЕРАТОРА. НЕПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ

it

ГЕНЕРАТОРА МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ. НАСТОЯЩЕЕ РУКОВОДСТВО

de

СЛЕДУЕТ ХРАНИТЬ ДЛЯ ПОСЛЕДУЮЩИХ КОНСУЛЬТАЦИЙ.

es

da

no

cs

hu

sk

bg

uk

bs

►►1. ИНФОРМАЦИЯ ПО

БЕЗОПАСНОСТИ (ПРЕДОСТЕРЕЖЕНИЯ)

fr

!

ВАЖНО: Настоящее устройство не

nl

предназначено для эксплуатации людьми
(включая детей) с меньшим физическим и

pt

сенсорным развитием или ясностью ума,
а также лицами, не имеющими опыта, за
исключением ситуации, когда они находят­ся под наблюдением лиц, ответственных



за их безопасность. Для того, чтобы быть
уверенным, что дети не играют с оборудо­ванием, они должны находиться под над-

sv

зором.

pl

!

ОПАСНОСТЬ: Отравление окисью

углерода может оказаться смертельным.

ru

Первые симптомы отравления окисью углерода
напоминают симптомы гриппа, с сильной болью
головы, головокружениями и/или тошнотой. Такие
симптомы могут быть вызваны неправильным
действием генератора. В СЛУЧАЕ ПОЯВЛЕНИЯ

sl

ТАКИХ СИМПТОМОВ СЛЕДУЕТ НЕМЕДЛЕННО
ВЫЙТИ НАРУЖУ, а затем поручить ремонт

tr

генератора центру технической помощи.

1.1. ДОСТАВКА:

hr

►1.1.1. Персонал, ответственный за доставку,

должен быть квалифицированным и должен

lt

точно знать инструкции производителя
и действующие положения в области

lv

безопасной доставки генераторов.

et

►1.1.2. Следует использовать только тот тип

топлива, который четкой указан на щитке

ro

генератора.

►1.1.3. Перед дополнением топлива выключите

генератор и подождите до его охлаждения.

►1.1.4. Цистерны для хранения топлива должны

находиться в отдельном объекте.

►1.1.5. Все топливные баки должны

находиться вблизи генератора, на
расстоянии, определенном действующими
законоположениями.

►1.1.6. Топливо должно храниться в

el

помещениях, в которых полы не позволяют

zh

на проникание топлива и его капанье на
расположенное ниже пламя, что может
вызвать воспламенение топлива.

►1.1.7. Хранение топлива должно

осуществляться согласно действующим
законоположениям.

1.2. БЕЗОПАСНОСТЬ:
►1.2.1. Никогда не используйте генератор в

помещениях, в которых находится бензин,
растворители для красок или другие

легковоспламеняемые испарения.

►1.2.2. Во время эксплуатации генератора

следует соблюдать все локальные
распоряжения и положения.

►1.2.3. Генераторы, используемые вблизи

тентов, занавесок или других материалов
с похожим покрытием, должны быть
размещены на безопасном от них расстоянии.
Рекомендуется применять огнезащитные
покрытия.

►1.2.4. Устройство можно использовать только

в хорошо проветриваемых помещениях. Для
входа свежего воздуха следует обеспечить
соответствующее отверстие, согласно
действующим положениям.

►1.2.5. Генератор следует питать только током

с напряжением и частотой, определенными
на щитке генератора.

►1.2.6. Использовать исключительно 3-жильные

удлинители с соответствующим заземлением.

►1.2.7. Минимальные расстояния

безопасности между генератором и
легковоспламеняющимися веществами
следующие: передний выход = 2,5 м; боковой
выход, верхняя и задняя часть = 1,5 м.

►1.2.8. Во избежание риска пожара горячий или

действующий генератор следует поместить
на стабильном и ровном полу.

►1.2.9. Животные следует держать на

безопасном расстоянии от генератора.

►1.2.10. Во время простоя генератора следует

его отключить от сетевого гнезда.

►1.2.11. При управлении посредством

термостата генератор может быть включен в
произвольный момент.

►1.2.12. Не использовать генератор в часто

посещаемых помещениях или в спальнях.

►1.2.13. Нельзя блокировать впуск воздуха

(задняя сторона устройства) или выход
воздуха (спереди) генератора.

►1.2.14. Когда генератор горячий или подключен

к электросети либо работает, нельзя его
перемещать, управлять им, оснащать каким­либо топливом или поддавать какой-либо
другой профилактике.

►1.2.15. Не регулировать воздух на входе или

на выходе генератора.

►1.2.16. Соблюдать соответствующее

расстояние между горячими элементами
генератора и легковоспламеняемыми или
термическими (включая провод питания).

►1.2.17. В случае повреждения провода

питания, для предотвращения опасности,
следует поменять его в центре технического
обслуживания.

►►2. РАСПАКОВКА

All Parts available from
www.sparesgiant.com
01772 329 565

См. Pис. 1

►2.1. Удалить все использованные для упаковки

и транспортировки генератора материалы,
а затем удалить их согласно действующим

положениям.
►2.2. Удалить все элементы из коробки.
►2.3. Проверить возможные повреждения,

образовавшиеся во время транспортировки.

Если генератор создает впечатление

поврежденного, немедленно сообщите об

этом в точке, в которой он был приобретен.

►►3. ТОПЛИВО

►5.1.6. Проверить положение регулировочной

ручки комнатного термостата (C Pис. 3).

P.S.: В СЛУЧАЕ ВЫКЛЮЧЕНИЯ ГЕНЕРАТОРА,
ВЫЗВАННОГО ОТСУТСТВИЕМ ТОПЛИВА,
ВЫКЛЮЧИТЬ УСТРОЙСТВО, НАПОЛНИТЬ
РЕЗЕРВУАР И СНОВА ВКЛЮЧИТЬ
ГЕНЕРАТОР (СМ. ПАРАГРАФ 5.1.).

►►5.2. ВЫКЛЮЧЕНИЕ ГЕНЕРАТОРА:

!

ВНИМАНИЕ: НЕ ОТСЕКАТЬ
НАПРЯЖЕНИЕ И НЕ ОТКЛЮЧАТЬ
ПИТАЮЩИЙ КАБЕЛЬ ДО ПОЛНОГО
ОХЛАЖДЕНИЯ ГЕНЕРАТОРА (около 5 мин).

en

it

de

es

fr

nl

pt

da

!

ВНИМАНИЕ: Генератор действует

только на ДИЗЕЛЕ или КЕРОСИНЕ.

Во избежание угрозы пожара или взрыва
следует применять исключительно дизельное
топливо или керосин. Никогда не используйте
бензина, нефти, растворителей для красок,
спирта или другого горючего топлива.
В случае очень низких температур следует
применять нетоксические добавки от
замерзания.

►►4. ПРИНЦИП ДЕЙСТВИЯ

См. Pис. 2

Воздух, необходимый для обеспечения
правильного сгорания, производится
посредством вращения внутреннего ротора
до горелки. Струя воздуха выходит из втулки
горелки и смешивается с топливом, которое
распыляется соплом под высоким давлением.
Топливо, распыленное соплом, предохраняется
электрическим насосом, который отсасывает
топливо из резервуара и проталкивает его под
высоким давлением в сопло.

►►5. ДЕЙСТВИЕ

!

ВНИМАНИЕ: Перед включением
генератора следует внимательно прочитать
“ИНФОРМАЦИЮ О БЕЗОПАСНОСТИ”.

►►5.1. ЗАПУСК ГЕНЕРАТОРА:
►5.1.1. Соблюдать все инструкции по

безопасности.
►5.1.2. Проверить наличие топлива в баке.
►5.1.3. Закрыть пробку резервуара.
►5.1.4. Подключить штепсель питания в

электрическую сеть (СМ. НАПРЯЖЕНИЕ В

“ТАБЛИЦЕ ТЕХНИЧЕСКИХ ДАННЫХ“).
►5.1.5. Выключатель “ON/OFF” поместить в

позиции “ON” (|) (A Pис. 3). Генератор должен

включиться в течение нескольких секунд.

Если этого не произойдет, обратиться к

параграфу “ИДЕНТИФИКАЦИЯ ПРОБЛЕМЫ”

(Параграф 10).

►5.2.1. Выключатель “ON/OFF” поместить в

позиции “OFF” (0) (A Pис. 3).

►►6. ОЧИСТКА ТОПЛИВНОГО

ФИЛЬТРА
См. Pис. 4

В ЗАВИСИМОСТИ ОТ КАЧЕСТВА
ПРИМЕНЕННОГО ТОПЛИВА МОЖЕТ
ОКАЗАТЬСЯ, ЧТО НЕОБХОДИМО ОЧИСТИТЬ
ФИЛЬТР.

►6.1. Удалить пробку, находящуюся на баке (A

Pис. 4).
►6.2. Вынуть фильтр из резервуара.
►6.3. Открутить гайку (B Pис. 4).
►6.4. Удалить фильтр (C Pис. 4).
►6.5. Очистить фильтр чистым топливом,

обращая внимание на то, чтобы его не

повредить.
►6.6. Снова установить фильтр в резервуаре.

►►7. ПРОФИЛАКТИКА И

ТРАНСПОРТИРОВКА

ДЛЯ ВЫПОЛЕННИЯ ПО ВОЗМОЖНОСТИ
НАИЛУЧШЕЙ ПРОФИЛАКТИКи И/
ИЛИ ТРАНСПОРТА, РЕКОМЕНДУЕТСЯ
СОБЛЮДАТЬ СЛЕДУЮЩИЕ ПРОЦЕДУРЫ:

►7.1. Опорожнить топливный бак.
►7.2. В случае обнаружения остатков,

влить чистое топливо и снова опорожнить

резервуар.
►7.3. Закрыть пробку резервуара,

ликвидировать топливо правильным

способом, соответствующим действующим

законодательствам.
►7.4. Для правильного выполнения

профилактики генератора рекомендуется

содержать его в горизонтальной позиции,

для предохранения от вытекания топлива,

хранить в сухом месте и предохранять от

возможных внешних повреждений.



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. ОШИБКИ ДИСПЛЕЯ

All Parts available from
www.sparesgiant.com
01772 329 565

en

См. В Рис. 3

ОШИБКА ПРИЧИНА РЕШЕНИЕ

it

de

es

fr

nl

pt

da

no

sv

pl

ru

cs

hu

sl

tr

hr

F0

F1



F2

F3

LO

lt

CH

1. Выключатель “ON/OFF”
находится в позиции “ON” (|)
когда генератор подключен к
электрической сети

1. Отсутствие топлива

2. Загрязненное топливо

3. Загрязненный или
поврежденный фотоэлемент

4. Фильтр топлива загрязнен

5. Ошибка воспламенения

ОШИБКА ДАТЧИКА КОНТРОЛЯ ТЕМПЕРАТУРЫ

1. Обрыв провода

2. Поврежденный датчик

1. Внутреннее перегревание
генератора

2. Датчик против
опрокидывания

1. Наружная температура ниже
0°C

1. Время непрерывной работы 1. Нормальное условие

ОПЕРАЦИОННАЯ ОШИБКА

1. После отключения генератора от электрической
сети установить выключатель в позицию “OFF” (0),
повторно подключить штепсель к электрической
сети и поместить выключатель в позицию “ON” (|)

ОШИБКА ФОТОЭЛЕМЕНТА

1. Установить выключатель в позицию “OFF” (0),
наполнить бак топливом

2. Установить выключатель в позицию “OFF” (0),
опорожнить, а затем повторно наполнить бак
топливом. Очистить фильтр чистым топливом,
обращая внимание на то, чтобы его не повредить
(СМ. ПАРАГРАФ 6)

3. Обратиться в центр технического обслуживания

4. СМ. ПАРАГРАФ 6

5. Обратиться в центр технического обслуживания

1. Обратиться в центр технического обслуживания

2. Обратиться в центр технического обслуживания

ОШИБКА ТЕРМОСТАТА

1. Выключить генератор, подождать до его полного
охлаждения

2. Установить нагреватель на ровную и устойчивую
поверхность

1. Нормальное условие

lv

►►9. ГРАФИК ПРОФИЛАКТИКИ

et

ro

sk

bg

uk

bs

el

zh

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ КАКОГО-ЛИБО ДЕЙСТВИЯ ПО ПРОФИЛАКТИКЕ ИЛИ

РЕМОНТА, ОТКЛЮЧИТЬ ПИТАЮЩИЙ КАБЕЛЬ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ И УБЕДИТЬСЯ,

ЧТО ГЕНЕРАТОР ХОЛОДНЫЙ.

ЭЛЕМЕНТ ЧАСТОТА ПРОФИЛАКТИКИ ПРОЦЕДУРА ПРОФИЛАКТИКИ

Топливный бак Чистить раз на 150-200 часов

работы или по необходимости

Сопло Очистить или заменить один раз во

время одного сезона работы или в
зависимости от нужд

Фотоэлемент Очистить один раз во время сезона

работы или в зависимости от нужд

Топливный фильтр Очистить или заменить два раза во

время одного сезона работы или в
зависимости от нужд

Зажигательное
устройство

Лопасти ротора Очистить по необходимости Обратиться в центр технического

Чистить или заменять раз на

1.000 часов работы или по
необходимости

Опорожнить и промыть бак, используя
для этого чистое топливо

Обратиться в центр технического
обслуживания

Обратиться в центр технического
обслуживания

Очистить топливный фильтр,
используя для этого чистое топливо

Обратиться в центр технического
обслуживания

обслуживания

►►10. ИДЕНТИФИКАЦИЯ ПРОБЛЕМЫ

All Parts available from
www.sparesgiant.com
01772 329 565

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА ВОЗМОЖНОЕ РЕШЕНИЕ

Генератор не
включается

Двигатель/насос
включается,
но пламень не
зажигается

Ротор
заблокирован
или вращается
слишком
медленно

1. Заблокирован генератор

2. Выключатель находится в
позиции “OFF” (0)

3. Отсутствие напряжения

4. Отключен питающий кабель

5. Заблокирована карта
управления

6. Ошибочная установка
комнатного термостата

7. Вмешательство датчика
температуры

8. Поврежденный предохранитель

1. Отсутствие топлива

2. Зажигательное устройство
загрязнено

3. Загрязнен топливный фильтр

4. Загрязненное сопло

5. Фотоэлемент загрязнен,
поврежден или был
неправильно установлен

6. Наличие инородного вещества
в баке

7. Изношенные электроды или
установленные на ошибочном
расстоянии

1. Поврежденный двигатель 1. Обратиться в центр технического

1. Выключить и повторно включить
генератор

2. Выключатель установить в позицию
“ON” (|)

3A. Ввести правильно питающий кабель в

электрическую розетку

3B. Проверить сетевую проводку
3C. Обратиться в центр технического

обслуживания

4. Обратиться в центр технического
обслуживания

5A. Выключить и повторно включить

генератор

5B. Определить ошибку на дисплее
5C. Обратиться в центр технического

обслуживания

6. Отрегулировать комнатный термостат,
устанавливая его в температуре выше,
чем температура рабочей среды

7A. Подождать, по крайней мере, десять

минут, а затем повторно попробовать
перейти к фазе зажигания

7B. Обратиться в центр технического

обслуживания

8. Обратиться в центр технического
обслуживания

1. Выключить генератор, наполнить бак
топливом и снова включить генератор

2. Обратиться в центр технического
обслуживания

3. Очистить фильтр, используя чистое
топливо

4. Обратиться в центр технического
обслуживания

5. Обратиться в центр технического
обслуживания

6. Опорожнить и снова наполнить
резервуар чистым топливом

7. Обратиться в центр технического
обслуживания

обслуживания

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

Срок эксплуатации оборудования 5 лет.

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

DŮLEŽITÉ: PŘED ZAHÁJENÍM MONTÁŽE, ÚDRŽBY A PŘED SPUŠTĚNÍM

GENERÁTORU SI POZORNĚ PŘEČTĚTE TENTO NÁVOD. NESPRÁVNÉ POUŽÍVÁNÍ

it

GENERÁTORU MŮŽE ZPŮSOBIT VÁŽNÝ ÚRAZ. TENTO NÁVOD USCHOVEJTE PRO

PŘÍPAD POZDĚJŠÍHO NAHLÉDNUTÍ.

es

►►1. BEZPEČNOSTNÍ

INFORMACE (UPOZORNĚNÍ)

fr

!

nl

DŮLEŽITÉ: Tento přístroj nesmí po-

užívat osoby (včetně dětí) s omezenými

pt

pohybovými, smyslovými a mentálními
schopnostmi ani osoby bez potřebných

da

zkušeností, pokud nejsou pod dozorem

osoby odpovídající za jejich bezpečnost.



Hlídejte děti, aby si s přístrojem nehrály.

no

!

sv

NEBEZPEČÍ: Otrava oxidem

uhelnatým může být smrtelná.

pl

První příznaky otravy oxidem uhelnatým
připomínají příznaky chřipky se silnou bolestí

ru

hlavy, závratěmi a/nebo nevolností. Tyto

cs

příznaky mohou být způsobeny špatnou funkcí
generátoru. POKUD SE TYTO PŘÍZNAKY

hu

OBJEVÍ, JE POTŘEBA OKAMŽITĚ VYJÍT
VEN Z MÍSTNOSTI a poté svěřit opravu

sl

přístroje servisnímu centru.

tr

1.1. DODÁVKA:
►1.1.1. Personál odpovědný za dodávku

hr

musí být kvalikovaný a musí důkladně
znát návod výrobce a platné předpisy v

lt

oblasti bezpečné dodávky generátorů.

lv

►1.1.2. Používejte pouze typ paliva výrazně

uvedený na výrobním štítku generátoru.

et

►1.1.3. Před doplňováním paliva generátor

ro

vypněte a počkejte, až vychladne.

►1.1.4. Cisterny pro skladování paliva se

sk

bg

musí nacházet v jiném objektu.

►1.1.5. Všechny palivové nádrže se musí

nacházet v bezpečné vzdálenosti od

uk

bs

generátoru, kterou určují platné předpisy.

►1.1.6. Palivo musí být skladováno v

místnostech, jejichž podlahy zabrání

el

prosakování paliva a jeho kapání na níže
umístěné plameny, které by jej mohly

zh

zapálit.

►1.1.7. Skladování paliva musí odpovídat

platným předpisům.

1.2. BEZPEČNOST:
►1.2.1. Generátor nikdy nepoužívejte v

místnostech, kde se nachází benzín,
rozpouštědla do barev nebo jiné hořlavé
výpary.

►1.2.2. Při používání generátoru dodržujte

všechna místní nařízení a předpisy.

►1.2.3. Generátory používané v blízkosti

plachet, závěsů nebo jiných podobných
materiálů musí být umístěny v bezpečné
vzdálenosti od těchto předmětů.
Doporučuje se použít také ohnivzdorné
kryty.

►1.2.4. Přístroj používejte pouze v dobře

větraných místnostech. Pro přívod
čerstvého vzduchu zajistěte odpovídající
otvor v souladu s platnými předpisy.

►1.2.5. Generátor smí být napájen pouze

elektrickou energií o napětí a frekvenci
uvedené na výrobním štítku generátoru.

►1.2.6. Používejte výhradně 3-žilové,

správně uzemněné prodlužovací kabely.

►1.2.7. Minimální bezpečné vzdálenosti

mezi generátorem a hořlavými látkami jsou
následující - přední výstup = 2,5 m; boční,
shora a zezadu = 1,5 m.

►1.2.8. Pro eliminaci rizika požáru ustavte

horký generátor nebo generátor v provozu
na stabilní a rovnou podlahu.

►1.2.9. Všechna zvířata držte v bezpečné

vzdálenosti od generátoru.

►1.2.10. Není-li generátor používán, vypojte

jej z elektrické zásuvky.

►1.2.11. Při řízení pomocí termostatu může

být generátor spuštěn kdykoli.

►1.2.12. Generátor nepoužívejte ve

frekventovaných místnostech ani ložnicích.

►1.2.13. Neblokujte přívod vzduchu (zadní

strana přístroje) ani jeho vývod (přední
strana) z generátoru.

►1.2.14. Je-li generátor horký, připojen k

elektrické síti nebo spuštěný, nepřemísťujte
jej, neovládejte, nedoplňujte palivo ani
neprovádějte jiné úkony související s
údržbou.

►1.2.15. Vzduch na vstupu ani výstupu

generátoru nesměrujte do kanálů.

►1.2.16. Dodržujte správnou vzdálenost

mezi horkými částmi generátoru a hořlavými
materiály (včetně napájecího kabelu).

►1.2.17. V případě poškození napájecího

kabelu je pro zajištění bezpečnosti potřeba
jej vyměnit v servisním centru.

►►2. ROZBALENÍ

All Parts available from
www.sparesgiant.com
01772 329 565

Viz Obr. 1

►2.1. Odstraňte všechny materiály použité

k zabalení generátoru a jeho expedici a

zlikvidujte je podle platných předpisů.
►2.2. Odstraňte všechny elementy z krabice.
►2.3. Zkontrolujte, zda během přepravy

nedošlo k nějakému poškození. Pokud

generátor vypadá poškozený, okamžitě

informujte prodejce, u nějž jste jej zakoupili.

►►3. PALIVO

!

POZOR: Generátor pracuje pouze na

palivo DIESEL nebo KEROSENE.

Abyste zabránili požáru nebo výbuchu,
používejte výhradně palivo diesel nebo
kerosene. Nikdy nepoužívejte benzín, naftu,
rozpouštědla do barev, alkohol ani jiné
hořlaviny.
Při velmi nízkých teplotách používejte
netoxické přísady proti zamrznutí.

►►4. PRINCIP ČINNOSTI

Viz Obr. 2

Vzduch nezbytný ke správnému spalování
je vytvářen rotací vnitřního rotoru a je hnán
do hořáku. Proud vzduchu vychází z hrdla
hořáku a mísí se s palivem, které pod
vysokým tlakem rozprašuje tryska. Palivo
rozprašované tryskou dodává elektrické
čerpadlo, které je nasává z nádrže a pod
vysokým tlakem tlačí do trysky.

se nespustí, podívejte se do paragrafu
“ŘEŠENÍ PROBLÉMŮ” (Paragraf 10).

►5.1.6. Zkontrolujte polohu kolečka

pokojového termostatu (C Obr. 3).

P.S.: DOJDE-LI K VYPNUTÍ GENERÁTORU

V DŮSLEDKU VYČERPÁNÍ PALIVA,
VYPNĚTE PŘÍSTROJ, NAPLŇTE NÁDRŽ
A PŘÍSTROJ OPĚT ZAPNĚTE (VIZ

PARAGRAF 5.1.).

►►5.2. VYPNUTÍ GENERÁTORU:

!

POZOR: AŽ DO ÚPLNÉHO

VYCHLADNUTÍ GENERÁTORU (cca 5
min.) NEVYPOJUJTE NAPÁJECÍ KABEL
Z ELEKTRICKÉ ZÁSUVKY.

►5.2.1. Vypínač “ON/OFF” přepněte do

polohy “OFF” (0) (A Obr. 3).

►►6. ČIŠTĚNÍ PALIVOVÉHO

FILTRU

Viz Obr. 4

V ZÁVOSLOSTI NA KVALITĚ POUŽITÉHO
PALIVA MŮŽE NASTAT POTŘEBA ČIŠTĚNÍ

FILTRU.

►6.1. Odstraňte zátku na nádrži (A Obr. 4).
►6.2. Vyjměte ltr z nádrže.
►6.3. Odšroubujte matici (B Obr. 4).
►6.4. Vytáhněte ltr (C Obr. 4).
►6.5. Vyčistěte ltr čistým palivem a dávejte

pozor, abyste jej nepoškodili.

►6.6. Filtr opět instalujte do nádrže.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

►►5. PRÁCE GENERÁTORU

!

POZOR: Před zapnutím generátoru

si pozorně přečtěte “BEZPEČNOSTNÍ

INFORMACE”.

►►5.1. SPUŠTĚNÍ GENERÁTORU:
►5.1.1. Dodržujte všechny bezpečnostní

pokyny.
►5.1.2. Zkontrolujte, zdali je v nádrži palivo.
►5.1.3. Uzavřete zátku nádrže.
►5.1.4. Zástrčku napájecího kabelu

zapojte do elektrické zásuvky (VIZ

NAPĚTÍ V “TABULCE TECHNICKÝCH

PARAMETRŮ”).
►5.1.5. Vypínač “ON/OFF” přepněte do

polohy “ON” (|) (A Obr. 3). Generátor by se

měl spustit během několika sekund. Pokud

►►7. ÚDRŽBA A PŘEPRAVA

PRO ZAJIŠTĚNÍ OPTIMÁLNÍ ÚDRŽBY
A/NEBO PŘEPRAVY DOPORUČUJEME
POUŽÍT NÁSLEDUJÍCÍ POSTUP:

►7.1. Vypusťte palivo z nádrže.
►7.2. Zjistíte-li v nádrži přítomnost pevných

částic, nalijte čisté palivo a poté nádrž opět
vyprázdněte.

►7.3. Uzavřete zátku nádrže, palivo

zlikvidujte podle platných předpisů.

►7.4. Aby mohla být údržba generátoru

provedena správně, je potřeba jej zajistit
ve vodorovné poloze, aby nedošlo k úniku
paliva, skladovat jej v suchu a chránit jej
proti případnému vnějšímu poškození.

ro

sk

bg

uk

bs

el

zh

►►8. CHYBY NA DISPLEJI

All Parts available from
www.sparesgiant.com
01772 329 565

en

Viz B Obr. 3

it

CHYBA PŘÍČINA ŘEŠENÍ

de

es

fr

F0

1. Vypínač “ON/OFF” je v poloze
“ON” (|) když je generátor
připojen k elektrické síti

PROVOZNÍ CHYBA

1. Po vypojení generátoru z elektrické zásuvky
přepněte vypínač do polohy “OFF” (0),
generátor opět zapojte do zásuvky a vypínač
přepněte do polohy “ON” (|)

nl

pt

F1

1. Žádné palivo

CHYBA FOTOBUŇKY

1. Vypínač přepněte do polohy “OFF” (0) a
doplňte palivo do nádrže

da



2. Palivo je znečištěno

2. Vypínač přepněte do polohy “OFF” (0)
vypusťte nádrž a pak ji opět naplňte palivem.
Vyčistěte ltr čistým palivem a dávejte pozor,

no

sv

3. Fotobuňka je znečištěna nebo

abyste jej nepoškodili (VIZ PARAGRAF 6)

3. Obraťte se na technický servis

poškozena

pl

ru

4. Palivový ltr je znečištěn

5. Chyba zapálení

4. VIZ PARAGRAF 6

5. Obraťte se na technický servis

CHYBA TEPLOTNÍHO SNÍMAČE

cs

hu

F2

1. Kabel přerušen

2. Poškozený snímač

1. Obraťte se na technický servis

2. Obraťte se na technický servis

CHYBA TERMOSTATU

sl

tr

hr

lt

F3

LO

CH

1. Vnitřní přehřátí generátoru

1. Vypněte generátor a počkejte na jeho úplné
vychladnutí

2. Senzor proti překlopení

Umístěte kamna na rovný a stabilní povrch

2.

1. Vnější teplota klesla pod 0°C 1. Normální podmínka

1. Nepřetržitý provoz 1. Normální podmínka

lv

►►9. HARMONOGRAM PREVENTIVNÍ ÚDRŽBY

POZOR: PŘED ZAHÁJENÍM JAKÉKOLI ČINNOSTI SOUVISEJÍCÍ S ÚDRŽBOU NEBO

et

OPRAVAMI VYPOJTE NAPÁJECÍ KABEL Z ELEKTRICKÉ ZÁSUVKY A UJISTĚTE SE,

ro

sk

bg

ELEMENT ČETNOST ÚDRŽBY POSTUP ÚDRŽBY

Palivová nádrž Čistit po každých 150-200

ŽE JE GENERÁTOR STUDENÝ.

hodinách provozu dle potřeby

uk

Tryska Vyčistit nebo vyměnit jednou

bs

za jednu provozní sezónu nebo
podle potřeby

el

Fotobuňka Vyčistit jednou za jednu provozní

zh

sezónu nebo podle potřeby

Palivový ltr Vyčistit nebo vyměnit dvakrát

za jednu provozní sezónu nebo
podle potřeby

Zážehové zařízení Čistit nebo měnit po každých

1.000 hodinách provozu nebo
podle potřeby

Lopatky rotoru Čistit podle potřeby Obraťte se na technický servis

Vyprázdnit a vypláchnout nádrž
čistým palivem

Obraťte se na technický servis

Obraťte se na technický servis

Vyčistit ltr čistým palivem

Obraťte se na technický servis

►►10. ŘEŠENÍ PROBLÉMŮ

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLÉM MOŽNÁ PŘÍČINA MOŽNÉ ŘEŠENÍ

Generátor nelze
spustit

Motor/čerpadlo
je spuštěno, ale
nedochází k
zapálení

Rotor je
zablokován
nebo se otáčí
příliš pomalu

1. Zablokovaný generátor

2. Vypínač se nachází v poloze
“OFF” (0)

3. Žádné napětí

4. Odpojený napájecí kabel

5. Zablokovaná řídicí karta

6. Špatné nastavení pokojového
termostatu

7. Zásah do teplotního snímače

8. Poškozená pojistka

1. Žádné palivo

2. Zážehové zařízení je
znečištěno

3. Palivový ltr je znečištěn

4. Znečištěná tryska

5. Fotobuňka je znečištěna,
poškozena nebo nebyla správně
nainstalována

6. Cizí látky v nádrži

7. Opotřebené elektrody
nebo nastavené ve špatné
vzdálenosti

1. Poškozený motor 1. Obraťte se na technický servis

1. Vypněte a opětovně zapněte
generátor

2. Vypínač přepněte do polohy “ON” (|)

3A. Napájecí kabel správně zapojte do

elektrické zásuvky

3B. Zkontrolujte proud v elektrické síti
3C. Obraťte se na technický servis

4. Obraťte se na technický servis

5A. Vypněte a opětovně zapněte

generátor

5B. Identikujte chybu na displeji
5C. Obraťte se na technický servis

6. Seřiďte pokojový termostat - nastavte
ho na teplotu vyšší než je teplota na
pracovišti

7A. Vyčkejte alespoň deset minut a poté

znovu zkuste přejít k fázi zapalování

7B. Obraťte se na technický servis

8. Obraťte se na technický servis

1. Vypněte generátor, naplňte nádrž
palivem a opětovně jej zapněte

2. Obraťte se na technický servis

3. Vyčistěte ltr pomocí čistého paliva

4. Obraťte se na technický servis

5. Obraťte se na technický servis

6. Vyprázdněte nádrž a opět ji naplňte
čistým palivem

7. Obraťte se na technický servis

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

de

FONTOS: OLVASSA EL AZ ALÁBBI UTASÍTÁST A GENERÁTOR ÖSSZESZERELÉSE,

BEINDÍTÁSA VAGY KARBANTARTÁSA ELŐTT. A GENERÁTOR HELYTELEN

MŰKÖDTETÉSE KOMOLY SÉRÜLÉSEKET OKOZHAT. TEGYE EL AZ ALÁBBI UTASÍTÁST A

KÉSŐBBI HASZNÁLATA ÉRDEKÉBEN.

es

da

no

cs

hu

sk

bg

uk

bs

►►1. BIZTONSÁGI ELŐÍRÁSOK

(FIGYELMEZTETÉSEK)

fr

!

nl

pt



sv

pl

ru

sl

tr

hr

lt

lv

et

ro

el

zh

FONTOS: Az alábbi berendezést nem

kezelheti önálló cselekvésre képtelen sze­mély (beleértve a gyermekeket), aki zi­kai, mozgási vagy lelki állapota miatt nem
képes segítség nélkül a berendezést mű­ködtetni, illetve azok a személyek, akiket a
biztonságukért felelős személyek a beren­dezés kezelésére ki nem oktatottak. Ügyel­ni kell rá, hogy gyermekek ne játszanak a
berendezéssel.

!

VESZÉLY: a szénmonoxid mérgezés

halált okozhat.

P A szénmonoxid mérgezés első tünetei
a torokgyulladásra hasonlítanak, emellett
erős fejfájás, szédülés és/vagy hányinger is
kíséri. Ezeket a tüneteket a generátor hibás
működése válthatja ki. AZ ILYEN TÜNETEK
JELENTKEZÉSEKOR AZONNAL KI KELL
MENNI A SZABADBA, majd a generátor
javítását a központ műszaki személyzetével el
kell végeztetni.

1.1. LESZÁLLÍTÁSA:
►1.1.1. A szállításért felelős személyzetnek

megfelelő szakképesítéssel kell rendelkeznie
és ismernie kell a gyártó utasításait, valamint
a generátorok biztonságos leszállításával
kapcsolatos érvényes jogszabályokat.

►1.1.2. Kizárólagosan a generátor

adattáblázatának megfelelő üzemanyagot
szabad használni.

►1.1.3. Az üzemanyag betöltése előtt kapcsolja

ki a generátort és várja meg, míg teljesen
lehűl.

►1.1.4. Az üzemanyag tárolását szolgáló

tartályokat más létesítményben kell tartani.

►1.1.5. Az üzemanyagtartályokat a generátortól

az érvényes jogszabályokban meghatározott
biztonságos távolságban kell tartani.

►1.1.6. Az üzemanyagot olyan helységekben

kell tárolni, ahol az üzemanyag a padlón
keresztül nem tud kiszivárogni és nem
csepeg lejjebb levő tűzbe, ami az üzemanyag
meggyulladásához vezetne.

►1.1.7. Az üzemanyagot az érvényes

jogszabályoknak megfelelően kell tárolni.

1.2. BIZTONSÁGI ELŐÍRÁSOK:

►1.2.1. Nem szabad a generátor olyan

helységben használni, ahol benzint, hígítókat
vagy egyéb könnyen éghető párlatot tárolnak.

►1.2.2. A generátor használatakor be kell tartani

a helyi rendelkezéseket és jogszabályokat.

►1.2.3. A generátor ponyvák, függönyök és

egyéb hasonló anyagok közelében történő
használatkor ügyelni kell rá, hogy azok
biztonságos távolságban legyenek. Ajánlott
tűzálló takarók használata.

►1.2.4. A berendezést kizárólagosan jól

szellőzött helységben kell használni. A friss
levegő biztosítása érdekében az érvényes
jogszabályok szerint megfelelő nyílást kell
biztosítani.

►1.2.5. A generátort kizárólagosan az

adattáblázaton feltüntetett feszültségű és
frekvenciájú árammal lehet üzemeltetni.

►1.2.6. Kizárólagosan 3-eres, megfelelően

földelt hosszabbítót használjon.

►1.2.7. A generátor és a könnyen éghető

anyagok közötti minimális biztonsági
távolságok a következők: előlap = 2,5 m;
oldallap, hátlap és felül = 1,5 m.

►1.2.8. A tűzveszély elkerülése érdekében

a működő vagy forró generátort stabil
vízszintezett padlózatra kell helyezni.

►1.2.9. Az állatokat a generátortól biztonságos

távolságban kell tartani.

►1.2.10. Az üzemen kívül levő generátort a

hálózatról le kell csatlakoztatni.

►1.2.11. A termosztáttal vezérelt generátor

bármely pillanatban bekapcsolhat.

►1.2.12. Ne használja a generátort gyakran

használt helységekben vagy hálószobában.

►1.2.13. Nem szabad lefedni a berendezés

hátlapján levő beáramló levegő nyílást és az
előlapján levő kimenő levegő nyílást.

►1.2.14. A forró, a hálózatra csatlakoztatott

vagy működésben levő generátort nem
szabad mozgatni, vezérelni, üzemanyaggal
feltölteni vagy azon bármilyen karbantartási
munkát végezni.

►1.2.15. Nem szabad a generátor kimenő vagy

bemenő levegőáramát terelni.

►1.2.16. Tartson megfelelő távolságot a

generátor forró részei és a könnyen éghető
vagy hőérzékeny anyagok (ideértve a
tápvezetéket) között.

►1.2.17. A tápvezeték sérülésekor a

veszélyhelyzetek elkerülése érdekében a
vezetéket a szervizben ki kell cseréltetni.

►►2. KICSOMAGOLÁSA

All Parts available from
www.sparesgiant.com
01772 329 565

Lásd az 1 sz. rajzot

►2.1. Távolítsa el a generátor

csomagolóanyagát, majd semlegesítse
azokat az érvényes jogszabályoknak
megfelelően.

►2.2. Vegye ki az összes összetevőt a

dobozból.

►2.3. Ellenőrizze a szállítás során esetlegesen

bekövetkező sérüléseket. Amennyiben a
generátort sérültnek tűnik, haladéktalanul
értesítse az eladót.

►►3. ÜZEMANYAG

!

FIGYELEM: A generátor kizárólagosan

dízelolajjal vagy kerozinnal üzemeltethető.

A tűz és robbanásveszély elkerülése
érdekében kizárólagosan dízelolajat vagy
kerozint alkalmazzon. Ne használjon benzint,
petróleumot, festék hígítót, szeszt v agy egyéb
könnyen éghető üzemanyagot.
Alacsony hőmérsékletek esetén használjon
nem toxikus fagyálló adalékokat.

►►4. MŰKÖDÉSI ELVE

Lásd a 2 sz. rajzot

A megfelelő égéshez szükséges levegőt a
berendezés a belső rotor égő felé fordulásával
kapja. A légáramlat az égő hüvelyén keresztül
áramolva elkeveredik a fúvókáján keresztül
nagy nyomáson bepermetezett üzemanyaggal.
Az üzemanyag permet keletkezését villamos
szivattyú segíti, mely a tartályból szívja és nagy
nyomáson a fúvókára nyomja az üzemanyagot.

►►5. MŰKÖDTETÉSE

!

FIGYELEM: A generátor bekapcsolása

előtt gyelmesen olvassa el a ”BIZTONSÁGI
ELŐÍRÁSOKAT”.

►►5.1. A GENERÁTOR
BEKAPCSOLÁSA:

►5.1.1. Tartsa be a biztonsági előírásokat.
►5.1.2. Ellenőrizze, hogy van üzemanyag a

tartályban.
►5.1.3. Zárja le a tartályt.
►5.1.4. Csatlakoztassa a villamos dugót a

villamos hálózatra (LÁSD A FESZÜLTSÉGET

A ”MŰSZAKI ADATOK TÁBLÁZATÁBAN”).
►5.1.5. Állítsa az “ON/OFF” kapcsolót “ON” (|)

állásba (A. 3 sz. rajz). A generátor néhány

másodpercen belül elindul. Amennyiben ez

nem történik meg, lépjen a “PROBLÉMÁK

BEAZONOSÍTÁSA” fejezetre (10. Fejezet).

►5.1.6. Ellenőrizze a szobai termosztát

en

beállítást (C. 3 sz. rajz).

P.S.: AMENNYIBEN A GENERÁTOR AZ

it

ÜZEMANYAG ELFOGYÁSA MIATT LEÁLL,
KAPCSOLJA KI A BERENDEZÉST, TÖLTSE
MEG A TARTÁLYT ÉS ISMÉT KAPCSOLJA

de

es

BE A GENERÁTORT (LÁSD AZ. 5.1.
FEJEZETET).

fr

►►5.2 A GENERÁTOR
KIKAPCSOLÁSA:

!

FIGYELEM: NE KAPCSOLJA KI A
FESZÜLTSÉGET ÉS NE CSATLAKOZTASSA
LE A TÁPVEZETÉKET A GENERÁTOR

TELJES LEHŰLÉSÉIG (kb. 5 perc).

►5.2.1. Állítsa az “ON/OFF” kapcsolót “OFF”

(0) állásba (C. A sz. rajz).

nl

pt

da



no

sv

pl

►►6. AZ ÜZEMANYAG SZŰRŐ
TISZTÍTÁSA
Lásd a 4 sz. rajzot

AZ ALKALMAZOTT ÜZEMANYAG

MINŐSÉGÉTŐL FÜGGŐEN SZÜKSÉGES

ru

cs

hu

LEHET A SZŰRŐ TISZTÍTÁSA.

►6.1. Vegye le a tartály dugóját (A. 4 sz. rajz).

sl

►6.2. Vegye ki a szűrőt a tartályból.
►6.3. Csavarja le a dugót (B. 4 sz. rajz).
►6.4. Távolítsa el a szűrőt (C. 4 sz. rajz).

tr

hr

►6.5. Tisztítsa ki a szűrőt tiszta üzemanyaggal,

ügyelve rá, hogy ne sérüljön meg.

lt

►6.6. Szerelje be a szűrőt a tartályba.

lv

►►7. KARBANTARTÁSA ÉS

et

SZÁLLÍTÁSA

A LEHETŐ LEGJOBB KARBANTARTÁS ÉS/

ro

VAGY SZÁLLÍTÁS ÉRDEKÉBEN AJÁNLOTT
AZ ALÁBBIAK SZERINT ELJÁRNI:

►7.1. Ürítse ki az üzemanyagtartályt.
►7.2. Maradékok észlelése esetén öntsön a

tartályba tiszta üzemanyagot és öblítse ki a

sk

bg

uk

tartályt.
►7.3. Zárja le a tartályt, az üzemanyagot az

bs

érvényes jogszabályoknak megfelelően

semlegesítse.
►7.4. A generátor helyes karbantartásának

el

zh

elvégzéséhez tartsa a generátor vízszintezett

helyzetben, hogy az üzemanyag nem folyjon

ki, tartsa száraz helyen és óvja az esetleges

külső sérülésektől.

►►8. KIJELZŐI HIBÁK

All Parts available from
www.sparesgiant.com
01772 329 565

en

Lásd a B. 3 rajzot

it

HIBA OKA MEGOLDÁSA

de

es

pt

da

no

sv

ru

cs

hu

hr

et

ro

sk

bg

uk

bs

zh

F0

fr

nl

F1



pl

F2

F3

sl

LO

tr

CH

►►9. MEGELŐZŐ KARBANTARTÁS ÜTEMTERVE

lt

lv

Üzemanyagtartály 150-200 üzemóránként vagy

Fúvóka Egy szezon során egyszer vagy

Fotocella Egy szezon során egyszer vagy

el

Üzemanyag szűrő Egy szezon során kétszer vagy

Gyújtószerkezet 1.000 üzemóránként vagy szükség

Rotor lapátok Szükség szerint tisztítani Forduljon a központ műszaki

1. Az “ON/OFF” kapcsoló “ON” (|)
állásban van a generátor hálózatra
csatlakoztatásakor

1. Nincs üzemanyag

2. Szennyezet üzemanyag

3. Szennyezett vagy sérült fotocella

4. Szennyezett szűrő

5. Gyújtási hiba

1. Vezeték megszakadt

2. Sérült érzékelő

A TERMOSZTÁT MEGHIBÁSODÁSA

1. A generátor belül túlmelegedett

2. Felborulás ellen védő érzékelő

1. A külső hőmérséklet 0°C alatt van 1. Normál feltétel

1. Folyamatos működés 1. Normál feltétel

FIGYELEM: BÁRMILYEN NEMŰ KARBANTARTÁSI VAGY JAVÍTÁSI MUNKÁLAT ELŐTT

CSATLAKOZTASSA LE A VILLAMOS TÁPVEZETÉKET ÉS ELLENŐRIZZE, HOGY A

GENERÁTOR HIDEG.

ALKATRÉSZ KARBANTARTÁS

GYAKORISÁGA

szükség szerint tisztítani

szükség szerint tisztítani vagy
lecserélni

szükség szerint tisztítani vagy
lecserélni

szükség szerint tisztítani vagy
lecserélni

szerint tisztítani vagy lecserélni

MŰVELETI HIBA

1. A generátor hálózatról való lecsatlakoztatásáról
állítsa a kapcsolót “OFF” (0) állásba, ismét
csatlakoztassa a dugót az aljzatba, majd állítsa a
kapcsolót a “ON” (|) állásba

FOTOCELLA HIBA

1. Állítsa a kapcsolót “OFF” (0) állásba, töltsön a
tartályba üzemanyagot

2. Állítsa a kapcsolót “OFF” (0) állásba, űritse ki,
majd töltsön a tartályba üzemanyagot. Tisztítsa
ki a szűrőt tiszta üzemanyaggal, ügyelve rá,
hogy ne sérüljön meg (LÁSD AZ. 6 FEJEZETET)

3. Forduljon a központ műszaki személyzetéhez

4. LÁSD AZ. 6 FEJEZETET

5. Forduljon a központ műszaki személyzetéhez

HŐÉRZÉKELŐ HIBA

1. Forduljon a központ műszaki személyzetéhez

2. Forduljon a központ műszaki személyzetéhez

1. Kapcsolja ki a generátort és várja meg, míg
teljesen lehűl

2. Állítsa a kályhát sík, stabil felületre

KARBANTARTÁSI FOLYAMAT

Ürítse ki és öblítse ki a tartályt tiszta
üzemanyaggal

Forduljon a központ műszaki
személyzetéhez

Forduljon a központ műszaki
személyzetéhez

Tisztítsa ki a szűrőt tiszta
üzemanyaggal

Forduljon a központ műszaki
személyzetéhez

személyzetéhez

►►10. A PROBLÉMÁK BEAZONOSÍTÁSA

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLÉMA LEHETSÉGES OKA LEHETSÉGES MEGOLDÁSA

Tisztítsa ki a
szűrőt tiszta
üzemanyaggal

A motor/szivattyú
beindul, de
a láng nem
kapcsol be

A rotor
akadályoztatva
van, vagy túl

lassan forog

1. A generátor akadályoztatva van

2. A kapcsoló “OFF” (0) helyzetben
van

3. Nincs feszültség

4. A tápvezeték nincs
csatlakoztatva

5. A vezérlőlap le van blokkolva

6. A szobai termosztát rosszul van
beállítva

7. A hőérzékelő reagált

8. Hibás biztosíték

1. Nincs üzemanyag

2. A gyújtó berendezés szennyezett

3. Szennyezett üzemanyagszűrő

4. Szennyezett fúvóka

5. A fotocella szennyezett, sérült
vagy helytelenül beszerelve

6. Idegen anyagok a tartályban

7. Elhasználódott elektródák vagy
rosszul beállított hézagok

1. Sérült motor 1. Forduljon a központ műszaki

1. Kapcsolja ki, majd újra indítsa el a
generátort

2. Állítsa a kapcsolót az “ON” (|) állásba

3A. Csatlakoztassa be helyesen

a tápvezetéket a villamos
csatlakozóaljzatba

3B. Ellenőrizze a hálózati vezetékeket
3C. Forduljon a központ műszaki

személyzetéhez

4. Forduljon a központ műszaki
személyzetéhez

5A. Kapcsolja ki, majd újra indítsa el a

generátort

5B. Azonosítsa be a hibát a kijelzőn
5C. Forduljon a központ műszaki

személyzetéhez

6. Szabályozza be a szobai termosztátot,
állítsa a környezeti hőmérsékletnél
magasabb hőmérsékletre

7A. Várjon legalább tíz percet, majd

próbáljon újra a gyújtás fázisba
kapcsolni

7B. Forduljon a központ műszaki

személyzetéhez

8. Forduljon a központ műszaki
személyzetéhez

1. Kapcsolja ki a generátort, töltse fel
a tartályt üzemanyaggal, majd újra
indítsa el a generátort

2. Forduljon a központ műszaki
személyzetéhez

3. Tiszta üzemanyaggal tisztítsa ki a
szűrőt

4. Forduljon a központ műszaki
személyzetéhez

5. Forduljon a központ műszaki
személyzetéhez

6. Ürítse ki és újra töltse fel a tartályt
tiszta üzemanyaggal

7. Forduljon a központ műszaki
személyzetéhez

személyzetéhez

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

GENERATORJA LAHKO POVZROČI HUDE POŠKODBE. SHRANITE TA NAVODILA

de

POMEMBNO: PRED NAMESTITVIJO, ZAGONOM ALI VZDRŽEVANJEM

GENERATORJA PREBERITE TA NAVODILA. NEPRAVILNA UPORABA

Z NAMENOM, DA JIH PO POTREBI LAHKO PREBERETE TUDI POZNEJE.

es

►►1. PODATKI O VARNOSTI

(OPOZORILA)

fr

!

nl

POMEMBNO: Ta naprava ni name-

njena za uporabo s strani oseb (vključ-

pt

no z otroki) z zmanjšano zično, čutno

ali umsko sposobnostjo in oseb brez

da

izkušenj, razen če bi jih nadzorovala



oseba, ki je odgovorna za njihovo var­nost. Pazite na otroke in zagotovite, da

no

se ne igrajo z napravo.

sv

!

pl

NEVARNOST: Zastrupitev z

ogljikovim monoksidom je lahko smrtna.

ru

Prvi znaki zastrupitve z ogljikovim
monoksidom so podobni znakom gripe in

cs

vključujejo močan glavobol, vrtoglavico
in/ali siljenje na bruhanje. Ti znaki so

hu

lahko posledica nepravilnega delovanja

sl

generatorja. V PRIMERU, ČE SE POJAVIJO
TE VRSTE ZNAKI, TAKOJ POJDITE VEN,

tr

nato pa naročite popravilo generatorja pri
centru za tehnično pomoč.

hr

1.1. DOSTAVA:

lt

►1.1.1. Osebje, ki je odgovorno za dostavo,

mora biti za to usposobljeno in mora

lv

natančno poznati navodila proizvajalca
in veljavne predpise na področju varne

et

dostave generatorjev.

►1.1.2. Uporabljajte samo tisto vrsto goriva,

ro

ki je izrazito določena na podatkovni

sk

bg

uk

ploščici generatorja.

►1.1.3. Pred polnjenjem goriva izklopite

generator in počakajte, da se ohladi.

►1.1.4. Rezervoarji za shranjevanje goriva

morajo biti v ločenem objektu.

bs

►1.1.5. Vsi rezervoarji za gorivo morajo biti

v varni razdalji od generatorja, določeni z

el

veljavnimi predpisi.

►1.1.6. Gorivo se mora shranjevati v

zh

prostorih, kjer so tla neprepustna za
gorivo in onemogočajo kapljanje na
plamene na nižjem nadstropju, ki lahko
povzročijo vžig goriva.

►1.1.7. Gorivo se mora shranjevati v

skladu z veljavnimi predpisi.

1.2. VARNOST:

►1.2.1. Generatorja nikoli ne uporabljajte v

prostorih, kjer so bencin, topila za barve
ali drugi vnetljivi hlapi.

►1.2.2. Med uporabo generatorja spoštujte

vse lokalne uredbe in predpise.

►1.2.3. Genaratorji, ki se uporabljajo v

bližini ponjav, zaves ali drugih podobnih
materialov, morajo biti nameščeni v varni
razdalji od njih. Priporočamo tudi, da
uporabljate ognjevarne pokrove.

►1.2.4. Napravo uporabljajte izključno v

dobro prezračevanih prostorih. Zagotovite
ustrezno odprtino za dovod svežega
zraka v skladu z veljavnimi predpisi.

►1.2.5. Generator se sme napajati izključno

s tokom z napetostjo in frekvenco, ki
sta določeni na podatkovni ploščici
generatorja.

►1.2.6. Uporabljajte izključno trožilne

podaljške, ki so ustrezno ozemljeni.

►1.2.7. Najmanjše varne razdalje med

generatorjem in vnetljivimi snovmi
so naslednje: sprednji izhod = 2,5 m;
stranski, zgornji in zadnji = 1,5 m.

►1.2.8. Za preprečevanje nevarnosti

požara mora vroč ali vklopljen generator
stati na stabilnih in izravnanih tleh.

►1.2.9. Ne dovolite, da se živali nevarno

približujejo generatorju.

►1.2.10. Ko generatorja ne uporabljate,

iztaknite vtič iz električne vtičnice.

►1.2.11. Če delovanje generatorja upravlja

termostat, se naprava lahko vklopi v
poljubnem trenutku.

►1.2.12. Generatorja ne uporabljajte v zelo

obiskanih prostorih in v spalnicah.

►1.2.13. Ne ovirajte dovoda zraka (zadnja

stran naprave) in odvoda zraka (spredaj)
generatorja.

►1.2.14. Ko je generator vroč, priključen

na električno omrežje ali deluje, ga nikoli
ne premeščajte, ne upravljajte, ne polnite
goriva in ne opravljajte vzdrževalnih del.

►1.2.15. Ne kanalizirajte zraka ob dovodu

in odvodu v generator.

►1.2.16. Zagotovite ustrezno razdaljo med

vročimi deli generatorja in vnetljivimi
snovmi ali snovmi, ki so občutljive za
temperaturo (vključno z napajalnim
kablom).

►1.2.17. Če je napajalni kabel poškodovan,

All Parts available from
www.sparesgiant.com
01772 329 565

ga zaradi preprečevanja nevarnosti dajte
zamenjati v centru za tehnično pomoč.

►►2. RAZPAKIRANJE

Glej Sliko 1

►2.1. Z generatorja odstranite vse

materiale, ki so bili uporabljeni za
pakiranje in pošiljanje generatorja,
nato jih odstranite v skladu z veljavnimi

predpisi.
►2.2. Odstranite vse dele iz škatle.
►2.3. Preverite, ali med prevozom ni

prišlo do okvar. Če generator izgleda

poškodovan, nemudoma obvestite o tem

subjekt, pri katerem ste ga nabavili.

►►3. GORIVO

!

POZOR: Generator deluje izključno

na gorivo DIESEL ali KEROSENE.

Za preprečevanje nevarnosti požara ali
eksplozije, uporabljajte izključno gorivo
diesel ali kerosene. Nikoli ne uporabljajte
bencina, kerozina, topil za barve, alkohola
ali drugih vnetljivih goriv.
V primeru zelo nizkih temperatur uporabite
netoksična sredstva proti zmrzovanju.

►►4. NAČIN DELOVANJA

Glej Sliko 2

Dovod zraka, ki je nujen za pravilno
zgorevanje, v gorilnik zagotavlja vrtenje
notranjega rotora. Zračni tok prihaja iz
puše gorilnika in se meša z gorivom, ki ga
pod visokim pritiskom razprši šoba. Gorivo,
ki ga razprši šoba, zagotavlja električna
črpalka, ki črpa gorivo iz rezervoarja in ga
pod visokim pritiskom dovaja v šobo.

►►5. DELOVANJE

!

POZOR: Pred vklopom generatorja

natančno preberite »PODATKE O VARNOSTI«.

►►5.1. ZAGON GENERATORJA:
►5.1.1. Spoštujte vsa navodila, ki se

nanašajo na varnost.
►5.1.2. Preverite, ali je v rezervoarju

gorivo.
►5.1.3. Zaprite zamašek rezervoarja.
►5.1.4. Priključite napajalni vtič na

električno omrežje (GLEJ NAPETOST

V ”PREGLEDNICI TEHNIČNIH

PODATKOV”).

►5.1.5. Stikalo ”ON/OFF” nastavite na

en

položaj ”ON” (|) (A Slaka 3). Generator
bi se moral zagnati v nekaj sekundah.
Če se to ne zgodi, glejte odstavek
”PREPOZNAVANJE TEŽAV” (Odst. 10).

►5.1.6. Preverite položaj gumba sobnega

it

de

es

termostata (C Slaka 3).

P.S.: ČE SE GENERATOR IZKLOPI

fr

ZARADI POMANJKANJA GORIVA,
IZKLOPITE NAPRAVO, NAPOLNITE
REZERVOAR IN PONOVNO VKLOPITE

nl

pt

NAPRAVO (GLEJ ODST. 5.1.).

da

►►5.2. IZKLOP GENERATORJA:

!

POZOR: NE PREKINJAJTE NAPAJANJA

IN NE IZKLJUČUJTE NAPAJALNEGA KABLA,

DOKLER SE GENERATOR POPOLNOMA NE
OHLADI.



no

sv

pl

►5.2.1. Stikalo ”ON/OFF” nastavite na

položaj ”OFF” (|) (A Slaka 3).

ru

cs

►►6. ČIŠČENJE FILTRA GORIVA

Glej Sliko 4

ODVISNO OD KAKOVOSTI
UPORABLJENEGA GORIVA JE LAHKO
POTREBNO OČISTITI FILTER.

hu

sl

tr

►6.1. Odstranite zamašek z rezervoarja (A

Slaka 4).
►6.2. Odstranite lter iz rezervoarja.
►6.3. Odvijte matico (B Slaka 4).
►6.4. Odstranite lter (C Slaka 4).

hr

lt

lv

►6.5. Filter očistite s čistim gorivom; pazite,

da ga ob tem ne poškodujete.
►6.6. Ponovno namestite lter v

rezervoarju.

et

ro

sk

►►7. VZDRŽEVANJE in PREVOZ

MED VZDRŽEVANJEM IN/ALI

PREVOZOM SLEDITE SPODAJ
NAVEDENEMU POSTOPKU:

►7.1. Izpraznite rezervoar goriva.

bg

uk

bs

►7.2. Če ugotovite, da v rezervoarju

ostajajo sledi goriva, nalijte čistega goriva

in ponovno izpraznite rezervoar.
►7.3. Zaprite zamašek rezervoarja, gorivo

el

zh

pa odstranite pravilno in v skladu z

veljavnimi predpisi.
►7.4. Med vzdrževanjem ohranite

generator v izravnanem položaju, da

preprečite iztekanje goriva, shranjujte

ga v suhem prostoru in zaščitite pred

zunanjimi poškodbami.

►►8. NAPAKE NA PRIKAZOVALNIKU

All Parts available from
www.sparesgiant.com
01772 329 565

en

Glej Sliko 3

it

NAPAKA VZROK REŠITEV

de

es

fr

nl

pt

da

no

sv

pl

ru

cs

hu

sl

tr

hr

F0

1. Stikalo

”ON/OFF” je v

položaju ”ON” (|), ko je
generator priključen na
električno omrežje

F1

1. Ni goriva

2. Gorivo je onesnaženo



3. Fotocelica je onesnažena ali
poškodovana

4. Filter goriva je onesnažen

5. Napaka vžiga

NAPAKA TEMPERATURNEGA TIPALA

F2

1. Prekinjen vodnik

2. Tipalo je poškodovano

F3

1. Notranje pregretje
generatorja

2. Senzor proti prevrnitvi

LO

1. Zunanja temperatura je pod
0°C

lt

CH

1. neprekinjeno delovanje 1. Običajen pogoj

OPERACIJSKA NAPAKA

1. Izključite generator iz električnega omrežja,
nato stikalo nastavite v položaj ”ON” (0),
napravo ponovno priključite na električno
omrežje in stikalo nastavite v položaj ”ON” (|)

NAPAKA FOTOCELICE

1. Stikalo nastavite v položaj
rezervoar napolnite z gorivom

2. Stikalo nastavite v položaj ”OFF” (0), nato
izpraznite in ponovno napolnite rezervoar
goriva. Filter očistite s čistim gorivom; pazite,
da ga ob tem ne poškodujete (GLEJ ODST. 6)

3. Obrnite se na center za tehnično pomoč

4. GLEJ ODST. 6

5. Obrnite se na center za tehnično pomoč

1. Obrnite se na center za tehnično pomoč

2. Obrnite se na center za tehnično pomoč

NAPAKA TERMOSTATA

1. Izklopite generator in počakajte, dokler se
popolnoma ne ohladi

2. Peč postavite na ravno in stabilno površino

1. Običajen pogoj

”OFF” (0) in

►►9. RAZPORED PREVENTIVNEGA VZDRŽEVANJA

lv

et

ro

sk

POZOR: PRED KAKRŠNIMI KOLI VZDRŽEVALNIMI ALI POPRAVILNIMI DELI

IZKLJUČITE NAPAJALNI KABEL IZ ELEKTRIČNEGA OMREŽJA IN PREVERITE, ALI

JE GENERATOR HLADEN.

DEL POGOSTNOST

VZDRŽEVANJA

bg

Rezervoar za
gorivo

uk

Očistite po vsakih 150-200 urah
delovanja oziroma po potrebi

Šoba Očistite ali zamenjajte enkrat na

bs

Fotocelica Očistite enkrat na sezono oziroma

el

sezono oziroma po potrebi

po potrebi

zh

Filter goriva Očistite ali zamenjajte dvakrat na

sezono oziroma po potrebi

Vžigalna naprava Očistite po vsakih 1.000 urah

delovanja oziroma po potrebi

Lopate rotorja Očistite po potrebi Obrnite se na center za tehnično

POSTOPEK VZDRŽEVANJA

Izpraznite in izperite rezervoar; za to
uporabite čisto gorivo

Obrnite se na center za tehnično
pomoč

Obrnite se na center za tehnično
pomoč

Očistite lter goriva; za to uporabite
čisto gorivo

Obrnite se na center za tehnično
pomoč

pomoč

►►10. PREPOZNAVANJE NAPAK

All Parts available from
www.sparesgiant.com
01772 329 565

TEŽAVA MOŽEN VZROK MOŽNA REŠITEV

Generator se ne

zažene

Motor/črpalka
se zažene, toda

se plamen ne

prižge

Rotor je blokiran
ali se prepočasi
obrača

1. Generator je blokiran

2. Stikalo je v položaju

”OFF” (0)

3. Ni napetosti

4. Napajalni kabel je izključen

5. Blokirana nadzorna kartica

6. Nepravilno nastavljen sobni

termostat

7. Poseg temperaturnega tipala

8. Varovalka je poškodovana

1. Ni goriva

2. Vžigalna naprava je
onesnažena

3. Filter goriva je onesnažen

4. Šoba je onesnažena

5. Fotocelica je onesnažena,
poškodovana ali nepravilno
nameščena

6. V rezervoarju so tuje snovi

7. Elektrode so izrabljene ali
nameščene v nepravilni razdalji

1. Okvarjen motor 1. Obrnite se na center za tehnično

1. Izklopite in ponovno vklopite

generator

2. Stikalo nastavite v položaj ”ON” (|)
3A. Vtič napajalnega kabla pravilno

vtaknite v električno vtičnico
3B. Preverite električno omrežje
3C. Obrnite se na center za tehnično

pomoč

4. Obrnite se na center za tehnično

pomoč
5A. Izklopite in ponovno vklopite

generator

5B. Identicirajte napako na

prikazovalniku
5C. Obrnite se na center za tehnično

pomoč

6. Nastavite sobni termostat na

temperaturo, ki je višja kot

temperatura okolja
7A. Počakajte vsaj deset minut, nato

ponovno poskusite z vžigom
7B. Obrnite se na center za tehnično

pomoč

8. Obrnite se na center za tehnično

pomoč

1. Izklopite generator, rezervoar

napolnite z gorivom in ponovno

vklopite generator

2. Obrnite se na center za tehnično

pomoč

3. Očistite lter goriva s čistim gorivom

4. Obrnite se na center za tehnično

pomoč

5. Obrnite se na center za tehnično

pomoč

6. Izpraznite in ponovno napolnite

rezervoar s čistim gorivom

7. Obrnite se na center za tehnično

pomoč

pomoč

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

ÖNEMLİ: BU JENERATÖRÜN BİRLEŞTİRME, ÇALIŞTIRMA VEYA BAKIMINI YAPMADAN

it

ÖNCE BU UYGULAMA KILAVUZUNU OKUYUN VE ANLAYIN. JENERATÖRÜN HATALI

KULLANIMI AĞIR YARALANMALARA NEDEN OLABİLİR. BU KILAVUZU GELECEKTE

DANIŞMAK ÜZERE MUHAFAZA EDİN.

es

►►1. GÜVENLİK HAKKINDA

BİLGİLER (UYARILAR)

fr

!

nl

ÖNEMLİ: Bu cihaz, güvenliklerinden

sorumlu bir kişinin gözetimi altında ol-

pt

maksızın düşük ziksel, algısal ve zihinsel
kapasiteli veya uzman olmayan kişilerin

da

(küçük çocuklar dâhil) kullanımına uygun
değildir. Küçük çocuklar cihazla oynama-



dıklarından emin olmak için kontrol edil-

no

melidir.

sv

cs

hu

sk

bg

uk

bs

zh

!

TEHLİKE: Karbonmonoksit gazının

solunması ölümcül olabilir.

pl

Karbonmonoksit gazı zehirlenmesinin ilk

ru

belirtileri baş dönmesi, baş ağrısı ve/veya
mide bulantısı ile soğuk algınlığı belirtilerine
benzerler. Bu arazlar jeneratörün kusurlu
çalışmasından kaynaklanabilirler. BU
BELİRTİLERİN GÖRÜLMESİ DURUMUNDA

sl

DERHAL AÇIK HAVAYA ÇIKIN ve jeneratörü bir
teknik servise tamir ettirin.

tr

1.1. DOLUM:

hr

►1.1.1. Dolumdan sorumlu personel, uzman

olmalı ve üreticinin talimatları ve jeneratörlerin

lt

güvenli dolumu hakkındaki geçerli talimatlar

lv

ile total bilgiye sahip olmalıdır.

►1.1.2. Yalnızca jeneratörün tanıtım plakası

et

üzerinde belirtilmiş yakıt türünü kullanın.

►1.1.3. Dolum yapmadan önce jeneratörü

ro

kapatın ve soğumasını bekleyin.

►1.1.4. Yakıt depolama tankları ayrı bir yerde

bulunmalıdır.

►1.1.5. Tüm yakıt tankları, geçerli kanunlara

göre jeneratöre asgari güvenlik mesafesinde
bulunmalıdır.

►1.1.6. Yakıt, yangınlara sebep olabilecek alev

üzerine damlamasına izin vermeyen yüzeye

el

sahip mekânlarda saklanmalıdır.

►1.1.7. Yakıt saklama geçerli talimatlara uygun

şekilde yapılmalıdır.

1.2. GÜVENLİK:
►1.2.1. Jeneratörü asla benzin, vernikler için

solvent veya yüksek yanıcı buharların olduğu
mekânlarda asla kullanmayın.

►1.2.2. Jeneratörün kullanımı sırasında geçerli

talimatlar ve yerel kuralların tümüne uyun.

►1.2.3. Branda, perde veya benzer diğer örtü

materyali yakınında kullanılan jeneratörler,
bunlara güvenlik mesafesine yerleştirilmelidir.
Yanmaz türde örtü materyali kullanılması da
tavsiye edilir.

►1.2.4. Yalnızca iyi havalandırılan alanlarda

kullanın. Dışarıdan taze hava girişini
sağlamak için geçerli kanunlara göre uygun
bir aralık hazırlayın.

►1.2.5. Jeneratörü yalnızca, jeneratörün

tanıtıcı plakasında belirtilen voltaj ve frekansa
sahip akım ile kullanın.

►1.2.6. Sadece uygun şekilde toprak hatta

bağlanmış üç telli uzatmalar kullanın.

►1.2.7. Jeneratör ile yanıcı maddeler arasında

olması gerekli tavsiye edilen asgari güvenlik
mesafeleri: ön çıkış = 2,5 m; yanda, yukarda
ve arkada = 1,5 m.

►1.2.8. Sıcak veya çalışan jeneratörü, yangın

risklerini önlemek için düz ve dengeli bir
yüzeye yerleştirin.

►1.2.9. Hayvanları jeneratöre güvenlik

mesafesinde tutun.

►1.2.10. Kullanılmadığında jeneratörü şebeke

prizinden çıkarın.

►1.2.11. Bir termostat tarafından kontrol

edildiğinde jeneratör herhangi bir anda
çalışabilir.

►1.2.12. Jeneratörü sıklıkla kullanılan

ortamlarda veya yatak odalarında asla
kullanmayın.

►1.2.13. Jeneratörün hava giriş (arka taraf)

veya çıkışını (ön taraf) asla kapatmayın.

►1.2.14. Jeneratör sıcak olduğunda veya

çalışır durumdayken yeri değiştirilemez,
idare edilemez, doldurulamaz veya herhangi
bir bakım müdahalesine maruz bırakılamaz.

►1.2.15. Havayı jeneratörün ne girişine ne de

çıkışına kanalize etmeyin.

►1.2.16. Yanıcı veya sıcaktan etkilenebilir

materyalleri (güç kablosu dâhil) jeneratörün
sıcak kısımlarına uygun mesafede tutun.

►1.2.17. Güç kablosu hasar görmüş ise, her

türlü riski önlemek amacıyla teknik servis
tarafından değiştirilmelidir.

►►2. AMBALAJDAN ÇIKARMA

All Parts available from
www.sparesgiant.com
01772 329 565

Bkz. Şek. 1

►2.1. Jeneratörü paketlemek ve postalamak

için kullanılan tüm ambalaj materyalini kaldırın

ve geçerli kanunlara göre tavsiye edin.
►2.2. Tüm parçaları ambalajdan çıkarın.
►2.3. Nakliye sırasında hasar oluşup

oluşmadığını edin. Eğer jeneratör hasarlı

görünüyorsa, derhal jeneratörün satın

alındığı acentayı bilgilendirin.

►►3. YAKIT

!

UYARI: Jeneratör sadece DİZEL veya

GAZ YAĞI ile çalışır.

Yangın ve patlama risklerini önlemek için
yalnızca dizel veya gaz yağı kullanın. Asla
benzin, neft, vernikler için solvent, alkol
veya yüksek derecede yanıcı diğer yakıtları
kullanmayın.
Çok düşük sıcaklıklar halinde toksik olmayan
antifriz katkılar kullanın.

birkaç saniye içinde çalışacaktır. Eğer
jeneratör çalışmaz ise, “PROBLEMİN
SAPTANMASI” paragrafına (Parag. 10)
danışın.

►5.1.6. Ora termostatı manivelasının

konumunu kontrol edin (C Şek. 3).

NOT: JENERATÖRÜN YAKIT TÜKENMESİ
NEDENİYLE KAPANMASI HALİNDE,

DEPOYU DOLDURUN VE JENERATÖRÜ

TEKRAR ÇALIŞTIRIN (BKZ. PARAG. 5.1.).

►►5.2. JENERATÖRÜN
KAPATILMASI:

!

DİKKAT: JENERATÖR TAMAMEN
SOĞUMADAN (yaklaşık 5 dakika) GERİLİMİ
KESMEYİN YA DA GÜÇ KABLOSUNU

ÇIKARMAYIN.

►5.2.1. “ON/OFF” düğmesini “OFF” (0)

pozisyonuna getirin (A Şek. 3).

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

►►4. ÇALIŞMA PRENSİBİ

Bkz. Şek. 2

Yeterli bir yanma için gerekli olan hava, brülörün
içinde bulunan fanın dönüşü ile sağlanır. Hava
akımı, brülörün manşonundan çıkarak, nozul
tarafından yüksek basınçta pulverize edilen
yakıta karışır. Nozul tarafından pulverize edilen
yakıt, yakıtı depodan çekerek yüksek basınçla
nozula iten elektrikli pompa ile sağlanır.

►►5. ÇALIŞMA

!

UYARI: Jeneratörü çalıştırmadan önce

“GÜVENLİK HAKKINDA BİLGİLERİ” dikkatle

okuyun.

►►5.1. JENERATÖRÜN
ÇALIŞTIRILMASI:

►5.1.1. Güvenlik ile ilgili tüm talimatları yerine

getirin.

►5.1.2. Depoda yakıt olup olmadığını kontrol

edin.
►5.1.3. Deponun kapağını kapatın.
►5.1.4. Cihazın şini şebeke prizine

takın (VOLTAJ İÇİN “TEKNİK VERİLER

TABLOSUNA” BAKIN).
►5.1.5. “ON/OFF” düğmesini “ON” (|)

pozisyonuna getirin (A Şek. 3). Jeneratör

►►6. YAKIT FİLTRESİNİN

TEMİZLİĞİ
Bkz. Şek. 4

KULLANILAN YAKIT KALİTESİNE GÖRE,
FİLTRENİN TEMİZLENMESİ GEREKEBİLİR.

►6.1. Depo üzerindeki kapağı çıkarın (A Şek.

4).
►6.2. Filtreyi depodan çıkarın.
►6.3. Somunu sökün (B Şek. 4).
►6.4. Filtreyi çıkarın (C Şek. 4).

►6.5. Zarar vermemeye dikkat ederek temiz

yakıt ile ltreyi temizleyin.

►6.6. Filtreyi depoya yerleştirin.

►►7. SAKLAMA NAKİL

JENERATÖRÜ DAHA İYİ SAKLAMAK VE/
VEYA NAKLETMEK İÇİN AŞAĞIDAKİ
PROSEDÜRÜN İZLENMESİ TAVSİYE EDİLİR:

►7.1. Depodaki yakıtı boşaltın.
►7.2. Kalıntı olduğu tespit edilirse, depoya

temiz yakıt doldurun ve yeniden boşaltın.

►7.3. Deponun kapağını kapatın ve yakıtı

mevzuatlara uygun şekilde tasye edin.

►7.4. Jeneratörü daha iyi muhafaza etmek için,

yakıt sızıntısını önlemek için düz konumda
tutulması ve dış etkenlerden korunaklı kuru
bir yerde saklanması tavsiye edilir.

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

es

da

no

cs

hu

►►8. EKRAN HATALARI

Bkz. B Şek. 3

it

HATA NEDENİ ÇÖZÜMÜ

F0

fr

nl

pt



sv

pl

ru

sl

tr

hr

lt

F1

F2

F3

LO
CH

İŞLETİM HATASI

1. Jeneratör elektrik şebekesine
bağlanırken “ON/OFF” düğmesi “ON”
(|) konumunda

FOTOSEL HATASI

1. Yakıt yetersiz

2. Yakıt kirli

3. Fotosel kirli veya kusurlu

4. Yakıt ltresi kirli

5. Ateşleme hatası

SICAKLIK KONTROL SENSÖRÜ HATASI

1. Kablo bağlı değil

2. Sensör kusurlu

TERMOSTAT HATASI

1. Jeneratörün iç kısmında aşırı ısınma

2. Devrilme sensörü

1. Dış sıcaklık 0°C ‘nin altında 1. Normal koşul

1. Sürekli çalışma 1. Normal koşul

1. Jeneratörün elektrik şebekesi ile
bağlantısını kestikten sonra, düğmeyi
“OFF” (0) konumuna getirin, şi tekrar
takın ve düğmeyi “ON” (|) konumuna

getirin

1. Düğmeyi “OFF” (0) konumuna getirip
depoya yakıt doldurun

2. Düğmeyi “OFF” (0) konumuna getirin,
depoyu boşaltıp yakıt doldurun (BKZ.
PARAG. 6)

3. Teknik servise başvurun

4. BKZ. PARAG. 6

5. Teknik servise başvurun

1. Teknik servise başvurun

2. Teknik servise başvurun

1. Jeneratörü kapatıp tamamen soğumasını
bekleyin

2. Isıtıcıyı düz ve sağlam bir yüzeye
yerleştirin

►►9. YILLIK BAKIM PROGRAMI

lv

et

ro

sk

bg

uk

bs

el

zh

UYARI: HERHANGİ BİR BAKIM VEYA TAMİR YAPMADAN ÖNCE GÜÇ KABLOSUNU

ELEKTRİK ŞEBEKESİNDEN ÇIKARIN VE JENERATÖRÜN SOĞUK OLDUĞUNDAN EMİN

OLUN.

AKSAM BAKIM SIKLIĞI BAKIM PROSEDÜRÜ

Yakıt deposu Her 150-200 saatlik çalışma

sonrasında veya gerektiğinde
temizleyin

Nozul Her sezonda bir veya gerektiğinde

temizleyin veya değiştirin

Fotosel Her sezonda bir veya gerektiğinde

temizleyin

Yakıt ltresi Her çalışma döneminde iki kez bir

veya gerektiğinde temizleyin veya
değiştirin

Ateşleyici Her 1.000 saatlik çalışma sonrasında

veya gerektiğinde temizleyin veya
değiştirin

Fan kanatları Gerektiğinde temizleyin Teknik servise başvurun

Depoyu boşaltın ve temiz yakıt ile
çalkalayın

Teknik servise başvurun

Teknik servise başvurun

Filtreyi temiz yakıt ile temizleyin

Teknik servise başvurun

►►10. PROBLEMİN SAPTANMASI

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEM OLASI NEDEN OLASI ÇÖZÜM

Jeneratör
çalışmıyor

Motor/pompa
çalışıyor
fakat alev
tetiklenmiyor

Fan bloke oldu
veya yavaş
dönüyor

1. Jeneratör bloke oldu

2. Düğme “OFF” (0) konumunda

3. Gerilim yok

4. Güç kablosu çıkmış

5. Kontrol kartı bloke oldu

6. Oda termostatının ayarı hatalı

7. Sıcaklık sensörü limit termostatı
devreye girdi

8. Sigorta arızalı

1. Yakıt yetersiz

2. Ateşleyici kirli

3. Yakıt ltresi kirli

4. Nozul kirli

5. Fotosel kirli, kusurlu veya doğru
şekilde yerleştirilmemiş

6. Depoda yabancı maddeler
mevcut

7. Elektrotlar yıpranmış veya
mesafeleri hatalı

1. Motor arızalı 1. Teknik servise başvurun

1. Jeneratörü kapatıp tekrar çalıştırın

2. Düğmeyi “ON” (|) konumuna getirin
3A. Güç kablosunu elektrik prizine doğru

şekilde takın
3B. Şebeke tesisatını kontrol edin
3C. Teknik servise başvurun

4. Teknik servise başvurun
5A. Jeneratörü kapatıp tekrar çalıştırın
5B. Ekranda hatayı tespit edin
5C. Teknik servise başvurun

6. Oda termostatını, çalışma ortamı

sıcaklığının üzerinde bir değere getirin
7A. En az on dakika bekleyin ve tekrar

çalıştırın
7B. Teknik servise başvurun

8. Teknik servise başvurun

1. Jeneratörü kapatın, depoyu yakıtla

doldurup tekrar çalıştırın

2. Teknik servise başvurun

3. Filtreyi temiz yakıt ile temizleyin

4. Teknik servise başvurun

5. Teknik servise başvurun

6. Depoyu boşaltın ve temiz yakıt ile

doldurun

7. Teknik servise başvurun

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

de

VAŽNO: PROČITAJTE OVE UPUTE PRIJE MONTAŽE, UPORABE ILI ODRŽAVANJA

GENERATORA. NEPRAVILNA UPORABA MOŽE UZROKOVATI OPASNE OZLJEDE.

POHRANJITE OVE UPUTE ZA KASNIJU KONZULTACIJU.

►►1. SIGURNOSNI PODACI
(UPOZORENJA)

es

!

fr

nl

pt

da



no

sv

VAŽNO: Ovaj uređaj nije namjenjen za

uporabu osobama sa smanjenim zičkim,

osjetilnim ilil mentalnim sposobnostima

(uključuje djecu) ili ljudima bez iskustva

osim pod nadzorom osobe osobe odgovor­ne za njihovu sigurnost. Vodite brigu o djeci
da biste bili sigurni da se djeca ne igraju s

uređajem.

!

OPASNOST: Trovanje ugljičnim

monoksidom može biti kobno.

Prvi simptomi trovanja ugljičnim monoksidom

pl

podsjećaju na gripu, uz jaku glavobolju,
vrtoglavicu i/ili mučninu. Takvi simptomi mogu

ru

biti uzrokovani kvarom generatora. U TAKVOM

cs

SLUČAJU, MOLIMO ODMAH IZAĐITE VAN.
a nakon toga naručite popravak generatora u

hu

servisnom centru.

1.1. ISPORUKA:

sl

►1.1.1. Osoblje odgovorno za isporuku mora

biti kvalicirano, mora znati točno upute

tr

proizvođača i važeče propise za sigurnu

hr

isporuku generatora.

►1.1.2. Koristite samo onu vrstu goriva koja

lt

je jasno identicirana na tipskoj pločici
generatora.

lv

►1.1.3. Prije nadolijevanja goriva isključite

et

generator i pričekajte dok se ne ohladi.Przed
uzupełnieniem paliwa, wyłączyć generator i

ro

zaczekać do jego schłodzenia.

►1.1.4. Spremnike goriva moraju biti smještene

sk

u zasebnom objektu.

bg

►1.1.5. Sve spremnike goriva moraju biti

uk

smještene na sigurnoj udaljenosti od
generatora u skladu s važečim propisima.

►1.1.6. Gorivo treba biti pohranjeno u

bs

prostorijama u kojima podovi ne dopuštaju

el

prodor goriva i njegovo kapanje na lociranu
poniže vatru, koja može uzrokovati zapaljenje

zh

goriva.

►1.1.7. Gorivo mora biti pohranjeno u skladu s

važečim propisima.

1.2. SIGURNOST:
►1.2.1. Nikada ne koristite generator u kući u

kojoj se nalaze benzin, otapala ili neke druge
zapaljive pare.

►1.2.2. Tijekom uporabe generatora molimo

pridržavajte se svih mjesnih propisa i uredba.

►1.2.3. Generatore koje se koriste u blizini

cerada, zavjesa ili nekih drugih slično
pokrivenih materijala moraju bitii smještene
na sigurnoj udaljenosti od njih. Preporučeno
je također korištenje vatrootpornih premaza.

►1.2.4. Uređaj se smije koristiti samo u

dobro prozračenim prostorijama. Kako
biste uveli svijež zrak, potrebno je osigurati
odgovarajuću rupu, u skladu s važečim
propisima.

►1.2.5. Generator bi trebao imati napajanje

samo o naponu i frekvenciji navedenoj na
tipskoj pločici generatora.

►1.2.6. Koristite samo produžni kabel sa tri

žice, uzemljen na ispravan način.

►1.2.7. Minimalne sigurnosne udaljenosti

između generatora a zapaljivih materijala
su kako slijedi: prednji izlaz = 2,5 m; bočne,
gornji i stražnji = 1,5 m.

►1.2.8. Vruč generator ili tijekom njegovog

rada potrebno je postaviti na stabilnom i
izravnanom podu kako biste izbjegli opasnost
od požara.

►1.2.9. Životinje držite na sigurnoj udaljenosti

od generatora.

►1.2.10. Tijekom stanke u radu generatora

isključite ga iz zidne utičnice.

►1.2.11. Generator može se pokrenuti u

bilo koje vrijeme ako je upravljan pomoću
termostata.

►1.2.12. Ne koristite generator u često

posječivanim sobama i u spavačim sobama.

►1.2.13. Ne blokirajte ulaz zraka (stražnja

strana uređaja) ili izlaz zraka (prednja strana)
u generatoru.

►1.2.14. Kada je generator vruč, priključen

na električnu mrežu ili radi nemojte ga
premještati, upravljati njime, točiti u njega
gorivo niti održavati ga na bilo koji drugi
način.

►1.2.15. Nemojte kanalizirati usis i ispuh

zraka generatora.

►1.2.16. Održite odgovarajuće udaljenosti

između vrućih djelova generatora i zapaljivih
i termalnih djelova materijala (uključuje kabel
za napajanje).

►1.2.17. U slučaju oštećenja kabela za

napajanje, da biste izbjegli opasnost
promjenite ga u servisnom centru.

►►2. RASPAKIRANJE

All Parts available from
www.sparesgiant.com
01772 329 565

Vidi Crtež broj 1

►2.1. Uklonite sve materijale koje su bile

korištene za pakiranje i otpremu generatora,
zatim uklonite je u skladu s važečim

propisima.
►2.2. Uklonite sve predmete iz kutije.
►2.3. Potražite bilo kakve moguće štete

nastale tijekom transporta. Ukoliko se čini

da je generator oštećen odmah obavjestite

mjesto na kojem ste ga kupili.

jednak to nie nastąpi, odnieść się do

en

paragrafu “IDENTYFIKACJA PROBLEMU”
(Odjelak 10).

►5.1.6. Provjerite položaj tipke sobnog

termostata (C Crtež 3).

P.S.: U SLUČAJU ISKLJUČENJA

it

de

es

GENERATORA UZROKOVANOG

NEDOSTATKOM GORIVA, ISKLJUČITE

GENERATOR, NAPUNITE SPREMNIK I

PONOVO UKLJUČITE GENERATOR (VIDI

ODJELAK. 5.1.).

fr

nl

pt

►►3. GORIVO

!

NAPOMENA: Generator radi samo na

dizel gorivo ili kerozin.

Da biste izbjegli opasnost od požara ili
eksplozije koristite samo dizel gorivo ili kerozin.
Nikada ne koristite benzin, ulje, otapala, alkohol
ili neko drugo zapaljivo gorivo.
U slučaju vrlo niskih temperatura, koristite
netoksične dodatke protiv zamrzavanja.

►►4. NAČELA RADA

Vidi Crtež broj 2

Zrak neophodan za osiguranje pravilnog
izgaranja proizvodi se rotacijom od strane
unutrašnjeg rotora na plamenik. Struja zraka
izlazi iz čahure plamenika i miješa se s gorivom
koje se razšpršuje kroz mlaznicu pod visokim
tlakom. Raspršeno kroz mlaznicu gorivo
štiti električnu pumpu, koja usisava gorivo
iz spremnika i gura pod visokim tlakom do
mlaznice.

►►5. DJELOVANJE

!

NAPOMENA: Prije nego što uključite

generator pažljivo pročitajte ”SIGURNOSNE

NAPOMENE”.

►►5.1. POKRETANJE GENERATORA:
►5.1.1. Poštujte sve sigurnosne upute.
►5.1.2. Provjerite stanje goriva u rezervoaru.
►5.1.3. Zatvorite poklopac spremnika.
►5.1.4. Spojite utikač u električnu mrežu

(VIDI NAPON U “ TABLICI TEHNIČKIH

PODATAKA”).
►5.1.5. Prekidač “ON/OFF” stavite u “ON”

položaju (|) (A Crtež 3). Generator bi

trebao početi sa radom u nekoliko sekundi.

Ukoliko se to ne dogodi pogledajte odjelak

“IDENTIFIKACIJA PROBLEMA” powinien

uruchomić się w ciągu kilku sekund. Jeśli

5.2. ISKLJUČIVANJE GENERATORA:

!

NAPOMENA: NEMOJTE ISKLJUČIVATI

NAPAJANJE I NE VADITE KABEL ZA
NAPAJANJE DOK SE GENERATOR
POTPUNO NE OHLADI (ok.5 min.).

►5.2.1. Prekidač “ON/OFF” stavite na “OFF”

poziciju (0) (A Crtež 3).

►►6. ČIŠĆENJE FILTERA GORIVA

Vidi Crtež broj 4

OVISNO O KVALITETI KORIŠTENOG
GORIVA MOŽDA ĆE BITI POTREBNO
ČIŠĆENJE FILTERA.

►6.1. Uklonite čep, koji se nalazi na spremniku

(A Crtež 4).
►6.2. Izvadite lter iz spremnika
►6.3. Odvijite maticu (B Crtež 4).
►6.4. Uklonite lter (C Crtež 4).
►6.5. Očistite lter čistim gorivom, pazieći da

se ne ošteti.
►6.6. Ponovo montirajte ter u spremniku.

►►7. PRIJEVOZ I ODRŽAVANJE

ZA PROVEDBU NAJBOLJE ŠTO JE
MOGUĆE ODRŽAVANJA I/ILI PRIJEVOZA
PREPORUČUJE SE SLJEDEĆE POSTUPKE:

►7.1. Isprazniti spremnik goriva.
►7.2. U slučaju prisutnosti ostataka goriva,

ulijte čisto gorivo i ponovo ispustite gorivo iz

spremnika.
►7.3. Zatvorite poklopac spremnika, likvidirajte

gorivo na ispravan način i u skladu s važečim

propisima.
►7.4. Za pravilno održavanje generatora

preporučuje se držati ga u izravnatom

položaju, kako bi se spriječilo curenje goriva,

pohranjenje ga na suhom mjestu i zaštićenje

od mogućih vanjskih oštečenja.

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. POGREŠKE ZASLONA

All Parts available from
www.sparesgiant.com
01772 329 565

en

Vidi B Crtež 3

it

POGREŠKA UZROK RJEŠENJE

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

F0

F1

F2

F3

LO

CH

►►9. RASPORED PREVENTIVNOG ODRŽAVANJA

NAPOMENA: PRIJE BILO KOJEG ODRŽAVANJA ILI POPRAVKA, ODSPOJITE NAPOJNI

1. Prekidač “ON/OFF” je u
položaju “ON” (|) kada je
generator spojen na napajanje

1. Nema goriva

2. Kontaminirano gorivo

3. Prljava ili oštećena fotoćelija

4. Prljav lter goriva

5. Pogreška paljenja

POGREŠKA SENZORA ZA KONTROLU TEMPERATURE

Kabl prekinut

1.

2. Oštečen senzor

1. Unutarnje pregrijavanje

generatora

2. Senzor protiv prevrtanja

1. Vanjska temperatura ispod 0°C 1. Normalno stanje

1. Kontinuirani rad 1. Normalno stanje

KABEL I UVJERITE SE DA JE GENERATOR POTPUNO HLADAN.

OPERATIVNA POGREŠKA

1. Nakon odspajanja generatora od
električne mreže postavite prekidač u
“OFF” položaj (0), ponovo priključite na
mrežu i postavite prekidač u “ON” položaj
(|)

POGREŠKA FOTOĆELIJE

1. Stavite prekidač u “OFF” položaj (0),
napunite spremnik za gorivo

2. Stavite prekidač u “OFF” položaju (0)
ispraznite spremnik a zatim ponovo
napunite spremnik za gorivo. Očistite lter
čistim gorivom, pazieći da se ne ošteti
(VIDI ODJELAK. 6)

3. Pitajte centar za potporu

4. VIDI ODJELAK. 6

5. Pitajte centar za potporu

1. Pitajte centar za potporu

2. Pitajte centar za potporu

POGREŠKA TERMOSTATA

1. Isključite generator i pričekajte da se
potpuno ohladi

2.

Postavite peć na stabilnu i ravnu

površinu

sk

bg

uk

bs

el

zh

ELEMENT FREKVENCIJA

ODRŽAVANJA

Spremnik goriva Čistite svakih 150-200 godzin rada

ili po potrebi

Mlaznica Očistitite ili zamjenite jednom

tijekom sezone ili po potrebi

Fotoćelija Očistite jednom tijekom sezone ili

po potrebi

Filter goriva Očistite ili zamjenite dva puta

tijekom sezone ili pom potrebi

Uređaj za paljenje Očistite ili zamjenite svakih 1.000

sati rada ili po potrebi

Lopatice rotora Očistite po potrebi Pitajte centar za potporu

POSTUPAK ODRŽAVANJA

Ispraznite i isperite spremnik koristeći
čisto gorivo

Pitajte centar za potporu

Pitajte centar za potporu

Očistite lter goriva koristeći čisto
gorivo

Pitajte centar za potporu

►►10. IDENTYFIKACIJA PROBLEMA

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEM MOGUĆI UZROK MOGUĆE RJEŠENJE

Generator

neće započeti s

radom

Motor/pumpa
se uključuje ali

plamen se ne
pali

Rotor je blokiran

ili presporo se

okreće

1. Blokiran generator

2. Prekidač je u “OFF” položaju (0)

3. Nema napona

4. Odspojen kabel za napajanje

5. Blokirana kontrolna kartica

6. Nepravilno postavljenje sobnog

termostata

7. Interwencija senzora za
temperaturu

8. Oštećen osigurač

1. Nema goriva

2. Prljav uređaj za paljenje

3. Prljavi lter goriva

4. Kontaminirana mlaznica

5. Kontaminirana ili nepravilno
montirana fotoćelija

6. Prisutnost stranih tvari u
spremniku

7. Istrošene ili postavljene u
nepravilnoj udaljenosti elektrode

1. Oštećen motor 1. Pitajte centar za potporu

1. Isključiti i ponovo uključiti generator

2. Prekidač staviti u “ON” poziciju (|)
3A. Na ispravan način stavite kabel za

napajanje u utičnicu
3B. Provjerite električnu mrežu
3C. Pitajte centar za potporu

4. Pitajte centar za potporu
5A. Isključite i ponovo uključite generator
5B. Identicirajte pogreške na zaslonu
5C. Pitajte centar za potporu

6. Regulirajte sobni termostat,

postavljanjem više temperature nego

tego temperatura radne okoline
7A. Pričekajte najmanje 10 minuta a

zatim ponovo probajte iči do faze

paljenja
7B. Pitajte centar za potporu

8. Pitajte centar za potporu

1. Isključiti generator, napuniti spremnik

gorivom i ponovo uključiti generator

2. Pitajte centar za potporu

3. Očistite lter pomoću čistog goriva

4. Pitajte centar za potporu

5. Pitajte centar za potporu

6. Ispraznite i ponovo napunite spremnik

čistim gorivom

7. Pitajte centar za potporu

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

SVARBU: PRIEŠ GENERATORIAUS MONTAVIMĄ, ĮJUNGIMĄ ARBA PRIEŽIŪROS

DARBUS BŪTINA PERSKAITYTI ŠIĄ INSTRUKCIJĄ. NETINKAMAS GENERATORIAUS

NAUDOJIMAS GALI SUKELTI RIMTUS KŪNO SUŽALOJIMUS. ŠIĄ INSTRUKCIJĄ

de

SAUGOKITE TAM, KAD VĖLIAU GALĖTUMĖTE JA VĖL PASINAUDOTI.

es

►►1. SAUGĄ LIEČIANTI

INFORMACIJA (ĮSPĖJIMAI)

fr

!

nl

pt

da

SVARBU: Šiuo prietaisu negali nau­dotis asmenys (ir vaikai), turintys zinę,
sensorinę arba psichinę negalią, arba

asmenys, kurie neturi naudojimosi šiuo

prietaisu patirties, nebent jeigu jie yra už



jų saugumą atsakingų asmenų prižiūri­mi. Vaikai negali būti palikti be priežiū-

no

ros, nes tik taip galite būti tikri, kad jie

sv

nežaidžia prietaisu.

pl

!

OPASNOST: Trovanje ugljičnim
monoksidom može biti kobno.

ru

Pirmieji apsinuodijimo anglies dvideginiu

cs

požymiai primena gripą, atsiranda stiprus
galvos skausmas, galvos svaigimas ir/

hu

arba pykinimas. Tokius simptomus gali
sukelti netinkamas generatoriaus veikimas.

sl

PAJUTUS TOKIUS SIMPTOMUS, BŪTINA

tr

NEDELSIANT IŠEITI IŠORĖN, o po to dėl
generatoriaus remonto kreiptis į techninės

hr

pagalbos centrą.

1.1. PRISTATYMAS:

lt

►1.1.1. Už pristatymą atsakingas personalas

turi turėti atitinkamas kvalikacijas bei privalo

lv

būti nuodugniai susipažinęs su gamintojo

et

instrukcijomis ir galiojančiais įstatymais,
liečiančiais generatorių pristatymą.

ro

►1.1.2. Būtina naudoti tik tokios rūšies kurą,

sk

kuris yra nurodytas ant generatoriaus
ženklinimo plokštelės.

►1.1.3. Prieš pylant kurą, išjunkite generatorių

bg

ir palaukite, kol jis atvės.

uk

►1.1.4. Cisternos, kuriose yra laikomas

bs

kuras, turi būti atskirame objekte.

►1.1.5. Visos kuro talpos turi stovėti saugiu,

nurodytu galiojančiuose įstatymuose,

el

atstumu nuo generatoriaus.

►1.1.6. Kuras turi būti laikomi patalpose,

zh

į kurių grindis jis negalėtų įsiskverbti bei
nuvarvėti į žemiau esančią liepsną, kuri
galėtų kurą uždegti.

►1.1.7. Kuras turi būti saugojamas, laikantis

galiojančių įstatymų.

1.2. SAUGUMAS:
►1.2.1. Niekuomet nenaudokite generatoriaus

patalpose, kuriose yra laikomas benzinas,

dažų tirpikliai arba kitos degius garus
skleidžiančios medžiagos.

►1.2.2. Generatoriaus naudojimo metu būtina

laikytis visų vietinių teisės aktų.

►1.2.3. Generatoriai, naudojami arti dirbinių

iš brezento, užuolaidų ar kitų panašių
medžiagų, turi stovėti saugiu atstumu nuo
minėtų objektų. Taip pat rekomenduoja
naudoti ugniai atsparias dangas.

►1.2.4. Prietaisą naudokite tik gerai

vėdinamose patalpose. Gryno oro tiekimui
būtina užtikrinti atitinkamą pagal galiojančius
įstatymus angą.

►1.2.5. Generatorius turi būti maitinamas

tik elektros srove, kurios įtampa ir dažnis
atitinka tą, kuri yra nurodyta ant prietaiso
žymėjimo lentelės.

►1.2.6. Naudokite tik tinkamai įžemintus

trigyslius ilgintuvus.

►1.2.7.Mažiausias saugus atstumas tarp

generatoriaus ir degios medžiagos: iš
priekio = 2,5 m, iš šono, viršuje ir galinėje
dalyje =

1,5 m.

►1.2.8. Siekiant išvengti gaisro, karštas

arba veikiantis generatorius turi stovėti ant
stabilaus ir horizontalaus pagrindo.

►1.2.9. Gyvūnai turi būti laikomi saugiu

atstumu nuo generatoriaus.

►1.2.10. Generatoriaus prastovos metu,

išjunkite jį iš elektros tinklo.

►1.2.11. Jeigu generatorių kontroliuoja

termostatas, prietaisas gali būti įjungtas bet
kuriuo metu.

►1.2.12. Nenaudokite generatoriaus dažnai

lankomose patalpoje arba miegamuosiuose.

►1.2.13. Negalima blokuoti generatoriaus oro

įėjimo (galinėje prietaiso dalyje) arba oro
išpūtimo (prietaiso priekyje) angų.

►1.2.14. Jeigu generatorius yra karštas,

įjungtas į elektros tinklą arba veikia, jo
negalima pernešti, reguliuoti, į jį pilti kurą ar
atlikti kokius nors kitokius priežiūros darbus.

►1.2.15. Nenaudoti jokių oro kanalų nei

prie generatoriaus oro įėjimo, nei prie oro
išpūtimo angų.

►1.2.16. Išlaikykite tinkamą atstumą tarp

karštų generatorius dalių ir degių arba
terminių medžiagų (tame ir elektros laido).

►1.2.17. Jeigu elektros laidas yra sugadintas,

tam, kad nekiltų grėsmė, jį būtina pakeisti
techninės priežiūros centre.

►►2. IŠPAKAVIMAS

All Parts available from
www.sparesgiant.com
01772 329 565

Žr. Pav. 1

►2.1. Pašalinkite visas medžiagas,

panaudotas generatoriaus pakavimui ir
transportavimui, ir atsikratykite jų pagal

galiojančius įstatymus.
►2.2. Pašalinkite visus elementus iš dėžės.
►2.3. Patikrinkite, ar prietaisas nebuvo

apgadintas transportavimo metu. Jei

generatorius atrodo sugadintas, nedelsiant

praneškite apie tai prietaiso įsigijimo

vietoje.

neatsitiks, skaitykite skyrių „PROBLEMŲ
NUSTATYMAS“ (Parag. 10).

►5.1.5. Patikrinkite kambarinio termostato

rankenėlės padėtį (C Pav. 3).

P.S.: JEIGU GENERATORIUS IŠSIJUNGĖ
DĖL KURO STOKOS, IŠJUNKITE
PRIETAISĄ, PRIPILDYKITE TALPĄ IR VĖL
ĮJUNKITE GENERATORIŲ (ŽIŪRĖKITE

PARAG. 5.1.).

►►5.2. GENERATORIAUS
IŠJUNGIMAS:

en

it

de

es

fr

nl

pt

►►3. KURAS

!

DĖMESIO: Generatorius naudoja tik

DYZELINĄ arba AVIACINĮ KURĄ.

Norėdami išvengti gaisro arba sprogimo,
naudokite tik dyzeliną arba aviacinį kurą.
Niekuomet nenaudokite benzino, žibalo,
dažų tirpiklių, alkoholio ar kitų degių kuro
rūšių.
Esant labai žemai temperatūrai, naudokite
netoksiškus priedus, apsaugančius nuo
užšalimo.

►►4. VEIKIMO PRINCIPAS

Žr. Pav. 2

Tinkamam degimui užtikrinti būtinas oras yra
gaminamas vidiniam rotoriui sukantis į degiklį.

Oro srautas išeina iš degiklio vamzdžio ir
yra maišomas su kuru, kuris yra purškiamas
per antgalį, panaudojant aukštą slėgį. Kurą,
įpurškiamą per antgalį, apsaugo elektrinis
siurblys, kuris įsiurbia kurą iš bako ir stumia jį
į antgalį, panaudojant aukštą slėgį.

►►5. VEIKIMAS

!

DĖMESIO: Prieš įjungdami
generatorių, atidžiai perskaitykite skyrių
„SAUGĄ LIEČIANTI INFORMACIJA“.

►►5.1. GENERATORIAUS
ĮJUNGIMAS:

►5.1.1. Laikykitės visų saugą liečiančių

instrukcijų.
►5.1.2. Patikrinkite, ar talpoje yra kuro.
►5.1.3. Užkiškite talpos kaištį.
►5.1.4. Įjunkite kištuką į elektros tinklą

(PATIKRINKITE ĮTAMPĄ „TECHNINIŲ

DUOMENŲ LENTELĖJE“).
►5.1.5. Jungtuką “ON/OFF” pasukite į

padėtį “ON” (|) (A Pav. 3). Generatorius turi

įsijungti per keletą sekundžių. Jeigu taip

!

DĖMESIO: NEIŠJUNKITE ĮTAMPOS

BEI NEIŠTRAUKITE ELEKTROS LAIDO

da



TOL, KOL GENERATORIUS VISIŠKAI
NEATVĖS (apie 5 min.).

►5.2.1. Jungtuką “ON/OFF” pasukite į padėtį

“OFF” (0) (A Pav. 3).

►►6. KURO FILTRO VALYMAS

Žr. Pav. 4

PRIKLAUSOMAI NUO NAUDOJAMO

KURO KOKYBĖS, GALI PRIREIKTI

no

sv

pl

ru

cs

hu

IŠVALYTI FILTRĄ.

►6.1. Išimkite kaištį, esantį talpoje (A Pav.

sl

4).
►6.2. Išimkite ltrą iš talpos.
►6.3. Atsukite veržlę (B Pav. 4).
►6.4. Išimkite ltrą (C Pav. 4).
►6.5. Švariu kuru išvalykite ltrą, stebėdami,

tr

hr

lt

kad jis nebūtų sugadintas.

►6.6. Vėl įmontuokite ltrą talpoje.

►►7. PRIEŽIŪRA IR

TRANSPORTAVIMAS

lv

et

ro

NORINT KUO GERIAU ATLIKTI

PRIEŽIŪROS DARBUS IR/ARBA

sk

PERTRANSPORTUOTI PRIETAISĄ,

REKOMENDUOJAMA LAIKYTIS TOLIAU

PATEIKTŲ NUORODŲ:

►7.1. Ištuštinti kuro talpą.
►7.2. Jeigu pastebėsite kuro liekanas, įpilkite

bg

uk

bs

švaraus kuro ir vėl ištuštinkite talpą.

►7.3. Užkiškite talpos kaištį, tinkamai

el

atsikratykite kuro, laikydamiesi galiojančių
įstatymų.

zh

►7.4. Norint tinkamai atlikti generatoriaus

priežiūros darbus, rekomenduojama jį
laikyti horizontalioje padėtyje tam, kad būtų
apsisaugota nuo kuro ištekėjimo, prietaisą
laikyti sausoje vietoje, apsaugant jį nuo
galimų išorinių sugadinimų.

►►8. DISPLĖJAUS KLAIDOS

All Parts available from
www.sparesgiant.com
01772 329 565

en

Žiūrėkite B Pav. 3

it

de

es

fr

nl

pt

da

no

sv

pl

ru

cs

hu

sl

tr

hr

lt

KLAIDA PRIEŽASTIS SPRENDIMAS

F0

F1



F2

F3

LO

CH

1. Generatorių įjungus į elektros
tinklą, jungiklis “ON/OFF” yra
“ON” (|) padėtyje

1. Kuro trūkumas

2. Nešvarus kuras

3. Nešvarus arba sugadintas

fotoelementas

4. Nešvarus kuro ltras

5. Degiklio klaida

1. Nutrauktas kabelis

2. Sugadintas jutiklis

1. Vidinis generatoriaus
perkaitimas

2. Apsauginis jutiklis nuo
apvertimo

1. Išorinė temperatūra yra
žemesnė nei 0°C

1. Nenutrūkstantis darbas 1. Normali būklė

OPERACINĖ KLAIDA

1. Išjungus generatorių iš elektros tinklo, jungiklį
nustatykite “OFF” (0) padėtyje, vėl įjunkite
kištuką į elektros tinklą ir jungiklį pasukite į
“ON” (|) padėtį

FOTOELEMENTO KLAIDA

1. Jungiklį nustatykite “OFF” (0) padėtyje ir
pripildykite kuro talpą

2. Jungiklį nustatykite “OFF” (0) padėtyje,
ištuštinkite ir vėl pripildykite kuro talpą. Švariu
kuru išvalykite ltrą, stebėdami, kad jis nebūtų
sugadintas (ŽIŪRĖKITE PARAG. 6)

3. Kreipkitės į techninės pagalbos centrą

4. ŽIŪRĖKITE PARAG. 6

5. Kreipkitės į techninės pagalbos centrą

TEMPERATŪROS JUTIKLIO KLAIDA

1. Kreipkitės į techninės pagalbos centrą

2. Kreipkitės į techninės pagalbos centrą

TERMOSTATO KLAIDA

1. Išjunkite generatorių ir palaukite, kol jis
visiškai atvės

2. Pastatykite krosnelę ant plokščio ir stabilaus
paviršiaus

1. Normali būklė

►►9. PROFILAKTINĖS PRIEŽIŪROS DARBŲ TVARKARAŠTIS

lv

et

DĖMESIO: PRIEŠ PRADĖDAMI KOKIUS NORS PRIEŽIŪROS ARBA REMONTO

DARBUS, IŠJUNKITE MAITINIMO LAIDĄ IŠ ELEKTROS TINKLO BEI ĮSITIKINKITE, KAD

ro

sk

bg

uk

bs

el

zh

ELEMENTAS PRIEŽIŪROS DARBŲ

Kuro talpa Valykite kas 150-200 darbo valandų

arba esant reikalui

Antgalis Valykite arba pakeiskite vieną kartą

per darbo sezoną arba priklausomai
nuo poreikių

Fotoelementas Valykite vieną kartą per darbo

sezoną arba priklausomai nuo
poreikių

Kuro ltras Valykite arba pakeiskite du kartus

per darbo sezoną arba priklausomai
nuo poreikių

Degiklio įranga Valykite kas 1.000 darbo valandų

arba esant reikalui

Rotoriaus mentės Valykite esant reikalui Kreipkitės į techninės pagalbos centrą

GENERATORIUS YRA ATVĖSĘS.

DAŽNUMAS

PRIEŽIŪROS DARBŲ EIGA

Ištuštinkite ir perskalaukite talpą, tam
panaudodami švarų kurą

Kreipkitės į techninės pagalbos centrą

Kreipkitės į techninės pagalbos centrą

Išvalykite kuro ltrą, tam panaudodami
švarų kurą

Kreipkitės į techninės pagalbos centrą

►►10. PROBLEMŲ NUSTATYMAS

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEMA GALIMA PRIEŽASTIS GALIMAS SPRENDIMAS

Generatorius
neįsijungia

1. Generatorius užblokuotas

2. Jungiklis yra “OFF” (0) padėtyje

3. Nėra įtampos

1. Išjunkite ir vėl įjunkite generatorių

2. Jungiklį pasukite į “ON” (|) padėtį
3A. Maitinimo laidą tinkamai įjunkite į

elektros tinklą
3B. Patikrinkite elektros instaliaciją
3C. Kreipkitės į techninės pagalbos

centrą

4. Išjungtas maitinimo laidas

4. Kreipkitės į techninės pagalbos

centrą

5. Užblokuota valdymo korta

5A. Išjunkite ir vėl įjunkite generatorių
5B. Nustatykite displėjaus klaidą
5C. Kreipkitės į techninės pagalbos

centrą

6. Netinkamai nustatytas
kambarinis termostatas

6. Sureguliuokite kambarinį
termostatą, nustatydami jį taip, kad
jo temperatūra būtų aukštesnė nei
darbinės aplinkos temperatūra

7. Suveikė temperatūros jutiklis

7A. Palaukite mažiausiai dešimt

minučių, o tada vėl pabandykite
pereiti į uždegimo fazę

7B. Kreipkitės į techninės pagalbos

centrą

8. Sugadintas saugiklis

8. Kreipkitės į techninės pagalbos
centrą

Variklis/siurblys
įsijungia, tačiau
neužsidega

liepsna

1. Kuro trūkumas

2. Degiklio įranga nešvari

3. Nešvarus kuro ltras

1. Generatorių išjunkite, pripildykite
kuro talpą ir vėl įjunkite prietaisą

2. Kreipkitės į techninės pagalbos
centrą

3. Išvalykite ltrą, tam panaudodami
švarų kurą

4. Nešvarus antgalis

4. Kreipkitės į techninės pagalbos
centrą

5. Fotoelementas nešvarus,
sugadintas arba yra netinkamai

5. Kreipkitės į techninės pagalbos
centrą

įmontuotas

6. Talpoje yra sausų medžiagų

6. Ištuštinkite talpą ir ją vėl pripildykite
švariu kuru

7. Kreipkitės į techninės pagalbos
centrą

centrą

Rotorius
užblokuotas

7. Elektrodai susidėvėję arba
nustatyti netinkamu atstumu

1. Sugadintas variklis 1. Kreipkitės į techninės pagalbos

arba sukasi
labai iš lėto

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

de

es

►►1. INFORMĀCIJAS PAR

DROŠĪBU (BRĪDINĀJUMI)

fr

nl

SVARĪGI: ŠO INSTRUKCIJU IR JĀSALASA PIRMS ĢENERATORA MONTĀŽAS,

IEDARBINĀŠANAS VAI KONSERVĀCIJAS UZSĀKŠANAS. NEPAREIZA ĢENERATORA

LIETOŠANA VAR IEROSINĀT NOPIETNUS IEVAINOJUMUS. INSTRUKCIJU IR JĀGLABĀ,

LAI BŪTU IESPĒJAMI VĒLĀK KONSULTĒTIES.

!

SVARĪGI: Šo ierīci nevar lietot per-

sonas (ieskaitot bērnus) ar zemākām

pt

ziskām, sensoriskām un prāta spējām,
vai personas bez pieredzes, izņemot

da

gadījumus, kad tādu personu kontrolē cita
atbildīga par drošību persona. Bērniem



vienmēr jāatrodas zem pieaugušās per-

no

sonas uzraudzības.

sv

!

BĪSTAMĪBA: Noindēšana ar oglekļa

pl

oksīdu var būt nāvīga.

Noindēšanas ar oglekļa oksīdu pirmie

ru

simptomi atgādina gripu, stiprās galvassāpes,

cs

reiboni un/vai sliktu dūšu. Tādi simptomi var
būt ierosināti pēc ģeneratora nepareizas

hu

darbības. TĀDU SIMPTOMU IERĀŠANĀS
GADĪJUMOS IR NEPIECIEŠAMI

sl

NEKAVĒJOTIES IZIET ĀRĀ, un pēc tam

tr

informēt tehniskās palīdzības centru par
nepieciešamību remontēt ģeneratoru.

hr

1.1. PIEGĀDE:
►1.1.1. Par piegādi atbildīgam personālam

lt

jābūt kvalicētam un tieši jāzina ražotāja

lv

instrukcijas un spēkā esošas normās par
drošo ģeneratoru piegādi.

et

►1.1.2. Lietojiet tikai degvielu, skaidri noteiktu

ro

uz ģeneratora nominālas tabuliņas.

►1.1.3. Pirms degvielas uzpildīšanas

sk

bg

izslēgt ģeneratoru un pagaidiet līdz tā
atdzesēšanai.

►1.1.4. Degvielas cisternās jābūt novietotas

uk

bs

atsevišķā objektā.

►1.1.5. Visas degvielas tvertnes jābūt

novietotas drošā attālumā no ģeneratora,
kuru noteic spēkā esošas normas.

el

►1.1.6. Degvielu ir jāglabā telpās, kur grīda

zh

neatļauj degvielai iesūkties un pilēt uz
zemāk novietotām liesmām, kuras var
ierosināt degvielas uzliesmošanu.

►1.1.7. Degvielu ir nepieciešami glabāt

atbilstoši spēkā esošiem noteikumiem.

1.2. DROŠĪBA:
►1.2.1. Nedrīkst lietot ģeneratoru telpās, kur

atrodas benzīns, krāsu šķīdinātāji vai citi
viegli uzliesmojoši tvaiki.

►1.2.2. Ģeneratora lietošanas laikā

saglabājiet visus vietējus noteikumus.

►1.2.3. Ģeneratori lietoti tuvi brezentiem,

aizkariem vai citiem līdzīgiem materiāliem,
jābūt novietoti drošā attālumā.
Rekomendējam arī ugunsdrošu pārsegumu.

►1.2.4. Ierīci izmantot tikai labi vēdināmās

telpās. Lai piegādāt svaigu gaisu, ir
nepieciešami nodrošināt attiecīgu caurumu,
saskaņā ar spēkā esošiem noteikumiem.

►1.2.5. Ģeneratoru barot tikai ar strāvas

spriegumu un frekvenci, noteiktu uz
ģeneratora nominālas tabuliņas.

►1.2.6. Lietot tikai 3-vadu attiecīgi iezemētu

pagarinātāju.

►1.2.7. Minimāls drošības attālums starp

ģeneratoru un viegli uzliesmojošām vielām
ir sekojošs: priekšpuses izeja = 2,5 m; sānu,
augšēja un aizmugures = 1,5 m.

►1.2.8. Lai izvairoties no ugunsgrēka riska,

karstu vai strādājošu ģeneratoru novietot uz
stabilas un horizontālas grīdas.

►1.2.9. Dzīvniekus turēt drošā attālumā no

ģeneratora.

►1.2.10. Ģeneratora bezdarbības laikā

atslēgt to no elektrības ligzdas.

►1.2.11. Kad ir noteikta vadīšana ar

termostatu, ģenerators var būt iedarbināts
jebkurā momentā.

►1.2.12. Nedrīkst lietot ģeneratoru bieži

lietojamās telpās un guļamistabās.

►1.2.13. Nedrīkst bloķēt gaisa ieplūdi (ierīces

aizmugurēja puse) vai aizplūdi (ģeneratora
priekšpusē).

►1.2.14. Kad ģenerators ir kārsts vai pieslēgts

elektrības tīklam, vai strādā, nedrīkst to
pārvietot, vadīt, ieliet degvielu vai citā veidā
konservēt.

►1.2.15. Nedrīkst kanalizēt gaisu uz

ģeneratora ieejas un izejas.

►1.2.16. Saglabāt attiecīgu attālumu no

kārstiem ģeneratora elementiem un viegli
uzliesmojošiem vai termiskiem materiāliem
(ieskaitot barošanas vadu).

►1.2.17. Elektrības vada bojāšanas gadījumā,

lai izvairoties no jebkuras bīstamības, vadu
ir jāmaina tehniskās apkalpošanas centrā.

►►2. IZPAKOŠANA

All Parts available from
www.sparesgiant.com
01772 329 565

Sk. Att. 1

►2.1. Izraidīt visus materiālus, lietotus

ģeneratora pakošanai un nosūtīšanai, pēc
tam likvidēt tos saskaņā ar spēkā esošiem

noteikumiem.
►2.2. Noņemt visus elementus no kārbas.
►2.3. Pārbaudīt, vai nav iespējamu bojājumu,

ierosinātu transporta laikā Ja ģenerators

izskatās par bojātu, nekavējoties informējiet

punktu, kur bija pirkts.

►►3. DEGVIELA

!

UZMANĪBU: Ģenerators strādā tikai ar

DIESEL vai KEROSENE degvielu.

Lai izvairoties no ugunsgrēka vai sprādziena
riska, lietot tikai diesel vai kerosene
degvielu. Nedrīkst lietot benzīnu, petroleju,
krāsu šķīdinātāju, alkoholu vai citu viegli
uzliesmojošu degvielu.
Ļoti zemo temperatūru gadījumā lietot
netoksiskus līdzekļus pret sasalšanās.

►►4. DARBĪBAS PRINCIPI

Sk. Att. 2

Gaiss nepieciešams pareizai sadegšanai ir
piegādāts ar iekšējas rotora rotāciju. Gaisa
strūkla iziet no degļa uzmavas un samaisīs
ar degvielu, izsmidzinātu no sprauslas ar lielu
spiedienu. Izsmidzinātu degvielu nodrošina
elektrisks sūknis, kurš nosūc degvielu
no tvertnes un piegādā ar lielu spiedienu
sprauslai.

►►5. DARBĪBA

!

UZMANĪBU: Pirms ģeneratora ieslēgšanas
uzmanīgi salasīt “INFORMĀCIJAS PAR
DROŠĪBU” nodaļu.

►►5.1. ĢENERATORA
IEDARBINĀŠANA:

►5.1.1. Ievērot visas drošības instrukcijas.
►5.1.2. Pārbaudīt degvielu tvertnē.
►5.1.3. Slēgt tvertnes korķi.
►5.1.4. Pieslēgt barošanas kontaktdakšu

pie elektrības tīkla (SK. SPRIEGUMS
“TEHNISKO DATUMU TABULĀ”).

►5.1.5. Ieslēdzēju “ON/OFF” pārslēgt uz

“ON” (|) pozīciju (A Att. 3). Pamēģināt
iedarbināt ģeneratoru dažu minūšu laikā. Ja
nevar sākt darbību, lūdzam pāriet uz nodaļu
“PROBLĒMAS IDENTIFIKĀCIJA) (Par. 10).

►5.1.6. Pārbaudīt istabas termostata

regulatoru (C Att. 3).

P.S.: GADĪJUMĀ, KAD ĢENERATORS
IZSLĒGS PĒC DEGVIELAS PABEIGŠANAS,
IZSLĒGT IERĪCI, UZPILDĪT TVERTNES UN
ATKĀRTOTI IESLĒGT ĢENERATORU (SK.

PAR. 5.1.).

►►5.2. ĢENERATORA IZSLĒGŠANA:

!

UZMANĪBU: NEDRĪKST ATSLĒGT
ELEKTRĪBU VAI ELEKTRĪBAS VADU LĪDZ
ĢENERATORA PILNĪGAI ATDZESĒŠANAI

(apm. 5 min.).

►5.2.1. Ieslēdzēju “ON/OFF” pārslēgt uz

“OFF” (0) pozīciju (A Att. 3).

►►6. DEGVIELAS FILTRA

TĪRĪŠANA
Sk. Att. 4

ATKARĪGI NO LIETOTAS DEGVIELAS
KVALITĀTES VARĒTU BŪT NEPIECIEŠAMA
FILTRA TĪRĪŠANA.

►6.1. Noņemt korķi no tvertnes (A Att. 4).
►6.2. Noņemt ltru no tvertnes.
►6.3. Atskrūvēt uzgriezni (B Att. 4).
►6.4. Noņemt ltru (C Att. 4).
►6.5. Filtru tīrīt ar tīru degvielu, uzmanīgi, lai

to nebojāt.

►6.6. Atkārtoti uzstādīt ltru tvertnē.

►►7. KONSERVĀCIJA UN

TRANSPORTS

LAI VISLABĀK VEIKT KONSERVĀCIJU
UN/VAI TRANSPORTU, REKOMENDĒJAM
IEVĒROT SEKOJOŠU PROCEDŪRU:

►7.1. Iztukšot degvielas rezervuāru.
►7.2. Ja ir atstātas atliekas, ieliet tīru degvielu

un atkārtoti iztukšot.

►7.3. Slēgt tvertni, likvidēt degvielu saskaņā

ar spēkā esošiem noteikumiem.

►7.4. Lai veikt pareizu ģeneratora

konservāciju, rekomendējam to turēt
horizontālā pozīcijā, lai pasargāties no
degvielas noplūdēm, glabāt ģeneratoru
sausā vietā un sargāt no iespējamiem
ārējiem bojājumiem.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. DISPLEJA KĻŪDAS

All Parts available from
www.sparesgiant.com
01772 329 565

en

Sk. B Att. 3

it

KĻŪDA IEMESLS RISINĀJUMS

de

es

fr

F0

1. Ieslēdzējs “ON/OFF” atrodas
“ON” (|) pozīcijā, kad ģenerators ir
pieslēgts elektrības tīklam

OPERĀCIJAS KĻŪDA

1. Pēc ģeneratora atslēgšanas pārslēgt
izslēdzēju uz “OFF” (0) pozīciju, atkārtoti
pieslēgt pie elektrības ligzdas un pārslēgt
ieslēdzēju uz “ON” (|) pozīciju

nl

pt

F1

1. Degvielas trūkums

FOTOELEMENTA KĻŪDA

1. Pārslēgt ieslēdzēju uz “OFF” (0) pozīciju,
uzpildīt tvertni ar degvielu

da

2. Netīra degviela

2. Pārslēgt ieslēdzēju uz “OFF” (0) pozīciju,
iztukšot un pēc tam atkārtoti uzpildīt tvertni

no

sv

pl

ru

cs

hu

sl



3. Fotoelements piesārņots vai
bojāts

4. Piesārņots degvielas ltrs

5. Aizdedzes kļūda

TEMPERATŪRAS KONTROLES DEVĒJA KĻŪDA

F2

1. Pārtraukts vads

2. Bojāts devējs

TERMOSTATA KĻŪDA

F3

1. Ģeneratora iekšēja pārkarsēšana

ar degvielu. Filtru tīrīt ar tīru degvielu,
uzmanīgi, lai to nebojāt (SK. PAR. 6)

3. Kontaktēties ar tehniskas palīdzības centru

4. SK. PAR. 6

5. Kontaktēties ar tehniskas palīdzības centru

1. Kontaktēties ar tehniskas palīdzības centru

2. Kontaktēties ar tehniskas palīdzības centru

1. Izslēgt ģeneratoru un pagaidīt līdz pilnīgai
atdzesēšanai

tr

2. Pretapgriešanās sensors

2. Novietot krāsni uz plakanas un stabilas
virsmas

hr

lt

LO

CH

1. Ārēja temperatūra zem 0°C 1. Normāls apstāklis

1. Nepārtraukta darbība 1. Normāls apstāklis

lv

►►9. AIZSARDZĪBAS KONSERVĀCIJAS GRAFIKS

et

UZMANĪBU: PIRMS JEBKURAS KONSERVĀCIJAS VAI REMONTA DARBĪBAS ATSLĒGT

ro

sk

bg

uk

Degvielas
tvertne

IERĪCI NO ELEKTRĪBAS TĪKLA UN PĀRBAUDĪT, VAI ĢENERATORS IR VĒSS.

ELEMENTS KONSERVĀCIJAS

FREKVENCE

Tīrīt ik pēc 150-200 darba stundām
vai ja nepieciešami

Sprausla Notīrīt vai mainīt vienu reizi vienā

bs

Fotoelements Tīrīt ik vienu reizi vienā darba

el

zh

Degvielas ltrs Tīrīt vai mainīt divas reizes vienā

darba sezonā vai ja nepieciešami

sezonā vai ja nepieciešami

darba sezonā vai ja nepieciešami

Aizdedzes
ierīce

Aizdedzes
ierīce

Tīrīt vai mainīt ik pēc 1.000 darba
stundām vai ja nepieciešami

Tīrīt ja nepieciešami Kontaktēties ar tehniskas palīdzības

KONSERVĀCIJAS PROCEDŪRA

Iztukšot un izskalot tvertni, lietojot tīru
degvielu

Kontaktēties ar tehniskas palīdzības
centru

Kontaktēties ar tehniskas palīdzības
centru

Notīrīt degvielas ltru, lietojot tīru
degvielu

Kontaktēties ar tehniskas palīdzības
centru

centru

►►10. PROBLĒMAS IDENTIFIKĀCIJA

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLĒMA IESPĒJAMS IEMESLS IESPĒJAMĀ RISINĀŠANA

Ģenerators
neiedarbinās

1. Bloķēts ģenerators

2. Ieslēdzēju ir pārslēgts “OFF”
(0) pozīcijā

3. Nav elektrības

1. Izslēgt un atkārtoti ieslēgt ģeneratoru

2. Ieslēdzēju pārslēgt uz “ON” (|)
pozīciju

3A. Pareizi novietot elektrības vadu

elektrības ligzdā.

3B. Pārbaudīt elektrības instalāciju
3C. Kontaktēties ar tehniskas

palīdzības centru

4. Atslēgts elektrības vads

4. Kontaktēties ar tehniskas palīdzības
centru

5. Nobloķēta vadības karte

5A. Izslēgt un atkārtoti ieslēgt

ģeneratoru

5B. Identicēt kļūdu uz displeja
5C. Kontaktēties ar tehniskas

palīdzības centru

6. Istabas termostata kļūdaina
uzstādīšana

6. Noregulēt istabas termostatu, lai būtu
uzstādīts uz augstāku temperatūru,
nekā darba vides temperatūra

7. Temperatūras devēja
intervence

7A. Pagaidīt vismaz desmit minūtes,

pēc tam atkārtoti pamēģināt pāriet uz
aizdedzes fāzi

7B. Kontaktēties ar tehniskas palīdzības

centru

8. Bojāts drošinātājs

8. Kontaktēties ar tehniskas palīdzības
centru

Dzinējs/sūknis
iedarbinās, bet
liesma nesāks

degt

1. Degvielas trūkums

2. Piesārņota aizdedzes ierīce

3. Piesārņots degvielas ltrs

4. Piesārņota sprausla

1. Izslēgt ģeneratoru, uzpildīt tvertni ar
degvielu, atkārtoti ieslēgt ģeneratoru

2. Kontaktēties ar tehniskas palīdzības
centru

3. Notīrīt ltru, lietojot tīru degvielu

4. Kontaktēties ar tehniskas palīdzības
centru

5. Fotoelements ir piesārņots,
bojāts vai nepareizi instalēts

6. Svešas vielas tvertnē

5. Kontaktēties ar tehniskas palīdzības
centru

6. Iztukšot un atkārtoti uzpildīt tvertni ar
tīru degvielu

Rotors ir
nobloķēts vai

7. Nolietoti elektrodi vai uzstādīti
nepareizā attālumā

1. Bojāts dzinējs 1. Kontaktēties ar tehniskas palīdzības

7. Kontaktēties ar tehniskas palīdzības
centru

centru

rotēs pārāk lēni

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

it

de

TÄHELEPANU: LUGEGE SEE JUHEND HOOLIKALT LÄBI ENNE GENERAATORI

PAIGALDAMIST, KÄIVITAMIST VÕI HOOLDUSTOIMINGUID GENERAATORI JUURES.

GENERAATORI KASUTAMINE VALEL VIISIL VÕIB PÕHJUSTADA TÕSISEID

KEHAVIGASTUSI. HOIDKE KÄESOLEV JUHEND ALLES, ET SAAKSITE SEDA KA

HILJEM KASUTADA.

es

►►1. OHUTUST PUUDUTAV INFO

fr

(HOIATUSED)

nl

!

TÄHELEPANU: Käesolev seade ei

ole mõeldud kasutamiseks isikutele (sh

pt

lastele), kelle füüsilised, sensoorsed

da

või vaimsed võimed on piiratud, ega
isikutele, kellele ei ole seadme kasuta-



miseks vajalikke teadmisi. Sellised isi­kud võivad seadet kasutada vaid nende

no

ohutuse eest vastutava isiku järelevalve

sv

all. Veendumaks, et lapsed seadmega ei
mängi, hoidke neil pidevalt silm peal.

pl

!

ru

cs

OHUD: Vingugaasimürgitus võib

olla surmav.

Vingugaasimürgituse esimesed sümptomid

hu

meenutavad gripi tunnuseid: tugev peavalu,
peapööritus ja/või iiveldus. Neid sümptomeid

sl

võivad põhjustada vead seadme töös.
SELLISTE SÜMPTOMITE ILMNEMISEL

tr

MINGE KOHE RUUMIST VÄLJA, seejärel
aga tellige tehnilise abi keskusest generaatori

hr

parandus.

lt

1.1. KOHALETOIMETAMINE:
►1.1.1. Seadme kohaletoimetamise eest

lv

vastutavad töötajad peavad olema
kvalitseeritud ja peavad täpselt tundma

et

seadme tootja juhiseid ning generaatorite
transporti puudutavaid ettekirjutusi.

ro

►1.1.2. Kasutage vaid generaatori

sk

nominaaltabelis märgitud kütusetüüpe.

►1.1.3. Enne kütuse valamist generaatorisse

bg

uk

bs

lülitage seade välja ja oodake, et see
täielikult jahtuks.

►1.1.4. Tsisternid, milles hoitakse kütust,

peavad asuma eraldi ruumis.

►1.1.5. Mis tahes kütusemahutite ja

el

generaatori vahele peab jääma ohutu
vahemaa, mille pikkus on määratud

zh

asjakohaste seadustega.

►1.1.6. Kütust tuleb hoida ruumides, mille

põrandast ei saa kütus läbi imbuda ega
tilkuda allpool asuvale leegile, mis võiks
kütuse süüdata.

►1.1.7. Kütuse säilitamise tingimused

peavad vastama seaduste ettekirjutustele.

1.2. OHUTUS:
►1.2.1. Ärge kunagi kasutage generaatorit

ruumides, kus leidu bensiini, lahusteid või
muid tuleohtlikke aure.

►1.2.2. Pidage generaatori kasutamisel

kinni kõigist kohalikest määrustest ja
seadustest.

►1.2.3. Kui kasutate generaatorit

koormakatete, kardinate või muude
sarnase kattega materjalide läheduses,
jälgige, et need jääksid generaatorist
ohutusse kaugusesse. Soovitatav on
kasutada ka tulekindlaid katteid.

►1.2.4. Kasutage seadet vaid hästi

ventileeritavates ruumides. Värske õhu
juhtimiseks ruumi peab olemas olema
nõuetele vastav ventilatsiooniava.

►1.2.5. Generaatori toiteks kasutage vaid

seadme nominaaltabelis toodud pinge ja
sagedusega voolu.

►1.2.6. Kasutage vaid nõuetekohaselt

maandatud 3-soonelisi pikendusjuhtmeid.

►1.2.7. Minimaalsed ohutud vahekaugused

generaatori ja tuleohtlike ainete vahel on
järgmised: esikülg - 2,5 m, küljed, ülaosa
ja tagakülg - 1,5 m.

►1.2.8. Tulekahjuohu vältimiseks peab tuline

või töötav generaator seisma alati stabiilsel
ja looditud pinnal.

►1.2.9. Hoidke loomad generaatorist ohutus

kauguses.

►1.2.10. Generaatori ümbertõstmise ajal

lülitage see vooluvõrgust välja.

►1.2.11. Kui generaatorit juhib termostaat,

võib generaator mis tahes hetkel käivituda.

►1.2.12. Ärge pange generaatorit sageli

kasutatavatesse ruumidesse ega
magamistubadesse.

►1.2.13. Ärge katke generaatori õhu

sissevooluava (seadme tagumine külg)
ega väljavooluava (esikülg).

►1.2.14. Kui generaator on lülitatud

elektrivõrku või töötab parasjagu, ei tohi
seda tõsta, keerata, generaatorisse kütust
valada ega teha muid hooldustoiminguid.

►1.2.15. Ärge suunake õhujuga õhu

sissevoolu- ega väljavooluavasse.

►1.2.16. Jälgige, et seadme kuumade

elementide ja kergestisüttivate materjalide
(sh toitejuhe) vahele jääks piisavalt ruumi.

►1.2.17. Kui toitejuhe saab kahjustada

laske see ohutuse huvides välja vahetada
tehnilise teeninduse keskuses.

►►2. LAHTIPAKKIMINE

All Parts available from
www.sparesgiant.com
01772 329 565

Joonis 1

►2.1. Eemaldage kõik generaatori

pakkimiseks ja transportimiseks
kasutatavad pakendielemendid järgides

nõudeid.
►2.2. Võtke kõik elemendid karbist välja.
►2.3. Veenduge, et transpordi ajal ei oleks

ükski element viga saanud. Kui teile tundub,

et generaator on kahjustatud, informeerige

sellest kohe generaatori müünud kauplust.

►►3. KÜTUS

!

TÄHELEPANU: Generaator töötab vaid

DIISELKÜTUSE ja PETROOLEUMIGA.

Tulekahju- ja plahvatusohu vältimiseks
kasutage eranditult vaid diiselkütust
või petrooleumi. Ärge kunagi kasutage
generaatoris bensiini, naftat, lahusteid,
alkoholi ega muid tuleohtlikke kütuseid.
Väga madala temperatuuri korral
kasutage mittetoksilisi külmumisvastaseid
kütuselisandeid.

►►4. TÖÖPÕHIMÕTTED

Joonis 2

Õige põlemisprotsessi jaoks vajalik õhk
liigub generaatori sees paikneva ventilaatori
abil. Õhujuga väljub põleti hülsist ja
seguneb kütusega, mida pihustavad düüsid
tugeva surve all. Düüsidesse pumpab
kütuse elektriline pump, mis võtab kütuse
kütusemahutist ja juhib selle surve all
düüsidesse.

►5.1.6. Kontrollige toatermostaadi asendit

en

(C Joonis 3).

P.S: KUI GENERAATOR LÜLITUB

it

VÄLJA KÜTUSE LÕPPEMISE TÕTTU,
LÜLITAGE SEADE TÖÖLÜLITIST VÄLJA,
TÄITKE KÜTUSEMAHUTI JA LÜLITAGE

de

es

GENERAATOR UUESTI SISSE (PUNKT

5.1.).

►►5.2. GENERAATORI

VÄLALÜLITAMINE

!

TÄHELEPANU: ÄRGE LÜLITAGE VOOLU

VÄLJA EGA TÕMMAKE TOITEJUHET
PISTIKUPESAST VÄLJA ENNE, KUI
GENERAATOR ON TÄIELIKULT JAHTUNUD
(umbes 5 minutit).

►5.2.1. Lülitage “ON/OFF” lüliti asendisse

“OFF” (0) (A Joonis 3).

►►6. KÜTUSEFILTRI

fr

nl

pt

da



no

sv

pl

ru

PUHASTAMINE
Joonis 4

OLENEVALT KASUTATAVA KÜTUSE
KVALITEEDIST VÕIB OSUTUDA
VAJALIKUKS KÜTUSEFILTRI

cs

hu

sl

PUHASTAMINE.

►6.1. Eemaldage kütusemahuti kork (A

tr

Joonis 4).
►6.2. Eemaldage kütusemahutist lter.
►6.3. Keerake mutter lahti (B Joonis 4).

hr

lt

►6.4. Eemaldage lter (C Joonis 4).
►6.5. Puhastage lter puhta kütusega. Olge

lv

ettevaatlik, et te ltrit mitte kahjustada.
►6.6. Paigaldage lter uuesti mahutisse.

et

►►5. TÖÖ

!

TÄHELEPANU: Enne generaatori
sisselülitamist lugege hoolikalt läbi
OHUTUST PUUDUTAV INFO.

5.1. GENERAATORI

►►

KÄIVITAMINE

►5.1.1. Pidage kinni kõigist ohutusjuhistest.
►5.1.2. Veenduge, et mahutis on piisavalt

kütust.
►5.1.3. Sulgege kütusemahuti kork.
►5.1.4. Ühendage toitejuhtme pistik

toitevõrku (KONTROLLIGE PINGET

TEHNILISTE ANDMETE TABELIST).
►5.1.5. Lülitage “ON/OFF” lüliti asendisse

“ON” (|) (A Joonis 3). Generaator käivitub

paari sekundi jooksul Kui generaator aga

ei käivitu, vaadake punkti “PROBLEEMIDE

TUVASTAMINE” (Punkt 10).

►►7. HOOLDUS JA TRANSPORT

PARIMATE VÕIMALIKE HOOLDUS- JA/VÕI

ro

sk

TRANSPORDITINGIMUSTE TAGAMISEKS
PIDAGE KINNI JÄRGNEVATEST

bg

JUHISTEST:

►7.1. Tühjendage kütusemahuti.
►7.2. Kui tundub, et mahutisse on jäänud

mingeid tükke, valage mahutisse pisut
puhast kütust ja tühjendage mahuti uuesti.

uk

bs

el

►7.3. Sulgege kütusemahuti kork,

likvideerige kütus nõuetekohasel viisil ja

zh

kooskõlas kehtivate seadustega.

►7.4. Hooldustööde ajal peaks generaator

seisma looditud pinnal, et vältida kütuse
väljavoolamist. Hoidke generaatorit kuivas
kohas ja kaitske seadet väliste vigastuste
eest.

►►8. VEATEATED

All Parts available from
www.sparesgiant.com
01772 329 565

en

B Joonis 3

it

VIGA PÕHJUS LAHENDUS

de

es

fr

F0

1. Lüliti “ON/OFF” on seadme vooluvõrku
lülitamise ajal asendis “ON” (I)

KASUTUSVIGA

1. Lülitage generaator vooluvõrgust
välja, seade lüliti asendisse “OFF” (0),
torgake pistik uuesti pistikupesasse
ning lülitage lüliti asendisse “ON” (I)

nl

pt

F1

1. Puudub kütus

FOTOELEMENDI VIGA

1. Seadke töölüliti asendisse “OFF” (0)
ja täitke kütusemahuti kütusega

da

2. Kütus ei ole piisavalt puhas

2. Seadke töölüliti asendisse “OFF” (0),
tühjendage kütusemahuti ning täitke

no

sv



3. Fotoelement on määrdunud või

see puhta kütusega. Puhastage lter
puhta kütusega. Olge ettevaatlik, et te
ltrit mitte kahjustada (PUNKT 6)

3. Pöörduge teeninduskeskusesse

kahjustatud

pl

ru

4. Kütuselter on määrdunud

5. Süüteviga

4. PUNKT 6

5. Pöörduge teeninduskeskusesse

TEMPERATUURIANDURI VIGA

cs

hu

F2

1. Toide katkestatud

2. Kahjustatud andur

1. Pöörduge teeninduskeskusesse

2. Pöörduge teeninduskeskusesse

TERMOSTAADI VIGA

sl

hr

tr

F3

1. Generaator on seest ülekuumenenud

1. Lülitage generaator välja ja oodake,
et see täielikult jahtuks

2. Tasakaaluandur

LO

CH

lt

1. Välistemperatuur on madalam kui 0°C 1. Normaalne tingimus

1. Pidev töö 1. Normaalne tingimus

2. Pange ahi loodis ja stabiilsele pinnale

lv

►►9. PROFÜLAKTILISE HOOLDUSE AJAKAVA

et

TÄHELEPANU: ENNE MIS TAHES HOOLDUSS- VÕI PARANDUSTÖÖDE JUURDE

ASUMIST TÕMMAKE TOITEJUHTME PISTIK PISTIKUPESAST VÄLJA JA VEENDUGE,

ro

sk

bg

uk

ELEMENT HOOLDUSSAGEDUS VÕIMALIK LAHENDUS

Kütusemahuti Puhastada iga 150-200 töötunni

järel või vastavalt vajadusele

Düüs Puhastada või vahetada kord

ET GENERAATOR ON KÜLM.

tööhooaja jooksul või vastavalt

bs

Fotoelement Puhastada kord tööhooaja jooksul

el

vajadusele

või vastavalt vajadusele

zh

Kütuselter Puhastada või vahetada kaks

korda tööhooaja jooksul või
vastavalt vajadusele

Süüteseade Puhastada iga 1.000 töötunni

järel või vastavalt vajadusele

Ventilaatori labad Puhastada vastavalt vajadusele Pöörduge teeninduskeskusesse

Tühjendage mahuti ja loputage see
puhata kütusega

Pöörduge teeninduskeskusesse

Pöörduge teeninduskeskusesse

Puhastage kütuselter puhta
kütusega

Pöörduge teeninduskeskusesse

►►10. PROBLEEMI TUVASTAMINE

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEEM VÕIMALIK PÕHJUS VÕIMALIK LAHENDUS

Generaator ei

käivitu

1. Generaator on blokeerunud

2. Lüliti on asendis “OFF” (0)

3. Puudub vool

1. Lülitage generaator välja ja uuesti

sisse

2. Seadke lüliti asendisse “ON” (I)
3A. Ühendage toitejuhtme kaabel

õigesti pistikupesasse
3B. Kontrollige elektrisüsteemi
3C. Pöörduge teeninduskeskusesse

4. Toitekaabel ei ole vooluvõrgus

5. Juhtimiskaart on blokeerunud

4. Pöörduge teeninduskeskusesse
5A. Lülitage generaator välja ja uuesti

sisse

5B. Vaadake vealiiki näidikult
5C. Pöörduge teeninduskeskusesse

6. Toatermostaat on valesti
seadistatud

6. Reguleerige toatermostaat
temperatuurile, mis on kõrgem
kui generaatori töökeskkonna
temperatuur

7. Temperatuuriandur ei toimi

7A. Oodake vähemalt kümme minutit

ning püüdke seejärel liikuda
süütefaasi

7B. Pöörduge teeninduskeskusesse

Mootor/pump
käivitub, aga
leek ei süti

8. Kaitse on kahjustatud

1. Puudub kütus

2. Süüteseade ei ole piisavalt

8. Pöörduge teeninduskeskusesse

1. Lülitage generaator välja, täitke
kütusemahuti kütusega ja lülitage
generaator uuesti sisse

2. Pöörduge teeninduskeskusesse

puhas

3. Kütuselter on määrdunud

4. Düüs ei ole piisavalt puhas

5. Fotoelement on määrdunud,

3. Puhastage lter puhta kütusega

4. Pöörduge teeninduskeskusesse

5. Pöörduge teeninduskeskusesse

kahjustatud või valesti
paigaldatud

6. Mahutis on võõrkehasid

6. Tühjendage kütusemahuti ja täitke
uuesti puhta kütusega

7. Elektroodid on kulunud või

7. Pöörduge teeninduskeskusesse

valel kaugusel

Ventilaator

1. Kahjustatud mootor 1. Pöörduge teeninduskeskusesse
ei pöörle või
pöörleb liiga

aeglaselt

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

IMPORTANT: TREBUIE SĂ CITIŢI PREZENTELE INSTRUCŢIUNI ÎNAINTE SĂ MONTAŢI, SĂ

it

PORNIŢI SAU SĂ ÎNTREŢINEŢI GENERATORUL. UTILIZAREA NECORESPUNZĂTOARE A

GENERATORULUI POATE PROVOCA LEZIUNI GRAVE. TREBUIE SĂ PĂSTRAŢI ACESTE

INSTRUCŢIUNI PENTRU A LE PUTEA CONSULTA PE VIITOR.

►►1. INFORMAŢII REFERITOARE LA

es

SIGURANŢĂ (AVERTISMENTE)

fr

!

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

IMPORTANT: Acest aparat nu este des-

tinat pentru a  utilizat de către persoane
(inclusiv copii) cu abilităţi zice, senzoriale
şi mentale reduse, sau de persoane fără ex­perienţă cu excepţia cazului în care se aă

sub supravegherea persoanei responsabile

pentru siguranţa acestora. Copiii trebuie să
e supravegheaţi pentru a  siguri că nu se

vor juca cu aparatul.

!

PERICOL: Intoxicarea cu monoxid de

carbon poate  mortală.

Primele simptome de intoxicare cu monoxid
de carbon seamănă cu simptomele gripei,
cu migrene puternice, ameţeli şi/sau greţuri.
Aceste simptome pot  cauzate de funcţionarea
defectuoasă a generatorului. ÎN CAZUL ÎN CARE
APAR ASTFEL DE SIMPTOME TREBUIE SĂ
IEŞIŢI IMEDIAT AFARĂ, şi apoi să comandaţi
repararea generatorului în centrul de asistenţă.

1.1. LIVRARE:
►1.1.1. Personalul responsabil pentru livrare

trebuie să e calicat şi trebuie să cunoască
exact instrucţiunile producătorului precum
şi legislaţia în vigoare cu privire la livrarea în
condiţii de siguranţă a generatoarelor.

►1.1.2. Trebuie să folosiţi doar acel tip de

combustibil menţionat pe plăcuţa nominală a
generatorului.

►1.1.3. Înainte de alimentarea cu combustibil

opriţi generatorul şi aşteptaţi până ce se
răceşte.

►1.1.4. Cisternele pentru combustibil trebuie să

se ae într-o clădire separată.

►1.1.5. Toate rezervoarele de combustibil trebuie

să se ae la o distanţă sigură de generator,
conform prevederilor din legislaţia în vigoare.

►1.1.6. Combustibilul trebuie depozitat în

încăperi a căror podele nu permit penetrarea
combustibilului şi scurgerea acestuia pe
ăcările situate mai jos, ceea ce poate duce la
aprinderea combustibilului.

►1.1.7. Combustibilul trebuie depozitat conform

cu legislaţia în vigoare.

1.2. SIGURANŢĂ:
►1.2.1. Nu utilizaţi niciodată generatorul în

încăperile în care se aă benzină, diluanţi

pentru vopsele sau alte tipuri de vapori
inamabili.

►1.2.2. Atunci când utilizaţi generatorul trebuie

să respectaţi toate normele şi legislaţia locală.

►1.2.3. Generatoarele folosite aproape de

prelate, draperii sau alte materiale cu o structură
asemănătoare, trebuie să e amplasate la o
distanţă sigură. De asemenea vă recomandăm
să utilizaţi straturi de acoperire ignifugare.

►1.2.4. Utilizaţi aparatul doar în încăperi bine

ventilate. Pentru a introduce aer proaspăt
trebuie să asiguraţi un oriciu corespunzător,
conform cu legislaţia în vigoare.

►1.2.5. Generatorul trebuie alimentat doar cu

curent cu tensiunea şi frecvenţa menţionate pe
plăcuţa nominală a generatorului.

►1.2.6. Folosiţi numai prelungitoare cu 3 cabluri

cu împământare corespunzătoare.

►1.2.7. Distanţele minime de siguranţă dintre

generator şi substanţele inamabile sunt
următoarele: ieşirea frontală = 2,5 m; laterală,
de sus şi din spate = 1,5 m.

►1.2.8. Pentru a evita riscul de incendiu, trebuie

să amplasaţi generatorul erbinte sau în
funcţiune pe o suprafaţă stabilă şi netedă.

►1.2.9. Ţineţi animalele la o distanţă sigură de

generator.

►1.2.10. Atunci când generatorul este oprit

trebuie să-l decuplaţi de la priza de reţea.

►1.2.11. Atunci când este controlat de termostat,

generatorul poate  pornit în orice moment.

►1.2.12. Nu folosiţi generatorul în încăperi care

sunt folosite frecvent şi nici în dormitoare.

►1.2.13. Nu blocaţi oriciul de intrare a aerului

(partea din spate a aparatului) sau oriciul de
evacuare a aerului (din faţă) al generatorului.

►1.2.14. Nu mutaţi, nu controlaţi, nu alimentaţi

cu combustibil şi nu începeţi nicio operaţiune
de întreţinere a generatorului atunci când
acesta este erbinte sau conectat la reţeaua
electrică.

►1.2.15. Nu canalizaţi aerul în oriciul de

alimentare precum şi în cel de evacuare al
generatorului.

►1.2.16. Respectaţi distanţa corespunzătoare

dintre piesele generatorului şi materialele
inamabile sau termice (inclusiv cablul de
alimentare).

►1.2.17. În caz de deteriorare a cablului de

alimentare, pentru a preveni orice pericol,
trebuie să-l schimbaţi în centrul de asistenţă
tehnică.

►►2. DESPACHETARE

All Parts available from
www.sparesgiant.com
01772 329 565

Vezi Des. 1

►2.1. Îndepărtaţi toate materialele folosite pentru

împachetarea şi expedierea generatorului,
iar apoi aruncaţi-le conform prevederilor

legislative în vigoare.
►2.2. Îndepărtaţi toate piesele din cutie..
►2.3. Vericaţi dacă au apărut deteriorări în

timpul transportului. În cazul în care vi se

pare că generatorul este deteriorat, trebuie să

informaţi imediat despre acest lucru magazinul

din care l-aţi cumpărat.

în decursul a câteva secunde. Totuşi dacă
acest lucru nu se întâmplă citiţi paragraful
“IDENTIFICARE PROBLEME” (Parag. 10).

►5.1.6. Vericaţi poziţia mânerului termostatului

de cameră (C Des. 3).

P.S.: ÎN CAZUL ÎN CARE GENERATORUL
SE OPREŞTE DATORITĂ LIPSEI DE
COMBUSTIBIL, OPRIŢI APARATUL, UMPLEŢI
REZERVORUL ŞI PORNIŢI DIN NOU

GENERATORUL (VEZI PARAG. 5.1.).

►►5.2. OPRIRE GENERATOR:

en

it

de

es

fr

nl

pt

►►3. COMBUSTIBIL

!

ATENŢIE: Generatorul funcţionează

doar cu MOTORINĂ sau CHEROSINĂ.

Pentru a evita pericolul de icendiu sau de
explozie, trebuie să folosiţi doar motorină sau
cherosină. Nu folosiţi niciodată benzină, petrol,
diluanţi pentru vopsele, alcool sau alţi combustibili
inamabili.
În cazul în care apar temperaturi foarte mici,
folosiţi aditivi antigel netoxici.

►►4. MOD DE FUNCŢIONARE

Vezi Des. 2

Curentul de aer necesar pentru a asigura arderea
corespunzătoare este creat prin mişcarea
rotorului spre arzător. Jetul de aer iese din bucşele
arzătorului şi se amestecă cu combustibilul, care
este pulverizat prin duză sub presiune ridicată.
Combustibilul pulverizat prin duză este asigurat
de pompa electrică, care aspiră combustibilul din
rezervor şi îl transmite sub presiune ridicată spre
duză.

►►5. FUNCŢIONARE

!

ATENŢIE: Înainte de a porni
generatorul, citiţi cu atenţie “INFORMAŢIILE
REFERITOARE LA SIGURANŢĂ”.

►►5.1. PORNIRE GENERATOR:
►5.1.1. Respectaţi toate instrucţiunile referitoare

la siguranţă.

►5.1.2. Vericaţi dacă este combustibil în

rezervor.
►5.1.3. Închideţi capacul rezervorului.
►5.1.4. Introduceţi mufa de alimentare la reţeaua

electrică (VEZI TENSIUNE ÎN “TABELUL DE

INFORMAŢII TEHNICE”).
►5.1.5. Butonul de oprire/pornire “ON/OFF”

trebuie să se ae la poziţia “ON” (|) (A Des.

3). Generatorul trebuie să se pornească

!

ATENŢIE: NU ORPIŢI TENSIUNEA ŞI
NU DECUPLAŢI CABLUL DE ALIMENTARE
PÂNĂ LA RĂCIREA COMPLETĂ A

GENERATORULUI (aproximativ 5 min.).

►5.2.1. Butonul de pornire/oprire “ON/OFF”

trebuie situat la poziţia “OFF” (0) (A Des. 3).

►►6. CURĂŢARE FILTRU DE

COMBUSTIBIL

Vezi Des. 4

ÎN FUNCŢIE DE CALITATEA COMBUSTIBILULUI
FOLOSIT S-AR PUTEA SĂ FIE NECESAR SĂ
CURĂŢAŢI FILTRUL.

►6.1. Ridicaţi capacul de pe rezervor (A Des. 4).
►6.2. Scoateţi ltrul din rezervor.
►6.3. Desletaţi piuliţa (B Des. 4).
►6.4. Scoateţi ltrul (C Des. 4).
►6.5. Curăţaţi ltrul cu combustibil curat, aveţi

grijă să nu-l stricaţi.

►6.6. Montaţi din nou ltrul în rezervor.

7. ÎNTREŢINERE ŞI TRANSPORT

PENTRU A EFECTUA ÎN CELE MAI
BUNE CONDIŢII ÎNTREŢINEREA ŞI/SAU
TRANSPORTUL, VĂ RECOMANDĂM SĂ
RESPECTAŢI URMĂTOAREA PROCEDURĂ:

►7.1. Goliţi rezervorul de combustibil.
►7.2. În cazul în care descoperiţi resturi de

combustibil, turnaţi combustibil curat şi goliţi
din nou rezervorul.

►7.3. Închideţi capacul rezervorului, distrugeţi

combustibilul într-un mod corect şi conform cu
legislaţia în vigoare.

►7.4. Pentru a efectua întreţinerea

corespunzătoare a generatorului, vă
recomandăm să-l menţineţi în poziţie nivelată,
pentru a preveni scurgerile de combustibil, să-l
păstraţi într-un loc uscat şi să-l protejaţi de
eventualele deteriorări externe.

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. ERORI DISPLAY

All Parts available from
www.sparesgiant.com
01772 329 565

en

Vezi B Des. 3

it

EROARE CAUZĂ SOLUŢIE

de

es

fr

nl

pt

da

no

sv

pl

ru

cs

hu

sl

tr

hr

F0

F1



F2

F3

LO

CH

lt

1. Butonul pornire/oprire “ON/OFF”
este la poziţia “ON” (|) atunci când
generatorul este cuplat la reţeaua
electrică

1. Lipsă combustibil

2. Combustibil cu impurităţi

3. Fotocelulă murdară sau deteriorată

4. Filtru de combustibil cu impurităţi

5. Eroare aprindere

EROARE SENZOR DE CONTROL TEMPERATURĂ

1. Cablu întrerupt

2. Senzor deteriorat

1. Supraîncălzire internă generator

2. Senzor împotriva răsturnării

1. Temperatura din exterior de sub 0°C 1. Condiţie normală

1. Funcţionare continuă 1. Condiţie normală

EROARE OPERATIVĂ

1. După decuplarea generatorului de la
reţeaua electrică setaţi butonul de pornire/
oprire la poziţia “OFF” (0), cuplaţi din nou
mufa la reţeaua electrică şi setaţi butonul de
pornire/oprire la poziţia “ON” (|)

EROARE FOTOCELULĂ

1. Setaţi butonul de pornire/oprire la poziţia
“OFF” (0), umpleţi rezervorul cu combustibil

2. Setaţi butonul de pornire/oprire la poziţia
“OFF” (0) goliţi şi apoi umpleţi din nou
rezervorul de combustibil. Curăţaţi ltrul cu
combustibil curat, aveţi grijă să nu-l stricaţi
(VEZI PARAG. 6)

3. Cereţi ajutorul la centrul de asistenţă tehnică

4. VEZI PARAG. 6

5. Cereţi ajutorul la centrul de asistenţă tehnică

1. Cereţi ajutorul la centrul de asistenţă tehnică

2. Cereţi ajutorul la centrul de asistenţă tehnică

EROARE TERMOSTAT

1. Opriţi generatorul şi aşteptaţi până ce se
răceşte complet

2. Aşezaţi soba pe o suprafaţă dreaptă şi
stabilă

►►9. PROGRAM DE ÎNTREŢINERE PREVENTIVĂ

lv

ATENŢIE: ÎNAINTE DE A ÎNCEPE ORICE ACTIVITĂŢI DE ÎNTREŢINERE SAU DE REPARARE,

et

ro

sk

bg

uk

bs

zh

DECUPLAŢI CABLUL DE ALIMENTARE DE LA REŢEAUA ELECTRICĂ ŞI ASIGURAŢI-VĂ CĂ

GENERATORUL ESTE RECE.

PIESĂ FRECVENŢĂ ÎNTREŢINERE PROCEDURĂ ÎNTREŢINERE

Rezervor
combustibil

Duza Curăţaţi sau schimbaţi o dată pe

Fotocelula Curăţaţi o dată pe parcursul unui

el

Filtru
combustibil

Dispozitiv

aprindere

Pale rotor Curăţaţi în funcţie de necesităţi Cereţi ajutorul la centrul de asistenţă

Curăţaţi după ecare 150-200 de ore de
funcţionare sau în funcţie de necesităţi

parcursul unui sezon de funcţionare sau
în funcţie de necesităţi

sezon de funcţionare sau în funcţie de
necesităţi

Curăţaţi sau schimbaţi de două ori pe
parcursul unui sezon de funcţionare sau
în funcţie de necesităţi

Curăţaţi sau schimbaţi la ecare 1.000
de ore de funcţionare sau în funcţie de
necesităţi

Goliţi şi clătiţi rezervorul cu combustibil
curat

Cereţi ajutorul la centrul de asistenţă
tehnică

Cereţi ajutorul la centrul de asistenţă
tehnică

Curăţaţi ltrul de combustibil cu
combustibil curat

Cereţi ajutorul la centrul de asistenţă
tehnică

tehnică

►►10. IDENTIFICARE PROBLEMĂ

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLEMĂ CAUZĂ POSIBILĂ SOLUŢIE POSIBILĂ

Generatorul nu
se porneşte

Motorul/pompa
se porneşte dar
acăra nu se

aprinde

Rotorul este
blocat sau se
învârte prea încet

1. Generator blocat

2. Butonul de pornire/oprire se aă
la poziţia “OFF” (0)

3. Lipsă tensiune

4. Cablu de alimentare decuplat

5. Card de control blocat

6. Setare greşită a termostatului de
cameră

7. Intervenţia senzorului de
temperatură

8. Siguranţă deteriorată

1. Lipsă combustibil

2. Dispozitiv de aprindere

contaminat

3. Filtru de combustibil contaminat

4. Duză contaminată

5. Fotocelula este murdară,
deteriorată sau a fost instalată

incorect

6. În rezervor se aă substanţe
străine

7. Electrozi uzaţi sau situaţi la
distanţă greşită

1. Motor avariat 1. Cereţi ajutorul la centrul de asistenţă

1. Opriţi şi porniţi din nou generatorul

2. Setaţi butonul de pornire/oprire la
poziţia “ON” (|)

3A. Introduceţi corect cablul de alimentare

în priza de reţea electrică

3B. Vericaţi instalaţia de reţea
3C. Cereţi ajutorul la centrul de asistenţă

tehnică

4. Cereţi ajutorul la centrul de asistenţă
tehnică

5A. Opriţi şi porniţi din nou generatorul
5B. Identicaţi eroarea pe display
5C. Cereţi ajutorul la centrul de asistenţă

tehnică

6. Reglaţi termostatul de cameră, setaţi-l
la o temperatură superioară faţă de
temperatura mediului de lucru

7A. Aşteptaţi cel puţin zece minute, iar

apoi încercaţi din nou să treceţi la faza

de aprindere

7B. Cereţi ajutorul la centrul de asistenţă

tehnică

8. Cereţi ajutorul la centrul de asistenţă
tehnică

1. Opriţi generatorul, umpleţi rezervorul cu
combustibil şi porniţi din nou generatorul

2. Cereţi ajutorul la centrul de asistenţă
tehnică

3. Curăţaţi ltrul cu combustibil curat

4. Cereţi ajutorul la centrul de asistenţă
tehnică

5. Cereţi ajutorul la centrul de asistenţă
tehnică

6. Goliţi şi umpleţi din nou rezervorul cu
combustibil curat

7. Cereţi ajutorul la centrul de asistenţă
tehnică

tehnică

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

DÔLEŽITÉ: PRED ZAČATÍM MONTÁŽE, PRED SPUSTENÍM ALEBO VYKONÁVANÍM ÚDRŽBY
GENERÁTORA JE POTREBNÉ OBOZNÁMIŤ SA S NASLEDUJÚCIMI POKYNMI. NESPRÁVNE

it

POUŽÍVANIE GENERÁTORA MÔŽE SPÔSOBIŤ VÁŽNE ÚRAZY. ZACHOVAJTE TÚTO

PRÍRUČKU PRE PRÍPADNÉ BUDÚCE POUŽITIE.

►►1. BEZPEČNOSTNÉ INFORMÁCIE

es

(VAROVANIA)

fr

!

IMPORTANT: Acest aparat nu este des-

nl

tinat pentru a  utilizatei responsabile pen­tru siguranţa acestora. Copiii trebuie să e

pt

supravegheaţi pentru a  siguri că nu se vor

juca cu aparatul.

da

!



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

NEBEZPEČENSTVO: Otrava oxidom

uhoľnatým (CO) môže byť smrteľná.

Prvé príznaky otravy oxidom uhoľnatým
pripomínajú príznaky chrípky - silné bolesti hlavy,
závraty hlavy a/alebo nevoľnosť. Takéto príznaky
môžu byť spôsobené nesprávnym fungovaním
generátora.
PRÍZNAKY, JE POTREBNÉ BEZPODMIENEČNE
OPUSTIŤ MIESTO, V KTOROM SA NACHÁDZA
GENERÁTOR, a následne objednať opravu
generátora v centre technickej podpory.

1.1. DODANIE:
►1.1.1. Osoby zodpovedné za dodanie

generátora, musia mať potrebné kvalikácie,
a musia dôkladne poznať a postupovať
podľa pokynov výrobcu a podľa platných
bezpečnostných predpisov týkajúcich sa
generátorov.

►1.1.2. Môže sa používať iba palivo, ktorý

je presne označené na výrobnom štítku
generátora.

►1.1.3. Pred doplnením paliva je potrebné

generátor vypnúť, a počkať až kým nevychladne.

►1.1.4. Nádrže na skladovanie paliva sa musia

nachádzať v osobitnom objekte.

►1.1.5. Všetky nádoby na palivo musia byť

umiestnené v bezpečnej vzdialenosti od
generátora v súlade s platnými predpismi.

►1.1.6. Palivo sa musí skladovať v miestnostiach

s príslušnou podlahou, ktorá neprepúšťa
palivo a zabraňuje, aby kvapkalo na nižšie
nachádzajúce sa plamene, čo môže spôsobiť
ich zapálenie a požiar.

►1.1.7. Palivo sa musí skladovať v súlade

s platnými predpismi a bezpečnostnými
pokynmi.

1.2. BEZPEČNOSŤ:
►1.2.1. Generátor sa v žiadnom prípade nemôže

používať v miestnostiach, v ktorých sa nachádza
benzín, riedidlá alebo iné ľahkohorľavé výpary.

►1.2.2. Počas používania generátora sa musia

dodržovať všetky miestne predpisy a zákony.

V PRÍPADE, ŽE SA OBJAVIA TAKÉTO

►1.2.3. Počas prevádzky sa musí generátor

nachádzať v bezpečnej vzdialenosti od plachiet,
záclon, alebo podobných materiálov, ktoré sa
v prípade nedodržania príslušnej vzdialenosti
môžu zapáliť. Tiež sa odporúča používať
ohňovzdorné materiály.

►1.2.4. Zariadenie sa môže používať iba v dobre

vetraných miestnostiach. Aby sa zabezpečil
príslušný prísun vzduchu, je potrebné zaistiť
potrebný otvor pre prísun vzduchu, a to v súlade
s platnými predpismi.

►1.2.5. Generátor môže byť pripojený

k elektrickému napätiu s parametrami zhodnými
s údajmi na výrobnom štítku generátora.

►1.2.6. Používať iba predlžovacie šnúry s tromi

drôtmi príslušne uzemnené.

►1.2.7. Minimálne bezpečnostné vzdialenosti

medzi generátorom a ľahkohorľavými látkami
a materiálmi sú nasledujúce: predný výstup =
2,5 m; bočný, zhora a zozadu = 1,5 m.

►1.2.8. Aby sa predchádzalo riziku požiaru,

horiace alebo prevádzkovaný generátor
musí byť umiestnený na stabilnom a rovnom
podklade.

►1.2.9. Všetky zvieratá musia byť držané

v bezpečnej vzdialenosti od generátora.

►1.2.10. Ak sa generátor nepoužíva dlhšiu dobu,

musí sa odpojiť od elektrického napätia.

►1.2.11. Ak sa generátor ovláda cez termostat,

môže sa spustiť v ľubovoľnej chvíli.

►1.2.12. Generátor sa nesmie používať

v miestnostiach ktoré sú intenzívne používané,
alebo na miestach, kde sa spí.

►1.2.13. Vstupný otvor vzduchu (zadná strana

zariadenia) alebo výstupný otvor (predná
strana) sa v žiadnom prípade nesmie blokovať.

►1.2.14. Ak je generátor horúci, alebo je pripojený

k elektrickému napätiu, alebo je v prevádzke,
v žiadnom prípade sa nesmie premiesťovať,
alebo otáčať, nesmie sa vlievať palivo, ani
vykonávať žiadne údržbárske práce.

►1.2.15. Vzduch sa do generátora nesmie

privádzať a ani sa z neho odvádzať cez rúry.

►1.2.16. Zachovávať príslušnú bezpečnostnú

vzdialenosť medzi horúcimi dielmi generátora
a ľahkohorľavými materiálmi, alebo materiálmi,
ktoré sa môžu vysokou teplotou poškodiť
(vrátane napájacieho kábla).

►1.2.17. Ak sa objaví poškodenie

napájacieho káble, aby sa vyhlo prípadným
nebezpečenstvám, musí sa vymeniť v centre
technickej podpory.

►►2. ROZBALENIE

All Parts available from
www.sparesgiant.com
01772 329 565

Pozri Obr. 1

►2.1. Odstrániť všetky materiály použité na

balenie a zabezpečenie generátora počas
prepravy, a následne s nimi nakladať podľa

platných noriem a predpisov.
►2.2. Zo škatule vybrať všetky elementy.
►2.3. Skontrolovať prípadné poškodenia, ktoré

mohli vzniknúť počas prepravy. Ak je generátor

nejako poškodený je potrebné bezodkladne

informovať miesto, v ktorom bol zakúpený.

►►3. PALIVO

!

POZOR: Generátor spaľuje iba NAFTU

alebo PETROLEJ (KEROZÍN).

Vzhľadom na možné nebezpečenstvo požiaru
alebo výbuchu, ako palivo sa môže používať
výlučne nafta alebo petrolej. Nikdy sa nesmie
používať benzín, riedidlá, alkohol, alebo iné
ľahkohorľavé palivá.
V prípade veľmi nízkych teplôt sa môžu používať
netoxické dodatky proti zamŕzaniu.

►►4. PRINCÍP FUNGOVANIA

Pozri Obr. 2

Vzduch, ktorý je potrebný pre správne spaľovanie
paliva, privádza do horáka obracajúci vnútorný
rotor. Prúd vzduchu vychádza z krytu horáka
a mieša sa s palivom, ktoré sa pod vysokým tlakom
rozprašuje cez trysku. Palivo rozprašované cez
trysku zabezpečuje elektrické čerpadlo, ktoré
nasáva palivo z nádrže a pod vysokým tlakom ho
pchá do trysky.

►►5. PRÁCA

!

POZOR: Pred spustením generátora

je potrebné sa podrobne oboznámiť s
”BEZPEČNOSTNÝMI INFORMÁCIAMI”.

►►5.1. SPÚŠŤANIE GENERÁTORA:
►5.1.1. Musia sa zachovávať všetky

bezpečnostné pokyny.
►5.1.2. Skontrolovať, či je palivo v nádrži.
►5.1.3. Zatvoriť zátku nádrže.
►5.1.4. Pripojiť napájací kábel k elektrickému

napätiu (POZRI NAPÄTIE V ”TABUĽKE

TECHNICKÝCH PARAMETROV”).
►5.1.5. Vypínač “ON/OFF” presunúť do polohy

“ON” (|) (A Obr. 3). Generátor by sa mal

zapnúť v priebehu niekoľkých sekúnd. Ak sa

generátor po niekoľkých sekundách nezapne,

postupovať podľa pokynov v “IDENTIFIKÁCIA

PROBLÉMU” (Kapitola 10).

►5.1.6. Skontrolovať polohu tlačidla izbového

termostatu (C Obr. 3).

POZNÁMKA: V PRÍPADE, ŽE SA GENERÁTOR
VYPNE VZHĽADOM NA VYČERPANIE SA

PALIVA, ZARIADENIE SA PRED DOPLENÍM

PALIVA MUSÍ VYPNÚŤ, A PO DOPLNENÍ
PALIVA ZNOVU ZAPNÚŤ (POZRI BOD 5.1.).

►►5.2. VYPNUTIE GENERÁTORA:

!

POZOR: NEVYPÍNAŤ A ANI NEODPÁJAŤ

NAPÁJACÍ KÁBEL OD ELEKTRICKÉHO

NAPÄTIA AŽ KÝM GENERÁTOR ÚPLNE

NEVYHLADNE (od vypnutia to trvá okolo 5
minút).

►5.2.1. Vypínač “ON/OFF” presunúť do polohy

“OFF” (0) (A Obr. 3).

►►6. ČISTENIE PALIVOVÉHO FILTRA

Pozri Obr. 4

V ZÁVISLOSTI OD KVALITY POUŽÍVANÉHO
PALIVA, MÔŽE BYŤ POTREBNÉ VYČISTIŤ
PALIVOVÝ FILTER.

►6.1. Odpojiť zátku, ktorá je na nádrži (A Obr. 4).
►6.2. Vybrať lter z nádrže.
►6.3. Odkrútiť vrchnák (B Obr. 4).
►6.4. Odstrániť lter (C Obr. 4).
►6.5. Vyčistiť lter čistým palivom. Postupovať

opatrne, aby sa lter nepoškodil.

►6.6. Namontovať lter v nádrži.

►►7. ÚDRŽBA A PREPRAVA

ABY SA ÚDRŽBÁRSKE PRÁCE VYKONÁVALI
ČO NAJLEPČIE A/ALEBO SA ZAISTILA

BEZPROBLÉMOVÁ PREPRAVA, JE

POTREBNÉ POSTUPOVAŤ PODĽA
NASLEDUJÚCEJ PROCEDÚRY:

►7.1. Odstrániť z nádrže všetko palivo.
►7.2. Ak sa v nádrži nachádzajú ešte nejaké

zvyšky paliva, naliať čisté palivo a znovu
odstrániť palivo z nádrže.

►7.3. Zatvoriť zátku nádrže. Palivo, ktoré bolo z

nádrže odstránené použiť v súlade s platnými
predpismi.

►7.4. Počas vykonávania údržbárskych prác

(ale aj počas celého používania generátora)
musí byť umiestnený na rovnom povrchu,
aby sa prechádzalo prípadnému úniku paliva,
skladovať na suchom mieste a zabezpečiť
pred prípadnými vonkajšími poškodeniami.

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. PORUCHY

All Parts available from
www.sparesgiant.com
01772 329 565

en

Pozri B Obr. 3

it

PORUCHA PORUCHA RIEŠENIE

de

es

fr

nl

pt

da

no

sv

pl

ru

cs

hu

sl

tr

hr

F0

F1



F2

F3

LO

lt

CH

1.

Vypínač “ON/OFF” je v polohe
“ON” (|) v chvíli pripojenia
generátora k elektrickému napätiu

1. Nádrž je prázdna - žiadne palivo

2. Znečistené palivo

3. Senzor je zašpinený alebo
poškodený

4. Palivový lter je zanesený

5. Porucha zapaľovania

1. Kábel prerušený

2. Poškodený senzor

1. Vnútorné prehrievanie generátora

2. Senzor proti preklopeniu

1. Vonkajšia teplota nižšia ako 0°C 1.

1. Nepretržitú prevádzku 1.

FUNKČNÁ PORUCHA

1. Odpojiť generátor od elektrického napätia,
prepnúť vypínač do polohy “OFF” (0),
znovu pripojiť generátor k elektrickému
napätiu a vypínač prepnúť do polohy “ON”
(|)

PORUCHA FOTOSENZORA

1. Prepnúť vypínač do polohy “OFF” (0), do
nádrže naliať palivo

2. Prepnúť vypínač do polohy “OFF” (0),
vyčistiť nádrž (odstrániť palivo) a znovu
naliať nové palivo. Vyčistiť lter čistým
palivom. Postupovať opatrne, aby sa lter
nepoškodil (POZRI BOD 6)

3. Obrátiť sa na centrum technickej podpory

4. POZRI BOD 6

5. Obrátiť sa na centrum technickej podpory

PORUCHA TERMOSENZORA

1. Obrátiť sa na centrum technickej podpory

2. Obrátiť sa na centrum technickej podpory

PORUCHA TERMOSENZORA

1.

Vypnúť generátor a počkať až kým úplne
nevychladne

2. Umiestnite kachle na rovný a stabilný
povrch

Pracovné podmienky v norme
Pracovné podmienky v norme

lv

►►9. HARMONOGRAM VYKONÁVANIA PREVENTÍVNEJ ÚDRŽBY

et

POZOR: PRED ZAČATÍM AKÝCHKOĽVEK ÚDRŽBÁRSKYCH ALEBO SERVISNÝCH PRÁC, UISTIŤ

ro

sk

bg

uk

bs

el

zh

SA, ČI JE GENERÁTOR VYCHLADENÝ A ČI JE ODPOJENÝ OD ELEKTRICKÉHO NAPÄTIA.

DIEL FREKVENCIA ÚDRŽBY PROCEDÚRA

Palivová nádrž Čistiť po každých 150-200 hodín

prevádzky, alebo podľa potreby

Tryska Vyčistiť alebo vymeniť jeden raz

v priebehu jednej prevádzkovej
sezóny, alebo podľa potreby

Fotosenzor

Palivový lter Vyčistiť alebo vymeniť dvakrát v

Zapaľovacie
zariadenie

Lopatky rotora Čistiť podľa potreby Obrátiť sa na centrum technickej

Čistiť raz v priebehu jednej
prevádzkovej sezóny, alebo podľa

potreby

priebehu jednej sezóny prevádzky,
alebo podľa potreby

Čistiť alebo vymeniť po 1.000
hodinách prevádzky, alebo podľa

potreby

Odstrániť všetko palivo a nádrž vyčistiť
čistým palivom

Obrátiť sa na centrum technickej

podpory

Obrátiť sa na centrum technickej

podpory

Palivový lter vyčistiť čistým palivom

Obrátiť sa na centrum technickej

podpory

podpory

►►10. IDENTIFIKÁCIA PROBLÉMU

All Parts available from
www.sparesgiant.com
01772 329 565

PROBLÉM MOŽNÁ PRÍČINA MOŽNÉ RIEŠENIA

Generátor sa
nespúšťa

Motor/čerpadlo
sa spustí, ale
plameň sa
nezapáli

Rotor je
zablokovaný

alebo sa obracia

príliš pomaly

1. Generátor je zablokovaný

2.

Vypínač je v polohe “OFF” (0)

3. Nie je el. napätie

4. Odpojený napájací kábel

5. Zablokovaná karta ovládania

6. Nesprávne nastavenie izbového
termostatu

7. Zásah senzora teploty

8. Poškodená poistka

1. Nádrž je prázdna - žiadne palivo

2. Zapaľovacie zariadenie je
znečistené

3. Palivový lter je zanesený

4. Tryska je zanesená

5. Fotosenzor je zašpinený,
poškodený alebo bol nesprávne
namontovaný

6. Prítomnosť cudzích látok v nádrži

7. Opotrebované elektródy
ale nastavené v nesprávnej
vzdialenosti

1. Poškodený motor 1. Obrátiť sa na centrum technickej

1. Vypnúť generátor a znovu ho zapnúť

2. Presunúť vypínač do polohy “ON” (|)
3A. Správne zasunúť zástrčku napájacieho

kábla do zásuvky s el. napätím
3B. Skontrolovať elektrickú sieť
3C. Obrátiť sa na centrum technickej

podpory

4. Obrátiť sa na centrum technickej

podpory

5A. Vypnúť generátor a znovu ho zapnúť
5B. Identikovať chybu na displeji
5C. Obrátiť sa na centrum technickej

podpory

6. Nastaviť izbový termostat, nastaviť

ho na vyššiu teplotu ako je teplota

prostredia

7A. Počkať desať minúť a znovu sa

pokúsiť vykonať procedúru spúšťania

generátora
7B. Obrátiť sa na centrum technickej

podpory

8. Obrátiť sa na centrum technickej

podpory

1. Vypnúť generátor, naplniť nádrž palivom

a znovu zapnúť generátor

2. Obrátiť sa na centrum technickej

podpory

3. Vyčistiť lter čistým palivom

4. Obrátiť sa na centrum technickej

podpory

5. Obrátiť sa na centrum technickej

podpory

6. Odstrániť palivo z nádrže a znovu

naplniť nádrž čistým palivom

7. Obrátiť sa na centrum technickej

podpory

podpory

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

en

All Parts available from
www.sparesgiant.com
01772 329 565

de

ВАЖНО: ПРОЧЕТЕТЕ ТАЗИ ИНСТРУКЦИЯ ПРЕДИ ИНСТАЛАЦИЯТА, ЗАДЕЙСТВАНЕТО ИЛИ

it

ПОДДРЪЖКАТА НА ГЕНЕРАТОРА. НЕПРАВИЛНОТО ИЗПОЛЗВАНЕ МОЖЕ ДА ДОВЕДЕ ДО

СЕРИОЗНИ НАРАНЯВАНИЯ. ТОВА РЪКОВОДСТВО ТРЯБВА ДА БЪДЕ ЗАПАЗЕНО С ЦЕЛ НА

ПО КЪСНИ КОНСУЛТАЦИИ.

►►1. ИНФОРМАЦИИ КАСАЕЩИ

es

БЕЗОПАСНОСТТА (ПРЕДУПРЕЖДЕНИЯ)

fr

!

ВАЖНО: Това устройство не е предназ-

nl

начено за ползване от хора (включително
деца) с намалени физически, сензорни и

pt

умствени способности, или от хора без
опит, освен ако са под надзора на лице, от-

da

говорно за тяхната безопасност. За да сте
сигурни, че децата не си играят с оборуд-



ването,
ние.

no

sv

cs

hu

sk

bg

uk

bs

zh

!

окис може да има фатални последици.

pl

Първите симптоми на
въглероден окис приличат на симптоми

ru

на грип, с тежко главоболие, замаяност и /
или гадене. Тези симптоми могат да бъдат
причинени от неизправност на генератора.
АКО СЕ ПОЯВЯТ ТОЗИ ТИП ОБЯВИ, ВЕДНАГА
ИЗЛЕЗТЕ НА ВЪН, след което дайте за ремонт

sl

генератора до центъра за техническа помощ.

1.1. ДОСТАВКА:

tr

►1.1.1. Персоналът, отговорен

за доставката, трябва да бъдат

hr

квалифициран и трябва да

lt

знае точно инструкциите на
производителя и приложимите

lv

правила

►1.1.2. Използвайте само типа гориво

et

обозначено на табелата на уреда.

►1.1.3. Преди да заредите гориво изключете

ro

генератора и изчакайте да се охлади.

►1.1.4. Резервоарите за съхранение на

горивото трябва да се намират в отделно
помещение.

►1.1.5. Всички резервоари за гориво трябва

да се намират на безопасно разстояние от
генератора, съгласно с действащите правила.

►1.1.6. Горивото трябва да бъде съхранявано

в помещения с подове, в които паливото

el

не прониква при неговото капане, поради
опасност от запалване на горивото.

►1.1.7. Съхраняването на горивото да се

осъществява съгласно с действащите закони
и правила.

1.2. СИГУРНОСТ:
►1.2.1. Никога не използвайте

помещения, в които има бензин, разтворители,
бои или

трябва да са под вашето наблюде-

ОПАСНОСТ: Отравянето с въглероден

отравяне с

за сигурна доставка на генератори.

генератора в

други леснозапалими изпарения.

►1.2.2. По време на използване на генератора

съблюдавайте действащите закони и
правила.

►1.2.3. Генератори, използвани

непосредствена близост до брезент, пердета

в
или други материали от подобно покритие,
трябва да бъдат поставени на безопасно
разстояние от тях. Препоръчва се
използването на огнеупорни покрития.

►1.2.4. Устройството да се използва само в

добре проветрени помещения. С цел да се
въведе свеж въздух трябва да има определен
отвор, в съответствие с приложимите
разпоредби

►1.2.5. Генераторът трябва да бъдат захранван

само от напрежение и честота, посочени на
табелката на генератора.

►1.2.6. Използвайте само 3 кабелни

разклонители, съответно заземени.

►1.2.7. Минималното безопасно

разстояние между генератора и
леснозапалими вещества са,
както следва: отпред = 2,5 м, отстрани, отгоре
и отзад = 1,5 м.

►1.2.8. За да се избегне риск от пожар, горещия

или работещ генератор трябва да бъде
поставен върху стабилна и равна повърхност.

►1.2.9. Дръжте животните на безопасно

разстояние от генератора.

►1.2.10. По времето когато генератора не

работи - изключете го от захранващия контакт.

►1.2.11. При управление с термостат, генератора

може да бъде включван в произволно време.

►1.2.12. Не използвайте генератора в спални

помещения, и в помещения с голямо
движение.

►1.2.13. Не блокирайте входа на въздух (задна

страна на уреда) или изхода на въздуха
(отпред) на генератора.

►1.2.14. Ако генератора е горещ или включен

към електрическата мрежа, или е в момент на
работа, не го премествайте, управлявайте,
не зареждайте гориво нито не извършвайте
каквито и да са действия по поддръжката.

►1.2.15. Не канализирайте въздуха нито

при входа нито при изхода на въздуха от
генератора.

►1.2.16. Запазете необходимото разстояние

между горещите части на генератора и
леснозапалими или термични предмети
(включително захранващия кабел).

►1.2.17. В случай на повреди на захранващия

кабел, за да избегнете опасност, сменете го в
центъра за техническа помощ.

►►2. РАЗОПАКОВАНЕ

All Parts available from
www.sparesgiant.com
01772 329 565

Вижте Фиг. 1

►2.1. Премахнете всякакви материали

използвани за опаковка на генератора,
съблюдавайте действащите закони и

правила.
►2.2. Премахнете всички елементи от кутията.
►2.3. Проверете дали няма евентуални повреди,

възникнали по време на транспортирането.

Ако генератора изглежда на повреден,

незабавно информирайте продажния пункт,

където е закупен.

►►3. ГОРИВО

!

ВНИМАНИЕ: Генератора работи само

с гориво ДИЗЕЛ (DIESEL) или КЕРОСИН

(KEROSENE).

За да избегнете опасността от пожар или
избухване, използвайте само тези горива. Не
използвайте никога бензин, нафта, разтворители
за бои, алкохол или други леснозапалими
горива.
В случай на много ниски температури
използвайте нетоксични добавки към горивото
против замръзване

►►4. ПРИНЦИПИ НА ДЕЙСТВИЕ

Вижте Фиг. 2

Въздухът необходим за правилното горене се
създава от вътрешен вентилатор към огнището.
Потока на въздуха влиза в горелката и се меша
с горивото, което се разпръсква
високо налягане. Горивото разпръсквано
през дюзата обезпечава електрическа помпа,
която изсмуква горивото от резервоара и го
избутва под високо налягане към дюзата.

►►5. ДЕЙСТВИЕ

!

ВНИМАНИЕ: Преди да включите
генератора, прочетете внимателно
“ИНФОРМАЦИИ КАСАЕЩИ
БЕЗОПАСНОСТТА”.

►►5.1. ЗАДЕЙСТВАНЕ НА
ГЕНЕРАТОРА:

►5.1.1. Съблюдавайте всички правила касаещи

безопасността

►5.1.2. Проверете дали има гориво в

резервоара.
►5.1.3. Затворете капачката на резервоара.
►5.1.4. Свържете захранващия кабел

ккъм електрическата мрежа (ВИЖТЕ

НАПРЕЖЕНИЕТО В “ТАБЕЛА С ТЕХНИЧЕСКИ

ДАННИ”).
►5.1.5. Превключвателя “ON/OFF” поставете

на позиция “ON” (|) (A ФИГ. 3). След

няколко секунди генератора трябва да

през дюза под

се включи. Ако не стане така вижте точка
“ИДЕНТИФИЦИРАНЕ НА ПРОБЛЕМА” (Точка

10).

►5.1.6. Проверете положението на бутона на

стайния термостат (C Фиг. 3).

P.S.: В СЛУЧАЙ НА ИЗКЛЮЧВАНЕТО
НА ГЕНЕРАТОРА ПОРАДИ ЛИПСА НА
ГОРИВО, ИЗКЛЮЧЕТЕ УРЕДА, НАПЪЛНЕТЕ
РЕЗЕРВОАРА И ОТНОВО ВКЛЮЧЕТЕ
ГЕНЕРАТОРА (ВИЖТЕ ТОЧКА 5.1.).

►►5.2. ИЗКЛЮЧВАНЕ НА
ГЕНЕРАТОРА:

!

ВНИМАНИЕ: НЕ ИЗКЛЮЧВАЙТЕ
ЗАХРАНВАНЕТО НИТО НЕ ИЗКЛЮЧВАЙТЕ
ЩЕПСЕЛА ОТ КОНТАКТА ЧАК ДО ПЪЛНОТО
ИЗСТИВАНЕ НА ГЕНЕРАТОРА (около 5
мин.).

►5.2.1. Превключвателя “ON/OFF” поставете

на позиция “OFF” (0) (A Фиг. 3).

►►6. ЧИСТЕНЕ НА ФИЛТЪРА ЗА

ГОРИВО
Вижте Фиг. 4

В ЗАВИСИМОСТ ОТ КАЧЕСТВОТО
ИЗПОЛЗВАНОТО ГОРИВО, МОЖЕ ДА СЕ
НАЛОЖИ ДА ПОЧИСТВАТЕ ФИЛТЪРА.

►6.1. Премахнете капачката на резервоара (A

Фиг. 4).
►6.2. Извадете филтъра от резервоара.
►6.3. Отвъртете гайката (B Фиг. 4).
►6.4. Премахнете филтъра (C Фиг. 4).
►6.5. Изчистете филтъра с чисто гориво,

внимавайте да не го повредите.
►6.6. Отново монтирайте филтъра в

резервоара.

►►7. ПОДДРЪЖКА И

ТРАНСПОРТИРАНЕ

ЗА ВЪЗМОЖНО НАЙ-ДОБРО ПРОВЕЖДАНЕ
НА ПОДДРЪЖКА И / ИЛИ ТРАНСПОРТ
СЕ ПРЕПОРЪЧВА СПАЗВАНЕТО НА
СЛЕДНИТЕ ПРОЦЕДУРИ:
►7.1. Изпразнете резервоара за гориво.

►7.2. Ако забележите остатъци от гориво,

влейте чисто гориво и отново изпразнете

резервоара.
►7.3. Затворете внимателно капачката на

резервоара.
►7.4. С цел на правилната поддръжка на

генератора, препоръчва се поставянето му

в нивелирана позиция, за да предотвратите

изтичане на гориво, съхранявайте го в сухо

място и осигурете пред външни механични

повреди.

НА

en

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

►►8. ГРЕШКИ НА ДИСПЛЕЯ

All Parts available from
www.sparesgiant.com
01772 329 565

en

Вижте B Фиг. 3

ГРЕШКА ПРИЧИНА РЕШЕНИЕ

it

de

es

fr

nl

pt

da



no

sv

pl

ru

cs

hu

sl

tr

hr

lt

lv

et

ro

sk

bg

uk

bs

el

zh

F0

F1

F2

F3

LO
CH

►►9. ГРАФИК НА ПОДДРЪЖКАТА

ВНИМАНИЕ: ПРЕДИ ДА ЗАПОЧНЕТЕ КАКВИТО И ДА СА ДЕЙСТВИЯ ПО ПОДДРЪЖКАТА ИЛИ

РЕМОНТА, ИЗКЛЮЧЕТЕ ЗАХРАНВАЩИЯ КАБЕЛ ОТ ЕЛЕКТРИЧЕСКАТА МРЕЖА И БЪДЕТЕ

ЕЛЕМЕНТ ЧЕСТОТА НА ПОДДРЪЖКА ПРОЦЕДУРА НА ПОДДРЪЖКАТА

Резервоар
за гориво

Дюза Изчистете или сменете веднъж по време

Фотоклетка Изчистете веднъж по време на един сезон

Филтър
гориво

Уред за
стартиране

Крила на
вентилатора

1. Превключвателя “ON/OFF” е
на позиция “ON” (|) в момента в
който генератора е включван към
захранващата мрежа

1. Липса на гориво

2. Замърсено гориво

3. Фотоклетката е замърсена или
повредена

4. Филтъра на горивото е замърсен

5. Грешка на стартера

ГРЕШКА В ДАТЧИКА ЗА КОНТРОЛ НА ТЕМПЕРАТУРАТА

1. Прекъснат кабел

2. Повреден датчик

1. Вътрешно прегряване на генератора

2. Сензор против преобръщане

1. Външна температура по-ниска от 0°C 1. Нормални условия

1. Непрекъсната работа 1. Нормални условия

СИГУРНИ ЧЕ ГЕНЕРАТОРА Е ИЗСТИНАЛ.

Чистете през 150-200 часа работа или в
зависимост от нуждите

на един сезон на работа или в зависимост
от нуждите

на работа или в зависимост от нуждите
Изчистете или сменете два пъти по време

на един сезон на работа или в зависимост
от нуждите

Изчистете или сменете на всеки 1.000
часа работа или в зависимост от нуждите

Чистете в зависимост от нуждите Обърнете се към центъра за техническа

ОПЕРАЦИОННА ГРЕШКА

ГРЕШКА ВЪВ ФОТОКЛЕТКАТА

ГРЕШКА В ТЕРМОСТАТА

1. След

1. Превключвателя поставете на позиция

2. Превключвателя поставете на позиция

3. Обърнете се към центъра за техническа

4. ВИЖТЕ ТОЧКА 6

5. Обърнете се към центъра за техническа

1. Обърнете се към центъра за техническа

2. Обърнете се към центъра за техническа

1. Изключете генератора и изчакайте до

2. Поставете печката на равна и устойчива

изключване на
генератора от захранването настройте
на “OFF“
електрическата мрежа
в позиция “ON” (|)

“OFF” (0), напълнете резервоара с гориво

“OFF” (0) изпразнете и отново напълнете
резервоара с гориво. Изчистете филтъра
с чисто гориво, внимавайте да не го
повредите (ВИЖТЕ ТОЧКА 6)

помощ

помощ

помощ

помощ

пълно изстиване на уреда

повърхност

Изпразнете и изплакнете резервоара с
чисто гориво

Обърнете се към центъра за техническа
помощ

Обърнете се към центъра за техническа
помощ

Изчистете филтъра за гориво
използвайки чисто гориво

Обърнете се към центъра за техническа
помощ

помощ

(0), свържете щепсела към

и поставете бутона
