Master JL29R112, JL29R112-1, JL29R112-1F User Manual
PŘED SESTAVENÍM SI VŠE
POZORNĚ PŘEČTĚTE.
Jsou zde jednotlivé části, které musí být sestaveny specifickým způsobem.
Neuposlechnutí instrukcí může schůdky nenapravitelně poškodit a způsobit osobní
zranění. Přečtěte a ujistěte se, že rozumíte následujícím instrukcím:
CZ - 3STUPŇOVÉ SCHŮDKY, INSTRUKCE
(Model: #JL29R112 / #JL29R112-1 / #JL29R112-1F)
*PŘED SESTAVENÍM POZORNĚ PŘEČÍST
SK - 3STUPŇOVÉ SCHODÍKY, INŠTRUKCIE
(Model: #JL29R112 / #JL29R112-1 / #JL29R112-1F)
*PRED ZOSTAVENÍM POZORNE ČÍTAJTE
PL - STOPNIOWE SCHODKI, INSTRUKCJA
(Model: #JL29R112 / #JL29R112-1 / #JL29R112-1F)
*PRZED MONTAŻEM UWAŻNIE PRZECZYTAJ
CZ - VAROVÁNÍ
Montáž je pouze pro dospělé. Schůdky musí být používány pod neustálým
dohledem dospělých. Nikdy nenechávejte děti bez dozoru!
POZOR! Kov vede elektřinu! Schůdky nesmí přijít do kontaktu s živými
elektrickými dráty.
PŘED POUŽITÍM, ujistěte se, že žádné části nejsou poškozené! Všechny
čepy, šrouby, těsnění a matice musí být dostatečně upevněné. Schůdky a
zábradlí musí být čisté a povrch nesmí klouzat.
Schůdky nesmí používat více osob najednou. Při vcházení a vycházení se
vždy stavte čelem ke schůdkám. Maximální povolená váha je 159kg.
NIKDY ZE SCHŮDKŮ NESKÁKEJTE.
NA SCHŮDKÁCH SE NIKDY NEHOUPEJTE NEBO NEKÝVEJTE.
SCHŮDKY MUSÍ VŽDY PEVNÉ STÁT NA STABILNÍM POVRCHU.
Tyto schůdky jsou navrženy a vyrobeny pro bazény s určitou výškou stěny
či plošiny.
Umělé osvětlení je určeno k osvícení všech bezpečnostních znaků a schůdků.
Při vcházení a vycházení vždy uchopte zábradlí oběma rukama.
Čtěte pozorně a uchovejte pro případné budoucí konzultace!
SPECIÁLNÍ UPOZORNĚNÍ PŘI MONTÁŽI SCHŮDKŮ
Schůdky obsahují levé a pravé části. To znamená, že každá část musí
být učena na levou nebo pravou stranu.
1
Špatné zařazení může schůdky nenapravitelně poškodit. Rozložte si
L
R L R
bílý
červe
Schůdky mají vepředu vyryté “L” nebo “R”
Čepy mají vyryté “L” nebo “R”
Otvory mají být
naproti sobě
PRAVÁ část tyče
směřuje doprava
LEVÁ část tyče
směřuje doleva
Správně “uzamčený”
schůdek a čep
Montáž pravé
strany schůdku
Montáž levé
strany schůdku

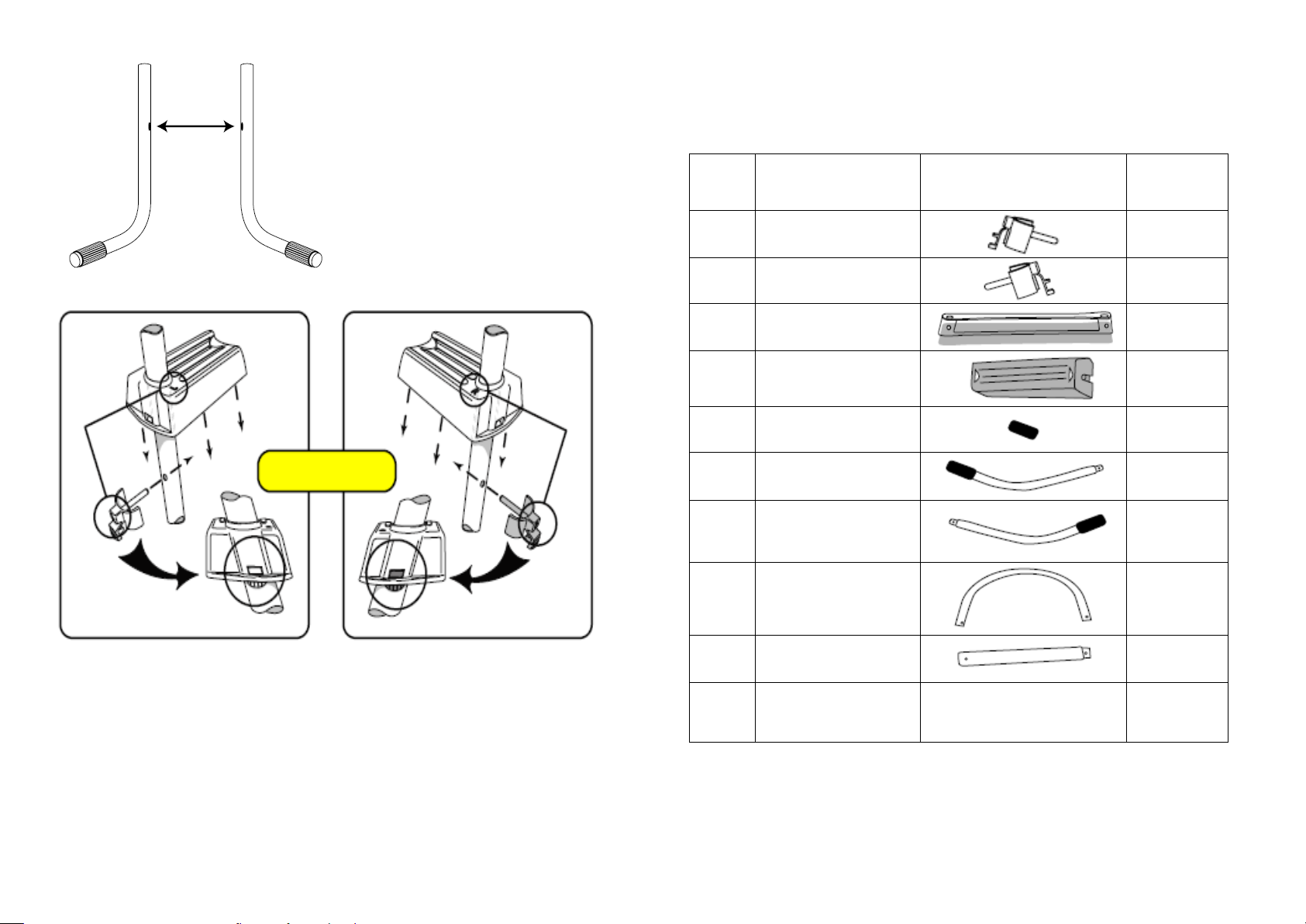

všechny části a rozpoznejte LEVOU (L) nebo PRAVOU (R) stranu.
(Levý uchycovací čep je bílý; Pravý uchycovací čep červený.)
Čepy musí být správně zastrčeny. Věnujte zvláštní pozornost při
zastrčení čepů, které musí být vloženy pravou stranou nahoru. “Zamykací
klip” musí směřovat dolů a písmeno by se mělo bez problémů přečíst.
Tyto čepy musí být vloženy z vnější strany tyče směrem dovnitř (Viz
nákres dole).
Instrukce k montáži, krok po kroku
MODEL #JL29R112 / JL29R112-1 / JL29R112-1F
2
1. SEZNAM ČÁSTÍ :
Ref.
Popis
Nákres
MNOŽST
VÍ
13
Levý zamykací čep
6
14
Pravý zamykací čep
6
9
Plastová objímka
2
8
Plastový schůdek
6
LRF
Gumový podstavec
4
11
Levá kovová tyč
zahnutá
2
12
Pravá kovová tyč
zahnutá (s malým
otvorem)
2
21
Vrchní kovová tyč
zahnutá
2
17
Vertikální kovová tyč
4
LHP3
Sada nářadí (8 šroubů,
8 matic & 4 těsnění)
1
KROK 1:
A). Rozpoznejte a roztřiďte všechny
části. Začněte montáží jedné levé
zahnuté tyče a jedné pravé k vytvoření
první části schůdků. Vložte levý a pravý
zamykací čep #13 & #14 do otvorů na
kovové tyči jako na nákresu (1).
B). Vezměte schůdek s „L“ a
„R“ směřující k vám. Zasuňte na
kovové tyče, až bude přímo nad čepy.
Poté uchopte obě strany schůdku a
zatlačte směrem dolů až se čepy
uzamknout a schůdky zůstanou na
místě. Po uzamčení uslyšíte zacvaknutí.
KROK 2:
C). Zasuňte vertikální tyč do obou
zahnutých tyčí, ujistěte se, že spodní
otvor vertikální tyče je v rovině s
horním otvorem na každé ze
zahnutých tyčí. Zdola nahoru vložte
levý a pravý zamykací čep do
odpovídajících otvorů na vertikálních
tyčích. Zasuňte schůdek na tyče a
zamykací čepy. Uzamkněte ho podle
předchozích instrukcí. Opakujte tento
proces, dokud nebudou všechny tři
schůdky upevněny.
3. ILUSTRACE K MONTÁŽI:
2. POTŘEBNÉ NÁŘADÍ: Jeden křížový šroubovák, jeden
klíč nebo kleště.
3
KROK 3:
D). Opakujte kroky A), B)
a C) k montáži ostatních
částí.
E). Zasuňte plastovou
objímku na každou
vertikální tyč a poté
spojte s ostatníma
dvěma tyčemi.
Ujistěte se, že je otvor
pro šestihranný šroub
venku. Nakonec
smontujte vrchní
zahnuté tyče
s vertikálními tyčemi
a ujistěte se, že jsou
otvory v jedné rovině.
KROK 4:
F). Zevnitř vložte 4 dlouhé šrouby do otvorů na objímky a přes vertikální tyče.
Zvenku připojte matici ke konci každého šroubu. Pořádně utáhněte všechny
šrouby šroubovákem a klíčem nebo kleštěmi.
G). Vložte 4 krátké šrouby zevnitř do otvorů na vrchní zahnuté tyči a přes
vertikální tyče. Poté zvenku připojte těsnění a matici ke konci každého
šroubu. Pořádně utáhněte všechny šrouby šroubovákem a klíčem nebo
kleštěmi.
Bezpečnostní informace:
Pokládejte schůdky na pevný, stabilní povrch.
Schůdky musí být sestaveny podle instrukcí.
NEHREJTE SI NA SCHŮDKÁCH.
Stoupejte pouze na schůdky.
Nepoužívejte schůdky k jiným účelům, než bylo zamýšleno.
Ujistěte se, že jsou schůdky zcela sestavené podle instrukcí.
POZOR! KOV VEDE ELEKTŘINU! Schůdky nesmí přijít do kontaktu
s živými elektrickými dráty.
Ihned po použití vyjměte schůdky z bazénu. Skladujte na bezpečném místě
bez dosahu dětí.
Údržba a použití:
Skladujte na bezpečném a suchém místě.
Nikdy neskladujte žádný druh materiálu na schůdkách.
Uchovávejte čisté a bez cizích materiálů.
4
