ELIPTICAL MASTER® E65- ERGOMETER

NÁVOD K POUŽITÍ

Bezpečnostní upozornění:

Děkujeme, že jste koupili náš výrobek. Přesto, že věnujeme veškeré úsilí, abychom zajistili nejlepší kvalitu našich výrobků, mohou se objevit jednotlivé vady či přehlédnuté nedostatky. Pokud zjistíte vadu nebo chybějící součástku, neváhejte a kontaktujte nás.

Před začátkem cvičení si prosím důkladně přečtěte následující informace. Uchovejte návod pro případné pozdější potřeby opravy či náhradních dílů.

· Tento stroj je určen pouze pro domácí účely a je testována pro maximální nosnost 120 kg.

· Důkladně dodržujte postup při skládání stroje.

· Používejte pouze vhodné nářadí pro skládání a pokud bude nutné, požádejte o pomoc

další osoby.

· Umístěte stroj na rovnou neklouzavou podlahu. Kvůli možné korozi nedoporučujeme používat stroj ve vlhkém prostředí. Stroj nesmí být používán ve venkovním prostředí.

· Zkontrolujte před a pak pravidelně co 1-2 měsíce všechny spoje, zda jsou pořádně dotaženy a jsou v pořádku.

· Poškozené části ihned vyměňte, nepoužívejte stroj, dokud není opraven. Používejte pouze originální díly.

· Pro opravu používejte pouze originální náhradní díly. Kontaktujte dodavatele.

· Nikdy stroj nepoužívejte, pokud má poškozený kabel či zástrčku el. proudu.

· Nepoužívejte při čištění agresivní čistící přípravky.

· Ujistěte se, že začínáte cvičit pouze po správném složení a kontrole stroje.

· U všech nastavitelných částí dbejte na dodržení maximální hranice při nastavování.

· Tento stroj je určen pro dospělé osoby. Ujistěte se, že děti cvičí na stroji pouze za dozoru

dospělé osoby.

· Ujistěte se, že jste si vědomi možných rizik při cvičení, jako například pohyblivé části během cvičení. Mějte ruce dál od pohyblivých částí.

· Upozornění: nesprávné či nadměrné cvičení může způsobit poškození zdraví.

· Dodržujte prosím pokyny pro správné cvičení v tréninkových instrukcích.

· Během cvičení a po ukončení tréninku zamezte přístupu k náčiní dětem a zvířatům.

· Stroj může být používán pouze jednou osobou (najednou).

· Pokud se během cvičení objeví bolesti hlavy či závratě, bolest v hrudníku nebo jiné

znepokojující příznaky, je třeba okamžitě přerušit cvičení a poradit se s lékařem.

· Nevkládejte do otvorů žádné součástky.

· Cvičte v pohodlném volném oblečení a sportovní obuvi s pevnou patou.

· Používejte stroj pouze pro daný účel

· Nepoužívejte stroj na plyšovém koberci nebo koberci s vysokým chlupem. Může dojít

k poškození koberce i stroje.

· Dávejte pozor, ať není kabel v blízkosti horkých ploch.

· Nepoužívejte stroj, pokud se v místnosti použily aerosolové spreje nebo kde není

dostatečný přísun kyslíku. Jiskry z motoru by mohly způsobit vznícení v tomto prostředí.

UPOZORNĚNÍ: PŘED ZAHÁJENÍM TRÉNINKU SE PORAĎTE S LÉKAŘEM. JE TO NEZBYTNÉ V PŘÍPADĚ OSOB STARŠÍCH 35 LET A OSOB, KTERÉ MAJÍ ZDRAVOTNÍ PROBLÉMY. PŘED POUŽITÍM FITNESS-NÁČINÍ SI VŽDY PŘEČTĚTE VŠECHNY NÁVODY. NENESEME ODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ, JEŽ BYLY ZPŮSOBENY NESPRÁVNÝM POUŽITÍM TOHOTO VÝROBKU.

Tento návod slouží pouze pro účely zákazníka. Dodavatel neručí za chyby, které mohou být způsobeny překladem či změnami v technické vybavenosti stroje.

Všechna zobrazovaná data a měření tepové frekvence pomocí senzorů jsou pouze přibližné a nemohou být použity pro lékařské účely.

Tento stroj splňuje normu EN 957, část 1 a 5, třída HC (pro domácí použití).

UPOZORNĚNÍ! Buďte opatrní při rozbalování krabice. Mohlo by dojít k poškození stroje.

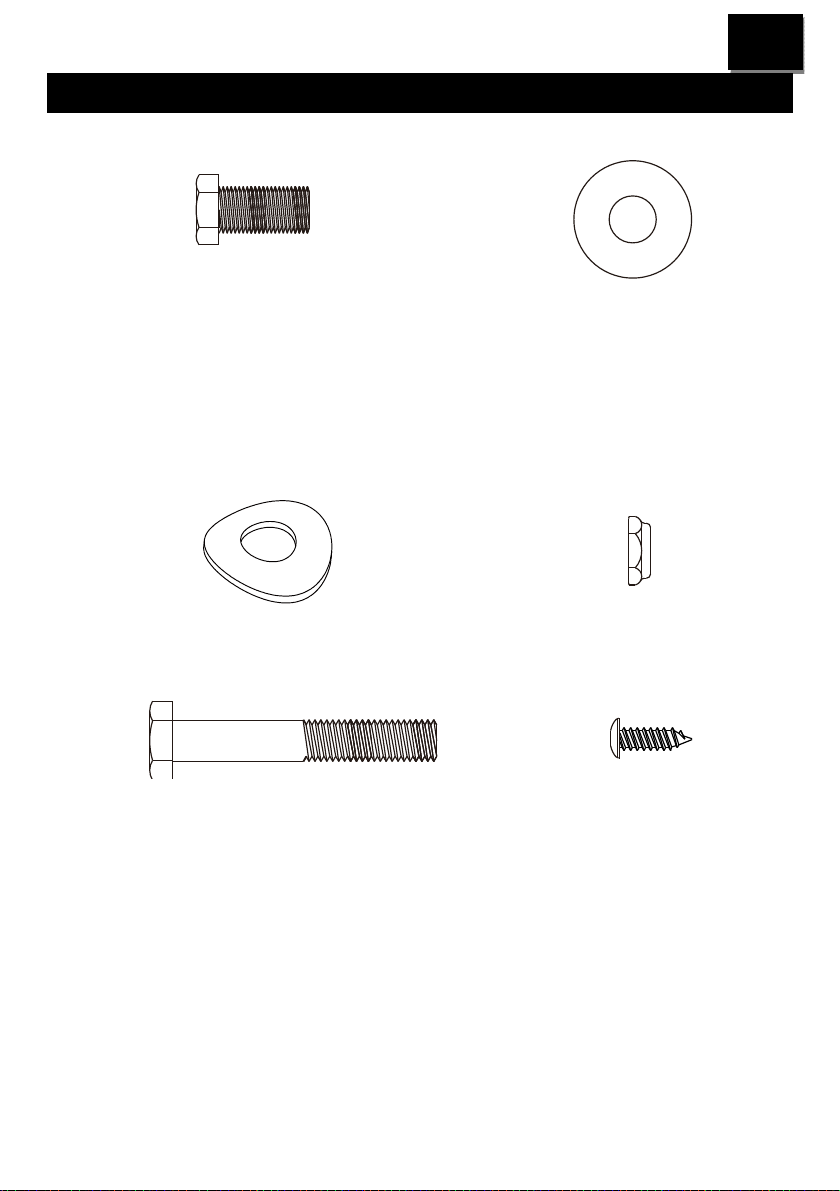

KROK

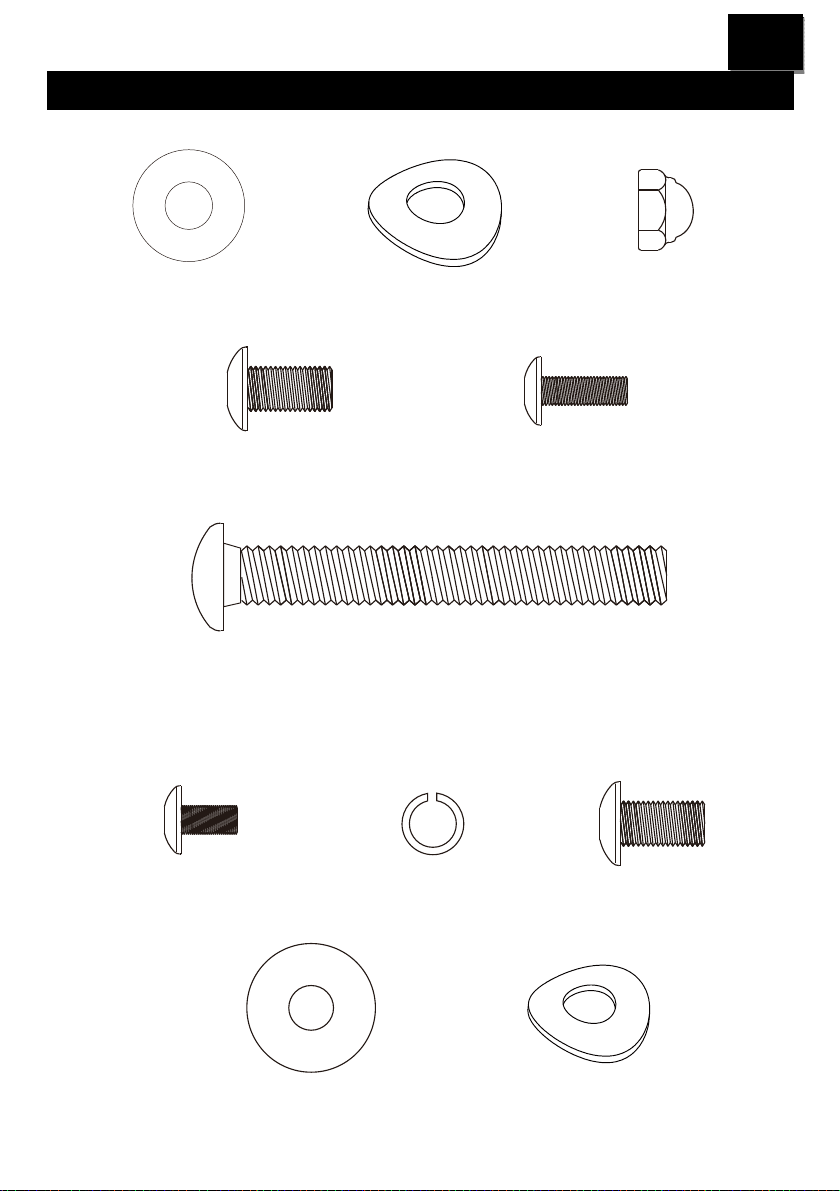

šrouby potřebné ke složení

#104-1 Ø 8.7× 20 ×1.5T

Plochá podložka

(2ks)

#80-1 5/16" × 15m/m

šrooub (2ks)

#112. 3/8" × 23 × 1.5T

Zakřivená podložka (2ks)

#77. 3/8" × 3"

šroub (2ks)

#96. 3/8"

Krytá matice

(2ks)

#82. M5 × 15m/m

šroub

(4ks)

#84. M5 × 10m/m

Šroub (4ks)

#105. 5/16" ×23 ×1.5T Flat

podložka

(4ks)

#111. 5/16" × 1.5T

podložka

(6ks)

#113. 5/16" × 23 × 1.5T

#80. 5/16" × 15m/m

šroub

(6ks)

Zakřivená podložka

(2ks)

KROK

Šrouby potřebné ke složení

#74. 5/16" × 15m/m

Šestihr. šroub

(2ks)

#113. 5/16" × 23 ×1.5T

zakřivená podložka

(4ks)

#76. 5/16" × 1-3/4"

Šestihr.šroub

(6ks)

#102. Ø 8.7× 20 ×1.5T

Plochá podložka

(2ks)

#91. 5/16" × 7T

matice

(6ks)

#87. Ø3.5 × 12m/m

Šroub

(8ks)

Nářadí potřebné ke složení

nářadí

#116. 12 mm klíč (1 ks)

#115. 13 &14 mm klíč (1ks)

#118. Kombinovaný šroubovák a imbusový

klíč 5mm

Složení stroje:

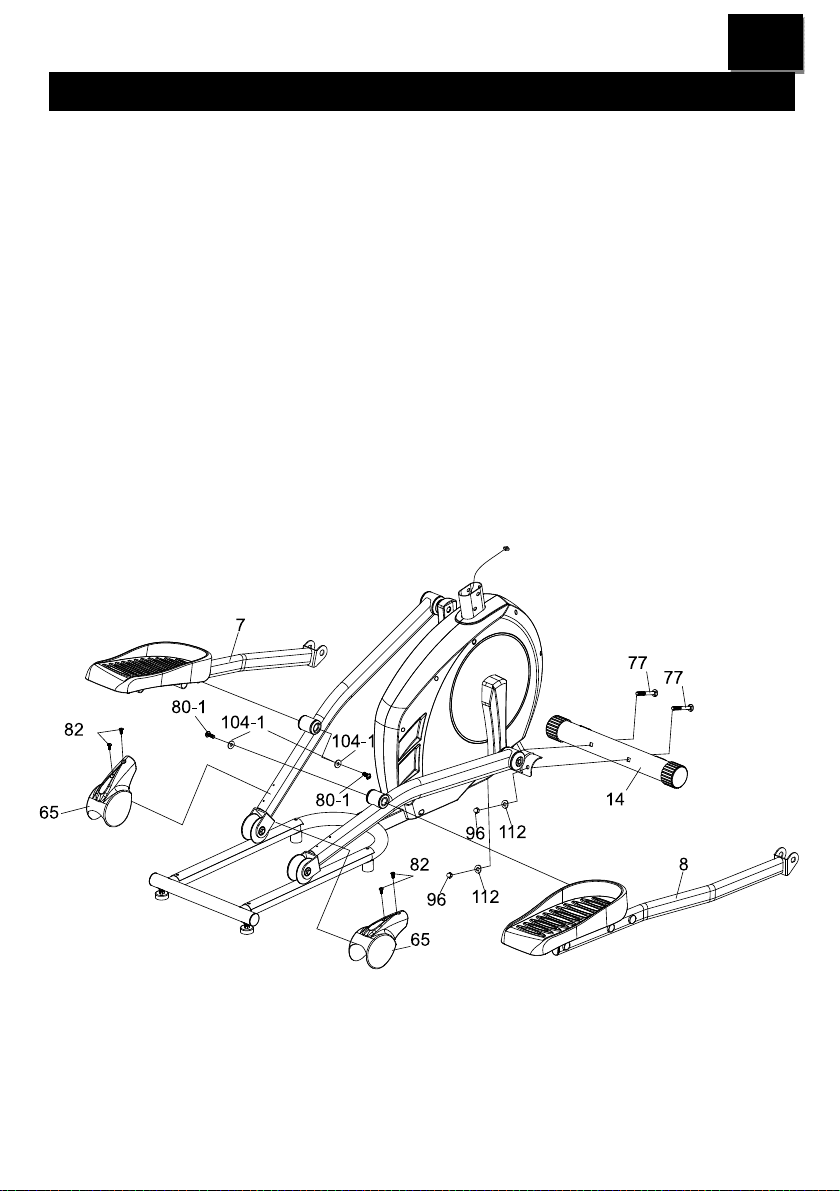

KROK 1 přední stabilizační tyč a spojení ramen

1. Připevněte přední stabilizační tyč (14) k spodní části rámu. Transportní kolečka

jsou směrem dopředu. Tyč dotáhněte pomocí 2 ks šroubu 3/8" × 3" (77), 2 ks zakřivených podložek 3/8" × 23m/m × 1.5T (112) a 2 ks matic 3/8" (96) pomocí

13.14m/m klíče(115).

2. Připevněte 2 krytky (65) na levé a pravé pedálové rameno (5) pomocí 4 šroubů M5 × 15m/m (82) a použijte kombinovaný klíč M5 (118).

3. Zasuňte hřídel do levého ramene (7) přes objímku na levém pedálovém rameni (5) a dotáhněte pomocí 1 šroubu 5/16" × 15m/m (80-1), společně s plochou podložkou Ø8.7 × 20 ×1.5T (104-1). Použijte kombinovaný klíč (118). Stejný postup opakujte také pro pravé rameno (8) a pravé pedálové rameno (5).

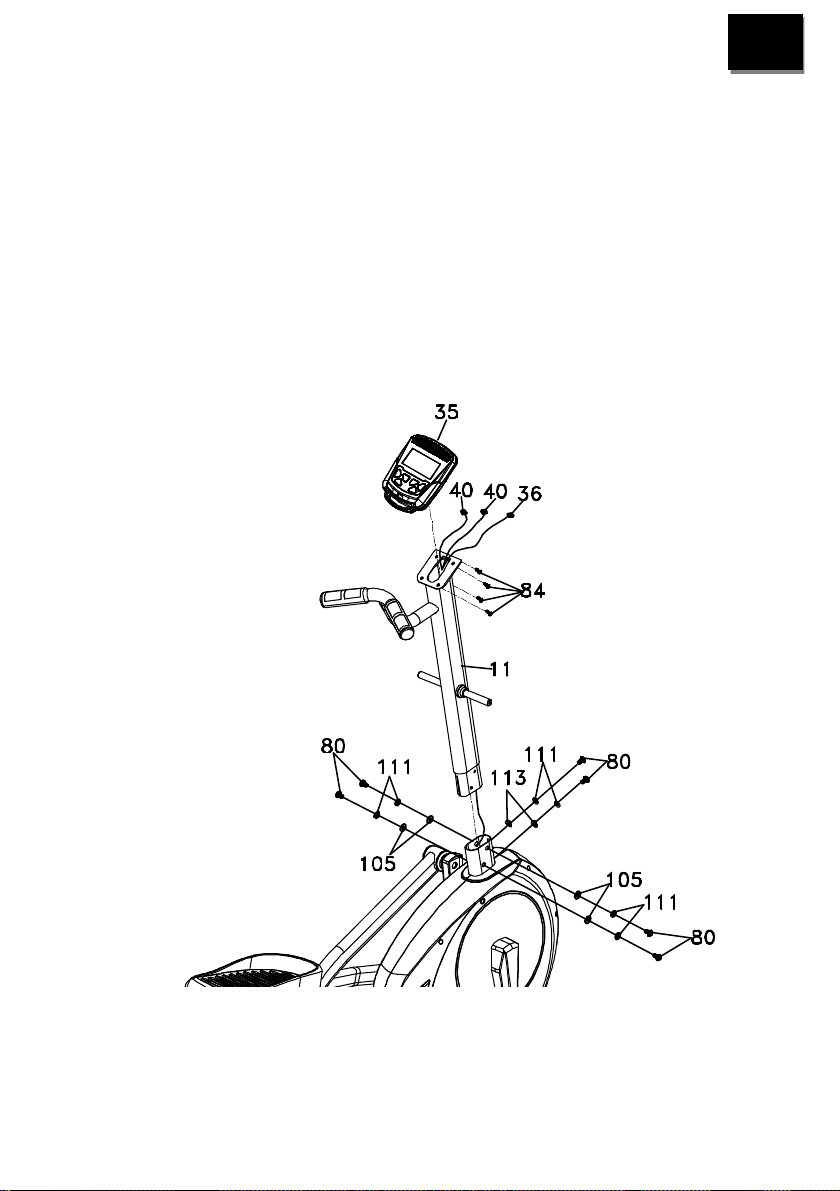

KROK 2 Připevnění tyče computeru

1. Protáhněte kabel 1150m/m (36) přes tyč computeru (11) a pak dejte tyč computeru

do hlavního rámu a dotáhněte pomocí 6 šroubů 5/16" × 15m/m (80), 6 podložek 5/16" × 1.5T(111), 4 plochých podložek 5/16" × 23m/m × 1.5T (105) and 2 zakřivených podložek 5/16" × 23m/m × 1.5T (113). Použijte kombinovaný klíč M5 (118).

2. Sundejte stahovací pásek, který drží kabel computeru (36) a zapojte konektory kabelu a 2 kabely senzoru tepové frekvence (40) do computeru. Připevněte computer na tyč computeru (35) pomocí 4 šroubů M5 × 10m/m (84) a použijte kombinovaný klíč M5 (118). Dávejte pozor, abyste neskřípli kabely.

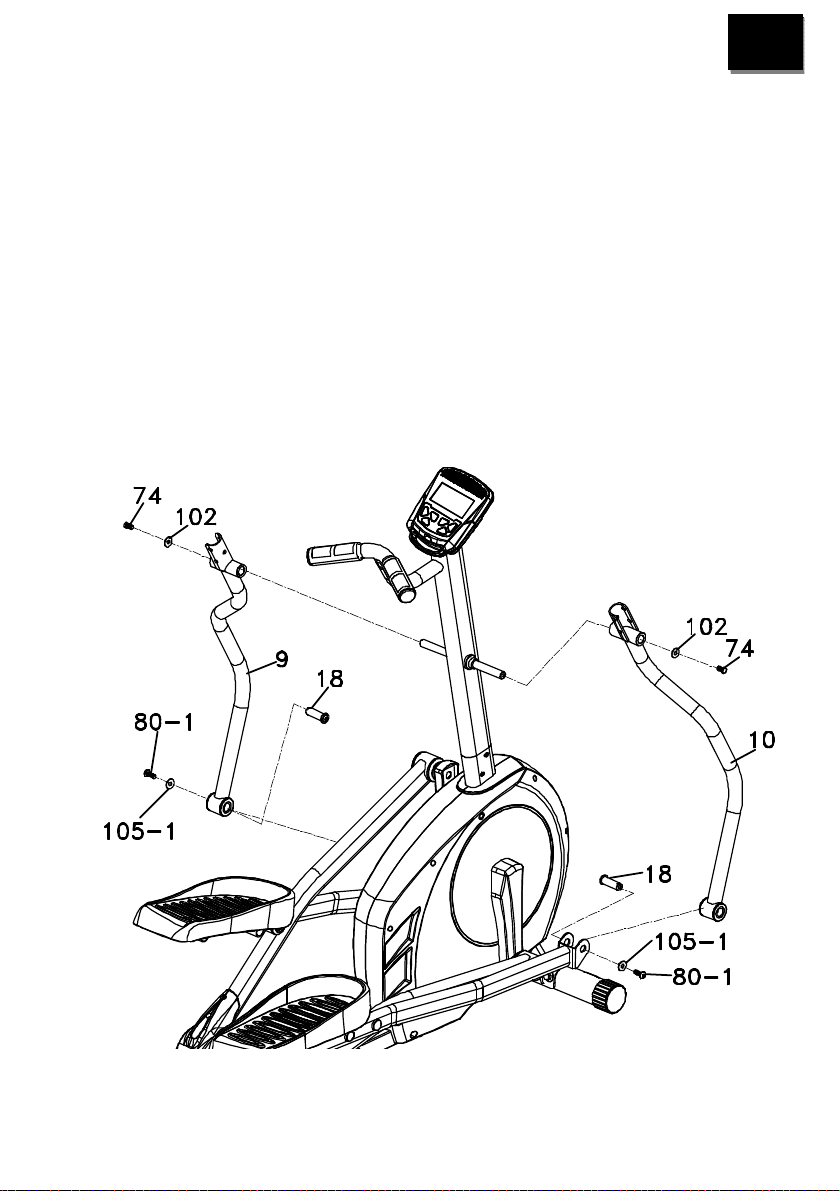

KROK 3 Připevnění rukojetí

1. Připevněte spodní tyč rukojeti (levou – L) (9) k levé ose tyče computeru (11) a

spodní tyč rukojeti (pravou – R) (10) k pravé ose tyče computeru (11). Dotáhněte ji pomocí 2 šroubů 5/16" × 15m/m (74) a 2 ks plochých podložek Ø8.7 × 20m/m ×

1.5T (102), použijte klíč 12m/m (116).

2. Uvolněte čep hřídele (18) který je na levém a pravém spojovacím rameni. Spojte spojovací rameno se spodní tyčí rukojetí a zajistěte čepem hřídele (18). Použijte kombinovaný klíč M5 (118) a klíč 12m/m (116).

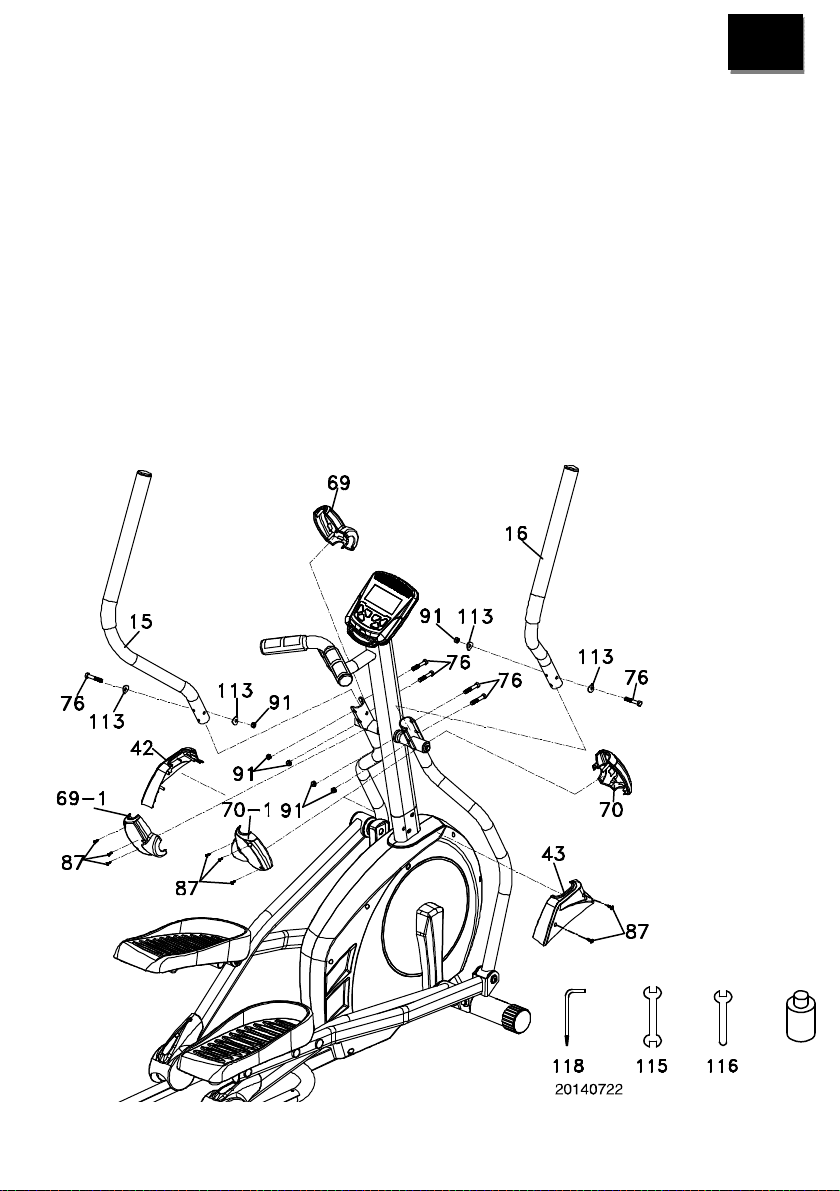

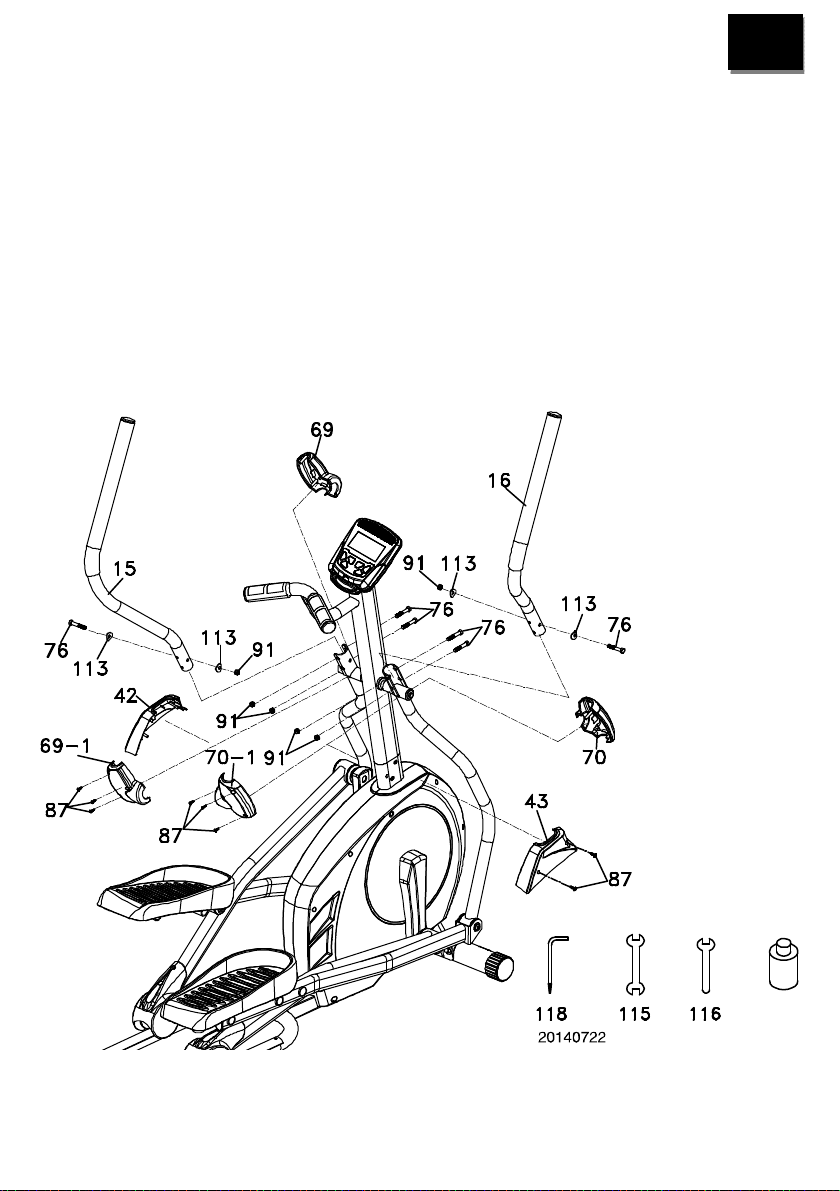

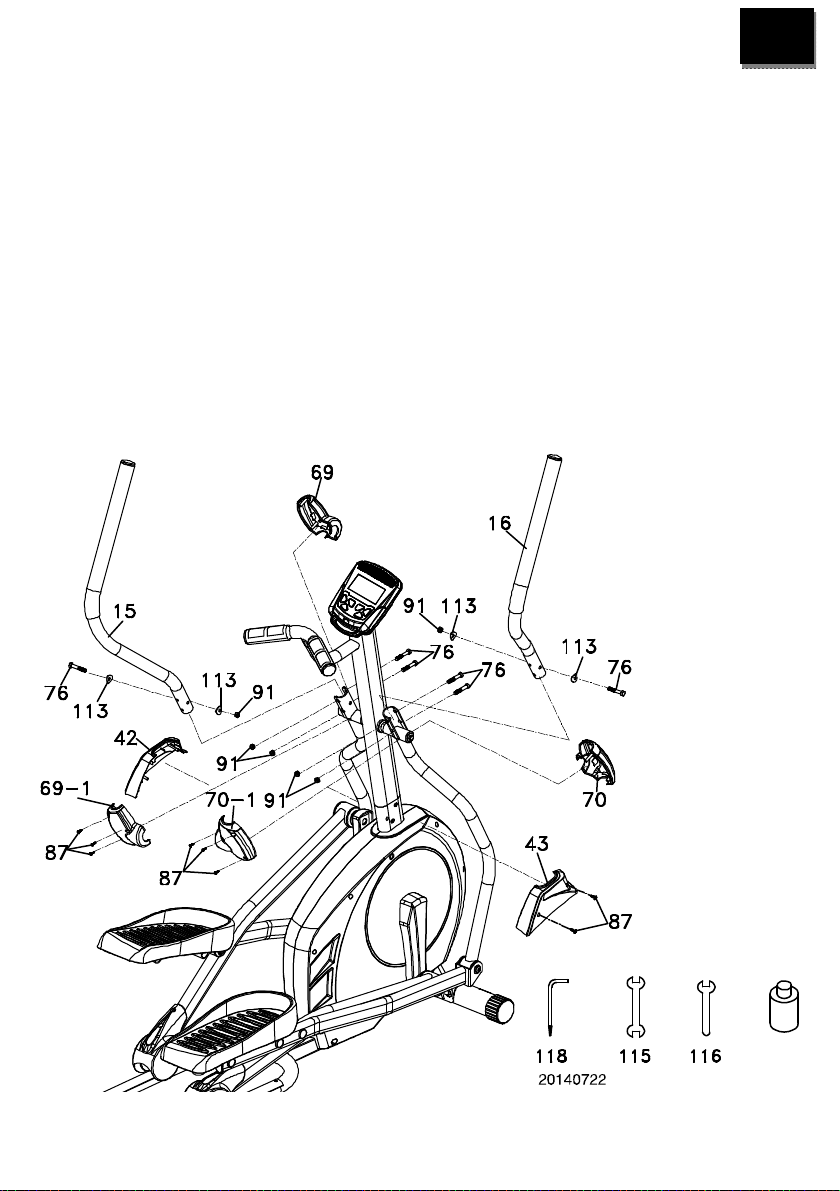

KROK 4 Spojení ramen

1. Spojte pohyblivé rameno (L- levé) (15) s levou spodní tyčí rukojetí a pohyblivou

rukojeť (R – pravou) (16) s pravou spodní tyčí rukojetí. Vše dotáhněte pomocí 6 šroubů 5/16" ×1-3/4" (76),4 zakřivených podložek 5/16" × 23m/m × 1.5T 113) a 6 matic 5/16" × 7T (91). Použijte klíč 12m/m (116) a 13.14m/m (115).

2. Připevněte přední krytku tyče (L-levou) (69) a zadní krytku tyče (L-levou) (69~1) dohromady na levou tyč rukojeti dotáhněte pomocí 3 šroubů Ø3.5 × 12m/m (87). Použijte kombinovaný klíč M5 (118). Tento postup zopakujte i pro pravou stranu.

3. Připevněte levý (L) (42) a pravý (R) (43) kryt na tyč computeru dotáhněte pomocí 2 šroubů Ø3.5 × 12L (87), použijte kombinovaný klíč (118).

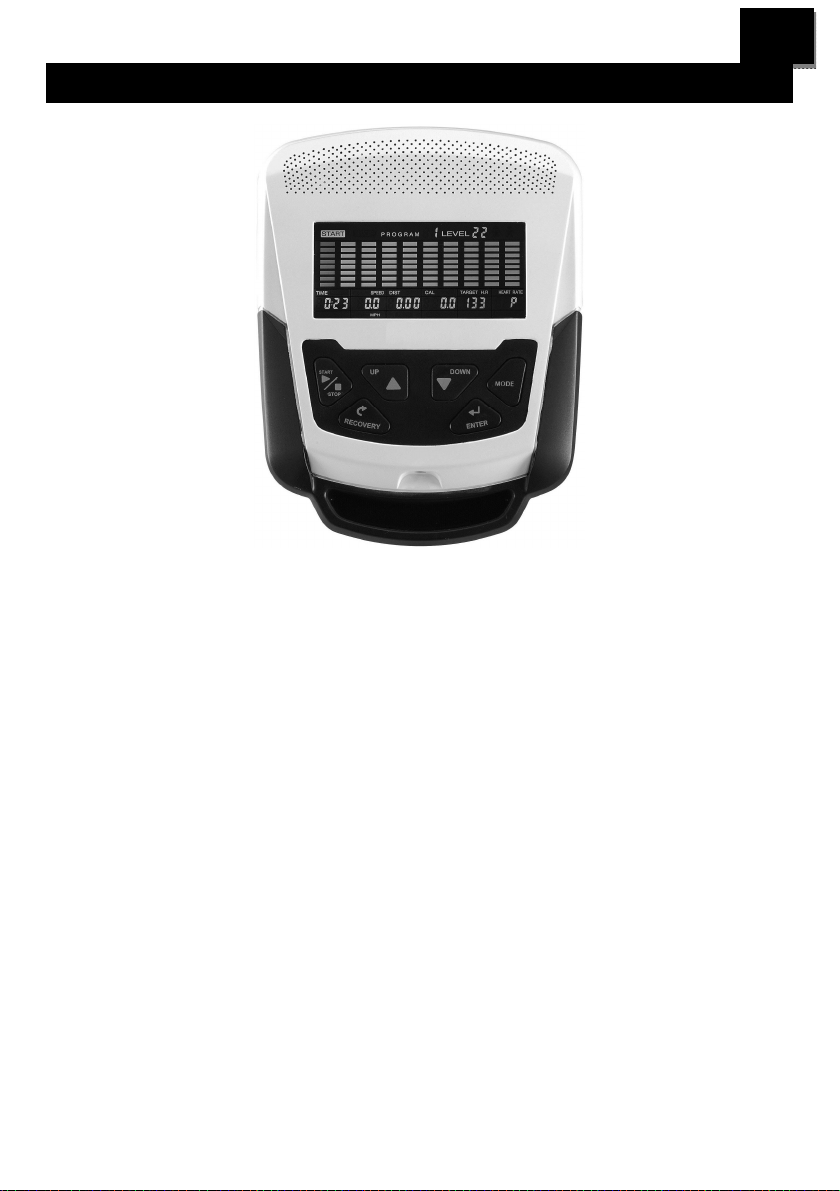

Computer

TLAČÍTKA COMPUTERU

START/STOP

DOWN

ENTER

· spouští a zastavuje cvičení

· spouští program Body Fat

· zmáčknutím a držením tlačítka po dobu 3 sekund zresetujete všechny nastavené hodnoty

na nulu

· snižuje hodnotu vybraných parametrů, v průběhu cvičení snižuje hodnotu zátěže

· zvyšuje hodnotu vybraných parametrů, v průběhu cvičení snižuje hodnotu zátěže

· potvrzuje vložené hodnoty

RECOVERY

· spouští funkci Recovery (funkce je aktivní pouze tehdy, obdrží-li computer signály z

tepových senzorů). Funkce slouží k vyhodnocení kondice cvičence pomocí sledování rychlosti poklesu tepové frekvence po cvičení. Interval sledování tepu je 1 minuta, computer zobrazí výsledek ve škále 1 až 6, kde 1 je nejlepší výsledek a 6 značí velmi slabou kondici cvičícího.

MODE

· při cvičení přepíná zobrazované veličiny mezi RPM a SPEED, ODO a DIST, WATT a

CALORIES

OBSLUHA COMPUTERU

Po zapnutí zvolte pomocí tlačítek UP a DOWN cvičební program, jeho volbu potvrďte tlačítkem ENTER. Na výběr je 7 základních druhů programů: manuální, přednastavené, programy WATT, programy Body Fat, programy podle cílové tepové frekvence, programy řízené tepovou frekvencí a uživatelské programy.

FUNKCE COMPUTERU

SPEED – zobrazuje aktuální rychlost v rozmezí od 0 do 99,9 km/h nebo mil/h RPM – zobrazuje aktuální otáčky za minutu TIME – zobrazuje čas cvičení v rozmezí od 0 do 99:59. Uživatel může zadat cílový čas cvičení,

computer pak odpočítává z této hodnoty. DIST – zobrazuje celkovou ujetou vzdálenost v rozmezí od 0 do 999,9 km nebo mil. Uživatel může zadat cílovou vzdálenost, computer pak odpočítává z této hodnoty.

ODO – celková ujetá vzdálenost dosavadních cvičení v rozmezí od 0 do 999,9 km nebo mil CAL – zobrazuje množství spálených kalorií od 0 do 9999, uživatel může zadat cílovou hodnotu,

computer pak odpočítává z této hodnoty.

WATT – zobrazuje váš aktuální výkon HEART RATE – zobrazuje aktuální tepovou frekvenci cvičícího v úderech za minutu TARGET H. R.- uživatel může zadat cílovou hodnotu HEART RATE, computer po dosažení této

hodnoty vydá zvukový signál

PROGRAM – computer nabízí celkem 24 různých programů LEVEL - každý program je na obrazovce rotopedu zobrazen grafem, který zachytává čas a

profil dané tratě. Computer zobrazuje 10 sloupečků po osmi řádcích. Pokud nezměníme hodnotu nastavení TIME, každý sloupeček představuje 1-minutovou sekvenci cvičení (celé zobrazené cvičení pak představuje 10 x 1 minuta), každý řádek představuje 3 stupně intenzity zátěže (celkově tedy 24 stupňů).

MUSIC – computer umožňuje připojit MP3 přehrávač, smart phone nebo jiný audio zdroj

Workout Parameters:

TIME / DISTANCE / CALORIES / AGE / WATT / TARGET HEART RATE

Setting Workout Parameters:

After selecting desired workout program (Manual, Pre-set Programs, Watt Program, Target Heart Rate, Heart Rate Control and User Program) you may pre-set several workout parameters for desired results.

Note: Some parameters are not adjustable in certain programs. Time and Distance can not be set up in the same workout.

Once a program has been selected pressing ENTER will make “Time” parameter flash. Using UP OR DOWN KEY you may set the desired time value. Press ENTER KEY to input value. Flashing prompt will move to the next parameter. Continue use of UP OR DOWN KEY. Press START/STOP to start workout.

ZOBRAZOVANÉ HODNOTY

(program dle tepové frekvence)

Computerem zobrazované hodnoty slouží pouze pro základní orientaci uživatele a nemohou být využívány pro lékařské účely.

přednasta

Hodnoty rozsah

0:00 až

TIME/čas

99:59

DISTANC

0,00 až

E/vzdálen

999,0

ost CALORIE

0 až 9995 0,0 5

S/kalorie WATT/výk

40 až 250 100 5

AGE/věk 10 až 99 30 1

PULSE/tep.f

60 až 220 90 12

rekvence

Poté, co si uživatel zvolí program, má možnost změnit nastavení některých veličin. Vybraná

vená

hodnota

00:00 1:00

0,00 1,0

krok + -

1. když se zobrazí 0:00, čas se bude načítat.

2. když bude čas v rozmezí 1:00-99:00,

bude se odpočítávat k nule.

1.když se zobrazí 0.0,vzdálenost se bude

načítat.

2.když bude 1.0~999.0, bude se odpočítávat k nule.

1.když se zobrazí 0, kalorie se budou načítat.

2.když budou kalorie v rozmezí 5~9995,

Budou se pak odpočítávat k nule. Hodnoty výkonu mohou být nastaveny

pouze v programu dle výkonu.

Target HR je závislý na hodnotě věku. Když tepová frekvence překročí cílovou hodnotu, číslo tepové frekvence bude blikat.

Nastavení parametrů pro program dle tepové frekvence

Popis

veličina je zvýrazněna blikáním, pomocí kláves UP a DOWN je možné měnit její hodnotu, po nastavení se potvrdí tlačítkem ENTER. Po nastavení všech hodnot spustíme program tlačítkem START/STOP.

PROGRAMY

Program P1 – manuální

Program vyberete pomocí tlačítek UP a DOWN, potvrdíte tlačítkem ENTER. První veličina, kterou je možné nastavit je TIME, nastavení provedeme pomocí tlačítek UP a DOWN, potvrdíme tlačítkem ENTER a postupujeme k nastavení dalších veličin. (pokud nastavíme hodnotu TIME, hodnota DISTANCE nemůže být nastavena). Po nastavení veličin program spustíme tlačítkem START/STOP.

Poznámka: Pokud kterákoliv z nastavených veličin klesne na nulu, computer zastaví cvičení a ohlásí se pípnutím. Po zmáčknutí tlačítka START/STOP může uživatel dojet program do konce.

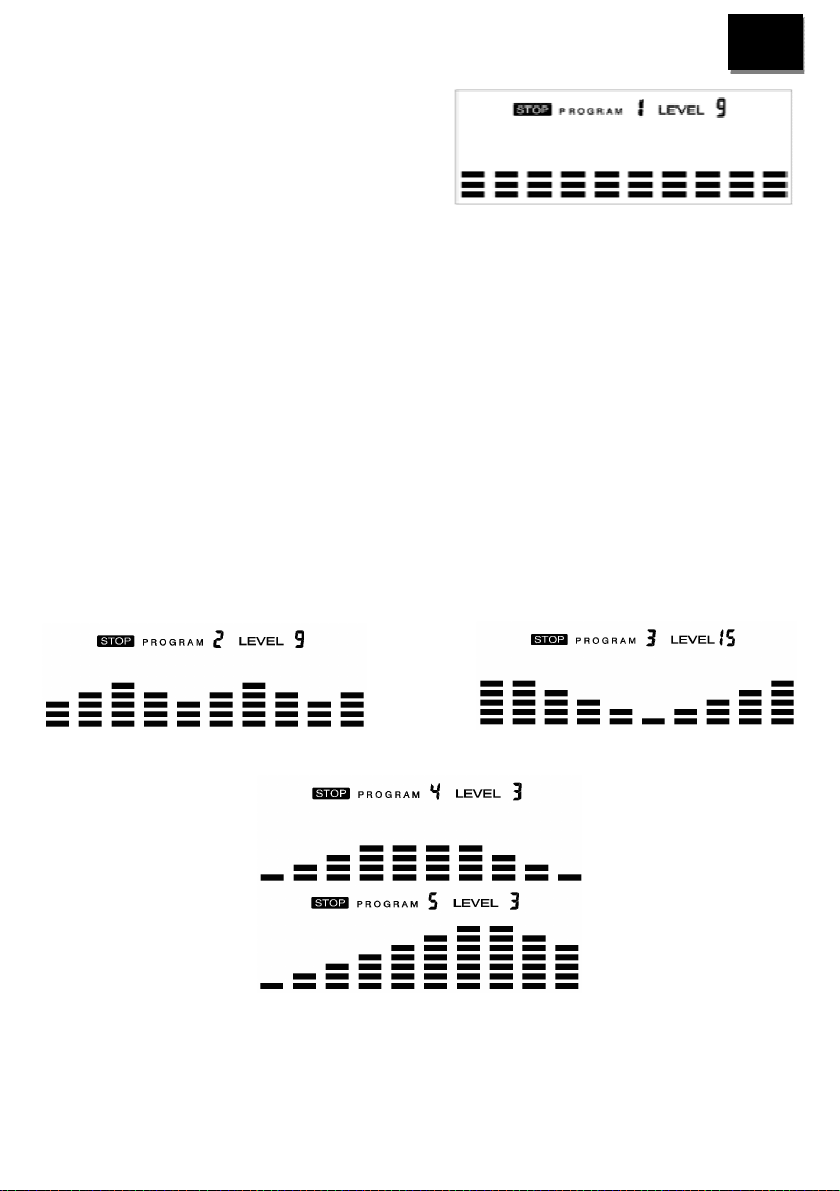

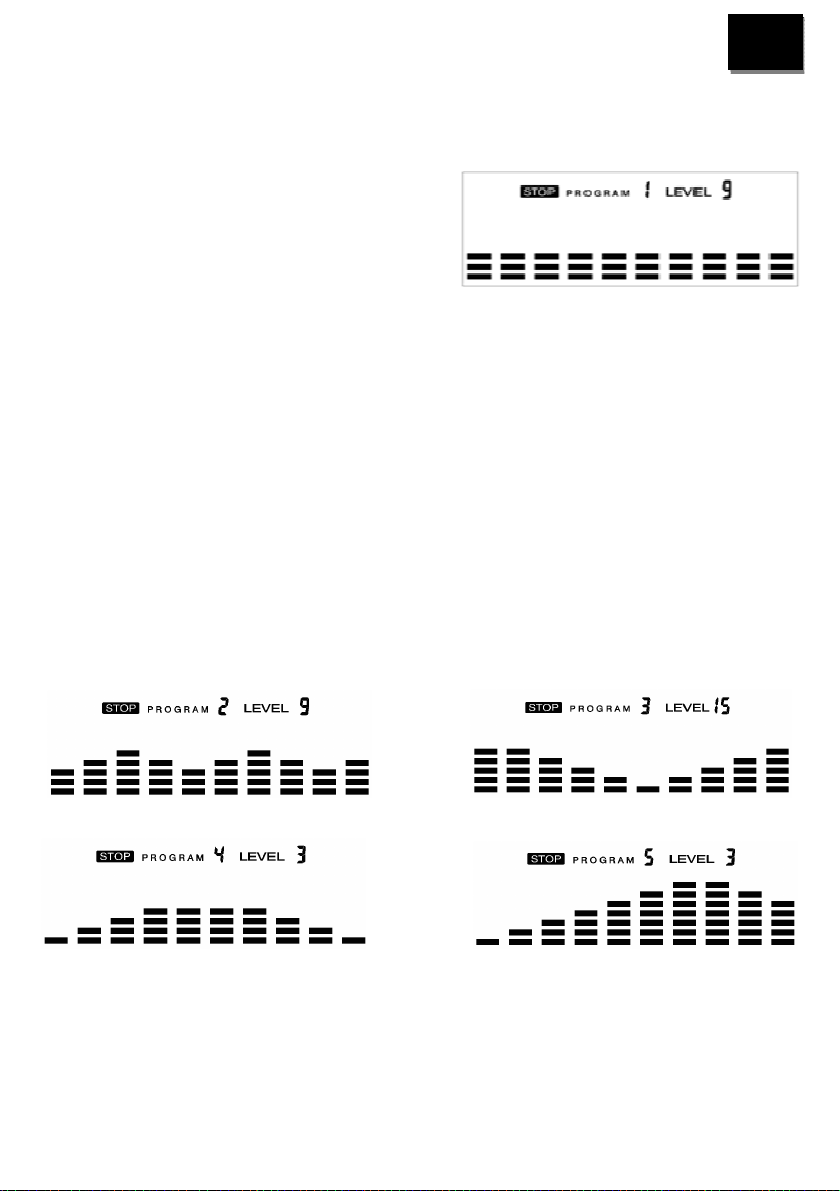

Programy P2 až P13 – přednastavené

Computer nabízí 12 přednastavených programů s různou intenzitou zátěže a různým profilem trati.

ROLLING VALLEY

FAT BURN RAMP

STEPS OBSTACLE

INTERVALS PLATEAU

CLIMBING OFF ROAD

HILL FASTREK

Jeden z programů vyberete pomocí tlačítek UP a DOWN, potvrdíte tlačítkem ENTER. I v těchto programech je možné nastavit některé veličiny, první veličina, kterou je možné nastavit je TIME, nastavení provedeme pomocí tlačítek UP a DOWN, potvrdíme tlačítkem ENTER a postupujeme k nastavení dalších veličin. (pokud nastavíme hodnotu TIME, hodnota DISTANCE nemůže být nastavena). Po nastavení veličin program spustíme tlačítkem START/STOP. Během cvičení můžeme upravit intenzitu zátěže pomocí tlačítek UP a DOWN.

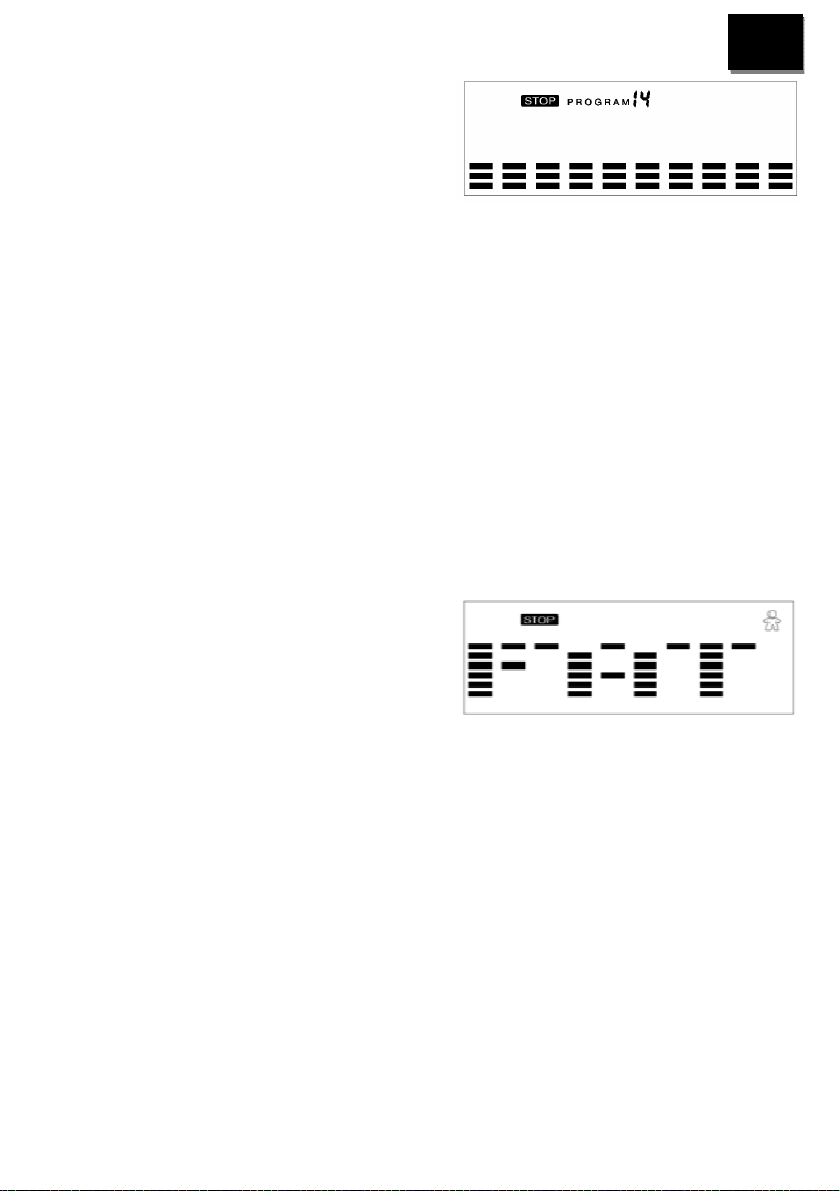

Program P14 – Watt Control program

Computer bude automaticky regulovat intenzitu zátěže v závislosti na rychlosti jízdy tak, aby výkon uživatele dosahoval zadané hodnoty. Program vyberete pomocí tlačítek UP a DOWN, potvrdíte tlačítkem ENTER. První veličina, kterou je možné nastavit je TIME, nastavení provedeme pomocí tlačítek UP a DOWN, potvrdíme tlačítkem ENTER a postupujeme k nastavení dalších veličin. (pokud nastavíme hodnotu TIME, hodnota DISTANCE nemůže být nastavena). Po nastavení veličin program spustíme tlačítkem START/STOP.

Program Body Fat Measurement

Program vyberete pomocí tlačítek UP a DOWN, potvrdíte tlačítkem ENTER. První veličina, kterou je možné nastavit je GENDER (pohlaví), nastavení provedeme pomocí tlačítek UP a DOWN, potvrdíme tlačítkem ENTER a postupujeme k nastavení dalších veličin (HEIGHT – výška, WEIGHT – váha, AGE - věk). Po nastavení veličin program spustíme tlačítkem START/STOP. Je nutné držet ruce na senzorech tepu na řídítkách.

Poznámka: Podle veličiny FAT rozlišuje computer 9 možných typů stavby těla. Typ 1: 5-9%, typ 2: 10-14%, typ 3: 15-19%, typ 4: 20-24%, typ 5: 25-29%, typ 6: 30-34%, typ 7: 35-39%, typ 8: 40-44% a typ 9: 45-50%. BMR: Basal Metabolic Rate – index udávající denní množství vydané energie (basální metabolismus)

BMI: Body Mass Index – index udávající typ těla podle výšky a váhy. Program Target Heart Rate

Computer bude automaticky regulovat intenzitu zátěže, aby tepová frekvence uživatele dosahovala zadané hodnoty. Program vyberete pomocí tlačítek UP a DOWN, potvrdíte tlačítkem ENTER. První veličina, kterou je možné nastavit je TIME (čas), nastavení provedeme pomocí tlačítek UP a DOWN, potvrdíme tlačítkem ENTER a postupujeme k nastavení dalších veličin (pokud nastavíme hodnotu TIME, hodnota DISTANCE nemůže být nastavena). Po nastavení veličin program spustíme tlačítkem START/STOP. Je nutné držet ruce na senzorech tepu na řídítkách.

Upozornění:

Pokud jsou hodnoty tepové frekvence nad nebo pod 5 nastavenou hodnotou, computer

bude nastavovat zátěž automaticky. Hodnoty kontrolujte přibližně každých 10 sekund. Pokud se signál ztratí, computer ponechá zátěž stejnou po dobu 60 sekund, pak zátěž snižuje o 1 stupeň každých 10 sekund

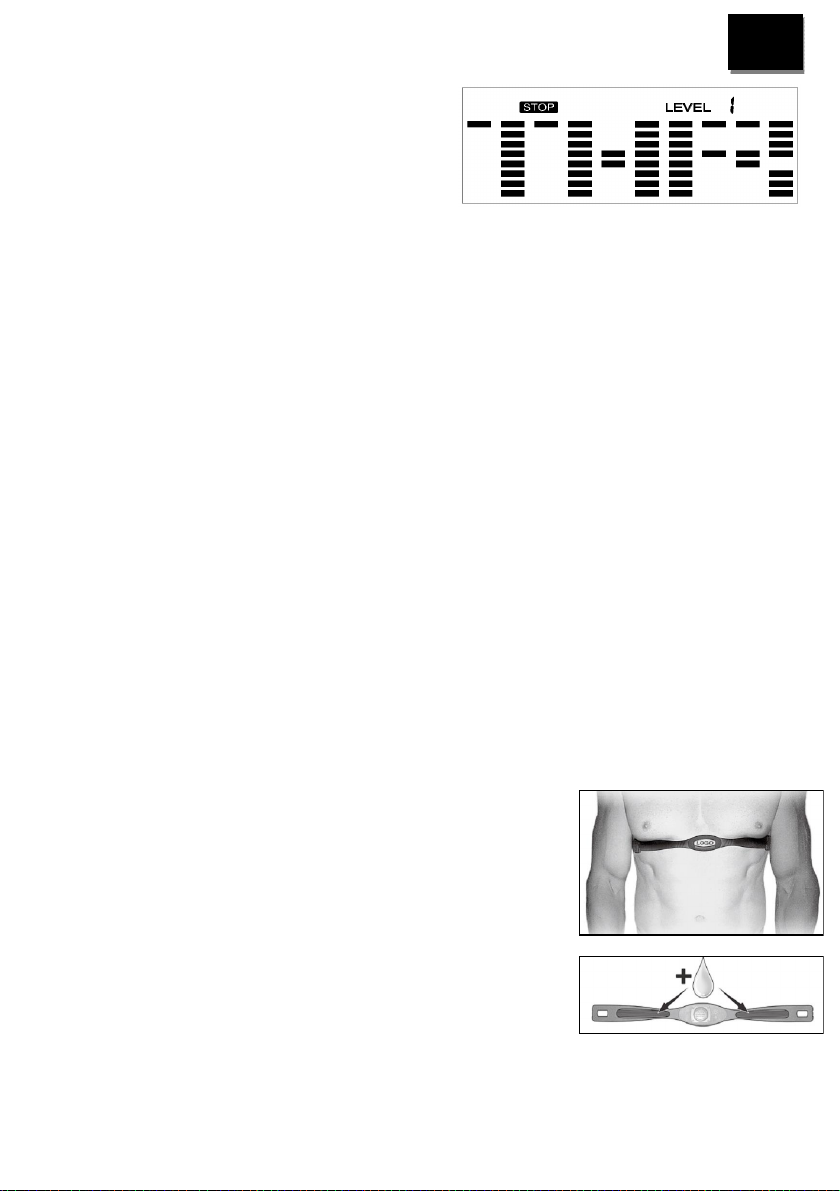

Použití hrudního pásu (není součástí balení)

1. Připevněte snímač k elastickému pásku zacvaknutím do sebe.

2. Nastavte pásek tak, aby byl pevný, ale zase abyste se cítili pohodlně.

3. Dejte snímač s logem směrem ven doprostřed hrudníku

pod prsa (někteří lidé musí snímač dát trochu doleva od středu). Nakonec zacvakněte kulatý konec pásku a dejte ho kolem hrudníku.

4. Dejte snímač přímo pod prsní svaly.

5. Pot je nejlepší vodič pro měření tepové frekvence. Ale

také můžete navlhčit čistou vodou elektrody (2 žebrované oválné plochy na spodní straně snímače).

Doporučujeme také nasadit si snímač několik minut před začátkem cvičení. Někteří lidé, díky struktuře těla, potřebují větší čas na získání stabilního signálu ze snímače. Po zahřátí těla cvičením se tento problém ztratí. Nošení oblečení přes snímač nemá vliv na funkci a signál.

6. přijímač/snímač musí být v určité vzdálenosti od sebe pro dosažení silného stabilního

signálu. Vzdálenost se může někdy lišit, ale obecně byste měli být přímo u stroje. Nošení hrudního pásu přímo na těle zajišťuje správnou funkci. Pokud byste chtěli nosit hrudní pás na tričku, měli byste navlhčit tričko v místě, kde budou snímací elektrody.

Program dle tepové frekvence Programové zobrazení

Computer bude automaticky regulovat zátěž dle vaší tepové frekvence. Můžete si vybrat ze 4 procentních hodnot z cílové tepové frekvence:

55% cílová TF= 55% z (220-věk) 65% cílová TF = 65% z (220-věk) 75% cílová TF = 75% z (220-věk) 85% cílová TF = 85% z (220-věk) (Příklad: 55% - tzn. 55% z vaši maximální tepové frekvence. Maximální tepové frekvence se určí vzorcem 220-věk. Pokud máte 40 let, 55% z MaxTF je 99 tepů/min) Computer bude měnit zátěž tak, aby udržel vaši tepovou frekvenci na hodnotě 99 tepů/min.

Vyberte jeden z programů dle tepové frekvence pomocí tlačítek UP nebo DOWN a pak zmáčkněte ENTER. Nejdříve bude blikat „čas“. Hodnotu času nastavíte pomocí tlačítek UP nebo DOWN. Zmáčkněte ENTER pro uložení a přejdete na nastavení dalšího parametru.

**(Pokud si nastavíte požadovanou dobu cvičení – TIME, pak už nemůžete nastavit vzdálenost – DISTANCE. Vždy buď čas nebo vzdálenost) Upozornění:

Pokud jsou hodnoty tepové frekvence nad nebo pod 5 nastavenou hodnotou, computer

Poznámka: Pokud kterákoliv z nastavených veličin klesne na nulu, computer zastaví

cvičení a ohlásí se pípnutím. Po zmáčknutí tlačítka START/STOP může uživatel dojet program do konce.

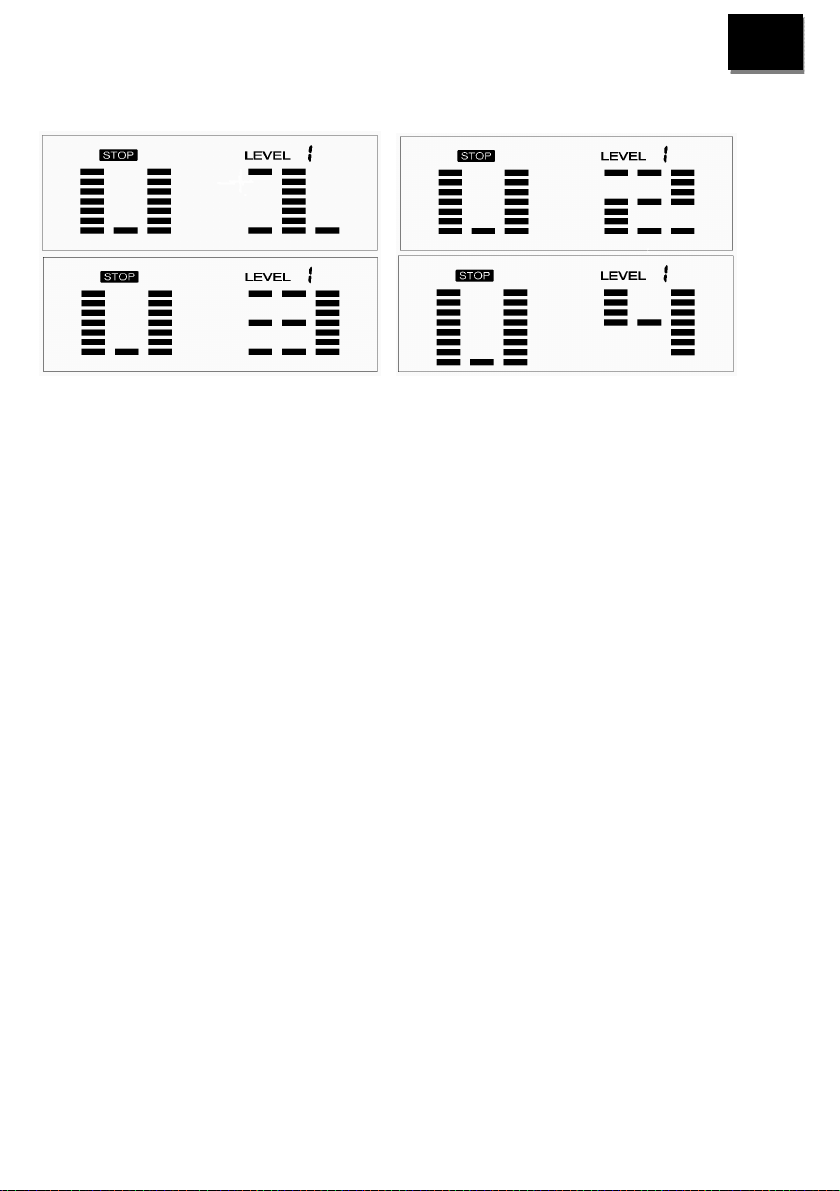

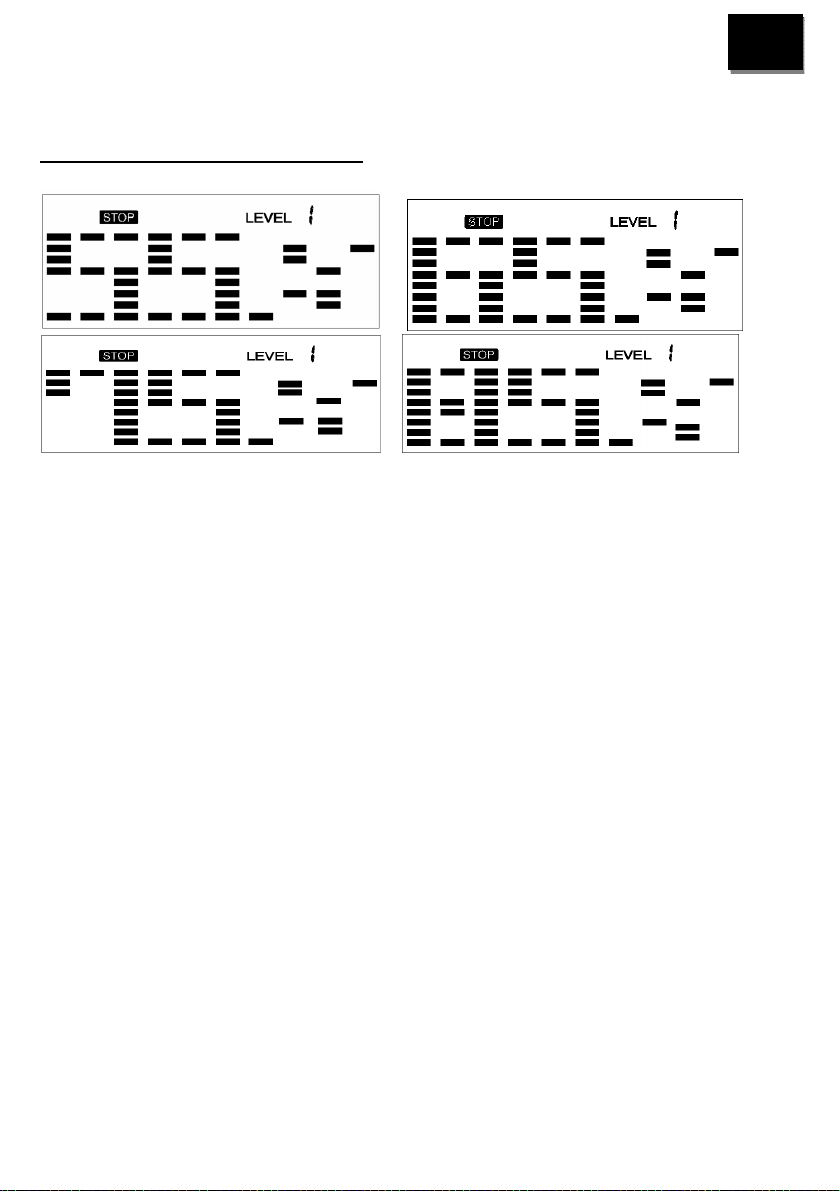

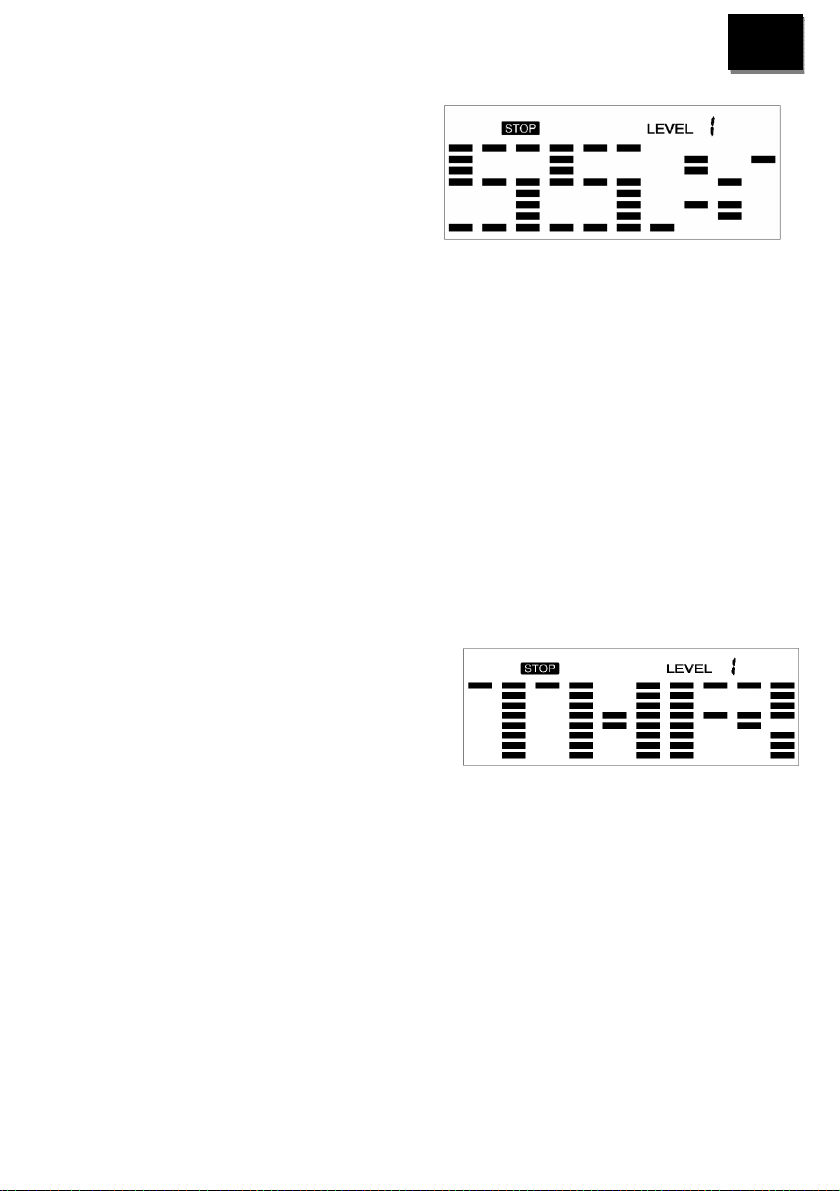

Uživatelské programy Profil programu

Computer nabízí 4 uživatelské programy. Program vyberete pomocí tlačítek UP a DOWN, potvrdíte tlačítkem ENTER. První veličina, kterou je možné nastavit je TIME (čas), nastavení provedeme pomocí tlačítek UP a DOWN, potvrdíme tlačítkem ENTER a postupujeme k nastavení dalších veličin (pokud nastavíme hodnotu TIME, hodnota DISTANCE nemůže být nastavena). Po nastavení veličin nastavíme jednotlivé sloupečky s intenzitou zátěže (celkem

10), program spustíme tlačítkem START/STOP. Je nutné držet ruce na senzorech tepu na řídítkách.

CVIČEBNÍ INSTRUKCE

UPOZORNĚNÍ: před začátkem jakéhokoliv cvičení konzultujte váš zdravotní stav se svým lékařem. Toto je důležité hlavně pro osoby starší 35 let nebo pro osoby s existujícími zdravotními problémy. Hodnota tepové frekvence není určena pro lékařské účely. Hodnota tepové frekvence slouží pro srovnání tepové frekvence jednoho uživatele v čase.

Schopnost vašeho srdce a plic a jak účinně je kyslík rozváděn krví do svalů, to jsou důležité

faktory vaši výkonnosti. Funkce vašich svalů je závislá na kyslíku, který dodává energii pro denní aktivity – nazývána aerobní aktivitou. Když jste fit, vaše srdce nemusí pracovat tak těžce. Jak můžete vidět, vaše kondice se postupně cvičením zlepšuje a vy se cítíte zdravější a spokojenější.

Zahřívací / Strečinková cvičení Úspěšné cvičení začíná zahřívacími cvičeními a končí zklidňujícími cvičeními. Zahřívací cvičení připraví vaše tělo na následující nároky při cvičení. Díky zklidňujícím cvičením se vyhnete svalovým problémům. Dále zde naleznete popisy cvičení pro rozehřátí a zklidnění. Mějte, prosím, na paměti následující body:

· Opatrně rozehřejte každou svalovou skupinu, cvičení budou trvat 5 až 10 minut. Cvičení jsou prováděna správně, jestliže cítíte příjemný tah v odpovídajících svalech.

· Rychlost nehraje žádnou roli během protahovačích cvičení. Je nutné se vyvarovat rychlým a trhavým pohybům.

PROTAŽENÍ KRKU

Ukloňte hlavu doprava až ucítíte v krku tlak. Pomalu pokládejte hlavu dolů k hrudníku v polokruhu a poté vytočte hlavu doleva. Znovu ucítíte příjemný tah v krku. Individuálně můžete toto cvičení několikrát opakovat.

CVIČENÍ OBLASTI RAMEN

Zvedejte střídavě levé a pravé rameno nebo obě ramena najednou. pravé rameno alebo obe ramená naraz.

PROTAŽENÍ PAŽÍ

Protahuje levou a pravou paži střídavě směrem nahoru ke stropu. Ucítíte tlak na pravé a levé straně. Toto cvičení několikrát opakujte.

PROTAŽENÍ PŘEDNÍ STRANY STEHEN

Opřete se jednou rukou o stěnu, poté přitáhněte pravou nebo levou nohu dozadu, co nejblíže hýždím. Ucítíte příjemný tah v předním stehnu. Vydržte v této pozici pokud možno 30 sekund a opakujte toto cvičení dvakrát na každou nohu.

PROTAŽENÍ VNITŘNÍ STRANY STEHEN

Posaďte se na zem, kolena směřují k zemi. Přitáhněte chodidla co nejblíže k tříslům. Nyní opatrně tlačte kolena k zemi. Vydržte v této pozici pokud možno 30-40 sekund.

DOTEK PRSTŮ NA NOZE

Pomalu ohněte trup k zemi a snažte se dotknout rukama svých chodidel. Ohněte se co nejníže to jde. Vydržte v této pozici pokud možno 20-30 sekund.

PROTAŽENÍ ZADNÍ STRANY STEHEN, KOLENÍCH SVALŮ

Posaďte se na zem a natáhněte pravou nohu. Ohněte levou nohu a umístěte chodidlo na stehno pravé nohy. Nyní se pokuste pravou paží dosáhnou na pravé chodidlo. Vydržte v této pozici pokud možno 30-40 sekund.

PROTAŽENÍ LÝTKA/ACHILOVKY

Opřete se oběma rukama o zeď a přeneste na ni všechnu váhu těla. Poté vysuňte levou nohu dozadu a střídejte ji s pravou nohou. Tímto protahujete zadní část nohy. Vydržte v pozici pokud možno 30-40 sekund.

Prodávající poskytuje na tento výrobek prvnímu majiteli

následující záruky:

- záruku 5 let na rám a jeho části

- záruku 2 roky na ostatní díly

Záruka se nevztahuje na závady vzniklé:

1. zaviněním uživatele tj. poškození výrobku nesprávnou montáží, neodbornou repasí, užíváním v nesouladu se záručním listem např. nedostatečným zasunutím sedlové tyče do rámu, nedostatečným utáhnutím pedálů v klikách a klik ke středové ose

2. nesprávnou nebo zanedbanou údržbou

3. mechanickým poškozením

4. opotřebením dílů při běžném používání (např. gumové a plastové části, pohyblivé mechanismy jako ložiska klínový řemen, opotřebení tlačítek na computeru)

5. neodvratnou událostí a živelnou pohromou

6. neodbornými zásahy

7. nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo vysoké teploty, působením vody, neúměrným tlakem a nárazy, úmyslně pozměněným designem, tvarem nebo rozměry

Upozornění:

1. cvičení doprovázené zvukovými efekty a občasným vrzáním není závada bránící řádnému užívání stroje a tudíž nemůže být předmětem reklamace. Tento jev lze odstranit běžnou údržbou.

2. doba životnosti ložisek, klínového řemene a dalších pohyblivých částí může být kratší než je doba záruky

3. na stroje nutné provést odborné vyčištění a seřízení minimálně jednou za 12 měsíců

4. v době záruky budou odstraněny veškeré poruchy výrobku způsobené výrobní závadou nebo vadným materiálem výrobku tak, aby věc mohla být řádně užívána

5. reklamace se uplatňuje zásadně písemně s přesným označením typu zboží, popisem závady a potvrzeným dokladem o zakoupení

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ - informace k likvidaci elektrických a elektronických zařízení. Po

uplynutí doby životnosti přístroje nebo v okamžiku, kdy by oprava byla neekonomická, přístroj

nevhazujte do domovního odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených

sběrných místech, kde budou přijata zdarma. Správnou likvidací pomůžete zachovat cenné přírodní

zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví,

což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího

sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národního předpisy uděleny pokuty.

Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo

zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER

SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití nepřebírá

žádnou odpovědnost za jakýkoli patent.

MASTER SPORT s.r.o.

1. máje 69/14

709 00 Ostrava – Mariánské Hory

Czech Republic reklamace@nejlevnejsisport.cz

www.nejlevnejsisport.cz

ELIPTICAL MASTER E65- ERGOMETER

NÁVOD K POUŽITIU

Bezpečnostné upozornenie:

Ďakujeme, že ste kúpili náš výrobok. Napriek tomu, že venujeme všetko úsilie, aby sme zaistili najlepšiu kvalitu našich výrobkov, môžu sa objaviť jednotlivé vady, či prehliadnuté nedostatky. Ak zistíte vadu alebo chýbajúcu súčiastku, neváhajte a kontaktujte nás.

Pred začiatkom cvičenia si prosím dôkladne prečítajte nasledujúce informácie. Uchovajte návod pre prípadné neskoršie potreby opravy či náhradných dielov.

· Tento stroj je určený iba pre domáce účely a je testovaný pre maximálnu nosnosť 120 kg.

· Dôkladne dodržiavajte postup pri skladaní stroja.

· Používajte len vhodné náradie pre skladanie a ak bude potrebné, požiadajte o pomoc

ďalšej osoby.

· Umiestnite stroj na rovnú protišmykovú podlahu. Kvôli možnej korózii neodporúčame

používať stroj vo vlhkom prostredí. Stroj nesmie byť používaný vo vonkajšom prostredí.

· Skontrolujte pred a potom pravidelne čo 1-2 mesiace všetky spoje, či sú poriadne

dotiahnuté a sú v poriadku.

· Poškodené časti ihneď vymeňte, nepoužívajte stroj, kým nie je opravený. Používajte iba

originálne diely.

· Pre opravu používajte iba originálne náhradné diely. Kontaktujte dodávateľa.

· Nikdy stroj nepoužívajte, ak má poškodený kábel alebo zástrčku el. prúdu.

· Nepoužívajte pri čistení agresívne čistiace prípravky.

· Uistite sa, že začínate cvičiť iba po správnom zložení a kontrole stroja.

· Pri všetkých nastaviteľných častí dbajte na dodržanie maximálnej hranice pri nastavovaní.

· Tento stroj je určený pre dospelé osoby. Uistite sa, že deti cvičia na stroji len za dozoru

dospelej osoby.

· Uistite sa, že ste si vedomí možných rizík pri cvičení, ako napríklad pohyblivé časti počas

cvičenia. Majte ruky ďalej od pohyblivých častí.

· Upozornenie: nesprávne alebo nadmerné cvičenie môže spôsobiť poškodenie zdravia.

· Dodržujte prosím pokyny pre správne cvičenie v tréningových inštrukciách.

· Počas cvičenia a po ukončení tréningu zamedzte prístupu k náčinia deťom a zvieratám.

· Stroj môže byť používaný len jednou osobou (naraz).

· Ak sa počas cvičenia objavia bolesti hlavy či závraty, bolesť v hrudníku alebo iné

znepokojujúce príznaky, je nutné okamžite prerušiť cvičenie a poradiť sa s lekárom.

· Nevkladajte do otvorov žiadne súčiastky.

· Cvičte v pohodlnom voľnom oblečení a športovej obuvi s pevnou pätou.

· Používajte stroj iba pre daný účel

· Nepoužívajte stroj na plyšovom koberci alebo koberci s vysokým vlasom. Môže dôjsť k

poškodeniu koberca aj stroja.

· Dávajte pozor, nech nie je kábel v blízkosti horúcich plôch.

· Nepoužívajte stroj, ak sa v miestnosti použili aerosólové spreje alebo kde nie je dostatočný

prísun kyslíka. Iskry z motora by mohli spôsobiť vznietenie v tomto prostredí.

UPOZORNENIE: PRED TRÉNINGOM SA PORAĎTE S LEKÁROM. JE TO

NEVYHNUTNÉ V PRÍPADE OSÔB STARŠÍCH 35 ROKOV A OSÔB, KTORÉ MAJÚ ZDRAVOTNÉ PROBLÉMY. PRED POUŽITÍM FITNESS-NÁČINIA SI VŽDY PREČÍTAJTE VŠETKY NÁVODY. NENESIEME ZODPOVEDNOSŤ ZA ÚRAZY ALEBO POŠKODENIE PREDMETOV, KTORÉ BOLI SPÔSOBENÉ NESPRÁVNYM POUŽITÍM TOHTO VÝROBKU.

Tento návod slúži len na účely zákazníka. Dodávateľ neručí za chyby, ktoré môžu byť spôsobené prekladom či zmenami v technickej vybavenosti stroja.

Všetky zobrazované dáta a meranie tepovej frekvencie pomocou senzorov sú len približné a nemôžu byť použité pre lekárske účely.

Tento stroj spĺňa normu EN 957, časť 1 a 5, trieda HC (pre domáce použitie). UPOZORNENIE! Buďte opatrní pri rozbaľovaní krabice. Mohlo by dôjsť k poškodeniu

stroja.

skrutky potrebné k zloženiu

KROK 1.

#104-1 Ø 8.7× 20 ×1.5T

Plochá podložka

(2ks)

#80-1 5/16" × 15m/m

KROK 2.

skrutka (2ks)

#112. 3/8" × 23 × 1.5T

Zakrivená podložka (2ks)

#82. M5 × 15m/m

#77. 3/8" × 3"

skrutka (2ks)

#96. 3/8"

Krytá matica

(2ks)

skrutka

(4ks)

#84. M5 × 10m/m

skrutka (4ks)

#105. 5/16" ×23 ×1.5T Flat

podložka

(4ks)

#111. 5/16" × 1.5T

podložka

(6ks)

#113. 5/16" × 23 × 1.5T

#80. 5/16" × 15m/m

skrutka

(6ks)

Zakrivená podložka

(2ks)

skrutky potrebné k zloženiu

KROK 3.

KROK 4.

#74. 5/16" × 15m/m

Šesťhr. skrutka

(2ks)

#113. 5/16" × 23 ×1.5T

zakrivená podložka

(4ks)

#76. 5/16" × 1-3/4"

Šesťhr.skrutka

(6ks)

#102. Ø 8.7× 20 ×1.5T

Plochá podložka

(2ks)

#91. 5/16" × 7T

matice

(6ks)

#87. Ø3.5 × 12m/m

skrutka

(8ks)

Náradie potrebné k zloženiu

#118. Kombinovaný skrutkovač a imbusový kľúč

náradie

#116. 12 mm kľúč (1 ks)

#115. 13 &14 mm kľúč (1ks)

5mm (1ks)

Zloženie stroja:

KROK 1 predná stabilizačná tyč a spojenie ramien,

1. Pripevnite prednú stabilizačnú tyč (14) k spodnej časti rámu. Transportné kolieska sú smerom dopredu. Tyč dotiahnite pomocou 2 ks skrutiek 3/8 "× 3" (77), 2 ks zakrivených podložiek 3/8 "× 23m / m × 1.5T (112) a 2 ks matíc 3/8" (96) pomocou 13.14 / m kľúča (115).

2. Pripevnite 2 krytky (65) na ľavé a pravé pedálové rameno (5)

pomocou 4 skrutiek M5 × 15m / m (82) a použite kombinovaný kľúč M5 (118).

3. Zasuňte hriadeľ do ľavého ramena (7) cez objímku na ľavom

pedálovom ramene (5) a dotiahnite pomocou 1 skrutky 5/16 "× 15m / m (80-1), spoločne s plochou podložkou Ø8.7 × 20 × 1.5T (104-1). Použite kombinovaný kľúč (118). Rovnaký postup opakujte aj pre pravé rameno (8) a pravé pedálové rameno (5).

KROK 2 Pripevnenie tyče computeru

1. Pretiahnite kábel 1150m / m (36) cez tyč computeru (11) a potom dajte tyč

computeru do hlavného rámu a dotiahnite pomocou 6 skrutiek 5/16 "× 15m / m (80), 6 podložiek 5/16" × 1.5T (111), 4 plochých podložiek 5/16 "× 23m / m × 1.5T (105) a 2 zakrivených podložiek 5/16" × 23m / m × 1.5T (113). Použite kombinovaný kľúč M5 (118).

2. Zložte sťahovací pásik, ktorý drží kábel computeru (36) a zapojte konektory kábla

a 2 káble senzoru tepovej frekvencie (40) do computeru. Pripevnite computer na tyč computeru (35) pomocou 4 skrutiek M5 × 10m / m (84) a použite kombinovaný kľúč M5 (118). Dávajte pozor, aby ste nepricvikli káble.

KROK 3 Pripevnenie rukovätí

1. Pripevnite spodnú tyč rukoväte (ľavú - L) (9) k ľavej osi tyče computeru (11) a

spodnú tyč rukoväte (pravú - R) (10) k pravej osi tyče computeru (11). Dotiahnite ju pomocou 2 skrutiek 5/16 "× 15m / m (74) a 2 ks plochých podložiek Ø8.7 × 20m / m × 1.5T (102), použite kľúč 12m / m (116).

2. Uvoľnite čap hriadeľa (18) ktorý je na ľavom a pravom spojovacom ramene. Spojte

spojovacie rameno so spodnou tyčou rukoväte a zaistite čapom hriadeľa (18). Použite kombinovaný kľúč M5 (118) a kľúč 12m / m (116).

KROK 4 Spojenie ramien

1. Spojte pohyblivé rameno (L- ľavej) (15) s ľavou spodnou tyčou rukoväte a

pohyblivú rukoväť (R - pravú) (16) s pravou spodnou tyčou rukoväte. Všetko dotiahnite pomocou 6 skrutiek 5/16 "× 1-3 / 4" (76), 4 zakrivených podložiek 5/16 "× 23m / m × 1.5T 113) a 6 matíc 5/16" × 7T (91). Použite kľúč 12m / m (116) a

13.14 / m (115).

2. Pripevnite prednú krytku tyče (L-ľavú) (69) a zadný kryt tyče (L-ľavú) (69 ~ 1)

dohromady na ľavú tyč rukoväti dotiahnite pomocou 3 skrutiek Ø3.5 × 12m / m (87). Použite kombinovaný kľúč M5 (118). Tento postup zopakujte aj pre pravú stranu.

3. Pripevnite ľavý (L) (42) a pravý (R) (43) kryt na tyč computera dotiahnite pomocou

2 skrutiek Ø3.5 × 12L (87), použite kombinovaný kľúč (118).

Computer

TLAČÍTKA COMPUTERU START/STOP

· spúšťa a zastavuje cvičenie

· spúšťa program Body Fat

· stlačením a držaním tlačidla po dobu 3 sekúnd zresetujete všetky nastavené hodnoty na

nulu

DOWN

· znižuje hodnotu vybraných parametrov, v priebehu cvičenia znižuje hodnotu záťaže

· zvyšuje hodnotu vybraných parametrov, v priebehu cvičenia znižuje hodnotu záťaže

ENTER

· potvrdzuje vloženej hodnoty

RECOVERY

1. spúšťa funkciu Recovery (funkcia je aktívna iba vtedy, ak dostane computer signály z tepových senzorov). Funkcia slúži na vyhodnotenie kondície cvičenca pomocou sledovania rýchlosti poklesu tepovej frekvencie po cvičení. Interval sledovania tepu je 1 minúta, computer zobrazí výsledok v škále 1 až 6, kde 1 je najlepší výsledok a 6 značí veľmi slabú kondíciu cvičiaceho.

MODE

2. pri cvičení prepína zobrazovanej veličiny medzi RPM a SPEED, ODO a DIST, WATT a CALORIES

OBSLUHA COMPUTERU

Po zapnutí zvoľte pomocou tlačidiel UP a DOWN cvičebný program, jeho voľbu potvrďte tlačidlom ENTER. Na výber je 7 základných druhov programov: manuálny, prednastavené, programy WATT, programy Body Fat, programy podľa cieľovej tepovej frekvencie, programy riadené tepovou frekvenciou a užívateľské programy.

FUNKCE COMPUTERU

SPEED - zobrazuje aktuálnu rýchlosť v rozmedzí od 0 do 99,9 km / h alebo míľ / h RPM - zobrazuje aktuálny otáčky za minútu TIME - zobrazuje čas cvičenia v rozmedzí od 0 do 99:59. Užívateľ môže zadať cieľový čas cvičenia, computer potom odpočítava z tejto hodnoty. DIST - zobrazuje celkovú prejdenú vzdialenosť v rozmedzí od 0 do 999,9 km alebo míľ. Užívateľ môže zadať cieľovú vzdialenosť, computer potom odpočítava z tejto hodnoty. ODO - celková prejdená vzdialenosť doterajších cvičení v rozmedzí od 0 do 999,9 km alebo míľ CAL - zobrazuje množstvo spálených kalórií od 0 do 9999, používateľ môže zadať cieľovú hodnotu, computer potom odpočítava z tejto hodnoty. WATT - zobrazuje váš aktuálny výkon

HEART RATE - zobrazuje aktuálnu tepovú frekvenciu cvičiaceho v úderoch za minútu TARGET HR- užívateľ môže zadať cieľovú hodnotu HEART RATE, computer po dosiahnutí tejto hodnoty vydá zvukový signál PROGRAM - computer ponúka celkom 24 rôznych programov LEVEL - každý program je na obrazovke rotopeda zobrazený grafom, ktorý zachytáva čas a

profil danej trate. Computer zobrazuje 10 stĺpcov po ôsmich riadkoch. Ak nezmeníme hodnotu nastavenia TIME, každý stĺpček predstavuje 1-minútovú sekvenciu cvičenie (celé zobrazenej cvičenie potom predstavuje 10 x 1 minúta), každý riadok predstavuje 3 stupne intenzity záťaže (celkovo teda 24 stupňov).

MUSIC - computer umožňuje pripojiť MP3 prehrávač, smart phone alebo iný audio zdroj

Cvičenie Parametre:

TIME / DISTANCE / CALORIES / AGE / WATT / TARGET HEART RATE

Nastavenie parametrov Workout: Po výbere požadovaného cvičebného programu (ručné, prednastavené programy, Watt program, cieľová tepová frekvencia, srdcová frekvencia Control a užívateľský program), môžete prednastaviť niekoľko cvičiacich parametrov a požadované výsledky. Poznámka: Niektoré parametre nie sú nastaviteľné v niektorých programoch. Čas a vzdialenosť nemôže byť nastavený v rovnakom tréningu. Potom, čo program bol zvolený stlačením klávesu ENTER bude "Čas" parameter blesku. Pomocou Hore alebo Dole môžete nastaviť požadovanú hodnotu času. Stlačením klávesy ENTER vstupné hodnoty. Blikanie riadok sa presunie na ďalší parameter. Pokračovať v používaní Hore alebo Dole. Stlačte tlačidlo START / STOP pre začiatok cvičenia.

ZOBRAZOVANÉ HODNOTY

1.Keď sa zobrazí 0.0, vzdialenosť sa bude

Computerom zobrazované hodnoty slúžia LEN pre ZÁKLADNÚ orientáciu užívateľa nemôžu byt využívané pre Lekárske účely.

prednasta

Hodnoty rozsah

0:00 až

TIME/čas

99:59

DISTANC

0,00 až

E/vzdialen

999,0

osť

CALORIE

0 až 9995 0,0 5

S/kalorie

vená

hodnota

00:00 1:00

0,00 1,0

krok + -

1. keď sa zobrazí 0:00, čas sa bude načítať.

2. keď bude čas v rozmedzí 1: 00-99: 00, bude sa odpočítavať k nule.

načítať.

2.Keď bude 1.0 ~ 999.0, bude sa

odpočítavať k nule.

1.Keď sa zobrazí 0, kalórie sa budú načítať.

2.Keď budú kalórie v rozmedzí 5 ~ 9995,

Budú sa potom odpočítavať k nule.

Popis

WATT/výk

40 až 250 100 5

AGE/vek 10 až 99 30 1

Hodnoty výkonu môžu byť nastavené len

v programe podľa výkonu.

Target HR (program podľa tepovej frekvencie) je závislý na hodnote veku. Keď tepová frekvencia prekročí cieľovú hodnotu, číslo tepovej frekvencie bude blikať.

PULSE/tep.f

60 až 220 90 12

rekvencia

Potom, čo si používateľ zvolí program, má možnosť zmeniť nastavenia niektorých veličín.

Nastavenie parametrov pre program podľa tepovej frekvencie

Vybraná veličina je zvýraznená blikaním, pomocou klávesov UP a DOWN je možné meniť jej hodnotu, po nastavení sa potvrdí tlačidlom ENTER. Po nastavení všetkých hodnôt spustíme program tlačidlom START/STOP.

PROGRAMY Program P1 – manuálny

Program vyberiete pomocou tlačidiel UP a DOWN, potvrdíte tlačidlom ENTER. Prvá veličina, ktorú je možné nastaviť je TIME, nastavenie vykonáme pomocou tlačidiel UP a DOWN, potvrdíme tlačidlom ENTER a postupujeme k nastaveniu ďalších veličín. (ak nastavíme hodnotu TIME, hodnota DISTANCE nemôže byť nastavená). Po nastavení veličín program spustíme tlačidlom START / STOP.

Poznámka: Ak ktorákoľvek z nastavených veličín klesne na nulu, computer zastaví cvičenia a ohlási sa pípnutím. Po stlačení tlačidla START / STOP môže užívateľ dôjsť program do konca.

Programy P2 až P13 – prednastavené

Computer ponúka 12 prednastavených programov s rôznou intenzitou záťaže a rôznym profilom trate.

ROLLING VALLEY

FAT BURN RAMP

STEPS OBSTACLE

INTERVALS PLATEAU

CLIMBING OFF ROAD

HILL FASTREK

Jeden z programov vyberiete pomocou tlačidiel UP a DOWN, potvrdíte tlačidlom ENTER. Aj v týchto programoch je možné nastaviť niektoré veličiny, prvá veličina, ktorú je možné nastaviť je TIME, nastavenie vykonáme pomocou tlačidiel UP a DOWN, potvrdíme tlačidlom ENTER a postupujeme k nastaveniu ďalších veličín. (ak nastavíme hodnotu TIME, hodnota DISTANCE nemôže byť nastavená). Po nastavení veličín program spustíme tlačidlom START / STOP. Počas cvičenia môžeme upraviť intenzitu záťaže pomocou tlačidiel UP a DOWN.

Program P14 – Watt Control program

Computer bude automaticky regulovať intenzitu záťaže v závislosti na rýchlosti jazdy tak, aby výkon užívateľa dosahoval zadané hodnoty. Program vyberiete pomocou tlačidiel UP a DOWN, potvrdíte tlačidlom ENTER. Prvá veličina, ktorú je možné nastaviť je TIME, nastavenie vykonáme pomocou tlačidiel UP a DOWN, potvrdíme tlačidlom ENTER a postupujeme k nastaveniu ďalších veličín. (ak nastavíme hodnotu TIME, hodnota DISTANCE nemôže byť nastavená). Po nastavení veličín program spustíme tlačidlom START / STOP.

Program Body Fat Measurement

Program vyberiete pomocou tlačidiel UP a DOWN, potvrdíte tlačidlom ENTER. Prvá veličina, ktorú je možné nastaviť je GENDER (pohlavie), nastavenie vykonáme pomocou tlačidiel UP a DOWN, potvrdíme tlačidlom ENTER a postupujeme na nastavenie ďalších veličín (HEIGHT výška, WEIGHT - váha, AGE - vek). Po nastavení veličín program spustíme tlačidlom START / STOP. Je nutné držať ruky na senzoroch tepu na riadidlách.

Poznámka: Podľa veličiny FAT rozlišuje computer 9 možných typov stavby tela. Typ 1: 5-9%, typ 2: 10-14%, typ 3: 15-19%, typ 4: 20-24%, typ 5: 25-29%, typ 6: 30-34%, typ 7 : 35-39%, typ 8: 40-44% a typ 9: 45-50%. BMR: Basal Metabolic Rate – index udávajúci denné množstvo vydanej energie (bazálnej metabolizmus)

BMI: Body Mass Index – index udávajúci typ tela podľa výšky a váhy.

Program Target Heart Rate

Computer bude automaticky regulovať intenzitu záťaže, aby tepová frekvencia užívateľa dosahovala zadané hodnoty. Program vyberiete pomocou tlačidiel UP a DOWN, potvrdíte tlačidlom ENTER. Prvá veličina, ktorú je možné nastaviť je TIME (čas), nastavenie vykonáme pomocou tlačidiel UP a DOWN, potvrdíme tlačidlom ENTER a postupujeme k nastaveniu ďalších veličín (ak nastavíme hodnotu TIME, hodnota DISTANCE nemôže byť nastavená). Po nastavení veličín program spustíme tlačidlom START / STOP. Je nutné držať ruky na senzoroch tepu na riadidlách.

Upozornenie:

Ak sú hodnoty tepovej frekvencie nad alebo pod 5 nastavenou hodnotou, computer bude

nastavovať záťaž automaticky. Hodnoty kontrolujte približne každých 10 sekúnd. Ak sa signál stratí, computer ponechá záťaž rovnakú po dobu 60 sekúnd, potom záťaž znižuje o 1 stupeň každých 10 sekúnd

Použitie hrudného pásu (nie je súčasťou balenia)

1. Pripevnite snímač k elastickému pásku zacvaknutím do seba.

2. Nastavte pásik tak, aby bol pevný, ale zase aby ste sa cítili pohodlne.

3. Dajte snímač s logom smerom von doprostred hrudníka pod prsia (niektorí ľudia musia

snímač dať trochu doľava od stredu). Nakoniec zacvaknite guľatý koniec opasku a dajte ho okolo hrudníka.

4. Dajte snímač priamo pod prsné svaly.

5. Pot je najlepší vodič pre meranie tepovej frekvencie. Ale tiež

môžete navlhčiť čistou vodou elektródy (2 rebrované oválne plochy na spodnej strane snímača). Odporúčame tiež nasadiť si snímač niekoľko minút pred začiatkom cvičenia. Niektorí ľudia, vďaka štruktúre tela, potrebujú väčší čas na získanie stabilného signálu zo snímača. Po zahriatí tela cvičením sa tento problém stratí. Nosenie oblečenia cez snímač nemá vplyv na funkciu a signál.

6. prijímač / snímač musí byť v určitej vzdialenosti od seba pre dosiahnutie silného stabilného signálu. Vzdialenosť sa môže niekedy líšiť, ale všeobecne by ste mali byť priamo pri stroji. Nosenie hrudného pásu priamo na tele zaisťuje správnu

funkciu. Ak by ste chceli nosiť hrudný pás na tričku, mali by ste navlhčiť tričko v mieste, kde budú snímacie elektródy.

Program podľa tepovej frekvencie Programové zobrazenie

Computer bude automaticky regulovať záťaž podľa vašej tepovej frekvencie. Môžete si vybrať zo 4 percentuálnych hodnôt z cieľovej tepovej frekvencie:

55% cieľová TF = 55% z (220-vek) 65% cieľová TF = 65% z (220-vek) 75% cieľová TF = 75% z (220-vek) 85% cieľová TF = 85% z (220-vek) (Príklad: 55% - tzn. 55% z vašej maximálnej tepovej frekvencie. Maximálna tepová frekvencia

sa určí vzorcom 220-vek. Ak máte 40 rokov, 55% z MaxTF je 99 tepov / min) Computer bude meniť záťaž tak, aby udržal vašu tepovú frekvenciu na hodnote 99 tepov / min.

Vyberte jeden z programov podľa tepovej frekvencie pomocou tlačidiel UP alebo DOWN a

potom stlačte ENTER. Najskôr bude blikať "čas". Hodnotu času nastavíte pomocou tlačidiel UP alebo DOWN. Stlačte ENTER pre uloženie a prejdete na nastavenie ďalšieho parametra.

** (Ak si nastavíte požadovanú dobu cvičenia - TIME, potom už nemôžete nastaviť vzdialenosť -

DISTANCE. Vždy buď čas alebo vzdialenosť) Upozornenie: Ak sú hodnoty tepovej frekvencie nad alebo pod 5 nastavenou hodnotou, computer bude

nastavovať záťaž automaticky. Hodnoty kontrolujte približne každých 10 sekúnd. Ak sa

signál stratí, computer ponechá záťaž rovnakú po dobu 60 sekúnd, potom záťaž znižuje

o 1 stupeň každých 10 sekúnd

Poznámka: Ak ktorákoľvek z nastavených veličín klesne na nulu, computer zastaví

cvičenia a ohlási sa pípnutím. Po stlačení tlačidla START / STOP môže užívateľ

dôjsť program do konca.

Uživatelské programy

Profil programu

Computer ponúka 4 užívateľské programy. Program vyberiete pomocou tlačidiel UP a DOWN, potvrdíte tlačidlom ENTER. Prvá veličina, ktorú je možné nastaviť je TIME (čas), nastavenie vykonáme pomocou tlačidiel UP a DOWN, potvrdíme tlačidlom ENTER a postupujeme k nastaveniu ďalších veličín (ak nastavíme hodnotu TIME, hodnota DISTANCE nemôže byť nastavená). Po nastavení veličín nastavíme jednotlivé stĺpčeky s intenzitou záťaže (celkom 10), program spustíme tlačidlom START / STOP. Je nutné držať ruky na senzoroch tepu na riadidlách.

CVIČEBNÉ INŠTRUKCIE UPOZORNENIE: pred začiatkom akéhokoľvek cvičenia konzultujte váš

zdravotný stav so svojim lekárom. Toto je dôležité hlavne pre osoby staršie 35 rokov alebo pre osoby s existujúcimi zdravotnými problémami. Hodnota tepovej frekvencie nie je určená pre lekárske účely. Hodnota tepovej frekvencie slúži pre porovnanie tepovej frekvencie jedného užívateľa v čase.

Schopnosť vášho srdca a pľúc a ako účinne je kyslík rozvádzaný krvou do svalov, to sú dôležité faktory vašej výkonnosti. Funkcie vašich svalov je závislá na kyslíku, ktorý dodáva energiu pre denné aktivity - nazývaná aeróbnou aktivitou. Keď ste fit, vaše srdce nemusí pracovať tak ťažko. Ako môžete vidieť, vaša kondícia sa postupne cvičením zlepšuje a vy sa cítite zdravší a spokojnejší.

Zahrievacie / Strečingové cvičenie Úspešné cvičenie začína zahrievacími cvičeniami a končí upokojujúcimi cvičeniami. Zahrievacie cvičenie pripraví vaše telo na nasledujúce nároky pri cvičení. Vďaka upokojujúcim cvičením sa vyhnete svalovým problémom. Ďalej tu nájdete popisy cvičenia pre rozohriatie a ukľudnenie. Majte, prosím, na pamäti nasledujúce body:

· Opatrne rozohrejte každú svalovú skupinu, cvičenia budú trvať 5 až 10 minút. Cvičenia sú vykonávané správne, ak cítite príjemný ťah v odpovedajúcich svaloch.

· Rýchlosť nehrá žiadnu úlohu počas naťahovacích cvičení. Je nutné sa vyvarovať rýchlym a trhavým pohybom.

PRETIAHNUTIE KRKU Ukloňte hlavu doprava až ucítite v krku tlak. Pomaly pokladajte hlavu dole k hrudníku v polkruhu a potom vytočte hlavu doľava. Znovu ucítite príjemný ťah v krku. Individuálne môžete toto cvičenie niekoľkokrát opakovať.

CVIČENIE OBLASTI RAMIEN Zdvíhajte striedavo ľavé a pravé rameno alebo obe ramená naraz. pravé rameno alebo obe ramená naraz.

PRETIAHNUTIE PAŽÍ

Preťahuje ľavú a pravú pažu striedavo smerom hore k stropu. Ucítite tlak na pravej a ľavej strane. Toto cvičenie niekoľkokrát opakujte.

PRETIAHNUTIE PREDNEJ STRANY STEHIEN

Oprite sa jednou rukou o stenu, potom pritiahnite pravú alebo ľavú nohu dozadu, čo najbližšie sedacím svalom. Ucítite príjemný ťah v prednom stehne. Vydržte v tejto pozícii pokiaľ možno 30 sekúnd a opakujte toto cvičenie dvakrát na každú nohu.

PRETIAHNUTIE VNÚTORNEJ STRANY STEHIEN Posaďte sa na zem, kolená smerujú k zemi. Pritiahnite chodidlá čo najbližšie k trieslam. Teraz opatrne tlačte kolená k zemi. Vydržte v tejto pozícii pokiaľ možno 30-40 sekúnd.

DOTYK PRSTOV NA NOHE Pomaly ohnite trup k zemi a snažte sa dotknúť rukami svojich chodidiel. Ohnite sa čo najnižšie to ide. Vydržte v tejto pozícii pokiaľ možno 20-30 sekúnd.

PRETIAHNUTIE ZADNEJ STRANY STEHIEN, KOLIEN SVALOV

Posaďte sa na zem a natiahnite pravú nohu. Ohnite ľavú nohu a umiestnite chodidlo na stehno pravej nohy. Teraz sa pokúste pravou pažou dosiahnuť na pravé chodidlo. Vydržte v tejto pozícii pokiaľ možno 30-40 sekúnd.

PRETIAHNUTIE LÝTKA/ACHILOVKY Oprite sa oboma rukami o stenu a preneste na ňu všetku váhu tela. Potom vysuňte ľavú nohu dozadu a striedajte ju s pravou nohou. Týmto preahujete zadná časť nohy. Vydržte v pozícii pokiaľ možno 30-40 sekúnd.

Predávajúci poskytuje na tento výrobok prvému

majiteľovi nasledujúce záruky:

- Záruku 5 rokov na rám a jeho časti

- Záruku 2 roky na ostatné diely

Záruka se nevzťahuje na závady vzniknuté:

1. zavinením užívateľa t. j. Poškodenie výrobku nesprávnou montážou, neodbornou repasiou, užívaním v nesúlade so záručným listom napr. Nedostatočným zasunutím sedlovej tyče do rámu, nedostatočným utiahnutím pedálov v kľukách a kľúk k stredovej osi

2. nesprávnou alebo zanedbanou údržbou

3. mechanickým poškodením

4. opotrebovaním dielov pri bežnom používaní (napr. Gumové a plastové časti, pohyblivé mechanizmy ako ložiská klinový remeň, opotrebenie tlačidiel na computeru)

5. neodvratnou udalosťou a živelnou pohromou

6. neodbornými zásahmi

7. nesprávnym zaobchádzaním, či nevhodným umiestnením, vplyvom nízkej alebo vysokej teploty, pôsobením vody, neúmerným tlakom a nárazmi, úmyselne pozmeneným designom, tvarom alebo rozmermi

Upozornenie:

1. cvičenie sprevádzajúce zvukovými efektami a občasným vŕzganím nie je závada brániaca riadnemu užívaniu stroja a teda nemôže byť predmetom reklamácie. Tento jav možno odstrániť bežnou údržbou.

2. doba životnosti ložísk, klinového remeňa a ďalších pohyblivých častí môže byť kratšia ako je doba záruky

3. na stroje nutné vykonať odborné vyčistenie a nastavenie minimálne raz za 12 mesiacov

4. v dobe záruky budú odstránené všetky poruchy výrobku spôsobené výrobnou závadou alebo vadným materiálom výrobku tak, aby vec mohla byť riadne užívaná

5. reklamácia sa uplatňuje zásadne písomne s presným označením typu tovaru, popisom závady a potvrdeným dokladom o zakúpení

OCHRANA ŽIVOTNÉHO PROSTREDIA - informácie k likvidácii elektrických a

elektronických zariadení. Po uplynutí doby životnosti prístroja alebo v okamihu, kedy by oprava bola neekonomická,

prístroj nevhadzujte do domového odpadu. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach, kde budú prijaté zdarma. Správnou likvidáciou pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.

Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť MASTER SPORT s.r.o. pre použitie informácií obsiahnutých v tomto návode na použitie nepreberá žiadnu zodpovednosť za akýkoľvek patent.

MASTER SPORT s.r.o.

1. máje 69/14 709 00 Ostrava – Mariánské Hory

Czech Republic reklamace@nejlevnejsisport.cz www.nejlevnejsisport.cz

ELIPTICAL MASTER E65- ERGOMETER

INSTRUKCJA OBSŁUGI

Informacja bezpieczeństwa:

Dziękujemy za zakupienie naszego produktu. Pomimo tego, że wkładamy duży wysiłek, żeby zapewnić dobrą jakość naszego towaru, to mogą się czasami zdarzyć pojedyńcze wady lub drobne usterki. Jeżeli zostanie odkryta jakaś wada lub brakująca część, to prosimy o kontakt z nami.

Przed rozpoczęciem ćwiczenia należy dokładnie przeczytać poniższe informacje. Prosimy o przechowywanie instrukcji obsługi dla wypadu późniejszej potrzeby naprawy albo części zamiennych.

· Urządzenie jest przeznaczone wyłacznie do użytku domowego, zostało przetestowane do maksymalnego obciążenia 120 kg.

· Dokładnie dotrzymywać instrukcję zmontowania maszyny.

· Do ymontowania maszyny żywać tylko odpowiednie narzędzia , w razie potrzeby poprosić

o pomoc inną osobę.

· Urządzenie należy ustawić na prostej, nieśliskiej powierzchni. Doradzamy nie stawiać urządzenia w wilgotnym środowisku z powodu możliwej korozji. Maszyna nie może być używana nazewnątrz.

· Przed pierwszym użyciem a następnie co miesiąc lub dwa należy przejrzeć wszystkie połączenia, czy nie doszło do uszkodzenia.

· Jeżeli doszło do uszkodzenia, prosimy wyjąć zepsute części i nie używać produktu do czasu jego naprawy. Używać tylko części oryginalnych.

· Naprawiać tylko oryginalnymi częściami zamiennymi. Prosimy o kontakt z dostawcą.

· Nigdy nie używać w wypadku uszkodzenia kabla lub wtyczki elektrycznej.

· Nie czyścić agresywnymi środkami czystości.

· Prosimy upewnić się, że pierwsze ćwiczenie rozpocznie się dopiero po prawidłowym

montażu i ponownej kontroli.

· Jeżeli można regulować wysokość ustawienia którejś części, prosimy się upewnić, że nie przekroczono maksymalnej granicy ustawienia.

· Produkt jest przeznaczony dla dorosłych. Prosimy się upewnić, że dzieci ćwiczą na urządzeniu tylko pod nadzorem dorosłych.

· Prosimy się upewnić, że osoby używające produkt wiedzą o wszystkich ryzykach, np. o częściach ruchomych. Prosimy trzymać ręce zdala od części ruchomych.

· Ostrzeżenie: niewłaściwe lub nadmierne ćwiczenie może negatywnie wpłynąć na Twoje zdrowie.

· Prosimy dotrzymywać instrukcji, by używać produkt poprawnie.

· Po ukończeniu ćwiczenia i podczas trwania ćwiczenia zabezpieczyć dostęp dzieci i

zwierząt do maszyny.

· Z maszyny może korzystac tylko jedna osoba (jednocześnie).

· Jeżeli podczas ćwiczenia pojawią się kręcenie w głowie lub głowa albo klatka piersiowa

rozpocznie boleć, czy też w wypadku innych objawów, należy natychmiast przerwać ćwiczenie i skonsultować się z lekarzem.

· Nie wkładać do otworu żadnych części.

· Ćwiczyć w wygodnej, luźnej odzieży i w butach z mocną piętą.

· Używać tylko dla określonego przeznaczenia.

· Nie używać na pluszowym dywanie albo dywanie z dĸugimi włosami, możliwe

uszkodzenie dywanu i maszyny.

· Uważać, żeby kabel nie był blisko gorących powierzchnii.

· Nie używać przyrządu w pomieszczeniu, gdzie były używane spreje aerorosolowe albo

którą nie można poprawnie wietrzyć i nie ma wystarczający dostęp tlenu. Iskry z silnika mogą spowodować pożar w tym środowisku.

UWAGA: Przed przystąpieniem do ćwiczeń należy skonsultować się z lekarzem. Bezwarunkowo wymagane u osbób powyżej 35 roku życia i tych, które mają problemy zdrowotne. Przed rozpoczęciem używania maszyny należy zawsze przeczytać wszystkie instrukcje. Dostawca nie ponosi winy za wypadki lub uszkodzenie maszyny spowodowane niewłaściwym używaniem urządzenia.

Ta instrukcja służy tylko dla celów klienta. Dostawca nie ponosi winy za błędy spowodowane niewłaściwym tłumaczeniem lub zmianami w technicznej specyfikacji urządzenia.

Wszystkie dane na liczniku służą wyłącznie dla orientacji i nie mogą być stosowane w celach medycznych.

To urządzenie odpowiada normie EN 957, część 1 i 5, klasa HC (dla użytku domowego). OSTRZEŻENIE! Uważać podczas rozpakowywania paczki, żeby nie doszło do uszkodzenia urządzenia.

Śruby potrzebne do zmontowania

KROK 1.

#104-1 Ø 8.7× 20 ×1.5T

płaska podkładka

(2szt.)

#80-1 5/16" × 15m/m

KROK 2.

śruba (2szt.)

#112. 3/8" × 23 × 1.5T

zgięta podkładka (2szt.)

#82. M5 × 15m/m

#77. 3/8" × 3"

śruba (2szt.)

#96. 3/8"

zakryta matka

(2szt.)

śruba

(4szt.)

#84. M5 × 10m/m

śruba (4szt.)

#105. 5/16" ×23 ×1.5T Flat

podkładka

(4szt.)

#111. 5/16" × 1.5T

podkładka

(6szt.)

#113. 5/16" × 23 × 1.5T

#80. 5/16" × 15m/m

śruba

(6szt.)

zgięta podkładka

(2szt.)

Śruby potrzebne do zmontowania

KROK 3.

KROK 4.

#74. 5/16" × 15m/m

śruba

(2szt.)

#113. 5/16" × 23 ×1.5T z

zgięta podkładka

(4szt.)

#76. 5/16" × 1-3/4"

śruba

(6szt.)

#102. Ø 8.7× 20 ×1.5T

płaska podkładka

(2szt.)

#91. 5/16" × 7T

matka (6szt.)

#87. Ø3.5 × 12m/m

śruba

(8szt.)

Narzędzia potrzebne do zmontowania

narzędzia

#116. 12 mm klucz (1 szt.)

#115. 13 &14 mm klucz (1szt.)

#118. kombinowany śrubokręt z kluczem

imbusowym 5mm

(1szt)

Zmontowanie urządzenia

KROK 1 przedni drąg stabilizacyjny i połączenie ramion

· Przymocować przedni drąg stabilizacyjny (14) do dolnej części ramy. Koła transportowe zmierzają doprzodu. Drąg dociągnąć za pomocą 2 szt. śruby 3/8" × 3" (77), 2 szt. zgiętych podkładek 3/8" × 23m/m × 1.5T (112) a 2 szt. matek 3/8" (96) za pomocą 13.14m/m klucza (115).

· Przymocować 2 os osłony (65) na lewe i prawe ramię pedału (5) za pomocy 4 śrub M5 × 15m/m (82) i użyć klucza kombinowanego M5 (118).

· Wsunąć wał do lewego ramienia (7) przez tuleję na lewym ramieniu pedału (5)

dociągnąć za pomocą 1 śruby 5/16" × 15m/m (80-1), wraz z płaską podkładką

Ø8.7 × 20 ×1.5T (104-1). Użyć klucza kombinowanego (118). Tak samo zrobić z

prawym ramieniem (8) i prawym ramieniem pedału (5).

KROK 2 Przymocowanie drągu computeru

· Przeciągnąć kabel 1150m/m (36) przez drąg computera (11), a otem wĸożyć drąg computera do głównej ramy, dociągnąć za pomocą 6 śrub 5/16" × 15m/m (80), 6 podkładek 5/16" × 1.5T(111), 4 płaskich podkładek 5/16" × 23m/m × 1.5T (105) i 2 zgięte podładki 5/16" × 23m/m × 1.5T (113). Użyć klucza kombinowanego M5 (118).

· Zdjąć opaskę, która trzyma kabel computera (36) i podłączyć konektory kabla oraz

2 kable senzorów pulsu (40) do computera. Przymocować computer do drągu computera (35) za pomocą 4 śrub M5 × 10m/m (84) i użyć klucza kombinowanego M5 (118). Uważać, żeby nie przymknąć kabli.

KROK 3 Przymocowanie rękojeści

· Przymocować dolny drąg rękojeści (lewy – L) (9) do lewej osi drągu computera (11) i dolny drąg rękojeści (prawy – R) (10) do lewej osi drągu computera (11). Doociągnąć za pomocą 2 śrub 5/16" × 15m/m (74) i 2 szt. płaskich podkładek Ø8.7 × 20m/m × 1.5T (102), użyć klucza 12m/m (116).

· Rozluźnić kołek wału (18), który jest zamieszczony na lewym i prawym ramieniu łączącym. . Połączyć ramię łączące z dolnym drągiem rękojeści i zapezpieczyć

kołkiem wału. (18). Użyć klucza kombinowanego M5 (118) i klucz 12m/m (116).

KROK 4 Łączenie ramion

3. Połączyć ruchome ramię (L- lewe) (15) z lewym dolnym drągiem rękojeści a

ruchomą rękojeść (R – pravou) (16) z prawym dolnym drągiem rękojeści . Wszystko dociagnąć za pomocą 6 śrub 5/16" ×1-3/4" (76),4 zgiętych podkładek 5/16" × 23m/m × 1.5T 113) i 6 matek 5/16" × 7T (91). Użyć klucza 12m/m (116) i

13.14m/m (115).

4. Przymocować przednią osłonę drągu (L-lewą) (69) i tylną osłonę drągu (L-lewą) (69~1) razem do lewego drągu rękojeści, dociągnąć za pomocą 3 śrub Ø3.5 × 12m/m (87). Użyć klucza kombinowanego M5 (118). To same zrobić z prawą stroną.

5. Przymocować lewą (L) (42) i prawą (R) (43) osłonę do drągu computera, dociągnąć za pomocą 2 śrub Ø3.5 × 12L (87), użyć klucza kombinowanego (118).

Computer

PRZYCISKI KOMPUTERA START/STOP

· uruchamia I zatrzymuje trening

· uruchamia program Body Fat

· naciśnięcie i pytrzymanie przycisku w czasie 3 sekund zresetuje wszystkie

wartości do zera

DOWN

· zmniejsza wartośc wybranych parametrów

· zwiększa wartośc wybranych parametrów

ENTER

· potwierdza wybrane wartości

RECOVERY

· uruchamia funkcję Recovery (funkcja jest akywna wtedy, gdy komputerpobiera

sygnał z czujników pomiarów tętna). Funkcja ta służy do oceny stanu osoby ćwiczącej, poprzez monitorowanie szybkości spadku tętna po wysiłku. Interval to 1 minuta, komputer wyświetla wynik w przedziale 1-6, gdzie 1 to najlepszy wynik, a 6 oznacza bardzo słabą kondycję ćwiczącego.

MODE

· podczas treningu przełącza pomiędzy funkcjami i RPM a SPEED, ODO a DIST,

WATT i CALORIES

OBSŁUGA KOMPUTERA

Po włączeniu zasilania za pomocą przycisków UP i DOWN wybierz program ćwiczeń, jego wybór potwierdź z ENTER.Do wyboru jest 7 podstawowych typów programów: manualny lub gotowe programy.

FUNKCJE KOMPUTERA SPEED – wyświetla aktualną prędkość od 0 do 99,9 km/h lun mil/h RPM – wyświetla ilość okrążeń na minutę TIME – wyświetla czas ćwiczenia od 0 do 99:59. Użytkownik może zadać zadać czas

treningu, wtedy komputer odlicza do zera. DIST – wyświetla całkowity pokonany dystans w zakresie od 0 do 999,9 km lub mil. Użytkownik może zadać dystans do pokonania treningu, wtedy komuter odlicza do zera.

ODO – wyświetla dystans aktualnego treningu w zakresie od 0 do 999,9 km lub mil CAL – wyśwetla ilość spalonych kalorii od 0 do 9999, Użytkownik może zadać kalorie

do spalenia pokonania treningu, wtedy komuter odlicza do zera.

WATT – wyświetla aktualną wydajność HEART RATE –wyświetla aktualne tętno w uderzeniach na minutę. TARGET H. R.- użytkownik moze zadać maksymalne tętno HEART RATE, komputer

po dotarciu do tej wartości wydaje sygnał dźwiękowy

PROGRAM – komputer oferuje 24 różych programów LEVEL - Każdy program jest wyświetlany na ekranie bieżni za pomocą wykresu, który

wychwytuje czas i profil. Komputer wyświetla 10 kolumn w ośmiu wierszach. Jeśli nie chcesz zmieniać ustawienia wartości w czasie, każda kolumna przedstawia 1 minutową sekwencje ćwiczeń każda linia reprezentuje 3 stopnie intensywności ćwiczeń (tj. zazwyczaj 24 stopni). MUSIC – komputer pozwala na podłączenie MP3, telefonu smart phone I innych tego typu urządzeń

WYŚWIETLANE WARTOŚCI

Wyświetlane wartości powinny być używane wyłącznie do podstawowej orientacji użytkownika, nie mogą być używane w celach medycznych.

Wartości zakres

TIME 0:00 až 99:59 00:00 1:00 DISTANCE 0,00 až 999,0 0,00 1,0 CALORIES 0 až 9995 0,0 5 WATT 40 až 250 100 5 AGE 10 až 99 30 1 PULSE 60 až 220 90 12

Po wybraniu tego programu użytkownik ma możliwość ustawienia pewnych zmiennych.Wybrana wartość jest podświetlona przez miga, za pomocą UP i DOWN można zmienić jego wartość, po ustawieniu nalezy nacisnąc ENTER, aby potwierdzić. Po ustawieniu wszystkich wartości, aby uruchomić program poprzez naciśnięcie przycisku START / STOP.

Wartości

krok + -

domyślne

PROGRAMY Program P1 – manualny

Program wybierz za pomocą przycisków UP i DOWN, potwierdź przyciskiem ENTER. Pierwszą zmienną, można skonfigurować ustawieniem czasu przy użyciu przycisków UP i DOWN i zatwierdzić przyciskiem ENTER i postępować, aby ustawić inne parametry. (W przypadku ustawienia wartości czasu, wartość odległości nie można ustawić). Po ustawieniu parametrów, aby uruchomić program naciśnij START / STOP.

Uwaga: Jeżeli którakolwiek z wartości zadanej dojdzie do zera, komputer zatrzyma wykonywanie i zgłosi sygnał. Po naciśnięciu przycisku START / STOP, użytkownik może dotrzeć do końca programu.

Programy P2 do P13 – gotowe

Komputer oferuje 12 gotowych programów o różnej intensywności obciążenia

ROLLING VALLEY

FAT BURN RAMP

STEPS OBSTACLE

INTERVALS PLATEAU

CLIMBING OFF ROAD

HILL FASTREK

Każdy z programów wybierz za pomocą przycisków UP i DOWN, potwierdź przyciskiem ENTER. Pierwszą zmienną, można skonfigurować ustawieniem czasu przy użyciu przycisków UP i DOWN i zatwierdzić przyciskiem ENTER i postępować tak samo aby ustawić inne parametry. (W przypadku ustawienia wartości czasu, wartość odległości nie można ustawić). Po ustawieniu parametrów, aby uruchomić program naciśnij START / STOP.

Program P14 – Watt Control program

Komputer bedzie automatycznie regulował intensywność obciążenia w zależnośći od prędkości, tak by wydajność użytkownika osiągała zadaną wartość. Program wybierz za pomocą przycisków UP I DOWN I potwierdź naciskając ENTER Pierwszą zmienną, można skonfigurować ustawieniem czasu przy użyciu przycisków UP i DOWN i zatwierdzić przyciskiem ENTER i postępować tak samo aby ustawić inne parametry. (W przypadku ustawienia wartości czasu, wartość odległości nie można ustawić).

Program Body Fat Measurement

Program wybierz za pomocą przycisków UP i DOWN, potwierdź przyciskiem ENTER. Pierwsza zmienna,którą należy nastawić jest GENDER (płeć), ustaw za pomocą przycisków UP i DOWN, potwierdź przyciskiem ENTER I przystąp do ustawienia następnych wartości (HEIGHT – wzrost, WEIGHT – waga, AGE – wiek). Po ustawieniu wszystkich wartości potwierdź aby uruchomić za pomocą przycisku START/STOP. Ważne jest aby trzymać ręce na czujnikach.

Uwaga: Według poziomu tkanki tłuszczowej komputer rozróżnia 9 możliwych typów: Typ 1: 5-9%, typ 2: 10-14%, typ 3: 15-19%, typ 4: 20-24%, typ 5: 25-29%, typ 6: 30-34%, typ 7: 35-39%, typ 8: 40-44% i typ 9: 45-50%. BMR: Basal Metabolic Rate – BMI: Body Mass Index – wskaźnik masy ciala-Współczynnik ten określa minimalną ilość kalorii niezbędnych do

zachowania podstawowych funkcji organizmu Program Target Heart Rate

Komputer będzie automatycznie regulował intensywność obciążenia, tak aby tętnno utrzymywało się na wskazanym poziomie. Program wybierz za pomocą przycisków UP i DOWN, potwierdź przyciskiem ENTER. Pierwszą zmienną, można skonfigurować ustawieniem czasu przy użyciu przycisków UP i DOWN i zatwierdzić przyciskiem ENTER i postępować tak samo aby ustawić inne parametry. (W przypadku ustawienia wartości czasu, wartość odległości nie można ustawić). Po ustawieniu parametrów, aby uruchomić program naciśnij START / STOP.

Heart Rate Control Program

Komputer będzie automatycznie regulował intensywność obciążenia względem pomiaru tętna, zadanego dla idealnego wieku i wagi.Do wyboru są 4 warianty: 55%, 65%, 75%, i 85%. Program wybierz za pomocą przycisków UP i DOWN, potwierdź przyciskiem ENTER. Pierwszą zmienną, można skonfigurować ustawieniem czasu przy użyciu przycisków UP i DOWN i zatwierdzić przyciskiem ENTER i postępować tak samo aby ustawić inne parametry. (W przypadku ustawienia wartości czasu, wartość odległości nie można ustawić). Po ustawieniu parametrów, aby uruchomić program naciśnij START / STOP.

Uwaga: Jeżeli którakolwiek z wartości zadanej dojdzie do zera, komputer zatrzyma wykonywanie i zgłosi sygnał. Po naciśnięciu przycisku START / STOP,

użytkownik może dotrzeć do końca programu. Programy użytkownika

Komputer oferuje 4 programy użytkownika. Program wybierz za pomocą przycisków UP i DOWN, potwierdź przyciskiem ENTER. Pierwszą zmienną, można skonfigurować ustawieniem czasu przy użyciu przycisków UP i DOWN i zatwierdzić przyciskiem ENTER i postępować tak samo aby ustawić inne parametry. (W przypadku ustawienia wartości czasu, wartość odległości nie można ustawić). Po ustawieniu parametrów, aby uruchomić program naciśnij START / STOP.

Użycie pasu na klatkę piersiową (nie jest w komplecie z dostawą)

· Przymocować senzor do pasu elastycznego i zatrzasnąć.

· Uregulować pas w taki sposób, żeby był przymocowany,

ale żeby nadal czuć się wygodnie

· Umieścić senzor stroną z logiem do góry do środka kladki piersiowej pod piersi (niektóre osoby muszą senzor umieścić trochę na lewo od środka ). Potem zatrzasnąć okrągły koniec pasa i ułożyć koło klatki piersiowej.

· Umieścić senzor wprost pod mięsnie klatki piersionej.

· Pot to najlepszy przewodnik dla mierzenia częstotliwości

tętna, ale elektrody można też zwilżyć czystą wodą (2 pofalowane owalne powierzchnie na dolnej stronie senzora ). Polecamy założyć senzor kilka minut przed rozpoczęciem ćwiczenia. Niektóre osoby potrzebują dłuższego okresu czasu, żeby sygnał z senzora był wystarczający. Po rozgrzaniu ciała podczas ćwiczenia zostanie ten problem wyeliminowany. Zakładanie ubrania na senzor nie ma wpływu na jego funkcje i sygnał.

· Odbiornik/senzor muszą znajdzwać się względem siebie w pewnej odległości, żeby osiągnąć stały silny sygnał. Odległość może się czasami różnić, ale generalnie powinno się stać wprost obok maszyny. Noszenie pasu na klatkę piersiową wprost na gołym ciale zapewnia poprawne działanie. Jeżeli pas na klatkę piersiową będzie noszony na koszulce, powinna zostać nawilżona w miejscu elektrod senzora.

Sprzedający udziela pierwszemu właścicielowi:

- gwarancji 5 lat na ramę, konstrukcję i jej części

- gwarancji 2 lat na pozostale części

Gwarancja nie dotyczy uszkodzeń powstałych w wyniku:

1. Szkód spowodowanych przez użytkownika tj. Uszkodzenia produktu przy nieprawidłowym

montażu, niepoprawnej naprawy wykonywanej we własnym zakresie, użytkowaniu niezgodnym z kartą gwarancyjną np. Niewłaściwym umieszczeniem pionowej kolumny siedzenia w ramie, niewystarczającym ściągnięciem pedałów w korbach i korb w osi środkowej;

2. Niepoprawną lub zaniedbywaną konserwacją;

3. Uszkodzeń mechanicznych;

4. Zużycia części powstałego przy codziennym użytkowaniu (np. Gumowe i plastikowe części,

mechanizmy ruchome jak np. Łożyska, pas klinowy, zużycie przycisków na komputerze);

5. Nieszczęśliwych wypadków i klęsk żywiołowych;

6. Niefachowych interwencji;

7. Niepoprawnego obchodzenia się, lub niewłaściwego umieszczenia, wpływu niskiej lub

wysokiej temperatury, oddziaływania wody, nieadekwatnego nacisku lub uderzenia, celowej zmiany designu, kształtu lub rozmiaru.

Uwaga:

1. Powstające podczas ćwiczeń dźwięki i powtarzające się niekiedy zgrzyty nie stanowią

przeszkody podczas regularnego używania urządzenia, nie są przedmiotem reklamacji. Efekt ten można usunąć poprzez regularną konserwację.

2. Czas żywotności łożysk, pasa klinowego i pozostałycz części ruchomych może być krótszy

niżeli okres gwarancyjny.

3. Przy użytkowaniu sprzętu niezbędne jest dokładne wyczyszczenie przynajmniej raz na 12

miesięcy.

4. W okresie gwarancji zostaną usunięte wszelkie uszkodzenia produktu, będące wadami

produkcji lub wynikające z wadliwości materiału, użytego przy produkcji – tak, aby produkt nadawał się do codziennego użytku.

5. Reklamacje są przyjmowane w formie pisemnej z dokładnym oznaczeniem rodzaju produktu,

opisem uszkodzenia i potwierdzeniem zakupu.

PL - OCHRONA ŚRODOWISKA - informacje na temat utylizacji sprzętu elektrycznego i

elektronicznego. Po upływie żywotności sprzętu lub gdy naprawa jest nieekonomiczna, urządzenie nie

powinno być wyrzucane razem z odpadami gospodarstwa domowego. W celu właściwej utylizacji tego

rodzaju odpadów, sprzęt powinien zostać dostarczony do wyznaczonych punktów odbioru zużytego

sprzętu elektrycznego i elektronicznego, sprzęt powinien zostać przyjęty bez ponoszenia dodatkowych

opłat. Prawidłowa utylizacja tego rodzaju odpadów, nie wpływa negatywnie na środowisko, zdrowie ludzi, pomaga

zachować cenne zasoby naturalne w nienaruszonym stanie. Więcej informacji na temat utylizacji w Twojej okolicy tego

rodzaju odpadów uzyskasz w najbliższej placówce urzędowej. Niewłaściwa utylizacja, składowanie odpadów, zgodnie z

odpowiednimi przepisami podlega karrze grzywny.

PL - Copyright - prawo autorskie

Firma MASTER SPORT s.r.o. zastrzega sobie wszelkie prawa autorskie do treści niniejszej instrukcji obsługi. Prawo

autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER

SPORT s.r.o..

Firma MASTER SPORT s.r.o. za korzystanie z informacji zawartych w niniejszej instrukcji obsługi nie ponosi

odpowiedzialności za jakiekolwiek patenty.

TRINET CORP sp. z o.o. Wilkowicka 2 44-180 Toszek, Poland

info@najtanszysport.pl

www.najtanszysport.pl

ELIPTICAL MASTER E65- ERGOMETER

USER´S MANUAL

Safety Hints

WARNING

■ Do not operate elliptical on deeply padded, plush or shag carpet. Damage to both carpet and elliptical may result.

■ Keep children away from the elliptical. There are obvious pinch points and other caution areas that can cause harm.

■ Keep hands away from all moving parts.

■ Never operate the elliptical if it has a damaged cord or plug. If the elliptical

is not working properly, call your dealer.

■ Keep the cord away from heated surfaces.

■ Do not operate where aerosol spray products are being used or where

oxygen is being administered. Sparks from the motor may ignite a highly gaseous environment.

■ Never drop or insert any object into any openings.

■ Do not use outdoors.

■ To disconnect, turn all controls to the off position, then remove the plug

from the outlet.

■ Do not attempt to use your elliptical for any purpose other than for the purpose it is intended.

■ The pulse sensors are not medical devices. Various factors, including the user’s movement, may affect the accuracy of heart rate readings. The pulse sensors are intended only as exercise aids in determining heart rate trends in general.

■ Wear proper shoes. High heels, dress shoes, sandals or bare feet are not suitable for use on your elliptical. Quality athletic shoes are recommended to avoid leg fatigue.

CAUTION!! Please be careful when un-packing the carton.

- Read all instructions before using this appliance.

SAVE THESE INSTRUCTIONS - THINK SAFETY!

STEP 1.

(2pcs)

STEP

Assembly Pack Check List

#104-1 Ø 8.7× 20 ×1.5T

Flat Washer

(2pcs)

#80-1 5/16" × 15m/m

Button Head Socket Bolt

(2pcs)

#112. 3/8" × 23 × 1.5T

Curved Washer

#82. M5 × 15m/m

Phillips Head Screw

#77. 3/8" × 3"

Carriage Bolt (2pcs)

#96. 3/8"

Cap Nut

(2pcs)

(4pcs)

#84. M5 × 10m/m

Phillips Head Screw

(4pcs)

#105. 5/16" ×23 ×1.5T Flat

Washer

(4pcs)

#111. 5/16" × 1.5T

Split Washer

(6pcs)

#113. 5/16" × 23 × 1.5T

#80. 5/16" × 15m/m

Button Head Socket Bolt

(6pcs)

Curved Washer

(2pcs)

STEP

Assembly Pack Check List

#74. 5/16" × 15m/m

Hex Head Bolt

(2pcs)

#113. 5/16" × 23 ×1.5T

Curved Washer

(4pcs)

#76. 5/16" × 1-3/4"

Hex Head Bolt

(6pcs)

#102. Ø 8.7× 20 ×1.5T

Flat Washer

(2pcs)

#91. 5/16" × 7T

Nyloc Nut

(6pcs)

#87. Ø3.5 × 12m/m

Sheet Metal Screw

(8pcs)

TOOLS

Assembly Pack Check List

#116. 12 mm Wrench (1pcs)

#115. 13 &14 mm Wrench (1pcs)

#118. Combination 5mm Allen Wrench

& Phillips Head Screw Driver (1pcs)

Assembly Instructions

STEP 1 Front Stabilizer and Connecting Arm Assembly

4. Install the Front Stabilizer(14) on the front stabilizer holding plate at the bottom of

the main frame with the transportation wheels facing forward and secure them with 2pcs of 3/8" × 3" Carriage Bolts(77), 2pcs of 3/8" × 23m/m × 1.5T Curved Washers(112) and 2pcs of 3/8" Cap Nuts(96) by using 13.14m/m Wrench(115).

5. Secure 2pcs slide wheel cover (65) on left and right pedal arm (5) with four M5 × 15m/m Phillips Head Screws (82) by using Combination M5 Allen Wrench & Phillips Head Screw Driver (118).

6. Insert the shaft on left connecting arm (7) to the bushing on left pedal arm (5) and secure with 1pcs 5/16" × 15m/m Button Head Socket Bolt (80-1) together with 1pcs Ø8.7 × 20 ×1.5T Flat Washer (104-1) by using Combination M5 Allen Wrench & Phillips Head Screw Driver (118). Do it the same way for right connecting arm (8) and right pedal arm (5).

STEP 2 Console Mast Assembly

3. Use cable tie to guide the 1150m/m Computer Cable(36) through Console Mast(11)

and then pull out of the console holding plate, and Insert the console mast into main frame and secure with 6pcs of 5/16" × 15m/m Button Head Socket Bolts(80), 6pcs of 5/16" × 1.5T Split Washers(111), 4pcs of 5/16" × 23m/m × 1.5T Flat Washers(105) and 2pcs of 5/16" × 23m/m × 1.5T Curved Washers(113) by using Combination M5 Allen Wrench & Phillips Head Screw Driver(118) .

4. Take off the cable tie which ties the Computer Cable(36) and plug in the connectors of the Computer cable and the two Handpulse W/Cable Assemblies(40) on the Console. Secure the Console on the Console Assembly(35) with 4pcs of M5 × 10m/m Phillips Head Screws(84) by using Combination M5 Allen Wrench & Phillips Head Screw Driver(118). Pay attention to Avoiding scratching the cables.

STEP 3 Handle Bar Assembly

3. Install the Lower Handle Bar (L) (9) in the left shaft of Console Mast(11) and the

Lower Handle Bar (R) (10) in the right shaft of Console Mast(11), and secure them with 2pcs of 5/16" × 15m/m Hex Head Bolts(74) and 2pcs of Ø8.7 × 20m/m × 1.5T Flat Washers(102) by using 12m/m Wrench(116).

4. Release rod end shafts (18) which are on left and right connecting arms. Connect the connecting arm with lower handle bar and secure with rod end shafts (18) and the screw by using Combination M5 Allen Wrench & Phillips Head Screw Driver (118) and 12m/m_Wrench(116).

STEP 4 Connecting Arm Assembly

4. Connect the Swing Arm (L) (15) to the left Lower Handle Bar and connect the

Swing Arm (R) (16) to the right Lower Handle Bar, and secure them with 6pcs of 5/16" ×1-3/4" Hex Head Bolts(76),4pcs of 5/16" × 23m/m × 1.5T Curved Washers(113) and 6pcs of 5/16" × 7T Nyloc Nuts (91) by using 12m/m Wrench(116) 13.14m/m Wrench(115).

5. Put the Front Handle Bar Cover (L) (69) and the Rear Handle Bar Cover (L) (69~1) together on the left Handle Bar and secure with 3pcs of Ø3.5 × 12m/m Sheet Metal Screws(87) by using Combination M5 Allen Wrench & Phillips Head Screw Driver(118). Repeat the same procedure for the right side.

6. Connect the Console Mast Cover (L)(42) and the Console Mast Cover (R)(43) together on the Console Mast and secure with 2pcs of Ø3.5 × 12L_Sheet Metal Screw(87) by using Combination M5 Allen Wrench & Phillips Head Screw Driver(118).

Console

Key Functions

START/STOP: 1. Starts & Pauses workouts.

2. Starts body fat measurement.

3. Holding key for 3 seconds will reset all functions and values to zero.

DOWN: Decreases value of selected workout parameter: TIME, DISTANCE, etc. During the workout it will decrease the resistance load.

UP: Increases value of selected workout parameter. During the workout it will increase the resistance load.

ENTER: To input desired value or work out mode.

RECOVERY: Press to enter into heart rate Recovery function. Only works when the computer is

receiving a heart rate value. Recovery is an indication of Fitness Level. It is a one minute measurement taken immediately after and exercise session and provides a score from1 to 6. A score of 1 is an indication of a high level of fitness and a score of 6 indicates poor condition.

MODE: Press to switch display from RPM to SPEED, ODO to DIST, WATT to CALORIES.

Workout Selection

After power-up, use the UP or DOWN keys to select a workout program then pressing ENTER. There are 7 basic workout programs: Manual, Pre- programs, Watt Program, Body Fat

Program, Target Heart Rate program, Heart Rate Control program and User Program.

Functions:

3. SPEED: Displays current training speed. Maximum speed is 99.9 KM/H or MILE/H.

4. RPM: Displays current pedal rotations per minute.

5. TIME: Accumulates workout time from 00:00 to 99:59. Or users can preset the target time desired.

6. DIST: Accumulates the workout distance form 0.00 up to 999.9 KM or Mile. Or users can preset the target distance they want to reach.

7. ODO: Displays the total accumulated distance from 0.0 to 999.9KM or Mile.

8. CAL: Accumulates the calories burned from 0 to 9999. Or users can preset the target Calories they want to burn.

9. WATT: Displays current watt.

10. HEART RATE: Displays the current heart rate in beats per minute.

11. TARGET H. R.: Users can preset their Target Heart Rate.

12. PROGRAM: There are 24 different programs to choose from for training.

13. LEVEL: The programs have 24 levels of work displayed in 8 bars in each column. Each column represents 1 minute workout (Unless time is changed to a new value for count down) and each bar represents 3 levels of work.

14. Music: There is an audio-input port on the top of the monitor. Users can connect an MP3, smart phone or other audio source to the port.

Workout Parameters:

TIME / DISTANCE / CALORIES / AGE / WATT / TARGET HEART RATE

Setting Workout Parameters:

Note: Some parameters are not adjustable in certain programs. Time and Distance can not be set up in the same workout.

When display is 0:00, Time will count

More About Workout Parameters

Parameter

Time

Distance

Calories 0~9995 0.0 ±5

Watt 40~250 100 ±5

Age 10~99 30 ±1

Setting

Range

0:00~ 99:00 00:00 ± 1:00

0.00~999.0 0.00

Default

Value

Increment/

Decrement

±1.0

Description

1. up.

2. When time is 1:00-99:00,

It will count down to 0.

1.When display is 0.0, Distance will count up.

2.When Distance is 1.0~999.0, it will count down to 0.

1.When display is 0, Calories will count up.

2.When Calories is 5~9995,

it will count down to 0. User can set watt value only in Watt control program.

Target HR will be based on Age. When Heart Rate exceeds Target H.R, the number of Heart Rate will flash.

Pulse 60~220 90 ±1

Setting Parameters for Target heart rate.

Program Operation

Manual（P1） Program profile

Select “Manual ” using UP OR DOWN KEY then press ENTER KEY. 1 will flash so value can be adjusted using UP OR DOWN KEY .Press ENTER KEY to save value & move to next parameter to be adjusted. **(If user sets up the target time to workout then the next parameter of Distance can not be adjusted) Continue through all desired parameters, pressing START/STOP to start workout. Note: When any One of the workout parameters counts down to zero the console emits a

beep sound and the workout stops automatically. Press START KEY to continue the workout to reach the unfinished workout goals set.

Pre-programs (P2~P13) Program profile

parameter, “Time”

ROLLING VALLEY

FAT BURN RAMP

STEPS OBSTACLE

INTERVALS PLATEAU

CLIMBING OFF ROAD

HILL

FASTREK

There are 12 pre-set program profiles ready for use：ROLLING, VALLEY, FAT BURN, RAMP, STEPS, OBSTACLE, INTERVALS, PLATEAU, CLIMBING, OFF ROAD, HILL, FASTREK. All program profiles have 24 levels of resistance.

Setting Parameters for Pre-set programs

Select one of pre-set programs using UP OR DOWN KEY then pressing ENTER KEY. The 1St parameter, “Time” will flash indicating the value can be adjusted using UP OR DOWN KEY .Press ENTER KEY to save value & move to next parameter to be adjusted. Continue through all desired parameters, pressing START/STOP to start workout.

Workout in any pre-program

Users can exercise at different levels of intensity in different intervals as the profiles flash. Users may adjust the resistance level using the UP/DOWN keys during the workout. Note: If user sets up the target time to workout then the next parameter of Distance can not

be adjusted. When any One of the workout parameters counts down to zero the console emits a beep sound and the workout stops automatically. Press START KEY to continue the workout to reach the unfinished workout goals set.

Watt control program(P14) Program profile

Setting Parameters for Watt control program

Select “Watt control program” using UP OR DOWN KEY then press ENTER KEY. The 1St parameter, “Time” will flash indicating the value can be adjusted using UP OR DOWN KEY .Press ENTER KEY to save value & move to next parameter to be adjusted. **(If user sets up the target time to workout, then the next parameter of Distance can not be adjusted) Continue through all desired parameters, pressing START/STOP to start workout.

Note: When any One of the workout parameters counts down to zero the console

emits a beep sound and the workout stops automatically. Press START KEY to continue the workout to reach the unfinished workout goals set.

Computer will adjust the resistance load automatically depending on the

speed to maintain a constant watt value. User can use up down key to adjust the watt value during workout.

BODY FAT MEASUREMENT

Setting Data for Body Fat

Select “BODY FAT” using UP OR DOWN KEY then pressing ENTER. “Male” will flash indicating the Gender can be adjusted using UP OR DOWN KEY. Press

ENTER to save gender setting & move to next setting. A Height of “175” will flash indicating the Height can be adjusted using UP OR DOWN KEY. Press ENTER KEY to save value & move to next setting. A Weight of “75” will flash indicating the Weight can be adjusted using the UP OR DOWN KEY. Press ENTER KEY to save vale & move to next setting. An Age of “30” will flash indicating the Age can be adjusted using UP OR DOWN KEY. Press ENTER to save value. Press START/STOP to start measurement. Please be sure to grasp the hand pulse grips. After 15 seconds the display will show Body Fat %, BMR, BMI & BODY TYPE. NOTE: Body Types:

There are 9 possible body types according to the FAT% calculated. Type 1 is from 5% to 9%. Type 2 is from 10% to 14%. Type 3 is from 15% to 19%. Type 4 is from 20% to 24%. Type 5 is from 25% to 29%. Type 6 is from 30% to 34%. Type 7 is from 35% to 39%. Type 8 is from 40% to 44%. Type 9 is from 45% to 50%.

BMR: Basal Metabolic Rate is the amount of daily energy expended at rest.

BMI: Body Mass Index is a general body type based on height and weight.

Press START/STOP KEY to return the main Display.

TARGET HEART RATE Program Program profile

Setting Parameters for TARGET H.R

Select “TARGET H.R.” using UP OR DOWN KEY then press ENTER KEY. The 1St parameter, “Time” will flash indicating the value can be adjusted using UP OR DOWN KEY. Press ENTER KEY to save value & move to next parameter to be adjusted. **(If user sets up the target time to workout, then the next parameter of Distance can not be adjusted) Continue through all desired parameters, pressing START/STOP to start workout.

Note: If your Pulse measurement is above or below (± 5) the TARGET H.R setting, the

computer will adjust the resistance load automatically; it will check approximately

every 10 seconds. If the heart rate signal disappears, the computer will keep the resistance load constant for 60 seconds then it will decrease the resistance load 1 level every 10s.

When any One of the workout parameters counts down to zero the console

emits a beep sound and the workout stops automatically. Press START KEY to continue the workout to reach the unfinished workout goals set.

Wearing The Chest Strap

7. Attach the transmitter to the elastic strap using the locking

parts.

8. Adjust the strap as tightly as possible as long as the strap is not too tight to remain comfortable.

9. Position the transmitter with the logo centered in the middle of your torso facing away from your chest (some people must position the transmitter slightly left of center). Attach the final end of the elastic strap by inserting the round end and, using the locking parts, secure the transmitter and strap around your chest.

10. Position the transmitter directly below the pectoral muscles.

11. Sweat is the best conductor to measure very minute heart beat electrical signals.

However, plain water can also be used to pre-wet the electrodes (2 ribbed oval areas on the reverse side of the belt and both sides of the transmitter). It’s also recommended that you wear the transmitter strap a few minutes before your work out. Some users, because of body chemistry, have a more difficult time in achieving a strong, steady signal at the beginning. After “warming up”, this problem lessens. As noted, wearing clothing over the transmitter/strap doesn’t affect performance.

12. Your workout must be within range - distance between transmitter/receiver – to achieve a strong steady signal. The length of range may vary somewhat but generally stay close enough to the console to maintain good, strong, reliable readings. Wearing the transmitter directly on bare skin assures you of proper operation. If you wish, you may wear the transmitter over a shirt. To do so, wet the areas of the shirt that the electrodes will rest upon.

(Sold Separately)

HEART RATE CONTROL Program Program profile

There are 4 selection for target pulse: HRC- 55% TARGET H.R= 55% of (220-AGE) HRC - 65% TARGET H.R= 65% of (220-AGE) HRC - 75% TARGET H.R= 75% of (220-AGE) HRC - 85% TARGET H.R= 85% of (220-AGE)

Setting Parameters for HEART RATE CONTROL

Select one of the “Heart Rate Control Program” using UP OR DOWN KEY then press ENTER KEY. The 1St parameter “Time” will flash indicating the value can be adjusted using UP OR DOWN KEY. Press ENTER KEY to save value & move to next parameter to be adjusted. **(If user sets up the target time to workout, then the next parameter of Distance can not be adjusted) Continue through all desired parameters, pressing START/STOP to start workout.

Note: If your Pulse measurement is above or below (± 5) the TARGET H.R setting, the

computer will adjust the resistance load automatically; it will check approximately every 10 seconds. If the heart rate signal disappears, the computer will keep the resistance load constant for 60 seconds then it will decrease the resistance load 1 level every 10s.

When any One of the workout parameters counts down to zero the console

emits a beep sound and the workout stops automatically. Press START KEY to continue the workout to reach the unfinished workout goals set.

User Program

Program profile

4 User programs allow the user to create their own personal program.

Setting Parameters for User Program

Select “User” using UP OR DOWN KEY then press ENTER KEY. The 1St parameter, “Time” will flash indicating the value can be adjusted using UP OR DOWN KEY. Press ENTER KEY to save value & move to next parameter to be adjusted. **(If user sets up the target time to workout, then the next parameter of Distance can not be adjusted) Continue through all desired parameters .

After completing parameter set up, row 1 of the profile will be flashing. Use UP OR DOWN KEY to adjust level then press ENTER until finished (10 times total). Press START/STOP to start workout.

Note: When any One of the workout parameters counts down to zero the console

emits a beep sound and the workout stops automatically. Press START KEY to continue the workout to reach the unfinished workout goals set.

WARRANTY

for other countries

The product is warranted for 24 months following the

date of delivery to the original purchaser.

This warranty does not apply to damages caused by misuse of this product, accidental or intentional damage, neglect or commercial use. Excluded from this warranty is liability for consequential property or commercial damages or for damages for loss of use.

This warranty is valid only to the original purchaser and under normal use. Repairs must be made by an authorized dealer, otherwise this warranty void.

Enviromental protection - Information about electrical and electronic equipment disposal. Do not throw a device into a household waste container after its service life finishes or its repair is uneconomical.

Hand the device over to a designated waste collection point to dispose it properly. There it will be accepted free of charge. The correct disposal will help to conserve natural resources and prevent potential negative effects on environment and human health which could arise from inappropriate waste handling. For more details please contact your local authorities or the nearest waste collection point. In case of the wrong disposal fines could be imposed in accordance with national regulations

MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others. Reproduction prohibited!

Address of local distributor:

ELIPTICAL MASTER E65- ERGOMETER

BEDIENUNGSANLEITUNG

Sicherheitshinweis:

Wir bedanken uns, dass Sie unser Produkt gekauft haben. Obwohl wir viel Kraft für Qualitätssicherung jedes unseres Produkts aufwenden, können einzelne Mängel oder übersehene Fehler erscheinen. Im Falle vom Erscheinen jedes Mangels auf dem Gerät oder eines fehlenden Teils kontaktieren Sie uns.

Lesen Sie bitte aufmerksam folgende Informationen vor dem Beginn des Turnens. Behalten Sie die Anleitung für eventuelle spätere Bedürfnisse einer Reparatur oder Ersatzteile.

· Dieses Gerät ist nur für Hausgebrauch bestimmt und für eine maximale Tragfähigkeit von 120 kg geprüft.

· Folgen Sie gründlich das Arbeitsverfahren bei dem Aufbau des Geräts.

· Benutzen Sie nur geeignetes Werkzeug für den Aufbau und wenn es nötig ist,

bitten Sie andere Personen um Hilfe.

· Stellen Sie das Gerät auf eine ebene rutschfeste Fläche. Wegen einer möglichen Korrosion empfehlen wir, das Gerät nicht in einer feuchten Umgebung zu benutzen. Das Gerät darf nicht im Freien verwendet werden.

· Kontrollieren Sie vor dem ersten Gebrauch und dann regelmäßig jede 1-2 Monate alle Verbindungen, ob sie festgezogen und in Ordnung sind.

· Tauschen Sie beschädigte Teile sofort aus. Benutzen Sie das Gerät nicht, bis es nicht repariert wird. Benutzen Sie nur Originalteile.

· Benutzen Sie nur original Ersatzteile für die Reparatur. Kontaktieren Sie den Lieferant.

· Benutzen Sie das Gerät nie, falls das Kabel oder der Stecker beschädigt sind.

· Benutzen Sie bei der Reinigung keine aggressiven Reinigungsmittel.

· Versichern Sie sich, dass Sie mit dem Turnen erst nach einem richtigen Aufbau

und einer Kontrolle des Geräts beginnen.

· Achten Sie bei allen einstellbaren Teilen auf die Einhaltung der maximalen Grenze bei der Einstellung.

· Dieses Gerät ist für erwachsene Personen bestimmt. Versichern Sie sich, dass Kinder am Gerät nur unter Aufsicht einer erwachsenen Person turnen.

· Versichern Sie sich, dass Sie sich aller möglichen Risiken beim Turnen bewusst sind (z. B. bewegliche Teile). Halten Sie Ihre Hände in einer sicheren Entfernung von den beweglichen Teilen.

· Hinweis: falsches oder übermäßiges Turnen kann Ihre Gesundheit schädigen.

· Halten Sie bitte Anweisungen für das richtige Turnen in Trainingsinstruktionen ein.

· Vermeiden Sie Kindern und Tieren während des Turnens und nach dem Ende des

Trainings den Zutritt zum Gerät.

· Das Gerät kann nur von einer Person verwendet werden (auf einmal).

· Falls Sie einen Schmerz, eine Übelkeit, einen Schmerz in der Brust oder andere

unangenehme Gefühle fühlen, hören Sie sofort auf zu trainieren und konsultieren Sie diesen Zustand mit Ihrem Arzt.

· Legen Sie keine Bestandteile in die Löcher.

· Tragen Sie bei dem Turnen eine bequeme lockere Kleidung und Sportschuhe mit

einer festen Ferse.

· Benutzen Sie das Gerät nur für den gegebenen Zweck.

· Benutzen Sie das Gerät nicht auf einem Plüschteppich oder auf einem

Hochflor-Teppich. Es kann zur Beschädigung sowohl des Teppichs als auch des Geräts kommen.

· Achten Sie darauf, dass das Kabel in einer sicheren Entfernung von heißen Flächen ist.

· Benutzen Sie das Gerät nicht, falls im Raum Aerosolsprays verwendet wurden oder falls es keine ausreichende Sauerstoffversorgung gibt. Funken aus dem Motor können in dieser Umgebung eine Entzündung verursachen.

HINWEIS: KONSULTIEREN SIE EINEN ARZT, BEVOR SIE MIT DEM TRAINING

BEGINNEN. ES IST NÖTIG BEI PERSONEN, DIE ÄLTER ALS 35 SIND UND BEI PERSONEN MIT GESUNDHEITSPROBLEMEN. LESEN SIE IMMER ALLE ANLEITUNGEN, BEVOR SIE DAS GERÄT VERWENDEN. WIR SIND FÜR UNFÄLLE ODER BESCHÄDIGUNGEN DER GERÄTE NICHT VERANTWORTLICH, DIE DURCH EINE FALSCHE BENUTZUNG DIESES GERÄTS VERURSACHT WURDEN.

Diese Anleitung dient nur für Zwecke des Kunden. Der Lieferant übernimmt keine Haftung für Fehler, die durch die Übersetzung oder Änderungen in der technischen Ausrüstung des Geräts verursacht werden können.

Alle dargestellten Daten und die Messung der Pulsfrequenz mithilfe von Sensoren sind nur ungefähr und können nicht für medizinische Zwecke verwendet werden.

Dieses Gerät erfüllt die Norm EN 957, Teil 1 und 5, Klasse HC (für Privatgebrauch).

HINWEIS! Seien Sie vorsichtig bei dem Auspacken der Schachtel. Es könnte zur Beschädigung des Geräts kommen.

SCHRITT

Unterlegscheibe (2St.)

SCHRITT

Nötige Schrauben zum Aufbau

#104-1 Ø 8.7× 20 ×1.5T

Flache Unterlegscheibe

(2St.)

#80-1 5/16" × 15m/m

Schraube (2St.)

#112. 3/8" × 23 × 1.5T

Gebogene

#82. M5 × 15m/m

Schraube

#77. 3/8" × 3"

Schraube (2St.)

(4St.)

#96. 3/8"

Gedeckte

Mutter

(2St.)

#84. M5 × 10m/m

Schraube (4St.)

#111. 5/16" × 1.5T

Unterlegscheibe

(6St.)

#105. 5/16" ×23 ×1.5T Flat

Unterlegscheibe

(4St.)

#80. 5/16" × 15m/m

Schraube

(6St.)

#113. 5/16" × 23 × 1.5T

Gebogene Unterlegscheibe

(2St.)

SCHRITT

Nötige Schrauben zum Aufbau

#74. 5/16" × 15m/m

Sechskantige Schraube

(2St.)

#113. 5/16" × 23 ×1.5T

gebogene Unterlegscheibe

(4St.)

#76. 5/16" × 1-3/4"

Sechskantige Schraube

(6St.)

#102. Ø 8.7× 20 ×1.5T

Flache Unterlegscheibe

(2St.)

#91. 5/16" × 7T

Mutter

(6St.)

#87. Ø3.5 × 12m/m

Schraube

(8St.)

Nötiges Werkzeug zum Aufbau

Werkzeug

#116. 12 mm Schlüssel (1 St.)

#115. 13 &14 mm Schlüssel (1 St.)

#118. Kombinierter Schraubendreher und

Inbusschlüssel 5mm

Aufbau des Geräts:

SCHRITT 1 vordere Stabilisierungsstange und Pedalhebelverbindung

1. Befestigen Sie die vordere Stabilisierungsstange (14) am unteren Teil des Rahmens. Die Transporträder sind vorn. Ziehen Sie die Stange mit 2 Schrauben 3/8" × 3" (77), 2 gebogenen Unterlegscheiben 3/8" × 23m/m ×

1.5T (112) und 2 Muttern 3/8" (96) mithilfe von einem 13.14m/m Schlüssel (115) fest.

2. Befestigen Sie 2 Kappen (65) an der linken und der rechten Pedalschulter (5) mithilfe von 4 Schrauben M5 × 15m/m (82) und benutzen Sie einen kombinierten Schlüssel M5 (118).

3. Schieben Sie die Welle in den linken Pedalhebel (7) durch die Fassung auf

der linken Pedalschulter (5) und ziehen Sie mithilfe von einer Schraube 5/16" × 15m/m (80-1) fest, zusammen mit einer flachen Unterlegscheibe Ø8.7 × 20

×1.5T (104-1). Benutzen Sie einen kombinierten Schlüssel (118). Wiederholen

Sie dieses Verfahren auch für den rechten Pedalhebel (8) und für die rechte Pedalschulter (5).

SCHRITT 2 Befestigung der Computerstange

1. Ziehen Sie das Kabel 1150m/m (36) durch die Computerstange (11) und dann geben Sie die Computerstange in den Hauptrahmen und ziehen Sie mithilfe von 6 Schrauben 5/16" × 15m/m (80), 6 Unterlegscheiben 5/16" × 1.5T(111), 4 flachen Unterlegscheiben 5/16" × 23m/m × 1.5T (105) und 2 gebogenen Unterlegscheiben 5/16" × 23m/m × 1.5T (113) fest. Benutzen Sie den kombinierten Schlüssel M5 (118).

2. Nehmen Sie die Ziehbinde ab, die das Computerkabel (36) hält, und schließen Sie die Kabelverbindungsstecker und 2 Sensorkabel der Pulsfrequenz (40) am Computer. Befestigen Sie den Computer an der Computerstange (35) mithilfe von 4 Schrauben M5 × 10m/m (84) fest und benutzen Sie einen kombinierten Schlüssel M5 (118). Achten Sie darauf, dass Sie die Kabel nicht klemmen.

SCHRITT 3 Befestigung der Handgriffe

1. Befestigen Sie die untere Handgriffstange (linke – L) (9) an der linken Achse der Computerstange (11) und die untere Handgriffstange (rechte – R) (10) an der rechten Achse der Computerstange (11). Ziehen Sie mithilfe von 2 Schrauben 5/16" × 15m/m (74) und zwei flachen Unterlegscheiben Ø8.7 × 20m/m × 1.5T (102) fest, benutzen Sie den Schlüssel 12m/m (116).

2. Lockern Sie den Wellenzapfen (18), der auf der linken und der rechten Verbindungsschulter ist. Verbinden Sie die Verbindungsschulter mit der unteren Handgriffstange und befestigen Sie mit dem Wellenzapfen (18). Benutzen Sie den kombinierten Schlüssel M5 (118) und den Schlüssel 12m/m (116).

SCHRITT 4 Schulterverbindung

1. Verbinden Sie die bewegliche Schulter (L- linke) (15) mit der linken unteren

Handgriffstange und die bewegliche Schulter (R – rechte) (16) mit der rechten unteren Handgriffstange. Ziehen Sie alles mithilfe von 6 Schrauben 5/16" ×1-3/4" (76),4 gebogenen Unterlegscheiben 5/16" × 23m/m × 1.5T 113) und 6 Muttern 5/16" × 7T (91) fest. Benutzen Sie einen Schlüssel 12m/m (116) und 13.14m/m (115).

2. Befestigen Sie die vordere Stangekappe (L-linke) (69) und die hintere Stangekappe

(L-linke) (69~1) miteinander an der linken Handgriffstange. Ziehen Sie mithilfe von 3 Schrauben Ø3.5 × 12m/m (87) fest. Benutzen Sie einen kombinierten Schlüssel M5 (118). Wiederholen Sie dieses Verfahren auch für die rechte Seite.

3. Befestigen Sie die linke Kappe (L) (42) und die rechte Kappe (R) (43) an der

Computerstange. Ziehen Sie mithilfe von 2 Schrauben Ø3.5 × 12L (87) fest, benutzen Sie einen kombinierten Schlüssel (118).

Master E65 Ergometr User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
