Master E32 Ergometr User Manual

ELIPTICAL MASTER® E32 ERGOMETER

NÁVOD NA POUŽITÍ

DŮLEŽITÉ: před použitím stroje si důkladně přečtěte tento návod. Uschovejte návod pro případnou pozdější potřebu.

Specifikace výrobku se může nepatrně lišit od tohoto obrázku.

Děkujeme, že jste koupili náš výrobek. Přesto, že věnujeme veškeré úsilí, abychom zajistili nejlepší kvalitu našich výrobků, mohou se objevit jednotlivé vady či přehlédnuté nedostatky. Pokud zjistíte vadu nebo chybějící součástku, neváhejte a kontaktujte nás.

Tento výrobek byl navržen výlučně k domácímu využití dospělými osobami. Záruka se nevztahuje na výrobky využívané ve fitness-klubech, posilovnách a jiných komerčních prostorách.

Tento výrobek byl navržen tak, aby zajišťoval bezpečnost, avšak musí být dodržována určitá pravidla:

BEZPEČNOSTNÍ PRAVIDLA:

- Před cvičením, abyste zamezili poškození svalů, je třeba provést protahovací cviky na všechny části těla. Tyto cviky najdete v návodu v kapitole CVIČEBNÍ INSTRUKCE.

- Před použitím stroje se vždy ujistěte, že není poškozen a všechny části jsou dotaženy.

- Během cvičení a po ukončení tréninku zamezte přístupu k náčiní dětem a zvířatům

- Náčiní může být využíváno pouze jednou osobou (najednou).

- Pokud se během cvičení objeví bolesti hlavy či závratě, bolest v hrudníku nebo jiné znepokojující příznaky, je třeba okamžitě přerušit cvičení a poradit se s lékařem

- Používejte náčiní na čistém a rovném povrchu, doporučujeme dát pod stroj podložku pro ochranu koberce či jiného druhu podlahové krytiny

- Udržujte bezpečný odstup rukou a nohou od pohyblivých součástí a nezapomeňte dotáhnout pásky pedálů

- Nevkládejte do otvorů žádné součástky

- Před montáží a zahájením cvičení se podrobně seznamte s návodem

- Před zahájením cvičení vždy proveďte rozcvičení a zahřívací cvičení

- Nepoužívejte stroj venku, je určen pouze pro vnitřní použití

- Pro vaši bezpečnost je nutné zachovat kolem stroje 2 m volného prostoru

- Náčiní využívejte pouze k účelům uvedeným v tomto návodu

- Cvičte v pohodlném volném oblečení a sportovní obuvi

- Stroj je určen pouze pro domácí použití

- Vždy se při nastupování na pedály přidržujte řídítek. Na straně, kde nastupujete dejte pedál do nejnižší pozice, stoupněte si na něj a pak teprve dejte druhou nohu na druhý pedál. Při vystupování postupujte stejně – dejte pedál do nejnižší pozice na straně, kde vystupujete.

- Zkontrolujte před prvním použitím a pak každý 1-2 měsíce, zda jsou všechny šrouby a spoje pořádně dotaženy a v dobrém stavu

- Neprovádějte na stroji žádné úpravy či údržbu, která není popsána v tomto návodu. Pokud nastane nějaký problém, kontaktujte prodejce či servis

- Maximální nosnost stroje je 110 kg

UPOZORNĚNÍ: PŘED ZAHÁJENÍM TRÉNINKU SE PORAĎTE S LÉKAŘEM. JE TO NEZBYTNÉ V PŘÍPADĚ OSOB STARŠÍCH 35 LET A OSOB, KTERÉ MAJÍ ZDRAVOTNÍ PROBLÉMY. PŘED POUŽITÍM FITNESS-NÁČINÍ SI VŽDY PŘEČTĚTE VŠECHNY NÁVODY. NENESEME ODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ, JEŽ BYLY ZPŮSOBENY NESPRÁVNÝM POUŽITÍM TOHOTO VÝROBKU

SEZNAM ČÁSTÍ

Č.

001 Hlavní rám 1 032 Šroub ST4.2x20 2 002 Přední tyč 1 033 Pěnový grip řídítek 2 003 Levé rameno 1 034 Pěnový grip pevné rukojeti 2 004 Pravé rameno 1 035 Kulatá koncovka 2 005 Leva nožní tyč 1 036 Pěnový grip řídítek 2 006 Pravá nožní tyč 1 037 Objímka 2 007 Řídítka 1 038 Šroub M8x47 4 008 Leva rukojeť 1 039 Zakřivená podložka Ф8xФ16x1.5 4 009 Pravá rukojeť 1 040 krytka M8 4 010 U svorka 2 041 krytka Ф38 2 011 Zadní stabilizační tyč 1 042 šroub M8x20 2 012 Přední stabilizační tyč 1 043 Pérová podložka Ø8 2 013 Velká plochá podložka

Ф8xФ20x2.0

014 šroub M8x20 8 045 Velká plochá podložka Ф19XФ38 2

Popis Mn. Č.

044 Podložka Ф8xФ33

Popis Mn.

015 Trojúhelníková koncovka I 2 046 Ocelová objímka Ф38xФ19x14 4 016 Trojúhelníková koncovka II 2 047 Plastová objímka Ф19.5 2 017 Seřizovací noha 4 048 Koncovka pedálové tyče 2 018 Šroub M8x35 L35 S6 2 049 Šroub M10x66 2 019 Kolo 2 050 Šroub M10x60 4 020 Matice M8 S14 7 051 Podložka Ф10.5 6 021 Šroub M8x15 6 052 Matice M10 6 022 Kabel senzoru délka=300 1 053 Levý pedál 1 023 Kabel senzoru délka=1400 1 054 Pedálové nášlapy 2 024 Kabel computeru délka=1100 1 055 Pravý pedál 1 025 Motor 1 056 Krytka S13 2 026 Kabel el. napětí délka 550mm 1 057 Šroub M8x55 2 027 Šestihr. Matice 1 058 Ocelová objímka Ф18xФ8x10 4 028 Šroub M8x16 2 059 Podložka Ф8xФ16x1.5 2 029 Šroub M6x15 4 060 Šroub pro levou U svorku Ф16x74 1 030 Computer 1 061 Podložka Ф28xФ17x0.3 2 031 Kabel senzoru tepové frekvence

v rukojetích délka=550

2 062 Ocelová objímka Ф24.5xФ16x14 4

SEZNAM ČÁSTÍ

Č. Popis Mn. Č.

063 Leva klika 1 085 šroub M6x15 4 064 Pérová podložka Ф20xФ13xB2 2 086 Klika s řemenovou kladkou 1 065 Leva nylonová matice B0.5x20 1 087 Řemen 1 066 Krytka 2 088 Rovná hřídel 1 067 Matice M10x1.25x6 2 089 Matice M6 4 068 Krytka Ø40x Ø25 2 090 Šroub ST2.9x12 2 069 Matice M10x1.0x6 2 091 Pravá klika 1 070 Setrvačník 1 092 Šroub pro U svorku Ф16x74 1 071 Šroub M6x36 2 093 Pravá nylonová matice B0.5x20 1 072 U svorka 2 094 Levý plastový kryt 1 073 Pérová podložka Ø6 6 095 Levý kryt 1 074 Matice M6 2 096 Pravý plastový kryt 1 075 Podložka Ф20 2 097 Pravý kryt 1 076 Podložka Ф20 1 098 Plastový šroub Ø8x32 4 077 Ložiska 6004ZZ 2 099 Šroub ST4.2x15 6

Popis Mn.

078 Plastová objímka 2 100 Šroub ST4.2x20 10 079 Seřizovací šroub M8x85 1 101 Šroub ST4.2x25 8 080 Držák napínací kladky 1 102 Kabel zátěže (délka=500mm) 1 081 Šroub M8x20 1 103 AC Adaptér délka=2000mm 1 082 Napínací kladka 1 104 Objímka 4 083 Podložka Ø6 xØ12 1 105 Krytka S18 2 084 Šroub M6x10 1 106 Krytka S16 2

NÁŘADÍ A ŠROUBY

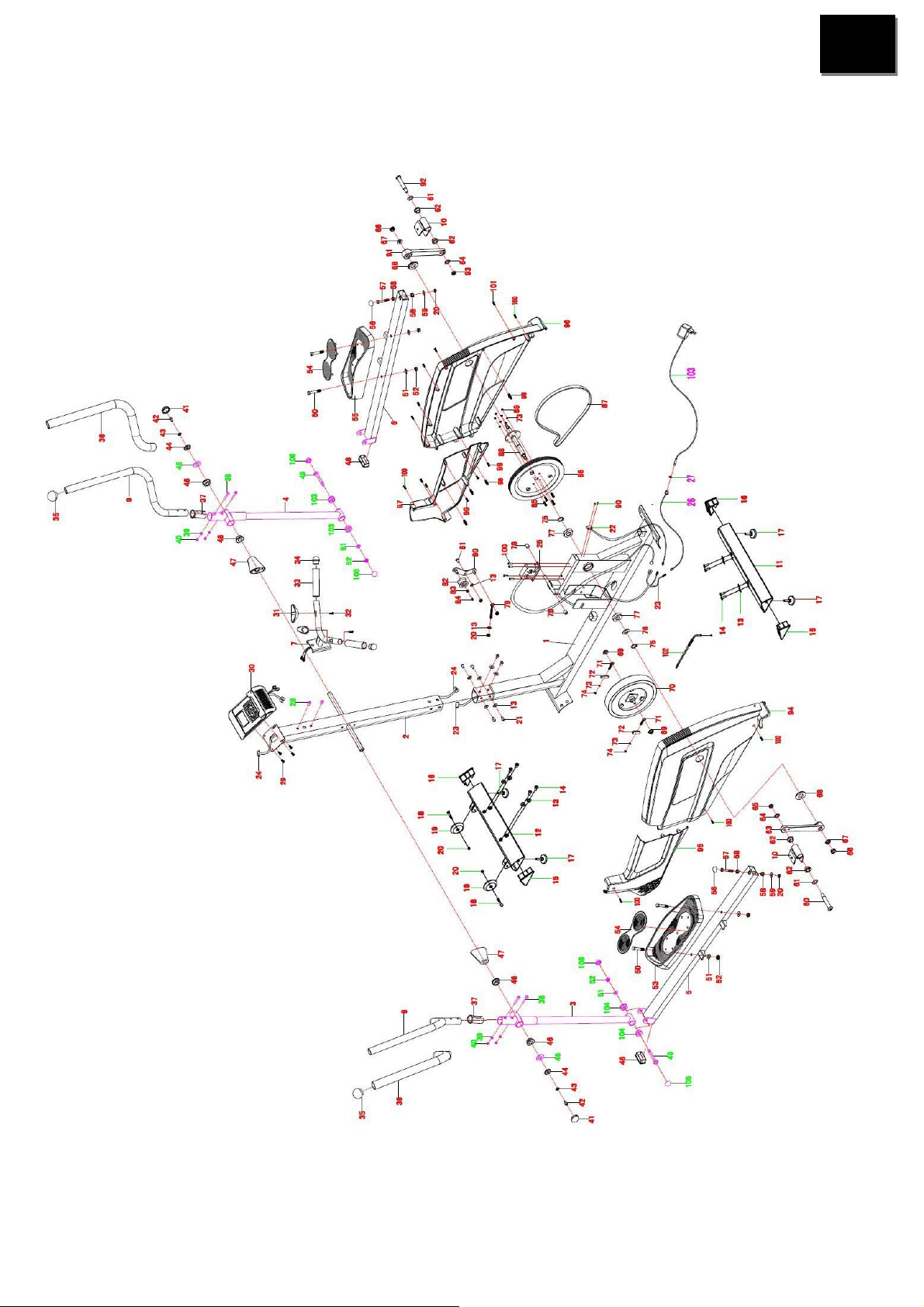

NÁKRES ČÁSTÍ

SLOŽENÍ STROJE

1. Připevnění přední a zadní stabilizační tyče

Připevněte přední stabilizační tyč (12) k hlavnímu rámu (1) pomocí 2 šroubů M8x20 (14) a 2 velkých podložek Ø8xØ20 (13). Připevněte zadní stabilizační tyč (11) k hlavnímu rámu (1) pomocí 2 šroubů M8x20 (14) a 2 velkých podložek Ø8xØ20(13).

2. Připevnění přední tyče

Uvolněte 6 šroubů M8x15 (21) a 6 velkých podložek Ø20xØ8x2.0 (13). Spojte kabel (23) vedoucí z hlavního rámu (1) s kabelem (24) z přední tyče (2). Zasuňte přední tyč (2) do tyče v hlavním rámu (1) a dotáhněte ji pomocí 6 šroubů M8x15 (21) a 6 velkých podložek 20xØ8x2.0 (13), které jste předtím uvolnili.

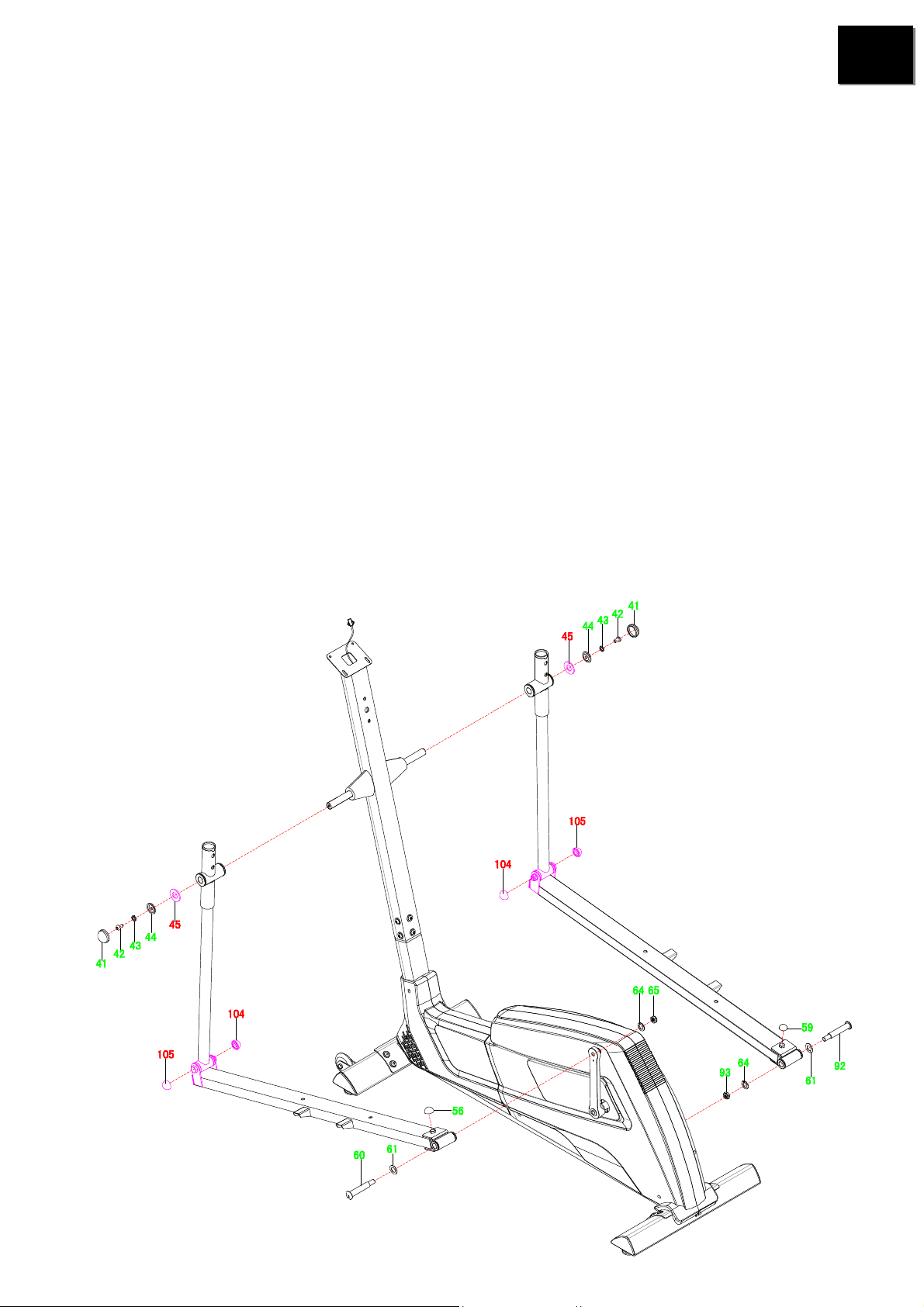

3. Levé/pravé rameno, levé/pravé nožní tyče

Odšroubujte 2 šrouby M8x20 (42),2 pérové podložky Ø8 (43), 2 podložky Ø8xØ33x2.0 (44) a 2 velké ploché podložky Ø19x Ø 38 (45) z levé a pravé osy přední tyče (2). Připevněte levé rameno (3) na levou osu přední tyče (2) pomocí jednoho šroubu M8x20 (42), jedné pérové podložky Ø8 (43), jedné podložky Ø8Xø33x2.0 (44) a jedné velké ploché podložky (45), které jste předtím odšroubovali. Nasuňte 2 krytky Ø38 (41) na šroub M8x20 (42). Nasuňte 2 krytky S18 (105) na šroub M10x66 (49). Nasuňte 2 krytky S16 (106) na matici M10 (52). Připevněte levou U svorku (10) k levé klice (63) pomocí šroubu Ø16x74 (60) pro levou svorku (10), podložky Ø28xØ17x0.3 (61), pérové podložky Ø134xØ20x2 (64) a levé matice B0.5x20 (65). Připevněte krytky S13 (56) na šroub M8x55 (57).

Upozornění: Šroub pro levou svorku (10) a pro pravou svorku (93) jsou označeny – Pravý R a levý L.

Použijte stejný postup pro pravé rameno (4) na pravou osu přední tyče (2) a pravou svorku (10) na pravou kliku (91).

4. Levá/pravá rukojeť

Připevněte levou a pravou rukojeť (8,9) na levé/pravé rameno (3,4) pomocí 4 šroubů M8x47 (38), 4 zakřivených podložek Ø8xØ16 (39) a 4 matic M8 (40).

5. Připevnění levého/pravého pedálu

Připevněte levý pedál (53) na levou nožní tyč (5) pomocí 2 matic M10 (52), 2 plochých podložek Ø10.5 (51) a 2 šroubů M10x60 (50). Připevněte pravý pedál (55) na pravou nožní tyč (6) pomocí 2 šroubů M10 (52), 2 plochých podložek Ø10.5 (51) a 2 šroubů M10x60 (50).

6. Připevnění řídítek

Odšroubujte 2 šrouby M8x16 z přední tyče (2). Vytáhněte kabel (31) z řídítek (7) do díry v přední tyči (2) a pak jej vytáhněte z vrchní části přední tyče (2). Připevněte řídítka (7) na přední tyč (2) pomocí 2 šroubů M8x16 (21), které jste předtím odšroubovali.

7. Připevnění computeru

Odšroubujte 4 šrouby M6x15 (29) ze zadní strany computeru (30). Zapojte kabel (24) a kabely (31) do computeru (30) a pak připevněte computer (30) na vrchní držák přední tyče (2) pomocí 4 šroubů M6x15 (29), které jste předtím odšroubovali.

Funkce

Rozmezí

Výchozí

Přírůstek/úbytek

Popis

Time

/čas

0:00~

00:00

± 1:00

Distance

/vzdálenost

0.00~999.0

0.00

±1.0

COMPUTER

Tlačítka computeru:

START/STOP:

1. pro začátek nebo zastavení cvičení.

2. Pro zapnutí/vypnutí programu měření tělesného tuku.

3. Podržením tlačítka vymažete všechny hodnoty na nulu – funguje pouze v STOP modu (když necvičíte)

DOWN:

Snížení hodnot vybraných funkcí: čas, vzdálenost, atd. Během cvičení tímto tlačítkem snižujete zátěž.

UP :

Zvýšení hodnot vybraných funkcí: čas, vzdálenost, atd. Během cvičení tímto tlačítkem zvýšíte zátěž.

MODE/ENTER:

Ve Stop modu vložíte požadovaný hodnoty. Při cvičení zmáčkněte tlačítko pro výběr funkce na displeji. TEST（PULSE、RECOVERY）:

Zmáčkněte tlačítko pro vstup do funkce Recovery v době, kdy se na computeru zobrazuje hodnota tepové

frekvence a ukončili jste cvičení. Funkce Recovery je zhodnocení vaši kondice. Vyhodnotí vaši tepovou frekvenci za 1 minutu po cvičení ve stupních od 1-6. F1 je nejlepší, F6 je nejhorší.

Výběr cvičení

Po zapnutí computeru, pomocí tlačítek UP nebo DOWN vyberete požadovaný program. Pak zmáčkněte MODE/ENTER pro potvrzení.

Nastavení parametrů cvičení Po výběru programu si můžete přednastavit několik parametrů pro cílený výsledek.

CVIČEBNÍ PARAMETRY: TIME-čas / DISTANCE-vzdálenost / CALORIES-kalorie /T.H.R-cílová tepová frekvence

Upozornění: v určitých programech nejdou některé funkce přednastavit.

Jakmile vyberete program, zmáčkněte MODE/ENTER, TIME bude blikat na displeji. Pomocí tlačítek UP nebo DOWN můžete vybrat požadovanou dobu cvičení. Pro potvrzení výběru času zmáčkněte MODE/ENTER. Poté začne blikat další parametr. Můžete pokračovat ve výběru pomocí tlačítek UP nebo DOWN. Pro začátek cvičení zmáčkněte START/STOP.

Informace o parametrech nastavení

nastavení 99:00

hodnota

1.Pokud je na displeji 00:00, čas se bude načítat.

2. Pokud přednastavíte

hodnotu v rozmezí 1:00~ 99:00, čas se bude od této hodnoty odpočítávat k nule.

1.Pokud nenastavíte

hodnotu, vzdálenost st bude načítat od 0.0.

2.Pokud přednastavíte vzdálenost v rozmezí

Calories

/kalorie

0~9950

0 ±50

T.H.R

/cílová tepová

220 0 ±1

frekvence

PROGRAMY COMPUTERU Manual(P1) – MANUÁLNÍ PROGRAM

1.0~999.0, bude se odpočítávat k nule.

1.Pokud nenastavíte hodnotu, kalorie se budou načítat od 0.

2.Pokud nastavíte kalorie

v rozmezí 50~9950, hodnota se bude odpočítávat k nule. Pokud nastavíte cílovou tepovou frekvenci, vaše aktuální tepová frekvence bude blikat v programu.

Vyberte “Manual” pomocí tlačítek UP nebo DOWN, pak zmáčkněte tlačítko MODE/ENTER. První parametr, který bude blikat a může být nastaven, je čas „TIME“. Pomocí tlačítek UP nebo DOWN vyberte požadovanou dobu cvičení a zmáčkněte tlačítko MODE/ENTER pro uložení a přechod na další parametr. Pokračujte takto v nastavení dalších parametrů a pak zmáčkněte tlačítko START/STOP pro začátek cvičení.

Upozornění: nastavená funkce se bude odpočítávat k nule, jakmile dosáhne nuly, pípne a

automaticky zastaví. Pro pokračování ve cvičení zmáčkněte tlačítko START.

Přednastavené programy (P2-P10) Tento computer nabízí 7 přednastavených profilů cvičení. V každém je 16 stupňů zátěže.

Nastavení parametrů pro přednastavené programy

Vyberte jeden z přednastavených programů pomocí tlačítek UP nebo DOWN, pak zmáčkněte MODE/ENTER pro potvrzení. První parametr, který bude blikat a může být nastaven, je čas „TIME“. Pomocí tlačítek UP nebo DOWN vyberte požadovanou dobu cvičení a zmáčkněte tlačítko MODE/ENTER pro uložení a přechod na další parametr. Pokračujte takto v nastavení dalších parametrů a pak zmáčkněte tlačítko START/STOP pro začátek cvičení.

Upozornění: nastavená funkce se bude odpočítávat k nule, jakmile dosáhne nuly, pípne a

automaticky zastaví. Pro pokračování ve cvičení zmáčkněte tlačítko START.

TARGET HEART RATE Program (P11) – program dle cílové tepové frekvence

Nastavení parametrů pro cílovou tepovou frekvenci - TARGET H.R

Vyberte “TARGET H.R. ” pomocí tlačítek UP nebo DOWN pak zmáčkněte tlačítko MODE/ENTER. První parametr, který bude blikat a může být nastaven, je čas „TIME“. Pomocí tlačítek UP nebo DOWN vyberte požadovanou dobu cvičení a zmáčkněte tlačítko MODE/ENTER pro uložení a přechod na další parametr. Pokračujte takto v nastavení dalších parametrů a pak zmáčkněte tlačítko START/STOP pro začátek cvičení.

Upozornění: Pokud je vaše tepová frekvence nad nebo pod +-5 t/min od nastavené TF, computer bude

automaticky nastavovat zátěž. Cca co 15 sekund bude upravovat zátěž (Každý stupeň

zátěže představuje 2 stupně)

Nastavená funkce se bude odpočítávat k nule, jakmile dosáhne nuly, pípne a automaticky zastaví.

Pro pokračování ve cvičení zmáčkněte tlačítko START.

BODY FAT PROGRAM(P12) – program měření tělesného tuku

Nastavení hodnot pro tento program

Vyberte “BODY FAT Program” pomocí tlačítek UP nebo DOWN a pak zmáčkněte MODE/ENTER. “Male” (muž) bude blikat na displeji a můžete nastavit pohlaví pomocí tlačítek UP nebo DOWN (MALE nebo FEMALE-žena), pak zmáčkněte MODE/ENTER pro uložení pohlaví a přechod na další nastavení. “ 175” – výška nyní bliká, pomocí tlačítek UP nebo DOWN vyberte vaši výšku a zmáčkněte MODE/ENTER. “ 75 “ – hmotnost nyní bliká, pomocí tlačítek UP nebo DOWN vyberte vaši hmotnost a potvrďte tlačítkem MODE/ENTER. “30” – věk nyní bliká, pomocí tlačítek UP nebo DOWN vyberte váš věk a potvrďte tlačítkem MODE/ENTER.

Zmáčkněte tlačítko START/STOP pro začátek měření a uchopte senzory tepové frekvence v rukojetích.

Po 15 sekundách se na displeji zobrazí hodnoty Body Fat %, BMR & BMI. Zmáčkněte tlačítko START/STOP pro návrat do hlavního menu.

Zmáčkněte MODE/ENTER pro výběr funkcí na displeji.

Body Types (tělesný typ)

Je ze 5 tělesných typů, které jsou rozděleny dle % tělesného tuku v těle.

BMI

BMI (z anglického Body Mass Index) je index, který se používá pro klasifikaci podváhy, nadváhy či různé stupně obezity. Vzorec pro výpočet BMI: BMI = tělesná váha(kg) / tělesná výška2 (m) např. člověk s váhou 80 kg a výškou 183 cm si BMI vypočítá podle uvedeného vzorce takto: BMI = 80 / 1,832 = 23,89

Hodnoty BMI

Pro klasifikaci vypočtené hodnoty BMI se používá tabulka vytvořená Světovou Zdravotnickou Organizací(WHO).

BMI klasifikace

< 18,5 podváha

18,5 - 24,99 optimální hmotnost

25 - 29,99 nadváha

30 - 34,99 obezita prvního stupně

35 - 39,99 obezita druhého stupně

NA COMPUTERU SE NEZOBRAZUJÍ ŽÁDNÉ

dělejte computer a zkontrolujte, zda jsou kabely,

> 40 obezita třetího stupně

BMR – Úroveň bazálního (klidového) metabolismu

Výše hodnoty BMR je přibližné množství energetického příjmu potřebné pro zachování základních životních funkcí. Ve výši této hodnoty není zohledněn energetický příjem potřebný pro pokrytí denních

pohybových aktivit.

ÚDRŽBA

ČIŠTĚNÍ

Tento stroj můžete očistit měkkým hadříkem a jemným čistícím prostředkem. Nepoužívejte drsné hadry či rozpouštědla na plastové části. Utírejte prosím pot ze stroje po každém použití. Dávejte pozor, aby se nedostala nadměrná vlhkost na displej comptuteru. Může to způsobit poškození elektroniky či úraz elektrickým proudem. Udržujte stroj, obzvláště computer, pryč od přímého slunečního světla. Mohlo by dojít k poškození displeje. Kontrolujte každý týden všechny šrouby a pedály, zda jsou správně dotaženy.

SKLADOVÁNÍ

Skladujte stroj na čistém a suchém místě, kde nemají přístup děti.

PROBLÉMY

PROBLÉM ŘEŠENÍ

STROJ SE PŘI POUŽITÍ KÝVE Otočte krytkou zadní stabilizační tyče na zadní

stabilizační tyči, jak bude potřeba pro ustálení stroje.

1. Od které vedou z přední tyče, správně zapojeny do computeru.

HODNOTY

NEZOBRAZUJE SE HODNOTA TEPOVÉ FREKVENCE NEBO JE HODNOTA NESTABILNÍ

STROJ PŘI POUŽÍVÁNÍ VYDÁVÁ SKŘÍPAVÉ ZVUKY

2. Zkontrolujte, zda jsou správně vloženy baterie.

3. Baterie v computeru mohou být vybité. Vyměňte baterie.

1. Zkontrolujte, zda je dobře zapojen kabel pro senzory tepové frekvence v rukojetích.

2. Pro správný přenos je důležité se vždy držet senzorů tepové frekvence oběma rukama.

3. Držíte gripy se senzory příliš pevně. Zkuste ruce trochu povolit.

Šrouby na stroji mohou být povoleny, zkontrolujte prosím dotažení všech šroubů a pokud jsou uvolněné, dotáhněte je.

Maximální tepová frekvence = 220

- věk

Tréninkové instrukce

UPOZORNĚNÍ: před začátkem jakéhokoliv cvičení konzultujte váš zdravotní stav se svým lékařem. Toto je důležité hlavně pro osoby starší 35 let nebo pro osoby s existujícími zdravotními problémy. Hodnota tepové frekvence není určena pro lékařské účely. Hodnota tepové frekvence slouží pro srovnání tepové frekvence jednoho uživatele v čase.

Důležitým faktorem výkonnosti je schopnost vašeho srdce a plic účinně rozvádět kyslík krví do svalů. Funkce svalů je závislá na kyslíku, který dodává energii – tato činnost se nazývá aerobní cvičení (svaly pracují za přístupu kyslíku). Pokud jste v dobré kondici, vaše srdce nemusí pracovat tak těžce. Cvičením si postupně kondici zlepšujete a budete se cítit zdravější a spokojenější.

Pro dosažení výrazného zlepšení vaší kondice a zdraví, je třeba dodržovat následující pravidla:

Intenzita zátěže

Pro dosažení maximálního výsledku, je třeba vybrat správnou intenzitu cvičení. Jako vodítko vám bude sloužit tepová frekvence. Základní pravidlo pro určení maximální tepové frekvence je:

Při cvičení by se vaše tepová frekvence měla pohybovat mezi 60 – 85% max. TF. Pro zjištění vašich hodnot se podívejte do tabulky Tréninku dle TF – viz níže. Když začínáte cvičit, cca 14 dní, měli byste se pohybovat na 70% max. TF.

Pro zvyšování kondice pomalu zvyšujte zátěž až na 85% max. TF.

Toto jsou pouze orientační hodnoty. Každý člověk má různé dispozice. Před začátkem cvičením konzultujte zátěž se svým lékařem, který stanoví počáteční zátěž a maximální zátěž, na které se můžete pohybovat vzhledem k vašemu zdraví.

Spalování tuku

Tělo začíná spalovat tuk přibližně při 65% maxima tepové frekvence. K dosažení optimálního spalování se doporučuje udržovat tepovou frekvenci mezi 70% – 80% maxima TF. Optimální trénink se skládá ze 3 cvičebních jednotek za týden. Každá jednotka by měla trvat cca 30 minut.

Příklad: Je Vám 52 let a chtěli byste začít cvičit. Maximální TF= 220 - 52(věk) = 168 tepů/min Minimální TF = 168 x 0.7 = 117 tepů/min Maximální TF = 168 x 0.85 = 143 tepů/min

Během prvních týdnů se doporučuje začít na tepové frekvenci 117, poté zvýšit na 143. Se zlepšující kondicí se může intenzita tréninku zvýšit na 70% - 85% Vaší max. TF. Toho můžete dosáhnout zvýšením zátěže při šlapání, zvýšením frekvence šlapání nebo prodloužením cvičební jednotky.

Organizace tréningu

Zahřívací fáze

Zahřívací /uvolňovací cvičení Správný cvičební program začíná zahřívacím cvičením, následuje aerobní cvičení a končí uvolňovacím cvičením. Zahřívací cvičení připraví vaše tělo na následující nároky při cvičení. Díky zklidňujícím cvičením se vyhnete svalovým problémům. Dále zde naleznete popisy cvičení pro rozehřátí a zklidnění. Mějte prosím na paměti následující body:

· Opatrně rozehřejte každou svalovou skupinu, cvičení by mělo trvat 5 až 10 minut. Cvičení provádíte

správně, jestliže cítíte příjemný tah v odpovídajících svalech.

· Rychlost nehraje žádnou roli během protahovacích cvičení. Je nutné se vyvarovat rychlým a trhavým pohybům.

PROTAŽENÍ KRKU

Ukloňte hlavu doprava až ucítíte v krku tlak. Pomalu pokládejte hlavu dolů k hrudníku v polokruhu a poté vytočte hlavu doleva. Znovu ucítíte příjemný tah v krku. Individuálně můžete toto cvičení několikrát opakovat.

CVIČENÍ OBLASTI RAMEN

Zvedejte střídavě levé a pravé rameno nebo obě ramena najednou.

PROTAŽENÍ PAŽÍ

Protahuje levou a pravou paži střídavě směrem nahoru ke stropu. Ucítíte tlak na pravé a levé straně. Toto cvičení několikrát opakujte.

PROTAŽENÍ PŘEDNÍ STRANY STEHEN

Opřete se jednou rukou o stěnu, poté přitáhněte pravou nebo levou nohu dozadu, co nejblíže hýždím.

Ucítíte příjemný tah v předním stehnu. Vydržte v této pozici pokud možno 30 sekund a opakujte toto cvičení dvakrát na každou nohu.

PROTAŽENÍ VNITŘNÍ STRANY STEHEN

Posaďte se na zem, kolena směřují k zemi. Přitáhněte chodidla co nejblíže k tříslům. Nyní opatrně tlačte kolena k zemi. Vydržte v této pozici pokud možno 30-40 sekund.

DOTEK PRSTŮ NA NOZE

Pomalu ohněte trup k zemi a snažte se dotknout rukama svých chodidel. Ohněte se co nejníže to jde. Vydržte v této pozici pokud možno 20-30 sekund.

PROTAŽENÍ ZADNÍ STRANY STEHEN, KOLENÍCH SVALŮ

Posaďte se na zem a natáhněte pravou nohu. Ohněte levou nohu a umístěte chodidlo na stehno pravé nohy. Nyní se pokuste pravou paží dosáhnou na pravé chodidlo. Vydržte v této pozici pokud možno 30-40 sekund.

PROTAŽENÍ LÝTKA/ACHILOVKY

Opřete se oběma rukama o zeď a přeneste na ni všechnu váhu těla. Poté vysuňte levou nohu dozadu a střídejte ji s pravou nohou. Tímto protahujete zadní část nohy. Vydržte v pozici pokud možno 30-40 sekund.

Před každým cvičebním byste se měli rozcvičit po dobu 5-10 minut. Například provedení protahovacích cviků a šlapání s nízkou zátěží vás vhodně nastartuje.

Dříve, než začnete cvičit se ujistěte, že jste se správně protáhli. To vám pomůže se ochránit před možným úrazem a připravit vás lépe na samotné cvičení, které bude následovat.

Pracovní fáze

V této fázi dochází k hlavní zátěži a pohybujete se na hodnotě 70-85% max. TF. Délku cvičení si můžete spočítat z následujícího pravidla:

Denní cvičení: cca. 10 min/jednotku 2-3 x týdně: cca. 30 min/jednotku 1-2 x týdně: cca. 60 min/ jednotku

Závěrečná uvolňovací fáze

Pro dosažení účinného uvolnění svalů a metabolismu je třeba úplně snížit zátěž během posledních 5-10 minut cvičení. Protažení vám také pomůže pro prevenci bolesti svalů.

Úspěch

Dokonce už po krátké době pravidelného cvičení můžete uvědomit, že postupně zvyšujte zátěž při dosahování stále optimální tepová frekvence. Cvičení bude postupně snadnější a vy se budete cítit mnohem více fit ve vašem běžném životě.

K dosažení tohoto cíle byste se měli motivovat pravidelným cvičením. Vyberte si pravidelnou dobu pro cvičení a nezačínejte trénink příliš agresivním cvičením. Staré rčení mezi sportovci zní:

“ Nejtěžší na cvičení je začít ”

Přejeme vám mnoho zábavy a úspěchů při cvičení na tomto stroji.

Všechna zobrazovaná data jsou pouze přibližné hodnoty a nemohou být použity pro lékařské účely. Hodnota tepové frekvence je také přibližná a nemůže být použita pro stanovování srdečně-cévních a dalších lékařských programů.

Trénink dle tepové frekvence

Věk 60% 65% 70% 75% 80% 85%

20 25 30 35 40 45 50 55 60 65 70

*FC MAX/min = hodnota maximální tepové frekvence

MAX/min.*

200 120 130 140 150 160 170 195 117 127 137 146 156 166 190 114 124 133 143 152 162 185 111 120 130 139 148 157 180 108 117 126 135 144 153 175 105 114 123 131 140 149 170 102 111 119 128 136 145 165 99 107 116 124 132 140 160 96 104 112 120 128 136 155 93 101 109 116 124 132 150 90 98 105 113 110 128

FC MAX/min. FC MAX/min. FC MAX/min. FC MAX/min. FC MAX/min. FC MAX/min.

Prodávající poskytuje na tento výrobek prvnímu majiteli následující

záruky:

- záruku 5 let na rám a jeho části

- záruku 2 roky na ostatní díly

Záruka se nevztahuje na závady vzniklé:

1. zaviněním uživatele tj. poškození výrobku nesprávnou montáží, neodbornou repasí, užíváním v nesouladu se záručním listem např. nedostatečným zasunutím sedlové tyče do rámu, nedostatečným utáhnutím pedálů v klikách a klik ke středové ose

2. nesprávnou nebo zanedbanou údržbou

3. mechanickým poškozením

4. opotřebením dílů při běžném používání (např. gumové a plastové části, pohyblivé mechanismy jako ložiska klínový řemen, opotřebení tlačítek na computeru)

5. neodvratnou událostí a živelnou pohromou

6. neodbornými zásahy

7. nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo vysoké teploty, působením vody, neúměrným tlakem a nárazy, úmyslně pozměněným designem, tvarem nebo rozměry

Upozornění:

1. cvičení doprovázené zvukovými efekty a občasným vrzáním není závada bránící řádnému užívání stroje a tudíž nemůže být předmětem reklamace. Tento jev lze odstranit

běžnou údržbou.

2. doba životnosti ložisek, klínového řemene a dalších pohyblivých částí může být kratší než je doba záruky

3. na stroje nutné provést odborné vyčištění a seřízení minimálně jednou za 12 měsíců

4. v době záruky budou odstraněny veškeré poruchy výrobku způsobené výrobní závadou nebo vadným materiálem výrobku tak, aby věc mohla být řádně užívána

5. reklamace se uplatňuje zásadně písemně s přesným označením typu zboží, popisem závady a potvrzeným dokladem o zakoupení

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ - informace k likvidaci elektrických a elektronických zařízení. Po uplynutí doby životnosti přístroje nebo v okamžiku, kdy by oprava byla neekonomická, přístroj nevhazujte do domovního odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací pomůžete

zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje

reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití nepřebírá žádnou odpovědnost za jakýkoli patent.

MASTER SPORT s.r.o.

1. máje 69/14 709 00 Ostrava – Mariánské Hory

Czech Republic reklamace@nejlevnejsisport.cz

www.nejlevnejsisport.cz

ELIPTICAL MASTER® E32 ERGOMETER

NÁVOD NA POUŽITIE

DOLEŽITÉ: pred použitím stroja si dôkladne prečítajte tento návod. Uschovajte návod pre prípadnú neskoršiu potrebu.

Špecifikácie výrobku sa môže mierne líšiť od tohto obrázku. Ďakujeme, že ste kúpili náš výrobok. Napriek tomu, že venujeme všetko úsilie, aby sme zaistili

najlepšiu kvalitu našich výrobkov, môžu sa objaviť jednotlivé vady či prehliadnuté nedostatky. Ak zistíte vadu alebo chýbajúcu súčiastku, neváhajte a kontaktujte nás.

Tento výrobok bol navrhnutý výlučne k domácemu využitiu dospelými osobami. Záruka sa nevzťahuje na výrobky využívané vo fitnes-kluboch, posilňovniach a iných komerčných priestoroch.

Tento výrobok bol navrhnutý tak, aby zaisťoval bezpečnosť, avšak musia byť dodržané určité pravidlá:

BEZPEČNOSTNÉ PRAVIDLA:

- Pred cvičením, aby ste zamedzili poškodenie svalov, je potrebné vykonať naťahovacie cviky na všetky časti tela. Tieto cviky nájdete v návode, v kapitole: CVIČEBNÉ INŠTRUKCIE.

- Pred použitím stroja sa vždy uistite, že nie je poškodený a všetky časti sú dotiahnuté.

- Počas cvičenia a po ukončení tréningu zamedzte prístupu k náčinia deťom a zvieratám

- Náčinie môže byť využívané iba jednou osobou (naraz).

- Ak sa počas cvičenia objavia bolesti hlavy či závraty, bolesť v hrudníku alebo iné znepokojujúce príznaky, je nutné okamžite prerušiť cvičenie a poradiť sa s lekárom

- Používajte náradie na čistom a rovnom povrchu, odporúčame dať pod stroj podložku pre ochranu koberca či iného druhu podlahovej krytiny

- Udržujte bezpečný odstup rúk a nôh od pohyblivých súčastí a nezabudnite dotiahnuť pásky pedálov

- Nevkladajte do otvorov žiadne súčiastky

- Pred montážou a začiatkom cvičenia sa podrobne zoznámte s návodom

- Pred začiatkom cvičenia vždy vykonajte rozcvičenie a zahrievacie cvičenie

- Nepoužívajte stroj vonku, je určený iba pre vnútorné použitie

- Pre vašu bezpečnosť je nutné zachovať okolo stroja 2 m voľného priestoru

- Náčinie využívajte iba na účely uvedené v tomto návode

- Cvičte v pohodlnom voľnom oblečení a športovej obuvi

- Stroj je určený iba pre domáce použitie

- Vždy sa pri nastupovaní na pedále pridržiavajte riadidiel. Na strane, kde nastupujete dajte pedál do najnižšej pozície, postavte sa na neho a až potom dajte druhú nohu na druhý pedál. Pri vystupovaní postupujte rovnako - dajte pedál do najnižšej pozície na strane, kde vystupujete.

- Skontrolujte pred prvým použitím a potom každý 1-2 mesiace, či sú všetky skrutky a spoje poriadne dotiahnuté a v dobrom stave

- Nevykonávajte na stroji žiadne úpravy alebo údržbu, ktorá nie je popísaná v tomto návode. Pokiaľ nastane nejaký problém, kontaktujte predajcu či servis

- Maximálna nosnosť stroja je 110 kg

UPOZORNENIE: PRED ZAHÁJENÍM TRÉNINGU SA PORAĎTE S LEKÁROM. JE TO NEVYHNUTNÉ V PRIPADE OSOB STARŠÍCH 35 ROKOV A OSOB, KTERÉ MAJÚ ZDRAVOTNÉ PROBLÉMY. PRED POUŽITÍM FITNESS-NÁČINIA SI VŽDY PŘEČÍTAJTE VŠETKY NÁVODY. NENESIEME ZODPOVEDNOSŤ ZA ÚRAZY ALEBO POŠKODENIE PREDMETOV POKIAĹ BOLI SPOSOBENÉ NESPRÁVNÝM POUŽITÍM TOHOTO VÝROBKU

ZOZNAM ČASTÍ

Č.

001 Hlavný rám 1 032 Skrutka ST4.2x20 2 002 Predná tyč 1 033 Penový grip riadidiel 2 003 Ľavé rameno 1 034 Penový grip pevnej rukoväte 2 004 Pravé rameno 1 035 Guľatá koncovka 2 005 Ľavá nožná tyč 1 036 Penový grip riadidiel 2 006 Pravá nožná tyč 1 037 objímka 2 007 Riadidlá 1 038 skrutka M8x47 4 008 Ľavá rukoväť 1 039 Zakrivená podložka Ф8xФ16x1.5 4 009 Pravá rukoväť 1 040 krytka M8 4 010 U svorka 2 041 krytka Ф38 2 011 Zadná stabilizačná tyč 1 042 skrutka M8x20 2 012 Predná stabilizačná tyč 1 043 Pérová podložka Ø8 2 013 Veľká plochá podložka

Ф8xФ20x2.0

Popis Mn. Č.

044 Podložka Ф8xФ33

Popis Mn.

014 skrutka 8 045 Veľká plochá podložka Ф19XФ38 2 015 Trojuholníková koncovka I 2 046 Oceľová objímka Ф38xФ19x14 4 016 Trojuholníková koncovka II 2 047 Plastová objímka Ф19.5 2 017 Nastavovacie noha 4 048 Koncovka pedálové tyče 2 018 SkrutkaL35 S6 2 049 skrutka M10x66 2 019 Koleso 2 050 skrutka M10x60 4 020 Matica M8 S14 7 051 Podložka Ф10.5 6 021 Skrutka 6 052 matica M10 6 022 Kábel senzora dĺžka=300 1 053 ľavý pedál 1 023 Kábel senzora dĺžka=1400 1 054 Pedálové nášľapy 2 024 Kábel computeru dĺžka=1100 1 055 Pravý pedál 1 025 Motor 1 056 Krytka S13 2 026 Kabel el. Napätia dĺžka 550mm 1 057 skrutka M8x55 2 027 Šesťhranná matica 1 058 Ocelová objímka Ф18xФ8x10 4 028 skrutka M8x16 2 059 Podložka Ф8xФ16x1.5 2 029 skrutka M6x15 4 060 Skrutka pre ľavú U svorku Ф16x74 1 030 Computer 1 061 Podložka Ф28xФ17x0.3 2 031 Kábel senzoru tepovej

frekvencie v rukovätiach dĺžka = 550

2 062 Oceľová objímka Ф24.5xФ16x14 4

SEZNAM ČÁSTÍ

Č. Popis Mn. Č.

063 Ľavá kľuka 1 085 skrutka M6x15 4 064 Pérová podložka Ф20xФ13xB2 2 086 Kľučka s remeňovú kladkou 1 065 Ľava nylonová matica B0.5x20 1 087 Remeň 1 066 Krytka 2 088 rovná hriadeľ 1 067 Matica M10x1.25x6 2 089 Matica M6 4 068 Krytka Ø40x Ø25 2 090 skrutka ST2.9x12 2 069 Matica M10x1.0x6 2 091 Pravá kľuka 1 070 Zotrvačník 1 092 Skrutka pre U svorku Ф16x74 1 071 Skrutka 2 093 Pravá nylonová matica B0.5x20 1 072 U svorka 2 094 Ľavý plastový kryt 1 073 Pérová podložka Ø6 6 095 ľavý kryt 1 074 Matica M6 2 096 Pravý plastový kryt 1 075 Podložka Ф20 2 097 Pravý kryt 1

Popis Mn.

076 Podložka Ф20 1 098 Plastový skrutku Ø8x32 4 077 Ložiská 6004ZZ 2 099 skrutka ST4.2x15 6 078 Plastová objímka 2 100 skrutka ST4.2x 20 10 079 Lava nylonová matice B0.5x20 1 101 skrutka ST4.2x25 8 080 Držiak napínacej kladky 1 102 Kábel záťaže (dĺžka = 500mm) 1 081 skrutka M8x20 1 103 AC Adaptér dĺžka = 2000mm 1 082 napínacia kladka 1 104 Objímka 4 083 Podložka Ø6 xØ12 1 105 Krytka S18 2 084 skrutka M6x10 1 106 Krytka S16 2

NÁRADIE A SKRUTKY

NÁKRES ČASTÍ

ZLOŽENIE STROJA

1. Pripevnenie predné a zadné stabilizačné tyče

Pripevnite prednú stabilizačnú tyč (12) k hlavnému rámu (1) pomocou 2 skrutiek M8x20 (14) a 2 veľkých podložiek Ø8xØ20 (13). Pripevnite zadnú stabilizačnú tyč (11) k hlavnému rámu (1) pomocou 2 skrutiek M8x20 (14) a 2 veľkých podložiek Ø8xØ20 (13).

2. Pripevnenie prednej tyče Uvoľnite 6 skrutiek M8x15 (21) a 6 veľkých podložiek Ø20xØ8x2.0 (13). Spojte kábel (23) vedúcej z hlavného rámu (1) s káblom (24) z prednej tyče (2). Zasuňte prednú tyč (2) do tyče v hlavnom ráme (1) a dotiahnite ju pomocou 6 skrutiek M8x15 (21) a 6 veľkých podložiek 20xØ8x2.0 (13), ktoré ste predtým uvoľnili.

3. Ľavé / pravé rameno, ľavé / pravé nožné tyče

Odskrutkujte 2 skrutky M8x20 (42), 2 pérovej podložky Ø8 (43), 2 podložky Ø8xØ33x2.0 (44) a 2 veľké ploché podložky Ø19x Ø 38 (45) z ľavej a pravej osi prednej tyče (2). Pripevnite ľavé rameno (3) na ľavú os prednej tyče (2) pomocou jednej skrutky M8x20 (42), jednej pérovej podložky Ø8 (43), jednej podložky Ø8Xø33x2.0 (44) a jednej veľkej plochej podložky (45), ktoré ste predtým odskrutkovali. Nasuňte 2 krytky Ø38 (41) na skrutku M8x20 (42). Nasuňte 2 krytky S18 (105) na skrutku M10x66 (49). Nasuňte 2 krytky S16 (106) na maticu M10 (52). Pripevnite ľavú U svorku (10) k ľavej kľuke (63) pomocou skrutky Ø16x74 (60) pre ľavú svorku (10), podložky Ø28xØ17x0.3 (61), pérovej podložky Ø134xØ20x2 (64) a ľavej matice B0.5x20 (65). Pripevnite krytky S13 (56) na skrutku M8x55 (57).

Upozornenie: Skrutka pre ľavú svorku (10) a pre pravú svorku (93) sú označené Pravý R a ľavý L.

Použijte stejný postup pro pravé rameno (4) na pravou osu přední tyče (2) a pravou svorku (10) na pravou kliku (91).

4. Ľavá / pravá rukoväť

Pripevnite ľavú a pravú rukoväť (8,9) na ľavej / pravej rameno (3,4) pomocou 4 skrutiek M8x47 (38), 4 zakrivených podložiek Ø8xØ16 (39) a 4 matíc M8 (40).

5. Pripevnenie ľavého / pravého pedálu

Pripevnite ľavý pedál (53) na ľavú nožný tyč (5) pomocou 2 matíc M10 (52), 2 plochých podložiek Ø10.5 (51) a 2 skrutiek M10x60 (50). Pripevnite pravý pedál (55) na pravú nožný tyč (6) pomocou 2 skrutiek M10 (52), 2 plochých podložiek Ø10.5 (51) a 2 skrutiek M10x60 (50).

6. Pripevnenie riadidiel Odskrutkujte 2 skrutky M8x16 z prednej tyče (2). Vytiahnite kábel (31) z riadidiel (7) do diery v prednej tyči (2) a potom ho vytiahnite z vrchnej časti prednej tyče (2). Pripevnite riadidlá (7) na prednú tyč (2) pomocou 2 skrutiek M8x16 (21), ktoré ste predtým odskrutkovali.

7. Pripevnenie computeru Odskrutkujte 4 skrutky M6x15 (29) zo zadnej strany computeru (30).

Zapojte kábel (24) a káble (31) do computeru (30) a potom pripevnite computer (30) na vrchnej držiak prednej tyče (2) pomocou 4 skrutiek M6x15 (29), ktoré ste predtým odskrutkovali.

Funkcia

Rozmedzi

Východi

Prírastok /

Popis

Time/čas

0:00~

00:00

± 1:00

Distance /

0.00~999.0

0.00

±1.0

COMPUTER

Tlačítka computeru:

ŠTART/STOP

1. Pre začiatok alebo zastavenie cvičenia.

2. Pre zapnutie / vypnutie programu merania telesného tuku.

3. Podržaním tlačidla vymažete všetky hodnoty na nulu - funguje len v STOP modu (keď necvičíte)

DOWN: Zníženie hodnôt vybraných funkcií: čas, vzdialenosť, atď. Počas cvičenia týmto tlačidlom znižujete záťaž.

UP : Zvýšenie hodnôt vybraných funkcií: čas, vzdialenosť, atď. Počas cvičenia týmto tlačidlom zvýšite záťaž. MODE/ENTER: Do Stop modu vložíte požadovaný hodnoty. Pri cvičení stlačte tlačidlo pre výber funkcie na displeji.

TEST（PULSE、RECOVERY）:

Stlačte tlačidlo pre vstup do funkcie Recovery v čase, keď sa na computera zobrazuje hodnota tepovej frekvencie a ukončili ste cvičenie. Funkcia Recovery je zhodnotenie vašu kondície. Vyhodnotí vašu tepovú frekvenciu za 1 minútu po cvičení v stupňoch od 1-6. F1 je najlepšie, F6 je najhoršie.

Výber cvičenie Po zapnutí computera, pomocou tlačidiel UP alebo DOWN vyberiete požadovaný program. Potom stlačte MODE / ENTER pre potvrdenie.

Nastavenie parametrov cvičenie Po výbere programu si môžete prednastaviť niekoľko parametrov pre cielený výsledok.

CVIČEBNÁ PARAMETRE: TIME-čas / DISTANCE-vzdialenosť / CALORIES-kalórie / THR-cieľová tepová frekvencia.

Upozornenie: v určitých programoch nejdú niektoré funkcie prednastaviť.

Akonáhle vyberiete program, stlačte MODE / ENTER, TIME bude blikať na displeji. Pomocou tlačidiel UP alebo DOWN môžete vybrať požadovanú dobu cvičenia. Pre potvrdenie výberu času stlačte MODE / ENTER. Potom začne blikať ďalší parameter. Môžete pokračovať vo výbere pomocou tlačidiel UP alebo DOWN. Pre začiatok cvičenia stlačte START / STOP.

Informace o parametrech nastavení

vzdialenosť

e nasteveni a

99:00

sková hodnota

úbytok

1.Ak je na displeji 00:00, čas sa bude načítať.

2. Ak prednastavíte hodnotu v rozmedzí 1: 00 ~ 99:00, čas sa bude od tejto hodnoty odpočítavať k nule.

1.Ak nenastavíte hodnotu, vzdialenosť st bude načítať od 0.0.

2.Ak prednastavíte vzdialenosť

lories/kalorie

0~9950

0 ±50

T.H.R/cílová tepová

220 0 ±1

frekvencia

PROGRAMY COMPUTERU Manual(P1) – MANUÁLNY PROGRAM

v rozmedzí 1.0 ~ 999.0, bude sa odpočítavať k nule.

1.Ak nenastavíte hodnotu, kalórie sa budú načítať od

2.Ak nastavíte kalórie v rozmedzí 50 ~ 9950, hodnota sa bude odpočítavať k nule ..

Ak nastavíte cieľovú tepovú frekvenciu, vaša aktuálna tepová frekvencia bude blikať v programe.

Vyberte “Manual” pomocou tlačidiel UP alebo DOWN, potom stlačte tlačidlo MODE / ENTER. Prvý parameter, ktorý bude blikať a môže byť nastavený, je čas "TIME". Pomocou tlačidiel UP alebo DOWN vyberte požadovanú dobu cvičenia a stlačte tlačidlo MODE / ENTER pre uloženie a prechod na ďalší parameter. Pokračujte takto v nastavení ďalších parametrov a potom stlačte tlačidlo START / STOP pre začiatok cvičenia.

Upozornenie: nastavená funkcia sa bude odpočítavať k nule, akonáhle dosiahne nulu, pípne a

automaticky zastaví. Pre pokračovanie v cvičení stlačte tlačidlo START.

Prednastavené programy (P2-P10) Tento computer ponúka 7 prednastavených profilov cvičenia. V každom je 16 stupňov záťaže.

Nastavenie parametrov pre prednastavené programy

Vyberte jeden z prednastavených programov pomocou tlačidiel UP alebo DOWN, potom stlačte MODE / ENTER pre potvrdenie. Prvý parameter, ktorý bude blikať a môže byť nastavený, je čas "TIME". Pomocou tlačidiel UP alebo DOWN vyberte požadovanú dobu cvičenia a stlačte tlačidlo MODE / ENTER pre uloženie a prechod na ďalší parameter. Pokračujte takto v nastavení ďalších parametrov a potom stlačte tlačidlo START / STOP pre začiatok cvičenia.

Upozornenie: nastavená funkcia sa bude odpočítavať k nule, akonáhle dosiahne nulu, pípne a automaticky zastaví.

Pre pokračovanie v cvičení stlačte tlačidlo START.

TARGET HEART RATE Program (P11) - program podľa cieľovej tepovej frekvencie

Nastavenie parametrov pre cieľovú tepovú frekvenciu - TARGET HR Vyberte “TARGET H.R. ” pomocou tlačidiel UP alebo DOWN potom stlačte tlačidlo MODE / ENTER. Prvý parameter, ktorý bude blikať a môže byť nastavený, je čas "TIME". Pomocou tlačidiel UP alebo DOWN vyberte požadovanú dobu cvičenia a stlačte tlačidlo MODE / ENTER pre uloženie a prechod na ďalší parameter. Pokračujte takto v nastavení ďalších parametrov a potom stlačte tlačidlo START / STOP pre začiatok cvičenia.

Upozornenie:

Ak je vaša tepová frekvencia nad alebo pod + -5 t / min od nastavenej TF, computer bude automaticky

nastavovať záťaž. Cca čo 15 sekúnd bude upravovať záťaž (Každý stupeň záťaže predstavuje 2 stupne)

Nastavená funkcia sa bude odpočítavať k nule, akonáhle dosiahne nulu, pípne a automaticky zastaví. Pre

pokračovanie v cvičení stlačte tlačidlo START.

BODY FAT PROGRAM (P12) - program merania telesného tuku

Nastavení hodnot pro tento program Vyberte “BODY FAT Program” pomocou tlačidiel UP alebo DOWN a potom stlačte MODE / ENTER. "Male" (muž) bude blikať na displeji a môžete nastaviť pohlavia pomocou tlačidiel UP alebo DOWN (MALE alebo FEMALE-žena), potom stlačte MODE / ENTER pre uloženie pohlavia a prechod na ďalšie nastavenie. "175" - výška teraz bliká, pomocou tlačidiel UP alebo DOWN vyberte vašu výšku a stlačte MODE / ENTER. "75" - hmotnosť teraz bliká, pomocou tlačidiel UP alebo DOWN vyberte vašu hmotnosť a potvrďte tlačidlom MODE / ENTER. "30" - vek teraz bliká, pomocou tlačidiel UP alebo DOWN vyberte váš vek a potvrďte tlačidlom MODE / ENTER.

Stlačte tlačidlo START / STOP pre začiatok merania a uchopte senzory tepovej frekvencie v rukovätiach.

Po 15 sekundách sa na displeji zobrazia hodnoty Body Fat%, BMR & BMI. Stlačte tlačidlo START / STOP pre návrat do hlavného menu.

Stlačte MODE / ENTER pre výber funkcií na displeji.

Body Types (telesný typ) Je zo 5 telesných typov, ktoré sú rozdelené podľa% telesného tuku v tele.

BMI

BMI (z anglického Body Mass Index) je index, ktorý sa používa pre klasifikáciu podváhy, nadváhy či rôzne stupne obezity.

Vzorec pre výpočet BMI: BMI = telesná váha (kg) / telesná výška2 (m)

napr. človek s váhou 80 kg a výškou 183 cm si BMI vypočíta podľa uvedeného vzorca nasledovne:

BMI = 80 / 1,832 = 23,89

o Hodnoty BMI

Pre klasifikáciu vypočítané hodnoty BMI sa používa tabuľka vytvorená Svetovou zdravotníckou organizáciou (WHO).

BMI klasifikace

< 18,5 podváha

18,5 - 24,99 optimálná hmotnosť

25 - 29,99 nadváha

30 - 34,99 obezita prvého stupňa

35 - 39,99 obezita druhého stupňa

> 40 obezita tretieho stupňa

BMR – Úroveň bazálneho (kľudového) metabolizmu Vyššie hodnoty BMR je približné množstvo energetického príjmu potrebné pre zachovanie základných životných funkcií. Vo výške tejto hodnoty nie je zohľadnený energetický príjem potrebný pre pokrytie denných pohybových aktivít.

ÚDRŽBA

ČISTENIE

Tento stroj môžete očistiť mäkkou handričkou a jemným čistiacim prostriedkom. Nepoužívajte drsné handry alebo rozpúšťadlá na plastovej časti. Utierajte prosím pot zo stroja po každom použití. Dávajte pozor, aby sa nedostala nadmerná vlhkosť na displej comptuteru. Môže to spôsobiť poškodenie elektroniky či úraz elektrickým prúdom. Udržujte stroj, obzvlášť computer, preč od priameho slnečného svetla. Mohlo by dôjsť k poškodeniu displeja. Kontrolujte každý týždeň všetky skrutky a pedále, či sú správne dotiahnuté. SKLADOVÁNIE Skladujte stroj na čistom a suchom mieste, kde nemajú prístup deti. .

Maximální tepová frekvencia= 220

- vek

NA COMPUTERI SA NEZOBRAZUJÚ ŽIADNE

Držíte gripy so senzormi príliš pevne. Skúste ruky

Skrutky na stroji môžu byť povolené, skontrolujte prosím

PROBLÉMY

PROBLÉM RIEŠENIE

STROJ SA PRI POUŽITÍ KÝVE Otočte krytkou zadnej stabilizačnej tyče na zadnej

stabilizačnej tyči, ako bude potrebné pre ustálenie stroja.

· Odmontujte computer a skontrolujte, či sú káble, ktoré vedú z prednej tyče, správne zapojené do computeru.

HODNOTY

NEZOBRAZUJE SE HODNOTA TEPOVÁ FREKVENCIA ALEBO JE HODNOTA NESTABILNÁ

STROJ PRI POUŽÍVANIE VYDÁVA ŠKRÍPAVE ZVUKY

· Skontrolujte, či sú správne vložené batérie.

Batérie v computeru môžu byť vybité. Vymeňte batérie.

1. Skontrolujte, či je dobre zapojený kábel pre senzory tepovej frekvencie v rukovätiach.

2. Pre správny prenos je dôležité sa vždy držať senzorov tepovej frekvencie oboma rukami.

trochu povoliť.

dotiahnutie všetkých skrutiek a ak sú uvoľnené, dotiahnite ich.

Tréninkové inštrukcie

UPOZORNĚNÍ: pred začiatkom akéhokoľvek cvičenia konzultujte váš zdravotný stav so svojim lekárom. Toto

je dôležité hlavne pre osoby staršie 35 rokov alebo pre osoby s existujúcimi zdravotnými problémami. Hodnota tepovej frekvencie nie je určená pre lekárske účely. Hodnota tepovej frekvencie slúži pre porovnanie tepovej frekvencie jedného užívateľa v čase.

Dôležitým faktorom výkonnosti je schopnosť vášho srdca a pľúc účinne rozvádzať kyslík krvou do svalov. Funkcie svalov je závislá na kyslíku, ktorý dodáva energiu - táto činnosť sa nazýva aeróbne cvičenie (svaly pracujú za prístupu kyslíka). Ak ste v dobrej kondícii, vaše srdce nemusí pracovať tak ťažko. Cvičením si postupne kondíciu zlepšujete a budete sa cítiť zdravšie a spokojnejší.

Pre dosiahnutie výrazného zlepšenia vašej kondície a zdravia, je potrebné dodržiavať nasledujúce pravidlá:

Intenzita záťaže

Pre dosiahnutie maximálneho výsledku, je potrebné vybrať správnu intenzitu cvičenia. Ako vodítko vám bude slúžiť tepová frekvencia. Základné pravidlo určenia maximálnej tepovej frekvencie je:

Pri cvičení by sa vaša tepová frekvencia mala pohybovať medzi 60 - 85% max. TF. Pre zistenie vašich hodnôt sa pozrite do tabuľky Tréningu podľa SF - viď nižšie.

Keď začínate cvičiť, cca 14 dní, mali by ste sa pohybovať na 70% max. TF.

Pro zvyšování kondice pomalu zvyšujte zátěž až na 85% max. TF.

Toto sú iba orientačné hodnoty. Každý človek má rôzne dispozície. Pred začiatkom cvičením konzultujte záťaž so svojím lekárom, ktorý stanovuje počiatočné záťaž a maximálnu záťaž, na ktoré sa môžete pohybovať vzhľadom k vášmu zdraviu.

Spaľovanie tuku

Telo začína spaľovať tuk približne pri 65% maxima tepovej frekvencie. Na dosiahnutie optimálneho spaľovania sa odporúča udržiavať tepovú frekvenciu medzi 70% - 80% maxima SF. Optimálny tréning sa skladá z 3 cvičebných jednotiek za týždeň. Každá jednotka by mala trvať cca 30 minút.

Príklad: Je Vám 52 rokov a chceli by ste začať cvičiť. Maximálna TF = 220 - 52 (vek) = 168 tepov / min Minimálnu TF = 168 x 0.7 = 117 tepov / min Maximálna TF = 168 x 0.85 = 143 tepov / min

Počas prvých týždňov sa odporúča začať na tepovej frekvencii 117, potom zvýšiť na 143. Sa zlepšujúce kondíciou sa môže intenzita tréningu zvýšiť na 70% - 85% Vašej max. TF. Toho môžete dosiahnuť zvýšením záťaže pri šliapaní, zvýšením frekvencie šliapania alebo predĺžením cvičebnej jednotky.

Organizácia tréningu

Zahrievacia fáza

Zahrievacie / uvoľňovacie cvičenia Správny cvičebný program začína zahrievacím cvičením, nasleduje aeróbne cvičenie a končí uvoľňovacím cvičením. Zahrievacie cvičenie pripraví vaše telo na nasledujúce nároky pri cvičení. Vďaka upokojujúcim cvičením sa vyhnete svalovým problémom. Ďalej tu nájdete popisy cvičení pre rozohriatie a ukľudnenie. Majte prosím na pamäti nasledujúce body: Opatrne rozohrejte každú svalovú skupinu, cvičenie by malo trvať 5 až 10 minút. Cvičenie vykonávate správne, ak cítite príjemný ťah v odpovedajúcich svaloch. Rýchlosť nehrá žiadnu úlohu počas naťahovacích cvičení. Je nutné sa vyvarovať rýchlym a trhavým pohybom.

PRETIAHNUTIE KRKU Ukloňte hlavu doprava až ucítite v krku tlak. Pomaly pokladajte hlavu dole k hrudníku v polkruhu a potom vytočte hlavu doľava. Znovu ucítite príjemný ťah v krku. Individuálne môžete toto cvičenie niekoľkokrát opakovať.

CVIČENIE OBLASTI RAMIEN.

Zdvíhajte striedavo ľavé a pravé rameno alebo obe ramená naraz.

PRETIAHNUTIE PAŽÍ

Preťahuje ľavú a pravú pažu striedavo smerom hore k stropu. Ucítite tlak na pravej a ľavej strane. Toto cvičenie niekoľkokrát opakujte.

PRETIAHNUTIE PREDNEJ ČASTI STEHIEN

Oprite sa jednou rukou o stenu, potom pritiahnite pravú alebo ľavú nohu dozadu, čo najbližšie sedacím svalom. Ucítite príjemný ťah v prednom stehne. Vydržte v tejto pozícii pokiaľ možno 30 sekúnd a opakujte toto cvičenie dvakrát na každú nohu.

PRETIAHNUTIE VNÚTORNEJ STRANY STEHIEN

Posaďte sa na zem, kolená smerujú k zemi. Pritiahnite chodidlá čo najbližšie k trieslam. Teraz opatrne tlačte kolená k zemi. Vydržte v tejto pozícii pokiaľ možno 30-40 sekúnd.

DOTYK PRSTOV NA NOHE

Pomaly ohnite trup k zemi a snažte sa dotknúť rukami svojich chodidiel. Ohnite sa čo najnižšie to ide. Vydržte v tejto pozícii pokiaľ možno 20-30 sekúnd.

PRETIAHNUTIE zadnej strane stehien, kolien SVALOV

Posaďte sa na zem a natiahnite pravú nohu. Ohnite ľavú nohu a umiestnite chodidlo na stehno pravej nohy. Teraz sa pokúste pravou pažou dosiahnu na pravej chodidlo. Vydržte v tejto pozícii pokiaľ možno 30-40 sekúnd.

PRETIAHNUTIE LÝTKA / achilovky

Oprite sa oboma rukami o stenu a preneste na ňu všetku váhu tela. Potom vysuňte ľavú nohu dozadu a striedajte ju s pravou nohou. Týmto preahujete zadná časť nohy. Vydržte v pozícii pokiaľ možno 30-40 sekúnd. Pred každým cvičebným by ste sa mali rozcvičiť po dobu 5-10 minút. Napríklad prevedenie naťahovacích cvikov a šliapanie s nízkou záťažou vás vhodne naštartuje.

Skôr, než začnete cvičiť sa uistite, že ste sa správne pretiahli. To vám pomôže sa ochrániť pred možným

úrazom a pripraviť vás lepšie na samotné cvičenie, ktoré bude nasledovať.

PRACOVNÉ V tejto fáze dochádza k hlavnej záťaži a pohybujete sa na hodnote 70-85% max. TF. Dĺžku cvičenia si môžete spočítať z nasledujúceho pravidla:

Denné cvičenie: cca. 10 min / jednotku 2-3 x týždenne: cca. 30 min / jednotku 1-2 x týždenne: cca. 60 min / jednotku

Záverečná uvoľňovacia fáza Pre dosiahnutie efektívneho uvoľnenie svalov a metabolizmu je potrebné úplne znížiť záťaž počas posledných 5-10 minút cvičenia. Pretiahnutie vám tiež pomôže pre prevenciu bolesti svalov. úspech Dokonca už po krátkej dobe pravidelného cvičenia môžete uvedomiť, že postupne zvyšujte záťaž pri dosahovaní stále optimálna tepová frekvencia. Cvičenie bude postupne ľahšie a vy sa budete cítiť oveľa viac fit vo vašom bežnom živote.

Na dosiahnutie tohto cieľa by ste sa mali motivovať pravidelným cvičením. Vyberte si pravidelnú dobu pre cvičenie a nezačínajte tréning príliš agresívnym cvičením. Staré príslovie medzi športovcami znie:

“ Najťažšie na cvičenie je začať ”

Prajeme vám veľa zábavy a úspechov pri cvičení na tomto stroji.

Všetky zobrazované dáta sú iba približné hodnoty a nemôžu byť použité pre lekárske účely. Hodnota tepovej frekvencie je tiež približná a nemôže byť použitá pre stanovovanie srdcovo-cievnych a ďalších lekárskych programov.

Tréning podľa tepovej frekvencie

Věk 60% 65% 70% 75% 80% 85%

20 25 30 35 40 45 50 55 60 65 70

*FC MAX/min = hodnota maximální tepové frekvence

MAX/min.*

FC MAX/min. FC MAX/min. FC MAX/min. FC MAX/min. FC MAX/min. FC MAX/min.

Predávajúci poskytuje na tento výrobok prvému majiteľovi nasledujúce

záruky:

- Záruku 5 rokov na rám a jeho časti

- Záruku 2 roky na ostatné diely

Záruka sa nevzťahuje na chyby vzniknuté:

1. zavinením užívateľa tj. Poškodenie výrobku nesprávnou montážou, neodbornou repasiou, užívaním v nesúlade so záručným listom napr. Nedostatočným zasunutím sedlovej tyče do rámu, nedostatočným utiahnutím pedálov v kľukách a kľúk k stredovej osi

2. nesprávnou alebo zanedbanou údržbou

3. mechanickým poškodením

4. opotrebovaním dielov pri bežnom používaní (napr. Gumové a plastové časti, pohyblivé mechanizmy ako ložiská klinový remeň, opotrebenie tlačidiel na computeru)

5. neodvratnou udalosťou a živelnou pohromou

6. neodbornými zásahmi

7. nesprávnym zaobchádzaním, či nevhodným umiestnením, vplyvom nízkej alebo vysokej teploty, pôsobením vody, neúmerným tlakom a nárazmi, úmyselne pozmeneným designom, tvarom alebo rozmermi

Upozornenie:

1. cvičenie sprevádzajúce zvukovými efektami a občasným vŕzganím nie je závada brániaca riadnemu užívaniu stroja a teda nemôže byť predmetom reklamácie. Tento jav možno odstrániť bežnou údržbou.

2. doba životnosti ložísk, klinového remeňa a ďalších pohyblivých častí môže byť kratšia ako je doba záruky

3. na stroje nutné vykonať odborné vyčistenie a nastavenie minimálne raz za 12 mesiacov

4. v dobe záruky budú odstránené všetky poruchy výrobku spôsobené výrobnou závadou alebo vadným materiálom výrobku tak, aby vec mohla byť riadne užívaná

5. reklamácia sa uplatňuje zásadne písomne s presným označením typu tovaru, popisom závady a potvrdeným dokladom o zakúpení

Ochrana životného prostredia -informácie k likvidácii elektrických a elektronických zariadení. Po uplynutí doby životnosti prístroja alebo v okamihu, kedy by oprava bola neekonomická, prístroj nevhadzujte do domového odpadu. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach, kde budú prijaté zdarma. Správnou likvidáciou pomôžete

zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.

Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohto návodu na použitie. Autorské právo zakazuje

reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT sro. Spoločnosť MASTER SPORT sro pre použitie informácií obsiahnutých v tomto návode na použitie nepreberá žiadnu zodpovednosť za akýkoľvek patent.

TRINET Corp, s. r. o.

Cesta do Rudiny 1098 024 01 Kysucké Nové Mesto, Slovakia info@najlacnejsisport.sk

www.najlacnejsisport.sk

ELIPTICAL MASTER® E32 ERGOMETR

INSTRUKCJA OBSŁUGI

WAŻNE: przed rozpoczęciem korzystania z urządzenia należy dokładnie przeczytać instrukcję obsługi. Prosimy zatrzymać niniejszą instrukcję do późniejszego wykorzystania.

Specyfikacja produktu może się trochę różnić od przedstawionego rysunku.

Dziękujemy, że postanowili Państwo zakupić nasz produkt. Chociaż troszczymy się o to, żeby nasze produkty były zawsze najwyższej jakości, wyjątkowo może się zdarzyć, że któraś z części brakuje albo jest wadliwa. W wypadku, że Państwo stwierdzą jakieś usterki na urządzeniu lub że którejś z części brakuje, prosimy o kontakt z nami w celu zamiany produktu.

Produkt jest przeznaczony wyłącznie do użytku domowego. Gwarancja nie obejmuje urządzeń używanych w klubach fitness, siłowniach albo w innych miejscach komercyjnych.

Produkt był zaprojektowany w taki sposób, żeby zapewniał bezpieczeństwo, jednak trzeba przestrzegać następujących zasad:

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA:

- Przed przystąpieniem do ćwiczenia w celu zapobieżenia okaleczeniu mięśni należy rozpocząć od ćwiczeń przeciągających wszystkie części ciała. Ćwiczenia te są przedstawione w części INSTRUKCJE ĆWICZENIA

- Zanim rozpoczniesz korzystać z maszyny, zawsze należy się upewnić, że wszystkie części są poprawnie dociągnięte

- Podczas ćwiczenia i po jego ukończeniu dostępu do maszyny nie powinny mieć dzieci i zwierzęta

- Na maszynie w jednym momencie może ćwiczyć tylko jedna osoba

- Jeżeli podczas ćwiczenia pojawi się ból głowy czy zawroty głowy, ból w klatce piersiowej lub inne symptomy, natychmiast należy przerwać ćwiczenie i skonsultować się z lekarzem

- Urządzenie należy ustawić na prostej, czystej powierzchni, żeby chronić dywan lub inną powierzchnię doradzamy pod urządzenie włożyć podkładkę

- Ręce i nogi trzymać zdala od ruchomych części, nie zapomnieć dociągnąć pasy pedałów

- Nie władać żadnych przedmiotów do otworów

- Przed zmontowaniem maszyny i przystąpieniem do ćwiczeń należy szczegółowo przeczytać instrukcję obsługi

- Przed rozpoczęciem ćwiczenia zawsze należy się rozgrzać

- Nie używać urządzenia na podwórzu, przeznaczony jest tylko do interierów

- W celach bezpieczeństwa obok maszyny tzrba przestrzegać 2 metry pustej powierzchnii

- Maszynę używać wyłącznie do celów jej przeznaczenia

- Ćwiczyć w wygodnej odzieży i butach sportowych

- Maszyna jest przeznaczona wyłącznie do ćwiczenia w domu

- Podczas władania nóg na pedały zawsze należy się trzymać kierownicy. W miejscu, w którym wsiadasz należy pedał umieścić jak najniżej, dopiero potem należy na nim stanąć i włożyć drugą nogę na drugi pedał. Kiedy zsiadasz postępuj analogicznie – pedał umieścić jak najniżej na stronie, gdzie zsiadasz.

- Sprawdzić zanim zaczniesz maszynę używać, a potem sprawdzać co miesiąc lub dwa, jeśli wszystkie śruby i połączenia są poprawnie dociągnięte i w odpowiednim stanie

- Nieprzystępować do żadnych zmian albo napraw, które nie zostały opisane w tej instrukcji. Jeżeli wystąpi jakiś problem należy się skontaktować ze sprzedawcą albo z serwisem

- Maksymalna dopuszczalna waga jest 110 kg

UWAGA: Przed rozpoczęciem jakiegokolwiek ćwiczenia należy stan zdrowia skonsultować z lekarzem. Informacja ta jest ważna przede wszystkim dla osób powyżej 35 roku życia albo dla osób, które mają problemy zdrowotne. Przed rozpoczęciem korzystania z maszyny należy zawsze przeczytać instrukcję obsługi. Nie ponosimy odpowiedzialności za wypadki albo uszkodzenia przedmiotów spowodowane niepoprawnym korzystaniem z tego urządzenia.

chwyt prawej rękojeści

LISTA CZĘŚCI

001 Rama główna 1 032 Śruba ST4.2x20 2 002 Przedni drąg 1 033 Piankowe uchwyty kierownicy 2 003 Lewe ramię 1 034 Piankowy u 004 Prawe ramię 1 035 Końcówka okrągła 2 005 Lewy drąg nożny 1 036 Piankowe uchwyty kierownicy 2 006 Prawy drąg nożny 1 037 Tuleja 2 007 Kierownica 1 038 Śruba M8x47 4 008 Lewa rękojeść

009 Prawa rękojeść 1 040 Zaślepka M8 4 010 U klamra 2 041 Zaślepka Ф38 2 011 Tylny drąg stabilizatora 1 042 Śruba M8x20 2 012 Przedni drąg stabilizatora 1 043 Podkładka sprężynowa Ø8 2 013 Duża płaska podkładka

Ф8xФ20x2.0

Część Ilość Nr Część Ilość

039 Zakrzywiona podkładka

Ф8xФ16x1.5

044 Podkładka Ф8xФ33

014 Śruba M8x20 8 045 Duża płaska podkładka Ф19XФ38 2 015 Końcówka trójkątna I 2 046 Stalowa tuleja Ф38xФ19x14 4 016 Końcówka trójkątna II 2 047 Plastikowa tuleja Ф19.5 2 017 Noga nastawnicza 4 048 Końcówka drągu pedału 2 018 Śruba M8x35 L35 S6 2 049 Śruba M10x66 2 019 Koło 2 050 Śruba M10x60 4 020 Nakrętka M8 S14 7 051 Podkładka Ф10.5 6 021 Śruba M8x15 6 052 Nakrętka M10 6 022 Kabel senzoru długość=300 1 053 Lewy pedał 1 023 Kabel senzoru długość =1400 1 054 Pedały dla stóp 2 024 Kabel computera długość =1100 1 055 Prawy pedał 1 025 Silnik 1 056 Zaślepka S13 2 026 Kabel napięcia elektrycznego

długość 550mm 027 Nakrętka heksagonalna 1 058 Stalowa tuleja Ф18xФ8x10 4 028 Śruba M8x16 2 059 Podkładka Ф8xФ16x1.5 2

057 Śruba M8x55

029 Śruba M6x15 4 060 Śruba dla lewej U klamry Ф16x74 1 030 Computer 1 061 Podkładka Ф28xФ17x0.3 2 031

Kabel senzoru częstotliwości tętna w

rękojeściach długość =550

2 062 Stalowa tuleja Ф24.5xФ16x14 4

LISTA CZĘŚCI

Nr Część Ilość Nr

063 Lewa korba 1 085 Śruba M6x15 4 064 Podkładka sprężynowa

Ф20xФ13xB2 065 Lewa nylonowa nakrętka

B0.5x20 066 Zaślepka 2 088 Równy wał 1 067 Nakrętka M10x1.25x6 2 089 Nakrętka M6 4 068 Zaślepka Ø40x Ø25 2 090 Śruba ST2.9x12 2 069 Nakrętka M10x1.0x6 2 091 Prawa korba 1 070 Giroskop 1 092 Śruba dla U klamry Ф16x74 1 071 Śruba M6x36 2 093 Prawa nylonowa nakrętka B0.5x20 1 072 U klamra 2 094 Lewa plastikowa zaślepka 1 073 Podkładka sprężynowa Ø6 6 095 Lewa zaślepka 1 074 Nakrętka M6 2 096 Prawa plastikowa zaślepka 1 075 Podkładka Ф20 2 097 Zaślepka plastikowa 1

086 Korba z krążkiem liniowym

rzemiania

087 Rzemień

Część Ilość

076 Podkładka Ф20 1 098 Plastikowa śruba Ø8x32 4 077 Łożyska 6004ZZ 2 099 Śruba ST4.2x15 6 078 Plastikowa tuleja 2 100 Śruba ST4.2x20 10 079 Śruba do ustawiania M8x85 1 101 Śruba ST4.2x25 8 080 Trzymak krążku liniowego

081 Śruba M8x20 1 103 AC Adapter długość =2000mm 1 082 Krążek liniowy 1 104 Tuleja 4 083 Podkładka Ø6 xØ12 1 105 Zaślepka S18 2 084 Śruba M6x10 1 106 Zaślepka S16 2

102 Kabel obciążenia

(długość=500mm)

NARZĘDZIA I ŚRUBY

SZKIC CZĘŚCI

MONTAŻ URZĄDZENIA

1. Przymocowanie przedniego i tylnego drągu stabilizacyjnego

Przymocować przedni drąg stabilizacyjny (12) do ramy głównej (1) za pomocą 2 śrub M8x20 (14) i 2 dużych podkładek Ø8xØ20 (13). Przymocować tylny drąg stabilizacyjny (11) do ramy głównej (1) za pomocą 2 śrub M8x20 (14) i 2 dużych podkładek (13).

2. Przymocowanie przedniego drągu

Obluzować 6 śrub M8x15 (21) i 6 dużych podkładek Ø20xØ8x2.0 (13). Połączyć kabel (23), który prowadzi z ramy głównej (1) z kabelem (24) z przedniego drągu (2). Wsunąć przedni drąg (2) do drągu w ramie głownej (1) dociągnąć za pomocą 6 śrub M8x15 (21) i 6 dużych podkładek 20xØ8x2.0 (13), które przedtem zostały obluzowane.

3. Lewe/prawe ramiono, lewe/prawe nożne drągi

Odkręcić 2 śruby M8x20 (42),2 podkładki sprężynowe Ø8 (43), 2 podkładki Ø8xØ33x2.0 (44) i 2 duże płaskie podkładki Ø19x Ø 38 (45) z lewej i z prawej strony osi przedniego drągu (2). Przymocować lewe ramiono (3) na lewą oś przedniego drągu (2) za pomocą jednej śruby M8x20 (42), jednej podkładki sprężynowej Ø8 (43), jednej podkładki Ø8Xø33x2.0 (44) oraz jednej dużej płaskiej podkładki (45), które przedtem zostały odkręcone. Włożyć 2 zaślepki Ø38 (41) na śrubę M8x20 (42). Włożyć 2 zaślepki S 18 (105) na śrubę M10x66 (49). Włożyć 2 zaślepki S16 (106) na nakrętkę M10 (52). Przymocować lewą U klamrę (10) do lewej korby (63) za pomocą śruby Ø16x74 (60) dla lewej klamry (10), podkładki Ø28xØ17x0.3 (61), podkładki sprężynowej Ø134xØ20x2 (64) oraz lewej nakrętki B0.5x20 (65). Przymocować zaślepki S13 (56) na śrubę M8x55 (57).

Uwaga: Śruby dla lewej klamry (10) i dla prawej klamry (93) są oznaczone literami – R prawy i L lewy.

W taki samy sposób zmontować prawe ramiono (4) na prawą oś przedniego drągu (2) i prawą klamrę (10) na prawą korbę (91).

4. Lewa/prawa rękojeść

Przymocować lewą i prawą rękojeść (8,9) na lewe/prawe ramiono (3,4) za pomocą 4 śrub M8x47 (38), 4 zakrzywionych podkładek Ø8xØ16 (39) i 4 nakrętek M8 (40).

5. Przymocowanie lewego/prawego pedału

Przymocować lewy pedał (53) do lewego nożnego drągu (5) za pomocą 2 śrub M10 (52), 2 płaskich podkładek Ø10.5 (51) i 2 śrub M10x60 (50). Przymocować prawy pedał (55) ) do prawego nożnego drągu (6) za pomocą 2 śrub M10 (52), 2 płaskich podkładek Ø10.5 (51) i 2 śrub M10x60 (50).

6. Przymocowanie kierownicy

Odkręcić 2 śruby M8x16 z przedniego drągu (2). Wyjąć kabel (31) z kierownicy (7) i włożyć do otworu w przednim drągu (2), pózniej go wyciągnąć z górnej części przedniego drągu (2). Przymocować kierownicę (7) na przedni drąg (2) za pomocą 2 śrub M8x16 (21), które przedtem zostały odkręcone.

7. Przymocowanie computera

Odkręcić 4 śruby M6x15 (29) z tylnej strony computera (30). Podłączyć kabel (24) i kabely (31) do computera (30), potem przymocować computer (30) na górny trzymak przedniego drągu (2) za pomocą 4 śrub M6x15 (29), które przedtem zostały odkręcone.

Funkcje

Granice

Wartość

wzrost/spadek

Opis

Time

/czas

0:00~

00:00

± 1:00

COMPUTER

Przyciski computera:

START/STOP:

4. Dla rozpoczęcia albo zatrzymania ćwiczenia.

5. Dla włączenia/wyłączenia programu mierzenia objętości tłuczszu w ciele.

6. Jeżeli przycisk trzymamy dłużej dane zostaną wykasowane do zera – działa tylko w reżimie STOP (kiedy się nie ćwiczy)

DOWN:

Obniżenie wartości wybranych funkcji: czas, odległość, itd. Podczas ćwiczenia ten przycisk obniża obciążenie.

UP :

Podwyższenie wartości wybranych funkcji: czas, odległość, itd. Podczas ćwiczenia ten przycisk podwyższa obciążenie.

MODE/ENTER:

W reżimie Stop włożyć docelowe wartości. Podczas ćwiczenia nacisnąć przycisk, żeby wybrać funkcje na ekranie.

TEST（PULSE、RECOVERY）:

Nacisnąć przycisk, żeby wejść do funkcji Recovery w czasie, kiedy na computerze wyświetla się wartość częstotliwości tętna i ćwiczenie zostało zakończone. Funkcja Recovery ocenia twoje ćwiczenie. Wyliczy twoje tętno za 1 minutę po ukończeniu ćwiczenia w od 1-6. F1 jest najlepsze, F6 jest najgorsze.

Wybór ćwiczenia

Po włączeniu computera, za pomocą przycisków UP albo DOWN należy wybrać porgram, żeby wybór potwierdzić należy nacisnąć MODE/ENTER.

Ustawienie parametrów ćwiczenia

Jeżeli został wybrany program, to można zapisać kilka parametrów, żeby osiągnąć swego celu.

PARAMETRY ĆWICZENIA: TIME-czas / DISTANCE-odległość / CALORIES-kalorie /T.H.R-docelowa częstotliwość tętna

Uwaga: w niektórych programach nie można niektórych funkcji zapisać.

Jeżeli dokonano wyboru programu, należy nacisnąć MODE/ENTER, TIME będzie migać na ekranie. Za pomocą przycisków UP albo DOWN można ustawić docelowy czas ćwiczenia, żeby potwierdzić opcję, należy nacisnąć przycisk MODE/ENTER. Potem będzie migać następny parametr. Wybór można kontynuować za pomocą przycisków UP albo DOWN, żeby rozpocząć ćwiczenie należy nacisnąć przycisk START/STOP.

Informacje o parametrach ustawień

ustawień

początkowa

1.Jeżeli na ekranie

99:00

Distance

/odległość

0.00~999.0

0.00

±1.0

Calories

/kalorie

0~9950

0 ±50

T.H.R

/docelowa

220 0 ±1

częstotliwość tętna

PROGRAMY COMPUTERA Manual(P1) – PROGRAM MANUALNY

wyświetla się 00:00, rozpocznie liczenie czasu.

2. Jeżeli wartość zostanie ustawiona w granicach 1:00~ 99:00, czas od ustawionej wartości będzie odliczać do zera.

1. Jeżeli nie zostanie ustawiona wartość odległości, odległość będzie liczyć od zera.

2. Jeżeli wartość zostanie ustawiona w granicach

1.0~999.0, wartość będzie odliczana do zera.

1. Jeżeli nie zostanie

będą liczone od zera.

2. Jeżeli nie zostanie

ustawiona wartość kalorii w granicach 50~9950, wartość będzie odliczana do zera. Jeżeli zostanie ustawiona docelowa częstotliwość tętna, to aktualne tętno będzie migać w programie.

Za pomocą przycisków UP albo DOWN wybrać “Manual”, potem nacisnąć przycisk MODE/ENTER. Pierwszym parametrem, który będzie migać i można go ustawić, jest „TIME“. Za pomocą przycisków UP albo DOWN ustawić czas trwania ćwiczenia, żeby dane zapisać i przejść do dalszej opcji, należy nacisnąć przycisk MODE/ENTER. W taki sam sposób należy ustawić kolejne parametry, potem nacisnąć przycisk START/STOP i rozpocznie się ćwiczenie.

Uwaga: ustawiona funkcja będzie odliczana do zera, po osiągnięciu zera pojawi się dźwięk i

funkcja się automatycznie zatrzyma, żeby kontynuować ćwiczenie należy nacisąć START.

Ustawione programy (P2-P10) Computer oferuje 7 wcześniej ustawionych profili ćwiczeń, w każdym znajduje się 16 poziomów obciążenia.

Ustawienie parametrów wcześniej ustawnionych programów

Za pomocą przycisków UP albo DOWN wybrać jeden z wcześniej ustawionych programów, żeby potwierdzić nacisnąć przycisk MODE/ENTER. Pierwszym parametrem, który będzie migać i można go ustawić, jest „TIME“. Za pomocą przycisków UP albo DOWN ustawić czas trwania ćwiczenia, żeby dane zapisać i przejść do dalszej opcji, należy nacisnąć przycisk MODE/ENTER. W taki sam sposób należy ustawić kolejne parametry, potem nacisnąć przycisk START/STOP i rozpocznie się ćwiczenie.

Uwaga: ustawiona funkcja będzie odliczana do zera, po osiągnięciu zera pojawi się dźwięk i

funkcja się automatycznie zatrzyma, żeby kontynuować ćwiczenie należy nacisąć START.

TARGET HEART RATE Program (P11) – program wg docelowej częstotliwości tętna

Ustawienie parametrów dla docelowej częstotliwości tętna - TARGET H.R

Za pomocą przycisków UP albo DOWN wybrać “TARGET H.R.”, potem nacisnąć przycisk MODE/ENTER. Pierwszym parametrem, który będzie migać i można go ustawić, jest czas „TIME“. Za pomocą przycisków UP albo DOWN ustawić czas trwania ćwiczenia, żeby dane zapisać i przejść do dalszej opcji, należy nacisnąć przycisk MODE/ENTER. W taki sam sposób należy ustawić kolejne parametry, potem nacisnąć przycisk START/STOP i rozpocznie się ćwiczenie.

Uwaga: Jeżeli twoje tętno znajduje się pod albo nad +-5 t/min od ustawionej częstotliwości tętna, to

Ustawiona funkcja będzie odliczana do zera, po osiągnięciu zera pojawi się dźwięk i funkcja się

BODY FAT PROGRAM(P12) – program mierzenia tłuszcze w ciele

Ustawienie wartości dla tego programu

Za pomocą przycisków UP albo DOWN wybrać “BODY FAT Program”, potem nacisnąć przycisk MODE/ENTER. Pierwszym parametrem, który będzie migać i można go ustawić, jest “Male” (mężczyzna, albo FEMALE-kobieta). Za pomocą przycisków UP albo DOWN ustawić płeć, żeby dane zapisać i przejść do dalszej opcji, należy nacisnąć przycisk MODE/ENTER. “ 175” – teraz miga wysokość, za pomocą przycisków UP albo DOWN wybrać wysokość i nacisnąć MODE/ENTER.

“ 75 “ – teraz miga waga, za pomocą przycisków UP albo DOWN wybrać wagę i nacisnąć MODE/ENTER. “30” – teraz miga wiek, za pomocą przycisków UP albo DOWN wybrać wiek i nacisnąć MODE/ENTER.

Żeby rozpocząć ćwiczenie należy nacisnąć przycisk START/STOP, chwycić senzory częstotliwości tętna, które są umieszczone w rękojeściach.

Po 15 sekundach na ekranie wyświetlą się wartości Body Fat %, BMR & BMI. Żeby wrócić do menu głównego należy nacisnąć START/STOP.

Przycisk MODE/ENTER służy do wyboru funkcji na ekranie.

Body Types (typ ciała)

computer automatycznie będzie ustawiał obciążenie, w przybliżeniu co 15 sekund obciążenie będzie się zmieniać (Każdy poziom obciążenia zawiera dwa poziomy).

automatycznie zatrzyma, żeby kontynuować ćwiczenie należy nacisąć START.

Jest z 5 typów ciała, które dzielimy wg % tłuszczu w ciele.

BMI

BMI (z angielskiego Body Mass Index) jest indeks, który używamy do klasyfikowania podwagi, nadwagi oraz różnych poziomów otyłości. Vzorec pro výpočet BMI: BMI =

waga(kg) / wysokość2 (m) np. osoba z wagą 80 kg i wysokością 183 cm BMI wyliczy wg niżej podanego wzoru: BMI = 80 / 1,832 = 23,89

Wartości BMI

Dla klasyfikacji wyliczonej wartości BMI używana jest tabelka utworzona przez Światową Organizację Zdrowia (WHO).

BMI klasyfikacja

< 18,5 podwaga

18,5 - 24,99 waga optymalna

25 - 29,99 nadwaga

30 - 34,99 otyłość pierwszego stopnia

35 - 39,99 otyłość drugiego stopnia

> 40 otyłość trzeciego stopnia

BMR – Poziom podstawowego metabolizmu, przemiany materii (w stanie spoczynku)

Wysokość wartości BMR w przybliżeniu odpowiada ilości energii przyjmowanej, którą człowiek potrzebuje, żeby sprawnie działyły podstawowe funkcje organizmu. Wysokość tej wartości nie obejmuje energię przyjmowaną, która potrzebna jest do codziennych czynności człowieka

UTRZYMYWANIE

CZYSZCZENIE

Urządzenie można czyścić miekką szmatką oraz nieagresywnymi płynami. Nie stosować twardych szmat albo rozpuszczalników na części plastikowe. Pot należy obetrzeć zawsze po każdym ćwiczeniu. Uważać, żeby zbyt duża wilgotność nie pojawiła się na ekranie computera, można uszkodzić elektronikę albo dojść do porażenia prądem elektrycznym. Urzędzenie, przede wszystkim computer, trzymać zdala od promienów słonecznych, można uszkodzić ekran. Co tydzień sprawdzać czy pedały i śruby są poprawnie dociągnięte.

PRZECHOWYWANIE

Urządzenie ustawić w suchym, czystym miejscu, gdzie dzieci nie mają dostępu.

PROBLEMY

Maksymalna częstotliwość tętna= 220

- wiek

NA COMPUTERZE NIE WYŚWIETLAJĄ SIĘ

PROBLEM ROZWIĄZANIE

MASZYNA WAHA SIĘ PODCZAS UŻYWANIA Kręcić zaślepką tylnego drągu stabilizacyjnego na

tylnym drągu stabilizacyjnym do tej pory, zanim maszyna będzie stabilna.

4. Odmontować computer i sprawdzić, jeśli kable , które prowadzą z przedniego drągu, są poprawnie włączone do computera.

ŻADNE WARTOŚCI

NIE WYŚWIETLA SIĘ WARTOŚĆ CZĘSTOTLIWOŚCI TĘTNA ALBO WARTOŚCĆ JEST NIESTABILNA

MASZYNA WYDAJE SKRZYPIĄCY DŹWIĘK PODCZAS UŻYWANIA

5. Sprawdzić, czy baterie są włożone poprawnie.

6. Baterie w computerze mogą być wyładowane. Należy zmienić baterie.

4. Sprawdzić, jeśli kabel senzorów częstotliwości tętna umieszczonych w rękojeściach jest poprawnie podłączony.

5. Żeby wszystko było poprawnie odczytywane, senzory częstotliwości tętna zawsze należy trzymać dwoma rękami.

6. Rękojeści ze senzorami trzymasz zbyt mocno, rozluźnij trochę ręce.

Śruby na maszynie nie muszą być odpowiednio dociągnięte, sprawdzić dociągnięcie wszystkich śrub, dociągnąć obluzowane śruby.

Instrukcje treningu

OSTRZEŻENIE: przed rozpoczęciem jakiegokolwiek ćwiczenia należy stan zdrowia skonsultować z lekarzem. Informacja ta jest ważna przede wszystkim dla osób powyżej 35 roku życia albo dla osób, które mają problemy zdrowotne. Wartość częstotliwości tętna nie jest pprzeznaczona do celów lekarskich, skuży do porównania wyników tętna jednej osoby w czasie.

Ważnym czynnikiem wydolności organizmu jest zdolność Twojego serca i płuc rozprowadzać tlen poprzez krew do mięśni. Działanie mięśni jest zależne od tlenu, który dostarcza energię – czynność tą nazywamy aerobowym ćwiczeniem (mięśnie pracują, kiedy dostarczasz im tlen). Jeżeli jesteś w dobrej kondycji, to Twoje serce nie musi tyle pracować. Podczas ćwiczenia poprawiasz swoją kondycję i będziesz się czuć zdrowszy i bardziej zadowolony.

W celu osiągnięcia pokaźnego poprawienia Twojej kondycji i zdrowia, należy dotrzymywać kilka reguł:

Intensywność obciążenia

W celu osiągnięcia jak najlepszych wyników, należy wybrać odpowiednią intensywność ćwiczenia. Przewodnikiem może być częstotliwość tętna. Podstawowa reguła wyliczenia maksymalnej częstotliwości tętna brzmi:

Podczas ćwiczenia powinna być częstotliwość tętna w granicach 60 – 85% maks. CT. żeby stwierdzić swoje wartości należy zajrzeć do tabelki Treningu wg CT – umieszczonej poniżej

Jeżeli rozpoczynasz ćwiczyć, to przez pierwsze dwa tygodnie, powininneś ćwiczyć na 70% maks. CT.

W celu poprawienia kondycji należy powoli zwiększać obciążenie aż do 85% maks. CT.

Podane wartości są orientacyjne, ponieważ każdy człowiek ma inne predyspozycje. Przed przystąpieniem do ćwiczeń należy skonsultować odpowiednie obciążenie z lekarzem, który ustali obciążenie początkowe i maksymalne, które będzie odpowiednie dla Twojego stanu zdrowia.

Spalanie tłuszczu

Ciało rozpoczyna spalanie tłuszczu mniej więcej, kiedy maksymalna częstotliwość tętna wynosi 65%. W celu osiągnięcia optymalnego spalania polecane jest utrzymywanie tętna w granichach 70% – 80% maksymalnej CT.

Optymalny trening powinie zawierać ćwiczenie trzy razy w tygodniu. Każde ćwiczenie powinno trwać około 30 minut.

Przykład: Masz 52 lata i chcesz rozpocząć treningi. Maksymalna CT= 220 - 52(wiek) = 168 t./min Minimalne CT = 168 x 0.7 = 117 t./min Maksymalne CT = 168 x 0.85 = 143 t./min

W ciągu pierwszych tygodni polecane jest ćwiczenie z tętnem 117, potem częstotliwość można zwiększyć do

143. Kiedy kondycja idzie w górę, to intensywność można zwiększyć do 70% - 85% Twojej maksymalnej CT. Efekt można osiągnąć zwiększeniem obciążenia podczas pedałowania, podwyższeniem frekwencji pedałowania albo przedłużeniem czasu trwania ćwiczenia.

Organizacja treningu

Etap rozgrzewki

Rozgrzanie /ćwiczenia rozluźniające Dobre ćwiczenie rozpoczyna się od rozgrzewki, po tym etapie nawiązują ćwiczenia aerobowe, a ostatnim są

ćwiczenia rozluźniające. Rozgrzewka przygotuje twoje ciało do późniejszych zmagań podczas treningu. Ćwiczenia rozluzujące zapobiegają problemom miąśni. W tym miejscu znajdziesz ćwiczenia rozciągające i rozluzujące, należy pamiętać o:

· Ostrożnie rozgrzać każdą grupę mięśni, ćwiczenie powinno trwać od 5 do 10 minut. Ćwiczysz poprawnie,

jeżeli czujesz przyjemne napięcie w odpowiednich mięśniach.

· Podczas rozgrzewki ruchy prowadzić powoli, powinieneś unikać szybkich, nieciągłych ruchów.

PRZECIĄGANIE SZYI

Uchylić głowę na prawo dopóki nie uczujesz napięcia w szyi. Powoli schylić głowę w kierunku klatki piersiowej, potem na lewo, znowu uczujesz napięcie w szyi. Indywidualnie ćwiczenie możnaa kilka razy powtórzyć.

ĆWICZENIA DLA RAMION

Na przemian podnosić prawe i lewe ramiono albo oba jednocześnie.

PRZECIĄGANIE RĄK

Na przemian przeciągać prawą i lewą rękę do góry w kierunku sufitu. Uczujesz napięcie na prawej i na lewej stronie. čwiczenie powtórzyć kilkakrotnie.

PRZECIĄGANIE PRZEDNIEJ STRONY UD

Oprzeć się jedną ręką o ścianę, potem przyciągnąć lewą lub prawą nogę do tyłu jak najbliżej poś ladkom. Uczujesz przyjemne napięcie w przedniej części ud. W pozycji zostać 30 sekund, powtórzyć dwa razy z każdą nogą.

PRZECIĄGANIE WEWNĘTRZNEJ STRONY UD

Usiądź na podłodze, kolana zmierzają w kierunku podlłogi. Przyciągnąć stopy jak najbliżej pachwiny, potem ostrożnie cisnąć kolana w dół. Wytrzymać w tej pozycji, jeżeli to możliwe, 30-40 sekund.

DOTYKANIE PALCÓW NÓG

Powoli schylić się w dół i próbować dotknąć palcami stóp. Schylić się jak najniżej. Wytrzymać w tej pozycji, jeżeli to możliwe, 20-30 sekund.

PRZECIĄGANIE TYLNEJ STRONY UD , MIĘŚNI KOLAN

Usiądź na podłodze , wyprostuj prawą nogę, potem należy ugiąć lewą nogę i położyć stopę na udzie prawej nogi. Teraz spróbuj dotknąć prawą ręką prawej stopy. Wytrzymać w tej pozycji, jeżeli to możliwe, 30-40 sekund.

PRZECIĄGANIE ŁYDKI/MIĘŚNI ACHILLESA

Oprzeć się całą wagą ciała rękami na ścianie. Potem wyciągać lewą nogę w tył na zmianę z prawą nogą, przeciągasz tylną częśc Twoich nóg. Wytrzymać w tej pozycji, jeżeli to możliwe, 30-40 sekund.

Przed każdym ćwiczeniem rozgrzewka powinna trwać 5-10 minut.

Na przykład ćwiczenia rozciągające i pedałowanie z niskim obciążeniem jest odpowiednim rozpoczęciem.

Przed przystąpieniem do ćwiczeń należy się upewnić, że się dobrze rozgrzałeś. Proces ten pomaga przeciw możliwym urazom i przygotowuje ciało do ćwiczenia, które wkrótce się rozpocznie.

Etap pracy

Na tym etapie obciążenie jest największe i wartość porusza się w granicach 70-85% maks. CT. Czas trwania ćwiczenia można wyliczyć wg reguły:

Ćwiczenie codzienne: cca. 10 min/jednostkę 2-3 x w tygodniu: cca. 30 min/ jednostkę 1-2 x w tygodniu: cca. 60 min/ jednostkę

Rozluźniający etap końcowy

W celu odpowiedniego rozluźnienia mięśni i efektywnej przemiany materii należy obniżyć obciążenie podczas ostatnich 5-10 minut ćwiczenia. Przeciągnięcie jest też prewencją przeciw bólu mięśni.

Sukces

Nawet już po upływie krótkiego czasu, kiedy regularnie ćwiczysz, możesz sobie uświadomić, że stopniowo zwiększasz obciążenie i dotrzymujesz optymalną częstotliwość tętna. Ćwiczenie stanie się coraz łatwiejsze, a ty będziesz się czuć fit i zdrowy.

Motywacja, którą jest regularne ćwiczenie, jest najważniejsza, żeby dobrnąć do wytyczonego celu. Trzeba wybrać regularny czas ćwiczenia i nie rozpoczynać ćwiczenia ćwiczeniami, które są zbyt trudne. Stare powiedzenie sportowców brzmi:

„Najtrudniejsze z samego ćwiczenia, jest jego rozpoczęcie“

Życzymy dużo zabawy i suksecu podczas ćwiczenia na naszej maszynie.

Wszystkie dane na liczniku są tylko wartościami orientycyjnymi i nie mogą być stosowane w celach medycznych. Również wartość tętna jest orientacyjna i nie jest podstawą, która gwarantowałaby różne programy medyczne.

Trening wg frekwencji tętna

Wiek 60% 65% 70% 75% 80% 85%

20 25 30 35 40 45 50 55 60 65 70

*FC MAKS./min. = wartość maksymalna częstotliwości tętna

MAKS./min.*

MAKS./min.

Sprzedający udziela pierwszemu właścicielowi:

MAKS./min.

- gwarancji 5 lat na ramę, konstrukcję i jej części

- gwarancji 2 lat na pozostale części

Gwarancja nie dotyczy uszkodzeń powstałych w wyniku:

1. Szkód spowodowanych przez użytkownika tj. Uszkodzenia produktu przy nieprawidłowym montażu, niepoprawnej naprawy wykonywanej we własnym zakresie, użytkowaniu niezgodnym z kartą gwarancyjną np. Niewłaściwym umieszczeniem pionowej kolumny siedzenia w ramie, niewystarczającym ściągnięciem pedałów w korbach i korb w osi środkowej;

2. Niepoprawną lub zaniedbywaną konserwacją;

3. Uszkodzeń mechanicznych;

4. Zużycia części powstałego przy codziennym użytkowaniu (np. Gumowe i plastikowe części, mechanizmy ruchome jak np. Łożyska, pas klinowy, zużycie przycisków na komputerze);

5. Nieszczęśliwych wypadków i klęsk żywiołowych;

6. Niefachowych interwencji;

7. Niepoprawnego obchodzenia się, lub niewłaściwego umieszczenia, wpływu niskiej lub wysokiej temperatury, oddziaływania wody, nieadekwatnego nacisku lub uderzenia, celowej

zmiany designu, kształtu lub rozmiaru.

Uwaga:

1. Powstające podczas ćwiczeń dźwięki i powtarzające się niekiedy zgrzyty nie stanowią przeszkody podczas regularnego używania urządzenia, nie są przedmiotem reklamacji. Efekt ten można usunąć poprzez regularną konserwację.

2. Czas żywotności łożysk, pasa klinowego i pozostałycz części ruchomych może być krótszy niżeli okres gwarancyjny.

3. Przy użytkowaniu sprzętu niezbędne jest dokładne wyczyszczenie przynajmniej raz na 12 miesięcy.

4. W okresie gwarancji zostaną usunięte wszelkie uszkodzenia produktu, będące wadami produkcji lub wynikające z wadliwości materiału, użytego przy produkcji – tak, aby produkt nadawał się do codziennego użytku.

5. Reklamacje są przyjmowane w formie pisemnej z dokładnym oznaczeniem rodzaju

produktu, opisem uszkodzenia i potwierdzeniem zakupu.

OCHRONA ŚRODOWISKA - informacje na temat utylizacji sprzętu elektrycznego i elektronicznego. Po upływie żywotności sprzętu lub gdy naprawa jest nieekonomiczna, urządzenie nie powinno być wyrzucane razem z odpadami gospodarstwa

domowego. W celu właściwej utylizacji tego rodzaju odpadów, sprzęt powinien zostać dostarczony do wyznaczonych punktów odbioru zużytego sprzętu elektrycznego i elektronicznego, sprzęt powinien zostać przyjęty bez ponoszenia dodatkowych opłat. Prawidłowa utylizacja tego rodzaju odpadów, nie wpływa negatywnie na środowisko, zdrowie ludzi, pomaga zachować cenne zasoby naturalne w nienaruszonym stanie. Więcej informacji na temat utylizacji w Twojej okolicy tego rodzaju odpadów uzyskasz w najbliższej placówce urzędowej. Niewłaściwa utylizacja, składowanie odpadów, zgodnie z odpowiednimi przepisami podlega karrze grzywny.

Firma MASTER SPORT s.r.o. zastrzega sobie wszelkie prawa autorskie do treści niniejszej instrukcji obsługi. Prawo autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER SPORT s.r.o.. Firma MASTER SPORT s.r.o. za korzystanie z informacji zawartych w niniejszej instrukcji obsługi nie ponosi odpowiedzialności za jakiekolwiek patenty.

TRINET CORP sp. z o.o.

Wilkowicka 2 44-180 Toszek, Poland

info@najtanszysport.pl

www.najtanszysport.pl

OWNER’S MANUAL

IMPORTANT: Read all instructions carefully before using this product. Retain this owner’s manual for future reference.

The specifications of this product may vary from this photo, subject to change without notice.

SAFETY INSTRUCTIONS

Basic precautions should always be followed, including the following safety instructions when using this equipment: Read all instructions before using this equipment.

1. Read all the instructions in this manual and do warm up exercises before using this equipment.

2. Before exercise, in order to avoid injuring the muscle, warm-up exercise of every position of the body is necessary. Refer to Warm Up and Cool Down Routine page. After exercise, relaxation of the body is suggested for cool-down.

3. Please make sure all parts are not damaged and fixed well before use. This equipment should be placed on a flat surface when using. Using a mat or other covering material on the ground is recommended.

4. Please wear proper clothes and shoes when using this equipment; do not wear clothes that might catch any part of the equipment.

5. Do not attempt any maintenance or adjustments other than those described in this manual. Should any problems arise, discontinue use and consult an Authorized Service Representative.

6. Be careful when step on or leave the pedal always hold the handlebars first. Make the

pedal at your side at the lowest position, step on the pedal, and stride over the main frame then step on the other pedal. When using, please hold the handlebar by hands, make the pedals running smoothly by push or pull handlebars, then run the equipment regularly by cooperation of hands and feet. After exercise, please also make one pedal at the lowest position and leave your foot on the higher pedal first and then another.

7. Do not use the equipment outdoors.

8. This equipment is for household use only.

9. Only one person should be on the equipment while in use.

10. Keep children and pets away from the equipment while in use. This machine is designed for adults only. The minimum free space required for safe operation is not less than two meters.

11. If you feel any chest pains, nausea, dizziness, or short of breath, you should stop exercising immediately and consult your physician before continuing.

12. The maximum weight capacity for this product is 110kgs.

WARNING:

This is especially important for the persons who are over 35 years old or who have pre-existing health problems. Read all instructions before using any fitness equipment.

CAUTION:

Retain this Owner’s Manual for future reference.

Before beginning any exercise program consult your physician.

Read all instructions carefully before operating this product.

No. Description

Qty

No. Description

Qty

PARTS LIST

001 Main Frame 002 Front Post 003 Left Handrail Arm 004 Left Handrail Arm 005 Left Foot Bar 006 Right Foot Bar 007 Handlebar 008 Left Handrail 009 Right Handrail 010 U Shape Bracket 011 Rear Stabilizer 012 Front Stabilizer 013 Big Flat Washer Ф8xФ20x2.0 014 Bolt M8x20 015

016 017 Adjustable base 018 Bolt M8x35 L35 S6 019 Wheel 020 Nut M8 S14 021 Bolt M8x15 022 Sensor Wire L=300 023 Sensor Extension Wire L=1400 024 ComputerExtension Wire L=1100 025 Motor 026 Power Supply Wire L=550mm 027 Hexagon Nut 028 Bolt M8x16 029 Bolt M6x15

030 Console 031 Hand Pulse Sensor with Wire

The triangular tube plugI 2 The triangular tube plugII 2

L=550

032 Screw ST4.2x20

033 Handrail Foam Grip

034 Foam grip of rest handlebar

035 Round End cap

036 Handrail Foam Grip

037 bushing

038 Bolt M8x47

039 Curve Washer Ф8xФ16x1.5

040 Cap M8

041 Cap Ф38

042 Bolt M8x20

043 Spring Washer Ø8

044 Plate Washer Ф8xФ33

045 Big Flat Washer Ф19XФ38

046 Powder Metal

BushingФ38xФ19x14

047 Plastic BushingФ19.5 048 End cap of pedal tube

049 Bolt M10x66

050 Bolt M10x60

051 Washer Ф10.5

052 Nut M10

053 Left Foot Pedal

054 The pedal tippes

055 Right Foot Pedal

056 Cap S13

057 Bolt M8x55

058 Powder Metal BushingФ18xФ8x10

059 WasherФ8xФ16x1.5

060 Bolt for left U Shape

061 Wave Washer Ф28xФ17x0.3 2

1 2 062 Powder Metal

BracketФ16x74

BushingФ24.5xФ16x14

2 2 2 2 2 2 4 4 4

2 2

2 2 2

4 2

2 2 4 6 6 1 2 1 2 2 4 2

No. Description

Qty

No. Description

Qty

PARTS LIST

063 Left Crank 064 Spring WasherФ20xФ13xB2 065 Left Nylon Nut B0.5x20 066 Cover cap 067 Nut M10x1.25x6 068 Cover Cap Ø40x Ø25 069 Nut M10x1.0x6 070 Flywheel

071 Eyebolt M6x36 072 U Bracket 073 Spring Washer Ø6 074 Nut M6 075 CirclipФ20 076 Wave WasherФ20 077 Bearing 6004ZZ 078 Plastic Sleeve 079 Adjustbale bolt M8x85 080 Idle Wheel Bracket 081 Bolt M8x20 082 Press Wheel 083 Washer Ø6 xØ12 1 105 Cap S18 2

084 Bolt M6x10 1 106 Cap S16 2

085 Bolt M6x15

086 Crank with Belt Pulley

087 Belt

088 Straight spindle assembly

089 Nut M6

090 Screw ST2.9x12

091 Right crank

092 Bolt for Right U Shape

093 Right Nylon Nut B0.5x20

094 Left Chain Cover

095 Left Decorative Cover

096 Right Chain Cover

097 Right Decorative Cover

098 Plastic Screw Ø8x32

099 Screw ST4.2x15

100 Screw ST4.2x20

101 Screw ST4.2x25

102 Motor Tension Knob (L=500MM)

103 AC Adapter L=2000mm

104 Sleeve

BracketФ16x74

4 1 1 1 4 2 1

1 1

1 1 1 1 4 6

8 1 1 4

HARDWARE PACKING LIST

OVERVIEW DRAWING

ASSEMBLY INSTRUCTIONS

1. Front and Rear Stabilizers Installation

Position the Front Stabilizer (12) in front of Main Frame (1) and align bolt holes.Attach the Front Stabilizer (12) onto the front curve of the Main Frame (1) with two M8x20 Bolts (14), two Ø8xØ20 Big Flat Washers (13). Position the Rear tabilizer (11) behind the Main Frame (1) and align bolt holes.Attach the Rear Stabilizer (11) onto the rear curve of the Main Frame (1) with two M8x20Bolts (14), two Ø8xØ20 Big Flat Washers (13)

2. Front Post Installation

Remove six M8x15 Bolts (21), six Ø20xØ8x2.0 Big Flat Washers (13). Connect the Sensor Extension Wire L=1400 (23) from the Main Frame (1) to the Computer Extension Wire L=1100 (24) from the Front Post (2). Insert the Front Post (2) onto the tube of the Main Frame (1) and secure with six M8x15 Bolts (21), six 20xØ8x2.0 Big Flat Washers (13) that were removed.

3. Left/Right Handrail Arms, Left/Right Foot Bars Installation

Remove two M8x20 Bolts (42), two Ø8 Spring Washers (43), two Ø8xØ33x2.0 Plate Washers (44), and two Ø19x Ø 38 Big Flat Washers (45) from the left and right horizontal axes of the Front Post (2). Attach the Left Handrail Arm (3) onto the left horizontal axis of the Front Post (2) with one M8x20 Bolt (42), one Ø8 Spring Washer (43), one Ø8Xø33x2.0 Plate Washer (44), and one Ø38x Ø19 Big Flat Washer (45) that were removed. Install two Ø38 Cap (41) onto the M8x20 Bolt (42). Install two S18 Cap (105) onto the M10x66 Bolt (49). Install two S16 Cap (106) onto the M10 Nut (52). Attach the left U Shape Bracket (10) to the left Crank (63) with one Ø16x74 Bolt (60) for left U Shape Bracket (10), Ø28xØ17x0.3 Wave Washer (61), Ø13xØ20x2 Spring Washer (64), and B0.5x20 Left Nylon Nut (65). Install a S13 Cap (56) onto the M8x55 Bolt (57).

NOTE: Bolt for left U Shape Bracket (10) and Bolt for right U Shape Bracket (93) are marked “R” for Right and “L” for Left.

Use the same procedure to attach the Right Handrail Arm (4) onto the right horizontal axis of the Front Post (2) and right Foot Bar Bracket (10) to the right Crank (91).

4. Left/Right Handrails

Attach the Left/Right Handrails (8,9) onto the Left/Right Handrail Arms (3, 4) with four M8x47 Bolts (38), four Ø8xØ16 Curve Washer(39), and four M8 Cap Nuts (40).

5.Left/Right Foot Pedals Installation

Attach the Left Foot Pedal (53) onto the Left Foot Bar (5) with two M10 Nylon Nuts (52), two Ø10.5 Flat Washers (51), and two M10x60 Bolts (50). Attach the Right Foot Pedal (55) onto the Right Foot Bar (6) with two M10 Nylon Nuts (52), two Ø10.5 Flat Washers (51), and two M10x60 Bolts (50).

6. Handlebar Installation

Remove two M8x16 Bolts (21) from the Front Post (2). Insert the Hand Pulse Sensor Wires (31) from the Handlebar (7) into the hole on the Front Post (2) and then pull them out from the top end of the Front Post (2). Attach the Handlebar (7) onto the Front Post (2) with two M8x16 Bolts (21) that were removed.

7. Computer Installation

Remove four M6x15 Bolts (29) from the back of the Computer (30). Connect the Computer Extension Wire L=1100 (24) and Hand Pulse Sensor Wires (31) to the

wires that come from the Computer (30) and then attach the Computer (30) onto the top end of the Front Post (2) with four M6x15 Bolts (29) that were removed.

Field

Setting

Default

Increment/

Description

Time

0:00~

00:00

± 1:00

1.When display is 0:00,

Distance

0.00~999.0

0.00

±1.0

1.When

display is 0.0,

Calories

0~9950

0 ±50

1.When display is 0,

T.H.R

0~220 0 ±1 When Heart Rate

exceeds

COMPUTER INSTRUCTION MANUAL

Key Functions START/STOP: 1. Start & Pauses workouts.

2. Start body fat measurement and quit the body fat program.

3.Operates only when in stop mode. Holding key for seconds will reset all

function value to be zero. DOWN: Decrease value of selected workout parameter: TIME, DISTANCE, etc. During the workout, it will decrease the resistance load.

UP : Increases value of selected workout parameter. During the workout, it will increase the resistance load. MODE/ENTER: At the stop state to input desired value or work out mode.In sports mode press the button for

selection function display value on LCD. TEST（PULSE、RECOVERY）: Press to enter into Recovery function when computer has the heart rate

value.Recovery is Fitness Level 1-6 after 1 minute.F1 is the best, and F6 is the worst.

Workout Selection

After power-up using UP or DOWN keys to select then pressing MODE/ENTER to enter the desired mode.

Setting Workout Parameters After selecting your desired program, you may pre-set several workout parameters for desired results.

WORKOUT PARAMETERS: TIME / DISTANCE / CALORIES /T.H.R Note: Some parameters are not adjustable in certain programs.

Once a program has been selected, pressing MODE/ENTER, will make “Time” parameter flash. Using UP OR DOWN KEY you may select desired time value. Press MODE/ENTER KEY to input value. Flashing prompt will move to the next parameter. Continue use of UP OR DOWN KEY . Press START/STOP to start workout.

More About Workout Parameters

Range 99:00

Value

Decrement

Time will count up.

2.When time is 1:00~ 99:00, It will count down to 0.

Distance will count up.

2.When Distance is

1.0~999.0,

it will count down to 0.

Calories will count up.

2.When Calories is 50~9950, it will count down to 0.

Target H.R, the number of Heart Rate will flash in programs .

Program Operation Manual(P1)

Selecting “Manual” using UP OR DOWN KEY then pressing MODE/ENTER KEY . 1St parameter “Time” will flash so value can be adjusted using UP OR DOWN KEY .Press MODE/ENTER KEY to save value & move to next parameter to be adjusted. Continue through all desired parameters, pressing START/STOP to start workout.

Note: One of workout parameters counts down to be zero, it will have bi sounds and stop

the workout automatically. Press START KEY to continue the workout to reach the unfinished workout parameter.

Pre-programs (P2-P10) There are 9 program profiles ready for use. All program profiles have 16 level of resistance.

Setting Parameters for Pre-programs

Selecting one of pre-programs using UP OR DOWN KEY then pressing MODE/ENTER KEY . 1St parameter “Time” will flash so value can be adjusted using UP OR DOWN KEY .Press MODE/ENTER KEY to save value & move to next parameter to be adjusted. Continue through all desired parameters, pressing START/STOP to start workout.

Note: One of workout parameters counts down to be zero, it will have bi sounds and stop

the workout automatically. Press START KEY to continue the workout to reach the unfinished workout parameter.

TARGET HEART RATE Program(P11)

Setting Parameters for TARGET H.R

Selecting “TARGET H.R.” using UP OR DOWN KEY then pressing MODE/ENTER KEY . 1St parameter “Time” will flash so value can be adjusted using UP OR DOWN KEY .Press MODE/ENTER KEY to save value & move to next parameter to be adjusted. Continue through all desired parameters, pressing START/STOP to start workout.

Note: If Pulse is above or below (± 5) the set TARGET H.R, computer will adjust the

resistance load automatically. It will check Every 15 seconds approx. l resistance load will increase or decrease.(Note: each resistance load represents 2 level of loading)

One of workout parameters counts down to be zero, it will have bi sounds and stop the workout automatically. Press START/STOP to continue the workout to reach unfinished workout parameter.

BODY FAT PROGRAM(P12)

Setting Data for Body Fat

Selecting “BODY FAT Program ” using UP OR DOWN KEY then pressing MODE/ENTER. “Male ” will flash so Gender can be adjusted using UP OR DWON KEY, press MODE/ENTER to save gender & move to next data. “ 175” of Height will flash so Height can be adjusted to use UP OR DOWN KEY , press MODE/ENTER KEY save value & move to next data. “ 75 “of Weight will flash so Weight can be adjusted to use UP OR DOWN KEY , press MODE/ENTER KEY to save vale & move to next data. “30” of Age will flash so Age can be adjusted using UP OR DOWN KEY , press MODE/ENTER to save value.

Press START/STOP to start measurement, please also grasp hand pulse grips. After 15 seconds the display will show out Body Fat %, BMR & BMI.

NOTE:

Body Types: There are 5 body types divided according to the FAT% calculated.

BMR: Basal Metabolism Ratio

BMI: Body Mass Index Press START/STOP KEY to return the main Display. Press MODE/ ENTER key to selection function display value on LCD.

MAINTENANCE

Cleaning

The elliptical trainer can be cleaned with a soft cloth and mild detergent. Do not use abrasives or solvents on plastic parts. Please wipe your perspiration off the elliptical trainer after each use. Be careful not get excessive moisture on the computer display panel as this might cause an electrical hazard or electronics to fail.

may

too tight.

Please keep the elliptical trainer, specially, the computer console, out of direct sunlight to prevent screen damage. Please inspect all assembly bolts and pedals on the machine for proper tightness every week.

Storage

Store the elliptical trainer in a clean and dry environment away from children.

TROUBLESHOOTING

PROBLEM SOLUTION

The elliptical trainer wobbles when in use. Turn the rear stabilizer end cap on the rear

stabilizer as needed to level the elliptical trainer.

7. Remove the computer console and verify the wires that come from the computer console are properly connected to the

There is no display on the computer console.

There is no heart rate reading or heart rate reading or is erratic / inconsistent.

The elliptical trainer makes a squeaking noise when in use.

wires that come from the front post.

8. Check if the batteries are correctly positioned and battery springs are in proper contact with batteries.

9. The batteries in the computer console be dead. Change to new batteries.

7. Make sure that the wire connections for the hand pulse sensors are secure.

8. To ensure the pulse readout is more precise, please always hold on to the handlebar grip sensors with two hands instead of just with one hand only when you try to test your heart rate figures.

9. Gripping the hand pulse sensors Try to maintain moderate pressure while holding onto the hand pulse sensors.

The bolts may be loose on the elliptical trainer, please inspect the bolts and tighten the loose bolts.

HEAD ROLLS

SHOULDER LIFTS

WARM UP AND COOL DOWN ROUTINE

A good exercise program consists of a warm-up, aerobic exercise, and a cool down. Do the entire program at least two to three times a week, resting for a day between workouts. After several months you can increase your workouts to four or five times per week.

AEROBIC EXERCISE is any sustained activity that sends oxygen to your muscles via your heart and lungs. Aerobic exercise improves the fitness of your lungs and heart. Aerobic fitness is promoted by any activity that uses your large muscles eg: legs, arms and buttocks. Your heart beats quickly and you breathe deeply. An aerobic exercise should be part of your entire exercise routine.

The WARM-UP is an important part of any workout. It should begin every session to prepare your body for more strenuous exercise by heating up and stretching your muscles, increasing your circulation and pulse rate, and delivering more oxygen to your muscles. COOL DOWN at the end of your workout, repeat these exercises to reduce soreness in tired muscles.

Rotate your head to the right for one count, feeling the stretch up the left side of your neck, then rotate your head back for one count, stretching your chin to the ceiling and letting your mouth open. Rotate your head to the left for one count, then drop your head to your chest for one count.

Lift your right shoulder toward your ear for one count. Then lift your left shoulder up for one count as you lower your right shoulder.

SIDE STRETCHES

QUADRICEPS STRETCH

to your buttocks as possible.

INNER THIGH STRETCH

Open your arms to the side and lift them until they are over your head. Reach your right arm as far toward the ceiling as you can for one count. Repeat this action with your left arm.

With one hand against a wall for balance, reach behind you and pull your right foot up. Bring your heel as close Hold for 15 counts and repeat with left foot.

Sit with the soles of your feet together and your knees pointing outward. Pull your feet as close to your groin as possible. Gently push your knees toward the floor. Hold for 15 counts.

HAMSTRING STRETCHES

CALF/ACHIL

LES STRETCH

TOE TOUCHES

Extend your right leg. Rest the sole of your left foot against your right inner thigh. Stretch toward your toe as far as possible. Hold for 15 counts. Relax and then repeat with left leg.

Slowly bend forward from your waist, letting your back and shoulders relax as you stretch toward your toes. Reach as far as you can and hold for 15 counts.

Lean against a wall with your left leg in front of the right and your arms forward. Keep your right leg straight and the left foot on the floor; then bend the left leg and lean forward by moving your hips toward the wall. Hold, then repeat on the other side for 15 counts.

WARRANTY

for other countries

The product is warranted for 24 months following the

date of delivery to the original purchaser.

This warranty does not apply to damages caused by misuse of this product, accidental or intentional damage, neglect or commercial use. Excluded from this warranty is liability for consequential property or commercial damages or for damages for loss of use.

This warranty is valid only to the original purchaser and under normal use. Repairs must be made by an authorized dealer, otherwise this warranty void.

Enviromental protection - Information about electrical and electronic equipment disposal. Do not throw a device into a household waste container after its service life finishes or its repair is uneconomical. Hand the device over to a designated waste collection point to dispose it properly. There it will be accepted free of charge. The correct disposal will help to conserve natural resources and prevent potential negative effects on environment and human health which could arise from inappropriate waste handling. For more details please contact your local authorities or the nearest waste collection point.

In case of the wrong disposal fines could be imposed in accordance with national regulations

MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.

Reproduction prohibited!

Address of local distributor:

ELIPTICAL MASTER® E32 ERGOMETER

GEBRAUCHSANWEISUNG

WICHTIG: Vor dem Beginn des Turnens lesen Sie bitte aufmerksam folgende Informationen. Behalten

Sie die Anleitung für mögliche zukünftige Bedürfnisse.

Die Produkt-Spezifikation kann sich gering von dieser Darstellung abweichen.

Wir bedanken uns, dass Sie unser Produkt gekauft haben. Obwohl wir viel Kraft für Qualitätssicherung jedes unseres Produkts aufwenden, können vereinzelte Fehler oder übersehene Mängel erscheinen. Falls Sie einen Mangel oder einen fehlenden Teil feststellen, kontaktieren Sie uns.

Dieses Produkt wurde ausschließlich für den Hausgebrauch von Erwachsenen konzipiert. Die Garantie gilt nicht für Produkte, die in Fitnessclubs, Fitnessstudios und anderen kommerziellen Räumen benutzt werden.

Dieses Produkt wurde so konzipiert, dass es Sicherheit leistet, bestimmte Regeln müssen jedoch eingehalten werden:

SICHERHEITSREGELN:

- Um die Muskelbeschädigung zu vermeiden, ist es vor dem Training nötig, Stretching-Übungen durchzuführen. Diese Übungen finden Sie in der Anweisung unter Kapitel ÜBUNGSINSTRUKTIONEN.

- Vor jedem Gebrauch des Geräts versichern Sie sich, dass es nicht beschädigt ist und alle Teile festgezogen sind.

- Während des Trainings und nach dem Training verhindern Sie den Zutritt den Kindern und den Tieren zum Gerät.

- Dieses Gerät kann nur von einer Person benutzt werden (auf einmal).

- Falls während des Turnens Kopfschmerzen, Schwindel, Schmerzen im Brustkorb oder andere alarmierende Symptome erscheinen, hören Sie sofort auf zu turnen und konsultieren Sie Ihren Arzt.

- Verwenden Sie das Gerät auf einer sauberen und ebenen Oberfläche. Wir empfehlen eine Unterlage unter das Gerät zu legen, um den Teppich oder anderen Bodenbelag zu schützen.

- Halten Sie einen sicheren Abstand der Händen und Beinen von den beweglichen Teilen und vergessen Sie nicht die Pedalriemen festzuziehen.

- Legen Sie in die Löcher keine Bestandteile hinein.

- Vor der Installation und dem Trainingsanfang kennen Sie detailliert die Anweisung lernen.

- Vor dem Beginn des Turnens führen Sie immer das Einturnen und das Aufwärmen durch.

- Benutzen Sie das Gerät nicht draußen, es ist nur für den Hausgebrauch bestimmt.

- Für Ihre Sicherheit ist es erforderlich, um das Gerät 2 m Freiraum zu halten.

- Benutzen Sie das Gerät nur zu Zwecken, die in dieser Anleitung angeführt sind.

- Turnen Sie in einer bequemen lockeren Kleidung und Sportschuhen.

- Dieses Gerät ist nur für den Hausgebrauch bestimmt.

- Immer, wenn Sie auf die Pedale treten, halten Sie sich an den Handgriffen. An der Seite, wo Sie treten, stellen Sie das Pedal in die tiefste Position, treten Sie darauf und erst dann geben das andere Bein auf das andere Pedal. Beim Austreten gehen Sie gleich vor – geben Sie das Pedal in die tiefste Position an der Seite, wo sie austreten.

- Kontrollieren Sie vor dem ersten Turnen und dann regelmäßig jede 1-2 Monate alle Verbindungen, ob sie festgezogen und in Ordnung sind.

- Führen Sie auf dem Gerät keine Bearbeitungen oder Wartung durch, die nicht in dieser Anweisung beschrieben sind. Falls ein Problem auftritt, wenden Sie sich an Ihren Händler oder Service.

- Die maximale Tragfähigkeit ist 110 kg.

HINWEIS: KONSULTIEREN SIE EINEN ARZT, BEVOR SIE MIT DEM TRAINING BEGINNEN. ES IST NÖTIG BEI PERSONEN, DIE ÄLTER ALS 35 SIND UND BEI PERSONEN MIT GESUNDHEITSPROBLEMEN. LESEN SIE IMMER ALLE ANLEITUNGEN, BEVOR SIE DAS GERÄT VERWENDEN. WIR SIND FÜR UNFÄLLE ODER BESCHÄDIGUNGEN DER GERÄTE NICHT VERANTWORTLICH, DIE DURCH EINE FALSCHE BENUTZUNG DIESES GERÄTS VERURSACHT WURDEN.

TEILELISTE

Nr.

001 Hauptrahmen 1 032 Schraube ST4.2x20 2 002 Vordere Stange 1 033 Schaumgriff zu Lenker 2 003 Linke Schulter

004 Rechte Schulter 1 035 Rundes Endstück 2 005 Linke Beinstange 1 036 Schaumgriff zu Lenker 2 006 Rechte Beinstange 1 037 Fassung 2 007 Lenkstange 1 038 Schraube M8x47 4 008 Linker Handgriff

009 Rechter Handgriff 1 040 Kappe M8 4 010 U Klemme 2 041 Kappe Ф38 2 011 Hintere Stabilisierungsstange 1 042 Schraube M8x20 2 012 Vordere Stabilisierungsstange 013 Große flache Unterlegscheibe

Ф8xФ20x2.0

Beschreibung Anzahl Nr.

034 Schaumgriff zum festen

039 Gebogene Unterlegscheibe

1 043 Feder-Unterlegscheibe Ø8 2

044 Unterlegscheibe Ф8xФ33

Beschreibung Anzahl

Handgriff

Ф8xФ16x1.5

014 Schraube M8x20

015 Dreieckiges Endstück I 2 046 Stahl-Fassung Ф38xФ19x14 4 016 Dreieckiges Endstück II 2 047 Plastik-Fassung Ф19.5 2 017 Einstellbein 4 048 Endstück der Pedalstange 2 018 Schraube M8x35 L35 S6 2 049 Schraube M10x66 2 019 Rad 2 050 Schraube M10x60 4 020 Mutter M8 S14 7 051 Unterlegscheibe Ф10.5 6 021 Schraube M8x15 6 052 Mutter M10 6 022 Länge des

Sensor-Kabels=300

023 Länge des Sensor-Kabels

=1400

024 Länge des Computer-Kabels

=1100

025 Motor 1 056 Kappe S13 2

045 Große flache Unterlegscheibe

Ф19XФ38

053 Linkes Pedal

054 Pedaltritte

055 Rechtes Pedal

026 Kabellänge der elektrischen

Spannung 550mm

027 Sechskantige Mutter 1 058 Stahl-Fassung Ф18xФ8x10 4

057 Schraube M8x55

028 Schraube M8x16 2 059 Unterlegscheibe Ф8xФ16x1.5 2

029 Schraube M6x15

030 Computer 1 061 Unterlegscheibe Ф28xФ17x0.3 2 031 Kabellänge des

Pulsfrequenzsensors in Handgriffen=550

060 Schraube für linke U Klemme

Ф16x74

2 062 Stahl-Fassung Ф24.5xФ16x14 4

TEILELISTE

Nr. Beschreibung Anzahl Nr.

063 Linke Kurbel 1 085 Schraube M6x15 4 064 Feder-Unterlegscheibe

Ф20xФ13xB2 065 Linke Nylon-Mutter B0.5x20 1 087 Riemen 1 066 Kappe 2 088 Flache Achse 1 067 Mutter M10x1.25x6 2 089 Mutter M6 4 068 Kappe Ø40x Ø25 2 090 Schraube ST2.9x12 2

086 Kurbel mit Riemenrolle

Beschreibung Anzahl

069 Mutter M10x1.0x6 2 091 Rechte Kurbel 1 070 Schwungrad

071 Schraube M6x36 2 093 Rechte Nylon-Mutter B0.5x20 1 072 U Klemme 2 094 Linke Plastik-Kappe 1 073 Feder-Unterlegscheibe Ø6 6 095 Linke Kappe 1 074 Mutter M6 2 096 Rechte Plastik-Kappe 1 075 Unterlegscheibe Ф20 2 097 Rechte Kappe 1 076 Unterlegscheibe Ф20 1 098 Plastik-Schraube Ø8x32 4 077 Kugellager 6004ZZ 2 099 Schraube ST4.2x15 6 078 Plastik-Fassung 2 100 Schraube ST4.2x20 10 079 Einstellschraube M8x85 1 101 Schraube ST4.2x25 8 080 Spannrollenhalter 1 102 Lastkabel (Länge=500mm) 1 081 Schraube M8x20 1 103 AC Adapter (Länge=2000mm) 1 082 Spannrolle 1 104 Fassung 4 083 Unterlegscheibe Ø6 xØ12 1 105 Kappe S18 2

092 Schraube für U Klemme

Ф16x74

084 Schraube M6x10 1 106 Kappe S16 2

WERKZEUG UND SCHRAUBEN

TEILEENTWURF

ZUSAMMENSETZUNG DES GERÄTS

1. Befestigung der vorderen und hinteren Stabilisierungsstange

Befestigen Sie die vordere Stabilisierungsstange (12) am Hauptrahmen (1) mithilfe von 2 Schrauben M8x20 (14) und 2 großen Unterlegscheiben Ø8xØ20 (13). Befestigen Sie die vordere Stabilisierungsstange (11) am Hauptrahmen (1) mithilfe von 2 Schrauben M8x20 (14) und 2 großen Unterlegscheiben Ø8xØ20 (13).

2. Befestigung der vorderen Stange

Lockern Sie 6 Schrauben M8x15 (21) und 6 große Unterlegscheiben Ø20xØ8x2.0 (13). Verbinden Sie das vom Hauptrahmen (1) führende Kabel (23) mit dem Kabel (24) aus der vorderen Stange (2). Schieben Sie die vordere Stange (2) in die Stange im Hauptrahmen (1) ein und ziehen Sie sie mithilfe von 6 Schrauben M8x15 (21) und 6 großen Unterlegscheiben 20xØ8x2.0 (13) fest, die Sie vorher gelockert haben.

3. linke/rechte Schulter, linke/rechte Beinstangen

Schrauben Sie 2 Schrauben M8x20 (42), 2 Feder-Unterlegscheiben Ø8 (43), 2 Unterlegscheiben Ø8xØ33x2.0 (44) und 2 große flache Unterlegscheiben Ø19x Ø 38 (45) von der linken und rechten Achse der vorderen Stange (2) ab. Befestigen Sie die linke Schulter (3) an der linken Achse der vorderen Stange (2) mithilfe von einer Schraube M8x20 (42), einer Feder-Unterlegscheibe Ø8 (43), einer Unterlegscheibe Ø8Xø33x2.0 (44) und einer großen flachen Unterlegscheibe (45), die Sie vorher abgeschraubt haben. Schieben Sie 2 Kappen Ø38 (41) auf die Schraube M8x20 (42). Schieben 2 Kappen S18 (105) auf die Schraube M10x66 (49). Schieben 2 Kappen S16 (106) auf die Mutter M10 (52). Befestigen Sie die linke U Klemme (10) an der linken Kurbel (63) mithilfe von der Schraube Ø16x74 (60) für die linke Klemme (10), der Unterlegscheibe Ø28xØ17x0.3 (61), der Feder-Unterlegscheibe Ø134xØ20x2 (64) und der linken Mutter B0.5x20 (65). Befestigen Sie die Kappen S13 (56) an der Schraube M8x55 (57).

Hinweis: Schraube für die linke Klemme (10) und für die rechte Klemme (93) sind mit L und R markiert.

Denselben Prozess wiederholen Sie für die rechte Schulter (4) auf die rechte Achse der vorderen Stange (2) und die rechte Klemme (10) auf die rechte Kurbel (91).

4. Linker/rechter Handgriff

Befestigen Sie den linken und den rechten Handgriff (8,9) an der linken/rechten Schulter (3,4) mithilfe von den 4 Schrauben M8x47 (38), 4 gebogenen Unterlegscheiben Ø8xØ16 (39) und 4 Muttern M8 (40).

5. Befestigung des linken/rechten Pedals

Befestigen Sie das linke Pedal (53) an der linken Beinstange (5) mithilfe von 2 Muttern M10 (52), 2 flachen Unterlegscheiben Ø10.5 (51) und 2 Schrauben M10x60 (50). Befestigen Sie das linke Pedal (55) an der linken Beinstange (6) mithilfe von 2 Muttern M10 (52), 2 flachen Unterlegscheiben Ø10.5 (51) und 2 Schrauben M10x60 (50).

Master E32 Ergometr User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
