2017/2018

TOPIDLA ODVLHČOVAČE OCHLAZOVAČE

MASTER CLIMATE SOLUTIONS JE PŘEDNÍM SVĚTOVÝM VÝROBCEM ZAŘÍZENÍ PRO VYTÁPĚNÍ, VYSUŠOVÁNÍ A VENTILACI

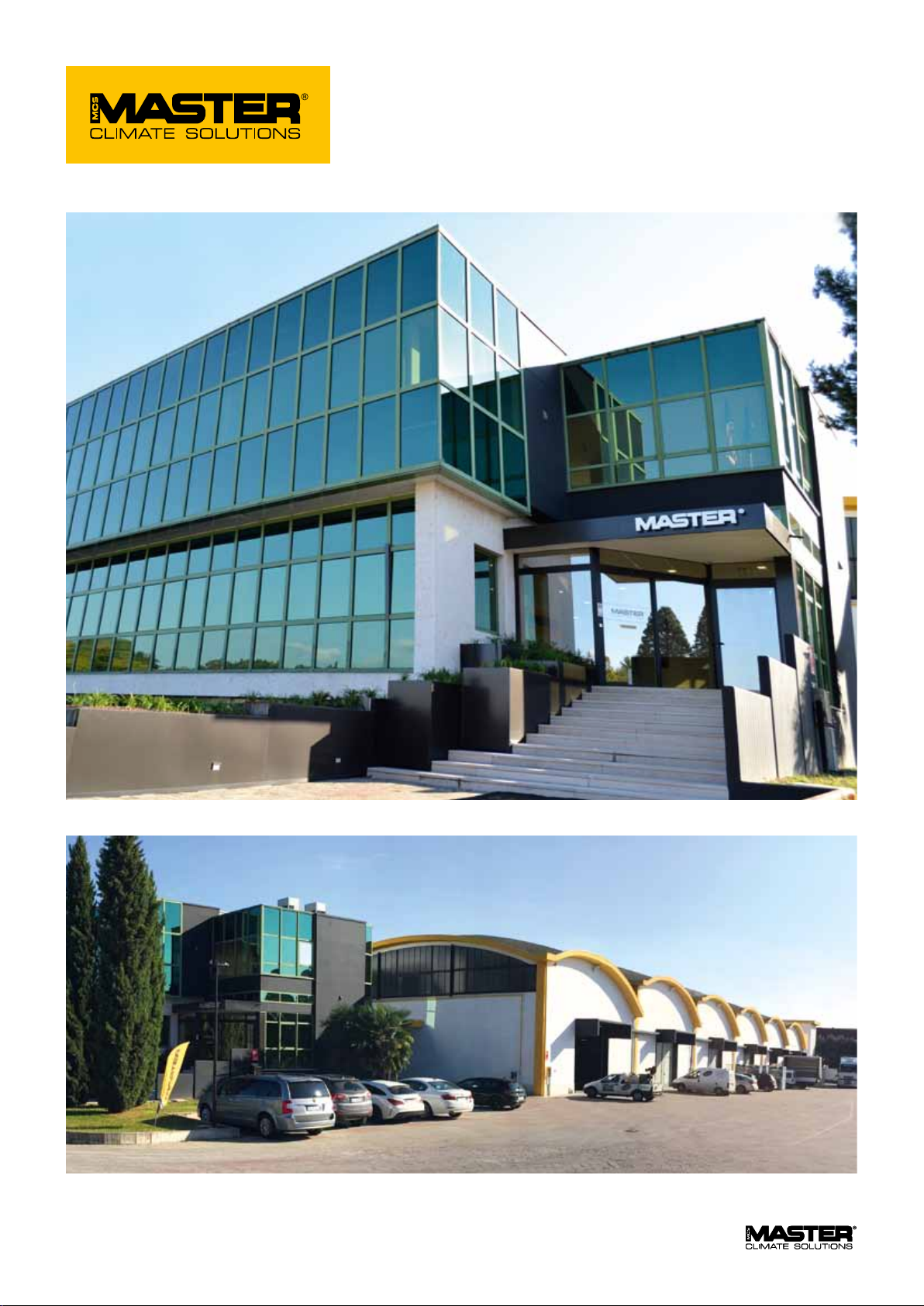

Hlavní sídlo MASTER CLIMATE SOLUTIONS, VERONA, ITÁLIE

Výrobní závod MASTER CLIMATE SOLUTIONS, VERONA, ITÁLIE

FILM O SKUPINĚ

MASTER GROUP

TO HEAT

TO DRY

FOTOGRAFIE: VÝROBNÍ ZÁVOD, VERONA, ITÁLIE

TO COOL

PROČ ZVOLIT PŘENOSNÁ TOPIDLA OD FIRMY MASTER?

UŠETŘETE PENÍZE

Přenosné ohřívače MASTER pracují ihned po zapnutí bez nutnosti instalace

POUŽÍVEJTE JEDEN OHŘÍVAČ NA NĚKOLIKA MÍSTECH

Ohřívače MASTER jsou zcela přenosné

VYTÁPĚJTE POUZE PROSTORY, KTERÉ VYTÁPĚT POTŘEBUJETE

Ohřívače MASTER jsou vhodné pro vytápění malých i velkých prostor

ZVOLTE SI SVOU ENERGII

Vyberte si nejlevnější a nejčistší zdroj energie přesně podle svých potřeb: plyn, nafta/ELTO, elektřina

CHRAŇTE ŽIVOTNÍ PROSTŘEDÍ

Vysoce výkonný proces spalování MASTER umožňuje omezit problémy se znečištěním životního prostředí

OMEZTE INVESTICE, KUPUJTE POUZE TOLIK ENERGIE, KOLIK POTŘEBUJETE

Vždy existuje možnost rozmístění dalších ohřívačů MASTER

TOPTE JEN TEHDY, KDY TOPIT POTŘEBUJETE

Ohřívače MASTER vytápějí velmi rychle

CHRAŇTE SVÉ INVESTICE

Ohřívače MASTER pracují spolehlivě po celá léta a lze je jednoduše opravit pomocí náhradních dílů, které jsou k dispozici po dobu dalších 10 let

VYVARUJTE SE PŘETÁPĚNÍ A SNIŽTE SVÉ VÝDAJE

Ohřívače MASTER lze ovládat termostatem

OBSAH

PŘÍSLUŠENSTVÍ Průvodce přenosými topidly a příslušenstvím. Nabízené

NAFTOVÁ TOPIDLA S PŘÍMÝM SPALOVÁNÍM

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM BV 500

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM AIR-BUS

příslušenství výrazně zvyšuje komfort při použití topidel Master.

Naftová topidla s přímým spalováním jsou vysoce výkonná zařízení, která téměř okamžitě vytvářejí velké množství tepla tam, kde je zapotřebí. Topidla jsou ideální pro otevřené nebo dobře větrané prostory, např. výrobní haly, sklady nebo staveniště. Naftová topidla s přímým spalováním jsou známa svým vysokým výkonem , spolehlivostí a bezpečností.

Naftová topidla s nepřímým spalováním jsou vysoce výkonná zařízení, která slouží k okamžité výrobě velkého množství 100% čistého, suchého vzduchu bez kouře. Tato topidla jsou určena do špatně větraných místností, např. do obchodů, stanů, kuchyňských prostor nebo výstavních hal. K topidlům lze připojit pružné hadice, které umožní snadný rozvod ohřátého vzduchu.

Naftová topidla s nepřímým spalováním se samostatným hořákem Riello, která jsou schopna vyrobit velké množství 100% čistého a suchého ohřátého vzduchu. Topidla BV 500 jsou vybavena palivovou nádrží a lze je velmi snadno přemísťovat a přepravovat. U těchto topidel lze v případě změny nadmořské výšky upravit spalování. K topidlům lze připojit jednu či dvě pružné hadice pro rozvod ohřátého vzduchu.

Naftová topidla s nepřímým spalováním AIR-BUS jsou vybavena širokým tepelným výměníkem s nerezovými trubkami a externím hořákem. Topidla garantují vysokou výkonnost a možnost napojení až 4 hadic.

ROZSAH VÝKONU:

10-111 kW

20-81 kW

135-150 kW

75-220 kW

ÚČEL POUŽITÍ:

Zemědělství Stavební průmysl Garáže

Zemědělství Stavební průmysl Průmyslové použití Sklady Garáže Havarijní situace

- Společenské události

Zemědělství Stavební průmysl Průmyslové použití Sklady

STRANA

8-9

10-11

TO HEAT

12-13

14-15

16-17

ELEKTRICKÁ TOPIDLA S VENTILÁTOREM

PLYNOVÁ TOPIDLA (PROPAN-BUTAN)

INFRAČERVENÁ TOPIDLA

STACIONÁRNÍ TOPIDLA

TABULKA Pomoc s vyběrem vhodneho typu a modelu topidla. 29

Elektrická topidla s ventilátorem zajišťují čisté, rychlé a bezpečné vytápění. Elektrická topidla jsou ideální pro havarijní vytápění, snadno se obsluhují a jsou zcela přenosná. Elektrické přímotopy ﬁrmy Master jsou vyrobeny z komponentů nejvyšší kvality s příslušnými certiﬁkáty, což zajišťuje jejich vysokou výkonnost a spolehlivost.

Plynová topidla jsou schopna okamžitě vyrobit velké množství tepla. Provoz těchto zařízení je velmi rentabilní, efektivní a spolehlivý. Přenosné plynové ohřívače jsou vhodné do dobře větraných prostor, např. do výrobních hal, skladů a stavenišť.

Infračervená topidla generují teplo okamžitě a přesně v místě, kde je ho zapotřebí, bez jakéhokoliv pohybu vzduchu. Jsou ideální pro bezprašné sušení barev na stěnách, rozmrazování strojů či potrubí nebo pro vytápění pracovních prostor. Tato nesmírně účinná technologie umožňuje dosažení velkých úspor energie a je možné ji pohodlně používat v prostorách silně zaprášených nebo i vně budov.

Ohřívače Master jsou navrženy a vybaveny rámem pro zavěšování. Jsou určeny pro použití v místech, kde je vyžadována dobrá ventilace, jako jsou skleníky, sklady, dílny nebo prostory pro zvířata. Mohou pracovat jak s použitím naftového, tak i plynového hořáku.

1-40 kW

10-103 kW

1-43 kW

33-75 kW

Zemědělství Stavební průmysl Průmyslové použití Sklady Garáže

Zemědělství Stavební průmysl

Zemědělství Stavební průmysl Průmyslové použití Sklady

Zemědělství Průmyslové použití Sklady

18-19

20-22

23-26

25-28

TABULKA Pomoc s výběrem vhodného typu a modelu hadice. 30

TOPIDLA VHODNÁ PRO:

STAVEBNÍ PRŮMYSL, PRŮMYSLOVÉ A LOGISTICKÉ HALY, DÍLNY A GARÁŽE

POUŽITÍ

STAVEBNÍ PRŮMYSL

VYTÁPĚNÍ STAVENIŠŤ

OHŘEV PŘI STAVBĚ KOMUNIKACÍ

VYSOUŠENÍ BUDOV A NÁTĚRŮ

PRŮMYSLOVÉ A LOGISTICKÉ HALY

PROSTOROVÉ VYTÁPĚNÍ

NAFTOVÁ

TOPIDLA

S PŘÍMÝM

SPALOVÁNÍM

NAFTOVÁ

TOPIDLA S

NEPŘÍMÝM

SPALOVÁNÍM

ELEKTRICKÁ

TOPIDLA S

VENTILÁTOREM

PLYNOVÁ

TOPIDLA

NAFTOVÁ

INFRAČERVENÁ

TOPIDLA

ELEKTRICKÁ

INFRAČERVENÁ

TOPIDLA

BODOVÉ TOPENÍ

DÍLNY A GARÁŽE

BODOVÉ TOPENÍ

PROSTOROVÉ VYTÁPĚNÍ

TOPIDLA VHODNÁ PRO:

ZEMĚDĚLSTVÍ, SPOLEČENSKÉ UDÁLOSTI, VOJENSKÉ PROSTORY, HAVARIJNÍ SITUACE

POUŽITÍ

ZEMĚDĚLSTVÍ

VYTÁPĚNÍ OBJEKTŮ CHOVU HOSPODÁŘSKÝCH ZVÍŘAT

VYTÁPĚNÍ SKLENÍKŮ

VYTÁPĚNÍ SKLADOVÝCH PROSTOR

SUŠENÍ ÚRODY

SPOLEČENSKÉ UDÁLOSTI A VOJENSKÉ PROSTORY

NAFTOVÁ

TOPIDLA

S PŘÍMÝM

SPALOVÁNÍM

NAFTOVÁ

TOPIDLA S

NEPŘÍMÝM

SPALOVÁNÍM

ELEKTRICKÁ

TOPIDLA S

VENTILÁTOREM

PLYNOVÁ

TOPIDLA

NAFTOVÁ

INFRAČERVENÁ

TOPIDLA

ELEKTRICKÁ

INFRAČERVENÁ

TOPIDLA

TO HEAT

VYTÁPĚNÍ VE VENKOVNÍM PROSTŘEDÍ

VYTÁPĚNÍ STANŮ

HAVARIJNÍ SITUACE

PROSTOROVÉ VYTÁPĚNÍ

BODOVÉ TOPENÍ

PŘÍSLUŠENSTVÍ

FOTOGRAFIE PŘÍSLUŠENSTVÍ KÓD POPIS TOPIDLA

Předehřev paliva

Pokojový termostat TH5 s kabelem

Elektronický termostat THD s5-metrovým kabelem

Podvozek

Manometry

Prodlužovací napájecí kabel

1 vývod vzduchu 4033.976 Ø 400 mm BV 500

1 vývod vzduchu

4031.120

4100.827

4150.109

4150.112

4150.106

4103.925

4201.159

4109.427

4109.435

4201.187

4511.031

4511.033

4511.035

4511.032

4511.034

4511.036

4514.097

4514.093

3 m

10 m

pro ohřívače vyráběné od roku 2015

0-0,6 bar 0-16 bar 0-25 bar

5 m 5 m 5 m 10 m 10 m 10 m

Ø 600 mm Ø 700 mm

B 230, B 360, BV 110, BV 170, BV 290, XL 9 B 180, BV 77

NAFTOVÁ TOPIDLA S PŘÍMÝM SPALOVÁNÍM, NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM, AIR-BUS

B 18, B 30, RS 30, RS 40, XL 9, BV 500, XL 61, XL 91

B 150, BV 110, BV 170, BV 290, BV 310, BV 470, BV 690, BV 500, CF 75, XL 61, XL 91

B 35, B 70 XL 61

NAFTOVÁ TOPIDLA S PŘÍMÝM SPALOVÁNÍM - NÍZKOTLAKÁ B 180, B 230, B 360, BV 77, BV 110, BV 170, BV 290, XL 9, XL 61, XL 91

B 5, B 9 B 15, B 18, B 22 B 30, RS 30, RS 40 B 5, B 9 B 15, B 18, B 22 B 30, RS 30, RS 40

BV 470 BV 690

2 vývody vzduchu

montáž na výstupu jednocestný

4 vývody vzduchu

Pružné hadice žluto-černé

První dva metry vyrobeny ze speciálního materiálu odolného vůči teplotám až 150 °C

Pružné hadice bílé

První dva metry vyrobeny ze speciálního materiálu odolného vůči teplotám až 150 °C

Perforované hadice

Připojovací sada pro jednosměrný vývod vzduchu

4514.096

4514.080

4511.808

4511.807

4033.230

4033.229

4514.789

4514.117

4514.238

4515.557

4515.550

4515.553

4515.558

4031.401

4515.551

4515.554

4515.552

4031.038

4515.556

4515.588

4515.589

4515.590

4515.587

4514.593

4514.594

4517.617

4517.719

4517.720

4517.721

2 x Ø 400 mm 2 x Ø 500 mm 2 x Ø 225 mm 2 x Ø 290 mm 2 x Ø 310 mm 2 x Ø 410 mm

4 x Ø 225 mm 4 Ø 270 mm 4 Ø 320 mm

Ø 230 mm - 7,6 m Ø 305 mm - 3 m Ø 305 mm - 7,6 m

Ø 330 mm - 7,6 m Ø 407 mm - 7,6 m

Ø 407 mm - 15 m Ø 450 mm - 7,6 m Ø 508 mm - 7,6 m Ø 610 mm - 7,6 m Ø 710 mm - 7,6 m

Ø 305 mm - 7,6 m

Ø 407 mm - 7,6 m

Ø 508 mm - 7,6 m Ø 610 mm - 7,6 m

Ø 509 mm - max. 25 m Ø 611 mm - max. 50 m Ø 713 mm - max. 50 m

Ø 509 mm Ø 611 mm Ø 713 mm

BV 470 BV 690 B 18 B 30 BV 110, BV 170 BV 290

BV 310 BV 470 BV 690

BV 310 (4 vývody vzduchu), B 18 (2 vývody vzduchu) BV 77 BV 470 (4 vývody vzduchu), BV 77, BV 110 (2 vývody vzduchu),

BV 170 (2 vývody vzduchu), BV 500, B 18, B 30 (2 vývody vzduchu)

BV 690 (4 vývody vzduchu) BV 110, BV 170, BV 500 (1 vývod vzduchu), BV 290 (2 vývody vzduchu), B 30, BV 470 (2 vývody vzduchu) B 30, BV 500 (1 vývod vzduchu) BV 310 (1 vývod vzduchu) BV 690 (2 vývody vzduchu), RS 30, RS 40 BV 290, BV 470 (1 vývod vzduchu) BV 690 (1 vývod vzduchu)

BV 470 (4 vývody vzduchu), BV 77, BV 110 (2 vývody vzduchu), BV 170 (2 vývody vzduchu), B 18, B 30 (2 vývody vzduchu) BV 110, BV 170, BV 290 (2 vývody vzduchu), B 30, BV 470 (2 vývody vzduchu) BV 690 (2 vývody vzduchu), RS 30, RS 40 BV 290, BVS 290, BV 470 (1 vývod vzduchu)

BV 310 BV 470 BV 690

PŘÍSLUŠENSTVÍ

FOTOGRAFIE PŘÍSLUŠENSTVÍ KÓD POPIS TOPIDLA

Úchyt pro zavěšování perforovaného potrubí

Sada redukčních kroužků

4517.716

4517.717

4517.718

4032.950

4031.909

4031.910

4210.180

Ø 500 mm Ø 600 mm Ø 700 mm

Ø 294 mm Ø 400 mm Ø 600 mm Ø 500 mm

BV 310 BV 470 BV 690

BV 77 BV 110, BV 170 BV 290 RS 30, RS 40

Vak na pružné hadice

Obal proti dešti IP 44

Otočné kolečko

Difuzor

Palivové vedení 4 m

Sací palivová trubka

Výstupní potrubí 1 m z nerezové oceli

Výstupní koleno 90° z nerezové oceli

4515.592

4515.591

4515.593

4514.652

4514.651

4514.650

4117.121

4514.628

4514.601

4514.618

4517.744

4517.745

4517.746

4031.460 BV 310, BV 470, BV 690

4515.932 BV 310, BV 470, BV 690

4013.260

4013.243

4013.245

4013.261

4013.247

4013.248

Ø 305 mm Ø 407 mm Ø 610 mm

Ø 300 mm Ø 400 mm Ø 600 mm

Ø 120 mm Ø 150 mm Ø 200 mm

BV 77 BV 110, BV 170 BV 290

XL 9 BV 310 BV 470 BV 690

BV 77, BV 470 (4-way outlet), B 18 BV 110, BV 170, BV 470 (2-way outlet), B 30 BV 290, BV 470 (1-way outlet)

BV 77 BV 110, BV 170, BV 290, BV 310, BV 500 BV 470, BV 690

TO HEAT

Komínový nástavec z nerezové oceli

Souprava pro recirkulaci vzduchu

4013.262

4013.249

4013.250

4100.826

4100.825

4034.369

4517.788

4517.002

4517.001

Ø 120 mm Ø 150 mm Ø 200 mm

BV 77 BV 110, BV 170, BV 290, BV 310, BV 500 BV 470, BV 690

BV 110, BV 170 BV 290 BV 500 BV 310 BV 470 BV 690

NAFTOVÁ TOPIDLA S PŘÍMÝM SPALOVÁNÍM

NÍZKOTLAKÁ

Správná ventilace místnosti je nezbytná pro zajištění stálého přísunu kyslíku.

B 35 B 70

PATENTOVÁNO

B 100 B 150

PATENTOVÁNO

NAFTA

^ Velký průtok vzduchu ^ Možnost propojení s doplňkovým pokojovým termostatem

B 300

PATENTOVÁNO

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

TECHNICKÉ PARAMETRY B 35 B 70 B 100 B 150 B 300

kW 10 20 29 44 44/88

Tepelný výkon

Průtok vzduchu m Zásoba paliva h 16 10 16 10 23/12 Regulace termostatem Spotřeba paliva kg/h 0,8 1,6 2,3 3,5 3,5/7 Síťové napětí

Frekvence Příkon kW 0,08 0,18 0,23 0,28 0,28/0,56 Jmenovitý proud A 0,35 0,8 1,0 1,2 1,2/2,4 Krytí IP41 IP41 IP41 IP41 IP41 Objem nádrže l 15 19 44 44 105 Rozměry výrobku (d x š x v) mm 745 x 300 x 405 745 x 300 x 405 1075 x 600 x 480 1075 x 600 x 480 1240 x 670 x 640 Rozměry balení (d x š x v) mm 810 x 350 x 450 810 x 350 x 450 1110 x 400 x 450 1110 x 400 x 450 1600 x 750 x 900 Čistá/hrubá hmotnost kg 14/16 15/18 25/28 25/28 53/70 Paleta ks 15 15 10 10 1 Dvounapěťový ne ne ne dostupný ne

Btu/h 34.200 68.300 99.300 150.500 150.500-301.000 kcal/h 8.600 17.200 25.000 37.900 37.900-75.800

/h 280 400 800 900 900/1.800

analogový nebo digitální analogový nebo digitální analogový nebo digitální analogový nebo digitální analogový nebo digitální

V Hz

220-240 50-60

^ Dva palivové ﬁltry: ﬁltr olejové nádrže a sací ﬁltr ^ Motor s tepelnou ochranou ^ Elektronický systém kontroly plamene s fotobuňkou ^ Spalovací komora z nerezové oceli ^ Modely B 100, B 150 a B 300CED obsahují podvozek ^ Palivová nádrž s ukazatelem stavu paliva ^ Snadná manipulace ^ Snadná údržba

Elektronický termostat THD s5-metrovým kabelem

4150.106

pro modely CED

220-240 50-60

Podvozek

B 35, B 70

4103.925

220-240 50-60

NAFTOVÁ TOPIDLA S PŘÍMÝM SPALOVÁNÍM

VYSOKOTLAKÁ

Správná ventilace místnosti je nezbytná pro zajištění stálého přísunu kyslíku.

NAFTA

B 180

B 230 B 360

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

^ Možnost propojení s doplňkovým pokojovým termostatem ^ Možnost připojení předehřevu paliva ^ Termostat zabraňující přehřátí stroje ^ Dochlazení motoru po vypnutí ^ Motor s tepelnou ochranou ^ Průhledný vnější sací ﬁltr ^ Trojitá ﬁltrace paliva: sítko nádrže, sací ﬁltr a ﬁltr na trysce ^ Elektronický systém kontroly plamene s fotobuňkou ^ Spalovací komora z nerezové oceli ^ Palivová nádrž s ukazatelem stavu paliva ^ Včetně podvozku ^ Vysoce kvalitní palivové čerpadlo ^ Snorkel (B 230, B 360) ^ Snadná údržba pomocí externího čerpadla ^ LED kontrolka

Elektronický termostat THD s5-metrovým kabelem

4150.106

TO HEAT

Předehřev paliva

B 180 - 4100.827 B 230, B 360 - 4031.120

TECHNICKÉ PARAMETRY B 180 B 230 B 360

kW 48 65 111

Tepelný výkon

Průtok vzduchu m Zásoba paliva h 8 10 10 Regulace termostatem analogový nebo digitální analogový nebo digitální analogový nebo digitální Spotřeba paliva kg /h 3,8 5,2 8,83 Síťové napětí

Frekvence Příkon kW 0,3 0,8 1,06 Jmenovitý proud A 1,5 3,5 4,6 Krytí IP41 IP41 IP41 Objem nádrže l 36 65 105 Rozměry výrobku (d x š x v) mm 1165 x 380 x 550 1235 x 575 x 790 1600 x 700 x 940 Rozměry balení (d x š x v) mm 1200 x 400 x 530 1200 x 650 x 1000 1600 x 750 x 1180 Čistá/hrubá hmotnost kg 30/34 57/72 84/105 Paleta 8 1 1

Btu/h 165.000 222.000 379.000 kcal/h 41.200 56.000 95.460

/h 1.550 3.000 3.300

V Hz

220-240 50

220-240 50-60

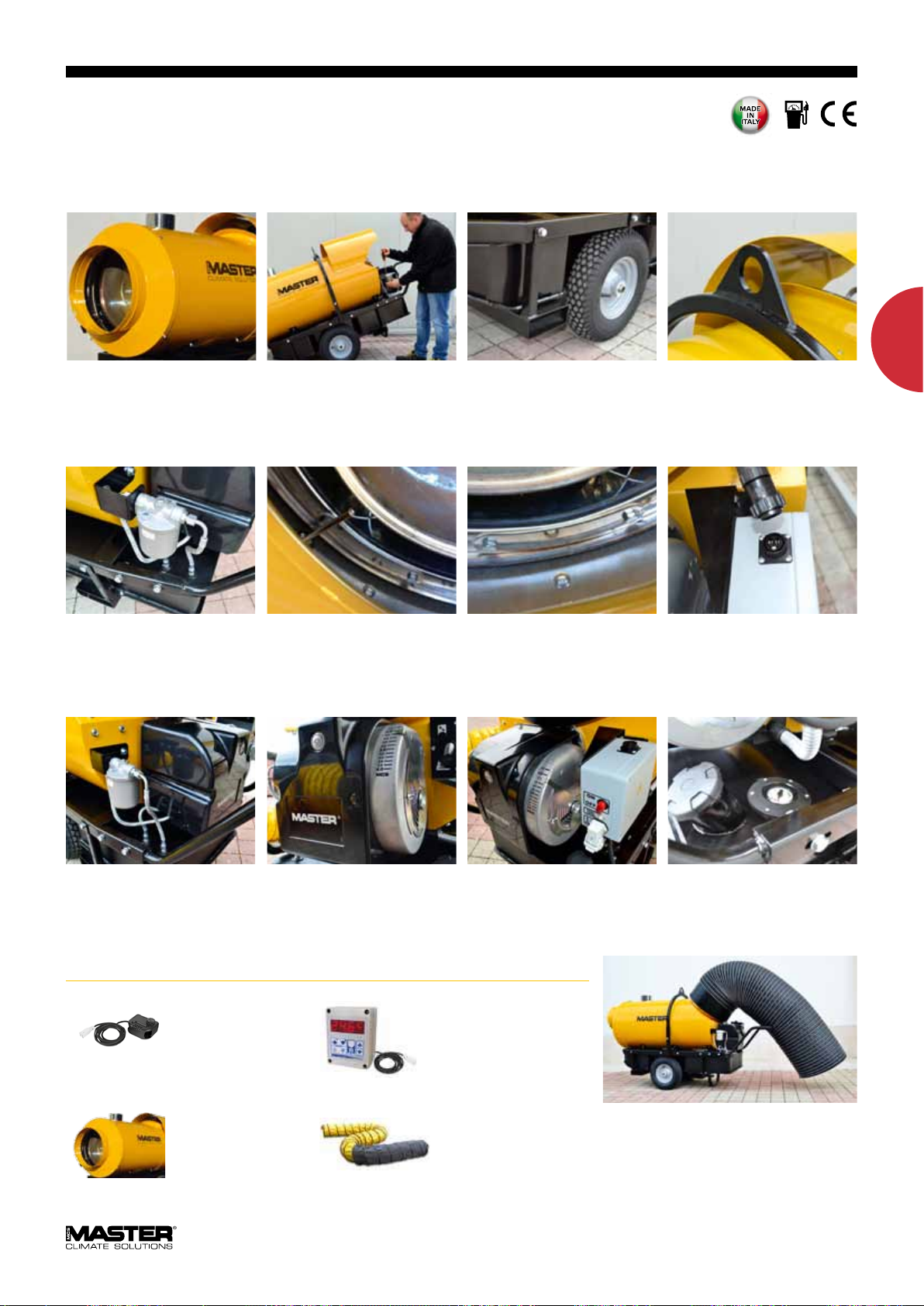

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM

VYSOKOTLAKÁ

BV 77

NAFTA

^ Horký vzduch bez nečistot ^ Možnost připojení pružné hadice ^ Odtah spalin ^ Tepelný výměník ^ Termostat zabraňující přehřátí stroje ^ Možnost připojení předehřevu paliva ^ Termostat zabraňující přehřátí stroje ^ Dochlazení motoru po vypnutí ^ Motor s tepelnou ochranou ^ Průhledný vnější sací ﬁltr ^ Trojitá ﬁltrace paliva: sítko nádrže, sací ﬁltr a ﬁltr na trysce ^ Elektronický systém kontroly plamene s fotobuňkou ^ Spalovací komora z nerezové oceli ^ Palivová nádrž s ukazatelem stavu paliva ^ Podvozek je součástí stroje ^ Vysoce kvalitní palivové čerpadlo ^ Snorkel ^ Snadná údržba pomocí externího čerpadla ^ LED kontrolka

BV 110 BV 170 BV 290

TECHNICKÉ PARAMETRY BV 77 BV 110 BV 170 BV 290

Topný výkon

Průtok vzduchu m Zásoba paliva h 19 21 14 13 Regulace termostatem volitelně volitelně volitelně volitelně Spotřeba paliva kg/h 1,67 2,71 3,9 6,8 Síťové napětí

Frekvence Příkon kW 0,3 0,8 0,8 1,06 Jmenovitý proud A 1,5 3,5 3,5 4,6

Krytí IP41 IP41 IP41 IP41 Objem nádrže l 36 65 65 105

Ø potrubí odvodu spalin mm 120 150 150 150 Ø výstupu horkého vzduchu mm 230 340 340 400 Rozměry výrobku (d x š x v) mm 1130 x 380 x 660 1235 x 575 x 1000 1350 x 575 x 1000 1600 x 700 x 1150 Rozměry balení (d x š x v) mm 1200 x 400 x 530 1200 x 650 x 1000 1330 x 650 x 1000 1600 x 750 x 1180 Čistá/hrubá hmotnost kg 33/37 61/77 65/84 100/124 Paleta ks 8 1 1 1

Dvounapěťový dostupný ne dostupný dostupný

kW 20 33 47 81 Btu/h 68.300 112.800 160.400 276.300 kcal/h 17.200 28.400 40.400 69.600

/h 1.550 1.800 1.800 3.300

V Hz

220-240 50

220-240 50-60

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM

VYSOKOTLAKÁ

VOLITELNÉ PŘÍSLUŠENSTVÍ:

NAFTA

TO HEAT

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

Pružné hadice - 1 vývod vzduchu

BV 77 - Ø 305 mm - 3 m - 4515.550 BV 77 - Ø 305 mm - 7,6 m

- 4515.553 BV 110, BV 170 - Ø 407 mm

- 4031.401 BV 290 - Ø 610 mm - 4031.038

Pružné hadice - 2 vývody vzduchu

BV 110, BV 170 - Ø 305 mm

- 4515.553 BV 290 - Ø 407 mm - 4031.401

Pružné hadice bílé

BV 77 - Ø 305 mm - 7,6 m

- 4515.588 BV 110, BV 170 - Ø 407 mm

- 7,6 m - 4515.589 BV 290 - Ø 610 mm - 7,6 m

- 4515.587

Výstupní potrubí 1 m z nerezové oceli

BV 77 - Ø 120 mm - 4013.260 BV 110, BV 170, BV 290

- Ø 150 mm - 4013.243

Elektronický termostat THD s5-metrovým kabelem

4150.106

pro ohřívače vyráběné od roku 10.2015

Sada redukčních kroužků

BV 77 - Ø 294 mm - 4032.950 BV 110, BV 170 - Ø 400 mm

- 4031.909 BV 290 - Ø 600 mm - 4031.910

Obal proti dešti IP 44

BV 77 - 4514.652 BV 110, BV 170 - 4514.651 BV 290 - 4514.650

Obal proti dešti Master zvyšuje úroveň ochrany na IP44

Souprava pro recirkulaci vzduchu

BV 110, BV 170

- 4100.826 BV 290 - 4100.825

Výstupní koleno 90° z nerezové oceli

BV 77 - Ø 120 mm - 4013.261 BV 110, BV 170, BV 290

- Ø 150 mm - 4013.247

Předehřev paliva

BV 77 - 4100.827 BV 110, BV 170, BV 290

- 4031.120

2 vývody vzduchu

BV 110, BV 170

- 2 x Ø 310 mm - 4033.230 BV 290 - 2 x Ø 410 mm

- 4033.229

Difuzor

BV 77 - Ø 300 mm - 4517.744 BV 110, BV 170 - Ø 400 mm

- 4517.745 BV 290 - Ø 600 mm - 4517.746

Komínový nástavec z nerezové oceli

BV 77 - Ø 120 mm

- 4013.262 BV 110, BV 170, BV 290

- Ø 150 mm - 4013.249

A B H C D

SOUPRAVA

PŘÍVODNÍ

POTRUBÍ

4515.553 305 mm 4100.826 BV 110 4031.909 407 mm 4031.401

4515.553 305 mm 4100.826 BV 170 4031.909 407 mm 4031.401

4031.401 407 mm 4100.825 BV 290 4031.910 610 mm 4031.038

PŘÍVODNÍ

POTRUBÍ

PRO

RECIRKULACI

VZDUCHU

TOPIDLO

SADA

REDUKČNÍCH

KROUŽKŮ

VÝSTUPNÍ

POTRUBÍ

VÝSTUPNÍ

POTRUBÍ

ROZMÍSTĚNÍ VZDUCHOVÉHO POTRUBÍ

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM BV 500

SE SAMOSTATNÝM HOŘÁKEM RIELLO

BV 500

NAFTA

BV 500-13C axiální se soupravou pro recirkulaci vzduchu a pružnými hadicemi

CLEAN

HOT AIR

^ Horký vzduch bez nečistot ^ Dosažený tlak 443Pa ^ Odtah spalin ^ V případě změny nadmořské výšky lze upravit spalování. ^ Samostatný hořák Riello se snadnou výměnou trysky ^ Má okénka, která umožňují snadný přístup

k výměníku tepla při čištění

^ Předehřev paliva

– Spalovací komora

z nerezové oceli

– Tryska

– Motor

TECHNICKÉ PARAMETRY BV 500-13C BV 500-13CR

Ventilátor Axiální Radiální

Celkový tlak vzduchu Pa 443 770 Možnost připojení pružné hadice m 30 50 Průtok vzduchu m Výkon motoru ventilátoru W/rpm 1.500/2.750 2.000/1.600 Průměr výstupu vzduchu 2 z 12" (300 mm) nebo 1 of 16" (400 mm) 2 z 12" (300 mm) nebo 1 z 16" (400 mm)

Maximální Topný výkon

Standardní Topný výkon

Zvýšení výstupní teploty °C 75 75 Maximální teplota vzduchu °C 95 95 Maximální velikost trysky GPH Steinen 2,75 Steinen 2,75 Standardní velikost trysky GPH Steinen 2,25 Steinen 2,25 Tlak paliva Bar 12 12 Regulace termostatem ano: analogový nebo digitální ano: analogový nebo digitální Ø potrubí odvodu spalin mm 150 150 Krytí IP IP 43 IP 43 Objem nádrže l 150 150 Maximální Spotřeba paliva l/h 13,32 13,32 Standardní Spotřeba paliva l/h 12,19 12,19 Jmenovitý proud A 13 14 Síťové napětí V/Hz 220-240/50-60 220-240/50-60 Čistá hmotnost kg 224 230 Rozměry výrobku mm 2.086 x 717 x 1.233 2.086 x 717 x 1.233 Rozměry balení mm 1.634 x 686 x 1.468 1.634 x 686 x 1.468

– Hořák

– Výfuk

– Nádrž

/h 7.700 5.000

kW Btu/h kcal/h

150

500.000

126.000 117

400.000

101.000

^ Rychlospojky pro elektrické součástky ^ Zásuvka pro dálkově řízený termostat: analogový nebo digitální ^ Přepínání léto-zima jen pro ventilaci ^ Vysoce účinný tepelný výměník ^ Spalovací komora z nerezové oceli ^ Snorkel ^ Robustní hák pro zavěšení na jeřáb ^ Podvozek je součástí stroje

150

500.000

126.000 117

400.000

101.000

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM BV 500

SE SAMOSTATNÝM HOŘÁKEM RIELLO

NAFTA

Možnost použití jednosměrného výfuku. Průměr 400 mm. Alternativa 4033.976

Palivový ﬁltr se nachází na vnější straně. Předehřev paliva se nachází uvnitř spalovací hlavy.

Lze naklonit pro snadný přístup k hořáku a elektronickému ovládacímu panelu

Svařování se provádí pomocí robotů a prochází 100% kontrolou

Velká pneumatická kola

BV 500 má okénka, která umožňují snadný přístup k výměníku tepla při čištění

Hák pro zavěšení na jeřáb

Motor je k elektronickému panelu připojen zacvakávacím konektorem, což umožňuje snadnou údržbu

TO HEAT

Topidlo je zásobeno palivem ze spodní nádrže, ale lze jej také připojit k nádrži externí

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

1 vývod vzduchu Ø 400 mm - 4033.976

V případě změny nadmořské výšky lze velmi snadno upravit spalování

Ovládací panel obsahuje: vypínač ON/Vypnutý se světelným ukazatelem, tlačítko reset, zásuvku pro dálkově řízený termostat: analogový nebo digitální

Elektronický termostat THD s5-metrovým kabelem

4150.106

Pružné hadice 1 vývod vzduchu

7,6 m - 4031.401 15 m - 4515.551

2 vývody vzduchu

7,6 m - 4515.553 (lze propojit dohromady - max. 30 m)

Souprava pro recirkulaci vzduchu pro BV 500 axiální BV 500 - 4034.369

Utěsněný uzávěr nádrže a velký ukazatel paliva

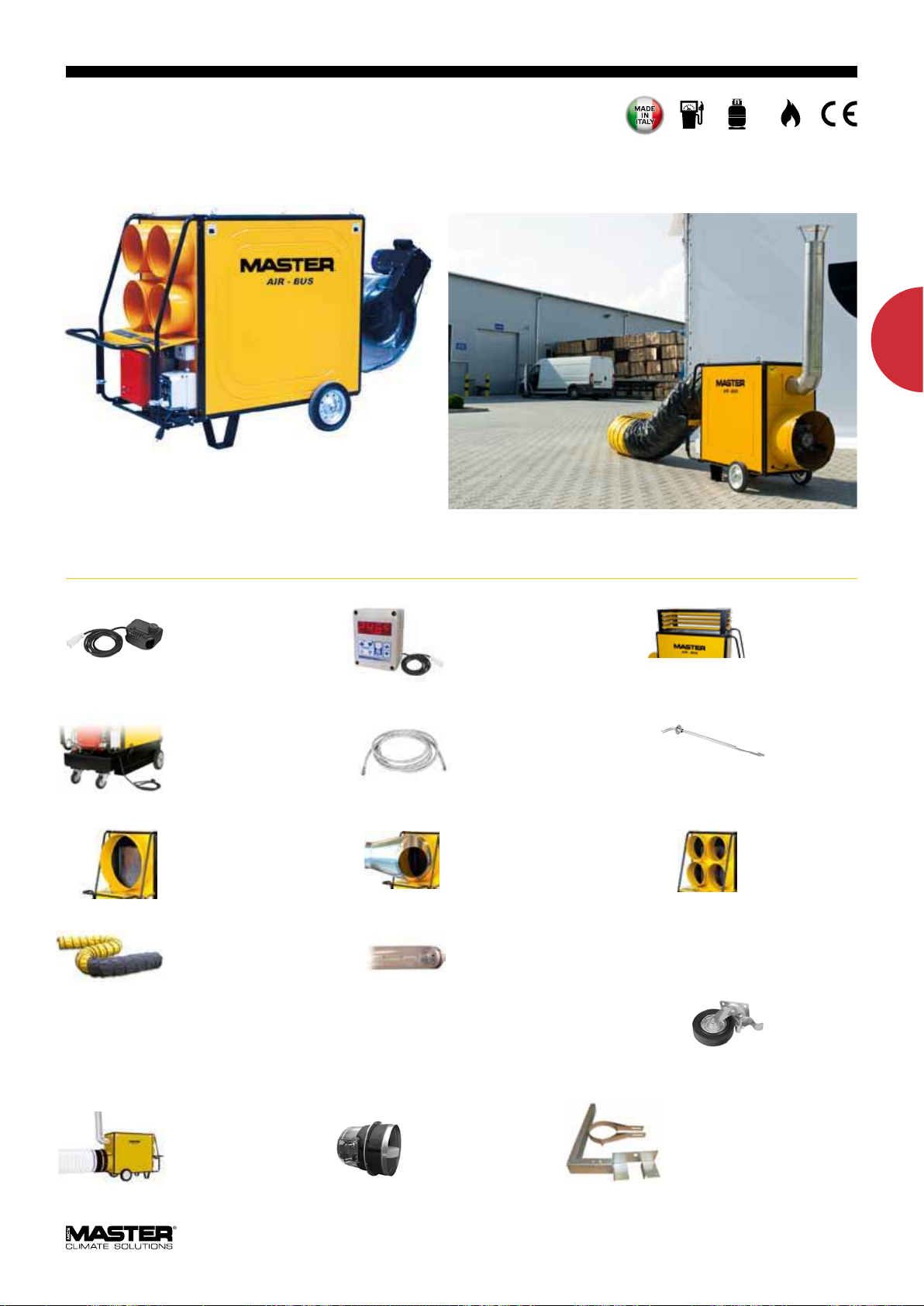

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM AIR-BUS

SE SAMOSTATNÝM HOŘÁKEM RIELLO

NAFTA

PROPAN

BUTAN

ZEMNÍ

PLYN

BV 310

BV 470 BV 690

Dostupná rovněž verze se 4-cestným nebo 1-cestným výstupem

^ Horký vzduch bez nečistot ^ Dosažený tlak 100 Pa ^ Možnost propojení s doplňkovým pokojovým termostatem ^ Možnost napojení 4, 2 nebo 1 pružné hadice k rozvodu teplého

vzduchu

^ Odtah spalin ^ Samostatný hořák Riello ^ Přepínání léto-zima jen pro ventilaci ^ Předehřev paliva ^ Elektronický systém kontroly plamene s fotobuňkou ^ Termostat ventilátoru s automatickým resetem ^ Bezpečnostní termostat s manuálním resetem ^ Trojitá ﬁltrace paliva: sítko nádrže, sací ﬁltr a ﬁltr na trysce ^ Součástí ﬁltr pro předehřev paliva ^ Vysoce účinný tepelný výměník ^ Spalovací komora z nerezové oceli ^ Podvozek je součástí stroje ^ Na vyžádání: plynový hořák místo naftového

Snadné čištění vysoce výkonného vortexu vyrobeného znerezové oceli

TECHNICKÉ PARAMETRY BV 310FS BV 470FS BV 690FS BV 690FT

kW 75 134 220 220

Topný výkon

Průtok vzduchu m Ventilátor axiální axiální axiální axiální Regulace termostatem volitelně volitelně volitelně volitelně Spotřeba paliva kg/h 6,4 11,3 18,5 18,5 Síťové napětí

Frekvence Příkon kW 1,1 2,03 3,68 3,4 Jmenovitý proud A 6,2 8,8 16 5,8 Krytí IP43 IP43 IP43 IP43 Ø potrubí odvodu spalin mm 150 200 200 200

Průměr výstupu vzduchu mm

Rozměry výrobku (d x š x v) mm 1654 x 750 x 1092 2230 x 875 x 1215 2340 x 998 x 1548 2340 x 998 x 1548 Rozměry balení (d x š x v) mm 1500 x 620 x 1080 2090 x 755 x 1230 2210 x 850 x 1380 2200 x 840 x 1470 Čistá/hrubá hmotnost kg 162/185 225/253 326/365 333/371

Btu/h 256.000 460.000 751.000 751.000 kcal/h 64.500 115.000 190.000 190.000

/h 4.400 8.000 12.500 12.500

V Hz

230 50

1 x 450 4 x 270

230 50

1 x 600

230 50

4 x 320 1 x 700

3N 400 50

4 x 320 1 x 700

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM AIR-BUS

SE SAMOSTATNÝM HOŘÁKEM RIELLO

Dostupná také verze sradiálním ventilátorem na zvláštní poptávku

VOLITELNÉ PŘÍSLUŠENSTVÍ:

NAFTA

PROPAN

BUTAN

ZEMNÍ

PLYN

TO HEAT

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

Přídavná palivová nádrž

BV 310 - 85 l - 4514.091 BV 470 - 140 l - 4514.098 BV 690 - 200 l - 4514.099

1 vývod vzduchu

BV 470 - Ø 600 mm - 4514.097 BV 690 - Ø 700 mm - 4514.093 BV 310 - Ø 440 mm - 4514.719

Pružné hadice 7,6 m 4 vývody vzduchu

BV 310 - Ø 230 mm - 4515.557 BV 470 - Ø 305 mm - 4515.553 BV 690 - Ø 330 mm - 4515.558

2 vývody vzduchu

BV 470 - Ø 407 mm - 4031.401 BV 690 - Ø 508 mm - 4515.552

1 vývod vzduchu

BV 310 - Ø 450 mm - 4515.554 BV 470 - Ø 610 mm - 4031.038 BV 690 - Ø 710 mm - 4515.556

Elektronický termostat THD s5-metrovým kabelem

4150.106

pro ohřívače vyráběné od roku 07.2015

Palivové potrubí 4 m

(vyžaduje 2 ks palivových hadic na jednotku topidla pro přívod a odvod paliva)

4031.460

2-cestný panel je namontován na 1-cestný panel

BV 310 - 2 x Ø 315 mm - 4514.079 BV 470 - 2 x Ø 400 mm - 4514.096 BV 690 - 2 x Ø 500 mm - 4514.080

Perforované hadice

BV 310 - Ø 509 mm - max. 25 m - 4514.593 BV 470 - Ø 611 mm - max. 50 m - 4514.594 BV 690 - Ø 713 mm - max. 50 m - 4517.617

Připojovací sada pro jednosměrný vývod vzduchu

BV 310 - Ø 509 mm - 4517.719 BV 470 - Ø 611 mm - 4517.720 BV 690 - Ø 713 mm - 4517.721

Horní usměrňovač vzduchu

BV 310 - 4514.084 BV 470 - 4514.085 BV 690 - 4514.086

Sací palivová trubka

4515.932

4 vývody vzduchu

BV 310 - 4 x Ø 225 mm

- 4514.789 BV 470- 4 x Ø 270 mm

- 4514.117 BV 690 - 4 x Ø 320 mm

- 4514.238

Otočné kolečko

BV 310 - 4514.628 BV 470 - 4514.601 BV 690 - 4514.618

Souprava pro recirkulaci vzduchu

BV 310 - kit 4517.788 tube 4517.620 BV 470 - kit 4517.002

- tube 4517.621 BV 690 - kit 4517.001

- tube 4517.622

Požární klapka

BV 310 - Ø 450 mm

- 4150.122 BV 470 - Ø 560 mm

- 4150.123 BV 690 - Ø 710 mm

- 4150.124

Sada pro připojení kouřovodu 200 mm

BV 310 - Ø kouřovodu 150 mm - 4517.743 BV 470, BV 690 - Ø kouřovodu 200 mm

- 4517.742

ELEKTRICKÁ TOPIDLA S VENTILÁTOREM

ELEKTŘINA

B 2 B 3

B 5 B 9 B 15 B 22

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Prodlužovací napájecí kabel

B 5, B 9 - 5 m - 4511.031 B 5, B 9 - 10 m - 4511.032 B 15, B 22 - 5 m - 4511.033 B 15, B 22 - 10 m - 4511.034

B 2PTC

^ Automatický reset ^ Zabudovaný pokojový termostat ^ Nespotřebovává kyslík ^ Bez kouře, bez zápachu, bez vlhkosti ^ Přepínač léto-zima jen pro ventilaci ^ Nízká hlučnost ^ Motor s tepelnou ochranou ^ Termostat proti přehřátí ^ Nastavitelný požadovaný výkon

TECHNICKÉ PARAMETRY B 2PTC B 2 B 3 B 5 B 9 B 15 B 22

Topný výkon

Průtok vzduchu Síťové napětí

Frekvence Typ zásuvky na topidle Jmenovitý proud Poloha vypínače 1 Poloha vypínače 2 Poloha vypínače 3/4 Regulace termostatem Rozsah termostatu Krytí Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta * 110 V dostupný

kW 1/2 1/2 1,65/3,3 2,5/5 4,5/9 7,5/15 11/22 Btu/h 3.400-6.800 3.400-6.800 5.630-11.260 8.530-17.000 515.350-30.700 25.600-51.200 37.530-75.100 kcal/h 860-1.720 860-1.720 1.430-2.860 2.150-4.300 3.870-7.740 6.450-12.900 9.460-18.900

/h 97 184 510 510 800 1.700 2.400

m VHz230

50 16A/3P 16A/3P 16A/3P 16A/5P 16A/5P 32A/5P 32A/5P

A 8,7 8,7 14,5 7,2 13 22 32

1 kW vypnutý vypnutý vypnutý vypnutý vypnutý vypnutý 2 kW Ventilátor Ventilátor Ventilátor Ventilátor Ventilátor Ventilátor

kW - 1,0/2,0 1,65/3,3 2,5/5,0 4,5/9,0 7,5/15 11,0/22,0

včetně včetně včetně včetně včetně včetně včetně



C 0-40 5-35 5-35 5-35 5-35 5-35 5-35

IP21 IP24 IP24 IP24 IP24 IP24 IP24 mm 220 x 200 x 330 260 x 260 x 410 290 x 350 x 380 300 x 400 x 430 340 x 470 x 490 350 x 540 x 590 mm 200 x 200 x 200 240 x 220 x 260 280 x 270 x 440 370 x 310 x 390 420 x 330 x 430 370 x 480 x 530 380 x 550 x 630 kg 1,9/2,1 3,7/4,2 5,1/5,7 6,4/6,8 9,3/10,3 15/15,9 20/22,8 ks 160 75 48 30 24 15 12

230 50-60

230* 50-60

3N 400 50-60

ELEKTRICKÁ TOPIDLA S VENTILÁTOREM

MOŽNOST PŘIPOJENÍ PRUŽNÉ HADICE

B 18 B 30

^ Možnost připojení pružné hadice ^ Velká kola usnadňují přepravu ^ Napájecí kabel součástí ^ Zvedací oko pro snadnou manipulaci (B 30) ^ Manuální reset ^ Zabudovaný pokojový termostat (RS 30, RS 40) ^ Možnost propojení s doplňkovým pokojovým termostatem ^ Nespotřebovává kyslík ^ Bez kouře, bez zápachu, bez vlhkosti ^ Přepínač léto-zima jen pro ventilaci ^ Nízká hlučnost ^ Motor s tepelnou ochranou ^ Termostat proti přehřátí ^ Nastavitelný požadovaný výkon

RS 30 RS 40

PATENT PŘIHLÁŠEN

ELEKTŘINA

TO HEAT

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

2 vývody vzduchu

B 18 - Ø 225 mm - 4511.808 B 30 - Ø 290 mm - 4511.807

TECHNICKÉ PARAMETRY B 18 B 30 RS 30 RS 40

kW 9/18 15/30 15/30 13/26/40

Topný výkon

Průtok vzduchu m

Síťové napětí Frekvence

Typ zásuvky na topidle 32A/5P 63A/5P 63A/5P 63A/5P Jmenovitý proud A 26 43,5 43 58 Poloha vypínače 1 vypnutý vypnutý vypnutý Ventilátor Poloha vypínače 2 Ventilátor Ventilátor Ventilátor 13 kW Poloha vypínače 3/4 kW 9/18 15/30 15/30 26/40 Regulace termostatem volitelně TH5 volitelně TH5 včetně včetně Rozsah termostatu Krytí IP24 IP24 IP20 IP20 Rozměry výrobku (d x š x v) mm 700 x 490 x 530 1030 x 580 x 680 910 x 710 x 800 990 x 710 x 800 Rozměry balení (d x š x v) mm 600 x 400 x 460 1050 x 600 x 820 740 x 630 x 770 870 x 630 x 770 Čistá/hrubá hmotnost kg 27/29,3 53/63 38/42 46/52 Paleta ks 16 1 6 6

Btu/h 30.700-61.400 51.200-102.400 51.200-102.400 44.360-136.500 kcal/h 7.740-15.480 12.900-25.800 12.900-25.800 11.200-34.400

V Hz

< 

Prodlužovací napájecí kabel

B 18 - 5 m - 4511.033 B 18 - 10 m - 4511.034 B 30, RS 30, RS 40

- 5 m - 4511.035 B 30, RS 30, RS 40

- 10 m - 4511.036

/h 1.700 3.500 3.100 3.100

3~ 400 50-60

< 25 < 25 -5 - +35 -5 - +35

3~ 400 50-60

Sada redukčních kroužků pro

RS 30 RS 40

4210.180

3~380-400 50

Pružné hadice 1 vývod vzduchu

B 18 - Ø 305 mm - 7,6 m - 4515.553 B 30 - Ø 407 mm - 7,6 m - 4031.401 B 30 - Ø 407 mm - 15 m - 4515.551 RS 30, RS 40 - Ø 508 mm - 7,6 m

- 4515.552

Pružné hadice 2 vývody vzduchu

B 18 - 2 x Ø 230 mm - 4515.557 B 30 - 2 x Ø 305 mm - 4515.553

3~380-400 50

PLYNOVÁ TOPIDLA

14 V S LITHIOVOU BATERIÍ

Správná ventilace místnosti je nezbytná pro zajištění stálého přísunu kyslíku.

PROPAN

BUTAN

BLP 17MDC

NABÍJENÍ

BATERIE

40 MINUT

V SESTAVĚ:

Lithiová baterie BAT3 3Ah značky Master: Výdrž baterie 8 hodin. lze dobít více než 1000 krát.

PATENTOVÁNO

VÝDRŽ BATERIE 8 HODIN

^ Napájený akumulátorem nebo pomocí elektrického vodiče ^ Pracuje s napětím pouze 14 V, proto nabízí nejvyšší elektrickou

bezpečnost

^ Vybaveno bezkartáčovým stejnosměrným motorem

aelektronickou deskou pro řízení napájení pro velmi nízkou spotřebu elektrické energie, a to pouze v objemu 10 % vporovnání s běžnými topidly se střídavým napájením

^ Maximální mobilita: topidlo lze napájet z napájecí sítě nebo baterií ^ Vybaven Li-ION baterií Master BAT3 ^ Včetně síťového adaptéru na 230 V ^ Ruční piezo zapalování ^ Součástí regulátoru je bezpečnostní ventil, který zastaví

přívod plynu v případě, že přívodní plynová hadice praskne

^ Regulátor a plynová hadice jsou součástí stroje ^ Motor s tepelnou ochranou ^ Termostat proti přehřátí ^ Nastavitelný požadovaný výkon ^ Doba provozu na baterii 8 hodin ^ Nabíjení baterie 40 minut

Nabíječka baterií CHA značky Master: Nabíjení baterie 40 minut.

Elektrický zdroj na 220V a 110V

TECHNICKÉ PARAMETRY BLP 17M DC

Topný výkon

Tlak Zapalování Výdrž baterie BAT3 Regulace termostatem Průtok vzduchu Spotřeba paliva Síťové napětí

Frekvence Příkon Jmenovitý proud Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta Dvounapěťový ano

kW 10-16 Btu/h 34.200-54.800 kcal/h 8.600-13.800

bar 0,7

ruční

h 8

/h 300 kg/h 1,16 V

Hz kW 0,005 A 0,4 mm 471 x 188 x 293 mm 550 x 230 x 300 kg 4/7,5 ks 49

110-240 50-60

nebo 14 V baterie

PLYNOVÁ TOPIDLA

RUČNÍ PIEZO ZAPALOVÁNÍ

Správná ventilace místnosti je nezbytná pro zajištění stálého přísunu kyslíku.

^ Ruční piezo zapalování

BLP 17M BLP 33M BLP 53M BLP 73M

PATENTOVÁNO

^ Elektro-ventil ^ Bezpečnostní plynový ventil s termočlánkem ^ Součástí regulátoru je bezpečnostní ventil, který zastaví

přívod plynu v případě, že přívodní plynová hadice praskne

^ Regulátor a plynová hadice jsou součástí stroje ^ Motor s tepelnou ochranou ^ Termostat proti přehřátí ^ Nastavitelný požadovaný výkon ^ Snadná údržba

PROPAN

BUTAN

TO HEAT

KNOFLÍK UMOŽŇUJÍCÍ NASTAVIT TOPNOU ENERGII A SPOTŘEBU

Sada pro zapojování plynových lahví DE/AT/DK/NL/PL:

Plynové vedení - 4515.901 Spojka plynové lahve - 4515.902

ES/HR/SI/CZ/HU/FR/CH/BE/SK/YU/BA/RO/BG/LT/LV/EE/BA/RU:

Plynové vedení - 4515.914 Spojka plynové lahve - 4515.912

TECHNICKÉ PARAMETRY BLP 17M BLP 33M BLP 53M BLP 73M

kW 10-16 18-33 36-53 49-73

Topný výkon

Tlak Zapalování Regulace termostatem Průtok vzduchu Spotřeba paliva Síťové napětí

Frekvence Příkon Jmenovitý proud Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta Dvounapěťový

Btu/h 34.200-54.800 61.500-112.800 123.000-181.000 167.100-249.300 kcal/h 8.600-13.800 15.500-28.400 31.000-45.600 42.100-62.800 bar 0,7 0,75-1,5 0,75-1,5 0,75-1,5

ruční ruční ruční ruční

/h 300 1.000 1.450 2.300 kg/h 1,16 2,4 3,78 5,02 V

Hz kW 0,053 0,06 0,11 0,218 A 0,23 0,26 0,48 0,95 mm 471 x 188 x 293 552 x 220 x 342 605 x 276 x 444 685 x 276 x 444 mm 550 x 230 x 300 600 x 250 x 360 680 x 300 x 510 760 x 300 x 510 kg 4,5/5,5 7,5/9 13/15 15/17 ks 49 36 16 16

ne ne ne ne

220-240 50

ne dostupný dostupný dostupný

220-240 50

PLYNOVÁ TOPIDLA

ELEKTRONICKÉ PIEZO ZAPALOVÁNÍ

Správná ventilace místnosti je nezbytná pro zajištění stálého přísunu kyslíku.

BLP 33ET BLP 53ET BLP 73ET

PATENTOVÁNO

^ Elektronické piezo zapalování ^ Dvojitý elektroventil ^ Ionizační elektroda nepřetržitě kontroluje přítomnost plamene ^ Možnost propojení s doplňkovým pokojovým termostatem ^ Dochlazení motoru po vypnutí ^ Model BLP103ET je vybaven podvozkem ^ Součástí regulátoru je bezpečnostní ventil, který zastaví

přívod plynu v případě, že přívodní plynová hadice praskne

^ Regulátor a plynová hadice jsou součástí stroje ^ Motor s tepelnou ochranou ^ Termostat proti přehřátí ^ Nastavitelný požadovaný výkon ^ Robustní konstrukce s dlouhou životností ^ Snadná údržba

PROPAN

BUTAN

BLP 103ET

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

TECHNICKÉ PARAMETRY BLP 33ET BLP 53ET BLP 73ET BLP 103ET

Topný výkon

Tlak

Zapalování

Regulace termostatem

Průtok vzduchu

Spotřeba paliva

Síťové napětí Frekvence

Příkon

Jmenovitý proud

Rozměry výrobku (d x š x v) Rozměry balení (d x š x v)

Čistá/hrubá hmotnost

Paleta

Elektronický termostat THD s5-metrovým kabelem

4150.106

kW 18-33 36-53 49-73 57-103

Btu/h 61.500-112.800 123.000-181.000 167.100-249.300 194.500-351.700

kcal/h 15.500-28.400 31.000-45.600 42.100-62.800 49.000-88.600

bar 0,75-1,5 0,75-1,5 0,75-1,5 0,75-2,0

Elektronické Elektronické Elektronické Elektronické

analogový nebo digitální analogový nebo digitální analogový nebo digitální analogový nebo digitální

/h 1.000 1.450 2.300 3.260

kg/h 2,4 3,78 5,02 6,66 V

Hz kW 0,074 0,126 0,23 0,23

A 0,32 0,55 1,00 1,00

mm 552 x 220 x 342 605 x 276 x 444 685 x 276 x 444 895 x 324 x 624

mm 600 x 250 x 360 680 x 300 x 510 760 x 300 x 510 940 x 390 x 620

kg 7,5/9 13/15 15/17 22,3/27,5

ks 36 16 16 6

220-240 50

Sada pro zapojování plynových lahví DE/AT/DK/NL/PL:

Plynové vedení - 4515.901 Spojka plynové lahve - 4515.902

ES/HR/SI/CZ/HU/FR/CH/BE/SK/YU/BA/RO/BG/LT/LV/EE/BA/RU:

Plynové vedení - 4515.914 Spojka plynové lahve - 4515.912

220-240 50

ELEKTRICKÁ INFRAČERVENÁ TOPIDLA

Krátkovlnné infračervené záření ohřívá objekty bez zahřátí vzduchu, podobně jako slunce. Zahřáté objekty (či stěny) vyzařují teplo a ohřívají další objekty. Infračervené záření ohřívá pomocí mlhy nebo větru. Infračervené záření proudí rovně, kdežto horký vzduch proudí vzhůru.

Infrazářiče jsou výborným řešením pro:

^ Ohřev objektů, předmětů nebo stěn v interiérech i exteriérech. ^ Sušení omítnutých stěn. Teplo infračerveného záření proniká stěnou a odpařuje vlhkost i uvnitř.

Naopak horkovzdušná topidla vytváří suchý povrch, který vlhkost zachytí uvnitř zdí.

^ Vytápění objektů nebo malých vnitřních prostor. Naopak horký vzduch se v místnosti rychle rozptýlí. ^ Úspora energie. Pro dosažení stejného výsledku topení je třeba méně energie.

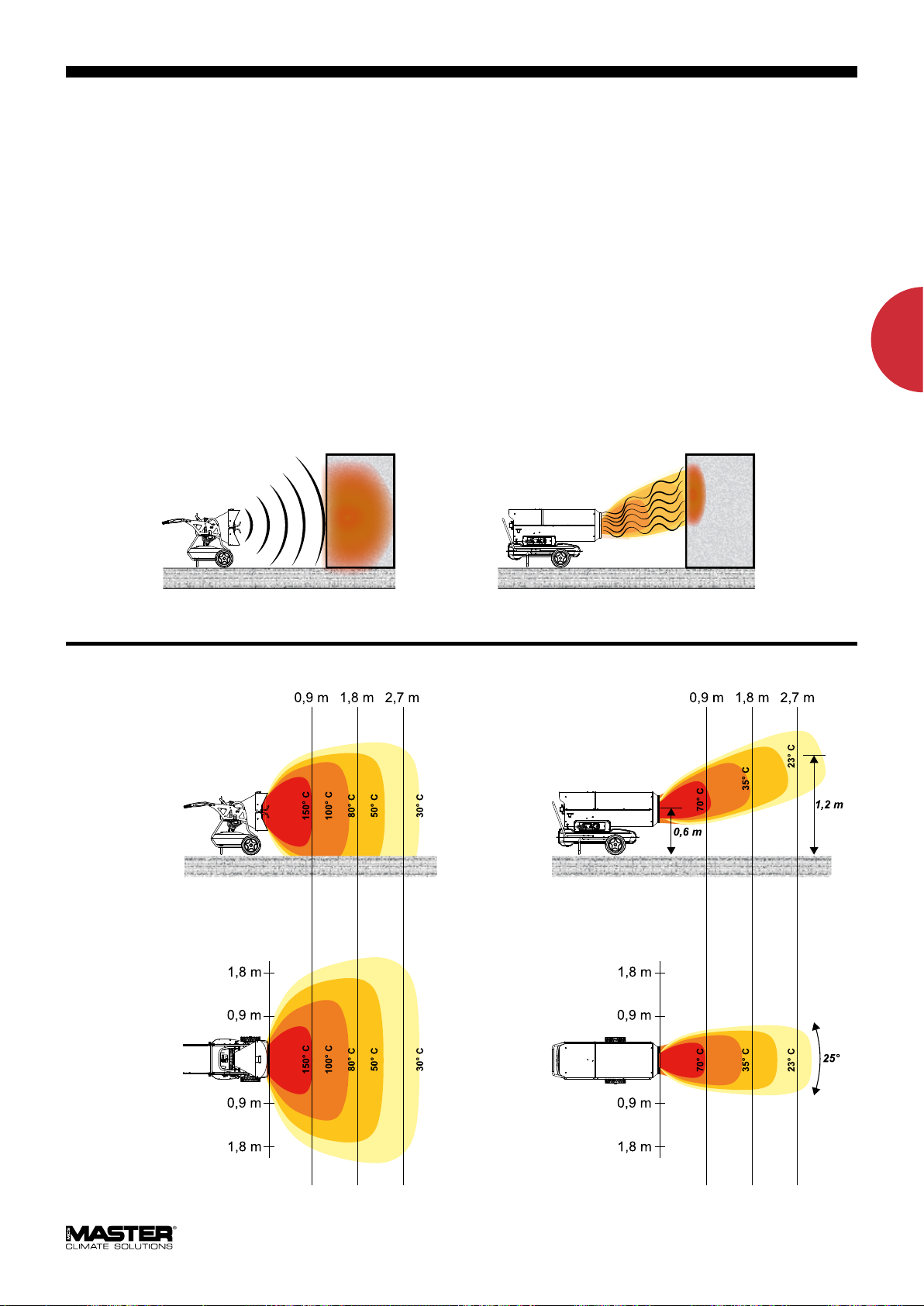

TO HEAT

BOČNÍ POHLED

POHLED SHORA

INFRAZÁŘIČE

OHŘÍVAJÍ OBJEKTY

HORKOVZDUŠNÁ TOPIDLA

OHŘÍVAJÍ VZDUCH (A OBJEKTY)

XL 9 nebo XL 91 VYTÁPĚNÍ

S PRŮTOKEM VZDUCHU

NAFTOVÁ INFRAČERVENÁ TOPIDLA

NAFTA

XL 9 A XL 91

Správná ventilace místnosti je nezbytná pro zajištění stálého přísunu kyslíku.

^ Nízká hlučnost

XL 9

PATENTOVÁNO

^ Infraervený ohřev ^ Bez proudění vzduchu ^ Elektronický systém kontroly plamene s fotobuňkou ^ Automatické dochlazení při vypnutí stroje ^ Palivová nádrž s ukazatelem stavu paliva ^ Možnost propojení s doplňkovým pokojovým termostatem ^ Sítko nádrže, sací ﬁltr a ﬁltr na trysce ^ Snorkel (XL 91) ^ Nastavitelný směr proudění tepla / Naklopení ^ Včetně podvozku

XL 9 XL 91

XL 91

PATENTOVÁNO

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Předehřev paliva

4031.120

TECHNICKÉ PARAMETRY XL 9 XL 91

kW 29 43 29 43

Topný výkon

Spotřeba paliva Zásoba paliva Regulace termostatem Příkon Síťové napětí

Frekvence

Jmenovitý proud Objem nádrže Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta * 110 V dostupný

Btu/h 99.300 146.900 99.300 146.900

kcal/h 25.000 37.000 25.000 37.000

kg/h 2,3 3,37 2,3 3,37 h 21 14 21 14

kW 0,16 0,19

V Hz

A 0,7 0,7 l 60 60 mm 1070 x 700 x 980 710 x 970 x 990 mm 1200 x 750 x 1130 1030 x 750 x 1190 kg 69/85 69/85 ks 1 1

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

volitelně TH5 volitelně TH5 nebo THD

220-240*

Elektronický termostat THD s5-metrovým kabelem

4150.106 (pouze 91 XL)

220-240*

Manometry

4109.435

NAFTOVÁ INFRAČERVENÁ TOPIDLA

XL 61

Správná ventilace místnosti je nezbytná pro zajištění stálého přísunu kyslíku.

XL 61

PATENTOVÁNO

^ Nízká hlučnost ^ Infračervený ohřev ^ Bez proudění vzduchu ^ Elektronický systém kontroly plamene s fotobuňkou ^ Automatické dochlazení při vypnutí stroje ^ Palivová nádrž s ukazatelem stavu paliva ^ Zásuvka ILME pro dálkově řízený termostat:

analogový nebo digitální

^ Sací ﬁltr a ﬁltr na trysce ^ Snorkel ^ Termostat proti přehřátí ^ Spínač proti překlopení

NAFTA

TO HEAT

XL6 SE SADOU KOLEČEK

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Podvozek

4201.159

TECHNICKÉ PARAMETRY XL 61

Topný výkon

Spotřeba paliva Zásoba paliva Regulace termostatem Příkon Síťové napětí

Frekvence

Jmenovitý proud Objem nádrže Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta * 110 V dostupný

Manometer

4201.187

kW 17

Btu/h 58.000

kcal/h 14.600

kg/h 1,35 h 7

analogový nebo digitální

kW 0,2

V Hz

A 0,85 l 11 mm 560 x 345 x 575 mm 600 x 380 x 580 kg 19/21 ks 16

220-240* 50

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

OKOLNÍ TEPLOTA 20°C

XL 61

DISPLEJ A ZÁSUVKA PRO

DÁLKOVĚ ŘÍZENÝ TERMOSTAT

Elektronický termostat THD s5-metrovým kabelem

4150.106

0,5 m 1 m 1,5 m

110C 50C 20C

ELEKTRICKÁ INFRAČERVENÁ TOPIDLA

TS 3A

DLOUHÉ VLNY

Bez hluku

HALL 1500

KRÁTKÉ VLNY

^ ^ Sálající teplo ^ Bez proudění vzduchu ^ Okamžitá výroba tepla ^ Nespotřebovává kyslík ^ Bez kouře, žádný zápach, bez zápachu, bez vlhkosti ^ 100% účinnost ^ Světlo o krátké vlnové délce ^ Životnost lamp: 5.000 hodin ^ Neoslňující lampy

ELEKTŘINA

HALL 3000

KRÁTKÉ VLNY

OKOLNÍ TEPLOTA 20°C

TS 3 HALL 1500 THALL 3000

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Podstavec HALL 1500

4012.321

TECHNICKÉ PARAMETRY TS 3A HALL 1500 HALL 3000

kW 0,8 - 1,6 - 2,4 1,5 1,5/3,0

Topný výkon

Infračervené záření dlouhé vlny krátké vlny krátké vlny Síťové napětí V/Hz 220-240/50 220-240/50 220-240/50 Jmenovitý proud A 10,5 6,5 13,0 Vypínač ON/OFF ano ano ano Izolační třída 1 1 1 Lampa keramická infračervená zlatá zlatá Životnost lampy h bez limitu 5000 5000 Přibližný dosah m Kabel HØ7 HØ7 HØ7 Rozměry výrobku (d x š x v) mm 398 x 413 x495 735 x 650 x 1765 590 x 600 x 870 Rozměry balení (d x š x v) mm 440 x 390 x 240 540 x 250 x 320 550 x 340 x 640 Čistá/hrubá hmotnost kg 7,6/8,2 4,8/5,7 12/13 Kusů vkartonu ks 1 1 1 Paleta ks 32 36 12

Btu/h 2.700 - 5.500 - 8.200 5.100 5.100-10.200 kcal/h 690 - 1.380 - 2.070 1.290 1.290-2.580

8 6 8

0,5 m 1 m 1,5 m 2 m

70C 45C 35C 30C 70C 45C 35C 28C 85C 50C 40C 30C

TS 3AHALL 3000HALL 1500

ELEKTRICKÁ INFRAČERVENÁ TOPIDLA

ELEKTŘINA

FACT 20

IP20

2000 W

TO HEAT

^ Neoslňující lampy (zlatá) ^ Bez hluku ^ Sálající teplo ^ Bez proudění vzduchu ^ Okamžitá výroba tepla ^ Nespotřebovává kyslík ^ Bez kouře, žádný zápach, bez zápachu, bez vlhkosti ^ 100% účinnost ^ Světlo o krátké vlnové délce ^ Životnost lamp: 5.000 hodin

TECHNICKÉ PARAMETRY FACT 20

Topný výkon

Světelné spektrum IR-A Infračervené záření krátké vlny Stupeň krytí IP-20 Vypínač ON/OFF ne Izolační třída I

Síťové napětí Frekvence

Lampa zlatá Životnost lampy h 5000 Přibližný dosah m Nástěnný/stropní držák včetně Rozměry výrobku (d x š x v) mm 235 x 496 x 313 Čistá/hrubá hmotnost kg 1,7 Kusů vkartonu ks 1 Paleta ks 32

kW 2

V Hz

220-240 50-60

ELEKTRICKÁ INFRAČERVENÁ TOPIDLA

COFFEE 18

IP65

1800 W

^ Neoslňující lampy (BÍLÝM ŽLUTÝCH - COFFEE 18,

RUBIN ČERVENÉ – CHAP 18)

^ Bez hluku ^ Sálající teplo ^ Bez proudění vzduchu ^ Okamžitá výroba tepla ^ Nespotřebovává kyslík

CHAP 18

IP55

1800 W

^ Bez kouře, žádný zápach, bez zápachu, bez vlhkosti ^ 100% účinnost ^ Světlo o krátké vlnové délce ^ Životnost lamp: 5.000 hodin

ELEKTŘINA

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Nástěnný držák (COFFEE 18)

4165.786

TECHNICKÉ PARAMETRY COFFEE 18 CHAP 18

Topný výkon

Světelné spektrum IR-A IR-A Infračervené záření krátké vlny krátké vlny Stupeň krytí IP65 IP55 Vypínač ON/OFF ano ano Kabel H05 H05

Síťové napětí Frekvence

Lampa Drát křemen a wolfram Vlákno křemen a wolfram Životnost lampy h 5000 5000 Přibližný dosah m Rozměry výrobku (d x š x v) mm 835 x 112 x 83 912 x 150 x 100 Čistá/hrubá hmotnost kg 1 1,6 Kusů vkartonu ks 4 2 Paleta ks 72 30

kW 1,8 1,8

V Hz

220-240 50-60

10 10

220-240 50-60

ELEKTRICKÁ INFRAČERVENÁ TOPIDLA

ELEKTŘINA

SOMBRA 8

IP65

800 W

TO HEAT

^ Neoslňující lampy (ČERVENÉ) ^ Bez hluku ^ Sálající teplo ^ Bez proudění vzduchu ^ Okamžitá výroba tepla ^ Nespotřebovává kyslík ^ Bez kouře, žádný zápach, bez zápachu, bez vlhkosti ^ 100% účinnost ^ Světlo o krátké vlnové délce ^ Životnost lamp: 5.000 hodin

TECHNICKÉ PARAMETRY SOMBRA 8

Topný výkon

Světelné spektrum IR-A Infračervené záření krátké vlny Stupeň krytí IP65 Vypínač ON/OFF ano Kabel H05

Síťové napětí Frekvence

Lampa Drát křemen a wolfram Životnost lampy h 5000 Přibližný dosah m Rozměry výrobku (d x š x v) mm 400 x 132 x 90 Čistá/hrubá hmotnost kg 0,9 Kusů vkartonu ks 2 Paleta ks 64

kW 0,8

V Hz

220-240 50-60

ELEKTRICKÁ INFRAČERVENÁ TOPIDLA

DARK 18

IP55

1800 W

^ Bez hluku ^ Sálající teplo (dlouhé vlny) ^ Bez proudění vzduchu ^ Nespotřebovává kyslík ^ Bez kouře, žádný zápach, bez zápachu, bez vlhkosti ^ 100% účinnost

ELEKTŘINA

TECHNICKÉ PARAMETRY DARK 18

Topný výkon

Infračervené záření dlouhé vlny Stupeň krytí IP55 Kabel H05SS-F Izolační třída I Vypínač ON/OFF ne

Síťové napětí Frekvence

Topný systém Trubkové elektrické ohřívače Materiál sálavého prvku Eloxovaný hliník Přibližný dosah m Rozměry výrobku (d x š x v) mm 1172 x 176 x 45 Čistá/hrubá hmotnost kg 6,55 Kusů vkartonu ks 1 Paleta ks 30

kW 1,8

V Hz

220-240 50-60

PLYNOVÁ TOPIDLA

ZAVĚŠENÁ CF 75 SPARK

CF 75 SPARK

PROPAN

BUTAN

Určen kmontáži uvnitř i vně budovy

^ ^ Možnost zavěšení pod stropem nebo montáže na zemi ^ Spalovací komora z pozinkované oceli ^ Spolehlivé zdvojené jiskrové zapalování ^ Hořák na zemní plyn nebo LPG ^ Vysoce výkonný tepelný výměník ^ Termostat zabraňující přehřátí stroje ^ Zabudovaný motor zaručuje bezpečnost dokonce i během

ZEMNÍ

PLYN

provozu vobtížných podmínkách

^ Opláštění zpozinkované oceli (CF 75)

TO HEAT

V SESTAVĚ:

Rozdělovač vzduchu

Sada pro přestavbu zLPG na zemní plyn

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Pokojový termostat TH5 s kabelem

3 m - 4150.109 10 m - 4150.112

Podpěry

zpozinkované oceli

- 4230.120

TECHNICKÉ PARAMETRY CF 75 SPARK

Topný výkon

Průtok vzduchu m Regulace termostatem volitelně Spotřeba paliva (LPG) m Spotřeba paliva (NATURAL GAS) m Síťové napětí

Frekvence Příkon kW 0,5 Jmenovitý proud A 2,8 Rozměry výrobku (d x š x v) mm 782 x 464 x 719 Rozměry balení (d x š x v) mm 825 x 515 x 780 Čistá/hrubá hmotnost kg 57/61 Paleta ks 4

kW 75 Btu/h 64.500 kcal/h 255.900

/h 2.100

/h 2,3

/h 8,0

V Hz

220-240 50

Elektronický termostat THD s5-metrovým kabelem

4150.106

pro ohřívače vyráběné od roku 07.2015

Montáž vně budovy

Sada pro venkovní montáž

zpozinkované oceli

- 4230.102

NAFTOVÁ TOPIDLA S NEPŘÍMÝM SPALOVÁNÍM

STACIONÁRNÍ

^ Velká vestavěná nádrž s palivovým ﬁltrem ^ Zabudovaný hořák s elektronickou kontrolou plamene

^ Termostat ventilátoru s automatickým resetem ^ Přepínání léto-zima jen pro ventilaci

BF 35 BF 75

^ Odstředivý ventilátor ^ Spalovací komora z nerezové oceli ^ Výborná tepelná izolace s odnímatelnými panely ^ Velký kontrolní otvor uzpůsobený pro snadné čištění ^ Zabudovaný termostat

NAFTA

s fotobuňkou

TECHNICKÉ PARAMETRY BF 35 BF 75

kW 33,7 71,1

Topný výkon

Průtok vzduchu Palivo Spotřeba paliva Příkon Síťové napětí

Frekvence

Ø potrubí odvodu spalin Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá hmotnost

Btu/h 114.984 242.593

kcal/h 29.000 61.200

/h 1.900 4.500

Nafta Nafta kg/h 2,84 6,00 kW 0,245 0,590

V Hz

mm 120 150 mm 1050 x 460 x 1600 1220 x 540 x 1700 mm 1140 x 480 x 1730 1300 x 780 x 2130 kg 132 173

220-240

220-240 50

POMOC S VÝBĚREM VHODNÉHO TYPU A MODELU TOPIDLA

INFRAČERVENÉ VYTÁPĚNÍ

NAFTOVÉ ELEKTRICKÉ

kW m

1,5 kW

2,4 kW

3,3 kW

–

– TS 3A 6

–

XL 61 – 16

XL 91 – 25

HALL 1500

HALL 3000

Níže uvedená tabulka Vám umožní vybrat topidlo, které bude ideálně splňovat vaše požadavky. Vybírat lze dvěma způsoby: pomocí sloupce uvádějícího požadovaný výkon (sloupec kW) a následně zvolit daný model topidla, nebo na základě objemu místnosti (sloupec m

) a následně zvolit vhodné

topidlo dle úrovně izolace.

Tyto výpočty se týkají nárůstu teploty o 30 stupňů: v případě většího či menšího nárůstu se výsledek příslušně změní. Například: zvýšení teploty o 10 stupňů bude vyžadovat pouze 1/3 výkonu uvedeného v tabulce.

K=0,5 Dobře izolované budovy

(domy, kanceláře)

K=1,5 Průměrně izolované budovy

(garáže)

K=2,5 Špatně izolované budovy

(staré domy a sklepy)

K=3,5 Budovy bez izolace

(budovy ze dřeva nebo plechu, skleníky)

Pro přesnější výpočet můžete použít následující vzorec:

V x ∆T x K/860 = kW

V označuje objem vytápěného prostoru v m ∆T označuje rozdíl mezi aktuální a očekávanou

teplotou ve ºC

K je součinitel rozptylu tepla

(od 0,5 do 3,5)

1 kW = 860 kcal/h 1 kcal/h = 3,97 Btu/h 1 kW = 3412 Btu/h 1 Btu/h = 0,252 kcal/h

DOPORUČOVANÝ

VYTÁPĚNÝ PROSTOR

ELEKTRICKÉ PLYNOVÉ

kW m

3,3 kW

103

111

134

220

∆T 30 ºC

VYTÁPĚNÍ S PRŮTOKEM VZDUCHU

NAFTOVÉ

PŘÍMÉ

B 2 – – – 82 38 23 16

B 3 – – – 135 63 38 27

B 5 – – – 205 96 57 41

B 9 – – – 369 172 103 74

– – B 35 – 410 191 115 82

B 15 – – – 614 287 172 123

– BLP 17 – – 655 306 183 131

B 18 – – – 737 344 206 147

– – B 70 BV 77 819 382 229 164

B 22 – – – 901 420 252 180

– – B 100 – 1188 554 333 238

RS 30 – – – 1229 573 344 246

– BLP 33 –

RS 40 – – – 2393 764 458 327

– – B 150 – 1802 841 505 360

– – – BV 170 1925 898 539 385

– – B 180 – 1966 917 550 393

– BLP 53 – – 2170 1013 608 434

– – B 230 – 2662 1242 745 532

– BLP 73 – BF 75 2990 1395 837 598

– – – BV 310 3071 1433 860 614

– – – BV 290 3317 1548 929 663

– – B 300 – 5160 1720 1032 737

– BLP 103 – – 4218 1968 1181 844

– – B 360 – 4546 2121 1273 909

– – –

– – – BV 690 9010 4204 2523 1802

NAFTOVÉ NEPŘÍMÉ

BV 110

BF 35

BV 470 BV 500

DOPORUČOVANÝ OBJEM

VYTÁPĚNÉ MÍSTNOSTI

1351 631 378 270

5488 2561 1537 1098

TO HEAT

POMOC S VÝBĚREM VHODNÉHO TYPU A MODELU HADICE

PRUŽNÉ HADICE

žluto-černé žluto-černé žluto-černé bílé bílé

adaptér pro

pružné hadice

průměr

pružné hadice

délka pružné

hadice

délka pružné

hadice

délka pružné

hadice

délka pružné

hadice

difuzor

TOPIDLO mm palce 3.0 m 7.6 m 15 m 7.6 m

BV 77 jednosměrná 4032.950 305 12 4515.550 4515.553 4515.588 4517.744

BV 110

BV 170

BV 290

BV 500

BV 310 jednosměrná

BV 470 čtyřsměrná

BV 690 čtyřsměrná

B 18 EPR

B 30 EPR

RS 30

RS 40

jednosměrná 4031.909 407 16 4031.401 4515.589 4517.745

dvousměrná 4033.230 305 12 4515.550 4515.553 4515.588 4517.744

jednosměrná 4031.909 407 16 4031.401 4515.589 4517.745

dvousměrná 4033.230 305 12 4515.550 4515.553 4515.588 4517.744

jednosměrná 4031.910 610 24 4031.038 4515.587 4517.746

dvousměrná 4033.229 407 16 4031.401 4515.589 4517.745

jednosměrná 4033.976 407 16 4031.401 4515.551 4515.589 4517.745

dvousměrná není požadováno 305 12 4515.550 4515.553 4515.588 4517.744

jednosměrná není požadováno 450 18 4515.554

čtyřsměrná 4514.789 230 9 4515.557

jednosměrná 4514.097 610 24 4031.038 4515.587 4517.746

dvousměrná 4514.096 407 16 4031.401 4515.589 4517.745

čtyřsměrná není požadováno 305 12 4515.550 4515.553 4515.588 4517.744

jednosměrná 4514.093 710 28 4515.556

dvousměrná 4514.080 508 16 4515.552 4515.590

čtyřsměrná není požadováno 330 12 4515.558

jednosměrná není požadováno 305 12 4515.550 4515.553 4515.588 4517.744

dvousměrná 4511.808 230 9 4515.557

jednosměrná není požadováno 407 16 4031.401 4515.551 4515.589 4517.745

dvousměrná 4511.807 305 12 4515.550 4515.553 4515.588 4517.744

jednosměrná 4210.180 508 16 4515.552 4515.590

PERFOROVANÉ HADICE

adaptér pro

perforované trubice

TOPIDLO mm prodává se za metr

BV 310 jednosměrná

jednosměrná

BV 470

jednosměrná

BV 690

jednosměrná

4517.719 509 4514.593 4517.716

4517.720 611 4514.594 4517.717

4517.721 713 4517.617 4517.718

průměr perforované

hadice

délka perforované

hadice

držák

na zavěšení hadice

TOPIDLA VHODNÁ PRO:

ZEMĚDĚLSTVÍ, STAVEBNÍ PRŮMYSL, SPOLEČENSKÉ UDÁLOSTI, DÍLNY & GARÁŽE, PRŮMYSLOVÉ POUŽITÍ & SKLADY

ZEMĚDĚLSTVÍ

STAVEBNÍ PRŮMYSL

SPOLEČENSKÉ

UDÁLOSTI

TO HEAT

DÍLNY

& GARÁŽE

PRŮMYSLOVÉ

POUŽITÍ & SKLADY

PROČ STOJÍ ZA TO VYBRAT SI VYSOUŠEČE VZDUCHU MASTER?

ŠETŘETE ČAS

Vysoušeče MASTER urychlují mnoho rekonstrukčních a stavebních prací

VYBERTE SI NEJLEPŠÍ ŘEŠENÍ

Nabídka vysoušečů MASTER zahrnuje přístroje určené pro práci v průmyslu, na stavbách, ale také v kanceláři nebo v domácnosti

DBEJTE NA ZDRAVÉ PROSTŘEDÍ

SNIŽUJTE INVESTIČNÍ NÁKLADY

Můžete si vybrat výkon, který přesně potřebujete

POUŽÍVEJTE JEDEN VYSOUŠEČ NA VÍCE MÍSTECH

Vysoušeče MASTER jsou mobilní

SNIŽUJTE PROVOZNÍ NÁKLADY

Vysoušeče MASTER brání vzniku škodlivých hub a plísní

CHRAŇTE ŽIVOTNÍ PROSTŘEDÍ

Vysoušeče MASTER používají ekologické chladicí médium

ŠETŘETE PENÍZE

Proces vysoušení pomocí vysoušečů je mnohem efektivnější a levnější než tradiční metody, kdy je nutné místnosti současně vytápět a větrat

Vysoušeče MASTER jsou energeticky úsporné

CHRAŇTE SVŮJ MAJETEK

Vysoušeče MASTER brání poškození uskladněného zboží, která způsobuje vlhkost uvnitř budov

OBSAH

VÝKON: POUŽITÍ: STRANA:

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

RENTAL

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

VELKOKAPACITNÍ

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

COMPACT

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

BÍLÉ

Vysoce výkonné přístroje určené pro práci v těžkých podmínkách. Nejlépe se osvědčí v průmyslu a ve stavebnictví.

Kondenzační vysoušeče vzduchu svelkým průtokem vzduchu zajišťuje efektivní vysušování za krátkou dobu. Jsou vybaveny výkonným a tichým radiálním ventilátorem, velké vzduchové ﬁltry a trojfázové jištění kompresoru. Nejvhodnější pro průmysl.

Vysoce výkonné kondenzační vysoušeče s jednoduchým ovládáním. Díky velkým kolům a ergonomické rukojeti je velmi snadné je přemístit. Vysoušeče této kategorie najdou široké využití např. ve stavebnictví nebo při odstraňování vlhkosti ze zatopených místností.

Mobilní přístroje pro použití v různých typech místností. Použití těchto kondenzačních vysoušečů urychluje mnoho rekonstrukčních a dokončovacích prací.

27 - 80 l/24h

166 l/24h

30 - 46,7 l/24h

26 - 72 l/24h

Stavebnictví Průmysl Sklady Zemědělství Dokončovací práce Půjčovny

Stavebnictví Průmysl Sklady Zemědělství

Stavebnictví Průmysl Sklady Zemědělství Dokončovací práce Půjčovny

Zemědělství Dokončovací práce Veřejné prostory Domy

40-41

TO DRY

KONDENZAČNÍ VYSOUŠEČE

PRO DOMÁCNOST A KANCELÁŘ

PROFESIONÁLNÍ ODVLHČOVAČE ADSORPČNÍ

TABULKA Pomoc s výběrem vhodného typu a modelu

Přístroje odstraňují z místností vlhkost a tím brání vzniku plísní a rozvoji bakterií. Filtr s aktivním uhlíkem také odstraňuje nepříjemné pachy. Vysoušeče vzduchu se často používají v bytech, garážích, sklepech, knihovnách, sušárnách, koupelnách apod.

Jedná se o vysoušeč bez kompresoru, který pracuje bez chladicího média. Pro tento přístroj je charakteristické stabilní odstraňování vody bez ohledu na okolní teplotu. Pokud přístroj používáte při nízkých teplotách - tj. pod 5°C, je výkonnější než vysoušeče vybavené kompresorem.

odvlhčovače.

10 - 45 l/24h

11 - 35 l/24h

Zemědělství Dokončovací práce Veřejné prostory Domy

Průmysl Zemědělství Dokončovací práce Veřejné prostory Domy

URČENÍ:

STAVEBNICTVÍ, VÝROBA A LOGISTIKA, ZEMĚDĚLSTVÍ

POUŽITÍ

STAVEBNICTVÍ

ODSTRAŇOVÁNÍ VLHKOSTI V NOVÝCH DOMECH

VYSOUŠENÍ PŘI STAVEBNÍCH PRACÍCH

ODTRAŇOVÁNÍ VODY PŘI MALOVÁNÍ

VÝROBA A LOGISTIKA

BRÁNĚNÍ ROZVOJI PLÍSNÍ VE SKLADECH

RENTAL VELKOKAPACITNÍ

DOMÁCNOST

ADSORPČNÍCOMPACT BÍLÉ PRO

A KANCELÁŘ

UDRŽOVÁNÍ SPRÁVNÉ VLHKOSTI PŘI T ECHNOLOGICKÝCH PROCESECH

OCHRANA PROTI KONDENZACI VODY A KOROZI

ZEMĚDĚLSTVÍ

VYSOUŠENÍ INVENTÁRNÍCH MÍSTNOSTÍ PO JEJICH ČIŠTĚNÍ

VYSOUŠENÍ ÚSCHOVEN

URČENÍ:

DOKONČOVACÍ PRÁCE, VEŘEJNÉ PROSTORY, DOMY

POUŽITÍ

DOKONČOVACÍ PRÁCE

ODSTRAŇOVÁNÍ ŠKOD ZPŮSOBENÝCH VODOU

VYSOUŠENÍ ZATOPENÝCH MÍSTNOSTÍ

VYSOUŠENÍ PO HAŠENÍ POŽÁRŮ

VEŘEJNÉ PROSTORY

VYSOUŠENÍ PRODEJEN A KANCELÁŘÍ

RENTAL VELKOKAPACITNÍ

DOMÁCNOST

ADSORPČNÍCOMPACT BÍLÉ PRO

A KANCELÁŘ

TO DRY

SNIŽOVÁNÍ VLHKOSTI V ŠATNÁCH

UDRŽOVÁNÍ SPRÁVNÉ VLHKOSTI V KNIHOVNÁCH, MUZEÍCH A ARCHIVECH

OCHRANA ELEKTRONICKÝCH PŘÍSTROJŮ PROTI VLHKOSTI

DOMY

VYSOUŠENÍ GARÁŽÍ A SKLEPŮ

SUŠENÍ V PRÁDELNÁCH

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

RENTAL

DHP 65

PATENTOVANÁ

TECHNOLOGIE

Počítadlo doby provozu Vestavěná kontrolka vlhkosti

^ Lze jej snadno otevřít pro čištění ^ Lze jej čistit pod proudem vody ^ Možnost instalace na sobě ^ Vysoušeč může pracovat s vodním čerpadlem a vodní nádrží

připojenými současně

^ Vestavěný hygrostat ^ Slot pro pokojový hygrostat ^ Odolné plastové tělo ^ Vysoký výkon ^ Počítadlo doby provozu ^ Velká nádrž na vodu s automatickou kontrolou naplnění nádrže ^ Možnost nepřetržitého provozu (24 hod. denně) ^ Možnost připojení hadice pro odvod kondenzátu ^ Ukazatel naplnění nádrže ^ Vzduchový ﬁltr ^ Rychlé a automatické odmrazování horkými parami média ^ Automatický restart po výpadku proudu ^ Velká kola a držadlo pro snadnou manipulaci

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Vodní čerpadlo

Maximální výtlak - 4 m

4140.029

TECHNICKÉ PARAMETRY DHP 65

Výkon (30°C/80% RH) l/24h 56 Doporučená místnost cca. m Odstraňování škod po povodni m Průtok vzduchu m Pracovní rozsah:

teplota vlhkost

Chladivo R410A Příkon W 780 Napětí

Frekvence Hlučnost dB(A) 53 Kompresor rotační Objem nádrže na kondenzát l 10,5 Rozměry výrobku (d x š x v) mm 570 x 530 x 700 Rozměry balení (d x š x v) mm 730 x 580 x 840 Čistá/hrubá hmotnost kg 45/50 Paleta ks 4 Dvounapěťový dostupný

/h 500



V Hz

840 336

3-35 38-99

220-240 50

Odolné plastové tělo

Lze jej snadno otevřít pro čištění

Možnost instalace

na sobě

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

RENTAL

DH 26

^ Kompaktní ocelová konstrukce s dlouhou životností ^ Vysoký výkon ^ Počítadlo doby provozu ^ Velká nádrž na vodu s automatickou kontrolou naplnění nádrže ^ Možnost nepřetržitého provozu (24 hod. denně) ^ Možnost připojení hadice pro odvod kondenzátu ^ Ukazatel naplnění nádrže ^ Vzduchový ﬁltr ^ Rychlé a automatické odmrazování horkými parami média ^ Automatický restart po výpadku proudu ^ Velká kola a držadlo pro snadnou manipulaci ^ Zabudovaný vlhkoměr

DH 44 DH 62 DH 92

TECHNICKÉ PARAMETRY DH 26 DH 44 DH 62 DH 92

Výkon (30°C/80% RH) l/24h 27 41 52 80 Doporučená místnost cca. m Odstraňování škod po povodni m Průtok vzduchu m Pracovní rozsah:

teplota vlhkost

Chladivo R410A R410A R410A R410A Příkon W 620 780 990 1.600 Napětí

Frekvence Hlučnost dB(A) 46 53 53 50 Kompresor rotační rotační rotační rotační Objem nádrže na kondenzát Rozměry výrobku (d x š x v) mm 450 x 470 x 890 600 x 580 x 850 600 x 580 x 850 580 x 600 x 1035 Rozměry balení (d x š x v) mm 430 x 400 x 730 590 x 580 x 830 590 x 580 x 850 590 x 580 x 1020 Čistá/hrubá hmotnost kg 30/33 43/47 47/51 66/70 Paleta ks 8 4 4 2 Dvounapěťový ne dostupný dostupný ne

/h 350 480 480 1000



V Hz

l 8 11 11 11

405 615 780 1200 162 246 312 480

0,5-35 35-99

220-240 50

Dostatek místa mezi

trubičkami výměníku

znemožňuje ucpávání

3-35 35-99

220-240 50

Kompaktní vzduchový

ﬁltr umožňuje provoz

i v silně zaprášených

místnostech

3-35 35-99

220-240 50

Manuální ovládání

odolné proti provozu

v obtížných podmínkách

3-35 35-99

220-240 50

TO DRY

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

VELKOKAPACITNÍ

^ Velký průtok vzduchu zajišťující efektivní vysušování během

krátké doby

^ Silná, odolná, kovová konstrukce ^ Úchyty ukryté vplášti a kolečka ^ Kolečka sbrzdou ^ Výkonný a tichý radiální ventilátor ^ Trvalý odvod kondenzátu (bez nádrže) ^ Snadný přístup ke vzduchovému ﬁltru ^ Fázové jištění kompresoru ^ Automatické odmrazování

DH 7160

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Prodlužovací napájecí kabel

DH 7160 - 5m - 4511.031 DH 7160 - 10m - 4511.032

TECHNICKÉ PARAMETRY DH 7160

Výkon (30°C/80% RH)

Doporučená místnost cca.

Odstraňování škod po povodni

Průtok vzduchu

Pracovní rozsah: teplota vlhkost

Chladivo Příkon

Napětí Frekvence

Hlučnost Kompresor Objem nádrže na kondenzát Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta

l/24h 166

/h 1.700



W 2.820

V Hz

dB(A) 70

l bez nádrže mm 582 x 410 x 1624 mm 640 x 465 x 1700 kg 102/110 ks 1

2 490

996

5-32 30-90

R407C

3N 380-400 50

rotační

Elektronický ovládací panel:

^ Možnost zapojení zařízení do trvalého provozu nebo ovládání

pomocí hygrostatu

^ Možnosti nastavení paměti

Kolečka sbrzdou

Vzduchový ﬁltr

Úchyty skryté v plášti

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

COMPACT

DH 732

^ Automatické odmrazování horkými plyny ^ Vysoký výkon ^ Odolný kryt ^ Snadná obsluha ^ Zabudovaný vlhkoměr ^ Možnost nepřetržitého provozu ^ Nádrž na kondenzát s automatickým vypnutím při naplnění ^ Možnost připojit hadici na odvod kondenzátu ^ Počítadlo doby provozu ^ Vzduchový ﬁltr ^ DH 732 - možnost instalace na sobě

DH 752

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Vodní čerpadlo pro DH 752

Maximální výtlak - 4 m

4512.409

TECHNICKÉ PARAMETRY DH 732 DH 752

Výkon (30°C/80% RH) l/24h 30 46,7 Doporučená místnost cca. m Odstraňování škod po povodni m Průtok vzduchu m Pracovní rozsah:

teplota vlhkost

Chladivo R410A R407C Příkon W 680 900 Napětí

Frekvence Hlučnost dB(A) 42 52 Kompresor rotační rotační Objem nádrže na kondenzát Rozměry výrobku (d x š x v) mm 358 x 338 x 550 580 x 422 x 820 Rozměry balení (d x š x v) mm 402 x 387 x 592 610 x 405 x 660 Čistá/hrubá hmotnost kg 19,5/21 30/36 Paleta ks 18 12

/h 160 350



V Hz

l 6,5 5,7

450 701 180 280

5-32 35-90

220-240 50

5-35 20-90

220-240 50

TO DRY

PROFESIONÁLNÍ KONDENZAČNÍ ODVLHČOVAČE VZDUCHU

BÍLÉ

DH 721

^ Bílá barva ^ Automatické odmrazování horkými plyny (DH 772) ^ Vysoký výkon ^ Odolný kryt ^ Snadná obsluha ^ Zabudovaný vlhkoměr ^ Možnost nepřetržitého provozu ^ Nádrž na kondenzát s automatickým vypnutím při naplnění ^ Možnost připojit hadici na odvod kondenzátu ^ Počítadlo doby provozu (DH 772) ^ Vzduchový ﬁltr

DH 772

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Vodní čerpadlo pro DH 772

Maximální výtlak - 4 m

4512.409

TECHNICKÉ PARAMETRY DH 721 DH 772

Výkon (30°C/80% RH) l/24h 20 72 Doporučená místnost cca. m Odstraňování škod po povodni m Průtok vzduchu m Pracovní rozsah:

teplota vlhkost

Chladivo Příkon Napětí

Frekvence Hlučnost

Kompresor Objem nádrže na kondenzát Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta

/h 240 850



W 490 1790 V

Hz dB(A) 42 60

l 4,7 15 mm 335 x 305 x 580 586 x 436 x 1110 mm 380 x 350 x 640 730 x 530 x 1170 kg 19/21 59/64 ks 18 2

390 1080 156 432

5-35 35-90

R134a R407C

220-240 50

pístový rotační

5-32 35-90

220-240 50

KONDENZAČNÍ VYSOUŠEČE

PRO DOMÁCNOST A KANCELÁŘ

DH 720

^ Atraktivní vzhled ^ Odolný kryt ^ Nízká hmotnost, snadná manipulace ^ Tichý provoz ^ Snadná obsluha ^ Zabudovaný vlhkoměr ^ Nádrž na kondenzát s automatickým vypnutím při naplnění ^ Model DH 720 vybaven UV lampou - zabíjí bakterie

a choroboplodné zárodky

^ Elektronický ovládací panel

TO DRY

TECHNICKÉ PARAMETRY DH 720

Výkon (30°C/80% RH)

Doporučená místnost cca.

Průtok vzduchu

Pracovní rozsah: teplota vlhkost

Chladivo Příkon

Napětí Frekvence

Hlučnost Kompresor Objem nádrže na kondenzát Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta

l/24h 20

/h 150



W 390

dB(A) 48

l 5

mm 410 x 210 x 550

mm 460 x 260 x 580

kg 11/12

ks 27

5-32 35-95

R134a

220-240 50

rotační

ADSORPČNÍ VYSOUŠEČE

PROFESIONÁLNÍ

DHA 140

PROFESIONÁLNÍ: DHA 140, DHA 250, DHA 360

^ Rotor je pokryt hygroskopickou látkou (silikagel) ^ Široké možnosti použití ^ Umožňuje vysoušet i při teplotách pod bodem mrazu ^ Možnost zařazení do různých technologických provozů ^ Odvod vlhkého vzduchu do vnějšího prostředí

(bez nádrže na kondenzát) ^ Kryt z nerezové oceli ^ Mobilita, snadná obsluha

PROFESIONÁLNÍ

DHA 250 DHA 360

TECHNICKÉ PARAMETRY DHA 140 DHA 250 DHA 360

Výkon (30°C/80% RH) l/24h 11 25 35 Doporučená místnost cca. m Odstraňování škod po povodni m Průtok vzduchu m Pracovní rozsah:

teplota vlhkost

Chladivo - - Příkon W 780 1.630 1.970

Napětí Frekvence

Hlučnost dB(A) 58 64 64 Kompresor bez kompresoru bez kompresoru bez kompresoru Objem nádrže na kondenzát l bez nádrže bez nádrže bez nádrže Rozměry výrobku (d x š x v) mm 330 x 320 x 316 396 x 330 x 359 469 x 402 x 430 Rozměry balení (d x š x v) mm 420 x 330 x 360 520 x 370 x 400 560 x 460 x 450 Čistá/hrubá hmotnost kg 12/14,3 19/20,5 28/30 Paleta ks 18 12 6

/h 120 290 400



V Hz

40 96 133 60 120 270

-20 - +40 30-100

230 50-60

-20 - +40 30-100

230 50-60

-20 - +40 30-100

230 50-60

POMOC S VÝBĚREM VHODNÉHO TYPU A MODELU ODVLHČOVAČE.

Odvlhčovače mohou být použity k nejrůznějším účelům, ale každopádně musí mít pro jeho splnění dostatečný výkon. Při určování potřebného výkonu se řiďte následujícím postupem a vzorci.

POUŽITÍ POŽADOVANá KAPACITA ODVLHčOVAčE (L/24H) SE ROVNá:

SUTERÉN Objem místnosti vydělený 15 při standardních podmínkách

ODSTRAŇOVÁNÍ ŠKOD PO POVODNI Objem místnosti vydělený 6 při standardních podmínkách

POTRAVINOVÝ SKLAD: SÝR, OVOCE… Objem místnosti vydělený 10 plus úbytek vody z potravin

PLAVECKÝ BAZÉN NEBO VÍŘIVKA Objem místnosti vydělený 10 plus 0,4 litrů vody na m

MÍSTNOST S VELKÝM POČTEM OSOB Objem místnosti vydělený 15 plus 4,4 litrů vody na osobu za 24 h

MÍSTNOST S VELKÝMI ZVÍŘATY Objem místnosti vydělený 15 plus 6 litrů vody na velké zvíře za 24 h

Příklad: SUTERÉN

Objem místnosti V = 650 m Doporučená kapacita odvlhčovače: 650:15 = 41 l/24h

Můžete si vybrat mezi DH 752, DH 44 nebo DHP 45

bazénu za den

Příklad: ODSTRAŇOVÁNÍ ŠKOD PO POVODNI

Objem místnosti V = 150 m Doporučená kapacita odvlhčovače: 150:6 = 25 l/24h

Můžete si vybrat mezi DH 732 or DH 26

Příklad: PLAVECKÝ BAZÉN

Plavecký bazén A = 250 m Objem místnosti V = 2800 m

Doporučená kapacita odvlhčovače se zavřenými okny: 2800:10 + 0,4*250 = 380 l/24h Můžete si vybrat mezi

4 x DH 92, 4 x DH 772 nebo 2 x DH 7160 Při správném větrání lze počet potřebných odvlhčovačů snížit

Příklad: MÍSTNOST S VELKÝM POČTEM OSOB

Objem místnosti V = 600 m Osoby = 25

Doporučená kapacita odvlhčovače se zavřenými okny: 600:15 + 4,4*25 = 150 l/24h Můžete si vybrat mezi

2 x DH 92, 2 x DH 772 nebo 1 x DH 7160 Při správném větrání lze počet potřebných odvlhčovačů snížit

TO DRY

JAK ZVÝŠIT ÚČINNOST ODVLHČOVÁNÍ?

^ Zavřete okna a dveře ^ Umístěte přístroj do středu místnosti ^ Neumísťujte odvlhčovač do blízkosti zdrojů tepla ^ Účinnost odvlhčování zvýšíte pokud v prostoru použijete zároveň elektrické nebo infračervené topidlo ^ Účinnost odvlhčování také zvýšíte pokud v prostoru použijete průmyslové dmychadlo

PROČ SI VYBRAT PRÁVĚ BIO OCHLAZOVAČE MASTER?

POUŽÍVEJTE JEDEN BIO OCHLAZOVAČ NA RŮZNÝCH MÍSTECH

BIO OCHLAZOVAČE MASTER jsou přenosné

ČISTÍ VZDUCH

BIO OCHLAZOVAČE MASTER pomáhají čistit vzduch

SNADNÁ OBSLUHA

ZLEPŠUJÍ MIKROKLIMA

BIO OCHLAZOVAČE MASTER zajišťují vhodné pracovní podmínky

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

BIO OCHLAZOVAČE MASTER ke svému provozu využívají chladící médium příznivé pro životní prostředí nebo jej nepotřebují vůbec

ZLEPŠUJÍ PRACOVNÍ PODMÍNKY

LEGIONELLA

BIO OCHLAZOVAČE MASTER se snadno udržují

BIO OCHLAZOVAČE MASTER NEVYVOLÁVAJÍ ONEMOCNĚNÍ ZPŮSOBOVANÁ BAKTERIEMI LEGIONELY

STÁHNĚTE SI ČLÁNEK

BIO OCHLAZOVAČE MASTER udržují teplotu a vlhkost na správné úrovni

OBSAH

PŘENOSNÉ BIO OCHLAZOVAČE

STACIONÁRNÍ OCHLAZOVAČE

PRŮMYSLOVÉ STROPNÍ VENTILÁTORY

OCHLAZOVAČE MASTER ochlazují vzduch s využitím jednoduchého a přirozeného procesu odpařování vody. Voda odebíraná z nádrže čerpadlem zvlhčuje velký celulózový ﬁltr, přes který díky vysoce výkonnému ventilátoru protéká vzduch. Voda odpařující se z povrchu ﬁltru snižuje jeho teplotu o několik stupňů, díky čemuž je do místnosti dodáván chladný a čerstvý vzduch.

Úsporné a kživotnímu prostředí šetrné klimatizační odpařovací jednotky ideálním způsobem kontrolují klima ve velkých objektech. Díky výběru správné teploty a vlhkosti vytvářejí komfortní podmínky vinteriéru.

Velmi výkonný, průmyslový stropní ventilátor, který může být zavěšen dokonce ve výšce 14 metrů. Díky aerodynamické konstrukci mísí velké množství vzduchu.

OBJEM VZDUCHU:

do 20 000 m3/h

do 18 000 m3/h

do 66 200 m3/h

POUŽITÍ: STRANA

Stavebnictví Průmysl Sklady Zemědělství Restaurace Půjčovny

Průmysl Sklady Zemědělství Restaurace

Průmysl Sklady Zemědělství

52-55

56-57

PROFESIONÁLNÍ DMYCHADLA

PROFESIONÁLNÍ VENTILÁTORY

TABULKA Pomoc s výběrem vhodného typu a modelu

Přenosná dmychadla podporující funkci vysoušecích, topných a chladicích zařízení. Lze je použít uvnitř místností pro zlepšení proudění a cirkulace vzduchu a také k vysoušení vlhkých míst.

Široká nabídka ventilátorů podporujících práci topných a chladicích zařízení. Lze je použít v místnostech pro zlepšení proudění a cirkulace vzduchu.

ochlazovače.

stropního ventilátoru.

do 7 800 m3/h

do 13 200 m3/h

Průmysl Sklady Zemědělství Dokončovací práce Půjčovny

Stavebnictví Průmysl Sklady Zemědělství Dokončovací práce Půjčovny

60-61

TO COOL

POUŽITÍ:

DÍLNY

VENTILÁTORYOCHLAZOVAČE DMYCHADLA

SKLADY

RESTAURACE

KOMERČNÍ KUCHYNĚ

PRÁDELNY

SKLENÍKY

FARMY

OCHLAZOVAČE

MASTER

OCHLAZOVAČE MASTER ochlazují vzduch s využitím jednoduchého apřirozeného procesu odpařování vody.

Voda odebíraná z nádrže čerpadlem zvlhčuje velký celulózový ﬁltr, přes který díky vysoce výkonnému ventilátoru protéká vzduch.

Voda odpařující se z povrchu ﬁltru snižuje jeho teplotu o několik stupňů, díky čemuž je do místnosti dodáván chladný a čerstvý vzduch.

OCHLAZOVAČE Master jsou šetrné kživotnímu prostředí. Pro zajištění energeticky úsporného chlazení se používá jen voda a vzduch. Tato metoda spotřebovává až o 80% méně energie než klimatizační jednotky schladicím médiem. OCHLAZOVAČE mohou být používány vně i uvnitř budov, dokonce i při otevřených oknech a dveřích, přičemž dodává současně čerstvý i ﬁltrovaný vzduch. Master je přirozenou volbou pro Vaše potřeby chlazení.

Podle magazínu Amerického sdružení inženýrů voboru vytápění, chlazení a klimatizací (ASHRAE) zabraňuje konstrukce i princip fungování odpařovacích klimatizačních jednotek rozvoji a šíření onemocnění způsobovaných bakterií Legionely.

TEPLÝ

VZDUCH

OCHLAZENÝ

VZDUCH

PŘIROZENÝ EKOLOGICKÝEKONOMICKÝ UNIVERZÁLNÍ

Tabulka ukazuje teoretickou VÝSTUPNÍ TEPLOTU VZDUCHU z klimatizační jednotky. Teoretická VÝSTUPNÍ TEPLOTA závisí na TEPLOTĚ NASÁVANÉHO VZDUCHU a na RELATIVNÍ VLHKOSTI.

Pokud do tabulky zadáte TEPLOTU NASÁVANÉHO VZDUCHU a RELATIVNÍ VLHKOST, vyjde vám teoretická VÝSTUPNÍ TEPLOTA.

Objem:

Nasávaná teplota vzduchu = 35°C Relativní vlhkost = 30% Výstupní teplota vzduchu = 26°C

RELATIVNÍ VLHKOST

2% 5% 10% 15% 20% 25% 30% 35% 40% 45% 50% 55% 60% 65% 70% 75% 80% 24°C 12°C 13°C 14°C 14°C 15°C 16°C 17°C 17°C 18°C 18°C 19°C 19°C 20°C 21°C 21°C 22°C 22°C 27°C 14°C 14°C 16°C 17°C 17°C 18°C 19°C 19°C 20°C 21°C 22°C 22°C 23°C 23°C 24°C 24°C 25°C 29°C 16°C 17°C 17°C 18°C 19°C 20°C 21°C 21°C 22°C 23°C 23°C 24°C 24°C 25°C 26°C 27°C 32°C 18°C 18°C 19°C 21°C 21°C 22°C 23°C 24°C 25°C 26°C 26°C 27°C 28°C 28°C 29°C 30°C 35°C 19°C 20°C 21°C 22°C 23°C 24°C 26°C 26°C 27°C 28°C 29°C 29°C 30°C 38°C 21°C 22°C 23°C 24°C 26°C 27°C 28°C 28°C 29°C 31°C 31°C 41°C 22°C 23°C 25°C 26°C 27°C 29°C 30°C 31°C 32°C 43°C 24°C 25°C 27°C 28°C 29°C 31°C 32°C 33°C 46°C 26°C 27°C 28°C 30°C 32°C 33°C 34°C 49°C 27°C 28°C 30°C 32°C 34°C 35°C VÝSTUPNÍ TEPLOTA VZDUCHU

NASáVANá TEPLOTA VzDUCHU

52°C 28°C 30°C 32°C 34°C 36°C

TO COOL

PŘENOSNÉ OCHLAZOVAČE

^ Atraktivní, kompaktní konstrukce ^ Nízké náklady na instalaci, provoz a údržbu ^ Dálkový ovladač pro snadnou obsluhu ^ Různá nastavení provozních režimů ^ Úchyty a kolečka usnadňující přemisťování zařízení ^ Různorodost použití díky zabudované nádrži na vodu ^ Dlouhý nepřetržitý provoz bez nutnosti doplňování vody ^ Tichý ^ Ionizátor ^ Radiální ventilátor

CCX 2.5

TECHNICKÉ PARAMETRY CCX 2.5

Chladící ﬁltry Průtok vzduchu Maximální plocha

Napětí Frekvence

Příkon Jmenovitý proud Rychlosti ventilátoru Druh výstupu Spotřeba vody Objem nádrže na kondenzát Kontrola hladiny vnádrži Hlučnost Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Hmotnost (bez vody/svodou)

/h 2.500

V Hz

W 280 A 1,2

l/h 3 - 7 l 31

dB(A) 67 mm 430 x 610 x 1170 mm 440 x 620 x 1180 kg 23/54

230 50

3 Přední část

ano

PŘENOSNÉ OCHLAZOVAČE

^ Kola usnadňující přesun ^ Režim automatické změny polohy lopatek ^ Nevyžaduje instalaci ^ Šetrný kživotnímu prostředí: bez kompresoru a chladícího

média, nízká spotřeba energie

^ Zbavuje vzduch kouře, prachu a nepříjemných zápachů ^ Dálkové ovládání ^ Ionizátor ^ Možnost používání aromatických přípravků ^ Automatický přívod vody

TECHNICKÉ PARAMETRY BC 60

Chladící ﬁltry Průtok vzduchu Maximální plocha

Napětí Frekvence

Příkon Jmenovitý proud Rychlosti ventilátoru Druh výstupu Spotřeba vody Objem nádrže na kondenzát Přímé napojení na vodu Kontrola hladiny vnádrži Hlučnost Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Hmotnost (bez vody /svodou)

/h 6.000

V Hz

W 280 A 1,2

l/h 7 l 57 palce 1/2''

dB(A) 62 mm 540 x 750 x 1400 mm 560 x 780 x 1380 kg 35/92

150

230 50

3 Přední část

ano

BC 60

TO COOL

PŘENOSNÉ OCHLAZOVAČE

^ Použití vprůmyslu ^ Tichý provoz ^ Regulovaná rychlost ^ Režim automatické změny polohy lopatek ^ Funkce časového programu ^ Velká nádrž na vodu umožňující delší provoz ^ Velká kola sbrzdou umožňující snadné

přemisťování

^ Bez nutnosti používání stlačeného vzduchu ^ Nevyžaduje instalaci ani přivádění kanálů ^ Snadná obsluha a čištění ^ Kryt zumělé hmoty odolné vůči korozi ^ Snadná údržba ^ Automatický přívod vody ^ Dálkové ovládání

TECHNICKÉ PARAMETRY BC 180

Chladící ﬁltry Průtok vzduchu Maximální plocha Napětí

Frekvence Příkon Jmenovitý proud Spotřeba vody Objem nádrže Objem nádrže na kondenzát

/h 15.000

m V

Hz W 750 A 4,5 l/h 12-18 l 100

palce 1/2'' Kontrola hladiny vnádrži Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost

mm 1130 x 690 x 1640

mm 1140 x 700 x 1510

kg 58/68

BC 180 (30")

180

330 220-240

Vzduchový ﬁltr

ano

PŘENOSNÉ OCHLAZOVAČE

^ Použití vprůmyslu ^ Tichý provoz ^ Regulovaná rychlost ^ Funkce časového programu ^ Velká nádrž na vodu umožňující delší provoz ^ Velká kola sbrzdou umožňující snadné přemisťování ^ Bez nutnosti používání stlačeného vzduchu ^ Nevyžaduje instalaci ani přivádění kanálů ^ Snadná obsluha a čištění ^ Kryt zumělé hmoty odolné vůči korozi ^ Snadná údržba ^ Automatický přívod vody ^ Dálkové ovládání

TECHNICKÉ PARAMETRY BC 340

Chladící ﬁltry Průtok vzduchu Maximální plocha Napětí

Frekvence Příkon Jmenovitý proud Spotřeba vody Objem nádrže na kondenzát Přímé napojení na vodu Kontrola hladiny vnádrži Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost

/h 20.000

W 1100

A 4,5

l/h 15-20

l 200

palce 1/2''

mm 1580 x 750 x 1820

mm 1600 x 780 x 1800

kg 105/115

340

400 220-240

ano

BC 340 (36")

TO COOL

REGULACE PRŮTOKU VODY

AUTOMATICKÝ PŘÍVOD VODY

STACIONÁRNÍ OCHLAZOVAČE

AXIÁLNÍ VENTILÁTOR

BCF 230AB

BCF 230AL

V SESTAVĚ:

SPODNÍ VÝSTUP

Ovladač sLCD displejem a s15 metrovým kabelem Infračervený dálkový ovladač

BOČNÍ

VÝSTUP

^ Axiální ventilátor ^ Kryt zumělé hmoty odolný proti škodlivému působení

UV záření

^ Dálkový ovladač sLCD displejem a s15 metrovým kabelem ^ Infračervené dálkové ovládání ^ Regulovaná rychlost ventilátoru, 12 úrovní ^ Dlouhá životnost chladících ﬁltrů ^ Automatická funkce: čištění, vypouštění vody a sušení ﬁltrů

po vypnutí klimatizační jednotky

^ Možnost externího ﬁltru ^ Systém zabraňující rozmnožování bakterií Legionely, řas,

hub apod.

TECHNICKÉ PARAMETRY BCF 230AB BCF 230AL

Chladící ﬁltry Chladící ﬁltry Průtok vzduchu Max. tlak vzduchu Maximální plocha Typ ventilátoru Rychlosti ventilátoru Příkon Napětí

Frekvence Výstup vzduchu Objem nádrže na kondenzát Krytí Spotřeba vody Hlučnost Vstup vody/odtoku Rozměry výstupu vzduchu Rozměry výstupu vzduchu (průměr) Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá hmotnost

cm 79 x 70 x 10 79 x 70 x 10

/h 18.000 18.000

Pa 200 200

kW 1,1 1,1

mm spodní boční

l 40 40

l/h 10-15 10-15

dB(A) 67 67

palce 1,2" a 1" 1,2" a 1"

cm 65 x 65 65 x 65

cm 61 61

mm 1100 x 1100 x 960 1100 x 1100 x 960

mm 1120 x 1120 x 1150 1120 x 1120 x 1150

kg 76 76

220 170

250 250 axiální axiální 12 12

230 50

IP 54 IP 54

230 50

STACIONÁRNÍ OCHLAZOVAČE

RADIÁLNÍ VENTILÁTOR

BCF 230RB

V SESTAVĚ:

SPODNÍ VÝSTUP

Ovladač sLCD displejem a s15 metrovým kabelem Infračervený dálkový ovladač

^ Radiální ventilátor pro lepší tlak vzduchu ^ Kryt zumělé hmoty odolný proti škodlivému působení UV

záření

po vypnutí klimatizační jednotky

^ Možnost externího ﬁltru ^ Systém zabraňující rozmnožování bakterií Legionely, řas,

hub apod.

TECHNICKÉ PARAMETRY BCF 230RB

Chladící ﬁltry Chladící ﬁltry Průtok vzduchu Max. tlak vzduchu Maximální plocha Typ ventilátoru Rychlosti ventilátoru Příkon Napětí

cm 79 x 70 x 10

/h 18.000

Pa 300

kW 1,5

mm spodní

l 40

l/h 10-15

dB(A) 67

palce 1,2" a 1"

cm 65 x 65

cm 61

mm 1100 x 1100 x 960

mm 1120 x 1120 x 1150

kg 94

220

250 radial 12

220-240 50

IP 54

TO COOL

Radial Ventilátor

PRŮMYSLOVÉ STROPNÍ VENTILÁTORY

E36202 E48202 E56002 E60002

^ Nejvýkonnější stropní ventilátor na trhu ^ Může být zavěšen ve výšce až 14 metrů ^ Odolná konstrukce umožňující trvalý provoz po řadu let ^ Aerodynamický tvar umožňuje míchání velkého množství

vzduchu

^ Provoz bez vibrací díky použití vyváženého motoru a lopatek ^ Motor stepelným jištěním a automatickým resetem ^ Může být provozován i vobtížných průmyslových podmínkách

VENTILACE VZIMĚ

PŘED PO

Teplý vzduch se hromadí pod stropem. Stropní ventilátor Master jej přivádí do spodních částí prostor, díky čemuž ušetříte až 30% energie.

VENTILACE VLÉTĚ Stropní ventilátor Master vytváří proud vzduchu, což mění vnímání teploty až o 4 °C. Ventilátor podporuje provoz používané klimatizace. Když je na termostatu teplota 27°C, pocitová teplota činí jen 23°C. Ideální pro vlhké prostory a pro eliminaci plísní a prachu.

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Regulátor rychlosti pro 2 ventilátory RVS 2,5A - 4800.018 5 ventilátorů RVS 5A - 4800.019 10 ventilátorů RVS 10A - 4800.020

TECHNICKÉ PARAMETRY E36202 E48202 E56002 E60002

Průtok vzduchu Maximální plocha Průměr Typ ventilátoru Barva/Počet lopatek

Napětí Frekvence

Příkon Jmenovitý proud Maximální rychlost Provozní výška Rozměry produktu Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta

/h 19 900 32 100 41 600 66 200

mm/palce 900/36" 1200/48" 1400/56" 1500/60"

- Axiální Axiální Axiální Axiální

- Bílé/3 Bílé/3 Bílé/3 Bílé/3

W 71 105 110 120

A 0,31 0,52 0,55 0,60

rpm 325 300 290 300

m 4 5 12 14

mm Ø 900 x h 600 Ø 1200 x h 600 Ø 1400 x h 600 Ø 1500 x h 650

mm 660 x 250 x 250 660 x 250 x 250 660 x 250 x 250 710 x 280 x 280

kg 7,7/9 9,3/11 9,8/12 12,8/ 14,5

ks 45 45 45 32

140 180 350 470

230 50/60

POMOC S VÝBĚREM VHODNÉHO TYPU A MODELU STROPNÍHO VENTILÁTORU

E36202 E48202 E56002 E60002

VÝŠKA (m) L (m) L (m) L (m) L (m)

3,0 10,5 12,5 4,0 11,2 12,8 14,5 21,5 6,0 12,5 13,5 18,5 19,5

9,0 16,5 18,1 12,0 12,5 16,5 14,0 10,5

BOČNÍ POHLED NA INSTALOVANÉ ZAŘÍZENÍ

délka od podlahy

k lopatkám

(délka od stropu

k lopatkám

je 0,4 m)

E36202 E48202 E56002 E60002

VÝŠKA (m) PROSTOR (m

3,0 110 156

4,0 126 165 210

6,0 156 182 342 462

9,0 272 380 12,0 156 328 14,0 110 272

PŘÍKLAD ROZMÍSTĚNÍ STROPNÍCH VENTILÁTORŮ MASTER V TOVÁRNĚ

PROSTOR (m2)

L (m) L (m)

) PROSTOR (m2) PROSTOR (m2) PROSTOR (m2)

FLOORPODLAHA

TO COOL

L (m)

PROSTOR (m2)

PROFESIONÁLNÍ DMYCHADLA

KOVOVÉ

BLM 4800

^ Stabilní odolná konstrukce ^ Kovový plášť ^ Snadná obsluha a transport ^ Vysoký průtok vzduchu ^ Motor stepelnou ochranou ^ Možnost napojení pružných hadic

BLM 6800

VOLITELNÉ PŘÍSLUŠENSTVÍ:

Pružná hadice v délce 7,6 m

BLM 4800 - Ø 250 mm - 4515.559 BLM 6800 - Ø 340 mm - 4515.560

TECHNICKÉ PARAMETRY BLM 4800 BLM 6800

Průtok vzduchu Max. tlak vzduchu Typ ventilátoru Rychlosti ventilátoru Příkon

Napětí Frekvence

Výstup Průměr vstupu Směrování proudu vzduchu Stupeň krytí Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/ hrubá hmotnost Paleta

/h 1.500 3.900

Pa 245 373

axiální axiální 1 1

W 230 350

V Hz

mm 227 317 mm 250 340

mm 250 x 305 x 230 343 x 383 x 317 mm 265 x 335 x 350 365 x 405 x 340 kg 6,4/8 9,5/10,5 ks 40 24

220-240 50

sání/výfuk sání/výfuk IP44 IP44

220-240 50

Filtrační vložka - délka 3 m

BLM 4800 - 4515.540 BLM 6800 - 4515.541 Úroveň ﬁltrace prachového sáčku

- EPA 10

PROFESIONÁLNÍ DMYCHADLA

PLASTOVÉ

BL 4800 BL 6800

BL 4800, BL 6800, BL 8800:

^ Stabilní odolná konstrukce ^ Snadná obsluha a transport ^ Vysoký průtok vzduchu ^ Možnost napojení pružných hadic

BL 8800

^ Plochý difuzér ^ Stabilní odolná konstrukce ^ Snadná obsluha a transport ^ Vybaveno dodatečnou zásuvkou pro sériové zapojení

CD 5000

VOLITELNÉ PŘÍSLUŠENSTVÍ:

CD 5000:

Pružná hadice v délce 7,6 m

BL 4800 - Ø 205 mm - 4160.251

BL 6800 - Ø 305 mm - 4031.406

BL 8800 - Ø 407 mm - 4031.402

TECHNICKÉ PARAMETRY BL 4800 BL 6800 BL 8800 CD 5000

Průtok vzduchu Max. tlak vzduchu Typ ventilátoru Rychlosti ventilátoru Příkon

Napětí Frekvence

Výstup Směrování proudu vzduchu Stupeň krytí Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/ hrubá hmotnost Paleta

/h 750 3.900 7.800 2.640

Pa 245 388 496 500

axiální axiální axiální radiální 1 1 1 3

W 250 750 750 384/452/550

V Hz

mm 200 300 400 120 x 420

mm 340 x 250 x 370 470 x 370 x 520 510 x 530 x 580 510 x 420 x 480 mm 700 x 210 x 685 510 x 400 x 525 560 x 550 x 600 520 x 430 x 500 kg 7,2/7,7 14,7/15,9 19/20 14,2/15,5 ks 40 16 6 16

220-240 50

sání/výfuk sání/výfuk sání/výfuk sání IP44 IP44 IP44 IP24

220-240 50

Filtrační vložka - délka 3 m

BL 4800 - 4515.540 BL 6800 - 4515.541 BL 8800 - 4515.542 Úroveň ﬁltrace prachového sáčku

- EPA 10

220-240 50

TO COOL

PROFESIONÁLNÍ VENTILÁTORY

DF 20 (20")

DF 30 (30") DF 36 (36")

IP44

^ Nastavitelný proud vzduchu ^ Otáčení 360 stupňů ^ Model DF 20 umožňuje rotaci 3600 jak horizontálně,

tak i vertikálně

^ Model DF 20 můžete pověsit na zeď nebo na strop ^ Odolný vnější nátěr provedený práškovou technologií ^ Každý model má speciﬁcký směr proudění vzduchu

TECHNICKÉ PARAMETRY DF 20 DF 30 DF 36

Průtok vzduchu ERP Průtok vzduchu IE Typ ventilátoru Průměr bubnu Rychlosti ventilátoru Příkon

Napětí Frekvence

Stupeň krytí Rozměry výrobku (d x š x v) Rozměry balení (d x š x v) Čistá/hrubá hmotnost Paleta

/h 6.600 10.200 13.200

/h 6.600 24.000 27.600

axiální axiální axiální

mm 500 750 900

3 2 2

W 98/100/107 280/315 392/412

V Hz

mm 690 x 200 x 675 910 x 350 x 935 1030 x 380 x 1100 mm 700 x 210 x 685 935 x 365 x 955 1050 x 390 x 1110 kg 9/11,5 32/36 41/45,1 ks 18 6 4

220-240 50

IP44 IP20 IP20

220-240 50

POMOC S VÝBĚREM VHODNÉHO TYPU A MODELU OCHLAZOVAČE

Ochlazovače Master mají mnoho různých použití. Nicméně je velmi důležité zvolit ten správný model a jeho výkon, aby plnil svůj účel. Pro usnadnění správné volby ochlazovače navrhujeme přečíst následující tabulku.

POUŽITÍ

OTEVŘENÉ PROSTRANSTVÍ

CCX 2.5

NAVRHOVANÉ PROSTORY

50 m

BC 60

NAVRHOVANÉ PROSTORY

70 m

BC 180

NAVRHOVANÉ PROSTORY

NE NE 250 m

BC 340

NAVRHOVANÉ PROSTORY

BCF

RESTAURACE ČI BAR

UZAVŘENÉ MÍSTNOSTI

NE NE NE NE 250 m

RESTAURACE ČI BAR

DÍLNA NE 100 m

PLASTIKÁŘSKÝ PRŮMYSL

SKLÁŘSKÝ PRŮMYSL

NE 100 m

SLÉVÁRNA NE 100 m

250 m

330 m

150 m

DISKOTÉKA NE NE NE NE 150 m

LAKOVNA NE 110 m

270 m

350 m

160 m

KOMERČNÍ KUCHYNĚ

NE 130 m

330 m

SKLENÍK NE 130 330 m

KRAVÍN NE NE 330 m

SKLAD ZELENINY

MONTÁŽNÍ ZÁVOD

KINO ČI DIVADLO

NE NE 330 m

NE 150 m

300 m

NE NE NE NE 230 m

NE 200 m

400 m

200 m

230 m

TO COOL

WEBOVÁ STRÁNKA

MASTER GROUP

MCS ITALY: Via Gardesana 11, 37010 Pastrengo (VR), ITALY, (0039) 045 6770533, info@mcsitaly.it MCS CENTRAL EUROPE: ul. Magazynowa 5a, 62-023 Gądki, POLAND, (0048) 61 654 4000, vypnutýice@mcs-ce.pl MCS RUSSIA: Transportnaya 22 vl 2, 142802 Stupino, RUSSIA, tel./fax (007) 495 642 444 8, info@mcsrus.ru MCS CHINA: Unit 2B, No. 512, Yunchuan Rd., Baoshang, Shanghai, 201906, China, (0086) 21 - 61486668, vypnutýice@mcs-china.cn EURITECSA: C/Calabozos, 6 Polígono Industrial, 28108 Alcobendas (Madrid), SPAIN, (0034) 916614500, euritecsa@euritecsa.es

FILM

MASTER GROUP

Pro další informace kontaktujte vašeho prodejce:

Údaje, popisky a obrázky mají výhradně informativní charakter a jsou zcela nezávazné. Společnost si vyhrazuje právo tyto informace upravit či vylepšit bez předchozího upozornění.

RR00.044

Master 63955 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
