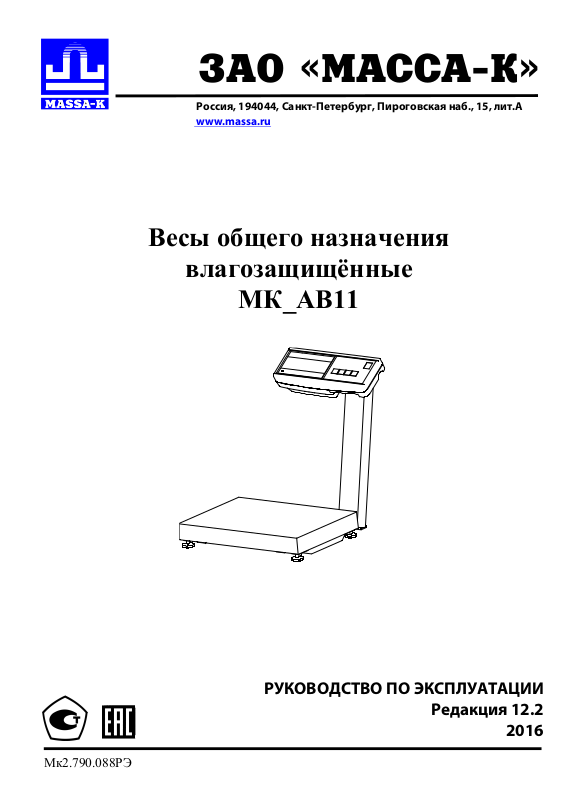

ЗАО
Россия, 194044, Санкт-Петербург, Пироговская наб., 15, лит.А
www.massa.ru
«
МАССА-К
Весы общего назначения
влагозащищённые
МК_АВ11
»
Мк2.790.088РЭ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Редакция 12.2
2016
2 РЭ МК_АВ11 (Редакция 12.2) 2016
Благодарим за покупку весов МК_А
Просим ознакомиться с настоящим руководством прежде,
чем приступить к работе с весами
• Номер весов по Государственному Реестру РФ № 55369-13;
• Сертификат утверждения типа средств измерений RU.C.28.001.A № 52865;
• Регистрационный номер декларации о соответствии ТС N RU Д-RU.ММ04.В.02956;
• Весы изготовлены в соответствии с ГОСТ OIML R76-1-2011;
• По условиям эксплуатации весы соответствуют исполнению УХЛ категории 3.1 по
ГОСТ 15150-69;
• Условия хранения: группа 2 по ГОСТ 15150-69.
Наши рекомендации - в ваших интересах!
Перед установкой весов обратите внимание на сохранность пломбы поверителя;
Перед началом работы с весами следует вывинтить транспортировочный
винт-упор (см. раздел «Подготовка весов к работе»);
Весы необходимо устанавливать на устойчивом основании, не подверженном виб-
рациям;
Не рекомендуется использование сетевых адаптеров и аккумуляторов, отличаю-
щихся от поставляемых с весами т.к. это может привести к выходу весов из строя;
Грузоприемная платформа весов и взвешиваемый товар не должны касаться посто-
ронних предметов;
Не допускайте ударов по весам (не бросайте груз на весы);
Весы отъюстированы на географическую широту 54°, если нет специальной помет-
ки в паспорте;
После транспортирования и хранения при отрицательных температурах перед рас-
паковкой весы должны быть выдержаны при нормальной температуре не менее 6-и
часов;
Храните руководство по эксплуатации в течение всего срока службы весов.
РЭ МК_АВ11 (Редакция 12.2) 2016 3
Оглавление
1 Введение
2 Назначение
3 Технические характеристики
4 Комплектность
5 Конструкция весов
6 Подготовка весов к работе
6.1 Сборка весов
6.2 Включение весов
7 Работа с весами
7.1 Взвешивание товара
7.2 Взвешивание товара в таре
7.3 Подсчет суммарной массы товаров при нескольких взвешиваниях
7.4 Дополнительные режимы работы весов
7.5 Работа в счетном режиме
7.6 Работа в режиме процентного взвешивания
7.7 Работа в режиме контроля массы (компараторный режим)
7.8 Режим управления дозирующими устройствами
8 Установка параметров весов
9 Описание интерфейса
10 Заряд аккумулятора
11 Уход за весами
12 Указание мер безопасности
13 Упаковка
14 Транспортирование и хранение
15 Возможные неисправности, ошибки ввода и способы их устранения
16 Юстировка весов
17 Поверка весов
18 Содержание драгоценных и цветных металлов
Документация
................................................................................................................................ 5
............................................................................................................................ 5
........................................................................................... 5
..................................................................................................................... 7
.............................................................................................................. 7
................................................................................................ 9
.................................................................................................................... 9
........................................................................................................... 10
.................................................................................................................. 10
...................................................................................................... 10
........................................................................................... 10
........................ 11
..................................................................... 11
............................................................................................. 12
.............................................................. 14
..................................... 15
...................................................... 16
.......................................................................................... 17
....................................................................................................... 18
........................................................................................................ 20
.................................................................................................................. 20
........................................................................................... 20
........................................................................................................................... 20
................................................................................... 21
................. 21
............................................................................................................. 22
................................................................................................................... 24
........................................................ 24
........................................................................................................................ 24
4 РЭ МК_АВ11 (Редакция 12.2) 2016
1 Введение
III
Максимальная
нагрузка
3
3 кг
6
6 кг
15
15 кг
32
32 кг
МК – 15.2 – АВ11
Тип индикатора
Электропитание
сетевой адаптер
Количество
взвешивания
2
два
Настоящее руководство по эксплуатации, является документом, удостоверяющим га-
рантированные предприятием-изготовителем основные параметры и технические харак-
теристики весов электронных настольных общего назначения влагозащищённых
МК_АВ11.
2 Назначение
2.1 Весы электронные настольные общего назначения влагозащищённые МК_АВ11
(далее по тексту - весы), предназначены для статических измерений массы различных
грузов при торговых, учетных и технологических операциях на предприятиях промыш-
ленных, торговых и общественного питания.
Пример обозначения:
1
интервалов
+ аккумулятор
1 жидкокристаллический
2.2 Условия эксплуатации:
Диапазон рабочих температур.…………………………………....от минус 10 до +40 °С
Относительная влажность воздуха при температуре + 25 °С, не более ....…...……90 %
Диапазон атмосферного давления, кПа ……….…...............…...….….... от 84,0 до 106,7
Электропитание весов осуществляется:
- от адаптера сети переменного тока с частотой (50±2) Гц, В…...........от 187,0 до 253,0
Выходное напряжение адаптера, нестабилизированное, В………..…..…..от 9,0 до 12,0
- от аккумулятора с выходным напряжением, В …………..…..........…..…..от 5,5 до 7,0
Класс защиты весов:
- устройство весоизмерительное….…………………………….…………………..…IP68
- устройство управления ………………………....………….…………………….…..IP64
Для защиты устройства управления от прямого попадания струй воды рекомендуется
использовать полиэтиленовый чехол (Рис. 6.2).
3 Технические характеристики
3.1 Класс точности весов по ГОСТ OIML R76-1-2011 - средний .
3.2 Максимальная нагрузка (Max), минимальная нагрузка (Min), действительная цена
деления (d), поверочный интервал (e), пределы допускаемой погрешности (mpe) при по-
верке приведены в Табл. 3.1.
3.3 Количество отображаемых десятичных знаков……………………………………...5
3.4 Время установления показаний должно быть не более, с…....…………...………....2
РЭ МК_АВ11 (Редакция 12.2) 2016 5
Табл. 3.1
Макси-
кг
Пределы
погрешности (mpe), г
От 0,01 до 0,25 вкл.
±0,25
±0,5
От 0,02 до 0,5 вкл.
±0,5
±1,0
От 0,04 до 1,0 вкл.
±1,0
±2,0
От 0,1 до 2,5 вкл.
±2,5
±5,0
Время непрерывной работы весов от аккумулятора,
В обычном режи-
В энергосберегающем
90
140
В=0, подсветка отключена
55
130
В=1
35
115
В=2
25
100
В=3, максимальная яркость
Цена
Модификации
весов
МК-3.2-АВ11 0,01 1/3 0,5/1,0 1,0
МК-6.2-АВ11 0,02 3/6 1/2 3,0
МК-15.2-АВ11 0,04 6/15 2/5 6,0
Min,
кг
Мах
кг
поверочных
делений (е1/е
и дискретности
(d1/d
), г
2
мальный
диапазон
устройст-
)
2
ва выбор-
ки массы
тары,
Интервалы
взвешивания,
кг
Св. 0,25 до 1,0 вкл.
Св. 1,0 до 2,0 вкл.
Св. 2,0 до 3,0 вкл.
Св. 0,5 до 2,0 вкл.
Св. 2,0 до 3,0 вкл.
Св. 3,0 до 4,0 вкл
Св. 4,0 до 6,0 вкл.
Св. 1,0 до 4,0 вкл.
Св. 4,0 до 6,0 вкл.
Св. 6,0 до 10,0 вкл.
Св. 10,0 до 15,0 вкл.
допускаемой
При
поверке
±0,5
±1,0
±1,5
±1,0
±1,5
±2,0
±3,0
±2,0
±3,0
±5,0
±7,5
При экс-
плуатации
±1,0
±2,0
±3,0
±2,0
±3,0
±4,0
±6,0
±4,0
±6,0
±10,0
±15,0
МК-32.2-АВ11 0,1 15/32 5/10 15,0
Св. 2,5 до 10,0 вкл.
Св. 10,0 до 15,0 вкл.
Св. 15,0 до 20,0 вкл.
Св. 20,0 до 32,0 вкл.
±5,0
±7,5
±10,0
±15,0
±10,0
±15,0
±20,0
±30,0
3.5 Потребляемая мощность не более, Вт .……..…….…………...…….……...………...6
3.6 Габаритные размеры весов (длина, ширина, высота), не более, мм..... 355, 385, 400
3.8 Размер грузоприемной платформы (длина, ширина), мм ………......………336, 240
3.7 Масса весов нетто/брутто*, кг..….………...………..…..…...………...…..…....4,8/5,7
*Масса брутто - масса полного комплекта весов в упаковке (см Табл. 4.1).
3.8 Время заряда полностью разряженного аккумулятора, не более, час……..…….…9
3.9 Время непрерывной работы весов от аккумулятора приведено в Табл. 3.2.
Табл. 3.2
ме
час.
режиме*
Параметр
подсветки**
*Время работы весов в энергосберегающем режиме зависит от интенсивности их ра-
боты. Приведенное время соответствуют средней интенсивности (1:10).
**Установка яркости подсветки приведена в п. 8.
3.10 Средний срок службы весов, лет…………………………………………………….8
6 РЭ МК_АВ11 (Редакция 12.2) 2016
4 Комплектность
Устройство весоизмерительное
1
Устройство управления
Весы электронные. Серии МК, ТВ, ВЭМ, В1,
ВК, ЕК, ВПМ
Паспорт
Кронштейн
1
Стойка
1
Винт М5
2
Винт М4
3
Чехол со стяжкой
1
Сетевой адаптер
1
Устройство
Ампула
Транспортировочные
Стойка
Регулировочные
Транспортировочный
Устройство
Кабель
Грузоприемная
Место нанесения оттиска
Табл. 4.1
Наименование Кол-во Примечание
5 Конструкция весов
Конструкция весов представлена на Рис. 5.1 и Рис. 5.2.
1
1 DVD диск
1
платформа
винт-упор
весоизмерительное
уровня
подключения
устройства
управления
(длина 1,6м)
управления
упоры-ограничители
(4 шт.)
ножки (4 шт.)
поверительного клейма
Рис. 5.1 - Весы МК_АВ11
РЭ МК_АВ11 (Редакция 12.2) 2016 7
Заглушка
интерфейсного разъема
Разъем подключения
Выключатель
Разъем
Рис. 5.2 - Устройство управления (вид сзади)
Кнопки клавиатуры
Дополнительные функции кнопок
подключения
адаптера
весоизмерительного
устройства
Установка нуля весов
Выборка массы тары
Просмотр суммарной массы взвешиваемого товара
Суммирование результата взвешивания
Переход в режим контроля массы (режим компаратора)
Переход в счётный режим
Переход в режим процентного взвешивания
Установка значений в дополнительных режимах работы весов
Выбор значения
Ввод
Индикация
Индикатор подключения сети
Цифровой индикатор
Индикатор установка нуля весов
Индикатор работы с тарой
Заряд аккумулятора
8 РЭ МК_АВ11 (Редакция 12.2) 2016
