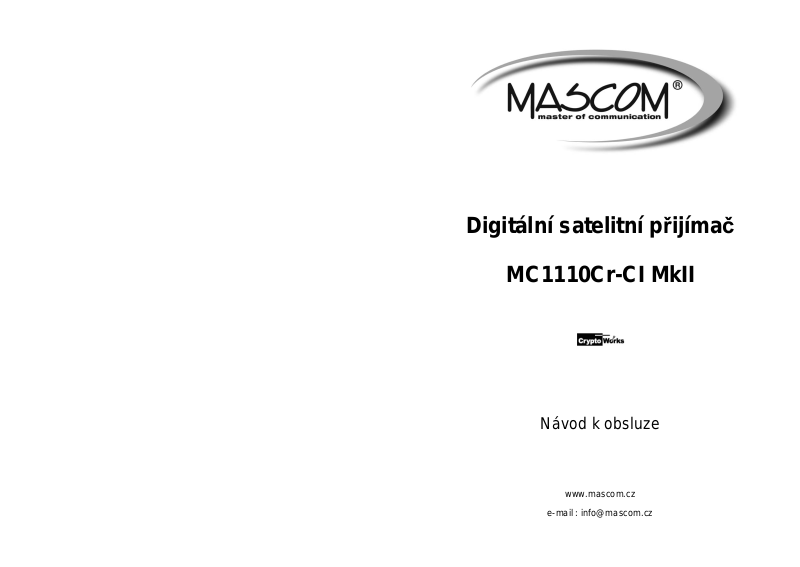

Digitální satelitní přijímač
MC1110Cr-CI MkII
Návod k obsluze
www.mascom.cz
e-mail : info@mascom.cz
2
UPOZORNĚNÍ – PŘÍJEM KÓDOVANÝCH PROGRAMŮ
VESTAVĚNÝ DEKODÉR CRYPTOWORKS
Účastnickou kartu zasouvejte do čtecí šachty přijímače vždy čtecí plochou (zlatá
ploška) dolů. V případě karty Czechlink tedy vyobrazenou stranou dolů !
POUŽITÍ „COMMON INTERFACE“ DEKÓDOVACÍCH MODULŮ
Mascom standardně dodává dva typy modulů pro příjem českých a slovenských programů:
CRYPTOWORKS CI MODUL CRYPTOWORKS EASY TV TWIN MODUL
Modul pro jednu účastnickou kartu.
Modul pro dvě karty. Jedna karta musí být ve formě „SIM“
karty. V tomto provedení jsou dodávány karty Czechlink.
Vstup pro kartu - karta se zasouvá
čipem (zlatou ploškou) nahoru.
Vstup pro „SIM“ kartu. Tvar
karty umožňuje pouze jeden
způsob zasunutí karty.
Vstup pro kartu - karta se zasouvá čipem
(zlatou ploškou) nahoru.
Dekódovací moduly zasouvejte do přijímače nálepkou s logem nahoru, nepoužívejte násilí.
Doporučujeme nejprve zasunout samotný modul a poté do něj zasunout kartu.
UPOZORNĚNÍ :
Mascom spol.s r.o. nenese žádnou odpovědnost za chyby, poruchy příjmu, nekompatibilitu či závady
na přijímači, CI modulech, kartách či připojených přístrojích vzniklé při používání eventuálně
v důsledku používání nelegálních CI modulů a účastnických karet. Zároveň upozorňujeme na možné
právní důsledky spojené s porušováním autorských a licenčních práv jak na programy tak na
dekódovací hardware i software.
2 x CI vstup pro
dva dekódovací
moduly
Čtecí šachta vestavěného
dekodéru CryptoWorks
ZÁRUČNÍ OPRAVY SATELITNÍCH PŘIJÍMAČŮ SE PROVÁDÍ POUZE V CENTRÁLNÍM SERVISU
ELEKTROTECHNIK LUDVÍČEK , ŠKOLSKÁ 188, 252 26 KOSOŘ (PRAHA-ZÁPAD)
TEL.: 257 912 054, www.ludvicek.cz
3
OBSAH
Bezpečnostní opatření..............................................................................................................................3
Úvod, vlastnosti a funkce..........................................................................................................................4
Přední a zadní panel ................................................................................................................................5
Dálkový ovladač .......................................................................................................................................6
Instalace ...................................................................................................................................................7
Uvedení do provozu .................................................................................................................................8
Výchozí nastavení přijímače, vyhledání programů ...............................................................................10
Základní funkce..................................................................................................................................... 11
Soustava menu...................................................................................................................................... 12
Postup při řešení problémů, technické údaje........................................................................................ 17
UPOZORNĚNÍ !
PŘÍSTROJ NEOTVÍREJTE. V PŘÍPADĚ NUTNOSTI PŘED OTEVŘENÍM
VYJMĚTE VIDLICI SÍŤOVÉHO PŘÍVODU ZE ZÁSUVKY.
Výše uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo
elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné
likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Pro bližší
informace kontaktujte prodejce zařízení. Při nesprávném způsobu likvidace elektrických a
elektronických přístrojů, mohou být v souladu s národními předpisy uděleny pokuty.
4
BEZPEČNOSTNÍ OPATŘENÍ
V zájmu bezpečného provozu se seznamte s následujícími opatřeními a dbejte na jejich dod ržování:
Napájení
Používejte výhradně zdroj napájení splňující tyto parametry: 90 až 250 V střídavého napětí, 50/60 Hz.
Proudové zatížení
Nepřetěžujte zásuvky elektrické sítě, prodlužovací kabely či adaptéry - hrozí nebezpečí požáru, resp.
úrazu elektrickým proudem.
Působení kapalin
Nepoužívejte zařízení ve vlhkém prostředí a chraňte je před vniknutím kapalin (pokapáním,
postříkáním). Nestavte tedy mj. na zařízení nádoby s kapalinou (např. vázy).
Cizí předměty
Dbejte na to, aby se ventilačními otvory nedostaly dovnitř zařízení drobné předměty, např. mince hrozí nebezpečí poškození zařízení.
Čistění
Před čistěním odpojte zařízení od zdroje napájení. K čistění skříňky zařízení používejte pouze mírně
navlhčený hadřík. Nikdy nepoužívejte rozpouště
dla.
Ventilace
Dbejte na to, aby nedošlo k ucpání ventilačních otvorů zařízení. Zajistěte dostatečnou cirkulaci
vzduchu v okolí zařízení. Nestavte zařízení na koberec či obdobné měkké podložky. Nevystavujte
zařízení působení přímého slunečního záření či zdroje tepla. Nestavte na zařízení žádné jiné
elektrické přístroje.
Příslušenství
Nepřipojujte k zařízení nevhodné příslušenství - hrozí nebezpečí úrazu elektrickým proudem, resp.
poškození zařízení.
Zapojení k LNB konvertoru satelitní antény
Před zapojováním i odpojováním kabelu mezi LNB konvertorem satelitní antény a satelitním
přijímačem odpojte zařízení od napájení elektrickým proudem, v opačném případě hrozí nebezpečí
poškození zařízení.
Opravy a údržba
Zařízení neobsahuje žádné komponenty, jejichž opravy a údržbu by mohl zajišťovat uživatel vlastními
silami. Vždy se obracejte na odborný servis.
Připojení ke zdroji napájení
S výjimkou doby manipulace s kabelem vedoucím od LNB konvertoru satelitní antény je doporučeno,
aby zařízení zůstávalo trvale připojeno ke zdroji napájení a k satelitní anténě. B
ěhem bouřek je však
třeba dbát na bezpečnostní pokyny výrobců externích zařízení zapojených k satelitnímu přijímači (typu
např. televizoru). Zvláštní pozornost je v tomto směru třeba věnovat LNB konvertoru a modemu
propojenému s telefonní linkou.
Uzemnění
Kabel od LNB konvertoru musí být uzemněn na uzemnění systému satelitní antény.
Volba místa instalace
Místo instalace zařízení volte tak, aby zařízení bylo chráněno před deštěm, přímým slunečním svitem
a dalšími faktory uvedenými výše. Zařízení je určeno pro provoz v interiéru.
POSTUP PŘI ŘEŠENÍ PROBLÉMŮ
Závada Možná příčina Možný způsob odstranění závady
Přední panel nesvítí. Není zapojen přívod elektrického proudu. Zkontrolujte, je-li napájecí šňůra zapojena do
funkční zásuvky.
Schází obraz, displej na předním
panelu ukazuje čas anebo „--:--„.
Satelitní přijímač je pouze v pohotovostním
režimu.
Zapněte přijímač z pohotovostního do
provozního režimu.
Schází obraz nebo zvuk. Sat. anténa není zaměřena na satelit.
Výpadek signálu anebo je slabý signál.
LNB konvertor je vadný.
Seřiďte anténu.
Zkontrolujte nastavení parametrů ovlivňujících
vyhledávání programů satelitního vysílání.
Překontrolujte zapojení kabelů.
Nahraďte LNB konvertor.
Dálkové ovládání není funkční. Vybité baterie.
Přijímač je pouze v pohotovostním režimu.
Nahraďte baterie.
Zapněte přijímač do provozního režimu.
Nesprávné čas. Údaje. Není správně nastaven čas přijímače. Nastavte správně interní čas přijímače
Vysílání se navzájem ruší. Nevhodně nastavený UHF výstupní kanál. Změňte nastavení vysokofrekvenčního
výstupního kanálu v rozmezí UHF 21 až 69.
TECHNICKÉ ÚDAJE
DIGITÁLNÍ SATELITNÍ PŘIJÍMAČ
Napájení 90 až 250 V střídavého napětí, 50/60 Hz
Vstupní kmitočet 950 až 2150 MHz
Přenos dat Konektor RS-232C, 115 kb/s
SCART konektory SCART VCR, SCART TV
Cinch konektory – výstup obrazového a
zvukového signálu
Video, audio levý kanál, audio pravý kanál
Digitální výstup zvukového signálu S/PDIF
Napájení LNB konvertoru 13,5/18 V (lze přepínat), max. 500 mA
Modulace QPSK (DVB kompatibilní)
DiSEqC Kompatibilní s DiSEqC 1.0 / 1.2 / 1.3 (USALS)
Přepínací signál 22 kHz
Standard MPEG-2, DVB kompatibilní
Komprese obrazového signálu MP@ML v MPEG-2
Formát obrazu 4:3, 16:9
Elektronický přehled pořadů Podporován
Systém pro podmíněný přístup Dekodér Cryptoworks se čtecím zařízením, 2x CI vstup
Časovač (Timer) 8 událostí
ZPRACOVÁNÍ SATELITNÍHO SIGNÁLU
Rozsah vstupních kmitočtů 950 až 2150 MHz
Počet paměťových pozic až 2000
Ladicí systém PLL digitální syntéza
Modulace QPSK (DVB kompatibilní)
Interní dopředná korekce chyb 1/2, 2/3, 3/4, 5/6, 7/8 (DVB kompatibilní)
Vstupní přenosová rychlost 1 až 45 MSym/s
Mezifrekvenční šířka pásma 27 MHz
Typ konektoru F (IEC 169-24 samičí)
MPEG AUDIO
Režimy reprodukce Mono, levý kanál, pravý kanál, stereo
Vzorkovací kmitočty / rozlišení 32 kHz, 44,1 kHz, 48 kHz / DAC převodníky 18 bit
VIDEO
TV standard PAL I, G, K
Dekódování ISO / IEC 13818-2, MP@ML
Rozlišení PAL : 720 pixelů / 576 řádků , NTSC : 720x480
VYSOKOFREKVENČNÍ MODULÁTOR
Konektor Koaxiální samičí 9,5 mm (IEC 168-2)
Výstupní kanály CCIR UHF E 21 až 69 (lze nastavit)
Výstupní kanál nastavený od výrobce 38
NAPÁJENÍ
Napájecí napětí 90 až 240 V střídavéh o napětí, 50/60 Hz
Příkon v provozu / ve Standby Max. 30 W / 8W
16
NASTAVENÍ SATELITNÍHO PŘIJÍMAČE
Stisknutím tlačítka [MENU] dálkového ovládání vyvolejte hlavní menu, navolte a potvrďte tlačítkem
[OK] položku Nastavení satelitního přijímače.
NASTAVENÍ VÝSTUPŮ
Výstup obrazového a zvukového signálu ze satelitního přijímače může být realizován různými
způsoby. Nastavte hodnoty parametrů tak, aby odpovídaly konfiguraci připojených externích zařízení.
Po potvrzení volby tlačítkem [OK] se otevře submenu s položkami :
• Typ TV : dostupné hodnoty jsou v levém sloupci. Pro automatickou volbu mezi standa rdy PAL
a NTSC je třeba navolit hodnotu „PAL/NTSC“.
• Výstup SCART
• Režim televizní obr.: volba formátu obrazu, dle p řip ojeného televizoru „4:3“ anebo „16:9“. Pro
širokoúhlý televizor volte hodnotu „16:9“.
Pro klasický televizor „4:3“ a nebo „4:3Letter Box“. V případě širokoúhlého vysílání bude :
Hodnota „4:3“ zobrazovat na klasické obrazovce (4:3) „středový výřez“ obrazu.
Hodnota „4:3Letter Box“ bude zobrazovat obraz s pruhy nahoře a dole.
NASTAVENÍ MODULÁTORU
Po potvrzení volby tlačítkem [OK] se otevře submenu s položkami :
• Číslo kanálu modulatoru : Implicitní nastavení je UHF 38Kanál.
• Výstupní režim mod.: pro běžné televizory volte PAL D/K
Nastavení modulátoru je třeba provést pouze je-li výstup obrazového a zvukového signálu ze
satelitního přijímače realizován pomocí modulátoru. Doporučujeme, pokud je to možné, realizovat
propojení raději pomocí konektoru SCART získáte tak lepší kvalitu obrazu i zvuku. Propojení pomocí
modulátoru umožňuje pouze monofonní přenos zvuku.
RODIČOVSKÝ ZÁMEK
Po potvrzení volby tlačítkem [OK] a zadání hesla (defaultní nastavení z továrny je „0000“) můžete
nastavit režim zámku :
• Heslo : změna hesla
• Možnosti : nastavení zámku na vstup do vybraných ovládacích menu přijímače
NASTAVENÍ JAZYKA
Po potvrzení volby tlačítkem [OK] můžete nastavit režim zámku :
• Nabídkovy jazyk : Soustava menu je k dispozici v češtině a dalších jazykových mutacích.
• Zvukovy doprovod 1 a 2 : Nastavení výchozí a první náhradní jazykové mutace zvukového
doprovodu. Umožňuje-li to aktuální pořad, lze jazyk zvukového doprovodu během sledování
vysílání přepínat pomocí tlačítka [LANG].
• Titulky 1 a 2 : Nastavení výchozí a první náhradní jazykové mutace titulků. Umožňuje-li to
aktuální pořad, lze jazyk titulků během sledování vysílání přepínat pomocí tlačítka [???].
OSTATNÍ NASTAVENÍ
• Časový posun : Zadejte časový posun místního času lokality, kde je přijímač v provozu, vůči
světovému času GMT. Pro středoevropský čas tedy zadejte hodnotu „01:00“, pro
středoevropský letní čas hodnotu „02:00“.
• Teletext v obraze : volba transparentosti teletextu na obrazovce
• Nabidky v obraze : volba transparentosti obrazové grafiky (menu) na obrazovce
STAV SATELITNÍHO PŘIJÍMAČE
Zobrazení informace o aktuální softwarové verzi přijimače
COMMON INTERFACE
Přijímač je vybaven dekoderem Cryptoworks a dvěma CI vstupy pro dekodovací moduly. Je-li ve čtecí
šachtě přijímače zasunuta účastnická karta, můžete po výběru tlačítkem [OK] zobrazit informace o
systému a oprávněních karty popř. o vloženém modulu.
5
ÚVOD
Blahopřejeme vám při příležitosti zakoupení digitálního satelitního přijímače.
Váš digitální satelitní přijímač je plně kompatibilní s mezinárodním standardem DVB. Zajišťuje přenos
obrazu, zvuku, teletextu a různých dalších informací, šířených v digitální formě prostřednictvím
satelitu, na váš televizní přijímač. Vyhledávání programů satelitního vysílání je možné provádět
automaticky nebo manuálně.
Přijímač podporuje v souladu se standardem DiSEqC 1.2 přepínání mezi příjmem signálu z různých
satelitů, podporuje též systém vyhledání a nastavení nového satelitu známý jako USALS. V paměti
přijímače je možné uložit naladění až 2000 programů satelitního vysílání. Seznam programů
satelitního vysílání podporuje vytváření až tří seznamů oblíbených programů, nastavení zámku na
přístup k programu, zrušení programu ze seznamu či reorganizace seznamu. Soustava menu se
vyznačuje moderním řešením a podporou různých jazykových mutací včetně češtiny.
Satelitní přijímač
podporuje instalaci nových verzí software a tedy budoucí rozšiřování své funkčnosti.
Mějte však na paměti, že s novým software se může poněkud měnit způsob jeho chování a ovládání.
Než začnete satelitní přijímač využívat, seznamte se prosím s obsahem tohoto návodu k obsluze.
Výrobce si vyhrazuje možnost změn struktury menu a technických specifikací satelitního přijímače bez
předchozího upozornění.
Setkáte-li se při využívání satelitního přijímače s problémy, pokuste se nejprve nalézt řešení
prostřednictvím této příručky.
Upozornění : některé výrazy v menu přijímače jsou v porovnání s popisem v tomto návodu zkráceny.
Je to dáno omezeným počtem znaků, které je možno zobrazit v menu přijímače.
VLASTNOSTI A FUNKCE
Plná kompatibilita se standardem DVB
Vestavěn dekoder Cryptoworks
2 x CI vstup
Satelitní anténa a LNB konvertor
- přepínací signál 22 kHz,
- automatická dopředná korekce chyb,
- kompatibilita se standardy DiSEqC 1.0,
DiSEqC 1.2.
- kompatibilita s polohovacím zařízením
Mascom ScanMaster
USALS – Universal Satellite Automatic
Location System
Univerzální systém pro určení a nastavení
polohový satelitu
- kompatibilita s polohovacím zařízením
Mascom ScanMaster
Paměťová kapacita
- cca 2000 programů satelitního vysílání.
Video, audio
- podpora pro různé jazykové mutace
zvukového doprovodu,
- automatické vyhledávání programů
satelitního vysílání,
- digitální audio výstup S/PDIF, kompatibilní s
Dolby Digital (AC-3) Bit Stream.
Soustava menu, obrazovková grafika
- různé jazykové mutace soustavy menu
včetně češtiny
- 3 seznamy oblíbených satelitních programů,
- listování v seznamu programů,
- podpora kombinace obrazu a obrazovkové
grafiky.
Teletext
Modulátor
- normy PAL B/G/I/D/K
- rozsah výstupních kanálů 21 – 69K
INFORMACE
www.mascom.cz
6
PŘEDNÍ A ZADNÍ PANEL
PŘEDNÍ PANEL
123456
1. [¨/I] tlačítko pro zapínání a vypínání do pohotovostního režimu
2. Displej zobrazuje informaci o vybraném čísle kanálu. V pohotovostním stavu je zobrazen čas.
LED kontrolka pro signalizaci povelů dálkového ovladače a pohotovostního režimu.
3. MENU/OK vstup do menu, výběr v menu
4. EXIT výstup z menu, ukončení aktuální práce v položce menu
5. Tlačítka Up/Down pro přepínání mezi čísly programů a pohyb kurzoru v menu
6. Tlačítka Left/Right pro nastavení hlasitosti a změny parametrů v menu
2x CI vstup pro dekódovací moduly Common Interface a šachta pro předplatitelskou kartu
vestavěného dekoderu Cryptoworks, skryté pod odklopným víčkem ve spodní části panelu.
ZADNÍ PANEL
1. RF OUT : Vysokofrekvenční výstup pro propojení s vysokofrekvenčním (anténním) vstupem
televizoru nebo VCR.
2. Aerial In : Vysokofrekvenční vstup pro připojení pozemské televizní antény.
3. Konektor VIDEO (žlutý): výstup obrazového signálu.
4. Konektor AUDIO L (bílý): výstup zvukového signálu (levý kanál).
5. Konektor AUDIO R (červený): výstup zvukového signálu (pravý kanál).
6. Konektor VCR SCART : pro propojení se SCART konektorem videorekordéru.
7. Konektor TV SCART : pro propojení se SCART konektorem televizoru.
8. Konektor S/PDIF: digitální zvukový výstup pro optický kabel.
9. Konektor RS-232: pro přenos dat, provádění aktualizací software satelitního přijímače.
10. Konektor DISH IN : pro zapojení kabelu od satelitní antény.
11. Konektor LOOP OUT: výstup sat. signálu pro propojení s jiným satelitním přijímačem.
12. Síťový kabel.
13. Tlačítko POWER : hlavní vypínač.
15
ORGANIZOVÁNÍ SLUŽBY
Stisknutím tlačítka [MENU] dálkového ovládání vyvolejte hlavní menu, navolte a potvrďte tlačítkem
[OK] položku Organizování služby.
VLASTNOSTI PŘEDVOLBY (Seznamy oblíbených programů)
Volby tohoto menu umožňují měnit měnit uspořádání seznamu programů satelitního vysílání a nastavit
zámek na přístup k programu.
V seznamech se pohybujete pomocí tlačítek [], [],resp. [], [], tlačítkem [OK] potvrzujete
zařazení oblíbeného programu do favoritní skupiny a nastavení zámku na program. Pro zjednodušení
práce si můžete tlačítkem [A-Z] přepnout způsob seřazení programů v seznamu, buď podle čísla
předvolby anebo podle abecedního pořadí.
ÚPRAVA PŘEDVOLEB
Volby tohoto menu umožňují měnit (editovat) seznamy programů vůči vymazat, přesouvat či
přejmenovat jednotlivé předvolby. Tlačítkem [FAV] přepínáte mezi seznamem všech programů a
seznamy favoritních skupin programů. Tlačítkem [A-Z] můžete přepnout způsob seřazení programů
v seznamu, buď podle čísla předvolby anebo podle abecedního pořadí.
V seznamech se pohybujete pomocí tlačítek [], [].
Na volby „Vymazat, „Přesunout“ nebo „Přejmenovat“ se přesunete pomocí tlačítek [], [], mezi
možnostmi se pohybujete pomcí tlačítek [], [], výběr volby provedete tlačítkem [OK].
Při editaci postupujte takto :
• Vyberte si jednu z funkcí „Vymazat, „Přesunout“ nebo „Přejmenovat“.
• Potom se přesuňte zpět do seznamu programů a vyberte předvolbu, kterou chcete editovat.
• Pro vymazání stiskněte tlačítko [OK].
• Pro přesunutí stiskněte tlačítko [OK] a pomocí tlačítek [], [] přesuňte předvolbu na
požadované místo seznamu.
• Pro přejmeno v ání stiskněte tlačítko [OK] a pomocí zobrazené virtuální klávesnice zadejte
nové jméno předvolby (max.16 znaků).
VYMAZÁNÍ SATELITU
Pro vymazání satelitu (včetně všech jeho programů) se tlačítky [], [] přesuňte na požadovaný
satelit a stiskněte tlačítko [OK]. Po stisknutí tlačítka [EXIT] pro opuštění tohoto menu musíte svoji
volbu potvrdit.
SETŘÍDĚNÍ PŘEDVOLEB
Zde můžete nastavit požadovaný typ setřídění po transpondérech, podle vysílací sítě nebo rozdělení
na volné a zakódované programy.
ÚPRAVA SEZNAMU TRANSPONDÉRŮ ( editace transpondérů a družic)
Volby tohoto menu umožňují měnit (editovat) seznamy družic a transpondérů vůči vymazat či upravit
stávající či přidat novou satelitní družici anebo transpondér v rámci vybrané satelitní družice.
V jednotlivých sloupcích se pohybujete nahoru a dolu pomocí tlačítek [], [].
Mezi sloupci se přesouváte pomocí tlačítek [], [].
Výběr ve sloupci provádíte tlačítkem [OK].
• Pozice : Pomocí numerických tlačítek zadejte pozici nové družice.
• Pásmo : KU nebo C
• Kmitočet : Pomocí numerických tlačítek zadejte frekvenci transpondéru
• Polarita : Typ polarizace lze volit z hodnot „Hori zontální“ a „Vertikální“.
• Datová rychlost : Pomocí numerických tlačítek zadejte přenosovou rychlost transpondéru.
• Rychlost kodování : Pro automatickou volbu nastavte „AUTOM“
14
AUTOMATICKÉ VYHLEDÁVÁNÍ
Tlačítkem [OK] označte požadovanou družici (družice) ze seznamu satelitních družic, vstupte pomocí
tlačítek [], [] do spodní části menu a vyberte z položek :
• Prolaďování všech kanálů
• Prolaďování volných kanálů
Stisknutím tlačítka [OK] spusťte vyhledávání programů.
Během aut.vyhledávání se na obrazovce zobrazuje jeho průběh. V levém sloupci jsou televizní a
v pravém sloupci rozhlasové programy. Nově vyhledané programy jsou zvýrazněny.
Automatické vyhledávání můžete zastavit stisknutím tlačíka [EXIT], chcete-li vyhledané programy
uložit zvolte [OK].
RUČNÍ VYHLEDÁVÁNÍ TP
• Anténa : Vyberte požadovanou družici ze seznamu
• Kmitočet : Můžete buď vybrat ze seznamu anebo pomocí zadat numerických tlačítek
• Polarita : Typ polarizace lze volit z hodnot „Hori zontální“ a „Vertikální“.
• Datová rychlost : Pomocí numerických tlačítek zadejte přenosovou rychlost transpondéru.
• Rychlost kódování : Pro automatickou volbu nastavte „AUTOM“
• Režim prolaďování : Vůči kanály nebo jen volné (nekódované)
• Prohledávání sítě : Je-li zapnuto budou vyhledány i programy z jiných transpondérů patřící
do jedné sítě (např. Czechlink, UPC, TPS,....)
• Vyhledávání PID : Automatické / Ruční Dec. / Ruční Hex.
Po potvrzení volby lze hodnoty identifikátorů paketů zadat pomocí numerických tlačítek.
Video PID [Identifikátor paketu obrazového signálu]
Audio PID [Identifikátor paketu zvukového signálu]
PCR PID [Identifikátor paketu PCR]
Zadané hodnoty identifikátorů paketů je nutné uložit stisknutím [OK] při opouštění menu.
Po nastavení všech položek spusťte vyhledávání stisknutím tlačítka [OK].
Během vyhledávání se na obrazovce zobrazuje jeho průb
ěh. V levém sloupci jsou televizní a
v pravém sloupci rozhlasové programy. Nově vyhledané programy jsou zvýrazněny.
Automatické vyhledávání můžete zastavit stisknutím tlačíka [EXIT], chcete-li vyhledané programy
uložit zvolte [OK].
PŘENOS DAT
Tuto volbu lze využít pro přenos dat (např. údajů o satelitech a transpondérech) na jiný satelitní
přijímač. Jiný satelitní přijímač musí být totožného typu. Bohužel z licenčních důvodů nelze tuto funkci
použít u přijímačů s vestavěným dekodérem Cryptoworks (tj. u modelů MC1100CR a MC1110CR-CI).
OBNOVIT TOVÁRNÍ NASTAVENÍ
Vůči hodnoty parametrů i ostatní uložené informace se vrátí k původnímu nastavení od výrobce.
SOFTWAROVA NAHRADA (Aktualizace sw přijímače )
Slouží pro aktualizace software ze satelitního vysílání. Po volbě této funkce přijímač vyhledá zda je
dostupná nová verze SW. Pokud ano můžete ji nasledně naistalovat.Instalace noveho SW může trvat i
delší dobu, během instalace přijímač nevypínejte a vyčkejte na ukončení procesu.
Informace o SW naleznete též na : www.mascom
.cz
Prolaďování všech kanálů.
Prolaďování volných kanálů.
7
DÁLKOVÝ OVLADAČ
1. Tlačítko [¨]: zapínání z a vypínání do pohotovostního režimu.
2. Tlačítko [
X
]: vypínání, resp. zapínání zvukového výstupu.
3. Tlačítko [TV/SAT]: přepínání mezi režimy příjmu pozemního TV vysílání a satelitního vysílání.
4. Numerická tlačítka [0] až [9]: volba čísla programu, volba položky menu.
5. Tlačítko [
]: přepínání mezi režimy příjmu satelitního TV a rozhlasového vysílání.
6. Tlačítko [MENU]: vyvolání hlavního menu, návrat z menu.
7. Tlačítko [EPG]: elektronický přehled pořadů.
8. Tlačítko [i]: informační návěští.
9. Tlačítko [EXIT]: návrat do předchozího menu.
10. Tlačítko [OK]: vyvolání seznamu programů, potvrzení volby v menu.
11. Tlačítka šipka nahoru / dolu [], []: přepínání mezi čísly programů, pohyb kurzoru v menu.
12. Tlačítka šipka vpravo / vlevo [], []: regulace hlasitosti, pohyb v menu.
13. Tlačítko [VOL]: regulace hlasitosti
14. Tlačítko [CH + Page]: přepínání mezi čísly programů, pohyb v seznamu o jednu stranu.
15. Barevna tlačítka
16. Tlačítko [FAV]: seznamy oblíbených programů.
17. Tlač
ítko [RCL]: návrat k poslednímu sledovanému číslu programu.
18. Tlačítko [FUNC]: zobrazení způsobu seřazení programů, může být též pro speciální funkce
19. Tlačítko []: interval pro automatické vypnutí. V prostředí EPG otevírá nastavení časovače
(Timer).
20. Tlačítko [AUD]: režim reprodukce zvuku.
21. Tlačítko [LANG]: informace o vícejazyčném zvukovém doprovodu.
22. Tlačítko [TEXT]: zapínaní/vypínání teletextu
23. Tlačítko [A-Z]: zobrazení způsobu seřazení programů
8
Videorekordér
2. satelitní přijímač
INSTALACE
• Nejprve propojte satelitní přijímač se satelitní anténou a s televizorem, až poté zapněte napájení.
• Dále uvedené možnosti propojení satelitního přijímače s externími zařízeními slouží jako příklady
nejobvyklejších způsobů instalace. Možností však existuje více.
• Máte-li problémy se zapojením satelitního přijímače, obraťte se na prodejce.
ZAPOJENÍ K TELEVIZORU, VIDEOREKORDÉRU A HIFI SYSTÉMU
Zapojení k televizoru prostřednictvím SCART kabelu
Zapojte SCART kabel mezi SCART konektor SCART TV
na zadním panelu satelitního přijímače a SCART konektor
televizoru.
Schematické vyobrazení, při zapojování vycházejte z popisu
zadního panelu.
Zapojení k videorekordéru prostřednictvím SCART
kabelu
Zapojte SCART kabel mezi SCART konektor SCART VCR
na zadním panelu satelitního přijímače a SCART konektor
videorekordéru.
Zapojení k televizoru prostřednictvím cinch kabelu
Zapojte jeden konec (3 koncovky) cinch kabelu na
konektory AUDIO R (červený), AUDIO L (bílý) a VIDEO
(žlutý) satelitního přijímače. Druhý konec (3 koncovky)
cinch kabelu zapojte na odpovídající barevně označené
vstupy televizoru, resp. hifi systému.
Zapojení k televizoru prostřednictvím
vysokofrekvenčního kabelu
Kabel od antény pro příjem pozemního televizního signálu
zapojte na konektor Aerial IN satelitního přijímače.
Vysokofrekvenční kabel zapojte mezi konektor RF OUT
satelitního přijímače a anténní vstup televizoru.
ZAPOJENÍ K DALŠÍMU SATELITNÍMU
PŘIJÍMAČI
Zapojte kabel od satelitní antény na konektor DISH IN
satelitního přijímače. Propojte konektor LOOP OUT
satelitního přijímače se vstupem pro kabel od satelitní
antény dalšího satelitního přijímače.
13
B) Typ přepínače : DiSEqC
26. použijte při připojení přijímače k více konvertorům pomocí přepínacího relé typu DiSEqC 1.0.
27. Možnosti : volba ze čtyř DiSEqC vstupů „A-B-C-D“
C) Typ přepínače : MOTOR
28. při použití motoru s ovládáním DiSEqC 1.2
29. Možnosti : Nastavení motoru ... vůči nastavení polohy antény na danou družici
• Přesunout západ/východ : slouží pouze pro jemné doladění polohy
antény.
Umožňuje antény směrem na západ nebo východ. Během pohybu antény ukazatel
na spodní liště zobrazuje sílu a kvalitu signálu.
• Uložit pozici : po dosažení nejlepších hodnot síly a kvality signálu, uložte pozici
antény stisknutím tlačíka OK.
• Přejít na pozici : po stisknutí tl.OK najede anténa na předpokládanou polohu
družice. Sílu a kvalitu signálu můžete zkusit jemně doladit.
• Přejít na referenční poz. : po stisknutí tl.OK najede anténa na referenční pozici
(poloha družice Hotbird)
• Nastavení západní (limit) : nastavení západního limitu pohybu antény (tl.OK)
• Nastavení východní (limit) : nastavení východního limitu pohybu antény (tl.OK)
• Aktivovat krajní poloh. : potvrzení a aktivace nastavených limit.
Limity je zapotřebí nastavovat pouze pokud je v dráze antény nějaká překážka.
Upozornění : Nastavení a uložení polohy antény je nutno provést postupně pro vůči družice, které
chcete přijímat.
D) Typ přepínače : USALS
USALS ( Universal Satellite Automatic Location Vůči ) je moderní univerzální automatický polohovací
satelitní systém. Po správné instalaci antény s polohovacím mechanismem uživatel zadává pouze
svoji zeměpisnou polohu, polohu satelitu, referenční pozici. Možnosti manuálního ovládání motoru
jsou stejné jako u typu přepínače MOTOR.
Chcete-li využít moderního USALS sytému postupujte takto :
30. Zadejte nejprve svoji zeměpisnou polohu.
Vraťte se zpět do Instala
čního menu a zvolte položku NASTAVENÍ USALS.
Hodnoty „Zeměpisná délka“ a „Zeměpisná šířka“ naleznete na mapce.
Hodnoty např. pro Prahu : zeměpisná délka = , zeměpisná šířka =
Po nastavení se tlačítkem EXIT vraťte zpět do Instalačního menu
31. Nastavte typ přepínače : USALS
Vstupte do menu Nastavení antény a v řádku „Typ přepínače“ zvolte USALS. Po volbě „Přejít na
pozici“ v řádku „Možnosti“ přijímač automaticky nastaví anténu na správnou polohu aktuální satelitní
družice s přesností 0.1°.
Informace : defaultní nastavení USALS odpovídá hodnotám
Zem.délka : 11.9st.východně a Zem.šířka 44.9st. severně.
Upozornění : nastavení typu přepínače je nutno provést pro vůči družice, které chcete přijímat.
Návod jak správně instalovat polohovací mechanismus pro USALS i Motor naleznete v Návodu
k použití polohovacího mechanismu Mascom ScanMaster.
12
SOUSTAVA MENU
INSTALACE
Stisknutím tlačítka [MENU] dálkového ovládání vyvolejte hlavní menu. Navolte a potvrďte tlačítkem
[OK] položku Instalace.
NASTAVENÍ ANTÉNY
Po potvrzení volby tlačítkem [OK] se otevře submenu s položkami:
• Anténa : přijímač nabízí seznam 32 předprogramovaných parametrů družic. Pokud chcete
změnit číslo antény postupujte dle zásad práce v menu a návodu na spodní liště vůči pomocí
tlačítek [], [] vstupte do pravého sloupce (sloupec hodnot parametru dane položky) a
vyberte požadovaný, volbu potvrďte stiskutím tlačítka OK čímž se zároveň vrátíte zpět do
levého sloupce (sloupec položek)
• Satelitní družice : pokud chcete pro dané číslo antény změnit družici můžete vybírat ze
seznamu 32 družic v pravém sloupci
• Transponder : pravý sloupec zobrazuje parametry transponderů dané družice. Na konci
seznamu transpondérů je hodnota „Nove TS“ po její volbě můžete doplnit nový transpondér
s těmito parametry :
Kmitočet : Pomocí numerických tlačítek zadejte frekvenci transpondéru
Polarita : Typ polarizace lze volit z hodnot „Horizontální“ a „Vertikální“.
Datová rychlost : Numerickými tlačítky zadejte přenosovou rychlost transpondéru.
Rychlost kodování : Pro automatickou volbu nastavte „AUTOM“
• Napájení konvertoru : vyberte hodnotu odpovídající vašemu systému ( u individuálních
kompletů Mascom volte 13/18V ... je p
řednastaveno z výroby)
• Typ konvertoru : vyberte hodnotu odpovídající vašemu systému ( u individuálních kompletů
Mascom volte 9750/10600 ... je přednastaveno z výroby)
• 22kHz : hodnotu lze nastavit v závislosti na zvoleném typu konvertoru
• Typ přepínače : vyberte hodnotu odpovídající vašemu systému. U kompletů Mascom pro
jednu družici volte „Zadny“, u kompletů s motorem „ScanMaster“ volte buď „Motor“ nebo
„USALS“, u kompletů pro dvě či více družic z jedné pevné antény volte „DiSEqC“. Nastavení
parametrů vybraného přepínače provedete v dalším řádku „Možnosti“.
• Možnosti : tato položka specifikuje výběr a hodnoty parametrů vybraného „Typu přepínače“.
24. Typ přepínače : žádný
25. použijte při připojení přijímače jednomu konvertoru
9
UVEDENÍ DO PROVOZU
NASTAVENÍ MENU NA ČEŠTINU
• Stisknutím tlačítka [¨] zapnete satelitní přijímač z pohotovostního do provozního režimu. Zobrazí
se menu pro výběr jazyka.
• Dálkovým ovladačem tlačítky šipka nahoru / dolu [], [] vyberte požadovaný jazyk (Česky) a
volbu potvrďte stisknutím tlačítka [OK] .
POPIS MENU A PRACE V MENU
Práce v soustavě menu je podmíněna korektní instalací satelitního přijímače to znamená, že:
- satelitní anténa byla instalována, kabelem propojena se satelitním přijímačem a seřízena,
- satelitní přijímač byl propojen s televizorem,
- do dálkového ovladače byly založeny baterie.
Hlavní menu vyvoláte na obrazovku tlačítkem [MENU].
Z Hlavního menu vstupujete do jednotlivých položek v nichž se lze pohybovat tlačítky šipka nahoru /
dolu [], [] . Tlačítkem [OK] potvrzujete volbu položky.
Obrazovková menu položek obsahují :
• Horní lišta : Název menu
• Levý sloupec : Položky
menu jeijchž potvrzením
tlačítkem OK přecházíte do
samostaného menu dané
funkce. U některých menu
jsou v levém sloupci přímo
Parametry funkcí.
• Pravý sloupec : Hodnoty
parametrů
• Spodní lišta : Popis
funkce a návod k ovládání
daného menu obsahující
posun po položkách,
způsob volby položky,
způsob změny hodoty
položky (parametru) a
způsob návrat z menu.
10
VÝCHOZÍ NASTAVENÍ PŘIJÍMAČE, VYHLEDÁNÍ PROGRAMŮ
1. Stisknutím tlačítka [MENU] dálkového ovládání vyvolejte hlavní menu, navolte a potvrďte tlačítkem
[OK] položku Instalace. Objeví se výzva k zadání hesla. Vložte číselnými tlačítky dálkového ovladače
defaultní heslo : „0 0 0 0“.
2. V menu Instalace vyberte položku Nastavení antény.
V závislosti na konfiguraci vašeho systému pro příjem satelitního signálu nastavte správné hodnoty
parametrů konvertoru. Podle potřeby nastavte také hodnoty parametrů pro polohovací systém
satelitní antény (další informace str.12: Typ přepínače : Motor nebo USALS)
4. Vraťte se zpět do menu Instalace a potvrďte položku Automatické vyhledávání
Vyberte požadovanou družici a spusťte vyhledávání. Můžete volit buď vyhledání všech a nebo jen
volných programů.
5. Procedura vyhledávání může být časově poměrně náročná, její průběh se zobrazuje ne obrazovce.
6. Po ukončení vyhledávání potvrďte a uložte seznam vyhledaných programů tlačítkem [OK].
Vyhledávání všech kanálů.
Vyhledávání jen volných kanálů.
V levém sloupci jsou nalezené
tv programy, v pravém sloupci
rozhlasové programy.
11
ZÁKLADNÍ FUNKCE
SEZNAMY PROGRAMŮ
Během sledování televizních či rozhlasových programů vyvoláte stisknutím tlačítka [OK] na obrazovku
seznam vyhledaných programů.
• Tlačítkem [FAV] přepínáte seznamem všech či favoritních programů. Favorintí pogramy
mohou být seřazeny až do 3 fav. skupin (FAV1 / FAV2 / FAV3)
• Tlačítkem [] přepnete do seznamu vyhledaných družic.
• Tlačítkem [A-Z] přepínáte způsob seřaz ení programů v seznamu, buď podle čísla předvolby
anebo podle abecedního pořadí.
• V seznamech se pohybujete pomocí tlačítek [], [], tlačítkem [OK] potvrzujete výběr.
• Pro rychlý přesun na další stranu můžete použít talčítka „dvojitá šipka nahoru / dolu“
• Tlačítkem [
] lze přepínat mezi seznamy programů TV a rozhlasového vysílání.
INFORMAČNÍ NÁVĚŠTÍ
Stisknutím tlačítka [i] dálkového ovladače obdržíte na obrazovce informační návěští, které obsahuje
následující údaje:
• číslo programu
• jméno programu
• označení seznamu programů
• místní čas
• název pořadu
Dalším stisknutím tlačítka [i] vyvoláte další infor mace o aktuálním pořadu. Stisknutím tlačítka [EXIT]
zobrazení informačního návěští zrušíte.
ELEKTRONICKÝ PŘEHLED POŘADŮ
Po stisknutí tlačítka [EPG] dálkového ovladače obdržíte informace o pořadech satelitního TV, resp.
rozhlasového vysílání. Je-li elektronický přehled pořadů na daném satelitním programu k dispozici,
přináší údaje o vysílacích časech pořadů, o jejich obsahu, atd.
• V prostředí elektronického přehledu pořadů se lze pohybovat tlačítky dolu [], [] resp. [],
[]. Stisknutím tlačítka [i] vyvoláte další podrobné informace o pořadu.
• Tlačítkem [FAV] přepínáte se znamy programů v tomto pořadí : Všechny / FAV1 / FAV2 /
FAV3.
• Tlačítkem [
] lze přepínat mezi přehledy pořadů TV a rozhlasového vysílání.
• Tlačítkem [] lze vstoupit do na stavení Časovače, kde můžete nastavit četnost opakování
(Once – jednou, Daily – denně, Weekly – týdně, Off – zrušení), můžete změnit číslo kanálu,
změnit datum, změnit začátek a dobu trvání události. Maximální počet událostí je osm.
TELETEXT
Symbol TEXT v informačním návěští signalizuje, že vysílání obsahuje i signál teletextu. Teletext lze
sledovat i pokud televizor jeho příjem nepodporuje. K ovládání teletextu využíváte dálkový ovladač
satelitního přijímače. Přijímač podporuje též tiulky.
Sledování teletextu ukončíte stisknutím tlačítka [TEXT] anebo tlačítka [EXIT].
ZVUKOVÝ DOPROVOD
Pomocí tlačítka [LANG] dálkového ovládání lze volit jazykovou mutaci zvukového doprovodu, pokud
vysílání takovou volbu umožňuje.
Postupným tisknutím tlačítka [AUD], lze přepínat režim reprodukce zvuku mezi stereo, mono,
výstupem levého kanálu a výstupem pravého kanálu. Aktuální režim reprodukce je indikován v pravém
horním rohu obrazovky.
AUTOMATICKÉ VYPNUTÍ
Postupným tisknutím tlačítka [], lze zvolit interval, po jehož uplynutí se satelitní přijímač automaticky
vypne.
Loading...
