Marvel MS15RA, SA24RA, MS24RA Operation Manual [fr, en]

Installation
Operation
and
Maintenance
Instructions

Scientic Refrigerator
with External Temperature
Display and Control

MS15RA
MS24RA
SA24RA

CONTENTS

Unpacking your appliance ...................................................3

Remove packaging ........................................................3

Warranty registration .....................................................3

Installing your appliance .................. ...................................4

Select location ...............................................................4

Cabinet clearance ..........................................................4

Front grille ......................................................................4

Leveling legs ..................................................................4

Electrical requirements and grounding ...............................5

Handle installation ...............................................................6

Using the Microsentry II ™ Control .....................................7

Starting your appliance....................................................7

Set temperature ..............................................................7

Appliance operation.........................................................7

Alarms..............................................................................7

Alarm mute.......................................................................7

Turning appliance off........................................................7

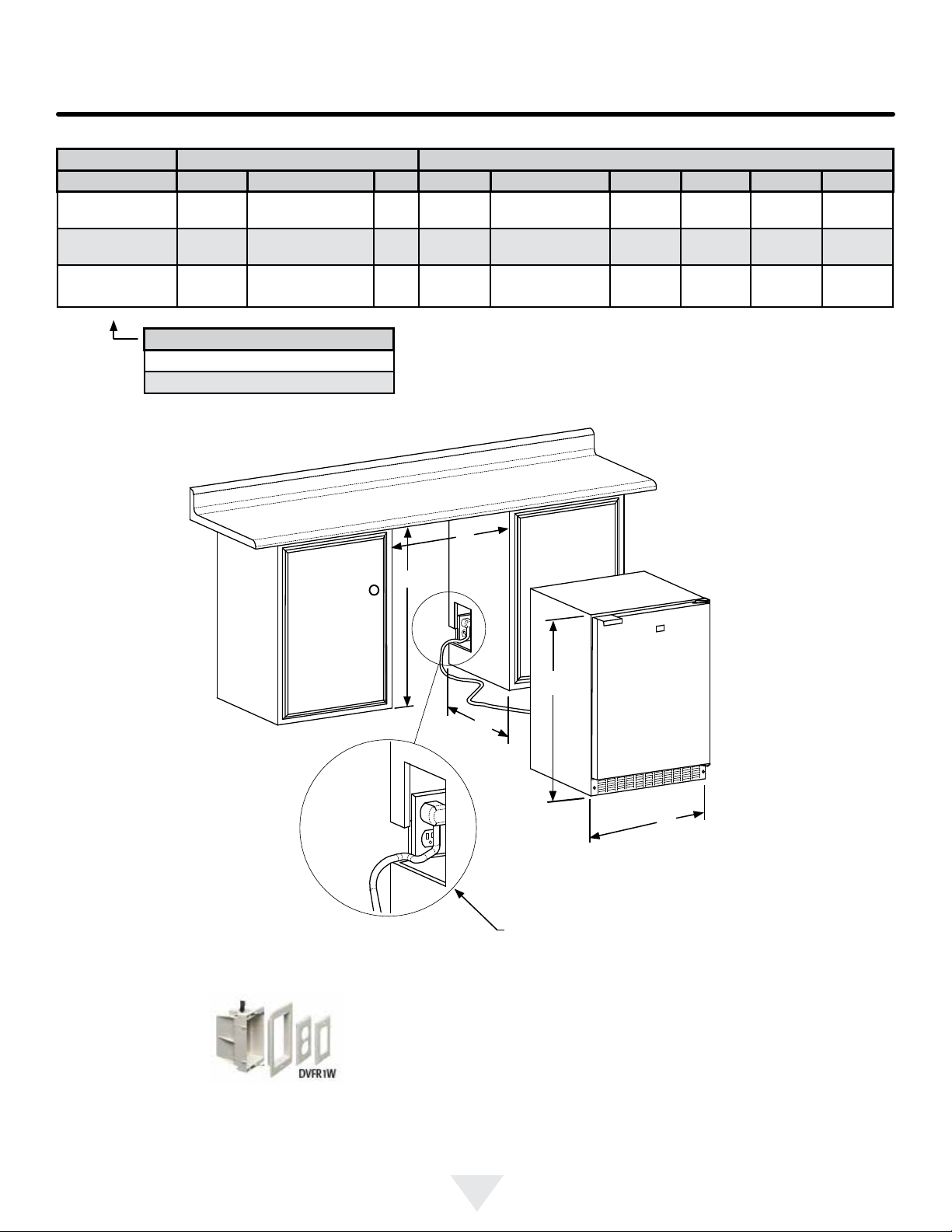

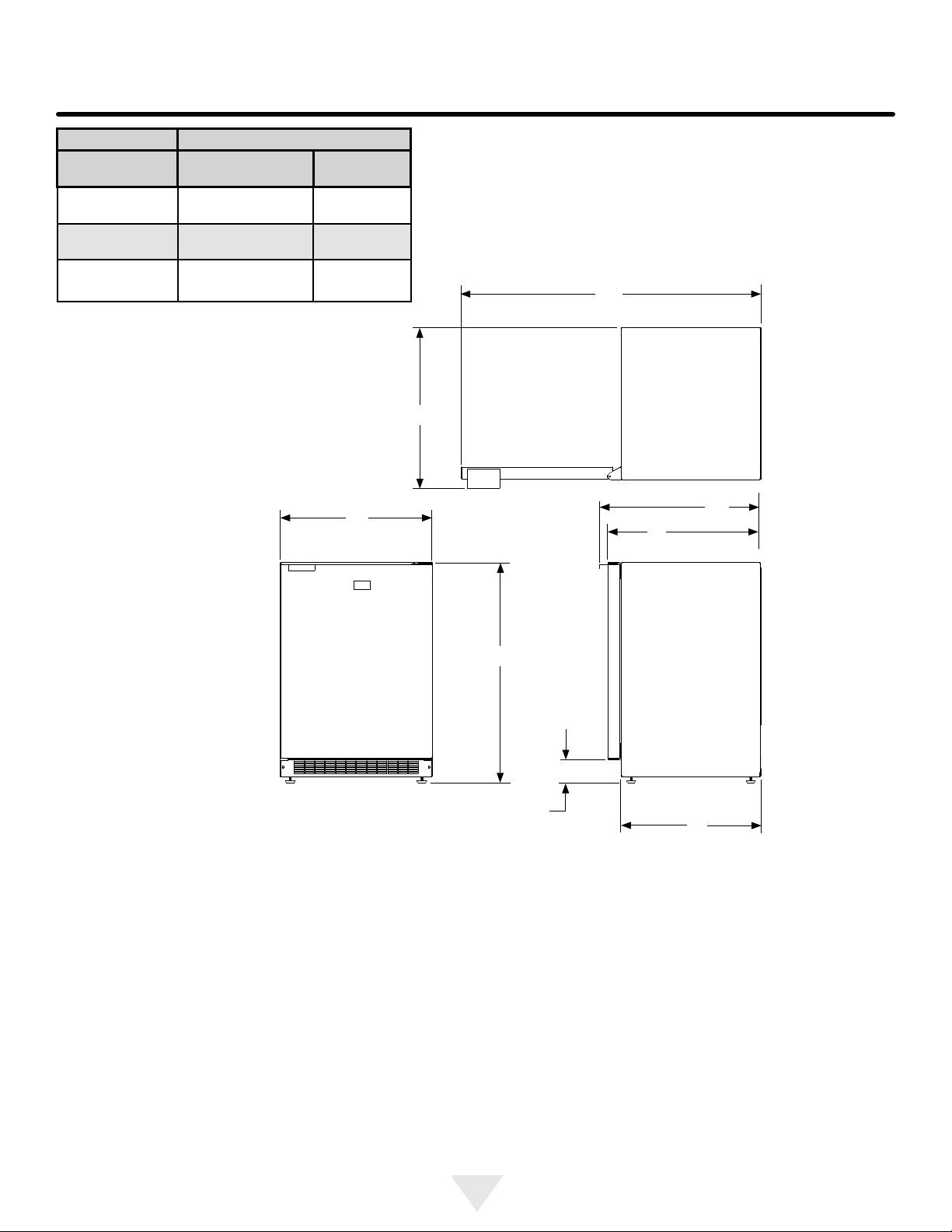

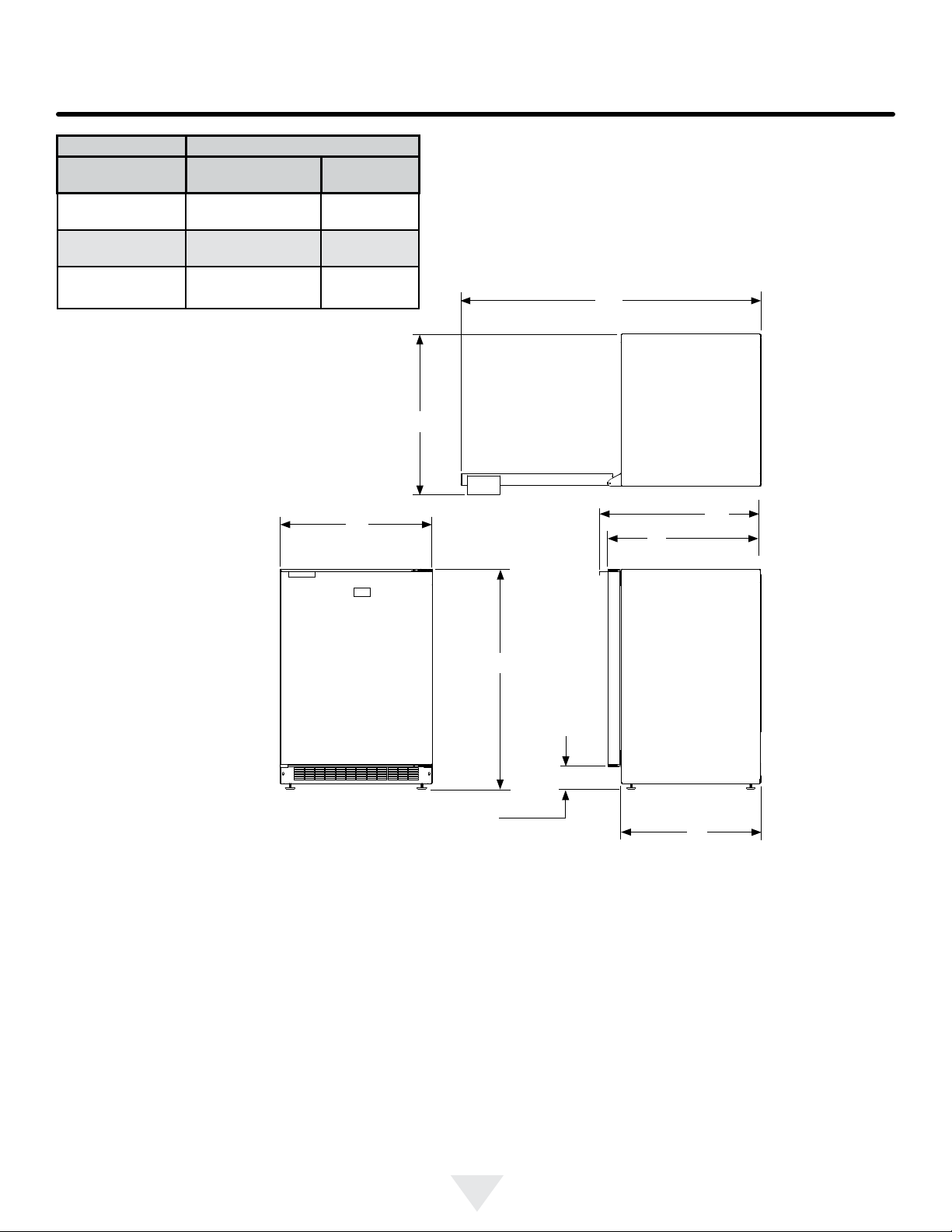

Product dimensions ............................................................8

Features ............................................................................10

Care and cleaning .............................................................11

Energy saving tips ..............................................................11

Troubleshooting ................................................................12

Obtaining Service ..............................................................13

Commercial product warranty ..........................................14

Appendix A, additional Microsentry II ™ features ...............15

Important Safety Instructions

Warnings and safety instructions appearing in this guide
are not meant to cover all possible conditions and situa­tions that may occur. Common sense, caution, and care
must be exercised when installing, maintaining, or operat­ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

!

WARNING

WARNING - Hazards or unsafe practices with

high probability of personal injury or property / prod­uct damage.

!

CAUTION

CAUTION - Hazards or unsafe practices which could

result in personal injury or property or product damage.

NOTE

NOTE - Important information to help assure a problem

free installation and operation.

State of California Proposition 65 Warnings:

WARNING:

known to the State of California to cause cancer.

WARNING:

known to the State of California to cause birth defects or
other reproductive harm.

This product contains one or more chemicals

This product contains one or more chemicals

2

UNPACKING YOUR APPLIANCE

!

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in back or other injury.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts
that could be damaged by movement securely fastened.
Remove internal packing materials and any tape holding in­ternal components in place. The owners manual is shipped
inside the product in a plastic bag along with the warranty
registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has
been thoroughly inspected and found to be in good condi­tion. If there is damage, the packaging will be needed as
proof of damage in transit. Afterwards please dispose of all
items responsibly.

Warranty Registration

It is important you send in your warranty registration card
immediately after taking delivery of your appliance or you
can register online at www.marvelrefrigeration.com.

The following information will be required when registering
your unit.
Service Number
Serial Number
Date of Purchase
Dealer’s name and address

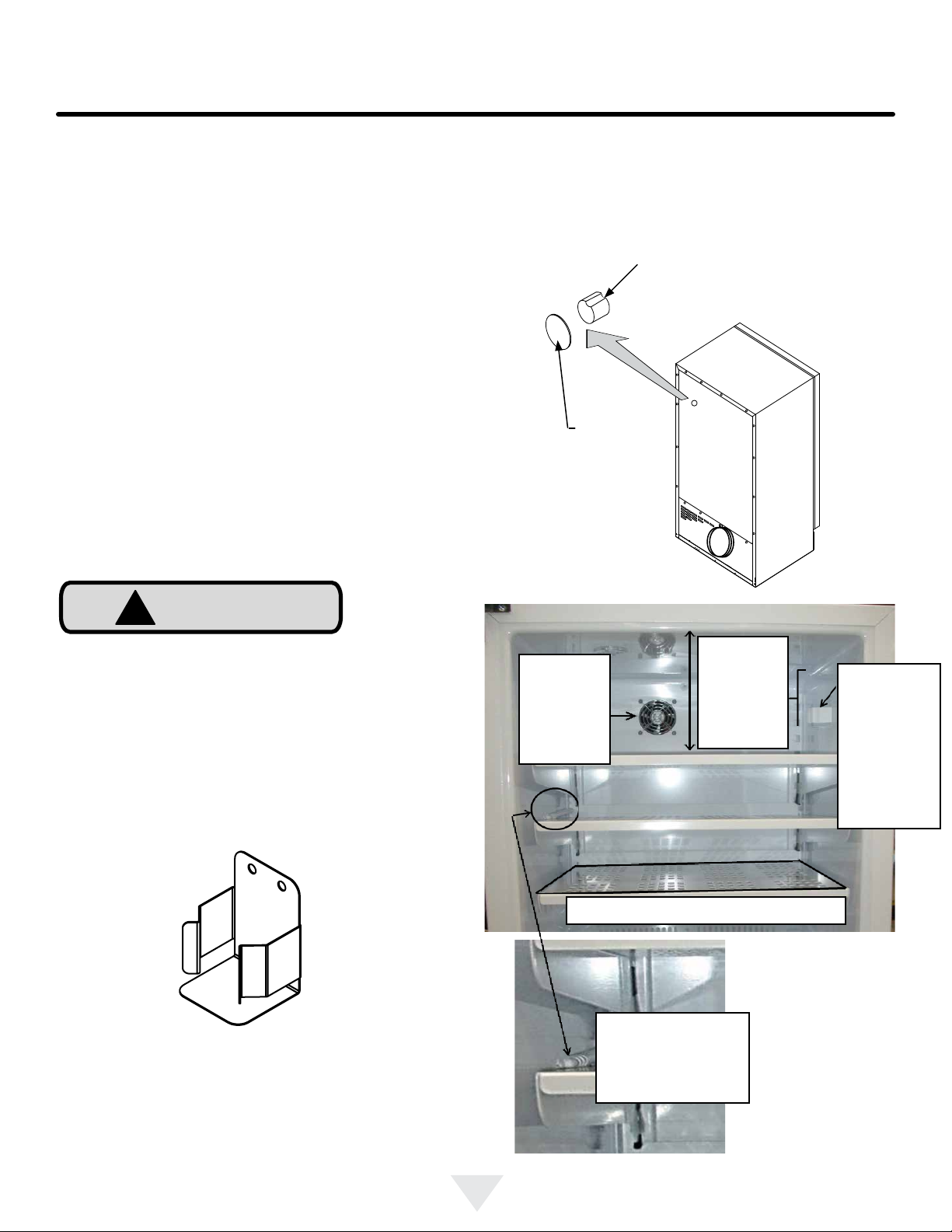

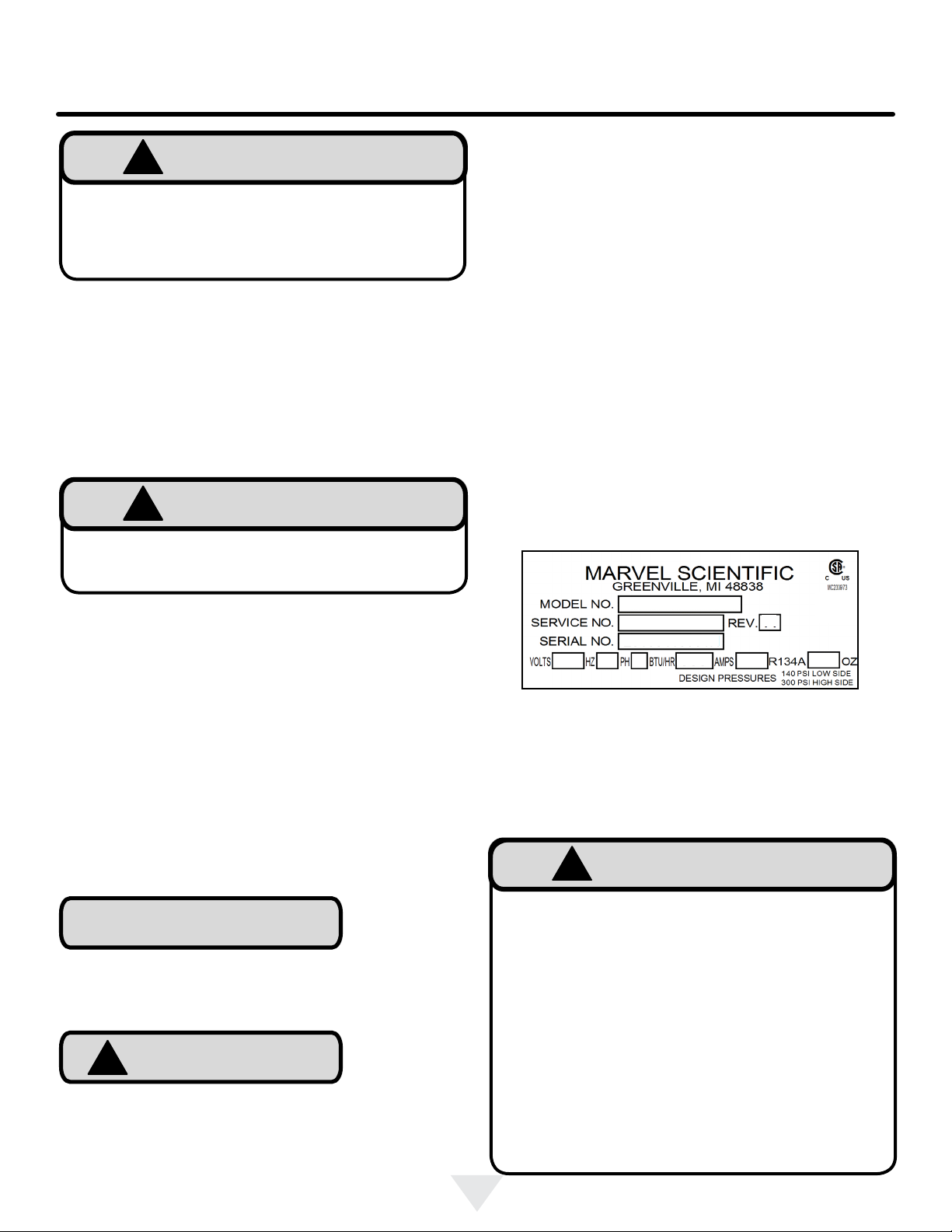

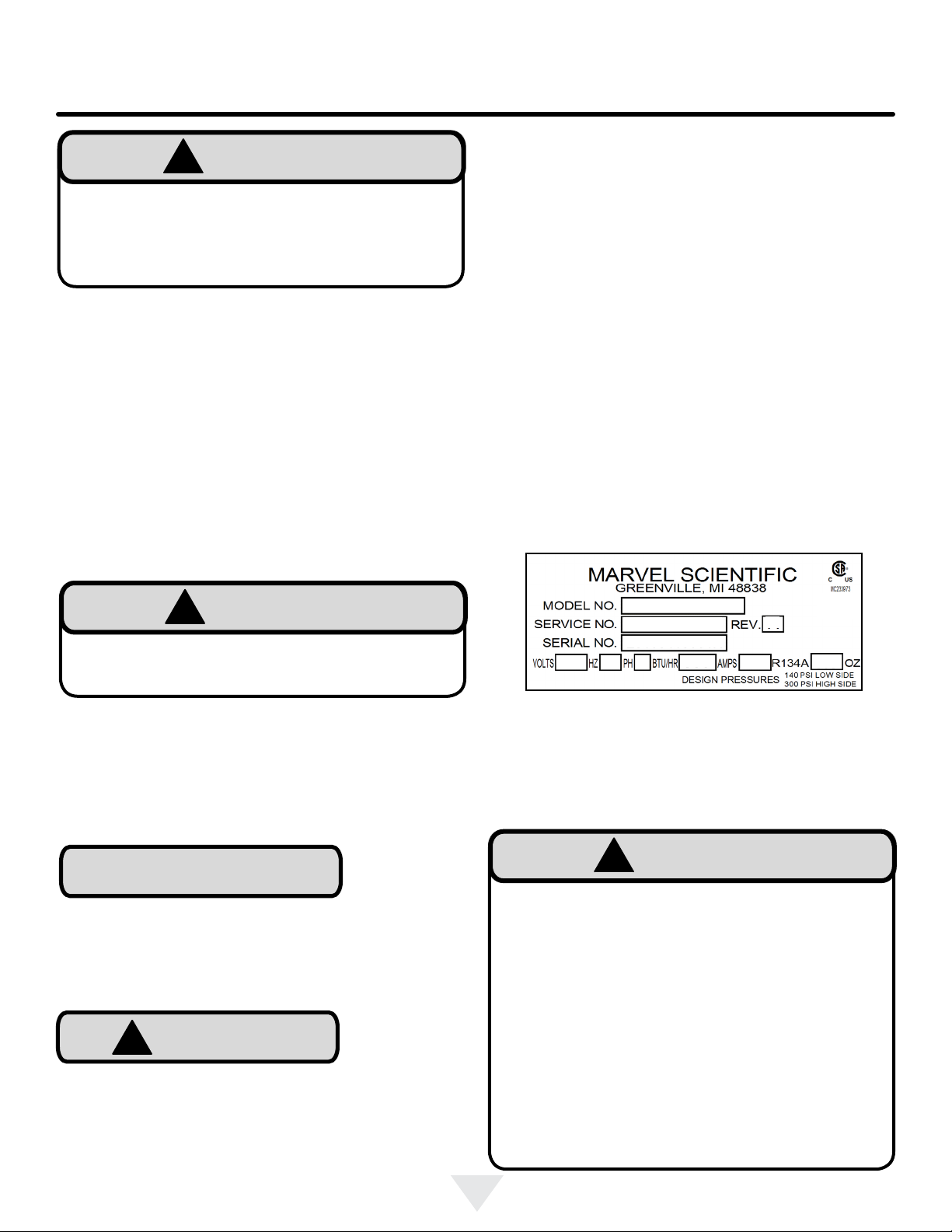

The service number and serial number can be found on the
serial plate which is located inside the cabinet on the left
side near the top. (See gure 1).

!

WARNING

WARNING - Dispose of the plastic bags which can

be a suffocation hazard.

Note to Customer

This merchandise was carefully packed and thoroughly
inspected before leaving our plant. Responsibility for its
safe delivery was assumed by the retailer upon acceptance
of the shipment. Claims for loss or damage sustained in
transit must be made to the retailer.

NOTE

DO NOT RETURN DAMAGED MERCHANDISE TO THE
MANUFACTURER - FILE THE CLAIM WITH THE RE-

TAILER.

!

CAUTION

Figure 1

!

WARNING

WARNING - Help Prevent Tragedies

Child entrapment and suffocation are not problems of
the past. Junked or abandoned refrigerators are still
dangerous - even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please
follow the instructions below to help prevent acci­dents.

If the unit was shipped or has been laying on its back for
any period of time allow the appliance to sit upright for a
period of at least 24 hours before plugging in. This will as­sure oil returns to the compressor. Plugging the appliance
in immediately may cause damage to internal parts.

Before you throw away your old refrigerator or
freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not
easily climb inside.

3

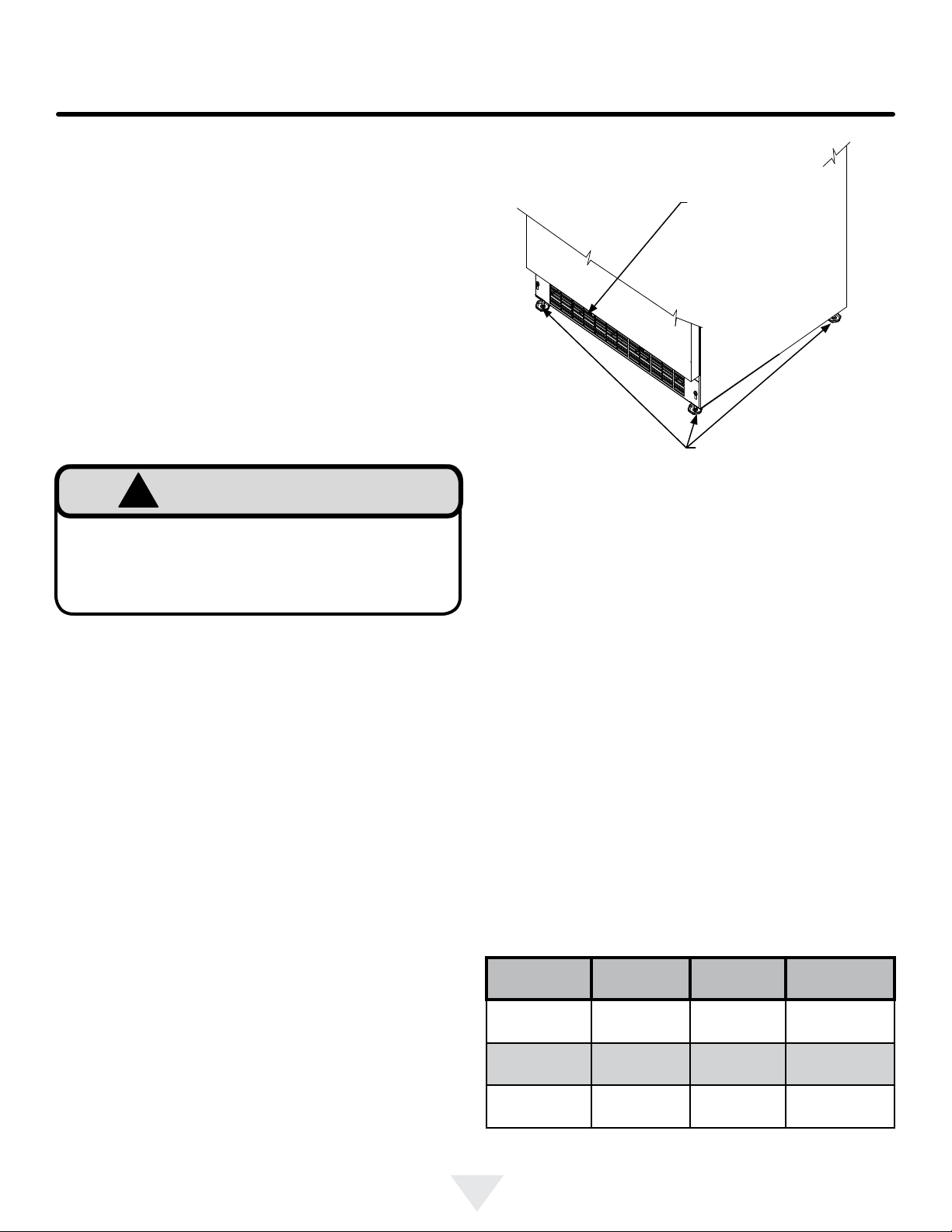

INSTALLING YOUR REFRIGERATOR OR FREEZER

Select Location

The proper location will ensure peak performance of your
appliance. We recommend a location where the unit will
be out of direct sunlight and away from heat sources. To
ensure your product performs to specications the recom­mended installation location temperature range is from 55
to 100°F (13 to 38°C).

Cabinet Clearance

Ventilation is required from the bottom front section of the
unit. Keep this area open and clear of any obstructions.
Adjacent cabinets and counter top can be installed around
the unit as long as the grille and door access remain unob­structed.

!

WARNING

An optional stacking kit is required to stack products.
Failure to use a stacking kit could result in personal
injury. Contact your dealer or Marvel customer service
at 800-223-3900 to order.

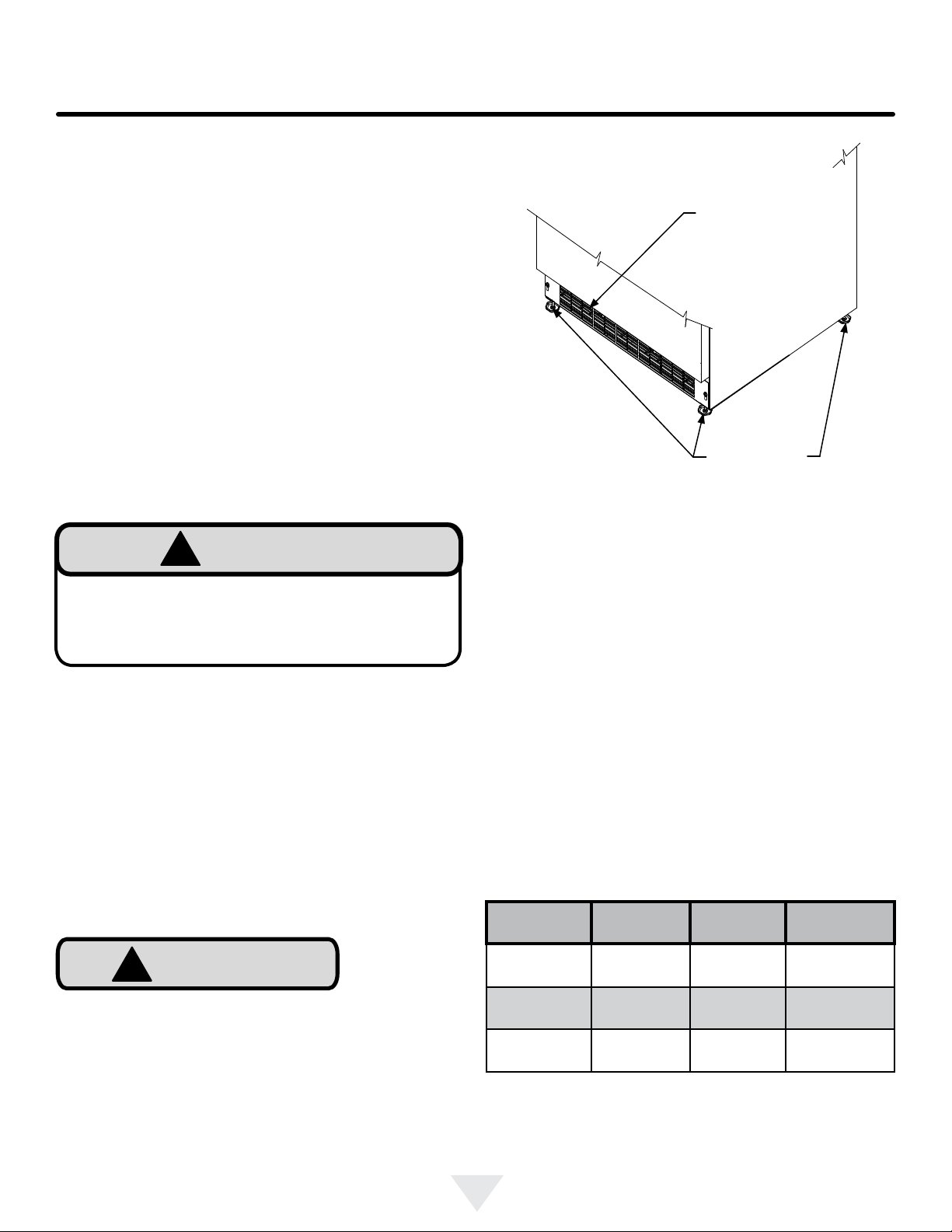

Front Grille,
keep this area
open.

Figure 2

Leveling Legs

Leveling Legs

Adjustable legs at the front and rear corners of the appli­ance should be set so the unit is rmly positioned on the
oor and level from side to side and front to back. The
overall height of your appliance may be adjusted higher (by
turning the leveling leg out, CCW) and lower (by turning the
leveling leg in, CW) dimensions as shown in Table "A".

To adjust the leveling legs, place the appliance on a solid
surface and protect the oor beneath the legs to avoid
scratching the oor. With the assistance of another person,
lean the appliance back to access the front leveling legs.
Raise or lower the legs to the required dimension by turning
the legs. Repeat this process for the rear by tilting the appli­ance forward using caution. On a level surface check the
appliance for levelness and adjust accordingly.

!

CAUTION

Front Grille

Do not obstruct the front grill. The openings within the front
grill allow air to ow through the condenser heat exchanger.
Restrictions to this air ow will result in increased energy
usage and loss of cooling capacity. For this reason it is im­portant this area to not be obstructed and the grill openings
kept clean. Marvel does not recommend the use of custom
made grills as air ow may be restricted because of inad­equate openings. (See Figure 2).

The front grille screws may be loosened and the grille ad­justed to the desired height. When adjustment is complete
tighten the two front grille screws. (See Figure 5).

Model Door Style

MS15RA* (S)

MS24RA* (G) or (S)

SA24RA* (S)

Table A

Minimum

Height

3

33

⁄4"

(85.7 cm)

3

33

⁄4"

(85.7 cm)

1/

31

"

8

(79.1 cm)

Maximum

Height

34 3⁄4"

(88.3 cm)

34 3⁄4"

(88.3 cm)

32 1⁄8"

(81.6 cm)

4

GROUNDING METHOD AND ELECTRICAL REQUIREMENTS

!

WARNING

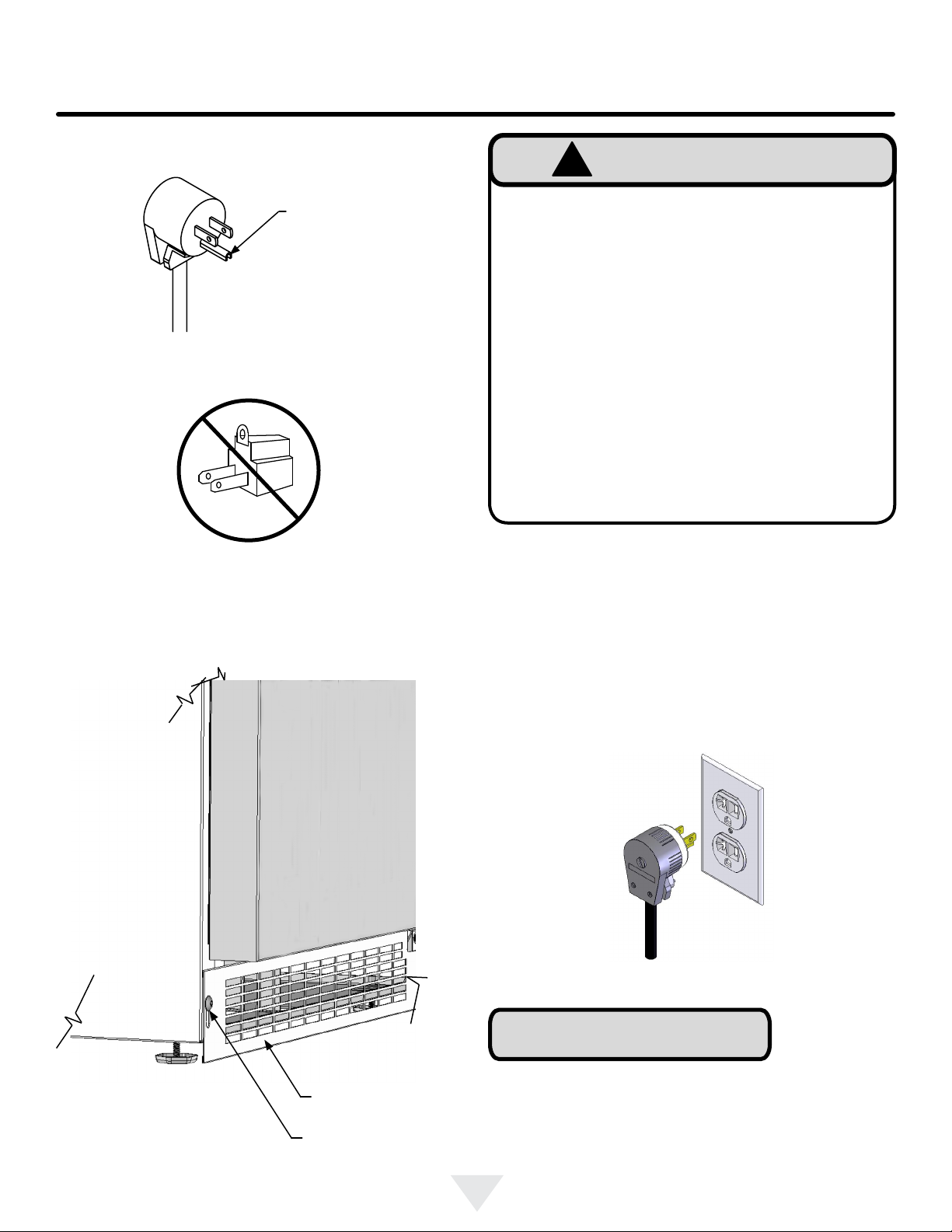

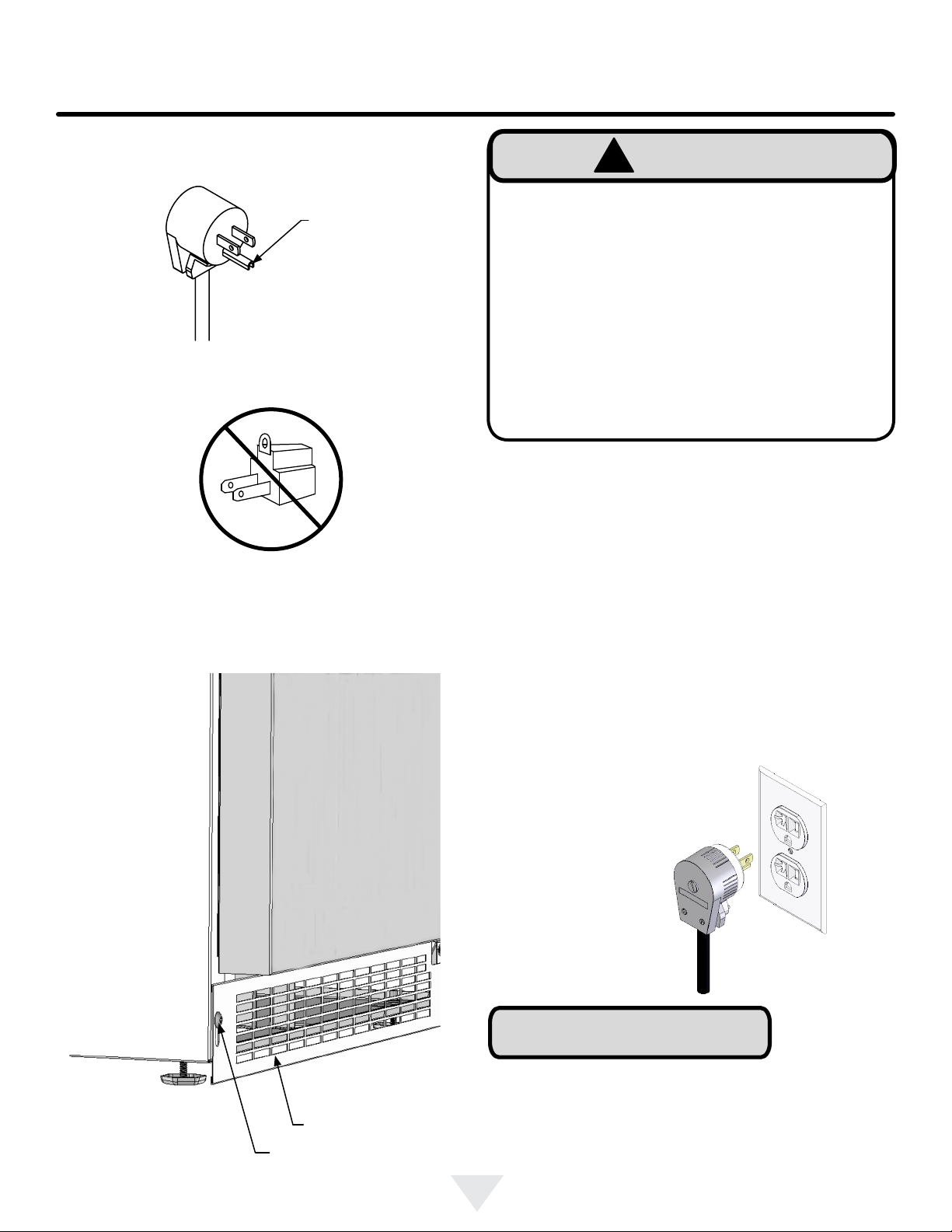

Figure 3

Figure 4

Do not remove
ground prong

Electrical Shock Hazard

• Do not use an extension cord with this appliance.
They can be hazardous and cause decient opera­tion.

• This unit should not, under any circumstances, be
installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the power
cord. See Figure 3.

• Do not use an adapter. See Figure 4.

• Do not splash or spray water from a hose on the
appliance. Doing so may cause an electrical shock,
which may result in severe injury or death.

Grounding Method

This product is factory equipped with a power supply
cord that has a three-pronged, grounded plug. It must be
plugged into a mating grounding type receptacle in accor­dance with the National Electrical Code and applicable lo­cal codes and ordinances (see Figure 6). If the circuit does
not have a grounding type receptacle, it is the responsibility
and obligation of the customer to provide the proper power
supply.

Figure 5

Toe kick ( Front Grille)

Toe kick screw

Electrical Requirements

Electrical Requirements: A 115 volt, 15 amp dedicated cir­cuit is required. A 3 prong grounded receptacle is required.

The unit must be installed according to your local building
codes and ordinances.

Figure 6

NOTE

Ground Fault Circuit Interrupters (GFCI) are prone to nui­sance tripping which will cause the appliance to shut down.
GFCI’s are generally not used on circuits with power equip­ment that must run unattended for long periods of time, un­less required to meet local building codes and ordinances.

5

HANDLE INSTALLATION

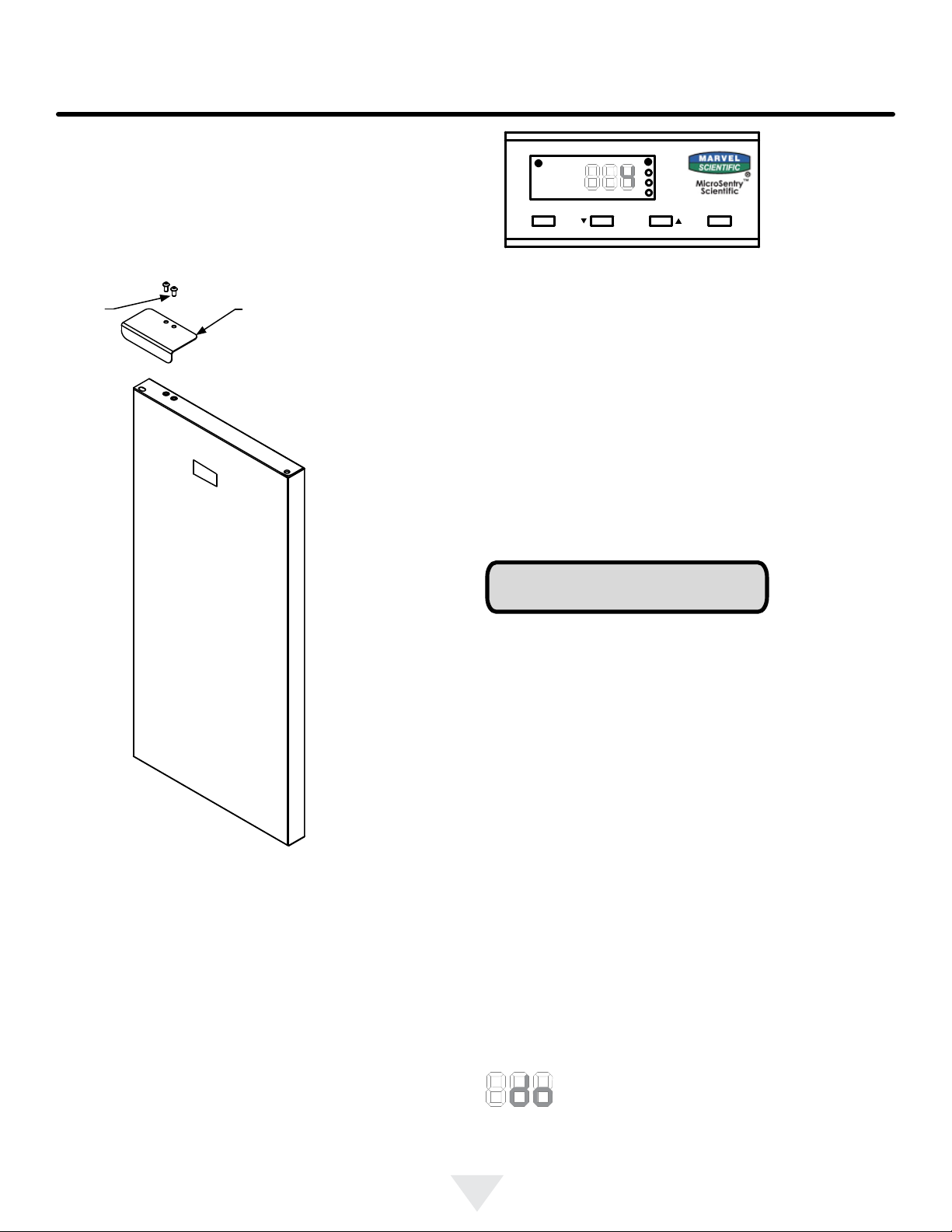

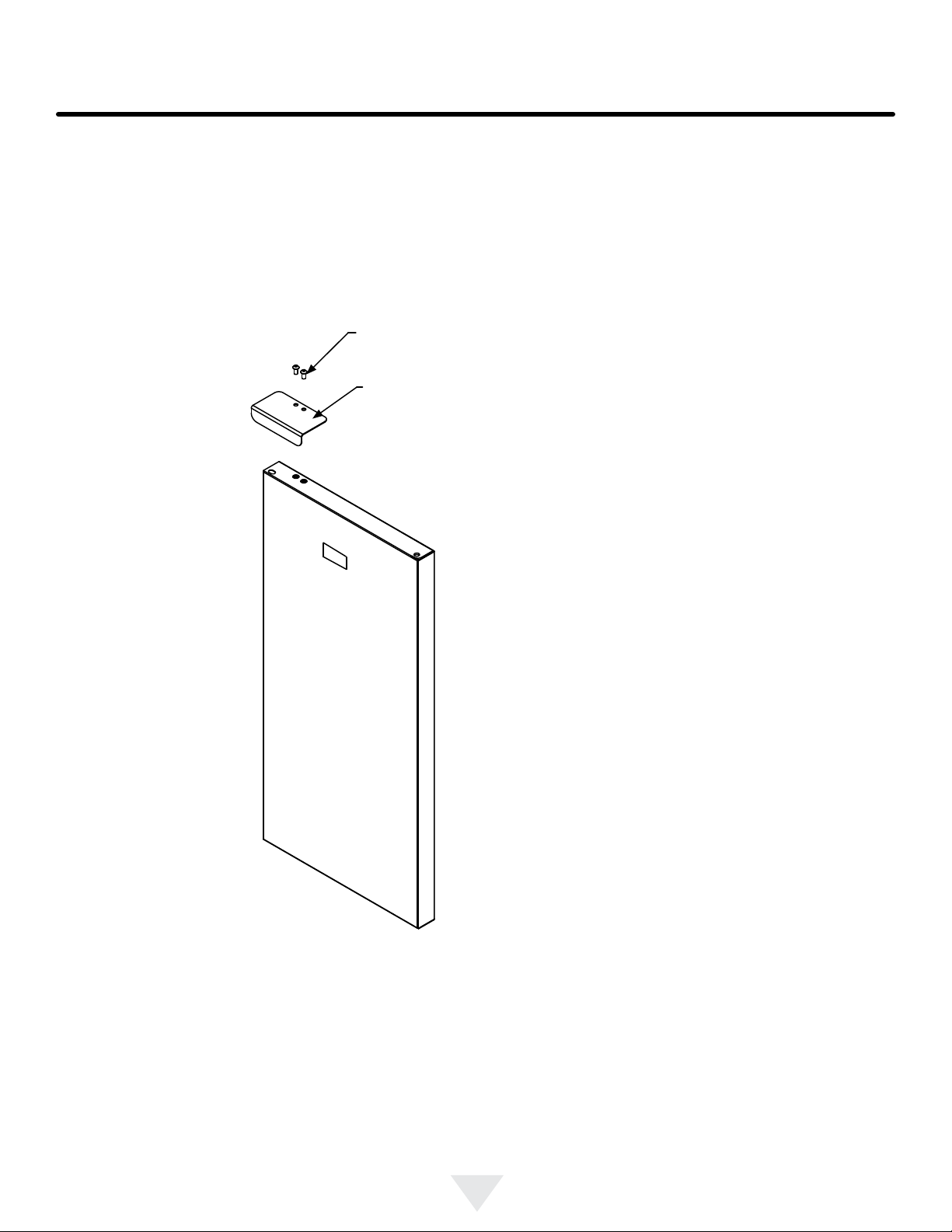

Handle Installation (Solid Door Models)

1. Remove the handle, (2) screws, and 5⁄32” allen wrench
from the bag shipped inside the cabinet.

2. Locate handle opposite the hinges and secure in place
using the (2) screws and the allen wrench.

(See Figure 7).

Screws

Handle

Figure 7

Right hand hinged

door shown

6

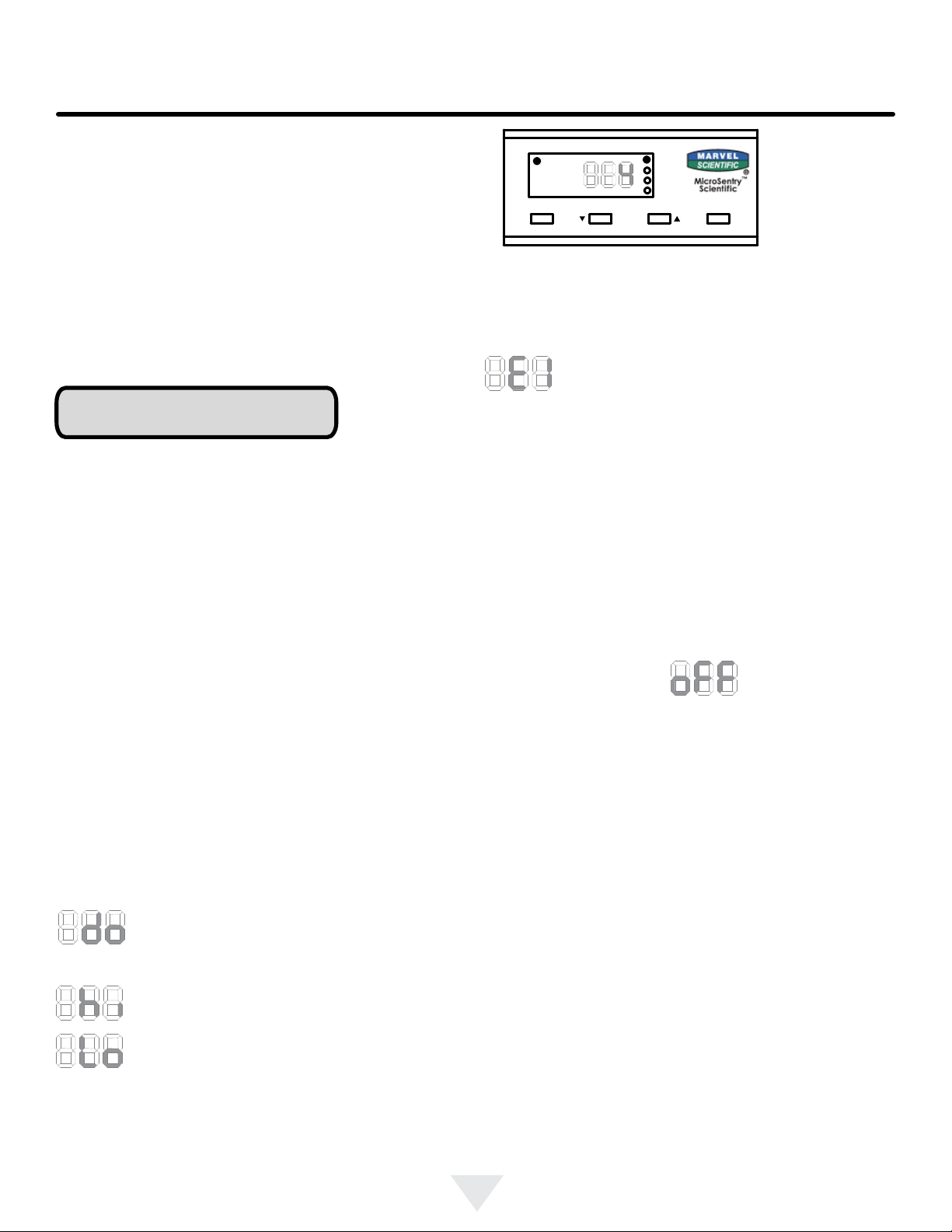

USING THE MICROSENTRY II ™ CONTROL

Starting your appliance

The appliance will begin start up when initially plugged in or
when power resumes after a power outage. If the appliance
has been turned off during use, “OFF” will appear on the
display. To start the appliance from the “OFF” position press
and hold the ON/OFF button for three seconds.

Set temperature

To set the set temperature, press and continue to hold
“SET” button. After one second, set temperature will be
displayed. While holding “SET” button use the “WARMER”
or “COLDER” button to desired set temperature.

NOTE

Momentarily pressing & releasing “SET” button will access

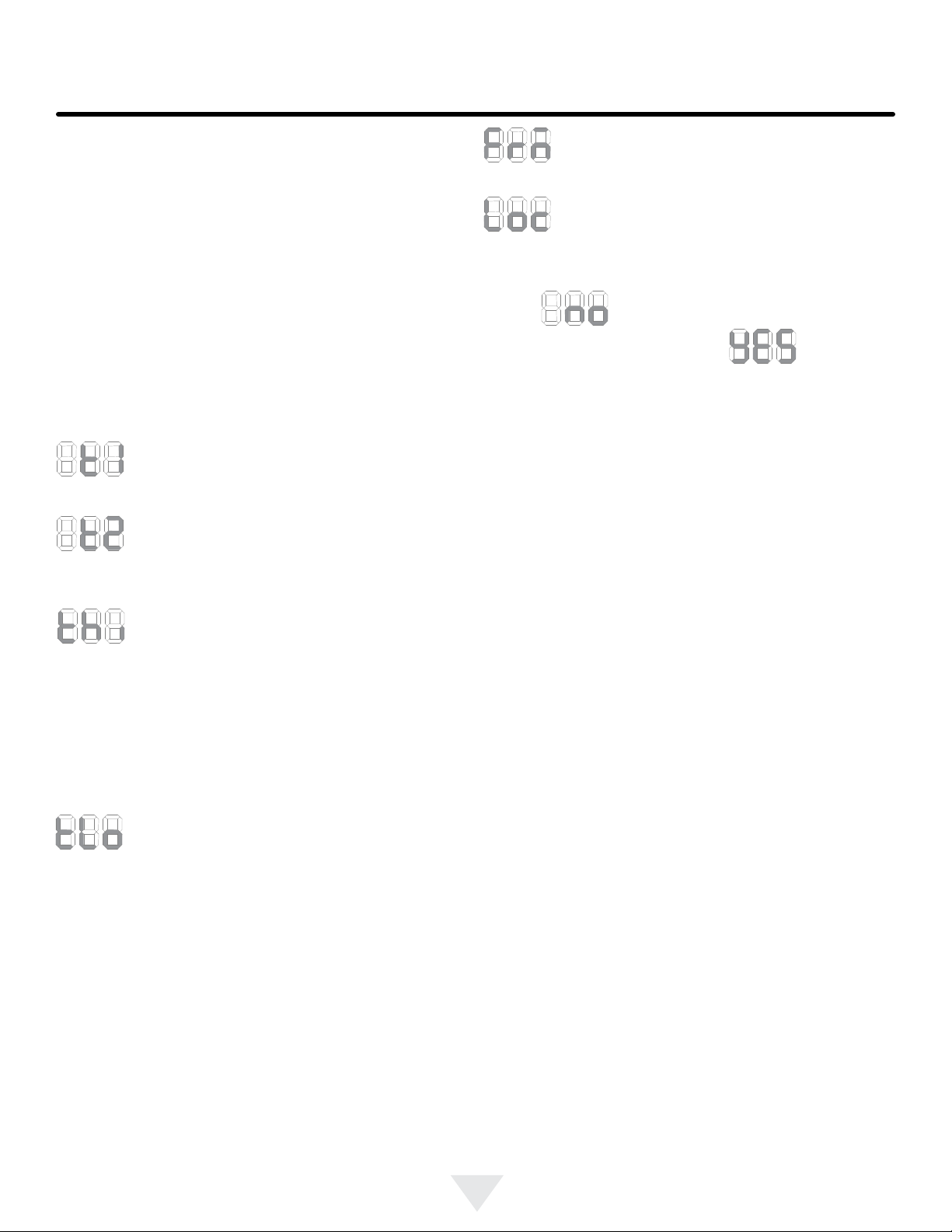

information menu of control. Refer to appendix A for infor­mation on this feature.

Appliance operation

The available temperature range of the refrigerator is 2° to
8° C.
It may take up to 24 hours for your appliance to reach de­sired temperature. This will depend on amount of contents
loaded and number of openings and closings of the door.

For best results allow the appliance to “pull down” to de­sired set temperature before loading. Once contents are
loaded, allow at least 48 hours for temperature to stabilize
before making any adjustments to the set temperature.

Alarm

C

F

Figure 8

Control located

Set

Press and Hold Press and Hold

Colder Warmer

ON/OFF

on face of door

The factory preset for the "hi" and "Lo" temperature devia­tion is +2°C from set temperature for the "hi" and -2°C from
set temperature for the "Lo". If these temperature variations
need to be adjusted, please call Marvel customer service at
800-223-3900 for instructions.

• Temperature Sensor Fault: If the control
detects that the temperature sensor is not
properly functioning, an audible alarm will
sound, and “E1” will ash on the display. Please call
Marvel customer service or your dealer if this error code is
displayed.

Alarm Mute

Press any key to mute the audible portion of an alarm.
NOTE-This action will only mute the alarm. If the condi­tion that caused the alarm continues, the alarm code will
continue to ash and will sound for 20 seconds every 60
minutes.

Turning Appliance Off

To turn appliance off, press and hold “ON/OFF” button for

three (3) seconds. “OFF” will appear on the
display.

Alarms

Your MicroSentry II™ appliance control will monitor ap­pliance function and alert you with a series of audible and
visual alarms. For all alarm and error codes, the alarm
LED located in the top left corner of the display panel will
illuminate a steady amber. For all alarm and error codes
except condenser cleaning, an audible alarm will sound,
beeping in one (1) second intervals.

• Door Ajar Alarm: If the door has been
left open for over ve (5) minutes, the alarm
will sound and the display panel will ash
“do.” The alarm will stop once the door has been closed.

• High and Low Temperature Alarm: If
your unit reaches an unacceptable tempera­ ture, above or below your set temperature for
a period of greater than 60 minutes, the tem­ perature alarm will sound in one (1) second
intervals. The display panel will ash either “hi” or “Lo” de­pending upon the condition. “hi” indicates a high tempera­ture alarm, and “Lo” indicates a low temperature alarm.

Additional MicroSentry II™ Features

Refer to Appendix A for details on additional features avail­able.

7

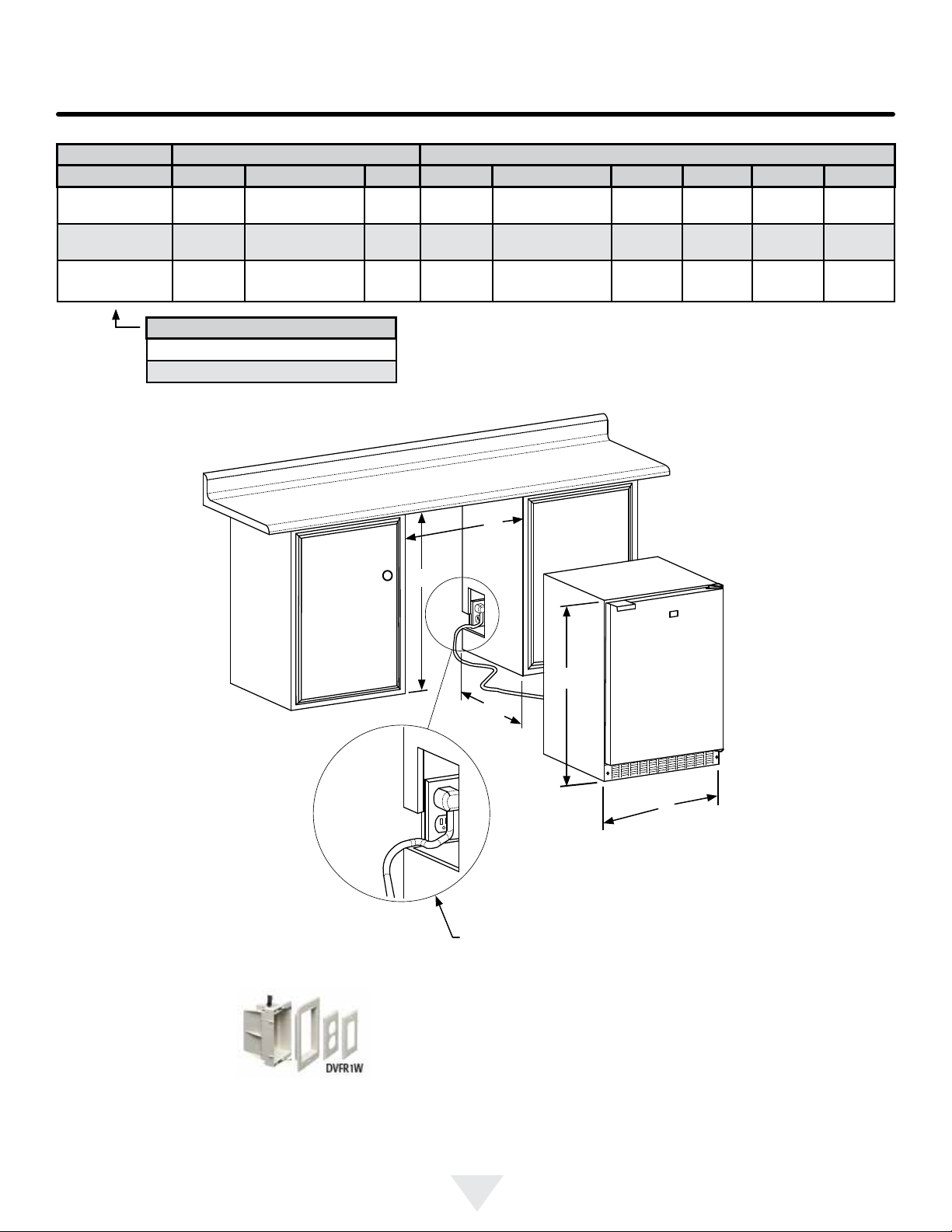

PRODUCT DIMENSIONS

ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS

MODEL "A" "B" "C" "D" "E" "F" "G" "H" "J"

MS15RA(S)

MS24RA(G) or (S)

SA24RA(S)

DOOR STYLE

(G) Glass Frame Door
(S) Solid Door

15"

(38.1 cm)

24"

(61 cm)

24"

(61 cm)

**34" to 35"

(86.4 to 88.9 cm)

**34" to 35"

(86.4 to 88.9 cm)

3

** 31

⁄8" to 323⁄8"

(79.7 to 82.2 cm)

*

*

*

147⁄8"

(37.8 cm)

237⁄8"

(60.7 cm)

237⁄8"

(60.7 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

311⁄8" to 321⁄8"

(79.1 to 81.6 cm)

2323⁄32"

(60.2 cm)

2323⁄32"

(60.2 cm)

2323⁄32"

(60.2 cm)

2431⁄32"

(63.4 cm)

2431⁄32"

(63.4 cm)

2431⁄32"

(63.4 cm)

383⁄32"

(96.7 cm)

473⁄32"

(119.6 cm)

473⁄32"

(119.6 cm)

157⁄8"

(40.3 cm)

247⁄8"

(63.2 cm)

247⁄8"

(63.2 cm)

Figure 9a

Figure 10

"B"

"A"

"E"

"C"

Figure 9

(S) Solid

Door Shown

"D"

If necessary to gain clearance inside the rough-in
opening a hole can be cut through the adjacent cabi­net and the power cord routed through this hole to a
power outlet. Another way to increase the available
opening depth is to recess the power outlet into the
rear wall to gain the thickness of the power cord plug.
Not all recessed outlet boxes will work for this applica­tion as they are too narrow, but a recessed outlet box
equivalent to Arlington #DVFR1W is recommended for
this application, (see Figure 10).

8

PRODUCT DATA

MODEL

MS15RA(S) 115V/60Hz/15A

MS24RA(G) or (S) 115V/60Hz/15A

SA24RA(S) 115V/60Hz/15A

ELECTRICAL

REQUIREMENTS #

PRODUCT DIMENSIONS

PRODUCT

WEIGHT

105 lbs

(47.7 kg)

130 lbs

(59.1 kg)

130 lbs

(59.1 kg)

"J"

"H"

"D"

Figure 11

(S) Solid

Door Shown

* Depth dimension of rough-in opening may vary depend­ing on each individual installation. To recess entire door "F"
dimension plus 11⁄4" (3.2 cm) for thickness of power cord
plug is required.

"E"

3" to 4"

(7.6 to 10.2 cm)

"G"

"F"

211⁄2"

(54.6 cm)

** Minimum rough-in opening required is to be larger than
the adjusted height of the cabinet.

# A grounded 15 amp dedicated circuit is required. Follow
all local building codes when installing electrical and appli­ance.

9

FEATURES

MS15RA, MS24RA and SA24RA features

There are three adjustable shelves for exibility of content
storage. The shelves can move up or down to accommo­date various content sizes.

Lock and Key

The optional lock and key allow you to lock and store con­tents.

Content Temperature versus Air Temperature

Air temperature moves up and down with door openings
and compressor run and off cycles. Air has little thermal
mass and therefore changes temperature relatively quickly
between on/off cycles. Stored contents have much higher
thermal mass so their temperatures change much slower.
Always measure temperature with a mass weighted sensor
to determine if the contents being stored are at the proper
temperature.

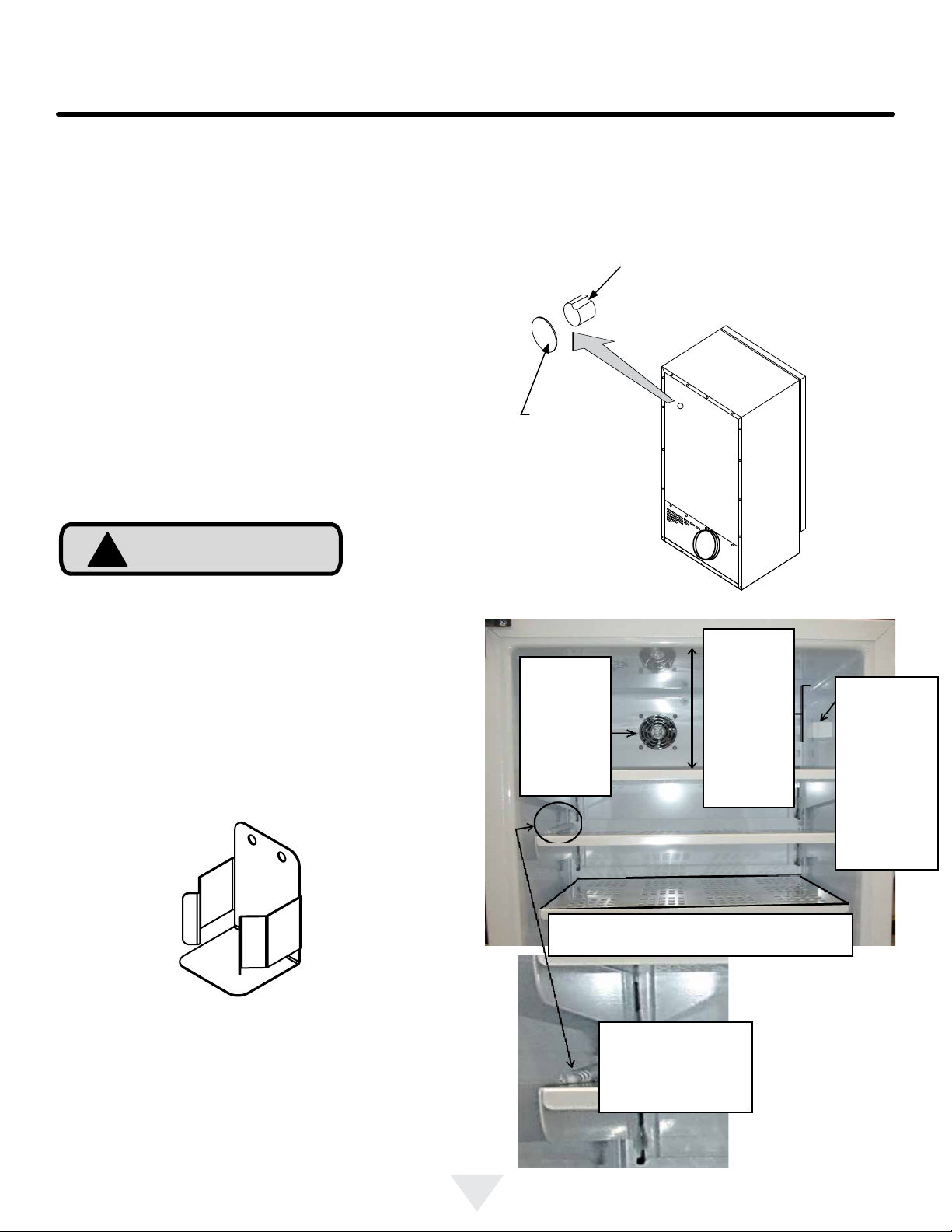

Probe Port

The probe port is a hole from the inside to the outside of
the unit, which is located on the back of the unit. (See
Figure 13). Remove the foil label and foam plug(s) from
the hole in the back of the unit, insert your probe or wires
through the hole in the back of the unit. Seal hole with foam
plug(s).

Foil label,
remove to
access probe
port hole.

-Foam plug(s)

Figure 13

!

CAUTION

Make sure your cantilever shelf is secure on the shelf sup­ports by pressing down on the shelf before loading.

Bottle Holder

For your convenience a bracket has been provided to
hold your in-house temperature monitoring bottle. On the
MS24RA it is located on the right side of the interior liner
toward the top.

Figure 12

Bottle holder

NOTE: Avoid
blocking fan
with tall objects
as this can
cause freezing
of product and
hinders proper

air ow.

NOTE: To maintain proper air ow in refrigerator, try to
keep product on shelf within the perimeter of shelf.

NOTE: For best
performance do
not install top
shelf above this
level or product
may get too cold
on the upper

shelf.

NOTE: Avoid blocking or
placing product against
CONTROL SENSOR as this will

aect performance of your
refrigerator.

NOTE: If you
are not using
the provided

monitoring bole
mounng bracket,

either remove
bracket and mount

bole in this
locaon or place
bole in front of

bracket for best

monitoring results.

10

CARE AND CLEANING AND ENERGY SAVING TIPS

Care and Cleaning

!

CAUTION

SHOCK HAZARD: Disconnect electrical power from the
appliance before cleaning with soap and water.

Front Grille

Periodically brush and vacuum the front grille area to main­tain proper air ow through the condenser coil. See page 4,
Figure 2.

Cabinet

The painted cabinet can be washed with mild soap and
water and thoroughly rinsed with clear water. NEVER use
abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. DO
NOT use an abrasive cleaner, solvent, polish cleaner or
undiluted detergent.

Door Gasket

The vinyl gasket may be cleaned with mild soap and water,
a baking soda solution or a mild scouring powder.

In the Event of a Power Failure

Minimize the number of door openings to prolong storage
temperature until power is restored.

The following suggestions will minimize the cost of operat­ing your refrigeration appliance.

1. Do not install your cold appliance next to a hot appli­ance, (ovens, glassware washers, etc.). heating air
duct, or other heat sources.

2. Install product out of direct sunlight.

3. Ensure the toe grille vents at front of unit beneath door
are not obstructed and kept clean to allow ventilation
for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not
shared with other appliances).

5. When initially loading your new product, or whenever
large quantities of warm contents are placed within
refrigerated storage compartment, minimize door
openings for the next 12 hours to allow contents to pull
down to compartment set temperature.

6. Maintaining a relatively full storage compartment will
require less appliance run time than an empty compart­ment.

7. Ensure door closing is not obstructed by contents
stored in your appliance.

8. Allow hot items to reach room temperature before plac­ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set-temperature
that provides the proper storage for your stored con­tents.

11. Set the control to the “off” position if cleaning the unit
requires the door to be open for an extended period of
time.

12. Periodically clean the front grille (toe kick), see page 4.

11

TROUBLESHOOTING

Before You Call for Service

If the unit appears to be malfunctioning, read through this
manual rst. If the problem persists, check the trouble­shooting guide below. Locate the problem in the guide and
refer to the cause and its remedy before calling for service.
The problem may be something very simple that can be
solved without a service call. However, it may be required
to contact your dealer or a qualied service technician.

!

WARNING

Electrocution Hazard

• Never attempt to repair or perform maintenance
on the unit until the main electrical power has been
disconnected. Turning the unit control "OFF" does
not remove electrical power from the units wiring.

• Replace all parts and panels before operating.

Problem Possible Cause Remedy

Unit not cold enough. • Control set too warm.

• Airow to front grille blocked.

• Excessive usage or prolonged
door openings.

• Door gasket not sealing properly.

Unit too cold. • Control set too cold. • Adjust temperature warmer. (See

Noise or Vibration. • Unit not level. • Level unit, see “Leveling Legs” on

Unit will not run. • Unit turned off.

• Power cord not plugged in.

• No power at outlet.

• Adjust temperature colder. (See
“Set temperature” on page 7).
Allow 24 hours for temperature to
stabilize.

• Airow must not be obstructed to
front grille. See “clearances” on

page 4.

• Allow temperature to stabilize for
at least 24 hours.

• Check door alignment and/or ad­just or replace door gasket.

page 7, “set temperature”). Al­low 24 hours for temperature to
stabilize.

page 4.

• Turn unit on. See “Starting your
appliance” on page 7.

• Plug in power cord.

• Check house circuit.

12

OBTAINING SERVICE

If Service is Required:

• If the product is within the rst year warranty period
please contact your dealer or call Marvel Customer
Service at 800.223.3900 for directions on how to obtain
warranty coverage in your area.

• If the product is outside the rst year warranty period,
Marvel Customer Service can provide recommenda­tions of independent qualied servicers in your area. A
listing of independent qualied servicers is also avail­able at www.marvelrefrigeration.com under the service
and support section.

• In all correspondence regarding service, be sure to
give the model number, serial number, and proof of
purchase.

• Try to have information or description of nature of the
problem, how long the unit has been running, the room
temperature, and any additional information that may
be helpful in quickly solving the problem.

• Table B is provided for recording pertinent information
regarding your product for future reference.

For Your Records
Date of Purchase
Dealer’s name
Dealer’s Address
Dealer’s City
Dealer’s State
Dealer’s Zip Code
Appliance Serial Number
Appliance Service Number

Date Warranty Card Sent (Must be
within 10 days of purchase).

Table B

13

COMMERCIAL PRODUCT WARRANTY

Marvel Refrigeration Limited Warranty

REGISTER YOUR PRODUCT

To register your product in our warranty system submit online at marvelrefrigeration.com. Keep your receipt, delivery slip, or some other
appropriate payment record to establish the warranty period should service be required. If service is performed, it is in your best inter­est to obtain and keep all receipts.

1-YEAR LIMITED PARTS AND LABOR WARRANTY

For one year from the date of original purchase, this Marvel product warranty covers all parts and labor to repair or replace any part of
the product that proves to be defective in materials or workmanship. For products installed and used for normal residential use, material
cosmetic defects are included in this warranty, with coverage limited to 60 days from the date of original purchase. All service provided
by Marvel under the above warranty must be performed by Marvel factory authorized service, unless otherwise specied by Marvel.
Service provided during normal business hours.

LIMITED 5-YEAR SEALED SYSTEM WARRANTY

For ve years from the date of original purchase, Marvel will repair or replace the following parts, labor not included, that prove to be
defective in materials or workmanship: compressor, condenser, evaporator, drier, and all connecting tubing. All service provided by Mar­vel under the above warranty must be performed by Marvel factory authorized service, unless otherwise specied by Marvel. Service
provided during normal business hours.

WARRANTY TERMS

These warranties apply only to products installed in any one of the fty states of the United States, the District of Columbia, or the ten
provinces of Canada. The warranties do not cover any parts or labor to correct any defect caused by negligence, accident or improper
use, maintenance, installation, service, repair, acts of God, re, ood or other natural disasters. The product must be installed, oper­ated, and maintained in accordance with the Marvel User Guide.

The remedies described above for each warranty are the only ones that Marvel will provide, either under these warranties or under any
warranty arising by operation of law. Marvel will not be responsible for any consequential or incidental damages arising from the breach
of these warranties or any other warranty, whether express, implied, or statutory. Some states do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation or exclusion may not apply to you. These warranties give you specic
legal rights, and you may also have other rights which vary from state to state.

Any warranty that may be implied in connection with your purchase or use of the product, including any warranty of merchantability
or any warranty t for a particular purpose is limited to the duration of these warranties, and only extends to ve years in duration for
the parts described in the section related to the ve year limited warranty above. Some states do not allow limitations on how long an
implied warranty lasts, so the above limitations may not apply to you.

• The warranties only apply to the original purchaser and are non-transferable.

• These warranties cover products installed and used for normal residential use only.

• The warranties apply to units operated outside only if designed for outdoor use by model and serial number.

• Replacement water lters, light bulbs, and other consumable parts are not covered by these warranties.

• The start of Marvel’s obligation is limited to four years after the shipment date from Marvel.

• In-home instruction on how to use your product is not covered by these warranties.

• Food, beverage, and medicine loss are not covered by these warranties.

• If the product is located in an area where Marvel factory authorized service is not available, you may be responsible for
a trip charge or you may be required to bring the product to a Marvel factory authorized service location at your own cost
and expense.

• Units purchased after use as oor displays, and/or certied reconditioned units, are covered by the limited one year
warranty only and no coverage is provided for cosmetic defects.

• Signal issues related to Wi-Fi connectivity are not covered by these warranties.

For parts and service assistance, or to nd Marvel factory authorized service near you, contact Marvel Refrigeration:

MarvelRefrigeration.com • [email protected] • +1.800.223.3900

1260 E. Van Deinse St., Greenville, MI 48838

14

APPENDIX A, ADDITIONAL MICROSENTRY II ™ FEATURES

Information Menu / Lockout Key

To access the information menu, press the SET key, and
immediately release it.

In the information menu, a 2 or 3 digit code will be dis­played representing each entry in the information menu.
The rst code displayed will be t1. With each sequential
press and release of the SET key, the following codes will
appear in this order: t1, t2, thi, tLo, FrM, and Loc. (The t2

code only appears on the refrigerator).

To view the value of each code, press and hold the SET
key after the desired code is displayed. Additionally,
the WARMER and COLDER keys may be used to scroll
through the menu. To exit the information menu, press
the ON/OFF key, or wait for several seconds with no key
presses.

1) Current Interior Temperature (tI): While
tl is shown on the screen press and hold the
“SET” key to display the current interior tem­perature.

2) Defrost Sensor Temperature (t2) refrig-
erator only: While t2 is shown on the screen
press and hold the "SET" key to display the
temperature of the defrost sensor.

3) Maximum Stored Temperature (thi): While
thi is shown on the screen, press and hold the
“SET” key to display the maximum recorded
temperature. The temperature is updated every 5 minutes.
To reset the maximum temperature; continue to hold the
SET key, then press and release the ON/OFF key to reset
the maximum temperature. The maximum temperature will
be reset to the current compartment temperature.
It is recommended that thi be reset after the initial pull­down (24 hours after power on) to clear any residual
values.

4) Minimum Stored Temperature (tLO):
While tLo is shown on the screen, press and
hold the “SET” key to display the minimum
recorded temperature. The temperature is updated every
5 minutes. Continue to hold the SET key then, press and
release the ON/OFF key to reset the minimum temperature.
The minimum temperature will be reset to the current com­partment temperature. It is recommended that tLo be reset
after the initial pull down (24 hours after power on) to clear
any residual values.

5) Firmware Version (FrM): While FrM is
shown on the screen press and hold the "SET"
key to display the version of the rmware.

6) Keypad Lockout Feature (Loc): This fea­ ture is used to prevent accidental changes to
the set temperature, or accidentally turning the unit off.
While Loc is displayed on the screen, press and hold the
SET key.

If “No” is displayed, Lockout feature is off,

and all keys are enabled. If “Yes” is dis­played, Lockout feature is ON. The ability to turn the unit
on and off, as well as the ability to adjust set temperature
will be disabled. To change the keypad lockout setting,
continue to hold the SET key, then use the WARMER and
COLDER keys to set the desired value.

15

Marvel Refrigeration

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

www.marvelrefrigeration.com

41014158-EN Rev H
4/18/19

All specications and product designs subject to change without notice. Such revisions do not
entitle the buyer to corresponding changes, improvements, additions, replacements or compensa­tion for previously purchased products.

Instructions
d’installation,
d’utilisation
et d’entretien

Réfrigérateur scientique avec afchage et

contrôle de température extérieurs

MS15RA
MS24RA
SA24RA

CONTENU

Déballage de votre appareil ................................................3

Enlèvement de l’emballage ..............................................3

Enregistrement de la garantie ..........................................3

Installation de votre appareil ...............................................4

Choix de l’emplacement ...................................................4

Écartements par rapport à l’armoire..................................4

Pieds de mise à niveau ............................................4

Raccordement électrique ...................................................5

Installation de poignées .....................................................6

Utilisation de votre contrôle ................................................6

Dimensions du produit .......................................................8

Caractéristiques ...............................................................10

Entretien et Nettoyage ......................................................11

Conseils pour les économies d’énergie ............................11

Dépannage de votre appareil ............................................12

Obtention de service ........................................................12

Garantie sur les produits commerciaux de réfrigération ...13

Annexe A ...........................................................................14

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparais­sent dans ce guide n’ont pas la prétention de couvrir toutes les
conditions et situations possibles pouvant arriver. Il faut faire
preuve de bon sens, de précautions et de soins, pour installer,
utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des

mots et des étiquettes concernant la

sécurité.

!

AVERTISSEMENT

AVERTISSEMENT-Risques ou pratiques dan-

gereuses pouvant entraîner des blessures individuelles.

!

ATTENTION

ATTENTION-Risques ou pratiques dangereuses pou-

vant entraîner des blessures individuelles, des dégâts matéri­els ou des dommages au produit.

REMARQUE

REMARQUE-Information importante pour réaliser une

installation sans problèmes.

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un

produit chimique connu par l’État de Californie pour être à
l’origine de cancers.

AVERTISSEMENT : Ce produit contient au moins un

produit chimique connu par l’État de Californie pour être à
l’origine de malformations et autres déciences de nais­sance.

2

DÉBALLAGE DE VOTRE APPAREIL

!

AVERTISSEMENT

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

Enlèvement de l’emballage

Votre appareil a été emballé pour l’expédition avec toutes les
pièces pouvant être endommagées par le mouvement solide­ment attachées. Coupez le matériau de xation en bas du carton,
dépliez le carton par le bas et enlevez-le de l’appareil. Enlevez
le sac en plastique, les cales d’angle en polystyrène expansé, et
toutes les bandes adhésives maintenant la porte fermée et les
composants à l’intérieur en place. Le manuel de l’utilisateur est
envoyé à l’intérieur du appareil dans un sac en plastique, accom­pagné de la carte d’enregistrement de la garantie.

!

AVERTISSEMENT

Enregistrement de la garantie

Il est important que vous postiez votre carte de garantie immédi­atement après avoir pris livraison de votre appareil. Enregistre­ment en ligne disponible sur www.marvelrefrigeration.com

Les informations suivantes seront nécessaires au moment de
l’enregistrement de votre appareil :
Numéro de service

Numéro de série

Date d’achat
Nom et adresse du revendeur

La numéro de service et le numéro de série se trouvent sur la
plaque signalétique qui est située à l’intérieur de l’armoire, du
côté gauche près du haut (Voir la Figure 1).

AVERTISSEMENT - Jetez bien les sacs en plastique qui

représentent un risque de suffocation.

Important

Conservez votre carton d’emballage jusqu’à ce que votre appareil
ait été complètement inspecté et trouvé en bon état. S’il présentait
des dommages, cet emballage serait nécessaire comme preuve
qu’ils sont survenus durant le transit. Ensuite veuillez mettre

toutes les parties de l’emballage au rebut de façon responsable,

en particulier les sacs en plastique qui constituent un danger
d’étouffement.

Note pour le client

Cette marchandise a été soigneusement et complètement inspec­tée avant de quitter notre usine. La responsabilité pour sa livrai­son sûre a été assumée par le revendeur à l’acceptation de cette
expédition. Les réclamations pour perte ou dommages survenus
durant le transit sont à adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMAGÉE AU
FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU
REVENDEUR.

!

ATTENTION

Figure 1

!

AVERTISSEMENT

AVERTISSEMENT - Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas
des problèmes du passé. Des épaves de réfrigérateurs
abandonnés continuent de présenter un danger - même
en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil
de refroidissement, veuillez suivre ces instructions pour
aider à éviter des accidents possibles.

Si l’appareil a été livré étant sur le dos, ou y est resté pendant une
durée quelconque, laissez le appareil reposer debout pendant
au moins 24 heures avant de la brancher électriquement. Cela
assurera le retour de l’huile au compresseur. Un branchement im­médiat du appareil pourrait endommager des parties internes.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des

enfants ne puissent pas facilement monter dedans.

3

INSTALLATION DE VOTRE APPAREIL

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour

votre appareil. Nous recommandons un endroit où l’unité ne sera

pas exposée directement au rayonnement solaire et restera écar-

tée de sources de chauffage. Pour assurer que les performances
de votre produit soient au niveau de ses spécications, la plage
de températures recommandée au lieu d’installation sera de 65 à
90°F (18 à 32 °C).

Écartements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de
l’appareil. Gardez cette zone libre et exempte de toutes obstruc­tions. Des meubles et comptoirs peuvent être installés autour de
l’appareil de façon adjacente dans la mesure où l’accès à sa grille
et sa porte restera non obstrué.

!

AVERTISSEMENT

Un kit optionnel d’empilage est nécessaire pour empiler des

produits. Le fait de ne pas utiliser de kit d’empilage peut
entraîner une blessure corporelle. Contactez votre revendeur
ou le service à la clientèle de Marvel au 800-223-3900 pour le

commander.

Grille de plinthe
frontale, gardez
cette zone déga­gée.

Figure 2

Pieds de mise à niveau

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’armoire doi­vent être ajustés pour qu’elle soit fermement positionnée au sol et
bien d’aplomb, d’un côté à l’autre et d’avant en arrière. La hauteur
totale de votre appareil Marvel peut être ajustée entre le minimum
(en vissant les pieds de mise à niveau, CW ↷) et le maximum (en
dévissant les pieds de mise à niveau CCW ↶) des dimensions
comme c’est montré au Tableau «A».

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la
grille frontale permettent l’écoulement de l’air par l’échangeur
thermique du condenseur. Des restrictions de ce ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de

refroidissement. C’est pourquoi il est important que cette zone ne
soit pas obstruée et soit maintenue propre. Marvel recommande

de ne pas utiliser de grilles personnalisées, car l’écoulement d’air

en serait diminué du fait d’ouvertures insufsantes (Voir la Figure

2).

Pour régler ces pieds de mise à niveau, placez l’appareil sur une

surface solide, en protégeant le sol en dessous pour ne pas le

rayer. Avec l’aide d’une autre personne, inclinez vers l’arrière de
l’appareil pour accéder aux pieds de mise à niveau de l’avant.
Levez ou abaissez ces pieds à la hauteur requise en les tour­nant. Répétez la procédure pour les pieds arrière en inclinant le
réfrigérateur vers l’avant en faisant attention. Sur une surface
plane, vériez le niveau de l’appareil et ajustez les pieds en con­séquence.

Les vis de la grille frontale peuvent être desserrées et la grille
ajustée à la hauteur voulue. Quand le réglage est fait resserrez
les vis de la grille frontale (Voyez la Figure 5).

Style de

Modèle

Poute

MS15RA* (S)

MS24RA* (G) or (S)

SA24RA* (S)

Minimum

Height

3

33

⁄4"

(85.7 cm)

3

33

⁄4"

(85.7 cm)

1/

31

"

8

(79.1 cm)

Maximum

Height

34 3⁄4"

(88.3 cm)

34 3⁄4"

(88.3 cm)

32 1⁄8"

(81.6 cm)

Tableau A

4

RACCORDEMENT ÉLECTRIQUE

!

AVERTISSEMENT

Figure 3

Figure 4

N’enlevez pas la

borne de terre de

la che du cordon
secteur.

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec ces
appareils.

• N’enlevez pas la borne de terre de la che du
cordon secteur. Voir la Figure 3.

• Ne pas utiliser un adaptateur Voir la Figure 4.

• La prise murale doit être située près du produit

et être de type polarisé avec une bonne terre
de protection. Le produit doit être installé en
conformité avec vos normes de construction et
réglementations locales.

• N’envoyez pas d’eau par éclaboussure ou par
jet d’un tuyau sur les appareils. Cela pourrait
causer une commotion électrique, entraînant
potentiellement des blessures graves voire
mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant
une che avec terre à trois broches. Il faut la brancher dans une
prise secteur correspondante avec terre, en conformité avec la
norme électrique américaine et les normes et réglementations
locales applicables (Voir la Figure 6). Si le circuit ne comporte pas
une prise avec terre, le client doit en fournir une adéquate, c’est
sa responsabilité. La troisième broche de terre ne doit en aucun
cas être coupée ou enlevée.

Figure 5

Grille de plinthe (grille
frontale)

Vis de plinthe

Figure 6

REMARQUE

Un disjoncteur sur détection de courant de fuite (GFCI) a ten­dance à provoquer des déclenchements intempestifs qui peuvent
arrêter l’appareil. Ce type de protection n’est en général pas
utilisé sur de l’équipement électrique qui doit tourner sans surveil-

lance pendant de longues périodes, sauf si c’est imposé par les

normes de construction et réglementations locales.

5

INSTRUCTIONS D’INSTALLATION DE POIGNÉES

UTILISATION DE VOTRE CONTRÔLE

Installation de poignées

1. Sortez les poignées, (2) vis et une clé Allen de 5⁄32" du
sac livré à l’intérieur du meuble.

2. Localisez le trou pour poignée situé en haut du tiroir et
xez-la en place en utilisant (2) vis serrées avec la clé
Allen (Voir la Figure 7).

Vis

Poignée

Figure 7

La main droite à

charnière

porte représentée

Alarm

C

F

Figure 8

contrôle situé

Set

Press and Hold Press and Hold

Colder Warmer

ON/OFF

sur l’avant de

la porte

Démarrage de votre appareil

L’appareil commencera à fonctionner à son branchement initial,
ou quand l’alimentation revient après une coupure de secteur. Si
l’appareil a été mis sur l’arrêt pendant son utilisation, “OFF” va
être visible à l’afchage. Pour redémarrer l’appareil depuis cette
position “OFF”, appuyez sur le bouton M/A (ON/OFF) et main-

tenez-le enfoncé pendant trois secondes.

Fixation de consigne de température

Pour déterminer le point de consigne de température, appuyez
sur le bouton de paramétrage “SET” et maintenez-le enfoncé.
Après une seconde, le point de consigne sera afché. Tout en
maintenant le bouton “SET”, utilisez le bouton “WARMER” ou
“COLDER” pour monter ou descendre sa valeur au niveau voulu.

REMARQUE

Un appui bref sur ce bouton “SET” fait accéder à son relâchement
au menu d’informations de contrôle. Référez-vous à l’Annexe A

pour avoir des informations sur cette capacité.

Fonctionnement de l’appareil

La plage de température disponible pour le réfrigérateur est de 2

à 8° C.
Il peut falloir jusqu’à 24 heures pour que votre appareil atteigne
la température voulue. Cela dépendra de la quantité chargée

dedans, et du nombre d’ouvertures et de fermetures de sa porte.

Pour obtenir les meilleurs résultats, laissez l’appareil descendre
à la température de consigne avant de le charger. Une fois le
contenu chargé, laissez la température se stabiliser au moins 48

heures avant de procéder à tout ajustement du point de consigne.

Alertes

Votre contrôle MicroSentry™ de l’appareil va surveiller son
fonctionnement et vous prévenir éventuellement avec une série
d’alertes sonores et visuelles. Pour tous les codes d’alerte et
d’erreur, le voyant à DEL situé à l’angle supérieur gauche du
panneau d’afchage va s’allumer en couleur ambre xe. Pour

tous les codes d’alerte et d’erreur, excepté pour le nettoyage du

condenseur, une alerte sonore va retentir, avec des bips espacés
d’une (1) seconde.

• Alerte sur porte restée ouverte : Si la porte a

été laissée ouverte pendant plus de cinq (5) min
utes, l’alerte va retentir et le panneau d’afchage va
faire clignoter “do”. L’alerte va cesser dès que la porte est refer­mée.

6

UTILISATION DE VOTRE CONTRÔLE

• Alerte sur température trop haute ou trop basse
Si votre appareil atteint une température inaccept-

able, en dehors de votre point de consigne pour une
période de plus de 60 minutes, cette alerte de tem­ pérature retentit avec des intervalles d’une (1) sec­ onde. Le panneau d’afchage va faire clignoter “hi”
ou “Lo” suivant la condition. Le message “hi” indique une alerte
sur température trop élevée, “Lo” indique une alerte sur tempéra­ture trop basse.
Le préréglage de plage pour la dérive de température trop
haute ou trop basse est de +2 °C par rapport à la consigne pour
déclencher “hi”, et -2 °C pour déclencher “Lo”. Si cette amplitude
de dérive de température doit être ajustée, veuillez appeler le
service à la clientèle de Marvel au 800-223-3900 pour recevoir
des instructions.

• Défaillance du détecteur de température : Si

le contrôle détecte que le capteur de température
ne fonctionne pas correctement, une alerte sonore va
retentir et “E1” va clignoter au panneau d’afchage. Veuillez ap­peler le service à la clientèle de Marvel ou votre revendeur si ce
code d’erreur est afché.

Mise en sourdine de l’alarme

Actionnez n’importe quelle touche pour mettre en sourdine la
partie audible d’une alerte.

REMARQUE

Cette action ne fera que rendre muette l’alerte. Si la condition qui
a causé l’alerte persiste, le code de cette alerte va continuer de

clignoter et se manifestera malgré tout de façon sonore pendant

20 secondes toutes les 60 minutes.

Mise à l’arrêt de l’appareil

Pour arrêter l’appareil, appuyez sur le bouton “ON/OFF” en le
maintenant enfoncé pendant trois (3) secondes.

“OFF” va apparaître à l’afchage.

Caractéristiques supplémentaires de MicroSen­try™

Référez-vous à l’Annexe A pour des détails sur d’autres possibili­tés disponibles.

7

DIMENSIONS DU PRODUIT

DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE

MODÈLE «A» «B» «C» «D» «E» «F» «G» «H» «J»

MS15RA(S)

MS24RA(G) or (S)

SA24RA(S)

STYLE DE PORTE

(G) Porte en verre
(S) Porte pleine

15 po

(38,1 cm)

24 po

(61 cm)

24 po

(61 cm)

**34 po to 35 po

(86,4 to 88,9 cm)

**34 po to 35 po

(86,4 to 88,9 cm)

3

** 31

⁄8 po to 323⁄8 po

(79,7 to 82,2 cm)

*

*

*

147⁄8 po

(37,8 cm)

237⁄8 po

(60,7 cm)

237⁄8 po

(60,7 cm)

333⁄4 po to 343⁄4 po

(85,7 to 88,3 cm)

333⁄4 po to 343⁄4 po

(85,7 to 88,3 cm)

311⁄8 po to 321⁄8 po

(79,1 to 81,6 cm)

2323⁄32 po

(60,2 cm)

2323⁄32 po

(60,2 cm)

2323⁄32 po

(60,2 cm)

2431⁄32 po

(63,4 cm)

2431⁄32 po

(63,4 cm)

2431⁄32 po

(63,4 cm)

383⁄32 po

(96,7 cm)

473⁄32 po

(119,6 cm)

473⁄32 po

(119,6 cm)

157⁄8 po

(40,3 cm)

247⁄8 po

(63,2 cm)

247⁄8 po

(63,2 cm)

Figure 9a

Figure 10

"B"

"A"

"E"

Figure 9

"C"

(S) Porte

pleine montré

"D"

S’il est nécessaire de gagner du dégagement à l’intérieur

de l’ouverture brute, un trou peut être percé au travers du
meuble adjacent et le cordon d’alimentation passé par ce
trou jusqu’à une prise secteur. Une autre façon d'augmenter
la profondeur disponible dans l’ouverture est d’encastrer la
prise secteur dans le mur arrière an de gagner l’épaisseur
de la che du cordon. Tous les types de prises secteur

encastrées ne fonctionneront pas pour cette application car

elles pourraient être trop étroites, mais un modèle équivalent
à l’Arlington #DVFR1W est recommandé pour cette applica­tion (Voyez la Figure 10).

8

DONNÉES DE PRODUIT

MODÈLE

MS15RA(S) 115V/60Hz/15A

MS24RA(G) or (S) 115V/60Hz/15A

SA24RA(S) 115V/60Hz/15A

BESOINS

ÉLECTRIQUES #

DIMENSIONS DU PRODUIT

POIDS DU

PRODUIT

105 lb

(47,7 kg)

130 lb

(59,1 kg)

130 lb

(59,1 kg)

"J"

"H"

"D"

Figure 11

(S) Porte

pleine montré

* La dimension en profondeur de l’ouverture brute peut
varier selon chaque installation individuelle. Pour ne pas
faire dépasser toute la porte, la dimension «F» plus 11⁄4 po
(3,2 cm) pour l’épaisseur de la che du cordon secteur est
nécessaire.

"E"

3 po to 4 po

(7,6 to 10,2 cm)

"G"

"F"

211⁄2 po

(54,6 cm)

** L’ouverture brute minimale nécessaire doit être supéri­eure à la hauteur ajustée de l’armoire.

# Un circuit secteur dédié avec liaison de terre support­ant 15 A est nécessaire. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de

l’appareil.

9

CARACTÉRISTIQUES

Caractéristiques du MS15RA, MA24RA, SA24RA

Il contient trois clayettes à position réglable pour la exibilité de
rangement du contenu. Elles peuvent être déplacées vers le haut

ou le bas pour s’adapter à différentes tailles de contenu.

Verrouillage à clé

Le verrouillage à clé permet de protéger sous clé le contenu
conservé.

Température du contenu par rapport à tempéra­ture de l’air

La température de l’air intérieur monte et descend en fonction des

ouvertures de porte et des cycles d’activation/désactivation du
compresseur. L’air possède une faible masse thermique d’où des
changements rapides de température entre les cycles de com­presseur. Les contenus conservés au froid possèdent une masse
thermique plus importante et leurs températures varient bien plus
lentement. Mesurez toujours les températures avec un capteur
pondéré pour la masse an de déterminer si les contenus sont

gardés à la température adéquate.

!

ATTENTION

Port pour sonde

Ce port pour sonde est un trou permettant de passer de l’intérieur

à l’extérieur de l’appareil, il est situé sur son dos (Voyez la Figure

12). Enlevez l’étiquette de feuille d’aluminium et le(s) bouchon(s)
en mousse du trou au dos de l’appareil, insérez votre sonde ou
vos ls au travers de la bague et du trou au dos de l’appareil.
Rebouchez le trou avec de(s) bouchon(s) en mousse.

-Bouchon(s) en

mousse

Étiquette en

aluminium, retirer
pour accéder au

trou de l'orice de
la sonde.

Figure 12

Assurez-vous que votre étagères en porte-à-faux est bien en
place sur les supports en appuyant dessus avant de la charger.

Porte-bouteille

Pour votre commodité un support était fourni pour tenir votre
bouteille interne de surveillance de température. Dans modèle
MS24RA ce support s’est situé sur le mur intérieur, côté droit vers
le haut.

Figure 12

porte-bouteille

REMARQUE:

Pour de

REMARQUE:

Éviter de bloquer

le venlateur
avec des objets
hauts car cela

peut provoquer
le gel du produit

et entraver la
bonne circulaon
de l'air.

REMARQUE: Pour maintenir un débit d'air approprié
dans le réfrigérateur, essayez de conserver le produit sur
l'étagère dans le périmètre de l'étagère.

REMARQUE: Éviter de

bloquer ou de placer le
produit contre le CAPTEUR
DE COMMANDE car cela
aecterait les performances
de votre réfrigérateur.

meilleures
performances,
n'installez
pas l'étagère
supérieure au­dessus de ce
niveau ou le
produit risque

d'être trop froid

sur l'étagère
supérieure.

REMARQUE: Si

vous n'ulisez
pas le support
de montage

du bouteille de

surveillance fourni,
rerez le support et
montez le bouteille
à cet endroit ou
placez le bouteille
devant le support
pour obtenir les
meilleurs résultats
de surveillance.

10

ENTRETIEN ET NETTOYAGE, CONSEILS POUR LES ÉCONOMIES D’ÉNERGIE

Les suggestions générales suivantes vont mini-

!

ATTENTION

miser le coût de fonctionnement de votre appareil
de refroidissement.

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l’alimentation secteur de l’appareil avant de le nettoyer à l’eau
savonneuse.

Entretien et Nettoyage

Assurez-vous que rien n’obstrue les ouvertures pour ux d’air
requises à l’avant de l’armoire Au moins une à deux fois par an
chassez par brossage ou par aspiration les peluches et les sale­tés dans la zone de la grille avant (Voir en page 4).

Armoire

L’armoire peinte peut se laver avec une solution savonneuse
douce, puis soigneusement se rincer à l’eau potable. N’utilisez
JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse
douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit
nettoyant/polissant ou de détergent non-dilué.

Joint de porte

Le joint en vinyle peut se nettoyer avec une solution savonneuse

douce, une solution de bicarbonate de soude, ou une poudre

décapante douce.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus
tôt possible. Minimisez le nombre d’ouvertures de porte pendant
la coupure du secteur an de ne pas affecter la température dans
l’appareil.

1. N’installez pas votre appareil près d’un autre appareil chaud
(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,
ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille de plinthe devant

l’appareil en bas de la porte ne sont pas obstrués et mainte-

nus propres de façon à permettre une ventilation du système
de refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d’alimentation secteur
dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au
cas où de grosses quantités de contenu tiède sont placées
dans le compartiment de conservation au froid, minimisez les
ouvertures de porte pendant les 12 heures qui suivent pour

permettre au contenu de tomber à la température de con-

signe du compartiment.

6. En maintenant un compartiment d’entreposage relativement

plein, if faut moins de périodes de fonctionnement en refroid-

issement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée
par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température
ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut
qui respecte votre préférence personnelle, et fournissez
l’entreposage qui convient pour vos denrées conservées.

11. Réglez le contrôle en position d’arrêt (off) si le nettoyage
de l’appareil nécessite que sa porte reste ouverte pour une
période longue.

12. Nettoyez tous les ans le serpentin d’échangeur thermique du
condenseur dans le compartiment de la machine sous l’unité
(Voir les instructions d’entretien et de nettoyage en page16).

11

DÉPANNAGE DE VOTRE APPAREIL ET OBTENTION DE SERVICE

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez
par bien relire son manuel. Si le problème persiste, consultez
le guide de dépannage qui suit. Identiez le problème dans ce
guide et consultez les colonnes de causes et de remèdes avant
d’appeler pour du service. Le problème peut être quelque chose
de très simple qui peut se résoudre sans demander une interven­tion de service. Cependant il peut être nécessaire de contacter
votre revendeur ou un technicien de service qualié.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de ga-

rantie, veuillez appeler le service à la clientèle de Marvel
au 800.223.3900 pour avoir des instructions sur la façon
d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le

service à la clientèle de Marvel peut vous fournir des recom­mandations sur les centres de service qualiés de votre
secteur. Cette liste des intervenants de service qualiés est
également disponible en ligne sur le site www.marvelrefrig­eration.com, dans la section service et assistance.

• Dans toute correspondance relative au service, assurez-vous

de bien fournir la référence de modèle, le numéro de série et

le justicatif de l’achat.

• Essayez de donner des informations ou une description de la
nature du problème, sur la durée pendant laquelle l’appareil

a fonctionné, sur les températures de la pièce et de l’eau, et

toutes les informations pouvant être utiles pour une résolution
rapide du problème.

• Le Tableau B est fourni pour enregistrer les informations per-

tinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

Numéro de service de l’appareil

Date d’envoi de la carte de garantie
(à faire dans les 10 jours après
l’achat)

Tableau B

!

AVERTISSEMENT

Risque d’électrocution –

• Ne tentez jamais de réparer ou d’exécuter de la mainte­nance sur l’appareil avant que son alimentation électrique
n’ait été débranchée en amont. Passer l’appareil sur arrêt
(OFF) n’enlève pas la présence de tension secteur sur les
ls de câblage.

• Replacer pièces et panneaux avant de fonctionnement.

Problème Cause possible Remède

L’appareil n’est pas assez froid

Ajustez la température (Voir en
page 7 le réglage de consigne

L’appareil est trop froid

Ajustez la température (Voir en
page 7 le réglage de consigne)

Bruit ou vibration • L’appareil n’est pas d’aplomb • Mettez l’appareil d’aplomb, voyez en page 4 le

L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.

• Le contrôle a une consigne trop

chaude

• La température du contenu n’est pas

encore stabilisée.

• Utilisation excessive ou ouvertures pro­longées de la porte.

• Blocage du ux d’air de la grille fron­tale.

• Défaut d’étanchéité du joint de porte.

• Le contrôle a une consigne trop froide

• Défaut d’étanchéité du joint de porte.

• Le cordon secteur n’est pas branché.

• La prise secteur n’est pas alimentée.

• Ajustez plus bas la consigne de température.

Laissez stabiliser la température 24 heures.

• Laissez la température se stabiliser pendant
au moins 24 heures.

• Le ux d’air ne doit pas être obstrué à la grille
frontale. Consultez les valeurs d’écartements
en page 4.

• Vériez l’alignement de porte et/ou changez le
joint de porte.

• Ajustez plus haut la consigne de température
(Voir la page 7 pour les instructions). Laissez
stabiliser la température 24 heures.

• Vériez l’alignement de porte et/ou changez le
joint de porte

réglage des pieds de mise à niveau.

• Mettez l’appareil en marche. Voyez pour le
démarrage de votre appareil en page 7.

• Branchez la che du cordon.

• Vériez l’alimentation électrique de votre

maison.

12

GARANTIE SUR LES PRODUITS COMMERCIAUX DE RÉFRIGÉRATION

Garantie limitée de Marvel Refrigeration

ENREGISTREMENT DE VOTRE PRODUIT

Pour enregistrer votre produit dans notre système de garantie, soumettez en ligne sur le site marvelrefrigeration.com. Conservez votre reçu,
bon de livraison ou autre document approprié attestant du paiement an d’établir la période de garantie si une intervention s’avérait nécessaire.
En cas d’intervention, il est de votre intérêt d’obtenir et de conserver tous les reçus.

GARANTIE LIMITÉE DE 1 AN SUR PIÈCES ET MAIN-D’OEUVRE

Pendant un an à compter de l’achat d’origine, cette garantie de produit Marvel couvre toutes les pièces et la main-d’œuvre nécessaires pour ré­parer ou remplacer toute partie du produit qui s’avérerait défectueuse du fait de matériaux ou d’exécution. Pour des produits installés et utilisés
pour un usage domestique normal, des défauts cosmétiques sur les matériaux sont inclus dans cette garantie, mais avec une couverture limité
à 60 jours à partir de la date d’achat d’origine. Toute prestation de service fournie par Marvel dans le cadre de la présente garantie doit être
effectuée par une entité de service agréée par l’usine Marvel, sauf spécication différente de Marvel. Le service sera fourni durant les heures
ouvrées normales.

GARANTIE LIMITÉE DE 5 ANS SUR SYSTÈME SCELLÉ

Pendant cinq ans à compter de la date d’achat d’origine, Marvel réparera ou remplacera les pièces suivantes, main-d’œuvre non comprise, qui
s’avéreraient défectueuses du fait de matériaux ou d’exécution : Compresseur, condenseur, évaporateur, déshydrateur, et toute la tubulure de
raccordement. Toute prestation de service fournie par Marvel dans le cadre de la présente garantie doit être effectuée par une entité de service
agréée par l’usine Marvel, sauf spécication différente de Marvel. Le service sera fourni durant les heures ouvrées normales.

TERMES DES GARANTIES

Ces garanties ne s’appliquent qu’à des produits utilisés dans un des cinquante États des États Unis d’Amérique, dans le District de Columbia,
ou dans l’une des 10 Provinces du Canada. Ces garanties ne couvrent aucunement des pièces ou de la main-d’œuvre pour corriger un quel­conque défaut causé par négligence, accident ou mésusage, entretien, installation, service, réparation, cas de force majeure, incendie, inonda­tion ou catastrophes naturelles. Le produit doit être installé, utilisé et entretenu en conformité avec le Guide d’utilisation de Marvel.

Les remèdes décrits plus haut pour chaque garantie sont les seuls que Marvel délivrera, dans le cadre de ces garanties ou pour toute garantie
découlant par force de loi. Marvel ne sera pas responsable de tous dommages annexes ou consécutifs venant d’une violation de ces garanties
ou de n’importe quelle autre garantie, qu’elle soit explicite, implicite ou légale. Certains États ou Provinces ne permettent pas l’exclusion ou la
limitation des dommages annexes ou consécutifs, de ce fait la limitation ou exclusion qui précède peut ne pas être applicable pour vous. Ces
garanties vous donnent des droits légaux spéciques, et vous pouvez avoir d’autres droits qui peuvent varier d’un État ou d’une Province à
un(e) autre.

Toute garantie qui pourrait être implicite du fait de votre achat ou utilisation du produit, incluant toute garantie de valeur marchande ou
d’adéquation à une nalité particulière, est limitée à la durée de ces garanties, et ne peut s’étendre pour cinq ans en durée pour les pièces
décrites dans la section relative à la garantie de cinq ans qui précède. Certains États ou Provinces ne permettent pas de limitations sur la durée
de garantie implicite, de ce fait les limitations qui précèdent peuvent ne pas être applicables pour vous

• Ces garanties ne s’appliquent que pour l’acheteur d’origine et ne sont pas transférables.

• Ces garanties couvrent des produits installés et utilisés iniquement pour un usage domestique normal.

• Ces garanties s’appliquent à des unités fonctionnant à l’extérieur uniquement si leur modèle et numéro de séries attestent qu’elles le
peuvent.

• Les ltres à eau de remplacement, les ampoules d’éclairage et les autres pièces consommables ne sont pas couverts par ces garan
ties.

• Le commencement de l’obligation de Marvel est limité à quatre ans après la date d’expédition depuis Marvel.

• Une formation sur place sur la manière d’utiliser votre produit n’est pas couverte par ces garanties.

• La perte d’aliments, de boissons et de médicaments n’est pas couverte par ces garanties.

• Si le produit est placé dans une zone où l’entité de service agréée par l’usine Marvel n’est pas disponible, vous pouvez avoir à pren
dre en charge les frais de voyage, ou à apporter vous-même le produit à une de ces entités de service agrées.

• Les unités acquises après avoir servi comme produit d’exposition, et/ou certiées comme étant reconditionnées, ne sont couvertes
que par une garantie limitée d’un an, et ne bénécient pas d’une couverture pour des défauts
d’aspect.

• Les problèmes de signaux relatifs à une connectivité Wi-Fi ne sont pas couverts par ces garanties.

Pour des pièces de rechange ou de l’assistance technique, ou pour trouver une entité de service agréée

par l’usine Marvel près de chez vous, contactez Marvel Refrigeration :

MarvelRefrigeration.com • [email protected] • +1.800.223.3900

1260 E. Van Deinse St., Greenville, MI 48838, USA

13

ANNEXE A: CARACTÉRISTIQUES SUPPLÉMENTAIRES DE MICROSENTRY™

Touche de Menu d’informations / Verrouillage

Pour accéder au menu d’informations, appuyez sur la touche SET
et relâchez-la aussitôt.

Dans ce menu d’informations, un code à 2 ou 3 caractères sera
afché pour représenter chaque rubrique dans ce menu. Le
premier code afché sera t1. Après chaque appui et relâchement
successif de la touche SET, les codes suivant apparaîtront, dans
cet ordre : t1, t2, thi, tLo, FrM, et Loc (Le code t2 n’apparaît que

sur le réfrigérateur).

Pour visualiser la valeur de chaque code, enfoncez la touche SET
et maintenez-la enfoncée une fois que le code voulu est afché.
En plus les touches WARMER et COLDER peuvent être utilisées
pour naviguer dans le menu. Pour sortir du menu d’informations,
actionnez la touche ON/OFF, ou attendez plusieurs secondes

sans actionner aucune touche.

1) Température intérieure actuelle (tl) : Pen-

dant que “tl” est présent à l’écran, enfoncez et
maintenez enfoncée la touche SET pour afcher la

température à l’intérieur actuelle.

2) Température au capteur de dégivrage (t2),

réfrigérateur uniquement : Pendant que “t2”
est présent à l’écran, enfoncez et maintenez enfoncée
la touche SET pour afcher la température au capteur de dé-

givrage.

3) Maximum de la température de conserva-

tion (thi) : Pendant que “thi” est présent à
l’écran, enfoncez et maintenez enfoncée la touche
SET pour afcher la température maximale enregistrée. La tem­pérature est renouvelée toutes les cinq minutes. Pour restaurer
la température maximale : Continuez de maintenir la touche SET,
puis enfoncez et relâchez la touche ON/OFF. La température
maximale afchée reviendra à la valeur actuelle de température
dans le compartiment. Il est recommandé que la température “thi”
soit restaurée après la mise à froid initiale (24 heures après la
mise sous tension) pour éliminer la valeur antérieure non signi-

cative.

4) Minimum de la température de conserva-

tion (tLO) : Pendant que “tLo” est présent à

l’écran, enfoncez et maintenez enfoncée la touche
SET pour afcher la température minimale enregistrée. La tem­pérature est renouvelée toutes les cinq minutes. Continuez de
maintenir la touche SET, puis enfoncez et relâchez la touche ON/
OFF pour restaurer cette température minimale. La température
minimale afchée reviendra à la valeur actuelle de température
dans le compartiment. Il est recommandé que la température “tLo”
soit restaurée après la mise à froid initiale (24 heures après la
mise sous tension) pour éliminer la valeur antérieure non signi-

cative.

5) Version du microcode (FrM) : Pendant que
“FrM” est présent à l’écran, enfoncez et main­ tenez enfoncée la touche SET pour afcher la version

du microcode utilisé.

6) Verrouillage du clavier (Loc) : Cette pos-

sibilité est utilisée pour éviter des changements

accidentels de température de consigne, ou une

coupure involontaire de l’appareil. Pendant que “Loc” est présent
à l’écran, enfoncez et maintenez enfoncée la touche SET.

Si “No” est afché, le verrouillage est désactivé (OFF)
et toutes les touches sont opérationnelles. Si “Yes”

est afché, le verrouillage est activé (ON). La pos­sibilité de mettre en marche ou d’arrêter l’appareil, ainsi que celle
de modier sa consigne de température, sera inhibée. Pour modi­er la conguration du verrouillage de clavier, continuez d’appuyer
sur la touche SET, puis utilisez la touche WARMER ou COOLER

pour passer à l’état voulu.

14

15

Marvel Refrigeration

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

www.marvelrefrigeration.com

41014158-FR Rev H
4/18/19

Toutes les spécications et les conceptions des produits sont sujettes à des changements sans
préavis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à béné­cier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.
