Marvel MPRO72CSS Operation Manual

Installation
Operation
and
Maintenance
Instructions

Built In
Side by Side
Refrigerator/Freezer

M60CSS
M72CSS
M48C2TF
M60C2TF
M60CFR
MPRO42CSS
MPRO48CSS
MPRO60CSS
MPRO72CSS

CONTENTS

Unpacking the refrigerator/freezer ......................................3

Tools required ..................................................................3

Warranty registration ...........................................................4

Dimensions for M(XX)CSS with Solid Doors .......................5

Dimensions for M60CFR with Solid Doors .........................6

Dimensions for M(XX)C2TF with Solid Doors ....................7

Dimensions for M(XX)CSS with Solid Overlay Doors ...........8

Dimensions for M(XX)CSS with Solid Freezer Door and Glass

Refrigerator Door ............................................................9

Dimensions for M(XX)CSS with Solid Freezer Overlay Door

and Glass Refrigerator Overlay Door ...........................10

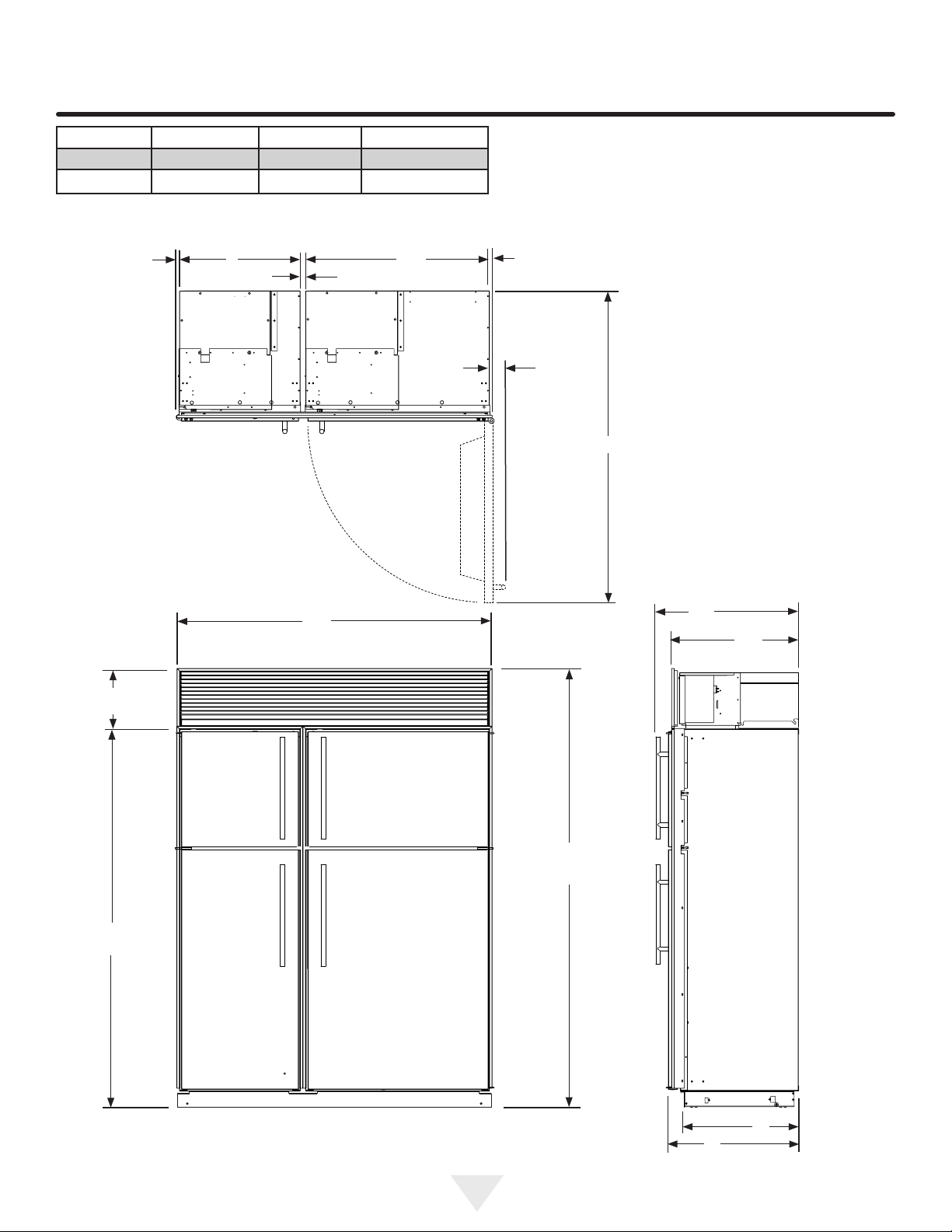

Dimensions for MPRO(XX)CSS with Solid Doors ................11

Dimensions for MPRO(XX)CSS with Solid Freezer Door and

Glass Refrigerator Door ................................................12

Preinstallation considerations ............................................13

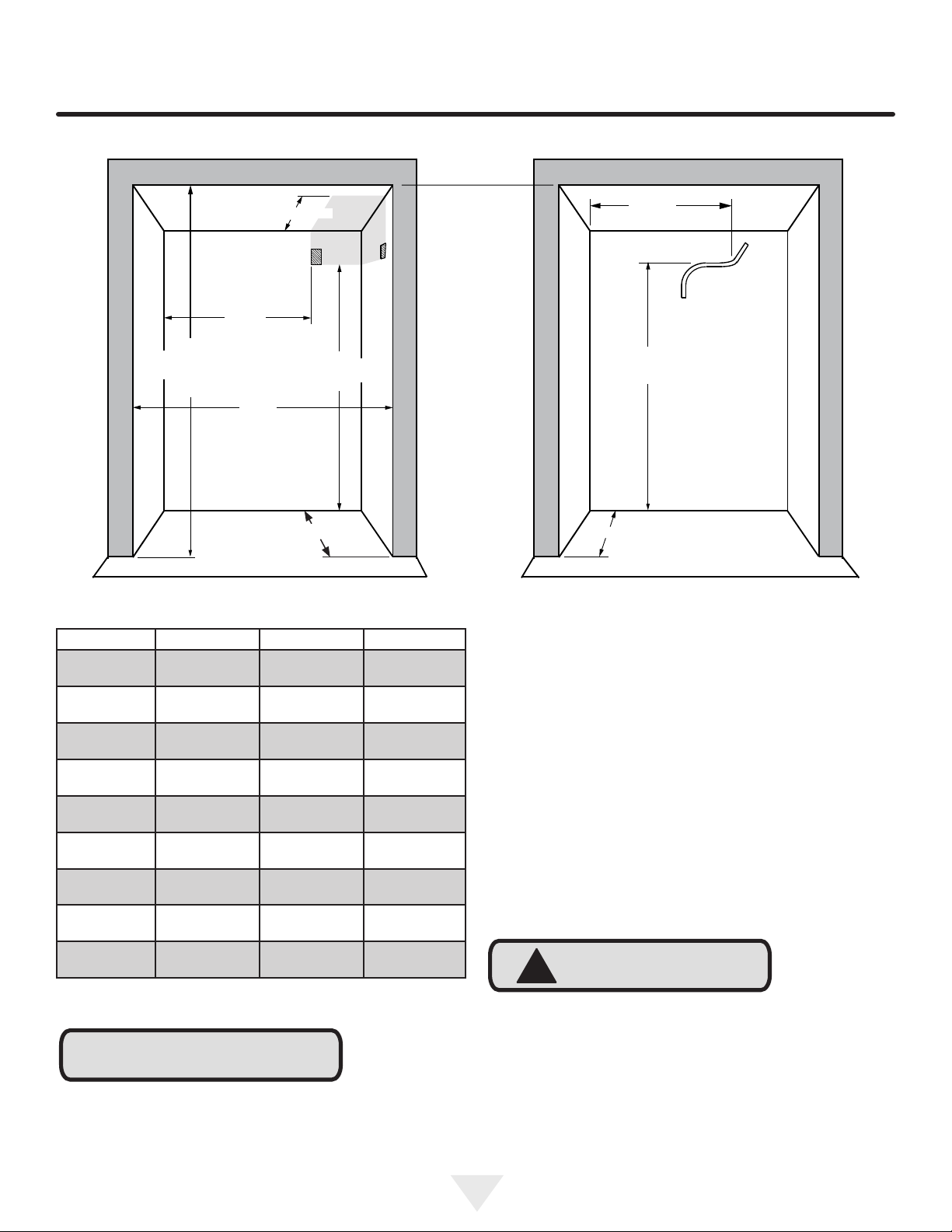

Rough in opening ..........................................................13

Select location ...............................................................13

Electrical requirements .................................................14

Plumbing requirements .................................................14

Installing the cabinet .........................................................15

Corner installation .........................................................15

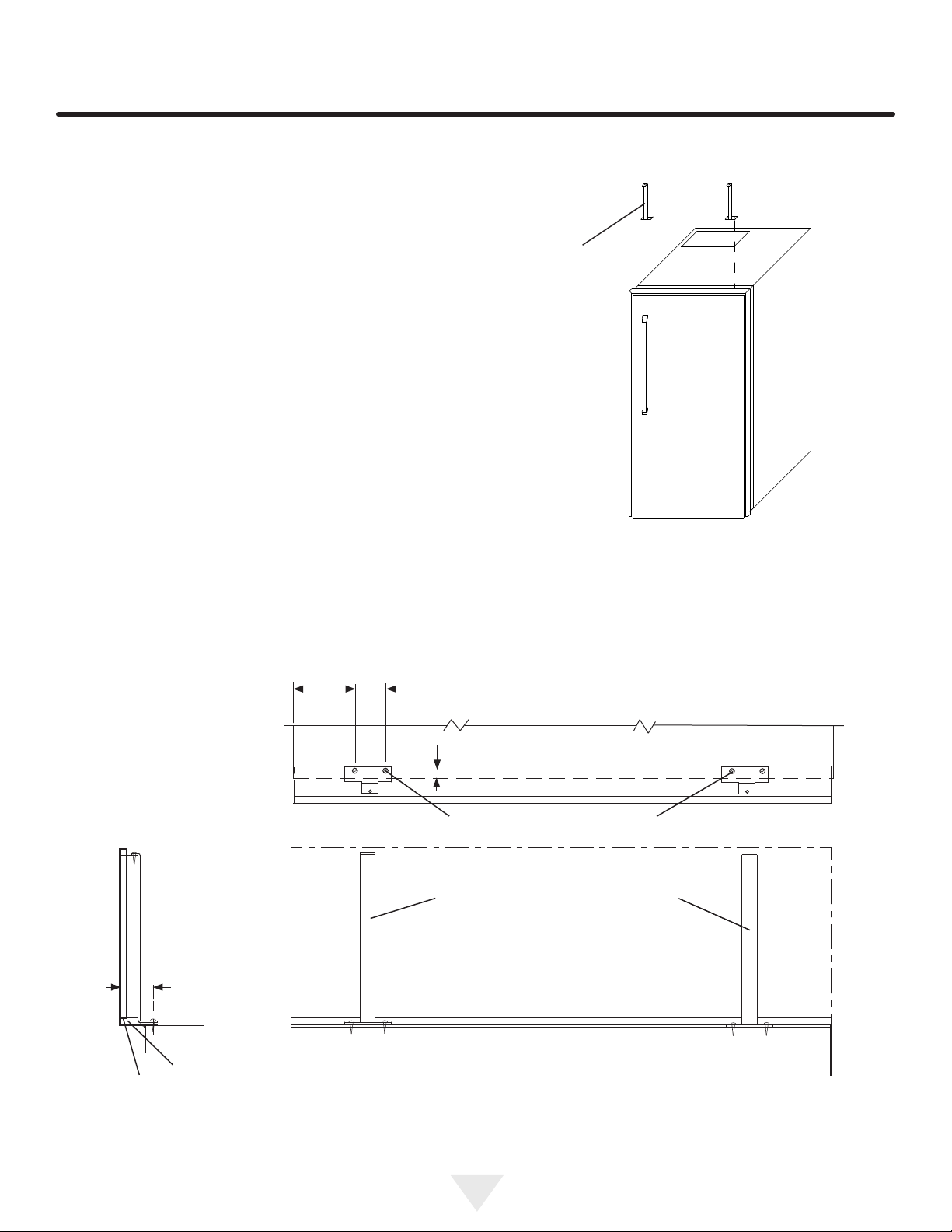

Anti tip bracket considerations .......................................16

Leveling the unit ................................................................17

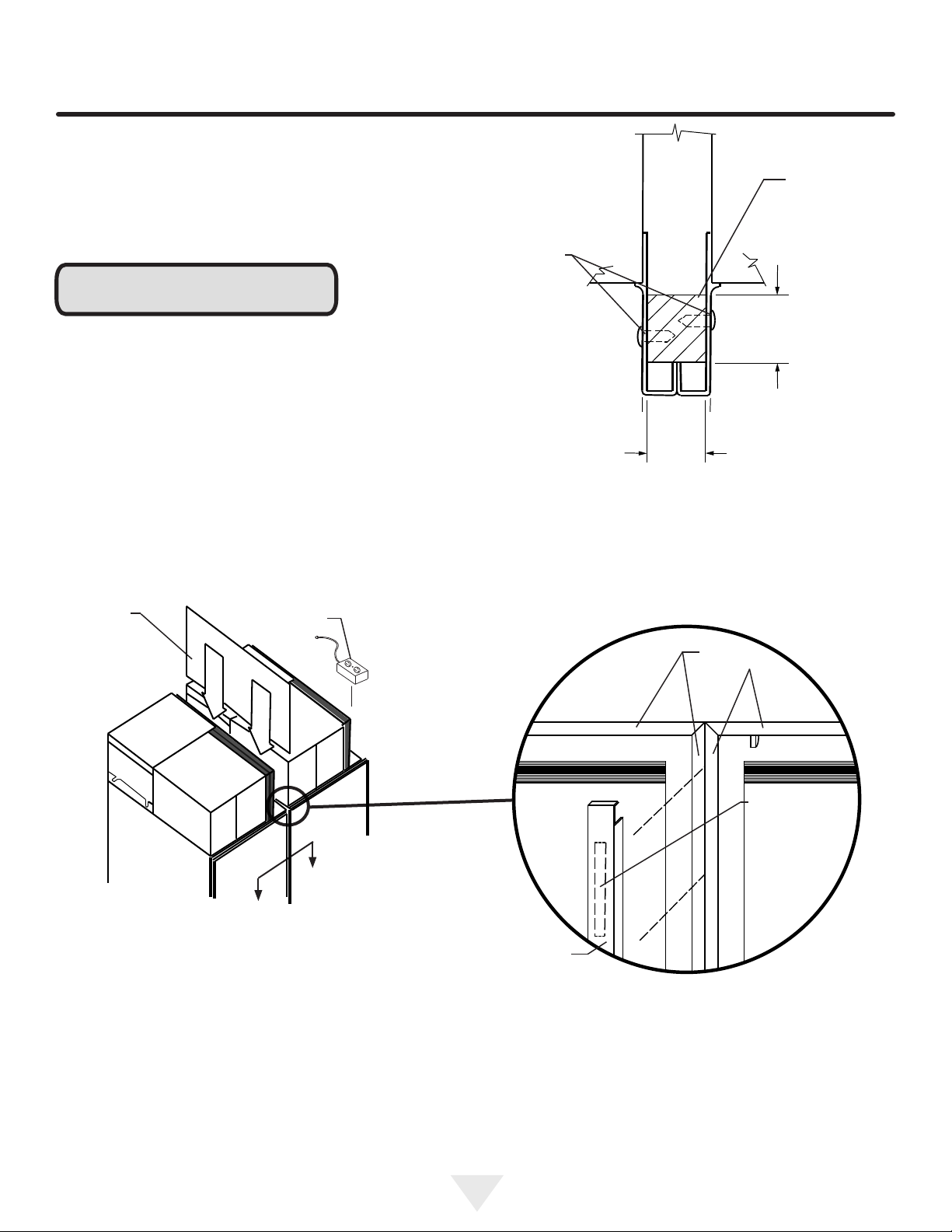

Installing two units side by side ...........................................18

Installing the power module ..............................................19

Placing power module on top of cabinet .........................19

Power module electrical connections .............................19

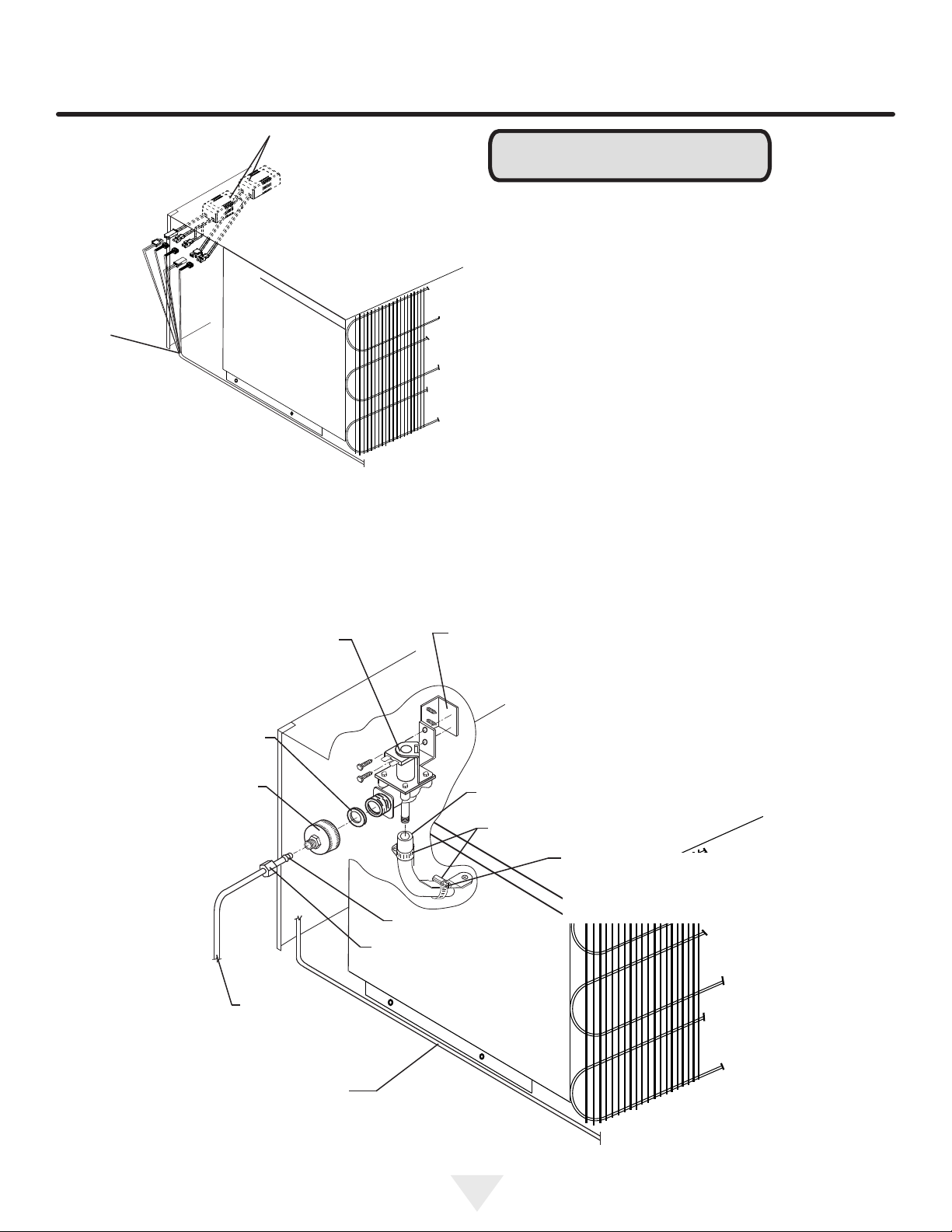

Installing Ice Maker Water Valve .........................................20

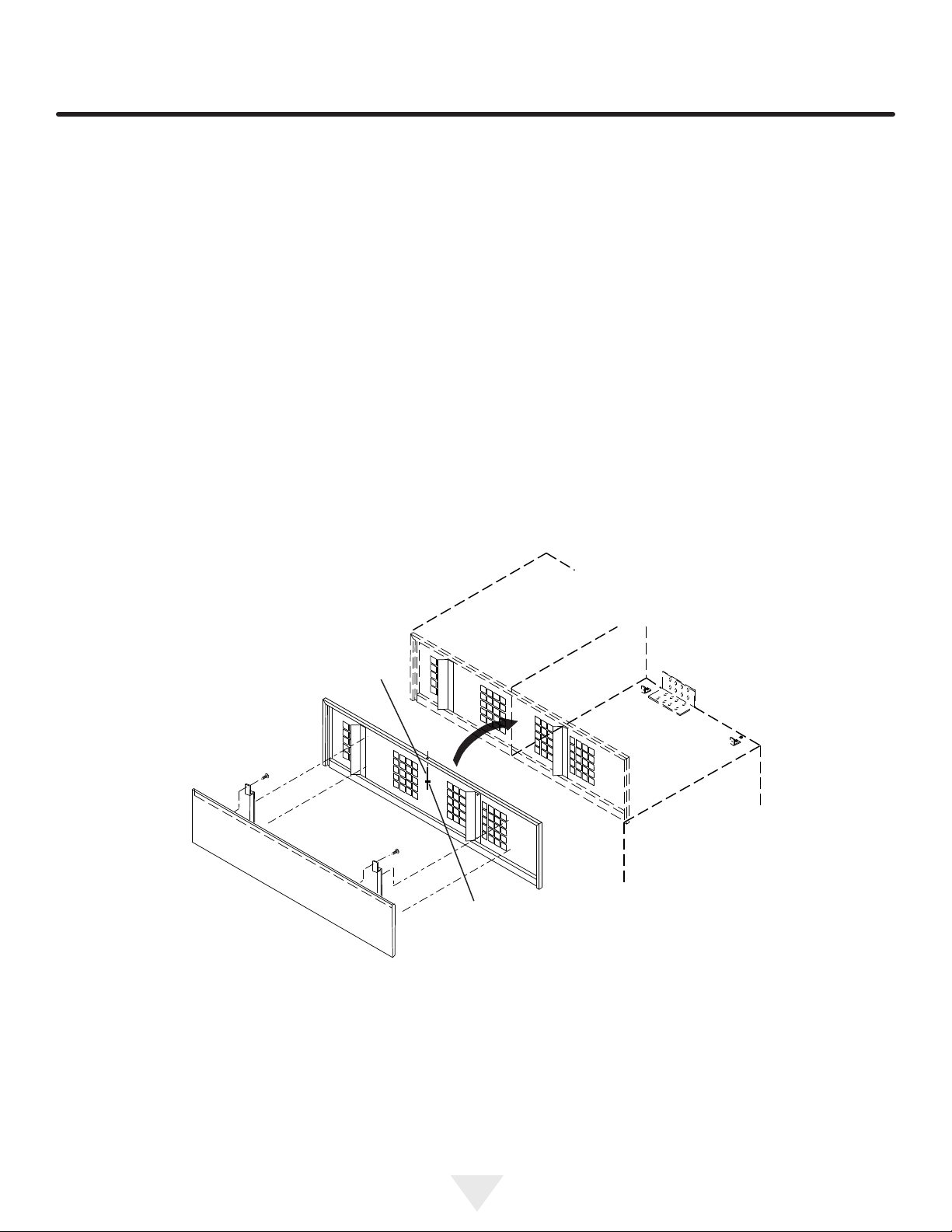

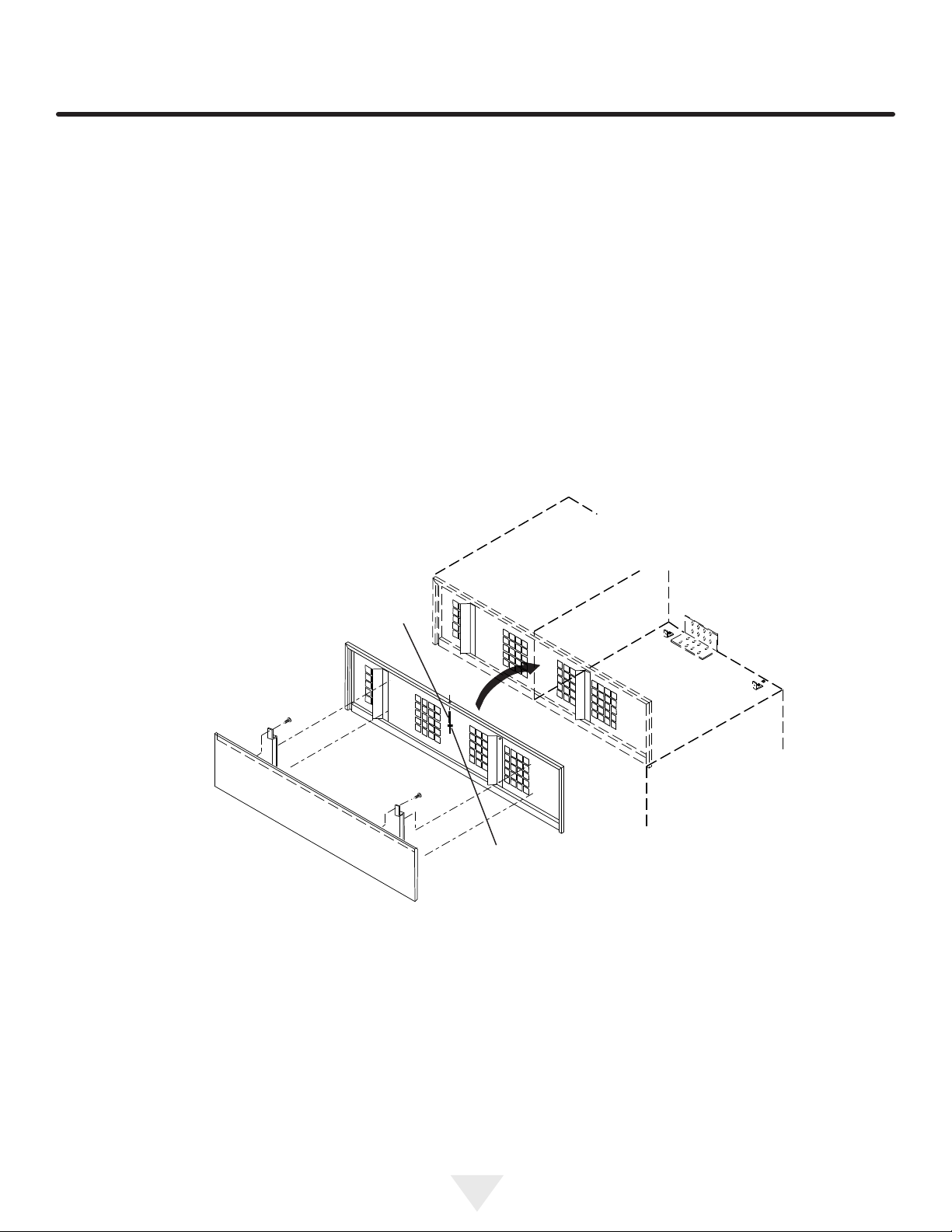

Installing the grille .............................................................21

Custom Grille and Door Overlay Panels ............................24

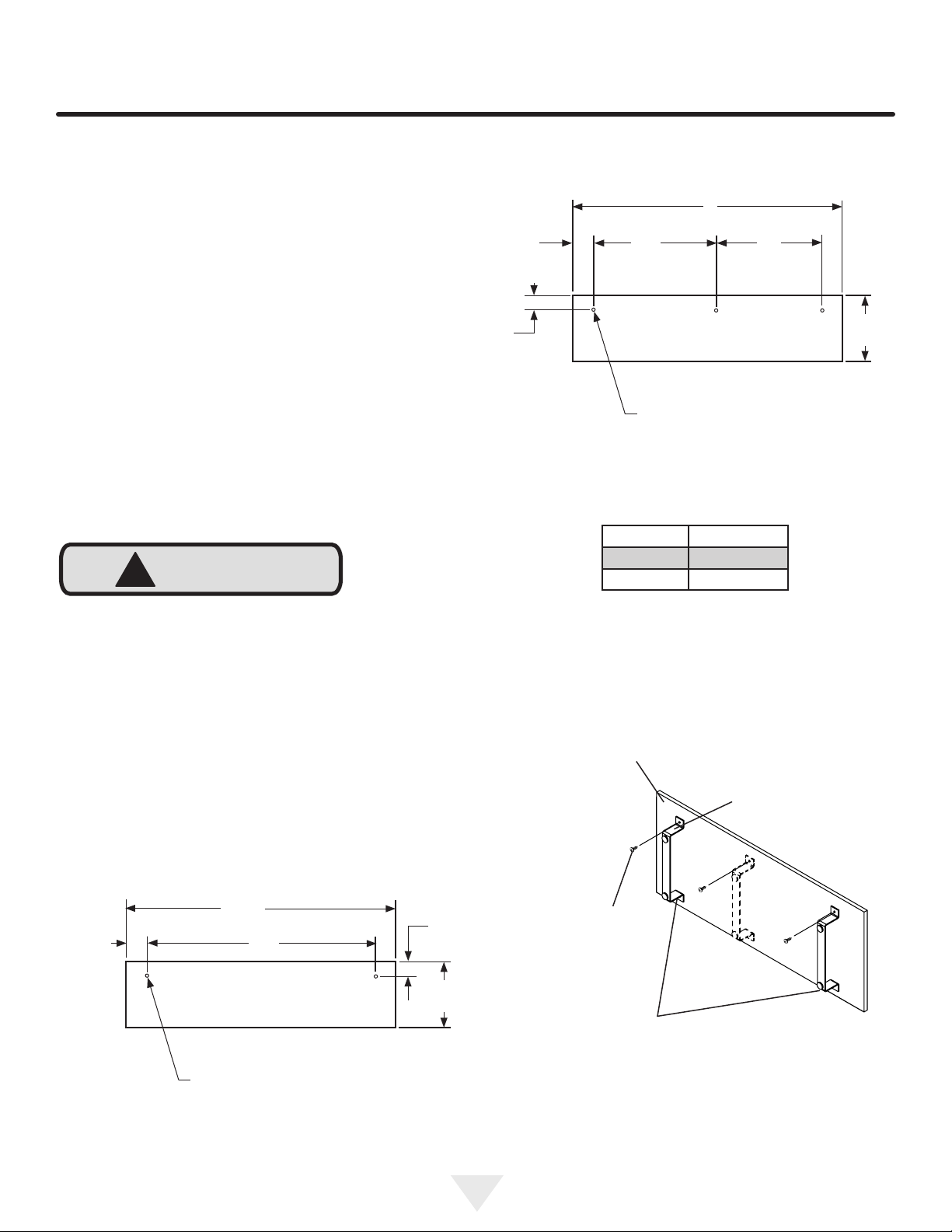

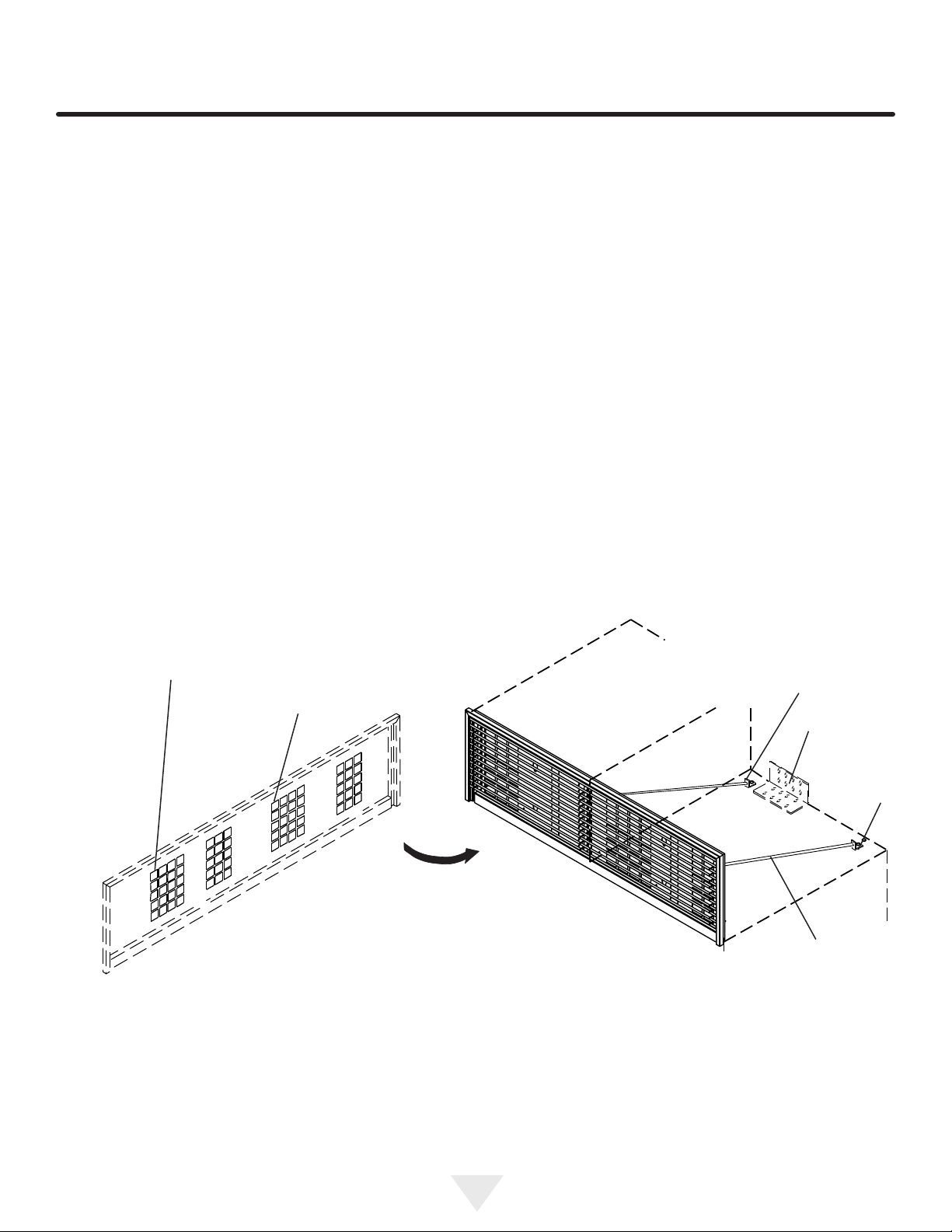

Mounting Grille Facia Panel .........................................24

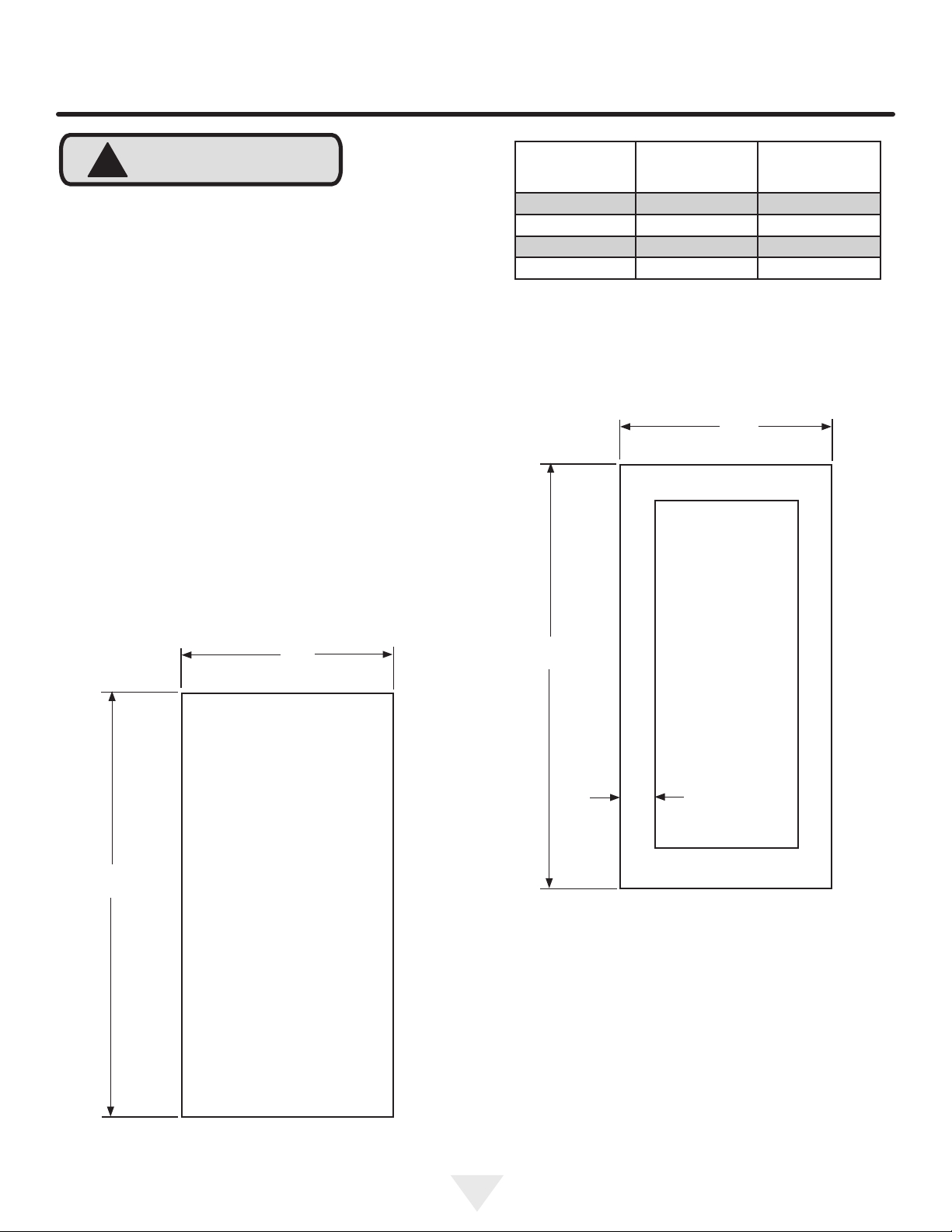

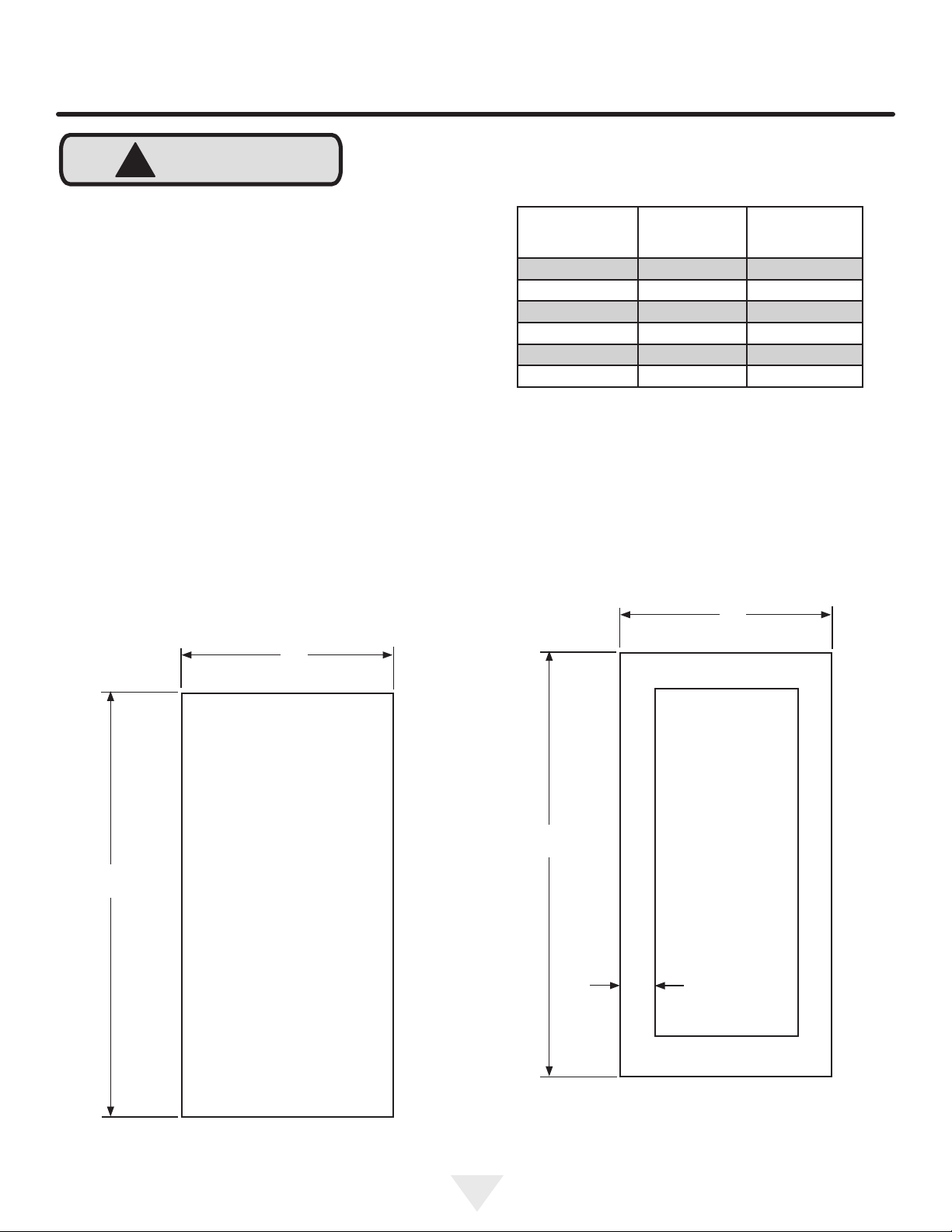

Overlay Door Panel Instructions ....................................25

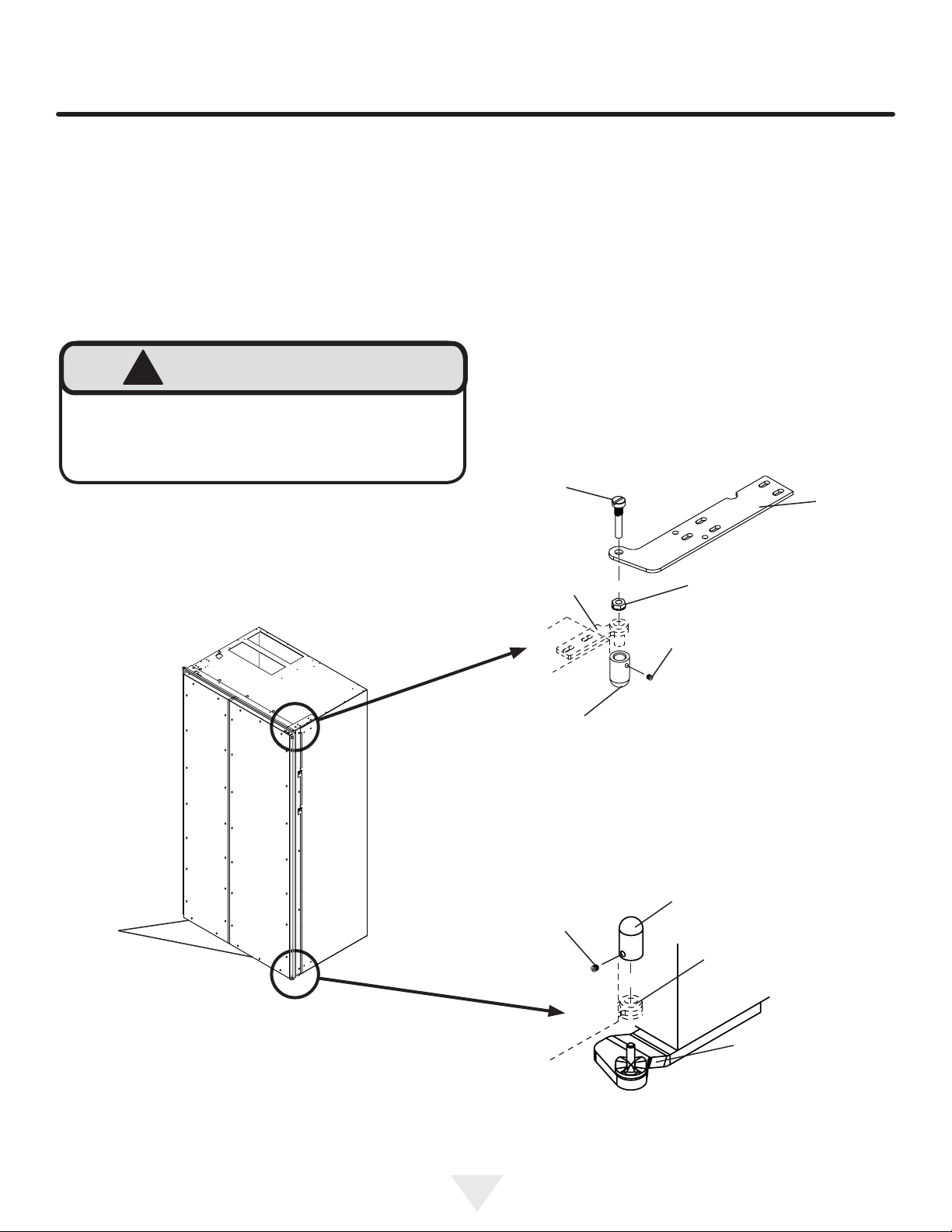

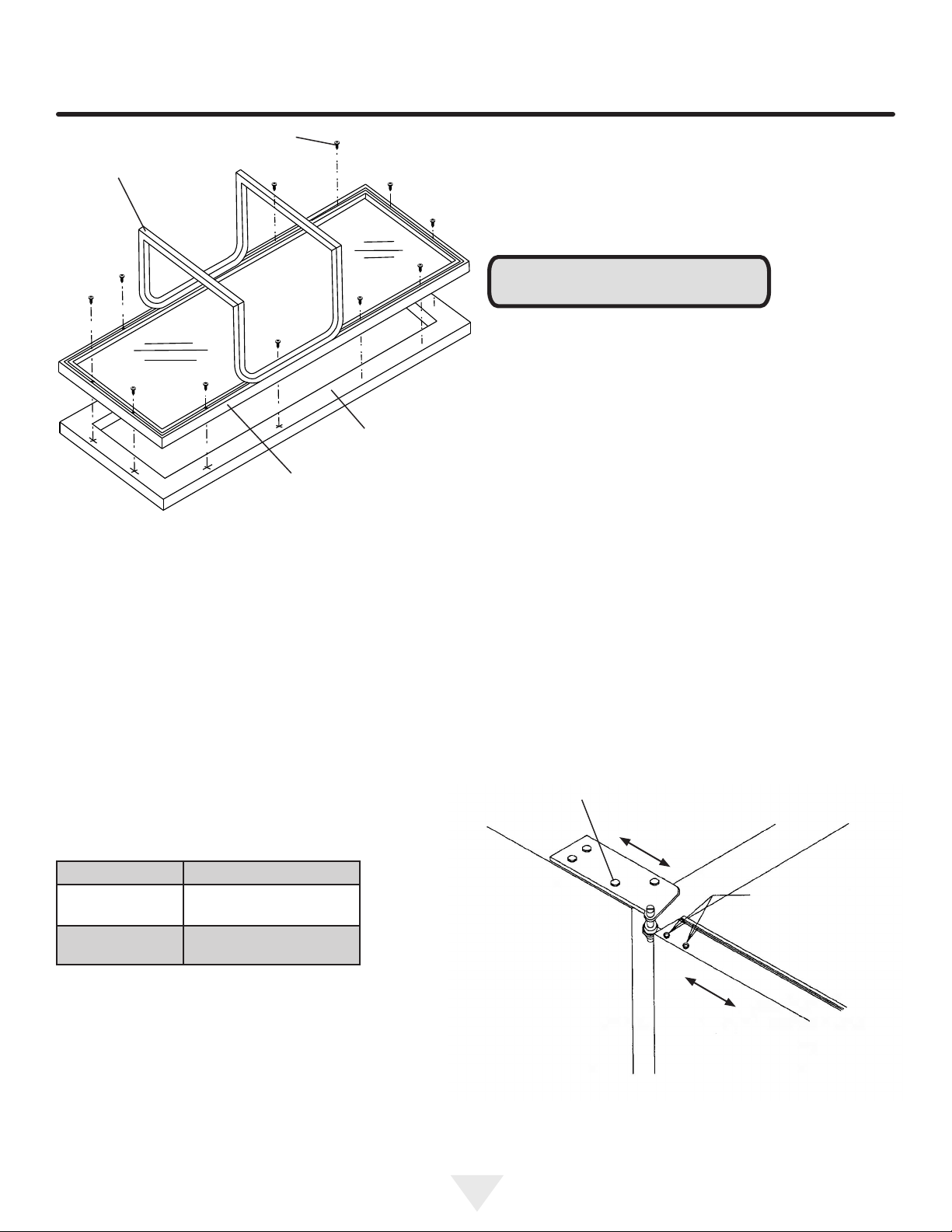

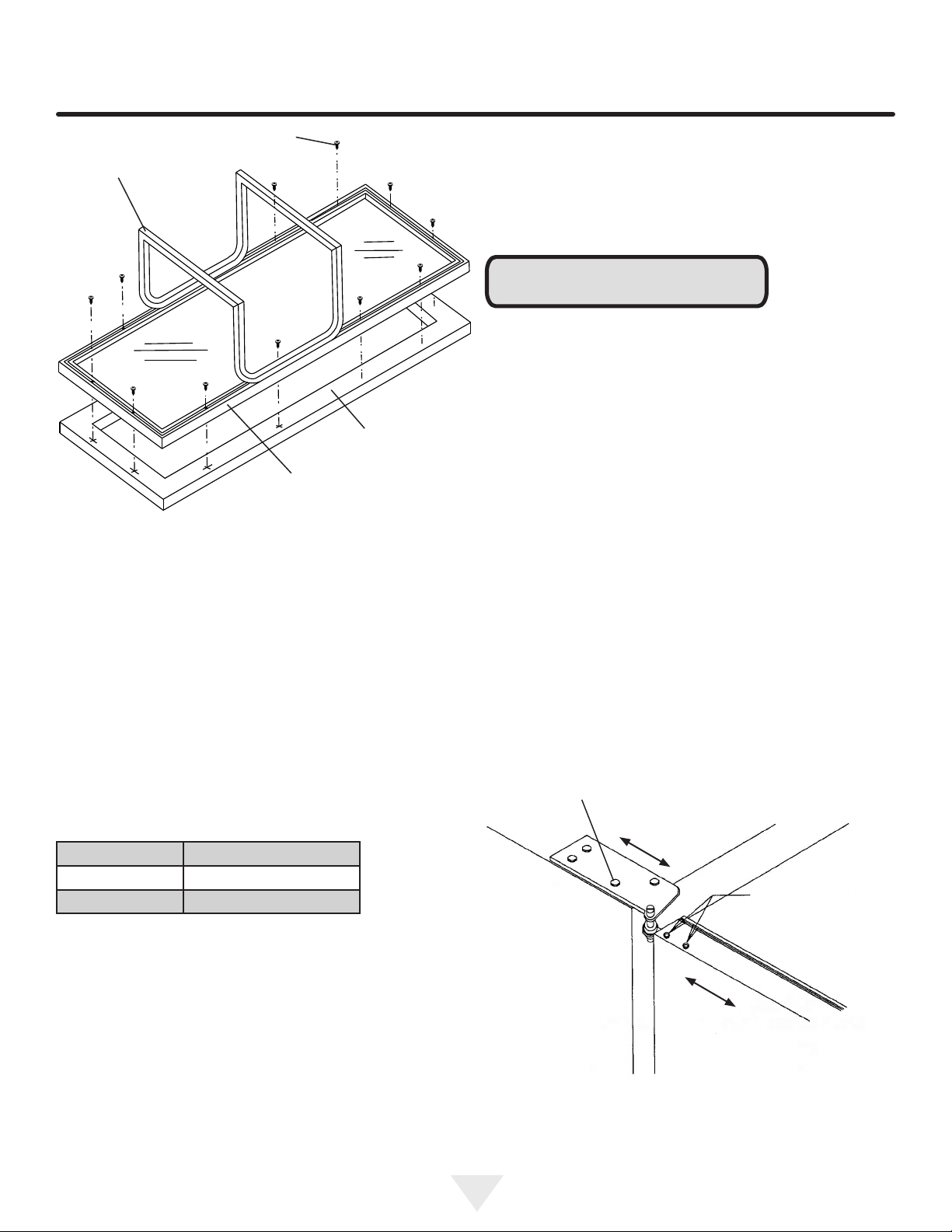

Hinge and gasket adjustments ..........................................27

Installing side panels .........................................................28

Installing the kickplate .......................................................28

Installation checks ............................................................29

Common installation errors ..............................................29

Use and care guide ...........................................................29

Using your refrigerator ....................................................29

Using your freezer ..........................................................30

Temperatures ..................................................................31

Defrosting .......................................................................31

Cleaning .........................................................................31

Condenser cleaning procedure ......................................31

Energy saving tips .............................................................30

Product sounds .................................................................32

Troubleshooting guide ......................................................33

Obtaining service ..............................................................33

Warranty ...........................................................................34

Important Safety Instructions

Warnings and safety instructions appearing in this guide
are not meant to cover all possible conditions and situa-

tions that may occur. Common sense, caution, and care
must be exercised when installing, maintaining, or operat-

ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

!

WARNING

WARNING-Hazards or unsafe practices with

high probability of personal injury or property / prod­uct damage.

!

CAUTION

CAUTION-Hazards or unsafe practices which could

result in personal injury or property or product damage.

NOTE

NOTE-Important information to help assure a problem

free installation and operation.

is committed to building a quality product
in an environmentally friendly manner. Our processes are
tightly controlled and closely monitored. We have achieved

certications in ISO 9001 for quality assurance, ISO 14001
for environmental management, and OHSAS 18001 for oc-

cupational health and safety from Lloyd’s Register Quality

Assurance.

2

UNPACKING YOUR REFRIGERATOR/FREEZER

!

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in back or other injury.

Remove Interior Packaging

Your refrigerator/freezer has been packed for shipment

with all parts that could be damaged by movement securely
fastened. Remove internal packing materials and any tape
holding internal components in place. The owners manual
is shipped inside the product in a plastic bag along with the

warranty registration card, and other accessory items.

Important

Keep your carton and packaging until your refrigerator/

freezer has been thoroughly inspected and found to be in
good condition. If there is damage, the packaging will be
needed as proof of damage in transit. Afterwards please

dispose of all items responsibly in particular the plastic

bags which can be a suffocation hazard.

!

CAUTION

Help Prevent Tragedies

Child entrapment and suffocation are not problems of the
past. Junked or abandoned refrigerators are still dangerous

- even if they sit out for "just a few days".

If you are getting rid of your old freezer, please follow the

instructions below to help prevent accidents.

Before you throw away your old refrigerator:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not easily

climb inside.

Tools to have available for installation:

• Phillips screwdriver

• Flat blade screwdriver

• Hex head nut drivers size 1⁄4" and 5⁄16"

• Level

• Drill and drill bit (#6 - .204)

• Open end wrenchs size 1⁄4", 7⁄16" and 1⁄2"

• Slip joint pliers

• Adjustable wrench

• Tape measure

• Hex socket and ratchet size 7⁄16"

• Hex key (Allen wrench) 3⁄32"

Note to Customer

This merchandise was carefully packed and thoroughly
inspected before leaving our plant. Responsibility for its
safe delivery was assumed by the retailer upon acceptance
of the shipment. Claims for loss or damage sustained in
transit must be made to the retailer.

DO NOT RETURN DAMAGED MERCHANDISE TO THE
MANUFACTURER - FILE THE CLAIM WITH THE RE-

TAILER.

!

CAUTION

If the power module was shipped or has been laying on
its side for any period of time allow the power module to

sit upright for a period of at least 24 hours before plugging

in. This will assure oil returns to the compressor. Plugging
the power module in immediately may cause damage to
internal parts.

3

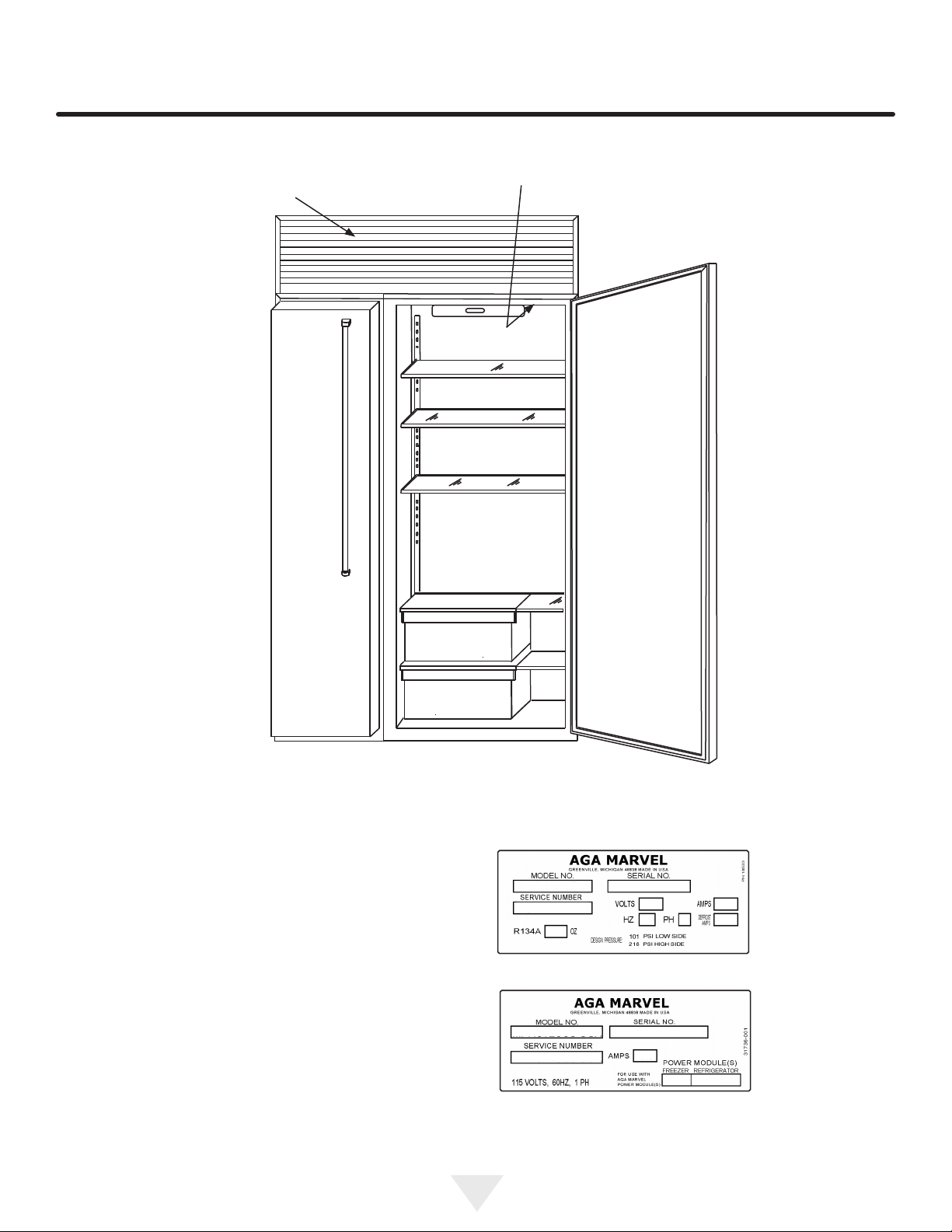

WARRANTY REGISTRATION

Power module serial
plate is behind the
grille on the front of
the power module-

Figure 1

Serial plate

locations

(42CSS shown)

Each unit will have two sets of
serial plates which will require

lling out two areas on the

warranty registration card.

Cabinet serial plate is on the
inside top liner toward the right
side-

Warranty Registration

It is important you send in your warranty registration cards
immediately after taking delivery of your refrigerator/

freezer.

The following information will be required when registering
your units.

Service Number
Serial Number

Date of Purchase
Dealer’s name and address

The service number and serial number can be found on the
serial plates which are located on the power module and

the cabinet. See gure 1 above for locations.

Figure 2

Power module

serial plate

Figure 3

Cabinet

serial plate

4

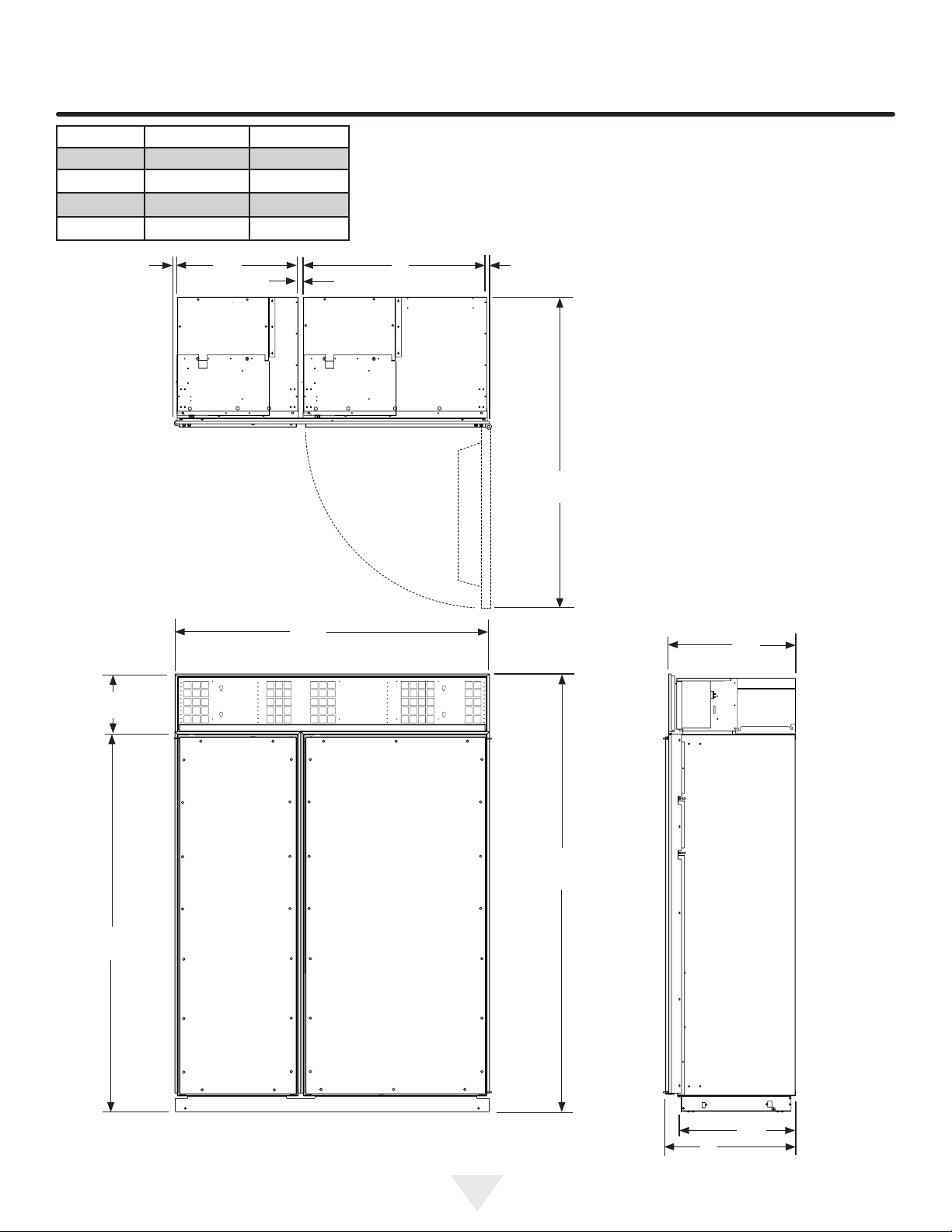

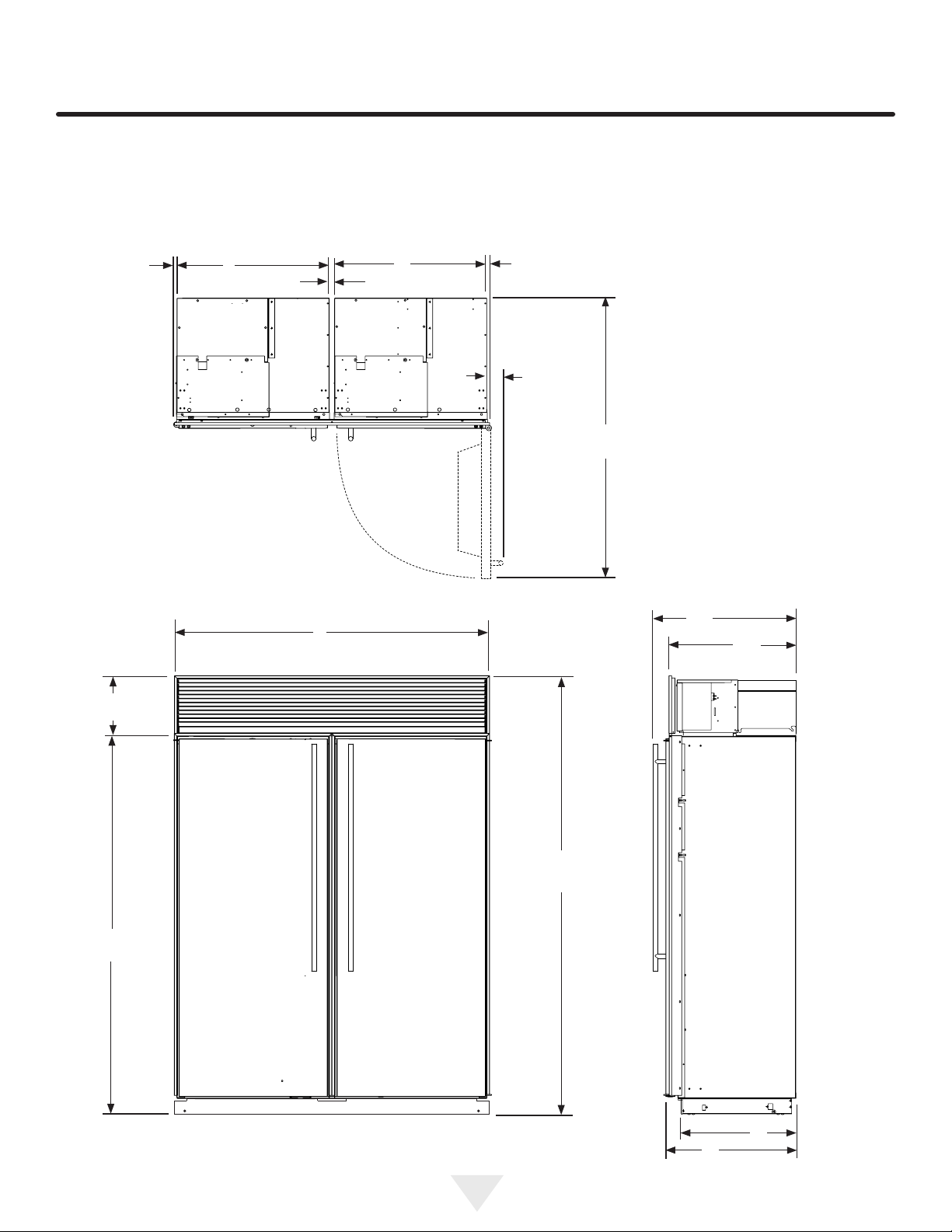

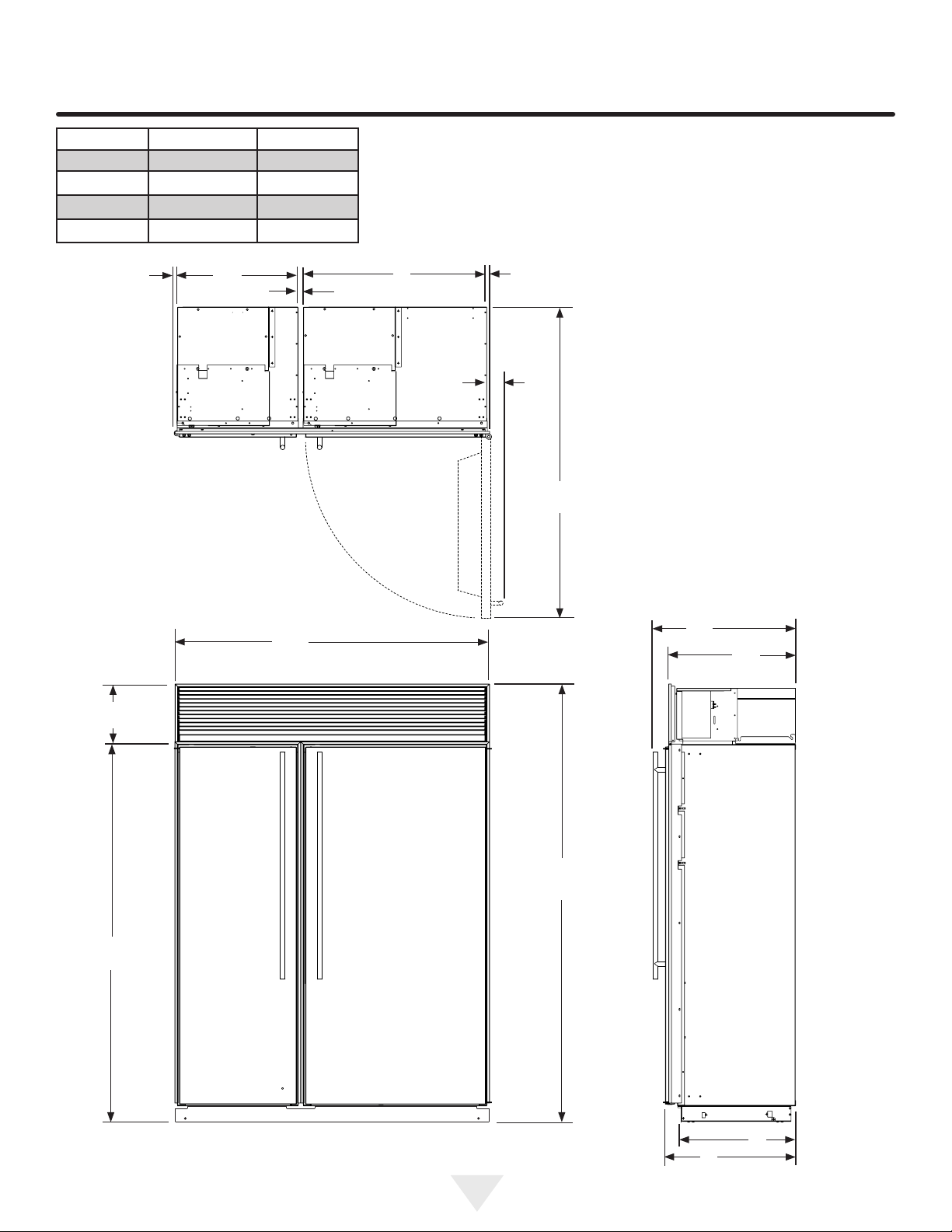

PRODUCT DIMENSIONS FOR M(XX)CSS WITH SOLID DOORS

Electrical Requirements:

A grounded 115 volt, 60 cycle, single phase, 15 amp
dedicated circuit is required. Follow all local building codes

when installing electrical and unit.

(12.7mm)

11"

(27.9cm)

1

⁄2"

"B"

1"

(25.4mm)

"A"

35"

(88.9cm)

1

⁄2"

(12.7mm)

29⁄16"

(6.5cm)

(151.8cm)

593⁄4"

MODEL "A" "B"

M60CSS-WS 60" (152.4cm) 23" (58.4cm)

M60CSS-SS

M72CSS-WS

M72CSS-SS

60" (152.4cm) 23" (58.4cm)

72" (182.9cm) 35" (88.9cm)

72" (182.9cm) 35" (88.9cm)

273⁄16"

(69.1cm)

241⁄2"

241⁄2"

241⁄2"

(62.2cm)

(62.2cm)

(62.2cm)

73" to 735⁄8"

(185.4cm to 187cm)

84" to 845⁄8"

(213.4cm to 214.9cm)

5

251⁄8"

(63.8cm)

197⁄8"

(50.5cm)

To kickplate

To face of door

PRODUCT DIMENSIONS FOR M60CFR-WS WITH SOLID DOORS

Electrical Requirements:

A grounded 115 volt, 60 cycle, single phase, 15 amp
dedicated circuit is required. Follow all local building codes

when installing electrical and unit.

(12.7mm)

11"

(27.9cm)

1

⁄2"

29"

(73.7cm)

1"

(25.4mm)

60"

(152.4 cm)

29"

(73.7cm)

1

⁄2"

(12.7mm)

29⁄16"

(6.5cm)

5311⁄16"

(136.4 cm)

273⁄16"

(69.1cm)

241⁄2"

(62.2cm)

73" to 735⁄8"

(185.4cm to 187cm)

84" to 845⁄8"

(213.4cm to 214.9cm)

6

251⁄8"

(63.8cm)

197⁄8"

(50.5cm)

To kickplate

To face of door

PRODUCT DIMENSIONS FOR M(XX)C2TF-WS WITH SOLID DOORS

MODEL "A" "B" "C"

M48C2TF-WS 48" (121.9 cm) 23" (58.4cm) 4711⁄16" (121.1 cm)

M60C2TF-WS

60" (152.4 cm) 35" (88.9cm) 593⁄4" (151.8 cm)

1

⁄2"

(12.7mm)

23"

(58.4 cm)

1"

(25.4mm)

"A"

"B"

Electrical Requirements:

A grounded 115 volt, 60 cycle, single phase, 15 amp
dedicated circuit is required. Follow all local building codes

when installing electrical and unit.

1

⁄2"

(12.7mm)

29⁄16"

(6.5cm)

"C"

273⁄16"

(69.1cm)

241⁄2"

(62.2cm)

11"

(27.9cm)

73" to 735⁄8"

(185.4cm to 187cm)

84" to 845⁄8"

(213.4cm to 214.9cm)

251⁄8"

(63.8cm)

197⁄8"

(50.5cm)

To kickplate

To face of door

7

PRODUCT DIMENSIONS FOR M(XX)CSS WITH SOLID OVERLAY DOORS

MODEL "A" "B"

M60CSS-WP 60" (152.4cm) 23" (58.4cm)

M60CSS-SP

M72CSS-WP

M72CSS-SP

60" (152.4cm) 23" (58.4cm)

72" (182.9cm) 35" (88.9cm)

72" (182.9cm) 35" (88.9cm)

1

⁄2"

(12.7mm)

"B"

(25.4mm)

Electrical Requirements:

A grounded 115 volt, 60 cycle, single phase, 15 amp
dedicated circuit is required. Follow all local building codes

when installing electrical and unit.

35"

(88.9cm)

1"

1

⁄2"

(12.7mm)

(151.8cm)

593⁄4"

11"

(27.9cm)

73" to 735⁄8"

(185.4cm to 187cm)

"A"

241⁄2"

(62.2cm)

84" to 845⁄8"

(213.4cm to 214.9cm)

251⁄8"

(63.8cm)

197⁄8"

(50.5cm)

To kickplate

To face of door

8

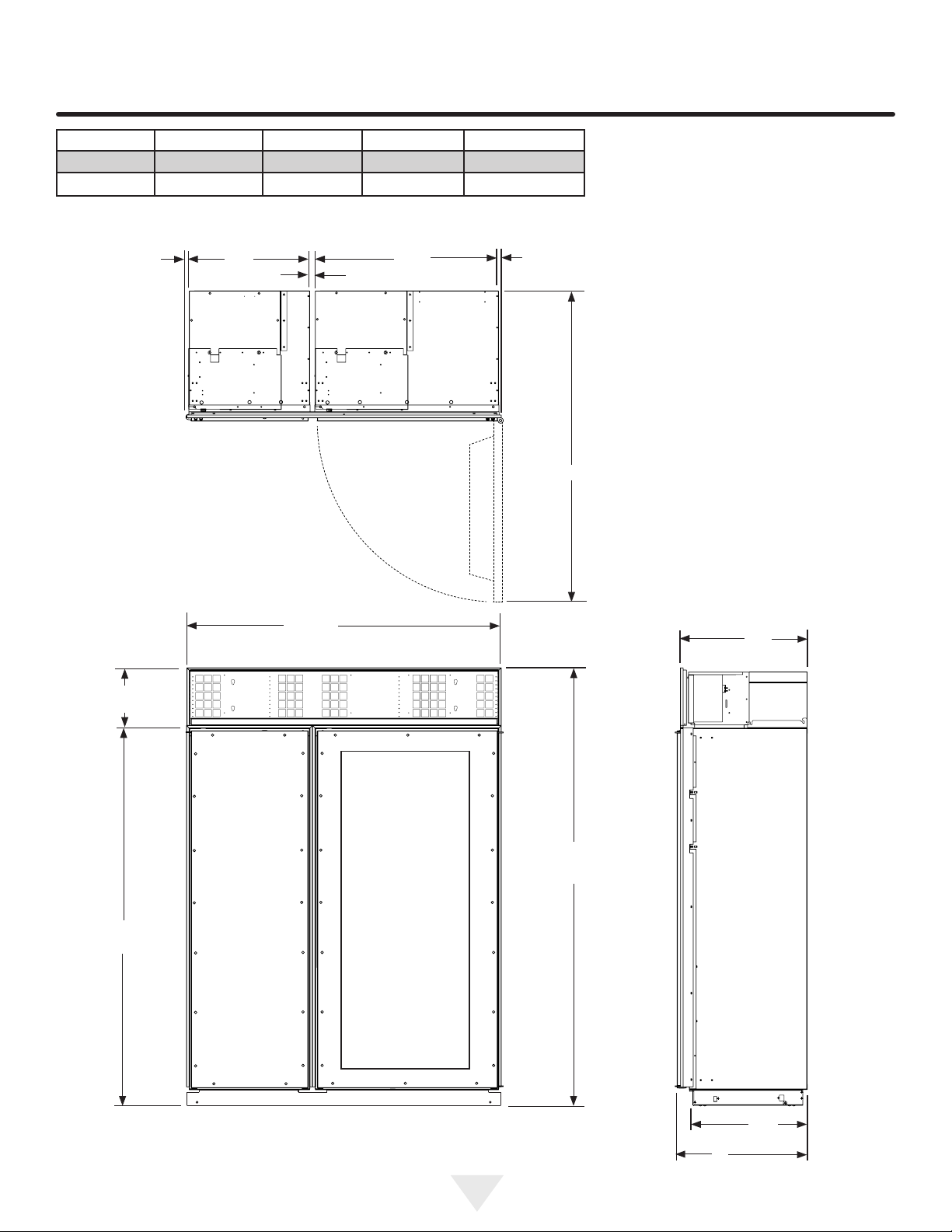

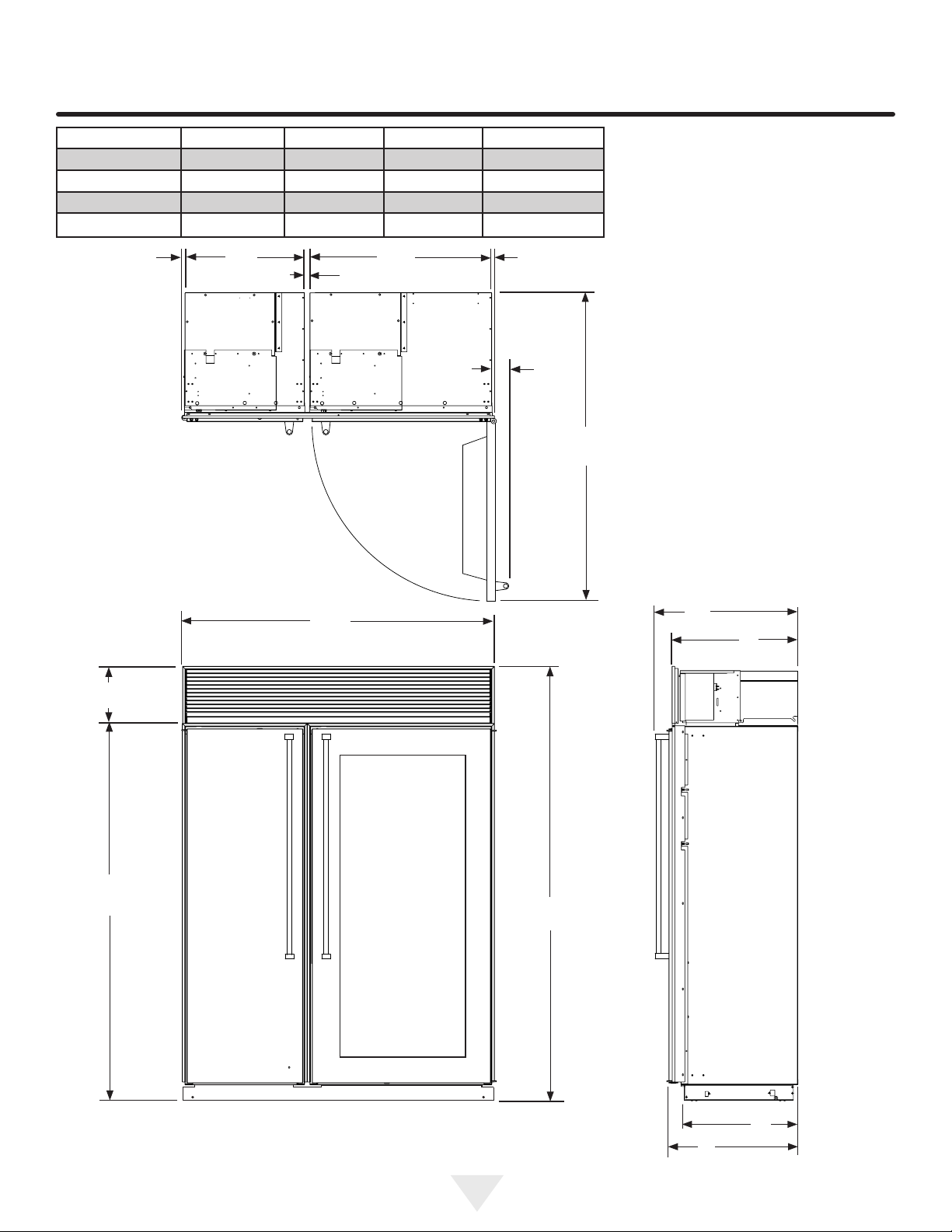

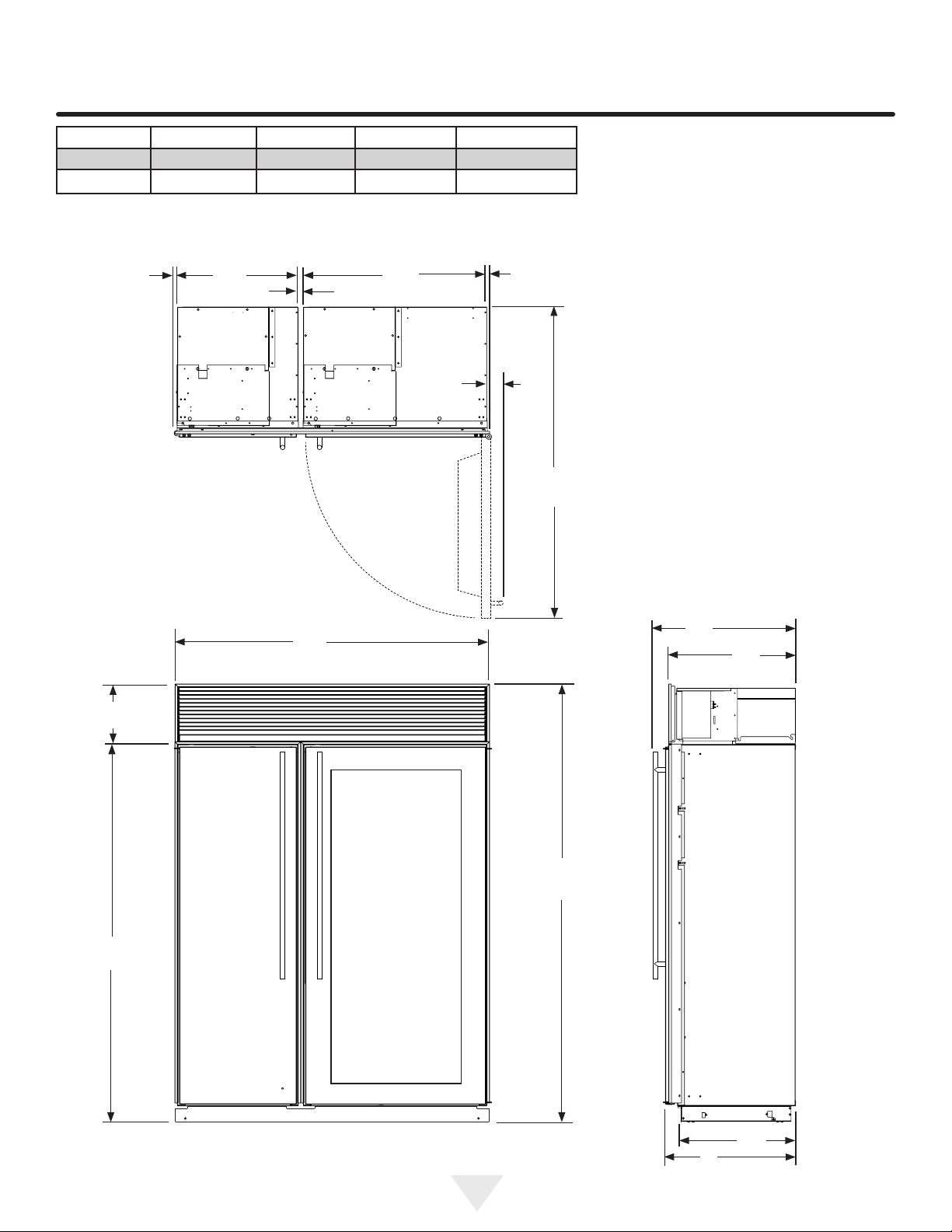

PRODUCT DIMENSIONS FOR M(XX)CSS WITH SOLID FREEZER DOOR

AND GLASS REFRIGERATOR DOOR

MODEL "A" "B" "C" "D"

M60CSS-SGX 60" (152.4cm) 23" (58.4cm) 35" (88.9cm) 593⁄4" (151.8cm)

M72CSS-SGX

72" (182.9cm) 35" (88.9cm) 35" (88.9cm) 593⁄4" (151.8cm)

1

⁄2"

(12.7mm)

"B"

1"

(25.4mm)

"C"

(12.7mm)

1

⁄2"

29⁄16"

(6.5cm)

Electrical Requirements:

A grounded 115 volt, 60 cycle, single
phase, 15 amp dedicated circuit is
required. Follow all local building codes

when installing electrical and unit.

"D"

11"

(27.9cm)

73" to 735⁄8"

(185.4cm to 187cm)

"A"

273⁄16"

(69.1cm)

241⁄2"

(62.2cm)

84" to 845⁄8"

(213.4cm to 214.9cm)

251⁄8"

(63.8cm)

197⁄8"

(50.5cm)

To kickplate

To face of door

9

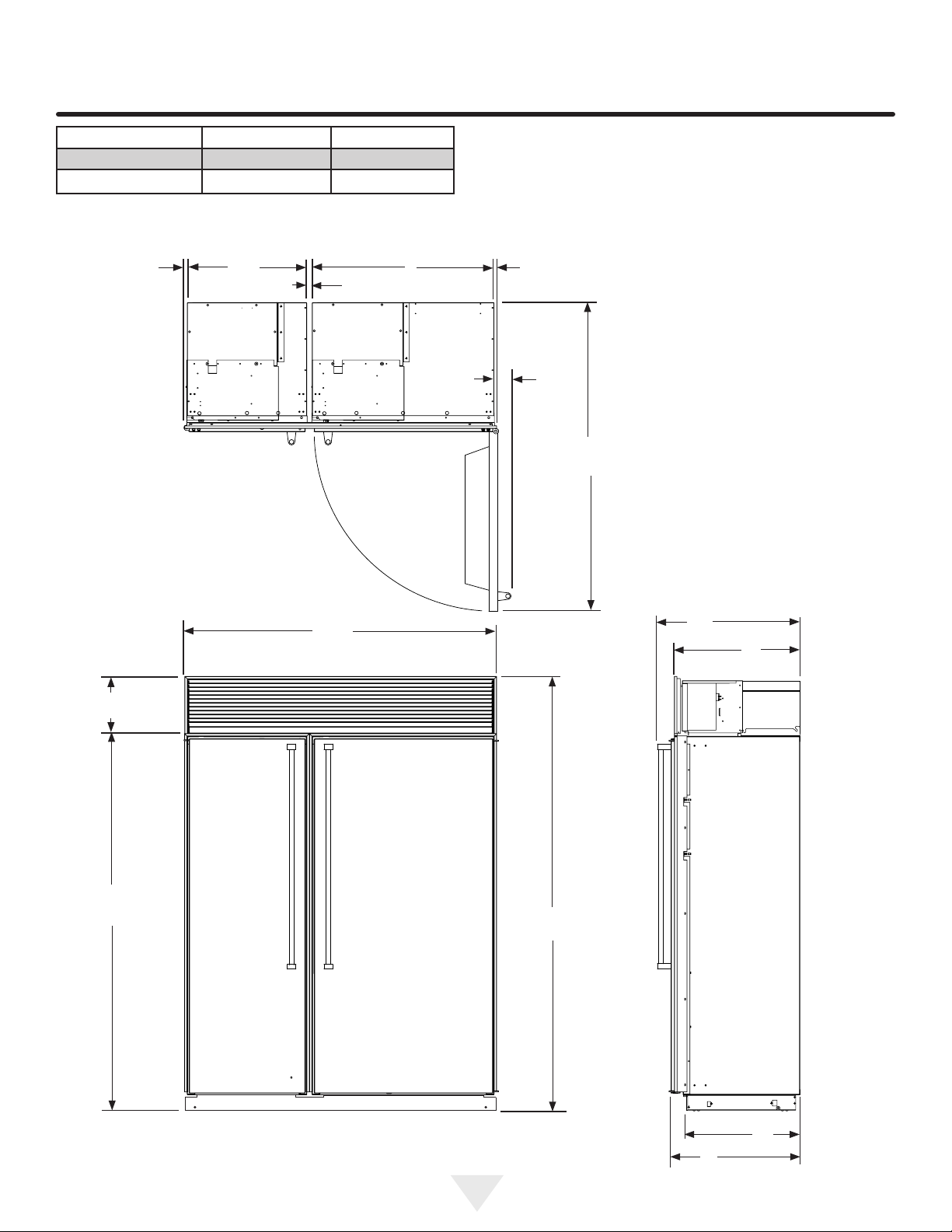

PRODUCT DIMENSIONS FOR M(XX)CSS WITH SOLID FREEZER OVERLAY

DOOR AND GLASS REFRIGERATOR OVERLAY DOOR

MODEL "A" "B" "C" "D"

M60CSS-SGP 60" (152.4cm) 23" (58.4cm) 35" (88.9cm) 593⁄4" (151.8cm)

M72CSS-SGP

72" (182.9cm) 35" (88.9cm) 35" (88.9cm) 593⁄4" (151.8cm)

1

⁄2"

(12.7mm)

"B"

1"

(25.4mm)

"C"

1

⁄2"

(12.7mm)

Electrical Requirements:

A grounded 115 volt, 60 cycle, single
phase, 15 amp dedicated circuit is
required. Follow all local building codes

when installing electrical and unit.

"D"

11"

(27.9cm)

73" to 735⁄8"

(185.4cm to 187cm)

"A"

241⁄2"

(62.2cm)

84" to 845⁄8"

(213.4cm to 214.9cm)

10

251⁄8"

(63.8cm)

197⁄8"

(50.5cm)

To kickplate

To face of door

PRODUCT DIMENSIONS FOR MPRO(XX)CSS WITH SOLID DOORS

MODEL "A" "B"

MPRO60CSS-SS 60" (152.4cm) 23" (58.4cm)

MPRO72CSS-SS

1

⁄2"

(12.7mm)

72" (182.9cm) 35" (88.9cm)

"B"

1"

(25.4mm)

(88.9cm)

35"

1

⁄2"

(12.7mm)

3"

(7.6cm)

Electrical Requirements:

A grounded 115 volt, 60 cycle, single phase,
15 amp dedicated circuit is required. Follow all

local building codes when installing electrical
and unit.

593⁄4"

(151.8cm)

11"

(27.9cm)

73" to 735⁄8"

(185.4cm to 187cm)

"A"

275⁄8"

(70.2cm)

241⁄2"

(62.2cm)

84" to 845⁄8"

(213.4cm to 214.9cm)

11

251⁄8"

(63.8cm)

197⁄8"

(50.5cm)

To kickplate

To face of door

PRODUCT DIMENSIONS FOR MPRO(XX)CSS WITH SOLID FREEZER DOOR

AND GLASS REFRIGERATOR DOOR

MODEL "A" "B" "C" "D"

MPRO42CSS-SGX 42" (106.7cm) 17" (43.2cm) 23" (58.4cm) 4711⁄16" (121.1cm)

MPRO48CSS-SGX 48" (121.9cm) 17" (43.2cm) 29" (73.7cm) 5311⁄16" (136.4cm)

MPRO60CSS-SGX 60" (152.4cm) 23" (58.4cm) 35" (88.9cm) 593⁄4" (151.8cm)

MPRO72CSS-SGX

(12.7mm)

72" (182.9cm) 35" (88.9cm) 35" (88.9cm) 593⁄4" (151.8cm)

1

⁄2"

"B"

1"

(25.4mm)

"C"

1

⁄2"

(12.7mm)

3"

(7.6cm)

Electrical Requirements:

A grounded 115 volt, 60 cycle, single
phase, 15 amp dedicated circuit is re­quired. Follow all local building codes

when installing electrical and unit.

"D"

11"

(27.9cm)

73" to 735⁄8"

(185.4cm to 187cm)

"A"

275⁄8"

(70.2cm)

241⁄2"

(62.2cm)

84" to 845⁄8"

(213.4cm to 214.9cm)

12

251⁄8"

(63.8cm)

197⁄8"

(50.5cm)

To kickplate

To face of door

"B"

minimum

PRE INSTALLATION CONSIDERATIONS

"C"

22" (55.9cm)

minimum

Recommended
location of
water line

841⁄4" to 847⁄8"

(214cm) to (215.6cm)

"A"

781⁄2" (199.4cm)
Minimum, typical

24" (61cm)

Figure 4

Model "A" "B" "C"

M48C2TF 471⁄2" (120.7cm) 44" (111.8cm) 22" (55.9cm)

M60C2TF 591⁄2" (151.1cm) 44" (111.8cm) 22" (55.9cm)

M60CFR 591⁄2" (151.1cm) 50" (127 cm) 22" (55.9cm)

M60CSS 591⁄2" (151.1cm) 44" (111.8cm) 22" (55.9cm)

M72CSS 711⁄2" (181.6cm) 56" (142.2cm) 22" (55.9cm)

MPRO42CSS 411⁄2" (105.4cm) 38" (96.5cm) 18" (45.7cm)

MPRO48CSS 471⁄2" (120.7cm) 38" (96.5cm) 18" (45.7cm)

MPRO60CSS 591⁄2" (151.1cm) 44" (111.8cm) 22" (55.9cm)

MPRO72CSS 711⁄2" (181.6cm) 56" (142.2cm) 22" (55.9cm)

Table A

Select Location

Locate the refrigerator/freezer in the coolest part of the
room, out of direct sunlight and away from heating ducts or

registers.

Do not place the refrigerator/freezer next to heat-producing
appliances such as a range, oven or dishwasher. If this
is not possible, a section of cabinetry or an added layer

of insulation between the two (2) appliances will help the

refrigerator/freezer operate more efciently.

78" (198.1cm)

approximately

24" (61cm)

Figure 5

NOTE

Floor under product MUST be at or above the same level
of the surrounding nished oor, for ease of installation and

removal of unit

!

CAUTION

When installing these models the freezer must be installed
on the left side to ensure proper air ow through the grille

and power module.

For models M(XX)C2TF the unit with the ice maker should

be installed on the left side.

Do NOT install the refrigerator/freezer where the tempera­ture will drop below 60 degrees F (15 degrees C) or rise
above 110 degrees F (43 degrees C). The compressor will

NOT be able to maintain proper temperatures.

13

PRE INSTALLATION CONSIDERATIONS

Electrical Requirements:

Provide a 115 volt, 60 cycle, single phase 15 amp, AC re­ceptacle. It is recommended that a separately fused circuit

(a time delay fuse or circuit breaker is recommended),
serving only this appliance, be provided. Electrical opening
should be placed 781⁄2" (199.4cm) minimum from the oor.
(See Figure 4).

This product is factory equipped with a power supply

cord that has a three-pronged, grounded plug. It must be

plugged into a mating grounding type receptacle in ac­cordance with the National Electrical Code and applicable
local codes and ordinances. If the circuit does not have a
grounding type receptacle, it is the responsibility and obli­gation of the customer to provide the proper power supply.

The unit must be installed according to your local building
codes and ordinances.

!

WARNING

Plumbing Requirements:

Ice maker water supply line, 1⁄4" (6.4mm) outside diameter

copper tubing to come up the rear of cut out opening ap-

proximately 78" (198.1cm) off the oor depending on height

adjustment. Tubing should then pass around the right side
of the power module and around the front to the water sole-

noid valve. Please refer to Figure 5.

When installing the water line for the ice maker, be sure
to install a SHUT-OFF VALVE at a convenient location
between the freezer and the supply line. Required water
pressure range is 20 to 120 psi (138 to 827 kPa).

Also recommended is an in-line WATER FILTER between
the freezer and the supply line to prevent sediment from
blocking water ow through the water solenoid valve.

An ideal location for these items is on top of the cabinet,
behind the grill, and to the right of the power module.

NOTE

Self-piercing water valves and plastic tubing are NOT ap-
proved for water supply to ice maker.

Electrical Shock Hazard

• Do not use an extension cord with this appliance.

They can be hazardous and cause decient

operation.

• This unit should not, under any circumstances, be

installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the
power cord.

• Do not use an adapter.

• Do not splash or spray water from a hose on

the appliance. Doing so may cause an electrical

shock, which may result in severe injury or death.

14

INSTALLING THE CABINET

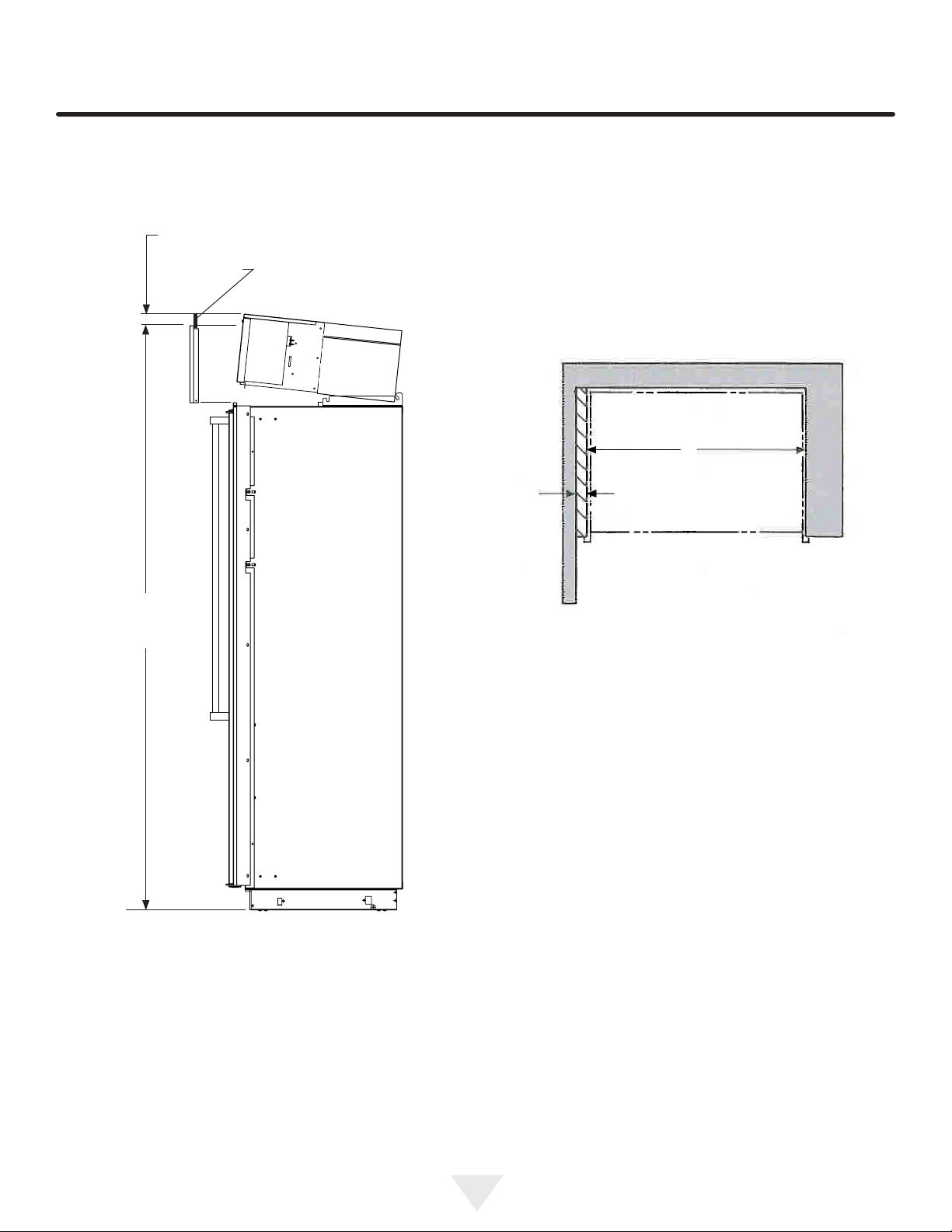

When planning your rough in opening a 3" removable ller

panel is recommended above the grille. To remove the
power module from the cabinet the front has to be tilted up

as shown in Figure 6 when removed for service.

-3" (7.6cm) removable ller

recommended

Corner Installation

For the door to be opened to a full 90°, a 3" (7.6cm) ller

will have to be added to the hinge side of the door. This is
to allow for door handle clearance when opened to the wall.

See Figure 7.

Enclosure must permit refrigerator/freezer to be removed

for service.

Cabinet Width

3" Min.
Filler

Cabinet Outline

845⁄8"

(214.9cm)

Maximum

Figure 7

Figure 6

15

INSTALLING THE CABINET

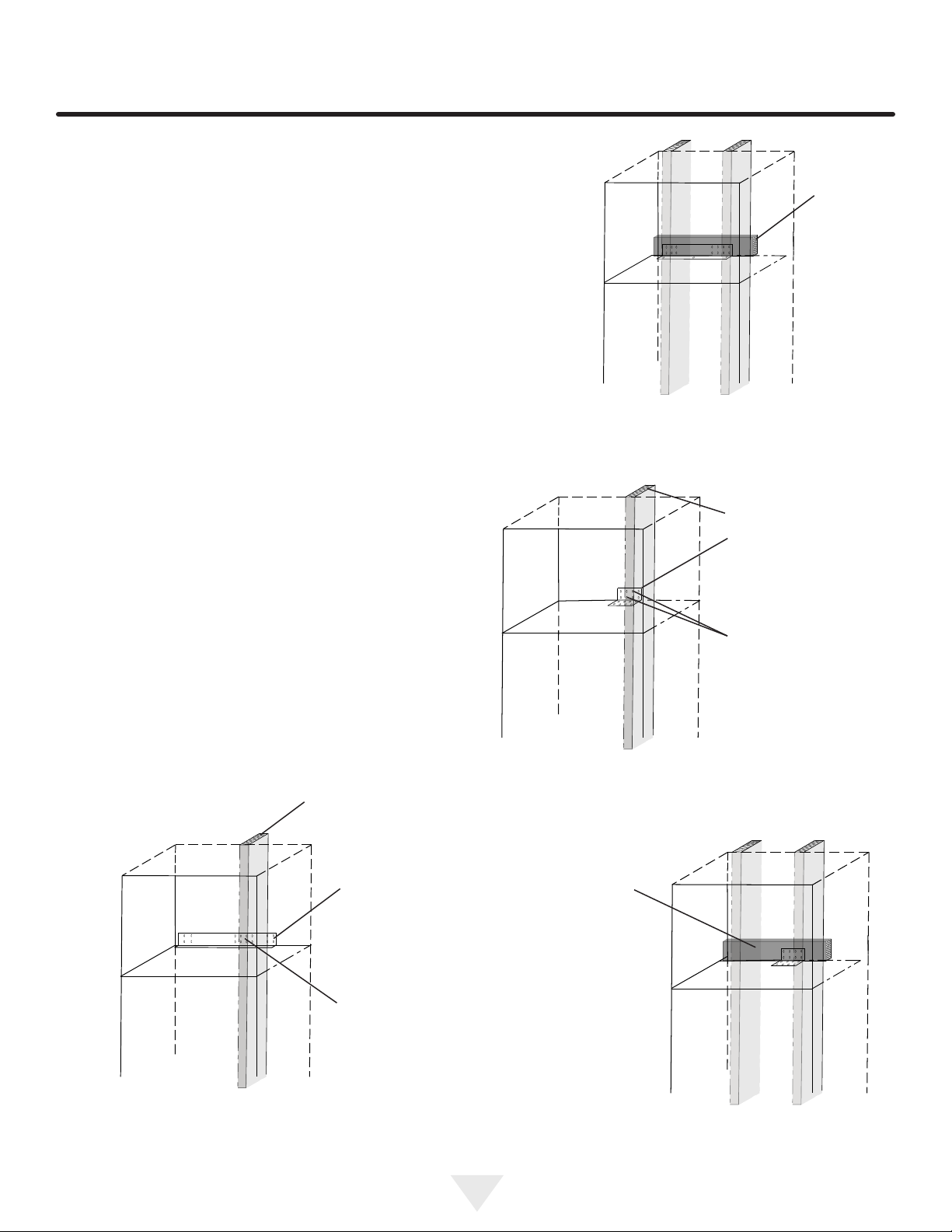

Anti - tip Bracket considerations

Before placing the cabinet in opening, the depth of the
cut-out opening should be at least 24" (61cm). If the cut-out
opening depth is more than 24" (61cm), then a piece of

wood must be secured crosswise on the wall into the studs

at the height of the anti-tip brackets. (See Figure 9 and 11).
Slide the cabinet into position and level the cabinet with
adjustable rear roller and front leveling legs. (See Leveling
the unit on page 15).

18” and 24” wide freezers and top freezers:

The anti tip bracket is fastened to the cabinet and runs the
full width of the cabinet. Locate a wall stud behind the cabi-

net and secure the anti-tip bracket with at least (2) #8 x 11⁄2”
screws provided. See Figure 8.

30” and 36” wide refrigerators, freezers and
top freezers:

Locate a wall stud behind the unit that is suitable for secur-

ing the 5” anti-tip bracket to the wall. The position of the

bracket should be to the right of the power module and not
behind the power module. Do not disturb the power module
gasket on the left side of the unit. Place the anti tip bracket

on top of the cabinet ush with the back of the cabinet.
Mark and drill at least three holes (1/8” (3.2mm) into the

top of the cabinet and secure the bracket to the top of the

cabinet with at least (3) of the #8 x 5⁄8” screws provided. Se­cure the bracket to the wall stud with at least (2) #8 x 11⁄2”
screws provided. See Figure 10.

-Crosswise
lumber

Figure 9

18” or 24” wide freezers

-Wall stud

-Anti-tip

bracket
on top of
cabinet

-At least 2

screws into
wall stud.

Figure 8

18” and 24” wide freezers

-Wall stud

-Anti-tip

bracket
on top of
cabinet

-At least 2

screws into
wall stud.

Figure 10

36” wide freezer

30” and 36” wide refrigerator

Crosswise
lumber-

Figure 11

36” wide freezer

30” and 36” wide refrigerator

16

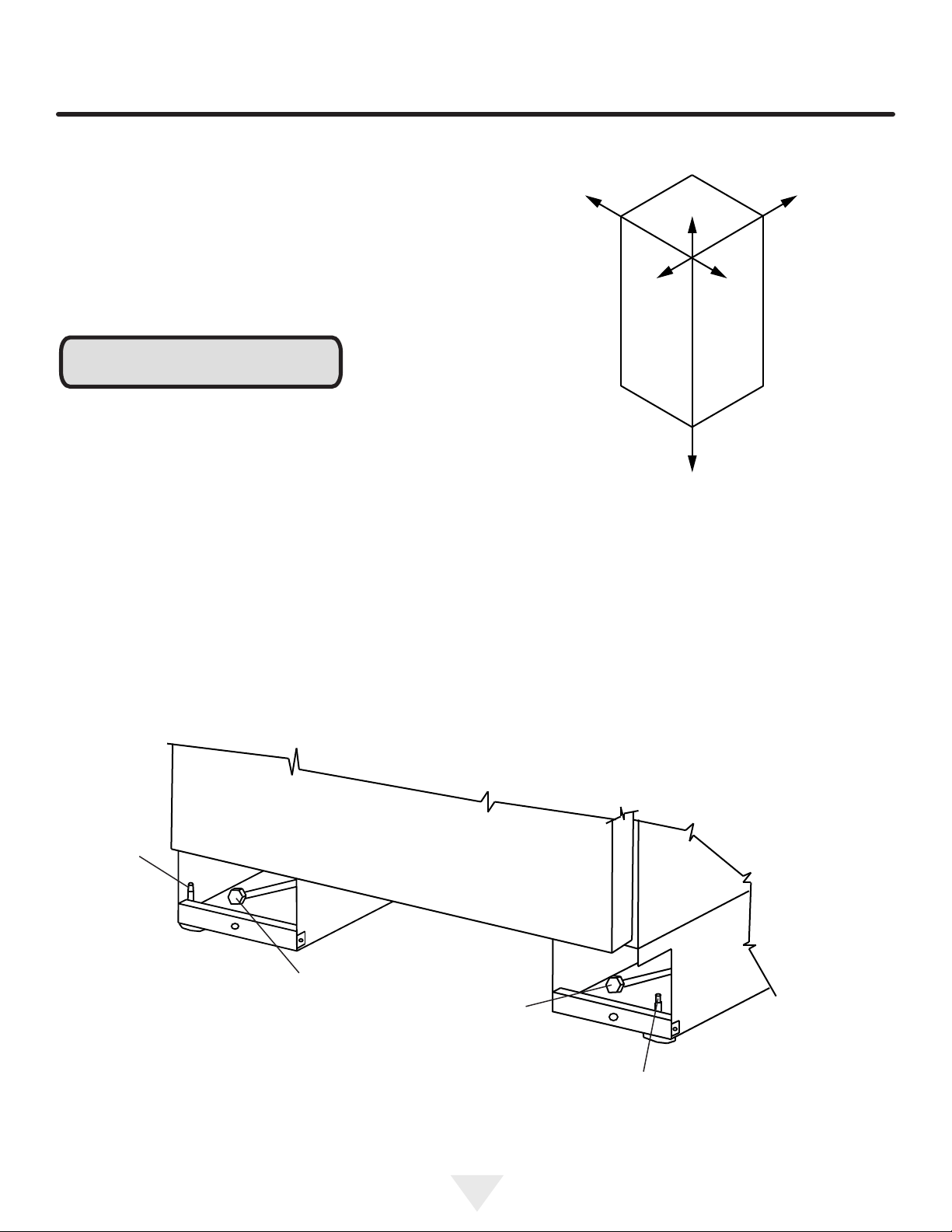

LEVELING THE UNIT

Leveling the unit:

Unit MUST be installed level in all planes, on a oor that is
strong enough to support a fully loaded freezer. See
Figure 12.

This unit is equipped with front and rear rollers. Rollers will
aid during installation. Rear rollers are adjustable from the
front of the unit. Total adjustment is + 5⁄16, - 5⁄16. Turn adjust­ing bolt with a 7⁄16" wrench clockwise to raise cabinet and

counterclockwise to lower cabinet. See Figure 13.

NOTE

All four front leveling legs must be adjusted to the oor for
leveling and to prevent the unit from rolling during use. See
Figure 13.

Figure 12

Front

leveling
leg-

-Rear Roller Adjustment Bolt

(Use 7⁄16 open end wrench or
socket and ratchet)-

Figure 13

17

-Both front leveling legs must be

adjusted to oor after leveling,

for each unit

INSTALLING THE TWO UNITS SIDE BY SIDE

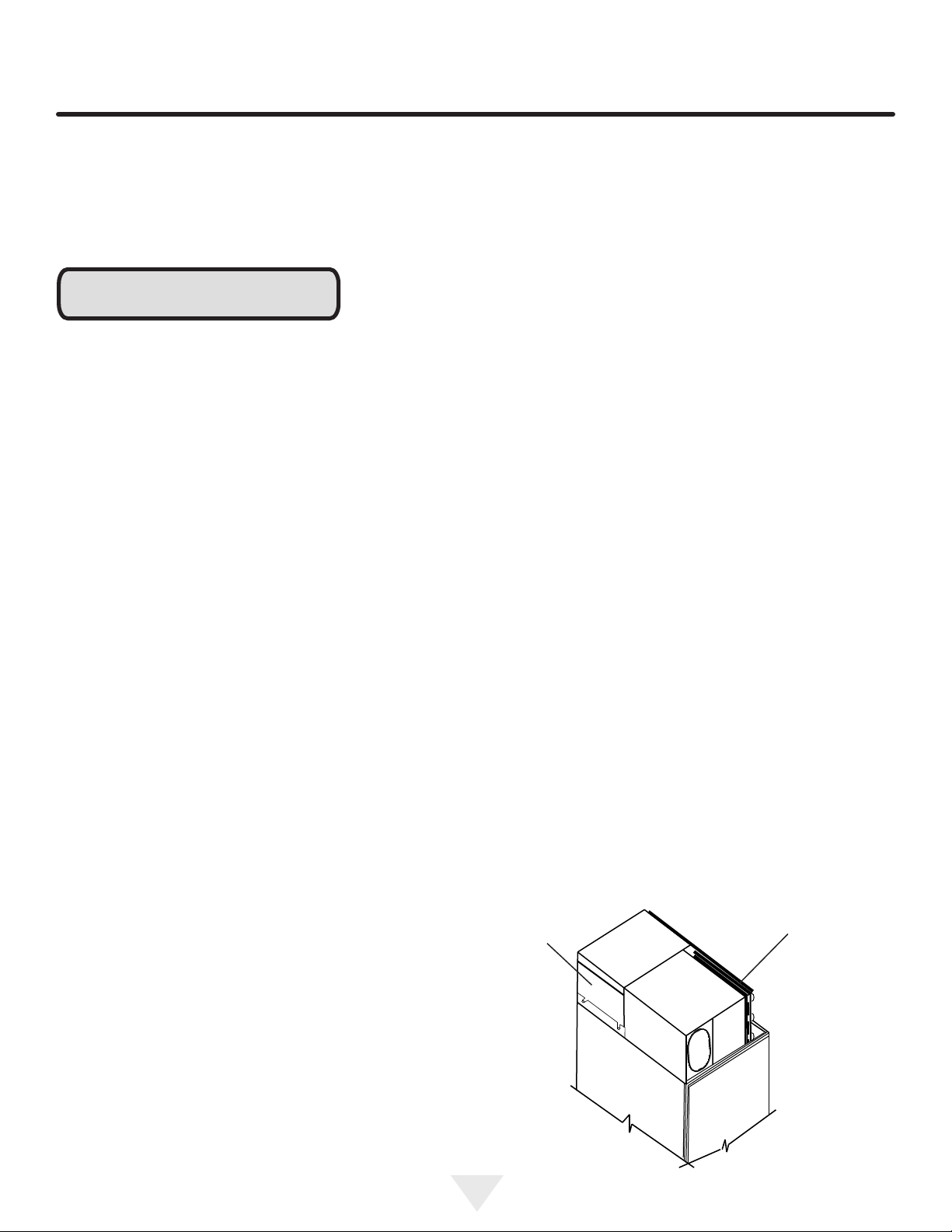

Installing Two Units Side-By-Side

When two (2) units are installed together, a divider panel

needs to be installed between the two (2) power modules

(refer to Figure 14). The divider panel is fastened to the
freezer right side at the top of the cabinet. Remove the two
screws holding the divider panel in place, ip over so the di-

vider is above the cabinet and secure with the two removed
screws.

NOTE

If the divider panel is not installed, the warm discharge air

from the refrigerator module will be drawn into the intake of
the freezer module causing the freezer module to not oper­ate properly.

Mount the junction box next to the right hand module with
the double face tape provided to the cabinet top. Plug the 2
power cords from the modules into this junction box and the
junction box power cord into the power supply.

Junction box with
Divider
panel

power cord

Drill three (3) holes

each side equal
distance apart in
vertical section of
aluminum frame
and install screws
as shown.

7

⁄8"

(22.4mm)

Section A-A

Wood Shim

7

⁄8" x 7⁄8" x 68"

(22.4mm x 22.4mm

x 165.1cm)

7

⁄8"

(22.4mm)

A

A

Figure 14

Securing the trim:

Install a wood shim (provided) cut to the dimensions shown

in Section A-A to the side trim of the rst cabinet to be
installed in the rough in opening. After installing the second

cabinet drill and install screws into the wood shim for the
second cabinet.

-Cabinet trim-

Tape, (3) places

along length of
cover

U-shaped
mullion cover

Mounting U-shaped mullion cover:

Remove paper backing from tape on inside of mullion cover

(3) places. Press U shaped mullion cover over cabinet trim

at center of cabinet as shown.

18

INSTALLING THE POWER MODULE

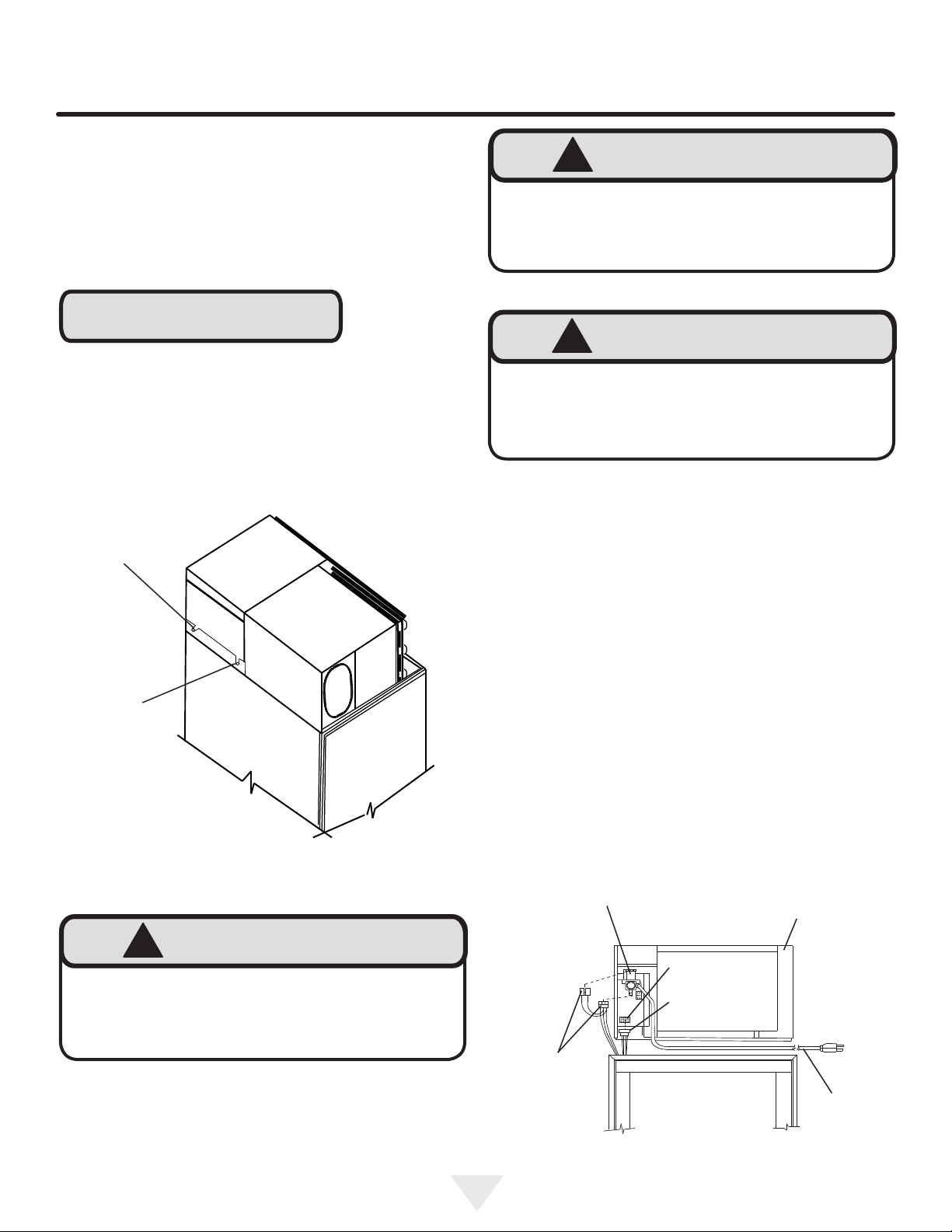

Placing power module on top of cabinet:

Place module on top of the cabinet with rear shoulder
screws resting on the locator brackets behind the front

slots. Slide module toward the rear of the cabinet until the

rear shoulder screws engage the slots in the rear of the
brackets. Rest the front shoulder screws into the front slots
of the brackets.

!

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in back or other injury.

NOTE

Check to make sure wiring and ice maker tubing is clear
and not interfering with module seal. Do NOT start product

during construction, as dust can block module condenser
coils. If dust accumulates on coils, vacuum immediately,

using a soft brush attachment.

Rear
shoulder
screw-

Front

shoulder

screw-

!

WARNING

EXPLOSION HAZARD

Do not operate the refrigerator/freezer in the

presence of explosive chemicals or fumes.

Power module electrical connections:

Make electrical connections from the top of the lower
cabinet to the junction box at left side of module. With ice

maker, be sure to plug the ice maker line into the module,
and the solenoid valve as well. See module diagram
Figure 16.

Run the power cord in front of power module on top of cabi­net around the right side of power module to the electrical

outlet. See Figure 16.

On 18" wide freezer models only (M42CSS) (M48CSS)
(MPRO48CSS): Plug in the (5) electrical connectors for the

lights coming from the cabinet into the (2) power supplies

which are attached to the power module, see Figure 17.

Figure 15

!

WARNING

TIPPING HAZARD

When installed the power module is not fas-

tened to the cabinet. It must be removed

when the cabinet is tipped or transported.

19

Ice
maker
leads-

Water
valve-

Power module on
top of cabinet-

-Junction box

-Cabinet leads

-Power
cord

Figure 16

INSTALLING THE ICE MAKER WATER VALVE

-Light power supplies mounted
in power module

An inline water lter can be used with this ice maker and is
recommended. A shutoff valve should also be installed in

the water line. Do not use a self-piercing type valve.

NOTE

Light
harnesses
from
cabinet-

Figure 17

Solenoid

water valve

Ice Maker (Solenoid) Connection

The water valve and the water line ttings are packed

inside the cabinet in a plastic bag.

Remove the two screws from the bracket which is on the
left side of the of the power module cover. Use these two
screws to install the water valve on the bracket as shown in

Figure 18.

Slip solenoid valve compression nut and compression

sleeve on copper tubing as shown in diagram. Tighten nut
onto water valve with adjustable wrench.

Remove the red plug from the end of the ice maker ll hose

coming from the cabinet and clamp the hose onto the water
solenoid valve as shown. Tighten clamp securely. Turn on

the water supply and check all ttings for leaks.

Bracket on left side
of module cover

Gasket

Hose
Fitting

Copper Tubing
(provided by
customer) tubing
to run in front of
power module on
top of cabinet

Sleeve

Compression
nut

Fill hose to

ice maker

Tube clamp (2)

This clamp for tube positioning only.
Check to make sure tube is not col­lapsed or restricted after connecting
opposite end to valve.

Figure 18

20

INSTALLING THE GRILLE

There are three methods that can be used to install the
grille. Pick the method that suits your installation.
Style 1: Brackets are installed on top of the cabi-

net, toward the back, and springs are used

to secure the grille.
Style 2: (Optional) Brackets are installed on top of

the cabinet, toward the front, and the grille

is secured to the brackets with screws.
Style 3: The top of the grille is fastened to the ad­ joining cabinetry with a screw. This style is
used primarily for the custom overlay panel
style grilles to match surrounding cabinets.

Style 1 mounting method:

1. Remove screw A in mounting bracket. Mount L-bracket
with screw A. See Figure 19.

2. Hook one end of spring (81050-000) through hole in
L-bracket. Holding the facia in position - stretch the

spring and secure the hook end to the facia through a
square top hole in the facia.

-Hook the spring(s) into

the square holes toward
the top of the grill-

Back side of
grille shown

Figure 19
Style 1

21

Power module

-"L" bracket

-Anti-tip

bracket

Screw "A"-

-Spring

INSTALLING THE GRILLE

Style 2 mounting method:
Instructions for Installing Grille Brackets

This is an optional accessory, order
part number S34060-000.

1. Use the two (91180-000) screws to secure each
bracket to the cabinet top. See Figure's 20 and 21.

2. Loosen the screws at the top of the mounting bracket.
Leave 1⁄8" (2-3 screw threads) sticking through the
bracket.

3. Install the grille by aligning the screws in the top of the
bracket with the slots in the grille top trim.

4. Grille is installed when bottom of the grille ts behind

the cabinet trim across the front.

5. Pull grille forward about an inch at the top and retighten
the screws in the top of the bracket.

Brackets
optional-

Figure 20 Style 2

Cabinet
top trim-

313⁄16"

(96.8mm)

21⁄16" (52.3mm)

-Bottom of grille shown behind

top trim. See note #4.

2" (50.8mm)

7

⁄16" (11.2mm) reference

-Drill 4 holes 7⁄64" (2.8mm) diameter-

-Grille mounting Brackets (optional)-

Figure 21
Style 2

22

INSTALLING THE GRILLE

Style 3 mounting method:

Fasten top of grille to enclosure with screw provided.
Cover screw head with snap-on cap. See Figure 22.

Cut custom facia panel and mount facia bracket per the
instructions on next page. Install facia to grille back by
inserting shoulder rivets on back of facia bracket into large

ends of teardrop holes. When all 4 rivets are engaged in

the teardrop holes slide the facia downward until shoulder
rivets bottom out in small ends of teardrop holes.

For cutting grille facia panel

and mounting facia brackets
see page 22.

Screw-

-Snap

on cap

Figure 22

23

CUSTOM GRILLE FACIA AND DOOR PANELS

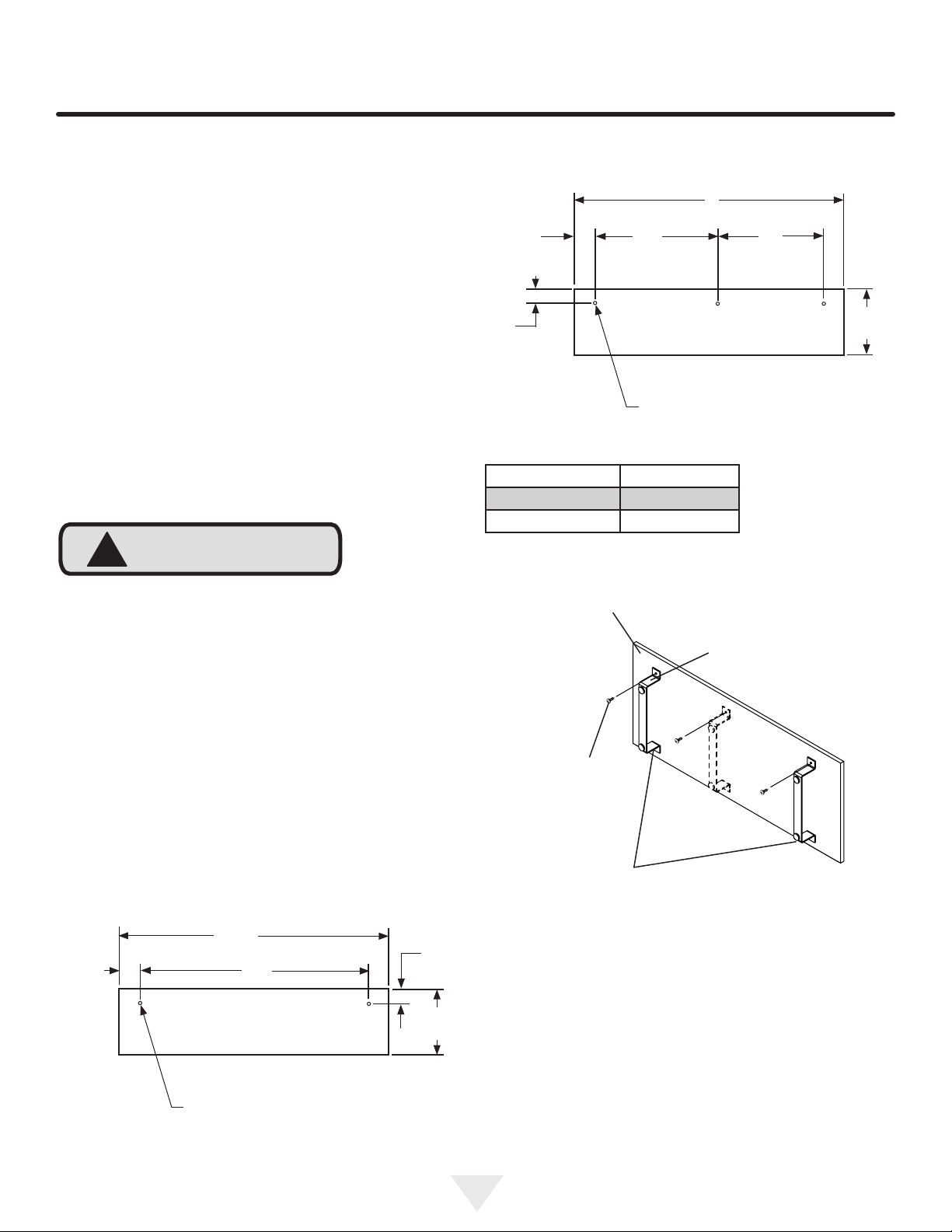

Mounting grille facia panel:

Depending on your model cut the facia panel to the size
shown in Figure 23 or Figure 24. Drill the two facia bracket

screw pilot holes in the back side of the facia panel as

noted in Figure 23 or 24. See Table B, for sizes. Fasten

the two or three facia brackets to the back side of the facia

panel with 2 or 3 of the screws provided. See Figure 25.

Align the facia brackets so they are parallel to the short
edges of the facia panel and drill the remaining 2 or 3

bracket holes using the holes in the facia brackets as

guides. Secure the bottom of the brackets with the 2 or 3

remaining screws.

The facia panel may now be mounted to the grille back.

!

CAUTION

When cutting the facia panel for the grille do not make it

larger than the size noted in Figure 23 or 24. Air ow to the

condenser in the power module would be compromised.

Grille facia panels must not exceed 20 pounds (9.1kg),

panels weighing more could cause product damage. Do

NOT use glass, mirrors, granite or similar heavy materials

for panels.

Facia Diagram for 72" Wide Models:

69"

(175.3cm)

73⁄8"

(18.7cm)

11⁄8"

(2.9cm)

273⁄32"

(68.8cm)

Figure 24

Drill 3 holes, see Table B.

MATERIAL HOLE SIZE

Hardwood 1/8" (3.2mm)

Softwood 7/64" (2.8mm)

Table B

273⁄32"

(68.8cm)

83⁄4"

(22.2cm)

Facia Diagram for 60" Wide Models:

57"

(144.8cm)

713⁄32"

(18.8cm)

Drill 2 holes, see Table B.

423⁄16"

(107.2cm)

Figure 23

11⁄8"

(2.9cm)

83⁄4"

(22.2cm)

24

Facia panel-

Screw 2 or
3 required-

Drill bottom 2 or 3

holes for mounting

brackets and secure

with remaining 2 or 3

screws.-

-Facia bracket

Figure 25

CUSTOM GRILLE FACIA AND DOOR PANELS

Custom Door Panel Installation Instructions
Determine Wood Screw Requirements

1. A #10 pan head wood screw should be used to prop­erly secure the overlay panel. Screws are supplied with

unit.

2. Use only pan head screws.

3. If your overlay panel is thinner than 5⁄8" (15.9 mm)
you will need to purchase shorter screws. The longer
screws will break through the front of the panel.

!

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in back or other injury.

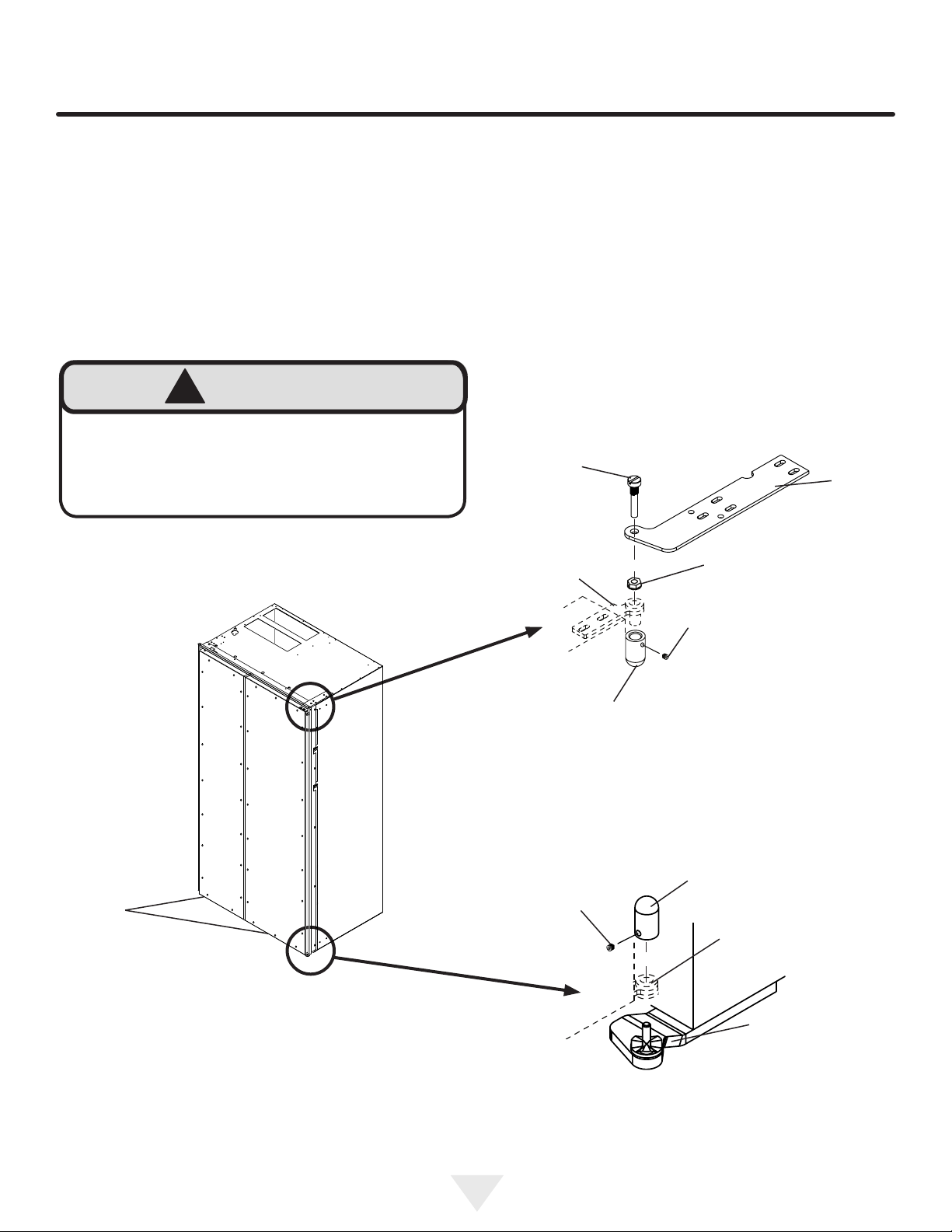

Step #1: Remove the Door

Support the door at the oor.

1. Loosen the set screw in the bullit cap with a 3⁄32" hex

key and remove the bullit cap from the hinge pin by
sliding off. Do this to both the top hinge and at the bot-

tom hinge. Set aside parts for later reassembly.

2. Loosen 5⁄16" Hex Nut underneath the hinge with a 1⁄2"

open end wrench, unscrew completely from the hinge

pin.

3. Make sure the door is supported, and remove the hinge

pin from the cabinet hinge with a at bladed screw-

driver.

4. Carefully lift the door off the lower hinge.

5. Assemble parts in reverse order.

Top hinge
pin-

Door
hinge-

-5⁄16 Hex
nut

-Cabinet
hinge

Support

door before
removing
hinge-

Figure 26

Bullit cap-

Set screw-

-Set screw

Figure 27

-Bullit cap

-Door
hinge

-Cabinet
hinge

25

Figure 28

!

CAUTION

CUSTOM GRILLE FACIA AND DOOR PANELS

Door panels MUST NOT exceed 50 lbs (22.7 kg). Do NOT
use glass, mirrors, granite or similar heavy materials for
panels. Panels weighing more than 50 lbs (22.7 kg), may

cause product damage. We recommend that the door load

(panel and food) NOT exceed 90 lbs (40.8 kg).

Step 2: Size the Overlay Panel

Cut the custom overlay panel to the dimensions shown in

Figure 29 and Table C and/or Figure 30.

This is also a convenient time to locate and drill the holes
for your handle. Most often the handle is to match that of
the surrounding cabinetry. If your handle attaches from the

back-side of the custom panel, locate the mounting holes
while the panel is attached to the door and cabinet. After
the panel is removed from the door, drill the mounting holes
from the front, to the recommended diameter of the handle

manufacturer. Counter bore the back-side of the panel so
the screw heads do not interfere with the surface of the
door.

"D"

MODEL

M60CSS-SGP 225⁄16" (56.7cm) See Figure 30

M72CSS-SGP 345⁄16" (87.2cm) See Figure 30

M60CSS-WP 225⁄16" (56.7cm) 345⁄16" (87.2cm)

M60CSS-SP 225⁄16" (56.7cm) 345⁄16" (87.2cm)

M72CSS-WP 345⁄16" (87.2cm) 345⁄16" (87.2cm)

M72CSS-SP 345⁄16" (87.2cm) 345⁄16" (87.2cm)

"D"

Freezer

Solid Door

"D"

Refrigerator

Solid Door

Table C

3411⁄32"

(87.2cm)

683⁄16"

(173.2cm)

Figure 29

26

683⁄16"

(173.2cm)

Remove inside

cutout for

glass door only

45⁄16"
(11cm)

Minimum typical

Figure 30

HINGE AND GASKET ADJUSTMENTS

Door

Gasket-

Screw-

Figure 31

-Solid door

-Door panel

Hinge and Gasket Adjustment

It is possible that doors may become out of adjustment in
shipment.

If product is installed slightly “out of level”, doors may not
line up properly. Check this BEFORE adjusting hinges.

NOTE

Door gaskets occasionally compress in shipment. If gasket

does not seal all around, warm slightly with a hair dryer

and pull outward softly until magnet in gasket seals against
cabinet.

To expose concealed door hinge screws, remove plug but­tons if present. All hinge sections attached to doors adjust

left or right. Top and bottom cabinet hinges are also adjust-

able in and out. See Figure 32 (shown without cabinet trim).

Step 3: Attach the Overlay Panel to the Door

1. Remove the gasket from the door front. (See Figure

31). Do this by pulling the gasket out of the chan-

nel that holds it to the door front. This will expose the
clearance holes for mounting the custom overlay panel.

(See Figure 31).

2. Set the door on the overlay panel and align edges.
(See Figure 31). Clamp panel in position and mark pilot
hole locations. Pick the required pilot hole size from

"Table D" below and drill the pilot holes ensuring not to
drill all the way through the overlay panel.

Table D: Pilot Hole Drill Sizes for Wood Screws

Material Type #10 Wood Screw

Hardwood 9⁄64" (3.6mm) Diameter

Softwood

3. Insert wood screws through clearance holes and

tighten to secure overlay panel.

4. Reinstall gasket into channel. Make sure the corners
are fully inserted.

5. Install the door back on the cabinet by reversing the
procedure in Step 1.

1

⁄8" (3.2mm) Diameter

Loosen hinge
screws to ad­just the door in
and out-

Loosen door
hinge screws to
adjust door left
and right.

27

Figure 32

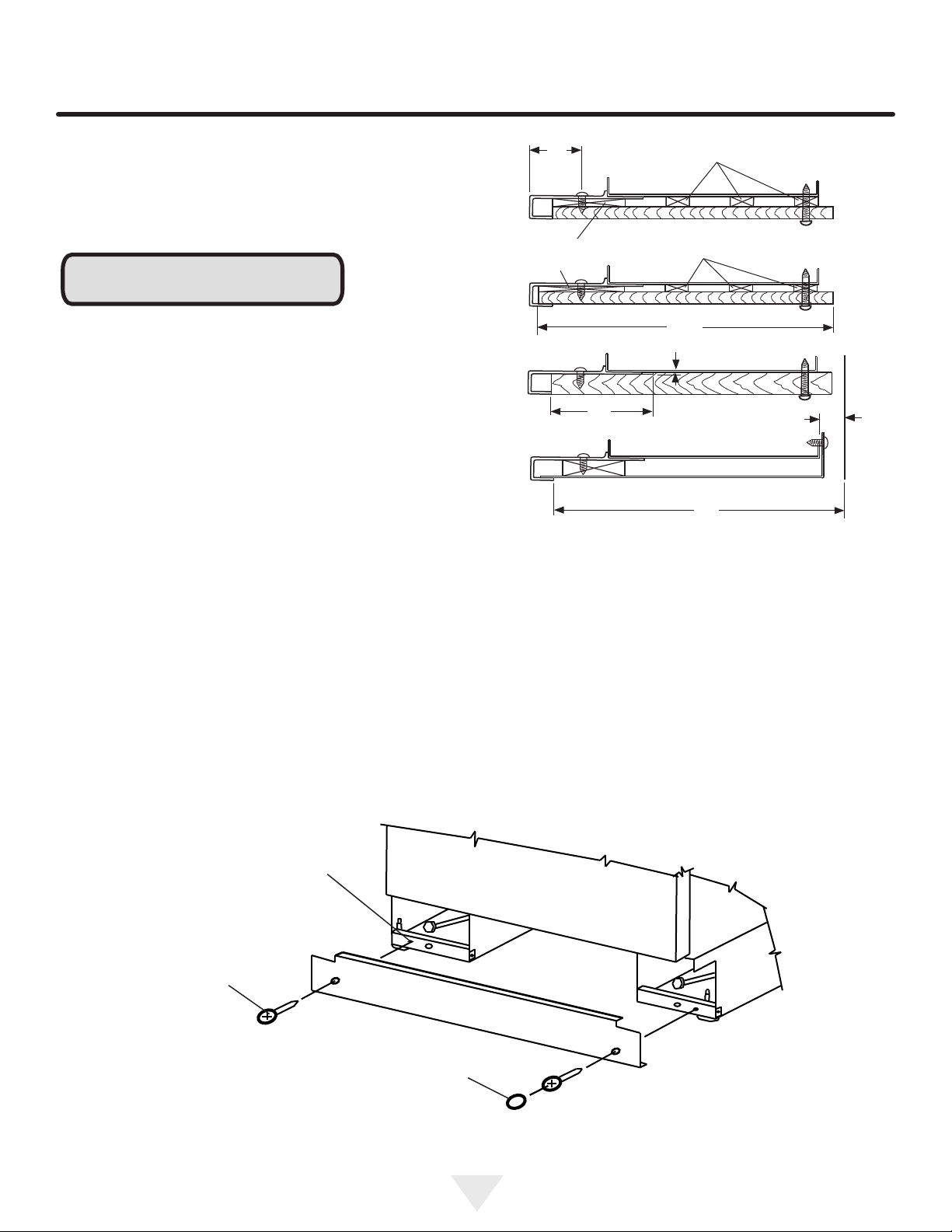

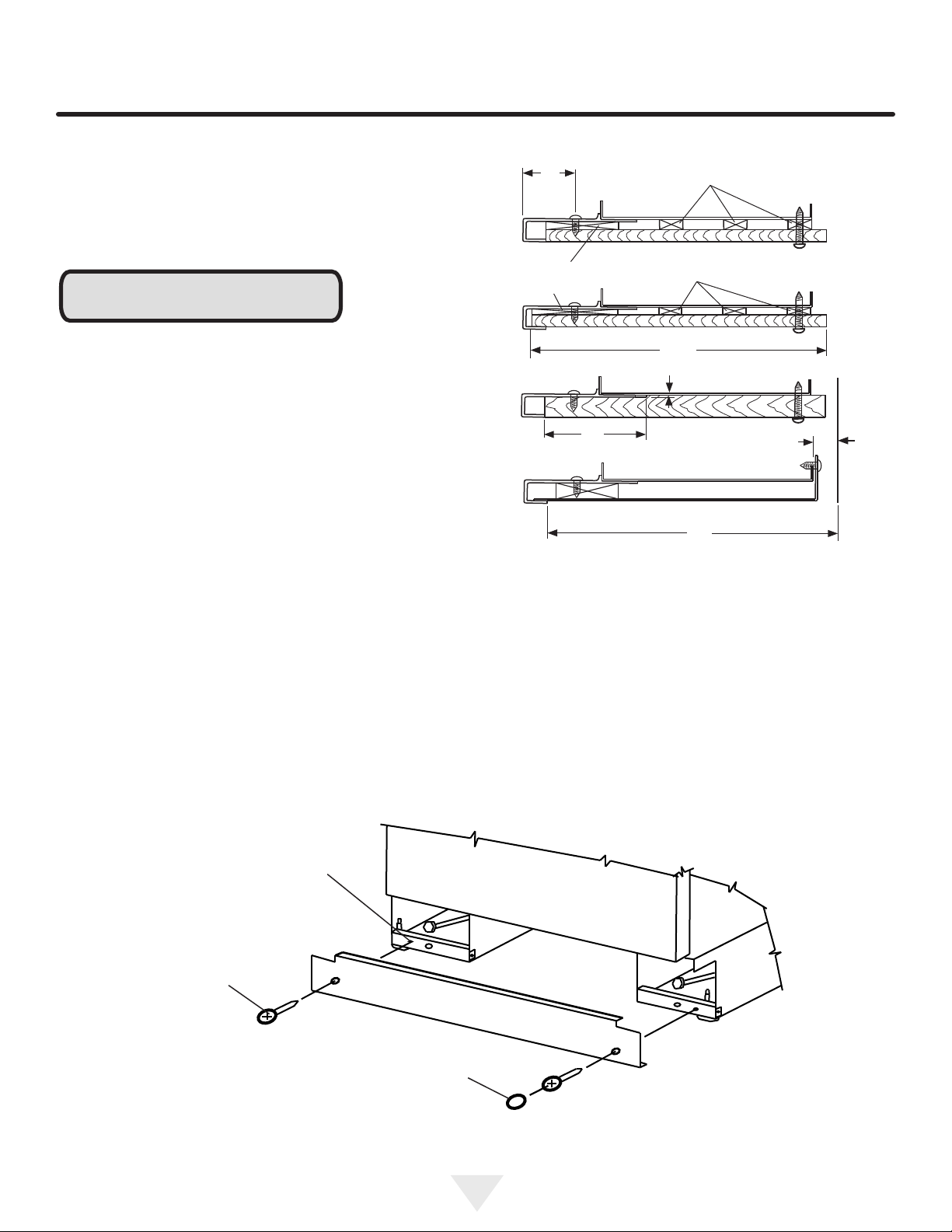

INSTALLING SIDE PANELS AND KICK PLATE

Instructions for Fastening Side Panels to
freezer

1. Side panels should be 24" (61cm) deep or 24 5⁄16"
(61.7cm) deep when tucked into the front trim.

2. Panel height to match installation height.

3. Install the side panels per drawings on the right.

NOTE

To avoid damage to panels or ooring, raise panels slightly,
to clear oor when installing.

Drill three (3) holes equal distance apart in vertical section

of aluminum frame and install pan head screws as shown.

Anchor side panel with screw as shown. Be sure screw

used goes no more than 1⁄2 inch deep into product. Do NOT
overtighten.

11⁄8"

(28.4mm)

Typical

3

⁄16" (4.8mm)

thick back up-

1

⁄8" (4.8mm)

thick back up-

1

⁄4" (6.4mm) thick battens-

1

⁄4" (6.4mm) Plywood / Panel

3

⁄16" (4.8mm) thick battens-

1

⁄4" (6.4mm) Plywood / Panel

23⁄16"

(55.6mm)

245⁄16"

(61.8cm)

-1⁄16" (1.6mm) rout

1

⁄2" (12.7mm) Plywood / panel

Metal side panel

Figure 33

24"

(61cm)

typical installation
opening

5

⁄16"

(7.9mm)

Kick Plate Installation

Use two (2) #8 sheet metal screws (supplied) to facilitate

holding your kick plate in place. Mount screws in holes in

roller base. Cover screw heads with caps supplied. (See
Figure 34).

Holes in

roller base-

#8 screws-

Cap-

Figure 34

28

INSTALLATION CHECKS/COMMON ERRORS

Installation Checks

• Anti-tip mounting bracket must be installed correctly

and anchored to prevent cabinet from tipping forward.

• Module should be engaged in the slots on the module
positioning brackets and seated on the foam seal with­out air gaps. Module positioning brackets should not be
removed.

• All wires from the lower cabinet to module must be
securely connected. If a problem is suspected, inspect

both male and female plugs and ensure that the termi-

nals in the plug are sufciently forward to engage.

• Cabinet must be level both side-to-side and front-to-
back. Front leveling legs should rest rmly on the oor.

Cabinetry on both sides of the cabinet must be secure
and level to prevent the cabinet from shifting when the
doors are opened.

• Doors must not hit adjacent walls or countertops.

• Gaskets must seal completely. If gaskets seal well, no

further adjustments need to be made.

• Do NOT overcrowd the shelves or block cold air ducts.

• Do NOT install a freezer shelf closer than 8 inches

from the interior top.

• Do NOT allow packages to overhang sides or rear of
shelves as this will block air circulation, making the
freezer less efcient.

Common Installation Errors

• Any air leaks between the module and the cabinet will
keep the cabinet from operating efciently.

• The electric outlet must be located in a manner that will

not interfere with module to cabinet alignment when the
unit is pushed into place.

• Power cord to outlet sitting under the power module will
create an air leak.

Use and Care Guide:

CONGRATULATIONS! You are now the proud owner of a

superb, beautiful and durable addition to your kitchen. The

following information will help you get the most pleasure
from your purchase.

Using your refrigerator:

Cool owing air keeps your refrigerated foods fresh. Large
containers placed close together may restrict the ow of air.
Space food so cool air can ow around it.

To retain maximum moisture and avor, cover containers

or seal food in moisture proof wrap. Odorous foods which
might affect others should always be covered.

Meat, sh and poultry can be stored safely in the refrigera­tor section for a few days, but as a general rule, the freezer
should be utilized for longer storage.

Vegetables and fruits should be washed, dried and stored

in the slide-out crisper. They will last longer in closed plastic

containers or wrapped in plastic lm.

Cover left-overs and use within a couple of days.

Shelves adjust to many positions, allowing versatile storage

and maximum use of space. The adjustable door shelves

hold abundant storage, even tall bottles. Firmly lock

shelves in place before use.

NOTE

Do NOT block air coming into the refrigerator section.

Food or liquids can freeze if placed too close to inlet air.

All refrigerator crispers, and also the freezer basket sup­plied on the side-by-side models, are designed to be at the

very BOTTOM of their compartments.

• Plugs from cabinet not connected to the power module.

• Floor under products lower than nished oor making
the unit inaccessible for service. Floor under product

must be strong enough to support weight of fully loaded

refrigerator/freezer.

• Product not anchored properly (to prevent tipping).

Bracket not secured to rear wall studs.

• Failure to properly level the cabinet and/or power mod­ule can result in defrost water overowing.

29

USE AND CARE GUIDE

Using your freezer:

Meats, sh and poultry pre-packed in plastic (self-service)
wrap can be stored in the freezer for a couple of weeks.
For longer freezer storage, wrap food in foil or other vapor­proof, moisture-proof freezer wrap. Frozen food contain-

ers should be sealed tightly. If food is wrapped in “Butcher

Paper”, remove and rewrap.

For more even temperature, space food so as not to restrict
air ow, especially at rear.

Light frost may form on shelves when freezer door is open.
After the door is closed, the air stream gradually removes

the frost.

Varying amounts of frost will form occasionally in the freez­er compartment, especially in areas near the top air return.

This is normal adjunct of the moist cold air circulating in the
refrigerator section to help food stay fresh longer.

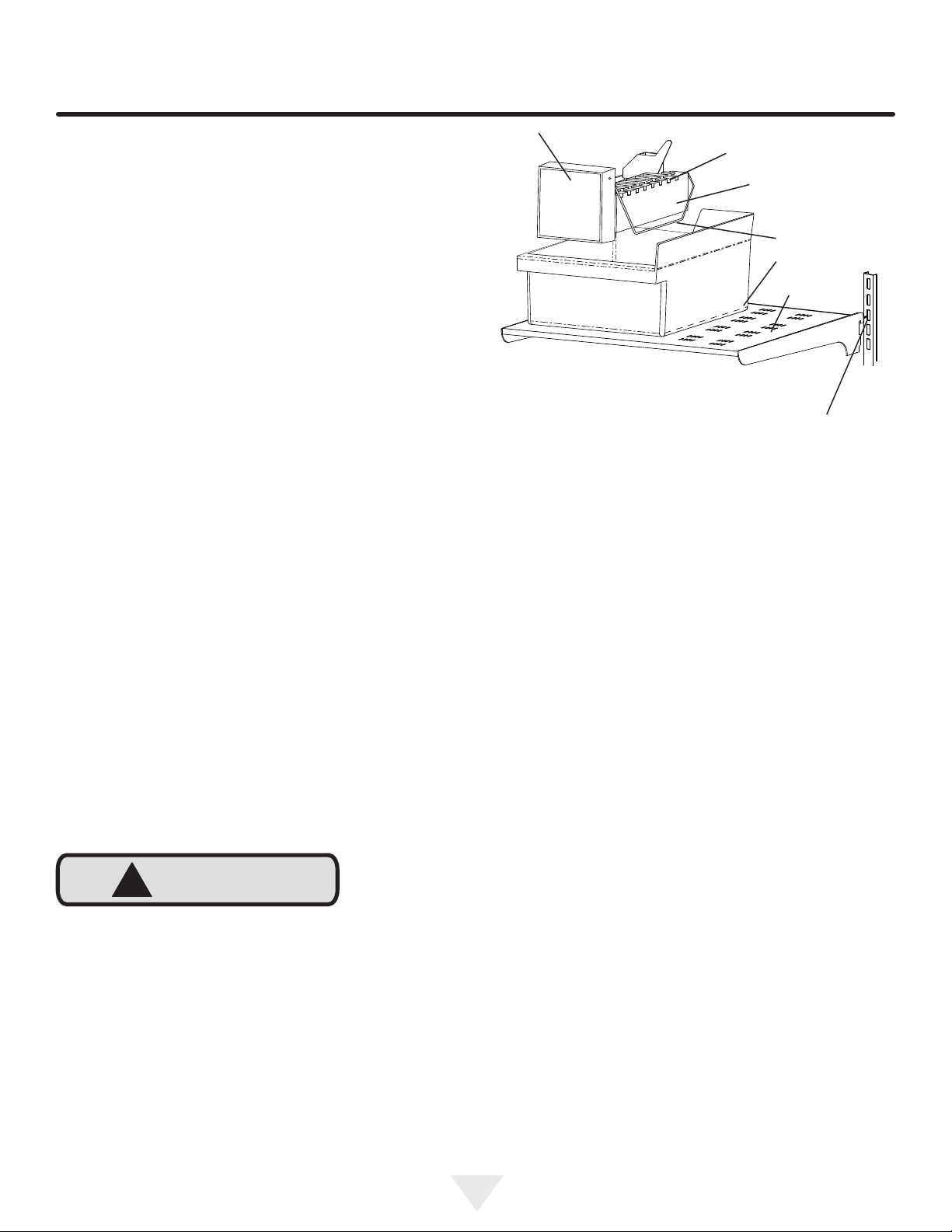

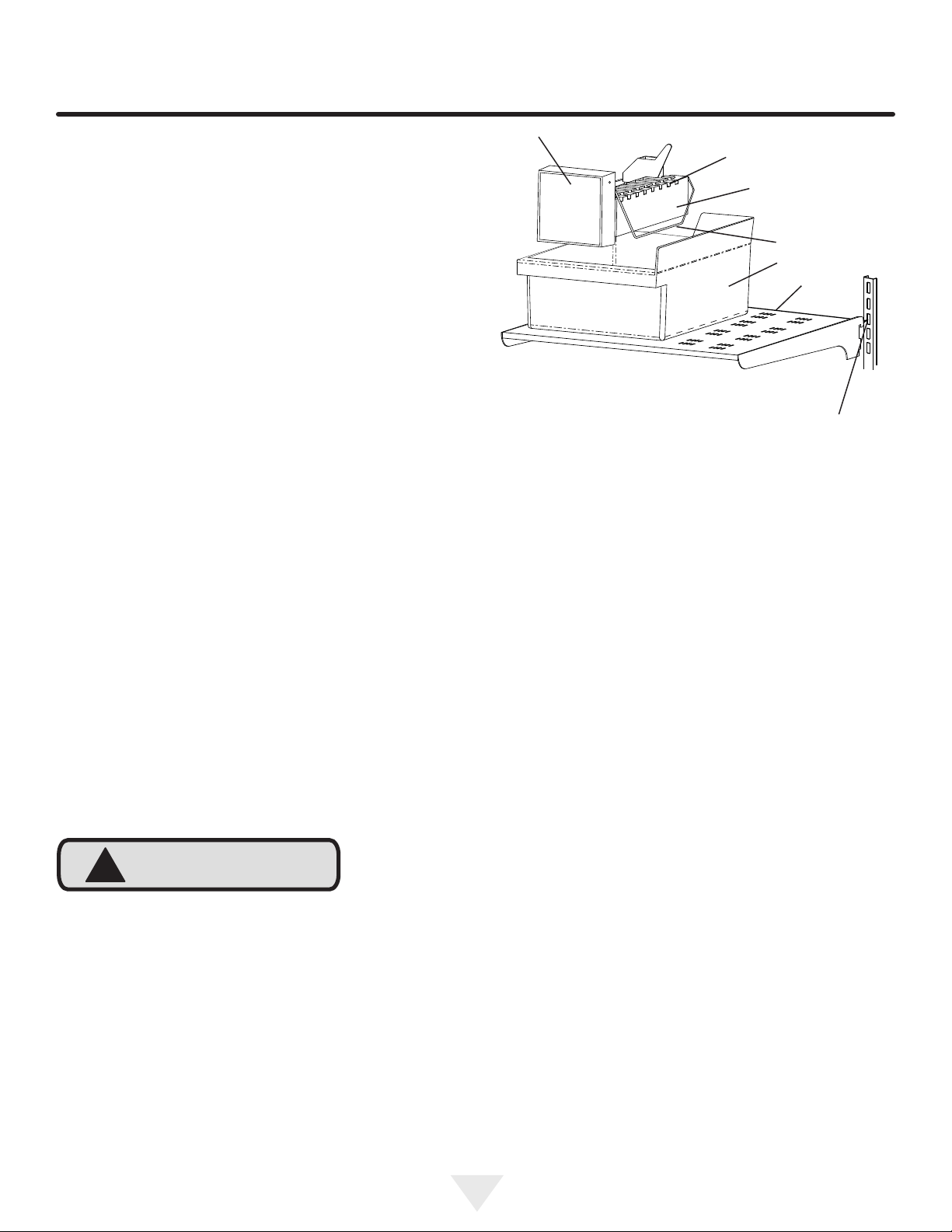

If your freezer has an ice maker:

Install the freezer shelf in the third position down from the
top of the shelf ladder (see Figure 35), this will position the

ice bucket properly for operation of the ice maker.

First buckets may contain contamination from new instal­lation. Throw away the rst two harvests or until the ice is

free of discoloration and taste.

The ice maker makes ice once the freezer is cold. It will
turn off automatically when the ice bucket is full, provided

the bucket is properly positioned. When installing the shelf

for the ice bucket, place the shelf at the height as shown on
the label on the left side of the freezer. See Figure 35.

Lift the Stop Arm up out of the way when removing and

replacing the container.

Motor-

-Ejector blade

-Ice mold

-Stop arm

-Ice bucket

-Shelf

Position shelf tang in

Figure 35

When the bucket is full and in the proper (highest possible)

position, the Stop Arm senses the ice and stops ice making.

To stop the ice maker, whether full or not, simply raise the
Stop Arm to “up” position. To restart, lower the Stop Arm.

TIME PER CYCLE... Varies due to door openings, water
temperatures, etc.

NORMAL ICE MAKER OPERATION

• Sounds to be expected: motor hum; creaking of the
Ejector Blade; ice dropping into the bucket; running
water; water supply valve snapping open.

• Frost formations in area of the ice maker: Since fresh
water enters the form, frost build-up near the ice maker
occurs. This will not affect the operation of your freezer.

• Ice in the bucket for long periods may freeze together

and acquire odors. Discard stale pieces... Your ice
maker will make more.

third slot down from

top of shelf ladder-

!

CAUTION

Never place ngers, foreign objects or food packages near

the Ejector Blade.

Typical cycle of ice maker:

1. The ice maker lls with water.

2. When the water freezes, the motor rotates Ejector
Blade against the ice. The blade stops when it touches
the ice.

3. The heater releases the ice from the form.

4. The motor starts again. The blade moves ice from the

form into the bucket. The Ejector Blade makes two

(2) revolutions and then the ice maker lls with water

again.

30

USE AND CARE GUIDE

Temperatures:

The temperature is automatically controlled by a thermo-

stat. The freezer control is located in the roof of the freezer.
Three “3” is a good setting to start out with... Lower num-

bers for warmer temperatures and higher numbers for cold­est temperatures.

NOTE

To help keep food fresh longer, some moisture is desirable

in the food storage compartments. You may see it on the

walls, or in the form of droplets of ice or “icicles”... especial­ly in hot or humid weather, or when frequent or extended
door openings occur. This is normal, and not in any way
harmful. If occasional “spot” build-ups occur, it is usually the
result of the above, or of “overcrowding” of food. Occasion-

ally remove such accumulation.

Defrosting:

Defrosting is automatic. It takes place in the Power Module,
above and away from your food. For several minutes each
day the compressor and interior fan will shut off, while any

ice accumulation is removed from the coils.

Cleaning:

It’s easy to keep your Built-In freezer clean. Occasionally,
clean the interior walls, shelves, door interiors and gaskets

with a solution of two (2) teaspoons of baking soda dis-

solved in a quart of lukewarm water. Harsh abrasives and

cleaning powders are unnecessary and should never be
used. Do not place parts in the dishwasher.

Condenser cleaning procedure:

The condenser is located behind the top grille. It is a part
of the Power Module on its very right hand side. It has

horizontal tubes with small diameter vertical wires and
it is black in color. It is away from oor dust, however, it

should be examined for dust accumulation at least
two (2) times a year, and cleaned and/or vacuumed as
necessary. Remember to shut off the circuit breaker before

removing the grille and before exposing, cleaning, and/or

vacuuming the condenser.

The louvered black or stainless steel grille is all one assem-

bly. There are 3 ways to remove the grille. The most widely

used method of mounting is with springs. The spring(s) are
located behind the grille back. The spring(s) are mounted
to the top of the cabinet and hook to the square holes in the

grille back. To remove the grille, pull the grille forward and

reach down to the spring and unhook it from the grille back.
The grille back will be free to be removed.

The second method (optional) is with mounting brackets

behind the grille back. Pull the grille forward about one (1)

inch to expose the top screw in the brackets. Unscrew the
screw to loosen it but do not remove it. Do this to each

bracket. CAUTION, when the screw is loosened, the grille
back will be loose, do not allow it to fall. Grasp the grille

back on each side and tilt the top forward and lift upward to
free the grille from its mounting.

A custom panel grille can be removed by lifting up on the

facia panel and pulling forward on the facia panel. The grille
back is held in place by a screw at the center going up into
the adjacent cabinet. Remove this screw and the grille back
can be removed.

It is recommended that circuit breakers be shut off before
cleaning. Wring excess moisture from sponge or cloth and

avoid excess moisture, especially when cleaning in the
vicinity of switches, lights or controls.

If your unit has a stainless steel interior, shelves or exterior

door then use a stainless steel cleaner and a cloth to clean.

The louvered grille is heavy so use care when removing.
Now you can inspect the condenser for dust accumulation.

Be sure to refasten top grille after cleaning to avoid injury,

as grille could fall if not properly fastened.

Power module
(on top of cabi­net)-

-Condenser
(behind grille)

Figure 36

31

ENERGY SAVING TIPS AND PRODUCT SOUNDS

The following suggestions will minimize the
cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance,
(cooker, dishwasher, etc.). heating air duct, or other

heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of unit above door
are not obstructed and kept clean to allow ventilation
for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not
shared with other appliances).

5. When initially loading your new product, or whenever

large quantities of warm contents are placed within

refrigerated storage compartment, minimize door
openings for the next 12 hours to allow contents to pull

down to compartment set-point temperature.

6. Maintaining a relatively full storage compartment will
require less appliance run time than an empty compart­ment.

7. Ensure door closing is not obstructed by contents
stored in your appliance.

8. Allow hot items to reach room temperature before plac­ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set-point that

meets your personal preference and provides the
proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem-

perature for the stored contents.

12. Set the control to the "off" position if cleaning the unit

requires the door to be open for an extended period of
time.

Product Sounds:

Your new refrigerator/freezer may make sounds unfamiliar

to you. These sounds normally indicate that the refrigera-

tor/freezer is operating correctly. Note that hard surfaces

around your product installation may make sounds more
noticeable.

Following is a list of normal operating sounds that you may

hear from your new appliance:

1. The compressor will cycle on and off to provide cooling

as required. You may hear a click when the compressor

cycles on, and may also hear pulsating, and/or, a high-

pitched hum sound when the compressor is running.

Run time may vary due to ambient temperature, usage/
door openings, and warm food loads.

2. The condenser fan will cycle on and off with the com­ pressor to remove heat from the product. When running

you may hear a motor hum, and an air rush noise as air

is forced through the condenser heat exchanger.

3. The evaporator fan will also cycle with the compressor

to provide cooling in the storage compartments. When
running you may hear a motor hum and air noise. These
noises will be noticeably louder when the storage com­ partment doors are opened.

4. Automatic defrost requires the use of an electric heater

to periodically remove frost from the evaporator heat

exchanger. When in defrost you may hear a sizzling
sound as water may contact the heater element. Ad­ ditionally, during defrost you may hear water dripping or

running as the defrost water is routed to the drain pan.

5. Defrost is controlled with a mechanical timer. During the
compressor off cycle, in a quiet environment, you may
hear a faint motor running, and/or clock ticking sound.

6. When the compressor cycles off you may temporarily

hear gurgling, boiling, or water owing sounds. This re­ sults from the ow of refrigerant through the refriger­ ant tubing as the system pressures equalize during the

off cycle.

7. Faint popping noises may be heard at any time resulting

from thermal contraction and expansion of components
in the compartments as temperatures change throughout
the refrigeration cycle.

8. If your unit is equipped with an icemaker you will hear a
buzzing sound when the water supply solenoid valve is

activated. You will also periodically hear the ice harvest

which includes motor running noise, cracking and move­ ment of cubes from the ice mold, and cubes dropping

into the ice storage bin.

32

TROUBLESHOOTING AND OBTAINING SERVICE

Before You Call for Service

If the unit appears to be malfunctioning, read through this
manual rst. If the problem persists, check the trouble-

shooting guide below. Locate the problem in the guide and
refer to the cause and its remedy before calling for service.
The problem may be something very simple that can be

solved without a service call. However, it may be required
to contact your dealer or a qualied service technician.

!

WARNING

Electrocution Hazard

Never attempt to repair or perform maintenance on

the unit until the main electrical power has been

disconnected. Turning the unit control "OFF" does not

remove electrical power from the units wiring.

Troubleshooting

If product does not start when plugged in, check the follow­ing:

• Does the light go on when the freezer door is opened?
If NOT, check, then...

• Is the cord from the lower cabinet plugged into

the module?

• Is the power cord plugged in at the receptacle?

• Is the circuit breaker or fuse ”on”? Check by

plugging another electric device into the outlet.

• If light DID go on when the door was opened...

• Turn the defrost timer clockwise (might be in

“defrost”) until compressor starts.

• If motor “hums”, but does not start...

• Check for adequate line voltage at the outlet.

• The module may have been transported or

stored on its side or upside down, causing
temporary displacement of motor oil. Let rest 24
hours, then plug in again.

If Service is Required:

• If the product is within the rst year warranty pe-

riod please call AGA MARVEL Customer Service at

800.223.3900 for directions on how to obtain warranty

coverage in your area.

• If the product is outside the rst year warranty period,

AGA MARVEL Customer Service can provide indepen­dent qualied servicers in your area. This listing of in­dependent qualied servicers is also available at www.

agamarvel.com under the service and support section.

• In all correspondence regarding service, be sure to
give the service number, serial number, (see page 4)
located on your product’s serial plate, and proof of

purchase.

• Try to have information or description of nature of the
problem, how long the unit has been running, the room
temperature, and any additional information that may

be helpful in quickly solving the problem.

• Table E below is provided for recording pertinent infor­mation regarding your product for future reference.

For Your Records

Date of Purchase

Dealer’s name

Dealer’s Address

Dealer’s City

Dealer’s State

Dealer’s Zip Code

Appliance Serial Number

Appliance Service Number

Date Warranty Card Sent (Must
be within 10 days of purchase).

Table E

33

WARRANTY

Entire Product - Limited One Year Warranty

AGA MARVEL warrants that it will supply all necessary
parts and labor to repair or replace in your home, any com-

ponent which proves to be defective in materials or work-

manship, subject to the conditions and exclusions stated
below, for the period of one year from date of sale.

Entire Product - Limited Second Year Additional
Warranty

During the second year, from date of sale, AGA MARVEL

will provide all necessary parts only to repair or replace
any component which proves to be defective in materials

or workmanship, subject to the conditions and exclusions

below.

Sealed System - Limited Six Year Additional
Warranty

During the second through seventh year, from date of sale,
AGA MARVEL will supply all necessary parts and labor to
repair or replace in your home, any portion of the hermeti­cally sealed refrigeration system, which consists of: the
compressor, condenser, evaporator, dryer and all con­necting tubing, which proves to be defective in materials
or workmanship, subject to the conditions and exclusions

below.

Inner Liner - Limited Second Through Tenth Year
Warranty

During the second through tenth year, from date of sale,
AGA MARVEL will provide all necessary parts to repair or
replace the refrigerator/freezer inner liner if the paint chips

or rusts and proves to be defective in materials or work­manship.

The above warranties do not cover:

1. Customer education or instructions on how to use the

refrigerator/freezer.

2. Any food loss due to product failure.

Nor do the above warranties cover failure of this prod­uct or its components due to:

3. Transportation or subsequent damages.

4. Use commercially or use other than normal household.

5. Improper installation, misuse, abuse, accident or altera-

tion, use on wiring not conforming to electrical codes,
low voltage, failure to provide necessary maintenance

or other unreasonable use.

6. Parts or service not supplied or designated by the fac­tory.

The above warranties also do not apply if:

1. The original Bill of Sale, delivery date or serial number
cannot be veried.

2. The product is moved from place of original installa­tion.

THE WARRANTIES, SET FORTH HEREIN ARE THE
ONLY WARRANTIES EXTENDED BY AGA MARVEL.
ANY IMPLIED WARRANTIES, INCLUDING THE IM­PLIED WARRANTY OF MERCHANTABILITY, ARE
LIMITED TO THE DURATION OF THESE EXPRESS
WARRANTIES. IN NO EVENT SHALL AGA MARVEL
BE LIABLE FOR ANY CONSEQUENTIAL OR INCIDEN­TAL DAMAGES OR EXPENSES RESULTING FROM
BREACH OF THESE OR ANY OTHER WARRANTIES,
WHETHER EXPRESSED OR IMPLIED. Some states do

not allow the exclusion or limitation of consequential dam-

ages or limitations on how long an implied warranty lasts,

so the above exclusion or limitation may not apply to you.

This warranty gives you specic legal rights and you may

also have other rights which may vary from state to state.

No person, rm or corporation is authorized to make any
other warranty or assume any other obligation for AGA
MARVEL. These warranties apply only to products used in
any of the fty states of the United States and the District

of Columbia.

To obtain performance of this warranty, report any defects

to:

1260 E. VanDeinse St.
Greenville, Michigan 48838

For questions regarding coverage, contact your selling

dealer or local distributor.

34

NOTES

35

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

www.agamarvel.com

35466-000 EN Rev F
12/19/13

All specications and product designs subject to change without notice. Such revisions do not en­title the buyer to corresponding changes, improvements, additions, replacements or compensation

for previously purchased products.

Instructions
d’installation,
d’utilisation
et d’entretien

Construit en
Côte à côte
Réfrigérateur/Congélateur

M60CSS
M72CSS
M48C2TF
M60C2TF
M60CFR
MPRO42CSS
MPRO48CSS
MPRO60CSS
MPRO72CSS

CONTENU

Deballage de votre réfrigérateur /congélateur................................3

Outils à avoir sous la main pour l’installation...............................3

Enregistrement de la garantie........................................................4

Dimensions de porte plein de M(XX)CSS......................................5

Dimensions de porte plein de M60CFR-WS....................................6

Dimensions de porte plein de M(XX)C2TF......................................7

Dimensions de porte à revêtement plein de M(XX)CSS................8

Dimensions de porte congélateur plein et de porte réfrigérateur

vitrée de M(XX)CSS...................................................................9

Dimensions de porte congélateur à revêtement plein et de porte

réfrigérateur à revêtement vitrée de M(XX)CSS..................10

Dimensions de porte plein de MPRO(XX)CSS ............................11

Dimensions de porte congélateur plein et de porte réfrigérateur

vitrée de MPRO(XX)CSS ........................................................12

Considérations pour avant l’installation.........................................13

Dimensions brutes d’ouverture recommandées..........................13

Choix de l’emplacement............................................................13

Besoins électriques...................................................................14

Besoins en plomberie................................................................14

Installation en angle .................................................................15

Installation de l’armoire................................................................16

Considérations sur le dispositif anti-basculement.....................16

Mise à niveau de l’armoire..........................................................17

Installation des deux appareils côte à côte .................................18

Installation du module d’alimentation...........................................19

Placement du module d’alimentation en haut de l’armoire......19

Raccordements électriques de module d’alimentation.............19

Installation de la vanne sur le tube pour fabrication de glaçons..20

Installation de la grille...................................................................21

Tableau de grille et panneaux de porte personnalisés................24

Montage du panneau de tableau de grille.................................24

Instructions d’installation pour panneau de porte personnalisé.25

Réglage de charnières et de joint................................................27

Instructions pour xer les panneaux latéraux..............................28

Installation de plinthe....................................................................28

Contrôles d’installation.................................................................29

Erreurs d’installation fréquentes...................................................29

Guide d’utilisation et d’entretien...................................................29

Utilisation de votre réfrigérateur................................................29

Utilisation de votre congélateur................................................30

Températures............................................................................31

Dégivrage..................................................................................31

Nettoyage..................................................................................31

Procédure de nettoyage du condenseur...................................31

Conseils pour économie d’énergie...............................................32

Bruits en provenance du réfrigérateur .........................................32

Dépannage...................................................................33

Obtention de service.....................................................................33

Garantie..........................................................................34

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparais­sent dans ce guide n’ont pas la prétention de couvrir toutes les
conditions et situations possibles pouvant arriver. Il faut faire
preuve de bon sens, de précautions et de soins, pour installer,
utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des mots

et des étiquettes concernant la sécurité.

!

AVERTISSEMENT

AVERTISSEMENT – Dangers ou pratiques dan-

gereuses avec une forte probabilité de blessures corpo­relles et/ou de dommages pour le produit.

!

ATTENTION

ATTENTION - Risques ou pratiques dangereuses pouvant

entraîner des blessures individuelles, des dégâts matériels ou des
dommages au produit.

REMARQUE

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

s’engage à fabriquer un produit de qualité d’une
manière ne nuisant pas à l’environnement. Nos procédés sont sé­vèrement contrôlés et surveillés de près. Nous avons obtenu les
certications ISO 9001 d’assurance qualité, et ISO 14001 de ges­tion environnementale, et OHSAS 18001 pour hygiène et sécurité
du travail de Lloyd’s Register Quality Assurance.

2

DEBALLAGE DE VOTRE RÉFRIGÉRATEUR /CONGÉLATEUR

!

!

AVERTISSEMENT

ATTENTION

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour bouger et empiler le
produit. Sinon vous pourriez souffrir du dos ou d’une autre
blessure.

Enlèvement de l’emballage

Votre réfrigérateur /congélateur a été emballé pour l’expédition
avec toutes les pièces pouvant être endommagées par le mouve-

ment solidement attachées. Coupez le matériau de xation en bas

du carton, dépliez le carton par le bas et enlevez-le de l’appareil.
Enlevez le sac en plastique, les cales d’angle en polystyrène ex­pansé, et toutes les bandes adhésives maintenant la porte fermée
et les composants à l’intérieur en place.
Le manuel de l’utilisateur est envoyé à l’intérieur du réfrigérateur
/congélateur dans un sac en plastique, accompagné de la carte
d’enregistrement de la garantie.

Important

Conservez votre carton et l’emballage jusqu’à ce que votre réfri­gérateur /congélateur ait été complètement inspectée et trouvée
en bon état. S’il présentait des dommages, cet emballage serait
nécessaire comme preuve qu’ils sont survenus durant le transit.
Ensuite veuillez mettre toutes les parties de l’emballage au rebut
de façon responsable, en particulier les sacs en plastique qui
constituent un danger d’étouffement.

Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas des
problèmes du passé. Des épaves de réfrigérateurs abandonnés
continuent de présenter un danger - même en restant dehors pour
«juste quelques jours».

Si vous devez vous débarrasser de votre vieil appareil de refroi­dissement, veuillez suivre ces instructions pour aider à éviter des
accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des enfants

ne puissent pas facilement monter dedans.

Outils à avoir sous la main pour l’installation

• Tournevis à pointe Phillips

• Tournevis à lame plate

• Tourne-écrous 6 pans de calibre 1⁄4 et 5⁄16 po

• Niveau à bulles

• Perceuse avec foret N° 6 (0,204 po)

• Clés à fourche de 1⁄4, 7⁄16 et 1⁄2 po

• Pince à jointure glissante (motoriste)

• Clé à molette

• Mètre à ruban

• Clé à cliquet avec douille de 7⁄16 po

• Clé Allen 6 pans de 3⁄32 po

Note pour le client

Cette marchandise a été soigneusement et complètement inspec­tée avant de quitter notre usine. La responsabilité pour sa livrai­son sûre a été assumée par le revendeur à l’acceptation de cette
expédition. Les réclamations pour perte ou dommages survenus
durant le transit sont à adresser au revendeur.

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMAGÉE AU
FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU
REVENDEUR.

!

ATTENTION

Si l’appareil a été livré étant sur le dos, ou y est resté pendant
une durée quelconque, laissez le module de alimentation repo­ser debout pendant au moins 24 heures avant de la brancher
électriquement. Cela assurera le retour de l’huile au compresseur.
Un branchement immédiat du module de alimentation pourrait
endommager des parties internes.

3

ENREGISTREMENT DE LA GARANTIE

La plaque signalétique de
module d’alimentation est
derrière la grille à l’avant de
ce module-

Figure 1

Emplacements de

plaques signalétiques

(montré 42CSS)

Chaque appareil porte deux jeux
de plaques signalétiques, ce
qui amène à remplir deux rangs
pour cartes d’enregistrement de
garantie.

La plaque signalétique de l’armoire
est en haut de son revêtement intéri­eur du côté droit-

Enregistrement de la garantie

Il est important que vous postiez votre carte de garantie immédi­atement après avoir pris livraison de votre réfrigérateur /congéla­teur.

Les informations suivantes seront nécessaires au moment de
l’enregistrement de votre appareil :
Référence de service
Numéro de série
Date d’achat
Nom et adresse du revendeur

La référence de service et son numéro de série se trouvent sur la
plaque signalétique qui est située dans le réfrigérateur /congéla­teur, du côté gauche vers le haut du revêtement (Voir la Figure 1).

Figure 2

Plaque signalé-

tique de module

d’alimentation

Figure 3

Plaque signalé-

tique d’armoire

4

DIMENSIONS DE PORTE PLEIN DE M(XX)CSS

MODÈLE « A » « B »

M60CSS-WS 60 po (152,4cm) 23 po (58,4cm)

M60CSS-SS

M72CSS-WS

M72CSS-SS

60 po (152,4cm) 23 po (58,4cm)

72 po (182,9cm) 35 po (88,9cm)

72 po (182,9cm) 35 po (88,9cm)

1

⁄2 po

(12,7mm)

« B »

1 po

(25,4mm)

35 po

(88,9cm)

Besoins électriques :

Un circuit secteur dédié avec terre en 115 V supportant 15 A est
nécessaire. Appliquez toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.

1

⁄2 po

(12,7mm)

29⁄16 po

(6,5cm)

593⁄4 po

(151,8cm)

11 po

(27,9cm)

73 po to 735⁄8 po

(185,4cm to 187cm)

« A »

84 po to 845⁄8 po

(213,4cm to 214,9cm)

273⁄16 po

(69,1cm)

241⁄2 po

(62,2cm)

251⁄8 po

(63,8cm)

197⁄8 po

(50,5cm)

Jusqu’à la plinthe
Jusqu'à la face
de porte

5

DIMENSIONS DE PORTE PLEIN DE M60CFR-WS

Besoins électriques :

Un circuit secteur dédié avec terre en 115 V supportant 15 A est
nécessaire. Appliquez toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.

(12,7mm)

11 po

(27,9cm)

1

⁄2 po

29 po

(73,7cm)

1 po

(25,4mm)

60 po

(152,4 cm)

29 po

(73,7cm)

1

⁄2 po

(12,7mm)

29⁄16 po

(6,5cm)

5311⁄16 po

(136,4 cm)

273⁄16 po

(69,1cm)

241⁄2 po

(62,2cm)

73 po to 735⁄8 po

(185,4cm to 187cm)

84 po to 845⁄8 po

(213,4cm to 214,9cm)

6

251⁄8 po

(63,8cm)

197⁄8 po

(50,5cm)

Jusqu’à la plinthe

Jusqu'à la face
de porte

DIMENSIONS DE PORTE PLEIN DE M(XX)C2TF-WS

MODÈLE «A» «B» «C»

M48C2TF-WS 48 po (121,9 cm) 23 po (58,4cm) 4711⁄16 po (121,1 cm)

M60C2TF-WS

60 po (152,4 cm) 35 po (88,9cm) 593⁄4 po (151,8 cm)

1

⁄2 po

(12,7mm)

23 po

(58,4 cm)

1 po

(25,4mm)

«B»

Besoins électriques :

Un circuit secteur dédié avec terre en 115 V supportant 15 A
est nécessaire. Appliquez toutes les normes de construction
locales à l’installation de l’électricité et de l’appareil.

1

⁄2 po

(12,7mm)

29⁄16 po

(6,5cm)

«C»

11 po

(27,9cm)

73 po to 735⁄8 po

(185,4cm to 187cm)

«A»

84 po to 845⁄8 po

(213,4cm to 214,9cm)

273⁄16 po

(69,1cm)

241⁄2 po

(62,2cm)

251⁄8 po

(63,8cm)

197⁄8 po

(50,5cm)

Jusqu’à la plinthe
Jusqu'à la face

de porte

7

DIMENSIONS DE PORTE À REVÊTEMENT PLEIN DE M(XX)CSS

MODÈLE « A » « B »

M60CSS-WP 60 po (152,4cm) 23 po (58,4cm)

M60CSS-SP

M72CSS-WP

M72CSS-SP

60 po (152,4cm) 23 po (58,4cm)

72 po (182,9cm) 35 po (88,9cm)

72 po (182,9cm) 35 po (88,9cm)

1

⁄2 po

(12,7mm)

« B »

1 po

(25,4mm)

35 po

(88,9cm)

Besoins électriques :

Un circuit secteur dédié avec terre en 115 V supportant 15 A est
nécessaire. Appliquez toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.

1

⁄2 po

(12,7mm)

593⁄4 po

(151,8cm)

11 po

(27,9cm)

73 po to 735⁄8 po

(185,4cm to 187cm)

« A »

241⁄2 po

(62,2cm)

84 po to 845⁄8 po

(213,4cm to 214,9cm)

251⁄8 po

(63,8cm)

197⁄8 po

(50,5cm)

Jusqu’à la plinthe
Jusqu'à la face

de porte

8

DIMENSIONS DE PORTE CONGÉLATEUR PLEIN ET DE PORTE

RÉFRIGÉRATEUR VITRÉE DE M(XX)CSS

MODÈLE « A » « B » « C » « D »

M60CSS-SGX 60 po (152,4cm) 23 po (58,4cm) 35 po (88,9cm) 593⁄4 po (151,8cm)

M72CSS-SGX

72 po (182,9cm) 35 po (88,9cm) 35 po (88,9cm) 593⁄4 po (151,8cm)

1

⁄2 po

(12,7mm)

« B »

1 po

(25,4mm)

« C »

1

⁄2 po

(12,7mm)

29⁄16 po

(6,5cm)

« D »

Besoins électriques :

Un circuit secteur dédié avec terre en 115 V sup­portant 15 A est nécessaire. Appliquez toutes les
normes de construction locales à l’installation de
l’électricité et de l’appareil.

11 po

(27,9cm)

73 po to 735⁄8 po

(185,4cm to 187cm)

« A »

273⁄16 po

(69,1cm)

241⁄2 po

(62,2cm)

84 po to 845⁄8 po

(213,4cm to 214,9cm)

251⁄8 po

(63,8cm)

197⁄8 po

(50,5cm)

Jusqu’à la plinthe

Jusqu'à la face
de porte

9

DIMENSIONS DE PORTE CONGÉLATEUR À REVÊTEMENT PLEIN ET DE PORTE

RÉFRIGÉRATEUR À REVÊTEMENT VITRÉE DE M(XX)CSS

MODÈLE « A » « B » « C » « D »

M60CSS-SGP 60 po (152,4cm) 23 po (58,4cm) 35 po (88,9cm) 593⁄4 po (151,8cm)

M72CSS-SGP

72 po (182,9cm) 35 po (88,9cm) 35 po (88,9cm) 593⁄4 po (151,8cm)

1

⁄2 po

(12,7mm)

« B »

1 po

(25,4mm)

« C »

1

⁄2 po

(12,7mm)

« D »

Besoins électriques :

Un circuit secteur dédié avec terre en 115 V
supportant 15 A est nécessaire. Appliquez
toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.

11 po

(27,9cm)

73 po to 735⁄8 po

(185,4cm to 187cm)

« A »

241⁄2 po

(62,2cm)

84 po to 845⁄8 po

(213,4cm to 214,9cm)

10

251⁄8 po

(63,8cm)

197⁄8 po

(50,5cm)

Jusqu’à la
plinthe
Jusqu'à la face
de porte

DIMENSIONS DE PORTE PLEIN DE MPRO(XX)CSS

MODÈLE « A » « B »

MPRO60CSS-SS 60 po (152,4cm) 23 po (58,4cm)

MPRO72CSS-SS

1

⁄2 po

(12,7mm)

72 po (182,9cm) 35 po (88,9cm)

« B »

1 po

(25,4mm)

35 po

(88,9cm)

Besoins électriques :

Un circuit secteur dédié avec terre en 115 V supportant 15 A est
nécessaire. Appliquez toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.

1

⁄2 po

(12,7mm)

3 po

(7,6cm)

593⁄4 po

(151,8cm)

11 po

(27,9cm)

73 po to 735⁄8 po

(185,4cm to 187cm)

« A »

275⁄8 po

(70,2cm)

241⁄2 po

(62,2cm)

84 po to 845⁄8 po

(213,4cm to 214,9cm)

11

251⁄8 po

(63,8cm)

197⁄8 po

(50,5cm)

Jusqu’à la plinthe

Jusqu'à la face
de porte

DIMENSIONS DE PORTE CONGÉLATEUR PLEIN ET DE PORTE

RÉFRIGÉRATEUR VITRÉE DE MPRO(XX)CSS

Modèle « A » « B » « C » « D »

MPRO42CSS-SGX 42 po (106,7cm) 17 po (43,2cm) 23 po (58,4cm) 4711⁄16 po (121,1cm)
MPRO48CSS-SGX 48 po (121,9cm) 17 po (43,2cm) 29 po (73,7cm) 5311⁄16 po (136,4cm)
MPRO60CSS-SGX 60 po (152,4cm) 23 po (58,4cm) 35 po (88,9cm) 593⁄4 po (151,8cm)

MPRO72CSS-SGX

1

⁄2 po

(12,7mm)

72 po (182,9cm) 35 po (88,9cm) 35 po (88,9cm) 593⁄4 po (151,8cm)

1

« B »

1 po

(25,4mm)

« C »

⁄2 po

(12,7mm)

3 po

(7,6cm)

« D »

Besoins électriques :

Un circuit secteur dédié avec terre en 115 V
supportant 15 A est nécessaire. Appliquez
toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.

11 po

(27,9cm)

73 po to 735⁄8 po

(185,4cm to 187cm)

« A »

275⁄8 po

(70,2cm)

241⁄2 po

(62,2cm)

84 po to 845⁄8 po

(213,4cm to 214,9cm)

12

251⁄8 po

(63,8cm)

197⁄8 po

(50,5cm)

Jusqu’à la plinthe

Jusqu'à la face
de porte

CONSIDÉRATIONS POUR AVANT L’INSTALLATION

22 po (55,9cm)

« B »

minimum

841⁄4 po à 847⁄8 po

(214cm) à (215,6cm)

« A »

781⁄2 po (199,4cm)
minimum, typique

24 po (61cm)

Figure 4

Modèle «A» «B» «C»

M48C2TF

M60C2TF

M60CFR

M60CSS

M72CSS

MPRO42CSS

MPRO48CSS

MPRO60CSS

MPRO72CSS

471⁄2 po

(120,7cm)

591⁄2 po

(151,1cm)

591⁄2 po

(151,1cm)

591⁄2 po

(151,1cm)

711⁄2 po

(181,6cm)

411⁄2 po

(105,4cm)

471⁄2 po

(120,7cm)

591⁄2 po

(151,1cm)

711⁄2 po

(181,6cm)

44 po

(111,8cm)

44 po

(111,8cm)

50 po

(127 cm)

44 po

(111,8cm)

56 po

(142,2cm)

38 po

(96,5cm)

38 po

(96,5cm)

44 po

(111,8cm)

56 po

(142,2cm)

22 po

(55,9cm)

22 po

(55,9cm)

22 po

(55,9cm)

22 po

(55,9cm)

22 po

(55,9cm)

18 po

(45,7cm)

18 po

(45,7cm)

22 po

(55,9cm)

22 po

(55,9cm)

Tableau A

REMARQUE

La surface d’appui sous le produit DOIT être au même niveau ou

légèrement au-dessus que la nition de sol environnante, pour

faciliter son installation et son enlèvement.

« C »

minimum

Emplacement
recommandé
de la conduite
d’eau

78 po (198,1cm)
environ

24 po (61cm)

Figure 5

Choix de l’emplacement

Placez l’ensemble réfrigérateur/congélateur dans la partie la plus
fraîche de la pièce, à l’écart du rayonnement solaire direct, et de
conduites ou de registres de chauffage.

Ne placez pas l’ensemble réfrigérateur/congélateur près
d’appareils dégageant de la chaleur, comme cuisinière, four ou
lave-vaisselle. Si cela n’est pas possible, une section de cloison
ou une couche d’isolation supplémentaire entre les deux appareils
procurera à un meilleur fonctionnement du réfrigérateur/congéla­teur.

N’installez PAS le réfrigérateur/congélateur dans un local où la

température peut tomber en dessous de 60°F (15 °C) ou monter
au-dessus de 110°F (43 °C). Le compresseur ne serait PAS à

même de maintenir les bonnes températures intérieures.

!

ATTENTION

Au moment de l’installation de ces modèles le congélateur doit

être placé du côté gauche pour assurer un ux d’air approprié au

travers de la grille et du module d’alimentation.

Pour les modèles M (XX) C2TF l'unité avec la machine à glaçons
doit être installé sur le côté gauche.

13

CONSIDÉRATIONS POUR AVANT L’INSTALLATION

Besoins électriques :

Une prise secteur monophasé doit être disponible (115 V / 60 Hz
/ 15 A). Il est recommandé que le circuit d’alimentation secteur
soit dédié à ce seul appareillage, et protégé (fusible temporisé ou
disjoncteur). L’arrivée électrique doit se situer au moins à 781⁄2 po
(199,4 cm) au-dessus du sol (Voyez la Figure 4).

Ce produit est équipé en usine d’un cordon secteur comportant

une che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la
norme électrique américaine (NEC) et les normes et réglementa­tions locales applicables. Si le circuit ne comporte pas une prise
avec terre, le client doit en fournir une adéquate, c’est sa respon­sabilité.

Cet appareil doit être installé en conformité avec vos normes de
construction et réglementations locales.

!

AVERTISSEMENT

Besoins en plomberie :

Une conduite d’alimentation en eau pour la fabrication de glaçons,
en tube de cuivre de diamètre extérieur 1⁄4 po (6,4 mm) arrivant à
l’arrière de l’ouverture du meuble à environ 78 po (198,1 cm) au­dessus du sol, selon sa hauteur de positionnement. Ce tube doit
ensuite passer autour du côté droit du module d’alimentation et
autour de l’avant de l’électrovanne de commande d’eau. Veuillez
vous référer à la Figure 5.

Quand vous installez cette conduite d’eau pour faire les glaçons,
assurez-vous d’y placer une VANNE DE COUPURE à un endroit
commode avant le congélateur. L’eau doit arriver sous une pres-

sion de 20 à 120 psi (138 to 827 kPa).

Il est également recommandé d’intercaler un FILTRE À EAU en
ligne avant le congélateur, pour éviter un blocage de l’écoulement
par des sédiments au travers de l’électrovanne.

Un emplacement idéal pour ces accessoires en ligne serait le
dessus du meuble, derrière la grille, sur la droite du module

d’alimentation.

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec cet appareil.

Elles peuvent être dangereuses et causer un mauvais
fonctionnement.

• Cet appareil ne doit sous aucun prétexte être installé

sur une alimentation électrique sans liaison de terre.

• N’enlevez pas la borne de terre de la che du cordon

secteur.

• N’utilisez pas d’adaptateur entre che et prise.

• N’envoyez pas d’eau par éclaboussure ou par jet d’un

tuyau sur les appareils. Cela pourrait causer une commo­tion électrique, entraînant potentiellement des blessures

graves voire mortelles.

REMARQUE

Des vannes de coupure d’eau à perçage automatique sur la
conduite, et un tube en plastique, ne sont PAS approuvées pour
l’alimentation en eau de fabrication de glaçons.

14

INSTALLATION DE L’ARMOIRE

Quand vous préparez votre ouverture brute, un panneau de rem­plissage de 3 po amovible est recommandé au-dessus de la grille.
Pour enlever le module d’alimentation de l’armoire, son avant doit
être soulevé comme c’est montré en Figure 6 pour un enlèvement
pour intervention de service.

Remplissage amovible
de 3 po (7,6 cm)
recommandé

Installation en angle

Pour que la porte puisse complètement s’ouvrir à 90°, un rem­plissage de 3 po (7,6 cm) doit être intercalé du côté cornière de
la porte. Cela doit permettre un espacement pour la poignée de
porte quand elle s’ouvre vers le mur. Voyez la Figure 7.

L’encastrement doit permettre de sortir l’ensemble de réfrigéra­teur/congélateur pour une opération de service.

Largeur d’armoire

Remplissage de
3 po au moins

Périmètre de
l’armoire

845⁄8 po

(214,9cm)

Maximum

Figure 7

Figure 6

15

INSTALLATION DE L’ARMOIRE

Considérations sur le dispositif anti-basculement

Avant de placer l’armoire dans son ouverture, la profondeur de la
niche doit faire au moins 24 pouces (61 cm). Si cette profondeur

est plus importante, il faut xer une pièce de bois transversale

sur le mur dans les poteaux muraux à la hauteur des cornières
anti-basculement. (Voyez les Figures 9 et 11). Glissez l’armoire en
position et mettez-la d’aplomb avec le rouleau arrière réglable et
les pieds avant de mise à niveau. (Voyez la section sur les pieds
de mise à niveau en page 16).

Congélateurs de largeur 18 ou 24 po :

La cornière anti-basculement est xée sur l’armoire et fait toute sa
largeur. Localisez un poteau mural derrière l’armoire et xez-y la

cornière anti-basculement avec au moins deux (2) vis #8 x 11⁄2 po
fournies. Voyez la Figure 8.

Réfrigérateurs et congélateurs de largeur
30 ou 36 po :

Localisez un poteau mural derrière l’ensemble qui convient pour

xer au mur la cornière anti-basculement de 5 po (12,7cm).

La position de la cornière doit être sur la droite du module
d’alimentation et non derrière lui. Ne perturbez pas la position du
joint de module d’alimentation sur le côté gauche de l’ensemble.
Placez la cornière anti-basculement sur le haut de l’armoire, de
niveau avec son dos. Marquez et percez au moins trois trous de

1

⁄8 po (3,2 mm) dans le haut de l’armoire et xez la cornière des­sus avec fournies. Fixez ensuite cette cornière au poteau mural
avec au moins deux vis #8 de 11⁄2 po fournies. Voyez la Figure 10
au moins trois vis #8 de 5⁄8 po.

-Pièce de
bois trans­versale

Figure 9

Congélateurs de largeur

18 ou 24 po

-Poteau mural

-Cornière anti­basculement en
haut de l’armoire

-Au moins deux vis dans
le poteau mural

Figure 8

Congélateurs de largeur

18 ou 24 po

-Poteau mural

-Cornière anti­basculement en
haut de l’armoire

-Au moins deux vis dans
le poteau mural

Figure 10

Congélateur de largeur 36 po

Réfrigérateur de largeur 30 ou 36 po

Pièce de bois
transversale-

Figure 11

Congélateur de largeur 36 po

Réfrigérateur de largeur 30 ou 36 po

16

MISE À NIVEAU DE L’ARMOIRE

Mise à niveau de l’armoire :

L’ensemble DOIT être installé bien d’aplomb sur tous les plans,

sur un sol sufsamment solide pour le supporter à pleine charge.

Voyez la Figure 12.

Cet ensemble est équipé de rouleaux à l’avant et à l’arrière. Ils
seront une aide durant l’installation. Ces rouleaux sont réglables
depuis le devant de l’armoire. L’ajustement total est de ± 5⁄16 po
(7,9mm). Tournez le boulon de réglage en sens horaire avec une
clé de 7⁄16 po pour monter l’armoire, et en sens antihoraire pour la
descendre. Voyez la Figure 13.

REMARQUE

Les quatre pieds avant de mise à niveau doivent être réglés
jusqu'au sol pour rester d’aplomb et pour empêcher l’ensemble de
rouler durant son fonctionnement. Voyez la Figure 13.

Figure 12

Pied de mise à
niveau avant-

-Boulon de réglage de rouleau ar­rière (Utilisez une clé à fourche ou
une clé à cliquet et douille de 7⁄16 po)-

Figure 13

17

-Les deux pieds de mise à niveau
avant doivent être ajustés jusqu’au
au sol après la mise d’aplomb pour
chaque unité.

INSTALLATION DES DEUX APPAREILS CÔTE À CÔTE

Installation des deux appareils côte à côte

Quand les deux appareils sont installés ensemble, il faut placer
un panneau séparateur entre les deux modules d’alimentation

(référez-vous à la Figure 14). Ce panneau séparateur est xé

sur le côté droit du congélateur Enlevez les deux vis tenant ce
panneau en place, faites-le pivoter pour qu’il passe au-dessus de

l’armoire, et xez-le avec ces deux vis précédemment enlevées.

REMARQUE

Si ce panneau séparateur n’était pas installé, l’air chaud
d’évacuation du module pour réfrigérateur serait attiré dans
l’admission du module pour congélateur, ce qui nuirait à son bon
fonctionnement.

Montez le boîtier de raccordement près du module de côté droit,
avec la bande autocollante double face fournie pour le haut

d’armoire. Enchez les deux cordons d’alimentation des modules

dans ce boîtier de raccordement, et branchez ce dernier sur la
prise secteur.

Percez trois (3) trous
de chaque côté à
distance égale dans
la section verticale du
cadre en aluminium et
placez des vis comme
c’est montré.

7

⁄8 po

(22,4mm)

La section A-A

Cale en bois

7

⁄8 po x 7⁄8 po x 68 po

(22,4 x 22,4 x 1 651

mm)

7

⁄8 po

(22,4mm)

Panneau
séparateur

Boîtier de raccorde­ment avec cordon
secteur

A

A

Figure 14

Fixation de garniture :

Installez une cale en bois (fournie) coupée aux dimensions
montrées en coupe A-A sur la garniture latérale de la première
armoire à installer dans l'ouverture de niche. Après l’installation de
la deuxième armoire, percez et enfoncez des vis dans la cale en

bois pour la xation sur cette deuxième armoire.

-Garniture
d’armoir-

Bande sur trois
emplacements
le long de la
couverture

Couvre-meneau

en forme de U

Montage du couvre-meneau en forme de U

Enlevez la protection en papier de la bande sur l’intérieur du cou­vre meneau à trois emplacements.
Appuyez ce couvre-meneau sur la garniture d’armoire au milieu
comme c’est montré.

18

INSTALLATION DU MODULE D’ALIMENTATION

Placement du module d’alimentation en haut de
l’armoire :

Placez le module en haut de l’armoire avec les vis à épaulement
arrière sur les supports de positionnement derrière les fentes
avant. Glissez le module vers l’arrière de l’armoire jusqu’à ce que
les vis à épaulement arrière s’engagent dans les fentes des sup­ports. Posez les vis à épaulement avant dans les fentes avant des
supports.

REMARQUE

Contrôlez pour vous assurer que le tuyau pour fabrication de
glaçons et dégagé et n’interfère pas avec le joint du module. NE
mettez PAS en marche le produit durant la construction, car de la
poussière pourrait obstruer les serpentins de condenseur du mod­ule. Si de la poussière s’accumule sur les serpentins, aspirez-la
immédiatement, en utilisant l’accessoire brosse souple.

!

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour bouger et empiler le
produit. Sinon vous pourriez souffrir du dos ou d’une autre
blessure.

!

AVERTISSEMENT

RISQUE D’EXPLOSION

Ne faites pas fonctionner le réfrigérateur/congélateur en
présence de produits chimiques ou de fumées pouvant

exploser.

Vis à épaulement
arrière-

Vis à épaule-

ment avant-

Figure 15

!

AVERTISSEMENT

RISQUE DE BASCULEMENT

Lors de son installation le module d’alimentation n’est pas xé

à l’armoire. Il faut l’enlever quand l’armoire est penchée ou

transportée.

Raccordements électriques de module
d’alimentation :

Réalisez les raccordements électriques depuis le haut de
l’armoire la plus basse jusqu'au boîtier de raccordement du côté
gauche du module. En cas de machine à glaçons, assurez-vous
de boucher sa conduite dans le module, ainsi que l’électrovanne.
Voyez le schéma de module en Figure 16.

Passez le cordon d’alimentation devant le module d’alimentation
en haut de l’armoire autour du côté droit du module
d’alimentation, jusqu’à la prise secteur Voyez la Figure 16.

Pour les modèles avec congélateur de largeur
18 po uniquement (M42CSS, M48CSS et
MPRO48CSS) :

Branchez les 5 connecteurs électriques pour les éclairages ve-

nant de l’armoire dans les 2 prises d’alimentation qui sont xés au

module d’alimentation (voyez la Figure 17).

Vanne
d’eau-

Fils pour
fabrication
de glaçons-

Module
d’alimentation en
haut de l’armoire-

-Boîtier de

raccordement

-Fils d’armoire

19

-Cordon
secteur

Figure 16

INSTALLATION DE LA VANNE SUR LE TUBE POUR FABRICATION DE GLAÇONS

-Prises d’alimentation pour
éclairages montées sur

le module d’alimentation

Un ltre en ligne sur la conduite d’eau pour la fabrication de gla­çons est recommandé. Une vanne de coupure peut aussi y être
installée. N’utilisez pas de vanne de type auto-perceur.

REMARQUE

Faisceau
d’éclairages
depuis le
meuble-

Figure 17

Électrovanne
d’eau

Raccordement de l’électrovanne de la fabrication
de glaçons

L’électrovanne d’eau et les raccords de conduite sont emballés
dans un sachet en plastique mis dans le meuble.

Enlevez les deux vis du support qui est sur le côté gauche du
couvercle de module d’alimentation. Utilisez ces deux vis pour
installer l’électrovanne sur le support comme c’est montré en
Figure 18.

Glissez l’écrou de compression d’électrovanne et le manchon
de compression sur le tube en cuivre comme c’est montré sur le
schéma. Serrez l’écrou sur l’électrovanne avec une clé anglaise.

Enlevez le bouchon rouge de l’extrémité du tuyau de remplis­sage pour fabrication de glaçons venant de l’armoire, et attachez
ce tuyau sur l’électrovanne comme c’est montré. Serrez bien le
collier du tuyau. Ouvrez l’arrivée d’eau et contrôlez l’absence de
fuites aux raccords.

Support sur le côté
gauche du couvercle
de module

Joint

Raccord
de tuyau

Tube de cuivre
(fourni par le client)
qui doit passer
devant le module
d’alimentation en
haut de l’armoire

Manchon

Écrou à
compression

Figure 18

tuyau de remplissage pour
fabrication de glaçons

Necklace (2)

Ce collier est uniquement pour le positionnement
de tuyau. Contrôlez pour vous assurer que le
tuyau n’est pas affaissé ou obstrué après branche­ment sur l’extrémité opposée à l’électrovanne.

20

INSTALLATION DE LA GRILLE

Il y a trois méthodes utilisables pour installer la grille. Adoptez la
méthode qui convient pour votre installation.
Style 1 : Des supports sont installés en haut de l’armoire, vers
l’arrière, et des ressorts sont utilisés pour retenir la grille.
Style 2 : (Optionnel) Des supports sont installés en haut de

l’armoire, vers l’avant, et la grille y est xée avec des vis.
Style 3 : Le haut de la grille est xé avec une vis à l’armoire

attenante. Ce style est utilisé principalement pour les
grilles à panneau personnalisé pour aller avec les
meubles avoisinants.

Méthode de montage de style 1 :

1. Enlevez la vis A du support de montage. Montez le support en L
avec la vis A. Voyez la Figure 19.

2. Accrochez une extrémité du ressort (81050-000) au travers
d’un trou dans ce support. En maintenant le tableau en place,
étirez le ressort et accrochez son autre extrémité au tableau au
travers d’un de ses trous carrés.

-Accrochez le(s) ressort(s)
dans les trous carrés vers
le devant de la grille-

Vue de la face
arrière de grille

Figure 19
Style 1

Module

d’alimentation

-Support en L

-Dispositif

anti-bascule­ment

vis « A »-

-ressort

21

INSTALLATION DE LA GRILLE

Méthode de montage de style 2 :
Instructions pour installer des supports de grille

Pour cet accessoire optionnel, commandez la référence
S34060-000.

1. Utilisez deux vis (référence 91180-000) pour xer chaque

support sur le haut d’armoire. Voyez les Figures 20 et 21.

2. Desserrez les vis en haut du support de montage. Faites-les
ressortir d’environ 1⁄8 po (3,2mm) (soir 2-3 lets) du support.

3. Installez la grille en alignant les vis en haut du support avec les
fentes dans la garniture de haut de grille.

4. La grille est installée quand son bas est logé derrière la
garniture d’armoire en travers de l’avant.

5. Tirez la grille vers l’avant d’environ 2,5 cm en haut et resserrez
les vis en haut du support.

Supports
optionnels-

21⁄16 po
(52,3mm)

313⁄16 po

(96,8mm)

2 po (50,8mm)

7

⁄16 po (11,2 mm) en référence

-Drill 4 holes 7⁄64 po (2,8mm) diameter-

-Supports de montage de grille (optionnels)-

Figure 20 Style 2

Garniture du
haut d’armoire-

-Bas de grille montré derrière

la garniture du haut Voyez la

ligne N° 4.

Figure 21
Style 2

22

INSTALLATION DE LA GRILLE

Méthode de montage de style 3 :

Fixez la grille du haut sur l’encadrement avec la vis fournie. Cou­vrez la tête de vis avec un capuchon à enfoncer. Voyez la
Figure 22.

Coupez le tableau personnalisé et montez le support de tableau
en suivant les instructions de la page suivante. Installez le tab­leau sur le dos de grille en insérant des rivets à épaulement sur
l’arrière de support de tableau dans les grandes extrémités des
trous en forme de larme. Quand ces quatre rivets sont engagés
dans ces trous, glissez le tableau vers le bas jusqu’à ce que les
rivets à épaulement descendent dans la partie étroite des trous en
forme de larme.

Pour la découpe de panneau de
tableau et le montage des supports de
tableau, voyez en page 22.

Vis-

-Capuchon à
enfoncer

Figure 22

23

TABLEAU DE GRILLE ET PANNEAUX DE PORTE PERSONNALISÉS

Montage du panneau de tableau de grille :

Selon votre modèle, découpez votre panneau de tableau à la
taille montrée en Figure 23, ou en Figure 24. Percez les deux
avant-trous de support de tableau dans l’arrière du panneau de
tableau, comme c’est noté en Figure 23 et Figure 24. Consultez
le Tableau B pour les tailles. Fixez les deux ou trois supports de
tableau à l’arrière du panneau de tableau avec les vis fournies.
Voyez la Figure 25.

Alignez les supports de tableau de façon à être parallèles aux
bords courts de panneau de tableau, et percez les 2 ou 3 trous
de support restants en utilisant les trous des supports de tableau
comme guides. Fixez le bas de ces supports avec les 2 ou trois
vis restantes.

Le panneau de tableau peut maintenant être monté sur le dos de
grille.

!

ATTENTION

Schéma de tableau pour modèles de largeur
72 po :

69 po

(175,3cm)

73⁄8 po

(18,7cm)

11⁄8 po

(2,9cm)

Type de matériau Avant trou Ø

Bois dur

Bois tendre 7⁄64 po (2,8 mm)

273⁄32 po

(68,8cm)

Percez 3 trous, voyez le
Tableau B.

1

⁄8 po (3,2 mm)

Tableau B

Figure 24

273⁄32 po

(68,8cm)

83⁄4 po

(22,2cm)

Quand vous coupez le panneau de tableau pour la grille, ne le
faites pas plus grand que la taille notée aux Figure 23 ou Fig-

ure 24. Sinon le ux d’air vers le condenseur dans le module

d’alimentation serait compromis. Les panneaux de tableau de
grille ne doivent pas dépasser 20 lbs. (9,1 kg), s’ils pesaient plus
cela pourrait endommager le produit. N’utilisez PAS de verre,
miroir, granite ou d’autres matériaux lourds similaires pour les
panneaux.

Schéma de tableau pour modèles de largeur
60 po :

57po

713⁄32po

(18.8cm)

(144.8cm)

423⁄16po

(107.2cm)

11⁄8po

(2.9cm)

83⁄4po

(22.2cm)

Panneau de
tableau-

2 vis
nécessaires-

Percez 2 trous pour les

supports de montage

et xez avec les 2 vis

restantes-

-Support de tableau

Figure 25

Figure 23

Percez 2 trous, voyez le
Tableau B.

24

TABLEAU DE GRILLE ET PANNEAUX DE PORTE PERSONNALISÉS

Instructions d’installation pour panneau de porte
personnalisé
Déterminez les besoins en vis à bois

1. Des vis à bois type #10 à tête cylindrique bombée doivent être

utilisées pour xer le panneau de revêtement. La quantité de

vis nécessaire est livrée avec l'appareil.

2. N’utilisez que des vis à tête cylindrique bombée.

3. Si votre panneau de revêtement est plus mince que 5⁄8 po
(15,9 mm) vous devrez acheter des vis plus courtes. Les vis les

plus longues vont passer au travers de l’avant du panneau.

!

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour bouger et empiler le
produit. Sinon vous pourriez souffrir du dos ou d’une autre
blessure.

Étape 1 : Enlèvement de la porte

Supportez la porte à partir du sol.

1. Desserrez la vis de blocage dans le cache boulon avec une
clé hexagonale de 3⁄32 po, et enlevez-le de la broche de
charnière en le glissant dehors. Effectuez cela à la fois
pour la charnière du haut et celle du bas. Mettez les pièces de
côté pour un remontage ultérieur.

2. Desserrez l’écrou hexagonal de 5⁄16 po sous la charnière avec
une clé à fourche de 1⁄2 po, dévissez-le complètement de la tige
de charnière.

3. Assurez-vous que la porte est soutenue et enlevez la tige de
charnière de la charnière du meuble avec un tournevis à lame
plate.

4. Soulevez avec précautions la porte hors de la charnière du bas.

5. Assemblez les pièces dans l’ordre inverse au remontage.

Tige de
charnière
supérieure-

Charnière
de porte-

-Écrou hexagonal de 5⁄16 po

-Charnière

d’armoire

Supportez la
porte avant
d’enlever la
charnière-

Figure 26

Cache
boulon-

Vis de
blocage-

-Vis de blocage

Figure 27

-Cache
boulon

-Charnière
de porte

-Charnière
d’armoire

25

Figure 28

TABLEAU DE GRILLE ET PANNEAUX DE PORTE PERSONNALISÉS

!

ATTENTION

Les panneaux de portes ne doivent pas dépasser 50 lbs. (22,7
kg). N’utilisez PAS de verre, miroir, granite ou d’autres matériaux
lourds similaires pour les panneaux. Des panneaux pesant plus
de 50 lbs. peuvent causer des dommages au produit. Nous re­commandons que la charge totale de porte (panneau et aliments)
ne dépasse PAS 90 lbs. (40,8 kg).

Étape 2 : Dimensionnement du panneau de revête­ment

Coupez le panneau de revêtement personnalisé aux dimen­sions montrées en Figure 29 et au Tableau C, et/ou à la
Figure 30.
C’est également le bon moment pour localiser et percer les
trous de votre poignée. Le plus souvent cette poignée doit
être similaire à celles du mobilier environnant. Si votre poi­gnée se xe depuis la face arrière du panneau personnali­sé, localisez les trous de montage pendant que le panneau
est maintenu sur la porte et l’armoire. Une fois le panneau
retiré de la porte, percez les trous de montage depuis la
face avant, au diamètre recommandé par le fabricant de
poignée. Fraisez sur la face arrière du panneau de façon à
ce que les têtes de vis n’interfèrent pas avec la surface de
la porte.

MODÈLE

M60CSS-SGP 225⁄16 po (56,7cm) See Figure 27
M72CSS-SGP 345⁄16 po (87,2cm) See Figure 27

M60CSS-WP 225⁄16 po (56,7cm) 345⁄16 po (87,2cm)
M72CSS-WP 345⁄16 po (87,2cm) 345⁄16 po (87,2cm)

« D »

porte du congéla-

teur solide

Tableau C

« D »

porte du réfrigéra-

teur solide

3411⁄32 po
(87.2cm)

683⁄16 po

(173,2cm)

« D »

683⁄16 po

(173,2cm)

Enlevez l’intérieur

de la découpe pour

une porte vitrée

uniquement

45⁄16 po
(11cm)
Minimum type

Figure 30

Figure 29

26

RÉGLAGES DE CHARNIÈRES ET DE JOINT

Joint de
porte-

Vis-

Figure 31

-Porte pleine

-Panneau de
porte

Réglage de charnières et de joint

Il est possible que la porte se désaligne durant l’expédition.

Si un produit est installé en n’étant pas bien d’aplomb, les portes

peuvent ne pas être alignées correctement. Vériez donc l’aplomb

AVANT de régler les charnières.

REMARQUE

Des joints de porte peuvent à l’occasion être écrasés pendant
l’expédition. Si un joint ne permet pas l’étanchéité sur tout le tour,
réchauffez-le légèrement avec un sèche-cheveux et sortez le
légèrement en le tirant jusqu’à ce que la partie aimantée du joint
colle contre l’armoire.

Pour exposer les vis de charnière de porte cachées, enlevées les
boutons de bouchage s’il y en a. Toutes les sections de charnière

xées aux portes se règlent à gauche ou à droite. Les charnières

d’armoire en haut et en bas se règlent en plus vers l’intérieur ou
l’extérieur. Voyez la Figure 32 (vue sans garniture d’armoire).

Étape 3 : Fixation du panneau de revêtement sur
la porte

1. Enlevez le joint de l’avant de porte (Voyez la Figure

31). Pour cela, sortez-le du canal qui le retient sur l’avant
de porte. Cela va exposer les trous de traversée pour le
montage du panneau de revêtement personnalisé (Voyez
la Figure 31).

2. Mettez la porte sur le panneau de revêtement et alignez
les bords (Voyez la Figure 31). Maintenez le panneau
en position et marquez l’emplacement des avant-trous.
Récupérez la taille requise des avant-trous dans le Tab­ leau D ci-dessous, et percez-les en vous assurant de ne

pas traverser complètement le panneau de revêtement.

Tableau D : Tailles de perçage des avant-trous pour vis à bois

Type de matériau

Bois dur

Bois tendre

3. Insérez les vis à bois dans les trous de passage et

serrez-les pour xer le panneau de revêtement.

4. Réinsérez le joint dans son logement. Assurez-vous que
les coins de joint sont bien insérés.

5. Remettez la porte sur l‘armoire en inversant la procédure
de l’étape 1.

Vis à bois #10

Avant trou Ø

(3,6 mm)

Avant trou Ø 1⁄8 po

(3,2 mm)

9

⁄64 po

Desserrez ces
vis de charnière
pour ajuster
la porte vers
l’intérieur ou vers
l’extérieur-

Desserrez ces vis de
charnière de porte pour
ajuster la porte vers la
gauche ou la droite.

27

Figure 32

INSTALLATION DES PANNEAUX LATÉRAUX ET DE LA PLINTHE

Instructions pour xer les panneaux latéraux sur

le congélateur

1. Les panneaux latéraux doivent avoir une profondeur de 24
pouces (61cm) (ou 245⁄16 po (61,8cm) quand ils sont rentrés
dans la garniture frontale).

2. La hauteur de panneaux correspond à celle de l’installation.

3. Installez les panneaux frontaux selon les schémas ci-contre à
droite.

REMARQUE

11⁄8 po

(28,4mm)

typique

Soutien d’épaisseur

3

⁄16 po (4,8 mm)-

Liteaux d’épaisseur

1

⁄8 po (3,2 mm)-

Liteaux d’épaisseur

1

⁄4 po (6,4 mm)-

Panneau de contreplaqué de 1⁄4 po (6,4 mm)

Liteaux d’épaisseur

3

⁄16 po (4,8 mm)-

Pour éviter d’endommager les panneaux ou le revêtement de
sol, relevez légèrement les panneaux pour les écarter du sol à
l’installation.

Percez trois (3) trous de chaque côté à distance égale dans la
section verticale du cadre en aluminium et placez des vis comme
c’est montré.

Ancrez le panneau latéral avec une vis comme c’est montré. As­surez-vous que la vis utilisée n’a pas de plus d’un demi pouce de
profondeur (1,3 mm) dans le produit. Ne serrez PAS avec excès.

Installation de plinthe

Utilisez deux (2) vis de tôlerie #8 (fournies) pour faciliter le
maintien en place de la plaque de plinthe. Montez les vis dans
les trous de la base à rouleau. Cachez les têtes de vis avec les

capuchons fournis (Voyez la Figure 34).

Panneau de contreplaqué de 1⁄4 po (6,4 mm)

23⁄16 po

(55,6mm)

245⁄16 po

(61,8cm)

-Défonce de 1⁄16 po (1,6 mm)

Panneau de contreplaqué de

1

⁄2 po (12,7 mm)

Panneau latéral métallique

24 po

(61cm)

Figure 33

Ouverture
d’installation type

5

⁄16 po

(7,9mm)

#8 vis-

Trous dans
la base de
rouleau-

Capuchon
cache-vis-

Figure 34

28

CONTRÔLES D’INSTALLATION/ERREURS HABITUELLES

Contrôles d’installation

• Le support de montage anti-basculement doit être installé
correctement et ancré pour éviter que l’armoire ne bascule
vers l’avant.

• Un module doit être engagé dans les fentes sur les supports
de positionnement de module, et placé sur le joint en mousse
sans poches d’air. Les supports de positionnement de mod­ule ne doivent pas être enlevés.

• Tous les ls allant de l’armoire inférieure au module doi­vent être bien connectés. Si un problème est soupçonné,
inspectez les prises mâles et femelles et assurez-vous que

les bornes dans la prise sont sufsamment avancées pour

s’engager.

• L’armoire doit être bien d’aplomb, d’un côté à l’autre et
d’avant en arrière. Les pieds de mise à niveau avant doivent
reposer fermement sur le sol. Les aménagements des deux

côtés de l’armoire doivent être xés et de niveau pour éviter

que l’armoire ne se décale quand les portes sont ouvertes.

• Les portes ouvertes ne doivent pas toucher des cloisons
adjacentes ou des dessus de comptoir.

• Les joints doivent assurer une étanchéité complète. Si c’est
le cas, aucun autre ajustement n’est nécessaire.

• Ne surchargez PAS les étagères et n'obstruez pas les con­duits d’air froid.

• N’installez PAS une étagère de congélateur plus près que 8
pouces (20 cm) du haut de l’intérieur.

• Ne laissez PAS d’emballages déborder des côtés ou de
l’arrière des étagères car cela gênerait la circulation d’air, et

rendrai le congélateur moins efcace.

Guide d’utilisation et d’entretien :

FÉLICITATIONS! Vous pouvez maintenant vous enorgueillir de
posséder un ajout superbe et durable dans votre cuisine. Les

informations qui suivent vous aideront à proter au mieux de votre

acquisition.

Utilisation de votre réfrigérateur :

La circulation d’air froid garde vos aliments réfrigérés frais. De

gros conteneurs placés côte à côte peuvent réduire le ux d’air.

Espacez les aliments de façon à ce que de l’air froid puisse circu­ler autour.

Pour conserver un maximum d’humidité et de saveur, fermez
bien les conteneurs ou scellez les aliments dans un emballage
étanche. Des aliments odorants qui peuvent en affecter d’autres
doivent toujours être bien enfermés de façon étanche.

Viandes, poissons et volailles peuvent être conservés sans ris­ques quelques jours dans la section réfrigérateur, mais en règle
générale c’est le congélateur qui doit être utilisé pour de la conser­vation de plus longue durée.

Les légumes et les fruits doivent être lavés, séchés et rangés dans
le bac à légumes coulissant. Ils se conserveront plus longtemps
s’ils sont enfermés dans des boîtes en plastique ou enrobés de

lm plastique.

Couvrez bien les restes et utilisez-les dans les deux jours.

Erreurs d’installation fréquentes

• Toutes fuites d’air entre le module et l’armoire vont empêcher
le bon fonctionnement de l’ensemble.

• La prise d’alimentation secteur doit être située d’une façon
qui n’interfère pas avec l’alignement entre le module et
l’armoire quand l’ensemble est poussé en place.

• Une liaison de cordon d’alimentation à prise secteur placée
sous le module d’alimentation créerait une fuite d’air.

• Des ches venant de l’armoire pourraient ne pas être bran­chées au module d’alimentation.

• Un sol sous les produits d’un niveau de surface inférieur à la
nition de sol autour rendrait l’ensemble inaccessible pour du
service. La surface sous l’ensemble doit être sufsamment

solide pour supporter le poids de réfrigérateur/congélateur à
pleine charge.

• L'ancrage de l’ensemble peut être défectueux (pour empêch-
er le basculement). Le support doit être bien xé sur des

montants muraux.

• Une mauvaise mise de niveau d’armoire et/ou de module
d’alimentation peut entraîner un débordement d’eau de
dégivrage.

Les étagères se règlent dans diverses positions, permettant un

rangement exible et une optimisation de l’utilisation d’espace.

Les étagères de porte réglables ont une grande contenance, et
reçoivent même des grosses bouteilles. Verrouillez fermement les
étagères en place avant de les charger.

REMARQUE

NE bloquez PAS l’air entrant dans la section de réfrigérateur. Les
aliments ou les liquides peuvent geler s’ils sont placés trop près
de l’arrivée d’air.

Tous les bacs à légumes, ainsi que le panier de congélation fourni
sur les modèles côte à côte, sont conçus pour être mis TOUT EN
BAS de leurs compartiments.

29

GUIDE D’UTILISATION ET D’ENTRETIEN

Utilisation de votre congélateur :

Des viandes, poissons et volailles dans un emballage en plas­tique fermé peuvent être entreposés dans le congélateur pour
deux semaines. Pour des conservations au froid plus longues,
enveloppez ces aliments dans une feuille ou autre emballage
pour congélateur qui soit étanche à la vapeur et à l’humidité. Des
conteneurs pour aliments surgelés doivent être hermétiquement
fermés. Si un aliment était à l’origine entouré de simple papier
boucherie, il faut le déballer et le protéger correctement.

Pour avoir une température plus régulière, espacez les aliments

pour ne pas gêner le ux d’air, particulièrement à l’arrière.

Un léger givrage peut se produire sur les étagères quand la porte
du congélateur est ouverte. Une fois sa porte refermée, le courant
de l’air élimine graduellement ce givrage.

Des montants variables de givre peuvent se former occasionnel­lement dans le compartiment du congélateur, en particulier dans
les zones près du retour d’air en haut. C’est l’ajout normal par l’air
froid humide circulant dans la section réfrigérante pour aider à

garder les aliments frais plus longtemps.

Si votre congélateur comporte une production de
glaçons :

Installez l’étagère de congélateur en troisième position en partant

du haut en partant de l’échelle d’accrochage (Voyez la Figure

35), cela va positionner correctement le seau à glaçons pour bon

fonctionnement de la machine à glaçons.

Les premiers seaux produits peuvent contenir de la contamina­tion venant de la nouvelle installation. Jetez au moins les deux
premières productions, ou jusqu’à ce que la glace produite n’ait
plus ni coloration ni mauvais goût.
La machine à glaçons produit dès que le congélateur est froid.
Elle se coupe dès que le seau est plein, dans la mesure où il est
bien positionné. Quand vous installez l’étagère pour le seau à
glaçons, mettez-la à la hauteur montrée sur l’étiquette apposée
sur le côté gauche du congélateur. Voyez la Figure 35.

Relevez le bras d’arrêt hors du passage quand vous enlevez ou
remettez en place le seau à glaçons.

!

ATTENTION

Moteur-

-Lame d’éjecteur

-Moule à glaçons

-Bras d’arrêt

-Seau à glaçons

-Étagère

Figure 35

Quand le seau est plein et placé en bonne position (c'est-à-dire le
plus haut possible), le bras d’arrêt détecte le niveau de glaçons et
stoppe leur fabrication.

Pour arrêter autrement la machine à glaçons, quelque soit le con­tenu du seau, levez le bras en position d’arrêt. Pour redémarrer
la production de glaçons, rabaissez le bras d’arrêt.

DURÉE DE CYCLE … Elle varie selon les ouvertures de porte,
les températures d’eau, etc.

FONCTIONNEMENT NORMAL DE LA MACHINE À GLAÇONS

• Des sons sont à attendre : Ronronnement de moteur ;
craquement de la lame d’éjecteur ; chute de glaçons dans le
seau ; circulation d’eau ; ouverture d’électrovanne d’arrivée

d’eau.

• Formations de givre dans la zone de la machine à glaçons : Dès

que de l’eau fraîche arrive dans la forme, du givre s’établit près
de la zone. Cela n’affecte pas le bon fonctionnement de votre
congélateur.

• Les glaçons dans le seau peuvent à la longue se souder

ensemble et récupérer des odeurs. Jetez les glaçons trop
vieux… Votre machine à glaçons vous en produira des
nouveaux.

Positionnez le doigt d’accrochage

d’étagère dans la troisième fente

d’échelle en partant du haut-

Ne mettez jamais les doigts ou des objets étrangers ou des pa­quets d’aliments près de la lame d’éjecteur.

Cycle type de production de glaçons :

1. La machine à glaçons se remplit d’eau.

2. Quand cette eau gèle, le moteur fait tourner la lame d’éjecteur

contre le bloc de glace. La lame s’arrête quand elle touche la
glace.

3. Le chauffage libère la glace de la forme.

4. Le moteur démarre à nouveau. La lame pousse le glaçon

découpé de la forme vers le seau. La lame d’éjecteur faut deux
(2) tours puis la machine à glaçons se remplit d’eau à nouveau.

30

GUIDE D’UTILISATION ET D’ENTRETIEN

Températures :

La température est automatiquement contrôlée par un thermo­stat. Le contrôle du congélateur est situé sur son dessus. Le
chiffre trois (3) de force de réfrigération est un bon réglage pour
commencer. Les chiffres inférieurs sont des consignes pour des
températures intérieures plus chaudes, les chiffres supérieurs
permettent de refroidir plus.

REMARQUE

Pour aider à conserver les aliments froids plus longtemps, un
certain niveau d’humidité est désirable dans le compartiment
d’entreposage des aliments. Vous pouvez le constater sur les
parois, ou sous la forme de gouttes ou chandelles de glace,
spécialement par temps chaud ou humide, où quand il y a des
ouvertures de porte fréquentes ou prolongées. C’est normal, et en
aucun cas dangereux. Si des dépôts se déposaient occasionnel­lement, ils résulteraient en général de ce qui a été dit précédem­ment, ou d’une surabondance de denrées. Une telle accumulation

éventuelle doit être éliminée de temps en temps.

Dégivrage :

Le dégivrage est automatique. Il se produit dans le module
d’alimentation, au-dessus et à l’écart de vos aliments. Pendant
plusieurs minutes chaque jour le compresseur et le ventilateur
intérieur vont être coupés, tandis que toute accumulation de glace

est éliminée des serpentins.

Nettoyage :

Il est facile de maintenir propre votre congélateur intégré. À
l’occasion nettoyez les cloisons intérieures, les étagères, les
intérieurs et les joints de portes, avec une solution faite de deux
cuillers à café de bicarbonate de potassium dans un litre d’eau
tiède. Des produits abrasifs puissants et des poudres nettoyantes
ne sont pas nécessaires et ne doivent jamais être utilisés. Ne pas­sez pas de pièces dans un lave-vaisselle.

Il est recommandé de couper l’alimentation électrique en amont
avant le nettoyage. Essorez bien tout excédent d’humidité de
l’éponge ou du linge, et évitez de trop mouiller, en particulier en
nettoyant près de commutateurs, d’éclairages ou de commandes.

Procédure de nettoyage du condenseur :

Le condenseur est situé derrière la grille du haut. Il fait partie du
module d’alimentation, complètement à droite. Il comporte des

tubes horizontaux avec des ls verticaux de petit diamètre, et est

de couleur noire. Il est à distance de la poussière du sol, mais
cependant il faut y chercher une éventuelle accumulation de
poussière au moins deux fois par an, et l’essuyer ou l’aspirer s’il
y a lieu. N’oubliez pas de couper en amont l’l’alimentation secteur
avant d’enlever la grille et avant d’exposer, nettoyer et/ou aspirer
le condenseur.

La grille à volets noire ou en acier inox est monobloc. Il y a trois
façons d’enlever la grille. La méthode de montage la plus couram­ment utilisée est avec des ressorts. Ce(s) ressort(s) sont situés
derrière le dos de la grille. Il(s) sont montés en haut de l’armoire
et accrochés aux trous carrés du dos de grille. Pour enlever la
grille, tirez-la vers l’avant et atteignez le ressort pour le décrocher
du dos de la grille. La grille pourra alors être enlevée complète­ment.

La deuxième méthode (optionnelle) est avec des supports de
montage derrière le dos de grille. Tirez la grille vers l’avant
d’environ 1 pouce (2,5 cm) pour exposer les vis du haut dans les
supports. Desserrez ces vis mais ne les enlevez pas. Faites-le sur
chaque support. ATTENTION, quand les vis sont desserrées, le
dos de grille est libéré, ne le laissez pas tomber. Saisissez la grille
de chaque côté et basculez son haut vers l’avant et levez pour
sortir la grille de son montage.

Un panneau de grille personnalisé peut être enlevé en soulevant
le tableau de bord et en le tirant vers l’avant. Le dos de grille est
maintenu en place par une vis au centre montant dans l’armoire
adjacente. Enlevez cette vis et le dos de grille peut être enlevé.

La grille à volets est lourde, faites donc attention en l’enlevant.
Maintenant vous pouvez inspecter le condenseur pour traiter
l’accumulation de poussière.

N’oubliez pas de xer à nouveau la grille du haut après un nettoy­age pour éviter des dommages corporels, car elle pourrait tomber
si elle était mal tenue.

Si l’intérieur, les étagères ou l’extérieur de votre produit est en
acier inox, passez un produit nettoyant pour ce type de surface
avec un chiffon pour le nettoyage.

Module
d’alimentation
(En haut de
l’armoire)-

31

-Condenseur
(Derrière la grille)

Figure 36

CONSEILS POUR ÉCONOMIE D’ÉNERGIE ET BRUITS EN PROVENANCE

DU RÉFRIGÉRATEUR

Les suggestions suivantes vont minimiser le coût
de fonctionnement de votre appareil de refroid­issement.

1. N’installez pas votre appareil près d’un autre appareil chaud

(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud, ou
d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité au-

dessus de la porte ne sont pas obstrués et maintenus propres
de façon à permettre une ventilation du système de refroidisse­ ment et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'alimentation secteur

dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au cas

où de grosses quantités de contenu tiède sont placées dans le
compartiment de conservation au froid, minimisez les ouver­ tures de porte pendant les 12 heures qui suivent pour permettre
au contenu de tomber à la température de consigne du compar­ timent.

6. En maintenant un compartiment d’entreposage relativement

plein, if faut moins de périodes de fonctionnement en refroid­ issement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée par

des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température

ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut qui

respecte votre préférence personnelle, et fournissez
l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou loin de la maison pour des

périodes prolongées, réglez la consigne de l’appareil à la
température la plus haute admissible pour la conservation de
son contenu.

12. Réglez le contrôle en position d’arrêt (off) si le nettoyage de

l’appareil nécessite que sa porte reste ouverte pour une péri­ ode longue.

Bruits en provenance du réfrigérateur :

Votre réfrigérateur neuf peut produire des bruits qui ne
vous sont pas familiers. Ces bruits indiquent normale­ment un bon fonctionnement du réfrigérateur. Notez que la
présence de surfaces dures autour du produit installé peut

amplier ces bruits.

Voici une liste des bruits normaux en fonctionnement que
vous pourrez entendre avec votre nouvel appareil :

2) Le ventilateur du compresseur va également s’activer/se
désactiver en même temps que lui pour évacuer la chal­ eur du produit. Quand il tourne vous pouvez entendre un
ronronnement de moteur, et le bruit du passage en force
de l‘air au travers de l’échangeur thermique du compres­ seur.

3) Le ventilateur d’évaporateur va également s’activer/

se désactiver avec le compresseur an de fournir du

refroidissement dans les compartiments d’entreposage.
Quand il tourne vous pouvez entendre un ronronnement
de moteur, et un bruit d’air déplacé. Ces bruits seront
perçus plus fortement quand les portes de comparti­ ments d’entreposage sont ouvertes.

4) Le dégivrage automatique nécessite l’utilisation d’un
réchauffage électrique pour éliminer périodiquement
la glace de l’échangeur thermique d’évaporateur. Dans
le mode de dégivrage vous pourrez percevoir un grésil­ lement quand de l’eau entre en contact avec l’élément
de chauffage. En plus, durant un dégivrage vous pourrez
entendre de l’eau en résultant qui goutte ou s’écoule
vers le bac de drainage.

5) Le dégivrage est contrôlé par une minuterie mécanique.
Durant le cycle d’arrêt du compresseur, si
l’environnement est silencieux, vous pourrez percevoir
un faible ronronnement de moteur, et/ou un mouvement
d'horlogerie.

6) Au moment de l’arrêt du compresseur, vous pourrez
temporairement entendre des bruits d’eau qui gargouille,

bout ou s’écoule. Cela provient du ux de réfrigérant

dans sa tubulure comme les pressions du système
s’égalisent durant le cycle d’arrêt.

7) Des petits claquements peuvent être entendu n’importe
quand du fait des contractions/expansions thermiques
de composants dans les compartiments lors du change­ ment de températures durant le cycle de
refroidissement.

8) Si votre appareil est équipé d’une machine à glaçons,
vous entendrez un bourdonnement quand l’électrovanne
d’alimentation en eau est activée. Vous entendrez aussi
de temps en temps la récolte des glaçons, incluant un
bruit de fonctionnement de moteur, des craquements
et la sortie des glaçons depuis leur moule, ainsi que leur
chute dans le bac à glaçons.

1) Le compresseur va avoir des cycles d’activation/désacti-

vation pour générer du froid selon le besoin. Vous pour­ rez entendre un déclic quand le compresseur démarre,

ainsi qu’une pulsation et/ou un ronement aigu quand il

est en marche. Sa durée d’activation est variable
selon la température ambiante, le rythme d’utilisation et
d’ouverture de portes, et le chargement en produits à
refroidir.

32

DÉPANNAGE ET OBTENTION DE SERVICE

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez
par bien relire son manuel. Si le problème persiste, consultez

le guide de dépannage qui suit. Identiez le problème dans ce

guide et consultez les colonnes de causes et de remèdes avant
d’appeler pour du service. Le problème peut être quelque chose
de très simple qui peut se résoudre sans demander une interven­tion de service. Cependant il peut être nécessaire de contacter

votre revendeur ou un technicien de service qualié.

!

AVERTISSEMENT

Risque d’électrocution –

Ne tentez jamais de réparer ou d’exécuter de la mainte-

nance sur l’appareil avant que son alimentation élec-

trique n’ait été débranchée en amont. Passer l’appareil

sur arrêt (OFF) n’enlève pas la présence de tension

secteur sur les ls de câblage.

Dépannage

Si l’appareil ne démarre pas quand il est branché électriquement,
contrôlez ce qui suit :

• Les éclairages s’allument-il quand la porte du congélateur est

ouverte ? Si ce n’est pas le cas, contrôlez les ampoules, puis

vériez …

• Le cordon d’alimentation du meuble inférieur est-il

branché dans le module ?

• Le cordon d’alimentation est-il branché dans une prise

secteur ?

• Le fusible ou le disjoncteur en amont permettent-ils

l’envoi du secteur ? Contrôlez-le en branchant un autre
appareil électrique sur cette prise secteur.

• Une fois que les éclairages s’allument bien à l’ouverture de la

porte …

• Tournez la commande de minuterie de dégivrage

en sens horaire (elle pouvait être restée en position
«defrost») jusqu’au démarrage du compresseur.

• Si le moteur bourdonne mais ne démarre pas …

• Contrôlez que la tension est adéquate sur la prise

secteur.

• La cave peut avoir été précédemment transportée

ou entreposée sur le côté ou à l’envers, ce qui aurait
causé un déplacement temporaire de l’huile de moteur
. Laissez-la alors reposer 24 heures avant de la
rebrancher électriquement.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garan­tie, veuillez appeler le service à la clientèle d’AGA MARVEL
au 800.223.3900 pour avoir des instructions sur la façon
d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le
service à la clientèle d’AGA MARVEL peut vous fournir des
recommandations sur les centres de service de votre secteur.

Une liste des centres de service indépendants agréés est
également disponible sur le site www.agamarvel.com sous la
section de service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous
de bien fournir la référence de service, le numéro de série et

le justicatif de l’achat.

• Essayez de donner des informations ou une description de la

nature du problème, sur la durée pendant laquelle l’appareil
a fonctionné, sur les températures de la pièce et de l’eau, et
toutes les informations pouvant être utiles pour une résolution
rapide du problème.

• Le Tableau D est fourni pour enregistrer les informations per­tinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

Référence de service de l’appareil

Date d’envoi de la carte de garan­tie (à faire dans les 10 jours après
l’achat)

Tableau D

33

GARANTIE

Ensemble de l’appareil – Garantie limitée d’un an

AGA MARVEL garantit qu’il fournira toutes les pièces et la main­d'œuvre nécessaires pour réparer ou remplacer, au domicile de
l'utilisateur nal, tout composant avéré défectueux du fait des ma­tériaux ou de la main-d’œuvre, en tenant compte des conditions
et exclusions décrites plus bas, pendant une période d’une année

à compter de la date de vente.

Ensemble de l’appareil – Garantie additionnelle
limitée pour une deuxième année

Durant la deuxième année, à compter de la date de vente, AGA
MARVEL garantit qu’il fournira uniquement toutes les pièces pour
réparer ou remplacer tout composant avéré défectueux du fait des
matériaux ou de la main-d’œuvre, en tenant compte des condi-

tions et exclusions décrites plus bas.

Système scellé - Garantie additionnelle limitée de
six ans

Durant la période allant de la deuxième année à la n de sep­tième année, AGA MARVEL fournira toutes les pièces et la main­d'œuvre nécessaires pour réparer ou remplacer, au domicile de
l'utilisateur nal, toute portion du système de réfrigération hermé­tiquement scellé - qui est constitué de : compresseur, condenseur,
évaporateur, déshydrateur et toute la tubulure de raccordement ­avérée défectueuse du fait des matériaux ou de la main-d’œuvre,

en tenant compte des conditions et exclusions décrites plus bas.

Revêtement intérieur – Garantie limitée de la
deuxième à la dixième année.

Durant la période allant de la deuxième année à la n de dixième

année, à compter de la date de vente, AGA MARVEL fournira
toutes les pièces et la main-d'œuvre nécessaires pour réparer ou
remplacer le revêtement intérieur du réfrigérateur ou du congéla­teur si la peinture s’écaille ou rouille, ou s’avère défectueuse du

fait des matériaux ou de la main-d’œuvre.

LES GARANTIES DÉFINIES DANS CE DOCUMENT
SONT LES SEULEES ACCORDÉES PAR AGA
MARVEL. TOUTES LES GARANTIES IMPLICITES,
Y COMPRIS LA GARANTIE IMPLICITE DE VALEUR
MARCHANDE, SONT LIMITÉES À LA DURÉE DE
CES GARANTIES EXPLICITES. EN AUCUN CAS
AGA MARVEL NE SERA TENU POUR RESPON­SABLE DE TOUS DOMMAGES OU DÉPENSES
CONSÉCUTIFS OU ANNEXES, RÉSULTANT
D’UNE INOBSERVATION DE CES GARANTIES
OU D’AUTRES GARANTIES, QU’ELLES SOIENT
EXPLICITES OU IMPLICITES. Certains États et certaines

Provinces ne permettent pas l’exclusion ou la limitation des dom­mages consécutifs ou une limitation de la durée applicable des
garanties implicites, don la limitation ou exclusion qui précède peu
ne pas être applicable à votre cas. Cette garantie vous donne des

droits légaux spéciques, et vous pouvez avoir d’autres droits qui

peuvent varier d’une province à une autre.

Aucune personne, rme ou corporation, n’est autorisée à don­ner une garantie différente, ni à assumer une quelconque autre
obligation pour AGA MARVEL. Ces garanties ne s’appliquent qu’à
des produits utilisés dans un des cinquante États des États unis
d’Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez
tous les défauts constatés à :

AGA MARVEL
1260 E. VanDeinse St.
Greenville, Michigan 48838, USA

Pour des questions relatives à la couverture, contactez le reven­deur ou le distributeur local qui a effectué la vente.

Les garanties précédentes ne couvrent pas :

1. L’éducation du client ou des instructions sur la façon d’utiliser le
réfrigérateur/congélateur.

2. Toute perte de contenu due à une panne de produit.
Les garanties qui précèdent ne couvrent pas non plus une panne

de l’appareil ou de ses composants due à :

3. Transport ou dommages consécutifs au transport.

4. Utilisation commerciale ou utilisation domestique anormale.

5. Utilisation incorrecte, mésusage, abus, accident ou altération,
câblage de raccordement non conforme aux normes
électriques, tension secteur trop élevée ou trop faible, défaut
d'entretien notoire, ou toute autre utilisation non raisonnable.

6. Pièces ou service non fournis ou recommandés par l’usine.

Les garanties qui précèdent ne s’appliquent pas
non plus si :

1. L’acte de vente d’origine, la date de livraison, ou le numéro de

série ne peuvent pas être vériés.

2. L’appareil est déplacé par rapport à son installation d’origine.

34

35

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

www.agamarvel.com

35466-FR Rev F
12/19/13

Toutes les spécications et les conceptions des produits sont sujettes à des changements sans

préavis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à béné-

cier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.
