EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento

Freezers
Congélateurs
Congeladors

ML24FA

CONTENTS

Contents:

Safety information ...............................................................2

Unpacking your appliance ..................................................3

Warranty registration .....................................................3

Installing your appliance ......................................................4

Cabinet clearances .........................................................4

Leveling the appliance ....................................................4

Electrical connection ......................................................5

Installing the anti-tip device .................................................6

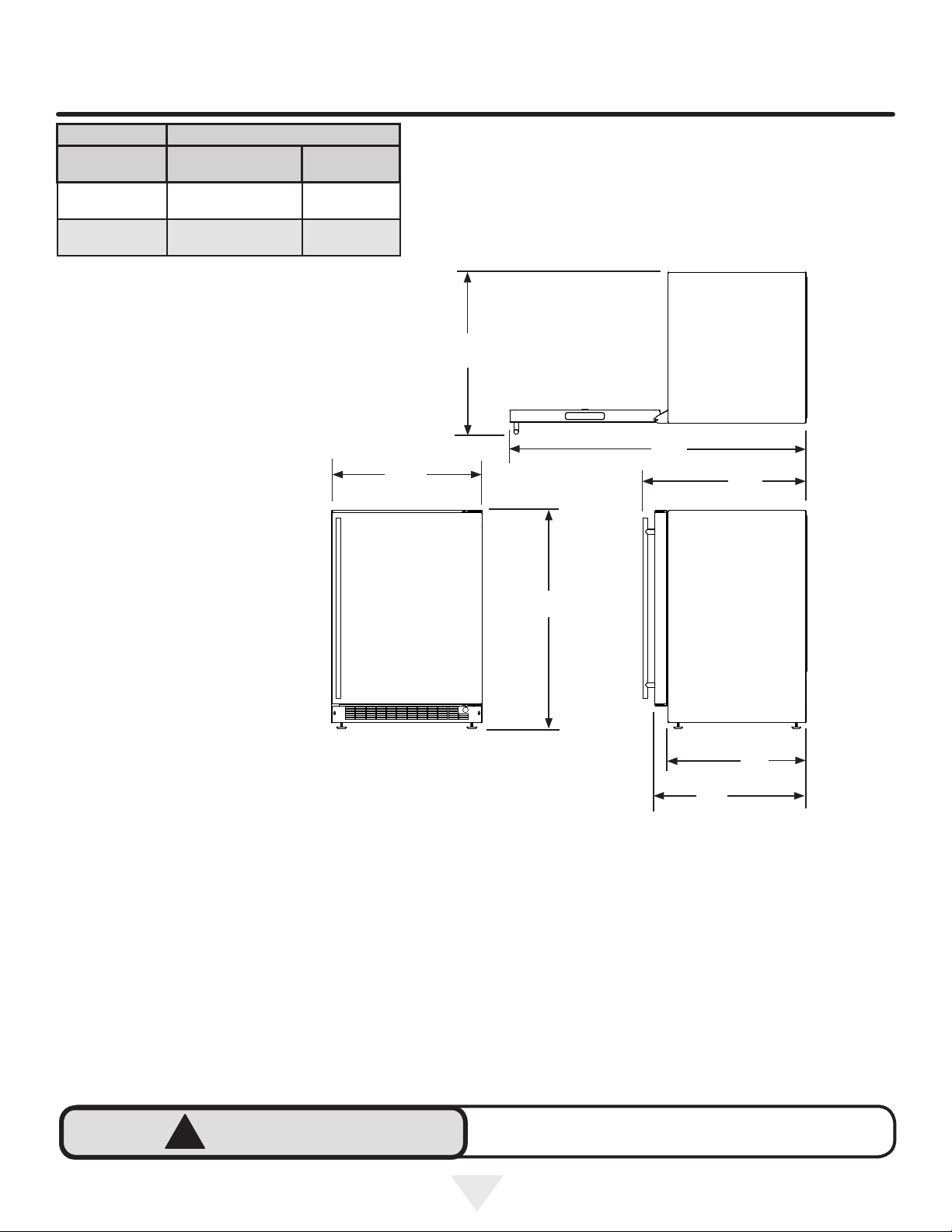

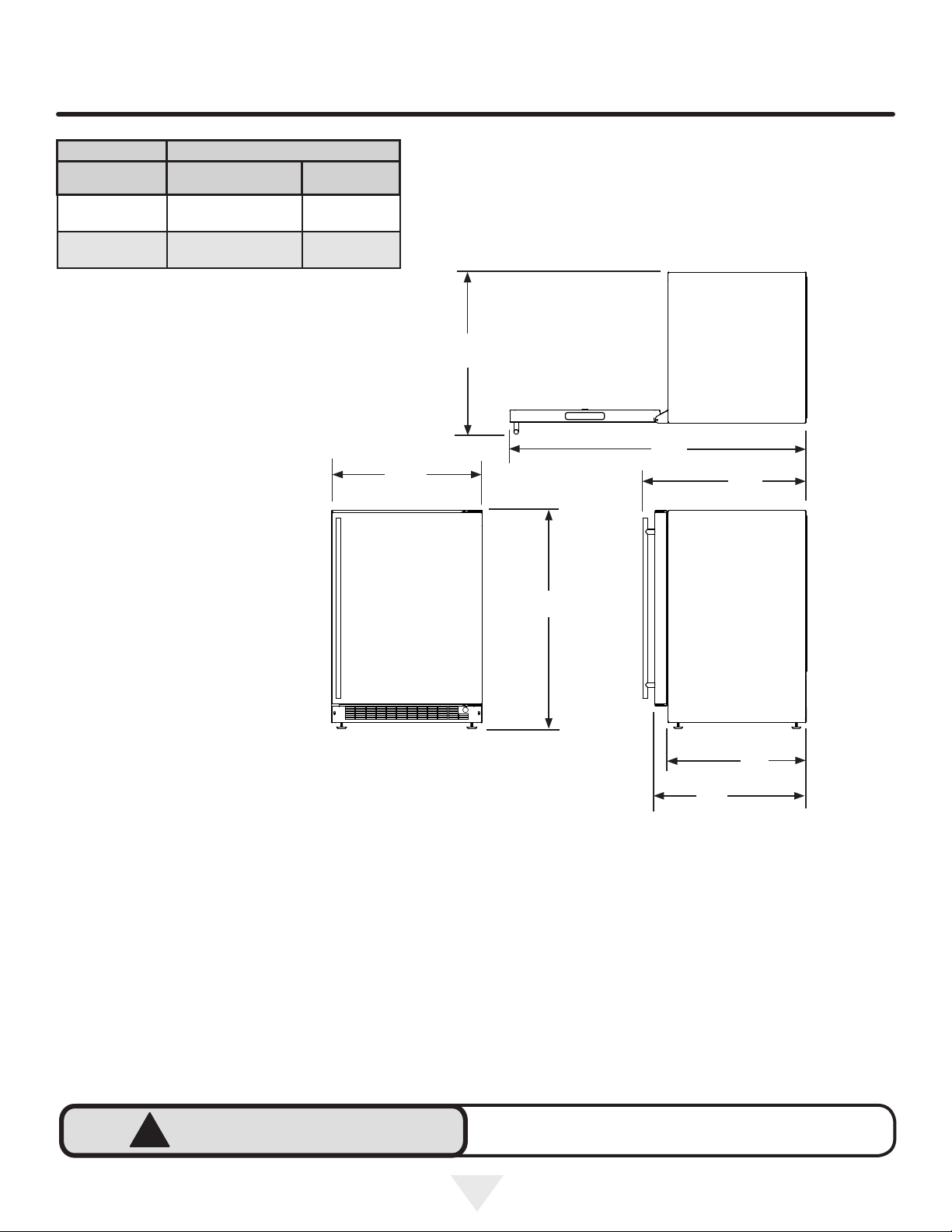

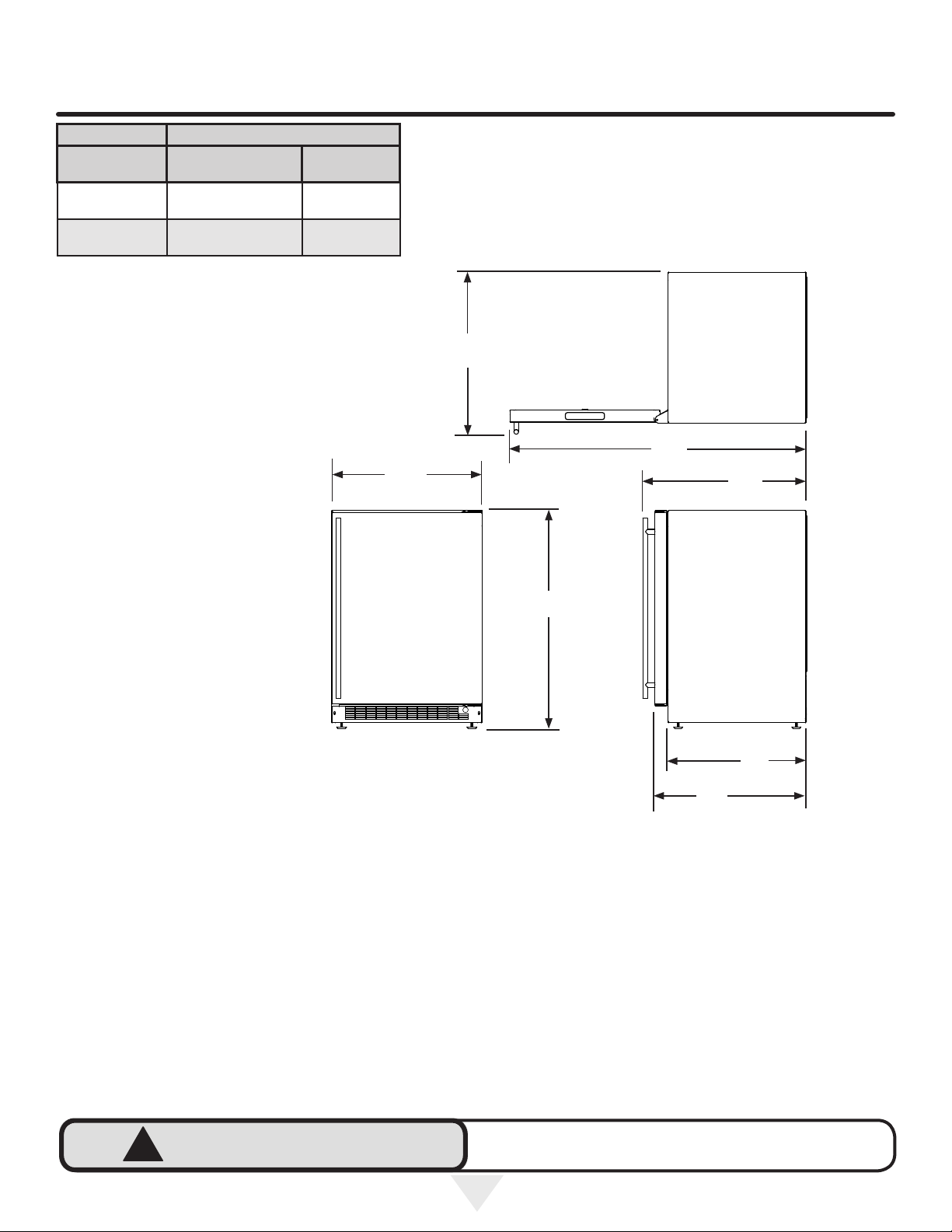

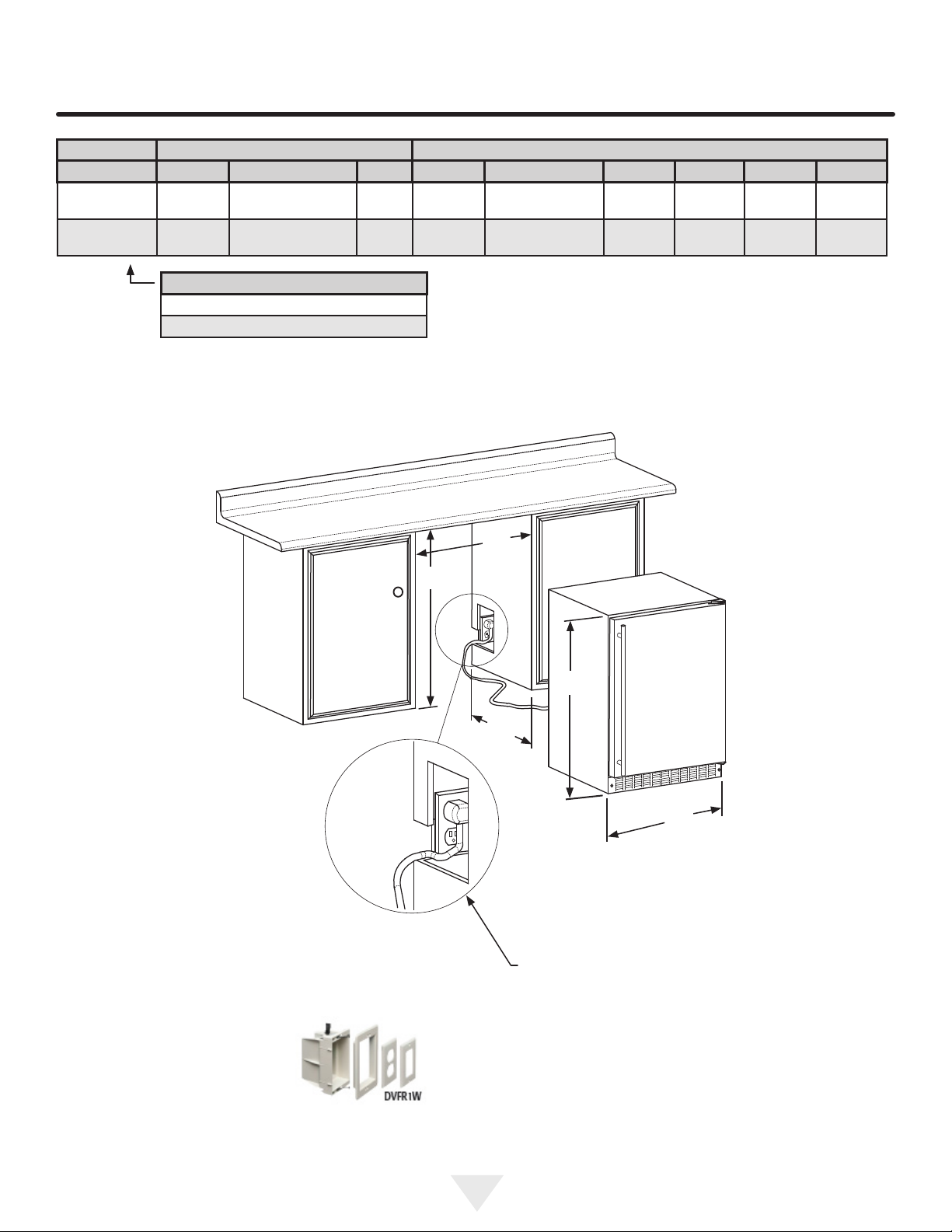

Product Dimensions ...........................................................8

Starting your appliance ..................................................10

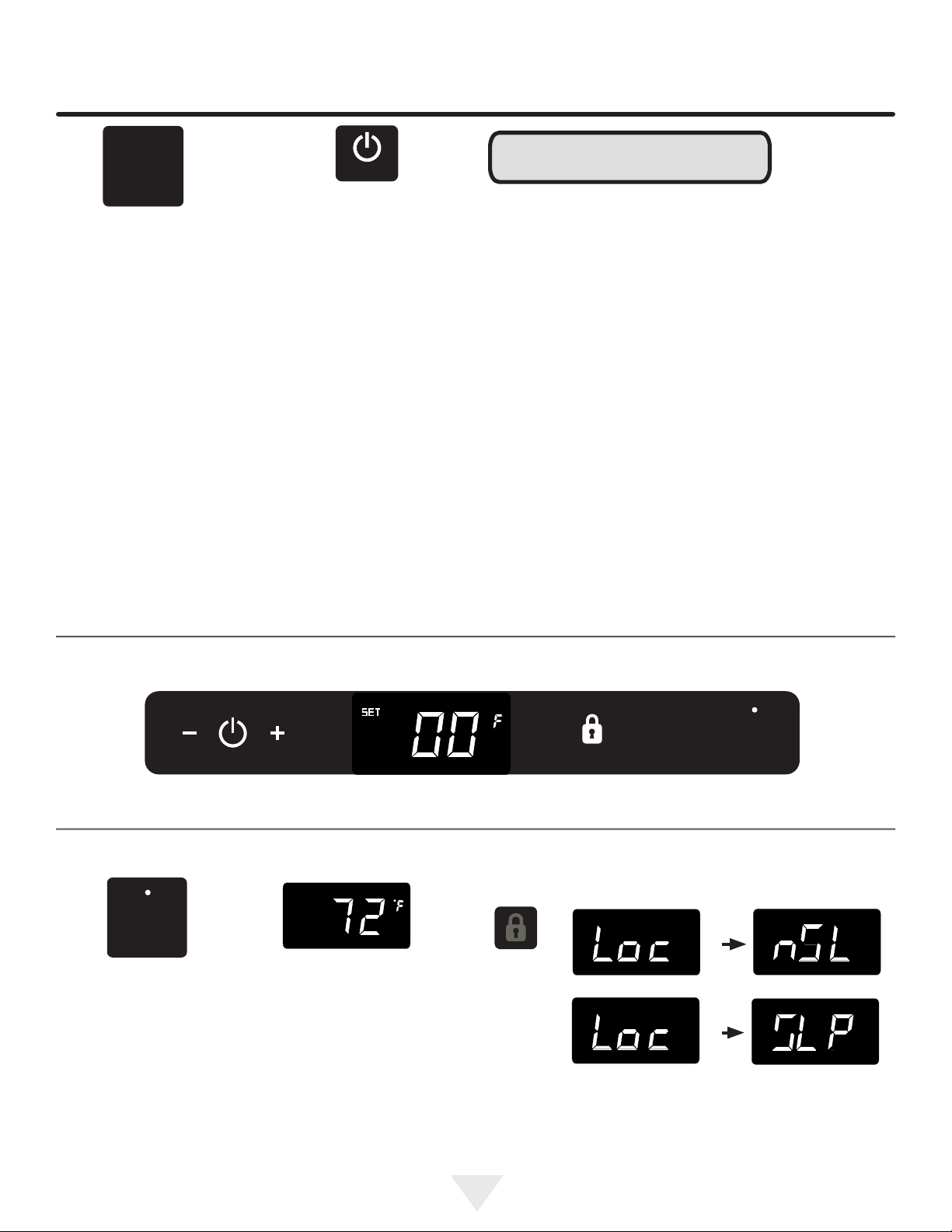

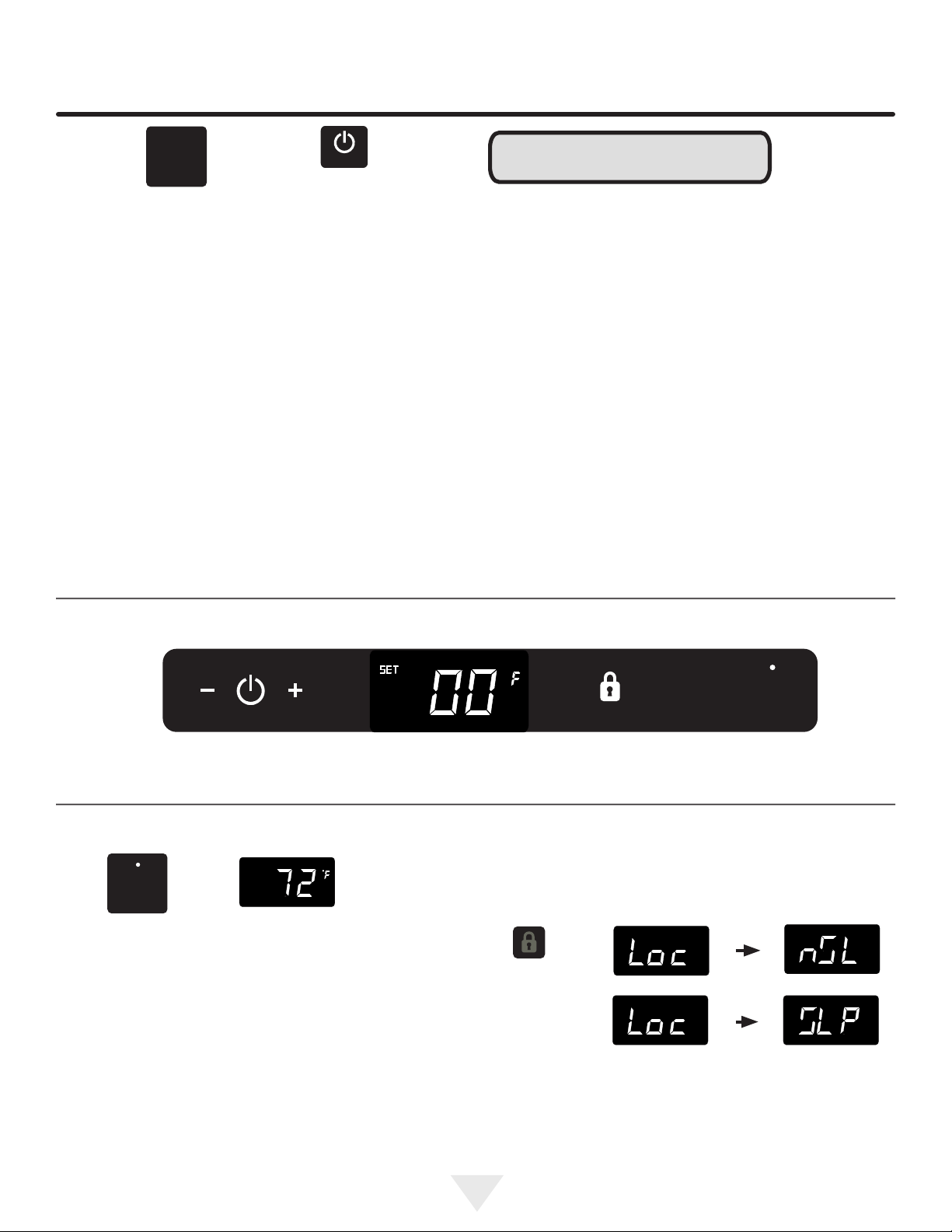

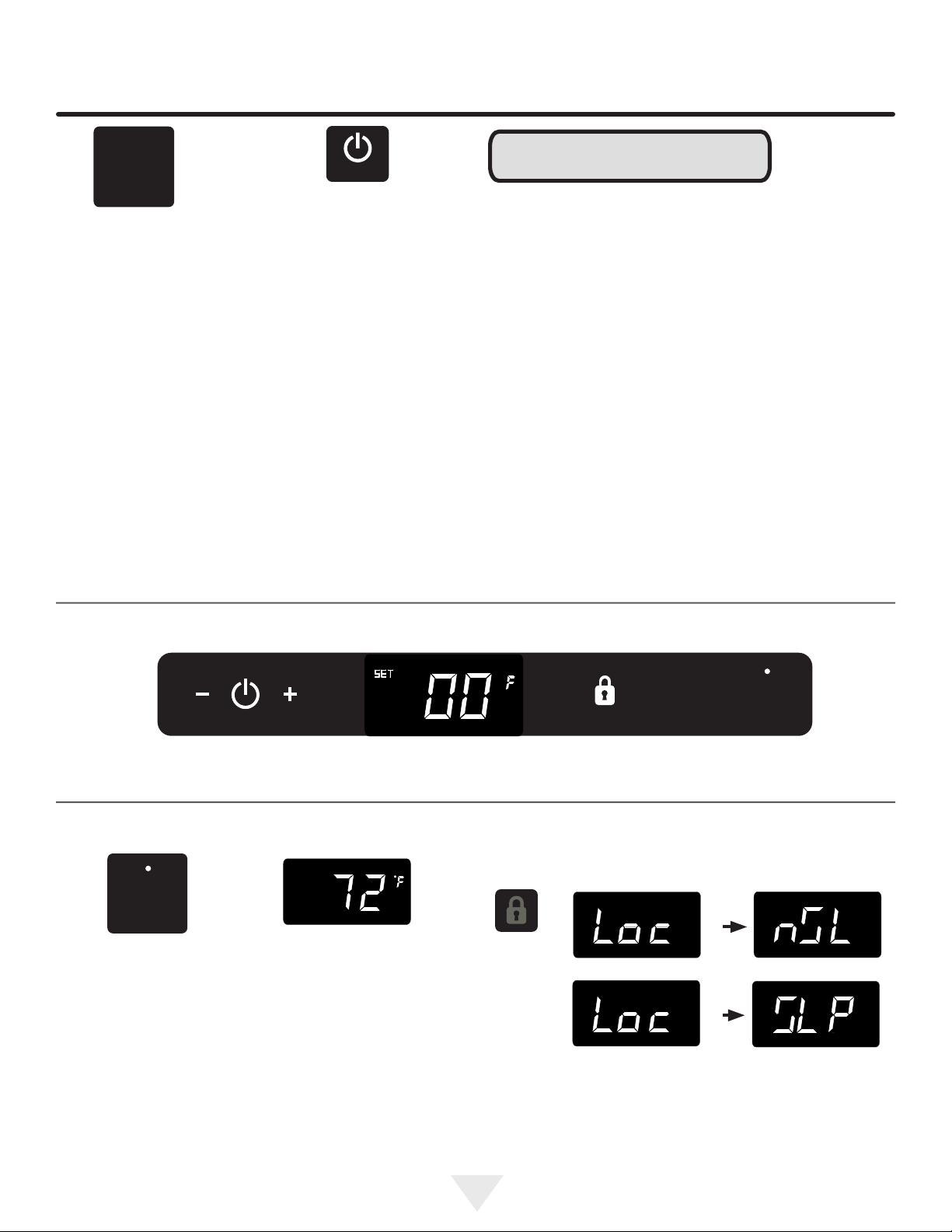

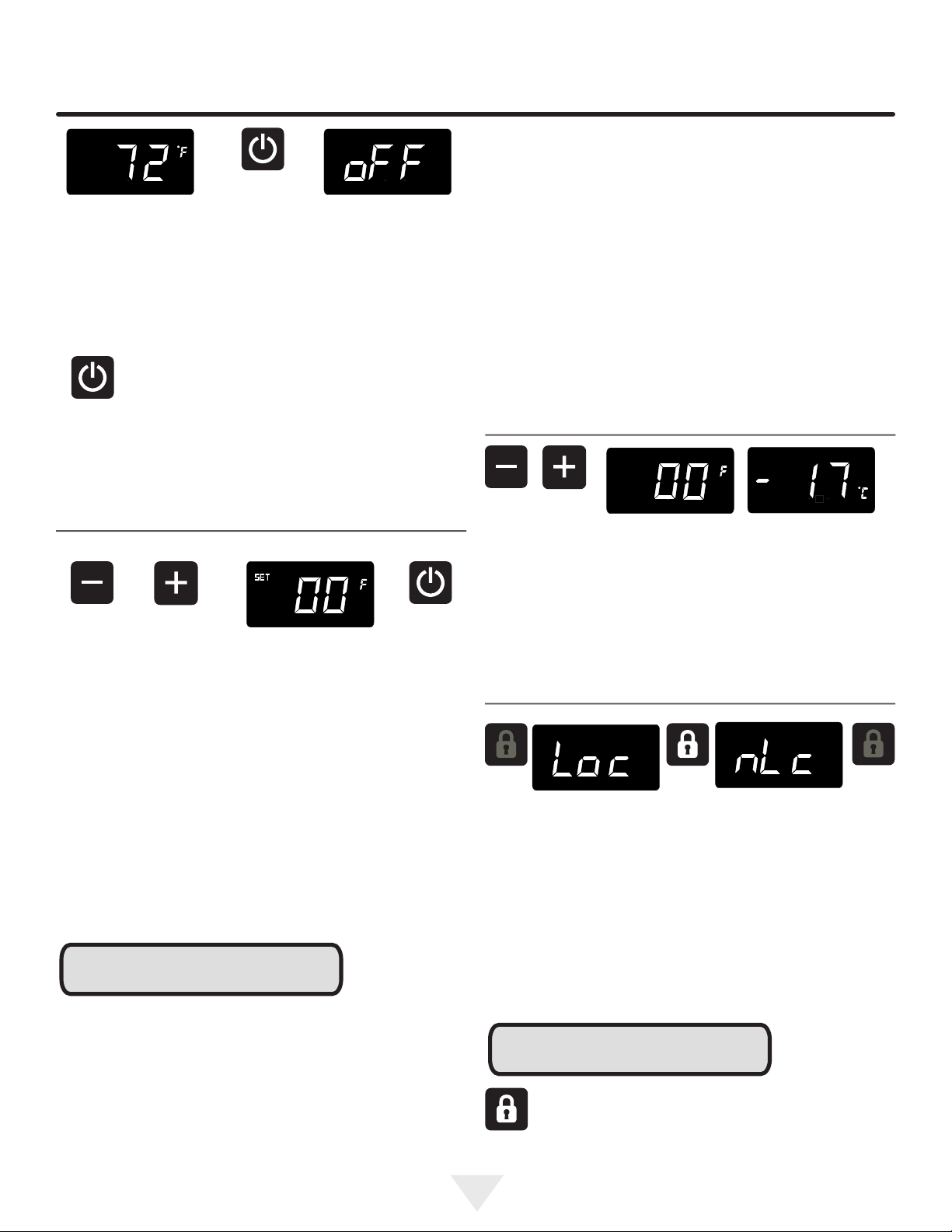

Using your Electronic control ............................................10

Sleep mode ...................................................................10

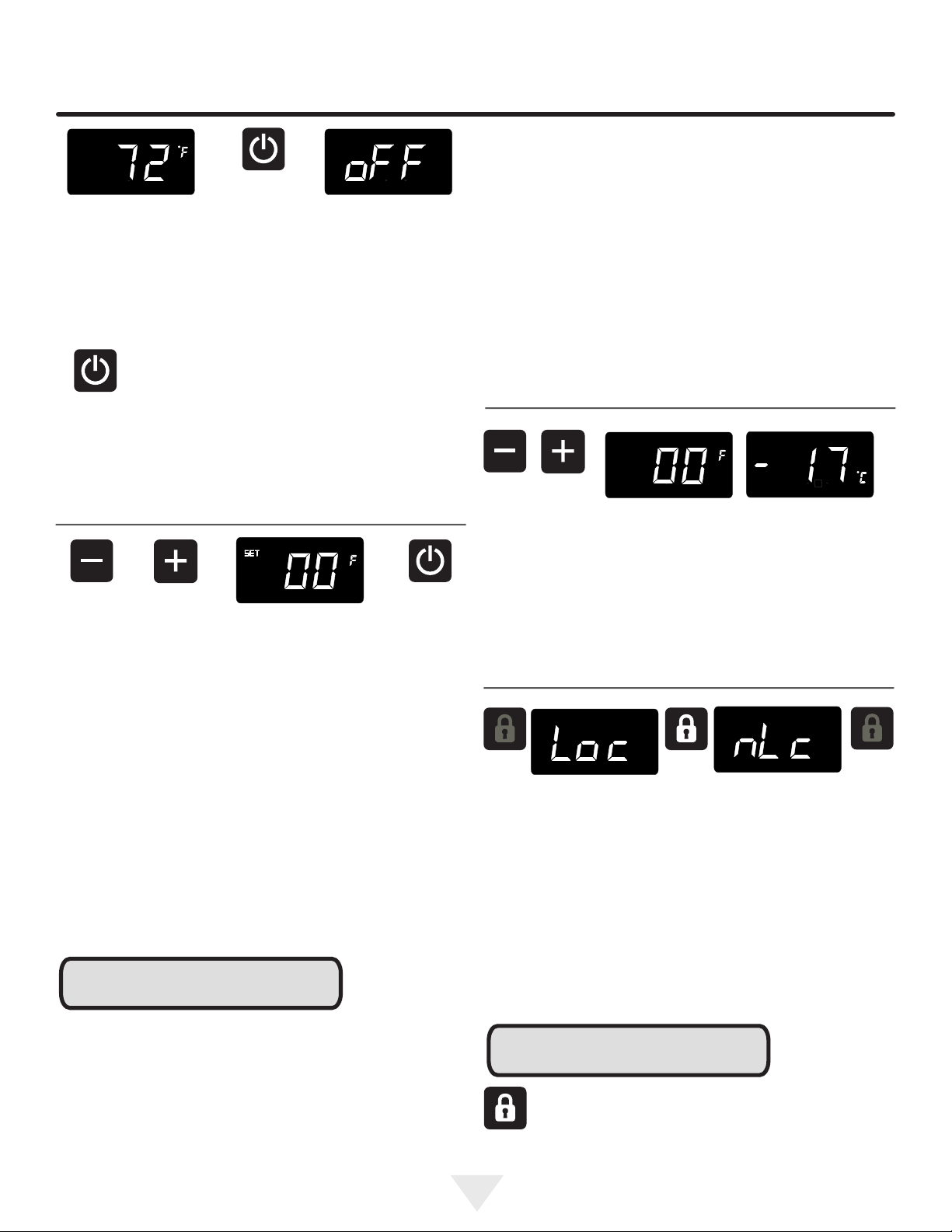

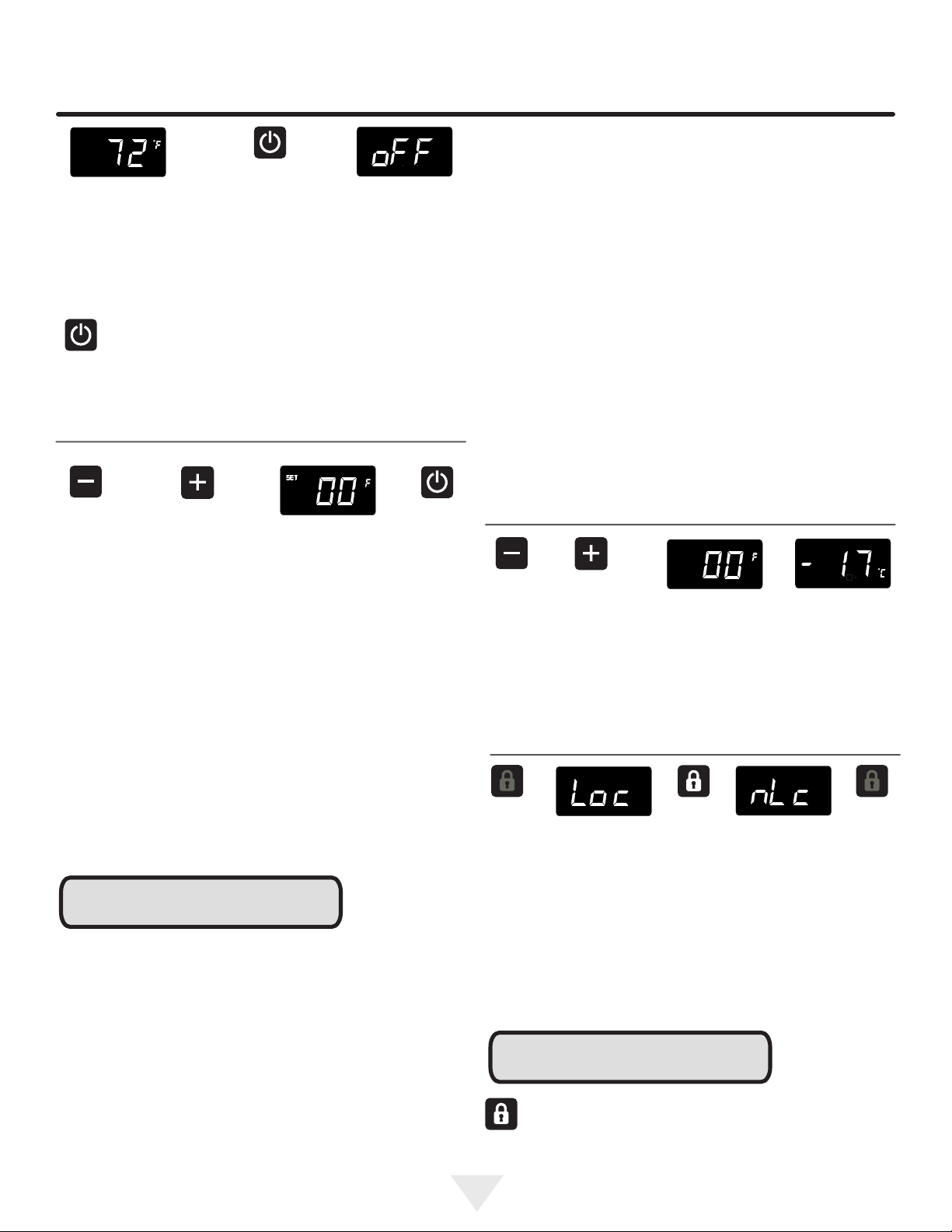

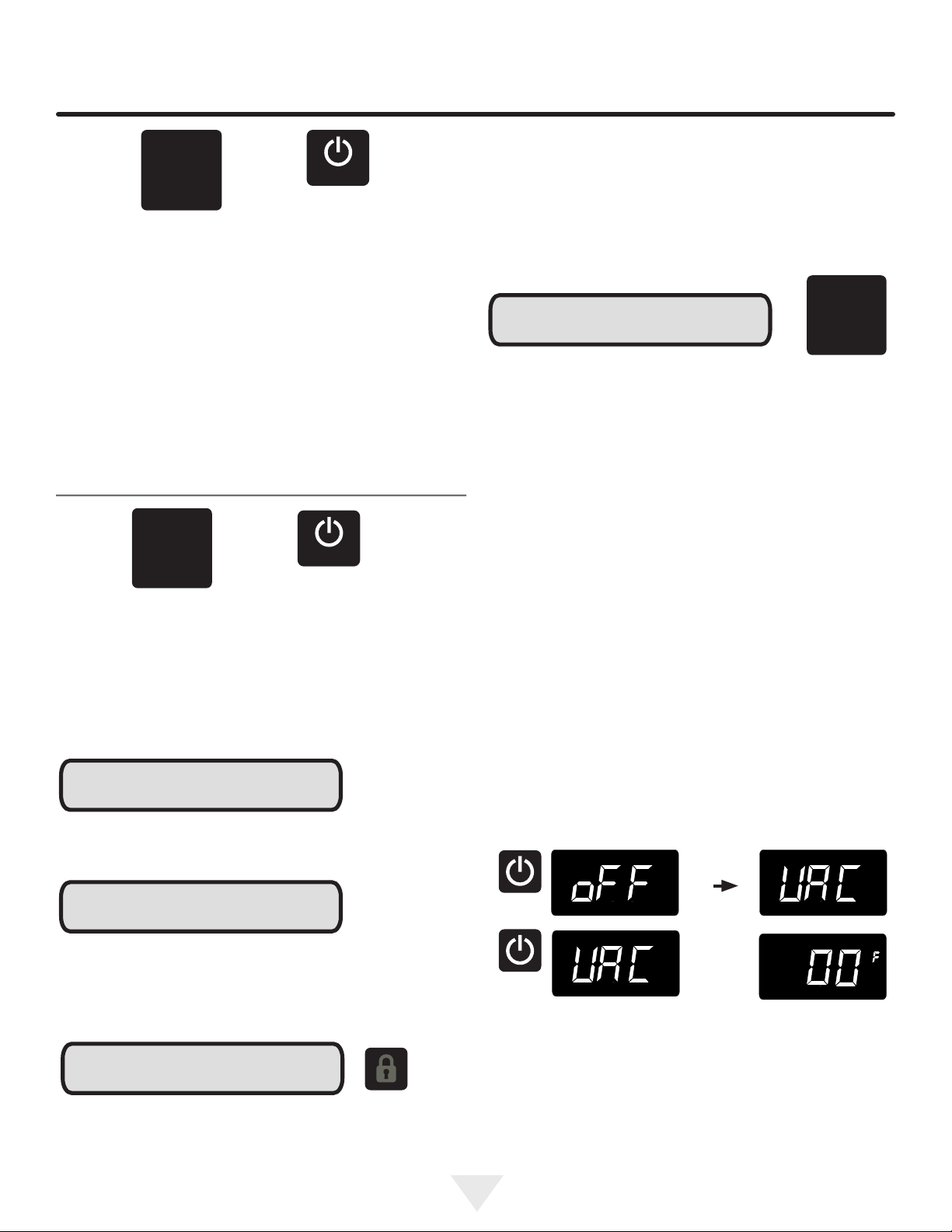

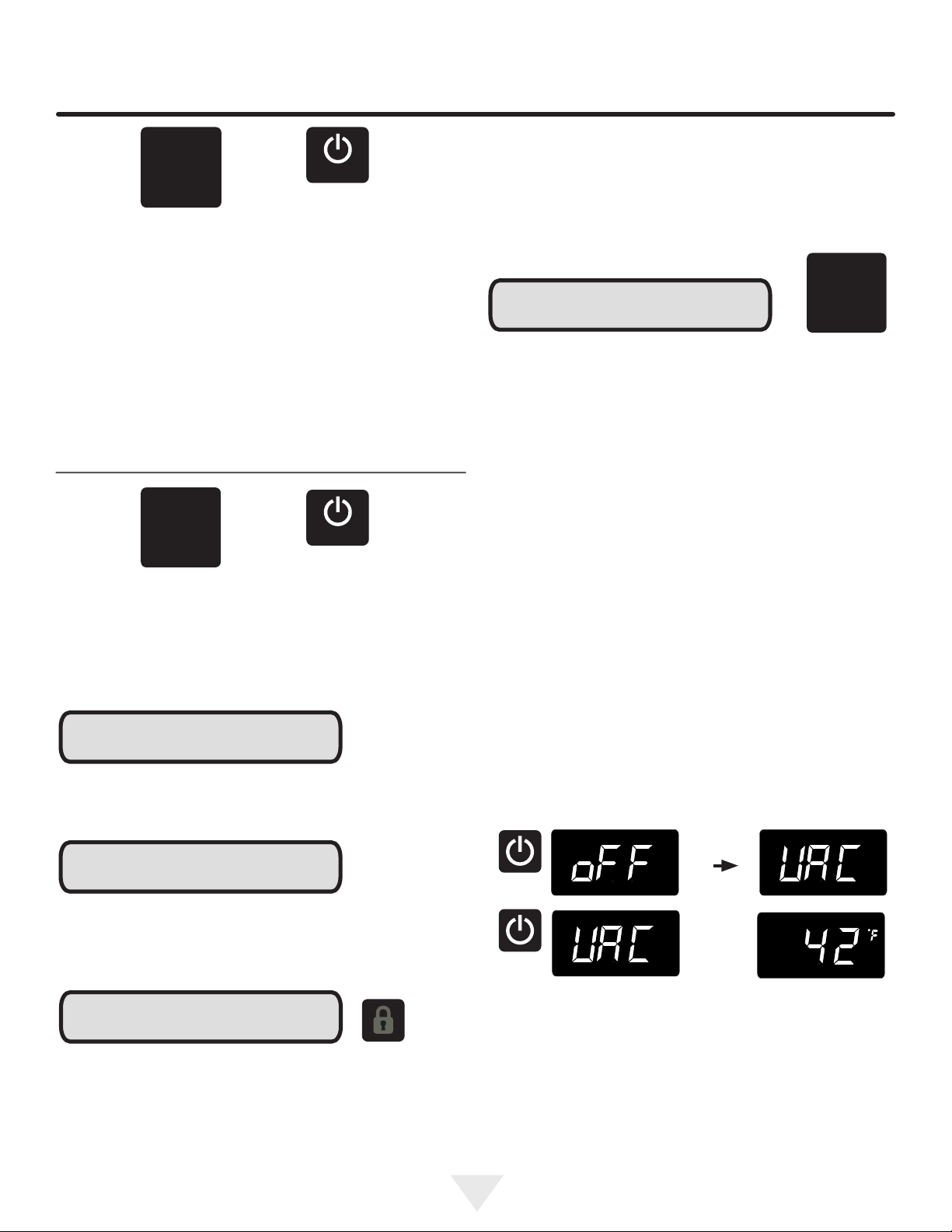

Turning your appliance "ON" or "OFF" ..........................11

Adjusting the temperature .............................................11

Temperature mode ........................................................11

Control lock ....................................................................11

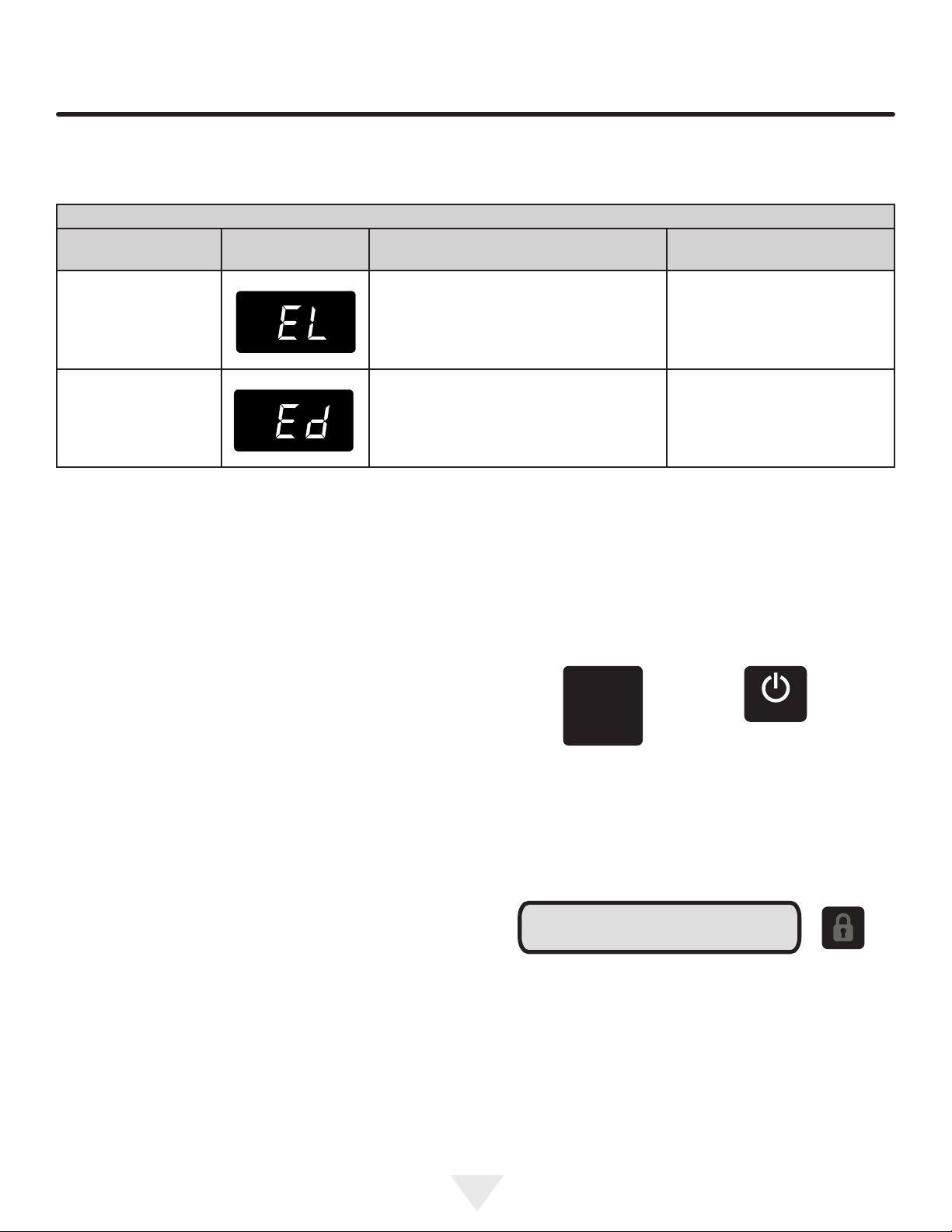

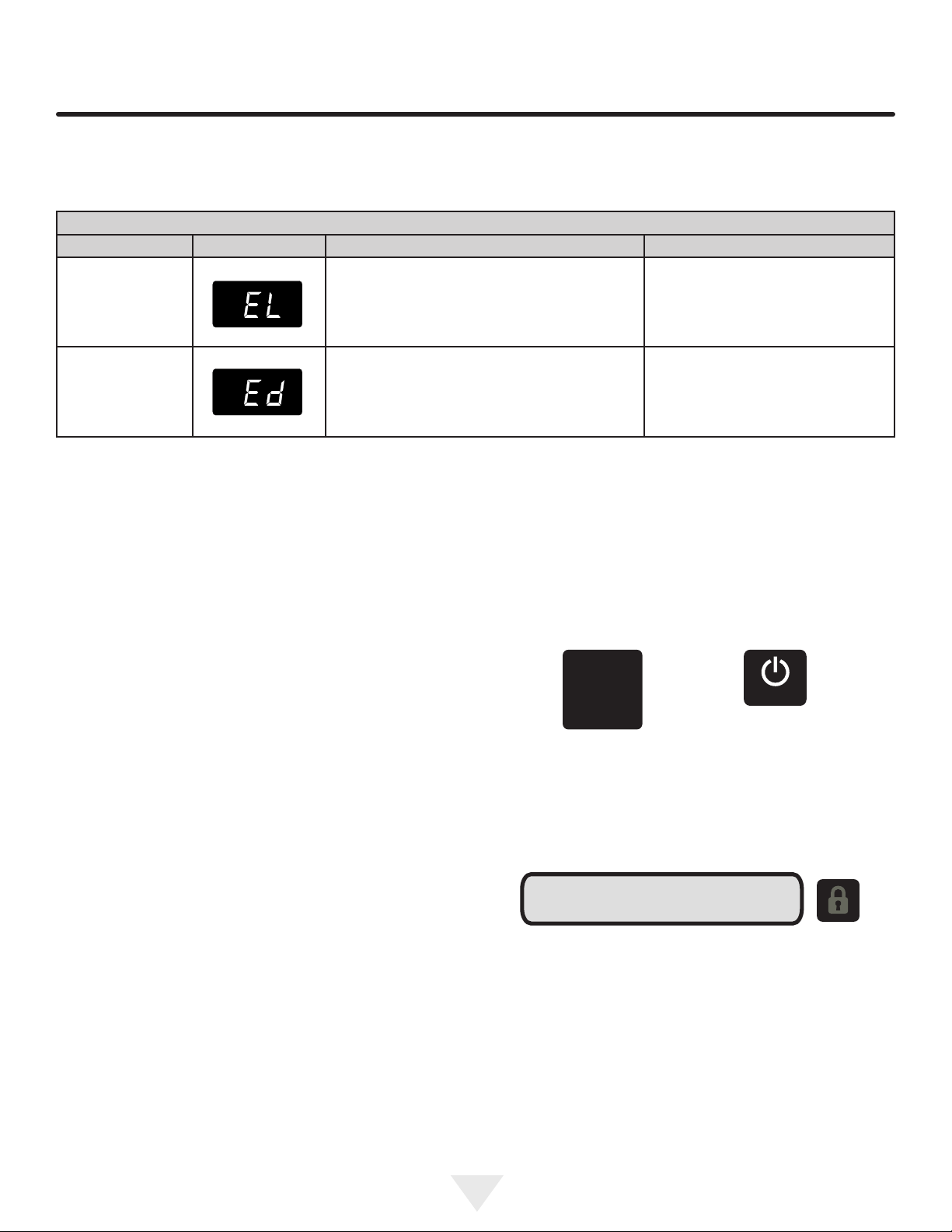

Temperature sensor error codes ...................................12

Alarms ............................................................................12

Door ajar ...................................................................12

Power failure .............................................................13

Temperature alarm ....................................................13

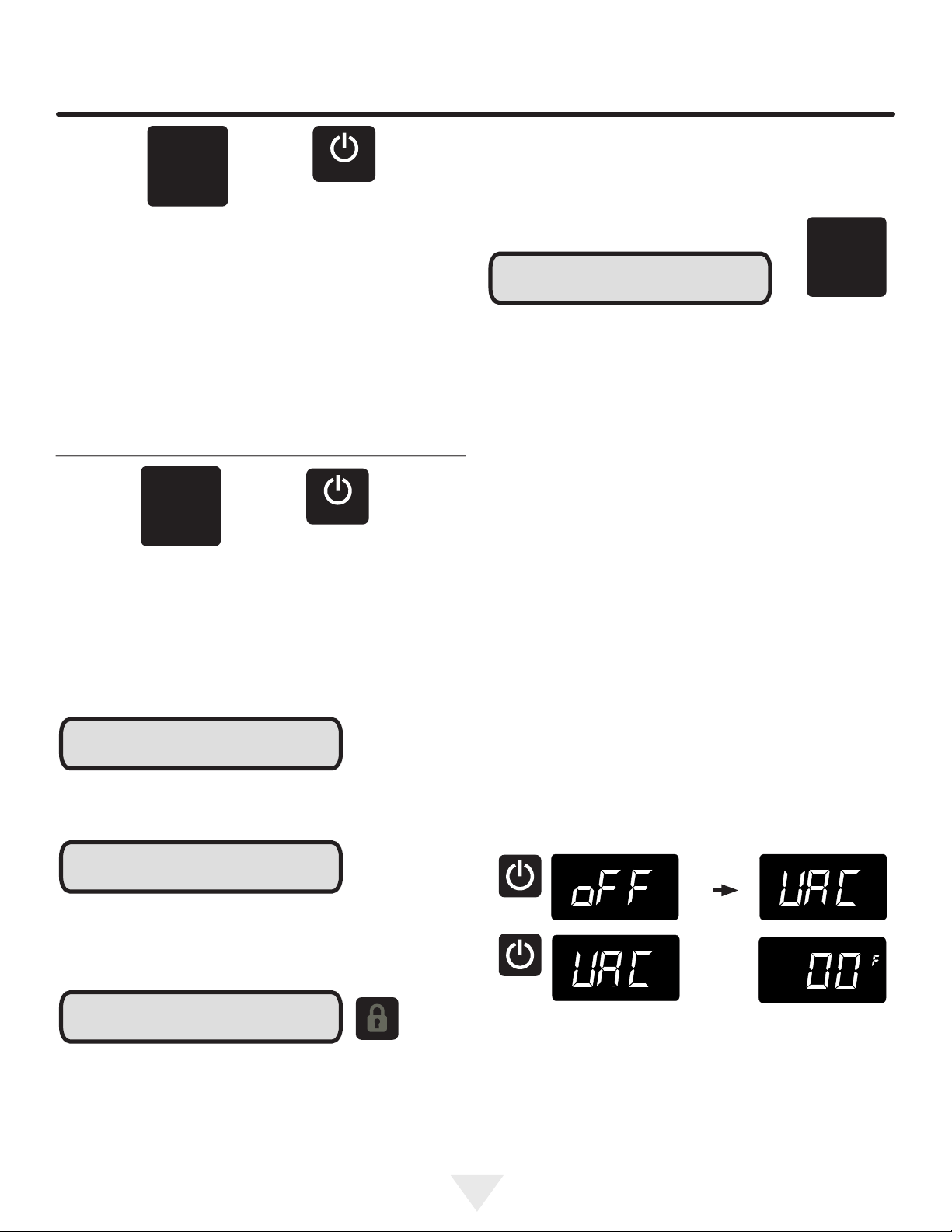

Vacation mode .............................................................13

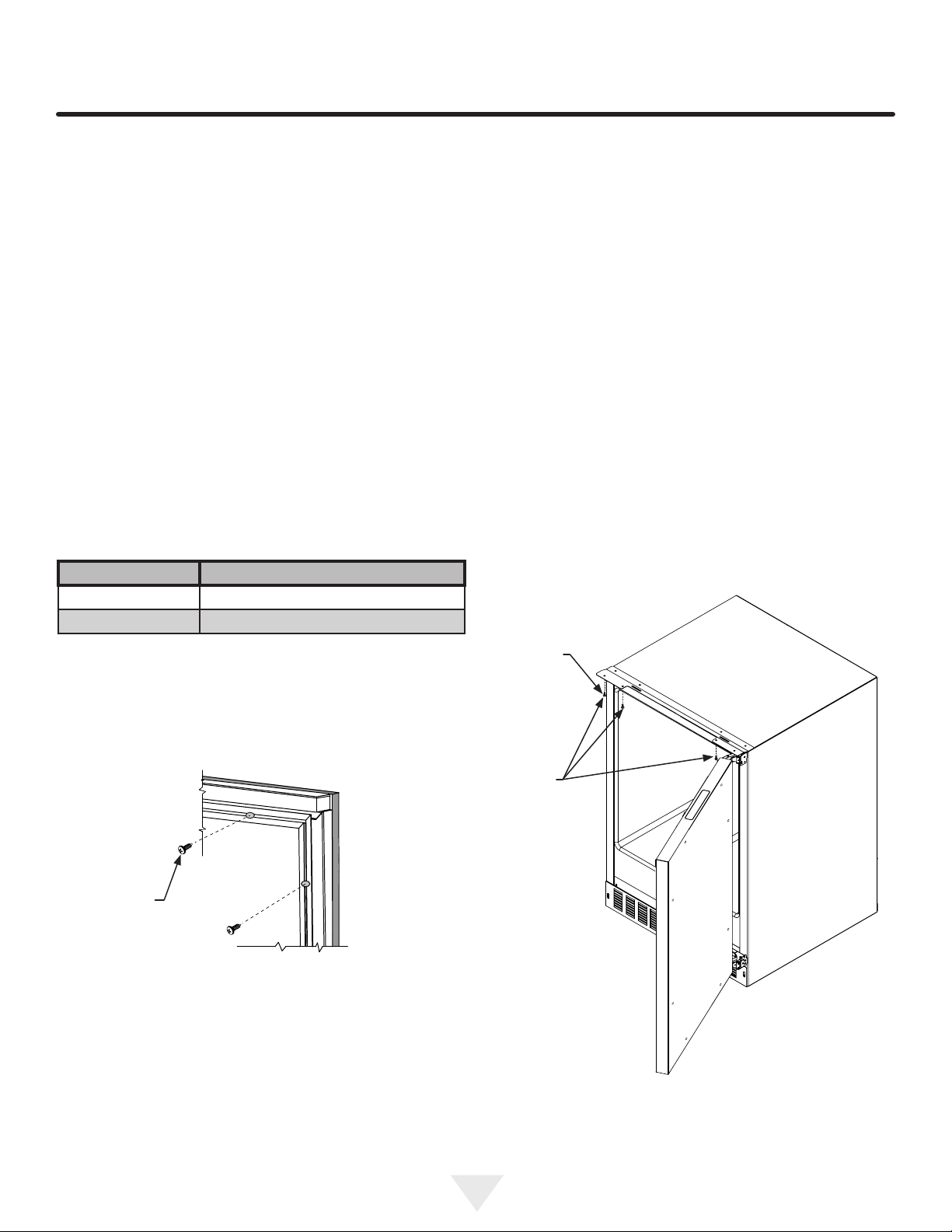

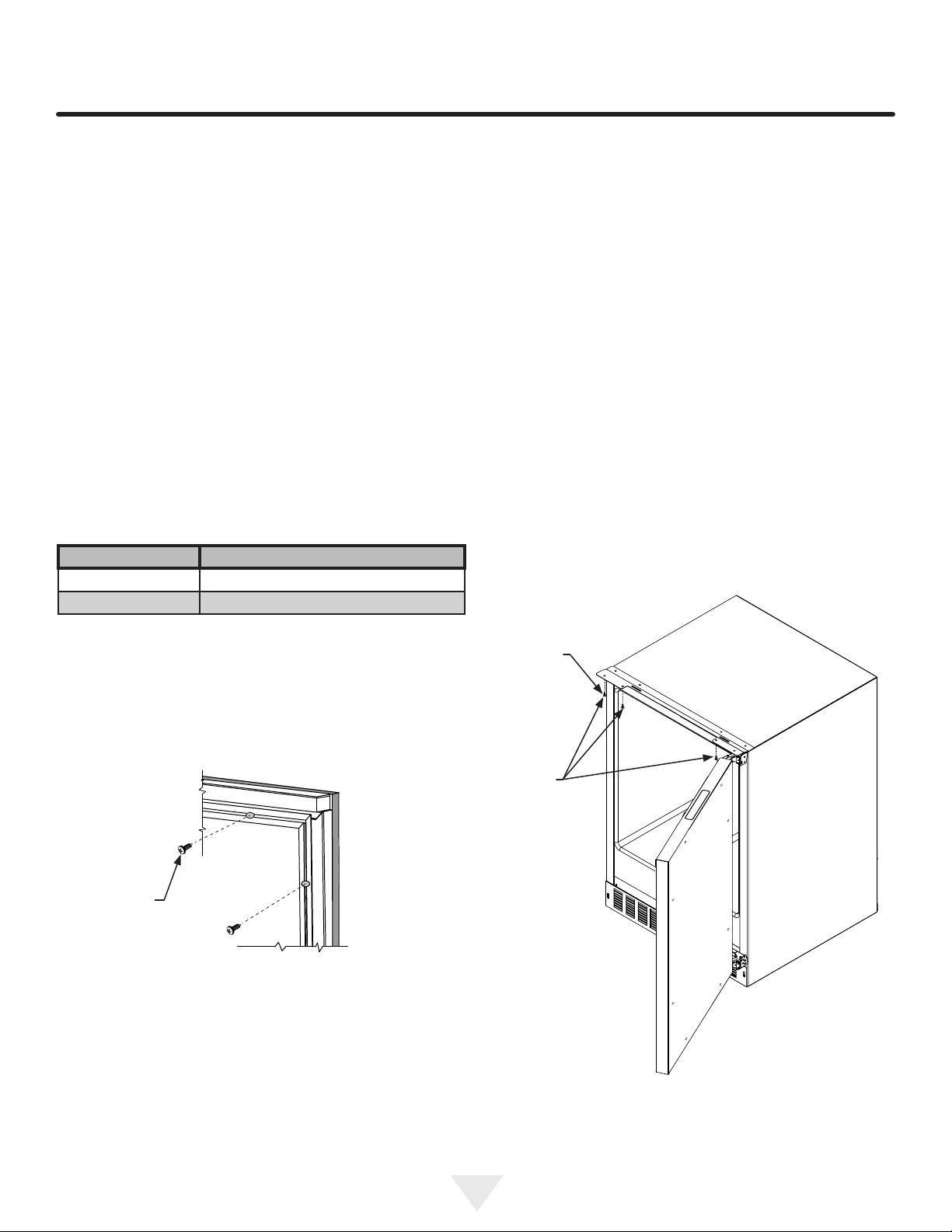

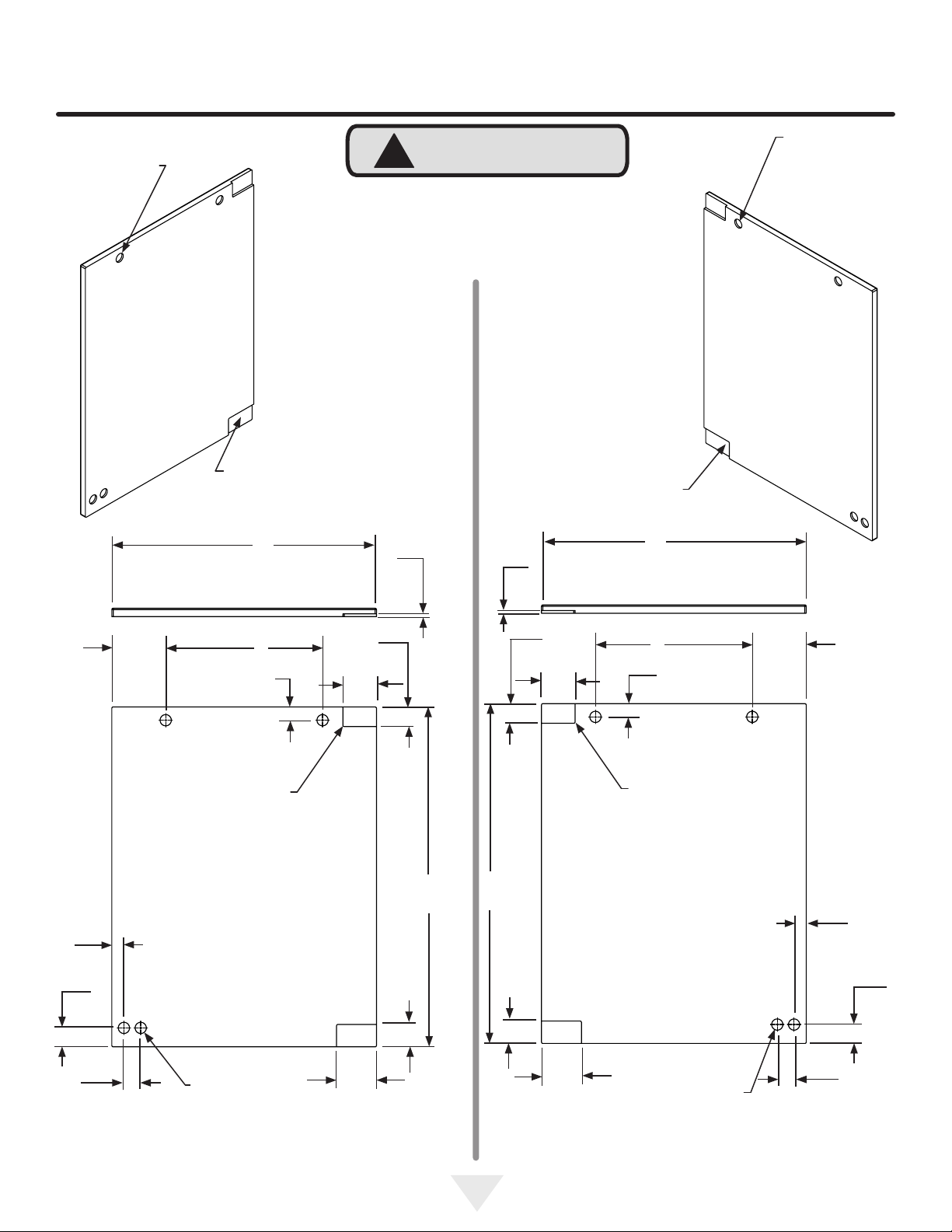

Overlay door panel installation .........................................14

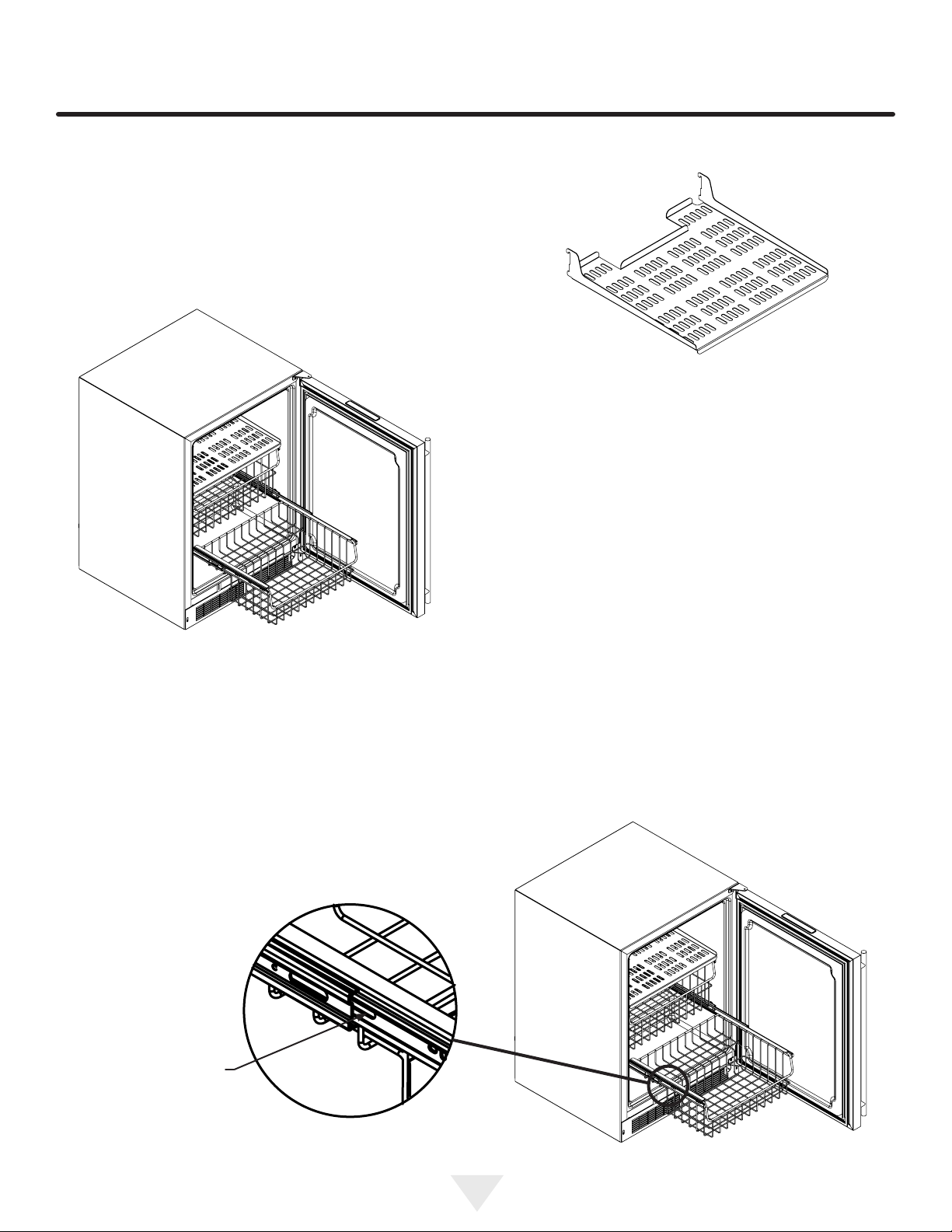

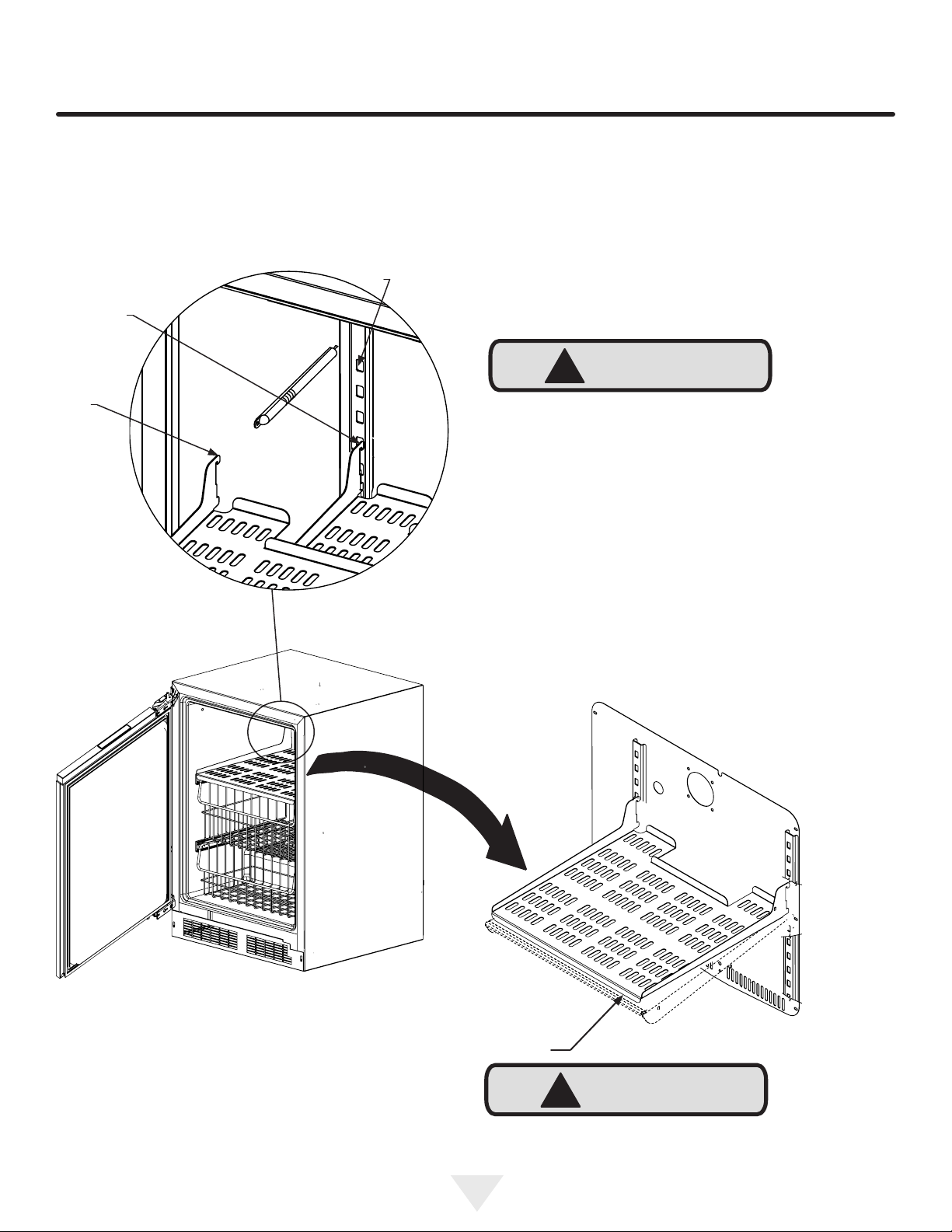

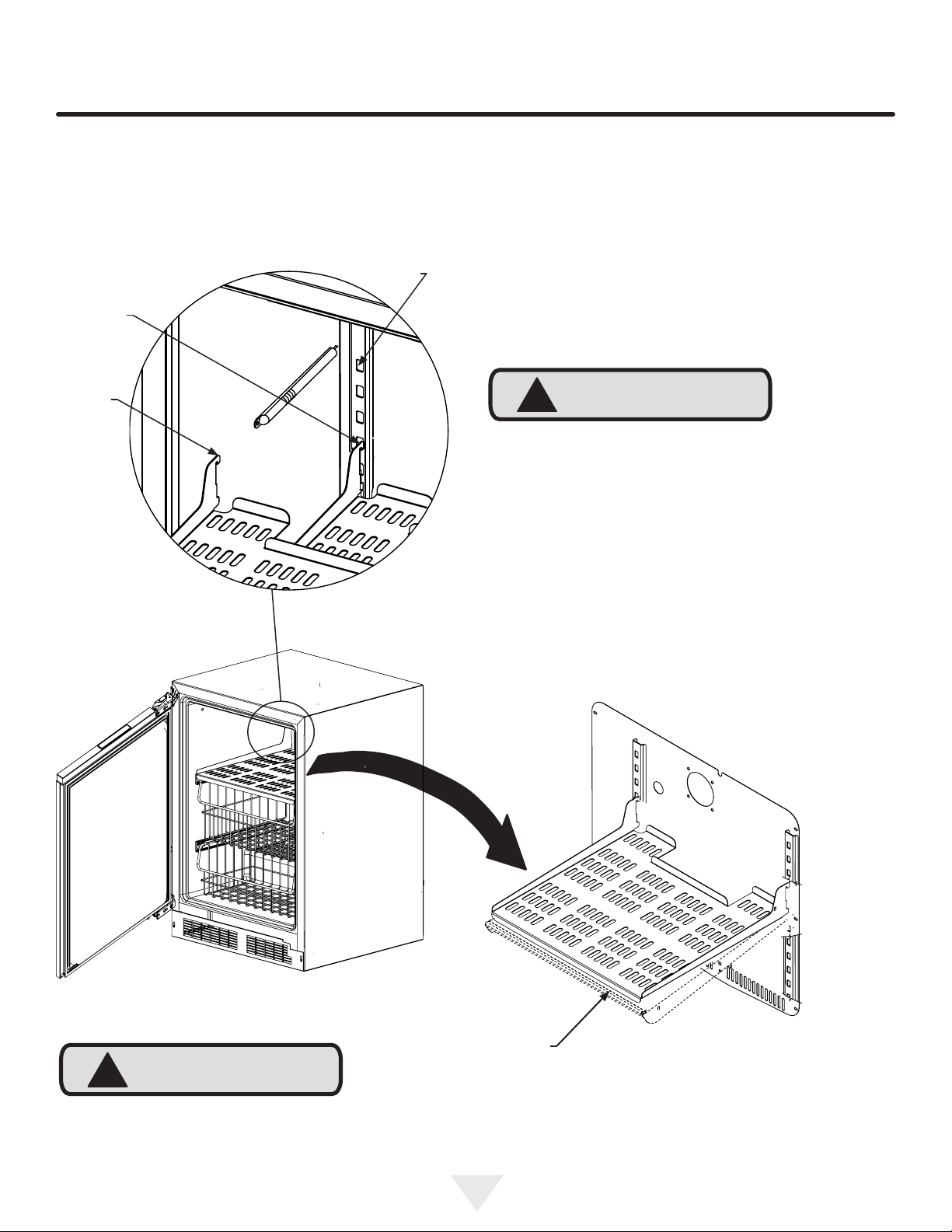

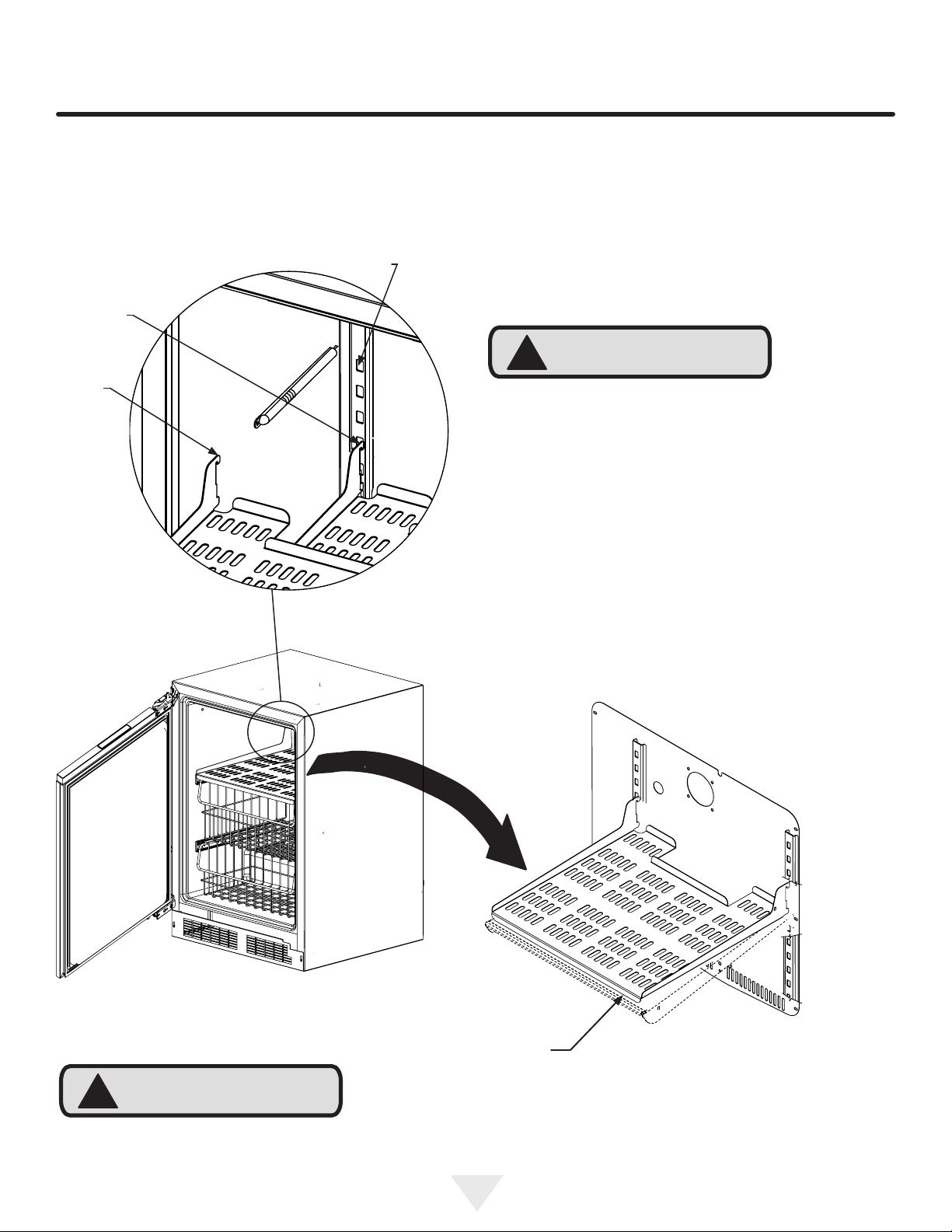

Shelving congurations .....................................................18

Care and cleaning .............................................................20

Energy saving tips ............................................................20

Obtaining service .............................................................21

Troubleshooting ................................................................22

Warranty ...........................................................................23

Important Safety Instructions

Warnings and safety instructions appearing in this guide
are not meant to cover all possible conditions and situa­tions that may occur. Common sense, caution, and care
must be exercised when installing, maintaining, or operat­ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

Death or serious injury could result if...

!

WARNING

WARNING-You can be killed or seriously injured if

you do not follow these instructions.

!

CAUTION

CAUTION-Hazards or unsafe practices which could re-

sult in personal injury or property / product damage.

NOTE

!

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known
to the State of California to cause cancer.

NOTE-Important information to help assure a problem

free installation and operation.

!

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known
to the State of California to cause birth defects or
other reproductive harm..

2

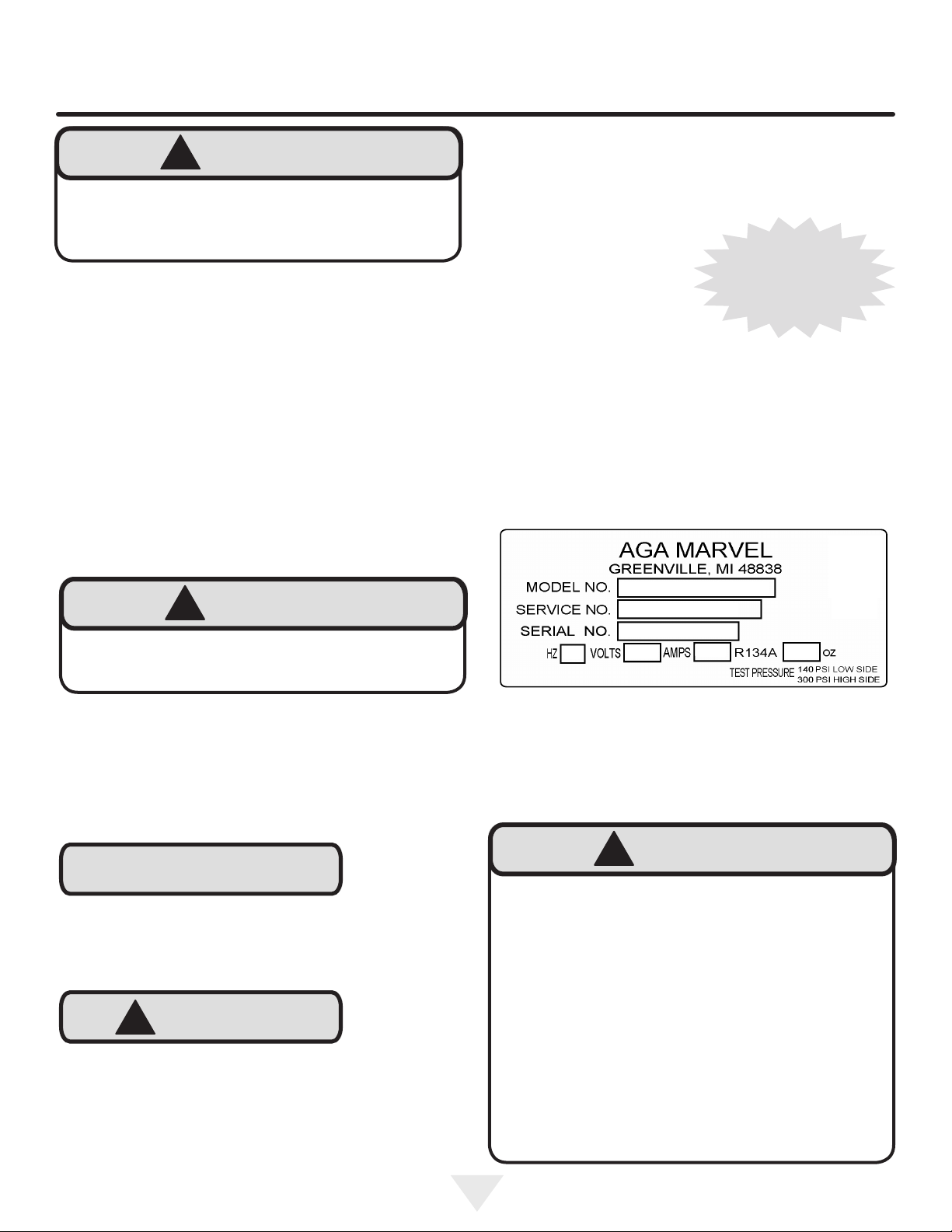

UNPACKING YOUR APPLIANCE

!

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts
that could be damaged by movement securely fastened.
Remove internal packing materials and any tape holding in­ternal components in place. The owners manual is shipped
inside the product in a plastic bag along with the warranty
registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has
been thoroughly inspected and found to be in good condi­tion. If there is damage, the packaging will be needed as
proof of damage in transit. Afterwards please dispose of all
items responsibly.

Warranty Registration

It is important you send in your warranty registration card
immediately after taking delivery of your appliance or you
can register online at www.agamarvel.com.

The following information will
be required when registering
your appliance.
Service Number
Serial Number
Date of Purchase
Dealer’s name and address

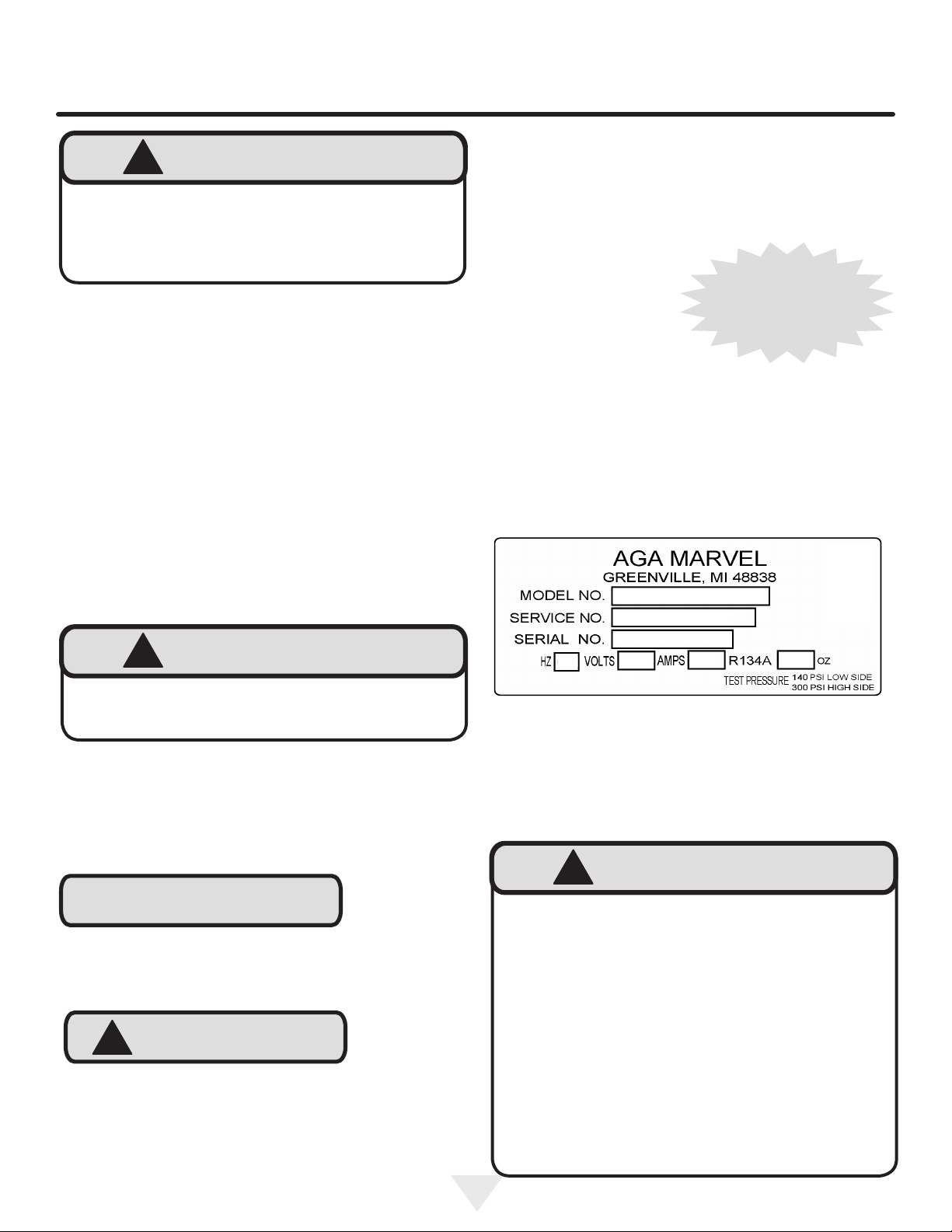

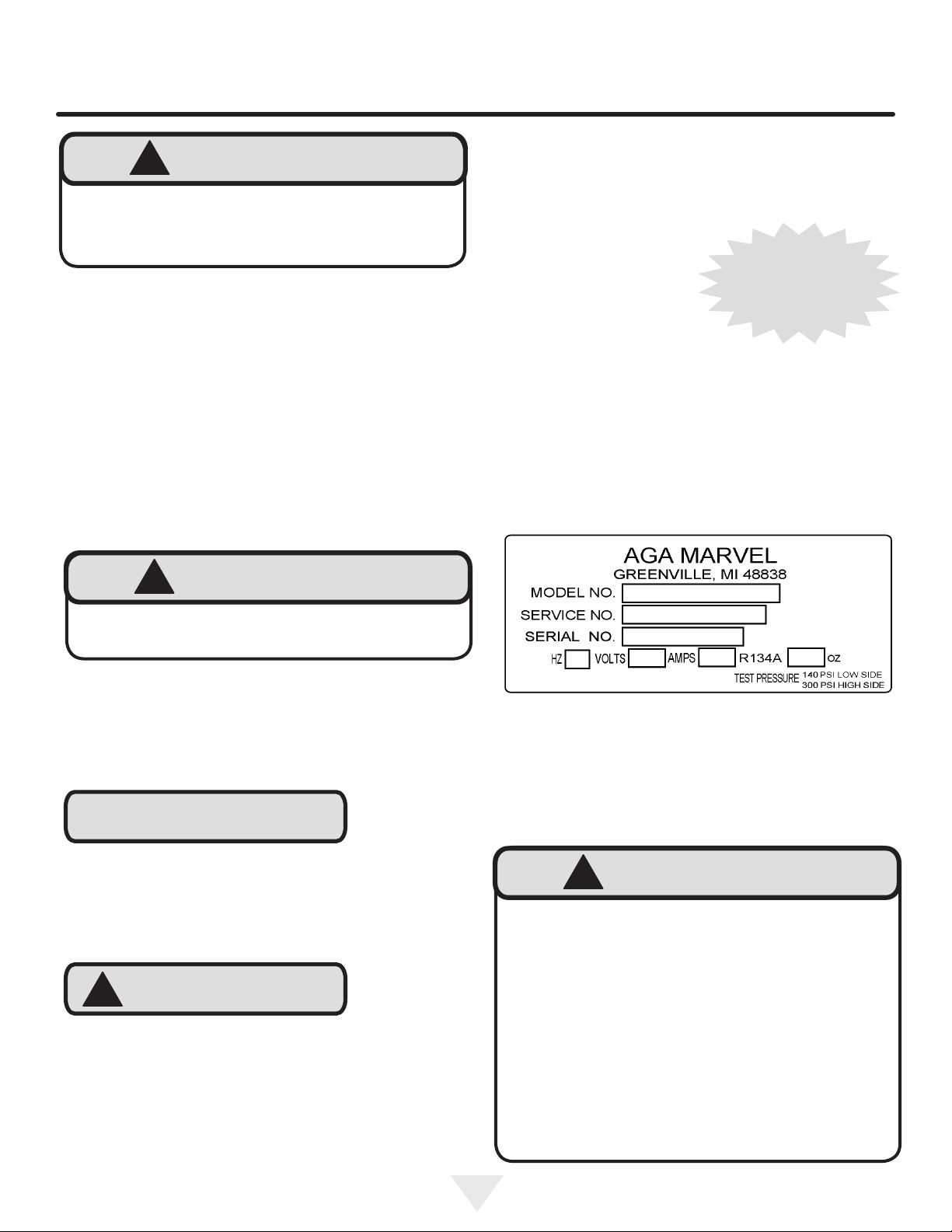

The service number and serial number can be found on the
serial plate which is located inside the cabinet on the left

side near the top. (See gure 1).

Online registration

available at

www.agamarvel.com

!

WARNING

WARNING - Dispose of the plastic bags which can

be a suffocation hazard.

Note to Customer

This merchandise was carefully packed and thoroughly
inspected before leaving our plant. Responsibility for its
safe delivery was assumed by the retailer upon acceptance
of the shipment. Claims for loss or damage sustained in
transit must be made to the retailer.

NOTE

DO NOT RETURN DAMAGED MERCHANDISE TO THE
MANUFACTURER - FILE THE CLAIM WITH THE

RETAILER.

!

CAUTION

XXXXXXXXXXXX

XXXXXXXXXXXX

Figure 1

!

WARNING

WARNING - Help Prevent Tragedies

Child entrapment and suffocation are not problems of
the past. Junked or abandoned refrigerators are still
dangerous - even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please
follow the instructions below to help prevent acci­dents.

If the appliance was shipped, handled, or stored in other
than an upright position for any period of time, allow the ap­pliance to sit upright for a period of at least 24 hours before
plugging in. This will assure oil returns to the compressor.
Plugging the appliance in immediately may cause damage
to internal parts.

Before you throw away your old refrigerator or
freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not
easily climb inside.

3

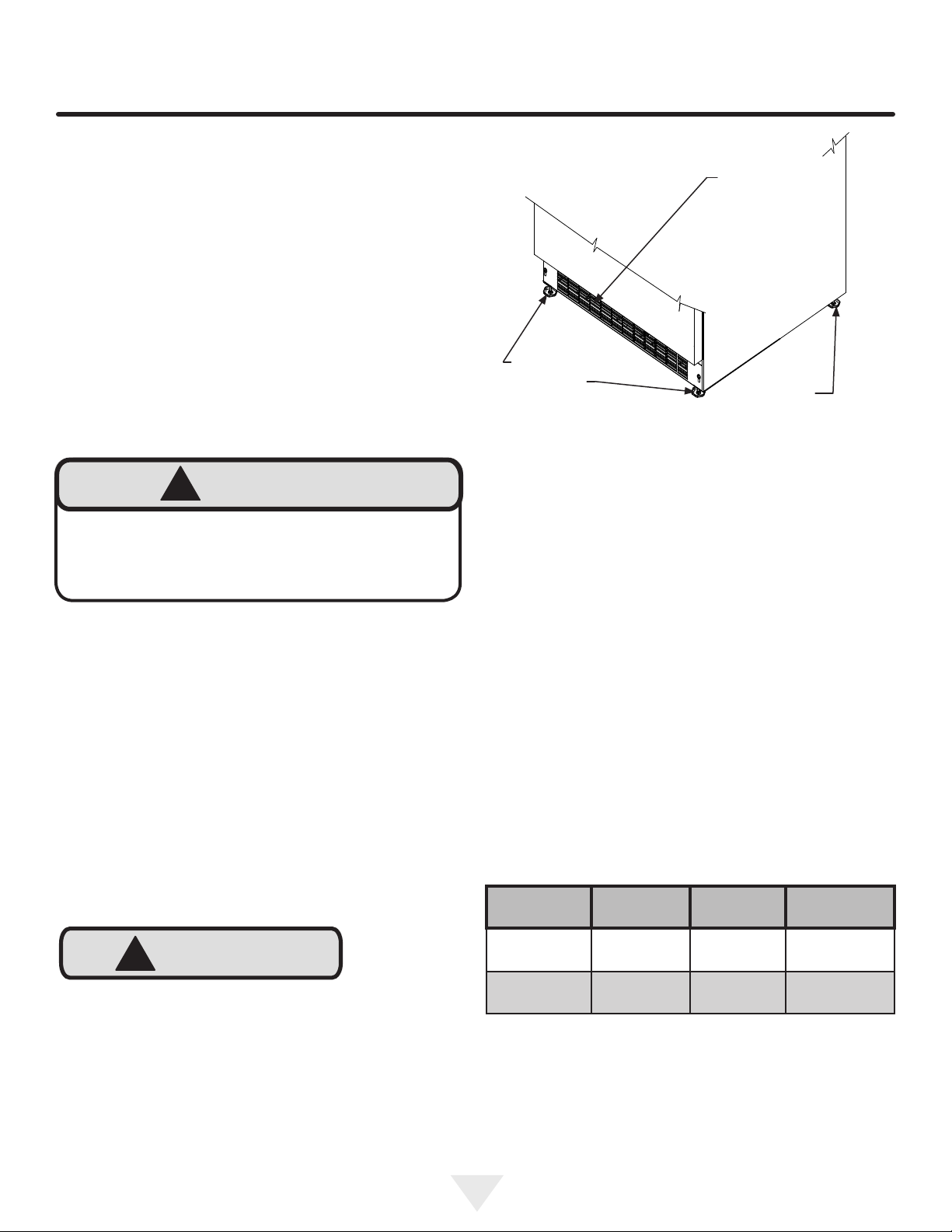

INSTALLING YOUR APPLIANCE

Select Location

The proper location will ensure peak performance of your
appliance. We recommend a location where the unit will
be out of direct sunlight and away from heat sources. To
ensure your product performs to specications, the recom­mended installation location temperature range is from 55

to 100°F (13 to 38°C).

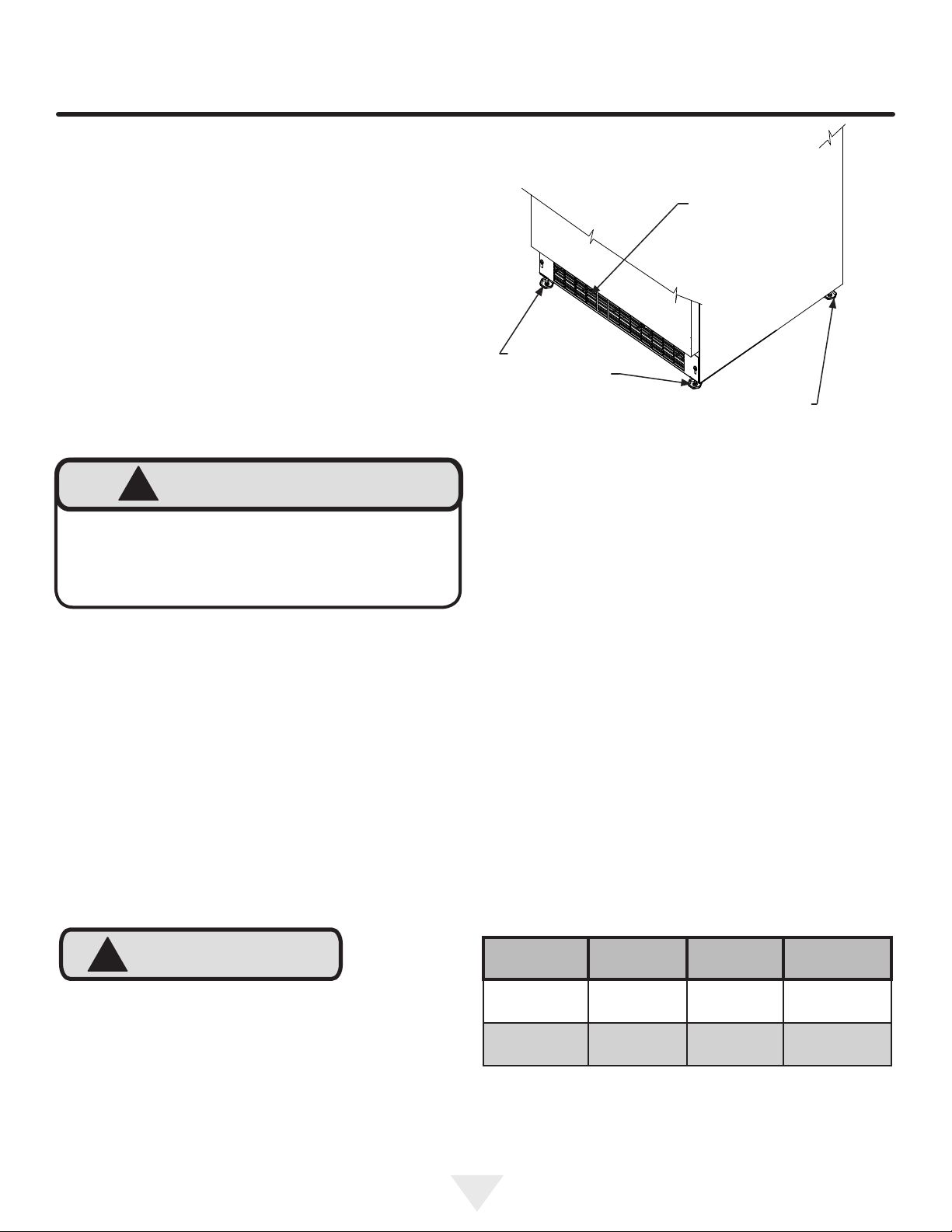

Cabinet Clearance

Ventilation is required from the bottom front of the appli­ance. Keep this area open and clear of any obstructions.
Adjacent cabinets and counter top can be installed around
the appliance as long as the front grille remains unob­structed. Overlay door models with articulated hinges are
intended for built-in applications only.

!

WARNING

An optional stacking kit is required to stack products.
Failure to use a stacking kit could result in personal
injury. Contact your dealer or Aga Marvel customer
service at 800-223-3900 to order.

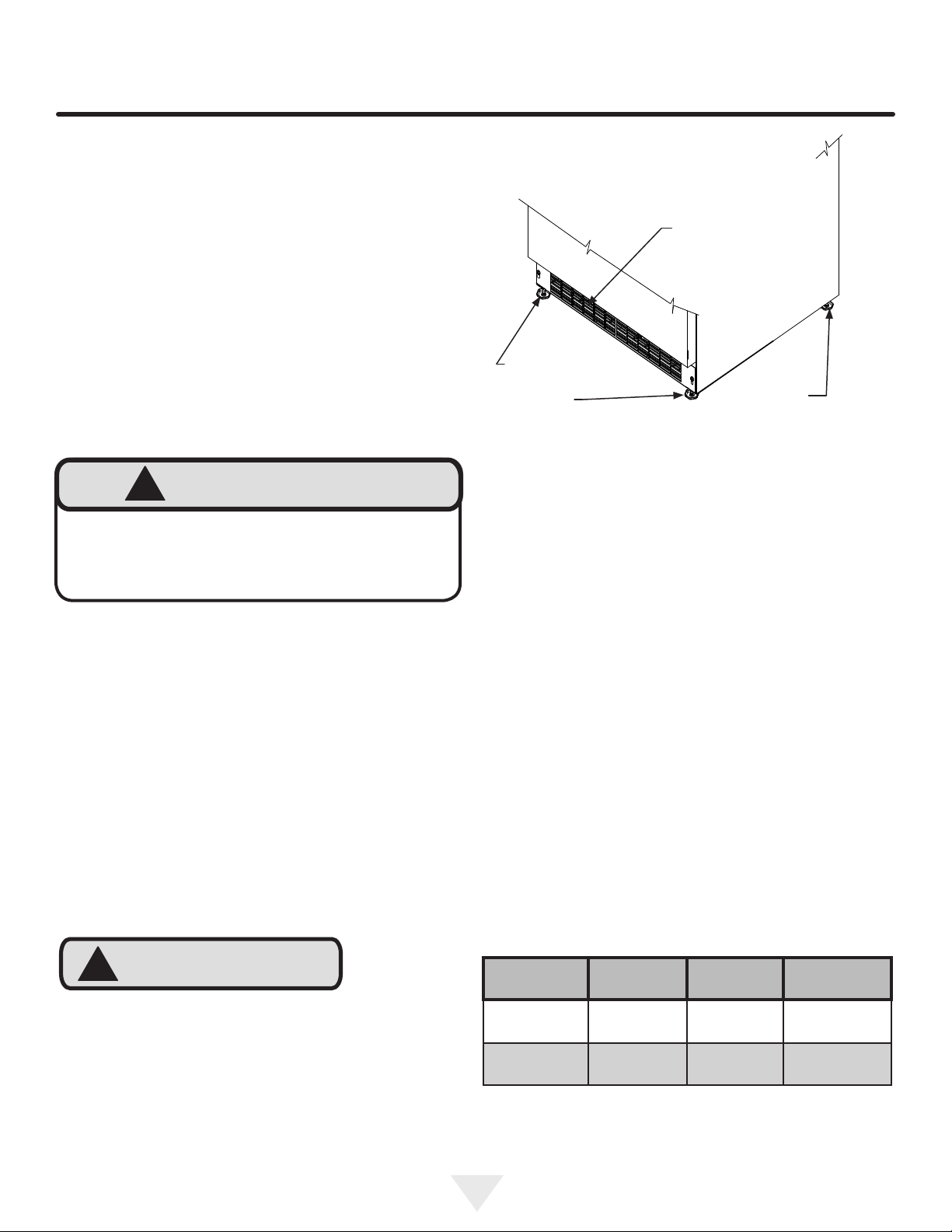

Front Grille,
keep this area
open.

Front Leveling
Legs

Figure 2

Rear

Leveling

Legs

Leveling Legs

Adjustable legs at the front and rear corners of the appli-

ance should be set so the unit is rmly positioned on the
oor and level from side to side and front to back. The over-

all height of your Marvel appliance may be adjusted higher

(by turning the leveling leg out, CCW) and lower (by turning
the leveling leg in, CW) dimensions as shown in Table "A".

!

CAUTION

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ow through the condenser heat ex­changer. Restrictions to this air ow will result in increased

energy usage and loss of cooling capacity. For this reason
it is important this area not be obstructed and the grille
openings kept clean. AGA MARVEL does not recommend

the use of a custom made grille as air ow may be restrict­ed. (See Figure 2).

To adjust the leveling legs, place the appliance on a solid

surface and protect the oor beneath the legs to avoid
scratching the oor. With the assistance of another person,

lean the appliance back to access the front leveling legs.
Raise or lower the legs to the required dimension by turning
the legs. Repeat this process for the rear by tilting the appli­ance forward using caution. On a level surface check the
appliance for levelness and adjust accordingly.

The front grille screws may be loosened and the grille ad­justed to the desired height. When adjustment is complete

tighten the two front grille screws. (See Figure 5).

Model Door Style

ML24* (S)

ML24* (P)

Table A

Minimum

Height

33 3⁄4"

(85.7 cm)

34"

(86.4 cm)

Maximum

Height

34 3⁄4"

(88.3 cm)

35"

(88.9 cm)

4

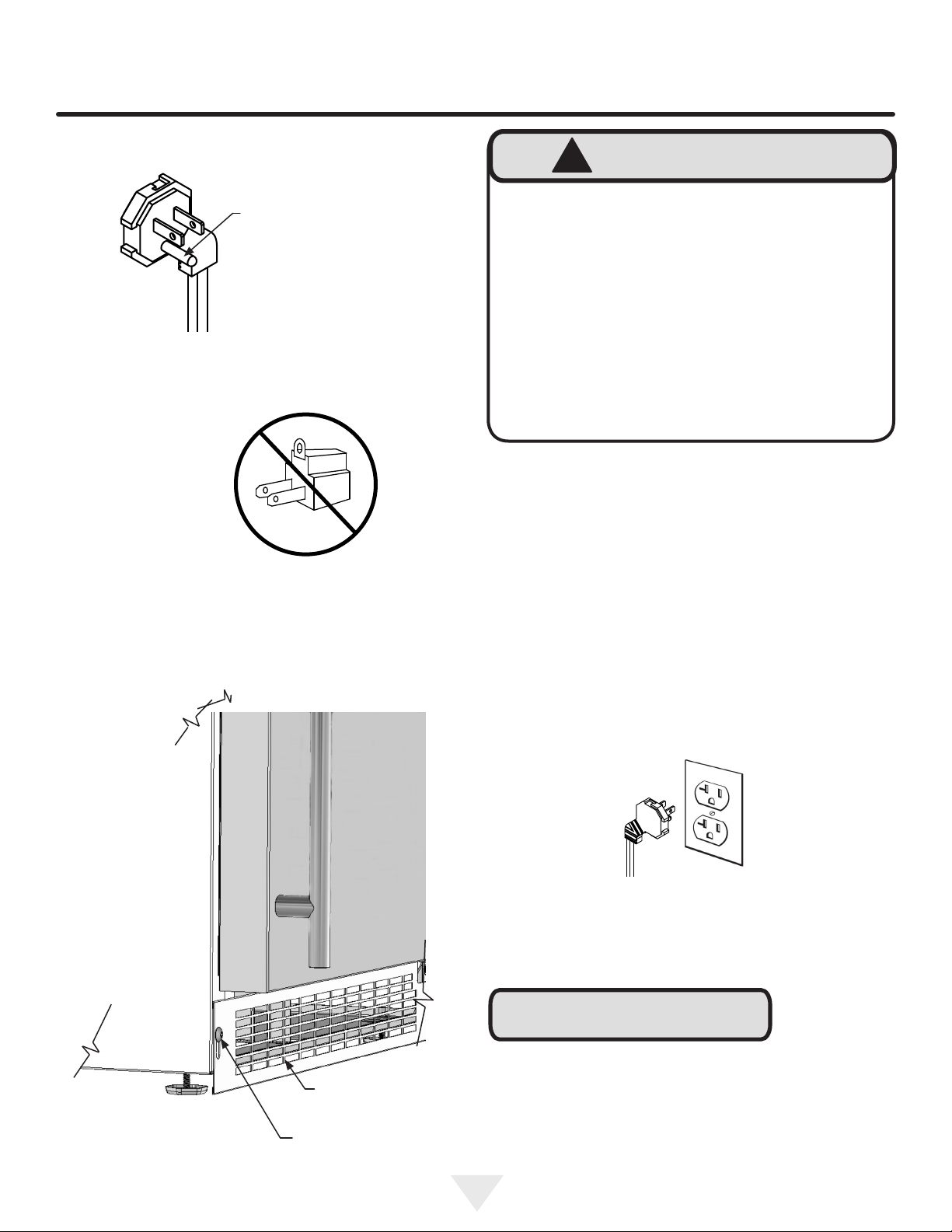

INSTALLING YOUR APPLIANCE

!

WARNING

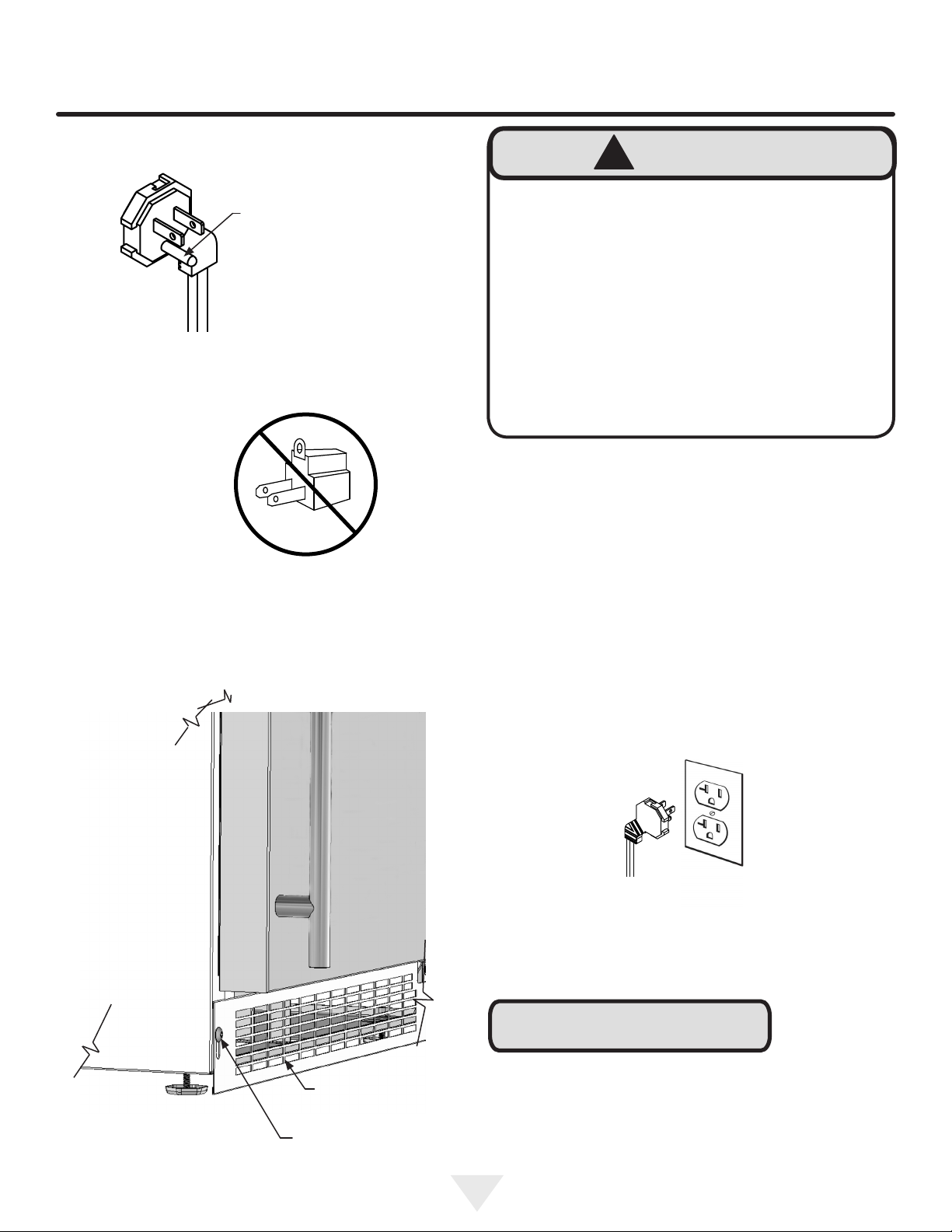

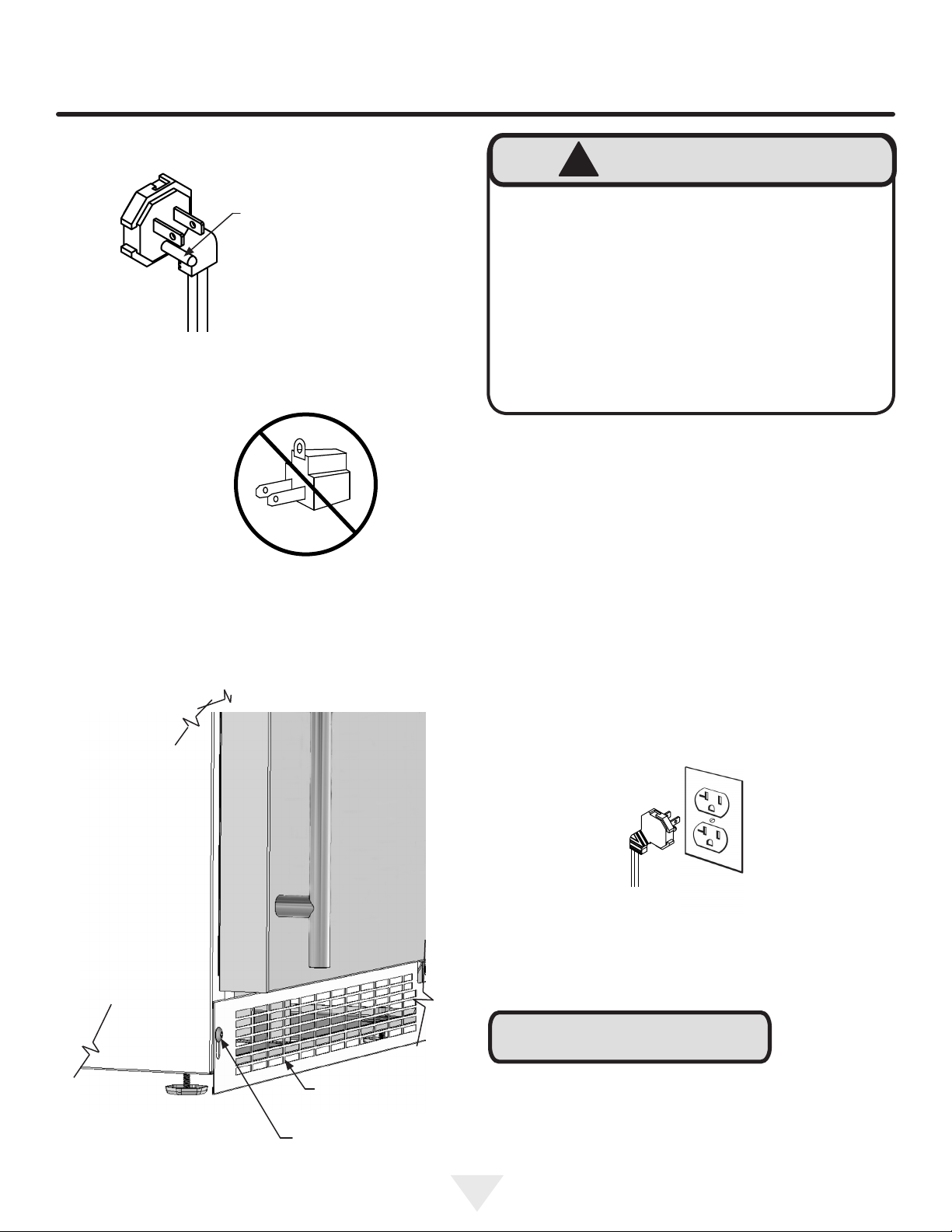

Figure 3

Do not remove
ground prong

Figure 4

Electrical Shock Hazard

• Do not use an extension cord with this appliance.
They can be hazardous and can degrade product
performance.

• This appliance should not, under any circumstanc­es, be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the power

cord. (See Figure 3).

• Do not use an adapter. (See Figure 4).

• Do not splash or spray water from a hose on the
appliance. Doing so may cause an electrical shock,
which may result in severe injury or death.

Electrical Connection

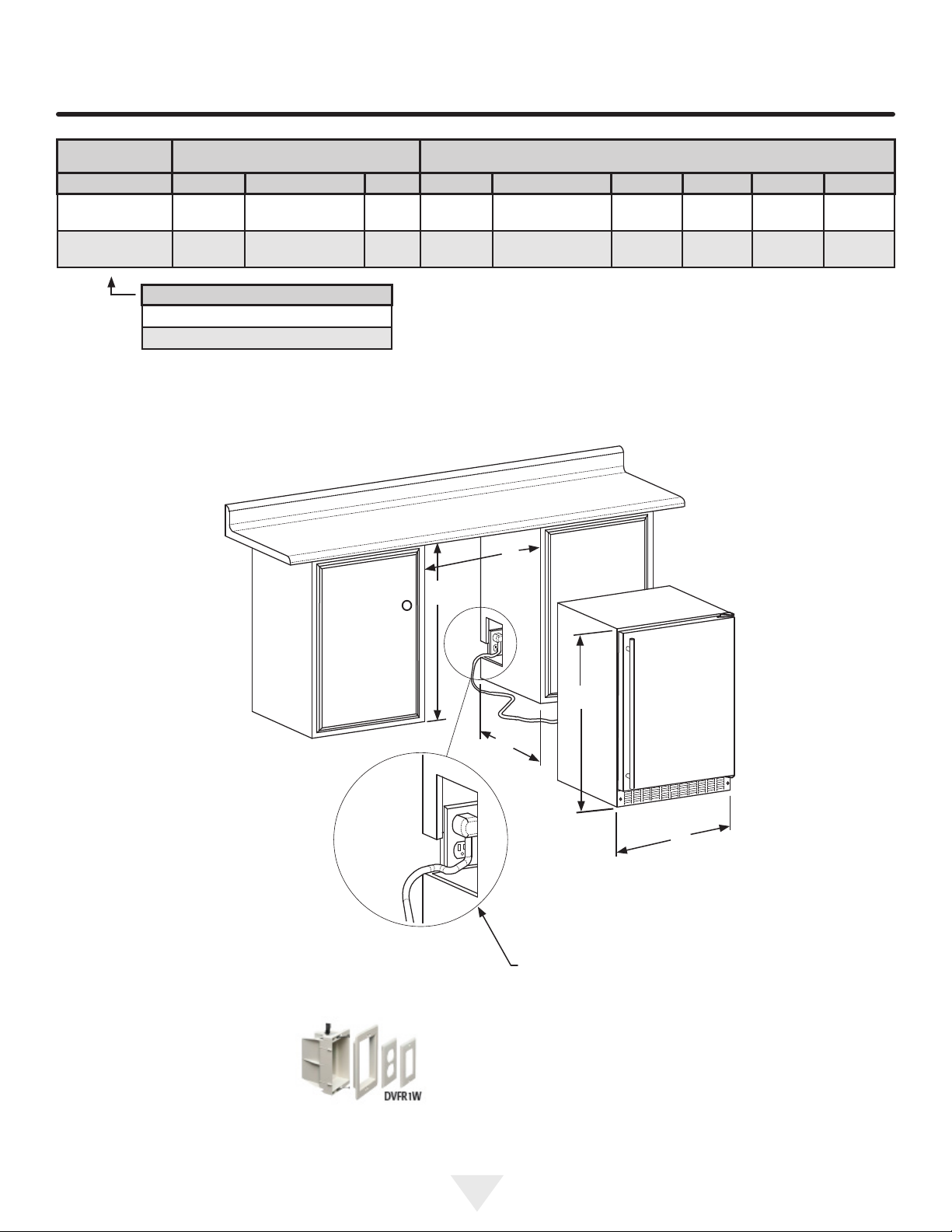

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply
cord that has a three-pronged, grounded plug. It must be
plugged into a mating grounding type receptacle in accor­dance with the National Electrical Code and applicable lo-

cal codes and ordinances (see Figure 6). If the circuit does

not have a grounding type receptacle, it is the responsibility
and obligation of the customer to provide the proper power
supply. The third ground prong should not, under any cir­cumstances, be cut or removed.

Figure 5

Front grille

Front grille screw

Figure 6

NOTE

Ground Fault Circuit Interrupters (GFCI) are prone to nui­sance tripping which will cause the appliance to shut down.
GFCI’s are generally not used on circuits with power equip­ment that must run unattended for long periods of time, un­less required to meet local building codes and ordinances.

5

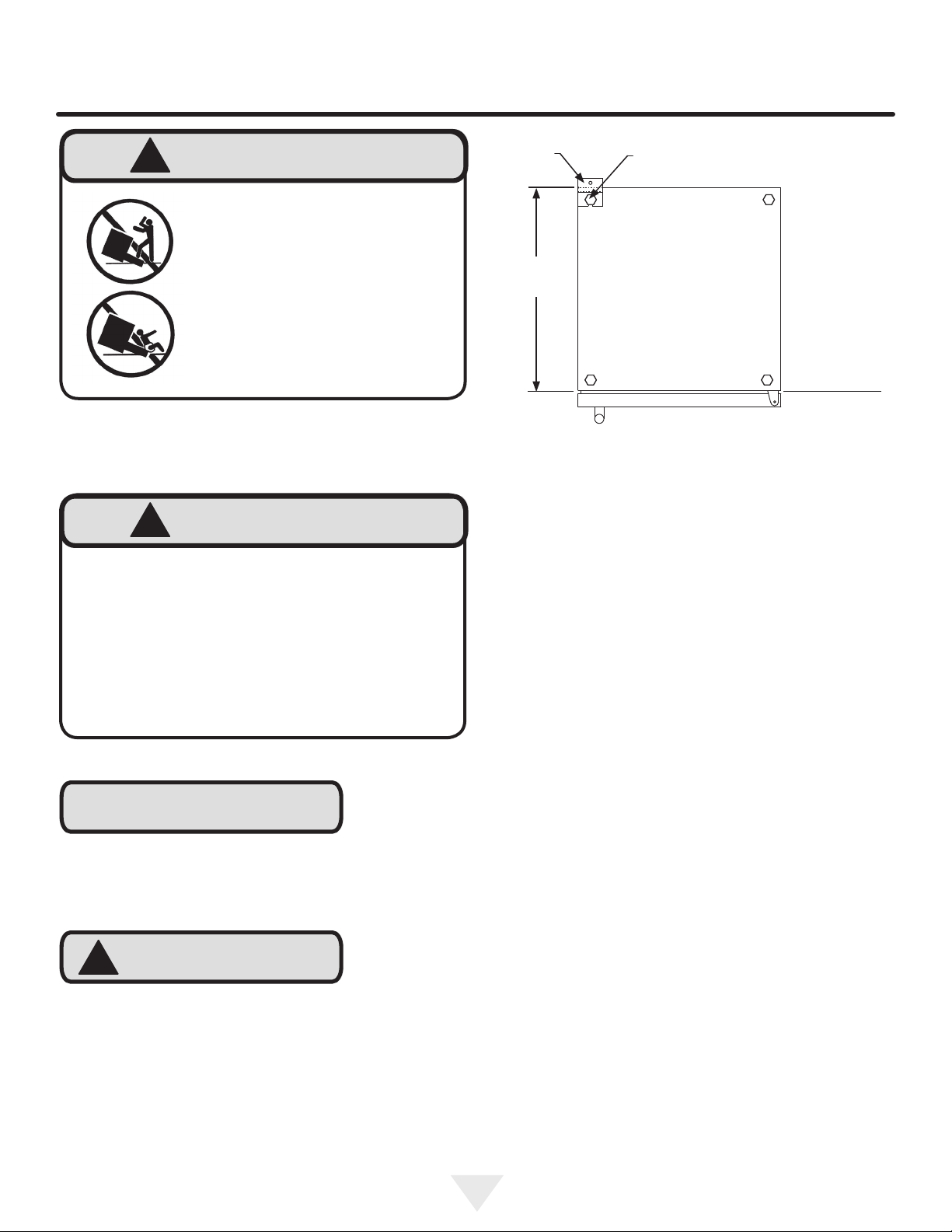

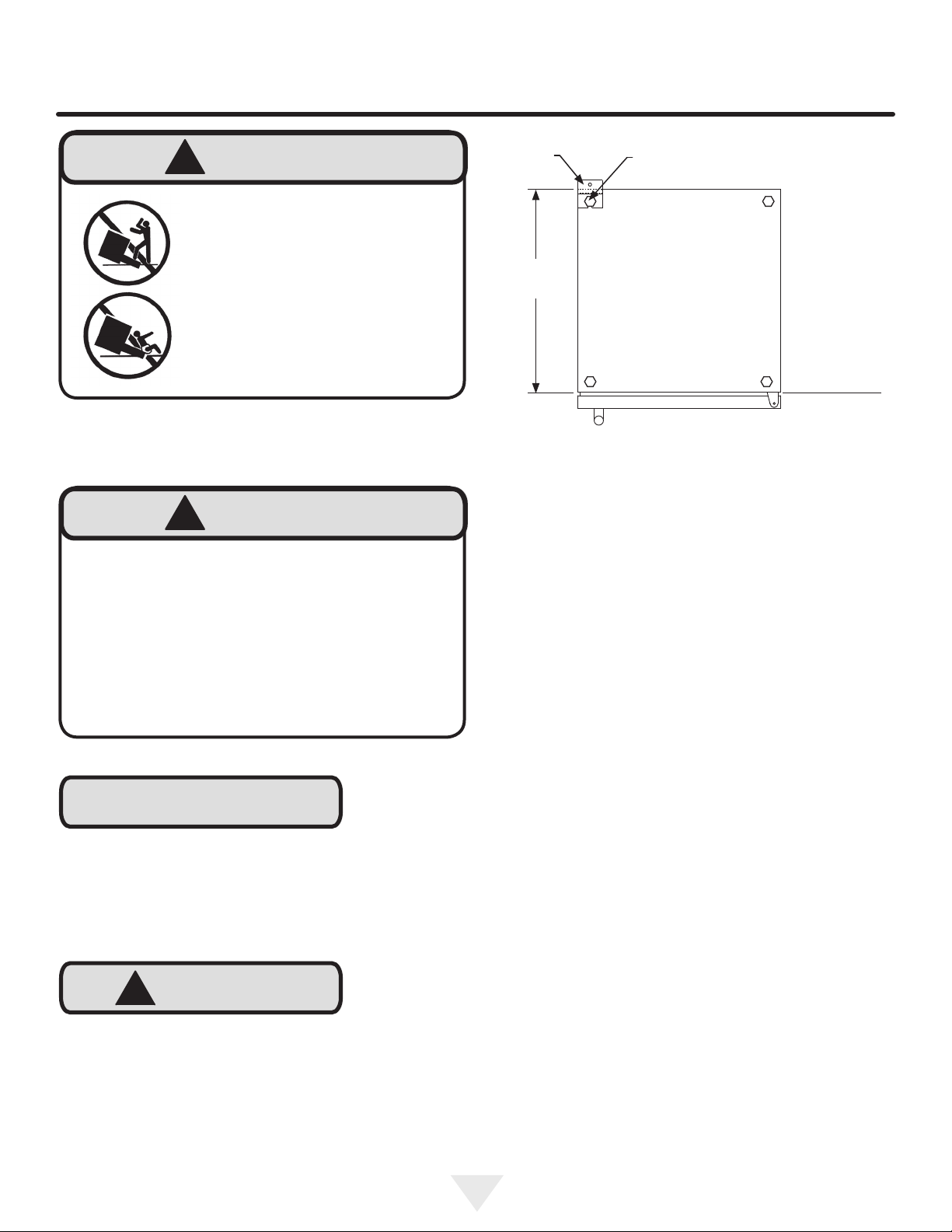

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

!

WARNING

• ALL APPLIANCES CAN TIP
RESULTING IN INJURY.

Anti-Tip
Bracket

Leveling Leg

• INSTALL THE ANTI-TIP
BRACKET PACKED WITH
THE APPLIANCE.

• FOLLOW THE INSTRUC­TIONS BELOW

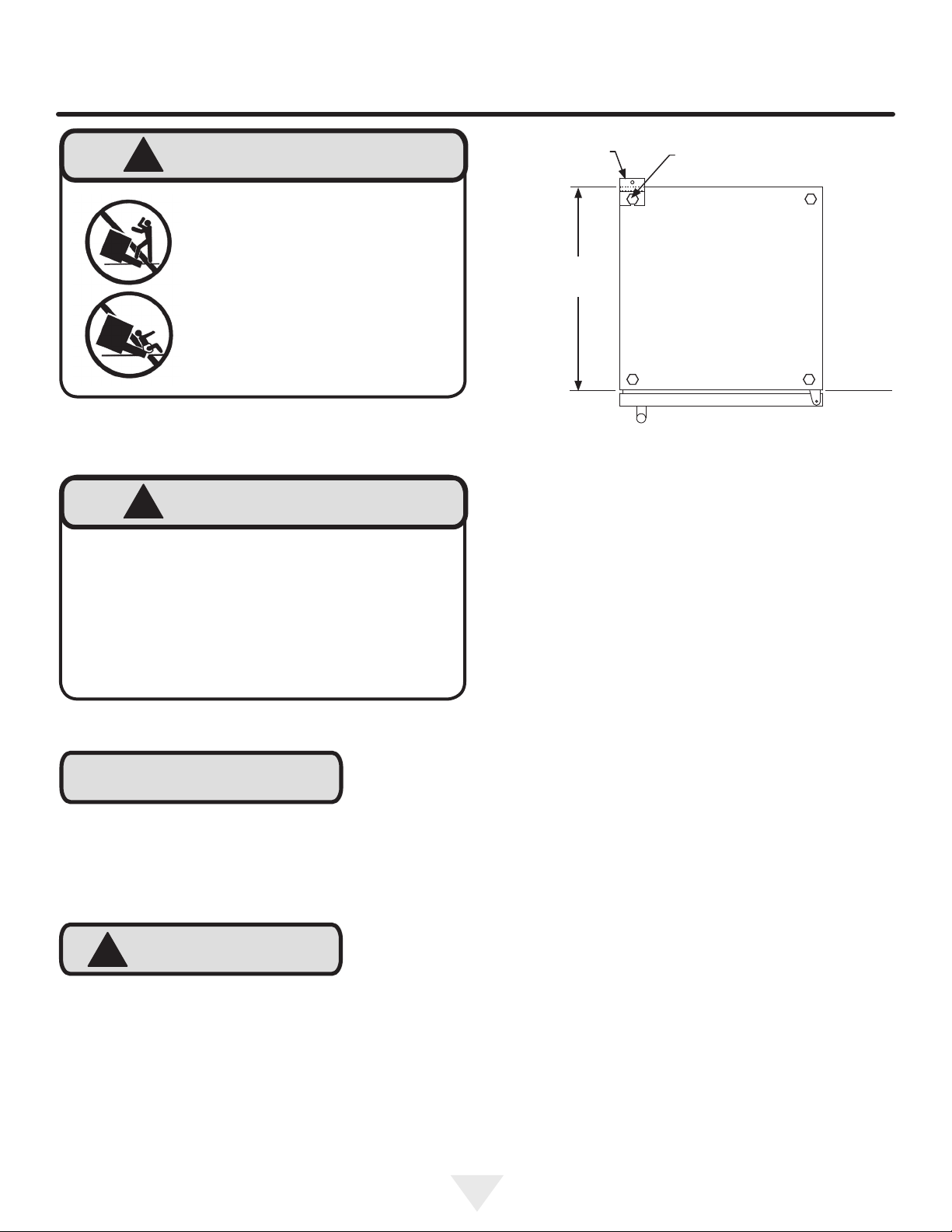

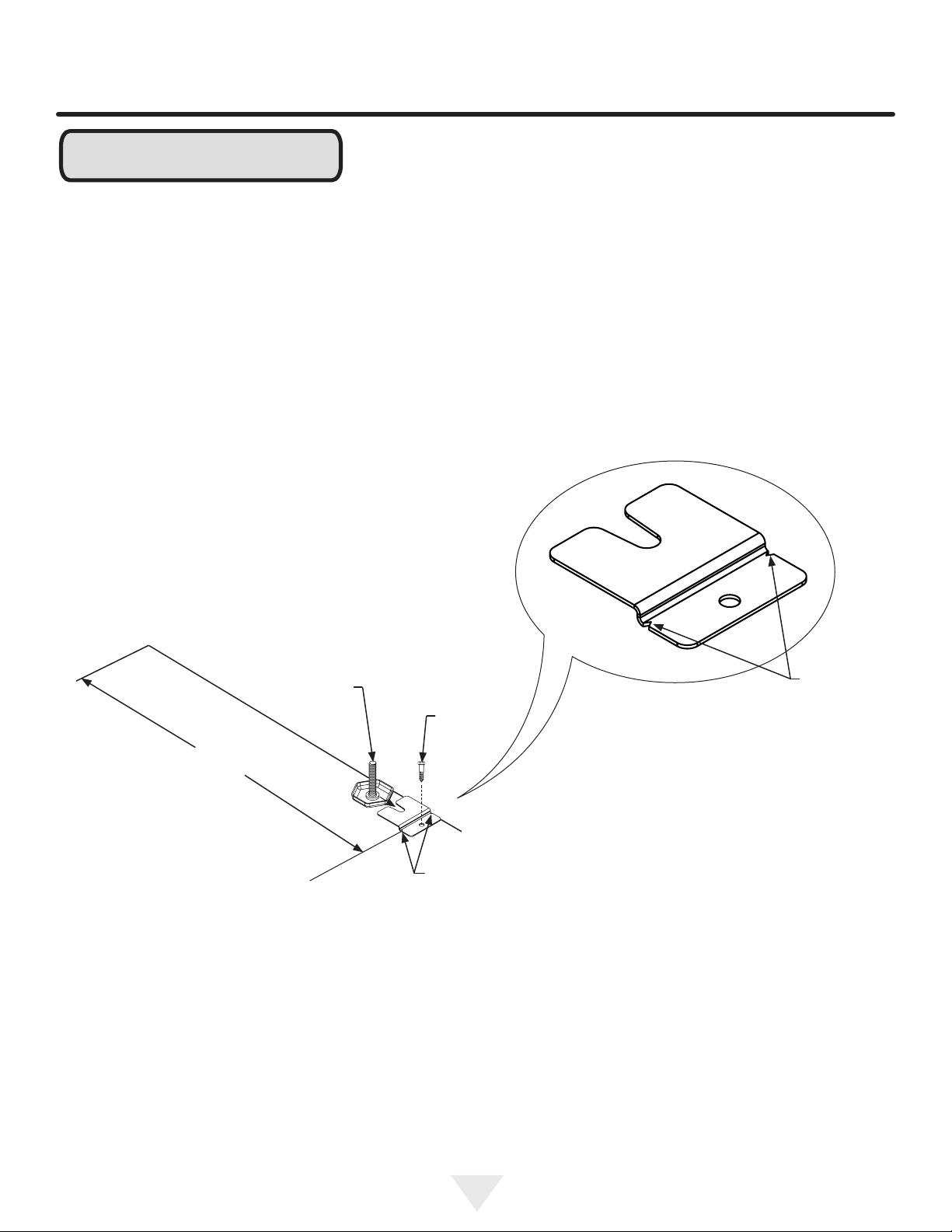

Anti-Tip Device

!

WARNING

If your freezer is not located under a counter top (free

standing), you must use an anti-tip device installed as

per these instructions. If the freezer is removed from
its location for any reason, make sure that the device
is properly engaged with the anti-tip bracket when
you push the freezer back into the original location. If
the device is not properly engaged, there is a risk of
the freezer tipping over, with the potential for property
damage or personal injury.

NOTE

If installing on a concrete oor, concrete fasteners are
required, (not included with the anti-tip kit).

211⁄2"

(54.6 cm)

Bottom View of

Freezer

Front of cabinet

Figure 7

Step by step instructions for locating the
position of the bracket:

1) Decide where you want to place the freezer. Slide it into
place, being careful not to damage the oor, leaving 1" (2.5
cm) of clearance from the rear wall to allow room for the

anti-tip bracket.

2) Raise the rear leveling legs approximately 1⁄4" (6 mm) to

allow engagement with the anti-tip bracket. Level the unit
by adjusting all the leveling legs as required. Turning the
leveling leg counterclockwise will raise the unit and clock­wise will lower the unit.

3) Make sure the freezer is in the desired location, then
mark on the oor the rear and side corner of the cabinet

where the anti-tip bracket will be installed. If the installation
does not allow marking the rear corner of the cabinet, then

make temporary lines on the oor marking the front corner

of the cabinet, excluding the door. Slide the freezer out of
the way. From the temporary line extend the sidewall line
back 211⁄2" (54.6 cm) as shown in Figure 8.

!

CAUTION

Any nished ooring should be protected with appropriate

material to avoid damage when moving the unit.

Floor Mount Installation

The anti-tip bracket is to be located on the oor in the left or

right rear corner of the freezer as shown in Figure 7.

4) Align the anti-tip bracket to the marks on the oor so

the side of the bracket lines up with the side of the cabinet
mark, and the "V" notches on the anti-tip bracket line up
with the end of the 211⁄2" (54.6 cm) line (Rear of cabinet

line).

5) Fasten the anti-tip bracket to the oor using the supplied
screw. (See Figure 8).

6) Slide the cabinet back into position, making sure the rear

cabinet leveling leg slides under the anti-tip bracket engag­ing the slot.

6

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

NOTE

When the oor mounted anti-tip bracket is used the mini­mum adjusted height of the cabinet is increased by

3

⁄8" (9 mm).

Front of cabinet line

Side of cabinet line

211⁄2"

(54.6 cm)

Figure 8

Rear Leveling leg

Rear of cabinet line

Screw

"V" notches
in bracket

Figure 8a

"V" notches
in bracket

7

PRODUCT DIMENSIONS

ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS

MODEL "A" "B" "C" "D" "E" "F" "G" "H" "J"

ML24FA(S)

ML24FA(P)

24"

(61 cm)

24"

(61 cm)

DOOR STYLE

(S) Solid Door

(P) Solid Overlay Door (no handle)

**34" to 35"

(86.4 to 88.9 cm)

**341⁄4" to 351⁄4"

(87 to 89.5 cm)

24"

(61 cm)

* 24"

(61 cm)

237⁄8"

(60.7 cm)

237⁄8"

(60.7 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

34" to 35"

(86.4 to 88.9 cm)

2323⁄32"

(60.2 cm)

227⁄8"

(58.1 cm)

2521⁄32"

(65.2 cm)

-

4613⁄32"

(117.9 cm)

461⁄2"

(118.1 cm)

(65.2 cm)

(58.7 cm)

2511⁄16"

231⁄8"

Figure 9a

Figure 10

"A"

"B"

"E"

Figure 9

"C"

"D"

If necessary to gain clearance inside the rough-in
opening a hole can be cut through the adjacent cabi­net and the power cord routed through this hole to a
power outlet. Another way to increase the available
opening depth is to recess the power outlet into the
rear wall to gain the thickness of the power cord plug.
Not all recessed outlet boxes will work for this applica­tion as they are too narrow, but a recessed outlet box
equivalent to Arlington #DVFR1W is recommended for

this application, (see Figure 10).

8

PRODUCT DATA

MODEL

ML24FA(S) 115V/60Hz/15A

ML24FA(P) 115V/60Hz/15A

ELECTRICAL

REQUIREMENTS #

PRODUCT DIMENSIONS

PRODUCT

WEIGHT

140 lbs

(63.6 kg)

140 lbs

(63.6 kg)

"J"

"D"

"H"

"G"

* To install (P) models with the door face ush with adja­cent cabinetry doors, custom decorative panel thickness
cannot exceed 3⁄4" (19 mm).

** Minimum rough-in opening required is to be larger than
the adjusted height of the cabinet.

# A grounded 15 amp dedicated circuit is required. Follow
all local building codes when installing electrical and appli­ance.

"E"

Figure 11

211⁄2"

(54.6 cm)

"F"

!

WARNING

Floor mount Anti-tip Bracket must be installed for freestand­ing applications. Not required for built in applications.

9

STARTING YOUR APPLIANCE

Power Failure

ALARM RESET

Starting your appliance:

Plug the appliance power cord into a 115 volt wall outlet.
Your appliance is shipped from the factory in the "On" posi­tion and will begin start-up of cooling as soon as power is

supplied. If the appliance does not start, conrm that the

wall outlet has power, and that the control is in the "On"

position, (See "Turning your appliance On and Off" below).

The control display is covered with a clear plastic lm. This
lm may be removed by carefully lifting the lm at a corner.

On initial power up, the control display will indicate a
"Power Failure" alarm. This is a normal condition as the ap­pliance was powered-up at the factory for quality inspection
and then removed from power. A momentary press of the
"On/Off" keypad will reset this alarm condition. (See Alarms

section on page 12).

NOTE

Your product has an automatic defrost feature that utilizes
an electric heater element. Periodically during defrost you
may observe the following:

• Water dripping and running sounds as a result of the
frost melt.

• Sizzling and popping sounds from water dripping on
the heater element.

• A faint reddish glow in the freezer compartment from
the electric heater element.

These are all “normal” operating characteristics related to
refrigeration product incorporating automatic defrost. They
do not represent any product fault or safety issue.

Temp

On/Off

Minus

keypad Display Area

keypad

Temp

Plus

keypad

Figure 12

Electronic single zone control

Using your electronic control:

Sleep mode:

If no keypads are pressed for 60 seconds, the display will
enter sleep mode to conserve power. The control panel will
go dark with the exception of the system status "OK" indi­cator which will remain enabled. Alarm conditions will wake

the display, (see alarms on page 12).

To make the following changes to the control settings
(turning the appliance ON/OFF, adjusting the tempera­ture, changing the interior lights, and activating vaca­tion mode), the control must be awake.

Lock

keypad

System Status

indicators

To wake the display press any keypad. A conrm tone will

sound, and the current storage compartment temperature
will be displayed.

The sleep mode can be disabled if you prefer to have the
display on continuously. Press and hold the "Lock" key­pad until the display goes past "Loc" and reads "nSL". To
enable the sleep mode, repeat the instruction, again going
past "Loc" until the display reads "SLP".

10

USING YOUR ELECTRONIC CONTROL

Turning your appliance ON and OFF:

If the appliance is "On", (and out of sleep mode) the tem­perature will be shown in the display area of the control.
To turn the appliance "Off", press and hold the "On/Off"
keypad for 4-seconds. "OFF" will now be displayed on the
control.

To turn the appliance "On", press and hold the "On/Off"
keypad for 4-seconds.

Factors that affect the storage compartment stabilized
temperature:

• Changes to temperature setting.

• Room temperature changes.

• Temperature of stored contents.

- Loading warm contents.

- Cold content load will delay the change to a warmer
set-point temperature.

- Warm content load will delay the change to a colder
set-point temperature.

• Usage, (number and duration of the door openings).

• Use of the storage compartment display lighting, (glass

door product only).

• Installation of the appliance in direct sunlight or next to
a heat source.

Adjusting the temperature:

To set or check the set-point temperature (with the control

out of sleep mode), press the "-" or "+" keypads. "SET" will

be indicated on the user interface panel and the current

set-point temperature will display and ash. Subsequent

presses of the "-" or "+" keypads will adjust the temperature
colder or warmer respectively. When you have reached
your desired set-point temperature, press the "On/Off" key­pad to accept, or do nothing and the "Set" mode will time­out in 10-seconds accepting the displayed temperature as
the new set-point.

The available set-point temperature range for your appli­ance is -10°F (-23°C) to 10°F (-12°C). If you attempt to
adjust the temperature outside of this range you will receive

an audible notication.

NOTE

Loading warm contents may trigger a temperature alarm,
see temperature alarm page 13. Depending on the quantity
and/or weight of warm contents, it may take 48 hours for
the compartment temperature to stabilize.

When making temperature set-point changes, it may take
up to 24-hours for the stored contents to stabilize at your
new set-point temperature.

Temperature mode:

The temperature mode is preset from the factory in Fahren-

heit (°F) but you have the option to change it to Centigrade
(°C). To change the mode, press and hold the "-" keypad,

while pressing the "+" keypad, then release the "-" keypad.

The temperature will now be displayed in Centigrade (°C).

Repeat the procedure to change the temperature mode

back to Fahrenheit (°F).

Control lock:

The control panel can be locked to avoid unintentional
changes. To lock the control, press and hold the "Lock" key­pad until the display reads "Loc" then immediately release

your nger from the keypad. The lock icon will ash 3-times

and then continuously illuminate. When the control panel is
locked, only the Lock keypad, System Status OK indicator,
and the Alarm indicator are active. To un-lock the control
panel, repeat this instruction until the display reads "nLc"

then immediately release your nger from the keypad.

.

NOTE

If the control lock is active (illuminated lock icon) the

control will have to be unlocked before using the key­pad to reset an alarm condition. See page 11 (Control

Lock) for instructions for unlocking the control.

11

USING YOUR ELECTRONIC CONTROL

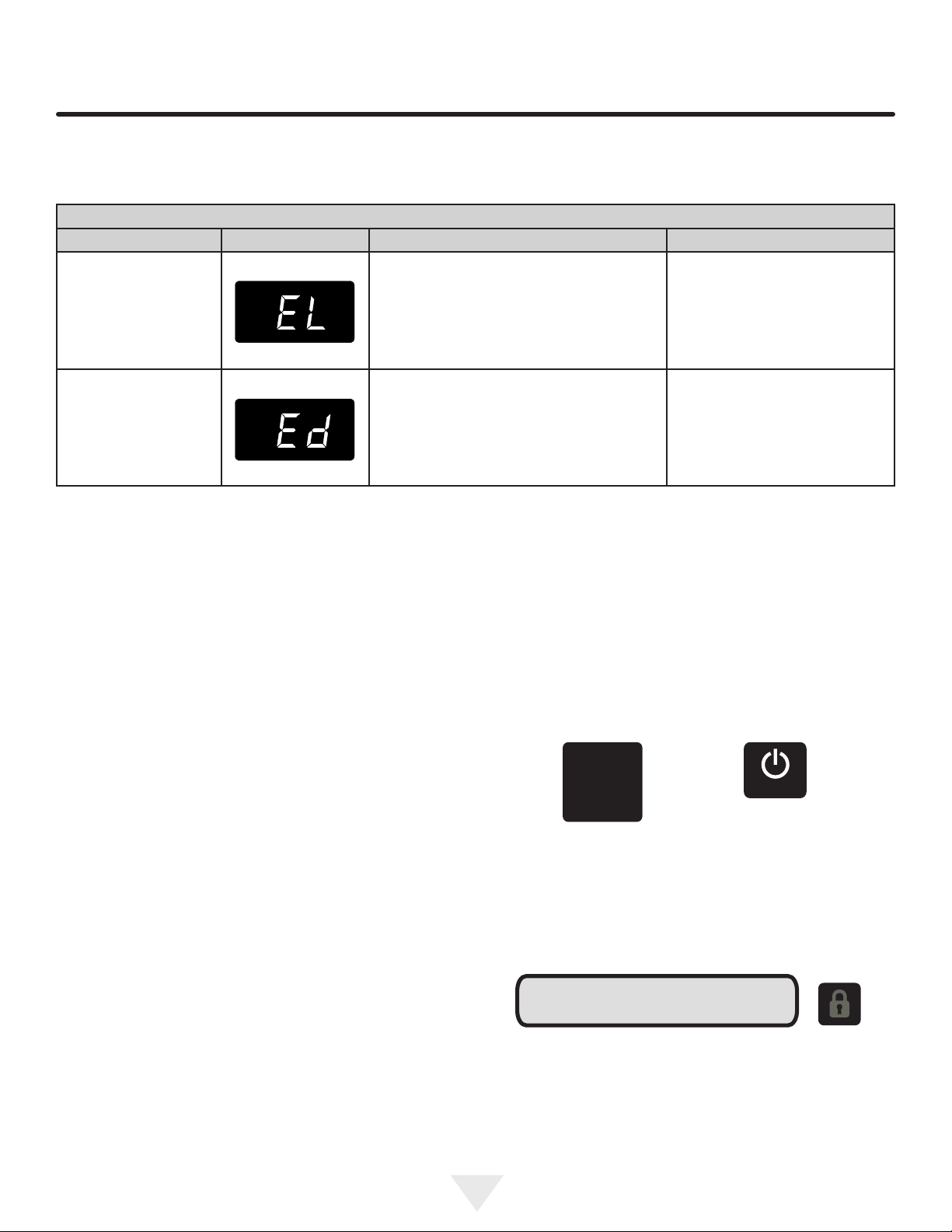

Temperature Sensor Error Codes

The temperature sensors are monitored continuously. Any OPEN or SHORTED circuit condition will initiate an ERROR
CODE as listed below:

Temperature Sensor Error Codes

Sensor

Single Zone

Temperature Sensor

Defrost Sensor

Displayed

Code

Failed temperature sensor in the single

zone compartment. Can lead to

unwanted storage temperatures and/or

spoiled perishable goods.

Failed defrost temperature sensor.

Causes unit to not defrost properly and

can create large frost build-up. Can lead

to water damage to the unit and

Error

Description Action to Take

Call service to have the

temperature sensor replaced

and remove all perishable

goods from compartment to

prevent spoilage.

Unplug the power cord

immediately and call service

to have the defrost sensor

surrounding oor.

replaced.

Alarms:

The control will alert you to conditions that could adversely
affect the performance of the appliance.

Door Ajar

ALARM RESET

• Door ajar - If the door is open, or not closed prop-

erly, for more than 5-minutes the System Status OK

indicator will turn-off, the "Door Ajar" indicator will ash,

and a tone will sound every 60 seconds. Additionally,
an "ALARM RESET" indicator will be displayed below
the "On/Off" keypad.

NOTE

The audible alarm can be muted, for each occurrence,
by pressing the lock keypad.

12

This alarm condition can be reset by closing the door
or momentarily pressing the "On/Off" keypad, (i.e.-if

you are cleaning the storage compartment, etc.). The

alarm will recur in 5-minutes if the alarm condition
persists.

USING YOUR ELECTRONIC CONTROL

Power Failure

• Power failure - If power to the appliance is inter-

rupted the System Status indicator will turn-off and

the "Power Failure" indicator will ash. Additionally, an

"ALARM RESET" indicator will be displayed below the
"On/Off" keypad. No audible tone will sound. This alarm
condition can be reset by momentarily pressing the
"On/Off" keypad. If this alarm occurs, it is recommend­ed that you check the condition of any perishables,
even if the appliance is operating normally and the tem­perature has recovered, as prolonged power outages
could result in excessive temperature excursions which
may spoil perishables.

Temp

• Temperature alarm - If the storage compart-

ment temperature deviates excessively from your
set-point temperature for an extended period of time,

the "TEMP" indicator will ash, and an audible tone

will sound every 60 seconds. Additionally, an "ALARM
RESET" indicator will be displayed below the "ON/
OFF" keypad.

ALARM RESET

ALARM RESET

NOTE

After a high temperature alarm condition, check all perish­ables to ensure they are safe for consumption.

This alarm condition can be reset by momentarily
pressing the "On/Off" keypad. If this alarm occurs it
is recommended that you check the condition of your
stored contents, even though the appliance is operat­ing normally and the temperature has recovered, as
prolonged temperature excursions could spoil perish­ables.

Door Ajar

NOTE

Multiple alarms are possible, i.e.- "Door Ajar" for a pro­longed period may trigger a "Temp" alarm, in which case
both "Door Ajar" and "Temp" indicators will activate.

Temp

Vacation mode:

This operating mode can be used to save energy during
high cost energy periods, or when you won't be using your
appliance for an extended period of time by disabling the
lights, alarm tones, and keypad entry tones. Vacation mode
also serves as a Sabbath mode, disabling functions and
its controls in accordance with the weekly Sabbath and
religious holidays observed within the Orthodox Jewish
community. When used as Sabbath mode, you may open
or close the door at any time to access contents without
concern of directly turning on or off any lights, digital read­outs, solenoids, fans, valves, compressor, icons, tones, or
alarms.

When activated, the display, alarm indicators and tones,
keypad touch tones, interior lights, and all options are dis­abled. All keypad functions are disabled, with the exception
of the "On/Off" keypad which is required to exit Vacation­mode. Storage compartment temperatures are monitored
and controlled at the settings prior to entering Vacation
mode.

NOTE

The temperature alarm may occur as a result of high usage
or introduction of warm contents to the storage compart­ment. If the temperature alarm continues to occur, your unit
may require service.

NOTE

The audible alarm can be muted, for each occurrence,
by pressing the lock keypad.

To enter Vacation Mode (with the control out of sleep

mode), press and hold the "On/Off" keypad until the display
goes past "OFF" and reads "VAC". The display will ash

"VAC" 3-times to acknowledge your request, then will
display "VAC" continuously until Vacation mode is exited.
A power outage will not exit Vacation mode, exiting can
only be accomplished manually. To exit Vacation mode and
return to normal operation, press and hold the "On/Off"
keypad until the control displays the temperature.

13

OVERLAY DOOR PANEL INSTALLATION

If you purchased an overlay panel model, your unit is
equipped with articulated hinges to allow fully integrated
built-in installations. Custom panel thicknesses of 5⁄8" (15

mm) and 3⁄4" (18 mm) are accommodated.

!

CAUTION

It is important to use the factory provided grille that came

with the product to assure proper air ow is maintained

through the condenser. The use of a custom grille is not
recommended and will void the warranty.

!

WARNING

!

WARNING

Use extreme caution with the articulated hinges. The
hinge is self closing and many pinch points exist prior
to built-in installation. Do not remove the cabinet "Z"

bracket from the top of the cabinet.

Overlay panel models are designed for use with built­in installations only. Use in freestanding installations

could result in personal injury.

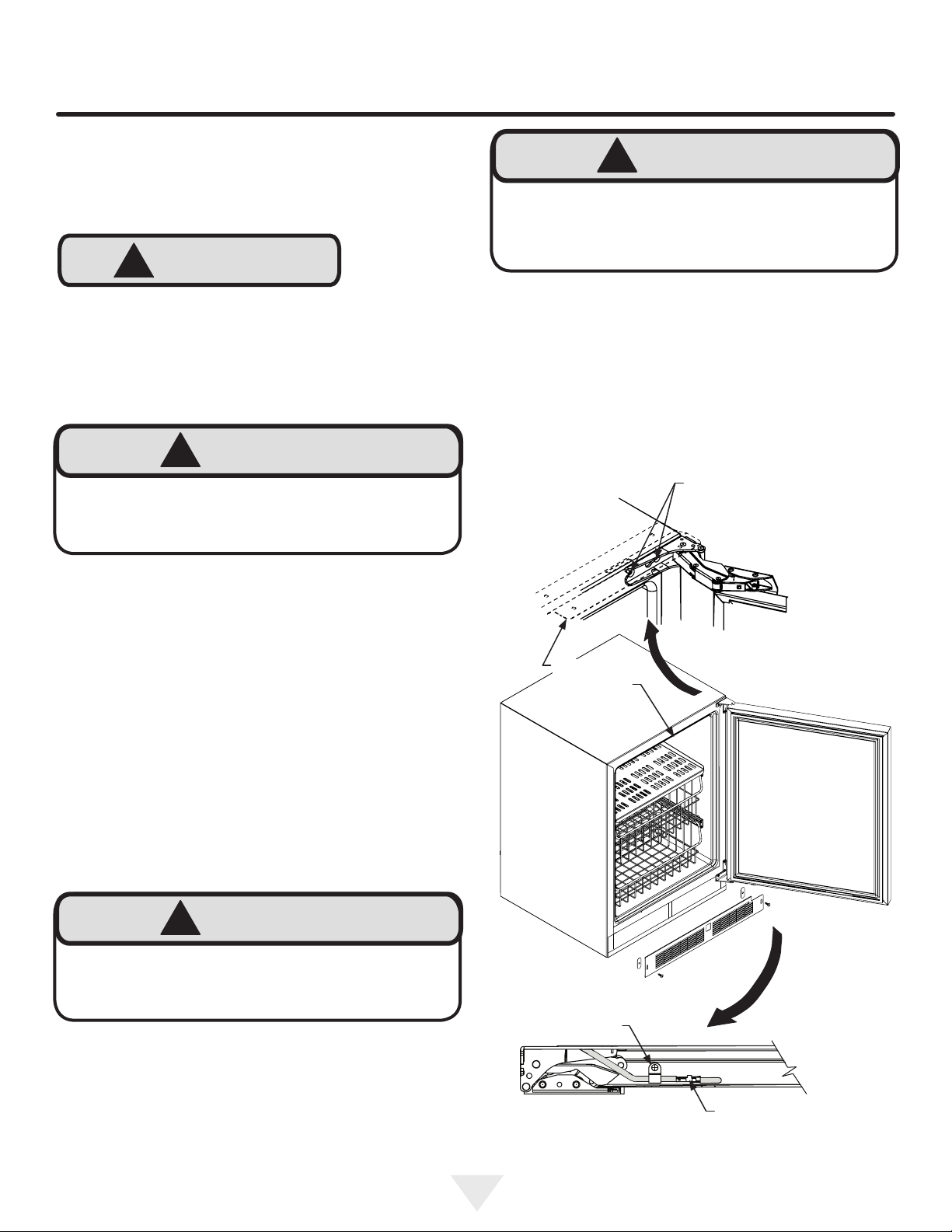

Step 1: Removing the Door

With a phillips screwdriver remove the screw and "P" clamp
from the bottom of the door near the hinge. See Figure 13b.

Disconnect the door wire harness by pressing and holding
down the locking tab on the wire connector and pulling the
connector apart. See Figure 14.

Open the door and loosen the screws holding the hinges to

the cabinet (2 at the top and 2 at the bottom hinge). Do not

remove the screws but loosen them enough so the hinges
can be slipped off of the screws when sliding the door to
the side.

!

WARNING

Loosen (do not remove ) these

2 phillips head screws on the
top and bottom hinges

Figure 13a

Cabinet
"Z" Bracket

The articulated hinges have many pinch points. Care­fully close / collapse the hinges as soon as the door is
removed from the cabinet.

With a helper, and being careful not to scratch the cabinet
or the door, slide the door to the side about 1⁄2 inch and
remove the hinges and door from the unit.

14

Figure 13

"P" clamp
and screw

Figure 13b

Bottom of

door

Wire connector
see Figure 14

OVERLAY DOOR PANEL INSTALLATION

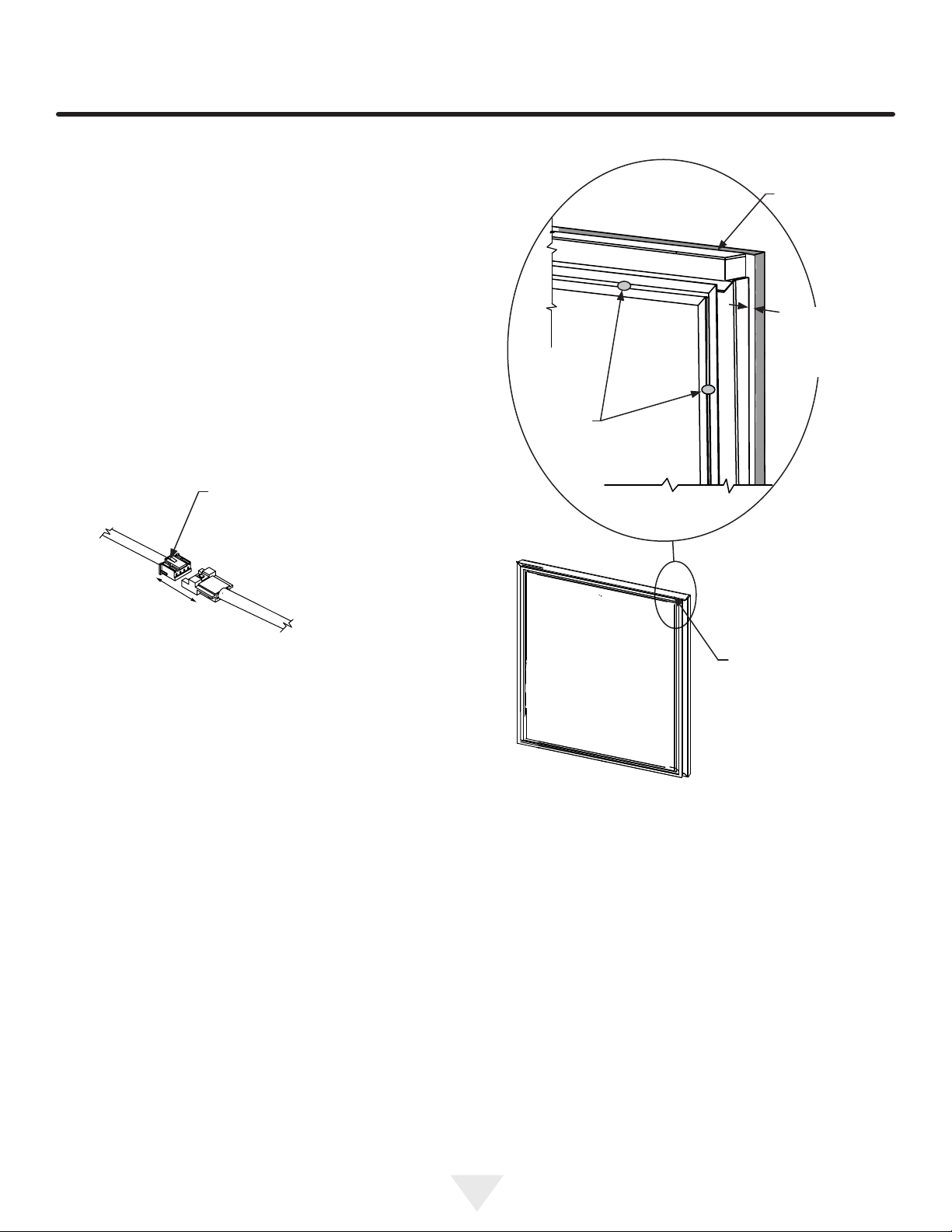

Step 2: Remove the door gasket

With the door laying on a at surface and starting at a

corner of the door remove the magnetic door gasket from
the interior side of the door, see Figure 15. Set the gasket

aside on a at surface.

There are 10 holes in the gasket retainer extrusions, (3 on
each side and 2 at the top and bottom which are used to
fasten the panel to the front of the door. The screws are
provided in the literature pack.

Press and hold down this
tab on the wire connec­tor and pull the connector
apart.

Overlay panel

ush with top

of door.

Overlay panel to
be centered on
width of door.

Holes in

gasket

retainer.

Figure 15a

Figure 14

Magnetic Gasket
remove starting at a
corner, grasp and pull
away from the door.

Figure 15

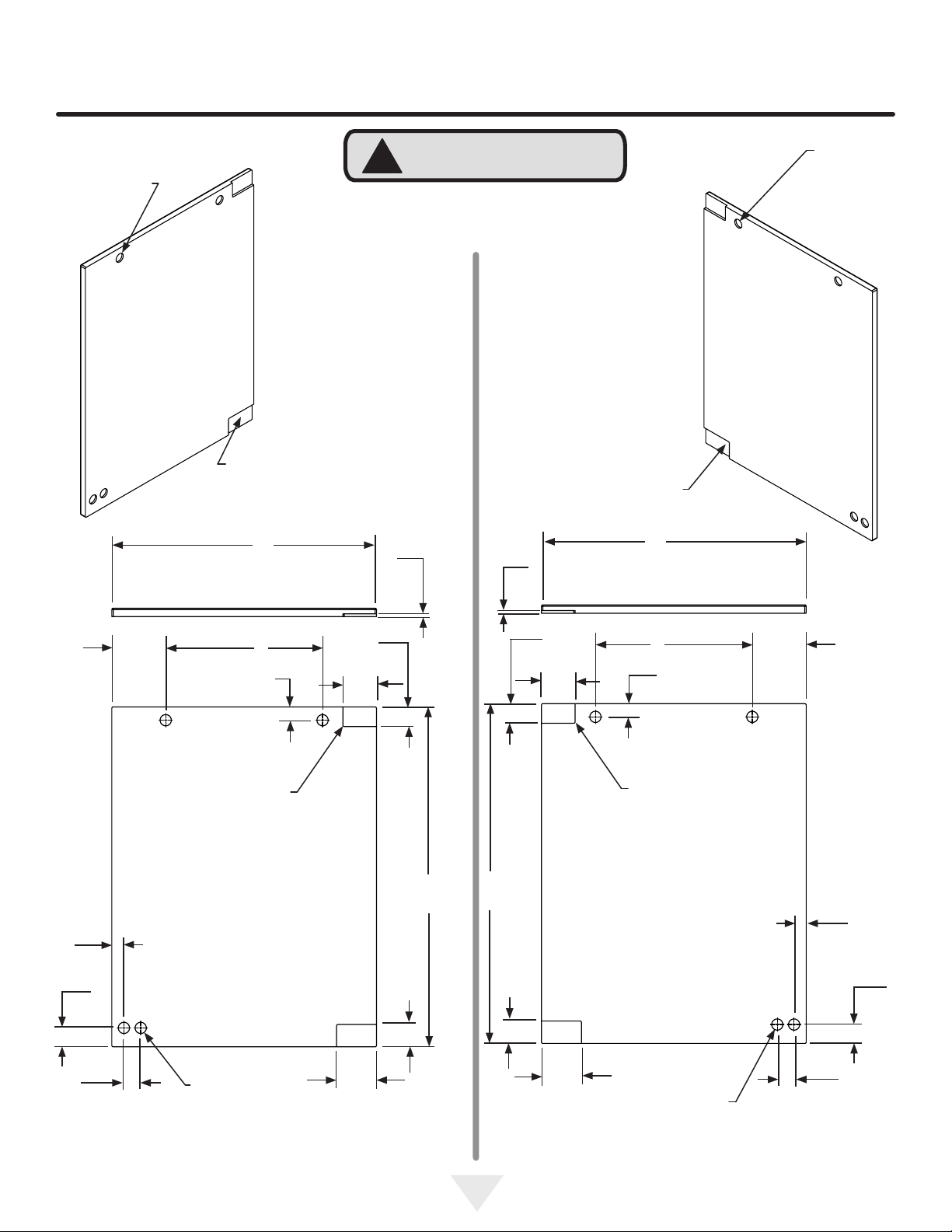

Step 3: Cut and drill the overlay panel

Depending on your model cut the overlay door panel to the
dimensions shown in Figures 16 to 19.

15

OVERLAY DOOR PANEL INSTALLATION

Clearance for

screw head,

4 places

Top of door

Weight of overlay door panel must not
exceed 15 pounds (6.8 kg) for a solid
door model.

Hinge side of door

Figure 16

Left Hand Hinged Door

24" (61 cm) wide appliance

Clearance for hinge

at top and bottom

233⁄4"

(60.3 cm)

1

⁄4"

(6 mm)

Deep

!

CAUTION

24" (61 cm) wide appliance

Figure 18

Right Hand Hinged Door

Clearance for hinge

at top and bottom

233⁄4"

1

⁄4"

(6 mm)

Deep

(60.3 cm)

Clearance for
screw head,
4 places

Top of door

Hinge side of door

15⁄32"

(2.9 cm)

111⁄16"

(4.3 cm)

11⁄2"

(3.8 cm)

typical

47⁄8"

(12.4 cm)

14"

(35.6 cm)

13⁄16"

(3 cm)

1

⁄4" (6 mm)

radius is
permissible

This side

facing interior

1" (2.5 cm) diameter

x 1⁄4" (6 mm) deep
4 places

(9.4 cm)

Figure 17

Left Hand Hinged Door

24" (61 cm) wide appliance

(4.4 cm)

31⁄8"

(7.9 cm)

311⁄16"

13⁄4"

(5.1 cm)

3011⁄32"

(77.1 cm

2"

3011⁄32"
(77.1 cm

16

(4.4 cm)

2"

(5.1 cm)

13⁄4"

31⁄8"

(7.9 cm)

311⁄16"

(9.4 cm)

14"

(35.6 cm)

13⁄16"

(3 cm)

1

⁄4" (6 mm)

radius is
permissible

This side

facing interior

1" (2.5 cm) diameter

x 1⁄4" (6 mm) deep

4 places

Figure 19

Right Hand Hinged Door

24" (61 cm) wide appliance

47⁄8"

(12.4 cm)

15⁄32"

(2.9 cm)

111⁄16"

(4.3 cm)

11⁄2"

(3.8 cm)

typical

OVERLAY DOOR PANEL INSTALLATION

Step 4: Assemble the panel to the door

The preferred method of attaching the panel to the door
is to clamp the panel to the door so it cannot move while
drilling the screw pilot holes. Use bar clamps or "C" clamps
with pads on the clamping surfaces that will not mar the
panel or the door. The custom overlay panel should be

ush with the top of the door and centered along the width

of the door. See Figure 15a. Drill holes through the gasket
extrusion using the 10 holes as pilot holes. Use the drill
size from the chart in Table "B", being careful not to drill
through the front surface of the panel. If the overlay panel is
thinner than 5⁄8" (16 mm) thick shorter screws will have to be
obtained. Fasten the panel to the door with the 10 screws

provided in the literature pack. (See Figure 20). Remove

the clamps and replace the gasket in the gasket extrusion
channels of the door. Some force may be required to seat
the gasket into the channels. Be sure the gasket corners
are seated properly.

Material Type #10 Wood Screw

Hardwood

Softwood

1

⁄8" (3.2 mm) Diameter. Pilot Hole

7

⁄64 (2.8 mm) Diameter. Pilot Hole

Table B

Step 5: Install the door

Carefully open the top and bottom hinges on the door being
careful as there are many pinch points. Place the hinges
over the 4 screws in the cabinet, 2 at the top and 2 at the
bottom and slide the door into position. Tighten the 4 hinge
screws with a phillips screwdriver. (See Figures 13 and

13a). Place wire harness from the grille and mount to the

bottom of the door with the screw and "P" clamp removed

in step 1. (See Figure 13b). Reconnect the wire harness,
(See Figure 14).

Step 6: Secure the cabinet

Use the #8 x 3⁄4" black screws from the literature pack to
secure the counter top to the cabinet top through the holes
in the cabinet "Z" bracket.

Cabinet
"Z" bracket

#10 x 1/2"

screw

#8 x 3⁄4" black
screws

(3 places)

Figure 20

Figure 21

17

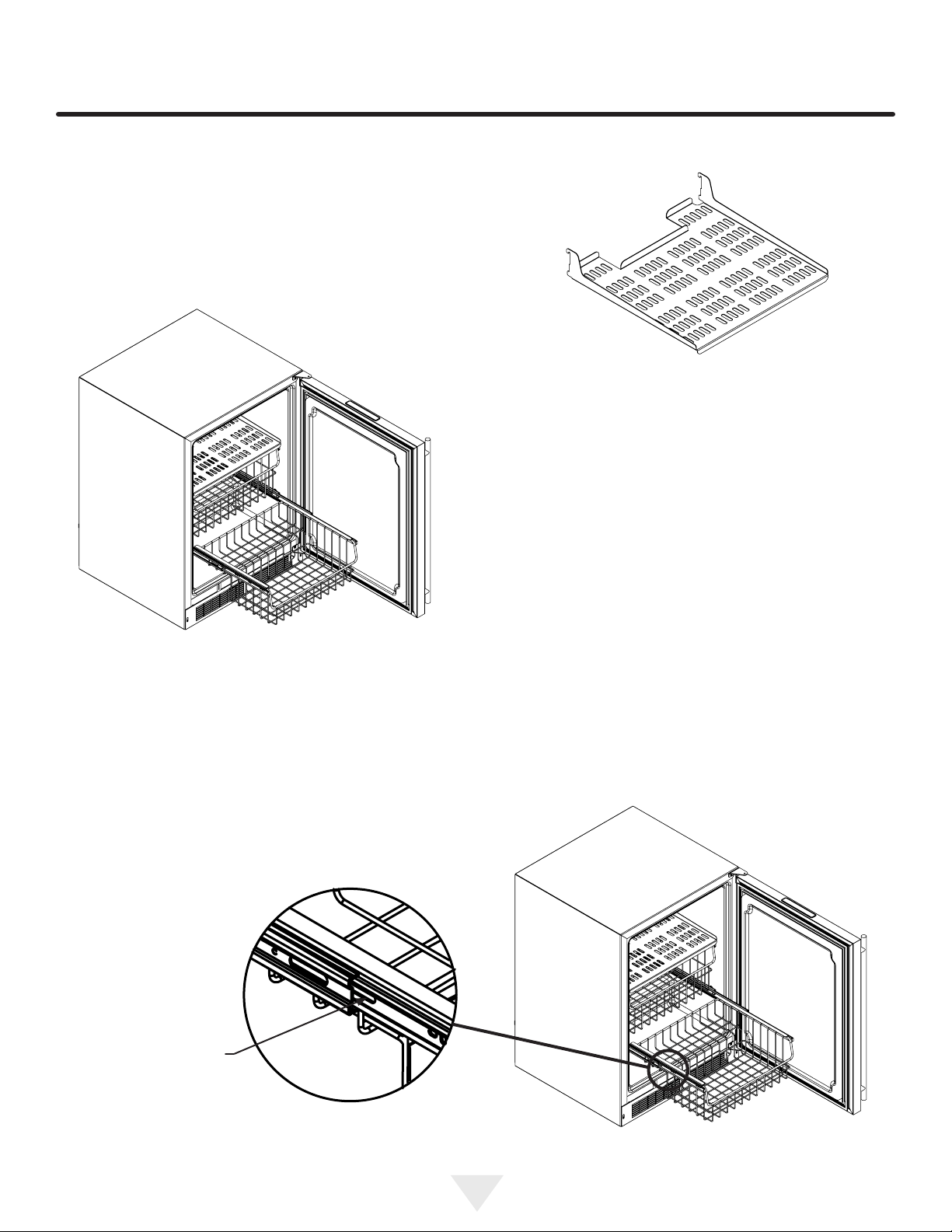

SHELVING CONFIGURATIONS

Loading Tips and Suggestions

Your appliance is equipped with a cantilever shelf and
basket system which provides maximum adjustability and
customizing of the storage arrangements listed below.

Figure 23

Perforated metal shelf

Freezer:
24" (61 cm) Wide Models:

Shown with a solid door. Figure 22.

(2) pull-out metal baskets
(1) full depth perforated

metal shelf.

To remove the basket:

Press this tab on each

side of the basket slide

and pull the basket out

of the slides.

Figure 22

Figure 24a

To install the basket:

Insert the basket slides into the ends of the cabinet
slides and push the basket completely closed. The
slide members will automatically lock together.

Figure 24

18

Installed shelf
tang

SHELVING CONFIGURATIONS

To install or remove a shelf:

Remove stored product from the shelf. Do not try to remove
a loaded shelf from the appliance. Grasp the shelf front with
both hands, rotate the front upward and lift out. (See Figure

25b). To install a shelf insert the shelf in the appliance and

insert the top hooks into the shelf support slots and drop

Shelf support
slot

the shelf down so the hooks drop over the bottom of the
slots.

Rear tang

(hook) on

shelf

Figure 25a

!

CAUTION

Make sure your cantilever shelf is secure on the shelf sup­ports by pressing down on the shelf before loading.

Figure 25

Grasp the shelf by the front with

both hands and rotate the front

of the shelf up, then lift the shelf

up and remove the shelf from the

shelf ladders.

Never try to move a loaded shelf, remove everything from
the shelf before moving. Use both hands when moving the
shelf.

19

!

CAUTION

Figure 25b

CARE AND CLEANING AND ENERGY SAVING TIPS

Front Grille

Be sure that nothing obstructs the required air ow open­ings in front of the cabinet. At least once or twice a year,
brush or vacuum lint and dirt from the front grille area (see

page 4).

!

CAUTION

SHOCK HAZARD: Disconnect electrical power from the
appliance before cleaning with soap and water.

Cabinet

The painted cabinet can be washed with either a mild soap
and water and thoroughly rinsed with clear water. NEVER
use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do
NOT use an abrasive cleaner, solvent, polish cleaner or
undiluted detergent.

Care of Appliance

1. Avoid leaning on the door, you may bend the door
hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mop­ping near the front of the appliance. Damage to the
grille can occur.

3. Periodically clean the interior of the appliance as
needed.

4. Periodically check and/or clean the front grille as
needed.

The following suggestions will minimize the
cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance

(cooker, dishwasher, etc.), heating air duct, or other

heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of appliance be­neath door are not obstructed and kept clean to allow
ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not

shared with other appliances).

5. When initially loading your new product, or whenever
large quantities of warm contents are placed within
refrigerated storage compartment, minimize door
openings for the next 12 hours to allow contents to pull
down to compartment set temperature.

6. Maintaining a relatively full storage compartment will
require less appliance run time than an empty compart­ment.

7. Ensure door closing is not obstructed by contents
stored in your appliance.

8. Allow hot items to reach room temperature before plac­ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set temperature
that meets your personal preference and provides the
proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem­ perature for the stored contents.

12. Set the control to the “off” position if cleaning the

appliance requires the door to be open for an extended
period of time.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as pos­sible. Minimize the number of door openings while the
power is off so as not to adversely affect the appliance's
temperature.

Light assembly replacement

All models use LED lamps to illuminate the interior of the
appliance. This component is very reliable, but should one

fail, contact a qualied service technician for replacement

of the LED.

20

OBTAINING SERVICE

If Service is Required:

• If the product is within the rst year warranty period
please contact your dealer or call AGA MARVEL Cus­tomer Service at 800.223.3900 for directions on how to
obtain warranty coverage in your area.

• If the product is outside the rst year warranty period,
AGA MARVEL Customer Service can provide recom­mendations of service centers in your area. A listing
of authorized service centers is also available at www.
agamarvel.com under the service and support section.

• In all correspondence regarding service, be sure to
give the service number, serial number, and proof of
purchase.

• Try to have information or description of nature of the
problem, how long the appliance has been running, the
room temperature, and any additional information that
may be helpful in quickly solving the problem.

• Table "C" is provided for recording pertinent information
regarding your product for future reference.

For Your Records

Date of Purchase

Dealer’s name
Dealer’s Address
Dealer’s City
Dealer’s State
Dealer’s Zip Code
Appliance Serial Number
Appliance Service Number
Date Warranty Card Sent (Must

be within 10 days of purchase).

Table C

21

TROUBLESHOOTING

Before You Call for Service

If the appliance appears to be malfunctioning, read through
this manual rst. If the problem persists, check the trouble­shooting guide below. Locate the problem in the guide and
refer to the cause and its remedy before calling for service.
The problem may be something very simple that can be
solved without a service call. However, it may be required

to contact your dealer or a qualied service technician.

NOTE

Your freezer has been designed to be very energy efcient.

Because of this the storage compartment has an almost air
tight seal. Therefore when accessing contents and closing
the door, the warm air intrusion will collapse due to the cold
compartment temperature creating a slight vacuum inside
the unit. This may make the door harder to open for about
10 seconds until the internal pressure equalizes with the
exterior.

NOTE

Your product has an automatic defrost feature that utilizes
an electric heater element. Periodically during defrost you
may observe the following:

• Water dripping and running sounds as a result of the
frost melt.

• Sizzling and popping sounds from water dripping on
the heater element.

• A faint reddish glow in the freezer compartment from
the electric heater element.

These are all “normal” operating characteristics related to
refrigeration product incorporating automatic defrost. They
do not represent any product fault or safety issue.

!

CAUTION

In the unlikely event you lose cooling in your unit, do not
unplug the product from the electric supply, but do call

!

WARNING

a qualied service technician immediately. It is possible

that the loss of cooling capacity is a result of excessive

Electrocution Hazard

• Never attempt to repair or perform maintenance on
the appliance until the main electrical power has been
disconnected. Turning the appliance control "OFF"
does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

frost build-up on the evaporator cooling coil. In this case,
removing power to the unit will result in the melting of this
excessive quantity of ice, which could generate melt water
that exceeds the capacity of the defrost drain system and
could result in water damage to your home. The end-user
will be ultimately responsible for any water damage caused
by prematurely turning the unit off without appropriately
managing the excess water run-off.

Problem Possible Cause Remedy

Appliance not cold enough

(See “Adjusting the temperature" on page 11)

Appliance too cold

(See “Adjusting the Temperature” on page 11)

No interior light. • Failed LED light assembly or light switch. • Contact a qualied service technician.
Light will not go out when door is closed • Door not activating light switch.

Noise or Vibration • Appliance not level

Appliance will not run. • Appliance turned off

• Control set too warm

• Content temperature not stabilized.

• Excessive usage or prolonged door open­ings.

• Airow to front grille blocked.

• Door gasket not sealing properly.

• Control set too cold

• Door gasket not sealing properly.

• Failed light switch

• Fan hitting tube obstruction.

• Power cord not plugged in.

• No power at outlet.

• Adjust temperature colder. Allow 24 hours
for temperature to stabilize.

• Allow temperature to stabilize for at least
24 hours.

• Airow must not be obstructed to front
grille. See “clearances” on

page 4.

• Replace door gasket.

• Adjust temperature warmer.

Allow 24 hours for temperature to
stabilize.

• Replace door gasket.

• Appliance not level, level appliance, (See
page 4, “leveling legs”

• Contact a qualied service technician.

• Level appliance, see “Leveling Legs” on
page 4.

• Contact a qualied service technician.

• Turn appliance on. See “Starting your ap­pliance” on page 10.

• Plug in power cord.

• Check house circuit.

22

HOUSEHOLD PRODUCT WARRANTY

Entire Product
Limited One Year Parts and Labor Warranty

AGA MARVEL warrants that it will supply all necessary
parts and labor to repair or replace in the end user’s home

or ofce, any component which proves to be defective

in material or workmanship, subject to the condition and
exclusions stated below, for a period of one year from the
date of purchase by the end user.

Additional Second Through Fifth Year
Limited Parts Only Warranty

During the four years following expiration of the one year
limited warranty, AGA MARVEL will supply replacement
parts for the hermetically sealed refrigeration system which
consists of the compressor, condenser, drier, accumulator,
bypass valve, connecting tubing and the evaporator that
are proven to be defective due to workmanship or materials
subject to the conditions and exclusions below.

The above warranties do not cover:

• Shipping costs of replacement parts or returned defec­tive parts.

• Customer education or instructions on how to use the
appliance.

• Any content loss due to product failure.

• Removal or installation of product.

Nor do the above warranties cover failure of this product or
its components due to:

• Transportation or subsequent damages.

• Commercial use or use other than normal household or

small ofce.

• Improper installation, misuse, abuse, accident or altera­tion, use of wiring not conforming to electrical codes,
low or high voltages, failure to provide necessary main­tenance, or other unreasonable use.

Parts or Service
Not Supplied or Designated by AGA MARVEL

The above warranties also do not apply if:

• The original bill of sale, deliver date, or serial number

cannot be veried.

• Defective parts are not returned for inspection if so
requested by AGA MARVEL.

• The refrigeration equipment is not in the possession of
the original end use purchaser.

The warranties set forth herein are the only warranties
extended by AGA MARVEL. Any implied warranties, includ­ing the implied warranty of merchantability, are limited to
the duration of these express warranties. In no event shall
AGA MARVEL be liable for any consequential or incidental
damages or expenses resulting from breach of these or any
other warranties, whether express or implied.

Some states do not allow the exclusion or limitation of con­sequential damages or a limitation on how long an implied
warranty lasts, so the above exclusion or limitation may not

apply to you. This warranty gives you specic legal rights

and you may have other rights that may vary from state to
state.

No person, rm, or corporation is authorized to make any

other warranty or assume any other obligation for AGA
MARVEL. These warranties apply only to products used in

any of the fty states of the United States and the District of

Columbia.

To obtain performance of this warranty, report any defects
to:

1260 E. VanDeinse St.
Greenville MI 48838

Phone: [phone]

23

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

www.agamarvel.com

41014058-EN Rev D
3/23/18

All specications and product designs subject to change without notice. Such revisions do not entitle

the buyer to corresponding changes, improvements, additions, replacements or compensation for
previously purchased products.

EN Installation, Operation and Maintenance Instructions
FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento

Freezers
Congélateurs
Congeladors

ML24FA

CONTENU

Contenu :

Informations de sécurité.......................................................2

Déballage de votre appareil ..................................................3

Enregistrement de la garantie ......................................3

Installation de votre appareil ..............................................4

Dégagements par rapport à l’armoire .............................4

Mise à niveau de l’appareil .............................................4

Raccordement électrique.................................................5

Installation du dispositif anti-basculement..........................6

Dimensions du produit.......................................................8

Démarrage de votre appareil ........................................10

Utilisation de votre commande électronique ....................10

Mode veille ...................................................................10

Mise en marche et arrêt de votre appareil .....................11

Réglage de la température ............................................11

Mode température ........................................................11

Verrouillage des commandes ........................................11

Codes d’erreur des capteurs de température ..............12

Alertes...........................................................................12

Porte entrouverte ......................................................12

Panne de secteur ......................................................13

Alerte de température ...............................................13

Mode vacances ............................................................13

Installation de panneau de revêtement ............................14

Congurations de étagères .............................................18

Entretien et nettoyage ......................................................20

Conseils pour l’économie d’énergie ................................20

Obtention de service ........................................................21

Dépannage................................................................22

Garantie...........................................................................23

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui ap­paraissent dans ce guide n’ont pas la prétention de couvrir
toutes les conditions et situations possibles pouvant arriver.
Il faut faire preuve de bon sens, de précautions et de soins,
pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles,

des mots et des étiquettes

concernant la sécurité.

À lire pour éviter des blessures graves voire mortelles...

!

AVERTISSEMENT

AVERTISSEMENT - Risque possible de décès ou

de blessure grave si vous ne suivez pas les instructions.

!

ATTENTION

ATTENTION - Risques ou pratiques dangereuses

pouvant entraîner des blessures individuelles, des dégâts
matériels ou des dommages au produit.

REMARQUE

!

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie
: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de cancers.

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

!

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie
: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de malformations et

autres déciences de naissance.

2

DÉBALLAGE DE VOTRE APPAREIL

!

AVERTISSEMENT

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

Enlèvement de l’emballage intérieur

Votre congélateur a été emballé pour l’expédition avec toutes les
pièces pouvant être endommagées par le mouvement solidement
attachées. Enlevez les matériaux d’emballage intérieur et toute
bande maintenant des composants intérieurs en place. Le manuel
de l’utilisateur est envoyé à l’intérieur de l’appareil dans un sac en
plastique, accompagné de la carte d’enregistrement de la garan-

tie, et d’autres articles accessoires.

Important

Conservez votre carton d’emballage jusqu'à ce que votre con­gélateur ait été complètement inspecté et trouvé en bon état.
S’il présentait des dommages, cet emballage serait nécessaire
comme preuve qu’ils sont survenus durant le transit. Ensuite
veuillez mettre tous ces matériaux d’emballage au rebut d’une
façon responsable.

!

AVERTISSEMENT

Enregistrement de la garantie

Il est important que vous postiez votre carte
d’enregistrement de garantie immédiatement après avoir
reçu la livraison de votre congélateurs, vous pouvez aussi
l’enregistrer en ligne sur le site www.agamarvel.com.

Enregistrement en

Les informations suivantes
seront nécessaires au moment
de l’enregistrement de votre
appareil:
Numéro de service
Numéro de série
Date d’achat
Nom et adresse du revendeur

Le numéro de service et le numéro de série se trouvent sur la
plaque signalétique qui est située à l’intérieur de l’armoire, du

côté gauche près du haut (Voyez la Figure 1).

XXXXXXXXXXXX

XXXXXXXXXXXX

ligne disponible sur

www.agamarvel.com

AVERTISSEMENT - Jetez bien les sacs en plastique qui

représentent un risque de suffocation.

Note pour le client

Cette marchandise a été soigneusement et complètement inspec­tée avant de quitter notre usine. La responsabilité pour sa livrai­son sûre a été assumée par le revendeur à l’acceptation de cette
expédition. Les réclamations pour perte ou dommages survenus
durant le transit sont à adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA­GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION
AUPRÈS DU REVENDEUR.

!

ATTENTION

Si l’appareil a été livré, manipulé ou entreposé dans une posi­tion autre que debout, pendant une durée quelconque, laissez-le
reposer debout pendant au moins 24 heures avant de la brancher
électriquement. Cela assurera le retour de l’huile au compresseur.
Un branchement immédiat de l’appareil pourrait endommager des
parties internes.

Figure 1

!

AVERTISSEMENT

AVERTISSEMENT - Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas
des problèmes du passé. Des épaves de réfrigérateurs
abandonnés continuent de présenter un danger - même
en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil
de refroidissement, veuillez suivre ces instructions pour
aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des
enfants ne puissent pas facilement monter dedans.

3

INSTALLATION DE VOTRE APPAREIL

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour
votre appareil. Nous recommandons un endroit où l’appareil ne
sera pas exposé directement au rayonnement solaire et restera
écarté de sources de chauffage. Pour assurer que les perfor-

mances de votre produit soient au niveau de ses spécications, la

plage de températures recommandée au lieu d’installation sera de
55 à 100°F (13 à 38 °C).

Dégagements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de
l’armoire. Gardez cette zone libre et exempte de toutes obstruc­tions. Des meubles et comptoirs peuvent être installés autour de
l’unité de façon adjacente dans la mesure où sa grille frontale
restera non obstruée. Les modèles à revêtement de porte avec
charnières articulées sont prévus pour des applications encas­trées uniquement.

!

AVERTISSEMENT

Un kit optionnel d’empilage est nécessaire pour empiler des
produits. Le fait de ne pas utiliser de kit d’empilage peut
entraîner une blessure corporelle. Contactez votre revendeur
ou le service à la clientèle de Marvel au 800-223-3900 pour le

commander.

Grille frontale,
gardez cette
zone dégagée.

Pieds de mise à

niveau avant

Figure 2

Pieds de

mise à niveau

arrière

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’armoire doi­vent être ajustés pour qu’elle soit fermement positionnée au sol et
bien d’aplomb, d’un côté à l’autre et d’avant en arrière. La hauteur
totale de votre appareil Marvel peut être ajustée entre le minimum
(en vissant les pieds de mise à niveau, CW ↷) et le maximum (en
dévissant les pieds de mise à niveau CCW ↶) des dimensions
comme c’est montré au Tableau «A».

Pour régler ces pieds de mise à niveau, placez l’appareil sur une
surface solide, en protégeant le sol en dessous pour ne pas le
rayer. Avec l’aide d’une autre personne, inclinez vers l’arrière de
l’appareil pour accéder aux pieds de mise à niveau de l’avant.
Levez ou abaissez ces pieds à la hauteur requise en les tournant.
Répétez la procédure pour les pieds arrière en inclinant le congé­lateur vers l’avant en faisant attention. Sur une surface plane, vé-

riez le niveau de l’appareil et ajustez les pieds en conséquence.

!

ATTENTION

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la
grille frontale permettent l’écoulement de l’air par l’échangeur

thermique du condenseur. Des restrictions de ce ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de
refroidissement. C’est pourquoi il est important que cette zone
ne soit pas obstruée et soit maintenue propre. AGA MARVEL
recommande de ne pas utiliser de grilles personnalisées, car
l’écoulement d’air en serait diminué (Voyez la Figure 2).

Les vis de la grille frontale peuvent être desserrées et la grille
ajustée à la hauteur voulue. Quand le réglage est fait resserrez
les vis de la grille frontale (Voyez la Figure 5).

Style de

Modèle

Porte

ML24* (S)

ML24* (P)

Hauteur

minimum

33 3⁄4 po

(85,7 cm)

34 po

(86,4 cm)

Hauteur

maximum

34 3⁄4 po

(88,3 cm)

35 po

(88,9 cm)

Tableau A

4

INSTALLATION DE VOTRE APPAREIL

!

AVERTISSEMENT

Figure 3

N’enlevez pas la
borne de terre de

la che du cordon

secteur.

Figure 4

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec cet appareil. Cela
peut être dangereux et peut affecter la performance du
produit.

• Cet appareil ne doit sous aucun prétexte être installé sur
une alimentation électrique sans liaison de terre.

• N’enlevez pas la borne de terre de la che du cordon
secteur. (Voyez la Figure 3).

• N’utilisez pas d’adaptateur entre che et prise. (Voyez la
Figure 4).

• N’envoyez pas d’eau par éclaboussure ou par jet d’un
tuyau sur l’appareil. Cela pourrait causer une commo­tion électrique, entraînant potentiellement des blessures
graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant

une che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la
norme électrique américaine et les normes et réglementations
locales applicables (Voyez la Figure 6). Si le circuit ne comporte
pas une prise avec terre, le client doit en fournir une adéquate;
c’est sa responsabilité et son obligation. La troisième broche de
terre ne doit en aucun cas être coupée ou enlevée.

Figure 5

Grille frontale

Vis de grille
frontale

Figure 6

REMARQUE

Un disjoncteur sur détection de courant de fuite (GFCI) a ten­dance à provoquer des déclenchements intempestifs qui peuvent
arrêter l’appareil. Ce type de protection n’est en général pas
utilisé sur de l’équipement électrique qui doit tourner sans surveil­lance pendant de longues périodes, sauf si c’est imposé par les
normes de construction et réglementations locales.

5

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT

POUR DES INSTALLATIONS AUTONOMES

!

AVERTISSEMENT

• TOUS LES APPAREILS PEU­VENT BASCULER. IL PEUT EN
RÉSULTER DES BLESSURES

• INSTALLER LE DISPOSITIF ANTI­BASCULEMENT LIVRÉ AVEC
L'APPAREIL

• SUIVEZ LES INSTRUCTIONS CI­DESSOUS

Dispositif anti-basculement

!

AVERTISSEMENT

Si votre congélateur n’est pas placé sous un plan de travail
(autonome), vous devez utiliser un dispositif anti-bascule­ment placé selon les instructions qui suivent. S’il est bougé
de sa position pour une quelconque raison, assurez-vous
que ce dispositif est correctement engagé quand vous
remettez l’appareil à sa place d’origine. Si le dispositif n’est
pas convenablement engagé, il y a un risque que le congé­lateur bascule avec la possibilité de dégâts matériels ou de
blessures corporelles.

Dispositif
anti-basculement

211⁄2 po

(54,6 cm)

Pied de mise à niveau

Vue de dessous du

congélateur

Devant du
meuble

Figure 7

Instructions pas à pas pour dénir la position

de la ferrure :

1) Décidez de l’endroit où vous désirez placer le congélateur.
Glissez-le en place, en faisant attention de ne pas endommager
le sol, en laissant 1 po (2,5 cm) de dégagement depuis le mur ar­rière pour laisser de la place pour la ferrure anti-basculement.

2) Soulevez les pieds de mise à niveau arrière d’environ 1⁄4 po (6
mm) pour permettre l’engagement dans la ferrure anti-bascule­ment. Mettez de niveau l’ensemble en ajustant les pieds de mise
à niveau selon le besoin. Le fait de tourner ces pieds en sens
antihoraire soulève l’appareil, et l’abaisse en les tournant en sens
horaire.

REMARQUE

En cas d’installation sur un sol en béton, des chevilles pour béton
sont nécessaires (non fournies avec le kit anti-basculement).

!

ATTENTION

Toute nition de sol doit être protégée avec une matière appro­priée pour éviter de l’endommager en bougeant l’appareil.

Installation avec montage au sol

La ferrure anti-basculement doit être placée sur le sol à l’angle
de droite ou de gauche de l’arrière du congélateur, comme c’est

montré en Figure 7.

3) Assurez-vous que le congélateur est bien à la place voulue,
puis marquez sa position sur le sol correspondant à l’arrière et
l’angle de côté du meuble où la ferrure anti-basculement sera
installée. Si l’installation ne permet pas le marquage à l’angle ar­rière du meuble, tracez des lignes temporaires au sol en repérant
l’endroit de l’angle avant du meuble, sans tenir compte de la
porte. Glissez le congélateur hors de cet emplacement. Depuis la
ligne temporaire prolongez la ligne de côté vers l’arrière de 211⁄2
po (54,6 cm) comme c’est montré en Figure 8.

4) Alignez la ferrure anti-basculement avec les marquages au
sol de façon à ce que son bord soit aligné avec la ligne de côté
du meuble, et que ses encoches en «V» soient alignées avec la

n de la ligne tracée de 211⁄2 po (54,6 cm) (Ligne à l’arrière de

l'armoire).

5) Fixez la ferrure anti-basculement au sol en utilisant la vis four­nie (Voyez la Figure 8).

6) Glissez le meuble pour le remettre en place, en vous assurant
que le pieds de mise à niveau se glisse sous la ferrure anti-bas­culement en engageant la fente.

6

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT

POUR DES INSTALLATIONS AUTONOMES

REMARQUE

Quand la ferrure anti-basculement xée au sol est utilisée, la

hauteur minimale ajustée de l’armoire est augmentée de 3⁄8 po (9
mm).

Ligne devant le meuble

Ligne de côté du meuble

211⁄2 po

(54,6 cm)

Pied de mise à
niveau arrière

Figure 8

Ligne derrière

le meuble

Vis

Encoches
en V dans
la ferrure

Figure 8a

Encoches
en V dans la

ferrure

7

DIMENSIONS DU PRODUIT

DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE

MODÈLE «A» «B» «C» «D» «E» «F» «G» «H» «J»

ML24FA(S)

ML24FA(P)

24 po

(61 cm)

24 po

(61 cm)

STYLE DE PORTE

(S) Porte pleine
(P) Porte pleine à revêtement (sans poignée)

**34 po to 35 po

(86,4 to 88,9 cm)

**341⁄4 po to 351⁄4 po

(87 to 89,5 cm)

24 po

(61 cm)

* 24 po

(61 cm)

237⁄8 po

(60,7 cm)

237⁄8 po

(60,7 cm)

333⁄4 po to 343⁄4 po

(85,7 to 88,3 cm)

34 po to 35 po

(86,4 to 88,9 cm)

2323⁄32 po

(60,2 cm)

227⁄8 po

(58,1 cm)

2521⁄32 po

(65,2 cm)

-

4613⁄32 po

(117,9 cm)

461⁄2 po

(118,1 cm)

2511⁄16 po

(65,2 cm)

231⁄8 po

(58,7 cm)

Figure 9a

Figure 10

«A»

«B»

«E»

Figure 9

«C»

«D»

S’il est nécessaire de gagner du dégagement à l’intérieur
de l’ouverture brute, un trou peut être percé au travers du
meuble adjacent et le cordon d’alimentation passé par ce
trou jusqu’à une prise secteur. Une autre façon d'augmenter
la profondeur disponible dans l’ouverture est d’encastrer la

prise secteur dans le mur arrière an de gagner l’épaisseur
de la che du cordon.Tous les types de prises secteur

encastrées ne fonctionneront pas pour cette application car
elles pourraient être trop étroites, mais un modèle équivalent
à l’Arlington #DVFR1W est recommandé pour cette applica­tion (Voyez la Figure 10).

8

DONNÉES DE PRODUIT

MODÈLE

ML24FA(S) 115V/60Hz/15A

ML24FA(P) 115V/60Hz/15A

BESOINS

ÉLECTRIQUES #

DIMENSIONS DU PRODUIT

POIDS DU

PRODUIT

140 lbs

(63.6 kg)

140 lbs

(63.6 kg)

«J»

«D»

«H»

«G»

* Pour installer les modèles (P) avec la face de porte
alignée avec les portes des meubles de rangement adja­cents, l’épaisseur du panneau décoratif du client ne peut
pas dépasser ¾ po (19mm).

** L’ouverture brute minimale nécessaire doit être supéri­eure à la hauteur ajustée de l’armoire.

# Un circuit secteur dédié avec liaison de terre support­ant 15 A est nécessaire. Appliquez toutes les normes de
construction locales à l’installation de l’électricité et de
l’appareil.

«E»

Figure 11

211⁄2 po

(54,6 cm)

«F»

!

AVERTISSEMENT

La ferrure anti-basculement doit être installée pour des applications
autonomes. Non nécessaire pour des applications intégrées.

9

DÉMARRAGE DE VOTRE APPAREIL

Power Failure

ALARM RESET

Démarrage de votre appareil :

Branchez la prise du cordon d’alimentation du congélateur dans
une prise murale de secteur 115 V. Votre appareil sort de l’usine
en position de marche (ON) et va commencer le refroidissement

dès sa mise sous tension. Si l’appareil ne démarre pas, vériez

que la prise murale est alimentée et que la commande est bien
en position de marche (ON). Voyez la partie «Mise en marche et
arrêt de votre appareil».

L’afcheur de votre commande est protégé d’un lm transparent
en plastique. Ce lm doit être ôté en le pelant soigneusement à

partir d’un angle.

Au démarrage initial, l’afcheur du contrôle montre une alerte

«Panne secteur». C’est une condition normale, car le congéla­teur a été alimenté en usine pour l’inspection de qualité et a été
débranché. Un appui momentané sur la touche M/A (ON/OFF) va
effacer cette condition d’alerte. (Voyez la section sur les alertes en
page 12).

REMARQUE

Votre produit comporte d'une fonction de dégivrage automatique
qui utilise un élément de chauffage électrique. Périodiquement
pendant le dégivrage vous pouvez observer la suivant:

• Des sons de l'eau gouttant et coulant causés par le fondant
du givre.

• Les grésillements et les craquements des gouttes d'eau tom­bant sur l'élément chauffant.

• Une faible lumière rougeâtre dans le compartiment congéla­teur venant de l'élément de chauffage électrique.

Ceux sont toutes des caractéristiques "normales" de fonc­tionnement liés aux produits de réfrigération incorporant dé­givrage automatique. Ils ne représentent pas un défaut du produit
ni une question de sécurité.

Diminution

de

température

Augmentation

Marche/

Arrêt Zone d’afchage

de

température

Figure 12

Commandes électroniques

Utilisation de votre commande électronique:

Mode veille :

Si aucune commande n’est actionnée pendant 60 secondes,

l’afcheur va passer en mode veille pour économiser l’énergie. Le

panneau de commande va s’éteindre à l’exception de l’indicateur
de statut de système «OK» qui va rester activé. D’éventuelles

conditions d’alerte vont réveiller l’afcheur (Voyez les alertes en

page 12).

An d’effectuer les changements entre parenthèses à la con­guration de commandes (mise en marche ou arrêt, réglage

de température de consigne, changement des éclairages
d’intérieur, activation du mode vacances), la commande doit
être réveillée.

Verrouillage

des touches

Indicateur de

statut du système

Pour activer l’afchage, appuyez sur n’importe quelle touche. Un
signal sonore de conrmation retentira, et la température actuelle
du compartiment de conservation sera afchée.

Le mode veille peut être désactivé si vous préférer obtenir un

afchage continu. Appuyez sur la commande de verrouillage
(symbôle de verrouillage) jusqu’à ce que l’afcheur quitte «Loc»

et montre «nSL». Pour activer le mode de veille, répétez la

même opération, jusqu’à ce que l’afcheur quitte «Loc» et montre

«SLP».

10

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Passage de l’appareil en marche ou arrêt :

Si l’appareil est en marche (ON), et n’est pas en mode veille, la
température sera montrée dans la zone d’afchage de la com­mande. Pour arrêter le congélateur, appuyez sur le bouton «ON/
OFF» en le maintenant enfoncé pendant (4) secondes. «OFF»

sera maintenant afché à la commande.

Pour remettre le congélateur en marche (ON), appuyez sur
le bouton «ON/OFF» en le maintenant enfoncé pendant

(4) secondes.

Certains facteurs affectent la température stabilisée du comparti­ment de conservation :

• Changements de consigne de température.

• Changements de température ambiante de la pièce.

• Température des denrées du congélateur.

- Chargement de nouvelles denrées plus chaudes.

- Un contenu chargé froid va retarder le passage à une
température de consigne plus chaude.

- Un contenu chargé chaud va retarder le passage à une
température de consigne plus froide.

• Habitudes d’utilisation (nombre et durée des ouvertures de
porte).

• Utilisation de l’éclairage de présentation du compartiment
d’entreposage (congélateur à porte en verre uniquement).

• Installation du congélateur à la lumière solaire directe ou près
d’une source de chaleur.

Réglage de la température :

Pour déterminer ou contrôler le point de consigne de température
(avec la commande électronique sortie de son mode veille), ap­puyez sur les touches «-» ou «+». «SET» (Réglage) sera indiqué
sur le panneau d’interface utilisateur et la consigne actuelle de

température sera afchée et clignotera. Les appuis qui suivront

sur les touches «-» ou «+» ajusteront la valeur de consigne,
pour une température plus basse ou plus élevée respectivement.
Quand vous avez atteint la valeur de consigne de température
que vous désiriez, appuyez sur la commande M/A (On/Off) pour
valider, ou si vous ne faites rien le mode de réglage vas se dés-

activer 10 secondes après, et la température afchée sera prise

comme le prochain point de consigne.

La plage de température pour le point de consigne acceptable
pour votre congélateur va de -10°F (-23°C) to 10°F (-12°C). Si
vous essayez de régler la consigne hors de cette plage vous

recevrez une notication de refus sonore.

REMARQUE

Mode d’afchage de température :

Le mode de température est préréglé en usine pour degrés Fahr-

enheit (°F), mais vous avez l’option de commuter l’afchage en
degrés Celsius (°C). Pour changer de mode d’afchage, action-

nez et maintenez appuyée la commande «-» tout en
appuyant sur la commande «+», puis relâchez seulement la

commande «-». L’afchage de température se fera maintenant en

degrés Celsius (°C). Répétez la même procédure pour

revenir à un afchage de température en degrés Fahrenheit (°F).

Verrouillage des commandes :

Le panneau de commandes peut être verrouillé pour éviter des
changements inopinés. Pour verrouiller les commandes, action­nez la commande de verrouillage (Lock) et maintenez-la appuyée

jusqu’à ce que l’afcheur montre «Loc», puis immédiatement

relâchez l’appui. L’icône de verrou va clignoter trois fois puis
rester allumée. Quand le panneau de commandes est verrouillé
seulement la commande de verrouillage (Lock), l’indicateur de
statut de système OK et l’indicateur d’alerte restent activés. Pour
déverrouiller le panneau de commandes, recommencez la mêle
séquence jusqu’à ce que l’afcheur montre «nLc». Puis immédi­atement relâchez l’appui.

Le fait de charger des produits encore un peu chauds peut
déclencher l’alerte de température (Voyez en page 13 pour cette
alerte). Selon la quantité et/ou le poids de ces produits chauds,
la stabilisation de la température interne du compartiment peut
prendre jusqu’à 48 heures.

Quand vous effectuez des changements de point de consigne,
cela peut prendre 24 heures pour que les denrées conservées se
stabilisent à cette nouvelle température.

REMARQUE

Si le verrouillage des commandes est active (l’icône de
verrouillage illuminée), il faut déverrouiller la commande

avant qu’on puisse utiliser la touche pour restaurer une
alerte. Voir page 11 (Verrouillage des commandes) pour les
instructions de déverrouillage de la commande.

11

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Codes d’erreur des capteurs de température

Les capteurs de température sont surveillés en permanence. Une condition de coupure (OPEN) ou de court-circuit (SHORTED) gé­nérera un CODE D’ERREUR tel que ceux qui suivent :

Codes d’erreur des capteurs de température

Capteur Code afché Description de l’erreur Action à prendre

Demandez une intervention

de service pour remplacer

ce capteur de température.

Enlevez tous les articles péri-

ssables du compartiment pour

empêcher de gâtant.

Débranchez immédiatement

le cordon d’alimentation et

demandez une intervention

de service pour remplacer ce

capteur de dgivrage.

Capteur de tempéra-

ture de zone unique

Capteur du dégivrage

Panne de capteur de température dans

le compartiment unique. Cela peut

amener à des températures non souhai-

tées pour la conservation des vins et/ou

à gâcher des denrées périssables.

Panne du capteur de température de

dégivrage. Cela cause un dégivrage

incorrect de l’appareil et peut créer

une forte accumulation de givre. Il peut

s’ensuivre un dégât des eaux au niveau

de l’appareil et du plancher alentour.

Alertes :

La commande va vous alerter en cas de conditions pouvant nuire
à la performance de l’appareil.

Door Ajar

ALARM RESET

• Porte entrouverte - Si la porte reste ouverte ou

incorrectement fermée, pendant plus de 5 minutes,
l’indicateur de statut de système OK va s’éteindre, l’indicateur
de porte entrouverte (Door Ajar) va clignoter et une tonalité
va retentir toutes les 60 secondes. De plus, un indicateur
de restauration d’alerte (ALARM RESET) va être afché
sous la commande M/A (On/Off).

REMARQUE

L’alarme sonore peut être désactivé, pour chaque événe-

ment, en appuyant sur la commande de verrouillage (Lock).

Cette alerte peut être supprimée en fermant la porte, ou en
appuyant brièvement sur la commande M/A (par exemple
quand vous êtes en train de nettoyer le compartiment de
conservation). Mais l’alerte va se réactiver après 5 minutes
si la condition anormale persiste.

12

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Power Failure

• Panne de secteur - Si l’alimentation du congélateur

est interrompue l’indicateur de statut de système OK va
s’éteindre, et l’indicateur de panne secteur (Power Failure)
va clignoter. De plus un indicateur de restauration d’alerte

(ALARM RESET) va être afché sous la commande M/A

(On/Off). Il n’y aura pas de signalisation sonore. La condition
d’alerte peut être supprimée momentanément en appuyant
sur la commande M/A (On/Off). Si cette alerte se produit, il
est recommandé que vous contrôliez la situation de toutes
les denrées périssables, même si l’appareil fonctionne de
nouveau normalement et que la température soit revenue
au niveau de la consigne, car des cessations d’alimentations
prolongées peuvent amener des écarts excessifs de tem­pérature interne pouvant affecter des denrées périssables.

Temp

• Alerte de température - Si la température du com-

partiment de conservation dévie excessivement du point de
consigne pour une période de temps prolongée, l'indicateur
(Temp) clignotera et un signal sonore retentira toutes les 60
secondes. De plus, un indicateur (ALARM RESET) sera af-

ché sous la commande M/A (On/Off).

ALARM RESET

ALARM RESET

REMARQUE

Après une condition d’alerte de température trop haute, vériez

toutes les denrées périssables pour assurer qu'elles sont sûres
pour la consommation.

La condition d’alerte peut être supprimée momentanément en ap­puyant sur la commande M/A (On/Off). Si cette alerte se produit,
il est recommandé que vous contrôliez la situation de toutes les
denrées périssables, même si l’appareil fonctionne de nouveau
normalement et que la température soit revenue au niveau de la
consigne, car des cessations d’alimentations prolongées peuvent
amener des écarts excessifs de température interne pouvant af­fecter des denrées périssables.

Door Ajar

REMARQUE

Des alertes multiples sont possibles, par exemple la porte restée
entrouverte longtemps peut entraîner une alerte de température,
dans ce cas les deux indicateurs «Door Ajar» et «Temp» seront
activés en même temps.

Temp

Mode de vacances :

Ce mode de fonctionnement peut être utilisé pour économiser
de l’énergie durant les périodes où elle est la plus coûteuse, ou
si vous n’utilisez pas votre appareil pendant une période prolon­gée, en désactivant ses éclairages, tonalités d’alerte, et sonorités
d’actionnement des commandes. Ce mode vacances peut aussi
servir comme mode pour la période de Shabbatt, avec les dés-

activations prescrites dans la période en n de semaine pour la

communauté juive. Dans ce mode de Shabbatt, vous pouvez ou­vrir et refermer la porte n’importe quand pour accéder au contenu,
sans avoir à directement allumer ou éteindre d’éclairage, et sans
activation d’afchages numériques, d’électrovannes, de ventila­teurs, de vannes, de compresseur, d’icônes, tonalités ou alertes.

Quand ce mode est activé, l’afcheur, les indicateurs visuels et

sonores d’alerte, les tonalités à l’actionnement de commandes,
l’éclairage intérieur et toutes les options sont désactivés. Toutes
les commandes de fonctions sont inopérantes sauf la commande
M/A (On/off) qui est nécessaire pour la sortie de ce mode va­cances. Les températures du compartiment de conservation sont
surveillées et gérées selon les réglages avant d’entrer en mode
vacances.

REMARQUE

L’alerte de température peut survenir s’il y a une utilisation inten­sive, ou si des produits chauds sont chargés dans le comparti­ment de conservation. Si l’alerte de température continue à se
produire, votre appareil peut exiger le service.

REMARQUE

L’alarme sonore peut être désactivé, pour chaque événement,
en appuyant sur la commande de verrouillage (Lock).

Pour entrer dans le mode vacances (avec le commande
réveillée), actionnez et maintenez appuyée la commande M/A

(On/Off) jusqu'à ce que l'afcheur passe de «OFF» à «VAC».
L’afcheur va faire clignoter «VAC» trois fois pour accuser
réception de votre demande, puis montrer «VAC» en xe jusqu’à

la sortie de ce mode vacances. Une coupure d’alimentation ne
vous fait pas sortir du mode vacances, le changement de mode
ne peut se faire que manuellement. Pour sortir du mode vacances
et revenir en fonctionnement normal, actionnez et maintenez

appuyée la commande M/A (On/Off) jusqu’à ce que l’afcheur

montre la température.

13

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Si vous avez acheté un modèle à panneau de revêtement, votre
congélateur est équipé de charnières articulées pour permettre
des installations complètement encastrées. Des épaisseurs de
panneau de 5⁄8 po (15 mm) et 3⁄4 po (18 mm) sont acceptées.

!

ATTENTION

Il est important d’utiliser la grille fournie par l’usine avec le produit

pour assurer qu’un ux d’air approprié sera maintenu au travers

du condenseur. L’utilisation d’une grille personnalisée n’est pas
recommandée et annulerait la garantie.

!

AVERTISSEMENT

Les modèles pour panneau de revêtement sont conçus
pour une utilisation avec des installations encastrées
uniquement. Leur utilisation en installations autonomes
peut causer des blessures.

!

AVERTISSEMENT

Utilisez une extrême prudence avec les charnières ar­ticulées. La charnière se referme toute seule et il existe de
nombreux points de pinçage avant l’installation encastrée.

N’enlevez pas la cornière en «Z» du haut de l’armoire.

Desserrez (n’enlevez pas)
ces deux vis à tête Phillip des
charnières du haut et du bas.

Étape 1 : Dépose de la porte

Avec un tournevis à pointe Phillips, ôtez la vis et le collier en «P»
du bas de porte près de la charnière (Voyez la Figure 13b).

Débranchez le faisceau des ls de porte en appuyant et en main­tenant sur le loquet de blocage qui est dessus et en sortant le
faisceau (Voyez la Figure 14).

Ouvrez la porte et desserrez les vis maintenant les charnières
sur l’armoire (2 à la charnière du haut, 2 à la charnière du bas).

N’enlevez pas ces vis, il faut juste les desserrer sufsamment

pour que les charnières puissent être sorties en glissant hors des
vis en penchant la porte sur le côté.

!

AVERTISSEMENT

Les pentures articulées peuvent comporter plusieurs points
de pinçage. Pliez (fermez) soigneusement les pentures dès
que la porte soit enlevée de l’armoire.

Avec un assistant, et en faisant attention de ne pas rayer l’armoire
ou la porte, glissez la porte sur le côté d’environ un demi-pouce
(12,7 mm) et sortez les charnières et la porte du congélateur.

Cornière en
«Z» d’armoire

Figure 13

Attache en
«P» et vis

Figure 13b

Bas de la porte

Figure 13a

Connecteur de ls

(Voyez la Figure 14).

14

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 2 : Dépose du joint de porte

Avec la porte reposant sur une surface plane, et en partant d’un
des ses angles, ôtez le joint de porte magnétique de la face inté­rieure de la porte (Voyez la Figure 15). Mettez de côté ce joint sur
une surface plane.

Il y a 10 trous dans les extrusions de retenue de joint (3 de

chaque côté et 2 en haut et en bas) qui sont utilisés pour xer

le panneau dur l’avant de la porte. Les vis sont fournies dans le
sachet de la documentation, avec le verrou de porte fourni pour
certains modèles.

Pressez et maintenez
enfoncée cette patte sur le
connecteur, et séparez en
deux le connecteur.

Trous dans

la retenue

de joint

Figure 15a

Panneau de

revêtement
aligné avec

le haut de la

porte.

Panneau de
revêtement à
être centré sur
la largeur de la
porte.

Figure 14

Enlevez le joint mag­nétique en partant d’un
angle, saisissez-le et
tirez dessus pour le
sortir de la porte.

Figure 15

Étape 3 : Coupez et percez le panneau de
revêtement

Selon votre modèle, coupez le panneau de revêtement de porte
aux dimensions montrées aux Figures 16 à 19.

15

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Dégagement
pour tête de vis,
4 emplacements

Haut de porte

!

Le poids du revêtement de porte ne

doit pas dépasser 15 lb (6,8 kg) pour

un modèle à porte pleine.

Côté charnières de la porte

Porte à charnières à gauche

Appareil de largeur 24 po (61 cm)

Dégagement pour
charnière, 2
emplacements

233⁄4 po

(60,3 cm)

Figure 16

1

⁄4 po

(6 mm)

Deep

ATTENTION

Figure 18

Porte à charnières à droite

Appareil de largeur

24 po (61 cm)

1

⁄4 po

(6 mm)

Deep

Dégagement
pour tête de vis,
4 emplacements

Haut de porte

Côté charnières de la porte

Dégagement pour
charnière, 2
emplacements

233⁄4 po

(60,3 cm)

15⁄32 po

(2,9 cm)

111⁄16 po

(4,3 cm)

11⁄2 po

(3,8 cm)

typical

47⁄8 po

(12,4 cm)

14 po

(35,6 cm)

13⁄16 po

(3 cm)

Arrondi de

1

⁄4 po (6 mm)

13⁄4 po

(4,4 cm)

31⁄8 po

(7,9 cm)

autorisé

Cette face
vers l'intérieur

(5,1 cm)

1 po (25,4 mm) de diamètre,

contre-alésage de 1⁄4 po

(6 mm) de profondeur, 4
emplacements

311⁄16 po

(9,4 cm)

Figure 17

Porte à charnières à gauche

Appareil de largeur 24 po (61 cm)

3011⁄32 po
(77,1 cm

2 po

3011⁄32 po
(77,1 cm

16

13⁄4 po

(4,4 cm)

2 po

(5,1 cm)

14 po

(35,6 cm)

31⁄8 po

(7,9 cm)

13⁄16 po
(3 cm)

Arrondi de

1

⁄4 po (6 mm)

autorisé

Cette face
vers l'intérieur

1 po (25,4 mm) de diamètre,

311⁄16 po

(9,4 cm)

contre-alésage de 1⁄4 po

(6 mm) de profondeur, 4

emplacements

Figure 19

Porte à charnières à droite

Appareil de largeur 24 po (61 cm)

47⁄8 po

(12,4 cm)

15⁄32 po

(2,9 cm)

111⁄16 po

(4,3 cm)

11⁄2 po

(3,8 cm)

typical

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 4 : Assemblez le panneau sur la porte

La méthode préférée pour xer le panneau sur la porte est de le

tenir dessus par serre-joints pour éviter tout déplacement durant
le perçage d’avant-trous. Utilisez des serre-joints à barre ou en
«C» avec des tampons sur les surfaces à serrer pour ne pas
marquer le panneau de revêtement ou la porte. Le panneau de
revêtement personnalisé doit arriver au même niveau que le haut
de la porte, et le long de la largeur centrée de la porte (Voyez la
Figure 15a). Percez des trous au travers de l’extrusion du joint
en utilisant les 10 trous existants comme des avant-trous. Prenez
une taille de foret selon la recommandation du Tableau B, en veil­lant à ne pas traverser la face avant au perçage en n’allant pas
à profond. Si le panneau de revêtement est plus mince que 5⁄8 po
(16 mm), il vous faudra vous procurer des vis plus courtes. Fixez
le panneau sur la porte avec les 10 vis fournies dans le sachet de
documentation (Voyez la Figure 20). Enlevez les serre-joints et
remettez en place le joint dans les canaux de son extrusion sur la
porte. Il faut appliquer une certaine force pour bien insérer le joint
dans ces canaux. Assurez-vous que les angles du joint sont bien
en place.

Type de matériau Vis à bois #10

Bois dur Avant trou Ø 1⁄8 po (2 mm)

Bois tendre Avant trou Ø 7⁄64 po (0,8 mm)

Tableau B

Étape 5 : Installez la porte

Ouvrez soigneusement les charnières du haut et du bas sur la

porte en vous méant des nombreux points de pinçage. Placez

les charnières par-dessus les 4 vis dans l’armoire, 2 en haut
et 2 en bas, et glissez la porte en position. Serrez ces 4 vis de
charnières avec un tournevis à pointe Phillips (Voyez les Figures

13 et 13a). Placez le faisceau de ls depuis la grille et montez-

le en bas de la porte avec la vis et le collier en «P» qui avait été
enlevé à l’étape 1 (Voyez la Figure 13b). Reconnectez le faisceau

de ls (Voyez la Figure 14).

Étape 6 : Fixez l’armoire

Utilisez des vis #8 x 3⁄4 po du sachet de documentation pour

xer la surface du haut sur l’armoire au travers des trous dans la

cornière en «Z» de l’armoire de congélateur.

Cornière
en «Z»
d’armoire

Vis #10 x

1

⁄2 po

Vis à tête
bombée
#8 x 3⁄4 po

Figure 20

Figure 21

17

CONFIGURATIONS DE ÉTAGÈRES

Conseils et suggestions pour le chargement

Votre congélateur est équipé d’un système de étagères en porte­à-faux qui procure une capacité maximale d’ajustement et une
personnalisation des arrangements comme c’est montré
plus loin.

Figure 23

Clayette en métal perforé

Figure 22

Congélateur

Appareils de largeur 24 po (61 cm) :

Montré avec une porte pleine en Figure 22.

(2) paniers en métal retirables
(1) clayette en métal perforé pleine profondeur

Pour ôter le panier :

Appuyez sur ce taquet des
glissières du panier de
chaque côté, et sortez le
panier de ses glissières.

Figure 24a

Pour installer le panier :

Insérez les glissières du panier dans l’extrémité de celles
du meuble et repoussez le panier complètement. Les élé­ments de glissières vont automatiquement se verrouiller.

Figure 24

18

Tenon de étagère
installée

Talon arrière
(crochet) de
l’étagère

CONFIGURATIONS DE ÉTAGÈRES

Pour ajouter ou enlever une étagère

Enlevez les produits qui étaient entreposés sur la étagère.
N’essayez pas d’enlever une étagère du congélateur restée char­gée. Prenez le devant de la étagère des deux mains, faites pivoter
son avant vers le haut et enlevez-la (Voyez la Figure 25b). Pour
installer une étagère, insérez-la dans le congélateur et mettez ses
crochets dans les fentes des supports de étagère, puis laissez

Fente de support
de étagère

retomber la étagère de façon à ce que ses crochets chutent sur le
bas des supports.

!

ATTENTION

Assurez-vous que votre étagères en porte-à-faux est bien en
place sur les supports en appuyant dessus avant de la charger.

Figure 25a

!

Figure 25

ATTENTION

Prenez le devant de la étagère des

deux mains et faites pivoter son

avant vers le haut, puis soulevez-la

et dégagez-la des et enlevez-la des

échelles de support.

Figure 25b

N’essayez jamais de bouger une étagère chargée, évacuez tout
ce qu’elle porte avant de la déplacer. Utilisez vos deux mains pour
déplacer une étagère.

19

CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE, L’ENTRETIEN ET LE NETTOYAGE

Les suggestions suivantes vont minimiser le
coût de fonctionnement de votre appareil de
refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud
(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,
ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité
au-dessus de la porte ne sont pas obstrués et maintenus
propres de façon à permettre une ventilation du système de
refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'alimentation secteur
dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au
cas où de grosses quantités de contenu tiède sont placées
dans le compartiment de conservation au froid, minimisez les
ouvertures de porte pendant les 12 heures qui suivent pour
permettre au contenu de tomber à la température de con­signe du compartiment.

6. En maintenant un compartiment d’entreposage relativement
plein, if faut moins de périodes de fonctionnement en refroid­issement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée
par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température
ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut
qui respecte votre préférence personnelle, et fournissez
l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou absent pendant de longues
périodes, réglez l’appareil à la température la plus élevée ac­ceptable pour son contenu conservé.

12. Réglez le contrôle en position d’arrêt (off) si le nettoyage
de l’appareil nécessite que sa porte reste ouverte pour une
période longue.

Grille frontale

Assurez-vous que rien n’obstrue les ouvertures pour ux d’air

requises à l’avant de l’armoire Au moins une à deux fois par an,
chassez par brossage ou par aspiration les peluches et les sale-

tés dans la zone de la grille avant (Voyez en page 4).

!

ATTENTION

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l’alimentation secteur de l’appareil avant de le nettoyer à l’eau
savonneuse.

Armoire

L’armoire peinte peut se laver avec une solution savonneuse
douce, puis soigneusement se rincer à l’eau potable. N’utilisez

JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse
douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit
nettoyant/polissant ou de détergent non-dilué.

Soins pour l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer
ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la
vadrouille près de l’avant de l’appareil. Vous pourriez endom­mager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le
besoin.

4. Vériez périodiquement la grille frontale et les serpentins de
condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus
tôt possible. Minimisez le nombre d’ouvertures de porte pendant

la coupure du secteur an de ne pas affecter la température dans

l’appareil.

Remplacement de l’ensemble d’éclairage

Tous les modèles utilisent de lampes à diodes électrolumines­centes (DEL) pour éclairer l’intérieur de l’appareil. Ce type de

composant est très able, mais en cas de panne contactez un
technicien de service qualié pour le remplacement de l’éclairage

à DEL.

20

OBTENTION DE SERVICE

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garan­tie, veuillez appeler le service à la clientèle d’AGA MARVEL
au 800.223.3900 pour avoir des instructions sur la façon
d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le
service à la clientèle d’AGA MARVEL peut vous fournir des
recommandations sur les centres de service de votre secteur.
Une liste des centres de service agréés est également
disponible sur le site www.agamarvel.com sous la section de
service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous
de bien fournir la référence de modèle, le numéro de série et
le la facture d’achat.

• Essayez de donner des informations ou une description de la
nature du problème, sur la durée pendant laquelle l’appareil
a fonctionné, sur les températures de la pièce et de l’eau, et
toutes les informations qui peuvent être utiles pour une réso­lution rapide du problème.

• Le Tableau «C» est fourni pour enregistrer les informations
pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur
Adresse du revendeur
Ville du revendeur
État/province du revendeur
Code Zip/postal du revendeur
N° de série de l’appareil
N° de série de l’appareil
Date d’envoi de la carte de garantie (à

faire dans les 10 jours après l’achat)

Tableau C

21

DÉPANNAGE

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez
par bien relire son manuel. Si le problème persiste, consultez

le guide de dépannage qui suit. Identiez le problème dans ce

guide et consultez les colonnes de causes et de remèdes avant
d’appeler pour du service. Le problème peut être quelque chose
de très simple qui peut se résoudre sans demander une interven­tion de service. Cependant, il peut être nécessaire de contacter

votre revendeur ou un technicien de service qualié.

REMARQUE

Votre congélateur a été conçu pour être très économe en con­sommation d’énergie. De ce fait son compartiment de stockage
est presque totalement étanche à l’air. Il s’ensuit que quand vous
avez accédé à son contenu et refermé sa porte, l’air plus chaud
qui est entré va se compresser du fait du froid dans le comparti­ment, ce qui va créer un certain vide dedans. Cela peut rendre la

porte plus difcile à ouvrir pendant environ 10 secondes, jusqu’à

ce que la pression interne revienne au niveau de la pression
externe.

!

AVERTISSEMENT

Risque d’électrocution

• Ne tentez jamais de réparer ou d’exécuter de la mainte­nance sur l’appareil avant que son alimentation électrique n’ait
été débranchée en amont. Passer l’appareil sur arrêt (OFF)

n’enlève pas la présence de tension secteur sur les ls de

câblage.

• Remettez en place l’ensemble des pièces et panneaux avant
de redémarrer.

REMARQUE

Votre produit comporte d'une fonction de dégivrage automatique
qui utilise un élément de chauffage électrique. Périodiquement
pendant le dégivrage vous pouvez observer la suivant:

• Des sons de l'eau gouttant et coulant causés par le fondant
du givre.

• Les grésillements et les craquements des gouttes d'eau tom­bant sur l'élément chauffant.

• Une faible lumière rougeâtre dans le compartiment congéla­teur venant de l'élément de chauffage électrique.

Ceux sont toutes des caractéristiques "normales" de fonc­tionnement liés aux produits de réfrigération incorporant dé­givrage automatique. Ils ne représentent pas un défaut du produit
ni une question de sécurité.

!

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de re­froidissement sur votre appareil, ne le débranchez pas de son
alimentation électrique, mais appelez immédiatement un agent

de dépannage qualié. Il est possible que la perte de capacité de

refroidissement résulte d’une accumulation excessive de givre
sur le serpentin de refroidissement d’évaporateur. Dans ce cas, le
débranchement électrique de l’appareil entraînera la fusion d’une
quantité excessive de glace, qui pourra générer de l’eau de fusion
qui dépassera la capacité du système de drainage du dégivrage,
et risque de provoquer un dégât des eaux à votre domicile. C’est

l’utilisateur nal qui sera le responsable nal de tout dégât des

eaux causé par une coupure prématurée de l’appareil, sans avoir
géré correctement l’excédent d’écoulement d’eau.

Problème Cause possible Remède

L’appareil ne produit pas assez de froid

(Voyez «Réglage de la température» en page 11)

L’appareil fait trop de froid

(Voyez «Réglage de la température» en page 11)

Pas d’éclairage à l’intérieur • Défaut de l’ensemble d’éclairage à DEL ou du

L’éclairage ne s’éteint pas quand la porte est fermée • La porte n’active pas l’interrupteur d’éclairage.

Bruit ou vibration • L’appareil n’est pas d’aplomb.

L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.

• Le contrôle a une consigne trop chaude

• La température du contenu n’est pas encore
stabilisée.

• Utilisation excessive ou ouvertures prolongées
de la porte.

• Blocage du ux d’air de la grille
frontale.

• Défaut d’étanchéité du joint de porte.

• Le contrôle a une consigne trop froide

• Défaut d’étanchéité du joint de porte.

commutateur d’éclairage.

• Commutateur d’éclairage défectueux

• Obstruction de tube affectant le ventilateur.

• Le cordon secteur n’est pas branché.

• La prise secteur n’est pas alimentée.

22

• Ajustez plus bas la consigne de température.
Laissez stabiliser la température 24 heures.

• Laissez la température se stabiliser pendant au
moins 24 heures.

• Le ux d’air ne doit pas être obstrué à la grille
frontale. Consultez les valeurs de dégagements
en page 4.

• Vériez l’alignement de porte et/ou changez le
joint de porte.

• Ajustez plus haut la consigne de
température Laissez stabiliser la
température 24 heures.

• Vériez l’alignement de porte et/ou changez le
joint de porte.

• Contactez un technicien de service qualié.

• L’appareil n’est pas d’aplomb, mettez-le de
niveau (Voir en page 4, la section sur les pieds
réglables).

• Contactez un technicien de service qualié.

• Mettez l’armoire d’aplomb, voyez en page 4 le
réglage des pieds de mise à niveau.

• Contactez un technicien de service qualié.

• Mettez l’appareil en marche. Voyez pour le
démarrage de votre appareil en page 10.

• Branchez la che du cordon.

• Vériez l’alimentation électrique de votre maison.

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

Produit complet
Garantie limitée d’un an sur pièces et
main-d’œuvre

AGA MARVEL garantit qu’il fournira toutes les pièces et la main­d'œuvre nécessaires pour réparer ou remplacer, au domicile ou

au bureau de l'utilisateur nal, tout composant avéré défectueux

du fait des matériaux ou de la main-d’œuvre, en tenant compte
des conditions et exclusions décrites plus bas, pendant une
période d’une année à compter de la date d’achat par l’utilisateur

nal.

Garantie limitée additionnelle sur les pièces
uniquement de la deuxième à la cinquième
année

Durant les quatre ans qui suivent l’expiration de la garantie
limitée d’un an, AGA MARVEL va fournir des pièces de rem­placement pour le système de refroidissement hermétiquement
scellé (constitué de : compresseur, condenseur, déshydrateur,
accumulateur, vanne de contournement, tube de raccordement et
évaporateur), s’il s’avère défectueux du fait des matériaux ou de
la main-d’œuvre, en tenant compte des conditions et exclusions
qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d’expédition des pièces de remplacement ou des
pièces défectueuses renvoyées.

• L’éducation du client ou des instructions sur la façon d’utiliser
l’appareil

• Toute perte de contenu due à une panne de produit.

• Le déplacement ou l’installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne
de ce produit ou de ses composants due à :

Pièces ou service
Non fourni ou désigné par AGA MARVEL

Les garanties qui précèdent ne s’appliquent pas non plus si :

• L’acte de vente d’origine, la date de livraison, ou le numéro

de série ne peuvent pas être vériés.

• Les pièces défectueuses ne sont pas renvoyées pour inspec­tion si c’est demandé par AGA MARVEL.

• L’équipement de refroidissement n’est plus en la possession

de l’acheteur utilisateur nal d’origine.

Les garanties décrites ici sont les seules fournies par AGA
MARVEL. Toutes les garanties implicites, y compris la garantie
implicite de valeur marchande, sont limitées à la durée des garan­ties explicites. En aucun cas AGA MARVEL ne sera tenu pour
responsable de tous dommages ou dépenses consécutifs ou an­nexes, résultant d’une inobservation de ces garanties ou d’autres
garanties, qu’elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas
l’exclusion ou la limitation des dommages consécutifs ou une
limitation de la durée applicable des garanties implicites, dont la
limitation ou exclusion qui précède peu ne pas être applicable
à votre cas. Cette garantie vous donne des droits légaux spéci-

ques, et vous pouvez avoir d’autres droits qui peuvent varier d’un

État à un autre.

Aucune personne, rme ou corporation, n’est autorisée à
donner une garantie différente, ni à assumer une quelconque
autre obligation pour AGA MARVEL. Ces garanties ne
s’appliquent qu’à des produits utilisés dans un des cinquante des
États-Unis d’Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez
tous les défauts constatés à :

• Transport ou dommages consécutifs au transport.

• Utilisation commerciale, ou autre qu’un usage domestique
normal ou un usage dans un petit bureau.

• Une utilisation incorrecte, un mésusage, un abus, un accident
ou une altération, un câblage de raccordement non conforme
aux normes électriques, une tension secteur trop élevée ou
trop faible, un défaut d'entretien notoire, ou toute autre utilisa­tion non raisonnable.

1260 E. VanDeinse St.
Greenville MI 48838

Phone: [phone]

23

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

41014058-FR Rev D
3/23/18

www.agamarvel.com

Toutes les spécications et les conceptions des produits sont sujet à des changements sans préa­vis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à bénécier

de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.

EN Installation, Operation and Maintenance Instructions
FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento

Freezers
Congélateurs
Congeladors

ML24FA

ÍNDICE

Índice:

Información de seguridad ..............................................................2

Desembalaje de su artefacto .........................................................3

Registro de garantía .................................................................3

Instalación de su artefacto.............................................................4

Espacios libres alrededor del gabinete ....................................4

Nivelación del artefacto ............................................................4

Conexión eléctrica ....................................................................5

Instalación del dispositivo antivuelco.............................................6

Dimensiones del producto .............................................................8

Puesta en funcionamiento de su artefacto ..................................10

Uso de su control electrónico ......................................................10

Modo de espera .....................................................................10

Encendido (ON) y apagado (OFF) de su artefacto ................ 11

Ajuste de la temperatura ........................................................ 11

Modo de temperatura ............................................................. 11

Bloqueo del control................................................................. 11

Códigos de error del sensor de temperatura .........................12

Alarmas ..................................................................................12

Puerta entreabierta.............................................................12

Corte de energía ................................................................13

Alarma de temperatura.......................................................13

Modo Vacaciones ........................................................................13

Instalación del panel de puerta decorativo ..................................14

Conguraciones de estantes .......................................................18

Cuidado y limpieza ......................................................................20

Consejos para ahorrar energía....................................................20

Cómo obtener servicio.................................................................21

Localización de fallas ..................................................................22

Garantía.......................................................................................23

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en
esta guía no se proponen tratar todas las condiciones y situacio­nes que pueden ocurrir. Deben aplicarse el sentido común, la pre­caución y el cuidado al instalar, mantener y operar este artefacto.

Reconozca los símbolos,

palabras y etiquetas de seguridad.

Se podría producir la muerte o lesiones graves si...

!

ADVERTENCIA

ADVERTENCIA - Si no sigue las instrucciones, usted

puede morir o sufrir una lesión grave.

!

PRECAUCION

PRECAUCIÓN-Riesgos o procedimientos inseguros que

podrían provocar lesiones personales o daños materiales o al
producto.

!

ADVERTENCIA

Advertencias de la Proposición 65 del estado de
California: Este producto contiene una o más sustancias

químicas identicadas por el estado de California como

causantes de cáncer.

NOTA

NOTA-Información importante que ayuda a asegurar una insta-

lación y operación libres de problemas.

!

ADVERTENCIA

Advertencias de la Proposición 65 del estado de
California: Este producto contiene una o más sustancias

químicas identicadas por el estado de California como

causantes de defectos congénitos o algún otro tipo de
daños en la función reproductora.

2

DESEMBALAJE DE SU ARTEFACTO

!

ADVERTENCIA

RIESGO DE PESO EXCESIVO

Se necesitan dos o más personas para mover el producto.

Si no se procede así, pueden producirse lesiones personales.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con todas las pie-

zas que pudieran dañarse por el movimiento sujetas rmemente.

Retire los materiales de empaque internos y -si las hubiera- las
cintas que sujetan los componentes. El manual del usuario se
envía dentro del producto en una bolsa de plástico junto con la
tarjeta de registro de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto
se haya inspeccionado bien a fondo y se haya comprobado que
está en buenas condiciones. Si hubiera daños, se necesitará
el material de embalaje como una prueba del daño en tránsito.
Luego, elimine todos los elementos de manera responsable.

Registro de garantía

Es importante que envíe su tarjeta de registro de la garantía
inmediatamente después de haber recibido su artefacto; también
puede registrarlo a través de Internet en la página
www.agamarvel.com.

Cuando registre su artefacto se le
solicitará la información siguiente:
Número de servicio
Número de serie
Fecha de la compra
Nombre y dirección del
comerciante
El número de servicio y el número de

serie pueden encontrarse en la placa de identicación que está

ubicada dentro del gabinete, en el lado izquierdo cerca de la
parte superior (vea la Figura 1).

Registro en lînea

disponible en

www.agamarvel.com

!

ADVERTENCIA

ADVERTENCIA - Elimine las bolsas de plástico, ya que

pueden presentar un riesgo de asxia.

Nota para el cliente

Esta mercancía se embaló en forma cuidadosa y se inspeccionó
bien a fondo antes de salir de nuestra planta. La responsabilidad
por su entrega segura fue asumida por el comerciante minorista
al aceptar el envío. Los reclamos por pérdida o daños sufridos en
el tránsito deben presentarse al comerciante minorista.

NOTA

NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRE­SENTE EL RECLAMO AL COMERCIANTE MINORISTA.

!

PRECAUCION

Si el artefacto se transportó, manejó o almacenó en una posición
diferente de la vertical durante cualquier intervalo de tiempo,
deje que permanezca en posición vertical durante 24 horas como
mínimo antes de enchufarlo.
Esto asegurará que el aceite regrese al compresor. Si se en­chufa el artefacto de inmediato, pueden dañarse algunas piezas
internas.

XXXXXXXXXXXX

XXXXXXXXXXXX

Figura 1

!

ADVERTENCIA

ADVERTENCIA - El atrapamiento y la asxia de niños

no son problemas del pasado. Los refrigeradores des­guazados o abandonados siguen siendo peligrosos, aun
cuando se los haya dejado 'sólo por unos pocos horas'.

Si va a deshacerse de su viejo refrigerador, observe las
instrucciones que siguen a n de ayudar a prevenir ac­cidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.

• Deje los estantes en su lugar, de modo que los niños
no puedan trepar fácilmente al interior.

3

INSTALACIÓN DE SU ARTEFACTO

Selección de la ubicación

La ubicación adecuada asegurará el desempeño óptimo de su
artefacto. Recomendamos una ubicación en la que la unidad esté
a cubierto de la luz solar directa y lejos de fuentes de calor. Para
asegurar que su producto funcione de acuerdo con las especica­ciones, el rango de temperaturas recomendado para la ubicación
de instalación es de 55 a 100º F (de 13 a 38º C).

Espacios libres alrededor del gabinete

Se necesita ventilación desde la parte delantera inferior del
artefacto. Mantenga esta área abierta y libre de toda obstrucción.
Pueden instalarse gabinetes adyacentes y una cubierta alrededor
del artefacto, siempre que la rejilla frontal permanezca sin ob­strucciones. Los modelos con puerta decorativa y bisagras articu­ladas están destinados únicamente a aplicaciones empotradas.

!

Para el apilado de productos se necesita un kit de apilado.
Si no se utiliza un kit de apilado, podrían producirse lesiones
personales. Para solicitarlo, comuníquese con su proveedor
o con el servicio al cliente de Aga Marvel llamando al
800-223-3900.

ADVERTENCIA

Rejilla frontal:
mantenga esta
área abierta.

Patas
niveladoras
delanteras

Figura 2

Patas

niveladoras

traseras

Patas niveladoras traseras

Las patas ajustables que están en las esquinas delanteras y
traseras del artefacto deben regularse de modo que la unidad

quede posicionada rmemente sobre el piso, y nivelada de lado

a lado y del frente al fondo. La altura total de su artefacto Marvel
puede ajustarse entre la dimensión mínima (girando la pata nive­ladora hacia adentro CW ↷) y la máxima (girando la pata nivela­dora hacia afuera CCW ↶), como se muestra en la Tabla 'A'.

Para ajustar las patas niveladoras, coloque el artefacto sobre una

supercie sólida y proteja la zona del piso que está debajo de las

patas, para evitar rayarlo. Con la ayuda de otra persona, incline
el artefacto hacia atrás para tener acceso a las patas niveladoras.
Haga girar las patas para subirlas o bajarlas hasta la dimensión
requerida. Repita este proceso para la parte trasera inclinando

con cuidado el artefacto hacia adelante. Verique la nivelación
del artefacto sobre una supercie nivelada, y ajuste según sea

necesario.

!

PRECAUCION

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal
permiten que el aire circule a través del intercambiador de calor
del condensador. Las restricciones a esta circulación de aire
darán como resultado mayor consumo de energía y pérdida de la
capacidad de enfriamiento. Por esta razón es importante que esta
área no esté obstruida y que las aberturas de la rejilla se manten­gan limpias. AGA MARVEL no recomienda el uso de una rejilla de
construcción especial, ya que la circulación de aire puede verse
restringida (vea la Figura 2).

Los tornillos de la rejilla frontal pueden aojarse para ajustar la
rejilla a la altura deseada. Cuando nalice el ajuste, apriete los

dos tornillos de la rejilla frontal (vea la Figura 5).

Estilo de la

Modelo

Puerta

ML24* (S)

ML24* (P)

Tabla A

Altura

mínima

33 3⁄4"

(85.7 cm)

34"

(86.4 cm)

Altura

Máxim

34 3⁄4"

(88.3 cm)

35"

(88.9 cm)

4

INSTALACIÓN DE SU ARTEFACTO

!

ADVERTENCIA

Figura 3

No quite la clavija de
puesta a tierra del
cordón de aliment­ación eléctrica.

Figura 4

Peligro de choque eléctrico

• No utilice cordones de extensión con este artefacto.
Pueden ser peligrosos, y pueden degradar el funciona­miento del producto.

• Este artefacto no debe conectarse en ninguna circunstan­cia a un suministro eléctrico sin conexión a tierra.

• No quite la clavija de puesta a tierra del cordón de ali­mentación eléctrica. (vea la Figura 3).

• No use un adaptador. (vea la Figura 4).

• No salpique ni rocíe agua desde una manguera sobre el
artefacto. Si lo hace puede causar un choque eléctrico,
que puede provocar lesiones graves o la muerte.

Conexión eléctrica

Se necesita un circuito dedicado de 115 volts, 15 amperes.

Este producto está equipado de fábrica con un cordón de alimen­tación eléctrica que tiene un enchufe de tres clavijas con puesta
a tierra. Debe enchufarse en un tomacorriente compatible con
puesta a tierra, de acuerdo con el Código Eléctrico Nacional de
los EE. UU., así como los códigos y ordenanzas locales que sean
aplicables (vea la Figura 6). Si el circuito no tiene un tomacorrien­te con puesta a tierra, es responsabilidad y obligación del cliente
proporcionar el suministro eléctrico correcto. No debe cortarse ni
quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Figura 5

Rejilla frontal

Tornillo de la
rejilla frontal

Figura 6

NOTA

Los interruptores de falla a tierra (GFCI) son propensos a los fal­sos disparos, que harán que el artefacto se apague. Los GFCI no
se usan por lo general en circuitos con equipos motorizados que
deben funcionar desatendidos durante períodos prolongados, a
menos que sea necesario para cumplir con los códigos y orde-

nanzas de edicación locales.

5

INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO PARA

INSTALACIONES AUTOSOSTENIDAS

!

ADVERTENCIA

• TODOS LOS APARATOS SE
PUEDEN VOLCAR. SE PUEDEN
PRODUCIR LESIONES.

• INSTALE EL SOPORTE ANTI­VUELCO EMBALADO CON LA
UNIDAD.

• SIGA LAS INSTRUCCIONES DE
ABAJO

Dispositivo antivuelco

!

ADVERTENCIA

Si su congelador no está ubicado debajo de una cubierta
(autosostenido), usted debe utilizar un dispositivo antivuelco
instalado según estas instrucciones. Si el congelador se
retira de su ubicación por cualquier razón, asegúrese de
que el dispositivo esté correctamente acoplado con el
soporte antivuelco cuando empuje el congelador de nuevo a
su ubicación original. Si el dispositivo no está correctamente
acoplado, existe el riesgo de que el congelador se vuelque,
con la posibilidad de que haya lesiones personales y daños
materiales.

NOTA

Si la instalación es sobre un piso de concreto, se requieren su­jetadores para concreto (no se incluyen con el kit antivuelco).

Soporte
antivuelco

211⁄2"

(54,6 cm)

Pata niveladora

Vista inferior del

congelador

Frente del gabinete

Figura 7

Instrucciones paso a paso para ubicar la posición
del soporte:

1) Decida dónde desea colocar el congelador. Deslícelo a su
ubicación. Procure no dañar el piso. Deje 1" (2,5 cm) de espacio

libre respecto a la pared posterior a n de que haya lugar para el

soporte antivuelco.

2) Levante las patas niveladoras traseras aproximadamente 1⁄4"
(6 mm) para permitir el acoplamiento con el soporte antivuelco.
Nivele la unidad mediante el ajuste de las patas niveladoras
según sea necesario. Al girar la pata niveladora en sentido an­tihorario la unidad se elevará, y al hacerlo en sentido horario se
bajará.

3) Asegúrese de que el congelador esté en la ubicación deseada,
y luego marque en el piso la esquina trasera del gabinete en la
que se va a instalar el soporte antivuelco. Si la instalación no
permite la marcación de la esquina trasera del gabinete, haga
líneas provisorias en el piso que marquen la esquina delantera
del gabinete, excluida la puerta. Deslice el congelador fuera de su
posición. Desde la línea provisoria, extienda la línea de la pared
lateral hacia atrás 21 ½" (54,6 cm), como se muestra en la Figura

8.

!

PRECAUCION

Todo piso terminado debe protegerse con un material adecuado
para evitar daños al mover la unidad.

Instalación de montaje en el piso

El soporte antivuelco debe colocarse en el piso, en la esquina
trasera izquierda o derecha del congelador, como se muestra en
la Cc 7.

4) Alinee el soporte antivuelco con las marcas del piso, de
manera que el costado del soporte se alinee con la marca del
costado del gabinete y las muescas en 'V' del soporte antivuelco
se alineen con el extremo de la línea de 21 ½" (54,6 cm) (línea
del extremo posterior del gabinete).

5) Sujete el soporte antivuelco al piso mediante el tornillo suminis­trado (vea la Figura 8).

6) Deslice el gabinete de nuevo a su posición. Asegúrese de
que la pata niveladora trasera del gabinete se deslice debajo del
soporte antivuelco, encajando en la ranura.

6

INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO PARA

INSTALACIONES AUTOSOSTENIDAS

NOTA

Cuando se utiliza el soporte antivuelco montado en el piso, la
altura mínima ajustable del gabinete aumenta en 3⁄8" (9 mm).

Línea del frente del gabinete

Línea del costado del gabinete

211⁄2"

(54,6 cm)

Figura 8

Línea de la parte posterior del gabinete

Pata niveladora

trasera

Tornillo

Muescas en 'V'
del soporte

Figura 8a

Muescas en 'V'
del soporte

7

DIMENSIONES DEL PRODUCTO

DIMENSIONES DE LA ABERTURA

DE INSTALACIÓN pulgadas (cm) DIMENSIONES DEL GABINETE pulgadas (cm)

MODELO "A" "B" "C" "D" "E" "F" "G" "H" "J"

ML24FA(S)

ML24FA(P)

24"

(61 cm)

24"

(61 cm)

ESTILO DE LA PUERTA

(S) Puerta maciza
(P) Puerta maciza decorativa (sin manija)

**34" to 35"

(86,4 to 88,9 cm)

**341⁄4" to 351⁄4"

(87 to 89,5 cm)

24"

(61 cm)

* 24"

(61 cm)

237⁄8"

(60,7 cm)

237⁄8"

(60,7 cm)

333⁄4" to 343⁄4"

(85,7 to 88,3 cm)

34" to 35"

(86,4 to 88,9 cm)

2323⁄32"

(60,2 cm)

227⁄8"

(58,1 cm)

2521⁄32"

(65,2 cm)

-

4613⁄32"

(117,9 cm)

461⁄2"

(118,1 cm)

2511⁄16"

(65,2 cm)

231⁄8"

(58,7 cm)

Figura 9a

Figura 10

"B"

"A"

"E"

"C"

Figura 9

"D"

Si fuera necesario ganar espacio libre dentro de la abertura
de instalación, puede hacerse un agujero a través del gabi­nete adyacente y pasar el cordón de alimentación eléctrica a
través de ese agujero hasta un tomacorriente. Otra manera
de aumentar la profundidad disponible de la abertura es
empotrar el tomacorriente eléctrico en la pared trasera para
ganar el espesor del enchufe de alimentación eléctrica. No
todas las cajas de tomacorriente empotradas serán apropia­das para esta aplicación por ser demasiado delgadas, por lo
que se recomienda para esta aplicación una caja de toma­corriente empotrada equivalente a la Arlington #DVFR1W
(vea la Figura 10).

8

DATOS DEL PRODUCTO

MODELO

ML24FA(S) 115V/60Hz/15A

ML24FA(P) 115V/60Hz/15A

REQUISITOS

ELÉCTRICOS #

DIMENSIONES DEL PRODUCTO

PESO DEL

PRODUCTO

140 lbs

(63.6 kg)

140 lbs

(63.6 kg)

"J"

"D"

"H"

"G"

* Para instalar modelos (P) con la cara de la puerta alineada con
las puertas de los armarios adyacentes, el espesor del panel dec­orativo del cliente no puede exceder de ¾ de pulgada (19mm).

** La abertura de instalación mínima requerida debe ser mayor
que la altura ajustada del gabinete.

# Se necesita un circuito dedicado de 15 amperes con conexión

a tierra. Cumpla con todos los códigos de edicación locales

cuando instale el circuito eléctrico y el artefacto.

"E"

Figura 11

211⁄2"

(54,6 cm)

"F"

!

ADVERTENCIA

En aplicaciones autosostenidas debe instalarse el soporte
antivuelco montado en el piso. No se requiere para aplicaciones
empotradas.

9

PUESTA EN FUNCIONAMIENTO DE SU ARTEFACTO

Power Failure

ALARM RESET

Puesta en funcionamiento de su artefacto:

Enchufe el cable eléctrico en la toma de corriente de pared de
115 V. Su artefacto se entrega de fábrica en la posición “Encen­dido” y comenzará a enfriar tan pronto se conecte a la aliment-

ación eléctrica. Si el artefacto no arranca, verique si la toma de

corriente tiene electricidad y que el control esté en la posición
“Encendido”, (consulte la sección “Encendido / Apagado del arte­facto" más adelante).

La pantalla de control está cubierta con una película de plástico
transparente. Esta película se puede retirar levantándola con
cuidado en una esquina.

Durante el encendido inicial, la pantalla de control mostrará una
alarma por "Corte de energía". Esta es una condición normal
pues el artefacto fue encendido por primera vez en la fábrica para
la inspección de calidad y luego desconectado. Pulse una vez la
tecla “Encendido / Apagado” para apagar la condición de alarma
(consulte la sección “Alarmas” en la página 12).

NOTA

Su producto tiene una función de descongelación automática que
utiliza un elemento calentador eléctrico. Periódicamente durante
la descongelación se puede observar lo siguiente:

• Sonidos de goteo y el agua que uye causados por el der-
retimiento de la escarcha.

• El chisporrotear y el crepitar de agua goteando sobre el
elemento calefactor.

• Un débil resplandor rojizo en el compartimiento del congela­dor desde del elemento calentador eléctrico.

Esas son todas las características de funcionamiento "normal"
asociados con productos de refrigeración que incorporan descon­gelación automática. No representan un defecto del producto o de
un problema de seguridad.

Tecla para bajar

la temperatura

Tecla

“Encendido /

Apagado”

Tecla para

subir la

temperatura

Pantalla

Control electrónico para una sola zona

Uso de su control electrónico

Modo de espera:

Si no se pulsa ninguna tecla durante 60 segundos, la pantalla
entrará en el modo de espera para ahorrar energía. El panel
de control se apagará, excepto el indicador de sistema OK que
permanecerá encendido. Cualquier condición de alarma activará
la pantalla, (vea “Alarmas” en la página 12).

Para realizar cambios en los ajustes del control (encender o
apagar el artefacto, ajustar la temperatura, cambiar la ilumi­nación interior y activar el modo vacaciones), el control debe
estar activado.

Tecla

“Bloqueo”

Indicadores de

estado del sistema

Figura 12

Para activar la pantalla, pulse cualquier tecla. Sonará un tono

audible de conrmación y aparecerá la temperatura actual del

compartimiento de almacenamiento.

Si preere tener la pantalla continuamente encendida, desactive

el modo de espera. Mantenga pulsado el botón “Bloqueo” hasta
que en la pantalla desaparezca “Loc” y aparezca “nSL”. Para
activar el modo de espera, repita la instrucción anterior hasta que
desparezca “Loc” y la pantalla muestre “SLP”.

10

USO DE SU CONTROL ELECTRÓNICO

Encendido (ON) y apagado (OFF) de su artefacto:

Si el artefacto está encendido (y no está en el modo de espera),
la pantalla mostrará la temperatura. Para apagar el artefacto man­tenga pulsada la tecla “Encendido / Apagado” durante 4 segun­dos. El control mostrará “OFF”.

Para encender el artefacto mantenga pulsada la tecla de encen­dido / apagado durante 4 segundos.

Los factores que afectan la estabilización de la temperatura en el
compartimiento de almacenamiento son:

• Cambios en el valor de consigna de la temperatura.

• Cambios en la temperatura de la habitación.

• Temperatura del contenido almacenado.

- Carga de productos calientes.

- La carga de productos fríos retrasará el cambio a una
temperatura de consigna más caliente.

- La carga de productos calientes retrasará el cambio a una
temperatura de consigna más fría.

• Uso (cantidad y duración de las aperturas de la puerta).

• Uso de la iluminación del compartimiento de almacenamiento

(solo congeladores con puerta de vidrio).

• Exposición del artefacto a la luz solar directa o a una fuente

de calor.

Ajuste de la temperatura:

Para establecer o ver el valor de consigna de la temperatura (con
el control fuera del modo de espera), pulse la tecla “-” o “+”. La
pantalla mostrará “SET” y el valor de consigna de la tempera­tura parpadeando. Para ajustar la temperatura más fría o más
caliente, pulse repetidamente las teclas “-” o “+” respectivamente.
Cuando haya alcanzado la temperatura de consigna deseada,
pulse el botón “Encendido / Apagado” para introducir el valor,
o no haga nada y el modo “Set” aceptará automáticamente la
temperatura visualizada como el nuevo valor de consigna una vez
transcurrido un tiempo de espera de 10 segundos.

El rango de la temperatura de consigna admitido por su artefacto
es de -10°F (-23°C) to 10°F (-12°C). Si intenta ajustar la tempera-

tura fuera de este rango, recibirá una noticación audible.

NOTA

Al introducir artículos tibios se podría disparar una alarma de tem­peratura, vea la alarma de temperatura en la página 13. Depen­diendo de la cantidad y/o peso de los artículos tibios, se podría
necesitar 48 horas para que la temperatura del compartimiento se
estabilice.

Los cambios en la temperatura de consigna pueden hacer que el
congelador tarde hasta 24 horas para estabilizar la temperatura
del contenido almacenado.

Modo de temperatura:

El modo de temperatura está predenido en fábrica en grados

Fahrenheit (° F), pero usted tiene la opción de cambiar a Celsius
(° C). Para cambiar el modo, mantenga pulsadas las teclas “-” y
“+” y luego suelte la tecla “-”.

La temperatura se mostrará ahora en grados centígrados (° C).

Repita el procedimiento para cambiar el modo de temperatura de
nuevo a grados Fahrenheit (° F).

Bloqueo del control:

El panel de control se puede bloquear para evitar cambios ac­cidentales. Para bloquear el control, mantenga pulsada la tecla
“Bloqueo” hasta que la pantalla muestre “Loc”; a inmediatamente
continuación suelte la tecla. El icono de bloqueo parpadeará 3
veces y luego quedará permanentemente encendido. Cuando el
panel de control está bloqueado, solo están activos el botón “Blo­queo”, el indicador de sistema OK y el indicador de alarma. Para
eliminar el bloqueo del panel de control, repita esta instrucción
hasta que la pantalla muestre “nLc”. A inmediatamente continu­ación suelte la tecla.

NOTA

Si el bloqueo de control está activo (icono de bloqueo ilu­minado) el control tienen que ser desbloqueados antes de

usar el teclado para restablecer una situación de alarma.
Consulte la página 9 (Bloqueo de control) para obtener instruccio­nes para desbloquear el control.

11

USO DE SU CONTROL ELECTRÓNICO

Códigos de error del sensor de temperatura

Los sensores de temperatura son monitoreados continuamente. Cualquier condición de CIRCUITO ABIERTO o EN CORTOCIRCUITO
iniciará un CÓDIGO DE ERROR según se enumera a continuación:

Códigos de error del sensor de temperatura

Sensor Código mostrado Descripción del error Acción que se debe tomar

Llame al departamento de servicio

para solicitar el reemplazo del sen-

sor de temperatura. Retire todos los

productos perecederos del compar-

timiento para evitar su deterioro.

Desenchufe inmediatamente el cable

de suministro de energía y llame

al departamento de servicio para

solicitar el reemplazo del sensor de

eliminación de escarcha

Sensor de tem-

peratura de zona

única

Sensor de elimi-

nación de escarcha

El sensor de temperatura falló en el compar-

timiento de zona única. Puede llevar a temper-

aturas de almacenamiento no deseadas y/o

productos perecederos dañados.

El sensor de temperatura de eliminación de es-

carcha falló. Causa que la unidad no elimine ap-

ropiadamente la escarcha y puede crear acumu-

lación grande de escarcha. Puede llevar a daño

por agua de la unidad y del piso circundante

Alarmas:

El control emitirá un aviso cuando las condiciones podrían afectar
negativamente al rendimiento del artefacto.

Door Ajar

ALARM RESET

• Puerta entreabierta: si la puerta está abierta o está mal

cerrada durante más de 5 minutos, el indicador de sistema
OK se apagará y comenzará a parpadear el indicador “Puerta
entreabierta” acompañado de un tono audible cada 60
segundos. Además, se encenderá el indicador “ALARM RE­SET” (Apagar alarma) bajo la tecla “Encendido / Apagado”.

NOTA

La alarma audible se puede silenciar, para cada ocurrencia,
para pulsando la tecla “Bloqueo”.

12

Esta condición de alarma se puede apagar mediante el
cierre de la puerta o pulsando la tecla “Encendido / Apaga­do” (por ejemplo, cuando está limpiando el compartimiento
de almacenamiento, etc.) La alarma se repetirá en 5 minu­tos si la condición de alarma persiste.

USO DE SU CONTROL ELECTRÓNICO

Power Failure

• Corte de energía: si se interrumpe la alimentación al

artefacto, el indicador de estado del sistema se apagará
y comenzará a parpadear el indicador “Corte de energía”.
Además, se encenderá el indicador “ALARM RESET”
(Apagar alarma) bajo la tecla “Encendido / Apagado”. El equi­po no emitirá ningún tono audible de aviso. Esta condición
de alarma se puede apagar pulsando la tecla “Encendido /
Apagado”. Si se produce esta alarma, se recomienda que

verique el estado de los alimentos perecederos, aún cuando

el artefacto funcione normalmente y la temperatura se haya
recuperado, pues los cortes de energía prolongados podrían
dar lugar a variaciones de temperatura excesivas que pu­eden arruinar los alimentos perecederos.

Temp

• Alarma de temperatura: Si la temperatura del compar-

timiento de almacenamiento se desvía excesivamente de su
temperatura de consigna durante un período prolongado de
tiempo, el indicador "TEMP" parpadeará, y sonará un pitido
cada 60 segundos. Además, un indicador “ALARM RESET”
(Apagar alarma) aparecerá debajo del teclado "ON / OFF"
(Encendido / Apagado).

ALARM RESET

ALARM RESET

Esta condición de alarma se puede apagar pulsando la tecla “En­cendido / Apagado”. Si se produce esta alarma, se recomienda

que verique el estado del contenido almacenado, aún cuando el

artefacto funcione normalmente y la temperatura se haya recu­perado, pues las variaciones de temperatura prolongadas pueden
arruinar los alimentos perecederos

Door Ajar

Temp

NOTA

También pueden aparecer varias alarmas al mismo tiempo. Por
ejemplo, una alarma de “Puerta entreabierta” durante un tiempo
prolongado puede generar una alarma por temperatura “Temp”
con la activación simultánea de ambos indicadores.

Modo Vacaciones:

Este modo de operación se puede utilizar para ahorrar energía
mediante la desactivación de las luces, los tonos de alarma
y los tonos de entrada de teclado durante los períodos en los
que el costo de la energía es elevado, o cuando el artefacto no
será utilizado durante un tiempo prolongado. El modo Vacacio­nes también sirve como modo de reposo sabático mediante la
desactivación de las funciones y los controles de acuerdo con

el Shabat y las estas religiosas observadas por la comunidad

judía ortodoxa. Cuando se utiliza como modo de reposo sabático,
puede abrir o cerrar la puerta en cualquier momento para acceder
al contenido sin preocuparse del encendido o apagado de luces,
indicaciones digitales, solenoides, ventiladores, válvulas, com­presor, íconos, tonos audibles o alarmas.

NOTA

Después de una condición de alarma de temperatura alta, revise
todos los productos perecederos para garantizar que son seguros
para consumo.

NOTA

La alarma de temperatura puede ocurrir como resultado de un
uso intensivo o la introducción de los contenidos calientes en el
compartimiento de almacenamiento. Si la alarma de temperatura
persiste, su unidad puede requerir servicio.

NOTA

La alarma audible se puede silenciar, para cada ocurrencia, para
pulsando la tecla “Bloqueo”.

Cuando este modo está activado, la pantalla, los indicadores y
tonos de alarma, los tonos de entrada del teclado, las luces interi­ores y todas las opciones están desactivadas. Todas las funcio­nes del teclado están desactivadas excepto la de la tecla “En­cendido / Apagado”, necesaria para salir del modo Vacaciones.
Las temperaturas del compartimiento de almacenamiento son

supervisadas y controladas en la conguración antes de entrar en

el modo Vacaciones.

Para acceder al modo Vacaciones (con el control fuera del modo
de espera), mantenga pulsada la tecla “Encendido / Apagado”
hasta que la pantalla deje de mostrar “OFF” y aparezca “VAC”. La
pantalla parpadeará “VAC” 3 veces para reconocer su solicitud, a
continuación, mostrará “VAC” continuamente hasta que se salga
del modo Vacaciones. Un corte de energía no producirá la salida
del modo Vacaciones, esto solo puede llevarse a cabo manual­mente. Para salir del modo Vacaciones y volver al funcionamiento
normal, mantenga pulsada la tecla “Encendido / Apagado” hasta
que el control muestre la temperatura.

13

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Si ha comprado un modelo con panel decorativo, su unidad es­tará equipada con bisagras articuladas que permiten una insta­lación totalmente empotrada. La unidad admite paneles de 5⁄8" (15
mm) y 3⁄4" (18 mm) de espesor.

!

PRECAUCION

Es importante usar la rejilla provista de fábrica que viene con el

producto para asegurar que se mantenga el ujo de aire a través

del condensador. No se recomienda el uso de una rejilla person­alizada pues anulará la garantía.

!

ADVERTENCIA

Tenga mucho cuidado con las bisagras articuladas. La
bisagra es de cierre automático y existen muchos puntos
que podrían pellizcar sus manos antes de la instalación
empotrada. No desmonte el soporte en “Z” de la parte

superior del gabinete.

!

Los modelos con paneles decorativos están diseñados para
usar únicamente en instalaciones empotradas. El uso
en instalaciones autosostenidas podría ocasionar lesiones
personales.

ADVERTENCIA

Paso 1: desmonte la puerta.

Con un destornillador Phillips retire el tornillo y la abrazadera “P”
de la parte inferior de la puerta cerca de la bisagra (vea la
Figura 13b).

Apriete la lengüeta de sujeción del conector del cable y tire del
conector para desconectar el cable de la puerta (vea la
Figura 14).

Abra la puerta y aoje los tornillos que sujetan las bisagras al

gabinete (2 en la parte superior y 2 en la bisagra inferior). No

quite los tornillos pero aójelos lo suciente como para que las

bisagras se liberen al deslizar la puerta hacia un costado para su
desmontaje.

Aoje, pero no retire, estos 2

tornillos Phillips de las bisagras
superior e inferior.

Figura 13a

Soporte en “Z”
del gabinete

!

Las bisagras articuladas tienen muchos puntos que podrían
pellizcar sus manos y dedos; por consiguiente, lo más segu­ro es cerrad la bisagras articuladas cuando está desmontar.

Con un ayudante, y teniendo cuidado de no rayar el gabinete ni
la puerta, deslice la puerta hacia el costado aproximadamente ½
pulgada (13 mm) y retire la puerta con las bisagras de la unidad.

ADVERTENCIA

Figura 13

Figura 13b

Parte inferior de

la puerta

14

Abrazadera
“P” y tornillo

Conector del cablea­do, vea la Figura 14

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Paso 2: desmonte la junta de la puerta.

Coloque la puerta sobre una supercie plana y, comenzando

desde una esquina de la puerta, retire la junta magnética del lado
interior de la puerta (vea la Figura 15). Deje la junta a un lado

sobre una supercie plana.

Los canales que retienen la junta tienen 10 agujeros (3 en cada
lado, 2 arriba y 2 abajo) que serán utilizados para sujetar el panel
decorativo a la parte delantera de la puerta. Los tornillos se sumi­nistran con los manuales del artefacto, junto con la cerradura de
la puerta (en ciertos modelos).

Apriete esta lengüeta del
conector del cable y tire del
conector.

Agujeros en

el canal de

retención de

la junta.

Figura 15a

Panel decorativo

a tope con la

parte superior

de la puerta.

El panel decora­tivo a estar centra­da en la anchura
de la puerta.

Figura 14

Agarre la junta magnética
y tire de ella para retirarla
de la puerta. Comience
por una esquina.

Figura 15

Paso 3: corte y perfore el panel decorativo.

Corte el panel decorativo de acuerdo con el modelo de artefacto y

las dimensiones indicadas en las guras 16 a 19.

15

Espacio libre

para la cabeza

del tornillo

(4 lugares)

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

!

PRECAUCION

Parte superior de la puerta

Lado de las bisagras de la puerta

Puerta abisagrada a la

izquierda para artefacto de

24" (61 cm) de ancho.

Espacio libre
para la bisagra
(2 lugares)

El peso del panel decorativo de la puerta
no debe exceder de 15 libras (6,8 kg) para
un modelo con puerta maciza.

Figura 18

Figura 16

Puerta abisagrada a la

derecha para artefacto de

24" (61 cm) de ancho.

Espacio libre

para la bisagra

(2 lugares)

Espacio libre

para la cabeza

Parte superior de la puerta

del tornillo

(4 lugares)

Lado de las bisagras de la puerta

15⁄32"

(2,9 cm)

111⁄16"

(4,3 cm)

47⁄8"

(12,4 cm)

233⁄4"

(60,3 cm)

14"

(35,6 cm)

13⁄16"

(3 cm)

Radio per­mitido: 1⁄4"
(6 mm)

Este lado ori­entado hacia el
interior

(4,4 cm)

31⁄8"

(7,9 cm)

(6 mm)

Deep

13⁄4"

1

⁄4"

3011⁄32"

(77,1 cm

1

⁄4"

(6 mm)

Deep

13⁄4"

(4,4 cm)

3011⁄32"
(77,1 cm

31⁄8"

(7,9 cm)

233⁄4"

(60,3 cm)

14"

(35,6 cm)
13⁄16"

(3 cm)

Radio per­mitido: 1⁄4"
(6 mm)

Este lado ori­entado hacia el
interior

47⁄8"

(12,4 cm)

15⁄32"

(2,9 cm)

111⁄16"

(4,3 cm)

11⁄2"

(3,8 cm)

typical

2"

(5,1 cm)

Agujero avellanado Ø 1"
(2,5 cm), 1⁄4" (6 mm) de
profundidad (4 lugares).

311⁄16"

(9,4 cm)

Figura 17

Puerta abisagrada a la izquierda para

artefacto de 24" (61 cm) de ancho.

16

2"

(5,1 cm)

311⁄16"

(9,4 cm)

Agujero avellanado Ø 1"
(2,5 cm), 1⁄4" (6 mm) de
profundidad (4 lugares).

Figura 19

Puerta abisagrada a la derecha para

artefacto de 24" (61 cm) de ancho.

11⁄2"

(3,8 cm)

typical

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Paso 4: monte el panel en la puerta.

El método preferido para jar el panel a la puerta es sujetarlo con

pinzas para que no pueda moverse al perforar los agujeros para
guía de los tornillos. Utilice sargentos de carpintero o pinzas tipo
"C" con almohadillas en las supercies de sujeción para no arru­inar el panel ni la puerta. El panel decorativo cortado a la medida
debe estar nivelado a tope con la parte superior de la puerta y
centrado a ambos lados de la puerta (vea la Figura 15a). Per­fore 10 agujeros a través del canal de la junta y use los agujeros
como guía. Utilice una broca de la medida indicada en la Tabla

'B' y tenga cuidado de no perforar hasta la supercie delantera

del panel. Si el espesor del panel decorativo es menor de 5⁄8" (16
mm) deberá buscar tornillos más cortos. Fije el panel a la puerta
con los 10 tornillos incluidos con los manuales del artefacto (vea
la Figura 20). Retire las pinzas y vuelva a instalar la junta en los
canales de la puerta. Puede ser necesario aplicar algo de fuerza

para asentar la junta en los canales. Verique que las esquinas

de la junta estén asentadas correctamente.

Tipo de material Tornillo para madera n.º 10

Madera dura Agujero de guía Ø 1⁄8" (3,2 mm)

Madera blanda Agujero de guía Ø 7⁄64" (2,8 mm)

Paso 5: instale la puerta.

Abra con cuidado las bisagras superior e inferior de la puerta
pues hay muchos puntos que pueden pellizcarle la mano.
Coloque las bisagras en los 4 tornillos del gabinete, 2 en la parte
superior y 2 en la parte inferior y deslice la puerta en su posición.
Apriete los 4 tornillos de la bisagra con un destornillador Phillips
(vea las Figuras 13 y 13a). Monte el mazo de cables desde la re­jilla hasta la parte inferior de la puerta y asegúrelo con el tornillo y
la abrazadera "P" desmontados en el paso 1 (vea la Figura 13b).
Vuelva a conectar el mazo de cables, (vea la Figura 14).

Paso 6: asegure el gabinete.

Utilice los tornillos n.º 8 x 3⁄4" incluidos con los manuales para
asegurar la encimera a la parte superior del gabinete a través de
los agujeros del soporte “Z” del gabinete.

Tornillo n.º

10 x ½"

Tabla B

Figura 20

Soporte en “Z”
del gabinete

Tornillo n.º
8 x 3⁄4"
(3 lugares)

Figura 21

17

CONFIGURACIONES DE ESTANTES

Consejos y sugerencias para cargar
el congelador

Su artefacto está equipado con un sistema de estantes en vola­dizo que ofrece muchas posibilidades de ajuste y se adapta a
distintas disposiciones de estantes, enumeradas a continuación.

Figura 23

Estante metálico perforado

Figura 22

Congelador:

Modelos de 24" (61 cm) de ancho:

Ilustrado con una puerta maciza (vea la Figura 22).

(2) canastas metálicas corredizas
(1) estante metálico perforado de profundidad total.

Para desmontar la

canasta: Presione esta

lengüeta en cada lado de

la corredera de la canasta

y extraiga la canasta fuera

de las correderas.

Figura 24a

Para instalar la canasta:

Inserte las correderas de la canasta en los extremos de las
correderas del gabinete y empuje completamente la canasta
para cerrar. Los miembros de la corredera se asegurarán entre sí
automáticamente.

Figura 24

18

Gancho de un
estante insta­lado

CONFIGURACIONES DE ESTANTES

Para agregar o desmontar un estante, proceda
como se indica a continuación

Retire los productos almacenados del estante. No trate de des­montar del artefacto un estante cargado. Sujete el estante por
la parte delantera con ambas manos, gire el frente hacia arriba
y retire el estante (vea la Figura 25b). Para instalar un estante,

Ranura de soporte
del estante

inserte los ganchos del estante en las ranuras de los soportes del
estante y bájelo de manera que los ganchos encajen en la parte
inferior de las ranuras.

Gancho
trasero del
estante

Figura 25a

!

PRECAUCION

Antes de cargar el estante en voladizo presiónelo hacia abajo

para vericar que está bien asegurado en los soportes.

Figura 25

el frente del estante hacia arriba. Lu-

!

PRECAUCION

Nunca trate de mover un estante cargado, retire todos los produc­tos del estante antes de moverlo. Use ambas manos para mover
el estante.

Sujete el estante por la parte

delantera con ambas manos y gire

ego levante el estante hacia arriba y

retírelo de los soportes.

Figura 25b

19

CUIDADOS Y LIMPIEZA - CONSEJOS PARA AHORRAR ENERGÍA

Rejilla frontal

Verique que nada obstruye el ujo de aire requerido en las aber­turas delanteras del gabinete. Cepille o limpie con una aspiradora
las pelusas y suciedad acumuladas en las aberturas de la rejilla al
menos una o dos veces al año (vea la página 4).

!

PRECAUCION

PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la aliment­ación eléctrica del artefacto antes de limpiarlo con agua y jabón.

Gabinete

El gabinete pintado puede lavarse con agua jabonosa tibia y en­juagarse con agua limpia. NUNCA use limpiadores abrasivos.

Interior

Lave el compartimiento interior con agua jabonosa tibia. NO
utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni
detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podría doblar las bisagras de la
puerta o inclinar el artefacto.

2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca
del frente del artefacto pues podría dañar la rejilla.

3. Limpie periódicamente el interior de la unidad según sea
necesario.

4. Revise o limpie periódicamente la rejilla delantera según sea
necesario.

Ante una falla en la alimentación eléctrica, pro­ceda como se indica a continuación

Si se interrumpe la alimentación eléctrica, trate de corregirla lo
antes posible. Reduzca al mínimo las aperturas de la puerta
durante la interrupción del servicio eléctrico pues ello afecta nega­tivamente la temperatura de la unidad.

Las siguientes sugerencias reducirán al mínimo
el costo de utilización de su artefacto de refriger­ación.

1. No instale el artefacto cerca de un electrodoméstico que
emita calor (cocina, lavavajillas, etc.), conductos de calefac­ción y otras fuentes de calor.

2. Instale el producto alejado de la luz solar directa.

3. Verique que los oricios de ventilación de la rejilla delantera

del artefacto ubicada bajo la puerta no estén obstruidos y
manténgalos limpios para permitir la evacuación del calor que
genera el sistema de refrigeración.

4. Conecte el artefacto a un circuito de alimentación exclusivo
(no compartido con otros equipos).

5. La primera vez que cargue su nuevo artefacto, o cuando
coloque grandes cantidades de productos calientes en el
compartimiento de almacenamiento refrigerado, abra la puer­ta la menor cantidad de veces posible durante las siguientes
12 horas para permitir que el contenido alcance la tempera­tura programada.

6. Mantenga el compartimiento de almacenamiento relativa­mente lleno; el artefacto funcionará durante menos tiempo
que con el compartimiento vacío.

7. Verique que el cierre de la puerta no esté obstruido por los

productos almacenados en el artefacto.

8. Si el producto que será almacenado está caliente, deje que
alcance la temperatura ambiente antes de colocarlo en el
artefacto.

9. Reduzca al mínimo la cantidad de veces que abre la puerta y
el tiempo en que esta permanece abierta.

10. Utilice la temperatura de consigna más cálida que se adapte
a sus preferencias personales y que ofrezca el almace­namiento más adecuado para sus productos.

11. Cuando esté de vacaciones o fuera de casa durante períodos
prolongados, ajuste el artefacto a la temperatura más cálida
aceptable por los productos almacenados.

12. Si la limpieza del artefacto requiere que la puerta permanezca
abierta durante un período prolongado, ajuste el control a la
posición de apagado “Off”.

Reemplazo del equipo de iluminación interior

Todos los modelos utilizan lámparas LED para iluminar el interior

del artefacto. Este componente es muy conable, pero si una
lámpara falla, comuníquese con un técnico de servicio calicado

para que reemplace el LED.

20

SOLICITUD DE SERVICIO TÉCNICO

Si necesita asistencia técnica tenga en cuenta lo
siguiente:

• Si aún no ha nalizado el primer año del período de garantía

del producto, comuníquese con su distribuidor o llame al
servicio de atención al cliente de AGA MARVEL al teléfono

800.223.3900 para solicitar instrucciones sobre cómo obtener
cobertura por garantía en su localidad.

• Si el período de garantía de un año ha caducado, el servicio

de atención al cliente de AGA MARVEL puede recomendarle
un centro de servicios técnicos cercano a su domicilio.
También puede encontrar la lista de los centros de servi­cio técnico autorizados en la sección Servicio y asistencia
técnica (Service and support) en la página de Internet www.
agamarvel.com.

• En toda correspondencia referida a asistencia técnica, no

olvide incluir el número de servicio, el número de serie y la
prueba de compra de la unidad.

• Trate de obtener toda la información posible o la descripción

del problema, cuánto tiempo ha estado en funcionamiento
el artefacto, la temperatura de la habitación y cualquier otra
información adicional que pueda ser de utilidad para resolver
rápidamente el problema.

• La Tabla 'C' se suministra para registrar la información cor-

respondiente a su producto para consultas futuras.

Para su registro

Fecha de la compra

Nombre del distribuidor

Dirección del distribuidor

Ciudad

Estado

Código postal

Número de serie del artefacto

Número de servicio del artefacto

Fecha en la que envió la tarjeta de la
garantía (debe ser dentro de los 10
días de la compra).

Tabla C

21

LOCALIZACIÓN DE FALLAS

Antes de llamar al servicio técnico siga estos
consejos

Si el artefacto parece estar funcionando mal, lea primero este
manual. Si el problema persiste, vea la guía de localización de
fallas incluida a continuación. Antes de llamar al servicio técnico,
localice el problema en la guía y consulte su causa y su solución.
Tal vez el problema sea algo muy simple que puede resolverse
sin llamar al servicio técnico. Sin embargo, puede ser necesa­rio ponerse en contacto con su distribuidor o con un técnico de

servicio calicado.

NOTA

Su congelador ha sido diseñado para ser muy eciente en

energía. Por esto, el compartimiento de almacenamiento tiene
un sellado casi hermético. Por lo tanto, al acceder al contenido
y cerrar la puerta, el aire tibio que ingresó se contraerá debido a
la temperatura fría del compartimiento lo cual crea un leve vacío
dentro de la unidad. Esto podría hacer más difícil la apertura de
la puerta durante aproximadamente 10 segundos hasta que la
presión interna se iguale con la presión externa.

!

ADVERTENCIA

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en
el artefacto sin haberlo previamente desconectado de la ali­mentación eléctrica. Apagar el artefacto desde el control no
desconecta la corriente eléctrica de los cables del artefacto.

• Vuelva a colocar todas las piezas y paneles antes de poner

en funcionamiento.

NOTA

Su producto tiene una función de descongelación automática que
utiliza un elemento calentador eléctrico. Periódicamente durante
la descongelación se puede observar lo siguiente:

• Sonidos de goteo y el agua que uye causados por el der-
retimiento de la escarcha.

• El chisporrotear y el crepitar de agua goteando sobre el
elemento calefactor.

• Un débil resplandor rojizo en el compartimiento del congela­dor desde del elemento calentador eléctrico.

Esas son todas las características de funcionamiento "normal"
asociados con productos de refrigeración que incorporan descon­gelación automática. No representan un defecto del producto o de
un problema de seguridad.

!

PRECAUCION

En el caso improbable que usted pierda enfriamiento en su
unidad, no desenchufe la unidad fuera del suministro eléctrico, y

llame inmediatamente un técnico de servicio calicado. Es posible

que la pérdida de capacidad de enfriamiento sea el resultado
de una acumulación excesiva de escarcha en el serpentín de
enfriamiento del evaporador. En este caso, retirar la energía que
va hacia la unidad resultará en el derretimiento de esta cantidad
excesiva de hielo, lo cual podría generar que el agua derretida
exceda la capacidad del sistema colector de agua descongelada

y podría resultar en daño por agua de su casa. El usuario nal
será el responsable nal de cualquier daño por agua causado por

apagar prematuramente la unidad sin manejar apropiadamente el
exceso de agua de rebose.

Problema Causa posible Solución

El artefacto no enfría lo suciente

(vea “Ajuste de la temperatura” en la página 11).

El artefacto enfría demasiado

(vea “Ajuste de la temperatura” en la página 11).

La luz interior no funciona. • Falla en el dispositivo de iluminación LED o en el

La luz no se apaga al cerrar la puerta. • La puerta no activa el interruptor de la luz.

Ruido o vibración. • El artefacto está desnivelado.

El artefacto no funciona. • El artefacto está apagado.

• El control está ajustado a una temperatura muy
alta.

• La temperatura del contenido no se ha estabi­lizado.

• Uso excesivo o aperturas prolongadas de la
puerta.

• Obstrucción del ujo de aire en la rejilla del­antera.

• La junta de la puerta no sella correctamente.

• El control está ajustado a una temperatura muy
baja.

• La junta de la puerta no sella correctamente.

interruptor de la luz.

• Falla del interruptor de la luz.

• El ventilador golpea contra una obstrucción en el
conducto.

• El cordón de alimentación no está enchufado.

• No hay energía en la toma de corriente.

• Ajuste a una temperatura más fría. Espere 24
horas hasta que la temperatura se estabilice.

• Deje que la temperatura se estabilice por al
menos 24 horas.

• El ujo de aire por la rejilla delantera no debe
estar obstruido. Vea “Espacios libres” en la
página 4.

• Revise la alineación de la puerta y/o reemplace
la junta de la puerta.

• Ajuste a una temperatura más cálida. Espere 24
horas hasta que la temperatura se estabilice.

• Revise la alineación de la puerta y/o reemplace
la junta de la puerta.

• Comuníquese con un técnico de servicio cali-

cado.

• El artefacto está desnivelado; nivele el artefacto
(vea “Patas niveladoras” en la página 4).

• Comuníquese con un técnico de servicio

calicado.

• Nivele el artefacto, vea “Patas niveladoras” en la
página 4.

• Comuníquese con un técnico de servicio cali-

cado.

• Encienda el artefacto. Vea “Puesta en funciona­miento de su artefacto” en la página 10.

• Enchufe el cordón de alimentación.

• Revise el circuito de la casa.

22

GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS

Para el producto completo
Un año de garantía limitada sobre piezas y mano
de obra del producto completo

AGA MARVEL garantiza el suministro de todas las piezas y
la mano de obra necesarias para reparar o reemplazar en el

domicilio u ocina del usuario cualquier componente en el que se

haya comprobado la presencia de defectos, sea por materiales
o por mano de obra, de acuerdo a las condiciones y exclusiones
establecidas más adelante, durante un período de un año a partir

de la fecha de compra del usuario nal.

Garantía limitada adicional exclusivamente sobre
piezas entre el segundo y quinto años

Durante los cuatro años siguientes a la nalización del período de

garantía limitada de un año, AGA MARVEL garantiza el sumi­nistro de piezas de repuesto para el sistema de refrigeración
sellado herméticamente, compuesto por compresor, condensador,
secador, acumulador, válvula de derivación, tuberías de conexión
y evaporador, en las que se compruebe la presencia de defectos
de mano de obra o materiales, de acuerdo a las condiciones y
exclusiones establecidas más adelante.

Las garantías anteriores no cubren lo siguiente:

• Costos de transporte de los repuestos o piezas defectuosas
devueltas.

• Capacitación del cliente o instrucciones sobre el uso del
artefacto.

• Cualquier pérdida del contenido debido a una falla del pro­ducto.

• Remoción o instalación del producto.

Piezas o servicios
No provistos o designados por AGA MARVEL

Las garantías indicadas tampoco serán de aplicación si:

• No se pudiesen vericar la factura original de compra, la
fecha de entrega o el número de serie de la unidad.

• Las piezas defectuosas no son devueltas para inspección si
así fue solicitado por AGA MARVEL.

• El poseedor del equipo de refrigeración no es el comprador
original del producto.

Las garantías establecidas de aquí en más son las únicas ga­rantías extendidas por AGA MARVEL. Toda garantía implícita,
incluso la garantía implícita de comerciabilidad, está limitada a
la duración de estas garantías expresas. En ningún caso AGA
MARVEL será responsable por cualesquiera daños emergentes o
incidentales, ni por gastos por incumplimiento de estas o cu­alesquiera otras garantías, sean expresas o implícitas.

Algunos estados (dentro de los Estados Unidos de América) no
permiten la exclusión o limitación de daños emergentes o una
limitación en el tiempo de validez de una garantía implícita, por
lo que la exclusión o limitación anterior podría no ser aplicable

para usted. Esta garantía le brinda derechos legales especícos

y usted podría tener otros derechos que pueden variar de un
estado a otro (dentro de los Estados Unidos de América).

Ninguna persona, rma o corporación está autorizada a ofrecer

cualquier otra garantía o asumir cualquier otra obligación en
nombre de AGA MARVEL. Estas garantías se aplican únicamente
a productos utilizados en cualesquier de los cincuenta estados de
los Estados Unidos de Norteamérica y en el Distrito de Columbia.

Ninguna de las garantías que se indican cubren las fallas de este
producto o de sus componentes debido a:

• Transporte o daños subsiguientes.

• Uso comercial o usos distintos de aquellos normales para un

equipo para uso en el hogar u ocina pequeña.

• Instalación inadecuada, uso indebido, abuso, accidente o al­teración, conexión a una instalación eléctrica que no cumple
con los códigos eléctricos, bajo o alto voltaje, fallas por falta
del mantenimiento necesario o por otros usos distintos a
aquel para el cual fue diseñado el artefacto.

Para obtener el servicio amparado por esta garantía, informe de
cualquier defecto a:

1260 E. VanDeinse St.
Greenville MI 48838

Phone: [phone]

23

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

www.agamarvel.com

41014058-SP Rev D
3/23/18

Todas las especicaciones y diseños del producto están sujetos a cambios sin aviso previo. Las revisiones

del producto no le otorgan al comprador el derecho a cambios, mejoras, accesorios adicionales, reemplazos
o compensaciones por los productos previamente comprados.
