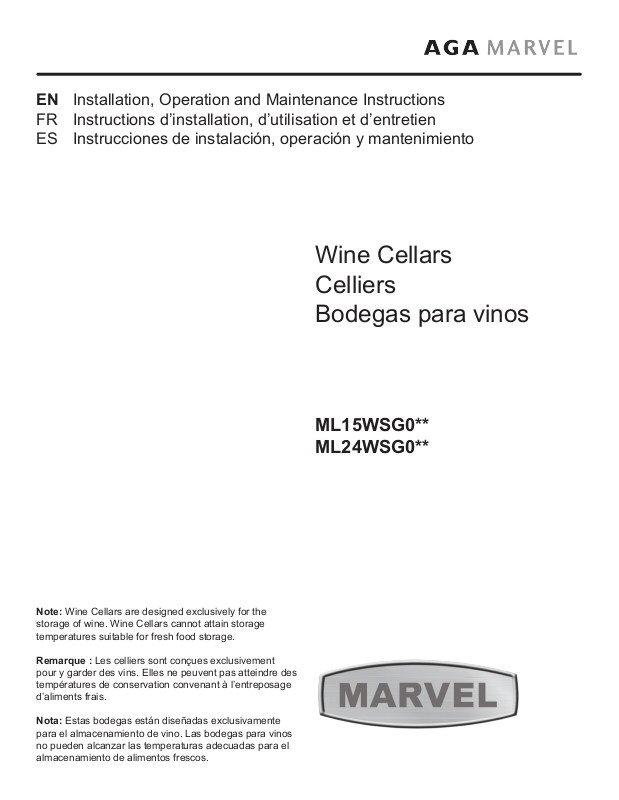

Marvel ML15WSG0RS, ML24WSG0LS Owner's Guide

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento

Wine Cellars
Celliers

Bodegas para vinos

Note: Wine Cellars are designed exclusively for the
storage of wine. Wine Cellars cannot attain storage
temperatures suitable for fresh food storage.

Remarque : Les celliers sont conçues exclusivement
pour y garder des vins. Elles ne peuvent pas atteindre des
températures de conservation convenant à l’entreposage
d’aliments frais.

ML15WSG0**
ML24WSG0**

Nota: Estas bodegas están diseñadas exclusivamente

para el almacenamiento de vino. Las bodegas para vinos
no pueden alcanzar las temperaturas adecuadas para el
almacenamiento de alimentos frescos.

CONTENTS

Contents:

Safety information ...............................................................2

Unpacking your appliance ..................................................3

Warranty registration .....................................................3

Installing your appliance ......................................................4

Cabinet clearances .........................................................4

Leveling the appliance ....................................................4

Electrical connection ......................................................5

Installing the anti-tip device .................................................6

Product dimensions ............................................................8

Using your Electronic control ............................................10

Starting your refrigerator ...............................................10

Turning your refrigerator "ON" or "OFF" .......................10

Set temperature ...........................................................10

Refrigerator operation ...................................................10

Alarms ...........................................................................10

Door ajar ..................................................................10

Temperature sensor fault .........................................10

Alarm mute ...................................................................10

Shelving congurations ....................................................11

Care and cleaning .............................................................13

Energy saving tips ............................................................14

Obtaining service .............................................................14

Troubleshooting ................................................................15

Warranty ...........................................................................16

Important Safety Instructions

Warnings and safety instructions appearing in this guide
are not meant to cover all possible conditions and situa­tions that may occur. Common sense, caution, and care
must be exercised when installing, maintaining, or operat­ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

!

WARNING

WARNING - You can be killed or seriously injured

if you do not follow these instructions.

!

CAUTION

CAUTION-Hazards or unsafe practices which could re-

sult in personal injury or property / product damage.

NOTE

!

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known
to the State of California to cause cancer.

NOTE-Important information to help assure a problem

free installation and operation.

!

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known
to the State of California to cause birth defects or
other reproductive harm..

is committed to building a quality product
in an environmentally friendly manner. Our processes are
tightly controlled and closely monitored. We have achieved

certications in ISO 9001 for quality assurance, ISO 14001
for environmental management, and OHSAS 18001 for oc-

cupational health and safety from Lloyd’s Register Quality
Assurance.

2

UNPACKING YOUR APPLIANCE

!

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts
that could be damaged by movement securely fastened.
Remove internal packing materials and any tape holding in­ternal components in place. The owners manual is shipped
inside the product in a plastic bag along with the warranty
registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has
been thoroughly inspected and found to be in good condi­tion. If there is damage, the packaging will be needed as
proof of damage in transit. Afterwards please dispose of all
items responsibly.

Warranty Registration

It is important you send in your warranty registration card
immediately after taking delivery of your appliance or you
can register online at www.agamarvel.com.

The following information will
be required when registering
your appliance.
Service Number
Serial Number
Date of Purchase
Dealer’s name and address

The service number and serial number can be found on the
serial plate which is located inside the cabinet on the left

side near the top. (See gure 1).

Online registration

available at

www.agamarvel.com

!

WARNING

WARNING - Dispose of the plastic bags which can

be a suffocation hazard.

Note to Customer

This merchandise was carefully packed and thoroughly
inspected before leaving our plant. Responsibility for its
safe delivery was assumed by the retailer upon acceptance
of the shipment. Claims for loss or damage sustained in
transit must be made to the retailer.

NOTE

DO NOT RETURN DAMAGED MERCHANDISE TO THE
MANUFACTURER - FILE THE CLAIM WITH THE
RETAILER.

!

CAUTION

XXXXXXXXXXXX

XXXXXXXXXXXX

Figure 1

!

WARNING

WARNING - Help Prevent Tragedies

Child entrapment and suffocation are not problems of
the past. Junked or abandoned refrigerators are still
dangerous - even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please
follow the instructions below to help prevent acci­dents.

If the appliance was shipped, handled, or stored in other
than an upright position for any period of time, allow the ap-

pliance to sit upright for a period of at least 24 hours before

plugging in. This will assure oil returns to the compressor.
Plugging the appliance in immediately may cause damage
to internal parts.

Before you throw away your old refrigerator or
freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not
easily climb inside.

3

INSTALLING YOUR APPLIANCE

Select Location

The proper location will ensure peak performance of your
appliance. We recommend a location where the unit will
be out of direct sunlight and away from heat sources. To
ensure your product performs to specications, the recom­mended installation location temperature range is from 55

to 100°F (13 to 38°C).

Cabinet Clearance

Ventilation is required from the bottom front of the appli­ance. Keep this area open and clear of any obstructions.
Adjacent cabinets and counter top can be installed around
the appliance as long as the front grille remains unobstruct­ed.

!

WARNING

An optional stacking kit, for 24" wide models, is re­quired to stack products. Failure to use a stacking kit
could result in personal injury. Contact your dealer or

Aga Marvel customer service at 800-223-3900 to order.
For safety concerns 15" wide models should not be

stacked.

Front Grille,
keep this area
open.

Front Leveling
Legs

Figure 2

Rear

Leveling

Legs

Leveling Legs

Adjustable legs at the front and rear corners of the appli-

ance should be set so the unit is rmly positioned on the
oor and level from side to side and front to back. The over-

all height of your Marvel appliance may be adjusted higher

(by turning the leveling leg out, CCW) and lower (by turning
the leveling leg in, CW) dimensions as shown in Table "A".

To adjust the leveling legs, place the appliance on a solid

surface and protect the oor beneath the legs to avoid
scratching the oor. With the assistance of another person,

lean the appliance back to access the front leveling legs.
Raise or lower the legs to the required dimension by turning
the legs. Repeat this process for the rear by tilting the appli­ance forward using caution. On a level surface check the
appliance for levelness and adjust accordingly.

!

CAUTION

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ow through the condenser heat ex­changer. Restrictions to this air ow will result in increased

energy usage and loss of cooling capacity. For this reason
it is important this area not be obstructed and the grille
openings kept clean. AGA MARVEL does not recommend

the use of a custom made grille as air ow may be restrict­ed. (See Figure 2).

The front grille screws may be loosened and the grille ad­justed to the desired height. When adjustment is complete

tighten the two front grille screws. (See Figure 5).

Model Door Style

ML(15)(24)* (G)

Minimum

Height

33 3⁄4"

(85.7 cm)

Table A

Maximum

Height

34 3⁄4"

(88.3 cm)

4

INSTALLING YOUR APPLIANCE

!

WARNING

Figure 3

Do not remove
ground prong

Figure 4

Electrical Shock Hazard

• Do not use an extension cord with this appliance.
They can be hazardous and can degrade product
performance.

• This appliance should not, under any circumstanc­es, be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the power

cord. (See Figure 3).

• Do not use an adapter. See Figure 4).

• Do not splash or spray water from a hose on the
appliance. Doing so may cause an electrical shock,
which may result in severe injury or death.

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply
cord that has a three-pronged, grounded plug. It must be
plugged into a mating grounding type receptacle in accor­dance with the National Electrical Code and applicable lo-

cal codes and ordinances (see Figure 6). If the circuit does

not have a grounding type receptacle, it is the responsibility
and obligation of the customer to provide the proper power
supply. The third ground prong should not, under any cir­cumstances, be cut or removed.

Figure 5

Front grille

Front grille screw

Figure 6

NOTE

Ground Fault Circuit Interrupters (GFCI) are prone to nui­sance tripping which will cause the appliance to shut down.
GFCI’s are generally not used on circuits with power equip­ment that must run unattended for long periods of time, un­less required to meet local building codes and ordinances.

5

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

!

WARNING

• ALL APPLIANCES CAN TIP
RESULTING IN INJURY.

Anti-Tip
Bracket

Leveling Leg

• INSTALL THE ANTI-TIP
BRACKET PACKED WITH
THE APPLIANCE.

• FOLLOW THE INSTRUC­TIONS BELOW

Anti-Tip Device

!

WARNING

If your wine cellar is not located under a counter

top (free standing), you must use an anti-tip device

installed as per these instructions. If the wine cellar is
removed from its location for any reason, make sure
that the device is properly engaged with the anti-tip
bracket when you push the wine cellar back into the
original location. If the device is not properly engaged,
there is a risk of the wine cellar tipping over, with the
potential for property damage or personal injury.

211⁄2"

(54.6 cm)

Bottom View of

Wine Cellar

Front of cabinet

Figure 7

Step by step instructions for locating the po­sition of the bracket:

1) Decide where you want to place the wine cellar. Slide it
into place, being careful not to damage the oor, leaving 1"
(2.5 cm) of clearance from the rear wall to allow room for

the anti-tip bracket.

2) Raise the rear leveling legs approximately 1⁄4" (6 mm) to

allow engagement with the anti-tip bracket. Level the unit
by adjusting all the leveling legs as required. Turning the
leveling leg counterclockwise will raise the unit and clock­wise will lower the unit.

NOTE

If installing on a concrete oor, concrete fasteners are
required, (not included with the anti-tip kit).

!

CAUTION

Any nished ooring should be protected with appropriate

material to avoid damage when moving the unit.

Floor Mount Installation

The anti-tip bracket is to be located on the oor in the left or
right rear corner of the wine cellar as shown in Figure 7.

3) Make sure the wine cellar is in the desired location, then
mark on the oor the rear and side corner of the cabinet

where the anti-tip bracket will be installed. If the installation
does not allow marking the rear corner of the cabinet, then

make temporary lines on the oor marking the front corner

of the cabinet, excluding the door. Slide the wine cellar out
of the way. From the temporary line extend the sidewall

line back 211⁄2" (54.6 cm) as shown in Figure 8.

4) Align the anti-tip bracket to the marks on the oor so

the side of the bracket lines up with the side of the cabinet
mark, and the "V" notches on the anti-tip bracket line up

with the end of the 211⁄2" (54.6 cm) line (Rear of cabinet
line).

5) Fasten the anti-tip bracket to the oor using the supplied
screw. (See Figure 8).

6) Slide the cabinet back into position, making sure the

rear cabinet leveling leg slides under the anti-tip bracket
engaging the slot.

6

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

NOTE

When the oor mounted anti-tip bracket is used the mini­mum adjusted height of the cabinet is increased by

3

⁄8" (9 mm).

Front of cabinet line

Side of cabinet line

211⁄2"

(54.6 cm)

Figure 8

Rear Leveling leg

Rear of cabinet line

Screw

"V" notches
in bracket

Figure 8a

"V" notches
in bracket

7

MODEL

ML15WSG

ML24WSG

PRODUCT DIMENSIONS

ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS

"A" "B" "C" "D" "E" "F" "G" "H" "J" "K"

15"

(38.1 cm)

24"

(61 cm)

DOOR STYLE

(G) Glass Frame Door

**34" to 35"

(86.4 to 88.9 cm)

**34" to 35"

(86.4 to 88.9 cm)

24"

(61 cm)

24"

(61 cm)

147⁄8"

(37.8 cm)

237⁄8"

(60.7 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

239⁄32"

(59.1 cm)

241⁄16"

(61.1 cm)

257⁄32"

(64.1 cm)

26"

(66 cm)

37"

(94 cm)

47"

(119.4 cm)

169⁄16"

(39.5 cm)

2521⁄32"

(65.2 cm)

213⁄16"

(53.8 cm)

22"

(55.9 cm)

Figure 10

"A"

"B"

"E"

Figure 9

"C"

"D"

Figure 9a

If necessary to gain clearance inside the rough-in
opening a hole can be cut through the adjacent cabi­net and the power cord routed through this hole to a
power outlet. Another way to increase the available
opening depth is to recess the power outlet into the
rear wall to gain the thickness of the power cord plug.
Not all recessed outlet boxes will work for this applica­tion as they are too narrow, but a recessed outlet box

equivalent to Arlington #DVFR1W is recommended for
this application, (see Figure 10).

8

PRODUCT DATA

MODEL

ML15WSG 115V/60Hz/15A

ML24WSG 115V/60Hz/15A

ELECTRICAL

REQUIREMENTS #

PRODUCT DIMENSIONS

PRODUCT

WEIGHT

100 lbs

(45.4 kg)

130 lbs

(59.1 kg)

"J"

"D"

"H"

"G"

** Minimum rough-in opening required is to be larger than

the adjusted height of the cabinet.

# A grounded 15 amp dedicated circuit is required. Follow

all local building codes when installing electrical and appli­ance.

"E"

1"
(2.5 cm)

Figure 11

"K"

"F"

!

WARNING

Floor mount Anti-tip Bracket must be installed for freestand­ing applications. Not required for built in applications.

9

USING YOUR ELECTRONIC CONTROL

Door Switch

Starting your refrigerator

Plug the refrigerator power cord into a wall outlet. Your
refrigerator will begin cooling after power is applied.
If your refrigerator does not start, check that the refrigerator
is turned on and the set temperature is cold enough.

Turning your refrigerator ON or OFF

If the refrigerator is on, the refrigerator temperature will be
shown on the display. To turn the refrigerator off, press and

hold the “ON/OFF” button for three (3) seconds. “OFF” will

appear on the display.

If the refrigerator is not on, “OFF” will be shown on the
display. To turn the refrigerator on, press and hold the “ON/
OFF” button for three (3) seconds. The refrigerator tem­perature will be shown on the display.

Set temperature

To set the refrigerator temperature, press and hold the
“SET” button. When the “SET” button is pressed, the dis­play will show the set temperature. While holding the “SET”
button, press the “WARMER” or “COLDER” buttons to
adjust set temperature.

Control

Figure 12

• Temperature Sensor Fault: If the controller
detects that the temperature sensor is
not properly functioning, a temperature

sensor alarm will sound in one (1) second intervals. “E1”
will ash on the display panel and the Alarm LED located

at the top left of the display below the word “Alarm” will be
illuminated. Please call AGA MARVEL Customer Service or
your dealer if this error code is displayed.

Alarm Mute

Press any key to mute the audible portion of an alarm.

NOTE

This action will only mute the alarm. If the condition that
caused the alarm continues, the alarm code will continue to

ash and will sound for 20 seconds every 60 minutes.

Refrigerator operation

The available temperature range of the refrigerator is 40° to
65° (4° to 18° C).

It may take up to 24 hours for your refrigerator to reach

desired temperature. This will depend on amount of content
loaded and number of door opening and closings.

For best results allow refrigerator to “pull down” to desired
set temperature before loading. Once contents are loaded,

allow at least 48 hours for temperature to stabilize before

making any adjustments to the set temperature.

Alarms

Your MicroSentry™ refrigerator control will monitor refrig­erator function and alert you with a series of audible and
visual alarms.

• Door Ajar Alarm: If the door has been left

open for over ve (5) minutes, the alarm
will sound in one (1) second intervals. The
display panel will ash “do” and the Alarm LED located at

the top left of the display below the word “Alarm” will be il­luminated. This will stop as soon as the door is closed.

10

SHELVING CONFIGURATION ML15WSG

Insert Wine Bottles

The ve (5) pull-out shelves each hold four (4) bottles. See
Figure 13 for typical wine bottle spacing. Care should be

taken when storing extra tall bottles in the wine cradle at
the bottom of the compartment because they may prevent
the door from closing.

Loading Tips and Suggestions

The bottles on the top rack directly under the light will be
exposed to a slightly higher temperature when the light is
on. Position your wines accordingly and REMEMBER TO
TURN OFF THE LIGHT WHEN IT IS NO LONGER NEED­ED.

Keep wines that you plan to use for everyday drinking and
entertaining on the front half of the racks where labels are
completely visible. Place wines for aging or longer term
storing in the rear.

Pull-out Racks

The ve (5) pull-out wine racks may be pulled out approxi­mately seven (7) inches to facilitate adding or removing

bottles. DO NOT lean on or press down heavily on the
wine shelves. Doing so may damage the shelves and the
wine bottles stored on them. Pull the wine racks out gently
and carefully to minimize unsettling your wine collection.
Avoid pulling out more than one rack at any time to main­tain stability.

Front Bottles (Necks Facing Rear)
Rear Bottles (Necks Facing Front)

Figure 13

Single Bottle Racks

The single level roll out racks allow you to easily view and
access your inventory without disturbing other bottles (see

Figure 15).

Figure 14

11

Figure 15

SHELVING CONFIGURATION ML24WSG

Insert Wine Bottles

The four (4) pull-out shelves each hold eight (8) bottles.
See Figure 16 for typical wine bottle spacing. Care should

be taken when storing extra tall bottles in the wine cradle at
the bottom of the compartment because they may prevent
the door from closing.

Loading Tips and Suggestions

Two (2) magnums can be placed in the bottle cradle as

long as they are positioned horizontally.

The bottles on the top rack directly under the light will be
exposed to a slightly higher temperature when the light is
on. Position your wines accordingly and REMEMBER TO
TURN OFF THE LIGHT WHEN IT IS NO LONGER NEED­ED.

Front Bottles (Necks Facing Rear)
Rear Bottles (Necks Facing Front)

Keep wines that you plan to use for everyday drinking and
entertaining on the front half of the racks where labels are
completely visible. Place wines for aging or longer term
storing in the rear.

Pull-out Racks

The four (4) pull-out wine racks may be pulled out approxi­mately seven and a half (7.5) inches to facilitate adding or

removing bottles. DO NOT lean on or press down heavily
on the wine shelves. Doing so may damage the shelves
and the wine bottles stored on them. Pull the wine racks
out gently and carefully to minimize unsettling your wine
collection. Avoid pulling out more than one rack at any time
to maintain stability.

Single Bottle Racks

The single level roll out racks allow you to easily view and
access your inventory without disturbing other bottles (see

Figure 18).

Figure 16

Figure 17

12

Figure 18

CARE AND CLEANING

Front Grille

Be sure that nothing obstructs the required air ow open­ings in front of the cabinet. At least once or twice a year,
brush or vacuum lint and dirt from the front grille area (see

page 4).

!

CAUTION

SHOCK HAZARD: Disconnect electrical power from the
appliance before cleaning with soap and water.

Cabinet

The painted cabinet can be washed with either a mild soap
and water and thoroughly rinsed with clear water. NEVER
use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do
NOT use an abrasive cleaner, solvent, polish cleaner or
undiluted detergent.

Care of Appliance

1. Avoid leaning on the door, you may bend the door
hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mop­ping near the front of the appliance. Damage to the
grille can occur.

3. Periodically clean the interior of the appliance as
needed.

4. Periodically check and/or clean the front grille as
needed.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as pos­sible. Minimize the number of door openings while the
power is off so as not to adversely affect the appliance's
temperature.

Light bulb replacement

!

WARNING

DISCONNECT THE POWER CORD BEFORE AT­TEMPTING LIGHT BULB REPLACEMENT. Failure
to do so may result in an electrical shock that could
severely injure you.

The wine cellar uses one, 15 watt incandescent light bulb to

illuminate the interior of the wine cellar. The light bulb is a
very reliable electrical component, but should it not func­tion properly, please call the dealer where you purchased
your wine cellar from for a replacement light bulb. Use only
an original equipment light bulb from your dealer or AGA
MARVEL.

!

WARNING

Do NOT under any circumstance use a light bulb that

exceeds 15 watts!

To replace the light bulb, disconnect power to the unit. Un­screw the old light bulb located behind the display housing
at the top of the unit. Set the old light bulb aside. Screw
the new light bulb into place. Reconnect power to the unit.
Check to see if the light bulb operates properly to complete
the installation.

The light bulb is not covered by your warranty. A replace­ment bulb can be obtained from your dealer or from AGA
MARVEL.

13

ENERGY SAVING TIPS AND OBTAINING SERVICE

The following suggestions will minimize the
cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance

(cooker, dishwasher, etc.), heating air duct, or other

heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of appliance be-

neath door are not obstructed and kept clean to allow
ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not

shared with other appliances).

5. When initially loading your new product, or whenever

large quantities of warm contents are placed within
refrigerated storage compartment, minimize door

openings for the next 12 hours to allow contents to pull

down to compartment set temperature.

6. Maintaining a relatively full storage compartment will

require less appliance run time than an empty compart­ment.

7. Ensure door closing is not obstructed by contents

stored in your appliance.

8. Allow hot items to reach room temperature before plac-

ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set temperature

that meets your personal preference and provides the
proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem­ perature for the stored contents.

12. Set the control to the “off” position if cleaning the

appliance requires the door to be open for an extended
period of time.

13. For wine storage products:

When serving temperatures are not required,

return the compartment(s) set temperature to the

ideal red and white wine long term storage tem-

perature of 13°C / 55°F.

If Service is Required:

• If the product is within the rst year warranty period
please contact your dealer or call AGA MARVEL Cus-

tomer Service at 800.223.3900 for directions on how to

obtain warranty coverage in your area.

• If the product is outside the rst year warranty period,
AGA MARVEL Customer Service can provide recom­mendations of service centers in your area. A listing
of authorized service centers is also available at www.
agamarvel.com under the service and support section.

• In all correspondence regarding service, be sure to
give the service number, serial number, and proof of
purchase.

• Try to have information or description of nature of the
problem, how long the appliance has been running, the
room temperature, and any additional information that
may be helpful in quickly solving the problem.

• Table "B" is provided for recording pertinent information
regarding your product for future reference.

For Your Records

Date of Purchase

Dealer’s name
Dealer’s Address
Dealer’s City
Dealer’s State
Dealer’s Zip Code
Appliance Serial Number
Appliance Service Number
Date Warranty Card Sent (Must

be within 10 days of purchase).

Table B

14

TROUBLESHOOTING

Before You Call for Service

If the appliance appears to be malfunctioning, read through
this manual rst. If the problem persists, check the trouble­shooting guide below. Locate the problem in the guide and
refer to the cause and its remedy before calling for service.
The problem may be something very simple that can be
solved without a service call. However, it may be required

to contact your dealer or a qualied service technician.

!

WARNING

Electrocution Hazard

• Never attempt to repair or perform maintenance on
the appliance until the main electrical power has been
disconnected. Turning the appliance control "OFF"
does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

!

CAUTION

In the unlikely event you lose cooling in your unit, do not
unplug the product from the electric supply, but do call

a qualied service technician immediately. It is possible

that the loss of cooling capacity is a result of excessive
frost build-up on the evaporator cooling coil. In this case,
removing power to the unit will result in the melting of this
excessive quantity of ice, which could generate melt water
that exceeds the capacity of the defrost drain system and
could result in water damage to your home. The end-user
will be ultimately responsible for any water damage caused
by prematurely turning the unit off without appropriately
managing the excess water run-off.

Problem Possible Cause Remedy

Appliance not cold enough

(See “Set temperature" on page 10)

Appliance too cold

(See “Set temperature” on page 10)

No interior light. • Failed light bulb. • Replace light bulb, see page 13.
Light will not go out when door is

closed

Noise or Vibration • Appliance not level

Appliance will not run. • Appliance turned off

• Control set too warm

• Content temperature not stabi­lized.

• Excessive usage or prolonged
door openings.

• Airow to front grille blocked.

• Door gasket not sealing properly.

• Control set too cold

• Door gasket not sealing properly.

• Display light is turned on. (Glass
door models only.

• Door not activating light switch.

• Failed light switch

• Fan hitting tube obstruction.

• Power cord not plugged in.

• No power at outlet.

• Adjust temperature colder. Al-

low 24 hours for temperature to

stabilize.

• Allow temperature to stabilize for

at least 24 hours.

• Airow must not be obstructed to
front grille. See “clearances” on

page 4.

• Replace door gasket.

• Adjust temperature warmer.

Allow 24 hours for temperature to

stabilize.

• Replace door gasket.

• Turn off display light, shut door.

• Appliance not level, level appli-

ance, (See page 4, “leveling legs”)

• Contact a qualied service techni­cian.

• Level appliance, see “Leveling

Legs” on page 4.

• Contact a qualied service techni­cian.

• Turn appliance on. See “Starting

your refrigerator” on page 10.

• Plug in power cord.

• Check house circuit.

15

HOUSEHOLD PRODUCT WARRANTY

Entire Product
Limited One Year Parts and Labor Warranty

AGA MARVEL warrants that it will supply all necessary
parts and labor to repair or replace in the end user’s home

or ofce, any component which proves to be defective

in material or workmanship, subject to the condition and
exclusions stated below, for a period of one year from the
date of purchase by the end user.

Additional Second Through Fifth Year
Limited Parts Only Warranty

During the four years following expiration of the one year
limited warranty, AGA MARVEL will supply replacement
parts for the hermetically sealed refrigeration system which
consists of the compressor, condenser, drier, accumulator,
bypass valve, connecting tubing and the evaporator that
are proven to be defective due to workmanship or materials
subject to the conditions and exclusions below.

The above warranties do not cover:

• Shipping costs of replacement parts or returned defec­tive parts.

• Customer education or instructions on how to use the
appliance.

• Any content loss due to product failure.

• Removal or installation of product.

Nor do the above warranties cover failure of this product or
its components due to:

• Transportation or subsequent damages.

• Commercial use or use other than normal household or

small ofce.

• Improper installation, misuse, abuse, accident or altera­tion, use of wiring not conforming to electrical codes,
low or high voltages, failure to provide necessary main­tenance, or other unreasonable use.

Parts or Service
Not Supplied or Designated by AGA MARVEL

The above warranties also do not apply if:

• The original bill of sale, deliver date, or serial number

cannot be veried.

• Defective parts are not returned for inspection if so
requested by AGA MARVEL.

• The refrigeration equipment is not in the possession of
the original end use purchaser.

The warranties set forth herein are the only warranties
extended by AGA MARVEL. Any implied warranties, includ­ing the implied warranty of merchantability, are limited to
the duration of these express warranties. In no event shall
AGA MARVEL be liable for any consequential or incidental
damages or expenses resulting from breach of these or any
other warranties, whether express or implied.

Some states do not allow the exclusion or limitation of con­sequential damages or a limitation on how long an implied
warranty lasts, so the above exclusion or limitation may not

apply to you. This warranty gives you specic legal rights

and you may have other rights that may vary from state to
state.

No person, rm, or corporation is authorized to make any

other warranty or assume any other obligation for AGA
MARVEL. These warranties apply only to products used in

any of the fty states of the United States and the District of

Columbia.

To obtain performance of this warranty, report any defects
to:

1260 E. VanDeinse St.
Greenville MI 48838

Phone: [phone]

16

171819

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

www.agamarvel.com

41014822-EN Rev A
2/6/17

All specications and product designs subject to change without notice. Such revisions do not

entitle the buyer to corresponding changes, improvements, additions, replacements or compensa­tion for previously purchased products.

EN Installation, Operation and Maintenance Instructions
FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento

Wine Cellars
Celliers

Bodegas para vinos

Note: Wine Cellars are designed exclusively for the
storage of wine. Wine Cellars cannot attain storage
temperatures suitable for fresh food storage.

Remarque : Les celliers sont conçues exclusivement
pour y garder des vins. Elles ne peuvent pas atteindre des
températures de conservation convenant à l’entreposage
d’aliments frais.

ML15WSG0**
ML24WSG0**

Nota: Estas bodegas están diseñadas exclusivamente

para el almacenamiento de vino. Las bodegas para vinos
no pueden alcanzar las temperaturas adecuadas para el
almacenamiento de alimentos frescos.

CONTENU

Contenu :

Informations de sécurité.......................................................2

Déballage de votre appareil ..................................................3

Enregistrement de la garantie ......................................3

Installation de votre appareil ..............................................4

Dégagements par rapport à l’armoire .............................4

Mise à niveau de l’appareil .............................................4

Raccordement électrique.................................................5

Installation du dispositif anti-basculement..........................6

Dimensions du produit.......................................................8

Utilisation de votre commande électronique ....................10

Congurations de étagères .............................................11

Entretien et nettoyage ......................................................13

Conseils pour l’économie d’énergie ................................14

Obtention de service ........................................................14

Dépannage................................................................15

Garantie...........................................................................16

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui ap­paraissent dans ce guide n’ont pas la prétention de couvrir
toutes les conditions et situations possibles pouvant arriver.
Il faut faire preuve de bon sens, de précautions et de soins,
pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles,

des mots et des étiquettes

concernant la sécurité.

!

AVERTISSEMENT

AVERTISSEMENT - Risque possible de décès ou

de blessure grave si vous ne suivez pas les instructions.

!

ATTENTION

ATTENTION - Risques ou pratiques dangereuses

pouvant entraîner des blessures individuelles, des dégâts
matériels ou des dommages au produit.

!

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie
: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de cancers.

REMARQUE

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

!

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie
: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de malformations et

autres déciences de naissance.

s’engage à fabriquer un produit de
qualité d’une manière ne nuisant pas à l’environnement. Nos
procédés sont sévèrement contrôlés et surveillés de près.

Nous avons obtenus les certications ISO 9001 d’assurance
qualité, et ISO 14001 de gestion environnementale, et
OHSAS 18001 pour hygiène et sécurité du travail de Lloyd’s

Register Quality Assurance.

2

DÉBALLAGE DE VOTRE APPAREIL

!

AVERTISSEMENT

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

Enlèvement de l’emballage intérieur

Votre cellier a été emballé pour l’expédition avec toutes les pièces
pouvant être endommagées par le mouvement solidement at­tachées. Enlevez les matériaux d’emballage intérieur et toute
bande maintenant des composants intérieurs en place. Le manuel
de l’utilisateur est envoyé à l’intérieur de l’appareil dans un sac en
plastique, accompagné de la carte d’enregistrement de la garan-

tie, et d’autres articles accessoires.

Important

Conservez votre carton d’emballage jusqu'à ce que votre cellier
ait été complètement inspecté et trouvé en bon état. S’il présentait
des dommages, cet emballage serait nécessaire comme preuve
qu’ils sont survenus durant le transit. Ensuite veuillez mettre tous
ces matériaux d’emballage au rebut d’une façon responsable.

Enregistrement de la garantie

Il est important que vous postiez votre carte
d’enregistrement de garantie immédiatement après avoir
reçu la livraison de votre celliers, vous pouvez aussi
l’enregistrer en ligne sur le site www.agamarvel.com.

Enregistrement en

Les informations suivantes
seront nécessaires au moment
de l’enregistrement de votre
appareil:
Numéro de service
Numéro de série
Date d’achat
Nom et adresse du revendeur

Le numéro de service et le numéro de série se trouvent sur la
plaque signalétique qui est située à l’intérieur de l’armoire, du

côté gauche près du haut (Voyez la Figure 1).

ligne disponible sur

www.agamarvel.com

!

AVERTISSEMENT

AVERTISSEMENT - Jetez bien les sacs en plastique qui

représentent un risque de suffocation.

Note pour le client

Cette marchandise a été soigneusement et complètement inspec­tée avant de quitter notre usine. La responsabilité pour sa livrai­son sûre a été assumée par le revendeur à l’acceptation de cette
expédition. Les réclamations pour perte ou dommages survenus
durant le transit sont à adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA­GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION
AUPRÈS DU REVENDEUR.

!

ATTENTION

Si l’appareil a été livré, manipulé ou entreposé dans une posi­tion autre que debout, pendant une durée quelconque, laissez-le

reposer debout pendant au moins 24 heures avant de la brancher

électriquement. Cela assurera le retour de l’huile au compresseur.
Un branchement immédiat de l’appareil pourrait endommager des
parties internes.

XXXXXXXXXXXX

XXXXXXXXXXXX

Figure 1

!

AVERTISSEMENT

AVERTISSEMENT - Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas
des problèmes du passé. Des épaves de réfrigérateurs
abandonnés continuent de présenter un danger - même
en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil
de refroidissement, veuillez suivre ces instructions pour
aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des
enfants ne puissent pas facilement monter dedans.

3

INSTALLATION DE VOTRE APPAREIL

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour
votre appareil. Nous recommandons un endroit où l’appareil ne
sera pas exposé directement au rayonnement solaire et restera
écarté de sources de chauffage. Pour assurer que les perfor-

mances de votre produit soient au niveau de ses spécications, la

plage de températures recommandée au lieu d’installation sera de

55 à 100°F (13 à 38 °C).

Dégagements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de
l’armoire. Gardez cette zone libre et exempte de toutes obstruc­tions. Des meubles et comptoirs peuvent être installés autour de
l’unité de façon adjacente dans la mesure où sa grille frontale
restera non obstruée.

Pieds de mise à

niveau avant

Figure 2

Grille frontale,
gardez cette
zone dégagée.

Pieds de

mise à niveau

arrière

!

AVERTISSEMENT

Un kit optionnel, pour les modèles de 24 po de largeur,

d’empilage est nécessaire pour empiler des produits. Le fait
de ne pas utiliser de kit d’empilage peut entraîner une bles­sure corporelle. Contactez votre revendeur ou le service à

la clientèle de Marvel au 800-223-3900 pour le commander.
Aux raisons de sécurité, les modèles de 15 po de largeur ne

doivent pas être empilés.

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’armoire
doivent être ajustés pour qu’elle soit fermement positionnée
au sol et bien d’aplomb, d’un côté à l’autre et d’avant en ar­rière. La hauteur totale de votre appareil Marvel peut être ajustée

entre le minimum (en vissant les pieds de mise à niveau, CW ↷)
et le maximum (en dévissant les pieds de mise à niveau CCW ↶)

des dimensions comme c’est montré au Tableau «A».

Pour régler ces pieds de mise à niveau, placez l’appareil
sur une surface solide, en protégeant le sol en dessous
pour ne pas le rayer. Avec l’aide d’une autre personne,
inclinez vers l’arrière de l’appareil pour accéder aux pieds
de mise à niveau de l’avant. Levez ou abaissez ces pieds
à la hauteur requise en les tournant. Répétez la procédure
pour les pieds arrière en inclinant le cellier vers l’avant en

faisant attention. Sur une surface plane, vériez le niveau

de l’appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale peuvent être desserrées et la
grille ajustée à la hauteur voulue. Quand le réglage est fait

resserrez les vis de la grille frontale (Voyez la Figure 5).

!

ATTENTION

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la
grille frontale permettent l’écoulement de l’air par l’échangeur

thermique du condenseur. Des restrictions de ce ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de
refroidissement. C’est pourquoi il est important que cette zone
ne soit pas obstruée et soit maintenue propre. AGA MARVEL
recommande de ne pas utiliser de grilles personnalisées, car

l’écoulement d’air en serait diminué (Voyez la Figure 2).

Modèle

ML(15)(24)* (G)

4

Style de

Porte

Tableau A

Hauteur

minimum

33 3⁄4 po

(85,7 cm)

Hauteur

maximum

34 3⁄4 po

(88,3 cm)

Figure 3

INSTALLATION DE VOTRE APPAREIL

!

Risque de commotion électrique

N’enlevez pas la
borne de terre de

la che du cordon

secteur.

• N’utilisez pas de rallonge secteur avec cet appareil. Cela
peut être dangereux et peut affecter la performance du
produit.

• Cet appareil ne doit sous aucun prétexte être installé sur
une alimentation électrique sans liaison de terre.

• N’enlevez pas la borne de terre de la che du cordon
secteur. (Voyez la Figure 3).

• N’utilisez pas d’adaptateur entre che et prise. (Voyez la

Figure 4).

• N’envoyez pas d’eau par éclaboussure ou par jet d’un
tuyau sur l’appareil. Cela pourrait causer une commo­tion électrique, entraînant potentiellement des blessures
graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

AVERTISSEMENT

Figure 4

Ce produit est équipé en usine d’un cordon secteur comportant

une che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la
norme électrique américaine et les normes et réglementations

locales applicables (Voyez la Figure 6). Si le circuit ne comporte
pas une prise avec terre, le client doit en fournir une adéquate;
c’est sa responsabilité et son obligation. La troisième broche de
terre ne doit en aucun cas être coupée ou enlevée.

Figure 6

Figure 5

Grille frontale

Vis de grille
frontale

REMARQUE

Un disjoncteur sur détection de courant de fuite (GFCI) a ten­dance à provoquer des déclenchements intempestifs qui peuvent
arrêter l’appareil. Ce type de protection n’est en général pas
utilisé sur de l’équipement électrique qui doit tourner sans surveil­lance pendant de longues périodes, sauf si c’est imposé par les
normes de construction et réglementations locales.

5

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT

POUR DES INSTALLATIONS AUTONOMES

!

AVERTISSEMENT

• TOUS LES APPAREILS PEU­VENT BASCULER. IL PEUT EN
RÉSULTER DES BLESSURES

• INSTALLER LE DISPOSITIF ANTI­BASCULEMENT LIVRÉ AVEC
L'APPAREIL

• SUIVEZ LES INSTRUCTIONS CI­DESSOUS

Dispositif
anti-basculement

211⁄2 po

(54,6 cm)

Pied de mise à niveau

Vue de dessous du

cellier

Devant du
meuble

Dispositif anti-basculement

!

AVERTISSEMENT

Si votre cellier n’est pas placé sous un plan de travail (au-

tonome), vous devez utiliser un dispositif anti-basculement

placé selon les instructions qui suivent. S’il est bougé de
sa position pour une quelconque raison, assurez-vous que
ce dispositif est correctement engagé quand vous remettez
l’appareil à sa place d’origine. Si le dispositif n’est pas con­venablement engagé, il y a un risque que le cellier bascule
avec la possibilité de dégâts matériels ou de blessures
corporelles.

REMARQUE

En cas d’installation sur un sol en béton, des chevilles pour
béton sont nécessaires (non fournies avec le kit anti-bas-

culement).

Figure 7

Instructions pas à pas pour dénir la position

de la ferrure :

1) Décidez de l’endroit où vous désirez placer le cellier.

Glissez-le en place, en faisant attention de ne pas endom-

mager le sol, en laissant 1 po (2,5 cm) de dégagement

depuis le mur arrière pour laisser de la place pour la ferrure
anti-basculement.

2) Soulevez les pieds de mise à niveau arrière d’environ

1

⁄4 po (6 mm) pour permettre l’engagement dans la ferrure

anti-basculement. Mettez de niveau l’ensemble en ajustant
les pieds de mise à niveau selon le besoin. Le fait de
tourner ces pieds en sens antihoraire soulève l’appareil, et
l’abaisse en les tournant en sens horaire.

3) Assurez-vous que le cellier est bien à la place vou­lue, puis marquez sa position sur le sol correspondant à
l’arrière et l’angle de côté du meuble où la ferrure anti­basculement sera installée. Si l’installation ne permet pas
le marquage à l’angle arrière du meuble, tracez des lignes
temporaires au sol en repérant l’endroit de l’angle avant
du meuble, sans tenir compte de la porte. Glissez le cellier
hors de cet emplacement. Depuis la ligne temporaire pro-

longez la ligne de côté vers l’arrière de 211⁄2 po (54,6 cm)
comme c’est montré en Figure 8.

!

ATTENTION

Toute nition de sol doit être protégée avec une matière

appropriée pour éviter de l’endommager en bougeant
l’appareil.

Installation avec montage au sol

La ferrure anti-basculement doit être placée sur le sol
à l’angle de droite ou de gauche de l’arrière du cellier,

comme c’est montré en Figure 7.

4) Alignez la ferrure anti-basculement avec les marquages

au sol de façon à ce que son bord soit aligné avec la ligne
de côté du meuble, et que ses encoches en «V» soient

alignées avec la n de la ligne tracée de 211⁄2 po (54,6 cm)
(Ligne à l’arrière de l'armoire).

5) Fixez la ferrure anti-basculement au sol en utilisant la vis
fournie (Voyez la Figure 8).

6) Glissez le meuble pour le remettre en place, en vous

assurant que le pieds de mise à niveau se glisse sous la
ferrure anti-basculement en engageant la fente.

6

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT

POUR DES INSTALLATIONS AUTONOMES

REMARQUE

Quand la ferrure anti-basculement xée au sol est utilisée,

la hauteur minimale ajustée de l’armoire est augmentée de

3

⁄8 po (9 mm).

Ligne devant le meuble

Ligne de côté du meuble

211⁄2 po

(54,6 cm)

Pied de mise à
niveau arrière

Figure 8

Ligne derrière

le meuble

Vis

Encoches
en V dans
la ferrure

Figure 8a

Encoches
en V dans
la ferrure

7

MODÈLE

ML15WSG

ML24WSG

DIMENSIONS DU PRODUIT

DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE

«A» «B» «C» «D» «E» «F» «G» «H» «J» «K»

15 po

(38,1 cm)

24 po

(61 cm)

STYLE DE PORTE

(G) Porte en verre

**34 po to 35 po

(86,4 to 88,9 cm)

**34 po to 35 po

(86,4 to 88,9 cm)

24 po

(61 cm)

24 po

(61 cm)

147⁄8 po

(37,8 cm)

237⁄8 po

(60,7 cm)

333⁄4 po to 343⁄4 po

(85,7 to 88,3 cm)

333⁄4 po to 343⁄4 po

(85,7 to 88,3 cm)

239⁄32 po

(59,1 cm)

241⁄16 po

(61,1 cm)

257⁄32 po

(64,1 cm)

26 po

(66 cm)

37 po

(94 cm)

47 po

(119,4 cm)

169⁄16 po

(39,5 cm)

2521⁄32 po

(65,2 cm)

213⁄16 po

(53,8 cm)

22 po

(55,9 cm)

Figure 10

«A»

«B»

«E»

Figure 9

«C»

«D»

Figure 9a

If necessary to gain clearance inside the rough-in
opening a hole can be cut through the adjacent cabi­net and the power cord routed through this hole to a
power outlet. Another way to increase the available
opening depth is to recess the power outlet into the
rear wall to gain the thickness of the power cord plug.
Not all recessed outlet boxes will work for this applica­tion as they are too narrow, but a recessed outlet box

equivalent to Arlington #DVFR1W is recommended for
this application, (see Figure 10).

8

DONNÉES DE PRODUIT

MODÈLE

ML15WSG 115V/60Hz/15A

ML24WSG 115V/60Hz/15A

BESOINS

ÉLECTRIQUES #

DIMENSIONS DU PRODUIT

POIDS DU

PRODUIT

100 lbs

(45,4 kg)

130 lbs

(59,1 kg)

«J»

«D»

«H»

«G»

«E»

** L’ouverture brute minimale nécessaire doit être supéri­eure à la hauteur ajustée de l’armoire.

# Un circuit secteur dédié avec liaison de terre support-

ant 15 A est nécessaire. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de
l’appareil.

1 po
(2,5 cm)

Figure 11

«K»

«F»

!

AVERTISSEMENT

La ferrure anti-basculement doit être installée pour des applications
autonomes. Non nécessaire pour des applications intégrées.

9

Interrupteur
de porte

USING YOUR ELECTRONIC CONTROL

Tableau de
commande

Figure 12

Démarrage de votre réfrigérateur

Branchez la prise du cordon d’alimentation du réfrigérateur
dans une prise murale. Votre réfrigérateur commencera à
refroidir une fois qu’il est sous tension.

Si votre réfrigérateur ne démarre pas, vériez qu’il est bien
en marche (ON) et que la consigne de température est suf­samment basse.

Mise en marche et à l’arrêt de votre réfrigéra­teur

Si le réfrigérateur est en marche, sa température sera mon-

trée à l’afchage. Pour arrêter le réfrigérateur, appuyez sur
le bouton “ON/OFF” en le maintenant enfoncé pendant trois
(3) secondes. “OFF” va apparaître à l’afchage.

Si le réfrigérateur est arrêté, “OFF” sera montré à
l’afchage. Pour démarrer le réfrigérateur, appuyez sur le
bouton “ON/OFF” en le maintenant enfoncé pendant trois
(3) secondes. La température du réfrigérateur sera montrée
à l’afchage.

Fixation de consigne de température

Pour xer la consigne de température du réfrigérateur,
appuyez sur le bouton “SET” en le maintenant enfoncé.

Quand ce bouton est enfoncé, c’est la température de

consigne qui est afchée. En maintenant le bouton “SET”
appuyé, appuyez sur le bouton “WARMER” ou “COLDER”

pour ajuster la consigne de température.

Alertes

Votre contrôle MicroSentry™ de réfrigérateur va surveiller
son fonctionnement et vous prévenir éventuellement avec
une série d’alertes sonores et visuelles.

• Alerte sur porte restée ouverte: Si la

porte est laissée ouverte pour plus de cinq (5)

minutes, cette alerte retentit avec des inter-

valles d’une (1) seconde. L’indication “do” va clignoter au
panneau d’afchage et le voyant d’alerte à DEL situé en
haut à gauche de l’afchage, sous le mot “Alarm” sera il-

luminée. Cela cesse dès que la porte est refermée.

• Défaillance du détecteur de tempéra-
ture: Si le contrôleur s’aperçoit que le dé­tecteur de température ne fonctionne pas

correctement, une alerte sur détecteur de température

retentit avec des intervalles d’une (1) seconde. L’indication
“E1” va clignoter au panneau d’afchage et le voyant
d’alerte à DEL situé en haut à gauche de l’afchage, sous
le mot “Alarm” sera illuminée. Veuillez appeler le service à

la clientèle d’AGA MARVEL ou votre revendeur si ce code

d’erreur est afché.

Mise en sourdine des alertes

Appuyez sur n’importe quel bouton pour rendre silencieuse
la partie sonore de l’alerte.

Fonctionnement du réfrigérateur

La plage de températures disponible pour cet appareil de refroid-

issement va de 40 à 65°F (4 à 18 °C).

Il peut falloir jusqu’à 24 heures pour que votre réfrigéra-

teur atteigne la température voulue. Cela dépendra de la
quantité chargée dedans, et du nombre d’ouvertures et de
fermetures de sa porte.

Pour obtenir les meilleurs résultats, laissez le réfrigéra­teur descendre à la température de consigne avant de la
charger. Une fois le contenu chargé, laissez la température

se stabiliser au moins 48 heures avant de procéder à tout

ajustement du point de consigne.

REMARQUE

Cette action ne va que rendre muette l’alerte. Si la condi­tion ayant causé l’alerte persiste, le code d’alerte corre­spondant va continuer de clignoter et il y aura une émis-

sion sonore de rappel pendant 20 secondes toutes les 60

minutes.

10

CONFIGURATIONS DE ÉTAGÈRES ML15WSG

Insertion des bouteilles de vin

Les cinq (5) tablettes coulissantes peuvent porter chacune
quatre (4) bouteilles. Voyez la Figure 13 pour une disposi-

tion type des bouteilles de vin. Il faut faire attention pour
l’entreposage de bouteilles très grosses dans le panier à
vin en bas du compartiment car elles pourraient empêcher
la fermeture de la porte.

Conseils et suggestions pour le chargement

Les bouteilles sur la tablette du haut qui est sous l’éclairage
peuvent subir une température légèrement supérieure
quand l’éclairage est allumé. Positionnez vos vins en
conséquence et N’OUBLIEZ PAS D’ÉTEINDRE QUAND
L’ÉCLAIRAGE N’EST PLUS NÉCESSAIRE.

Conservez les vins que vous prévoyez de consommer quo­tidiennement ou pour une occasion sur la moitié frontale de
la tablette où leurs étiquettes sont bien lisibles. Placez les
vins de garde ou pour consommation éloignée à l’arrière.

Tablettes coulissantes

Les cinq (5) tablettes coulissantes peuvent être tirées
d’environ 7 pouces (17,8 cm) pour faciliter l’ajout ou le

retrait de bouteilles. Ne vous appuyez PAS ou ne chargez
pas fortement les tablettes à vin. En le faisant vous les
endommageriez, ainsi que les bouteilles posées dessus.
Tirez les tablettes doucement avec soin, pour minimiser la
perturbation de votre vin. Évitez de tirer plus d’une tablette
à la fois pour préserver la stabilité.

Bouteilles à
l’avant (Goulots

vers l’arrière)

Bouteilles à l’arrière

(Goulots vers l’avant)

Figure 13

Tablettes à une seule couche de bouteilles

Ces tablettes vous permettent de voir et d’accéder facile­ment à votre stock sans perturber les autres bouteilles (Voir

la Figure 15).

Figure 14

Figure 15

11

CONFIGURATIONS DE ÉTAGÈRES ML24WSG

Insertion des bouteilles de vin

Les quatre (4) tablettes coulissantes peuvent porter cha­cune huit (8) bouteilles. Voyez la Figure 16 pour une dispo-

sition type des bouteilles de vin. Il faut faire attention pour
l’entreposage de bouteilles très grosses dans le panier à
vin en bas du compartiment car elles pourraient empêcher
la fermeture de la porte.

Conseils et suggestions pour le chargement

Deux (2) magnums peuvent se mettre dans le panier à

bouteilles dans la mesure où ils sont placés horizontale­ment.

Les bouteilles sur la tablette du haut qui est sous l’éclairage
peuvent subir une température légèrement supérieure
quand l’éclairage est allumé. Positionnez vos vins en
conséquence et N’OUBLIEZ PAS D’ÉTEINDRE QUAND
L’ÉCLAIRAGE N’EST PLUS NÉCESSAIRE.

Conservez les vis que vous prévoyez de consommer quoti­diennement ou pour une occasion sur la moitié frontale de
la tablette où leurs étiquettes sont bien lisibles. Placez les
vins de garde ou pour consommation éloignée à l’arrière.

Bouteilles à l’avant

(Goulots vers l’arrière)

Bouteilles à l’arrière

(Goulots vers l’avant)

Figure 16

Tablettes coulissantes

Les quatre (4) tablettes coulissantes peuvent être tirées
d’environ 7,5 pouces (17,8 cm) pour faciliter l’ajout ou le

retrait de bouteilles. Ne vous appuyez PAS ou ne chargez
pas fortement les tablettes à vin. En le faisant vous les
endommageriez, ainsi que les bouteilles posées dessus.
Tirez les tablettes doucement avec soin, pour minimiser la
perturbation de votre vin. Évitez de tirer plus d’une tablette
à la fois pour préserver la stabilité.

Tablettes à une seule couche de bouteilles

Ces tablettes vous permettent de voir et d’accéder facile­ment à votre stock sans perturber les autres bouteilles (Voir

la Figure 18).

Figure 17

12

Figure 18

L’ENTRETIEN ET LE NETTOYAGE

Grille frontale

Assurez-vous que rien n’obstrue les ouvertures pour ux d’air

requises à l’avant de l’armoire. Au moins une à deux fois par an,
chassez par brossage ou par aspiration les peluches et les sale-

tés dans la zone de la grille avant (Voyez en page 4).

!

ATTENTION

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l’alimentation secteur de l’appareil avant de le nettoyer à l’eau
savonneuse.

Armoire

L’armoire peinte peut se laver avec une solution savonneuse
douce, puis soigneusement se rincer à l’eau potable. N’utilisez

JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse
douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit

nettoyant/polissant ou de détergent non-dilué.

Le remplacement des ampules

!

AVERTISSEMENT

DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE
AVANT D’ESSAYER DE REMPLACER L’AMPOULE
D’ÉCLAIRAGE. Sinon vous risquez une commotion
électrique qui peut vous blesser gravement.

Le cellier utilisent une ampoule à incandescence de 15 watt

pour éclairer l’intérieur de la cave à vins. Cette ampoule
est un composant électrique très able, mais si son fonc­tionnement était défectueux veuillez appeler le revendeur
chez qui vous avez acheté votre cave à vins pour obtenir
une ampoule de remplacement. N’utilisez qu’une ampoule
d’éclairage d’origine via votre revendeur ou AGA MARVEL.

!

AVERTISSEMENT

N’utilisez PAS, en aucun cas, une ampoule qui ferait

plus de 15 watts!

Soins pour l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer
ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la
vadrouille près de l’avant de l’appareil. Vous pourriez endom­mager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le
besoin.

4. Vériez périodiquement la grille frontale et les serpentins de

condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus
tôt possible. Minimisez le nombre d’ouvertures de porte pendant

la coupure du secteur an de ne pas affecter la température dans

l’appareil.

Pour remplacer l’ampoule d’éclairage, débranchez
l’alimentation électrique de l’appareil. Dévissez la vieille

ampoule située derrière le logement d’afchage en haut

de l’appareil. Mettez de côté cette vieille ampoule. Vis­sez l’ampoule neuve en place. Rebranchez l’alimentation

électrique de l’appareil. Vériez le bon fonctionnement de

l’ampoule d’éclairage pour terminer cette installation.

L’ampoule d’éclairage n’est pas couverte par la garantie.
Une ampoule de remplacement peut être obtenue depuis
votre revendeur ou chez AGA MARVEL.

13

CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE, OBTENTION DE SERVICE

Les suggestions suivantes vont minimiser le
coût de fonctionnement de votre appareil de
refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud
(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,

ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité
au-dessus de la porte ne sont pas obstrués et maintenus
propres de façon à permettre une ventilation du système de
refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'alimentation secteur
dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au
cas où de grosses quantités de contenu tiède sont placées
dans le compartiment de conservation au froid, minimisez les

ouvertures de porte pendant les 12 heures qui suivent pour

permettre au contenu de tomber à la température de con­signe du compartiment.

6. En maintenant un compartiment d’entreposage relativement
plein, if faut moins de périodes de fonctionnement en refroid­issement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée
par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température
ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut

qui respecte votre préférence personnelle, et fournissez
l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou loin de la maison pour des
périodes prolongées, réglez la consigne de l’appareil à la
température la plus haute admissible pour la conservation de
son contenu.

12. Réglez le contrôle en position d’arrêt (off) si le nettoyage

de l’appareil nécessite que sa porte reste ouverte pour une
période longue.

13. En cas de conservation de vins :

Quand des températures pour les servir ne sont pas

requises, ramenez le point de consigne du/des
compartiment(s) à la température idéale de

conservation à long terme des vins rouges et blancs,

vers 13 °C / 55°F.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garan­tie, veuillez appeler le service à la clientèle d’AGA MARVEL

au 800.223.3900 pour avoir des instructions sur la façon

d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le
service à la clientèle d’AGA MARVEL peut vous fournir des
recommandations sur les centres de service de votre secteur.
Une liste des centres de service agréés est également
disponible sur le site www.agamarvel.com sous la section de
service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous
de bien fournir la référence de modèle, le numéro de série et
le la facture d’achat.

• Essayez de donner des informations ou une description de la
nature du problème, sur la durée pendant laquelle l’appareil
a fonctionné, sur les températures de la pièce et de l’eau, et
toutes les informations qui peuvent être utiles pour une réso­lution rapide du problème.

• Le Tableau «B» est fourni pour enregistrer les informations
pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur
Adresse du revendeur
Ville du revendeur

État/province du revendeur
Code Zip/postal du revendeur
N° de série de l’appareil
N° de série de l’appareil

Date d’envoi de la carte de garantie (à

faire dans les 10 jours après l’achat)

Tableau B

14

DÉPANNAGE

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez
par bien relire son manuel. Si le problème persiste, consultez

le guide de dépannage qui suit. Identiez le problème dans ce

guide et consultez les colonnes de causes et de remèdes avant
d’appeler pour du service. Le problème peut être quelque chose
de très simple qui peut se résoudre sans demander une interven­tion de service. Cependant, il peut être nécessaire de contacter

votre revendeur ou un technicien de service qualié.

!

AVERTISSEMENT

Risque d’électrocution

• Ne tentez jamais de réparer ou d’exécuter de la mainte­nance sur l’appareil avant que son alimentation électrique n’ait

été débranchée en amont. Passer l’appareil sur arrêt (OFF)
n’enlève pas la présence de tension secteur sur les ls de

câblage.

• Remettez en place l’ensemble des pièces et panneaux avant
de redémarrer.

!

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de re­froidissement sur votre appareil, ne le débranchez pas de son
alimentation électrique, mais appelez immédiatement un agent

de dépannage qualié. Il est possible que la perte de capacité de

refroidissement résulte d’une accumulation excessive de givre
sur le serpentin de refroidissement d’évaporateur. Dans ce cas, le
débranchement électrique de l’appareil entraînera la fusion d’une
quantité excessive de glace, qui pourra générer de l’eau de fusion
qui dépassera la capacité du système de drainage du dégivrage,
et risque de provoquer un dégât des eaux à votre domicile. C’est

l’utilisateur nal qui sera le responsable nal de tout dégât des

eaux causé par une coupure prématurée de l’appareil, sans avoir
géré correctement l’excédent d’écoulement d’eau.

Problème Cause possible Remède

L’appareil ne produit pas assez de froid

(Voyez «Fixation de consigne de température»

en page 10)

L’appareil fait trop de froid

(Voyez «Fixation de consigne de température»

en page 10)

Pas d’éclairage à l’intérieur • Ampoule d’éclairage défectueuse • Remplacez l’ampoule, voyez la procédure

L’éclairage ne s’éteint pas quand la porte est
fermée

Bruit ou vibration • L’appareil n’est pas d’aplomb.

L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.

• Le contrôle a une consigne trop chaude

• La température du contenu n’est pas
encore stabilisée.

• Utilisation excessive ou ouvertures prolon­gées de la porte.

• Blocage du ux d’air de la grille
frontale.

• Défaut d’étanchéité du joint de porte.

• Le contrôle a une consigne trop froide

• Défaut d’étanchéité du joint de porte.

• L’éclairage de démonstration est resté al-

lumé. (Modèles à porte vitrée uniquement).

• La porte n’active pas l’interrupteur
d’éclairage.

• Commutateur d’éclairage défectueux

• Obstruction de tube affectant le ventilateur.

• Le cordon secteur n’est pas branché.

• La prise secteur n’est pas alimentée.

• Ajustez plus bas la consigne de tempéra-

ture. Laissez stabiliser la température 24

heures.

• Laissez la température se stabiliser pen-

dant au moins 24 heures.

• Le ux d’air ne doit pas être obstrué à la
grille frontale. Consultez les valeurs de

dégagements en page 4.

• Changez le joint de porte.

• Ajustez plus haut la consigne de
température Laissez stabiliser la

température 24 heures.

• Changez le joint de porte.

en page 13.

• Éteignez l’éclairage de démonstration,
refermez la porte.

• L’appareil n’est pas d’aplomb, mettez-le

de niveau (Voir en page 4, la section sur
les pieds réglables).

• Contactez un technicien de service qualié.

• Mettez l’armoire d’aplomb, voyez en page

4 le réglage des pieds de mise à niveau.

• Contactez un technicien de service qualié.

• Mettez l’appareil en marche. Voyez pour le
Démarrage de votre réfrigérateur en page

10.

• Branchez la che du cordon.

• Vériez l’alimentation électrique de votre
maison.

15

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

Produit complet
Garantie limitée d’un an sur pièces et
main-d’œuvre

AGA MARVEL garantit qu’il fournira toutes les pièces et la main­d'œuvre nécessaires pour réparer ou remplacer, au domicile ou

au bureau de l'utilisateur nal, tout composant avéré défectueux

du fait des matériaux ou de la main-d’œuvre, en tenant compte
des conditions et exclusions décrites plus bas, pendant une
période d’une année à compter de la date d’achat par l’utilisateur

nal.

Garantie limitée additionnelle sur les pièces
uniquement de la deuxième à la cinquième
année

Durant les quatre ans qui suivent l’expiration de la garantie
limitée d’un an, AGA MARVEL va fournir des pièces de rem­placement pour le système de refroidissement hermétiquement
scellé (constitué de : compresseur, condenseur, déshydrateur,
accumulateur, vanne de contournement, tube de raccordement et

évaporateur), s’il s’avère défectueux du fait des matériaux ou de

la main-d’œuvre, en tenant compte des conditions et exclusions
qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d’expédition des pièces de remplacement ou des
pièces défectueuses renvoyées.

• L’éducation du client ou des instructions sur la façon d’utiliser
l’appareil

• Toute perte de contenu due à une panne de produit.

• Le déplacement ou l’installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne
de ce produit ou de ses composants due à :

Pièces ou service
Non fourni ou désigné par AGA MARVEL

Les garanties qui précèdent ne s’appliquent pas non plus si :

• L’acte de vente d’origine, la date de livraison, ou le numéro

de série ne peuvent pas être vériés.

• Les pièces défectueuses ne sont pas renvoyées pour inspec­tion si c’est demandé par AGA MARVEL.

• L’équipement de refroidissement n’est plus en la possession

de l’acheteur utilisateur nal d’origine.

Les garanties décrites ici sont les seules fournies par AGA
MARVEL. Toutes les garanties implicites, y compris la garantie
implicite de valeur marchande, sont limitées à la durée des garan­ties explicites. En aucun cas AGA MARVEL ne sera tenu pour
responsable de tous dommages ou dépenses consécutifs ou an­nexes, résultant d’une inobservation de ces garanties ou d’autres
garanties, qu’elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas
l’exclusion ou la limitation des dommages consécutifs ou une
limitation de la durée applicable des garanties implicites, dont la
limitation ou exclusion qui précède peu ne pas être applicable
à votre cas. Cette garantie vous donne des droits légaux spéci-

ques, et vous pouvez avoir d’autres droits qui peuvent varier d’un

État à un autre.

Aucune personne, rme ou corporation, n’est autorisée à
donner une garantie différente, ni à assumer une quelconque
autre obligation pour AGA MARVEL. Ces garanties ne
s’appliquent qu’à des produits utilisés dans un des cinquante des
États-Unis d’Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez
tous les défauts constatés à :

• Transport ou dommages consécutifs au transport.

• Utilisation commerciale, ou autre qu’un usage domestique
normal ou un usage dans un petit bureau.

• Une utilisation incorrecte, un mésusage, un abus, un accident
ou une altération, un câblage de raccordement non conforme
aux normes électriques, une tension secteur trop élevée ou
trop faible, un défaut d'entretien notoire, ou toute autre utilisa­tion non raisonnable.

1260 E. VanDeinse St.
Greenville MI 48838

Phone: [phone]

16

17

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

41014822-FR Rev A
2/7/17

www.agamarvel.com

Toutes les spécications et les conceptions des produits sont sujet à des changements sans

préavis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à

bénécier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une

compensation.

EN Installation, Operation and Maintenance Instructions
FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento

Wine Cellars
Celliers

Bodegas para vinos

Note: Wine Cellars are designed exclusively for the
storage of wine. Wine Cellars cannot attain storage
temperatures suitable for fresh food storage.

Remarque : Les celliers sont conçues exclusivement
pour y garder des vins. Elles ne peuvent pas atteindre des
températures de conservation convenant à l’entreposage
d’aliments frais.

ML15WSG0**
ML24WSG0**

Nota: Estas bodegas están diseñadas exclusivamente

para el almacenamiento de vino. Las bodegas para vinos
no pueden alcanzar las temperaturas adecuadas para el
almacenamiento de alimentos frescos.

ÍNDICE

Índice:

Información de seguridad ..............................................................2

Desembalaje de su artefacto .........................................................3

Registro de garantía .................................................................3

Instalación de su artefacto.............................................................4

Espacios libres alrededor del gabinete ....................................4

Nivelación del artefacto ............................................................4

Conexión eléctrica ....................................................................5

Instalación del dispositivo antivuelco.............................................6

Dimensiones del producto .............................................................8

Uso de su control electrónico ......................................................10

Conguraciones de estantes ....................................................... 11

Cuidado y limpieza ......................................................................13

Consejos para ahorrar energía....................................................14

Cómo obtener servicio.................................................................14

Localización de fallas ..................................................................15

Garantía.......................................................................................16

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en
esta guía no se proponen tratar todas las condiciones y situacio­nes que pueden ocurrir. Deben aplicarse el sentido común, la pre­caución y el cuidado al instalar, mantener y operar este artefacto.

Reconozca los símbolos,

palabras y etiquetas de seguridad.

!

ADVERTENCIA

ADVERTENCIA - Si no sigue las instrucciones, usted

puede morir o sufrir una lesión grave.

!

PRECAUCION

PRECAUCIÓN-Riesgos o procedimientos inseguros que

podrían provocar lesiones personales o daños materiales o al
producto.

!

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California:

Este producto contiene una o más sustancias químicas identi-

cadas por el estado de California como causantes de cáncer.

NOTA

NOTA-Información importante que ayuda a asegurar una insta-

lación y operación libres de problemas.

!

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California:

Este producto contiene una o más sustancias químicas identi-

cadas por el estado de California como causantes de defectos

congénitos o algún otro tipo de daños en la función reproduc­tora.

se compromete a construir un producto de
calidad en una forma compatible con el medio ambiente. Nuestros
procesos se controlan de manera rigurosa y se monitorean cui-

dadosamente. Hemos logrado certicaciones en ISO 9001 para el
aseguramiento de la calidad, ISO 14001 para la gestión ambiental
y OHSAS 18001 para la seguridad y salud ocupacional de Lloyd’s

Register Quality Assurance.

2

DESEMBALAJE DE SU ARTEFACTO

!

ADVERTENCIA

RIESGO DE PESO EXCESIVO

Se necesitan dos o más personas para mover el producto.

Si no se procede así, pueden producirse lesiones personales.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con todas las pie-

zas que pudieran dañarse por el movimiento sujetas rmemente.

Retire los materiales de empaque internos y -si las hubiera- las
cintas que sujetan los componentes. El manual del usuario se
envía dentro del producto en una bolsa de plástico junto con la
tarjeta de registro de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto
se haya inspeccionado bien a fondo y se haya comprobado que
está en buenas condiciones. Si hubiera daños, se necesitará
el material de embalaje como una prueba del daño en tránsito.
Luego, elimine todos los elementos de manera responsable.

Registro de garantía

Es importante que envíe su tarjeta de registro de la garantía
inmediatamente después de haber recibido su artefacto; también
puede registrarlo a través de Internet en la página
www.agamarvel.com.

Cuando registre su artefacto se le
solicitará la información siguiente:
Número de servicio
Número de serie
Fecha de la compra
Nombre y dirección del
comerciante
El número de servicio y el número de

serie pueden encontrarse en la placa de identicación que está

ubicada dentro del gabinete, en el lado izquierdo cerca de la parte
superior (vea la Figura 1).

Registro en lînea

disponible en

www.agamarvel.com

!

ADVERTENCIA

ADVERTENCIA - Elimine las bolsas de plástico, ya que

pueden presentar un riesgo de asxia.

Nota para el cliente

Esta mercancía se embaló en forma cuidadosa y se inspeccionó
bien a fondo antes de salir de nuestra planta. La responsabilidad
por su entrega segura fue asumida por el comerciante minorista
al aceptar el envío. Los reclamos por pérdida o daños sufridos en
el tránsito deben presentarse al comerciante minorista.

NOTA

NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRE­SENTE EL RECLAMO AL COMERCIANTE MINORISTA.

!

PRECAUCION

Si el artefacto se transportó, manejó o almacenó en una posición
diferente de la vertical durante cualquier intervalo de tiempo,

deje que permanezca en posición vertical durante 24 horas como

mínimo antes de enchufarlo.
Esto asegurará que el aceite regrese al compresor. Si se en­chufa el artefacto de inmediato, pueden dañarse algunas piezas
internas.

XXXXXXXXXXXX

XXXXXXXXXXXX

Figura 1

!

ADVERTENCIA

ADVERTENCIA - El atrapamiento y la asxia de niños

no son problemas del pasado. Los refrigeradores des­guazados o abandonados siguen siendo peligrosos, aun
cuando se los haya dejado 'sólo por unos pocos horas'.

Si va a deshacerse de su viejo refrigerador, observe las
instrucciones que siguen a n de ayudar a prevenir ac­cidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.

• Deje los estantes en su lugar, de modo que los niños
no puedan trepar fácilmente al interior.

3

INSTALACIÓN DE SU ARTEFACTO

Selección de la ubicación

La ubicación adecuada asegurará el desempeño óptimo de su
artefacto. Recomendamos una ubicación en la que la unidad esté
a cubierto de la luz solar directa y lejos de fuentes de calor. Para
asegurar que su producto funcione de acuerdo con las especica­ciones, el rango de temperaturas recomendado para la ubicación

de instalación es de 55 a 100º F (de 13 a 38º C).

Espacios libres alrededor del gabinete

Se necesita ventilación desde la parte delantera inferior del
artefacto. Mantenga esta área abierta y libre de toda obstrucción.
Pueden instalarse gabinetes adyacentes y una cubierta alred­edor del artefacto, siempre que la rejilla frontal permanezca sin
obstrucciones.

Patas
niveladoras
delanteras

Rejilla frontal:
mantenga esta
área abierta.

Patas

niveladoras

traseras

Figura 2

!

Para el apilado de productos, para los modelos de 24” de

ancho, se necesita un kit de apilado. Si no se utiliza un kit
de apilado, podrían producirse lesiones personales. Para
solicitarlo, comuníquese con su proveedor o con el servicio al

cliente de Aga Marvel llamando al 800-223-3900. Por motivos
de seguridad los modelos de 15'' de ancho no deben ser

apilado.

ADVERTENCIA

Patas niveladoras traseras

Las patas ajustables que están en las esquinas delanteras y
traseras del artefacto deben regularse de modo que la unidad

quede posicionada rmemente sobre el piso, y nivelada de lado

a lado y del frente al fondo. La altura total de su artefacto Marvel
puede ajustarse entre la dimensión mínima (girando la pata nive­ladora hacia adentro CW ↷) y la máxima (girando la pata nivela­dora hacia afuera CCW ↶), como se muestra en la Tabla 'A'.

Para ajustar las patas niveladoras, coloque el artefacto sobre una

supercie sólida y proteja la zona del piso que está debajo de las

patas, para evitar rayarlo. Con la ayuda de otra persona, incline
el artefacto hacia atrás para tener acceso a las patas niveladoras.
Haga girar las patas para subirlas o bajarlas hasta la dimensión
requerida. Repita este proceso para la parte trasera inclinando

con cuidado el artefacto hacia adelante. Verique la nivelación
del artefacto sobre una supercie nivelada, y ajuste según sea

necesario.

Los tornillos de la rejilla frontal pueden aojarse para ajustar la
rejilla a la altura deseada. Cuando nalice el ajuste, apriete los

dos tornillos de la rejilla frontal (vea la Figura 5).

!

PRECAUCION

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal
permiten que el aire circule a través del intercambiador de calor
del condensador. Las restricciones a esta circulación de aire
darán como resultado mayor consumo de energía y pérdida de la
capacidad de enfriamiento. Por esta razón es importante que esta
área no esté obstruida y que las aberturas de la rejilla se manten­gan limpias. AGA MARVEL no recomienda el uso de una rejilla de
construcción especial, ya que la circulación de aire puede verse

restringida (vea la Figura 2).

Modelo

ML(15)(24)* (G)

4

Estilo de la

Puerta

Tabla A

Altura

mínima

33 3⁄4"

(85,7 cm)

Altura

Máxima

34 3⁄4"

(88,3 cm)

Figura 3

INSTALACIÓN DE SU ARTEFACTO

No quite la clavija de
puesta a tierra del
cordón de aliment­ación eléctrica.

!

ADVERTENCIA

Peligro de choque eléctrico

• No utilice cordones de extensión con este artefacto.
Pueden ser peligrosos, y pueden degradar el funciona­miento del producto.

• Este artefacto no debe conectarse en ninguna circunstan­cia a un suministro eléctrico sin conexión a tierra.

• No quite la clavija de puesta a tierra del cordón de ali­mentación eléctrica. (vea la Figura 3).

• No use un adaptador. (vea la Figura 4).

• No salpique ni rocíe agua desde una manguera sobre el
artefacto. Si lo hace puede causar un choque eléctrico,
que puede provocar lesiones graves o la muerte.

Conexión eléctrica

Se necesita un circuito dedicado de 115 volts, 15 amperes.

Figura 4

Este producto está equipado de fábrica con un cordón de alimen­tación eléctrica que tiene un enchufe de tres clavijas con puesta
a tierra. Debe enchufarse en un tomacorriente compatible con
puesta a tierra, de acuerdo con el Código Eléctrico Nacional de
los EE. UU., así como los códigos y ordenanzas locales que sean

aplicables (vea la Figura 6). Si el circuito no tiene un tomacorri­ente con puesta a tierra, es responsabilidad y obligación del clien­te proporcionar el suministro eléctrico correcto. No debe cortarse
ni quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Figura 6

Figura 5

Rejilla frontal

Tornillo de la
rejilla frontal

NOTA

Los interruptores de falla a tierra (GFCI) son propensos a los fal­sos disparos, que harán que el artefacto se apague. Los GFCI no
se usan por lo general en circuitos con equipos motorizados que
deben funcionar desatendidos durante períodos prolongados, a
menos que sea necesario para cumplir con los códigos y orde-

nanzas de edicación locales.

5

INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO PARA

INSTALACIONES AUTOSOSTENIDAS

!

ADVERTENCIA

• TODOS LOS APARATOS SE
PUEDEN VOLCAR. SE PUEDEN
PRODUCIR LESIONES.

• INSTALE EL SOPORTE ANTI­VUELCO EMBALADO CON LA
UNIDAD.

• SIGA LAS INSTRUCCIONES DE
ABAJO

Soporte
antivuelco

211⁄2"

(54,6 cm)

Pata niveladora

Vista inferior del

bodegas para

vinos

Frente del gabinete

Dispositivo antivuelco

!

ADVERTENCIA

Si su bodega para vino no está ubicado debajo de una

cubierta (autosostenido), usted debe utilizar un dispositivo

antivuelco instalado según estas instrucciones. Si el bodega
para vino se retira de su ubicación por cualquier razón,
asegúrese de que el dispositivo esté correctamente aco­plado con el soporte antivuelco cuando empuje el bodega
para vino de nuevo a su ubicación original. Si el dispositivo
no está correctamente acoplado, existe el riesgo de que el
bodega para vino se vuelque, con la posibilidad de que haya
lesiones personales y daños materiales.

NOTA

Si la instalación es sobre un piso de concreto, se requieren su-

jetadores para concreto (no se incluyen con el kit antivuelco).

Figura 7

Instrucciones paso a paso para ubicar la posición
del soporte:

1) Decida dónde desea colocar el bodegas para vinos. Deslícelo
a su ubicación. Procure no dañar el piso. Deje 1" (2,5 cm) de
espacio libre respecto a la pared posterior a n de que haya lugar

para el soporte antivuelco.

2) Levante las patas niveladoras traseras aproximadamente 1⁄4"
(6 mm) para permitir el acoplamiento con el soporte antivuelco.

Nivele la unidad mediante el ajuste de las patas niveladoras
según sea necesario. Al girar la pata niveladora en sentido an­tihorario la unidad se elevará, y al hacerlo en sentido horario se
bajará.

3) Asegúrese de que el bodegas para vinos esté en la ubicación

deseada, y luego marque en el piso la esquina trasera del gabi­nete en la que se va a instalar el soporte antivuelco. Si la insta­lación no permite la marcación de la esquina trasera del gabinete,
haga líneas provisorias en el piso que marquen la esquina del­antera del gabinete, excluida la puerta. Deslice el bodegas para
vinos fuera de su posición. Desde la línea provisoria, extienda

la línea de la pared lateral hacia atrás 21 ½" (54,6 cm), como se
muestra en la Figura 8.

!

PRECAUCION

Todo piso terminado debe protegerse con un material adecuado
para evitar daños al mover la unidad.

Instalación de montaje en el piso

El soporte antivuelco debe colocarse en el piso, en la esquina
trasera izquierda o derecha del bodegas para vinos, como se

muestra en la Figura 7.

4) Alinee el soporte antivuelco con las marcas del piso, de

manera que el costado del soporte se alinee con la marca del
costado del gabinete y las muescas en 'V' del soporte antivuelco

se alineen con el extremo de la línea de 21 ½" (54,6 cm) (línea
del extremo posterior del gabinete).

5) Sujete el soporte antivuelco al piso mediante el tornillo suminis­trado (vea la Figura 8).

6) Deslice el gabinete de nuevo a su posición. Asegúrese de

que la pata niveladora trasera del gabinete se deslice debajo del
soporte antivuelco, encajando en la ranura.

6

INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO PARA

INSTALACIONES AUTOSOSTENIDAS

NOTA

Cuando se utiliza el soporte antivuelco montado en el piso, la
altura mínima ajustable del gabinete aumenta en 3⁄8" (9 mm).

Línea del frente del gabinete

Línea del costado del gabinete

211⁄2"

(54,6 cm)

Figura 8

Línea de la parte posterior del gabinete

Pata niveladora

trasera

Tornillo

Muescas en 'V'
del soporte

Figura 8a

Muescas en 'V'
del soporte

7

MODELO

ML15WSG

ML24WSG

DIMENSIONES DEL PRODUCTO

DIMENSIONES DE LA ABERTURA

DE INSTALACIÓN pulgadas (cm) DIMENSIONES DEL GABINETE pulgadas (cm)

"A" "B" "C" "D" "E" "F" "G" "H" "J" "K"

15"

(38,1 cm)

24"

(61 cm)

ESTILO DE LA PUERTA

(G) Puerta de vidrio con marco

**34" to 35"

(86,4 to 88,9 cm)

**34" to 35"

(86,4 to 88,9 cm)

24"

(61 cm)

24"

(61 cm)

147⁄8"

(37,8 cm)

237⁄8"

(60,7 cm)

333⁄4" to 343⁄4"

(85,7 to 88,3 cm)

333⁄4" to 343⁄4"

(85,7 to 88,3 cm)

239⁄32"

(59,1 cm)

241⁄16"

(61,1 cm)

257⁄32"

(64,1 cm)

26"

(66 cm)

37"

(94 cm)

47"

(119,4 cm)

169⁄16"

(39,5 cm)

2521⁄32"

(65,2 cm)

213⁄16"

(53,8 cm)

22"

(55,9 cm)

Figura 10

"A"

"B"

"E"

Figura 9

"C"

"D"

Figura 9a

Si fuera necesario ganar espacio libre dentro de la abertura
de instalación, puede hacerse un agujero a través del gabi­nete adyacente y pasar el cordón de alimentación eléctrica a
través de ese agujero hasta un tomacorriente. Otra manera
de aumentar la profundidad disponible de la abertura es
empotrar el tomacorriente eléctrico en la pared trasera para
ganar el espesor del enchufe de alimentación eléctrica. No
todas las cajas de tomacorriente empotradas serán apropia­das para esta aplicación por ser demasiado delgadas, por lo
que se recomienda para esta aplicación una caja de toma-

corriente empotrada equivalente a la Arlington #DVFR1W
(vea la Figura 10).

8

DATOS DEL PRODUCTO

MODELO

ML15WSG 115V/60Hz/15A

ML24WSG 115V/60Hz/15A

REQUISITOS

ELÉCTRICOS #

DIMENSIONES DEL PRODUCTO

PESO DEL

PRODUCTO

100 lbs

(45.4 kg)

130 lbs

(59.1 kg)

"J"

"D"

"H"

"G"

** La abertura de instalación mínima requerida debe ser mayor

que la altura ajustada del gabinete.

# Se necesita un circuito dedicado de 15 amperes con conexión
a tierra. Cumpla con todos los códigos de edicación locales

cuando instale el circuito eléctrico y el artefacto.

"E"

1"
(2,5 cm)

Figura 11

"K"

"F"

En aplicaciones autosostenidas debe instalarse el soporte

!

ADVERTENCIA

antivuelco montado en el piso. No se requiere para aplicaciones
empotradas.

9

Interruptor
de puerta

USO DE SU CONTROL ELECTRÓNICO

Control

Figura 12

Puesta en marcha de su refrigerador

Enchufe el cable de alimentación del refrigerador en una toma de
corriente de pared. Su refrigerador comenzará a enfriar después
de conectar la alimentación. Si su refrigerador no arranca,

verique si está encendido y si la temperatura programada es lo
sucientemente fría.

Encendido y apagado de su refrigerador

Si el refrigerador está encendido, su temperatura aparecerá en
la pantalla. Para apagar el refrigerador, mantenga apretado el

botón “ON/OFF” (Encendido/Apagado) durante tres (3) segundos.
Aparecerá “OFF” (Apagado) en la pantalla.

Si el refrigerador no está encendido, la pantalla mostrará “OFF”.
Para encender el refrigerador, mantenga apretado el botón “ON/
OFF” (Encendido/Apagado) durante tres (3) segundos. La pan-

talla mostrará la temperatura del refrigerador.

Ajuste de la temperatura deseada

Para programar la temperatura del refrigerador, mantenga apreta-

do el botón “SET”. Si se pulsa el botón “SET”, la pantalla muestra

la temperatura programada. Para ajustar la temperatura deseada,

mantenga apretado el botón “SET” y pulse, simultáneamente, los
botones “WARMER” (más caliente) o “COLDER” (más frío).

Utilización del refrigerador

La temperatura del refrigerador puede programarse entre 4˚ y 8˚
C (40˚ y 65˚ F).

• Falla del sensor de temperatura: Si el controlador

detecta que el sensor de temperatura no funciona
correctamente, se disparará la alarma por falla en

dicho sensor y sonará a intervalos de un (1) segundo. En el panel
de visualización parpadeará la leyenda “E1” y el LED de alarma,

ubicado en la esquina superior izquierda de la pantalla bajo la

indicación “Alarm”, estará encendido. Si aparece este código de

falla, por favor, llame al servicio de atención al cliente de AGA
MARVEL o al distribuidor de su localidad.

Procedimiento para silenciar la alarma

Pulse cualquier tecla para silenciar la alarma.

NOTA

Esto sólo silenciará la alarma. Si la condición que disparó la
alarma persiste, el código de alarma continuará parpadeando en

la pantalla y la alarma audible sonará durante 20 segundos cada
60 minutos.

Es posible que su refrigerador demore hasta 24 horas en alcanzar

la temperatura deseada. Ello dependerá del contenido cargado y
de la frecuencia con la que la puerta se abre y cierra.

Para obtener los mejores resultados, deje que el refrigerador se
enfrié hasta la temperatura seleccionada antes de proceder con
su carga. Una vez cargado el contenido, deje que la temperatura

se estabilice por al menos 48 horas antes de volver a ajustar la

temperatura.

Alarmas

El control electrónico MicroSentry™ supervisará el funcionamien­to del refrigerador y le alertará sobre los problemas posibles con
una serie de alarmas audibles y visuales.

• Alarma por puerta abierta: Si la puerta ha

quedado abierta por más de cinco (5) minutos, la
alarma sonará a intervalos de un (1) segundo. En

el panel de visualización parpadeará la leyenda “do” y el LED de

alarma, ubicado en la esquina superior izquierda de la pantalla

bajo la indicación “Alarm”, estará encendido. Esta alarma cesará

al cerrar la puerta.

10

CONFIGURACIONES DE ESTANTES ML15WSG

Inserte botellas de vino

Los cinco (5) estantes deslizantes contienen cuatro (4) botellas.
Vea la Figura 13 para el espaciamiento típico de botellas de vino.

Se debe tener cuidado al almacenar botellas extra altas en la
bandeja del vino en la parte inferior del compartimento, ya que
pueden impedir que la puerta se cierre.

Consejos y sugerencias para cagar su artefacto

Las botellas en el botellero superior directamente debajo de la luz
serán expuestas a una temperatura levemente más alta cuando
la luz está encendida. Coloque sus vinos en consecuencia y RE­CUERDE APAGAR LA LUZ CUANDO NO SE NECESITA.

Mantenga los vinos que usted planea usar para beber cotidiano y
para tener invitados en la mitad delantera de los estantes donde
las etiquetas son completamente visibles. Coloque los vinos para
el envejecimiento o almacenamiento a largo plazo cerca de la
parte trasera.

Estantes deslizantes

Los cinco (5) estantes deslizantes pueden ser salido aproximada­mente siete (7) pulgadas para facilitar la adición o extracción de

botellas. NO se apoye o presione fuertemente sobre los botel­leros. Si lo hace, puede dañar las estanterías y las botellas de
vino almacenadas en ellas. Tire de los botelleros con suavidad y
cuidado para minimizar la inquietud de su colección de vino. Evite
sacar más de un estante a la vez para mantener la estabilidad.

Botellas delanteras

(cuellos hacia la parte trasera)

Botellas traseras

(cuellos hacia el frente)

Figura 13

Botelleros de un solo nivel

Los botelleros deslizantes de un solo nivel le permiten ver y ac­ceder fácilmente a su inventario sin molestar a otras botellas (vea

la Figura 15).

Figura 14

11

Figura 15

CONFIGURACIONES DE ESTANTES ML24WSG

Inserte botellas de vino

Los cuatro (4) estantes deslizantes contienen ocho (8) botellas.
Vea la Figura 16 para el espaciamiento típico de botellas de vino.

Se debe tener cuidado al almacenar botellas extra altas en la
bandeja del vino en la parte inferior del compartimento, ya que
pueden impedir que la puerta se cierre.

Consejos y sugerencias para cagar su artefacto

Dos (2) botellas mágnum se pueden colocar en el soporte de

botella, siempre y cuando se colocan horizontalmente.

Las botellas en el botellero superior directamente debajo de la luz
serán expuestas a una temperatura levemente más alta cuando
la luz está encendida. Coloque sus vinos en consecuencia y RE­CUERDE APAGAR LA LUZ CUANDO NO SE NECESITA.

Mantenga los vinos que usted planea usar para beber cotidiano y
para tener invitados en la mitad delantera de los estantes donde
las etiquetas son completamente visibles. Coloque los vinos para
el envejecimiento o almacenamiento a largo plazo cerca de la
parte trasera.

Botellas delanteras

(cuellos hacia la parte trasera)

Botellas traseras

(cuellos hacia el frente)

Figura 16

Estantes deslizantes

Los cuatro (4) estantes deslizantes pueden ser salido aproxima­damente 71⁄2 pulgadas para facilitar la adición o extracción de

botellas. NO se apoye o presione fuertemente sobre los botel­leros. Si lo hace, puede dañar las estanterías y las botellas de
vino almacenadas en ellas. Tire de los botelleros con suavidad y
cuidado para minimizar la inquietud de su colección de vino. Evite
sacar más de un estante a la vez para mantener la estabilidad.

Botelleros de un solo nivel

Los botelleros deslizantes de un solo nivel le permiten ver y ac­ceder fácilmente a su inventario sin molestar a otras botellas (vea

la Figura 18).

Figura 17

12

Figura 18

CUIDADOS Y LIMPIEZA

Rejilla frontal

Verique que nada obstruye el ujo de aire requerido en las aber­turas delanteras del gabinete. Cepille o limpie con una aspiradora
las pelusas y suciedad acumuladas en las aberturas de la rejilla al

menos una o dos veces al año (vea la página 4).

!

PRECAUCION

PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la aliment­ación eléctrica del artefacto antes de limpiarlo con agua y jabón.

Gabinete

El gabinete pintado puede lavarse con agua jabonosa tibia y en­juagarse con agua limpia. NUNCA use limpiadores abrasivos.

Interior

Lave el compartimiento interior con agua jabonosa tibia. NO
utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni
detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podría doblar las bisagras de la
puerta o inclinar el artefacto.

2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca
del frente del artefacto pues podría dañar la rejilla.

3. Limpie periódicamente el interior de la unidad según sea
necesario.

4. Revise o limpie periódicamente la rejilla delantera según sea
necesario.

Reemplazo de la bombilla

!

ADVERTENCIA

DESCONECTE LA ALIMENTACION ELECTRICA DEL ARTE­FACTO ANTES DE TENTAR EL REEMPLAZO DE LA BOM­BILLA. Si no lo hace, podría producirse un choque eléctrico
que puede provocar lesiones graves.

La bodega para vinos utiliza una bombilla incandescente de 15

vatios para iluminar el interior de la bodega. La bombilla es un
componente eléctrico muy conable, pero si no funciona correcta­mente, por favor llame al distribuidor donde compró su bodega
para una bombilla de reemplazo. Utilice únicamente una bombilla
de equipo original de su distribuidor o AGA MARVEL.

!

ADVERTENCIA

¡NO utilice bajo ninguna circunstancia una bombilla que

exceda los 15 vatios!

Para reemplazar la bombilla, desconecte la alimentación de
la unidad. Desenrosque la vieja bombilla situada detrás de la
carcasa de la pantalla en la parte superior de la unidad. Coloque
la bombilla vieja aparte. Atornille la nueva bombilla en su lugar.
Vuelva a conectar la alimentación a la unidad. Compruebe si la
bombilla funciona correctamente para completar la instalación.

Ante una falla en la alimentación eléctrica, pro­ceda como se indica a continuación

Si se interrumpe la alimentación eléctrica, trate de corregirla lo
antes posible. Reduzca al mínimo las aperturas de la puerta
durante la interrupción del servicio eléctrico pues ello afecta nega­tivamente la temperatura de la unidad.

La bombilla no está cubierta por su garantía. Se puede obtener
una bombilla de repuesto de su distribuidor o de AGA MARVEL.

13

CONSEJOS PARA AHORRAR ENERGÍA, SOLICITUD DE SERVICIO TÉCNICO

Las siguientes sugerencias reducirán al mínimo
el costo de utilización de su artefacto de refriger­ación.

1. No instale el artefacto cerca de un electrodoméstico que

emita calor (cocina, lavavajillas, etc.), conductos de calefac-

ción y otras fuentes de calor.

2. Instale el producto alejado de la luz solar directa.

3. Verique que los oricios de ventilación de la rejilla delantera

del artefacto ubicada bajo la puerta no estén obstruidos y
manténgalos limpios para permitir la evacuación del calor que
genera el sistema de refrigeración.

4. Conecte el artefacto a un circuito de alimentación exclusivo

(no compartido con otros equipos).

5. La primera vez que cargue su nuevo artefacto, o cuando

coloque grandes cantidades de productos calientes en el
compartimiento de almacenamiento refrigerado, abra la puer­ta la menor cantidad de veces posible durante las siguientes
12 horas para permitir que el contenido alcance la tempera­tura programada.

6. Mantenga el compartimiento de almacenamiento relativa-

mente lleno; el artefacto funcionará durante menos tiempo
que con el compartimiento vacío.

7. Verique que el cierre de la puerta no esté obstruido por los

productos almacenados en el artefacto.

8. Si el producto que será almacenado está caliente, deje que

alcance la temperatura ambiente antes de colocarlo en el
artefacto.

9. Reduzca al mínimo la cantidad de veces que abre la puerta y

el tiempo en que esta permanece abierta.

10. Utilice la temperatura de consigna más cálida que se adapte

a sus preferencias personales y que ofrezca el almace­namiento más adecuado para sus productos.

11. Cuando esté de vacaciones o fuera de casa durante períodos

prolongados, ajuste el artefacto a la temperatura más cálida
aceptable por los productos almacenados.

12. Si la limpieza del artefacto requiere que la puerta permanezca

abierta durante un período prolongado, ajuste el control a la

posición de apagado “Off”.

13. Para el almacenamiento de vino:

Si no se necesita que la temperatura de los vinos sea la

de servir, ajuste la temperatura de los compartimientos a
la ideal (13° C / 55° F) para el almacenamiento prolonga­do de vino tinto y blanco.

Si necesita asistencia técnica tenga en cuenta lo
siguiente:

• Si aún no ha nalizado el primer año del período de garantía
del producto, comuníquese con su distribuidor o llame al
servicio de atención al cliente de AGA MARVEL al teléfono

800.223.3900 para solicitar instrucciones sobre cómo obtener

cobertura por garantía en su localidad.

• Si el período de garantía de un año ha caducado, el servicio
de atención al cliente de AGA MARVEL puede recomendarle
un centro de servicios técnicos cercano a su domicilio.
También puede encontrar la lista de los centros de servi­cio técnico autorizados en la sección Servicio y asistencia

técnica (Service and support) en la página de Internet www.

agamarvel.com.

• En toda correspondencia referida a asistencia técnica, no
olvide incluir el número de servicio, el número de serie y la
prueba de compra de la unidad.

• Trate de obtener toda la información posible o la descripción
del problema, cuánto tiempo ha estado en funcionamiento
el artefacto, la temperatura de la habitación y cualquier otra
información adicional que pueda ser de utilidad para resolver
rápidamente el problema.

• La Tabla 'B' se suministra para registrar la información cor­respondiente a su producto para consultas futuras.

Para su registro

Fecha de la compra

Nombre del distribuidor

Dirección del distribuidor

Ciudad

Estado

Código postal

Número de serie del artefacto

Número de servicio del artefacto

Fecha en la que envió la tarjeta de la

garantía (debe ser dentro de los 10
días de la compra).

Tabla B

14

LOCALIZACIÓN DE FALLAS

Antes de llamar al servicio técnico siga estos
consejos

Si el artefacto parece estar funcionando mal, lea primero este
manual. Si el problema persiste, vea la guía de localización de
fallas incluida a continuación. Antes de llamar al servicio técnico,
localice el problema en la guía y consulte su causa y su solución.
Tal vez el problema sea algo muy simple que puede resolverse
sin llamar al servicio técnico. Sin embargo, puede ser necesa­rio ponerse en contacto con su distribuidor o con un técnico de

servicio calicado.

!

ADVERTENCIA

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en
el artefacto sin haberlo previamente desconectado de la ali­mentación eléctrica. Apagar el artefacto desde el control no
desconecta la corriente eléctrica de los cables del artefacto.

• Vuelva a colocar todas las piezas y paneles antes de poner

en funcionamiento.

!

PRECAUCION

En el caso improbable que usted pierda enfriamiento en su uni­dad, no desenchufe la unidad fuera del suministro eléctrico, y

llame inmediatamente un técnico de servicio calicado. Es posible

que la pérdida de capacidad de enfriamiento sea el resultado
de una acumulación excesiva de escarcha en el serpentín de
enfriamiento del evaporador. En este caso, retirar la energía que
va hacia la unidad resultará en el derretimiento de esta cantidad
excesiva de hielo, lo cual podría generar que el agua derretida
exceda la capacidad del sistema colector de agua descongelada

y podría resultar en daño por agua de su casa. El usuario nal
será el responsable nal de cualquier daño por agua causado por

apagar prematuramente la unidad sin manejar apropiadamente el
exceso de agua de rebose.

Problema Causa posible Solución

El artefacto no enfría lo suciente

(vea “Ajuste de la temperatura” en la página 11).

El artefacto enfría demasiado

(vea “Ajuste de la temperatura” en la página 11).

La luz interior no funciona. • Falla de la bombilla. • Reemplace la bombilla, vea la página 13.
La luz no se apaga al cerrar la puerta. • La luz ha sido encendida desde el control

Ruido o vibración. • El artefacto está desnivelado.

El artefacto no funciona. • El artefacto está apagado.

• El control está ajustado a una temperatura
muy alta.

• La temperatura del contenido no se ha
estabilizado.

• Uso excesivo o aperturas prolongadas de
la puerta.

• Obstrucción del ujo de aire en la rejilla
delantera.

• La junta de la puerta no sella correcta­mente.

• El control está ajustado a una temperatura
muy baja.

• La junta de la puerta no sella correcta­mente.

(sólo modelos con puerta de vidrio).

• La puerta no activa el interruptor de la luz.

• Falla del interruptor de la luz.

• El ventilador golpea contra una obstrucción
en el conducto.

• El cordón de alimentación no está enchu­fado.

• No hay energía en la toma de corriente.

• Ajuste a una temperatura más fría. Espere

24 horas hasta que la temperatura se

estabilice.

• Deje que la temperatura se estabilice por

al menos 24 horas.

• El ujo de aire por la rejilla delantera no
debe estar obstruido. Vea “Espacios libres”
en la página 4.

• Reemplace la junta de la puerta.

• Ajuste a una temperatura más cálida.

Espere 24 horas hasta que la temperatura

se estabilice.

• Reemplace la junta de la puerta.

• Apague la luz desde el control, cierre la
puerta.

• El artefacto está desnivelado; nivele el

artefacto (vea “Patas niveladoras” en la
página 4).

• Comuníquese con un técnico de servicio

calicado.

• Nivele el artefacto, vea “Patas niveladoras”
en la página 4.

• Comuníquese con un técnico de servicio

calicado.

• Encienda el artefacto. Vea “Puesta en mar-

cha de su refrigerador” en la página 10.

• Enchufe el cordón de alimentación.

• Revise el circuito de la casa.

15

GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS

Para el producto completo
Un año de garantía limitada sobre piezas y mano
de obra del producto completo

AGA MARVEL garantiza el suministro de todas las piezas y
la mano de obra necesarias para reparar o reemplazar en el

domicilio u ocina del usuario cualquier componente en el que se

haya comprobado la presencia de defectos, sea por materiales
o por mano de obra, de acuerdo a las condiciones y exclusiones
establecidas más adelante, durante un período de un año a partir

de la fecha de compra del usuario nal.

Garantía limitada adicional exclusivamente sobre
piezas entre el segundo y quinto años

Durante los cuatro años siguientes a la nalización del período de

garantía limitada de un año, AGA MARVEL garantiza el sumi­nistro de piezas de repuesto para el sistema de refrigeración
sellado herméticamente, compuesto por compresor, condensador,
secador, acumulador, válvula de derivación, tuberías de conexión
y evaporador, en las que se compruebe la presencia de defectos
de mano de obra o materiales, de acuerdo a las condiciones y
exclusiones establecidas más adelante.

Las garantías anteriores no cubren lo siguiente:

• Costos de transporte de los repuestos o piezas defectuosas
devueltas.

• Capacitación del cliente o instrucciones sobre el uso del
artefacto.

• Cualquier pérdida del contenido debido a una falla del pro­ducto.

• Remoción o instalación del producto.

Piezas o servicios
No provistos o designados por AGA MARVEL

Las garantías indicadas tampoco serán de aplicación si:

• No se pudiesen vericar la factura original de compra, la
fecha de entrega o el número de serie de la unidad.

• Las piezas defectuosas no son devueltas para inspección si
así fue solicitado por AGA MARVEL.

• El poseedor del equipo de refrigeración no es el comprador
original del producto.

Las garantías establecidas de aquí en más son las únicas ga­rantías extendidas por AGA MARVEL. Toda garantía implícita,
incluso la garantía implícita de comerciabilidad, está limitada a
la duración de estas garantías expresas. En ningún caso AGA
MARVEL será responsable por cualesquiera daños emergentes o
incidentales, ni por gastos por incumplimiento de estas o cu­alesquiera otras garantías, sean expresas o implícitas.

Algunos estados (dentro de los Estados Unidos de América) no

permiten la exclusión o limitación de daños emergentes o una
limitación en el tiempo de validez de una garantía implícita, por
lo que la exclusión o limitación anterior podría no ser aplicable

para usted. Esta garantía le brinda derechos legales especícos

y usted podría tener otros derechos que pueden variar de un

estado a otro (dentro de los Estados Unidos de América).

Ninguna persona, rma o corporación está autorizada a ofrecer

cualquier otra garantía o asumir cualquier otra obligación en
nombre de AGA MARVEL. Estas garantías se aplican únicamente
a productos utilizados en cualesquier de los cincuenta estados de
los Estados Unidos de Norteamérica y en el Distrito de Columbia.

Ninguna de las garantías que se indican cubren las fallas de este
producto o de sus componentes debido a:

• Transporte o daños subsiguientes.

• Uso comercial o usos distintos de aquellos normales para un

equipo para uso en el hogar u ocina pequeña.

• Instalación inadecuada, uso indebido, abuso, accidente o al­teración, conexión a una instalación eléctrica que no cumple
con los códigos eléctricos, bajo o alto voltaje, fallas por falta
del mantenimiento necesario o por otros usos distintos a
aquel para el cual fue diseñado el artefacto.

Para obtener el servicio amparado por esta garantía, informe de
cualquier defecto a:

1260 E. VanDeinse St.
Greenville MI 48838

Phone: [phone]

16

17

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

www.agamarvel.com

41014822-SP Rev A
2/24/17

All specications and product designs subject to change without notice. Such revisions do not

entitle the buyer to corresponding changes, improvements, additions, replacements or compensa­tion for previously purchased products.
