Installation
Operation
and
Maintenance
Instructions

Keg Dispenser

61HK (Marvel)
6OHK (Outdoor)

NOTE

CONTENTS

Unpacking your refrigerator....................

Removing interior packaging......................................

Warranty Registration.....................

Installing your refrigerator..............................................

Selecting the location..........................

Cabinet Clearances..................................

Outdoor installation........................

Leveling legs..............................

Electrical Connection .....................

Setting the temperature control.........

Using Your Refrigerator

Shelving ....................................................................

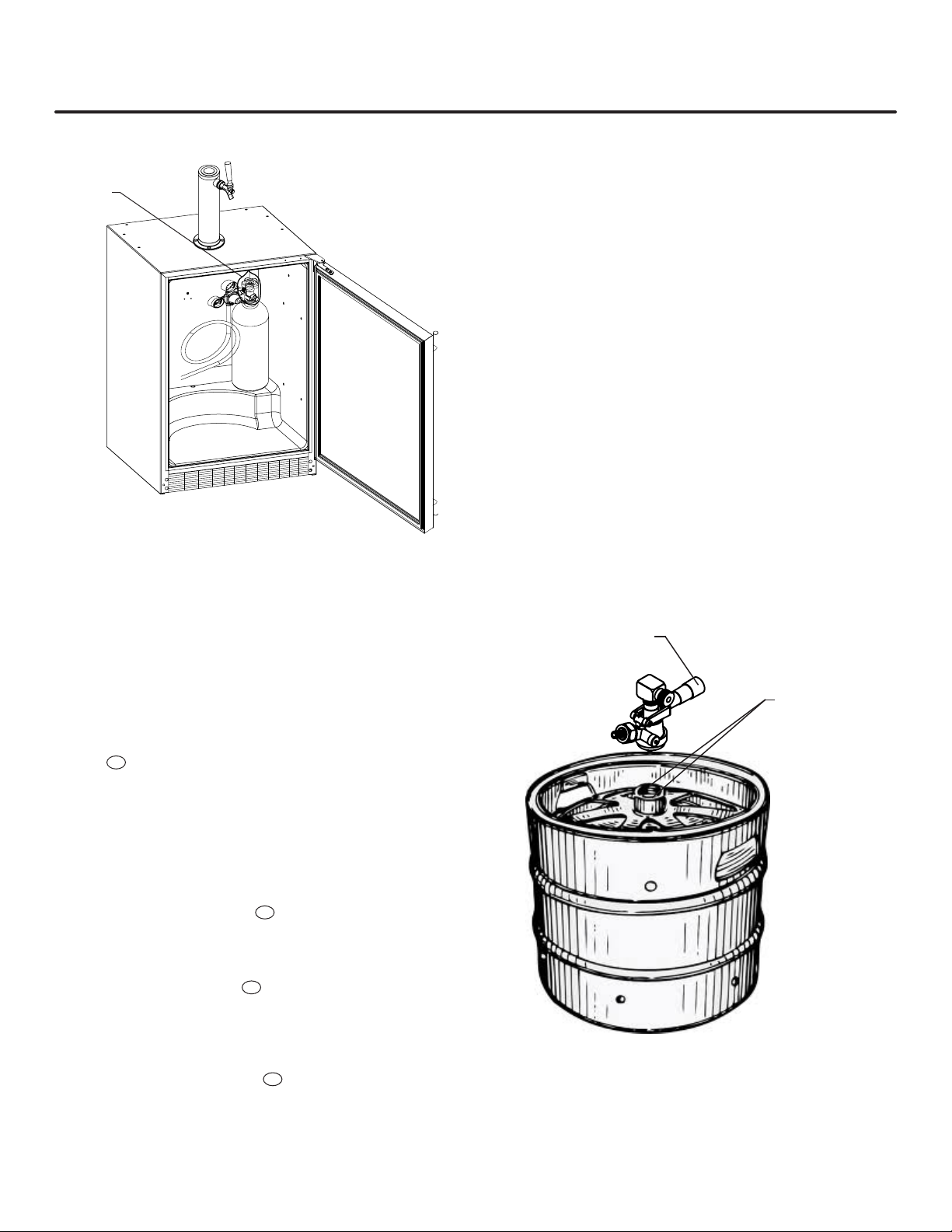

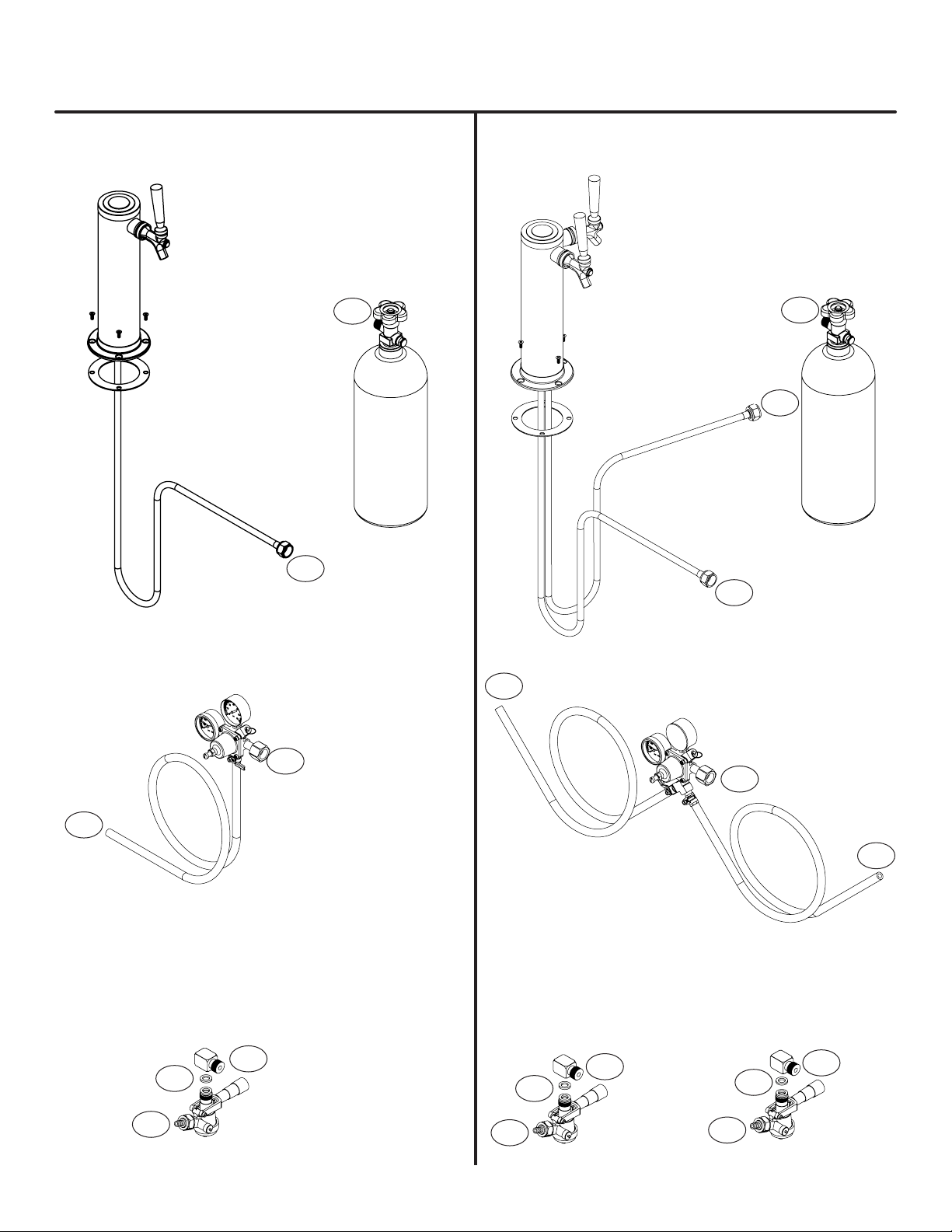

Tap equipment and assembly ...................................

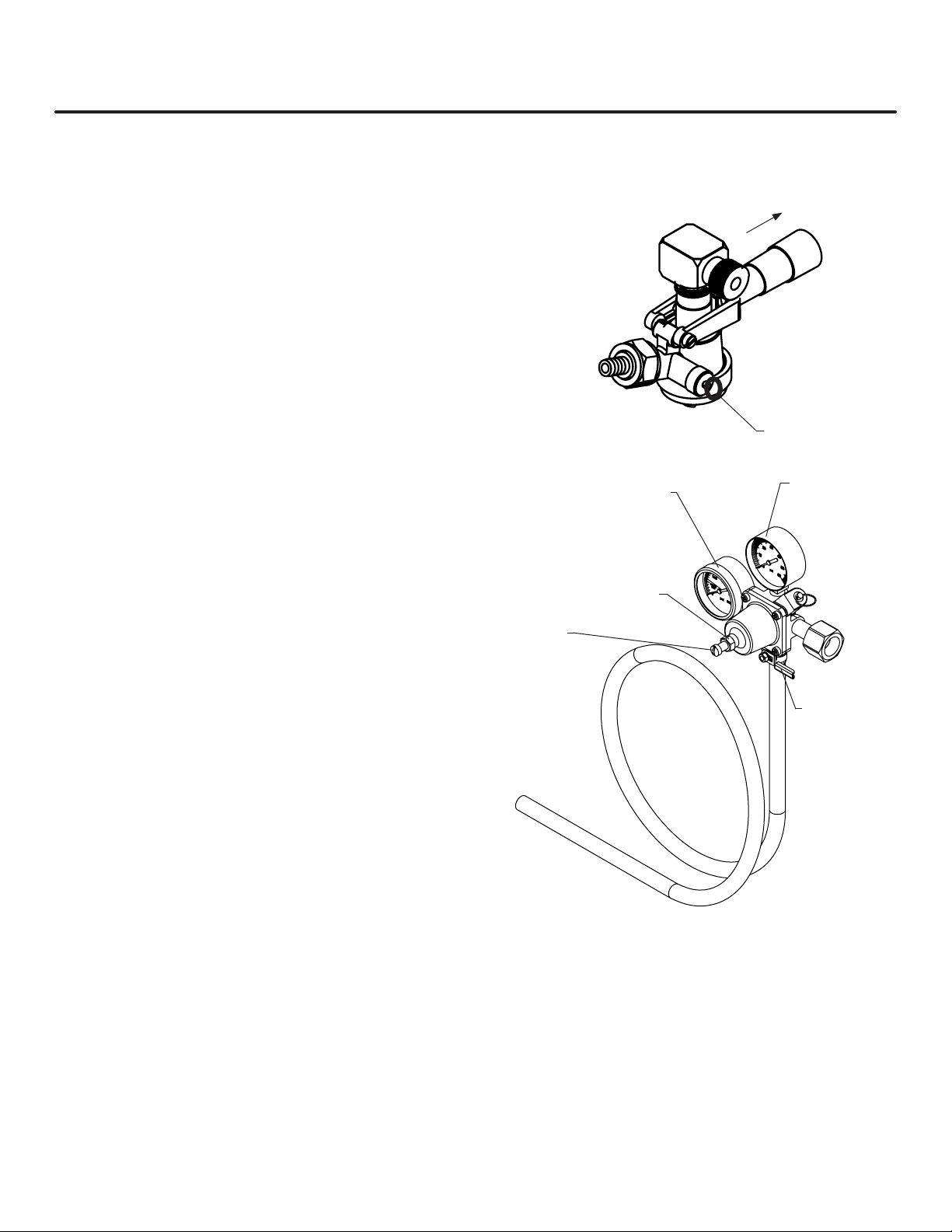

CO2 Regulator
Adjusting Pressures

Drain kit ..............................

Care and Cleaning........................................................

Cleaning and maintaining dispensing system ...........

Tap cleaning kit .........................................................

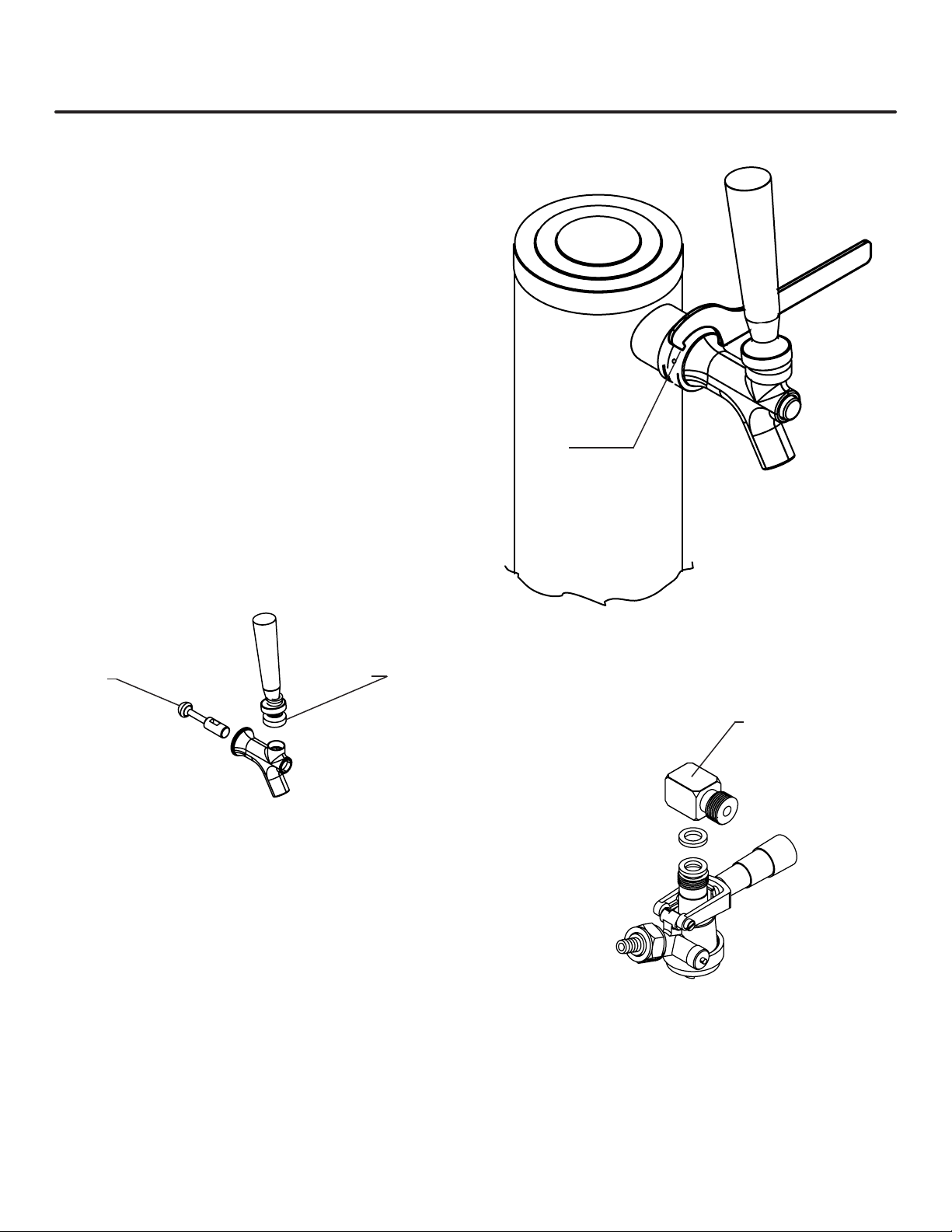

Faucet cleaning ........................................................

Keg coupler cleaning ................................................

Cabinet ......................................................................

Interior .......................................................................

Care of unit ................................................................

Energy Saving Tips ......................................................

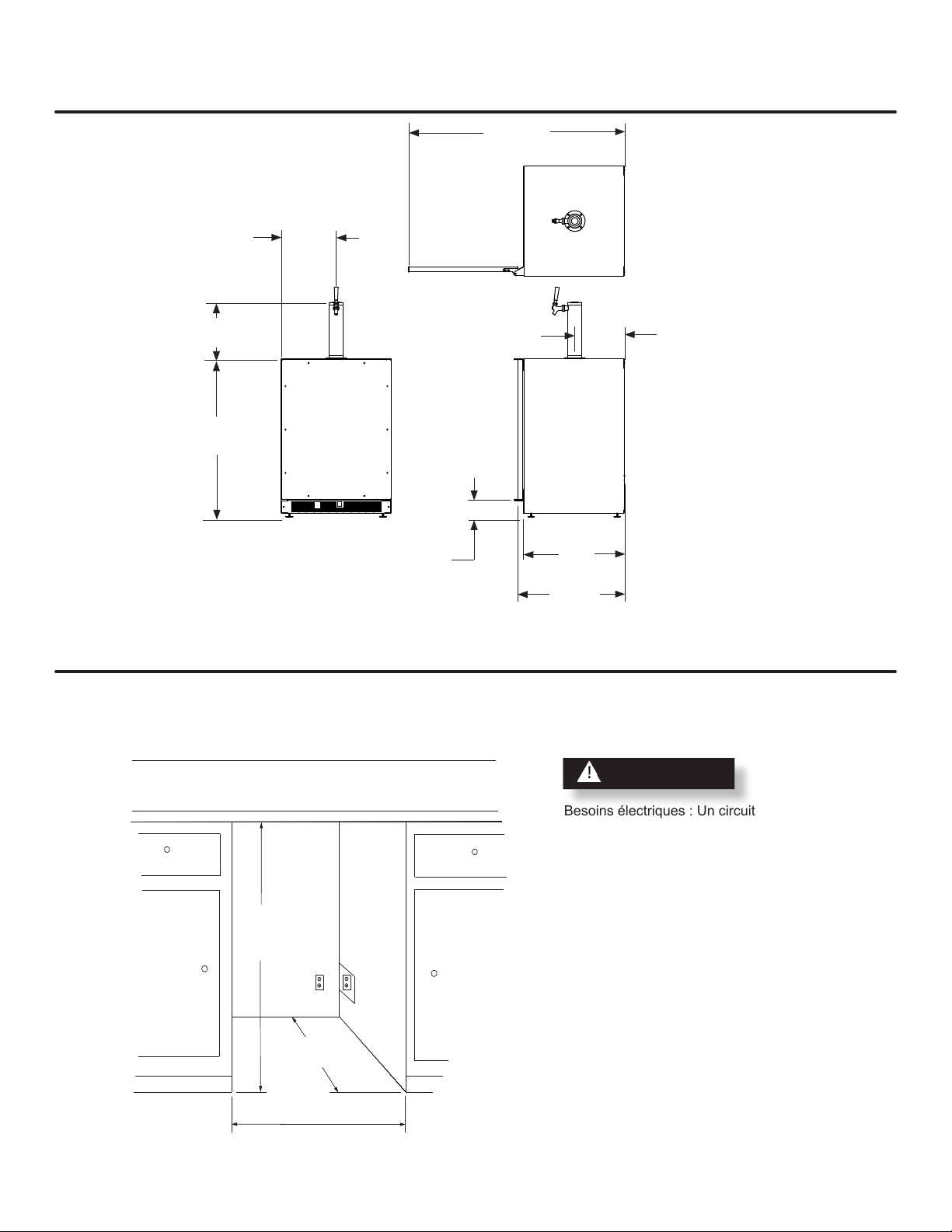

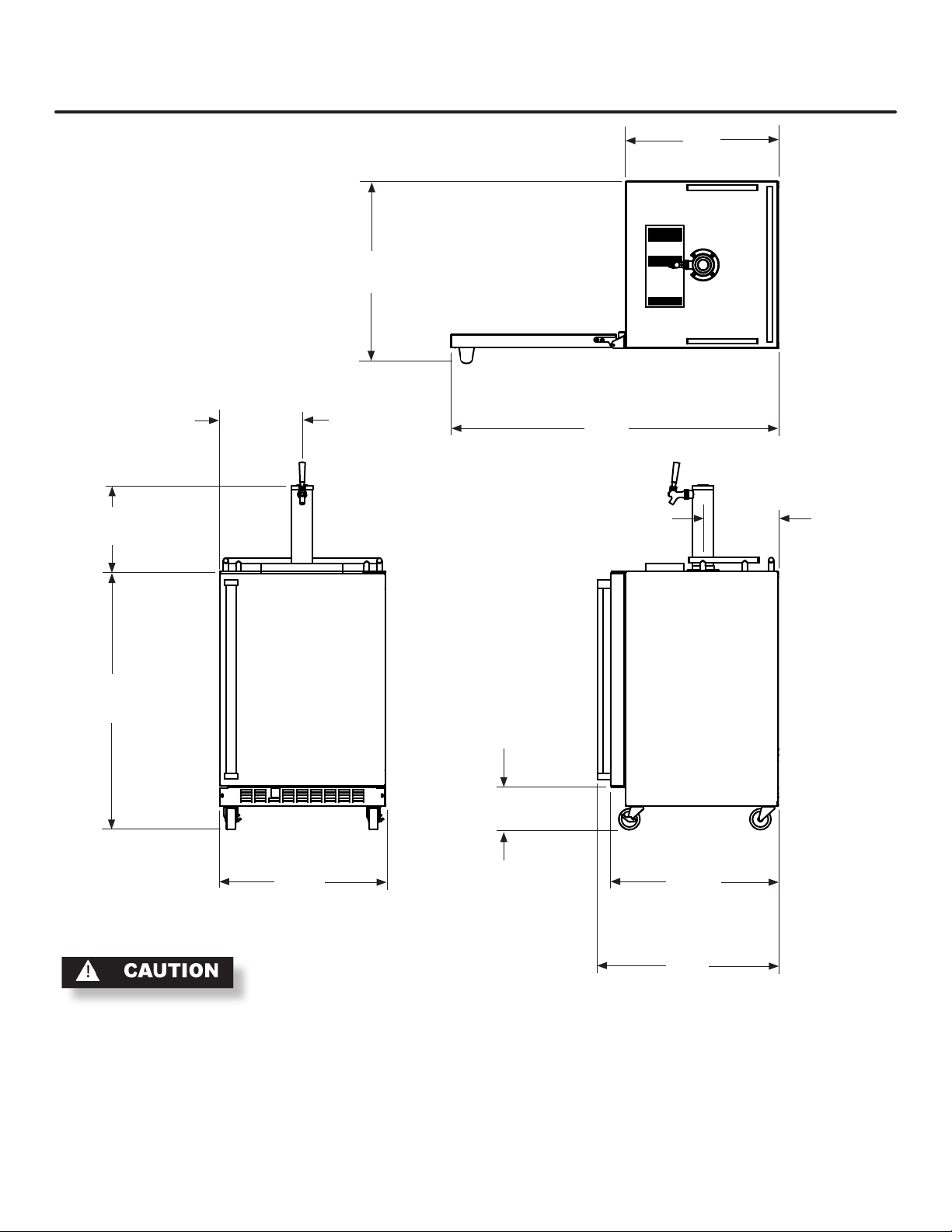

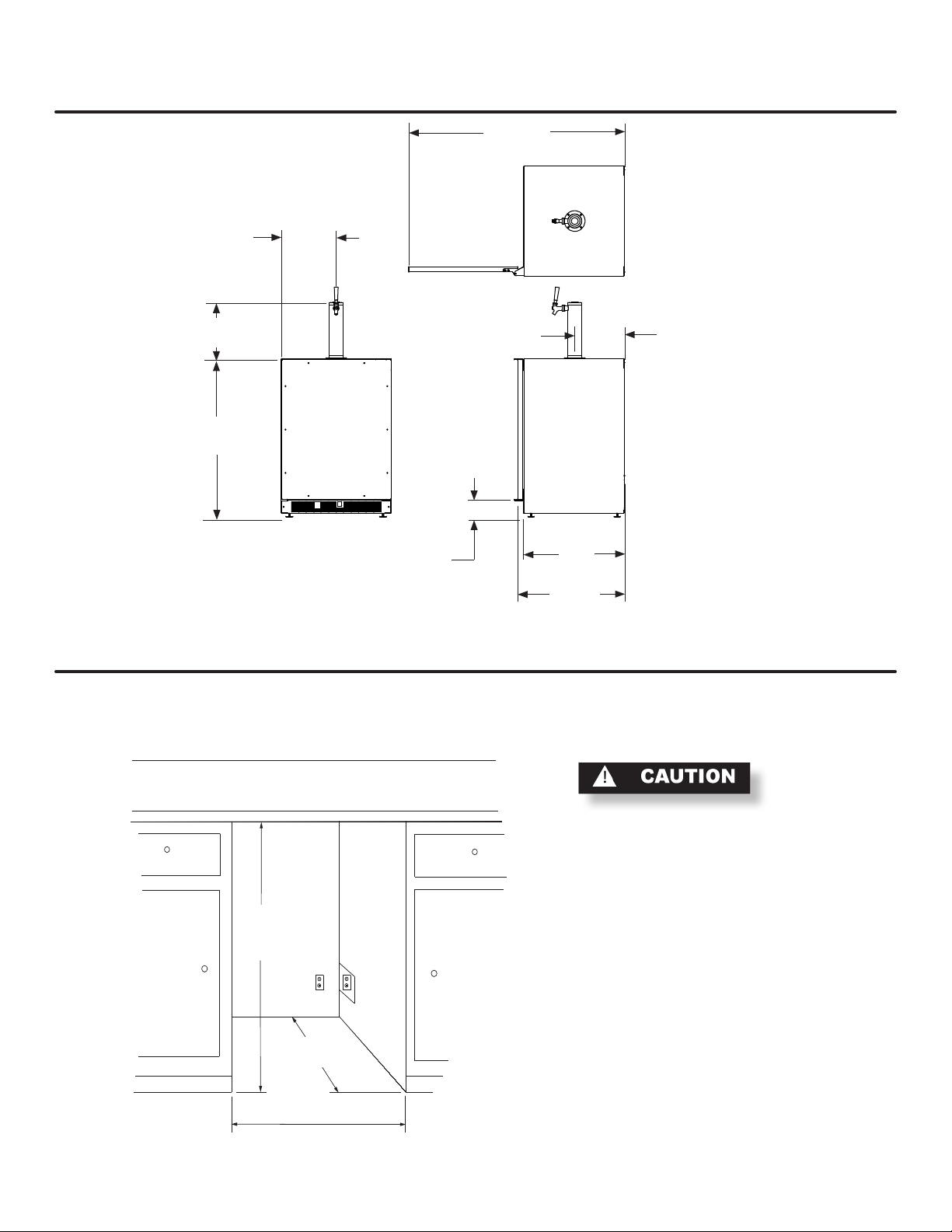

Dimensions For 61HK Solid Door..................................

Recommended Rough in Opening Dimensions
For Model 61HK Solid Door...

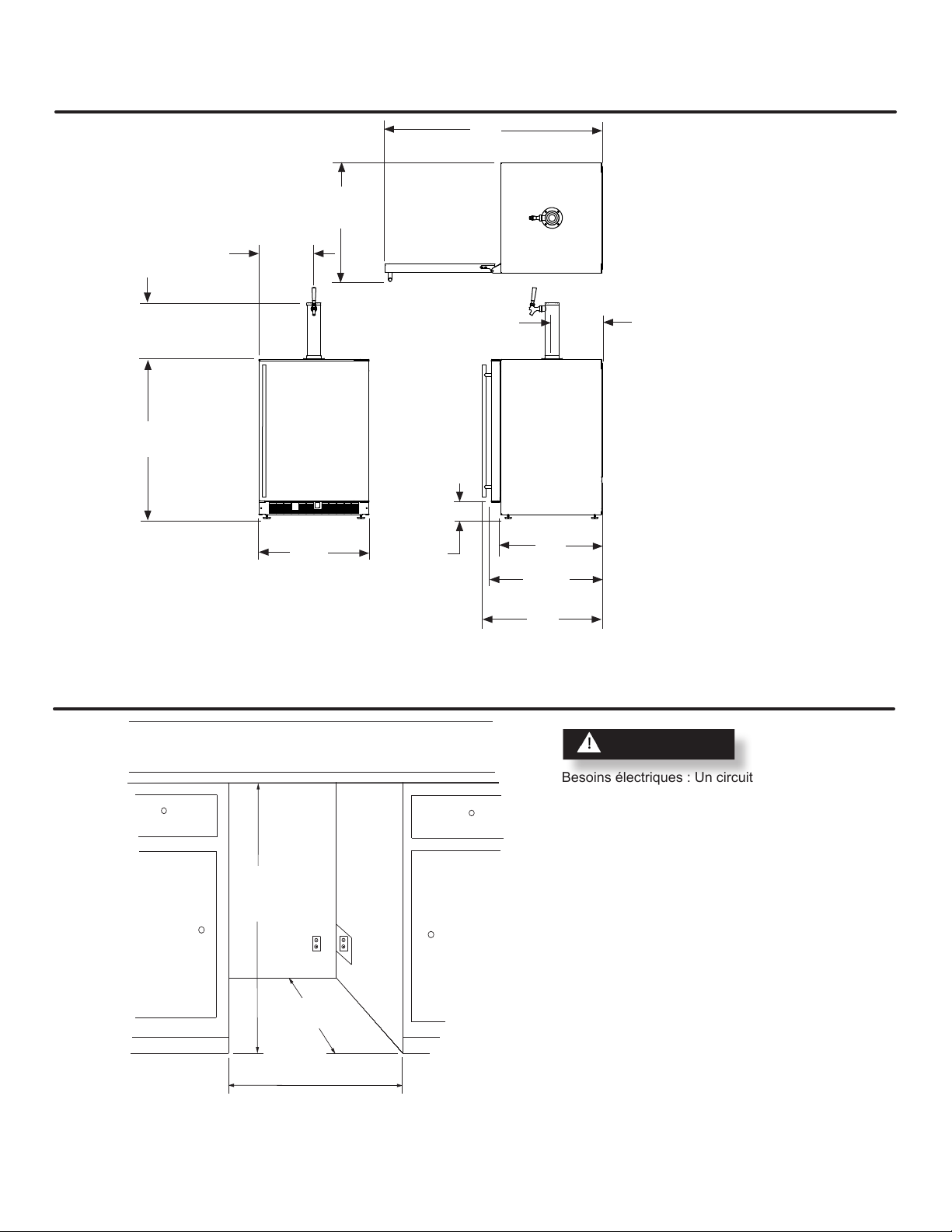

Dimensions for 6OHK-SS Solid Door............................

Recommended Rough in Opening Dimensions

For Model 6OHK-SS Solid Door..................................

Dimensions For Model 61HK Solid Overlay Door.........

Recommended Rough in Opening Dimensions
For Model 61HK Solid Overlay Door.

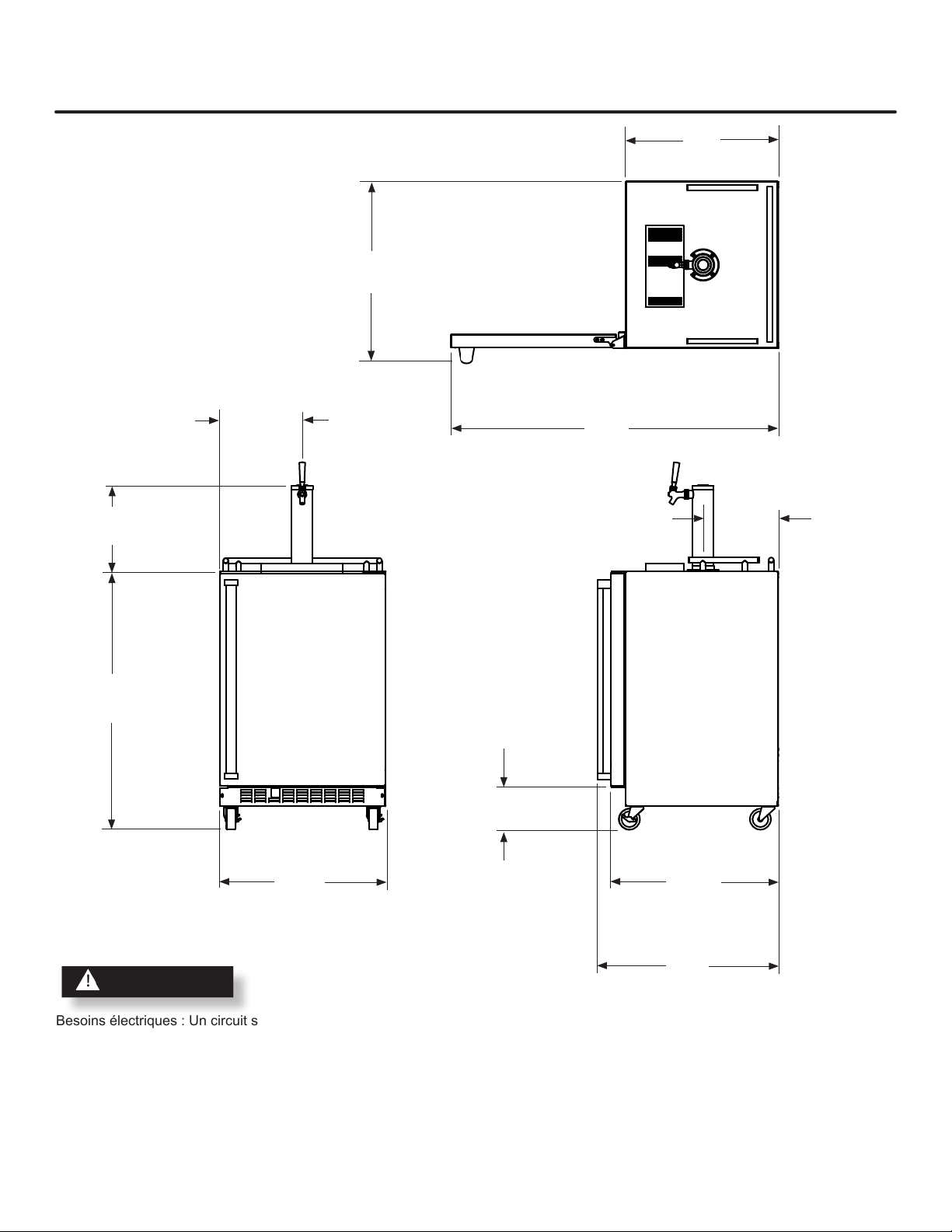

Dimensions For Model 6OHK-SSX Solid Door.

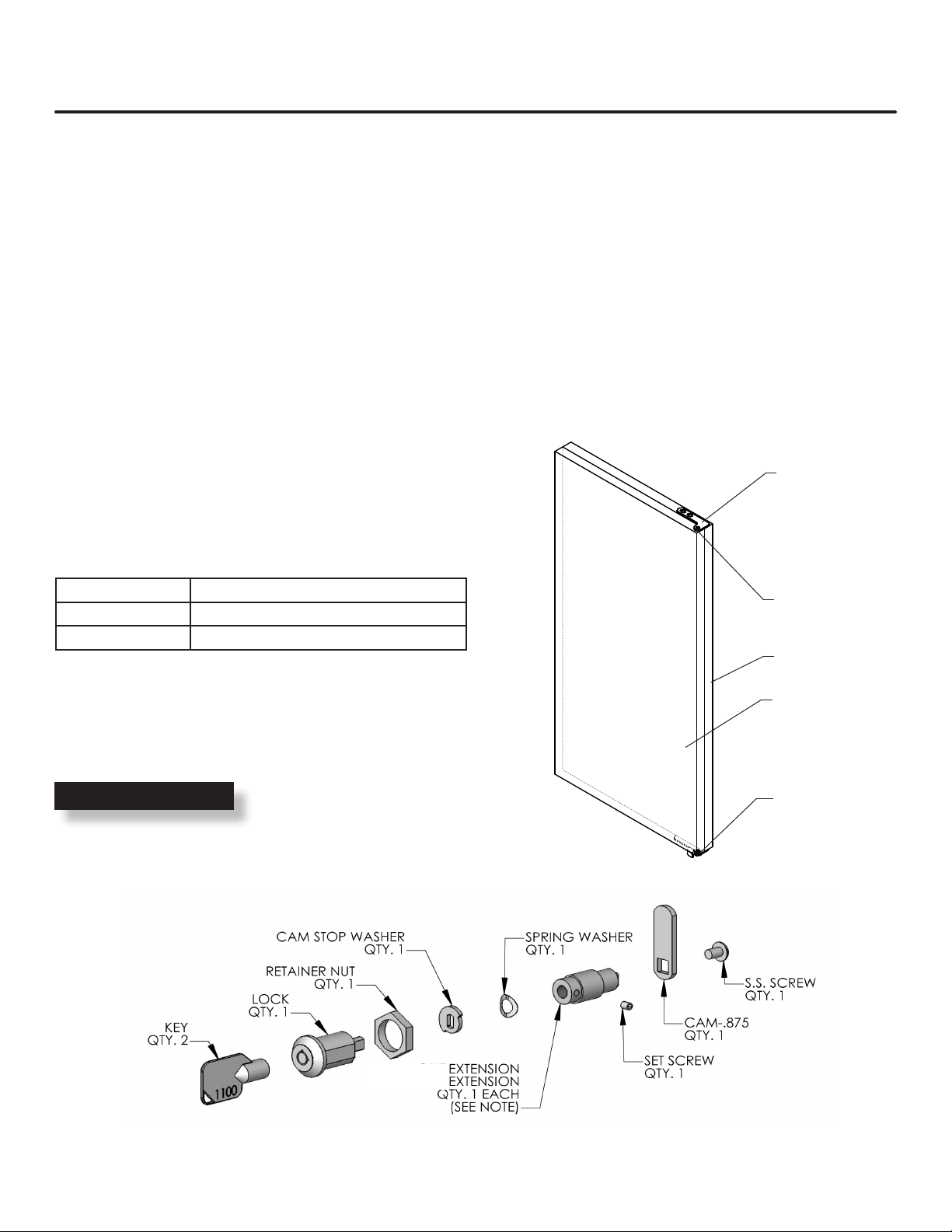

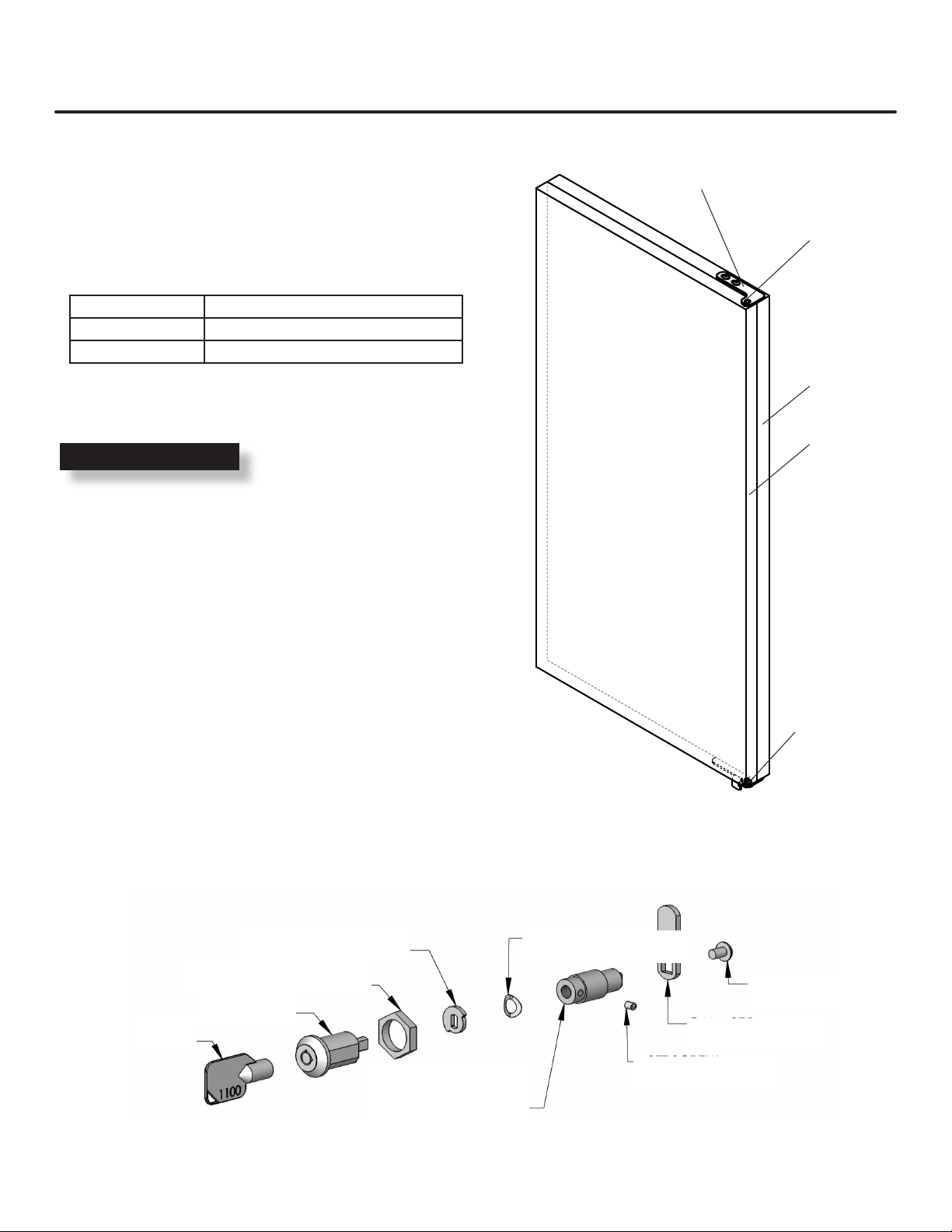

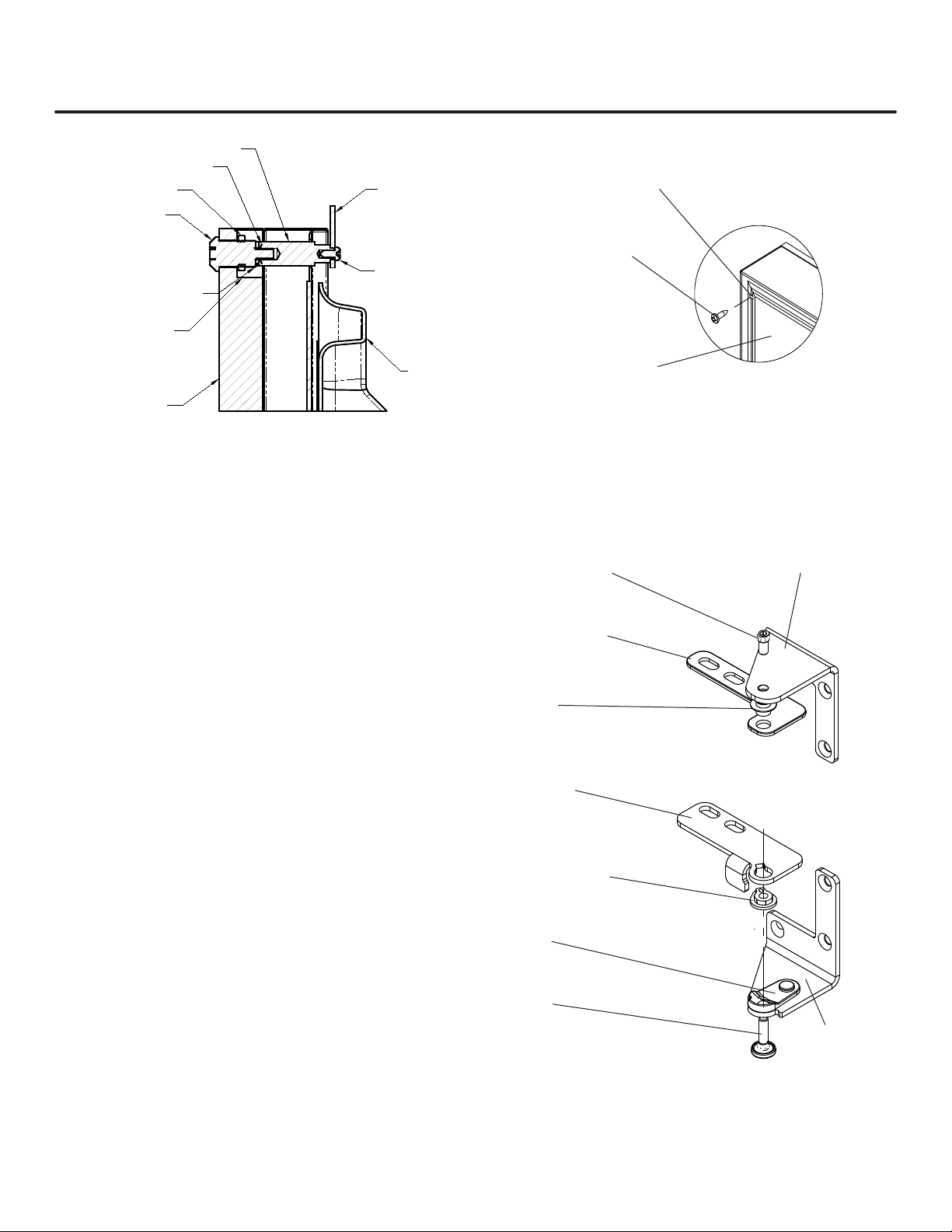

Full Overlay Panel Installation Instructions..

Troubleshooting Guide.........................

Obtaining Service.............................

Household Product Warranty................

...........................

..................

.....

.....

..................

.........

....................

.....

..................

........

..........

.................

...........

...........

.................

................................

........

.....

........

...............

...........

.....................

...................

...........

............

.....................

...................

....................

.........

..................

.......

.....

..........

.......

..........

3

Important Safety Instructions

3

Warnings and safety instructions appearing in this guide

3

are not meant to cover all possible conditions and situa-

4

tions that may occur. Common sense, caution, and care

4

must be exercised when installing, maintaining, or operat-

4

ing this appliance.
4
4
5
5
6
6
7
10
10
11
12
12
12
12
12
13
13
13
13
14

14
15

15
16

16
17
18
21
22
23

WARNING-Hazards or unsafe practices with

high probability of personal injury or property / prod­uct damage.

CAUTION-Hazards or unsafe practices which could

result in personal injury or property or product damage.

NOTE-Important information to help assure a problem

free installation and operation.

Recognize Safety Sym-

bols, Words, and Labels.

is committed to building a quality product

in an environmentally friendly manner. Our processes are

tightly controlled and closely monitored. We have achieved

certications in ISO 9001 for quality assurance, ISO 14001

for environmental management, and OHSAS 18001 for oc-

cupational health and safety from Lloyd’s Register Quality

Assurance.

2

UNPACKING YOUR REFRIGERATOR

Warranty Registration

It is important you send in your warranty registration card
immediately after taking delivery of your refrigerator.

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in back or other injury.

Remove Interior Packaging

Your refrigerator has been packed for shipment with all
parts that could be damaged by movement securely fas­tened. Remove internal packing materials and any tape
holding internal components in place. The owners manual
is shipped inside the product in a plastic bag along with the
warranty registration card, and other accessory items.

Important

Keep your carton and packaging until your refrigerator has
been thoroughly inspected and found to be in good condi­tion. If there is damage, the packaging will be needed as
proof of damage in transit. Afterwards please dispose of all
items responsibly in particular the plastic bags which can
be a suffocation hazard.

The following information will be required when registering
your unit.
Model Number
Serial Number
Date of Purchase
Dealer’s name and address

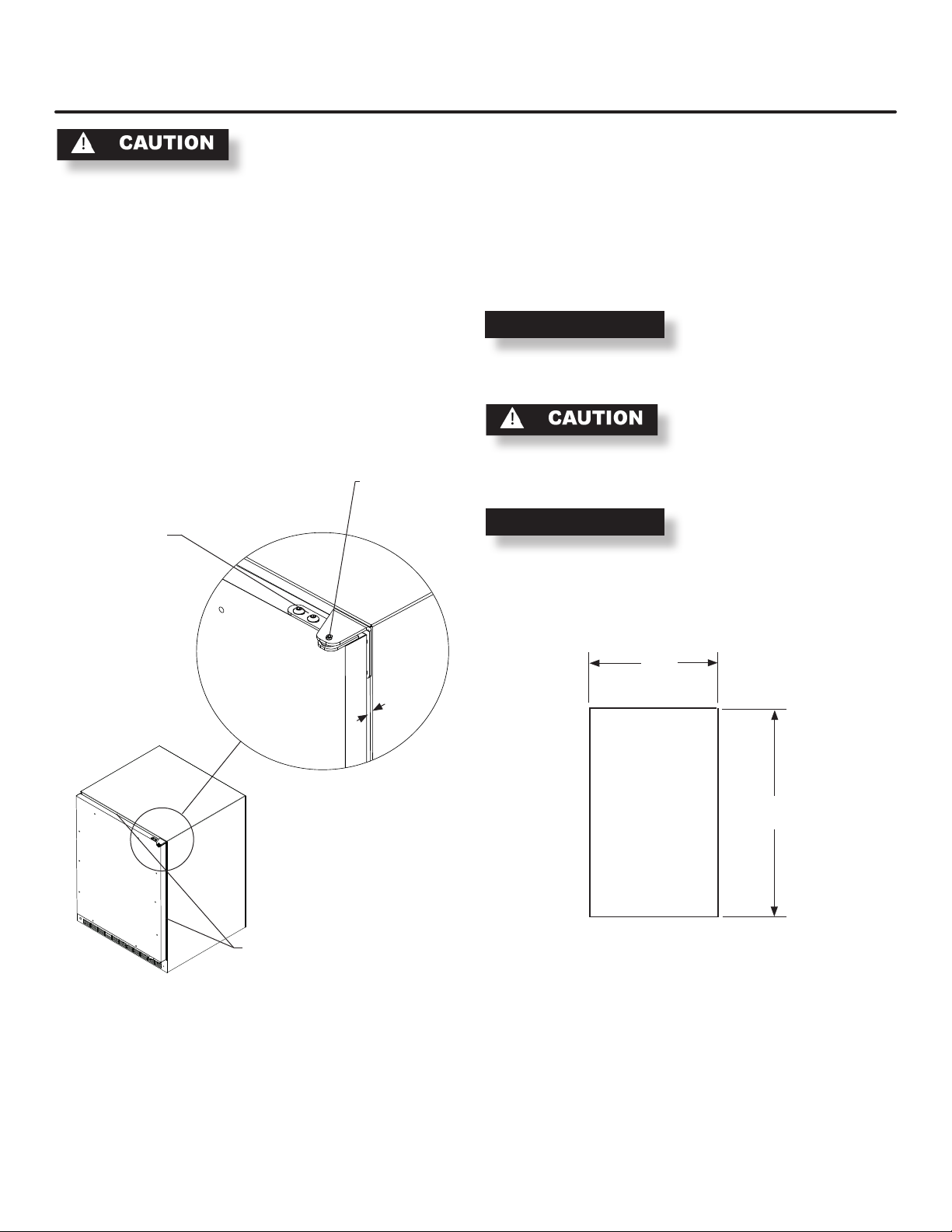

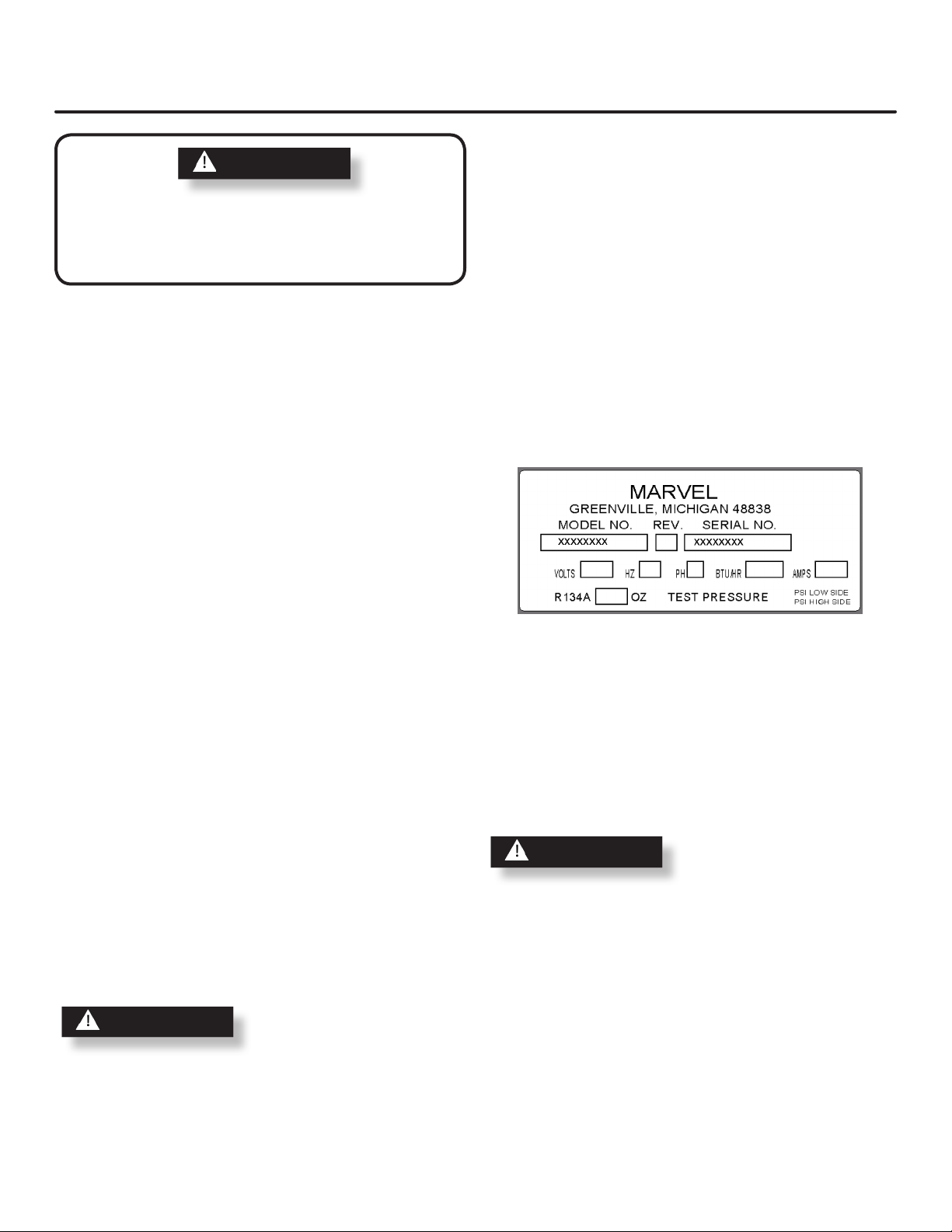

The model number and serial number can be found on the
serial plate which is located inside the cabinet on the left

side near the top. See gure 1.

Figure 1

Note to Customer

This merchandise was carefully packed and thoroughly
inspected before leaving our plant. Responsibility for its
safe delivery was assumed by the retailer upon acceptance
of the shipment. Claims for loss or damage sustained in
transit must be made to the retailer.

DO NOT RETURN DAMAGED MERCHANDISE TO THE
MANUFACTURER - FILE THE CLAIM WITH THE RE-

TAILER.

If the unit was shipped or has been laying on its back for
any period of time allow the refrigerator to sit upright for a
period of at least 24 hours before plugging in. This will as­sure oil returns to the compressor. Plugging the refrigerator
in immediately may cause damage to internal parts.

Help Prevent Tragedies

Child entrapment and suffocation are not problems of the

past. Junked or abandoned refrigerators are still dangerous

- even if they sit out for "just a few days".

If you are getting rid of your old refrigerator, please follow

the instructions below to help prevent accidents.

Before you throw away your old refrigerator or freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not easily

climb inside.

3

INSTALLING YOUR REFRIGERATOR

Select Location

The proper location will ensure peak performance of your
appliance. We recommend a location where the unit will
be out of direct sunlight and away from heat sources. To
assure your product performs to specications the recom­mended installation location temperature range is from 65

to 80°F (18 to 27°C) for built-in units and 65 to 90°F (18 to

32°C) for freestanding units.

Cabinet Clearance

Ventilation is required from the bottom front section of the
unit. Keep this area open and clear of any obstructions.
Adjacent cabinets and counter top can be installed around
the unit as long as the front grille remains unobstructed.

Outdoor Installation

Only the 6OHK model is suitable for outdoor installations.

Building codes may require a ground fault circuit interrupter
electrical receptacle to supply electrical power to the refrig­erator for outdoor applications. (See "Electrical Connec­tion").

Leveling Legs

Adjustable legs at the front and rear corners of the unit

should be set so the unit is rmly positioned on the oor

and level from side to side and front to back. The overall

height of your Marvel refrigerator may be adjusted from

333⁄4" (85.7cm) with the leveling legs turned in, and up to

343⁄4" (88.3cm) with the leveling legs extended.

To adjust the leveling legs, place the refrigerator on a solid

surface and protect the oor beneath the legs to avoid

scratching the oor. With the assistance of another person,

lean the refrigerator back to access the front leveling legs.

Raise or lower the legs to the required dimension by turn-

ing the legs. Repeat this process for the rear by tilting the

refrigerator forward using caution to prevent the door from

opening. On a level surface check the refrigerator for level-

ness and adjust accordingly.

The front grille screws may be loosened and the grille ad-

justed to the desired height. When adjustment is complete

tighten the two front grille screws. (See Figure 3).

Do not install in a location where the unit will be exposed
to direct sun exposure as this may result in unsatisfactory
performance.

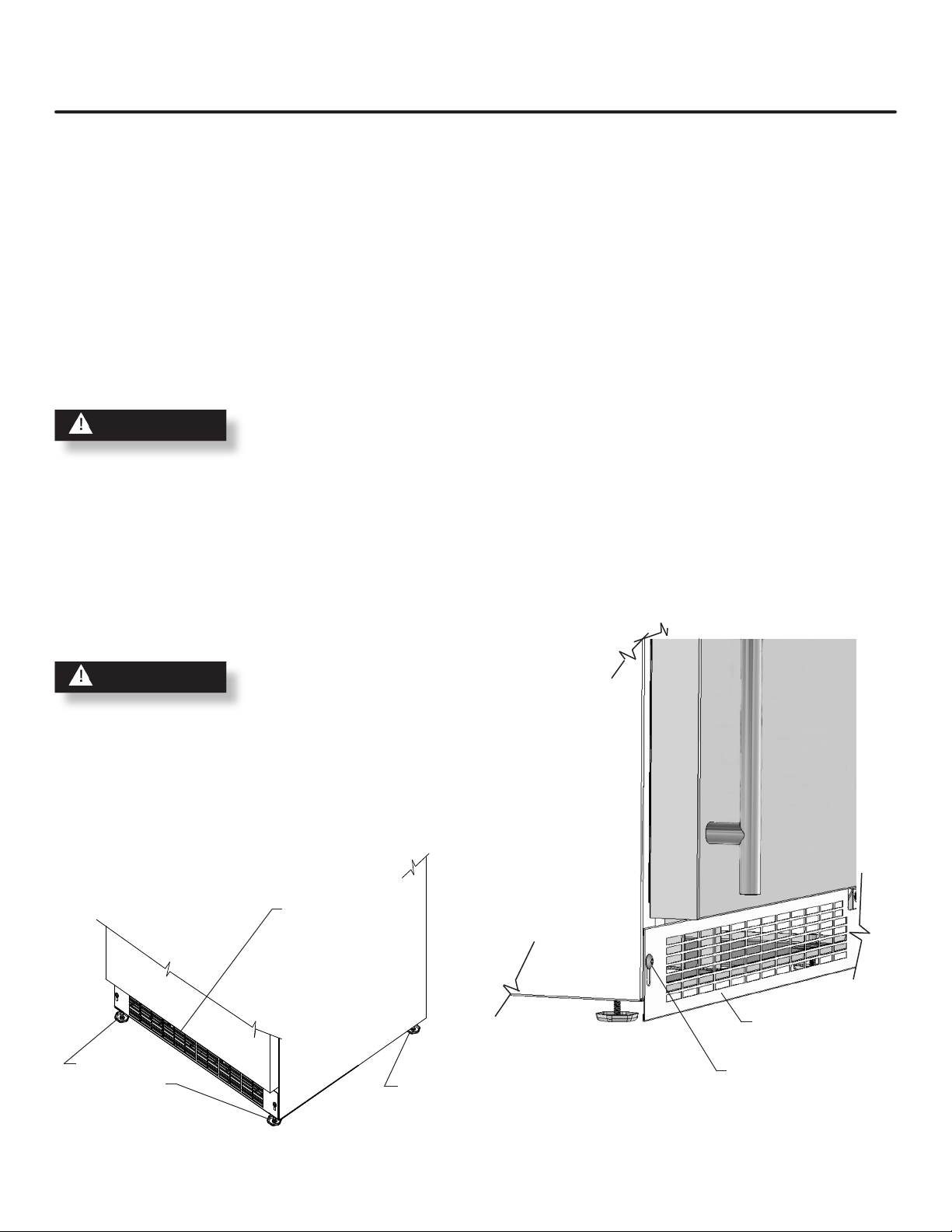

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ow through the condenser heat ex­changer. Restrictions to this air ow will result in increased

energy usage and loss of cooling capacity. For this reason
it is important this area to not be obstructed and the grille
openings kept clean. AGA MARVEL does not recommend

the use of custom made grilles as air ow may be restricted

because of inadequate openings. (See Figure 2).

Front Grille,
keep this area
open.

Front Grille

Front
leveling legs

Figure 2

Rear
leveling
legs

Figure 3

Front grille screw

4

NOTE

ELECTRICAL CONNECTION AND USING YOUR REFRIGERATOR

Electrical Shock Hazard

• Do not use an extension cord with this ap­pliance. They can be hazardous and cause

decient operation.

• This unit should not, under any circumstances,

be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the
power cord.

• Do not use an adapter.

• Do not splash or spray water from a hose on

the appliance. Doing so may cause an electri­cal shock, which may result in severe injury or
death.

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.
(A separate circuit serving only this appliance).

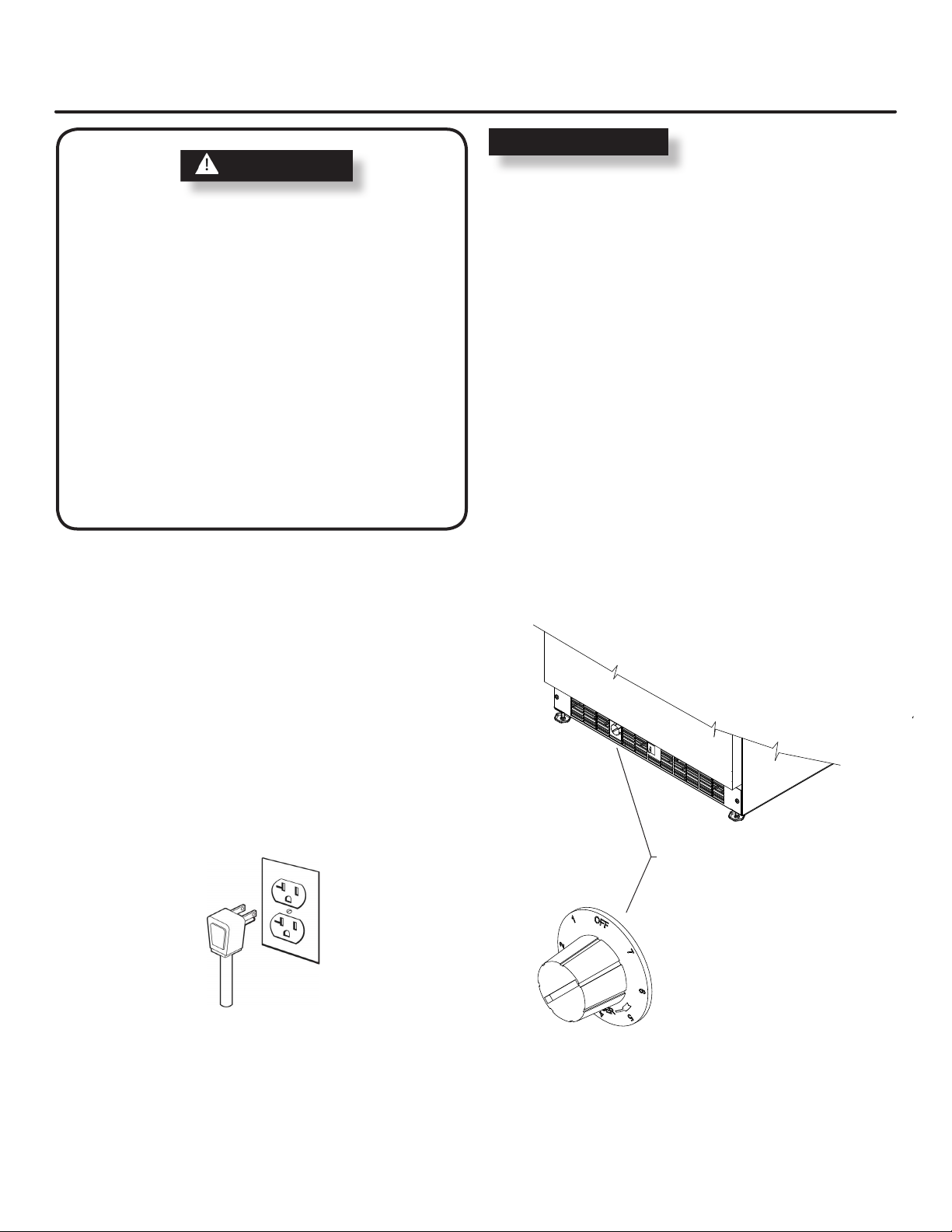

Setting the temperature control:

Initially set the cold control midway between the numbers
three (3) and four (4). After at least 2 hours adjust to the
temperature that suits you. The higher the number you
select, the cooler the temperature. (See gure 5). The tem­perature range of the refrigerator is from 33° to 52°F
(1° to 11°C).

Figure 5

Cold control
underneath door
in grille

This product is factory equipped with a power supply
cord that has a three-pronged, grounded plug. It must be
plugged into a mating grounding type polarized receptacle
located near the product. The product and receptacle
should be installed in accordance with the National Electri­cal Code and applicable local codes and ordinances (see
Figure 4). If the circuit does not have a grounding type
receptacle, it is the responsibility and obligation of the cus­tomer to provide the proper power supply.

Figure 4

Ground Fault Circuit Interrupters (GFCI) are prone to
nuisance tripping which will cause the unit to shut down.
GFCI’s are generally not used on circuits with power equip­ment that must run unattended for long periods of time, un­less required to meet local building codes and ordinances.

5

USING YOUR REFRIGERATOR

Shelving

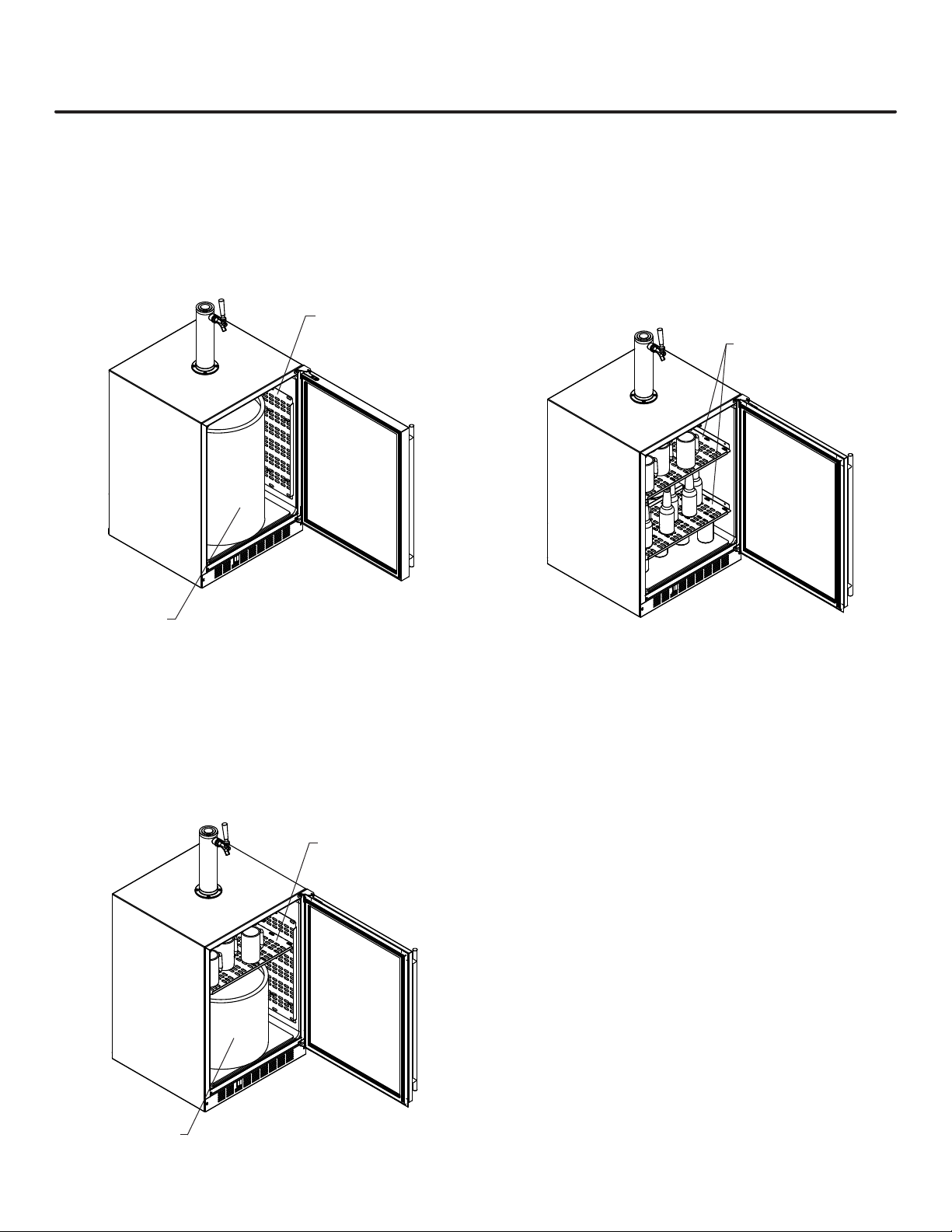

Your keg dispenser comes with 2 optional shelves. If you
are using a half barrel (keg), place the two shelves on each
side of the keg dispenser on the two mounting hooks for
storage. (See Figure 6).

Stored shelf
One per side

If you are not serving beer on tap, your keg dispenser can
be used as a refrigerator by placing both shelves on the
mounting brackets as shown in Figure 8.

Two shelves
installed

Half barrel (keg)

If you are using a quarter barrel of beer, you can add shelf
space for keeping your mugs chilled. The quarter barrel

must set on the oor, it cannot t on the shelf, see Figure 7.

Figure 6

Installed shelf
above barrel

Figure 8

Quarter barrel

Figure 7

6

USING YOUR REFRIGERATOR

This beer dispensing unit will support one half (1⁄2) barrel
or one quarter (1⁄4) barrel. The double draft tower units can
support two sixth (1⁄6) barrels of beer. See chart below for
quantity of beer in each barrel size.

Barrel Sizes

1/6 barrel 1/4 Barrel 1/2 Barrel

Height

Diameter

235⁄16"

(59.2 cm)

91⁄4"

(23.5 cm)

1413⁄16"

(37.6 cm)

17"

(43.2 cm)

235⁄16"

(59.2 cm)

17" to 171⁄4"

(43.2 to 43.cm)

Gallons 5.23 7.75 15.5

#12oz.

Glasses

53 82 163

Table A

Keg Size

#of kegs per

5 pound CO2 Tank

5 gallon Corny 15 to 22

1/6 barrel 14 to 21
1/4 Barrel 10 to 14
1/2 Barrel 5 to 7

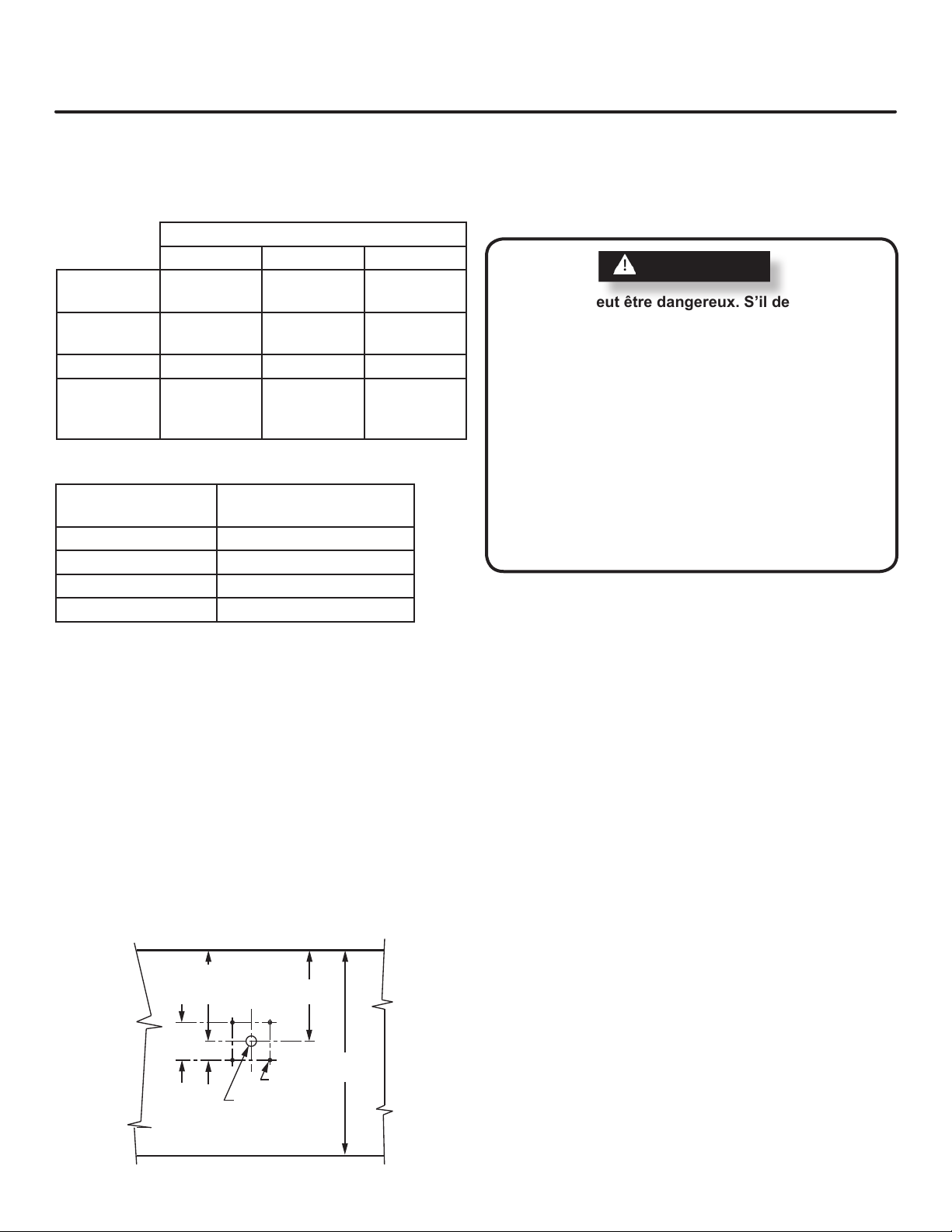

Table B

Tap Equipment and Assembly

Your dispensing kit includes the following parts:

Polished stainless steel tower with clear beer line (single
or double dispense)
Tower Gasket
Phillips oval head screws
Knob for Tower (Faucet Handle)
Keg coupler(s)

90° Elbow tting(s)

Black Rubber Washer(s)
CO2 regulator with red gas line(s) attached
Empty 5 pound CO2 tank
Plastic clamp(s)
Faucet wrench

13⁄8

23⁄4

(70mm)

Typical

(35mm)

Typical

Figure 9

11⁄2 (38mm) Diameter

11" to 12"

(27.9cm to 30.5cm)

25" (63.5cm)

Diameter
to suit

Tools required for installation:

Phillips screwdriver

Pliers
Adjustable wrench or a 11⁄8" open end wrench

CO2 can be dangerous. If it becomes difcult to
breathe and/or your head starts to ache, a high
concentration of carbon dioxide may be present.
Leave the area immediately.

• The CO2 tank must always be connected to the

regulator. Never connect the tank to the keg.

• The CO2 tank must be securely mounted in the
upright position. Secure it with the chain pro­vided.

• Never drop or throw the CO2 tank.

• Keep the CO2 tank away from heat.

• Ventilate the area after a CO2 leak.

Assembly procedure:

1. Take your empty 5 pound CO2 tank to your local gas

supply dealer to be lled. You can usually nd them in

your "yellow pages" under "Welding Supply" or "Fire
Protection". One 5 pound tank can process many kegs
(see table B) Your dealer should supply you with a

plastic washer every time the tank is lled.

2. Tower mounting (if you are installing the unit under a
counter skip to step 3). If you are mounting the tower

directly to the top of the refrigerator, rst remove the

four screws from the top of the refrigerator. Feed the
clear beer line through the tower gasket and the large
hole in the refrigerator top. Align the 4 holes in the
tower with the 4 holes in the refrigerator top and secure
the tower with the 4 screws removed previously. Skip to
step 4.

3. If you are installing your keg refrigerator under a
counter you will need to drill 5 holes in the counter top

to mount the tower. The rst hole is a 11⁄2" diameter

hole located at the center of the tower for the beer line,
locate approximately 11 to 12 inches from the back wall
(based on a standard counter top depth of 25"). Next
drill the 4 tower mounting holes per the dimensions

in Figure 9. The hole diameter is dependent on the

counter top material and if screw anchors are required.
The screws supplied are in the literature pack and are
a #10 x 1" type AB stainless steel screw. After the holes
are drilled and the keg refrigerator is in place under the
counter top feed the beer line through the tower gasket,
the 11⁄2" hole in the counter top and the hole in the top
of the keg refrigerator. Mount the tower to the counter
top with the 4 screws provided.

7

USING YOUR REFRIGERATOR

Single Dispense Tower Kit Double Dispense Tower Kit

Double

Single

Dispense

Tower

B

Dispense

Tower

B

A

C

Figure 10

Regulator

with red

airline

B

Figure 12

A

5 Pound

CO2 Tank

Figure 11

C

Figure 14

Regulator

with red

airlines

Figure 16

A

5 Pound

CO2 Tank

Figure 15

B

C

C

D

Figure 13

A

Keg

Coupler

C

A

Keg

Couplers

D

C

Figure 17 Figure 18

D

A

8

Chain

USING YOUR REFRIGERATOR

Figure 19

4. Mount the regulator to the CO2 tank (connection )

B

use the new plastic washer you recieved from the gas
supply company. Note that the regulator has left hand
threads and has to be turned counterclockwise to
tighten. Tighten with the adjustable wrench or the 11⁄8"
open end wrench.

5. Insert the barbed end on the keg coupler into the red
gas line(s) and seal with a plastic hose clamp. (connec-

C

tion ).

6. Verify that the black rubber washer is in the 90° brass
elbow and screw the elbow onto the top of the keg
coupler. (connection ).

D

7. Place a black washer into the stainless steel end tting
of the clear beer line from the tower and screw onto the

90° elbow on top of the keg coupler. (connection ).

A

8. Locate the CO2 tank in the corner of the refrigerator as

shown in Figure 19 and secure with the chain.

9. Hooking up the coupler to the keg. Verify the white

handle is in the up position as shown. Line up the dog
ears on the keg neck with the opening in the coupler.
Twist the coupler clockwise ↷ until it stops. Extend the
white handle and push down to lock.

Handle in up position

Dog ears on keg

Figure 20

9

USING YOUR REFRIGERATOR

CO2 Regulator

Your beer dispenser comes equipped with a 5 pound CO2
tank and a dual gauge regulator. The lower gauge should
be reading approximately 750 psi (52 bar) when the tank is

properly lled and the tank is not in the refrigerator (at room

temperature). The tank will read less when chilled. Use this
lower gauge as an indicator of how much CO2 you have left
in the tank.

The upper gauge reads the pressure being supplied to the
beer keg. This should be about 12 - 14 psi (0.8 to 1 bar) for

lager beer or 9 - 12 psi (0.6 to 0.8 bar) for ale's.

To adjust the pressure:

1. Close the shutoff valve at the bottom of the regulator.

2. Loosen the lock nut by turning ↶ counterclockwise
using the 1⁄2" open end wrench until loose, this will allow
adjustment of the pressure adjustment screw.

3. Turn the adjustment screw ↷ clockwise to increase the
pressure or ↶ counterclockwise to decrease the pres­sure.

4. Open the shutoff valve on the bottom of the regula­tor. The gauge reading may drop but will return very
quickly.

5. Pull the ring on the keg coupler to allow the gas to ow
momentarily.

6. Make any ne adjustments if necessary with the adjust­ment screw.

7. Tighten the locknut with the 1⁄2" open end wrench by
turning clockwise ↷.

Lower Gauge

Pressure
Adjustment
Screw

Lock Nut

Figure 21

Ring on keg
coupler

Upper Gauge

Figure 22

shutoff valve
(closed posi­tion shown)

10

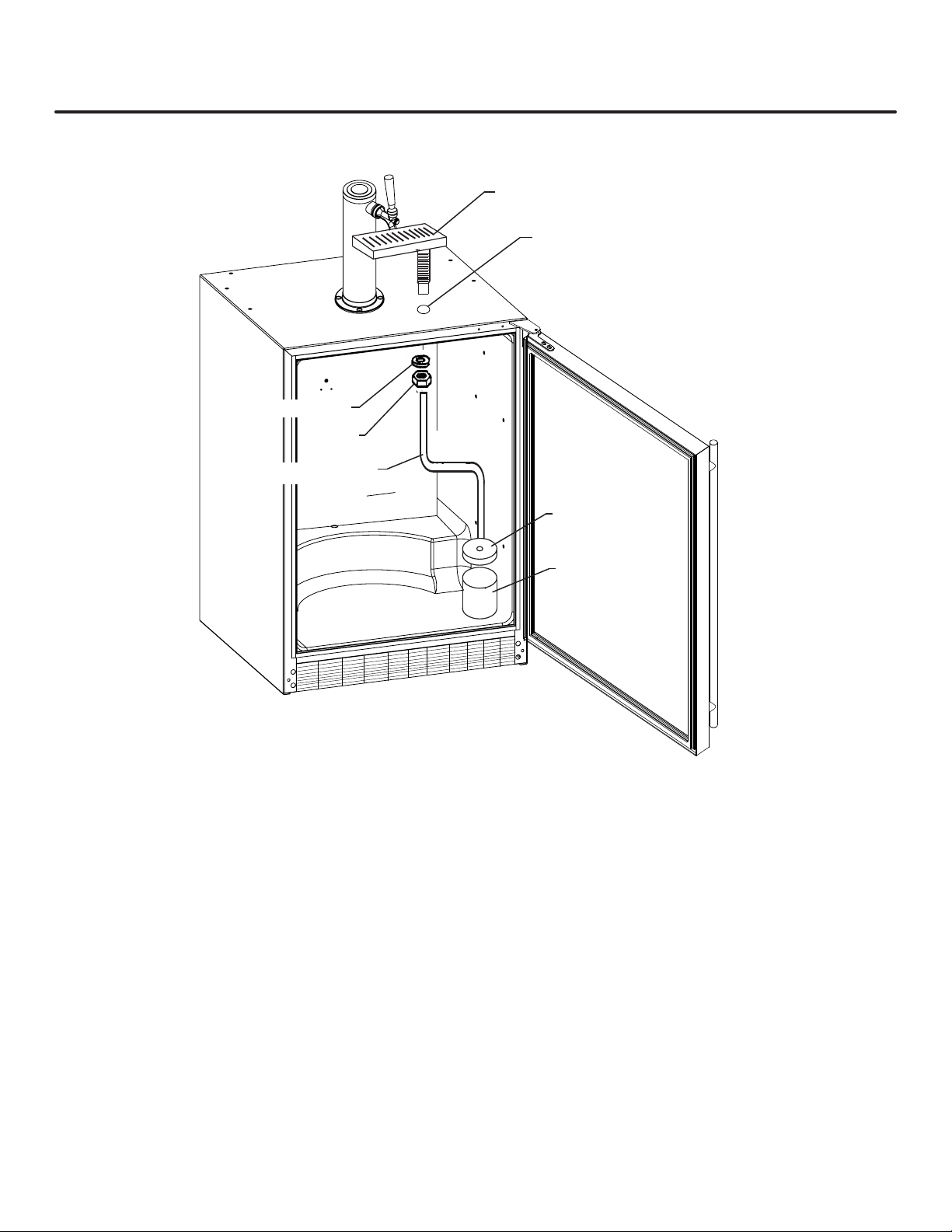

DRAIN KIT INSTALLATION (OPTIONAL)

Drip Tray

Hole in Cabinet

Washer

Nut

Drain Hose

Bottle Cap

Figure 23

Drain Kit Installation: (See Figure 23)

1. Remove the cardboard box with the drip tray from in­side the cabinet and remove the parts from the box.

2. Remove the nut and washer from the drip tray.

3. Push the threaded stem of the drip tray through the
hole in the top of the cabinet and secure from inside
the cabinet with the washer and the hex nut. Do not
overtighten the nut.

4. Push one end of the drain hose over the end of the drip
tray stem.

5. Push the other end of the hose through the hole in the

center of the cap. This should be a snug t.

6. Screw the bottle onto the cap and place the bottle
inside the cabinet.

Bottle

Cleaning the Bottle:

When the bottle is full unscrew it from the cap and empty it.
The bottle can be cleaned with hot soapy water.

11

CARE AND CLEANING

Cleaning and Maintaining Dispensing System

The dispensing system needs to be cleaned between us­age to prevent spoilage and/or foul taste in your beer.

Tap Cleaning Kit

This is an optional item (part number 42242373) Kit in-

cludes everything to quickly clean tap. Includes cleaning
solution, pump, mixing bottle, brush and wrench.

Faucet Cleaning

Turn off the gas supply with the shutoff valve under the
regulator (see Figure 22) and open the faucet to relieve
the pressure. To remove the faucet from the tower use the
spanner wrench provided. Place the pin on the wrench
into the hole on the faucet collar and turn clockwise ↷ to
remove the faucet. (See Figure 25).

Remove the knurled cap from the faucet body just below
the handle and pull the handle assembly from the faucet.
This will allow the shaft to be removed from the back of the
faucet, see Figure 24.

Place pin on
wrench into hole
in faucet collar.

After removing the
handle the shaft will
slide out the back of the
faucet

Figure 24

Soak all faucet parts in hot clear water or a solution of hot
water and a sanitizing solution. Do not use soap.

Reassemble faucet, assemble faucet to tower (be sure
faucet is in off position), and turn on gas valve.

Unscrew knurled
cap on faucet body
and remove handle
assembly

Keg Coupler Cleaning

Remove the keg coupler from the keg if necessary. Close
the gas valve below the regulator, remove both the red
gas line and clear beer line from the keg coupler using a
1" open end wrench or an adjustable wrench. Remove the

90°elbow from the top of the keg coupler, see Figure 26.

Soak all parts in hot water or a sanitizing solution. Dry all
parts and reassemble.

Figure 25

90° elbow

Figure 26

12

CARE AND CLEANING AND ENERGY SAVING TIPS

Cabinet

The painted cabinet can be washed with either a mild soap
and water and thoroughly rinsed with clear water. NEVER
use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do
NOT use an abrasive cleaner, solvent, polish cleaner or
undiluted detergent.

Care of Unit

1. Avoid leaning on the door, you may bend the door
hinges or tip the unit.

2. Exercise caution when sweeping, vacuuming or mop­ping near the front of the unit. Damage to the grille can
occur.

3. Periodically clean the interior of the unit as needed.

4. Periodically check and/or clean the front grille as
needed.

The following suggestions will minimize the
cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance,
(cooker, dishwasher, etc.). heating air duct, or other
heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of unit beneath
door are not obstructed and kept clean to allow ventila­tion for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not
shared with other appliances).

5. When initially loading your new product, or whenever
large quantities of warm contents are placed within
refrigerated storage compartment, minimize door
openings for the next 12 hours to allow contents to pull
down to compartment set-point temperature.

6. Maintaining a relatively full storage compartment will
require less appliance run time than an empty compart­ment.

7. Ensure door closing is not obstructed by contents
stored in your appliance.

8. Allow hot items to reach room temperature before plac­ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set-point that
meets your personal preference and provides the
proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem­ perature for the stored contents.

12. Set the control to the "off" position if cleaning the unit

requires the door to be open for an extended period of
time.

13

1115⁄16"

(30.3cm)

DIMENSIONS FOR MODELS 61HK SOLID DOOR

47"

(119.4cm)

2511⁄16"

(65.2cm)

121⁄4"

(31.1cm)

333⁄4" to 343⁄4"

(85.7 to 88.3cm)

237⁄8"

(60.7cm)

3" to 4"

(7.6 to 10.2cm)

22"

(55.9cm)

241⁄16"

(61.1cm)

26"

(66.0cm)

11"

(27.9cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS, 61HK SOLID DOOR

** 34" to 35"

(86.4 to 88.9cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt,
15 amp dedicated circuit is required. A GFCI
receptacle may be required for outdoor units.

Power outlet can be located in the back wall
behind unit. Add 1" to depth for thickness of
plug, or recess outlet 1" into the wall. Power
outlet can also be installed in adjacent cabi­netry with a cutout for routing of power cord.
Follow all local building codes when installing
electrical and unit.
Product weight = 140 lbs. (63.6 kg.)

* Depth dimension may vary depending on
each individual installation.

** Minimum rough in opening required is to be
larger than the adjusted height of the cabinet.

14

DIMENSIONS FOR MODELS 6OHK-SS SOLID DOOR

47"

(119.4cm)

267⁄16"

(67.2cm)

1115⁄16"

(30.3cm)

121⁄4"

(31.1cm)

333⁄4" to 343⁄4"

(85.7 to 88.3cm)

237⁄8"

(60.7cm)

3" to 4"

(7.6 to 10.2cm)

22"

(55.9cm)

245⁄16"

(61.8cm)

263⁄4"

(68.0cm)

11"

(27.9cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS, 6OHK-SS SOLID DOOR

** 34" to 35"

(86.4 to 88.9cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt,
15 amp dedicated circuit is required. A GFCI
receptacle may be required for outdoor units.

Power outlet can be located in the back wall
behind unit. Add 1" to depth for thickness of
plug, or recess outlet 1" into the wall. Power
outlet can also be installed in adjacent cabi­netry with a cutout for routing of power cord.
Follow all local building codes when installing
electrical and unit.
Product weight = 140 lbs. (63.6 kg.)

* Depth dimension may vary depending on
each individual installation.

** Minimum rough in opening required is to be
larger than the adjusted height of the cabinet.

15

DIMENSIONS FOR MODEL 61HK SOLID OVERLAY DOOR

4627⁄32"

(119.0cm)

1115⁄16"

(30.3cm)

121⁄4"

(31.1cm)

333⁄4" to 343⁄4"

(85.7 to 88.3cm)

3" to 4"

(7.6 to 10.2cm)

22"

(55.9cm)

235⁄16"

(59.2cm)

11"

(27.9cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS, 61HK

SOLID OVERLAY DOOR

** 34" to 35"

(86.4 to 88.9cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt,
15 amp dedicated circuit is required.

Power outlet can be located in the back wall
behind unit. Add 1" to depth for thickness of
plug, or recess outlet 1" into the wall. Power
outlet can also be installed in adjacent cabi­netry with a cutout for routing of power cord.
Follow all local building codes when installing
electrical and unit.
Product weight = 140 lbs. (63.6 kg.)

* Depth dimension may vary depending on
each individual installation.

** Minimum rough in opening required is to be
larger than the adjusted height of the cabinet.

16

DIMENSIONS FOR MODEL 6OHK-SSX SOLID DOOR

22"

(55.9cm)

267⁄16"

(67.2cm)

121⁄4"

(31.1cm)

3615⁄16"

(93.8cm)

1115⁄16"

(30.3cm)

47"

(119.4cm)

11"

(27.9cm)

63⁄8"

(16.2cm)

237⁄8"

(60.7cm)

Electrical Requirements: A grounded 115 volt, 15 amp

dedicated circuit is required. A GFCI receptacle may be
required for outdoor units.

Power outlet can be located in the back wall behind unit.
Follow all local building codes when installing electrical and
unit.
Product weight = 150 lbs. (68.2 kg.)

245⁄16"

(61.8cm)

263⁄4"

(68.0cm)

17

NOTE

NOTE

FULL OVERLAY PANEL INSTALLATION INSTRUCTIONS

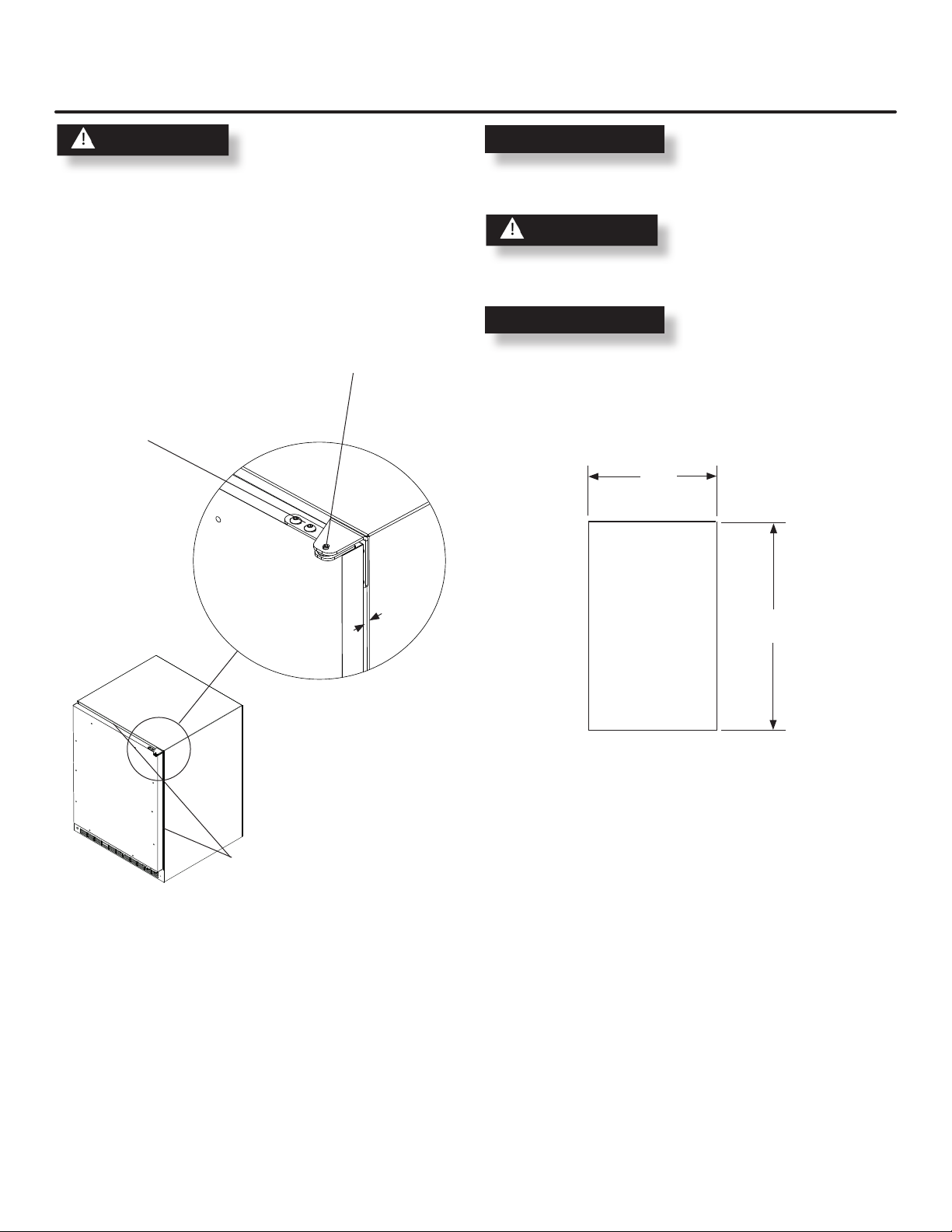

Step 1: Verify door alignment

Verify that the door is aligned correctly with the cabinet
prior to fabricating the custom panel. Failure to do so may
result in mis-alignment of the custom panel with the hinge
bracket. The door should be parallel to the sides and top of
the refrigerator. If alignment is necessary the door may be
adjusted by loosening the 2 screws which secure the top
and/or bottom hinge adapter brackets, located on the top
and bottom of the door and adjusting the door side to side.
Use a 5⁄32" allen wrench, for this procedure. (See Figure 27

below). When nished aligning the door, tighten the screws

securely.

Hinge adapter bracket
located on the top and bot­tom of the door.

Remove top
hinge pin to re­move the door.

Step 3: Remove gasket

Lay the door on its front being careful not to scratch it. To
gain access to the mounting holes remove the door gasket
by peeling up and out of the channel.

Step 4: Cut overlay pane

Cut the overlay panel to the dimensions shown in Figure

28.

For overlay with lock option panel thickness to be 3⁄4"

(19mm) maximum to 5⁄8" (16mm) minimum.

Weight of the overlay panel should not exceed 20 pounds

(9.1 kilograms).

For the door to close properly, it is necessary to maintain a
minimum space of 9⁄32" (7mm) between the door and cabi-

net ange (See Figure 27). This space can be adjusted by

adjusting the top and bottom hinge adapter brackets.

9

⁄32"

(7mm)

Door should be
parallel to top

Figure 27

and sides of
refrigerator.

Step 2: Remove door

Remove the top hinge pin from the hinge with an 1⁄8" allen
wrench. Remove the door by angling the top of the door
outward and lifting the door off the bottom hinge.
(See detail in Figure 27).

235⁄8"

(60.0cm)

Front of
overlay
panel

Figure 28

305⁄16"

(77.0cm)

Step 5: Drill hinge clearance holes in overlay
panel

Set the overlay panel on the door front, align the edges,

and clamp together. Clamp the panel rmly but be careful

not to damage the door or the panel. Mark center of hinge
adapter hole on wood panel, top and bottom. (See Figure

29). Remove wood panel from door and drill 5⁄16" (8mm) di-

ameter clearance holes into the overlay panels 3⁄4" (20mm)
deep. These will be clearance holes for the top and bottom
hinge pins.

18

NOTE

FULL OVERLAY PANEL INSTALLATION INSTRUCTIONS

This is also a convenient time to locate and drill the holes
for your handle. Most often the handle is to match that of
the surrounding cabinetry. If your handle attaches from the
back-side of the custom panel, locate the mounting holes
while the panel is attached to the door and cabinet. After
the panel is removed from the door, drill the mounting holes
from the front, to the recommended diameter of the handle
manufacturer. Counter bore the back-side of the panel so
the screw heads do not interfere with the surface of the
door.

Step 6: Drill panel mounting holes

Re-clamp the panel to the door per step 5 and drill the screw
pilot holes for attaching the overlay panel to the door. Select
the size of the hole from Table A. Be careful not to drill the
pilot holes through the overlay panel, (1⁄2" (12.7mm) deep for

3

⁄4" (19mm) and 5⁄8" (15.7mm) panels ).

Step 7: Mark and drill lock hole.

Locate and mark with a pencil the location of the lock hole
on the overlay panel, this is the hole in the top corner of
the handle side of the door. Remove the clamp and re­move the overlay panel from the door. On the backside of
the panel where you marked the lock location drill a 13⁄16"
(20.5mm) diameter counter bore 7⁄16" (11.0mm) deep into
the overlay panel. Drill a 15⁄32" (12.0mm) diameter hole
through the overlay panel centered on the counter bore be­ing careful not to splinter the wood on the face side of the

panel. (See Figure 29).

Top hinge
adapter

Material Type #8 Wood Screw

Hardwood

Softwood

1

⁄8" (3.2mm) Diameter. Pilot Hole

7

⁄64 (2.8mm) Diameter. Pilot Hole

Table C

If your refrigerator has a door lock proceed to Step 7. If
your refrigerator does not have a door lock proceed to
Step 9.

Hole in hinge
adapter

Door

Overlay
panel

Hole in
bottom
hinge adapter

Figure 29

1.234" (31.3mm)

.991" (25.2mm)

Figure 30

19

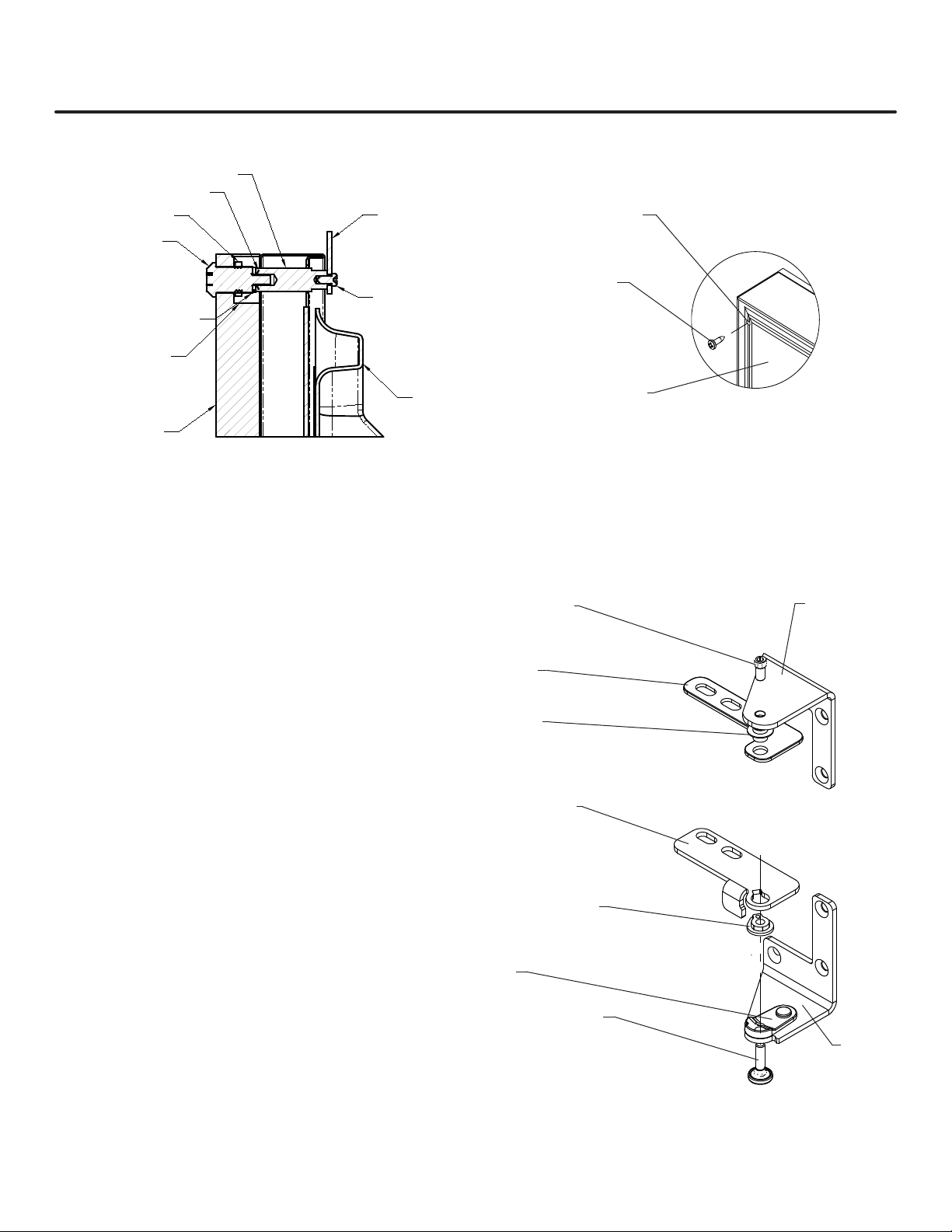

BRASS EXTENSION

SPRING WASHER

NUT

LOCK

FULL OVERLAY PANEL INSTALLATION INSTRUCTIONS

Clearance hole through

CAM

door gasket channel

PHILLIPS SCREW

15/32 HOLE

13/16 COUNTER

BORE 7/16 DEEP

INNER

3/4 INCH
WOOD PANEL

SECTION A-A

SCALE 1 : 1

DOOR

Figure 31

Step 8: Assemble the lock parts

Two (2) lock extensions are supplied with the lock. Use
the longer extension for a 3⁄4" thick overlay panel and the
shorter one for a 5⁄8" thick panel. Assemble the lock exten-
sion, cam stop washer, spring washer, and set screw to the
lock as shown in Figure 30 and 31.

Install this assembly into the overlay panel and secure with
the retaining nut using a 15mm socket. Make sure the key
slot in the lock is vertical.

Step 9: Secure overlay panel to the door.

With the #10 wood screws provided, fasten the overlay
panel to the door. (See Figure 32).

Step 10: Install lock cam (Models with locks
only).

Attach the lock cam to the back of the lock assembly with
the phillips head machine screw provided. Orient the lock
cam vertically when installing on the lock.

Step 11: Install door gasket

Press the door gasket into the door channel. Make certain
the gasket corners are fully inserted. If applicable insert
the key into the lock and make certain the lock operates
properly.

Step 12: Install the door

Install the top and bottom hinge adapter bushings back into
the hinge adapters that were removed in step 6. Install the
door by reversing the procedure from step 2. Install the top

hinge pin so the screw head is ush with the top surface of

the hinge. If applicable insert key into lock and verify the
lock cam works properly with the catch bracket on the front
of the refrigerator cabinet.

#10 Wood Screw

Back of door

Top hinge pin

Top door hinge
adapter

Top hinge adapter
bushing

Bottom door
hinge adapter

Bottom hinge
adapter bushing

Bottom hinge
cam

Bottom hinge pin

20

Figure 32

Top hinge

Bottom
hinge

Figure 33

Right Hand
Hinges shown

TROUBLESHOOTING YOUR REFRIGERATOR AND OBTAINING SERVICE

Before You Call for Service

If the unit appears to be malfunctioning, read through this
manual rst. If the problem persists, check the trouble­shooting guide below. Locate the problem in the guide and
refer to the cause and its remedy before calling for service.
The problem may be something very simple that can be
solved without a service call. However, it may be required

to contact your dealer or a qualied service technician.

Electrocution Hazard

Never attempt to repair or perform maintenance on

the unit until the main electrical power has been

disconnected. Turning the unit control "OFF" does

not remove electrical power from the units wiring.

Problem Possible Cause Remedy

Unit not cold enough.

Adjust temperatures (See "Set the
temperature control" on page 6).

Unit too cold.

Adjust temperatures (See "Set the
temperature control" on page 6).

Noise or Vibration • Unit not level. • Level unit, see "Leveling Legs" on

Unit will not run. • Unit turned off.

Unit runs 100% after initial start-up
or introduction of a new keg.

• Control set too warm.

• Content temperature not stabi-

lized.

• Excessive usage or prolonged
door openings.

• Airow to front grille blocked.

• Door gasket not sealing properly.

• Control set too cold.

• Door gasket not sealing properly.

• Power cord not plugged in.

• No power at outlet.

• The keg is much warmer than

the unit’s set-point.

• Adjust temperature colder. Allow 24
hours for temperature to stabilize.

• Allow temperature to stabilize for at
least 24 hours.

• Airow must not be obstructed to front

grille. See "clearances" on page 4.

• Check door alignment and/or adjust or
replace door gasket.

• Adjust temperature warmer. (See page
5, "set the temperature control"). Allow
24 hours for temperature to stabilize.

• Check door alignment and/or adjust or
replace door gasket.

page 4.

• Turn unit on. See "Set the temperature
control" on page 5.

• Plug in power cord.

• Check house circuit.

• Unit will return to a typical on/off cycle

after the keg temperature has stabi­lized.

21

OBTAINING SERVICE

If Service is Required:

• If the product is within the rst year warranty pe­riod please call AGA MARVEL Customer Service at

800.223.3900 for directions on how to obtain warranty

coverage in your area.

• If the product is outside the rst year warranty period,

AGA MARVEL Customer Service can provide recom­mendations of service centers in your area. A listing
of authorized service centers is also available at www.
agamarvel.com under the service and support section.

• In all correspondence regarding service, be sure to give
the model number, serial number, (see page 3) located
on your product’s serial plate, and proof of purchase.

• Try to have information or description of nature of the
problem, how long the unit has been running, the room
temperature, and any additional information that may
be helpful in quickly solving the problem.

• Table D below is provided for recording pertinent infor­mation regarding your product for future reference.

For Your Records

Date of Purchase

Dealer’s name
Dealer’s Address
Dealer’s City
Dealer’s State
Dealer’s Zip Code
Appliance Serial Number
Appliance Model Number
Date Warranty Card Sent (Must

be within 10 days of purchase).

Table D

22

HOUSEHOLD PRODUCT WARRANTY

Entire Product
Limited One Year Parts and Labor Warranty

AGA MARVEL warrants that it will supply all necessary
parts and labor to repair or replace in the end user’s home

or ofce, any component which proves to be defective

in material or workmanship, subject to the condition and
exclusions stated below, for a period of one year from the
date of purchase by the end user.

Additional Second Through Fifth Year
Limited Parts Only Warranty

During the four years following expiration of the one year
limited warranty, AGA MARVEL will supply replacement
parts for the hermetically sealed refrigeration system which
consists of the compressor, condenser, drier, accumulator,
bypass valve, connecting tubing and the evaporator that
are proven to be defective due to workmanship or materials
subject to the conditions and exclusions below.

The above warranties do not cover:

• Shipping costs of replacement parts or returned defec­tive parts.

• Customer education or instructions on how to use the
appliance.

• Any content loss due to product failure.

• Removal or installation of product.

Nor do the above warranties cover failure of this product or
its components due to:

• Transportation or subsequent damages.

• Commercial use or use other than normal household or
small ofce.

• Improper installation, misuse, abuse, accident or altera-

tion, use of wiring not conforming to electrical codes,
low or high voltages, failure to provide necessary main­tenance, or other unreasonable use.

Parts or Service
Not Supplied or Designated by AGA MARVEL

The above warranties also do not apply if:

• The original bill of sale, deliver date, or serial number

cannot be veried.

• Defective parts are not returned for inspection if so

requested by AGA MARVEL.

• The refrigeration equipment is not in the possession of
the original end use purchaser.

The warranties set forth herein are the only warranties ex­tended by AGA MARVEL. Any implied warranties, includ­ing the implied warranty of merchantability, are limited to
the duration of these express warranties. In no event shall
AGA MARVEL be liable for any consequential or incidental
damages or expenses resulting from breach of these or any
other warranties, whether express or implied.

Some states do not allow the exclusion or limitation of con­sequential damages or a limitation on how long an implied
warranty lasts, so the above exclusion or limitation may not

apply to you. This warranty gives you specic legal rights

and you may have other rights that may vary from state to
state.

No person, rm, or corporation is authorized to make any

other warranty or assume any other obligation for AGA
MARVEL. These warranties apply only to products used in

any of the fty states of the United States and the District of

Columbia.

To obtain performance of this warranty, report any defects
to:

1260 E. VanDeinse St.
Greenville MI 48838

Phone: [phone]

23

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

41012918-EN Rev A
6/19/12

www.agamarvel.com

All specications and product designs subject to change without notice. Such revisions do not

entitle the buyer to corresponding changes, improvements, additions, replacements or compensa­tion for previously purchased products.

Instructions
d’installation,
d’utilisation
et d’entretien

Réfrigérateur distributeur de bière en fût

61HK (Marvel)
6OHK (Extérieur)

NOTE

CONTENU

Déballage de votre réfrigérateur distributeur................

Enlèvement de l’emballage........................................

Enregistrement de la garantie................

Installation de votre réfrigérateur distributeur................

Choix de l’emplacement...................

Écartements par rapport à l’armoire..........................

Installation à l’extérieur .............................................

Pieds de mise à niveau.........

Raccordement Électrique.........

Réglage de la commande de température
Utilisation de votre réfrigérateur

Rayonnage................................................................

Équipement de mise en perce et montage................

Régulateur de CO2 ....................................................

Réglage de la pression ..........................................

Kit de drainage...........

Entretien et nettoyage...................................................

Nettoyage et entretien du système de distribution ....

Kit de nettoyage de robinetterie ................................

Nettoyage de robinet .................................................

Nettoyage du coupleur de fût ....................................

Armoire ......................................................................

Intérieur.....................................................................

Entretien de l’appareil................................................

Conseils pour les économies d’énergie .......................

Dimensions pour porte pleine de 61HK .......................

Dimensions brutes d’ouverture recommandées

pour porte pleine de 61HK............................................

Dimensions pour porte pleine de 6OHK-SS .................

Dimensions brutes d’ouverture recommandées

pour porte pleine de 6OHK-SS ....................................

Dimensions pour porte à revêtement plein de
modèle 61HK
Dimensions brutes d’ouverture recommandées

pour porte à revêtement de 61HK ...........................

Dimensions pour porte pleine de 6OHK-SSX ...............

De panneau de revêtement complet ..................

Dépannage de votre réfrigérateur ........

Obtention de service ........................

Garantie de l’appareil à usage domestique .................

...........

.................

......

..................

.............

.......

..................

.........................

...................

.......

............

..............................

.....

...................

........

....................

........

............

.................

...

.......

3
3
3
4
4
4
4
4
5
5
6
6
7
10
10
11
12
12
12
12
12
13
13
13
13
14

14
15

15

16

16
17
18
21
22
23

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparais­sent dans ce guide n’ont pas la prétention de couvrir toutes les
conditions et situations possibles pouvant arriver. Il faut faire
preuve de bon sens, de précautions et de soins, pour installer,
utiliser ou entretenir cet appareil.

Reconnaissance des symboles,

des mots et des étiquettes

concernant la sécurité.

AVERTISSEMENT

AVERTISSEMENT – Dangers ou pratiques dan-

gereuses avec une forte probabilité de blessures corpo­relles et/ou de dommages pour le produit.

ATTENTION

ATTENTION - Risques ou pratiques dangereuses pouvant

entraîner des blessures individuelles, des dégâts matériels ou des
dommages au produit.

REMARQUE

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

s’engage à fabriquer un produit de qualité
d’une manière ne nuisant pas à l’environnement. Nos procédés
sont sévèrement contrôlés et surveillés de près. Nous avons ob-

tenu les certications iso 9001 d’assurance qualité, et ISO 14001

de gestion environnementale, et OHSAS 18001 pour hygiène et
sécurité du travail de Lloyd’s Register Quality Assurance.

2

DÉBALLAGE DE VOTRE RÉFRIGÉRATEUR DISTRIBUTEUR

Enregistrement de la garantie

AVERTISSEMENT

Il est important que vous postiez votre carte de garantie immédi­atement après avoir pris livraison de votre réfrigérateur.

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour bouger et em­piler le produit. Sinon vous pourriez souffrir du dos ou

d’une autre blessure.

Enlèvement de l’emballage

Votre réfrigérateur a été emballé pour l’expédition avec toutes les
pièces pouvant être endommagées par le mouvement solide-

ment attachées. Coupez le matériau de xation en bas du carton,

dépliez le carton par le bas et enlevez-le de l’appareil. Enlevez
le sac en plastique, les cales d’angle en polystyrène expansé, et
toutes les bandes adhésives maintenant la porte fermée et les
composants à l’intérieur en place.
Le manuel de l’utilisateur est envoyé à l’intérieur du réfri­gérateur dans un sac en plastique, accompagné de la carte
d’enregistrement de la garantie.

Important

Conservez votre carton et l’emballage jusqu’à ce que votre
réfrigérateur ait été complètement inspectée et trouvée en bon
état. S’il présentait des dommages, cet emballage serait néces­saire comme preuve qu’ils sont survenus durant le transit. Ensuite
veuillez mettre toutes les parties de l’emballage au rebut de façon
responsable, en particulier les sacs en plastique qui constituent
un danger d’étouffement.

Les informations suivantes seront nécessaires au moment de
l’enregistrement de votre appareil :
Référence de modèle
Numéro de série
Date d’achat
Nom et adresse du revendeur

La référence de modèle et son numéro de série se trouvent sur
la plaque signalétique qui est située dans le réfrigérateur, du côté
gauche vers le haut du revêtement (Voir la Figure 1).

Figure 1

Note pour le client

Cette marchandise a été soigneusement et complètement inspec­tée avant de quitter notre usine. La responsabilité pour sa livrai­son sûre a été assumée par le revendeur à l’acceptation de cette
expédition. Les réclamations pour perte ou dommages survenus
durant le transit sont à adresser au revendeur.

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMAGÉE AU
FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU
REVENDEUR.

ATTENTION

Si l’appareil a été livré étant sur le dos, ou y est resté pendant une
durée quelconque, laissez le réfrigérateur reposer debout pendant
au moins 24 heures avant de la brancher électriquement. Cela
assurera le retour de l’huile au compresseur. Un branchement im­médiat du réfrigérateur pourrait endommager des parties internes.

ATTENTION

Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas des
problèmes du passé. Des épaves de réfrigérateurs abandonnés
continuent de présenter un danger - même en restant dehors pour
“juste quelques jours”.

Si vous devez vous débarrasser de votre vieil appareil de refroid­issement, veuillez suivre ces instructions pour aider à éviter des
accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les tablettes en place de façon à ce que des enfants

ne puissent pas facilement monter dedans

3

INSTALLATION DE VOTRE RÉFRIGÉRATEUR DISTRIBUTEUR

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour
votre appareil. Nous recommandons un endroit où l’appareil ne
sera pas exposé directement au rayonnement solaire et restera
écartée de sources de chauffage. Pour assurer que les perfor-

mances de votre produit soient au niveau de ses spécications, la

plage de températures recommandée au lieu d’installation sera de
65 à 80°F (18 à 27 °C) pour des appareils encastrés, et de 65 à

90°F (18 à 32 °C) pour des appareils autonomes.

Écartements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de
l’armoire. Gardez cette zone libre et exempte de toutes obstruc­tions. Des meubles et comptoirs peuvent être installés autour de
l’appareil de façon adjacente dans la mesure où l’accès à sa grille
et sa porte restera non obstrué.

ATTENTION

Installation à l’extérieur

Seul le modèle 6OHK convient pour une installation à l’extérieur.

Les normes de construction peuvent exiger une prise secteur
avec disjoncteur sur fuite à la terre pour fournir l’alimentation de
l’appareil installé à l’extérieur (consultez la section “Connexion
électrique”).

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’armoire doi­vent être ajustés pour qu’elle soit fermement positionnée au sol et
bien d’aplomb, d’un côté à l’autre et d’avant en arrière. La hauteur
totale de votre appareil Marvel peut être ajustée entre 333⁄4” (85,7
cm) quand ses pieds de mise à niveau sont vissés, et 343⁄4” (88,3
cm) quand ils sont sortis.

Pour régler ces pieds de mise à niveau, placez le réfrigérateur sur
une surface solide, en protégeant le sol en dessous pour ne pas
le rayer. Avec l’aide d’une autre personne, inclinez vers l’arrière
de l’appareil pour accéder aux pieds de mise à niveau de l’avant.
Levez ou abaissez ces pieds à la hauteur requise en les tournant.
Répétez le processus pour l’arrière en basculant l’appareil vers
l’avant en faisant attention à ce que la porte ne s’ouvre pas. Sur

une surface plane, vériez le niveau de l’appareil et ajustez les

pieds en conséquence.

Les vis de la grille frontale (grille de plinthe) peuvent être desser­rées et la grille ajustée à la hauteur voulue. Quand le réglage est
fait, resserrez les vis de la grille de plinthe (Voir la Figure 3).

Ne faites pas l’installation dans un environnement où l’appareil
serait exposé au rayonnement solaire direct, car cela nuirait à sa
bonne performance.

ATTENTION

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la
grille frontale permettent l’écoulement de l’air par l’échangeur

thermique du condenseur. Des restrictions de ce ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de
refroidissement. C’est pourquoi, il est important que cette zone
ne soit pas obstruée et soit maintenue propre. AGA MARVEL
recommande de ne pas utiliser de grilles personnalisées, car
l’écoulement d’air en serait diminué du fait d’ouvertures insuf-

santes (Voir la Figure 2).

Grille de plinthe
frontale, gardez
cette zone déga­gée.

grille frontal

avant pieds
réglables

Figure 2

pieds
réglables
arrière

Figure 3

Vis de plinthe

4

NOTE

RACCORDEMENT ÉLECTRIQUE ET UTILISATION DE VOTRE RÉFRIGÉRATEUR

REMARQUE

AVERTISSEMENT

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec ces
appareils.

• N’enlevez pas la borne de terre de la che du

cordon secteur.

• Ne pas utiliser un adaptateur

• La prise murale doit être située près du produit

et être de type polarisé avec une bonne terre
de protection. Le produit doit être installé en
conformité avec vos normes de construction et
réglementations locales.

• N’envoyez pas d’eau par éclaboussure ou par
jet d’un tuyau sur les appareils. Cela pourrait
causer une commotion électrique, entraînant
potentiellement des blessures graves voire
mortelles.

Un disjoncteur sur détection de courant de fuite (GFCI) provoque
des déclenchements intempestifs qui arrêtent l’appareil. Ce type
de protection n’est en général pas utilisé sur de l’équipement
électrique qui doit tourner sans surveillance pendant de longues
périodes, sauf si c’est imposé par les normes de construction et
réglementations locales.

Réglage de la commande de température :

Réglez initialement la commande de consigne de température
au milieu, entre les chiffres (entre le 3 et le 4). Après au moins
2 heures, vous pouvez choisir la température qui vous convient.
Plus le chiffre de consigne que vous choisissez est élevé, plus la
température sera froide (Voir la Figure 5). La plage de tempéra­tures disponible pour cet appareil refroidissement va de 33 à 52°F
(1 à 11 °C).

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant

une che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la
norme électrique américaine et les normes et réglementations
locales applicables (Voir la Figure 4). Si le circuit ne comporte pas
une prise avec terre, le client doit en fournir une adéquate, c’est
sa responsabilité. La troisième broche de terre ne doit en aucun
cas être coupée ou enlevée.

Figure 4

Figure 5

Commande du
froid sous la porte
de la grille

5

UTILISATION DE VOTRE RÉFRIGÉRATEUR

Rangement

Votre distributeur de bière pression est livré avec deux
étagères optionnelles. Si vous utilisez un demi-baril (fût de
59 L), placez les deux étagères de chaque côté du distribu­teur de bière pression sur les deux crochets de suspension

(Voir la Figure 6).

Étagère rangée

Si vous ne servez pas de bière au robinet, votre distributeur
de bière pression peut s’utiliser comme réfrigérateur en
plaçant les deux étagères sur leurs supports comme c’est
montré en Figure 8.

Deux étagères instal­lées

Demi-baril (fût)

Si vous utilisez un quart de baril de bière (fût de 29,33 L),

vous pouvez ajouter un espace sur étagère pour garder
vos chopes réfrigérée. Le fût d’un quart de baril doit re­poser sur le fond, il ne peut pas tenir sur l’étagère (Voir la
Figure 7).

Figure 6

Étagère installée au­deus du fût

Figure 8

Quart de baril

Figure 7

6

UTILISATION DE VOTRE RÉFRIGÉRATEUR

Le distributeur de bière supporte un baril d’un demi (1⁄2) ou
d’un quart (1⁄4). Les distributeurs doubles de bière pression
peuvent supporter deux barils de bière d’un sixième (1/6).
Consultez le tableau ci-dessous pour la quantité de bière
de chaque taille de baril.

Tailles de baril

Baril 1/6 Baril 1/4 Baril 1/2

Hauteur

Diamètre

235⁄16"

(59.2 cm)

91⁄4"

(23.5 cm)

1413⁄16"

(37.6 cm)

17"

(43.2 cm)

235⁄16"

(59.2 cm)

17" to 171⁄4"

(43.2 to 43.cm)

Gallons 5.23 7.75 15.5

Nombre de
verres de 12

53 82 163

onces

Tableau A

Taille de conteneur

Nombre par bouteille de

CO2 de 5 livres

Corny de 5 gallons 15 à 22

Baril 1/6 14 à 21
Baril 1/4 10 à 14
Baril 1/2 5 à 7

Tableau B

Équipement de mise en perce et montage

Votre kit de distribution inclut les pièces suivantes :
Tour en acier inox poli avec conduit de bière transparent
(distribution simple ou double)
Joint de tour
Vis à tête Phillips ovale
Bouton pour tour (poignée de robinet)
Coupleur(s) pour fûts de bière

Coude(s) de raccordement à 90°

Rondelle(s) caoutchouc noir
Régulateur pour CO2 avec conduite(s) rouge(s) de gaz
attachée(s)
Bouteille pour 5 livres de CO2 vide
Attache(s) en plastique
Poignée de robinet

13⁄8

23⁄4
(70mm)
typique

(35mm)
typique

11⁄2 (38mm) diamètre

Figure 9

11" à 12"

(27.9cm à 30.5cm)

25" (63.5cm)

Diamètre
adéquat

Outils nécessaires pour l’installation :

Tournevis à pointe Phillips
Pinces
Clé à molette ou clé à fourche de 11⁄8"

AVERTISSEMENT

Le gaz CO2 peut être dangereux. S’il devient dif­cile de respirer et/ou que vous commencez à avoir
mal à la tête, cela peut être dû à une forte concen­tration de dioxyde de carbone. Quittez immédiate­ment la zone.

• La bouteille de CO2 doit toujours être reliée au régu­lateur. Ne branchez jamais cette bouteille directement
sur un fût.

• Cette bouteille de CO2 doit être bien montée en posi­tion droite. Attachez-la avec la chaîne fournie.

• Ne jetez ou ne laissez tomber jamais la bouteille de

CO2.

• Gardez la bouteille de CO2 à l’écart de la chaleur.

• Ventilez la zone après une éventuelle fuite de CO2.

Procédure de montage :

1. Amenez votre bouteille pour 5 livres de CO2 vide chez
votre fournisseur local de gaz pour la faire emplir. Vous
pouvez en général trouver les fournisseurs dans les pages
jaunes de l’annuaire aux rubriques "Fourniture pour sou­dure" ou "Protection contre le feu". Une bouteille pleine de
5 livres peut traiter de nombreux fûts (Voyez le tableau B).
Votre fournisseur doit vous fournir une rondelle en plastique
à chaque remplissage de la bouteille.

2. Montage de tour (si vous installez l’appareil sous un
comptoir, passez directement à l’étape 3). Si vous montez
la tour directement en haut du réfrigérateur, ôtez d’abord
les quatre vis du haut du réfrigérateur. Passez la conduite
d’alimentation en bière au travers du joint de la tour et du
gros trou dans le haut du réfrigérateur. Alignez les 4 trous

dans la tour avec les 4 du haut de réfrigérateur, et xez

la tour avec les 4 vis retirées précédemment. Passez à
l’étape 4.

3. Si vous installez votre réfrigérateur à fûts sous un comp­toir, vous devrez percer 5 trous dans le dessus de comptoir
pour y monter la tour. Le premier de ces trous fait 11⁄2" de
diamètre au centre de l’emplacement de la tour, pour la
conduite de bière, à situer à environ 28-30 cm du mur du
fond (sur la base d’une largeur de comptoir standard de
25"). Ensuite vous percez 4 trous de montage selon les
dimensions de la Figure 9. Leur diamètre dépend du ma­tériau du haut de comptoir et de l’éventuelle nécessité de
chevilles. Les vis fournies sont dans le paquet de la littéra-

7

UTILISATION DE VOTRE RÉFRIGÉRATEUR

Kit de tour à distribution unique Kit de tour à distribution double

Tour à

Tours à un
distribu-

teur

B

deux dis­tributeurs

B

A

C

Figure 10

Régulateur

avec conduite

de gaz rouge

B

Figure 12

CO2 de 5 livres

A

Bouteille de

Figure 11

C

Figure 14

Régulateur

avec conduite

de gaz rouge

Figure 16

A

Bouteille de

CO2 de 5 livres

Figure 15

B

C

C

D

Figure 13

A

Coupleur

pour fût

A

C

A

D

Coupleur

pour fût

C

Figure 17 Figure 18

D

8

chaîne

UTILISATION DE VOTRE RÉFRIGÉRATEUR

9. Accrochez le coupleur sur le fût. Vériez que la poignée

blanche est en position levée comme c’est montré. Alignez
les pointes de col sur le goulot de fût avec l’ouverture dans
le coupleur. Tournez le coupleur en sens horaire ↻ jusqu’à
son arrêt. Étendez la poignée blanche et poussez-la vers le
bas pour bloquer.

Figure 19

ture, ce sont des vis en acier inox type AB de 10 x 1". Une
fois les trous percés et le réfrigérateur pour fûts en place
sous le dessus de comptoir, passez la conduite de bière
au travers du joint de la tour, dans le trou de 11⁄2" dans le
dessus de comptoir, et le trou en haut du réfrigérateur pour
fûts. Montez la tour sur le dessus de comptoir avec les 4
vis fournies.

4. Montez le régulateur sur la bouteille de CO2 tank (con­nexion ) en utilisant la rondelle en plastique neuve

B

reçue du fournisseur de gaz au remplissage. Notez que le

régulateur a un letage inversé et qu’il faut tourner en sens

antihoraire pour le fermer. Serrez avec une clé à molette ou
une clé à fourche de 11⁄8".

5. Insérez l’extrémité à barbules du coupleur de fût dans la
conduite rouge de gaz, et scellez avec une attache plas­tique pour tuyau (connexion ).

C

6. Vériez que la rondelle en caoutchouc noir est dans le
coude à 90° en laiton, et vissez le coude sur le haut du

coupleur de fût (connexion ).

D

Poignée en
position levée

Pointes de col
du fût

7. Placez une rondelle noire dans le raccord d’extrémité en
acier inox de la conduite transparente de bière venant de la

tour, et vissez cette extrémité dans le coude à 90° en haut

du coupleur de fût (connexion ).

A

8. Positionnez la bouteille de CO2 dans l’angle du réfrigéra-

teur comme c’est montré en Figure 19 et attachez-la avec

la chaîne.

Figure 20

9

UTILISATION DE VOTRE RÉFRIGÉRATEUR

Régulateur de CO2

Votre distributeur de bière est livré équipé avec une
bouteille de CO2 de 5 livres et un régulateur à deux
manomètres. Le manomètre inférieur doit indiquer environ
750 psi (52 bar) quand la bouteille est correctement remplie
et avant d’être mise dans le réfrigérateur (à température
ambiante). L’indication sera plus faible avec la bouteille ré­frigérée. Utilisez ce manomètre inférieur comme indicateur
de la quantité de gaz qui reste dans la bouteille.
Le manomètre supérieur indique la pression qui est en­voyée au fût de bière. Elle doit être environ de 12 - 14 psi

(0,8 à 1 bar) pour de la bière ale, ou de 9 - 12 psi (0,6 à 0,8

bar) pour de la bière lager.

Réglage de la pression :

1. Coupez la vanne de fermeture en bas du régulateur.

2. Desserrez le contre-écrou en tournant en sens antihorai­re ↺ en utilisant la clé à fourche de 1⁄2" jusqu’à ce qu’il soit
lâche, cela va permettre l’ajustement de la vis de réglage.

3. Tournez cette vis en sens horaire ↻ pour augmenter la
pression, ou en sens antihoraire ↺ pour la diminuer.

4. Ouvrez la vanne de fermeture en bas du régulateur.
La lecture au manomètre peut retomber mais se rétablit
rapidement.

5. Tirez l’anneau sur le coupleur de fût pour permettre au
gaz de circuler momentanément.

6. Effectuez toutes les retouches de réglage nécessaires
en jouant sur la vis.

7. Resserrez le contre-écrou avec la clé à fourche de 1⁄2" en
tournant en sens horaire la clé à fourche de 1⁄2"

Manomètre inférieur

Contre-écrou
Vis de réglage
de pression

Figure 21

l’anneau sur le
coupleur de fût

Le manomètre
supérieur

Coupez la
vanne de
fermeture

10

Figure 22

INSTALLATION D’UN KIT DE DRAINAGE (OPTIONNEL)

Plateau d’égouttage

Trou dans l’enceinte

Rondelle

Écrou

Tuyau de drainage

Capsule de
bouteille

Figure 23

Installation du kit de drainage : (Voyez la Fig­ure 23).

1. Sortez la boîte en carton contenant le plateau
d’égouttage de l’intérieur de l’appareil et sortez les pièces
de cette boîte.

2. Ôtez l’écrou et la rondelle du bac d’égouttage.

3. Poussez la tige letée hors du bac d’égouttage au
travers du trou en haut de l’appareil, et xez le bac de

l’intérieur de l’appareil en mettant rondelle et écrou sur la
tige. Ne serrez pas l’écrou avec excès.

Bouteille

6. Vissez la bouteille sur le capuchon et mettez le tout dans
l’appareil.

Nettoyage de la bouteille :

Quand la bouteille est pleine, dévissez-la du capuchon et
allez la vider. Cette bouteille peut se laver à l’eau savon­neuse chaude.

4. Poussez une extrémité du tuyau de drainage par-dessus
le bout de la tige du bac d’égouttage.

5. Poussez l’autre extrémité de ce tuyau au travers du trou
au centre du capuchon. L’adaptation doit être étroite.

11

ENTRETIEN ET NETTOYAGE

Nettoyage et entretien du système de distribu­tion

Le système de distribution a besoin d’être nettoyé entre ses
utilisations pour éviter du gaspillage et/ou un mauvais goût
pour la bière.

Kit de nettoyage de robinetterie

C’est un article optionnel (N° de pièce 42242373), ce kit in­clut tout ce qu’il faut pour nettoyer rapidement la robinette­rie. Solution de nettoyage, pompe, bouteille pour mélange,
brosse et clé.

Nettoyage de robinet

Arrêtez l’arrivée de gaz à la vanne de coupure sous le
régulateur (Voyez la Figure 22), et ouvrez le robinet de
bière pour relâcher la pression. Pour ôter le distributeur de
la tour, utilisez la clé tricoise fournie. Placez la pointe de la
clé dans le trou sur le collier du robinet, et tournez en sens
horaire ↻ pour démonter le robinet (Voyez la Figure 25).

Enlevez le capuchon moleté du corps de robinet juste sous
la poignée, et retirez l’ensemble de poignée du robinet.
Cela va permettre d'ôter l’axe de l’arrière du robinet (voyez
la Figure 24).

Placez la pointe
de la clé dans le
trou du collier de
robinet.

Après avoir ôté la poi­gnée, l’axe va sortir en
glissant de l’arrière du
robinet

Figure 24

Faites tremper les parties du robinet dans de l’eau potable
ou dans une solution d’eau assainissante chaude. N’utilisez
pas de savon.

Réassemblez le robinet, remontez-le sur la tour (assure­vous que le robinet est bien en position fermée), et rétablis­sez l’arrivée du gaz.

Dévissez le capuchon
moleté du corps de robi­net et sortez l’ensemble
de poignée

Nettoyage du coupleur de fût

Sortez le coupleur de fût du fût si nécessaire. Coupez
l’arrivée de gaz au robinet sous le régulateur, enlevez la
conduite de gaz rouge et la conduite de bière transparente
du coupleur de fût, en utilisant une clé à fourche de 1" ou
une clé anglaise. Enlevez le coude à 90°du haut du cou­pleur de fût (Voyez en Figure 26). Faites tremper toutes
les parties dans de l’eau chaude ou une solution assainis­sante. Laissez sécher toutes les parties et remontez-les.

Figure 25

Coude à 90°

Figure 26

12

ENTRETIEN ET NETTOYAGE ET CONSEILS POUR LES ÉCONOMIES D’ÉNERGIE

Armoire

L’armoire peinte peut se laver avec une solution savonneuse
douce, puis soigneusement se rincer à l’eau potable. N’utilisez
JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse
douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit
nettoyant/polissant ou de détergent non-dilué.

Entretien de l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer
ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la
vadrouille près de l’avant de l’appareil. Vous pourriez endom­mager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le
besoin.

4. Vériez périodiquement la grille frontale et les serpentins de
condenseur, et nettoyez-les si nécessaire.

Les suggestions générales suivantes vont mini­miser le coût de fonctionnement de votre machine
à glaçons.

1. N’installez pas votre appareil près d’un autre appareil chaud
(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,
ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille de plinthe devant
l’appareil en bas de la porte ne sont pas obstrués et mainte­nus propres de façon à permettre une ventilation du système
de refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d’alimentation secteur
dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au
cas où de grosses quantités de contenu tiède sont placées
dans le compartiment de conservation au froid, minimisez les
ouvertures de porte pendant les 12 heures qui suivent pour
permettre au contenu de tomber à la température de con­signe du compartiment.

6. En maintenant un compartiment d’entreposage relativement
plein, if faut moins de périodes de fonctionnement en refroid­issement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée
par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température
ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut
qui respecte votre préférence personnelle, et fournissez
l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou loin de la maison pour des
périodes prolongées, réglez la consigne de l’appareil à la
température la plus haute admissible pour la conservation de
son contenu.

12. Réglez le contrôle en position d’arrêt (off) si le nettoyage
de l’appareil nécessite que sa porte reste ouverte pour une
période longue.

13

1115⁄16"

(30.3cm)

DIMENSIONS POUR PORTE PLEINE DE 61HK

47"

(119.4cm)

2511⁄16"

(65.2cm)

121⁄4"

(31.1cm)

333⁄4" to 343⁄4"

(85.7 to 88.3cm)

11"

(27.9cm)

237⁄8"

(60.7cm)

3" to 4"

(7.6 to 10.2cm)

22"

(55.9cm)

241⁄16"

(61.1cm)

26"

(66.0cm)

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

POUR PORTE PLEINE DE 61HK

ATTENTION

** 34" to 35"

(86.4 to 88.9cm)

*24” (61 cm)

profondeur

standard

d’armoire

24" (61 cm)

Besoins électriques : Un circuit secteur dédié en
115 V supportant 15 A est nécessaire. Une prise
avec protection GFCI peut être nécessaire avec les
modèles pour extérieur.

La prise secteur peut être située sur la cloison
murale derrière l’appareil. Ajoutez 1 pouce (2,5

cm) pour l’épaisseur de la che, ou encastrez la

prise de cette profondeur dans la cloison. La prise
secteur peut aussi être installée dans un meuble
adjacent, avec une découpe pour faire passer le
cordon secteur. Appliquez toutes les normes de
construction locales à l’installation de l’électricité et
de l’appareil.
Poids de l’appareil = 140 lbs. (63,6 kg)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être
supérieure à la hauteur ajustée de l’armoire.

14

1115⁄16"

(30.3cm)

DIMENSIONS POUR PORTE PLEINE DE 6OHK-SS

47"

(119.4cm)

267⁄16"

(67.2cm)

121⁄4"

(31.1cm)

333⁄4" to 343⁄4"

(85.7 to 88.3cm)

11"

(27.9cm)

237⁄8"

(60.7cm)

3" to 4"

(7.6 to 10.2cm)

22"

(55.9cm)

245⁄16"

(61.8cm)

263⁄4"

(68.0cm)

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

POUR PORTE PLEINE DE 6OHK-SS

ATTENTION

** 34" to 35"

(86.4 to 88.9cm)

*24” (61 cm)

profondeur

standard
d’armoire

24" (61 cm)

Besoins électriques : Un circuit secteur dédié en
115 V supportant 15 A est nécessaire. Une prise
avec protection GFCI peut être nécessaire avec les
modèles pour extérieur.

La prise secteur peut être située sur la cloison
murale derrière l’appareil. Ajoutez 1 pouce (2,5

cm) pour l’épaisseur de la che, ou encastrez la

prise de cette profondeur dans la cloison. La prise
secteur peut aussi être installée dans un meuble
adjacent, avec une découpe pour faire passer le
cordon secteur. Appliquez toutes les normes de
construction locales à l’installation de l’électricité et
de l’appareil.
Poids de l’appareil = 140 lbs. (63,6 kg)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être
supérieure à la hauteur ajustée de l’armoire.

15

DIMENSIONS POUR PORTE À REVÊTEMENT PLEIN DE MODÈLE 61HK

4627⁄32"

(119.0cm)

1115⁄16"

(30.3cm)

121⁄4"

(31.1cm)

333⁄4" to 343⁄4"

(85.7 to 88.3cm)

3" to 4"

(7.6 to 10.2cm)

22"

(55.9cm)

235⁄16"

(59.2cm)

11"

(27.9cm)

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

POUR PORTE À REVÊTEMENT DE 61HK

ATTENTION

** 34" to 35"

(86.4 to 88.9cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Besoins électriques : Un circuit secteur dédié en
115 V supportant 15 A est nécessaire. Une prise
avec protection GFCI peut être nécessaire avec les
modèles pour extérieur.

La prise secteur peut être située sur la cloison
murale derrière l’appareil. Ajoutez 1 pouce (2,5

cm) pour l’épaisseur de la che, ou encastrez la

prise de cette profondeur dans la cloison. La prise
secteur peut aussi être installée dans un meuble
adjacent, avec une découpe pour faire passer le
cordon secteur. Appliquez toutes les normes de
construction locales à l’installation de l’électricité et
de l’appareil.
Poids de l’appareil = 140 lbs. (63,6 kg)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être
supérieure à la hauteur ajustée de l’armoire.

16

DIMENSIONS POUR PORTE PLEINE DE 6OHK-SSX

22"

(55.9cm)

267⁄16"

(67.2cm)

121⁄4"

(31.1cm)

3615⁄16"

(93.8cm)

1115⁄16"

(30.3cm)

47"

(119.4cm)

11"

(27.9cm)

63⁄8"

(16.2cm)

237⁄8"

(60.7cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V support­ant 15 A est nécessaire. Une prise avec protection GFCI peut être
nécessaire avec les modèles pour extérieur.

La prise secteur peut être située sur la cloison murale derrière
l’appareil. Appliquez toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.
Poids de l’appareil = 150 lbs. (68,2 kg)

245⁄16"

(61.8cm)

263⁄4"

(68.0cm)

17

INSTRUCTIONS D’INSTALLATION

NOTE

NOTE

DE PANNEAU DE REVÊTEMENT COMPLET

ATTENTION

Étape 1 : Vérication de l’alignement de porte

Vériez que la porte est correctement alignée par rapport à

l’armoire avant de fabriquer le panneau sur mesures. Sinon cela
peut amener un désalignement du panneau sur mesures avec le
support de charnière. La porte doit être parallèle avec les côtés
et le dessus de l’armoire. Si un alignement est nécessaire, la
porte peut être ajustée en desserrant les deux vis qui tiennent les
supports d’adaptateur de charnière supérieure et/ou inférieure,
situées en haut et en bas de la porte, et en réglant la porte d’un
côté par rapport à l’autre. Utilisez une clé Allen de 5⁄32” pour cette
procédure (Voir la Figure 27 ci-dessous). Quand l’alignement de
porte est terminé, resserrez bien ces vis.

Support d’adaptateur de
charnière situé en haut et en
bas de la porte.

Enlevez la goupil­le de charnière
supérieure pour
ôter la porte.

REMARQUE

Pour un revêtement avec option de verrouillage, l’épaisseur de
panneau doit faire 3⁄4” (19 mm) au maximum et 5⁄8” (16 mm) au
minimum.

ATTENTION

Le poids du panneau de revêtement ne doit pas dépasser 20 lbs.

(9,1 kg).

REMARQUE

Pour que la porte se ferme correctement, il est nécessaire de
garder un espace de 9⁄32” (7 mm) au minimum entre la porte et le
rebord de l’armoire (Voir la Figure 27). Cet espace peut se régler
en ajustant les supports d’adaptateur de charnière en haut et en
bas.

235⁄8”

(60,0 cm)

9

⁄32”

(7 mm)

La porte doit être
parallèle avec le

Figure 27

haut et les côtés
de l’armoire.

Étape 2 : Démontage de la porte

Enlevez la goupille de charnière supérieure avec une clé Allen de

1

⁄8”. Enlevez la porte en inclinant sa partie haute vers l’extérieur et

en la soulevant pour la sortir de la charnière inférieure
(Voir le détail en Figure 27).

Étape 3 : Enlèvement de joint

Posez la porte sur sa face avant en faisant attention de ne pas la
rayer. Pour avoir accès aux trous de vis de montage, enlevez le
joint de porte en le tirant pour le sortir de sa rainure.

Étape 4 : Découpe du panneau de revêtement

Selon le modèle de réfrigérateur, découpez le panneau de revête­ment aux dimensions montrées en Figure 28 qui suit.

Devant du
panneau
de revête­ment

Figure 28

305⁄16”

(77,0 cm)

Étape 5 : Percez des trous de passage dans le
panneau de revêtement

Posez le panneau de revêtement sur la face avant de la porte,
alignez les bords et maintenez les deux ensemble. Maintenez fer­mement le panneau faites attention de ne pas abîmer la porte ou
le panneau. Marquez le centre du trou d’adaptateur de charnière
sur le panneau en bois, en haut et en bas (Voir la Figure 29). En­levez le panneau en bois de la porte et percez des trous de pas­sage de diamètre 5⁄16” (8 mm) dans le panneau sur une profondeur
de 3⁄4” (20 mm). Ce seront les trous de passage pour les tiges de
charnière du haut et du bas.

C’est également le bon moment pour localiser et percer les trous
de votre poignée. Le plus souvent cette poignée doit être similaire

à celles du mobilier environnant. Si votre poignée se xe depuis

la face arrière du panneau personnalisé, localisez les trous de
montage pendant que le panneau est maintenu sur la porte et
l’armoire.
Une fois le panneau retiré de la porte, percez les trous de
montage depuis la face avant, au diamètre recommandé par le
fabricant de poignée. Fraisez sur la face arrière du panneau de
façon à ce que les têtes de vis n’interfèrent pas avec la surface de
la porte.

18

INSTRUCTIONS D’INSTALLATION

NOTE

DE PANNEAU DE REVÊTEMENT COMPLET

Étape 6 : Percez les trous de montage du panneau

Maintenez à nouveau le panneau sur la porte comme à l’étape
précédente et percez les avant-trous de vis, situés dans le loge-

mentl de joint, an de xer le panneau de revêtement à la porte.

Choisissez la taille du trou à partir du Tableau D. Veillez à ne pas
percer ces avant-trous en traversant le panneau de revêtement,

1

⁄2” (12,7 mm) de profondeur pour des panneaux de 3⁄4” (19 mm) et

5

⁄8” (15,7 mm).

Type de matériau Vis à bois #8

Bois dur Avant trou Ø 1⁄8” (3,2 mm)

Bois tendre Avant trou Ø 7⁄64” (2,8 mm)

Adaptateur de charnière
supérieure

Trou dans
l’adaptateur
de charnière
supérieure

Tableau C

REMARQUE

Si votre machine à glaçons possède un verrouillage de porte,
passez à l’étape 7.Sinon sautez directement à l’étape 9.

Étape 7 : Marquez et percez le trou pour verrouil­lage

Localisez et marquez avec un crayon l’emplacement du trou de
verrouillage sur le panneau de revêtement, c’est le trou dans
l’angle supérieur du côté de la poignée de la porte. Enlevez le
dispositif de maintien et enlevez le panneau de revêtement de
la porte. Sur la face arrière du panneau où vous avez marqué
l’emplacement de verrouillage, percez un contre-alésage de
diamètre 13⁄16” (20,5 mm) de 7⁄16” (11,0 mm) de profondeur dans le
panneau de revêtement. Percez un trou de diamètre 15⁄32” (12,0
mm) dans le panneau de revêtement au milieu de ce contre­alésage en prenant soin de ne pas faire éclater le bois sur la face
avant du panneau (Voir la Figure 31).

Figure 29

Porte

Panneau
de revête­ment

Trou dans
l’adaptateur
de charnière
inférieure

CLÉ

QTÉ. 2

RONDELLE D’ARRÊT DE

CAME QTÉ. 1

ÉCROU DE MAINTIEN

VERROU

QTÉ. 1

QTÉ. 1

1.234” (31,3 mm)

.991” (25,2 mm)

(VOIR REMARQUE)

EXTENSION
EXTENSION

Figure 30

RONDELLE ÉLASTIQUE
QTÉ. 1

VIS INOX
QTÉ. 1

CAME 875
QTÉ. 1

VIS DE FIXATION
QTÉ. 1

QTÉ. 1

19

EXTENSION EN LAITON

BRASS EXTENSION

RONDELLE ÉLASTIQUE

SPRING WASHER

ÉCROU

NUT

VERROU

LOCK

INSTRUCTIONS D’INSTALLATION

DE PANNEAU DE REVÊTEMENT COMPLET

Trou de passage à travers

CAM

CAME

joint de porte de canal

VIS PHILLIPS

PHILLIPS SCREW

TROU DE 15⁄32”

CONTRE-ALÉSAGE DE

13/16 COUNTER

PROFONDEU 7⁄16”

BORE 7/16 DEEP

PANNEAU DE BOIS

3/4 INCH
WOOD PANEL

15/32 HOLE

13

⁄16” DE

DE 3⁄4”

SECTION A-A

SECTION A-A

SCALE 1 : 1

ÉCHELLE 1:1

INTÉRIEUR DE

INNER

PORTE

DOOR

Figure 31

Étape 8 : Assemblez les pièces de verrouillage

Deux (2) extensions de verrouillage sont fournies avec le verrou.
Utilisez l’extension la plus longue pour un panneau de revêtement
d’épaisseur 3⁄4” et la plus courte pour un panneau d’épaisseur 5⁄8”.
Assemblez l’extension de verrouillage, une rondelle d’arrêt de

came, une rondelle élastique et une vis de xation sur le verrou

comme montré aux Figures 30 et 31.
Installez cet ensemble sur le panneau de revêtement avec l’écrou
de maintien en utilisant une douille de 15 mm. Assurez-vous que
la fente en trou de serrure du verrou est verticale.

Étape 9 : Fixez le panneau de revêtement sur la
porte

Avec les vis à bois #10 fournies, xez le panneau de revêtement

sur la porte (Voir la Figure 32).

vis à bois #10

Intérieur De Porte

Goupille de
charnière supéri­eure

Adaptateur de charnière
supérieure de porte

Bague
d’adaptateur de
charnière
supérieure

Adaptateur de
charnière inféri­eure de porte

Figure 32

Charnière
supérieure

Étape 10 : Installez la came de verrouillage
(modèles avec verrou uniquement)

Fixez la came de verrouillage à l’arrière de l’ensemble de verrou
avec la vis d’assemblage à tête Phillips fournie. Orientez la came
de verrouillage verticalement en installant le verrou.

Étape 11 : Installez le joint de porte

Pressez le joint de porte dans son logement. Assurez-vous que
les coins de joint sont bien insérés. Si c’est applicable, insérez

une clé dans le verrou et vériez son bon fonctionnement.

Étape 12 : Installez la porte

Remettez les douilles d’adaptateur de charnière du haut et du bas
(ôtées à l’étape 6) en place dans les adaptateurs de charnière.
Installez la porte en inversant la procédure de l’tape 2. Remettez
la goupille de charnière du haut de façon à ce que la tête de vis
soit au niveau de la surface supérieure de la charnière. Si c’est

applicable, insérez une clé dans le verrou et vériez si la came de

verrouillage accroche correctement l’étrier de retenue sur l’avant
de l’armoire de réfrigérateur.

Bague d’adaptateur de
charnière inférieure

Came de charnière
inférieure

Goupille de charnière
inférieure

Charnière
inférieure

Figure 33

Charnières mon-

trées du côté droit

20

DÉPANNAGE DE VOTRE RÉFRIGÉRATEUR

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez
par bien relire son manuel. Si le problème persiste, consultez

le guide de dépannage qui suit. Identiez le problème dans ce

guide et consultez les colonnes de causes et de remèdes avant
d’appeler pour du service. Le problème peut être quelque chose
de très simple qui peut se résoudre sans demander une interven­tion de service. Cependant il peut être nécessaire de contacter

votre revendeur ou un technicien de service qualié.

AVERTISSEMENT

Risque d’électrocution –

Ne tentez jamais de réparer ou d’exécuter de la mainte-

nance sur l’appareil avant que son alimentation élec-

trique n’ait été débranchée en amont. Passer l’appareil

sur arrêt (OFF) n’enlève pas la présence de tension

secteur sur les ls de câblage.

Problème Cause possible Correction

L’appareil n’est pas assez froid

Ajustez la température (Voir en page
6 le réglage de consigne).

L’appareil est trop froid

Ajustez la température (Voir en page
6le réglage de consigne).

Bruit ou vibration • L’appareil n’est pas d’aplomb. • Mettez l’appareil d’aplomb, voyez en page 4

L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.

L’appareil tourne à 100 % après le
démarrage initial ou l'introduction d'un
nouveau fût de bière.

• Le contrôle a une consigne trop
chaude

• La température du contenu n’est pas
encore stabilisée.

• Utilisation excessive ou ouvertures
prolongées de la porte.

• Blocage du ux d’air de la grille

frontale.

• Défaut d’étanchéité du joint de porte.

• La commande a une consigne trop

froide

• Défaut d’étanchéité du joint de porte.

• Le cordon secteur n’est pas bran-

ché.

• La prise secteur n’est pas alimentée.

• Le nouveau fût est bien plus chaud

que le point de consigne de tem­pérature de l’appareil.

• Ajustez plus bas la consigne de tempéra­ture. Laissez stabiliser la température 24
heures.

• Laissez la température se stabiliser pendant
au moins 24 heures.

• Le ux d’air ne doit pas être obstrué à

la grille frontale. Consultez les valeurs
d’écartements en page 4.

• Vériez l’alignement de porte et/ou changez

le joint de porte.

• Ajustez plus haut la consigne de tempéra­ture (Voir la page 5 pour les instructions).
Laissez stabiliser la température 24 heures.

• Vériez l’alignement de porte et/ou changez

le joint de porte.

le réglage des pieds de mise à niveau.

• Mettez l’appareil en marche. Voyez pour le
démarrage de votre appareil en page 5.

• Branchez la che du cordon.

• Vériez l’alimentation électrique de votre

maison.

• L’appareil va revenir à son cycle normal
d’activation/désactivation après que la tem­pérature du fût se soit abaissée et stabilisée.

21

OBTENTION DE SERVICE

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garan­tie, veuillez appeler le service à la clientèle d’AGA MARVEL

au 800.223.3900 pour avoir des instructions sur la façon

d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le
service à la clientèle d’AGA MARVEL peut vous fournir des
recommandations sur les centres de service de votre secteur.
Une liste des centres de service agréés est également
disponible sur le site www.agamarvel.com sous la section de
service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous
de bien fournir la référence de modèle, le numéro de série et

le justicatif de l’achat.

• Essayez de donner des informations ou une description de la

nature du problème, sur la durée pendant laquelle l’appareil
a fonctionné, sur les températures de la pièce et de l’eau, et
toutes les informations pouvant être utiles pour une résolution
rapide du problème.

• Le Tableau D est fourni pour enregistrer les informations per­tinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

Référence de modèle de l’appareil

Date d’envoi de la carte de garan­tie (à faire dans les 10 jours après
l’achat)

Tableau D

22

GARANTIE DE L’APPAREIL À USAGE DOMESTIQUE

Appareil complet
Garantie limitée d’un an sur pièces et main­d’œuvre

AGA MARVEL garantit qu’il fournira toutes les pièces et la main­d’œuvre nécessaires pour réparer ou remplacer, au domicile ou

au bureau de l’utilisateur nal, tout composant avéré défectueux

du fait des matériaux ou de la main-d’œuvre, en tenant compte
des conditions et exclusions décrites plus bas, pendant une
période d’une année à compter de la date d’achat par l’utilisateur

nal.

Période additionnelle de la deuxième à la
cinquième année
Garantie limitée sur les pièces uniquement

Durant les quatre ans qui suivent l’expiration de la garantie
limitée d’un an, AGA MARVEL va fournir des pièces de rem­placement pour le système de refroidissement hermétiquement
scellé (constitué de : compresseur, condenseur, déshydrateur,
accumulateur, vanne de contournement, tube de raccordement et
évaporateur), s’il s’avère défectueux du fait des matériaux ou de
la main-d’œuvre, en tenant compte des conditions et exclusions
qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d’expédition des pièces de remplacement ou des
pièces défectueuses renvoyées.

• L’éducation du client ou des instructions sur la façon d’utiliser
l’appareil

• Toute perte de contenu due à une panne de produit.

• Le déplacement ou l’installation de l’appareil.

Les garanties qui précèdent ne couvrent pas non plus une panne
de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.

• Utilisation commerciale, ou autre qu’un usage domestique

normal ou un usage dans un petit bureau.

• Une utilisation incorrecte, un mésusage, un abus, un accident
ou une altération, un câblage de raccordement non conforme
aux normes électriques, une tension secteur trop élevée ou
trop faible, un défaut d’entretien notoire, ou toute autre utilisa­tion non raisonnable.

Pièces ou service non fournis ou conçus par AGA
MARVEL

Les garanties qui précèdent ne s’appliquent pas non plus si :

• L’acte de vente d’origine, la date de livraison, ou le numéro

de série ne peuvent pas être vériés.

• Les pièces défectueuses ne sont pas renvoyées pour inspec-

tion si c’est demandé par AGA MARVEL.

• L’équipement de refroidissement n’est plus en la possession

de l’acheteur utilisateur nal d’origine.

Les garanties décrites ici sont les seules fournies par AGA
MARVEL. Toutes les garanties implicites, y compris la garantie
implicite de valeur marchande, sont limitées à la durée des garan­ties explicites. En aucun cas AGA MARVEL ne sera tenue pour
responsable de tous dommages ou dépenses consécutifs ou an­nexes, résultant d’une inobservation de ces garanties ou d’autres
garanties, qu’elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas
l’exclusion ou la limitation des dommages consécutifs ou une
limitation de la durée applicable des garanties implicites, dont la
limitation ou exclusion qui précède peu ne pas être applicable
à votre cas. Cette garantie vous donne des droits légaux spéci-

ques, et vous pouvez avoir d’autres droits qui peuvent varier d’un

État à un autre.

Aucune personne, rme ou corporation, n’est autorisée à don­ner une garantie différente, ni à assumer une quelconque autre
obligation pour AGA MARVEL. Ces garanties ne s’appliquent qu’à
des produits utilisés dans un des cinquante États des États-Unis
d’Amérique et dans le
District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez
tous les défauts constatés à :

1260 E. VanDeinse St.
Greenville MI 48838

Téléphone : 800.223.3900

23

1260 E. VanDeinse St.
Greenville MI 48838

800.223.3900

41012918-FR Rev A

8/28/12

www.agamarvel.com

Toutes les spécications et les conceptions des produits sont sujettes à des changements sans
préavis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à béné-

cier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.
