Installation Operation and Maintenance Instructions

Refrigerator Models

30ARM (Marvel) 61ARM (Marvel) 3OARM (Outdoor) 6ADAM (Marvel) 6ARM (Marvel) 6ARCM (Marvel) 6AROM (Outdoor) MPRO6ARM (Professional)

Page 2

NOTE

CONTENTS

Unpacking your refrigerator........................

Removing interior packaging......................................

Warranty Registration.....................

Installing your refrigerator..............................................

Selecting the location..........................

Outdoor Installation.................................

Cabinet Clearances..................................

Leveling legs...................................

Electrical Connection ...........................

Using Your MicroSentry™ Refrigerator Control

Starting Your Refrigerator....................

Turning Your Refrigerator ON or OFF .......................

Set Temperature..............

Refrigerator Operation...

Alarms ..........

Alarm Mute.................................................................

Dimensions For Models 30ARM ....

Recommended Rough in Opening Dimensions

For Models 30ARM .....................................................

Dimensions For Model 30ARM Overlay Door. Recommended Rough in Opening Dimensions For Model 30ARM Overlay Door. Dimensions For Model 3OARM . Recommended Rough in Opening Dimensions For Model 3OARM .

Dimensions For Models 61ARM ...................................

Recommended Rough in Opening Dimensions

For Models 61ARM .....................................................

Dimensions For Model 61ARM Overlay Door.. Recommended Rough in Opening Dimensions For Model 61ARM Overlay Door.

Dimensions For Model 6ARM ......................................

Recommended Rough in Opening Dimensions

For Model 6ARM .......................................................

Dimensions for Model 6ARCM Overlay Door...............

Recommended Rough in Opening Dimensions

For Model 6ARCM Overlay Door.................................

Dimensions for Models 6AROM and MPRO6ARM ......

Recommended Rough in Opening Dimensions

For Models 6AROM and MPRO6ARM.......................

Dimensions For Model 6ADAM.....................................

Recommended Rough in Opening Dimensions For Model 6ADAM. Dimensions For Model 6ADAM Overlay Door. Recommended Rough in Opening Dimensions For Model 6ADAM Overlay Door.

...................

.......

..............

......

..............

.................

......................................

.............

...............................

...........

......

...........

.......

.............

..................

.............

........

...........

.........

....................

.........

..............

...

................

....

..............

......

.....................

.....

...................

.......

.....

..............

............

.........................

......................

............................

.........

............

.......

......

.......

...................

.................

........

......

...................

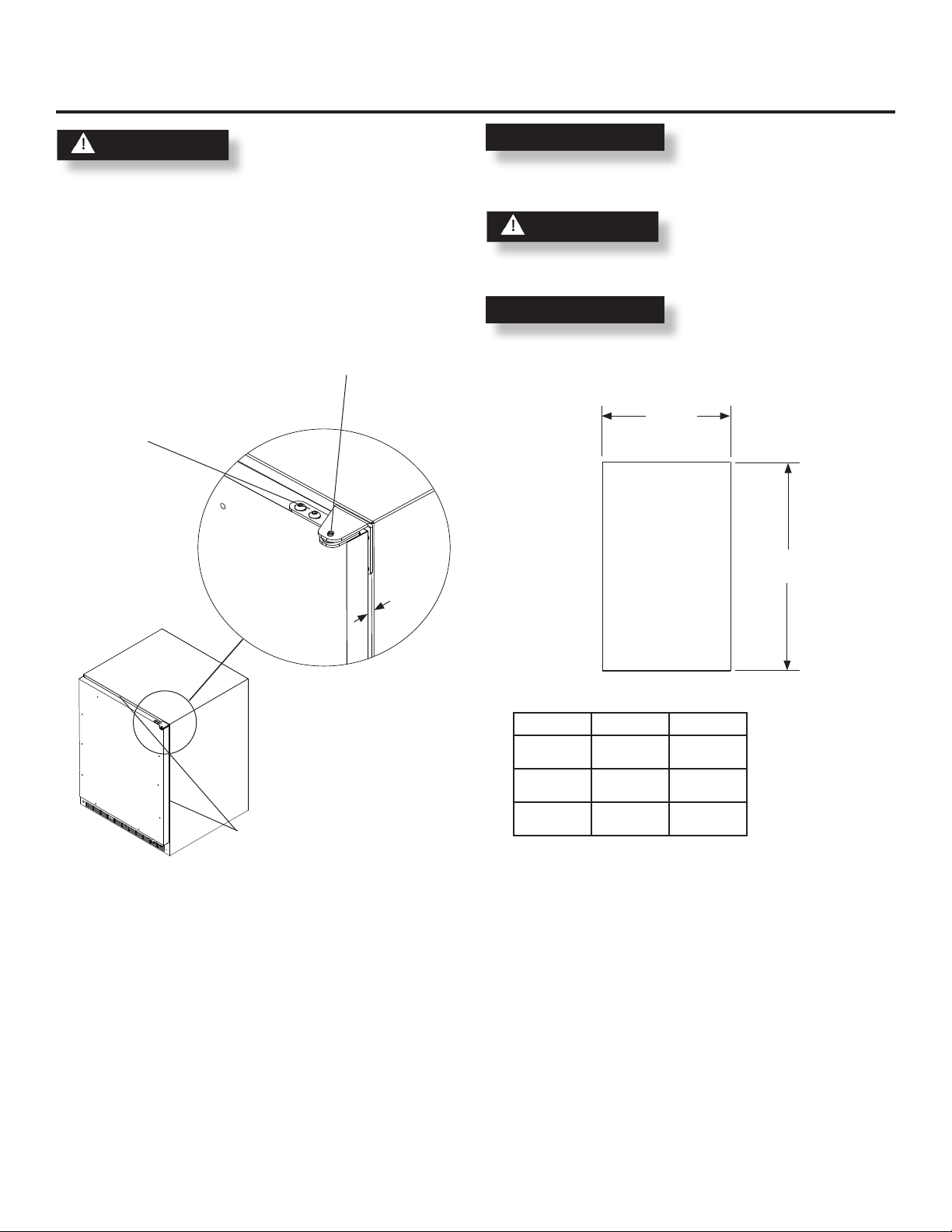

Full Overlay Panel Installation Instructions....

Energy Saving Tips ........................................................

Care and Cleaning...........................

Troubleshooting Guide.........................

Obtaining Service......................................

Household Product Warranty................

4 4 4 5 6 6 6 6 6 6 6

Important Safety Instructions

Warnings and safety instructions appearing in this guide are not meant to cover all possible conditions and situa-

tions that may occur. Common sense, caution, and care

must be exercised when installing, maintaining, or operating this appliance.

8 9

9 10

10 11

11 12

WARNING-Hazards or unsafe practices with high

probability of personal injury or property / product damage. 12 13

13 14

Recognize Safety Sym-

bols, Words, and Labels.

..........

......................

...

........................

.............

..................

CAUTION-Hazards or unsafe practices which could

result in personal injury or property or product damage.

14 15

15 16

NOTE-Important information to help assure a problem

free installation and operation.

.........

.............

.......

17 20 21 22 22

is committed to building a quality product

in an environmentally friendly manner. Our processes are

tightly controlled and closely monitored. We have achieved

certications in ISO 9001 for quality assurance, ISO 14001

for environmental management, and OHSAS 18001 for oc-

cupational health and safety from Lloyd’s Register Quality

Assurance.

Page 3

UNPACKING YOUR REFRIGERATOR

Remove Interior Packaging

Your refrigerator has been packed for shipment with all parts that could be damaged by movement securely fastened. Remove internal packing materials and any tape holding internal components in place. The owners manual is shipped inside the product in a plastic bag along with the warranty registration card, and other accessory items.

Important

Keep your carton and packaging until your refrigerator has been thoroughly inspected and found to be in good condition. If there is damage, the packaging will be needed as proof of damage in transit. Afterwards please dispose of all items responsibly in particular the plastic bags which can be a suffocation hazard.

Warranty Registration

It is important you send in your warranty registration card immediately after taking delivery of your refrigerator.

The following information will be required when registering your unit. Service Number Serial Number Date of Purchase Dealer’s name and address

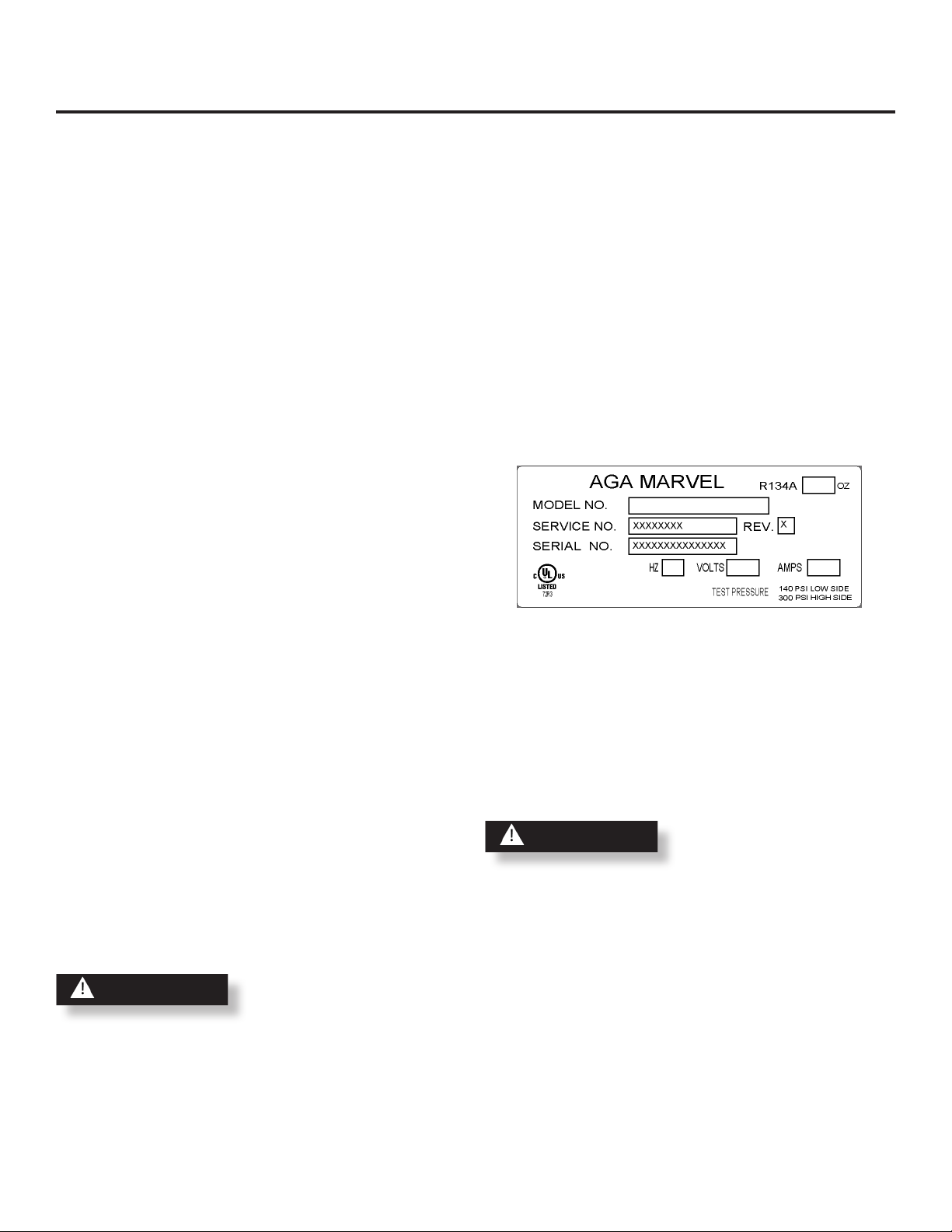

The service number and serial number can be found on the serial plate which is located inside the cabinet on the left side near the top. See Figure 1.

Note to Customer

This merchandise was carefully packed and thoroughly inspected before leaving our plant. Responsibility for its safe delivery was assumed by the retailer upon acceptance of the shipment. Claims for loss or damage sustained in transit must be made to the retailer.

DO NOT RETURN DAMAGED MERCHANDISE TO THE MANUFACTURER - FILE THE CLAIM WITH THE RE-

TAILER.

If the unit was shipped or has been laying on its back for any period of time allow the refrigerator to sit upright for a period of at least 24 hours before plugging in. This will ensure oil returns to the compressor. Plugging the refrigerator in immediately may cause damage to internal parts.

Figure 1

Help Prevent Tragedies

Child entrapment and suffocation are not problems of the

past. Junked or abandoned refrigerators are still dangerous

- even if they sit out for "just a few days".

If you are getting rid of your old refrigerator, please follow

the instructions below to help prevent accidents.

Before you throw away your old refrigerator or freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not easily

climb inside.

Page 4

INSTALLING YOUR REFRIGERATOR

Select Location

The proper location will ensure peak performance of your appliance. We recommend a location where the unit will be out of direct sunlight and away from heat sources. To ensure your product performs to specications the recommended installation location temperature range is from 55 to 100°F (13 to 38°C).

Outdoor Installation

Only the 3OARM & 6AROM models are suitable for outdoor installations

Building codes may require a ground fault circuit interrupter electrical receptacle to supply electrical power to the refrigerator for outdoor applications, (see "Electrical Connection" section).

Do not install in a location where the unit will be exposed to direct sun exposure as this may result in unsatisfactory performance.

Cabinet Clearance

Ventilation is required from the bottom front section of the unit. Keep this area open and clear of any obstructions. Adjacent cabinets and counter top can be installed around the unit as long as the front grille and remains unobstructed.

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ow through the condenser heat ex-

changer. Restrictions to this air ow will result in increased

energy usage and loss of cooling capacity. For this reason

it is important this area to not be obstructed and the grille

openings kept clean. AGA MARVEL does not recommend

the use of custom made grilles as air ow may be restricted

because of inadequate openings. (See Figure 2).

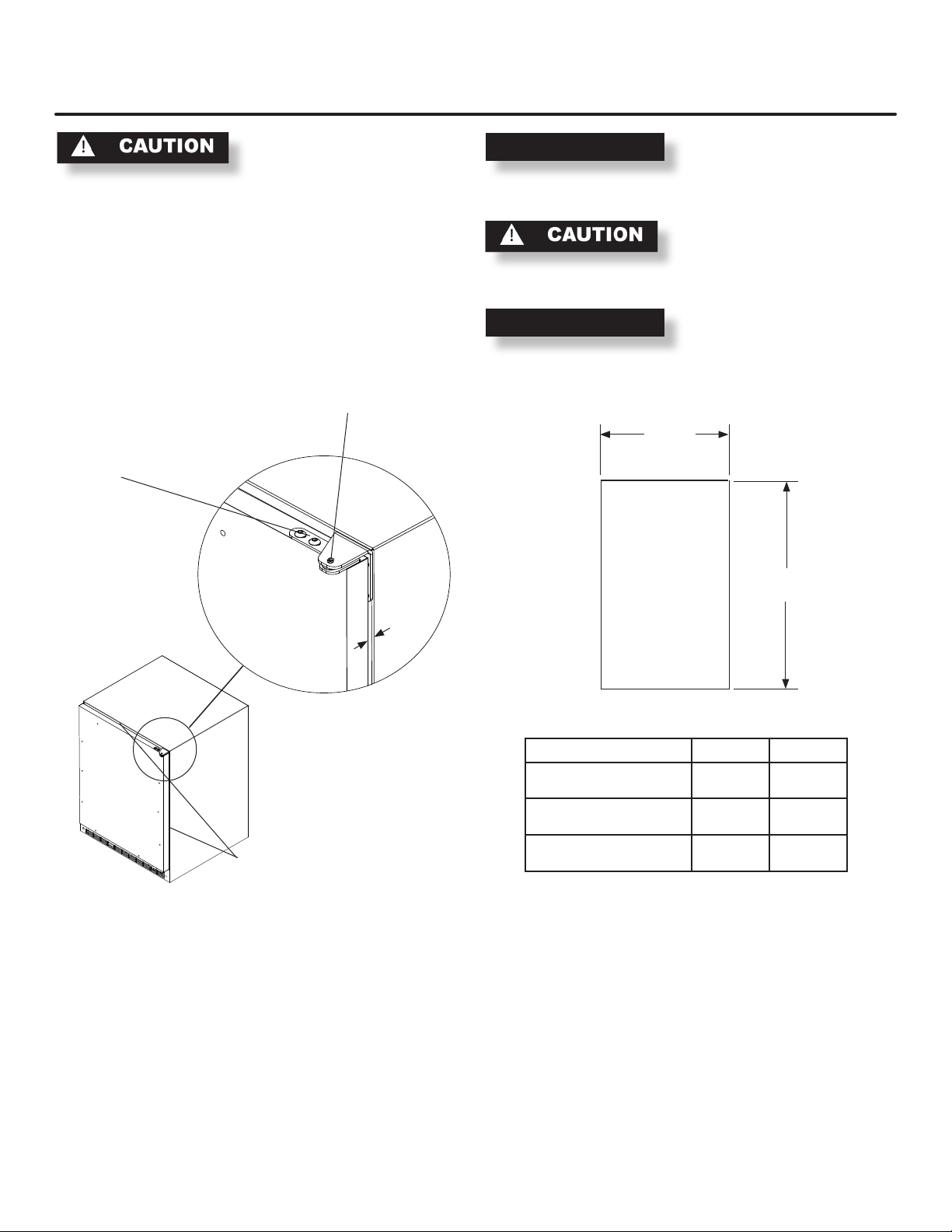

Leveling Legs

Adjustable legs at the front and rear corners of the unit

should be set so the unit is rmly positioned on the oor

and level from side to side and front to back. The overall

height of your Marvel refrigerator may be adjusted between

the minimum (by turning the leveling leg in) and the maxi-

mum (by turning the leveling leg out) dimensions as shown

in Table A.

To adjust the leveling legs, place the refrigerator on a solid

surface and protect the oor beneath the legs to avoid

scratching the oor. With the assistance of another person,

lean the refrigerator back to access the front leveling legs.

Raise or lower the legs to the required dimension by turn-

ing the legs. Repeat this process for the rear by tilting the

refrigerator forward using caution to prevent the door from

opening. On a level surface check the refrigerator for level-

ness and adjust accordingly.

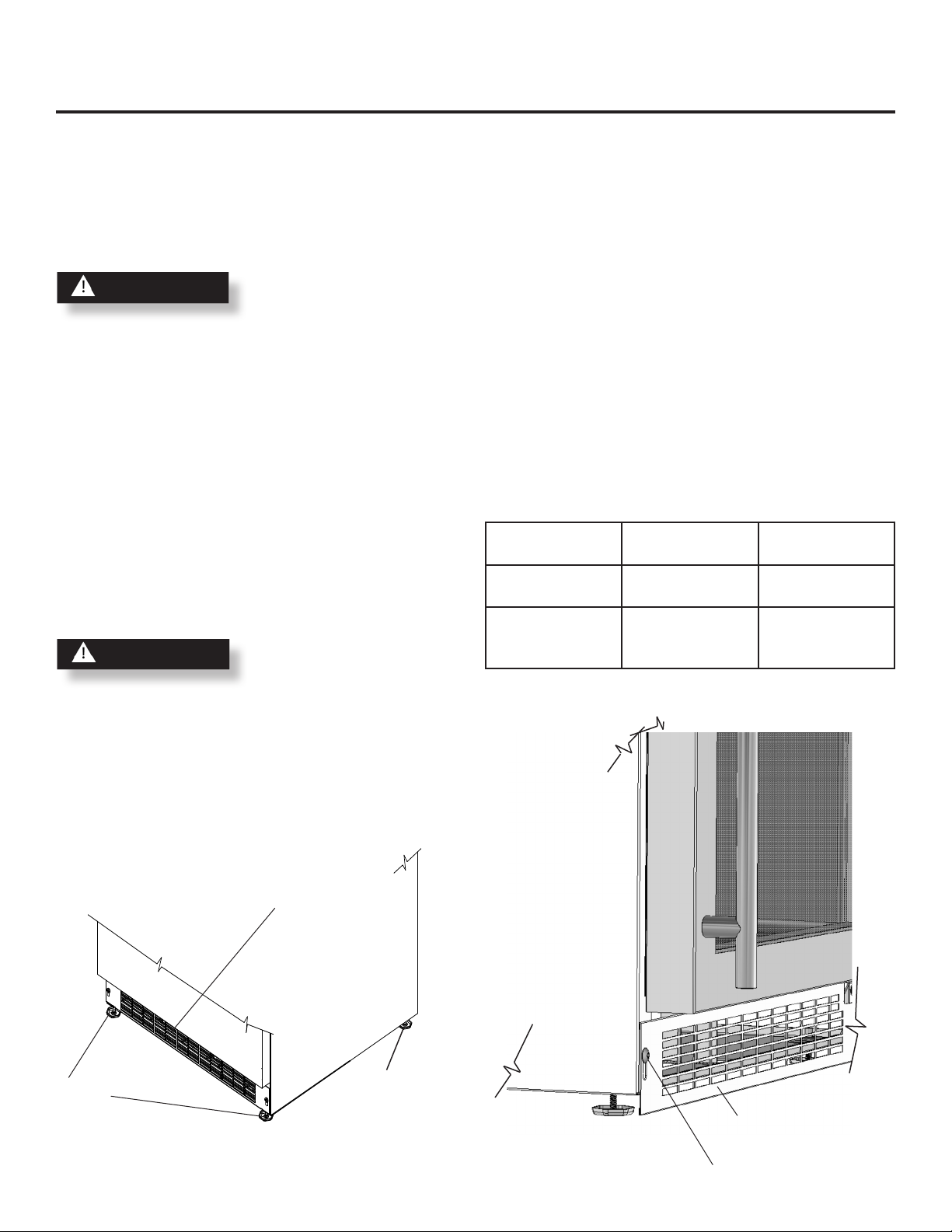

Front Leveling Legs

Figure 2

Front Grille, keep this area open.

Rear Leveling legs

The front grille screws may be loosened and the front grille

adjusted to the desired height. When adjustment is com-

plete tighten the front grille screws. (See Figure 3).

Model Minimum

30ARM,3OARM,

61ARM,6ADAM

6ARM,6ARCM

6AROM

MPRO6ARM

Height

33 3⁄4

(85.7cm)

33 7⁄8

(86.1cm)

Table A

Maximum

Height

34 3⁄4

(88.3cm)

34 7⁄8

(88.7cm)

Page 5

NOTE

ELECTRICAL CONNECTION

• Do not splash or spray water from a hose on the refrigerator! Doing so may cause an electrical shock, which may result in severe injury or death.

• This unit should not, under any circumstances, be installed to an un-grounded electrical supply.

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply cord that has a three-pronged, grounded plug. It must be plugged into a mating grounding type receptacle in accordance with the National Electrical Code and applicable local codes and ordinances (see Figure 4). If the circuit does not have a grounding type receptacle, it is the responsibility and obligation of the customer to provide the proper power supply. The third ground prong should not, under any circumstances, be cut or removed.

Front Grille

Figure 3

Front grille screw

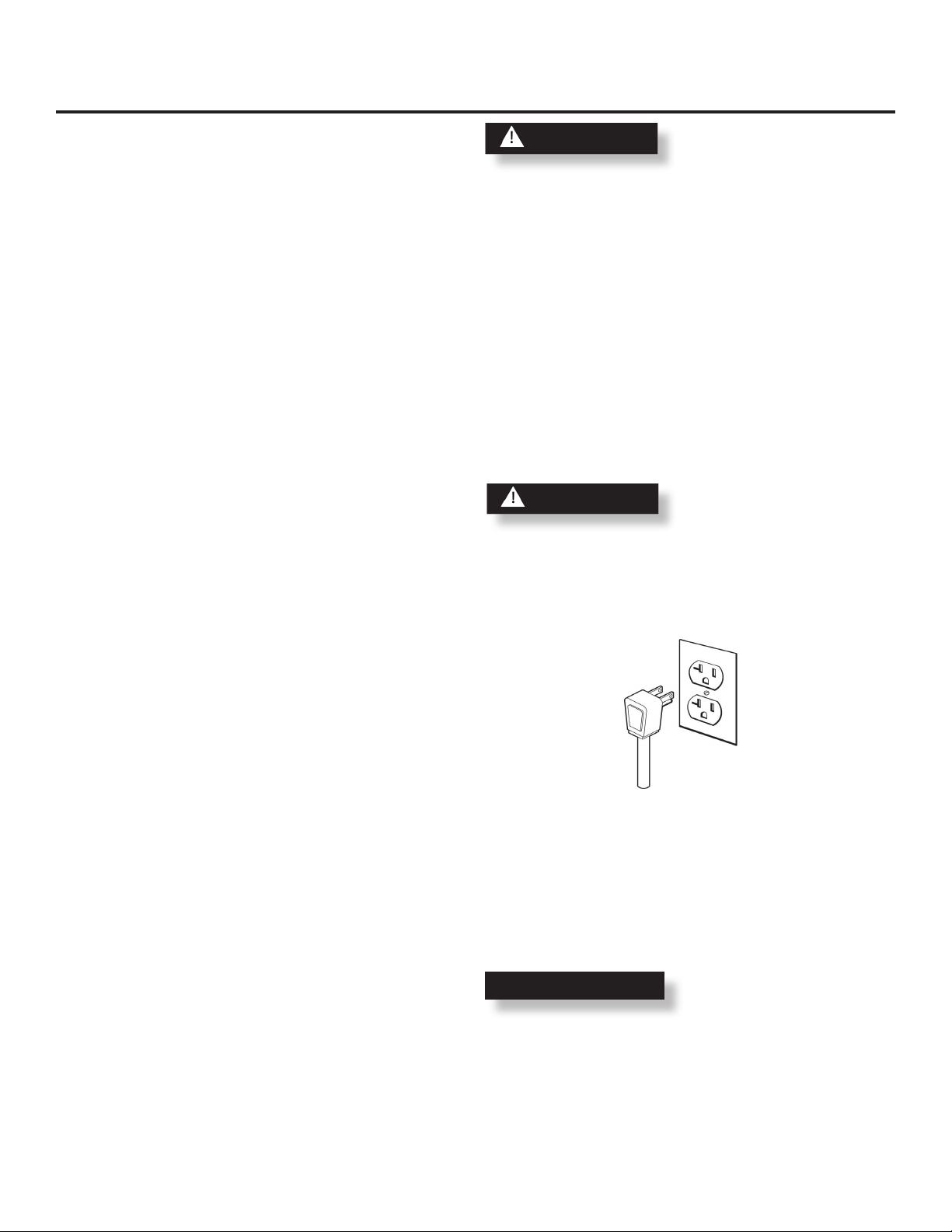

Electrical Extension cords should not be used. They can

behazardousandcausedecientoperation.Thewall

receptacle should be located near the product and be a polarized type with adequate ground protection. The product must be installed to your local building codes and ordinances.

Figure 4

Ground Fault Circuit Interrupters (GFCI) are prone to nuisance tripping which will cause the unit to shut down. GFCI’s are generally not used on circuits with powered equipment that must run unattended for long periods of time, unless required to meet local building codes and ordinances.

Page 6

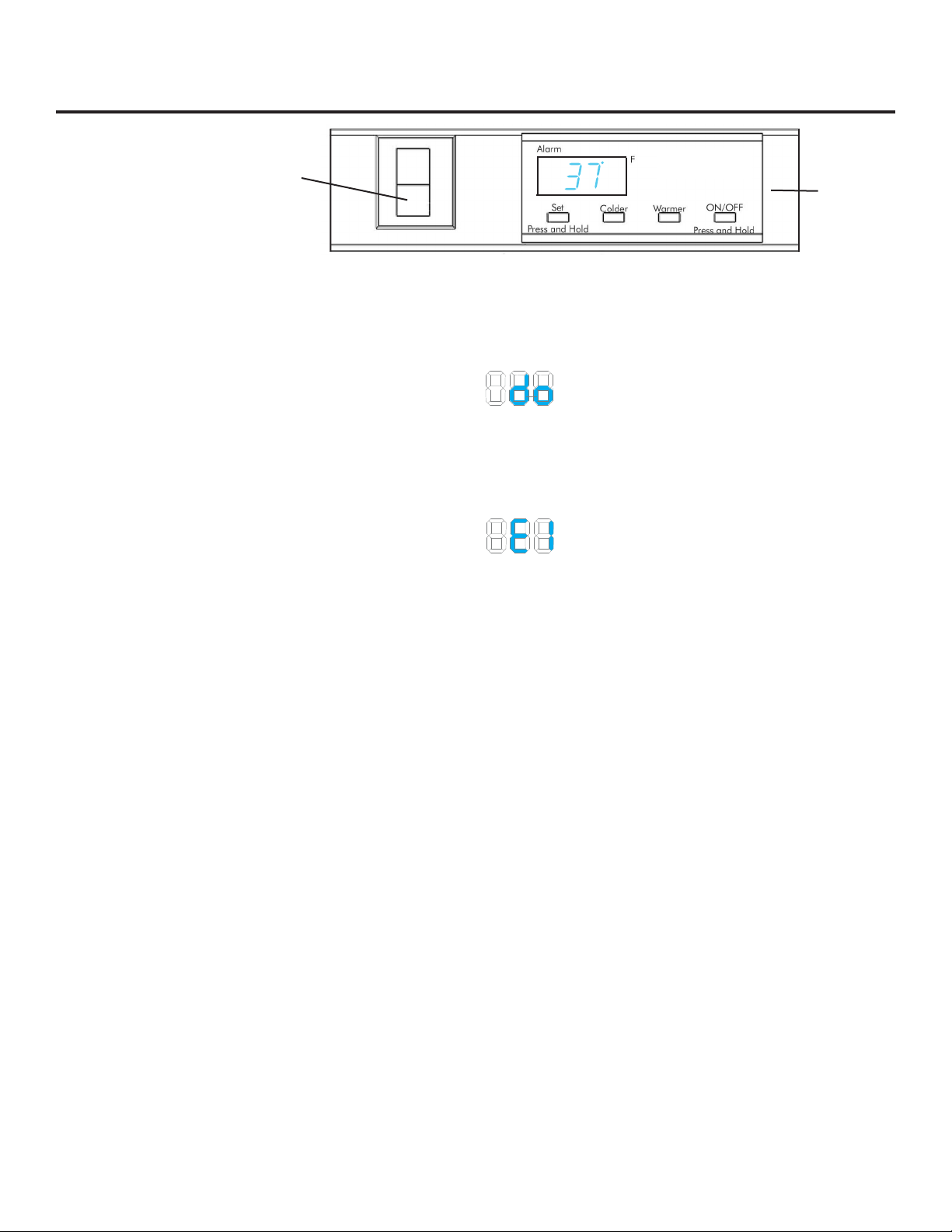

USING YOUR MICROSENTRY™ REFRIGERATOR CONTROL

Door Switch

Starting your refrigerator

Plug the refrigerator power cord into a wall outlet. Your refrigerator will begin cooling after power is applied. If your refrigerator does not start, check that the refrigerator is turned on and the set temperature is cold enough.

Turning your refrigerator ON or OFF

If the refrigerator is on, the refrigerator temperature will be shown on the display. To turn the refrigerator off, press and hold the "ON/OFF" button for three (3) seconds. "OFF" will appear on the display.

If the refrigerator is off, "OFF" will be shown on the display. To turn the refrigerator on, press and hold the "ON/OFF" button for three (3) seconds. The refrigerator temperature will be shown on the display.

Set temperature

To set the refrigerator temperature, press and hold the "SET" button. When the "SET" button is pressed, the display will show the set temperature. While holding the "SET" button, press the "WARMER" or "COLDER" buttons to adjust set temperature.

Refrigerator operation

The available temperature range of the refrigerator is as follows: 30ARM, 3OARM, 61ARM, and 6ADAM; 33° to 45° (1° to 7° C) 6ARM, 6ARCM, 6AROM, and MPRO6ARM; 35° to 43° (2° to 6° C)

Control

Figure 5

Alarms

Your MicroSentry™ refrigerator control will monitor refrigerator function and alert you with a series of audible and visual alarms.

• Door Ajar Alarm: If the door has been left

open for over ve (5) minutes, the alarm

will sound in one (1) second intervals. The

display panel will ash "do" and the Alarm LED located at

the top left of the display below the word "Alarm" will be illuminated. This will stop as soon as the door is closed.

• Temperature Sensor Fault: If the control

ler detects that the temperature sensor is not properly functioning, a temperature sensor alarm will sound in one (1) second intervals. "E1"

will ash on the display panel and the Alarm LED located

at the top left of the display below the word "Alarm" will be illuminated. Please call AGA MARVEL Customer Service or your dealer if this error code is displayed.

Alarm Mute

Press any key to mute the audible portion of an alarm. NOTE-This action will only mute the alarm. If the condition that caused the alarm continues, the alarm code will

continue to ash and will sound for 20 seconds every 60

minutes.

It may take up to 24 hours for your refrigerator to reach desired temperature. This will depend on amount of content loaded and number of door opening and closings.

For best results allow refrigerator to "pull down" to desired set temperature before loading. Once contents are loaded, allow at least 48 hours for temperature to stabilize before making any adjustments to the set temperature.

Page 7

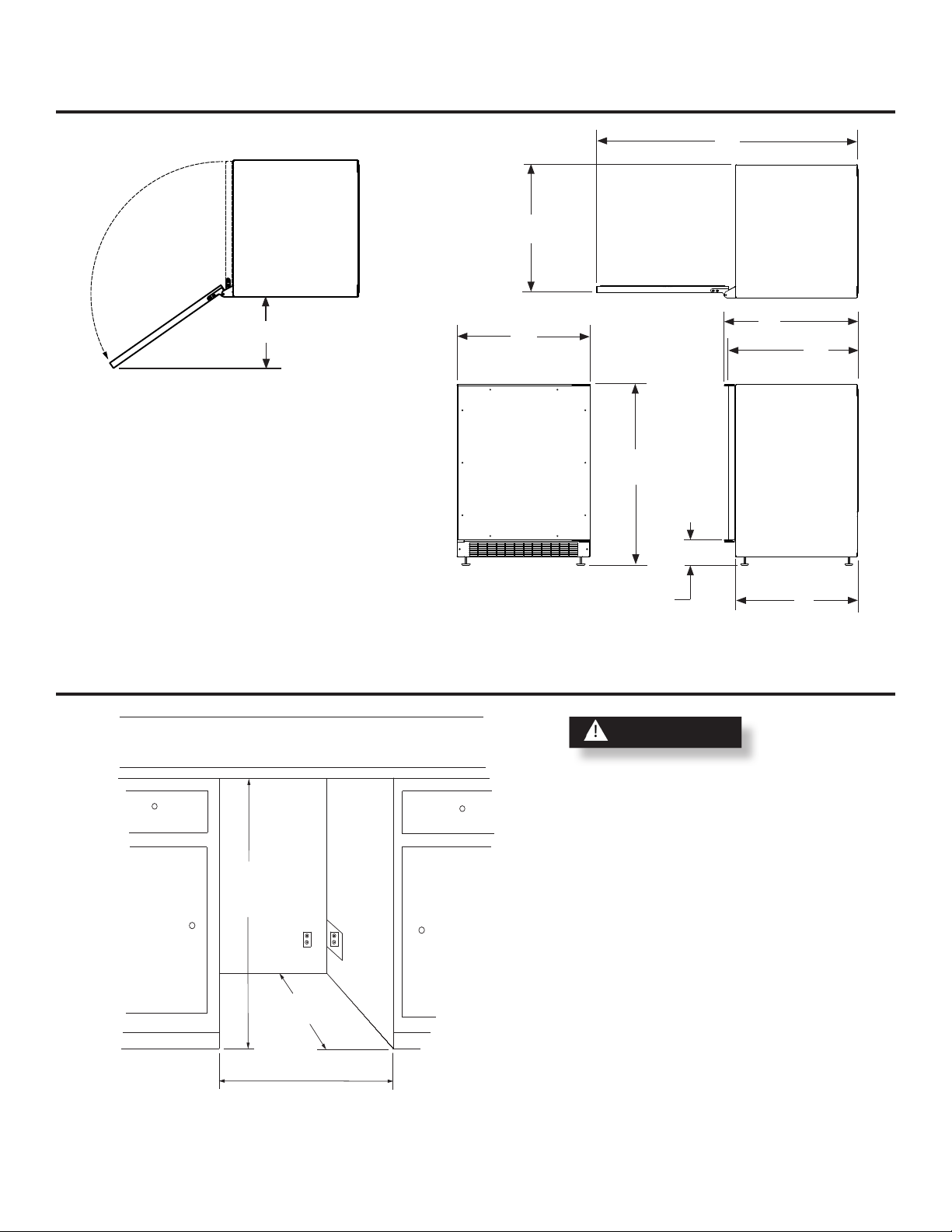

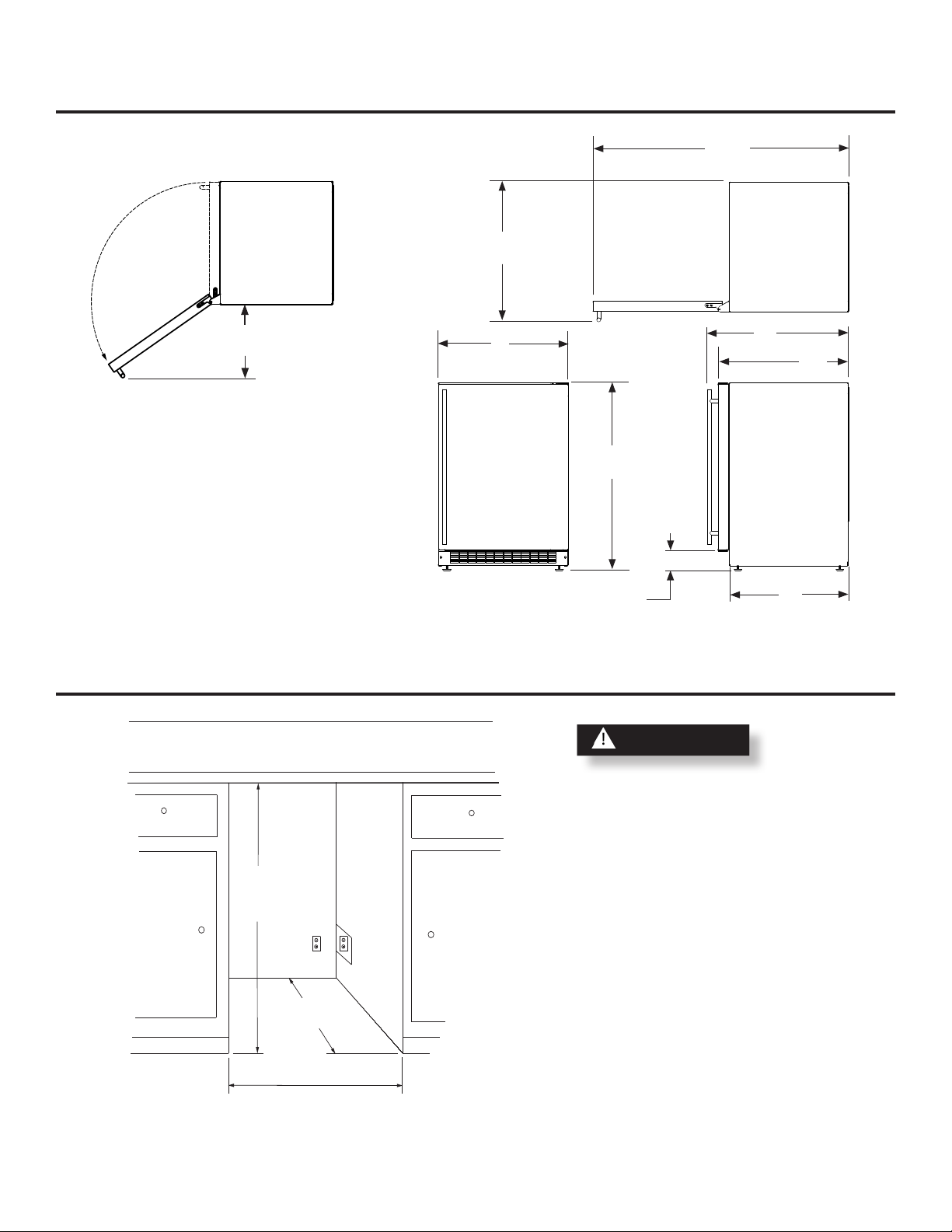

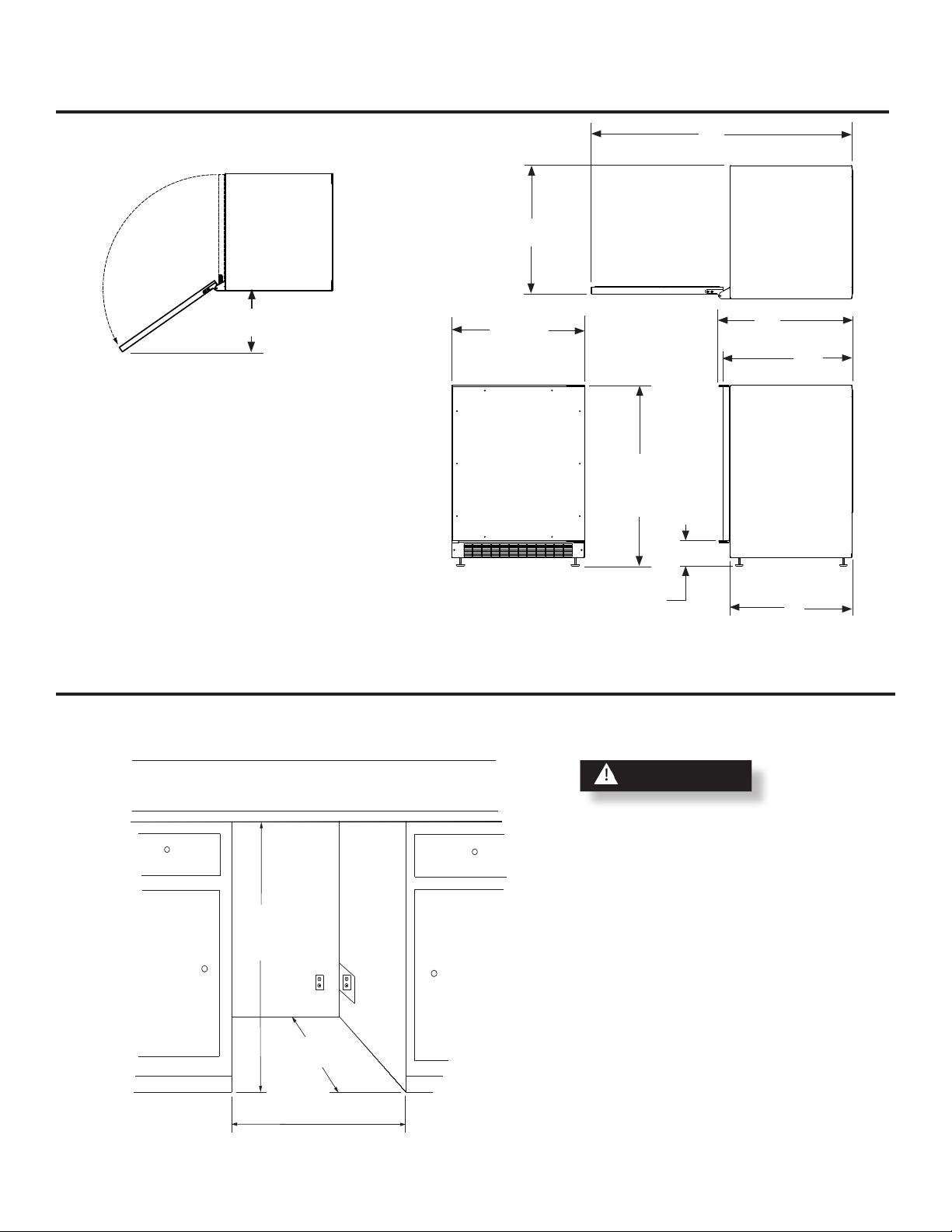

DIMENSIONS FOR MODEL 30ARM

123⁄4" (32.4cm)

Door needs to be opened to

this dimension to remove

and/or adjust the shelving

(42.1 cm)

147⁄8"

(37.8 cm)

375⁄32"

(94.4 cm)

169⁄16"

257⁄32"

(64.1 cm)

239⁄32"

(59.1 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

3" to 4"

7.6 to 10.2cm)

213⁄16"

(53.8 cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS, MODEL 30ARM

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required. A GFCI receptacle may be required for outdoor models.

Power outlet can be located in the back wall

** 34" to 35"

(86.4 to 88.9cm)

*24" (61 cm)

standard cabinet

depth

behind unit. Add 1" to depth for thickness of plug, or recess outlet 1" into the wall. Power outlet can also be installed in adjacent cabinetry with a cutout for routing of power cord. Follow all local building codes when installing electrical and unit. Product weight = 100 lbs. (45.4 kg.)

* Depth dimension may vary depending on each individual installation.

15" (38.1 cm)

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 8

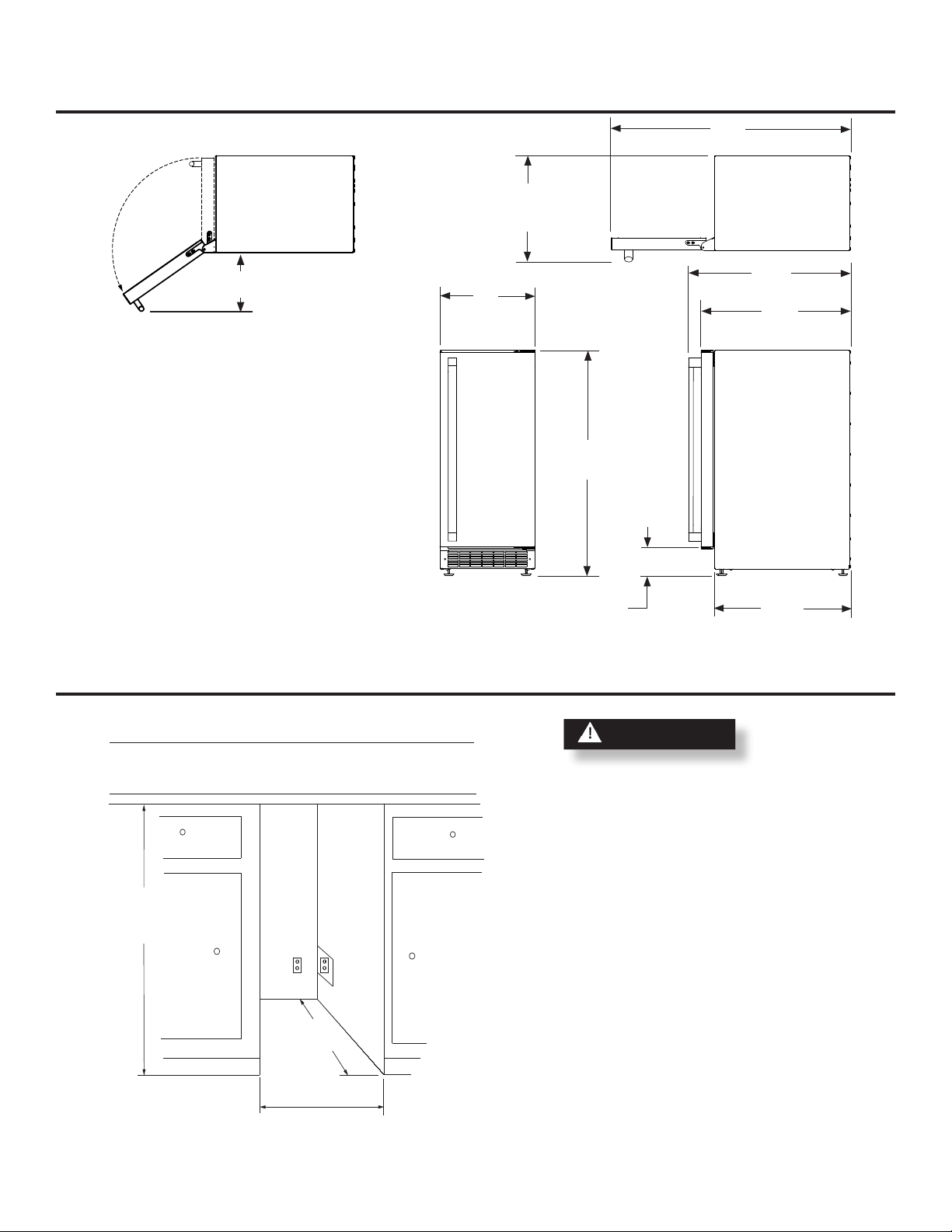

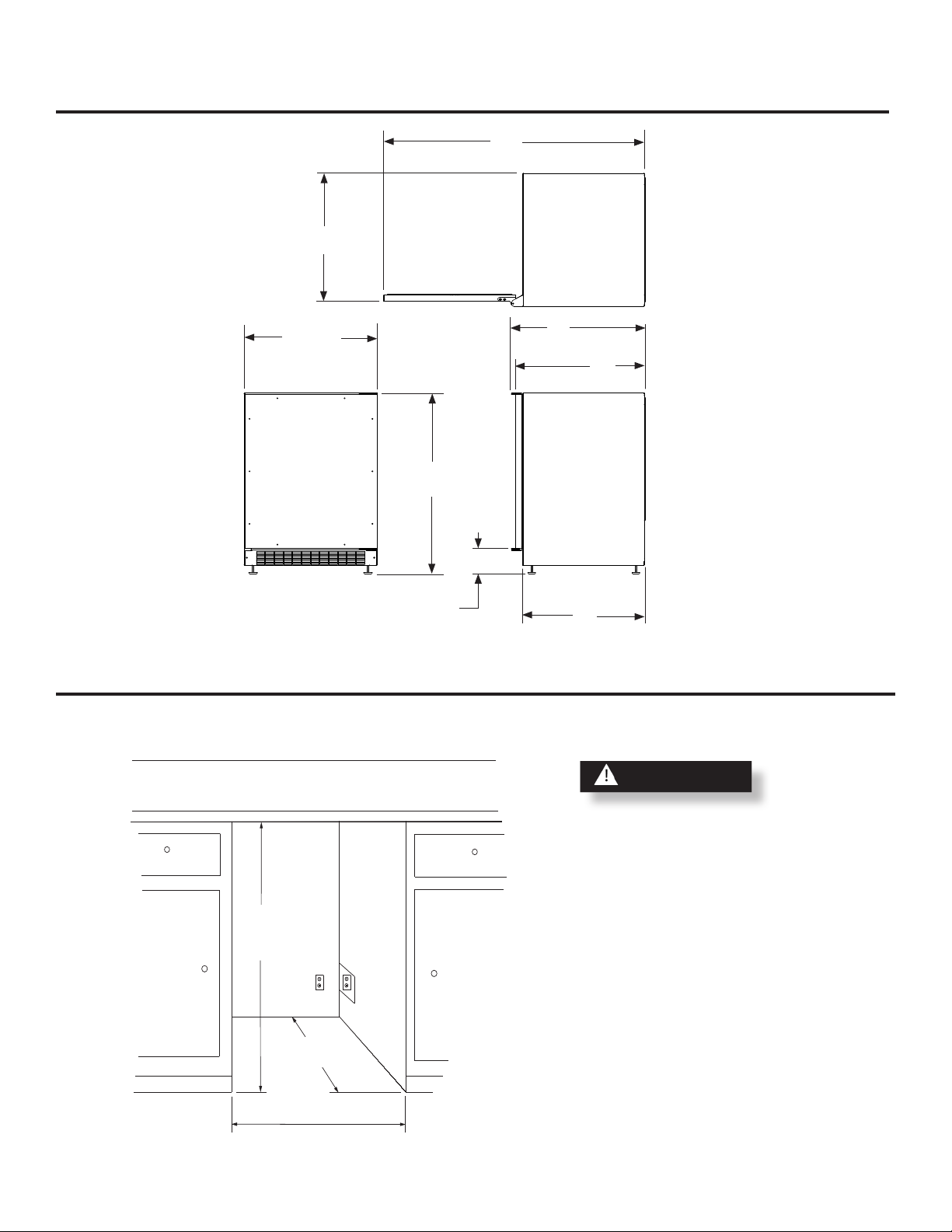

DIMENSIONS FOR MODEL 30ARM WITH OVERLAY DOOR

137⁄8" (35.3cm)

123⁄8" (31.4cm)

147⁄8"

(37.8 cm)

Door needs to be opened to

this dimension to remove and/

or adjust the shelving

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

375⁄32"

(94.4 cm)

231⁄4"

(59.1 cm)

2217⁄32"*

(57.2 cm)

* To face of door without custom panel

** 34" to 35"

(86.4 to 88.9cm)

3" to 4"

7.6 to 10.2cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS,

MODEL 30ARM OVERLAY DOOR

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required.

Power outlet can be located in the back wall behind unit. Add 1" to depth for thickness of plug, or recess outlet 1" into the wall. Power outlet can also be installed in adjacent cabinetry with a cutout for routing of power cord. Follow all local building codes when installing electrical and unit. Product weight = 100 lbs. (45.4 kg.)

213⁄16"

(53.8 cm)

*24" (61 cm)

standard cabinet

depth

15" (38.1 cm)

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 9

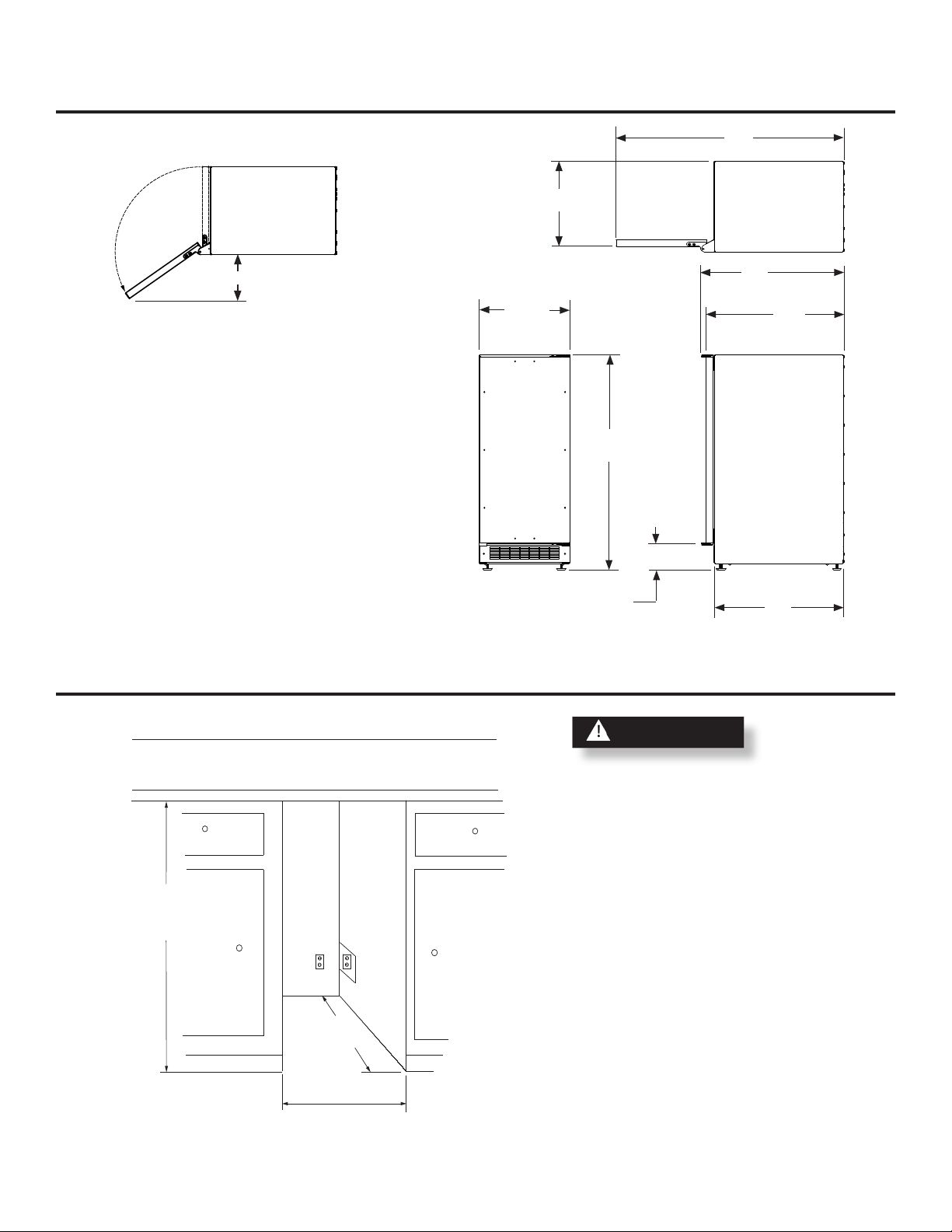

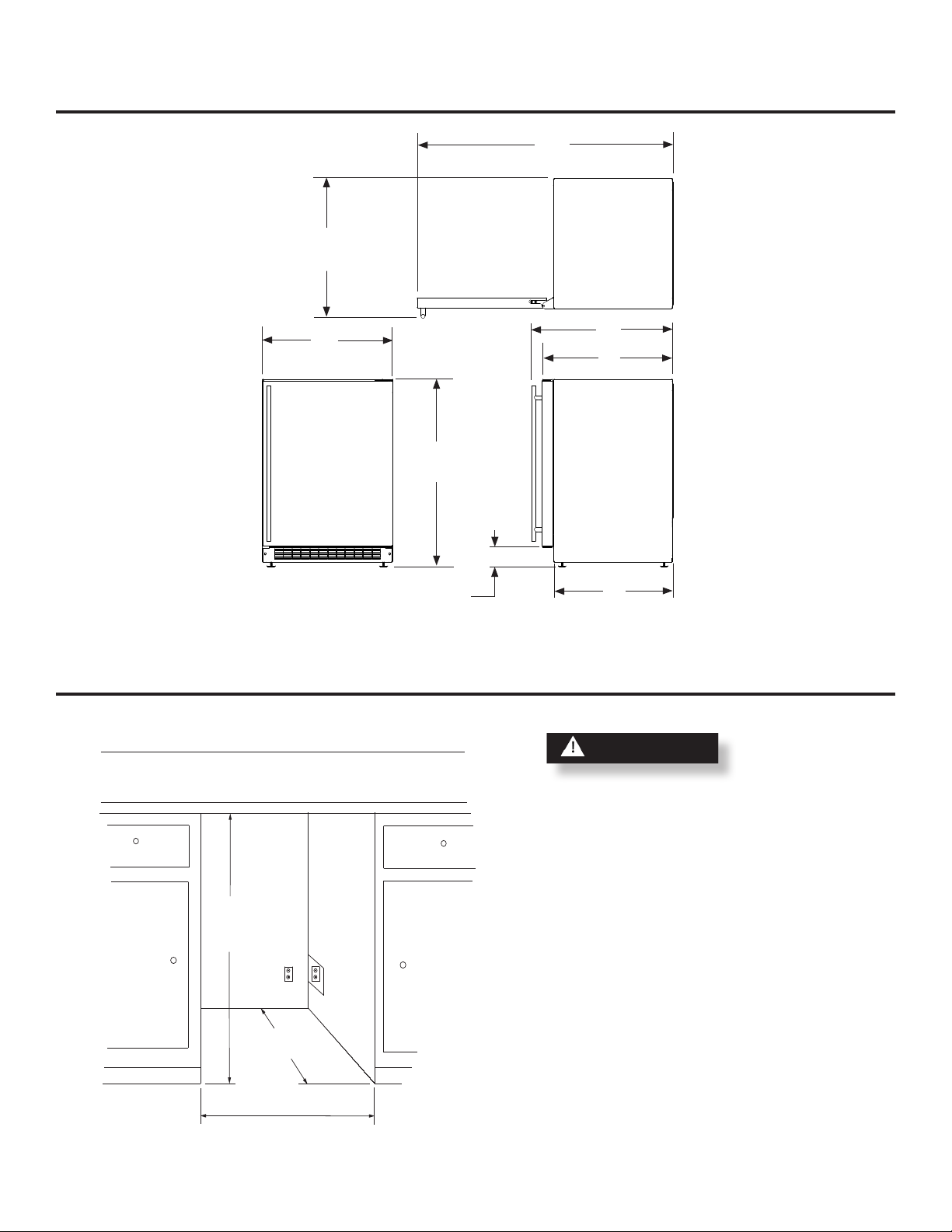

DIMENSIONS FOR MODEL 3OARM

12" (30.5cm)

Door needs to be opened to

this dimension to remove and/

or adjust the shelving

(44.0 cm)

147⁄8"

(37.8 cm)

375⁄32"

(94.4 cm)

175⁄16"

2515⁄16"

(65.9 cm)

231⁄2"

(59.7 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS, 3OARM

** 34" to 35"

(86.4 to 88.9cm)

*24" (61 cm)

standard cabinet

depth

3" to 4"

7.6 to 10.2cm)

213⁄16"

(53.8 cm)

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required. A GFCI receptacle may be required for outdoor models.

15" (38.1 cm)

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 10

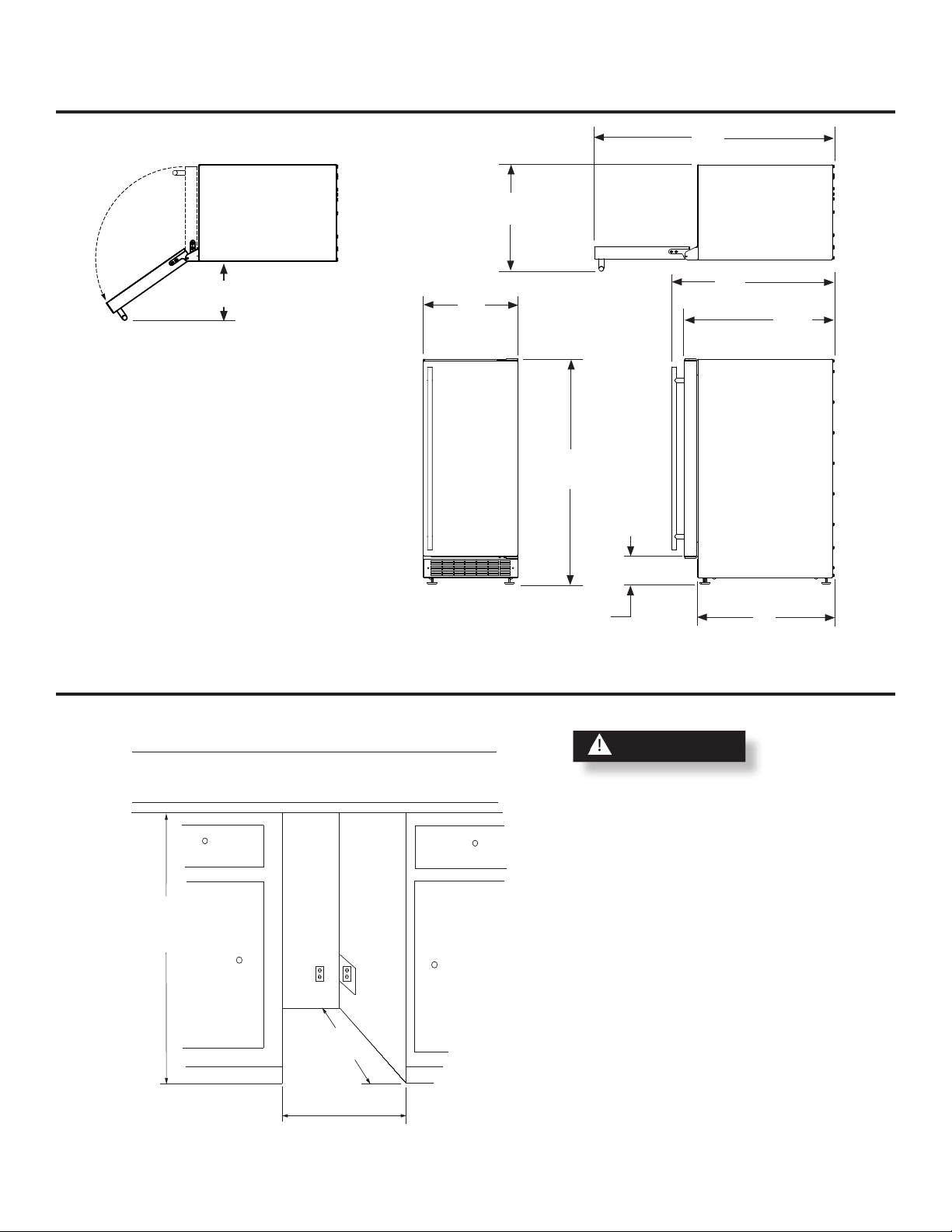

DIMENSIONS FOR MODEL 61ARM

2511⁄16"

(65.3 cm)

47"

(119.4 cm)

20" (50.8cm)

237⁄8"

(60.7 cm)

Door needs to be opened to

this dimension to remove and/

or adjust the shelving

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

3" to 4"

7.6 to 10.2cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS, 61ARM

26"

(66.0 cm)

241⁄16"

(61.1 cm)

22"

(55.9 cm)

** 34" to 35"

(86.4 to 88.9cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required. A GFCI receptacle may be required for outdoor models.

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 11

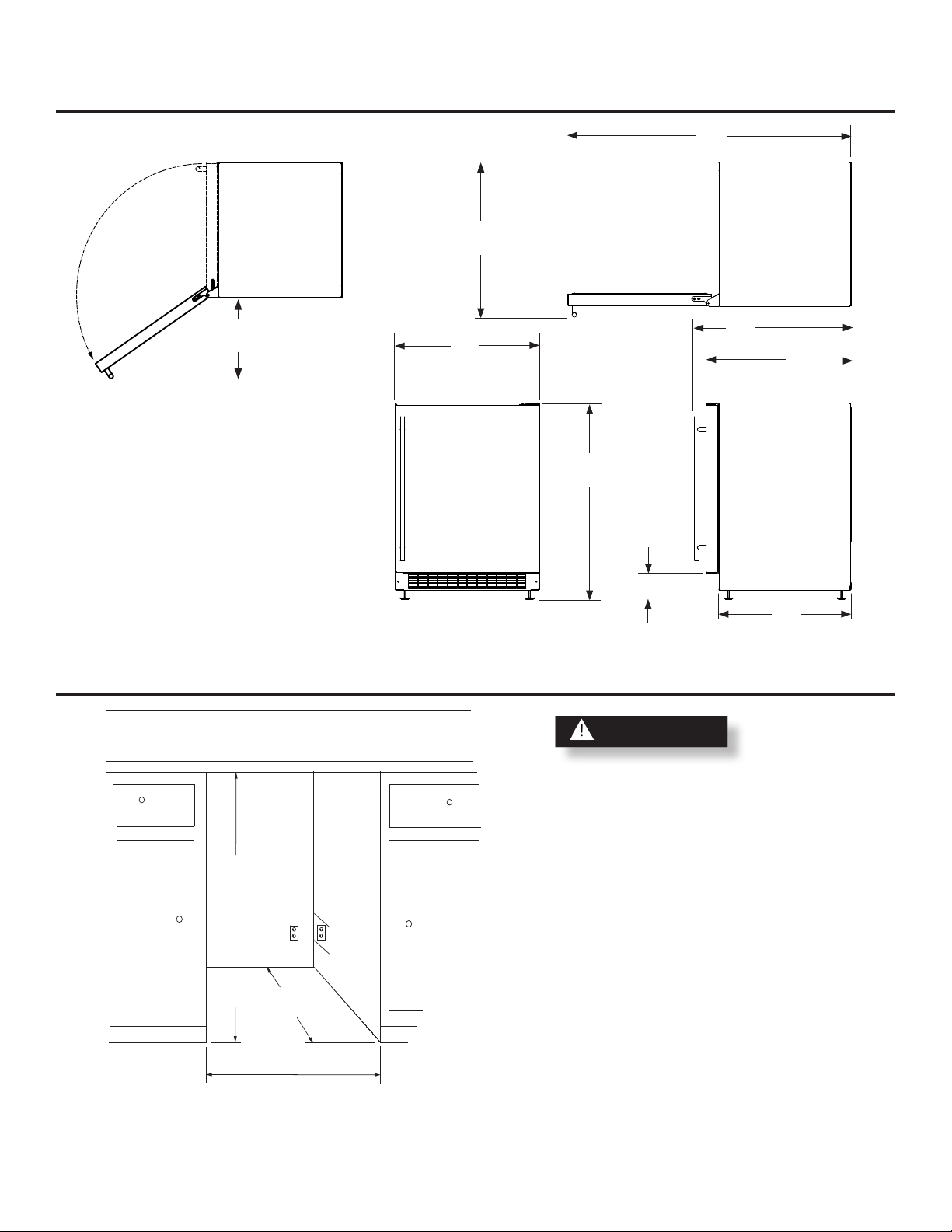

DIMENSIONS FOR MODEL 61ARM WITH OVERLAY DOOR

47"

(119.4 cm)

227⁄8" (58.1cm)

Door needs to be opened to

this dimension to remove and/

or adjust the shelving

* To face of door without custom panel

187⁄8" (58.1cm)

237⁄8"

(60.7 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

3" to 4"

7.6 to 10.2cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS,

MODEL 61ARM OVERLAY DOOR

241⁄16"

(61.1 cm)

235⁄16"*

(59.2 cm)

22"

(55.9 cm)

** 34" to 35"

(86.4 to 88.9cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required.

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 12

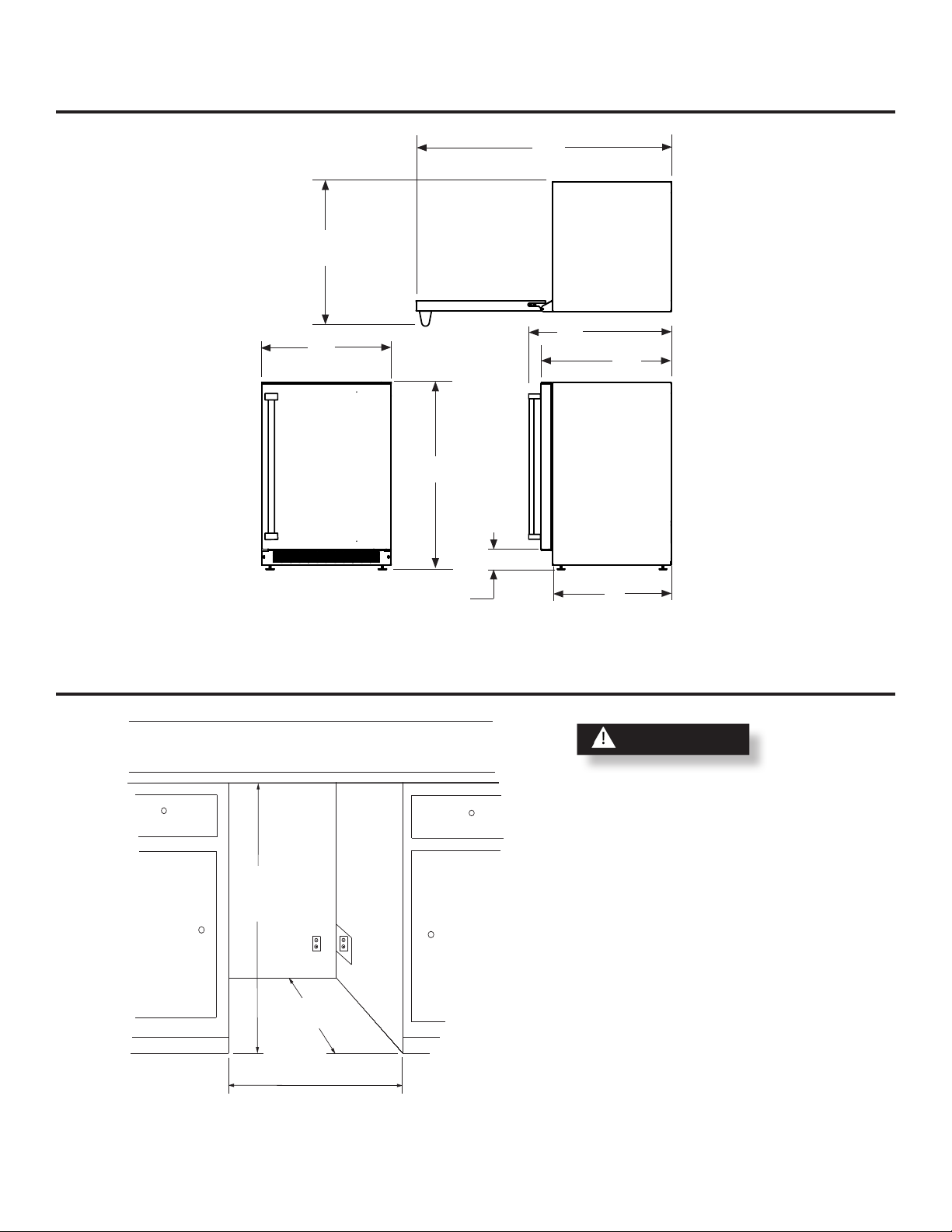

DIMENSIONS FOR MODEL 6ARM

461⁄2"

(118.1 cm)

2511⁄16"

(65.3 cm)

237⁄8"

(60.7 cm)

337⁄8" to 347⁄8"

(86.1 to 88.6 cm)

3" to 4"

7.6 to 10.2cm)

251⁄2"

(64.8 cm)

239⁄16"

(59.8 cm)

211⁄2"

(54.6 cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS, 6ARM

** 341⁄8" to 351⁄8"

(86.7 to 89.2cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required. A GFCI receptacle may be required for outdoor models.

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 13

DIMENSIONS FOR MODEL 6ARCM WITH OVERLAY DOOR

461⁄2"

(118.1 cm)

227⁄8" (58.1cm)

* To face of door without custom panel

237⁄8"

(60.7 cm)

337⁄8" to 347⁄8"

(86.1 to 88.6 cm)

3" to 4"

7.6 to 10.2cm)

2313⁄16"

(60.5 cm)

225⁄8"*

(57.5 cm)

211⁄2"

(54.6 cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS,

MODEL 6ARCM OVERLAY DOOR

** 341⁄8" to 351⁄8"

(86.7 to 89.2cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required.

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 14

DIMENSIONS FOR MODELS 6AROM & MPRO6ARM

461⁄2"

(118.1 cm)

267⁄16"

(67.2 cm)

237⁄8"

(60.7 cm)

337⁄8" to 347⁄8"

(86.1 to 88.6 cm)

3" to 4"

7.6 to 10.2cm)

261⁄4"

(66.7 cm)

2313⁄16"

(60.5 cm)

211⁄2"

(54.6 cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS 6AROM & MPRO6ARM

** 341⁄8" to 351⁄8"

(86.7 to 89.2cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required. A GFCI receptacle may be required for outdoor models.

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 15

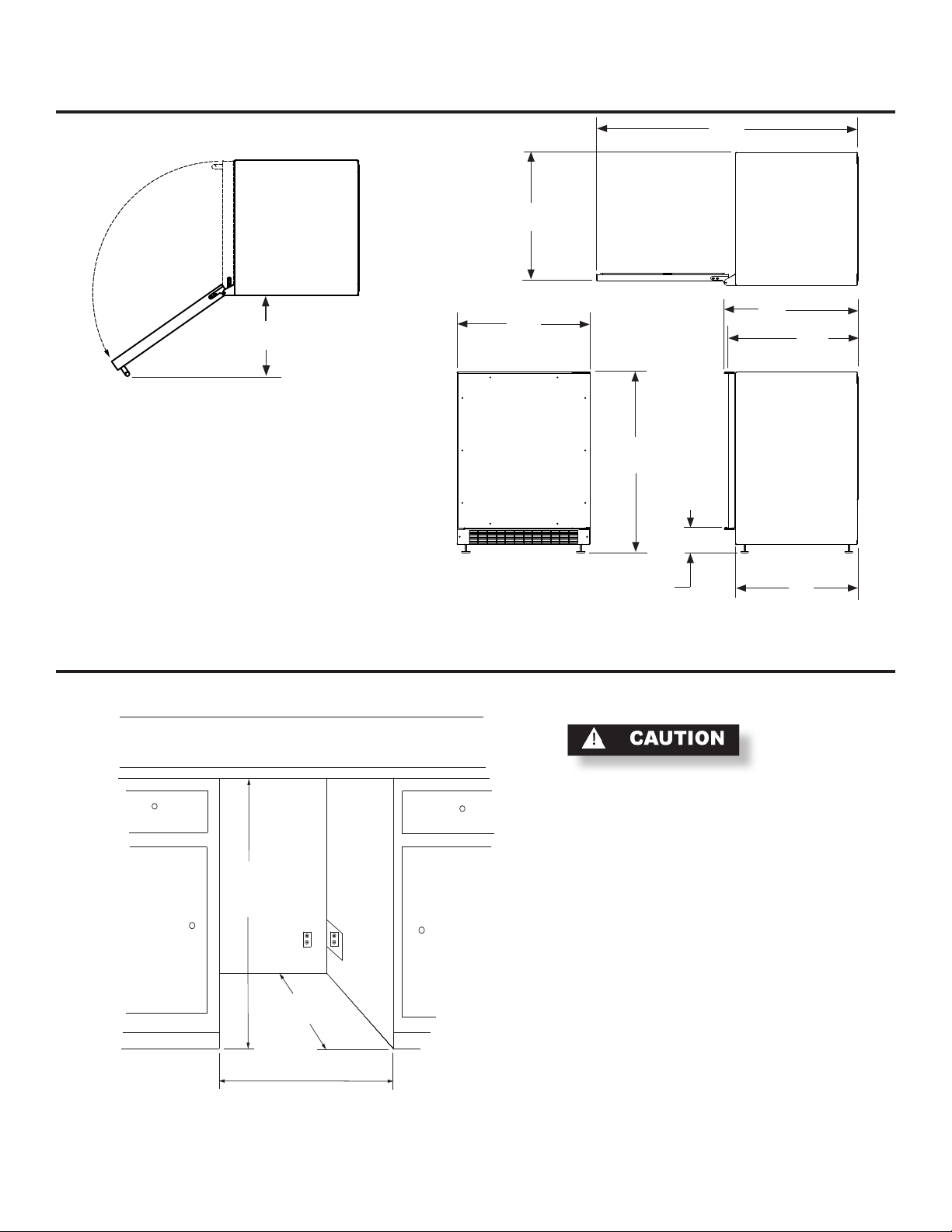

DIMENSIONS FOR MODEL 6ADAM

2511⁄16"

(65.3 cm)

47"

(119.4 cm)

20" (50.8cm)

237⁄8"

(60.7 cm)

26"

(66.0 cm)

241⁄16"

(61.1 cm)

Door needs to be opened to

this dimension to remove and/

or adjust the shelving

311⁄8" to 321⁄8"

(79.1 to 81.6 cm)

3" to 4"

7.6 to 10.2cm)

22"

(55.9 cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS, MODEL 6ADAM

** 313⁄8" to 323⁄8"

(79.7 to 82.2cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required.

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 16

DIMENSIONS FOR MODEL 6ADAM WITH OVERLAY DOOR

47"

(119.4 cm)

227⁄8" (58.1cm)

Door needs to be opened to

this dimension to remove and/

or adjust the shelving

* To face of door without custom panel

237⁄8"

187⁄8" (48.0cm)

(60.7 cm)

311⁄8" to 321⁄8"

(79.1 to 81.6 cm)

3" to 4"

7.6 to 10.2cm)

RECOMMENDED ROUGH IN OPENING DIMENSIONS,

MODEL 6ADAM OVERLAY DOOR

241⁄16"

(61.1 cm)

235⁄16"*

(59.2 cm)

22"

(55.9 cm)

** 313⁄8" to 323⁄8"

(79.7 to 82.2cm)

*24" (61 cm)

standard cabinet

depth

24" (61 cm)

Electrical Requirements: A grounded 115 volt, 15 amp dedicated circuit is required.

* Depth dimension may vary depending on each individual installation.

** Minimum rough in opening required is to be larger than the adjusted height of the cabinet.

Page 17

NOTE

FULL OVERLAY PANEL INSTALLATION INSTRUCTIONS

Step 1: Verify door alignment

Verify that the door is aligned correctly with the cabinet prior to fabricating the custom panel. Failure to do so may result in mis-alignment of the custom panel with the hinge bracket. The door should be parallel to the sides and top of the refrigerator. If alignment is necessary the door may be adjusted by loosening the 2 screws which secure the top and/or bottom hinge adapter brackets located on the top and bottom of the door, and adjusting the door side to side. Use a 5⁄32" allen wrench for this procedure. (See Figure 6

below). When nished aligning the door, tighten the screws

securely.

Remove top

Hinge adapter bracket located on top and bottom of the door.

hinge pin to remove the door.

⁄32"

(7mm)

For overlay with lock option panel thickness to be 3⁄4" (19mm) maximum to 5⁄8" (16mm) minimum.

Weight of the overlay panel should not exceed 20 pounds (9.1 kilograms).

For the door to close properly, it is necessary to maintain a minimum space of 9⁄32" (7mm) between the door and cabi-

net ange (See Figure 6). This space can be adjusted by

adjusting the top and bottom hinge adapter brackets.

Front of overlay panel

Door should be parallel to top

Figure 6

and sides of refrigerator.

Step 2: Remove door

Remove the top hinge pin from the hinge with an 1⁄8" allen wrench. Remove the door by angling the top of the door outward and lifting the door off the bottom hinge. (See detail in Figure 6).

Step 3: Remove gasket

Lay the door on its front being careful not to scratch it. To gain access to the screw holes remove the door gasket by peeling up and out of the channel.

Step 4: Cut overlay panel

Depending on the refrigerator model cut the overlay panel to the dimensions shown in Figure 7 and Table B below.

Figure 7

Model W H

30ARM

6ARCM,61ARM

6ADAM

145⁄8"

(37.1cm)

235⁄8"

(60.0cm)

235⁄8"

(60.0cm)

305⁄16"

(77.0cm)

305⁄16"

(77.0cm)

2711⁄16"

(70.3cm)

Table B

Step 5: Drill hinge clearance holes in overlay panel

Set the overlay panel on the door front, align the edges,

and clamp together. Clamp the panel rmly but be careful

not to damage the door or the panel. Mark center of hinge adapter hole on wood panel, top and bottom. (See Figure

8.) Remove wood panel from door and drill 5⁄16" (8mm) di-

ameter clearance holes into the overlay panels 3⁄4" (20mm) deep. These will be clearance holes for the top and bottom hinge pins.

This is also a convenient time to locate and drill the holes for your handle. Most often the handle is to match that of

Page 18

NOTE

FULL OVERLAY PANEL INSTALLATION INSTRUCTIONS

the surrounding cabinetry. If your handle attaches from the back-side of the custom panel, locate the mounting holes while the panel is attached to the door and cabinet. After the panel is removed from the door, drill the mounting holes from the front, to the recommended diameter of the handle manufacturer. Counter bore the back-side of the panel so the screw heads do not interfere with the surface of the door.

Step 6: Drill panel mounting holes

Re-clamp the panel to the door per step 5 and drill the screw pilot holes for attaching the overlay panel to the door. Select the size of the hole from Table C. Be careful not to drill the pilot holes through the overlay panel, 1⁄2" (12.7mm) deep for 3⁄4" (19mm) and 5⁄8" (15.7mm) panels.

Top Hinge Adapter

Hole in hinge adapter

Material Type #8 Wood Screw

Hardwood

Softwood

⁄8" (3.2mm) Diameter. Pilot Hole

⁄64 (2.8mm) Diameter. Pilot Hole

Table C

If your refrigerator has a door lock proceed to Step 7. If your refrigerator does not have a door lock proceed to Step 9.

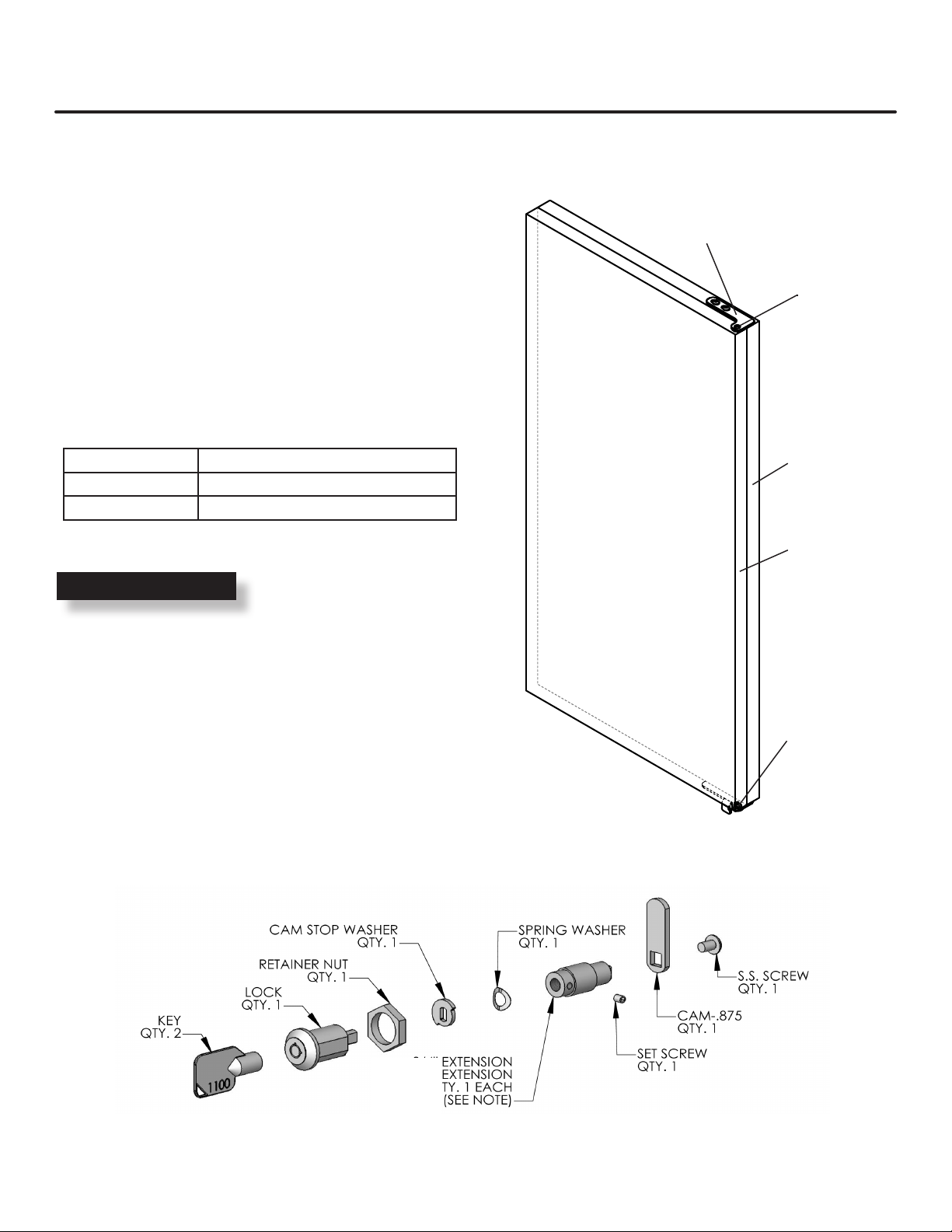

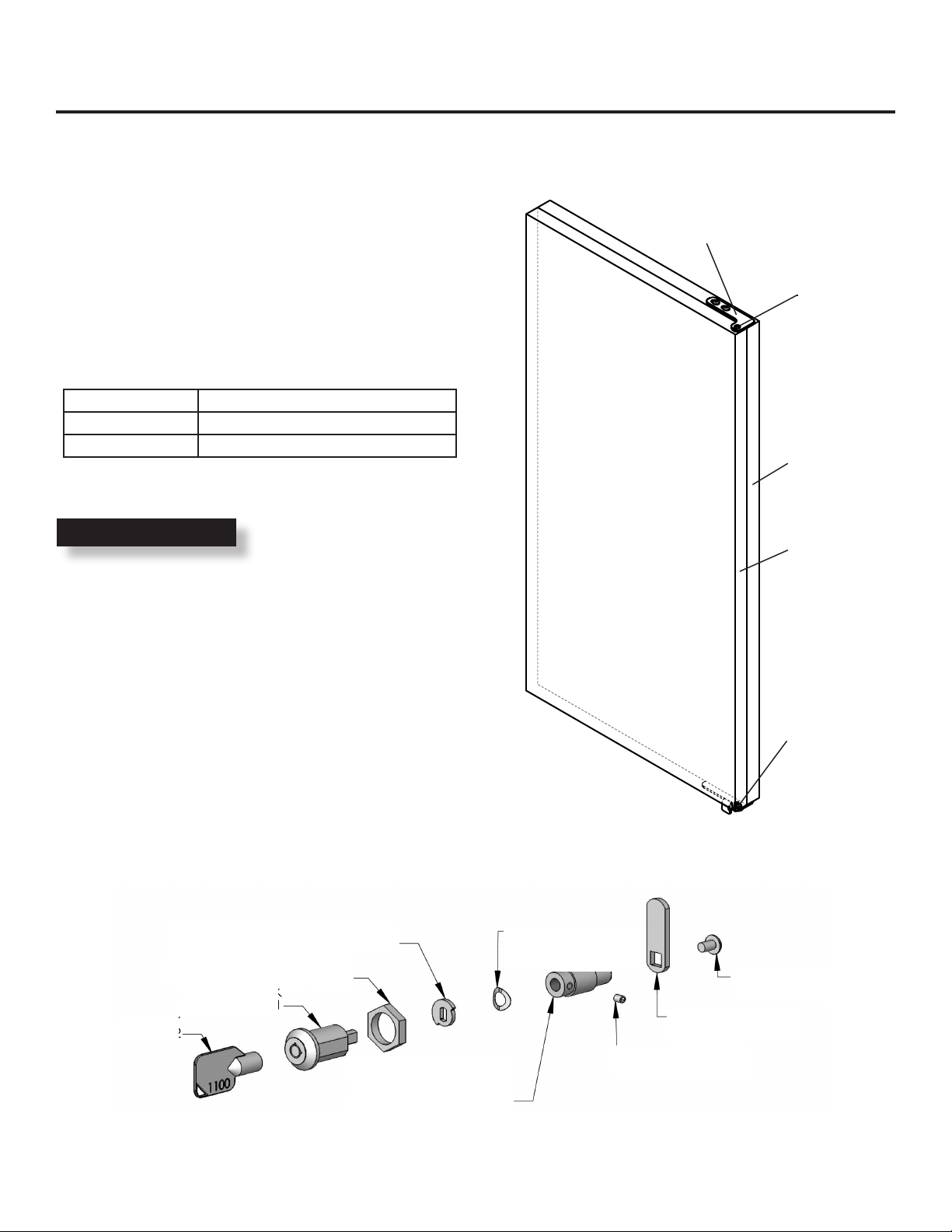

Step 7: Mark and drill lock hole.

Locate and mark with a pencil the location of the lock hole on the overlay panel, this is the hole in the top corner of the handle side of the door. Remove the clamp and remove the overlay panel from the door. On the backside of the panel where you marked the lock location drill a 13⁄16" (20.5mm) diameter counter bore 7⁄16" (11.0mm) deep into the overlay panel. Drill a 15⁄32" (12.0mm) diameter hole through the overlay panel centered on the counter bore being careful not to splinter the wood on the face side of the panel. (See Figure 10).

Door

Overlay Panel

Hole in bottom hinge adapter

Figure 8

1.234" (31.3mm) .991" (25.2mm)

Figure 9

Page 19

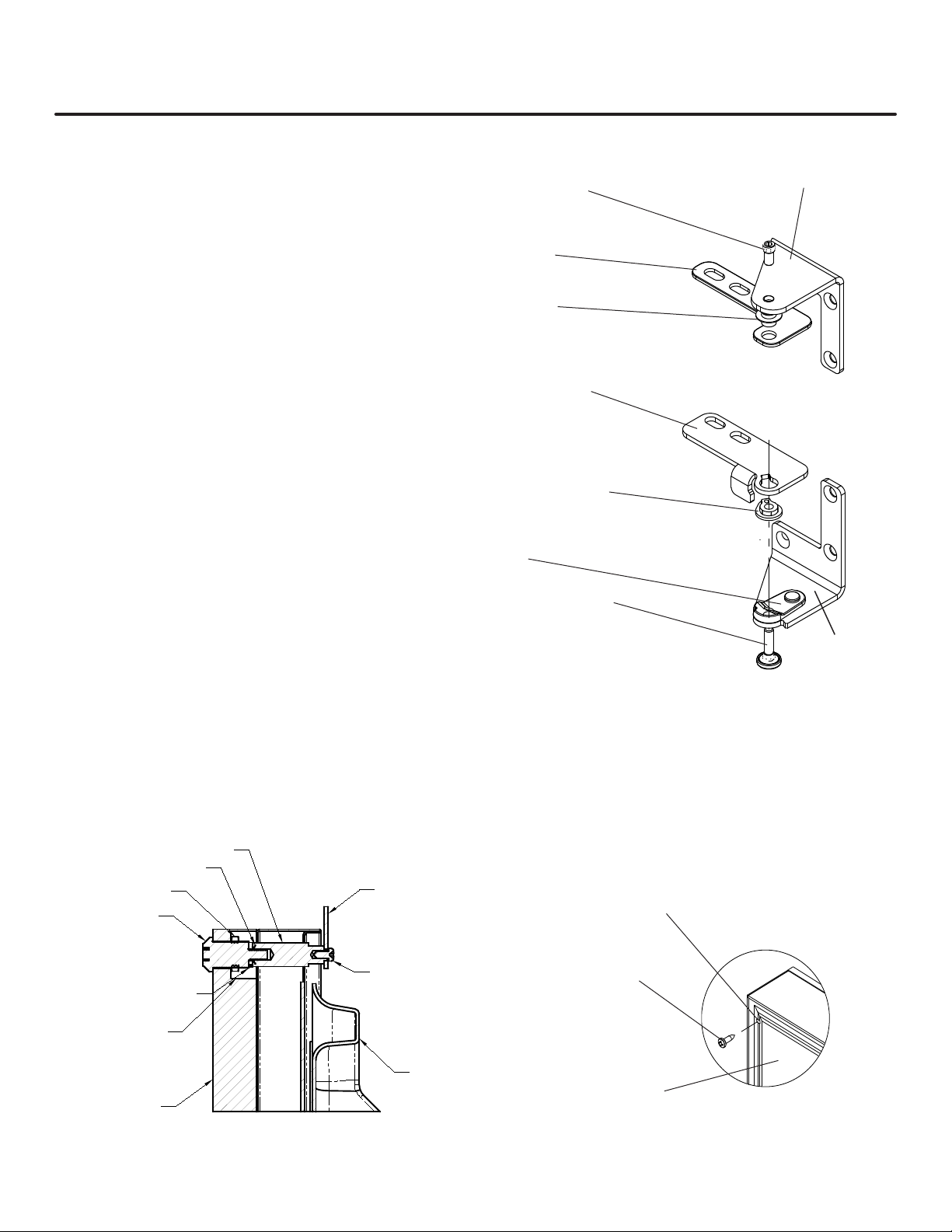

FULL OVERLAY PANEL INSTALLATION INSTRUCTIONS

Step 8: Assemble the lock parts

Two (2) lock extensions are supplied with the lock. Use the longer extension for a 3⁄4" thick overlay panel and the shorter one for a 5⁄8" thick panel. Assemble the lock exten- sion, cam stop washer, spring washer, and set screw to the lock as shown in Figure 9 and 10.

Install this assembly into the overlay panel and secure with the retaining nut using a 15mm socket. Make sure the key slot in the lock is vertical.

Step 9: Secure overlay panel to the door.

With the #10 wood screws provided, fasten the overlay panel to the door. (See Figure 12).

Step 10: Install lock cam (Models with locks only).

Attach the lock cam to the back of the lock assembly with the phillips head machine screw provided. Orient the lock cam vertically when installing on the lock.

Top hinge pin

Top door hinge adapter

Top hinge adapter bushing

Bottom door hinge adapter

Bottom hinge adapter bushing

Top hinge

Step 11: Install door gasket

Press the door gasket into the door channel. Make certain the gasket corners are fully inserted. If applicable insert the key into the lock and make certain the lock operates properly.

Step 12: Install the door

Install the top and bottom hinge adapter bushings back into the hinge adapters that were removed in step 6. Install the door by reversing the procedure from step 2. Install the top

hinge pin so the screw head is ush with the top surface of

the hinge. If applicable insert key into lock and verify the lock cam works properly with the catch bracket on the front of the refrigerator cabinet.

BRASS EXTENSION

SPRING WASHER

NUT

LOCK

15/32 HOLE

CAM

PHILLIPS SCREW

Bottom hinge cam

Bottom hinge pin

Bottom hinge

Figure 11

Right hand

hinges shown

Clearance hole through door gasket channel

#10 Wood Screw

13/16 COUNTER BORE 7/16 DEEP

3/4 INCH WOOD PANEL

SECTION A-A

SCALE 1 : 1

Figure 10

INNER DOOR

Back of door

Figure 12

Page 20

ENERGY SAVING TIPS

The following suggestions will minimize the cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance (cooker, dishwasher, etc.), heating air duct, or other heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of unit beneath door are not obstructed and kept clean to allow ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not shared with other appliances).

5. When initially loading your new product, or whenever large quantities of warm contents are placed within refrigerated storage compartment, minimize door openings for the next 12 hours to allow contents to pull down to compartment set-point temperature.

6. Maintaining a relatively full storage compartment will require less appliance run time than an empty compartment.

7. Ensure door closing is not obstructed by contents stored in your appliance.

8. Allow hot items to reach room temperature before placing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set-point that meets your personal preference and provides the proper storage for your stored contents.

11. Minimize use of display lighting option on glass door

products, (light stays on with door closed).

12. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tempera ture for the stored contents.

13. Set the control to the "off" position if cleaning the unit

requires the door to be open for an extended period of time.

Page 21

CARE AND CLEANING

Front Grille

Be sure that nothing obstructs the required air ow openings in front of the cabinet. At least once or twice a year, brush or vacuum lint and dirt from the front grille area (see page 4).

Do NOT under any circumstance use a light bulb that exceeds 25 watts!

Cabinet

The painted cabinet can be washed with either a mild soap and water and thoroughly rinsed with clear water. NEVER use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do NOT use an abrasive cleaner, solvent, polish cleaner or undiluted detergent.

Care of Unit

1. Avoid leaning on the door, you may bend the door hinges or tip the unit.

2. Exercise caution when sweeping, vacuuming or mopping near the front of the unit. Damage to the grille can occur.

3. Periodically clean the interior of the unit as needed.

4. Periodically check and/or clean the front grille as needed.

Light Bulb Replacement

DISCONNECT THE POWER CORD BEFORE ATTEMPTING LIGHT BULB REPLACEMENT. Failure to do so may result in an electrical shock that could severely injure you.

To replace the light bulb, disconnect power to the unit. Unscrew the old light bulb located behind the display housing at the top of the unit. Set the old light bulb aside. Screw the new light bulb into place. Reconnect power to the unit. Check to see if the light bulb operates properly to complete the installation.

The light bulb is not covered by your warranty. A replacement bulb can be obtained from your dealer or from AGA MARVEL.

The refrigerators use one, 25 watt incandescent light bulb to illuminate the interior. The light bulb is a very reliable electrical component, but should it not function properly, please call the dealer where you purchased your refrigerator from for a replacement light bulb. Use only an original equipment light bulb from your dealer or AGA MARVEL.

Page 22

TROUBLESHOOTING YOUR REFRIGERATOR

Before You Call for Service

If the unit appears to be malfunctioning, read through this manual rst. If the problem persists, check the troubleshooting guide below. Locate the problem in the guide and refer to the cause and its remedy before calling for service. The problem may be something very simple that can be solved without a service call. However, it may be required

to contact your dealer or a qualied service technician.

If Service is Required:

• If the product is within the rst year warranty period

please contact your dealer or call AGA MARVEL Customer Service at 800.223.3900 for directions on how to obtain warranty coverage in your area.

• If the product is outside the rst year warranty period,

AGA MARVEL Customer Service can provide recommendations of service centers in your area. A listing of authorized service centers is also available at www. agamarvel.com under the service and support section.

Electrocution Hazard - Never attempt to repair or per-

form maintenance on the unit until the main electrical power has been disconnected. Turning the unit control "OFF" does not remove electrical power from the units wiring.

• In all correspondence regarding service, be sure to give the service number, serial number, (see page 3) located on your product’s serial plate, and proof of purchase.

• Try to have information or description of nature of the problem, how long the unit has been running, the room temperature, and any additional information that may be helpful in quickly solving the problem.

• Table D is provided for recording pertinent information regarding your product for future reference.

For Your Records

Date of Purchase

Dealer’s name Dealer’s Address Dealer’s City Dealer’s State Dealer’s Zip Code Appliance Serial Number Appliance Service Number Date Warranty Card Sent (Must

be within 10 days of purchase).

Table D

Problem Possible Cause Remedy

Unit not cold enough.

Adjust temperatures (See "Set the desired temperature" on page 6).

• Control set too warm.

• Content temperature not stabi-

lized.

• Excessive usage or prolonged door openings.

• Airow to front grille blocked.

• Adjust temperature colder. Allow 24 hours

for temperature to stabilize.

• Allow temperature to stabilize for at least 24 hours.

• Airow must not be obstructed to front

grille. See "clearances" on

page 4.

• Check door alignment and/or adjust or

• Door gasket not sealing prop-

replace door gasket.

erly.

Unit too cold.

• Control set too cold.

• Adjust temperature warmer. (See page 6,

"set the desired temperature"). Allow 24

Adjust temperatures (See "Set the desired temperature" on page 6).

• Door gasket not sealing properly.

hours for temperature to stabilize.

• Check door alignment and/or adjust or replace door gasket.

No interior light in cabinet. • Light bulb burned out. • Replace light bulb.

Light will not go out when door is closed.

• Door not activating light switch. • Verify cabinet is level, refer to page 4 for leveling instructions.

• Verify the door is aligned properly, refer to page 17 for instructions.

Noise or Vibration. • Unit not level. • Level unit, see "Leveling Legs" on page 4. Unit will not run. • Unit turned off.

• Turn unit on. See "Start your Appliance" on page 6.

• Power cord not plugged in.

• No power at outlet.

• Plug in power cord.

• Check house circuit.

Page 23

HOUSEHOLD PRODUCT WARRANTY

Entire Product Limited One Year Parts and Labor Warranty

AGA MARVEL warrants that it will supply all necessary parts and labor to repair or replace in the end user’s home

or ofce, any component which proves to be defective

in material or workmanship, subject to the condition and exclusions stated below, for a period of one year from the date of purchase by the end user.

Additional Second Through Fifth Year Limited Parts Only Warranty

During the four years following expiration of the one year limited warranty, AGA MARVEL will supply replacement parts for the hermetically sealed refrigeration system which consists of the compressor, condenser, drier, accumulator, bypass valve, connecting tubing and the evaporator that are proven to be defective due to workmanship or materials subject to the conditions and exclusions below.

The above warranties do not cover:

• Shipping costs of replacement parts or returned defective parts.

• Customer education or instructions on how to use the appliance.

• Any content loss due to product failure.

• Removal or installation of product.

Nor do the above warranties cover failure of this product or its components due to:

• Transportation or subsequent damages.

• Commercial use or use other than normal household or small ofce.

• Improper installation, misuse, abuse, accident or altera-

tion, use of wiring not conforming to electrical codes, low or high voltages, failure to provide necessary maintenance, or other unreasonable use.

Parts or Service Not Supplied or Designated by AGA MARVEL

The above warranties also do not apply if:

• The original bill of sale, deliver date, or serial number cannot be veried.

• Defective parts are not returned for inspection if so

requested by AGA MARVEL.

• The refrigeration equipment is not in the possession of the original end use purchaser.

The warranties set forth herein are the only warranties extended by AGA MARVEL. Any implied warranties, including the implied warranty of merchantability, are limited to the duration of these express warranties. In no event shall AGA MARVEL be liable for any consequential or incidental damages or expenses resulting from breach of these or any other warranties, whether express or implied.

Some states do not allow the exclusion or limitation of consequential damages or a limitation on how long an implied warranty lasts, so the above exclusion or limitation may not

apply to you. This warranty gives you specic legal rights

and you may have other rights that may vary from state to state.

No person, rm, or corporation is authorized to make any

other warranty or assume any other obligation for AGA MARVEL. These warranties apply only to products used in

any of the fty states of the United States and the District of

Columbia.

To obtain performance of this warranty, report any defects to:

1260 E. VanDeinse St. Greenville MI 48838

Phone: 800.223.3900

Page 24

1260 E. VanDeinse St. Greenville MI 48838

800.223.3900

41012685-EN revG 7/10/13

www.agamarvel.com

All specications and product designs subject to change without notice. Such revisions do not

entitle the buyer to corresponding changes, improvements, additions, replacements or compensation for previously purchased products.

Page 25

Instructions d’installation, d’utilisation et d’entretien

Réfrigérateurs

30ARM (Marvel) 61ARM (Marvel) 3OARM (Extérieur) 6ADAM (Marvel) 6ARM (Marvel) 6ARCM (Marvel) 6AROM (Extérieur) MPRO6ARM (professionnel)

Page 26

NOTE

CONTENU

Déballage de votre réfrigérateur ............................................

Enlèvement de l’emballage ................................................

Enregistrement de la garantie.............................................

Installation de votre réfrigérateur ...........................................

Choix de l’emplacement .....................................................

Installation à l’extérieur .......................................................

Écartements pour l’armoire.................................................

Pieds de mise à niveau.......................................................

Raccordement électrique.......................................................

Utilisation de votre contrôle de réfrigération

MicroSentry™ .......................................................................

Démarrage de votre réfrigérateur .......................................

Mise en marche et à l’arrêt de votre réfrigérateur ..............

Fixation de consigne de température .................................

Fonctionnement du réfrigérateur ........................................

Alertes.................................................................................

Mise en sourdine de l’alarme ..............................................

Dimensions des modèles 30ARM .........................................

Dimensions brutes d’ouverture recommandées

pour modèles 30ARM ........................................................

Dimensions pour porte à revêtement de modèle 30ARM......

Dimensions brutes d’ouverture recommandées

pour porte à revêtement de modèle 30ARM.......................

Dimensions des modèles 3OARM.........................................

Dimensions brutes d’ouverture recommandées

pour modèles 3OARM .......................................................

Dimensions des modèle 61ARM ...........................................

Dimensions brutes d’ouverture recommandées pour

modèle 61ARM ..................................................................

Dimensions pour porte à revêtement de modèle 61ARM......

Dimensions brutes d’ouverture recommandées

pour porte à revêtement de modèle 61ARM.......................

Dimensions des modèle 6ARM .............................................

Dimensions brutes d’ouverture recommandées pour

modèle 6ARM ...................................................................

Dimensions pour porte à revêtement de modèle 6ARCM......

Dimensions brutes d’ouverture recommandées

pour porte à revêtement de modèle 6ARCM......................

Dimensions des modèles 6AROM et MPRO6ARM ..............

Dimensions brutes d’ouverture recommandées pour

modèles 6AROM et MPRO6ARM ...................................

Dimensions pour modèle 6ADAM .........................................

Dimensions brutes d’ouverture recommandées

pour modèle 6ADAM ..........................................................

Dimensions pour porte à revêtement de modèle 6ADAM .....

Dimensions brutes d’ouverture recommandées

pour porte à revêtement de modèle 6ADAM ......................

3 3 3 4 4 4 4 4 5

6 6 6 6 6 6 6 7

7 8

8 9

9 10

10 11

11 12

12 13

13 14

14 15

15 16

Instructions d’installation de panneau de revêtement com-

plet .........................................................................................

Conseils pour les économies d’énergie ................................

Entretien et nettoyage ...........................................................

Guide de dépannage .............................................................

Obtention de service..............................................................

Garantie de produit à usage domestique ..............................

17 20 21 22 22 23

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n’ont pas la prétention de couvrir toutes les conditions et situations possibles pouvant arriver. Il faut faire preuve de bon sens, de précautions et de soins, pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des

mots et des étiquettes concernant la

sécurité.

AVERTISSEMENT

AVERTISSEMENT – Dangers ou pratiques dangereu-

ses avec une forte probabilité de blessures corporelles et/ou de dommages pour le produit.

ATTENTION

ATTENTION-Risques ou pratiques dangereuses pouvant

entraîner des blessures individuelles, des dégâts matériels ou des dommages au produit.

REMARQUE

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

s’engage à fabriquer un produit de qualité d’une manière ne nuisant pas à l’environnement. Nos procédés sont sévèrement contrôlés et surveillés de près. Nous avons obtenu les

certications ISO 9001 d’assurance qualité, et ISO 14001 de gestion environnementale, et OHSAS 18001 pour hygiène et sécurité du travail de Lloyd’s Register Quality Assurance.

Page 27

DÉBALLAGE DE VOTRE RÉFRIGÉRATEUR

Enlèvement de l’emballage intérieur

Votre réfrigérateur a été emballée pour l’expédition avec toutes les pièces pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d’emballage intérieur et

toute bande maintenant des composants intérieurs en place. Le

manuel de l’utilisateur est envoyé à l’intérieur de l’appareil dans

un sac en plastique, accompagné de la carte d’enregistrement de la garantie.

Important

Conservez votre carton et l’emballage jusqu’à ce que votre

réfrigérateur ait été complètement inspectée et trouvée en bon

état. S’il présentait des dommages, cet emballage serait nécessaire comme preuve qu’ils sont survenus durant le transit. Ensuite

veuillez mettre toutes les parties de l’emballage au rebut de façon

responsable, en particulier les sacs en plastique qui constituent un danger d’étouffement.

Enregistrement de la garantie

Il est important que vous postiez votre carte de garantie immédiatement après avoir pris livraison de votre réfrigérateur.

Les informations suivantes seront nécessaires au moment de

l’enregistrement de votre appareil :

Référence de service Numéro de série

Date d’achat

Nom et adresse du revendeur

La référence de service et le numéro de série se trouvent sur la plaque signalétique qui est située à l’intérieur de l’armoire, du

côté gauche près du haut (Voir la Figure 1).

Note pour le client

Cette marchandise a été soigneusement et complètement inspectée avant de quitter notre usine. La responsabilité pour sa livraison sûre a été assumée par le revendeur à l’acceptation de cette

expédition. Les réclamations pour perte ou dommages survenus

durant le transit sont à adresser au revendeur.

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMAGÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU

REVENDEUR.

ATTENTION

Si l’appareil a été livré étant sur le dos, ou y est resté pendant une durée quelconque, laissez le réfrigérateur reposer debout pendant au moins 24 heures avant de la brancher électriquement. Cela assurera le retour de l’huile au compresseur. Un branche-

ment immédiat du réfrigérateur pourrait endommager des parties internes.

Figure 1

ATTENTION

Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas des

problèmes du passé. Des épaves de réfrigérateurs abandonnés

continuent de présenter un danger - même en restant dehors pour "juste quelques jours".

Si vous devez vous débarrasser de votre vieil appareil de refroidissement, veuillez suivre ces instructions pour aider à éviter des

accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des enfants

ne puissent pas facilement monter dedans.

Page 28

INSTALLATION DE VOTRE RÉFRIGÉRATEUR

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour votre appareil. Nous recommandons un endroit où l’unité ne sera

pas exposée directement au rayonnement solaire et restera écartée de sources de chauffage. Pour assurer que les performances de votre produit soient au niveau de ses spécications, la plage

de températures recommandée au lieu d’installation sera de 55 à

100°F (13 à 38 °C).

ATTENTION

Installation à l’extérieur

Seuls les modèles 3OARM et 6AROM conviennent à des installations à l’extérieur.

Les normes de construction peuvent exiger une prise secteur avec disjoncteur sur fuite à la terre pour fournir l’alimentation du réfrigérateur installé à l’extérieur (consultez la section "Raccordement électrique").

Ne faites pas l’installation dans un environnement où l’appareil

serait exposé au rayonnement solaire direct, car cela nuirait à sa

bonne performance.

Écartements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de

l’appareil. Gardez cette zone libre et exempte de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de l’appareil de façon adjacente dans la mesure où l’accès à sa grille

et sa porte restera non obstrué.

ATTENTION

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l’écoulement de l’air par l’échangeur thermique du condenseur. Des restrictions de ce ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de

refroidissement. C’est pourquoi il est important que cette zone ne soit pas obstruée et soit maintenue propre. AGA MARVEL

recommande de ne pas utiliser de grilles personnalisées, car l’écoulement d’air en serait diminué du fait d’ouvertures insuf-

santes (Voir la Figure 2).

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’appareil doivent être ajustés pour qu’il soit fermement positionné au sol et bien d’aplomb, d’un côté à l’autre et d’avant en arrière. La hauteur totale de votre réfrigérateur Marvel peut être ajustée entre le minimum (en tournant le pied de nivellement dans) et le maximum (en tournant le pied de nivellement sur ) les dimensions comme indiqué dans le tableau A.

Pour régler ces pieds de mise à niveau, placez l’appareil sur une

surface solide, en protégeant le sol en dessous pour ne pas le

rayer. Avec l’aide d’une autre personne, inclinez vers l’arrière du réfrigérateur pour accéder aux pieds de mise à niveau de l’avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez le processus pour l’arrière en basculant l’appareil vers l’avant en faisant attention à ce que la porte ne s’ouvre pas. Sur une surface plane, vériez le niveau de l’appareil et ajustez les

pieds en conséquence.

Les vis de la grille frontale (grille de plinthe) peuvent être desserrées et la grille ajustée à la hauteur voulue. Quand le réglage est fait resserrez les vis de la grille de plinthe (Voir la Figure 3).

Modèle Minimum

30ARM,3OARM,

61ARM,6ADAM

6ARM,6ARCM

6AROM

MPRO6ARM

Hauteur

33 3⁄4

(85.7cm)

33 7⁄8

(86.1cm)

Tableau A

Maximum

Hauteur

34 3⁄4

(88.3cm)

34 7⁄8

(88.7cm)

Pieds de nivellement avant

Grille de plinthe frontale, gardez cette zone déga-

gée.

Figure 2

pieds de nivellement arrière

Grille de plinthe (grille frontale)

Figure 3

Vis de plinthe

Page 29

NOTE

RACCORDEMENT ÉLECTRIQUE

ATTENTION

• N’envoyez pas d’eau par éclaboussure ou par jet d’un tuyau sur le réfrigérateur! Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures graves voire mortelles.

• Cet appareil ne doit sous aucun prétexte être installé sur une alimentation électrique sans liaison de terre.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant

une che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la norme électrique américaine et les normes et réglementations

locales applicables (Voir la Figure 4). Si le circuit ne comporte pas

une prise avec terre, le client doit en fournir une adéquate, c’est

sa responsabilité. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée.

ATTENTION

Des rallonges de cordon électrique ne doivent pas être utilisées. Elles peuvent être dangereuses et causer un mauvais fonctionnement. La prise murale doit être située près de la machine à glaçons et être de type polarisé avec une bonne terre de protection. La machine à glaçons doit être installée en conformité avec

vos normes de construction et réglementations locales.

Figure 4

Cet appareil doit être installé en conformité avec vos normes de construction et réglementations locales.

REMARQUE

Un disjoncteur sur détection de courant de fuite (GFCI) provoque des déclenchements intempestifs qui arrêtent l’appareil. Ce type

de protection n’est en général pas utilisé sur de l’équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c’est imposé par les normes de construction et réglementations locales.

Page 30

UTILISATION DE VOTRE CONTRÔLE

DE REFROIDISSEMENT MICROSENTRY™

Interrupteur de porte

Démarrage de votre réfrigérateur

Branchez la prise du cordon d’alimentation du réfrigérateur

dans une prise murale. Votre réfrigérateur commencera à refroidir une fois qu’il est sous tension.

Si votre réfrigérateur ne démarre pas, vériez qu’il est bien en marche (ON) et que la consigne de température est sufsamment basse.

Mise en marche et à l’arrêt de votre réfrigérateur

Si le réfrigérateur est en marche, sa température sera montrée à l’afchage. Pour arrêter le réfrigérateur, appuyez sur le bouton "ON/OFF" en le maintenant enfoncé pendant trois (3) secondes. "OFF" va apparaître à l’afchage.

Si le réfrigérateur est arrêté, "OFF" sera montré à l’afchage. Pour démarrer le réfrigérateur, appuyez sur le bouton "ON/OFF" en le maintenant enfoncé pendant trois (3) secondes. La température du réfrigérateur sera montrée à l’afchage.

Fixation de consigne de température

Pour xer la consigne de température du réfrigérateur, appuyez sur le bouton "SET" en le maintenant enfoncé. Quand ce bouton est enfoncé, c’est la température de consigne qui est afchée. En maintenant le bouton "SET" appuyé, appuyez sur le bouton "WARMER" ou "COLDER" pour ajuster la consigne de température.

Fonctionnement du réfrigérateur

La plage de température intérieure disponible pour le réfrigérateur

va de:

30ARM, 3OARM, 61ARM, and 6ADAM; 33° to 45° (1° to 7° C) 6ARM, 6ARCM, 6AROM, and MPRO6ARM; 35° to 43° (2° to 6° C)

Tableau de

commande

Figure 5

Alertes

Votre contrôle MicroSentry™ de réfrigérateur va surveiller

son fonctionnement et vous prévenir éventuellement avec une série d’alertes sonores et visuelles.

• Alerte sur porte restée ouverte: Si la porte est laissée ouverte pour plus de cinq (5)

minutes, cette alerte retentit avec des intervalles

d’une (1) seconde. L’indication "do" va clignoter au panneau d’afchage et le voyant d’alerte à DEL situé en haut à gauche de l’afchage, sous le mot "Alarm" sera alluminée.

Cela cesse dès que la porte est refermée.

• Défaillance du détecteur de température: Si le contrôleur s’aperçoit que le détecteur

de température ne fonctionne pas correctement,

une alerte sur détecteur de température retentit avec des

intervalles d’une (1) seconde. L’indication "E1" va clignoter au panneau d’afchage et le voyant d’alerte à DEL situé en haut à gauche de l’afchage, sous le mot "Alarm" sera alluminée. Veuillez appeler le service à la clientèle d’AGA MARVEL ou votre revendeur si ce code d’erreur est afché.

Mise en sourdine des alertes

Appuyez sur n’importe quel bouton pour rendre silencieuse la partie sonore de l’alerte. REMARQUE – Cette action ne va que rendre muette l’alerte. Si la condition ayant causé

l’alerte persiste, le code d’alerte correspondant va conti-

nuer de clignoter et il y aura une émission sonore de rappel

pendant 20 secondes toutes les 60 minutes.

Il peut falloir jusqu’à 24 heures pour que votre réfrigérateur atteigne la température voulue. Cela dépendra de la

quantité chargée dedans, et du nombre d’ouvertures et de

fermetures de sa porte.

Pour obtenir les meilleurs résultats, laissez le réfrigérateur descendre à la température de consigne avant de la

charger. Une fois le contenu chargé, laissez la température se stabiliser au moins 48 heures avant de procéder à tout ajustement du point de consigne.

Page 31

DIMENSIONS DES MODÈLE 30ARM

123⁄4" (32,4 cm)

La porte doit être ouverte à cette

dimension pour pouvoir enlever et/

ou régler les tablettes

147⁄8"

(37,8 cm)

375⁄32"

(94,4 cm)

169⁄16"

(42,1 cm)

257⁄32"

(64,1 cm)

239⁄32"

(59,1 cm)

333⁄4" à 343⁄4"

(85,7 à 88,3 cm)

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

**34" à 35"

(86.4 cm à 88.9)

*24" (61 cm)

profondeur stan-

dard d’armoire

3" à 4"

7,6 à 10,2 cm)

POUR MODÈLE 30ARM

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise de cette

profondeur dans la cloison. La prise secteur peut

aussi être installée dans un meuble adjacent, avec

une découpe pour faire passer le cordon secteur.

Appliquez toutes les normes de construction locales

à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 100 lbs. (45,4 kg)

213⁄16"

(53,8 cm)

ATTENTION

15" (38.1 cm)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 32

DIMENSIONS POUR MODÈLE 30ARM

AVEC PORTE À REVÊTEMENT

123⁄8" (31,4 cm)

La porte doit être ouverte à cette

dimension pour pouvoir enlever et/

ou régler les profondeur standard

d’armoirettes

137⁄8" (35,3 cm)

147⁄8"

(37,8 cm)

(85,7 à 88,3 cm)

375⁄32"

(94,4 cm)

231⁄4"

(59,1 cm)

2217⁄32"*

(57,2 cm)

333⁄4" à 343⁄4"

* Pour recouvrir une porte

sans panneau personnalisé

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

**34" à 35"

(86.4 cm à 88.9)

3" à 4"

7,6 à 10,2cm)

POUR MODÈLE 30ARM AVEC PORTE À REVÊTEMENT

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise de cette

profondeur dans la cloison. La prise secteur peut

aussi être installée dans un meuble adjacent, avec

une découpe pour faire passer le cordon secteur.

Appliquez toutes les normes de construction locales

à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 100 lbs. (45,4 kg)

*24" (61 cm)

profondeur stan-

dard d’armoire

213⁄16"

(53,8 cm)

15" (38,1 cm)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 33

DIMENSIONS DES MODÈLE 3OARM

12" (30.5cm)

Door needs to be opened to

this dimension to remove and/

or adjust the shelving

147⁄8"

(37.8 cm)

375⁄32"

(94.4 cm)

175⁄16"

(44.0 cm)

2515⁄16"

(65.9 cm)

231⁄2"

(59.7 cm)

333⁄4" to 343⁄4"

(85.7 to 88.3 cm)

** 34" to 35"

(86.4 to 88.9cm)

3" to 4"

7.6 to 10.2cm)

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

POUR MODÈLE 3OARM

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise de cette

profondeur dans la cloison. La prise secteur peut

aussi être installée dans un meuble adjacent, avec

une découpe pour faire passer le cordon secteur.

Appliquez toutes les normes de construction locales

à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 100 lbs. (45,4 kg)

*24" (61 cm)

standard cabinet

depth

* La dimension en profondeur peut varier selon

chaque installation individuelle.

15" (38.1 cm)

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

213⁄16"

(53.8 cm)

Page 34

DIMENSIONS DES MODÈLE 61ARM

2511⁄16"

(65,3 cm)

47"

(119,4 cm)

20" (50,8cm)

La porte doit être ouverte à cette

dimension pour pouvoir enlever et/

ou régler les tablettes

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

237⁄8"

(60,7 cm)

(85,7 à 88,3 cm)

POUR MODÈLE 61ARM

333⁄4" à 343⁄4"

3" à 4"

7,6 à 10,2 cm)

ATTENTION

26"

(66,0 cm)

241⁄16"

(61,1 cm)

22"

(55,9 cm)

**34" à 35"

(86.4 cm à 88.9)

*24" (61 cm)

profondeur standard

d’armoire

24" (61 cm)

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise

de cette profondeur dans la cloison. La prise

secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 130 lbs. (59,1 kg)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 35

DIMENSIONS POUR MODÈLE 61ARM

AVEC PORTE À REVÊTEMENT

227⁄8" (58,1 cm)

47"

(119,4 cm)

187⁄8" (58,1 cm)

La porte doit être ouverte à cette

dimension pour pouvoir enlever et/

ou régler les tablettes

* Pour recouvrir une porte

sans panneau personnalisé

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

237⁄8"

(60,7 cm)

333⁄4" à 343⁄4"

(85,7 à 88,3 cm)

3" à 4"

7,6 à 10,2cm)

POUR MODÈLE 61ARM AVEC PORTE À REVÊTEMENT

241⁄16"

(61,1 cm)

235⁄16"*

(59,2 cm)

22"

(55,9 cm)

**34" à 35"

(86.4 cm à 88.9)

*24" (61 cm)

profondeur standard

d’armoire

24" (61 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise

de cette profondeur dans la cloison. La prise

secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 130 lbs. (59,1 kg)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 36

DIMENSIONS DES MODÈLE 6ARM

461⁄2"

(118.1 cm)

2511⁄16"

(65.3 cm)

237⁄8"

(60.7 cm)

337⁄8" to 347⁄8"

(86.1 to 88.6 cm)

3" to 4"

7.6 to 10.2cm)

251⁄2"

(64.8 cm)

239⁄16"

(59.8 cm)

211⁄2"

(54.6 cm)

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

POUR MODÈLE 6ARM

ATTENTION

**341⁄8" à 351⁄8"

(86.7 cm à 89.2)

*24" (61 cm)

profondeur standard

d’armoire

24" (61 cm)

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise

de cette profondeur dans la cloison. La prise

secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 130 lbs. (59,1 kg)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 37

DIMENSIONS POUR MODÈLE 6ARCM

AVEC PORTE À REVÊTEMENT

461⁄2"

(118,1 cm)

227⁄8" (58,1 cm)

237⁄8"

(60,7 cm)

337⁄8" à 347⁄8"

(86,1 à 88,6 cm)

2313⁄16"

(60,5 cm)

225⁄8"*

(57,5 cm)

* Pour recouvrir une porte

3" à 4"

7,6 à 10,2cm)

211⁄2"

(54,6 cm)

sans panneau personnalisé

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

POUR MODÈLE 6ARCM AVEC PORTE À REVÊTEMENT

**341⁄8" à 351⁄8"

(86.7 cm à 89.2)

*24" (61 cm)

profondeur standard

d’armoire

24" (61 cm)

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise

de cette profondeur dans la cloison. La prise

secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 130 lbs. (59,1 kg)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 38

DIMENSIONS DES MODÈLES MPRO6ARM ET 6AROM

461⁄2"

(118,1 cm)

267⁄16"

(67,2 cm)

261⁄4"

237⁄8"

(60,7 cm)

337⁄8" à 347⁄8"

(86,1 à 88,6 cm)

(66,7 cm)

2313⁄16"

(60,5 cm)

3" à 4"

7,6 à 10,2 cm)

211⁄2"

(54,6 cm)

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

POUR MODÈLES MPRO6ARM ET 6AROM

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

**341⁄8" à 351⁄8"

(86.7 cm à 89.2)

*24" (61 cm)

profondeur standard

d’armoire

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise

de cette profondeur dans la cloison. La prise

secteur peut aussi être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 130 lbs. (59,1 kg)

24" (61 cm)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 39

DIMENSIONS POUR MODÈLE 6ADAM

20" (50,8cm)

La porte doit être ouverte à cette

dimension pour pouvoir enlever et/

ou régler les tablettes

2511⁄16"

(65,2 cm)

237⁄8"

(60,7 cm)

47"

(119,4 cm)

26"

(66,0 cm)

241⁄16"

(61,1 cm)

311⁄8" à 321⁄8"

(79,1 à 81,6 cm)

3" à 4"

7,6 à 10,2cm)

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

POUR MODÈLE 6ADAM

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

**313⁄8" à 323⁄8"

(79.7 à 82.2cm)

*24" (61 cm)

profondeur standard

d’armoire

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise de cette

profondeur dans la cloison. La prise secteur peut aussi

être installée dans un meuble adjacent, avec une découpe pour faire passer le cordon secteur. Appliquez toutes les normes de construction locales à

l’installation de l’électricité et de l’unité.

Poids de l’appareil = 130 lbs. (59,1 kg)

22"

(55,9 cm)

24" (61 cm)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 40

DIMENSIONS POUR MODÈLE 6ADAM

AVEC PORTE À REVÊTEMENT

187⁄8" (48 cm)

La porte doit être ouverte à cette

dimension pour pouvoir enlever et/

ou régler les tablettes

227⁄8" (58,1cm)

237⁄8"

(60,7 cm)

47"

(119,4 cm)

241⁄16"

(61,1 cm)

235⁄16"*

(59,2 cm)

311⁄8" à 321⁄8"

(79,1 à 81,6 cm)

* Pour recouvrir une porte

sans panneau personnalisé

DIMENSIONS BRUTES D’OUVERTURE RECOMMANDÉES

3" à 4"

7,6 à 10,2cm)

POUR MODÈLE 6ADAM AVEC PORTE À REVÊTEMENT

ATTENTION

Besoins électriques : Un circuit secteur dédié en 115 V supportant 15 A est nécessaire. Une prise avec protection GFCI peut être nécessaire avec les modèles pour extérieur.

**313⁄8" à 323⁄8"

(79.7 à 82.2cm)

*24" (61 cm)

profondeur standard

d’armoire

La prise secteur peut être située sur la cloison murale derrière l’unité. Ajoutez 1 pouce (2,5 cm) pour l’épaisseur de la che, ou encastrez la prise de cette

profondeur dans la cloison. La prise secteur peut

aussi être installée dans un meuble adjacent, avec

une découpe pour faire passer le cordon secteur.

Appliquez toutes les normes de construction locales

à l’installation de l’électricité et de l’unité.

Poids de l’appareil = 130 lbs. (59,1 kg)

22"

(55,9 cm)

24" (61 cm)

* La dimension en profondeur peut varier selon

chaque installation individuelle.

**Minimum rugueuse à l’ouverture requise est d’être supérieure à la hauteur ajustée de l’armoire.

Page 41

NOTE

INSTRUCTIONS D’INSTALLATION

DE PANNEAU DE REVÊTEMENT COMPLET

ATTENTION

Étape1:Véricationdel’alignementdeporte

Vériez que la porte est correctement alignée par rapport à l’armoire avant de fabriquer le panneau sur mesures. Sinon cela

peut amener un mauvais alignement du panneau sur mesures

avec le support de charnière. La porte doit être parallèle avec les côtés et le dessus de l’armoire. Si un alignement est nécessaire, la porte peut être ajustée en desserrant les deux vis qui tiennent les supports d’adaptateur de charnière supérieure et/ou inférieure, situées en haut et en bas de la porte, et en réglant la porte d’un côté par rapport à l’autre. Utilisez une clé Allen de 5⁄32" pour cette procédure (Voir la Figure 6 ci-dessous). Quand l’alignement de porte est terminé, resserrez bien ces vis.

Support d’adaptateur de charnière situé en haut et en

bas de la porte.

Enlevez la goupille de charnière

supérieure pour ôter la porte.

⁄32"

(7 mm)

REMARQUE

Pour un revêtement avec option de verrouillage, l’épaisseur de

panneau doit faire 3⁄4" (19 mm) au maximum et 5⁄8" (16 mm) au minimum.

ATTENTION

Le poids du panneau de revêtement ne doit pas dépasser 20 lbs. (9,1 kg).

REMARQUE

Pour que la porte se ferme correctement, il est nécessaire de garder un espace de 9⁄32" (7 mm) au minimum entre la porte et le

rebord de l’armoire (Voir la Figure 6). Cet espace peut se régler en ajustant les supports d’adaptateur de charnière en haut et en

bas.

Devant du panneau de revêtement

La porte doit être

parallèle avec le

Figure 6

haut et les côtés

de l’armoire.

Étape 2 : Démontage de la porte

Remove the top hinge pin from the hinge with an 1⁄8" allen wrench. Remove the door by angling the top of the door outward and lifting the door off the bottom hinge. (See detail in Figure 6).

Étape 3 : Enlèvement de joint

Posez la porte sur sa face avant en faisant attention de ne pas la rayer. Pour avoir accès aux trous de vis de montage, enlevez le joint de porte en le tirant pour le sortir de sa rainure.

Étape 4 : Découpe du panneau de revêtement

Selon le modèle de réfrigérateur, découpez le panneau de revêtement aux dimensions montrées en Figure 7 et dans le Tableau B

qui suit.

Figure 7

Modèle W H

30ARM

61ARCM

6ADAM

145⁄8"

(37,1 cm)

235⁄8"

(60,0 cm)

235⁄8"

(60,0 cm)

305⁄16"

(77,0 cm)

305⁄16"

(77,0 cm)

2711⁄16"

(70,3 cm)

Tableau B

Étape 5 : Percez des trous de passage dans le panneau de revêtement

Posez le panneau de revêtement sur la face avant de la porte, alignez les bords et maintenez les deux ensemble. Maintenez fer-

mement le panneau faites attention de ne pas abîmer la porte ou

le panneau. Marquez le centre du trou d’adaptateur de charnière sur le panneau en bois, en haut et en bas (Voir la Figure 8). Enlevez le panneau en bois de la porte et percez des trous de pas-

sage de diamètre 5⁄16" (8 mm) dans le panneau sur une profondeur de 3⁄4" (20 mm). Ce seront les trous de passage pour les tiges de

charnière du haut et du bas.

C’est également le bon moment pour localiser et percer les trous

de votre poignée. Le plus souvent cette poignée doit être similaire à celles du mobilier environnant. Si votre poignée se xe depuis la face arrière du panneau personnalisé, localisez les trous de

montage pendant que le panneau est maintenu sur la porte et l’armoire.

Page 42

NOTE

INSTRUCTIONS D’INSTALLATION DE

PANNEAU DE REVÊTEMENT COMPLET

Une fois le panneau retiré de la porte, percez les trous de

montage depuis la face avant, au diamètre recommandé par le

fabricant de poignée. Fraisez sur la face arrière du panneau de façon à ce que les têtes de vis n’interfèrent pas avec la surface de

la porte.

Étape 6 : Percez les trous de montage du panneau

Maintenez à nouveau le panneau sur la porte comme à l’étape précédente et percez les avant-trous de vis, situés dans le canal de joint, an de xer le panneau de revêtement à la porte. Choisissez la taille du trou à partir du Tableau C. Veillez à ne pas percer ces avant-trous en traversant le panneau de revêtement,

⁄2" (12,7 mm) de profondeur pour des panneaux de 3⁄4" (19 mm) et

⁄8" (15,7 mm).

Type de matériau Vis à bois #8

Bois dur Avant trou Ø 1⁄8" (3,2 mm)

Bois tendre Avant trou Ø 7⁄64" (2,8 mm)

Tableau C

Adaptateur de charnière supéri-

eure

Trou dans

l’adaptateur

de charnière

supérieure

Porte

REMARQUE

Si votre réfrigérateur possède un verrouillage de porte, passez à l’étape 7.Sinon sautez directement à l’étape 9.

Étape 7 : Marquez et percez le trou pour verrouillage

Localisez et marquez avec un crayon l’emplacement du trou de verrouillage sur le panneau de revêtement, c’est le trou dans l’angle supérieur du côté de la poignée de la porte. Enlevez le dispositif de maintien et enlevez le panneau de revêtement de la porte. Sur la face arrière du panneau où vous avez marqué l’emplacement de verrouillage, percez un contre-alésage de di-

amètre 13⁄16" (20,5 mm) et 7⁄16" (11,0 mm) de profondeur dans le

panneau de revêtement. Percez un trou de diamètre 15⁄32" (12,0 mm) dans le panneau de revêtement au milieu de ce contre-

alésage en prenant soin de ne pas faire éclater le bois sur la

face avant du panneau (Voir la Figure 10).

RONDELLE D’ARRÊT DE CAME

QTÉ. 1

ÉCROU DE MAINTIEN

QTÉ. 1

1.234" (31,3

1.234"

mm)

(31.3mm)

(VOIR REMARQUE)

EXTENSION EXTENSION

CLÉ

QTÉ. 2

VERROU

QTÉ. 1

RONDELLE ÉLASTIQUE QTÉ. 1

QTÉ. 1

Figure 8

Panneau de

revêtement

Trou dans

l’adaptateur de charnière inférieure

VIS INOX QTÉ. 1

CAME 875 QTÉ. 1

VIS DE BLOCAGE QTÉ. 1

Figure 9

Page 43

INSTRUCTIONS D’INSTALLATION DE

PANNEAU DE REVÊTEMENT COMPLET

Étape 8 : Assemblez les pièces de verrouillage

Deux (2) extensions de verrouillage sont fournies avec le verrou. Utilisez l’extension la plus longue pour un panneau de revêtement

d’épaisseur 3⁄4" et la plus courte pour un panneau d’épaisseur 5⁄8".

Assemblez l’extension de verrouillage, une rondelle d’arrêt de came, une rondelle élastique et une vis de xation sur le verrou comme montré aux

Figures 9 et 10.

Goupille de charnière supérieure

Adaptateur de charnière

supérieure de porte

Charnière

supérieure

Installez cet ensemble sur le panneau de revêtement avec l’écrou de maintien en utilisant une douille de 15 mm. Assurez-vous que

la fente en trou de serrure du verrou est verticale.

Étape 9 : Fixez le panneau de revêtement sur la porte

Avec les vis à bois #10 fournies, xez le panneau de revêtement sur la porte (Voir la Figure 12).

Étape 10 : Installez la came de verrouillage (modèles avec verrou uniquement)

Fixez la came de verrouillage à l’arrière de l’ensemble de verrou avec la vis d’assemblage à tête Phillips fournie. Orientez la came

de verrouillage verticalement en installant le verrou.

Étape 11 : Installez le joint de porte

Pressez le joint de porte dans le canal de la porte. Assurez-vous que les coins de joint sont bien insérés. Si c’est applicable, insérez une clé dans le verrou et vériez son bon fonctionnement.

Étape 12 : Installez la porte

Remettez les douilles d’adaptateur de charnière du haut et du bas (ôtées à l’étape 6) en place dans les adaptateurs de charnière. Installez la porte en inversant la procédure de l’tape 2. Remettez la goupille de charnière du haut de façon à ce que la tête de vis soit au niveau de la surface supérieure de la charnière. Si c’est applicable, insérez une clé dans le verrou et vériez si la came de verrouillage accroche correctement l’étrier de retenue sur l’avant

de l’armoire de réfrigérateur.

Bague d’adaptateur de charnière

supérieure

Adaptateur de charnière inféri-

eure de porte

Bague d’adaptateur de charnière inférieure

Came de charnière

inférieure

Goupille de charnière

inférieure

Charnière

inférieure

Figure 11

Charnière

montrées du côté

droit

EXTENSION EN LAITON

BRASS EXTENSION

RONDELLE ÉLASTIQUE

SPRING WASHER

NUT

ÉCROU

VERROU

LOCK

TROU DE 15⁄32"

15/32 HOLE

CONTRE-ALÉSAGE DE 13⁄16"

13/16 COUNTER

DE PROFONDEUR 7⁄16"

BORE 7/16 DEEP

PANNEAU DE BOIS

3/4 INCH WOOD PANEL

DE 3⁄4"

SECTION A-A

SCALE 1 : 1

ÉCHELLE 1:1

Figure 10

CAME

CAM

VIS PHILLIPS

PHILLIPS SCREW

INNER

INTÉRIEUR DE

DOOR

PORTE

Trou de passage au travers du canal de joint de porte

Vis à bois #10

Dos de porte

Figure 12

Page 44

CONSEILS POUR LES ÉCONOMIES D’ÉNERGIE,

Les suggestions générales suivantes vont minimiser le coût de fonctionnement de votre appareil de refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud (cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud, ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille de plinthe devant l’appareil en bas de la porte ne sont pas obstrués et mainte-

nus propres de façon à permettre une ventilation du système de refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d’alimentation secteur dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées

dans le compartiment de conservation au froid, minimisez les ouvertures de porte pendant les 12 heures qui suivent pour

permettre au contenu de tomber à la température de consigne du compartiment.

6. En maintenant un compartiment d’entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut

qui respecte votre préférence personnelle, et fournissez

l’entreposage qui convient pour vos denrées conservées.

11. Minimisez l’utilisation de l’option d’éclairage pour les appar-

eils à porte vitrée (ne laissez pas l’éclairage allumé avec la porte fermée).

12. Quand vous êtes en vacances ou loin de la maison pour des périodes prolongées, réglez la consigne de l’appareil à la température la plus haute admissible pour la conservation de

son contenu.

13. Réglez le contrôle en position d’arrêt (off) si le nettoyage de l’appareil nécessite que sa porte reste ouverte pour une période longue.

Page 45

ENTRETIEN ET NETTOYAGE

Assurez-vous que rien n’obstrue les ouvertures pour ux d’air requises à l’avant de l’armoire Au moins une à deux fois par an chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voir en page 4).

Armoire

L’armoire peinte peut se laver avec une solution savonneuse

douce, puis soigneusement se rincer à l’eau potable. N’utilisez JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit nettoyant/polissant ou de détergent non-dilué.

Entretien de l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la vadrouille près de l’avant de l’unité. Vous pourriez endom-

mager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le besoin.

4. Vériez périodiquement la grille frontale et les serpentins de

condenseur, et nettoyez-les si nécessaire.

Remplacement de l’ampoule d’éclairage

AVERTISSEMENT

DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE AVANT D’ESSAYER DE REMPLACER L’AMPOULE D’ÉCLAIRAGE. Sinon vous risquez une commo-

tion électrique qui peut vous blesser gravement.

Le réfrigérateur utilise une ampoule à incandescence de 25 watts

pour éclairer l’intérieur du réfrigérateur pour boissons. Cette

ampoule est un composant électrique très able, mais si son fonctionnement était défectueux, veuillez appeler le revendeur chez qui vous avez acheté votre réfrigérateur pour boissons pour obtenir une ampoule de remplacement. N’utilisez qu’une ampoule d’éclairage d’origine via votre revendeur ou AGA MARVEL.

AVERTISSEMENT

N’utilisez PAS, en aucun cas, une ampoule qui ferait plus de 15 watts!

Pour remplacer l’ampoule d’éclairage, débranchez l’alimentation électrique de l’appareil. Dévissez la vieille ampoule située derrière le logement d’afchage en haut de l’appareil. Mettez de côté cette vieille ampoule. Vissez l’ampoule neuve en place. Rebranchez l’alimentation électrique de l’appareil. Vériez le

bon fonctionnement de l’ampoule d’éclairage pour terminer cette installation.

L’ampoule d’éclairage n’est pas couverte par la garantie. Une am-

poule de remplacement peut être obtenue depuis votre revendeur ou chez AGA MARVEL.

Page 46

DÉPANNAGE DE VOTRE RÉFRIGÉRATEUR

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit. Identiez le problème dans ce guide et consultez les colonnes de causes et de remèdes avant d’appeler pour du service. Le problème peut être quelque chose

de très simple qui peut se résoudre sans demander une interven-

tion de service. Cependant il peut être nécessaire de contacter votre revendeur ou un technicien de service qualié.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garantie, veuillez appeler le service à la clientèle d’AGA MARVEL au 800.223.3900 pour avoir des instructions sur la façon

d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le service à la clientèle d’AGA MARVEL peut vous fournir des

recommandations sur les centres de service de votre secteur. Une liste des centres de service agréés est également

disponible sur le site www.agamarvel.com sous la section de

service et d’assistance.

AVERTISSEMENT

nance sur l’appareil avant que son alimentation électrique n’ait été

débranchée en amont. Passer l’unité sur arrêt (OFF) n’enlève pas la présence de tension secteur sur les ls de câblage.

Risque d’électrocution

– Ne tentez jamais de réparer ou d’exécuter de la mainte-

• Dans toute correspondance relative au service, assurez-vous

de bien fournir la référence de service, le numéro de série et

le justicatif de l’achat.

• Essayez de donner des informations ou une description de la

nature du problème, sur la durée pendant laquelle l’appareil a fonctionné, sur les températures de la pièce et de l’eau, et

toutes les informations pouvant être utiles pour une résolution

rapide du problème.

• Le Tableau D est fourni pour enregistrer les informations pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

Référence de service de l’appareil

Date d’envoi de la carte de garantie

(à faire dans les 10 jours après l’achat)

Tableau D

Problème Cause possible Remède

L’appareil n’est pas assez froid

Ajustez la température (Voir en

page 6 le réglage de consigne

• Le contrôle a une consigne trop chaude

• La température du contenu n’est pas

encore stabilisée.

• Utilisation excessive ou ouvertures prolongées de la porte.

• Blocage du ux d’air de la grille frontale.

• Ajustez plus bas la consigne de température. Laissez stabiliser la température 24 heures.

• Laissez la température se stabiliser pendant au moins 24 heures.

• Le ux d’air ne doit pas être obstrué à la grille frontale. Consultez les valeurs d’écartements

en page 4.

• Vériez l’alignement de porte et/ou changez le joint de porte.

• Défaut d’étanchéité du joint de porte.

L’appareil est trop froid

• Le contrôle a une consigne trop froide

• Ajustez plus haut la consigne de température (Voir la page 6 pour les instructions). Laissez

Ajustez la température (Voir en page 6 le réglage de consigne)

• Défaut d’étanchéité du joint de porte.

stabiliser la température 24 heures.

• Vériez l’alignement de porte et/ou changez le joint de porte

Pas d’éclairage à l’intérieur de

• L’ampoule d’éclairage est grillée. • Remplacez l’ampoule d’éclairage défectueuse

l’armoire. L’éclairage ne s’éteint pas quand

la porte est fermée

• La porte n’active pas l’interrupteur d’éclairage.

• Vériez que l’armoire est d’aplomb, référez-

vous à la page 4 pour les instructions de mise à niveau.

• Vériez que la porte est bien alignée, référez-

vous à la page 13 pour les instructions.

Bruit ou vibration • L’appareil n’est pas d’aplomb • Mettez l’appareil d’aplomb, voyez en page 4 le

réglage des pieds de mise à niveau.

L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.

• Mettez l’appareil en marche. Voyez pour le

démarrage de votre appareil en page 6.

• Le cordon secteur n’est pas branché.

• La prise secteur n’est pas alimentée.

• Branchez la che du cordon.

• Vériez l’alimentation électrique de votre

maison.

Page 47

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

Appareil complet Garantie limitée d’un an sur pièces et maind’œuvre

AGA MARVEL garantit qu’elle fournira toutes les pièces et la

main-d’œuvre nécessaires pour réparer ou remplacer, au do-

micile ou au bureau de l’utilisateur nal, tout composant avéré défectueux du fait des matériaux ou de la main-d’œuvre, en tenant compte des conditions et exclusions décrites plus bas, pendant une période d’une année à compter de la date d’achat par l’utilisateur nal.

Période additionnelle de la deuxième à la cinquième année Garantie limitée sur les pièces uniquement

Durant les quatre ans qui suivent l’expiration de la garantie limitée d’un an, AGA MARVEL va fournir des pièces de remplacement pour le système de refroidissement hermétiquement scellé (constitué de : compresseur, condenseur, déshydrateur,

accumulateur, vanne de contournement, tube de raccordement et

évaporateur), s’il s’avère défectueux du fait des matériaux ou de la main-d’œuvre, en tenant compte des conditions et exclusions

qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d’expédition des pièces de remplacement ou des pièces défectueuses renvoyées.

• L’éducation du client ou des instructions sur la façon d’utiliser

l’appareil

• Toute perte de contenu due à une panne de produit.

• Le déplacement ou l’installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne

de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.

• Utilisation commerciale, ou autre qu’un usage domestique

normal ou un usage dans un petit bureau.

• Une utilisation incorrecte, un mésusage, un abus, un accident ou une altération, un câblage de raccordement non conforme

aux normes électriques, une tension secteur trop élevée ou

trop faible, un défaut d’entretien notoire, ou toute autre utilisation non raisonnable.

Pièces ou service non fournis ou conçus par AGA MARVEL

Les garanties qui précèdent ne s’appliquent pas non plus si :

• L’acte de vente d’origine, la date de livraison, ou le numéro de série ne peuvent pas être vériés.

• Les pièces défectueuses ne sont pas renvoyées pour inspection si c’est demandé par AGA MARVEL.

• L’équipement de refroidissement n’est plus en la possession de l’acheteur utilisateur nal d’origine.

Les garanties décrites ici sont les seules fournies par AGA MARVEL. Toutes les garanties implicites, y compris la garantie implicite de valeur marchande, sont limitées à la durée des garanties explicites. En aucun cas AGA MARVEL ne sera tenue pour

responsable de tous dommages ou dépenses consécutifs ou an-

nexes, résultant d’une inobservation de ces garanties ou d’autres garanties, qu’elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas

l’exclusion ou la limitation des dommages consécutifs ou une

limitation de la durée applicable des garanties implicites, dont la

limitation ou exclusion qui précède peu ne pas être applicable à votre cas. Cette garantie vous donne des droits légaux spéciques, et vous pouvez avoir d’autres droits qui peuvent varier d’un

État à un autre.

Aucune personne, rme ou corporation, n’est autorisée à donner une garantie différente, ni à assumer une quelconque autre

obligation pour AGA MARVEL. Ces garanties ne s’appliquent qu’à

des produits utilisés dans un des cinquante États des États-Unis d’Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez tous les défauts constatés à :

1260 E. VanDeinse St.

Greenville MI 48838

Téléphone : 800.223.3900

Page 48

1260 E. VanDeinse St.

Greenville MI 48838

www.agamarvel.com

800.223.3900

41012685-FR revE 6/25/12

Toutes les spécications et les conceptions des produits sont sujettes à des changements sans préavis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à bénécier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.
