Maruyama MX24H, MX27, MX27H, MX33, MX33H Owner's/operator's Manual

...

Download

Page 1

Owner’s/Operator’s Manual

Manual del propietario/usuario

Manual do Proprietario/Operador

Completelty read and understand this manual before using this product.

Antes de utilizar este producto, lea atentamente este Manual de usuario/ propietario.

Leia e compreenda este manual na integra antes de utilizer o produto.

BC2000C MX21 MX21H MX24 MX24H MX27 MX27H MX33 MX33H

BC420H-RS BC4320RS BC4320H-RS BC500H-RS BC5020RS BC5020H-RS

BC2321RS BC2321H-RS BC2621RS BC2621H-RS BC3021RS BC3021H-RS BC4321RS BC4321H-RS

Page 2

Before Operation/Primeros pasos/Antes do funcionamento 16

Oil and Fuel/Aceite y combustible/Óleo e combustível 16

Mixing Gasoline and Oil/ Cómo hacer la mezcla de gasolina y aceite/ Mistura de gasolina e óleo 17

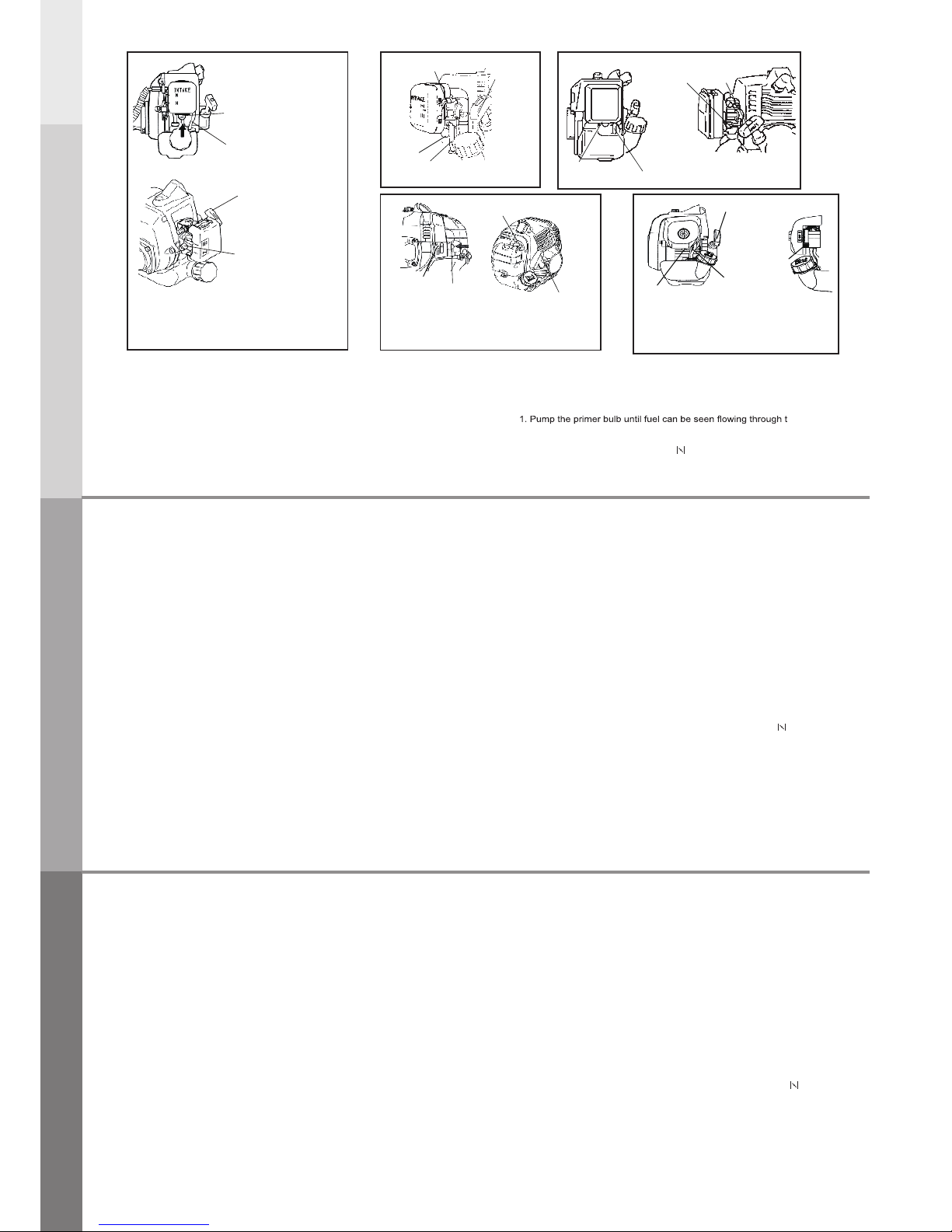

Starting and Stopping/Cómo arrancar y parar/Procedimento de arranque e paragem 18

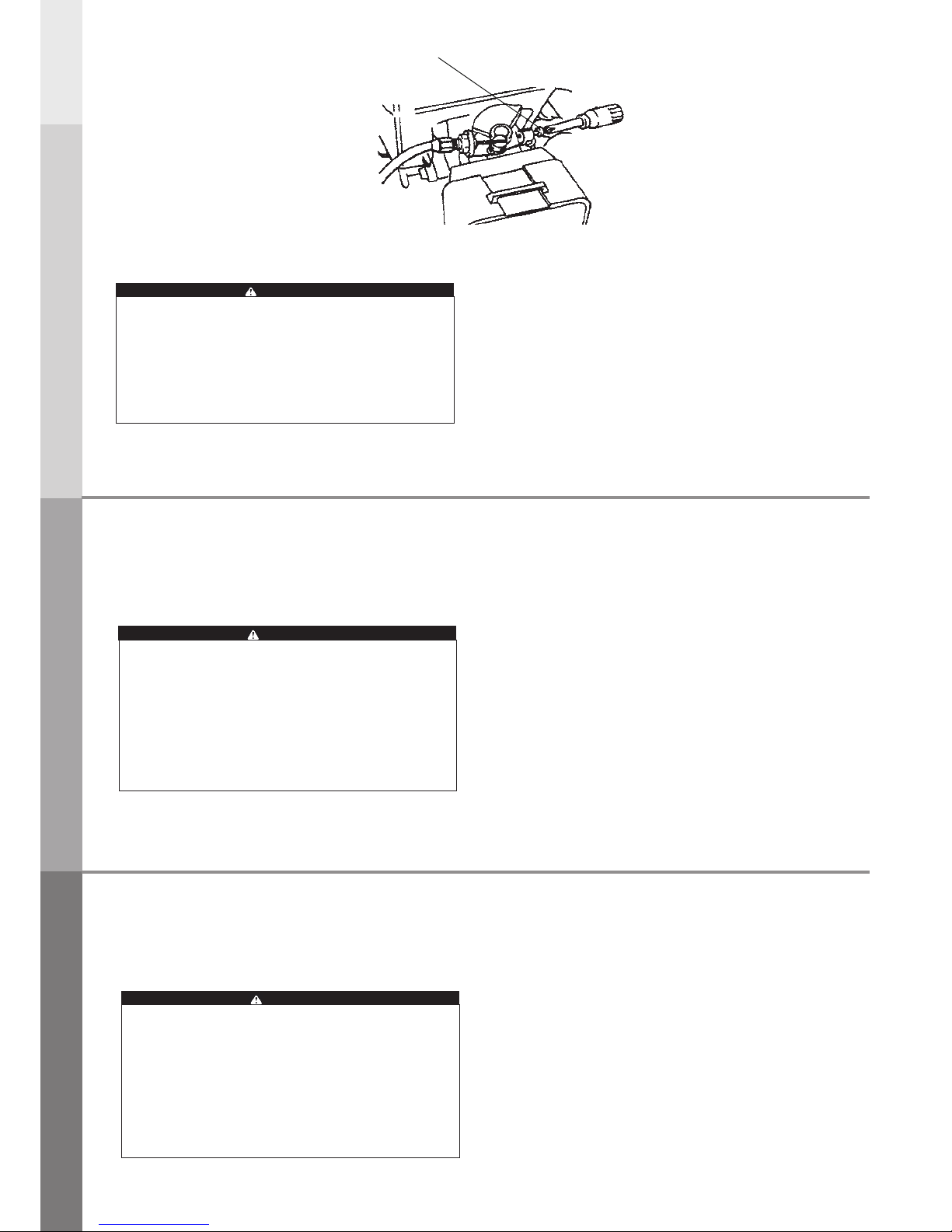

Idle Speed Adjustment/Ajuste de la velocidad mínima/Ajuste da velocidade ao ralenti 20

Operation/Funcionamiento/Funcionamento 21

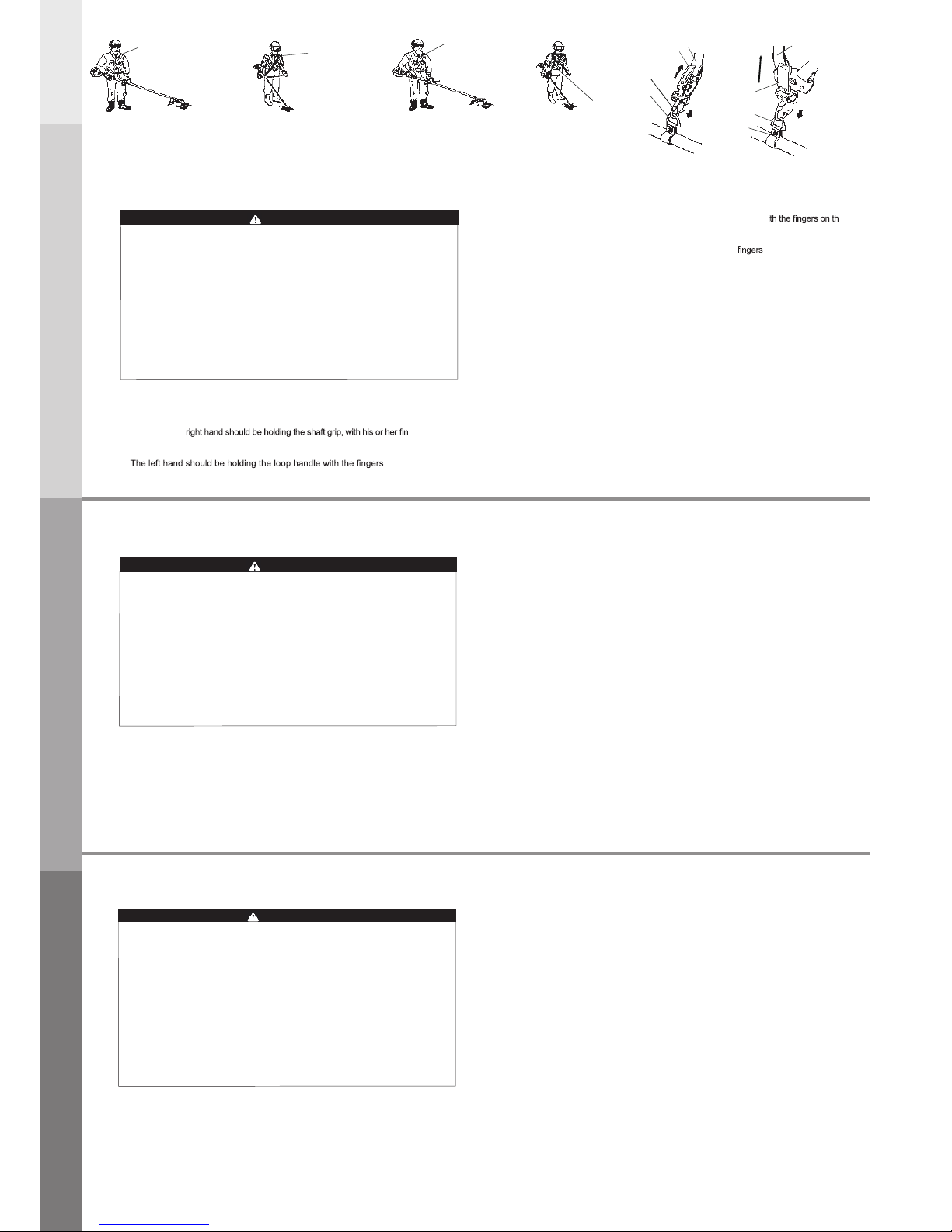

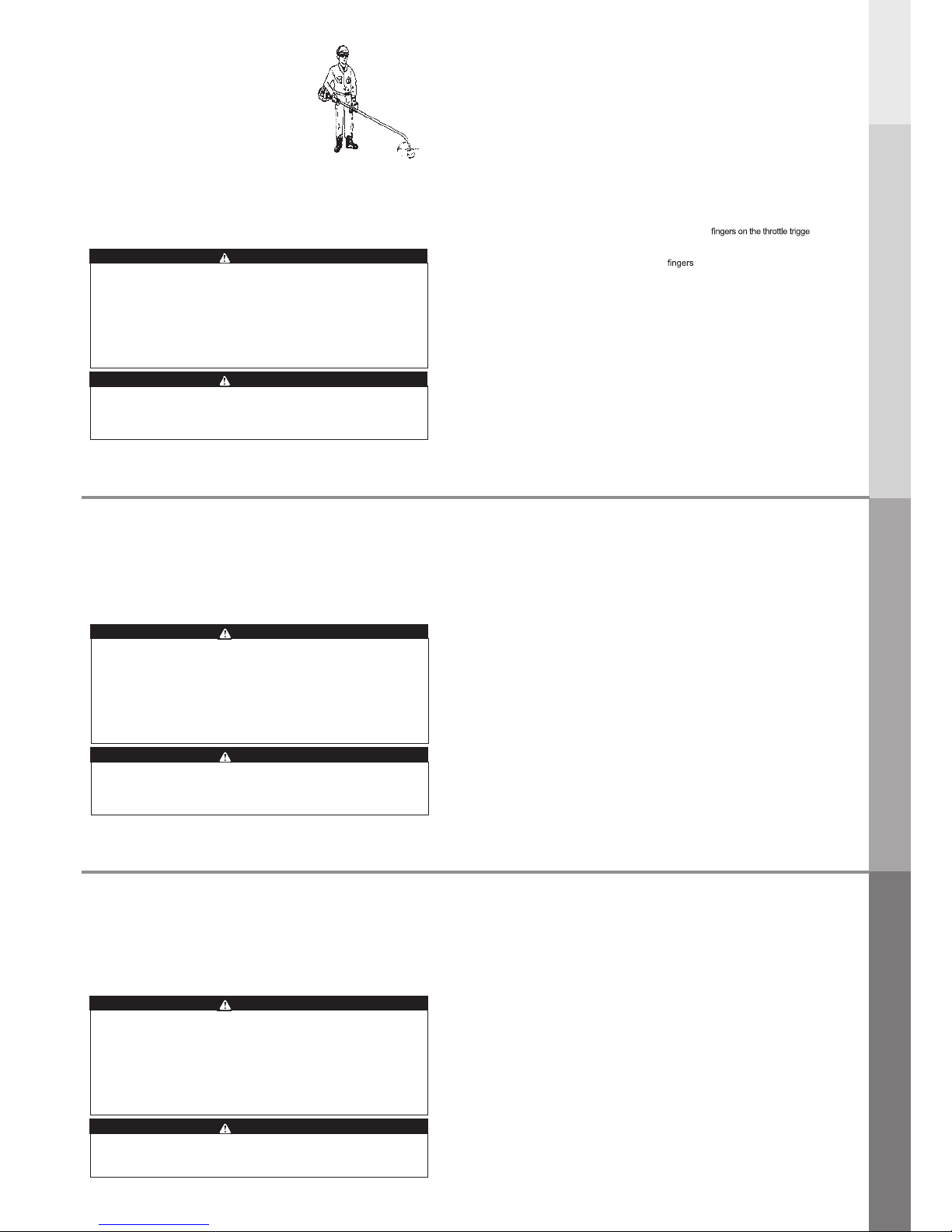

Brushcutter/ Grass Trimmer Operating Position/Posición de trabajo de la bordeadora/ desbrozadora/ Posição de funcionamento da Roçadora / Aparador de Relva 22

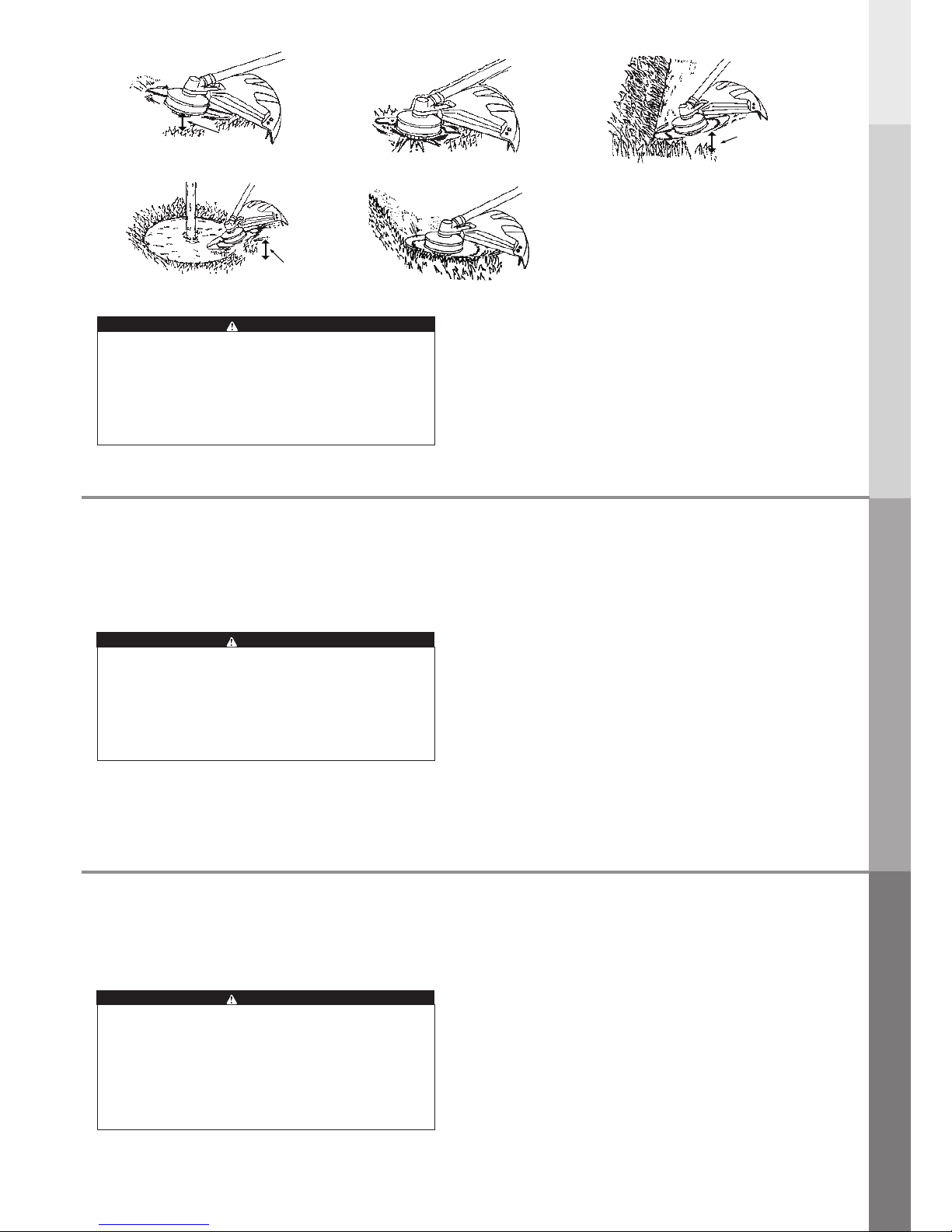

Cutting with Nylon Trimmer Line/ Corte con hilo de nailon/ Cortar com linha aparadora de nylon 23

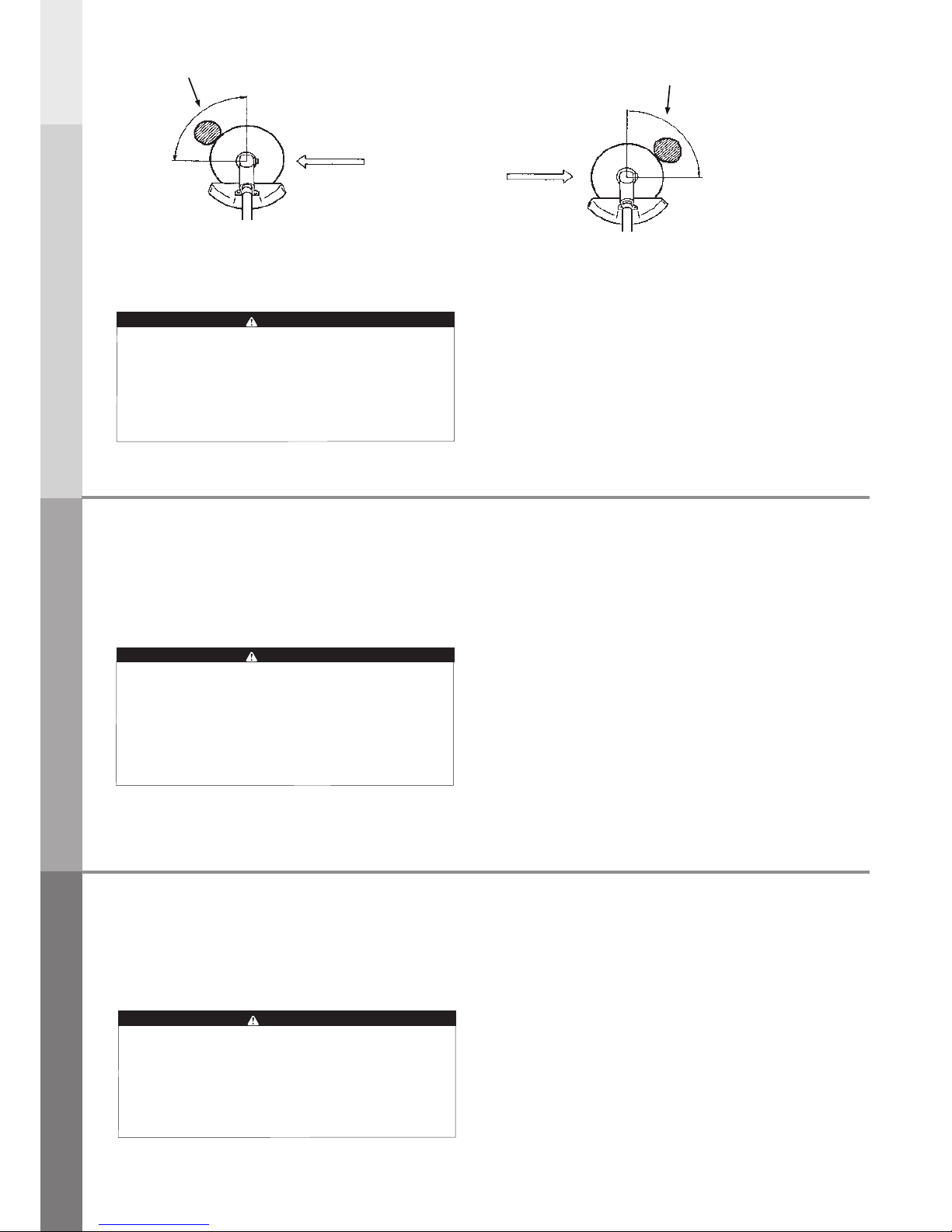

Cutting Direction of Brushcutter Blade/ Dirección de corte de la cuchilla de la desbrozadora/ Direcção de corte da lâmina da roçadora 24

Cutting Blades/Cuchillas/Lâminas de corte 24

Maintenance/Mantenimiento/Manutenção 25

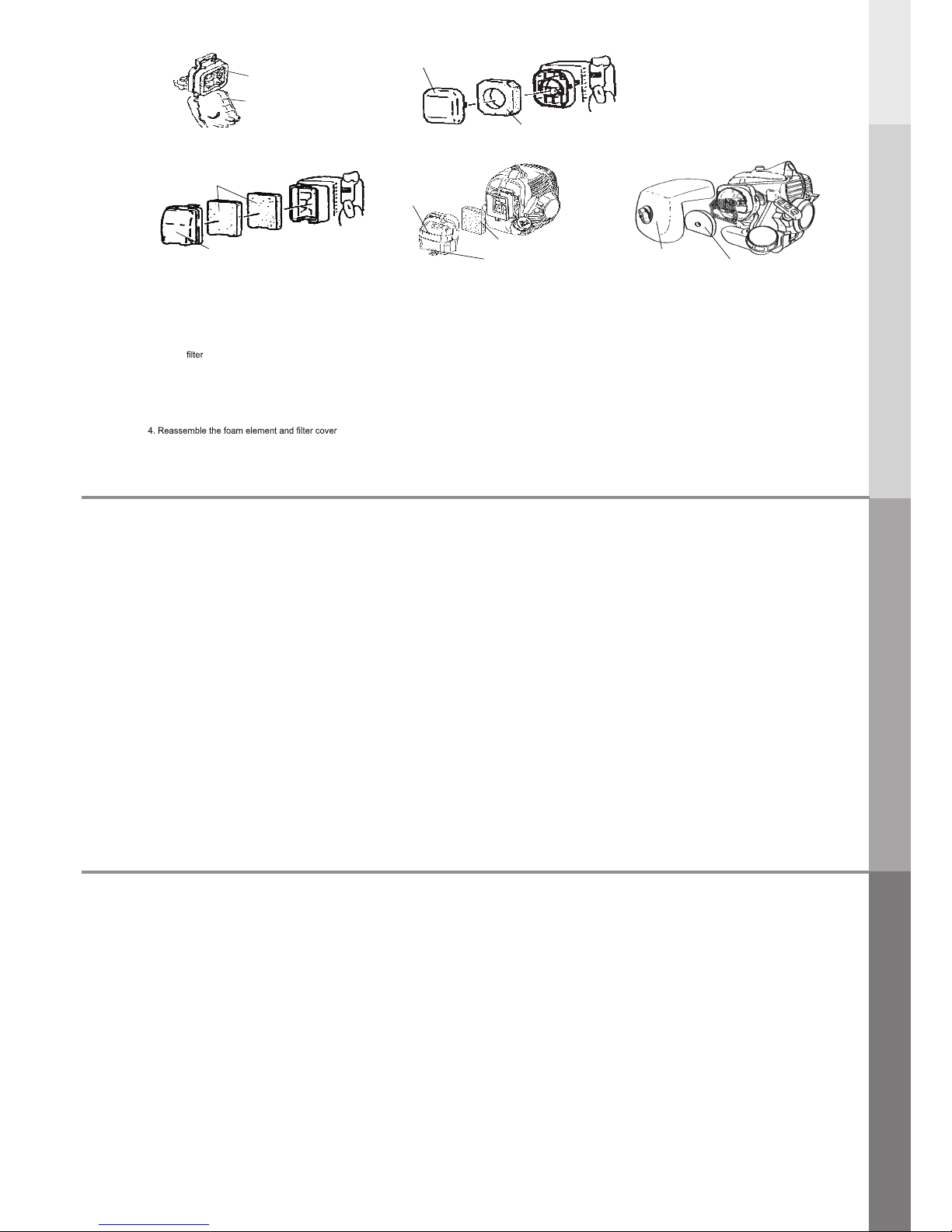

Air Filter/ Filtro de aire/ Filtro do ar

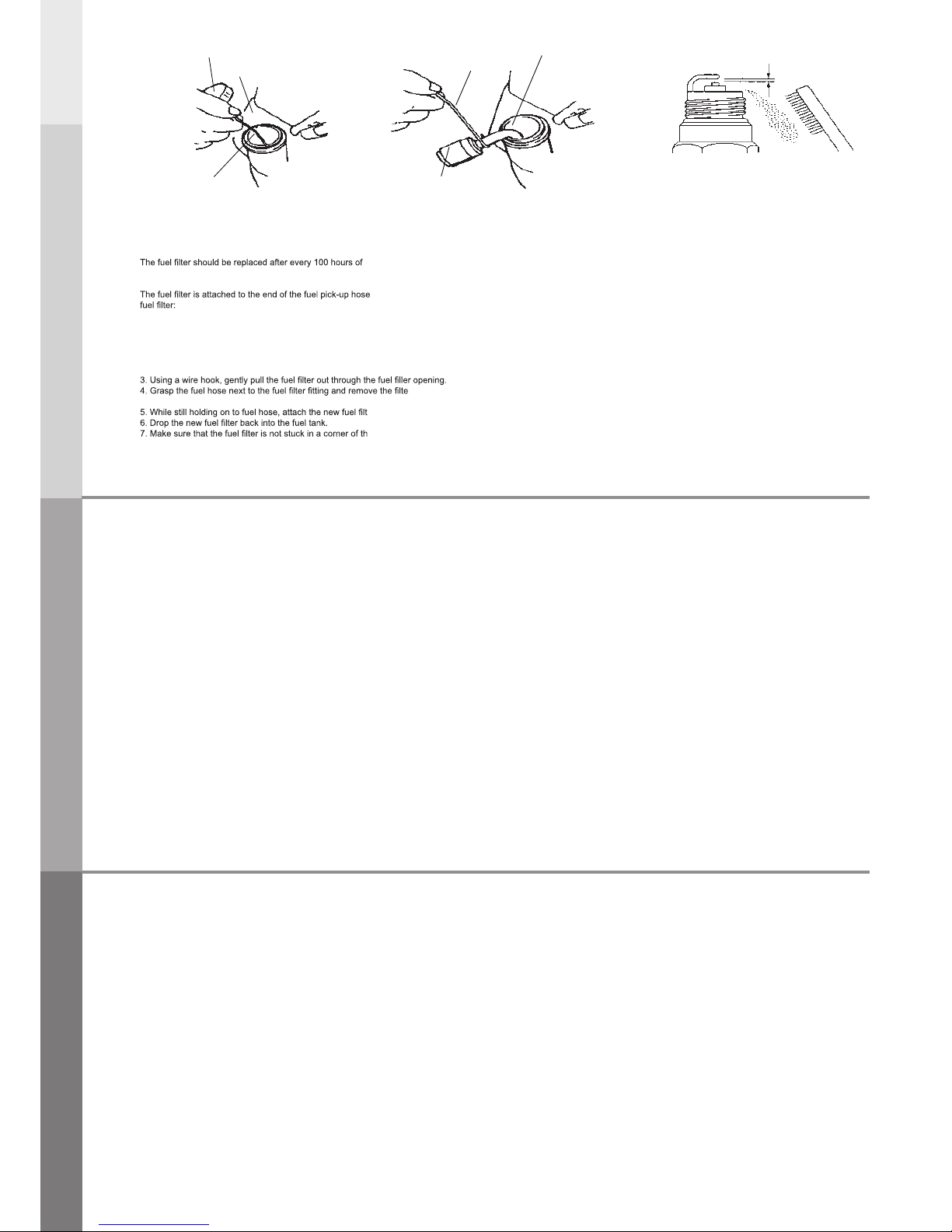

Fuel Filter/Filtro de combustible/Filtro de combustível 26

Spark Plug/Bujía/Vela de ignição 26

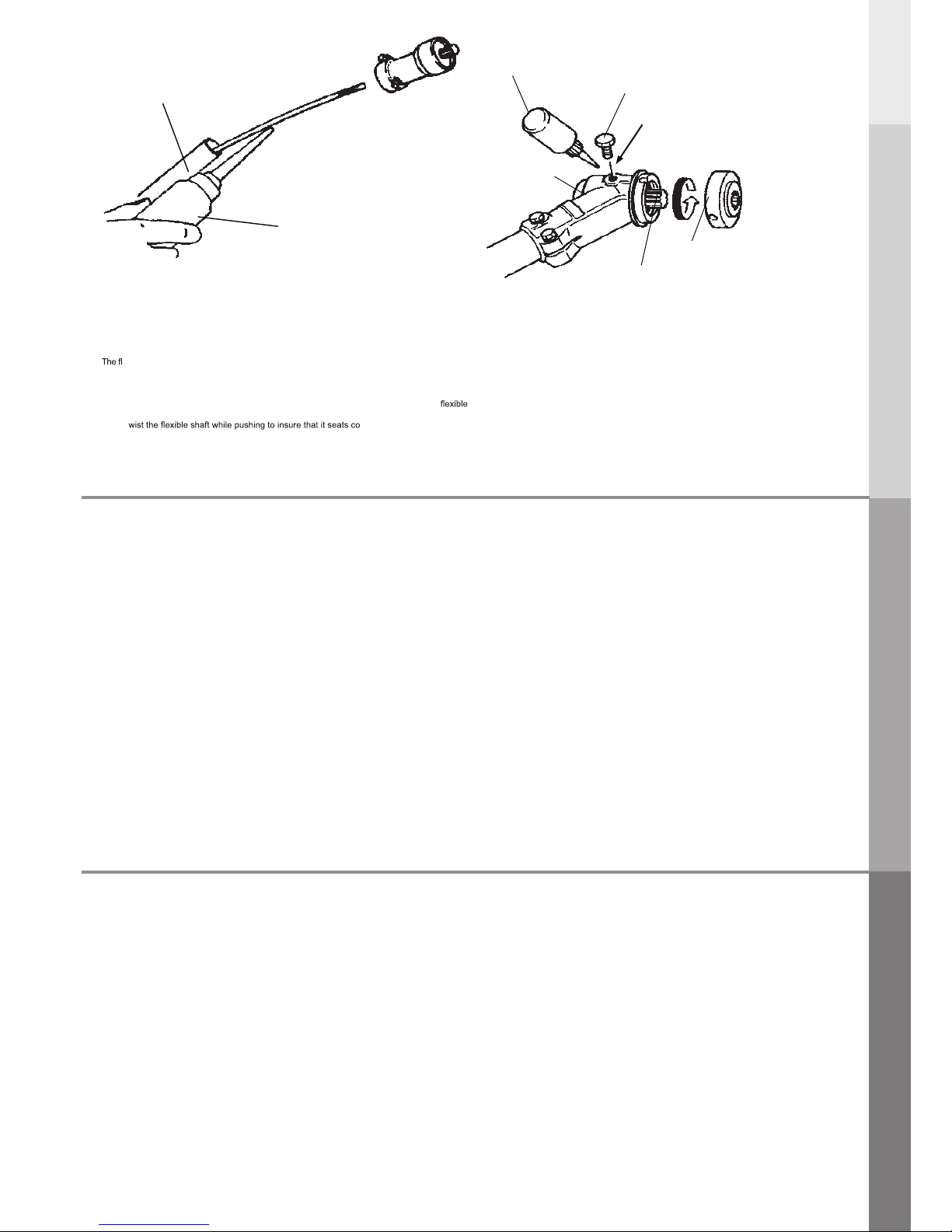

Flexible driveshaft/Eje motor flexible/Eixo motor flexível 27

Gearcase/Cárter/Cárter de engrenagens 27

General Cleaning and Tightening/ Limpieza general y ajuste/Limpeza e aperto gerais 28

Storage/Almacenamiento/Armazenamento 28

Troubleshooting/ Solución de problemas/Resolução de problemas 29

Specifications/ Technical data/ Especificaciones/ Datos técnicos/ Especificações/ Características técnicas 30

Foreword/ Preámbulo/Preâmbulo 1

Contents/ Contenidos/ Índice 1

Product Description/ Descripción del producto / Descrição do produto 2

Safety Instructions/ Instrucciones de seguridad/ Instruções de segurança 4

Operator safety/ Seguridad del usuario/ Segurança do operador 4

Brushcutter/ Grass Trimmer safety/Seguridad de la bordeadora de césped/desbrozadora/ Segurança da Roçadora / Aparador de Relva 5

Fuel safety/Seguridad del combustible/Segurança do combustível 5

Brushcutter/ Grass Trimmer operating safety/Seguridad al utilizar la bordeadora de césped/ desbrozadora/ Segurança de funcionamento da Roçadora / Aparador de Relva 5

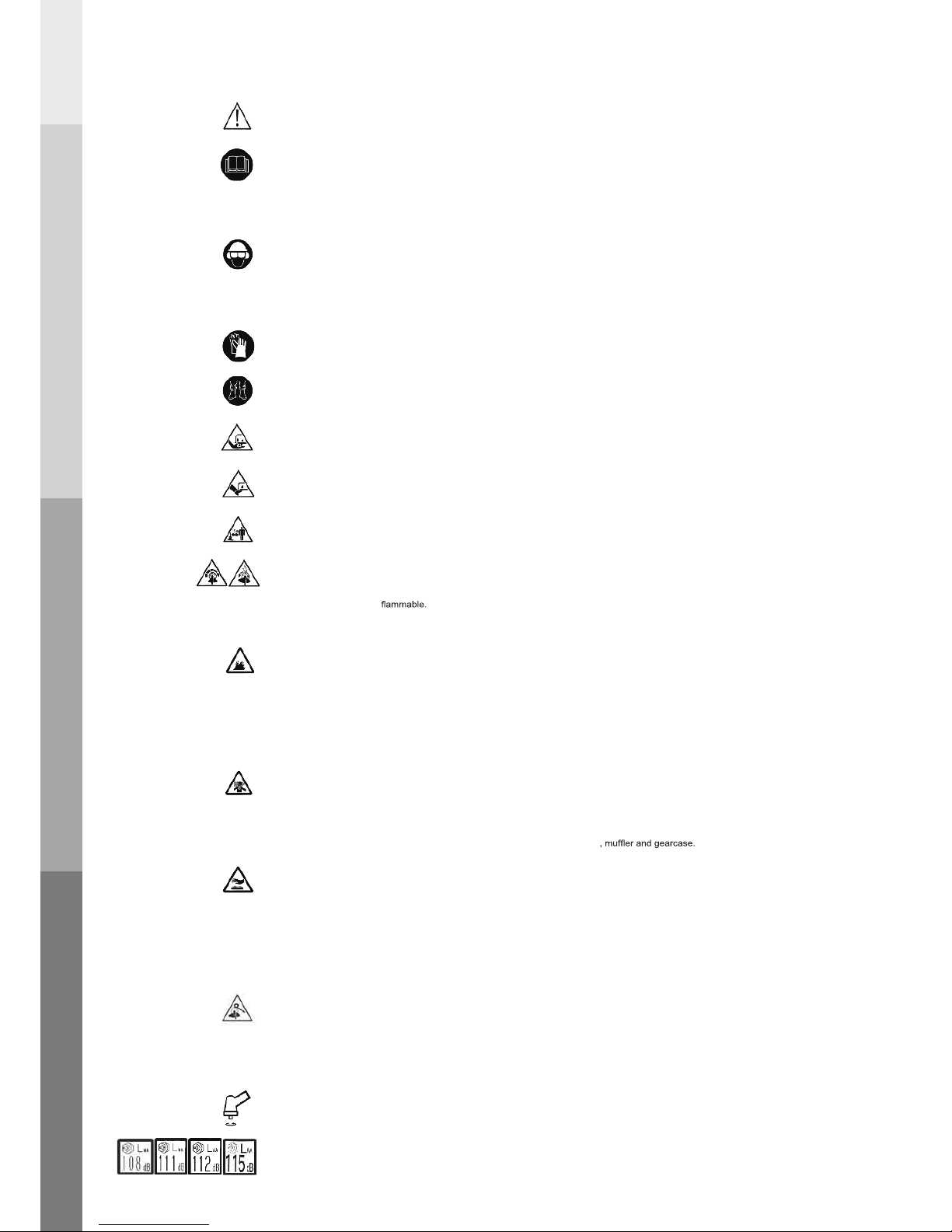

Symbol explanation/Explicación de los símbolos/Explicação dos símbolos 6

Assembly/Montaje/Montagem/ 7

Assembling Engine and Drive Shaft Assembly/Cómo montar el motor y el eje motor/ Montar o motor e o conjunto do eixo motor/ 7

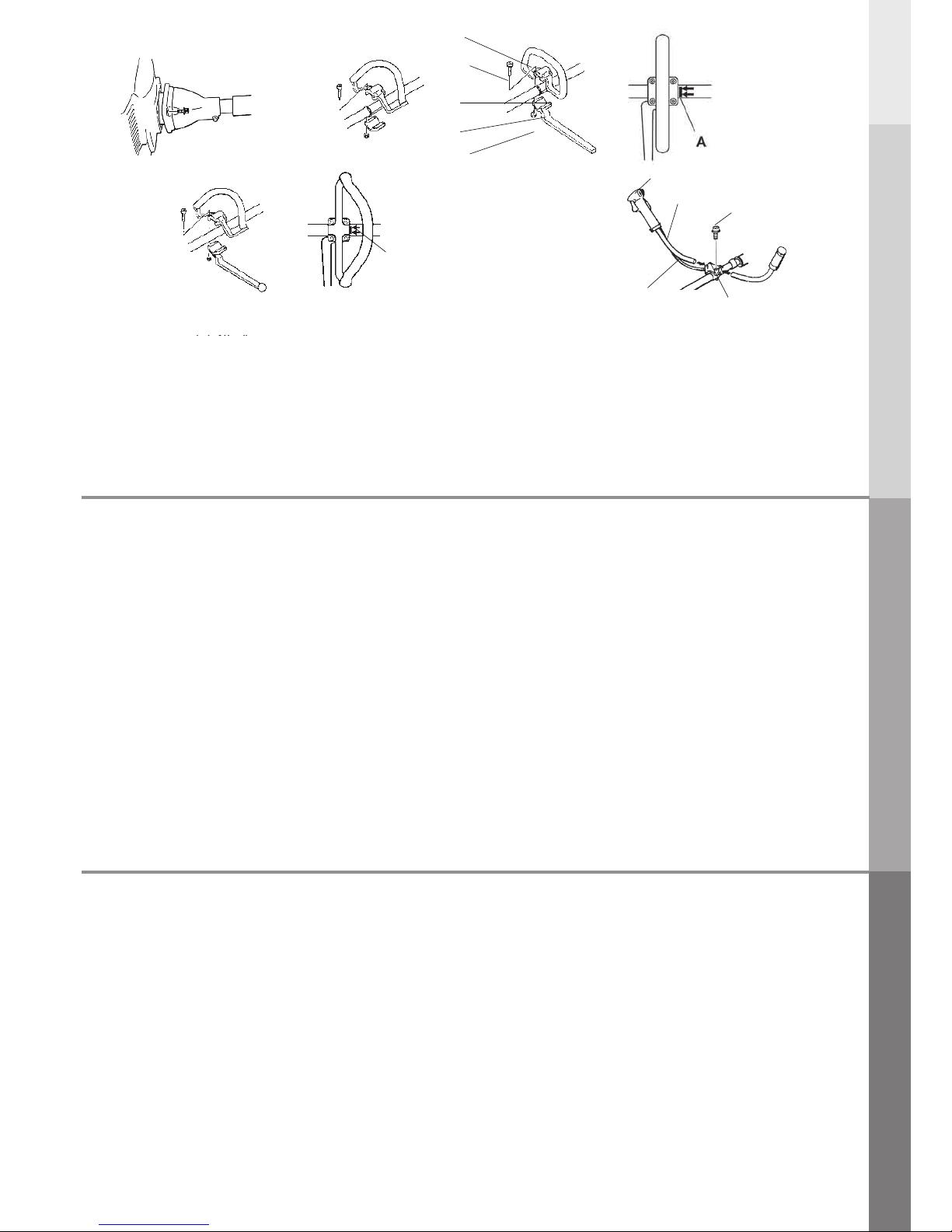

Loop Handle Installation/ Instalación de la empuñadura circular/Instalação da pega redonda 7

Horn Handle Installation/Instalación de la empuñadura tipo Cuerno/Instalação da pega em corno

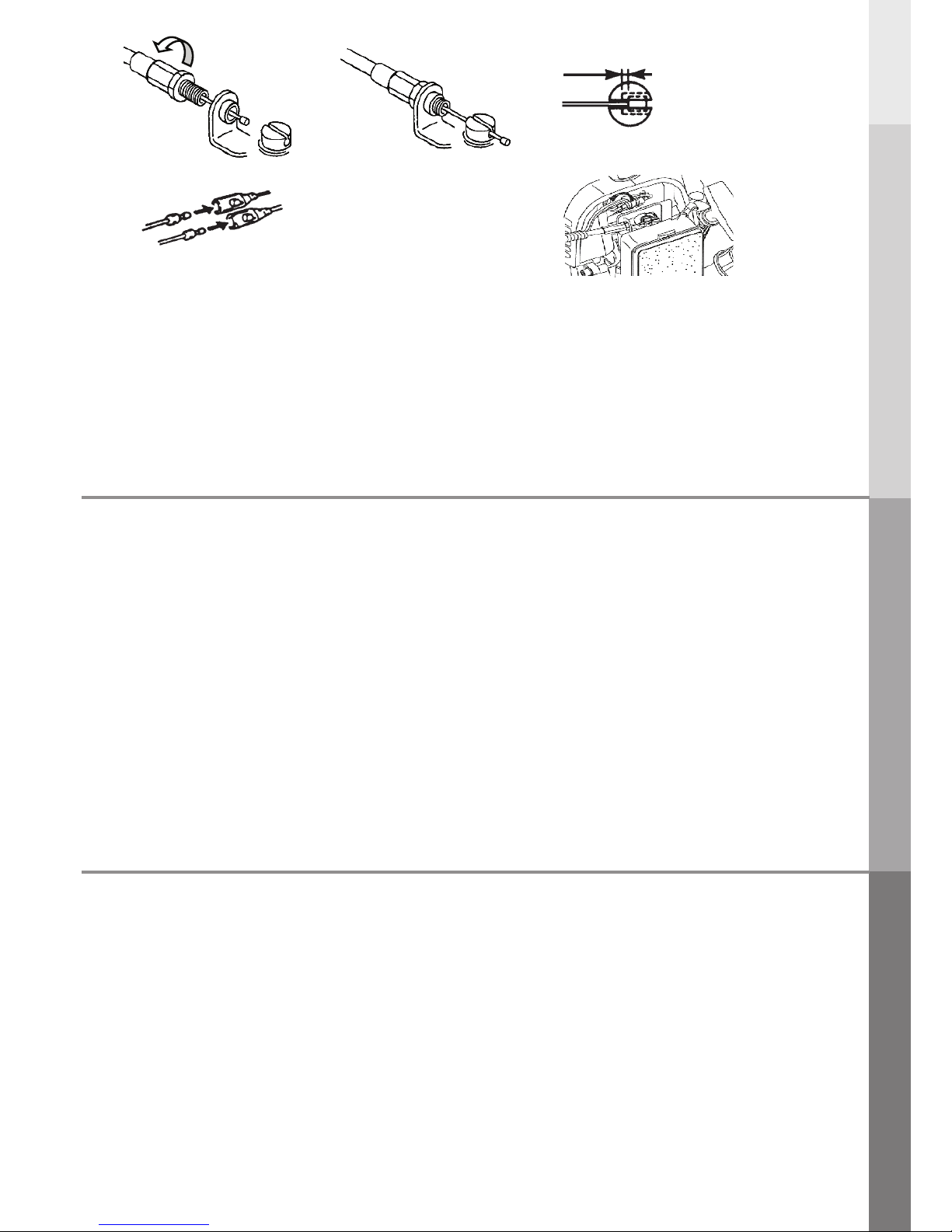

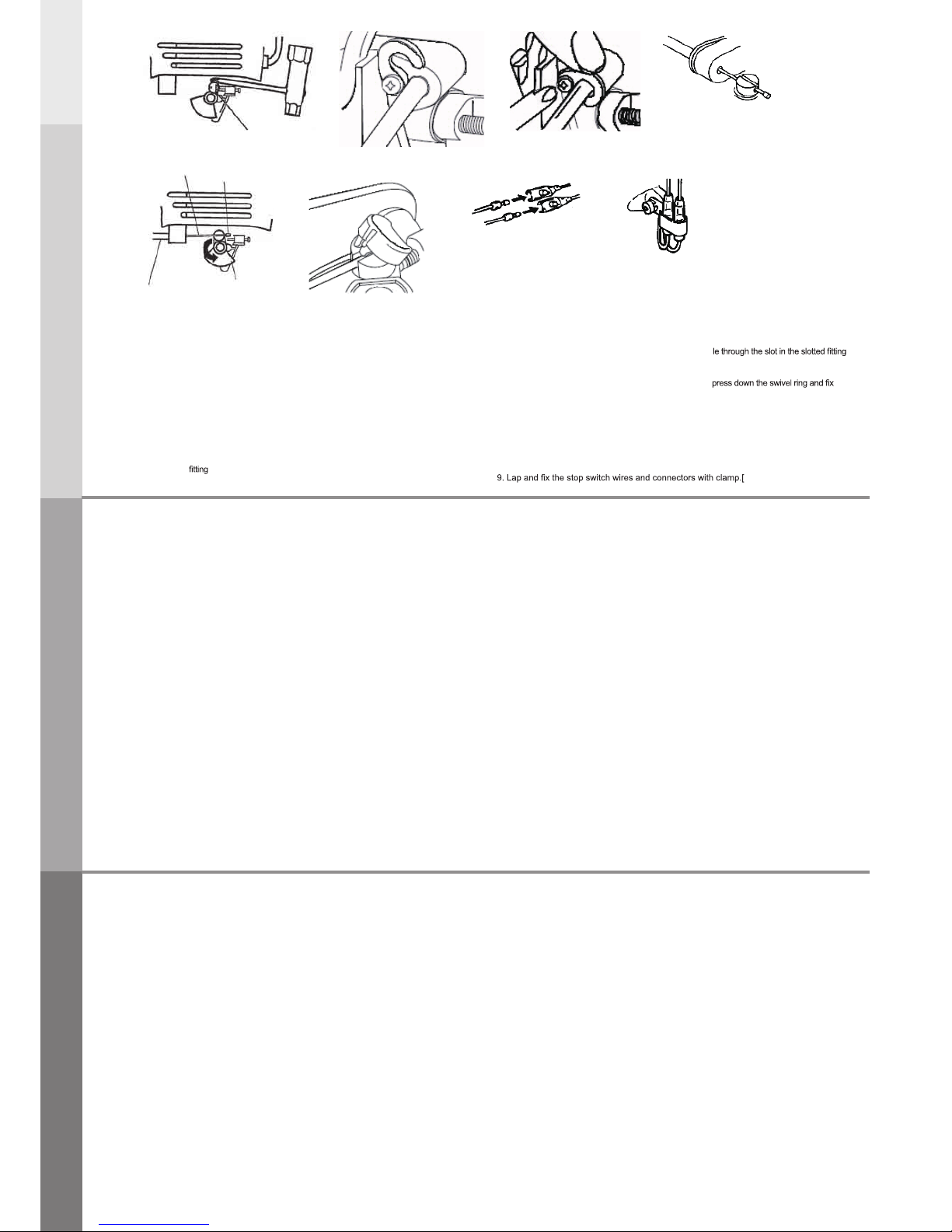

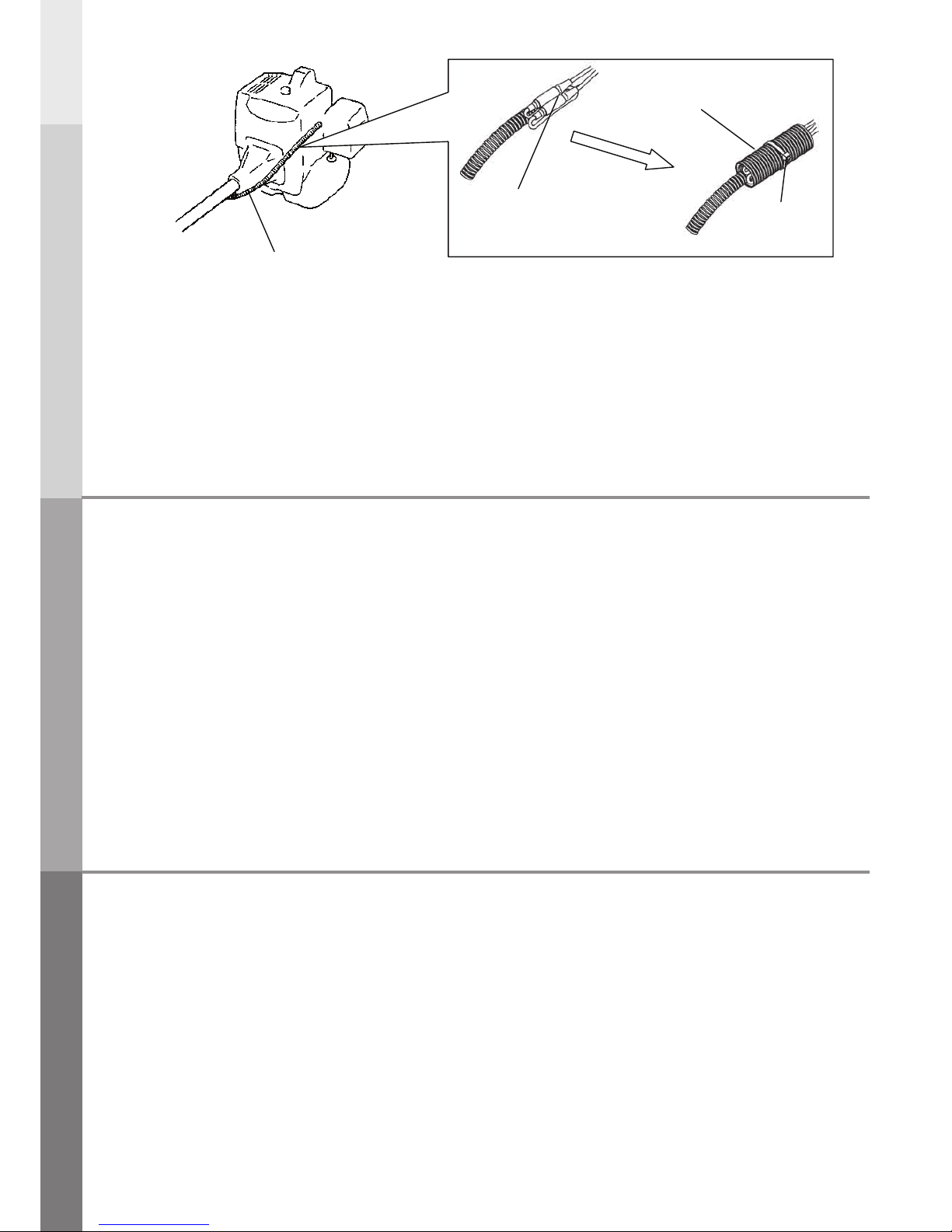

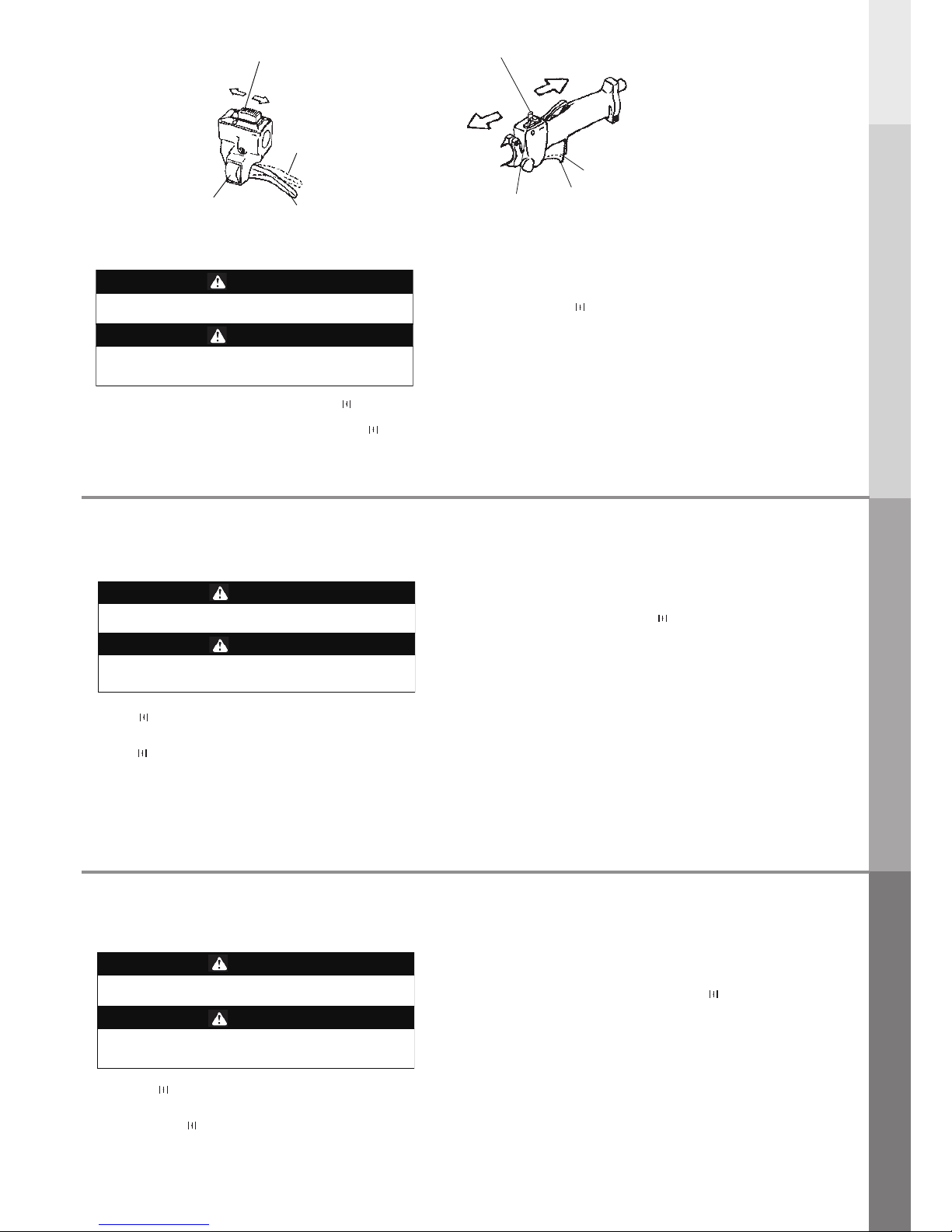

Connecting Throttle Cable and Stop Switch Wires/Cómo conectar el cable del acelerador y los cables del interruptor “Stop”/Ligar o cabo do estrangulador e os fios do interruptor de paragem 8

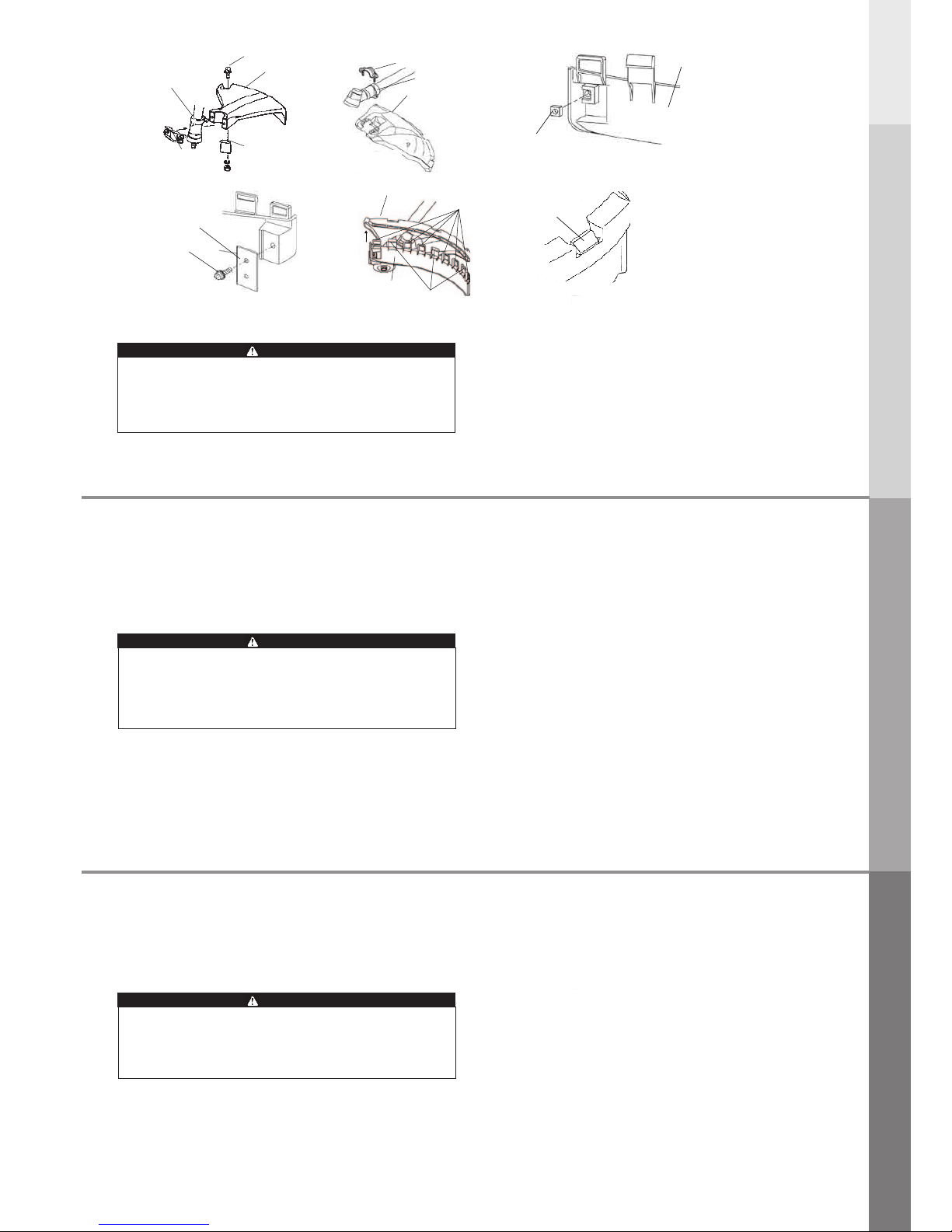

Installing Guard/Cómo instalar la protección/Instalar o resguardo 11

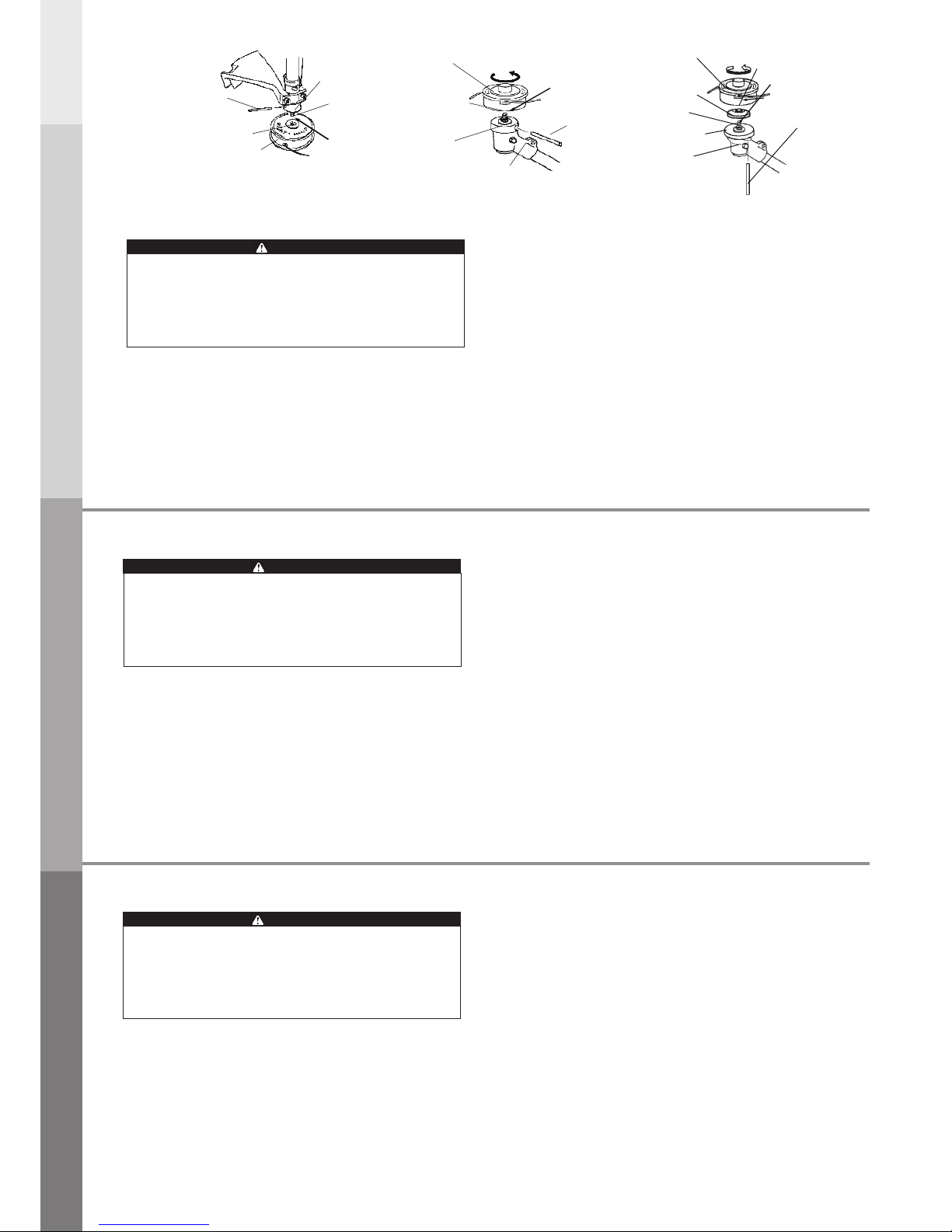

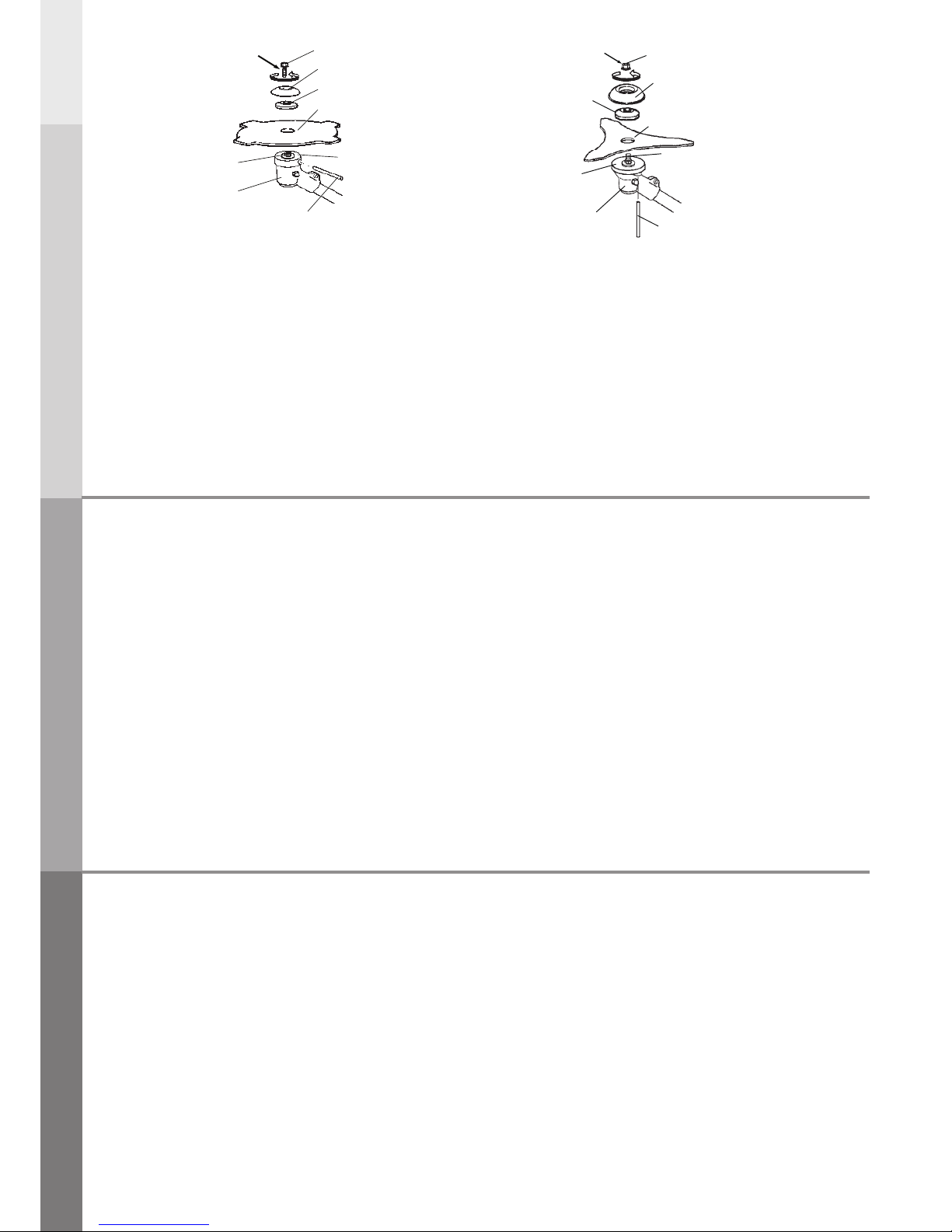

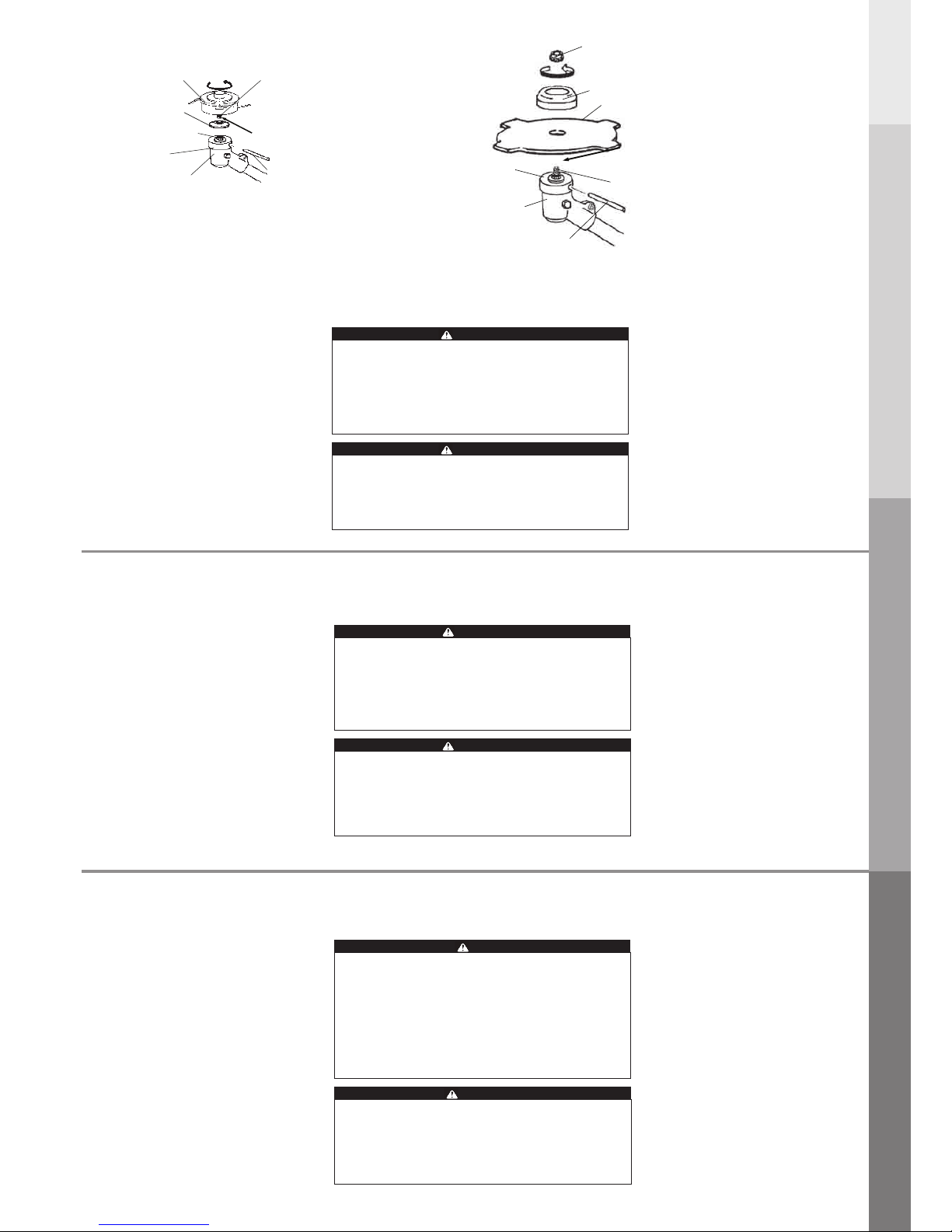

Installing Cutting Attachment/Cómo instalar el accesorio de corte/ Instalar a peça de corte 12

Installing Blade Cover/Cómo instalar el protector de la cuchilla/ Instalar a cobertura da lâmina 15

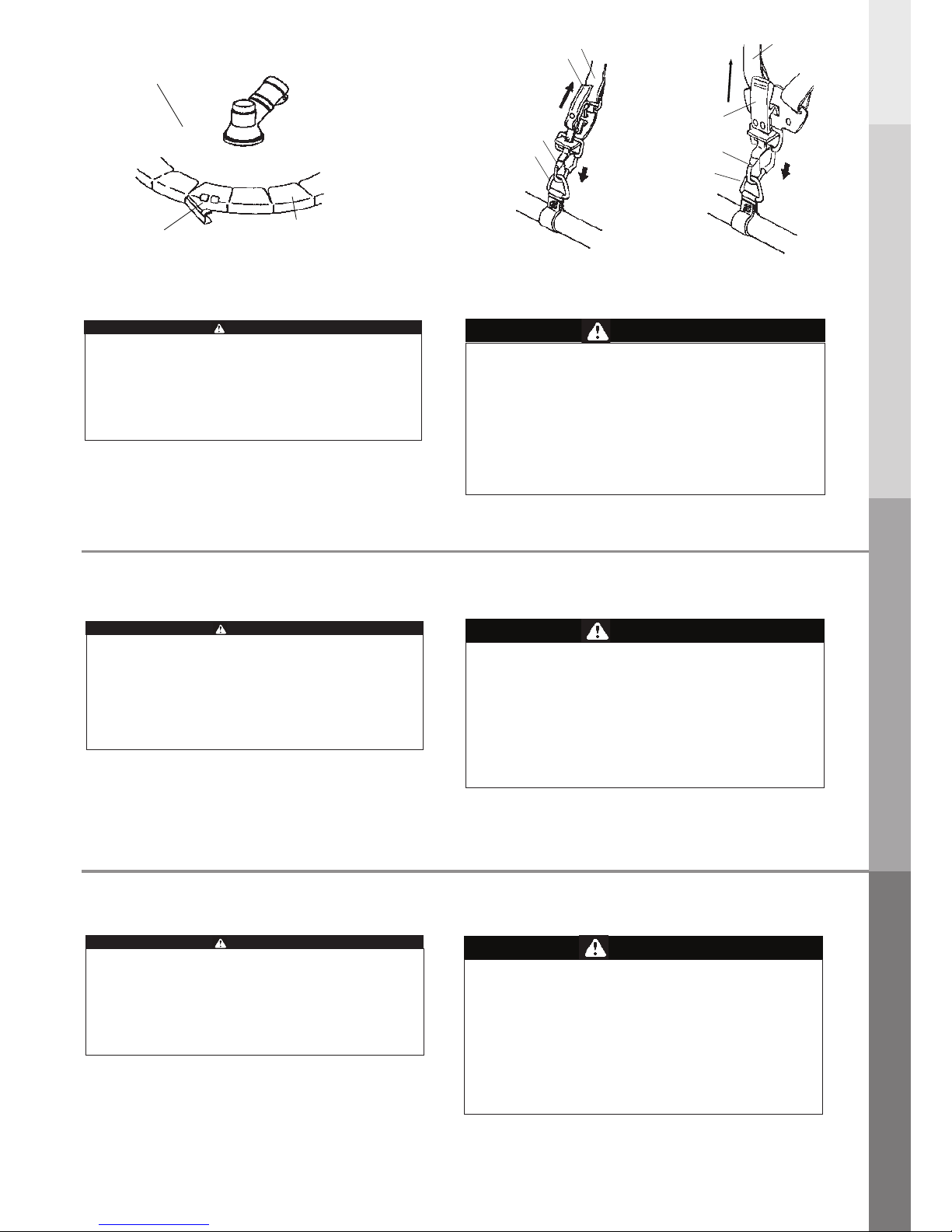

Attaching Strap/ Harness/ Correa de sujeción/Arnés/ Fixar correia/arnês 15

FOREWORD

This Owner’s/ Operator’s Manual is designed to familiarize the operator with the various features and component parts of the equipment and to assist you with the assembly, operation and maintenance of your new Brushcutter/ Grass Trimmer.

It is essential that any operator of this Brushcutter/ Grass Trimmer reads and understands the contents this manual before using the Brushcutter/ Grass Trimmer. For additional assistance, contact any local authorized MARUYAMA dealer.

PREÁMBULO

Este Manual se ha elaborado para que el usuario se familiarice con las diferentes funciones y componentes del equipo y para ayudarle en el montaje, funcionamiento

y mantenimiento de su nueva

bordeadora de césped/ desbrozadora.

Antes de utilizar la bordeadora/ desbrozadora, es esencial leer y entender el contenido de este manual. Si necesita más ayuda, contacte con el distribuidor local autorizado de MARUYAMA.

PREÂMBULO

Este Manual do Proprietário / Operador é concebido para familiarizar o operador com as diversas funcionalidades e componentes do equipamento e ajudá-lo com o funcionamento e manutenção da sua nova Roçadora / Aparador de Relva.

É fundamental que qualquer operador desta Roçadora / Aparador de Relva leia e compreenda o conteúdo deste manual antes da utilização da Roçadora / Aparador de Relva. Para assistência adicional, contacte qualquer revendedor local autorizado da MARUYAMA.

<1>

ENGLISHESPAÑOLPORTUGUÊS

Page 3

BC2000C

13 9 14

MX21 MX24 MX27 MX33 BC2321R S

MX21H

MX24H MX27H MX33H BC2321H-R S BC2621H-R

BC4320RS

BC5020RS BC3021RS BC4321RS

BC420H-RS BC500H-RS BC4320H-RS BC5020H-RS BC3021H-RS BC4321H-RS

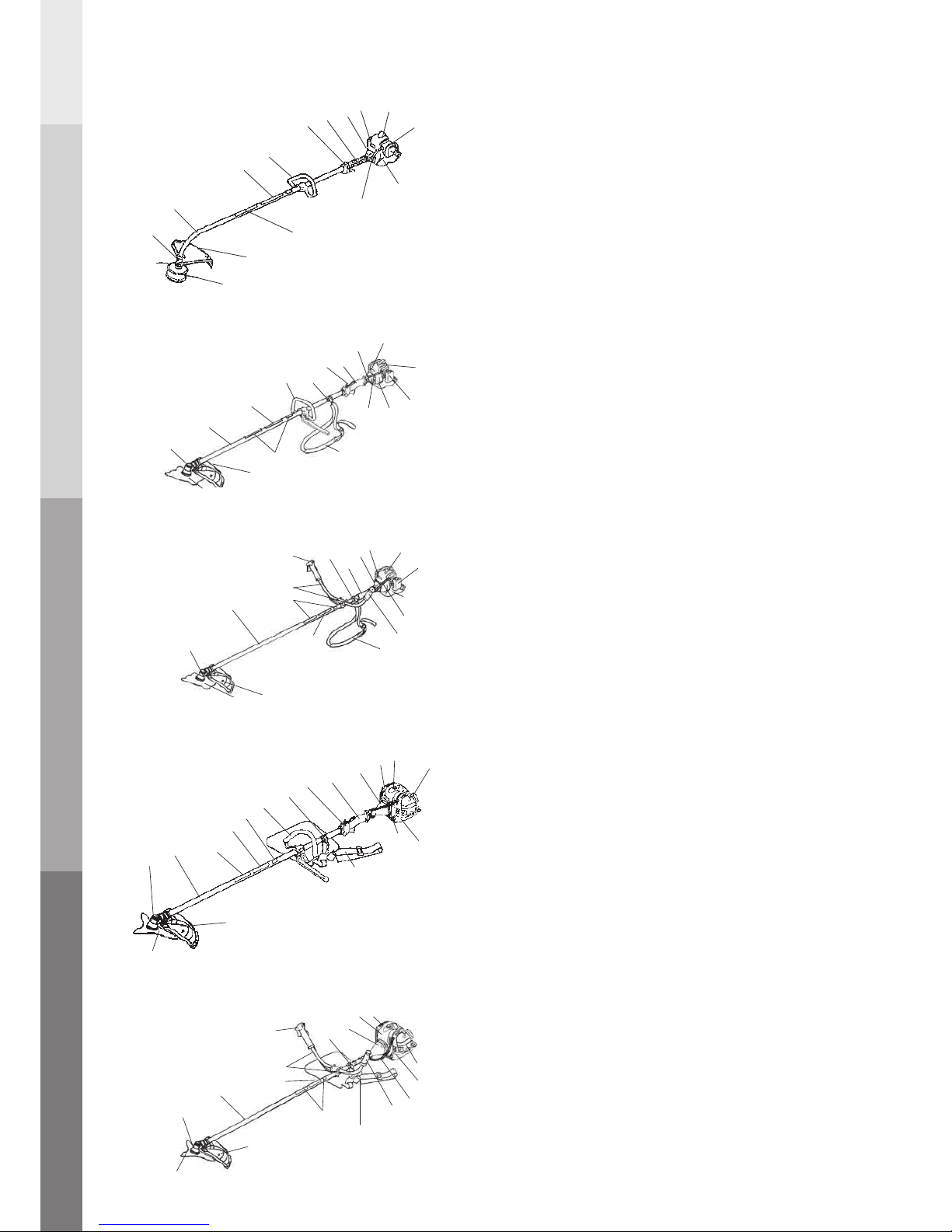

PRODUCT DESCRIPTION/DESCRIPCIÓN DEL PRODUCTO/DESCRIÇÃO DO PRODUTO

MX21 MX24 MX27 MX33 BC2321RS BC2621RS

MX21H MX24H MX27H MX33H BC2321H-RS BC2621H-RS

BC4320RS BC5020RS BC3021RS BC4321RS

BC420H-RS BC500H-RS BC4320H-RS BC5020H-RS BC3021H-RS BC4321H-RS

1. Gearcase

2. Shaft Assembly

3. Safety Decal

4. Model Name

5. Loop Handle

6. Attachment Ring for Shoulder Hanging Strap

7. Throttle Trigger and Stop Switch

8. Shaft Grip

9. Clutch Drum Housing

10. Engine

11. Air Filter

12. Fuel Tank

13. Throttle Cable and Stop Switch Wires

14. Shoulder Strap

15. Cutting Attachment

Guard

16. Cutting Blade

17. Handle grip

18. Horn Handle

19. Bearing Case

20. Trimmer Head

21. Shoulder Harness

BC2000C

1. Cárter

2. Eje

3. Adhesivo de seguridad

4. Nombre del modelo

5. Empuñadura circular

6. Argolla para correa de hombro

7. Gatillo del acelerador e interruptor “Stop”

8. Empuñadura del eje

9. Cárter del tambor del embrague

10. Motor

11. Filtro de aire

12. Depósito de combustible

13. Cable del acelerador y Cables del interruptor “Stop”

14. Correa de hombro

15. Protección de accesorio de corte

16. Cuchilla

17. Empuñadura

18. Empuñadura tipo Cuerno

19. Cárter del cojinete

20. Cabezal de corte

21. Arnés de hombro

1. Cárter de engrenagens

2. Conjunto do veio

3. Autocolante de segurança

4. Nome do modelo

5. Pega redonda

6. Anel de fixação para

Correia de suporte ao ombro

7. Accionador do estrangulador

e Interruptor de paragem

8. Cabo da haste

9. Armação do tambor de

embraiagem

10. Motor

11. Filtro de

12. Depósito de combustível

13. Cabo do estrangulador e Fios

do interruptor de paragem

14. Correia para ombro

15. Resguardo da peça de corte

16. Lâmina de corte

17. Preensão da pega

18. Pega em corno

19. Caixa do mancal

20. Cabeça do aparador

21. Arnês para ombro

<2>

ENGLISHESPAÑOLPORTUGUÊS

Page 4

SAFETY DECALS (ON SHAFT)/ETIQUETAS DE SEGURIDAD (EN EJE)/ AUTOCOLANTES DE SEGURANÇA (NO EIXO)

[BC2000C,BC2621RS

BC2621H-RS,BC3021RS

BC3021H-RS]

(P/N 231264)

[MX24,MX24H,MX27 MX27H,MX33,MX33H,] (

/N 228043)

[BC2000C] (P/N 220810)

[BC420H-RS,BC500H-RS

BC4320RS,BC4320H-RS BC5020RS,BC5020H-RS

BC4321RS,BC4321H-RS]

(P/N 228207)

[BC2321RS

BC2321H-RS]

(P/N 231468)

[MX21,MX21H]

(P/N 233477)

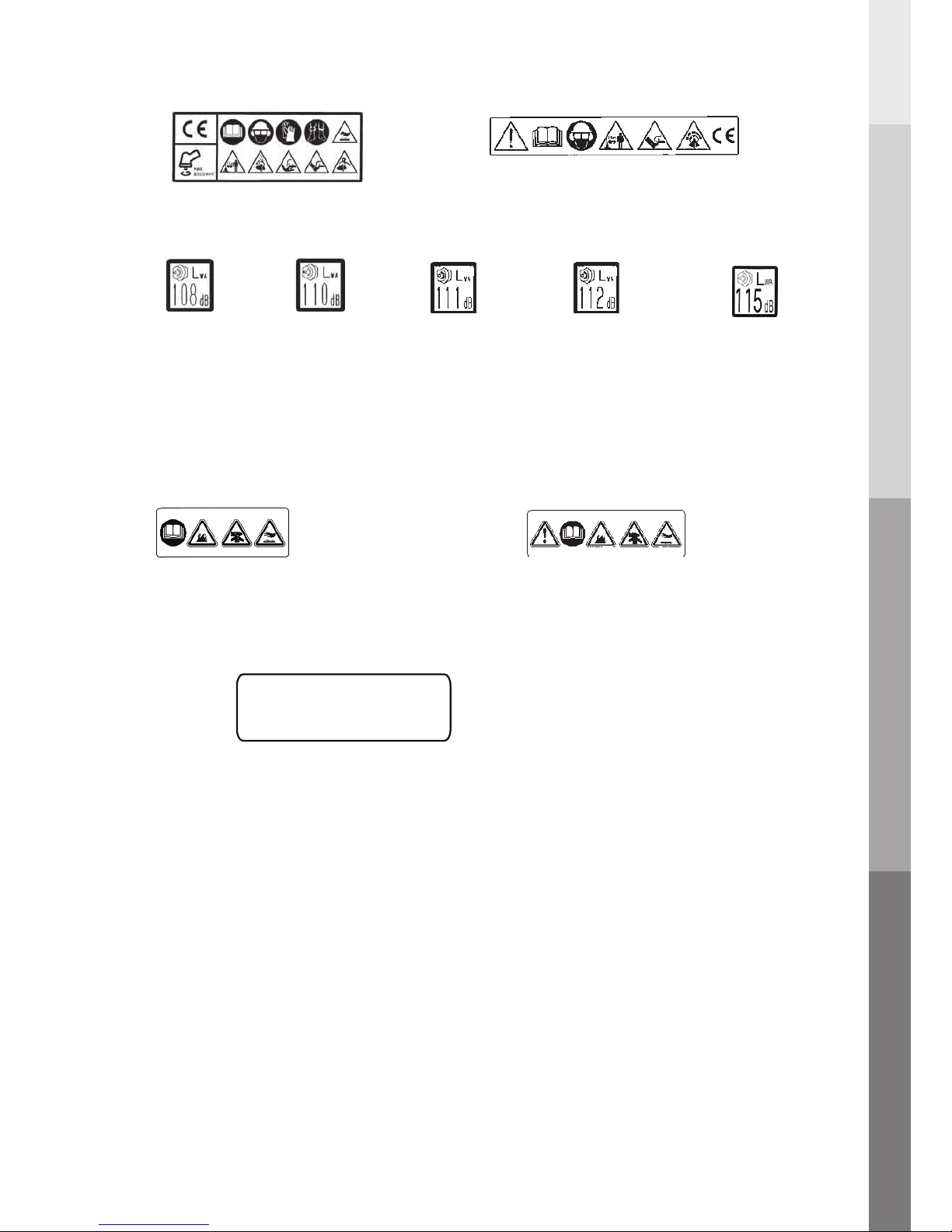

SAFETY DECALS (ON ENGINE)/ETIQUETAS DE SEGURIDAD (EN MOTOR)/ AUTOCOLANTES DE SEGURANÇA (NO MOTOR)

[ALL MX Series except for MX33 and MX33H]

[TODAS las series MX excepto para MX33 y MX33H] [TODAS series MX excepto para MX33 y MX33H]

(P/N 284587)

[BC2000C,MX21 MX21H] (P/N 289022)

Approved EC

emission

BC4321RS,BC4321H-RS (P/N 265694)

[MX33,MX33H,BC4320RS BC4320HRS,BC5020RS,BC5020H-RS, BC420H-RS, BC500H-RS] (P/N 265696)

[MX33,MX33H]

(P/N 284386)

[BC420H-RS]

(P/N 287403)

[BC500H-RS]

(P/N 281573)

[BC4320RS,

BC4320H-RS] (P/N 287404)

[BC5020RS,

BC5020H-RS] (P/N 287405)

[BC2321RS, BC2321H-RS] (P/N 271996)

[BC2621RS,

BC2621H-RS]

(P/N 271997)

[BC3021RS, BC3021H-RS] (P/N 284388)

[BC4321RS,

BC4321H-RS]

(P/N 287141)

Safety Decals are easily visible to the operator and are located near any area of potential danger. Replace any decal that is damaged or lost. Los adhesivos de seguridad son fácilmente visibles para el usuario y están colocados junto a cualquier zona de posible peli gro. Cambie cualquier adhesivo que se haya estropeado o despegado. Os autocolantes de segurança sã o facilmente vis íveis para o operad

or e localizam-se junto a qualquer área de perigo potencial.

Substitua qualquer autocolante danificado ou perdido.

Emisión CE aprobada

Aprovação CE

[MX24,MX24H] (P/N 283993)

[MX27,MX27H] (P/N 284381)

[BC2000C]

BC2321RS,BC2321H-RS,BC2621RS BC2621H-RS,BC3021RS,BC3021H-R

[Except for BC2000C]

[Excepto para BC2000C] [Excepto para BC2000C]

(P/N 223188)

<3>

ENGLISHESPAÑOLPORTUGUÊS

Page 5

SAFETY INSTRUCTIONS

OPERATOR SAFETY

1. Read and understand this Manual before using the Brushcutter/ Grass Trimmer. Be thoroughly familiar with the proper use of this Brushcutter/ Grass Trimmer.

2. Always wear eye protection and hearing protection.

3. Always wear heavy long pants, a long sleeved shirt, boots and gloves. Do not wear loose clothing, jewelry, short pants, sandals, or go barefoot. Secure hair so it is above shoulder length.

4. Never operate this Brushcutter/ Grass Trimmer when you are tired, ill, or under the

5. Never start or run the engine inside a closed room or building. Breathing exhaust fumes can cause death.

6. Keep the grips clean of oil, fuel and dirt.

INSTRUCCIONES DE SEGURIDAD

SEGURIDAD DEL USUARIO

1. Antes de utilizar la bordeadora de césped/ desbrozadora, lea atentamente este manual. Familiarícese con el uso correcto de este dispositivo.

2. Lleve siempre protección ocular y auditiva.

3. Lleve siempre pantalones largos pesados, una camisa de manga larga, botas y guantes. No vista ropa holgada, no lleve joyas, pantalones cortos, sandalias ni vaya descalzo. Recójase el pelo por encima de los hombros.

4. Nunca utilice la bordeadora/desbrozadora cuando esté cansado, enfermo o bajo los efectos del alcohol, drogas o medicación.

5. Nunca arranque ni utilice el motor dentro de un edificio o espacio cerrado. Respirar

los gases de escape puede provocar la muerte.

6. Mantenga las empuñaduras libres de aceite, combustible y suciedad.

INSTRUÇÕES DE SEGURANÇA

SEGURANÇA DO OPERADOR

1. Leia e compreenda este Manual do Proprietário/Operador antes de utilizar este produto. Familiarize-se devidamente com o uso adequado deste produto.

2. Use sempre protecção ocular e protecção auricular.

3. Vista sempre calças compridas e pesadas, uma camisa de mangas compridas, botas e luvas. Não use roupa larga, jóias, calções, sandálias nem ande descalço. Prenda o cabelo de modo a ficar acima dos ombros.

4. Nunca opere esta Roçadora / Aparador de Relva quando estiver cansado, doente,

sob a influência de álcool, drogas ou medicação.

5. Nunca ligue nem ponha o motor a funcionar dentro de uma divisão ou um edifício fechado. A respiração de fumos de escape pode causar a morte.

6. Mantenha as pegas limpas de óleo, combustível e sujidade.

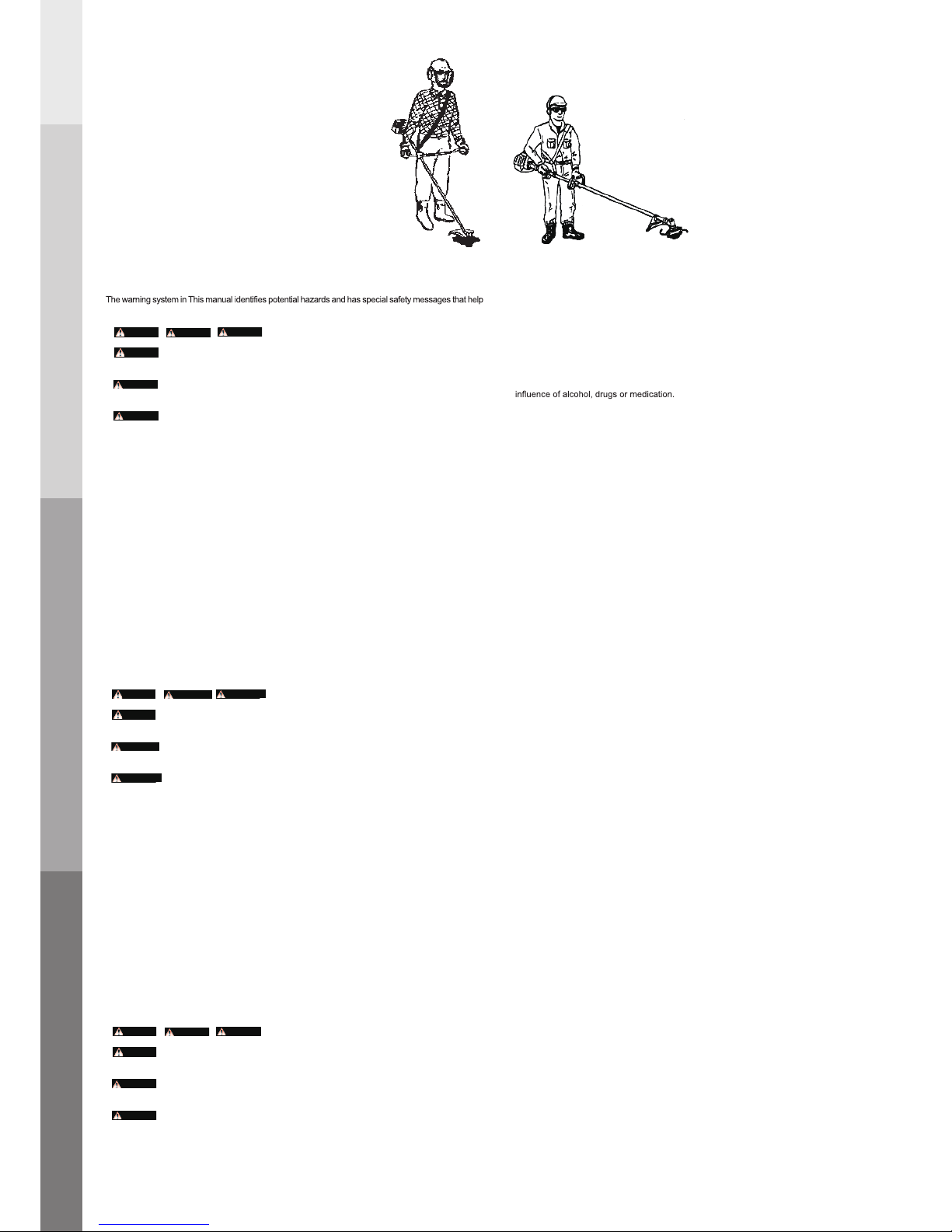

you and others avoid personal injury, even death.

are signal words to identify the level of hazard.

: signals an extreme hazard that will cause serious injury or death if the

recommended precautions are not followed.

: signals a hazard that may cause serious injury or death if the recommended precautions are not followed.

: signals a hazard that may cause minor or moderate injury if the recommended precautions are not followed. Two other words are also used to highlight

information. “Important” calls attention to special mechanical information and “Note”

emphasizes general information worthy of special attention

WARNING

 DANGER

CAUTION

DANGER

WARNING

 CAUTION

El sistema de advertencias de este manual identifica los riesgos potenciales y cuenta con mensajes de seguridad especiales que le ayudarán, a usted y a otras personas, a evitar lesiones personales e incluso la muerte

are son palabras clave que identifican el nivel de peligro.

: indica un peligro extremo que causará lesiones graves o la muerte, si no se siguen

las recomendaciones.

: indica un peligro que puede provocar lesiones graves o la muerte, si no se siguen

las precauciones recomendadas.

: indica un peligro que puede provocar lesiones moderadas o de poca importancia, si

no se siguen las recomendaciones. También se utilizan otras dos palabras para resaltar la información. “Importante” llama la atención sobre la información mecánica especial y “Nota” subraya a información general merecedora de especial atención.

O sistema de aviso neste manual identifica potenciais perigos e inclui mensagem especiais de segurança que o ajudam a si e aos outros a evitar ferimentos pessoais e mesmo a morte.

are são palavras de aviso que identificam o nível de perigo.

: assinala um perigo extremo que causa ferimentos ou a morte se as precauções

recomendadas não forem seguidas.

: assinala um perigo que pode causar um ferimento grave ou a morte se as precauções

recomendadas não forem seguidas.

: assinala um perigo que pode causar ferimentos menores ou moderados se as

precauções recomendadas não forem seguidas. Duas outras palavras são igualmente empregues para evidenciar informações. “Importante” chama a atenção para informações mecânicas especiais e “Nota” sublinha informações gerais dignas de atenção especial.

ATENÇÃO

ERIGO

VISO

 CAUTION

ELIGRO

ADVERTENCIA

PRECAUCIÓN

are

PRECAUCIÓN

PELIGRO

ADVERTENCIA

PRECAUCIÓN

ERIGO

VISO

CAUTION

ATENÇÃO

<4>

ENGLISHESPAÑOLPORTUGUÊS

Page 6

BRUSHCUTTER/ GRASS TRIMMER SAFETY

1. Shut off the engine and be certain the cutting attachment has completely stopped rotating before inverting the Brushcutter/ Grass Trimmer, performing maintenance on or working on the machine.

2. Make sure the Brushcutter/ Grass Trimmer is assembled correctly and that the cutting attachment is correctly installed and securely fastened as instructed in the Assembly section, page 7.

3. Inspect the Brushcutter/ Grass Trimmer before each use. Replace damaged parts.

Check for fuel leaks. Make sure all fasteners are in place and tightened securely. Follow the

maintenance instructions beginning on page 2

4. Make sure the cutting attachment does not rotate at engine idle speed. Refer to Idle Speed Adjustment, page 19.

5. Inspect the cutting attachment and replace any parts that are cracked, chipped or damaged before using the Brushcutter/ Grass Trimmer.

6. Make sure the cutting attachment is installed and positioned correctly before using the Brushcutter/ Grass Trimmer.

7. Never use a cutting attachment or replacement parts that are not approved by MARUYAMA.

8. Maintain the Brushcutter/ Grass Trimmer according to the recommended maintenance intervals and procedures in the Maintenance section beginning on page 25.

9. If running problems or excessive vibration occur, stop immediately and inspect the unit for the cause. If the cause cannot be determined or is beyond your ability to correct, return the Brush-cutter/ Grass Trimmer to your servicing MARUYAMA dealer for repair.

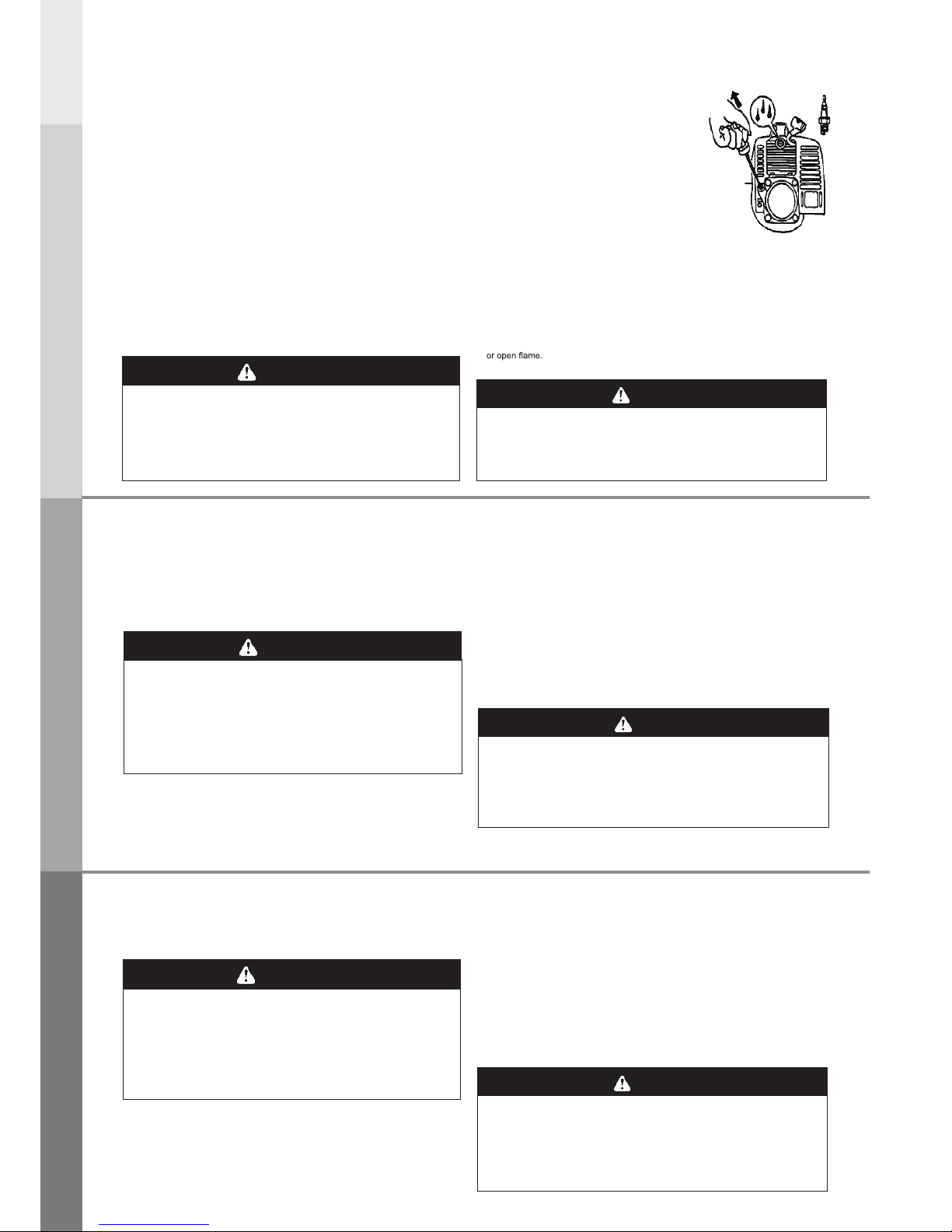

FUEL SAFETY

arefully. Use a container

approved for fuel for storing gasoline and/or fuel/oil mixture.

2. Mix and pour fuel outdoors and where there are no sparks or

3. Do not smoke near fuel or Brushcutter/ Grass Trimmer, or while using the Brushcutter/ Grass Trimmer.

of the tank.

5. Wipe up any spilled fuel before starting the engine.

6. Move the Brushcutter/ Grass Trimmer at least 3m away from the fueling location before starting the engine.

7. Do not remove the Brushcutter/ Grass Trimmer fuel tank cap immediately after stopping the engine.

8. Allow the engine to cool before refueling.

9. Drain the tank and run the engine dry before storing the unit.

10. Store fuel and Brushcutter/ Grass T

ames from water heaters,

furnaces, electric motors, etc.

BRUSHCUTTER/ GRASS TRIMMER OPERATING SAFETY

1. THIS BRUSHCUTTER/ GRASS TRIMMER CAN CAUSE SERIOUS INJURIES. Read the instructions carefully. Be familiar with all controls and the proper use of the Brushcutter/ Grass Trimmer.

2. Never allow children to operate the Brushcutter/ Grass Trimmer. It is not a toy. Never allow

or’s Manual.

3. Avoid using the Brushcutter/ Grass Trimmer near rocks, gravel, stones and similar material that would cause harmful missiles.

4. Keep children, bystanders and animals outside a15m radius from the operator and Brushcutter/Grass Trimmer.

5. If you are approached while operating the Brushcutter/ Grass Trimmer, stop the engine and cutting attachment rotation.

6. Use the Brushcutter/ Grass T

7. Never operate the Brushcutter/ Grass Trimmer without proper guards in place.

8. Do not put hands or feet near or under any rotating parts. Keep clear at all times. Keep all parts of your body away from the rotating cutting attachment and hot surfaces such as the

9. When cutting heavy brush or small trees, always swing the Brushcutter from right to left to prevent kick-back.

11. Use the right tool for the job. Do not use the Brushcutter/ Grass Trimmer for any job that is

not recommended by MARUYAMA.

SEGURANÇA DA ROÇADORA / APARADOR DE RELVA

1. Desligue o motor e certifique-se de que a peça de corte deixou completamente de roda antes de inverter a Ro çadora / Aparador de Relva, realizar operações de manutenção ou trabalhar na máquina.

2. Certifique-se de que a Roçadora / Aparador de Relva está correctamente montada e que a

peça de corte está correctamente instalada e fixada com segurança, conforme descrito na secção Montagem, página 7.

3. Inspeccione a Roçadora / Aparador de Relva antes de cada uso. Substitua as peças

danificadas. verifique as fugas de combustível. Certifique-se de que todos os fechos estão no lugar e devidamente apertados. Siga as instruções de manutenção a começar na página 24.

4. Certifique-se de que a peça de corte não roda na velocidade ao ralenti do motor. Consulte o

Ajustamento da velocidade ao ralenti, página 19.

5. Inspeccione a peça de corte

e substitua todas as peças eventualmente fissuradas, rachadas

ou danificadas antes de utilizar a Roçadora / Aparador de Relva.

6. Certifique-se de que a peça de corte está correctamente instalada e posicionada antes de

utilizar a Roçadora / Aparador de Relva.

7. Nunca utilize uma peça de corte ou peças de substituição que não sejam aprovadas pela MARUYAMA.

8. Mantenha a Roçadora / Aparador de Relva de acordo com os intervalos e procedimentos de

manutenção apresentados na secção Manutenção a começar na 24.

9. No caso da ocorrência de problemas de funcionamento ou vibração excessiva, pare de

imediato e inspeccione a unidade para determinar a causa. Se não for possível determinar a causa ou se tal estiver fora da sua capacidade de reparação, devolva a Roçadora / Aparador de Relva ao revendedor de assistência da MARUYAMA para reparação.

SEGURANÇA DO COMBUSTÍVEL

1. A gasolina é altamente inflamável e deve ser manuseada e armazenada com cuidado.

Use um recipiente aprovado para o armazenamento de gasolina e/ou mistura de

combustível/óleo.

2. Misture e deite o combustível no exterior e num local sem faíscas ou chamas.

3. Não fume na proximidade de recipientes de combustível ou da Roçadora/ Aparador de

Relva. Não fume durante o funcionamento da Roçadora/ Aparador de Relva.

4. Não encha demasiado o depósito de combustível. Deixe de encher 10mm do topo do

depósito.

5. Limpe qualquer combustível derramado antes de ligar o motor.

SEGURIDAD DE LA BORDEADORA DE CÉSPED/DESBROZADORA

1. Apague el motor y asegúrese de que e

l accesorio de corte

ha dejado de girar por com-pleto antes de voltear la bordeadora/desbrozadora, realizar tareas de mantenimiento o de otro tipo en la máquina.

2. Asegúrese de que la unidad esté correctamente montada y el accesorio de corte bien instalado y ajustado con seguridad, según se indica en el apartado “Montaje” (página

7).

3. Revise la bordeadora/desbrozadora antes de cada uso. Cambie las piezas dañadas.

Compruebe si hay fugas de combustible Asegúrese de que todas las fijaciones estén en su lugar y bien apretadas. Siga las instrucciones de mantenimiento que comienzan en la página 24.

4. Asegúrese de que el accesorio

de corte

no gire en la velocidad de ralentí. Consulte el

apartado “Ajuste de la velocidad mínima”, en la página 19.

5. Revise el accesorio de corte y cambie cualquier pieza agrietada, resquebrajada o dañada

antes de utilizar la bordeadora/desbrozadora.

6. Asegúrese de que la cuchilla esté bien instalada y colocada antes de utilizar la unidad.

7. Nunca utilice un accesorio de corte o piezas de repuesto no homologadas por MARUYAMA.

8. Realice el mantenimiento de la bordeadora/desbrozadora en los períodos recomendados y según los procedimientos detallados en el apartado “Mantenimiento”, que comienza en la página 24.

9. Si registra problemas de funcionamiento o vibración excesiva, pare inmediatamente la

unidad e inspecciónela para averiguar cuál es la causa. Si no puede determinarla o no es capaz de arreglarla, devuelva la bordeadora/desbrozadora al distribuidor de MARUYAMA para que lo repare.

SEGURIDAD DEL COMBUSTIBLE

1. La gasolina es muy inflamable y debe manipularse y almacenarse con cuidado. Para almacenar la gasolina o la mezcla de combustible y aceite, utilice un contenedor para combustible homologado.

2. Realice la mezcla y vierta el combustible al aire libre, donde no haya chispas ni llamas.

3. No fume cerca del combustible o de la bordeadora/desbrozadora, ni cuando utilice la unidad.

4. No llene el depósito de combustible en exceso. Pare de llenarlo a 10mm. del borde.

5. Antes de arrancar el motor, limpie el combustible derramado.

6. Antes de arrancar el motor, aleje la bordeadora/desbrozadora 3m. como mínimo, del punto de repostaje.

7. No quite la tapa del depósito de combustible de la bordeadora/desbrozadora justo después de haber parado el motor.

8. Antes de volver a llenar el depósito, deje que se enfríe el motor.

9. Antes de guardar la unidad, vacíe el depósito y haga funcionar el motor hasta que no quede combustible.

10. Guarde el combustible y la bordeadora/desbrozadora alejados de llamas abiertas,

chispas o calor excesivo. Asegúrese de que los vapores del combustible no alcancen las chispas o llamas abiertas de calentadores de agua, hornos, motores eléctricos, etc.

SEGURIDAD AL UTILIZAR LA BORDEADORA DE CÉSPED/DESBROZADORA

1. ESTA BORDEADORA/D

ESBROZADORA

PUEDE OCASIONAR LESIONES GRAVES. Lea las instrucciones atentamente. Familiarícese con todos los controles y el uso correcto de la bordeadora/desbrozadora.

2. Jamás permita que los niños utilicen la bordeadora/desbrozadora. No es un juguete. Nunca permita el uso de la unidad sin haber leído antes este Manual.

3. No utilice la bordeadora/desbrozadora cerca de piedras, gravilla y materiales similares que podrían convertirse en proyectiles lesivos.

4. Mantenga a niños, transeúntes y animales fuera de un radio de 15 m. en torno al usuario

de la bordeadora/desbrozadora.

5. Si se le acerca alguien cuando utilice la unidad, pare el motor y la rotación del accesorio

de corte.

6. Use la bordeadora/desbrozadora sólo con luz diurna o con luz artificial adecuada.

7. Nunca utilice la bordeadora/desbrozadora sin haber instalado las protecciones adecuadas.

8. No acerque las manos o los pies a las piezas en movimiento. Aléjes

en todo momento. Mantenga el cuerpo alejado de las cuchillas en funcionamiento y de superficies calientes como el silenciador.

9. Cuando corte grandes arbustos o pequeños árboles, haga oscilar l

desbrozadora de

derecha a izquierda para evitar un golpe de retroceso.

10. Mantenga un apoyo estable y equilibrado. No adopte una postura forzada.

11. Utilice la herramienta adecuada a la tarea. No utilice la bordeadora/desbrozadora para tareas no recomendadas por MARUYAMA.

6. Afaste a Roçadora/ Aparador de Relva pelo menos 3 m do local do abastecimento em combustível antes de ligar o motor.

7. Não retire a tampa do depósito de combustível da Roçadora / Aparador de Relva imediatamente depois de parar o motor.

8. Deixe o motor arrefecer ante do reabastecimento.

9. Drene o depósito e deixe que o motor pare de funcionar antes de armazenar a unidade.

10. Armazene o combustível e a Motosserra longe de chamas sem protecção, faíscas e calor excessivo. Certifique-se de que os vapores do combustível não chegam a faíscas ou chamas sem protecção de aquecedores, fornalhas, motores eléctricos, etc.

SEGURANÇA DE FUNCIONAMENTO DA ROÇADORA / APARADOR DE RELVA

1. ESTA ROÇADORA/ APARADOR DE RELVA PODE CAUSAR FERIMENTOS GRAVES.

Leia as instruções com atenção. Familiarize-se com todos os controlos e o uso adequado da Roçadora / Aparador de Relva.

2. Nunca deixe que crianças operem a Roçadora / Aparador de Relva. Não é um brinquedo. Nunca deixe que adultos operem a unidade sem lerem primeiro este Manual do Operador.

3. Evite utilizar a Roçadora / Aparador de Relva na proximidade de rochas, gravilha, pedras

ou material semelhante, passível de serem projectadas de forma perigosa.

4. Mantenha as crianças, os transeuntes e os animais fora de um raio de 15 m do operador e da Roçadora/Aparador de Relva.

5. Se um terceiro se

aproximar de si enquanto trabalha com a Roçadora / Aparador de

Relva, pare o motor e a rotação da peça de corte.

6. Use a Roçadora / Aparador de Relva apenas à luz do dia ou com luz artificial adequada.

7. Nunca opere a Roçadora / Aparador de Relva sem os resguardos adequados no lugar.

8. Não coloque as mãos ou os pés junto ou por debaixo de quaisquer peças em rotação. Mantenha-se afastado em todas as ocasiões. Mantenha todas as partes do seu corpo afastadas da peça de corte em rotação e de superfícies quentes, como o silenciador.

9. Quando cortar arbustos densos ou árvores pequenas, oscile sempre a Roçadora da direita para a esquerda para impedir a ocorrência de coice.

10. Mantenha os pés firmes no solo e o equilíbrio adequado. Não tente chegar onde não consegue.

11. Use a ferramenta certa para o trabalho. Não utilize a Roçadora / Aparador de Relva para qualquer trabalho que não seja recomendado pela MARUYAMA.

<5>

ENGLISHESPAÑOLPORTUGUÊS

Page 7

Indicates Warning, Danger and Caution. Indica Advertencia, Peligro y Precaución. Indica Aviso, Perigo e Precaução.

Read and understand this Owner’s/Operator’s Manual.

Lea atentamente este Manual de Propietario/ Usuario.

Leia e compreenda este Manual do Proprietário / Operador.

Wear head protection, where there is a risk of falling objects. Protéjase la cabeza cuando exista el riesgo de que caigan objetos. Use protecção para a cabeça sempre que existir o risco de objectos em queda.

Wear eye protection, while operating the Trimmer/Brushcutter. Emplee protección ocular cuando utilice la bordeadora/desbrozadora. Utilize protecção ocular enquanto operar a Roçadora / Aparador de Relva.

Wear ear protection, while operating the Trimmer/Brushcutter. Emplee protección auditiva cuando utilice la bordeadora/desbrozadora. Utilize protecção auditiva enquanto operar a Roçadora / Aparador de Relva.

Wear gloves, while operating the brushcutter with metal blade.

Lleve guantes, cuando utilice l

desbrozadora con una cuchilla de metal.

Use luvas enquanto opera a roçadora com lâmina de metal.

Wear foot protection, while operating the brushcutter with metal blade.

Proté-

jase los pies, cuando utilice l

desbrozadora con una cuchilla de metal. Use

protecção para os pés enquanto opera a roçadora com lâmina de metal.

Do not put hands near or under rotating cutting attachment

No acerque las manos a las cuchillas en funcionamiento

Não coloque as mãos junto ou sob a peça de corte em rotação.

Do not put feet near or under rotating cutting attachment. No acerque los pies a las cuchillas en funcionamiento. Não coloque os pés junto ou sob a peça de corte em rotação.

The distance between the machine and bystanders shall be at least 15m. Debe mantenerse una distancia mínima de

15 m.

entre la máquina y los transeúntes.

A distância entre a máquina e os transeuntes deve ser de 15 m, pelo menos.

Beware of thrown objects such as ricochet. Cuidado con los objetos que salen despedidos, pueden rebotar. Tenha cuidado com os objectos lançados, como nas situações de ricochete.

Fire Danger: Gasoline is

Never pour fuel to Trimmer/brushcutter fuel tank with the running or hot engine. Do not smoke or place any sources of heat in the vicinity of fuel. Breathing exhaust fumes cause death. Never start or run the engine inside a close

room or building.

Peligro de incendio: La gasolina es inflamable. Nunca llene el depósito de combustible de la bordeadora/d

esbrozadora

cuando el motor esté caliente o funcionando. No fume ni sitúe fuentes de calor cerca del combustible

Respirar los gases

de escape provocan la muerte. Nunca arranque ni utilice el motor dentro de un edificio o espacio cerrado

Perigo de incêndio:

gasolina é altamente inflamável. Nunca adicione combustível à Roçadora/ Aparador de relva com o motor em funcionamento ou quente. Não fume nem coloque quaisquer fontes de calor na proximidade do combustível. A respiração de fumos de escape pode causar a morte. Nunca ligue nem ponha o motor a funcionar dentro de uma divisão ou um edifício fechado.

Breathing exhaust fumes cause death. Never start or run the engine inside a close

room or building.

Respirar los gases de escape provoca la muerte. Nunca arranque ni utilice el motor dentro de un edificio o espacio cerrado.

A respiração de fumos de escape pode causar a morte. Nunca ligue nem ponha o motor a funcionar dentro de uma divisão ou um edifício fechado.

Hot Surface Warning: Contact may cause burns. During use and some time after stopping the engine, the engine and the gearcase are very hot. Do not touch the hot surface of the unit such as cylinder

Advertencia de superficie caliente: El contacto puede causar quemaduras. El motor y el cárter están muy calientes cuando el motor está funcionando y p

oco

después de haberlo parado. No toque la superficie caliente de la unidad, como el cilindro, el

silenciador y el cárter.

Aviso de superfície quente: o contacto pode causar queimaduras. Durante o uso e durante algum tempo depois de parar o motor, o motor e o

cárter de engrenagens estão muito quentes. Não toque nas superfícies quentes da unidade, como cilindro,

silenciador e cárter de engrenagens.

Maximum speed of output axle, min

-1

Velocidad

máxima de

eje

de salida

, min-1.

Velocidade máxima do eixo de saída, min

-1

Guaranteed sound power level 108/ 111/ 112/ 115 dB(A

)

Nivel de potencia sonora garantizada 108/ 111/ 112/ 115 dB(A

)

Nível de potência acústica garantida 108/ 111/ 112/ 115 dB(A

)

SYMBOL EXPLANATION/EXPLICACIÓN DE LOS SÍMBOLOS/ EXPLICAÇÃO DOS SÍMBOLOS

Machines fitted with Brush Cutter Blade can be thrown violently to the side when balde comes into contact with a fixed object. This is called blade thrust (kick-back). The blade is capable of amputating an arm or leg. Always swing the Brushcutter from right to left.

Le macchine dotate di disco di taglio essere scagliate violentemente a lato in caso di contatto della lama con un oggetto fisso. Questo fenomeno è denominato contraccolpo della lama. La lama può amputare un braccio o una gamba. Muovere sempre il decespugliatore da destra verso sinistra.

As máquinas equipadas com lâmina de corte podem ser projectadas violentamente para o lado quando a lâmina entra em contacto com um objecto fixo. Isto chama-se arremesso da lâmina (retorno à lâmina). A lâmina pode amputar um braço ou uma perna. Faça um movimento de balanço com a Motorroçadeiras da direita para a esquerda tal como indicado.

<6>

ENGLISHESPAÑOLPORTUGUÊS

Page 8

[BC2000C]

[MX21,MX24,MX27,MX33]

Bottom Clamp Abrazadera inferior Placa de fixação

Nut/Tuerca/Porca (4)

ASSEMBLY

ASSEMBLING ENGINE AND DRIVE SHAFT ASSEMBLY [#7-1]

Attach the clutch drum housing to the engine using the four screws supplied with the unit.

LOOP HANDLE INSTALLATION [BC2000C, MX21,MX24,MX27,MX33] Loop handle must be assembled gearcase side from the arrow (A). [#7-3]

1. Slip the rubber sleeve around the shaft. [#7-2]

2. Place the loop handle and the bottom clamp over the rubber sleeve.

3. Install the four screws and nuts. Tighten the screws evenly.

[ANOTHER LOOP HANDLE MODELS] Loop handle must be assembled gearcase side from the arrow (A). [#7-5]

1. Place the loop handle and the bottom clamp on the shaft assembly.

2. Install the four screws and nuts. Tighten the screws evenly. [#7-4]

HORN HANDLE INSTALLATION

[ALL HORN HANDLE MODELS] [#7-6] IMPORTANT: Be careful not to damage the throttle cable and stop switch wires when you remove the horn handles from the carton.

1. Loosen the four screws on the top of the clamp bracket.

2. Insert the left and right horn handles into the clamp bracket. Note that the horn handle with the throttle trigger and stop switch goes on the right-hand side of the Brushcutter/Grass Trimmer.

3. Adjust the horn handles to the desired position, then tighten the four screws

[Anot h e r l oop

h a ndle

Throttle Trigger and Stop Switch Gatillo del acelerador e interruptor “Stop” Accionador do estrangulador e interruptor paragem

Stop Switch Wires and Throttle Cable

Cables del interruptor “Stop” y cable del acelerador

Fios do interruptor de paragem e Cabo do estrangulador

Horn Handle/Empuñadura tipo Cuerno/ Pega em corno

Clamp Bracket Soporte de la abrazadera Suporte de fixação

[#7-1]

[#7-2] [#7-3]

[#7-4

]

[#7-5]

[#7-6]

MONTAJE

CÓMO MONTAR EL MOTOR Y EL EJE MOTOR [#7-1]

Utilice los cuatro tornillos suministrados con la unidad para fijar el tambor del embrague al motor.

INSTALACIÓN DE LA EMPUÑADURA CIRCULAR [BC2000C, MX21,MX24,MX27,MX33] La empuñadura circular debe montarse en el lateral del cárter a partir de la flecha

(A).[#7-3]

1. Deslice el manguito de goma en torno al eje. [#7-2]

2. Coloque la empuñadura circular y la abrazadera inferior sobre el manguito de goma.

3. Instale los cuatro tornillos y las tuercas. Apriete los tornillos por igual.

[OTROS MODELOS CON EMPUÑADURA CIRCULAR] La empuñadura circular debe montarse en el lateral del cárter a partir de la flecha (A). [#7-5]

1. Coloque la empuñadura circular y la abrazadera inferior sobre el eje motor.

2. Instale los cuatro tornillos y las tuercas. Apriete los tornillos por igual. [#7-4]

INSTALACIÓN DE LA EMPUÑADURA TIPO CUERNO

[TODOS LOS MODELOS CON EMPUÑADURA TIPO CUERNO] [#7-6] IMPORTANTE: Cuando saque las empuñaduras tipo Cuerno de la caja, tenga cuidado de no dañar los cables del acelerador y del interruptor “Stop”.

1. Afloje los cuatro tornillos de la parte superior del soporte de la abrazadera.

2. Inserte las empuñaduras derecha e izquierda tipo Cuerno en el soporte. Observe que la empuñadura tipo Cuerno, el gatillo del acelerador y el interruptor “stop” se colocan en el lado derecho de la bordeadora/ desbrozadora.

3. Ajuste las empuñaduras tipo Cuerno en la posición deseada y a continuación

apriete los cuatro tornillos.

MONTAGEM

MONTAR O MOTOR E O CONJUNTO DO EIXO MOTOR [#7-1]

Fixe a armação do tambor de embraiagem ao motor utilizando os quatro parafusos fornecidos com a unidade.

INSTALAÇÃO DA PEGA REDONDA [BC2000C, MX21,MX24,MX27,MX33] A pega redonda deve ser montada no lado do cárter de engrenagens a partir da

seta (A). [#7-3]

1. Insira a manga de borracha à volta do eixo. [#7-2]

2. Coloque a pega redonda e a placa de fixação sobre a manga de borracha.

3. Instale os quatro

parafusos e porcas. Aperte os parafusos uniformemente.

[OUTROS MODELOS DA PEGA REDONDA] A pega redonda deve ser montada no lado do cárter de engrenagens a partir da seta (A). [#7-5]

1. Coloque a pega redonda e a placa de fixação no conjunto do veio.

2. Instale os quatro parafusos e porcas. Aperte os parafusos uniformemente. [#7-4]

INSTALAÇÃO DA PEGA EM CORNO

[TODOS OS MODELOS DA PEGA EM CORNO] [#7-6] IIMPORTANTE: tome as devidas precauções para não danificar o cabo do estrangulador e os fios do interruptor de paragem quando retirar as pegas de corno da embalagem.

1. Desaperte os quatro parafusos na parte de cima do suporte de fixação.

2. Insira as pegas de corno no suporte de fixação. Nota que a pega em corno com o

accionador do estrangulador e o interruptor de paragem se situam no lado direito

da Roçadora/Aparador de Relva.

3. Ajuste as pegas em corno para a posição pretendida e, de seguida, aperte os quatro parafusos.

Loop Handle/Empuñadura circular/Pega redonda

Screw//Tornillo/Parafuso (4)

Loop Handle /Empuñadura circular/ Pega redonda

Screw/Tornillo/ Parafuso (4)

Bottom Clamp Abrazadera inferior Placa de fixação

[Another loop handle models] [Otros modelos con empuñadura circular

]

[Outros modelos da pega redonda]

Screw Tornillo Parafuso (4)

<7>

ENGLISHESPAÑOLPORTUGUÊS

Page 9

CONNECTING THROTTLE CABLE AND STOP SWITCH WIRES

[BC2000C, ALL MX series except for MX27, MX27H, MX33 and MX33H]

1. Press up the bottom of the swivel ring to remove the swivel ring. Note: Take care of falling the swivel ring in the engine when remove the swivel ring. [#8-1]

2. Lift up the hook, then insert the throttle cable and the cable housing through the hole of the guide. [#8-2]

3. Turn down the hook, dab at throttle cable housing, then tighten up a screw.[#8-3]

4. Position the slotted

on the carburetor so the recessed hole for the lug is away from the hook side.

[#8-4]

5. Rotate the carburetor throttle cam and slip the throttle cab

making sure the cable lug drops into the recessed hole.[#8-5]

6. Align the slot of the swivel ring with the thottle cable, then

Note: Take care of falling the swivel ring in the engine when remove the swivel ring. [#8-6]

7. Operate the throttle trigger a few times to make sure that it works correctly.

8. Plug the stop switch wires into the matching connectors from the engine. Note that wire polarity is not important.[#8-7]

[BC2000C]

#8-8]

Swivel Ring/Círculo de rotación/Anel rotativo

Hook/Gancho

Guide/Guía/Guia

Throttle cable housing/Funda protectora del cable del acelerador/ Armação do cabo do estrangulador

Screw/Tornillo/Parafuso

Recessed Hole Orificio Orifício encastrado

Slotted Fitting Racor ranurado Encaixe ranhurado

Throttle cable Cable del acelerador Cabo do estrangulador

Cable Lug Cabez al del cable Suporte do cabo

Throttle cable housing/ Funda protec tora del cable del acelerador / Armação do cabo do estrangulador

Carburator throttle cam Palanca del acelerador del carburador Came do estrangulador do carburador

PUSH/ PRESIONAR/ PUXAR

Throttle cable Cable del acelerador Cabo do estrangulador

Slot (Swivel Ring) Ranura (Círculo de rotación) Ranhura (anel rotativo)

Stop switch cables Cables del interruptor “Stop” Cabos do interruptor de paragem

Clamps/Abrazaderas/Braçadeiras

[#8-1] [#8-2] [#8-3] [#8-4]

[#8-5]

[#8-6]

[#8-7] [#8-8]

CÓMO CONECTAR EL CABLE DEL ACELERADOR Y LOS CABLES DEL INTERRUPTOR “STOP”

[BC2000C, TODAS las series MX excepto para MX27, MX27H, MX33 y MX33H]

1. Levante la parte inferior del círculo de rotación para retirarlo. Nota: Tenga cuidado de que no caiga en el mo

tor. [#8-1]

2. Levante el gancho, a continuación inserte el cable del acelerador y la funda protectora del cable a través del agujero de la guía. [#8-2]

3. Gire hacia abajo el gancho, dé unos golpecitos en la funda protectora del cable y a continuación apriete el tornillo.[#8-3]

4. Coloque el racor ranurado en el carburador de modo que el orificio para el cabezal esté alejado del gancho. [#8-4]

5. Gire la palanca del acelerador del carburador y deslice el cable del acelerador a través de la ranura en el racor ranurado, asegurándose de que el cabezal del cable esté colocado en el orificio.[#8-5]

6. Alinee la ranura del círculo de rotación con el cable del acelerador, a continuación presione el círculo de rotación y fíjelo. Nota: Tenga cuidado de que no caiga en el motor. [#8-6]

7. Pulse el gatillo del acelerador unas cuantas veces para asegurarse de que funciona correctamente.

8. Conecte los cables del interruptor “Stop” a los conectores del motor correspondientes. La polaridad del cable no importa. [#8-7]

[BC2000C]

9. Doble y fije los cables del interruptor “Stop” y los conectores con la abrazadera.[#8-8]

LIGAR O CABO DO ESTRANGULADOR E OS FIOS DO INTERRUPTOR DE PARAGEM

[BC2000C, TODAS as Séries MX excepto para MX27, MX27H, MX33 e MX33H]

1. Empurre a parte de baixo do anel rot

ativo para cima para remover o anel rotativo. Nota: certifique-se

de que não deixa cair o anel rotativo no motor quando remove o anel rotativo. [#8-1]

2. Levante o gancho e insira o cabo do estrangulador e a armação do cabo através do orifício do guia. [#8-2]

3. Vire o gancho para baixo, dê uma pancada ao de leve na armação do cabo do estrangulador e aperte um parafuso.[#8-3]

4. Posicione o encaixe ranhurado no carburador de modo a que o orifício encastrado para o suporte

fique afastado do lado do gancho. [#8-4]

5. Rode o came do estrangulador do carburador e insira o cabo do estrangulador através da ranhura no encaixe ranhurado, certificando-se de que o suporte do cabo entra no orifício encastrado.[#8-5]

6. Alinhe a ranhura do anel rotativo com o cabo do estrangulador, carregue o anel rotativo para baixo e fixe. Nota: certifique-se de que não deixa cair o anel rotativo no motor quando

remove o anel rotativo.

[#8-6]

7. Accione o accionador do estrangulador algumas vezes para se certificar de que funciona correctamente.

8. Ligue os fios do interruptor de paragem aos conectores correspondentes do motor. Note que

a polaridade dos fios não é importante.[#8-7]

[BC2000C]

9. Prenda e fixe os fios do interruptor de paragem e conectores com a braçadeira.[#8-8]

Cable Lug/Cabezal del cable/ Suporte do cabo

<8>

ENGLISHESPAÑOLPORTUGUÊS

Page 10

[ANOTHER MODELS]

1. Insert the throttle cable through the carburetor bracket, then screw a cable adjuster sleeve into the carburetor bracket fully. [#9-1]

2. Position the slotted tting on the carburetor so the recessed hole for the lug is away from the cable adjuster sleeve.

3. Rotate the carburetor throttle cam and slip the throttle cable through the slot in the

slotted tting, making sure the cable lug drops into the recessed hole.[#9-2]

4. Operate the throttle trigger a few times to make sure that it works correctly.

5. Adjust the cable adjuster sleeve so the stop on the carburetor throttle cam just contacts the throttle stop and the cable position keep 1-2mm play between cable lug and slotted

fittings when the throttle trigger is fully depressed.[#9-3]

6. When the throttle cable is adjusted correctly, tighten the lock-nut.

7. Plug the stop switch wires into the matching connectors from the engine. Note that wire polarity is not important. [#9-4]

[BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS,

BC4321RS, BC4321H-RS]

8. Lap and fix the stop switch wires and connectors with clamp. [#9-5]

[BC4320RS,BC4320H-RS] [BC5020RS,BC5020H-RS] [BC4321RS,BC4321H-RS]

1-2mm Play/ Huelgo de1-2mm/Folga de1-2mm

Clamp/Abrazadera/Braçadeira

Recessed Hole

Orificio Orifício encastrado

Lock nut Contratuer ca Porca de travamento

Cable Lug/ Cabezal del cable Suporte do cabo

Slotted tting Racor ranurado Encaixe ranhurado

Carburator bracket Soporte del carburador Suporte do carburador

Cable Adjuster Sleeve

Manguito ajustador del cable/ Manga do ajustador do cabo

Throttle cable Cable del acelerador Cabo do estrangulador

Stop switch wires Cables del interruptor “Stop” Fios do Interruptor de paragem

[#9-1]

[#9-2]

[#9-3]

[#9-4]

[#9-5]

[OTROS MODELOS]

1. Inserte el cable del acelerador en el soporte del carburador, a continuación atornille un manguito ajustador del cable en el soporte del carburador. [#9-1]

2. Coloque el racor ranurado en el carburador de modo que el orificio para el cabezal

esté alejado del manguito ajustador del cable.

3. Gire la palanca del acelerador del carburador y deslice el cable del acelerador a

través de la ranura en el racor ranurado, asegurándose de que el cabezal del cable esté colocado en el orificio. [#9-2]

4. Pulse el gatillo del acelerador unas cuantas veces para asegurarse de que

funciona correctamente.

5. Ajuste el manguito ajustador del cable de modo que el tope en la palanca del acelerador del carburador sólo haga contacto con el tope del acelerador y la posición del cable mantenga un huelgo de 1-2mm entre el cabezal del cable y los rácores ranurados cuando el gatillo del acelerador esté totalmente pulsado.[#9-3]

6. Cuando el cable del acelerador esté bien ajustado, apr

iete la contratuerca.

7. Conecte los cables del interruptor “Stop” a los conectores del motor correspondientes. La polaridad del cable no importa. [#9-4]

[BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS,

BC4321RS, BC4321H-RS]

8. Doble y fije los cables del interruptor “Stop” y los conectores con la abrazadera. [#9-5]

[OUTROS MODELOS]

1. Insira o cabo do estrangulador através do suporte do carburador e aparafuse uma manga do ajustador do cabo ao suporte do carburador até ao fim. [#9-1]

2. Posicione o encaixe ranhurado no carburador de modo a que o orifício encastrado

para o suporte ﬁque afastado da manga do ajustador do cabo.

3. Rode o came do estrangulador do carburador e insira o cabo do estrangulador

através da ranhura no encaixe ranhurado, certificando-se de que o suporte do cabo entra no orifício encastrado.[#9-2]

4. Accione o accionador do estrangulador algumas vezes para se certificar de que

funciona correctamente.

5. Ajuste a manga do ajustador do cabo de modo a que a paragem no came do estrangulador do carburador toque apenas na paragem do estrangulador e a posição do cabo mantenha uma folga de 1 a 2 mm entre o suporte do cabo e os encaixes ranhurados quando o accionador do estrangulador é accionado até ao fim.[#9-3]

6. Depois de o cabo do estrangulador ser correctamente ajustado, aperte a porca de

travament

7. Ligue os fios do interruptor de paragem aos conectores correspondentes do motor.

Note que a polaridade dos fios não é importante. [#9-4]

[

BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS, BC4321RS, BC4321H-RS]

8. Prenda e fixe os fios do interruptor de paragem e conectores com a braçadeira. [#9-5]

<9>

ENGLISHESPAÑOLPORTUGUÊS

Page 11

PORTUGUÊS

Thin plastic tube Tubo de plástico delgado

Tubo de plástico fin

Matching connectors Conectores correspondientes C Conectores correspondentes

Tick plastic tube Tubo de

plástico grueso

Tubo de plástico grosso

Band Banda Banda

[All models except for BC2000C, BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS, BC4321RS, BC4321H-RS]

After the connecting the stop switch wires, install the plastic tube as shown.

1. Position the matching connectors on the thin plastic tube.

2. Cover the matching connectors and the thin plastic tube with the thick plastic tube.

3. Bind the thick plastic tube with the band.

4. Then cut out the extra length of the band.

[Todos los modelos excepto para la BC2000C, BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS, BC4321RS, BC4321H-RS]

Después de la conexión de los cables del interruptor de parada, instalar el tubo de plástico como se muestra.

1. Coloque los conectores correspondientes en el tubo de plástico delgado.

2. Cubrir los conectores de ajuste y el tubo de plástico delgado con tubo de plástico grueso.

3. Enlazar el tubo de plástico grueso con la banda.

4. Luego corte la longitud extra de la banda.

[Todos os modelos, exceto para BC2000C, BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS, BC4321RS, BC4321H-RS]

Após a ligação dos fios do interruptor de parada, instalar o tubo de plástico, como mostrado.

1. Posicione os conectores correspondentes no tubo de plástico fino.

2. Cobrir os conectores correspondentes e o tubo de plástico fino, com o tubo de plástico grosso.

3. Vincular o tubo de plástico fino com a banda.

4. Em seguida, corte o comprimento extra da banda

<10>

ENGLISHESPAÑOLPORTUGUÊS

Page 12

INSTALLING GUARD

Guard/Protección/ Resguardo

Plate Placa

Screws/Tornillos/Parafusos

Gearcase/

Cárter/

Cárter de engrenagens

Blade Guard Protección de la cuchilla Resguardo da lâmina

Fig.1

Square nut Tuerca cuadrada Porca quadrada

Guard extension Extensión de la protección Extensão do resguardo

Fig.2

Fig.3

M5×20 Screw Tornillo Parafuso

Hook

Gancho

Blade Guard Protección de la cuchilla Resguardo da lâmina

Guard extension Extensión de la protección Extensão do resguardo

Fig.4

Guide/

Guí

Guia

Fig.5

Hook/Gancho

WARNING

POTENTIAL HAZARD ・Foreign objects can be thrown by Brushcutter/ Grass Trimmer. WHAT CAN HAPPEN ・Contact with thrown objects can cause personal injury. HOW TO AVOID THE HAZARD ・Never operate the Brushcutter/ Grass Trimmer without the guard in place.

[BC2000C] TRIMMER HEAD GUARD [#11-1]

1. Fasten the string cuttoff balde to the guard with two M5X16 screws, lock washers and hex nuts as shown.

2. The Trimmer

head guard to the gearcase with the Plate as shown

[Except for BC2000C] BLADE GUARD Attach the blade guard to the gearcase with the Plate as shown on [#11-2]

TRIMMER HEAD GUARD

(Install the string cutoff blade and guard extension to the blade guard.)

1. Insert the square nut into guard extension as shown on [#11-3]

2. Attach the String Cutoff Blade to guard extension using M5×20 Screw, locking with sq

uare nut

(on #11-3) as shown on [#11-4]

3. Enter the guide in the slot of Blade Guard on [#11-5] Make sure place the three hooks into the position

on the guard as shown on [#11-6]

[#11-1] [#11-2]

[#11-3

]

[#11-4]

[#11-5] [#11-6

]

[BC2000C] PROTECCIÓN DEL CABEZAL DE CORTE [#11-1]

1. Sujete la cuchilla de hilo al protector con dos tornillos M5x16, arandelas de seguridad y tuercas hexagonales como se indica.

2. Fije la protección del cabezal de corte al cárter con la placa como se indica

[Excepto para BC2000C] PROTECCIÓN DE LA CUCHILLA

Fije la protección de la cuchilla al cárter con la placa como se indica en [#11-2]

PROTECCIÓN DEL CABEZAL DE CORTE

(

Instale la cuchilla de hilo y la extensión de protección en la protección de la cuchilla

1. Inserte la tuerca cuadrada en la extensión de protección como se indica en [#11-3]

2. Fije la cuchilla de hilo a la extensión de protección con un tornillo M5×20, bloqueándolo con una

tuerca cuadrada (#11-3) como se indica en

[#11-4]

3. Introduzca la guía en la ranura de la protección de la cuchilla en [#11-5]. Asegúrese de colocar los tres ganchos en su lugar en la prote

cción como se indica en [#11-6]

CÓMO INSTALAR LA PROTECCIÓN

ADVERTENCIA

RIESGO POTENCIAL

・La bordeadora/ desbrozadora puede proyectar objetos extraños.

QUÉ PUEDE SUCEDER

・El contacto con los objetos despedidos puede provocar lesiones corporales.

CÓMO EVITAR EL PELIGRO

・Nunca utilice la bordeadora/desbrozadora sin haber instalado las

protecciones.

Fig.5

[BC2000C] RESGUARDO DA CABEÇA DO APARADOR [#11-1]

1. Aperte a lâmina de corte do fio ao resguardo com dois parafusos M5X16, arruelas de parada e porcas hexagonais, conforme mostrado.

2. Fixe o resguardo da cabeça do

parador para o cárter de engrenagens com a placa, conforme

mostrado

[Excepto para BC2000C] RESGUARDO DA LÂMINA

Fixe o resguardo da lâmina ao cárter de engrenagens com a placa, conforme mostrado no [#11-2]

RESGUARDO DA CABEÇA DO APARADOR

(Instale a lâmina de corte do fio e a extensão do resguardo no resguardo da lâmina.)

1. Insira a porca quadrada na extensão do resguardo, conforme mostrado no [#11-3]

2. Fixe a lâmina de corte do fio à extensão do resguardo utilizando o parafuso M5×20 e trave com a porca quadrada

(#11-3) conforme mostrado no [#11-4]

3. Introduza o guia na ranhura do resguardo da lâmina no [#11-5]. Certifique-se de que coloca os três ganchos na p

osição no resguardo, conforme mostrado no [#11-6]

INSTALAR O RESGUARDO

AVISO

PERIGO POTENCIAL

・A Roçadora / Aparador de Relva pode projectar objectos estranhos.

O QUE PODE ACONTECER

・O contacto com objectos projectados pode causar ferimentos corporais.

COMO EVITAR O PERIGO

・Nunca opere a Roçadora / Aparador de Relva sem o resguardo instalado.

Bearing Case Carter del cojinete Caixa do mancal

String Cutoff Blade Cuchilla de hilo Lâmina de corte do fio

Plate/ Placa

<11>

ENGLISHESPAÑOLPORTUGUÊS

Page 13

Trimmer Head Adapter Adaptador del cabezal de corte Adaptador da cabeça do aparador

Attaching Shaft Eje de fijación Eixo de fixação

Right-hand thread Rosca a la derecha Rosca direita

Boss Adapter/Adaptador de buje/ Adaptador do ressalto

Gearcase/

Cárter/Cárter

de engrenagens

INSTALLING CUTTING ATTACHMENT

TRIMMER HEAD

WARNING

POTENTIAL HAZARD

・If the trimmer head is not adequately tightened, it can come loose from

the Brushcutter/ Grass Trimmer during use. WHAT CAN HAPPEN ・This may cause damage to property or personal injury. HOW TO AVOID THE HAZARD ・Make sure the trimmer head is securely fastened to the attaching shaft

in the gearcase.

[BC2000C] [#12-1] IMPORTANT: Make sure the trimmer head is for RIGHT-HAND ROTATION (clockw

ise) as viewed from the operator’s position, and that the trimmer

head adapter is a female, M8 right-hand thread.[#11-6]

1. Align the hole in the boss adapter with the guide slot in the bearingcase.

2. Insert the φ3,5mm pin into the hole in the boss adapter and the guide slot in

the bearing case to lock the attaching shaft.

3. Thread the trimmer head adapter into the attaching shaft, then tighten the trimmer head by hand.

Note: The trimmer head adapter has right-hand thread.

4. Remove the φ3,5mm pin from the boss adapter and bearing case.

[MX21,MX21H,MX24,MX24H] [#12-2] IMPORTANT: Make sure the trimmer head is for LEFT- HAND ROTATION (counterclockwise) as viewed from the operator’s position, and that the trimmer head has M8 left-hand thread. [#12-2]

1. Remove the blade nut and clamping washer from the attaching shaft out of the gearcase. (keep the clamping washer and blade nut )

Note: The blade nut has left-hand thread.

2. Align the hole in the boss adapter with the guide slot in the gearcase.

3. Insert theφ3.5mm pin into the hole in the boss adapter and the guide slot in the gearcase to lock the attaching shaft.

4. Thread the trimmer head for the attaching shaft, then tighten the trimmer head by hand.

Note: The trimmer head has left-hand thread.

5. Remove theφ3.5mm pin from the boss adapter and gearcase.

[#12-1]

[

#12-2]

[BC2000C]

[MX21,MX21H,MX24,MX24H]

CÓMO INSTALAR EL ACCESORIO DE CORTE

CABEZAL DE CORTE

ADVERTENCIA

RIESGO POTENCIAL ・Si el cabezal de corte no está bien apretado, puede soltarse mientras

utilice la bordeadora/desbrozadora.

QUÉ PUEDE SUCEDER

・Esto puede ocasionar daños materiales o personales. CÓMO EVITAR EL PELIGRO ・Asegúrese de que el cabezal de corte esté bien sujeto al eje de fijación del cárter.

[BC2000C] [#12-1] IMPORTANTE: Asegúrese de que el cabezal de corte ROTA HACIA LA DERECHA (en el sentido de las agujas del reloj) desde la perspectiva del usuario, y que el adaptador del cabezal de corte presente una rosca hembra derecha M8. [#11-6]

1. Alinee el orificio del adaptador de buje con la ranura guía del cárter del cojinete.

2. Inserte la clavija de

3,5mm en el orificio del adaptador de buje y la ranura guía

en el cárter del cojinete para bloquear el eje de fijación.

3. Rosque el adaptador del cabezal de corte en el eje de fijación, a continuación apriete el cabezal de corte a mano.

Nota: El adaptador del cabezal de corte rosca a la derecha.

4. Retire la clavija de φ3,5mm del adaptador de buje y del cárter del cojinete.

[MX21,MX21H,MX24,MX24H] [#12-2] IMPORTANTE: Asegúrese de que el cabezal

de corte ROTE HACIA LA IZQUIERDA (en sentido contrario al de las agujas del reloj) desde la perspectiva del usuario, y que el cabezal de corte presente una rosca izquierda M8. [#12-2]

1. Retire del cárter la tuerca de la cuchilla y la arandela de fijación del eje de fijación (guarde la

tuerca de la cuchilla y la arandela de fijación).

Nota: La tuerca de la cuchilla rosca a la izquierda.

2. Alinee el orificio del adaptador de buje con la ranura guía del cárter.

3. Inserte la clavija de

3.5mm en el orificio del adaptador de buje y la ranura guía en el

cárter para bloquear el eje de fijación.

4. Rosque el cabezal de corte del eje de fijación, a continuación apriete el cabezal de corte a

mano.

Nota: El cabezal de corte rosca a la izquierda.

5. Retire la clavija deφ3.5mm del adaptador de buje y del cárter.

Holding Tool Herramienta de sujeción Ferramenta de suporte (φ3,5mm Pin/Clavija/Pino)

Trimmer Head Cabezal de corte Cabeça do aparador

Trimmer Head/Cabezal de corte/ Cabeça do aparador

Left-hand thread Rosca a la izquierda Rosca esquerda

Attaching S

haft Eje de fijación Eixo de fixação

Boss Adapter Adaptador de buje Adaptador do ressalto

Holding Tool Herramienta de sujeción Ferramenta de suporte (φ3,5mm Pin/Clavija/Pino)

INSTALAR A PEÇA DE CORTE

CABEÇA DO APARADOR

AVISO

PERIGO POTENCIAL ・Se a cabeça do aparador não estiver adequadamente apertada, é possível

que se solte da Roçadora / Aparador de Relva durante a utilização.

O QUE PODE ACONTECER

・Isto pode causar danos materiais ou lesões corporais. COMO EVITAR O PERIGO ・Certifique-se de que a cabeça do aparador está fixada de forma segura ao eixo de fixação no cárter de engrenagens.

[BC2000C] [#12-1] IMPORTANTE: certifique-se de que a cabeça do aparador está ajustada para a ROTAÇÃO À DIREITA (sentido horário), conforme visto da posição do operador, e de que o adaptador da cabeça do aparador é uma rosca direita M8 fêmea.[#11-6]

1. Alinhe o orifício no adaptador do ressalto com a ranhura do guia na caixa do mancal.

2. Insira o pino de

3,5mm no orifício no adaptador do ressalto e a ranhura do guia

na caixa do mancal para travar o eixo de fixação.

3. Enrosque o adaptador da cab

eça do aparador no eixo de fixação e, de seguida,

aperte a cabeça do aparador à mão.

Nota: o adaptador da cabeça do aparador tem uma rosca direita.

4. Remova o pino de

3,5mm do adaptador do ressalto e caixa do mancal.

[MX21,MX21H,MX24,MX24H] [#12-2] IMPORTANTE: certifique-se de que a cabeça do aparador está ajustada para a ROTAÇÃO À ESQUERDA (sentido anti-horário), conforme visto da posição do operador, e de que o adaptador da cabeça do aparador é uma rosca esquerda M8. [#12-2]

1. Remova a porca da lâmina e anilha de travamento do eixo de fixação para fora do cárter de engrenagens. (Guarde a anilha de travamento e a porca da lâmina).

Nota: a porca da lâmina tem uma rosca esquerda.

2. Alinhe o orifício no adaptador do ressalto com a ranhura do guia no cárter de engrenagens.

3. Insira o pino de

3.5mm no orifício no adaptador do ressalto e a ranhura do guia no

cárter de engrenagens para travar o eixo de fixação.

4. Enrosque a cabeça do aparador para o eixo de fixação e, de seguida, aperte a cabeça do aparador à mão.

Nota: a cabeça do aparador tem uma rosca esquerda.

5. Remova o pino deφ3.5mm do adaptador do ressalto e cárter de engrenagens.

Trimmer Head Adapter Adaptador de la Cabezal de Corte Adaptador da cabeça de aparador

Attaching Shaft Eje de fijación Eixo de fixação

Gearcase Cárter Caixa de engrenagens

Boss Adapter Adaptador de buje Adaptador do ressalto

Holding Tool (φ6 mm Pin) Herramienta de sujeción

(φ6mm Clavija )

Ferramenta de suporte

(φ6mm Pino)

Clamping Washer Arandela de fijación Anilha de travagem

Trimmer Head Cabezal de corte Cabeça de apador

Left-hand thread Rosca a la izquierda Rosca à esquerda

[BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS, BC4321RS, BC4321H-RS] IMPORTANT: Make sure the trimmer head is for LEFT-HAND ROTATION (counterclockwise) as viewed from the operator’s position, and that the trimmer head adapter is a female, M10 left-hand thread.

1. Remove the blade nut and stabilizer from the attaching shaft out of the gearcase. (keep the blade nut and stabilizer)

Note: The blade nut has left-hand thread.

2. Align the hole in the boss adapter with the hole in the gearcase.

3. Insert theφ6 mm pin into the hole in the boss adapter and the hole in the gearcase to lock the attaching shaft.

4. Thread the trimmer head adapter into the attaching shaft, then tighten the trimmer head by hand.

Note: The trimmer head adapter has left-hand thread.

5. Remove theφ6 mm pin from the boss adapter and gearcase.

[BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS, BC4321RS, BC4321H-RS] IMPORTANTE: Asegúrese de que la cabezal de corte es para GIRO A LA IZQUIERDA (Contrareloj) visto desde la posición de el usuario (operario) y que la cabezal de corte es un adaptador femenino, cable M10 giro a la izquierda.

1. Quite la tuerca de la cuchilla y estabilizador del eje atando localizado en la caja del equipo rotor. (Mantener la tuerca de la cuchilla y estabilizador)

Nota: La tuerca de la cuchilla tiene rosca de giro a la izquierda.

2. Alinee la agujero en el adaptador de buje con la agujero guía en la cárter.

3. Inserte la clavija de φ6 mm en el agujero del adaptador de buje y la agujero guía en la carter para fijar el eje de fijación.

4. Inserte la adaptadora del cabezal de corte en el eje de fijación, depués apriete el cabezal de corte con la mano.

Nota: La cabezal de corte tiene rosca de giro a la izquierda.

5. Quite la clavija deφ6mm del adaptador de buje y de la cárter.

[BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS, BC4321RS, BC4321H-RS] IMPORTANTE: Certifique-se que a cabeça de apador tem rotação à esquerda (no sentido anti-horário) tal como visto da posição do operador, e de que o adaptador da cabeça de corte, M10 e roscagem para o lado esquerdo.

1. Retire a porca da lâmina e anilha fora do caixa. (guarde o porca da lâmina e anilha)

Nota: A porca da lâmina tem rotação à esquerda.

2. Alinhar o orifício no adaptador do ressalto através da guia da orifício na caixa de engrenagens.

3. Insira o pino deφ6 mm no orifício do adaptador do encaixe e a guia da orifício na caixa de engrenagens para fixar o eixo de fixação.

4. Enrosque o adaptador da cabeça de aparador do eixo fixação, e aperte então a cabeça de apador à mão.

Nota: O adaptador da cabeça de apador possui estrias para a esquerda.

5. Remova a cavilha deφ6 mm do adaptador do ressalto e caixa de engrenagens.

<12>

ENGLISHESPAÑOLPORTUGUÊS

Page 14

BRUSHCUTTER BLADE

[Except for BC2000C]

WARNING

CAUTION

Brushcutter/Cuchilla de la desbrozadora/Lâmina da roçadora

Clamping Washer/

Arandela de fijación/Anilha de travamento

Blade Nut/Tuerca de la cuchilla/Porca da lâmina

Left-hand thread/R osc a a

l a izquie rda/Ros ca es querda

Gearcase/Cárter/Cárter de engrenagens

Boss Adapter/ Adaptador de buje

/Adaptador do ressalto

Holding Tool/Herramienta de sujeción/ Ferramenta de suporte (φ3,5mm Pin/Clavija/Pino)

Attaching Shaft/Eje de fijación/Eixo de fixação

[MX21,MX21H,MX24,MX24H]

[#13-1]

AVISO

ATENÇÃO

LÂMINA DA ROÇADORA

[Excepto p

ara

BC2000C]

CUCHILLA DE LA DESBROZADORA

[Excepto para BC2000C]

ADVERTENCIA

PRECAUCIÓN

[MX21,MX21H,MX24,MX24H] [#13-1]

1. Remove the blade nut and clamping washer from the attaching

shaft out of the gearcase.

Note: The blade nut has left-hand thread.

2. Install the brushcutter blade onto the boss adapter, then reinstall the

clamping washer and blade nut.

3. Align the hole in the boss adapter with the guide slot in the gearcase.

4. Insert theφ3,5mm pin into the hole in the boss adapter and the

guide slot in the gearcase to lock the

attaching shaft.

5. Tighten the blade bolt.

6. Remove theφ3,5mm pin from the boss adapter and gearcase.

POTENTIAL HAZARD ・If the Brushcutter blade is not adequately tightened, it

can come loose from the Brushcutter during use. WHAT CAN HAPPEN ・This may cause damage to property or personal injury. HOW TO AVOID THE HAZARD ・Make sure the Brushcutter blade is securely fastened to

the attaching shaft in the gearcase.

POTENTIAL HAZARD ・Brushcutter blade is sharp. WHAT CAN HAPPEN ・Contact with sharp blade can cause personal injury. HOW TO AVOID THE HAZARD ・Wear gloves when you handle the blade.

RIESGO POTENCIAL ・Si la cuchilla de la desbrozadora no está bien apretada, puede soltarse mientras utilice la unidad. QUÉ PUEDE SUCEDER ・Esto puede ocasionar daños materiales o personales. CÓMO EVITAR EL PELIGRO ・Asegúrese de que la cuchilla de la desbrozadora esté

bien sujeta al eje de fijación del cárter.

RIESGO POTENCIAL ・La cuchilla de la desbrozadora está afilada. QUÉ PUEDE SUCEDER ・El contacto con una cuchilla afilada puede provocar

daños personales CÓMO EVITAR EL PELIGRO ・Póngase guantes cuando manipule la cuchilla.

[MX21,MX21H,MX24,MX24H] [#13-1]

1. Retire del cárter la tuerca de la cuchilla y la arandela de fijación del eje de fijación.

Nota: La tuerca de la cuchilla rosca a la

izquierda .

2. Instale la cuchilla de la desbrozadora en el adaptador de buje, a continuación reinstale la arandela de fijación y la tuerca de la cuchilla.

3. Alinee el orificio del adaptador de buje con la ranura guía del cárter.

4. Inserte la clavija de 3,5mm en el orificio del adaptador de buje y la ranura guía en el cárter para bloquear el eje de fijación.

5. Apriete el perno de la cuchilla.

6. Retire la clavija de 3,5 mm. del adaptador de buje y del cárter.

PERIGO POTENCIAL ・Se a cabeça do aparador não estiver adequadamente

apertada, é possível que se solte da Roçadora /

Aparador de Relva durante a utilização. O QUE PODE ACONTECER ・Isto pode causar danos materiais ou lesões

corporais. COMO EVITAR O PERIGO ・Certifique-se de que a cabeça do aparador está fixada

de forma segura ao

eixo de fixação no cárter de engrenagens.

PERIGO POTENCIAL ・A lâmina da roçadora está afiada. O QUE PODE ACONTECER ・O contacto com a lâmina afiada pode causar ferimentos

corporais. COMO EVITAR O PERIGO ・Use luvas quando manuseia a lâmina.

[MX21,MX21H,MX24,MX24H] [#13-1]

1. Remova a porca da lâmina e a anilha de travamento do eixo de fixação para fora do cárter de engrenagens.

Nota: a porca da lâmina tem uma rosca

esquerda.

2. Instale a lâmina da roçadora no adaptador do ressalto e reinstale a anilha de travamento e porca da lâmina.

3. Alinhe o orifício no adaptador do ressalto com a ranhura do guia no cárter de engrenagens.

4. Insira o pino deφ3,5mm mm no orifício no adaptador do ressalto e a ranhura do guia no cárter de engrenagens para travar o eixo de fixação.

5. Aperte o perno da lâmina.

6. Remova o pino deφ3,5mm do adaptador do ressalto e cárter de engrenagens.

[ANOTHER MODELS] [#12-3] IMPORTANT: Make sure the trimmer head is for LEFT- HAND ROTATION (counterclockwise)as viewed from the operator’s position, and that the trimmer head has M8 left-hand thread.[#12-3]

1. Remove the blade bolt and the stabilizer from the attaching shaft out of the gearcase. (keep the stabilizer and blade bolt)

Note: The blade bolt has left-hand thread.

2. Align the hole in the boss adapter with the guide slot in the gearcase.

3. Insert theφ3.5mm pin into the hole in the boss adapter and the guide slot in the gearcase to lock the attaching shaft.

4. Thread the trimmer head for the attaching shaft, then tighten the trimmer head by hand.

Note: The trimmer head has left-hand thread.

5. Remove theφ3.5mm pin from the boss adapter and gearcase.

[OTROS MODELOS] [#12-3] IMPORTANTE: Asegúrese de que el cabezal de corte ROTE HACIA LA IZQUIERDA (en sentido contrario al de las agujas del reloj) desde la perspectiva del usuario, y que el cabezal de corte presente una rosca izquierda M8. [#12-3]

1. Retire del cárter el perno de la cuchilla y el estabilizador del eje de fijación (guarde el estabilizador y el perno de la cuchilla).

Nota: El perno de la cuchilla rosca a la izquierda.

2. Alinee el orificio del adaptador de buje con la ranura guía del cárter.

3. Inserte la clavija deφ 3.5mm en el orificio del adaptador de buje y la ranura guía en el cárter para bloquear el eje de fijación.

4. Rosque el cabezal de corte del eje de fijación, a continuación apriete el cabezal de corte a mano.

Nota: El cabezal de corte rosca a la izquierda.

5. Retire la clavija deφ 3.5mm del adaptador de buje y del cárter.

[OUTROS MODELOS] [#12-3] IMPORTANTE: certifique-se de que a cabeça do aparador está ajustada para a ROTAÇÃO À ESQUERDA (sentido anti-horário), conforme visto da posição do operador, e de que o adaptador da cabeça do aparador tem uma rosca esquerda M8. [#12-3]

1. Remova o perno da lâmina e o estabilizador do eixo de fixação para fora do cárter de engrenagens.

(Guarde o estabilizador e o perno da lâmina).

Nota: o perno da lâmina tem uma rosca

esquerda

2. Alinhe o orifício no adaptador do ressalto com a ranhura do guia no cárter de engrenagens.

3. Insira o pino deφ3.5mm no orifício no adaptador do ressalto e a ranhura do guia no cárter de engrenagens para travar o eixo de fixação.

4. Enrosque a cabeça do aparador para o eixo de fixação e, de seguida, aperte a cabeça do aparador à mão.

Nota: a cabeça do aparador tem uma rosca

esquerda.

5. Remova o pino deφ3.5mm do adaptador do ressalto e cárter de engrenagens.

Clamping Washer

Arandela de fijación Anilha de travagem

[Another Models]

/[Otros modelos]/[Outros modelos]

Trimmer Head Adapter

Adaptador del cabezal de corte Adaptador da cabeça do aparador

Holding Tool Herramienta de sujeción Ferramenta de suporte (φ3,5mm Pin/Clavija/Pino)

Left-hand thread Rosca a la izquierda

Rosca esquerda

Trimmer Head Cabezal de corte Cabeça do aparador

Attaching Shaft Eje de fijación Eixo de fixação

Boss Adapter/Adaptador

buje/Adaptador do ressalto

Gearcase/

Cárter/Cárter

de engrenagens

[

#12-3]

<13>

ENGLISHESPAÑOLPORTUGUÊS

Page 15

Brushcutter Blade/Cuchilla de la desbrozadora/ Lâmina da roçadora

Clamping Washer/Arandela de fijación/ Anilha de travamento

Stabilizer/Estabilizador

Gearcase/Cárter/ Cárter de engrenagens

Boss Adapter/ Adaptador de buje Adaptador do ressalto

Holding Tool/Herramienta de sujeción/

Ferramenta de suporte

(φ3,5mm Pin/Clavija/Pino)

Attaching Shaft/Eje de fijación/

Eixo de fixação

[Another Models]/[Otros modelos]/[Outros modelos]

[MX27, MX27H, MX33, MX33H, BC2321RS, BC2321H-RS, BC2621RS, BC2621H-RS, BC3021RS, BC3021H-RS][#14-1]

1. Remove the blade bolt, the stabilizer and the clamping washer from the attaching shaft out of the gearcase.

Note: The blade bolt has left-hand thread.

2. Install the brushcutter blade onto the boss adapter, then reinstall the clamping washer, the stabilizer and the blade bolt.

3. Align the hole in the boss adapter with the guide slot in the gearcase.

4. Insert theφ3,5mm pin into the hole in the boss adapter and the guide slot

in the gearcase to lock the attaching shaft.

5. Tighten the blade bolt.

6. Remove theφ3,5mm pin from the boss adapter and gearcase.

[#14-1]

[[MX27, MX27H, MX33, MX33H, BC2321RS, BC2321H-RS, BC2621RS, BC2621H-RS, BC3021RS, BC3021H-RS]] [#14-1]

1. Retire del cárter el perno de la cuchilla, el estabilizador y la arandela de

fijación del eje de fijación.

Nota: El perno de la cuchilla rosca a la izquierda.

2. Instale la cuchilla de la desbrozadora en el adaptador de buje, a continuación reinstale la arandela de ﬁjación, el estabilizador y el perno de la cuchilla.

3. Alinee el orificio del adaptador de buje con la ranura guía del cárter.

4. Inserte la clavija de φ3,5mm en el orificio del adaptador de buje y la ranura guía en el cárter para bloquear el eje de fijación.

5. Apriete el perno de la cuchilla.

6. Retire la clavija de 3,5 mm. del adaptador de buje y del cárter.

Left-hand thread Rosca a la izquierda Rosca esquerda

Blade Bolt/Perno de la cuchilla/Perno da lâmina

[[MX27, MX27H, MX33, MX33H, BC2321RS, BC2321H-RS, BC2621RS, BC2621H-RS, BC3021RS, BC3021H-RS]] [#14-1]

1. Remova o perno da lâmina, o estabilizador e a anilha de travamento do eixo de fixação para fora do cárter de engrenagens.

Nota: o perno da lâmina tem uma rosca esquerda.

2. Instale a lâmina da roçadora no adaptador do ressalto e

reinstale a anilha de

travamento, o estabilizador e o perno da lâmina.

3. Alinhe o orifício no adaptador do ressalto com a ranhura do guia no cárter de engrenagens.

4. Insira o pino de φ3,5mm mm no orifício no adaptador do ressalto e a ranhura do guia no cárter de engrenagens para travar o eixo de fixação.

5. Aperte o perno da lâmina.

6. Remova o pino de φ3,5mm do adaptador do ressalto e cárter de engrenagens.

1. Remove the blade nut, stabilizer and clamping washer from the attaching shaft out of the gearcase.

Note: The blade nut has left-hand thread.

2. Install the brushcutter blade onto the boss adapter, then reinstall the clamping washer, stabilizer and blade nut.

3. Align the hole in the boss adapter with the guide hole in the gearcase.

4. Insert theφ6mm pin into the hole in the boss adapter and the hole in the gearcase to lock the attaching shaft.

5. Tighten the blade nut.

6. Remove theφ6mm pin from the boss adapter and gearcase.

1. Quite la tuerca de la cuchilla, el estabilizador y la arandela abrazadera del eje rotor localizado en la caja del equipo rotor.

Nota: La tuerca de la cortadora tiene rosca de giro a la izquierda.

2. Fije la cuchilla de la Desbrozadora al adaptador de buje, después vuelva a fijar la arandela de fijación , el estabilizador y la tuerca de la cuchilla.

3. Alinee la agujero en el adaptador maestro con la agujero guía en la cárter.

4. Inserte la clavija de φ6 mm en el agujero del adaptador maestro y la agujero guía en la carter para fijar el eje rotatorio.

5. Apriete la tuerca de la cuchilla.

6. Quite la clavija de φ6 mm del adaptador de buje y de la cárter.

1. Remova o porca da lâmina, estabilizador e anilha de fixação do eixo estriado do caixa de velocidades.

Nota: A porca da lâmina tem rotação à esquerda.

2. Instale a lâmina da roçadora no adaptador de ressalto, e volte a instalar a anilha de travagem e o noz de lâmina.

3. Alinhe o orifício no adaptador do encaixe através da guia da orifício na cárter de engrenagens.

4. Insira o pino deφ6 mm no orifício do adaptador do encaixe e a guia da orifício na cárter de engrenagens para fixar o eixo fixação.

5. Aperte o porca da lâmina.

6. Remova a cavilha deφ6 mm do adaptador do ressalto e cárter de engrenagens.

[BC4320RS, BC4320H-RS, BC5020RS, BC5020H-RS, BC4321RS, BC4321H-RS]

Gearcase Cárter Caixa de engrenagens

Boss Adapter Adaptador de buje Adaptador do ressalto

Holding Tool (φ6mm Pin) Herramienta de sujeción (φ6mm Clavija ) Ferramenta de suporte (φ6mm Pino)

Attaching Shaft Eje de fijación Eixo de fixa

ão

Brushcutter Blade Cuchilla de la Desbrozadora Lâmina da roçadora

Clamping Washer Arandela de fijación Anilha de travagem

Stabilizer Estabilizador Estabilizador

Blade Nut Tuerca de la Cuchilla Porca da lâmina

Left-hand thread Rosca a la izquierda Rosca à esquerda

<14>

ENGLISHESPAÑOLPORTUGUÊS

Page 16

ATTACHING STRAP/ HARNESS

[EXCEPT FOR BC2000C]

Stra

Red Band/Cinta roja/Tira vermelha

Hoo

Pull Tirar Puxar

Shoulder Harness Arnés de hombro Arnês para ombro

[#15-1]

[#15-2]

Strap/Correa/Correia

[All MX series] [Todas las series MX] [Todas as séries MX] [BC2321RS,BC2321H-RS BC2621RS,BC2621H-RS]

[Another Models]/[Otros modelos]/[Outros modelos]

Tab Lengüeta Patilha

Hook/ Gancho

Ring/Argolla/Anel

Hook/ Gancho

Ring/Argolla/Anel

WARNING

ARNING

CORREA DE SUJECIÓN/ ARNÉS

[EXCEPTO PARA BC2000C]

WARNING

DVERTENCIA

FIXAR CORREIA/ARNÊS

[EXCEPTO PARA BC2000C]

WARNING

VISO

Snap the Hook into the ring on the drive shaft. To detach the Harness/ Strap quickly from the Brushcutter/ Grass Trimmer, pull upward on the Tab/ Red-Band. [#15-1,#15-2]

POTENTIAL HAZARD

・Without the Shoulder Harness or Strap Installed on the

Brushcutter/ Grass Trimmer, the bladecan produce side thrust which can expose the operator and bystanders to blade contact.

WHAT CAN HAPPEN

・Contact with Brushcutter blade can cause severe personal

injury.

HOW TO AVOID THE HAZARD

・Never operate the Brushcutter/ Grass Trimmer without

installing and using the ShoulderHarness.

Introduzca el gancho en la argolla del eje motor. Para desprender la correa/arnés rápidamente de la bordeadora/desbrozadora, tire de la cinta roja/lengüeta hacia arriba. [#15-1,#15-2]

RIESGO POTENCIAL

・Sin el arnés o la correa de hombro instalada en la bordead-

ora/desbrozadora, la cuchilla puede provocar un arrastre lateral que puede poner en peligro al usuario y transeúntes.

QUÉ PUEDE SUCEDER

・El contacto con la cuchilla de la desbrozadora puede

provocar lesiones graves.

CÓMO EVITAR EL PELIGRO

・Nunca utilice la bordeadora/desbrozadora sin haber

instalado la correa o arnés de hombro.

Introduzca el gancho en la argolla del eje motor. Para desprender la correa/arnés rápidamente de la bordeadora/desbrozadora, tire de la cinta roja/lengüeta hacia arriba. [#15-1,#15-2]

PERIGO POTENCIAL

・Sem o arnês ou a correia para ombro instalados na

Roçadora / Aparador de Relva, a lâmina pode gerar um impulso lateral que pode expor o operador e os transeuntes ao contacto com a lâmina.

O QUE PODE ACONTECER

・O contacto com a lâmina da roçadora pode causar ferimen-

tos corporais graves.

COMO EVITAR O PERIGO

・Nunca opere a Roçadora / Aparador de Relva sem instalar e

utilizar o arnês para ombro.

Hook/Gancho

Brushcutter Blade Cuchilla de la desbrozadora Lâmina da roçadora

Blade Cover Protector de la cuchilla Cobertura da lâmina

CAUTION

POTENTIAL HAZARD

・Brushcutter blade is sharp.

WHAT CAN HAPPEN

・Contact with sharp blade can cause serious personal injury. ・An unprotected blade is subject to damage.

HOW TO AVOID THE HAZARD ・Keep the blade cover on the blade when the Brushcutter is not use. This will protect persons from injury from blade contact, and will protect the blade from damage.

INSTALLING BLADE COVER

[Except for BC2000C] [#14-2]

1. Insert the tips of the blade into the grooves in the blade cover.

2. Wind the cover around the blade, then snap the hook to secure the blade cover.

[#14-2]

PRECAUCIÓN

RIESGO POTENCIAL

・La cuchilla de la desbrozadora está afilada. QUÉ PUEDE SUCEDER ・El contacto con una cuchilla afilada puede provocar lesiones graves. ・Una cuchilla no protegida puede dañarse.

CÓMO EVITAR EL PELIGRO ・Cuando no utilice la desbrozadora, coloque la protección en la cuchilla. De este modo evitará lesiones producidas por el contacto con la cuchilla, y protegerá la cuchilla de cualquier daño.

CÓMO INSTALAR EL PROTECTOR DE LA CUCHILLA

[Excepto para BC2000C] [#13-2]

1. Inserte los extremos de la cuchilla en las ranuras del protector.

2. Gire el protector en torno a la cuchilla, a continuación fíjelo con el gancho.

ATENÇÃO

PERIGO POTENCIAL

・A lâmina da roçadora está afiada. O QUE PODE ACONTECER

・O contacto com a lâmina afiada pode causar ferimentos corporais. ・Uma lâmina não protegida está sujeita a danos.

COMO EVITAR O PERIGO ・Mantenha a cobertura da lâmina na lâmina quando a Roçadora não

estiver a ser utilizada. Isto protegerá as pessoas de ferimentos causados pelo contacto com a lâmina e protegerá a lâmina de danos.

INSTALAR A COBERTURA DA LÂMINA

[Excepto para BC2000C] [#14-2]

1. Insira as pontas da lâmina nas ranhuras na cobertura da lâmina.

2. Enrosque a cobertura à volta da lâmina e encaixe o gancho para fixar a cobertura da lâmina.

<15>

ENGLISHESPAÑOLPORTUGUÊS

Page 17

POTENTIAL HAZARD ・Gasoline contains gasses that can build up pressure inside a fuel tank.

WHAT CAN HAPPEN ・fuel can be sprayed on you when removing fuel tank cap.

HOW TO AVOID THE HAZARD ・Remove fuel tank cap slowly to avoid injury from fuel spray.

POTENTIAL HAZARD

・In certain conditions gasoline is extremely

ammable and highly

explosive.

WHAT CAN HAPPEN

・A fire or explosion from gasoline can burn you, others and cause property

damage.

HOW TO AVOID THE HAZARD ・Use a funnel and ll the fuel tank outdoo

rs, in an open area, when the engine is cold. Wipe up any gasoline that spills.

・Do not ll the fuel tank completely. Add gasoline to the fuel tank until the

level is 10mm below the bottom of the ller neck. This empty space in the tank allows gasoline to expand.

・Never smoke when handling gasoline, and stay away from an open ame

with gasoline in an approved container and keep it out of the reach of children.

・Do not mix fuel for more than two month use.

OIL AND FUEL

[#16-1]

1. Mix and pour fuel outdoors and where t

here are no sparks or ames.

2. Always shut off the engine before refueling. Never remove the fuel tank cap while the engine is running or immediately after stopping the engine.

6. Wipe up any spilled fuel before starting the engine.

7. Move the Brushcutter at least 3 m away from the fueling location and fuel storage container before starting the engine.

BEFORE OPERATION

WARNING

DANGER

[#16-1]

3. Always open the fuel tank cap slowly to release any possible pressure inside the tank.

4. Do not over fill the fuel tank. Stop filling 10 ~ 20 mm from the top of the tank.

5. Tighten the fuel tank cap carefully but firmly after refilling.

RIESGO POTENCIAL

・La gasolina contiene gases que pueden aumentar la presión en el

interior del depósito de combustible.

QUÉ PUEDE SUCEDER

・Al retirar la tapa del depósito, puede salpicarle el combustible.

CÓMO EVITAR EL PELIGRO

・Retire la tapa lentamente para evitar lesiones ocasionadas por

salpicaduras de combustible.

RIESGO POTENCIAL

・En determinadas condiciones la gasolina es extremadamente

inflamable y altamente expl

osiva.

QUÉ PUEDE SUCEDER

・Un incendio o una explosión de gasolina puede quemarle, a usted u

otras personas, y ocasionar daños materiales.

CÓMO EVITAR EL PELIGRO

・Con un embudo, llene el depósito al aire libre, en una zona

abierta, cuando el motor esté frío. Limpie la gasolina derramada.

・No llene el depósito de combustible por completo. Añada gasolina al

depósito hasta 10mm. por debajo del orificio de llenado. Este espacio vacío del depósito permi

te que la gasolina se expanda.

・Nunca fume cuando manipule gasolina, y permanezca alejado de

una llama abierta; almacene la gasolina en un contenedor homologado y manténgalo alejado de los niños.

・No mezcle combustible para un uso superior a dos meses.

ACEITE Y COMBUSTIBLE

[#16-1]

1. Realice la mezcla y vierta el combustible al aire libre, donde no haya chispas ni llamas.

2. Antes de cargar el combustible, apague el motor. Jamás quite el tapón del depósito de combustible mientras el moto

r es ét funcionando o inmediat a-

mente después de haberlo parado.

5. Apriete la tapa del depósito con cuidado y firmeza después de llenarlo.

6. Antes de arrancar el motor, limpie el combustible derramado.

7. Antes de arrancar el motor, aleje la desbrozadora 3 m. como mínimo, del c

ontenedor de combustible

y del punto de repostaje.

PRIMEROS PASOS

DVERTENCIA

PELIGRO

3. Abra siempre la tapa del depósito lentamente para liberar cualquier presión que pueda existir en el interior.

4. No llene el depósito de combustible en exceso. Pare de llenarlo a 10 ~ 20 mm. del borde.

3. Abra sempre a tampa do depósito de combustível lentamente para libertar

qualquer pressão possível.

4. Não encha demasiado o depósito de combustível. Deixe de encher 10~20 mm do topo do depósito.

5. Aperte a tampa do depósito de combustível com cuidado mas de forma firme

após o reabastecimento.

6. Limpe qualquer combustível derramado antes de ligar o motor.

7. Afaste a Motosserra pelo menos 3 m do local do abastecimento em combustível e recipiente de armazenamento de combustível antes de ligar o motor.

PERIGO POTENCIAL

・A gasolina contém gases que podem aumentar a pressão no

interior de um depósito de combustível.

O QUE PODE ACONTECER

・O combustível pode ser pulverizado na sua direcção quando

retirar a tampa do depósito de combustível.

COMO EVITAR O PERI

・Retire a tampa do depósito de combustível lentamente para evitar

lesões causadas pelo combustível pulverizado.

AVISO

ÓLEO E COMBUSTÍVEL

[#16-1]

1. Misture e deite o combustível no exterior e num local sem faíscas ou chamas.

2. Desligue sempre o motor antes do reabastecimento. Nunca retire a tampa do depósito de enquanto o motor estiver a funcionar ou imediatamente depois de parar o motor.

ANTES DO FUNCIONAMENTO

PERIGO POTENCIAL

・Em determinadas condições, a gasolina é extremamente inflamável

e altamente explosiva.

O QUE PODE ACONTECER

・Um fogo ou explosão da gasolina pode queimá-lo, queimar terceiros

e causar danos materiais.

COMO EVITAR O PERIGO

・Utilize um funil e encha o depósito de combustível no exterior,

numa zona aberta, com o motor frio. Limpe qualquer derrame de gasolina

・Não encha totalmente o depósito de combustível. Adicione gasolina

ao depósito de combustível até o nível se situar 10 mm abaixo da parte de baixo do gargalo. Este espaço vazio no depósito permite a expansão da gasolina.

・Nunca fume enquanto manuseia gasolina e m

antenha-se afastado de uma chama sem protecção com gasolina num recipiente aprovado e mantenha-o fora do alcance das crianças.

・Não misture combustível durante mais de dois meses de uso.

PERIGO

<16>

ENGLISHESPAÑOLPORTUGUÊS

Page 18

RECOMMENDED OIL TYPE:

Only use a two-cycle engine oil formulated for use in high-performance, air-cooled two-cycle engines.

IMPORTANT：Do not use two-cycle oil intended for water cooled outboard motors. This type of two-cycle engine oil does not have the additives for air-cooled two-cycle engines and can cause engine damage.

Do not use automotive motor oil. This type of oil does not have the proper additives for air-cooled two-cycle engines and can cause engine damage.

Recommended Fuel Type：Use clean, unleaded gasoline with an octane rating of 85 or higher.

Use of unleaded gasoline results in fewer combustion chamber deposits and longer spark plug life. Use of premium grade fuel is not necessary or recommended.

IMPO

RTANT： Never use gasohol or alcohol blended fuels in this engine.

MIXING GASOLINE AND OIL

IMPORTANT: The engine used on this Brushcutter/ Grass Trimmer is of a two-cycle design. The internal moving parts of the engine, i.e., crankshaft bearings, piston pin bearings and piston to cylinder wall contact surfaces, require oil mixed with the gasoline for lubrication. Failure to add oil to the gasoline or failure to mix oil with the gasoline at the appropriate ratio will cause major engine damage which will void your warranty

FUEL MIXTURE

The fuel: oil ratio is 25 parts gasoline to 1 part oil or 25:1.

MIXING INSTRUCTIONS IMPORTANT: Never mix gasoline and oil directly in the Brush

cutter/ Grass Trimmer fuel

tank.

1. Always mix fuel and oil in a clean container approved for gasoline.

2. Mark the container to identify it as fuel mix for the Brushcutter/ Grass Trimmer. f the required amount of

gasoline.

4. Pour the correct amount of oil into the container then add the remaining amount of gasoline.

5. Close the container tightly and shake it momentarily to evenly mix the oil and the gasoline

Trimmer.

Trimmer fuel tank, clean around the fuel tank cap to

stop dirt and debris from entering the tank during cap removal.

g the fuel tank.

8. Always use a spout or funnel when fueling to reduce fuel spillage.

9. Fill the tank only to within 10mm from the top of the tank. Avoid

to the top of the tank

2-Cycle Oil (25:1)

Aceite para motores de dos tiempos (25:1)

Óleo de 2 Tempos (25:1)

1 liter gasoline mix 1 litro de gasolina

1 litro mistura de gasolina

2 liter/2 litros

5 liter/5 litros

40 ml oil 40 ml de aceite

Óleo 40 ml

80 ml

200 ml

TIPO DE ACEITE RECOMENDADO:

Utilice sólo aceite formulado para motores de dos tiempos, enfriados por aire y de alto rendimiento.

IMPORTANTE: No utilice aceite de dos tiempos destinado a motores fuera borda enfriados por agua. Este tipo de aceite no tiene los aditivos adecuados para motores de dos tiempos enfriados por aire y puede ocasionar daños al motor.

No utilice aceite de automoción. Este tipo de aceite no tiene los aditivos adecuados para motores de dos tiempos enfriados por aire y puede ocasionar daños al motor.

Tipo de combustible recomendado: Utilice gasolina normal sin plomo con un mínimo de 85 octanos.

El uso de gasolina sin plomo genera menos depósitos

en la cámara de combustión y prolonga la vida

de la bujía. No es necesario ni se recomienda el uso de gasolina súper.

IMPORTANTE: Nunca utilice gasohol ni combustibles mezclados con alcohol en este motor.

CÓMO HACER LA MEZCLA DE GASOLINA Y ACEITE

IMPORTANTE: El motor de esta bordeadora/desbrozadora es de dos tiempos. Las piezas móviles internas del motor, i.e., cojinetes del cigüeñal, ojos del pie de biela y las superficies de contacto del pistón con la pared del cilindro, necesitan lubricarse con aceite mezclado con gasolina. Si no se añade aceite a la gasolina o si la mezcla no se hace con la proporción adecuada, se ocasionará un importante daño al motor, que anulará la garantía.

MEZCLA DE COMBUSTIBLE

La proporción de combustible- aceite es 25 partes de gasolina y 1

de aceite o 25:1.

INSTRUCCIONES DE MEZCLA IMPORTANTE: Nunca mezcle gasolina y aceite directamente en el depósito de combustible de la bordeadora/desbrozadora.

1. Mezcle siempre el combustible y el aceite en un recipiente limpio, homologado para

gasolina.

2. Marque el recipiente para identificarlo como mezcla de combustible destinada a la

bordeadora/desbrozadora.

3. Utilice gasolina normal sin plomo y llene el recipiente con la mitad de la cantidad

necesaria de gasolina.

4. Vierta la cantidad adecuada de aceite y a continuación añada la cantidad restante de

gasolina.

5. Cierre el recipiente apretándolo con fuerza y agítelo un momento para mezclar

uniformemente el aceite y la gasolina, antes de llenar el depósito de la bordeadora/ desbrozadora.

6. Cuando vuelva a llenarlo, limpie en torno a la tapa para evitar que se introduzca

suciedad y residuos en el depósito al quitarla.

7.Agite siempre un poco el recipiente de premezcla de combustible, antes de llenar el

depósito.

8. Utilice siempre un surtidor o un embudo para no derramar combustible.

9. Llene el depósito hasta 10 mm. del borde. Evite llenarlo hasta la parte superior del orificio

de llenado.

TIPO DE ÓLEO RECOMENDADO:

Use apenas um óleo de dois tempos formulado para uso em motores de dois tempos, alto desempenho e arrefecidos a ar

IMPORTANTE: Não use óleo de dois tempos concebido para motores externos arrefecidos a água. Este tipo de óleo do motor de dois tempos não contém os aditivos necessários para os motores de dois tempos arrefecidos a ar e pode causar danos no motor.

Não use óleo para motor automóvel. Este tipo de óleo do motor de dois tempos não contém os aditivos necessários para os motores de dois tempos arrefecidos a ar e pode causar danos no motor.

Tipo de Combustível Recomendado: Use gasolina limpa e sem chumbo de 85 octanas ou superior. O

uso de gasolina sem chumbo resulta em menos depósitos na câmara de combustão e uma vida útil da vela de ignição

mais longa. O uso de um combustível de grau premium não é necessário nem

recomendado.

IMPORTANTE: Nunca use combustíveis misturados com gasóleo ou álcool neste motor.

MISTURA DE GASOLINA E ÓLEO

IMPORTANTE: o motor utilizado nesta roçadora/ aparador de relva tem uma concepção de dois ciclos. As peças internas em movimento do motor, ou seja, mancais da cambota, mancais do pino do pistão e superfícies de contacto da parede do cilindro, necessitam de óleo misturado com a gasolina para lubrificação. A não-adição de óleo à gasolina ou a nãomistura de óleo com a gasolina numa percentagem adequada causará danos substanciais no motor, que anularão a sua garantia.

MISTURA DE COMBUSTÍVEL

A relação combustível: óleo é de 25 partes de gasolina para 1 parte de óleo ou 25:1.

INSTRUÇÕES DE MISTURA IMPORTANTE: Nunca misture gasolina e óleo directamente no depósito de combustível da Roçadora / Aparador de Relva.

1. Misture sempre combustível e óleo num recipiente limpo aprovado para

gasolina.

2. Marque o recipiente para identificá-lo como mistura de combustível para a Roçadora /

Aparador de Relva.

3. Use gasolina sem chumbo normal e encha o recipiente com metade da quantidade

necessária de gasolina.

4. Deite a quantidade correcta de óleo no recipiente e depois adicione a quantidade restante

de gasolina.

5. Feche hermeticamente o recipiente e agite-o num instante para misturar uniformemente

o óleo e a gasolina antes do enchimento do depósito de combustível na Roçadora / Aparador de Relva.

6. Quando reabastecer o depósito de combustível da Roçadora / Aparador de Relva, limpe

à volta da tampa do depósito de combustível para impedir a entrada de sujidade e resíduos no depósito durante a remoção da tampa.

7. Agite sempre momentaneamente o recipiente do combustível de pré-mistura antes de

encher o depósito de combustível.

8. Utilize sempre uma calha ou funil ao abastecer para reduzir o derrame de combustível.

9. Encha o depósito apenas até 10 mm do topo do depósito. Evite encher até ao topo do

gargalo do dispositivo de enchimento do depósito.

<17>

ENGLISHESPAÑOLPORTUGUÊS

Page 19

STARTING AND STOPPING

BEFORE STARTING THE ENGINE [#18-1,#18-2,#18-3,#18-4]

1. Fill the fuel tank as instructed in the Before Operation section of this manual.

2. Rest the Brushcutter/ Grass Trimmer on the ground.

3. Make sure the cutting attachment is clear of any broken glass, nails, wire, rocks or other debris.

4. Keep all bystanders, children and animals away from the working area.

COLD STARTING PROCEDURE

The carburetor on this engine is equipped with a fuel primer and a choke system. To start a “cold” engine properly, perform the following procedure:

he fuel return line to

the fuel tank. Flowing fuel should be almost clear, not foamy or full of bubbles.

2. Turn the choke lever to the Close “ ” position.

3. With the stop switch “ON”, and the throttle trigger positioned at Fast-idle start position, pull the starter grip. [#19-1,#19-2]

Fuel Return Line/

Tubo de retorno del com-

bustible/ Linha de retorno do combustível

Primer Bulb/ Pera del cebador/Pêra de escorvamento

[BC4320RS,BC4320H-RS BC5020RS,BC5020H-RS

BC4321RS,BC4321H-RS

]

[BC2321RS,BC2321H-RS

BC2621RS,BC2621H-RS

BC3021RS,BC3021H-RS]

[BC420H-RS,BC500H-RS]

[#18-1]

[#18-2]

[#18-4]

[#18-5]

[#18-3]

[

BC2321RS,BC2321H-RS BC2621RS,BC2621H-RS BC3021RS,BC3021H-RS]

CÓMO ARRANCAR Y PARAR

ANTES DE ARRANCAR EL MOTOR [#18-1,#18-2,#18-3,#18-4]

1. Llene el depósito de combustible cómo se indica en el apartado “PRIMEROS PASOS” de este manual.

2. Deposite la bordeadora/desbrozadora en el suelo.

3. Compruebe que no haya cristales rotos, puntas, alambres, rocas u otros residuos en el accesorio de corte.

4. Mantenga alejados de la zona de trabajo a transeúntes, niños y animales.

PROCEDIMIENTO DE ARRANQUE EN FRÍO

El carburador de este motor está equipado con un sistema de cebado de combustible y un estrangulador. Para arrancar un motor en “frío” correctamente, siga el procedimiento siguiente:

1. Bombee la pera del cebador hasta ver fluir al depósito el combustible a través del tubo de retorno. El flujo de combustible debería estar casi limpio, no lleno de espuma ni de burbujas.

2. Gire la palanca del estrangulador hasta la posición Close “ ” (Cerrado).

3. Con el interruptor Stop en “ON”, y el gatillo del acelerador en posición de arranque Rápido-Ralentí, tire de la cuerda del arrancador. [#19-1,#19-2]

PROCEDIMENTO DE ARRANQUE E PARAGEM

ANTES DE LIGAR O MOTOR [#18-1,#18-2,#18-3,#18-4]

1. Encha o depósito de combustível conforme indicado na secção Antes do Funcionamento deste manual.

2. Coloque a Roçadora / Aparador de Relva no solo.

3. Certifique-se de que a zona não tem cacos de vidro partido, pregos, arame, rochas ou outros detritos.

4. Mantenha todos os estranhos ao serviço, crianças e animais fora da área de trabalho.

PROCEDIMENTO DE ARRANQUE A FRIO

O carburador neste motor está equipado com um escorvador de combustível e um sistema de estrangulamento. Para ligar correctamente um motor a “frio”, realize o seguinte procedimento:

1. Bombeie a pêra de escorvamento até ver o combustível fluir através da linha de retorno de combustível para o depósito de combustível. O fluxo de combustível deve ser praticamente transparente, sem espuma nem bolhas.

2. Rode a alavanca de estrangulamento para a posição Fechar “ ”.

3. Com o interruptor de paragem em “ON” e o

accionador do estrangulador posicionado na posição de arranque rápido-ao ralenti, puxe a pega do arrancador. [#19-1,#19-2]

[

BC2000C]

[MX Series except for M

Primer Bulb/ Pera del cebodor/ Pêra de escorvamento

Fuel return line/ Tubo de retorno del combutible/ Linha de retorno do combustîvel

Starter Grip/ Empuñadura del arrancador/ Pega do arrancodor

Choke Lever/ Palanca del estrangulador/ Alavanca de estrangulamento

X33,MX33H]/ [Serie MX excepto

MX33,MX33H]/ [Série MX excepto MX33,MX33H]

Choke Lever/Palanca del estrangulador/ Alavanca de estrangulamento

Primer Bulb/Pera del cebador/Pêra de escorvamento

Starter Grip/ Empuñadura del arrancador/ Pega do arrancador

Fuel return line/ Tubo de retorno del combustible/ Linha de retorno do combustível

Starter Grip/ Empuñadura del arranca dor/ Pega do arrancador

Choke Lever/Palanca del estrangu lador/ Alavanca de estrangulamento

[MX33,MX33H]

Primer Bulb/Pera del cebador/Pêra de escorvamento

Fuel return line/ Tubo de retorno del combustible Linha de retorno do combustível

Starter Grip/ Empuñadura del arrancador/ Pega do arrancador

Choke Lever/ Palanca del estrangulador/ Alavanca de estrangulamento

Starter Grip/ Empuñadura del arrancador/ Pega do arrancador

Choke Lever/ Palanca del estrangulador/ Alavanca de estrangula- mento

Fuel return line Tubo de retorno del combustible Linha de retorno do combustível

Primer Bulb/Pera del cebador/Pêra de escorvamento

<18>

ENGLISHESPAÑOLPORTUGUÊS

Page 20

STOP(OFF)

START(ON)

Fast-idle start lock/ Bloqueo de arranque ralentí rápido/Bloqueio de arranque rápido-ao ralenti

[All models except for BC2000C]/[Todos los modelos excepto para BC2000C]/[Todos os modelos excepto para BC2000C]

CAUTION

・Do not pull the Starter rope all the way out . It may damage

the machine.

WARNING

・

Do not disassemble the Starter. Please ask for an authorized MARUYAMA service dealer.

After the engine is started, turn the choke lever to the Open “ ” position. Then squeeze and release the throttle trigger to allow it to return to the idle position.

If the engine stops running before you turn the choke lever to the open “ ” position Go ahead and open the choke, pull the starter cord with the throttle trigger positioned at Fast-idle start position. [#19-1,#19-2]

HOT RESTART

To start the engine that is already warmed up (hot restart).

1. Turn the choke lever to the open “ ” position, and set the stop switch to the “ON” position.

2. Leave the throttle trigger in the idle position and pull the starter grip.

3. If the engine fails to start after three to four pulls, follow the instructions in the Cold Starting Procedure section above.

If the engine fails to start after you follow the above procedures, contact an authorized MARUYAMA dealer.

TO STOP THE ENGINE

1. Release the throttle trigger.

2. Slide the stop switch to “STOP” position.

[#19-1] [#19-2]

PRECAUCIÓN

・

No saque la cuerda del arrancador por completo. Podría dañar la máquina.

ADVERTENCIA

・No desmonte el arrancador. Póngase en contacto con un

distribuidor autorizado de MARUYAMA.

Una vez arrancado el motor, gire la palanca del estrangulador hasta la posición “ ” (Abierto). A continuación pulse y suelte el gatillo del acelerador para que vuelva a la posición de ralentí.

Si el motor se para antes de girar la palanca del estrangulador hasta la posición “ ” (Abierto), abra el estrangulador, tire de la cuerda del arrancador con el gatillo del acelerador en posición de arranque Rápido-ralentí. [#19-1,#19-2]

REARRANQUE EN CALIENTE

Para arrancar el motor que ya está caliente (rearranque en caliente).

1. Gire la palanca del estrangulador hasta la posición “ ”, y desplace el interruptor Stop a la posición ON.

2. Deje el gatillo del acelerador en la posición de ralentí y tire de la empuñadura del arrancador

3. Si el motor no arranca después de tres o cuatro intentos, siga las instrucciones del apartado “Procedimiento de arranque en frío”.

Si el motor no arranca después de haber

seguido los procedimientos arriba descritos,

póngase en contacto con un distribuidor autorizado de MARUYAMA.

PARA DETENER EL MOTOR

1. Suelte el gatillo del acelerador.

2. Deslice el interruptor “Stop” hasta la posición “STOP”

Após o arranque do motor, rode a alavanca de estrangulamento para a posição Abrir “ ”. Depois aperte e solte o accionador do estrangulador para que possa voltar à posição do ralenti.

Se o motor deixar de funcionar antes de rodar a alavanca de estrangulamento para a posição Abrir “ ”, abra o estrangulador, puxe o cordão do arrancador com o accionador do estrangulador posicionado na posição de arranque rápido-ao ralenti. [#19-1,#19-2]

REARRANQUE A QUENTE

Para ligar o motor que já está aquecido (rearranque a quente):

1. Rode a alavanca de estrangulamento para a posição Abrir “ ” e ajuste o interruptor de paragem para a posição “ON”.

2. Deixe o accionador do estrangulador na posição ao ralenti e puxe a pega do arrancador.

3. Se o motor não arrancar depois de três ou quatro puxões, siga as instruções na secção do procedimento de arranque a frio acima.

Se o motor não arrancar depois de seguir os procedimentos acima, contacte um revendedor autorizado da Maruyama.

PARA DESLIGAR O MOTOR

1. Solte o accionador do a

celerador.

2. Ajuste o interruptor STOP para a posição “STOP”.

ATENÇÃO

・Não puxe o cordão do arrancador todo para fora.

Pode danificar a máquina.

VISO

・Não desmonte o arrancador. Contacte um revendedor de

assistência autorizado da MARUYAMA.

Fast-idle start lock Bloqueo de arranque ralentí rápido Bloqueio de arranque rápido-ao ralenti

Idle position Posición de ralentí Posição ao ralenti

[BC2000C]

Stop switch/Interruptor “Stop”/Interruptor Stop

START(ON)

Fast-idle start position Posición de arranque ralentí rápido Posição de arranque rápido-ao ralenti

Idle position Posición de ralentí Posição ao ralenti

Stop switch Interruptor “Stop”

<19>

ENGLISHESPAÑOLPORTUGUÊS

Page 21

POTENTIAL HAZARD

・Engine must be running to make carburetor adjustments. ・When engine is running, attached tool and other parts are moving.

WHAT CAN HAPPEN

・Contact with moving attached tool or other moving parts could cause

serious personal injury or death.

HOW TO AVOID THE HAZARD

・Keep hands, feet and clothing away from attached tool and other

moving parts.

・Keep all bystanders and pets away from unit while making carburetor

adjustments.

WARNING

IDLE SPEED ADJUSTMENT [#20-1]

This Brushcutter/ Grass Trimmer is equipped with non-adjustable fuel mixture carburetor. The idle speed is the only adjustment for the operator.

The cutting attachment may be moving during idle speed adjustment. Wear the recommended personal protective equipment and observe all safety instructions. Keep hands and body away from the attached tool.

When the throttle trigger is released, the engine should return to an idle speed. The correct speed for models BC420H-RS, BC500H-RS,BC4320RS,BC4320HRS,BC5020RS,BC5020HRS,BC4321RS and BC4321H-RS are 2400 - 2800 min-1, and for others are 2700 - 3300 min-1 (or just below the clutch engagement speed ).

To adjust the engine idle speed, rotate the idle speed adjustment screw on the carburetor.

・Turn the idle speed screw in (clockwise) to increase

the engine idle speed.

・Turn the screw out (counterclockwise) to decrease

the engine idle speed.

If idle speed adjustment is necessary, and after adjustment the cutting attachment rotates or the engine stalls, stop using the Brushcutter/ Grass Trimmer immediately!

Contact your local authorized MARUYAMA Dealer for assistance and servicing.

Idle speed adjustment screw/ Tornillo de ajuste del ralentí/ Parafuso do ajustador da velocidade ao ralenti

[#20-1]

RIESGO POTENCIAL

・Para ajustar el carburador, el motor debe estar funcionando. ・Cuando el motor está funcionando, el accesorio y otras

piezas se mueven. QUÉ PUEDE SUCEDER ・El contacto con el accesorio u otras piezas

movim

iento

podría

provocar lesiones graves o incluso la muerte.

CÓMO EVITAR EL PELIGRO

・No acerque las manos, los pies ni la ropa al accesorio ni a otras

piezas en movimiento.

・Mantenga a todos los transeúntes y animales alejados de la unidad

mientras ajusta el carburador.

DVERTENCIA

AJUSTE DE LA VELOCIDAD MÍNIMA [#20-1]

Esta bordeadora/desbrozadora está equipada con un carburador de mezcla de combus

ible no ajustable. La velocidad mínima (ralentí) del motor es el único

ajuste accesible al usuario.

El accesorio de corte puede estar moviéndose durante el ajuste de la velocidad en ralentí. Utilice el equipo de protección personal recomendado y respete todas las instrucciones de seguridad. Mantenga las manos y el cuerpo alejados del accesorio.

Cuando se suelta el gatillo del acelerador, el motor debería volver a una velocidad de ralentí. La velocidad correcta para los modelos BC420H-RS, BC500HRS,BC4320RS,BC4320HRS,BC5020RS,BC5020H-RS,BC4321RS y BC4321H-RS

2400 - 2800

min

-1

, y para otros es 2700 - 3300 min-1 (o justo por debajo de la velocidad de embrague).

Para ajustar la velocidad de ralentí del motor, gire el tornillo de ajuste de velocidad de ralentí en el carburador.

・

Para aumentar la velocidad de ralentí, gírelo en el sentido de las agujas del reloj.

・

Para reducir la velocidad de ralentí, gírelo en sentido contrario.

Si es necesario ajustar la velocidad de ralentí, y si después de haberlo hecho, el accesorio de corte

gira

o se cala el motor, pare la bordeadora/desbrozadora inmediatamente

Para asistencia técnica y mantenimiento, contacte con el distribuidor local autorizado de MARUYAMA.

PERIGO POTENCIAL

・O motor tem de estar em funcionamento para fazer os ajustamentos

do carburador

・Quando o motor está em funcionamento, a Roçadora / Aparador de

Relva está em movimento. O QUE PODE ACONTECER ・O contacto com a ferramenta encaixada em movimento ou outras peças

em movimento pode causar ferimentos corporais graves ou a morte.

COMO EVITAR O PERIGO

・Mantenha as mãos, pés e peças de vestuários afastados da

ferramenta encaixada e outras peças em movimento.

・Mantenha todos os estranhos ao serviço e animais de estimação

afastados da unidade enquanto procede a ajustamentos do carburador.

VISO

AJUSTE DA VELOCIDADE AO RALENTI [#20-1]

Esta Roçadora / Aparador de Relva está equipada com um carburador nãoajustável da mistura do combustível. A velocidade ao ralenti é o único ajuste para o operador.

A peça de corte pode estar a mover-se durante o ajuste da velocidade ao ralenti. Use o equipamento de protecção individual e respeite todas as instruções de segurança. Mantenha as mãos e o corpo afastados da ferramenta encaixada.

Quando o accionador do estrangulador é solto, o motor deve regressar a uma velocidade ao ralenti. A velocidade correcta para os modelos BC420H-RS, BC500HRS,BC4320RS,BC4320HRS,BC5020RS,BC5020H-RS,BC4321RS e BC4321H-RS

de 2400 - 2800 min

-1

, e para os outros é de 2700 - 3300 min-1 (ou imediatamente abaixo da

velocidade de engate da embraiagem).

Para ajustar a velocidade ao ralenti do motor, rode o parafuso de ajustamento da velocidade ao ralenti no carburador.

・

Rode o parafuso de velocidade ao ralenti (sentido dos ponteiros do relógio) para aumentar a

velocidade ao ralenti do motor.

・

Rode o parafuso para fora (sentido contrário ao dos ponteiros do relógio) para diminuir a

velocidade ao ralenti.

Se for necessário proceder ao ajustamento da velocidade e se, depois do ajustamento, o motor bloquear, deixe de usar a Motosserra de imediato!

Contacte o

Revendedor local autorizado da Maruyama para assistência e reparação.

<20>

ENGLISHESPAÑOLPORTUGUÊS

Page 22

POTENTIAL HAZARD ・Foreign objects can be thrown by Brushcutter/ Grass Trimmer.

WHAT CAN HAPPEN ・Contact with thrown objects can cause personal injury.

HOW TO AVOID THE HAZARD ・Never operate the Brushcutter/ Grass Trimmer without the cutting attachment

guard in place.

WARNING

・

Read the Safety instructions beginning on page 3 concerning proper use of the Brushcutter/ Grass Trimmer.

・

Always wear gloves and protective clothing when operating the Brushcutter/ Grass Trimmer.

CAUTION

OPERATION

[BC2000C] Grass Trimmer Operating Position [#21-1]

Before using the Grass Trimmer, check the following:

1. Grass Trimmer must be on the operator’s right side.

2. The operator’s right hand should be holding the shaft grip, with his or her

r. The

right arm should be slightly bent.

3. The left hand should be holding the loop handle with the

and thumb fully enclosed around the grip. The left arm may be extended. Reposition the loop handle up or down the driveshaft if necessary for a comfortable position.

4. The Grass Trimmer weight should be evenly distributed between the arms. The cutting attachment should be near and parallel to the ground.

5. Accelerate and hold the engine at cutting speed before entering the material to be cut.

6. Always release the throttle trigger and allow the engine to return to idle speed when not cutting.

7. Stop the engine when moving between work sites.

・

If the cutting attachment becomes jammed, stop the engine immediately.

・

Make certain all moving parts have stopped and disconnect the spark plug before inspecting the

equipment for damage.

・

Never use a unit that has a chipped, cracked or broken cutting attachment or guard.

[BC2000C]

[#21-1]

[BC2000C] Posición de trabajo de la bordeadora de césped [#21-1]

Antes de utilizar la bordeadora, compruebe lo siguiente:

1. La bordeadora debería estar colocada a la derecha del usuario.

2. La mano derecha del usuario debe sujetar la empuñadura del eje, con los dedos en el gatillo del

acelerador. El brazo derecho debe estar ligeramente doblado.

3. La mano izquierda debe sujetar la empuñadura circular, con los dedos y el pulgar agarrándola por

completo. El brazo izquierdo debe estar extendido. Para mantener una posición cómoda, vuelva a colocar la empuñadura circular encima o debajo del eje motor si es necesario.

4. Reparta el peso de la bordeadora por igual entre ambos brazos. El accesorio de corte debería

colocarse próximo y en paralelo al suelo.

5. Acelere y mantenga el motor a velocidad de corte antes de proceder a cortar el material.

6. Cuando no corte, suelte siempre el

gatillo del acelerador y deje que el motor vuelva a la velocidad

mínima.

7. Pare el motor cuando se desplace de una zona de trabajo a otra.

・

Pare el motor inmediatamente si se atasca el accesorio de corte.

・

Antes de comprobar si hay daños en el equipo, asegúrese de que se han detenido

todas las piezas en movimiento y desconecte la bujía.

・

Nunca utilice una unidad con un accesorio de corte o protector resquebrajado,

agrietado o roto.

RIESGO POTENCIAL

・La bordeadora/ desbrozadora puede proyectar objetos extraños.

QUÉ PUEDE SUCEDER

・El contacto con los objetos despedidos puede provocar daños personales.

CÓMO EVITAR EL PELIGRO ・Nunca utilice la bordeadora/desbrozadora sin haber instalado la protección

del accesorio de corte.

ADVERTENCIA

・

Lea las instrucciones de seguridad (página 3) sobre el uso correcto de la bordeadora/ desbrozadora.

・

Emplee siempre guantes y ropa de protección cuando utilice la bordeadora/

desbrozadora.

PRECAUCIÓN

FUNCIONAMIENTO

PERIGO POTENCIAL

・A Roçadora / Aparador de Relva pode projectar objectos estranhos.

O QUE PODE ACONTECER

・O contacto com objectos projectados pode causar ferimentos corporais.

COMO EVITAR O PERIGO ・Nunca opere a Roçadora / Aparador de Relva sem o resguardo da peça de

corte instalado.

AVISO

・

Leia as Instruções de Segurança a começar na página 3 sobre o uso adequado da Motosserra.

・

Use sempre luvas e roupa de protecção ao operar a Motosserra.

ATENÇÃO

FUNCIONAMENTO

[BC2000C] Posição de funcionamento do Aparador de Relva [#21-1]

Antes de utilizar o Aparador de Relva, verifique o seguinte:

1. O aparador de Relva deve estar do lado direito do operador.

2. A mão direita do operador deve segurar no cabo da haste, com os dedos no accionador do estrangulador. O braço direito deve estar ligeiramente dobrado.

3. A mão esquerda deve segurar na pega redonda com os dedos e o polegar totalmente colocados à volta do cabo. O braço esquerdo pode estar esticado. Reposicione a pega redonda para cima ou para baixo do eixo motor, se necessário, para uma posição confortável.

4. O peso do Aparador de Relva deve estar uniformemente distribuído pelos dois braços. A peça de corte deve estar perto e paralela ao solo.

5. Acelere e mantenha o motor na velocidade de corte antes de entrar no material a ser cortado.

6. Solte sempre o accionador do estrangulador e deixe

o motor voltar ao velocidade ao ralenti quando

não estiver a cortar.

7. Pare o motor quando se deslocar entre locais de trabalho.

・

Se a peça de corte ficar obstruída, pare o motor de imediato.

・

Certifique-se de que todas as peças em movimento estão paradas e desligue a vela de ignição

antes de inspeccionar o equipamento para a detecção de danos.

・

Nunca utilize uma unidade com uma peça de corte ou resguardo fissurado, rachado ou partido

<21>

ENGLISHESPAÑOLPORTUGUÊS

Page 23

POTENTIAL HAZARD ・Without the shoulder harness/ strap installed, the Brushcutter blade can

produce side thrust which can expose the operator and bystanders to blade contact.

・If the Brushcutter/ Grass Trimmer is not correctly positioned on the op-

erator’s right side, the blade can produce side thrust which can expose the

operator and bystanders to blade contact. WHAT CAN HAPPEN ・Contact with the Brushcutter blade can cause severe personal injury. HOW TO AVOID THE HAZARD ・Never operate the Brushcutter/ Grass Trimmer without installing and using

the shoulder harness/strap. ・Always operate the Brushcutter/ Grass Trimmer with the unit on your right

side.

WARNING

[EXCEPT FOR BC2000C]

BRUSHCUTTER/ GRASS TRIMMER OPERATING POSITION [#22-1,#22-3]

Before using the Brushcutter/ Grass Trimmer, check the following:

[HORN HANDLE MODELS] [#22-2,#22-4]

2. The operator’s right hand should be holding the right-hand horn handle grip, w

throttle trigger.

3. The left hand should be holding the left-hand horn handle grip with the

and thumb fully enclosed

around the grip.

4. The Brushcutter/ Grass Trimmer weight should be evenly distributed between the arms. The cutting attachment should be near and parallel to the ground.

5. Accelerate and hold the engine at cutting speed before entering the material to be cut.

6. Always release the throttle trigger and allow the engine to return to idle speed when not cutting.

7. Stop the engine when moving between work sites.

・If the cutting attachment becomes jammed, stop the engine immediately. ・

Make certain all moving parts have stopped and disconnect the spark plug before inspecting

the equipment for damage.

・Never use a unit that has a chipped, cracked or broken cutting attachment or guard. ･Quick-release [#22-5,#22-6]

In case of emergency, pull the red tab shown in illustration then Brushcutter/ Grass Trimmser slide to the ground.

1. The operator must be wearing the shoulder hanging strap attached to the Brushcutter/ Grass Trimmer, and the Brushcutter/ Grass Trimmer must be on the operator’s right side.

[LOOP HANDLE MODELS]

2. The operator’s

gers on

the throttle trigger. The right arm should be slightly bent.

and thumb fully enclosed around the grip. The left arm may be extended. Reposition the loop handle up or down the driveshaft if necessary for a comfortable position.

Shoulder Strap Correa de hombro Correia para ombro

[MX21,MX24,MX27,MX33]

[BC2321RS,BC2621RS]

[MX21H,MX24H,MX27H,MX33H] [BC2321H-RS,BC2621H-RS]

[BC4320RS,BC5020RS

BC3021RS,BC4321RS]

[BC420H-RS,BC500H-RS]

[BC4320H-RS,BC5020H-RS,

[BC3021H-RS,BC4321H-RS]

Pull Tirar Puxar

Stra p

Ring/Argolla/Anel

Red Band/ Cinta roja Tira vermelha

Strap/Correa/Correia

Hook/Gancho

[#22-1] [#22-2

]

[#22-3]

[#22-4]

[#22-5]

[#22-6]

[All MX series]/[Todas las series MX]/[Todas as séries MX] [BC2321RS,BC2321H-RS BC2621RS,BC2621H-RS]

[Another Models]/[Otros modelos]/ [Outros modelos]

RIESGO POTENCIAL ・Sin la correa/ arnés de hombro instalados, la cuchilla de la desbrozadora

puede provocar un arrastre lateral y poner en peligro al usuario y transeúntes.

・Si la bordeadora/desbrozadora no está bien colocada a la derecha del

usuario, la cuchilla puede provocar un arrastre lateral y poner en peligro al usuario y transeúntes.

QUÉ PUEDE SUCEDER

・El contacto con la cuchilla de la desbrozadora puede provocar lesiones

graves.

CÓMO EVITAR EL PELIGRO

・Nunca utilice la bordeadora/desbrozadora sin haber instalado la correa o

arnés de hombro. ・Utilice siempre la bordeadora/desbrozadora con la unidad en el lado derecho.

ADVERTENCIA

[MODELOS CON EMPUÑADURA TIPO CUERNO][#22-2,#22-4]

2. La mano derecha del usuario debe sujetar la empuñadura derecha tipo cuerno, con los dedos en el gatillo del acelerador.

3. La mano izquierda debe sujetar la empuñadura izquierda tipo cuerno, con los dedos y el pulgar

agarrándola por completo.

4. Reparta el peso de la bordeadora/desbrozadora por igual entre ambos brazos. El accesorio de

corte debería colocarse próximo y en paralelo al suelo.

5. Acelere y mantenga el motor a velocidad de corte antes de proceder a cortar el material.

6. Cuando no corte, suelte siempre el gatillo del acelerador y deje que el motor vuelva a la

velocidad mínima.

7. Pare el motor cuando se desplace de una zona de trabajo a otra.

・Pare el motor inmediatamente si se atasca el accesorio de corte. ・

Antes de comprobar si hay daños en el equipo, asegúrese de que se han detenido todas las

piezas en movimiento y desconecte la bujía.

・Nunca utilice una unidad con un accesorio de corte o protector resquebrajado, agrietado o roto.

･Desacoplamiento rápido [#22-5,#22-6]

En caso de emergencia, tire de la lengüeta roja mostrada en el dibujo, la bordeadora/ desbrozadora se deslizará hasta el suelo.

1. El usuario debe llevar la correa de hombro sujet

a a la bordeadora/desbrozadora, y

colocar la unidad a su derecha.

[MODELOS CON EMPUÑADURA CIRCULAR]

2. La mano derecha del usuario debe sujetar la empuñadura del eje, con los dedos en el gatillo del acelerador. El brazo derecho debe estar ligeramente doblado.

3. La mano izquierda debe sujetar la empuñadura circular, con los dedos y el pulgar agarrándola por completo. El brazo izquierdo debe estar extendido. Para mantener una posición cómoda, vuelva a colocar la empuñadura circular encima o debajo del eje motor si es necesario.

PERIGO POTENCIAL ・Sem o arnês para ombro/ correia instalado, a lâmina da roçadora pode

gerar um impulso lateral que pode expor o operador e os transeuntes ao contacto com a lâmina.

・Se a Roçadora / Aparador de Relva não estiver correctamente

posicionada do lado direito do operador, a lâmina pode gerar um impulso lateral que pode expor o operador e os transeuntes ao contacto com a lâmina.

O QUE PODE ACONTECER

・O contacto com a lâmina da roçadora pode causar ferimentos

corporais graves.

COMO EVITAR O PERIGO ・Nunca opere a Roçadora / Aparador de Relva sem instalar e utilizar o arnês/correia para ombro.

・Opere sempre a Roçadora / Aparador de Relva com a unid

ade no lado

direito.

AVISO

[MODELOS COM PEGA EM CORNO] [#22-2,#22-4]

2. A mão direita do operador deve estar a segurar no cabo direito da pega em corno, com os dedos no accionador do estrangulador.

3. A mão esquerda deve estar a segurar no cabo esquerdo da pega em corno com os dedos e o

polegar totalmente fechados à volta do cabo.

4. O peso da Roçadora / Aparador de Relva deve estar uniformemente distribuído pelos dois braços. A peça de corte deve estar perto e paralela ao solo.

5. Acelere e mantenha o motor na velocidade de corte antes de entrar no material a ser

cortado.

6. Solte sempre o accionador do estrangulador e deixe o motor voltar ao velocidade ao

ralenti quando não estiver a cortar.

7. Pare o motor quando se deslocar entre locais de trabalho.

・Se a peça de corte ficar obstruída, pare o motor de imediato. ・

Certifique-se de que todas as peças em movimento estão paradas e desligue a

vela de ignição antes de inspeccionar o equipamento para a detecção de danos. ・Nunca utilize uma unidade com uma peça de corte ou resguardo fissurado, rachado ou partido.

･Libertação rápida [#22-5,#22-6] No caso de emergência, puxe a patilha vermelha mostrada na ilustração. De seguida, a Roçadora / Aparador de Relva desliza até ao solo.

[EXCEPTO PARA BC2000C]

POSIÇÃO DE FUNCIONAMENTO DA ROÇADORA / APARADOR DE RELVA [#22-1,#22-3]

Antes de utilizar a Roçadora / Aparador de Relva, verifique o seguinte:

[EXCEPTO PARA BC2000C]

POSICIÓN DE TRABAJO DE LA BORDEADORA/DESBROZADORA [#22-1,#22-3]

Antes de utilizar la bordeadora/desbrozadora, compruebe lo siguiente:

Shoulder Strap Correa de hombro Correia para ombro

Shoulder Harness Arnés de ombro Arnês para ombro

Tab/Lengüeta/ Patilha

Hook/Gancho

Ring/Argolla/ Anel

[BC420H-RS,BC500H-RS] [BC4320H-RS,BC5020H-RS, [BC3021H-RS,BC4321H-RS]

1. O operador deve usar a correia de suporte ao ombro presa à Roçadora/ Aparador. O Aparador e a Roçadora / Aparador de Relva têm de estar do lado direito do operador.

[MODELOS COM PEGA REDONDA]

2. A mão direita do operador deve segurar no cabo da haste, com os dedos no

accionador do estrangulador. O braço direito deve estar ligeiramente dobrado.

3. A mão esquerda deve segurar na pega redonda com os dedos e o polegar

total-mente colocados à vol

ta do cabo. O braço esquerdo pode estar esticado. Reposicione a pega redonda para cima ou para baixo do eixo motor, se necessário, para uma posição confortável.

<22>

ENGLISHESPAÑOLPORTUGUÊS

Page 24

CORRECT/CORRECTO

5-10cm above Ground/De 5 a 10 cm del suelo/5 a 10 cm acima do solo

INCORRECT/INCORRECTO

5-10cm above Ground

POTENTIAL HAZARD

・Use of improper line could cause line to break and be thrown in operator’s

or bystander’s direction. WHAT CAN HAPPEN ・Use of improper line could result in serious personal injury. HOW TO AVOID THE HAZARD ・Use only good quality, commercial grade, weld resistant trimmer line with a

diameter of 2.4mm. ・Do not use any type of wire or other string-like substance. Do not use

metal-reinforced line.

WARNING

・The tip of the line does the cutting. The line should stay extended while cutting. [#23-1]

・

Do not force the line into the material. Forcing the line will cause it to slap against the material,

increasing line usage and causing poor cutting results. [#23-2]

CUTTING WITH NYLON TRIMMER LINE

TRIMMING

Hold the bottom of the trimmer head about 5-10cm above the ground and at an angle. Allow only the tip of the line to make contact. [#23-3]

SCALING

To remove unwanted vegetation, hold the trimmer head about 5-10cm above the ground and at an angle. Allow the tip of the line to strike the ground cutting the vegetation off at the surface. [#23-4]

MOWING

Keep the line parallel to the ground and use a gentle side-to-side motion. [#23-5]

[#23-1]

[#23-2]

[#23-3]

[#234]

[#22-5]

5-10cm above Ground

De 5 a 10 cm del suelo 5 a 10 cm acima do solo

RIESGO POTENCIAL ・El uso de un hilo de corte inadecuado podría provocar su rotura y que

salga despedido en dirección del usuario o de los transeúntes.

QUÉ PUEDE SUCEDER

・El uso de un hilo de corte inadecuado puede ocasionar lesiones graves. CÓMO EVITAR EL PELIGRO ・Utilice solo un hilo de corte en buenas condiciones, de calidad comercial,

resistente a la soldadura con un diámetro de 2,4mm.

・No emplee ningún tipo de alambre u otro material tipo cuerda. No use hilo

reforzado con metal.

ADVERTENCIA

・La punta del hilo realiza el corte. El hilo debería mantenerse estirado durante el corte. [#23-1]

・

No introduzca a la fuerza el hilo de corte en el material. De lo contrario el hilo golpeará el material, aumentando su propio desgaste y obteniendo un pésimo resultado de corte. [#23-2]

CORTE CON HILO DE NAILON

RECORTE

Mantenga la parte inferior del cabezal de corte a unos 5-10 cm. del suelo y en ángulo. Deje que haga contacto sólo la punta del hilo. [#23-3]

CLAREO

Para retirar la vegetación no deseada, mantenga el cabezal de corte a unos 5-10 cm. del suelo y en ángulo. Deje que la punta del hilo toque el suelo cortando la vegetación en la superficie. [#23-4]

SEGADO

Mantenga el hilo paralelo al suelo y practique un suave movimiento lateral. [#23-5]

PERIGO POTENCIAL ・A utilização de uma linha inadequada pode fazer com que esta se parta e seja lançada na direcção do operador ou do transeunte. O QUE PODE ACONTECER

・O uso de uma linha inadequada pode resultar em ferimentos corporais graves. COMO EVITAR O PERIGO ・Utilize apenas uma linha aparadora resistente e soldada, de boa qualidade e

grau comercial, com um diâmetro de 2,4 mm.

・Não utilize qualquer tipo de fio ou outra substância tipo linha. Não utilize

uma linha reforçada com metal.

AVISO

・A ponta da linha faz o corte. A linha deve permanecer esticada durante o corte. [#23-1]

・

Não force a linha contra o material. Forçar a linha pode levá-la a saltar contra o material, aumentando o desgaste da linha e originando maus resultados de corte. [#23-2]

CORTAR COM LINHA APARADORA DE NYLON

APARAR

Segure na parte de baixo da cabeça do aparador cerca de 5 a 10 cm acima do solo e em ângulo. Deixe que apenas a ponta da linha faça o contacto. [#23-3]

DESCAMAR

Para remover vegetação indesejada, segure na cabeça do aparador cerca de 5 a 10 cm acima do solo e em ângulo. Deixe que a ponta da linha toque no solo, cortando a vegetação à superfície. [#23-4]

CORTAR

Mantenha a linha paralela ao solo e descreva um ligeiro movimento de um lado para o outro. [#23-5]

5-10cm above Ground

De 5 a 10 cm del suelo 5 a 10 cm acima do solo

<23>

ENGLISHESPAÑOLPORTUGUÊS

Page 25

CORRECT/CORRECTO

Direction of Swing/Dirección de giro/Direcção do movimento

No Kick-back Zone/Zona sin golpe de retroceso/Sem zona do coice

DANGER/PELIGRO/PERIGO

Kick-back Zone/Zona con golpe de retroceso/ Zona do coice

POTENTIAL HAZARD ・Cutting heavy brush from the wrong direction can cause the Brushcutter blade

to kick back.

WHAT CAN HAPPEN ・Contact with the Brushcutter blade can cause severe personal injury.

HOW TO AVOID THE HAZARD ・Always swing the Brushcutter from right to left when cutting heavy brush as

shown.

WARNING

CUTTING DIRECTION OF BRUSHCUTTER BLADE

[EXCEPT FOR BC2000C]

When cutting heavy brush, always swing the Brushcutter from right to left. Swinging the Brushcutter from left to right can cause the blade to kick back. [#24-1,#24-2]

CUTTING BLADES

1. Use only the correct blade (MARUYAMA genuine part) approved for the application and model Brushcutter.

2. Carefully check the condition of the blades before and after operation.

3. Sharpen dull blades. Replace any blade that is worn, cracked or damaged.

4. If a blade produces eccentric rotation or vibration, replace the blade and the boss adapter with genuine MARUYAMA parts.

[#24-1]

[#24-2]

RIESGO POTENCIAL ・Cortar arbustos grandes desde la dirección incorrecta puede provocar un

golpe de retroceso de la cuchilla.

QUÉ PUEDE SUCEDER ・El contacto con la cuchilla de la desbrozadora puede provocar lesione graves.

CÓMO EVITAR EL PELIGRO ・Cuando corte grandes arbustos, haga oscilar la desbrozadora de derecha a

izquierda, como se indica.

DVERTENCIA

DIRECCIÓN DE CORTE DE LA CUCHILLA DE LA DESBROZADORA

[EXCEPTO PARA BC2000C]

Cuando corte grandes arbustos, haga oscilar siempre la desbrozadora de derecha a izquierda. Hacerlo en el sentido contrario puede provocar un golpe de retroceso de la cuchilla. [#24-1,#24-2]

CUCHILLAS

1. Utilice sólo la cuchilla adecuada (pieza original de MARUYAMA), aprobada para la aplicación y

modelo de desbrozadora.

2. Revise cuidadosamente el estado de las cuchillas antes y después de su utilización.

3. Afile las cuchillas romas. Cambie las cuchillas que estén gastadas, agrietadas o dañadas.

4.Si la cuchilla presenta una vibración o rotación descentrada, cambie el adaptador de buje y la

cuchilla por piezas originales de MARUYAMA.

PERIGO POTENCIAL ・O corte de arbustos densos a partir da direcção errada pode fazer com que a

lâmina da roçadora dê um coice.

O QUE PODE ACONTECER ・O contacto com a lâmina da roçadora pode causar ferimentos corporais graves.

COMO EVITAR O PERIGO ・Oscile sempre a roçadora da direita para a esquerda quando cortar arbustos

densos, conforme mostrado.

AVISO

DIRECÇÃO DE CORTE DA LÂMINA DA ROÇADORA

[EXCEPTO PARA BC2000C]

Quando cortar arbustos densos, oscile sempre a Roçadora da direita para a esquerda. Oscilar a Roçadora da esquerda para a direita pode causar um coice da lâmina. [#24-1,#24-2]

LÂMINAS DE CORTE

1. Utilize apenas a lâmina correcta (peça genuína da MARUYAMA) aprovada para a aplicação e o modelo da roçadora.

2. Verifique cuidadosamente o estado das lâminas antes e após a operação.

3. Afie as lâminas rombas. Substitua qualquer lâmina que se apresente desgastada, rachada ou danificada.

4. Se uma lâmina produzir rotação ou vibração excêntrica, substitua a lâmina e o adaptador do ressalto

com peças MARUYAMA genuínas.

Direction of Swing/Dirección de giro/Direcção do movimento

INCORRECT/INCORRECTO

<24>

ENGLISHESPAÑOLPORTUGUÊS

Page 26

Filter Cover/Tapa del filtro Cobertura do filtro

Foam Element/Espuma/ Elemento de espuma

MAINTENANCE

AIR FILTER

MAINTENANCE INTERVAL

・The air

should be cleaned daily, or more often whe

n working in extremely dusty conditions.

・Replace after every 100 hours of operation.

AIR FILTER CLEANING [#25-1,#25-2,#25-3,#25-4,#25-5]

1. Remove the foam element.

2. Clean the foam element with warm, soapy water. Let the element dry completely.

3. Apply a light coat of SAE 30 motor oil to the foam element and squeeze out all excess oil.

[#25-1] [#25-2]

[#25-3]

[#25-4]

[#25-5]

[MX33, MX33H]

[BC420H-RS, BC500H-RS]

[BC4320RS,BC4320H-RS, BC5020RS,BC5020H-RS BC4321RS,BC4321H-RS]

[BC2321RS,BC2321H-RS, BC2621RS,BC2621H-RS BC3021RS,BC3021H-RS]

MANTENIMIENTO

FILTRO DE AIRE

INTERVALO DE MANTENIMIENTO

・

El filtro de aire debería limpiarse diariamente, o con más frecuencia, si se trabaja en condiciones de mucho polvo.

・Cámbielo después de 100 horas de funcionamiento.

Cómo limpiar el filtro de aire [#25-1,#25-2,#25-3,#25-4,#25-5]

1. Extraiga la espuma.

2. Límpiela con agua jabonosa caliente. D

éjela secar

por completo.

3. Aplique una ligera capa de aceite de motor SAE 30 a

espuma y, retorciéndola, escurra el exceso de aceite.

4. Vuelva a montar la espuma y la tapa del filtro

MANUTENÇÃO

FILTRO DO AR

INTERVALO DE MANUTENÇÃO

・

O filtro do ar deve ser limpo diariamente ou mais vezes quando se trabalham em condições extremamente poeirentas

・Substitua depois de todas as 100 horas de funcionamento.

Limpeza do Filtro de Ar [#25-1,#25-2,#25-3,#25-4,#25-5]

1. Retire o elemento da Cobertura do filtro.

2. Limpe o elemento de espuma com água quente e sabão. Deixe o elemento secar na íntegra.

3. Aplique uma ligeira camada de óleo de motor SAE 30 no elemento de espuma e aperte para eliminar o óleo em excesso.

4. Volte a montar o elemento de espuma e a cobertura do filtro

Filter Cover/Tapa del filtro Cobertura do filtro

Foam Element/Espuma/ Elemento de espuma

Filter Cover/Tapa del filtro Cobertura do filtro

Foam Element/Espuma/ Elemento de espuma

Knob/Botón/Botão

[BC2000C]

[All MX Series except for MX33 and MX33H] [Todas las series MX excepto para MX33 y MX33H] [Todas as Séries MX, excepto para MX33 e MX33H]

Foam Element/ Espuma/ Elemento de espuma

Filter Cover/ Tape del filtro/ Cobertura do filtro

<25>

ENGLISHESPAÑOLPORTUGUÊS

Page 27

Cap Holder Agarradera de la tapa Suporte da tampa

Fuel Tank Cap/Tapa del depósito de combustible/ Tampa do depósito de combustível

Fuel Tank/Depósito de combustible/ Depósito de combustível

Fuel Filter/ Filtro de combustible/Filtro de combustível

FUEL FILTER

MAINTENANCE INTERVAL

operation.

FUEL FILTER REPLACEMENT

inside the tank. To replace the

1. Make sure the fuel tank is empty. [MX33,MX33H,BC420H,BC500H]

2. Loosen the fuel tank cap, and pull up and remove the cap holder. [#26-1] [Another Models]

2. Loosen the fuel tank cap. [All Models] [#26-2]

r, but do not release

the hose.

er.

e tank, and that the fuel hose is

not doubled over (kinked) before refueling.

SPARK PLUG

MAINTENANCE INTERVAL

・The spark plug should be removed from the engine and checked after each 25 hours of

operation.

・Replace the spark plug after every 100 hours of operation.

SPARK PLUG MAINTENANCE

1. Twist the high tension lead boot on the spark plug back and forth a couple of times to loosen the boot, then pull the boot off of the spark plug.

2. Remove the spark plug.

3. Clean the electrodes with a stiff brush.

4. Adjust the electrode air gap to 0,6 -0,7 mm. [#26-3]

5. Replace the spark plug if it is oil-fouled, damaged, or if the electrodes are worn down.

6. Do not over tighten the spark plug when installing. The tightening torque is 10.7-16.6 N·m.

0,6 - 0,7mm

[#26-1]

[#26-2]

[#26-3]

[

MX33,MX33H]

[BC420H-RS,BC500H-RS]

[

All Models

]

[Todos los modelos] [Todos os modelos]

FILTRO DE COMBUSTIBLE

INTERVALO DE MANTENIMIENTO

El filtro de combustible debería cambiarse tras 100 horas de funcionamiento.

SUSTITUCIÓN DEL FILTRO DE COMBUSTIBLE

El filtro de combustible está fijado al extremo del tubo de captación de combustible en el interior del depósito. Para cambiar el filtro de combustible:

1. Asegúrese de que el depósito esté vacío. [MX33,MX33H,BC420H,BC500H]

2. Afloje la tapa del depósito de combustible, levante y retire la agarradera de la tapa. [#26-1]

[Otros modelos]

2. Afloje la tapa del depósito.

[Todos los modelos] [#26-2]

3. Con un gancho, extraiga con cuidado el filtro a través del orificio de llenado de

combustible.

4. Agarre el tubo de combustible situado junto al racor del filtro y extraiga el filtro,

pero sin soltar el tubo.

5. Coloque el nuevo filtro manteniendo el tubo de combustible aún agarrado.

6. Deje caer el nuevo filtro en el depósito.

7. Antes de volver a llenar de combustible, asegúrese de que el filtro no esté

atascado en un rincón del depósito, y de que el tubo de combustible no esté doblado (retorcido).

BUJÍA INTERVALO DE MANTENIMIENTO

・La bujía debería retirarse del motor y revisarse tras 25 horas de funcionamiento. ・Cámbiela tras 100 horas de funcionamiento.

MANTENIMIENTO DE LA BUJÍA

1. Gire, de un lado a otro y un par de veces, el protector de plomo de alta tensión de la bujía para aflojarlo y retirarlo, a continuación.

2. Extraiga la bujía.

3. Limpie los electrodos con un cepillo duro.

Ajuste la separación entre los electrodos a 0,6 -0,7 mm. [#26-3]

5. Cambie la bujía si está sucia de aceite, dañada o si los electrodos están gastados.

6. Cuando instale la bujía, no la apriete en exceso. El par de apriete es 10.7-16.6 N·m.

FILTRO DE COMBUSTÍVEL

INTERVALO DE MANUTENÇÃO

Substitua o filtro de combustível depois de todas as 100 horas de funcionamento.

SUBSTITUIÇÃO DO FILTRO DE COMBUSTÍVEL

O filtro de combustível está fixado à extremidade da mangueira de recolha de combustível no interior do depósito de combustível. Para substituir o filtro de combustível:

1. Certifique-se de que o depósito de combustível está vazio. [MX33,MX33H,BC420H,BC500H]

2. Desaperte a tampa do depósito de combustível e puxe o suporte da tampa para cima e retire. [#26-1]

[Outros modelos]

2. Retire a tampa do depósito de combustível.

[Todos os modelos] [#26-2]

3. Com um gancho de arame, puxe cuidadosamente o filtro de combustível para fora através da abertura do enchedor do combustível.

4. Segure na mangueira de combustível ao lado do encaixe do filtro de combustível e

retire o filtro mas não solte a mangueira.

5. Continuando a segurar na mangueira de combustível, fixe o novo filtro de combustível.

6. Deixe cair o novo filtro de combustível de volta no depósito de combustível.

7. Certifique-se de que o filtro de combustível não fica preso num canto do depósito e que a mangueira de combustível não fica dobrada (retorcida) antes do reabastecimento

VELA DE IGNIÇÃO INTERVALO DE MANUTENÇÃO

・A vela de ignição deve ser retirada do motor e inspeccionada todas as 25 horas de funcionamento. ・Substitua a vela de ignição depois de todas as 100 horas de funcionamento.

MANUTENÇÃO DA VELA DE IGNIÇÃO

1. Rode a extremidade de chumbo de alta tensão na vela de ignição para trás e para a frente algumas vezes para soltar a extremidade e depois puxe a extremidade da

vela de ignição.

2. Retire a vela de ignição.

3. Limpe os eléctrodos com uma escova dura.

4. Ajuste o intervalo de ar dos eléctrodos para 0,6 - 0,7 mm. [#26-3]

5. Substitua a vela de ignição se suja de óleo, danificada ou se os eléctrodos estiverem desgastados.

6. Não aperte excessivamente a vela de ignição ao instalá-la. O binário de aperto é 10.7-16.6 N·m.

Fuel Pick-up Hose Tubo de captación de combustible Tubo flexível de recolha de combustível

Wire/Gancho de alambre/Fio

<26>

ENGLISHESPAÑOLPORTUGUÊS

Page 28

Bearing Lube Lubricante de cojinete Lubrificante do mancal (P/N.211337)

Driveshaft tube Tubo del eje motor Tubo do eixo motor

Attaching Shaf Eje de fijación Eixo de fixação

Boss Adapter Adaptador de buje Adaptador do ressalto

Gearcase Cárter Cárter de engrenagens

FLEXIBLE DRIVESHAFT

[BC2000C] MAINTENANCE INTERVAL

exible driveshaft should be checked for lubrication after each 3 hours of use.

GEARCASE LUBRICATION [#27-1]

Loosen the two screws on the bearing case and remove the bearing case. The inner driveshaft is easily removed by gripping the end securely and pulling it from the driveshaft tube. T

rrectly into the clutch drum.

Reinstall the bearing case onto the driveshaft tube and tighten the two screws.

GEARCASE

[ALL MODELS EXCEPT FOR BC2000C] MAINTENANCE INTERVAL

The gearcase should be checked for lubrication after each 30 hours of use.

GEARCASE LUBRICATION [#27-2]

Remove the cutting attachment and the boss adapter. Clean any dirt and debris from the area between the boss adapter and the gearcase. Remove the grease plug from the side of the gearcase.While rotating the attaching shaft, inject lithium-base bearing lube (P/ N 211337) through the plug hole until the gearcase is full.Reinstall the boss adapter and grease plug.

[#27-1]

[#27-2]

EJE MOTOR FLEXIBLE

[BC2000C] INTERVALO DE MANTENIMIENTO

Debe comprobarse si el eje motor flexible está lubricado cada 3 horas de uso.

LUBRICACIÓN DEL CÁRTER [#27-1]

Afloje los dos tornillos del cárter del cojinete y retire el cárter. E l eje motor flexible se extrae fácilmente agarrando el extremo con fuerza y arrancándolo del tubo del eje motor. Gire el eje flexible a la vez que empuja para que se asiente bien en el tambor del embrague. Vuelva a instalar el cárter del cojinete en el tubo del eje motor y apriete los dos tornillos.

CÁRTER

[TODOS LOS MODELOS EXCEPTO PARA BC2000C] INTERVALO DE MANTENIMIENTO

Debe comprobarse si el cárter está lubricado cada 30 horas de uso.

LUBRICACIÓN DEL CÁRTER [#27-2]

Extraiga el accesorio de corte y el adaptador de buje. Limpie de suciedad y residuos la zona entre el adaptador de buje y el cárter. Retire el tapón del lubricante del lado del cárter. Mientras gire el eje de fijación, inyecte lubricante

de litio para cojinetes (N/ Ref. 211337) por el orificio del tapón hasta llenar el cárter. Reinstale el adaptador de buje y el tapón del lubricante.

EIXO MOTOR FLEXÍVEL

[BC2000C]

INTERVALO DE MANUTENÇÃO

O eixo motor flexível deve ser inspeccionado para lubrificação de 3 em 3 horas de utilização.

LUBRIFICAÇÃO DO CÁRTER DE ENGRENAGENS [#27-1]

Desaperte os dois parafusos na caixa do mancal e remova a caixa do mancal. O eixo motor flexível interno é facilmente removido segurando na extremidade com segurança e puxandoa a partir do tubo do eixo motor. Rode o eixo flexível enquanto empurra para garantir que assenta correctamente no tambor da embraiagem. Reinstale a caixa do mancal no tubo do eixo motor e aperte os dois parafusos.

CÁRTER DE ENGRENAGENS

[TODOS OS MODELOS EXCEPTO PARA BC2000C]

INTERVALO DE MANUTENÇÃO

O cárter de engrenagens deve ser inspeccionado para lubrificação de 30 em 30 horas de utilização.

LUBRIFICAÇÃO DO CÁRTER DE ENGRENAGENS

[#27-2]

Remova a peça de corte e o adaptador do ressalto. Limpe qualquer su

jidade e resíduos da área entre o adaptador do ressalto e o cárter de engrenagens. Remova o tampão de lubrificação do lado do cárter de engrenagens. Enquanto roda o eixo de fixação, injecte massa para mancais à base de lítio (P/N 211337) através do orifício do tampão até o cárter de engrenagens ficar cheio. Reinstale o adaptador do ressalto e o tampão de lubrificação.

Plug Hole Orificio del tapón Orifício do tampão

Grease Plug Tapón del lubricante Tampão de lubrificação

Bearing Lube Lubricante de cojinete Lubrificante do mancal (P/N.211337)

<27>

ENGLISHESPAÑOLPORTUGUÊS

Page 29

CAUTION

POTENTIAL HAZARD ・Oil may squirt out of the spark plug opening when you pull the starter grip. WHAT CAN HAPPEN ・Oil can cause eye injuries. HOW TO AVOID THE HAZARD ・Protect your eyes and keep your face away from the spark plug opening.

POTENTIAL HAZARD ・When engine is running, attached tool and other parts are moving. WHAT CAN HAPPEN ・Contact with moving tool or other moving parts could cause serious

personal injury or death. HOW TO AVOID THE HAZARD ・Always turn off your Brushcutter/ Grass Trimmer before you clean or

perform any maintenance on it.

WARNING

GENERAL CLEANING AND TIGHTENING

The MARUYAMA Brushcutter/ Grass Trimmer will provide maximum performance for many, many hours if it is maintained properly. Good maintenance includes regular checking of all fasteners for correct tightness, and cleaning the entire machine.

STORAGE [#28-1]

For long term storage of the Brushcutter/ Grass Trimmer:

1. Empty the fuel tank into a suitable fuel storage container.

2. Run the engine to remove any fuel that may remain in the carburetor.

3. Perform all regular maintenance procedures and any needed repairs.

4. Remove the spark plug and squirt a very small amount of engine oil into the cylinder.

5. Pull the starter grip once.

6. Slowly pull the starter grip to bring the piston to the top of the cylinder (TDC).

7. Reinstall the spark plug.

8. Store the Brushcutter/ Grass Trimmer in a dry place away from excessive heat, sparks

[#28-1]

PRECAUCIÓN

RIESGO POTENCIAL

・Cuando tire de la empuñadura del estárter, puede salir despedido un chorro de

aceite por el orificio de la bujía.

QUÉ PUEDE SUCEDER

・El aceite puede provocar lesiones oculares.

CÓMO EVITAR EL PELIGRO

・Protéjase los ojos y mantenga la cara alejada del orificio de la bujía.

RIESGO POTENCIAL

・Cuando el motor está funcionando, el accesorio y otras piezas se mueven. QUÉ PUEDE SUCEDER ・El contacto con el accesorio u otras piezas en movimiento podría provocar

lesiones personales graves o incluso la muerte. CÓMO EVITAR EL PELIGRO ・Apague siempre la bordeadora/desbrozadora antes de realizar cualquier tarea de limpieza o mantenimiento.

ADVERTENCIA

LIMPIEZA GENERAL Y AJUSTE [#28-1]

Si se realiza el mantenimiento correctamente, la bordeadora/desbrozadora de MARUYAMA ofrecerá el máximo rendimiento durante un largo período de tiempo. El mantenimiento adecuado incluye comprobar con frecuencia si todas las fijaciones estén bien apretadas, y toda la máquina bien limpia.

ALMACENAMIENTO

Almacenamiento de larga duración de la bordeadora/desbrozadora:

1. Vacíe el depósito de combustible en un contenedor adecuado para su almacenamiento.

2. Ponga en marcha el motor para eliminar el combustible que pueda quedar en el

carburador.

3. Realice todos los procedimientos de mantenimiento ordinarios y cualquier reparación

necesaria.

4. Retire la bujía y rocíe el cilindro con una pequeña cantidad de aceite de motor.

5. Tire una vez de la empuñadura del arrancador.

6. Tire lentamente de la empuñadura para llevar el pistón hasta la parte superior del cilindro (TDC).

7. Reinstale la bujía.

8. Guarde la bordeadora/desbrozadora en un lugar seco alejado del calor excesivo,

chispas o llamas abiertas.

ATENÇÃO

PERIGO POTENCIAL

・O óleo pode esguichar para fora da abertura da vela de ignição quando puxar

a pega do arrancador.

O QUE PODE ACONTECER

・O óleo pode causar lesões oculares

COMO EVITAR O PERIGO

・Proteja os olhos e mantenha o rosto afastado da abertura da vela de

ignição.

PERIGO POTENCIAL

・Quando o motor está em funcionamento, a ferramenta fixada e as outras

peças estão em movimento. O QUE PODE ACONTECER ・O contacto com a ferramenta ou outras peças em movimento pode causar

lesões pessoais ou a morte. COMO EVITAR O PERIGO ・Desligue sempre a Roçadora / Aparador de Relva antes de limpar ou

proceder a qualquer operação de manutenção na mesma.

AVISO

LIMPEZA E APERTO GERAIS [#28-1]

A Roçadora / Aparador de Relva da Maruyama proporciona um desempenho máximo durante muitas e muitas horas no caso de ser correctamente mantida. Uma boa manutenção inclui a verificação regular de todos os fechos para um aperto correcto e a limpe za da máquina inteira.

ARMAZENAMENTO

Para o armazenamento da longo prazo da motosserra:

1. Esvazie o depósito de combustível para dentro de um recipiente adequado de armazenamento do combustível aprovado para gasolina.

2. Ponha o motor a funcionar para eliminar qualquer combustível que possa permanecer no carburador.

3. Realize todos os procedimentos de manutenção habituais e eventuais reparações necessárias.

4. Retire a vela de ignição e esguiche uma pequeníssima quantidade de óleo para o cilindro.

5. Puxe a pega do arrancador uma vez.

6. Lentamente, puxe a pega do arrancador para levar o pistão para o topo do cilindro (TDC).

7. Reinstale a vela de ignição.

8. Armazene a Roçadora / Aparador de Relva num local seco, longe de calor excessivo, faíscas ou chamas sem protecção.

<28>

ENGLISHESPAÑOLPORTUGUÊS

Page 30

Problem/Problema/Problema Cause/Causa/Causa Action/Actuación/Acção

Engine will not start El motor no arranca O motor não arranca

・STOP switch set to off position ・Empty fuel tank ・

・El interruptor STOP está en posición OFF ・El depósito de combustible está vacío ・El motor está ahogado

・Interruptor STOP na posição OFF ・Depósito do combustível vazio ・Motor gripado

・Move switch to on position ・Fill fuel tank ・Use warm engine starting procedure

・Desplace el interruptor a la posición de encendido (ON). ・Llene el depósito de combustible ・Use el procedimiento de arranque en caliente

・Mova o interruptor para a posição ON ・Encha o depósito do combustível ・Use o procedimento de arranque a quente do motor

Engine will not Idle El motor no funciona en ralentí O motor não fica ao ralenti

・Idle speed set incorrectly ・La velocidad mínima está mal ajustada ・Velocidade ao ralenti incorrectamente ajustada

・Set Idle speed ・Ajuste la velocidad mínima (ralentí) ・Ajuste a velocidade ao ralenti

Engine lacks power or stalls when cutting El motor no tiene potencia o se cala al cortar O motor tem falta de potência ou deixa de trabalhar ao cortar

・Throttle wire has come loose ・

・El cable del acelerador se ha aflojado ・El filtro de aire está sucio

・O fio do estrangulador soltou-se ・Filtro de ar seco

・Tighten throttle wire ・

・Ténselo ・Límpielo o cámbielo

・Aperte o fio do estrangulador ・Limpa ou substitua o filtro de ar

If further assistance is required, contact your local authorized MARUYAMA service dealer. Si necesita más ayuda, contacte con el servicio técnico del distribuidor local autorizado de MARUYAMA. No caso de ser necessária assistência adicional, contacte o centro de assistência local autorizado da Maruyama.

TROUBLESHOOTING/SOLUCIÓN DE PROBLEMAS/RESOLUÇÃO DE PROBLEMAS

<29>

ENGLISHESPAÑOLPORTUGUÊS

Page 31

Cutting equipment Grass blade (optional)

Equipo de corte Cuchilla para hierba (opcional)

Equipamento de corte Lâmina da relva (opcional)

Trimmer head/Cabezal de corte/ Cabeça do aparador

Weight without fuel, cutting attachment and strap/harness, kg

Peso sin combustible, ni pieza cortadora ni correa/arnés, kg

Peso sem combustível, acessório de corte e carreia/arnés, kg

Fuel tank capacity, cm³ Capacidad del depósito de combustible, cm³ Capacidade do depósito de combustível, cm³

Type of carburetor

Tipo

de carburador

Tipo

de carburador

Electrode gap, mm/Separación entre electrodos, mm/Separação das pontas dos eléctrodos, mm

Spark Plug/Bujía/Vela

Maximum engine power, according to ISO 8893, kW

Potencia máxima del motor, según ISO 8893, kW

Potência máxima do motor, de acordo com a norma ISO 8893, kW

Speed of output axle, min-1

Velocidad del eje de salida, min-1

Velocidade do eixo de saída, min-1

Recommended maximum engine speed, min-1

Máxima velocidad de motor recomendada, min-1

Velocidade máxima do motor recomendada, min-1

Idling speed, min-1

Velocidad mínima, min-1

Velocidade ao ralenti, min-1

Engine displacement, cm3

Cilindrada, cm3

Deslocação do motor, cm3

Engine model/Modelo de motor/Modelo do motor

Especi ficaciones/Especificações

4,3

600

Diaphragm/Diafragma/Diafragma

0,6 – 0,7

BPMR6Y

0,51

10000

2700 - 3300

19,8

EE200

BC2000C

8000

11700

EE200

MX21

EE200

MX21H

4,7

0,58

22,5

EE230

MX24

5,0

EE230

MX24H

0,74

25,4

EE260

MX27

EE260

MX27H

1000

0,88

31,8

AE320

MX33

6,1

AE320

MX33H

8.4

1,33

10400

2400 - 2800

41,5

AE420

BC420H-RS

1,47

50,2

AE5

BC5

00H-RS

4,9

(∅255 3

-teeth, ∅230 4-teeth, 230 8-teeth)

(∅255 3

dientes, ∅230 4 dientes, 230 8 dientes)

(∅255 3

dentes, ∅230 4 dentes, 230 8 dentes)

Dia top Z4Dia top Z4(R)

―

(∅255 3

-teeth

, ∅255 4

-teeth

∅255 8

-teeth

)

(∅255 3

dientes

, ∅255 4

ientes

, ∅255 8

dientes)

(∅255 3

dentes

, ∅255 4

dentes,

∅255 8

dentes

)

Dia top Z4

(∅255 3

-teeth, ∅255 4-teeth, 255 8-

teeth

)

(∅255 3

dientes , ∅255 4 dientes, 255

dientes

)

(∅255 3

dentes

∅255 4

dentes

255 8

dentes

)

Dia top Z5

<30>

ENGLISHESPAÑOLPORTUGUÊS

Page 32

Cutting equipment Grass blade Grass blade (optional) Trimmer head

Equipo de corte Cuchilla para hierba Cuchilla para hierba (opcional) Cabezal de corte

Equipamento de corte Lâmina da relva Lâmina da relva (opcional ) Cabeça do aparador

Weight without fuel, cutting attachment and

strap/harness, kg

Peso sin combustible,

ni pieza cortadora ni

correa/arnés

Peso sem combustível, acessório de corte e

carreia/arnés, kg

Fuel tank capacity,

cm³

Capacidad del depósito de combustible, cm³ Capacidade do depósito de combustível, cm³

Type of carburetor Tipo de carburador Tipo de carburador

Electrode gap, mm/ Separación entre electrodos, mm/ Separação das pontas dos eléctrodos, mm

Spark Plug/Bujía/Vela

Maximum engine power, according to ISO 8893, kW Potencia máxima del motor, según ISO 8893, kW Potência máxima do motor, de acordo com a norma ISO 8893, kW

Speed of output axle, min-1 Velocidad del eje de salida, min-1 Velocidade do eixo de saída, min-1

Recommended maximum engine speed, min-1 Máxima velocidad de motor recomendada, min-1 Velocidade máxima do motor recomendada, min-1

Idling speed, min -1 Velocidad mínima,

min-1

Velocidade ao ralenti, min-1

Engine displacement, cm3 Cilindrada, cm3 Deslocação do motor, cm3

Engine model/Modelo de motor/Modelo do motor

Speciﬁcation/Especiﬁcaciones/Especiﬁcações

8,0

1000

Diaphragm/Diafragma/Diafragma

0,6 – 0,7

1,77

8000

2400 - 2800

41,5

NE420

BC4320RS

8,3

NE420

BC4320H-RS

8,0

1,91

10400

49,9

NE500

BC5020RS

8,3

NE500

BC5020H-RS

5,7

600

BPMR8Y BPMR6YBPMR6Y

0,58

2700 - 3300

22,5

CE230

BC2321RS

6,1

CE230

BC2321H-RS

5,8

0,74

25,4

CE260

BC2621RS

6,2

11700

CE260

BC2621H-RS

5,7

0,97

30,1

CE300

BC3021RS

6,1

CE300

BC3021H-RS

8,1

1000

1,54

10400

2400 - 2800

41,5

CE420

BC4321RS

8,4

CE420

BC4321H-RS

∅255 3-teeth ∅255 4-teeth ∅255 8-teeth

Dia top Z5

∅255 3 dientes ∅255 4 dientes ∅255 8 dientes

Dia top Z5

∅255 3 dentes ∅255 4 dentes ∅255 8 dentes

Dia top Z5

∅230 4-teeth ∅255 3-teeth ∅230 8-teeth

Dia top Z4

∅230 4 dientes

∅255 3 dientes

∅230 8 dientes

Dia top Z4

∅230 4 dentes

∅255 3 dentes

∅230 8 dentes

Dia top Z4

∅255 3-t

eeth

∅255 4-

teeth

∅255 8-teeth

Dia top Z5

∅255 3

dientes

∅255 4

dientes

∅255 8

dientes

Dia top Z5

∅255 3

dentes

∅255 4

dentes

∅255 8

dentes

Dia top Z5

<31>

ENGLISHESPAÑOLPORTUGUÊS

Page 33

Vibration levels/Niveles de vibración/Níveis de vibração

Vibration values on the handles measured according to ISO 22867, m/s

Valores de vibración en las empuñaduras medidos según 22867, m/ s

Valores de vibração nas pegas medidos de acordo com a norma ISO 22867, m/s

Grass blade, measured vibration emission value (a

hv,eq

), front / rear

handles

: Cuchilla para hierba, valor de emisión de vibraciones medido (a

hv,eq

), empuñadura delantera/ trasera:

Lâmina da relva, valor de emissão de vibrações medido (a

hv,eq

pegas dianteira / traseira:

Trimmer head, measured vibration emission value (a

hv,eq

), front / rear handles: Cabezal de corte, valor de emisión de vibraciones medido (a

hv,eq

), empuñadura delantera/ trasera: Cabeça do aparador, valor de emissão de vibrações medido (a

hv,eq

), pegas dianteira / traseira:

Grass blade, measured vibration emission value (a

hv,eq

), left / right handles: Cuchilla para hierba, valor de emisión de vibraciones medido (a

hv,eq

), empuñadura izquierda/derecha: Lâmina da relva, valor de emissão de vibrações medido (a

hv,eq

), pegas

esquerda / direita

Trimmer head, measured vibration emission value

hv,eq

left / right handles:

Cabezal de corte, valor de emisión de vibraciones medido (a

hv,eq

), empuñadura izquierda/derecha: Cabeça do aparador, valor de emissão de vibrações medido (a

hv,eq

pegas esquerda / direita:

Noise levels/

Niveles de ruido/Níveis acústicos

Guaranteed sound power level

WAG

), determined according to directive 2000/14/EC, dB(A) Nivel de potencia sonora garantizada (L

WAG

), determinada según la

directiva 2000/14/C

, dB(A)

Nível de potência acústica garantido

WAG

), determinado de acordo

com a Directiva 2000/14/

, dB(A)

Equivalent sound power level

(LWA),

measured according to

ISO3744,22868, dB(A) Nivel de potencia sonora equivalente (LWA), medido según ISO3744,22868, dB(A) Nível de potência acústica equivalente (LWA), medido de acordo com as normas ISO3744,22868, dB(A)

Noise levels/Niveles de ruido/Níveis acústicos

Equivalent sound pressure level

pAeq

),measured according ２２８

６８, dB(A) Nivel de presión sonora equivalente (L

pAeq

), medido según ２２８６８,

dB(A) Nível de pressão acústica equivalente (L

pAeq

), medido de acordo com

２２８６８, dB(A)

Grass blade:

Cuchilla para hierba: Lâmina da relva:

Trimmer head:

Cabezal de corte: Cabeça do aparador:

Technical Data/Datos técnicos/Características técnicas

―

111

96,0

BC2000C

110

91,0

MX21 MX21H

112

90,0

MX24 MX24H

94,5

MX27 MX27H

91,0

MX33 MX33H

94,0

BC420H-RS

115

96,0

BC500H-RS

11,4/ 5,7

,3/ 2,8

2,7/ 2,9

2,7/ 2,8

4,1/ 3,1

,9/ 2,5

5,3/ 3,5

5,3/ 3,6

6,3/ 6,3

3,9/ 2,5

4,1/ 4,1

3,8/ 4,1

4,7 / 6,0

5,6 / 6,9

4,1 / 5,1

4,5 / 4,6

3,8/ 3,4

4,1/ 3,7

―

95,5

96,0

95,5

96,5

8,5

101,0

109

108

110

113

<32>

ENGLISHESPAÑOLPORTUGUÊS

Page 34

Technical Data/Datos técnicos/Características técnicas

6,1 / 7,9

97,5

BC4320RS

7,1/ 6,9

BC4320H-RS

6,5/ 8,9

98,0

BC5020RS

7,5/ 8,9

BC5020H-RS

6,8/ 3,6

108

91,5

BC2321RS

5,4/ 5,6

BC2321H-RS

7,0/ 3,7

111

96,0

BC2621RS

5,3/ 5,7

BC2621H-RS

7,5/ 3,9

95,5

BC3021RS

5,5/ 5,8

BC3021H-RS

6,0 / 7,7

BC4321RS

7,0/ 6,7

115

96,5

BC4321H-RS

4,9 / 6,4

4,9/ 4,4

4,8/ 6,6

4,8/ 4,6

5,5/ 4,8

4,2/ 5,3 5,3/ 4,4

4,3/ 5,2

4,3/ 3,4

4,1/ 5,1

4,7 / 6,3

7,0/ 6,7

Guaranteed sound power level(

WAG

), determined according to directive 2000/14/EC, dB(A) Nivel de potencia sonora garantizada (

WAG

), determinada según la directiva 2000/14/CE, dB(A) Nível de potência acústica garantido (

WAG

), determinado de acordo com a Directiva 2000/14/ CE, dB(A)

Equivalent sound power level(

), measured according to ISO3744,22868, dB(A) Nivel de potencia sonora equivalente (

), medido según ISO3744,22868, dB(A) Nível de potência acústica equivalente (

), medido

de acordo com as normas ISO3744,22868, dB(A)

Noise levels/Niveles de ruido/Níveis acústicos

Equivalent sound pressure level (L

pAeq

), measured according 22868, dB(A) Nivel de presión sonora equivalente (L

pAeq

), medido según 22868, dB(A) Nível de pressão acústica equivalente (L

pAeq

), medido

de acordo com 22868, dB(A)

Grass blade: Cuchilla para hierba: Lâmina da relva:

Trimmer head: Cabezal de corte: Cabeça do aparador:

99,0

99,5

93,5 97,5

96,5

98,5

113

106 109

113

Vibration levels/Niveles de vibración/Níveis de vibração

Vibration values on the handles measured according to ISO 22867

, m/s

Valores de vibración en las empuñaduras medidos según

22867, m/ s

Valores de vibração nas pegas medidos de acordo com a norma ISO

22867, m/s

Grass blade, measured vibration emission value (a

hv,eq

), front

/ rear handles: Cuchilla para hierba, valor de emisión de vibraciones medido

hv,eq

), empuñadura delantera/ trasera:

Lâmina da relva, valor de emissão de vibrações medido

hv,eq

), pegas dianteira / traseira:

Trimmer head, measured vibration emission value

hv,eq

front / rear handles: Cabezal de corte, valor de emisión de vibraciones medido

hv,eq

), empuñadura delantera/ trasera:

Cabeça do aparador, valor de emissão de vibrações medido

hv,eq

), pegas dianteira / traseira:

Grass blade, measured vibration emission value

hv,eq

), left / right handles:

Cuchilla para hierba, valor de emisión de vibraciones medido

hv,eq

), empuñadura izquierda/derecha:

Lâmina da relva, valor de emissão de vibrações medido

hv,eq

pegas esquerda / direita:

Trimmer head, measured vibration emission value

hv,eq

left / right handles: Cabezal de corte, valor de emisión de vibraciones medido

hv,eq

), empuñadura izquierda/derecha:

Cabeça do aparador, valor de emissão de vibrações medido

hv,eq

), pegas esquerda / direita:

<33>

ENGLISHESPAÑOLPORTUGUÊS

Page 35

EC DECLARATION OF CONFORMITY

Name and address of manufacturer:

Maruyama Mfg. Co., Inc.

4-15, Uchi-kanda 3-Chome, Chiyoda-ku, Tokyo, 101-0047 Japan

Name and address of the person who compiled the technical

les:

Obelis European Authorized Representative Center (O.E.A.R.C.)

Boulevard Général Wahis, 53, B-1030 Brussels, Belgium

Name and address of the european authorized representative:

Obelis European Authorized Representative Center (O.E.A.R.C.)

Boulevard Général Wahis, 53, B-1030 Brussels, Belgium

MARUYAMA Brush cutters*1/Grass trimmers*2

*1: The hand-held Brush cutters are powered by internal combustion e

ngine. *2: The hand-held Grass trimmers are powered by internal combustion engine. Brush cutter is converted to Grass trimmer by changing cutting attachment, and vice versa.

Net installed power

(kw / min-1)

Cutting width

(mm)

Measured sound

power level (dBA)

Guaranteed sound

power level

(dBAG)

BC2000C Grass trimmer

0,51/ 7000 420 109

111

MX21

Both Brush cutter and Grass trimmer

0,51/ 7000

430

108

110

MX21H

Both Brush cutter and Grass trimmer 0,51/ 7000

430

108

110

MX24 Both Brush cutter and Grass trimmer

0,58 / 7000 430 110 112

MX24H Both Brush cutter and Grass trimmer 0,58 / 7000 430 110 112 MX27 Both Brush cutter and Grass trimmer 0,74 / 7000 430 110 112 MX27H Both Brush cutter and Grass trimmer 0,74 / 7000 430 110 112 MX33 Both Brush cutter and Grass trimmer 0,88 / 6500 430 110 112 MX33H Both Brush cutter and Grass trimmer 0,88 / 6500 430 110 112 BC420H-RS Both

Brush cutter and Grass trimmer 1,33/ 6500 430 113 115

BC500H-RS

Both Brush cutter and Grass trimmer 1,47 / 6500

430

113 115

BC4320RS Both Brush cutter and Grass trimmer

1,77/ 7500

430

113

115

BC4320H-RS Both Brush cutter and Grass trimmer

1,77/ 7500

430

113 115

BC5020RS Both Brush cutter and Grass trimmer 1,91/ 7500 430

113

115 BC5020H-RS Both Brush cutter and Grass trimmer 1,91/ 7500 430 113 115 BC2321RS Both Brush cutter and Grass trimmer

0,58/ 7500 430

106

108 BC2321H-RS Both Brush cutter and Grass trimmer 0,58/ 7500 430 106 108 BC2621RS Both Brush cutter and Grass trimmer 0,74/ 7500 430 109 111

BC2621H-RS

Both Brush cutter and Grass trimmer 0,74/ 7500 430

109

111

BC3021RS Both Brush cutter and Grass trimmer 0,97/ 7500 430

109

111

BC3021H-RS Both Brush cutter and Grass trimmer 0,97/ 7500 430

109

111

BC4321RS Both Brush cutter and Grass trimmer 1,54/ 7500 430

113

115 BC4321H-RS Both Brush cutter and Grass trimmer 1,54/ 7500 430 113 115

- does comply with the provisions of the “Machinery” Directive 2006/42/CE, AnnexⅡA.

- does comply with the provisions of the ”Electromagnetic compatibility” 2004/108/CE, and applicable supplements.

- does comply with the provisions of the “Noise emission in the environment by equipment for use outdoors “ Directive 2000/14/EC Annex Ⅴ.

- does comply with the provisions of the“Emission of gaseous and particulate pollutants from internal combustion engines to be installed in non-road mobile machinery” Directive 97/68/EC, amended 2002/88/EC or 2010/26/EU. And furthermore declares that

- The following harmonized standards have been applied: ISO 12100:2010 Safety of machinery -- General principles for design – Risk assessment and risk reduction ISO11806-1: 2011 Agricultural and forestry machinery – Portable hand – held combustion engine driven brush cutters and grass trimmers – Safety.

- The following (parts/clauses of) technical standards and specifications have been used: CISPR12: 1997 Limits and methods of measurement of radio interference characteristics of vehicles, motorboats and spark-ignited engine-driven.

Maruyama Mfg. Co., Inc.

n apaJ 7400-101 ,oykoT ,uk-adoyihC ,emohC-3 adnak-ihcU ,51-4

April 02, 2014

Managing Director Junichi Sugimoto

Model

Serial No. A000001~M999999

Herewith declares that:

<34>

ENGLISHESPAÑOLPORTUGUÊS

Page 36

DECLARACIÓN CE DE CONFORMIDAD

Nombre y dirección del fabricante:

Maruyama Mfg. Co., Inc.

4-15, Uchi-kanda 3-Chome, Chiyoda-ku, Tokio, 101-0047 Japón Nombre y dirección de la persona que compiló los archivos técnicos:

Obelis European Authorized Representative Center (O.E.A.R.C.)

Boulevard Général Wahis, 53, B-1030 Bruselas, Bélgica

Nombre y dirección del representante autorizado europeo:

Obelis European Authorized Representative Center (O.E.A.R.C.)

Boulevard Général Wahis, 53,

B-1030 Bruselas, Bélgica

- Cumple con las cláusulas de "Maquinarias" directiva 2006/42/EC, Anexo II A.

- Cumple con las cláusulas de "Compatibilidad electromagnética" directiva 2004/108/CE, así también los accesorios afines.

- Cumple con las cláusulas de "Emision de sonido en el medio ambiente por equipos para uso al aire libre" directiva 2000/14/EC Anexo V.

- Cumple con las cláusulas de la Orden sobre “Emision de gases y particulas contaminantes procedentes de los motores de combustion interna que se instalen en las maquinas moviles no de carretera ” Directiva 97/68/EC, 2002/88/EC o 2010/26/UE enmendado.Y además se declara que:

- Los siguientes estándares compatibles han sido aplicados:

ISO 12100:2010 Seguridad de las máquinas - Principios generales para el diseńo - Evaluación del riesgo y reducción del riesgo

ISO 11806-1: 2011 Maquinaria agrícola y forestal. Desbrozadoras y cortadoras de hierba portátiles accionadas por motor térmico. Seguridad. CISPR12: 1997 Límites y métodos de medición de las características de las interferencias radiales de los vehículos, lanchas y motores con encendido por chispa.

Maruyama Mfg. Co., Inc.

4-15, Uchi-kanda 3-Chome, Chiyoda-ku, Tokio, 101-0047 Japón

Abril 02, 2014

Desbrozadoras*1/Bordeadoras de césped*2 MARUYAMA *1: Las desbrozadora port .anretni nóitsubmoc ed rotom nu noc sadapiuqe nátse selitá *2: Las bordeadoras de césped port .anretni nóitsubmoc ed rotom nu noc sadapiuqe nátse selitá La desbrozadora se convierte en bordeadora de césped -y viceversa-, cambiando el accesorio de corte.

Potencia neta

instalada (kw /

min-1)

Anchura de

corte (mm)

Nivel de potencia

sonora medida

(dBA

)

Nivel de potencia

sonora garantizada

(dBAG)

BC2000C Bordeadora de césped

0,51/ 7000 420 109

111

MX21

Desbrozadora y bordeadora de césped

0,51/ 7000

430

108

110

MX21H

Desbrozadora y bordeadora de césped 0,51/ 7000

430

108

110

MX24 Desbrozadora y bordeadora de césped

0,58 / 7000 430 110 112

MX24H Desbrozadora y bordeadora de césped 0,58 / 7000 430 110 112 MX27 Desbrozadora y bordeadora de césped 0,74 / 7000 430 110 112 MX27H Desbrozadora y bordeadora de césped 0,74 / 7000 430 110 112 MX33 Desbrozadora y bordeadora de césped 0,88 / 6500 430 110 112 MX33H Desbrozadora y bordeadora de césped 0,88 / 6500 430 110 112 BC420H-RS Desbrozadora y bordeadora de césped 1,33/ 6500 430 113 115

BC500H-RS

Desbrozadora y bordeadora de césped 1,47 / 6500

430

113 115

BC4320RS Desbrozadora y bordeadora de césped

1,77/ 7500

430

113

115

BC4320H-RS Desbrozadora y bordeadora de césped

1,77/ 7500

430

113 115

BC5020RS Desbrozadora y bordeadora de césped 1,91/ 7500 430

113

115 BC5020H-RS Desbrozadora y bordeadora de césped 1,91/ 7500 430 113 115 BC2321RS Desbrozadora y bordeadora de césped 0,58/ 7500 430

106

108 BC2321H-RS Desbrozadora y bordeadora de césped 0,58/ 7500 430 106 108 BC2621RS Desbrozadora y bordeadora de césped 0,74/ 7500 430 109 111

BC2621H-RS

Desbrozadora y bordeadora de césped 0,74/ 7500 430

109

111

BC3021RS Desbrozadora y bordeadora de césped 0,97/ 7500 430

109

111 BC3021H-RS Desbrozadora y bordeadora de césped 0,97/ 7500 430

109

111 BC4321RS Desbrozadora y bordeadora de césped 1,54/ 7500 430

113

115 BC4321H-RS Desbrozadora y bordeadora de césped 1,54/ 7500 430 113 115

Modelo

Nº de serie: A000001~M999999

Con el presente declara que:

Director General

Junichi Sugimoto

<35>

ENGLISHESPAÑOLPORTUGUÊS

Page 37

DECLARAÇÃO DE CONFORMIDADE DA CE

Nome e morada do fabricante:

Maruyama Mfg. Co., Inc.

4-15, Uchi-kanda 3-Chome, Chiyoda-ku, Tóquio, 101-0047 Japão Nome e morada da pessoa que compilou os dossiers técnicos:

Obelis European Authorized Representative Center (O.E.A.R.C.)

Boulevard Général Wahis, 53, B-1030 Bruxelas, Bélgica Nome e morada do representante europeu autorizado:

Obelis European Authorized Representative Center (O.E.A.R.C.)

Boulevard Général Wahis, 53, B-1030 Bruxelas, Bélgica

- Cumpre com as disposições na directiva de “Maquinaria” 2006/42/CE, Anexo II A.

- Cumpre com as disposições na directiva de “Compatibilidade Electromagnética” 2004/108/CE, e suplementos aplicáveis.

- Cumpre com as directivas “Emissões sonoras para o ambiente do equipamento para utilização no exterior” 2000/14/CE Anexo V.

- Cumpre com as directivas “Emissão de poluentes gasosos e particulate de

combustão interna motores a ser instalados no maquinismo móvel não-caminho” 97/68/CE, 2002/88/CE OU 2010/26/UE alterado. E além disso declara que

- Foram aplicados os seguintes padrões harmonizados: ISO 12100:2010 Segurança de máquinas - Princípios Gerais de Configuração - Avaliação e Redução de Risco ISO11806-1: 2011 Maquinaria Agrícola e florestal – Manual portátil – com combustão a motor. Motorroçadoiras e Corta-relvas - Segurança

- Foram utilizados os seguintes (partes/clausulas de) parâmetros técnicos e especificações: CISPR12: 1997 Limites e métodos de medida de características de interferência rádio de veículos, barcos motorizados e motores de ignição.

Maruyama Mfg. Co., Inc.

4-15, Uchi-kanda 3-Chome, Chiyoda-ku, Tóquio, 101-0047 Japão

Abril 02, 2014

Roçadoras*1/Aparadores de Relva*2 MARUYAMA *1: As Roçadoras manuais são accionadas pelo motor de combustão interna. *2: Os Aparadores de Relva manuais são accionados pelo motor de combustão interna. A Roçadora é convertida em Aparador de Relva mudando a peça de corte e vice-versa.

Potência líquida

instalada

(kw / min-1)

Largura de corte (mm)

Nível de potência

acústica medido

(dBA)

Nível de potência

acústica garantido

(dBAG)

BC2000C Aparador de Relva

0,51/ 7000 420 109

111

MX21

Roçadora e Aparador de Relva

0,51/ 7000

430

108

110

MX21H

Roçadora e Aparador de Relva 0,51/ 7000

430

108

110

MX24 Roçadora e Aparador de Relva

0,58 / 7000 430 110 112

MX24H Roçadora e Aparador de Relva 0,58 / 7000 430 110 112 MX27 Roçadora e Aparador de Relva 0,74 / 7000 430 110 112 MX27H Roçadora e Aparador de Relva 0,74 / 7000 430 110 112 MX33 Roçadora e Aparador de Relva 0,88 / 6500 430 110 112 MX33H Roçadora e Aparador de Relva 0,88 / 6500 430 110 112 BC420H-RS Roçadora e Aparador de Relva 1,33/ 6500 430 113 115

BC500H-RS

Roçadora e Aparador de Relva 1,47 / 6500

430

113 115

BC4320RS Roçadora e Aparador de Relva

1,77/ 7500

430

113

115

BC4320H-RS Roçadora e Aparador de Relva

1,77/ 7500

430

113 115

BC5020RS Roçadora e Aparador de Relva 1,91/ 7500 430

113

115 BC5020H-RS Roçadora e Aparador de Relva 1,91/ 7500 430 113 115 BC2321RS Roçadora e Aparador de Relva 0,58/ 7500 430

106

108 BC2321H-RS Roçadora e Aparador de Relva 0,58/ 7500 430 106 108 BC2621RS Roçadora e Aparador de Relva 0,74/ 7500 430 109 111

BC2621H-RS

Roçadora e Aparador de Relva 0,74/ 7500 430

109

111

BC3021RS Roçadora e Aparador de Relva 0,97/ 7500 430

109

111

BC3021H-RS Roçadora e Aparador de Relva 0,97/ 7500 430

109

111

BC4321RS Roçadora e Aparador de Relva 1,54/ 7500 430

113

115 BC4321H-RS Roçadora e Aparador de Relva 1,54/ 7500 430 113 115

Uso

Modelo

Nº de série: A000001~M999999

Declaram pelo presente que:

Director Executivo

Junichi Sugimoto

<36>

ENGLISHESPAÑOLPORTUGUÊS

Page 38

Original Instruction/

Instruccion Original/

Instrucao Original

P/N.233234-09 GB/ES/PT 1406 TAP/Q

Manufacturer/ Fabricación/ Fabricante: Maruyama Mfg. Co., Inc. 4-15, Uchi-kanda 3-Chome, Chiyoda-ku, Tokyo, 101-0047, Japão Name and address of the person who compiled the technical files/ Nombre y direccion de la persona que compilo los archivos tecnicos/

Obelis European Authorized Representative Center (O.E.A.R.C.) Boulevard Général Wahis, 53, B-1030 Brussels, Belgium Tel: +(32) 2. 732.59.54 Fax: +(32) 2.732.60.03

E-Mail : [email protected]
