Page 1

Instruction Manual

Manual de instrucciones

Mode d’emploi

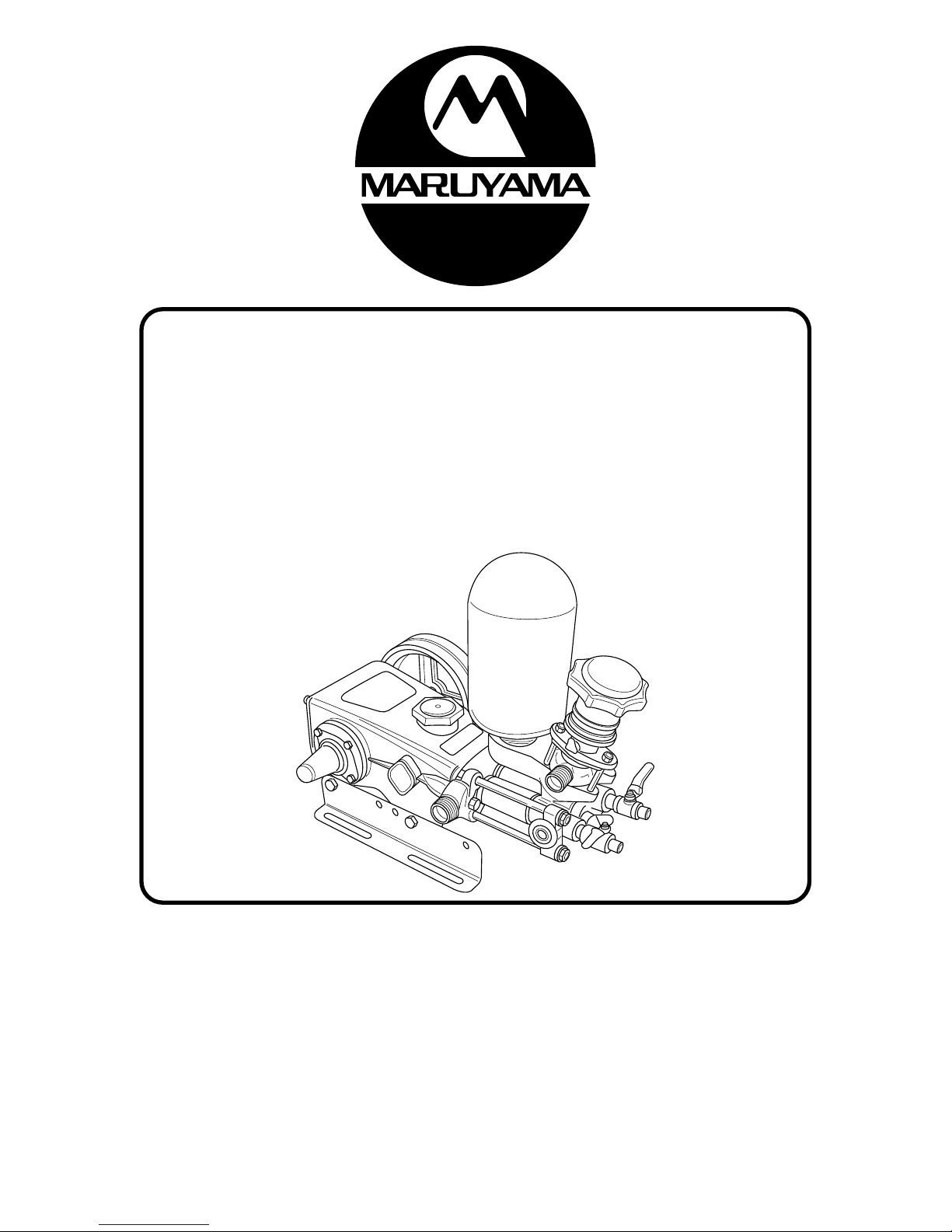

Power Sprayer

Bomba de piston

Pulvérisateur automoteur

MS315,MS415,MS515,

MS615,MS655,MS755

Be sure to read this manual before using this product. Always keep this manual for reference.

Asegúrese de leer este manual antes de comenzar. Siempre manténgalo a mano cuidadosamente.

Veuillez bien lire ce mode d’emploi avant l’utilisation, et gardez le manuel afin de faciliter votre référence à date postérieure.

Page 2

Introduction

Thank you very much for buying this product. This instruction manual describes how to use and maintain this product correctly.

Before getting started, please read this instruction manual carefully for a full understanding of the product. Utilize this manual so that this product can function at its best performance longer. After you read this manual, be sure to keep it at hand to carefully to check for any matter that you do not understand. Please note that the product may be partially different from the contents of the manual because we are always trying to offer better products. If you have please contact your MARUYAMA Service dealer.

・Keep the instruction manual at hand. ・If you lose this manual, please obtain a replacement from MARUYAMA Service dealer. ・Do not modify this product, because doing so may create unsafe conditions which may be

harmful or dangerous.

Purpose of use

This product is intended for the application of properly mixed agricultural and pest control chemicals. Please note that we are not liable for any accident caused by the use deviating from the range of the use purpose or any accident resulting from modification or disassembly without permission.

Precautions

Thismanualdenoteshandlingprecautionsthatarecriticalasdescribedbelow.

As if you were using it!

DANGER

WARNING

CAUTION

Personal death or serious injury will result if the warning is not followed.

Personal death or serious injury may result if the warning is not followed.

Personal injury may result if the warning is not followed.

Machine damages may result if the warning is not followed.

When letting another person run this product

Tell him/her how to run this product in advance and explain each warning label with [!] (Safety precaution mark) attached to the machine. To avoid any misunderstanding, tell him/her to read the instruction manual and precautions on safe work carefully and learn the handling method while checking the machine before getting started. Particularly, explain the prohibited matters in detail.

Page 3

Contents

1. For Safe Operation

………………………………………………………………

Precautions Before Getting Started

……………………………………………………

Precautions on Use (Chemical)

…………………………………………………………

(Preparation for Operation)

………………………………………………………………

(During Operation)

…………………………………………………………………………

Precautions on Setup

………………………………………………………………………

Precautions on Setup/Post-use Precautions

…………………………………………

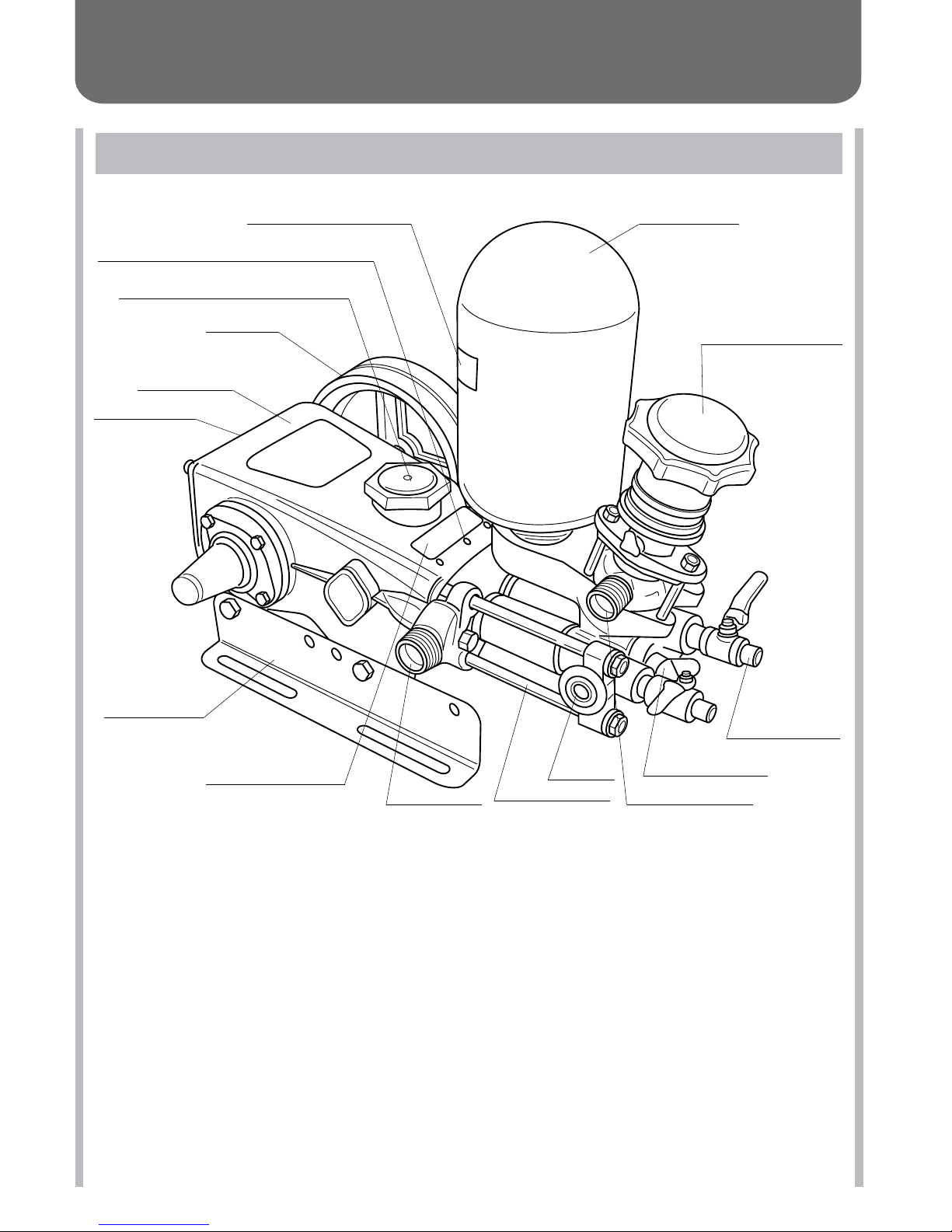

2. Part Names and Operating Parts

……………………………………………

Part Names

…………………………………………………………………………………

Checking Standard Accessories, Functions of Standard Accessories and

Operating Parts, and Warning Labels

…………………………………………

3. How to Handle and Operate

……………………………………………………

Preparation and Check – Spraying

……………………………………………………

Preparation and Check – Spraying – Stop

…………………………………………

4. Cleaning, Maintenance, and Storage

………………………………………

Cleaning, Maintenance, and Storage

………………………………………………

Troubleshooting and Actions for Power Sprayer

…………………………………

5. Servicing

…………………………………………………………………………………

After-sales Servicing

……………………………………………………………………

Changing the Direction of the Bypass Port

…………………………………………

Machine Modification

……………………………………………………………………

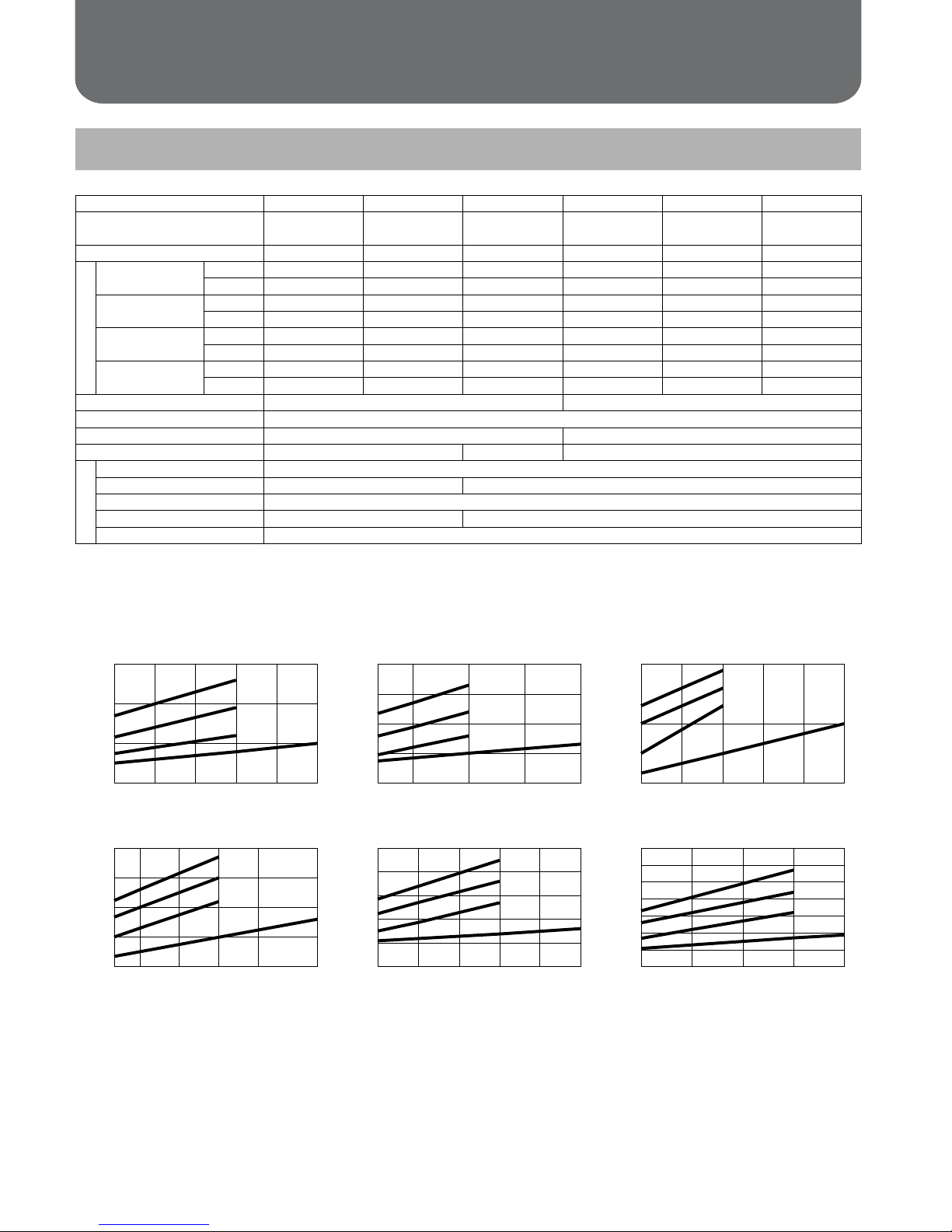

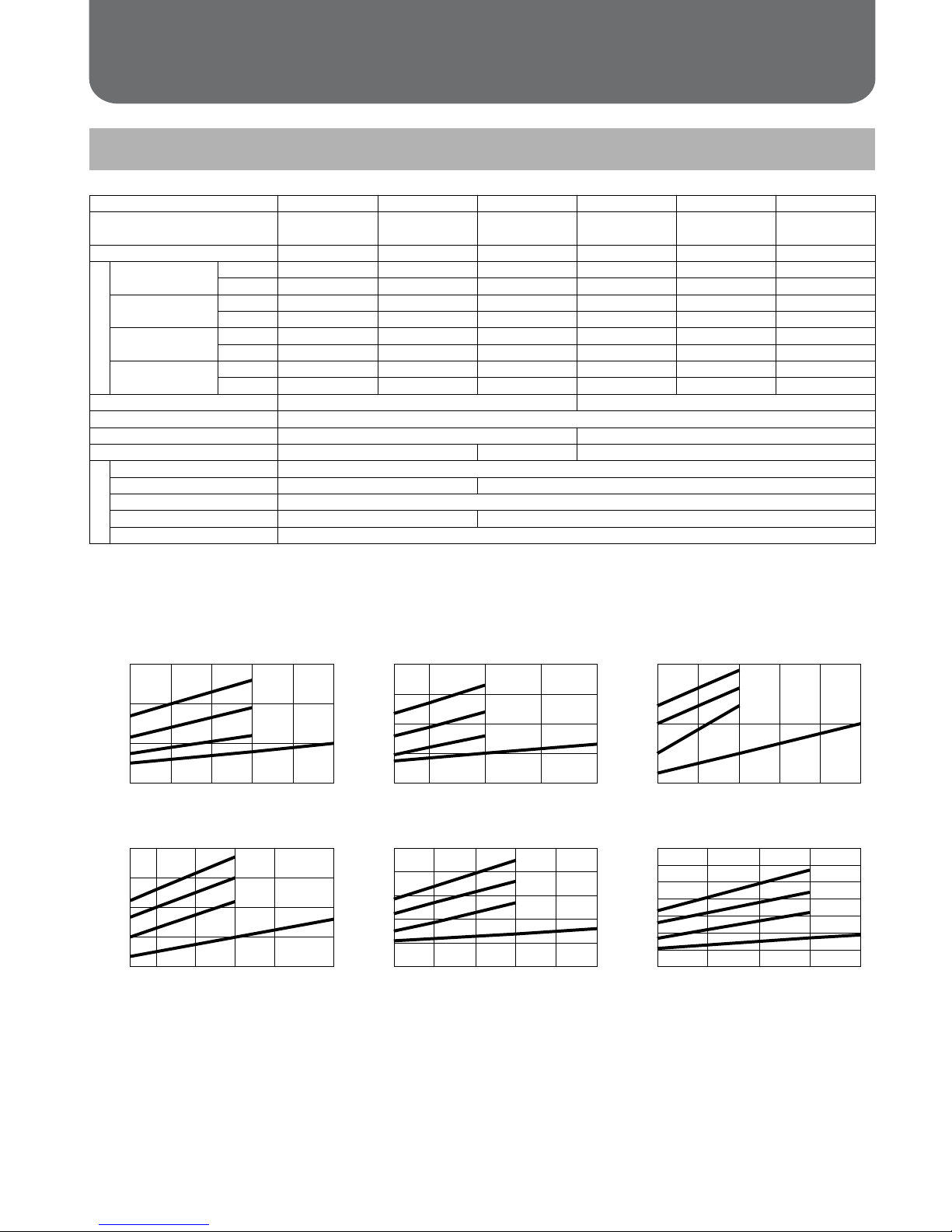

6. Specifications

…………………………………………………………………………

Table of Specifications

…………………………………………………………………

Page 4

1.kFor Safe Operation

Precautions Before Getting Started

Described here are just some examples. Do not forget that the operation is always accompanied by danger, to avoid any potential injury or harm.

Before getting started, be sure to check and read the precautions on labels attached to the machine to learn the safe and correct handling method.

These people are prohibited from spraying:

・

People who are unable to perform normal operation due to fatigue, illress, effects of drugs, etc.

・

People under the influence of alcohol

・

Pregnant women

・

Injured people and those who are easily affected by agrichemicals

・

Young people (below 15 of age)

・

People not familiar with the proper use of this product

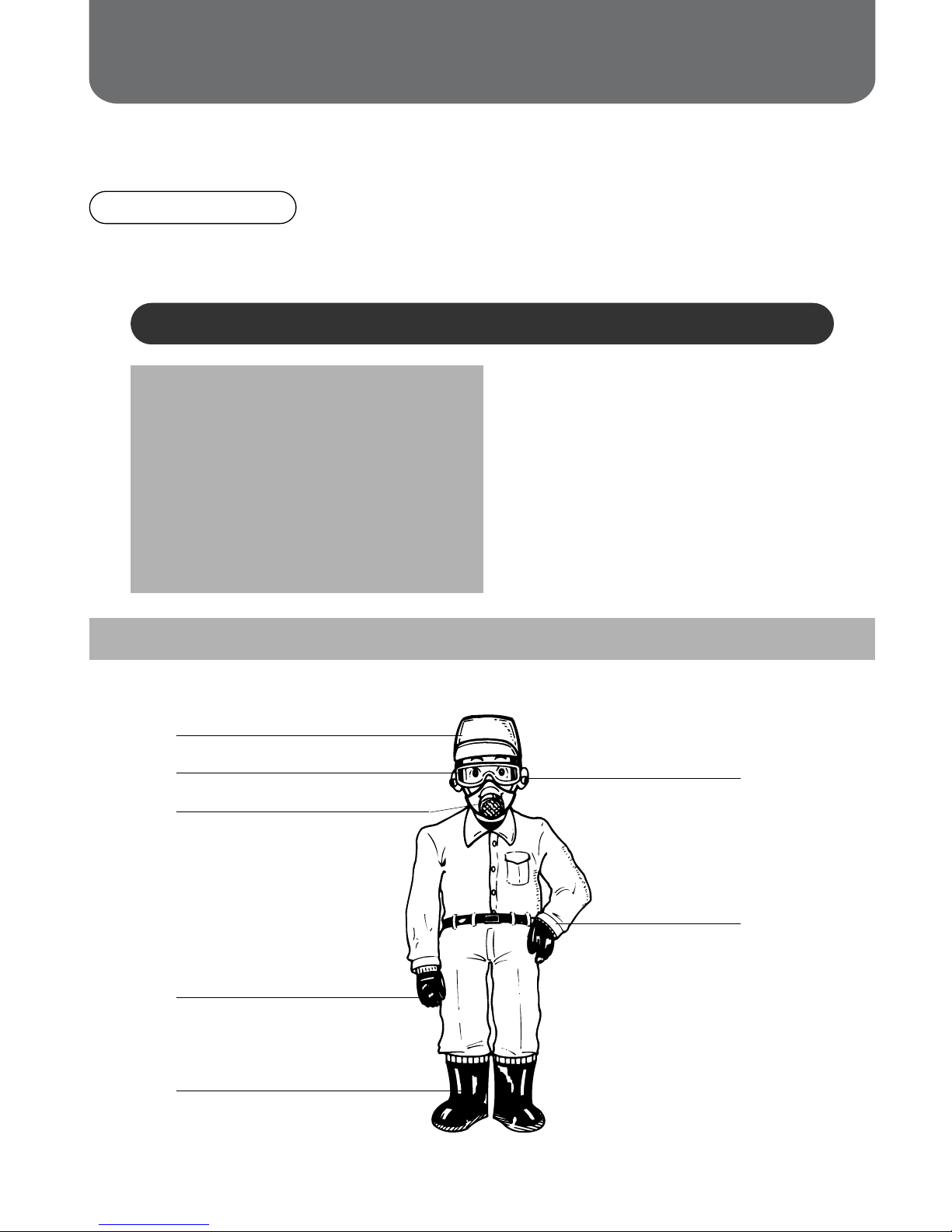

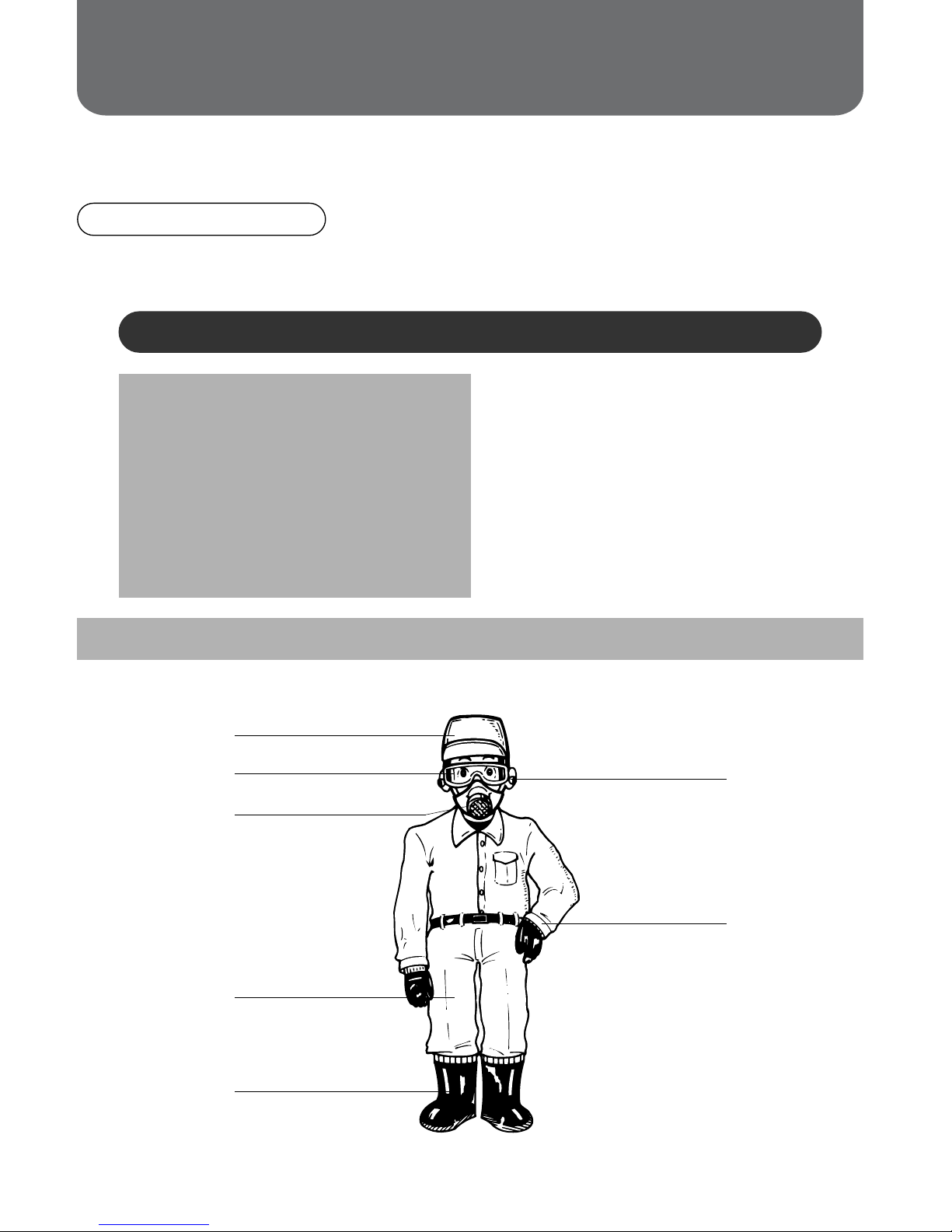

Wear the clothes suitable for operation.

The operator must wear the clothes fitting his/her body.

Check, maintain, all safety equipment so that they will function as intended.

WARNING

Precautions on Safety

I-003

Cap

Protection eyeglasses

Respirator or mask as required by chemical label

Protective gloves

Work boots

Ear plugs

(for noisy operation)

Protection clothes

(tight lower sleeve cuff)

Page 5

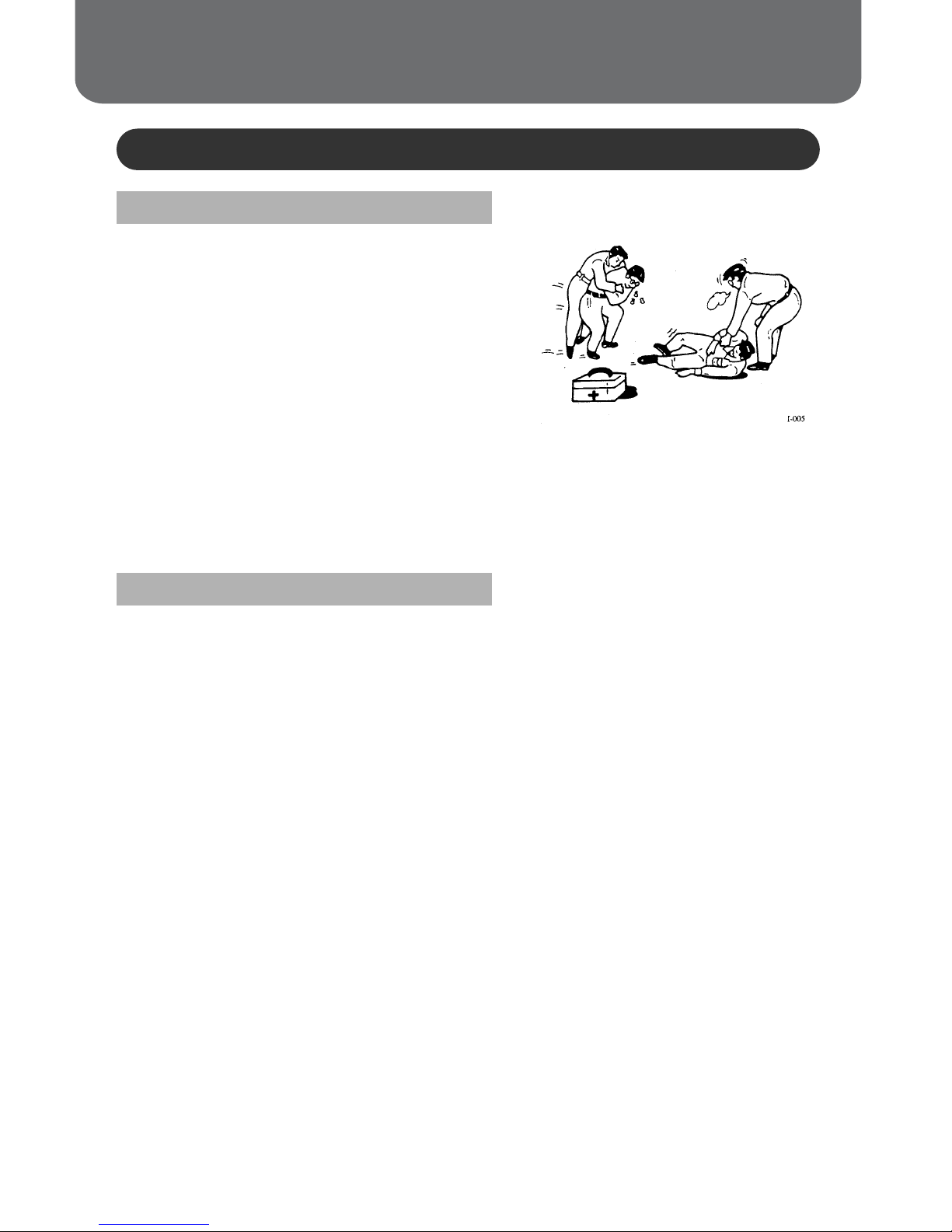

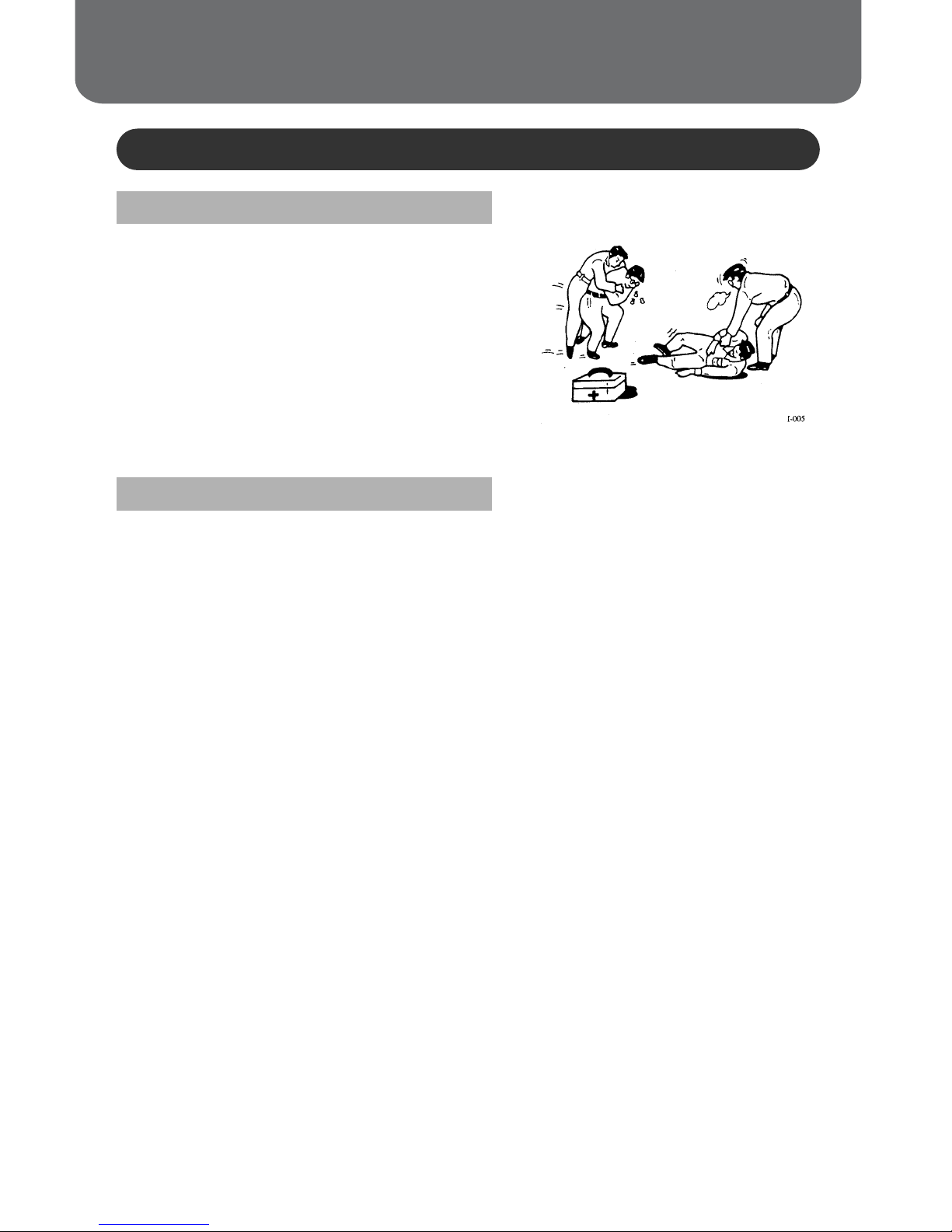

Precautions Before Getting Started

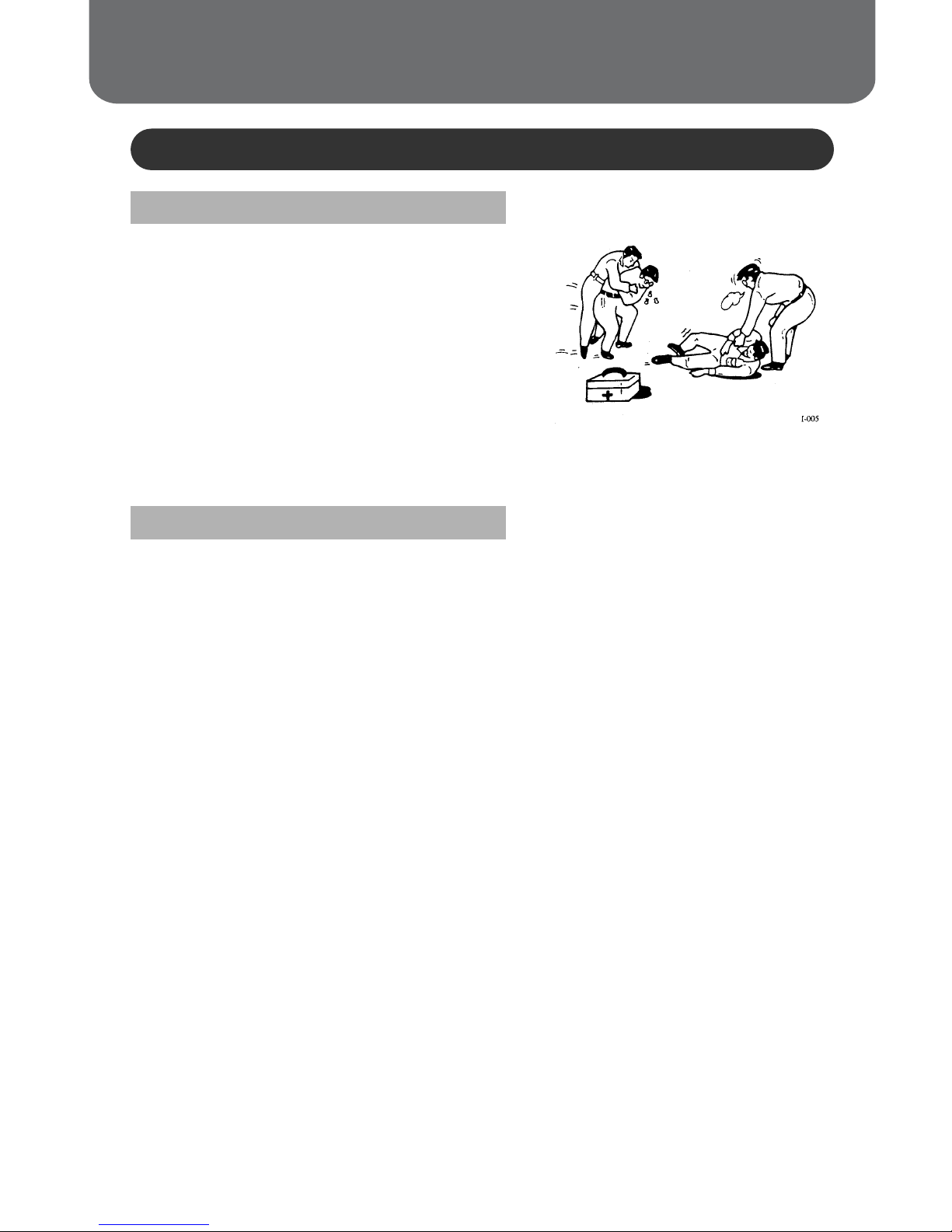

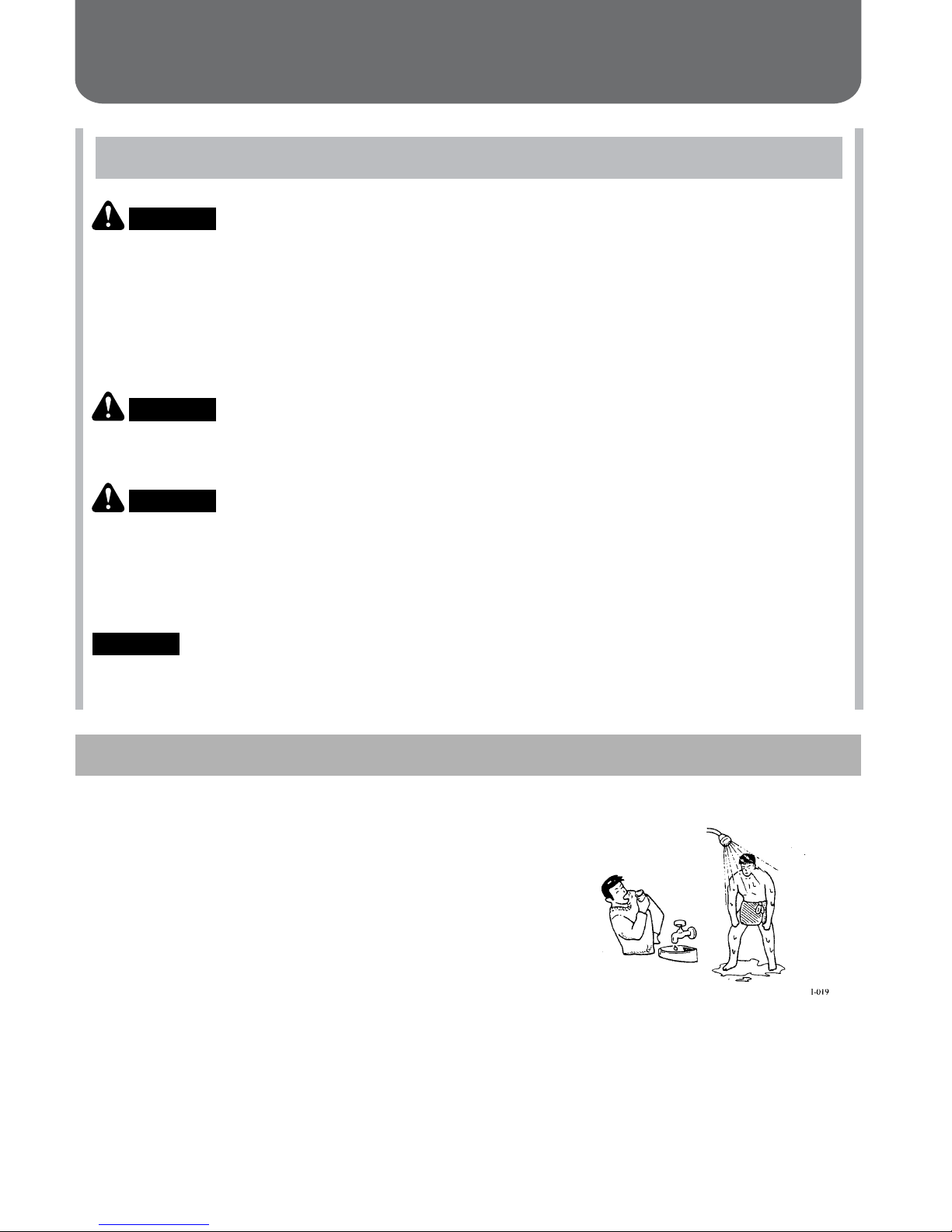

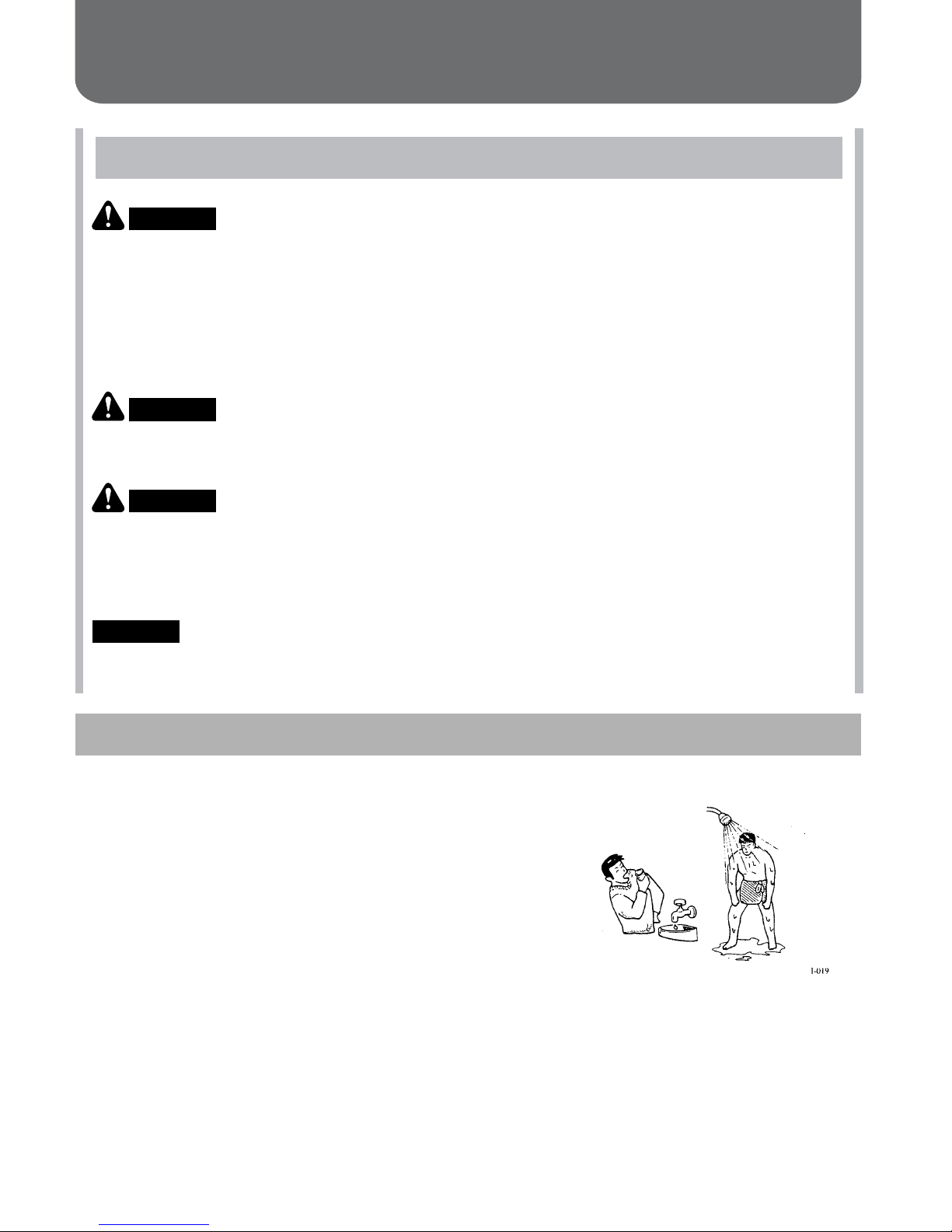

Just In Case

Handling of Agrichemicals

If you do not know the first-aid action!

Consult the chemical manufacturer's label and MSDS for all required safety equipment, application instructions, first aid instructions and other precautions and safety warnings. Follow all chemical manufacturer's label and MSDS instruction. If you have any questions, contact the chemical manufacturer for advise prior to use of chemicals.

Check the method of emergency call.

WARNING

Page 6

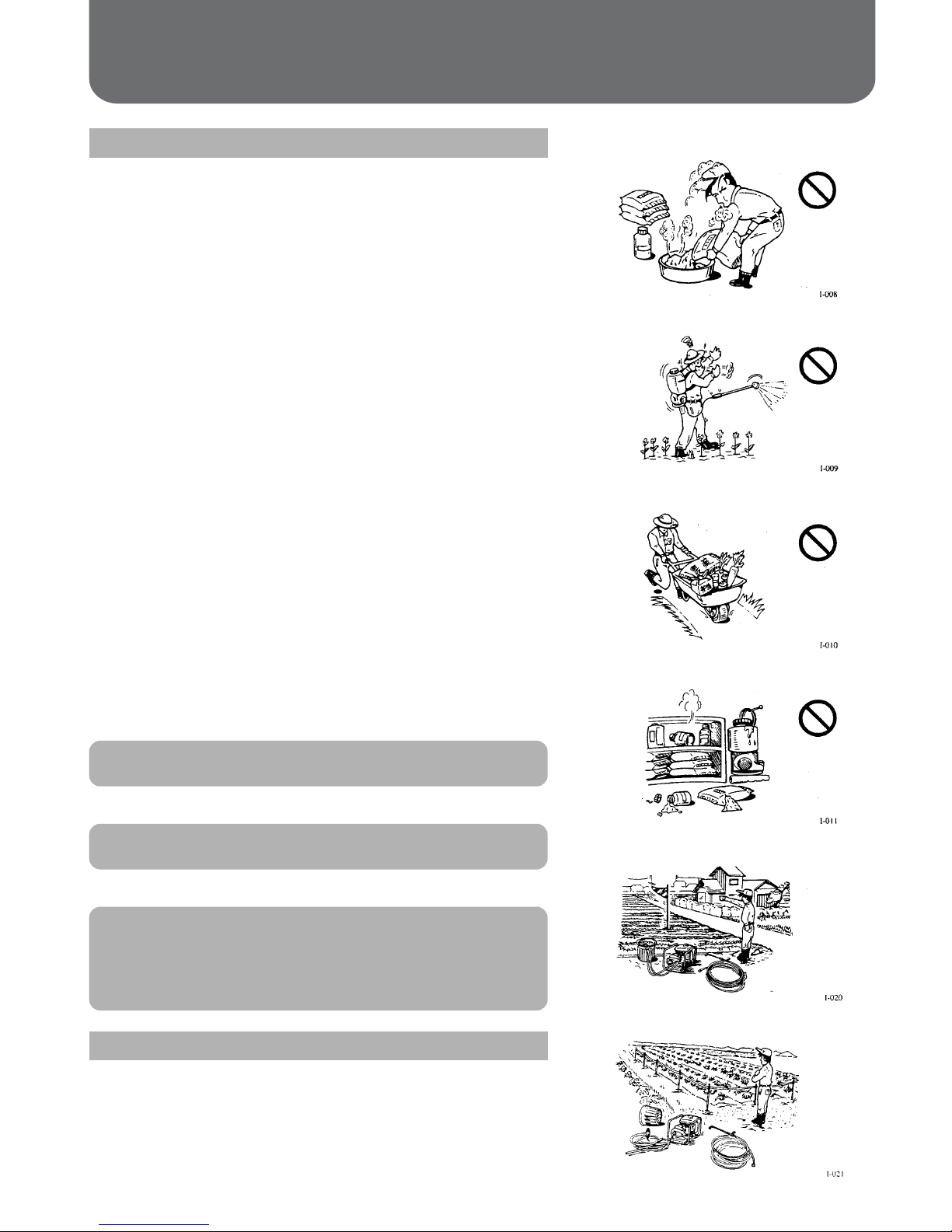

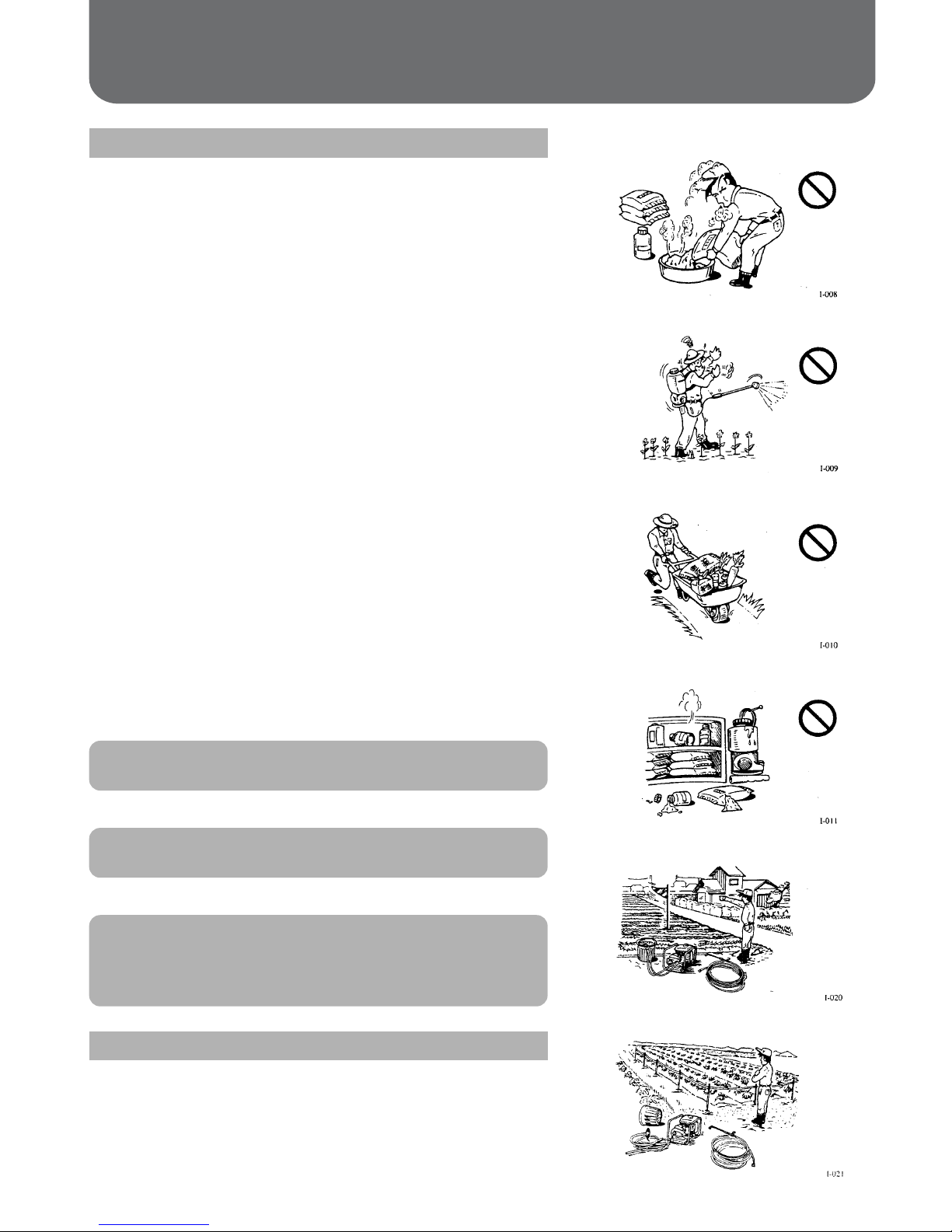

Precautions on Use (Chemical)

Be sure to read the manual!

Wear proper clothes.

Do not put the chemical(s) together with food.

Separate and store the chemical(s) in good order.

Check the direction of wind and surrounding area.

Do not enter immediately after spraying.

Handling of Chemical

Perform the operation in a timely manner.

(1) Read the instruction manual of the chemicals carefully.

Read the labels for the chemicals and fertilizer to be used carefully to become familiar with how to use them and

precautions on use. (2) Wear the clothes that prevent exposure to the conditioner. (3) Prepare the necessary volume of conditioner. (4)

Prepare and place the conditioner at the spraying location.Check

the direction of wind and spray at the location so environmental

contamination will not occur. (5) Do not prepare on the machine or in the tank in advance

of transportation. The spilt conditioner may result in

environmental contamination. (6) Do not store or transport the conditioner along with any

drink or food. When transporting, be careful not to break

the container. (7) Make a spraying plan. Prepare the conditioner not to leave

any remainder. (8) Put the remaining conditioner in a fully closed container or

bag that lets anyone identify the content. Isolate from any

other materials and store the container or bag so that any

unauthorized person cannot take it. Never store the

conditioner in a container for drinks or food. (9) Dispose the empty bag, can, and bottle according to the

instruction manual of the conditioner or to the instruction

by the local government.

(1) Check the direction of wind and the situation surrounding

the field. If wind is strong, the conditioner may drift into

undesired areas. Therefore, please avoid the operation. (2) Avoid the high-temperature times of day. (3) Do not perform the operation if you are tired or sick. (4) Do not enter the field immediately after spraying.

・

Do not hold the spraying hose. You may be exposed to agrichemicals. Because of the loose nozzle head.

DANGER

・

If the volume sprayed per unit area or the type of conditioner is incorrect, hazardous spills may be caused.

・

Do not leave the conditioner in the conditioner tank for a long time because this may affect the machine.

CAUTION

・

Do not use any highly combustible agrichemical because fire or combustion may occur.

WARNING

Prohibited

Page 7

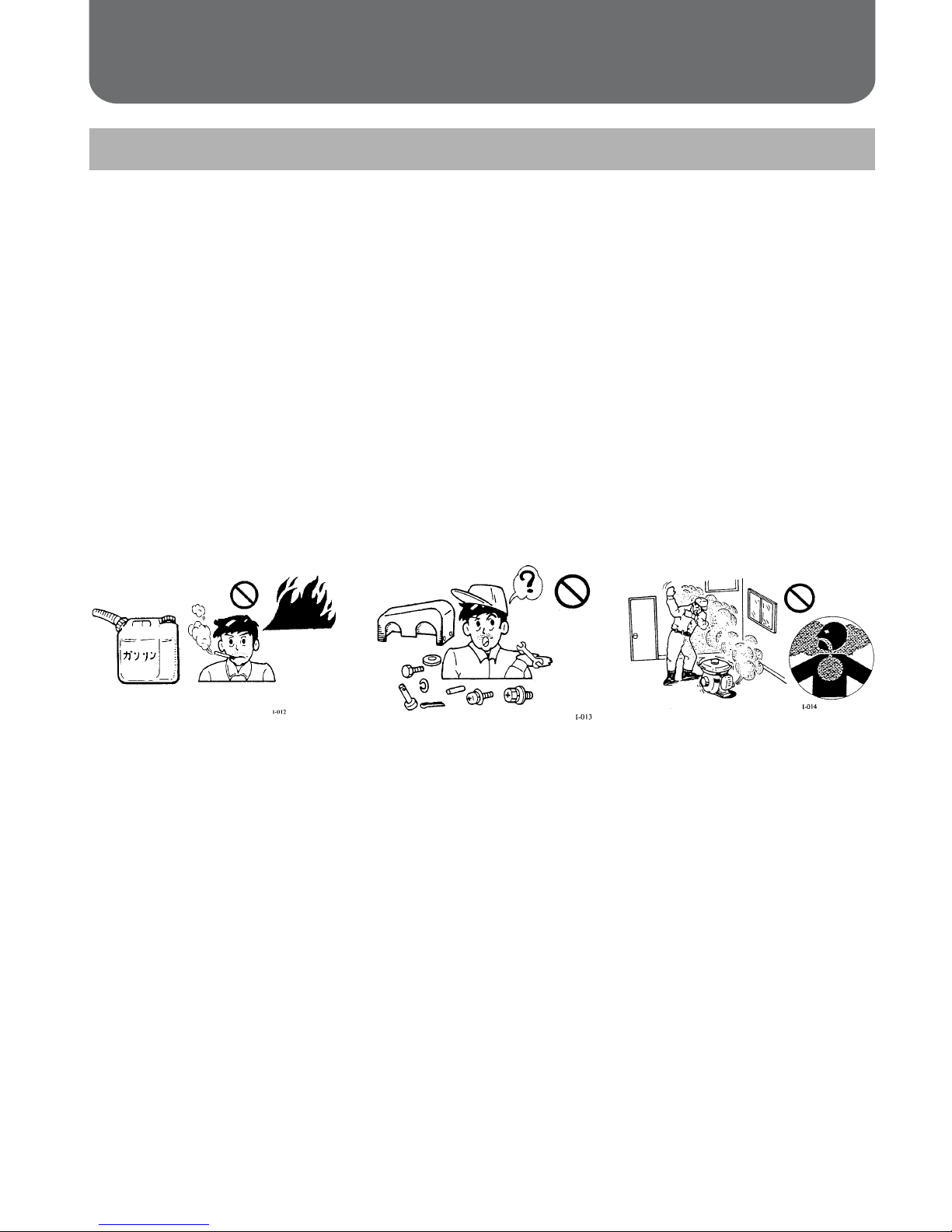

Precautions on Use (Preparation for Operation)

Precautions on Use (Inspection, Maintenence and transportation)

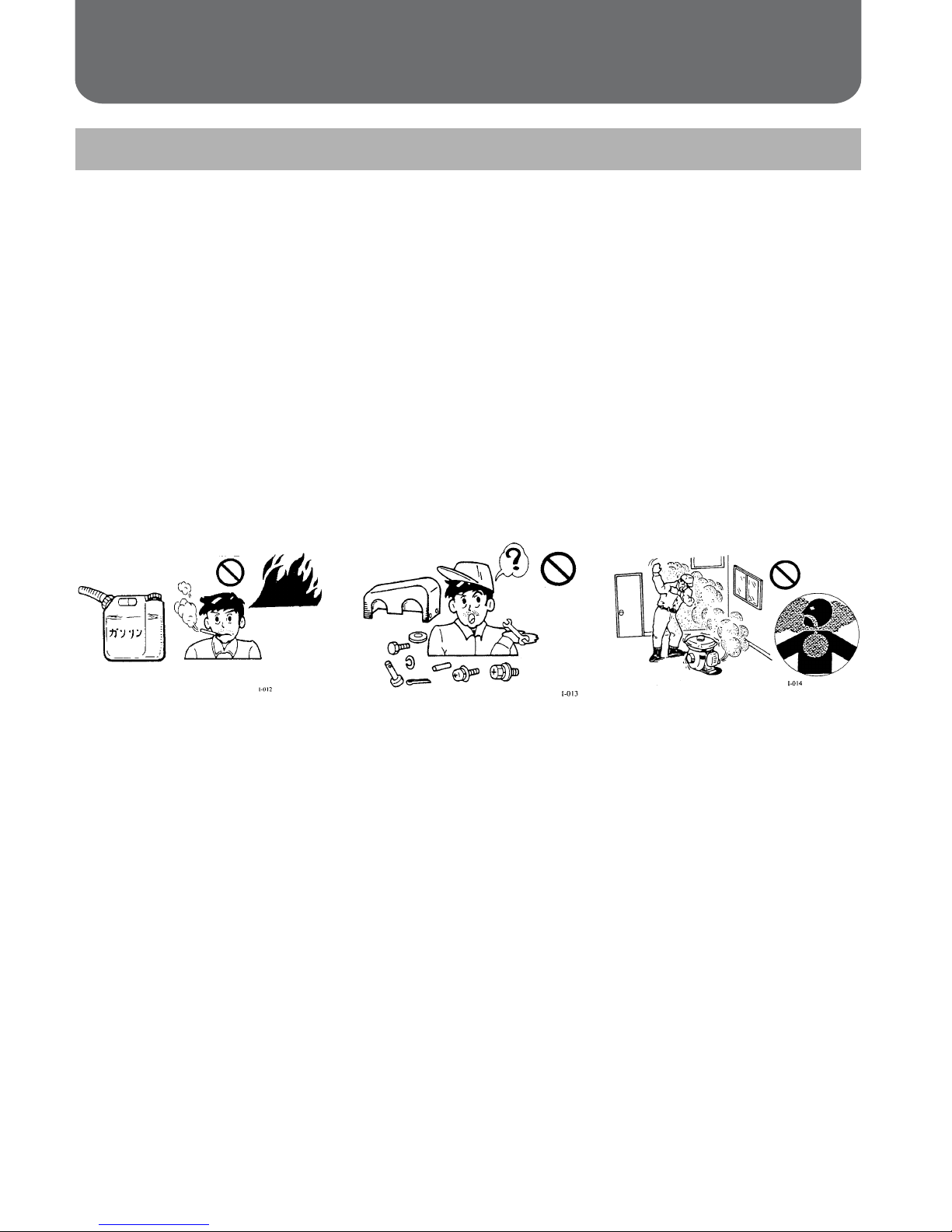

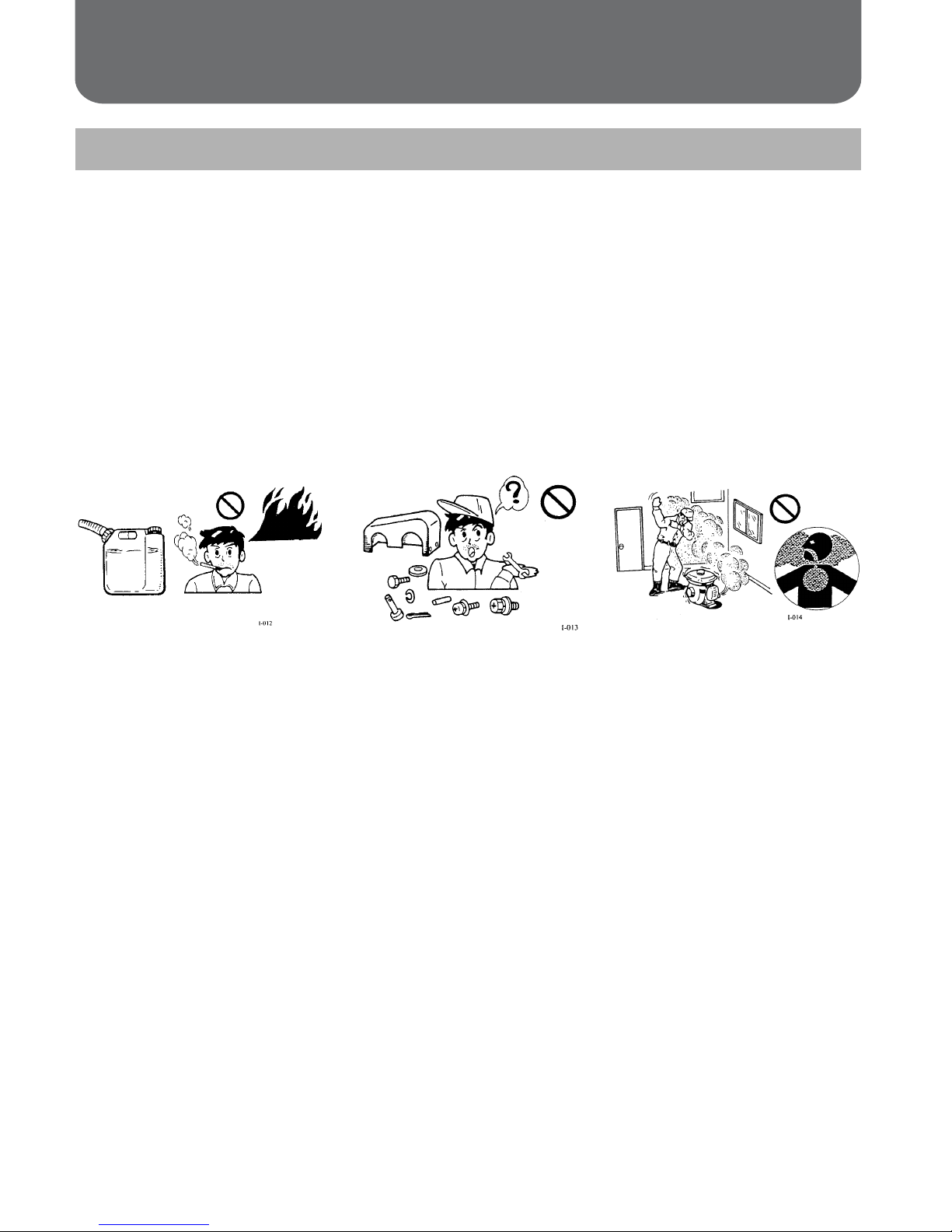

Fire prohibited

Be careful of ventilation and combustibles!

Attach the safety cover accurately!

(1) When transporting sprayer on a truck, take the proper action so that the machine will not fall. (2) When loading/unloading a heavy material, do not take an unreasonable stance nor perform one-man

operation.

(3) Refill the fuel after the engine cools down. Do not smoke while refueling. Avoid static discharge when

refueling. Tighten the lid on the fuel tank snualy. Remove any spilled fuel completely. (4) Check for loosened bolts/nuts on each part and slipped-away or damaged setting pins. (5) After covers for rotary parts, etc. are removed for maintenance, etc., re-attach all of them correctly. (6) Do not start the engine near combustible materials or at a poorly ventilated or narrow location. Do not

operate indoors. (7) For electrical wiring, oils, water, and fire are strictly prohibited.

Prohibited

GAS

Page 8

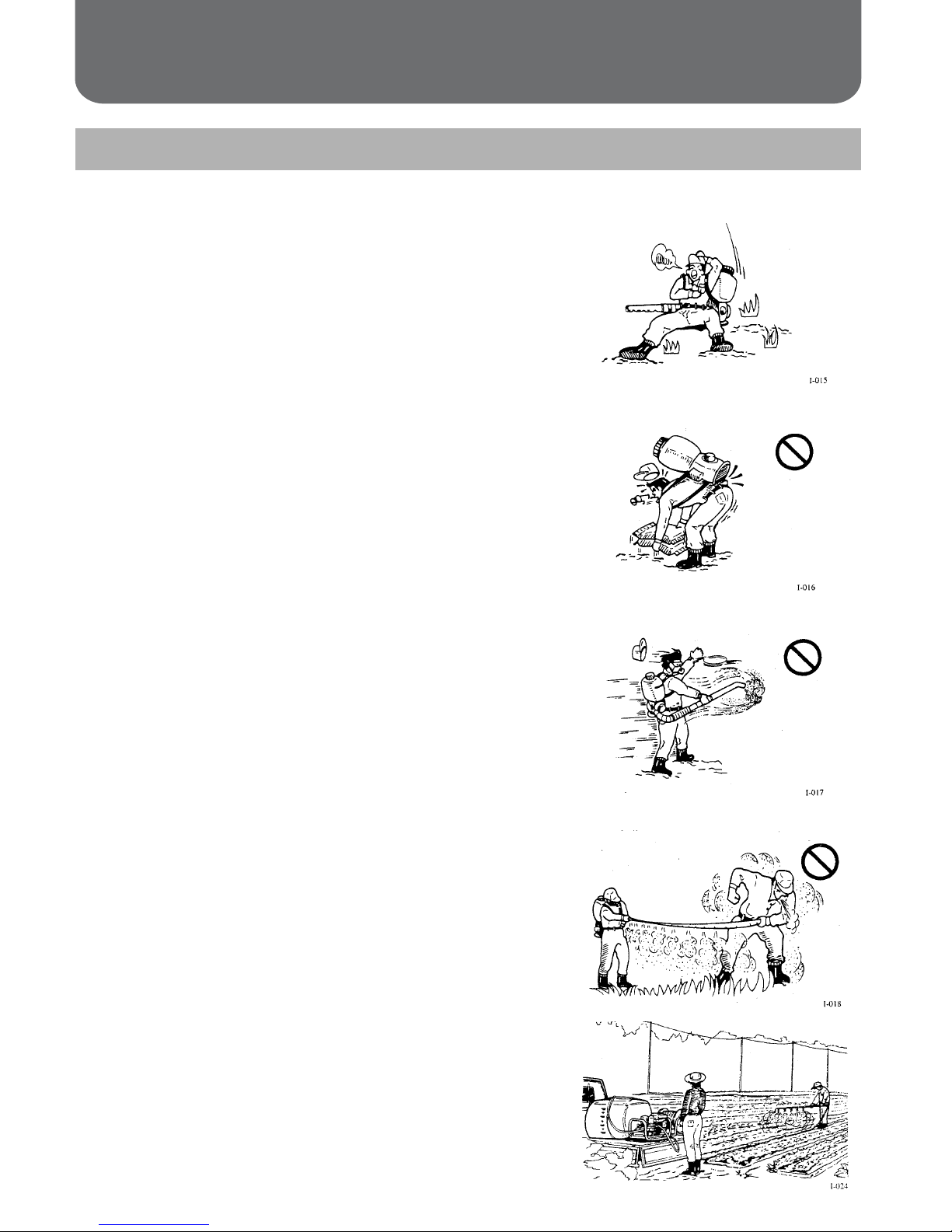

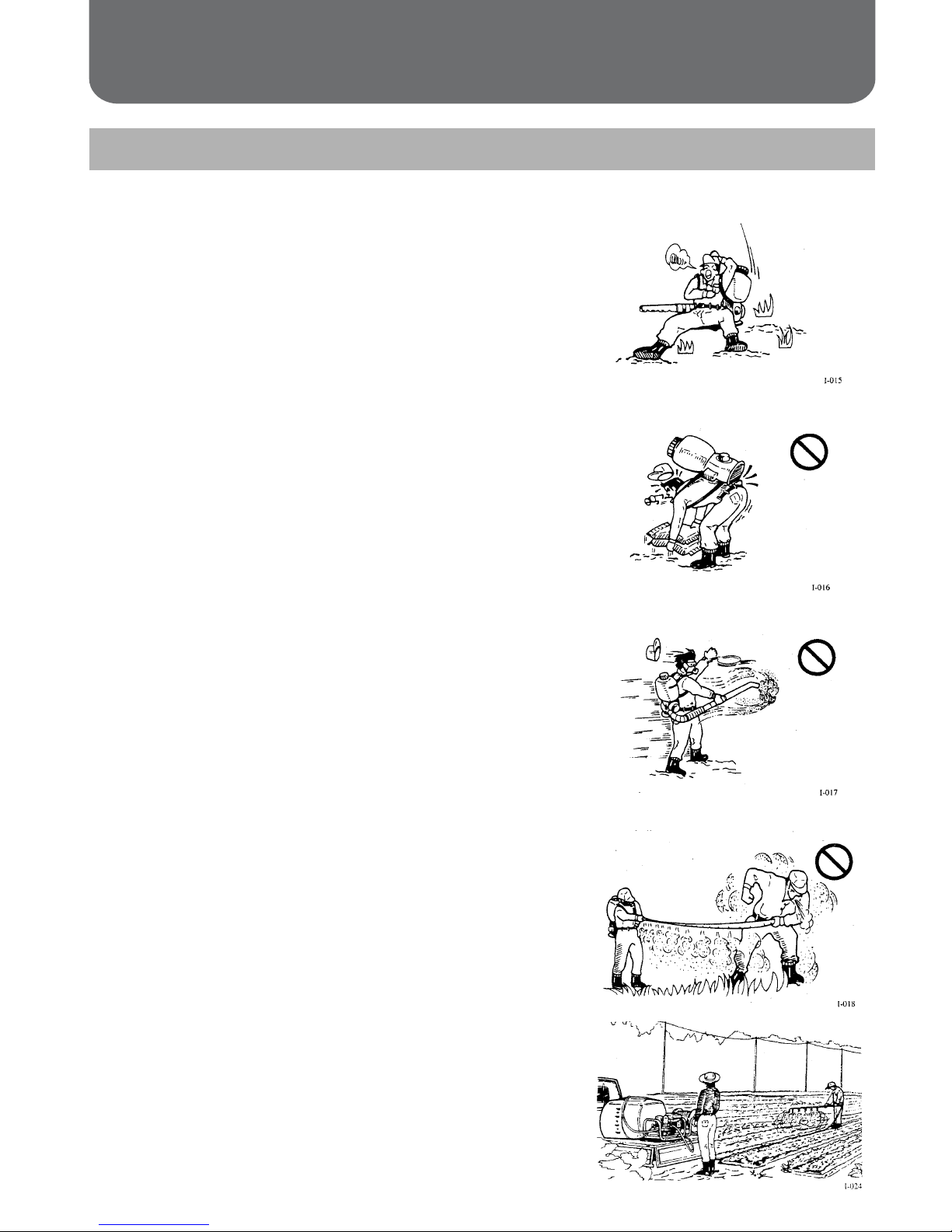

Precautions on Use (During Operation)

Points in Operation

Have a rest properly.

Unreasonable work prohibited!

Pay attention to the field and environment!

Determine signs for cooperative work!

(1) Avoid fatigue by taking proper breaks. (2) Always keep in mind that the working machine containing

the conditioner is a heavy material.

(3) Pay attention to the clothes, field conditions, and direction

of wind to avoid exposure to agrichemicals and environmental contamination. The direction in which agrichemicals flow may be dangerous.

(4) For cooperative operation, define and check accurate

signs among all members.

(5) Refuel without letting fuel spill out after the engine is

stopped and cooled down.

(6) During operation, do not allow any unauthorized person to

come into the work area being sprayed.

(7) Depending of the agent to be sprayed, static electricity

can be avoided by using a ball chain (optional).

(8) Check the packing and tighten the lid on the chemical

tank so that the chemical will not come out. (9) Do not direct the spray nozzle toward any person. (0) Before any break, rinse your mouth out and wash your

hands and face with soap and water. (0) If you feel ill while or during spraying, treatment by a

medical doctor is immediately needed. Seek medical

attention immediately.

Up wind

Prohibited

Page 9

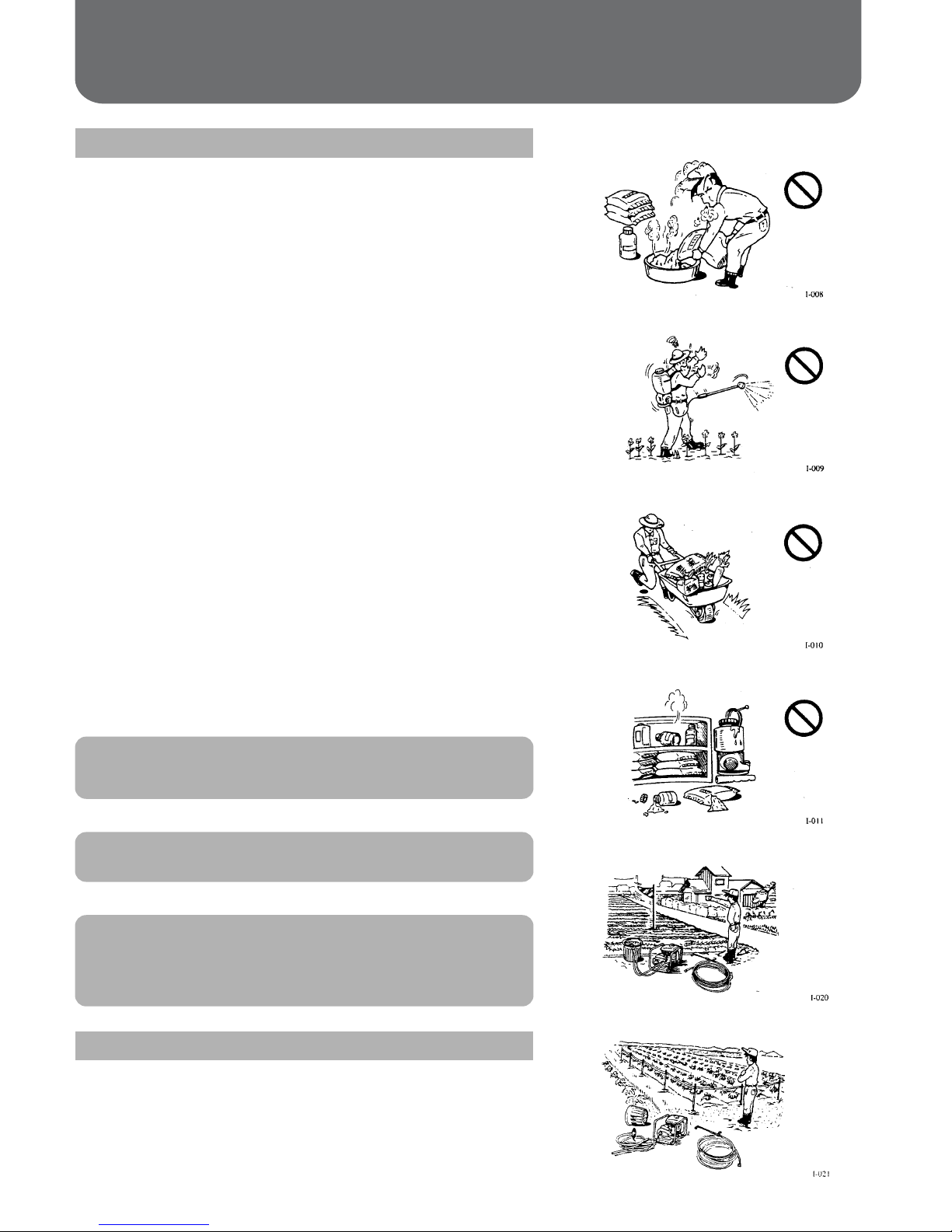

Precautions on Setup

Points in Handling This Machine

○

Spraying chemicals for crops from the fields of rice, crops from general vegetable fields, fruit

trees, mulberry, and trees

○

Spraying pesticide solutions or insecticides for cattle houses, chicken houses, and city sanitation

○

Spraying liquid herbicides

○

Spraying water to crops from general vegetable fields or fields of rice

○

Washing cattle houses, chicken houses, agricultural crops, and agricultural instruments

○

Washing wall surfaces, etc. of building structures and protecting electric feeder lines from salt damages

Applications

・

When setting up this product with a motor, please contact your MARUYAMA service dealer.

・

When driving this product using a V pulley or V belt, be sure to attach a cover over the rotary part so that it cannot be easily touched during check.(Keep the cover being attached for operation and check. If the cover cannot be installed, special considerations are required e.g. be sure to provide a fence around the working machine.)

・

Be sure to "stop" this machine before check or adjustment.

WARNING

・

Choose pulleys and engine speeds within the ranges of the specified rotating speed, pressure, and water volume. If these ranges are exceeded during use, damages of the power sprayer or accidents may be caused.

・

The rated output of the motor must be at or above the specified power of the power sprayer. Otherwise, its performance be less than advertised.

・

Be sure to set up in such a way that the oil gauge on the power sprayer can be easily checked.

CAUTION

・

To fasten this machine use bolts with proper sizes and strength. Install the machine securely.

If installation of the power sprayer or motor is unstable, vibration may occur and the power sprayer may be adversely affected.

・

Select the proper-size V pulley or V belt complying with the specified power.

・

Use the size of the V pulley shaft hole or key groove matching the shaft. Do not use any shaky V pulley hole or key groove because accidents may be caused by detrimental vibration,

・

The shaft end must slightly retract from the pulley surface. Tighten the bolt accurately via the washer. Use the V pulley set screw as necessary.

・

Install the V pulley of the motor and the V pulley of the power sprayer on a straight line. If the V belt is not set straight when viewed down, an unreasonable force is applied and the V belt may be damaged or slip away.

・

The V belt must not be too tight or too loose. If it is too tight, the engine or pump bearings may be damaged. If it is too loose, belt damages or slip-away may be caused.

・

When using two or more V belts, use the same type and size.

・

When replacing V belts, replace all at the same time.

CAUTION

Do not use strong acid, strong alkali, chemical solvents, or hot water. This may cause damage to your sprayer or spray pump.

CAUTION

Page 10

・

Use the same pipe type and size for the hose and nozzle to be connected. When connecting, be sure to check the packings and connect accurately. If the pipe size or type is inadequate, the packing is lost or damaged, or the threads is loose, you may be exposed to the chemical. Also, you may be exposed to the chemical because the packing comes out or is damaged if the fittings are over-tightened. Tighten the screw adequately.

・

Before preparing the conditioner, be sure to check for leaks with fresh water.

DANGER

Connect the bypass hose only to the bypass port. If the bypass port is fully closed by connecting a valve, the machine may be damaged and personal injury may occur. Therefore, never connect a valve to the bypass port or hose.

WARNING

If the suction tube diameter is smaller than required, performance degradation or failures may be caused.

・

Suction pump head must be 3 meters or less.

CAUTION

Piping

(Water intake)

・

The standard suction tube diameter is the diameter of the pump suction port. If the suction hose has elbows or valves, etc., use one-pipe size larger suction tube diameter.

(Spraying)

・

Select spraying hose rated at or above the pump pressure.

(Hose)

・

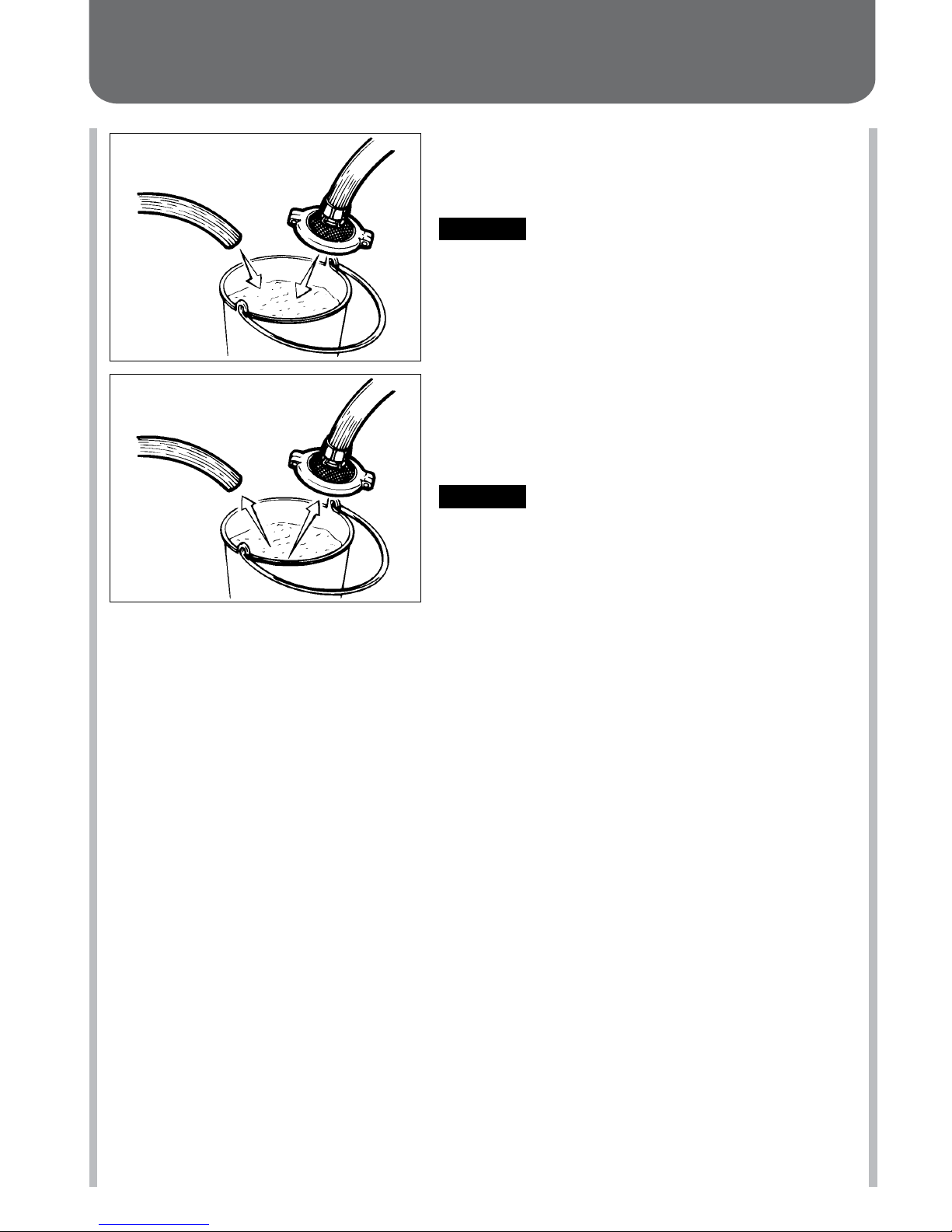

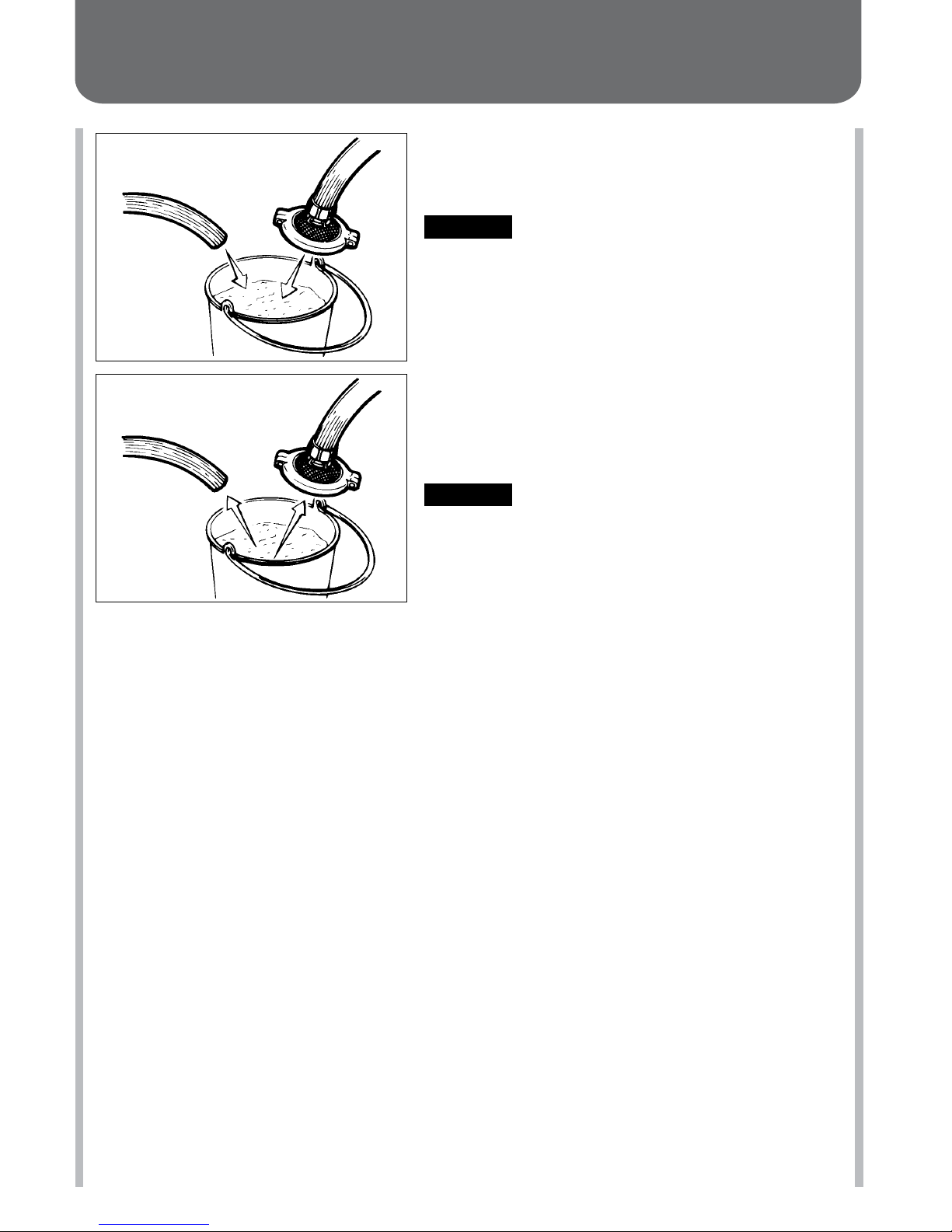

Put the suction hose and bypass hose in the tank accurately and fasten them with clamps, etc. securely.

・

When connecting the hose, be sure to check any seals and threads for tightness.

・

If proper nozzles (proper to performance of the pump), the standard fittings are removed, or the nozzle is handled unreasonably, the original performance cannot be exercised and troubles or, depending on the case, personal injury or damages may be caused.

DANGER

・

Do not point the nozzle toward people because exposure to the chemical may occur.

CAUTION

(Nozzle)

・

Select a nozzle that flows approximately 30% of the bypass volume.

Precautions on Setup

Page 11

Precautions on Setup/Post-use Precautions

Post-use Precautions

(1) Spray the applicable chemical or fertilizer so that it will

not remain in the conditioner tank.

(2) Remove the conditioner from the machine completely.

Rust generation or failures may occur. (3) Remove the fuel before long term storage. (4) Rinse your mouth out and wash your body immediately

after spraying chemicals. (5) Fully clean the protectors used for the operation and

wash spraying chemicals. (6) If any part is damaged, repair it before storage. In this

case, use the genuine parts designated by

MARUYAMA for parts and consumables. (7) Store the machine at a dry location avoiding dust

adhesion.

Clean after work!

・

The fuel is combustible. Do not put fire close to the operating location.

・

Be sure to stop and cool down the engine before fuel refilling. Wipe off the spilt fuel completely.

・

When refilling fuel or performing maintenance, do not smoke or put lit items close to the machine.

・

After this machine is refilled with fuel, separate the gas can used to refueling at least 3 meters then start the engine.

・

Do not refill the fuel exceeding the standard volume, give strong vibration, nor tilt the machine.

DANGER

・Theexhaustgas from theengine is harmful.Do not runthe engine indoorsbecause carbon

monoxidepoisoningmayoccur.Becarefulnottoinhaletheenginesexhaustgas.

WARNING

・

The engine is hot while it is running and immediately after it is stopped. Burn may occur if the muffler or cylinder fin is touched.

・

A high voltage is delivered to the spark plug while the engine is running. Never touch the spark plug and plug cord because it is dangerous.

CAUTION

Points on Engine Operation

Strictly follow the above instructions and read the instruction manual of the engine carefully. Refer to any additional requirements described by your engine manufacturer.

CAUTION

Page 12

2. Part Names and Operating Parts

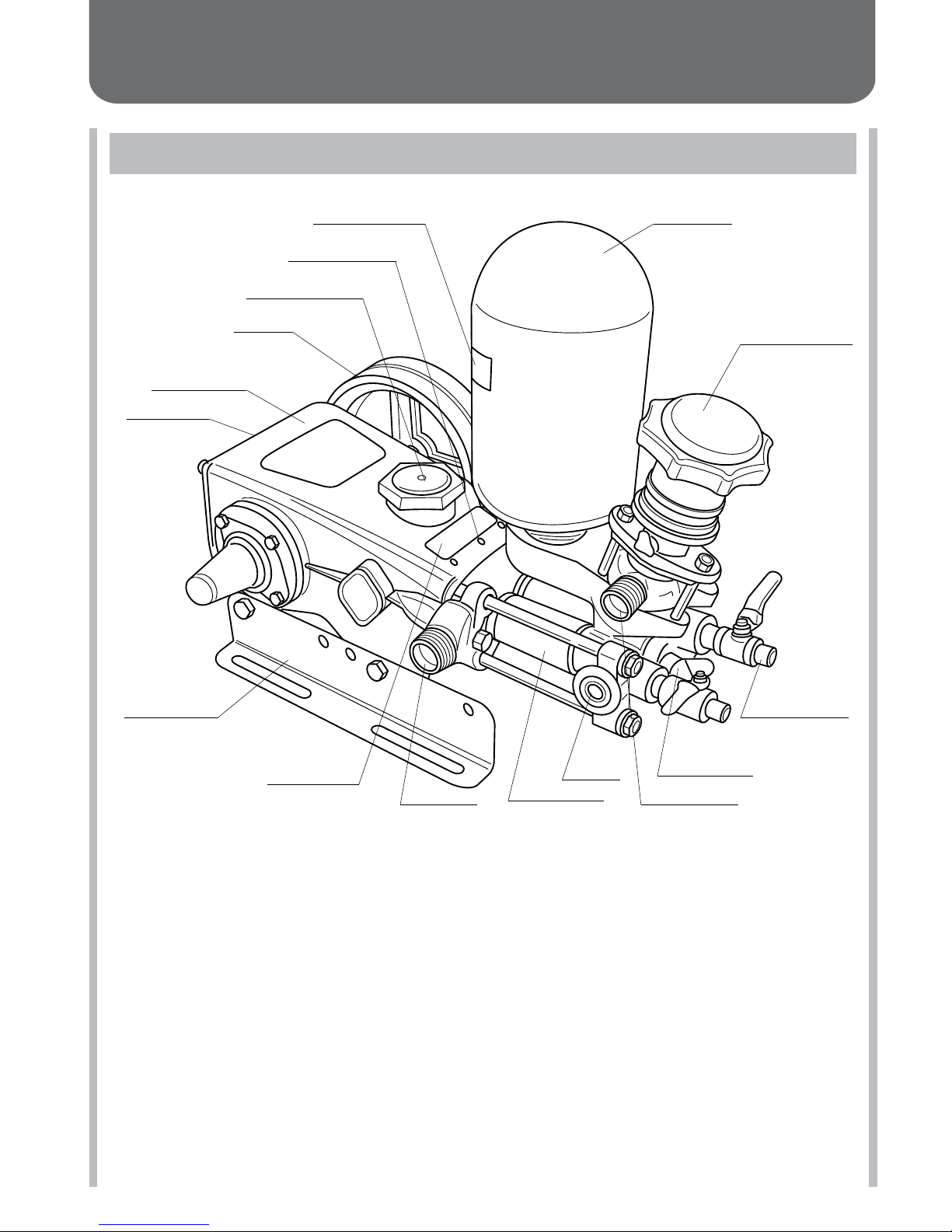

Part Names

(4) Regulator knob

Air chamber

(5) Discharge ball

valve (valve)

(7) Drain plug

(6) Plug

Cylinder pipe

Suction port

(8) label

Mounting rail

Oil gauge

Bypass port

Crankcase

V pulley

(1) Oil fill port lid

(3) Pushrod oil port

(2) Warning label

Page 13

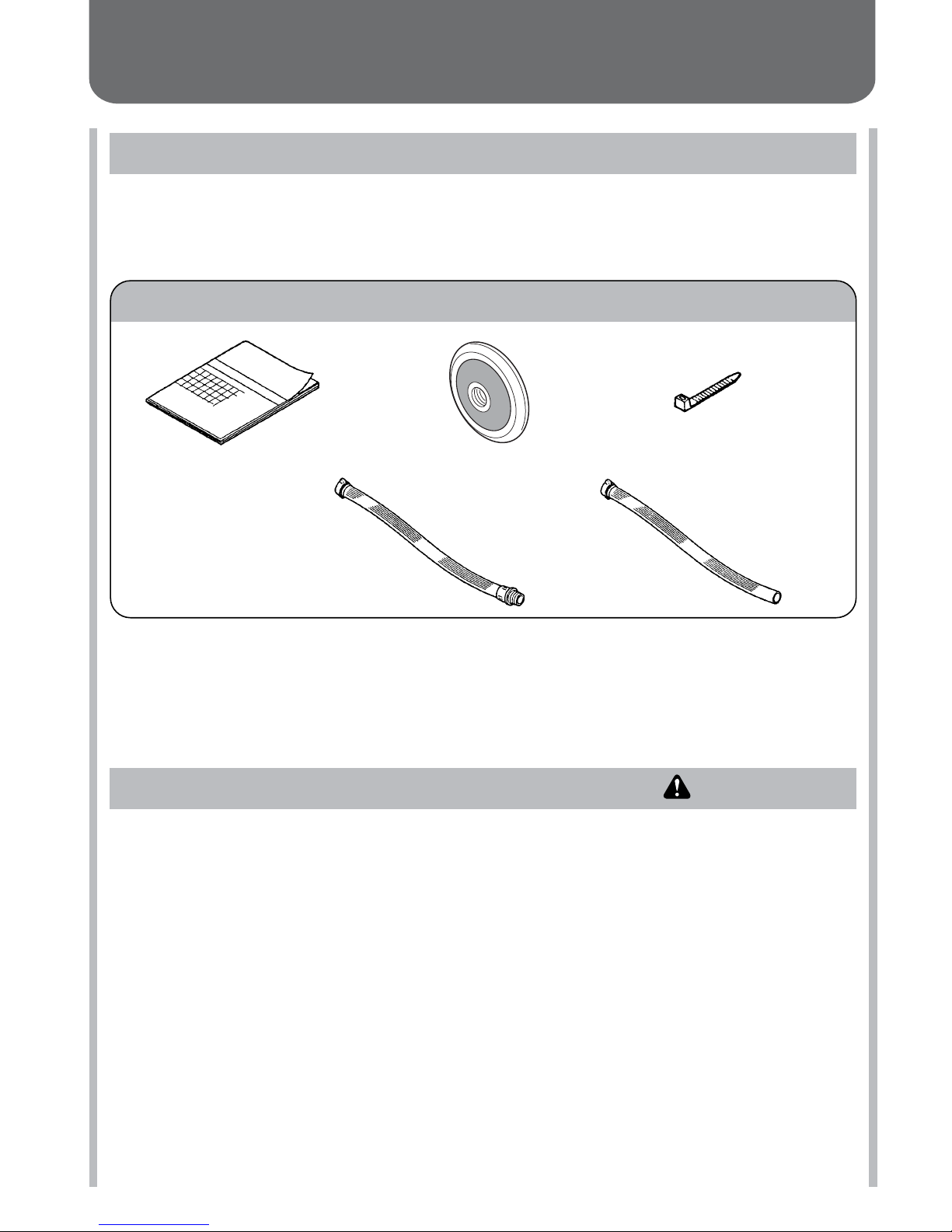

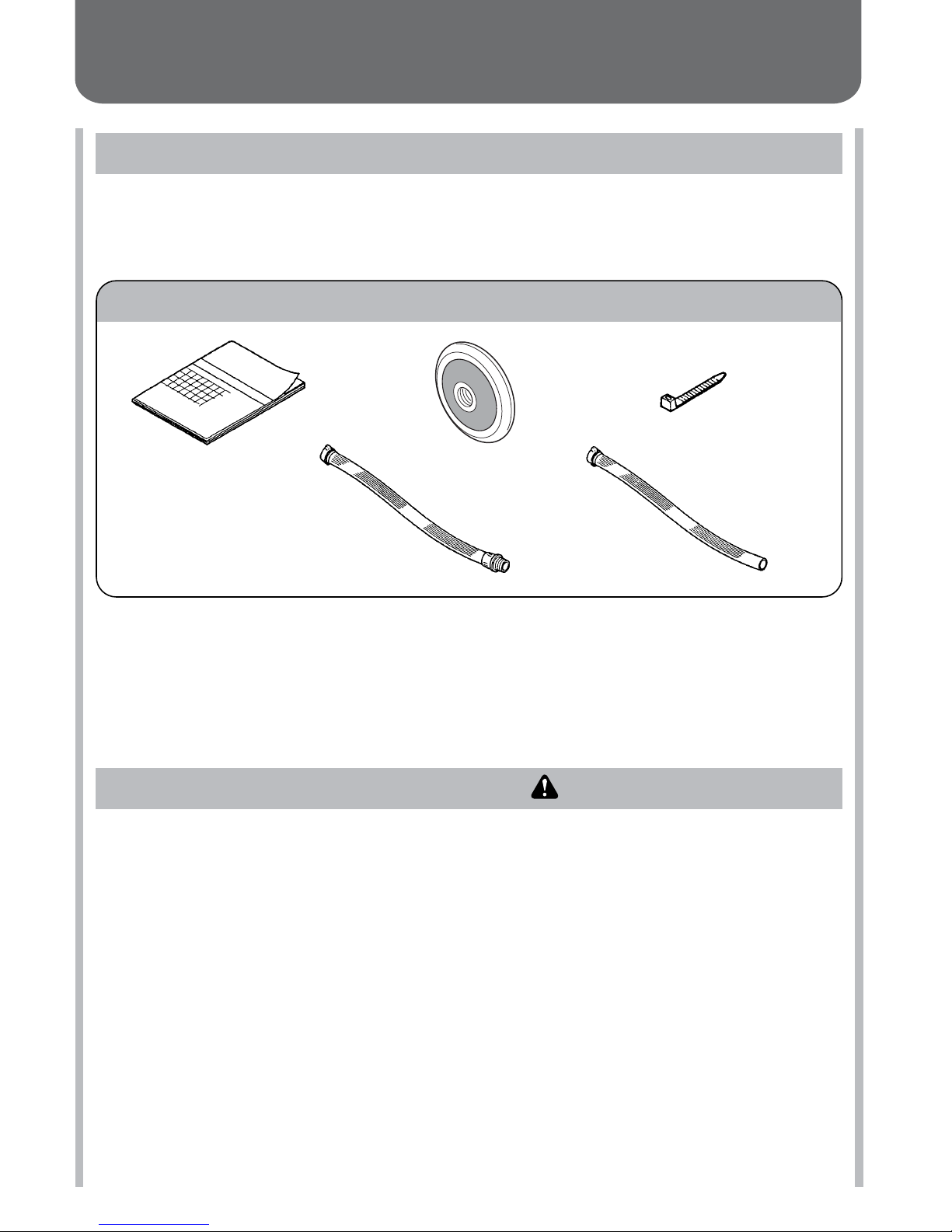

Checking Standard Accessories, Functions of Standard Accessories and

Operating Parts, and kWarning Label

Checking Standard Accessories

Functions of Operating Parts/ Warning Label

After the package is opened, make sure that all accessories are provided first. If any accessory is missing or broken, please contact MARUYAMA service dealer immediately. Sizes and quantities of accessories are listed in the Table of Specifications on Page 20.

Product Features

・

Since the chemical solution always flows in one direction, the water intake mechanism is a reasonable one.

・

The cylinder is durable because it is treated with the MAC process (ceramic).

・

The piston packing uses a special rubber and it is resistant to chemicals.

(1) Oil refill port lid:

Before starting operation, open this lid and be sure to refill the gasoline engine oil (SAE 10W-30 or equivalent).

(2) Warning label

・

Always remove dirt and must so that contents will be clearly legible.

・

If the warning label is damaged, replace is with a new one.

・

If the part with a warning label is replaced, be sure to attach the label to the same position on the new label.

(3) Pushrod oil port:

Before starting, refill about 3 to 5 drops of oil (SAE 10W-30 or equivalent).

(4) Regulator knob:

Dial for pressure adjustment.

・

Turning clockwise increases the pressure.

・

Turning counterclockwise decreases the pressure.

(5)

Discharge ball valve

Used to connect the spraying hose. If the lever on the valve is turned by 90 degrees, the valve is "opened".

(6) Plug:

Remove this plug to use to supply water.

(7) Drain plug:

Loosen this plug to drain water. Water in the pump can be removed.

(8) Label:

Indicates the serial number.

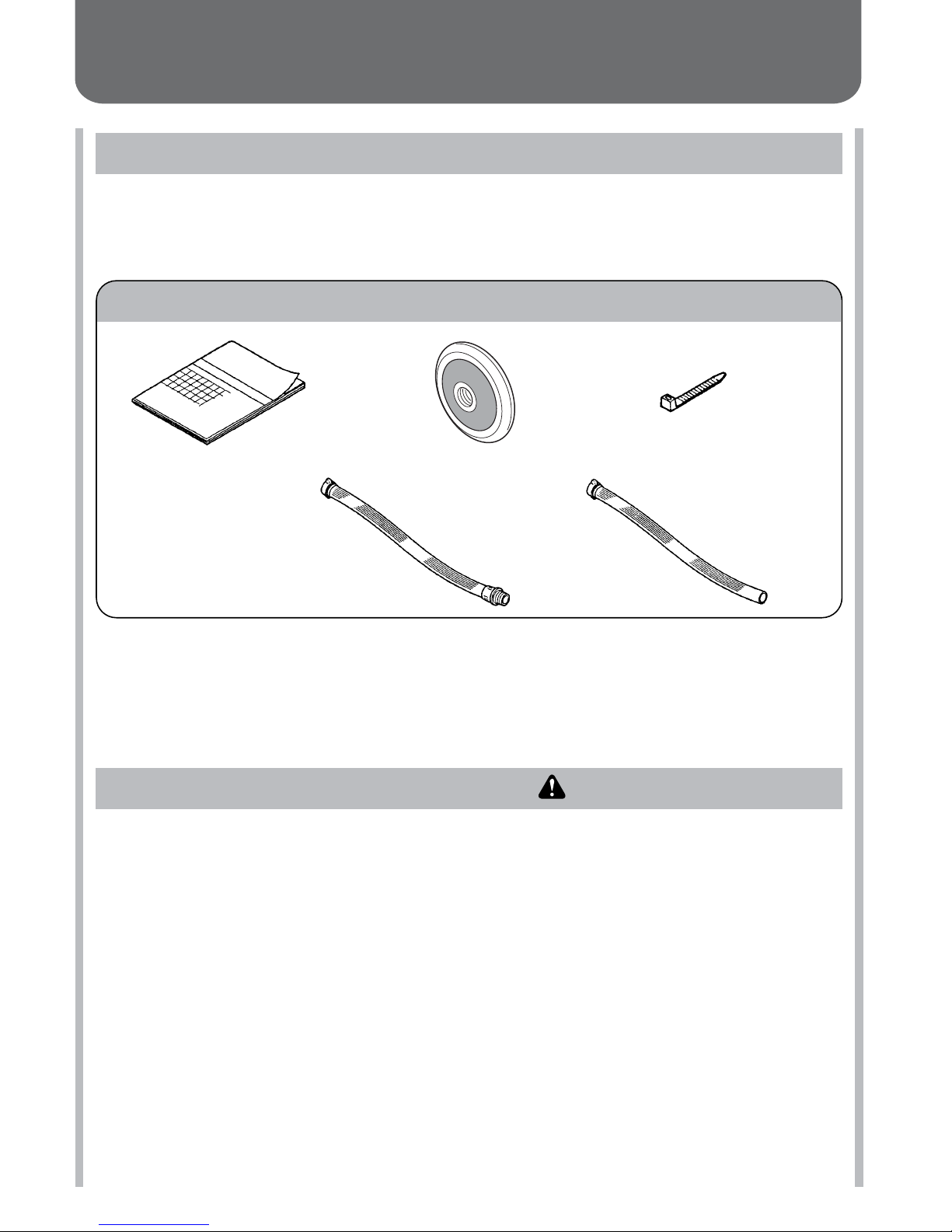

Standard Accessories

Instruction manual

Suction hose Bypass hose

Water intake

strainer

Band

Page 14

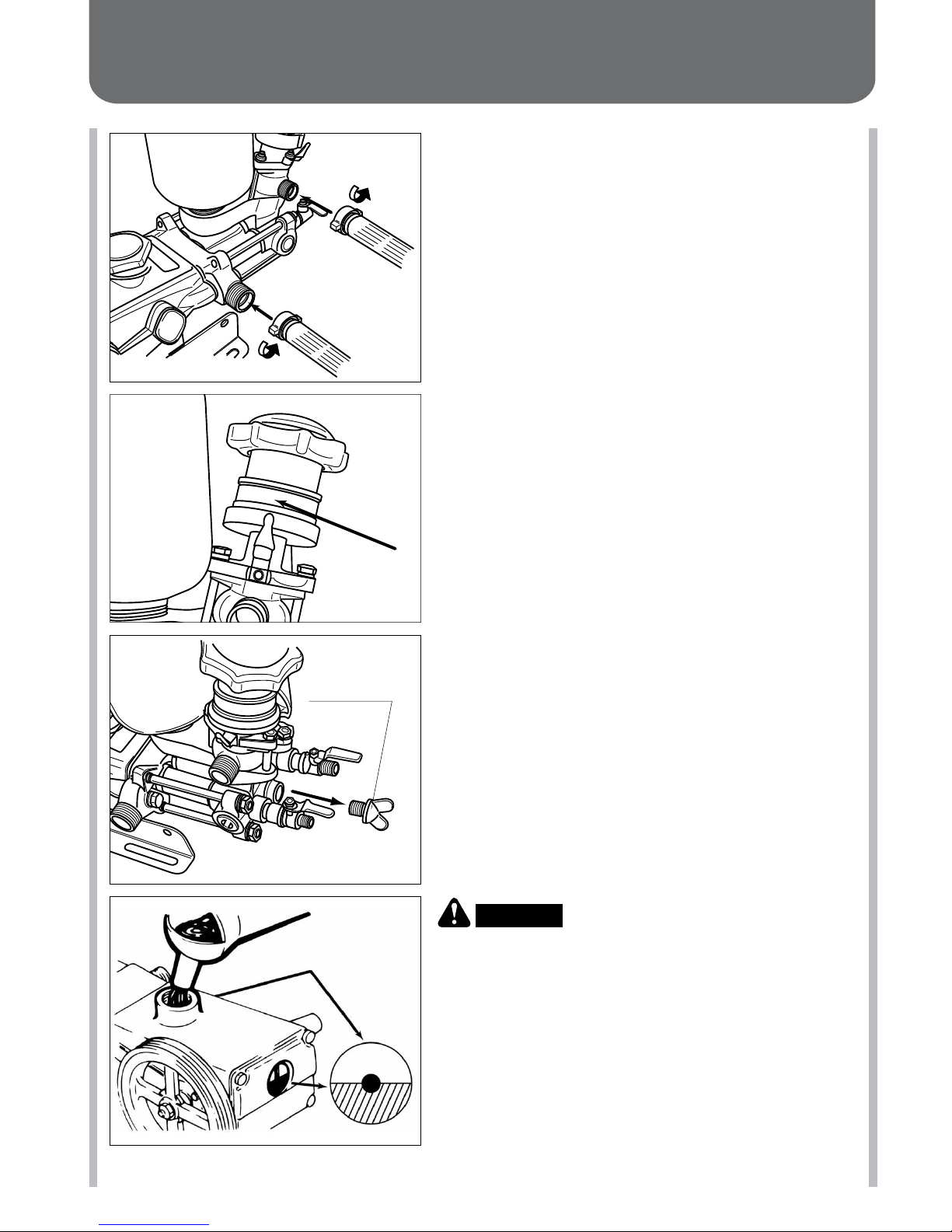

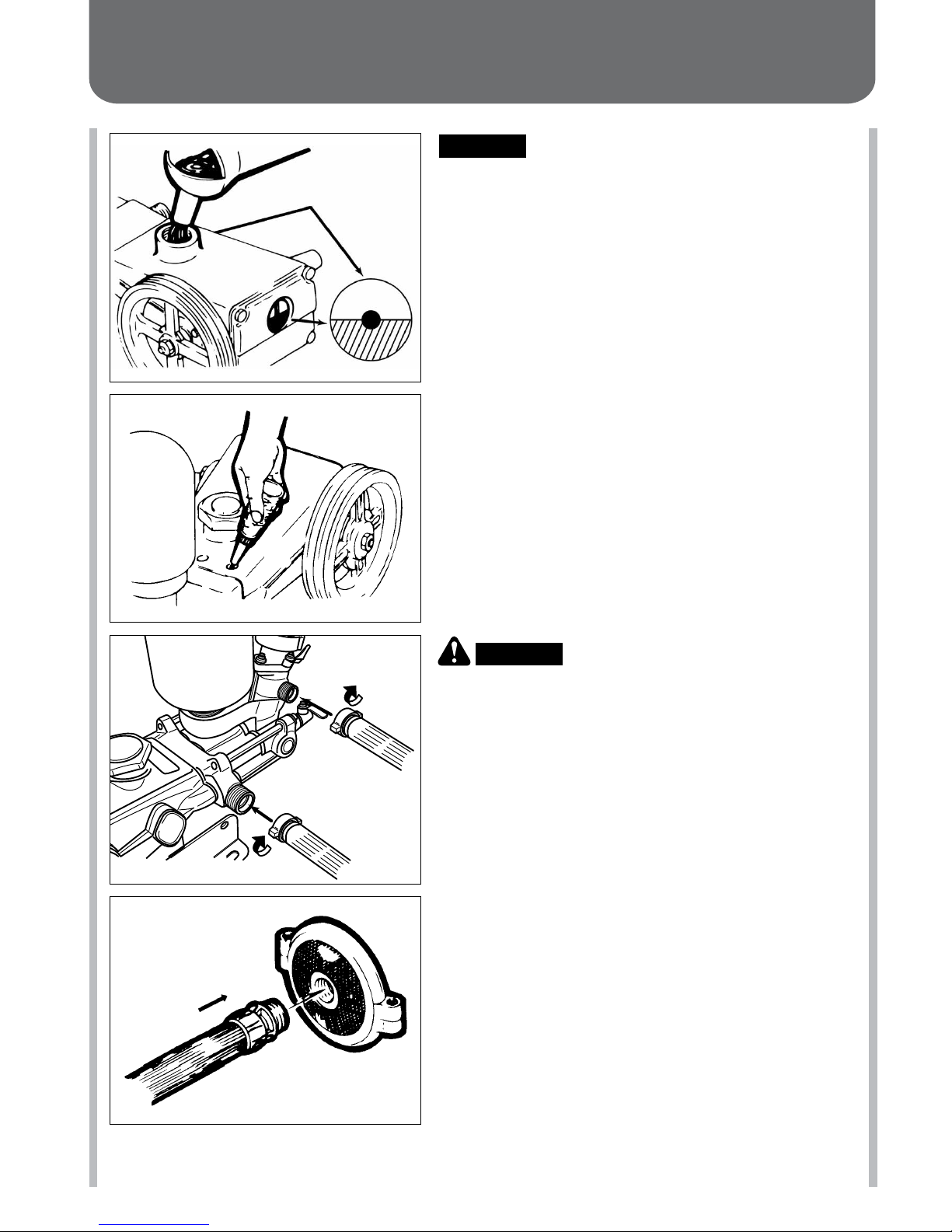

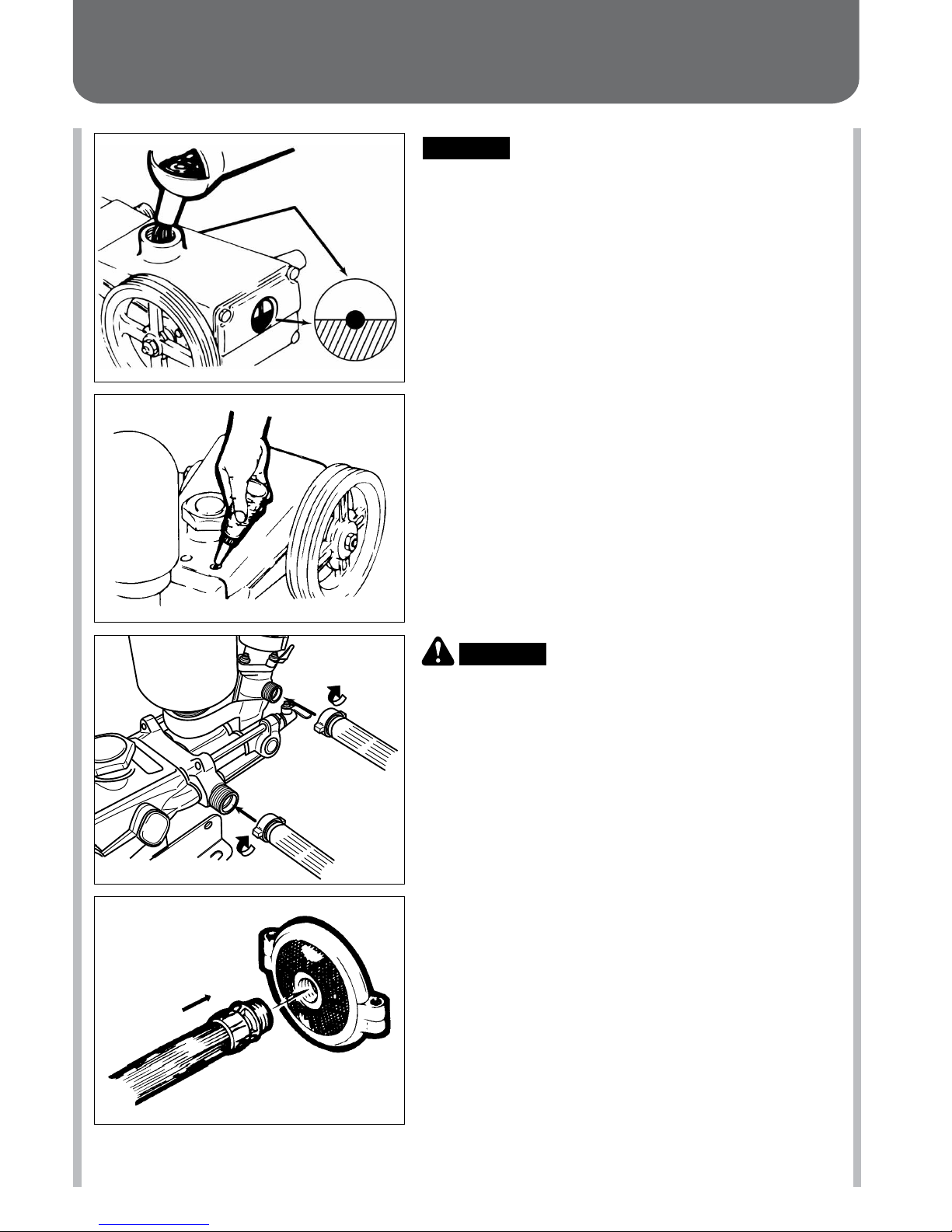

This power sprayer does not contain oil. Before use, be sure to supply oil.

・

Fill with the oil (SAE 10W-30 or equivalent) to the red circle on the center of the pump rear oil gauge or to the red circle on the center of the pump side oil gauge.

CAUTION

・

Refill about 3 to 5 drops of oil (SAE 10W-30 or equivalent) to three holes (oil refill port) on the front of the crankcase.

Before attaching the suction hose and bypass hose, check the packing. Particularly for the suction hose, vibration and insufficient water intake on this machine may be caused, resulting in the reduced pump life.

・

Attach the strainer as a standard accessory. (If a nonstandard part is being used, please contact MARUYAMA service dealer.)

Suction hose

Bypass hose

Strainer

3. How to Handle and Operate

Preparation and Check – Spraying

Page 15

・

When starting, perform test run with fresh water to make sure that the power sprayer is not faulty.

CAUTION

If the power sprayer is faulty, stop it immediately. See Troubleshooting and Actions for Power Sprayer on Pages 18 and 19.

Ｓ

Ｔ

Ａ

Ｒ

Ｔ



始

動



RUN

加圧

・

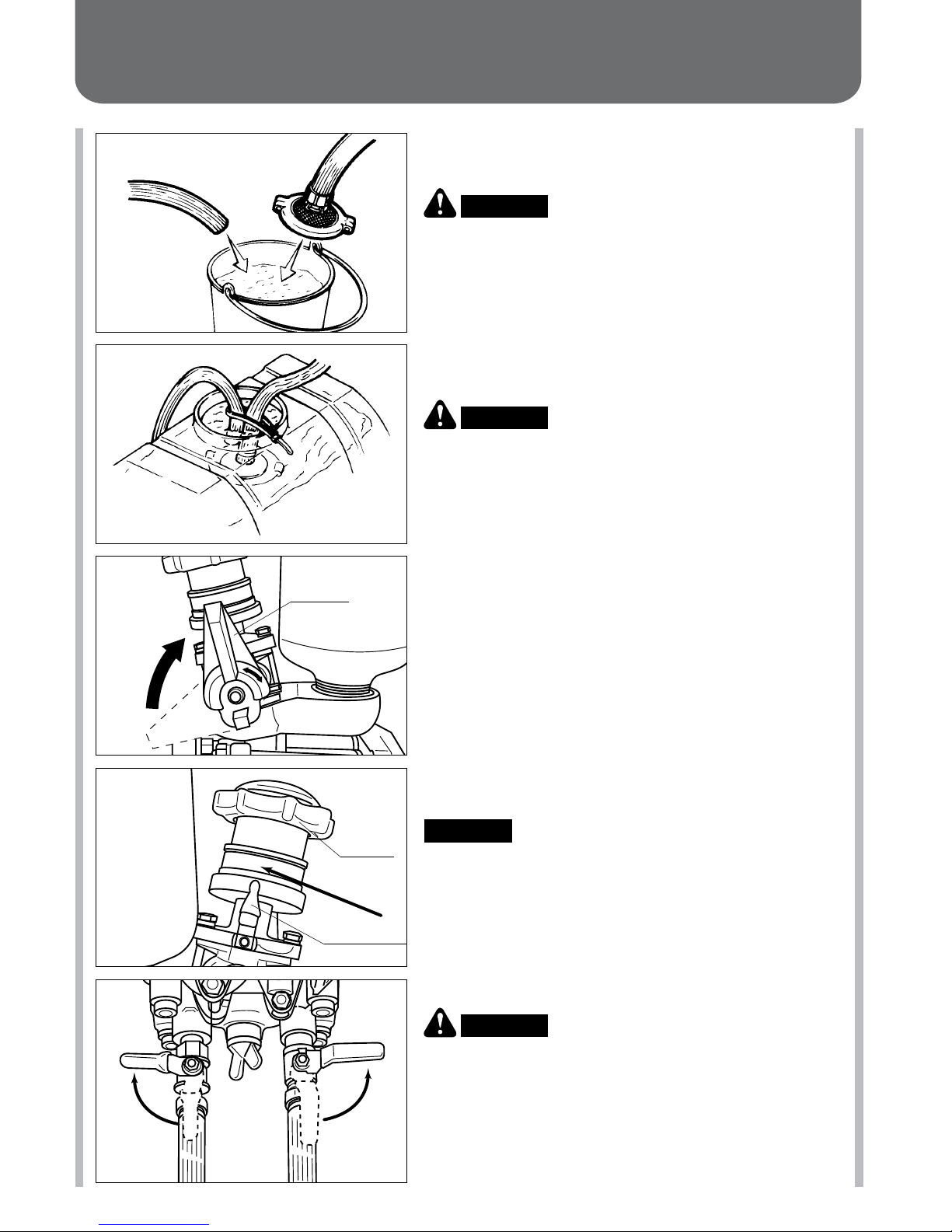

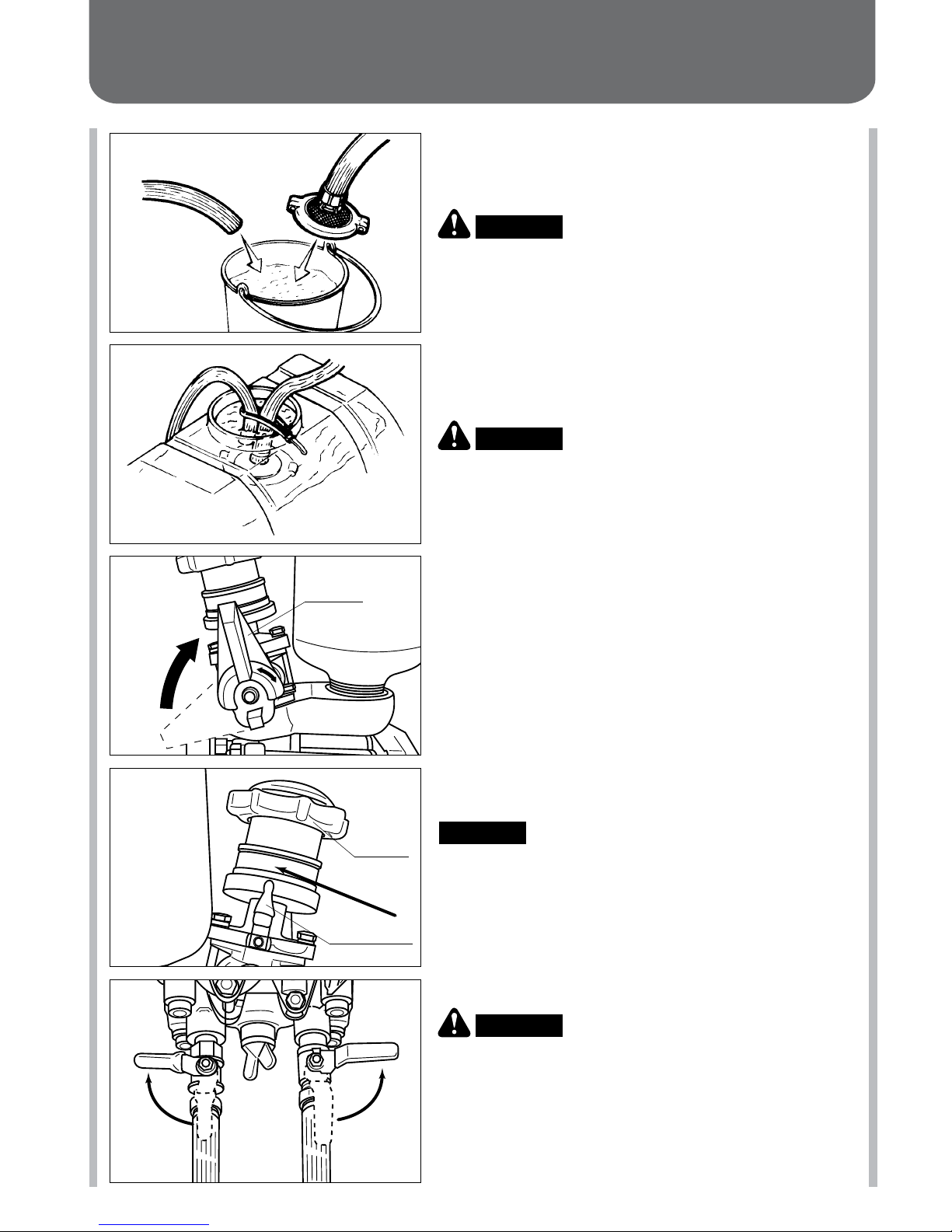

When putting the hose in the chemical tank, set the water intake pump head within 3 meters.

CAUTION

Moving of the water intake hose and extra water hose is dangerous, so fasten them with the attached band securely.

・

Make sure that the strainer is securely in the water source.

・

As shown in the figure, move the pressure control valve handle up to the “Start” position.

Extra water

Water intake

・

Align the “0” scale on the grip with the pressure indicator position.

CAUTION

Note that starting in the pressurized state may damage the piston packing because water intake cannot be performed and idling occurs.

・

Close the discharge ball valve.

CAUTION

If water intake is started without the valve closed, the conditioner may suddenly come out of the valve or nozzle may move fast. Be sure to close the valve.

Chemical solution

Handle

Grip

Pressure indicator

Start

Preparation and Check – Spraying

Page 16

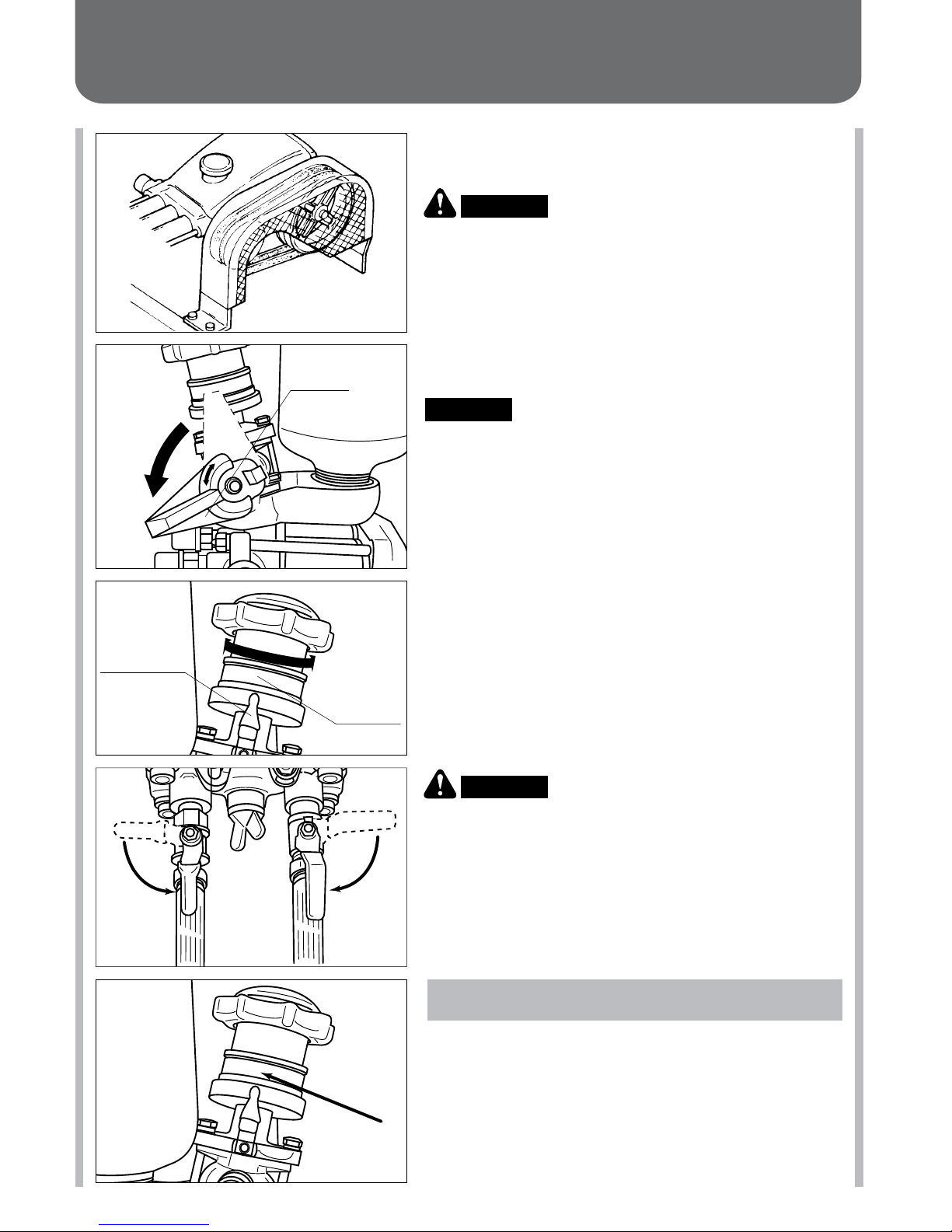

・Atthestartandduringoperation,besuretokeepthe

beltcoverattached.

WARNING

・

Rotate the pressure control valve handle to the “Pressurize” position.

Since the rotary part may result in injury to personnel, be sure to attach the belt cover. If the belt cover cannot be attached, be sure to take special considerations e.g. provide a fence around the working machine.

CAUTION

・

Rotate the pressure control valve handle fully. If the handle is in a midway and operation is started, the internal seat will be damaged.

・

Make sure that water intake is in progress. If water intake is not performed (idling is kept) for at least one minute after the start, the piston packing will be damaged. Again, see Troubleshooting and Actions on Pages 17 and 18 and repeat the operation.

・

When stopping the pump, return the grip to “0”, and the handle to the “Start” position. A compression spring is used for pressure adjustment. If a positive pressure remains in the hose, the pressurized liquid may come out when removing the pipe.

CAUTION

If the pressure is suddenly increased during twoperson operation, a strong reaction force is given to the spray apparatus and it is dangerous. Open the valve after a sign is given in advance from spray operator.

Pressure value

2.0

2.5

Pressure indicator

Stop

Ｓ

Ｔ

Ａ

Ｒ

Ｔ



始

動



RUN

加

圧



Handle

Pressurize

Preparation and Check – Spraying – Stop

Page 17

・

After the operation, remove any fluid, drain the chemical solution remaining in the tank, then perform cleaning. Future problems with pump start can be prevented by normal regular cleaning.

For disposal of water after washing this machine, special care must be take so that chemical disasters will not occur same as the conditioner.

For the chemical handling method, read the instruction manual of the chemical carefully.

CAUTION

Idling must be less than one minute for machine protection.

・

Remove the nozzle from the hose, lift the water intake strainer from water, and run this machine at a low speed with the valve opened to drain water (Grip: “0”, Handle: “Start”).

CAUTION

4. Cleaning, Maintenance, and Storage

Page 18

・

If the water intake hose and extra water hose are left connected, the packing may be damaged and leaks may occur. Be sure to remove and store them.

・

Store the regulator control spring with no load applied. To maintain the correct pressure indication, return the grip to “0”, and the handle to the “Start” position.

・

To prevent damages due to freezing in winter season, remove water completely before storage. Specifically, loosen the drain plug shown in the figure, drain water from the inside of the machine, and perform cleaning, maintenance, and storage.

・

Before replacing oil, make sure that this machine has stopped.

・

For the first time replacement, replace oil after 50 hours have elapsed. Then, replace every 100 hours. Since oil degrades, replace oil at least once a year (SAE 10W-30 or equivalent) even if the 50 or 100 hours mark has not passed.

Remove oil after oil cools down.

CAUTION

Drain plug

Suction hose

Bypass hose

Cleaning, Maintenance, and Storage

Page 19

・

“Troubleshooting and Actions for Power Sprayer” lists conditions that may occur and the actions to be taken. Should any failure occur, see the list and take the proper action. If you do not know the cause or have any question, please contact your MARUYAMA service dealer.

1. Model

2. Serial No.

3. Failure description (what resulted in what how by doing what) Detail these matters. For

◎

, ask your MARUYAMA service dealer for adjustment or repair.

State

(1) No suction or low suction

(2) Pressure does not increase

Transmission

To the water intake port

Water intake and pressurizing part (cylinder)

Pressure control

Water intake and pressurizing part

Pressure control

Suction clogged with dust / dirt Clean

Suction hose damaged/bent Repair/replace

Water intake connection packing failure

Repair/replace

Connection error

Connect correctly

Too long water intake hose Replace

Too large water intake pump head Decrease depth

Water intake valve/discharge valve clogged with dust or stuck

Clean

Water intake valve/discharge valve assembly error

Assemble correctly

Water intake valve/discharge valve damaged or worn out

Correct/replace

Discharge valve spring broken Replace

Piston packing damaged Replace

O-ring damaged Replace

Seal packing damaged Replace

◎

Pressure control valve handle in the pressurizing state

Move the handle to the start position

Pressure control stuck in position

Disassemble/clean

Insufficient water intake volume See (1)

Pressure control valve ball/ball seat damaged

Replace

Pressure control valve rod error Adjust/replace

Pressure control valve spring cylinder error

Repair/replace

Pressure control valve spring damaged/degraded

Replace

Belt slip Adjust/replace

Cause Action

Do not remove the cap on the top of the pressure control valve grip and adjust the screw. A pressure higher than specified may occur, the machine may be damaged, and personal injury may occur. Therefore, never take this action.

WARNING

Troubleshooting and Actions for Power Sprayer

Page 20

State

(3) Pressure decreases if the dischage valve is opened

(4) Spraying hose vibration

(5) Noise

(6) Liquid leak/oil leak

Nozzle

Power sprayer

Hose

◎

Nozzle worn out Replace

Excessive nozzle spray volume

Replace with a proper nozzle

Low water intake volume See (1)

Too long spray hose

Set the proper length

Too thin spray hose

Set the proper thickness

Water leak from hose connection Repair/replace

Air chamber filled with water

Open suction line to allow air in (idling within 1 minute)

Poor pressure control valve motion

Disassemble/adjust

Water intake/pressurizing line error

Disassemble/adjust

(clogging, looseness)

Nozzle clogged Clean

V pulley fastening bolt loosened Retighten/replace

Connection rod bolt, etc. loosened Retighten

Bearing broken Replace

Pressure control valve assembly error Adjust

Air intake Check

O-ring damaged Replace

Seal packing damaged Replace

Oil seal damaged Replace

Tightening/assembly error

Disassemble/adjust

Cause Action

Troubleshooting and Actions for Power Sprayer

Page 21

After-sale Servicing

・

If any trouble is found during check at the start or during use, perform the proper maintenance immediately. Please contact your MARUYAMA Service dealer.

・

Trouble description

○

Model

○

Serial No.

○

Failure description What resulted in what how by doing what. Describe the details.

・

To use this product safely, correct operation and periodic maintenance are required. Please request your MARUYAMA Service dealer for check and maintenance.

Changing the direction of the extra water port

・

To change the direction of the bypass port, a new handle is required. Please contact MARUYAMA Service dealer.

・

Do not attach any device or valve to the bypass port or hose. Pump damage will occur.

Machine Modification

Do not modify the machine because it is dangerous. Machine modification or use not specified by the instruction manual may not be covered by the guarantee.

WARNING

5. Servicing

Page 22

Specified power

(kW)

Power sprayer rotating speed (min

)

Water intake volume (L/min)

1100

Specified power

(kW)

Power sprayer rotating speed (min

)

Water intake volume (L/min)

1500

Specified power

(kW)

Power sprayer rotating speed (min

)

Water intake volume (L/min)

1200

Specified power

(kW)

Power sprayer rotating speed (min

)

Water intake volume (L/min)

1100

Specified power

(kW)

Power sprayer rotating speed (min

)

Water intake volume (L/min)

1200

Specified power

(kW)

Power sprayer rotating speed (min

)

Water intake volume (L/min)

1050

MS315 MS415 MS515

MS615 MS655 MS755

7002080023900261000

900

1100321300

80032900371000421100

65036750

41.5

85047950

80045900511000561100

750

850

59.5

950

5.0

3.5

2.0

1.0

5.0

1.5

5.0

4.0

3.0

5.0

4.0

3.0

1.5

5.0

4.0

3.0

1.5

4.0

3.5

3.0

3.5

2.0

1.0

* The unit in the graph is MPa

Table of Specifications

6. Specifications

Name

Mass (dry) (kg)

Maximum

Water supply

Maximum

Water supply

Maximum

Water supply

Maximum

Water supply

Spray valve

Type of lubricant

Lubricant volume(L)

V pulley(mm)

Instruction manual

Water intake hose

Water intake strainer

Extra water hose

Band

Basic dimensions (mm): Length x Width x Height

Performance Accessories

Rotating speed

(mln-1)

Water intake

volume (L/min)

Pressure (MPa)

Specified power

(kW)

MS315

415×242×298

10.5 900

1100

26 32

5.0

1.0

2.6

1.0

MS415

415×242×361

11 1100 1500

5.0

1.0

3.3

1.3

MS515

449×271×359

14.5 900

1200

37 50

4.0

1.5

2.9

2.0

MS615

510×312×397

850

1100

47 61

5.0

1.5

4.7

2.6

MS655

510×312×417

19 1000 1200

5.0

1.5

5.5

2.6

MS755

551×312×417

950

1050

67 73

5.0

1.5

6.7

2.9

G1/4 , G3/8

SAE10W-30 or SAE30 Non-Detergent

0.6 1.15

152 (A-2)

φ19×3m φ25×3.6m

30 mesh

350mm

φ13×3m φ19×3.6m

178 (A-2) 229 (B-2)

G3/8×2

Page 23

Introducción

Muchas gracias por comprar este producto. Este manual de instrucciones describe la manera de usar y mantener de manera correcta este producto.

Antes de comenzar, sírvase leer este manual de instrucciones cuidadosamente para su completa comprensión. Utilice este manual para que el producto pueda mantener su rendimiento por mayor tiempo. Después que lea este manual, asegúrese de guardarlo cuidadosamente, en un lugar accesible para revisarlo en cualquier momento que haya asuntos que no comprenda. Nótese que el producto puede ser parcialmente diferente al de los contenidos de este manual debido a que siempre estamos intentando ofrecerle mejores productos. Si usted ha notado cualquier problema, contacte al concesionario de servicio MARUYAMA.

・Guarde el manual de instrucciones a mano. ・Si usted pierde este manual, obtenga un reemplazo del concesionario de servicio

MARUYAMA.

・No modifique este producto, hacerlo podría crear condiciones inseguras que podrían ser

dañinas o peligrosas.

Finalidad de uso

Este producto está diseñado para la aplicación de químicos agrícolas y de control de pestes apropiadamente mezclados. Nótese que no tenemos responsabilidad por cualquier accidente que se produzca por el uso fuera del rango de propósitos de uso, ni por accidentes resultantes de la modificación o el desarmado sin permiso.

Precauciones

Este manual denota las precauciones de manejo críticas de la manera que se describe a continuación.

¡Como si lo estuviera usando usted!

PELIGRO

ADVERTENCIA

PRECAUCIÓN

Si no se respeta esta señal se producirá la muerte o lesiones personales serias.

Si no se respeta esta señal se puede producir la muerte o lesiones personales serias.

Si no se respeta esta señal se pueden producir lesiones.

Si no se respeta esta señal se puede producir daños a la máquina.

Cuando permita que otra persona opere este producto

Dígale la manera de operar este producto por adelantado y explique cada una de las etiquetas de advertencia marcadas con [!] (marca de precaución de seguridad) adheridas a la máquina. Para evitar los malos entendidos, haga que lea el manual de instrucciones y las precauciones sobre el trabajo seguro de manera cuidadosa, y que aprenda el método de manejo mientras verifica la máquina antes de comenzar. En particular, explique las prohibiciones en detalle.

Page 24

Contenidos

1. Para la operación segura

……………………………………………………

Precauciones antes de comenzar

……………………………………………………

Precauciones sobre el uso (químicos)

………………………………………………

(Preparación para la operación)

………………………………………………………

(Durante la operación)

…………………………………………………………………

Precauciones de ajuste

…………………………………………………………………

Precauciones de instalación/Precauciones después del uso

…………………

2. Nombres de las partes y partes de operación

…………………………

Nombres de las partes

…………………………………………………………………

Verificación de los accesorios estándar, las funciones de los accesorios estándar, las

partes de operación y las etiquetas de advertencia.

Operating

…………………

3. Manera de manejar y operar

……………………………………………………

Preparación y verificación - Riego por atomización

………………………………

Preparación y verificación - Riego por atomización - Parada

…………………

4. Limpieza, mantenimiento y almacenamiento

……………………………

Limpieza, mantenimiento y almacenamiento

………………………………………

Localización de averías y acciones para el bomba de piston

…………………

5. Servicio a la máquina

………………………………………………………………

Servicio después de la venta

…………………………………………………………

Cambio de dirección del orificio de derivación

……………………………………

Cambio de la dirección del orificio de agua extra

…………………………………

6. Especificaciones

………………………………………………………………………

Tabla de especificaciones

………………………………………………………………

Page 25

1.kPara la operación segura

Precauciones antes de comenzar

Aquí se describen algunos ejemplos. No olvide que la operación siempre va acompañada del peligro para evitar que se produzcan lesiones o daños potenciales.

Antes de comenzar, asegúrese de verificar y leer las precauciones en las etiquetas adheridas a la máquina para aprender el método de manejo seguro y correcto.

A las siguientes personas se les prohíbe efectuar riego por atomizador.

・

Gente que no pueda efectuar la operación normal debido a fatiga, enfermedad o el efecto de las drogas, etc.

・

Gente bajo la influencia del alcohol.

・

Mujeres embarazadas

・

Personas lesionadas y aquellos que puedan resultar fácilmente afectados por los agroquímicos

・

Jóvenes (menores de 15 años de edad)

・

Personas no familiarizadas con el uso apropiado de este producto.

Vista ropa adecuada para la operación.

El operador debe vestir ropa de acuerdo con su cuerpo.

Verificar y mantener todos los equipos de seguridad de manera que funcionen de la manera que se pretende.

ADVERTENCIA

Precauciones de seguridad

I-003

Tapa

Gafas de protección

Respirador o máscara de la manera indicada por la etiqueta química.

Guantes de protección

Botas de trabajo

Tapones de oídos (para

operación ruidosa)

Ropa de protección (puño de

manga inferior apretada)

Page 26

Precauciones antes de comenzar

En caso de

Manejo de agroquímicos

¡Si usted no conoce las acciones de primeros auxilios!

Consulte la etiqueta del fabricante químico y la MSDS para todos los equipos de seguridad requeridos, las instrucciones de aplicación, las instrucciones de primeros auxilios y otras precauciones y advertencias de seguridad. Siga todas las instrucciones en la etiqueta del fabricante químico y la MSDS. Si tiene preguntas, contacte al fabricante químico por recomendaciones antes de usar químicos.

Verifique el método de la llamada de emergencia.

ADVERTENCIA

Page 27

Precauciones sobre el uso (Acondicionador)

¡Asegúrese de leer el manual!

Use ropa apropiada.

No ponga los químicos junto con los alimentos.

Separe y almacene los químicos de manera ordenada.

Verifique la dirección del viento y el área circundante.

No ingrese inmediatamente después del riego por atomización.

Manejo de químicos

Efectúe la operación de manera oportuna.

(1) Lea cuidadosamente el manual de los químicos. Lea las

etiquetas para los químicos y el fertilizante a ser usados cuidadosamente, para familiarizarse con la manera de

uso y las precauciones. (2) Use ropa que evite la exposición al acondicionador. (3) Prepare el volumen necesario de acondicionador. (4) Prepare y ponga el acondicionador en el lugar para

efectuar el riego por atomizador. Verifique la dirección del

viento y riegue por atomización en lugares donde no se

produzca contaminación ambiental. (5) No lo prepare en la máquina ni en el tanque antes del

transporte. El acondicionador salpicado puede causar

contaminación ambiental. (6) No almacene ni transporte el acondicionador junto con

bebidas o alimentos. Cuando lo transporte, asegúrese

que no se rompa el contenedor. (7) Haga un plan de riego por atomización. Prepare el

acondicionador para no dejar ningún resto. (8) Ponga el acondicionador restante en un contenedor o

bolsa completamente cerrado que permita que cualquier

persona identifique los contenidos. Aíslelo de otros

materiales y almacene el contenedor o la bolsa, de

manera que cualquier persona no autorizada no pueda

usarlo. Nunca almacene el acondicionador en un

contenedor para bebidas o alimentos. (9) Deseche las bolsas, latas y botellas vacías de acuerdo

con el manual de instrucciones del acondicionador o la

instrucción del gobierno local.

(1)

Verifique la dirección del viento y la situación ambiente en el campo.

Si el viento es fuerte, el acondicionador podría volar a áreas

indeseadas. Por lo tanto, evite la operación bajo estas condiciones. (2) Evite las horas del de alta temperatura. (3) No efectúe la operación si está cansado o enfermo. (4)

No ingrese al campo inmediatamente después del riego por atomizador.

・

No sostenga la manguera de riego por atomización. Usted podría estar expuesto a los agroquímicos debido al aflojamiento de la boquilla.

PELIGRO

・

Si el volumen de riego por atomizador por área unitaria o el tipo de acondicionador es incorrecto, se pueden producir derramamientos peligrosos.

・

No deje el acondicionador en el tanque del acondicionador por tiempo prolongado, ya que esto podría afectar la máquina.

PRECAUCIÓN

・

No use ningún agroquímico altamente combustible, ya que se podría producir la combustión.

ADVERTENCIA

Prohibido

Page 28

Precauciones sobre el uso (Preparación para la operación)

Puntos en la preparación para la operación (Inspección, mantenimiento y transporte)

Se prohíbe el fuego

¡Tenga cuidado con la ventilación y los combustibles!

¡Instale precisamente la cubierta de seguridad!

(1) Cuando transporte el regador por atomización en un camión, tome las acciones apropiadas de

manera que la máquina no se caiga.

(2) Cuando carga/descarga materiales pesados evite las malas posiciones, ni efectúe la operación con

sólo una persona.

(3) Rellene el combustible después que se enfríe el motor. No fume mientras carga combustible. Evite las

descargas eléctricas durante la carga de combustible. Apriete la tapa en el tanque de combustible manualmente. Limpie completamente el combustible derramado.

(4) Verifique por pernos/tuercas sueltas en cada parte y que se han salido o los pasadores de ajuste

dañados.

(5) Después que se remueven las cubiertas de las partes rotatorias, etc. para verificación, mantenimiento,

etc., repóngalas correctamente.

(6) No arranque el motor cerca de materiales combustibles ni en lugares mal ventilados o angostos. No lo

opere en interiores.

(7) Para el cableado eléctrico, se prohíbe estrictamente el contacto con aceites, agua y fuego.

Prohibido

Gasolina

Page 29

Precauciones sobre el uso (Durante la operación)

Puntos sobre la operación

Descanse apropiadamente.

¡Trabajos no razonables prohibidos!

¡Ponga atención en el campo y el ambiente!

¡Determine letreros para trabajo en cooperación!

(1) Evite el cansancio tomando los descansos apropiados. (2) Siempre tenga en mente que la máquina en operación

que contiene el acondicionador es muy pesada. (3) Ponga atención en la ropa, las condiciones del campo, y

la dirección del viento para evitar la exposición a los

agroquímicos y la contaminación ambiental. La dirección

en que fluyen los agroquímicos puede ser peligrosa. (4) Para la operación cooperativa, defina y verifique las

señales apropiadas entre los miembros. (5) Rellene de combustible sin permitir que se salpique

después que el motor esté detenido y se haya enfriado. (6) Durante la operación, no permita que personas no

autorizadas ingresen al área donde se está efectuando el

riego por atomización. (7) Dependiendo del agente a ser aplicado para riego por

atomización, la corriente estática puede ser evitada

usando una cadena de bolas (opcional). (8) Verifique el empaque y apriete la tapa en el tanque de

químicos de manera que el contenido no salga. (9) No dirija la boquilla de riego por atomizador hacia

ninguna persona. (0) Antes de cualquier descanso, enjuáguese la boca y lave

sus manos y cara con jabón. (0) Si usted se siente enfermo durante el riego por

atomización se requiere inmediatamente el tratamiento de

un médico. Obtenga atención médica inmediata.

Aumento del viento

Prohibido

Page 30

Precauciones de ajuste

Puntos para manejar esta máquina

○

Riego por atomización para las cosechas de campos de arroz, de verduras generales, frutales, moras y árboles.

○

Riego por atomización de soluciones pesticidas o insecticidas para ranchos ganaderos, gallineros y sanitización urbana.

○

Riego por atomización de herbicidas.

○

Riego por atomización de agua para las cosechas de campos de verduras generales o arrozales.

○

Lavado de ranchos ganaderos, gallineros, cosechas agrícolas e instrumentos agrícolas.

○

Lavado de las superficies de la pared, etc. de las estructuras del edificio y protección de las líneas de alimentador eléctrico de protección de daños por sal.

Aplicaciones

・

Cuando instale este producto con un motor, contacte al concesionario de servicio MARUYAMA.

・

Cuando opere este producto usando una polea en V o correa en V, asegúrese de montar una cubierta sobre la parte rotatoria, de manera que no pueda ser tocada fácilmente durante la verificación. (Guarde la cubierta siendo instalada para operación y verificación. Si la cubierta no puede ser instalada, se requiere de consideraciones especiales; a decir, asegúrese de proveer una reja alrededor de la máquina en operación.)

・

Asegúrese de "parar" esta máquina antes de la verificación o el ajuste.

ADVERTENCIA

・

Seleccione las velocidades de poleas y de motor dentro de los rangos de velocidad de rotación, presión y volumen de agua especificados. Si estos rangos son sobrepasados durante su uso, se pueden producir daños al bomba de piston o accidentes.

・

La potencia nominal del motor debe ser la especificada o superior para el regador por atomización. De otra manera, su rendimiento será inferior a lo estipulado.

・

Asegúrese de instalarlo de manera que el medidor de aceite en el bomba de piston pueda ser verificado fácilmente.

PRECAUCIÓN

・

Use pernos de los tamaños y resistencia adecuados para asegurar esta máquina. Instale la máquina seguramente. Si la instalación del bomba de piston o el motor está inestable, se puede producir vibración y el bomba de piston puede ser afectado adversamente.

・

Seleccione la polea en V o la correa en V de tamaño apropiado en cumplimiento con la alimentación especificada.

・

Use un tamaño de orificio del eje de la correa en V o ranura de la chaveta que coincidan con el eje. No use un orificio de polea en V ni ranura de chaveta defectuosos, ya que se podrían causar accidentes por la vibración.

・

El extremo del eje se debe retraer levemente de la superficie de la polea. Apriete el perno precisamente con la arandela. Use el tornillo de ajuste de la polea en V de la manera necesaria.

・

Instale la polea en V del motor y la polea en V del bomba de piston en línea recta. Si la correa en V no se monta recta cuando se mira hacia abajo, se aplica una fuerza no razonable y la correa en V puede resultar dañada o salirse.

・

La correa en V no debe estar demasiado apretada ni floja. Si está demasiado apretada, los cojinetes del motor o de la bomba podrían resultar dañados. Si está muy floja, se pueden producir daños a la correa o deslizamiento. Si está muy suelta, se pueden producir daños a la correa o deslizamiento.

・

Cuando usen dos o más correas en V, use el mismo tipo y tamaño.

・

Cuando reemplace las correas en V, reemplácelas todas al mismo tiempo.

PRECAUCIÓN

No use ácidos fuertes, alcalinos fuertes, solventes químicos ni agua caliente. Se pueden producir daños al regador por atomización o su bomba de atomización.

PRECAUCIÓN

Page 31

・

Use el mismo tipo y tamaño de tubo para la manguera y la boquilla as ser conectadas. Cuando efectúe la conexión, asegúrese de verificar que la empaquetadura esté conectada adecuadamente. Si el tamaño o el tipo del tubo no son correctos, la empaquetadura se perderá o dañará, o las roscas quedarán flojas. y usted puede quedar expuesto a los químicos. Usted también podría resultar expuesto a los químicos si la empaquetadura se desprende o se daña por el apriete excesivo del accesorio. Apriete adecuadamente el tornillo.

・

Antes de preparar el acondicionador, asegúrese de verificar si hay fugas con agua dulce.

PELIGRO

Conecte la manguera de derivación solamente al orificio de derivación. Si el orificio de derivación está completamente cerrado mediante la conexión de una válvula, la máquina puede resultar dañada y se podrían causar lesiones personales. Por lo tanto, nunca conecte una válvula al orificio de derivación o la manguera.

ADVERTENCIA

Si el diámetro del tubo de succión es menor que el requerido, se puede producir la degradación del rendimiento o fallas. La altura hidrostática de la bomba de succión debe ser de 3 metros o menos.

PRECAUCIÓN

Tubería

(Toma de agua)

・

El diámetro del tubo de succión estándar es el diámetro del orificio de succión de la bomba. Si la manguera de succión tiene codos o válvulas, etc., use un diámetro de tubo de succión de un grado mayor.

(Riego por atomización)

・

Seleccione la manguera de riego por atomización que soporte la presión de bomba nominal o más.

(Manguera)

・

Ponga la manguera de succión y la manguera de derivación en el tanque precisamente y asegurándolas con abrazadera, etc.

・

Cuando conecte la manguera, asegúrese de verificar los sellos y las roscas por su apriete.

・

Si no se usa una boquilla apropiada (para el rendimiento de la bomba), si los accesorios estándar son removidos, o si las boquillas son manejadas de manera no razonable, el rendimiento original no puede ser logrado y se podrían producir fallas, o dependiendo del caso, lesiones o daños personales.

PELIGRO

・

No apunte la boquilla hacia las personas, ya que se podría producir exposición a los químicos.

PRECAUCIÓN

(Boquilla)

・

Seleccione una boquilla que proporcione un flujo de aproximadamente un 30% del volumen de derivación.

Precauciones de ajuste

Page 32

Precauciones de instalación/Precauciones después del uso

Precauciones después del uso

(1) Riegue por atomización los químicos o fertilizantes

apropiados, de manera que no queden en el tanque de acondicionador.

(2) Extraiga el acondicionador de la máquina

completamente. No hacerlo podría causar la generación de corrosión y que se produzcan fallas.

(3) Extraiga el combustible antes de un almacenamiento

prolongado.

(4) Lávese la boca y su cuerpo inmediatamente después

del riego por atomización de químicos.

(5) completamente los protectores usados para la

operación y lave la ropa.

(6)

Si cualquier parte está dañada, repárela antes del almacenamiento. En este caso, use las partes genuinas diseñadas por MARUYAMA para los repuestos y las partes consumibles.

(7) Almacene la máquina en un lugar seco evitando la

adhesión del polvo.

¡Límpielo después del trabajo!

・

El combustible es inflamable. No localice fuego cerca de la localización de operación.

・

Asegúrese de detener y enfriar el motor antes del relleno de combustible. Limpie completamente el combustible salpicado.

・

Cuando rellene con combustible o efectúe el mantenimiento, no fume ni ponga fuentes de fuego cerca de la máquina.

・

Después que esta máquina es rellenada con combustible, separe el tanque de relleno de combustible al menos a 3 metros, luego arranque el motor.

・

No rellene de combustible por sobre el volumen estándar, ni aplique vibraciones fuertes ni incline la máquina.

PELIGRO

・

El gas de escape desde el motor es dañino. No opere el motor en interiores ya que se podría producir envenenamiento por monóxido de carbono. Tenga cuidado de no inhalar el gas de escape del motor.

ADVERTENCIA

・

El motor está caliente durante la operación e inmediatamente después que se detiene. Se podrían producir quemaduras si se toca el silenciador o las aletas del cilindro.

・

Se entrega alto voltaje a la bujía mientras el motor está funcionando. Jamás toque la bujía ni el cable de la bujía ya que podría ser muy peligroso.

PRECAUCIÓN

Puntos sobre la operación del motor

Siga estrictamente las instrucciones anteriores y lea el manual de instrucciones del motor cuidadosamente. Refiérase a los requerimientos adicionales descritos por el fabricante de su motor.

PRECAUCIÓN

Page 33

Nombres de las partes y partes de operación

Nombres de las partes

(4) Perilla del regulador

Cámara de aire

(5)

Válvula de bola de descarga (válvula)

(7) Tapón de drenaje

(6) Tapón

Tubería de cilindro

Orificio de succión

(8) Etiqueta

Riel de montura

Medidor de aceite

Orificio de derivación

Cárter

Polea en V

(1) Tapa del orificio de relleno de aceite

(3)

Orificio de relleno de aceite de barra de empuje

(2) Etiqueta de advertencia

Page 34

Verificación de los accesorios estándar, las funciones de los accesorios estándar, las partes de operación y las etiquetas de kadvertencia.Operating

Verificación de los accesorios estándar

¡Funciones de las partes de operación! Etiqueta de advertencia

Después que se abre el empaque, asegúrese que todos los accesorios sean suministrados primero. Si falta cualquier accesorio o está roto, contacte inmediatamente al concesionario de servicio MARUYAMA. Los tamaños y cantidades de accesorios se listan en la tabla de especificaciones en la página 41.

accesorios estándar

Manual de instrucciones

Manguera de succión Manguera de derivación

Colador de toma

de agua

Cinta

Características del producto

・

Como la solución química siempre fluye en una dirección, el mecanismo de toma de agua es razonable.

・

El cilindro es durable debido a que ha sido sometido a tratamiento MAC (cerámico).

・

La empaquetadura del pistón usa caucho especial y es resistente a los químicos.

Antes de comenzar la operación, abra esta tapa y asegúrese de rellenarla con aceite de motor a gasolina (SAE 10W-30 o equivalente).

(2)

Etiqueta de advertencia

・

Siempre remueva la suciedad y el rocío de manera que los contenidos sean claramente visibles.

・

Si la etiqueta de advertencia está dañada, reemplácela por una nueva.

・

Si una parte con etiqueta de advertencia es reemplazada, asegúrese de

adherir la etiqueta en la misma posición en la nueva etiqueta. Orificio de relleno de aceite: Antes de comenzar, rellene aproximadamente 3 a 5 gotas de aceite de motor a gasolina (SAE 10W-30 o equivalente).

(4)

Perilla del regulador

Dial para el ajuste de presión.

・

Girando en el sentido de los punteros del reloj se aumenta la presión.

・

Girando en el sentido contrario de los punteros del reloj se disminuye la presión. S usa para conectar la manguera de riego por atomización. Si la palanca en la válvula está girada en 90º, la válvula está “abierta”.

(6) Tapón

Remueva este tapón para usar el agua de suministro.

(7) Tapón de drenaje:

Suelte este tapón para drenar agua. El agua en la bomba puede ser extraída.

(8) Etiqueta

Indica el número de serie.

(1) Tapa del orificio de

relleno de aceite

(3)

Orificio de relleno de aceite de barra de empuje

(5) Válvula de bola de

descarga

Page 35

Este bomba de piston no contiene aceite. Antes de usarlo, suminístrele aceite.

・

Rellene con aceite (SAE 10W-30 o equivalente) al círculo rojo en el centro del medidor de aceite posterior de la bomba o al círculo rojo en el centro del medidor de aceite lateral de la bomba.

PRECAUCIÓN

・

Rellene aproximadamente 3 a 5 gotas de aceite de motor a gasolina (SAE 10W-30 o equivalente) a los tres orificios (orificio de relleno de aceite) en la parte frontal del cárter.

Antes de montar la manguera de succión y la manguera de derivación, verifique la empaquetadura. En particular para la manguera de succión se puede causar vibración y toma de agua insuficiente en esta máquina, resultando en una vida de la bomba reducida.

・

Instale el colador como accesorio estándar. (Si se usa una parte no estándar, contacte al concesionario de servicio MARUYAMA.)

Manguera de succión

Manguera de derivación

Colador

3. Manera de manejar y operar

Preparación y verificación - Riego por atomización

Page 36

・

Cuando arranca, efectúe una operación de prueba con agua dulce para asegurar que el bomba de piston no esté fallado.

PRECAUCIÓN

Si el bomba de piston está fallado, deténgalo inmediatamente. Véase la localización de averías y acciones para el bomba de piston en las páginas 18 y 19.

Ｓ

Ｔ

Ａ

Ｒ

Ｔ



始

動



RUN

加圧

・

Cuando se pone la manguera en el tanque de químicos, ajuste la altura hidrostática de la bomba de toma de agua dentro de 3 metros.

PRECAUCIÓN

Mover la manguera de toma de agua y la manguera de agua extra es peligroso; por lo tanto, asegúrelas con la banda suministrada precisamente.

・

Asegúrese que el colador esté bien instalado en la fuente de agua.

・

Como se muestra en la figura, mueva la manija de la válvula de control de presión a la posición “Comienzo”.

Agua extra

Toma de agua

・

Alinee la escala “0” en el mango con la posición del indicador de presión.

PRECAUCIÓN

Nótese que arrancar en el estado presurizado puede dañar la empaquetadura del pistón, ya que la toma de agua no se puede efectuar y se produce marcha en ralentí.

・

Cierre la válvula de bola de descarga.

PRECAUCIÓN

Si se comienza la toma de agua sin la válvula cerrada, el acondicionador puede salirse repentinamente de la válvula o la boquilla puede moverse rápidamente. Asegúrese de cerrar la válvula.

Solución química

Manija

Mango

Indicador de presión

Comienzo

Preparación y verificación - Riego por atomización

Page 37

・

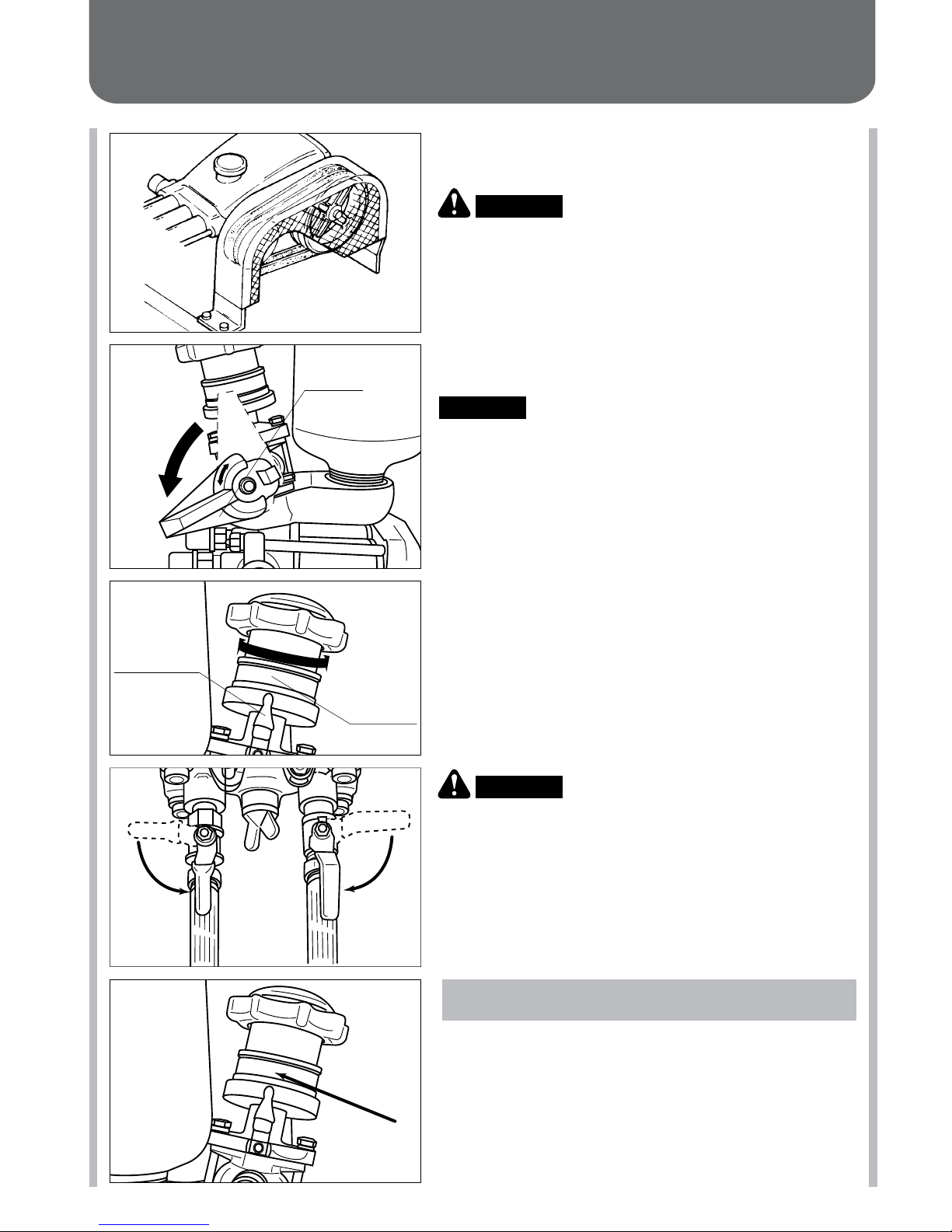

Al comienzo y durante la operación, asegúrese de mantener la cubierta de la correa montada.

ADVERTENCIA

・

Rote la manija de la válvula de control de presión a la posición “Presurizar”.

Como la parte rotatoria puede causar lesiones al personal, asegúrese de montar la cubierta de la correa. Si no se puede montar una cubierta de correa, asegúrese de tomar cuidados especiales; a decir, proveer una protección alrededor de la máquina en operación.

PRECAUCIÓN

・

Rote la manija de la válvula de control de presión hasta el extremo. Si la manija está a medio camino y se comienza la operación, el asiento interno resultará dañado.

・

Asegúrese que la toma de agua esté en progreso. Si la toma de agua no se efectúa (se mantiene en ralentí) por al menos un minuto después del arranque, la empaquetadura del pistón resultará dañada. Nuevamente, véase la localización de averías y acciones en las páginas 38 y 39, y repita la operación.

・

Cuando se detiene la bomba, retorne el mango a "0" y la manija a la posición "Arranque". Un resorte de compresión se usa para el ajuste de presión. Si una presión positiva permanece en la manguera, el líquido presurizado podría salir cuando se extrae el tubo.

PRECAUCIÓN

Si se aumenta repentinamente la presión durante la operación por dos personas, una fuerte fuerza de reacción se causa en el aparato de atomización, lo que es peligroso. Abra la válvula después de recibir la señal del operador del regador por atomización.

Valor de presión

2.0

2.5

Indicador de presión

Parada

Ｓ

Ｔ

Ａ

Ｒ

Ｔ



始

動



RUN

加

圧



Manija

Presurice

Preparación y verificación - Riego por atomización - Parada

Page 38

・

Después de la operación, extraiga cualquier fluido y drene la solución química que queda en el tanque, luego efectúe la limpieza. Los problemas futuros en el arranque de la bomba pueden ser evitados mediante una limpieza regular normal.

Para el desecho del agua después del lavado de esta máquina, se debe tener especial cuidado para que no se produzcan desastres químicos, lo mismo con el acondicionador.

Para el método de manipulación de los químicos, lea el manual de instrucciones de los químicos cuidadosamente.

PRECAUCIÓN

La operación en ralentí debe ser de menos de un minuto para protección de la máquina.

・

Remueva la boquilla de la manguera, eleve el colador de toma de agua del agua, y opere esta máquina a baja velocidad con la válvula abierta al agua de drenaje (Mango: "0", Manija: "Comienzo").

PRECAUCIÓN

Limpieza, mantenimiento y almacenamiento

Page 39

・

Si la manguera de toma de agua y la manguera de agua extra se dejan conectadas, la empaquetadura puede resultar dañada y se pueden producir fugas.

・

Almacene el resorte de control del regulador sin carga aplicada. Para mantener la indicación de presión correcta, retorne el mango a “0”, y la manija a la posición “Comienzo”.

・

Para evitar daños debido a congelamiento en la temporada invernal, remueva completamente el agua antes del almacenamiento. Específicamente, suelte el tapón de drenaje que se muestra en la figura, drene el agua del interior de la máquina y efectúe la limpieza, mantenimiento y almacenamiento.

・

Antes de reemplazar el aceite, asegúrese que la máquina se haya detenido.

・

Para el reemplazo de la primera vez, reemplace el aceite después que han transcurrido 50 horas. Luego, reemplace cada 100 horas. Como el aceite se degrada, reemplácelo al menos una vez al año (SAE 10W-30 o equivalente) incluso si la marca de 50 ó 100 horas no ha expirado.

Remover el aceite después que se enfría.

PRECAUCIÓN

Tapón de drenaje

Manguera de succión

Manguera de derivación

Limpieza, mantenimiento y almacenamiento

Page 40

・

“Localización de averías y acciones para el regador por atomización" lista las condiciones que se podrían producir y las acciones a ser tomadas. En caso que se produzca cualquier falla, véase la lista y tome las acciones apropiadas. Si usted no sabe la causa o tiene cualquier pregunta, contacte al concesionario de servicio MARUYAMA.

1. Modelo

2. Nº de serie

3. Descripción de la falla (qué resultó en qué, cómo y haciendo qué) Detalle estos problemas. Para

◎

, consulte con el concesionario de servicio MARUYAMA para ajuste o reparación.

Estado

(1) No hay succión o hay baja succión

(2) La presión no aumenta

Transmisión

Al orificio de toma de agua

Parte de toma y presurización de agua (cilindro)

Control de presión

Parte de toma y presurización de agua

Control de presión

Succión atascada con polvo/suciedad Limpiar

Manguera de succión dañada/doblada

Reparar/reemplazar

Falla de la empaquetadura de conexión de toma de agua

Reparar/reemplazar

Error de conexión

Conectar correctamente

Manguera de toma de agua demasiado larga

Reemplazar

Altura hidrostática de la bomba de toma de agua demasi

Disminuir

Válvula de toma de agua/válvula de descarga atascada con polvo o bloqueada

Limpiar

Error de ensamble de la válvula de toma/válvula de descarga de agua

Ensamble correctamente

Válvula de toma/válvula de descarga de agua dañada o gastada

Corregir/reemplazar

Resorte de la válvula de descarga roto Reemplazar

Empaquetadura de pistón dañada Reemplazar

Aro tórico dañado Reemplazar

Empaquetadura de sello Reemplazar

◎

La manija de la válvula de control de presión en el estado de presurización

Mover la manija a la posición de comienzo

Control de presión atascado en la posición

Desarmar/Limpiar

Volumen de toma de agua insuficiente Véase (1)

Bola de la válvula de control de presión/asiento de bola dañado

Reemplazar

Error de la barra de la válvula de control de presión

Ajustar/reemplazar

Error del cilindro de resorte de la válvula de control de presión

Reparar/reemplazar

Resorte de válvula de control de presión dañado/degradado

Reemplazar

Deslizamiento de la correa

Ajustar/reemplazar

Causa Acción

No remueva la tapa en la parte superior del mango de la válvula de control de presión, y ajuste el tornillo. Una presión mayor que lo especificado se podría producir, la máquina podría estar dañada y se podrían producir lesiones personales. Por lo tanto, nunca tome esta acción.

WARNING

Localización de averías y acciones para el bomba de piston

Page 41

Estado

(3) La presión disminuye si la válvula de descarga se abre

(4) Vibración de la manguera de riego por atomizador

(5) Ruido

(6) Filtración de líquido/filtración de aceite

Boquilla

Bomba de piston

Manguera

◎

Boquilla gastada Reemplazar

Excesivo volumen de atomizado de la boquilla

Reemplazar por la boquilla apropiada

Bajo volumen de toma de agua Véase (1)

Manguera de riego por atomizador demasiado larga

Ajustar a la longitud apropiada

Manguera de riego por atomizador demasiado angosta

Ajustar a grueso apropiado

Filtración de agua desde la conexión de la manguera

Reparar/reemplazar

Cámara de aire llena con agua

Movimiento de la válvula de control de presión deficiente

Desarmar/ajustar

Error de la línea de toma/presurización de agua

Desarmar/ajustar

(atascamiento, aflojamiento)

Boquilla atascada Limpiar

Perno de seguro de la polea en V aflojado

Reapretar/reemplazar

Perno de barra de conexión, etc. suelta Reapretar

Cojinete roto Reemplazar

Error de ensamble de la válvula de control de presión

Ajustar

Toma de aire Verificación

Aro tórico dañado Reemplazar

Empaquetadura de sello Reemplazar

Sello de aceite dañado Reemplazar

Error de apriete/ensamble Desarmar/ajustar

Causa Acción

Localización de averías y acciones para el bomba de piston

Abra la línea de succión para permitir la entrada de aire. (en ralentí dentro de 1 minuto)

Page 42

Servicio después de la venta

・

Si se encuentran fallas durante la verificación al comienzo o durante el uso, efectúe inmediatamente el mantenimiento apropiado. Contacte al concesionario de servicio MARUYAMA.

・

Descripción de fallas

○

Modelo

○

Nº de serie

○

Descripción de la falla Qué resultó en qué, cómo y haciendo qué. Describa los detalles.

・

Para usar este producto de manera segura, la operación correcta y el mantenimiento periódico son indispensables. Solicite al concesionario de servicio MARUYAMA que efectúe la verificación y el mantenimiento.

Cambio de la dirección del orificio de agua extra

・

Para cambiar la dirección del orificio de derivación, se requiere de un nuevo mango. Sírvase contactar al concesionario de servicio MARUYAMA.

・

No instale ningún dispositivo ni válvula en el orificio o la manguera de derivación. Se producirá daño en la bomba.

Modificación de la máquina

No modifique la máquina, ya que es peligros. La modificación de la máquina o su uso de manera diferente a lo especificado en el manual de instrucciones podrían no estar cubiertos por la garantía.

ADVERTENCIA

5. Servicio a la máquina

Page 43
