Page 1

MANUEL DE L'UTILISATEUR Manual del Operador

MS0741 BACK PACK POWER SPRAYER PULVÉRISATEUR À DOS PULVERIZADOR MOTORIZADO DE MOCHILA

Lisez et assimilez la totalité de ce manuel avant d'utiliser cet appareil.

Lea y entienda este manual a fondo, antes de usar este aparato.

Page 2

English

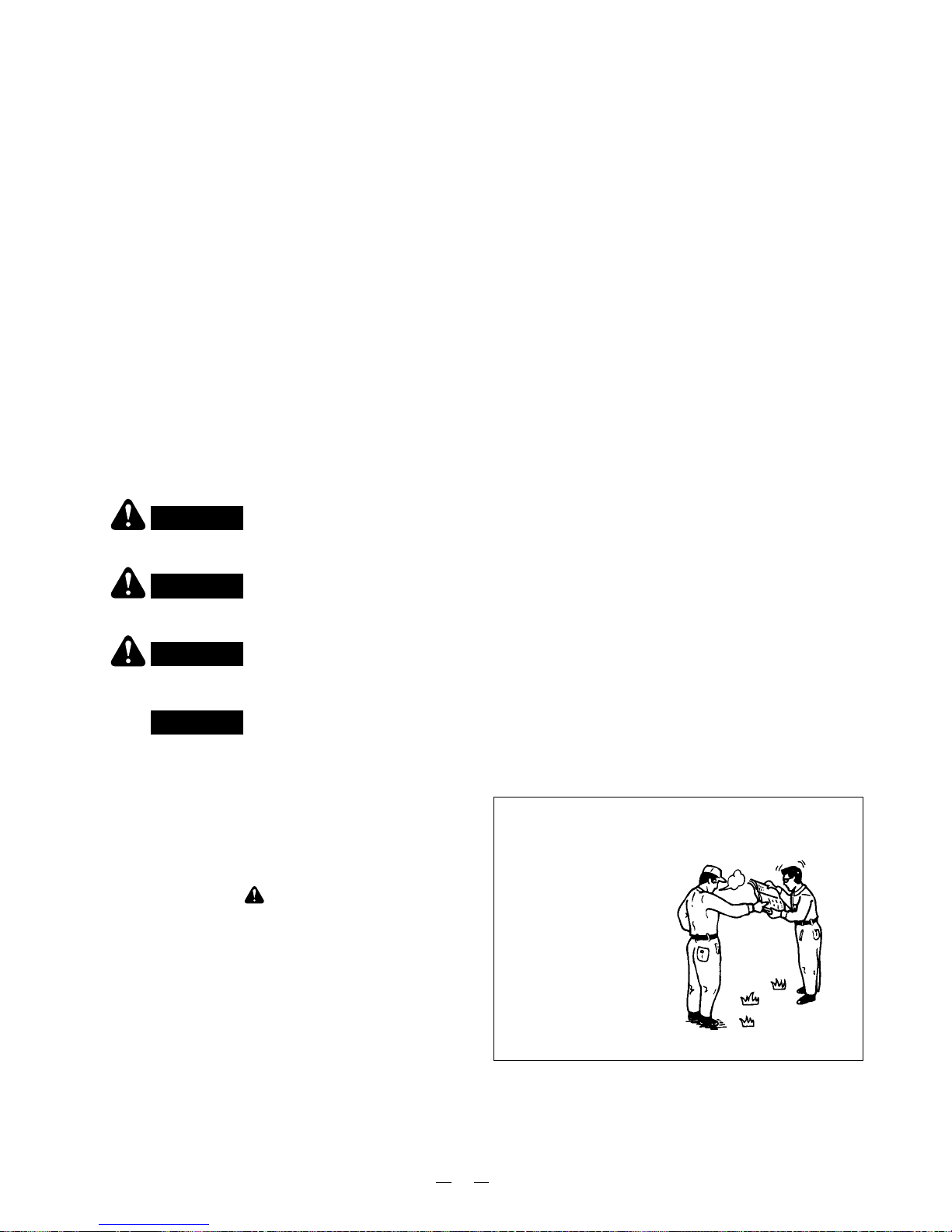

Warnings

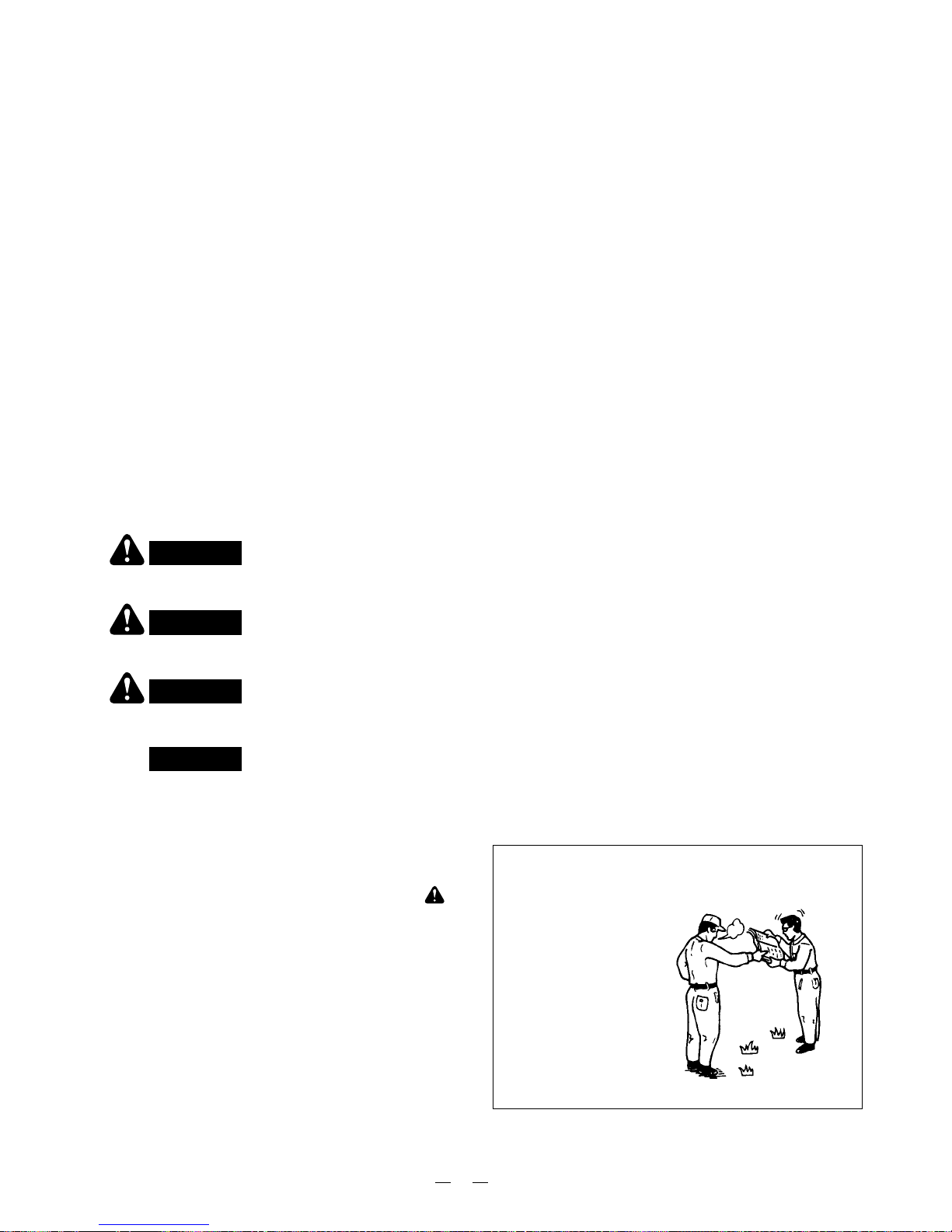

In this manual, important handling cautions are indicated as follows:

When lending the machine to another party or having someone else operate it, provide training on the operating method in advance, and explain each at the warning labels with (Safety caution mark). In addition, provide the person with the operation manual and safe operation manual, and advise him to operate it only after reading these manuals carefully and mastering the operating method. Remind the person about prohibited matters. The same applies to your family. However, children should be prevented from using this machine.

DANGER

WARNING

CAUTION

Death or serious injury is anticipated when not complying with the warning.

Possibly death or serious injury is anticipated when not complying with the warning.

Possibly injury is anticipated when not complying with the warning

Machine will possibly be damaged if not complying with the warning

Preface

Thank you for purchasing MARUYAMA products. This operation manual explains the correct handling method, simple checks and maintenance of this product. Please read this operation manual carefully, understand its contents, and use it to maintain the superior performance of this product. Keep this manual after you read it and use it for the life of operation of this product. Note that discrepancies between the actual product and the content of this manual may be found as we are

continually improvements to provide better quality products to our customers.

Please send any inquiries about this product to your nearest sales outlet our sales ofiice.

・Please keep this operation manual carefully. ・If you lose this operation manual, purchase a

replacement at your nearest sales outlet or our sales office.

・Remodeling this product prevents safe and

comfortable operation, and is very dangerous.

WHEN USING THE MACHINE YOURSELF.

Page 3

English

Limited W arranty Statement

All Maruyama commercial/ industrial products are warranted to the original purchaser to be free from defects in material and workmanship from the date of purchase for the time periods listed as follows:

Lifetime for inner drive shaft on trimmers and brushcutters and all ignition modules. 5 years for Commercial and Residential use. 1 year for Rental use.

All Maruyama engines and Kawasaki TK45/TK65 are covered exclusively for five years of industrial, commercial, institutional, and income producing use. These engines are warranted for one year of rental use.

This warranty will be in full effect provided the engine is operated for the initial 80 hour optimization period using Maruyama Premium 2-Cycle oil. After the optimization period the engine should always be run with either Maruyama Premium 2-Cycle oil or equivalent ISO-L-EGD & JASO FC 2-Cycle oil.

Any part of a Maruyama product found to be defective within the applicable warranty period shall, at Maruyama's option, be repaired or replaced without charge. Warranty consideration is obtained by delivering any Maruyama product believed to be defective to an Authorized Maruyama Servicing Dealer within the applicable warranty period.

The purchaser shall not be charged for diagnostic labor that leads to the determination that a warranted part is defective, if the diagnostic work is performed at a Maruyama Dealer.

Any warranted part which is not scheduled for replacement as required maintenance, or which is scheduled only for regular inspection to the effect of "repair or replace as necessary" shall be warranted for the warranty period. Any warranted part, which is scheduled for replacement as, required maintenance shall be warranted for the period of time up to the first scheduled replacement point for that part. Maruyama Mfg. Co., Inc. is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

The purchaser is responsible for the performance of the required maintenance, as defined by Maruyama Mfg. Co., Inc. in the Owner's/Operator's Manual.

EMISSION-RELATED PARTS WARRANTY: In addition to the above warranty coverage, Maruyama Mfg. Co., Inc. will repair or replace, free of charge, for the original purchaser and each subsequent purchaser any emission-related part or parts found to be defective in material and workmanship for two (2) years from original retail delivery date except catalytic converter. Catalytic converter is warranted one year from

original retail delivery date. Emission-related parts are the carburetor assembly, the ignition coil assembly, the ignition rotor, the spark plug, the catalytic converter and the fuel tank. Any

replacement part that is equivalent in performance and durability may be used in non-warranty maintenance or repairs, and shall not reduce the warranty obligations of Maruyama Mfg. Co., Inc.

This warranty does not cover the following:

1. Maintenance items (excluding defects in materials and workmanship) including hoses, spark plugs, starter rope, air and fuel filters, clutch shoes, vibration isolators, throttle cables and all cutting attachments, etc.

2. Extra expenses including shipping and handling, travel, payment for lost time or pay and for any inconvenience and storage.

3. Alterations or modifications including aftermarket parts not authorized by Maruyama U.S., Inc.

4. Wear, accident, abuse, neglect, misuse, negligence, improper fuels, lubricants, fuel mixtures (when applicable), or failure to operate or maintain the product in accordance with instructions approved by Maruyama, repair or replacement as provided under this warranty is the exclusive remedy of the consumer.

Page 4

English

Maruyama shall not be liable for any incidental or consequential damages for breach of any express or implied warranty on these products except to the extent prohibited by applicable law. Any implied warranty of merchantability or fitness for a particular purpose on these products is limited in duration to th e warranty period as defined in the limited warranty statement. Maruyama reserves the rights to change or improve the design of the product without notice and does not assume obligation to update previously manufactured products.

This warranty provides you with specific legal rights, which may vary from state to state. It is the Owner's and Dealer's responsibility to make sure the Warranty Registration Card is properly filled out

and mailed to Maruyama U.S., Inc. Proof of purchase and registration will be required in order to obtain warranty service.

To locate an Authorized Maruyama Servicing Dealer nearest you, contact:

Maruyama U .S., Inc.

3570 Shelby Lane

Denton, TX 76207 U.S.A

940-383-7400

maruyama@maruy ama-us.com

www.maruyama-us.com

Page 5

English

CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT YOUR WARRANTY RIGHTS AND OBLIGATIONS

The California Air Resources Board (CARB), and Maruyama Manufacturing Company, Inc. are pleased to explain the emission control system warranty on your 2011 small off-road engine. In California, new small off-road engines must be designed, built and equipped to meet the State's stringent anti-smog standards. Maruyama Manufacturing Company, Inc. must warrant the emission control system on your small off-road engine for the period of time listed above provided there has been no abuse, neglect or improper maintenance of your small off-road engine.

Your emission control system may include parts such as the carburetor or fuel injection system, the ignition system, fuel tank and catalytic converter. Also included may be hoses, belts, and connectors and other emission related assemblies.

Where a warrantable condition exists, Maruyama Manufacturing Company, Inc. will repair your small off-road engine at no cost to you, including diagnosis, parts, and labor.

MANUFACTURER'S WARRANTY COVERAGE:

The 1995 and later small off-road engines are warranted for two years. If any emission-related part on your engine is defective, the part will be repaired or replaced by Maruyama Manufacturing Company, Inc.

OWNER'S WARRANTY RESPONSIBILITIES:

(a) As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your

owner's manual.

(b) As the small off-road engine owner, you should be aware, however, that Maruyama Manufacturing Company may deny

you warranty coverage if your small off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

center as soon as a problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

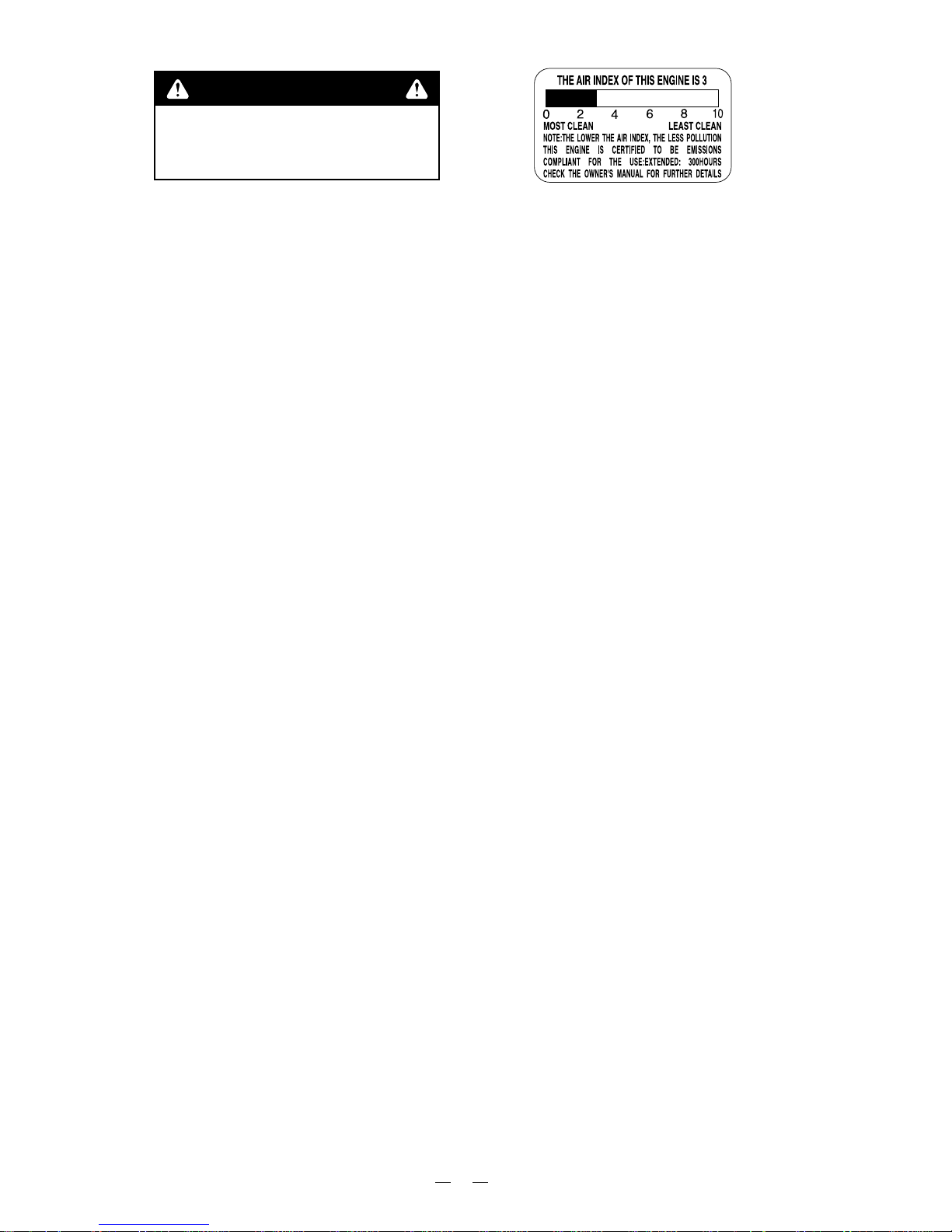

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

WARNING

Page 6

English

If you have any questions regarding your warranty rights and responsibilities, you should contact Maruyama U.S., Inc. at 1-866-783-7400.

Emission System Parts

Exhaust Emission Carburetor Muffler Catalytic Converter Ignition Coil / Magneto Spark Plug Air Filter EGR Valve (piston) Fuel Filter

Evaporative Emission

Fuel Tank

Page 7

English

FEDERAL EMISSION CONTROL WARRANTY STATEMENT YOUR WARRANTY RIGHTS AND OBLIGATIONS

The U.S. Environmental Protection Agency (EPA) and Maruyama Manufacturing Company, Inc. are pleased to explain the emission control system warranty on your small off-road engine. New 1997 and later model year small off-road engines must be designed, built and equipped, at the time of sale, to meet the U.S. EPA regulations for small off-road engines. The equipment engine must be free from defects in materials and workmanship which cause it to fail to conform with U.S. EPA standards for the first two years of engine use from the date of sale to the ultimate purchaser. Maruyama Manufacturing Company, Inc. must warrant the emission control system on your small off-road engine for the period of time listed above provided there has been no abuse, neglect or improper maintenance of your small off-road engine.

Emission durability of 300 hours.

Your emission control system may include parts such as the carburetor or fuel injection system, the ignition system, and catalytic converter. Also included may be hoses, belts, and connectors and other emission related assemblies.

Where a warrantable condition exists, Maruyama Manufacturing Company, Inc. will repair your small off-road engine at no cost to you, including diagnosis (if the diagnostic work is performed at an authorized dealer), parts, and labor.

MANUFACTURER'S WARRANTY COVERAGE:

The 1997 and later model year small off-road engines are warranted for two years. If any emission-related part on your engine is defective, the part will be repaired or replaced by Maruyama Manufacturing Company, Inc. free of charge.

OWNER'S WARRANTY RESPONSIBILITIES:

(a) As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your

owner's manual.

Maruyama Manufacturing Company, Inc. recommends that you retain all receipts covering maintenance on your small off-road engine, but Maruyama Manufacturing Company, Inc. cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance. Any replacement part or service that is equivalent in performance and durability may be used in non-warranty maintenance or repairs, and shall not reduce the warranty obligations of the engine manufacturer.

(b) As the small off-road engine owner, you should be aware, however, that Maruyama Manufacturing Company may deny

you warranty coverage if your small off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

center as soon as a problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should contact Maruyama U.S., Inc. at 1-866-783-7400.

Page 8

English

COVERAGE

Maruyama Manufacturing Company, Inc. warrants to the ultimate purchaser and each subsequent purchaser that your small off-road engine will be designed, built and equipped, at the time of sale, to meet all applicable regulations. Maruyama Manufacturing Company, Inc. also warrants to the initial purchaser and each subsequent purchaser that your small off-road engine is free from defects in materials and workmanship which cause the engine to fail to conform with applicable regulations for a period of two years.

The 1997 and later model years, EPA requires manufacturers to small off-road engines for two years. These warranty periods will begin on the date the small off-road engine is purchased by the initial purchaser. If any emission-related part on your engine is defective, the part will be replaced by Maruyama Manufacturing Company, Inc. at no cost to the owner.

Maruyama Manufacturing Company, Inc. shall remedy warranty defects at any authorized Maruyama Manufacturing Company, Inc. engine dealer or warranty station. Any authorized work done at an authorized dealer or warranty station shall be free of charge to the owner if such work determines that a warranted part is defective. Any manufacturerapproved or equivalent replacement part may be used for any warranty maintenance or repairs on emission-related parts, and must be provided free of charge to the owner if the part is still under warranty, Maruyama Manufacturing Company, Inc. is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

EPA considers emission-related warranted parts to include all the parts listed below. These warranted parts are: the carburetor assembly, the ignition coil assembly, the ignition rotor, the spark plug, the catalytic converter, and the fuel tank.

MAINTENANCE REQUIREMENTS

The owner is responsible for the performance of the required maintenance as defined by the Maruyama Manufacturing Company, Inc. in the owner's manual.

LIMITATIONS

This Emission Control System Warranty shall not cover any of the following:

(a) repair or replacement required because of misuse or neglect, lack of required maintenance, repairs improperly

performed or replacements not conforming to Maruyama Manufacturing Company, Inc. specifications that adversely affect performance and/or durability, and alterations or modifications not recommended or approved in writing by Maruyama Manufacturing Company, Inc., and

(b) replacement of parts and other services and adjustments necessary for required maintenance at and after the first

scheduled replacement point.

Page 9

English

Contents

Limited warranty statement 2

1. In order to work safely

Cautions prior to work 9 Cautions when you useing this product

Cautions after the use

2. Name of each part and function 13

Warning label 14

3. Handling and operating method 15

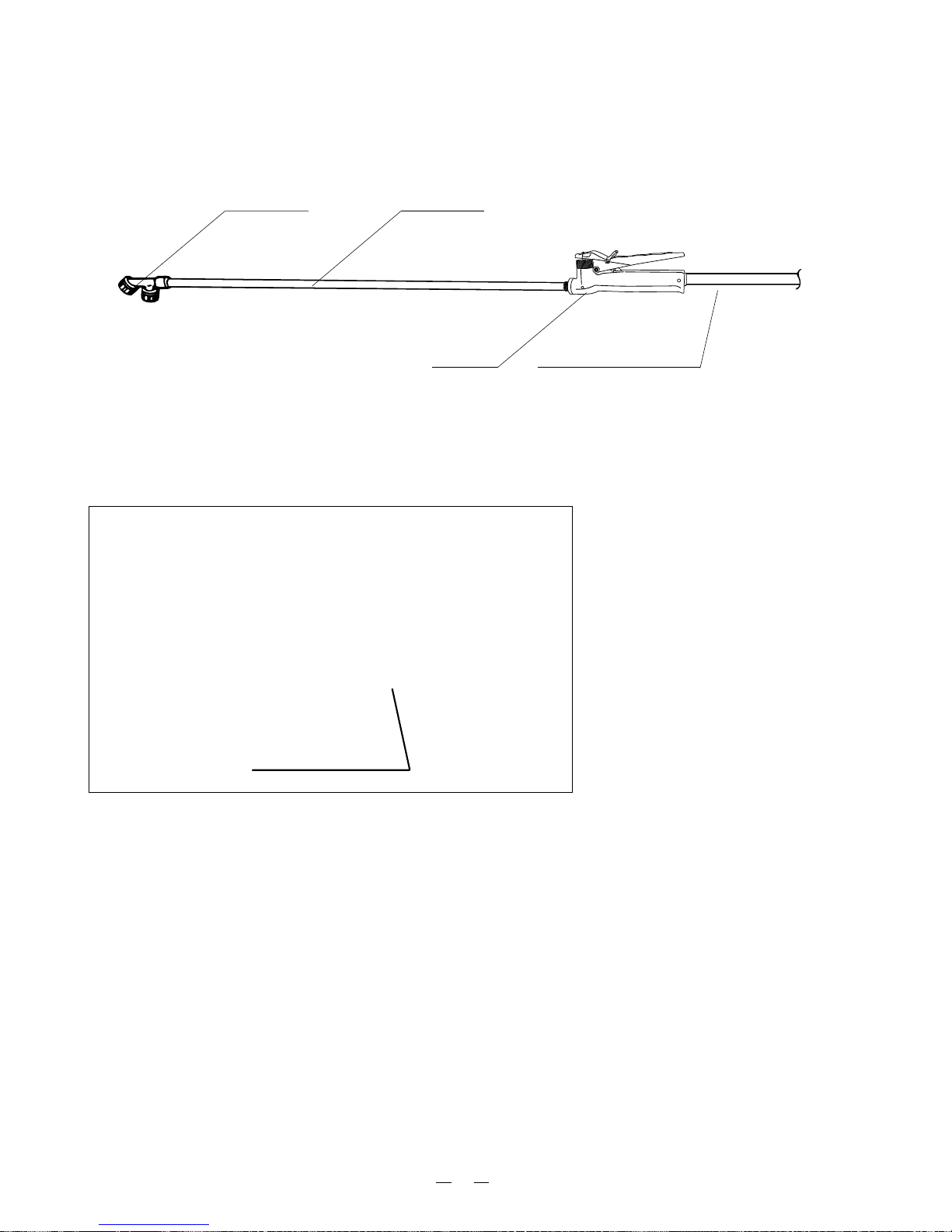

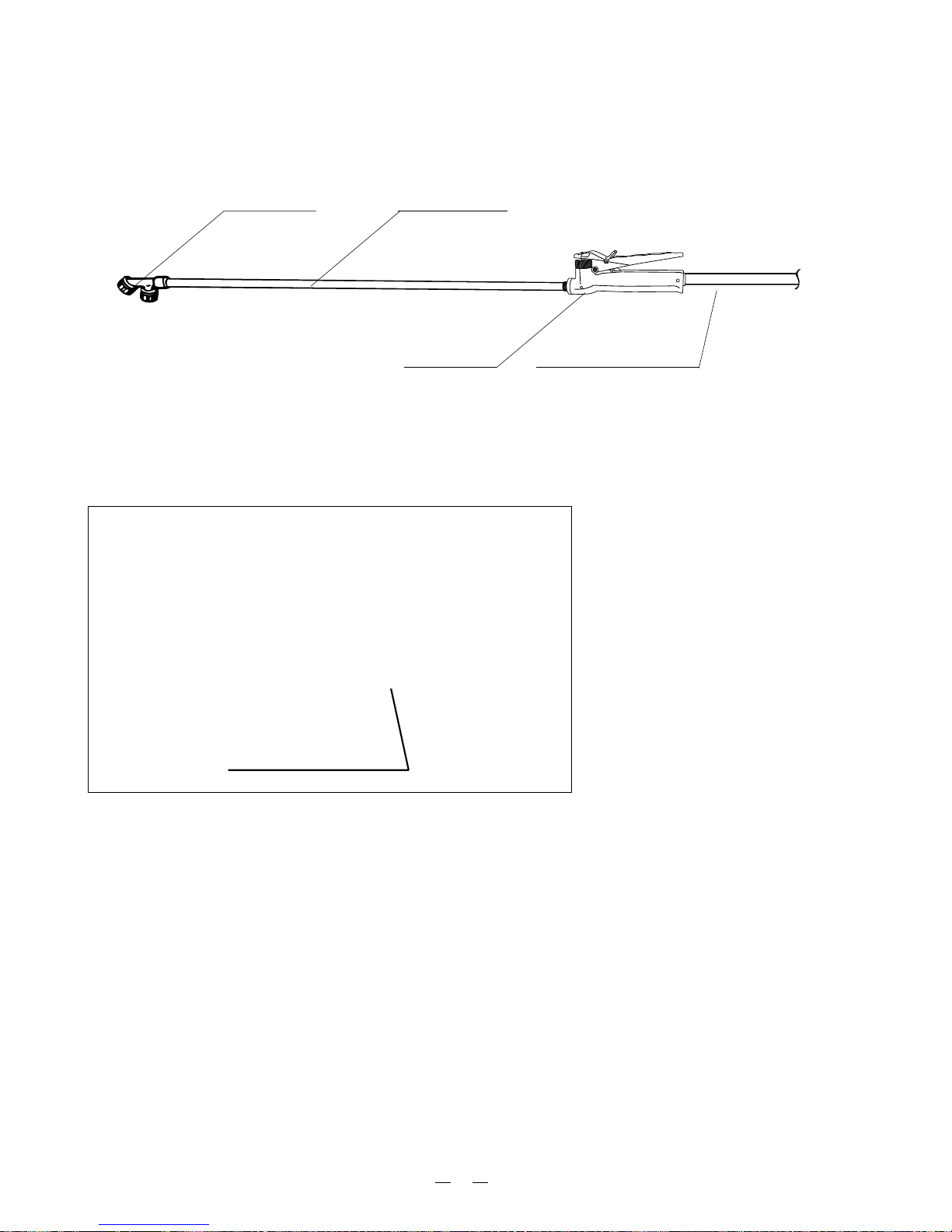

Assembly of nozzle 15 Oil feeding and mixing

Start

Operation and shutting down

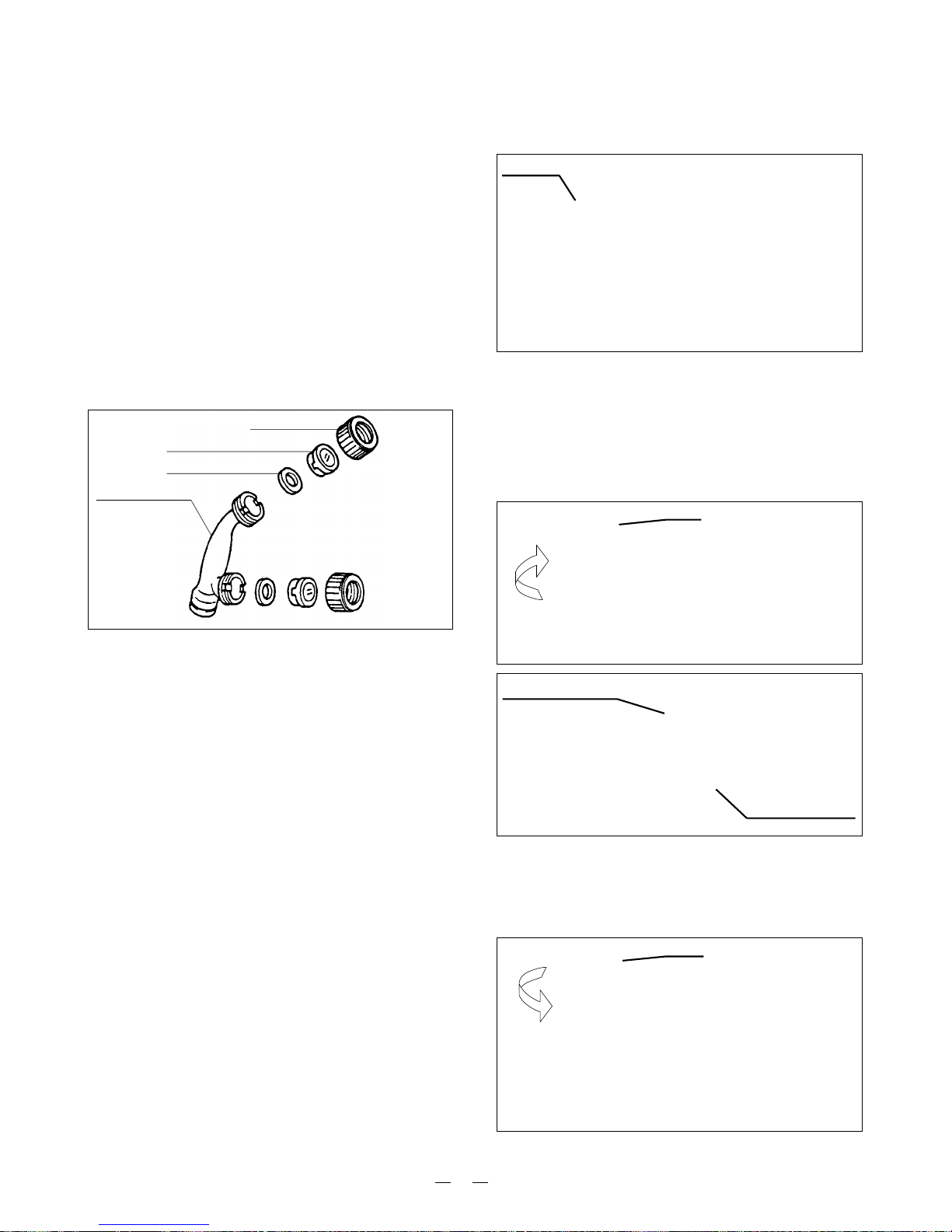

Replacement nozzle

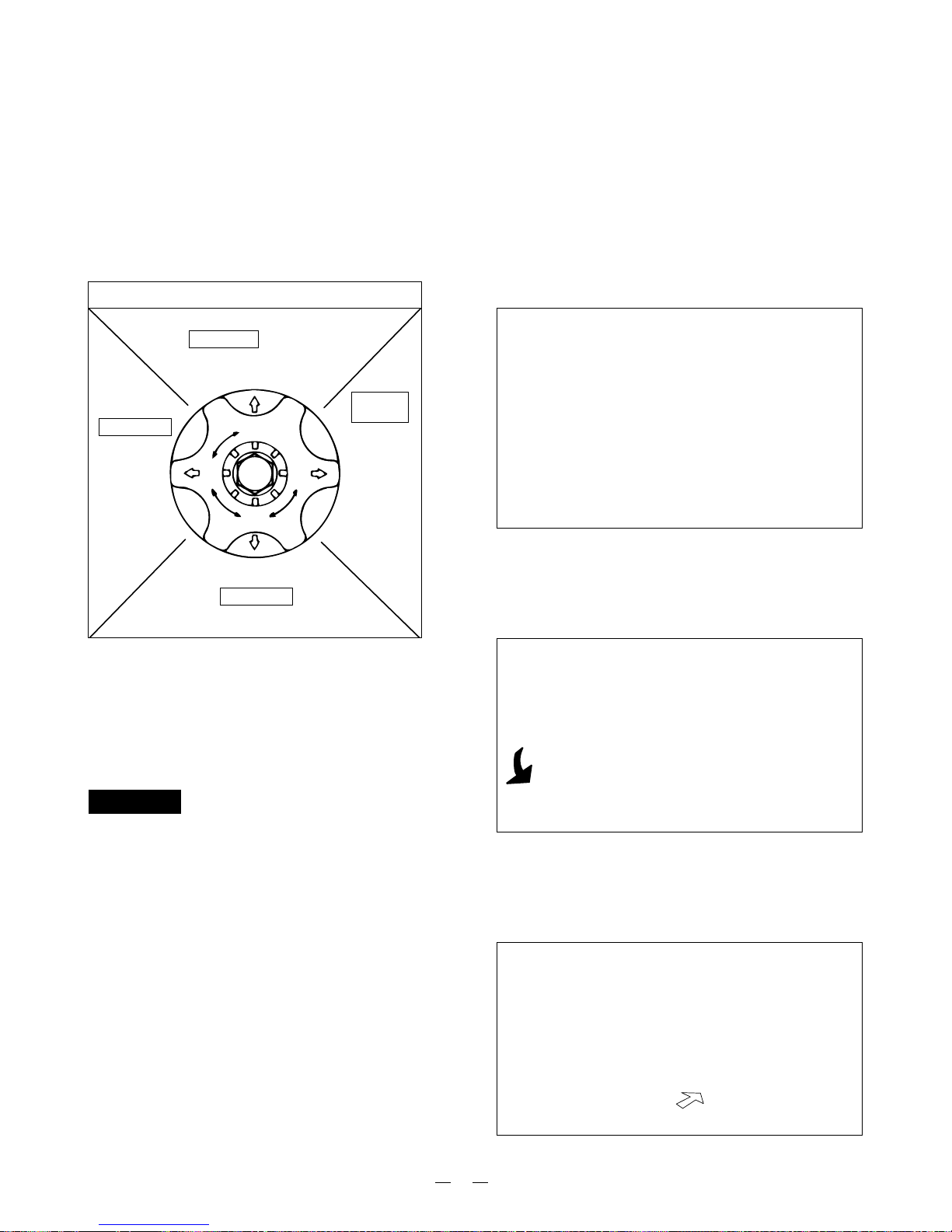

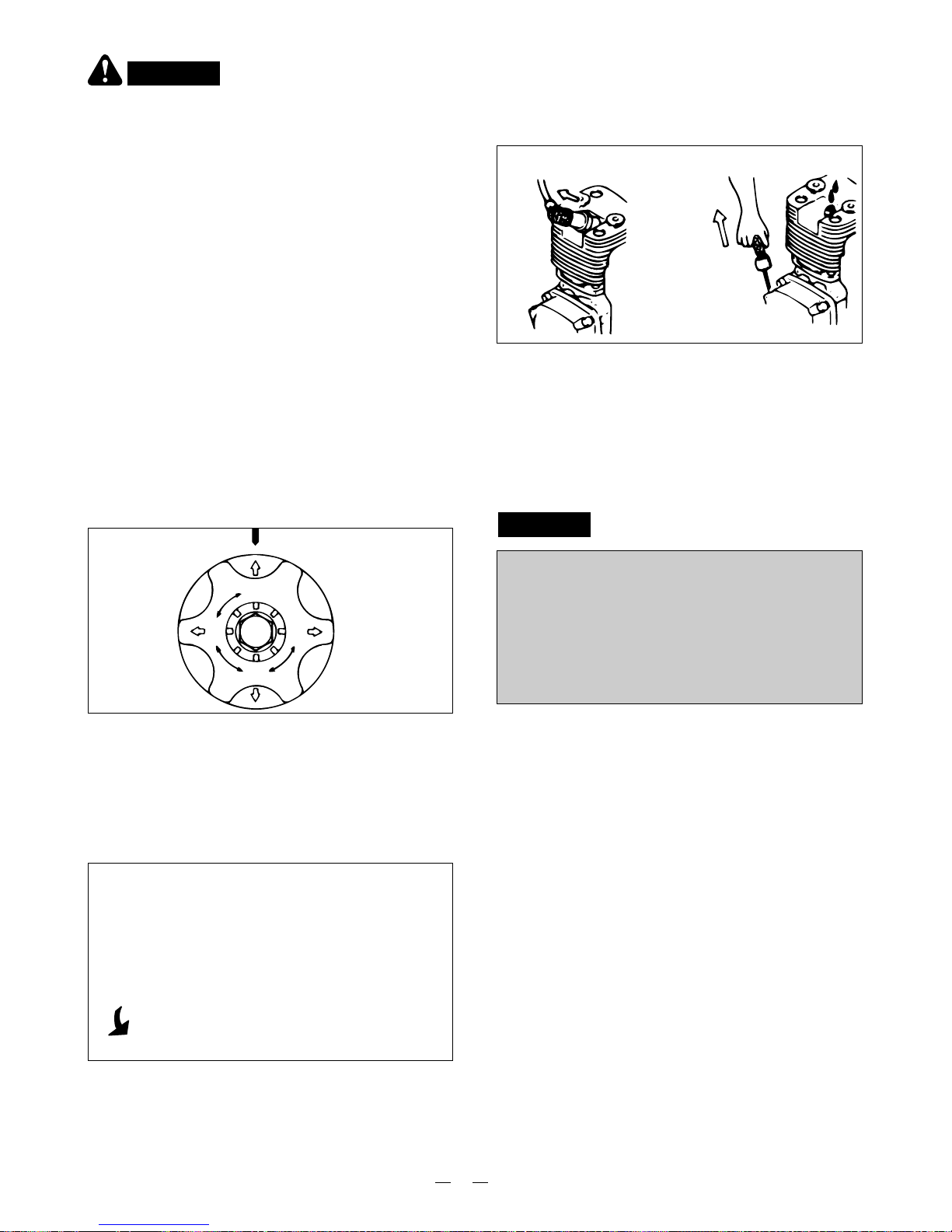

Throttle adjusting parameter

4. Cleaning, maintenance, and storage 21

Cleaning, maintenance and draining 21 Storage

Trouble-shooting and actions

5. Specification 24

Page 10

English

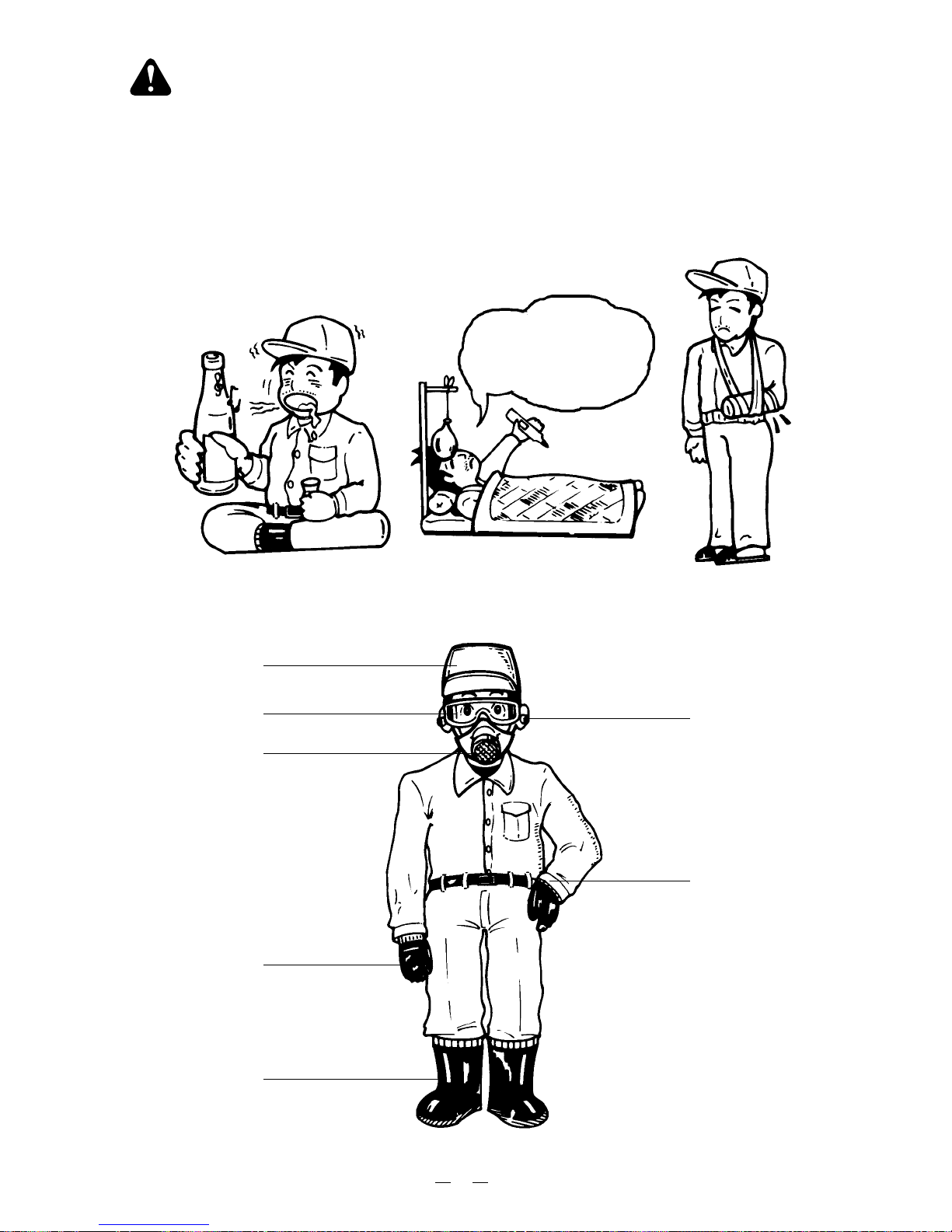

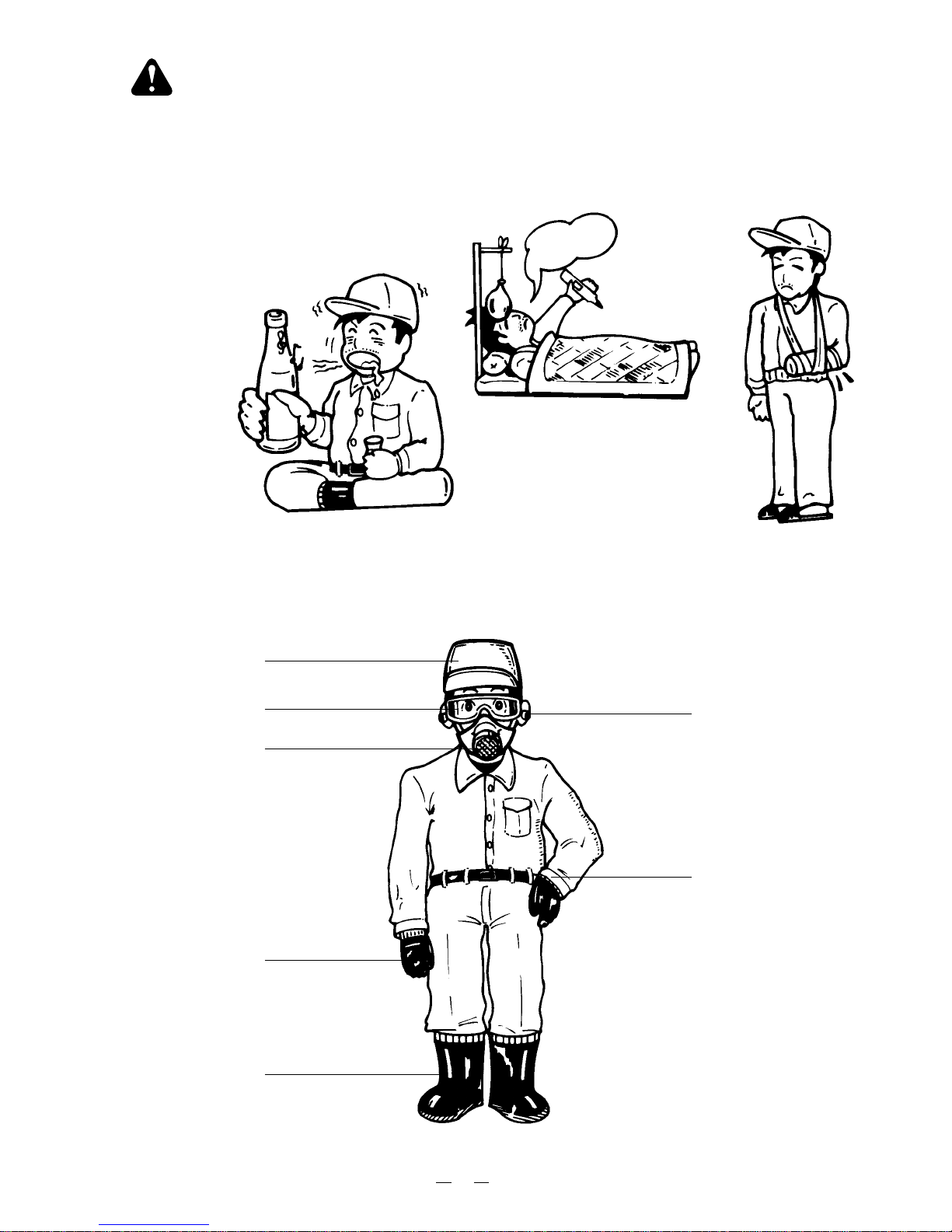

Check and maintain protective equipment to maintain their normal functions at all times, and use them correctly.

Spray operator who wears appropriate clothes.

Hat

Ear plugs（noisy work）

Protective

clothes

(tidy cuffs)

Safety glasses

Safety mask

Safety gloves

Working shoes

（rubber boots）

1. In order to work safely

Cautions prior to work

The following persons shall not do spraying work.

・Person who cannot do normal spraying work due to fatigue, illness, effects of chemicals. ・Person who is under the influence of alcohol ・Person who is pregnant ・Person other than spray operator ・Children should be prevented

from using this machine.

Appropriate clothes for the work shall be worn.

I will not

work today.

Liquor

Page 11

English

Cautions when using this product

This product can be used for the following agricultural work. Avoid use for purposes other than the following.

1) Spraying chemicls for blight or harmful insects on general farm crops

2) Spraying chemicls for blight or harmful insects on fruit trees

3) Spraying chemicls for blight or harmful insects on crops cultivated in greenhouse

4) Spraying chemicls for blight or harmful insects on flowers

5) Spraying disinfecting liquid or insecticide on farm house or chicken house

6) Spraying chemicls and water for blight or harmful on garden trees, bonsai, or lawns

7) Spraying disinfecting liquid and insecticide for urban sanitation

8) Spraying chemicls for blight or harmful insects on flower beds and in parks

9) Spraying weed killer to control weeds

10) Cleaning and spraying water for vegetables or root vegetables

When transporting by automobile, take action to prevent the machine from falling.

Chemicals

・Read labels of chemicals to be used carefully,

and understand the method of use and cautions. When spraying quantity per tank (1000m

) or if the chemical is mistaken, agri-

cultural chemicals can cause damage.

・Store chemicals in a safe place, and be careful

not to break open their containers during transportation.

・Treat chemical containers to ensure safety. ・Pay attention to the handling of chemicals. If a

chemical enters into eye or mouth, wash it off with water immediately.

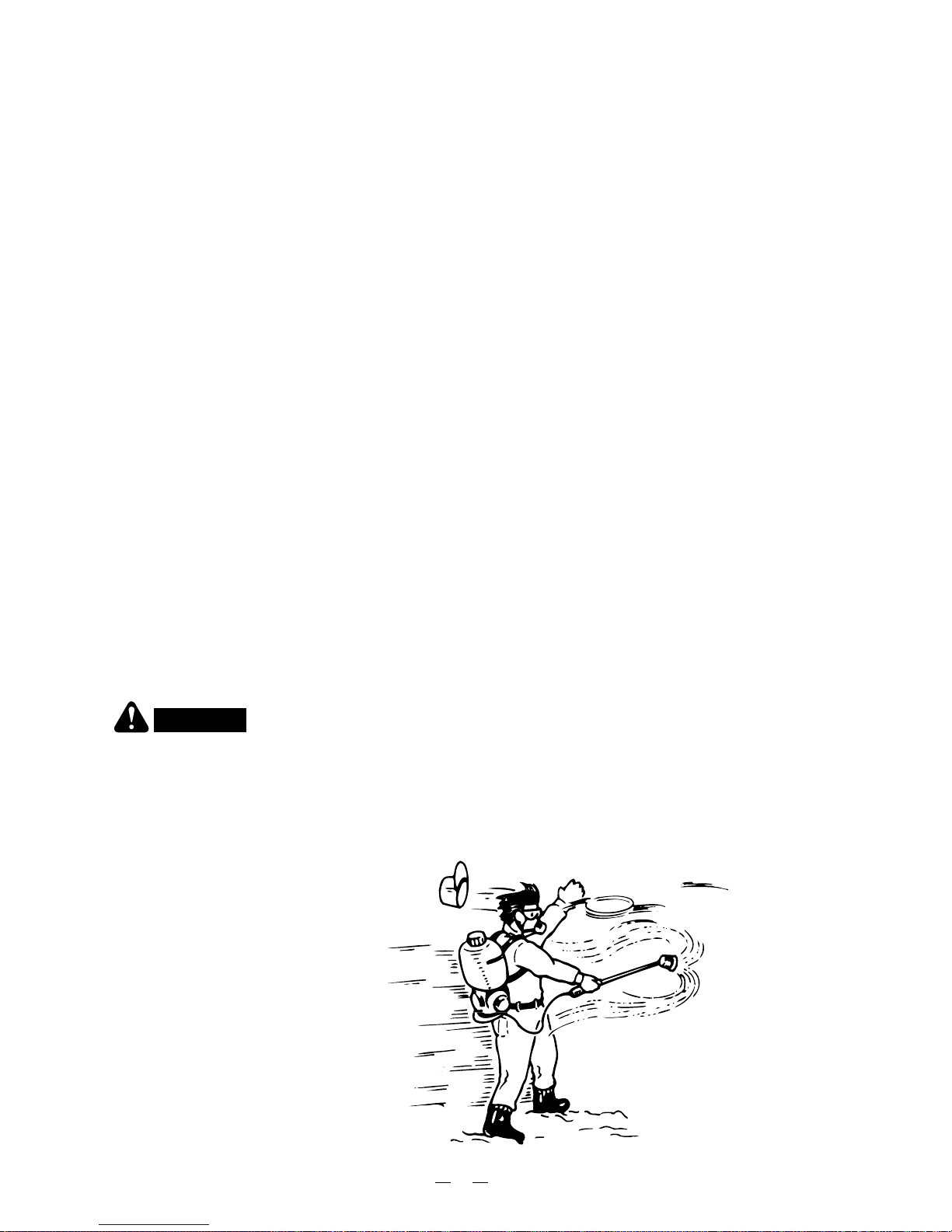

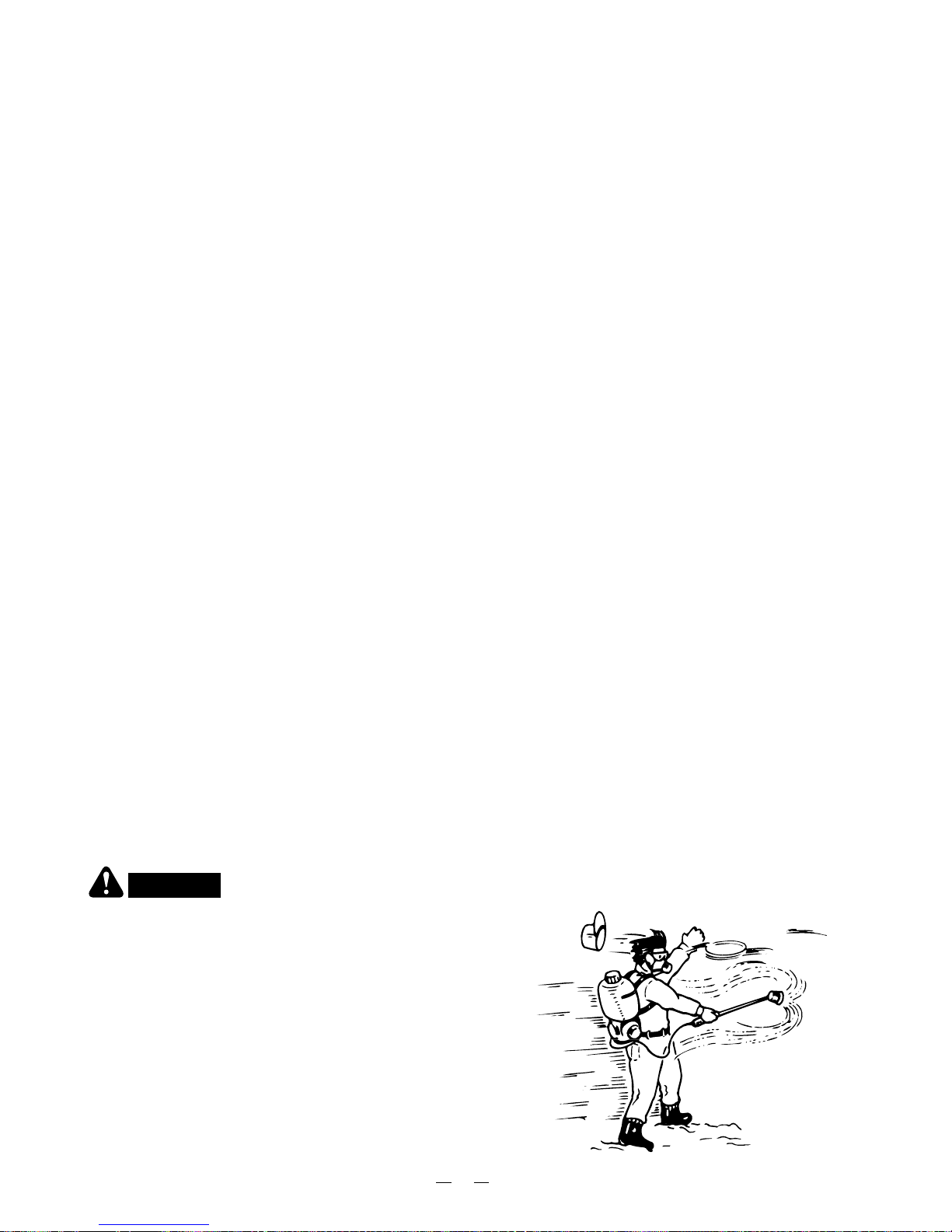

・If you feel ill, see a doctor immediately. ・According to wind direction, change the spray-

ing method to protect workers and houses. When spraying chemicals, work from upwind to downwind. Also give consideration to prevent chemicals from drifting or scattering on crops, enclosures, fish-breeding ponds, and houses nearby.

・When working in a greenhouse, pay attention

to ventilation.

・Spray all of the chemicals and leave none in

the tank.

・Do not use this machine when there are people, children, oranimals, near the site. ・Because the tank when completely filled with the chemical is very heavy, pay

careful attention not to hurt your lower back when carrying it.

・Always adopt a safe working posture when carrying the tank. Do not work at

elevated sites using stairs or ladders while carrying the tank.

CAUTION

Upwind

Page 12

English

Cautions when use this product

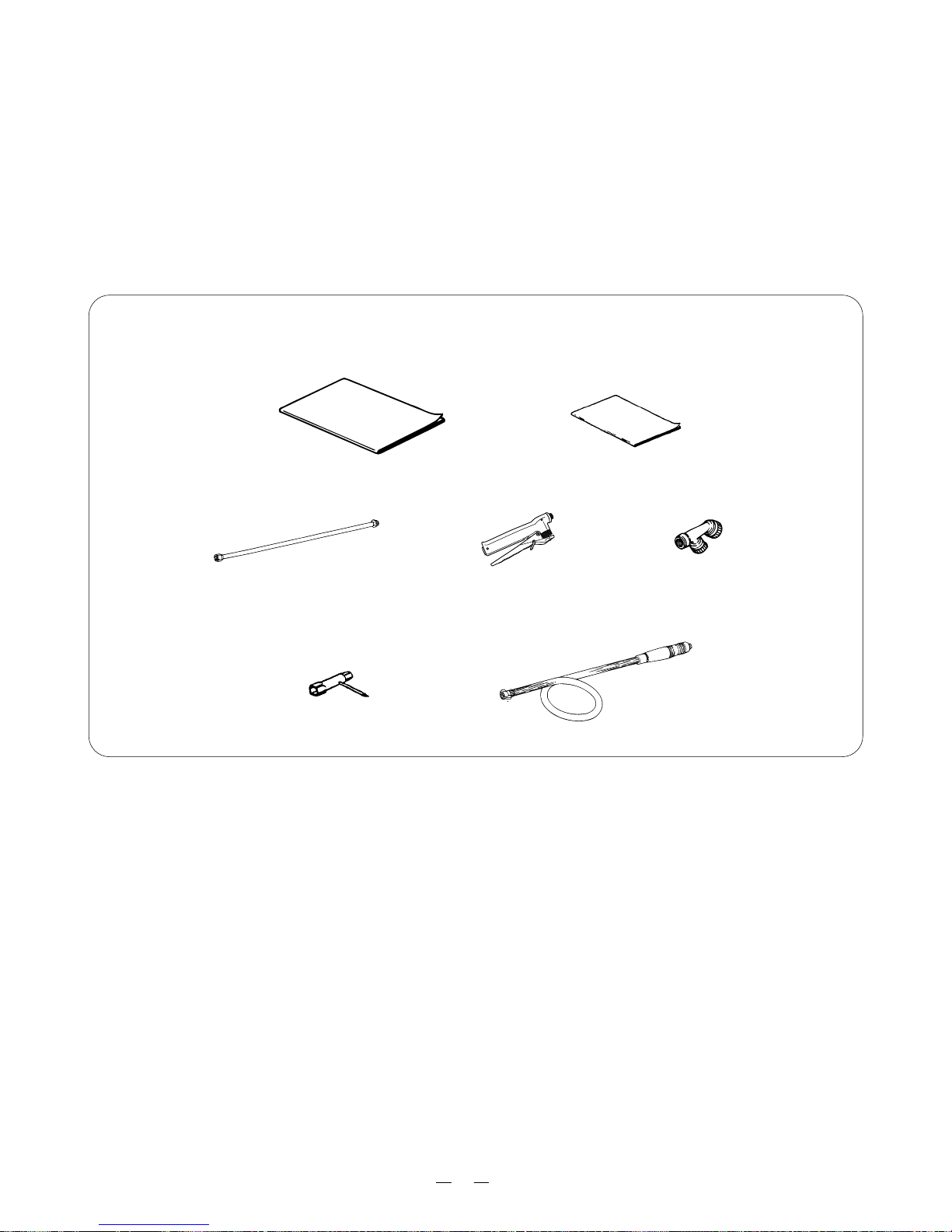

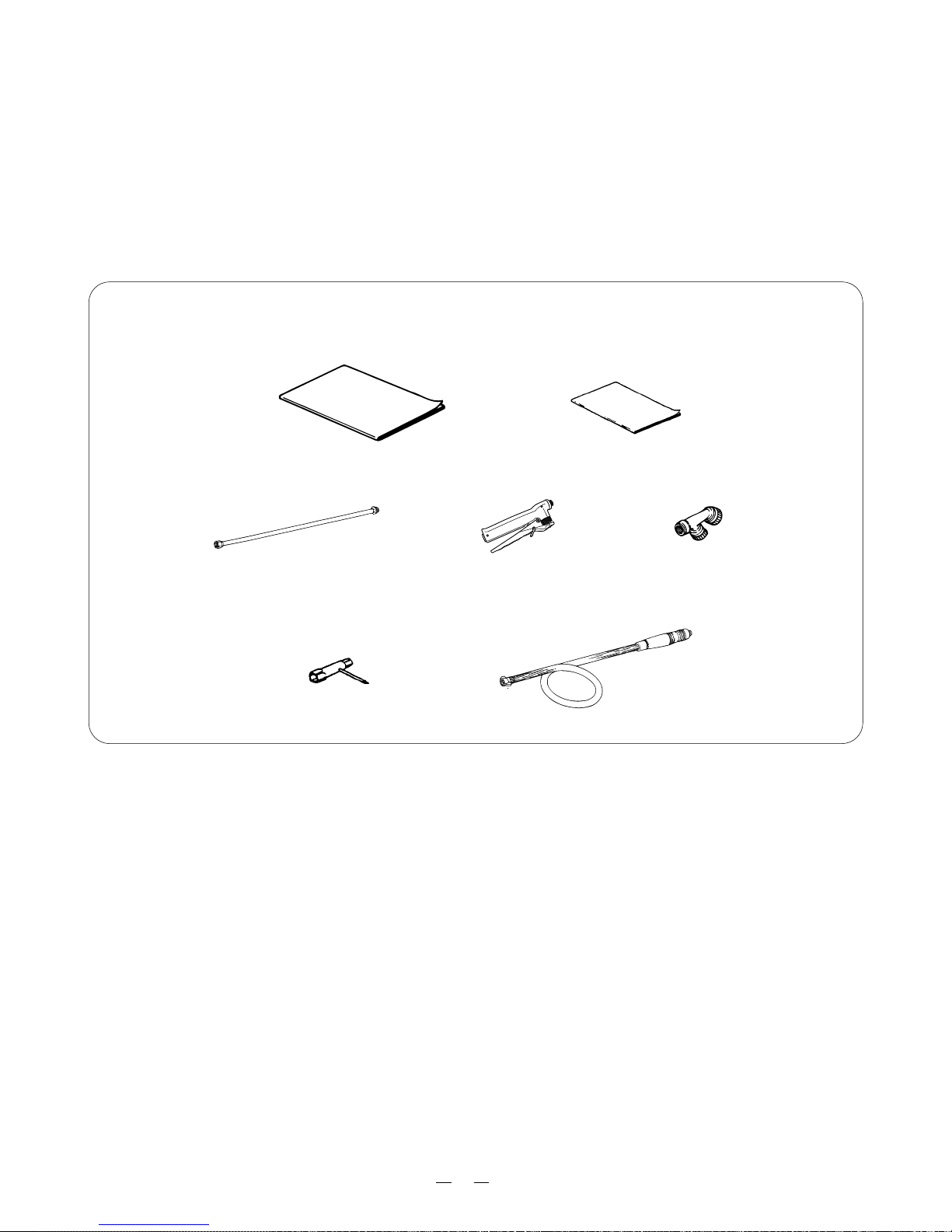

Confirmation of standard parts

After opening the package, confirm that all accessories are present. If accessories are missing or damaged, inform the MARUYAMA Oealer where you purchased the product.

Accessories

Operation manual

Lever cock

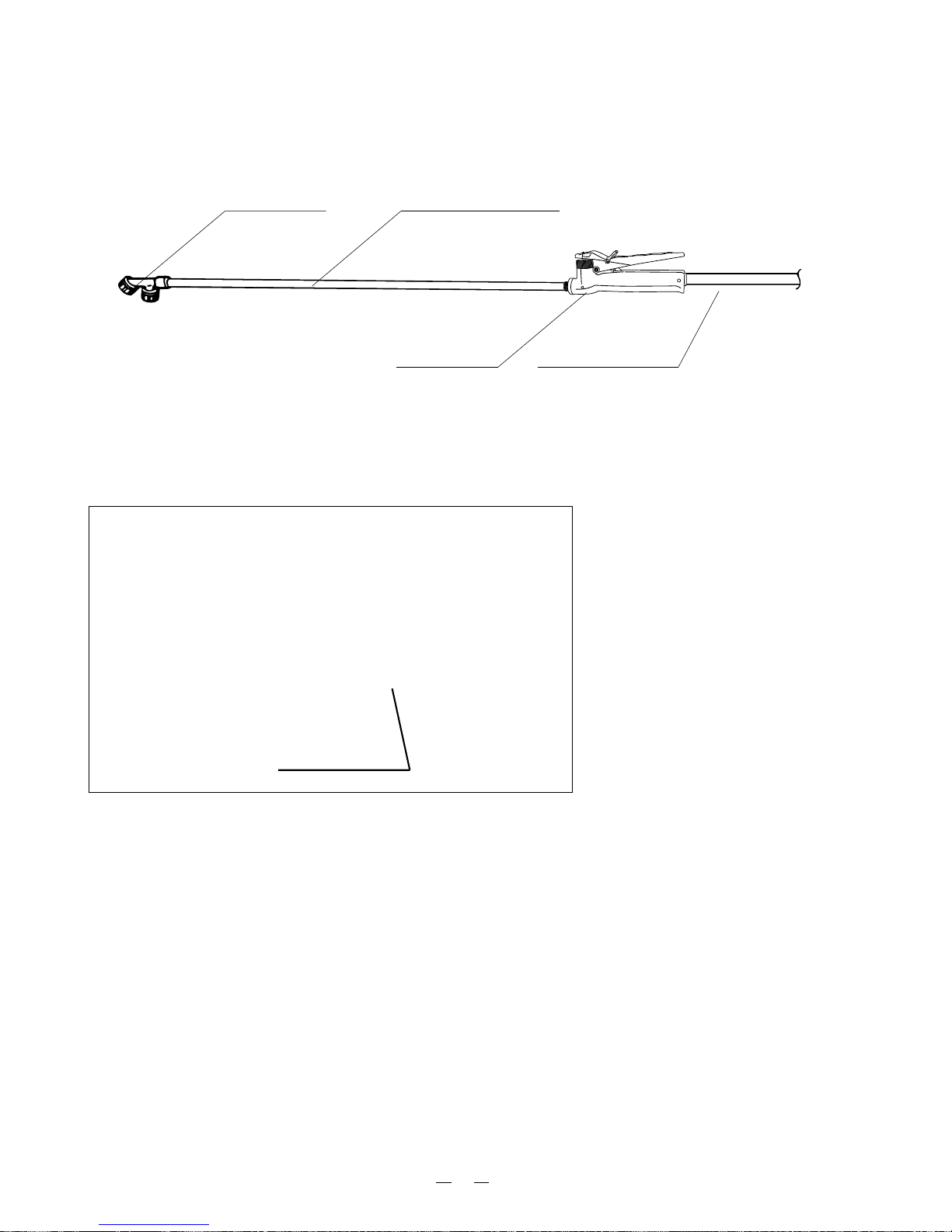

Wide nozzle Nozzle pipe

Spraying hose assembly

Warranty Registration Card

Box spanner

Page 13

English

Cautions when you use this product

Fuel

Fuel is Flammable, therefore observe the following to prevent fire.

・Don't bring a open flame close to where fuel is supplied or the machine is main-

tained.

・When supplying fuel, make sure you stop the engine and wait for the engine to cool

down. If fuel is spilled, wipe it off.

・When starting the engine, be more than three meters from the supply tank. ・Make sure you observe the mixing ratio of two-cycle engine oil to prevent the pollu-

tion of the environment and machine trouble.

・Don't use gasoline alone as fuel.

Engine

・Temperature of engine is high during operation and immediately after stopping. You

will get a burn if you touch the muffler, cylinder fins, etc.

・When starting the engine, confirm that the discharge valve is securely closed to

prevent expulsion caused by a sudden spray.

・Don't touch the spark plug during engine operation. You might get shocked. ・Don't operate inside a room. You might suffer by carbon monoxide poisoning. ・Don't breathe in the exhaust gas from the engine.

Pump

・Chemicals are sprayed from the nozzle at a high pressure. Don't spray them toward

any people or animals.

Checks prior to work

・Check for loose screws in each portion. ・Loose screws cause accidents. ・Adjust length of carrying strap to fit you physique.

Cautions after the use

・When preparing chemicls, prepare the necessary amount only in accordance with the established

spraying plan. If excess chemicals are left over, dispose of them as recommended on the chemical label.

・Remove all chemicals left in the tank and return them to their original container. Store it out of reach of

children. Wipe off any chemicals on the machine. They might cause rust or other problems.

・To prevent fire, remove all fuel.

When using general-purpose

two-cycle engine oil

Gasoline : Two-cycle engine oil

50 : 1

DANGER

CAUTION

WARNING

Page 14

English

2. Name of each part and function

Chemical tank lid

Wide Nozzle

Nozzle pipe

Cylinder fin

Drain

Lever cock

Knapsack strap

Chemical tank

25Lit (6.61Gallons)

Ignition plug

Recoil starter

Throttle lever

Fuel tank

0.6 Lit (0.16Gallons)

Stop button

Page 15

English

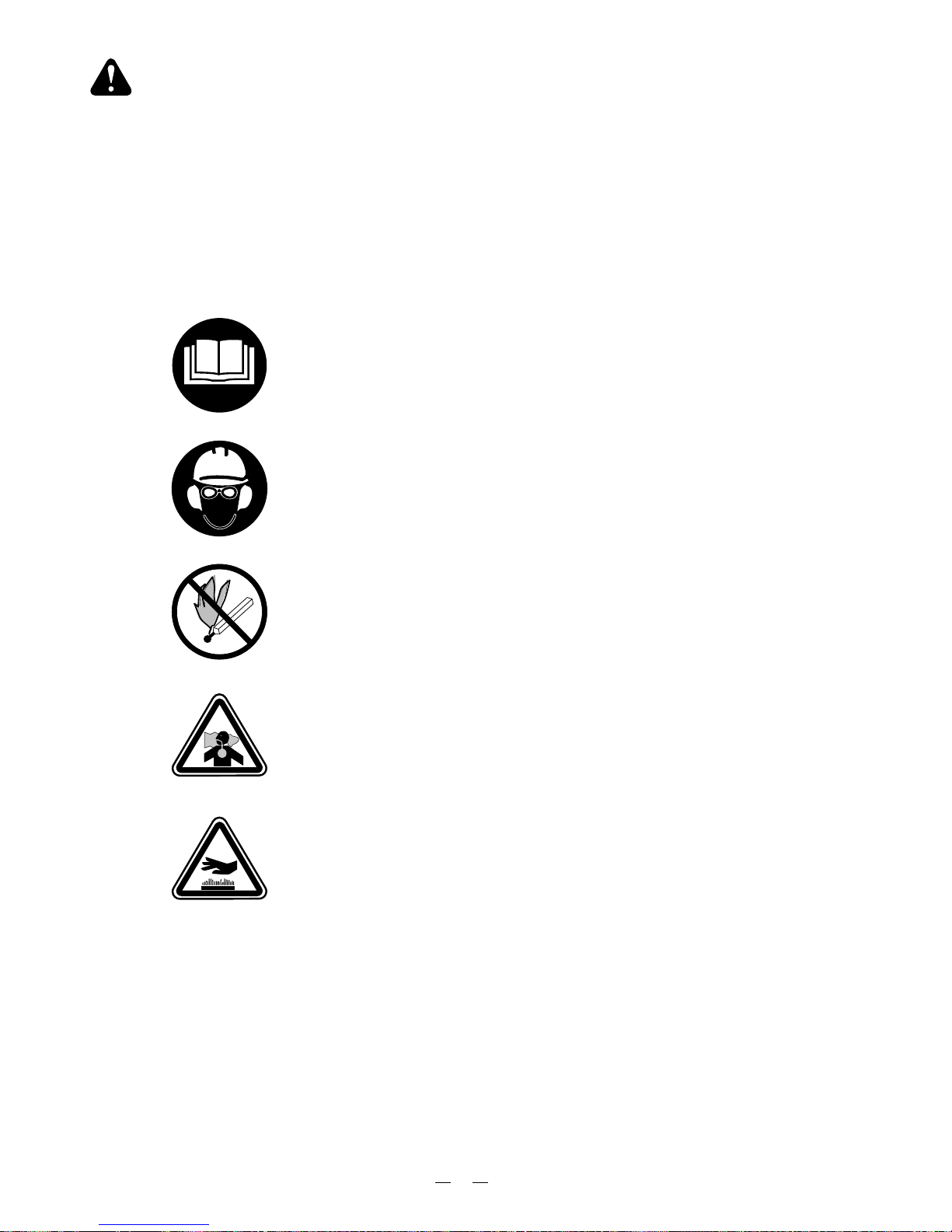

Warning label

・Always remove dirt or mud to make the indications legible.

・The following alarm labels are attached.

Alarm label

Read operation manual thoroughly.

Make sure you read the operation manual thoroughly prior to use.

Wear a protector.

Wear protectors such as hat, safety glasses, ear plugs during work.

Prohibition of fire

Don't put a open flame close to a place where supplying fuel or doing maintenance.

Cautions for exhaust gas

Take care not to breathe in exhaust gas from the engine.

Cautions for high temperatures

Muffler of engine, fin of cylinder, etc. are at high temperatures. Don't touch them.

Page 16

English

3. Handling and operating method

Assembly of nozzle and assembly of waist band

Assembly of nozzle

After confirming the existence of packing, securely tighten nozzle pipe to lever cock, and wide nozzle to nozzle pipe. Tighten the screw securly after confirming the packing to make sure there is no water leakage. Over-tightening will cause extrusion or break the packing. Correct tightening pressure is important.

Wide nozzle Nozzle pipe

Lever cock Spraying hose assembly

Connect opposite side of hose to discharge opening of the spraying machine.

Discharge opening

Page 17

English

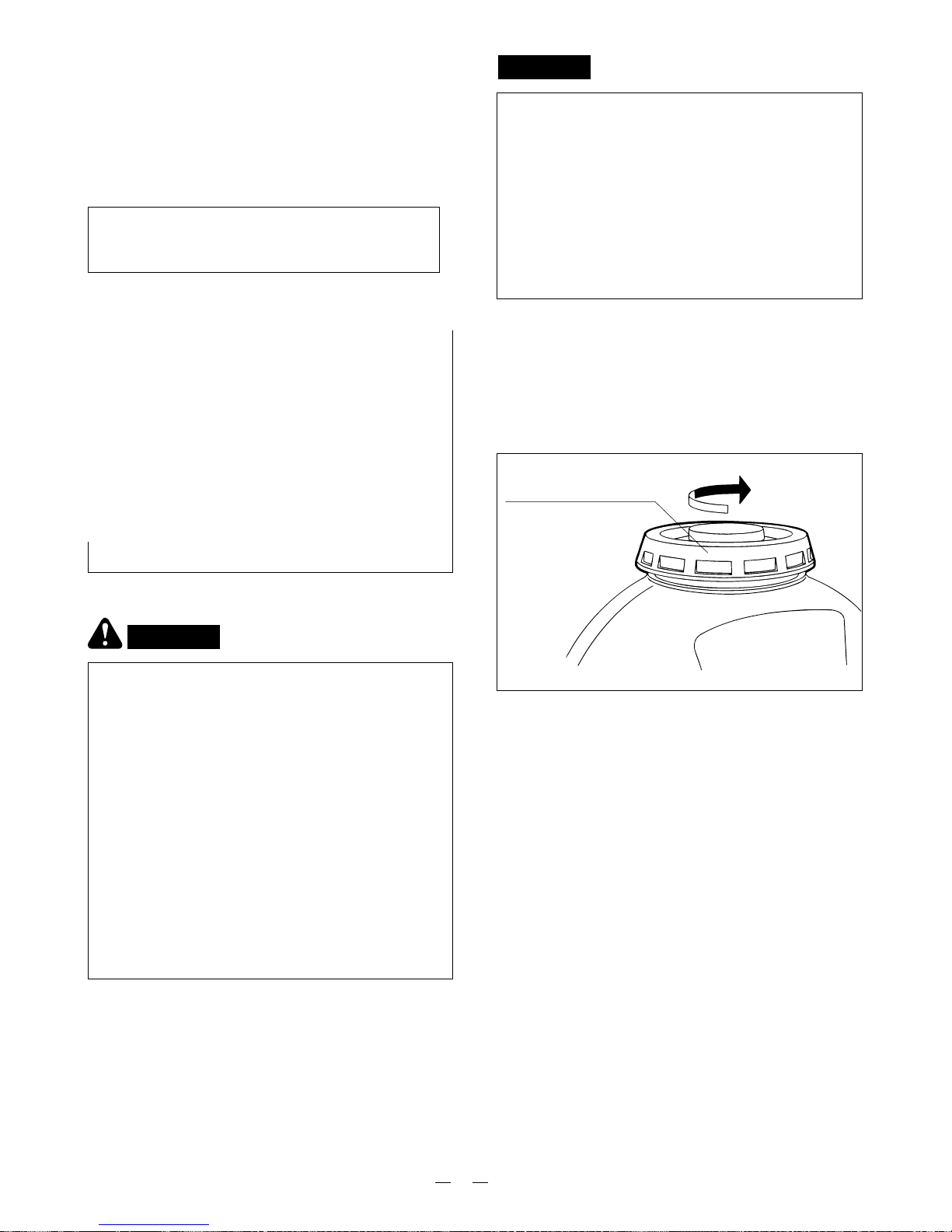

Close securely

Cover of chemical tank

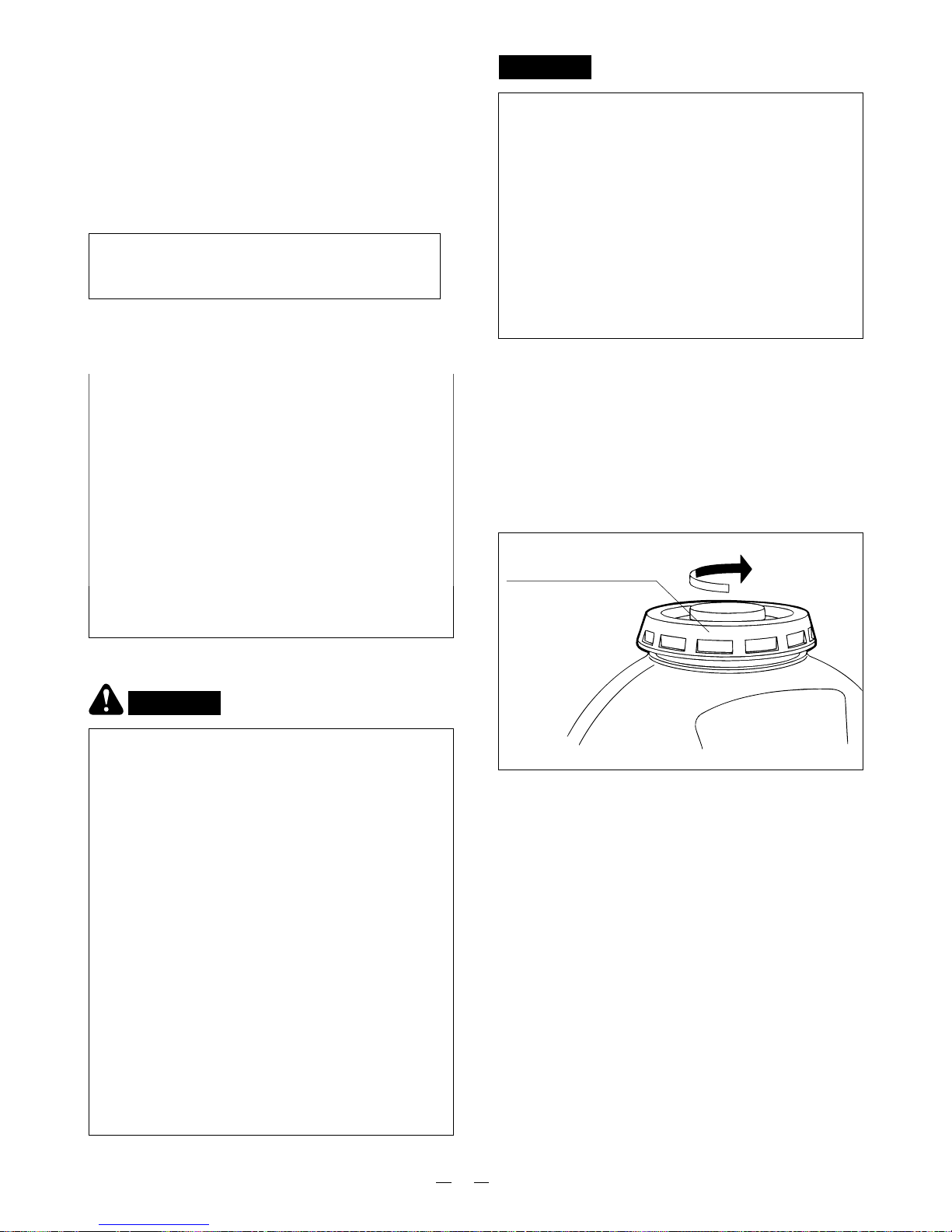

Oil feeding and mixing

Oil feeding

・Make sure you use Fuel and oil mixture

Gasoline : exclusive oil

50 : 1

Use exclusive oil for two-cycle air cooled engines.

Neither overfill nor spill the fuel on to the engine.

DANGER

There is a possibility of fuel igniting. Make sure you observe the following items.

・When filling fuel, stop the engine and

ensure no source of fire such as cigarette is close to the area.

・Don't spill fuel. If fuel is spilled, wipe it all off

at once and start the engine after it is dry.

・Don't fill fuel above the standard line. There

is the possibility of leakage.

・When a fuel leakage is found, use the

engine after repairs are done.

・After filling fuel, make sure you close the

fuel tank cap.

・If operating the machine with gasoline

alone, the engine will seize. Make sure to mix exclusive two-cycle engine oil in the specified quantity.

・The mixing ratio shall be the designated

ratio for exclusive two-cycle engine oil.

・Use lead-free gasoline for automobiles for

fuel.

Mixing chemicals

・Read the instructions for the chemical to be

used carefully and follow the mixing method and cautions for use.

CAUTION

・After confirming packing for chemical cover,

close the cover securely. Otherwise, chemicals will spill and you might be covered with them when you carry the machine on your back.

Page 18

English

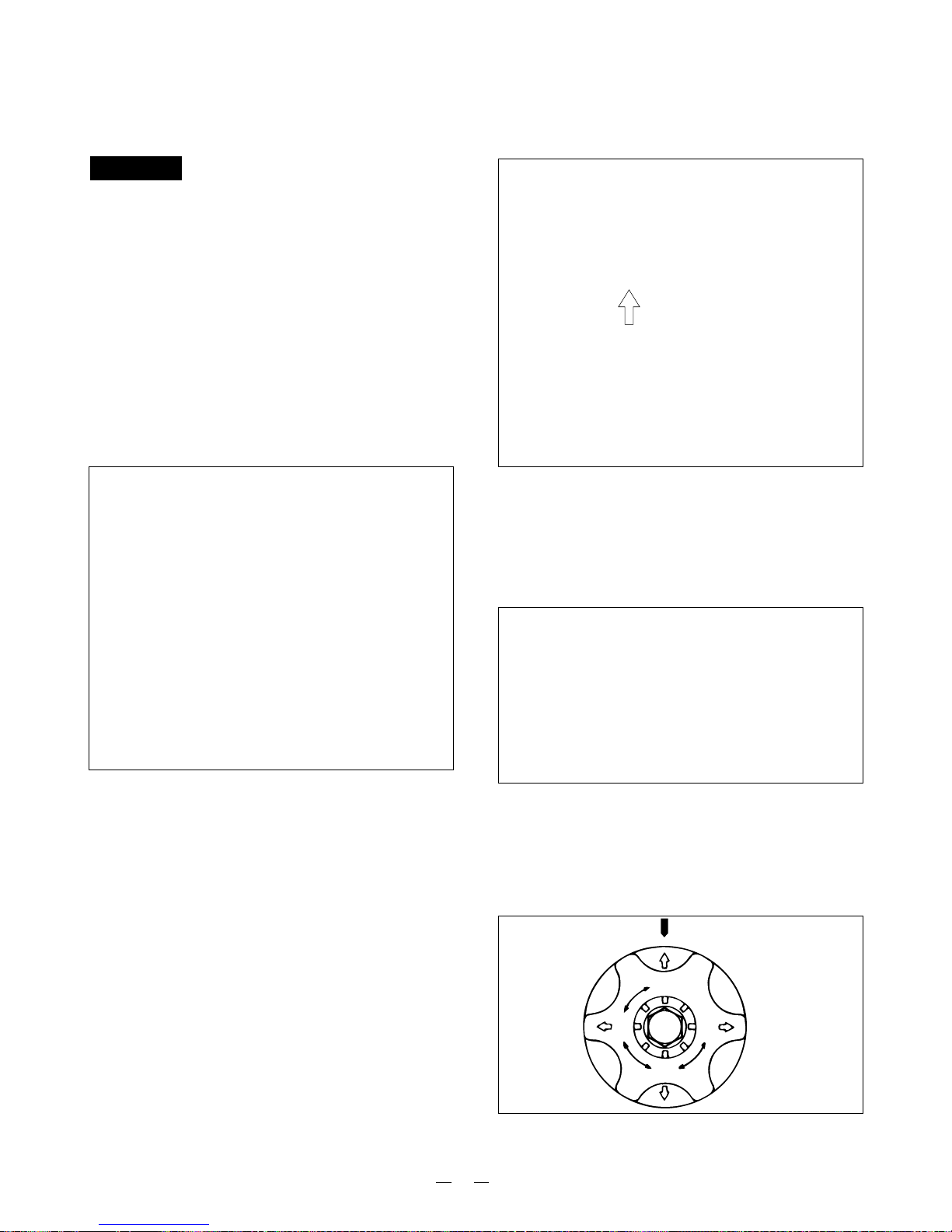

Start

Start of engine

CAUTION

When starting the engine, make sure to put water or chemicals into the chemical tank. Without water or chemicals in the tank, the pump will break down.

Perform priming.Push priming pump installed in front of the carburetor (rear in the specification with cell starter) several times slowly, and confirm that fuel fills the priming pump and returns to the tank.

Fully close the choke. (In hot weather or when engine is hot, the choke should be partly open or fully open.)

Move throttle lever to medium-and lowspeed position.

Set handle of pressure control valve at "Start" position.

Start

Weeding

High

pressure

Spray

Page 19

English

Starter rope

Recoil Starter

Open

Engine will start.

After pulling starting rope gently by two or three times, pull it hard to start the engine.

[Pulling method for starting rope]

1. Grasp starting rope tight with right hand.

2. Hold chemical tank with left hand.

3. Pull starting rope slowly until resistance is felt.

4. Pull starting rope straight from entrance of starter.

5. Do not pull starting rope to the end.

6. Don't release starting rope from pulled state, and let it return to its original state gradually.

If the engine does not start by repeated action, try pulling the rope after fully opening the choke.

CAUTION

※ If the engine still does not start, refer to

page 25.

・Frequent operation of choke when starting the

engine causes too much fuel to be sucked in, making the engine difficult to start. In that case, start after making the choke fully open.

・After starting the engine, accelerate bit by bit

quickly by opening and closing the throttle lever several times.

・This operation is to bleed air in the carburetor.

When there is air present, there is the possibility of poor acceleration and engine stalling.

・Supply fuel prior to use if possible. This will

make starting next time easy.

CAUTION

Return choke slowly.

Page 20

English

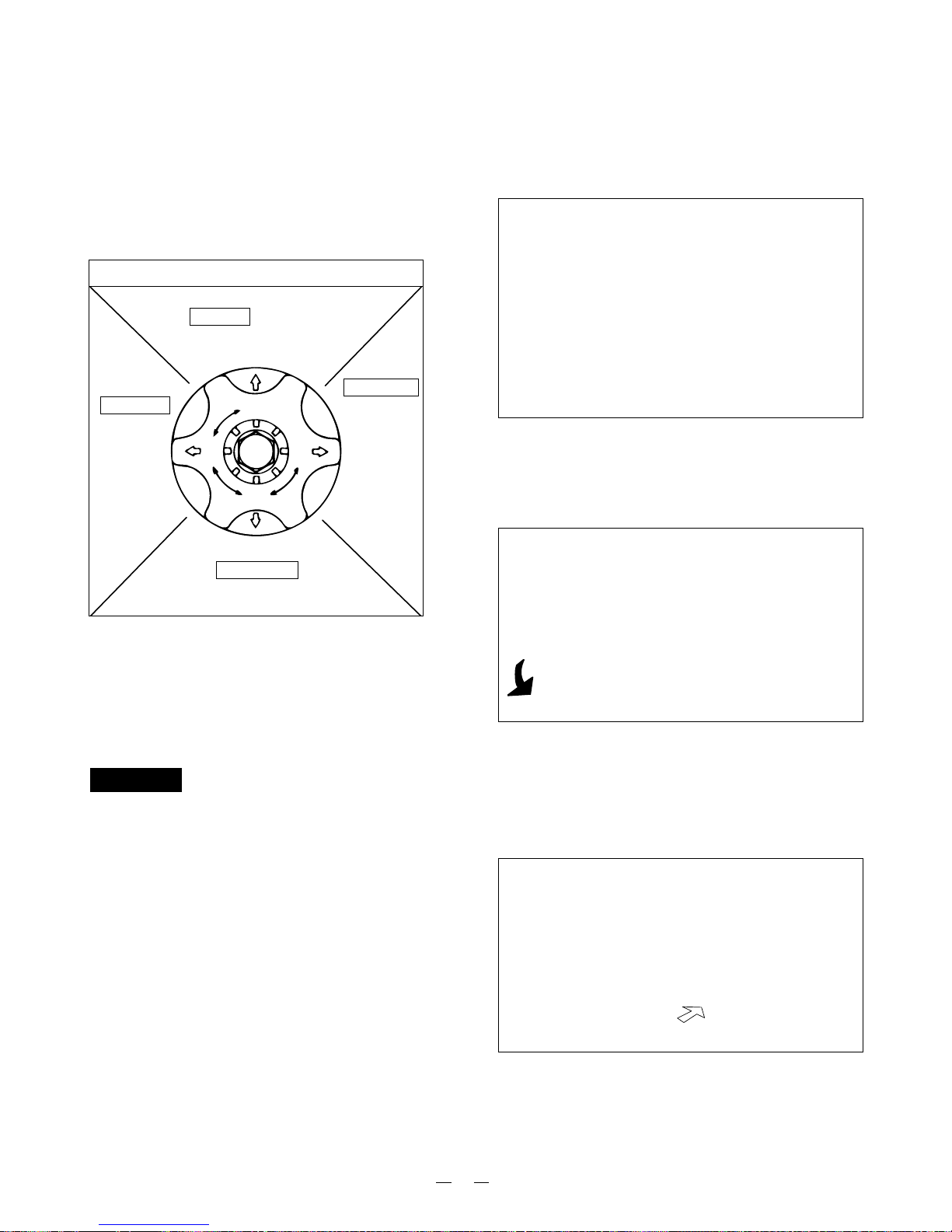

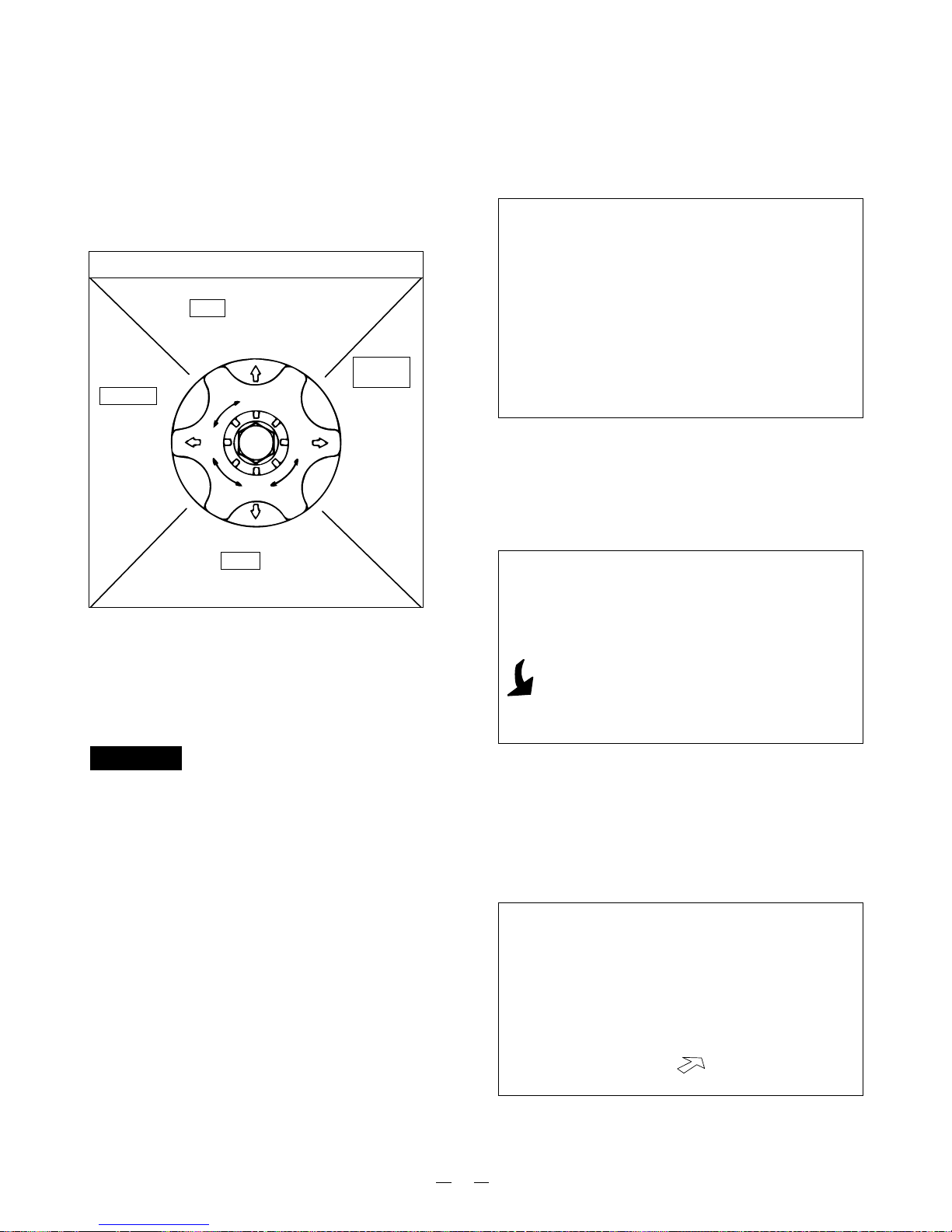

Handle of pressure control valve

Start

Weeding

High

pressure

Spray

① When engine is started and

when pump starts suction.

Weeding

When lowpressure spray is required. (Spray of weed killer, etc.)

High pressure

① When high

pressure is required in particular.

② When this

machine is set at a fixed position and longer hose than standard is used.

Spray

Normal spraying work

Operation and shutting down

Operation

Turn the handle of the pressure control valve until there is sufficient pressure for work such as spraying weeds (fixed position).

Close the nozzle.

After confirming spraying state and abnormalities in the machine, move throttle lever to high-speed position.

When opening trigger valve, chemicals will be sprayed from nozzle in a mist.

(fixed position)

・When setting the pressure control valve handle

to "spray", "weeding" with throttle fully open at the "high pressure" position of pressure control valve handle, engine revolutions increase as pressure decreases. When using this machine at the "spray", "weeding" position, use at a position little bit back from full open throttle.

・No-load running shall not be carried out except

for draining operation. Piston packing might be damaged.

CAUTION

Stop

Return throttle lever to low speed.

Push stop button to stop engine.

Push

Page 21

English

Replacement nozzle

(1)Round nozzle 25 (Optional accessory)

Exclusive nozzle for round up weed killer.

(2)

Replacement nozzle tip C-6 (Optional acces-sory) a. Using replacement nozzle tip, about 1.5

times of spray volume is available compare to standard nozzle.

b. When large volume of spray or large vol-

ume of spray at low pressure is necessary, this replacing nozzle can be used.

c. C-6 is indicated on the surface of replace-

ment nozzle tip.(C-35 is standard)

d. Replacement can be done by loosening

the screw of the nozzle cap. When replacing, stop the machine. Close ball valve.

Spray pipe

Packing

Nozzle tip

Cap

(1) Standard setting is parial throttle position. (See

fig1)

Throttle adjusting parameter

(2)

In order to perform full throttle, lose the bolt and turn right 90 degree the adjuster. (See fig2) Adjuster must be the top position on length hole. (See fig3) Then, tight the bolt and check fixing adjuster.

(3) In order to perform standerd setting, lose the

bolt and turn left 90 degree adjuster. (See fig4) Adjuster must be the top position on length hole. (See fig3)

Then, tight the bolt and check fixing adjuster.

Adjuster

Fig 1

Fig 2

Fig 3

Fig 4

Bolt

Top position

Length hole

Turn right

Bolt

Turn left

Page 22

Disassembly

Air Filter Cover

Foam Element

Filter Screen

English

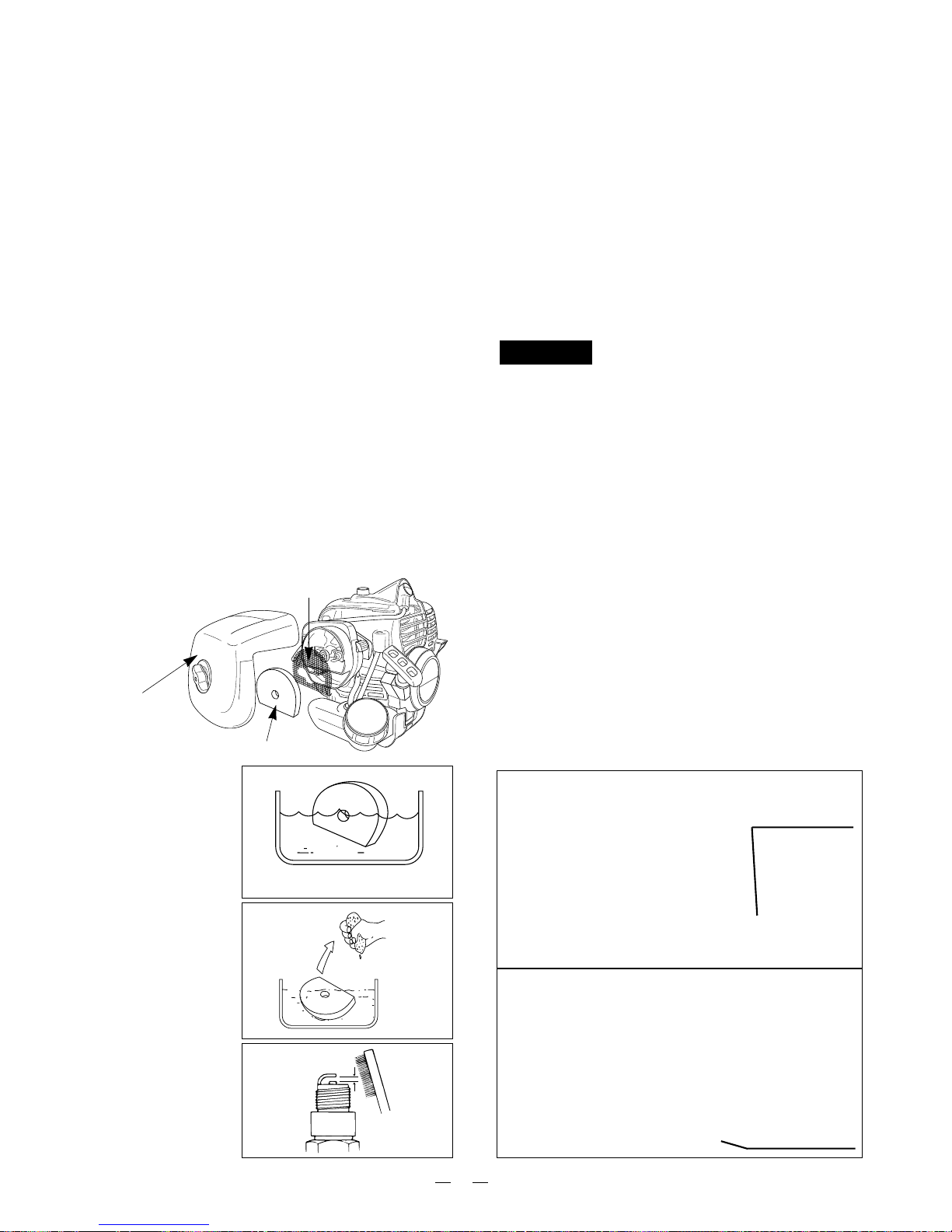

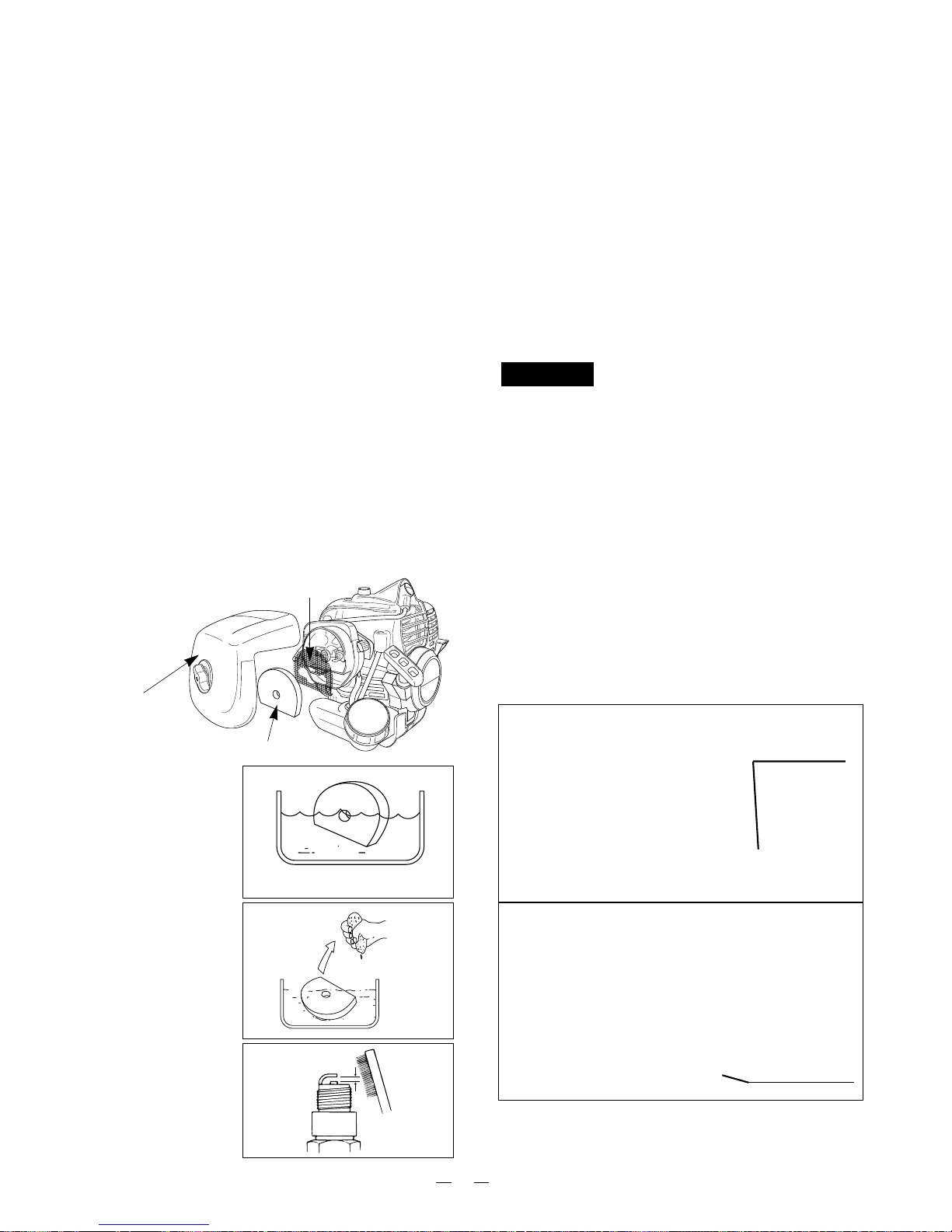

4. Cleaning, maintenance, and storage

Cleaning, maintenance and draining

For cleaning, checking and maintenance, be sure to stop the machine.

Check and maintenance items for each season

Air Filter Cleaning

1.Loosen the knob and remove the air filter cover.

2.Remove the foam element and filter screen from the air filter body.

3.Clean the foam element and filter screen with

warm, soapy water. Let the screen and element dry completely.

4.Apply a light coat of SAE 30 motor oil to the

foam element and squeeze out all excess oil.

5.Reassemble the filter screen and foam element

to the air filter body.

6.Reinstall the air filter cover and tighten the knob.

Pump

Check for worn piston packing and seal packing, and replace worn one with new one. ※ For disassembly and maintenance, consult with

your authorized Maruyama service dealer.

Drain

Make sure to drain, otherwise the pump might be damaged by freezing in winter.

①Remove drain cap of chemical tank and hose

connecting screw of pump to drain residual liquid.

②Put fresh water into the chemical tank, start

the engine, spray from the nozzle to clean the pump and inside of the hose.

③Operate for 15-20 seconds to drain residual

liquid at the throttle lever position, which is a little bit back from full open position.

④Set throttle lever at low speed, and stop the

engine with the stop button.

CAUTION

Clean

Squeeze

Cleaning ignition plug

・Remove car-bon,

and adjust the clearance to 0.6-

0.7mm.

0.6~0.7mm

Hose contacting screw

Drain cap

fallow to dry

Squeeze hard

Soapy water

Remove carbon

Page 23

English

CAUTION

Don't leave chemicals in the chemical tank and pump. This might cause damage to the machine.

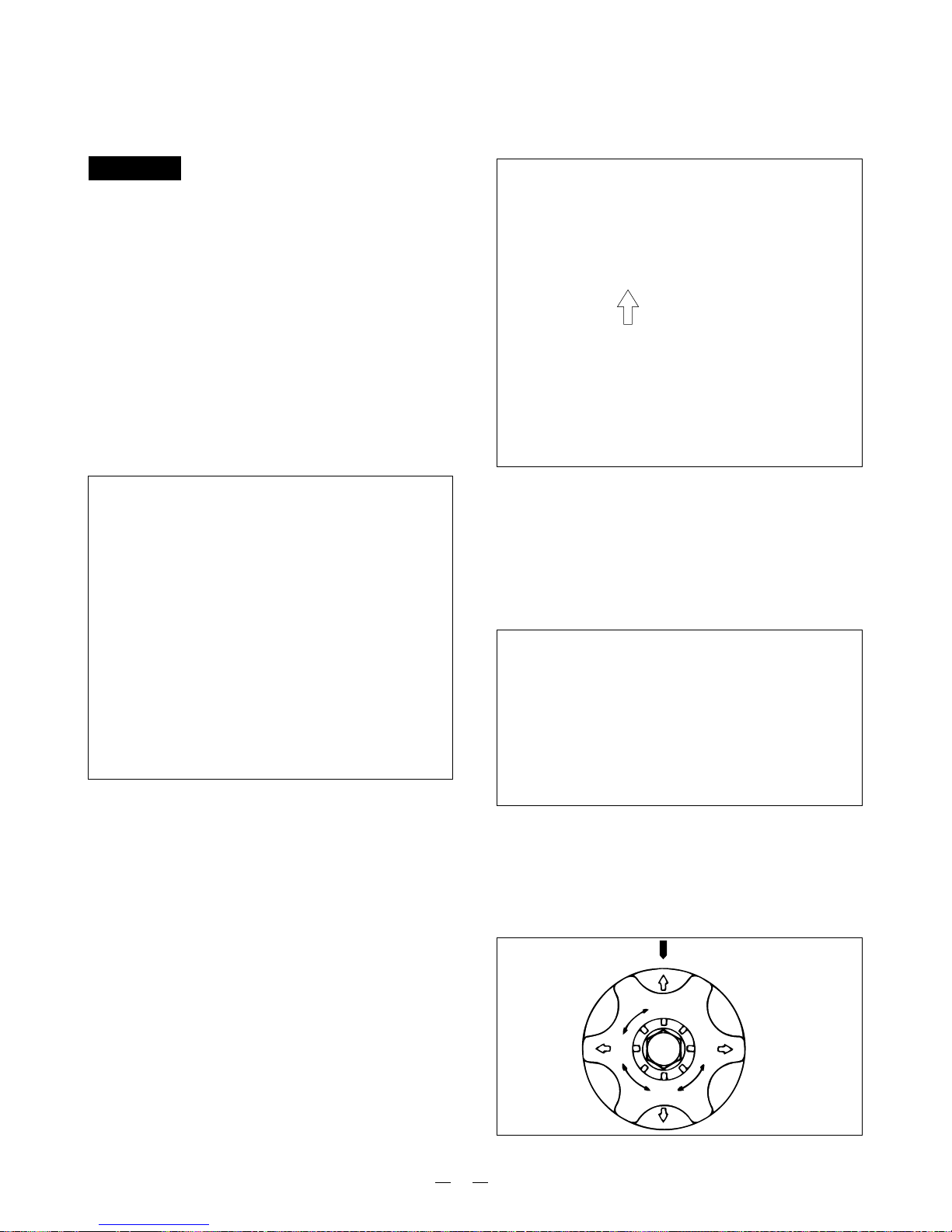

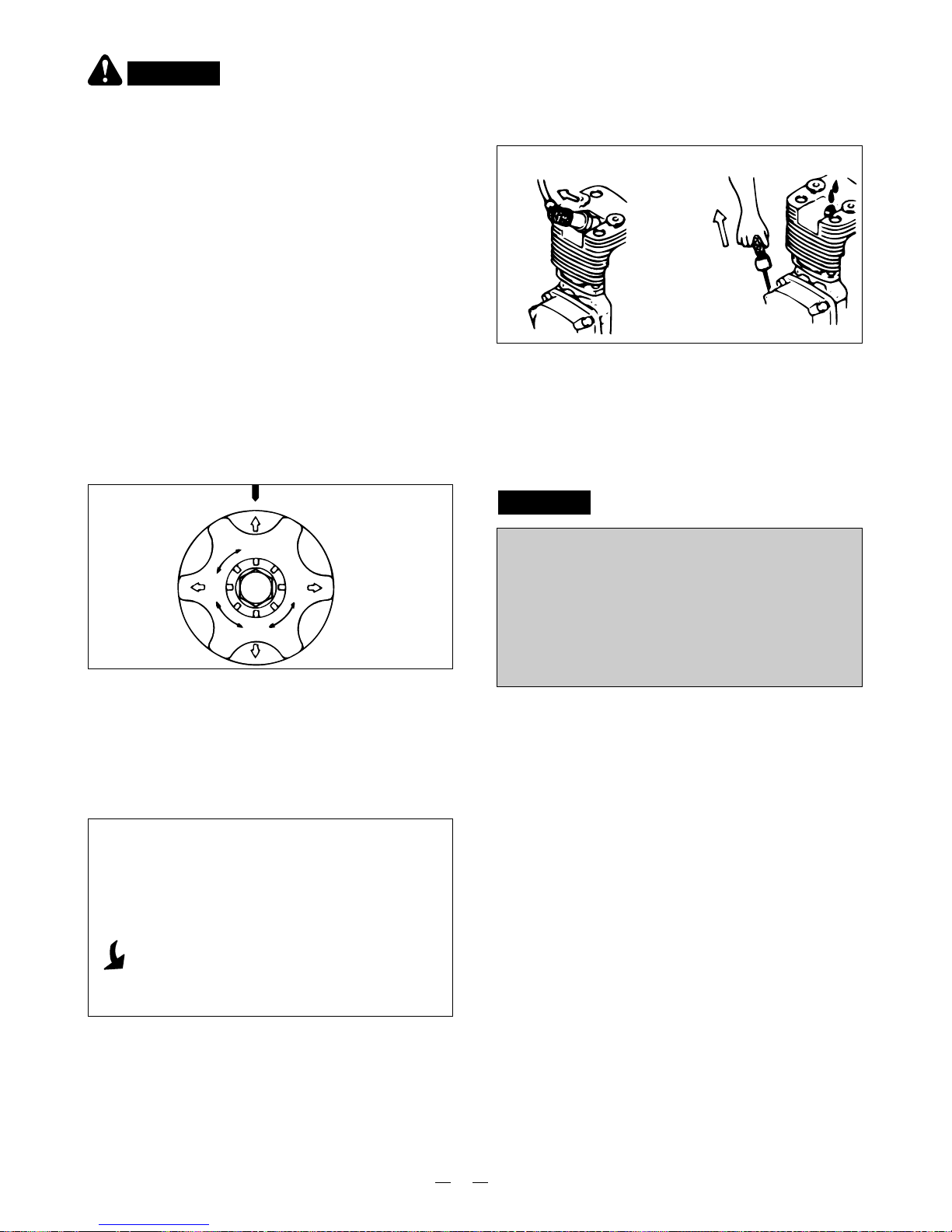

Storage

Remove fuel from fuel tank, and operate the machine in idling state until it stops.

Set pressure control valve handle to "Start".

Move throttle lever to low-speed position.

Start

Weeding

High

pressure

Spray

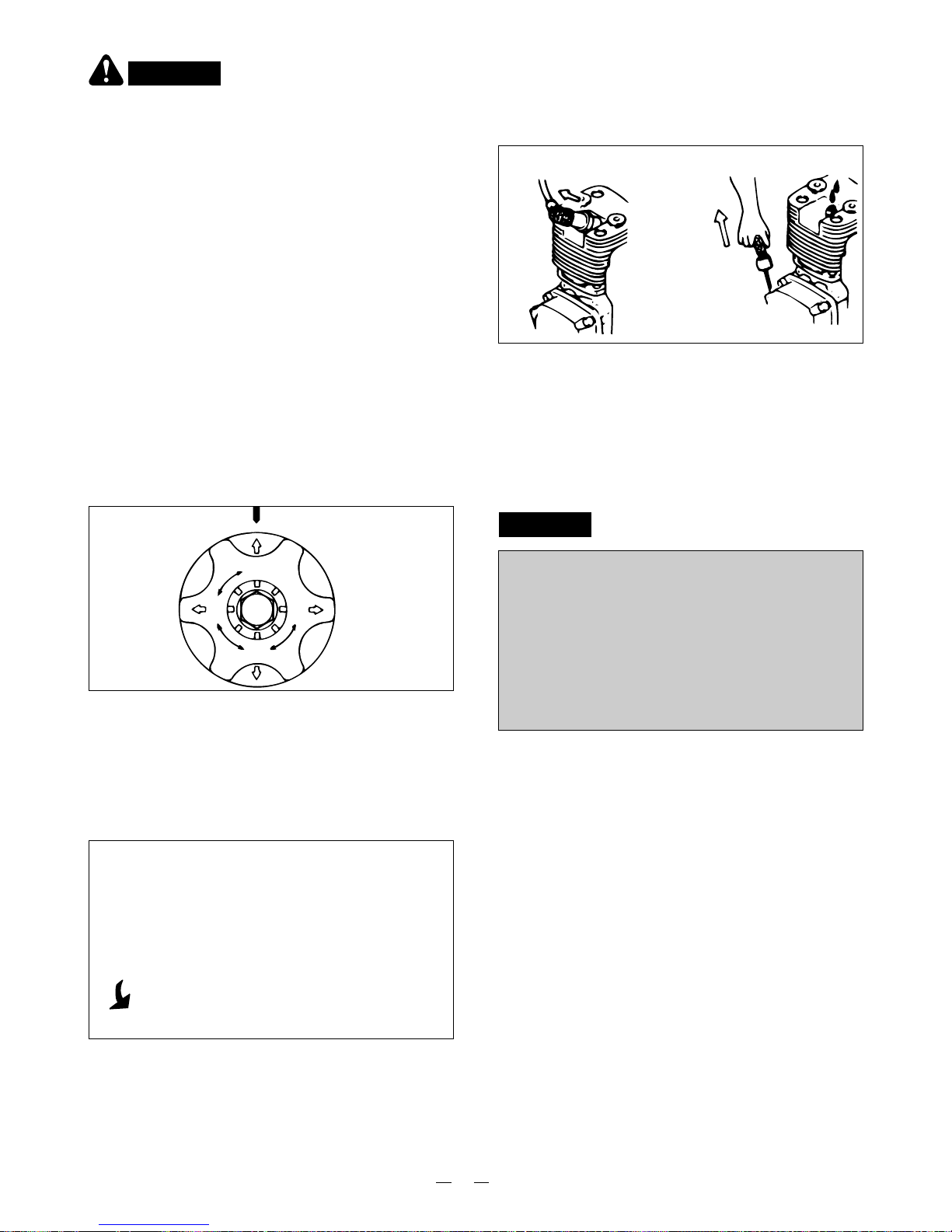

Maintenance of cylinder

③Pull two or

three times.

④Put in plug.

After finishing the above, put the machine in a box and store it at a place free from moisture and which is well ventilated.

CAUTION

・When damage is found, store it after making

repairs. Use the genuine parts MARUYAMA for all parts and repairs.

・Store at a place that is free from moisture,

dust, and repairs.

①Remove plug. ②Few drops of oil.

Page 24

English

Trouble-shooting and actions

・When the pump or engine is not performing piopeily please refer to the following chart. ・Where marked with ☆, request adjustment or repair at authorized MARUYAMA servicing pealer.

Pump

Engine

Phenomena Cause Treatment

Suck no water

(1) Loose connecting of suction hose (2) Suction hose clogged with chemicals (3) Wear to piston packing (4) Foreign matter in valve portion

(1) Wear to piston packing (2) Scratch on the inside surface of cylinder (3) Scratch on delivery valve (4) Wear to pressure control valve seat (5) Foreign material on each valve (6) Wear to cam handle (7) Wear to nozzle hole (8) Too high a nozzle number used

(1) Tighten sufficiently. (2) Disassemble and clean (3) Replace with new parts (4) Disassemble and clean

(1) Replace with new one. (2) Replace with new one. (3) Replace with new one. (4) Replace with new one. (5) Disassemble and clean. (6) Replace with new one. (7) Replace with new one. (8) Decrease number of nozzles

or replace with smaller diameter nozzle.

Pressure cannot be increased.(poor spraying state)

Does not start

・No fuel ・Fuel filter is clogged ・Improper starting ・Poor ignition plug ・Poor magnet ・Poor carburetor

・Poor adjustment of throttle wire ・Clogging of air cleaner element ・

Carbon building up at exhaust port and muffler

・Loose parts ・Loose muffler and muffler cover

Insufficient output

Excessive Vibration Excessive Vibration

・Supply fuel. ・Clean ・Refer item "Starting engine" ・Replace. ・Replace. ・Replace.

・Adjust. ・Clean. ・Clean.

・Tighten ・Tighten

☆ ☆ ☆

☆ ☆ ☆ ☆ ☆ ☆ ☆

☆ ☆ ☆

☆

Page 25

English

5. Specification

Height×Wldth ×Length(mm)-(inches) Dry weight(kg) (lbs) Total weight(kg) (lbs) Chemical tank capacity(R) (gallons) Fuel tank capacity(R) (gallons) Pump Type Maximum pressure(kgf/cm

) (PSI) Suction(R/min) (gallons/min) Rotational frequency(rpm) Engine Model Type Displacement(mR) Rated continuous output(PS/rpm) Fuel Ignition system Spark plug Stating system

640×475×365(25.2×18.8×14.4)

9.6 (21) 35 (77)

25 (6.6gal)

0.6 (0.16)

Maruyama twin uni-flow

25 (357)

7.5 (1.98) 1930

MARUYAMA CER300

Forced Air Cool, 2-cycle

30.1

1.3/7500

Mixed gasoline(50 : 1)

Electronic Ignition

NGK BPM 6Y Recoil Starter

The specification may be changed for product improvement, without prior notice.

Dimension

Page 26

French

Avertissements

Dans ce manuel, d’importants avertissements de maniement sont indiqués de la façon suivante :

Si vous prêtez la machine à une autre personne ou si une autre personne l’utilise, expliquez-lui à l’avance le mode de fonctionnement ainsi que chacun des avertissements précédés de l’indication suivante (marque d’avertissement de sécurité). De plus, fournissez à cette personne le manuel d’utilisation et le manuel d’utilisation sans risque et conseillez-lui d’utiliser la machine seulement après avoir lu attentivement ces manuels et en avoir maîtrisé le mode de fonctionnement. Rappelez à cette personne, de même qu’à votre famille, les différentes interdictions. Il n’est cependant pas conseillé que des enfants utilisent cette machine.

DANGER

AVERTISSMENT

ATTENTION

La mort ou une blessure grave peut suivre si l’avertissement n’est pas respecté.

Une possible mort ou blessure grave peut suivre si l’avertissement n’est pas respecté.

Une possible blessure peut suivre si l’avertissement n’est pas respecté.

La machine peut être endommagée si l’avertissement n’est pas respecté.

Préface

Nous vous remercions d’avoir acheté ce produit. Ce manuel d’utilisation explique le mode correct de maniement, de simples vérifications et l’entretien de ce produit. Veuillez lire attentivement ce manuel d’utilisation, comprendre son contenu et l’utiliser afin d’obtenir une meilleure performance de ce produit. Gardez soigneusement ce manuel après l’avoir lu de façon à pouvoir y faire référence lors d’une prochaine utilisation de ce produit. Notez que le produit et le contenu de ce manuel peuvent différer dû à la réalisation de constantes améliorations afin d’offrir

des produits de plus haute qualité à nos clients.

Veuillez envoyer toute demande de renseignements sur ce produit à votre point de vente le plus proche ou à notre bureau de vente.

・Veuillez gar der soigneusement ce manuel d’utilisation. ・Si vous perdez ce manuel d’utilisation, veuillez

en acheter un autre dans votre point de vente le plus proche ou dans notre bureau de vente.

・Le fait de transformer ce produit ne permet pas

une utilisation sans danger et commode et peut être très dangereux.

Lorsque vous utilisez vous-même la machine (dessin)

Page 27

French

Déclaration de garantie limitée

Tous les produits Maruyama sont garantis au premier acheteur contre tout défaut de matériau et de fabrication pour les durées répertoriées ci-dessous à compter de la date d'achat :

à vie pour les arbres d'entraînement internes des taille-haies et les débroussailleuses et tous les modules d'allumage, 5 ans pour utilisation commerciale et résidentielle. 1 an pour utilisation en location.

Tous moteurs Maruyama et Kawasaki TK45/TK65 sont exclusivement couverts pour cinq ans d’utilisation industrielle, commerciale, institutionnelle et pour production de revenues. Ces moteurs ont une garantie d’une année pour utilisation en location.

Cette garantie sera en vigueur a condition que, pendant les premières 80 heures d’optimalisation, le moteur soit utiliser avec de l‘huile 2 temps Maruyama Premium. Apres la période d’optimalisation utilisez toujours de l‘huile 2 temps Maruyama Premium avec le moteur, ou une huile 2 temps, équivalente ISO-L-EGD & JASO FC.

L'acheteur ne sera pas facturé pour la main d’œuvre du diagnostic déterminant qu’une pièce sous garantie est défectueuse si le diagnostic a été effectué chez un concessionnaire Maruyama.

Toute pièce sous garantie dont le remplacement n’est pas prévu dans l’entretien requis, ou dont l’inspection normale dépend d’une mention "réparer ou remplacer selon le besoin" est garantie pendant la durée de la garantie. Toute pièce sous garantie dont le remplacement est prévu dans l’entretien requis est garantie pendant la période précédant le premier remplacement prévu de la pièce. Maruyama Mfg. Co., Inc. est responsable des dégâts aux composants des autres moteurs causés par la défaillance d'une pièce encore sous garantie.

Il incombe à l’acheteur d’effectuer l'entretien requis, tel que défini par Maruyama Mfg. Co., Inc. dans le manuel du propriétaire/de l'utilisateur.

GARANTIE DES PIÈCES DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS : En sus de la couverture de garantie ci-dessus, Maruyama Mfg. Co., Inc. réparera ou remplacera, sans frais pour le premier acheteur et chaque acheteur ultérieur, toute pièce du système de contrôle de la pollution des pièces trouvées défectueuses au niveau du matériel ou au niveau de la fabrication pendant deux (2) ans à compter de la date de livraison d'origine au détaillant. Les pièces relatives à l’échappement sont les

pièces d’assemblage du carburateur, d'assemblage de la bobine d'allumage, du rotor de distributeur, de la bougie, du pot catalytique et du réservoir de carburant. Toute pièce de remplacement équivalente en performance et en durabilité peut

être utilisée lors des entretiens ou réparations non garantis et ne doit pas réduire les obligations de la garantie de Maruyama Mfg. Co., Inc.

Cette garantie ne couvre pas :

1. les articles d'entretien (à l'exception des défauts de matériau et de fabrication), notamment les conduites, les bougies, la corde de démarreur, les filtres à air et à carburant, les patins d'embrayage, les isolateurs de vibrations, les câbles des gaz et tous les accessoires de coupe, etc.

2. les frais supplémentaires, y compris les frais de livraison et de manutention, de déplacement, le paiement pour temps ou paiement perdu ou pour tout inconvénient ainsi que le stockage.

3. les altérations ou modifications comprenant des pièces de rechange non agréées par Maruyama U. S., Inc.

4. l'usure, les accidents, l'utilisation abusive, la négligence, l'utilisation erronée, les mauvais carburants, lubrifiants, mélanges de carburants (si applicable) ou l’incapacité à utiliser ou entretenir le produit conformément aux instructions approuvées par Maruyama.

La réparation ou le remplacement tels qu'indiqués dans cette garantie restent le recours exclusif du consommateur. Maruyama ne pourra être tenu responsable des dommages accessoires et indirects pour violation de toute garantie implicite ou expresse sur ces produits, sauf dans les limites fixées par la loi. Toute garantie implicite de qualité marchande ou d'adaptation à une utilisation particulière de ces produits est limitée aux durées de garantie telles que définies dans la déclaration de garantie limitée. Maruyama se réserve le droit de modifier ou d'améliorer la conception du produit sans préavis et n'assume pas l'obligation de mettre à niveau les produits déjà fabriqués.

Cette garantie vous apporte des droits spécifiques pouvant varier d'un état à l'autre. Il incombe au propriétaire et au concessionnaire de s'assurer que la carte d'enregistrement de garantie est correctement remplie et envoyée à Maruyama U. S., Inc. Une preuve d'achat et l'enregistrement sont exigés afin d'obtenir un service de garantie.

Pour trouver le centre de service après-vente agréé Maruyama le plus proche, contactez Maruyama U.S., Inc. au 1-940-383-

7400.

Maruyama U.S., Inc.

3570 Shelby Lane Denton,

TX 76207 U.S.A

Page 28

French

Contenu

Déclaration de garantie limitée 26

1. Afin de travailler sans risque

Précautions avant de travailler 28 Précautions lors de l’utilisation de ce produit

Précautions après utilisation

2. Nom et fonction de chaque pièce 32

Avertissements 33

3. Maniement et mode de fonctionnement 34

Montage de l’ajutage 34 Remplissage et mélange de l’essence

Démarrage

Fonctionnement et arrêt

Ajutage de remplacement

Paramètres de réglage de l’étrangleur

4. Nettoyage, entretien et entreposage 40

Nettoyage, entretien et vidange 40 Entreposage

Problèmes et solutions

5. Spécification 43

Page 29

French

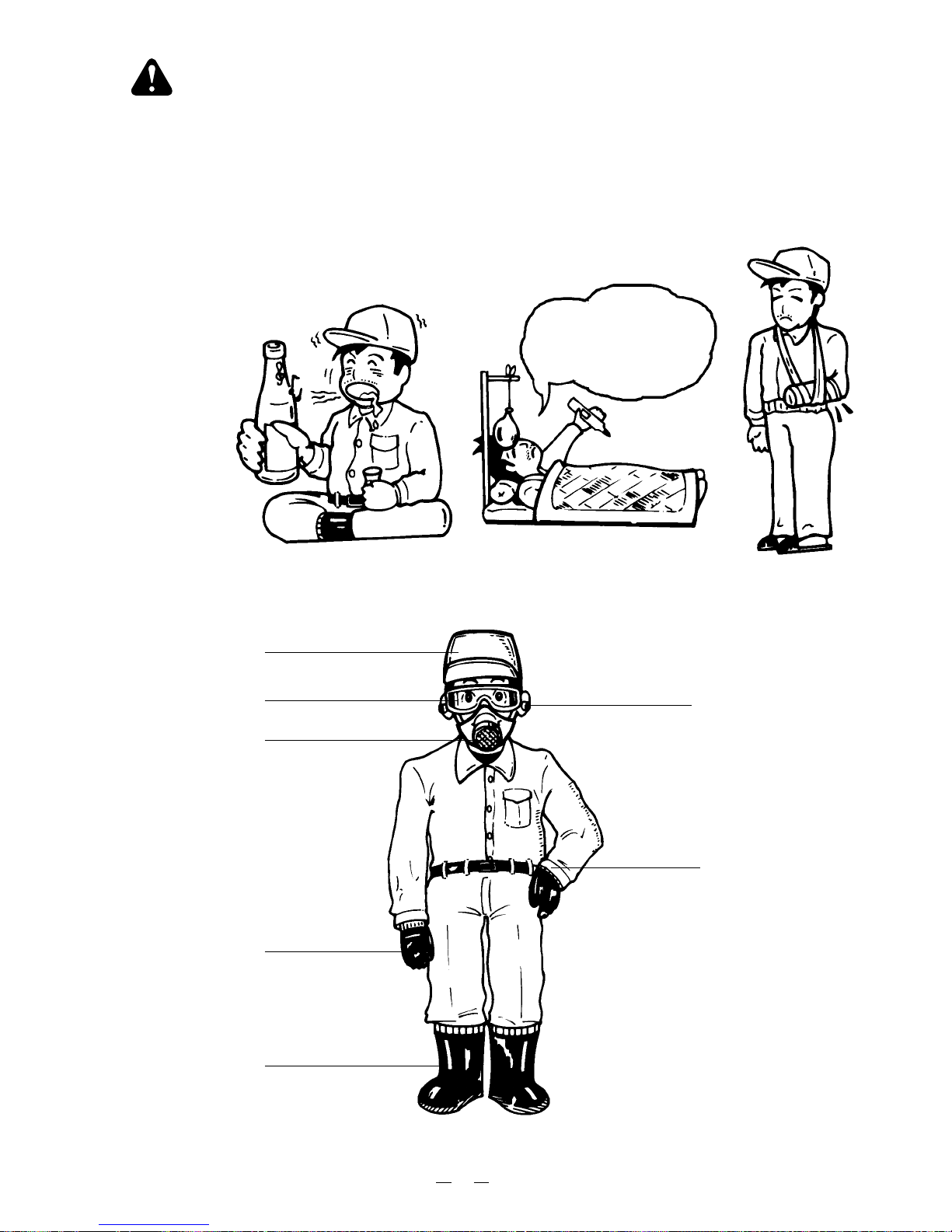

Vérifiez et entretenez l’équipement de protection, afin de ne modifier en aucun moment sa fonction normale, et utilisez-le correctement.

Utilisateur du pulvérisateur portant des vêtements adéquats

Chapeau

Boules Quies

Vêtements de

protection

(manchettes

ajustées)

Lunettes de protection

Masque de protection

Gants de protection

Chaussures de travail (bottes en caoutchouc)

1. Afin de travailler sans risque

Précautions avant de travailler

Les personnes suivantes ne devront pas utiliser le pulvérisateur :.

・Les personnes ne pouvant pas réaliser un travail normal de pulvérisation dû à la fatigue, une maladie

ou les effets des produits chimiques.

・Les personnes étant sous l’effet de l’alcool. ・Les femmes enceintes. ・Les personnes autres que l’utilisateur du pulvérisateur. ・Les enfants ne devraient pas être autorisés à utiliser cette machine.

Des vêtements adéquats au travail devront être portés.

Je ne travaillerai pas

aujourd’hui Des vêtements adéquats au travail devront être portés.

l'alcool

Page 30

French

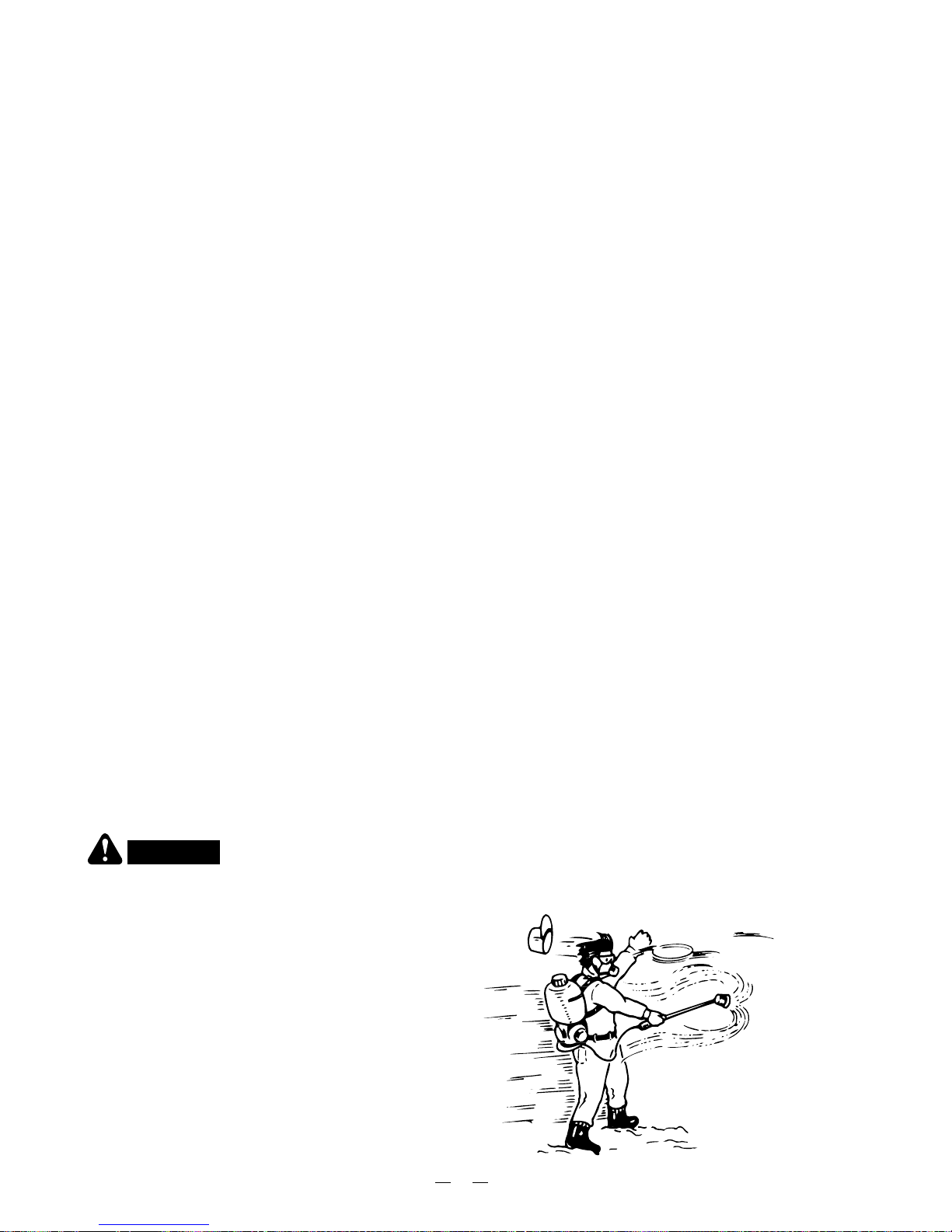

Précautions lors de l’utilisation de ce produit

Ce produit peut être utilisé pour les travaux agricoles suivants:

1) pour pulvériser des produits chimiques contre la rouille ou des insectes nuisibles sur des récoltes fermières en général.

2) pour pulvériser des produits chimiques contre la cloque ou des insectes nuisibles sur des arbres fruitiers.

3) pour pulvériser des produits chimiques contre la rouille ou des insectes nuisibles sur des récoltes cultivées dans des serres.

4) pour pulvériser des produits chimiques contre la rouille ou des insectes nuisibles sur des fleurs.

5) pour pulvériser un liquide désinfectant ou un insecticide sur une ferme ou un poulailler.

6) pour pulvériser des produits chimiques ou de l’eau contre la rouille ou des insectes nuisibles sur les arbres d’un jardin, des bonsaïs ou des pelouses.

7) pour pulvériser un liquide désinfectant et un insecticide dans les installations sanitaires d’une ville.

8) pour pulvériser des produits chimiques contre la rouille ou des insectes nuisibles sur des parterres de fleurs et dans les parcs.

9) pour pulvériser des herbicides afin de contrôler la pousse d’herbes.

10) pour nettoyer et arroser des légumes ou des racines comestibles.

Si vous transportez la machine dans une voiture, assurez-vous qu’elle ne se renverse pas .

Produits chimiques

・Lisez attentivement les étiquettes des produits

chimiques que vous allez utiliser et comprenez-en le mode d’utilisation et les avertissements. Si vous pulvérisez une trop grande quantité par réservoir (1 000 m_) ou si vous vous trompez de produits, les produits chimiques agricoles peuvent causer des dégâts.

・Entreposez les produits chimiques dans un

endroit sûr et faites attention à ne pas rompre leur container lors du transport.

・Traitez les containers des produits chimiques

pour qu’ils ne représentent aucun danger.

・Prêtez attention au maniement des produits

chimiques. Si un produit chimique rentre dans les yeux ou la bouche, lavez-le immédiatement avec de l’eau.

・Si vous ne vous sentez pas bien, voyez

immédiatement un médecin.

・Selon la direction du vent, changez de mode

de pulvérisation afin de protéger les travailleurs et les maisons. Lorsque vous pulvérisez, travaillez de façon à ce que le vent rabatte le produit vers le bas. Assurez-vous également que les produits chimiques ne soient pas emportés ou dispersés sur des récoltes, des terres, des étangs d’élevage de poissons et des maisons proches.

・Si vous travaillez dans une serre, faites attention

à la ventilation.

・Pulvérisez entièrement les produits chimiques

sans en rien laisser dans le réservoir.

・N’utilisez pas cette machine si des personnes, des

enfants ou des animaux se trouvent à proximité.

・Dû au fait qu’une fois plein le réservoir est très lourd,

faitesattention à ne pas vous faire mal au bas du dos en le portant.

・Adoptez toujours une position de travail adéquate et

ne travaillez pas en hauteur en utilisant des escaliers ou des échelles lorsque vous portez le réservoir .

ATTENTION

Vent soufflant vers le haut

Page 31

French

Précautions lors de l’utilisation de ce produit

Vérification des pièces standard

Après avoir ouvert l’emballage, vérifiez que tous les accessoires y soient. Si ces accessoires manquent ou sont abîmés, informez le concessionnaire MARUYAMA auquel vous avez acheté le produit.

Accessoires

Manuel d’utilisation

Valve rotative

Ajutage largeTuyau d’ajutage

Montage du tuyau de pulvérisation

carte d’enregistrement de garantie

Clé à douille

Page 32

French

Précautions lors de l’utilisation de ce produit

Carburant

Le carburateur étant un produit inflammable, observez les points suivants afin d’éviter qu'il ne prenne feu.

・N’approchez pas de flamme vive de l’alimentation de carburant ni de l’endroit où la

machine se trouve.

・Lorsque vous mettez du carburant, arrêtez tout d’abord le moteur et attendez que

celui-ci refroidisse. Si du carburant tombe, essuyez-le.

・Lorsque vous démarrez le moteur, placez-vous à plus de trois mètres de

l’alimentation de carburant.

・Observez le taux de mélange de l’essence utilisé pour un moteur à deux temps

afin d’éviter de polluer l’environnement et d’avoir des problèmes avec la machine.

Carburant

・La température du moteur est élevée lors du fonctionnement et juste après l’arrêt.

Vous risquez donc de vous brûler si vous touchez le silencieux, l’ailette du cylindre, etc.

・Lorsque vous démarrez le moteur, assurez-vous que la valve de refoulement est bien

fermée afin d’éviter un rejet dû à une soudaine pulvérisation.

・Ne touchez pas la bougie pendant le fonctionnement du moteur car vous risquez de

recevoir un choc électrique.

・N’utilisez pas la machine à l’intérieur d’une pièce car l’oxyde de carbone peut vous

intoxiquer.

・Ne respirez pas le gaz d’échappement du moteur.

・Il est dangereux de démonter la poignée de démarreur. Ne la démontez pas. Si

vous souhaitez effectuer une réparation, adressez-vous au magasin.

・Ne tirez pas le câble du démarreur jusqu’au bout, car cela pourrait causer un

dysfonctionnement.

Pompe

・Les produits chimiques sont pulvérisés de l’ajutage sous haute pression. Ne les

pulvérisez pas en direction de personnes ni d’animaux.

Vérifications préalables au travail

・Vérifiez qu’aucune vis ne soit desserrée. ・Des vis desserrées peuvent provoquer des accidents. ・Ajustez la longueur de la courroie afin que celle-ci s’adapte à votre physique.

Précautions après utilisation

・Lors de la préparation des produits chimiques, ne prévoyez que la quantité nécessaire pour la

pulvérisation que vous voulez réaliser. Suivez les instructions de l'étiquette pour disposer de tout surplus de produits chimiques.

・Retirez tous les produits chimiques qui sont restés dans le réservoir et remettez-les dans leur contenant

initial. Rangez-les hors d'atteinte des enfants. Essuyez tout produit chimique ayant coulé sur la machine. Il risquerait de causer de la rouille ou autres problèmes.

・Afin d’éviter un incendie, retirez tout le carburant.

Lorsque vous utilisez

une essence pour un moteur à deux temps

Essence :

Huile pour un moteur à deux temps

50 : 1

DANGER

ATTENTION

AVERTISSMENT

ATTENTION

AVERTISSMENT

Page 33

French

2. Nom et fonction de chaque pièce

Bouchon du réservoir de produits chimiques

Ajutage large

Tuyau d’ajutage

Ailette du cylindre

Vidange

Robinet de levier

Réservoir de produits chimiques 25 Litre

Bougie d’allumage

Démarreur

Levier d’accélération

Réservoir de carburant

0.6 Litre

Courroie à dos

Bouton d’arrêt

Page 34

French

Avertissements

・Retirez toujours la saleté ou la boue afin que les indications soient lisibles.

・Les avertissements suivants figurent

Avertissement

Lire attentivement le manuel d’utilisation.

Assurez-vous de lire attentivement le manuel avant d’utiliser la machine.

Utiliser un protecteur.

Utilisez des protecteurs tels qu’un chapeau, des lunettes ou des boules Quies durant le travail.

Interdiction de feu.

N’approchez pas de flamme vive de l’endroit où le carburateur est entreposé ou de l’endroit où l’entretien a lieu.

Attention aux gaz d’échappement.

Faites attention de ne pas respirer les gaz d’échappement du moteur.

Attention aux hautes températures.

Le silencieux du moteur, l’ailette du cylindre, etc. sont à de hautes températures. Ne les touchez pas.

Page 35

French

3. Maniement et mode de fonctionnement

Montage de l’ajutage et montage de la courroie de ceinture

Montage de l’ajutage

Après avoir vérifié l’existence de la garniture, fixez solidement le tuyau d’ajutage à la poignée et l’ajutage large au tuyau d’ajutage. Serrez bien la vis après avoir vérifié la garniture afin d’éviter une fuite d’eau. Un serrage excessif provoquera une extrusion ou rompra la garniture. Une pression de serrage adéquate est donc importante.

Ajutage large Tuyau d’ajutage

Valve rotative

Montage de l’ajutage de pulvérisation

Connectez l’autre bout du tuyau à l’ouverture de déversement du pulvérisateur.

Ouverture de déversement

Page 36

French

Bouchon du réservoir de produits chimiques

Assurez-vous de bien fermer le bouchon

Remplissage et mélange de l’essence

Remplissage de l’essence

・V eillez à utiliser le mélange essence/huile.

Essence : huile exclusive

50 : 1

Utilisez une huile réservée exclusivement aux moteurs à deux temps à refroidissement à air.

DANGER

TLe carburant peut s’enflammer. Assurez-vous donc d’observer les points suivants :

・Lorsque vous faites le plein de carburant,

arrêtez le moteur et veillez à ce qu'aucune source de feu telle qu'une cigarette ne se trouve à proximité.

・Ne renversez pas du carburant. Si du

carburant tombe, essuyez-le immédiatement et démarrez la machine une fois qu’il a séché.

・Lorsque vous faites le plein de carburant,

ne dépassez pas la ligne standard car cela pourrait provoquer une fuite.

・Si vous vous apercevez qu'il y a une fuite,

utilisez la machine après que la réparation soit faite.

・Après avoir fait le plein de carburant, veillez à

fermer le bouchon du réservoir de carburant.

・Si vous faites fonctionner la machine

uniquement avec de l’essence, le moteur se grippera.

・Veillez à utiliser une huile prévue

exclusivement pour les moteurs à deux temps selon la quantité spécifiée.

・Le taux de mélange doit être celui prévu

pour ce type d’huile.

・Utilisez de l’essence sans plomb pour

voitures en tant que carburant.

Mélange de produits chimiques

・Lisez les instructions afin que les produits

chimiques soient utilisés sans risque et suivez les indications relatives au mélange et aux précautions à prendre.

ATTENTION

・Après avoir vérifié la garniture du bouchon du

réservoir de produits chimiques, veillez à bien le fermer. Autrement, les produits chimiques peuvent se renverser et vous pouvez en être couvert lorsque vous porterez la machine sur votre dos.

Veillez à ne pas trop remplir le réservoir et à ne pas faire tomber du carburant sur le moteur.

Page 37

French

Démarrage

Démarrage du moteur

ATTENTION

Lorsque vous démarrez le moteur, veillez à mettre de l’eau ou des produits chimiques dans le réservoir prévu dans ce but. S’il n’y a pas d’eau ou de produits chimiques dans le réservoir, la pompe tombera en panne.

Amorçage. Poussez plusieurs fois et lentement la pompe d’amorçage installée devant le carburateur (ou derrière celui-ci dans la version équipée d’un démarreur cellulaire) et assurezvous que le carburant remplisse la pompe d’amorçage et retourne au réservoir.

Fermez complètement le starter (s’il fait chaud ou si le moteur est chaud, le starter devrait être partialement ou complètement ouvert).

Situez le levier d’accélération dans la position de moyenne ou basse vitesse.

Placez la molette du robinet de régulation de pression en position "STARTING".

Start

Weeding

High

pressure

Spray

Fermé

Page 38

French

Démarrage du moteur.

Après avoir tiré le câble de démarrage lentement deux ou trois fois, tirez-le rapidement afin de faire démarrer le moteur.

(Méthode pour tirer le câble de démarrage)

1. Saisissez le câble de démarrage de la main droite.

2. Tenez le réservoir de produits chimiques de la main gauche.

3. Tirez lentement le câble de démarrage jusqu’à ce que vous notiez une résistance.

4. Tirez le câble de démarrage à partir de l’entrée du démarreur.

5. Ne tirez pas le câble de démarrage jusqu’au bout.

6. Ne relâchez pas le câble de démarrage d’un coup mais laissez-le revenir à sa position originale graduellement.

Si le moteur ne démarre pas après avoir répété cette opération plusieurs fois, tirez le câble après avoir complètement ouvert le starter.

ATTENTION

※ Si le moteur ne démarre toujours pas,

veuillez lire la page 47.

・Le fait d’actionner plusieurs fois le starter lors

du démarrage du moteur fait que trop de carburant entre et il est alors difficile que le moteur démarre. Si cela est le cas, démarrez après avoir complètement ouvert le starter.

・Après avoir démarré le moteur, accélérez

petit à petit mais rapidement en ouvrant et en fermant plusieurs fois le levier d’accélération.

・Ceci permet de chasser l’air situé dans le

carburateur car la présence d’air entraîne une mauvaise accélération et le calage du moteur.

・Si cela est possible, mettez du carburant

avant la prochaine utilisation car cela facilitera le démarrage.

ATTENTION

Remettez le starter dans sa position originale.

Câble de démarrage

Démarreur

Ouvert

Page 39

French

Poignée de la valve de contrôle de pression

Démarrage

① Lorsque le moteur a démarré et la

pompe commence à aspirer.

Désherbage

Lorsqu’une pulvérisation à basse pression est requise (pulvérisation d’un désherbant, etc.).

Haute pression

①

Lorsqu’une haute pression est requise, particulièrement

②

Lorsque cette machine est dans la position fixe et un ajutage plus long que le standard est utilisé.

Pulvérisation

Lorsqu’une pulvérisation normale est requise.

Fonctionnement et arrêt

Fonctionnement

Tournez la poignée de la valve de contrôle de pression jusqu’à ce que la pression soit suffisante pour travailler comme par exemple pour pulvériser des herbes (position fixe).

Fermez l'ajutage.

Après avoir vérifié l’état de la pulvérisation et les possibles anormalités de la machine, placez le levier d’accélération dans la position de haute vitesse.

Lorsque vous ouvrez la valve de déclenchement, les produits chimiques seront pulvérisés de l'ajutage en forme de brume.

(position fixe)

・Lorsque vous voulez «pulvériser» ou «désherber»,

si le levier d’accélération est complètement ouvert et la poignée de la valve de contrôle de pression est positionnée sur « haute pression », les révolutions du moteur augmenteront au fur et à mesure que la pression diminuera. Lorsque vous utilisez cette machine dans la position correspondant à «pulvérisation » ou « désherbage », n’ouvrez pas complètement le levier d’accélération.

・Ne déversez pas le contenu, mis à part lors

d’une vidange, car cela peut abîmer la garniture du piston.

ATTENTION

Arrêt

Replacez le levier d’accélération dans la position de basse vitesse.

Appuyez sur le bouton d’arrêt pour arrêter le moteur.

Start

Weeding

High

pressure

Spray

Appuyez

Page 40

French

Ajutage de remplacement

(1)Ajutage rond de 25 (accessoire en option)

Ajutage exclusif pour que la pulvérisation du désherbant soit plus regroupée.

(2)Ajutage de remplacement avec un embout

C-6 (accessoire en option) a.

Si vous utilisez l’ajutage de remplacement avec un embout C-6, le volume de pulvérisation sera multiplié par environ 1,5 en comparaison avec le volume standard.

Si un large volume de pulvérisation ou un large volume de pulvérisation à basse pression est requis, cet ajutage de remplacement peut être utilisé.

L’indication C-6 apparaît sur la surface de l’embout de l’ajutage de remplacement (C-35 est le standard).

Le remplacement se fait en dévissant l’écrou se trouvant en bout de l’ajutage. Si vous le remplacez, atteignez le moteur et fermez la valve rotative.

(1) Le réglage standard est en position

d’étranglement partiel (Voir fig. 1).

Paramètres de réglage de l’étrangleur

(2)

Afin de procéder à l’étranglement total, desserrez le boulon et tournez le dispositif de réglage de 90 degrés vers la droite. (Voir fig. 2). Le dispositif de réglage doit être à la position la plus haute sur le trou de longueur. (Voir fig. 3). Serrez ensuite le boulon et vérifiez le dispositif de réglage de fixation.

(3)

Afin de revenir au réglage standard, desserrez le boulon et tournez le dispositif de réglage de 90 degrés vers la gauche. (Voir fig. 4). Le dispositif de réglage doit être à la position la plus haute sur le trou de longueur. (Voir fig. 3).

Serrez ensuite le boulon et vérifiez le dispositif de réglage de fixation.

Dispositif de réglage

Fig 1

Fig 2

Fig 3

Fig 4

Boulon

Position haute extrême

Trou de longueur

Tournez vers

la droite

Boulon

Tournez vers la gauche

Tuyau de pulvérisation

Garniture

Embout d’ajutage

Tête

Page 41

French

4. Nettoyage, entretien et entreposage

Nettoyage, entretien et vidange

Pompe

Vérifiez que la garniture du piston et la garniture d’étanchéité ne soient pas usées et changez-les dans le cas nécessaire. ※ Pour le démontage et l’entretien, consultez

votre service après-vente Maruyama agréé.

Vidange

Veillez à faire la vidange car sinon la pompe peut être abîmée par le gel en hiver.

①Enlevez le bouchon de vidange du réservoir

de produits chimiques ainsi que l’écrou de connexion du tuyau de la pompe afin de vidanger le liquide résiduel.

②Versez de l’eau propre dans le réservoir de

produits chimiques. Faites démarrer le moteur et pulvérisez afin de nettoyer la pompe et l’intérieur du tuyau.

③Faites fonctionner la machine pendant 15 à 20

secondes afin de vidanger le liquide résiduel en positionnant le levier d’accélération de façon à ce qu’il ne soit pas complètement ouvert.

④Positionnez le levier d’accélération à basse

vitesse et arrêtez le moteur en utilisant le bouton prévu à cet effet.

ATTENTION

0.6~0.7mm

Trempez la pièce dans le mélange de carburant

Laissez sécher.

Eau savonneuse

Remove carbon

Démontage

Couvercle de filtre à air

Elément en mousse

Ecran de filtre

Avant d’effectuer le nettoyage, une vérification ou l’entretien de la machine, assurez-vous d’éteindre d’abord le moteur.

Vérification et entretien à chaque saison

Nettoyage du filtre à air

Desserrez le bouton et retirez le couvercle du filtre à air.

Retirez l’élément en mousse et l’écran du filtre du corps du filtre à air.

Nettoyez l’élément en mousse et l’écran du filtre avec de l’eau savonneuse tiède. Laissez l’écran et l’élément sécher complètement.

Appliquez une couche légère d’huile moteur SAE 30 à l’élément en mousse et essorez totalement toute l’huile en excès.

Remontez l’écran du filtre et l’élément en mousse sur le corps du filtre à air.

Remettez le couvercle du filtre à air en place et serrez le bouton.

Nettoyage

Séchage

Nettoyage de la bougie d’allumage

・Enlevez le carbone

et ajustez l’ouverture pour que celle-ci soit comprise entre 0,6 et 0,7 mm.

Écrou de connexion du tuyau

Bouchon de vidange

Page 42

French

ATTENTION

Veuillez à ne pas laisser de produits chimiques dans le réservoir ni dans la pompe car cela pourrait endommager la machine.

Entreposage

Retirez l’essence du réservoir d’essence et faites tourner la machine jusqu’à ce que celle-ci s’arrête.

Placez la poignée de la valve de contrôle de pression dans la position « Start ».

Placez le levier d’accélération dans la position correspondant à basse vitesse.

Entretien u cylindre

③Tirez deux ou

trois fois ④Remontez la

bougie

Après avoir suivi les indications précédentes, placez la machine dans une boîte et entreposez-la dans un endroit sec et bien ventilé.

ATTENTION

・Si vous vous apercevez qu'une pièce est

abîmée, réparez-la avant de remiser la machine.Utilisez des pièces Maruyama d’origine pour tous les remplacements de pièce et les réparations.

・Entreposez la machine dans un endroit sec,

sans poussière et sans contamination.

①Démontez la bougie

②Versez quelques gouttes

d’huile

Start

Weeding

High

pressure

Spray

Page 43

French

Problèmes et solutions

・ Si la pompe ou le moteur ne fonctionnent pas correctement, reportez-vous au tableau suivant. ・ Lorsqu’une solution est suivie d’un Åô, cela indique que vous devez faire effectuer un ajustement ou

une réparation par le service après-vente Maruyama agréé.

Pompe

Moteur

Problème Origine Solution

Pas d’aspiration d’eau

(1) La connexion du tuyau d’aspiration

n’est pas bien serrée

(2) Le tuyau d’aspiration est encrassé par

des produits chimiques

(3) La garniture du piston est usée

(4) Matière étrangère dans la valve

(1) La garniture du piston est usée (2) Rayure sur la surface intérieure du cylindre (3) Rayure sur la valve de sortie (4) Le siège de la valve de contrôle de

pression est usé (5) Matière étrangère dans les valves (6) L’arbre à cames est usé (7) L’ajutage est usé (8) Nombre ou numéro d’ajutages trop grand

(1) Serrez-la suffisamment

(2) Démontez-le et nettoyez-le

(3) Remplacez-la par une

nouvelle garniture

(4) Démontez-la et nettoyez-la

(1)

Remplacez-la par une nouvelle garniture

(2)

Remplacez-le par un nouveau cylindre

(3)

Remplacez-la par une nouvelle valve

(4)

Remplacez-la par une nouvelle valve (5) Démontez-les et nettoyez-les (6)

Remplacez-le par un nouvel arbre à cames (7)

Remplacez-le par un nouvel ajutage (8)

Réduisez le nombre d’ajutages ou utilisez

un ajutage d’un plus petit diamètre

La pression n’augmente pas (mauvaise pulvérisation)

Le moteur ne démarre pas

(1) Manque de carburant (2) Le filtre du carburant est encrassé (3) Mauvais démarrage

(4) Bougie d’allumage en mauvais état (5) Aimant en mauvais état (6) Carburant en mauvais état

(1) Mauvais ajustement du câble d’accélération (2) Encrassement du filtre à air (3) Accumulation de carbone dans le tuyau

(1) Pièce pas bien serrée (1) Le silencieux et la couverture du

silencieux ne sont pas bien serrés

Performance insuffisante

Vibrations excessives

Le bruit d’échappement devient trop fort

(1) Remettez du carburant (2) Nettoyez-le (3) Lisez la partie relative au

démarrage du moteur (4) Remplacez-la (5) Remplacez-le (6) Remplacez-le

(1) Ajustez-le (2) Nettoyez-le (3) Nettoyez-les

(1) Serrez-la (1) Serrez-les

☆

☆ ☆ ☆ ☆ ☆ ☆ ☆

☆ ☆ ☆

☆

Page 44

French

5. Spécification

Hauteur x Largeur x Longueur (mm) (po.) Poids net (kg) (lbs) Poids brut (kg) (lbs) Capacité du réservoir de produits chimiques (R) (gallons) Capacité du réservoir de carburant (R) (gallons) Pompe Type Pression maximum (kg/cm2) (PSI) Aspiration (R/min) (gallons/minutes) Fréquence de rotation (rpm) Moteur Modèle Type Cylindrée (mR) Sortie (PS/rpm) Carburant Bougie d’allumage Système de démarrage

640×475×365 (25.2×18.8×14.4)

9,6 (21)

35 (77)

25 (6.6)

0,6 (0,16)

Flujo Twin Uni de Maruyama

25 (357)

7,5 (1,98)

1930

MARUYAMA CER300

Enfriamiento de aire forzado, 2 tiempos

30,1

1.3/7500

Gasolina mezclada (50:1)

NGK BPM6Y

Arrancador de rebobinado

La spécification peut changer dû à une amélioration du produit sans avis préalable.

Dimension

Page 45

Spanish

Advertencias

En este manual, las precauciones imprescindibles para manejar el producto se indican como sigue:

Cuando preste esta máquina a otra persona, o emplee a alguien para utilizarla, explique previamente el modo de funcionamiento, y el significado de cada una de las etiquetas de advertencia (con el símbolo de las precauciones de seguridad: ). Adicionalmente, entregue a esa persona el manual de funcionamiento y las instrucciones de seguridad, con la recomendación de leerlos cuidadosamente y dominar la técnica de manejo antes de utilizar la máquina. Recuerde al usuario qué es lo que NUNCA debe hacer. Todo lo anterior es igualmente aplicable a los miembros de su familia. En cualquier caso, es preferible evitar que los niños utilicen esta máquina.

PELIGRO

ATENCIÓN

PRECAUCIÓN

Riesgo de lesiones mortales o graves si no se tiene en cuenta esta advertencia.

Posible riesgo de lesiones mortales o graves si no se tiene en cuenta esta advertencia.

Riesgo de lesiones graves si no se tiene en cuenta esta advertencia.

Posibles daños en la máquina si no se tiene en cuenta esta advertencia.

Prólogo

Gracias por adquirir este producto. Este manual de funcionamiento explica cómo se maneja correctamente el producto, y detalla las tareas básicas de revisión y mantenimiento que es preciso realizar. Por favor, lea detenidamente este manual y asegúrese de haber entendido las instrucciones que contiene. Así, podrá mantener siempre el alto rendimiento de este producto. Guarde el manual después de haberlo leído, y consúltelo siempre que lo necesite. Las instrucciones de mantenimiento que contiene son importantes para prolongar la vida útil del producto. Es posible que encuentre alguna discrepancia entre los datos del manual y el

producto que ha adquirido, porque nuestro compromiso con la satisfacción de nuestros clientes y la calidad de nuestros productos nos lleva a introducir constantes mejoras.

Nuestra oficina de ventas y nuestros distribuidores atenderán cualquier consulta que desee realizar sobre este producto.

・Por favor, lea detenidamente este manual de

funcionamiento.

・Si pierde este manual, compre otro en su

distribuidor habitual o a través de nuestra oficina de ventas.

・La rectificación de este producto es peligrosa, e

incide negativamente sobre comodidad del manejo y la seguridad.

CUANDO OTROS UTILIZAN LA MÁQUINA.

Page 46

Spanish

Declaración de Garantía Limitada

Todos los productos Maruyama están garantizados al comprador original como libres de defectos en materiales y mano de obra desde la fecha de compra y por los períodos de tiempo que se relacionan a continuación:

De por vida para los ejes de propulsión interiores en cortadores de maleza y todos los módulos de encendido. 5 años para uso comercial y residencial. 1 año para uso de alquiler.

Todos los motores Maruyama y Kawasaki TK45/TK65 están cubiertos exclusivamente por 5 años de uso industrial, comercial, institucional y de producción de ingresos. Estos motores son garantizados por un año de uso de alquiler.

Esta garantía estará en pleno efecto considerando que el motor sea operado por el período de optimización de 80 horas usando aceite de 2 tiempos Premium de Maruyama. Después del período de optimización, el motor siempre debe ser operado con aceite de 2 tiempos Premium de Maruyama o equivalente a aceite de 2 tiempos ISO-L-EGD y JASO FC 2.

Al comprador no se le cobrará la mano de obra de diagnóstico que conduzca a la determinación del defecto de una parte garantizada, si el trabajo de diagnóstico lo realiza un distribuidor Maruyama.

Cualquier parte garantizada que no esté programada para reemplazo como mantenimiento requerido, o que esté programada únicamente para inspección regular con el propósito de "reparar y reemplazar según sea necesario" se garantizará durante el período de garantía. Cualquier parte garantizada que esté programada para reemplazo como mantenimiento requerido, se garantizará por el período de tiempo hasta el primer reemplazo programado para esa parte. Maruyama Mfg. Co. Inc. es responsable por los daños a otros componentes, causados por la falla de una parte garantizada, todavía bajo garantía.

El comprador es responsable de cumplir con el mantenimiento requerido, según lo define Maruyama Mfg. Co., Inc. en el Manual del Operador/ Propietario.

GARANTIA DE LAS PARTES RELACIONADAS CON EMISION GASES DE ESCAPE : Además del cubrimiento de la garantía anterior, Maruyama Mfg. Co., Inc. reparará o reemplazará, sin costo alguno para el comprador original y cada comprador subsiguiente, cualquier parte o partes relacionadas con emisión de gases de escape, que se encuentren defectuosas en material o mano de obra, durante dos (2) años a partir de la fecha de la entrega original al detal. Las partes

relacionadas con la emisión son el conjunto del carburador, el conjunto de la bobina de ignición, el rotor de ignición, la bujía, el convertidor catalítico y el estanque de combustible. Se puede usar cualquier repuesto equivalente en

desempeño y durabilidad, en reparaciones o mantenimientos no de garantía y ello no reducirá las obligaciones de garantía de Maruyama Mfg. Co., Inc.

Esta garantía no cubre lo siguiente :

1. Artículos de mantenimiento (excluyendo defectos en materiales y mano de obra) incluyendo mangueras, bujías, cuerda de arranque, filtros de aire y gasolina, zapatas de embrague, aisladores de vibración, cables del regulador y todos los aditamentos de corte, etc.

2. Gastos adicionales incluyendo despacho y manejo, transporte, pago por lucro cesante o falta de ingresos o por cualquier inconveniencia y almacenamiento.

3. Alteraciones o modificaciones incluyendo partes pos mercadeo no autorizadas por Maruyama U.S., Inc.

4. Desgaste, accidente, abuso, descuido, mal uso, negligencia, combustibles, lubricantes, mezclas de combustible inadecuados (cuando se aplique), o falla en la operación o mantenimiento del producto de acuerdo con las instrucciones aprobadas por Maruyama.

La reparación o reemplazo según se dispone bajo esta garantía, es el remedio exclusivo del consumidor. Maruyama no será responsable por ningún daño incidental o consecuencial por violación de cualquier garantía explícita o implícita en estos productos, excepto en la medida prohibida por la ley. Toda garantía implícita de comerciabilidad o adecuación para un propósito particular, sobre estos productos está limitada a la duración de los períodos de garantía, según se definen en la declaración de garantía limitada. Maruyama se reserva el derecho de cambiar o mejorar el diseño del producto sin aviso y no asume la obligación de actualizar los productos fabricados con anterioridad. Esta garantía otorga a usted derechos legales específicos, que pueden variar de un estado a otro. Es responsabilidad del Propietario y del Concesionario, asegurarse de que la Tarjeta de Registro de Garantía sea adecuadamente llenada y despachada por correo a Maruyama U.S., Inc. Con el objeto de obtener servicio de garantía, se requerirá prueba de la compra y del registro. Para encontrar un Centro de Servicio Autorizado Maruyama, contacte Maruyama U.S., Inc. al 1-940-383-7400

Maruyama U.S., Inc.

3570 Shelby Lane

Denton, TX 76207 U.S.A

Page 47

Spanish

Índice

Declaración de garantía limitada 45

1. Para trabajar con seguridad

Precauciones antes de empezar 47 Precauciones durante el manejo de este producto

Precauciones después del uso

2. Nombre y función de las piezas 51

Símbolos de advertencia 52

3. Modo de empleo y montaje 53

Montaje de la boquilla 53 Lubricación y proporción de aceite

Puesta en marcha

Funcionamiento y parada

Boquillas de recambio

Parámetro de ajuste de la válvula de estrangulación

4. Limpieza, mantenimiento y almacenaje 59

Limpieza, mantenimiento y drenaje 59 Almacenaje

Diagnóstico y resolución de problemas

5. Datos técnicos 62

Page 48

Spanish

Compruebe, utilice y repare adecuadamente la ropa que utilice para trabajar y el equipo de protección, de manera que cumpla su función en todo momento.

Esta es la ropa adecuada para manejar la máquina de pulverizar

Gorra Gafas protectoras

Tapones para los oídos

(es un trabajo ruidoso)

Ropa de trabajo

(ajustada en

los puños, etc.)

Sicherheitsmaske

Mascarilla de seguridad

Guantes de seguridad

Calzado de trabajo (botas de goma)

1. Para trabajar con seguridad

Precauciones antes de empezar

Quiénes no pueden hacer trabajos de pulverización?:

・Las personas que no deben realizar tareas normales de pulverización por estar

lesionadas, o sufrir asma o malestar por efecto de los productos químicos.

・Las personas que estén bajo la influencia del alcohol. ・Las mujeres embarazadas ・Las personas que no fueran los operadores de pulverización ・Los niños en general

Es preciso utilizar ropa de trabajo adecuada

Hoy no voy a ir a trabajar

alcohl

Page 49

Spanish

Precauciones durante el manejo de este producto

Este producto se puede utilizar para las siguientes tareas agrícolas. Evite utilizarlo para cualquier finalidad distinta de las que figuran a continuación.

1) Pulverización de productos químicos contra plagas e insectos dañinos sobren cualquier tipo de cosechas.

2) Pulverización de productos químicos contra plagas e insectos dañinos sobre árboles frutales.

3) Pulverización de productos químicos contra plagas e insectos dañinos en cultivos de invernadero.

4) Pulverización de productos químicos contra plagas e insectos dañinos sobre flores.

5) Pulverización de desinfectantes o insecticidas en establos y gallineros.

6) Pulverización de productos químicos disueltos en agua sobre árboles de jardín, setos y praderas.

7) Pulverización de desinfectantes o insecticidas en zonas urbanas.

8) Pulverización de productos químicos contra plagas e insectos dañinos en macizos de flores y parques.

9) Pulverización de herbicidas para el control de malas hierbas.

10) Pulverización de agua para limpiar verduras o tubérculos.

Durante el transporte en automóvil, asegure bien la máquina para evitar que se caiga o se desplace.

Productos químicos

・Lea cuidadosamente las etiquetas de los

productos químicos y asegúrese de haber comprendido el modo de empleo y las precauciones. En la pulverización por tanque (1000ÜF), si se equivoca la proporción del producto por superficie, los productos químicos pueden causar serios daños al terreno.

・Guarde los productos químicos en un sitio

seguro, y tenga cuidado de no se dañen los envases durante su transporte.

・Maneje correctamente los envases para

garantizar la seguridad.

・Tenga cuidado cuando manipule productos

químicos. Aclare inmediatamente con agua en caso de contacto con los ojos o la boca.

・Si siente malestar, acuda inmediatamente a un

médico.

・Tenga en cuenta la dirección del viento y cambie

el método de pulverización para proteger a los trabajadores y las casas. Cuando pulverice productos químicos, trabaje siempre en la dirección del viento. Evite que los productos afecten a otras cosechas, o que se acumulen en lugares cerrados, criaderos de peces, y viviendas.

・Cuando trabaje en invernaderos tenga cuidado

con la ventilación.

・Vacíe completamente el tanque de manera

que no queden depósito de residuos químicos.

・No utilice esta máquina cuando haya otras

personas, niños o animales en la cercanía.

・Cuando el depósito está completamente lleno,

aumenta bastante el peso de la máquina; tenga cuidado de no dañarse la espalda.

・Cuando lleve la máquina a la espalda, adopte

una postura que sea segura para trabajar, y nunca trabaje desde lugares elevados, como sillas o escaleras.

PRECAUCIÓN

CONTRA EL VIENTO

Page 50

Spanish

Precauciones durante el manejo de este producto

Lista de piezas estándar

Cuando abra el paquete, compruebe si están presentes todas las piezas y accesorios. En caso de descubrir alguna falta o avería de algún accesorio, consulte con el distribuidor de Maruyama donde adquirió el producto.

Accesorios

Manual de funcionamiento

Llave de paso con válvula esférica

Boquilla anchaLanza de pulverización

Montage du tuyau de pulvérisation

Tarejeta de Registro de Garantía

Llave de Caja

Page 51

Spanish

Precauciones durante el manejo de este producto

Combustible

El combustible es inflamable. Para evitar cualquier posibilidad de incendio, observe las siguientes precauciones:

・Evite el acercamiento de cualquier tipo de llama cuando reposte combustible o

realice el servicio de mantenimiento.

・Detenga siempre el motor, y espere a que se enfríe antes de repostar combustible.

Limpie cuidadosamente las salpicaduras de combustible.

・Para arrancar el motor, aléjese más de tres metros del depósito de combustible. ・Asegúrese de utilizar siempre la proporción correcta de combustible y lubricante

para este motor de dos tiempos para evitar contaminar el medio ambiente y posibles averías del motor.

・Nunca utilice gasolina sin mezclar con aceite.

MOTOR

・El motor alcanza temperaturas muy elevadas durante el funcionamiento, y sigue

caliente después de pararlo. Evite tocar el silenciador, el bloque del cilindro, etc.

・Cuando arranque el motor, compruebe que la válvula de descarga está bien

cerrada para impedir que una rociada repentina cause una explosión.

・No toque la bujía mientras el motor esté en funcionamiento. Puede recibir una descarga

eléctrica.

・No ponga el motor en marcha en lugares cerrados. Existe riesgo de envenenamiento

por inhalación de monóxido de carbono.

・Evite inhalar los gases de escape del motor.

BOMBA

・Los productos químicos salen a alta presión por la boquilla. Nunca dirija el pulverizador

hacia alguna persona o animal.

Comprobaciones antes de empezar a trabajar

・Compruebe si los tornillos de todos los componentes están bien apretados. ・Los tornillos flojos pueden provocar accidentes. ・Ajuste la longitud de las correas a su medida.

Precauciones después del uso

・Cuando utilice disoluciones de productos químicos, prepare únicamente la cantidad necesaria para el

trabajo que tenga que realizar. Si sobra el producto químico, descártelo tal como se recomienda en la etiqueta del producto.

・Extraiga del depósito el producto sobrante y limpie bien los restos. Guarde el producto sobrante en su

envase original, y fuera del alcance de los niños. Limpie los restos de producto del motor: Pueden causar oxidación u otros problemas.

・Para evitar incendios, extraiga todo el combustible del depósito.

Utilice aceite multigrado para motores de

dos tiempos

Gasolina :

Aceite para motores de dos tiempos

50 : 1

PELIGRO

PRECAUCIÓN

ATENCIÓN

Page 52

Spanish

2. Nombre y función de las piezas

Tapa del depósito del producto

Boquilla ancha

Lanza de pulverización

Culata del cilindro

Drenaje

Llave de paso

Depósito del producto 25 Litros

Bujía

Tirador de arranque

Palanca del acelerador

Depósito de combustible

0.6 Litros

Correa ajustable

Botón de parada

Page 53

Spanish

Símbolos de advertencia

・Limpie siempre las etiquetas para mantener visibles las advertencias.

・A continuación se describe el significado de las etiquetas de advertencia.

Etiquetas de advertencia

Lea detenidamente el manual de funcionamiento

Es imprescindible haber leído y comprendido el manual antes de utilizar el fumigador.

Utilice equipo de protección

Durante el trabajo, protéjase siempre la cabeza y utilice tapones para los oídos y gafas de seguridad.

Peligro de incendio

Evite el acercamiento de cualquier tipo de llama cuando reposte combustible o realice el servicio de mantenimiento.

Inhalación de gases tóxicos

Tenga cuidado de no inhalar los gases de escape del motor.

Alta temperatura

Los componentes del motor (silenciador, culata, etc.) pueden alcanzar temperaturas muy elevadas, tenga cuidado de no quemarse.

Page 54

Spanish

3. Modo de empleo y montaje

Montaje de la boquilla y del cinturón

Montaje de la boquilla

Antes de montar la boquilla, compruebe que las juntas se encuentran en su lugar. Apriete firmemente el tornillo confirmando la posición de la junta y compruebe que no existe fuga de agua. Si aprieta demasiado el tornillo, puede pasarlo de rosca o romper la junta. Es importante aplicar el par torsión adecuado.

Boquilla ancha

Lanza de pulverización

Llave de paso

Conector de la lanza de pulverización

Conecte el extremo del tubo flexible al orificio de salida del pulverizador.

Orificio de salida

Page 55

Spanish

Tapa del depósito del producto

Cierre firmemente

Lubricación y proporción de aceite

Proporción de aceite

・Asegúrese de utilizar una mezcla de gasolina y

aceite.

Gasolina :

Aceite para motores de 2 tiempos

50 : 1

Utilice el aceite exclusivo para motores enfriados por aire de dos tiempos.

PELIGRO

Existe el riesgo de que el combustible se inflame. Recuerde siempre lo siguiente:

・En el llenado de combustible, paralice el motor

y compruebe que no existe ninguna fuente de ignición (cigarrillos, etc.) en la cercanía.

・Evite derramar el combustible. Limpie

cuidadosamente cualquier salpicadura y arranque el motor sólo cuando esté bien seco.

・No llene el combustible por sobre la línea

estándar . Puede haber fugas si sobrepasa la marca de nivel.

・Si detecta una fuga de combustible, no utilice

la máquina sin antes repararla.

・Después de llenar de combustible,

asegúrese de cerrar el tapón del depósito de combustible.

・Si utiliza la máquina con gasolina pura, se

ahogará el motor. Asegúrese de añadir siempre la proporción adecuada de lubricante para motores de dos tiempos.

・La proporción de la mezcla tiene que ser la

indicada específicamente para motores de dos tiempos.

・Utilice como combustible gasolina sin plomo

para automóviles.

Disolución de los productos químicos

・Lea cuidadosamente las instrucciones del

producto que vaya a utilizar y aténgase a ellas tomando todas las precauciones.

PRECAUCIÓN

・Compruebe la presencia de la junta de la tapa

del depósito del producto, y apriete firmemente la tapa. De lo contrario, el producto se derramará sobre la persona que lleve la máquina a la espalda.

Evite que el depósito rebose y las salpicaduras de combustible.

Page 56

Spanish

Puesta en marcha

Arrancar el motor

PRECAUCIÓN

Antes de arrancar el motor, recuerde que el depósito del producto debe contener algún líquido (agua o productos químicos). De lo contrario provocará una avería en la bomba.

Bombee combustible en el carburador. El cebador está situado delante del carburador. (detrás en los modelos con batería). Presione lentamente varias veces y compruebe que el combustible circula a través de la bomba y vuelve al depósito.

Cierre completamente el estrangulador (durante los meses cálidos y cuando el motor esté caliente, el estrangulador tiene que estar total o parcialmente abierto).

Mueva la palanca del acelerador hasta la posición de velocidad media y baja.

Sitúe el selector de la válvula de control de presión en posición “Start” (arranque).

Start

Weeding

High

pressure

Spray

Cierre

Page 57

Spanish

Arranque el motor. Para arrancar el motor, tire lentamente del cordón de arranque un par de veces, y después tire con fuerza.

Modo de tirar del cordón de arranque

1. Con la mano derecha, agarre fuerte la manilla de arranque.

2. Sujete el depósito del producto con la mano izquierda.

3. Tire lentamente del cordón de arranque hasta notar resistencia.

5. No tire del cordón de arranque hasta el final.

6. Sin soltar el cordón de arranque, permita que vuelva a enroscarse gradualmente.

Si el motor no arranca después de varios intentos, abra completamente el estrangulador e inténtelo de nuevo.

PRECAUCIÓN

※ Si el motor tampoco arranca de este modo,

consulte la página 69.

・Si acciona repetidas veces el estrangulador

para arrancar, el exceso de combustible “ahogará” el motor impidiendo que arranque. Es preferible abrir completamente el estrangulador antes de arrancar.

・Después de arrancar el motor, acelere y reduzca

las revoluciones del mismo varias veces y con rapidez.

・Esta operación sirve para purgar el aire del

carburador. El aire retenido en el carburador impide una buena aceleración y puede hacer que se cale el motor.

・Llene el depósito de combustible antes de

utilizar la máquina. De este modo podrá arrancar el motor con mayor facilidad.

PRECAUCIÓN

Cierre despacio el estrangulador

Cordón de arranque

Bobina de arranque

Abrir

Page 58

Spanish

Selector de la válvula de control de presión

Arranque

① Cuando se arranca el motor y la

bomba empieza a succionar.

Herbicidas

Para pulverización a baja presión (herbicidas, etc.)

Alta presión

① Cuando se

necesite alta presión.

② Cuando la

máquina se utiliza desde una posición fija, con una lanza más larga de la normal.

Pulverización

Para tareas normales de pulverización.

Funcionamiento y parada

Funcionamiento

Gire el selector de la válvula de control de presión hasta la posición “Weeding” (presión suficiente para trabajar con herbicidas).

Cierre la boquilla.

Después de comprobar que la presión de trabajo es la adecuada y que la máquina funciona correctamente, acelere hasta la máxima velocidad.

Al abrir la llave de paso, el producto del depósito sale pulverizado a través de la boquilla.

(Posición fija)

・Al girar el selector de la válvula de control de

presión desde la posición “high pressure” hasta la posición “spray”, o “weeding” con el acelerador al máximo, las revoluciones del motor aumentan cuando se reduce la presión.

・No acelere al máximo cuando trabaje en las

posiciones “weeding” y “spray”.

・No haga funcionar la máquina en vacío, excepto

para drenar el depósito. De lo contrario se puede dañar la junta del pistón.

PRECAUCIÓN

Parada

Reduzca al mínimo la velocidad del motor moviendo la palanca del acelerador.

Detenga el motor pulsando el botón de parada.

Start

Weeding

High

pressure

Spray

Pulse

Page 59

Spanish

Tubo de rociado

Empaquetadura

Disco de orificio

Tapa

Boquillas de recambio

(1)Boquilla redonda 25 (accesorio opcional)

Boquilla exclusiva para escardador .

(2)Difusor C6 (accesorio opcional)

a. Con el difusor C-6 el volumen de líquido

pulverizado es 1,5 veces mayor, en comparación con la boquilla estándar.

b. Estos accesorios están especialmente in-

dicados para grandes volúmenes de pulverización, y pulverización a baja presión.

c. El difusor C-6 se instala sobre la boquilla

estándar (C-35).

Para cambiar la boquilla, o instalar el difusor , afloje el tornillo que sujeta la tapa roscada de la boquilla. Antes de cambiar la boquilla, detenga siempre la máquina y cierre la llave de paso.

(1) El ajuste estándar es la posición de

estrangulación parcial. (Véase la Figura 1.)

Parámetro de ajuste de la válvula de estrangulación

(2)

Con el objeto de efectuar la estrangulación plena, suelte el perno y gire el ajustador en 90 grados. (Véase la Figura 2.) El ajustador debe estar en la posición superior sobre el orificio de longitud. (Véase la Figura 3.) Luego, apriete el perno y verifique el ajustador de fijación.fig2)

(3)

Con el objeto de efectuar el ajuste estándar, suelte el perno y gire el ajustador de 90 grados a la izquierda. (Véase la Figura 4.) El ajustador debe estar en la posición superior sobre el orificio de longitud. (Véase la Figura 3.)

Luego, apriete el perno y verifique el ajustador de fijación.

Ajustador

Figura 1

Figura 2

Figura 3

Figura 4

Perno

Posición superior

Orificio de longitud

Gire a la derecha

Perno

Gire a la izquierda

Page 60

Spanish

4. Limpieza, mantenimiento y almacenaje

Limpieza, mantenimiento y drenaje

Bomba

Compruebe el desgaste de la junta del pistón y la junta de la bomba. Sustituya las juntas si están gastadas. ※ Consulte con el distribuidor autorizado de

Maruyama si necesita desmontar o reparar la bomba.

Drenaje

Asegúrese de vaciar completamente la máquina. De lo contrario, en invierno la bomba puede dañarse si se congela el líquido en su interior.

①Retire el tapón de drenaje del depósito y el

conector del manguito de la bomba para extraer completamente el líquido.

②Llene de agua el depósito del producto,

arranque el motor, y pulverice desde la boquilla para limpiar la bomba y el interior de la lanza.

③Mantenga la máquina en funcionamiento

durante 15 ó 20 segundos a una velocidad un punto inferior a la máxima.

④Reduzca al mínimo la velocidad del motor y

detenga la máquina con el botón de parada.

PRECAUCIÓN

0.6~0.7mm

Trempez la pièce dans le mélange de carburant

Laissez sécher.

Agua enjabonada

Elimine el carbón

Desmontaje

Cubierta del filtro de aire

Elemento de espuma

Pantalla del filtro

Detenga siempre la máquina antes de iniciar cualquier tarea de limpieza, revisión o mantenimiento.

Revisión y mantenimiento durante todo el año

Limpieza del filtro de aire

Suelte la perilla y extraiga la cubierta del filtro de aire.

2. Extraiga el elemento de espuma y la pantalla del filtro del cuerpo del filtro de aire.

Limpie el elemento de espuma y la pantalla del filtro con agua temperada y jabonosa. Permita que la pantalla y el elemento se sequen completamente.

Aplique una película leve de aceite de motor SAE 30 al elemento de espuma y estruje el aceite en exceso.

Vuelva a montar la pantalla del filtro y el elemento de espuma en el cuerpo del filtro de aire.

Reinstale la cubierta del filtro de aire y apriete la perilla.

Inmersión

Apriete fuerte

Limpieza de la bujía

・Limpie la carbon-

illa con un cepillo y ajuste la distan-cia entre los electrodos:0,6 – 0,7 mm.

Conector del tubo flexible

Tapón de drenaje

Page 61

Spanish

PRECAUCIÓN

Vacíe completamente el depósito y la bomba. De lo contrario, puede averiarse la máquina.

Almacenaje

Vacíe el depósito de combustible y haga funcionar el pulverizador al ralentí hasta que se detenga.ausgeht.

Sitúe el selector de la válvula de control de presión en la posición “Start”.

Mueva la palanca del acelerador hasta la posición de baja velocidad.

Mantenimiento del cilindro

③Tire dos o tres

veces. ④Coloque el

tapón.

Después de efectuar el procedimiento anterior, coloque el pulverizador en una caja, y guárdelo en un lugar seco y bien ventilado.

PRECAUCIÓN

・Cuando surja alguna avería, repare el

pulverizador antes de guardarlo. Utilice solamente las piezas genuinas de Maruyama en la reparación.

・Guarde el pulverizador en un lugar seco y

resguardado del polvo y otros contaminantes.

①Retire el tapón.

②Añada unas gotas de aceite.

Start

Weeding

High

pressure

Spray

Page 62

Spanish

Diagnóstico y resolución de problemas

・Cuando la bomba o el motor no funciona correctamente, refiérase al siguiente cuadro. ・La marca de asterisco * indica que el ajuste o reparación debe ser realizado por el Distribuidor

Autorizado de Maruyama.

Bomba

Motor

Síntoma Ursache Behandlung

Síntoma Causa Tratamiento

No succiona líquido

(1) El tubo de succión está flojo (2) Obstrucción del tubo de succión causada

por residuos de productos químicos (3) Desgaste de la junta del pistón (4) Presencia de cuerpos extraños en la

sección de la válvula

(1) Desgaste de la junta del pistón (2) Arañazos en el interior del cilindro (3) Arañazos en la válvula esférica de la

llave de paso (4) Desgaste del asiento de la válvula de

control de presión. (5) Cuerpos extraños en las válvulas (6) Desgaste del árbol de leva (7) Desgaste de la boquilla (8) Sistema de boquillas incorrecto

(1) Apriete correctamente (2) Desmonte la bomba y

límpiela (3) Sustituya las piezas dañadas (4) Desmonte la válvula y

límpiela

(1) Instale una junta nueva (2) Cambie la pieza (3) Cambie la pieza

(4) Cambie la pieza

(5) Desmonte las válvulas y límpielas (6) Cambie la pieza (7) Cambie la pieza (8) Reduzca el número de

boquillas, o instale una

boquilla de menor diámetro

No aumenta la presión (pulverización deficiente)

No arranca

・No tiene combustible ・El filtro de la gasolina está obstruido ・Procedimiento de arranque incorrecto

・Bujía en mal estado ・Bobina en mal estado ・Carburador en mal estado

・Cable del acelerador mal ajustado ・Obstrucción del cartucho del filtro del aire ・Acumulación de carbonilla en la salida de

gases y el silenciador

・Alguna pieza está floja

・El silenciador y la cubierta el silenciador

están flojos.

Potencia insuficiente

Excesiva vibración

Aumento del ruido del motor

・Llene el depósito ・Limpie el filtro ・Consulte la sección

“Arrancar el motor”

・Cambie la pieza ・Cambie la pieza ・Cambie la pieza

・Ajuste el cable ・Limpie el filtro ・Limpie estas piezas

・Apriete

☆

☆ ☆

☆ ☆ ☆

☆

☆ ☆ ☆

☆

Page 63

Spanish

5. Datos técnicos

Altura x Anchura x Longitud (mm) (pulgadas) TPeso en vacío (kg) (lbs.) Peso máximo (kg) (lbs.) Capacidad del depósito del producto (R) (gallons) FCapacidad del depósito de combustible (R) (gallons) Bomba Tipo Presión máxima (kfg/cm2) (PSI) Succión (R/min) (gallons/minutos) Frecuencia de rotación (rpm) Motor Modelo Tipo Cilindrada (cc) Potencia nominal continua (PS/rpm) Combustible Sistema de encendido Bujía Sistema de arranque

640×475×365 (25,2×18,8×14,4)

9,6 (21)

35 (77)

25 (6,6)

0,6 (0,16gal)

Flujo Twin Uni de Maruyama

25 (357)

7,5 (1,98)

1930

Maruyama CER300

2 tiempos, refrigerado por aire

30,1

1,3/7500

Gasolina mezclada (25 : 1)

Encendido electrónico

NGK BPM6Y

Bobina de arranque

Estos datos pueden cambiar en función de las mejoras introducidas en nuestros productos.

Dimensiones

Page 64

Maruyama U.S., Inc.

3570 Shelby Lane Denton, TX 76207 U.S.A P.O. Box 2107 Denton, TX 76202 U.S.A Phone 940-383-7400 Fax 940-383-7466

www.maruyama-us.com

128943-03 11.02 TAP/M
