MartinLogan IC3, IC3-AW, IC6, IC6-HT, IC6-ST User Manual

I C 3 | I C 3 - A W | I C 6 | I C 6 - H T | I C 6 - S T

I C 8 | I C 8 - A W | I W 5 - L C R | I W 6

user’s manual

Register your warranty online at www.MartinLogan.com.

See your local MartinLogan dealer for new construction pre-install brackets (sold separately).

Content Check List..................2

Safety Warnings and WEEE Recycling ....2

Square Grilles, Pre-Installation Brackets,

& Fire Rated Backboxes.............3

Protect Your Investment ...............6

Break-In .........................6

General Speaker Placement ...........6

Placement Options (IC3, IC3-AW IC6, IC8,

IC8-AW, IW5-LCR, IW6 Speakers) ......7

Placement Options (IC6-ST Stereo Speaker)

Placement Options (Aimable IC6-HT Speaker)..

Connection ......................9

Connecting the IC6-ST ...............9

In-Ceiling Mounting (pictorial) .........10

In-Wall Mounting (pictorial) ...........11

Installation ......................12

Painting the Speaker Grille ...........13

FAQ & Troubleshooting .............14

Warranty and Service ..............15

..7

Specifications ....................16

8

Content Check List

You will find the following items enclosed for your new MartinLogan loudspeaker. Should you
require assistance please call our service department at [phone].

______ Install Template ______ Grille Cover

Safety Warnings and WEEE Recycling

The lightning bolt flash with arrowhead symbol within an equilateral triangle is intended
to alert the user to the presence of uninsulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within an equilateral triangle is intended to alert the user to the
presence of important operating and maintenance (servicing) instructions in the litera­ture accompanying the appliance.

The fire within an equilateral triangle is intended to alert the user to the potential of
creating a fire hazard if they do not follow the instructions.

The dollar sign within an equilateral triangle is intended to alert the user that they run
the risk of causing damage that could be potentially expensive to repair if they don't
follow the instructions.

WARNING!

• Refer servicing to a qualified technician.

• To prevent fire or shock hazard, do not expose this module to moisture.

• Turn amplifier off should any abnormal conditions occur.

• Do not drive speaker beyond its rated power.

2

In accordance with the European Union WEEE (Waste Electrical and Electronic
Equipment) directive effective August 13, 2005, we would like to notify you that this
product may contain regulated materials which upon disposal, according to the WEEE
directive, require special reuse and recycling processing.

For this reason MartinLogan has arranged with our distributors in European Union mem­ber nations to collect and recycle this product at no cost to you. To find your local
distributor please contact the dealer from whom you purchased this product, email
[e-mail] or visit the distributor locator at www.martinlogan.com.

Please note, only this product itself falls under the WEEE directive. When disposing of
packaging and other related shipping materials we encourage you to recycle these
items through the normal channels.

Square Grilles, Pre-Installation Brackets, & Fire Rated Backboxes

Square grilles, pre-installation brackets, and fire rated backboxes are available for certain MartinLogan
Installer Series speakers. Contact your dealer for availability.

3

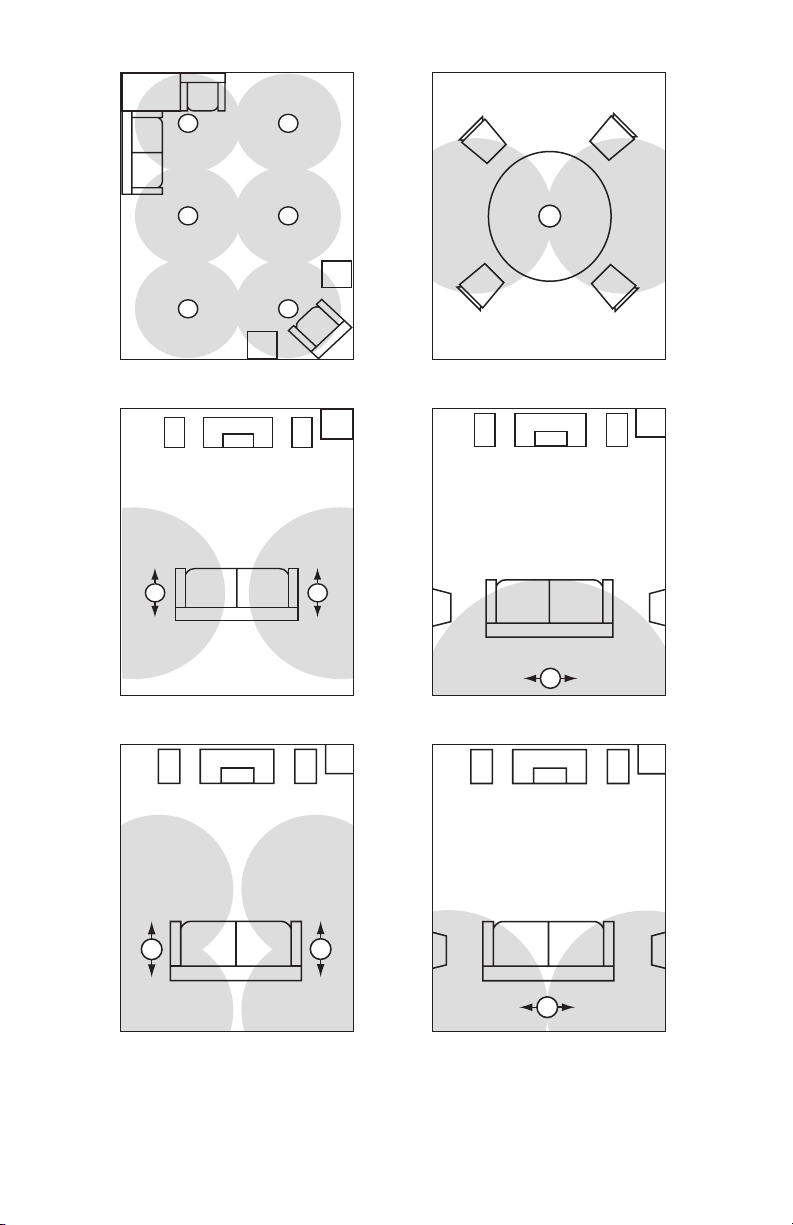

Fig. 1a

Multiple speakers, distributed audio.

Fig. 2a

IC6-ST: 2-channel sound from a single
speaker.

Fig. 2b

IC6-ST: Wide dispersion surrounds in a

5.1-channel system using two speakers.

IC6-ST: Surround and rear channels in a

7.1-channel system using two speakers.

4

Fig. 2c

IC6-ST: Wide dispersion rear in a

6.1-channel system using one speaker.

Fig. 2eFig. 2d

IC6-ST: Rear channels in a 7.1-channel
system using one speaker.

Min. 12

˝

Min. 12

˝

Min. 12

˝

Min. 12

˝

Min. 12

˝

Min. 12

˝

10´-14

´

Min. 12

˝

10´-14

´

Fig. 3a Fig. 3b

IC6-HT: Front left and right speakers.

IC6-HT: Front left, center, and right
speakers.

Fig. 3c

Fig. 3d

IC6-HT: Non-direct surround channels
in a 5.1-channel system.

IC6-HT: Non-direct rear channel in a

6.1-channel system.

Fig. 3fFig. 3e

IC6-HT: Non-direct rear channels in a

7.1-channel system.

IC6-HT: Direct radiating surround and
rear channels in a 7.1-channel system.

5

Protect Your Investment

• Use an amp that approximately matches the speaker's specified power handling.

• To avoid damage, turn down the volume if the speaker sounds like it is distorting, sounds
harsh, or the bass begins to break up.

• Tone controls and equalizers may increase the likelihood of distortion, especially at high vol­umes. Use these settings sparingly.

Break-In

When you first begin to play your speakers, they will sound a bit bass shy. This is due to the high
quality, long-life components used in the drivers. Allow approximately 72 hours of break-in at
90dB (moderate listening levels) before any critical listening.

General Speaker Placement

Choosing a Mounting Location

Install the speakers between wall studs or ceiling joists being careful to avoid electrical wires
behind the wall's surface. Please note, IC6-HT should only be used in-ceiling.

Wall Rigidity Results in Better Sound

Increasing the rigidity of your walls may improve sonic performance. To do this consider adding
cross bracing inside of the wall approximately 12-inch (30cm) above and below the speaker.

Achieving Superior Imaging

These MartinLogan in-wall and in-ceiling speakers offer superb imaging and flexible placement in
nearly any location. However, for best performance and imaging place speakers equidistant from
the primary listening position and avoid physical obstructions between the speaker and primary
listening position.

Balancing Hard vs. Soft Surfaces Improves High- and Mid-Frequency Performance

Rooms that are “over damped” with carpeting, drapes, and other sound absorbers can cause
your system to sound dull and lifeless. On the other hand, rooms can have so many hard surfaces
that the system sounds like a gymnasium. Experiment by adding or removing soft surfaces until you
find a mix that sounds good to you.

Balancing Bass Output

Corner placement of these speakers will reinforce their bass output. If you require balanced output
across the entire audio spectrum avoid mounting these speakers in a corner.

6

When choosing placement follow these simple tips:

• Place a minimum of 12-inches (30cm) from any wall corner.

• Place fronts/centers equidistant between 10–14 feet (3–4.3m) from the listening position.

• IC6-HT: Install in-ceiling only.

Placement Options (IC3, IC3-AW, IC6, IC8, IC8-AW, IW5-LCR, IW6)

Stereo and Home Theater Applications (no illustration)

MartinLogan Installer Series in-wall and in-ceiling speakers are ideal for 2-channel stereo and
multi-channel home theater installations. The guidelines from the previous section apply to both
in-wall and in-ceiling speakers.

Multiple Speakers, Distributed Audio (Fig. 1a)

In larger areas (offices, etc.) multiple speakers may be used to eliminate the sound imbalances
that occur with separate stereo speakers as people move around the room, or are seated closer
to one speaker than the other. Position speakers to achieve the broadest sound coverage in the
main listening area.

Placement Options (IC6-ST Stereo Speaker)

IC6-ST speaker offers two options for connection to an amplifier:

• 2-channels from a single speaker (2 amp channels connected to the speaker)

• 1-channel with wide dispersion (bridged for mono, 1 amp channel conencted).

2-Channel System: Sound From a Single Speaker (Fig. 2a)

Ideal in smaller areas a single speaker is the preferred choice. The IC6-ST is connected to the
amp's left and right channels. Position the speaker to achieve the broadest sound coverage in the
main listening area. Connect left and right channels to the speaker.

5.1-Channel System: Wide Dispersion Surround Placement Using Two Speakers (Fig. 2b)

Place an IC6-ST on either side of the listening area. Orient so one tweeter points toward the front
of the room and the other points toward the back. Bridge each speaker for mono and connect
the amp's left and right surround channels to the appropriate speakers.

6.1-Channel System: Wide Dispersion Rear Placement Using One Speaker (Fig. 2c)

Center one IC6-ST behind the listening area, tweeters pointed toward the left and right of the
room. Bridge the speaker for mono and connect the amp's rear channel.

7.1-Channel System: Surround + Rear Placement Using Two Speakers (Fig. 2d)

Place one IC6-ST on either side of the listening area. Orient so one tweeter of each speaker points

7

toward the front of the room and the other points toward the back. Connect the amp's left and right
surround and rear channels to the appropriate speakers.

7.1-Channel System: Rear Placement Using One Speaker (Fig. 2e)

Center one IC6-ST behind the listening area with tweeters positioned toward the left and right
sides of the room. Connect the amp's left and right rear channels to the speaker.

Placement Options (Aimable IC6-HT Speaker)

IC6-HT speakers are optimized for use in rooms with ceiling heights ranging from 8–9 feet (2.4–

2.74m). Point the tweeters toward the primary listening position. For overall clarity and balanced

bass performance, these speakers should be mounted in the ceiling 12 inches (30 cm) or more
from the wall, as shown in Figs. 3a to 3f.

Left/Center/Right Placement (Fig. 3a & 3b)

Follow the general guidelines for speaker placement provided at the beginning of the main section
keeping in mind the distance from the front speakers to your primary listening area should be
10–14 feet (3–4.3m), as shown. Point the drivers toward the primary listening position.

Non-Direct Radiating Surround/Rear Placement

These speakers are also ideal for use as surrounds and rears. Aiming the speaker so sound
bounces off the walls creates an enveloping, reverberant sound field. Keep in mind that speakers
should be mounted 12 inches (30 cm) or more from the wall.

• 5.1-Channel Surround Placement (Fig. 3c): Position one speaker on either side of the listening
area, with drivers pointed toward the side walls.

• 6.1-Channel Rear Placement (Fig. 3d): Begin with ‘5.1-Channel Surround Placement’ (above).
Center one speaker behind the listening area with drivers pointed toward the back wall.

• 7.1-Channel Rear Placement (Fig. 3e): Begin with ‘5.1-Channel Surround Placement’ (above).
Position another pair of IC8 speakers behind the listening area, one slightly to the right, the
other slightly to the left, with drivers pointed to the back of the room as shown.

Direct Radiating Surround/Rear Center Placement (Fig. 3f)

The IC6-HT may be used as direct-radiating speakers, positioned with drivers pointed toward the
listening area. Use Fig. 3f as a guide to positioning as you experiment to achieve optimal surround
sound in your room.

8

ALL MODELS EXCEPT “IC6ST”

2 SPEAKER STEREO SETUP

RECEIVER /

L

AMPLIFIER

L

-

Connection

R

R

+

Connect the red (+) amplifier terminal to the
red (+) speaker terminal. Connect the black (-)
amplifier terminal to the black (-) speaker terminal.
Fasten cable to bracket with wire tie (Fig. 4a).

+

-

Fig. 4a: Wiring for 2-channel stereo sound.

(2 SPEAKER STEREO SETUP)

RECEIVER /

L

L

-

+

AMPLIFIER

+

-

R

R

-

+

+

-

Fig. 4b: Wiring for 2-channel stereo sound
from a single speaker.

(1 SPEAKER STEREO SETUP)

RECEIVER /

L

-

L

AMPLIFIER

R

R

+

Connecting the IC6-ST

2-channels from a single speaker: Connect
two sets of speaker cables from your amplifier to
the left and right inputs on the IC6-ST (Fig. 4b).

Single channel, wide dispersion: Connect
one set of speaker cables to one set of bind­ing posts on the IC6-ST and use matching
cable to bridge the second set of binding
posts (Fig. 4c).

+

-

Fig. 4c: Bridging left and right inputs to wire
for single channel with wide dispersion.

9

In-Ceiling Mounting (pictorial)

Note: Before pushing speaker into ceiling or wall clamps must be positioned as shown.

Fig. 5a

✔

✘

Fig. 5b

Fig. 5d

10

Fig. 5c

Fig. 5e

✔

✘

In-Wall Mounting (pictorial)

Note: Before pushing speaker into ceiling or wall clamps must be positioned as shown.

✔

Fig. 6a.1 Fig. 6a.2

✘

Fig. 6b

Fig. 6d

Fig. 6c

Fig. 6e

11

Installation

NOTE: These instructions assume the mounting surface is of standard wood frame and standard
sheet rock construction. If you wish to mount the speakers to another type of material you should
contact a bonded contractor.

NOTE: See your local dealer for new construction pre-install brackets (sold separately).

NOTE: While it is possible to use a manual screwdriver for installation, we strongly suggest using

a power drill. To avoid damaging or breaking the clamps, set your drill to a LOW setting. A high
power setting is NOT necessary and may cause clamps to crack or break from the added force.
Such damage is not covered under warranty.

WARNING! Before installing check local building codes to verify compliance with
local regulations. WARNING! Before installing check for obstructions behind dry­wall. To do this make a small hole, cutting at a 45° angle (this will make the hole
easier to patch if obstructions are found). Only cut out the mounting hole after you
have verified there are no obstructions behind the dry wall. WARNING! Use only
speaker cable that is rated for in-wall use. The UL standard is CL2, CL3, and CM.
The CSA standard is FT4. WARNING! Turn your amplifier off before making or
breaking any signal connections.

Recommended tools:

• Stud finder

• Sharp pencil or pen

• Dry wall knife/saw

• Wire strippers

• Power drill with
Phillips screwdriver

• Tape measure

• Low-tack tape

1. If the template has a removable center, remove it at this time.

2. Using a stud finder, position the template completely between wall studs or ceiling joists.

IC3, IC3-AW, IC6-HT: Install in-ceiling only.

3. Hold or tape the template in place and mark cutout with a pencil. For rectangular speakers,

level the template before marking (Figs. 5a, 6a.1, & 6a.2).

4. Remove the template and cut out the opening with a drywall knife (Figs. 5b & 6b).

5. In-wall: If desired, place fiberglass insulation above and below the cut-out hole. Place a half

thick piece of fiberglass insulation behind the speaker. In-ceiling: If desired, place fiberglass
insulation 12" (30cm) or thicker between the joists directly above the speaker.

6. Connect speaker cables. Be consistent when connecting the speaker leads to the terminals.

12

Take great care to assign the same color to the (+) terminal on both the speaker and the
amplifier. IC6-ST: See the section, "Connecting the IC6-ST".

7. Set your power drill to the low setting.

8. Ensure the clamps on the lip of the speaker are positioned exactly as shown in the Warning

Diagrams.

9. Gently push the assembly into the ceiling or wall hole (Figs. 5c & 6c).

10. Supporting the assembly with one hand, tighten each screw. Stop tightening when you sense

resistance (Figs. 5d & 6d). IC6-ST and IC6-HT: Before tightening screws orient speaker so
the drivers are positioned towards the desired position.

11. Gently press the grille into place (Figs. 5e & 6e).

Painting the Speaker Grille

IMPORTANT! Before painting remove grille from speakers. Do not paint the surface of the speaker
behind the grille. Do not use a paint roller.

1. Remove the grille from the speaker.

2. Paint the grille, being careful not to plug the holes. For best results use a spray rather than a
brush. Allow the paint to completely dry before proceeding. Do not paint the surface behind
the grille.

13

Frequently Asked Questions

How do I clean my speakers? Use a dust free cloth or a soft brush to remove the dust from your
speakers. Do not spray any kind of cleaning agent on or in close proximity to the drivers.

What size amplifier should I use? We recommend an amplifier rated within the suitable amplifier
range of your speaker.

Could you suggest a list of suitable electronics and cables that would be ideal for MartinLogan
speakers? The area of electronics and cable choice is probably the most common type of

question that we receive. It is also the most subjective. We have repeatedly found that brands that
work well in one setup will drive someone else nuts in another. We use many brands with great
success. Again, we have no favorites; we use electronics and cables quite interchangeably. We
would suggest listening to a number of brands—and above all else—trust your ears. Dealers are
always the best source for information when purchasing additional audio equipment or cables and
will be well versed in the subject of special safety requirements for in-wall cable.

Will exposure to sunlight affect the life or performance of my speakers? We recommend that
you not place any loudspeaker in direct sunlight. The ultraviolet (UV) rays from the sun can cause
deterioration of grille cloth, speaker cones, etc. Small exposures to UV will not cause a problem. In
general, the filtering of UV rays through glass will greatly reduce the negative effects.

Troubleshooting

No Output

• Check that all your system components are turned on, not muted, and that your balance con-

trol (if applicable) is set correctly.

• Check to make sure your power outlet at the wall is working.

• Check your power cords, speaker wires, and interconnecting cables.

• Check to make sure no headphones are plugged in.

• Swap speaker wires at your amplifier with those of a speaker that is functioning correctly. If

the lack of output moves to a different speaker the problem could be with other equipment in
your system (i.e. amp, pre-amp, processor, etc.)

• Try hooking up a different set of speakers. The lack of output could point to a problem with

other equipment in your system (i.e. amp, pre-amp, processor, etc.)

Lack of Bass or Poor Imaging

• Check your speaker wires. Is the polarity correct — (+) to (+) and (–) to (–)?

14

Warranty

MartinLogan offers online warranty registration at www.martinlogan.com.

Your speaker is provided with an automatic Limited 90 Day Warranty coverage.

You have the option, at no additional charge, to receive a Limited 5 Year Warranty coverage.
To obtain the Limited 5 Year Warranty coverage register your speakers at www.martinlogan.com.
Save a copy of your dealer receipt as it may be requested if service is required.

MartinLogan may not honor warranty service claims unless we have a completed Warranty
Registration on file at www.MartinLogan.com!

Service

Should you be using your MartinLogan product in a country other than the one in which it was
originally purchased, we ask that you note the following:

1 The appointed MartinLogan distributor for any given country is responsible for warranty

servicing only on units distributed by or through it in that country in accordance with its
applicable warranty.

2 Should a MartinLogan product require servicing in a country other than the one in which it

was originally purchased, the end user may seek to have repairs performed by the nearest
MartinLogan distributor, subject to that distributor’s local servicing policies, but all cost of
repairs (parts, labor, transportation) must be borne by the owner of the MartinLogan product.

3 If, after owning your speakers for six months, you relocate to a country other than the

one in which you purchased your speakers, your warranty may be transferable. Contact
MartinLogan for details.

15

Specifications*

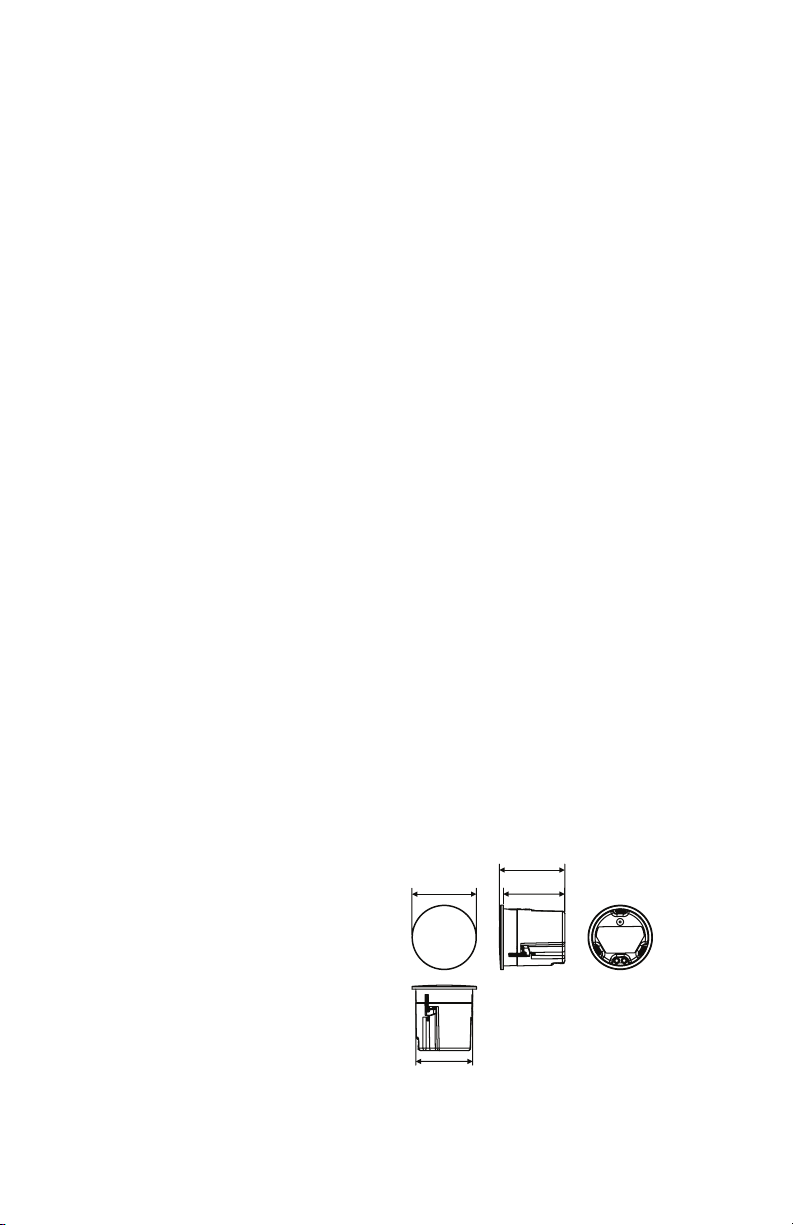

IC3

System Frequency Response ............

Aiming............................

Sensitivity..........................

Impedance .........................

Crossover Frequency..................

High-Frequency Driver ................

Low-Frequency Driver.................

Binding Post Inputs ...................

Suitable Amplifier Range ..............

Maximum Power Handling .............

Weight............................

Overall Size (dia. x depth) .............

Required opening

......................

100–20,000 Hz ±3 dB

N/A

88dB

Compatible with 8 ohms

1,800 Hz

0.75" (1.9cm) titanium domes

3.5" (8.9cm) mineral-filled polypropylene cone

Push style accommodates wire up to 12AWG

15–100 Watts

60 Watts

1.2 lbs. each (0.5 kg)

4.1" x 4.17" (10.4 x 10.6cm)

3-3/4" (9.5cm) diameter

Projection from wall surface ............

Depth required behind wall surface.......

*Specifications are subject to change
without notice.

16

0.25" (0.6cm)

3.92" (9.9cm)

Ø4.1”(10.4cm)

Ø3.62” (9.2cm)

4.17” (10.6cm)

3.92” (9.9 cm)

IC3-AW

3.46” (8.8cm)

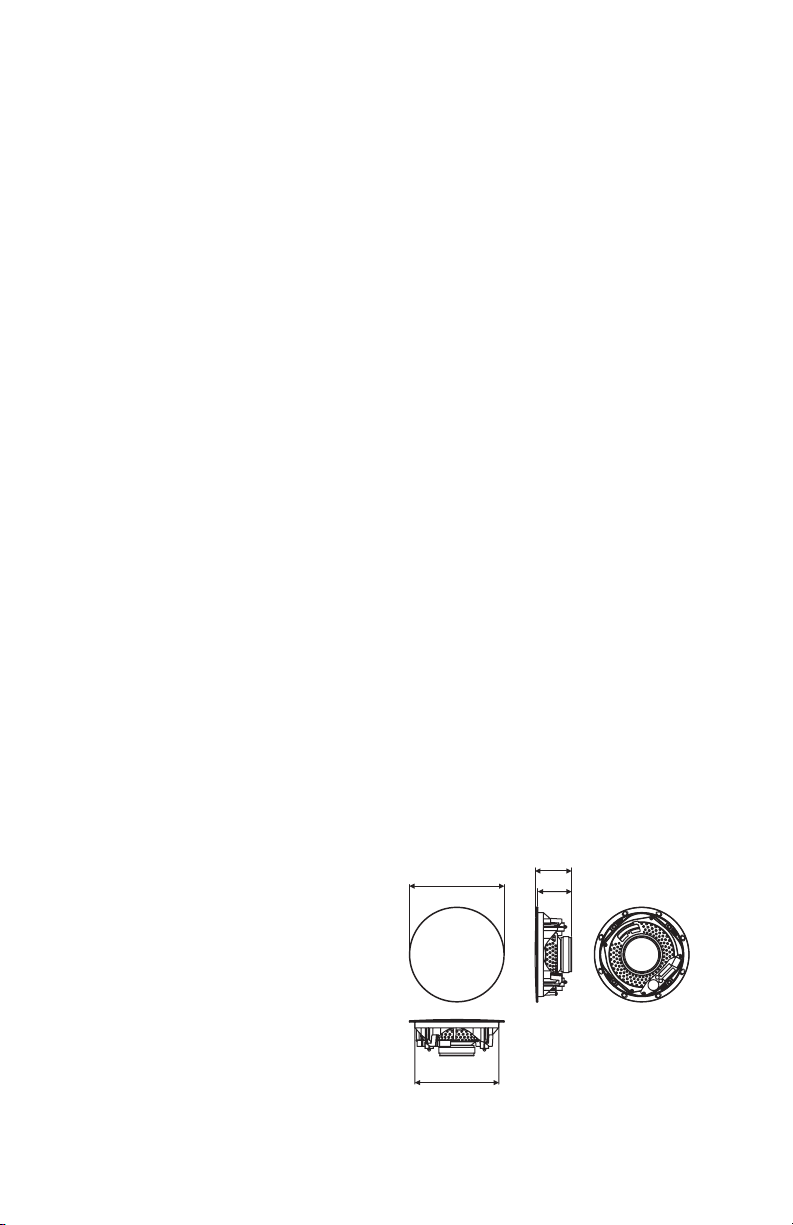

IC6

100–20,000 Hz ±3 dB

N/A

88dB

Compatible with 8 ohms

1,800 Hz

0.75" (1.9cm) titanium domes

3.5" (8.9cm) mineral-filled polypropylene cone

Push style accommodates wire up to 12AWG

15–100 Watts

60 Watts

1.2 lbs. each (0.5 kg)

4.1" x 4.17" (10.4 x 10.6cm)

3-3/4" (9.5cm) diameter

55–20,000 Hz ±3 dB

N/A

89dB

Compatible with 8 ohms

3,000 Hz

0.75" (1.9cm) titanium domes

6.5" (16.5cm) mineral-filled polypropylene cone

Push style accommodates wire up to 12AWG

15–80 Watts

50 Watts

3.5 lbs. each (1.6 kg)

8.7" x 3.46" (22.1 x 8.8cm)

7-3/4" (19.6cm) diameter

0.25" (0.6cm)

3.92" (9.9cm)

Ø4.1”(10.4cm)

Ø3.62” (9.2cm)

4.17” (10.6cm)

3.92” (9.9 cm)

0.31" (0.8cm)

3.18" (8.1cm)

Ø8.7” (22.1cm)

Ø7.56” (19.2cm)

3.18” (8.1cm)

17

Specifications*

5.28” (13.4cm)

Ø10.2” (25.9cm)

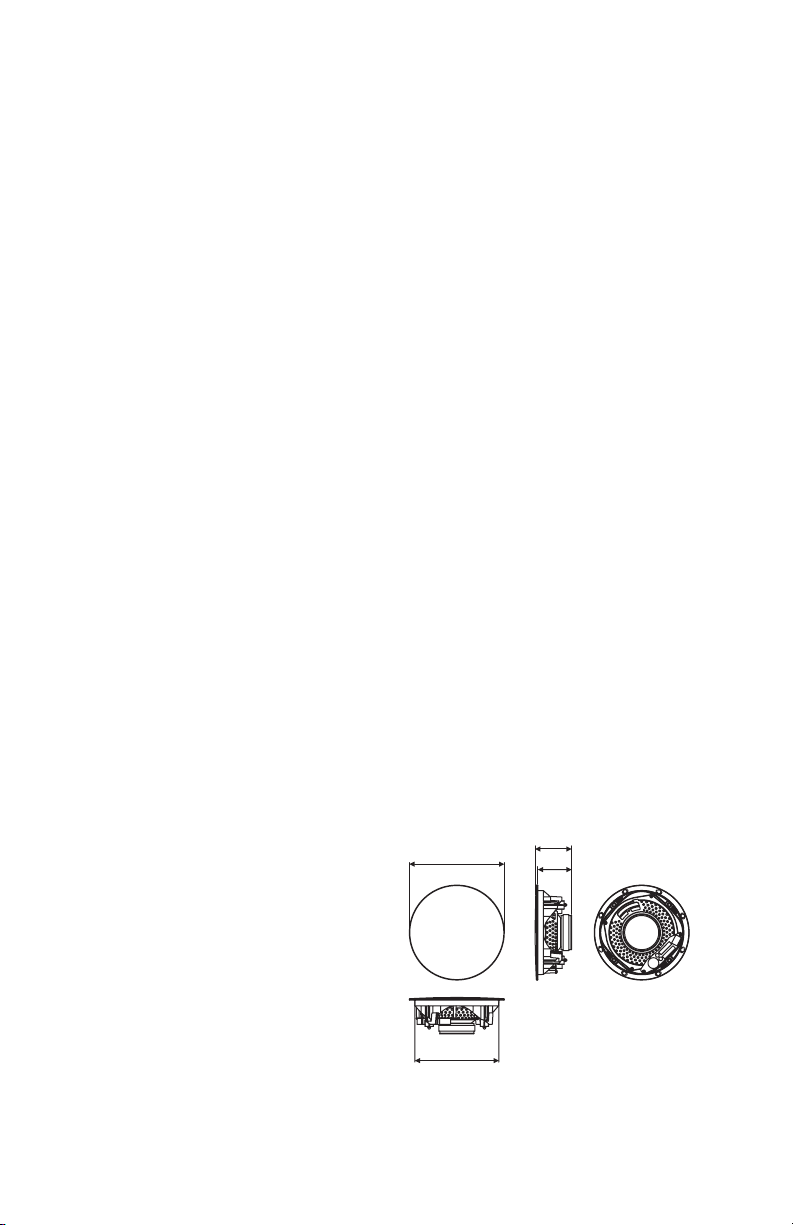

IC6-HT

System Frequency Response ............

Aiming............................

Sensitivity..........................

Impedance .........................

Crossover Frequency..................

High-Frequency Driver ................

Low-Frequency Driver.................

Binding Post Inputs ...................

Suitable Amplifier Range ..............

Maximum Power Handling .............

Weight............................

Overall Size (dia. x depth | h x w x d) ....

Required opening

......................

55–20,000 Hz ±3 dB

Rotate speaker

89dB

Compatible with 8 ohms

2,500 Hz

1" (2.5cm) titanium dome

6.5" (16.5cm) mineral-filled polypropylene cones

Push style accommodates wire up to 12AWG

15–80 Watts

50 Watts

5.3 lbs. each (2.4 kg)

11.38" x 5.28" (28.9 x 13.4cm)

10-3/8" (26.3cm) diameter

Projection from wall surface ............

Depth required behind wall surface.......

*Specifications are subject to change
without notice.

18

0.25" (0.7cm)

4.95" (12.6cm)

Ø11.38” (28.9cm)

4.95” (12.6cm)

IC6-ST

Ø9.21” (23.4cm)

IC8

52–20,000 Hz ±3 dB

Rotate speaker

89dB

Compatible with 4 ohms mono / 8 ohms stereo

3,000 Hz

Two 0.75" (1.9cm) titanium domes

Dual voice-coil 6.5" (16.5cm) mineral-filled poly cone

Push style accommodates wire up to 12AWG

15–80 Watts mono / 15–40 Watts stereo

100 Watts mono / 50 Watts stereo

4 lbs. each (1.8 kg)

8.7" x 3.46" (22.1 x 8.8cm)

7-3/4" (19.6cm) diameter

45–20,000 Hz ±3 dB

N/A

90dB

Compatible with 8 ohms

2,500 Hz

1" (2.5cm) titanium dome

8" (20.3cm) mineral-filled polypropylene cone

Push style accommodates wire up to 12AWG

15–90 Watts

60 Watts

4.4 lbs. each (2 kg)

10.4" x 3.98" (26.4 x 10.1cm)

9-3/8" (23.8cm) diameter

0.31" (0.8cm)

3.17" (8cm)

Ø8.7” (22.1cm)

Ø7.56” (19.2cm)

3.46” (8.8cm)

3.17” (8cm)

0.33" (0.8cm)

3.65" (9.3cm)

Ø10.4” (26.4cm)

3.98” (10.1cm)

3.65” (9.3cm)

19

Specifications*

Ø9.21” (23.4cm)

IC8-AW

System Frequency Response ............

Aiming............................

Sensitivity..........................

Impedance .........................

Crossover Frequency..................

High-Frequency Driver ................

Low-Frequency Driver.................

Binding Post Inputs ...................

Suitable Amplifier Range ..............

Maximum Power Handling .............

Weight............................

Overall Size (dia. x depth | h x w x d) ....

Required opening

......................

45–20,000 Hz ±3 dB

N/A

90dB

Compatible with 8 ohms

2,500 Hz

1" (2.5cm) titanium dome

8" (20.3cm) mineral-filled polypropylene cone

Push style accommodates wire up to 12AWG

15–90 Watts

60 Watts

4.4 lbs. each (2 kg)

10.4" x 3.98" (26.4 x 10.1cm)

9-3/8" (23.8cm) diameter

Projection from wall surface ............

Depth required behind wall surface.......

*Specifications are subject to change
without notice.

20

0.33" (0.8cm)

3.65" (9.3cm)

Ø10.4” (26.4cm)

3.98” (10.1cm)

3.65” (9.3cm)

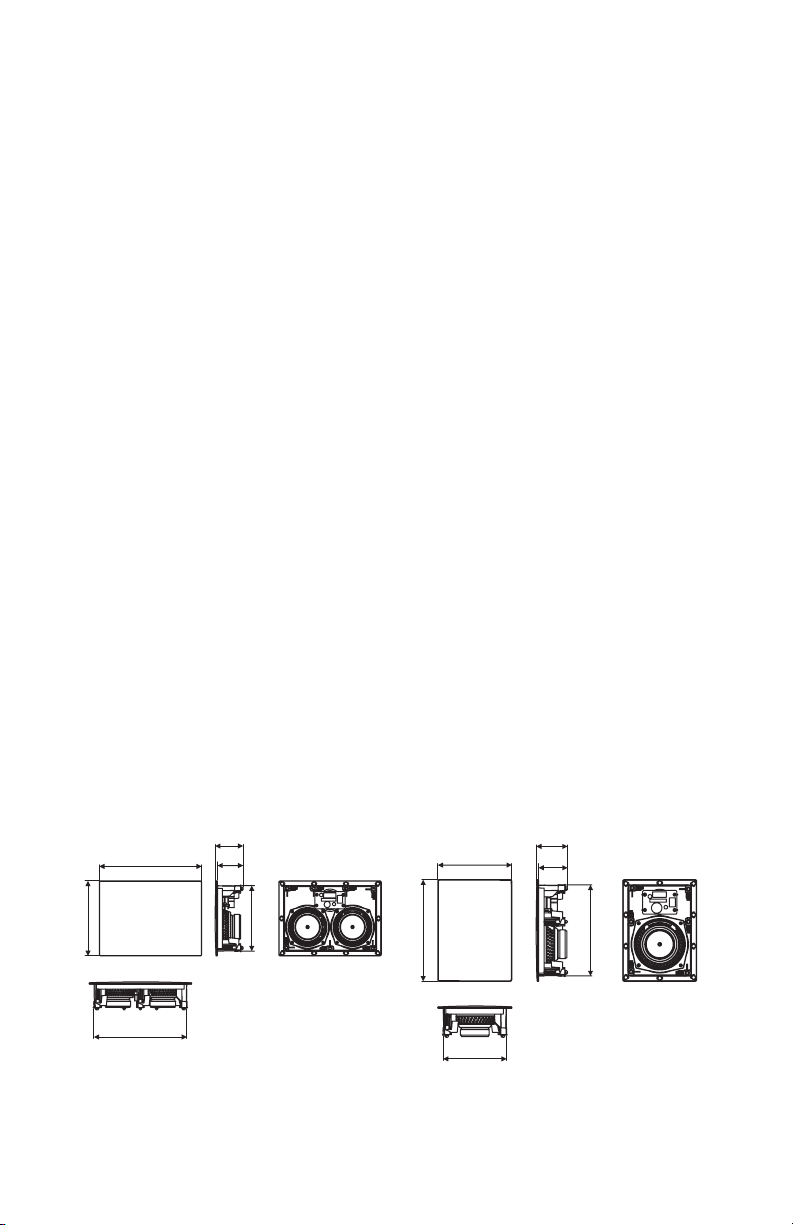

IW5-LCR

11.15” (28.3cm)

3.47” (8.8cm)

9.26” (23.5cm)

3.46” (8.8cm)

IW6

60–20,000 Hz ±3 dB

N/A

89dB

Compatible with 8 ohms

2,500 Hz

0.75" (1.9cm) titanium dome

Two 5.5" (14cm) mineral-filled polypropylene cones

Push style accommodates wire up to 12AWG

15–100 Watts

70 Watts

5.9 lbs. each (2.7 kg)

9.26" x 12.64" x 3.46" (23.5 x 32.1 x 8.8cm)

8-1/4" x 11-5/8" (20.9 x 29.5cm)

55–20,000 kHz ±3 dB

N/A

89dB

Compatible with 8 ohms

2,500 Hz

0.75" (1.9cm) titanium dome

6.5" (16.5cm) mineral-filled polypropylene cone

Push style accommodates wire up to 12AWG

15–90 Watts

60 Watts

3.5 lbs. each (1.6 kg)

11.15" x 8.12" x 3.47" (28.3 x 20.6 x 8.8cm)

10-1/8" x 7-1/16" (25.7 x 18cm)

0.31" (0.8cm)

3.17" (8.1cm)

12.64” (32.1cm)

11.5” (29.2cm)

3.17” (8.1cm)

8.11” (20.6cm)

0.31" (0.8cm)

3.17" (8.1cm)

8.12” (20.6cm)

6.97” (17.7cm)

3.17” (8.1cm)

10” (25.4cm)

21

Lawrence, Kansas, USA www.martinlogan.com

©2018 MartinLogan. All rights reserved.

I C 3 | I C 3 - A W | I C 6 | I C 6 - H T | I C 6 - S T

I C 8 | I C 8 - A W | I W 5 - L C R | I W 6

manuel de l’utilisateur

Enregistrez votre garantie en ligne au www.MartinLogan.com.

Consultez votre revendeur MartinLogan local pour obtenir les nouveaux

supports de pré-installation (vendus séparément).

Liste de vérification du contenu............. 22

Avertissements de sécurité et recyclage WEEE ... 22
Grilles carrées, supports de pré-installation et

boîtiers arrière à l’épreuve du feu ............

Protéger votre investissement .............. 26

Rodage ............................ 26

Positionnement général des enceintes ........ 26

Options de positionnement (enceintes IC3, IC3-AW

IC6, IC8, IC8-AW, IW5-LCR, IW6) ........ 27

Options de positionnement (Enceinte stéréo IC6-ST)

.. 27

Options de positionnement (Enceinte

IC6-HT dirigeable) ................... 28

Raccordement........................ 29

Raccordement du modèle IC6-ST ........... 29

23

Montage encastré au plafond (illustration) ..... 30

Montage encastré au mur (illustration) ........ 31

Installation .......................... 32

Peinturer la grille d’enceinte............... 33

FAQ, dépannage, et Garantie............. 34

Spécifications ........................ 36

Liste de vérification du contenu

Vous trouverez les éléments suivants dans la boîte pour votre nouvelle enceinte MartinLogan. Si vous
avez besoin d’aide, veuillez appeler notre département de service en composante le 785-749-0133.

______ Gabarit d'installation ______ Couvercle de la grille

Avertissements de sécurité et recyclage WEEE

Le symbole de l’éclair avec une pointe en forme de flèche, dans un triangle équilaté­ral, avertit l’utilisateur de la présence d’une « tension dangereuse » potentielle près du
produit qui peut être suffisante pour constituer un risque de décharge électrique.

24

Le point d’exclamation dans un triangle équilatéral avertit l’utilisateur de la présence
de directives importantes en matière de fonctionnement et d’entretien (service) dans les
documents qui accompagnent l’appareil.

Le symbole de feu dans un triangle équilatéral avertit l’utilisateur du risque de créer un
incendie s’il ne suit pas les instructions.

Le symbole de dollar dans un triangle équilatéral avertit l’utilisateur qu’il coure le risque de
causer des dommages potentiellement dispendieux à réparer s’il ne suit pas les instructions.

AVERTISSEMENT!

• Consultez un technicien compétent pour les réparations.

• Pour prévenir les risques d’incendie ou de choc électrique, n’exposez pas ce
module à l’humidité.

• Fermez l’amplificateur si une condition anormale survient.

• Ne poussez pas l’enceinte au-delà de sa puissance nominale.

En vertu de la directive WEEE de l’Union européenne (directive sur les déchets élec­triques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons que ce
produit pourrait contenir des matériaux réglementés dont l’élimination doit faire l’objet
de procédures de réutilisation et de recyclage particulières. À cette fin, Martin Logan a
demandé à ses distributeurs dans les pays membres de l’Union européenne de repren­dre et de recycler ce produit gratuitement.

Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit, envoyez
un courriel à [e-mail] ou consultez le site Web martinlogan.com. Notez
que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler
les matériaux d’emballage et autres matériaux d’expédition selon les procédures normales.

Grilles carrées, supports de pré-installation et boîtiers arrière à l’épreuve du feu

Des grilles carrées, des supports de pré-installation et des boîtiers arrière à l’épreuve du feu sont
disponibles pour certaines enceintes de MartinLogan de la série Installer. Veuillez communiquer
avec votre revendeur pour vérifier la disponibilité.

25

Fig. 1a

Enceintes multiples, audio distribué.

Fig. 2a

IC6-ST : Son à 2 canaux à partir d’une seule
enceinte.

Fig. 2b

IC6-ST : Ambiophonique à dispersion large dans un
système à 5.1 canaux avec deux enceintes.

IC6-ST : Canaux ambiophonique et arrière dans un
système à 7.1 canaux avec deux enceintes.

26

Fig. 2c

IC6-ST : Arrière à dispersion large dans un sys­tème à 6.1 canaux avec une enceinte.

Fig. 2eFig. 2d

IC6-ST : Canaux arrière dans un système à

7.1 canaux avec une enceinte.

Min. 12

˝

Min. 12

˝

Min. 12

˝

Min. 12

˝

Min. 12

˝

Min. 12

˝

10´-14

´

Min. 12

˝

10´-14

´

Fig. 3a Fig. 3b

IC6-HT : Enceintes avant droite et gauche.

IC6-HT : Enceintes avant gauche, centrale
et droite.

Fig. 3c

Fig. 3d

IC6-HT : Canaux ambiophoniques non
directs dans un système à 5.1 canaux.

IC6-HT : Canaux arrière non directs dans un
système à 6.1 canaux.

Fig. 3fFig. 3e

IC6-HT : Canaux arrière non directs dans un
système à 7.1 canaux.

IC6-HT : Canaux ambiophoniques et arrière
directs rayonnants dans un système à 7.1 canaux.

27

Protéger votre investissement

• Utilisez un amplificateur qui correspond approximativement à la puissance admissible de l'enceinte.

• Pour éviter les dommages, baissez le volume si le son de l'enceinte est déformé ou dur, ou si
les graves commencent à couper.

• Les commandes de tonalité et les égalisateurs peuvent accroître les possibilités de déforma­tion du son, particulièrement à volume élevé. Utilisez ces commandes avec parcimonie.

Rodage

Quand vous commencez à l'utilisez les enceintes, les graves peuvent sonner un peu diminuées.
Cette situation est due aux composants de haute qualité et à durée de vie élevée utilisés dans les
haut-parleurs. Un rodage d'environ 72 heures à 90 dB (niveaux d'écoute moyens) est nécessaire
avant toute écoute critique.

Positionnement général des enceintes

Choisir un emplacement de montage : Installez les enceintes entre les montants du mur ou les sol­ives du plafond en prenant soin d’éviter les fils électriques qui se trouvent derrière le mur. Veuillez
noter que le modèle IC6-HT doit uniquement être encastré au plafond.

La rigidité du mur permet d’obtenir un meilleur son : Le fait d’accroître la rigidité des murs
pourrait améliorer le rendement sonore. Pour y arriver, vous pouvez ajouter un contreventement
transversal à l’intérieur du mur à environ 12 pouces (30 cm) au-dessus et au-dessous de l’enceinte.

Pour obtenir une image supérieure : Ces enceintes MartinLogan encastrables au mur et au plafond offrent
une image superbe et un positionnement souple dans pratiquement tous les endroits. Toutefois, pour obtenir
une image et un rendement optimaux, placez les enceintes à une distance équidistante égale de la posi­tion d’écoute principale et évitez les obstacles physiques entre l’enceinte et la position d’écoute principale.

L’équilibre entre les surfaces dures et molles améliore le rendement des fréquences hautes et
moyennes : Les pièces qui sont « trop amorties » avec de la tapisserie, des stores, des rideaux

et d’autres matériaux qui absorbent le son peuvent faire en sorte que votre système sonne terne et
sans vie. D’un autre côté, les pièces qui ont trop de surfaces dures peuvent faire en sorte que le
système sonne comme dans un gymnase. Faites des essais en ajoutant ou en enlevant des surfaces
molles jusqu’à ce que vous obteniez un ensemble qui offre le son qui vous convient.

Équilibre des graves : Le positionnement en coin de ces enceintes renforcera les graves. Si vous
avez besoin d’une sortie équilibrée dans l’ensemble du spectre audio, évitez de monter ces
enceintes dans un coin.

28

Lorsque vous choisissez le positionnement, suivez ces conseils simples et pratiques :

• Laissez un espace minimal de 12 pouces (30 cm) avec chaque coin de mur.

• Placez les enceintes avant/centrales à une distance équidistante de 10 à 14 pieds (3 à 4

mètres) de la position d’écoute.

• IC6-HT : Installez uniquement dans le plafond.

Options de positionnement (IC3, IC3-AW, IC6, IC8, IC8-AW,
IW5-LCR, IW6)

Applications stéréo et cinéma maison (aucune illustration) : Les enceintes MartinLogan
encastrables au mur et au plafond de la série Installer sont idéales pour les installations stéréo à
deux canaux et de cinéma maison à canaux multiples. Les instructions de la section précédente
s'appliquent aux enceintes encastrables au mur et au plafond.

Enceintes multiples, audio distribué (Fig. 1a) : Dans les aires plus grandes (bureaux, etc.), des
enceintes multiples peuvent être utilisées pour supprimer les déséquilibres sonores qui se produisent
avec des enceintes stéréo distinctes, lorsque des gens se déplacent dans la pièce ou qu'ils sont
assis plus près d’une enceinte que de l’autre. Placez les enceintes de façon à obtenir la couverture
sonore la plus large de l’aire d’écoute principale.

Options de positionnement (Enceinte stéréo IC6-ST)

L’enceinte IC6-ST offre deux options de raccordement à un amplificateur :

• Deux canaux à partir d’une seule enceinte (deux canaux amplificateurs raccordés à l'enceinte)

• Un canal à dispersion large (ponté pour mono, 1 canal amplificateur raccordé).

Son à 2 canaux à partir d’une seule enceinte (Fig. 2a) : Idéalement, dans les aires plus petites,
une enceinte plus petite est le choix privilégié. Le IC6-ST est raccordé aux canaux de gauche et
de droite de l’amplificateur. Placez l’enceinte de façon à obtenir la couverture sonore la plus large
de l’aire d’écoute principale. Raccordez les canaux de gauche et de droite à l’enceinte.

Positionnement ambiophonique à dispersion large dans un système à 5.1 canaux avec
deux enceintes (Fig. 2b) : Placez une enceinte IC6-ST d’un côté ou de l’autre de l’aire d’écoute.

Orientez l’enceinte de façon à ce qu’un haut-parleur d’aigus soit dirigé vers l’avant de la pièce et
l’autre vers l’arrière. Pontez chaque enceinte pour mono et raccordez les canaux ambiophoniques
de gauche et de droite de l’amplificateur à leur enceinte respective.

Positionnement arrière à dispersion large dans un système à 6.1 canaux avec une enceinte (Fig.
2c) :

Centrez une enceinte IC6-ST derrière l'aire d’écoute, en orientant les haut-parleurs d’aigus

vers le côté gauche et le côté droit de la pièce. Pontez l’enceinte pour mono et raccordez le canal
arrière de l’amplificateur.

29

Positionnement ambiophonique + arrière dans un système à 7.1 canaux avec deux enceintes (Fig.
2d) : Placez une enceinte IC6-ST d’un côté ou de l’autre de l’aire d’écoute. Orientez l’enceinte de façon

à ce qu’un haut-parleur d’aigus de chaque enceinte soit dirigé vers l’avant de la pièce et l’autre vers
l’arrière. Raccordez les canaux ambiophonique et arrière de l’amplificateur à leur enceinte respective.

Positionnement arrière dans un système à 7.1 canaux avec une enceinte (Fig. 2e) : Centrez une
enceinte IC6-ST derrière l'aire d’écoute, en orientant les haut-parleurs d’aigus vers le côté gauche et le
côté droit de la pièce. Raccordez les canaux arrière de gauche et de droite de l’amplificateur à l’enceinte.

Options de positionnement (Enceinte IC6-HT dirigeable)

Les enceintes IC6-HT sont optimisées pour une utilisation dans des pièces dont le plafond est d’une hauteur
de 8 à 9 pieds (2,4 à 2,74 m). Orientez les haut-parleurs d’aigus vers la position d’écoute principale.
Pour obtenir une clarté générale et un rendement des graves équilibré, ces enceintes doivent être
encastrées dans le plafond à 12 pouces (30 cm) ou plus du mur, comme illustré dans les figures 3a à 3f.

Positionnement gauche/centre/droit (Fig. 3a et 3b) : Suivez les instructions générales concernant
le positionnement des enceintes fournies au début de la section principale en n’oubliant pas que la
distance des enceintes avant par rapport à l'aire d'écoute principale doit être de 10 à 14 pieds
(3 à 4,3 mètres), comme illustré. Orientez les haut-parleurs vers la position d’écoute principale.

Positionnement ambiophonique/arrière non direct rayonnant : Ces enceintes sont idéales pour
une utilisation en tant qu’enceintes ambiophoniques et arrière. Le fait d’orienter l'enceinte de façon à
ce que le son rebondisse sur les murs permet d'obtenir un champ sonore enveloppant et réverbérant.
N’oubliez pas que les enceintes doivent être montées à 12 pouces (30 cm) ou plus du mur.

• Positionnement ambiophonique à 5.1 canaux (Fig. 3c). Placez une enceinte d'un côté ou de

l’autre de l'aire d'écoute, en orientant les haut-parleurs vers les murs latéraux.

• Positionnement arrière à 6.1 canaux (Fig. 3d). Commencez par le « positionnement ambiopho-

nique à 5.1 canaux » (ci-dessus). Centrez une enceinte derrière l’aire d’écoute en orientant les
haut-parleurs vers le mur arrière.

• Positionnement arrière à 7.1 canaux (Fig. 3e). Commencez par le « positionnement ambio-

phonique à 5.1 canaux » (ci-dessus). Placez une autre paire d’enceintes IC8 derrière l’aire
d’écoute, une légèrement à droite, l’autre légèrement à gauche, en orientant les haut-parleurs
vers l'arrière de la pièce, comme illustré.

Positionnement ambiophonique direct rayonnant/centre arrière (Fig. 3f) : Les enceintes IC6-HT
peuvent être utilisées en tant qu’enceintes directes rayonnantes, positionnées avec les haut-parleurs
orientés vers l’aire d’écoute. Utilisez la figure 3f comme guide pour le positionnement, en faisant
des essais pour obtenir le son ambiophonique optimal dans votre pièce.

30

TOUTES LES ENCEINTES SAUF  IC6ST 

CONFIGURATION À DEUX ENCEINTES STÉRÉO

L

(G)

L (G)

-

AMPLIFICATEUR

R

(D)

R (D)

Raccordement

Raccorder la borne rouge (+) de l’amplificateur
à la borne rouge (+) de l’enceinte. Raccorder
la borne noire (-) de l’amplificateur à la borne
noire (-) de l’enceinte. Attacher le câble à la

+

fixation avec l’attache métallique (Fig. 4a).

+

-

Fig. 4a: Câblage pour son stéréo à 2 canaux.

CONFIGURATION À DEUX ENCEINTES STÉRÉO

L

(G)

L (G)

-

+

AMPLIFICATEUR

+

-

R

(D)

R (D)

-

+

+

-

Fig. 4b: Câblage pour son stéréo à 2 canaux à
partir d’une seule enceinte.

CONFIGURATION À UNE ENCEINTE STÉRÉO

L

(G)

AMPLIFICATEUR

R

(D)

Raccordement du modèle IC6-ST

2 canaux à partir d’une seule enceinte
: Raccordez deux ensembles de câbles

d’enceinte de votre amplificateur aux entrées
de gauche et de droite du IC6-ST (Fig. 4b).

Canal unique, dispersion large : Raccordez
un ensemble de câbles d’enceinte à un ensem­ble de bornes de raccordement du IC6-ST et
utilisez le câble correspondant pour ponter le
deuxième ensemble de bornes de raccorde­ment (Fig. 4c).

L (G) R (D)

-

+

+

-

Fig. 4c: Pontez les entrées de gauche et de droite
au câble pour canal unique à dispersion large.

31

Montage encastré au plafond (illustration)

Remarque : Avant de pousser l’enceinte dans le plafond ou le mur, les pinces doivent être posi­tionnées comme illustré.

Fig. 5a

✔

✘

Fig. 5b

Fig. 5d

32

Fig. 5c

Fig. 5e

✔

✘

Montage encastré au mur (illustration)

Remarque : Avant de pousser l’enceinte dans le plafond ou le mur, les pinces doivent être position­nées comme illustré.

✔

Fig. 6a.1 Fig. 6a.2

✘

Fig. 6b

Fig. 6d

Fig. 6c

Fig. 6e

33

Installation

REMARQUE : Ces instructions supposent que la surface de montage est un cadre en bois standard
et une feuille de Gyproc standard. Si vous souhaitez monter les enceintes sur un autre type de
matériel, vous devez communiquer avec un entrepreneur compétent.

REMARQUE : Consultez votre revendeur local pour obtenir des supports de pré-installation pour
nouvelle construction (vendus séparément).

REMARQUE : Bien qu’il soit possible d’utiliser un tournevis pour l’installation, nous vous suggérons
fortement d’utiliser une perceuse électrique. Pour éviter d'endommager ou de briser les pinces,
réglez la perceuse à BAS (LOW). Un réglage à puissance élevée n’est PAS nécessaire et peut faire
craquer ou briser les pinces en raison de la force accrue. De tels dommages ne sont pas couverts
par la garantie.

MISE EN GARDE! Avant l'installation, consultez les codes du bâtiment locaux pour
vous assurer qu’elle est conforme aux règlements locaux. MISE EN GARDE! Avant
l’installation, vérifiez les obstacles derrière la cloison sèche. Pour le faire, faites un
petit trou, en découpant à un angle de 45° (ainsi, le trou sera plus facile à boucher
si vous trouvez des obstacles). Découpez le trou de montage seulement après
avoir vérifié qu’il n’y a pas d’obstacle derrière la cloison sèche. MISE EN GARDE!
Utilisez uniquement des câbles d’enceinte homologués pour une utilisation dans un
mur. La norme UL est CL2, CL3 et CM. La norme CSA est FT4. MISE EN GARDE!
Éteignez l’amplificateur avant de faire ou de défaire des raccords de signal!

Outils recommandés :

• Détecteur de montant

• Crayon aiguisé ou stylo

• Scie/couteau à cloison sèche

1. Si le gabarit comporte un centre détachable, enlevez-le maintenant.

2. À l’aide d’un détecteur de montants, positionnez le gabarit entièrement entre les montants du
mur ou les solives du plafond. IC3, IC3-AW, IC6-HT : Installez uniquement dans le plafond.

3. Maintenez ou fixez le gabarit avec du ruban et tracez le trou de découpe avec un crayon.
Pour les enceintes rectangulaires, mettez le gabarit au niveau avant le marquage (Figures 5a,
6a.1 et 6a.2).

4. Enlevez le gabarit et découpez l’ouverture avec un couteau à cloison sèche (Figures 5b et 6b).

5. Encastré au mur : Si on le désire, placez un isolant en fibre de verre au-dessus et au-

• Pince à dénuder

• Tournevis Phillips

• Ruban à mesurer

• Ruban à faible adhérence

34

dessous du trou de découpe. Place une moitié d’épaisseur d’isolant en fibre de verre derrière
l’enceinte. Encastré au plafond : Si on le désire, placez un isolant en fibre de verre de 12 po
(30 cm) ou plus entre les solives directement au-dessus de l’enceinte.

6. Raccordez les câbles d’enceinte. Faites preuve de cohérence en raccordant les fils de raccord
de l’enceinte aux bornes de raccordement. Prenez soin d’attribuer la même couleur à la borne
(+) sur l’enceinte et sur l’amplificateur. IC6-ST : Voir la section, « Raccordement du IC6-ST ».

7. Réglez la perceuse électrique à BAS (LOW).

8. Assurez-vous que les pinces sur le rebord de l’enceinte sont positionnées exactement comme
il est indiqué dans les diagrammes de mise en garde.

9. Poussez délicatement le montage dans le trou du plafond ou du mur (Figures 5c et 6c).

10. En soutenant le montage d’une main, serrez chaque vis. Arrêtez de serrer lorsque vous sentez
une résistance (Figures 5d et 6d). IC6-ST et IC6-HT : Avant de serrer les vis, orientez l’enceinte
de façon à ce que les haut-parleurs soient dirigés vers la position souhaitée.

11. Poussez délicatement la grille en place (Figures 5e et 6e).

Peinturer la grille d’enceinte

IMPORTANT! Avant de peinturer, enlevez la grille des enceintes. Ne peinturez pas la surface de
l’enceinte derrière la grille.

1. Enlevez la grille de l’enceinte.

2. Faites attention pour ne pas boucher les trous de la grille avec la peinture. Pour de meilleurs
résultats, utilisez un vaporisateur au lieu d’un pinceau. Laissez la peinture sécher entièrement
avant de continuer. Ne peinturez pas la surface derrière la grille.

35

Foire aux questions

Comment nettoyer mes enceintes? Utilisez un linge propre ou une brosse molle pour enlever la pous­sière sur vos enceintes. Ne vaporisez pas de produit nettoyant sur ou à proximité des haut-parleurs.

Quelle taille d'amplificateur dois-je utiliser? Nous recommandons un amplificateur homologué
dans la gamme d'amplificateur approprié pour votre enceinte.

Pouvez-vous me proposer une liste d'appareils électroniques et de câbles qui conviennent aux
enceintes MartinLogan? Les questions relatives aux appareils électroniques et aux câbles sont

probablement celles que nous recevons le plus souvent. Et ce sont les plus subjectives. Souvent, certaines
marques fonctionnent bien dans une configuration et donnent de piètres résultats dans une autre. Nous
utilisons de nombreuses marques avec d'excellents résultats. Encore une fois, nous n'avons pas de produits
préférés; nous utilisons les appareils électroniques et les câbles de façon assez interchangeable. Nous
vous proposons d'écouter plusieurs marques et surtout, de faire confiance à votre ouïe. Les revendeurs sont
toujours la meilleure source de renseignements lorsque vous achetez de l'équipement audio ou des câbles
supplémentaires et connaissent bien les exigences de sécurité pour les câbles dans le mur.

Est-ce que l’exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes
enceintes? Nous recommandons de ne pas exposer les enceintes directement à la lumière solaire.

Les rayons ultraviolets (UV) du soleil peuvent entraîner la détérioration du boîtier, des cônes de
l’enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La
filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

Dépannage

Aucune sortie

• Vérifiez que toutes les composantes du système sont allumées, pas en sourdine, et que le
contrôle d'équilibrage (le cas échéant) est réglé de façon appropriée.

• Assurez-vous que la prise murale fonctionne.

• Vérifiez les cordons d'alimentation, les câbles d'enceinte et les câbles d'interconnexion.

• Assurez-vous qu'aucun casque d'écoute n'est branché.

• Échangez les câbles d'enceinte vers l'amplificateur avec ceux d'une enceinte qui fonctionne
bien. Si l'absence de sortie est transmise à une autre enceinte, le problème pourrait être lié
à un autre équipement de votre système (amplificateur, préamplificateur, processeur, etc.).

• Essayez de brancher un autre ensemble d'enceintes. L'absence de sortie peut être due à un prob­lème avec une autre composante de votre système (amplificateur, préamplificateur, processeur, etc.)

Manque de graves ou mauvaise image

• Vérifiez les câbles d’enceinte. Est-ce que la polarité est correcte — (+) à (+) et (–) à (–)?

36

Garantie

MartinLogan offre l’enregistrement en ligne à la garantie à l’adresse
www.martinlogan.com.

Vos enceintes sont vendues avec une garantie limitée automatique de 90 jours.

Vous avez la possibilité d’obtenir, sans frais supplémentaires, une garantie limitée de cinq ans.
Pour obtenir la garantie limitée de cinq ans, enregistrez vos enceintes à l’adresse www.martinlo­gan.com. Veuillez conserver une copie du reçu du revendeur, car on pourrait vous le demander
pour effectuer les réparations.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins
d’avoir une carte d’enregistrement à la garantie dûment remplie à l’adresse
www.martinlogan.com!

Service

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à
l’origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service

au titre de la garantie uniquement pour les appareils distribués par ce pays ou par
l’entremise de celui-ci conformément à sa garantie applicable.

2 Si un produit MartinLogan doit faire l’objet de réparations (service) dans un pays autre que

celui où il a été acheté à l’origine, l’utilisateur final peut faire réparer le produit chez le
distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de
ce distributeur, mais tous les coûts des réparations (pièces, main-d’œuvre et transport) seront
assumés par le propriétaire du produit MartinLogan.

3 Si, après avoir possédé l’enceinte pendant six mois, vous déménagez dans un pays

autre que celui où vous avez acheté l’enceinte, votre garantie peut être transférable.
Communiquez avec MartinLogan pour obtenir tous les détails.

37

Spécifications*

Ø

Ø

IC3

Réponse de fréquence du système........

Visée ............................

Sensibilité..........................

Impédance .........................

Fréquence de raccord .................

Haut-parleur haute fréquence ...........

Haut-parleur basse fréquence ...........

Bornes de raccordement ...............

Intervalle amplificateur approprié ........

Puissance nominale maximale . . . . . . . . . .

Poids ............................

Dimension (dia. | hauteur x largeur x profondeur)

..

100–20 000 Hz ±3 dB

N/D

88 dB

Compatible avec 8 ohms

1 800 Hz

Dôme en titane de 0,75 po (1,9 cm)

Cône en polypropylène rempli de matière
minérale de 3,5 po (8,9 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 100 Watts

60 Watts

1,2 lb chacun (0,5 kg)

4,1 x 4,17 po (10,4 x 10,6 cm)

Ouverture requise....................

Projection de la surface du mur..........

Profondeur requise derrière la surface du mur ...

*Les spécifications peuvent changer sans préavis.

3-3/4 po (9,5 cm) diamètre

0,25 po (0,6 cm)

3,92 po (9,9 cm)

4,1 po (10,4cm)

3,62 po (9,2cm)

4,17 po (10,6 cm)

3,92 po (9,9 cm)

38

IC3-AW

3,46 po (8,8cm)

Ø

Ø

IC6

100–20 000 Hz ±3 dB

N/D

88 dB

Compatible avec 8 ohms

1 800 Hz

Dôme en titane de 0,75 po (1,9 cm)

Cône en polypropylène rempli de matière
minérale de 3,5 po (8,9 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 100 Watts

60 Watts

1,2 lb chacun (0,5 kg)

4,1 x 4,17 po (10,4 x 10,6 cm)

55–20 000 Hz ±3 dB

N/D

89 dB

Compatible avec 8 ohms

3 000 Hz

Dôme en titane de 0,75 po (1,9 cm)

Cône en polypropylène rempli de matière
minérale de 6,5 po (16,5 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 80 Watts

50 Watts

3,5 lb chacun (1,6 kg)

8,7 x 3,46 po (22,1 x 8,8 cm)

3-3/4 po (9,5 cm) diamètre

0,25 po (0,6 cm)

3,92 po (9,9 cm)

4,1 po (10,4cm)

3,62 po (9,2cm)

4,17 po (10,6 cm)

3,92 po (9,9 cm)

7-3/4 po (19,6 cm) diamètre

0,31 po (0,8 cm)

3,18 po (8,1 cm)

Ø8,7 po (22,1cm)

Ø7,56 po (19,2cm)

3,18 po (8,1cm)

39

Spécifications*

5,28 po (13,4cm)

Ø

IC6-HT

Réponse de fréquence du système........

Visée ............................

Sensibilité..........................

Impédance .........................

Fréquence de raccord .................

Haut-parleur haute fréquence ...........

Haut-parleur basse fréquence ...........

Bornes de raccordement ...............

Intervalle amplificateur approprié ........

Puissance nominale maximale . . . . . . . . . .

Poids ............................

Dimension (dia. | hauteur x largeur x profondeur)

..

55–20 000 Hz ±3 dB

Montage d’enceinte rotatif

89 dB

Compatible avec 8 ohms

2 500 Hz

Dôme en titane de 1 po (2,5 cm)

Cône en polypropylène rempli de matière
minérale de 5,5 po (14 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 80 Watts

50 Watts

5,3 lb chacun (2,4 kg)

11,38 x 5,28 po (28,9 x 13,4 cm)

Ouverture requise....................

Projection de la surface du mur..........

Profondeur requise derrière la surface du mur ...

10-3/8 po (26,3 cm)

0.35 po (0,9 cm)

4,95 po (12,6 cm)

Ø11,38 po (28,9cm)

4,95 po (12,6cm)

*Les spécifications peuvent changer sans préavis.

10,2 po (25,9cm)

40

IC6-ST

3,98 po (10,1cm)

Ø

3,46 po (8,8cm)

IC8

52–20 000 kHz ±3 dB

Montage d’enceinte rotatif

89 dB

Compatible avec 4 ohms mono /8 ohms stéréo

3 000 Hz

Deux dômes en titane de 0,75 po (1,9 cm)

Double bobine mobile cône en polypropylène
rempli de matière minérale de 6,5 po (16,5 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 80 Watts mono / 15 à 40 Watts stéréo

50 Watts

4 lb chacun (1,8 kg)

8,7 x 3,46 po (22,1 x 8,8 cm)

45–20 000 Hz ±3 dB

N/D

90 dB

Compatible avec 8 ohms

2 500 Hz

Dôme en titane de 1 po (2,5 cm)

Cône en polypropylène rempli de matière
minérale de 8 po (20,3 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 90 Watts

60 Watts

4,4 lb chacun (2 kg)

10,4 x 3,98 po (26,4 x 10,1 cm)

7-3/4 po (19,6 cm) diamètre

0,31 po (0,8 cm)

3,17 po (8 cm)

Ø8,7 po (22,1cm)

Ø7,56 po (19,2cm)

3,17 po (8cm)

9-3/8 po (23,8cm) diamètre

0,33 po (0,8 cm)

3,65 po (9,3 cm)

Ø10,4 po (26,4cm)

9,21 po (23,4cm)

3,65 po (9,3cm)

41

Spécifications*

3,98 po (10,1cm)

Ø

IC8-AW

Réponse de fréquence du système........

Visée ............................

Sensibilité..........................

Impédance .........................

Fréquence de raccord .................

Haut-parleur haute fréquence ...........

Haut-parleur basse fréquence ...........

Bornes de raccordement ...............

Intervalle amplificateur approprié ........

Puissance nominale maximale . . . . . . . . . .

Poids ............................

Dimension (dia. | hauteur x largeur x profondeur)

..

45–20 000 Hz ±3 dB

N/D

90 dB

Compatible avec 8 ohms

2 500 Hz

Dôme en titane de 1 po (2,5 cm)

Cône en polypropylène rempli de matière
minérale de 8 po (20,3 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 90 Watts

60 Watts

4,4 lb chacun (2 kg)

10,4 x 3,98 po (26,4 x 10,1 cm)

Ouverture requise....................

Projection de la surface du mur..........

Profondeur requise derrière la surface du mur ...

9-3/8 po (23,8cm) diamètre

0,33 po (0,8 cm)

3,65 po (9,3 cm)

Ø10,4 po (26,4cm)

3,65 po (9,3cm)

*Les spécifications peuvent changer sans préavis.

9,21 po (23,4cm)

42

IW5-LCR

11,15 po (28,3cm)

3,47 po (8,8cm)

9,26 po (23,5cm)

3,46 po (8,8cm)

IW6

60–20 000 Hz ±3 dB

N/D

89 dB

Compatible avec 8 ohms

2 500 Hz

Dôme en titane de 0,75 po (1,9 cm)

Deux cônes en polypropylène remplis de
matière minérale de 5,5 po (14 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 100 Watts

70 Watts

5,9 lb chacun (2,7 kg)

9,26 x 12,64 x 3,46 po (23,5 x 32,1 x 8,8 cm)

55–20 000 kHz ±3 dB

N/D

89 dB

Compatible avec 8 ohms

2 500 Hz

Dôme en titane de 0,75 po (1,9 cm)

Cône en polypropylène rempli de matière
minérale de 6,5 po (16,5 cm)

Style poussoir (pour câble jusqu’à 12 AWG)

15 à 90 Watts

60 Watts

3.5 lb chacun (1,6 kg)

11,15 x 8,12 x 3,47 po (28,3 x 20,6 x 8,8 cm)

8-1/4 x 11-5/8 po (20,9 x 29,5 cm)

0,31 po (0,8 cm)

3,17 po (8,1 cm)

12,64 po (32,1cm)

11,5 po (29,2cm)

3,17 po (8,1cm)

8,11 po (20,6cm)

10-1/8 x 7-1/16 po (25,7 x 18 cm)

0,31 po (0,8 cm)

3,17 po (8,1 cm)

8,12 po (20,6cm)

6,97 po (17,7cm)

3,17 po (8,1cm)

10 po (25,4cm)

43

Lawrence, Kansas, USA www.martinlogan.com

©2018 MartinLogan. Tous droits réservés.

Rev. 002
