Mart AV-1 User Manual

Инструкция по сборке и эксплуатации

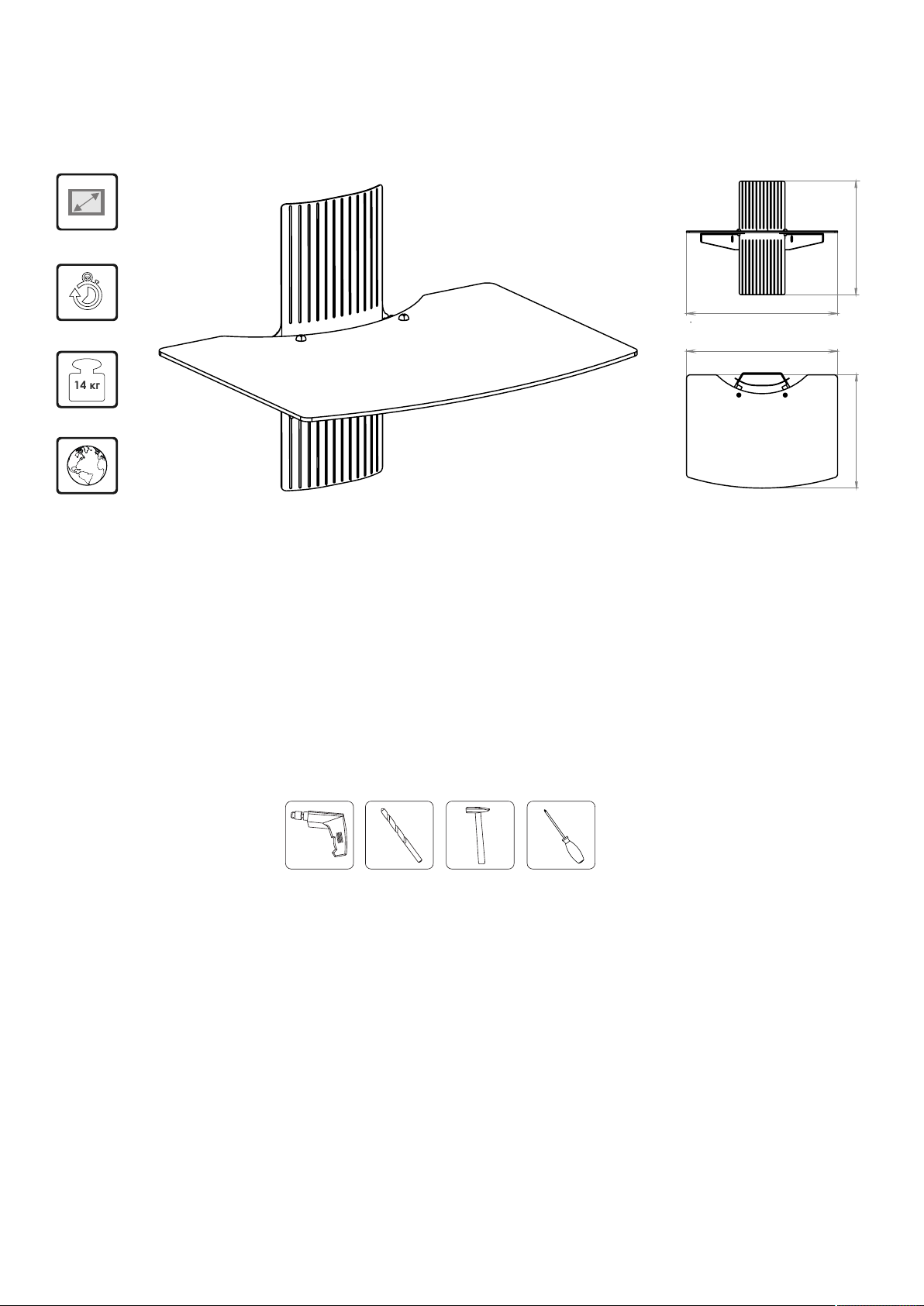

ПОЛКА НАСТЕННАЯ ДЛЯ УСТАНОВКИ ПОД ПЛАЗМЕННЫЕ ПАНЕЛИ, LCD И LED ТЕЛЕВИЗОРЫ. Модель AV-1

диагональ

27" - 65"

400

легкий и быстрый

монтаж

14 кг

максимальная

нагрузка

Мировой

поставщик

400

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

Расчитан под любой тип TV. Рекомендованно для диагональ экрана: 27''-65''; максимальная нагрузка 14 кг;

ХРАНЕНИЕ И ЭКСПЛУАТАЦИЯ

Изделия хранить в крытых помещениях при температуре не ниже минус 15 С и относительной влажности воздуха
от 45 до 70% в условиях, исключающих их повреждения и загрязнения. Через месяц после установки убедитесь в
том, что крепежная деталь надежно прикреплена к стене. В дальнейшем повторять эту процедуру каждые полгода.

300

300

ИНСТРУМЕНТ НЕОБХОДИМЫЙ ДЛЯ МОНТАЖА ИЗДЕЛИЯ НЕ ВХОДЯЩИЙ В КОМПЛЕКТАЦИЮ

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

С помощью входящего в комплектацию крепежа, допускается монтировать кронштейн только к стенам из кирпича и бетона.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие изделий ТУ 9693-001-78828697-2011 при соблюдении условий хранения и эксплуатации.
Гарантийный срок эксплуатации изделия - 18 месяцев. Гарантийный срок эксплуатации исчисляется со дня получения
изделия потребителем. Срок службы 10 лет. Изделие изготовлено в соответствии с ТУ 9693-001-78828697-2011
не подлежит обязательной сертификации.

Внимание: Изготовитель не несёт ответственности за повреждения, возникшие вследствие неправильного монтажа
и нарушений правил эксплуатации, а также оставляет за собой право на изменения, в конструкции или комплектации
продукции, не приводящие к ухудшению его функциональных возможностей.

ООО «Галерея М»
Россия, г. Челябинск
ул. Артиллерийская, 102
тел. [phone]

E-mail:[e-mail]
www.marts.ru

2 6

5

3

4

1

Рис. А Рис. В

ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ.

1. Разметьте горизонтальную линию на стене по уровню, на необходимой высоте для крепления кронштейна.

2. Проделайте в стене отверстия диаметром 8 мм и глубиной не менее 70 мм.

3. Установите пластиковые дюбели в просверленные отверстия.

4. При помощи отвертки и саморезов притяните кронштейн к стене (рис. А). Проведите корректировку по уровню, если
это необходимо и полностью затяните кронштейн.

5. Прикрутите стекло винтами (№4) к кронштейну (рис. В).

6. Вставьте декоративную крышку в предусмотренные на кронштейне вырезы, при необходимости подогните крышку для
размещения в пазах (рис. В).

Стекло Кронштейн Крышка

1 121 31

Саморез 5х60 ммВинт М6х16 мм

5 64

3 32

Дюбель 8х60 мм
