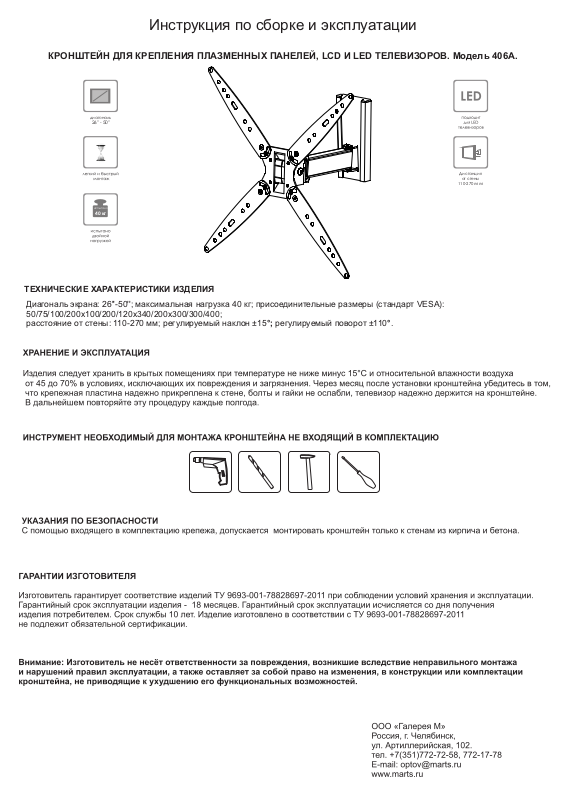

Инструкция по сборке и эксплуатации
КРОНШТЕЙН ДЛЯ КРЕПЛЕНИЯ ПЛАЗМЕННЫХ ПАНЕЛЕЙ, LCD И LED ТЕЛЕВИЗОРОВ. Модель 406A.
диагональ
26" - 50"
Дистанция
от стены
110-270 мм
испытано
40 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
Диагональ экрана: 26''-50''; максимальная нагрузка 40 кг; присоединительные размеры (стандарт VESA):
50/75/100/200х100/200/120х340/200х300/300/400;
расстояние от стены: 110-270 мм; регулируемый наклон ±15°; регулируемый поворот ±110°.
КОМПЛЕКТАЦИЯ ИЗДЕЛИЯ
ИНСТРУКЦИЯ ПО СБОРКЕ И МОНТАЖУ
№
Деталь
Кол-
во,
шт.
№
Деталь
Кол-
во,
шт.
1. Приложите пластину крепежную (3) к стене, выставьте ее
вертикально и отметьте места сверления через отверстия.
2. Просверлите отверстия в стене (диаметр 10 мм.)
глубиной не менее 65 мм.
3. При помощи молотка вбейте пластиковые дюбели (13) в
просверленные отверстия.
4. Закрепите пластину крепежную (3) саморезами (12) к
стене.
5. В случае крепления телевизора с присоединительными
размерами 50х50; 75х75; 100х100 закрепите кронштейн
навесной (2) к монитору винтами (5) при помощи отвертки
(при необходимости крепления винтами М4 используйте
шайбы (6)).
6. В случае крепления телевизора с присоединительными
размерами 200х100; 200х200; 120х340; 200х300;300х300;
400х400 необходимо к крайним отверстиям кронштейна
навесного (2) прикрепить планки (4) при помощи винтов
М6х16 потай (8), гаек М6 (9), винтов М4х8 (10), шайб М5 (6)
и гаек М4 с фланцем (11) в соответствии со схемой сборки,
затем прикрепите телевизор винтами (5) к планкам (4).
7. Навесьте кронштейн (2) на основание поворотное (1),
после чего затяните стопорный винт М4х16 (7).
8. Основание поворотное (1) в сборе с кронштейном
навесным (2) и телевизором навесьте на пластину
крепежную (3).
9. Отрегулируйте усилие наклона телевизора ключем
шестигранным S=3 (14) через отверстие (А) в верхней части
кронштейна навесного (2). Если усилие затяжки
регулировочного винта невелико, а телевизор
перемещается с усилием, ослабьте затяжку гаек (B).
1
Основание
поворотное (в сборе)
1
8
Винт М6х16 потай
4
2
Кронштейн навесной
1
9
Гайка М6 с/к
4
3
Пластина крепежная
1
10
Винт М4*8
4
4
Планка
4
11
Гайка М4 с
фланцем
4
5
Винт длиной 20 мм
М6 - 4
М8 - 4
12
Саморез 6х70
3
Винт длиной 12 мм
М4 - 4
13
Дюбель 10х60
3
6
Шайба М5
увеличенная
8
14
Ключ
шестигранный
S=3 - 1
S=4 - 1
S=5 - 2
7
Винт М4х16 мм
1
15
Втулка
Ø15 L=8
4
