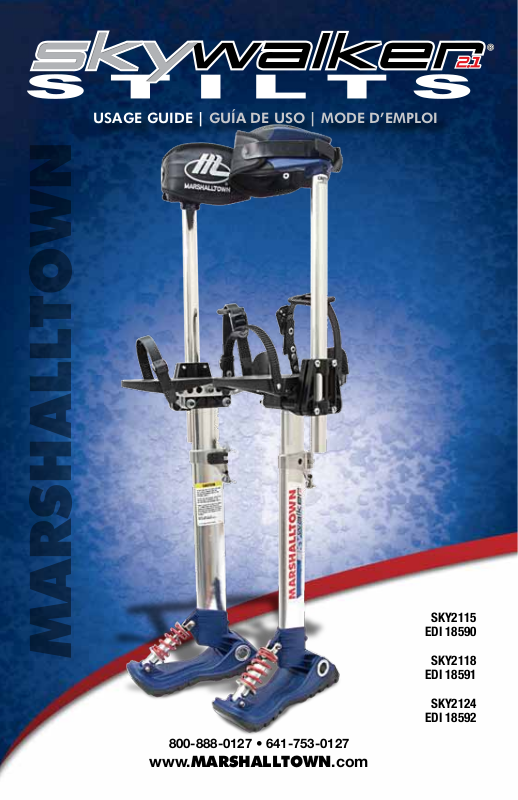

Marshalltown SKY2124 User Manual [en, es, fr]

USAGE GUIDE | GUÍA DE USO | MODE D’EMPLOI

MARSHALLTOWN

SKY2115

EDI 18590

SKY2118

EDI 18591

SKY2124

EDI 18592

800-888-0127 • 641-753-0127

www.MARSHALLTOWN.com

ENGLISH

Warning & Safety Precautions

Please read and fully understand this instruction sheet and
all warnings and precautions listed below. MARSHALLTOWN
is not responsible for any accident resulting from negligence,
unintended use of the stilts, and failure due to lack of regular
maintenance and assessment

WARNING: Load limit 225lbs. Do not exceed!

WARNING: During transport, keep locking mechanisms in

the locked positions to avoid damaging the assemblies.

1. Always clean off the bottom of footbase, securely tighten
all fasteners, inspect the stilts in detail, repair any defects
or damage using only parts intended for the Marshalltown

®

2.1 stilts before using the stilts. For questions

Skywalker
regarding parts, damage, or defects contact Customer
Service toll-free at [phone].

2. Under no condition should the stilts be worn while under the
influence of alcohol, drugs, or medication that could impair
your judgment, affect your balance, or cause drowsiness.

3. Only use stilts on clean, dry surfaces, free of debris and
obstacles on the ground. Never use stilts on scaffolding or
plywood placed over any type of opening.

4. When learning to walk on the stilts, always have a friend or
partner around to spot you. It is important to start slowly and
to make very small strides, lifting your feet cleanly off the
ground. If you need to change or reverse your direction, try
to use “U-turns” to do so. Avoid walking backwards on the
stilts. As you become more comfortable and confident using
the stilts, you may start lengthening your stride. WARNING:
Never completely compress the stilt action springs. This puts
excess stress on other stilt components that could cause
them to collapse.

5. Always attach the calf cuff straps before tightening the foot
straps when putting on the stilts. Make sure to securely
fasten each strap. Remove the foot straps first before the calf
cuff straps when taking off the stilts. NOTE: When putting on,
taking off, or tightening straps on the stilts, you should have
a spotter or be sitting down. Leaning over while on the stilts
can cause you to lose your balance and fall.

6. It is important to properly maintain all stilt components and
lubricate any moving part. These include items such as the
action springs and strut tubes. Use a lubricant that dries to
avoid collecting dirt and debris.

Set-up

1. Inspect your stilts, making sure all parts are included.

2. Loosen the four cuff post plate screws (see fig. A, pg. 14)
and adjust cuff post to desired height., usually just above the
widest part of the calf.

3. When adjustments have been made, tighten down the four
cuff post plate screws just enough so the calf post will not
move. Never over tighten the bolts, as damage can occur,
causing the stilts to become unstable.

4. Adjust heel cup to furthest back point, allowing as little toe
overhang as possible.

5. Unbuckle calf cuff straps.

6. Unbuckle foot and toe strap buckles (see fig. B, pg. 14).

7. Insert foot and tighten the calf cuff first (see fig. C, pg. 14).

8. Once balanced, tighten the foot and toe straps.

9. Use the calf and foot strap ratchet buckles to fully tighten.

You are now ready to walk on your stilts. If you need to adjust
the tension, use the spring set adjustment nut on the spring
assembly. Adjust to add tension to the spring if there is little
support in the ankle of the stilt while walking. Decrease tension
if the stilts are too stiff at the ankle joint. The spring should
always have some amount of tension. (see fig. D, pg. 14).

Height Adjustment

1. Unlock the upper lock assembly and press the trigger on the
lower lock assembly to adjust stilts to desired height
(see fig. E, pg. 14).

2. Ensure stilts are locked into place by letting go of lower lock
and check to see if stilt legs will raise or lower.

3. Re-latch the upper lock assembly once the correct height is
set.

NOTE: Never make height adjustment while standing on

stilts.

Maintenance

Replacement Parts

All Skywalker® 2.1 Stilt parts, either alone or as a kit, are
replaceable. See parts breakdown on page 5. Contact your
dealer for parts needs.

WARNING: Skywalker® 2.1 stilts are unique. Do not modify
or substitute parts. Only use replacement parts specified by
MARSHALLTOWN Company.

Questions? Need Help?

Please contact MARSHALLTOWN Customer Service with any
questions or concerns with your stilts. Our toll-free number is
1-800-888-0127.

REPLACEMENT PARTS GUIDE

EDI PART# DESCRIPTION DETAILS INCLUDED

14902 C902 Calf Cuff Replacement 41, 42, 48, 50,51a, 51b, 55c, 56, 59
14904 CB904 Cuff Post adjustment Bolts (Set of 4) 45
14905 FP905 Footplate Assembly - 15”-24” & 18”-30” 1a
14906 AB906 Ankle Bushing 3, 4, 5, 10, 12
14907 SP907 Spring Set 7, 8, 9, 11, 13
14925 CS925 Calf Strap 56, WR223 Screws (Not Shown)
14926 FP224 Footplate Assembly - 24”-40” 1b
14929 SC929 Spring Cover Not Shown
14945 LL945 Lower Lock Assembly 22, 23, 24, 25, 26, 27, 28, 29, 30
18995 21FS903 2.1 Foot Strap Pack 49, 52a, 52b, 53b, 54, 55a, 55b

18996 21UFBL 2.1 Upper Footbase Assembly - Left

18997 21UFBR 2.1 Upper Footbase Assembly - Right

18998 21UFBK 2.1 Upper Footbase Kit 35, 36, 37, 46
18999 21HC 2.1 Heel Cup 36, 46
19000 21CCB 2.1 Replacement Cuff Post Supports 39, 40, 45
19001 21ECBL 2.1 Extrusion Clamp Replacement - Left 33a, 34a
19002 21ECBR 2.1 Extrusion Clamp Replacement - Right 33b, 34b
19003 21UFBHDW 2.1 Upper Footbase Hardware Kit 43a, 43b, 44, 45, 46, 47, 57, 58
19004 21CP Cuff Post 38
19005 21HLCL Height Lock Collar Replacement - Left 17a, 18a, 19, 20, 21
19006 21HLCR Height Lock Collar Replacement - Right 17b, 18b, 19, 20, 21
19007 21LAL Lock Assembly Replacement - Left 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30
19008 21LAR Lock Assembly Replacement - Right 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30
19009 21LE15L SKY2115 Leg Extrusion Assembly - Left 2, 3, 6, 14, 15a, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32a
19010 21LE15R SKY2115 Leg Extrusion Assembly - Right 2, 3, 6, 14, 15a, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32a
19011 21LE18L SKY2118 Leg Extrusion Assembly - Left 2, 3, 6, 14, 15b, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32b
19012 21LE18R SKY2118 Leg Extrusion Assembly - Right 2, 3, 6, 14, 15b, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32b
19013 21LE24L SKY2124 Leg Extrusion Assembly - Left 2, 3, 6, 14, 15c, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32c
19014 21LE24R SKY2124 Leg Extrusion Assembly - Right 2, 3, 6, 14, 15c, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32c

33a, 34a, 35, 36, 37, 39, 40, 43a , 43b, 44, 45, 46, 47, 49, 52a, 53a, 54, 55a, 55b,

57, 58

33b, 34b, 35, 36, 37, 39, 40, 43a, 43b, 44, 45, 46, 47, 49, 52b, 53b, 54, 55a, 55b,

57, 58

This table contains all replacement parts available for order. Please order by EDI or part number only.

Individual components of part details can only be purchased with a listed EDI or part number.

3 of 16

PARTS GUIDE

Det.QTY

1a 1 15”-24” & 18”-30” Footbase
1b 1 24”-40” Footbase

10 1 Pivot Axle Bolt
11 1 Ankle Spring Set Nylock Nut
12 1 Pivot Axle Nylock Nut
13 1 Footbed Spring Set Nylock Nut
14 1 Ankle Spring Pin

15a 1 15”-24” Outer Extrusion
15b 1 18”-30” Outer Extrusion
15c 1 24”-40” Outer Extrusion

16 1 Outer Extrusion Bushing (Upper)

17a 1 Lock Assembly Collar - Left
17b 1 Lock Assembly Collar - Right
18a 1 Safety Lock - Left
18b 1 Safety Lock - Right

19 1 Thumb Cam
20 1 Safety Lock Pivot Pin
21 1 Thumb Cam Pivot Pin
22 1 Adjustment Lever
23 1 Locking Tooth
24 1 Adjustment Lever Cam Spring
25 1 Adjustment Lever Cam
26 1 Lower Lock Assembly Spring
27 1 Adjustment Lever Cam Pivot Pin
28 1 Locking Tooth Pivot Pin
29 1 Lower Lock Assembly Pivot Screw
30 1 Lower Lock Assembly Pivot Axle
31 1 Inner Extrusion Bushing (Lower)

32a 1 15”-24” Inner Extrusion
32b 1 18”-30” Inner Extrusion
32c 1 24”-40” Inner Extrusion
33a 1 Extrusion Clamp Block - Left Inside

. DESCRIPTION

2 1 Pivot Lower Foot

3 1 Ankle Pivot Bushing

4 1 Pivot Axle - Right

5 1 Pivot Axle - Left

6 1 Ankle Spring Set Bushing

7 1 Spring Set

8 1 Ankle Spring Set Shoulder Bolt

9 1 Footbed Spring Set Shoulder Bolt

Det.QTY

33b 1 Extrusion Clamp Block - Right Inside
34a 1 Extrusion Clamp Block - Left Outside
34b 1 Extrusion Clamp Block - Right Outside

35 1 Upper Footplate Support Extrusion
36 1 Upper Footplate Heel Cuff
37 1 Upper Footplate
38 1 Cuff Post Extrusion
39 1 Cuff Post Support
40 1 Cuff Post Support Clamp
41 1 Cuff

42 1 Cuff Pad
43a 2 Upper Footplate Assembly Screw - Long
43b 1 Upper Footplate Assembly Screw - Short

44 3 Upper Footplate Assembly Nylock Nut

45 4 Cuff Post Attachment Screw

46 5 Upper Footplate / Heel Cuff Screw

47 4 Upper Footplate Extrusion Clamp Screw

48 2 Cuff Post Attachment Screw

49 1 Toe Ratchet Strap

50 1 Cuff Buckle Stamping
51a 1 Logo Cuff Pad - Left
51b 1 Logo Cuff Pad - Right
52a 1 Arch Buckle Strap - Left
52b 1 Arch Buckle Strap - Right
53a 1 Arch Ratchet strap - Left
53b 1 Arch Ratchet strap - Right

54 1 Toe Buckle Strap
55a 1 Arch Buckle
55b 1 Toe Buckle
55c 1 Cuff Buckle

56 1 Cuff Ratchet Strap

57 4 Upper Footplate Strap Screw

58 4 Upper Footplate Strap Nylock Nut (Not Shown)

59 2 Cuff Post SupportClamp Axle

. DESCRIPTION

PARTS GUIDE

42

50

56

51a

48

51b

55c

59

41

53a53b

55a

52a52b

57

36

54

58

35

44

32a32b32c

31

46

33a33b

16

15a15b15c

37

38

47

34a 34b

4955b

43b

45

40

43a

39

21

19

26

18a 18b

20

17a 17b

30

2

14

6

8

3

10

4

1a

9

1b

7

11

13

29

25

12

5

27

22

24

28

23

NOTE: Not all listed parts are available for individual sale. See page 3 for a breakdown of available replacement parts.

5 of 16

Please contact Customer Service if you have any questions. Our toll-free number is 1-800-888-0127.

ESPAÑOL

Advertencia y precauciones de seguridad

Por favor lea y entienda totalmente esta hoja de instrucciones
y todas las advertencias y precauciones que se indican abajo.
MARSHALLTOWN no asume responsabilidad por ningún
accidente que resulte a causa de negligencia, uso casual
de los zancos y la falla del producto debido a la carencia de
mantenimiento e inspecciones periódicas.

ADVERTENCIA: Límite de peso 225 lbs. (102 kg) ¡No

exceda ese límite!

ADVERTENCIA: Durante el transporte, mantenga los
mecanismos inmovilizadores en las posiciones de bloqueo
para evitar daños a los montajes.

1. Antes de usar los zancos, siempre limpie la suelas, apriete
muy bien todos los sujetadores, inspeccione detalladamente
los zancos, repare cualquier defecto o daño usando
únicamente piezas hechas específicamente para los zancos
Marshalltown Skywalker
a las piezas, daños o defectos, llame gratis al Departamento
de Servicio al Cliente al [phone].

2. En ningún caso deberán usarse los zancos bajo la influencia
del alcohol, drogas o medicamentos que pudieran entorpecer
su juicio, afectar su equilibrio o causar somnolencia.

3. Use los zancos solamente en superficies limpias y secas,
libres de escombros y obstáculos. Nunca use los zancos en
andamios ni sobre madera contrachapada colocada sobre
una abertura.

4. Cuando esté aprendiendo a caminar con los zancos, siempre
pida a un amigo o compañero de trabajo que lo ayude. Es
importante que comience lentamente y que tome pasos muy
cortos levantando los pies completamente del piso. Trate de
dar “vuelta en U” cuando necesite cambiar de sentido. Evite
caminar hacia atrás con los zancos. A medida que se sienta
más relajado y confiando en los zancos podrá comenzar a
dar pasos más grandes. ADVERTENCIA: Nunca comprima
completamente los resortes de acción de los zancos. Esto
sobrecarga los demás componentes de los zancos y podría
causar que fallen.

5. Al ponerse los zancos, siempre ajústese bien las correas
de las pantorrilleras antes de ajustarse las correas de los
zapatos. Asegúrese que todas estén bien abrochadas. Al
quitarse los zancos, primero desabroche las correas de los
zapatos y después las de las pantorrilleras. NOTA: Cuando
se ponga, se quite o apriete las correas de los zancos, debe
estar sentado o estar cerca de alguien que pueda ayudarlo
en caso necesario. Si se agacha con los zancos puestos
podría perder el equilibrio y caerse.

6. Es importante dar mantenimiento adecuado a todos los
componentes de los zancos y lubricar todas las piezas que
se mueven. Eso incluye, entre otros, los resortes de acción
y los puntales. Use un lubricante de los que se secan para

evitar la acumulación de suciedad y escombros.

®

2.1. Si tiene preguntas referentes

Preparativos

1. Inspeccione los zancos para verificar que no falta ninguna
pieza.

2. Afloje los cuatro tornillos de la placa para los postes de la
pantorrillera (vea la fig. A, pág. 14) y ajuste el poste de la
pantorrillera a la altura deseada, usualmente justo arriba de
la parte más gruesa de la pantorrilla.

3. Cuando haya hecho los ajustes correspondientes, apriete
esos cuatro tornillos apenas lo suficiente para que el poste
de la pantorrilla no se mueva. Nunca apriete demasiado los
pernos ya que se podrían dañar, causando inestabilidad a los
zancos.

4. Ajuste el contrafuerte del talón lo más atrás posible, para que
no cuelgue demasiado de la punta del pie.

5. Desabroche las correas de las pantorrilleras.

6. Desabroche las correas del empeine y la punta del pie (vea la
fig. B, pág. 14).

7. Inserte el pie y apriete primero la pantorrillera (vea la fig. C,
pág. 14).

8. Cuando esté en equilibrio, apriete las correas del empeine y
la punta del pie.

9. Use los trinquetes de las hebillas para apretar firmemente la
correa de la pantorrilla y el pie.

Con estos preparativos está listo para caminar en los zancos. Si
necesita ajustar la tensión, use la tuerca de ajuste para el juego
de resorte en el ensamble del resorte. Si el tobillo se siente flojo
cuando está caminando, ajuste la tensión del resorte. Si los
zancos se sienten demasiado rígidos en el tobillo, disminuya la
tensión. Los resortes siempre deben tener la misma cantidad de

tensión. (vea la fig. D, pág. 14).

Ajuste de la altura

1. Desenganche el inmovilizador superior y oprima el gatillo del

ensamblaje del inmovilizador inferior para ajustar los zancos
a la altura deseada (vea la fig. E, pág. 8). 14).

2. Verifique que los zancos están inmovilizados. Para ello,

suelte el seguro inferior y vea si puede subir o bajar las patas
de los zancos.

3. Enganche el inmovilizador superior cuando haya ajustado la

altura deseada.

NOTA: Nunca ajuste la altura mientras esté de pie en los

zancos.

Mantenimiento

Piezas de repuesto

Todas las piezas de los zancos Skywalker® 2.1 se pueden
reponer por separado o en conjunto. Consulte la lista de piezas
en la página 5. Comuníquese con su distribuidor si necesita
algún repuesto.

ADVERTENCIA: Los zancos Skywalker® 2.1 son únicos.
No los modifique ni utilice piezas de otras marcas. Use
únicamente las piezas de repuesto especificadas por
MARSHALLTOWN Company.

¿Tiene preguntas? ¿Necesita ayuda?

Si tiene preguntas o inquietudes sobre sus zancos,
comuníquese con el Departamento de Servicio al Cliente de
MARSHALLTOWN. Nuestra línea telefónica sin costo es

1-800-888-0127.

GUÍA DE PIEZAS

EDI N.º DE PIEZA DESCRIPCIÓN DETALLES INCLUIDOS

14902 C902 Repuesto de pantorrillera 41, 42, 48, 50,51a, 51b, 55c, 56, 59

14904 CB904

14905 FP905

14906 AB906 Casquillo del tobillo 3, 4, 5, 10, 12
14907 SP907 Juego de resorte 7, 8, 9, 11, 13
14925 CS925 Correa de la pantorrillera 56, tornillos WR223 (no se muestran)
14926 FP224 Montaje de la plataforma - 24”-40” 1b
14929 SC929 Cubierta para resortes No se muestra
14945 LL945 Ensamble del inmovilizador inferior 22, 23, 24, 25, 26, 27, 28, 29, 30
18995 21FS903 2.1 Paquete de correa del empeine 49, 52a, 52b, 53b, 54, 55a, 55b

18996 21UFBL

18997 21UFBR

18998 21UFBK 2.1 Juego de plataforma superior 35, 36, 37, 46
18999 21HC 2.1 Contrafuerte de talón 36, 46

19000 21CCB

19001 21ECBL 2.1 Repuesto de abrazadera - Izquierda 33a, 34a
19002 21ECBR 2.1 Repuesto de abrazadera - Derecha 33b, 34b

19003 21UFBHDW

19004 21CP Poste de la pantorrillera 38

19005 21HLCL

19006 21HLCR

19007 21LAL

19008 21LAR

19009 21LE15L Ensamble de pata SKY2115 - Izquierda 2, 3, 6, 14, 15a, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32a
19010 21LE15R Ensamble de pata SKY2115 - Derecha 2, 3, 6, 14, 15a, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32a
19011 21LE18L Ensamble de pata SKY2118 - Izquierda 2, 3, 6, 14, 15b, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32b
19012 21LE18R Ensamble de pata SKY2118 - Derecha 2, 3, 6, 14, 15b, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32b
19013 21LE24L Ensamble de pata SKY2124 - Izquierda 2, 3, 6, 14, 15c, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32c
19014 21LE24R Ensamble de pata SKY2124 - Derecha 2, 3, 6, 14, 15c, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32c

Tornillos para ajustar el poste de la pantor-

rillera (juego de 4)

Ensamble de la plataforma - 15”-24” y

2.1 Ensamble de la plataforma superior

2.1 Ensamble de la plataforma superior

2.1 Repuestos para soportes de los postes

2.1 Juego de implementos para plataforma

Repuesto de inmovilizador del collarín de

Repuesto de inmovilizador del collarín de

Repuesto del ensamble de inmovilización

Repuesto del ensamble de inmovilización

18”-30”

33a, 34a, 35, 36, 37, 39, 40, 43a , 43b, 44, 45, 46, 47, 49, 52a, 53a, 54, 55a, 55b,

- Izquierda
33b, 34b, 35, 36, 37, 39, 40, 43a, 43b, 44, 45, 46, 47, 49, 52b, 53b, 54, 55a, 55b,

- Derecha

de la pantorrillera

superior

altura - Izquierda

altura - Derecha

- Izquierda

- Derecha

45

1a

57, 58

57, 58

39, 40, 45

43a, 43b, 44, 45, 46, 47, 57, 58

17a, 18a, 19, 20, 21

17b, 18b, 19, 20, 21

17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30

17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30

Esta tabla muestra todas las piezas de repuesto que se pueden pedir. Sírvase hacer el pedido únicamente

por EDI o número de pieza. Los componentes individuales o detalles de piezas solamente se pueden comprar

mediante el EDI o el número de pieza.

7 of 16

GUÍA DE PIEZAS

Det. CANT.

1a 1 Plataforma - 15”-24” y 18”-30”
1b 1 Plataforma - 24”-40”

2 1 Pivote de pata inferior
3 1 Casquillo del pivote de tobillo
4 1 Eje del pivote - Derecha
5 1 Eje del pivote - Izquierda
6 1 Casquillo del juego de resorte del tobillo
7 1 Juego de resorte
8 1 Perno de tope del juego de resorte del tobillo

9 1 Perno de tope del juego de resorte de la plataforma
10 1 Tornillo del eje del pivote
11 1 Tuerca Nylock del juego de resorte del tobillo
12 1 Tuerca Nylock del eje del pivote
13 1 Tuerca Nylock del juego de resorte de la plataforma
14 1 Perno del resorte del tobillo

15a 1 Pieza exterior - 15”-24”
15b 1 Pieza exterior - 18”-30”
15c 1 Pieza exterior - 24”-40”

16 1 Casquillo exterior (superior)

17a 1 Collarín del ensamble de inmovilización - Izquierda
17b 1 Collarín del ensamble de inmovilización - Derecha
18a 1 Pasador de seguridad - Izquierda
18b 1 Pasador de seguridad - Derecha

19 1 Leva de mariposa
20 1 Pasador de seguridad
21 1 Perno de pivote de la leva de mariposa
22 1 Palanca de ajuste
23 1 Diente inmovilizador
24 1 Resorte de la leva de la palanca de ajuste
25 1 Leva de la palanca de ajuste
26 1 Resorte del inmovilizador inferior
27 1 Pasador de pivote de la leva de la palanca de ajuste
28 1 Pasador de pivote del diente inmovilizador

29 1

30 1 Eje del pivote del ensamble inmovilizador inferior
31 1 Casquillo interior (inferior)

32a 1 Pieza interior - 15”-24”
32b 1 Pieza interior - 18”-30”
32c 1 Pieza interior - 24”-40”
33a 1 Barra de la abrazadera – Izquierda, interior
33b 1 Barra de la abrazadera - Derecha
34a 1 Barra de la abrazadera – Izquierda, exterior
34b 1 Barra de la abrazadera – Derecha, exterior

Tornillo del pivote del ensamble inmovilizador

DESCRIPCIÓN

Det. CANT.

43a 2

43b 1

51a 1

51b 1

52a 1 Correa de hebilla del empeine - Izquierda
52b 1 Correa de hebilla del empeine - Derecha
53a 1 Correa de trinquete del empeine - Izquierda
53b 1 Correa de trinquete del empeine - Derecha

55a 1 Hebilla del empeine
55b 1 Hebilla de la punta del pie
55c 1 Hebilla de la pantorrillera

inferior

DESCRIPCIÓN

35 1 Pieza de apoyo de la plataforma superior
36 1 Contrafuerte del talón de la plataforma superior
37 1 Plataforma superior
38 1 Poste de la pantorrillera
39 1 Soporte del poste de la pantorrillera
40 1 Abrazadera del poste de la pantorrillera
41 1 Pantorrillera
42 1 Almohadilla de la pantorrillera

Tornillo del ensamble de la plataforma superior

Tornillo del ensamble de la plataforma superior

44 3 Tuerca Nylock del ensamble de la placa superior
45 4 Tornillo de sujeción del poste de la pantorrillera

46 5

47 4 Tornillo de la abrazadera de la plataforma superior
48 2 Tornillo de sujeción del poste del la pantorrillera
49 1 Correa de trinquete de la punta del pie
50 1 Sello de la hebilla de la pantorrillera

54 1 Correa de hebilla de la punta del pie

56 1 Correa de trinquete de la pantorrillera
57 4 Tornillo de la correa de la plataforma superior

58 4

59 2

Tornillo del contrafuerte del talón / plataforma

Almohadilla de la pantorrillera con logotipo -

Almohadilla de la pantorrillera con logotipo -

Tuerca Nylock de la correa de la plataforma

Eje de la abrazadera del soporte del poste de la

- Largo

- Corto

superior

Izquierda

Derecha

superior (no se muestra)

pantorrillera

GUÍA DE PIEZAS

42

50

56

51a

48

51b

55c

59

41

53a53b

55a

52a52b

57

36

54

58

35

44

32a32b32c

31

46

33a33b

16

15a15b15c

37

38

47

34a 34b

4955b

43b

45

40

43a

39

21

19

26

18a 18b

20

17a 17b

30

2

14

6

8

3

10

4

1a

9

1b

7

11

13

29

25

12

5

27

22

24

28

23

NOTA: No todas las piezas se venden en forma individual. Consulte la página 3 para ver un desglose de las piezas de repuesto

existentes. Si tiene alguna pregunta, sírvase llamar a nuestro Departamento de Servicio al Cliente. Nuestra línea telefónica sin costo es

9 of 16

1-800-888-0127.

FRANÇAIS

Avertissement et mesures de précaution

Veiller à lire et bien comprendre cette fiche d’instructions et
toutes les mises en garde et mesures de précaution ci-dessous.
MARSHALLTOWN décline toute responsabilité pour les
accidents résultant d’une négligence, d’un emploi détourné des
échasses ou d’un manque d’entretien et de contrôles réguliers.

AVERTISSEMENT : Charge limite 102 kg (225 lbs). Ne pas

dépasser !

AVERTISSEMENT : Durant le transport, maintenir les
mécanismes de verrouillage en position fermée pour éviter
tout dommage.

1. Toujours nettoyer le dessous de l’appuie-pied, resserrer
fermement toute la visserie, contrôler les échasses en détail,
réparer tout défaut ou dommage en utilisant exclusivement
des pièces destinées aux échasses Marshalltown Skywalker

2.1 avant d’utiliser les échasses. Pour toute question
concernant des pièces, dommages ou défauts, contacter le
service après-vente sans frais au [phone].

2. Ne jamais porter les échasses alors qu’on est sous l’emprise
de l’alcool, de drogues ou de médicaments susceptibles
d’altérer le jugement, de porter atteinte au sens de l’équilibre
ou de provoquer une somnolence.

3. Utiliser les échasses uniquement sur des surfaces propres et
sèches, exemptes de débris et d’obstacles. Ne jamais utiliser
les échasses sur un échafaudage ou sur du contreplaqué
placé sur une quelconque ouverture.

4. Durant l’apprentissage des échasses, veiller à toujours
avoir une personne à proximité en cas de perte d’équilibre.
Il est important de commencer lentement et faire de très
petites enjambées, en soulevant bien les pieds du sol. Pour
changer de direction ou revenir en arrière, essayer de faire
demi-tour. Éviter de marcher à reculons sur les échasses.
À mesure qu’on se sent plus à l’aise et sûr de soi sur les
échasses, les enjambées peuvent commencer à s’allonger.
AVERTISSEMENT : Ne jamais complètement comprimer
les ressorts de réaction des échasses. Cela produit une
contrainte excessive sur d’autres pièces des échasses, qui
pourraient s’affaisser.

5. Pour chausser les échasses, toujours attacher les sangles
de jambe d’abord, avant de serrer les sangles de pied.
Veiller à serrer fermement chaque sangle. Pour déchausser
les échasses, ouvrir les sangles de pied en premier, avant
les sangles de jambe. REMARQUE : Pour chausser,
déchausser ou resserrer les échasses, il est conseillé d’avoir
une personne à côté de soi ou de s’asseoir. Le fait de se
pencher en avant sur les échasses peut provoquer une perte
d’équilibre et une chute.

6. Il est important d’entretenir correctement les différentes
parties des échasses et de lubrifier toute pièce mobile. Il
s’agit notamment des ressorts de réaction et des tubes
de montants. Utiliser un lubrifiant qui sèche pour éviter de
collecter de la poussière et des débris.

Mise en place

1. Contrôler les échasses pour vérifier qu’aucune pièce ne
manque.

2. Desserrer les quatre vis de plaque de serrage du montant de
coussin (voir Fig. A, p. 14) et placer le coussin à la hauteur
souhaitée, habituellement juste au-dessus de la partie la plus
large du mollet.

3. Une fois les ajustements terminés, serrer les quatre vis juste
assez pour immobiliser le montant de jambière. Ne jamais
forcer sur les boulons au serrage, car cela peut causer des
dommages et rendre les échasses instables.

4. Régler la talonnière au maximum vers l’arrière, pour laisser
dépasser le moins d’orteil possible.

5. Défaire les sangles de jambe.

6. Défaire les boucles des sangle de pied et avant (voir Fig. B,
p. 14).

®

7. Enfiler le pied et serrer la sangle de jambe en premier (voir
Fig. C, p. 14).

8. Une fois en équilibre, serrer les sangles de pied et avant.

9. Utiliser les cliquets pour bien serrer les sangles de jambe et
de pied.

Les échasses sont à présent prêtes pour la marche. Si la
tension doit être ajustée, utiliser l’écrou de réglage de ressort
sur le système de ressort. Augmenter la tension du ressort si
le maintien de l’articulation de l’échasse est insuffisant durant
la marche. Réduire la tension si les échasses sont trop rigides
au niveau de l’articulation de cheville. Le ressort doit toujours

présenter une certaine tension (voir Fig. D, p. 14).

Réglage de la hauteur

1. Débloquer le verrou supérieur et appuyer sur la gâchette du

verrou inférieur pour ajuster la hauteur des échasses (voir
Fig. E, p. 14).

2. Pour s’assurer que les échasses sont bien verrouillées,

relâcher le verrou inférieur et essayer d’allonger ou de
raccourcir les montants.

3. Refermer le mécanisme de verrouillage supérieur une fois

que la hauteur est correctement réglée.

REMARQUE : Ne jamais régler la hauteur en étant debout

sur les échasses.

Entretien

Pièces de rechange

Toutes les pièces des échasses Skywalker® 2.1 sont
remplaçables, soit individuellement, soit en tant qu’ensemble de
pièces. Voir la nomenclature des pièces à la page 5. Contacter
le revendeur pour obtenir les pièces nécessaires.

AVERTISSEMENT : Les échasses Skywalker® 2.1 sont

uniques. Ne pas modifier ni substituer de pièces. Utiliser
exclusivement des pièces de rechange spécifiées par
MARSHALLTOWN.

Questions ? Besoin d’aide ?

Pour toute question ou préoccupation concernant les échasses,
contacter le service après-vente de MARSHALLTOWN. Notre

numéro sans frais est le 1-800-888-0127.

GUIDE DES PIÈCES

EDI RÉF. DESCRIPTION ARTICLES INCLUS

14902 C902 Jambière de rechange 41, 42, 48, 50,51a, 51b, 55c, 56, 59

14904 CB904

14905 FP905 Semelle - 15 - 24 po et 18 - 30 po 1a
14906 AB906 Douille d’articulation 3, 4, 5, 10, 12
14907 SP907 Système de ressort 7, 8, 9, 11, 13
14925 CS925 Sangle de jambe 56, vis WR223 (non représentées)
14926 FP224 Semelle - 24-40 po 1b
14929 SC929 Protège-ressort Non représenté
14945 LL945 Mécanisme de verrouillage inférieur 22, 23, 24, 25, 26, 27, 28, 29, 30
18995 21FS903 Ensemble sangles de pied 2.1 49, 52a, 52b, 53b, 54, 55a, 55b

18996 21UFBL

18997 21UFBR Repose-pied supérieur 2.1 complet - droit

18998 21UFBK Repose-pied supérieur 2.1 35, 36, 37, 46
18999 21HC Talonnière 2.1 36, 46

19000 21CCB

19001 21ECBL

19002 21ECBR

19003 21UFBHDW Visserie de repose-pied supérieur 2.1 43a, 43b, 44, 45, 46, 47, 57, 58
19004 21CP Montant de jambière 38

19005 21HLCL

19006 21HLCR

19007 21LAL

19008 21LAR

19009 21LE15L Profilé de jambe SKY2115 - gauche 2, 3, 6, 14, 15a, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32a
19010 21LE15R Profilé de jambe SKY2115 - droit 2, 3, 6, 14, 15a, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32a
19011 21LE18L Profilé de jambe SKY2118 - gauche 2, 3, 6, 14, 15b, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32b
19012 21LE18R Profilé de jambe SKY2118 - droit 2, 3, 6, 14, 15b, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32b
19013 21LE24L Profilé de jambe SKY2124 - gauche 2, 3, 6, 14, 15c, 16, 17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32c
19014 21LE24R Profilé de jambe SKY2124 - droit 2, 3, 6, 14, 15c, 16, 17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32c

Boulons de réglage de montant de

jambière (jeu de 4)

Repose-pied supérieur 2.1 complet -

gauche

Supports de montant de jambière 2.1 de

rechange

Ferrure de serrage de profilé 2.1 de

rechange - gauche

Ferrure de serrage de profilé 2.1 de

rechange - droite

Collier de verrouillage de hauteur de

rechange - gauche

Collier de verrouillage de hauteur de

rechange - droit

Mécanisme de verrouillage de rechange

- gauche

Mécanisme de verrouillage de rechange

- droit

33a, 34a, 35, 36, 37, 39, 40, 43a , 43b, 44, 45, 46, 47, 49, 52a, 53a, 54, 55a, 55b,

33b, 34b, 35, 36, 37, 39, 40, 43a, 43b, 44, 45, 46, 47, 49, 52b, 53b, 54, 55a, 55b,

45

57, 58

57, 58

39, 40, 45

33a, 34a

33b, 34b

17a, 18a, 19, 20, 21

17b, 18b, 19, 20, 21

17a, 18a, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30

17b, 18b, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30

Ce tableau présente toutes les pièces de rechange pouvant être commandées. Utiliser impérativement le

numéro EDI ou de référence pour la commande. Les articles individuels inclus dans un ensemble peuvent

uniquement être achetés dans le cadre du numéro de référence ou EDI correspondant.

11 of 16

GUIDE DES PIÈCES

Rep. QTÉ

1a 1 Semelle 15-24 po et 18-30 po
1b 1 Semelle 24-40 po

2 1 Articulation de semelle
3 1 Douille d’articulation
4 1 Axe d'articulation - droit
5 1 Axe d'articulation - gauche
6 1 Douille de ressort d'articulation
7 1 Système de ressort
8 1 Boulon à épaulement de ressort - articulation

9 1 Boulon à épaulement de ressort - semelle
10 1 Boulon d'axe d'articulation
11 1 Écrou Nylock de ressort - articulation
12 1 Écrou Nylock d'axe d'articulation
13 1 Écrou Nylock de ressort - semelle
14 1 Broche de ressort d'articulation

15a 1 Profilé externe 15-24 po
15b 1 Profilé externe 18-30 po
15c 1 Profilé externe 24-40 po

16 1 Douille de profilé externe (supérieure)

17a 1 Collier de mécanisme de verrouillage - gauche
17b 1 Collier de mécanisme de verrouillage - droit
18a 1 Loquet de sécurité - gauche
18b 1 Loquet de sécurité - droit

19 1 Coinceur manuel
20 1 Axe de loquet
21 1 Axe de coinceur
22 1 Levier de réglage
23 1 Dent de blocage
24 1 Ressort de came du levier de réglage
25 1 Came de levier de réglage
26 1 Ressort du mécanisme de verrouillage inférieur
27 1 Axe de came du levier de réglage
28 1 Axe de la dent de blocage
29 1 Vis d'axe de mécanisme de verrouillage inférieur
30 1 Axe de mécanisme de verrouillage inférieur
31 1 Douille de profilé interne (inférieure)

32a 1 Profilé interne 15-24 po
32b 1 Profilé interne 18-30 po
32c 1 Profilé interne 24-40 po
33a 1 Mors de serrage de profilé - gauche intérieur
33b 1 Mors de serrage de profilé - droit intérieur
34a 1 Mors de serrage de profilé - gauche extérieur
34b 1 Mors de serrage de profilé - droit extérieur

35 1 Profilé support de repose-pied

DESCRIPTION

Rep. QTÉ

36 1 Talonnière de repose-pied
37 1 Repose-pied
38 1 Profilé de montant de jambière
39 1 Support de montant de jambière
40 1 Mors du support de montant de jambière
41 1 Jambière

42 1 Coussin de jambière
43a 2 Vis d'assemblage de repose-pied - longue
43b 1 Vis d'assemblage de repose-pied - courte

44 3 Écrou Nylock d'assemblage de repose-pied

45 4 Vis de fixation de montant de jambière

46 5 Vis repose-pied / talonnière

47 4 Vis de serrage repose-pied / profilé

48 2 Vis de fixation de jambière

49 1 Sangle dentelée avant

50 1 Plaquette de boucle de jambière
51a 1 Coussin de jambière à logo - gauche
51b 1 Coussin de jambière à logo - droit
52a 1 Sangle de boucle arrière - gauche
52b 1 Sangle de boucle arrière - droite
53a 1 Sangle dentelée arrière - gauche
53b 1 Sangle dentelée arrière - droite

54 1 Sangle de boucle avant
55a 1 Boucle à cliquet arrière
55b 1 Boucle à cliquet avant
55c 1 Boucle à cliquet de jambière

56 1 Sangle dentelée de jambière

57 4 Vis de sangle de repose-pied

58 4

59 2 Broche de serrage de montant de jambière

Écrou Nylock de sangle de repose-pied (non

DESCRIPTION

représenté)

GUIDE DES PIÈCES

42

50

56

51a

48

51b

55c

59

41

53a53b

55a

52a52b

57

36

54

58

35

44

32a32b32c

31

46

33a33b

16

15a15b15c

37

38

47

34a 34b

4955b

43b

45

40

43a

39

21

19

26

18a 18b

20

17a 17b

30

2

14

6

8

3

10

4

1a

9

1b

7

11

13

29

25

12

5

27

22

24

28

23

REMARQUE : Les pièces de la liste ne sont pas toutes vendues individuellement. Voir la composition des pièces de rechange

disponibles à la page 3. Pour toute question, contacter le service après-vente. Notre numéro sans frais est le 1-800-888-0127.

13 of 16

SEt-UP | PrEPArAtIvOS | MISE En PLAcE

Pull
Tirar
Tirer

Fig. A

Fig. C

Fig. B

Screws
Tornillos
Vis

Unbuckle
Desabrochar
Ouvrir

Fig. D

Adjust
Ajustar
Ajuster

HEIGHt ADjUStMEnt | AjUStE DE LA ALtUrA

rÉGLAGE DE LA HAUtEUr

Fig. E

SEt-UP | PrEPArAtIvOS | MISE En PLAcE

Fig. F

15 of 16

InnOvAtIOnS | InnOvAcIOnES | InnOvAtIOnS

Easy Flip and Switch

System

Sistema de voltereta

fácil de usar

Système facile à

loquet rapide

Spring Cover - Keeps stilt springs clean and free of debris

Cubierta para resortes - Mantiene los resortes de los zancos limpios y libres de escombros

Protège-ressort - Pour garder les ressorts d’échasses propres et sans débris

Secure Ratchet System

Sistema de trinquete seguro

Solide système de cliquet

SC929 EDI-14929

Stronger Calf Cuff Design

Diseño de pantorrillera

más resistente

Jambières de conception

plus robuste

800-888-0127 • 641-753-0127

www.MARSHALLTOWN.com

WS1103

02/2012R1
