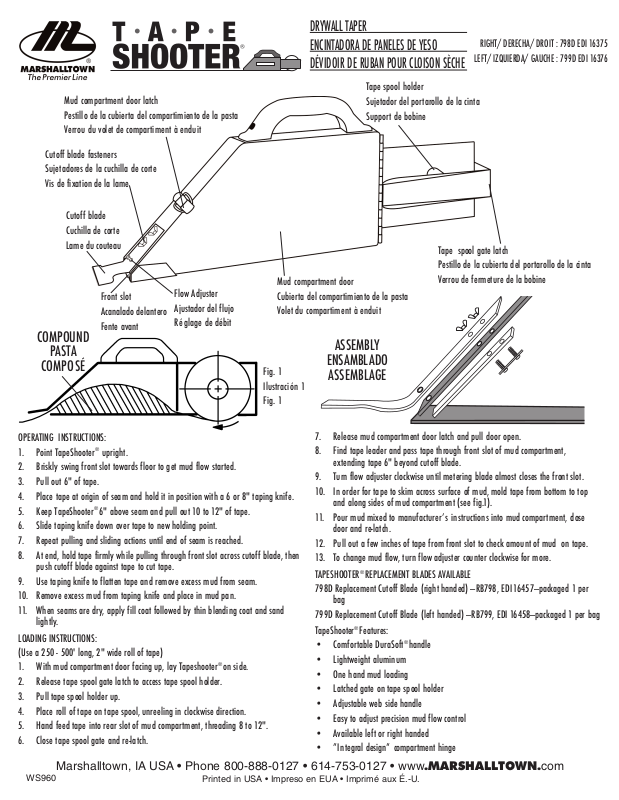

Marshalltown 799D User Manual [fr, en, es]

®

Mud compartment door latch
Pestillo de la cubierta del compartimiento de la pasta
Verrou du volet de compartiment à enduit

Cutoff blade fasteners
Sujetadores de la cuchilla de corte
Vis de fixation de la lame

Cutoff blade
Cuchilla de corte
Lame du couteau

Front slot
Acanalado delantero
Fente avant

COMPOUND

PASTA

COMPOSÉ

Flow Adjuster
Ajustador del flujo
Réglage de débit

DRYWALL TAPER
ENCINTADORA DE PANELES DE YESO
DÉVIDOIR DE RUBAN POUR CLOISON SÈCHE

Tape spool holder
Sujetador del portarollo de la cinta
Support de bobine

Mud compartment door
Cubierta del compartimiento de la pasta
Volet du compartiment à enduit

ASSEMBLY

ENSAMBLADO

Fig. 1
Ilustración 1
Fig. 1

ASSEMBLAGE

RIGHT/ DERECHA/ DROIT : 798D EDI 16375

LEFT/ IZQUIERDA/ GAUCHE : 799D EDI 16376

Tape spool gate latch
Pestillo de la cubierta del portarollo de la cinta
Verrou de fermeture de la bobine

OPERATING INSTRUCTIONS:

1. Point TapeShooter®upright.

2. Briskly swing front slot towards floor to get mud flow started.

3. Pull out 6" of tape.

4. Place tape at origin of seam and hold it in position with a 6 or 8" taping knife.

5. Keep TapeShooter®6" above seam and pull out 10 to 12" of tape.

6. Slide taping knife down over tape to new holding point.

7. Repeat pulling and sliding actions until end of seam is reached.

8. At end, hold tape firmly while pulling through front slot across cutoff blade, then
push cutoff blade against tape to cut tape.

9. Use taping knife to flatten tape and remove excess mud from seam.

10. Remove excess mud from taping knife and place in mud pan.

11. When seams are dry, apply fill coat followed by thin blending coat and sand
lightly.

LOADING INSTRUCTIONS:
(Use a 250 - 500' long, 2" wide roll of tape)

1. With mud compartment door facing up, lay Tapeshooter®on side.

2. Release tape spool gate latch to access tape spool holder.

3. Pull tape spool holder up.

4. Place roll of tape on tape spool, unreeling in clockwise direction.

5. Hand feed tape into rear slot of mud compartment, threading 8 to 12".

6. Close tape spool gate and re-latch.

7. Release mud compartment door latch and pull door open.

8. Find tape leader and pass tape through front slot of mud compartment,
extending tape 6" beyond cutoff blade.

9. Turn flow adjuster clockwise until metering blade almost closes the front slot.

10. In order for tape to skim across surface of mud, mold tape from bottom to top
and along sides of mud compartment (see fig.1).

11. Pour mud mixed to manufacturer’s instructions into mud compartment, close
door and re-latch.

12. Pull out a few inches of tape from front slot to check amount of mud on tape.

13. To change mud flow, turn flow adjuster counter clockwise for more.

TAPESHOOTER®REPLACEMENT BLADES AVAILABLE
798D Replacement Cutoff Blade (right handed)—RB798, EDI 16457—packaged 1 per

bag

799D Replacement Cutoff Blade (left handed) —RB799, EDI 16458—packaged 1 per bag

®

TapeShooter

• Comfortable DuraSoft®handle

• Lightweight aluminum

• One hand mud loading

• Latched gate on tape spool holder

• Adjustable web side handle

• Easy to adjust precision mud flow control

• Available left or right handed

• ”Integral design“ compartment hinge

Features:

Marshalltown, IA USA • Phone [phone] • 614-753-0127 • www.MARSHALLTOWN.com

WS960

Printed in USA • Impreso en EUA • Imprimé aux É.-U.

INSTRUCCIONES OPERATIVAS:

1. Coloque la encintadora TapeShooter

®

verticalmente.

2. Sacuda vigorosamente el extremo delantero de la encintadora hacia el piso para
que la pasta llegue a ese punto.

3. Extraiga la cinta a una longitud de 15 cm (6 pulg).

4. Coloque la cinta en el punto de origen de la junta y sosténgala en esa posición
con una espátula de 15 o 20 cm (6 u 8 pulg).

5. Mantenga la encintadora TapeShooter®a una distancia de 15 cm (6 pulg) por
encima de la junta y extraiga 25 o 30 cms (10 o 12 pulg) de cinta.

6. Deslice la espátula hacia abajo y por encima de la cinta hasta el lugar donde se
reanudará el encintado.

7. Repita con movimientos de extracción y deslizamiento hasta llegar al final de la
junta.

8. Al llegar a ese punto, sostenga la cinta firmemente mientras que la jala a través
de la ranura y sobre la cuchilla de corte, después ejerza presión sobre la cinta
con la cuchilla de corte y corte la cinta.

9. Use la espátula para aplanar la cinta y extraer el exceso de pasta en la junta.

10. Quite el exceso de pasta de la espátula y colóquelo en la charola de la pasta.

11. Una vez que las juntas estén secas, aplíqueles el recubrimiento para rellenarlas
adelgazando la mezcla del recubrimiento y después lijarlas ligeramente.

INSTRUCTIVO PARA LLENARLA:
(Instale un carrete de cinta de 76 – 150 m (250 – 500 pies) de longitud y 5 cm (2

pulg) de ancho.)

1. Con la cubierta del compartimiento para la pasta hacia arriba, coloque la
encintadora TapeShooter®sobre uno de sus costados.

2. Abra el pestillo de la cubierta del portarollo para tener acceso al portarollo de la
cinta.

3. Levante el portarollo hacia arriba.

4. Coloque el rollo de la cinta sobre el portarollo y desenróllela en el sentido de las
manecillas del reloj.

5. Alimente manualmente la cinta hacia dentro de la ranura del compartimiento de
la pasta haciéndola pasar por ese punto de 20 a 30 cm (8 a 12 pulg) de longitud.

6. Cierre la cubierta del portarollo y cierre el pestillo.

7. Abra el pestillo de la cubierta del compartimiento de la pasta y abra la cubierta.

8. Busque la punta de la cinta y pásela a través de la ranura delantera del
compartimiento de la pasta jalando la cinta 15 cm (6 pulg) más allá de la
cuchilla de corte.

9. Gire el ajustador de flujo en la dirección de las manecillas del reloj, hasta que la
cuchilla de calibración casi cierre la ranura delantera.

10. Para lograr que la cinta pase rozando por toda la superficie de la pasta, amolde
la cinta de abajo hacia arriba y por los costados del compartimiento de la pasta.
(Véase la ilustración 1).

11. Vierta la pasta previamente mezclada en el compartimiento de la pasta y según
las instrucciones del fabricante, cierre la cubierta y el pestillo.

12. Jale la cinta unos cuantos centímetros desde la ranura delantera con el fin de
verificar que la pasta se haya adherido a la cinta.

13. Si desea cambiar el flujo de la pasta, para que este sea mayor, gire el ajustador
de flujo hacia el sentido contrario de las manecillas del reloj.

DISPONIBILIDAD DE LAS CUCHILLAS DE REPUESTO DE LA ENCINTADORA TAPESHOOTER

®

798D Cuchilla de corte de repuesto (mano derecha) - RB798, EDI 16457 – empaque de

1 por bolsa

799D Cuchilla de corte de repuesto (mano izquierda) - RB799, EDI 16458 – empaque

de 1 por bolsa

Características de la encintadora TapeShooter

• Cómodo mango DuraSoft

®

®

• Aluminio ligero

• Abastecimiento de la pasta con una sola mano

• Cubierta con pestillo en el portarollo de la cinta

• Asa lateral de lona entretejida

• Ajuste fácil de la precisión para controlar el flujo de la pasta

• A su disposición para su uso con la mano derecha o izquierda

• Bisagra del compartimiento con “diseño integral”

MODE D’EMPLOI

1. Tenir le TapeShooter®en position verticale.

2. Basculer rapidement l’avant de l’outil vers le sol pour amorcer l’écoulement
d’enduit.

3. Extraire 15 cm (6 po) de ruban.

4. Poser le ruban au début du joint et l’y tenir à l’aide d’un couteau à enduire de
15 à 20 cm (6 à 8 po).

5. Garder le TapeShooter®à 15 cm (6 po) au-dessus du joint et tirer 25 à 30 cm
(10 à 12 po) de ruban.

6. Glisser le couteau à enduire le long du ruban jusqu’au point de maintien
suivant.

7. Répéter les opérations de déroulement et de glissement jusqu’à la fin du joint.

8. À l’extrémité du joint, tenir fermement le ruban en le tirant à travers la fente
sous la lame puis appuyer la lame contre le ruban pour le couper.

9. Utiliser le couteau à enduire pour lisser le ruban et éliminer l’excès d’enduit du
joint.

10. Enlever l’enduit du couteau et le mettre dans le bac.

11. Lorsque les joints sont secs, appliquer une couche de remplissage suivie d’une
mince couche d’égalisation et poncer légèrement.

CHARGEMENT :
(Utiliser un rouleau de ruban de 5 cm (2 po) de large et de 75 à 150 m (250 à 500

pi) de long)

1. Poser le Tapeshooter®sur le côté, volet du compartiment à enduit vers le haut.

2. Libérer le verrou de fermeture de la bobine pour accéder au support de bobine.

3. Tirer le support de bobine vers le haut.

4. Placer le rouleau de ruban sur la bobine, pour qu’il se déroule dans le sens des
aiguilles d’une montre.

5. Faire passer 20 à 30 cm (8 à 12 po) de ruban dans la fente arrière du
compartiment à enduit.

6. Refermer la bobine et reverrouiller.

7. Déverrouiller le compartiment à enduit et ouvrir le volet.

8. Saisir l’amorce de ruban et la faire passer à travers la fente avant du
compartiment à enduit, en extrayant 15 cm (6 po) de ruban au-delà de la lame.

9. Tourner le réglage de débit vers la droite jusqu’à ce que la lame de dosage
obture presque totalement la fente avant.

10. Pour que le ruban glisse sur la surface de l’enduit, le repousser du bas vers le
haut et le long des côtés du compartiment à enduit (voir fig. 1).

11. Verser l’enduit préparé selon les instructions du fabricant dans le compartiment
à enduit, fermer le volet et reverrouiller.

12. Extraire quelques centimètres de ruban de la fente avant pour contrôler la
quantité d’enduit sur le ruban.

13. Pour augmenter le débit d’enduit, tourner le bouton de réglage vers la gauche.

LAMES DE RECHANGE TAPESHOOTER®DISPONIBLES
798D Lame de rechange (outil droitier)—RB798, EDI 16457—conditionnée 1 par

emballage

799D Lame de rechange (outil gaucher)—RB799, EDI 16458—conditionnée 1 par

emballage

®

Caractéristiques du TapeShooter

:

• Manche DuraSoft®confortable

• En aluminium léger

• Chargement d’enduit d’une seule main

• Fermeture verrouillée du support de bobine

• Sangle-poignée latérale réglable

• Débit d’enduit précis et facile à régler

• Proposé en version droitier ou gaucher

• Charnière de compartiment « intégrale »
