MARSHALL SN20H, SN20C Operating instructions / manual [en, it, fr, ru, es +5]

STUDIO 900

SN20H & SN20C

QUICK START GUIDE

English 2

Congratulations on purchasing your Marshall Studio 900.

Français

8

Félicitations pour l’achat de votre amplificateur Studio 900.

14

Deutsch

Herzlichen Glückwunsch zum Kauf deines Studio 900 Amp.

20

Español

Le felicitamos por la compra de su amplificador Studio 900.

Suomi

26

Onnittelut Marshall Studio 900:n hankinnasta.

32

Italiano

Congratulazioni per l’acquisto del Marshall Studio 900.

Nederlands

38

Gefeliciteerd met uw aankoop van de Marshall Studio 900.

Svenska

44

Grattis till ditt köp av en Marshall Studio 900.

Русский

50

Поздравляем с приобретением усилителя Marshall Studio 900!

简体中文

56

您购买 Marshall Studio 900 放大器，我们对此表示祝贺。

62

日本語

Studio 900アンプをお 買い上 げ いた だ きありがとうございます。

68

한한한
Marshall Studio 900한 한한한 한한한 한한한한한.

ENGLISH ENGLISH

WARNING! SAFETY INSTRUCTIONS SPECIFICATION

PLEASE READ THIS MANUAL CAREFULLY BEFORE PLUGGING IN. FOLLOW ALL INSTRUCTIONS AND HEED ALL WARNINGS.

Warning: before going any further, make sure that

your amp is compatible with your mains electricity
supply. If you have any doubt, please seek help from
a qualified technician – your Marshall dealer can help
you with this.

MAINS INPUT & FUSE

The specific mains input voltage rating that your
amp has been manufactured for is indicated on the
rear panel of the amp. Your amp is provided with
a detachable mains (power) lead, which should be
connected to the mains input socket on the rear panel
of the amp. The correct value and type of mains fuse is
specified on the rear panel of the amp.

Never attempt to bypass the fuse or fit one of the
incorrect value or type.

IMPORTANT SET UP INFORMATION

1. When using your amp with one or more speaker
cabinets, make sure that they are connected to
the correct loudspeaker jack sockets.

Warning: failure to do the above may damage your
amp. When connecting a speaker cabinet make sure
that you use a proper speaker cable. Never use a
screened (shielded) guitar cable for this purpose.

6. Turn the front panel power switch on and wait a
couple of minutes.

7. Select between 20W, 5W or less than 1W using
the power level switch on the rear panel.

8. Switch the standby switch from 0 to 1.

9. Turn the volume up to your preferred level and
you’re ready to play.

TRANSPORTING YOUR EQUIPMENT

Please ensure that your amp is switched o,
unplugged from the mains electricity supply and all
removable cables have been disconnected from your
equipment before attempting to move it.

Only move the amp on its own; do not attempt to
move it while it is stacked on top of a cabinet or
other equipment.

Inspired by the iconic Marshall JCM900, the Studio 900 delivers all the tonal versatility of the original two­channel amp and oers a tightly controlled low-end, assertive mid-range and biting top-end making it any
rock player's dream.

SN20H SN20C

Power 20W (switchable to 5W or <1W)

Valves

Channels 2 (with shared EQ controls)

Equalisation

Outputs

Eects Reverb (per channel)

Eects loop Yes, with level control

Footswitch Yes, included

Unit weight 11.5kg

Unit width 505mm

Unit height 241mm

Unit depth 235mm

2 x ECC83, 1 x ECC83 (phase
splitter) and 2 x 5881

Treble, middle, bass and
presence

5 x 1/4” jack sockets
(16Ω load / 8Ω load / 4Ω load)

Power 20W (switchable to 5W, <1W)

Valves

Channels 2 (with shared EQ controls)

Equalisation

Outputs

Speaker config. 1 x 12”

Speaker model

Eects Reverb (per channel)

Eects loop Yes, with level control

Footswitch Yes, included

Unit weight 18kg

Unit width 505mm

Unit height 463mm

2 x ECC83, 1 x ECC83 (phase
splitter) and 2 x 5881

Treble, middle, bass and
presence

5 x 1/4” jack sockets
(16Ω load / 8Ω load / 4Ω load)

Celestion G12T-75
(16Ω, 75W)

2. Ensure that the power switch is set to the o
position and the standby switch is set to standby.

3. Connect the supplied mains (power) lead into the
mains input on the rear panel first and then into an
electricity outlet.

4. Ensure that any master, volume and/or output level
controls on the front panel are set to zero.

5. Plug your guitar into one of the input jack sockets
on the front panel.

2 3

Unit depth 249mm

ENGLISH ENGLISH

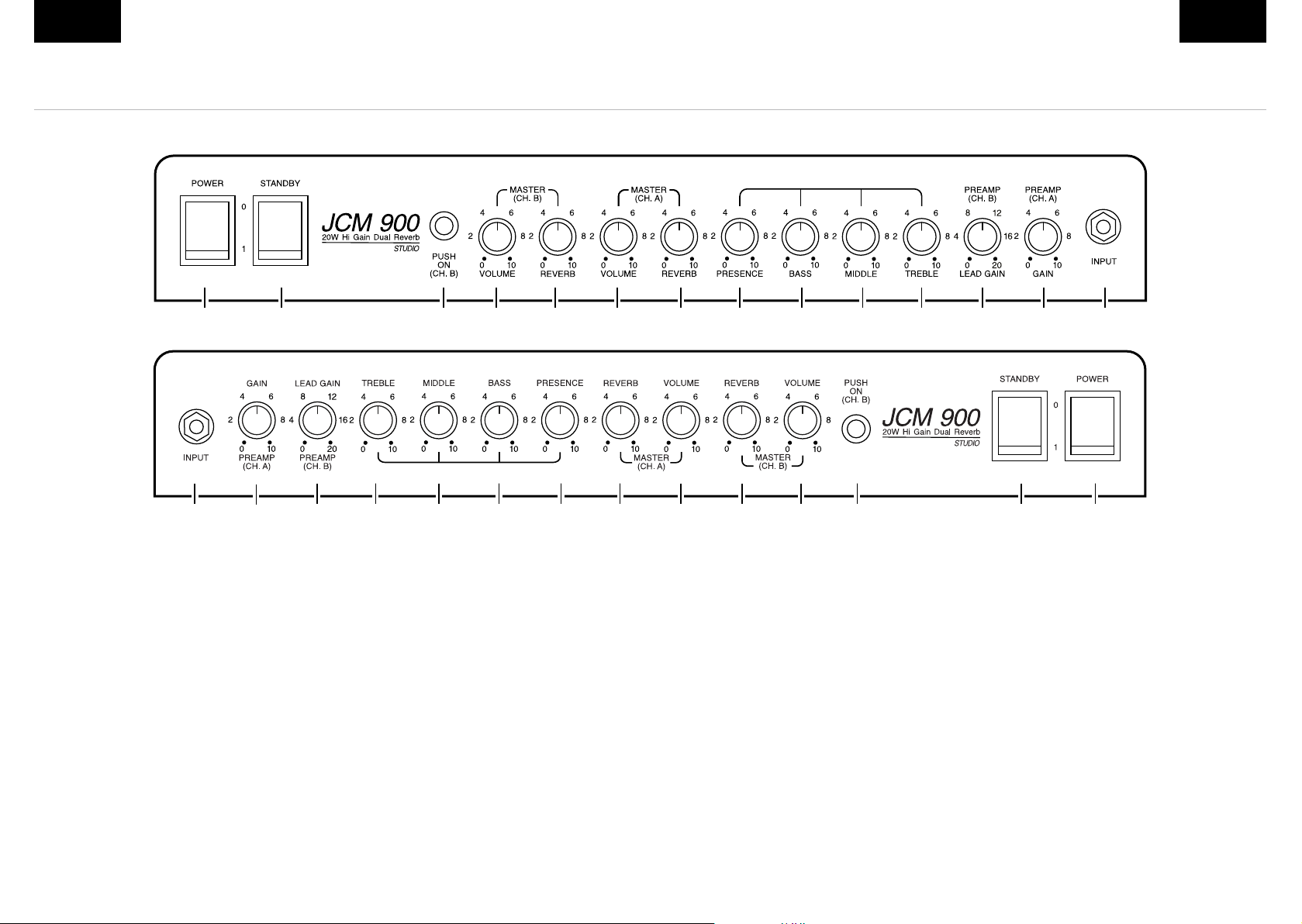

FRONT PANEL FUNCTIONS

SN20H

1 3 42 5 6 7 8 9 10 1311 12 14

SN20C

14 12 11

1. POWER SWITCH

Turns the amp on and o.

2. STANDBY SWITCH

The standby switch is used in conjunction with the
power switch to ‘warm up’ the amp before use.

13

4. CHANNEL B VOLUME

Adjusts the output volume of channel B.

5. CHANNEL B REVERB

Controls the amount of reverb on channel B.

6. CHANNEL A VOLUME

Always turn the power on for two minutes before
switching the standby switch to the ‘1’ position.

Adjusts the output volume of channel A.

7. CHANNEL A REVERB

The standby switch should be set to the ‘0’ position
during breaks in performances instead of leaving the
amp on full power.

3. CHANNEL B ‘ON’ SWITCH & LED

Use this switch to select channel B. The switch will
illuminate red when channel B is active.

4 5

Controls the amount of reverb on channel A.

8. PRESENCE

Adjusts the high frequencies of the power amp.
Increasing the high frequencies adds more bite
to your sound.

10

9

8 7 6 5 24 3 1

9. BASS

Adjusts the low frequencies of the amp. It will add
bottom end and depth to your sound.

13. PREAMP (CHANNEL A) / GAIN

Sets the gain level for channel A. Lower settings will
give clean sounds and higher settings will give medium
drive and crunch.

10. MIDDLE

Adjusts the mid frequencies of the amp, giving you
anything from scooped mids to a fat and full sound.

14. INPUT

Guitar input socket.

11. TREBLE

Adjusts the upper frequencies of the amp. Your tone
will get brighter as it is turned up.

12. PREAMP (CHANNEL B) / LEAD GAIN

Sets the gain level for channel B. Lower settings will
give classic lead tones and higher settings will give
more drive and sustain.

ENGLISH ENGLISH

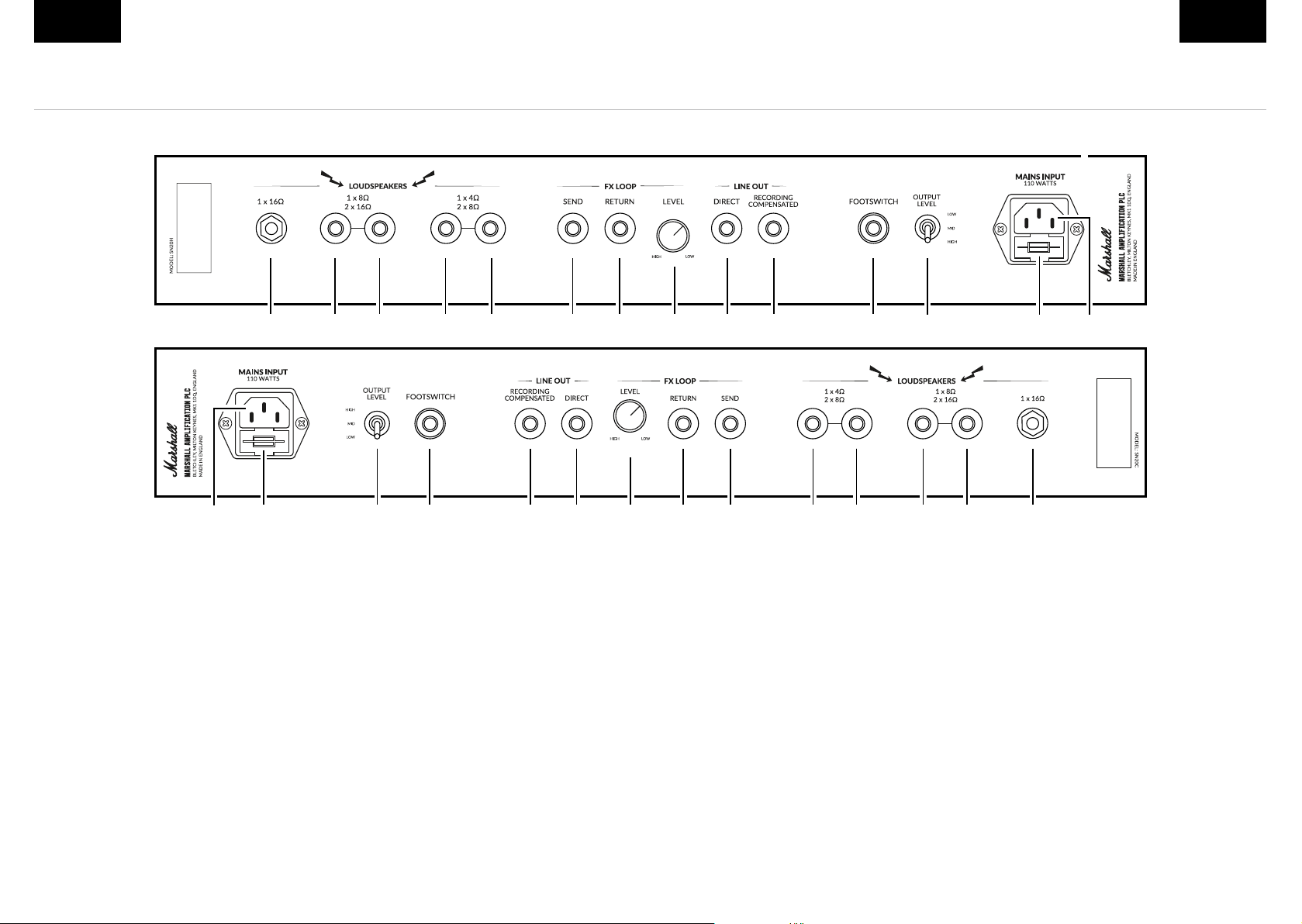

REAR PANEL FUNCTIONS

SN20H

SN20C

1

14 1

1. SPEAKER OUT (1X 16Ω)

1/4” socket for 16 Ohm speaker connection.

2. & 3. SPEAKER OUT (1 X 8Ω /2 X 16Ω)

Use one 1/4” sockets for a 8 Ohm speaker connection
or both sockets when plugging in two 16 Ohm
Cabinets.

4. & 5. SPEAKER OUT (1 X 4Ω / 2 X 8Ω)

Use one of the 1/4” sockets for a 4 Ohm speaker
connection or both sockets when plugging in two 8
Ohm Cabinets.

Warning: never attempt to connect more speakers than
rated. The safe combinations are those listed in this
manual. Any other speaker combinations may stress
the power amp and potentially lead to valve failure.

Note: never use this amp without a speaker load.

2

3

4

5 6 7 8 9 10 11

6. EFFECTS LOOP SEND

Sends signal to eects loop/outboard equipment.

7. EFFECTS LOOP RETURN

Returns signal from eects loop/outboard equipment.

8. EFFECTS LOOP LEVEL

Set the loop level to match the type of eect(s)
connected to the eects loop, from -10dBV to +4dBu.
Higher levels suit rack processors and lower levels suit
floor pedals.

9. DIRECT LINE OUT

Unfiltered preamp signal for connection to an external
power amp.

Note: using the direct line out does not omit the need
for a speaker load.

12

5678910111213

4

3

10. RECORDING COMPENSATED LINE OUT

Use this jack socket for direct connection to recording
equipment or a PA system. The signal is specially
filtered for optimum recording performance.

Note: using the recorded compensated line out does
not omit the need for a speaker load.

11. FOOTSWITCH

Connect the footswitch here. The footswitch controls
channel A/B switching and reverb on/o.

12. POWER LEVEL SWITCH

Switch between 20W, 5W, and less than 1W output
level.

13 14

2

13. MAINS POWER FUSE

The correct value of mains fuse is specified on the
rear panel.

14. POWER INLET

The supplied mains power lead is connected here.
The mains input voltage rating that your amp has
been built for is shown on the rear panel.

Warning: before powering on, ensure the amp is
compatible with the voltage of the mains supply. If
you have any doubt, your Marshall dealer can help
you with this.

6 7
