SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• Ändra aldrig produkten på något sätt. Tillverkaren påtar sig inget ansvar för skador som uppkommer till följd av obehörig ändring.

• Utsätt inte minneskort för belastning i form av böjning, tryck eller stötar.

• Utsätt inte minneskort för kraftiga elektromagnetiska eller magnetiska fält, som nära högtalare eller TV-mottagare.

• Utsätt inte minneskort för stark värme eller kyla.

• Håll minneskort rena och utsätt dem inte för vatten eller annan vätska. Ett minneskort som blivit vått kan torkas med en mjuk trasa.

• Använd inte minneskort från någon annan kamera utan att formatera det först.

• Använd inte minneskort som formaterats i annan kamera eller kortläsare.

• Data på minneskort kan skadas om minneskortet används på fel sätt och om strömförsörjningen kopplas bort eller minneskortet tas ut under inspelning, borttagning, formatering eller läsning.

• Säkerhetskopiera viktiga data på något annat medium, som hårddisk eller CD.

• Kontrollera före användning att kameran är utan skador.

• Reparationer får endast utföras av kvalicerad servicepersonal.

• Skydda lins och display från damm, sand och kemikalier.

• Rör inte vid linsen med ngrarna.

• Skydda kameran från slag och stötar.

• Skydda kameran från direkt solljus.

Bruksanvisning för actionkamera

SVENSKA

Page 6

TEKNISKA DATA

Funktioner videoinspelning, bilkamera, stillbild och uppspelning Lins 120˚ vidvinkellins LCD-display 2,0” TFT LCD Storlek/upplösning stillbild 5 M (2592 x 1944) 3 M (2048 x 1536) 1 M (1280 x 960) VGA (640 x 480) Upplösning video HD: 1280 x 720 VGA: 640 x 480. Lagringsmedium Minneskort Micro SD (SDHC) max. 32 GB Filformat Video: AVI stillbilder: JPG Batteri Löstagbart 3,7 V laddningsbart litiumbatteri 500 mAh. Språk Engelska, förenklad kinesiska, traditionell kinesiska, italienska, franska, spanska Mått 59 x 41 x 21 mm Batteritid min 1,5 h Max djup vid undervattenslmning 30 m

Systemkrav Operativsystem Windows XP/Vista/7/8 Processor Intel/AMD Dual-Core CPU or above Internt minne min. 1 GB Hårddisk min. 2 GB Övrigt port för USB 2.0/3.0

Page 7

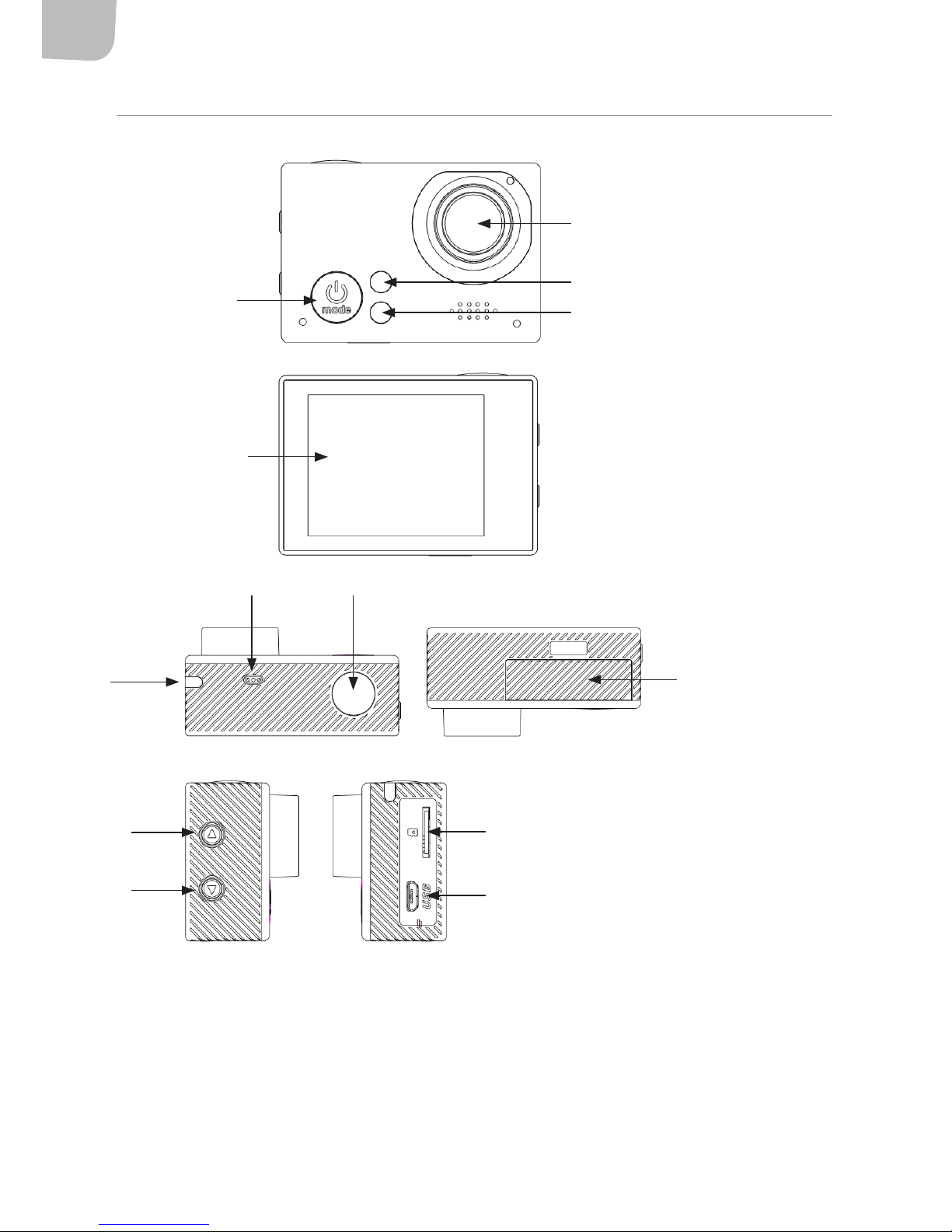

BESKRIVNING

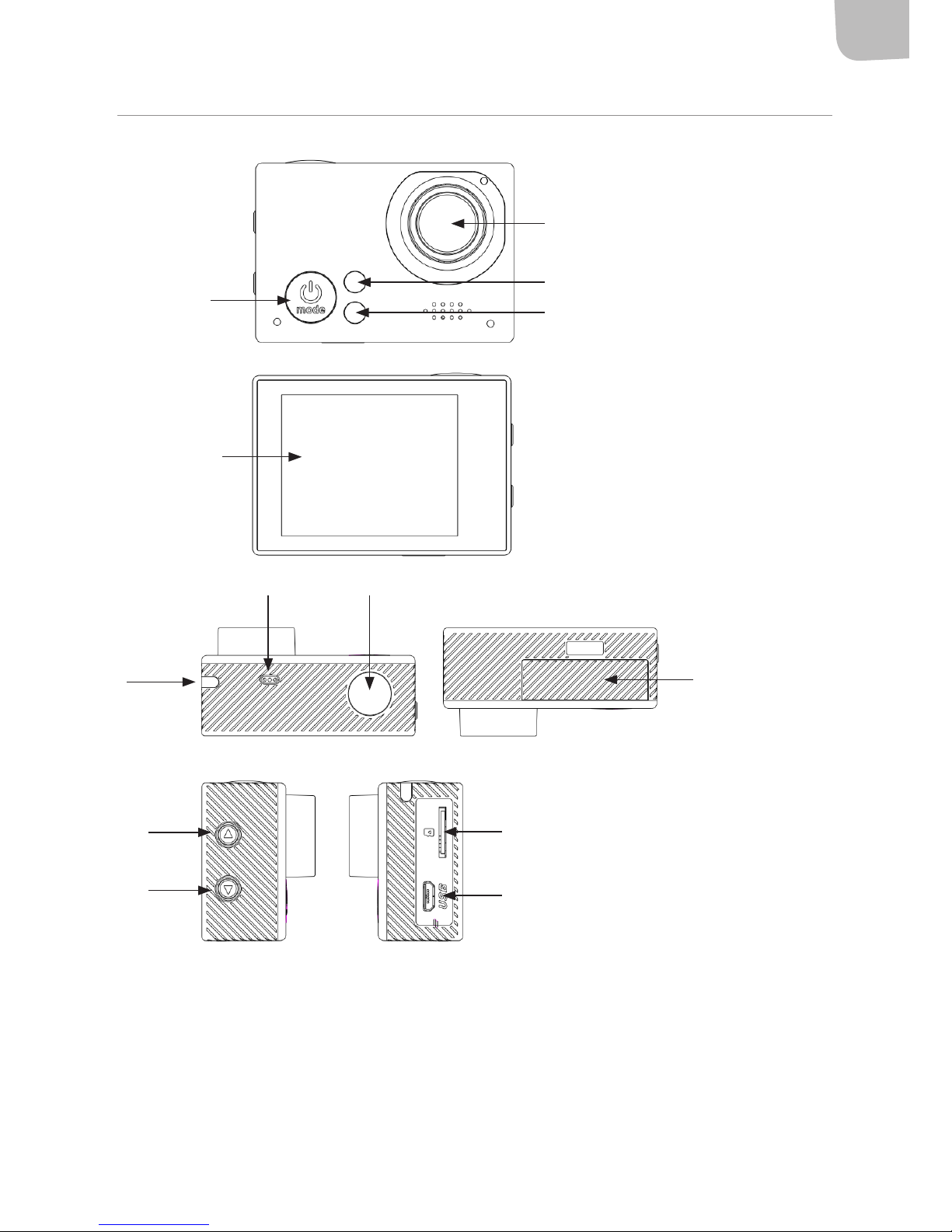

1. Objektiv

2. Displayindikator

3. Aktivitetsindikator

4. Strömbrytare/MODE

5. 2,0” TFT-LCD

2 3

6. Laddningsindikator

7. Mikrofon

8. Avtryckare

9. Batterilock

10. Menyknapp/Uppåtpilknapp

11. Nedåtpilknapp

12. Micro SD-kort

13. Mikro-USB-port

Page 8

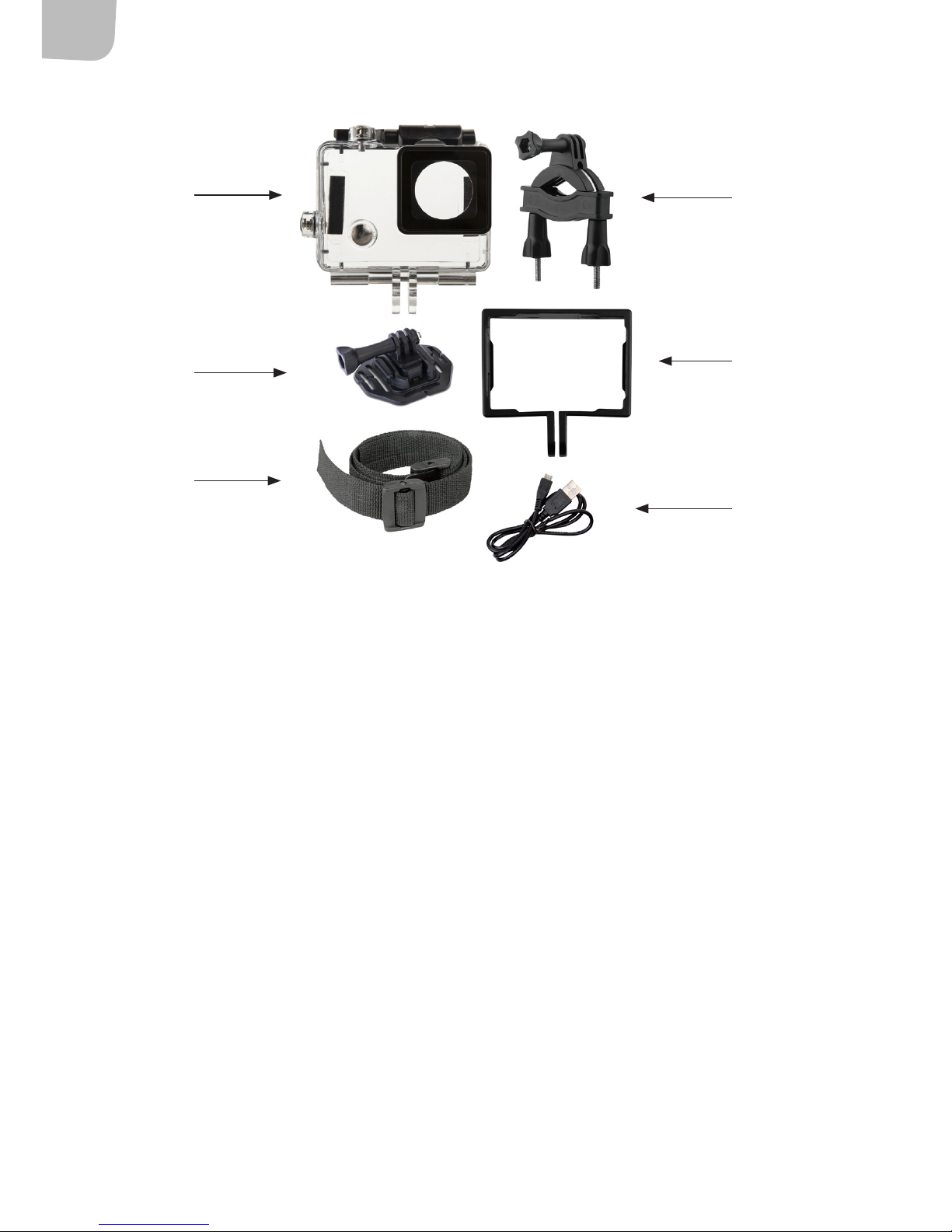

TILLBEHÖR

1. Vattentätt kamerahus

2. Fäste för montering på hjälm

3. Rem för montering på hjälm

4. Fäste för montering på cykelstyre eller sadelstolpe

5. Monteringsram

6. USB-kabel

Page 9

HANDHAVANDE

FÖRE FÖRSTA ANVÄNDNING

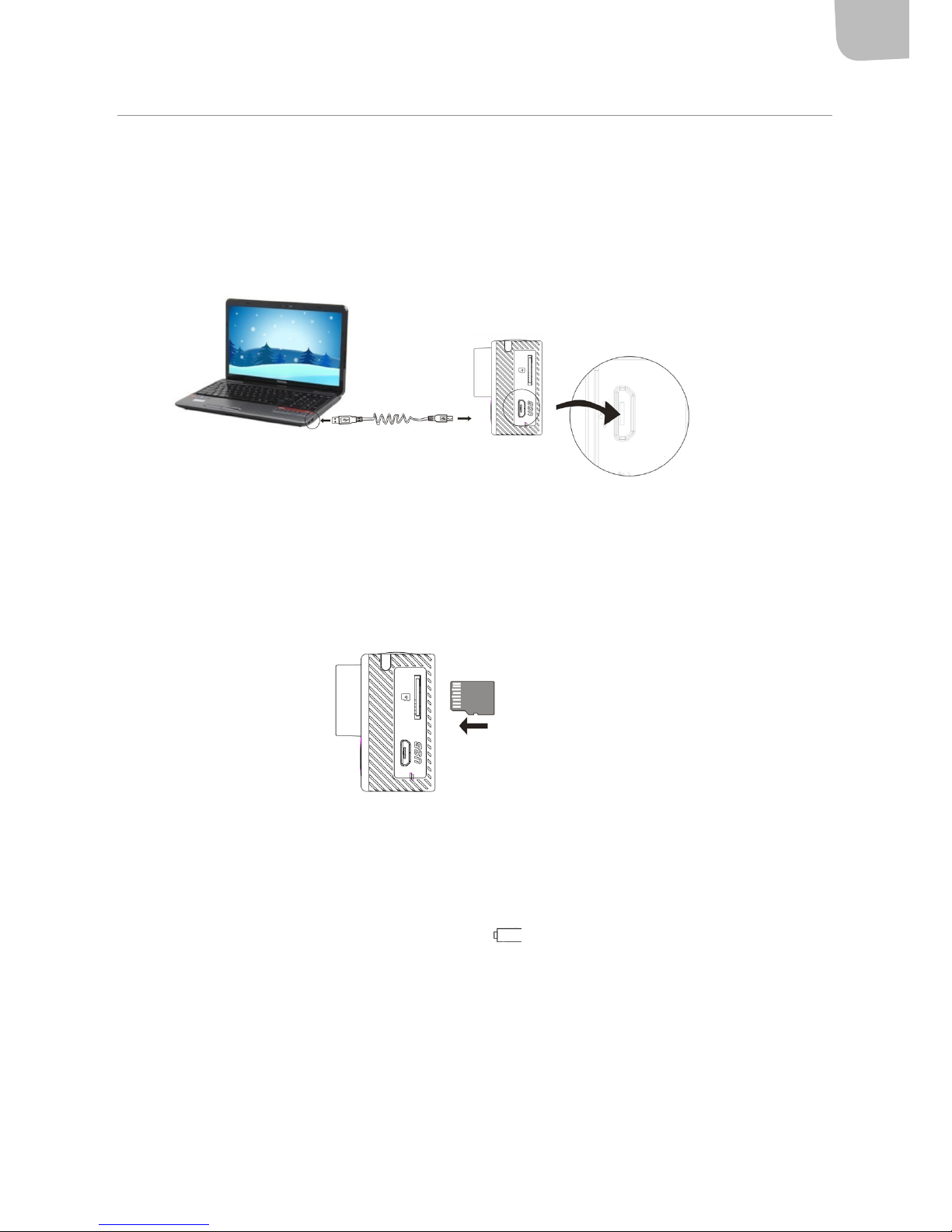

Laddning av batteri via USB-kabel

1. Anslut kameran till en dator för att ladda batteriet.

2. Laddningsindikatorn lyser röd under laddning och slocknar när batteriet är fulladdat. Normalt tar det 3–5 timmar för batteriet att laddas helt.

Användning av minneskort OBS! Kameranhar inget inbyggt minne. Sätt alltid i ett minneskort före användning.

1. Sätt i minneskortet i kortplatsen enligt anvisningarna på kameran.

2. Ta ut minneskortet genom att försiktigt trycka in det så att det ädrar ut.

START/AVSTÄNGNING

OBS!

• För att spara batteri stängs displayen av automatiskt när kameran är i viloläge.

• Kameran stängs av när batteriet är urladdat. När batteriet är urladdat visas ikonen på displayen för att ange att batteriet behöver laddas.

Start

1. Håll strömbrytaren intryckt 1 sekund. Kameran startas och displayen aktiveras.

Avstängning

1. Håll strömbrytaren intryckt i 3 sekunder när karmeran är i viloläge.

Page 10

FUNKTIONER

OBS! Kameran slutar lma/ta bilder när minneskortet är fullt och/eller batteriet är urladdat.

Kameran har 4 lägen: stillbildsläge, videoinspelningsläge, trakövervakning och uppspelningsläge. Använd MODE för att växla mellan lägena.

Stillbild

1. Starta kameran.

2. Tryck upprepade gånger på MODE för att gå till stillbildsläge.

3. Tryck på avtryckaren i förhandsvisningsläge för att ta ett foto.

Videoinspelning

1. Starta kameran.

2. Tryck upprepade gånger på MODE för att gå till videoinspelningsläge.

3. Tryck på avtryckaren i förhandsvisningsläge för att spela in video.

4. Tryck på avtryckaren igen för att avbryta inspelningen.

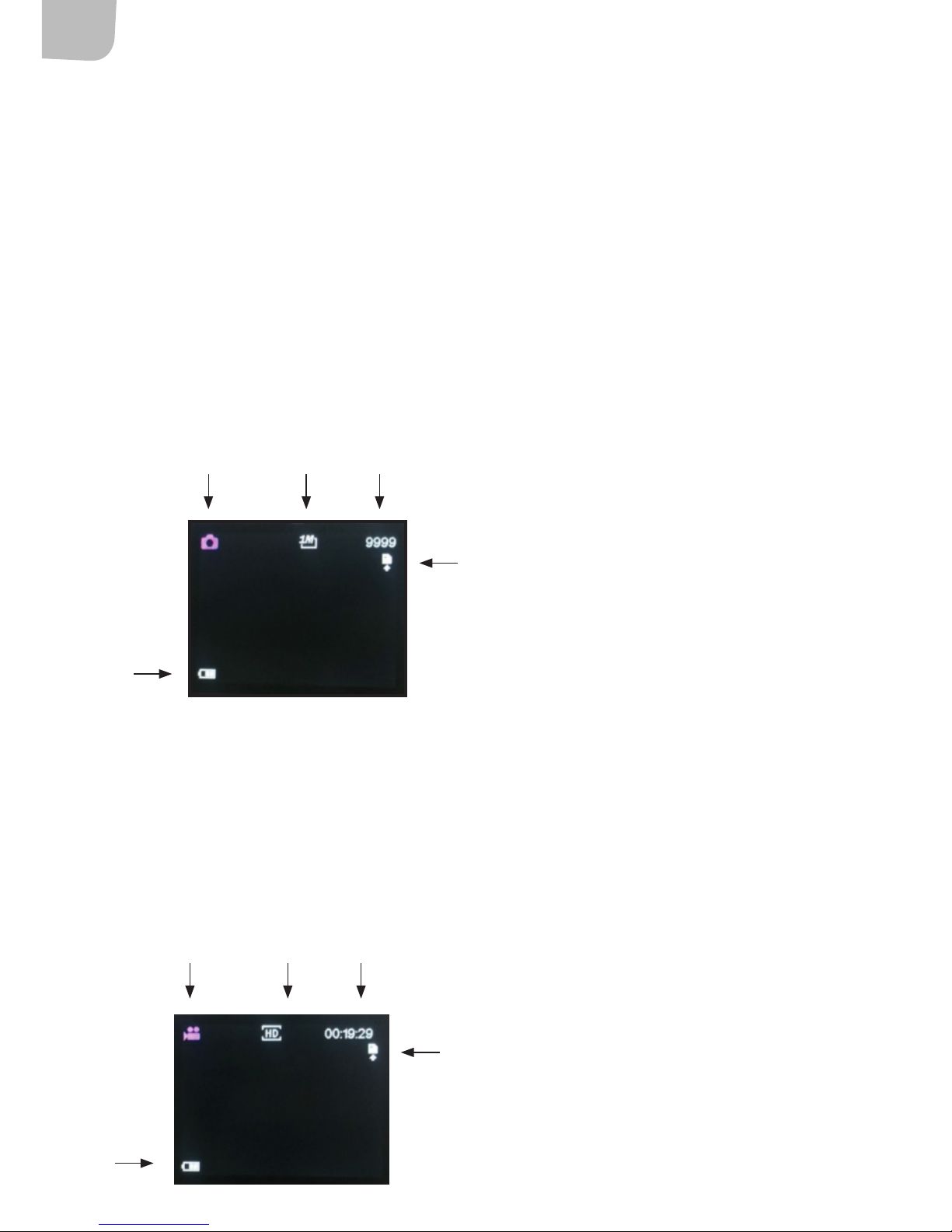

1 2 3

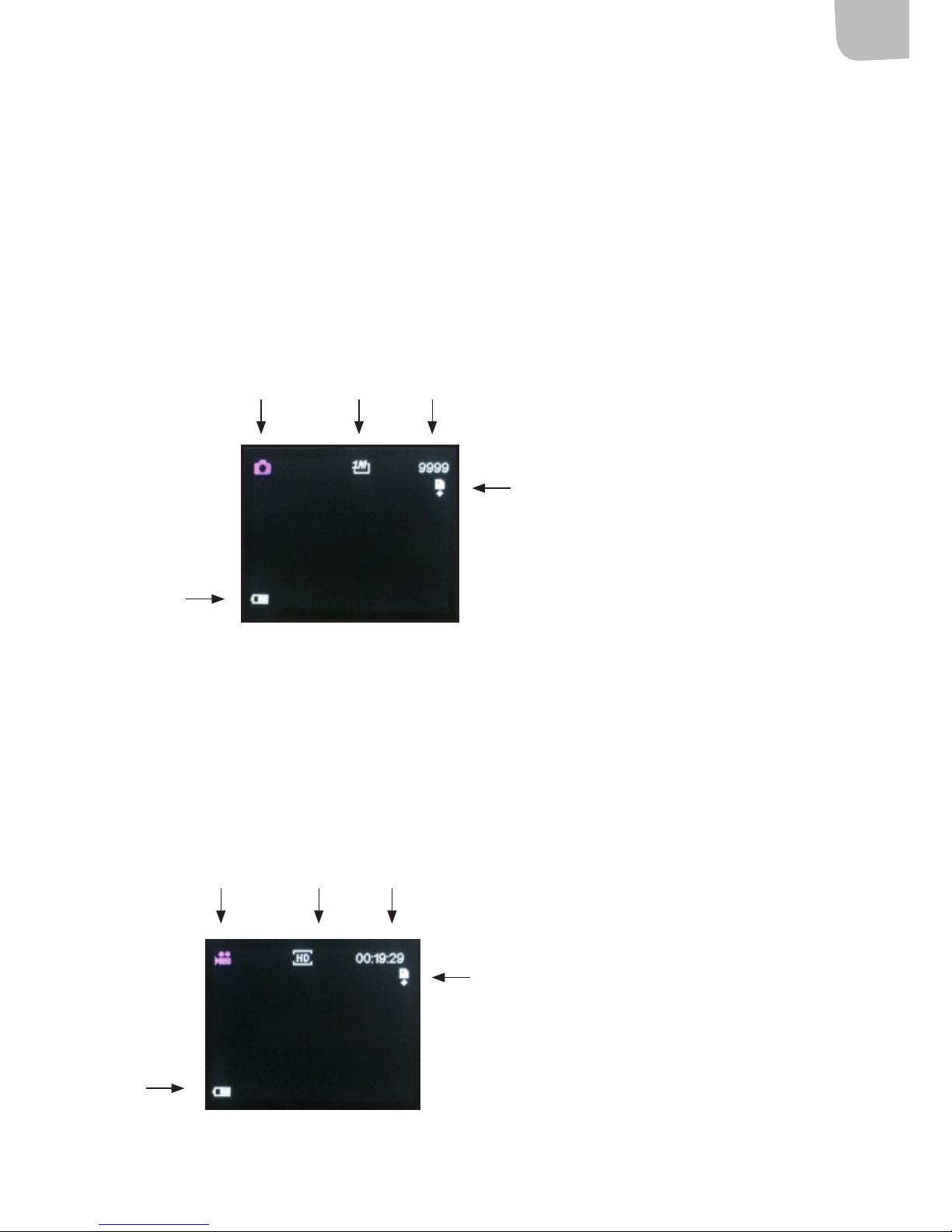

1. Stillbildsläge

2. Bildstorlek

3. Antal tagna foton

4. Anger att minneskort är isatt

5. Batteristatus

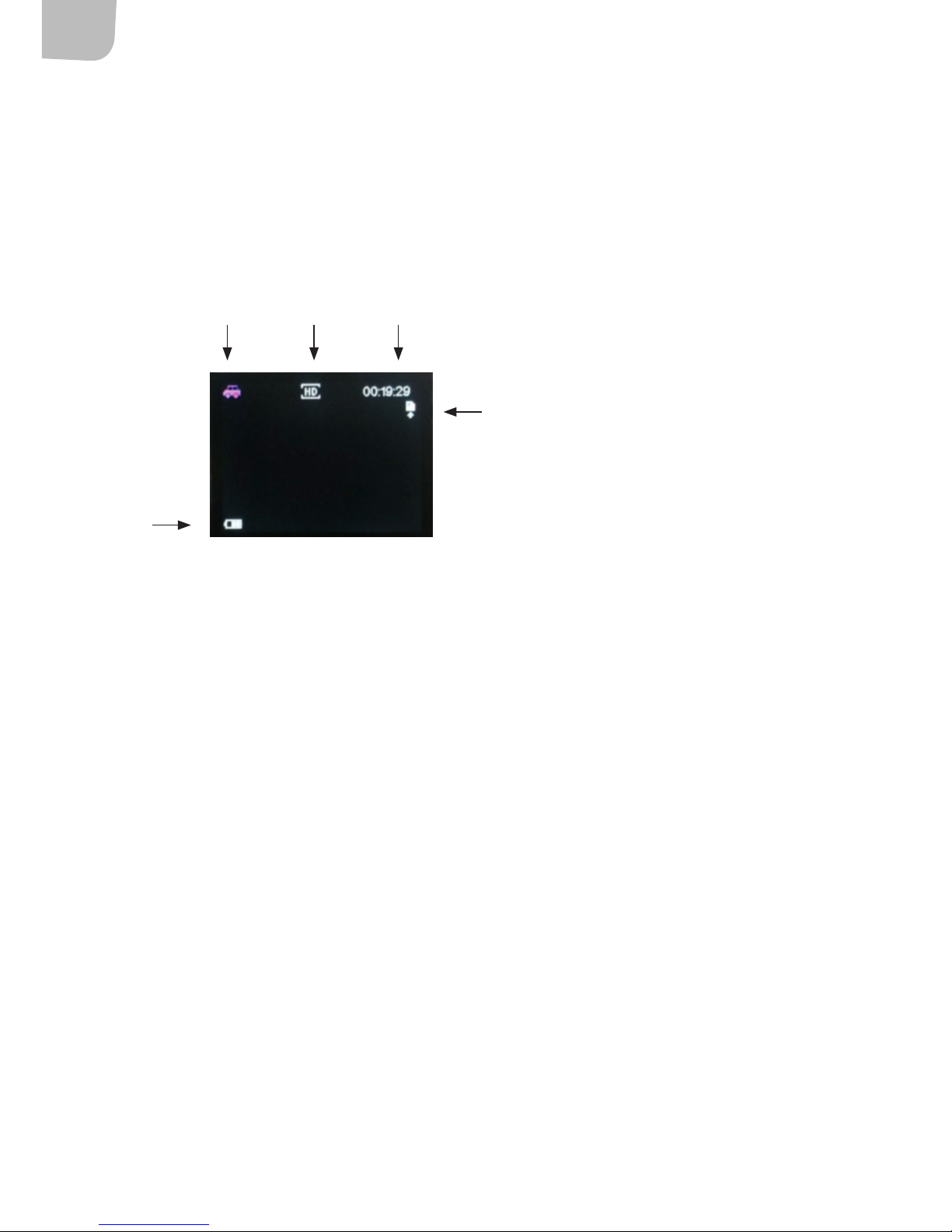

1 2 3

1. Videoinspelningsläge

2. Videoformat

3. Total inspelad tid

4. Anger att minneskort är isatt

5. Batteristatus

Page 11

Trakövervakning

1. Starta kameran.

2. Tryck upprepade gånger på MODE för att gå till trakövervakningsläge.

3. Tryck på avtryckaren i förhandsvisningsläge för att spela in video. – Var 3:e minut sparas inspelningen och nästa inspelningssekvens tar vid. – När minneskortet är fullt raderas den äldsta videosekvensen för att göra plats för nästa.

4. Tryck på avtryckaren igen för att avbryta inspelningen.

Uppspelning

1. Starta kameran.

2. Tryck upprepade gånger på MODE för att gå till uppspelningsläge. – Pausa uppspelningen genom att trycka på avtryckaren. – Stoppa uppspelningen genom att trycka på strömbrytaren.

INDIKERINGSLAMPOR

• Aktivitetsindikator (röd): Blinkar när kameran är upptagen med att lma eller fotografera etc.

• Displayindikator (röd): Indikatorn är tänd när displayen är avstängd och släckt när displayen är aktiverad.

• Laddningsindikator (röd): Lyser under batteriladdning, slocknar när batteriet är fulladdat.

1 2 3

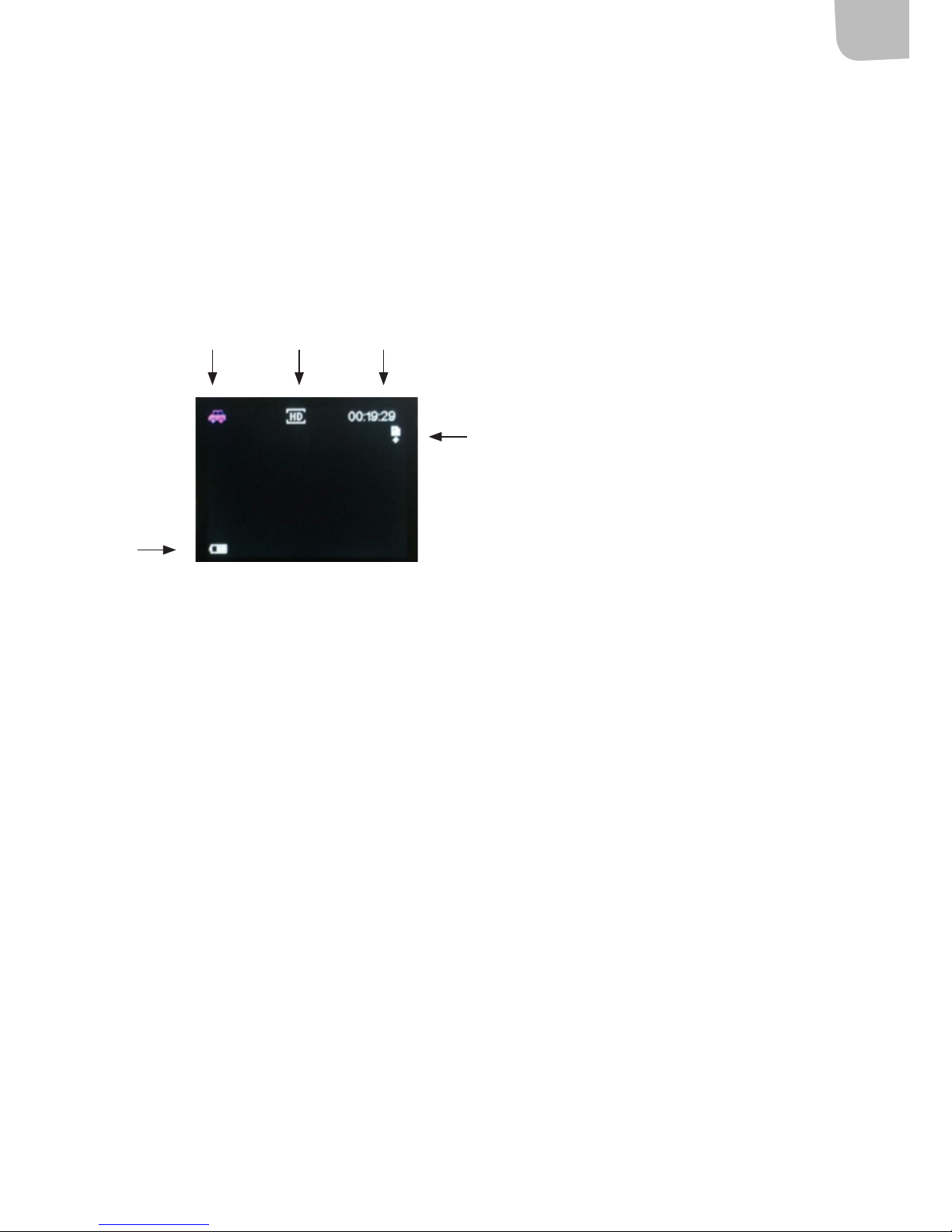

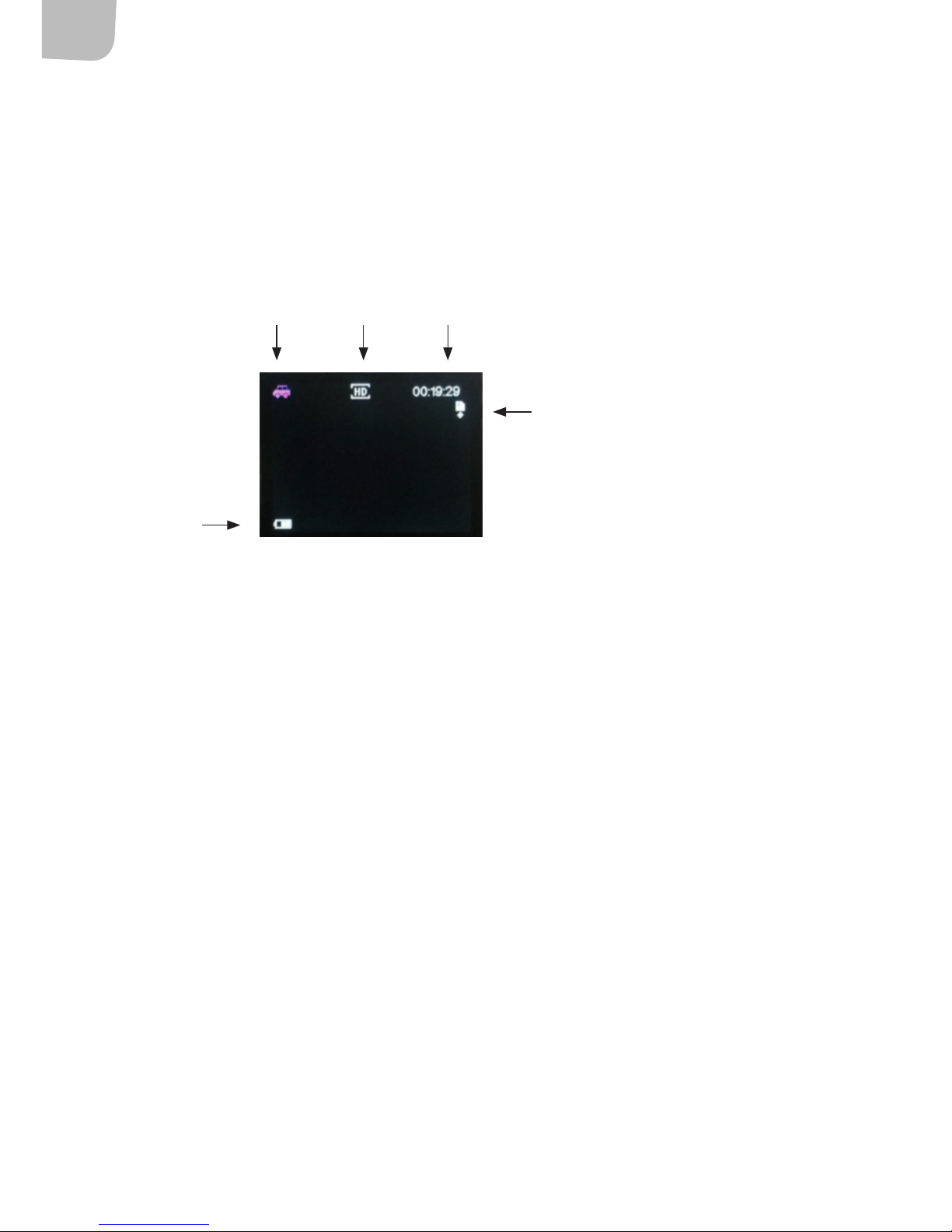

1. Trakövervakningsläge

2. Videoformat

3. Total inspelad tid

4. Batteristatus

5. Anger att minneskort är isatt

Page 12

INSTÄLLNINGAR

1. Tryck på menyknappen. Menyn för det aktuella läget visas på displayen.

2. Tryck på MODE för att ytta markören åt vänster eller höger för att välja önskad meny.

3. Tryck på nedåtpilen för att ytta markören uppåt eller nedåt för att markera önskat menyalternativ.

4. Tryck på avtryckaren för att bekräfta.

5. Tryck på menyknappen för att avsluta menyläget.

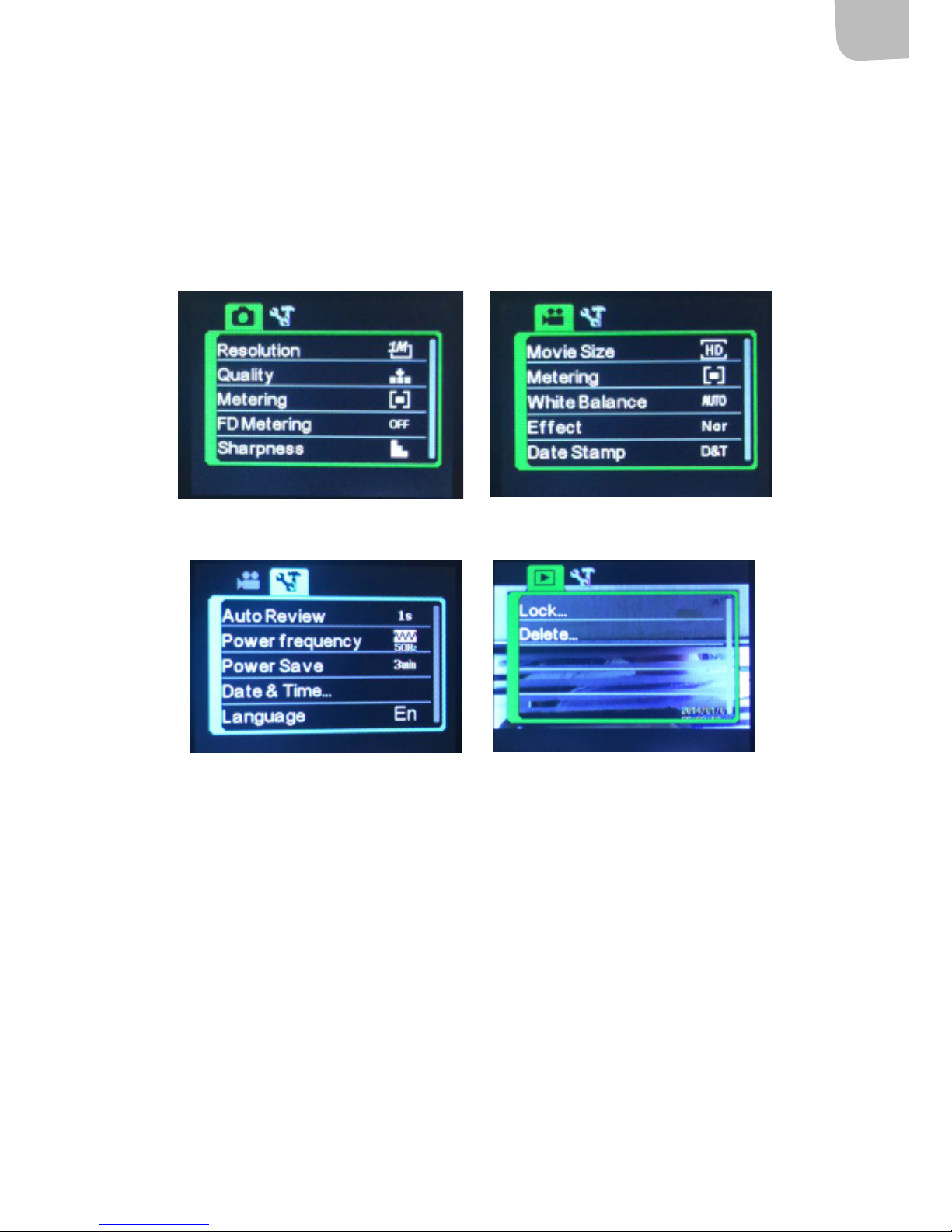

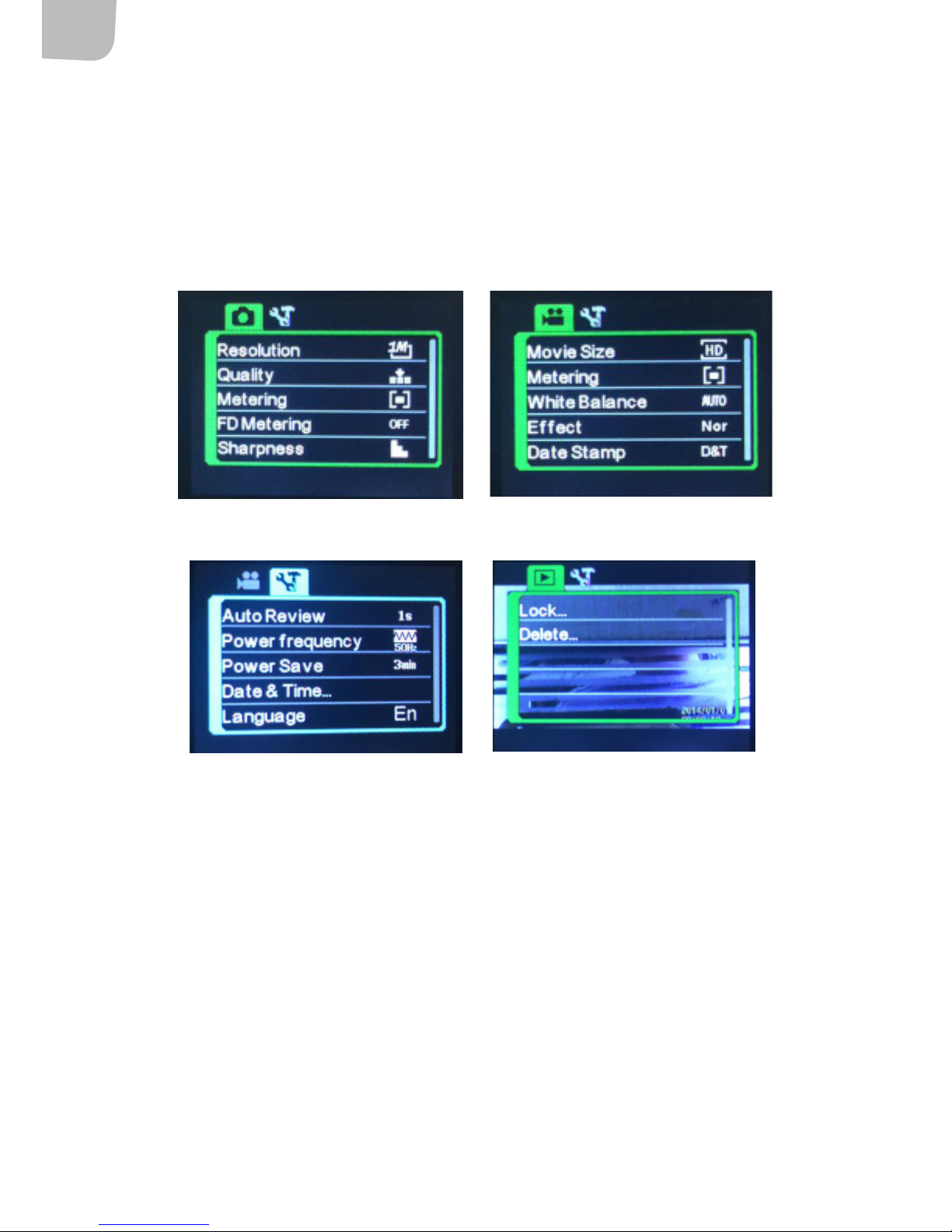

Meny för uppspelningsläge

Meny för videoinspelningsläge

Meny för stillbildsläge

Meny för inställningsläge

Page 13

ANSLUTNING TILL DATOR

Överföra ler OBS! Koppla inte bort USB-kabeln under pågående överföring och ta inte ut minneskortet när USB-

kabeln är ansluten – risk för dataförlust.

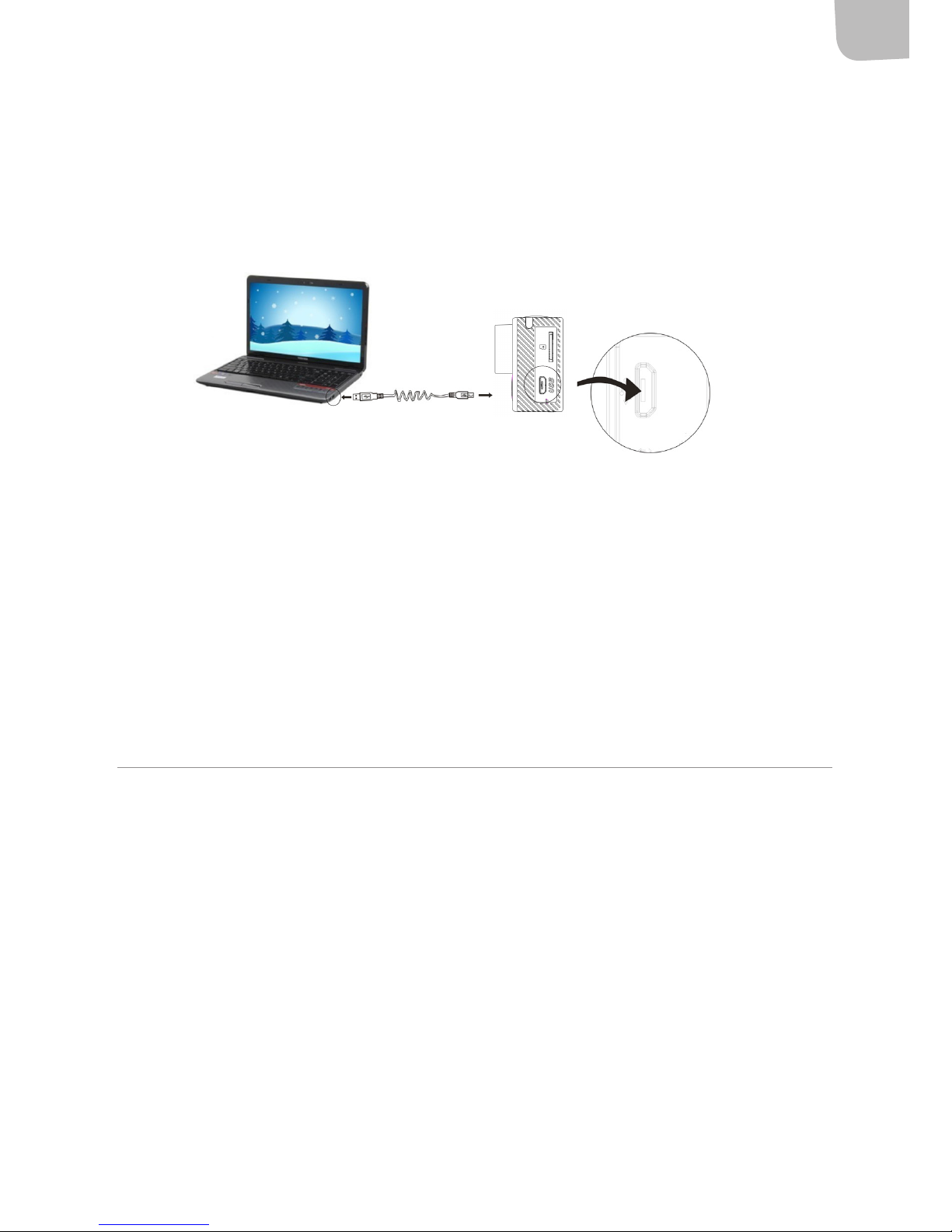

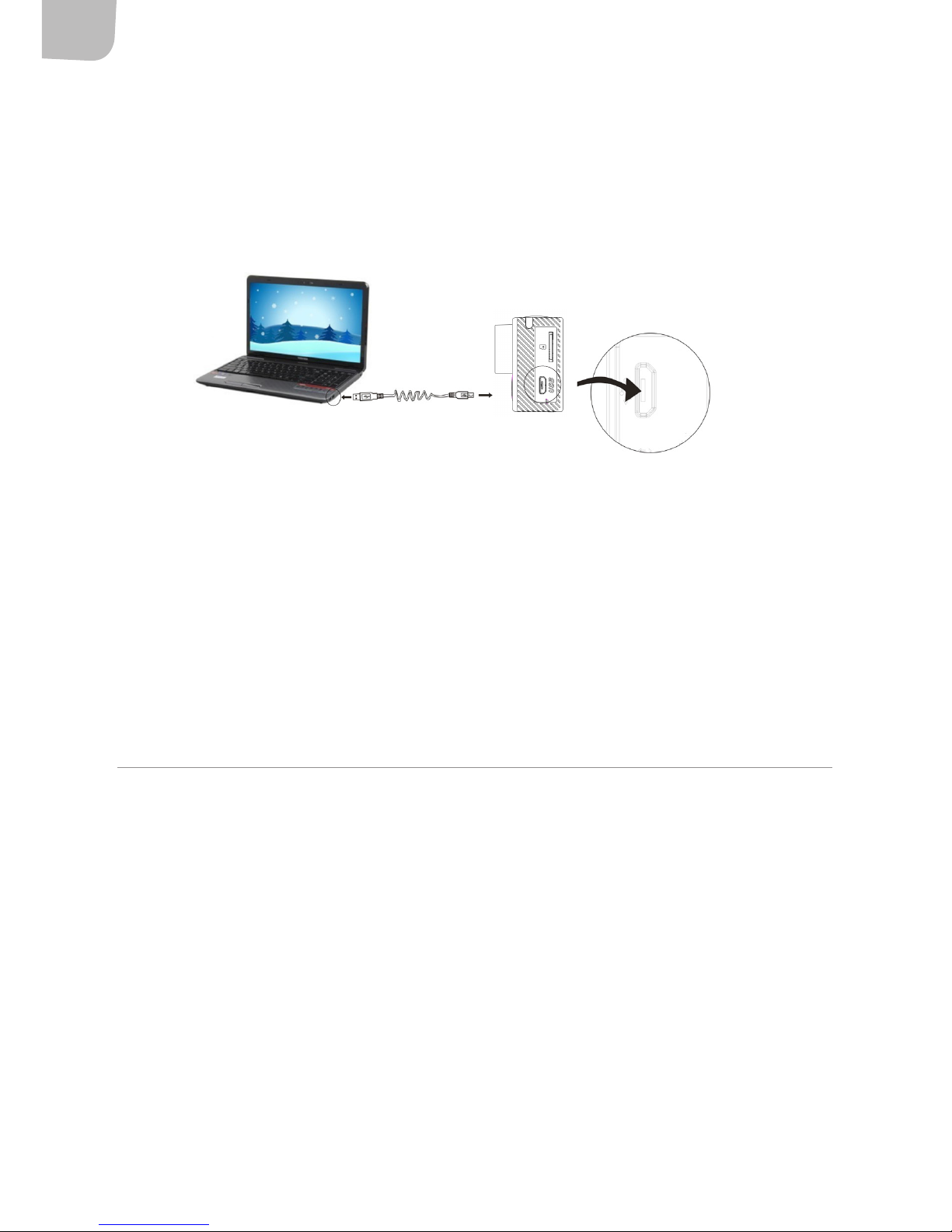

1. Kameran har Plug and Play-funktion. Starta apparaten och anslut den till en dator med USB-kabeln, så fungerar apparaten som en löstagbar hårddisk.

2. En ikon för löstagbar hårddisk H: visas i fönstret Den här datorn, med dina bilder och lmer i mappen H:\DCIM\RECORDER,100MEDIA.

Webbkameraläge OBS! Det behövs ingen drivrutin för webbkameraläge (PC-CAM-läge) i Windows XP (SP3) och högre.

1. I U-disk-läge (MSDC-läge), tryck på avtryckaren för att växla till webbkameraläge (PC-CAM).

2. Displayen visar PCCAM. Webbkameran kan startas från programvaran.

3. Tryck på avtryckaren för att återgå till U-disk-läge (MSDC-läge).

UNDERHÅLL

• Förvara produkten rent och torrt.

• Rengör linsen genom att blåsa bort damm och försiktigt torka linsen med en rengöringsduk för optisk utrustning, Använd endast rengöringsmedel avsett för kameror. Använd inte lösningsmedel.

Page 14

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

• Ikke foreta endringer på produktet. Produsenten påtar seg ikke ansvar for skader som oppstår som følge av uautorisert endring.

• Minnekort skal ikke utsettes for belastninger i form av bøying, trykk eller støt.

• Minnekort skal ikke utsettes for kraftige elektromagnetiske eller magnetiske felt, som i nærheten av høyttalere eller TV-mottakere.

• Minnekort skal ikke utsettes for sterk varme eller kulde.

• Minnekort skal holdes rene, og ikke utsettes for vann eller annen væske. Hvis et minnekort blir vått, kan det tørkes av med en myk klut.

• Ikke bruk minnekort fra et annet kamera uten å formatere det først.

• Ikke bruk minnekort som har blitt formatert i et annen kamera eller en kortleser.

• Data på minnekort kan bli skadet dersom minnekortet brukes på feil måte, og om strømforsyningen kobles fra eller minnekortet tas ut under innspilling, sletting, formatering eller lesing.

• Sikkerhetskopier viktige data over til et annet medium, som harddisk eller CD.

• Kontroller før bruk at kameraet er fritt for skader.

• Reparasjoner skal kun utføres av kvalisert servicepersonale.

• Beskytt linsen og skjermen mot støv, sand og kjemikalier.

• Ikke berør linsen med ngrene.

• Beskytt kameraet mot slag og støt.

• Beskytt kameraet mot direkte sollys.

Bruksanvisning for actionkamera

NORSK

Page 15

TEKNISKE DATA

Funksjoner videoinnspilling, bilkamera, stillbilde og avspilling Objektiv 120˚ vidvinkellinse LCD-display 2,0" TFT LCD Størrelse/oppløsning stillbilde 5 M (2592 x 1944) 3 M (2048 x 1536) 1 M (1280 x 960) VGA (640 x 480) Oppløsning video HD: 1280 x 720 VGA: 640 x 480. Lagringsmedium Minneskort Micro SD (SDHC) maks. 32 GB Filformat Video: AVI stillbilder: JPG Batteri Avtakbart 3,7 V oppladbart litiumbatteri 500 mAh. Språk Engelsk, forenklet kinesisk, tradisjonell kinesisk, italiensk, fransk, spansk Mål 59 x 41 x 21 mm Batteritid min 1,5 t Maks. dybde ved lming under vann 30 m

Systemkrav Operativsystem Windows XP/Vista/7/8 Prosessor Intel/AMD Dual-Core CPU eller kraftigere Internminne min. 1 GB Harddisk min. 2 GB Annet port for USB 2.0/3.0

Page 16

BESKRIVELSE

1. Objektiv

2. Displayindikator

3. Aktivitetsindikator

4. Strømbryter/MODE

5. 2,0" TFT-LCD

2 3

6. Ladeindikator

7. Mikrofon

8. Utløser

9. Batterideksel

10. Menyknapp/Oppoverpilknapp

11. Nedoverpilknapp

12. Micro SD-kort

13. Mikro-USB-port

Page 17

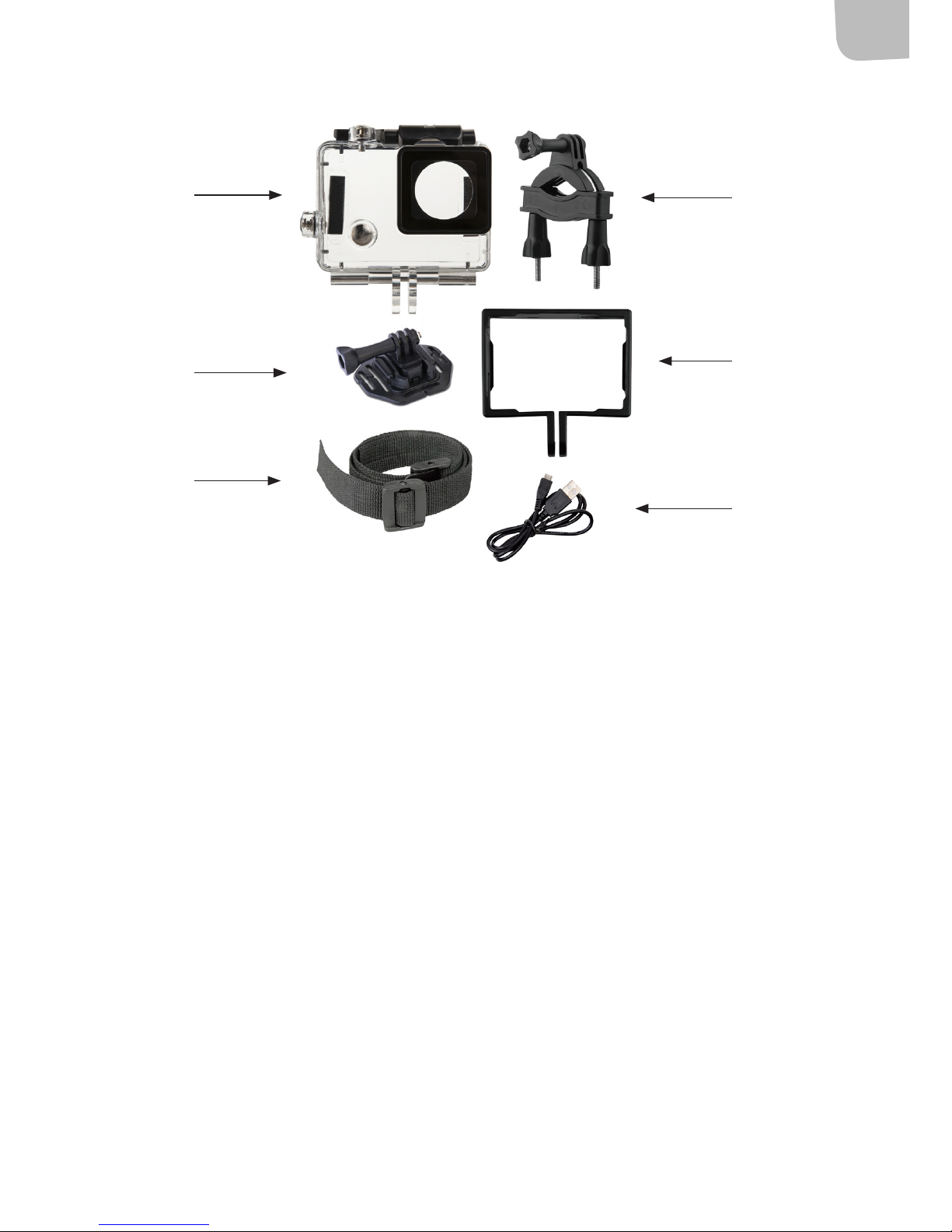

TILBEHØR

1. Vanntett kamerahus

2. Feste for montering på hjelm

3. Reim for montering på hjelm

4. Feste for montering på sykkelstyre eller setepinne

5. Monteringsramme

6. USB-kabel

Page 18

BRUK

FØR FØRSTE GANGS BRUK

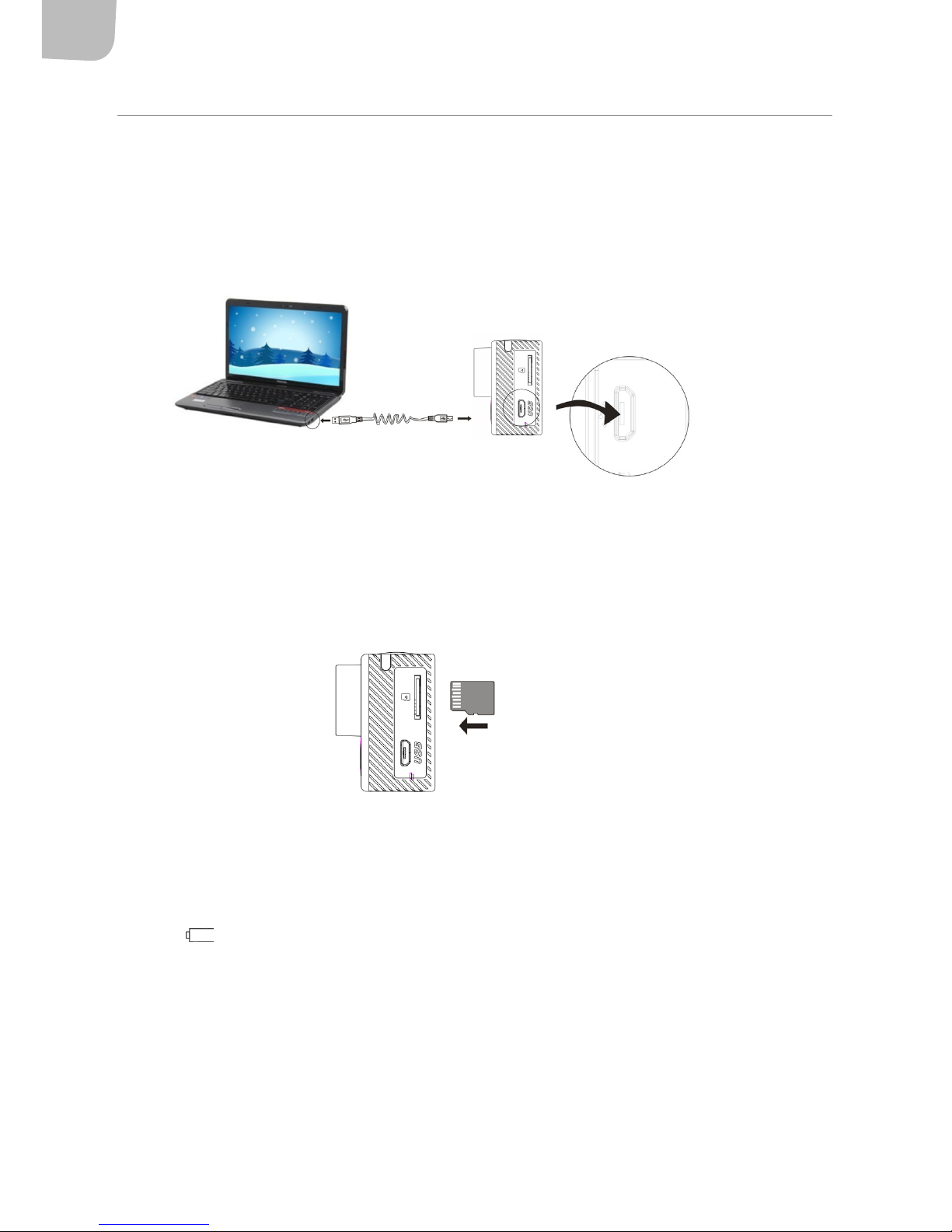

Opplading av batteri via USB-kabel

1. Koble kameraet til en datamaskin for å lade batteriet.

2. Ladeiondikatoren lyser rødt under lading og slukkes når batteriet er fulladet. Normalt tar det 3–5 timer før batteriet er helt ladet.

Bruke minnekort OBS! Kameraet har ikke innebygget minne. Sett alltid inn et minnekort før bruk.

1. Sett minnekortet inn i kortsporet i henhold til anvisningene på kameraet.

2. Ta ut minnekortet ved å trykke det forsiktig inn, slik at det ærer ut.

PÅ/AV

OBS!

• For å spare batteri, slås skjermen automatisk av når kameraet er i hvilemodus.

• Kameraet slås av når batteriet er utladet. Når batteriet er utladet, vises ikonet på skjermen for å indikere at batteriet må lades.

Slå på

1. Hold inne strømbryteren i 1 sekund. Kameraet startes og skjermen aktiveres.

Slå av

1. Hold inne strømbryteren i 3 sekunder når kameraet er i hvilemodus.

Page 19

FUNKSJONER

OBS! Kameraet slutter å lme/ta bilder når minnekortet er fullt og/eller batteriet er utladet.

Kameraet har 4 moduser: stillbildemodus, videoinnspillingsmodus, trakkovervåking og avspillingsmodus. Bruk MODE for å bytte modus.

Stillbilde

1. Slå på kameraet.

2. Trykk gjentatte ganger på MODE for å gå til stillbildemodus.

3. Trykk på utløseren i forhåndsvisningsmodus for å ta et bilde.

Videoinnspilling

1. Slå på kameraet.

2. Trykk gjentatte ganger på MODE for å gå til videoinnspillingsmodus.

3. Trykk på utløseren i forhåndsvisningsmodus for å spille inn video.

4. Trykk på utløseren igjen for å avbryte innspillingen.

1 2 3

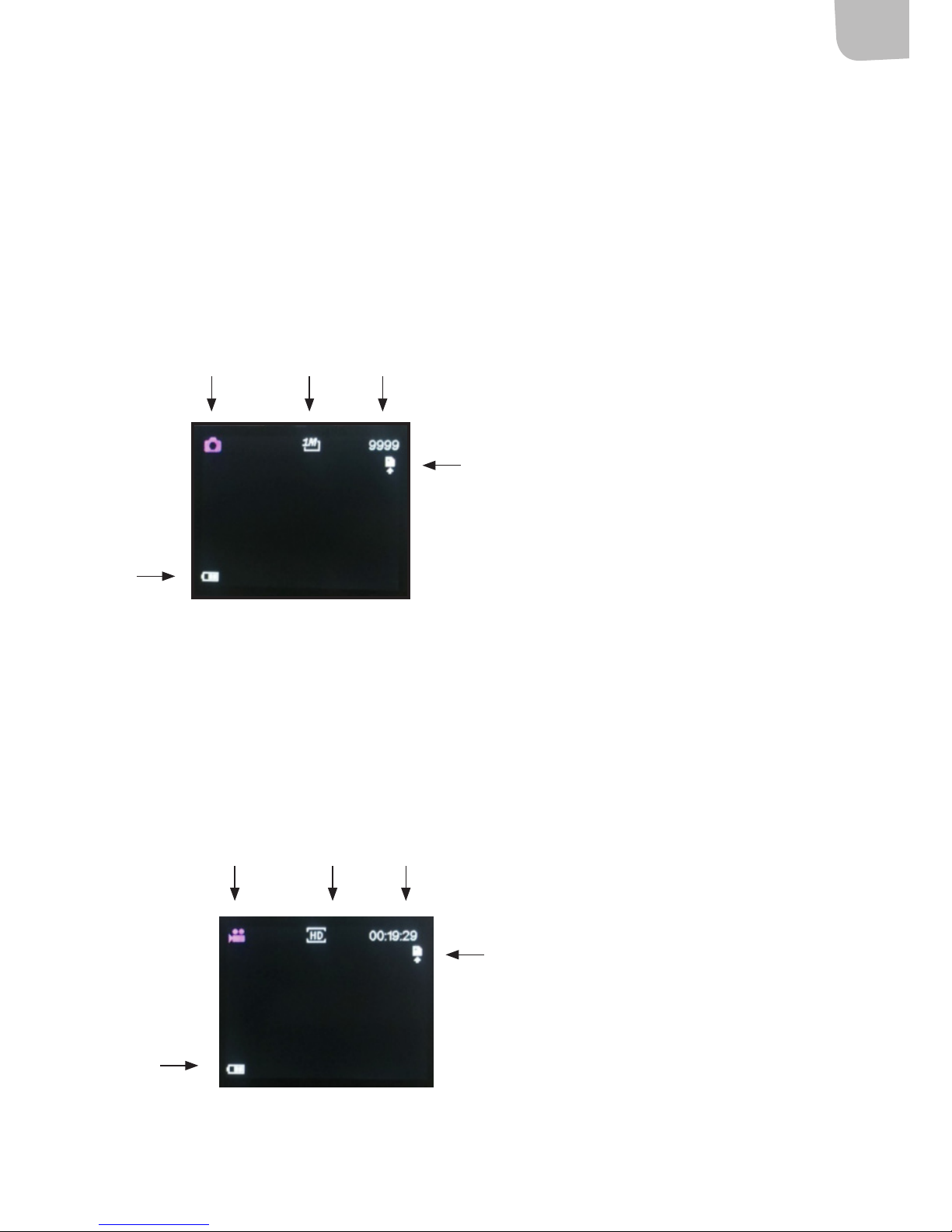

1. Stillbildemodus

2. Bildestørrelse

3. Antall bilder som er tatt

4. Indikerer at det er satt inn minnekort

5. Batteristatus

1 2 3

1. Videoinnspillingsmodus

2. Videoformat

3. Totalt innspilt tid

4. Indikerer at det er satt inn minnekort

5. Batteristatus

Page 20

Trakkovervåking

1. Slå på kameraet.

2. Trykk gjentatte ganger på MODE for å gå til trakkovervåkingsmodus.

3. Trykk på utløseren i forhåndsvisningsmodus for å spille inn video. – Hvert tredje minutt lagres innspillingen, og neste innspillingssekvens begynner. – Når minnekortet er fullt, slettes den eldste videosekvensen for å gjøre plass for neste.

4. Trykk på utløseren igjen for å avbryte innspillingen.

Avspilling

1. Slå på kameraet.

2. Trykk gjentatte ganger på MODE for å gå til avspillingsmodus. – Sett avspillingen på pause ved å trykke på utløseren. – Stopp avspillingen ved å trykke på strømbryteren.

INDIKATORLAMPER

• Aktivitetsindikator (rød): Blinker når kameraet er opptatt med å lme eller fotografere etc.

• Displayindikator (rød): Indikatoren er tent når skjermen er avslått, og slukket når displayet er aktivert.

• Ladeindikator (rød): Lyser under batterilading og slukkes når batteriet er fulladet.

1 2 3

1. Trakkovervåkingsmodus

2. Videoformat

3. Totalt innspilt tid

4. Batteristatus

5. Indikerer at det er satt inn minnekort

Page 21

INNSTILLINGER

1. Trykk på menyknappen. Menyen for den aktive modusen vises på displayet.

2. Trykk på MODE for å ytte markøren mot høyre eller venstre for å velge ønsket meny.

3. Trykk på nedoverpilen for å ytte markøren opp eller ned for å merke ønsket menyalternativ.

4. Trykk på utløseren for å bekrefte.

5. Trykk på menyknappen for å lukke menyen.

Meny for avspillingsmodus

Meny for videoinnspillingsmodus

Meny for stillbildemodus

Meny for innstillingsmodus

Page 22

KOBLE TIL DATAMASKIN

Overføre ler OBS! Ikke trekk ut USB-kabelen mens ler overføres, og ta ikke ut minnekortet mens USB-kabelen er

tilkoblet – fare for tap av data.

1. Kameraet har Plug & Play-funksjon. Slå på apparatet og koble det til en datamaskin med

USB-kabelen, så fungerer apparatet som en ekstern harddisk.

2. Det vises et ikon for ekstern harddisk på stasjon H: i vinduet Min datamaskin, og du nner

bildene og videoene dine i mappen H:\DCIM\RECORDER,100MEDIA.

Webkameramodus OBS! Du trenger ingen drivere for å bruke webkameramodus (PC-CAM-modus) i Windows XP (SP3)

eller nyere.

1. I U-disk-modus (MSDC-modus) trykker du på utløseren for å gå til webkameramodus (PC-CAM).

2. PCCAM vises på displayet. Webkameraet kan startes fra programvaren.

3. Trykk på utløseren for å gå tilbake til U-disk-modus (MSDC-modus).

VEDLIKEHOLD

• Oppbevar produktet på et rent og tørt sted.

• Rengjør linsen ved å blåse bort støv og forsiktig rengjøre linsen med en pusselle som er beregnet for optisk utstyr. Bruk kun rengjøringsmidler som er laget spesielt for kameraer. Ikke bruk løsemidler.

Page 23

ZASADY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj ją naprzyszłość.

• Nigdy nie modykuj produktu. Producent nie ponosi odpowiedzialności za szkody powstałe na skutek nieuprawnionych zmian.

• Nie narażaj karty pamięci na obciążenia wpostaci zginania, nacisku lub wstrząsów.

• Nie narażaj karty pamięci na działanie silnych pól magnetycznych ielektromagnetycznych, np. wpobliżu głośników albo odbiorników TV.

• Nie narażaj karty pamięci na wysoką lub niską temperaturę.

• Nie narażaj karty pamięci na działanie wody iinnych płynów. Jeżeli karta pamięci została zamoczona, można ją wytrzeć miękką szmatką.

• Nie używaj karty pamięci zinnej kamery bez jej uprzedniego sformatowania.

• Nie używaj karty pamięci, która została sformatowana winnej kamerze lub wczytniku kart.

• Dane na karcie pamięci mogą zostać uszkodzone, jeżeli karta jest używana wniewłaściwy sposób, jeżeli zasilanie zostanie odłączone lub jeżeli karta zostanie wyjęta wczasie nagrywania, usuwania, formatowania lub odczytu danych.

• Wykonaj kopię zapasową ważnych danych na innym nośniku, np. na twardym dysku albo płycie CD.

• Przed użyciem sprawdź, czy kamera nie jest uszkodzona.

• Napraw może dokonywać wyłącznie wykwalikowany personel serwisowy.

• Chroń soczewkę iwyświetlacz przed kurzem, piaskiem ichemikaliami.

• Nie dotykaj soczewki palcami.

• Chroń kamerę przed uderzeniami iwstrząsami.

• Chroń kamerę przed bezpośrednim światłem słonecznym.

Instrukcja obsługi kamery sportowej

POLSKI

Page 24

DANE TECHNICZNE

Funkcje Nagrywanie wideo, kamera samochodowa, fotografowanie iodtwarzanie Soczewka: 120˚ obiektyw szerokokątny Wyświetlacz LCD TFT LCD 2,0" Rozmiar/rozdzielczość zdjęć 5Mpix (2592x1944) 3Mpix (2048x1536) 1Mpix (1280x960) VGA (640x480) Rozdzielczość lmów HD: 1280x720 VGA: 640x480 Nośnik danych Karta pamięci Micro SD (SDHC) maks. 32GB Formaty plików Film: AVI Zdjęcia: JPG Akumulator Wyjmowany akumulator litowy 3,7V, 500mAh Języki angielski, chiński uproszczony, chiński tradycyjny, włoski, francuski, hiszpański Wymiary 59x41x21mm Czas pracy akumulatora min. 1,5h Maksymalna głębokość podczas lmowania pod wodą 30m

Wymagania systemowe System operacyjny Windows XP/Vista/7/8 Procesor Intel/AMD Dual-Core lub nowszy Pamięć RAM min. 1GB Dysk twardy min. 2GB Inne port USB 2.0/3.0

Page 25

OPIS

1. Obiektyw

2. Wskaźnik wyświetlacza

3. Wskaźnik aktywności

4. Przełącznik/MODE

5. Wyświetlacz TFT LCD 2,0"

2 3

6. Wskaźnik naładowania

7. Mikrofon

8. Spust migawki

9. Pokrywka komory akumulatora

10. Przycisk menu / Strzałka wgórę

11. Strzałka wdół

12. Karta Micro SD

13. Port micro USB

Page 26

AKCESORIA

1. Wodoszczelna obudowa

2. Uchwyt do montażu na kasku

3. Pasek do montażu na kasku

4. Uchwyt do montażu na kierownicy lub sztycy siodełka

5. Ramka montażowa

6. Przewód USB

Page 27

OBSŁUGA

PRZED PIERWSZYM UŻYCIEM

Ładowanie akumulatora za pomocą przewodu USB

1. Podłącz kamerę do komputera, aby naładować akumulator.

2. Podczas ładowania wskaźnik świeci na czerwono igaśnie, gdy akumulator jest całkowicie naładowany. Całkowite naładowanie akumulatora zajmuje zazwyczaj od 3do5godzin.

Używanie karty pamięci UWAGA! Kamera nie ma wbudowanej pamięci. Przed użyciem zawsze wkładaj kartę pamięci.

1. Włóż kartę go gniazda, postępując według wskazówek na kamerze.

2. Wyjmij kartę pamięci ostrożnie, naciskając tak, aby odskoczyła.

WŁĄCZANIE/WYŁĄCZANIE

UWAGA!

• Aby zaoszczędzić energię, wyświetlacz wyłącza się automatycznie, gdy kamera jest wstanie czuwania.

• Kamera zostanie wyłączona, gdy akumulator się rozładuje. Wprzypadku wyczerpania akumulatora na wyświetlaczu pokaże się symbol wcelu zasygnalizowania, że akumulator należy naładować.

Włączanie

1. Wciśnij iprzytrzymaj przełącznik przez sekundę. Kamera zostaje uruchomiona iwłącza się wyświetlacz.

Page 28

Wyłączanie

1. Kiedy kamera jest wstanie czuwania, wciśnij iprzytrzymaj przełącznik przez 3sekundy.

FUNKCJE

UWAGA! Kamera przestaje nagrywać / robić zdjęcia, gdy karta pamięci jest zapełniona i/lub

akumulator jest rozładowany.

Kamera jest wyposażona wcztery tryby: fotografowanie, nagrywanie wideo, monitorowanie ruchu drogowego iodtwarzanie. Naciśnij MODE (TRYB), aby przełączać się między trybami.

Tryb fotografowania

1. Włącz kamerę.

2. Naciśnij kilkakrotnie MODE, aby wybrać tryb fotografowania.

3. Aby zrobić zdjęcie, naciśnij spust migawki wtrybie podglądu.

Tryb nagrywania wideo

1. Włącz kamerę.

2. Naciśnij kilkakrotnie MODE, aby wybrać tryb nagrywania wideo.

3. Aby nagrać lm, naciśnij spust migawki wtrybie podglądu.

4. Naciśnij ponownie spust migawki, aby przerwać nagrywanie.

1 2 3

1. Tryb fotografowania

2. Rozmiar zdjęć

3. Liczba zrobionych zdjęć

4. Oznacza, że karta pamięci jest włożona

5. Poziom akumulatora

1 2 3

1. Tryb nagrywania wideo

2. Format wideo

3. Łączny czas nagrania

4. Oznacza, że karta pamięci jest włożona

5. Poziom akumulatora

Page 29

Tryb monitorowania ruchu drogowego

1. Włącz kamerę.

2. Naciśnij kilkakrotnie MODE, aby wybrać tryb monitorowania ruchu drogowego.

3. Aby nagrać lm, naciśnij spust migawki wtrybie podglądu. – Co trzy minuty nagranie zostaje zapisane irozpoczyna się następna sekwencja nagrywania. – Jeżeli karta pamięci jest zapełniona, najstarsza sekwencja wideo jest wymazywana, aby

umożliwić nagrywanie następnej.

4. Naciśnij ponownie spust migawki, aby przerwać nagrywanie.

Tryb odtwarzania

1. Włącz kamerę.

2. Naciśnij kilkakrotnie MODE, aby wybrać tryb odtwarzania. – Aby zatrzymać odtwarzanie, naciśnij spust migawki. – Aby przerwać odtwarzanie, naciśnij przełącznik.

LAMPKI KONTROLNE

• Wskaźnik aktywności (czerwony): miga, kiedy kamera lmuje, fotografuje itp.

• Wskaźnik wyświetlacza (czerwony): świeci, gdy wyświetlacz jest wyłączony igaśnie, gdy wyświetlacz jest aktywny.

• Wskaźnik naładowania (czerwony): świeci podczas ładowania akumulatora igaśnie, gdy akumulator zostaje całkowicie naładowany.

1 2 3

1. Tryb monitorowania ruchu drogowego

2. Format wideo

3. Łączny czas nagrania

4. Poziom akumulatora

5. Oznacza, że karta pamięci jest włożona

Page 30

USTAWIENIA

1. Naciśnij przycisk menu. Na wyświetlaczu pokazuje się menu bieżącego trybu.

2. Naciśnij MODE, aby przesunąć zaznaczenie wlewo lub wprawo iwybrać odpowiednie menu.

3. Naciśnij strzałkę wdół, aby przesunąć zaznaczenie wgórę lub wdół iwybrać odpowiednią pozycję.

4. Aby potwierdzić, naciśnij spust migawki.

5. Naciśnij przycisk menu, aby wyłączyć tryb menu.

Menu trybu odtwarzania

Menu trybu nagrywania wideo

Menu trybu fotografowania

Menu trybu ustawień

Page 31

PODŁĄCZANIE DO KOMPUTERA

Przenoszenie plików UWAGA! Nie odłączaj przewodu USB podczas przenoszenia plików aninie wyjmuj karty pamięci, gdy

przewód USB jest podłączony (ryzyko utraty danych).

1. Kamera ma funkcję Plug and Play. Włącz urządzenie ipodłącz je do komputera za pomocą przewodu USB, wten sposób będzie działało jak przenośny dysk twardy.

2. Woknie „Ten komputer” pojawia się ikona dysku przenośnego H: zTwoimi zdjęciami ilmami wfolderze H:\DCIM\RECORDER,100MEDIA.

Tryb kamery internetowej UWAGA! Do trybu kamery internetowej (tryb PC-CAM) nie potrzeba żadnych sterowników wWindows XP

(SP3) inastępnych.

1. Wtrybie U-disc (tryb MSDC) naciśnij spust migawki, aby zmienić funkcję na kamerę internetową (PC-CAM).

2. Na wyświetlaczu wyświetlony zostanie napis PCCAM. Kamera internetowa jest uruchamiana zprogramu.

3. Naciśnij spust migawki, aby powrócić do trybu U-disc (tryb MSDC).

KONSERWACJA

• Przechowuj produkt wstanie czystym isuchym.

• Do czyszczenia soczewki używaj strumienia powietrza iszmatki przeznaczonej do czyszczenia urządzeń optycznych. Używaj jedynie środków czyszczących przeznaczonych do kamer. Nie używaj rozpuszczalników.

Page 32

SAFETY INSTRUCTIONS

Read the operating instructions carefully before use.

Save them for future reference.

• Never modify the product in any way. The manufacturer cannot accept liability for any damage caused by unauthorised modications.

• Do not expose the memory card to stress in the form of bending, pressure or shock.

• Do not expose the memory card to powerful electromagnetic or magnetic elds, such as near speakers or television receivers.

• Do not expose the memory card to intense heat or cold.

• Keep memory cards clean and do not expose them to water or any other liquid. A memory card that has become wet can be dried with a soft cloth.

• Do not use a memory card from another camera without formatting it rst.

• Do not use a memory card that has been formatted in another camera or card reader.

• Data on the memory card can be damaged if the memory card is used incorrectly, or if the power supply is disconnected, or the memory card is removed during recording, deletion, formatting or reading.

• Back up important data on another medium, i.e. hard disk or CD.

• Check before use that the camera is not damaged.

• Repairs must only be carried out by qualied service personnel.

• Protect the lens and display from dust, sand and chemicals..

• Do not touch the lens with your ngers.

• Protect the camera from knocks and blows.

• Protect the camera from direct sunlight.

Operating instructions for action camera

ENGLISH

Page 33

TECHNICAL DATA

Functions video recording, car camera, stills and playback Lens 120˚ wide angle lens LCD display 2.0” TFT LCD Size/resolution still 5 M (2592 x 1944) 3 M (2048 x 1536) 1 M (1280 x 960) VGA (640 x 480) Resolution video HD: 1280 x 720 VGA: 640 x 480. Storage media Memory card Micro SD (SDHC) max 32 GB File format Video: AVI stills: JPG Battery Removable 3.7 V rechargeable lithium battery 500 mAh. Language English, simple Chinese, traditional Chinese, Italian, French, Spanish Dimensions 59 x 41 x 21 mm Battery life min 1.5 h Max depth for underwater lming 30 m

System requirements Operating system Windows XP/Vista/7/8 Processor Intel/AMD Dual-Core CPU or above Internal memory min 1 GB Hard disk min 2 GB Other port for USB 2.0/3.0

Page 34

DESCRIPTION

1. Lens

2. Display indicator

3. Activity indicator

4. Power switch/MODE

5. 2.0" TFT-LCD

2 3

6. Charging indicator

7. Microphone

8. Shutter button

9. Battery cover

10. Menu button/Up arrow button

11. Down arrow button

12. Micro SD card

13. Micro USB port

Page 35

ACCESSORIES

1. Watertight camera housing

2. Fastener for mounting on helmet

3. Strap for mounting on helmet

4. Fastener for mounting on handlebars or saddle post

5. Frame

6. USB cable

Page 36

USE

BEFORE USING FOR THE FIRST TIME

Charging the battery via USB cable

1. Connect the camera to a computer to charge the battery.

2. The charge indicator goes red during the charging and goes o when the battery is fully charged. It normally takes 3–5 hours to fully charge the battery.

Using the memory card NOTE: The camera does not have a built-in memory. Always insert a memory card before use.

1. Insert the memory card in the card slot according to the instructions on the camera.

2. Remove the memory card by carefully pushing it in so that it springs out.

SWITCHING ON/OFF

NOTE:

• To save the battery the display switches o automatically when the camera goes into standby mode.

• The camera switches o when the battery is fully charged. When the battery is discharged the icon is shown on the display to indicate that the battery needs to be charged.

Switching on

1. Press the power switch for 1 second. The camera switches on and the display lights up.

Switching o

1. Press the power switch for 3 seconds when the camera is in standby mode.

Page 37

FUNCTIONS

NOTE: The camera stops lming/taking pictures when the memory card is full and/or the battery is discharged.

There are 4 dierent modes on the camera: stills, video recording, car, and playback. Use MODE to switch between modes.

Stills

1. Switch on the camera.

2. Flick MODE several times to go to stills mode.

3. Press the shutter button in preview mode to take a photo.

Video recording

1. Switch on the camera.

2. Flick MODE several times to go to video recording mode.

3. Press the shutter button in preview mode to record a video.

4. Press the shutter button again to stop recording.

1 2 3

1. Stills mode

2. Image size

3. Number of photos taken

4. Shows that the memory card is inserted

5. Battery status

1 2 3

1. Video recording mode

2. Video format

3. Total recording time

4. Shows that the memory card is inserted

5. Battery status

Page 38

Car mode

1. Switch on the camera.

2. Flick MODE several times to go to video car mode.

3. Press the shutter button in preview mode to record a video. – The recording is saved every 3 minutes, after which the next recording sequence starts. – When the memory card is full the oldest video sequence is deleted to make room for the next.

4. Press the shutter button again to stop recording.

Playback

1. Switch on the camera.

2. Flick MODE several times to go to playback mode. – Pause the playback by pressing the shutter button. – Stop the playback by pressing the power switch.

STATUS LAMPS

• Activity indicator (red): Flashes when the camera is busy lming or photographing, etc.

• Display indicator (red): The indicator goes on when the display is switched o and goes o when the display is activated.

• Charging indicator (red): Goes on when the battery is charging, goes o when battery is fully charged.

1 2 3

1. Car mode

2. Video format

3. Total recording time

4. Battery status

5. Shows that the memory card is inserted

Page 39

SETTINGS

1. Press the menu button The menu for the enabled mode is shown in the display.

2. Press MODE to move the cursor to the left or right to select the required menu.

3. Press the down arrow to move the cursor up or down to select the required menu option.

4. Press the shutter button to conrm.

5. Press the menu button to exit menu mode.

Menu for playback mode

Menu for video recording mode

Menu for stills mode

Menu for settings mode

Page 40

CONNECTING TO A COMPUTER

Transfer les NOTE: Do not disconnect the USB cable when a transfer is in progress and do not remove the memory card when the USB cable is connected – risk of loss of data.

1. The camera has Plug and Play functionality. Start the device and connect it to a computer with the USB cable to use it as a separate hard disk.

2. A hard disk icon H: is shown in the window My computer, with your photos and lms in the folder H:\DCIM\RECORDER,100MEDIA.

Webcam mode NOTE: No drive routine is needed for webcam mode (PC-CAM mode) in Windows XP (SP3) and higher.

1. In U disk mode (MSDC mode), press the shutter button to switch to webcam mode (PC-CAM).

2. The display shows PCCAM. The webcam can be started from the software.

3. Press the shutter button to return to U disk mode (MSDC mode).

MAINTENANCE

• Store the product in a clean and dry place.

• Clean the lens by blowing o dust and carefully wiping the lens with a cleaning cloth for optical equipment. Only use detergent intended for cameras. Do not use solvents.
