Page 1
Bruksanvisning för bilstereo
Bruksanvisning for bilstereo
Instrukcja obsługi samochodowego radioodtwarzacza stereo
User instructions for car stereo
610-150
Page 2
SE - Bruksanvisning i original
NO - Bruksanvisning i original
PL - Instrukcja obsługi w oryginale
EN - Operating instructions in original
Date of production: 2014-12-29
© Jula AB
Page 3
SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Kopplingsschema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Frontpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Fjärrkontroll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
MONTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Koblingsskjema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
BRUK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Frontpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Fjernkontroll. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
MONTAŻ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Schemat połączeń . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Panel przedni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Pilot zdalnego sterowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
TECHNICAL DATA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
Wiring diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
OPERATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Front panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Remote control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Page 4
SE
4
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
• Läs bruksanvisningen noga vad gäller den elektriska anslutningen. Utförs
denna felaktigt kommer bilstereon att skadas.
• Bilstereon bör om möjligt installeras av en yrkesman.
• Anslut inte strömkabeln förrän alla andra anslutningar till bilstereon har gjorts.
• Isolera alla exponerade kablar för att undvika kortslutning.
• Alla lösa kablar bör fästas efter slutförd installation.
• Bilstereon är avsedd att drivas av ett 12–15 V-system med negativ jord.
Kontrollera att bilen har ett sådant elsystem.
• Anslut bilstereon i enlighet med kopplingsschemat, annars kommer den inte
att fungera som tänkt och skador kan uppstå.
• Högtalarna måste anslutas korrekt, annars nns risk för att såväl förstärkare
som högtalare skadas.
• Om antennkabeln (BLÅ) jordas eller ansluts felaktigt kan bilstereon gå sönder
eller bli omöjlig att starta.
• Om strömkabeln (GUL) jordas eller ansluts felaktigt kan bilstereon gå sönder
eller bli omöjlig att starta eller stänga av.
• Om minneskabeln (RÖD) jordas eller ansluts felaktigt kan bilstereon gå sönder
eller bli omöjlig att starta eller stänga av.
Bruksanvisning för
bilstereo
SVENSKA
Page 5
SE
5
TEKNISKA DATA
FM-mottagare
Frekvensomfång 87,5-108 MHz
Mellanvåg 10,7 MHz ±0,3 %
Signal-/brusförhållande 50 dB
Radions känslighet 10 dB
USB/SD
Frekvensomfång 20 Hz–20 kHz
Signal-/brusförhållande 50 dB
T.H.D <3 % (1 kHz)
Övrigt
Max. uteekt 4 x 45 W
Spänningsförsörjning 11–15 VDC (neg. jord)
Högtalarimpedans 4–8 ohm/kanal
Mått 177 x 115 x 50 mm
Vikt 0,79 kg
Page 6
SE
6

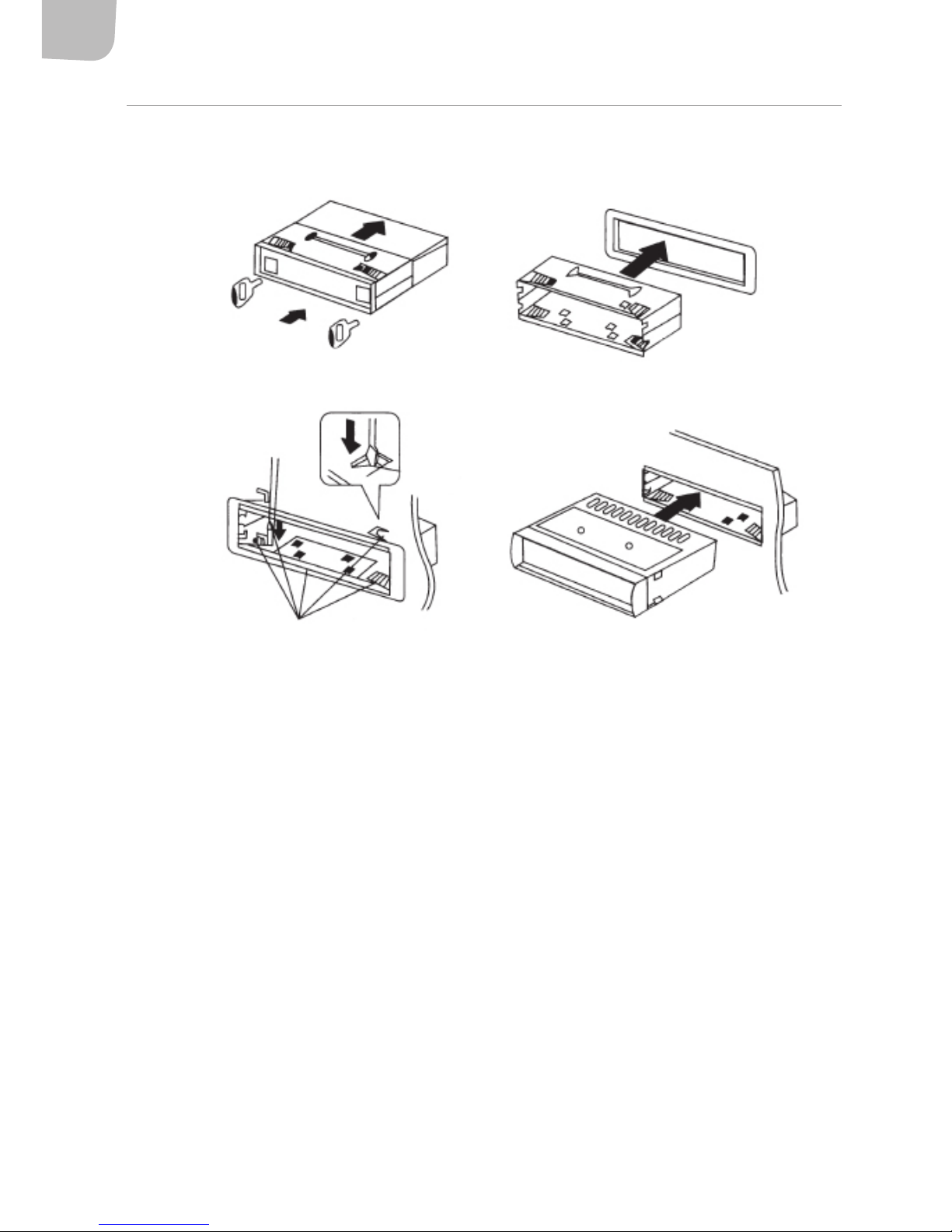

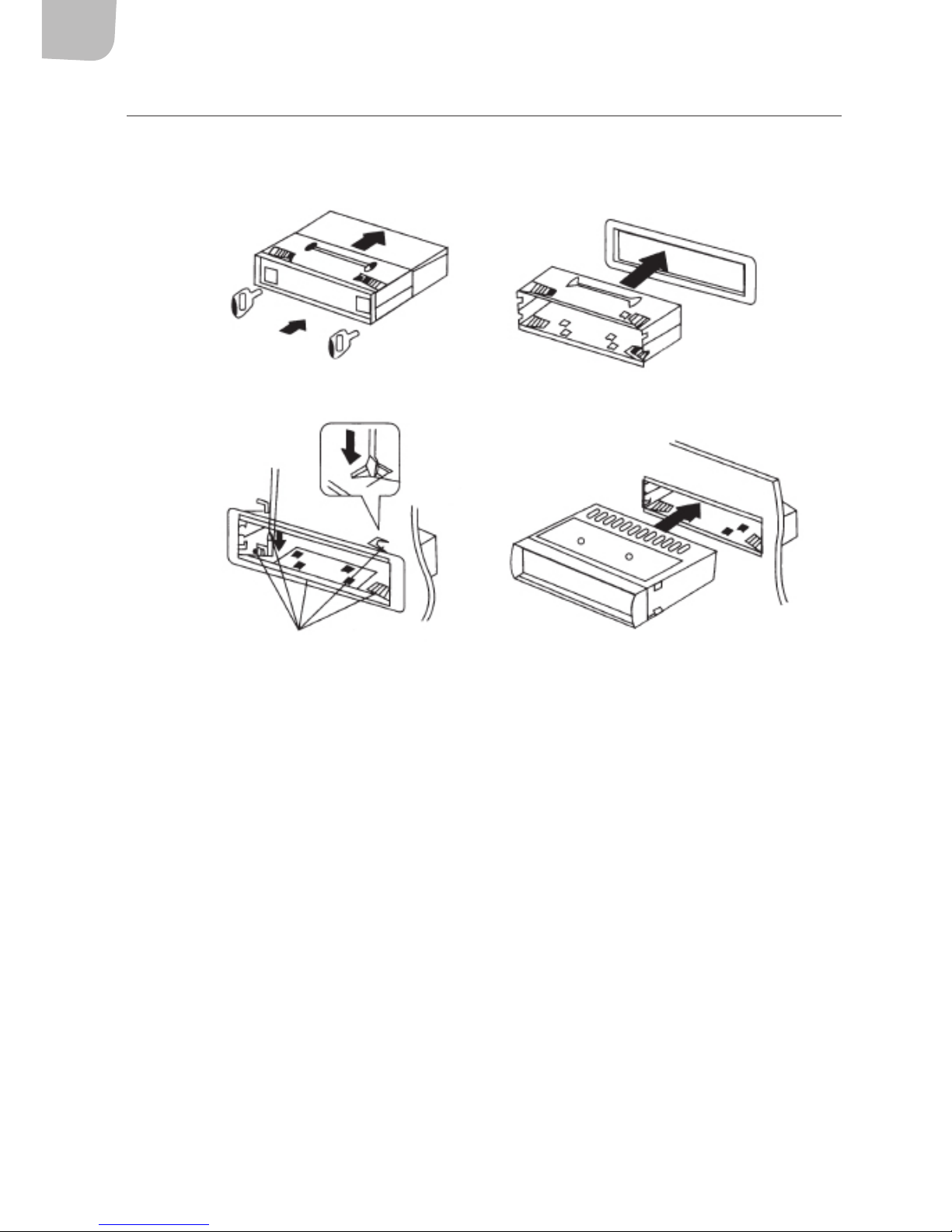

BESKRIVNING
Ställnyckel Halvformat
Böj dessa ikar vid behov
Page 7
SE
7
MONTERING

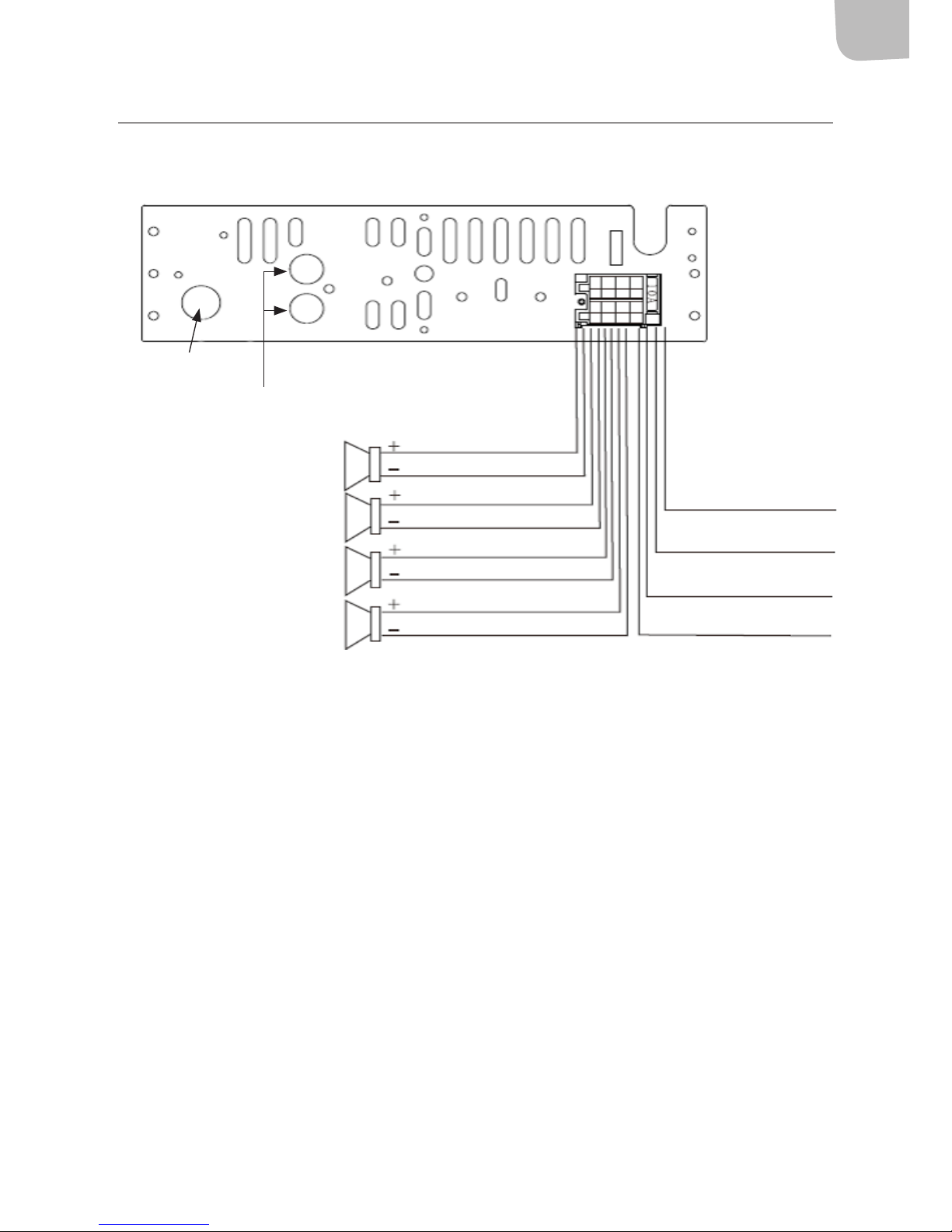

KOPPLINGSSCHEMA
1. Denna bilstereo får endast anslutas till ett 12 V-system med negativ jord.
2. För att undvika kortslutning, koppla bort bilbatteriet helt medan installationen pågår.
3. Observera att den gula kabeln ansluts till pluskontakten (+) eller till batteripolen (BAT).
4. Kontrollera säkringen. Bilstereo och bil måste ha samma typ av säkringar.
5. Högtalare (4–8 ohm) av god kvalitet krävs för att ljudet ska bli bra.
Högtalare höger bak
Antennuttag
Ljudutgång
Grön
Jord (svart)
Antennlampa (blå/vit)
Strömkabel, 12 V (gul)
ACC, 12 V (röd)
Blå/svart
Grå
Grå/svart
Vit
Vit/svart
Grön
Grön/svart
Vit (V)
Röd (H)
Högtalare höger fram
Högtalare vänster fram
Högtalare vänster bak
Page 8
SE
8
HANDHAVANDE

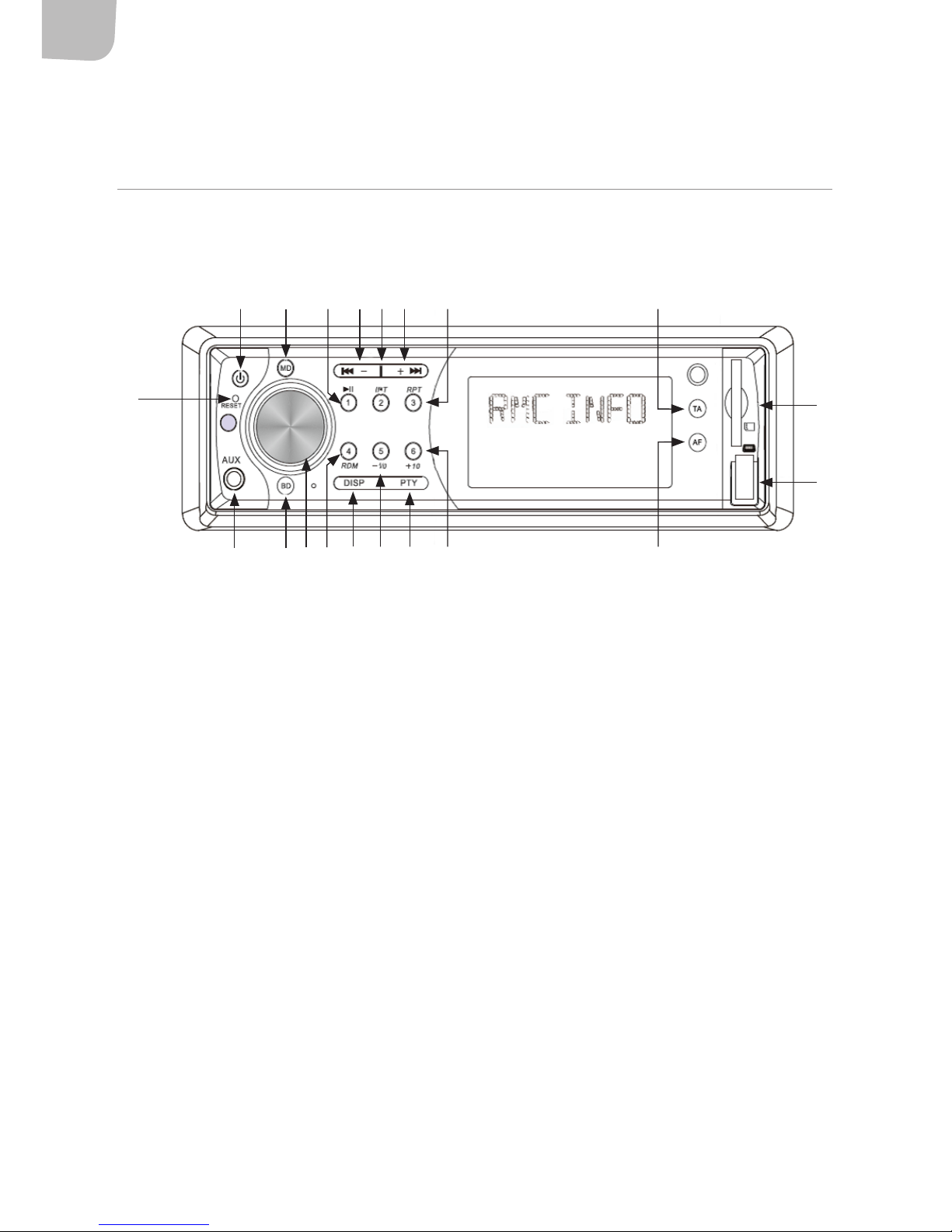

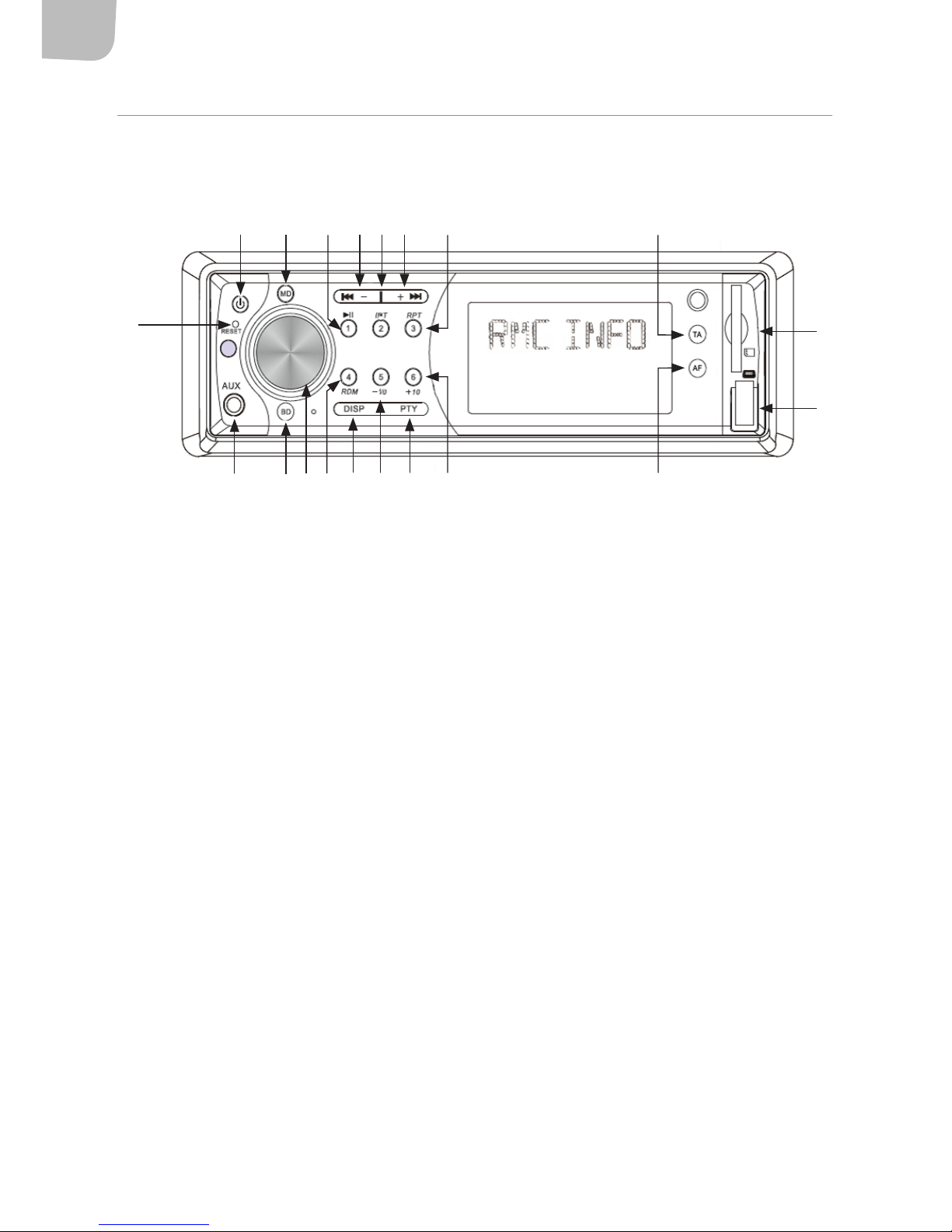

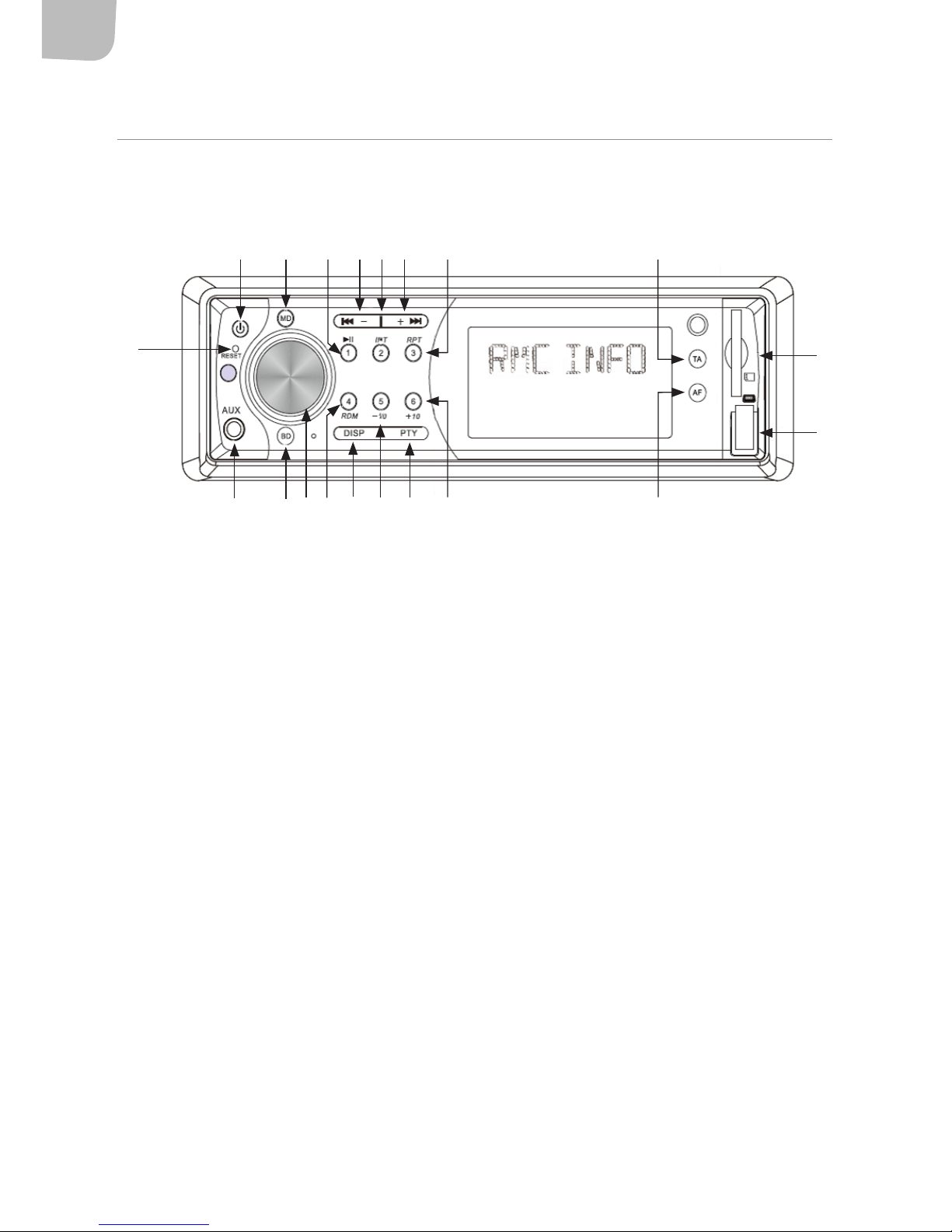

FRONTPANEL
1. Starta/stäng av bilstereon.
2. I radioläge, starta/stäng av ANS-läge. AF-funktionen måste stängas av om kanaler utan ANS
väljs.
3. SEEK-/+: I radioläge, håll in för manuell kanalsökning, tryck en gång för automatisk
kanalsökning. Vid uppspelning från ESB/minneskort, tryck en gång för att gå till nästa låt.
4. DISP: tryck en gång för att visa klockan, håll in två sekunder för att få timmarna att blinka,
vrid på volymratten för att ändra timinställningen. Tryck på knappen SEL för att få minuterna
att blinka, vrid på volymratten för att ändra minutinställningen.
5. BAND: tryck för att välja FM-band (FM1, FM2, FM3).
6. MODE: Tryck för att välja mellan radio/ESB/minneskort/AUX.
7. TA: Tryck för att slå på/stänga av automatisk ANS-stationssökning i radioläge. I
uppspelningsläge, med AF och TA aktiverade, kommer TP att visas om det nns en ANSsignal. I uppspelningsläge kan dessa signaler tas emot om bilstereon är inställd på att
automatiskt byta till radioläge.
8. 8.1 Volymjusteringsratt
8.2 Multifunktionsknapp
Håll inne knappen för att växla mellan följande inställningar:
– Tryck en gång för BAS
1 6 10 11 123 3 7
18
15948519 13 14
17
16
2
Page 9
SE
9
– Tryck två gånger för TRE (diskant)
– Tryck tre gånger för BAL där balansen mellan höger/vänster högtalare kan ställas in
– Tryck en ärde gång för faderläge där balansen mellan högtalarna fram och bak kan
ställas in
– Tryck en femte gång för volymjustering (VOL)
Håll först in knappen, och tryck därefter på den, för att ändra följande inställningar:
– Håll in för att visa LOUD (loudness på/av)
– Tryck en gång för DSP-läge och vrid för att växla mellan kategorierna POP, ROCK, CLASS
och FLAT.
– Tryck en andra gång för DX, vrid för att byta till LOCAL (frontpanel/ärrkontroll)
– Tryck en tredje gång för STEREO, vrid för att välja MONO
– Tryck en ärde gång för TA. SEEK, vrid för att visa TA. ALARM
– Tryck en femte gång för PI SOUND, vrid för att välja PI MUTE
– Tryck en sjätte gång för RETURN L där det går att välja ANS-inställning. PI 90 sekunder
automatisk sökning. Vrid för RETURN S – 30 sekunder automatisk sökning.
– Tryck en sjunde gång för BEEP OFF, vrid för att välja BEEP ON.
9. PTY: tryck för att välja funktion i ANS-läge
Tryck en gång på PTY, ”MUSIC” visas på LCD-skärmen.
– Tryck på sierknappen (1) för att visa POP M, en gång till för ROCK. M
– Tryck på sierknappen (2) en gång för att visa EASY M, en gång till för LIGHT M
– Tryck på sierknappen (3) en gång för att visa CLASSICS, en gång till för OTHER.M
– Tryck på sierknappen (4) för att visa JAZZ M, en gång till för COUNTRY
Page 10
SE
10
– Tryck på sierknappen (5) en gång för att visa NATION M, en gång till för OLDIES
– Tryck på sierknappen (6) en gång för att visa FOLK M
Tryck två gånger på PTY, ”SPEECH” VISAS PÅ LCD-skärmen
– Tryck på sierknappen (1) en gång för att visa NEWS, en gång till för AFFAIRS, en tredje
gång för INFO
– Tryck på sierknappen (2) en gång för att visa SPORT, en gång till för EDUCATE, en tredje
gång för DRAMA
– Tryck på sierknappen (3) en gång för att visa CULTURE, en gång till för SCIENCE, en
tredje gång för VARIED
– Tryck på sierknappen (4) en gång för att visa WEATHER, en gång till för FINANCE, och en
tredje gång för CHILDREN
– Tryck på sierknappen (5) en gång för SOCIAL, en gång till för RELIGION, och en tredje
gång för PHONE IN.
– Tryck på sierknappen (6) en gång för att visa TRAVEL, en gång till för LEISURE, och en
tredje gång för DOCUMENT
Tryck en tredje gång på PTY, nu visas PTY OFF på LCD-skärmen.
10. Håll in för att spara radiokanal/tryck en gång för paus vid uppspelning från ESB/
minneskort.
11. INT: Håll in för att spara radiokanal/tryck en gång för att bläddra vid uppspelning från ESB/
minneskort.
12. RPT: Håll in för att spara radiokanal/tryck en gång för att repetera vid uppspelning från ESB/
minneskort.
13. RDM: Håll in för att spara radiokanal/tryck en gång för slumpmässig uppspelning från ESB/
minneskort.
14. Håll in för att spara radiokanal/tryck en gång vid uppspelning från ESB/minneskort för att
hoppa tio låtar bakåt.
15. Håll in för att spara radiokanal/tryck en gång vid uppspelning från ESB/minneskort för att
hoppa tio låtar framåt.
16. Minneskortplats. Får endast användas för minneskort, ej samtidigt som ESB.
17. ESB-plats. Får endast användas för ESB, ej samtidigt som minneskortet.
18. Återställningsknapp.
19. AUX: extern ingång.
Page 11
SE
11

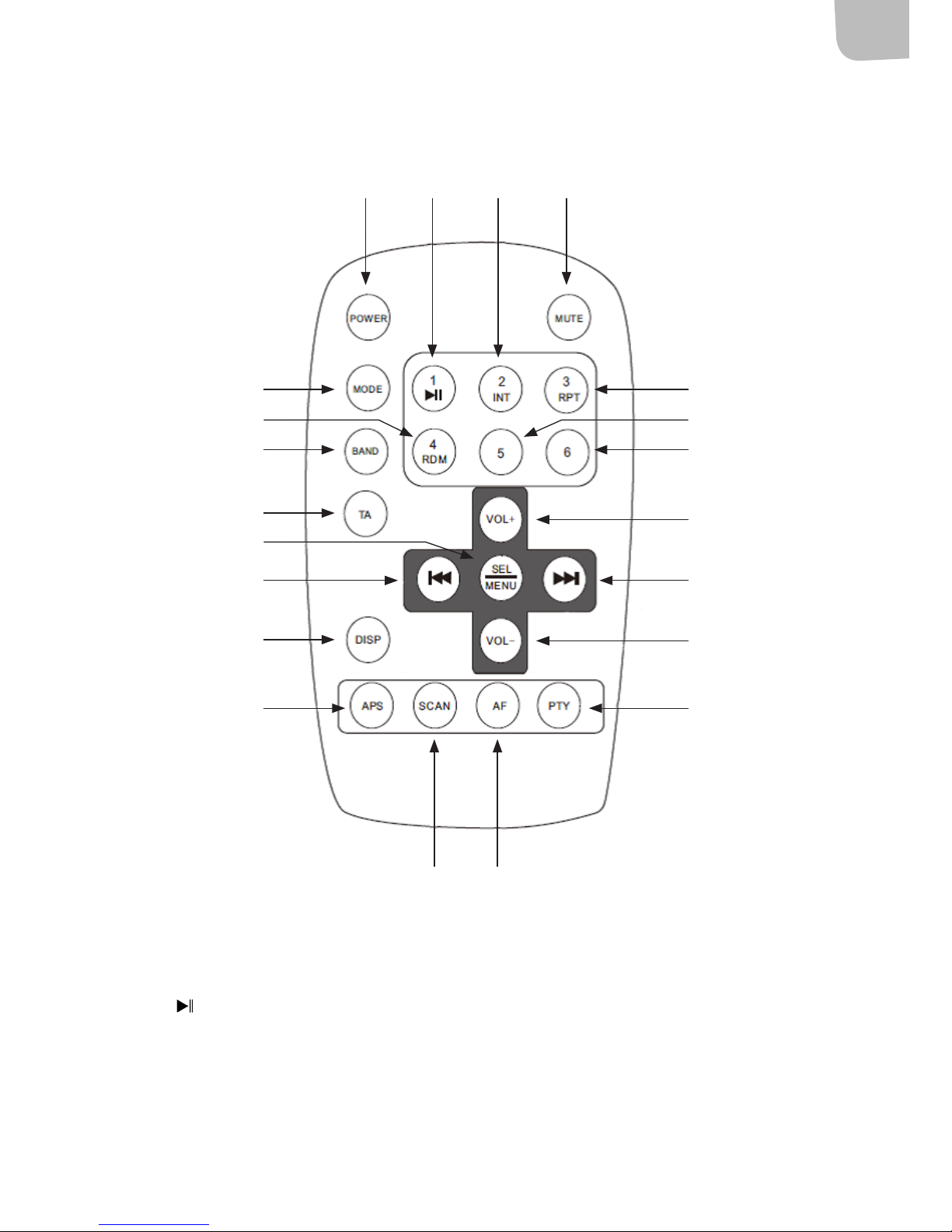

FJÄRRKONTROLL
1. POWER: Starta/stäng av bilstereon.
2. MODE: Val av funktionsläge.
3. :I radioläge: tryck för förinställd kanal. I uppspelningsläge: tryck för paus.
4. INT: I radioläge: tryck för förinställd kanal. I uppspelningsläge: tryck för visning av spår.
5. RPT: I radioläge: tryck för förinställd kanal. I uppspelningsläge: tryck för repetering.
1 3 4 9
5
7
8
12
2
6
10
11
19
1313
14
15
16 17
18
12
Page 12
SE
12
6. RDM: I radioläge: tryck för förinställd kanal. I uppspelningsläge: tryck för slumpmässig
uppspelning.
7. Håll in för att spara radiokanal/tryck en gång i MP3-läge för att hoppa tio låtar bakåt.
8. Håll in för att spara radiokanal/tryck en gång i MP3-läge för att hoppa tio låtar framåt.
9. MUTE: Stäng av/slå på ljud.
10. BAND: Val av radioband.
11. TA: tryck för att slå på/stänga av RDS-sökning i radioläge. I uppspelningsläge, tryck på TA. TP
visas om det nns en RDS-signal. Dessa signaler kan tas emot genom att byta till radioläge.
12. VOL+ och VOL-: Volymreglage.
13. : Används i radioläge för stationssökning, i uppspelningsläge används knapparna för
snabbspolning framåt och bakåt eller för att byta låt.
14. Knappen DISP: tryck en gång för att visa klockan, håll in två sekunder för att få timmarna att
blinka, tryck en gång för att få minuterna att blinka. Vrid på knappen för att ställa in timmar/
minuter. Tryck på DISP-knappen för att ändra RDS-funktionen.
15. A.PS: används i radioläge för automatisk kanalinställning, och för att välja l i MP3-läge.
16. SCAN: Automatisk kanalsökning.
17. FA: tryck för att slå på/stänga av RDS-funktionen.
18. PTY: tryck för att välja funktion i radioläge.
– Tryck en gång på PTY för att visa POP.M på skärmen, tryck sedan SEEK + för att bläddra
mellan musikkategorier: ROCK.M→EASY.M -LIGHT. M→CLASSICS→OTHER.M→JAZZ.
M→COUNTRY→NATION.M→OLDIES.M→FOLK.M, DRAMA.
– Tryck två gånger på PTY för att visa NEWS på skärmen. Tryck sedan SEEK + för att visa
programkategorier: AFFAIRS→INFO-WEATHER→FINANCE→SPORT→VARIED→CULTURE→
SOCIAL→TRAVEL→LEISURE→DOCUMENT
– Tryck en tredje gång på PTY-knappen för att visa EDUCATE på skärmen. Tryck sedan SEEK +
för att växla mellan kategorier: SCIENCE→CHILDREN→RELIGION→PHONE IN.
19. SEL/MENU: Multifunktionsknapp, se nr 8.
Page 13
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0511-34 20 00
Jula AB, Box 363, 532 24 SKARA
www.jula.se
Page 14
NO
14
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Ta vare på den for fremtidig bruk.
• Les bruksanvisningen nøye med hensyn til elektrisk tilkobling . Dersom dette
utføres på feil måte, vil bilstereoen bli skadet.
• Om mulig bør bilstereoen installeres av en kvalisert person.
• Ikke koble til strømkabelen før alle andre tilkoblinger til bilstereoen er utført.
• Isoler alle eksponerte kabler for å unngå kortslutning.
• Alle løse kabler bør festes etter installasjonen er fullført.
• Bilstereoen er laget for å drives av et 12–15 V-system med negativ jord.
Kontroller at bilen har et slikt elektrisk anlegg.
• Koble til bilstereoen i overensstemmelse med koblingsskjemaet,
ellers kommer den ikke til å fungere som tiltenkt, og skader kan oppstå.
• Høyttalerne må tilkobles riktig, ellers vil det være fare for at både forsterkeren
og høyttalerne tar skade.
• Hvis antennekabelen (BLÅ) jordes eller kobles til på feil måte,
kan bilstereoen bli ødelagt eller bli umulig å starte.
• Hvis strømkabelen (GUL) jordes eller kobles til på feil måte,
kan bilstereoen bli ødelagt eller bli umulig å starte eller slå av.
• Hvis minnekabelen (RØD) jordes eller kobles til på feil måte,
kan bilstereoen bli ødelagt eller bli umulig å starte eller slå av.
Bruksanvisning for
bilstereo
NORSK
Page 15
NO
15
TEKNISKE DATA
FM-mottaker
Frekvensområde 87,5-108 MHz
Mellombølge 10,7 MHz ±0,3 %
Signal-/støyforhold 50 dB
Radioens følsomhet 10 dB
USB/SD
Frekvensområde 20 Hz–20 kHz
Signal-/støyforhold 50 dB
T.H.D <3 % (1 kHz)
Annet
Maks. ut-eekt 4 x 45 W
Spenningsforsyning 11–15 VDC (neg. jord)
Høyttalerimpedans 4–8 ohm/kanal
Mål 177 x 115 x 50 mm
Vekt 0,79 kg
Page 16
NO
16
BESKRIVELSE
Holdernøkkel Halvformat
Bøy disse ikene ved behov
Page 17
NO
17
MONTERING
KOBLINGSSKJEMA
1. Denne bilstereoen skal kun kobles til et 12 V-anlegg med negativ jording.
2. For å unngå kortslutning, koble fra bilbatteriet helt mens installasjonen pågår.
3. Vær oppmerksom på at den gule kabelen skal kobles til plusskontakten (+) eller batteripolen
(BAT).
4. Kontroller sikringen. Bilstereo og bil må ha samme type sikringer.
5. Høyttalere (4–8 ohm) av god kvalitet kreves for god lyd.
Høyttaler høyre bak
Antenneuttak
Lyd-utgang
Grønn
Jord (svart)
Antennelampe (blå/hvit)
Strømkabel, 12 V (gul)
ACC, 12 V (rød)
Blå/svart
Grå
Grå/svart
Hvit
Hvit/sort
Grønn
Grønn/svart
Hvit (V)
Rød (H)
Høyttaler høyre front
Høyttaler venstre front
Høyttaler venstre bak
Page 18
NO
18
BRUK
FRONTPANEL
1. Slå på/av bilstereoen.
2. Slå av ANS-modus i radiomodus. AF-funksjonen må stenges av hvis kanaler uten ANS velges.
3. SEEK-/+: Hold inne i radiomodus for manuelt kanalsøk. Trykk én gang for automatisk
kanalsøk. Ved avspilling fra USB/minnekort, trykk én gang for å gå til neste spor.
4. DISP: Trykk én gang for å vise klokken, hold inne i to sekunder for å få timene til å blinke,
vri på volumknappen for å endre timeinnstillingen. Trykk på knappen SEL for å få minuttene
til å blinke. Vri på volumknappen for å endre minuttinnstillingen.
5. BAND: Trykk for å velge FM-bånd (FM1, FM2, FM3).
6. MODE: Trykk for å velge mellom radio/USB/minnekort/AUX.
7. TA: Trykk for å slå på/av automatisk ANS-stasjonssøk i radiomodus. I avspillingsmodus,
med AF og TA aktivert, vises TP hvis et ANS-signal nnes. I avspillingsmodus kan disse
signalene mottas hvis bilstereoen er innstilt på å bytte til radiomodus automatisk.
8. 8.1 Volumjusteringsknapp
8.2 Multifunksjonsknapp
Hold inne knappen for å bytte mellom følgende innstillinger:
– Trykk en gang for BAS (bass)
1 6 10 11 123 3 7
18
15948519 13 14
17
16
2
Page 19
NO
19
– Trykk to ganger for TRE (diskant)
– Trykk tre ganger for BAL, der balansen mellom høyre/venstre høyttaler kan stilles inn
– Trykk en erde gang for fadermodus, der balansen mellom høyttalerne foran og bak kan
stilles inn
– Trykk en femte gang for volumjustering (VOL)
Hold først inne knappen, og trykk deretter på den for å endre følgende innstillinger:
– Hold inne for å vise LOUD (loudness på/av)
– Trykk én gang for DSP-modus, og vri for å bytte mellom kategoriene POP, ROCK, CLASS og
FLAT.
– Trykk en andre gang for DX, vri for å bytte til LOCAL (frontpanel/ernkontroll)
– Trykk en tredje gang for STEREO, vri for å velge MONO
– Trykk en erde gang for TA. SEEK, vri for å vise TA. ALARM
– Trykk en femte gang for PI SOUND, vri for å velge PI MUTE
– Trykk en sjette gang for RETURN L, der ANS-innstillingen kan velges. PI 90 sekunder
automatisk søk. Vri for RETURN S – 30 sekunder automatisk søk.
– Trykk en sjuende gang for BEEP OFF, vri for å velge BEEP ON.
9. PTY: trykk for å velge funksjon i ANS-stilling
Trykk én gang på PTY, ”MUSIC” vises på LCD-skjermen.
– Trykk på tallknappen (1) for å vise POP M, en gang til for ROCK. M
– Trykk på tallknappen (2) én gang for å vise EASY M, en gang til for LIGHT M
– Trykk på tallknappen (3) én gang for å vise CLASSICS, en gang til for OTHER.M
– Trykk på tallknappen (4) for å vise JAZZ M, en gang til for COUNTRY
– Trykk på tallknappen (5) én gang for å vise NATION M, en gang til for OLDIES
– Trykk på tallknappen (6) én gang for å vise FOLK M
Page 20
NO
20
Trykk to ganger på PTY, ”SPEECH” vises på LCD-skjermen
– Trykk på tallknappen (1) én gang for å vise NEWS, en gang til for AFFAIRS,
en tredje gang for INFO
– Trykk på tallknappen (2) én gang for å vise SPORT, en gang til for EDUCATE,
en tredje gång for DRAMA
– Trykk på tallknappen (3) én gang for å vise CULTURE, en gang til for SCIENCE,
en tredje gång for VARIED
– Trykk på tallknappen (4) én gang for å vise WEATHER, en gang til for FINANCE,
og en tredje gang for CHILDREN
– Trykk på tallknappen (5) én gang for SOCIAL, en gang til for RELIGION,
og en tredje gang for PHONE IN.
– Trykk på tallknappen (6) én gang for å vise TRAVEL, en gang til for LEISURE,
og en tredje gang for DOCUMENT
Trykk en tredje gang på PTY, nå vises PTY OFF på LCD-skjermen.
10. Hold inne for å lagre radiokanalen/trykk en gang for pause ved avspilling fra USB/
minnekort.
11. INT: Hold inne for å lagre radiokanal/trykk en gang for å bla ved avspilling fra USB/
minnekort.
12. RPT: Hold inne for å lagre radiokanal/trykk en gang for å repetere ved avspilling fra USB/
minnekort.
13. RDM: Hold inne for å lagre radiokanal/trykk en gang for tilfeldig avspilling fra USB/
minnekort.
14. Hold inne for å lagre radiokanal/trykk en gang ved avspilling fra USB/minnekort for å hoppe
ti spor tilbake.
15. Hold inne for å lagre radiokanal/trykk en gang ved avspilling fra USB/minnekort for å hoppe
ti spor fremover.
16. Minnekortplass. Skal kun brukes til minnekort, ikke samtidig med USB.
17. USB-plass. Skal kun brukes til USB, ikke samtidig som minnekortet.
18. Nullstillingsknapp.
19. AUX: ekstern inngang.
Page 21
NO
21
FJERNKONTROLL
1. POWER: Slå på/av bilstereoen.
2. MODE: Funksjonsvalg.
3. :I radiomodus: Trykk for forhåndsinnstilt kanal I avspillingsmodus: Trykk for pause.
4. INT: I radiomodus: Trykk for forhåndsinnstilt kanal I avspillingsmodus: Trykk for visning av
spor.
1 3 4 9
5
7
8
12
2
6
10
11
19
1313
14
15
16 17
18
12
Page 22
NO
22
5. RPT: I radiomodus: Trykk for forhåndsinnstilt kanal I avspillingsmodus: Trykk for repetisjon.
6. RDM: I radiomodus: Trykk for forhåndsinnstilt kanal I avspillingsmodus: Trykk for avspilling
i tilfeldig rekkefølge.
7. Hold inne for å lagre radiokanal/trykk en gang i MP3-modus for å hoppe ti låter tilbake.
8. Hold inne for å lagre radiokanal/trykk en gang i MP3-modus for å hoppe ti låter fremover.
9. MUTE: Slå av/slå på lyd.
10. BAND: Valg av radiobånd.
11. TA: Trykk for å slå på/slå av RDS-søk i radiomodus. Trykk på TA i avspillingsmodus. TP vises hvis
RDS-signal er tilgjengelig. Disse signalene kan mottas ved å bytte til radiomodus.
12. VOL+ og VOL-: Volumkontroll.
13. : Brukes i radiomodus til stasjonssøk, i avspillingsmodus brukes knappene til
hurtigspoling fremover og tilbake eller til å bytte låt.
14. Knappen DISP: trykk én gang for å vise klokken, hold inne i to sekunder til timetallet blinker,
trykk en gang slik at minuttallet blinker. Vri på knappen for å stille inn timer/minutter.
Trykk på DISP-knappen for å endre RDS-funksjonen.
15. A.PS: Brukes i radiomodus for automatisk kanalinnstilling, og for å velge l i MP3-modus.
16. SCAN: Automatisk kanalsøk.
17. FA: Trykk for å slå på/av RDS-funksjonen.
18. PTY: Trykk for å velge funksjon i radiomodus.
– Trykk en gang på PTY for å vise POP.M på skjermen, trykk deretter SEEK + for å bla
mellom musikkategorier: ROCK.M→EASY.M -LIGHT. M→CLASSICS→OTHER.M→JAZZ.
M→COUNTRY→NATION.M→OLDIES.M→FOLK.M, DRAMA.
– Trykk to ganger på PTY for å vise NEWS på skjermen. Trykk deretter SEEK + for å vise
programkategorier: AFFAIRS→INFO-WEATHER→FINANCE→SPORT→VARIED→CULTURE→
SOCIAL→TRAVEL→LEISURE→DOCUMENT
– Trykk en tredje gang på PTY-knappen for å vise EDUCATE på skjermen Trykk deretter
SEEK + for å veksle mellom kategorier: SCIENCE→CHILDREN→RELIGION→PHONE IN.
19. SEL/MENU: Multifunksjonsknapp, se nr 8.
Page 23
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
www.jula.no
Page 24
PL
24
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj niniejszą instrukcję!
Zachowaj ją w celu wykorzystania w przyszłości.
• Dokładnie przeczytaj instrukcję dotyczącą podłączenia elektrycznego.
Jeżeli zostanie ono wykonane nieprawidłowo, samochodowy
radioodtwarzacz stereo ulegnie uszkodzeniu.
• W miarę możliwości montaż samochodowego radioodtwarzacza stereo
powinien przeprowadzić specjalista.
• Nie podłączaj kabla zasilającego przed wykonaniem wszystkich innych
przyłączy do radioodtwarzacza.
• Zaizoluj wszelkie odsłonięte kable, aby uniknąć zwarcia.
• Po zakończeniu instalacji wszystkie luźne kable należy umocować.
• Samochodowy radioodtwarzacz stereo jest przeznaczony do pracy w systemie
12–15 V z minusem na masie. Sprawdź, czy samochód wyposażony jest w taki
układ elektryczny.
• Podłącz samochodowy radioodtwarzacz stereo zgodnie ze schematem
podłączeń, w przeciwnym razie nie będzie on działał prawidłowo i może
ulec uszkodzeniu.
• Należy prawidłowo podłączyć głośniki, gdyż w innym wypadku może dojść
do uszkodzenia zarówno głośników, jak i wzmacniacza.
• Jeżeli kabel antenowy (NIEBIESKI) zostanie połączony z masą lub niewłaściwie
podłączony, samochodowy radioodtwarzacz stereo może ulec uszkodzeniu lub
nie będzie możliwe jego uruchomienie.
• Jeżeli kabel prądowy (ŻÓŁTY) zostanie połączony z masą lub niewłaściwie
podłączony, samochodowy radioodtwarzacz stereo może ulec uszkodzeniu
lub nie będzie możliwe jego uruchomienie bądź wyłączenie.
• Jeżeli kabel podtrzymania pamięci (CZERWONY) zostanie połączony z masą lub
niewłaściwie podłączony, samochodowy radioodtwarzacz stereo może ulec
uszkodzeniu lub nie będzie możliwe jego uruchomienie bądź wyłączenie.
Instrukcja obsługi samochodowego
radioodtwarzacza stereo
POLSKI
Page 25
PL
25
DANE TECHNICZNE
Odbiornik FM
Zakres częstotliwości 87,5–108 MHz
Fale średnie 10,7 MHz ±0,3 %
Stosunek sygnału do szumu 50 dB
Czułość radia 10 dB
USB/SD
Zakres częstotliwości 20 Hz–20 kHz
Stosunek sygnału do szumu 50 dB
Współczynnik zawartości harmonicznych <3% (1 kHz)
Pozostałe
Maks. moc wyjściowa 4 x 45 W
Napięcie 11–15 VDC (minus na masie)
Impedancja głośnika 4–8 omów/kanał
Wymiary 177 x 115 x 50 mm
Masa 0,79 kg
Page 26
PL
26
OPIS
Kluczyk Półkieszeń
W razie potrzeby odegnij te zaczepy
Page 27
PL
27
MONTAŻ
SCHEMAT POŁĄCZEŃ
1. Ten samochodowy radioodtwarzacz stereo można podłączać wyłącznie do systemu 12 V z
minusem na masie.
2. W celu uniknięcia zwarcia na czas przeprowadzania instalacji całkowicie odłącz akumulator.
3. Zwróć uwagę, aby żółty kabel podłączyć do styku dodatniego (+) lub bieguna akumulatora
(BAT).
4. Sprawdź bezpiecznik. Radioodtwarzacz stereo i samochód muszą posiadać ten sam typ
bezpieczników.
5. Do uzyskania dobrego dźwięku konieczne są dobrej jakości głośniki (4–8 omów).
Głośnik prawy tył
Gniazdko antenowe
Wyjście dźwięku
Zielony
Masa (czarny)
Lampka anteny samocho-
dowej (niebieski/biały)
Kabel zasilający,
12 V (żółty)
ACC, 12 V (czerwony)
Niebieski/czarny
Szary
Szary/czarny
Biały
Biały/czarny
Zielony
Zielony/czarny
Biały (L)
Czerwony (P)
Głośnik prawy przód
Głośnik lewy przód
Głośnik lewy tył
Page 28
PL
28
OBSŁUGA
PANEL PRZEDNI
1. Włączanie/wyłączanie radioodtwarzacza samochodowego
2. W trybie odbioru radiowego przycisk ten służy do włączania/wyłączania trybu ANS.
Jeżeli wybierane są kanały bez funkcji ANS, wówczas funkcję AF należy wyłączyć.
3. SEEK-/+: W trybie odbioru radiowego przytrzymaj w stanie wciśniętym, by wyszukiwać
ręcznie. Naciśnij jednokrotnie, aby kanały wyszukiwać w sposób automatyczny. W przypadku
odtwarzania z karty pamięci/ESB, aby przejść do następnego utworu naciśnij jednokrotnie.
4. DISP: Naciśnij jednokrotnie, aby wyświetlić godzinę, przytrzymaj w stanie wciśniętym przez
2 s, aby wskazanie godzin zaczęło migotać. Następnie, aby zmienić nastawę czasu należy
odpowiednio obrócić ustawienie pokrętła głośności. Naciśnij przycisk SEL. Aby zmienić
nastawę minut, należy odpowiednio obrócić ustawienie pokrętła głośności w momencie,
gdy wskazanie minut zacznie migotać na ekranie.
5. BAND: Naciskaj, aby ustawić żądane pasmo, FM (FM1, FM2, FM3).
6. MODE: Naciskaj, aby wybrać pomiędzy trybami radio/ESB/karta pamięci/AUX.
7. TA: W trybie odbioru radiowego, naciśnij w celu włączenia/wyłączenia automatycznego
wyszukiwania stacji pracujących w trybie ANS. W trybie odtwarzania, przy uaktywnionych
funkcjach AF i TA, jeżeli odbierany będzie sygnał ANS, wówczas będzie wyświetlone
wskazanie TP. Sygnały te można będzie odbierać, jeżeli znajdujący się trybie odtwarzania
radioodtwarzacz samochodowy stereo będzie nastawiony na automatyczne przełączenie
w tryb odbioru radiowego.
1 6 10 11 123 3 7
18
15948519 13 14
17
16
2
Page 29
PL
29
8. 8.1 Pokrętło regulacji głośności
8.2 Przycisk wielofunkcyjny
Przytrzymaj przycisk wciśnięty, aby wybierać pomiędzy następującymi ustawieniami:
– Naciśnij jednokrotnie, aby wyregulować dźwięki niskotonowe (BAS)
– Naciśnij dwa razy, aby wyregulować dźwięki wysokotonowe (TRE) – sopranowe
– Naciśnij trzy razy, aby wyregulować balans (BAL) pomiędzy głośnikiem lewym a prawym.
– Naciśnij czwarty raz w celu wyregulowania balansu pomiędzy głośnikami przednimi a
tylnymi (FAD).
– Naciśnij piąty raz, aby wyregulować poziom głośności (VOL).
Przytrzymaj przycisk wciśnięty, a następnie naciśnij go, aby zmienić następujące ustawienia:
– Przytrzymaj przycisk wciśnięty, aby wyświetlić LOUD (głośność wł./wył.)
– Naciśnij jeszcze raz, aby wejść w tryb DSP, i obracaj odpowiednio pokrętłem w celu zmiany
pomiędzy kategoriami POP, ROCK, CLASS oraz FLAT.
– Naciśnij drugi raz, aby wejść w tryb DX umożliwiający zmianę rodzaju sterowania (panel
przedni/pilot) na LOCAL.
– Po trzecim naciśnięciu ukaże się wskazanie STEREO. Aby zmienić na tryb MONO, obróć
pokrętło.
– Naciśnij czwarty raz, aby włączyć funkcję TA. SEEK, obróć pokrętłem, aby ustawić TA. ALARM
– Naciśnij piąty raz, aby włączyć PI SOUND, obróć pokrętłem, aby wybrać PI MUTE
– Po szóstym naciśnięciu ukaże się napis RETURN L, gdzie można wybrać ustawienie
automatycznego wyszukiwania ANS 90 sekund PI. Obracając pokrętłem do pozycji RETURN
S, można uzyskać wyszukiwanie automatyczne ANS 30 s.
– Po siódmym naciśnięciu następuje wyłączenie sygnału dźwiękowego (BEEP OFF), aby
włączyć ponownie (BEEP ON) należy odpowiednio obrócić pokrętło.
9. PTY: naciśnij, aby wybrać tryb ANS.
Naciśnij dwa razy przycisk PTY, a na wyświetlaczu LCD ukaże się napis „MUSIC”.
– Naciśnij przycisk numeryczny (1). Ukaże się napis POP M. Ponowne naciśnięcie spowoduje
wyświetlenie napisu ROCK. M
– Naciśnij przycisk numeryczny (2). Ukaże się napis EASY M. Ponowne naciśnięcie spowoduje
wyświetlenie napisu LIGHT M.
– Naciśnij przycisk numeryczny (3). Ukaże się napis CLASSICS. Ponowne naciśnięcie
spowoduje wyświetlenie napisu OTHER M.
– Naciśnij przycisk numeryczny (4). Ukaże się napis JAZZ M. Ponowne naciśnięcie spowoduje
wyświetlenie napisu COUNTRY.
– Naciśnij przycisk numeryczny (5). Ukaże się napis NATION M. Ponowne naciśnięcie
spowoduje wyświetlenie napisu OLDIES.
– Naciśnij przycisk numeryczny (6). Ukaże się napis FOLK M.
Page 30
PL
30
Naciśnij dwa razy PTY, a na wyświetlaczu LCD ukaże się NAPIS „SPEECH”.
– Naciśnij przycisk numeryczny (1). Ukaże się napis NEWS. Ponowne naciśnięcie
spowoduje wyświetlenie napisu AFFAIRS. Naciśnięcie po raz trzeci spowoduje
wyświetlenie napisu INFO.
– Naciśnij przycisk numeryczny (2). Ukaże się napis SPORT. Ponowne naciśnięcie
spowoduje wyświetlenie napisu EDUCATE. Naciśnięcie po raz trzeci spowoduje
wyświetlenie napisu DRAMA.
– Naciśnij przycisk numeryczny (3). Ukaże się napis CULTURE. Ponowne naciśnięcie
spowoduje wyświetlenie napisu SCIENCE. Naciśnięcie po raz trzeci spowoduje
wyświetlenie napisu VARIED.
– Naciśnij przycisk numeryczny (4). Ukaże się napis WEATHER. Ponowne naciśnięcie
spowoduje wyświetlenie napisu FINANCE. Naciśnięcie po raz trzeci spowoduje
wyświetlenie napisu CHILDREN.
– Naciśnij przycisk numeryczny (5). Ukaże się napis SOCIAL. Ponowne naciśnięcie
spowoduje wyświetlenie napisu RELIGION. Naciśnięcie po raz trzeci spowoduje
wyświetlenie napisu PHONE IN.
– Naciśnij przycisk numeryczny (6). Ukaże się napis TRAVEL. Ponowne naciśnięcie
spowoduje wyświetlenie napisu LEISURE. Naciśnięcie po raz trzeci spowoduje
wyświetlenie napisu DOCUMENT.
Naciśnij trzeci raz przycisk PTY, a na wyświetlaczu LCD ukaże się napis PTY OFF.
10. Naciśnij przycisk , aby zapamiętać kanał radiowy/jednokrotne naciśnięcie tego przycisku
w czasie odtwarzania z karty pamięci/ESB powoduje pauzę w odtwarzaniu.
11. INT: Naciśnij przycisk, aby zapamiętać kanał radiowy/jednokrotne naciśnięcie tego przycisku
w czasie odtwarzania z karty pamięci/ESB umożliwia wyszukiwanie utworów.
12. RPT: Naciśnij przycisk, aby zapamiętać kanał radiowy/jednokrotne naciśnięcie tego przycisku
w czasie odtwarzania z karty pamięci/ESB umożliwia powtarzanie utworów
13. RDM: Naciśnij przycisk, aby zapamiętać kanał radiowy/jednokrotne naciśnięcie tego przycisku
w czasie odtwarzania z karty pamięci/ESB umożliwia losowe wybieranie utworów
14. Naciśnij przycisk, aby zapamiętać kanał radiowy/jednokrotne naciśnięcie tego przycisku
w czasie odtwarzania z karty pamięci/ESB umożliwia przeskoczenie o 10 utworów wstecz.
15. Naciśnij przycisk, aby zapamiętać kanał radiowy/jednokrotne naciśnięcie tego przycisku
w czasie odtwarzania z karty pamięci/ESB umożliwia przeskoczenie o 10 utworów w przód.
16. Port karty pamięci. Z portu tego można korzystać wyłącznie do instalacji karty pamięci.
Po zajęciu portu ESB, z portu tego korzystać nie wolno.
17. Port ESB. Z portu tego można korzystać wyłącznie na potrzeby ESB . Po zajęciu portu
karty pamięci z portu ESB korzystać nie wolno.
18. Przycisk resetowania.
19. AUX: wejście zewnętrzne.
Page 31
PL
31
PILOT ZDALNEGO STEROWANIA
1. POWER: Włączanie/wyłączanie radioodtwarzacza samochodowego
2. MODE: Wybór trybu funkcyjnego.
3. :I tryb odbioru radiowego: naciśnij w celu przejścia do zaprogramowanego kanału.
W trybie odtwarzania: naciśnij w celu włączenia pauzy.
4. INT: I tryb odbioru radiowego: naciśnij w celu przejścia do zaprogramowanego kanału.
W trybie odtwarzania: naciśnij w celu wyświetlenia ścieżki
5. RPT: I tryb odbioru radiowego: naciśnij w celu przejścia do zaprogramowanego kanału.
W trybie odtwarzania: naciśnij w celu powtarzania.
1 3 4 9
5
7
8
12
2
6
10
11
19
1313
14
15
16 17
18
12
Page 32
PL
32
6. RDM: I tryb odbioru radiowego: naciśnij w celu przejścia do zaprogramowanego kanału.
W trybie odtwarzania: naciśnij w celu odtwarzania losowego.
7. Przytrzymaj przycisk wciśnięty, aby zapamiętać kanał radiowy/jednokrotne naciśnięcie
tego przycisku w czasie odtwarzania z odtwarzacza MP-3 umożliwia przeskoczenie o
10 utworów wstecz.
8. Przytrzymaj przycisk wciśnięty, aby zapamiętać kanał radiowy/jednokrotne naciśnięcie tego
przycisku w czasie odtwarzania z odtwarzacza MP-3 umożliwia przeskoczenie o 10 utworów
w przód.
9. MUTE: Wyłączanie/włączanie dźwięku.
10. BAND: Wybór pasma radiowego.
11. TA: W trybie odbioru radiowego naciśnij w celu włączenia/wyłączenia wyszukiwania RDS.
W trybie odtwarzania naciśnij przycisk TA. Jeżeli odbierany będzie sygnał RDS, ukaże się
napis TP. Sygnały te można odbierać po przejściu w tryb odbioru radiowego.
12. VOL+ i VOL-: Regulacja głośności.
13. : W trybie odbioru radiowego przyciski te są wykorzystywane do wyszukiwania stacji,
w trybie odtwarzania przyciski są używane do szybkiego przewinięcia utworu w przód lub
wstecz lub do zmiany utworu.
14. Przycisk DISP: Wciśnij przycisk jeden raz, aby włączyć wskazania zegara, przytrzymaj przycisk
wciśnięty przez dwie sekundy, aby zaczęło migotać wskazanie godzin, następne przyciśnięcie
powoduje włączenie migotania wskazania minut. Odpowiednio obróć pokrętło, aby ustawić
godziny/minuty. Naciśnij przycisk DISP, aby zmienić funkcję RDS.
15. A.PS: przycisk ten jest wykorzystywany do automatycznego nastawiania kanałów oraz do
wyboru pliku w trybie odtwarzania MP-3.
16. SCAN: Automatyczne wyszukiwanie kanałów.
17. FA: naciśnij, aby włączyć/wyłączyć funkcję RDS.
18. PTY: naciśnij, aby wybrać funkcję w trybie odbioru radiowego.
– Naciśnij jednokrotnie przycisk PTY, na wyświetlaczu ukaże się POP.M. Następnie użyj
przycisku SEEK+, aby wybrać właściwą kategorię muzyczną: ROCK.M→EASY.M -LIGHT.
M→CLASSICS→OTHER.M→JAZZ.M→COUNTRY→NATION.M→OLDIES.M→FOLK.M,
DRAMA.
– Naciśnij dwa razy przycisk PTY, a na wyświetlaczu pokaże się napis NEWS. Naciśnij
następnie SEEK+, aby wyświetlać kolejne kategorie programów: AFFAIRS→INFO-WEATHER
→FINANCE→SPORT→VARIED→CULTURE→SOCIAL→TRAVEL→LEISURE→DOCUMENT
– Naciśnij trzeci raz przycisk PTY, aby wyświetlić na ekranie kategorię EDUCATE. Naciśnij
następnie SEEK+, aby wyświetlać kolejne kategorie:
SCIENCE→CHILDREN→RELIGION→PHONE IN.
19. SEL/MENU: Przycisk wielofunkcyjny, patrz nr 8.
Page 33
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
znaszym działem obsługi klienta pod numerem: 22 338 88 88.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl
Page 34
EN
34
SAFETY INSTRUCTIONS
Read the operating instructions carefully before use!
Please retain for future reference.
• Read the operating instructions carefully in respect of electrical wiring.
If connected incorrectly, the car stereo will be damaged.
• If possible, the stereo should be installed by a professional.
• Do not connect the power cable until all other connections to the car stereo
have been made.
• Insulate all exposed cables in order to avoid short circuiting.
• Once installation is complete, all loose cables should be secured.
• The car stereo is designed to be powered by a 12-15 V system with negative
earth. Check that your car has such an electrical system.
• Connect the car stereo in accordance with the wiring diagram. If you do not,
it will not work as intended and damage may occur.
• The speakers must be connected correctly, otherwise there is a danger that
both the amplier and the speakers will be damaged.
• If the aerial cable (BLUE) is earthed or is connected incorrectly, the car stereo
may break or be impossible to turn on.
• If the power cable (YELLOW) is earthed or is connected incorrectly, the car
stereo may break or be impossible to turn on or o.
• If the memory cable (RED) is earthed or is connected incorrectly, the car
stereo may break or be impossible to turn on or o.
Operating instructions
for car stereo
ENGLISH
Page 35
EN
35
TECHNICAL DATA
FM receiver
Frequency range 87.5-108 MHz
Medium wave 10.7 MHz ±0.3%
Signal/noise ratio 50 dB
Radio sensitivity 10 dB
USB/SD
Frequency range 20 Hz–20 kHz
Signal/noise ratio 50 dB
T.H.D <3 % (1 kHz)
Other
Max. output 4 x 45 W
Voltage supply 11–15 VDC (neg. earth)
Speaker impedance 4–8 ohm/channel
Dimensions 177 x 115 x 50 mm
Weight 0.79 kg
Page 36
EN
36
DESCRIPTION
Adjustment key Half format
Bend these tabs if necessary
Page 37
EN
37
INSTALLATION
WIRING DIAGRAM
1. This car stereo may only be connected to a 12 V system with negative earth.
2. In order to avoid a short circuit, completely disconnect the car battery when tting the stereo.
3. Please note that the yellow cable must be connected to either the positive contact (+) or the
battery terminal (BAT).
4. Check the fuse. The car stereo and car must use the same type of fuses.
5. Good quality speakers (4-8 ohm) are required in order to achieve a good sound.
Speaker, right rear
Aerial socket
Sound output
Green
Earth (black)
Aerial lamp (blue/white)
Power cable, 12 V
(yellow)
ACC, 12 V (red)
Black/blue
Grey
Grey/black
White
White/black
Green
Green/black
White (L)
Red (R)
Speaker, right front
Speaker, left front
Speaker, left back
Page 38
EN
38
OPERATION
FRONT PANEL
1. Turn car stereo on/o.
2. In radio mode, turn ANS mode on-o. The AF function must be turned o if channels without
ANS are selected.
3. SEEK-/+: In radio mode, keep pressed to initiate manual channel scanning, press and release
to initiate automatic channel scanning. When playing audio from a USB stick/memory card,
press once to go to the next track.
4. DISP: press once to show the clock, keep pressed for two seconds to start the hours ashing,
turn the volume knob to change the hour. Press the SEL button. The minutes display will start
ashing. Turn the volume knob to change the minutes.
5. BAND: press to select FM band (FM1, FM2, FM3).
6. MODE: Press to switch between radio/USB/memory card/AUX.
7. TA: Press to turn automatic ANS station scanning on/o in radio mode. In playback mode,
with AF and TA activated, TP will be shown in the display if there is an ANS signal. In playback
mode, these signals may be received if the car stereo is set to automatically switch to
radio mode.
8. 8.1 Volume control knob
8.2 Multifunction button
Keep the button pressed to switch between the following settings:
– Press once for BAS
1 6 10 11 123 3 7
18
15948519 13 14
17
16
2
Page 39
EN
39
– Press twice for TRE (treble)
– Press three times for BAL, allowing you to adjust the balance between right/left speakers
– Press a fourth time to enter fader mode, allowing you to set the balance between front
and rear speakers
– Press a fth time for volume adjustment (VOL)
Keep the button pressed and then press it to adjust the following settings:
– Keep pressed to display LOUD (loudness on/o)
– Press once for DSP mode and turn to switch between POP, ROCK, CLASS and FLAT
categories.
– Press a second time for DX, turn the knob to switch to LOCAL (front panel/remote control)
– Press a third time for STEREO, turn to select MONO
– Press a fourth time for TA. SEEK, turn to show TA. ALARM
– Press a fth time for PI SOUND, turn to select PI MUTE
– Press a sixth time for RETURN L, where you can select ANS setting. PI 90 seconds
automatic scanning. Turn for RETURN S - 30 seconds automatic scanning.
– Press a seventh time for BEEP OFF, turn to select BEEP ON.
9. PTY: press to select function in ANS mode
Press PTY once, ”MUSIC” will appear in the LCD screen.
– Press the number button (1) to bring POP M up in the display, press once more for
ROCK. M
– Press the number button (2) once to bring EASY M up in the display, press once more for
LIGHT M
– Press the number button (3) once to bring CLASSICS up in the display, press once more
for OTHER M
– Press the number button (4) to bring JAZZ M up in the display, press once more for
COUNTRY
– Press the number button (5) once to bring NATION M up in the display, press once more
for OLDIES
– Press the number button (6) once to bring FOLK M up in the display
Page 40
EN
40
Press PTY twice, ”SPEECH” will appear in the LCD screen
– Press the number button (1) once to bring NEWS up in the display, press once more for
AFFAIRS and a third time for INFO
– Press the number button (2) once to bring SPORT up in the display, press once more for
EDUCATE and a third time for DRAMA
– Press the number button (3) once to bring CULTURE up in the display, press once more for
SCIENCE and a third time for VARIED
– Press the number button (4) once to bring WEATHER up in the display, press once more
for FINANCE and a third time for CHILDREN
– Press the number button (5) once to bring SOCIAL up in the display, press once more for
RELIGION and a third time for PHONE IN
– Press the number button (6) once to bring TRAVEL up in the display, press once more for
LEISURE and a third time for DOCUMENT
Press PTY a third time, PTY OFF will be shown in the LCD display.
10. Press and hold to save radio channel/press once to pause playback from
USB/memory card.
11. INT: Keep pressed to save radio channel/press once to browse during USB/memory card
playback.
12. RPT: Keep pressed to save radio channel/press once to repeat during USB/memory card
playback.
13. RDM: Keep pressed to save radio channel/press once to randomly select a track during
USB/memory card playback.
14. Keep pressed to save radio channel/press once to skip back 10 tracks during
USB/memory card playback.
15. Keep pressed to save radio channel/press once to skip 10 tracks forwards during
USB/memory card playback.
16. Memory card slot. May only be used for memory cards, not in conjunction with USB.
17. USB port. May only be used for USB, not in conjunction with a memory card.
18. Reset button.
19. AUX: external input.
Page 41
EN
41
REMOTE CONTROL
1. POWER: Turn car stereo on/o.
2. MODE: Function mode selection.
3. :In radio mode: press to select preset channel. In playback mode: press to pause.
4. INT: In radio mode: press to select preset channel. In playback mode: press to display track.
5. RPT: In radio mode: press to select preset channel. In playback mode: press to repeat.
1 3 4 9
5
7
8
12
2
6
10
11
19
1313
14
15
16 17
18
12
Page 42
EN
42
6. RDM: In radio mode: press to select preset channel. In playback mode: press for random
playback.
7. Keep pressed to save radio channel/press once in MP3 mode to skip back 10 tracks.
8. Keep pressed to save radio channel/press once in MP3 mode to skip forward 10 tracks.
9. MUTE: Turn sound on/o.
10. BAND: Select radio band.
11. TA: press to turn RDS scanning on/o in radio mode. In playback mode, press TA. TP will be
displayed if there is an RDS signal. These signals may be received by switching to radio mode.
12. VOL+ och VOL-: Volume control.
13. : Used in radio mode for station scanning. In playback mode, the buttons are used to
fast forward/rewind or to change track.
14. DISP button: press once to display the clock, keep pressed for two seconds to get the hours to
ash and press once more to get the minutes to ash. Turn the knob to set hours/minutes.
Press the DISP button to change RDS function.
15. A.PS: used in radio mode for automatic channel setting and to select a le in MP3 mode.
16. SCAN: Automatic channel scanning.
17. FA: press to turn RDS function on/o.
18. PTY: press to select function in radio mode.
– Press PTY once to bring POP M up in the display, then press SEEK + to browse between
music categories: ROCK.M→EASY.M -LIGHT. M→CLASSICS→OTHER.M→JAZZ.
M→COUNTRY→NATION.M→OLDIES.M→FOLK.M, DRAMA.
– Press PTY twice to bring NEWS up on the screen. Then press SEEK + to display programme
categories: AFFAIRS→INFO-WEATHER→FINANCE→SPORT→VARIED→CULTURE→SOCIAL→
TRAVEL→LEISURE→DOCUMENT
– Press the PTY button a third time to bring EDUCATE up on the screen. Then press SEEK +
to switch between categories: SCIENCE→CHILDREN→RELIGION→PHONE IN.
19. SEL/MENU: Multifunction button, see no. 8.
Page 43
Jula reserves the right to make changes. In the event of problems, please contact our service department.
www.jula.com
Page 44
Loading...
