User Guide (English)

Introduction

Box Contents

Ray Tracer Quad User Guide Power Cable Safety & Warranty Manual DMX Cable

Support

For the latest information about this product (documentation, technical specifications, system requirements, compatibility information, etc.) and product registration, visit marqlighting.com.

For additional product support, visit marqlighting.com/support.

Safety Notes

Important: In addition to the notes below, please refer to the included safety & warranty manual for

additional safety information.

• Carry this product by the hanging/mounting bracket or the handles only.

• Use this product indoors only (IP20). To prevent risk of fire or shock, do not expose this product

to rain or moisture.

• Do not use this product for permanent installations.

• Connect this product to grounded and protected circuits only.

• Always disconnect it from its power source before cleaning or replacing this product’s fuse.

Replace the fuse with another of the same type and rating.

• Before connecting the product to a power source, make sure the power cable is not crimped or damaged.

• Make sure the power outlet’s voltage is within the range stated on this product (on its housing or decal).

• Never connect this product to a dimmer or rheostat.

• Never disconnect this product from the power cable by pulling or tugging on the cable itself.

• If you mount this product overhead, use a safety cable.

• Always make sure this product is used in a location with adequate ventilation with at least 20”

(50cm) from adjacent surfaces. Make sure none of this product’s ventilation slots are obstructed.

• Do not use this product at ambient temperatures higher than 104°F / 40°C.

• Do not allow flammable materials near this product during use.

• Do not look at the light source when the product is on.

• Do not touch this product while it is powered on or immediately after powering it off. The product

and its housing can reach high temperatures.

• If you encounter a serious problem while using this product, stop using it immediately.

• Do not open this product’s housing. It contains no user-serviceable parts and will void your warranty.

Features

Rear Panel

1. Power In: Use a standard power cable (included) to connect this input to a power outlet.

2. Fuse: This compartment holds the fuse. Before cleaning or replacing the fuse, disconnect Ray Tracer Quad from its power source. Use a screwdriver or other tool to remove the compartment (do not pull it out by the tab only). Replace the fuse only with a new fuse with the same rating (250 V, 5 A).

3. Power Out: Use a standard power cable to connect this output to an additional fixture. This connection will supply power to the additional fixture when this one is connected a power outlet. Please see Setup > Linking > Power for information about linking multiple fixtures.

Note: On models sold in the USA, this will be a standard “Edison” (NEMA®) connection. On other models, this will be a standard IEC connection.

4. DMX In: Use a standard 3-pin DMX cable to connect this input (A) to your DMX controller or (B) to another fixture that will pass DMX data through it to this one. Ray Tracer Quad receives DMX data over this connection. Please see Setup > Linking > DMX for information about linking multiple fixtures.

5. DMX Out: Use a standard 3-pin DMX cable to connect this output to an additional fixture. Ray Tracer Quad sends its data to an additional fixture over this connection. Please see Setup >

Linking > DMX for information about linking multiple fixtures.

6. Display: This display shows messages and values indicating the fixture’s current status.

7. /Prev: Press this button to select the next-highest menu option or to increase the value by 1.

8. /Next: Press this button to select the next-lowest menu option or to decrease the value by 1.

9. Enter: Press this to confirm your current selection or value.

Setup

Note: Items not listed under the Introduction > Box Contents are sold separately.

Power Information

Before connecting the fixture to a power outlet, make sure the power cable is not crimped or damaged. Also, make sure the power outlet’s voltage is within the range stated on this product (on its housing or decal).

Before cleaning or replacing the fuse, disconnect Ray Tracer Quad from its power source. Use a screwdriver or other tool to remove the compartment (do not pull it out by the tab only). Replace the fuse only with a new fuse with the same rating (250 V, 5 A).

Mounting/Rigging

Standing

Place the fixture on a flat, stable surface. Make sure all cables are secured and placed so that no one will trip over them.

Suspended

345

Clamp (not included)

Hanging Bracket

1/4-turn

Follow these steps to use the hanging bracket (included) for mounting the fixture to a truss.

(tighten until

secure)

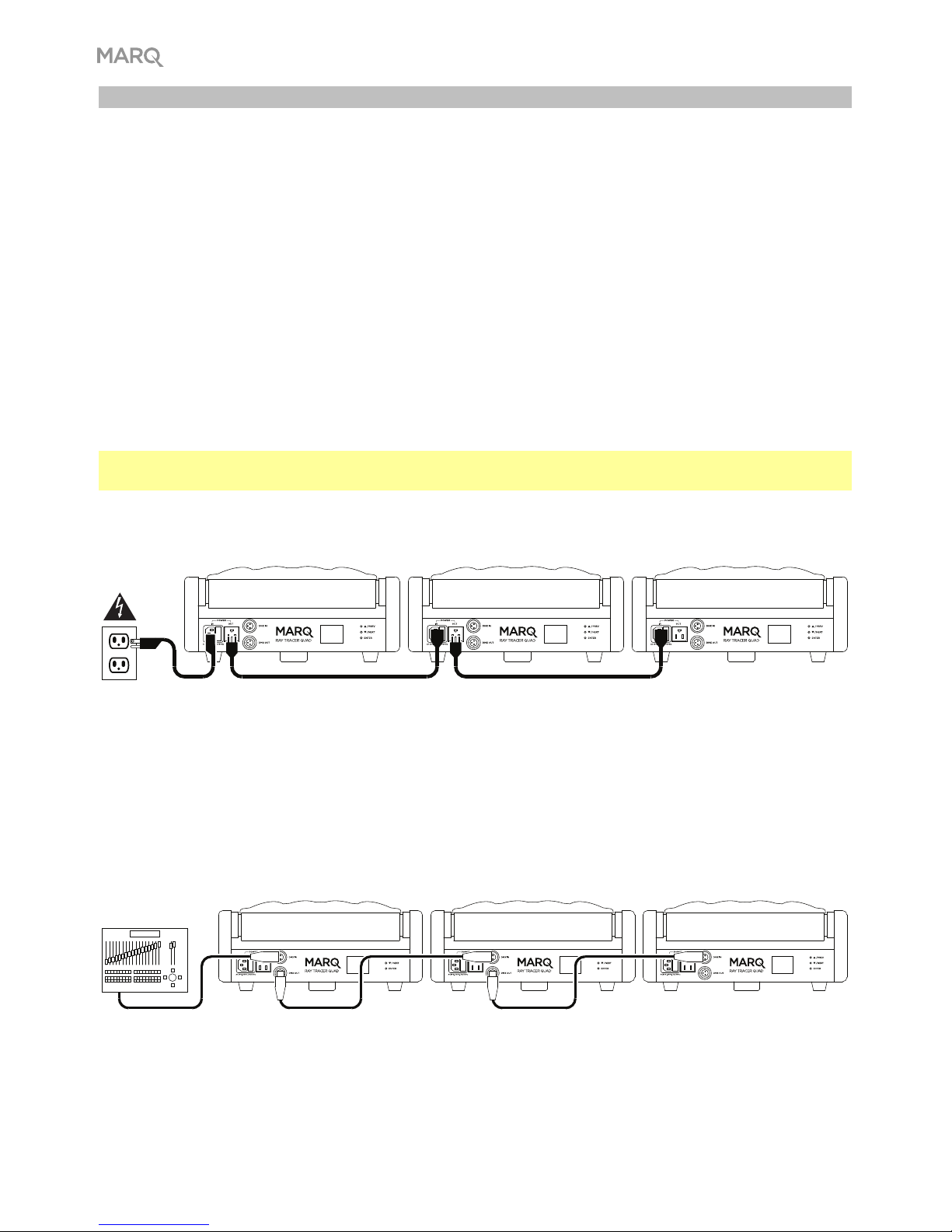

Linking

When using multiple Ray Tracer Quad fixtures, you can link (“daisy-chain”) them so that each each fixture supplies power and/or sends DMX data to the next one. This helps reduce clutter in your cabling and save you setup time.

You do not have to link fixtures for both power and DMX control; you can link them for either purpose independently. For instance, you could link 8 fixtures together for DMX control while linking only 4 of those same fixtures together for power (powering the other 4 fixtures separately).

Power

Use a standard IEC power cable to connect the Power Out of one fixture to the Power In of another. As long as the first fixture is connected to a power outlet, any of the linked fixtures can remain off and still supply power to the next one.

To prevent undue damage to your fuses, we recommend linking no more than 4 fixtures in the same chain.

DMX

Use a standard 3-pin DMX cable to connect the DMX Out of one fixture to the DMX In of another. Your connected DMX controller will send its data to the fixtures in sequence. All fixtures in this chain will receive all DMX data.

According to the DMX standard, you can link up to 32 fixtures with up to 300 feet (91 meters) between each fixture, without amplification. Keep in mind the number of channels you are using as well as the starting address.

Power

Ray Tracer Quad

DMX

controller

Ray Tracer Quad Ray Tracer Quad

Ray Tracer Quad Ray Tracer Quad Ray Tracer Quad

Operation

Menu Options

Note: To return to the top menu from a submenu page, use the /Prev and /Next buttons to select the Exit option at the bottom of the submenu, and then press Enter.

Menu Submenu Level Settings/Values Description

DMX Setup

DMX Address 001–512 DMX address setting

Personality 40 40-channel operation

11 11-channel operation

Offline Mode M/S When no DMX signal, enter Show Mode

Hold When no DMX signal, do nothing (hold)

Black When no DMX signal, black out

Auto Program

Show Mode 01–25 25 pre-programmed shows

Sound Active Off, On Sound activation for Show Mode

Speed/Sens 000–100

Speed of Show Mode, slow (000) to fast (100) / Sound-activation microphone sensitivity, low (000) to high (100)

Slave Mode 1–4 4 slave modes

Auto Movement Slow1–4, Fast1–4,

Sound1–8

Automatic movement program (slow, fast, or sound-sensitive)

Fixture Setup

Invert Tilt1 Yes, No Invert Tilt 1 direction

Invert Tilt2 Yes, No Invert Tilt 2 direction

Display

Invert Display Yes, No Invert control panel’s display

Backlight Auto Off Yes, No Automatically turn off display’s backlight

when not in use

Display Brightness 01–10 Brightness of display’s backlight

Info

Version Currently installed firmware version

Total Use Hours

Total running time (HHHH:MM)

Reset All

Default Settings Yes, No Restore all default settings

DMX Functions

You can control Ray Tracer Quad by linking it to a DMX controller. See the charts of available functions below.

40-Channel Operation

Channel Function Value Description

Tilt 1 000–255

Tilt Motor 1, 0° (000) to 150° (255)

Tilt 2 000–255

Tilt Motor 2, 0° (000) to 150° (255)

Dimmer 000–255

Dimmer, dark (000) to bright (255). This feature also affects the automatic programs (Channel 37).

Shutter 000–007 Closed

008–076

Strobe, slow (008) to fast (076)

077–145

Pulse, slow (077) to fast (145)

146–215

Random strobe, slow (146) to fast (215)

216–255 Open

LED 1 Red Dimmer 000–255

LED 1, red dimmer, dark (000) to bright (255)

LED 1 Green Dimmer 000–255

LED 1, green dimmer, dark (000) to bright (255)

LED 1 Blue Dimmer 000–255

LED 1, blue dimmer, dark (000) to bright (255)

LED 1 White Dimmer 000–255

LED 1, white dimmer, dark (000) to bright (255)

LED 2 Red Dimmer 000–255

LED 2, red dimmer, dark (000) to bright (255)

LED 2 Green Dimmer 000–255

LED 2, green dimmer, dark (000) to bright (255)

LED 2 Blue Dimmer 000–255

LED 2, blue dimmer, dark (000) to bright (255)

LED 2 White Dimmer 000–255

LED 2, white dimmer, dark (000) to bright (255)

LED 3 Red Dimmer 000–255

LED 3, red dimmer, dark (000) to bright (255)

LED 3 Green Dimmer 000–255

LED 3, green dimmer, dark (000) to bright (255)

LED 3 Blue Dimmer 000–255

LED 3, blue dimmer, dark (000) to bright (255)

LED 3 White Dimmer 000–255

LED 3, white dimmer, dark (000) to bright (255)

LED 4 Red Dimmer 000–255

LED 4, red dimmer, dark (000) to bright (255)

LED 4 Green Dimmer 000–255

LED 4, green dimmer, dark (000) to bright (255)

LED 4 Blue Dimmer 000–255

LED 4, blue dimmer, dark (000) to bright (255)

LED 4 White Dimmer 000–255

LED 4, white dimmer, dark (000) to bright (255)

LED 5 Red Dimmer 000–255

LED 5, red dimmer, dark (000) to bright (255)

LED 5 Green Dimmer 000–255

LED 5, green dimmer, dark (000) to bright (255)

LED 5 Blue Dimmer 000–255

LED 5, blue dimmer, dark (000) to bright (255)

LED 5 White Dimmer 000–255

LED 5, white dimmer, dark (000) to bright (255)

40-Channel Operation

(continued)

Channel Function Value Description

LED 6 Red Dimmer 000–255

LED 6, red dimmer, dark (000) to bright (255)

LED 6 Green Dimmer 000–255

LED 6, green dimmer, dark (000) to bright (255)

LED 6 Blue Dimmer 000–255

LED 6, blue dimmer, dark (000) to bright (255)

LED 6 White Dimmer 000–255

LED 6, white dimmer, dark (000) to bright (255)

LED 7 Red Dimmer 000–255

LED 7, red dimmer, dark (000) to bright (255)

LED 7 Green Dimmer 000–255

LED 7, green dimmer, dark (000) to bright (255)

LED 7 Blue Dimmer 000–255

LED 7, blue dimmer, dark (000) to bright (255)

LED 7 White Dimmer 000–255

LED 7, white dimmer, dark (000) to bright (255)

LED 8 Red Dimmer 000–255

LED 8, red dimmer, dark (000) to bright (255)

LED 8 Green Dimmer 000–255

LED 8, green dimmer, dark (000) to bright (255)

LED 8 Blue Dimmer 000–255

LED 8, blue dimmer, dark (000) to bright (255)

LED 8 White Dimmer 000–255

LED 8, white dimmer, dark (000) to bright (255)

Automatic Programs 000–005 No function

006–015 Automatic Program 1

016–025 Automatic Program 2

026–035 Automatic Program 3

036–045 Automatic Program 4

046–055 Automatic Program 5

056–065 Automatic Program 6

066–075 Automatic Program 7

076–085 Automatic Program 8

086–095 Automatic Program 9

096–105 Automatic Program 10

106–115 Automatic Program 11

116–125 Automatic Program 12

126–135 Automatic Program 13

136–145 Automatic Program 14

146–155 Automatic Program 15

156–165 Automatic Program 16

166–175 Automatic Program 17

176–185 Automatic Program 18

186–195 Automatic Program 19

40-Channel Operation

(continued)

Channel Function Value Description 37 (cont.)

Automatic Programs

(continued)

196–205 Automatic Program 20 206–215 Automatic Program 21 216–225 Automatic Program 22 226–235 Automatic Program 23 236–245 Automatic Program 24 246–255 Automatic Program 25

Speed 000–240

Speed of program, slow (000) to fast (240)

241–255

Sound-activation microphone sensitivity, low (241) to high (255)

Macro Functions 000–007 No function

008–023 Automatic Movement (Slow) 1 024–039 Automatic Movement (Slow) 2 040–055 Automatic Movement (Slow) 3 056–071 Automatic Movement (Slow) 4 072–087 Automatic Movement (Fast) 1 088–103 Automatic Movement (Fast) 2 104–119 Automatic Movement (Fast) 3 120–135 Automatic Movement (Fast) 4 136–151 Sound-Active Movement 1 152–167 Sound-Active Movement 2 168–183 Sound-Active Movement 3 184–199 Sound-Active Movement 4 200–215 Sound-Active Movement 5 216–231 Sound-Active Movement 6 232–247 Sound-Active Movement 7 248–255 Sound-Active Movement 8

Control Functions

All functions are executed after 2 seconds.

000–089 No function 090–099 Reverse Tilt 1 100–109 Disable Reverse Tilt 1 110–119 Reverse Tilt 2 120–129 Disable Reverse Tilt 2 130–139 No function 140–149 Tilt reset 150–255 No function

11-Channel Operation

Channel Function Value Description

Tilt 1 000–255

Tilt Motor 1, 0° (000) to 150° (255)

Tilt 2 000–255

Tilt Motor 2, 0° (000) to 150° (255)

Dimmer 000–255

Dimmer, dark (000) to bright (255). This feature also affects the automatic programs (Channel 9).

Shutter 000–007 Closed

008–076

Strobe, slow (008) to fast (076)

077–145

Pulse, slow (077) to fast (145)

146–215

Random strobe, slow (146) to fast (215)

216–255 Open

Red Dimmer 000–255

Red dimmer, dark (000) to bright (255)

Green Dimmer 000–255

Green dimmer, dark (000) to bright (255)

Blue Dimmer 000–255

Blue dimmer, dark (000) to bright (255)

White Dimmer 000–255

White dimmer, dark (000) to bright (255)

Automatic Programs 000–005 No function

006–015 Automatic Program 1

016–025 Automatic Program 2

026–035 Automatic Program 3

036–045 Automatic Program 4

046–055 Automatic Program 5

056–065 Automatic Program 6

066–075 Automatic Program 7

076–085 Automatic Program 8

086–095 Automatic Program 9

096–105 Automatic Program 10

106–115 Automatic Program 11

116–125 Automatic Program 12

126–135 Automatic Program 13

136–145 Automatic Program 14

146–155 Automatic Program 15

156–165 Automatic Program 16

166–175 Automatic Program 17

176–185 Automatic Program 18

186–195 Automatic Program 19

11-Channel Operation

(continued)

Channel Function Value Description

9 (cont.)

Automatic Programs

(continued)

196–205 Automatic Program 20

206–215 Automatic Program 21

216–225 Automatic Program 22

226–235 Automatic Program 23

236–245 Automatic Program 24

246–255 Automatic Program 25

Speed 000–240

Speed of program, slow (000) to fast (240)

241–255

Sound-activation microphone sensitivity, low (241) to high (255)

Macro Functions 000–007 No function

008–023 Automatic Movement (Slow) 1

024–039 Automatic Movement (Slow) 2

040–055 Automatic Movement (Slow) 3

056–071 Automatic Movement (Slow) 4

072–087 Automatic Movement (Fast) 1

088–103 Automatic Movement (Fast) 2

104–119 Automatic Movement (Fast) 3

120–135 Automatic Movement (Fast) 4

136–151 Sound-Active Movement 1

152–167 Sound-Active Movement 2

168–183 Sound-Active Movement 3

184–199 Sound-Active Movement 4

200–215 Sound-Active Movement 5

216–231 Sound-Active Movement 6

232–247 Sound-Active Movement 7

248–255 Sound-Active Movement 8

Guía del usuario (Español)

Introducción

Contenido de la caja

Ray Tracer Quad Guía del usuario Cable de corriente Manual de seguridad y garantía Cable DMX

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marqlighting.com.

Para obtener soporte adicional del producto, visite marqlighting.com/support.

Notas sobre la seguridad

Importante: Además de las notas a continuación, consulte el manual de seguridad y garantía

incluido para obtener información de seguridad adicional.

• Traslade este producto tomándolo solo de un soporte para colgar/montar o su manija/las manijas.

• Use este producto solo en interiores (IP20). Para evitar el riesgo de incendio o choque eléctrico,

no exponga este producto a la lluvia o a la humedad.

• No use este producto para instalaciones permanentes.

• Conecte este producto solo a circuitos protegidos y con descarga a tierra.

• Siempre desconecte el producto de su fuente de corriente antes de limpiarlo o reemplazar su

fusible. Remplace el fusible con otro del mismo tipo y capacidad.

• Antes de conectar el producto a una fuente de corriente, asegúrese de que el cable de corriente no esté pinzado ni dañado.

• Asegúrese de que el voltaje de la toma de corriente se encuentre dentro del rango indicado en este producto (en su carcasa o etiqueta).

• Nunca conecte este producto a un atenuador o reóstato.

• Nunca desconecte este producto tirando de su cable de corriente.

• Si monta este producto de forma suspendida, utilice un cable de seguridad.

• Asegúrese de que este producto se use siempre en una ubicación con ventilación adecuada y al

menos 50 cm (20 pulg.) de distancia de superficies adyacentes. Asegúrese de que ninguna de las ranuras de ventilación de este producto queden obstruidas.

• No use este producto a temperaturas ambientes superiores a 40°C/104°F.

• No acerque materiales inflamables a este producto durante su uso.

• No mire directamente a la fuente de luz del producto cuando se encuentre encendido.

• No toque este producto mientras esté encendido o inmediatamente después de apagarlo. Este

producto y su carcasa pueden alcanzar temperaturas elevadas.

• Si se encuentra con un problema grave al usar este producto, deje de usarlo inmediatamente.

• No abra la carcasa de este producto. No contiene piezas reparables por el usuario y hacerlo

invalidará la garantía.

Características

Panel trasero

1. Entrada de corriente: Utilice el cable de corriente estándar (incluido) para conectar esta entrada a una toma de corriente.

2. Fusible: Este compartimiento sostiene al fusible. Antes de limpiar o reemplazar el fusible, desconecte el Ray Tracer Quad de su fuente de corriente. Utilice un destornillador u otra herramienta para retirar el compartimiento (no lo retire tirando de la lengüeta solamente). Reemplace el fusible sólo con un fusible nuevo de la misma capacidad (250 V, 5 A).

3. Salida de corriente: Utilice un cable de corriente estándar para conectar esta salida a un artefacto de iluminación adicional. Esta conexión suministrará corriente al artefacto de iluminación adicional cuando se encuentre conectado a una toma de corriente. Consulte

Instalación > Enlace > Suministro eléctrico para obtener información sobre el enlace de

múltiples artefactos de iluminación. Nota: En los modelos vendidos en EE.UU., esta será una conexión “Edison” (NEMA®) estándar.

En los demás modelos, será una conexión IEC estándar.

4. Interruptor de encendido: Utilice este interruptor para encender y apagar el Ray Tracer Quad.

5. Entrada DMX: Utilice un cable DMX de tres patillas estándar para conectar esta entrada (A) a su controlador DMX o (B) a otro artefacto de iluminación a través del cual pasarán los datos de DMX hacia este. Ray Tracer Quad recibe datos de DMX a través de esta conexión. Consulte

Instalación > Enlace > DMX para obtener información sobre el enlace de múltiples artefactos

de iluminación.

6. Salida DMX: Utilice un cable DMX de 3 patillas estándar para conectar esta salida a un artefacto de iluminación adicional. Ray Tracer Quad envía sus datos a un artefacto de iluminación adicional a través de esta conexión. Consulte Instalación > Enlace > DMX para obtener información sobre el enlace de múltiples artefactos de iluminación.

7. Pantalla: Esta pantalla muestra mensajes y valores que indican el estado actual del artefacto de iluminación.

8. /Prev: Pulse este botón para seleccionar la opción anterior del menú o para aumentar el valor en 1.

9. /Next: Pulse este botón para seleccionar la siguiente opción del menú o para disminuir el valor en 1.

10. Intro: Pulse este botón para confirmar su selección o valor actual.

Instalación

Nota: Los elementos que no se enumeran en Introducción > Contenidos de la caja se venden por

separado.

Información sobre la corriente

Antes de conectar el artefacto de iluminación a una toma de corriente, asegúrese de que el cable de corriente no esté pinzado ni dañado. Además, asegúrese de que el voltaje de la toma de corriente se encuentre dentro del rango indicado en este producto (en su carcasa o etiqueta).

Antes de limpiar o reemplazar el fusible, desconecte el Ray Tracer Quad de su fuente de corriente. Utilice un destornillador u otra herramienta para retirar el compartimiento (no lo retire

tirando de la lengüeta solamente). Reemplace el fusible sólo con un fusible nuevo de la misma capacidad (250 V, 5 A).

Montaje/Instalación

En pie

Coloque el artefacto de iluminación sobre una superficie plana y estable. Asegúrese de que todos los cables estén asegurados y colocados de forma que nadie se tropiece con ellos.

Suspensión

345

Abrazadera (no incluido)

Soporte de montaje (no incluido)

1/4 de vuelta

(Apriete hasta

seguro.)

Opcional: Siga estos pasos para

utilizar un soporte de montaje (no incluido) para montar el artefacto

de iluminación a un entramado.

Enlace

Si utiliza múltiples artefactos de iluminación Ray Tracer Quad, puede enlazarlos (“conectarlos en cadena”) de manera que cada accesorio suministre la corriente y/o envíe los datos de DMX al siguiente. Esto ayuda a reducir el amontonamiento de cables y le ahorra tiempo de instalación.

No es obligatorio enlazar tanto la corriente como el control de DMX de los artefactos de iluminación; puede enlazarlos para cualquier propósito individual de forma independiente del otro. Por ejemplo, podría enlazar 8 artefactos de iluminación entre sí para control de DMX, pero solo enlazar 4 de ellos mediante el cable de corriente (alimentando los 4 restantes mediante sus cables de corriente individuales).

Suministro eléctrico

Utilice un cable de corriente IEC estándar para conectar la salida Power Out de un artefacto de iluminación a la entrada Power In de otro. Siempre que el primer artefacto de iluminación esté conectado a una toma de corriente, cualquiera de los accesorios enlazados puede permanecer apagados y aun así suministrar corriente al siguiente.

Importante: Para evitar daños excesivos a sus fusibles, recomendamos no enlazar más de 4 artefactos de iluminación en la misma cadena.

DMX

Utilice un cable DMS de 3 patillas estándar para conectar la salida DMX Out de un artefacto de iluminación a la entrada DMX In de otro. Su controlador DMX conectado enviará sus datos a los artefactos de iluminación en secuencia. Todos los artefactos de iluminación en esta cadena recibirán todos los datos de DMX.

Suministro eléctrico

Ray Tracer Quad

Controlador

DMX

Ray Tracer Quad Ray Tracer Quad

Ray Tracer Quad Ray Tracer Quad Ray Tracer Quad

Funcionamiento

Menú de opciones

Nota: Para regresar al menú superior desde la página de un submenú, utilice los botones /Prev

(anterior) y /Next (siguiente) para seleccionar la opción Exit (salir) en la parte inferior del submenú y luego pulse Enter.

Menú Nivel del submenú Ajustes/Valores Descripción

Ajustes de DMX (DMX Setup)

DMX Address 001–512 Ajuste de dirección DMX

Personality 40 Funcionamiento de 40 canales

11 Funcionamiento de 11 canales

Offline Mode M/S Cuando no se recibe señal de DMX, entrar

al modo show

Hold Cuando no se recibe señal de DMX, no

hacer nada

Blac

Cuando no se recibe señal de DMX, apagar todo

Programa automático

(Auto Program)

Show Mode 01–25 25 shows preprogramados

Sound Active Encendido,

apagado (Off, On)

Activación por sonido para el modo de show

Speed/Sens 000–100

elocidad del modo de espectáculo, de la

más lenta (000) a la más rápida (100) / Sensibilidad de la activación por sonido del micrófono, de la más lenta (000) a la más rápida (100)

Slave Mode 1–4 4 modos esclavos

Auto Movement Lento 1–4 (Slow),

Rápido 1–4 (Fast), Sonido 1–8 (Sound)

Programa de movimiento automático (lento, rápido o sensible al sonido)

Configuración de artefactos de iluminación

(Fixture Setup)

Invert Tilt 1 Sí(Yes), No Invertir la dirección de la inclinación 1

Invert Tilt 2 Sí(Yes), No Invertir la dirección de la inclinación 2

Pantalla

(Display)

Invert Display Sí(Yes), No Invertir la pantalla del panel de control

Backlight Auto Of

Sí(Yes), No Apagar automáticamente la retroiluminación

de la pantalla cuando no está en uso

Display Brightness 01–10 Brillo de la retroiluminación de la pantalla

Info

ersion

ersión del firmware instalada actualmente

Total Use Hours Tiempo de funcionamiento total

(HHHH:MM)

Reinicializar todo (Reset All)

Default Settings S

(Yes), No Restaurar todos los ajustes

predeterminados de fábrica

Funciones de DMX

Puede controlar el Ray Tracer Quad enlazándolo con un controlador DMX. Consulte a continuación las tablas con las funciones disponibles.

Funcionamiento de 40 canales

Canal Función Valor Descripción

Inclinación 1 000

–

255

Motor desplazamiento 1, de 0° (000) a 150° (255)

Inclinación 2 000–255

Motor desplazamiento 2, de 0° (000) a 150° (255)

Dimmer 000–255

Atenuador, del más oscuro (000) al más claro (255) Esta característica también afecta a los programas automáticos (canal 38).

Shutter 000–007 Cerrado

008–076

Estrobo, del más lento (008) al más rápido (076)

077–145

Pulso, del más lento (077) al más rápido (145)

146–215

Estrobo aleatorio, del más lento (146) al más rápido (215)

216–255 Abri

LED 1 Atenuador rojo 000–255

LED 1, atenuador rojo, del más oscuro (000) al más claro (255)

LED 1 Atenuador verde 000–255

LED 1, atenuador verde, del más oscuro (000) al más claro (255)

LED 1 Atenuador azul 000–255

LED 1, atenuador azul, del más oscuro (000) al más claro (255)

LED 1 Atenuador blanco 000–255

LED 1, atenuador blanco, del más oscuro (000) al más claro (255)

LED 2 Atenuador rojo 000–255

LED 2, atenuador rojo, del más oscuro (000) al más claro (255)

LED 2 Atenuador verde 000–255

LED 2, atenuador verde, del más oscuro (000) al más claro (255)

LED 2 Atenuador azul 000–255

LED 2, atenuador azul, del más oscuro (000) al más claro (255)

LED 2 Atenuador blanco 000–255

LED 2, atenuador blanco, del más oscuro (000) al más claro (255)

LED 3 Atenuador rojo 000–255

LED 3, atenuador rojo, del más oscuro (000) al más claro (255)

LED 3 Atenuador verde 000–255

LED 3, atenuador verde, del más oscuro (000) al más claro (255)

LED 3 Atenuador azul 000–255

LED 3, atenuador azul, del más oscuro (000) al más claro (255)

LED 3 Atenuador blanco 000–255

LED 3, atenuador blanco, del más oscuro (000) al más claro (255)

LED 4 Atenuador rojo 000–255

LED 4, atenuador rojo, del más oscuro (000) al más claro (255)

LED 4 Atenuador verde 000–255

LED 4, atenuador verde, del más oscuro (000) al más claro (255)

LED 4 Atenuador azul 000–255

LED 4, atenuador azul, del más oscuro (000) al más claro (255)

LED 4 Atenuador blanco 000–255

LED 4, atenuador blanco, del más oscuro (000) al más claro (255)

LED 5 Atenuador rojo 000

–

255

LED 5, atenuador rojo, del más oscuro (000) al más claro (255)

LED 5 Atenuador verde 000–255

LED 5, atenuador verde, del más oscuro (000) al más claro (255)

LED 5 Atenuador azul 000

–

255

LED 5, atenuador azul, del más oscuro (000) al más claro (255)

LED 5 Atenuador blanco 000–255

LED 5, atenuador blanco, del más oscuro (000) al más claro (255)

Funcionamiento de 40 canales

(continuación)

Canal Función Valor Descripción

LED 6 Atenuador rojo 000–255

LED 6, atenuador rojo, del más oscuro (000) al más claro (255)

LED 6 Atenuador verde 000–255

LED 6, atenuador verde, del más oscuro (000) al más claro (255)

LED 6 Atenuador azul 000–255

LED 6, atenuador azul, del más oscuro (000) al más claro (255)

LED 6 Atenuador blanco 000–255

LED 6, atenuador blanco, del más oscuro (000) al más claro (255)

LED 7 Atenuador rojo 000–255

LED 7, atenuador rojo, del más oscuro (000) al más claro (255)

LED 7 Atenuador verde 000–255

LED 7, atenuador verde, del más oscuro (000) al más claro (255)

LED 7 Atenuador azul 000–255

LED 7, atenuador azul, del más oscuro (000) al más claro (255)

LED 7 Atenuador blanco 000–255

LED 7, atenuador blanco, del más oscuro (000) al más claro (255)

LED 8 Atenuador rojo 000–255

LED 7, atenuador rojo, del más oscuro (000) al más claro (255)

LED 8 Atenuador verde 000–255

LED 8, atenuador verde, del más oscuro (000) al más claro (255)

LED 8 Atenuador azul 000–255

LED 8, atenuador azul, del más oscuro (000) al más claro (255)

LED 8 Atenuador blanco 000–255

LED 8, atenuador blanco, del más oscuro (000) al más claro (255)

Programas automáticos 000–005 Sin función

006–015 Programa automático 1

016–025 Programa automático 2

026–035 Programa automático 3

036–045 Programa automático 4

046–055 Programa automático 5

056–065 Programa automático 6

066–075 Programa automático 7

076–085 Programa automático 8

086–095 Programa automático 9

096–105 Programa automático 10

106–115 Programa automático 11

116–125 Programa automático 12

126–135 Programa automático 13

136–145 Programa automático 14

146–155 Programa automático 15

156–165 Programa automático 16

166–175 Programa automático 17

176–185 Programa automático 18

186–195 Programa automático 19

Funcionamiento de 40 canales

(continuación)

Canal Función Valor Descripción 37 (cont.)

Programas automáticos

(continuación)

196–205

Programa automático 20

206–215

Programa automático 21

216–225 Programa automático 22 226–235 Programa automático 23 236–245 Programa automático 24 246–255 Programa automático 25

Velocidad 000–240

Velocidad del programa, del más lento (000) al más rápido (240)

241–255 Sensibilidad de la activación por sonido del micrófono,

de la más baja (241) a la más alta (255)

Funciones de macro 000–007 Sin función

008–023 Movimiento automático (lento) 1 024–039 Movimiento automático (lento) 2 040–055 Movimiento automático (lento) 3 056–071 Movimiento automático (lento) 4 072–087 Movimiento automático (rápido) 1 088–103 Movimiento automático (rápido) 2 104–119 Movimiento automático (rápido) 3 120–135 Movimiento automático (rápido) 4 136–151 Movimiento activado por sonido 1 152–167 Movimiento activado por sonido 2 168–183 Movimiento activado por sonido 3 184–199 Movimiento activado por sonido 4 200–215 Movimiento activado por sonido 5 216–231 Movimiento activado por sonido 6 232–247 Movimiento activado por sonido 7 248–255 Movimiento activado por sonido 8

Funciones de control

(Todas las funciones se ejecutan tras 2 segundos.)

000–089 Sin función 090–099 Inclinación invertida 1 100–109 Desactivar inclinación invertida 1 110–119 Inclinación invertida 2 120–129 Desactivar inclinación invertida 2 130–139 Sin función 140–149 Reinicialización de inclinación 150–255 Sin función

Funcionamiento de 11 canales

Canal Función Valor Descripción

Inclinación 1 000–255

Motor desplazamiento 1, de 0° (000) a 150° (255)

Inclinación 2 000–255

Motor desplazamiento 2, de 0° (000) a 150° (255)

Dimmer 000–255

Atenuador, del más oscuro (000) al más claro (255) Esta característica también afecta a los programas automáticos (canal 38).

Shutter 000–007 Cerrado

008–076

Estrobo, del más lento (008) al más rápido (076)

077–145

Pulso, del más lento (077) al más rápido (145)

146–215

Estrobo aleatorio, del más lento (146) al más rápido (215)

216–255 Abrir

Atenuador rojo 000–255

Atenuador rojo, del más oscuro (000) al más claro (255)

Atenuador verde 000–255

Atenuador verde, del más oscuro (000) al más claro (255)

Atenuador azul 000–255

Atenuador azul, del más oscuro (000) al más claro (255)

Atenuador blanco 000–255

Atenuador blanco, del más oscuro (000) al más claro (255)

Programas automáticos

000–005 Sin función

006–015 Programas automático 1

016–025 Programas automático 2

026–035 Programas automático 3

036–045 Programas automático 4

046–055 Programas automático 5

056–065 Programas automático 6

066–075 Programas automático 7

076–085 Programas automático 8

086–095 Programas automático 9

096–105 Programas automático 10

106–115 Programas automático 11

116–125 Programas automático 12

126–135 Programas automático 13

136–145 Programas automático 14

146–155 Programas automático 15

156–165 Programas automático 16

166–175 Programas automático 17

176–185 Programas automático 18

186–195 Programas automático 19

Funcionamiento de 11 canales

(continuación)

Canal Función Valor Descripción

9 (cont.)

Programas automáticos

(continuación)

196–205 Programas automático 20

206–215 Programas automático 21

216–225 Programas automático 22

226–235 Programas automático 23

236–245 Programas automático 24

246–255 Programas automático 25

Velocidad 000–240

Velocidad del programa, del más lento (000) al más rápido (240)

241–255 Sensibilidad de la activación por sonido del micrófono,

de la más baja (241) a la más alta (255)

Funciones de macro 000–007 Sin función

008–023 Movimiento automático (lento) 1

024–039 Movimiento automático (lento) 2

040–055 Movimiento automático (lento) 3

056–071 Movimiento automático (lento) 4

072–087 Movimiento automático (rápido) 1

088–103 Movimiento automático (rápido) 2

104–119 Movimiento automático (rápido) 3

120–135 Movimiento automático (rápido) 4

136–151 Movimiento activado por sonido 1

152–167 Movimiento activado por sonido 2

168–183 Movimiento activado por sonido 3

184–199 Movimiento activado por sonido 4

200–215 Movimiento activado por sonido 5

216–231 Movimiento activado por sonido 6

232–247 Movimiento activado por sonido 7

248–255 Movimiento activado por sonido 8

Guide d’utilisation (Français)

Présentation

Contenu de la boîte

Ray Tracer Quad Guide d’utilisation Câble d’alimentation Consignes de sécurité et informations concernant la garantie Câble DMX

Assistance technique

Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité et l’enregistrement du produit, veuillez visiter marqlighting.com.

Pour de l’assistance supplémentaire, veuillez visiter le site marqlighting.com/support.

Consignes de sécurité

Important : En plus des consignes ci-dessous, veuillez consulter le guide des consignes de sécurité

et informations concernant la garantie inclus.

• Pour transporter ce produit, utiliser uniquement un support de montage ou la poignée/les poignées.

• Ce produit doit être utilisé à l’intérieur seulement (IP20). Afin de réduire le risque d’incendie ou

de décharge électrique, ne pas exposer le produit à la pluie ou à l’humidité.

• Ce produit ne doit pas être utilisé pour des installations permanentes.

• Ce produit doit être branché uniquement à un circuit mis à la terre.

• Toujours débrancher ce produit avant de procéder à son nettoyage ou au remplacement de son

fusible. Remplacer le fusible par un autre fusible de même type et de même calibre.

• Avant de relier le produit à une source d’alimentation, s’assurer que le câble d’alimentation n’est ni tordu ni endommagé.

• La tension de la prise secteur doit être dans la plage de tensions indiquée sur cet appareil (sur le boîtier ou l’étiquette).

• Ne jamais relier ce produit à un gradateur ou à un rhéostat.

• Ne jamais débrancher ce produit en tirant sur le câble d’alimentation.

• Pour une installation suspendue, veuillez utiliser un câble de sécurité.

• Toujours utiliser cet appareil dans un endroit bien aéré à au moins 50 cm des surfaces

adjacentes. S’assurer qu’aucune des fentes de ventilation de ce produit n’est obstruée.

• Ne pas utiliser ce produit à des températures ambiantes supérieures à 40 °C.

• S’assurer qu’aucune matière inflammable ne se trouve à proximité du projecteur lors de son

fonctionnement.

• Ne pas regarder directement la lumière lorsque le produit fonctionne.

• Ne pas toucher ce produit alors qu’il est sous tension ou immédiatement après la mise hors

tension. Le produit et son boîtier peuvent atteindre des températures élevées.

• En cas de sérieux problèmes de fonctionnement, cesser d’utiliser l’appareil immédiatement.

• Ne pas ouvrir le boîtier de ce produit. Il ne contient aucune pièce réparable par l’utilisateur et

annulera votre garantie.

Caractéristiques

Panneau arrière

1. Entrée d’alimentation : Utilisez le câble d’alimentation fourni pour brancher cette entrée à une prise secteur.

2. Fusible : Ce compartiment contient le fusible. Avant de nettoyer ou de remplacer le fusible, débranchez le Ray Tracer Quad de la source d’alimentation. Utilisez un tournevis ou un autre outil pour retirer le logement (ne tirez pas uniquement sur la languette). Remplacez le fusible par un autre fusible de même type et de même calibre (250 V, 5 A).

3. Sortie d’alimentation : Utilisez un câble d’alimentation standard afin de relier cette sortie à un deuxième projecteur. Cette sortie permet d’alimenter un deuxième projecteur lorsque celui-ci est branché à une prise secteur. Veuillez consulter la section lnstallation > Raccordement en série

> Alimentation afin d’en savoir plus sur le raccordement en série de plusieurs projecteurs.

Remarque : Sur les modèles vendus aux États-Unis, ceci est une connexion NEMAMD standard. Sur les autres modèles, ceci est une connexion CEI standard.

4. Interrupteur d’alimentation : Cet interrupteur permet de mettre le Ray Tracer Quad sous et hors tension.

5. Entrée DMX : Utilisez un câble DMX standard à 3 broches pour relier cette entrée (A) à votre contrôleur DMX ou (B) à un autre projecteur qui transmettra des données DMX grâce à celui-ci. Le Ray Tracer Quad reçoit des données DMX par le biais de cette connexion. Veuillez consulter la section lnstallation > Raccordement en série > DMX afin d’en savoir plus sur le raccordement en série de plusieurs projecteurs.

6. Sortie DMX : Utilisez un câble DMX standard à 3 broches afin de brancher cette sortie à un deuxième projecteur. Le Ray Tracer Quad transmet ses données DMX à un autre projecteur par le biais de cette connexion. Veuillez consulter la section lnstallation > Raccordement en série

> DMX afin d’en savoir plus sur le raccordement en série de plusieurs projecteurs.

7. Écran d’affichage : Cet écran affiche les messages et valeurs concernant l’état du projecteur.

8. /Prev: Cette touche permet de passer à l’option du menu précédent ou d’augmenter la valeur par 1.

9. /Next: Cette touche permet de passer à l’option du menu suivant ou de diminuer la valeur par 1.

10. Enter: Appuyez sur cette touche pour confirmer la sélection ou la valeur.

Installation

Remarque : Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte

sont vendus séparément.

Alimentation électrique

Avant de relier le projecteur à une source d’alimentation, veuillez vous assurer que le câble d’alimentation n’est pas n’est ni tordu ni endommagé. La tension de la prise secteur doit être dans la plage de tensions indiquée sur cet appareil (sur le boîtier ou l’étiquette).

Avant de nettoyer ou de remplacer le fusible, débranchez le Ray Tracer Quad de la source d’alimentation. Utilisez un tournevis ou un autre outil pour retirer le logement (ne tirez pas

uniquement sur la languette). Remplacez le fusible par un autre fusible de même type et de même calibre (250 V, 5 A).

Montage

Debout

Placez le projecteur sur une surface plane et stable. Veuillez vous assurer que tous les câbles sont bien fixés et placés de sorte que personne ne trébuche.

Suspension

345

Pince (non inclus)

Support de montage (non inclus)

quart de tour

(Serrez jusqu’à

ce que fixée.)

Facultative : Suivez ces étapes

pour utiliser un support de montage (non inclus) pour le montage du

projecteur à un treillis.

Raccordement en série

Lorsque vous utilisez plusieurs projecteurs Ray Tracer Quad, vous pouvez les raccorder en série afin que chaque projecteur alimente et/ou transmette des données DMX au projecteur suivant. Cela permet de réduire le câblage et de gagner du temps d’installation.

Vous pouvez raccorder les projecteurs pour l’alimentation et la commande DMX, mais également pour l’un ou l’autre indépendamment. Par exemple, vous pourriez raccorder 8 projecteurs pour la commande DMX, en raccordant seulement 4 d’entre eux pour fournir une alimentation électrique (alimentant les 4 autres projecteurs séparément).

Alimentation

Utilisez un câble d’alimentation CEI standard afin de relier la sortie d’alimentation d’un des projecteurs à l’entrée d’alimentation d’un autre. Tant que le premier projecteur est branché à une prise secteur, les autres projecteurs peuvent demeurer hors tension et fournir une alimentation au projecteur suivant.

Important : Afin d’éviter d’endommager inutilement les fusibles, nous vous recommandons de ne pas raccorder en série plus de 4 projecteurs.

DMX

Utilisez un câble DMX standard à 3-pin broches afin de relier la sortie DMX d’un projecteur à l’entrée DMX d’un autre projecteur. Le contrôleur DMX relié transmettra ses données aux projecteurs dans l’ordre. Tous les projecteurs de cette série recevront toutes les données DMX.

Alimentation

Ray Tracer Quad

Contrôleur

DMX

Ray Tracer Quad

Ray Tracer Quad Ray Tracer Quad

Fonctionnement

Options menu

Remarque : Pour retourner au menu supérieur à partir d’un sous-menu, utiliser les touches /Prev et /Next afin de sélectionner l’option Exit au bas du sous-menu, puis appuyez sur Enter.

Menu Sous-menus Paramètres/

Valeurs

Description

DMX Setup

(configuration DMX)

DMX Address (adresse DMX) 001–512 Configuration de l’adresse DMX Personality (personnalité) 40 Fonctionnement à 40 canaux

11 Fonctionnement à 11 canaux

Offline Mode (mode hors connexion)

M/S Lorsqu’aucun signal DMX, passer en

mode automatique

Hold Lorsqu’aucun signal DMX, ne rien

changer

Blac

Lorsqu’aucun signal DMX, obscurcissement total

Auto Program

(programmes automatiques)

Show Mode (mode automatique)

–

25 25 configurations préprogrammées

Sound Active (mode sonosensible)

Off, On Activation sonore pour le mode

automatique

Speed/Sens (vitesse/sensibilité)

000–100

Vitesse du mode automatique, lent (000) rapide (100)/Sensibilité du microphone pour le mode sonosensible, faible (000) à à élevée (100)

Slave Mode (mode esclave) 1–4 4 modes esclave Auto Movement (mouvement

automatique)

Slow1–4, Fast1–4, Sound1–8

Programme de mouvement automatique (lent, rapide, ou sonosensible)

Fixture Setup

(position)

Invert Tilt 1 (inclinaison inversée)

Yes, No Mouvement d’inclinaison inversé 1

Invert Tilt 2 (inclinaison inversée)

Yes, No Mouvement d’inclinaison inversé 2

Display (écran d’affichage)

Invert Display (inverser l’affichage)

Yes, No Inverser l’affichage du panneau de

commande

Backlight Auto Off (arrêt automatique du rétroéclairage)

Yes, No Désactivation automatiquement du

rétroéclairage de l’écran lorsque l’appareil n’est pas utilisé

Display Brightness (luminosité de l’écran)

01–10 Luminosité du rétroéclairage de l’écran

Info

ersion

ersion du progiciel

Total Use Hours (heures d’utilisation totale)

Durée de fonctionnement total (HHHH:MM)

Reset All (tout réinitialiser)

Default Settings (Paramètres par défaut)

Yes, No Réinitialisation des paramètres par défaut

Fonctions DMX

Vous pouvez commander le Ray Tracer Quad en le raccordant à un contrôleur DMX. Reportez-vous au tableau pour connaître les fonctions disponibles.

Fonctionnement à 40 canaux

Canal Fonction Valeur Description

Tilt 1 000–255

Moteur d’inclinaison 1, 0° (000) à 150° (255)

Tilt 2 000–255

Moteur d’inclinaison 2, 0° (000) à 150° (255)

Gradateur 000–255

Gradateur, sombre (000) à lumineuse (255). Cette fonctionnalité affecte également les programmes automatiques (canal 38).

Obturateur 000–007 Fermé

008–076

Effet stroboscopique, lent (008) à rapide (076)

077–145

Pulsations, lent (077) à rapide (145)

146–215

Effet stroboscopique aléatoire, lent (146) à rapide (215)

216–255 Ouvert

Gradateur rouge DEL 1 000–255

DEL 1, gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert DEL 1 000–255

DEL 1, gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu DEL 1 000–255

DEL 1, gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc DEL 1 000–255

DEL 1, gradateur blanc, sombre (000) à lumineuse (255)

Gradateur rouge DEL 2 000–255

DEL 2, gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert DEL 2 000–255

DEL 2, gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu DEL 2 000–255

DEL 2, gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc DEL 2 000–255

DEL 2, gradateur blanc, sombre (000) à lumineuse (255)

Gradateur rouge DEL 3 000–255

DEL 3, gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert DEL 3 000–255

DEL 3, gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu DEL 3 000–255

DEL 3, gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc DEL 3 000–255

DEL 3, gradateur blanc, sombre (000) à lumineuse (255)

Gradateur rouge DEL 4 000–255

DEL 4, gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert DEL 4 000–255

DEL 4, gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu DEL 4 000–255

DEL 4, gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc DEL 4 000–255

DEL 4, gradateur blanc, sombre (000) à lumineuse (255)

Gradateur rouge DEL 5 000–255

DEL 5, gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert DEL 5 000–255

DEL 5, gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu DEL 5 000–255

DEL 5, gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc DEL 5 000–255

DEL 5, gradateur blanc, sombre (000) à lumineuse (255)

Fonctionnement à 40 canaux

(suite)

Canal Fonction Valeur Description

Gradateur rouge DEL 6 000–255

DEL 6, gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert DEL 6 000–255

DEL 6, gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu DEL 6 000–255

DEL 6, gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc DEL 6 000–255

DEL 6, gradateur blanc, sombre (000) à lumineuse (255)

Gradateur rouge DEL 7 000–255

DEL 7, gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert DEL 7 000–255

DEL 7, gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu DEL 7 000–255

DEL 7, gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc DEL 7 000–255

DEL 7, gradateur blanc, sombre (000) à lumineuse (255)

Gradateur rouge DEL 8 000–255

DEL 8, gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert DEL 8 000–255

DEL 8, gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu DEL 8 000–255

DEL 8, gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc DEL 8 000–255

DEL 8, gradateur blanc, sombre (000) à lumineuse (255)

Programmes automatiques

000–005 Aucune fonction

006–015 Programme automatique 1

016–025 Programme automatique 2

026–035 Programme automatique 3

036–045 Programme automatique 4

046–055 Programme automatique 5

056–065 Programme automatique 6

066–075 Programme automatique 7

076–085 Programme automatique 8

086–095 Programme automatique 9

096–105 Programme automatique 10

106–115 Programme automatique 11

116–125 Programme automatique 12

126–135 Programme automatique 13

136–145 Programme automatique 14

146–155 Programme automatique 15

156–165 Programme automatique 16

166–175 Programme automatique 17

176–185 Programme automatique 18

186–195 Programme automatique 19

Fonctionnement à 40 canaux

(suite)

Canal Fonction Valeur Description 37 (suite)

Programme automatiques

(suite)

196–205 Programme automatique 20 206–215 Programme automatique 21 216–225 Programme automatique 22 226–235 Programme automatique 23 236–245 Programme automatique 24 246–255 Programme automatique 25

Vitesse 000–240

Vitesse du programme, lent (000) à rapide (240)

241–255

Sensibilité sonosensible du microphone, faible (241) à élevée (255)

Fonctions macro 000–007 Aucune fonction

008–023 Mouvement automatique (lent) 1 024–039 Mouvement automatique (lent) 2 040–055 Mouvement automatique (lent) 3 056–071 Mouvement automatique (lent) 4 072–087 Mouvement automatique (rapide) 1 088–103 Mouvement automatique (rapide) 2 104–119 Mouvement automatique (rapide) 3 120–135 Mouvement automatique (rapide) 4 136–151 Mouvement sonosensible 1 152–167 Mouvement sonosensible 2 168–183 Mouvement sonosensible 3 184–199 Mouvement sonosensible 4 200–215 Mouvement sonosensible 5 216–231 Mouvement sonosensible 6 232–247 Mouvement sonosensible 7 248–255 Mouvement sonosensible 8

Fonctions de commande

(Toutes les fonctions sont exécutées après 2 secondes.)

000–089 Aucune fonction 090–099 Inclinaison inversée 1 100–109 Désactivation de l’inclinaison inversée 1 110–119 Inclinaison inversée 2 120–129 Désactivation de l’inclinaison inversée 2 130–139 Aucune fonction 140–149 Réinitialisation de l’inclinaison 150–255 Aucune fonction

Fonctionnement à 11 canaux

Canal Fonction Valeur Description

Tilt 1 000–255

Moteur d’inclinaison 1, 0° (000) à 150° (255)

Tilt 2 000–255

Moteur d’inclinaison 2, 0° (000) à 150° (255)

Gradateur 000–255

Gradateur, sombre (000) à lumineuse (255). Cette fonctionnalité affecte également les programmes automatiques (canal 38).

Obturateur 000–007 Fermé

008–076

Effet stroboscopique, lent (008) à rapide (076)

077–145

Pulsations, lent (077) à rapide (145)

146–215

Effet stroboscopique aléatoire, lent (146) à rapide (215)

216–255 Ouvert

Gradateur rouge 000–255

Gradateur rouge, sombre (000) à lumineuse (255)

Gradateur vert 000–255

Gradateur vert, sombre (000) à lumineuse (255)

Gradateur bleu 000–255

Gradateur bleu, sombre (000) à lumineuse (255)

Gradateur blanc 000–255

Gradateur blanc, sombre (000) à lumineuse (255)

Programme automatiques

000–005 Aucune fonction

006–015 Programme automatique 1

016–025 Programme automatique 2

026–035 Programme automatique 3

036–045 Programme automatique 4

046–055 Programme automatique 5

056–065 Programme automatique 6

066–075 Programme automatique 7

076–085 Programme automatique 8

086–095 Programme automatique 9

096–105 Programme automatique 10

106–115 Programme automatique 11

116–125 Programme automatique 12

126–135 Programme automatique 13

136–145 Programme automatique 14

146–155 Programme automatique 15

156–165 Programme automatique 16

166–175 Programme automatique 17

176–185 Programme automatique 18

186–195 Programme automatique 19

Fonctionnement à 11 canaux

(suite)

Canal Fonction Valeur Description

9 (suite)

Programme automatiques

(suite)

196–205 Programme automatique 20

206–215 Programme automatique 21

216–225 Programme automatique 22

226–235 Programme automatique 23

236–245 Programme automatique 24

246–255 Programme automatique 25

Vitesse 000–240

Vitesse du programme, lent (000) à rapide (240)

241–255

Sensibilité sonosensible du microphone, faible (241) à élevée (255)

Fonctions macro 000–007 Aucune fonction

008–023 Mouvement automatique (lent) 1

024–039 Mouvement automatique (lent) 2

040–055 Mouvement automatique (lent) 3

056–071 Mouvement automatique (lent) 4

072–087 Mouvement automatique (rapide) 1

088–103 Mouvement automatique (rapide) 2

104–119 Mouvement automatique (rapide) 3

120–135 Mouvement automatique (rapide) 4

136–151 Mouvement sonosensible 1

152–167 Mouvement sonosensible 2

168–183 Mouvement sonosensible 3

184–199 Mouvement sonosensible 4

200–215 Mouvement sonosensible 5

216–231 Mouvement sonosensible 6

232–247 Mouvement sonosensible 7

248–255 Mouvement sonosensible 8

Guida per l’uso (Italiano)

Introduzione

Contenuti della confezione

Ray Tracer Quad Guida per l’uso Cavo di alimentazione Manuale di sicurezza e garanzia Cavo di DMX

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina

marqlighting.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina marqlighting.com/support.

Indicazioni di sicurezza

Importante: oltre alle note qui di seguito, fare riferimento al manuale di sicurezza e garanzia per

ulteriori informazioni di sicurezza.

• Trasportare il prodotto unicamente servendosi da una staffa di montaggio o della apposita maniglia / delle apposite maniglie.

• Utilizzare il prodotto unicamente da interni (IP20). Per evitare il rischio di incendio o scossa elettrica, non esporre il prodotto alla pioggia o all’umidità.

• Non utilizzare il prodotto per impianti permanenti.

• Collegare il prodotto unicamente a circuiti messi a terra e protetti.

• Scollegarlo sempre dall’alimentazione elettrica prima di pulirlo o di sostituire il fusibile. Sostituire

il fusibile con un altro dello stesso tipo e della stessa tensione nominale.

• Prima di collegare il prodotto a una fonte di alimentazione, assicurarsi che il cavo di alimentazione non sia schiacciato o danneggiato.

• Assicurarsi che la tensione della presa elettrica rientri nell’intervallo indicato sul prodotto (sull’alloggiamento o su un adesivo).

• Mai collegare questo prodotto a uno smorzatore o a un reostato.

• Mai scollegare l prodotto dal cavo di alimentazione tirando o strattonando il cavo stesso.

• Se si monta il prodotto sospeso, servirsi di un cavo di sicurezza.

• Assicurarsi sempre che il prodotto sia utilizzato in una sede con adeguata ventilazione con

almeno 50 cm di spazio dalle superfici adiacenti. Assicurarsi che nessuna delle aperture di ventilazione del prodotto sia ostruita.

• Non utilizzare il prodotto a temperature ambiente superiori a 40°C/104°F.

• Non avvicinare materiali infiammabili al prodotto durante l’uso.

• Non guardare la fonte luminosa quando il prodotto è acceso.

• Non toccare il prodotto quando è acceso o subito dopo lo spegnimento. Il prodotto e il suo

alloggiamento possono raggiungere temperature elevate.

• Se si verificano gravi problemi durante l’uso del prodotto, interromperne l’uso immediatamente.

• Non aprire l’alloggiamento del prodotto. Contiene parti non riparabili dall’utente e tale apertura

annullerebbe la garanzia.

Caratteristiche

Pannello posteriore

1. Ingresso di alimentazione: servirsi di un cavo standard di alimentazione (in dotazione) per collegare questo ingresso a una presa di alimentazione.

2. Fusibile: questo scomparto contiene il fusibile. Prima della pulizia o prima di sostituire il fusibile, scollegare il Ray Tracer Quad dalla fonte di alimentazione. Servirsi di un cacciavite o di un altro attrezzo per rimuovere lo scomparto (non limitarsi a tirare la linguetta). Sostituire il fusibile unicamente con un fusibile nuovo avente la stessa tensione nominale (250 V, 5 A).

3. Uscita di alimentazione: servirsi di un cavo di alimentazione standard per collegare questa uscita a un ulteriore accessorio. Questo collegamento fornirà alimentazione all’accessorio aggiuntivo quando questo è collegato a una presa di alimentazione. Si veda Configurazione >

Collegamento > Alimentazione per maggiori informazioni sul collegamento di più dispositivi.

Nota bene: nei modelli venduti negli Stati Uniti, questo sarà un collegamento standard “Edison” (NEMA®). Su altri modelli, si tratterà di un collegamento IEC standard.

4. Interruttore di alimentazione: servirsi di questo interruttore per accendere e spegnere il Ray Tracer Quad.

5. Ingresso DMX: servirsi di un cavo standard DMX a 3 poli per collegare questo ingresso (A) al controller DMX o (B) a un altro dispositivo che farà passare dati DMX da quello a questo. Il Ray Tracer Quad riceve dati DMX tramite questo collegamento. Si veda Configurazione >

Collegamento > DMX per maggiori informazioni sul collegamento di più dispositivi.

6. Uscita DMX: servirsi di un cavo DMX standard a 3 poli per collegare questa uscita a un ulteriore accessorio. Il Ray Tracer Quad invia i suoi dati a un altro dispositivo tramite questo collegamento. Si veda Configurazione > Collegamento > DMX per maggiori informazioni sul collegamento di più dispositivi.

7. Display: il display mostra messaggi e valori a indicare lo stato corrente della lampada.

8. /Prev: premere questo tasto per selezionare l’opzione del menu subito precedente o per aumentare il valore di 1.

9. /Next: premere questo tasto per selezionare l’opzione del menu subito successiva o per diminuire il valore di 1.

10. Enter (invio): premere questo tasto per confermare la scelta o il valore corrente.

Configurazione

Nota bene: elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti

separatamente.

Informazioni sull’alimentazione

Prima di collegare la lampada a una fonte di alimentazione, assicurarsi che il cavo di alimentazione non sia schiacciato o danneggiato. Assicurarsi inoltre che la tensione della presa elettrica rientri nell’intervallo indicato sul prodotto (sull’alloggiamento o su un adesivo).

Prima della pulizia o prima di sostituire il fusibile, scollegare il Ray Tracer Quad dalla fonte di alimentazione. Servirsi di un cacciavite o di un altro attrezzo per rimuovere lo scomparto (non

limitarsi a tirare la linguetta). Sostituire il fusibile unicamente con un fusibile nuovo avente la stessa tensione nominale (250 V, 5 A).

Installazione/montaggio

In piedi

Collocare la lampada su una superficie uniforme e stabile. Assicurarsi che tutti i cavi siano ben fissati e collocati in modo che nessuno possa inciamparvi.

Sospensione

345

Morsetto

(non in dotazione)

Staffa di montaggio (non in dotazione)

1/4 di giro

Facoltativo: Seguire questa procedura

per utilizzare una staffa di montaggio (non in dotazione) per il montaggio la

lampada di una capriata.

(Serrare a

fondo.)

Collegamento

Quando si utilizzano più lampade Ray Tracer Quad, è possibile collegarle (“collegamento a margherita”) in modo che ciascuna di esse fornisca alimentazione e/o invii dati DMX a quella successiva. Questo aiuta a evitare disordine nel cablaggio e a risparmiare tempo nell’installazione.

Non è necessario collegare le lampade sia per l’alimentazione che per il controllo DMX: è possibile collegarle indipendentemente per ciascuno scopo. Ad esempio, si possono collegare 8 lampade per il controllo DMX collegando solo 4 di esse per l’alimentazione (alimentando le rimanenti 4 separatamente).

Alimentazione

Servirsi di un cavo di alimentazione IEC standard per collegare l’uscita di alimentazione di una lampada all’ingresso di alimentazione di un’altra. Purché la prima lampada sia collegata a una presa elettrica, le altre possono rimanere spente e comunque alimentare la successiva.

Importante: Per evitare danni ai fusibili si raccomanda di non collegare più di 4 lampade nella stessa catena.

DMX

Servirsi di un cavo DMX standard per collegare l’uscita DMX di una lampada all’ingresso DMX di un’altra. Il controller DMX collegato invierà i dati alle lampade in sequenza. Tutte le lampade presenti nella catena riceveranno tutti i dati DMX.

Alimentazione

Ray Tracer Quad

Controller

DMX

Ray Tracer Quad Ray Tracer Quad

Ray Tracer Quad Ray Tracer Quad Ray Tracer Quad

Operazione

Opzioni menu

Nota bene: per tornare al menu superiore da una pagina di sottomenu, servirsi dei tasti /Prev e /Next per selezionare l’opzione Exit in fondo al sottomenu stesso, quindi premere Enter.

Menu Livello sottomenu Impostazioni/valori Descrizione

Impostazione DMX (DMX Setup)

DMX Address 001–512 Impostazione indirizzo DMX

Personality 40 Funzionamento a 40 canali

11 Funzionamento a 11 canali

Offline Mode M/S In assenza di segnale DMX, entrare in

modalità Show

Mantieni (Hold) In assenza di segnale DMX, non fare

nulla (hold)

Nero (Black) In assenza di segnale DMX, vai a nero

Programma automatico (Auto Program)

Show Mode 01–25 25 spettacoli pre-programmati

Sound Active Off, On Attivazione audio per modalità Show

Speed/Sens 000–100 Velocità della modalità Show, da lento

(000) a rapido (100) / Sensibilità di attivazione sonora del microfono, da bassa (000) ad alta (100)

Slave Mode 1–4 4 modalità slave

Auto Movement Lento (Slow) 1–4,

Fast (Rapido) 1–4, Sound (Suono) 1–8

Programma di movimento automatico (lento, rapido o sensibile al suono)

Impostazione lampada (Fixture Setup)

Invert Tilt1 Sì (Yes), No Inverti direzione Tilt 1

Invert Tilt2 Sì (Yes), No Inverti direzione Tilt 2

Display

Invert Display Sì (Yes), No Inverti display del pannello di controllo

Backlight Auto Off Sì (Yes), No Spegni automaticamente la

retroilluminazione del display quando non è in uso

Display Brightness 01–10 Luminosità della retroilluminazione del

display

Info

Version Versione del firmware installata

attualmente

Total Use Hours Tempo totale di funzionamento

(OOOO:MM)

Azzera tutto

(Reset All)

Default Settings Sì (Yes), No Ripristina tutti i valori predefiniti

Funzioni DMX

Si può controllare il Ray Tracer Quad collegandolo a un controller DMX. Si vedano qui di seguito gli schemi relativi alle funzioni disponibili.

Funzionamento a 40 canali

Canale Funzione Valore Descrizione

Tilt 1 000

–

255

Tilt motore 1, da 0° (000) a 150° (255)

Tilt 2 000

–

255

Tilt motore 2, da 0° (000) a 150° (255)

Smorzatore 000–255

Smorzatore, da scuro (000) a luminoso (255) Questa funzione influenza anche i programmi automatici (canale 38).

Otturatore 000–007 Chiuso

008–076

Strobo, da lento (008) a rapido (076)

077–145

Impulso, da lento (077) a rapido (145)

146–215

Strobo casuale, da lento (146) a rapido (215)

216–255 Apri

LED 1, smorzatore rosso 000–255

LED 1, smorzatore rosso, da scuro (000) a luminoso (255)

LED 1, smorzatore verde 000–255

LED 1, smorzatore verde, da scuro (000) a luminoso (255)

LED 1, smorzatore blu 000–255

LED 1, smorzatore blu, da scuro (000) a luminoso (255)

LED 1, smorzatore bianco 000–255

LED 1, smorzatore bianco, da scuro (000) a luminoso (255)

LED 2, smorzatore rosso 000–255

LED 2, smorzatore rosso, da scuro (000) a luminoso (255)

LED 2, smorzatore verde 000–255

LED 2, smorzatore verde, da scuro (000) a luminoso (255)

LED 2, smorzatore blu 000–255

LED 2, smorzatore blu, da scuro (000) a luminoso (255)

LED 2, smorzatore bianco 000–255

LED 2, smorzatore bianco, da scuro (000) a luminoso (255)

LED 3, smorzatore rosso 000–255

LED 3, smorzatore rosso, da scuro (000) a luminoso (255)

LED 3, smorzatore verde 000–255

LED 3, smorzatore verde, da scuro (000) a luminoso (255)

LED 3, smorzatore blu 000–255

LED 3, smorzatore blu, da scuro (000) a luminoso (255)

LED 3, smorzatore bianco 000–255

LED 3, smorzatore bianco, da scuro (000) a luminoso (255)

LED 4, smorzatore rosso 000–255

LED 4, smorzatore rosso, da scuro (000) a luminoso (255)

LED 4, smorzatore verde 000–255

LED 4, smorzatore verde, da scuro (000) a luminoso (255)

LED 4, smorzatore blu 000–255

LED 4, smorzatore blu, da scuro (000) a luminoso (255)

LED 4, smorzatore bianco 000–255

LED 4, smorzatore bianco, da scuro (000) a luminoso (255)

LED 5, smorzatore rosso 000

–

255

LED 5, smorzatore rosso, da scuro (000) a luminoso (255)

LED 5, smorzatore verde 000

–

255

LED 5, smorzatore verde, da scuro (000) a luminoso (255)

LED 5, smorzatore blu 000

–

255

LED 5, smorzatore blu, da scuro (000) a luminoso (255)

LED 5, smorzatore bianco 000

–

255

LED 5, smorzatore bianco, da scuro (000) a luminoso (255)

Funzionamento a 40 canali

(continua)

Canale Funzione Valore Descrizione

LED 6, smorzatore rosso 000–255

LED 6, smorzatore rosso, da scuro (000) a luminoso (255)

LED 6, smorzatore verde 000–255

LED 6, smorzatore verde, da scuro (000) a luminoso (255)

LED 6, smorzatore blu 000–255

LED 6, smorzatore blu, da scuro (000) a luminoso (255)

LED 6, smorzatore bianco 000–255

LED 6, smorzatore bianco, da scuro (000) a luminoso (255)

LED 7, smorzatore rosso 000–255

LED 7, smorzatore rosso, da scuro (000) a luminoso (255)

LED 7, smorzatore verde 000–255

LED 7, smorzatore verde, da scuro (000) a luminoso (255)

LED 7, smorzatore blu 000–255

LED 7, smorzatore blu, da scuro (000) a luminoso (255)

LED 7, smorzatore bianco 000–255

LED 7, smorzatore bianco, da scuro (000) a luminoso (255)

LED 8, smorzatore rosso 000–255

LED 8, smorzatore rosso, da scuro (000) a luminoso (255)

LED 8, smorzatore verde 000–255

LED 8, smorzatore verde, da scuro (000) a luminoso (255)

LED 8, smorzatore blu 000–255

LED 8, smorzatore blu, da scuro (000) a luminoso (255)

LED 8, smorzatore bianco 000–255

LED 8, smorzatore bianco, da scuro (000) a luminoso (255)

Programmi automatici 000–005 Nessuna funzione

006–015 Programma automatico 1

016–025 Programma automatico 2

026–035 Programma automatico 3

036–045 Programma automatico 4

046–055 Programma automatico 5

056–065 Programma automatico 6

066–075 Programma automatico 7

076–085 Programma automatico 8

086–095 Programma automatico 9

096–105 Programma automatico 10

106–115 Programma automatico 11

116–125 Programma automatico 12

126–135 Programma automatico 13

136–145 Programma automatico 14

146–155 Programma automatico 15

156–165 Programma automatico 16

166–175 Programma automatico 17

176–185 Programma automatico 18

186–195 Programma automatico 19

Funzionamento a 40 canali

(continua)

Canale Funzione Valore Descrizione 37 (cont.)

Programmi automatici

(continua)

196–205 Programma automatico 20 206–215 Programma automatico 21 216–225 Programma automatico 22 226–235 Programma automatico 23 236–245 Programma automatico 24 246–255 Programma automatico 25

Velocità 000–240

Velocità del programma, da lento (000) a rapido (240)

241–255 Sensibilità del microfono con attivazione sonora, da

bassa (241) ad alta (255)

Funzioni macro 000–007 Nessuna funzione

008–023 Movimento automatico (lento) 1 024–039 Movimento automatico (lento) 2 040–055 Movimento automatico (lento) 3 056–071 Movimento automatico (lento) 4 072–087 Movimento automatico (rapido) 1 088–103 Movimento automatico (rapido) 2 104–119 Movimento automatico (rapido) 3 120–135 Movimento automatico (rapido) 4 136–151 Movimento Sound-Active 1 152–167 Movimento Sound-Active 2 168–183 Movimento Sound-Active 3 184–199 Movimento Sound-Active 4 200–215 Movimento Sound-Active 5 216–231 Movimento Sound-Active 6 232–247 Movimento Sound-Active 7 248–255 Movimento Sound-Active 8

Funzioni di controllo

(Tutte le funzioni vengono eseguite dopo 2 secondi.)

000–089 Nessuna funzione 090–099 Inverti Tilt 1 100–109 Disattiva inverti Tilt 1 110–119 Inverti Tilt 2 120–129 Disattiva inverti Tilt 2 130–139 Nessuna funzione 140–149 Reset tilt 150–255 Nessuna funzione

Funzionamento a 11 canali

Canale Funzione Valore Descrizione 1

Tilt 1 000–255

Tilt motore 1, da 0° (000) a 150° (255)

Tilt 2 000–255

Tilt motore 2, da 0° (000) a 150° (255)

Smorzatore 000–255

Smorzatore, da scuro (000) a luminoso (255) Questa funzione influenza anche i programmi automatici (canale 38).

Otturatore 000–007 Chiuso

008–076

Strobo, da lento (008) a rapido (076)

077–145

Impulso, da lento (077) a rapido (145)

146–215

Strobo casuale, da lento (146) a rapido (215)

216–255 Apri

Smorzatore rosso 000–255

Smorzatore rosso, da scuro (000) a luminoso (255)

Smorzatore verde 000–255

Smorzatore verde, da scuro (000) a luminoso (255)

Smorzatore blu 000–255

Smorzatore blu, da scuro (000) a luminoso (255)

Smorzatore bianco 000–255

Smorzatore bianco, da scuro (000) a luminoso (255)

Programmi automatici 000–005 Nessuna funzione

006–015 Programma automatico 1 016–025 Programma automatico 2 026–035 Programma automatico 3 036–045 Programma automatico 4 046–055 Programma automatico 5 056–065 Programma automatico 6 066–075 Programma automatico 7 076–085 Programma automatico 8 086–095 Programma automatico 9 096–105 Programma automatico 10 106–115 Programma automatico 11 116–125 Programma automatico 12 126–135 Programma automatico 13 136–145 Programma automatico 14 146–155 Programma automatico 15 156–165 Programma automatico 16 166–175 Programma automatico 17 176–185 Programma automatico 18 186–195 Programma automatico 19

Funzionamento a 11 canali

(continua)

Canale Funzione Valore Descrizione

9 (cont.)

Programmi automatici

(continua)

196–205 Programma automatico 20

206–215 Programma automatico 21

216–225 Programma automatico 22

226–235 Programma automatico 23

236–245 Programma automatico 24

246–255 Programma automatico 25

Velocità 000–240

Velocità del programma, da lento (000) a rapido (240)

241–255 Sensibilità del microfono con attivazione sonora, da

bassa (241) ad alta (255)

Funzioni macro 000–007 Nessuna funzione

008–023 Movimento automatico (lento) 1

024–039 Movimento automatico (lento) 2

040–055 Movimento automatico (lento) 3

056–071 Movimento automatico (lento) 4

072–087 Movimento automatico (rapido) 1

088–103 Movimento automatico (rapido) 2

104–119 Movimento automatico (rapido) 3

120–135 Movimento automatico (rapido) 4

136–151 Movimento Sound-Active 1

152–167 Movimento Sound-Active 2

168–183 Movimento Sound-Active 3

184–199 Movimento Sound-Active 4

200–215 Movimento Sound-Active 5

216–231 Movimento Sound-Active 6

232–247 Movimento Sound-Active 7

248–255 Movimento Sound-Active 8

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Ray Tracer Quad Benutzerhandbuch Netzkabel Sicherheits- und Garantiehandbuch DMX-Kabel

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte: marqlighting.com.

Für zusätzlichen Produkt-Support besuchen Sie marqlighting.com/support.

Sicherheitshinweise

Wichtig: Neben den unten stehenden Erläuterungen lesen Sie bitte zusätzlich das beiliegende Sicherheits-

und Garantiehandbuch für weitere Sicherheitsinformationen aufmerksam durch.

• Tragen Sie dieses Produkt ausschließlich an eine Aufhänge-/Montagehalterung oder an den Griff(en).

• Verwenden Sie dieses Produkt ausschließlich in Innenräumen (IP20). Um die Gefahr von elektrischen

Schlägen oder die Brandgefahr zu vermeiden, setzen Sie dieses Produkt niemals Regen oder Feuchtigkeit aus.

• Nutzen Sie dieses Produkt nicht als permanente Montagen.

• Schließen Sie dieses Gerät ausschließlich an geerdete und geschützte Stromkreise an.

• Trennen Sie es immer von der Stromquelle bevor Sie es reinigen oder die Sicherung ersetzen. Ersetzen

Sie die Sicherung mit einer Sicherung vom gleichen Typ und Sicherungswert.

• Bevor Sie das Produkt an eine Stromquelle anschließen, stellen Sie sicher, dass das Stromkabel nicht gequetscht oder beschädigt ist.

• Stellen Sie sicher, dass die Spannung der Steckdose innerhalb des Werts liegt, der am Produkt angegeben ist (an seinem Gehäuse oder Aufkleber).

• Verbinden Sie dieses Produkt niemals mit einem Dimmer oder Rheostat.

• Trennen Sie dieses Produkt niemals vom Stromkabel, indem Sie am Kabel selbst ziehen oder zerren.

• Wenn Sie dieses Produkt überhängend montieren, verwenden Sie bitte ein Sicherheitskabel.

• Stellen Sie sicher, dass dieses Produkt an einem ausreichend belüfteten Ort verwendet wird und

mindestens 50cm (20”) Abstand von angrenzenden Flächen hat. Stellen Sie sicher, dass die Lüftungsschlitze des Produkts nicht verdeckt werden.

• Verwenden Sie dieses Produkt nicht bei Umgebungstemperaturen von mehr als 40°C/104°F.

• Lassen Sie keine brennbaren Materialien in die Nähe dieses Produkt kommen, wenn es in Gebrauch ist.

• Blicken Sie nie in die Lichtquelle, wenn das Produkt eingeschaltet ist.

• Berühren Sie dieses Produkt nicht, während es eingeschaltet ist oder kurz nachdem es ausgeschaltet

wurde. Das Produkt und sein Gehäuse können hohe Temperaturen erreichen.

• Wenn ein ernsthaftes Problem bei der Verwendung des Produkts auftritt, stellen Sie den Gebrauch sofort ein.

• Öffnen Sie niemals das Gehäuse. Es enthält keine Teile, die vom Benutzer gewartet werden können und die Garantie erlischt.

Funktionen

Rückseite

1. Netzanschluss: Verwenden Sie ein handelsübliches Stromkabel (im Lieferumfang enthalten), um den Eingang mit einer Steckdose zu verbinden.

2. Sicherung: Dieses Fach hält die Sicherung. Trennen Sie Ihr Ray Tracer Quad von der Stromquelle, bevor Sie die Sicherung reinigen oder ersetzen. Verwenden Sie einen Schraubenzieher oder ein anderes Werkzeug, um das Fach abzunehmen (ziehen Sie nicht nur an der Lasche). Ersetzen Sie die Sicherung nur durch eine neue Sicherung mit gleichem Sicherungswert (250 V, 5 A).

3. Netzausgang: Verwenden Sie ein standardmäßiges Netzkabel, um diesen Ausgang mit einer zusätzlichen Vorrichtung zu verbinden. Diese Verbindung versorgt die zusätzliche Vorrichtung mit Strom, wenn diese mit einer Steckdose verbunden ist. Siehe Setup > Linking >

Stromversorgung für nähere Informationen über das Verknüpfen von mehreren Geräten.

Hinweis: Bei Modellen, die in den USA verkauft werden, handelt es sich um eine standardmäßige „Edison“ (NEMA®) Verbindung. Bei anderen Modellen wird dies eine standardmäßige IEC-Verbindung sein.

4. Netzschalter: Mit diesem Schalter schalten Sie das Ray Tracer Quad ein oder aus.

5. DMX In: Verwenden Sie ein standardmäßiges, 3-poliges DMX-Kabel, um diesen Eingang (A) mit Ihrem DMX-Controller (B) oder einer anderen Vorrichtung zu verbinden. Ray Tracer Quad empfängt DMX-Daten über diese Verbindung. Siehe Setup > Linking > DMX für nähere Informationen über das Verknüpfen von mehreren Vorrichtungen.

6. DMX Out: Verwenden Sie ein standardmäßiges, 3-poliges DMX-Kabel, um diesen Ausgang mit einer zusätzlichen Vorrichtung zu verbinden. Ray Tracer Quad sendet ihre Daten über diese Verbindung an eine weitere Vorrichtung. Siehe Setup > Linking > DMX für nähere Informationen über das Verknüpfen von mehreren Vorrichtungen.

7. Display: Diese Anzeige zeigt Meldungen und Werte, die den aktuellen Status der Vorrichtung angeben.

8. /Prev: Drücken Sie diese Taste, um die vorherige Menüoption auszuwählen oder um den Wert um 1 zu erhöhen.

9. /Next: Drücken Sie diese Taste, um die nächste Menüoption auszuwählen oder um den Wert um 1 zu reduzieren.

10. Enter: Drücken Sie diese Taste, um Ihre aktuelle Auswahl oder den Wert zu bestätigen.

Setup

Hinweis: Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Leistungsinformation

Bevor Sie das Produkt an eine Stromquelle anschließen, stellen Sie sicher, dass das Stromkabel nicht gequetscht oder beschädigt ist. Stellen Sie außerdem sicher, dass die Spannung der Steckdose innerhalb des Werts liegt, der am Produkt angegeben ist (an seinem Gehäuse oder Aufkleber).

Trennen Sie Ihr Ray Tracer Quad von der Stromquelle, bevor Sie die Sicherung reinigen oder ersetzen. Verwenden Sie einen Schraubenzieher oder ein anderes Werkzeug, um das Fach abzunehmen (ziehen Sie nicht nur an der Lasche). Ersetzen Sie die Sicherung nur durch eine neue Sicherung mit gleichem Sicherungswert (250 V, 5 A).

Montage/Rigging

Stehen

Legen Sie die Vorrichtung auf eine ebene, stabile Oberfläche. Sorgen Sie dafür, dass alle Kabel festsitzen und so angeordnet sind, dass sie keine Stolpergefahr darstellen.

Aufhängung

345

Klemm

(nicht in Lieferumfang enthalten)

Montagehalterung

(nicht in Lieferumfang enthalten)

Vierteldrehung

(Ziehen Sie die

Klammer.)

Optional: Gehen Sie wie folgt vor,

um eine Montagehalterung (nicht im Lieferumfang enthalten) zu verwenden, um die Vorrichtung an

einer Truss-Montage zu montieren.

Linking

Wenn Sie mehrere Ray Tracer Quad verwenden, können Sie diese verketten („daisy-chain“), sodass jede Vorrichtung Strom und/oder DMX-Daten an das nächste Gerät sendet. Auf diese Weise kann eine unordentliche Verkabelung verhindert und Zeit gespart werden.

Sie müssen die Vorrichtungen für den Strom und die DMX-Steuerung nicht verketten: Sie können Sie für jeden Zweck unabhängig verbinden. Sie können zum Beispiel 8 Vorrichtungen für die DMXSteuerung verbinden, während nur 4 von diesen Vorrichtungen für den Strom miteinander verbunden werden (die Stromversorgung der anderen 4 Vorrichtungen verläuft separat).

Stromversorgung

Verwenden Sie ein standardmäßiges IEC-Stromkabel, um den Netzausgang einer Vorrichtung mit dem Netzeingang einer anderen zu verbinden. Solange die erste Vorrichtung mit einer Steckdose verbunden ist, kann jede der verknüpften Vorrichtungen ausgeschaltet bleiben und die nächste Vorrichtung immer noch mit Strom versorgen.

Wichtig: Um vermeidbare Schäden an den Sicherungen zu verhindern, empfehlen wir die Verknüpfung von nicht mehr als 4 Vorrichtungen in der gleichen Kette.

DMX

Verwenden Sie ein 3-poliges DMX-Kabel, um das DMX Out einer Vorrichtung mit dem DMX In einer anderen zu verbinden. Ihr angeschlossener DMX-Controller wird seine Daten hintereinander an die Vorrichtungen senden. Alle Vorrichtungen in dieser Kette werden alle DMX-Daten erhalten.

Steckdose

Ray Tracer Quad

DMX-

Controller

Ray Tracer Quad Ray Tracer Quad

Ray Tracer Quad Ray Tracer Quad Ray Tracer Quad

Betrieb

Menüoptionen

Hinweis: Um von einer Untermenüseite zum Hauptmenü zurück zu gelangen, verwenden Sie die

Tasten /Zurück und /Nächste, um die Exit-Option am unteren Rand des Untermenüs zu wählen und drücken dann die Eingabetaste.

Menü Untermenü Einstellungen/Werte Beschreibung DMX Setup

DMX Address 001–512 DMX-Adresseinstellung Personality 40 40-Kanalbetrieb

11 11-Kanalbetrieb

Offline Mode M/S Wenn kein DMX-Signal vorhanden ist,

wechseln Sie in den Show-Modus

Halten (Hold) Wenn kein DMX-Signal vorhanden ist,

setzen Sie keine Aktion (halten)

Schwarz (Black) Wenn kein DMX-Signal vorhanden ist,

verwenden Sie die Blackout-Funktion

Auto-Programm

Show Mode 01–25 25 vorprogrammierte Shows Sound Active Aus, Ein (Off, On) Soundaktivierung für Show-Modus Speed/Sens 000–100 Tempo des Show-Modus, langsam

(000) bis schnell (100) / Mikrofonempfindlichkeit für Modus Sound in Betrieb, niedrig (000) bis hoch (100)

Slave Mode 1–4 4 Slave-Modi Auto Movement Langsam (Slow) 1–4,

Schnell (Fast) 1–4, Sound 1–8

Automatisches Bewegungsprogramm (langsam, schnell oder je nach Sound)

Montage der Vorrichtung

(Fixture Setup)

Invert Tilt 1 Ja, Nein (Yes, No) Invertiert, Neigungsrichtung 1 Invert Tilt 2 Ja, Nein (Yes, No) Invertiert, Neigungsrichtung 2

Display

Invert Display Ja, Nein (Yes, No) Invertiertes Bedienpanel-Display Backlight Auto

Off

Ja, Nein (Yes, No) Schaltet die Hintergrundbeleuchtung

des Displays automatisch bei Nichtgebrauch aus

Display Brightness

01–10 Helligkeit der Display-

Hintergrundbeleuchtung

Info

Version Derzeit installierte Firmware-Version Total Use Hours

Gesamtlaufzeit (SSSS:MM)

Alle zurücksetzen

(Reset All)

Default Settings Ja, Nein (Yes, No) Wiederherstellen aller

Standardeinstellungen

DMX-Funktionen

Sie können den Ray Tracer Quad steuern, indem Sie ihn mit einem DMX-Controller verknüpfen. Siehe folgende Tabelle für verfügbare Funktionen.

40-Kanalbetrieb

Kanal Funktion Wert Beschreibung

Neigung 1 000–255

Neigemotor 1, 0° (000) bis 150° (255)

Neigung 2 000–255

Neigemotor 2, 0° (000) bis 150° (255)

Dimmer 000–255

Dimmer, dunkel (000) bis hell (255). Diese Funktion wirkt sich auch auf die automatischen Programme aus (Kanal 38).

Shutter 000–007 Geschlossen

008–076

Stroboskop, langsam (008) bis schnell (076)

077–145

Puls, langsam (077) bis schnell (145)

146–215

Zufallsstroboskop, langsam (146) bis schnell (215)

216–255 Offen

LED 1 Roter Dimmer 000–255

LED 1, roter Dimmer, dunkel (000) bis hell (255)

LED 1 Grüner Dimmer 000–255

LED 1, grüner Dimmer, dunkel (000) bis hell (255)

LED 1 Blauer Dimmer 000–255

LED 1, blauer Dimmer, dunkel (000) bis hell (255)

LED 1 Weißer Dimmer 000–255

LED 1, Weißer Dimmer, dunkel (000) bis hell (255)

LED 2 Roter Dimmer 000–255

LED 2, roter Dimmer, dunkel (000) bis hell (255)

LED 2 Grüner Dimmer 000–255

LED 2, grüner Dimmer, dunkel (000) bis hell (255)

LED 2 Blauer Dimmer 000–255

LED 2, blauer Dimmer, dunkel (000) bis hell (255)

LED 2 Weißer Dimmer 000–255

LED 2, Weißer Dimmer, dunkel (000) bis hell (255)

LED 3 Roter Dimmer 000–255

LED 3, roter Dimmer, dunkel (000) bis hell (255)

LED 3 Grüner Dimmer 000–255

LED 3, grüner Dimmer, dunkel (000) bis hell (255)

LED 3 Blauer Dimmer 000–255

LED 3, blauer Dimmer, dunkel (000) bis hell (255)

LED 3 Weißer Dimmer 000–255

LED 3, Weißer Dimmer, dunkel (000) bis hell (255)

LED 4 Roter Dimmer 000–255

LED 4, roter Dimmer, dunkel (000) bis hell (255)

LED 4 Grüner Dimmer 000–255

LED 4, grüner Dimmer, dunkel (000) bis hell (255)

LED 4 Blauer Dimmer 000–255

LED 4, blauer Dimmer, dunkel (000) bis hell (255)

LED 4 Weißer Dimmer 000–255

LED 4, Weißer Dimmer, dunkel (000) bis hell (255)

LED 5 Roter Dimmer 000–255

LED 5, roter Dimmer, dunkel (000) bis hell (255)

LED 5 Grüner Dimmer 000–255

LED 5, grüner Dimmer, dunkel (000) bis hell (255)

LED 5 Blauer Dimmer 000–255

LED 5, blauer Dimmer, dunkel (000) bis hell (255)

LED 5 Weißer Dimmer 000–255

LED 5, Weißer Dimmer, dunkel (000) bis hell (255)

40-Kanalbetrieb

(fortgesetzt)

Kanal Funktion Wert Beschreibung

LED 6 Roter Dimmer 000–255

LED 6, roter Dimmer, dunkel (000) bis hell (255)

LED 6 Grüner Dimmer 000–255

LED 6, grüner Dimmer, dunkel (000) bis hell (255)

LED 6 Blauer Dimmer 000–255

LED 6, blauer Dimmer, dunkel (000) bis hell (255)

LED 6 Weißer Dimmer 000–255

LED 6, Weißer Dimmer, dunkel (000) bis hell (255)

LED 7 Roter Dimmer 000–255

LED 7, roter Dimmer, dunkel (000) bis hell (255)

LED 7 Grüner Dimmer 000–255

LED 7, grüner Dimmer, dunkel (000) bis hell (255)

LED 7 Blauer Dimmer 000–255

LED 7, blauer Dimmer, dunkel (000) bis hell (255)

LED 7 Weißer Dimmer 000–255

LED 7, Weißer Dimmer, dunkel (000) bis hell (255)

LED 8 Roter Dimmer 000–255

LED 8, roter Dimmer, dunkel (000) bis hell (255)

LED 8 Grüner Dimmer 000–255

LED 8, grüner Dimmer, dunkel (000) bis hell (255)

LED 8 Blauer Dimmer 000–255

LED 8, blauer Dimmer, dunkel (000) bis hell (255)

LED 8 Weißer Dimmer 000–255

LED 8, Weißer Dimmer, dunkel (000) bis hell (255)

Automatische Programme 000–005 Keine Funktion

006–015 Automatisches Programm 1

016–025 Automatisches Programm 2

026–035 Automatisches Programm 3

036–045 Automatisches Programm 4

046–055 Automatisches Programm 5

056–065 Automatisches Programm 6

066–075 Automatisches Programm 7

076–085 Automatisches Programm 8

086–095 Automatisches Programm 9

096–105 Automatisches Programm 10

106–115 Automatisches Programm 11

116–125 Automatisches Programm 12

126–135 Automatisches Programm 13

136–145 Automatisches Programm 14

146–155 Automatisches Programm 15

156–165 Automatisches Programm 16

166–175 Automatisches Programm 17

176–185 Automatisches Programm 18

186–195 Automatisches Programm 19

40-Kanalbetrieb

(fortgesetzt)

Kanal Funktion Wert Beschreibung 37

(fortgesetzt)

Automatische Programme

(fortgesetzt)

196–205 Automatisches Programm 20 206–215 Automatisches Programm 21 216–225 Automatisches Programm 22 226–235 Automatisches Programm 23 236–245 Automatisches Programm 24 246–255 Automatisches Programm 25

Tempo 000–240

Programmgeschwindigkeit, langsam (000) bis schnell (240)

241–255 Mikrofonempfindlichkeit für Modus Sound in

Betrieb, niedrig (241) bis hoch (255)

Macro-Funktionen 000–007 Keine Funktion

008–023 Automatische Bewegung (Langsam) 1 024–039 Automatische Bewegung (Langsam) 2 040–055 Automatische Bewegung (Langsam) 3 056–071 Automatische Bewegung (Langsam) 4 072–087 Automatische Bewegung (Schnell) 1 088–103 Automatische Bewegung (Schnell) 2 104–119 Automatische Bewegung (Schnell) 3 120–135 Automatische Bewegung (Schnell) 4 136–151 Bewegung im Modus Sound in Betrieb 1 152–167 Bewegung im Modus Sound in Betrieb 2 168–183 Bewegung im Modus Sound in Betrieb 3 184–199 Bewegung im Modus Sound in Betrieb 4 200–215 Bewegung im Modus Sound in Betrieb 5 216–231 Bewegung im Modus Sound in Betrieb 6 232–247 Bewegung im Modus Sound in Betrieb 7 248–255 Bewegung im Modus Sound in Betrieb 8

Steuerfunktionen

(Alle Funktionen werden nach 2 Sekunden ausgeführt.)

000–089 Keine Funktion 090–099 Umgekehrte Neigung 1 100–109 Umgekehrte Neigung 1 deaktivieren 110–119 Umgekehrte Neigung 2 120–129 Umgekehrte Neigung 2 deaktivieren 130–139 Keine Funktion 140–149 Neigung zurücksetzen 150–255 Keine Funktion

11-Kanalbetrieb

Kanal Funktion Wert Beschreibung 1

Neigung 1 000–255

Neigemotor 1, 0° (000) bis 150° (255)

Neigung 2 000–255

Neigemotor 2, 0° (000) bis 150° (255)

Dimmer 000–255

Dimmer, dunkel (000) bis hell (255). Diese Funktion wirkt sich auch auf die automatischen Programme aus (Kanal 38).

Shutter 000–007 Geschlossen

008–076

Stroboskop, langsam (008) bis schnell (076)

077–145

Puls, langsam (077) bis schnell (145)

146–215

Zufallsstroboskop, langsam (146) bis schnell (215)

216–255 Offen

Roter Dimmer 000–255

Roter Dimmer, dunkel (000) bis hell (255)

Grüner Dimmer 000–255

Grüner Dimmer, dunkel (000) bis hell (255)

Blauer Dimmer 000–255

Blauer Dimmer, dunkel (000) bis hell (255)

Weißer Dimmer 000–255

Weißer Dimmer, dunkel (000) bis hell (255)

Automatische Programme

000–005 Keine Funktion 006–015 Automatisches Programm 1 016–025 Automatisches Programm 2 026–035 Automatisches Programm 3 036–045 Automatisches Programm 4 046–055 Automatisches Programm 5 056–065 Automatisches Programm 6 066–075 Automatisches Programm 7 076–085 Automatisches Programm 8 086–095 Automatisches Programm 9 096–105 Automatisches Programm 10 106–115 Automatisches Programm 11 116–125 Automatisches Programm 12 126–135 Automatisches Programm 13 136–145 Automatisches Programm 14 146–155 Automatisches Programm 15 156–165 Automatisches Programm 16 166–175 Automatisches Programm 17 176–185 Automatisches Programm 18 186–195 Automatisches Programm 19

11-Kanalbetrieb

(fortgesetzt)

Kanal Funktion Wert Beschreibung

(fortgesetzt)

Automatische Programme

(fortgesetzt)

196–205 Automatisches Programm 20

206–215 Automatisches Programm 21

216–225 Automatisches Programm 22

226–235 Automatisches Programm 23

236–245 Automatisches Programm 24

246–255 Automatisches Programm 25

Tempo 000–240

Programmgeschwindigkeit, langsam (000) bis schnell (240)

241–255 Mikrofonempfindlichkeit für Modus Sound in

Betrieb, niedrig (241) bis hoch (255)

Macro-Funktionen 000–007 Keine Funktion

008–023 Automatische Bewegung (Langsam) 1

024–039 Automatische Bewegung (Langsam) 2

040–055 Automatische Bewegung (Langsam) 3

056–071 Automatische Bewegung (Langsam) 4

072–087 Automatische Bewegung (Schnell) 1

088–103 Automatische Bewegung (Schnell) 2

104–119 Automatische Bewegung (Schnell) 3

120–135 Automatische Bewegung (Schnell) 4

136–151 Bewegung im Modus Sound in Betrieb 1

152–167 Bewegung im Modus Sound in Betrieb 2

168–183 Bewegung im Modus Sound in Betrieb 3

184–199 Bewegung im Modus Sound in Betrieb 4

200–215 Bewegung im Modus Sound in Betrieb 5

216–231 Bewegung im Modus Sound in Betrieb 6

232–247 Bewegung im Modus Sound in Betrieb 7

248–255 Bewegung im Modus Sound in Betrieb 8

Appendix (English)

Technical Specifications

Specifications are subject to change without notice.

Light Type

LED

Power

10 W x 8

Colors

Red, green, blue, white; independent dimming

Beam Angle

4.5°

Strobe Rate

0–10 Hz

Tilt Ranges

0–150°

DMX Display

Backlit color LCD

Connections

(1) 3-pin DMX input (1) 3-pin DMX output

Channel Profiles

11, 40

Power Supply

Switching (internal) Automatic voltage selection

Connection All Countries: Standard IEC (input)

USA: Standard female Edison/NEMA (output, for

linking multiple fixtures) Non-USA: Standard female IEC (output, for linking

multiple fixtures)

Linking

Up to 4 fixtures

Consumption

105 W

Input Voltage

110–240 VAC, 50/60 Hz

Fuse

250 V, 5 A

Physical / Mechanical Mounting

1/4-turn bracket for “omega”-style clamp

(not included)

Dimensions

(width x depth x height)

15.6” × 9.3” × 6.5” 395 × 235 × 165 mm

Weight

10.8 lbs.

4.9 kg

Trademarks & Licenses

Marq is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries. NEMA® is the registered trademark and service mark of the National Electrical Manufacturers Association. All other product names, company names, trademarks, or trade names are those of their respective owners.

marqlighting.com

Manual Version 1.2

Marq RAY TRACER QUAD User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
