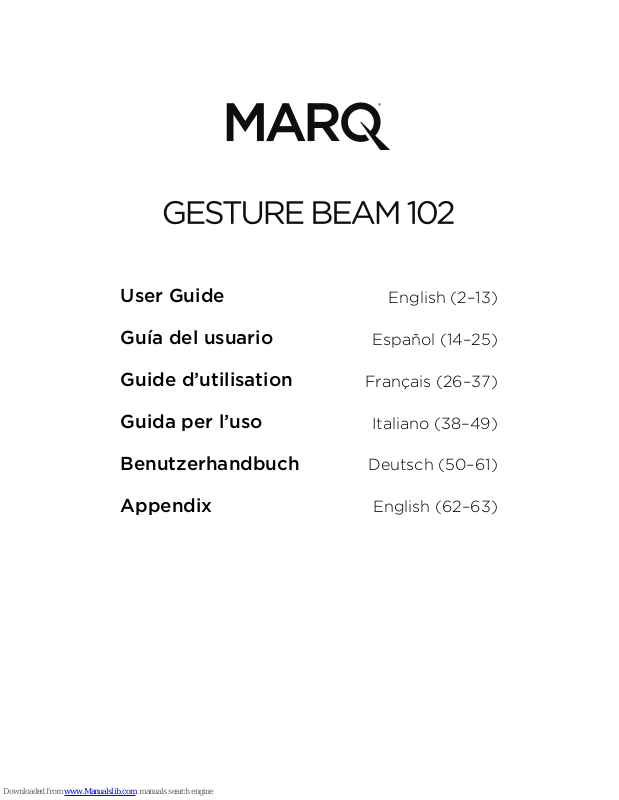

Marq Gesture Beam 102 User Manual
User Guide
English (2–13)
Guía del usuario
Español (14–25)
Guide d’utilisation
Français (26–37)
Guida per l’uso
Italiano (38–49)
Benutzerhandbuch
Deutsch (50–61)
Appendix
English (62–63)
2
User Guide (English)
Introduction
Box Contents
Gesture Beam 102 User Guide
Power Cable Safety & Warranty Manual
Hanging Bracket
Support
For the latest information about this product (documentation, technical specifications, system
requirements, compatibility information, etc.) and product registration, visit marqlighting.com.
For additional product support, visit marqlighting.com/support.
Safety Notes
Important: In addition to the notes below, please refer to the included safety & warranty manual for
additional safety information.
• Carry this product by the hanging/mounting bracket or the handles only.
• Use this product indoors only (IP20). To prevent risk of fire or shock, do not expose this product
to rain or moisture.
• Do not use this product for permanent installations.
• Connect this product to grounded and protected circuits only.
• Always disconnect it from its power source before cleaning or replacing this product’s fuse.
Replace the fuse with another of the same type and rating.
• Before connecting the product to a power source, make sure the power cable is not crimped or
damaged.
• Make sure the power outlet’s voltage is within the range stated on this product (on its housing or
decal).
• Never connect this product to a dimmer or rheostat.
• Never disconnect this product from the power cable by pulling or tugging on the cable itself.
• If you mount this product overhead, use a safety cable.
• Always make sure this product is used in a location with adequate ventilation with at least 20”
(50cm) from adjacent surfaces. Make sure none of this product’s ventilation slots are obstructed.
• Do not use this product at ambient temperatures higher than 104°F/40°C.
• Do not allow flammable materials near this product during use.
• Do not look at the light source when the product is on.
• Do not touch this product while it is powered on or immediately after powering it off. The product
and its housing can reach high temperatures.
• If you encounter a serious problem while using this product, stop using it immediately.
• Do not open this product’s housing. It contains no user-serviceable parts and will void your warranty.
3
Features
Rear Panel
1. Power In: Use a standard power cable
(included) to connect this input to a power
outlet.
2. Fuse: This compartment holds the fuse.
Before cleaning or replacing the fuse,
disconnect Gesture Beam 102 from its
power source. Use a screwdriver or other
tool to remove the compartment (do not
pull it out by the tab only). Replace the fuse
only with a new fuse with the same rating
(F2A, 250 V).
3. Power Out: Use a standard power cable to connect this output to an additional fixture. This
connection will supply power to the additional fixture when this one is connected a power outlet.
Please see Setup > Linking > Power for information about linking multiple fixtures.
Note: On models sold in the USA, this will be a standard “Edison” (NEMA®) connection. On other
models, this will be a standard IEC connection.
4. DMX In: Use a standard 3-pin DMX cable to connect this input (A) to your DMX controller or (B)
to another fixture that will pass DMX data through it to this one. Gesture Beam 102 receives DMX
data over this connection. Please see Setup > Linking > DMX for information about linking
multiple fixtures.
5. DMX Out: Use a standard 3-pin DMX cable to connect this output to an additional fixture.
Gesture Beam 102 sends its data to an additional fixture over this connection. Please see Setup
> Linking > DMX for information about linking multiple fixtures.
Front Panel
6. Display: This display shows messages and
values indicating the fixture’s current status.
7. Menu: Press this button to access Gesture
Beam 102’s menu.
8. Up: Press this button to select the nexthighest menu option or to increase the
value by 1.
9. Down: Press this button to select the next-lowest menu option or to decrease the value by 1.
10. Enter: Press this to confirm your current selection or value.
1
2
3
4
5
6
7 89
10
4
Setup
Note: Items not listed under the Introduction > Box Contents are sold separately.
Power Information
Before connecting the fixture to a power outlet, make sure the power cable is not crimped or
damaged. Also, make sure the power outlet’s voltage is within the range stated on this product (on
its housing or decal).
Before cleaning or replacing the fuse, disconnect Gesture Beam 102 from its power source. Use
a screwdriver or other tool to remove the compartment (do not pull it out by the tab only). Replace
the fuse only with a new fuse with the same rating (F2A, 250 V).
Mounting/Rigging
Place or mount this fixture in a vertical position only (rightside-up or upside-down). Placing or mounting it in a
sideways position can affect motor operation.
Standing
Place the fixture on a flat, stable surface. Make sure all
cables are secured and placed so that no one will trip
over them.
Suspended
1
345
2
Clamp (not included)
Hanging Bracket
1/4-turn
1/4-turn
Optional: Follow these steps
to use the hanging bracket
(included) for mounting the
fixture to a truss.
(tighten until
secure)
5
Linking
When using multiple Gesture Beam 102 fixtures, you can link (“daisy-chain”) them so that each each
fixture supplies power and/or sends DMX data to the next one. This helps reduce clutter in your
cabling and save you setup time.
You do not have to link fixtures for both power and DMX control; you can link them for either
purpose independently. For instance, you could link 4 fixtures together for DMX control while linking
only 2 of those same fixtures together for power (powering the other 2 fixtures separately).
Power
Use a standard IEC power cable to connect the Power Out of one fixture to the Power In of another.
As long as the first fixture is connected to a power outlet, any of the linked fixtures can remain off
and still supply power to the next one.
Important: To prevent undue damage to your fuses, we recommend linking no more than 15 fixtures
in the same chain.
DMX
Use a standard 3-pin DMX cable to connect the DMX Out of one fixture to the DMX In of another.
Your connected DMX controller will send its data to the fixtures in sequence. All fixtures in this chain
will receive all DMX data.
Gesture Beam 102
Gesture Beam 102
Gesture Beam 102
Power
Gesture Beam 102
Gesture Beam 102
Gesture Beam 102
DMX Controller
6
Operation
Menu Options
Menu Display Submenu Settings/Values Description
DMX
Functions
22cH
15cH
7cH
3cH
001–512
DMX channel operation (22, 15, 7,
or 3 channels) + DMX address
setting
Off
HOLd
When no DMX signal, do nothing
(hold)
bLAc When no DMX signal, black out
Auto
Programs
P–01 – P–04 Automatic movement & color
programs 1–4
On, Off Sound-Active Mode, on or off
0–100 Sound-activation microphone
sensitivity, low (000) to high (100)
On, Off Master/Slave Mode, on or off
SL01 – SL04 Slave Mode 1–4
Fixture
Settings
PA54, PA36,
PA18
Pan angle range: 540° (PA54), 360°
(PA36), 180° (PA18)
rPAn On, Off Invert pan direction
t540, t360, t180
Tilt angle range: 540° (t540), 360°
(t360), 180° (t180)
rtiL On, Off Invert tilt direction
Display
Settings
LEd
On, Off
Display is always on (On) or turns
off after 3 seconds (Off)
rdIS On, Off Invert display
Reset
Restore all default settings
All motors reset
7
DMX Functions
You can control Gesture Beam 102 by linking it to a DMX controller. See below for charts of available
functions.
22-Channel Operation
Channel Function Value Description
1
Pan 000–255
Pan angle, 0° (000) to 540° (255)
2
Pan Fine 000–255 Fine control of panning
3
Tilt 000–255
Tilt angle, 0° (000) to 540° (255)
4
Tilt Fine 000–255 Fine control of tilting
5
Pan/Tilt Speed 000–255
Pan/tilt speed, fast (000) to slow (255)
6
Pan Continuous Rotation 000
–
127 No function
128–189
Forward pan rotation, slow (128) to fast (189)
190–193 Stop
194–255
Backward pan rotation, slow (194) to fast (255)
7
Tilt Continuous Rotation 000–127 No function
128–189
Forward tilt rotation, slow (128) to fast (189)
190–193 Stop
194–255
Backward tilt rotation, slow (194) to fast (255)
8
Master Dimmer 000–255
Master dimmer, all colors, A & B sides, dark (000) to
bright (255)
9
Shutter
Affects both A & B sides.
000–003 Closed
004–007 Open
008–076
Strobe, slow (008) to fast (076)
077–145
Pulse, slow (077) to fast (145)
146–215
Random strobe, slow (146) to fast (215)
216–255 Open
10
A Red Dimmer 000–255
Red dimmer, A side, dark (000) to bright (255)
11
A Green Dimmer 000–255
Green dimmer, A side, dark (000) to bright (255)
12
A Blue Dimmer 000–255
Blue dimmer, A side, dark (000) to bright (255)
13
A White Dimmer 000–255
White dimmer, A side, dark (000) to bright (255)
14
B Red Dimmer 000–255
Red dimmer, B side, dark (000) to bright (255)
15
B Green Dimmer 000–255
Green dimmer, B side, dark (000) to bright (255)
16
B Blue Dimmer 000–255
Blue dimmer, B side, dark (000) to bright (255)
17
B White Dimmer 000–255
White dimmer, B side, dark (000) to bright (255)
8
22-Channel Operation
(continued)
Channel Function Value Description
18
Color Presets
Overrides Ch. 10–17.
000–029 No function
030–044 Red (R)
045–059 Green (G)
060–074 Blue (B)
075–089 White (W)
090–104 R+G
105–119 R+B
120–134 R+W
135–149 G+B
150–164 G+W
165–179 B+W
180–194 R+G+B
195–209 R+G+W
210–224 R+B+W
225–239 G+B+W
240–255 R+G+B+W
19
Color Programs 000–007 No function
008–039 Program 1 (snap)
040–071 Program 2 (snap)
072–103 Program 3 (snap)
104–135 Program 4 (fade)
136–167 Program 5 (fade)
168–199 Program 6 (fade)
200–231 Sound-active colors (snap)
232–255 Sound-active colors (fade)
20
Program Speed
(when Ch. 19 is set to 008–199)
000–255
Color-change rate, slow (000) to fast (255)
Microphone Sensitivity
(when Ch. 19 is set to 200–255)
000–255 Microphone sensitivity for sound-active
programs, low (000) to high (255)
9
22-Channel Operation
(continued)
Channel Function Value Description
21
Macro Functions 000–007 No function
008–039 Automatic movement 1
040–071 Automatic movement 2
072–103 Automatic movement 3
104–135 Automatic movement 4
136–167 Sound-active movement 1
168–199 Sound-active movement 2
200–231 Sound-active movement 3
232–255 Sound-active movement 4
22
Control Functions
All functions are executed
after 2 seconds.
000–069 No function
070–079 Blackout during pan/tilt
080–089 Disable blackout during pan/tilt
090–139 No function
140–149 Reset pan/tilt
150–169 Reset color/gobo
170–199 No function
200–209 Reset all
210–255 No function
15-Channel Operation
Channel Function Value Description
1
Pan 000–255
Pan angle, 0° (000) to 540° (255)
2
Tilt 000–255
Tilt angle, 0° (000) to 540° (255)
3
Pan Continuous
Rotation
000–127 No function
128–189
Forward pan rotation, slow (128) to fast (189)
190–193 Stop
194–255
Backward pan rotation, slow (194) to fast (255)
4
Tilt Continuous
Rotation
000–127 No function
128–189
Forward tilt rotation, slow (128) to fast (189)
190–193 Stop
194–255
Backward tilt rotation, slow (194) to fast (255)
5
A Master Dimmer 000–255
Master dimmer, A side, all colors, dark (000) to bright (255)
6
B Master Dimmer 000–255
Master dimmer, B side, all colors, dark (000) to bright (255)
10
15-Channel Operation
(continued)
Channel Function Value Description
7
Shutter
Affects both A & B sides.
000–003 Closed
004–007 Open
008–076
Strobe, slow (008) to fast (076)
077–145
Pulse, slow (077) to fast (145)
146–215
Random strobe, slow (146) to fast (215)
216–255 Open
8
Red Dimmer 000–255
Red dimmer, A & B sides, dark (000) to bright (255)
9
Green Dimmer 000–255
Green dimmer, A & B sides, dark (000) to bright (255)
10
Blue Dimmer 000–255
Blue dimmer, A & B sides, dark (000) to bright (255)
11
White Dimmer 000–255
White dimmer, A & B sides, dark (000) to bright (255)
12
Color Presets
(Overrides Ch. 08–11)
000–029 No function
030–044 Red (R)
045–059 Green (G)
060–074 Blue (B)
075–089 White (W)
090–104 R+G
105–119 R+B
120–134 R+W
135–149 G+B
150–164 G+W
165–179 B+W
180–194 R+G+B
195–209 R+G+W
210–224 R+B+W
225–239 G+B+W
240–255 R+G+B+W
13
Color Programs 000–007 No function
008–039 Program 1 (snap)
040–071 Program 2 (snap)
072–103 Program 3 (snap)
104–135 Program 4 (fade)
136–167 Program 5 (fade)
168–199 Program 6 (fade)
200–231 Sound-active colors (snap)
232–255 Sound-active colors (fade)
14
Program Speed
(when Ch. 13 is set to 008–199)
000–255
Color-change rate, slow (000) to fast (255)
Microphone Sensitivity
(when Ch. 13 is set to 200–255)
000–255 Microphone sensitivity for sound-active programs, low
(000) to high (255)
11
15-Channel Operation
(continued)
Channel Function Value Description
15
Macro Functions 000–007 No function
008–039 Automatic movement 1
040–071 Automatic movement 2
072–103 Automatic movement 3
104–135 Automatic movement 4
136–167 Sound-active movement 1
168–199 Sound-active movement 2
200–231 Sound-active movement 3
232–255 Sound-active movement 4
7-Channel Operation
Channel Function Value Description
1
A Master Dimmer 000–255
Master dimmer, A side, all colors, dark (000) to bright (255)
2
B Master Dimmer 000–255
Master dimmer, B side, all colors, dark (000) to bright (255)
3
Shutter
Affects both A & B sides.
000–003 Closed
004–007 Open
008–076
Strobe, slow (008) to fast (076)
077–145
Pulse, slow (077) to fast (145)
146–215
Random strobe, slow (146) to fast (215)
216–255 Open
4
Color Presets 000–029 No function
030–044 Red (R)
045–059 Green (G)
060–074 Blue (B)
075–089 White (W)
090–104 R+G
105–119 R+B
120–134 R+W
135–149 G+B
150–164 G+W
165–179 B+W
180–194 R+G+B
195–209 R+G+W
210–224 R+B+W
225–239 G+B+W
240–255 R+G+B+W
12
7-Channel Operation
(continued)
Channel Function Value Description
5
Color Programs 000–007 No function
008–039 Program 1 (snap)
040–071 Program 2 (snap)
072–103 Program 3 (snap)
104–135 Program 4 (fade)
136–167 Program 5 (fade)
168–199 Program 6 (fade)
200–231 Sound-active colors (snap)
232–255 Sound-active colors (fade)
6
Program Speed
(when Ch. 05 is set to 008–199)
000–255
Color-change rate, slow (000) to fast (255)
Microphone Sensitivity
(when Ch. 05 is set to 200–255)
000–255 Microphone sensitivity for sound-active programs,
low (000) to high (255)
7
Macro Functions 000–007 No function
008–039 Automatic movement 1
040–071 Automatic movement 2
072–103 Automatic movement 3
104–135 Automatic movement 4
136–167 Sound-active movement 1
168–199 Sound-active movement 2
200–231 Sound-active movement 3
232–255 Sound-active movement 4
3-Channel Operation
Channel Function Value Description
1
Master Dimmer 000–255
Master dimmer, all colors, A & B sides, dark (000) to
bright (255)
2
Color Presets 000–029 No function
030–044 Red (R)
045–059 Green (G)
060–074 Blue (B)
075–089 White (W)
090–104 R+G
105–119 R+B
120–134 R+W
135–149 G+B
150–164 G+W
13
3-Channel Operation
(continued)
Channel Function Value Description
2 (cont.)
Color Presets (continued) 165–179 B+W
180–194 R+G+B
195–209 R+G+W
210–224 R+B+W
225–239 G+B+W
240–255 R+G+B+W
3
Macro Functions 000–007 No function
008–039 Automatic movement 1
040–071 Automatic movement 2
072–103 Automatic movement 3
104–135 Automatic movement 4
136–167 Sound-active movement 1
168–199 Sound-active movement 2
200–231 Sound-active movement 3
232–255 Sound-active movement 4
14
Guía del usuario (Español)
Introducción
Contenido de la caja
Gesture Beam 102 Guía del usuario
Cable de corriente Manual de seguridad y garantía
Soporte de montaje
Soporte
Para obtener la información más reciente acerca de este producto (documentación, especificaciones
técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marqlighting.com.
Para obtener soporte adicional del producto, visite marqlighting.com/support.
Notas sobre la seguridad
Importante: Además de las notas a continuación, consulte el manual de seguridad y garantía
incluido para obtener información de seguridad adicional.
• Traslade este producto tomándolo solo de un soporte para colgar/montar o su manija/las manijas.
• Use este producto solo en interiores (IP20). Para evitar el riesgo de incendio o choque eléctrico,
no exponga este producto a la lluvia o a la humedad.
• No use este producto para instalaciones permanentes.
• Conecte este producto solo a circuitos protegidos y con descarga a tierra.
• Siempre desconecte el producto de su fuente de corriente antes de limpiarlo o reemplazar su
fusible. Remplace el fusible con otro del mismo tipo y capacidad.
• Antes de conectar el producto a una fuente de corriente, asegúrese de que el cable de corriente
no esté pinzado ni dañado.
• Asegúrese de que el voltaje de la toma de corriente se encuentre dentro del rango indicado en
este producto (en su carcasa o etiqueta).
• Nunca conecte este producto a un atenuador o reóstato.
• Nunca desconecte este producto tirando de su cable de corriente.
• Si monta este producto de forma suspendida, utilice un cable de seguridad.
• Asegúrese de que este producto se use siempre en una ubicación con ventilación adecuada y al
menos 50 cm (20 pulg.) de distancia de superficies adyacentes. Asegúrese de que ninguna de
las ranuras de ventilación de este producto quede obstruidas.
• No use este producto a temperaturas ambientes superiores a 40°C/104°F.
• No acerque materiales inflamables a este producto durante su uso.
• No mire directamente a la fuente de luz del producto cuando se encuentre encendido.
• No toque este producto mientras esté encendido o inmediatamente después de apagarlo. Este
producto y su carcasa pueden alcanzar temperaturas elevadas.
• Si se encuentra con un problema grave al usar este producto, deje de usarlo inmediatamente.
• No abra la carcasa de este producto. No contiene piezas reparables por el usuario y hacerlo
invalidará la garantía.
15
Características
Panel trasero
1. Entrada de corriente: Utilice el cable de
corriente estándar (incluido) para conectar
esta entrada a una toma de corriente.
2. Fusible: Este compartimiento sostiene al
fusible. Antes de limpiar o reemplazar el
fusible, desconecte el Gesture Beam 102
de su fuente de corriente. Utilice un
destornillador u otra herramienta para retirar
el compartimiento (no lo retire tirando de la
lengüeta solamente). Reemplace el fusible
sólo con un fusible nuevo de la misma
capacidad (F2A, 250 V).
3. Salida de corriente: Utilice un cable de corriente estándar para conectar esta salida a un
artefacto de iluminación adicional. Esta conexión suministrará corriente al artefacto de
iluminación adicional cuando se encuentre conectado a una toma de corriente. Consulte
Instalación > Enlace > Suministro eléctrico para obtener información sobre el enlace de
múltiples artefactos de iluminación.
Nota: En los modelos vendidos en EE.UU., esta será una conexión “Edison” (NEMA®) estándar.
En los demás modelos, será una conexión IEC estándar.
4. Entrada DMX: Utilice un cable DMX de tres patillas estándar para conectar esta entrada (A) a su
controlador DMX o (B) a otro artefacto de iluminación a través del cual pasarán los datos de
DMX hacia este. Gesture Beam 102 recibe datos de DMX a través de esta conexión. Consulte
Instalación > Enlace > DMX para obtener información sobre el enlace de múltiples artefactos
de iluminación.
5. Salida DMX: Utilice un cable DMX de 3 patillas estándar para conectar esta salida a un artefacto
de iluminación adicional. Gesture Beam 102 envía sus datos a un artefacto de iluminación
adicional a través de esta conexión. Consulte Instalación > Enlace > DMX para obtener
información sobre el enlace de múltiples artefactos de iluminación.
Panel frontal
6. Pantalla: Esta pantalla muestra mensajes y
valores que indican el estado actual del
artefacto de iluminación.
7. Menú: Pulse este botón para acceder al
menú del Gesture Beam 102.
8. Subir: Pulse este botón para seleccionar la
siguiente opción superior del menú o para
aumentar el valor en 1.
9. Abajo: Pulse este botón para seleccionar la siguiente opción inferior del menú o para disminuir el
valor en 1.
10. Intro: Pulse este botón para confirmar su selección o valor actual.
1
2
3
4
5
6
7 89
10
16
Instalación
Nota: Los elementos que no se enumeran en Introducción > Contenidos de la caja se venden por separado.
Información sobre la corriente
Antes de conectar el artefacto de iluminación a una toma de corriente, asegúrese de que el cable de
corriente no esté pinzado ni dañado. Además, asegúrese de que el voltaje de la toma de corriente se
encuentre dentro del rango indicado en este producto (en su carcasa o etiqueta).
Antes de limpiar o reemplazar el fusible, desconecte el Gesture Beam 102 de su fuente de
corriente. Utilice un destornillador u otra herramienta para retirar el compartimiento (no lo retire
tirando de la lengüeta solamente). Reemplace el fusible sólo con un fusible nuevo de la misma
capacidad (F2A, 250 V).
Montaje/Instalación
Coloque o monte este artefacto de iluminación en posición
vertical solamente (con el lado derecho hacia arriba o al revés).
Colocarlo o montarlo de costado puede afectar la operación del
motor.
Sobre una superficie
Coloque el artefacto de iluminación sobre una superficie plana y
estable. Asegúrese de que todos los cables estén asegurados y
colocados de forma que nadie se tropiece con ellos.
Suspendido
1
345
2
Abrazadera (no incluido)
Soporte de montaje
1/4 de
vuelta
1/4 de
vuelta
(Apriete hasta
seguro.)
Opcional: Siga estos pasos
a fin de utilizar el soporte de
montaje (incluido) para
colgar el artefacto de
iluminación de una viga.
17
Enlace
Si utiliza múltiples artefactos de iluminación Gesture Beam 102, puede enlazarlos (“conectarlos en
cadena”) de manera que cada accesorio suministre la corriente y/o envíe los datos de DMX al
siguiente. Esto ayuda a reducir el amontonamiento de cables y le ahorra tiempo de instalación.
No es obligatorio enlazar tanto la corriente como el control de DMX de los artefactos de iluminación;
puede enlazarlos para cualquier propósito individual de forma independiente del otro. Por ejemplo, podría
enlazar 4 artefactos de iluminación entre sí para control de DMX, pero solo enlazar 2 de ellos mediante el
cable de corriente (alimentando los 2 restantes mediante sus cables de corriente individuales).
Suministro eléctrico
Utilice un cable de corriente IEC estándar para conectar la salida Power Out de un artefacto de
iluminación a la entrada Power In de otro. Siempre que el primer artefacto de iluminación esté
conectado a una toma de corriente, cualquiera de los accesorios enlazados puede permanecer
apagados y aun así suministrar corriente al siguiente.
Importante: Para evitar daños excesivos a sus fusibles, recomendamos no enlazar más de 15
artefactos de iluminación en la misma cadena.
DMX
Utilice un cable DMS de 3 patillas estándar para conectar la salida DMX Out de un artefacto de
iluminación a la entrada DMX In de otro. Su controlador DMX conectado enviará sus datos a los
artefactos de iluminación en secuencia. Todos los artefactos de iluminación en esta cadena recibirán
todos los datos de DMX.
Suministro
eléctrico
Gesture Beam 102
Controlador DMX
Gesture Beam 102 Gesture Beam 102
Gesture Beam 102 Gesture Beam 102 Gesture Beam 102
18
Funcionamiento
Opciones del menú
Menú Pantalla Submenú Ajustes/Valores Descripción
Funciónes
de DMX
22cH
15cH
7cH
3cH
001–512
Funcionamiento de canales DMX (22,
15, 7, o 3 canales) + Ajuste de
dirección de DMX
Off HOLd Cuando no se recibe señal de DMX, no
hacer nada
bLAc Cuando no se recibe señal de DMX,
apagar todo
Programas
automático
P–01 – P–04 Movimiento automático & programas
de colores 1–4
On, Off Activa o desactiva el modo de
activación por sonido
0–100 Sensibilidad de la activación por
sonido del micrófono, de la más baja
(000) a la más alta (100)
On, Off Modo maestro/esclavos, encendido o
apagado
SL01 – SL04 Modos esclavos 1–4
Ajustes del
artefacto de
iluminación
PA54, PA36,
PA18
Rango del ángulo de paneo: 540°
(PA54), 360° (PA36), 180° (PA18)
rPAn On, Off Invertir dirección del desplazamiento
horizontal (paneo)
t540, t360, t180 Rango del ángulo de inclinación: 540°
(t540), 360° (t360), 180° (t180)
rtiL On, Off Invertir la dirección de la inclinación
Ajustes de
la pantalla
LEd
On, Off La pantalla está siempre encendida
(On) o se apaga tras 3 segundos (Off)
rdIS On, Off Invertir la pantalla
Reinicializar
Restaurar todos los ajustes
predeterminados de fábrica
Reinicio de todos los motores
19
Funciones de DMX
Usted puede controlar el Gesture Beam 102 enlazándolo con un controlador de DMX. Consulte a
continuación las tablas con las funciones disponibles.
Funcionamiento de 22 canales
Canal Función Valor Descripción
1
Pan 000–255
Ángulo del desplazamiento horizontal (paneo), de 0° (000) a 540° (255)
2
Paneo fino 000–255 Control fino del paneo
3
Inclinación 000–255
Ángulo de inclinación, de 0° (000) a 540° (255)
4
Inclinación fina 000–255 Control fino de la inclinación
5
Velocidad del
paneo/inclinación
000–255
Velocidad de paneo/inclinación, de rápida (000) a lenta (255)
6
Rotación continua de
paneo
000–127 Sin función
128–189
Rotación de paneo hacia adelante, del más lento (128) al más rápido
(189)
190–193 Detener
194–255
Rotación de paneo hacia atrás, del más lento (194) al más rápido
(255)
7
Rotación continua de
inclinación
000–127 Sin función
128–189
Rotación de inclinación hacia adelante, del más lento (128) al más
rápido (189)
190–193 Detener
194–255
Rotación de inclinación hacia atrás, del más lento (194) al más rápido
(255)
8
Atenuador principal 000–255 Atenuador principal, todos los colores, A y B lados, del más oscuro
(000) al más brillante (255)
9
Obturador
Afecta ambos lados A y B
000–003 Cerrado
004–007 Abrir
008–076
Estrobo, del más lento (008) al más rápido (076)
077–145
Pulso, del más lento (077) al más rápido (145)
146–215
Estrobo aleatorio, del más lento (146) al más rápido (215)
216–255 Abrir
10
A Atenuador rojo 000–255
Atenuador rojo, A lado, del más oscuro (000) al más brillante (255)
11
A Atenuador verde 000–255
Atenuador verde, A lado, del más oscuro (000) al más brillante (255)
12
A Atenuador azul 000–255
Atenuador azul, A lado, del más oscuro (000) al más brillante (255)
13
A Atenuador blanco 000–255
Atenuador blanco, A lado, del más oscuro (000) al más brillante (255)
14
B Atenuador rojo 000–255
Atenuador rojo, B lado, del más oscuro (000) al más brillante (255)
15
B Atenuador verde 000–255
Atenuador verde, B lado, del más oscuro (000) al más brillante (255)
16
B Atenuador azul 000–255
Atenuador azul, B lado, del más oscuro (000) al más brillante (255)
17
B Atenuador blanco 000–255
Atenuador blanco, B lado, del más oscuro (000) al más brillante (255)
20
Funcionamiento de 22 canales
(continuación)
Canal Función Valor Descripción
18
Presets de colores
(anula canales 10–17)
000–029 Sin función
030–044 Rojo (R)
045–059
V
erde
(V)
060–074 Azul (A
)
075–089 Blanco(B
)
090–104 R+
V
105–119 R+A
120–134 R+B
135–149
V
+A
150–164
V
+B
165–179 A+B
180–194 R+V+A
195–209 R+V+B
210–224 R+A+B
225–239
V
+A+B
240–255 R+V+A+B
19
Programas de colores 000–007 Sin función
008–039 Programa 1 (cambio instantáneo)
040–071 Programa 2 (cambio instantáneo)
072–103 Programa 3 (cambio instantáneo)
104–135 Programa 4 (atenuación)
136–167 Programa 5 (atenuación)
168–199 Programa 6 (atenuación)
200–231 Colores activados por el sonido (cambio
instantáneo)
232–255 Colores activados por el sonido (atenuación)
20
Velocidad del programa
(cuando el canal 19 se ajusta a
008–199)
000–255
V
elocidad de cambio de color, de la más lenta
(000) a la más rápida (255)
Sensibilidad del micrófono
(cuando el canal 19 se ajusta a
200–255)
000–255 Sensibilidad del micrófono para programas
activados por el sonido, de la menor (000) a la
mayor (255)
Loading...
