TOUCH SYSTEM WITH RADIO TRANSMISSION

(USA AND CANADA VERSION)

OPERATING INSTRUCTIONS

SISTEMA TOUCH CON TRASMISSIONE RADIO

(VERSIONE USA E CANADA)

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

SCHALTSYSTEM MIT FUNK-ÜBERTRAGUNG

(USA UND CANADA VERSION)

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

DETECTEUR TOUCH A TRANSMISSION RADIO

(VERSION POUR LES ÉTATS UNIS ET LE CANADA)

INSTRUCTIONS D'INSTALLATION ET D'ENTRETIEN

MANUFACTURER: MARPOSS S.p.A. ADDRESS: Via Saliceto, 13 - Bentivoglio (BO) - Italy

CODE OF MANUAL: ________________________________________________ ISSUE: ________________________________________________ DEPT: ________________________________________________

D31014BM11

01.02

M.U. MIDA

THIS EQUIPMENT HAS BEEN TESTED AND FOUND TO COMPLY WITH THE LIMITS FOR A CLASS B DIGITAL DEVICE,

PURSUANT TO PART 15 OF THE FCC RULES. THESE LIMITS ARE DESIGNED TO PROVIDE REASONABLE PROTECTION AGAINST HARMFUL INTERFERENCE IN A RESIDENTIAL INSTALLATION. THIS EQUIPMENT GENERATES, USES AND CAN

RADIO FREQUENCY ENERGY AND, IF NOT INSTALLED AND USED IN ACCORDANCE WITH THE INSTRUCTIONS,

RADIATE MAY CAUSE HARMFUL INTERFERENCE TO RADIO COMMUNICATIONS. HOWEVER, THERE IS NO GUARANTEE THAT INTERFERENCE WILL NOT OCCUR IN A PARTICULAR INSTALLATION. IF THIS EQUIPMENT DOES CAUSE HARMFUL INTERFERENCE AND ON, THE USER IS ENCOURAGED TO TRY TO CORRECT THE INTERFERENCE BY ONE OR MORE OF THE FOLLOWING MEASURES

TO RADIO OR TELEVISION RECEPTION, WHICH CAN BE DETERMINED BY TURNING THE EQUIPMENT OFF

· REORIENT OR RELOCATE THE RECEIVING ANTENNA

· INCREASE THE SEPARATION BETWEEN THE EQUIPMENT AND THE RECEIVER.

· CONNECT THE EQUIPMENT INTO AN OUTLET ON A CIRCUIT DIFFERENT FROM THAT TO WHICH THE RE

IS CONNECTED.

CEIVER

· CONSULT THE DEALER OR AN EXPERIENCED RADIO/TV TECHNICIAN FOR HELP.

HANGES OR MODIFICATIONS NOT EXPRESSLY APPROVED IN WRITING BY THE MANUFACTURER MAY VOID THE

USER´S AUTHORITY TO OPERATE THIS EQUIPMENT.

THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO

CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE

RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.

MARPOSS S.p.A. does not take on the obligation of notifying possible further changes to the product. The descriptions reported in this book not authorize any tampering by non-authorized personnel. The warranty on the equipments will decay if such tamperings are found.

MARPOSS S.p.A. non assume l'obbligo di notificare eventuali successive modifiche al prodotto. Le descrizioni riportate nel presente libro non autorizzano in alcun modo manomissioni da parte di personale non autorizzato. La garanzia sulle apparecchiature decade nel momento in cui tali manomissioni vengano riscontrate.

MARPOSS S.p.A. ist nicht verpflichtet, nachträgliche Produktänderungen mitzuteilen. Die in diesem Handbuch enthaltenen Beschreibungen rechtfertigen keine Eingriffe durch nicht dazu ermächtiges Personal. Bei Feststellung derartiger Eingriffe verfällt der Garantieanspruch.

La Société MARPOSS S.p.A. n'est pas tenue de notifier les éventuelles modifications qu'elle pourra apporter au produit. Les descriptions figurant dans le présent livret n'autorisent en aucune façon des interventions du personnel non autorisé.

La garantie sur les appareils ne s'appliquera pas si sont constatées des interventions de ce genre.

INDEX

1 SPECIFICATIONS AND GENERAL WARNINGSPG.

1.1 Specifications and general warnings.................. 6

2 SYSTEM COMPONENTS

2.1 System components ......................................... 10

3 SYSTEM COMPONENTS

3.1 System components ......................................... 12

4 SYSTEM OPERATION

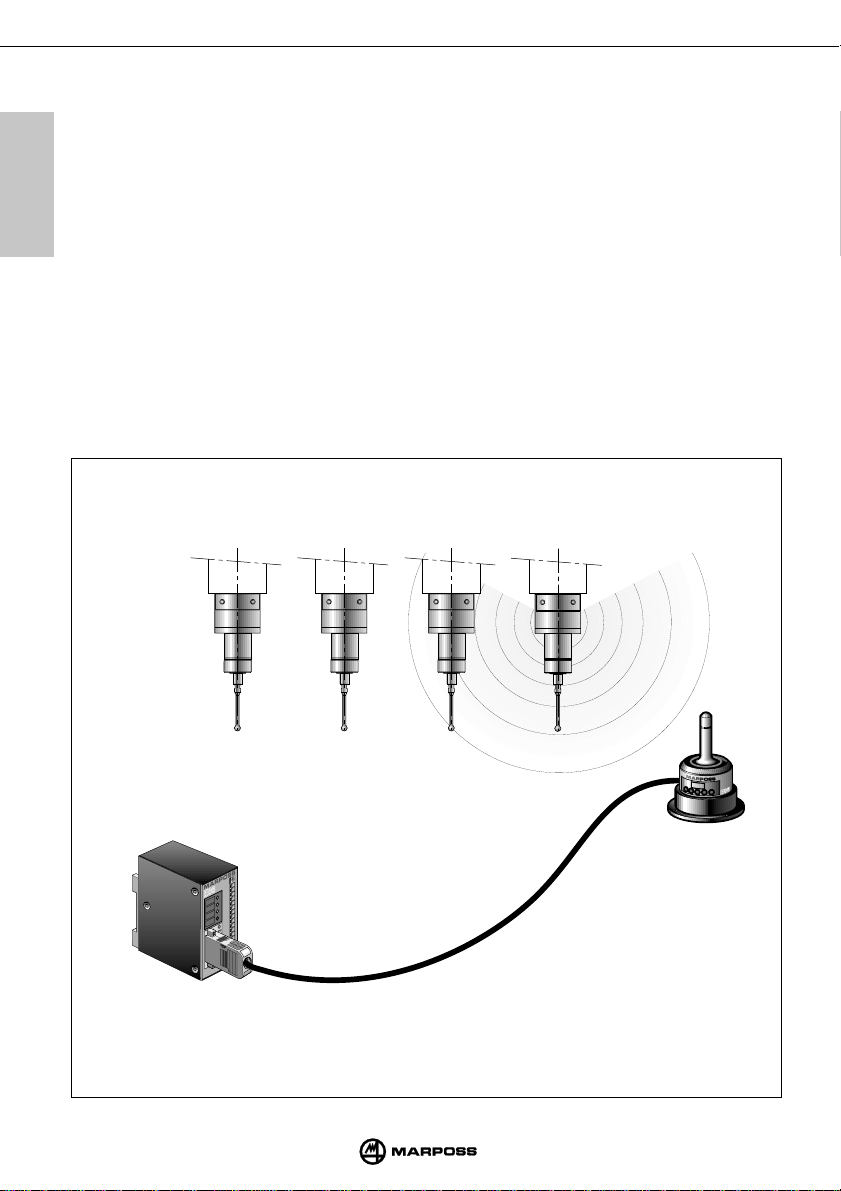

4.1 System operation .............................................. 14

5 MEASUREMENT PROBE

5.1 Measurement probe .......................................... 16

6 RADIO TRANSMISSION

6.1 Description ........................................................ 18

6.2 Transmission activation .................................... 20

6.2.1 Radio starting ......................................... 20

6.2.2 Mechanical starting ................................ 20

6.3 Stopping transmission ...................................... 22

7 E86 TRANSMITTER

7.1 Description ........................................................ 24

7.2 Battery life ......................................................... 26

7.3 Programming the transmitter ............................ 28

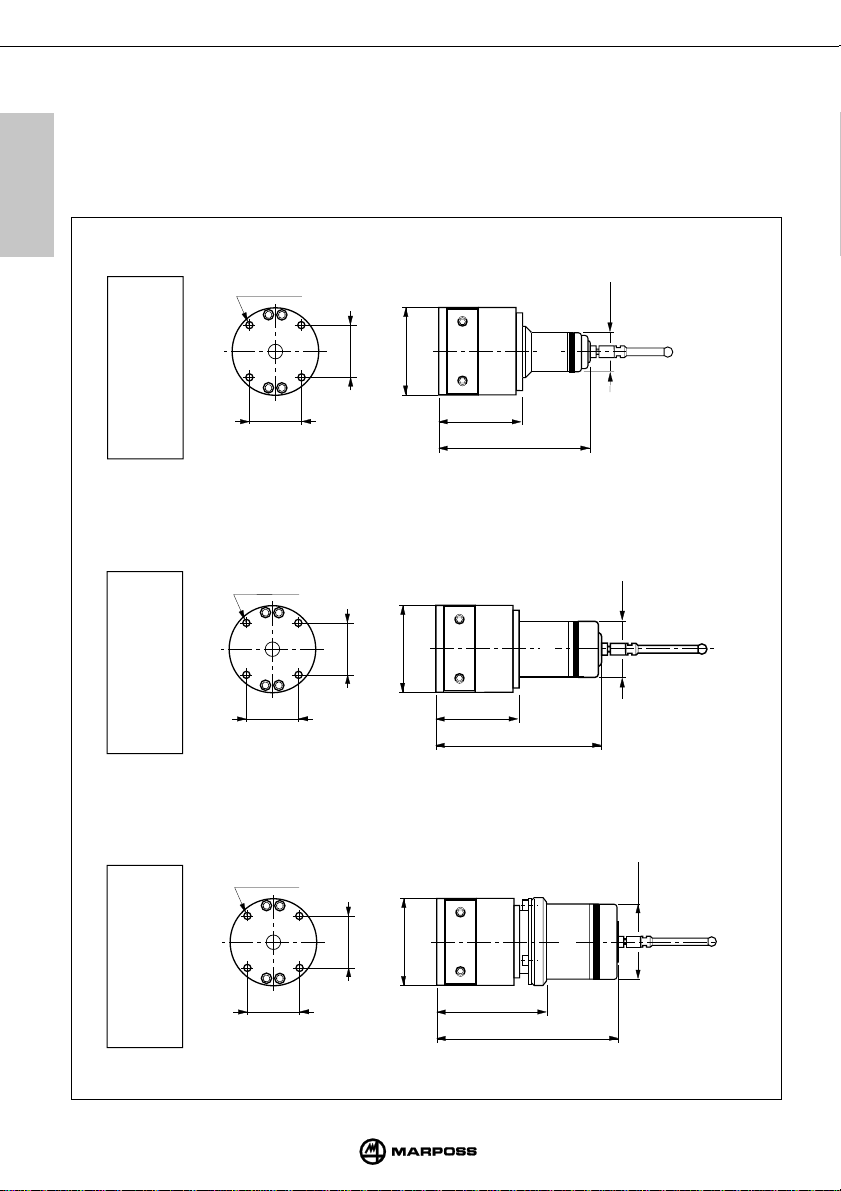

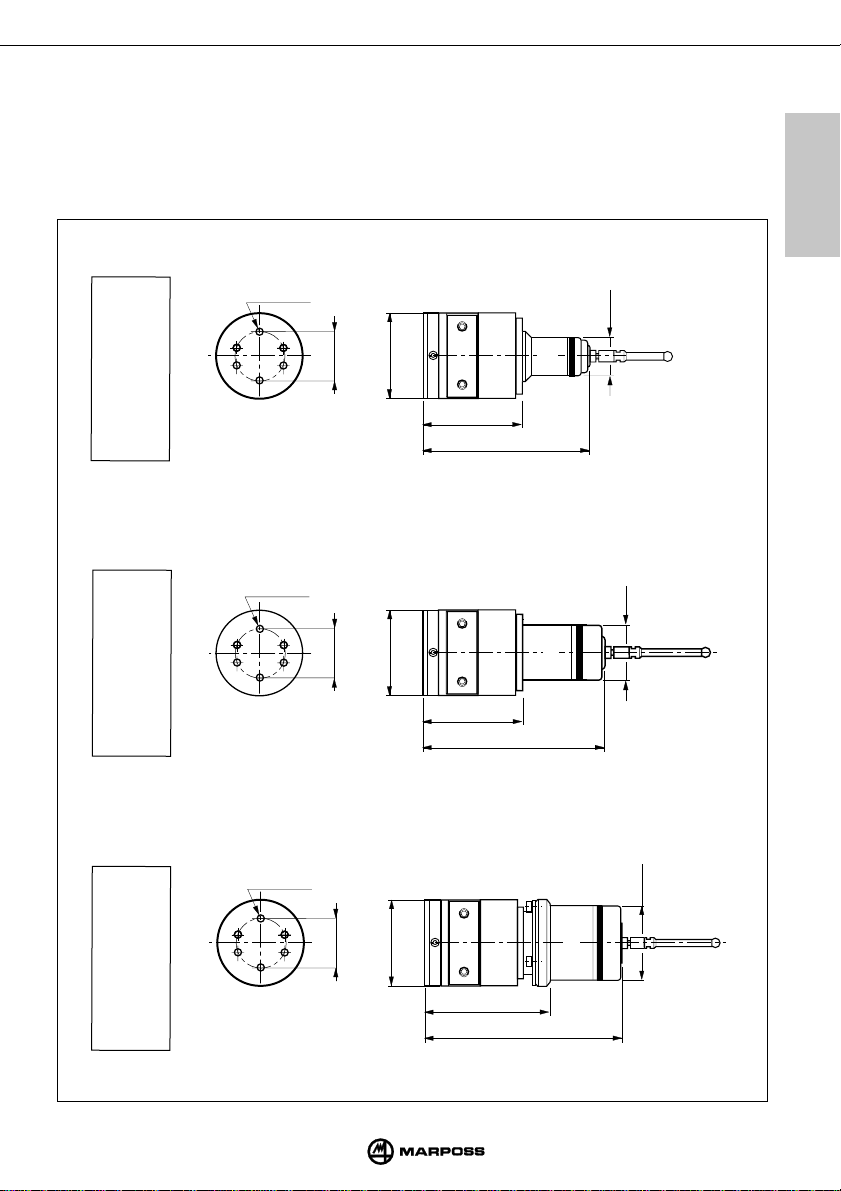

7.4 Transmitter dimensions with probe .................. 34

8 E86 RECEIVER

8.1 Description ........................................................ 36

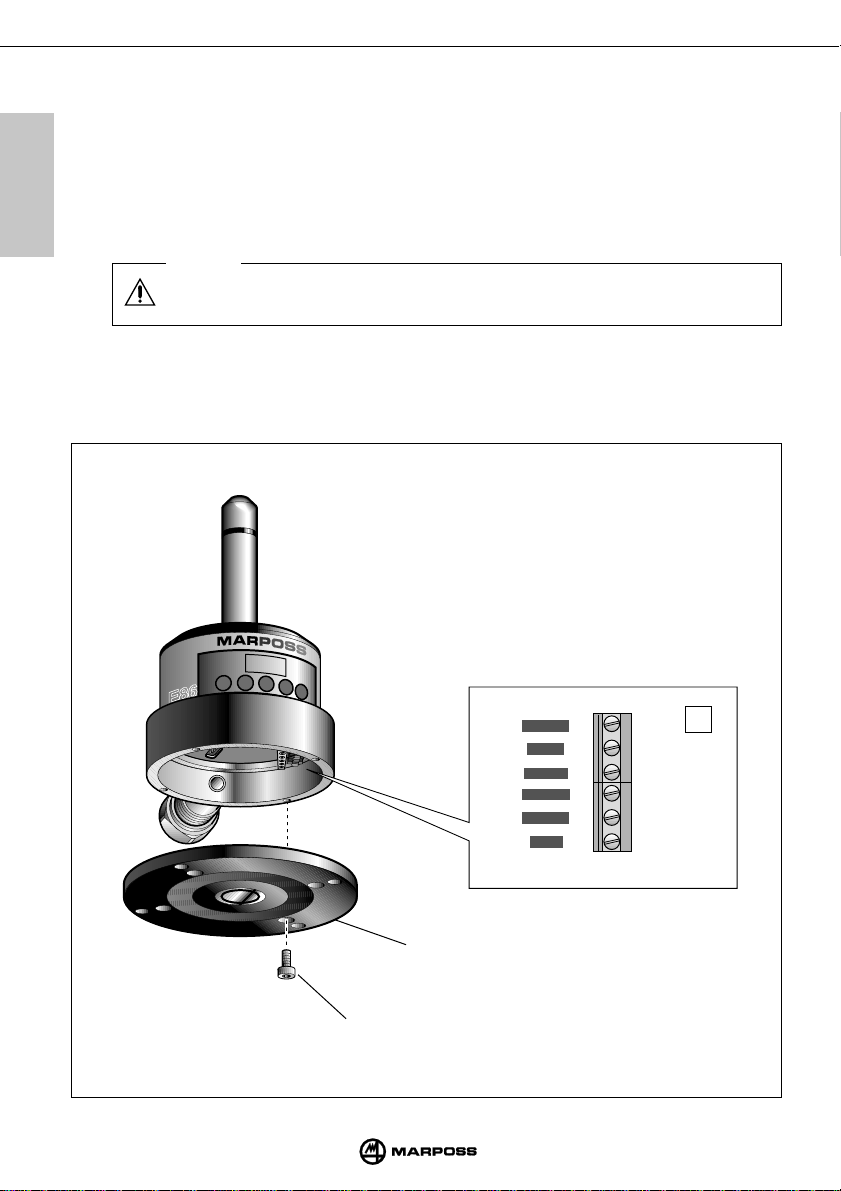

8.2 Connecting up the antenna .............................. 38

8.3 Fitting the antenna to the machine ................... 40

8.4 Antenna dimensions ......................................... 41

13 FITTING THE PROBE STYLUS

13.1 Fitting the probe stylus ..................................... 74

14 DIAGNOSTICS

14.1 Fault finding guide............................................. 76

15 MAINTENANCE

15.1 Ordinary maintenance ...................................... 80

15.1.1 Cleaning and inspection ........................ 80

15.1.2 Fitting/changing the battery ................... 82

15.2 Extraordinary maintenance ............................... 84

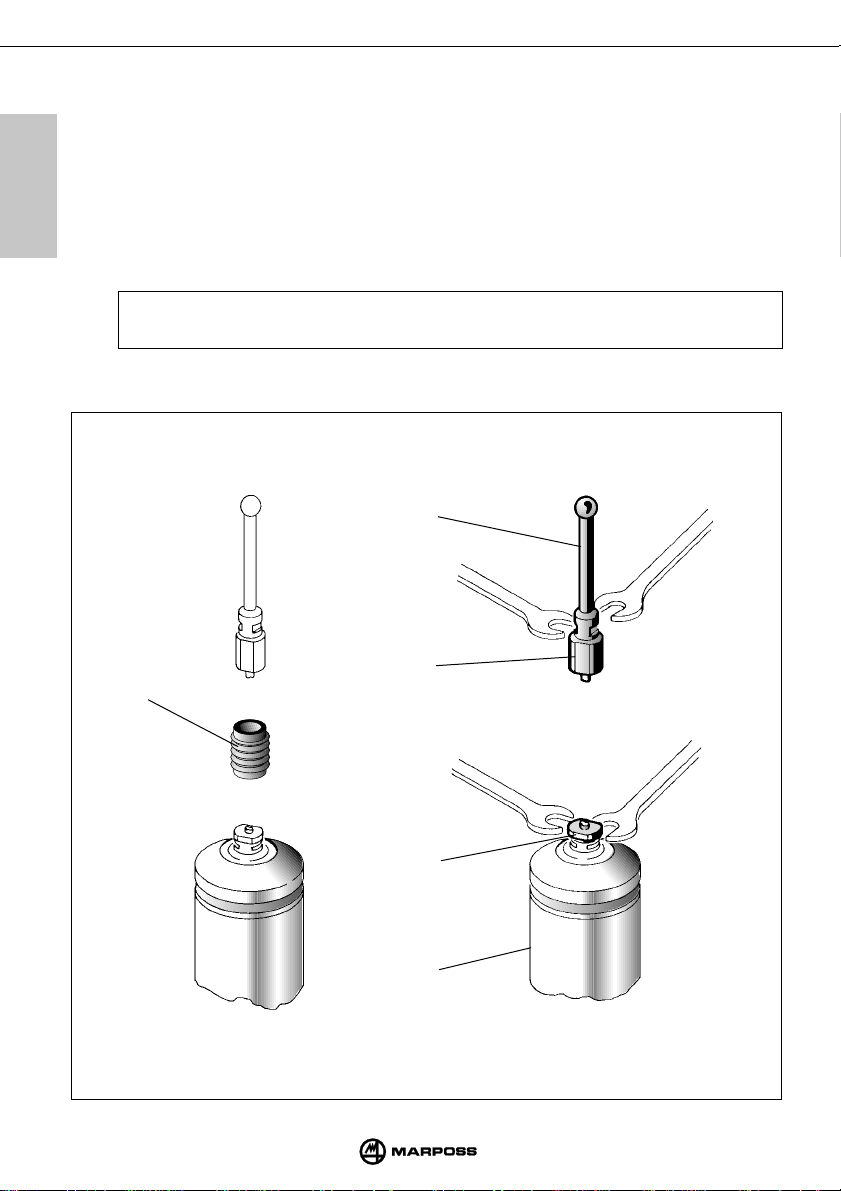

15.2.1 Changing the break pin and the stylus . 84

15.2.2 Replacement of outer seal .................... 86

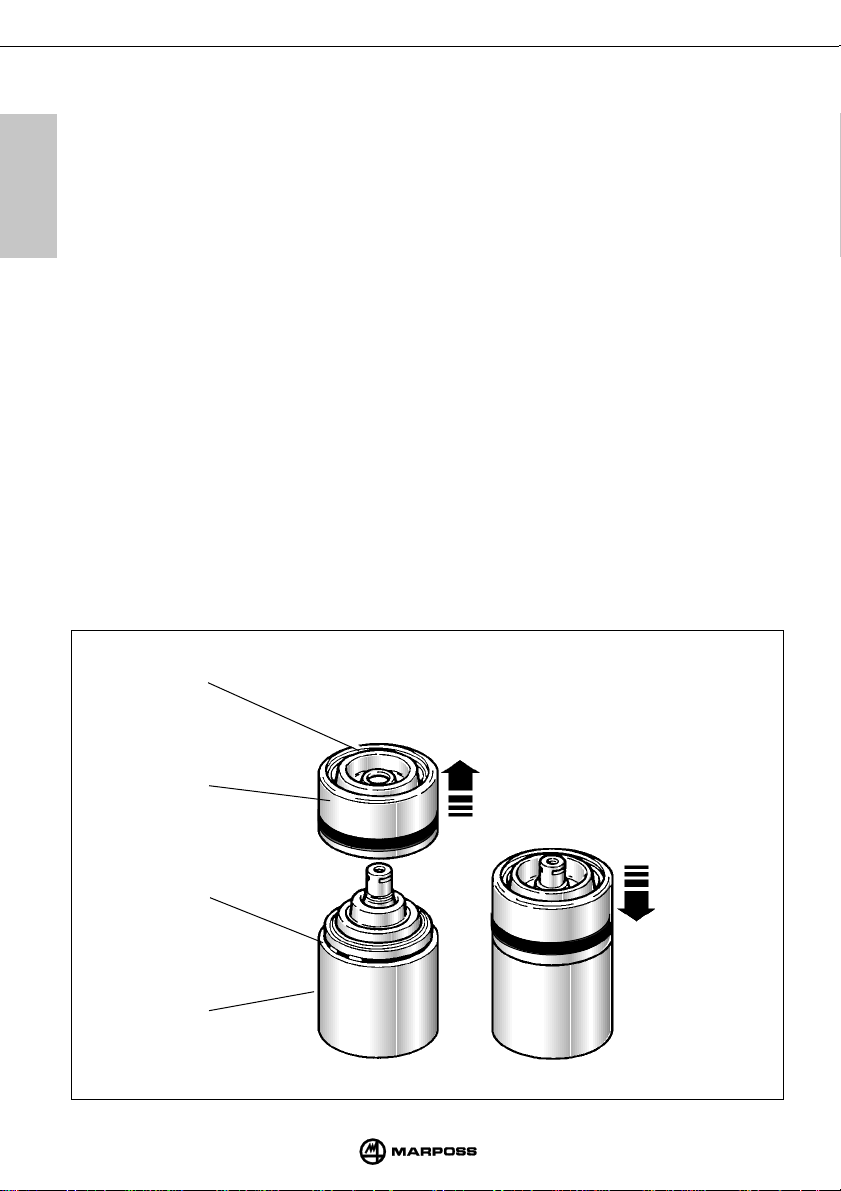

15.2.3 Changing the probe from the transmitter 87

16 SPARE PART LIST

16.1 Spare part list .................................................... 88

9 E86 INTERFACE UNIT

9.1 Interface unit front panel ................................... 42

9.2 Interface unit dimensions................................. 43

9.3 E86 Interface unit technical features................ 44

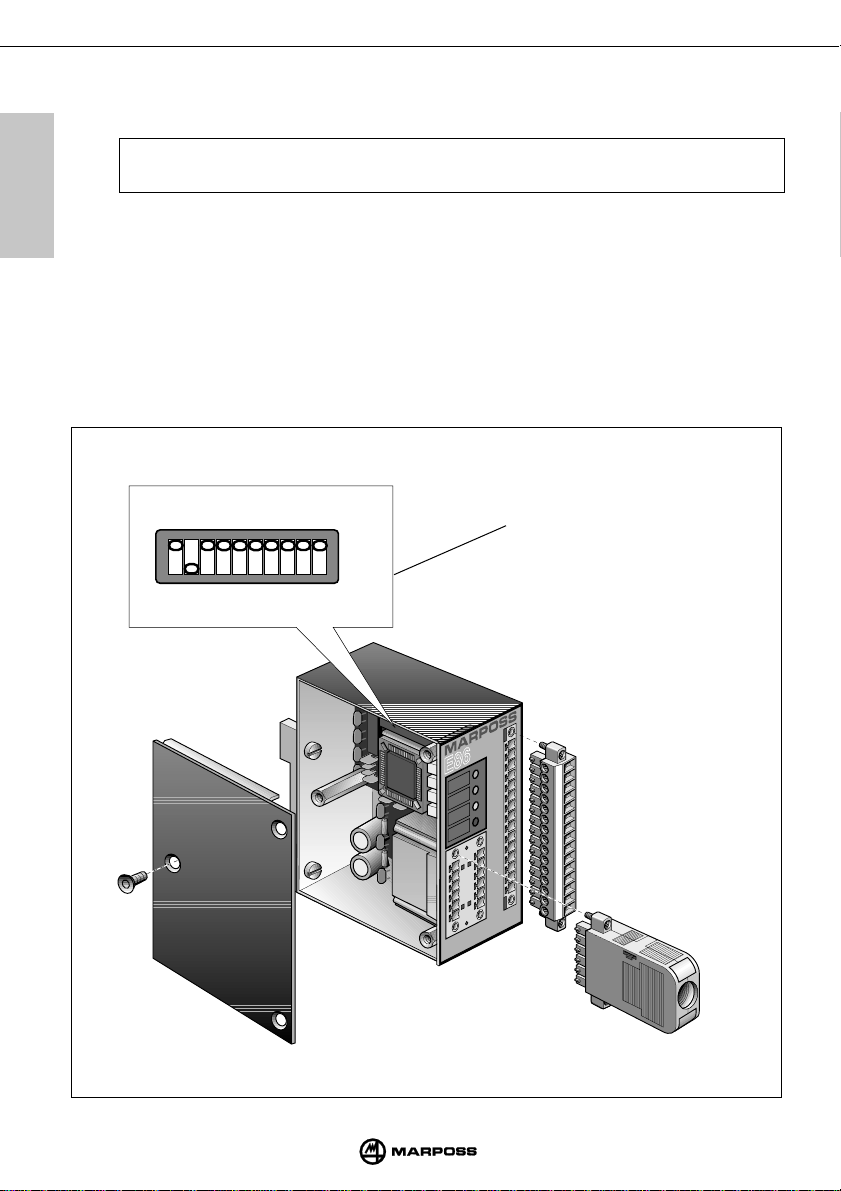

9.4 Programming the interface unit ........................ 46

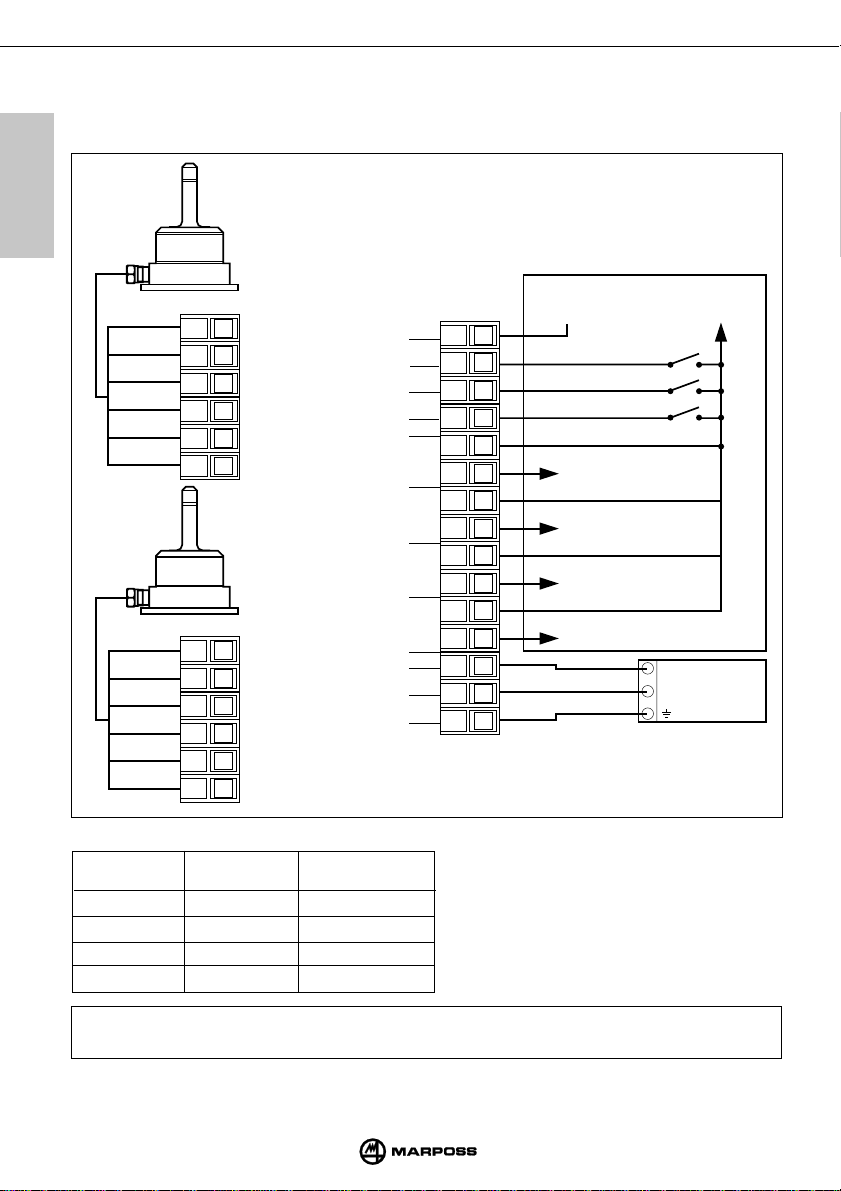

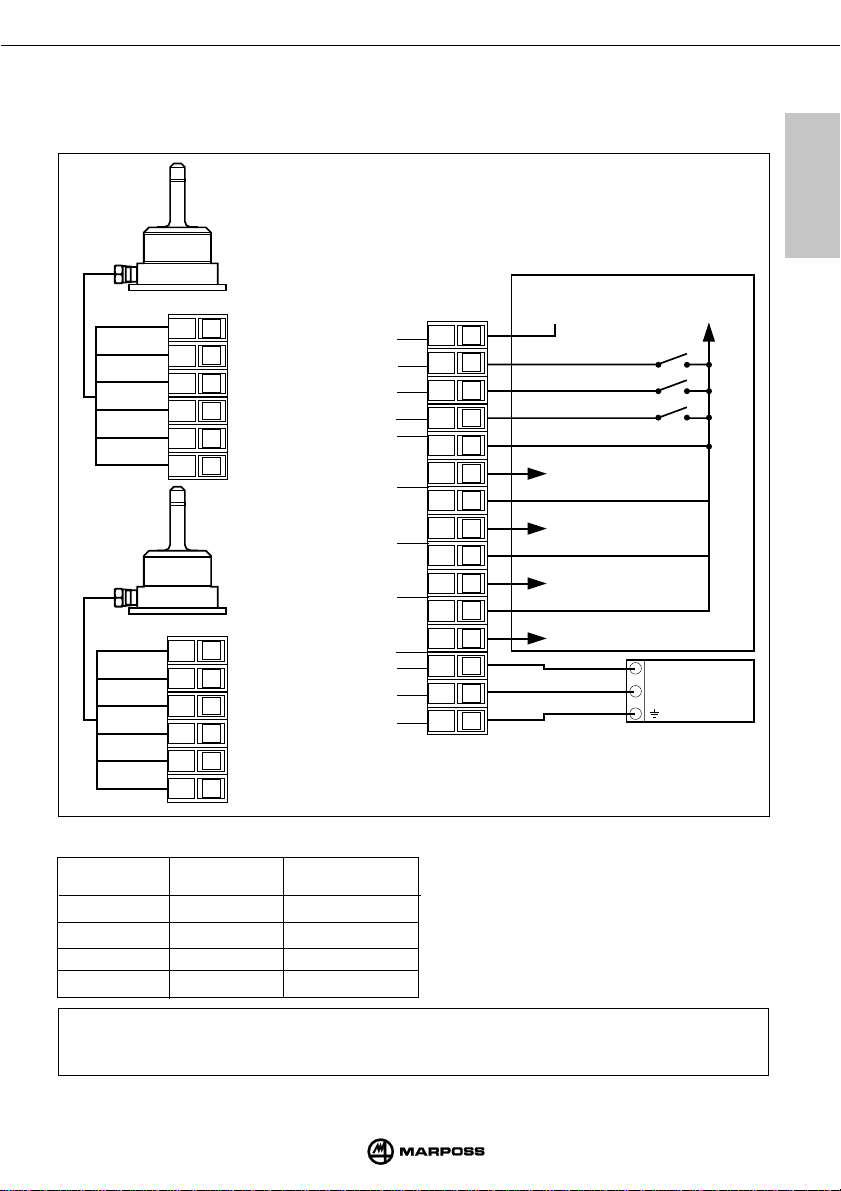

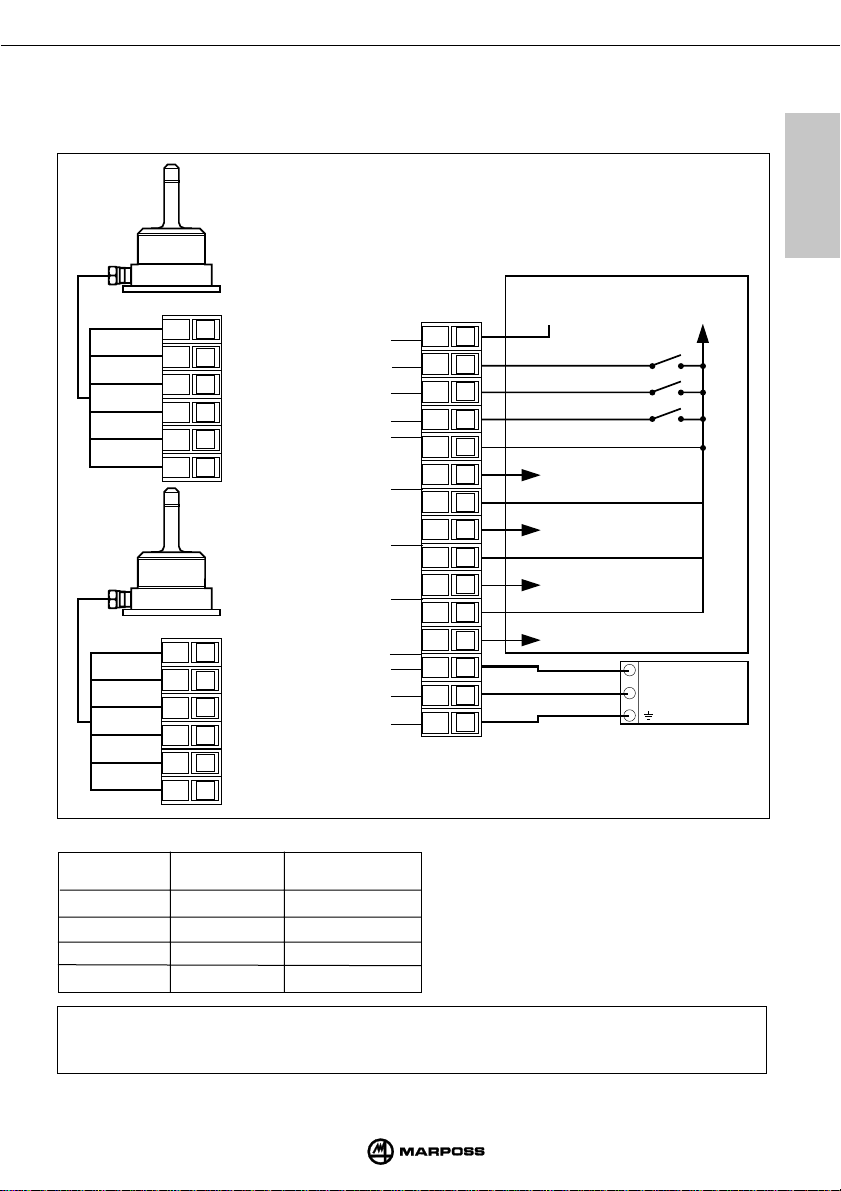

9.5 Connecting up the interface unit ...................... 52

10 ASSEMBLING THE

PROBE TO THE TRANSMITTER

10.1 Assembling the probe to the transmitter .......... 60

11 INSERTING PROBE EXTENSIONS (OPTIONAL)PG.

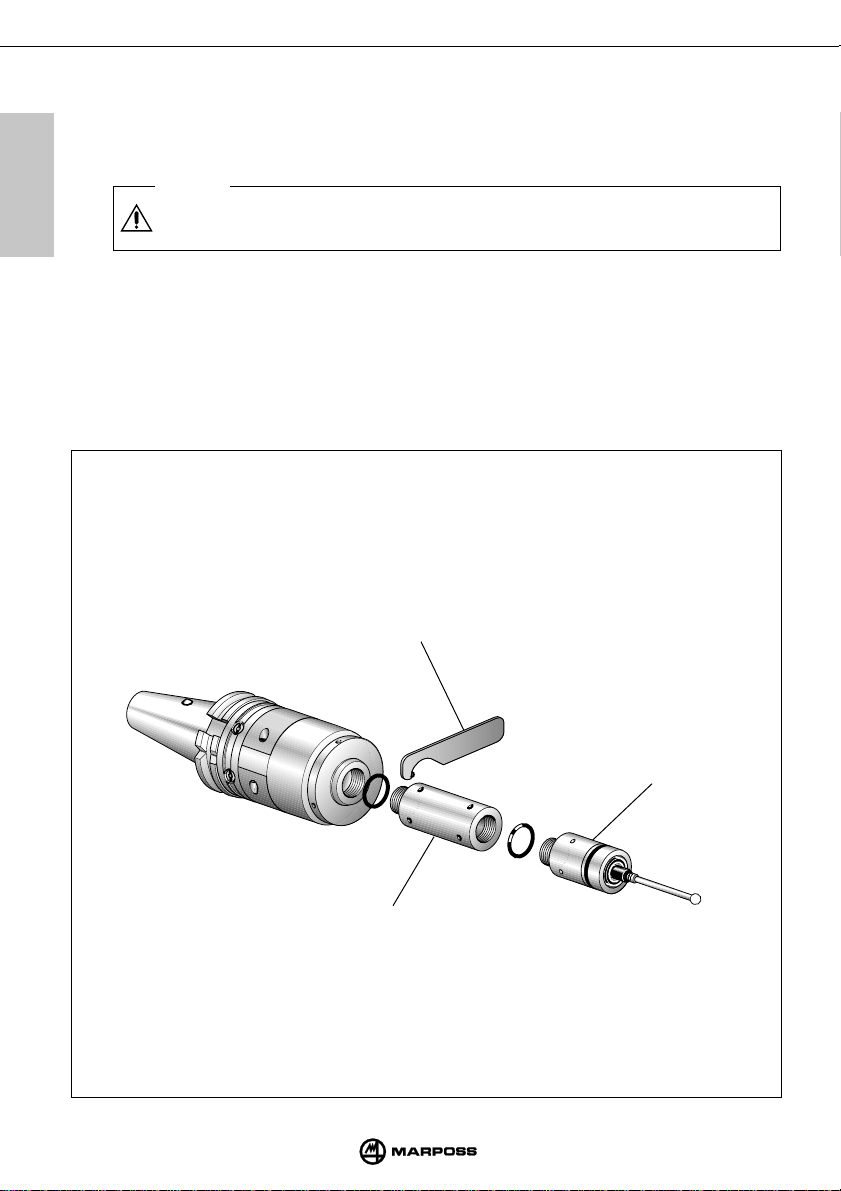

11.1 Inserting probe extensions (optional) ............... 62

12 FITTING THE TRANSMITTER TO THE TAPERPG.

12.1 Fixing the transmitter ........................................ 66

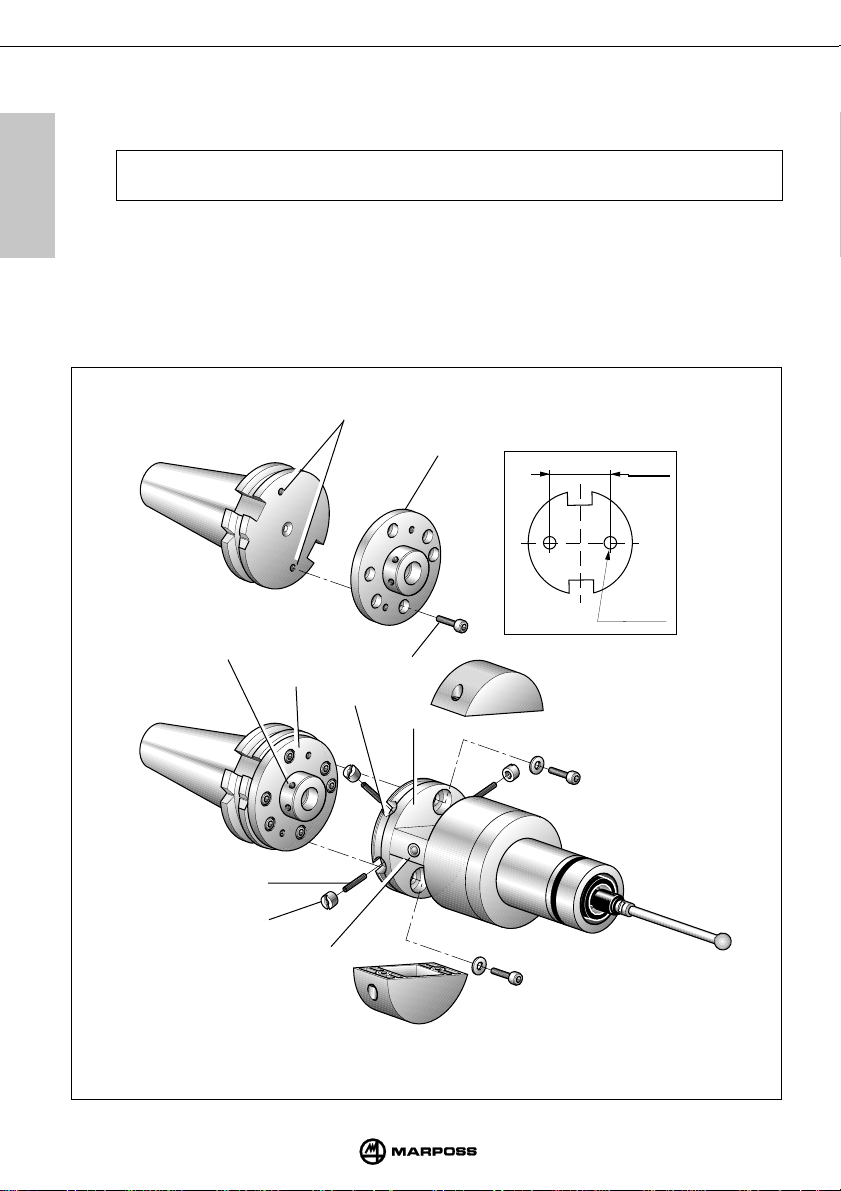

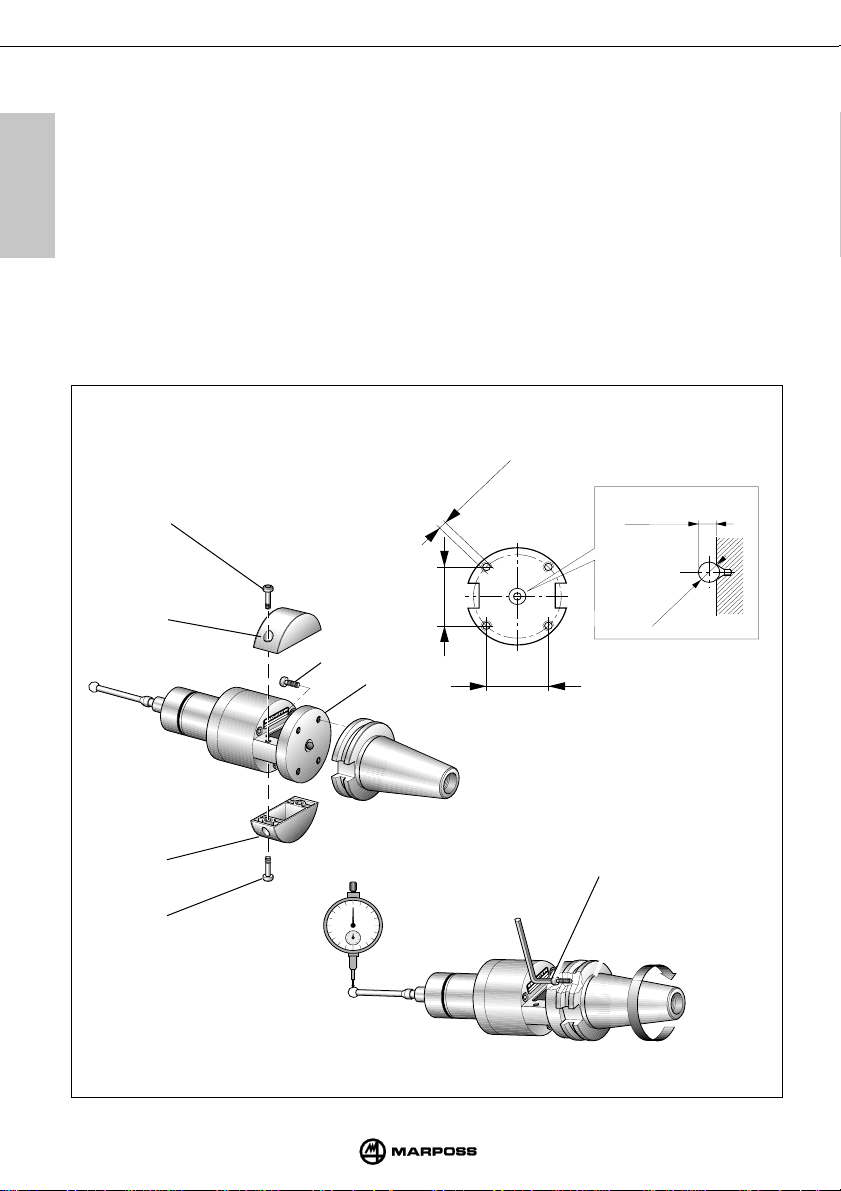

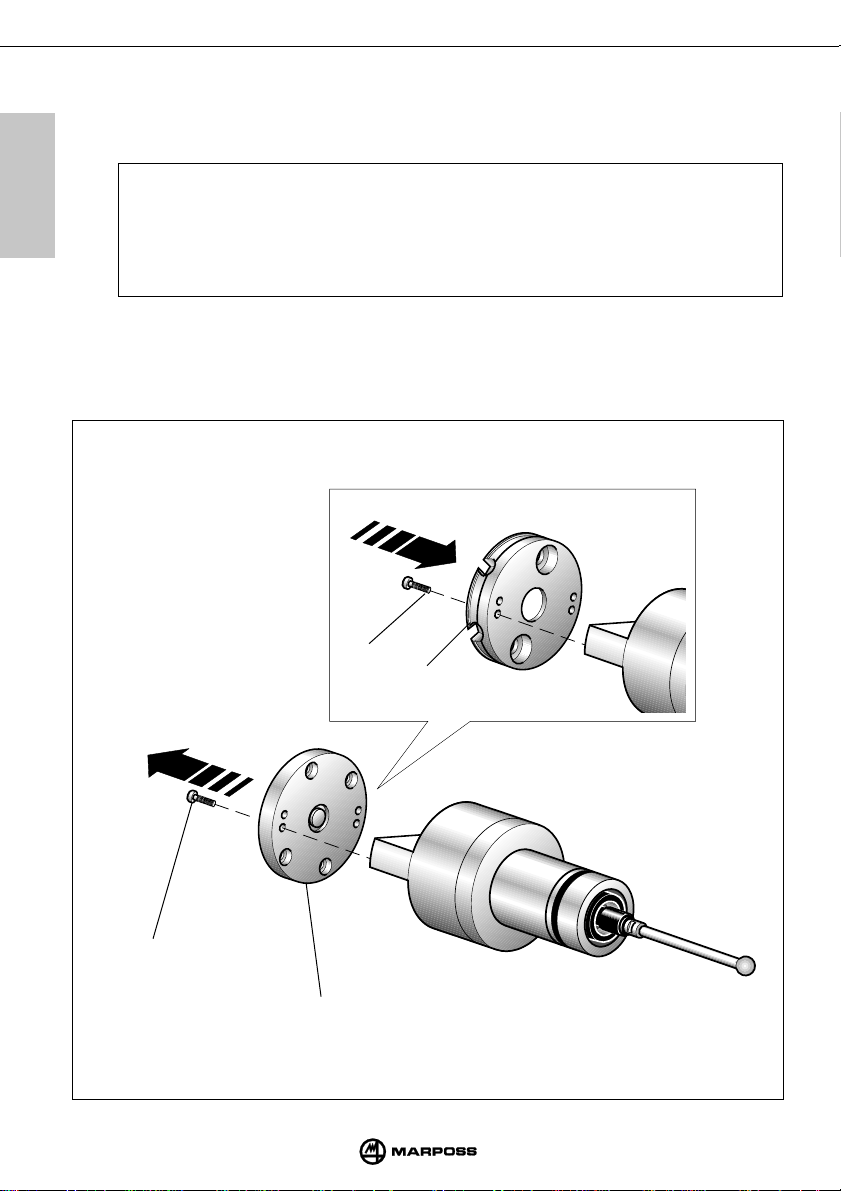

12.2 Fixing the transmitter with the adjusting plate 68

INDICE

1 NORME ED AVVERTENZE GENERALI

1.1 Norme ed avvertenze generali ............................. 7

2 COMPONENTI DEL SISTEMA

2.1 Componenti del sistema .................................... 11

3 CONFIGURAZIONE E FUNZIONAMENTO

3.1 Configurazione e funzionamento ....................... 13

4 MODALITÀ DI IMPIEGO

4.1 Modalità di impiego ........................................... 15

5 SONDA DI MISURA

5.1 Sonda di misura ................................................. 16

6 TRASMISSIONE RADIO

6.1 Descrizione ........................................................ 19

6.2 Attivazione della trasmissione ........................... 21

6.2.1 Attivazione radio .................................... 21

6.2.2 Attivazione meccanica ........................... 21

6.3 Disattivazione della trasmissione ...................... 23

7 TRASMETTITORE E86

7.1 Descrizione ........................................................ 25

7.2 Durata della batteria .......................................... 26

7.3 Programmazione del trasmettitore .................... 29

7.4 Dimensioni trasmettitori con sonde ................... 34

8 RICEVITORE E86

8.1 Descrizione ........................................................ 37

8.2 Collegamento dell'antenna ................................ 39

8.3 Montaggio dell'antenna ..................................... 41

8.4 Dimensioni di ingombro dell'antenna ................ 41

13 MONTAGGIO DEL BRACCETTO SONDA

PAG

13.1 Montaggio del braccetto sonda ......................... 75

14 DIAGNOSTICA

PAG

14.1 Ricerca guasti ed anomalie ............................... 77

15 MANUTENZIONE

PAG

15.1 Manutenzione ordinaria ..................................... 80

15.1.1 Pulizia e controlli.................................... 80

PAG

15.1.2 Inserimento/sostituzione

batteria trasmettitore .............................. 83

15.2 Manutenzione straordinaria ............................... 85

PAG

15.2.1 Sostituzione spina di rottura/braccetto ..... 85

15.2.2 Sostituzione guarnizione esterna ............. 86

15.2.3 Sostituzione sonda/trasmettitore ........... 87

PAG

16 LISTA RICAMBI

16.1 Lista ricambi ...................................................... 89

PAG

9 UNITÀ DI INTERFACCIA E86

PAG

9.1 Pannello frontale unità di interfaccia ................. 43

9.2 Dimensioni unità di interfaccia .......................... 43

9.3 Caratteristiche tecniche interfaccia E86 ............ 44

9.4 Programmazione dell'unità di interfaccia .......... 47

9.5 Collegamenti all'unità di interfaccia ................... 53

10 MONTAGGIO

SONDA - TRASMETTITORE

PAG

10.1 Montaggio sonda-trasmettitore .......................... 61

11 INSERIMENTO PROLUNGHE PER SONDE

(OPTIONAL)

PAG

11.1 Inserimento prolunghe per sonde (optional) ...... 63

12 MONTAGGIO TRASMETTITORE SUL CONO

PAG

12.1 Montaggio del trasmettitore ............................... 67

12.2 Montaggio trasmettitore

con flangia di regolazione.................................. 69

INHALTSVERZEICHNIS

1 VORSCHRIFTEN UND ALLGEMEINE HINWEISE

SEITE

1.1 Vorschriften und allgemeine hinweise ................. 8

2 SYSTEMKOMPONENTEN

SEITE

2.1 Systemkomponenten ......................................... 11

3 AUFBAU UND FUNKTIONSWEISE

SEITE

3.1 Aufbau und Funktionsweise .............................. 13

4 ANWENDUNGSHINWEISE

SEITE

4.1 Anwendungshinweise ........................................ 15

5 SCHALTMESSKÖPFE

SEITE

5.1 Schaltmeßköpfe ................................................. 17

6 ÜBERTRAGUNG

SEITE

6.1 Beschreibung ..................................................... 19

6.2 Aktivierung der Übertragung .............................. 21

6.2.1 Funkaktivierung...................................... 21

6.2.2 Mechanische Aktivierung ....................... 21

6.3 Abschalten der Übertragung .............................. 23

7 SENDERMODUL

SEITE

7.1 Beschreibung ..................................................... 25

7.2 Lebensdauer der Sendermodulbatterie ............. 27

7.3 Programmierung des Sendermoduls ................. 29

7.4 Abmessungen der Sendermodule mit

angebauten Schaltmeßköpfen ........................... 34

8 EMPFÄNGERMODUL

SEITE

8.1 Beschreibung ..................................................... 37

8.2 Anschluß des Empfängermoduls ....................... 39

8.3 Einbau des Empfängermoduls .......................... 41

8.4 Abmessungen des Empfängermoduls ............... 41

12 BEFESTIGUNG DES SENDERMODULS AM

STEILKEGEL

SEITE

12.1 Montage des Sendermoduls .............................. 67

12.2 Befestigung mit Regulierflansch ........................ 69

13 MONTAGE DES TASTERARMS

SEITE

13.1 Montage des Tasterarms ................................... 75

14 DIAGNOSE

SEITE

14.1 Fehlersuche ....................................................... 78

15 WARTUNG

SEITE

15.1 Regelmässige Wartung ..................................... 81

15.1.1 Reinigung und Kontrollen ....................... 81

15.1.2 Einsetzen/Wechsel der Senderbatterie.. 83

15.2 Außerordentliche Wartung ................................. 85

15.2.1 Austausch des

Sollbruchstücks/Tasterarms................... 85

15.2.2 Ersetzen der Schutzkappe mit Dichtung ... 86

15.2.3 Austausch des Schaltmeßkopfes .......... 87

16 ERSATZTEILE

SEITE

16.1 Ersatzteilliste ..................................................... 90

9 SCHNITTSTELLENEINHEIT E86

SEITE

9.1 Fronttafel der Schnittstelleneinheit .................... 43

9.2 Abmessungen der Schnittstelleneinheit ............ 43

9.3 Anschluß der Schnittstelleneinheit .................... 45

9.4 Programmierung der Schnittstelleneinheit ........ 47

9.5 Anschluß der Schnittstelleneinheit .................... 54

10 AN-UND ABBAU DER SCHALTMESSKÖPFE

AM/VOM SENDER MODUL

SEITE

10.1 An- und Abbau der Schaltmeßköpfe

am/vom Sendermodul ........................................ 61

11 EINBAU VON VERLÄNGERUNGEN FÜR

SCHALTMESSKÖPFE

SEITE

11.1 Einbau von Verlängerungen für

Schaltmeßköpfe ................................................. 63

TABLE DE MATIERES

1 NORMES ET AVERTISSEMENTS GENERAUX

PAGE

1.1 Normes et avertissements généraux ................... 9

2 COMPOSANTS DU SYSTEME

PAGE

2.1 Composants du système ................................... 11

3 CONFIGURATION ET FONCTIONNEMENT

PAGE

3.1 Configuration et fonctionnement ........................ 13

4 MODE D'UTILISATION

PAGE

4.1 Mode d'utilisation ............................................... 15

5 PALPEUR DE MESURE

PAGE

5.1 Palpeur de mesure ............................................ 17

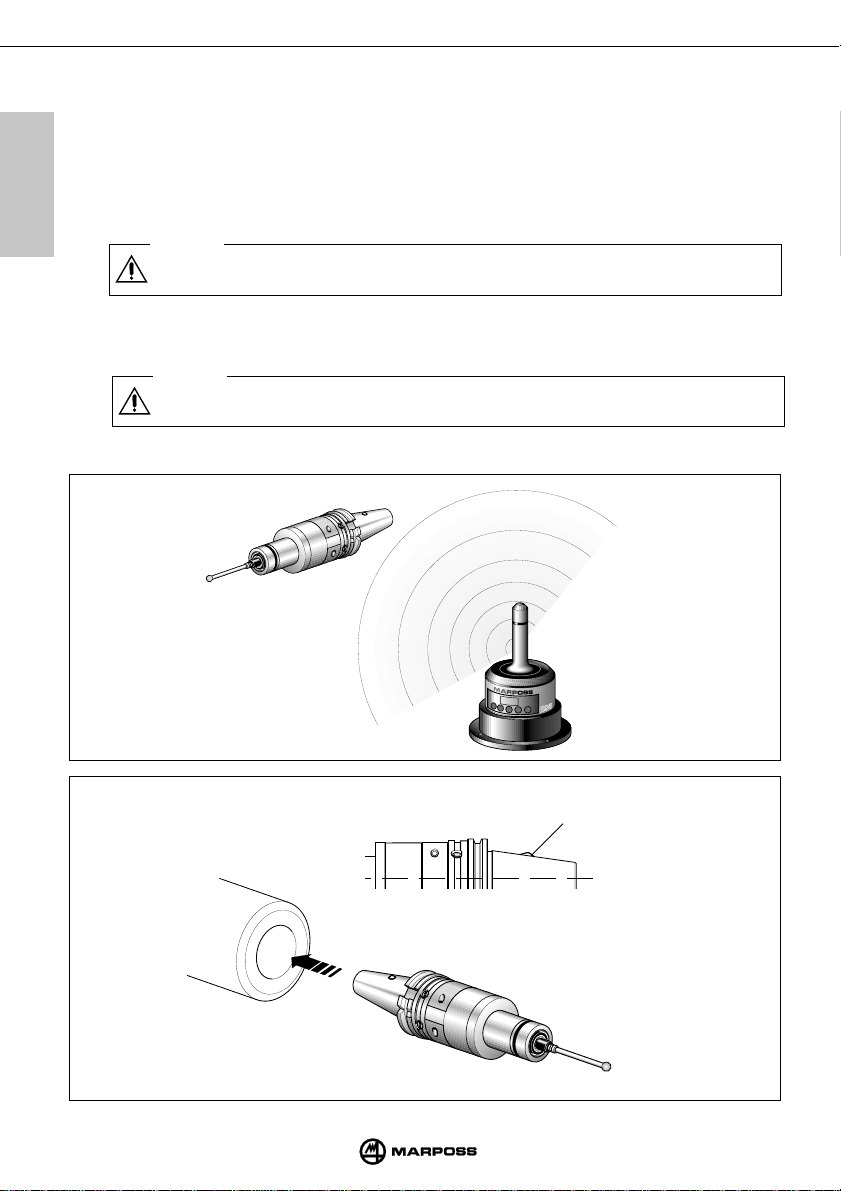

6 EMISSION RADIO

PAGE

6.1 Description ......................................................... 19

6.2 Activation de la transmission ............................ 21

6.2.1 Activation radio ...................................... 21

6.2.3 Activation mécanique .............................. 21

6.3 Désactivation de la transmission....................... 23

7 EMETTEUR E86

PAGE

7.1 Description ......................................................... 25

7.2 Durée de la batterie ........................................... 27

7.3 Programmation de l'émetteur ............................ 29

7.4 Dimensions des émetteurs avec sondes ........... 35

8 RECEPTEUR E86

PAGE

8.1 Description ......................................................... 37

8.2 Branchement de l'antenne ................................. 39

8.3 Montage de l'antenne ....................................... 40

8.4 Dimensions hors tout de l'antenne .................... 41

13 MONTAGE DU BRAS DU PALPEUR

13.1 Montage du bras du palpeur .............................. 75

14 DIAGNOSTIC

14.1 Recherche des pannes et défaillances ............. 79

15 ENTRETEIEN

15.1 Entretien ordinaire ............................................. 81

15.1.1 Nettoyage et contrôles ........................... 81

15.1.2 Mise en place/remplacement de la

batterie de l'émetteur ............................. 83

15.2 Entretien extraordinaire ..................................... 85

15.2.1 Remplacement de la goupille de rupture

et/ou du bras .......................................... 85

15.2.2 Remplacement du joint extérieur ........... 86

15.2.3 Remplacement du palpeur/émetteur ...... 87

16 LISTE DES PIECES DE RECHANGE

17.1 Liste des pièces de rechange ............................ 91

PAGE

9 INTERFACE E86

PAGE

9.1 Panneau frontal ................................................. 43

9.2 Dimensions ........................................................ 43

9.3 Caractéristiques techniques .............................. 45

9.4 Programmation .................................................. 47

9.5 Connexions à l'interface .................................... 55

10 MONTAGE

PALPEUR-EMETTEUR

PAGE

10.1 Montage palpeur-émetteur ................................. 61

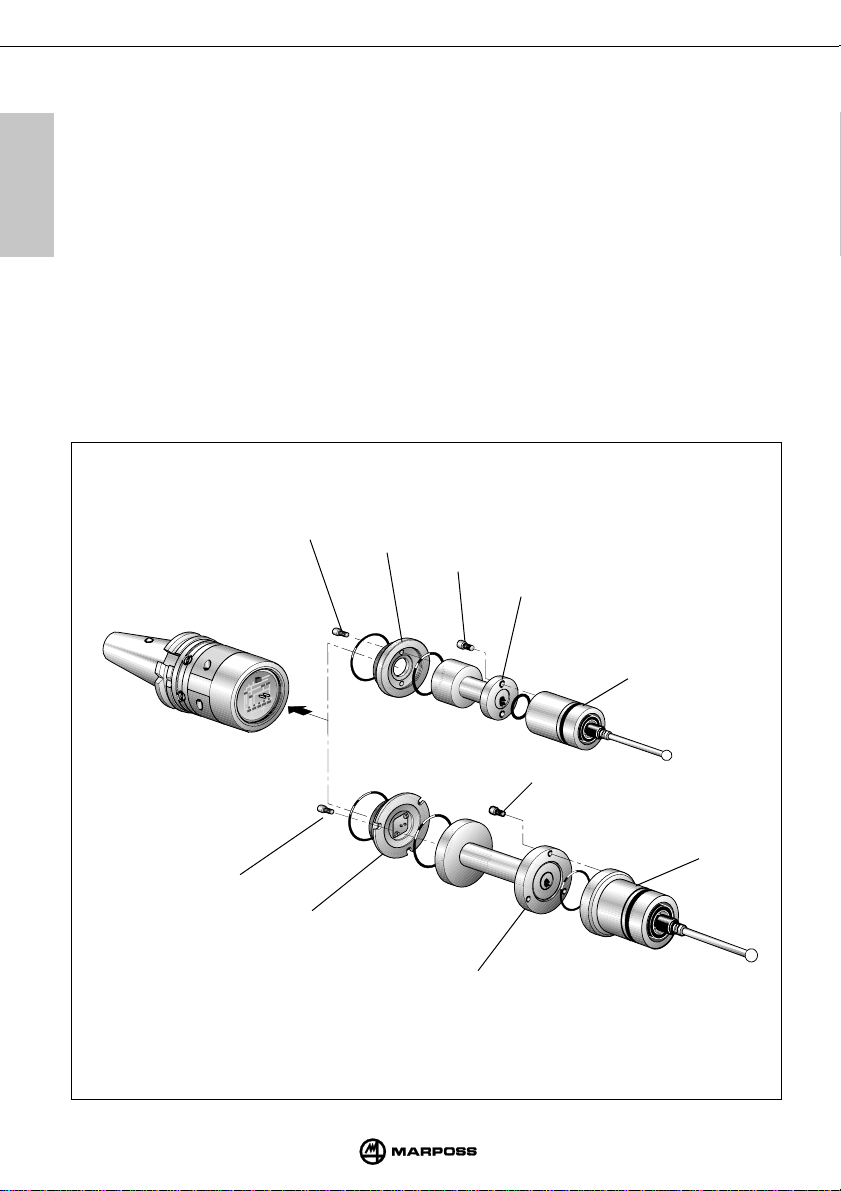

11 MONTAGE DES RALLONGES POUR PALPEURS

(EN OPTION)

PAGE

11.1 Montage des rallonges pour palpeurs

(en option).......................................................... 63

12 MONTAGE DE L'EMETTEUR SUR LE CONE

PAGE

12.1 Montage de l'émetteur ....................................... 67

12.2 Montage de l'émetteur avec bride de réglage ... 69

SPECIFICATIONS AND GENERAL WARNINGS NORME E AVVERTENZE GENERALI

1.1 SPECIFICATIONS AND GENERAL WARNINGS

PREMISE

This instruction manual supplies all the specific information necessary to know and correctly use your MARPOSS equipment.

The descriptions reported in this manual are aimed to the following personnel:

- MARPOSS personnel or Customer's personnel who has to install the equipment.

- Customer's technicians who directly operate the MARPOSS equipment.

- Customer's technicians who are responsible of the maintenance of the production line where the MARPOSS equipment is installed.

LL RIGHTS ARE RESERVED

FORBIDDEN

USE

FINAL TEST AND WARRANTY

The defects of the materials are covered by the warranty with the following limitations:

URATION OF THE WARRANTY

-D

BJECT OF THE WARRANTY

-O

The above mentioned warranty has to be considered valid, unless of different agreements between MARPOSS and the Customer.

GENERAL SAFETY SPECIFICATIONS This equipment has been manufactured in conformity with CEI EN60950 specifications.

CONVENTIONS AND SYMBOLS BEING USED

While writing this book, a few conventions have been adopted and more precisely:

- There are two types of safety notices.

Warning

This note indicates the possiblity to damage the electronic unit or other devices connected to it, or the possibility to loose data.

Attention

This note indicates dangerous conditions for the operator/technician.

. T

HIS MANUAL IS INTENDED FOR CUSTOMER'S INTERNAL USE ONLY

: the warranty covers all repairs made within the agreed terms.

: the warranty is applied to the product and to its parts marked with

serial number or other identification number by MARPOSS.

. ANY

OTHER

The most important information helpful to understand and use the system are placed inside a box marked by the word "Note", and they are written in heavy types.

mida

VORSCHRIFTEN UND ALLGEMEINE HINWEISE NORMES ET AVERTISSEMENTS GENERAUX

1.1 NORME ED AVVERTENZE GENERALI

PREMESSA

Questo manuale di istruzione fornisce tutte le informazioni specifiche necessarie alla conoscenza e al corretto utilizzo dell'apparecchiatura MARPOSS in Vostro possesso.

Le descrizioni contenute in questo manuale sono indirizzate al seguente tipo di personale:

- Personale MARPOSS o del Cliente che deve effettuare l'installazione dell'apparecchiatura.

- Personale tecnico del Cliente che deve operare direttamente con l'apparecchiatura MARPOSS.

- Personale tecnico del Cliente responsabile della manutenzione della linea produttiva in cui viene installata l'apparecchiatura MARPOSS.

UTTI I DIRITTI SONO RISERVATI

LIENTE

. O

GNI ALTRO USO È PROIBITO

COLLAUDO E GARANZIA

I difetti nei materiali sono coperti da garanzia con le seguenti limitazioni:

URATA DELLA GARANZIA

-D

GGETTO DELLA GARANZIA

-O

La garanzia sopra descritta è valida a meno di accordi diversi fra MARPOSS e Cliente.

. Q

UESTO MANUALE È DESTINATO SOLO ALL'USO INTERNO DA PARTE DEL

: la garanzia copre il prodotto e tutte le riparazioni effettuate entro i

termini concordati.

: la garanzia si applica al prodotto ed alle sue parti contrassegnate

dal numero di matricola o altro numero di identificazione usato da MARPOSS.

NORME DI SICUREZZA GENERALI L'apparecchiatura è stata costruita in conformità alle norme CEI EN60950.

CONVENZIONI E SIMBOLI UTILIZZATI

Nella stesura del manuale sono state adottate alcune modalità tipografiche, precisamente.

- Sono stati definiti due tipi di avviso di sicurezza.

Avvertenza

Questa segnalazione indica la possibilità di danneggiamento per l'unità elettronica e per altri dispositivi ad essa collegati, oppure la possibilità di perdere dati.

Attenzione

Questa segnalazione indica condizioni di rischio per l'operatore o per il tecnico.

Le informazioni di particolare importanza che possono facilitare la comprensione e l'utilizzo del sistema sono incasellate in un riquadro, contrassegnato da "Nota", e in carattere grassetto.

mida

SPECIFICATIONS AND GENERAL WARNINGS NORME E AVVERTENZE GENERALI

1.1 VORSCHRIFTEN UND ALLGEMEINE HINWEISE

VORWORT

In diesem Handbuch finden Sie sämtliche Informationen, die zur Kenntnis und zum Einsatz Ihrer MARPOSS-Einrichtung notwendig sind.

Dieses Handbuch richtet sich insbesondere an:

- Personal von MARPOSS bzw. des Kunden, das mit der Installation der Einrichtung beauftragt ist.

- Technisches Personal des Kunden, das direkt mit der MARPOSS-Einrichtung arbeitet.

- Technisches Personal des Kunden, das für die Wartug der Fertigungsstraße zuständig ist, in

der diese MARPOSS-Einrichtung zum Einsatz kommt.

LLE RECHTE VORBEHALTEN

EBRAUCH DES KÄUFERS GESTATTET; JEDER ANDERE GEBRAUCH IST UNTERSAGT

ABNAHME UND GARANTIE

Die Garantie deckt Materialfehler mit folgenden Einschränkungen:

AUER DER GARANTIE

-D

EGENSTAND DER GARANTIE

-G

Die obige Garantie gilt unter der Voraussetzung, daß zwischen MARPOSS und dem Kunden keine anderslautenden Vereinbarungen getroffen werden.

. DIE V

ERVIELFÄLTIGUNG DIESES HANDBUCHES IST NUR FÜR DEN INTERNEN

: Die Garantie gilt für das Produkt und alle Reparaturen, die in der

vereinbarten Garantiezeit ausgeführt wurden.

: Die Garantie gilt für die Erzeugnisse bzw. deren Bestandteile, die

mit Seriennummern oder anderen bei MARPOSS üblichen codierungssystemen gekennzeichnet sind.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN Das Gerät wurde entsprechend der CEI-Norm EN60950 gebaut.

DEFINITION DER SICHERHEITSHINWEISE

Es sind zwei Arten von Hinweisen vorgesehen:

- Vorsicht, Warnung.

Vorsicht

Dieser Hinweis bedeutet, daß Gefahren für die Elektronik, für andere Vorrichtungen oder Datenverlustgefahr bestehen.

Warnung

Dieser Hinweis bedeutet, daß sich Gefahren für den Bediener oder Techniker ergeben könnten.

Alle Hinweise, die besonders für den Einsatz des Systems von Bedeutung sind, werden umrahmt und mit dem Vermerk "Hinweis" in fett gedruckter Schrift versehen.

mida

VORSCHRIFTEN UND ALLGEMEINE HINWEISE NORMES ET AVERTISSEMENTS GENERAUX

1.1 NORMES ET AVERTISSEMENTS GENERAUX

AVANT-PROPOS

Ce manuel d'utilisation fournit toutes les informations spécifiques nécessaires à la connaissance et à l'utilisation correcte de votre appareil MARPOSS.

Les descriptions figurant dans ce manuel s'adressent aux catégories de personnes suivantes:

- Personnel MARPOSS ou Client qui doit effectuer l'installation de l'appareil.

- Personnel technique du Client qui doit opérer directement avec l'appareil MARPOSS.

- Personnel technique du Client responsable de la maintenance de la ligne de production dans laquelle est installé l'appareil MARPOSS.

OUS DROITS RÉSERVÉS

LIENT; TOUT AUTRE USAGE EST INTERDIT

CONTROLE ET GARANTIE

Les défauts des matériaux sont garantis avec les limitations suivantes:

UREE DE LA GARANTIE

-D

GGETTO DELLA GARANZIA

-O

La garantie décrite ci-dessus est valable, sauf accords différents entre MARPOSS et le Client.

. LE

PRÉSENT MANUEL EST DESTINÉ UNIQUEMENT À L'USAGE INTERNE DE LA PART DU

: la garantie couvre toutes les réparations effectuées pendant la

période de garantie convenue.

: la garantie s'applique aux Produits ou à leurs parties identifiés par

un numéro de série ou au moyen de l'un des autres systèmes d'identification utilisés par la MARPOSS.

NORMES DE SECURITE GENERALES L'appareil à été fabriqué conformément aux normes CEI EN60950.

DEFINITION DES AVIS DE SECURITE

Il existe deux types d'avis:

- Avertissement, Attention.

Avertissement

Cet avis signale que pourraient se produire des conditions de risque pour l'unité électronique, pour d'autres dispositifs ou la perte de données.

Attention

Cet avis signale que pourraient se produire des conditions de risque pour l'operateur ou personnel technique.

Les informations particulièrement importantes qui penvent faciliter la compréhension et l'utilisation du système sont en italiques gras, daus un encadré, précédé de "Note".

mida

SYSTEM COMPONENTS COMPONENTI DEL SISTEMA

2.1 SYSTEM COMPONENTS

A - Touch probe and E86 transmitter B - Crash protection pin (optional) C - Stylus retainer (optional) D - Stylus

E - E86 antenna F - E86 interface unit G - Two, open-ended spanners (CH 5 and 5.5) and a set of Allen keys H - Special spanner for T25 probe and mechanical extensions I - Probe extensions (optional) L-Auxiliary antenna (optional) M- Anaconda cable sheath for receiver cable (optional)

1 2 3 4 5 6 7 8

power

probe low

battery

error

mida

SYSTEMKOMPONENTEN COMPOSANTS DU SYSTEME

2.1 COMPONENTI DEL SISTEMA

A - Sonda e trasmettitore E86 B - Spina di rottura (optional) C - Ritegno braccetto (optional) D - Braccetto E - Antenna F - Unità di interfaccia E86 G - Due chiavi aperte CH 5 - 5.5 e kit chiavi esagonali H - Una chiave speciale per sonda T25 e prolunghe meccaniche I - Prolunghe per sonde (optional) L-Antenna ausiliaria (optional) M- Guaina tipo "anaconda" di protezione cavo antenna (optional)

2.1 SYSTEMKOMPONENTEN

A - Schaltmeßkopf mit Sendermodul B - Sollbruchstück (Option) C - Tasterarmsicherung (Option) D - Tasterarm E - Empfängermodul F - Schnittstelleneinheit E86 G - Zwei Maulschlüssel SW5 - 5,5 und SK-Schlüsselsatz H - Spezialschlüssel für Schaltmeßkopf T25 I - Verlängerung für Schaltmeßköpfe (Option) L - Zusatzempfänger (Option) M - Schutzhülle Typ “Panzerschlauch” für Empfängerkabel (Option)

2.1 COMPOSANTS DU SYSTEME

A - Palpeur et émetteur E86 B - Goupille de rupture (en option) C - Fixation de sécurité du stylet (en option) D - Stylet E - Récepteur E86 F - Unité d’interface E86 G - Deux clés ouvertes CH5 - 5,5 et jeu de clés à six pans H - Une clé spéciale pour palpeur T25 et rallonges mécaniques I - Rallonges pour palpeurs (en option) L - Récepteur auxiliaire (en option) M - Gaine du type “anaconda” de protection du câble du récepteur (en option)

mida

SYSTEM COMPONENTS CONFIGURAZIONE E FUNZIONAMENTO

3.1 SYSTEM COMPONENTS

The radio transmission system identifies workpiece coordinate which are processed by the machine tool CNC in order to define measurements. The points are detected by a probe consisting of a multi-directional precision microswitch; point data is then transmitted by a radio transmission system, consisting of a transmitter and receiver,

to an interface unit and from here to the CNC. The measuring cycle calls up the probe/transmitter unit (mounted on a tool taper) from the tool magazine and then inserts the unit into the spindle.The system is easy to use and has been designed for use in hostile industrial environments.The system is designed for use on machining centers and milling machines for the identification, positioning and measurement of parts still to be machined and for the measurement of machined parts.

The typical system configuration consists of:

A - Part to be measured E - Machine tool spindle B - Stylus F - E86 antenna C - Touch probe G - E86 interface unit D - E86 transmitter H - Machine tool CNC

tuning

power probe

low

battery error

mida

AUFBAU UND FUNKTIONSWEISE CONFIGURATION ET FONCTIONNEMENT

3.1 CONFIGURAZIONE E FUNZIONAMENTO

Il sistema touch con trasmissione radio serve ad identificare dei punti nello spazio che, elaborati da CNC della macchina utensile, determinano delle misurazioni. Detti punti vengono rilevati dalla sonda, microinterruttore multidirezionale di precisione, e inviati tramite il sistema di trasmissione radio, composto da un trasmettitore e un ricevitore, all’unità di interfaccia e da questa adattati al CNC. Il ciclo di misura richiama dal magazzino utensili il gruppo sonda/trasmettitore montato sul portautensile e lo inserisce nel mandrino. Il sistema è facile da utilizzare ed è progettato per lavorare negli ambienti industriali più ostili. Viene utilizzato su centri di lavorazione e fresatrici per: l’identificazione, il posizionamento, la misurazione del pezzo da lavorare e la misurazione del pezzo lavorato.

L’applicazione tipica del sistema è costituita da :

A - Pezzo da misurare E - Mandrino macchina utensile B - Braccetto F - antenna E86 C - Sonda touch G - Unità di interfaccia E86 D - Trasmettitore E86 H - CNC della macchina utensile

3.1 AUFBAU UND FUNKTIONSWEISE

Das System dient zur Bestimmung von Raumpunkten, welche von der CNC-Steuerung der Bearbeitungsmaschine für die gewünschten Messungen verarbeitet werden. Diese Punkte werden über einen Schaltmeßkopf, einen hochpräzisen multidirektionalen Mikroschalter, aufgenommen. Die entsprechenden Signale werden durch das Funkübertragungssystem, bestehend aus einem Sendermodul und einem Empfängermodul über die Schnittstelleneinheit an die CNC-Steuerung übertragen. Im Meßzyklus wird die an einem Werkzunghalter montierte Schaltmeßkopf-/Sendereinheit aus dem Werkzeugmagazin in die Werkzeugspindel geladen. Das System ist einfach zu bedienen und wurde für den Einsatz im rauhesten Werkstattbetrieb entwickelt. Es wird in Bearbeitungszentren und Fräsmaschinen für folgende Zwecke verwendet: Erkennen, Positionieren und Messen des zu bearbeitenden Werkstückes und Hessen des bearbeiteten Werkstückes.

Die typische Systemapplikation besteht aus folgenden Elementen:

A - Zu messendes Werkstück E - Spindel der Bearbeitungsmaschine B - Tasterarm F - Empfängermodul C - Schaltmeßkopf G - Schnittstelleneinheit E86 D - Sendermodul H - CNC-Steuerung der Bearbeitungsmaschine

3.1 CONFIGURATION ET FONCTIONNEMENT

Le système de capteurs avec transmission radio sert à identifier des points dans l’espace qui déterminent des éléments de mesure après avoir été traités par la CN de la machine-outil. Ces points sont détectés par le palpeur multi-directionnel de précision, à micro-rupteur, et leurs positions sont envoyées par le système de transmission radio, se composant d’un émetteur et d’un récepteur, à l’unité d’interface qui les adapte afin de les faire traiter par la CN. Le cycle de mesure détecte le groupe palpeur/émetteur (monté sur un cône), dans le magasin des outils et l’introduit sur le mandrin. Le système se caractérise par une utilisation facile, et il est spécialement conçu pour travailler dans des milieux industriels hostiles. Il est utilisé pour des centres d’usinage et des fraiseuses pour identifier, positionner et mesurer la pièce à usiner, ainsi que pour mesurer la pièce usinée.

Dans son application typique, le système se compose des éléments suivants:

A - Pièce à mesurer E - Mandrin de la machine-outil B - Stylet F - Récepteur E86 C - Palpeur-capteur G - Unité d’interface E86 D - Emetteur E86 H - CN de la machine-outil

mida

SYSTEM OPERATION MODALITÀ DI IMPIEGO

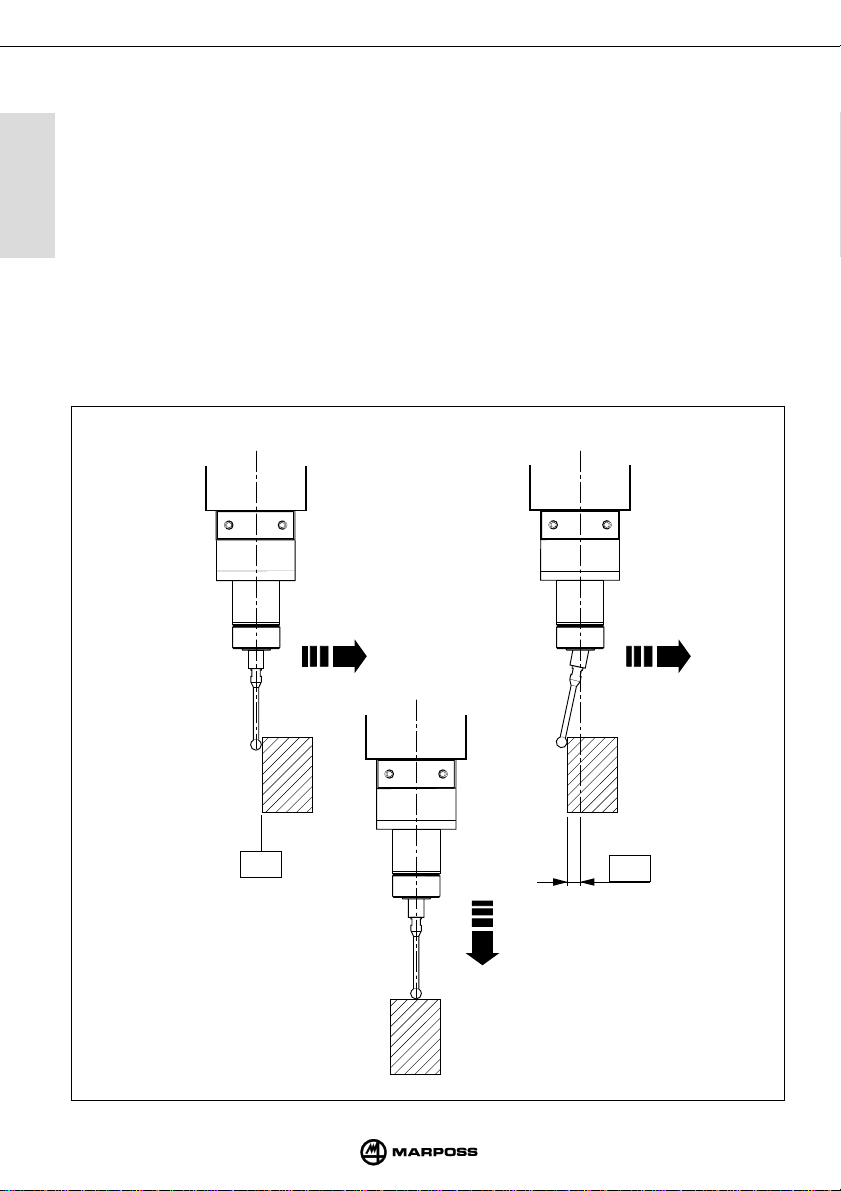

4.1 SYSTEM OPERATION

- This measuring system is multi-directional and operates in the x/y/+z hemisphere.

- The contact between the stylus and the part surface to be tested generates a signal used by the machine tool to memorise the contact point and stop the machine axes. To ensure a high degree of repeatability we recommend the use of a constant measuring speed.

- The measuring speed chosen must enable stoppage of the machine axes within the overtravel limits of the probe used.

- Before using the probe, carry out a calibration cycle to define the systematic error of the probe/ machine tool/CNC system. Systematic error is a characteristic of each measuring direction and is repeatable; each measurement direction should therefore be calibrated. To calibrate the system, measure known machine points (R) and then calculate the difference between these values and the values measured (R+K1). The difference (K1) must be entered in the tool correction parameters of the CNC and called up whenever a measurement operation in the related direction takes place.

X/Y

mida

ANWENDUNGSHINWEISE MODES D’UTILISATION

4.1 MODALITÀ DI IMPIEGO

- Il sistema di misurazione è multidirezionale nell’emisfero x/y/+z.

- Il contatto del braccetto con la superficie del pezzo da ispezionare genera un segnale utilizzato dalla macchina utensile per memorizzare il punto di contatto e per arrestare gli assi di macchina. Per avere una buona ripetibilità del sistema si consiglia di utilizzare una velocità di misura costante.

- La velocità di misura scelta deve consentire un arresto dell’asse macchina entro i limiti di extracorsa della sonda utilizzata.

- Prima di utilizzare la sonda occorre compensare l’errore sistematico di misura del sistema composto da sonda, macchina utensile e CNC eseguendo una calibrazione. L’errore sistematico è caratteristico di ogni direzione di misura e ripetibile, perciò la calibrazione deve essere effettuata in ogni direzione in cui si rileverà la misura. Per calibrare il sistema si consiglia di misurare dei punti in macchina di valore noto (R) e calcolare le differenze fra questi e i valori misurati (R+K1). Tale differenza (K1) va inserita nei parametri correttori utensili del CNC e richiamata ogni volta che si esegue una misura nella stessa direzione.

4.1 ANWENDUNGSHINWEISE

- Es handelt sich um ein multidirektionales, im Bereich x/y/+z frei verfahrbares Meßsystem.

- Berührt der Meßtaster die Werkstückoberfläche, wird ein Schaltsignal erzeugt, welches an die CNC-Steuerung übertragen wird. Diese registriert den Kontaktpunkt und stoppt die Maschinenbewegung. Um eine gute Wiederholbarkeit zu gewährleisten, sollten die Meßzyklen bei konstanter Geschwindigkeit erfolgen

- Die gewählte Meßgeschwindigkeit muß das Anhalten der Maschinenachse innerhalb der Überlaufgrenzen des eingesetzten Schaltmeßkopfs ermöglichen.

- Vor dem Einsatz muß der systematische Meßfehler für die gesamte Anordnung aus Meßtaster, CNC-Steuerung und Bearbeitungsmaschine bestimmt werden. Der systematische Fehler ist der Differenzbetrag zwischen Sollposition und tatsächlicher Antastposition. Aus diesem Grund ist der systematische Messfehler in jeder zu verfahrenden Achse bzw. Meßrichtung zu bestimmen. Dazu wird empfohlen, bekannte Maschinenpunkte (R) zu wählen und die Differenz zu den aufgenommenen Koordinaten (R+K1) zu berechnen. Die Differenzwerte (K1) sind in die CNC-Parameter für die Werkzeugkorrektur zu übernehmen, werden also in den durchzuführenden Messungen berücksichtigt.

4.1 MODES D’UTILISATION

- Le système de mesure est du type multi-directionnel dans l’hémisphère x/y/+z.

- Lorsque le stylet entre en contact avec la surface à contrôler, il fournit un signal qui sera utilisé par la machine-outil pour mémoriser le point de contact et arrêter les axes de machine. Pour obtenir une bonne possibilité de répétition du système, il est recommandé de maintenir constante la vitesse de mesure.

- La vitesse de mesure sélectionnée doit permettre un arrêt de l’axe machine à l’intérieur des limites d’extra-course du palpeur utilisé.

- Avant d’utiliser le palpeur, il faut déterminer l’erreur systématique de mesure du système se composant du palpeur, de la machine-outil et de la CN en effectuant un étalonnage. L’erreur systématique est spécifique à chaque direction de mesure et avec possibilité de répétition: l’étalonnage doit être effectué dans toutes les directions d’acquisition de la mesure. Pour étalonner le système, il est recommandé de mesurer des points sur la machine de valeurs connues (R), et de calculer la différence entre celles-ci et les valeurs mesurées (R+K1). Cette différence (K1) doit être introduite dans les paramètres de correction des outils de la CN et activée à chaque fois que l’on effectue une mesure dans la même direction.

mida

MEASUREMENT PROBE SONDA DI MISURA

5.1 MEASUREMENT PROBE

The measurement probe is a multi-directional precision microswitch used on Numeric Control (NC) metal cutting machine tools for testing and measuring tools and workpieces. Four different models of multi-directional touch probes operating in the x/y/+z hemisphere are available; the four models have different dimensions and overtravel value. For each probe model there are two versions with different front guards as follows:

- Version "G" with cloth-backed gasket providing protection against coolant.

- Version "S" with metal chip guard. There is therefore a specific probe to match all machine tool needs as follows.

- Probe T25G - Probe T25S

- Probe TL25G - Probe TL25S

- Probe T36G - Probe T36S

- Probe T60G - Probe T60S

PROBE CHARACTERISTICS

Probe type T25 TL25 T36 T60 Probe axes ±X, ±Y, +Z ±X, ±Y, +Z ±X, ±Y, +Z ±X, ±Y, +Z Unidirectional probe repeatability (2 σ) with speeds up to 600 mm/min 1 µm1 µm1 µm1 µm Measuring force on X, Y plane 200 gf 90 gf 260 gf 280 gf Measuring force in Z direction 1200 gf 550 gf 1200 gf 1200 gf Overtravel on X, Y plane 11.2 mm 11.2 mm 14.4 mm 22 mm Overtravel in Z direction 4 mm 4 mm 4.2 mm 6.4 mm

HARACTERISTICS FOR STYLUS LENGTH

IEC protection rating IP67 IP67 IP67 IP67

5.1 SONDA DI MISURA

La sonda di misura è un microinterruttore multidirezionale di precisione utilizzata nelle applicazioni su macchine ad asportazione di truciolo a CN, per il controllo e la misura di utensili e pezzi. Sono disponibili quattro diversi modelli di sonde touch multidirezionali nell’emisfero x/y/+z che differiscono per dimensioni e valore di extracorsa del braccetto. Per ciascun modello di sonda esistono due differenti versioni a seconda del tipo di protezione frontale:

-“Versione G” con guarnizione telata per una migliore protezione contro il liquido refrigerante.

-“Versione S” con scudo metallico di protezione ai trucioli. Per risolvere in modo ottimale le specifiche esigenze che si manifestano sulle differenti macchine utensili, sono disponibili le seguenti sonde:

- Sonda T25G / T25S

- Sonda TL25G / TL25S

- Sonda T36G / T36S

- Sonda T60G / T60S

CARATTERISTICHE SONDA

Tipo sonda T25 TL25 T36 T60 Assi sonda Ripetibilità unidirezionale sonda (2 con velocità fino a 600 mm/min. 1 Forza di misura nel piano X, Y 200 gf 90 gf 260 gf 280 gf Forza di misura nella direzione Z 1200 gf 550 gf 1200 gf 1200 gf Extracorsa nel piano X, Y 11,2 mm 11,2 mm 14,4 mm 22 mm Extracorsa nella direzione Z 4 mm 4 mm 4,2 mm 6,4 mm

ARATTERISTICHE RIFERITE AL BRACCETTO DI

Grado di protezione secondo norme IEC IP67 IP67 IP67 IP67

35 mm 35 mm 40 mm 50 mm

X, ±Y, +Z±X, ±Y, +Z±X, ±Y, +Z±X, ±Y,+Z

)

35 mm 35 mm 40 mm 50 mm

mida

SCHALTMESSKÖPFE PALPEUR DE MESURE

5.1 SCHALTMESSKÖPFE

Der Schaltmeßkopf ist ein hochpräziser multidirektionaler Mikroschalter, der bei NC-gesteuerten spanenden Maschinen zur Kontrolle und Messung von Werkzeugen und Werkstücken verwendet wird. Es sind vier frei im Bereich x/y/+z verfahrbare Schaltmeßkopftypen verfügbar, die sich in den Abmessungen und im Tasterüberlauf unterscheiden. Ausführungen entsprechend der vorderen Schutzkappe:

-“Ausführung G” mit gewebeverstärkter Gummidichtung zum besseren Schutz gegen Kühlmittel

-“Ausführung S” mit Metallschild-Abdeckung zum Schutz gegen Späne.

Entsprechend den jeweiligen Anforderungen der Bearbeitungsmaschine stehen folgende Schaltmeßkopftypen zur Verfügung:

- T25G / T25S

- TL25G / TL25S

- T36G / T36S

- T60G / T60S

TECHNISCHE MERKMALE DER SCHALTMESSKOPFE

Schaltmeßkopftyp T25 TL25 T3 6 T6 0 Meßkopfachsen ±X, ±Y, +Z ±X, ±Y, +Z ±X, ±Y, +Z ±X, ±Y, +Z Wiederholbarkeit in einer Richtung (2 σ) bei einer Geschwindigkeit bis 600mm/min Meßkraft in X, Y 2 N 0,9 N 2,6 N 2,8 N Meßkraft in Z 12 N 5,5 N 12 N 12 N Überlauf in X, Y 11,2 mm 11,2 mm 14,4 mm 22 mm Überlauf in Z 4 mm 4 mm 4,2 mm 6,4 mm

NGABEN BEZOGEN AUF TASTERARMLÄNGE

Schutzart nach IEC-Norm IP67 IP67 IP67 IP67

Jedes Meßkopfmodell gibt es in zwei verschiedenen

1 µm1 µm1 µm1 µm

35 mm 35 mm 40 mm 50 mm

5.1 PALPEUR DE MESURE

Le palpeur de mesure est un micro-rupteur multi-directionnel de précision utilisé dans les applications sur des machines à enlèvement de copeaux à CN, pour effectuer le contrôle et la mesure d’outils et de pièces. Quatre différents types de palpeurs-capteurs multi-directionnels sont disponibles dans l’hémisphère x/y/+z, de dimensions et extra-courses différentes. Pour chaque modèle de palpeur, il existe deux versions différentes suivant le type de protection à l’avant:

-“Version G” avec joint toilé pour une meilleure protection contre le liquide de refroidissement.

-“Version S” avec protection métallique contre les copeaux.

Pour satisfaire d’une manière optimale aux exigences spécifiques des différentes machinesoutils, les palpeurs suivants sont disponibles:

· Palpeur T25G - Palpeur T25S

· Palpeur TL25G - Palpeur TL25S

· Palpeur T36G - Palpeur T36S

· Palpeur T60G - Palpeur T60S

CARACTERISTIQUES DU PALPEUR

Type de palpeur T25 TL25 T36 T60 Axes du palpeur Répétabilité unidirectionnelle du palpeur

) avec vitesse jusqu’à 600 mm/min

(2 Force de mesure dans le plan X,Y 200 gf 90 gf 260 gf 280 gf Force de mesure dans la direction Z 1200 gf 550 gf 1200 gf 1200 gf Extra-course dans le plan X,Y 11,2 mm 11,2 mm 14,4 mm 22 mm Extra-course dans la direction Z 4 mm 4 mm 4,2 mm 6,4 mm

CES

CARACTÉRISTIQUES SE RÉFÈRENT À UN STYLET DE

Degré de protection suivant les normes CEI

X, ±Y, +Z±X, ±Y, +Z±X, ±Y, +Z±X, ±Y, +Z

1 µm1

35 mm 35 mm 40 mm 50 mm

IP67 IP67 IP67 IP67

mida

RADIO TRANSMISSION

6.1 DESCRIPTION

TRASMISSIONE RADIO

The radio transmission system consists of three items:

• Transmitter: detect the data needed to the CNC for the measure determination.

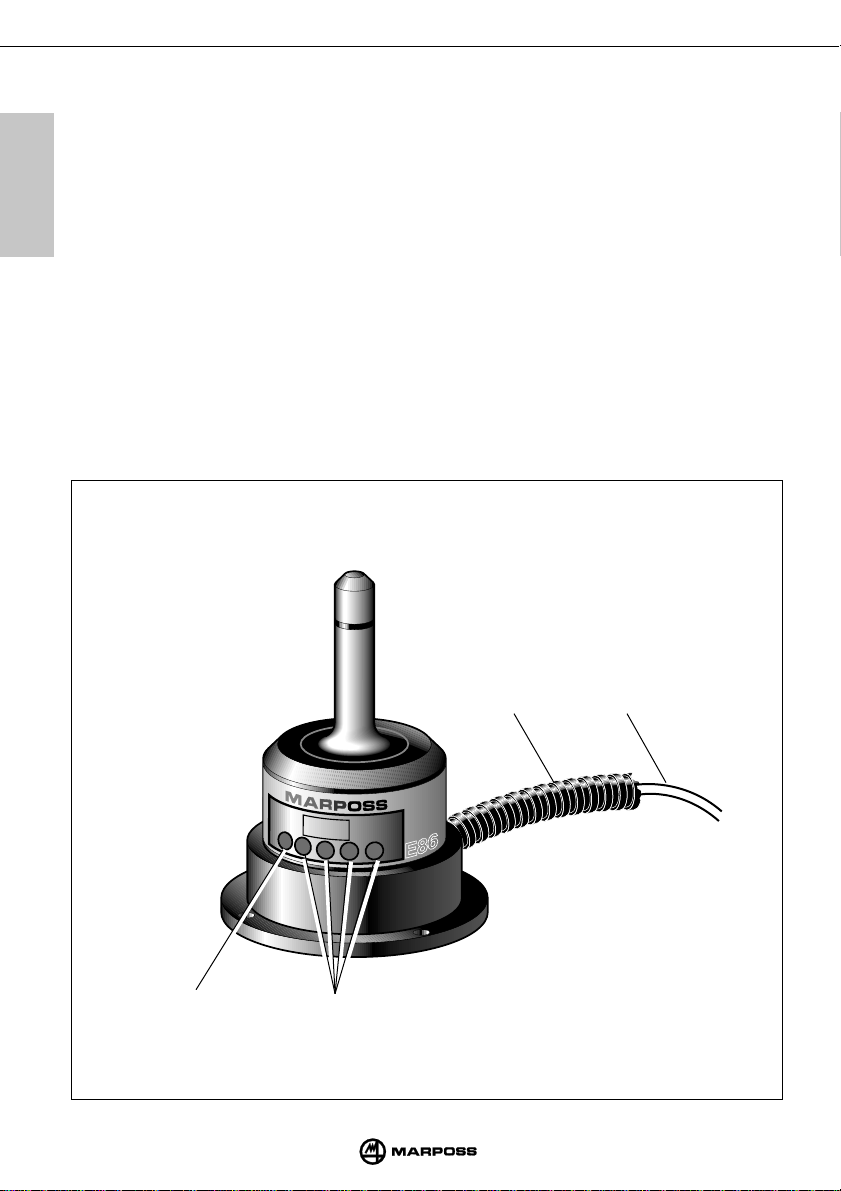

• Antenna: receive the transmitter signal and send it to the E86 interface unit.

• Interface unit: processes the signals received from the antenna and transmit them to the CNC. By means of dip-switch or with M-Code (see chapt. 9.4 "Programming the Interface unit") it is possible to select 16 different radio transmission channels. Two antennas can be connected to the E86 interface unit to enlarge the transmission range and improve communication reliability. The E86 system allows the use of up to four transmitters on a single machine tool working on the same radio transmission channel and individually activated by a different identification code signal (see also chapt. 7.3 "Programming the transmitter"). Systems working on adjacent machines have to be programmed with different transmission channels to allow interference free operation. The distance between systems working on adjacent channels (eg. CH 5 and CH 6) must be higher than 3 m and 1m for the channels not adjacent. The distance between systems working on the same channel must be higher than 100m.

Technical Features

- Transmission distance: 10 m - Transmission channel: 16

- Activation distance: 2m - Transmission frequency: from 912.2 to 916.8 MHz

or from 910.2 to 918.8 MHz according to the model

BAD

power probe low

battery error

mida

ÜBERTRAGUNG TRANSMISSION RADIO

6.1 DESCRIZIONE

Il sistema di trasmissione radio è composto da tre elementi:

• Trasmettitore: emette le informazioni necessarie al CNC per l' elaborazione della misura.

• Antenna: riceve il segnale del trasmettitore e lo invia all' unità di interfaccia E86.

• Unità di interfaccia: elabora i segnali e li converte in una forma utilizzabile dal CNC.

Il sistema E86 permette la programmazione di 16 diversi canali di trasmissione selezionabili mediante alcuni dipswitch o con segnale da logica (vedi cap. 9.4 "Programmazione dell'unità di interfaccia"). Per aumentare il campo di trasmissione e l'affidabilità della comunicazione radio, è possibile collegare due antenne all' unità di interfaccia E86. Il sistema permette di utilizzare fino ad un massimo di 4 trasmettitori sulla stessa macchina utensile, funzionanti sullo stesso canale e attivabili alternativamente, uno alla volta, mediante un differente codice di identificazione (vedi cap. 7.3 "Programmazione del trasmettitore"). Per evitare interferenze sistemi operanti su macchine adiacenti devono essere programmati su un diverso canale di trasmnissione. La distanza fra sistemi funzionanti su canali adiacenti (per es. CH5 e CH 6) deve essere superiore a 3 m ed 1 metro per i canali non adiacenti. La distanza tra sistemi operanti sullo stesso canale deve essere superiore a 100 m.

Caratteristiche tecniche

- Distanza di trasmissione: 10 m. - Numero canali di trasmissione: 16

- Distanza di attivazione: 2 m. - Frequenza di trasmissione: da 912.2 a 916.8 MHz o da 910.2

a 918.8 MHz in base al modello

6.1 BESCHREIBUNG

Das Funkübertragungssystem besteht aus folgenden Komponenten:

• Sendermodul; überträgt die für die Meßwertverarbeitung erforderlichen Daten zur CNC-Steuerung.

• Empfängermodul; empfängt das vom Sender übertragene Signal und leitet es zur E86 Schnittstelleneinheit

weiter.

• Schnittstelleneinheit; verarbeitet die Signale und konvertiert diese in eine CNC-kompatible Form.

Über Dip-Schalter oder Logiksignale (siehe Kapitel 7.3 und 9.4) können 16 verschiedene Frequenzkanäle gewählt werden. Das System verwaltet bis zu vier Sender auf einer Maschine, die jeweils einzeln über Logiksignale anwählbar sind; entweder mit vier Identifikatioscodes auf einem einzigen Kanal oder mit je einem Identifikatioscode auf vier Kanälen. Systeme auf nebeneinanderstehenden Maschinen müssen auf unterschiedliche Kanäle programmiert werden. Der Minimalabstand bei nebeneinander liegenden Kanälen (z.B. Kanal 5 und 6) ist 3 m, bei weiter entfernt liegenden Kanälen 1 m. Wenn mehrere Systeme auf demselben Frequenzkanal betrieben werden, sollte der Abstand zwischen den Systemen mindestens 100 m betragen, um eventuelle Interferenzen zu vermeiden. Um den Übertragungsbereich zu erweitern und die Zuverlässigkeit zu erhöhen, lassen sich an die E86 Schnittstelleneinheit zwei Empfänger anschließen.

Technische Merkmale

- Übertragungsstrecke: 10 m. - Anzahl Übertragungskanäle: 16

- Aktivierungsabstand: 2 m. - Übertragungsfrequenz: von 912.2 bis 916.8 MHz oder

von 910.2 bis 918.8 MHz nach dem Modell

6.1 DESCRIPTION

Le système d'émission radio comporte trois éléments :

• Emetteur : émet les informations nécessaires à la CNC pour l'élaboration de la mesure.

• Récepteur : reçoit le signal de l'émetteur et l'envoie à l'interface E86.

• Interface : élabore les signaux et les traduit à la CNC.

Le système E86 permet de programmer 16 différents canaux de transmission par des interrupteurs ou à l’aide d’un signal de logique (voir chapitre 9.4 “Programmation de l’unité d’interface”). Pour augmenter la plage de transmission et la fiabilité de la communication radio, il est possible de raccorder deux antennes à l’interface E86. Le système permet de gérer jusqu’à 4 émetteurs max. sur la même machine, fonctionnant sur le même canal et pouvant être sélectionnés un par un moyennant un différent code d’identification (voir chapitre 7.3 “Programmation de l’émetteur”). Le système permet de programmer 16 canaux de transmission différents. Afin d’éviter des interférences, les systèmes fonctionnant sur des machines adjacentes doivent être programmées sur un canal de transmission différent. La distance entre les systèmes fonctionnant sur des canaux adjacents (par ex. CH5 et CH6) doit supérer 3 mètres et 1 mètre pour les canaux non adjacents. La distance entre les systèmes fonctionnant sur le même canal doit supérer 100 mètres.

Caractéristiques techniques

- Distance de transmission: 10 m. - Nombre de canaux de transmission: 16

- Distance d'activation: 2 m. - Fréquence de transmission: de 912.2 jusqu’à 916.8 MHz

ou de 910.2 jusqu’à 918.8 MHz selon le modèle

mida

RADIO TRANSMISSION

6.2 TRANSMISSION ACTIVATION

The transmitter is usually in the stand-by mode; transmission is started in one of the following ways depending on the transmitter version:

•

radio starting

•

mechanical starting (by micro-switch on the taper shank).

6.2.1 RADIO STARTING

The system is activated by a radio signal emitted from the antenna to the transmitter. The transmission is started by a signal from the machine logic (START input signal - M code).

Caution

In case of multiple transmitter installed on the same machine during the activation phase the distance between them must be higher than 5 m.

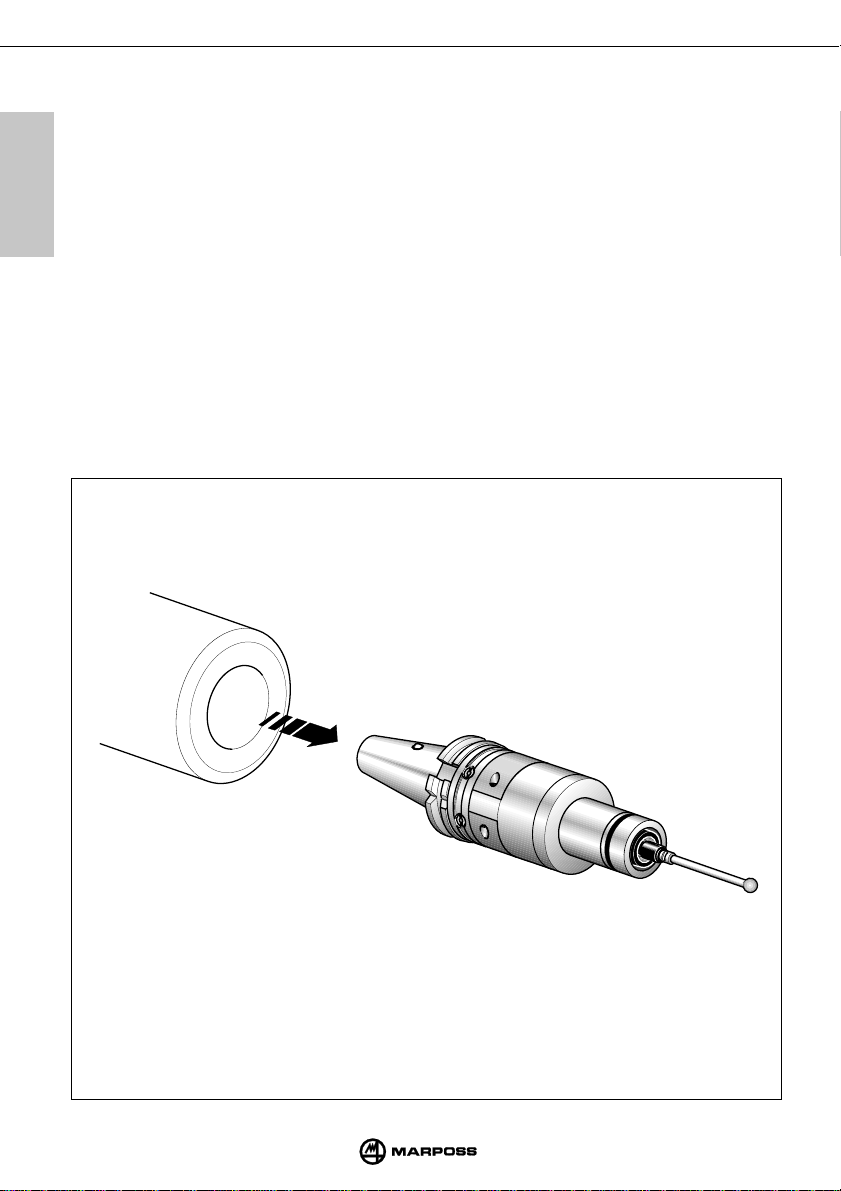

6.2.2 MECHANICAL STARTING

The taper shank of the probe/transmitter assembly is fitted with a microswitch (H). Inserting the shank into the spindle triggers the microswitch and starts transmission.

Caution

When the transmitter is returned to the tool magazine ensure that the microswitch cannot be triggered.

TRASMISSIONE RADIO

mida

ÜBERTRAGUNG TRANSMISSION RADIO

6.2 ATTIVAZIONE DELLA TRASMISSIONE

Il trasmettitore è normalmente in condizione di attesa (stand-by); l’attivazione della trasmissione può avvenire in due modi a seconda della versione di trasmettitore:

• attivazione radio

• attivazione meccanica (microinterruttore sul cono portautensili)

6.2.1 ATTIVAZIONE RADIO

L’attivazione del sistema avviene a seguito dell' invio di un segnale radio dall' antenna al trasmettitore. Il comando di attivazione del sistema (START) è generato dall'unità di interfaccia mediante il collegamento alla logica di macchina (segnale di ingresso START - codice M).

Avvertenza

Se più trasmettitori sono utilizzati sulla stessa macchina con attivazione mediante codice di identificazione è necessario che durante l’attivazione la loro distanza sia superiore a 5 m.

6.2.2 ATTIVAZIONE MECCANICA

Sul cono portautensile è presente un microinterruttore (H).L’inserimento del cono nel mandrino causa l’attivazione della trasmissione.

Avvertenza

Quando si ripone il trasmettitore nel magazzino utensili assicurarsi che non venga azionato il microinterruttore di attivazione.

6.2 AKTIVIERUNG DER ÜBERTRAGUNG

Das am Schaltmeßkopf angebaute Sendermodul befindet sich normalerweise in Bereitschaft (Stand-by-Betrieb); die Aktivierung der Übertragung kann je nach Senderversion auf eine der folgenden Weisen erfolgen:

• Funkaktivierung

• mechanische Aktivierung durch Mikroschalter am Steilkegel

6.2.1 FUNKAKTIVIERUNG

Die Systemaktivierung erfolgt durch ein Funksignal, das vom Empfängermodul zum Sender übertragen wird. Das Aktivierungssignal (START) wird von der Schnittstelleneinheit durch Anschluß an die Maschinenlogik erzeigt (Eingangssignal START - M Code).

Vorsicht

Bei mehreren Sendermodulen auf einer Maschine muß während der Aktivierung der Abstand zwischen ihnen mehr als 5 m betragen.

6.2.2 MECHANISCHE AKTIVIERUNG

Im Steilkegel befindet sich ein Mikroschalter (H). Die Aktivierung der Übertragung erfolgt, wenn der Steilkegel in die Spindel eingeführt wird.

Vorsicht

Es ist darauf zu achten, daß der Mikroschalter im Steilkegel nicht gedrückt werden kann, während sich das Sendermodul mit seinem Steilkegel im Werkzeugmagazin befindet, da sonst die Batterielebensdauer verkürzt wird.

6.2 ACTIVATION DE L’EMISSION

L’émetteur est normalement en état d’attente (stand-by); l’activation de l’émission peut se faire dans l’un des modes suivants, selon la version de l’émetteur:

•

activation radio

•

activation mécanique (micro-interrupteur sur le cône porte-outils)

6.2.1 ACTIVATION RADIO

L'activation du système a lieu après l'envoi d'un signal radio de l'antenne à l'émetteur. La commande d'activation du système (START) est engendrée par l'interface via la logique de machine (signal d'entrée START - code M).

Mise en garde

Si de différents émetteurs sont utilisés sur la même machine qui est activée par un code d’identification, il est nécessaire que pendant l’activation leur distance soit supérieure à 5 m.

6.2.2 ACTIVATION MECANIQUE

Un micro-interrupteur (H) est monté sur le cône porte-outils. L’émission est activée au moment où l’introduction du cône dans le mandrin actionne ce micro-interrupteur.

Mise en garde

S’assurer que le micro-interrupteur d’activation ne soit pas actionné quand on place l’émetteur dans le magasin des outils.

mida

RADIO TRANSMISSION

6.3 STOPPING TRANSMISSION

When the transmitter is not in use it is switched to the stand-by mode in order to prolong battery life.

Transmitter with radio starting

• Automatic stopping

The transmitter is automatically switched off when the time-out set on the transmitter timer during starting has elapsed (see Transmitter programming).

Transmission with mechanical starting

• Mechanical stopping

Transmission is stopped when the transmitter is removed from the spindle and the microswitch on the taper shank is released.

TRASMISSIONE RADIO

mida

ÜBERTRAGUNG TRANSMISSION RADIO

6.3 DISATTIVAZIONE DELLA TRASMISSIONE

Quando il trasmettitore non è usato si disattiva (condizione di stand-by) per prolungare la vita della batteria.

Trasmettitore con attivazione radio

• Disattivazione automatica La disattivazione avviene allo scadere del tempo impostato sul timer del trasmettitore (vedere “Programmazione del trasmettitore”).

Trasmettitore con attivazione meccanica

• Disattivazione meccanica La disattivazione avviene quando il trasmettitore viene estratto dal mandrino.

6.3 ABSCHALTEN DER ÜBERTRAGUNG

Wenn das Sendermodul, und damit meistens auch der Schaltmeßkopf, nicht benötigt wird, sollte es abgeschaltet bzw. in Bereitschaft umgeschaltet werden, um eine möglichst lange Lebensdauer der Batterie zu gewährleisten.

Sendermodul mit Funkaktivierung

• Automatische Abschaltung Die Abschaltung der Übertragung erfolgt nach Ablauf der im Sendermodul programmierten Zeit (siehe “Programmierung des Senders”). Die Zeit beginnt jeweils mit dem Start der Übertragung oder mit dem letzten Antasten.

Sender mit mechanischer Aktivierung

• Abschaltung über Schalter Die Abschaltung erfolgt bei der Entnahme des Senders aus der Spindel (der Mikroschalter auf dem Steilkegel schaltet aus).

6.3 DESACTIVATION DE L’EMISSION

Pour prolonger au maximum la durée de vie de la batterie, il est recommandé de désactiver l’émetteur (condition de stand-by) en cas de non utilisation.

Emetteur avec activation radio

• Désactivation automatique La désactivation a lieu à la fin du temps programmé sur le temporisateur de l’émetteur (voir “Programmation de l’émetteur”) à compter du moment d’activation.

Emetteur avec activation mécanique

• Désactivation mécanique La désactivation a lieu au moment de la dépose de l’émetteur du mandrin (le micro-interrupteur sur le cône porte-outil est relâché).

mida

E86 TRANSMITTER TRASMETTITORE E86

7.1 DESCRIPTION

The transmitter optically transmits the measurement data to be processed by the CNC to the antenna (see “Optical Transmission”). This data includes:

- Probe status: contact open/contact closed

- Battery status: battery low or discharged

A Green LED indicate the probe, battery and transmission status.

Two types of transmitter are available:

Transmitter with radio activation.

Transmission is started by a radio signal sent from the antenna Transmitter with mechanical activation.

The transmission is started by a microswitch (H) mounted on the shank

Technical features

- Power suppl: 9V battery

- Transmisson distance 10 m

Battery connection

The battery is housed in the battery compartment. To change the battery, unscrew the two screws (G) and remove the cover marked with battery symbol (F).

LED constant lit = Probe deflected 1 Flash every 2secs. = transmission activated 2 Flash every 2secs. = battery low

mida

SENDERMODUL EMETTEUR E86

7.1 DESCRIZIONE

Il trasmettitore invia all'antenna le seguenti informazioni necessarie al CNC per l’elaborazione della misura:

- Stato della sonda: contatto aperto/contatto chiuso

- Stato della batteria: carica o quasi scarica Un LED verde indica lo stato della sonda, della batteria e della trasmissione:

Sono disponibili due tipi di trasmettitore:

Trasmettitore con attivazione radio. La trasmissione viene attivata da un segnale inviato dall'antenna.

Trasmettitore con attivazione meccanica. La trasmissione viene attivata mediante il microinterruttore (H) posto sul cono

portautensili.

Il microinterruttore non è presente nel trasmettitore con attivazione radio.

Caratteristiche tecniche

- Alimentazione: batteria 9 V

- Distanza di trasmissione: 10 m

Inserimento batteria

Rimuovere il coperchio (F) contrassegnato dal simbolo grafico della batteria svitarando le due viti (G). Innestare la batteria negli appositi contatti del coperchio e riavvitare le viti

LED acceso permanente = Sonda deflessa 1 impulso ogni 2s = Trasmissione attivata 2 impulsi ogni 2s = Batteria quasi scarica

7.1 BESCHREIBUNG

Die Daten zur Verarbeitung der Meßwerte für die CNC-Steuerung werden vom Sendermodul an das Empfängermodul übertragen. Diese Daten sind:

- Status des Schaltmeßkopfes: Kontakt offen/Kontakt geschlossen

- Batterieladezustand: leer oder fast leer

Eine LED (grün) zeigt den Status des Schaltmeßkopfes an:

Es sind verschiedene Sendertypen verfügbar:

- Sendermodul mit Funkaktivierung. Die Übertragung wird durch ein Signal vom Empfängermodul aktiviert. Sendermodul mit mechanischer Aktivierung. Die Übertragung wird über einen Mikroschalter (H) auf dem Werkzeughalter

aktiviert. Bei Funkaktivierung ist dieser Mikroschalter nicht vorhanden.

Technische Merkmale

- Versorgung: 9 V-Batterie

- Übertragungsstrecke: 10 m

Einsetzen der Batterie

Die Abdeckung (F) mit dem Batteriesymbol nach Lösen der zwei Schrauben (G) abnehmen. Die Batterie in die entsprechenden Kontakte der Abdeckung einsetzen und die Schrauben wieder eindrehen.

LED dauernd leuchtend = ausgelenkt 1 impuls alle 2sec = aktivierte Übertragung 2 impulse alle 2sec = schwache Batterie

7.1 DESCRIPTION

L’émetteur transmet par voie radio au récepteur les informations nécessaires à la CNC pour le traitement de la mesure, et notamment:

- l'état de la sonde: contact ouvert / contact fermé;

- l'état de la batterie: chargée ou presque déchargée.

Une LED verte indique l'état de la sonde, de la batterie et de la transmission:

Il existe deux types d'émetteur:

L'émetteur à activation radio où la transmission est activée par un signal envoyé par l'antenne;

L'émetteur à activation mécanique où la transmission est activée avec un microrupteur (H) sur le cône porte-outils.

L'émetteur à activation radio ne possède pas de microrupteur.

Caractéristiques techniques

- Alimentation: batterie 9 V

- Distance de transmission: 10 m

Mise en service de la batterie

Oter le couvercle (F) avec le symbole graphique de la batterie dévissant les deux vis (G). Connecter la batterie sur les contacts du couvercle et resserrer les vis.

mida

LED allumée sans clignoter = sonde fléchie 1 impulsion toutes les 2s = transmission active 2 impulsions toutes les 2s = batterie presque déchargée

E86 TRANSMITTER TRASMETTITORE E86

7.2 BATTERY LIFE

BATTERY

TYPE

Alkaline Duracell MN1604 65 hours 85 days

Lithium Tadiran TL5306 146 hours 190 days

Note:

The transmitter is delivered complete with an alcaline battery placed inside the package. Fit the battery on the transmitter before its installation (see “Fitting/ changing the transmitter battery”).

Caution

TRANSMITTER WITH MECHANICAL TRIGGERING

Check that the shape of the tool magazine taper does not interfere with or trigger the micro-switch (H). LITHIUM BATTERY : Danger of explosion if lithium battery is incorrectly replaced. Replace only with the same or equivalent type recommended (see table). Dispose of used batteries in compliance to the regulations in force.

Battery life depends on the length of transmitter operating time and the type of battery used. The table shows battery life on the basis of battery type with the transmitter operating in the continuous and stand-by modes; the values shown are based on experience.

7.2 DURATA DELLA BATTERIA

TIPO

BATTERIA

Alcalina Duracell MN1604 65 ore 85 giorni

Litio Tadiran TL5306 146 ore 190 giorni

RECOMMENDED

BRAND

Philips 1604 Varta 4022

Kodak U9VL

BATTERIA

CONSIGLIATA

Philips 1604 Varta 4022

Kodak U9VL

CONTINUOUS

OPERATION

FUNZIONAMENTO

CONTINUO

STAND-BY

OPERATION

FUNZIONAMENTO

STAND-BY

Nota:

Una batteria alcalina è fornita con il trasmettitore all' interno dell'imballo.Inserire la batteria nel trasmettitore prima dell’ installazione (vedere “Inserimento/sostituzione batteria trasmettitore”)

Avvertenza

TRASMETTITORE CON ATTIVAZIONE MECCANICA

Verificare che la sede del cono nel magazzino utensili abbia una conformazione tale da evitare l’azionamento del microinterruttore (H) di attivazione.

BATTERIE AL LITIO : Le batterie al litio possono esplodere se non sostituite in modo corretto. Sostituire solo con tipo uguale o equivalenti (vedi tabella). Eliminare le batterie usate in conformità con le normative vigenti.

La durata della batteria dipende dal tempo di utilizzo del trasmettitore e dal tipo di batteria utilizzata. Nella tabella sono riportati i valori di durata in funzione della batteria e in condizione di funzionamento continuo e stand-by del trasmettitore .

mida

SENDERMODUL EMETTEUR E86

7.2 LEBENSDAUER DER SENDERMODULBATTERIE

EMPFOHLENE

BATTERIE

Alkali Duracell MN1604 65 Stunden 85 Tage

Lithium Sonnenschein - SLM9V 146 Stunden 190 Tage

Hinweis:

Bei Auslieferung ist die Batterie nicht eingesetzt (wird getrennt mitgeliefert). Bei der Installation muß die Batterie eingesetzt werden (“Einsetzen/Wechsel der

Sendermodulbatterie”).

Vorsicht SENDERMODUL MIT MECHANISCHER AKTIVIERUNG

Es ist darauf zu achten, daß der Mikroschalter (H) im Steilkegel nicht gedrückt werden kann, während sich das Sendermudul mit seinem Steilkegel im Werkzeugmagazin befindet, sonst könnte dies zu einer Lebensdauerverkürzung

der Batterie führen. LITHIUM-BATTERIEN: wenn nicht richtig ersetzt können die Lithium-Batterien explodieren. Ersetzung nur durch gleichen oder entsprechenden Typ (siehe Tabelle). Benutzte Batterien müssen gemäß den geltenden Vorschriften entfernt werden.

Die Lebensdauer der Batterie hängt von der Einsatzzeit des Senders und vom Batterietyp ab. Da die Einsätze sehr unterschiedlich sind, werden in folgender Tabelle die Lebensdauer unterschiedlicher Batterietypen bei Dauerbetrieb und bei Stand-By Betrieb aufgelistet.

Philips 1604 Varta 4022

Tadiran TL5306 Kodak U9VL

7.2 DUREE DE LA BATTERIE DE L’EMETTEUR

TYPE DE

BATTERIE

Alcaline Duracell MN1604 65 heures 85 jours

Lithium Tadiran TL5306 146 heures 190 jours

BATTERIE

CONSEILLEE

Philips 1604 Varta 4022

Kodak U9VL

DUREE

CONTINUE

STAND-BY-BETRIEBDAUERBETRIEBBATTERIEART

DUREE EN STAND-BY

mida

Nota:

L’émetteur est livré sans batterie montée (fournie à part). Mettre en place la batterie lors de l’installation (voir “Mise en place/remplacement de la batterie de l’émetteur”).

Mise en garde

EMETTEUR AVEC ACTIVATION MECANIQUE

Vérifier la forme du logement du cône dans le magasin des outils: elle ne doit pas provoquer l’actionnement du micro-interrupteur (H) d’activation. BATTERIES AU LITHIUM : Les batteries au lithium peuvent exploser si elle ne sont pas remplacées correctement. Remplacer uniquement par une batterie du même type ou équivalente (voir tableau). Eliminer les batteries usées en respectant les normes en vigueur.

La durée de vie de la batterie dépend du temps d'utilisation de l'émetteur et du type de batterie utilisée. Le tableau présente les valeurs de durée en fonction de la

batterie et du mode fonctionnement de l'émetteur (continu ou stand-by) utilisés.

E86 TRANSMITTER TRASMETTITORE E86

7.3 PROGRAMMING THE TRANSMITTER

Warning

Marposs declines all responsibility for damage caused by internal programming changes carried out by unauthorised personnel.

- The transmitter is programmed by setting the ON/OFF dip-switches (L).

- To reach the dip-switches (L) , remove the four screws (G) and remove both the covers

(F) from the battery compartment.

Note: The transmitter is supplied with the dip-switches programmed as shown

in Figure (L).The configuration setted is also indicated on the table with a gray box.

(continued ...)

12345678910

ON OFF

mida

SENDERMODUL EMETTEUR E86

7.3 PROGRAMMAZIONE DEL TRASMETTITORE

Avvertenza

L’utente è responsabile di ogni problema conseguente ad una variazione della programmazione interna eseguita da personale non autorizzato.

- La programmazione del trasmettitore si esegue mediante la programmazione ON/ OFF del dip-switch (L).

- Per accedere ai dip-switch (L) rimuovere entrambi i coperchi (F) del vano batteria togliendo le quattro viti (G).

Nota: Il trasmettitore viene fornito programmato come indicato in figura (L).

La configurazione impostata è indicata in tabella all' interno di un riquadro grigio.

(segue ...)

7.3 PROGRAMMIERUNG DES SENDERMODULS

Vorsicht

Der Benutzer ist für sämtliche Probleme verantwortlich, die sich infolge von Programmänderungen durch nicht autorisiertes Personal ergeben könnten.

- Die Programmierung des Senders wird mit Hilfe der Dip-Switch (ON/OFF) (L) vorgenommen.

- Die Dip-Switch (L) sind nach Abnahme beider Deckel (F) des Batteriefachs zugänglich; vorher die vier Schrauben (G) abschrauben.

Hinweis: Bei Auslieferung ist das Sendermodul normalerweise wie in Abbildung

(L) programmiert. Diese programmierungen sind in den folgenden tabellen grau unterlegt.

7.3 PROGRAMMATION DE L’EMETTEUR

Mise en garde

L’utilisateur est responsable de tout inconvénient occasionné par une variation de la programmation interne effectuée par du personnel non agréé.

- La programmation de l’émetteur s’effectue par la programmation ON/OFF des dipswitch (L).

- Pour accéder aux interrupteurs DIP (L), retirer les deux couvercles (F) du logement de la batterie en dévissant les quatre vis (G).

Note: L’émetteur est livré avec la programmation que montre la Figure (interrupteur L).

mida

(weiter ...)

(suite ...)

E86 TRANSMITTER TRASMETTITORE E86

7.3 PROGRAMMING THE TRANSMITTER

Dip-switch functions are as follows:

- Dip-switches 1, 2, 3: program the automatic transmission time-out timer as shown

- Dip-switch 4: • OFF position,

- Dip-switches 5, 6, 7, 8:

in the table below (see also “Stopping transmission”). In case of mechanical activation the dip-switches 1-2-3 must be set in ON position

DIP-SWITCH

123

ON ON ON 4 secs.

OFF ON ON 8 secs.

ON OFF ON 17 secs.

OFF OFF ON 33 secs.

ON ON OFF 1 min. 07 secs.

OFF ON OFF 2 mins.14 secs.

ON OFF OFF 4 mins.28 secs.

OFF OFF OFF 8 mins. 57 secs.

—>

timer zero-setting after every change in probe status.

Allows the transmission channel setting according to the below table.

DIP-SWITCH

5678

ON ON ON ON 1

OFF ON ON ON 2

ON OFF ON ON 3

OFF OFF ON ON 4

ON ON OFF ON 5

OFF ON OFF ON 6

ON OFF OFF ON 7

OFF OFF OFF ON 8

ON ON ON OFF 9

OFF ON ON OFF 10

ON OFF ON OFF 11

OFF OFF ON OFF 12

ON ON OFF OFF 13

OFF ON OFF OFF 14

ON OFF OFF OFF 15

OFF OFF OFF OFF 16

TIME OUT

CHANNEL

- Dip-switch 9, 10: Allows the identification code setting

DIP-SWITCH

910

ON ON A

OFF ON B

ON OFF C

OFF OFF D

Note:

A transmitter is identified by the working channel number and the identification code ( for eg. 12B).Verify that the transmitter and interface working channels setted match.

IDENTIFICATION

CODE

mida

SENDERMODUL EMETTEUR E86

7.3 PROGRAMMAZIONE DEL TRASMETTITORE

La funzione dei dip-switch è la seguente:

Dip-switch 1-2-3:

- Dip-switch 4: • Posizione OFF

Dip-switch 5, 6, 7, 8:

programmazione del timer di disattivazione automatica della trasmissione, come da seguente tabella. (vedi anche “Disattivazione della trasmissione”). Nella versione di trasmettitore con attivazione meccanica i dip-switches 12-3 devono essere in posizione ON.

DIP-SWITCH

123

ON ON ON 4"

OFF ON ON 8"

ON OFF ON 17"

OFF OFF ON 33"

ON ON OFF 1' 07"

OFF ON OFF 2' 14"

ON OFF OFF 4' 28"

OFF OFF OFF 8' 57"

—>

azzeramento del timer dopo ogni variazione di stato della sonda.

programmazione del canale di trasmissione in base alla seguente

DIP-SWITCH

5678

ON ON ON ON 1

OFF ON ON ON 2

ON OFF ON ON 3

OFF OFF ON ON 4

ON ON OFF ON 5

OFF ON OFF ON 6

ON OFF OFF ON 7

OFF OFF OFF ON 8

ON ON ON OFF 9

OFF ON ON OFF 10

ON OFF ON OFF 11

OFF OFF ON OFF 12

ON ON OFF OFF 13

OFF ON OFF OFF 14

ON OFF OFF OFF 15

OFF OFF OFF OFF 16

tabella.

TEMPO DI

DISATTIVAZIONE

CANALE

- Dip-switch 9, 10: programmazione del codice di identificazione.

DIP-SWITCH

910

ON ON A

OFF ON B

ON OFF C

OFF OFF D

Nota: Un trasmettitore è completamente identificato dal numero di canale di lavoro e dal

codice di identificazione della frequenza ( ad esempio 12B). Assicurarsi che il canale di lavoro impostato coincida con il canale programmato sull' unità di interfaccia.

mida

CODICE DI

IDENTIFICAZIONE

E86 TRANSMITTER TRASMETTITORE E86

7.3 PROGRAMMIERUNG DES SENDERMODULS

Die Dip-Schalter haben folgende Funktionen:

- Dip-Schalter 1-2-3: Programmierung des Zeitgebers zur automatischen Abschaltung der Übertragung

gemäß folgender Tabelle (siehe auch “Abschalten der Übertragung”). Bei mechanischer Aktivierung müssen die Dip-Schalter in Position ON

gesetzt werden.

DIP-SCHALTER-NR.

123

ON ON ON 4 sec

OFF ON ON 8 sec

ON OFF ON 17 sec

OFF OFF ON 33 sec

ON ON OFF 1 min 07 sec

OFF ON OFF 2 min 14 sec

ON OFF OFF 4 min 28 sec

OFF OFF OFF 8 min 57 sec

ZEIT BIS ZUR

ABSCHALTUNG-

- Dip-Schalter 4: • OF F Position,

Dip-Schalter 5, 6, 7, 8:

- Dip-Schalter 9, 10: Einstellen des Identifizierungscodes

Hinweis: Ein Sendermodul wird durch die Nummer des Arbeitskanals und den Buchstaben für

den Identifizierungscode (z. B.12B) gekennzeichnet. Es ist sicherzustellen, daß der am Sendermodul eingestellte Kanal mit dem an der Schnittstelleneinheit übereinstimmt.

—>

Schaltmeßkopfes. Einstellen des Übertragungskanals entsprechend nachstehender Tabelle.

5678

ON ON ON ON 1

OFF ON ON ON 2

ON OFF ON ON 3

OFF OFF ON ON 4

ON ON OFF ON 5

OFF ON OFF ON 6

ON OFF OFF ON 7

OFF OFF OFF ON 8

ON ON ON OFF 9

OFF ON ON OFF 10

ON OFF ON OFF 11

OFF OFF ON OFF 12

ON ON OFF OFF 13

OFF ON OFF OFF 14

ON OFF OFF OFF 15

OFF OFF OFF OFF 16

DIP-SCHALTER-NR.

ON ON A

OFF ON B

ON OFF C

OFF OFF D

Zurücksetzen des Zeitgebers nach jedem Statuswechsel des

DIP-SCHALTER-NR.

910

KANAL

IDENTIFIZIERUNGSCODE

mida

SENDERMODUL EMETTEUR E86

7.3 PROGRAMMATION DE L’EMETTEUR

Les interrupteurs DIP remplissent les fonctions suivantes:

- Interrupteur DIP 1-2-3: programmation du temporisateur de désactivation automatique de l’émission, conformément au tableau ci-après (voir aussi “Désactivation de l’émission).

DIP-SWITCH

123

ON ON ON 4 s

OFF ON ON 8 s

ON OFF ON 17 s

OFF OFF ON 33 s

ON ON OFF 1 min 07 s

OFF ON OFF 2 min 14 s

ON OFF OFF 4 min 28 s

OFF OFF OFF 8 min 57 s

TEMPS DE

DESACTIVATION

- Dip-switch 4:

- Dip-switch 5,6,7,8: programmation du canal de transmission, conformément au tableau ci-après.

- Dip-switch 9, 10: programmation du code d'identification.

•

position OFF —> mise à zéro du temporisateur après tout changement d’état

5678

ON ON ON ON 1

OFF ON ON ON 2

ON OFF ON ON 3

OFF OFF ON ON 4

ON ON OFF ON 5

OFF ON OFF ON 6

ON OFF OFF ON 7

OFF OFF OFF ON 8

ON ON ON OFF 9

OFF ON ON OFF 10

ON OFF ON OFF 11

OFF OFF ON OFF 12

ON ON OFF OFF 13

OFF ON OFF OFF 14

ON OFF OFF OFF 15

OFF OFF OFF OFF 16

ON ON A

OFF ON B

ON OFF C

OFF OFF D

du palpeur.

DIP-SWITCH

910

CODE

CHANEL

Note: Un émetteur est identifié par le numéro du canal de travail et par le code d'identification

de la fréquence (par exemple 12B). S'assurer que le canal de travail sélectionné coïncide avec le canal programmé sur l'interface.

mida

E86 TRANSMITTER TRASMETTITORE E86

7.4 TRANSMITTER DIMENSIONS WITH PROBE

7.4 DIMENSIONI TRASMETTITORE CON SONDE

7.4 ABMESSUNGEN DER SENDERMODULE MIT ANGEBAUTEN SCHALTMESSKÖPFEN

7.4 DIMENSIONS DES EMETTEURS AVEC PALPEURS

ø 4,3 (ø 0.17")

ø25

(ø 0.98")

WITH STANDARD PLATE

AVEC BRIDE STANDARD

MIT STANDARDFLANSCH

CON FLANGIA STANDARD

ø 4,3 (ø 0.17")

WITH STANDARD PLATE

AVEC BRIDE STANDARD

MIT STANDARDFLANSCH

CON FLANGIA STANDARD

ø 4,3 (ø 0.17")

(1.34")

T25

105,5

(4.15")

117

(4.60")

T36

TL25

ø 35,8

(ø 1.41")

ø 51,8

(ø 1.97")

ø60

(1.34")

(ø 2.36")

(2.44")

ø60

(1.34")

(ø 2.36")

(2.44")

WITH STANDARD PLATE

AVEC BRIDE STANDARD

MIT STANDARDFLANSCH

CON FLANGIA STANDARD

(1.34")

ø60

(1.34")

(ø 2.36")

(3.11")

T60

129

(5.07")

mida

SENDERMODUL EMETTEUR E86

T36

T25

TL25

T60

7.4 TRANSMITTER DIMENSIONS WITH PROBE

7.4 DIMENSIONI TRASMETTITORI CON SONDE

7.4 ABMESSUNGEN DER SENDERMODULE MIT ANGEBAUTEN SCHALTMESSKÖPFEN

7.4 DIMENSIONS DES EMETTEURS AVEC PALPEURS

ø 4,3 (ø 0.17")

MIT REGULIERFLANSCH

WITH ADJUSTING PLATE

AVEC BRIDE DE REGLAGE

CON FLANGIA DI REGOLAZIONE

ø 4,3 (ø 0.17")

MIT REGULIERFLANSCH

WITH ADJUSTING PLATE

AVEC BRIDE DE REGLAGE

CON FLANGIA DI REGOLAZIONE

ø25

(ø 0.98")

ø60

(1.42")

(ø 2.36")

(2.83")

115,5

(4.54")

ø 35,8

(ø 1.41")

ø60

(1.42")

(ø 2.36")

(2.83")

127

(5.0")

WITH ADJUSTING PLATE

CON FLANGIA DI REGOLAZIONE

mida

ø 4,3 (ø 0.17")

MIT REGULIERFLANSCH

AVEC BRIDE DE REGLAGE

(1.42")

ø 51,8

(ø 1.97")

ø60

(ø 2.36")

(3.50")

139

(5.47")

E86 RECEIVER RICEVITORE E86

8.1 DESCRIPTION

The antenna receives the data emitted by the transmitter and send them to the E86 interface unit connected via cable.

On the front of the antenna the following elements are visible:

A- Red LED. Lit when the system is not operating or the transmitter signal is not received.

B- One yellow LED and three green LEDs. They indicate the signal strength. During the

installation they allow to find the suitable antenna location.

C- 15 m (49.21 ft) shielded cable (5-core + shield) for connection to interface unit. As an option, the antenna cable can be supplied with an Anaconda sheath (D) to provide full

protection in heavy duty conditions.

mida

EMPFÄNGERMODUL RECEPTEUR E86

8.1 DESCRIZIONE

L' antenna riceve i dati emessi dal trasmettitore e li invia all’unità di interfaccia E86 alla quale va collegata mediante il cavo in dotazione.

Sulla parte anteriore dell' antenna si trovano: A - Un LED rosso.Acceso indica che la trasmissione non è in atto oppure che il segnale del trasmettitore

non è ricevuto.

B - Un LED giallo e tre LED verdi. Indicano l' intensità del segnale ricevuto.L’accensione dei LED facilita,

in sede di installazione, il corretto posizionamento dell' antenna.

C - Cavo schermato di lunghezza 15m per il collegamento all’unità di interfaccia E86. Come optional è disponibile una guaina di protezione (D) tipo “anaconda sealtite” per il cavo dell' antenna

che ne assicura l’integrità anche nelle condizioni di lavoro più sfavorevoli.

8.1 BESCHREIBUNG

Das Empfängermodul (Antenne) empfängt die von Sender übertragenen Daten und leitet diese an die über Kabel angeschlossene E86-Schnittstelleneinheit weiter.

Auf der Frontseite befinden sich folgende Elemente:

A - Rote LED: Leuchtet auf, wenn das System außer Betrieb ist, oder wenn kein Signal empfangen wird. B - Eine gelbe LED und drei grüne LEDs. Sie zeigen die Signalstärke an. Während der Installation können

sie zur optimalen Positionierung des Empfängermoduls verwendet werden.

C - Geschirmtes Kabel (5adrig + Schirm) von 15 m Länge für den Anschluß an die Schnittstelleneinheit. Als Option ist eine Kabelschutzhülle (D) vom Typ “Panzerschlauch” für das Empfängerkabel lieferbar,

welche das Kabel auch unter rauhesten Einsatzbedingungen schützt.

8.1 DESCRIPTION

L'antenne reçoit les données émises par l'émetteur et les envoie à l'interface E86 à laquelle elle est branchée via le câble fourni dans le conditionnement.

Sur la partie avant de l'antenne, vous trouverez: A - Une LED rouge. Allumée, elle indique qu'aucune transmission n'est en cours ou encore que le signal

de l'émetteur n'a pas été reçu.

B - Une LED orange et trois LEDS vertes. Elles indiquent l'intensité du signal reçu. Quand vous montez

l'antenne, servez-vous des LEDS pour positionner correctement l'antenne.

C- Cordon blindé de 15 m de longueur pour raccorder l'antenne à l'interface. Sur demande, une gaine de protection (D) du type “anaconda” peut être fournie pour le câble du récepteur

afin d’en assurer la protection même dans les conditions de travail les plus hostiles.

mida

E86 RECEIVER RICEVITORE E86

8.2 CONNECTING UP THE ANTENNA

Connect the antenna to the E86 interface unit as shown in the connection diagram (see chapter

9.5 "Connecting up the interface unit". The cable is connected to the terminal block on the bottom of the electrical board. To disconnect

up the antenna proceed as follow:

• Unscrew the screw (A)

• Remove the plate (B)

Caution

When connecting ensure that the wire and terminal coding match. The color of each terminal on the electrical board (C) has a matching colored wire.

GREEN

BLUE

WHITE

VIOLET SHIELD

RED

mida

EMPFÄNGERMODUL RECEPTEUR E86

8.2 COLLEGAMENTO DELL' ANTENNA

L' antenna va collegata alla morsettiera dell’unità di interfaccia E86; vedere schema di collegamento al cap. 9.5 "Collegamenti all'unità di interfaccia". L' antenna viene fornita con il cavo collegato mediante una morsettiera interna; per accedervi operare nel seguente modo:

• Svitare, le viti (A).

• Estrarre il coperchio (B).

Avvertenza

In fase di collegamento rispettate la corrispondenza colore filo-morsetto. Per ogni morsetto è indicato sul circuito stampato (C) il colore del filo corrispondente.

8.2 ANSCHLUSS DES EMPFÄNGERMODULS

Das Empfängermodul wird an die Klemmenleiste der E86-Schnittstelleneinheit angeschlossen. Siehe dazu das Anschlußschema in Kap. 9.5 "Anschlüsse der Schnittstelleneinheit". Das Empfängermodul wird mit einem Kabel von 15 m Länge, das über eine interne Klemmenleiste angeschlossen wird, geliefert. Für den Anschluß ist wie folgt vorzugehen:

• Die Schrauben (A) lösen.

• Die Scheibe (B) herausnehmen.

Vorsicht

Beim Anschluß auf Übereinstimmung der Farben der Adern und der Klemmen achten. Für jede Klemme ist auf der Leiterplatte (C) die Farbe der entsprechenden Ader angegeben.

8.2 RACCORDEMENT DU RÉCEPTEUR

L'antenne doit être reliée au bornier de l'interface E86; voir le schéma de la section 9.5 "Connexions à l'interface". L'antenne est livrée avec un câble relié à un bornier interne; pour y accéder, procéder comme suit:

• Desserrer les vis (A);

• Enlever le couvercle (B).

Mise en garde

Pour les connexions, respecter la correspondance couleur fil-borne. Pour chaque borne, vous trouverez la couleur du fil correspondant sur le circuit imprimé (C).

mida

E86 RECEIVER RICEVITORE E86

8.3 FITTING THE ANTENNA TO THE MACHINE

• The antenna can be fixed provisionally with a magnetic base in order to locate the correct position and verify that the signal emitted by the transmitter is received during the probing system movement.

• For permanent installation the antenna can be fixed by using the four screw on issue.

8.3 MONTAGGIO DELL' ANTENNA

• L' antenna può essere fissata provvisoriamente mediante la base magnetica per definire la

posizione di fissaggio più idonea e verificare che il segnale emesso dal trasmettitore venga ricevuto durante gli spostamenti del sistema di tastatura.

• Per il montaggio permanente fissare l' antenna con le quattro viti in dotazione.

8.3 ANBAU DES EMPFÄNGERMODULS

• Das Empfängermodul wird provisorisch mit der Magnetbasis befestigt, um die optimale

Befestigungsposition zu finden und um den Empfang des vom Sender übertragenen Signals beim Verfahren des Schaltsystems sicherzustellen.

• Die entgültige Befestigung des Empfängermoduls erfolgt über die vier mitgelieferten Schrauben.

8.3 MONTAGE DE L'ANTENNE

• L'antenne peut être fixée provisoirement par la base magnétique pour définir la meilleure position

de fixation et vérifier si le signal émis par l'émetteur est bien reçu pendant les déplacements du palpeur.

• Pour le montage définitif, fixer l'antenne avec les quatre vis fournies dans le conditionnement.

mida

EMPFÄNGERMODUL RECEPTEUR E86

8.4 ANTENNA DIMENSIONS

8.4 DIMENSIONI D' INGOMBRO ANTENNA

8.4 ABMESSUNGEN DER EMPFÄNGERMODULS

8.4 DIMENSIONS DU RECEPTEUR

120

(4.72")

tuning

mida

ø 4 (4 x)

ø 0.16 (4 x)

ø 85

(ø 3.34")

ø 92

(ø 3.62")

100

(3.93")

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.1 INTERFACE UNIT FRONT PANEL

A-"power" (green) LED : indicates that the interface unit is powered up. B-"probe " (green) LED : indicates probe status. When lit, indicates that the probe

stylus is deflected. When unlit, indicates that the probe stylus is in the rest position.

C -"battery low"

(yellow)

LED : indicates that the battery life is low or that the battery is

discharged (see also the LOW BAT output signal “Connecting up the interface unit”).

D-"error" (red) LED : indicates an error condition. It lights up to indicate that the

probe is outside the range of the transmission field or that the system is not activated (see also Error output signal “Connecting up the interface unit”).

E - terminal block : I/O connection to the machine CNC.

- terminal block : antenna connection

B C

power

probe

low

battery

error

48,5

(1.91")

power probe

low

battery

error

67,8

(2.67")

(2.78")

(3.39")

(3.15")

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.1 PANNELLO FRONTALE UNITÀ DI INTERFACCIA

A - LED “power” (verde) : acceso con tensione di alimentazione presente. B - LED “probe” (verde) : indica lo stato della sonda. Acceso quando il braccetto della son-

da è deflesso. Spento quando il braccetto della sonda è a riposo.

C - LED “low battery” (giallo) : acceso indica che la batteria è quasi completamente scarica.

(vedi anche segnale di uscita LOW BAT “Collegamenti all’unità di interfaccia”).

D - LED “error” (rosso) : indica una condizione di errore. Si accende quando la trasmissione

non è attivata, o quando la sonda è fuori dalla portata del campo di trasmissione (vedi anche segnale di uscita ERROR “Collegamenti all’unità di interfaccia”).

E - MORSETTIERA : Permette i collegamenti elettrici al CNC F - MORSETTIERA : Per il collegamento di una o due antenne.

9.1 FRONTTAFEL DER SCHNITTSTELLENEINHEIT

A -“power”-LED (grün) : Betriebsanzeige, wenn Versorgungsspannung anliegt. B -“probe”-LED (grün) : Statusanzeige für Schaltmeßkopf ist an, wenn der Tasterarm

ausgelenkt ist, aus, wenn der Tasterarm in Ruhestellung ist.

C -“low battery”-LED (gelb) : Leuchtet die Anzeige auf, ist die Batterie leer bzw. zu schwach.

Die Batterie muß ausgewechselt werden (siehe auch Ausgangssignal LOW BAT “Anschlüß der Schnittstelleneinheit”).

D -“error”-LED (rot) : Die Fehleranzeige leuchtet, wenn das Sendermodul nicht aktiviert

ist, wenn die Übertragungsstrecke zwischen Sender und Empfänger unterbrochen ist oder wenn der Schaltmeßkopf mit seinem Sendermodul außerhalb des Empfangsbereichs liegt (siehe auch Ausgangssignal ERROR “Anschlüß der Schnittstelleneinheit”).

E - KLEMMEN : Elektrischer Anschluß an die CNC-Steuerung F - KLEMMEN : Anschluß eines oder zweier Empfängermodule

9.1 PANNEAU AVANT DE L’INTERFACE

A - LED “power” (verte) : allumée si l’appareil est sous tension. B - LED “probe” (verte) : indique l’état du palpeur.

Elle est allumée si le bras du palpeur est activé. Elle est éteinte

C - LED “low battery” (orange)

D - LED “error” (rouge) : indique une condition d’erreur. Elle s’allume si le palpeur n’est

E - BORNIER : Permet les raccordements électriques à la CNC F - BORNIER : Pour le raccordement d'un ou de deux récepteurs

9.2 INTERFACE UNIT DIMENSIONS

9.2 DIMENSIONI UNITA' D' INTERFACCIA

9.2 ABMESSUNGEN DER SCHNITTSTELLENEINHEIT

9.2 DIMENSIONS DE L'INTERFACE

mida

si le bras du palpeur est en position de repos.

: Allumée, elle signale que la batterie est à plat ou insuffisante. Il

faut remplacer la batterie (voir aussi le signal de sortie LOW BAT - “Connexions à l'interface”).

pas activé, ou si le palpeur est en dehors de la zone d’émission (voir aussi signal de sortie ERROR - “Connexions à l’interface”).

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.3 E86 INTERFACE UNIT TECHNICAL FEATURES

Power supply : 24 VDC, unstabilised (18-35 V)

300 mA with two receivers connected up

Input signals : Opto-insulated inputs, 24 V 10 mA.

SEL 0 - SEL 1 : START : Transmission activation

Note: SINK or SOURCE connections can be used for input signal connections.

Operating channel or activation code selection (see Chapt. 9.4)

For SINK connection, connect the “COM” to the “+24V” terminal. For SOURCE connection, connect the “COM” to the “0V” terminal.

Output signals ERROR : Communication error (probe off, probe outside transmission field, transmitter

PROBE 1 : This is the output signal for the status of the probe currently in use (Probe

PROBE 2 / SKIP

LOW BAT : Low battery level signal indicated by the “Low Battery” LED on the panel (by

9.3 CARATTERISTICHE TECNICHE INTERFACCIA E86

Alimentazione : 24 VDC non stabilizzata (18-35 V)

Segnali ingresso:Ingressi optoisolati 24 V - 10 mA SEL 0 - SEL 1 : Selezione canale di lavoro o codice di attivazione (vedi Cap. 9.4) START : Attivazione della trasmissione

Nota: Il collegamento dei segnali di ingresso può essere di tipo SINK (collegare

Segnali di uscita: ERROR : Errore di comunicazione (sonda non attivata o fuori dalla portata del campo

PROBE 1 : Segnale relativo allo stato della sonda in uso (sonda a riposo o sonda

PROBE 2/SKIP : Segnale addizionale relativo allo stato della sonda in uso; può essere

LOW BAT :

: Solid state relay contact (SSR), 50 V - 40 mA.

battery completely discharged).

status = seated position or deflected).

: Additional output signal for the probe currently in use; can be programmed as

a probe status signal (probe in seated position or deflected) or a SKIP signal (pulse) according to the dip-switch 3 position (See “Programming the interface unit”).

using an akaline battery the system runs for about 5 hours after the Low Battery Signal).

300 mA max. (con due antenne collegate)

“COM” alla “+24V”) oppure di tipo SOURCE (collegare “COM” alla “0V”).

Contatti Relè a Stato Solido (SSR) 50V - 40 mA

di trasmissione, batteria trasmettitore completamente scarica).

deflessa).

programmato come segnale di stato sonda (a riposo o deflessa) o SKIP (impulso) a seconda del posizionamento del dip-switch 3 dell' unità di interfaccia.

Segnale di batteria quasi scarica (utilizzando una batteria alcalina il funzionamento residuo del sistema in condizizone di Low Battery è pari a circa 5 ore).

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.3 ANSCHLUSS DER SCHNITTSTELLENEINHEIT

Versorgung : 24 VDC nicht stabilisiert (18-35 V)

max. 300 mA (bei zwei Empfängermodulen)

Eingangssignale: SEL 0 - SEL 1 START : Aktivierung der Übertragung

optoisolierte Eingänge 24V - 10 mA

Anwahl des Arbeitskanal (Frequenz) oder des Identifizierungscodes (siehe Kap. 9.4)

Hinweis:

Ausgangssignale ERROR : Übertragungsfehler (Schaltmeßkopf nicht aktiviert, außerhalb des

PROBE1 : Statussignal für den verwendeten Schaltmeßkopf (in Ruhestellung

PROBE2/SKIP : Zusätzliches Statussignal für den verwendeten Schaltmeßkopf; kann als

LOW BAT : Signal für die Anzeige “Batterie schwach” (bei Verwendung einer Alkali-

9.3 UNITE D’INTERFACE

Alimentation : 24 VCC non stabilisé (18-35 V)

Signaux d’entrée : SEL 0 - SEL 1 : START : Activation de la transmission

Nota: La liaison des signaux d’entrée peut être du type SINK (relier le “COM ” au

Der Anschluß der Eingangssignale kann entweder vom Typ SINK sein (“COM” an “+24V” anschließen) oder vom Typ SOURCE (“COM” an “OV” anschließen).

: Solid-State-Relaiskontakte (SSR) 50 V - 40 mA

Übertragungsbereichs oder Senderbatterie völlig leer)

oder ausgelenkt)

Meßkopf Statussignal (in Ruhestellung oder ausgelenkt) oder SKIP (Impuls) entsprechend der Stellung des Dip-Schalters 3 der Schnitt-stelleneinheit programmiert werden.

batterie ist die Lebensdauer im Low Battery Betrieb noch ca. 5 Stunden).

300 mA avec deux récepteurs connectés Entrées optocouplées 24 V / 10 mA

Sélection du canal de travail ou du code d’activation (voir Chapitre 9.4)

“+24V”), ou du type SOURCE (relier le “COM” au “0 V”)

Signaux de sortie : ERROR : Erreur de communication (palpeur non activé, palpeur en dehors de la

PROBE 1 : Signal de sortie relatif à l’état du palpeur en cours d’utilisation (palpeur au

PROBE 2/SKIP : Signal additionnel de sortie relatif au palpeur en cours d’utilisation: il peut

LOW BAT : Signal de batterie à plat (la LED “low battery” s'allume) (en utilisant une

mida

Contact relai à l'état solide (SSR) 50 V - 40 mA.

zone d’émission, batterie émetteur à plat).

repos ou palpeur activé).

être programmé comme signal d’état du palpeur (au repos ou activé) ou SKIP (impulsion) suivant le positionnement de l'interrupteur DIP 3 “Programmation de l’interface”.

batterie alcaline, le systéme, en condition de "Low Battery" fonctionne pour une periode de 5 heures).

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.4 PROGRAMMING THE INTERFACE UNIT

The interface unit is programmed by setting the ON/OFF dip-switches (H).

Note: The interface is supplied with the dip-switches programmed as shown

in Figure.

To program the interface unit, proceed as follows:

- Switch off the interface unit.

- Remove the three retaining screws and remove the cover.

The configuration set is indicated on the table with a gray box.

(continued ...)

OFF

12345678910

1 2 3 4 5 6 7 8

power probe

low

battery

error

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.4 PROGRAMMAZIONE DELL’UNITÀ DI INTERFACCIA

Il modo di funzionamento del sistema E86 è programmabile mediante il posizionamento ON/ OFF del dip-switch (H).

Nota: L’unità di interfaccia viene fornita programmata come indicato in figura

(H).La configurazione impostata è indicata in tabella all'interno di un riquadro grigio.

Per la programmazione dell’unità di interfaccia, procedere nel seguente modo (riferimenti in figura):

- Spegnere l’unità di interfaccia.

- Rimuovere il pannello laterale togliendo le tre viti di fissaggio.

9.4

PROGRAMMIERUNG DER SCHNITTSTELLENEINHEIT

Die Betriebsart der Schnittstelleneinheit ist über den Dip-Schalter (H) programmierbar (ON/ OFF). Hinwe

is:

Bei Auslieferung ist das Sendermodul normalerweise wie in Abbildung (L) programmiert. Diese Programmierungen sind in den folgenden Tabellen grau unterlegt.

Zur Programmierung der Schnittstelleneinheit ist wie folgt vorzugehen (siehe Abbildung):

Die Schnittstelleneinheit muß ausgeschaltet sein.

Bei Schnittstelleneinheit im Gehäuse die seitliche Abdeckung abzunehmen; dazu die drei Befestigungsschrauben lösen.

(segue ...)

(weiter ...)

9.4 PROGRAMMATION DE L’INTERFACE

Le mode de fonctionnement de l’interface est programmable en positionnant sur ON/OFF les interrupteurs DIP (H).

Note: L'interface est fournie avec la programmation que montre la Figure -

Interrupteur DIP (H).

Pour la programmation de l’interface, procéder comme suit (voir la figure):

- l’interface doit être hors tension;

- ôter le panneau latéral en dévissant les trois vis de fixation.

(suite ...)

mida

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.4 PROGRAMMING THE INTERFACE UNIT

Program the unit on the dip-switches (H) using the table below to obtain the operating mode required.

DIP SWITCH

(H)

SEL0 -SEL1= transmission channel

(1-16) and activation code (A-D) selec-

PROBE 2 output = SKIP (pulse at every probe status change).

PROBE 1 output contact = N.C. (normally closed).

PROBE 2 output contact = N.C. (normally closed).

LOW BATTERY output contact = N.C. (normally closed).

OFF

SEL0 -SEL1= activation code (A-D)

tion

for correct operation, set to OFF position

Switch not used:

PROBE 2 output = PROBE (Probe status:triggered or in rest position)

PROBE 1 output contact = N.O. (normally open).

PROBE 2 output contact = N.O. (normally open).

LOW BATTERY output contact = N.O. (normally open).

selection

(continued ...)

9.4 PROGRAMMAZIONE DELL'UNITÀ DI INTERFACCIA

Mediante il dip-switch (H) eseguire la programmazione del modo di funzionamento, secondo la tabella:

DIP SWITCH

(H)

SEL0 -SEL1= selezione canale di trasmissione (1-16) e codice di attivazione (A-D)

Uscita PROBE 2 = SKIP (impulso ad ogni cambio di stato della sonda)

Contatto di uscita PROBE 1 = N.C. (normale chiuso)

Contatto di uscita PROBE 2 = N.C. (normale chiuso)

Contatto di uscita LOW BATTERY = N.C. (normale chiuso)

OFF

Switch non utilizzato:

per il corretto funzionamento deve essere in posizione OFF

SEL0 -SEL1= selezione codice di attivazione (A-D)

Uscita PROBE 2 = PROBE (Stato sonda: contatto aperto o contatto chiuso)

Contatto di uscita PROBE 1 = N.O. (normale aperto)

Contatto di uscita PROBE 2 = N.O. (normale aperto)

Contatto di uscita LOW BATTERY = N.O. (normale aperto)

(segue ...)

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.4 PROGRAMMIERUNG DER SCHNITTSTELLENEINHEIT

Mit dem Dip-Schalter (H) die Programmierung der Betriebsart gemäß folgender T abelle vornehmen:

SCHALTER-NR.

(H)

SEL0-SEL1 = Anwahl des Arbeitskanals (Frequenz) (1-16) und des Identifizierungscodes (A-D)

Ausgang 2 Schaltmeßkopf (PROBE 2) Status des Schaltmeßkopfes als Impuls.

Ausgang 1 (PROBE1) = Schaltmeßkopf als Öffner

Ausgang 2 (PROBE2) = Schaltmeßkopf als Öffner.

Ausgangskontakt BATTERIE SCHWACH (LOW BATT) als Öffner.

OFF

SEL0-SEL1 = Anwahl des Arbeitskanals Identifizierungscodes (A-D)

Schalter nicht benutzt

Ausgang 2 Schaltmeßkopf (PROBE 2) Status des Schaltmeßkopfes als kontinuierliches Signal.

Ausgang 1 (PROBE1) = Schaltmeßkopf als Schließer

Ausgang 2 (PROBE2) = Schaltmeßkopf als Schließer.

Ausgangskontakt BATTERIE SCHWACH (LOW BATT) als Schliesser.

9.4 PROGRAMMATION DE L’INTERFACE

Effectuer la programmation du mode de fonctionnement au moyen de l'interrupteur DIP (H), suivant le tableau ci-après:

DIP SWITCH

(H)

SEL0 - SEL1= sélection du canal de

transmission (1-16) et du code d’activation (A-

Sortie PROBE 2 = SKIP (impulsion à chaque changement d'état de la sonde)

Contact de sortie PROBE 1 = N.C. (N.F. normalement fermé)

Contact de sortie PROBE 2 = N.C. (N.F.normalement fermé)

Contact de sortie LOW BATTERY = N.C. (N.F. normalement fermé)

OFF

SEL0 - SEL1= sélection du code

pour un fonctionnement correct, il doit être sur la position OFF

Switch non utilisé:

Sortie PROBE 2 = PROBE (Etat de la sonde: contact ouvert ou contact fermé)

Contact de sortie PROBE 1 = N.O. (normalement ouvert)

Contact de sortie PROBE 2 = N.O. (normalement ouvert)

Contact de sortie LOW BATTERY = N.O. (normalement ouvert)

d’activation (A-D)

(weiter ...)

(suite ...)

mida

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.4 PROGRAMMING THE INTERFACE UNIT

If switch 1 is in the On position, the operating channel can be programmed as indicated in the table below using switches 7-8-9-10. If switch 1 is in the OFF position, the channel is programmed using switches 7 and 8 and the two inputs SEL0 and SEL1. In this case, switches 9 and 10 are disabled, therefore, they may be in any configuration.

SWITCH No.1 = ON

78 910

ON ON ON ON 1

OFF ON ON ON 2

ON OFF ON ON 3

OFF OFF ON ON 4

ON ON OFF ON 5

OFF ON OFF ON 6

ON OFF OFF ON 7

OFF OFF OFF ON 8

ON ON ON OFF 9

OFF ON ON OFF 10

ON OFF ON OFF 11

OFF OFF ON OFF 12

ON ON OFF OFF 13

OFF ON OFF OFF 14

ON OFF OFF OFF 15

OFF OFF OFF OFF 16

CHANNEL

7 8 SEL0 SEL1

ON ON 0 0 1 A ON ON 1 0 5 B ON ON 0 1 9 C

ON ON 1 1 13 D OFF ON 0 0 2 A OFF ON 1 0 6 B OFF ON 0 1 10 C OFF ON 1 1 14 D

ON OFF 0 0 3 A

ON OFF 1 0 7 B

ON OFF 0 1 11 C

ON OFF 1 1 15 D OFF OFF 0 0 4 A OFF OFF 1 0 8 B OFF OFF 0 1 12 C OFF OFF 1 1 16 D

SWITCH No.1 = OFF

CHANNEL CODE

9.4 PROGRAMMAZIONE DELL'UNITÀ DI INTERFACCIA

Se lo switch 1 è posto in On è possibile programmare il canale di funzionamento come indicato nella tabella sottostante mediante gli switch 7-8-9-10. Se lo switch 1 è posto in OFF la programmazione del canale è effettuata mediante gli switch 7 e 8 ed i due ingressi SEL0 e SEL1. In questo caso gli switch 9 e 10 sono disabilitati pertanto possono essere posti in una qualunque configurazione.

SWITCH No.1 = ON

7 8 9 10 CANALE

ON ON ON ON 1

OFF ON ON ON 2

ON OFF ON ON 3

OFF OFF ON ON 4

ON ON OFF ON 5

OFF ON OFF ON 6

ON OFF OFF ON 7

OFF OFF OFF ON 8

ON ON ON OFF 9

OFF ON ON OFF 10

ON OFF ON OFF 11

OFF OFF ON OFF 12

ON ON OFF OFF 13

OFF ON OFF OFF 14

ON OFF OFF OFF 15

OFF OFF OFF OFF 16

7 8 SEL0 SEL1 CANALE COD.

ON ON 0 0 1 A ON ON 1 0 5 B ON ON 0 1 9 C ON ON 1 1 13 D

OFF ON 0 0 2 A OFF ON 1 0 6 B OFF ON 0 1 10 C OFF ON 1 1 14 D

ON OFF 0 0 3 A ON OFF 1 0 7 B ON OFF 0 1 11 C ON OFF 1 1 15 D

OFF OFF 0 0 4 A OFF OFF 1 0 8 B OFF OFF 0 1 12 C OFF OFF 1 1 16 D

SWITCH No.1 = OFF

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.4 PROGRAMMIERUNG DER SCHNITTSTELLENEINHEIT

Wenn der Dip-Schalter 1 in Position ON ist, wird der Arbeitskanal (Frequenz) entsprechend der folgenden Tabelle über die Dip-Schalter 7-8-9-10 eingestellt. Wenn der Dip-Schalter 1 in Position OFF ist, wird der Arbeitskanal (Frequenz) über die Dip-Schalter 7 und 8 und die beiden Eingänge SEL0 und SEL1. In diesem Fall ist die Stellung der Dip-Schalter 9 und 10 wirkungslos.

Dip-Schalter Nr.1 = ON

7 8 9 10 KANAL

ON ON ON ON 1

OFF ON ON ON 2

ON OFF ON ON 3

OFF OFF ON ON 4

ON ON OFF ON 5

OFF ON OFF ON 6

ON OFF OFF ON 7

OFF OFF OFF ON 8

ON ON ON OFF 9

OFF ON ON OFF 10

ON OFF ON OFF 11

OFF OFF ON OFF 12

ON ON OFF OFF 13

OFF ON OFF OFF 14

ON OFF OFF OFF 15

OFF OFF OFF OFF 16

7 8 SEL0 SEL1 KANAL

ON ON 0 0 1 A ON ON 1 0 5 B ON ON 0 1 9 C

ON ON 1 1 13 D OFF ON 0 0 2 A OFF ON 1 0 6 B OFF ON 0 1 10 C OFF ON 1 1 14 D

ON OFF 0 0 3 A

ON OFF 1 0 7 B

ON OFF 0 1 11 C

ON OFF 1 1 15 D OFF OFF 0 0 4 A OFF OFF 1 0 8 B OFF OFF 0 1 12 C OFF OFF 1 1 16 D

SWITCH No.1 = OFF

ID.CODE

9.4 PROGRAMMATION DE L’INTERFACE

Si le commutateur 1 est sur On, vous pouvez programmer le canal de fonctionnement comme l’indique le tableau ci-dessous avec les commutateurs 7-8-9-10. Si le commutateur 1 est sur OFF, le canal se programme avec les commutateurs 7 et 8 et les deux entrées SEL0 et SEL1. Dans ce cas, les commutateurs 9 et 10 sont désactivés et peuvent donc être placés dans n’importe quelle configuration.

SWITCH No.1 = ON

7 8 9 10 CHANEL

ON ON ON ON 1

OFF ON ON ON 2

ON OFF ON ON 3

OFF OFF ON ON 4

ON ON OFF ON 5

OFF ON OFF ON 6

ON OFF OFF ON 7

OFF OFF OFF ON 8

ON ON ON OFF 9

OFF ON ON OFF 10

ON OFF ON OFF 11

OFF OFF ON OFF 12

ON ON OFF OFF 13

OFF ON OFF OFF 14

ON OFF OFF OFF 15

OFF OFF OFF OFF 16

7 8 SEL0 SEL1

ON ON 0 0 1 A ON ON 1 0 5 B ON ON 0 1 9 C

ON ON 1 1 13 D OFF ON 0 0 2 A OFF ON 1 0 6 B OFF ON 0 1 10 C OFF ON 1 1 14 D

ON OFF 0 0 3 A

ON OFF 1 0 7 B

ON OFF 0 1 11 C

ON OFF 1 1 15 D OFF OFF 0 0 4 A OFF OFF 1 0 8 B OFF OFF 0 1 12 C OFF OFF 1 1 16 D

SWITCH No.1 = OFF

CHANEL

CODE

mida

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.5 CONNECTING UP THE INTERFACE UNIT

The interface unit card has a terminal block for connections. Connect the wires to the screw terminals using the connection diagram.

ANTENNA 1

GREEN

BLUE

WHITE

VIOLET

SHIELD

RED

ANTENNA 2

GREEN

BLUE WHITE VIOLET SHIELD

RED

CNC MACHINE CONTROL

1 2

5 6

STATUS 2/SKIP

LOW BATTERY

1 2 3 4

5 6

COM

SEL 0 SEL 1

START

PROBE

STATUS 1

PROBE

ERROR

+ 24 V DC

0 V

GROUND

SSR

1 2 3 4

5 6

7 8 9

11 12 13 14

0 V

PROBE STATUS 1

PROBE STATUS 2/SKIP

LOW BATTERY

ERROR

24 V 0 V

+ 24 V

POWER

SUPPLY

UNIT

CONDITION WITH SOURCE CONNECTION

SEL 0 SEL 1 ID. CODE

OPEN/0V OPEN/0V A

24 V OPEN/0V B

OPEN/0V 24 V C

24 V 24 V D

Note:

If the transmission channel is programmed using inputs SEL 0 and SEL 1 (switch No.1 interface = OFF) they must switch at least 200 ms before the START signal.

(continued ...)

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.5 COLLEGAMENTI ALL’UNITÀ DI INTERFACCIA

Sulla scheda dell’unità è presente la morsettiera di collegamento; le connessioni vengono effettuate mediante connettori con attacco a vite .

ANTENNA 1

CNC CONTROLLO MACCHINA

24 V 0 V

+ 24 V

UNITÀ DI

ALIMEN.

VERDE

BLU

BIANCO

VIOLA

SCHERMO

ROSSO

ANTENNA 2

VERDE

BLU

BIANCO

VIOLA

SCHERMO

ROSSO

1 2

5 6

1 2 3 4

5 6

STATO SONDA 1

STATO SONDA 2

COM

SEL 0 SEL 1

START

SKIP

BATTERIA

SCARICA

ERRORE

+ 24 V DC

0 V

TERRA

SSR

1 2 3 4

5 6

10 11 12 13

0 V

STATO SONDA 1

STATO SONDA 2 SKIP

BATTERIA SCARICA

ERRORE

CONDIZIONE CON COLLEGAMENTO TIPO SOURCE

SEL 0 SEL 1

CODICE DI

IDENTI-

FICAZIONE

OPEN/0V OPEN/0V A

24 V OPEN/0V B

OPEN/0V 24 V C

24 V 24 V D

Nota: Se la programmazione del canale di trasmissione è effettuata mediante gli ingressi SEL 0 e SEL

1(switch No.1 interfaccia = OFF) la loro commutazione deve avvenire almeno 200 ms prima del segnale di START.

(segue ...)

mida

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.5 ANSCHLUSS DER SCHNITTSTELLENEINHEIT

Auf der Platine der Schnittstelleneinheit befindet sich die Anschlußklemmenleiste; die Anschlüsse werden durch Schraubklemmen vorgenommen; siehe Anschlußplan.

EMPFÄNGER

GRÜN BLAU WEISS

VIOLET

SCHIRM

ROT

EMPFÄNGER

GRÜN BLAU

WEISS

VIOLET SCHIRM

ROT

MASCHINEN STEUERUNG

1 2

5 6

1 2 3 4

5 6

MESSKOPF AUSGANG 1

MESSKOPF AUSGANG 2

STATUS oder SKIP

BATTERIE SCHWACH

SCHUTZLEITER

COM

SEL 0 SEL 1

START

STATUS

FEHLER

+ 24 V DC

0 V

SSR

1 2

5 6

7 8 9

10 11 12 13 14

0 V

MESSKOPF AUSGANG 1

STATUS

MESSKOPF AUSGANG 2 STATUS oder SKIP

BATTERIE SCHWACH

FEHLER

24 V 0 V

+ 24 V

STROMVER-

SORGUNG

SENDERMODUL ANWAHL IN SOURCE

SEL 0 SEL 1

OFFEN/0V OFFEN/0V A

24 V OFFEN/0V B

OFFEN/0V 24 V C

24 V 24 V D

Hinweis: Wenn die Anwahl des Übertragungskanals (Frequenz) über die Eingänge SEL0 und SEL1 (Dip-Schalter

1 der Schnittstelleneinheit = OFF) erfolgt, muß die Anwahl mindestens 200 ms vor dem START erfolgen.

IDENT.-CODE

(weiter ...)

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.5 CONNEXIONS A L'INTERFACE

Sur la carte d'interface se trouve le bornier des connexions; les bornes sont à vis; voir schéma des connexions.

ANTENNE 1

CONTROLE MACHINE CN

24 V 0 V

+ 24 V

UNITE

D'ALIMENT.

VERT BLEU

BLANC

VIOLET

BLINDAGE

ROUGE

ANTENNE 2

VERT BLEU

BLANC VIOLET

BLINDAGE

ROUGE

1 2 3 4

5 6

1 2

5 6

ETAT SONDE 1

ETAT SONDE 2

COM

SEL 0 SEL 1

START

SKIP

BAT.

DECHARGEE

ERREUR

+ 24 V DC

0 V

TERRE

SSR

1 2 3 4

5 6

7 8 9

10 11 12 13 14 15

ETAT SONDE 1

ETAT SONDE 2 SKIP

BAT. DECHARGEE

ERREUR

CONNEXION TYPE SOURCE

SEL 0 SEL 1 CODE

OPEN/0V OPEN/0V A

24 V OPEN/0V B

OPEN/0V 24 V C

24 V 24 V D

Nota:

Si la programmation du canal de transmission utilise les entrées SEL 0 et SEL 1 (switch no.1 interface = OFF), leur commutation doit se produire 200 ms au moins avant le signal de marche (START).

mida

(suite ...)

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.5 CONNECTING UP THE INTERFACE UNIT

I/O diagram of interface unit E86

Probe trigger

E86

Signal

Probe status

Solid

state relay

N.O.

Open

Close Open

At rest

Probe activated

Start

1 s

Deflected

Probe reseat

At rest

Error

Error clear

Probe status

N.C.

Close Open

Skip

N.O.

Close Open

Skip

N.C.

Close Open

Low

battery

N.O.

Close Open

Low

battery

N.C.

Close Open

Error

N.C.

Low battery

Probe off

Note: The activation time, tipically lower than 1 sec. can increase up to about 3 secs. if the

working area is disturbed by electromagnetic interferences.

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.5 COLLEGAMENTI ALL’UNITÀ DI INTERFACCIA

Diagramma I/O unità di interfaccia E86

Apertura contatto

Segnali

E86

Stato

sonda

Relè

stato

solido

N.O.

aperto

chiuso

aperto

A riposo

Sonda attivata

Start

1 s

Deflessa

Chiusura contatto

A riposo

Errore

Errore eliminato

Batteria scarica

Sonda disattivata

Stato

sonda

N.C.

chiuso aperto

Skip

N.O.

chiuso aperto

Skip

N.C.

chiuso aperto

Batteria

scarica

N.O.

chiuso aperto

Batteria

scarica

N.C.

chiuso aperto

Errore

N.C.

chiuso

Nota:

mida

In alcuni ambienti di lavoro particolarmente disturbati da interferenze elettromagnetiche il tempo necessario per attivare la trasmissione può essere superiore ad 1 secondo (max 3).

E86 INTERFACE UNIT UNITÁ DI INTERFACCIA E86

9.5 ANSCHLUSS DER SCHNITTSTELLENEINHEIT

Ablaufdiagramm

E86

Signale

MESSKOPF

STATUS

MESSKOPF

STATUS

Skip

Batterie

schwach

Batterie

schwach

Fehler

Meßkopf

status

Schließer

Öffner

Schließer

Öffner

Schließer

Öffner

Start

offen

geschlossen offen

geschlossen

Schaltsignal

Ruhestellung

Schaltmeßkopf bereit

1 s

ausgelenkt

Schaltmeßkopf wieder bereit

Fehleer im System

Ruhestellung

Fehler weg

Batterie schwach

Schaltmeßsystem aus

Hinweise: Die Aktivierungszeit, die typischerweise weniger als 1 s ist, kann sich bis auf ca.

3 s erhöhen, wenn sich weitere elektromagnetische Interferenzen im Arbeitsbereich auftreten.

mida

SCHNITTSTELLENEINHEIT E86 UNITE D’INTERFACE E86

9.5 CONNEXIONS A L'INTERFACE

Diagramme des E/S de l’nterface E86

Signaux

E86

ETAT

SONDE

ETAT

SONDE

Skip

Batterie

déchargée

Batterie

déchargée

Erreur

Relai

état

solide

N.O.

N.F.

N.O.

N.F.

N.O.

N.F.

ouvert

fermé ouvert

fermé

ouvert

fermé

ouvert

fermé

ouvert

fermé

ouvert

fermé

ouvert

fermé

Sonde activée

Start

1 s

Contact ouvert

En repos

Fléchie

Contact fermé

En repos

Erreur

Batterie déchargée

Elimination erreur

Sonde désactivée

Note: Si l'environnement de travail est sujet à de fortes interférences électromagnétiques,

le temps nécessaire pour activer la transmission peut être supérieur à 1 seconde (max 3).

mida

ASSEMBLING THE PROBE TO THE TRANSMITTER MONTAGGIO SONDA-TRASMETTITORE

10.1 ASSEMBLING THE PROBE TO THE TRANSMITTER

To fit/remove the probe to/from the transmitter, follow the instructions below.

Caution

When fitting the probe to the transmitter, ensure that the seal rings are in good condition and correctly positioned.

PROBE T25/TL25

- Tighten the holder (A) to the transmitter using the special spanner supplied (A1).

- Using the special spanner supplied screw the probe to the holder (A).

PROBE T36

- Fix the probe to the holder (B) using the screws (B1).

- Using the special spanner supplied screw the holder (B) to the transmitter.

PROBE T60

- Fix the probe to the holder (C) using the screws (C1) .

- Using the special spanner supplied screw the holder (C) to the transmitter.

Caution

When you have completed the above operations, align the system.(see page 66)

T25/TL25

T36

T60

mida

AN- UND ABBAU DER SCHALTMESSKÖPFE AM / VOM SENDERMODUL MONTAGE PALPEUR - EMETTEUR

10.1 MONTAGGIO SONDA-TRASMETTITORE

Per il montaggio o lo smontaggio della sonda dal trasmettitore procedere nel seguente modo:

Avvertenza

In fase di montaggio della sonda è bene assicurarsi che gli anelli di tenuta siano in ottime condizioni e posizionati correttamente nella loro sede.

SONDA T25/TL25

- avvitare la flangia (A) al trasmettitore, mediante la chiave apposita (A1).

- avvitare la sonda, alla flangia (A) utilizzando la chiave in dotazione.

SONDA T36

- fissare la sonda alla flangia (B) tramite le viti (B1);

- Avvitare la flangia (B) al trasmettitore utilizzando la chiave in dotazione

SONDA T60

- fissare la sonda alla flangia (C) tramite le viti (C1);

- Avvitare la flangia (C) al trasmettitore utilizzando la chiave in dotazione

Avvertenza

Ad operazione ultimata occorre eseguire l’allineamento del sistema.

10.1 AN- UND ABBAU DER SCHALTMESSKÖPFE AM / VOM SENDERMODUL

Für den An- und Abbau der Schaltmeßköpfe ist wie folgt vorzugehen:

Vorsicht

Bei der Montage des Schaltmeßkopfes muß sichergestellt werden, daß die Dichtringe in guten Zustand sind und korrekt sitzen.

SCHALTMESSKOPF T25/TL25

- Den Flansch (A) am Sender mit dem geeigneten Schlüssel festschrauben (A1).

- Den Schaltmeßkopf am Flansch (A) mit dem mitgelieferten Schlüssel befestigen.

SCHALTMESSKOPF T36

- Den Schaltmeßkof am Flansch (B) über die Schrauben (B1) befestigen.

- Den Flansch (B) mit dem Schlüssel im Lieferumfang festschrauben.

SCHALTMESSKOPF T60

- Den Schaltmeßkopf mit den Schrauben (C1) am Flansch (C) befestigen.

- Den Flansch (C) am Sender mit dem Schlüssel im Lieferumfang befestigen.

Vorsicht

Nach der Montage muß das System ausgerichtet werden.

10. 1 MONTAGE PALPEUR-EMETTEUR

Pour monter et démonter le palpeur de l'émetteur, procéder comme suit:

Avertissement

Au moment de monter le palpeur, s'assurer que les bagues d'étanchéité sont en parfaites conditions et les positionner corrrectement dans leur logement.

SONDE T25/TL25

- visser la bride (A) à l'émetteur avec la clé (A1);

- visser la sonde à la bride (A) avec la clé fournie dans le conditionnement.

SONDE T36

- fixer la sonde à la bride (B) avec les vis (B1);

- visser la bride (B) à l'émetteur avec la clé fournie dans le conditionnement;

SONDE T60

- fixer la sonde à la bride (C) avec les vis (C1);

- visser la bride (C) à l'émetteur avec la clé fournie dans le coditionnement.

Mise en garde

Quand l'opération est terminée, effectuer la mise au point du système.

mida

INSERTING PROBE EXTENSIONS (OPTIONAL) INSERIMENTO PROLUNGHE PER SONDE (OPTIONAL)

11.1 INSERTING PROBE EXTENSIONS (OPTIONAL)

The probe extension is fitted between the probe and the transmitter; the purpose of the extension is to increase the measuring depth of the system. To fit an extension, proceed as follows:

Caution

When fitting an extension, ensure that the seal rings are in good condition and correctly positioned.

• T25/TL25 probe extension

- Using the spanner supplied (A1), remove the probe from the transmitter.

- Fit the extension (A2) complete with seal rings between the probe and the transmitter.

- Using the spanner provided (A1), tighten the probe/extension/transmitter assembly.

(continued ...)

T25/TL25

mida

EINBAU VON VERLÄNGERUNGEN FÜR SCHALTMESSKÖPFE MONTAGE DES RALLONGES POUR PALPEURS (EN OPTION)

11.1 INSERIMENTO PROLUNGHE PER SONDE (OPTIONAL)

La prolunga viene inserita tra sonda e trasmettitore per aumentare la profondità di misura del sistema. Per l'inserimento delle prolunghe procedere nel seguente modo.

Avvertenze

In fase di inserimento prolunga è bene assicurarsi che gli anelli di tenuta siano in ottime condizioni e posizionati correttamente nella loro sede.

• Prolunga per sonda T25/TL25

- Rimuovere la sonda dal trasmettitore con l'apposita chiave (A1) in dotazione.

- Interporre tra sonda e trasmettitore la prolunga (A2) con relativi anelli di tenuta.

- Serrare il gruppo con l'ausilio della chiave (A1) in dotazione.

(segue ...)

11.1 EINBAU VON VERLÄNGERUNGEN FÜR SCHALTMESSKÖPFE

Eine Verlängerung wird zwischen Schaltmeßkopf und Sendermodul eingesetzt, um in größere Meßtiefen eindringen zu können, ohne den Tasterarm länger als nötig zu machen. Für den Einbau einer Verlängerung für den Schaltmeßkopf ist wie folgt bei den verschiedenen Köpfen vorzugehen:

Vorsicht

Beim Einbau der Verlängerung sind die Dichtringe auf einwandfreien Zustand und korrekten Sitz zu prüfen.

• Verlängerung für Schaltmeßkopf T25/TL25

- Den Meßkopf mittels des mitgelieferten Schlüssels (A1) vom Adapterring am Sendermodul abschrauben.

- Die Verlängerung (A2) mit Dichtungsring an den Adapterring auf dem Sendermodul schrauben.

- Den Kopf mit Dichtungsring auf die Verlängerung schrauben.

- Die Verlängerung und den Kopf mittels des mitgelieferten Schlüssel (A1) festziehen.

(weiter ...)

11.1 MONTAGE DES RALLONGES POUR PALPEURS (EN OPTION)

La rallonge est montée entre le palpeur et l’émetteur pour augmenter la profondeur de mesure du système. Pour le montage des rallonges, procéder comme suit:

Mise en garde

Au moment du montage de la rallonge, il est important de s’assurer que les bagues d’étanchéité sont en bon état et positionnées correctement dans leurs logements.

• Rallonge pour palpeur T25/TL25

- Retirer le palpeur de l’émetteur à l’aide de la clé fournie avec l’appareil (A1).

- Interposer la rallonge (A2) entre le palpeur et l’émetteur avec les bagues d’étanchéité correspondantes.

- Serrer le groupe à l’aide de la clé (A1) fournie avec l’appareil.

mida

(suite ...)

INSERTING PROBE EXTENSIONS (OPTIONAL) INSERIMENTO PROLUNGHE PER SONDE (OPTIONAL)

11.1 INSERTING PROBE EXTENSIONS (OPTIONAL)

• T36 probe extension

- Unscrew the holder (B) from the transmitter.

- Unscrew the screws (B1) and remove the probe from the holder (B).

- Fix the extension (B2) to the holder (B) using the screws (B1).

- Fix the extension/holder assembly to the transmitter using the spanner

- Fix the probe to the extension using the screws (B3).

• T60 probe extension

- Unscrew the holder (C) from the transmitter.

- Unscrew the screws (C1) and remove the probe from the holder (C).

- Fix the extension (C2) to the holder (C) using the screws (C1 ).

- Screw the extension/holder assembly to the transmitter using the spanner

- Fix the probe to the extension using the screws (C3).

T36

T60

mida

EINBAU VON VERLÄNGERUNGEN FÜR SCHALTMESSKÖPFE MONTAGE DES RALLONGES POUR PALPEURS (EN OPTION)

11.1 INSERIMENTO PROLUNGHE PER SONDE (OPTIONAL)

• Prolunga per sonda T36

- Svitare la flangia (B) dal trasmettitore.

- Rimuovere la sonda dalla flangia (B) togliendo le viti (B1).

- Fissare la prolunga (B2) alla flangia (B) tramite le viti (B1).

- Avvitare il gruppo flangia/prolunga,al trasmettitore con la chiave in dotazione

- Fissare la sonda alla prolunga tramite le viti (B3).

• Prolunga per sonda T60

- Svitare la flangia (C) dal trasmettitore.

- Rimuovere la sonda dalla flangia (C) togliendo le viti (C1).

- Fissare la prolunga (C2) alla flangia (C) tramite le viti (C1).

- Avvitare il gruppo flangia/prolunga,al trasmettitore con la chiave in dotazione

- Fissare la sonda alla prolunga tramite le viti (C3).

11.1 EINBAU VON VERLÄNGERUNGEN FÜR SCHALTMESSKÖPFE

• Verlängerung für Schaltmeßkopf T36

- Den Flansch (B) vom Sender lösen.

- Den Schaltmeßkopf vom Flansch (B) nach Entfernen der Schrauben (B1) lösen.

- Die Verlängerung (B2) am Flansch (B) über die Schrauben (B1) befestigen.

- Die Baugruppe Flansch/Verlängerungen mit dem Schlüssel am Sender befestigen.

- Den Schaltmeßkopf an der Verlängerung mit den Schrauben (B3) befestigen.

• Verlängerung für Schaltmeßkopf T60

- Den Flansch (C) vom Sender lösen.

- Den Schaltmeßkopf vom Flansch (C) nach Entfernen der Schrauben (C1) lösen.

- Die Verlängerung (C2) am Flansch (C) über die Schrauben (C1) befestigen.

- Die Baugruppe Flansch/Verlängerungen mit dem Schlüssel am Sender befestigen.

- Den Schaltmeßkopf an der Verlängerung mit den Schrauben (C3) befestigen.

11.1 MONTAGE DES RALLONGES POUR PALPEURS (EN OPTION)

• Rallonge pour Palpeur T36

- Dévisser la bride (B) de l'émetteur.

- Desserrer les vis (B1) pour libérer la sonde de la bride (B).

- Fixer la rallonge (B2) à la bride (B) avec les vis (B1).

- Visser le groupe bride/rallonge à l'émetteur avec la clé fournie dans le conditionnement.

- Fixer la sonde à la rallonge avec les vis (B3).

• Rallonge pour Palpeur T60

- Dévisser la bride (C) de l'émetteur.

- Desserrer les vis (C1) pour libérer la sonde de la bride (C).

- Fixer la rallonge (C2) à la bride (C) avec les vis (C1).

- Visser le groupe bride/rallonge à l'émetteur avec la clé fournie dans le conditionnement.

- Fixer la sonde à la rallonge avec les vis (C3).

mida

FITTING THE TRANSMITTER TO THE TAPER MONTAGGIO DEL TRASMETTITORE SUL CONO

12.1 FIXING THE TRANSMITTER

Remove the battery compartment covers (C) on the transmitter by removing the screws (D); this provides access to the four holes (E) on the standard holder.

- Drill four M4 x 8 threaded holes (A) and a central countersink (B) on the taper as shown in Figure.

- Join the transmitter and the taper inserting the 6 mm diam. ball (G) into the countersink on base of the taper and into the countersink on the standard holder.

- Lightly tighten the four screws (F).

Aligning the system

- Fit the probe stylus (see “Fitting the probe stylus”).

- Using the four screws (F), align the centre of the stylus sphere with the taper axis.

- When you have completed alignment, tighten the four screws (F) working diagonally.

A = ø M4 x 8

(1.34")

4,5 ±

(0.17

0,1

.004

7±

G = Ø 6

(Ø 0.23")

)

(1.34")

mida

BEFESTIGUNG DES SENDERMODULS AM STEILKEGEL MONTAGE DE L’EMETTEUR SUR LE CONE

12.1 MONTAGGIO DEL TRASMETTITORE

Rimuovere i coperchi batteria (C) del trasmettitore - viti (D) - per accedere ai quattro fori (E) sulla flangia. Il fissaggio con flangia standard può essere eseguito in due diversi modi:

- Praticare sul cono quattro fori filettati M4x8 (A) e una svasatura centrale (B) come indicato in figura.

- inserire fra trasmettitore e cono la sfera (G) ø6 mm in dotazione .

- Fissare il trasmettitore al cono mediante le quattro viti (F).

Allineamento del sistema

- Montare il braccetto sonda (vedere "Montaggio del braccetto sonda") .

- Allineare il centro della sfera del braccetto all'asse del cono agendo sulle quattro viti (F).

- Allineato il sistema, serrare le quattro viti (F) con sequenza a croce.

12.1 MONTAGE DES SENDERMODULS MIT STANDARDFLANSCH

Die Batteriefachabdeckungen (C) des Senders - Schrauben (D) - entfernen, um Zugang zu den vier Flanschbohrungen (E) zu erhalten.

- Am Steikegel Gewindebohrungen M4x8 (A) und eine zentrale Ansenkung (B) realisieren (siehe Abbildung).

- Zwischen Sender und Steikegel die Kugel (G) ø6 mm (im Lieferumfang) einsetzen .

- Den Sender über die vier Schrauben (F) am Steikegel befestigen.

Systemausrichtung

- Den Tasterarm montieren (siehe "Montage des Tasterarms") .

- Das Zentrum der Tasterarmkugel mit der Steilkegelachse über die vier Schrauben (F) ausrichten.

- Nach der Ausrichtung des Sytems die vier Schrauben (F) kreuzweise anziehen.

12.1 FIXATION EMETTEUR/CONE AVEC BRIDE STANDARD

Retirer les coques porte-batterie (C) de l’émetteur - vis (D) pour accéder aux quatre trous (E) sur la bride standard.

- Aménager sur le cône 4 trous filetés M4x8 (A) et un évasement central (B) comme le montre

la Figure.

- Assembler l’émetteur et le cône en introduisant la bille (G) de ø6 mm dans l’évasement

aménagé sur la base du cône et dans l’évasement existant sur la bride standard. La bille est fournie avec l’appareil.

- Visser légèrement les quatre vis (F).

Alignement du système

- Monter le stylet du palpeur (voir “Montage du stylet du palpeur”).

- Aligner le centre de la bille du stylet sur l’axe du cône à l’aide des quatre vis (F).

- Le système étant aligné, serrer les quatre vis (F) suivant un ordre cruciforme.

mida

FITTING THE TRANSMITTER TO THE TAPER MONTAGGIO DEL TRASMETTITORE SUL CONO

12.2 FIXING THE TRANSMITTER WITH THE ADJUSTING PLATE

1- Remove the battery compartment covers on the transmitter by removing the screws

(see Chapt. 12.1).

Note: The operations in points 2, 3, 4 and 5 below refer to the transmitter with

radio starting only. Transmitters with mechanical starting (i.e. with a microswitch on the taper) are supplied complete with a taper and with the holders already fitted. For mechanical transmitters continue this fitting procedure from point 6 onwards.

2- Unscrew the four screws (D) and remove the standard holder (C). 3- Fit the adjustable holder (E) to the transmitter using the four screws (D).

(continued ...)

mida

BEFESTIGUNG DES SENDERMODULS AM STEILKEGEL MONTAGE DE L’EMETTEUR SUR LE CONE

12.2 MONTAGGIO TRASMETTITORE CON FLANGIA DI REGOLAZIONE

1 - Rimuovere i coperchi batteria del trasmettitore togliendo le viti (vedere cap.12.1).

Nota: Le operazioni descritte ai punti 2 - 3 - 4 e 5 sono valide solo con trasmettitore con

attivazione radio. Il trasmettitore con attivazione meccanica (microinterruttore sul cono) viene fornito, comprensivo di cono portatensili, con flangie di regolazione già montate. In questo caso proseguire dal punto 6.

2 - Rimuovere la flangia standard (C) del trasmettitore togliendo le quattro viti (D). 3 - Fissare al trasmettitore la flangia di regolazione (E) mediante le quattro viti (D).

(segue ...)

12.2 BEFESTIGUNG MIT REGULIERFLANSCH

1 - Die Deckel des Batteriefachs des Sendermoduls über die Schrauben abnehmen (seihe Kap.

12.1).

Hinweis: Die unter den Punkten 2 - 3 - 4 und 5 beschriebenen Vorgänge gelten nur für

Sender mit Funkaktivierung. Der Sender mit mechanischer Aktivierung (Mikroschalter auf Steilkegel) wird komplett mit Steilkegel und bereits montiertem Regulierflansch geliefert. In diesem Fall die Vorgänge ab Punkt 6 ausführen.

2 - Den Standardflansch (C) des Sendermoduls abnehmen; dazu die vier Schrauben (D) lösen. 3 - Das teil (E) des regulierflansches mit den vier Schrauben (D) am Sendermodul befestigen.

12.2 FIXATION EMETTEUR/CONE AVEC BRIDE DE REGLAGE

1 - Retirer les coques porte-batterie de l’émetteur en dévissant les quatre vis (voir chap.

12.1).

Note: Les opérations décrites aux points 2 - 3 - 4 et 5 ne sont valables que pour

l’émetteur avec activation radio. L’émetteur avec activation mécanique (micro-interrupteur sur le cône) est fourni avec le cône porte-outils et les brides de réglage montées. Dans ce cas, passer au point 6.

2 - Retirer la bride standard (C) de l’émetteur en dévissant les quatre vis (D). 3 - Fixer la bride de réglage (E) à l’émetteur au moyen des quatre vis (D).

mida

(weiter ...)

(suite ...)

FITTING THE TRANSMITTER TO THE TAPER MONTAGGIO DEL TRASMETTITORE SUL CONO

12.2 FIXING THE TRANSMITTER WITH THE ADJUSTING PLATE

4 - Drill two M4 x 8 threaded holes (F) on the tool taper as shown in Figure. 5 - Fix the adjustable holder (G) to the tool taper using the two screws (H).

Note: The holder (G) has three pairs of fixing holes to enable correct angular orientation

of the transmitter LED (L) toward the operator.

6 - Join the transmitter to the taper. Match up the four threaded holes (M) on the taper holder (G)

with the four slots (N) on the transmitter holder (E).

7 - Insert the four threaded stud screws (P) through the slots (N) and into the threaded holes (M)

and tighten using the spanner provided.

8 - Fit and tighten the four special nuts (Q) on the stud screws.

(continued ...)

P Q

(1.42")

F = M4X8

mida

BEFESTIGUNG DES SENDERMODULS AM STEILKEGEL MONTAGE DE L’EMETTEUR SUR LE CONE

12.2 MONTAGGIO TRASMETTITORE CON FLANGIA DI REGOLAZIONE

4 - Praticare sul cono portautensili due fori filettati M4x8 (F). 5 - Fissare al cono portautensili la flangia di regolazione (G) mediante le due viti (H).

Nota: Per facilitare l'orientamento del LED (L) del trasmettitore verso l' operatore, sono

disponibili tre coppie di fori di fissaggio che permettono di scegliere la posizione angolare più idonea.

6 - Unire i due gruppi (trasmettitore-cono) facendo combaciare i quattro fori filettati (M) della

flangia cono (G) con le quattro asole (N) della flangia trasmettitore (E).

7 - Inserire i quattro prigionieri filettati (P) nelle asole (N) e avvitarli nei fori filettati (M) della

flangia cono mediante la chiave esagonale in dotazione.

8 - Avvitare i quattro dadi speciali (Q) sui prigionieri.

12.2 BEFESTIGUNG MIT REGULIERFLANSCH

4 - Am Steilkegel 2 Gewindebohrungen M4x8 (F) gemäß Abbildung herstellen. 5 - Den Regulierflansch (G) mit zwei Schrauben (H) am Steilkegel befestigen.

Hinweis:

6 - Das Sendermodul anbauen, wobei darauf zu achten ist, daß die 4 Gewinde (M) des Teils (G)

7 - Die 4 Gewindebolzen (P) in die Langlöcher (N) einführen und in die Gewinde (M) des

8 - Die vier Spezialmuttern (Q) auf die Gewindebolzen anschrauben.

Um die Orientierung der LED (L) am Sender zur Bedienseite zu erleichtern, stehen drei Bohrungspaare für eine optimale Orienterung zur Verfügung.

des Regulierflansches den 4 Langlöchern (N) des Senderflansches (E) gegenüberstehen.

Kegelflansches mit Innensechskantschlüssel einschrauben.

(segue ...)

(weiter ...)

12.2 FIXATION EMETTEUR/CONE AVEC BRIDE DE REGLAGE

4 - Aménager sur le cône porte-outils 2 trous filetés M4x8 (F) comme le montre la Figure. 5 - Fixer la bride de réglage (G) au cône porte-outils au moyen des deux vis (H).

Nota: Pour mieux diriger la diode (L) de l’émetteur vers le operateur, la bride (G)

comprend trois paires de trous pour la fixation qui servent à déterminer la position angulaire la plus appropriée.

6 - Assembler les deux groupes (émetteur - cône) en faisant correspondre les quatre trous

filetés (M) de la bride cône (G) avec les quatre boutonnières (N) de la bride émetteur (E).

7 - Introduire les quatre goujons filetés (P) dans les boutonnières (N), puis les visser dans les

trous filetés (M) de la bride cône en utilisant la clé à six pans fournie avec l’appareil.

8 - Visser les quatre écrous spéciaux (Q) sur les goujons.

mida

(suite ...)

FITTING THE TRANSMITTER TO THE TAPER MONTAGGIO DEL TRASMETTITORE SUL CONO

12.2 FIXING THE TRANSMITTER WITH THE ADJUSTING PLATE

Aligning the system 9 - Fit the probe stylus (see “Fitting the probe stylus”). 10 - Using the four special nuts (Q), align the centre of the stylus sphere with the taper axis.

Maximum permitted travel: 1.7 mm in the four directions.

Example:

To move the stylus sphere towards "- X", —> tighten (Q1) or loosen (Q2) as required. Use this method for the other directions.

11 - When you have completed alignment, fit and tighten the two clamping screws (R).

-X

mida

BEFESTIGUNG DES SENDERMODULS AM STEILKEGEL MONTAGE DE L’EMETTEUR SUR LE CONE

12.2 MONTAGGIO TRASMETTITORE CON FLANGIA DI REGOLAZIONE

Allineamento del sistema 9 - Montare il braccetto sonda (vedi "Montaggio del braccetto sonda"). 10 - Allineare il centro della sfera del braccetto all'asse del cono agendo sui quattro dadi speciali (Q).

Massima traslazione ammessa: 1,7 mm nelle quattro direzioni.

Esempio: Traslazione della sfera braccetto verso "-X" —> allentare (Q1) e avvitare (Q2). Procedere in modo analogo per le altre direzioni.

11 - Allineato il sistema procedere al bloccaggio del gruppo di regolazione; inserire e serrare le

due viti (R) di bloccaggio.

12.2 BEFESTIGUNG MIT REGULIERFLANSCH

Systemausrichtung

9 - Den Tasterarm des Schaltmeßkopfes montieren (siehe “Montage des Tasterarms”) 10 - Das Zentrum der Meßtasterkugel mit Hilfe der vier Spezialmuttern (Q) auf die Steilkegelachse

ausrichten. Max. zulässige Verstellung: 1,7 mm in die vier Richtungen.

Beispiel:

Verstellung der Meßtasterkugel in ‘-X’ Richtung —> (Q1) lockern und (Q2) nachstellen. Für die anderen Richtungen analog vorgehen.

11 - Ist das System ausgerichtet, muß die Reguliereinheit gesichert werden: die beiden

Blockierschrauben (R) einsetzen und anziehen.

12.2 FIXATION EMETTEUR/CONE AVEC BRIDE DE REGLAGE

Alignement du système 9 - Monter le stylet du palpeur (voir “Montage du stylet du palpeur”). 10 - Aligner le centre de la bille du stylet sur l’axe du cône en agissant sur les quatre écrous

spéciaux (Q). Translation maximale admise: 1,7 mm dans les quatre directions.

Exemple:

Translation de la bille du stylet vers ‘-X’ —> desserrer (Q1) et serrer (Q2). Procéder de la même manière pour les autres directions.

11 - Le système aligné, procéder au blocage du groupe de réglage: introduire et serrer les deux

vis (R) de blocage.

mida

FITTING THE PROBE STYLUS MONTAGGIO DEL BRACCETTO SONDA

13.1 FITTING THE PROBE STYLUS

To fit the stylus to the probe, proceed as follows:

Note: The procedure described below involves the fitting of a break pin between the probe and

the stylus. The purpose of the break pin is to protect the stylus from damage in the event of accidental knocks or blows to the probe by disconnecting the stylus from the probe.

- Fit the break pin (A) to the probe (B).

- Using the spanner provided, hold the stylus holder (C) in position and then, using the other spanner, tighten the break pin (A). To tighten the break pin (A), insert the spanner in position (D) on the lower part of the pin.

- Screw the stylus (F) onto the break pin (A). Using one spanner, hold the break pin in position and, using the other spanner provided, tighten the stylus.

- Fit the holder (E) over the stylus and slide it down to cover the break pin (A). The purpose of this holder is to hold the stylus in place when the break pin breaks.

- If the break pin is not to be used, screw the stylus directly onto the probe. Hold the stylus holder (C) in position with the spanner provided and then tighten the stylus with the other spanner.

mida

MONTAGE DES TASTERARMS MONTAGE DU STYLET DU PALPEUR

13.1 MONTAGGIO DEL BRACCETTO SONDA

Per il montaggio del braccetto sulla sonda procedere nel seguente modo:

Nota: La procedura descritta di seguito prevede l'impiego della spina di rottura. Tale

spina, interposta tra braccetto e sonda, ha il compito di salvaguardare la sonda in caso di urti accidentali sul braccetto (avviene il distacco del braccetto della sonda).

- Inserire la spina di rottura (A) sulla sonda (B).

- Con la chiave (in dotazione) tenere fermo il portabraccetto (C) della sonda e con l'altra chiave, serrare la spina di rottura (A). La chiave per serrare la spina (A), va inserita nella parte inferiore della spina stessa - posizione (D).

- Avvitare il braccetto (F) sulla spina di rottura (A). Con una chiave tenere ferma la spina e con l'altra, serrare il braccetto.

- Inserire il ritegno (E), facendolo scorrere lungo il braccetto stesso fino ad avvolgere la spina di rottura (A). Questo ritegno ha lo scopo di trattenere il braccetto, in caso di rottura della spina. Nel caso non venga utilizzata la spina di rottura avvitare il braccetto direttamente sulla sonda; con una chiave tenere fermo il portabraccetto (C) e con l'altra serrare il braccetto.

13.1 MONTAGE DES TASTERARMS

Zur Montage des Tasterarms am Schaltmeßkopf ist wie folgt vorzugehen:

Hinweis: Der unten beschrieben Ablauf sieht den Einsatz des Sollbruchstückes vor. Dieser

Stift, der zwischen Tasterarm und Schaltmeßkopf eingesetzt wird, schützt diesen bei versehentlichen extremen Tasterarmauslenkungen vor Zerstörung, indem zuerst das Sollbruchstück bricht.

- Das Sollbruchstück (A) in den Schaltmeßkopf (B) schrauben.

- Mit dem (mitgelieferten) Gabelschlüssel die Tasterarmaufnahme (C) des Meßkopfs festhalten und mit dem anderen Gabelschlüssel in Position (D) das Sollbruchstück (A) anschrauben.

- Den Tasterarm (F) am Sollbruchstück (A) anschrauben. Mit einem Gabelschlüssel das Sollbruchstück festhalten und mit dem anderen Gabelschlüssel den Tasterarm anschrauben.

- Die Sicherungshülse (E) vollständig über das Sollbruchstück schieben. Die Hülse hält den Tasterarm beim eventuellen Bruch des Sollbruchstückes. Wird kein Sollbruchstück verwendet, den Tasterarm direkt am Meßkopf anschrauben; dazu mit einem Gabelschlüssel die Tasterarmaufnahme (C) festhalten und mit dem anderen Gabelschlüssel den Tasterarm anschrauben.

13.1 MONTAGE DU STYLET DU PALPEUR

Pour monter le stylet sur le palpeur, procéder comme suit:

Note: Le procédé décrit ci-après prévoit l’utilisation de la goupille de rupture. Cette

goupille, interposée entre le stylet et le palpeur, a pour objet de protéger le palpeur en cas de chocs accidentels au niveau du stylet (le stylet se détache du palpeur).

- Placer la goupille de rupture (A) sur le palpeur (B).

- A l’aide de la clé (fournie avec l’appareil) maintenir bloqué le support du stylet (C) du palpeur, et à l’aide de l’autre clé, serrer la goupille de rupture (A). La clé pour serrer la goupille (A) doit être placée sur la partie inférieure de la goupille elle-même - position (D).

- Visser le stylet (F) sur la goupille de rupture (A). Maintenir bloquée la goupille à l’aide d’une des clés et, avec l’autre, serrer le stylet.

- Mettre en place la fixation de sécurité (E) et la faire glisser sur toute la longueur du stylet jusqu’à la positionner sur la goupille de rupture (A). Cette fixation a pour but de maintenir en place le stylet en cas de rupture de la goupille. Au cas où la goupille de rupture ne serait pas utilisée, visser le stylet directement sur le palpeur. Maintenir bloqué le support du stylet (C) à l’aide de l’une des clés et, avec l’autre, serrer le stylet.

mida

DIAGNOSTICS DIAGNOSTICA

14.1 FAULT FINDING GUIDE

Faults are indicated by the LED on the interface unit panel.

Power LED off

No power supply Check that power is arriving at terminals 13 and 14 on the

CAUSE

Fuse open Wait some minutes with interface unit not powered

Error LED is lit

Transmitter-Antenna out of transmission range

terminal board of the interface unit.

REMEDY

Check that the green “tuning” LED on the antenna remains lit during probe movement.

Transmitter battery low or completely discharged

Transmission time has elapsed No electrical connection between the

antenna and the interface unit

CAUSE

Electrical or electromagnetic interference

Probe LED does not change status when the probe is touched

No electrical connection between the probe and the transmitter

Probe is damaged

CAUSE

Transmitter damaged

Poor repeatability

Stylus is loose

Change the battery.

Give the start signal to restart the system. Check the connecting cable and connections between

the antenna and the interface unit.

REMEDY

Move the antenna cable away from other power cables Change working channel

Check the electrical connection between the probe and the transmitter.

Remove the probe from the transmitter. Connect the spring contacts and then break the connection.

REMEDY

If the LED continues not to change status, this indicates that the transmitter if faulty. If the LED changes status, this indicates that the probe is faulty.

Check that the stylus and the break pin (where fitted) are fully tightened on the probe.

Holder is loose

CAUSE

Seal is pierced or damaged

Tighten all screws.

REMEDY

Change the probe.

mida

DIAGNOSE DIAGNOSTIC

14.1 RICERCA GUASTI E ANOMALIE

Indicazione dei led presenti sul pannello dell’unità di interfaccia.

Led "power" spento

Assenza di alimentazione Verificare che ai capi dei morsetti 13 e 14 della morsettiera

Fusibile ripristinabile aperto Attendere alcuni minuti con interfaccia non alimentata.

CAUSE

Led "error" acceso

Trasmettitore-Antenna fuori campo di trasmissione

dell'unità di interfaccia vi sia tensione.

RIMEDI

Accertarsi che durante i movimenti della sonda il led verde "tuning" presente sul ricevitore rimanga acceso.

Batteria trasmettitore totalmente scarica o assente

Scaduto tempo di trasmissione Mancanza di collegamento elettrico

tra antenna ed interfaccia

CAUSE

Vi è interferenza elettrica o elettromagnetica

Led "probe": non cambia stato al tocco della sonda

Non c'è collegamento elettrico tra sonda e trasmettitore

Sonda danneggiata

CAUSE

Trasmettitore danneggiato

Scarsa ripetibilità

Braccetto allentato

Sostituirla.

Dare un segnale di start per riattivare il sistema. Verificare il cavo del ricevitore e le relative connessioni

all'interfaccia.

RIMEDI

Allontanare il cavo proveniente dall' antenna da eventuali cavi di potenza.

Cambiare canale di lavoro.

Verificare il collegamento elettrico tra sonda e trasmettitore.

Smontare la sonda dal trasmettitore, collegare tra loro i contatti a molla ed interrompere il contatto. Se nonostan-

RIMEDI

te ciò il led non cambia stato, il trasmettitore è guasto. Se cambia stato significa che la sonda è guasta.

Controllare che il braccetto e la spina di rottura (se utilizzata) siano bene avvitati alla sonda.

Flangia allentata

CAUSE

Guarnizione interna forata o danneggiata

mida

Avvitare tutte la viti.

RIMEDI

Sostituire la sonda.

DIAGNOSTICS DIAGNOSTICA

14.1 FEHLERSUCHE

LED-Anzeigen auf der Frontseite der Schnittstelleneinheit

“power” - LED aus

Keine Stromversorgung Überprüfen, ob an den Klemmen 13 und 14 der Klemmleiste

Elektronische offen Einige Minuten bei abgeschalteter Stromversorgung

URSACHE

“error” - LED ein

Sender - Empfänger außerhalb des Übertragungsbereichs

Batterie des Senders leer oder fehlt Übertragungszeit abgelaufen

Keine elektrische Verbindung zwischen Empfänger und Schnittstelleneinheit

Elektrische oder elektromagnetische

URSACHE

Interferenz

der Schnittstelleneinheit 24 V DC anliegen.

MASSNAHME

warten.

Prüfen, ob während der Verfahrbewegungen des Schaltmeßkopfes die grüne “tuning”-LED auf dem Empfänger an bleibt.

Ersetzen Ein Start/Reset-Signal geben, um das System erneut

zu aktivieren. Das Kabel des Empfängers und die entsprechenden

Anschlüsse an der Schnittstelleneinheit prüfen.

Das Kabel vom Empfänger aus der Umgebung eventueller Leistungskabel entfernen.

MASSNAHME

Empfangskanal ändern.

“probe”-LED schaltet beim Antasten des Schaltmeßkopfes nicht um

Keine elektrische Verbindung zwischen Schaltmeßkopf und Sender

Schaltmeßkopf defekt

URSACHE

Sender defekt

Mangelnde Wiederholbarkeit

Tasterarm locker

Flansch locker

URSACHE

Innere Dichtung beschädigt

Die elektrische Verbindung zwischen Schaltmeßkopf und Sender prüfen. Dazu den Schaltmeßkopf vom Sender abnehmen.

Die gefederten Kontakte untereinander verbinden und dann den Kontakt unterbrechen.

MASSNAHME

Schaltet die LED immer noch nicht um, ist der Sender defekt. Schaltet sie um, ist der Schaltmeßkopf defekt.

Prüfen, ob Tasterarm und Sollbruchstück (falls verwendet) fest am Schaltmeßkopf angeschraubt sind.

Alle Schrauben anziehen.

MASSNAHME

Schaltmeßkopf ersetzen.

mida

DIAGNOSE DIAGNOSTIC

14.1 RECHERCHE DE PANNES ET DÉFAILLANCES

Indication des LEDS sur le panneau de l’unité d’interface

LED “power” éteinte

Manque d’alimentation Vérifier la présence de tension aux bouts des bornes 13

Fusible de la carte d’alimentation Vérifier l’état du fusible et le remplacer si nécessaire.

CAUSE

cassé

LED “error” allumée

Emetteur/Récepteur en dehors de la zone d’émission

Batterie de l’émetteur épuisée ou absente

Fin du temps d’émission

Manque de liaison électrique entre le récepteur et l’unité d’interface

CAUSE

Présence d’interférences électriques

et 14 du bornier de l’unité d’interface.

REMEDE

Vérifier si pendant les mouvements du palpeur, la LED verte “tuning” sur le récepteur reste allumée.

La remplacer.

Donner un signal de start/reset (marche/RAZ) pour réactiver le système.

Vérifier le câble du récepteur et ses connexions avec l’unité d’interface.

Eloigner le câble provenant du récepteur et les câbles

REMEDE

de puissance éventuels. Changer le chanel.

LED “probe”: son état ne change pas au touché du palpeur

Manque de liaison électrique entre le palpeur et l’émetteur

Palpeur endommagé

CAUSE

Emetteur endommagé

Répétabilité insuffisante

Stylet desserré

Bride desserrée

CAUSE

Joint percé ou endommagé

mida

Vérifier la liaison électrique entre le palpeur et l’émetteur.

Désassembler le palpeur de l’émetteur, relier entre eux les contacts à ressort existants et couper le contact. Si

REMEDE

l’état de la LED ne change toujours pas, l’émetteur est en panne. Si la LED change d’état, le palpeur est en panne.

Vérifier si le stylet et la goupille de rupture (si montée) sont bien vissés au palpeur.

Serrer toutes les vis.

REMEDE

Remplacer le joint.

MAINTENANCE MANUTENZIONE

15.1 ORDINARY MAINTENANCE

15.1.1 CLEANING AND INSPECTION

To ensure top, trouble-free performance, clean and inspect the measuring system at regular intervals. Cleaning and inspection intervals must be defined in accordance with operation conditions.

- Checking cable condition

Check the cable condition and the tightness of the cable clamps at regular intervals.

- Checking seal condition

The front of the probe is fitted with two seals which provide optimum protection under normal operating conditions. At regular intervals, check the outer seal for signs of wear. Change worn seals. If the inner seal is damaged, return the probe to the manufacturer for repair.

15.1 MANUTENZIONE ORDINARIA

15.1.1 PULIZIA E CONTROLLI

Per ottenere sempre le migliori prestazioni dal sistema di misura, è buona norma sottoporlo a regolari operazioni di pulizia e controllo. Si tratta di operazioni semplici da eseguire periodicamente in funzione delle condizioni di impiego.

- Verifica integrità cablaggio

Verificare periodicamente l'integrità dei cavi ed il serraggio dei morsetti elettrici.

- Controllo tenuta guarnizioni

Anteriormente la sonda è protetta da due guarnizioni sufficienti per un'ottima protezione in normali condizioni di impiego. Controllare periodicamente che la guarnizione esterna non presenti segni di usura. In tal caso, provvedere alla sostituzione della guarnizione stessa. In caso di danneggiamento della guarnizione interna, la sonda dovrà essere inviata al fornitore per la riparazione.

mida

WARTUNG ENTRETIEN

15.1 REGELMÄSSIGE WARTUNG

15.1.1 REINIGUNG UND KONTROLLEN

Um stets die optimale Leistung sicherzustellen, sollte das Meßsystem regelmäßig gereinigt und kontrolliert werden. Es handelt sich um einfache Arbeiten, die je nach Einsatzbedingungen regelmäßig auszuführen sind.

- Kontrolle der Verkabelung Die Kabel und die Klemmverbindungen regelmäßig auf einwandfreien Zustand prüfen.

- Kontrolle der Dichtungen Der Schaltmeßkopf ist vorne mit zwei Dichtungen versehen, die unter normalen Einsatzbedingungen einen ausgezeichneten Schutz bieten. Die äußere Dichtung regelmäßig auf Abnutzung prüfen. Falls erforderlich, die Dichtung auswechseln. Ist die innere Dichtung beschädigt, muß der Schaltmeßkopf zur Reparatur an den Lieferanten geschickt werden.

15.1 ENTRETIEN ORDINAIRE

15.1.1 NETTOYAGE ET CONTROLES

Pour obtenir toujours les meilleures performances du système de mesure, il est recommandé de le nettoyer et le contrôler régulièrement. Il s’agit d’opération très simples, à effectuer périodiquement suivant les conditions d’utilisation.

- Vérification du câblage Vérifier régulièrement l’état des câbles et le serrage des bornes électriques.

- Contrôle de l’étanchéité des joints Le palpeur est protégé sur sa face avant par deux joints qui assurent une protection optimale dans des conditions d’utilisation ordinaires. Vérifier périodiquement l’état du joint extérieur qui ne doit présenter aucun signe d’usure. Si c’est le cas, remplacer le joint. Si le joint intérieur est endommagé, il est nécessaire de retourner le palpeur au fournisseur pour son dépannage.

mida

MAINTENANCE MANUTENZIONE

15.1.2 FITTING/CHANGING THE BATTERY

The transmitter battery must be changed when the “low battery” LED on the interface unit lights up and when the LOW BAT output signal is transmitted. To change the battery, proceed as follows:

- Unscrew the two screws (A) of the battery compartment cover (C) (marked with the battery symbol).

- Remove the old battery and insert the new battery (B) into the battery compartment cover (C) ensuring that the poles match.

- Refit the cover (C) noting the electrical contacts.

- Refit and tighten the cover retaining screws (A).

In to chapt. 7.2 “Battery Life” shows the duration of different battery types under various operating conditions.

mida

WARTUNG ENTRETIEN

15.1.2 INSERIMENTO / SOSTITUZIONE BATTERIA TRASMETTITORE

Per l'inserimento della batteria nel trasmettitore o per la sua sostituzione in seguito all'accensione del led "low battery" sul pannello unità interfaccia e attivazione del segnale di uscita LOW BATTERY, procedere nel seguente modo:

- Svitare le due viti (A) del coperchio (C) contrassegnato dal simbolo grafico della batteria.

- Togliere la batteria scarica, se presente, e innestare la nuova batteria (B) negli appositi contatti del coperchio (C) rispettando la polarità.

- Riposizionare il coperchio (C) prestando attenzione alla posizione dei contatti elettrici.

- Riavvitare le viti (A).

Nel cap. 7.2 “Durata batteria trasmettitore” è indicata la durata della batteria in rapporto all'impiego e al tipo.

15.1.2 EINSETZEN/WECHSEL DER SENDERBATTERIE

Zum Einsetzen der Batterie in den Sender oder zum Batteriewechsel nach dem Aufleuchten der “low battery”-LED auf der Fronttafel der Schnittstelleneinheit bzw. der Ausgabe des Signals LOW BAT, ist wie folgt vorzugehen:

- Die beiden Schrauben (A) des Deckels (C) mit dem Batteriesymbol lösen.

- Die leere Batterie entnehmen (falls vorhanden) und die neue Batterie (B) in das Batteriefach des Deckels (C) einsetzen; Pole beachten.

- Den Deckel (C) wieder anbringen; auf die Kontakte achten.

- Die Schrauben (A) wieder einschrauben.

In Kap. 7.2 “Lebensdauer der Senderbatterie” ist die Lebensdauer der Batterie bezogen auf Einsatz und Batterietyp angegeben.

15.1.2 MISE EN PLACE/REMPLACEMENT DE LA BATTERIE DE L’EMETTEUR

Pour mettre en place la batterie dans l’émetteur, ou pour la remplacer quand la LED “LOW BATTERY” sur le panneau de l’unité d’interface s’allume et que le signal de sortie LOW BAT s’active, procéder comme suit:

- Dévisser les deux vis (A) de la demi-coque (C) repérée par le symbole graphique de la batterie.

- Retirer la batterie épuisée, si montée, puis brancher la nouvelle batterie (B) sur les contacts de la demi-coque (C) correspondants en respectant la polarité.

- Remettre en place la demi-coque (C) en veillant à respecter la bonne position des contacts électriques.

- Revisser les vis (A).

Le chapt. 7.2 “Durée de la batterie de l’émetteur” montre la durée de la batterie suivant l’utilisation et le type.

mida

MAINTENANCE MANUTENZIONE

15.2 EXTRAORDINARY MAINTENANCE

15.2.1 CHANGING THE BREAK PIN AND THE STYLUS

Should the stylus or break pin become damaged due to an accidental knock to the probe they must be replaced.

Proceed as follows:

1 - Slide the holder (A) off the broken or bent break pin. 2 - Unscrew stylus (B) and the probe (C) from the broken break pin (D).

Remove the damaged stylus from the probe (C).

Note: During the above operation hold the stylus holder clamped in position using the

spanner provided.

3 - Fit the new break pin and stylus (see “Fitting the probe stylus”).

mida

WARTUNG ENTRETIEN

15.2 MANUTENZIONE STRAORDINARIA

15.2.1 SOSTITUZIONE SPINA DI ROTTURA/BRACCETTO

In caso di urti accidentali sul braccetto provvedere come segue alla sostituzione della spina rotta e/o del braccetto.

1 - Liberare il ritegno (A) sfilandolo dalla spina rotta o piegata. 2 - Liberare il braccetto (B) e la sonda (C) dalla spina rotta (D).

Rimuovere il braccetto danneggiato dalla sonda (C).

Nota: Eseguire queste operazioni tenendo fermo il portabraccetto della sonda con la

chiave in dotazione.

3 - Procedere quindi al montaggio della nuova spina e del braccetto (vedere "Montaggio del

braccetto sonda").

15.2 AUSSERORDENTLICHE WARTUNG

15.2.1 AUSTAUSCH DES SOLLBRUCHSTÜCKS/TASTERARMS

Im Falle einer Kollision des Tasterarms ist das gebrochene Sollbruchstück und/oder der verbogene Tasterarm wie folgt auszutauschen:

1 - Die Sicherungshülse (A) vom gebrochenen Sollbruchstück abziehen. 2 - Den Tasterarm (B) und den Schaltmeßkopf (C) von den gebrochenen Teilen (D) befreien.

Hinweis: Bei diesen Vorgängen die Tasterarmaufnahme des Schaltmeßkopfs mit einem

Schlüssel festhalten.

3 - Nun den neuen Stift und Tasterarm montieren (siehe “Montage des Tasterarms”).

15.2 ENTRETIEN EXTRAORDINAIRE

15.2.1 REMPLACEMENT DE LA GOUPILLE DE RUPTURE ET/OU DU STYLET

Dans le cas de chocs accidentels sur le stylet, remplacer la goupille rompue ou pliée et/ou le stylet, en procédant comme suit:

1 - Dégager la fixation de sécurité (A) en la retirant de la goupille rompue ou pliée. 2 - Dégager le stylet (B) et le palpeur (C) de la goupille rompue (D).

Retirer le stylet endommagé du palpeur (C).

Nota: Effectuer ces opérations en maintenant bloqué le support du stylet du palpeur à

l’aide d’une clé appropriée.

3 - Monter la nouvelle goupille et le nouveau stylet (voir “Montage du stylet du palpeur”).

mida

MAINTENANCE MANUTENZIONE

15.2.2 REPLECEMENT OF OUTER SEAL 1 - Remove the sensing stylus and protection pin, if any.

2 - Remove the front protection cover (B) and seal (C) from the probe body (A). 3 - Check for wear of the front seal (D) and, if necessary, replace. 4 - Fit the new front protection cover and seal until it snaps into place.

15.2.2 SOSTITUZIONE GUARNIZIONE ESTERNA 1 - Togliere il braccetto e l'eventuale spina di rottura.

2 - Sfilare dal corpo sonda (A) la protezione anteriore (B) con guarnizione (C). 3 - Controllare lo stato dell'anello di tenuta anteriore (D) ed eventualmente sostituirlo. 4 - Inserire la nuova protezione anteriore con guarnizione fino a scatto avvenuto.

15.2.2 ERSETZEN DER SCHUTZKAPPE MIT DICHTUNG 1 - Tasterarm und Sollbruchstück entfernen.

2 - Schutzkappe (B) mit Dichtung (C) vom Meßkopf (A) ziehend abschrauben. 3 - Dichtung (D) überprüfen und gegebenenfalls ersetzen. 4 - Schutzkappe wieder aufsetzen und andrücken, bis sie einrastet.

15.2.2 REPLACEMENT DU JOINT EXTERIEUR 1 - Enlever le bras et la broche de rupture éventuelle.

2 - Avec un mouvement de rotation, ex-traire du corps (A) la protection avant (B) avec le joint (C). 3 - Contrôler l'état de la bague d'étanchéité avant (D) et la remplacer. 4 - Insérer la nouvelle protection avant avec joint jusqu'à l'encliquetage.

mida

WARTUNG ENTRETIEN

15.2.3 CHANGING THE PROBE FROM THE TRANSMITTER

1 - Remove the stylus and break pin (where fitted). (See “Fitting the probe stylus”) 2 - Change the probe as indicated in “Assembling and dismantling the probe to the transmitter”.

15.2.3 SOSTITUZIONE SONDA/TRASMETTITORE

1 - Togliere il braccetto e l'eventuale spina di rottura. Vedere "Montaggio del braccetto sonda" 2 - Procedere alla sostituzione della sonda come indicato in "Montaggio/smontaggio sonda-

trasmettitore".

15.2.3 AUSTAUSCH DES SCHALTMESSKOPFES

1 - Den Tasterarm und eventuell das Sollbruchstück abschrauben.

Siehe “Montage des Tasterarms”.

2 - Den Schaltmeßkopf austauschen, wie unter “An- und Abbau der Schaltmeßköpfe am/vom

Sendermodul“ beschrieben.

15.2.3 REMPLACEMENT DU PALPEUR/EMETTEUR

1 - Retirer le stylet et la goupille de rupture (si montée). Voir “Montage du stylet du palpeur”. 2 - Remplacer le palpeur comme décrit au point “Montage/démontage palpeur/émetteur”.

mida

SPARE PART LIST LISTA RICAMBI

16.1 SPARE PART LIST

CODE N

1019108005 Crash protection pin 15 mm (0.59") 1019108003 Stylus retainer

2915335007 Spare part kit for T25G/TL25G I

2915340010 Spare part kit for T36G I

2915345007 Spare part kit for T60G I

2915335011 Front protection for T25G/TL25G 2915340006 Front protection for T36G 2915345012 Front protection for T60G 3415335031 Touch probe T25G 3424306010 Touch probe TL25G 3415340050 Touch probe T36G 3415345030 Touch probe T60G 2019923021 Transmitter fixing flange for T25G/TL25G Complete with o-ring seals 2019923022 Transmitter fixing flange for T36G Complete with o-ring seals 2019923023 Transmitter fixing flange for T60G Complete with o-ring seals 2915335100 Extension for probe T25G/TL25G L=50 mm (1.97") 2915335110 Extension for probe T25G/TL25G L=100 mm (3.94") 2915335120 Extension for probe T25G/TL25G L=150 mm (5.90") 2915340125 Extension for probe T36G L=50 mm (1.97") 2915340126 Extension for probe T36G L=100 mm (3.94") 2915340127 Extension for probe T36G L=150 mm (5.90") 2915345040 Extension for probe T60G L=50 mm (1.97") 2915345050 Extension for probe T60G L=100 mm (3.94") 2915345060 Extension for probe T60G L=150 mm (5.90") 6871862010 Transmitter for radio activation 6871862110 Transmitter for switch activation

3019917110 Shank with activation switch DIN69871/A 40 with adjusting plate

T25 -TL25 - T36 - T60 TOUCH PROBES

3019917120 Shank with activation switch DIN69871/A 45 with adjusting plate 3019917130 Shank with activation switch DIN69871/A 50 with adjusting plate 3019917140 Shank with activation switch CAT 40 with adjusting plate 3019917150 Shank with activation switch CAT 45 with adjusting plate 3019917160 Shank with activation switch CAT 50 with adjusting plate 6134238100 Battery cover with contacts 4162100005 9V alkaline battery 6134267300 Battery cover 2015340100 Wrenches kit

1320131000 Special wrench for T25/TL25 1320367000 Special wrench for T25/TL25/T36/T60 flange

2919917110 Trasmitter adjusting plate

DESCRIPTION

NOTES

NCLUDING

: probe shield with rubber seal, probe (front-rear) o-ring and stylus retainer

NCLUDING

: probe shield with rubber seal, probe front o-ring and stylus retainer

NCLUDING

: probe shield with rubber seal, probe front o-ring and stylus retainer

NCLUDING

: wrenches for sensing finger and hexagonal key 1,5 (0.06") - 2 (0.08") - 2,5 (0.10") 3 (0.12") - 4 (0.16") mm

6871860100 Antenna 4152606101 Flexible conduit protection ø11 mm (0.43") Specify meters

ANTENNA

8304860000 E 86 interface unit

INTERFACE

mida

ERSATZTEILE LISTE DES PIECES DE RECHANGE

16.1 LISTA RICAMBI

CODICE N

1019108005 Spina di rottura lunghezza 15 mm 1019108003 Ritegno braccetto

2915335007 Kit di ricambi per T25G/TL25G C

2915340010 Kit di ricambi per T36G C

2915345007 Kit di ricambi per T60G C

2915335011 Protezione frontale per T25G/TL25G 2915340006 Protezione frontale per T36G 2915345012 Protezione frontale per T60G 3415335031 Sonda T25G 3424306010 Sonda TL25G 3415340050 Sonda T36G 3415345030 Sonda T60G 2019923021 Flangia fissaggio trasmettitore per T25G/TL25G Completa di O-ring 2019923022 Flangia fissaggio trasmettitore per T36G Completa di O-ring 2019923023 Flangia fissaggio trasmettitore per T60G Completa di O-ring 2915335100 Prolunga per T25G/TL25G L=50 mm 2915335110 Prolunga per T25G/TL25G L=100 mm 2915335120 Prolunga per T25G/TL25G L=150 mm 2915340125 Prolunga per T36G L=50 mm 2915340126 Prolunga per T36G L=100 mm 2915340127 Prolunga per T36G L=150 mm 2915345040 Prolunga per T60G L=50 mm 2915345050 Prolunga per T60G L=100 mm 2915345060 Prolunga per T60G L=150 mm 6871862010 Trasmettitore con attivazione radio 6871862110 Trasmettitore con attivazione meccanica

T25 -TL25 - T36 - T60 SONDE TOUCH

3019917110 Cono DIN 69871/A 40 con interruttore e flangia di regolazione 3019917120 Cono DIN 69871/A 45 con interruttore e flangia di regolazione 3019917130 Cono DIN 69871/A 50 con interruttore e flangia di regolazione 3019917140 Cono CAT 40 con interruttore e flangia di regolazione 3019917150 Cono CAT 45 con interruttore e flangia di regolazione 3019917160 Cono CAT 50 con interruttore e flangia di regolazione 6134238100 Coperchio portapila con contatti 4162100005 Pila alcalina 9V 6134267300 Coperchio pila 2015340100 Kit chiavi C

1320131000 Chiave speciale per T25/TL25 1320367000 Chiave speciale per flangia T25/TL25/T36/T60

2919917110 Flangia di regolazione per trasmettitore

DESCRIZIONE NOTE

OMPRENDE

: protezione frontale completa di guarnizione, O-ring anteriore e posteriore, ritegno braccetto

OMPRENDE

: protezione frontale sonda completa di guarnizione, O-ring e ritegno braccetto

OMPRENDE

: protezione frontale sonda completa di guarnizione, O-ring e ritegno braccetto

OMPRENDE

: chiavi per il braccetto e chiavi a brugola da 1,5 - 2 - 2,5 - 3 - 4 mm

6871860100 Antenna 4152606101 Guaina di protezione flessibile ø11 mm Specificare metri

ANTENNA

8304860000 Interfaccia E 86

INTERFACCIA

mida

SPARE PART LIST LISTA RICAMBI

16.1 ERSATZTEILLISTE

ESCHREIBUNG

RTIKEL NR

1019108005 Sollbruchstück 15 mm 1019108003 Sicherungshülse

2915335007 Dichtungssatz für T25G/TL25G Umfaßt: Kappe mit Dichtung

2915340010 Dichtungssatz für T36G Umfaßt: Kappe mit Dichtung und

2915345007 Dichtungssatz für T60G Umfaßt: Kappe mit Dichtung und

2915335011 Kappe für T25G/TL25G 2915340006 Kappe für T36G 2915345012 Kappe für T60G 3415335031 Schaltmeßkopf T25G 3424306010 Schaltmeßkopf TL25G 3415340050 Schaltmeßkopf T36G 3415345030 Schaltmeßkopf T60G 2019923021 Befestigungsflansch am Sender für T25G/TL25G Komplett mit O-Ring 2019923022 Befestigungsflansch am Sender für T36G Komplett mit O-Ring 2019923023 Befestigungsflansch am Sender für T60G Komplett mit O-Ring

2915335100 Verlängerung L=50 mm für Schaltmeßkopf T25G/TL25G 2915335110 Verlängerung L=100 mm für Schaltmeßkopf T25G/TL25G 2915335120 Verlängerung L=150 mm für Schaltmeßkopf T25G/TL25G 2915340125 Verlängerung L=50 mm für Schaltmeßkopf T36G 2915340126 Verlängerung L=100 mm für Schaltmeßkopf T36G 2915340127 Verlängerung L=150 mm für Schaltmeßkopf T36G 2915345040 Verlängerung L=50 mm für Schaltmeßkopf T60G 2915345050 Verlängerung L=100 mm für Schaltmeßkopf T60G 2915345060 Verlängerung L=150 mm für Schaltmeßkopf T60G

6871862010 Sendermodul mit funkaktivierung 6871832110 Sendermodul für Aktivierung mit Schalter

3019917110 Steilkegel SK40 DIN 69871/A mit Schalter und Regulierflansch

T25 -TL25 - T36 - T60 SCHALTMESSKÖPFES

3019917120 Steilkegel SK45 DIN 69871/A mit Schalter und Regulierflansch 3019917130 Steilkegel SK50 DIN 69871/A mit Schalter und Regulierflansch 3019917140 Steilkegel CAT 40 mit Schalter und Regulierflansch 3019917150 Steilkegel CAT 45 mit Schalter und Regulierflansch 3019917160 Steilkegel CAT 50 mit Schalter und Regulierflansch 6134238100 Batteriefachdeckel mit Kontakten 4162100005 Alkali-Batterie 9V 6134267300 Batterie fachdeckel 2015340100 Schlüsselsatz Umfaßt: Maulschlüssel für

1320131000 Hakenschlüssel für T25/TL25 1320367000 Hakenschlüssel für Adapterring T25/TL25/T36/T60 2919917110 Regulierflansch

6871860100 Empfängermodul 4152606101 Panzerschlauch ø 11 mm Meterware

MODUL

EMPÄNGER

8304860000 Schnittstelleneinheit E86

SCHNITT

STELLENEINHEIT

NMERKUNGEN

und O-Ring, hinterem Meßkopf O-Ring und Sicherunghülse

O-Ring, hinterem Meßkopf O-Ring und Sicherunghülse

Tasterarm und Innensechskantschlüssel 1,5-2-2,5-3-4 mm

mida

ERSATZTEILE LISTE DES PIECES DE RECHANGE

16.1 LISTE DES PIECES DE RECHANGE

CODE N

1019108005 Goupille de rupture 15 mm 1019108003 Fixe-bras

2915335007 Kit de pièces de rechange pour T25G/TL25G C

2915340010 Kit de pièces de rechange pour T36G C

2915345007 Kit de pièces de rechange pour T60G C

2915335011 Protection frontale pour T25G/TL25G 2915340006 Protection frontale pour T36G 2915345012 Protection frontale pour T60G 3415335031 Sonde TL25G 3424306010 Sonde TL25G 3415340050 Sonde T36G 3415345030 Sonde T60G 2019923021 Bride fixation à l’émetteur pour T25G/TL25G Avec joint d’étanchéité 2019923022 Bride fixation à l’émetteur pour T36G Avec joint d’étanchéité 2019923023 Bride fixation à l’émetteur pour T60G Avec joint d’étanchéité

2915335100 Rallonge L= 50 mm pour sonde T25G/TL25G 2915335110 Rallonge L= 100 mm pour sonde T25G/TL25G 2915335120 Rallonge L= 150 mm pour sonde T25G/TL25G 2915340125 Rallonge L= 50 mm pour sonde T36G 2915340126 Rallonge L= 100 mm pour sonde T36G 2915340127 Rallonge L= 150 mm pour sonde T36G 2915345040 Rallonge L= 50 mm pour sonde T60G 2915345050 Rallonge L= 100 mm pour sonde T60G 2915345060 Rallonge L= 150 mm pour sonde T60G

SONDES T25 -TL25 - T36 - T60

6871862010 Emetteur avec activation radio 6871832110 Emetteur pour activation avec interrupteur

3019917110 Cône DIN 69781/A 40 avec interrupteur et bride de réglage 3019917120 Cône DIN 69871/A 45 avec interrupteur et bride de réglage 3019917130 Cône DIN 69871/A 50 avec interrupteur et bride de réglage 3019917140 Cône CAT 40 avec interrupteur et bride de réglage 3019917150 Cône CAT 45 avec interrupteur et bride de réglage 3019917160 Cône CAT 50 avec interrupteur et bride de réglage 6134238100 Couvercle porte pile avec contacts 4162100005 Pile alcaline 9 V 6134267300 Couvercle pile 2015340100 Jeu de clés C

1320131000 Clé special pour T25/TL25 1320367000 Clé special pour bride T25/TL25/T36/T60 2919917110 Bride de réglage pour émetteur

DESCRIPTION REMARQUE

OMPREND

: protection frontale avec garniture, joints d’étanchéité avant et arrière et fixe-bras

OMPREND

: protection frontale sonde avec garniture, joint d’étanchéité et fixe-bras

OMPREND

: protection frontale sonde avec garniture, joint d’étanchéité et fixe-bras

OMPREND

: une clé pour bras et une clé six pans de 1,5 mm, 2 mm, 2,5 mm, 3 mm, 4 mm

6871860100 Récepteur 4152606101 Gaine de protection flexible ø 11 mm Préciser le nombre de mètres

RECEPTEUR

8304860000 Interface E86 avec coffret

INTERFACE

END OF THE MANUAL

mida

AUSTRALIA

SANDVIK AUSTRALIA (PTY) LTD

DANDENONG - VIC. 3175 - CNR. South Gippsland Highway and Fowler Road Tel. 03/92387100 - Telex SANDVIK AA 31089 - Fax 03/92387105

BRAZIL

MARPOSS APARELHOS ELETRONICOS DE MEDIÇÃO LTDA.

04160-000 - Vila Brasilina - SÃO PAULO - S.P. Rua Dom Vilares, 166 Tel. +55 11 69465656 - Fax +55 11 69463244 80610-010 CURITIBA - Avenida Presidente Kennedy, 3663 - Loja 9, Bairro Portão, Paraná Tel. +55 41 3290727 - Fax +55 41 3290916

BUNDESREPUBLIK DEUTSCHLAND

MARPOSS GMBH

Zentrale: 71384 WEINSTADT - Mercedesstrasse, 10-Tel. +49 7151 20540 - Fax +49 7151 2054150 71370 WEINSTADT - Postfach 2169 Contact marposs@de.marposs.com or visit http://www.de.marposs.com Regionalbueros: 09117 CHEMNITZ - Zwickauer Strasse, 480 Tel. +49 371 855683, +49 371 851057 - Fax +49 371 855698 71384 WEINSTADT - Mercedesstrasse, 10 Tel. +49 7151 20540 - Fax +49 7151 2054333 60437 FRANKFURT / MAIN - Berner Strasse, 91-95 Tel. +49 69 9500730 - Fax +49 69 95007349 30625 HANNOVER - Karl-Wiechert-Allee, 57 - Tel. +49 511 902970 - Fax +49 511 9029750 47800 KREFELD - Keutmannstrasse, 250 - Tel. +49 2151 536650 - Fax +49 2151 598432 87700 MEMMINGEN - Römerstrasse, 16 - Tel. +49 8331 94690 - Fax +49 8331 946919 80999 MÜNCHEN - Elly-Staegmeyr-Str. 15 Tel. +49 89 8120016, +49 89 8120018 - Fax +49 89 8120019

CANADA

MARPOSS CANADA CORPORATION

TORONTO - 333 Denison Street, Unit 21, Markham, ONTARIO L3R 1B7 Tel +1 905 4756277 - Fax +1 905 4752175 WINDSOR - 2885 Lauzon Parkway, Suite 116, Windsor, ONTARIO N8T 3H5 - Tel + 1 519 9455115 - Fax + 1 519 9482329

CESKA REPUBLIKA

Rolux Europe Spol.S R.O.

148 00 PRAHA 4 - Kloknerova, 9 - Tel. +42 02 44112380 - Fax +42 02 44112382

CHINA - P.R.C.

MARPOSS Ltd.

Head Office HONG KONG - Room 1201, Olympia Plaza, 255 King’s Road, North Point Tel. 852/28071783 - Fax 852/28070665 Other Marposs Offices in China BEIJING - Room 515, China World Trade Center, No. 1 Jian Guo Men Waidajie, BEIJING P.C. 100004 - Tel. 10 65051616 - Fax 10 65051165 SHANGHAI - Room 2705, Aerospace Building, 525 Sichuan Road North, SHANGHAI 200085 - Tel. 21 63575710 - Fax 21 63577165

ESPAÑA

MARPOSS S.A.

BARCELONA 08038 - Paseo de la Zona Franca, 83/95 - 4° planta Tel. 3/2232133 - Fax 3/4321838. MADRID 28023 - Las Pleyades 3, 1° B - Tel. 1/3573334 - Fax 1/3573302 ZARAUZ 20800 (GUIPUZCOA) - Avda. Navarra, 34 -3 dcha. - Tel. 43/834356 Fax 43/134262

FRANCE

MARPOSS S.A.

92500 RUEIL - MALMAISON - 10, Rue Lionel Terray - Tel. 1/41390270 Fax 1/41390271 - E-mail marposs@wanadoo.fr 69530 BRIGNAIS - Parc d’activité Brignais 2000 Route de Lyon Tel. 04/72318090 - Fax 04/72318099

GREAT BRITAIN

MARPOSS LTD

COVENTRY CV3 2TJ - Leofric Business Park, Progress Way - Tel. 24 76636688 Fax 24 76636622

HUNGARY

M+E Kft.

1214 BUDAPEST – II.RAKOCZI F. u.277, HUNGARY - Tel. 1/4250540 Fax 1/2761900 - E-mail mpe@mail.matav.hu

INDIA

MACHINE TOOLS (INDIA) LTD

110 049 NEW DELHI - D24 South Extension, Part II - Tel. 011/6259544 Fax 011/6258322 - E-mail mactool.delhi@gems.ems.vsnl.net.in

ISRAEL

HAMESHABEV COMPANY LTD.

811104 YAVNE – Gan-Ravh 11, P.O.BOX 489, ISRAEL - Tel. 8/9430030 Fax 8/9438111 - E-mail ham_ulam@netvision.net.il

ITALIA

MARPOSS ITALIA S.p.A.

Sede e direzione: 40010 BENTIVOGLIO (BO) - Via Saliceto 13 - Tel. 051/899111 - Fax 051/899870 E-mail marposs@it.marposs.com Sedi commerciali e assistenza tecnica: 40010 BENTIVOGLIO (BO) - Via Saliceto 13 - Tel. 051/899111 - Fax 051/899890 E-mail bologna@it.marposs.com 71100 FOGGIA - Viale Lussemburgo 24 - Tel. 0881/636504 - Fax 0881/636070 E-mail foggia@it.marposs.com 20149 MILANO - Via A.Nicolodi, 19 - Tel. 02/66201063 - Fax 02/66201127 E-mail milano@it.marposs.com 10129 TORINO - Corso Svizzera 185 - Tel. 011/7416411 - Fax 011/7416451 E-mail torino@it.marposs.com

JAPAN

MARPOSS KABUSHIKI KAISHA

Head Office: TOKYO - Marposs Bldg., 5-34-1, Minamimagome, Ohta-Ku, TOKYO 143-0025 Tel. 03/37727011 - Fax 03/37727093 Area Offices: TOKYO - Shoei Ml Building, 3-165-9 Dote-cho, Saitama-shi, Saitama 330-0801 Tel. +8148 6571400 - Fax +81 48 6571405 ATSUGI - Saiwaicho Building, 5-4 Saiwai-cho, Atsugi-shi, Kanagawa 243-0012 Tel. +81 462 299861 - Fax +81 462 299865 NAGAOKA - Kosakai Building, 3-6-6 Shiroomaru, Nagaoka-shi, Niigata 940-0046 Tel. +81 258 396561 - Fax +81 258 396562 TOYOTA - Marposs Building, 41 Aza-Ikeshita, Ohaza-Uchikoshi, Miyoshi-cho, Nishikamo-gun, Aichi 470-0213 - Tel. +81 5613 23255 - Fax +81 5613 23444

JAPAN

MARPOSS KABUSHIKI KAISHA

KOREA - R.O.K

MARPOSS COMPANY Ltd.

MEXICO

MARPOSS S.A. DE C.V.

NEDERLAND

MARPOSS B.V.

NEW ZEALAND

SANDVIK NEW ZEALAND LTD

OESTERREICH

MARPOSS GESELLSCHAFT FUER MESS-STEUERUNGEN M.B.H.

POLSKA

ISOTEX - SPOLKA Z O.O

ROMÂNIA

MICRO-TOP

RUSSIA AND OTHER FORMER SOVIET REPUBLICS

MARPOSS S.P.A. C/O NOVASIDER

SCHWEIZ

MARPOSS AG

SOUTH AFRICA

RGC ENGINEERING (PTY) LTD

SOUTH EAST ASIA

MARPOSS MALAYSIA

MARPOSS SINGAPORE

MARPOSS THAILAND

SVERIGE

SVENSKA MARPOSS AB

TAIWAN

SHING CHUNG HONG CO., Ltd.

TURKIYE

ERDE DISTICARET LTD. STI.

U.S.A.

MARPOSS CORPORATION

YUGOSLAVIA

AGENCY MOTION CONTROL

TOYAMA - Hashimoto Building, 87-12 - Shimohori, Toyama 939-8055 Tel. +81 764 939641 - Fax +81 764 939642 HAMAMATSU - Futami Building, 168-2 Anshin-cho, Hamamatsu, Shizuoka 435-0005 Tel. +81 53 4240961 - Fax +81 53 4240971 OSAKA - AK Building, 2-1-12 Tenma, Kita-ku, Osaka 530-0043 Tel.+81 6 63549751 - Fax +81 6 63549773 HIROSHIMA - Kaku Building,3-8 Kyobashi-cho, Minami-ku, Hiroshima 732-0828 Tel. +81 82 2640355 - Fax +81 82 2640357 KOMAKI - ZIPCODE 485-0029, Aichi-ken, Komaki-shi, Chuou 2-115, Sakura

Hong Kong Representative Office HONG KONG - 16/F., Sing Pao Building, 101 King’s Road, North Point Tel. 852/25035482 - Fax 852/28070665

SEOUL - 3F., Sehwa Building, 66-9, Nonhyun-dong, Kangnam-ku Tel. +82 2 5186051, +82 2 5186054 - Fax +82 2 5186055 ULSAN - 1349-66 Daldong, Namku, Ulsan Tel. +82 52 2717319, +82 52 2717320 - Fax +82 52 2717318 CHANGWONG-CITY - Ducksan Bestel # 817, Sangnam-dong, Changwon-City, Kyung-nam Tel. + 82 55 2753194, + 82 55 2753195 - Fax +82 55 2753196

TLALNEPANTLA, EDO. DE MEXICO - Boulevard de los Continentes, 3 Col. Valle Dorado - C.P. 54020 - Tel. +52 55 53705533 - Fax +52 55 53794258 CHIHUAHUA, CHIHUAHUA - Boulevard Ortìz Mena 3311 - Local 7 Planta Alta Tel. +52 614 4266131 - Fax +52 614 4145295 SALTILLO, COAHUILA - Mariano Abasolo Norte 3658-1, Fracc. Alpes - C.P. 25270 Tel. +52 844 4156831 - Fax +52 844 4152564
